Как работает бесконтактный выключатель для светодиодной ленты. Каковы его преимущества перед обычными выключателями. Как правильно подключить и настроить бесконтактный выключатель. Какие режимы работы он поддерживает.

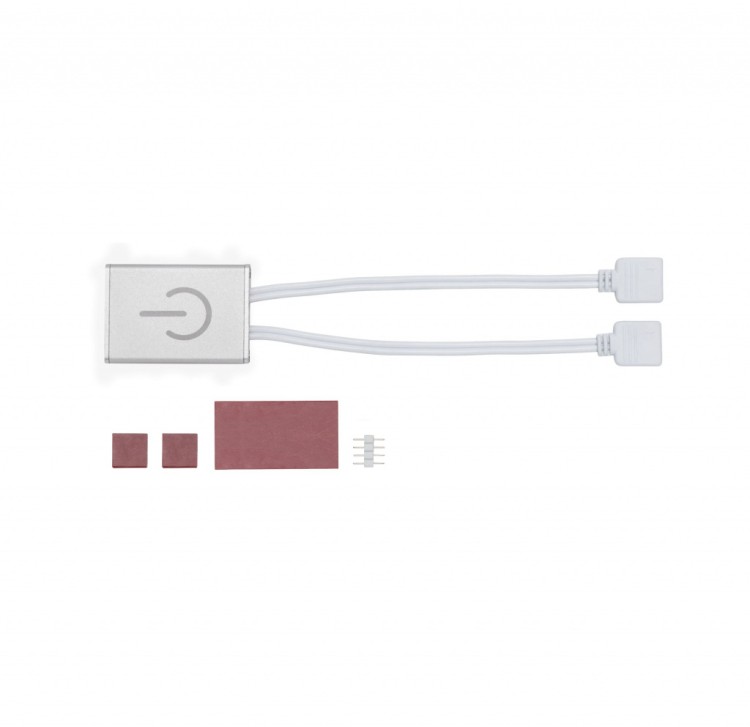

Что такое бесконтактный выключатель для светодиодной ленты
Бесконтактный выключатель для светодиодной ленты — это современное устройство управления освещением, которое срабатывает без физического контакта. Его принцип работы основан на использовании инфракрасного излучения.
Основные компоненты такого выключателя:
- Инфракрасный датчик
- Микроконтроллер
- Силовой ключ (транзистор или реле)
- Блок питания
При поднесении руки или другого объекта к сенсорной зоне выключателя происходит отражение ИК-излучения. Микроконтроллер обрабатывает этот сигнал и подает команду на включение или выключение светодиодной ленты.
Преимущества бесконтактных выключателей
Бесконтактные выключатели имеют ряд существенных преимуществ по сравнению с обычными механическими:
- Удобство использования — не нужно прикасаться к выключателю
- Гигиеничность — отсутствие контакта исключает передачу бактерий
- Долговечность — нет механического износа контактов
- Водостойкость — можно использовать во влажных помещениях
- Современный дизайн
Благодаря этим достоинствам бесконтактные выключатели становятся все более популярными для управления светодиодным освещением.
Принцип работы бесконтактного выключателя
Принцип работы бесконтактного выключателя для светодиодной ленты основан на следующем алгоритме:
- ИК-светодиод постоянно излучает модулированный инфракрасный сигнал
- При поднесении руки сигнал отражается и попадает на ИК-приемник
- Микроконтроллер анализирует отраженный сигнал
- При обнаружении руки подается команда на переключение
- Силовой ключ коммутирует питание светодиодной ленты
Модуляция ИК-сигнала позволяет исключить ложные срабатывания от посторонних источников света. Микроконтроллер распознает только отраженный модулированный сигнал.
Подключение бесконтактного выключателя
Подключение бесконтактного выключателя к светодиодной ленте осуществляется по следующей схеме:
- Подключите «+» и «-» блока питания к соответствующим клеммам выключателя
- Подключите «+» светодиодной ленты к выходной клемме выключателя
- Соедините «-» ленты напрямую с «-» блока питания
- Подключите блок питания к сети 220В
При таком подключении выключатель будет коммутировать только плюсовой провод ленты. Это обеспечивает надежную и безопасную работу.
Настройка чувствительности и дальности срабатывания
Для корректной работы бесконтактного выключателя важно правильно настроить его чувствительность и дальность срабатывания. Это позволит избежать ложных срабатываний.
Основные параметры для настройки:
- Расстояние срабатывания — обычно 5-10 см
- Задержка срабатывания — 0.2-0.5 секунд
- Чувствительность к помехам
Настройка выполняется с помощью подстроечных резисторов или программно через специальный интерфейс. Оптимальные значения подбираются экспериментально.
Режимы работы бесконтактных выключателей
Современные бесконтактные выключатели поддерживают несколько режимов работы:
- Простое включение/выключение
- Диммирование (плавная регулировка яркости)
- Переключение цветов RGB-ленты
- Запуск световых эффектов
- Работа по таймеру
Переключение между режимами обычно осуществляется длительным удержанием руки у датчика или с помощью дополнительной кнопки на корпусе.
Область применения бесконтактных выключателей
Бесконтактные выключатели для светодиодных лент находят широкое применение в различных сферах:
- Подсветка мебели и интерьера
- Освещение ванных комнат и саун
- Управление уличным освещением
- Подсветка витрин и рекламных конструкций
- Декоративная подсветка в кафе и ресторанах
Они особенно удобны в местах, где важна гигиеничность или требуется защита от влаги и пыли. Также бесконтактные выключатели часто используются для создания «умного» освещения.
Выбор бесконтактного выключателя
При выборе бесконтактного выключателя для светодиодной ленты следует учитывать следующие характеристики:
- Напряжение питания (12В или 24В)
- Максимальный коммутируемый ток
- Дальность срабатывания
- Поддерживаемые режимы работы
- Наличие защиты от перегрузки
- Габариты корпуса
Также важно обратить внимание на качество и надежность выключателя. Лучше выбирать устройства проверенных производителей с хорошими отзывами.
Установка и монтаж бесконтактного выключателя
Установка бесконтактного выключателя для светодиодной ленты не требует особых навыков и включает следующие этапы:
- Выбор места установки (обычно рядом с лентой)
- Подготовка отверстия или ниши в поверхности
- Подключение проводов согласно схеме
- Крепление выключателя на поверхность
- Настройка чувствительности и проверка работы
При монтаже важно обеспечить свободный доступ к сенсорной зоне выключателя. Также следует защитить его от прямых солнечных лучей, которые могут вызывать ложные срабатывания.
тест и обзор / Комфортный дом и бытовая техника / iXBT Live
Обзор посвящен бесконтактному выключателю для светодиодных лент и других источников света; хотя он может быть использован и для управления любыми устройствами (напрямую или через дополнительную обвязку, в зависимости от требуемого питания).
В обзоре будет рассмотрена конструкция бесконтактного выключателя, показаны осциллограммы работы устройства и продемонстрированы режимы его работы (их может быть шесть!).
Устройство поставляется в бескорпусном виде. И, хотя оно рассчитано на низковольтное питание (до 24 В), для обеспечения техники безопасности настоятельно рекомендуется использовать его в корпусе или кожухе, исключающем случайное прикосновение к токопроводящим частям.
Содержание
- Технические характеристики, конструкция и схемотехника бесконтактного выключателя
- Режимы работы бесконтактного выключателя и его тестирование
- Итоги, выводы, область применения
Технические характеристики, конструкция и схемотехника бесконтактного выключателя
Основные технические характеристики приведены в следующей таблице:
| Максимальная мощность нагрузки | 120 Вт |
| Максимальный ток нагрузки | 5 А |
| Собственный потребляемый ток | Не более 10 мА |
| Принцип действия | Инфракрасное излучение и обнаружение отражения |
| Дальность действия | 10 — 80 мм (рекомендуется до 50 мм) |
| Напряжение питания * | 5 — 24 В (постоянный ток) |
| Габариты | 50 * 12 * 7. 9 мм |
* Примечание. Напряжение питания рекомендуется устанавливать не менее 7 В для устойчивой работы линейного стабилизатора на 5 В на плате выключателя.
Выключатель — очень небольшой, по габаритам он вполне помещается на любом пальце мужской руки, кроме мизинца.
На плате имеется два входных контакта, два выходных и четыре контактных площадки для управления режимами (обозначены буквами A — D).
Так выглядит плата в наклонно-диагональном ракурсе:
В центре платы в пластиковом обрамлении находятся приёмный и передающий инфракрасные светодиоды.
Светодиод в прозрачном корпусе — передающий (излучающий), в чёрном корпусе — приёмный.
Внизу под обрамлением светодиодов находится маленький SMD-светодиод, индицирующий неярким синим светом факт включения платы (но не напряжения на нагрузке!). Интересно, что при обнаружении поднесения руки он гаснет; а если руку убрать — снова зажигается (независимо от режима выключателя).
Вид с противоположной диагонали:
При обычном освещении оказалось затруднительно прочесть маркировку элементов.
Но, если дополнительно подсветить достаточно мощным фонариком, то маркировка становится хорошо различима (по крайней мере там, где она есть):
Итак, главная управляющая микросхема с 8-ю выводами пожелала остаться анонимной. 🙂
Слева от неё расположена микросхема SE8250. Это — линейный стабилизатор на 5 В.
В datasheet на микросхему указано, что напряжение на её входе должно быть, по крайней мере, на 2 В выше выходного. По этой причине не рекомендуется питать плату напряжением ниже 7 В.
На правой стороне платы расположен довольно крупный транзистор NCE3080K (MOSFET). Именно он и управляет включением или выключением нагрузки.
Нагрузку этот транзистор подключает и отключает не со стороны положительного напряжения, а со стороны земли. Это может быть важным, если предполагается подключение какой-то более навороченной схемы, чем просто светодиодная лента.
Максимальный импульсный ток этого транзистора — 80 Ампер! Но, разумеется, включать нагрузку с таким током не рекомендуется: с платы могут испариться печатные проводники.
🙂
Теперь, для завершения картины, посмотрим на обратную сторону платы:
Проследить путь дорожек металлизации под белым лаком сложно, но можно, если вдруг возникнет такая необходимость.
Принцип действия этого выключателя — точно такой же, как и в датчиках приближения смартфонов: по обратному отражению инфракрасного излучения.
Но, чтобы датчик не срабатывал от посторонних источников света, инфракрасное излучение, исходящее от передающего светодиода, промодулировано.
На последующих осциллограммах, снятых на контактах излучающего ИК-светодиода с помощью осциллографа Fnirsi-1013D, видны характерные особенности модуляции.
На следующей картинке — осциллограмма напряжения на излучающем светодиоде в мелком масштабе (5 мс / деление):
На осциллограмме видно, что излучающие импульсы идут сдвоенными пачками с периодом 50 мс (20 Гц).
Посмотрим в увеличенном виде на одну из пачек импульсов (50 мкс / деление):
Внутри каждой пачки импульсы следуют с частотой около 38 кГц.
Вся эта хитрая модуляция помогает устройству выделить отраженный ИК-сигнал из внешнего светового шума.
О регулировке яркости. В случае, если яркость светодиодной линейки требуется установить не на максимальном, а на каком-либо промежуточном уровне, то диммирование осуществляется, разумеется, с помощью ШИМа.
Импульсы ШИМа следуют с высокой частотой (20.8 кГц), благодаря чему мерцание светодиодов не заметно для зрения и не вредит ему, осциллограмма:
На этой позитивной ноте перейдём к следующему разделу обзора: режимам работы бесконтактного выключателя и его испытаниям.
Режимы работы бесконтактного выключателя и его тестирование
Режим работы выключателя задаётся перемычками между контактными площадками A — D на плате. Расстояние между площадками — небольшое, поэтому требуется аккуратность при пайке.
Выключатель запоминает ту конфигурацию, которая была на момент подачи питания. В связи с этим, если требуется конфигурацию поменять, то это надо делать при выключенном питании (иначе новая конфигурация не будет работать).
На странице продавца приведена краткая таблица с возможными конфигурациями выключателя:
Немного комментариев с более подробным описанием режимов.
1-ая конфигурация (без перемычек, т.е. по умолчанию): медленное включение и выключение света. Под медленным имеется в виду интервал около одной секунды.
2-ая конфигурация (перемычка AB): «мгновенное» включение и выключение света.
3-я конфигурация (перемычка CD): светится, только когда рука поднесена и удерживается у датчика.
4-ая конфигурация (перемычка AB+CD). Режим, обратный предыдущему: лента светится постоянно. Гаснет, только когда рука поднесена и удерживается у датчика.
5-ая конфигурация (перемычка ABC): медленное включение и выключение при поднесении руки на короткое время. При длительном удержании руки сначала идёт падение яркости, затем рост, и так циклически повторяется. Яркость фиксируется и запоминается на тот момент, когда рука была убрана.
6-ая конфигурация (перемычка BC): такой же режим, как и предыдущий, но с «мгновенным» включением и выключением по короткому поднесению руки.
Испытания бесконтактного выключателя для светодиодной ленты начались с определения рабочей дистанции включения/выключения.
Дистанция устойчивого управления всей ладонью составила 7.5 см от уровня платы, а на расстоянии 5 см уже можно было управлять одним пальцем. Это — нормально, т.к. здесь не действует принцип «больше — лучше»; для дальних дистанций есть датчики присутствия.
Собственное потребление выключателя составило 6.4 мА при напряжении питания 12 В, так что потреблением в постоянном дежурном режиме можно пренебречь.
Все шесть режимов работы выключателя подтвердились.
Увидеть, как они работают, можно на этом видео:
На видео, к сожалению, пятый режим показан не полностью: там можно не только снижать яркость, но и увеличивать.
Итоги, выводы, область применения
Рассмотренный бесконтактный выключатель показал себя надёжным и полностью функциональным устройством во всех заявленных режимах.
Заодно, кстати, в обзоре был рассмотрен принцип работы датчика приближения в смартфонах, планшетах и т.п.
Такого рода выключатель — практически вечный, если не нарушать условий эксплуатации. У него нет механических контактов, которые могли бы окислиться или быть «съеденными» искрой, которая проскакивает в обычных выключателях в моменты включения и выключения.
Тем не менее, это не значит, что его надо устанавливать везде, где попало.
В первую очередь, он будет удобен для включения и регулировки местного освещения на рабочем месте.
А наибольшую пользу он принесёт в случаях, когда руки могут быть мокрыми или загрязнёнными, и тогда лучше руками ни к чему не прикасаться. Такие ситуации часто могут встречаться на кухне или в мастерской.
Выключатель может использоваться и не обязательно для управления освещения именно руками. Он может, например, срабатывать от открытия и закрытия дверей.
Стоит выключатель очень недорого. Регулярная цена — $1.36; на распродаже 11.
11 — ещё дешевле (в дальнейшем цена может меняться в любую сторону).
Купить протестированный бесконтактный выключатель купить можно на Алиэкспресс, например, у этого продавца.
Там же можно купить упрощённую версию, у которой нет управления режимами, и которая умеет только включать и выключать. Но при этом надо иметь в виду, что у неё не только нет дополнительных режимов, но и меньше допустимая мощность нагрузки (72 Вт).
Всем спасибо за внимание!
