Магнитное экранирование колонок это. Магнитное экранирование акустических систем: что нужно знать — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как защитить технику от магнитного поля колонок. Почему современным устройствам не нужно экранирование. Какие методы экранирования существуют. Какие побочные эффекты могут возникнуть при экранировании колонок.

Содержание

Что такое магнитное экранирование акустических систем

Магнитное экранирование акустических систем — это технология, позволяющая нейтрализовать внешнее магнитное поле динамиков. Она применяется для защиты чувствительной электроники, расположенной рядом с колонками, от воздействия магнитного поля.

Основные цели магнитного экранирования:

Предотвращение искажений изображения на ЭЛТ-мониторах и телевизорах
Защита магнитных носителей информации (жестких дисков, дискет) от размагничивания
Снижение электромагнитных помех для другого оборудования

Нужно ли экранирование для современной техники

Для большинства современных устройств магнитное экранирование колонок не требуется. Это связано со следующими факторами:

ЖК и LED-дисплеи нечувствительны к магнитным полям
Современные жесткие диски имеют высокую устойчивость к внешним магнитным полям
Оптические носители (CD, DVD, Blu-ray) не подвержены воздействию магнитных полей

Однако в некоторых случаях экранирование может быть полезным:

При использовании ЭЛТ-мониторов или телевизоров
Для защиты чувствительного измерительного оборудования
В студиях звукозаписи для снижения электромагнитных помех

Как работает магнитное экранирование динамиков

Магнитное экранирование акустических систем основано на нескольких физических принципах:

Экранирование магнитным материалом
Компенсация магнитного поля
Комбинация этих методов

Рассмотрим каждый из этих методов подробнее.

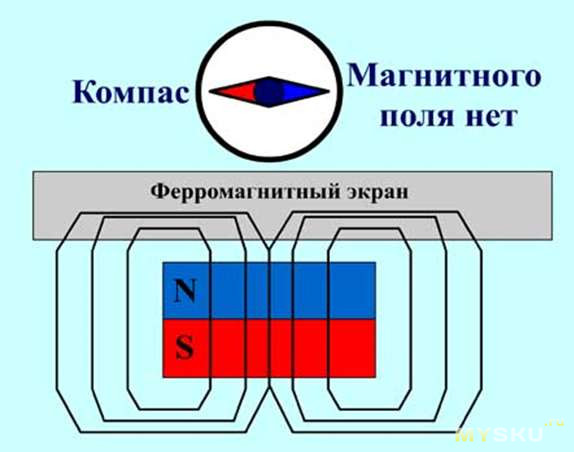

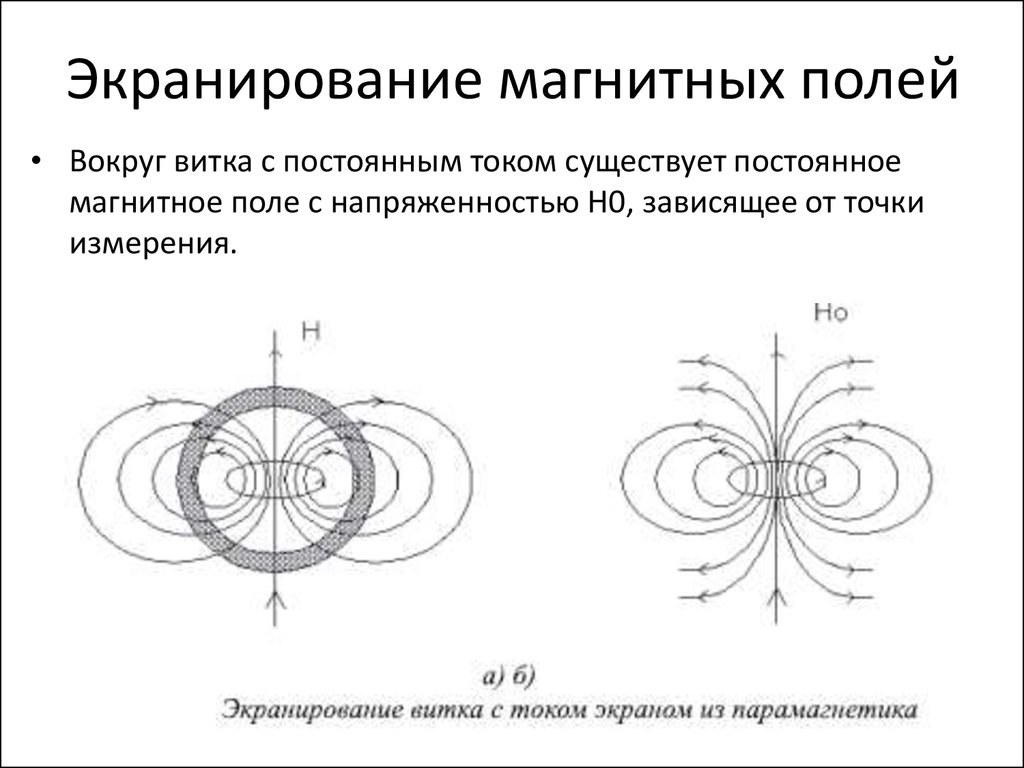

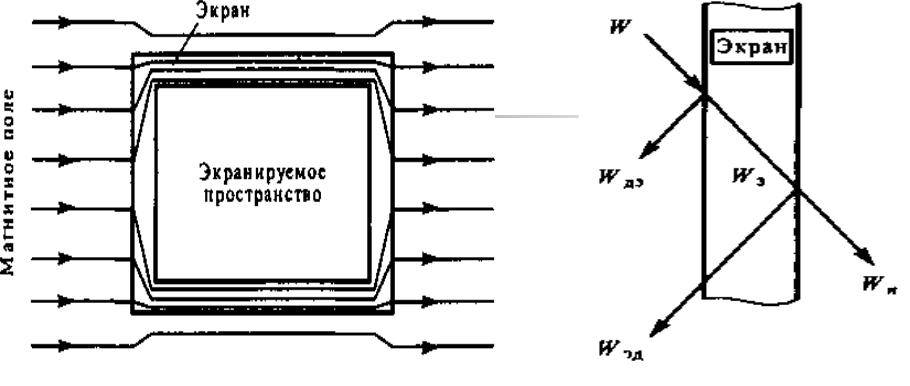

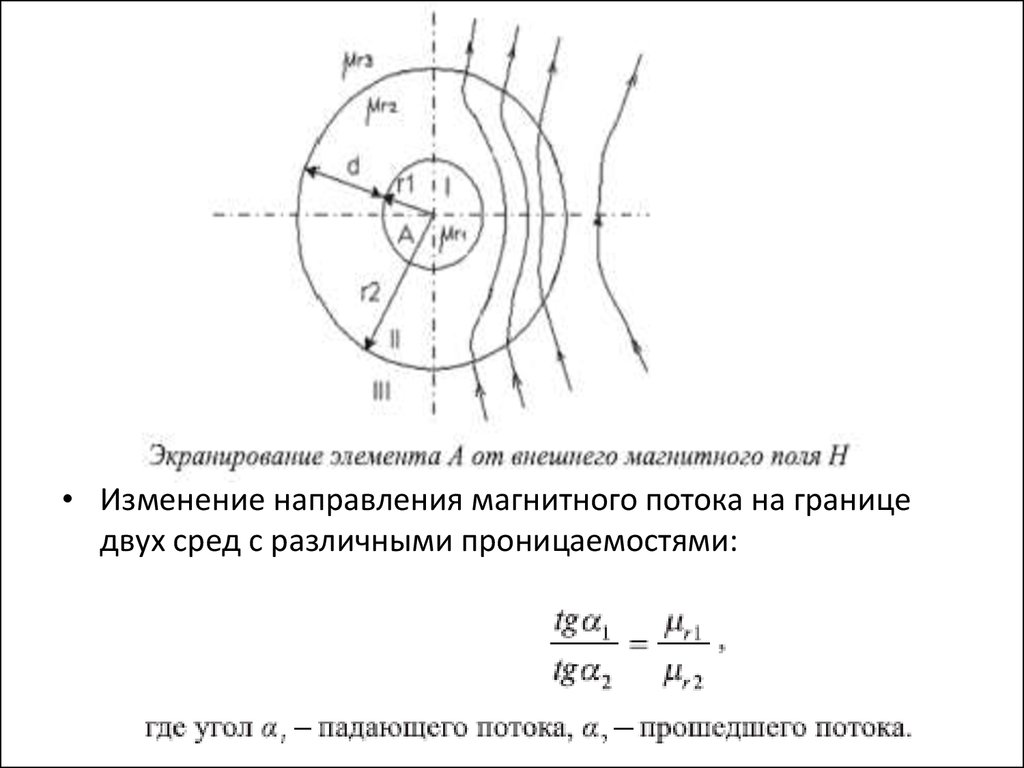

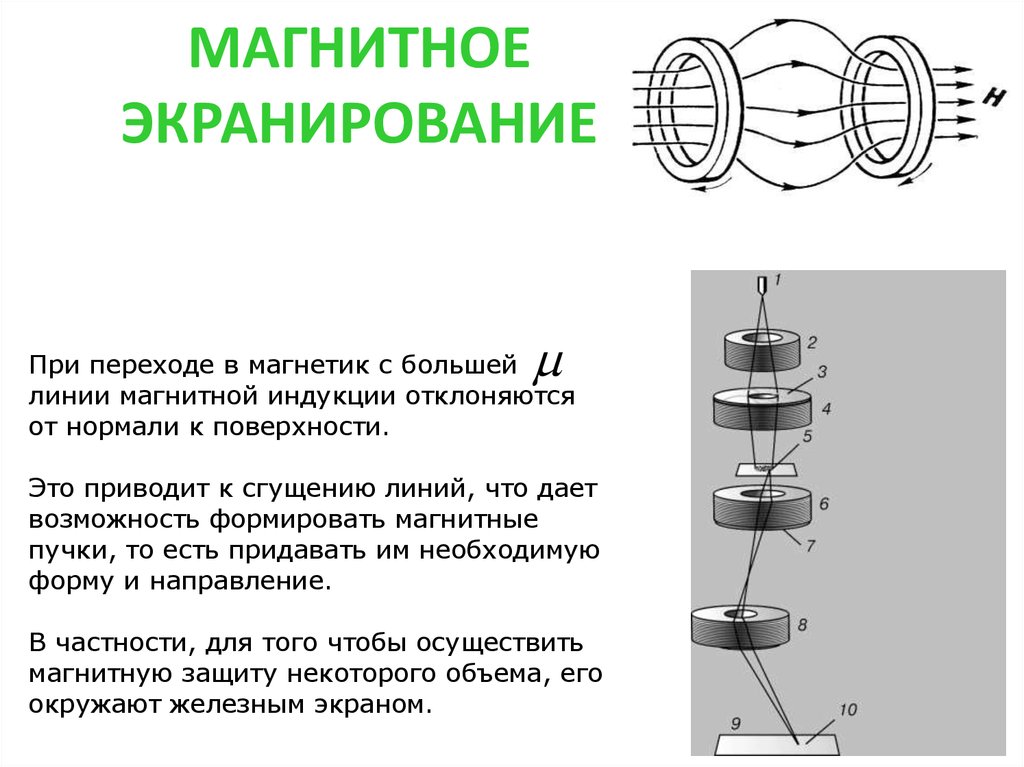

Экранирование магнитным материалом

При этом методе магнитная система динамика помещается в корпус из магнитомягкого материала, например стали. Этот материал отводит на себя магнитные силовые линии, предотвращая их выход наружу.

Основные характеристики магнитного экрана:

Толщина стенок обычно 1-3 мм
Внутренний диаметр на 5-20 мм больше диаметра магнита
Может иметь форму стакана или цилиндра

Компенсация магнитного поля

Этот метод основан на использовании дополнительного магнита, создающего поле, противоположное полю основного магнита динамика. В результате внешние поля взаимно компенсируются.

Как реализуется компенсация:

Используется магнит, аналогичный основному
Располагается с противоположной стороны
Полярность подбирается для взаимной компенсации полей

Побочные эффекты магнитного экранирования

При применении магнитного экранирования могут возникать следующие побочные эффекты:

Увеличение общей массы акустической системы
Уменьшение внутреннего объема корпуса колонки

Изменение акустических характеристик динамика

Как эти эффекты влияют на звучание динамиков?

Влияние на низкие частоты

Увеличение массы акустической системы может привести к улучшению воспроизведения низких частот. Это связано с тем, что более тяжелый корпус меньше резонирует на низких частотах, обеспечивая более чистое и точное звучание баса.

Изменение объема корпуса

Уменьшение внутреннего объема корпуса колонки может повлиять на ее акустические характеристики. Для компенсации этого эффекта может потребоваться увеличение количества внутреннего наполнителя или перерасчет параметров акустического оформления.

Влияние на чувствительность

Применение метода компенсации магнитного поля может привести к увеличению чувствительности динамиков и звукового давления акустической системы. Это связано с усилением магнитного поля в зазоре магнитной системы.

Когда экранирование может быть неэффективным

В некоторых случаях применение магнитного экранирования может быть затруднено или неэффективно:

Для высокочастотных динамиков с заглубленной магнитной системой
При недостаточном пространстве между магнитом и задней стенкой корпуса
Для динамиков со сложной геометрией магнитной системы

В таких ситуациях может потребоваться индивидуальный подход к экранированию или использование других методов защиты от магнитных полей.

Как производители реализуют магнитное экранирование

Профессиональные производители акустических систем используют комплексный подход к магнитному экранированию. Рассмотрим пример реализации экранирования на динамиках Yamaha:

Применение метода компенсации с использованием дополнительного кольцевого магнита
Использование металлического стакана для экранирования остаточного поля
Оптимизация конструкции для минимизации побочных эффектов

Такой подход позволяет добиться высокой эффективности экранирования при сохранении качества звучания динамиков.

Альтернативы магнитному экранированию

Если применение магнитного экранирования невозможно или нежелательно, существуют альтернативные способы защиты от магнитных полей:

Увеличение расстояния между колонками и чувствительным оборудованием
Использование немагнитных материалов в конструкции корпусов техники
Применение активных систем компенсации магнитных полей

Выбор оптимального метода зависит от конкретной ситуации и требований к защите оборудования.

Заключение: нужно ли экранировать современные колонки

Подводя итог, можно сделать следующие выводы:

Для большинства современных устройств магнитное экранирование колонок не требуется
Экранирование может быть полезным в специфических случаях (ЭЛТ-мониторы, студийное оборудование)
При необходимости экранирования следует учитывать возможные побочные эффекты
Существуют альтернативные способы защиты от магнитных полей

Перед применением магнитного экранирования рекомендуется оценить реальную необходимость в нем и возможные последствия для качества звучания акустической системы.

Магнитная экранировка акустических систем

Большинство колонок, специально предназначенных для центрального канала, — экранированы от магнитного воздействия, но, при попытке использовать для центра неэкранированные колонки или полнодиапазонную напольную акустику, можно легко столкнутся с проблемой «цветных пятен» на экране телевизора. Возможен этот эффект и при слишком близком расположении фронтальных колонок от телевизора. Избавиться от этого эффекта поможет магнитная экранировка акустики.

В конструкции акустических систем используются достаточно мощные магниты, и магнитное поле, ими создаваемое, отклоняет потоки электронов в кинескопе телевизора от правильного пути. Свое влияние оказывает и поле, создаваемое катушкой динамика, но оно значительно меньше.

Основное магнитное поле создается в зазоре магнитопровода динамика, но часть его остается рассеянным в окружающем пространстве. Поле в зазоре магнитопровода необходимо для нормальной работы динамика, а внешнее рассеянное является побочным эффектом конструкции. Возможны три пути его устранения. Собственно экранировка, компенсация и комбинация этих двух способов.

Экранировка

Для экранировки используют магнитопроводящий материал (например сталь) в форме стакана или цилиндра, который надевается на магнитную систему. Толщина стенок такого экрана обычно в пределах 1-3 мм. Вобщем, если Вы или ваши знакомые работают на заводе, где есть необходимый материал и оборудование для их изготовления, — вам крупно повезло. Внутренний диаметр стакана должен быть на 5-20мм больше диаметра магнита динамика.

Внутри на стенки стакана наклеивается слой вспененного полиуретана, толщина которого подбирается таким образом, чтобы вся конструкция плотно оделась на магнитную систему динамика. Остается только промазать клеем магнитную систему динамика и надеть «стакан». Торцевая часть стакана должна быть приклеена к динамику или отстоять от него на 2 мм для избежания возможного дребезга. Возможно использование не стакана, а цилиндра, например отрезка стальной трубы подходящего диаметра и толщины стенок.

Компенсация

Для компенсации магнитного поля можно воспользоваться… магнитом. В лучшем случае это будет магнит из другого, точно такого же динамика. Можно воспользоваться магнитом близким по геометрическим размерам, желательно близкой магнитной индукции.

Нерабочие динамики достаточно просто недорого приобрести на радиорынках. Вырезаем диффузор и центрирующую шайбу такого динамика из диффузородержателя и вынимаем его вместе с звуковой катушкой. Отделяем диффузородержатель от магнитопровода. Для этого достаточно открутить 3-4 винта, которые ранее были скрыты под диффузором. Иногда встречается крепление на заклепках, тогда их необходимо высверлить. Срубать их не рекомендуется, так как от ударов магнит может изменить свои магнитные свойства. Магнитопровод можно не разбирать, а использовать магнит в сборе с ним. Подготовленный таким образом магнитопровод прикрепляется соосно к тыльной части магнитной системы экранируемого динамика. Крепеж осуществляется при помощи клея, через тонкую прокладку из полиуретана.

Компенсация магнитом без магнитопровода проводится точно так же. Примерно оценить индукцию магнита можно сравнивая ее с индукцией магнита в динамике. Например, измерив усилие отрыва эталонного образца (кусочек железа) пружинными весами. Не забудьте проверить полярность магнитов. При прикладывании в место крепления экранируемый динамик и магнит должны отталкиваться, а не притягиваться. При наличии отверстия для снятия воздушного давления по оси динамика, не забудьте сделать такое же отверстие и в прокладке.

Комбинация

После проведения компенсации полученную систему можно дополнительно экранировать. Так как остаточное внешнее магнитное поле невелико, для экрана можно использовать кусок жести, свернутый в цилиндр, или подходящую по размерам жестяную консервную банку (алюминиевые банки, которые не притягиваются магнитом, для этой цели непригодны).

Побочные эффекты

При любом способе возрастает общая масса акустической системы, что, как правило, улучшает звучание на низких частотах.
Уменьшается внутренний обьем колонки, как правило не значительно, что можно компенсировать небольшим увеличением количества внутреннего наполнителя.

Применение метода компенсации, как правило, вызывает увеличение чувствительности динамиков и звукового давления акустической системы.

Применение какого либо из этих способов может быть невозможно ввиду конструктивных особенностей конкретных акустических систем. Так, может быть невозможно использование метода экранирования для высокочастотных динамиков из-за заглубления их магнитной системы в переднюю панель, или метода компенсации для низкочастотных динамиков из-за недостаточного расстояния между магнитной системой динамика и задней стенкой колонки. И в заключение — как экранируют свои динамики производители. На рисунке разреза динамиков Yamaha отчетливо видно применение метода компенсации вторым кольцевым магнитом и метода экранировки металлическим стаканом.

Магнитная экранировка динамиков акустических систем

Создано 30. 06.2006 17:26. Обновлено 23.02.2020 15:21. Автор: Г. Бекерис, г. Каунас.

Возможен этот эффект и при слишком близком расположении фронтальных колонок от телевизора. Избавиться от этого эффекта поможет магнитная экранировка акустики.

Рис. 1. Внешний вид динамической головка без экранирования

Экранировка

Для экранировки используют магнитопроводящий материал (например сталь) в форме стакана или цилиндра, который надевается на магнитную систему. Толщина стенок такого экрана обычно в пределах 1–3 мм. В общем, если Вы или ваши знакомые работают на заводе, где есть необходимый материал и оборудование для их изготовления, — вам крупно повезло. Внутренний диаметр стакана должен быть на 5–20мм больше диаметра магнита динамика.

Торцевая часть стакана должна быть приклеена к динамику или отстоять от него на 2 мм для избежание возможного дребезга.

Возможно использование не стакана, а цилиндра, например отрезка стальной трубы подходящего диаметра и толщины стенок.

Рис. 2. Экранировка магнита динамической головка металлическим экраном

Компенсация

Для компенсации магнитного поля можно воспользоваться… магнитом. В лучшем случае это будет магнит из другого, точно такого же динамика.

Можно воспользоваться магнитом близким по геометрическим размерам, желательно близкой магнитной индукции.

Отделяем диффузородержатель от магнитопровода. Для этого достаточно открутить 3-4 винта, которые ранее были скрыты под диффузором. Иногда встречается крепление на заклепках, тогда их необходимо высверлить. Срубать их не рекомендуется, так как от ударов магнит может изменить свои магнитные свойства.

Магнитопровод можно не разбирать, а использовать магнит в сборе с ним. Подготовленный таким образом магнитопровод прикрепляется соосно к тыльной части магнитной системы экранируемого динамика. Крепеж осуществляется при помощи клея, через тонкую прокладку из полиуретана.

Не забудьте проверить полярность магнитов.

При прикладывании в место крепления экранируемый динамик и магнит должны отталкиваться, а не притягиваться. При наличии отверстия для снятия воздушного давления по оси динамика, не забудьте сделать такое же отверстие и в прокладке.

Рис. 3. Компенсация магнита динамической головка другим магнитом

Комбинация

Рис. 4. Комбинация методов экранирования магнита динамической головка

Побочные эффекты

При любом способе возрастает общая масса акустической системы, что, как правило, улучшает звучание на низких частотах.
Уменьшается внутренний объем колонки, как правило, не значительно, что можно компенсировать небольшим увеличением количества внутреннего наполнителя.
Применение метода компенсации, как правило, вызывает увеличение чувствительности динамиков и звукового давления акустической системы. И лучше провеить параметры Тиля-Смолла, может привести к изменению звучания АС.

Применение какого либо из этих способов может быть невозможно ввиду конструктивных особенностей конкретных акустических систем.

Так, может быть невозможно использование метода экранирования для высокочастотных динамиков из-за заглубления их магнитной системы в переднюю панель, или метода компенсации для низкочастотных динамиков из-за недостаточного расстояния между магнитной системой динамика и задней стенкой колонки.

И в заключение — как экранируют свои динамики производители.

Рис. 5. Разрез динамика Yamaha

На рисунке разреза динамиков Yamaha отчетливо видно применение метода компенсации вторым кольцевым магнитом и метода экранировки металлическим стаканом.

Экранирование неэкранированных динамиков? | Ars OpenForum

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

Статус: Закрыто для дальнейших ответов.

19 октября 2002 г.

19 октября 2002 г.

Добавить закладку

Мой телевизор становится зеленым, когда мои динамики находятся слишком близко. Определенные ограничения (деньги и планировка квартиры) не позволяют мне отодвинуть колонки подальше от телевизора или купить новые колонки. Есть ли способ экранировать динамики, чтобы у меня не было этой проблемы?

ты ослышался

19 октября 2002 г.
#6
19 октября 2002 г.
Добавить закладку

Динамики с магнитным экраном имеют 2 магнита вместо 1, верно? Одно, конечно же, размещается напротив первого, потому что так они слипаются и нейтрализуют магнитное поле? Если я правильно понимаю, как это работает, вы можете заменить драйверы в динамиках магнитоэкранированными, но я могу ошибаться.

Возможно, сработает что-то вроде свинца!
Вы можете либо получить другой магнит, который будет противодействовать ему и в основном нейтрализовать поле (что чертовски сложно правильно настроить вне лаборатории и редко осуществимо).

Другой способ — использовать пластину. этого материала — я не могу вспомнить его название или где вы можете взять его из головы, но я спрошу друга и посмотрю. Это не что-то обычное, как свинец или медь — это какой-то особый материал, который они постоянно используют в исследованиях E&M.

да, обычный фиксированный магнит и прикрепленный к нему второй компенсирующий магнит. обычно на узел надевается стальная крышка.

quote:
Я слышал, что алюминиевая фольга хорошо работает.

подсказка: немагнитные металлы бесполезны для экранирования. Тем не менее, алюминий довольно хорошо подходит для радиочастотного экранирования.

19 октября 2002 г.
#9
19 октября 2002 г.
Добавить закладку

quote:
Исходное сообщение от Junkkyy:
Другой способ — использовать тарелку с этим материалом — я не могу вспомнить название об этом или где вы можете получить это из головы, но я спрошу друга и посмотрим. Это не что-то обычное, как свинец или медь — это какой-то особый материал, который постоянно используется в исследованиях E&M.

Мю-металл.

19 октября 2002 г.
#10
19 октября 2002 г.
Добавить закладку

Вот и все. Извините за дезинформацию.

20 октября 2002 г.
#12
20 октября 2002 г.
Добавить закладку

Экранированные динамики, как правило, выполнены экранированными с магнитом и катушками. Обычно это не то, что можно добавить позже. Лучший способ — воспользоваться тем фактом, что электромагнитное поле очень быстро ослабевает с расстоянием. Поместите динамики в больший корпус.

JimZ: Любой металл подойдет для экранирования, независимо от магнитных свойств, насколько я знаю о нем (правда, меньше, чем хотелось бы), так как он работает с использованием вихревые токи, которые могут быть наведены в любом металле, аля магнитное торможение. Где я ошибаюсь?

H@

[Это сообщение было отредактировано Hat Monster 20 октября 2002 г. в 17:13.]
quote:
JimZ: Судя по тому, что я знаю о нем, подойдет любой металл, независимо от его магнитных свойств (правда, менее хотелось бы) так как работает с помощью вихревых токов, которые можно наводить в любом металле, аля магнитное торможение. В чем я ошибаюсь?

Я полагаю, разница заключается в статических и динамических полях. Статическое магнитное поле не будет индуцировать ток, только движущийся. Вот почему алюминиевая фольга будет блокировать радиочастотные волны (которые представляют собой колеблющиеся электромагнитные поля), но не поможет со статическим магнитным полем.

-Вопрос

21 октября 2002 г.
№14
21 октября 2002 г.
Добавить закладку

quote:
Первоначально опубликовано qball:

Я полагаю, разница заключается в статических и динамических полях. Статическое магнитное поле не будет индуцировать ток, только движущийся. Вот почему алюминиевая фольга будет блокировать радиочастотные волны (которые представляют собой колеблющиеся электромагнитные поля), но не поможет со статическим магнитным полем.

-Q

Значит, подойдет что-то вроде стали или даже чистого железа? Думаю, я мог бы где-нибудь найти простыни…

21 октября 2002 г.
№15
21 октября 2002 г.
Добавить закладку

В развлекательном центре недостаточно места, чтобы отодвинуть динамики дальше от телевизора. Мне пришлось бы поставить оба динамика на пол, но планировка квартиры не позволяет этого сделать.

Интересно, хватит ли куска толстого пластика, чтобы заблокировать динамики. Было бы довольно ненавязчиво, если бы я мог взять прозрачный пластик, скосить передний край и поместить его на ту сторону динамика, которая обращена к телевизору.
quote:
Интересно, достаточно ли куска толстого пластика, чтобы заблокировать динамики. Было бы довольно ненавязчиво, если бы я мог взять прозрачный пластик, скосить передний край и поместить его на ту сторону динамика, которая обращена к телевизору.

Вот, проверьте эту ветку, где они обсуждают тип материала, необходимого для экранирования магнитного поля.

21 октября 2002 г.
# 18
21 октября 2002 г.
Добавить закладку

quote:
Первоначально опубликовано qball:
quote:< HR>JimZ: Для экранирования подойдет любой металл, независимо от его магнитных свойств, судя по тому, что я знаю о нем (правда, меньше, чем хотелось бы), поскольку он работает с использованием вихревых токов, которые можно индуцировать в любом металле, аля. магнитное торможение. В чем я ошибаюсь?

Я полагаю, разница заключается в статических и динамических полях. Статическое магнитное поле не будет индуцировать ток, только движущийся. Вот почему алюминиевая фольга будет блокировать радиочастотные волны (которые представляют собой колеблющиеся электромагнитные поля), но не поможет со статическим магнитным полем.
-Q

Не совсем так. Разница заключается в электромагнитных волнах (как и в радиочастотных волнах, которые имеют как электрическую, так и магнитную составляющую поля, расположенных под прямым углом друг к другу) по сравнению с магнитными полями.

Немагнитные металлы не влияют на магнитные поля, изменяющиеся или иные.

Статус
Закрыто для дальнейших ответов.
Нужны ли экранированные динамики для моего ПК?
Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Вот как это работает.
Как некоторые из вас знают, я большой поклонник наушников. Тем не менее, ничто не может сравниться с интуитивным ощущением наличия хорошего комплекта мощных динамиков. Большинство людей предпочитают использовать колонки для ПК, но для тех, кто хочет немного большей точности и мощности, лучше всего подойдут полочные колонки для домашнего кинотеатра.
Есть только одна проблема: почти все динамики домашних кинотеатров не экранированы. Но действительно ли это проблема?
Экранированные драйверы динамиков имеют корпус вокруг узла звуковой катушки.
Общеизвестно, что динамики, особенно большие, имеют внутри огромные магниты, приводящие в движение конусы динамика. И обычно считается, что наличие мощных магнитов рядом с компьютерным оборудованием может привести к катастрофе.
Тем не менее, неэкранированные динамики были большей проблемой в те дни, когда все использовали ЭЛТ-мониторы — вы знаете, эти огромные дисплеи, которые вы больше не видите. На ЭЛТ-мониторы легко воздействовали магниты, даже маленькие, которые при размещении в непосредственной близости от дисплея вызывали искажение цвета и изображения. Однако ЖК-дисплеи невосприимчивы к таким эффектам. В этом случае вам не нужно беспокоиться о том, какие динамики вы разместите рядом с дисплеем.
Динамики с открытыми магнитами.
А как же ваш компьютер? Разве магниты не влияют на жесткие диски?
На самом деле и да и нет. Вопреки мнению широкой публики, жесткие диски довольно устойчивы к магнитным полям обычных магнитов. На самом деле внутри жестких дисков есть два очень мощных редкоземельных магнита, которые имеют решающее значение для управления приводами чтения/записи. Если вы когда-нибудь разбирали жесткий диск, то знаете, что два магнита внутри обладают опасной силой. Магниты привода на самом деле сидят прямо рядом с дисками. Маловероятно, что размещение вашего ПК рядом с динамиком домашнего кинотеатра повлияет на него каким-либо негативным образом.
Так вы говорите мне, что я не могу стереть жесткий диск какими-то мощными неодимовыми магнитами?
Нет. На самом деле можно прилепить два мощных магнита по обе стороны от винчестера, включить накопитель и нормально работать без ошибок. Это связано с коэрцитивной силой материалов, используемых для пластин жесткого диска, которая является мерой сопротивления материала изменениям намагниченности. Пластины имеют очень высокую коэрцитивную силу и требуют исключительно сильных электромагнитных полей для изменения. Если вы хотите зашифровать данные на жестком диске, вам лучше использовать молоток, а не магниты.
Мы больше не живем в мире толстых ЭЛТ и дискет. Так что вперед, возьмите динамики с чудовищным звучанием и используйте их для игр, музыки и фильмов. Они будут звучать лучше, чем любые колонки для ПК, которые вы можете купить.
