Потенциометр обозначение на схеме. Обозначение потенциометра на схеме: виды, подключение и принцип работы

Что такое потенциометр и как он обозначается на электрических схемах. Какие бывают виды потенциометров. Как правильно подключить потенциометр в схему. Как работает потенциометр и для чего он используется.

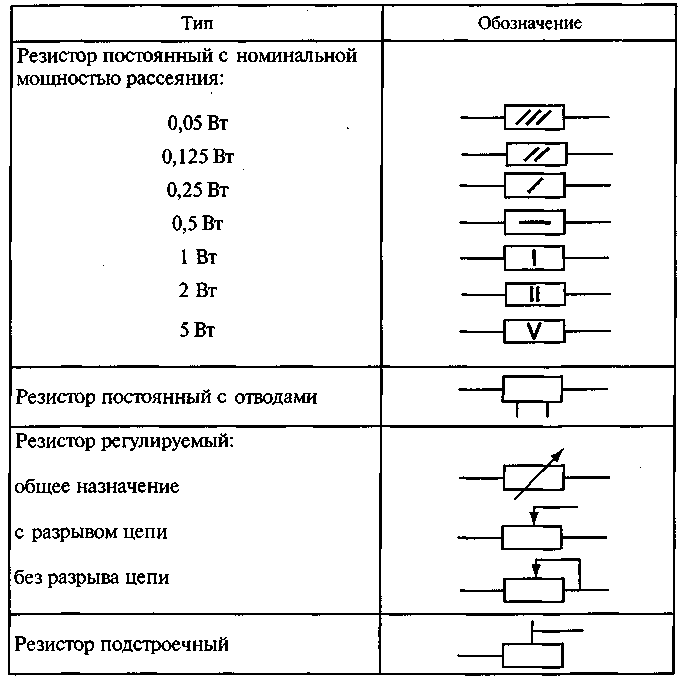

Что такое потенциометр и его обозначение на схеме

Потенциометр — это переменный резистор с тремя выводами, позволяющий плавно регулировать электрическое сопротивление. На электрических схемах потенциометр обозначается следующим образом:

• Прямоугольник или трапеция с тремя выводами
• Стрелка, показывающая направление вращения
• Буква «R» и номинальное сопротивление

Существует несколько вариантов условных обозначений потенциометра на схемах, но все они содержат эти основные элементы. Важно правильно понимать обозначение, чтобы корректно читать и составлять электрические схемы.

Основные виды и типы потенциометров

По конструкции и назначению потенциометры делятся на следующие основные виды:

• Однооборотные — регулировка осуществляется поворотом на 270-300 градусов
• Многооборотные — имеют несколько оборотов для более точной настройки
• Ползунковые — регулировка линейным перемещением движка
• Подстроечные — для редких регулировок внутри приборов
• Сдвоенные — два потенциометра на одной оси

По характеристике изменения сопротивления различают линейные и логарифмические потенциометры. Линейные меняют сопротивление пропорционально углу поворота, логарифмические — по логарифмическому закону.

Принцип работы потенциометра

Принцип работы потенциометра основан на изменении положения подвижного контакта (движка) относительно резистивного элемента. Как это происходит?

1. Резистивный элемент имеет два крайних вывода
2. Подвижный контакт перемещается по резистивному элементу
3. При перемещении меняется соотношение сопротивлений между движком и крайними выводами
4. Это позволяет плавно регулировать выходное напряжение или ток

Таким образом, поворачивая ручку потенциометра, мы изменяем его электрические параметры и можем управлять работой схемы.

Схема подключения потенциометра

Правильное подключение потенциометра очень важно для его корректной работы. Как подключить потенциометр в схему?

1. Крайние выводы подключаются к точкам с разными потенциалами (например, +5В и GND)
2. Средний вывод (движок) является выходом регулируемого напряжения
3. При вращении ручки напряжение на среднем выводе будет меняться
4. Для регулировки тока потенциометр включают последовательно с нагрузкой

При подключении важно учитывать номинал потенциометра и параметры схемы, чтобы обеспечить нужный диапазон регулировки.

Применение потенциометров в электронике

Потенциометры широко используются в различных электронных устройствах. Где применяются потенциометры?

• Регуляторы громкости в аудиотехнике
• Регуляторы яркости в осветительных приборах
• Задатчики скорости в электроприводах
• Датчики положения в системах автоматики
• Делители напряжения в измерительных приборах
• Регуляторы усиления в усилителях

Благодаря простоте и надежности потенциометры остаются востребованными компонентами, несмотря на развитие цифровых технологий.

Как выбрать подходящий потенциометр

При выборе потенциометра для конкретной схемы нужно учитывать несколько важных параметров:

• Номинальное сопротивление — должно соответствовать схеме
• Мощность рассеивания — зависит от рабочего тока
• Линейность характеристики — линейная или логарифмическая
• Количество оборотов — однооборотные или многооборотные
• Точность — допуск на номинальное значение
• Климатическое исполнение — для работы в разных условиях

Правильный выбор потенциометра обеспечит надежную и долговечную работу всего устройства.

Особенности эксплуатации и обслуживания потенциометров

Для длительной и безотказной работы потенциометров нужно соблюдать некоторые правила эксплуатации:

• Не превышать максимальную мощность рассеивания
• Избегать попадания пыли и влаги
• Не прикладывать чрезмерных усилий при вращении
• Периодически очищать контактные поверхности
• При выходе из строя заменять потенциометр целиком

При правильной эксплуатации современные потенциометры способны отработать десятки тысяч циклов регулировки без ухудшения характеристик.

Потенциометры являются простыми, но очень полезными компонентами, широко применяемыми в электронике. Правильное понимание их обозначений, типов и особенностей работы позволяет грамотно использовать потенциометры в различных схемах.

1.34. Переменные компоненты

ОСНОВЫ ЭЛЕКТРОНИКИ

Другие пассивные компоненты

Подразделы: 1.32 1.33 1.34

Резисторы. Переменные резисторы или потенциометры используют для регулирования в схемах, их ручки часто выводят на панели приборов. Наиболее распространенным является потенциометр типа АВ, рассчитанный на мощность до 2 Вт; этот потенциометр изготовлен из того же материала, что и постоянный композитный резистор, и имеет скользящий контакт. Потенциометры других типов изготовляют из керамических материалов и пластиков; они обладают улучшенными характеристиками. Более высоким разрешением и более высокой линейностью обладают многооборотные потенциометры (3,5 или 10 оборотов). В ограниченном количестве промышленность выпускает также сблокированные потенциометры (несколько независимых секций, собранных на одной оси) для тех областей применения, где нужны именно такие потенциометры.

Потенциометры, о которых шла речь, устанавливают чаще всего на лицевых панелях приборов, внутри же приборов устанавливают подстроенные потенциометры, которые также бывают одно — и многооборотными и могут быть установлены на платах с печатным монтажом. Они используются, например, при калибровке прибора, которая выполняется «раз и навсегда». Полезный совет: не поддавайтесь соблазну установить в схеме побольше потенциометров. Лучше потратить больше сил на разработку, чем на регулировку.

Рис. 1.104. Потенциометр (переменный резистор с тремя выводами).

На рис. 1.104 показано условное обозначение потенциометра. Обозначения «по часовой стрелке» и «против часовой стрелки» указывают направление вращения.

И еще один совет по работе с переменными резисторами: не стремитесь к тому, чтобы заменить потенциометром резистор с определенным сопротивлением. Соблазн, конечно, велик — ведь с помощью потенциометра можно установить такое значение сопротивления, какое хочется. Вся беда в том. что стабильность потенциометра ниже, чем стабильность хорошего (1%) резистора и, кроме того, потенциометры не дают хорошего разрешения (т.е. с их помощью нельзя точно установить значение сопротивления). Если на каком-либо участке схемы нужно установить точное значение сопротивления, воспользуйтесь сочетанием прецизионного резистора (1% и выше) и потенциометра, причем большая часть сопротивления должна определяться постоянным резистором. Например, если нужно получить сопротивление 23,4 кОм, воспользуйтесь последовательным соединением постоянного резистора с сопротивлением 22,6 кОм (точность 1%) и подстроечного потенциометра с сопротивлением 2 кОм. Можно также использовать последовательное соединение нескольких прецизионных резисторов, в котором самый маленький по величине резистор дополняет полное сопротивление до нужного точного значения.

В дальнейшем вы узнаете, что в некоторых случаях в качестве переменных резисторов, управляемых напряжением, можно использовать полевые транзисторы. Транзисторы можно использовать в качестве усилителей с переменным коэффициентом усиления, управляемым напряжением. Все эти идеи могут сослужить вам добрую службу в будущем, не оставляйте их без внимания.

Конденсаторы. Переменные конденсаторы имеют, как правило, небольшие емкости (до 100 пФ) и используются в радиочастотных схемах. Подстроечные конденсаторы бывают двух типов — для внутрисхемных и внешних регулировок. На рис. 1.105 показано условное обозначение переменного конденсатора.

Рис. 1.105. Переменный конденсатор.

Диоды, к которым приложено обратное напряжение, можно использовать в качестве переменных конденсаторов, управляемых напряжением; такие диоды называют варикапами, варакторами или параметрическими диодами. Наиболее широко они используются на радиочастотах, особенно при автоматической регулировке частоты, в модуляторах и параметрических усилителях.

Трансформаторы. Переменные трансформаторы очень полезны для практического применения, особенно те из них, которые работают от силовой сети с напряжением 115 В переменного тока. Их называют автотрансформаторами, и они состоят из одной обмотки и скользящего контакта. Их называют еще варнаками, а выпускают их такие фирмы, как Techni-power, Superior Electric и др. Формируемое ими выходное напряжение переменного тока меняется от 0 до 135 В при входном напряжении 115 В, ток нагрузки 1 — 20 А и выше. Автотрансформаторы нужны для измерительных приборов, на которые могут влиять колебания в питающем напряжении. Замечание: учтите, что выход автотрансформатора не изолирован электрически от силовой линии, как в случае с трансформатором.

Подразделы: 1.32 1.33 1.34

ДОПОЛНИТЕЛЬНЫЕ УПРАЖНЕНИЯ

Принципиальная схема — потенциометр — Большая Энциклопедия Нефти и Газа, статья, страница 1

Cтраница 1

Принципиальная схема потенциометра

показана на фиг.  [1]

Принципиальная схема потенциометра показана на фиг. Как видно из рисунка, прибор состоит из уравновешенной компенсационной схемы измерения с устройством дистанционной передачи показаний и устройством контроля исправности прибора, стабилизированного источника питания постоянного тока типа ИПС-113, нулевого указателя, показывающего и записывающего устройств. Кроме того, в приборах, предназначаемых для регулирования контролируемой величины, встраиваются либо реостатный задатчик для работы в комплекте со статическим или изодром-ным регулирующим устройствами, либо релейное регулирующее устройство, не показанные на схеме.  [2]

Принципиальная схема потенциометра показана на рис. 4.18. От вспомогательного источника напряжения Е ток проходит по цепи, в которую между точками А и В включено градуированное сопротивление RAB, называемое реохордом.  [3]

Принципиальная схема потенциометра показана на фиг. От вспомогательного источника тока Б ( сухого элемента или аккумулятора) ток проходит по цепи, в которую между точками А и В включено сопротивление RAB, называемое реохордом.  [4]

Принципиальная схема потенциометра.  [5]

Принципиальная схема потенциометра приведена на рис. 5.13. Ток от вспомогательного источника Е ( сухого элемента) проходит по цепи, в которую между точками А и В включен компенсирующий переменный резистор RAB ( КПР), представляющий собой калиброванную проволоку длиной L. Последовательно с ТЭП включен чувствительный милливольтметр. ТЭП подключен таким образом, что ток на участке сопротивления RAD идет в том же направлении, что и от вспомогательного источника.  [6]

Принципиальная схема потенциометра приведена на рис. 5.13. Ток от вспомогательного источника Е ( сухого элемента) проходит по цепи, в которую между точками А и В включен компенсирующий переменный резистор RAB ( КПР), представляющий собой калиброванную проволоку длиной L. ТЭП подключен таким образом, что ток на участке сопротивления RAD идет в том же направлении, что и от вспомогательного источника.  [7]

Принципиальная схема потенциометра приведена на фиг.  [8]

Потенциометр ЭП-1М ( общий вид.  [9]

Принципиальная схема потенциометра ЭП-1 показана на рис. VI.13, где через — ffj, Л2 и ri Г2 гз и Г4 обозначены компенсационные сопротивления.  [10]

Принципиальная схема потенциометра ЭПВ-01 на шесть точек измерения с подключением к записывающему прибору ( обозначения соответствуют обозначениям, принятым для фиг.

 [11]

Принципиальная схема потенциометра ЭПВ-01 на шесть точек измерения с подключением к записывающему прибору ( обозначения соответствуют обозначениям, — принятым для фиг.  [12]

Принципиальная схема потенциометра ЭП-1 показана на рис. 185, где через Ri, Rz и г, г2, г3 и / Ч обозначены компенсационные сопротивления.  [13]

На рис. 3.5 показана принципиальная схема потенциометра с постоянной силой рабочего тока. Для установления рабочего тока / переключатель Я устанавливают в положение / С. В этом случае нормальный элемент НЭ будет последовательно соединен с контрольным резистором RK и нулевым прибором НП.  [14]

Принципиальная схема потенциометра.  [15]

Страницы:      1    2    3

Онлайн-руководства Thomann Обозначение потенциометра Потенциометры – Thomann США

Подается с любовью!

С помощью наших файлов cookie мы хотели бы предложить вам наилучший опыт покупок со всем, что с ним связано. Сюда входят, например, подходящие предложения и запоминание предпочтений. Если вас это устраивает, просто нажмите «Хорошо!» что вы соглашаетесь на использование файлов cookie для предпочтений, статистики и маркетинга (показать все).

Выходные данные · политика конфиденциальности

• Продукты
• Услуга
• О нас

Потенциометры

У вас не всегда есть под рукой измерительный прибор — так что же делать, если вы хотите узнать, что за потенциометр перед вами? Производители предлагают некоторую помощь пытливым умам, печатая или гравируя на горшках самую актуальную информацию. В большинстве случаев это делается на крышке корпуса кастрюли.

Горшок Harley Benton снизу

Для игроков ID сопротивление и характеристика — единственные детали, которые действительно имеют значение, и здесь начинаются сложности! Мы явно имеем дело с потенциометром внутреннего сопротивления 250кОм, но как насчет характеристики?

К сожалению, не существует общепринятого стандарта отображения характеристики. Однако этот горшок линейный, так как дальнейших обозначений нет. LIN просто исключен! На логарифмическом потенциометре обозначение может быть 250KLOG или 250KA (A для звукового конуса = логарифмический). Тогда B часто будет представлять собой линейный банк, поэтому обозначение будет 250B. Но есть производители, которые используют эти две буквы ровно наоборот! И еще много разных вариаций.

Если вы хотите быть абсолютно уверенным, измерение — единственный способ. Для этого подключите кастрюлю, как показано ниже.

Затем вы делаете два измерения:

1. Определяете максимальное сопротивление (100% вращение). Это и есть сопротивление ID.
2. Установите потенциометр на угол поворота 50% и снова измерьте сопротивление.

Если это последнее измеренное сопротивление значительно ниже 50% от максимального угла, то вы имеете дело с логарифмическим горшком. Если сопротивление значительно превышает 50%, это обратный логарифмический банк. Разумеется, это справедливо только для праворуких кастрюль!

Особенности продукта

• Лучший рейтинг
• Популярный
• Лучший продавец
• Тенденции

Allparts CTS500K Audio Taper Pot

8,80 $

Gibson Poti 500 кОм Коническая/длинная

13,30 $

Горшок Allparts CTS 250K Log

8,80 $

Гибсон Пот 500k Шорт

11,40 $

Сплошной вал управления Fender 250K

8,80 $

Фендер Поти 250

8,80 $

Крыло Поти 250 К

10,50 $

Фендер Поти 500

9,60 $

Гёльдо US500 Поти

4,33 $

Göldo 250K Std. Сплит LT Горшок

4,33 $

Мини-горшок Göldo 250K

2,55 $

Göldo 250K Std. Сплит AT Горшок

4,33 $

Голдо E500M

2,55 $

Горшок Göldo 500K Lin

4,33 $

Регулятор тембра Fender TBX

16,80 $

Harley Benton Parts T-Style Knob Black

3,11 $

Seymour Duncan SDP-500 SD Потенциометр 500K

17,60 $

Комплект проводки короткого потенциометра Allparts SC

$69

Комплект проводки Allparts ST-Style

$61

Harley Benton Parts T-Style Dome Knob CH

2,66 $

Стандартная предустановленная привязь Mojotone ST

$69

Фендер Поти 250

8,80 $

Harley Benton Запчасти Single Cut Speedknob BK

2,22 $

Harley Benton Запчасти Т-образная ручка купола BK

3,44 $

Allparts CTS500K Audio Taper Pot

8,80 $

Горшок Allparts CTS 500K Lin

8,80 $

Горшок Allparts CTS 250K Log

8,80 $

Allparts Push/Push Poti 500K

16,80 $

Гибсон PRHK-020 Потикнобс

17,70 $

Mojotone SC Premium LS Prewired Harness

$175

Allparts CTS500K Audio Taper Pot

8,80 $

Фендер Поти 250

8,80 $

Горшок Allparts CTS 250K Log

8,80 $

Горшок Allparts CTS 500K Lin

8,80 $

Allparts Audio Taper 500k Push/Pull Pot

9,60 $

Allparts Push/Push Poti 500K

16,80 $

Сплошной вал управления Fender 250K

8,80 $

Mojotone CTS 500K Std. Сплит P/P VT Горшок

10,60 $

Allparts 500k LinearTaper Push/Pull Pot

9,60 $

Allparts CTS 1 Мб сплит-аудиопот

7,90 $

Seymour Duncan SDP-500 SD Потенциометр 500K

17,60 $

Göldo 250K Std. Сплит AT Горшок

4,33 $

Mojotone CTS 500K Std. Сплит-потенциал VT

7,90 $

Gibson Poti 500 кОм Коническая/длинная

13,30 $

Горшок Göldo 500K Lin

4,33 $

Focusrite iTrack Solo

$69

Focusrite Scarlett 2i2 3-го поколения

$125

Focusrite Скарлетт Соло 3-го поколения

105 долларов

Rode NT1-A Полная запись вокала

$139

Шуре СМ 7 В

$345

beyerdynamic DT-770 Pro 80 Ом

$122

Harley Benton TE-52 NA Vintage Series

$139

Бозе С1 Про

$349

IK Мультимедийная педаль ToneX

418 долларов

Нейронный DSP Quad Cortex

1645 долларов США

Поиск потенциометров для гитары/бас-гитары

31 2913 13 13 12 9 8 7 4 4 3 3 3 3 2 2 1 1 1 1

Предложения

• Горячие предложения
• Сделки

Гитары Mooer GTRS Wing 900 Int APU

1069 долларов

Mooer GTRS Guitars Prof. 800 B-сток

$753

Гитары Mooer GTRS Prof. 800 B-сток

$709

Mooer GTRS Guitars внутр. Проф B-сток

815 долларов

Гитары Mooer GTRS Wing 800 B-сток

$885

Гитары Mooer GTRS Standard B-Stock

$451

Вам нравится то, что вы видите?

Покупайте и платите безопасно

Оплата может быть произведена безопасно и надежно с помощью PayPal, Amazon Pay, кредитной карты или банковского перевода.

Ваши преимущества

• 3 года гарантии Thomann 3 года гарантии Thomann
• 30-дневная гарантия возврата денег 30-дневная гарантия возврата денег
• Услуги по ремонту Услуги по ремонту
• Совет от наших экспертов Совет от наших экспертов
• Гарантия удовлетворения Гарантия удовлетворения
• Самый большой склад в Европе Самый большой склад в Европе

Услуга

• Стоимость доставки и сроки доставки
• Справочный центр
• Ваучеры
• Связаться с нами
• Проходной магазин
• Обзор услуг

© 1996–2023 Thomann GmbH. Томанн любит тебя, потому что ты молодец!

Математика потенциометра | Блог Math Encounters

Введение

У меня есть приложение, в котором может быть полезен потенциометр. На самом деле было бы полезно, если бы потенциометр имел логарифмическую характеристику сопротивления, которую также называют звуковой конусностью по причинам, о которых я расскажу позже. Я никогда раньше не использовал потенциометр с логарифмической характеристикой и подумал, что стоит задокументировать то, что я узнал во время этой работы.

Исходная информация

Логарифмическое неправильное название

То, что обычно называют логарифмической конусностью, на самом деле является экспоненциальной характеристикой. Типичная характеристика потенциометра с логарифмической конусностью показана на рисунке 1 (источник).

Рис. 1: Пример характеристики сопротивления логарифмического/аудиопотенциометра

У каждого поставщика будет своя маркировка «серия» для логарифмических потенциометров, которые часто имеют такие названия, как «серия A» или «серия W». Обозначение серии указывает на другой набор кривых сопротивления.

Технические характеристики потенциометра

Не все поставщики включают график характеристик сопротивления своих логарифмических потенциометров. Многие поставщики включают спецификации, в которых говорится что-то похожее на следующую цитату (источник):

Конус «W» достигает значения сопротивления 20% при 50% вращения по часовой стрелке (влево).

Эта спецификация означает, что потенциометр имеет

• 0% значения сопротивления полной шкалы, а движок находится в положении 0% полной шкалы
• 20 % от значения сопротивления полной шкалы, когда очиститель находится в положении 50 % от полной шкалы
• 100 % от общего значения сопротивления при 100 % положения полной шкалы.

Этот тип спецификации дает вам достаточно информации для построения экспоненциальной кривой, которую я иллюстрирую на рисунке 2.

Рисунок 2: Иллюстрация подбора экспоненциальной функции к заданным точкам.

Математика, связанная с подбором этой кривой, показана на рис. 3.

Рисунок 3: Математика подбора кривой.

Уравнение 1 иллюстрирует основную форму логарифмической характеристики сопротивления потенциометра R(x) , где x — положение ползунка в процентах от полной шкалы.

Экв. 1

где

• R ₀ — параметр подбора кривой
• R ₁ — параметр аппроксимации кривой
• x — положение ползунка в процентах от полного диапазона шкалы

Человеческий слух

Логарифмический конус обычно называют звуковым конусом, поскольку он часто используется в аудиоприложениях для управления громкостью. Чтобы понять, почему, нужно немного узнать о человеческом слухе. Рисунок 4 (Источник) иллюстрирует восприятие человеком громкости относительно уровня звукового давления (SPL). Уровень звукового давления пропорционален выходной мощности аудиоусилителя. Однако ухо чувствительно к логарифму уровня звукового давления. Вот почему «логарифмический» конус полезен.

Рисунок 4: Уровень громкости в зависимости от уровня звукового давления (дБ).

Когда люди регулируют громкость своего звукового оборудования, они предпочитают, чтобы громкость увеличивалась на величину, пропорциональную количеству поворотов регулятора или слайдера. Если линейный потенциометр используется для управления выходной мощностью (и, следовательно, громкостью), вам нужно будет использовать все большее и большее количество движений дворника, чтобы получить такое же изменение громкости. Чтобы получить одинаковое изменение громкости при одном и том же движении дворников, сопротивление потенциометра должно увеличиваться в геометрической прогрессии.

Компенсация слуха

На рис. 5 показано, как громкость воспринимается человеком при перемещении ползунка потенциометра. Вы можете видеть, что воспринимаемая громкость увеличивается примерно линейно при положении дворников выше ~20%.
