Магнитный пускатель устройство. Магнитный пускатель: устройство, принцип работы, виды и применение

Что такое магнитный пускатель. Как устроен и работает магнитный пускатель. Какие бывают виды магнитных пускателей. Где применяются магнитные пускатели. Как выбрать магнитный пускатель.

Что такое магнитный пускатель и для чего он нужен

Магнитный пускатель — это электромагнитный аппарат, предназначенный для дистанционного управления электродвигателями и другими мощными электроприемниками. Его основные функции:

• Включение и отключение электродвигателей
• Реверсирование электродвигателей
• Защита электродвигателей от перегрузок
• Защита от самопроизвольного включения при восстановлении напряжения после его исчезновения

Магнитные пускатели позволяют безопасно коммутировать большие токи (до сотен ампер) при помощи слаботочных цепей управления. Это делает их незаменимыми в промышленности для управления мощным электрооборудованием.

Устройство и принцип работы магнитного пускателя

Основные элементы конструкции магнитного пускателя:

• Электромагнитная система (катушка и сердечник)
• Подвижная система с главными контактами
• Неподвижные главные контакты
• Дугогасительная камера
• Блок-контакты
• Возвратная пружина

Как работает магнитный пускатель:

1. При подаче напряжения на катушку создается магнитное поле
2. Подвижный сердечник притягивается к неподвижному, преодолевая сопротивление пружины
3. Главные контакты замыкаются, подавая питание на нагрузку
4. При отключении питания катушки пружина возвращает контакты в исходное разомкнутое положение

Блок-контакты служат для вспомогательных цепей управления и сигнализации. Дугогасительная камера обеспечивает быстрое гашение электрической дуги при размыкании контактов под нагрузкой.

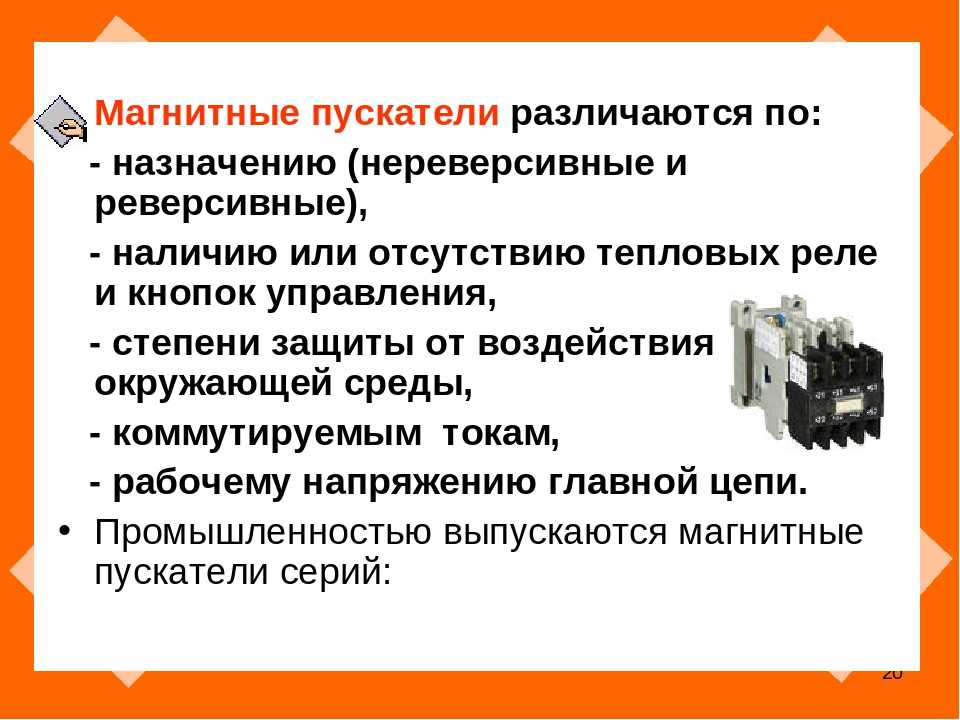

Основные виды магнитных пускателей

Магнитные пускатели классифицируются по нескольким признакам:

По назначению:

• Нереверсивные — для управления в одном направлении
• Реверсивные — для изменения направления вращения двигателя

По числу полюсов:

• Двухполюсные — для однофазных цепей
• Трехполюсные — для трехфазных цепей

По наличию теплового реле:

• Без теплового реле
• С тепловым реле — для защиты от перегрузок

По степени защиты:

• Открытого исполнения (IP00)
• Защищенного исполнения (IP40, IP54)

Выбор конкретной модификации зависит от условий эксплуатации и характеристик управляемого оборудования.

Области применения магнитных пускателей

Магнитные пускатели широко используются для управления электроприводами в различных отраслях промышленности и хозяйства:

• Металлообрабатывающие станки
• Конвейерные линии
• Насосные станции
• Вентиляционные системы
• Компрессорные установки
• Подъемно-транспортное оборудование
• Сельскохозяйственная техника
• Системы освещения

Магнитные пускатели обеспечивают надежное и безопасное управление мощными электродвигателями и другими потребителями в самых разных условиях эксплуатации.

Как выбрать магнитный пускатель

При выборе магнитного пускателя нужно учитывать следующие основные параметры:

• Номинальный ток главных контактов
• Номинальное напряжение главной цепи
• Номинальное напряжение катушки управления
• Категория применения (AC-1, AC-3 и т.д.)
• Наличие теплового реле
• Степень защиты корпуса
• Климатическое исполнение

Номинальный ток пускателя должен быть больше или равен номинальному току управляемого электродвигателя. Напряжение катушки выбирается в соответствии с напряжением цепи управления.

Преимущества и недостатки магнитных пускателей

Основные достоинства магнитных пускателей:

• Простота конструкции
• Высокая надежность
• Возможность дистанционного управления
• Высокая коммутационная способность
• Защита от перегрузок (при наличии теплового реле)

К недостаткам можно отнести:

• Относительно большие габариты
• Шум при срабатывании
• Подгорание контактов при частых коммутациях

Несмотря на некоторые недостатки, магнитные пускатели остаются одним из самых распространенных аппаратов управления электродвигателями благодаря своей надежности и простоте.

Схемы подключения магнитных пускателей

Существует несколько основных схем подключения магнитных пускателей:

• Прямой пуск нереверсивного двигателя
• Реверсивное управление двигателем
• Управление с двух мест
• Схема с тепловым реле

Рассмотрим простейшую схему прямого пуска:

1. Силовые контакты пускателя включаются в разрыв питания двигателя
2. Катушка пускателя подключается через кнопки «Пуск» и «Стоп»
3. Параллельно кнопке «Пуск» подключается блок-контакт пускателя

При нажатии «Пуск» катушка срабатывает и своим блок-контактом шунтирует кнопку, обеспечивая самоподхват. Для остановки нажимается кнопка «Стоп», размыкающая цепь катушки.

Обслуживание и эксплуатация магнитных пускателей

Для обеспечения надежной работы магнитных пускателей необходимо:

• Периодически проверять состояние контактов
• Очищать от пыли и грязи
• Проверять затяжку винтовых соединений
• Контролировать износ подвижных частей
• Своевременно заменять изношенные детали

При правильной эксплуатации и обслуживании магнитные пускатели способны безотказно работать в течение многих лет, обеспечивая надежное управление электрооборудованием.

Устройство магнитного пускателя

Магнитный пускатель – это надежный и простой коммутационный аппарат. Принцип действия основан на управлении контактами с помощью электромагнитной катушки с разомкнутым магнитопроводом (подробно разберем дальше). Контакторы и электромагнитные пускатели предназначены для частой (чаще 30 раз в час) коммутации цепей под нагрузкой. В частности, для прямого пуска асинхронных двигателей с учетом пусковых перегрузок. Контактная группа магнитных пускателей имеет большой запас по кратковременной перегрузке относительно номинала и чаще всего имеет надежную дугогасительную камеру (кроме самых маленьких номиналов).

Устройство магнитного пускателя и принцип действия

Магнитные пускатели разных брендов имеют сходную конструкцию, отличаются только материалом для контактов, материалом корпуса. От качества сплавов, пластика и точности выполнения всех деталей напрямую зависит цена и надежность электромагнитного контактора. Но вернемся к устройству магнитного пускателя, см. иллюстрацию ниже:

Принцип действия магнитного пускателя основан на действии электромагнитной катушки, которая притягивает подвижную часть сердечника к неподвижной если подать на неё напряжение. При этом опускаются подвижные контакты и цепь замыкается. Возможен вариант нормально замкнутых контактов, которые размыкаются при подаче напряжения. Но это чаще всего разные комбинации нормально замкнутых и разомкнутых контактов бывают в модульных контакторах с креплением на DIN рейку.

В силовых магнитных пускателях силовые контакту нормально разомкнуты, а вот сигнальные и блок-контакты могут иметь разную конфигурацию. По умолчанию промышленный магнитный пускатель 380/220В как минимум имеет один нормально замкнутый и один нормально разомкнутый контакт. Но количество сигнальных и контрольных контактов всегда можно увеличить за счет приставки с контактами которая сцепляется с коромыслом подвижных силовых контактов и срабатывают одновременно. Подробнее на типах и принципе работы контактных приставок мгновенного действия и с задержкой времени остановимся дальше.

Вернемся к принципу действия пускателя. Когда напряжение с электромагнитной катушки снять, то пружина вернет верхнюю часть магнитопровода в исходное положение, а контакты разомкнутся.

На фото ниже изображено устройство магнитного пускателя самого распространенного типа ПМЛ. И здесь хорошо видна возвратная пружина. При срабатывании электромагнитное поле преодолевает силу пружины и соединяет половинки магнитопровода. А когда магнитное поле исчезает пружина возвращает пускатель в исходное состояние.

Такая конструкция рассчитана на очень большое количество циклов срабатывания (больше 10 000 циклов) и работает очень быстро. Что позволяет использовать контакторы в самых тяжелых кратковременно-повторных условиях работы, когда нужно запускать и останавливать механизмы включая реверсивные режимы.

Именно возможность работы на высокой частоте включений/отключений выгодно отличает электромагнитные контакторы от других коммутационных приборов (автоматов и переключателей с мотор-приводом).

Чем пускатель отличается от контактора

Мы уже несколько раз упоминали термин пускатель и контактор как синонимы. На самом деле контактор это силовая (контактная часть) пускателя. А пускателем принято называть контактор укомплектованный тепловым реле, см. фото

Отдельно стоит упомянуть модульные контакторы. Они устанавливаются на стандартную DIN рейку 35 мм. И часто применяются в модульных щитках. Через них можно, например, управлять наружным освещением если подключить модульный контактор через датчик освещения или через таймер. Также модульные контакторы могут включать систему антиобледенния, автоматические ворота и т.д.  Номинальный ток таких контакторов 25-40 А и у них есть выбор количества и типа контактов. Например, бывают модульные контакторы на 2 и 4 контакта и могут быть варианты: 1 н.о. + 1 н.з контакт или 2 н.о и 2 н.з контакта и так далее. Это важно, ведь можно, например, элементарно переключать какие-то системы на резервный источник питания.

Пропало напряжение на катушке, замкнулись нормально замкнутые контакты и ваш котел или холодильник переключились на питание от аккумуляторов через инвертор. При возобновлении питания система сама возвращается в исходное состояние. Это простейший пример автоматического ввода резерва для цепей 220В. Правда в отличие от специализированных систем здесь нет реле напряжения, которые контролируют больше параметров качества сети, а не срабатывают при полном отсутствии напряжения.

Чем отличается магнитный пускатель 380В от магнитного пускателя 220В, а также 110 и 24В

Большинство магнитных пускателей рассчитаны на работу в трехфазных электрических сетях 0,4 кВ. То есть главные силовые контакты спокойно коммутируют напряжение 380-400 В. Но запросы типа: купить магнитный пускатель 380В или магнитный пускатель 220В означают рабочее напряжение катушки управления. Одна и та же модель пускателя может выпускается с катушками под разное напряжение.

Часто цепи управления пускателями совмещены с автоматическими системами управления технологическими процессами. А для работы систем автоматики применяется безопасное напряжение 24 или 36В.

Поэтому магнитные пускатели выпускаются практически под все стандарты напряжения как переменного, так и постоянного тока ВНИМАНИЕ! пускатели с катушками для постоянного тока нельзя подключать в сети переменного тока, как и обратно для переменного в цепи постоянный. Самые распространенные варианты рабочего напряжения для катушек магнитных пускателей:

• 380В – переменного тока;
• 220В – переменного или постоянного тока;
• 110В – переменного или постоянного тока;
• 42В – переменного или постоянного тока;
• 36В – переменного или постоянного тока;
• 24В – переменного или постоянного тока;
• 12В – переменного или постоянного тока.

Схемы подключения магнитных пускателей

Разберем самые распространенные схемы – прямой пуск и остановка с управлением кнопками, и реверсивную схему, при которой меняется чередование фаз и меняется направление вращения асинхронных электродвигателей.

Начнем в прямые схемы управления электроприводом, см. схему ниже. Здесь изображена схема под напряжение управления 220В. Такая схема считается более безопасной. Как видите здесь питание берется с одной из фаз, и замыкается на нейтраль N. А в случае напряжения на катушке 380В, нужно брать питание от двух фаз. И при такой же схеме напряжение будет «дежурить» на контакте А2 катушки К1. А это нежелательно. Чем меньше клемм и проводников находится под опасным для жизни напряжением в режиме ожидания, тем лучше.

Принцип работы схемы магнитного пускателя 220В очень прост. Оператор нажимает кнопку «Пуск» происходит замыкание цепи и напряжение попадает на катушку К1. Магнитный пускатель срабатывает замыкаются силовые контакты и подается напряжение на привод (АД асинхронный двигатель).

При этом замыкается также контакт К1 – который физически связан с подвижной частью магнитопровода. Он подключен параллельно с кнопкой «Пуск» и теперь если её отпустить напряжение на катушку продолжит поступать, силовые контакты останутся замкнутыми и двигатель продолжит работу.

Работа будет продолжаться до тех пор, пока не нажать кнопку «Стоп», которая подключена последовательно с контактами кнопки «Пуск» и контактом К1. Кроме кнопки «Стоп» отключить пускателя может срабатывание вводного автомата по короткому замыканию или теплового реле. Контакт теплового реле «Р» подключен последовательно с кнопкой «Стоп» и это соответствует логическому ИЛИ. К отключению приведет размыкание или контактов теплового реле «Р» или кнопки «Стоп».

Второй популярный вариант реверсивная схема электропривода, см. рис ниже. На схеме магнитные пускатели 380В – это значит, что цепь управления подключена к двум фазам.

У реверсивной схемы есть существенные отличия и важные особенности:

1. У контакторов КМ1 и КМ2 – разное чередование фаз, именно это позволяет запускать электродвигатель в противоположных направлениях.
2. Важно не допустить одновременного срабатывания двух пускателей. Для чего применяется две независимые блокировки – механическая и электрическая. Электрическую блокировку видно на схеме – это нормально закрытые блок контакты контакторов КМ1 и КМ2 последовательно включенные в цепи друг друга. Блок контакт КМ1 включен в цепь управления контактора КМ2 и наоборот. Смысл в том, что, когда работает один из контакторов, его блок контакт в цепи другого будет разомкнут. В таком состоянии нажатие кнопки Пуск противоположного направления ни к чему не приведет. Чтобы запустить электропривод в другую сторону нужно нажать кнопку «Стоп» она в любом случае выключает питание независимо от того какой контактор работал. После остановки схема готова к новому пуску в нужном направлении.

Это базовые схемы для понимания принципа работы электропривода. Часто магнитные пускатели управляются дистанционно от сигналов автоматических контроллеров.

Область применения магнитных пускателей

В первую очередь – это запуск, остановка и торможение электродвигателей с короткозамкнутым ротором. Но кроме двигателей электромагнитные пускатели успешно применяют для включения/отключения освещения, индукционных печей, нагревательных элементов, индуктивных (электромагниты) и емкостных (конденсаторные установки) нагрузок. Если попробовать сформировать список применения магнитных пускателей, то вот самый значимый его фрагмент:

• управления электроприводом насосов и насосных станций;
• станки и прочее обрабатывающее оборудование с электроприводом;
• ленточные конвейеры;
• кран-балки и прочие подъемные механизмы с электродвигателями;
• автоматическое открытие ворот;
• электропечи индукционные установки;
• прессы и дробильные механизмы с электроприводом;
• электропечи и электрокотлы;
• воздушные компрессоры и холодильное оборудования промышленного образца.

Дополнительные контакты, пневматические блоки и прочие аксессуары для электромагнитных пускателей

Функциональные возможности контроля и управления контактором можно существенно расширить за счет дополнительных приставок с набором нормально открытых и нормально закрытых контактов. Такие приставки дают возможность выводить сигнализацию о состоянии контактора, управлять запуском каких-то других механизмов, например, подавать сигнал на запуск вытяжного вентилятора при запуске деревообрабатывающего агрегата.

Внешний вид пускателя с установленной приставкой контактов (еще его называют блоком контактов) на фото ниже.

Соединяется контактная приставка с помощью направляющих и специальной защелки, которые имеют одинаковый размер на контакторах всех номиналов внутри одной серии.

Кроме вышеупомянутых есть еще пневматические приставки для магнитных пускателей (ПВЛ). Их контакты замыкаются или размыкаются с некоторой задержкой которую можно выставить, вращая головку. Чаще всего диапазон регулировки от 0,1 до 30 секунд, но есть модели с задержкой до 180 секунд.

Крепятся они также, как и обычные блоки контактов без задержки. Схема с задержкой времени может понадобится если нужно подождать завершения каких-то переходных процессов прежде чем подать сигнал на включение следующего механизма. Переходные процессы могут быть как электрическими, так и механическими, например, инерция механизма, подключенного к приводу, нужно чтобы он остановился прежде чем включать режим реверса и т. д.

Количество контактов в приставках ПВЛ может быть от 2 до 4 с разной комбинацией нормально открытых и нормально закрытых контактов.

Надеемся материал этой статьи был для вас полезен. Напоминаем, что все виды электромагнитных пускателей и контактных приставок к ним можно купить с нашего склада в Киеве.

Принцип работы магнитного пускателя и его техничекие характеристики

Освещение в доме мы включаем обыкновенным выключателем, при этом через него проходит ток небольшой величины. Для включения мощных нагрузок однофазных на 220 Вольт и 3 фазных на 380 Вольт используются специальные коммутирующие электротехнические аппараты— магнитные пускатели. Они позволяют дистанционно при помощи кнопок (можно сделать и от обычного выключателя) включать-выключать мощные нагрузки, например освещение целой улицы или мощный электродвигатель.

В квартирах пускатели не используются, за то довольно часто применяются на производстве, в гаражах на даче для запуска, защиты и реверсирования асинхронных электрических двигателей. Да же из названия понятно, что главное его предназначение заключается в запуске электродвигателей. А кроме того вместе с тепловым реле, магнитный пускатель защищает мотор от ошибочных включений и повреждений в аварийных ситуациях: возникновении перегрузок, нарушении изоляции обмоток, пропадании одной фазы и т. п.

Часто пускатели устанавливаются для включения и выключения не только двигателей, но и других много киловаттных нагрузок- уличное освещение, обогреватели и т. п.

После пропадания электричества он сам отключится и включится только после повторного нажатия кнопки «Пуск». Но если использовать для дома простейшую схему управления при помощи обычного выключателя, тогда во включенном его положении всегда будет срабатывать пускатель. Он работает по принципу реле, только в отличие от него управляет мощными нагрузками до 63 Киловатт, при больших используется контактор. Для автоматизации управления, например уличным освещением можно к контактам катушки подключить управляющие таймеры, датчики движения или освещения.

Устройство и принцип работы магнитного пускателя

Основой является электромагнитная система, состоящая из катушки, неподвижной части сердечника и подвижной- якоря, который крепится к изоляционной траверсе с подвижными контактами. К неподвижным контактам при помощи болтовых соединений подключаются с одной стороны провода от электросети, а с другой- к нагрузке.

Для осуществления защиты от ошибочных включений устанавливаются по бокам или сверху над основными- блок контакты, которые например в реверсивной схеме с двумя пускателями при включении одного пускателя, блокируют включение второго. Если включится сразу два, то возникнет межфазное короткое замыкание, потому что изменение направления вращения асинхронного двигателя достигается благодаря замене местами 2 фаз. То есть со стороны подключения электродвигателя между пускателями делаются перемычки с чередованием на одном из них 2 фаз. Так же одна пара блок контактов необходима для удержания во включенном состоянии пускателя после отпускания кнопки «Пуск». Подробно схему подключения Мы рассмотрим в следующей статье.

Принцип работы пускателя довольно прост. Для включения необходимо подать рабочее напряжение на катушку. Она при включении потребляет по цепи управления очень маленький ток, их мощность находится в пределах от 10 до 80 Ватт, в зависимости от величины.

При включении катушка намагничивает сердечник и происходит втягивание якоря, который при этом замыкает главные и вспомогательные контакты. Цепь замыкается и электрический ток начинает протекать через подключенную нагрузку.

Для отключения необходимо обесточить катушку, и возвратная пружина возвращает якорь на место- блок и главные контакты размыкаются.

Между пускателем и 3 фазным асинхронным двигателем устанавливается тепловое реле, которое защищает его то токов перегрузки во внештатных ситуациях.

Внимание, тепловое реле не защищает от коротких замыканий, поэтому требуется установка перед пускателем необходимой величины автоматического выключателя.

Принцип работы теплового реле прост— оно подбирается под определенный рабочий ток двигателя, при превышении его предела происходит нагревание и размыкание биметаллических контактов, которые размыкают цепь управления с отключением пускателя. Схема подключения будет рассмотрена в следующей статье.

Технические характеристики магнитных пускателей.

Основные технические характеристики можно узнать из условного обозначения, состоящего чаще всего из трех букв и четырех цифр . Например, ПМЛ-Х Х Х Х:

1. Первые две буквы обозначают- пускатель магнитный.
2. Третья буква указывает на серию или тип пускателя. Бывают ПМЛ, ПМЕ, ПМУ, ПМА…
3. Первая после букв цифра указывает на величину пускателя по номинальному току:


   Величина, первая цифра	1	2	3	4	5	6	7
   Номинальный ток	10 или 16 А	25 А	40 А	63 или 80 А	125 А	160 А	250 А

4. Вторая цифра — наличие тепловой защиты и характеристику работы электродвигателя.


   	1	2	3	4	5
   Реверсивный	—	—	да	да	да
   С тепловым реле	—	да	да	—	да
   Электрическая блокировка	—	—		есть	есть
   Механическая блокировка	—	—		есть	есть

5. Третья цифра указывает на наличие кнопок и степень защиты.


   	0	1	2	3	4
   В корпусе	—	да	да	да	да
   С кнопками «пуск» и «стоп»	—	—	да	да	—
   Класс защищенности	IP00	IP54	IP54	IP54	IP40
   Сигнальные лампы	—	—	—	есть	—

   IP54- брызго- и пылезащитный корпус, IP40- только пылезащитный корпус.

6. Четвертая цифра — количество контактов вспомогательной цепи.


   	0	1	2	3	4
   Количество замкнутых контактов	1	2	3	3	5
   Количество разомкнутых контактов	1	2	3	1	1

При покупке обращайте и на другие параметры:

• Самый важный параметр- это рабочее напряжение катушки оно может быть как переменным 24, 36, 42, 110, 220 ил 380 Вольт, так и постоянным. Для домашнего хозяйства берите с катушкой на переменное напряжение величиной 380 Вольт для подключения 3 фазных электромоторов, и на 220 В- для подключения других нагрузок. Будьте внимательны всегда проверяйте величину напряжения только на корпусе самой катушки, а не пускателя.
• Не менее важно обратить на тип крепления— под болты или на Din рейку.
• Класс износостойкости обозначается буквами «А» (3 мл. рабочих циклов), «Б» (1.5 мл. циклов) и «В» (300 тыс. циклов).
• Рабочее напряжение коммутации главных контактов- 380 или 660 Вольт.
• Ток теплового реле. Должен соответствовать мощности электрического двигателя. Для других устройств нет необходимости в установке теплового реле.

Предлагаю  в сводной таблице ознакомиться с основными  характеристиками самых распространенных пускателей серии ПМЛ.

Есть еще целый ряд не существенных параметров- потребляемый ток катушки, максимальный ток вспомогательных контактов. На них не стоит обращать внимание при покупке.

▷ 5 наиболее распространенных типов пусковых устройств (пускатели двигателей низкого и среднего напряжения)

Привет, это Стивен Милл. Я думаю, что никогда раньше не писал на эту тему, поэтому позвольте мне рассказать вам о пускателях двигателей…

Пускатель в большей или меньшей степени действует как контролер двигателя. Он контролирует подачу питания, не поддается коммутации перегрузок, а также берет на себя обязанность отключать двигатель от сети, когда это необходимо.

Как мы можем прочитать по теме:

«Пускатель можно определить как комбинированный контроллер электродвигателя, который может запускать или останавливать двигатель с помощью внешних переключателей, защищать двигатели от перегрузки и отключать их. от сети, в случае серьезных колебаний мощности или нагрузки, воспользовавшись встроенными отключающими устройствами».

Наиболее важные компоненты и функции пускателя

Контакторы или магнитные контроллеры

Пусковой контактор двигателя является одним из наиболее распространенных устройств, используемых для запуска двигателей низкого и среднего напряжения. В общих чертах, контактор в электрическом устройстве, который сам включается и выключается в попытке защитить электрическое оборудование, когда начинают действовать опасные перегрузки. Эти типы контакторов также известны как магнитные контроллеры.

Контактор и автоматический выключатель

Следует отметить, что пусковые контакторы двигателей не предназначены для работы в качестве короткозамыкателей; на самом деле, они предназначены для оптимизации работы двигателей низкого и среднего напряжения и увеличения их срока службы, защищая их от коммутационных перегрузок.

Имея это в виду, следует понимать, что, несмотря на наличие контактора, электрическая цепь все равно нуждается в автоматическом выключателе для защиты от коротких замыканий.

Примечание : Доступны пускатели двигателей низкого и среднего напряжения с номинальной мощностью менее доли HP (мощность в лошадиных силах). Эти контакторы могут оказать большую помощь в повышении эффективности и срока службы двигателей малых и средних размеров, которые в основном используются в бытовых целях.

Внешние переключатели или ручные контроллеры

Контакторы малой мощности также доступны в виде управляющих переключателей, которыми можно управлять вручную. Они известны как ручные контроллеры.

Их можно определить как одно устройство или группу подобных устройств, которые помогают контролировать мощность, подаваемую на двигатель (или любое электрооборудование) из сети. Контроллеры, как правило, предварительно запрограммированы для работы в определенном диапазоне напряжений, которые заранее указаны и считаются безопасными для электрооборудования.

Комбинированные контроллеры

Пускатели двигателей низкого и среднего напряжения также доступны в виде комбинации контакторов и контроллеров. Это означает, что контактор в электрической цепи может управляться людьми извне с помощью переключателей управления.

Когда эти пускатели двигателей низкого и среднего напряжения объединяются вместе, они называются «комбинированными контроллерами».

5 Наиболее распространенные типы пускателей

Типы пускателей низкого напряжения

В зависимости от используемых контакторов и контроллеров, пускатели низкого напряжения можно разделить на класс A, класс B и класс V.

Класс A : Пускатели класса А предназначены для двигателей, работающих на переменном токе (AC). Они бывают трех вариаций, а именно:

• Воздушный тормоз
• Вакуумный тормоз
• Маслопогруженный

Все эти варианты доступны с ручным или магнитным управлением. Эти пускатели способны выдерживать напряжение до 600 В и эффективно справляться с перегрузками в нормальных условиях эксплуатации. Они не способны сталкиваться с перегрузками, неисправностями или короткими замыканиями, выходящим за пределы рабочих перегрузок.

Класс B : Пускатели класса B предназначены для двигателей, работающих на постоянном токе (DC). Они представляют собой стартер с воздушным прерывателем и доступны с ручным или магнитным управлением.

Эти пускатели способны выдерживать напряжение до 600 В и эффективно справляться с перегрузками в нормальных условиях эксплуатации. Они не способны сталкиваться с перегрузками, неисправностями или короткими замыканиями, выходящим за пределы рабочих перегрузок.

Класс V : Пускатели класса V предназначены для двигателей, работающих на переменном токе (AC). Они имеют вакуумный пусковой механизм и доступны только с магнитными контроллерами.

Эти пускатели способны выдерживать напряжение до 1500 В и эффективно справляться с перегрузками в нормальных условиях эксплуатации. Они также не способны сталкиваться с перегрузками, неисправностями или короткими замыканиями, которые возникают за пределами рабочих перегрузок.

Это означает, что почти все типы пускателей двигателей низкого напряжения, доступных сегодня, не способны справляться с короткими замыканиями, возникающими выше рабочих перегрузок. Тем не менее, пускатели двигателей среднего напряжения могут легко достичь этой цели.

Типы пускателей среднего напряжения

Существует два основных типа пускателей двигателей среднего напряжения.

Класс E1 : Как и любые другие пускатели, пускатели класса E1 также могут запускать и останавливать двигатель.

Кроме того, эти пускатели также способны отключать короткие замыкания и неисправности, возникающие сверх рабочих перегрузок. Они используют вакуум в качестве прерывающей среды для обхода электрического оборудования от коротких замыканий и неисправностей.

Класс E2 : Пускатели класса E2 также могут запускать и останавливать двигатель.

Кроме того, эти пускатели также способны отключать короткие замыкания и неисправности, возникающие сверх рабочих перегрузок, и оснащены предохранителями, способными обнаруживать малейшие прерывания и мгновенно отключать электрооборудование.

Пускатели класса E2 также используют вакуум в качестве среды для прерывания коротких замыканий и неисправностей.

Таким образом, вышеупомянутые пять типов являются наиболее широко используемыми пускателями для двигателей низкого и среднего напряжения. В зависимости от номинального напряжения и применения двигателя можно сразу выбрать лучший стартер, который соответствует их потребностям.

Однако обратите внимание, что стартеры всегда следует выбирать на основе их способности повышать эффективность и срок службы двигателя. Их не следует выбирать в качестве замены предохранителям или автоматическим выключателям.

Что вы думаете об этой статье? Не стесняйтесь комментировать в разделе комментариев ниже.

Стартер двигателя машины, защита от повторного запуска и аварийный останов

Модернизация стартера двигателя с защитой от повторного запуска

Эти пускатели двигателя с защитой от повторного запуска отлично подходят для сверлильных станков, настольных шлифовальных станков и различных других небольших машин на 120 вольт. Пускатели двигателя предотвращают запуск устройства самостоятельно. Он также добавляет кнопку аварийной остановки, которая доступна в случае возникновения чрезвычайной ситуации.

Мы также можем добавить такие улучшения, как ключ для предотвращения несанкционированного использования и устройство LOTO (блокировка, маркировка). Если вы не уверены, подходит ли эта вещь для вашей машины, позвоните нам – мы дружелюбные люди и будем рады вам помочь.

У вас есть трехфазный двигатель, работающий от напряжения 208 В или выше? Пускатель двигателя на этой странице не подходит для трехфазных двигателей. Щелкните здесь, чтобы ознакомиться с нашими пускателями трехфазных двигателей.

Защита от перезапуска

Пускатель двигателя предотвращает повторный запуск машин и двигателей после сбоя питания.

Вы часто будете встречать термин «защита от повторного запуска», когда речь идет о безопасности машины. Вот простой тест, чтобы определить, нуждается ли ваша машина в электрической модернизации:

1. Запустите машину и оставьте ее включенной.
2. Выключите автоматический выключатель или выключатель питания машины и подождите, пока она не остановится сама по себе.
3. Включите выключатель или отключите выключатель и проверьте, запускается ли машина снова.

Если вы видите, что машина снова включается сама по себе, выполняя этот тест, вам необходимо модернизировать электрическую систему, чтобы включить защиту от повторного запуска. Если вы не уверены, свяжитесь с одним из наших специалистов по электротехнике, и мы будем рады вам помочь.

OSHA признает NFPA 79:7.5.3, в котором говорится: для предотвращения случайного или непреднамеренного перезапуска машины требуется, чтобы все машины имели магнитный пускатель . Магнитный пускатель или контактор — это то, что находится внутри наших пускателей с защитой от повторного пуска.

На таких машинах, как сверлильные станки и шлифовальные станки, которые используют механические выключатели питания, такие как выключатели света, машина всегда включена, пока человек физически не нажмет кнопку или не щелкнет переключатель. Если произойдет сбой питания, устройство выключится, потому что в розетке нет электричества. Когда питание возвращается, устройство включается автоматически! Это не только опасно, но и полностью исключено.
