Солнечный концентратор для отопления дома своими руками. Как сделать солнечный концентратор своими руками: пошаговая инструкция

Как работает солнечный концентратор. Из каких материалов можно изготовить солнечный концентратор дома. Какие инструменты понадобятся для сборки. Пошаговая инструкция по изготовлению солнечного концентратора своими руками. На что обратить внимание при сборке.

Что такое солнечный концентратор и как он работает

Солнечный концентратор — это устройство, которое собирает и фокусирует солнечные лучи в одной точке для получения высокой температуры. Принцип его работы основан на использовании отражающих поверхностей, которые концентрируют солнечный свет.

Основные элементы солнечного концентратора:

• Отражающая поверхность (зеркало, полированный металл)
• Каркас для крепления отражателя
• Приемник солнечной энергии в фокусе
• Система слежения за Солнцем (для некоторых конструкций)

При попадании на отражающую поверхность солнечные лучи концентрируются в фокальной точке, где температура может достигать нескольких сотен градусов. Это позволяет эффективно нагревать воду или другой теплоноситель.

Преимущества солнечных концентраторов

Солнечные концентраторы имеют ряд важных преимуществ по сравнению с обычными плоскими солнечными коллекторами:

• Более высокая эффективность преобразования солнечной энергии
• Возможность получения очень высоких температур (до 1000°C и выше)
• Компактные размеры при большой мощности
• Простота конструкции
• Низкая стоимость материалов

Эти особенности делают солнечные концентраторы перспективным решением для нагрева воды, получения пара и даже выработки электроэнергии в домашних условиях.

Какие материалы понадобятся для изготовления солнечного концентратора

Для создания простейшего солнечного концентратора своими руками потребуются следующие материалы:

• Отражающая поверхность — можно использовать зеркала, полированный металл, фольгу, светоотражающую пленку
• Жесткий каркас — фанера, ДСП, пластик или металлический профиль
• Крепежные элементы — саморезы, болты, гайки
• Труба или емкость для теплоносителя в фокусе
• Теплоизоляция — минеральная вата, пенопласт
• Краска черного цвета для приемника

При выборе отражающих материалов важно учитывать их стойкость к атмосферным воздействиям. Наиболее долговечны специальные зеркальные пленки и полированная нержавеющая сталь.

Необходимые инструменты для сборки

Для изготовления солнечного концентратора своими руками понадобятся следующие инструменты:

• Пила или лобзик для резки каркаса
• Шуруповерт или отвертка
• Молоток
• Ножницы по металлу для резки отражающих материалов
• Рулетка и карандаш для разметки
• Наждачная бумага для шлифовки
• Кисть для покраски

Также могут пригодиться сверла, угольник, уровень и другие вспомогательные инструменты. Для сложных конструкций может потребоваться сварочный аппарат.

Пошаговая инструкция по изготовлению солнечного концентратора

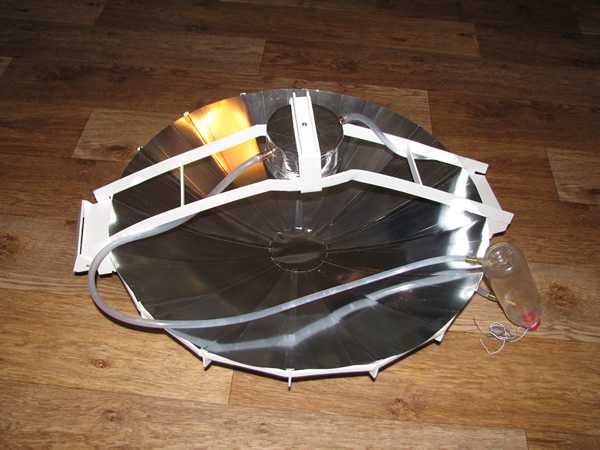

Рассмотрим процесс создания простейшего параболического концентратора своими руками:

1. Начертите на листе фанеры или ДСП параболу нужного размера. Вырежьте ее лобзиком.
2. Сделайте несколько таких параболических сегментов и соедините их в единый каркас.
3. Покройте внутреннюю поверхность каркаса отражающим материалом (фольгой, зеркальной пленкой).
4. В фокусе параболы закрепите металлическую трубку или емкость для теплоносителя. Покрасьте ее в черный цвет.
5. Установите каркас на поворотное основание для отслеживания положения солнца.
6. Подключите трубку к системе циркуляции теплоносителя.

При сборке важно обеспечить максимально точную геометрию отражающей поверхности. От этого напрямую зависит эффективность концентратора.

На что обратить внимание при изготовлении солнечного концентратора

При самостоятельном изготовлении солнечного концентратора следует учитывать несколько важных моментов:

• Точность геометрии отражающей поверхности критически важна для эффективности
• Необходимо обеспечить надежное крепление всех элементов конструкции
• Приемник в фокусе должен быть хорошо теплоизолирован
• Система слежения за солнцем значительно повышает производительность
• Нужно предусмотреть защиту от перегрева в пиковые часы

Также важно обеспечить безопасность при работе с концентратором, так как в фокусе образуются очень высокие температуры. Необходимо соблюдать осторожность и использовать защитные средства.

Варианты применения самодельного солнечного концентратора

Солнечный концентратор, изготовленный своими руками, может найти различное применение в быту и хозяйстве:

• Нагрев воды для бытовых нужд
• Отопление помещений
• Сушка продуктов
• Приготовление пищи на солнечной печи
• Плавка металлов в малых количествах
• Получение пара для различных целей

При достаточной площади отражающей поверхности и использовании системы слежения за солнцем самодельный концентратор может обеспечить значительную экономию энергии в частном доме.

Меры безопасности при работе с солнечным концентратором

Использование солнечного концентратора требует соблюдения определенных мер безопасности:

• Не смотрите на отражающую поверхность при ярком солнце — это может повредить зрение
• Используйте защитные очки и перчатки при работе с концентратором
• Не оставляйте концентратор без присмотра в рабочем положении
• Обеспечьте надежное крепление всех элементов конструкции
• Не допускайте перегрева теплоносителя и образования пара под высоким давлением

При правильном обращении самодельный солнечный концентратор является безопасным и эффективным устройством для использования солнечной энергии в быту.

Солнечный коллектор своими руками для отопления дома

Различные солнечные коллекторы появились на рынке достаточно давно. Это устройства, использующие энергию солнца для нагрева воды на домашние нужды. Но приобрести популярность среди пользователей им мешает высокая стоимость, это беда всех альтернативных источников энергии. Например, общие затраты на приобретение и монтаж установки, что обеспечит нужды средней семьи, составят 5000$. Но выход есть: можно сделать солнечный коллектор своими руками из доступных по цене материалов. Какими способами это реализовать, будет рассказано в данном материале.

Как работает солнечный коллектор?

Принцип действия коллектора основан на поглощении (абсорбции) тепловой энергии солнца специальным приемным устройством и передачей его с минимальными потерями теплоносителю. В качестве приемника используются медные или стеклянные трубки, окрашенные в черный цвет.

Ведь известно, что лучше всего абсорбируют тепло предметы, имеющие темную или черную окраску. Теплоносителем чаще всего выступает вода, иногда – воздух. По конструкции солнечные коллекторы для отопления дома и горячего водоснабжения бывают таких видов:

• воздушные;
• водяные плоские;
• водяные вакуумные.

Среди прочих воздушный солнечный коллектор отличается простотой конструкции и, соответственно, самой низкой ценой. Он представляет собой панель – приемник солнечной радиации из металла, заключенный в герметичный корпус. Стальной лист для лучшей теплоотдачи снабжен с задней стороны ребрами и уложен на дно с тепловой изоляцией. Спереди установлено прозрачное стекло, а по бокам корпуса имеются проемы с фланцами для подключения воздуховодов или других панелей, как показано на схеме:

Воздух, поступающий через проем с одной стороны, проходит между стальными ребрами и, получив от них тепло, выходит с другой.

Надо сказать, что установка солнечных коллекторов с нагревом воздуха имеет свои особенности. Из-за их невысокой эффективности для обогрева помещений нужно применять несколько подобных панелей, объединенных в батарею. Кроме того, обязательно понадобится вентилятор, поскольку нагретый воздух из коллекторов, находящихся на кровле, самостоятельно вниз не пойдет. Принципиальная схема воздушной системы показана ниже на рисунке:

Простое устройство и принцип работы позволяют выполнять изготовление коллекторов воздушного типа своими руками. Но потребуется много материала для нескольких коллекторов, а подогреть воду с их помощью все равно не получится. По этим причинам домашние умельцы предпочитают заниматься водяными нагревателями.

Конструкция плоского коллектора

Для самостоятельного изготовления наибольший интерес представляют плоские солнечные коллекторы, предназначенные для нагрева воды. В корпусе из металла или алюминиевого сплава прямоугольной формы размещен тепловой приемник — пластина с запрессованным в ней змеевиком из медной трубки. Приемник выполняется из алюминия или меди, покрытой абсорбционным слоем черного цвета. Как и в предыдущем варианте, снизу пластина отделена от дна слоем теплоизоляционного материала, а роль крышки играет прочное стекло или поликарбонат. Ниже на рисунке изображено устройство солнечного коллектора:

Пластина черного цвета поглощает тепло и передает его теплоносителю, движущемуся по трубкам (вода или антифриз). Стекло выполняет 2 функции: пропускает к теплообменнику солнечную радиацию и служит защитой от осадков и ветра, снижающих производительность нагревателя. Все соединения выполнены герметично, чтобы внутрь не попадала пыль и стекло не теряло прозрачности. Опять же, тепло солнечных лучей не должно выветриваться наружным воздухом через щели, от этого зависит эффективная работа солнечного коллектора.

Данный вид – самый популярный среди покупателей из-за оптимального соотношения цена — качество, а среди домашних мастеров — по причине относительно несложной конструкции. Но применять такой коллектор для отопления можно лишь в южных регионах, с понижением температуры наружного воздуха его производительность значительно падает из-за высоких тепловых потерь через корпус.

Устройство вакуумного коллектора

Еще один вид водяных солнечных нагревателей изготавливается с применением современных технологий и передовых технических решений, а потому относится к высокой ценовой категории. Таких решений в коллекторе реализовано два:

• тепловая изоляция с помощью вакуума;
• использование энергии парообразования и конденсации вещества, кипящего при низкой температуре.

Идеальный вариант защитить абсорбер для коллектора от тепловых потерь – это заключить его в вакуум. Медная трубка, наполненная хладагентом и покрытая абсорбирующим слоем, помещена внутрь колбы из прочного стекла, воздух из пространства между ними откачан. Концы медной трубки входят в трубу, через которую протекает теплоноситель. Что происходит: хладагент под воздействием солнечных лучей закипает и обращается в пар, он поднимается по трубке вверх и от соприкосновения с теплоносителем сквозь тонкую стенку снова переходит в жидкость. Ниже показана рабочая схема коллектора:

Фокус в том, что в процессе превращения в пар вещество поглощает гораздо больше тепловой энергии, чем при обычном нагреве. Удельная теплота парообразования любой жидкости выше, нежели ее удельная теплоемкость, а потому вакуумные солнечные коллекторы весьма эффективны. Конденсируясь в трубе с проточным теплоносителем, хладагент передает ему всю теплоту, а сам стекает вниз за новой порцией энергии солнца.

Благодаря своему устройству вакуумные нагреватели не боятся низких температур и сохраняют свою работоспособность даже на морозе, а потому могут применяться в северных регионах. Интенсивность нагрева воды в этом случае ниже, чем летом, так как зимой на землю поступает меньше тепла от солнца, часто мешает облачность. Понятно, что изготовить стеклянную колбу с откачанным воздухом в домашних условиях просто нереально.

Примечание. Существуют вакуумные трубки для коллектора, заполняемые напрямую теплоносителем. Их недостаток – последовательное подключение, при выходе из строя одной колбы придется менять весь водонагреватель.

Как изготовить солнечный коллектор?

Прежде чем приступить к работе, следует определиться с габаритами будущего водогрейного аппарата. Произвести точный расчет площади теплообмена непросто, многое зависит от интенсивности солнечного излучения в данном регионе, расположения дома, материала нагревательного контура и так далее. Правильным будет сказать, что чем больше тепловой коллектор, тем лучше. Однако, его размеры наверняка ограничиваются местом, где планируется его устанавливать. Значит, надо исходить из площади этого места.

Корпус проще всего изготовить из древесины, проложив на дно слой пенопласта или минеральной ваты. Также для этой цели удобно использовать створки старых деревянных окон, где сохранилось хотя бы одно стекло. Выбор материала для приемника тепла неожиданно широк, чего только не используют мастера-умельцы, чтобы собрать коллектор. Вот перечень популярных вариантов:

• тонкостенные  медные трубки;
• различные полимерные трубы с тонкими стенками, желательно черного цвета. Хорошо подойдет полиэтиленовая РЕХ труба для водопровода;
• наружный теплообменник старого холодильника;
• трубки из алюминия. Правда, соединять их сложнее, чем медные;
• стальные панельные радиаторы;
• черный садовый шланг.

Примечание. Кроме перечисленных, существует масса экзотических версий. Например,воздушный солнечный коллектор из пивных банок или пластиковых бутылок. Подобные прототипы отличаются оригинальностью, но требуют значительного вложения труда при сомнительной отдаче.

В собранный деревянный корпус или старую оконную створку с приделанным дном и уложенным утеплителем надо поместить металлический лист, накрывающий всю площадь будущего нагревателя. Хорошо, если найдется лист алюминия, но подойдет и тонкая сталь. Ее необходимо окрасить в черный цвет, а затем уложить трубы в виде змеевика.

Без сомнения, коллектор для нагрева воды лучше всего получится из медных труб, они отлично передают тепло и прослужат долгие годы.Змеевик плотно прикрепляется к металлическому экрану скобами или любым другим доступным способом, наружу выводятся 2 штуцера для подачи воды.

Поскольку это плоский, а не вакуумный коллектор, то поглотитель тепла нужно закрыть сверху светопрозрачной конструкцией – стеклом или поликарбонатом. Последний легче обрабатывается и надежнее в эксплуатации, не разобьется от ударов града.



После сборки солнечный коллектор надо установить на место и подключить к накопительному баку для воды. Когда позволяют условия монтажа, то можно организовать естественную циркуляцию воды между баком и нагревателем, в противном случае в систему включается циркуляционный насос.

Заключение

Солнечный коллектор своими руками: принцип сборки

Оглавление:
Устройство и принцип работы солнечного коллектора
Солнечный коллектор своими руками: как и из чего изготовить

Дороговизна традиционных энергоносителей, используемых в быту, заставляет человека двигаться дальше и искать новые источники энергии, которые в полной мере могли бы заменить существующие. Наиболее часто используемой альтернативной энергией является солнечная – ее человек уже достаточно эффективно научился использовать в разных направлениях. Об одном из таких направлений пойдет речь в этой статье, в которой вместе с сайтом stroisovety. org мы рассмотрим вопрос нагрева воды с помощью солнечной энергии и поговорим о том, как сделать солнечный коллектор своими руками.

Солнечные коллекторы для отопления фото

Устройство и принцип работы солнечного коллектора

Чтобы понимать, с чем придется столкнуться на пути изготовления солнечного водонагревателя, для начала необходимо разобраться с его конструкцией и принципом работы. Как ни странно, но солнечный коллектор для нагрева воды устроен достаточно просто – в его принцип работы заложены элементарные законы физики, согласно которым жидкость с большей плотностью вытесняет менее плотную жидкость.

По сути, такой же принцип работы заложен в работу системы отопления с естественной циркуляцией теплоносителя – горячая вода поднимается вверх, а холодная помогает ей в этом. Разница между таким отоплением и солнечным коллектором заключается исключительно в способе нагрева жидкости, в нашем случае – воды, которая просто нагревается на солнце.

Солнечный коллектор для нагрева воды фото

Итак, исходя из этого принципа вырисовывается и самая оптимальная конструкция солнечного водонагревателя – по сути, это вертикально расположенный змеевик, вода в котором по мере нагревания поднимается в его верхнюю точку, после чего благополучно поступает в накопительный резервуар, из которого осуществляется забор жидкости.

Следует понимать, что для эффективной работы самодельный солнечный коллектор необходимо обеспечить естественной циркуляцией жидкости – остывшая или не до конца нагревшаяся вода с накопительного бака должна поступать в коллектор, из которого после очередного цикла подогрева возвращаться в накопительный резервуар, требующего, кстати, хорошего утепления.

Плоский солнечный коллектор фото

Исходя из выше изложенного, формируется и принцип установки различных узлов альтернативного солнечного обогревателя. Чтобы обеспечить жизненно важную циркуляцию жидкости, не прибегая к помощи насоса, установка солнечного коллектора выполняется в самом высоком месте (как правило, на крыше), а монтаж накопительного резервуара ниже него (например, на чердаке).

Такое устройство, установленное на доме и изготовленное в заводских условиях с применением современных технологий, способно не только обеспечить небольшой домик горячей водой, но и теплом. Да, солнечный коллектор даже зимой работает не только в системе водоснабжения, но и в системе отопления. Но это заводской коллектор, изготовленный из вакуумных трубок и практически не имеющий теплопотерь. А самодельный солнечный коллектор для дома реально справится только с обеспечением горячей воды, и то лишь в ясный солнечный день. Но даже это неплохо и позволяет сэкономить немало дорогостоящих природных ресурсов.

Солнечные коллекторы для дома фото

Солнечный коллектор своими руками: как и из чего изготовить

Для начала разберемся с основанием для солнечного коллектора – наиболее простым решением будет собрать его на большом листе толстого пластика. Можно использовать и материал типа ОСБ-3, но его придется капитально защитить от атмосферной влаги. Но даже с учетом таких мер предосторожности обеспечить долгий срок эксплуатации основания не получится, поскольку дерево есть дерево. Поэтому пластик будет именно тем материалом, который, как говорится, прописал доктор – легкий, прочный и долговечный.

Основание для солнечного коллектора должно притягивать солнечный цвет, а не отражать. В этом отношении лучшим вариантом будет его черная окраска. С этим, я думаю, у вас проблем не возникнет.

Солнечный коллектор своими руками фото

Теперь о самом коллекторе. В идеале его необходимо изготовить из прозрачного материала – трубки из стекла или прозрачного пластика будут наиболее рациональным решением. В принципе, их можно заменить обыкновенной металлопластиковой трубой, окрашенной в черный цвет – этот материал для коллектора достаточно легко уложить и закрепить на основании.

Здесь следует принимать во внимание один нюанс – площадь обогрева. Трубки придется укладывать как можно плотнее друг к другу. Если вы думаете, что ее легко изогнуть под малым радиусом закругления, вы ошибаетесь. Придется использовать массу соединительных угловых фитингов. Закрепить трубу на пластиковое основание можно с помощью клипс, предназначенных для ее монтажа. На краях коллектора необходимо установить концевые фитинги – к верхнему краю через тройник привинчивается сбросник для воздуха (можно автоматический) а к нижнему – посредством отдельной трубы подключается накопительный резервуар.

Самодельный солнечный коллектор фото

Вот мы добрались и до теплозащищенного накопительного бака. Пожалуй, здесь ни у кого не возникнет вопросов, из чего его сделать. Вы правы, нам нужен электрический водонагреватель. Именно его можно будет зимой использовать по назначению, а летом, когда много солнечных дней, применять в качестве хранилища нагретой солнечными лучами воды. Так что не спешите его разбирать и удалять всю начинку.

Теперь о его подключении. Для начала подсоедините бак к системе существующего водопровода положенным для него способом. Потом к патрубку холодного водопровода через тройник и отсекающий кран подсоедините низ солнечного коллектора. Точно так же, только к верхнему концевому фитингу, необходимо подсоединить через тройник и кран патрубок горячего водопровода.

Как собрать солнечный коллектор своими руками фото

Вот, в принципе, и все. Осталось только разобраться, как вся эта система работает и как ею управлять. Это не так уж и сложно, как вам кажется. Вместо привычных двух отсекающих кранов в нашей ситуации имеется четыре – с их помощью и будем переключать систему в зимний и летний режим работы. Для лета необходимо открыть все четыре крана и отключить подачу электроэнергии. Для зимы краны, обеспечивающие циркуляцию воды через плоский солнечный коллектор, нужно закрыть и включить подачу электроэнергии на водонагревательный бак.

Как видите, все просто, но необходимо помнить, что при переходе на зимний период воду с коллектора нужно слить – иначе она замерзнет, и все ваши труды пойдут насмарку.

Как работает солнечный коллектор зимой

Именно так собирается солнечный коллектор своими руками. Конечно, его эффективность не идет ни в какое сравнение с производительностью заводского агрегата, в котором для нагрева воды используются вакуумные трубки, но все же он в состоянии сэкономить изрядную часть семейного бюджета.

Автор статьи Александр Куликов

Концентрированная солнечная энергия для действительно горячей воды

Солнечные тепловые коллекторы преобразуют солнечное излучение в тепловую энергию. Большинство людей знакомы с плоскими коллекторами, расположенными на крышах домов, которые обеспечивают солнечную горячую воду и отопление дома. Но концентрированная солнечная энергия выводит нагрев воды на совершенно новый уровень, поскольку тепловые температуры, которые она потенциально может производить, могут быть очень высокими.

Как правило, стекло, используемое для герметизации и покрытия пластины поглотителя и внутренних трубок, часто относится к типу стекла с низким содержанием оксида железа, которое является антибликовым для уменьшения потерь на поглощение и отражение. Независимо от типа стекла или обработки стекла, использование защитного стекла снижает передачу солнечного излучения на поглощающую пластину, снижая ее эффективность. 9.

Солнечные концентраторы с параболическим желобом

Концентрированная солнечная энергия или CSP для краткости использует зеркала, отражатели или линзы для концентрации лучистой энергии солнца в один луч для достижения очень высоких температур.

Простым примером того, что такое концентрированная солнечная энергия, может быть ребенок, который использует увеличительное стекло, чтобы сфокусировать солнечный свет на определенной области внизу, производя сильное тепло в фокусе. Но на этот раз задача концентратора — нагреть воду, а не муравьев или других таких несчастных насекомых, которых они найдут.

Уровень температуры, который может быть достигнут при использовании стандартных неконцентрирующих плоских тепловых коллекторов, ограничен даже при использовании высокотехнологичных коллекторов с вакуумными трубками, но при концентрации солнечного света в определенной точке могут создаваться очень высокие температуры, что значительно увеличивает эффективность системы с CSP, установленной как в домашних, так и в промышленных приложениях.

Коэффициент концентрации, также известный как «количество солнц», концентрирующего солнечного коллектора может превышать 1000 солнц, достигая температуры в фокусе приемника (называемой «мишенью»), приближающейся к нескольким сотням или даже нескольким тысячам градусов Цельсия в зависимости от размера концентрирующей тарелки и ее положения на солнце. Произведенное тепло затем можно использовать для обычного горячего водоснабжения или для производства перегретого пара, подобно башне солнечной энергии для вращения электрических генераторов.

Концентрированная солнечная энергия имеет простую конструкцию с использованием отражающих материалов, таких как зеркала и полированные металлы. Солнечные концентраторы могут быть довольно мощными, и основными типами систем «концентрированной солнечной энергии» являются: параболические желоба и параболические тарелки.

Система Parabolic Trough , также называемая коллектором с линейным фокусом, концентрирует солнечную энергию с помощью зеркал внутри желоба, чтобы сфокусировать (или перенаправить) солнечное излучение, захваченное на большой площади желоба, и сфокусировать его, или, в более общем смысле, « концентрирует его» в центральной фокусной точке, чтобы нагреть жидкость внутри него и создать горячую воду.

Коллектор с параболическим желобом получил свое название из-за того, что солнечный концентратор представляет собой изогнутый отражающий желоб, который отражает прямой солнечный свет на одну трубу или пластину, содержащую теплоноситель, обычно воду.

Тепловая трубка располагается над отражателем в его фокусе и проходит параллельно ему. Вода, протекающая по трубе, нагревается концентрированным светом и затем хранится в резервуарах для горячей воды.

В концентрированных солнечных энергосистемах коммерческого типа теплопроводящая жидкость-теплоноситель, обычно масло, проходит через теплообменник, вырабатывая пар для запуска обычного парогенератора для производства электроэнергии. Поля солнечных коллекторов создаются, когда эти концентрированные коллекторы солнечной энергии являются модульными, что означает, что они могут быть связаны друг с другом в ряды для производства большего количества горячей воды, чем может быть создано отдельным желобом.

Каждый параболический желоб можно наклонять и свободно перемещать, чтобы он мог отслеживать положение солнца и поддерживать фокус солнечного излучения на трубе в течение дня, увеличивая получаемую солнечную энергию более чем в два раза, что означает больше общего тепла на квадратный метр солнечного желоба.

Параболическая тарелка , также известная как система распределенной фокусировки, использует большую отражающую тарелку, аналогичную по функциям телевизионной спутниковой тарелке, для фокусировки света на приемнике, расположенном над тарелкой. Отражающие зеркала параболической формы концентрируют солнечное излучение в центральной фокусной точке, увеличивая концентрированную солнечную энергию.

Как и концентратор с параболическим желобом, параболическая тарелка является подвижной, что позволяет ей отслеживать положение солнца на небе таким образом, чтобы его падающие лучи всегда были перпендикулярны области апертуры, сохраняя при этом оптимальный фокус.

Вода, находящаяся в фокусе, нагревается и перекачивается в дом, где тепло отводится в дом и возвращается в точку концентрации солнца для повторного нагрева.

Основное назначение параболического рефлектора – увеличить количество солнечного потока на фокальную точку тарелки, производя намного больше тепловой энергии. Системы параболических тарелок также можно использовать как часть другой солнечной технологии, называемой генератором двигателя Стирлинга. И тарелка, и система двигателя Стирлинга используются для выработки электроэнергии.

Отслеживание солнечных концентраторов: низкий бюджет…

Мы видели, что солнечные концентраторы имеют полированные или зеркальные отражатели, которые фокусируют солнечный свет в центральной точке. Технологии концентрированной солнечной энергии (CSP) концентрируют солнечную энергию для производства высокотемпературного тепла, которое затем преобразуется в электричество с помощью параболических зеркал, используемых в промышленных, коммерческих и бытовых целях. Но концентрация солнечной энергии такого типа не гарантируется и не является круглосуточным процессом, так как солнце светит не всегда.

Хотя концентрированная солнечная энергия имеет много преимуществ по сравнению с более традиционными плоскими коллекторами или коллекторами с вакуумными трубками для производства солнечной горячей воды, даже в самых солнечных местах мира облачный покров бывает более одного дня.

Кроме того, пыль, птицы, ненастная погода и прерывистый солнечный свет вносят свой вклад в неэффективность системы этого типа, что приводит к более тщательной очистке отражающих желобов и тарелок.

Одним из основных преимуществ солнечных концентраторов по сравнению с другими стандартными солнечными тепловыми системами является то, что они занимают гораздо меньше места. Например, если вы можете сконцентрировать солнечный свет на уровне 100 солнц, вы потенциально можете создать луч солнечного света, который имеет в 100 раз больше энергии, чем у обычного повседневного солнечного света. Это означает, что система солнечного концентратора, которая имеет 100-кратное увеличение солнца, потенциально может быть в 100 раз меньше, чем обычная солнечная тепловая конструкция.

Концентрированная солнечная энергия , использующая либо параболические желоба, либо параболические тарелки, не сжигает ископаемое топливо и не производит выбросов парниковых газов во время преобразования солнечной энергии. Они также являются проверенной технологией и надежны. Солнечные концентраторы имеют достижимую максимальную концентрацию, которая может быть дополнительно увеличена с использованием более сложных или сложных концентраторов и систем слежения.

Чтобы узнать больше о «Концентрированной солнечной энергии» или получить дополнительную информацию о различных доступных системах концентрированной солнечной энергии или изучить преимущества и недостатки солнечной тепловой энергии, щелкните здесь, чтобы заказать копию на Amazon сегодня о том, как сделать свой собственный следящий солнечный концентратор.

Уже в продаже

Мобильная солнечная энергия — это просто!: Мобильное питание 12 В выкл.

Солнечная и 12-вольтовая энергия для начинающих: автономная…

Off Grid Solar: руководство по фотогальванике с…

Уже в продаже

Установите собственные солнечные панели: проектирование и. ..

Солнечный концентратор для производства водорода и электроэнергии

Генерация водорода

Наша водородная солнечная электростанция использует технологию солнечного концентратора с интеграцией электролизера для производства водорода из воды по низкой цене 1,31 долл. США/кг по сравнению с 2,08 долл. США/кг

Солнечное электричество

Солнечная тарелка SolarBeam представляет собой технологию солнечного концентратора, которую можно использовать с технологией многопереходных солнечных элементов HCPV/CPV, двигателем Стирлинга со свободным поршнем и паровыми двигателями.

Солнечное опреснение воды

Использование гибридного солнечного концентратора CPV для солнечного опреснения воды обеспечит операторам опреснительных установок немедленную экономию энергии.

Узнайте о семинаре

Технология солнечного концентратора CPV с электролизером

9-метровый солнечный концентратор со встроенной технологией CPV (концентрированная фотоэлектрическая энергия) предназначен для питания электролизера для получения водорода из воды. Технология солнечного концентратора CPV с электролизером позволяет достичь следующих результатов:

• Энергоэффективность водородной установки – 23 % по сравнению с фотоэлектрической технологией с электролизером 9,75 %
• Приведенная стоимость водорода – 1,31 долл. США/кг по сравнению с SMR $2,08/кг
• Стоимость конкурентоспособна с процессами риформинга метана (SMR $2,08/кг)
• Ежедневное производство водорода – 300 кг
• Масштабируемость до 10 000 кг ч3/день
• Контейнер для простого развертывания
Для производства водорода
• требуется всего 4 м2 ячеек CPV по сравнению с 15 600 м2 фотоэлектрических ячеек для производства 300 кг ч3/день
• Экологичность

Концентрированная солнечная энергия Технологический прорыв

Запатентованная световая линза, на которую подана заявка, была разработана для достижения равномерного квадратного распределения света на одном модуле плотной решетки HCPV / CPV размером 200 мм x 200 мм (20 кВт). Наша технология Light Lens компенсирует несовершенства изготовления отражающей тарелки и сборки и создает однородный световой рисунок на модуле HCPV (высококонцентрированные фотогальванические элементы).



Стандарт CPV (концентратор фотогальваники) Системы Френеля используют несколько линз Френеля и требуют оптических устройств для каждой ячейки HCPV, что увеличивает стоимость, сложность и проблемы с надежностью.

Солнечный концентратор Всемирная история установки

В 2010 году компания Solartron разработала коммерческий 4,5-метровый параболический солнечный концентратор, обеспечивающий пиковую мощность 12 кВтч (40 900 БТЕ). Концентратор был установлен в 48 местах по всему миру, начиная от пустыни и заканчивая снегом/льдом, и обеспечивал тепловую энергию.



Технология концентрированной солнечной энергии была первой системой, получившей международные тепловые сертификаты для Канады (CSA), США (SRCC), Европы, Австралии и Новой Зеландии.
