Магнитоэлектрический амперметр: Магнитоэлектрический амперметр — Большая Энциклопедия Нефти и Газа, статья, страница 1

Содержание

Магнитоэлектрический амперметр — Большая Энциклопедия Нефти и Газа, статья, страница 1

Магнитоэлектрический амперметр

Cтраница 1


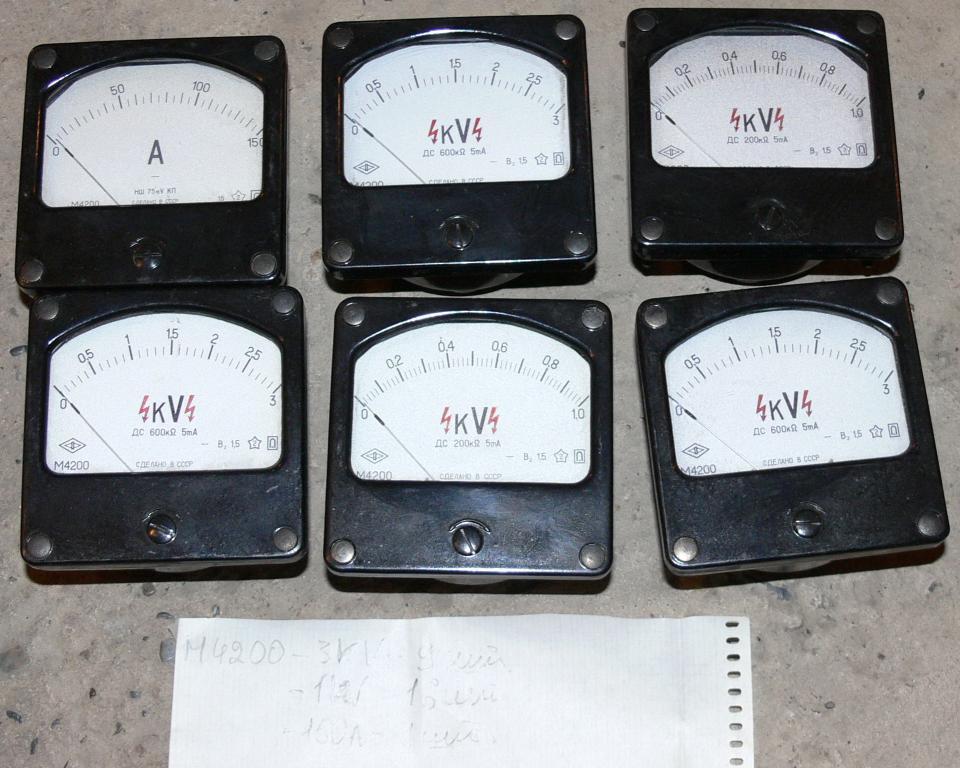

Магнитоэлектрические амперметры и вольтметры выпускают переносными и щитовыми.  [2]

Магнитоэлектрические амперметры и вольтметры выпускают переносными и щитовыми. Щитовые приборы выпускают с круглыми и квадратными корпусами, а также плоскопрофильными.  [3]

Магнитоэлектрические амперметры и вольтметры наиболее точные, имеют высокую чувствительность и равномерную шкалу.  [5]

Магнитоэлектрические амперметры и вольтметры являются наиболее точными, обладают высокой чувствительностью, малым собственным потреблением мощности, имеют равномерную шкалу. На них слабо влияют внешние магнитные поля.  [6]

Магнитоэлектрические амперметры

обычно представляют собой милливольтметры, присоединенные медными проводами к потенциальным зажимам шунта. Цепь милли-вольметра аналогична цепи вольтметра, погрешность которого рассматривается ниже.  [7]

Магнитоэлектрические амперметры и вольтметры выпускают переносными и щитовыми.  [8]

Магнитоэлектрический амперметр включается через выпрямитель.  [9]

Магнитоэлектрические амперметры и вольтметры являются наиболее точными, обладают высокой чувствительностью, малым собственным потреблением мощности, имеют равномерную шкалу. На них слабо влияют внешние магнитные поля.  [10]

Магнитоэлектрический амперметр, включенный в цепь кенотронных выпрямителей, питаемых синусоидальным напряжением ( рис.

5), показал / ср 7 а.  [11]

Магнитоэлектрические амперметры на ток более 0 1 а всегда делаются с шунтом и по существу являются милливольтметрами, измеряющими падение напряжения на шунте. Подгоночное сопротивление в этих приборах, показанное на рис. 3 — 5, выполняется из манганина, благодаря этому уменьшается зависимость показаний прибора от температуры окружающей среды.  [12]

Магнитоэлектрические амперметры и вольтметры являются основными измерительными приборами в цепях постоянного тока.  [13]

Магнитоэлектрический амперметр с подвижным магнитом имеет две соединенные пластмассовые колодки 3 ( рис. 172, а), на которых намотана катушка 5 из тонкого медного провода. Параллельно катушке включен шунт 1 из констан-тана. На оси алюминиевой стрелки 7 жестко укреплены дисковый магнит 6 и ограничитель 8 хода стрелки. Магнитный экран 4 защищает прибор от воздействия сторонних магнитных полей.  [15]

Страницы:      1    2    3    4

Амперметры магнитоэлектрические — Справочник химика 21

    На заводе Электрик в Ленинграде разработан прибор для непрерывного определения плотности тока гальванических ванн, представляющий собранные в одном корпусе вольтметр и амперметр. магнитоэлектрической системы (типа М-340). Для увеличения масштаба передвижения стрелок цх длина увеличена вдвое (длина стрелки амперметра составляет 130 мм и стрелки вольтметра 145 мм). Подвижные системы приборов расположены таким образом, что стрелки их взаи.мно перпендикулярны и перекрещиваются. Чтобы пересечение стрелок было видно и в нулевом положении, центры подвижных систем смещены. Шкалы напряжения и тока расположены под углом на общем циферблате.
На нем же нанесены геометрические места точек пересечения стрелок вольтметра и амперметра. Они образуют кривые, указывающие средние значения плотности тока. Эти кривые построены опытным путем для определенных видов покрытий и технологических условий для значений плотности тока 0,7 1,0 и 1,5 а/дм . [c.153]
    Значение электрического тока, измеряемого амперметром, определяется по отклонению подвижной системы амперметра. Для измерения постоянного тока применяют главным образом амперметры магнитоэлектрической системы — одно- и многопредельные.. Благодаря конструкции переключателя можно переключать пределы измерения без разрыва электрической цепи. [c.407]

    Потенциометр ЭП-1М работает по компенсационной схеме. Измерение удельного электрического сопротивления грунта осуществляют методом амперметра-вольтметра. В качестве измерительного прибора используют гальванометр магнитоэлектрической системы с нулевым отсчетом. 

[c.68]

    При измерениях силы тока при Помощи прибора 2 вместо значения 1о Измеряется величина h- Здесь отклонение результата измерений (погрещность) уменьшается по мере уменьшения измеряемого напряжения Ui и соответственно увеличения угла наклона , т. е. с уменьшением внутреннего сопротивления. Это означает, что при измерениях силы тока прибор (амперметр) должен иметь возможно более Низкое внутреннее сопротивление, чтобы не повышалось суммарное сопротивление й цепи Тока и чтобы не изменялась измеряемая величина. Обычные приборы магнитоэлектрической системы имеют внутреннее сопротивление около 100 Ом на 1 мА ( 2=0,1 В) и вполне пригодны для измерений силы тока. Для меньших значений силы тока имеются и более высококачественные приборы с показателем 5 кОм на 1 мкА 

[c.82]

    Наиболее распространенными приборами для измерения силы постоянного тока являются магнитоэлектрические гальванометры и амперметры. Гальванометры — это высокочувствительные амперметры, которые позволяют регистрировать токи до Ю А. Обычно они применяются в качестве нуль-индикаторов в приборах сравнения. Для этого на шкале прибора нужна лишь нулевая отметка. [c.63]

    В магнитоэлектрических амперметрах (гальванометрах) используется воздействие поля неподвижного постоянного магнита на подвижную катушку (рамку), через которую протекает измеряемый ток (рис. 2.2). В некоторых приборах катушка является неподвижной, а постоянный магнит — подвижным. Между полюсами магнита помещают железный сердечник, вокруг которого на упругих подвесках вращается рамка с витками из медной проволоки. При прохождении тока магнитное поле поворачивает рамку до тех пор, пока вращающий момент поля не уравновесится вращающим моментом упругих подвесок или пружинок. Проградуировав прибор, т.е. определив, какому углу поворота соответствует измеряемый ток, можно судить о его силе. Угол поворота рамки, а вместе с нею и стрелки, будет тем больше, чем больше ток и чем больше чувствительность прибора. В зеркальных гальванометрах о силе тока судят по положению на шкале прибора светового пятна, отраженного от прикрепленного к рамке легкого зеркальца. 

[c.63]

    Для повышения чувствительности амперметров катушку наматывают из большого числа витков тонкой проволоки диаметром 0,02-0,03 мм, что ограничивает величину измеряемых токов. Обычно она не превышает 0,1-10 мА. При измерениях токов, превышающих указанные пределы, применяют сопротивления (шунты), подключаемые параллельно рамке. При этом основная часть тока протекает через эти сопротивления, а не через катушку амперметра (рис. 2.3). Следует заметить, что магнитоэлектрические амперметры позволяют проводить точные измерения изменяющихся токов только в том случае, если ток изменяется медленнее, чем может поворачиваться рамка прибора. У обычно используемых амперметров время установления показаний составляет 3-5 с. По этой причине магнитоэлектрические амперметры непригодны для наблюдения за быстро изменяющимися токами. Для измерения переменных токов (их действующих значений) применяются амперметры с выпрямительными диодами или электродинамические амперметры.

[c.64]

    Хотя магнитоэлектрические амперметры имеют наибольшую точность и чувствительность из всех приборов непосредственной оценки силы тока, в большинстве современных приборов для измерения силы малых токов применяют электронные амперметры, которые фактически являются электронными вольтметрами, регистрирующими падение напряжения на стандартном сопротивлении. 64 [c.64]

    По существу и Оср являются оценками математического ожидания законов распределения вероятности сопротивления и проводимости объекта, поэтому параметры Кср и К ср однозначно и комплексно характеризуют его состояние. В случае жидкостной смазки = gп) они характеризуют усредненное значение толщины пленки в зонах трения, при граничной (Сер = к) — несут информацию о размерах пятен контактов и толщине поверхностных пленок. Широкое применение этих параметров обусловлено также простотой их измерения (достаточно использовать вольтметр или амперметр с магнитоэлектрической системой). 

[c.473]

    Применяемые в установках для электролиза амперметры и вольтметры должны обладать точностью до 0,1 а и 0,1 в и охватывать шкалу примерно в 10 а по амперметру и, 5 е по вольтметру. Для измерения постоянного тока в этих пределах применяют магнитоэлектрические и электромагнитные приборы. [c.331]

    Этот прибор состоит из генератора тока и магнитоэлектрического логометра с двумя рамками, одна из которых включена как амперметр, а другая исполь- 

[c.214]

    Магнитоэлектрические элементы обладают очень большой чувствительностью (десятки сантиметров на 1 мА). Их применяют в самых чувствительных амперметрах — гальванометрах, которые могут быть включены в диагональ измерительного моста (см. рис. 34,в), в цепь термопары (см. рис. 40, г) и пр. [c.72]

    Номинальным прямым током считают среднее значение тока, измеренное с помощью магнитоэлектрического амперметра в однофазной однополупериодной схеме выпрямления при работе на активную нагрузку этот ток не вызывает недопустимого перегрева и необратимых изменений характеристик вентиля.[c.27]

    Регулирование процесса покрытия по плотности тока устраняет необходимость подсчета каждый раз загрузки ванн, но вызывает необходимость применения специальных измерителей плотности тока в виде датчиков, импульс которых обычно используют в автоматических схемах регулирования. К таким приборам можно отнести магнитоэлектрические амперметры, соединенные электрически с металлическими пластинами любой формы с заранее известной поверхностью. Сигнал от этих датчиков обеспечивает включение реле или другого устройства, приводящего в действие рабочий или исполнительный орган, автоматически перемещающий движок реостата, автотрансформатора или вариатора. Такого рода автоматическое регулирование плотности тока по-118 

[c.118]

    В амперметрах и вольтметрах магнитоэлектрической системы имеются неподвижные постоянные магниты и подвижные катушки, отклоняющиеся под действием постоянного тока. Приборы имеют равномерную шкалу и обладают высокой точностью показаний. В практике используют щитовые технические приборы различных типов и в различном исполнении. [c.237]

    В качестве измерительного прибора используется магнитоэлектрический лагометр. Одна рамка лагометра включается как амперметр в цепь, питающую четырехэлектродную установку, а другая — как вольтметр в приемную цепь. При такой схеме включения прибор в процессе измерений будет показывать величину, пропорциональную —, т. е. величину, пропорциональную измеряемому сопротивлению. [c.18]

    Наиболее просто силу постоянного тока можно измерить с помощью магнитоэлектрического амперметра. Такими приборами можно измерять силу тока, начиная от нескольких микроампер и выше. Однако с повышением чувствительности приборов уменьшается их устойчивость к внешним вибрациям и возрастает инерционность. [c.130]

    Каждая электролизная установка снабжается стационарными электроизмерительными приборами вольтметром и амперметром. Применяют щитовые технические приборы постоянного тока магнитоэлектрические, с равномерной шкалой. Наибольшая допускаемая погрешность этих щитовых технических приборов 1%. [c.267]

    Для измерений токов в цепи дренажа применяется амперметр-постоянного тока магнитоэлектрической системы с наружным шунтами па пределы измерений  [c.207]

    В качестве стационарных измерительных приборов в цехах хромирования применяются магнитоэлектрические вольтметры и амперметры постоянного тока. Вольтметры рассчитаны на напряжение 15—25 в с ценой деления шкалы 0,5 в, амперметры до 100 а изготовляются без наружного шунта, а от 100 до 4000 а и выше — с наружным шунтом. [c.150]

    Термоэлектрические измерительные приборы. Представляют собой магнитоэлектрический тип прибора с постоянным магнитом и подвижной катушкой в соединении с термоэлементом, спай которого вводится в цепь, через которую проходит измеряемый ток. Эти приборы выполняются в виде гальванометров, амперметров и вольтметров. Внутренние потери прибора равны, примерно, 1/5 таковых для тепловых приборов. Преимущественное применение—для средних и высоких частот. [c.907]

    Амперметры и вольтметры, применяемые в установках для электролиза, должны обладать точностью до 0,1 в и 0,1 а и охватывать шкалу примерно в 5 в по вольтметру и 10 а по амперметру. Для измерения постоянного тока в этих пределах применяются магнитоэлектрические и электромагнитные приборы. [c.164]

    Измеритель заземлений МС-08 применяют при измерениях сопротивления растеканию тока анодных и защитных заземлений, а также различных сооружений, контактирующих с землей, и сопротивлений электрических цепей СКЗ при отключенном напряжении. МС-08 используют также при измерениях удельного электрического сопротивления грунта и для прозвонки цепей СКЗ. В измерителе МС-08 (рис. 50) используется метод амперметра — вольтметра, объединенных в магнитоэлектрическом логометре — приборе, на подвижной оси которого имеются две рамки, расположенные под углом одна к другой. В обмотке первой рамки (токовой) протекает ток, пропорциональный току в измеряемом сопротивлении, а в обмотке второй рамки (потенциальной) — ток, пропорциональный разности потенциалов или напряжению на измеряемом сопротивлении. Стрелка прибора закреплена на оси логометра. Вращающий момент тока потенциальной рамки Л2, Лз стремится повернуть рамку по часовой стрелке, а вращающий момент токовой рамки Л1 с добавочными резисторами и противоположную сторону. Угол поворота стрелки прибора зависит от сопротивления измеряемой электрической цепи. [c.127]

    Источником тока служит генератор постоянного тока с ручным приводом через редуктор, встроенный в прибор. Конструктивно амперметр и вольтметр выполнены в виде магнитоэлектрического логометра. [c.151]

    Электрообработку стока проводили в кювете с плоскими параллельными алюминиевыми э ектродами, находящимися па расстоянии 20 мм друг от друга. Объем кюветы равнялся 500 мл. Источником питания служил выпрямитель марки ВС с плавной регулировкой, выходного напряжения, а электроизмерительными приборами — амперметр и вольтметр магнитоэлектрической системы класса 0,5. [c.89]

    Принцип действия приборов М-416, ЭП-1М основан на компенсационном методе измерений. Схемы измерений всех приборов аналогичны. Удельное электрическое сопротивление грунта измеряют методом амперметра-вольтметра, чаще всего в качестве измерителйного прибора используют гальванометр магнитоэлектрической системы с нулевым отсчетом. [c.72]

    Электроиз.мерительные приборы. Для измерения напряжения и величины постоянного тока служат магнитоэлектрические вольтметры и амперметры типа М34С для переменного тока частотой 50 гц применяют электромагнитные приборы типа ЭЗО. [c.214]

    К числу приборов для измерения тока относятся амперметры, работающие с наружными шунтами, и килоамперметры М-761, М-330, М-762, М-367 на ток до 750 а, М-309 до 1 ООО а, килоамперметры от 1 до 6 и от 1 до 7,5 ка типа М-761, М-150, М-151, М-762, М-160, М-367, М-ЗЗО, М-309, М-116 и М-180. К числу приборов для измерения напряжения можно отнести вольтметры преимущественно со шкалой до 15 или 30 в среднего и большого габарита магнитоэлектрической системы типов М-330, М-761, М-762, М-362, М-150, М-135, М-180, а также специальный прибор для электролизных цехов М-369. Габариты приборов типа М-4200 80Х80Х Х49жжитипа М-4203 40X40X49 жиг (по ГОСТ 5944-60). Для пределов измерений до 15 в вольтметры могут быть изготовлены со шкалой, имеющей нуль посредине. [c.237]

    При правильной постановке работы гальваноцеха каждая электролизная установка должна быть снабжена стационарными электроизмерительными приборами вольтметром и амперметром. Б практике применяются щитовые технические приборы постоянного тока магнитоэлектрические с равномерной шкалой. Наибольшая допускаемая погрешность этих щитовых те.х-нических приборов равна + 1%. [c.332]


Что такое амперметр, виды, устройство и принцип работы

Конструктивные особенности

Существует несколько видов приборов, которые конструктивно отличаются друг от друга. Служат они для измерения переменного и постоянного тока. По своему принципу действия амперметры бывают:

  • электромагнитными;
  • магнитоэлектрическими;
  • тепловыми;
  • электродинамическими;
  • детекторными;
  • индукционными;
  • фото- и термоэлектрическими.

Из всех видов наиболее точными считаются электромагнитные и магнитоэлектрические приборы. Основу магнитоэлектрических устройств составляет постоянный магнит. При прохождении тока через обмотку рамки, между ним и магнитом создается крутящий момент.

С рамкой соединена стрелка, которая перемещается по шкале амперметра и показывает значение силы тока. В электродинамическом приборе основными деталями считаются подвижная и неподвижная катушки. Они могут быть соединены между собой как последовательно, так и параллельно.

Проходящие через них токи взаимодействуют между собой, и подвижная катушка, соединенная со стрелкой, отклоняется. Если с помощью амперметра измеряется большая сила тока, то его соединяют через трансформатор.

Принцип работы

Вдоль магнита и стрелки проходят силовые линии, что соответствует нулевому положению на шкале. Как только начнет проходить электрический ток по шине, то произойдет образование магнитного потока. Его силовые линии будут расположены перпендикулярно линиям постоянного магнита.

Под таким воздействием якорь будет стараться повернуться на 90°, а магнитный поток воспрепятствует его возвращению в исходное положение. От величины и направления тока, который проходит по шине, зависит взаимодействие магнитных потоков. Соответственно этой величине стрелка отклонится от нуля по шкале.

Применение приборов

Электромагнитные типы устройств обычно применяются в электрическом оборудовании, работающего в сетях переменного тока с частотой 50 Гц. Магнитоэлектрические приборы фиксируют малые значения силы постоянного тока. Все амперметры по отсчетным устройствам бывают:

  • со стрелочным указателем;
  • с записывающим механизмом;
  • электронные;
  • с цифровым показанием.

Для измерения силы тока в электрических сетях высоких частот применяются термоэлектрические устройства, в которых роль датчика играет термопара. Она фиксирует степень нагрева проводника, при протекании по нему тока. Рамка реагирует на температуру, которая пропорциональна силе тока.

Электродинамические приборы используются для замера силы тока в цепях частотой до 200 Гц. Отличаются чувствительностью к перегрузкам и посторонним электромагнитным волнам. Благодаря точности замеров, применяются в качестве контрольных приборов для проверки остальных устройств для измерения силы тока.

Более современными моделями считаются цифровые амперметры, которые по физическим показаниям сочетают преимущества аналоговых приборов. Пользователи могут делать замеры с их помощью в любых условиях, так как они не боятся тряски, вибрации и т. д.

К бесконтактным устройствам относятся клещи для измерения тока. Устроены они из головки трансформатора. С их помощью могут определяться значения в любых участках электрической цепи. Для этого следует клещами охватить замеряемый кабель или провод.

Популярные модели

Как отечественными, так и зарубежными производителями выпускается довольно большое количество приборов, разнообразной классификации. Особенно ценятся цифровые устройства, которые нужны для измерения показаний. К ним относятся:

  1. А-05 (DC-2) — прибор устроен с внешним шунтом 75 мВ для измерения показаний в цепях постоянного напряжения. В зависимости от используемого трансформатора, амперметр используется в сетях с током от 100 до 1 тыс. А. Единицей измерения является ампер, замеры которого получают с погрешностью 1%, если класс точности шунта не менее 0,5. Потребляемая мощность не более 5 Вт.
  2. ВАР-М01−083 AC 20−450 В УХЛ4 — универсальный прибор, применяемый как вольтметр, так и амперметр. Устройство может использоваться в качестве основного и дополнительного оборудования. Питается за счет проверяемой электрической цепи. Прибор обладает функцией сохранения в памяти минимального и максимального значения. Управление осуществляется одной кнопкой, переключением которой можно вызвать все функции.
  3. ТДМ SQ 1102−0060 400А/5А — недорогой стрелочный прибор, применяемый в однофазных сетях. Корпус выполнен из негорючего пластика и имеет полную совместимость со многими маркировками трансформаторов. Средний срок службы составляет около 12 лет.
  4. АМ-1 — стационарный измерительный прибор, устанавливаемый на DIN-рейку. В комплект входит дополнительный трансформатор. Погрешность измерения составляет не более 0,5 А.

Стоит отметить еще модели амперметров АМ-3, IEK Э 47−1500/5 А, ACS 712 30 А RD и др. Чтобы избежать больших погрешностей, следует выбирать устройства с сопротивлением до 0,5 Ом. Корпус устройств должен быть герметичным и состоять из негорючего материала. Клеммы обычно покрывают антикоррозийным слоем, назначение которых считается обеспечение более прочного контакта.

Процесс измерения

Источником может быть простая батарейка на 1,5 В, аккумулятор на 12 В или однофазная сеть 220 В. Перед началом измерений пользователи подготавливают оборудование, переводя ручки настройки в соответствующее начальное положение. Если примерное значение тока неизвестно, то переключатели устанавливаются на максимальное значение.

Когда все будет подготовлено, в одну из розеток подключается электрический прибор, а в другую провода амперметра. Если это бытовая сеть, то на измерительном устройстве следует выставить переменный ток и максимальное его значение. При измерении стрелочными приборами часто допускаются ошибки, так как сам процесс с ними проводить не очень удобно.

В этом случае гораздо удобнее использовать цифровые измерительные устройства. Очень популярны мультиметры M890G, в которых есть два диапазона для измерений как переменного, так и постоянного тока. Опытные электрики обычно примерно знают параметры электрической сети, поэтому они сразу устанавливают переключатели в нужное положение.

Если они не знают значения измеряемого тока, то устанавливают на мультиметре предельное значение равное 10 А. Далее, прибор перенастраивается на меньшее значение, соответствующее току сети.

Следует помнить, что переключение осуществляется при обесточивании проверяемой электрической цепи. Используя универсальный прибор, который выполняет задание вольтметра и амперметра, косвенно измеряют сопротивление подключенного прибора. Для этого дополнительно проводят расчеты, связанные с законом Ома.

Амперметр

Токовые клещи — амперметр для бесконтактного измерения больших токов.
Схема включения амперметра

Амперме́тр (от ампер + μετρέω «измеряю») — прибор для измерения силы тока в амперах. Шкалу амперметров градуируют в микроамперах, миллиамперах, амперах или килоамперах в соответствии с пределами измерения прибора.

В электрическую цепь амперметр включается последовательно[1] с тем участком электрической цепи, силу тока в котором измеряют. Поэтому, чем ниже внутреннее сопротивление амперметра (в идеале — 0), тем меньше будет влияние прибора на исследуемый объект, и тем выше будет точность измерения[2].

Для увеличения предела измерений амперметр снабжается шунтом (для цепей постоянного и переменного тока), трансформатором тока (только для цепей переменного тока) или магнитным усилителем (для цепей постоянного тока). Очень опасно пытаться использовать амперметр в качестве вольтметра (подключать его непосредственно к источнику питания): это приведёт к короткому замыканию.

В технике используются амперметры с разной ценой деления,в зависимости от назначения

Бесконтактное устройство из токоизмерительной головки и трансформатора тока специальной конструкции называется токоизмерительные клещи (на фото).

Общая характеристика

Основная статья: Системы измерительных приборов

По конструкции амперметры делятся:

  • со стрелочной измерительной головкой без электронных схем;
  • со стрелочной измерительной головкой с использованием электронных схем;
  • с цифровым индикатором.

Приборы со стрелочной головкой

Наиболее распространены амперметры, в которых движущаяся часть прибора со стрелкой поворачивается на угол крена, пропорциональный величине измеряемого тока.

Амперметры бывают магнитоэлектрическими, электромагнитными, электродинамическими, тепловыми, индукционными, детекторными, термоэлектрическими и фотоэлектрическими.

Магнитоэлектрическими амперметрами измеряют силу постоянного тока; индукционными и детекторными — силу переменного тока; амперметры других систем измеряют силу любого тока. Самыми точными и чувствительными являются магнитоэлектрические и электродинамические амперметры.

Приборы со стрелочной головкой могут снабжаться дополнительными электронными схемами для усиления сигнала, подаваемого на головку (для измерения токов, существенно меньших чем ток полного отклонения головки, который для большинства магнитоэлектрических приборов составляет 50 мкА и более), защиты головки от перегруза и прочее.

Приборы с цифровым индикатором

Дополнительные сведения: Цифровой мультиметр

В последнее время приборы со стрелочной измерительной головкой стали вытесняться приборами с цифровым индикатором на основе жидких кристаллов и светодиодов.

Принцип действия стрелочной измерительной головки

Дополнительные сведения: Системы измерительных приборов

Принцип действия самых распространённых в амперметрах систем измерения:

  • В магнитоэлектрической системе прибора крутящий момент стрелки создаётся благодаря взаимодействию между полем постоянного магнита и током, который проходит через обмотку рамки (вращающий момент). С рамкой соединена стрелка, которая перемещается по шкале. Угол поворота стрелки прямо пропорционален силе тока, поэтому шкала магнитоэлектрического прибора линейна. Направление поворота стрелки зависит от направления протекающего через рамку тока, поэтому магнитоэлектрические амперметры непригодны для непосредственного измерения силы переменного тока (стрелка будет дрожать возле нулевого значения), и требуют правильной полярности подключения в цепи постоянного тока (иначе стрелка будет отклоняться левее нуля).
  • В электромагнитной системе прибора вращающий момент стрелки создаётся между катушкой и подвижным ферромагнитным сердечником, к которому прикрепляется указательная стрелка.
  • В электродинамической системе измерительная головка состоит из неподвижной и подвижной катушек, соединённых параллельно или последовательно. Взаимодействие между токами, которые проходят через катушки, вызывает отклонения подвижной катушки и соединённой с нею стрелки.

Во всех вышеуказанных системах угол поворота стрелки устанавливается при равенстве вращающего момента и момента сопротивления пружины.

Включение амперметра в электрическую цепь

В электрической цепи амперметр соединяется последовательно с нагрузкой, а при больших токах — через трансформатор тока, магнитный усилитель или шунт.

Для измерения токов может также применяться милливольтметр и калиброванный шунт (первичные токи шунтов могут быть выбраны из стандартного ряда, вторичное напряжение стандартизировано — чаще всего 75 мВ).

При высоких напряжениях (выше 1000В) — в цепях переменного тока для гальванической развязки амперметров также применяют трансформаторы тока, а цепях постоянного тока — магнитные усилители.

См. также

  • Ампер-весы
  • Вольтметр
  • Гальванометр
  • Омметр
  • Мультиметр

Примечания

  1. Важно знать! Подключение амперметра напрямую к источнику напряжения приводит к протеканию токов короткого замыкания, и может вызвать возгорание токовых шунтов, измерительного трансформатора и всего прибора.

    Для предотвращения такой ситуации, амперметр может быть оснащён цепями защиты на основе плавких предохранителей и быстродействующих автоматических выключателей.

  2. ↑ Это особенно заметно в низковольтных схемах, в которых падение напряжения на элементах схемы сравнимо с напряжением на зажимах амперметра (типичное значение — десятки милливольт).

Ссылки

  • Амперметр. Измерение силы тока (учебный видеоролик)

Литература

  • Войнаровский П. Д.,. Электрические измерительные аппараты // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
  • Л.И. Байда, Н.С. Добротворский, Е.М. Душин и др. «Электрические измерения», М, «Энергия», 1980г.
В Викисловаре есть статья «амперметр»
ГОСТISO Это заготовка статьи по стандартизации или метрологии. Вы можете помочь проекту, дополнив её.

Виды амперметров и вольтметров. Принцип работы

27.07.2016

Амперметр – это прибор, измеряющий и показывающий силу тока в цепи. В зависимости от предполагаемой нагрузки (А, мА, мкА) используются соответствующие приборы (РА1, РА2, РА3).

В зависимости от сферы применения амперметры могут работать с постоянным или с переменным током и делятся на два типа: аналоговые и цифровые.

Аналоговые

Работа данного типа амперметров основана на действии магнитных полей. Стрелка, отображающая значение силы тока на шкале, приводится в действие катушкой, через которую проходит ток. Сама катушка расположена между постоянными магнитами и при появлении электромагнитного поля меняет свое положение. При этом, чем выше сила тока, тем больше отклонение катушки и, соответственно, стрелки.

  • Для увеличения предела измерения в цепь параллельно амперметру подключается резистор.
  • Преимущества аналогового амперметра:
  • — Питается от измеряемой цепи,
  • — Легкая читаемость показаний.
  • Недостатки:
  • — Стрелке требуется время, чтобы успокоиться и показать правильное значение.
  • Цифровые

Цифровой амперметр вместо шкалы со стрелкой снабжен жидкокристаллическим дисплеем. Но это не единственное его отличие. Все измерения происходят с помощью аналого-цифрового преобразователя и обрабатываются процессором устройства.

  1. Преимущества
  2. — Ввиду отсутствия стрелки не нужно ждать, пока она успокоится,
  3. — Процессор мгновенно регистрирует изменения в силе тока,
  4. — Компактность и возможность модульной установки на din-рейку.
  5. Недостатки:
  6. — Требуют отдельного питания для работы,
  7. — Модели, питающиеся от измеряемой сети, достаточно дороги.

Вольтметр

Как можно понять из названия, данный измерительный прибор анализирует напряжение в сетях постоянного и переменного тока.

Как и амперметры, в зависимости от рабочих величин (В, мВ, мкВ) различают соответствующие вольтметры: PV1, PV2, PV3.

Для аналоговых моделей часто в схемах указывается максимальный уровень напряжения, чтобы можно было подобрать соответствующий измерительный прибор. Также при измерении постоянного тока иногда в схемах указывается полярность подключения устройства.

По принципу работы вольтметры также делятся на аналоговые и цифровые. Их конструкция схожа с конструкцией амперметров, поэтому мы не будем ее рассматривать.

Амперметр: виды, схемы подключения и принцип работы

Амперметр это измерительный прибор для определения силы тока, измеряемой в амперах. В соответствии с возможностями прибора, его шкала имеет градуировку, обозначающую микроамперы, миллиамперы, амперы или килоамперы.

Схемы подключения

Для проведения измерений, производится последовательное включение амперметра в электрическую цепь с тем участком, где необходимо измерить силу тока. Чтобы увеличить пределы измерений, производится включение амперметра через шунт или трансформатор.

Виды амперметров

По своему действию все амперметры разделяются на электромагнитные, магнитоэлектрические, тепловые, электродинамические, детекторные, индукционные, фото- и термоэлектрические. Все они предназначены для измерения силы постоянного или переменного тока. Среди них, наиболее чувствительными и точными, являются электродинамические и магнитоэлектрические амперметры.

Во время работы магнитоэлектрического амперметра, создается крутящий момент, через взаимодействие между полем в постоянном магните и током, проходящим через обмотку рамки. С этой рамкой и соединяется стрелка, движущаяся по шкале. Поворот стрелки осуществляется на величину угла, пропорциональную силе тока.

Устройство амперметра

В состав электродинамического амперметра входят подвижная и неподвижная катушки, соединенные последовательно или параллельно.

Токи, проходящие через катушки, взаимодействуют между собой, в результате чего происходит отклонение подвижной катушки, с которой соединяется стрелка.

При включении в электрический контур, осуществляется последовательное соединение амперметра с нагрузкой. В случае большой силы тока или высокого напряжения, соединение производится через трансформатор.

Принцип работы

Упрощенная классическая схема амперметра работает следующим образом. Параллельно с постоянным магнитом на оси кронштейна устанавливается стальной якорь со стрелкой.

Постоянный магнит, воздействуя на якорь, придает ему магнитные свойства. При этом, расположение якоря проходит вдоль силовых линий, которые также проходят вдоль магнита.

Такое положения якоря соответствует нулевому положению стрелки на шкале прибора.

Максимальная токовая защита

При прохождении тока батареи или генератора по шине, вокруг нее происходит возникновение магнитного потока. Его силовые линии в месте нахождения якоря, перпендикулярны с силовыми линиями в постоянном магните. Создаваемый электрическим током магнитный поток, воздействует на якорь, стремящийся к повороту на 90 градусов. Повернуться относительно исходного положения ему мешает поток, образующийся в постоянном магните.

От того, какой величины и направления электрический ток, проходящий по шине, зависит степень взаимодействия двух магнитных потоков. На такую же величину происходит и отклонение стрелки по шкале, от нулевого деления.

Амперметр: Как измерять ток

Амперметры. Виды и работа. Устройство и применение. Особенности

Чтобы измерить силу тока в некоторой электрической цепи, существуют приборы, называемые амперметры. Они включаются в цепь по последовательной схеме. Внутреннее сопротивление амперметров очень мало, поэтому такое измерительное устройство не влияет на параметры электрического тока измеряемой цепи. Единицей измерения силы тока является ампер.

Шкалы приборов могут градуироваться в различных долях ампера: микроамперах, миллиамперах и т.д. Соответственно такие приборы называют микроамперметрами, миллиамперметрами и т.д.

Чтобы расширить пределы измерений, амперметры включают в цепь с применением трансформатора, либо в параллели с шунтом.

В этом случае только небольшая часть тока будет протекать через амперметр, а основная часть тока пойдет через шунт.

Для крепления шунта к амперметру применяются специальные гайки. Запрещается подключать шунт к амперметру при включенном питании электрической сети. Полярность прибора при подключении также имеет большое значение. Если перепутать полярность, то стрелка прибора будет уходить в другую сторону, а цифровой амперметр, покажет отрицательную величину.

Виды амперметров

Точность показаний прибора зависит от принципа действия и вида устройства.

Существует два основных вида амперметров:

Первый вид в свою очередь делится на следующие устройства:

  • Магнитоэлектрические.
  • Электромагнитные.
  • Электродинамические.
  • Ферродинамические.

По виду измеряемого тока амперметры делятся:

  • Для переменного тока.
  • Для постоянного тока.

Существуют и другие специализированные приборы для измерения тока, которые применяются в узконаправленных областях, и не распространены так широко, как перечисленные выше.

Конструктивные особенности и работа

Магнитоэлектрические амперметры

Принцип действия такого вида прибора основывается на взаимодействии магнитного поля магнита и подвижной катушки, находящейся в корпусе прибора.

Достоинствами такого амперметра является низкое потребление электроэнергии при функционировании, высокая чувствительность и точность измерений. Все магнитоэлектрические амперметры оснащены равномерной градуировкой шкалы измерений. Это позволяет произвести измерения с высокой точностью.

К недостаткам магнитоэлектрического амперметра относится его сложность внутренней конструкции, наличие движущейся катушки. Такой прибор не является универсальным, так как он действует только для постоянного тока.

Несмотря на недостатки, магнитоэлектрический вид прибора широко применяется в различных областях промышленности, в лабораторных условиях.

Электромагнитные

Амперметры с электромагнитным принципом работы не имеют в своем устройстве движущейся катушки, в отличие от магнитоэлектрических моделей. Устройство их значительно проще. В корпусе находится специальное устройство и один или несколько сердечников, которые установлены на оси.

Электромагнитный амперметр имеет меньшую чувствительность, по сравнению с магнитоэлектрическим прибором. А значит, точность его измерений будет ниже. Преимуществами таких приборов является универсальность работы. Это означает, что они могут измерять силу тока как в цепи постоянного, так и переменного тока. Это значительно расширяет его сферу применения.

Электродинамические

Метод работы таких приборов заключается во взаимодействии электрических полей токов, которые проходят по электромагнитным катушкам. Конструкция прибора состоит из подвижной и неподвижной катушки. Универсальная работа на любом виде тока является основным достоинством электродинамических амперметров.

Из недостатков стоит выделить большую чувствительность, так как они реагируют даже на незначительные магнитные поля, расположенные в непосредственной близости к ним. Подобные поля способны создавать для электродинамических приборов большие помехи, поэтому такие амперметры применяют только в защищенном экраном месте.

Ферродинамические

Такие приборы, обладают наибольшей эффективностью и точностью измерений. Магнитные поля, расположенные рядом с прибором, не оказывают на него заметного влияния, поэтому нет необходимости в установке дополнительных защитных экранов.

Конструкция такого амперметра включает в себя замкнутый ферримагнитный провод, а также сердечник и неподвижную катушку. Такое устройство позволяет повысить надежность работы прибора.

Поэтому ферродинамические виды амперметров чаще всего используются в военной промышленности и оборонных учреждениях.

К его преимуществам также можно отнести удобство и простоту пользования, точность всех измерений, по сравнению с ранее рассмотренными видами приборов.

Цифровые

Кроме рассмотренных приборов, существует цифровой вид амперметров. В настоящее время они все шире используются в различных сферах производства, а также в бытовых условиях. Такая популярность цифровых приборов связана с удобством пользования, небольшими размерами и точными измерениями. Вес прибора также очень незначительный.

Цифровые модификации используют в различных условиях, он невосприимчив к вибрациям, в отличие от механических аналоговых приборов.

Цифровые приборы, не боятся незначительных механических ударов, которые возможны от работающего рядом оборудования. Расположение в вертикальной или горизонтальной плоскости прибора не имеет влияния на его работоспособность, так же как изменение температуры и давления. Поэтому такой прибор применяют в условиях внешней среды.

Измерение переменного и постоянного тока

Все рассмотренные приборы способны измерять постоянный ток. Однако иногда требуется измерить силу переменного тока. Если у вас для этого нет отдельного амперметра, то можно собрать элементарную схему.

Существуют и специальные приборы, измеряющие переменный ток. Оптимальным выбором прибора будет мультиметр, в котором имеется возможность измерения переменного тока.

Чтобы выполнить правильное измерение, необходимо определить вид тока, то есть, переменный ток в сети, или постоянный. В противном случае измерение будет ошибочным.

Общий принцип действия амперметра

Если рассматривать классический принцип работы амперметра, то его действие заключается в следующем.

На оси кронштейна вместе с постоянным магнитом расположен стальной якорь с закрепленной на нем стрелкой. Воздействуя на якорь, постоянный магнит передает ему магнитные свойства. В этом случае позиция якоря находится вдоль силовых линий, проходящих вдоль магнита.

Такая позиция якоря определяет нулевое расположение стрелки по градуированной шкале. При протекании тока от генератора или другого источника по шине, возле нее возникает магнитный поток. Силовые линии этого потока в точке расположения якоря направлены под прямым углом к силовым линиям магнита.

Магнитный поток, образованный электрическим током, действует на якорь, который стремится повернуться на 90 градусов. В этом ему мешает магнитный поток, образованный в постоянном магните. Сила взаимодействия двух потоков зависит от направления и величины электрического тока, протекающего по шине. На эту величину и происходит отклонение стрелки прибора от нуля.

Сфера применения

Цифровые и аналоговые амперметры, используются в различных отраслях промышленности и народного хозяйства. Особенно широко они применяются в энергетической отрасли промышленности, радиоэлектронике, электротехнике. Также их могут использовать в строительстве, в автомобильном и другом транспорте, в научных целях.

В бытовых условиях прибор также часто используется обычными людьми. Амперметр полезно иметь с собой в автомобиле, на случай выявления неисправностей электрооборудования в пути.

Аналоговые приборы до сих пор также применяются в различных областях жизни. Их преимуществом является то, что для работы не требуется подключение питания, так как они пользуются электричеством от измеряемой цепи. Также их удобство состоит в отображении данных.

Многим людям привычнее смотреть за стрелкой. Некоторые устройства оснащены регулировочным винтом, который позволяет точно настроить стрелку на нулевое значение.

Инертность работы прибора отрицательно влияет на его применяемость, так как для стрелки необходимо время для нахождения устойчивой позиции.

Как выбрать

Для более точных измерений следует выбирать прибор сопротивлением до 0,5 Ом. Лучше, если зажимы контактов будут покрыты специальным антикоррозийным слоем.

Корпус должен быть качественного изготовления, без повреждений, желательно герметичного исполнения, для предотвращения проникновения влаги. Это продлит его срок службы и повысит точность показаний.

Наиболее удобный вид амперметра – это цифровой. Хотя в настоящее время более популярными являются мультиметры, в состав которых также входит функция измерения тока.

Запрещается подключение амперметра в сеть напрямую без нагрузки, во избежание выхода его из строя. При измерениях нельзя прикасаться к неизолированным токоведущим элементам прибора, так как возможен удар электрическим током. При работе с амперметром следует соблюдать осторожность и внимательность.

Похожие темы:

Амперметр – устройство, принцип работы и область применения

Амперметр – это измерительный прибор, выполняющий функцию измерения силы тока в цепи в Амперах. При этом каждый прибор рассчитан на измерение конкретной величины. В данном материале я хочу вам рассказать об устройстве данных измерительных приборах и их разновидностях. Итак, начнем.

Амперметры цифровые и аналоговые

Амперметры делятся на два больших класса:

1. Аналоговые.

2. Цифровые.

Давайте поговорим об аналоговых измерителях, которые еще также именуются стрелочными:

Аналоговый Амперметр

Аналоговый амперметр

Работают такие приборы благодаря магнитоэлектрической системе, которая работает следующим образом:

В корпусе Амперметра располагается катушка из тончайшей проволоки, расположенной среди постоянных магнитов и связана со специальной пружиной.

Принципиальное устройство амперметра

Как только через катушку начинает протекать электрический ток, то вокруг нее формируется электромагнитное поле, которое вступает во взаимодействие с магнитным полем постоянных магнитов, и катушка меняет свое положение под действием вращающего момента, а прикрепленная пружина тормозит ее.

Как только моменты вращения и торможения уравновешиваются катушка замирает, а вместе с ней и стрелка, которая указывает пропорциональное значение тока, который сейчас проходит через измерительный прибор.

Показания амперметра зашкаливают

Иногда для повышения предела измерений в цепь с амперметром включается резистор, параметры которого просчитываются заранее. И такой резистор называется — шунтирующим.

  • Амперметр монтируется в цепь последовательно (в разрыв), поэтому для него крайне важно внутреннее сопротивление и чем меньше оно будет, тем лучше.
  • Ведь если внутреннее сопротивление амперметра будет велико, то он (амперметр) для существующей сети, является резистором, что приведет к снижению тока в цепи и его данные не будут соответствовать реальным параметрам.
  • Внутреннее сопротивление учитывается при производстве амперметра и с учетом его настраивается система магнитов и пружины.

Амперметр класс точности 2.0

К несомненным плюсам аналоговых измерителей относится то, что для их функционирования не требуется отдельное питание и они работают от непосредственно протекающего тока, но минусом является то, что такие измерители довольно инерционны.

То есть мы видим величину протекающего тока не сразу, а с задержкой, которая связанна с тем, что внутренней системе требуется некоторое время для принятия равновесия.

Цифровой амперметр

Такой тип амперметра представляет собой более сложную конструкцию, в состав которой входит аналого-цифровой преобразователь (АЦП), где происходит преобразование силы тока в цифровые данные, отражающиеся на ЖК-дисплее.

Цифровой амперметр

Такие измерители не имеют такого недостатка как инерционность, и скорость выдачи информации напрямую связана с частотными характеристиками установленного процессора. В достаточно дорогих экземплярах частота обновления может составлять 1000 и более обновлений в минуту.

К минусу таких амперметров относят то, что для их нормальной работы требуется отдельное питание. Конечно, есть амперметры, использующие цепи питания сети, но из-за своей дороговизны довольно редки.

  1. Кроме этого измерители подразделяются на амперметры:
  2. — для подсчета постоянного тока.
  3. — для подсчета переменного тока.

Многофункциональный промышленный амперметр

Конечно, в доме отдельно амперметр практически никому не нужен, но если вам нужно измерять силу тока, то лучше всего будет приобрести мультиметр с возможностью измерения постоянного и переменного тока и кучей других полезных функций. Лично я покупал вот здесь.

Это все, что я хотел вам рассказать про амперметры, их устройство и разновидности. Если вам понравилась статья, тогда оцените ее лайком и спасибо, что уделили свое внимание!

Амперметр. Виды. Работа. Применение. Особенности

Амперметр применяется для снятия показания силы тока. Данный прибор может работать с любым потребителем, по которому осуществляется передача электричества. Непосредственное подключение в электроцепь осуществляется последовательно с тем отрезком, с которого нужно снять показания.

Сила тока измеряется количеством электронов, способных пройти через проводник за определенное время. Устройство названо в честь единицы измерения принятой в физике – ампер.

Прибор способен измерять раздробленные частицы данного показателя, такие как мкА – микроампер, мА – миллиампер и кА – килоампер.

Применяемые типы амперметров

Существует около десятка устройств амперметра действующих по различному принципу. Большинство из них слишком затратные для производства или не точны, поэтому не нашли своего применения. Фактически все амперметры можно разделить на аналоговые (механические) и цифровые. Среди аналоговых устройств, которые нашли широкое применение можно отметить:

  • Магнитоэлектрический.
  • Электромагнитный.
  • Термоэлектрические.
  • Электродинамический.
  • Ферродинамический.

Механические устройства требовательны к условиям хранения. Они не переносят встряски. Для получения точных данных корпус аналогового амперметра должен быть размещен правильно. Любые отклонения от нормы утяжелят стрелку, и она будет немного сдвигаться, давая неверные показатели.

Магнитоэлектрический амперметр

Данный тип устройств является одним из самых первых, которые были изобретены. Принцип их действия заключается в измерении взаимодействия между катушкой закрепленной неподвижно и магнитным полем, создаваемым постоянным магнитом, установленным в корпусе прибора.

Такие устройства отличаются минимальным потреблением мощности, что обеспечивает достаточный уровень чувствительности и минимальный коэффициент отклонения.

Подобные амперметры оснащены равномерной шкалой, между отметками, которой всегда одинаковое расстояние.

Длительное время такие приборы были самыми лучшими, но сейчас появились и более простые в изготовлении, поэтому магнитоэлектрические амперметры начали уступать.

Магнитоэлектрические амперметры могут работать только с постоянным током, поэтому их обычно применяют для измерения характеристик в электрооборудовании автомобилей и другой техники. Такие устройства нашли применение в лабораториях и на промышленных предприятиях, где применяется постоянный ток.

Электромагнитные амперметры

Данная категория приборов не имеет плавающей обмотки с сердечником как предыдущая. Электромагнитное устройство одно из самых простых. Внутри корпуса используется несложный механизм и сердечник, установленный на ось.

В зависимости от силы тока сердечник, который фиксируется к стрелке, отодвигается в сторону, указывая на шкалу с цифровым отображением измерений. Низкая себестоимость таких приборов сделала их часто используемыми, но они обладают низкой точностью.

Их обычно выбирают для сетей постоянного тока, а также переменного с частотой до 50 Гц.

Термоэлектрические амперметры

Применяются для цепей с высокой частотой тока. В корпусе приборов имеется магнитоэлектрический механизм, который состоит из проводки с припаянной термопарой. При прохождении тока происходит подогрев жил проводов. Чем сильнее сила, тем выше поднятие температуры. По данному показателю специальный механизм проводит перевод нагрева в показатель тока.

Электродинамические амперметры

Реагирует на взаимодействие полей тока, которые протекают по катушкам. Одна из них закреплена неподвижно, а вторая может двигаться. Устройство является универсальным, поэтому покупается довольно часто.

Его можно встретить в лабораториях, где требуется очень точное измерение. Недостаток электродинамических амперметров заключается в чрезмерной чувствительности. Прибор буквально реагирует на любые магнитные поля.

В результате помех точно определить силу тока без использования экранирования довольно сложно.

Электродинамические приборы используется для постоянных и переменных цепей, в которых частота доходит до 200 Гц. Обычно этот тип выбирают для проведения контрольной поверки других амперметров, в связи с высокой чувствительностью.

Ферродинамические амперметры

Амперметр данного типа является самым лучшим среди механических. Они обеспечивают максимальную точность и эффективность. Такие приборы не реагируют на сторонние источники магнитного поля.

Благодаря этому нет необходимости в постоянной установке дополнительного экрана. Прибор состоит из ферримагнитного замкнутого провода. В корпусе находится закрепленная катушка и сердечник.

Приборы данного типа самые дорогие, поэтому применяются не слишком часто.

Цифровые амперметры

Самыми современными и удобными являются цифровые амперметры. Они не имеют стрелок, которые постоянно колеблются. Такие устройства оснащаются дисплеем, на который выводятся цифры отображающие силу тока в амперах. При этом они дают вполне точные показания.

К немаловажным преимуществом цифровых моделей относятся их нечувствительность к вибрациям и встряске, как в механических. Благодаря этому можно проводить измерение силы тока в автомобильной проводке на ходу, не останавливая машину.

Многие цифровые модели оснащены влагозащитным и противоударным корпусом, что делает их более устойчивыми для эксплуатации в сложных условиях. Поскольку устройство не имеет стрелки, то его можно размещать горизонтально, вертикально или под углом.

Направление прибора при снятии замеров никак не влияет на получаемый результат.

Правильное подключение амперметра для измерения

Для того чтобы снять показания силы тока необходимо подключить амперметр в цепь. Для этого участок, который нуждается в проведении измерения, должен быть сначала обесточен. Амперметр подключается специальными зажимами к проводам цепи. При этом требуется строго соблюсти полярность, поскольку в противном случае показания будут неверными.

Для точного измерения нужно провести подключение в обход определенного участка цепи с нагрузкой, которую создает шунт. После того как амперметр будет подключен к цепи шунтом и полярность будет проверена, можно подключить ранее обесточенное питание. После получения измерительных данных питание отключается и проводится отсоединение проводов.

Следует всегда помнить, что запрещено подключение амперметра в сеть без создания нагрузки. Если просто включить устройство напрямую, как вольтметр, то его можно испортить и даже вызвать короткое замыкание.

Область использования

Область использования амперметров очень обширна. Данные приборы незаменимы во многих сферах. Их устанавливают на автомобилях с целью контроля эффективности работы генератора.

По показателям амперметра можно определить, что аккумуляторная батарея недополучает заряд или он проходит с избытком.

Также данное устройство устанавливается в самолетах и прочей технике, оснащенной электрическими элементами.

Следует учитывать, что каждый амперметр имеет сопротивление. Если требуется получение точных данных с минимальной погрешностью, то рекомендовано выбирать прибор с сопротивлением до 0,5 ом.

Также следует учитывать, что если прибор предназначен для измерения амперов в мкА, то его нельзя подсоединять к сетям с высокой силой тока, поскольку это приведет к перегоранию.

Диапазон работы устройства должен полностью соответствовать сети, в которой требуется проведения измерения.

Особенности эксплуатации

Кроме того, что прибор должен соответствовать сети, в которой работает, он весьма требователен к условиям хранения. Особенно если это механический амперметр. Для аналоговых приборов не допускается встряска удары или падения. После неблагоприятного воздействия вполне вероятным является появление погрешности.

Зачастую к механическим устройствам прилагается паспорт, в котором указываются оптимальные условия влажности и температуры для хранения. Электрические приборы существенно проще в эксплуатации. Их можно трясти и ронять, без риска получить погрешность, в пределах разумного.

При значительных повреждениях прибор несомненно будет сломан, как и любой другой механизм.

Имеющиеся на рынке модели амперметров отличаются между собой не только по принципу действия, но и по способу исполнения. В частности, предлагаются компактные переносные устройства, которые позволяют подключиться к различным источникам для проведения измерений.

Также существуют амперметры модульного исполнения, которые предназначены для закрепления в посадочные места в силовом щитке. Бывают и компактные устройства, которые фиксируются на панели автомобиля с помощью специального держателя.

Они применяются в тех случаях, когда требуется провести контроль заряда аккумулятора при отсутствии в комплектации автомобиля собственных приборов.

Похожие темы:

Устройство амперметра и вольтметра

Изначально вольтметры и амперметры были только механическими, и лишь спустя многие годы, с развитием микроэлектроники, начали выпускаться цифровые вольтметры и амперметры. Тем не менее, даже сейчас механические измерительные приборы пользуются популярностью. Они, по сравнению с цифровыми, устойчивы к помехам и дают более наглядное представление о динамике измеряемой величины. Их внутренние механизмы остаются практически теми же, что и канонические магнитоэлектрические механизмы первых вольтметров и амперметров.



В данной статье мы рассмотрим устройство типичного стрелочного прибора, чтобы каждый новичок мог бы понимать основные принципы работы вольтметров и амперметров.



В своей работе стрелочный измерительный прибор использует магнитоэлектрический принцип. Постоянный магнит с выраженными полюсными наконечниками закреплен неподвижно. Между этими полюсами расположен неподвижный стальной сердечник так, что в воздушном кольцеобразном зазоре между сердечником и полюсными наконечниками магнита формируется постоянное магнитное поле.

В зазор вставлена подвижная алюминиевая рамка, на которую очень тонким проводом намотана катушка. Рамка закреплена на полуосях, и может поворачиваться вместе с катушкой. К рамке спиральными пружинами прикреплена стрелка прибора. Через пружины к катушке подводится ток.



Когда по проводу катушки проходит ток I, то, поскольку катушка помещена в магнитное поле, и ток в ее проводниках течет пересекая перпендикулярно магнитные силовые линии в зазоре, на нее будет действовать вращающая сила со стороны магнитного поля. Электромагнитная сила создаст вращающий момент М, и катушка вместе с рамкой и стрелкой станет поворачиваться на некоторый угол α.

Поскольку индукция магнитного поля в зазоре неизменна (магнит постоянный), то вращающий момент будет всегда пропорционален именно току в катушке, и величина его будет зависеть от тока и от неизменных конструктивных параметров данного конкретного прибора (с1). Этот момент будет равен:



Препятствующий повороту рамки момент противодействия, возникающий из-за наличия пружин, окажется пропорционален углу закручивания пружин, то есть углу поворота стрелки, связанной с подвижной частью:



Таким образом, поворот будет продолжаться до тех пор, пока момент М, создаваемый током в рамке не окажется равным моменту противодействия Мпр от пружин, то есть пока не наступит равновесие. В этот момент стрелка остановится:





Очевидно, угол закручивания пружин будет пропорционален току рамки (и измеряемому току), по этой причине приборы магнитоэлектрической системы обладают равномерной шкалой. Коэффициент пропорциональности k между углом поворота стрелки и единицей измеряемого тока называется чувствительностью прибора.

Обратная величина именуется ценой деления или постоянной прибора. Значение измеренной величины определяется как произведение цены деления на количество делений отсчета на шкале.

Чтобы избежать мешающих колебаний подвижной рамки при переходах стрелки от одного ее положения к другому, в данных приборах применяют магнитно-индукционные или воздушные демпферы.



Магнитно-индукционный демпфер представляет собой пластину из алюминия, которая закреплена на поворотной оси прибора, и всегда движется вместе со стрелкой в поле постоянного магнита. Возникающие вихревые токи тормозят катушку. Суть в том, что по правилу Ленца, вихревые токи а пластине, взаимодействуя с порождающим их магнитным полем постоянного магнита, препятствуют движению пластины, и колебания стрелки быстро затухают. Роль такого магнитно-индукционного демпфера и выполняет алюминиевый каркас, на который намотана катушка.

При повороте рамки, магнитный поток от постоянного магнита, пронизывающий алюминиевый каркас, изменяется, а значит в алюминиевом каркасе индуцируются вихревые токи, которые при взаимодействии с магнитным полем постоянного магнита оказывают тормозящее действие, и колебания стрелки прекращаются.

Воздушные демпферы магнитоэлектрических приборов представляют собой цилиндрические камеры с помещенными внутри поршнями, связанными с подвижными системами приборов. Когда подвижная часть приходит в движение, поршень в форме крыла тормозится в камере, и колебания стрелки затухают.



Для достижения нужной точности измерений, прибор не должен быть подвержен влиянию силы тяжести в процессе измерения, а отклонение стрелки должно быть связано лишь с вращающим моментом, возникающим при взаимодействии тока катушки с магнитным полем постоянного магнита и с торможением рамки пружинами.

Чтобы исключить вредное влияние силы тяжести и избежать связанных с ним погрешностей, к подвижной части прибора добавляют противовесы в виде грузиков, перемещающихся на стержнях.

Для снижения трения стальные наконечники выполняются из отполированной износостойкой стали или из вольфрамо-молибденового сплава, а подпятники изготавливают из твердого минерала (агат, корунд, рубин и т. д.). Зазор между наконечником и подпятником настраивают при помощи стопорного винта.

Для точной установки стрелки в нулевое исходное положение, прибор оснащается корректором. Корректором в стрелочном приборе служит винт, выведенный наружу, и соединенный поводком с пружиной. При помощи винта можно передвигать немного спираль на оси, регулируя таким образом исходное положение стрелки.

Большинство современных приборов имеют подвижную часть, подвешенную на паре растяжек в виде упругих металлических лент, служащих для подачи тока на катушку, и создающих противодействующий момент. Растяжки соединены с парой плоских пружин, расположенных взаимно перпендикулярно.

Справедливости ради отметим, что кроме классического механизма, рассмотренного выше, встречаются также и приборы с магнитами не только п-образной формы, но и с цилиндрическими магнитами, и с магнитами в форме призм, и даже с внутрирамочными магнитами, которые сами могут быть подвижными.

Для измерения тока или напряжения, магнитоэлектрический прибор включают в цепь постоянного тока по схеме амперметра или вольтметра, разница лишь в сопротивлении катушки и в схеме включения прибора в цепь. Разумеется через катушку прибора не должен проходить весь измеряемый ток при измерении тока, и не должна потребляться большая мощность при измерении напряжения. Для создания надлежащих условий служит добавочный резистор, встроенный в корпус измерительного прибора.

Сопротивление добавочного резистора в схеме вольтметра превосходит сопротивление катушки во много раз, и этот резистор изготовлен из металла с чрезвычайно малым температурным коэффициентом сопротивления, такого как манганин или константан. Резистор, включаемый параллельно катушке в амперметре, называется шунтом.

Сопротивление шунта напротив во много раз меньше сопротивления измерительной рабочей катушки, поэтому через провод катушки проходит только мизерная доля измеряемого тока, в то время как основной ток течет через шунт. Добавочный резистор и шунт позволяют расширить пределы измерения прибора.

Направление отклонения стрелки прибора зависит от направления тока через измерительную катушку, поэтому при включении прибора в цепь важно правильно соблюсти полярность, иначе стрелка будет двигаться в другую сторону. Соответственно, магнитоэлектрические приборы в каноническом виде непригодны для включения в цепь переменного тока, поскольку стрелка будет просто вибрировать оставаясь на одном месте.



Тем не менее, к достоинствам магнитоэлектрических приборов (амперметров, вольтметров) относятся высокая точность, равномерность шкалы и устойчивость к помехам, порождаемым внешними магнитными полями. К недостаткам — непригодность к измерению переменного тока (чтобы измерить переменный ток, нужно будет его сначала выпрямить), требование к соблюдению полярности и уязвимость тонкой проволоки измерительной катушки к перегрузкам.

Принцип работы и виды амперметров

Амперметр — прибор для измерения силы тока в амперах. Шкалу амперметров градуируют в микроамперах, миллиамперах, амперах или килоамперах в соответствии с пределами измерения прибора. В электрическую цепь амперметр включается последовательно с тем участком электрической цепи, силу тока в котором измеряют. Поэтому, чем ниже внутреннее сопротивление амперметра (в идеале — 0), тем меньше будет влияние прибора на исследуемый объект, и тем выше будет точность измерения.

Для увеличения предела измерений амперметр снабжается шунтом (для цепей постоянного и переменного тока), трансформатором тока (только для цепей переменного тока) или магнитным усилителем (для цепей постоянного тока). Комплектное устройство из токоизмерительной головки и трансформатора тока специальной конструкции называется «токоизмерительные клещи».

Очень опасно пытаться использовать амперметр в качестве вольтметра (подключать его непосредственно к источнику питания), что может привести к коротким замыканиям!

Общая характеристика

По конструкции амперметры делятся:

  • со стрелочной измерительной головкой без электронных схем;
  • со стрелочной измерительной головкой с использованием электронных схем;
  • с цифровым индикатором.
Приборы со стрелочной головкой

Наиболее распространены амперметры, в которых движущаяся часть прибора со стрелкой поворачивается на угол крена, пропорциональный величине измеряемого тока.

Амперметры бывают магнитоэлектрическими, электромагнитными, электродинамическими, тепловыми, индукционными, детекторными, термоэлектрическими и фотоэлектрическими.

Магнитоэлектрическими амперметрами измеряют силу постоянного тока; индукционными и детекторными — силу переменного тока; амперметры других систем измеряют силу любого тока. Самыми точными и чувствительными являются магнитоэлектрические и электродинамические амперметры.

Приборы со стрелочной головкой могут снабжаться дополнительными электронными схемами для усиления сигнала, подаваемого на головку (для измерения токов, существенно меньших чем ток полного отклонения головки, который для большинства магнитоэлектрических приборов составляет 50 мкА и более), защиты головки от перегруза и прочее.

Приборы с цифровым индикатором
В последнее время приборы со стрелочной измерительной головкой стали вытесняться приборами с цифровым индикатором на основе жидких кристаллов и светодиодов.

Принцип действия стрелочной измерительной головки

Принцип действия самых распространённых в амперметрах систем измерения:

  • В магнитоэлектрической системе прибора крутящий момент стрелки создаётся благодаря взаимодействию между полем постоянного магнита и током, который проходит через обмотку рамки (вращающий момент). С рамкой соединена стрелка, которая перемещается по шкале. Угол поворота стрелки устанавливается при равенстве вращающего момента и момента пружины.
  • В электромагнитной системе прибора вращающий момент стрелки создаётся между катушкой и подвижным ферромагнитным сердечником, к которому прикрепляется указательная стрелка.
  • В электродинамической системе измерительная головка состоит из неподвижной и подвижной катушек, соединённых параллельно или последовательно. Взаимодействие между токами, которые проходят через катушки, вызывает отклонения подвижной катушки и соединённой с нею стрелки.

Во всех вышеуказанных системах угол поворота стрелки устанавливается при равенстве вращающего момента и момента сопротивления пружины.

Включение амперметра в электрическую цепь

В электрической цепи амперметр соединяется последовательно с нагрузкой, а при больших токах — через трансформатор тока, магнитный усилитель или шунт. Для измерения токов может также применяться милливольтметр и калиброванный шунт (первичные токи шунтов могут быть выбраны из стандартного ряда, вторичное напряжение стандартизировано — чаще всего 75 мВ). При высоких напряжениях (выше 1000 В) — в цепях переменного тока для гальванической развязки амперметров также применяют трансформаторы тока, а цепях постоянного тока — магнитные усилители.

15. Какой из амперметров электродинамический или магнитоэлектрический имеет большую чувствительность и почему?

Магнитоэлектрические амперметры по сравнению с электродинамическим имеют большую чувствительность и точность, т.е. в магнитоэлектрическом амперметре более легкий и тонкий провод, который пропускает меньший ток.

16. Что произойдёт если амперметр и вольтметр при измерении мощности случайно поменять местами?

стрелка и амперметра и вольтметра отклоняются на угол пропорциональный силе тока текущему через них. у амперметра очень маленькое собственное сопротивление, поэтому он зашунтирует участок цепи на котором подключен параллельно, сопротивление цепи заметно уменьшится, сила тока возрастет и он весь потечет через амперметр, поэтому он зашкалит или сгорит. у вольтметра, наоборот очень большое собственное сопротивление и он увеличит сопротивление цепи куда он подключен последовательно. тогда сила тока заметно уменьшится стрелка вольтметра отклонится только чуть чуть или вовсе останется неподвижной.

17. Можно ли с помощью вольтметра определить ток в цепи?

можно. Но для этого его нужно превратить в амперметр. Достаточно пропустить ток через сопротивление, на нём возникнет напряжение, которое и измерим вольтметром. Сопротивление вольтметра должно быть максимально большим (в идеале — бесконечным). Чем больше сопротивления вольтметра, тем меньше его подключение меняет параметры измеряемой цепи (вольтметр подключается параллельно).

Непосредственно — нельзя. Но можно измерить падение напряжения на резисторе с очень маленьким сопротивлением (чем меньше сопротивление, тем меньше влияние на измеряемый параметр) и таким образом вычислить ток. Так как измеряемое напряжение прямо пропорционально силе тока, то легко находим её по закону Ома. (I=U/R).

18. Как получают суммарную характеристику нелинейных элементов при их последовательном и параллельном соединении Нелинейным элементом электрической цепи постоянного тока является такой, у которого отсутствует линейная связь между током и напряжением и поэтому он определяется ВАХ, которая связывает ток и напряжение данного элемента. Нелинейной считается цепь, содержащая хотя бы один нелинейный элемент. НЭ:конденсаторы, индуктивности, резисторы. Как и в случае линейных электрических цепей, задача расчета нелинейной резистивной цепи заключается в общем случае в определении токов ветвей и напряжений на элементах цепи при заданных параметрах независимых источников энергии. Для нелинейных цепей справедливы законы Кирхгофа. Особенность нелинейных цепей в уравнениях, составленных по законам Кирхгофа, отражается зависимостью коэффициентов уравнений от воздействий и реакций (напряжений и токов). Следовательно, процессы в нелинейной электрической цепи описываются нелинейными уравнениями, т.е. уравнениями, в которых хотя бы один из коэффициентов зависит от переменной. При анализе нелинейных цепей нельзя пользоваться принципом суперпозиции.

1.При последовательном соединении НЭ (рис. 1) характеристики складываются при одинаковом токе: U(I) = U1(I)+U2(I).

2.При параллельном соединении НЭ (рис. 2) характеристики складываются при одинаковом напряжении: I (U) = I1(U)+ I2(U).

Как подключить амперметр переменного тока?

Смотрите также обзоры и статьи:

Чтобы узнать, как подключать амперметр переменного тока к сети или к лабораторному блоку питания, необходимо для начала понять, что представляет собой данный прибор, как выглядит и какие функции исполняет.

Что такое амперметр?

Это универсальный прибор, как аналоговой, так и цифровой индикации, которым определяется значение силы АС/DC. Чаще всего (в простых моделях) – постоянного значения до 10 ампер. Однако есть и те модели, которые отлично справляются с измерением постоянного тока.

На аналоговых результат выдается в виде колебаний стрелкой на линейно-радиальной шкале. Измерения происходят плавно. А вот цифровой, который больше похож на небольшой электронный термометр с жидкокристаллическим дисплеем и контактным щупом, измеряет силу AC/DC рывкообразно, поэтому необходимо следить за устройством и вовремя запомнить и «словить» наивысший показатель, который и будет соответствовать искомому значению.

Принцип действия амперметров

Чтобы подключать амперметр постоянного тока, нужно знать несколько особенностей об этих измерительных приборах.

Как минимум то, что эффективное значение силы переменного тока измеряют электромагнитными амперметры, принцип действия которых такой же, как и магнитоэлектрических, а разница лишь в том, что рамка и магнит в них поменяны местами и вторые более точные и предназначены для измерения только постоянных токов (одного направления).

Теория и практика дают одинаковый результат, эффективное значение силы синусоидального тока в SQRT в два раза меньше максимального значения.

Поэтому очевидно, что выпрямленный синусоидальный переменный является постоянным пульсирующим током с таким же эффективным значением, как и переменное, которое можно измерить магнитоэлектрическим амперметром с достаточно высокой точностью.

Опираясь на вышесказанное, можно сделать вывод, что ток, который выходит из штатного РР кабовского двигателя успешно можно измерять учебным лабораторным амперметром со шкалой 2А и точностью близкой к 0,08А.

Амперметр покажет эффективное значение, ведь важно знать количество электричества, которое пройдет через аккумулятор.

Вольтметр в моменты остановок информируют о степени зарядки. AC/DC от РР постоянный пульсирующий. В таких случаях магнитоэлектрические приборы вследствие инерционности механики показывают не пиковые значения, а промежуточные — равные по воздействию и значению соответствующем постоянному току.

Измерительные приборы не относятся к потребителям тока. Активное сопротивление магнитоэлектрического прибора если и выполняет какую-то роль, то только «вредную» — от нагрева рамка и ось прибора расширяются, что снижает точность измерений.

Чтобы проверить устройство, можно попробовать к нему подключать мощный светодиод и наблюдать, как изменяется значение силы АС/DC в переменной лямбде. Если самостоятельно данный процесс не выходить реализовать – рекомендуем обратиться к специалистам, ведь неосторожное обращение с электричеством заканчивается плачевно!

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

Счетчик тока и вольтметр используют метод обслуживания_Risesun Electric Industry (kunshan) co., Ltd

Производители амперметров Куньшань вводят методы обслуживания амперметров и вольтметров

В этом документе кратко описывается использование методов обслуживания амперметров и вольтметров.

1. Разумный выбор амперметра

(1) в соответствии с требованиями к точности измерения, разумный выбор точности амперметра. В общем, магнитоэлектрический амперметр класса 0,1-0,2 подходит для стандартных и точных измерений; 0.Магнитоэлектрический амперметр 5-1,5 подходит для лабораторных измерений; Магнитоэлектрический прибор 1.0-5.0 пригоден для использования на промышленных и горнодобывающих предприятиях для контроля работы электрооборудования и обслуживания электрооборудования.

(2) в соответствии со стороной текущего размера соответствующего предела амперметра. Сумма из-за общей сборки, вызванной снижением точности измерения, слишком маленький предел приведет к повреждению амперметра.Чтобы в полной мере использовать точность прибора, шкала прибора должна быть выбрана в соответствии с принципом 1/4 «

(3) разумным выбором внутреннего сопротивления амперметра. От требований амперметра его как можно меньшее внутреннее сопротивление o

2. Проверка перед измерением

Перед измерением убедитесь, что стрелка амперметра совмещена с отметкой «0». Если она не совмещена, отрегулируйте «ноль» до нуля указателя

3.Амперметр и тестируемая цепь

(1) При измерении амперметр должен быть подключен последовательно к стороне низкого потенциала тестируемой цепи.

(2) При измерении постоянного тока обратите внимание на знак кнопки выключения амперметра. Для одинарного предельного амперметра измеренный ток должен выходить из амперметра, помеченного «-» на конце ярлыка «+». Если другие конечные кнопки отмечены символом «+», измеренный ток должен течь через «+» кнопка завершения и кнопка завершения «*» потекут, если другой терминал помечен символом «+».Кнопка завершения отмечена знаком «-», а соединение прямо противоположно указанному выше.

4. Правильное считывание

При считывании указатель должен быть устойчивым, а затем считывать и сохранять линию прямой видимости на циферблате. Если на циферблате есть зеркало, следует сделать указатель и указатель в зеркале наложения фото, чтобы уменьшить погрешность.

5. Метод технического обслуживания

(1) Поскольку перегрузочная способность магнитоэлектрического амперметра очень мала, при использовании схемы необходимо учитывать полярность и пределы выбора.

(2) Если в ходе измерения будет обнаружено, что стрелка отклонена или отклонение вперед превышает линию полной шкалы на шкале, измерение должно быть немедленно остановлено после сбоя питания, а измеритель тока должен быть подключен правильно или повторно -выбран для большего лимита.

(3) Когда измерения будут завершены, вы должны сначала выключить питание, а затем вынуть амперметр из измерительной цепи и поместить его в сухую, проветриваемую и прохладную среду.Для чувствительности, точности микроамперметра и таблицы миллиампер, применение провода будет положительной и отрицательной кнопкой для подключения для защиты измерительного механизма прибора.

При использовании методов обслуживания вольтметра и использования методов обслуживания амперметра следует также обращать внимание на следующее:

(1) Вольтметр следует подключать параллельно к проверяемой цепи.

(2) Поскольку вольтметр подключен параллельно нагрузке, внутреннее сопротивление Rv намного больше, чем сопротивление нагрузки RL.

(3) При измерении постоянного тока сначала подключите кнопку «-» вольтметра к концу с низким потенциалом тестируемой цепи, затем подключите кнопку клеммы «+» к стороне с высоким потенциалом тестируемой цепи.

(4) на многопредельном вольтметре, при необходимости изменения величины лимита вольтметр следует разорвать с проверяемой схемой, а затем изменить лимит.

Вольтметр постоянного тока амперметр Q72-ZCA

Представление продукта:

Вольтметр постоянного тока амперметр Q72-ZCA — это измеритель, используемый для измерения силы тока в цепи постоянного тока.Когда необходимо измерить большой ток, низкое сопротивление с определенным значением сопротивления может быть подключено параллельно к двум входным клеммам, чтобы расширить диапазон. Нулевая точка его шкалы обычно располагается в крайнем левом углу шкалы.
В магнитоэлектрическом измерительном механизме, поскольку провод подвижной катушки очень тонкий, а ток также должен проходить через спираль, разрешенный ток очень мал, от нескольких микроампер до нескольких сотен микроампер, поэтому его практическое значение составляет очень маленький. . В соответствии с принципом, согласно которому параллельная цепь имеет шунтирующий эффект, на практике для измерения большого тока необходимо добавить шунтирующий резистор. Поэтому амперметр постоянного тока обычно состоит из параллельно включенных магнитоэлектрического измерительного механизма и шунтирующего резистора. Поскольку магнитоэлектрический амперметр может измерять только постоянный ток, его также называют амперметром постоянного тока.

Характеристика:

Точность: уровень 1,5

Диапазон температуры окружающей среды: -25 ℃ — + 55 ℃

Защита корпуса: согласно IP42 / 52

Устойчивость к вибрации: 0.7 г

Размер передней панели: 96×96 мм, 72×72 мм, 48×48 мм, 240×240 мм, 190×190 мм

Угол отклонения инструмента: 90 ° 240 °

Шкала счетчика: черная шкала с белым фоном. Если вам нужно установить значение, вы можете нарисовать красную линию.

Установка прибора: фиксируется двумя диагональными кронштейнами

Предел амперметра можно настроить + — шкала

Категории продуктов:

Модель продукта

Угол раскрытия

Размер (A × B × C)

Размер отверстия (мм)

Вес (кг)

Примечание

Q144-ZC

240 °

144 × 144 × 80

138 + 0.5 × 138 + 0,5

1.2

Q96-ZC

96 × 96 × 80

92 + 0,5 × 92 + 0,5

0,4

Q72-ZC

72 × 72 × 80

68 + 0. 5 × 68 + 0,5

0,3

Q144-ZC-G

144 × 144 × 80

138 + 0,5 × 138 + 0,5

1.2

С подсветкой

Q96-ZC-G

96 × 96 × 80

92 + 0,5 × 92 + 0,5

0,4

Q72-ZC-G

72 × 72 × 80

68 + 0.5 × 68 + 0,5

0,3

Q144-ZCA

144 × 144 × 80

138 + 0,5 × 138 + 0,5

1.2

С тревогой

Q96-ZCA

96 × 96 × 80

92 + 0.5 × 92 + 0,5

0,4

Q72-ZCA

72 × 72 × 80

68 + 0,5 × 68 + 0,5

0,3

Q144-ZCO

144 × 144 × 80

138 + 0.5 × 138 + 0,5

1.2

С изолированным выходом 4 ~ 20 мА

Q96-ZCO

96 × 96 × 80

92 + 0,5 × 92 + 0,5

0.4

Q72-ZCO

72 × 72 × 80

68 + 0,5 × 68 + 0,5

0,3

Q144-BC

90 °

144 × 144 × 80

138 + 0. 5 × 138 + 0,5

1.2

Q96-BC

96 × 96 × 80

92 + 0,5 × 92 + 0,5

0.3

Q72-BC

72 × 72 × 80

68 + 0,5 × 68 + 0,5

0,25

Q48-BC

48 × 48 × 56

44 + 0.5 × 44 + 0,5

0,15

Q96D-BC

96 × 96 × 80

92 + 0,5 × 92 + 0,5

0.7

Двойной измеритель постоянного тока

Q144-BC-G

144 × 144 × 80

138 + 0,5 × 138 + 0,5

1.2

С подсветкой

Q96-BC-G

96 × 96 × 80

92 + 0.5 × 92 + 0,5

0,3

Q72-BC-G

72 × 72 × 80

68 + 0,5 × 68 + 0,5

0,25

Q96D-BC-G

48 × 48 × 56

68 + 0.5 × 68 + 0,5

0,15

Двойной ремешок постоянного тока с подсветкой

Q190D-BC

190 × 240 × 80

184 + 0,5 × 184 + 0,5

1. 45

Двухканальные часы постоянного тока с подсветкой

Q240D-BC

240 × 240 × 80

228 + 0,5 × 228 + 0,5

2

Q144-BCA

144 × 144 × 80

138 + 0.5 × 138 + 0,5

1.2

С тревогой

Q96-BCA

96 × 96 × 80

92 + 0,5 × 92 + 0,5

0.3

Q72-BCA

72 × 72 × 80

68 + 0,5 × 68 + 0,5

0,25

Q144-BCO

144 × 144 × 80

138 + 0.5 × 138 + 0,5

1.2

С изолированным выходом 4 ~ 20 мА

Q96-BCO

96 × 96 × 80

92 + 0,5 × 92 + 0,5

0.3

Q72-BCO

72 × 72 × 80

68 + 0,5 × 68 + 0,5

0,25

Q96H-BC

Впадина

96 × 48 × 130

96 + 0.5 × 45 + 0,5

0,35

Впадина

Q96H-BC-G

96 × 48 × 130

96 + 0,5 × 45 + 0,5

0. 35 год

Прорезь с подсветкой

LEEI-5 Конструкция амперметра и вольтметра

Характеристики

Введение

Стрелочные амперметры и вольтметры постоянного тока сконструированы на основе гальванометров. Гальванометр обычно представляет собой амперметр магнитоэлектрического типа, который позволяет пропускать только ток в микроампер или миллиампер и может измерять только очень малые ток и напряжение.При фактическом использовании, если для измерения требуется большой ток или напряжение, гальванометр необходимо модифицировать, чтобы расширить его диапазон измерения. Модифицированный измеритель следует откалибровать с помощью стандартного измерителя и определить степень его точности.

Этот экспериментальный прибор LEEI-5 предоставляет полный набор компонентов и устройств для построения миллиамперметра или вольтметра, включая источник постоянного тока, микроамперный гальванометр магнитоэлектрического типа, коробку сопротивления, цифровой вольтметр. , цифровой амперметр и т. д.Он имеет богатое содержание экспериментов, ясную физическую концепцию, стабильный и надежный экспериментальный результат и разумную конфигурацию. Он подходит для учебных лабораторий студентов колледжей.

Проводя эксперименты с использованием этого прибора, студенты могут достичь следующих целей:

1. Понять основную конструкцию и использование гальванометра на микроамперном уровне;

2. Узнайте, как расширить диапазон измерения гальванометра и понять принцип построения мультиметра;

3.Изучите метод калибровки электросчетчика.

Инструкция содержит экспериментальные конфигурации, принципы, пошаговые инструкции и примеры результатов экспериментов. Щелкните Experiment Theory и Contents , чтобы получить дополнительную информацию об этом приборе.

Основные характеристики

Описание Технические характеристики
Источник питания постоянного тока 1. 5 В и 5 В
Гальванометр с микроамперным постоянным током диапазон измерения 0 ~ 100 мкА, внутреннее сопротивление около 1,7 кОм, класс точности 1,5
Цифровой вольтметр диапазон измерения: 0 ~ 1,999 В, разрешение 0,001 В

Амперметр цифровой

два диапазона измерения:

0 ~ 1,999 мА, разрешение 0,001 мА;

0 ~ 199,9 мкА, разрешение 0,1 мкА.

Блок сопротивления диапазон 0 ~ 99999.9 Ом, разрешение 0,1 Ом
Многооборотный потенциометр 0 ~ 33 кОм плавно регулируемый

Схема конфигурации гальванометра

Пример результатов эксперимента

(Щелкните рисунок, чтобы увеличить)

Сервер контролируемого словаря TemaTres

Опубликуйте свой словарный запас
  • Систематическая и алфавитная веб-навигация
  • Отображение терминов на нескольких уровнях глубины на одном экране
  • Сортировать по коду или по срокам
  • Экспорт в файл в алфавитном порядке
  • Экспорт в файл в иерархической форме
  • Сводка общедоступной статистики
  • Многоязычный интерфейс
Возможности поиска
  • Поиск с функцией автозаполнения.
  • Расширенный поиск с полным набором используемых фильтров и размеров.
  • Intelligent расширение поиска результатов с использованием отношений между терминами.
  • Гибкий Вы имели в виду .. для восстановления пропущенных поисков
Создание многоязычных словарей

Раскройте и опубликуйте свой контролируемый словарь во многих схемах метаданных

  • Управление связями между словарями
  • Отображение концептуальных отношений между любым контролируемым словарем
  • Неограниченные многоязычные отношения
  • Автоматическая синхронизация изменений между словарями
  • Словари могут быть добавлены в качестве поставщика данных через веб-службы для поддержки концептуального сопоставления
  • Тезаурус EUROVOC, GEMET, PSH, LRE… и больше.

TemaTres — это словарный сервер с открытым исходным кодом, веб-приложение для управления словарями, тезаурусами, таксономиями и формальными представлениями знаний и их использования. Требуется веб-сервер PHP, MySql и HTTP .

© ТемаТрес — Диего Феррейра 2021

(PDF) Изучение методов измерения электрического сопротивления с использованием виртуальных инструментов

понимание поставленного содержания;

обеспечивает легкое сохранение необходимых знаний; виртуальные инструменты

представляют собой хороший способ объединить теорию

с практикой и вносят важный вклад в развитие эффективного стиля обучения

.

Четвертый пункт анкеты просил

студентов оценить вклад виртуальных инструментов

, используемых в деятельности лаборатории по электротехнике и электронике

Измерения, в развитие

некоторых инструментально-прикладных компетенций, специфичных для

МЭЭ. Процентное распределение учеников

ответов следующее: в очень хорошем измерении (38%), в хорошем измерении

(44%), в умеренном измерении (18%), в небольшом измерении

(0%). ), в очень незначительной степени (0%).

Последний пункт, который важен для нашего исследования.

относится к выявлению преимуществ компьютерного моделирования

явлений реальной жизни. Основными преимуществами

, упомянутыми опрошенными студентами, были:

создание некоторых учебных ситуаций, подобных

реальных, которые позволяют объяснять сложные

действий, наблюдать за компонентами и их функциональностью

(30 %), более быстрое обучение техническим навыкам

(20%), отслеживание в реальном времени изменений, которые происходят в

значений переменных (20%), проверка данных, которые

могут потребоваться в аутентичном контексте действие (15%),

устранение рисков аварий и повреждения оборудования

(15%).

6 Выводы

Использование LabVIEW, анализ и изучение методов измерения электрического сопротивления

в постоянном токе

гарантированы. Этот анализ основан на представленной теоретической причине

, что очень полезно в лабораторных условиях.

Созданные приложения позволяют изменять входные параметры

с помощью специальных элементов управления, выбор метода измерения

и определение характеристики нелинейных резисторов

.Резкое развитие технологии

требует обновления учебной работы

, которая включает в себя использование различных методов обучения

, передовых инструментов, сложного оборудования,

, а также программного обеспечения высокого уровня и дистанционного обучения. [1]

После анализа, обработки и интерпретации данных

, полученных в этом микроисследовании, мы можем сделать

некоторые общие выводы о возможности использования интерактивных приложений

в лабораторной деятельности

, а также об их эффективности:

— большинство студентов считают, что использование этих интерактивных приложений

— это хорошо и эффективно;

— развитие эффективного стиля обучения

является наиболее важным преимуществом использования интерактивных приложений

;

— по мнению опрошенных студентов, виртуальные инструменты

способствуют аутентичному пониманию понятий, относящихся к предмету,

, а

— развитию некоторых инструментально-прикладных,

когнитивных и метакогнитивных компетенций, которые составляют

результатов, но также и цели для эффективного процесса обучения

.

Ссылки:

[1] Андо, Б., Баглио, С., Марлетта, В., Питрон, Н.,

Метод вольт-амперметра, введение принципов и

разработка технологий для студентов,

Труды 8-я Международная конференция WSEAS

по образованию и образовательным технологиям

(EDU ’09), Генуя, 2009

[2] Атанасиу, Г., Русу, К., Опрян, К., Курадж, А.,

Бузэрнеску , Ş .. Ghidul calităţii în nvăţământul

Superior, Proiectul CALISRO, Editura Universităţii

Bucureşti, Bucureşti, 2004.

[3] Бенгу Г. и В. Сварт, Компьютерный подход, всего

Качественный подход к производственному образованию в

инженерии, IEEE Trans. Образов., Т. 39, август 1996.

[4] Ипбукер, К., Стили обучения и модели обучения в

Инженерное образование, Труды 6-й Международной конференции по инженерному образованию WSEAS

,

2009, Родос

[5] Чиолан, Л., Reforma curriculară în învăţământul

liceal românesc: предпосылка, политика, методология.В Пэуне,

E., Potolea, D. (координатор). Педагогика. Fundamentări

teoretice şi demersuri application, Editura Polirom, Iaşi,

2002.

[6] Cucos, C., Pedagogie, Editura Polirom, Iasi, 2002.

[7] D’Hainaut, L., Des fins aux objectifs de

l`education, Labor, Bruxelles 1988.

[8] Dogaru-Ulieru, V., sa, Приложения LabVIEW в измерении

, Издательство CONPHYS, Rm.

Вылча, 2002.

[9] Дрейфус, Х., La portee phylosofique du

conexionisme, Ин Андлер, Д. (реж.) Введение aux

science cognitives, Gallimard, 1992.

[10] Эртругул, Н., LabVIEW для электрических цепей,

машин, приводов и лабораторий, Pretince Hall PTR,

NJ, 2002.

[11] Гальперин, П.И., Essais sur la education par etapes

des actions et des concept. Dans Recherches

Psychiatric en URSS, Москва, 1966.

[12] Джамал Р.,. Венцель Л., Применимость языка программирования Visual

LabVIEW к большим реальным приложениям

, Труды симпозиума IEEE по визуальным языкам

, 1995.

[13] Неаксу, И., Invatarea academica independenta.

Гид методология, 2006. http://www.unibuc.ro/

uploads_ro / 36833 / Invatare_academica_independenta.

pdf

[14] Паун, Э., Потолеа, Д., Педагогика.Основы

teoretice si demersuri aplicative / Под ред. Polirom, Iasi,

2002.

ОПЕРАЦИИ WSEAS по СОВЕРШЕНСТВОВАНИЮ ИНЖЕНЕРНОГО ОБРАЗОВАНИЯ

Валентин Догару Ульеру, Саву-Кристеску Мария,

Драгическу Луминита, Евгения Догару Ульеру,

, Том 7, июнь 2010 г.

Большой обратный магнитоэлектрический эффект в слоистом композите Pb (Mg1 / 3Nb2 / 3) -PbTiO3 и NiFe2O4, легированном Sm,

Основные моменты

Поликристаллическая керамика Sm: PMN-PT пьезоотклик (d 31 ) -421 пКл / н.

Sm: Двухслойный композит PMN-PT / NFO демонстрирует большие обратные магнитоэлектрические коэффициенты 0,34 Гсм / В и 0,015 Гсм / В в режимах постоянного и самосмещения соответственно.

Двухслойный композит Sm: PMN-PT / NFO демонстрирует многообещающие характеристики для приложений преобразования тока в напряжение и магнитной коммутации.

Abstract

Магнитоэлектрический двухслойный композит Pb (Mg 1/3 Nb 2/3 ) -PbTiO 3 / NiFe 2 O 4 (PT NFO), разработанный в этом исследовании, имеет обратный магнитоэлектрический коэффициент ( α CME ), равный 0.34 Гсм / В при резонансе. Это значение, по крайней мере, на порядок выше, чем любое ранее сообщенное значение α CME для поликристаллических слоистых композитов на основе феррита. Высокие коэффициенты CME как в режиме постоянного тока, так и в режиме самосмещения объясняются высоким поперечным пьезоэлектрическим коэффициентом (d 31 ∼ -421 пКл / Н) пьезоэлектрической фазы Sm: PMN-PT. Высокий обратный магнитоэлектрический коэффициент и характерные преимущества магнитоэлектрических (МЭ) материалов на основе феррита, такие как низкие потери на вихревые токи, делают этот композит потенциальным кандидатом для МЭ устройств, работающих в обратном режиме. В частности, были исследованы его рабочие характеристики для двух приложений — преобразователя напряжения в ток и в качестве магнитного переключателя. Многослойный композит демонстрирует характеристики преобразования тока в напряжение 14 мА / В на резонансной частоте. Рабочие характеристики магнитного переключателя показывают, что бистабильные состояния, разделенные на 25 G, могут быть реализованы с помощью сигнала переменного тока 5 В.

Ключевые слова

Конверсный магнитоэлектрический эффект

Релаксорные сегнетоэлектрики

Поперечный пьезоэлектрический коэффициент

Преобразователь напряжения в ток

Магнитный переключатель

Рекомендуемые статьи Цитирующие статьи (0)

Полный текст

© 2020 Elsevier B.V. Все права защищены.

Рекомендуемые статьи

Ссылки на статьи

Источник от -0,2a до 0,6a dc от -1a до 3a Магнитоэлектрический амперметр на m.alibaba.com

US $ 3-5 / Штука

Мин. Заказ 1 кусок

Возможность поставки: 1000.0 штук / штук в неделю
Условия оплаты: аккредитив, Western Union, D / P, D / A, T / T, MoneyGram
Подробная информация об упаковке: Амперметр постоянного тока Аналоговый высокоточный амперметр Коробка из пеноматериала + картонная коробка Коробка из пеноматериала: 16 * 12 * 13 см Коробка: 63 * 35 * 33 см Н.Вес: 7,2 кг Вес: 8,2 кг 40 шт / кор
Место происхождения: Чжэцзян Китай
Фирменное наименование: Ляньин
Номер модели: J0407
Тип дисплея: Только аналоговый
Диапазон измерения: Двойной диапазон -0,2 ~ 0 ~ 0,6 A / -1 ~ 0 ~ 3 A
Класс точности: 1,5
Напряжение питания: 220В
Рабочая температура: 0 ℃ ~ + 40 ℃
Размеры: 13. 5 * 10 * 9,7 см
Название продукта: от -0,2a до 0,6a постоянного тока от -1a до 3a Магнитоэлектрический амперметр
Материал: Пластик
Цвет: прозрачный
Использование: Промышленное
Характеристики: Экологичный
Состояние: Новый
Тема: Физика
Гарантия: Один год
Конечный пользователь: Старшая школа
Сертификат: CE ISO
Посмотреть все

Загрузите сейчас, чтобы получить эксклюзивные скидки в приложении.

Скачать приложение

149 поставщиков сейчас предлагают этот товар ПОЛУЧИТЬ ЦЕНЫ СЕЙЧАС

Вэньчжоу Ляньин образования и технологий Лтд.

Китай | Производитель

Время ответа
<24ч
Скорость отклика
83,33%
11 транзакции
4 000+

Местное время поставщика — 19:42.

Защита покупателей

Trade Assurance защищает ваши заказы
  • Несколько безопасных способов оплаты
  • Бесплатная доставка и качество
  • Повысьте доверие к себе

Рекомендовано для вас

Погрузка…

Не удалось загрузить данные.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
