Магнитола пионер подключение проводов. Подключение магнитолы Pioneer: пошаговая инструкция, схема и особенности установки

alexxlabРазное
Как правильно подключить магнитолу Pioneer в машине. Какие провода для чего нужны. Где найти схему подключения. Как настроить звук после установки. Возможные проблемы при подключении и их решение.

Содержание

Подготовка к установке магнитолы Pioneer

Перед тем как приступить к подключению магнитолы Pioneer, необходимо выполнить несколько подготовительных шагов:

  • Отключить аккумулятор автомобиля для обеспечения безопасности при работе с электрикой
  • Снять старую магнитолу, если она установлена
  • Подготовить необходимые инструменты: отвертки, плоскогубцы, изоляционную ленту
  • Изучить схему подключения в инструкции к магнитоле Pioneer
  • Проверить наличие всех необходимых проводов и переходников

Тщательная подготовка поможет избежать ошибок при монтаже и сэкономит время на установку.

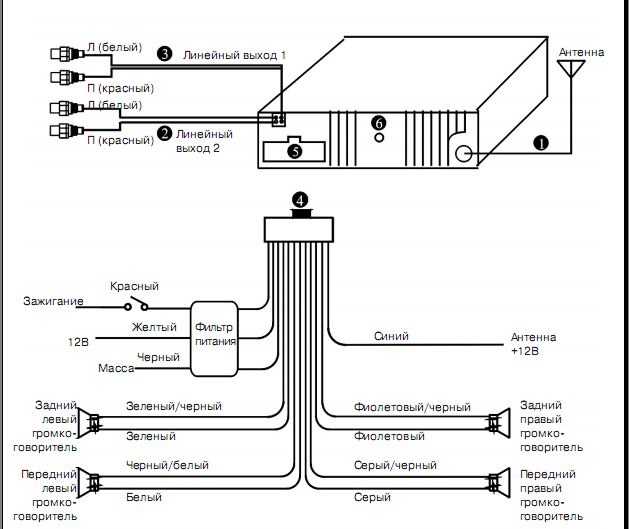

Схема подключения проводов магнитолы Pioneer

Правильное подключение проводов — ключевой этап установки магнитолы. Схема подключения проводов Pioneer выглядит следующим образом:


  • Желтый провод — постоянное питание +12В от аккумулятора
  • Красный провод — питание +12В от замка зажигания
  • Черный провод — масса (минус)
  • Синий провод — управление антенной/усилителем
  • Оранжевый провод — подсветка
  • Белый и серый провода — левый и правый передние динамики
  • Зеленый и фиолетовый провода — левый и правый задние динамики

Важно строго соблюдать цветовую маркировку при подключении. Неправильное соединение проводов может привести к выходу магнитолы из строя.

Пошаговая инструкция по подключению магнитолы Pioneer

Установка магнитолы Pioneer выполняется в следующей последовательности:

  1. Отсоедините клеммы аккумулятора
  2. Снимите декоративную рамку и извлеките старую магнитолу
  3. Подключите провода питания и массы согласно схеме
  4. Соедините провода динамиков, соблюдая полярность
  5. Подключите антенный кабель
  6. Установите магнитолу в монтажную рамку
  7. Подсоедините переднюю панель
  8. Подключите аккумулятор и проверьте работу магнитолы

После подключения обязательно проверьте надежность всех соединений. Плохой контакт может стать причиной помех и сбоев в работе устройства.


Особенности подключения магнитолы Pioneer без ISO-разъема

В некоторых автомобилях отсутствует стандартный ISO-разъем для подключения магнитолы. В этом случае подключение Pioneer выполняется напрямую к штатной проводке:

  • Определите назначение проводов в автомобиле с помощью тестера
  • Соедините провода магнитолы и автомобиля согласно их функциям
  • Используйте специальные обжимные коннекторы для надежного соединения
  • Изолируйте места соединений изолентой

Прямое подключение требует больше времени и внимательности, но позволяет установить магнитолу Pioneer практически в любой автомобиль.

Настройка звучания после подключения магнитолы

После успешной установки магнитолы Pioneer необходимо выполнить ее настройку для получения оптимального звучания:

  1. Настройте баланс и фейдер для равномерного распределения звука
  2. Отрегулируйте высокие, средние и низкие частоты по своему вкусу
  3. Активируйте встроенный эквалайзер, если он есть
  4. Настройте громкость и чувствительность радиоприемника
  5. При наличии сабвуфера отрегулируйте его уровень и частоту среза

Правильная настройка позволит раскрыть весь потенциал аудиосистемы и получить максимальное удовольствие от прослушивания музыки.


Возможные проблемы при подключении магнитолы Pioneer

При установке магнитолы Pioneer могут возникнуть следующие неполадки:

  • Магнитола не включается — проверьте подключение питания и предохранитель
  • Нет звука в динамиках — проверьте правильность подключения проводов
  • Помехи в динамиках — убедитесь в надежности соединений и заземления
  • Не работает подсветка — проверьте подключение провода подсветки
  • Сбрасываются настройки — замените батарейку в магнитоле

Большинство проблем легко устранить, внимательно проверив все соединения. В сложных случаях рекомендуется обратиться к специалисту.

Советы по эксплуатации магнитолы Pioneer после установки

Чтобы магнитола Pioneer прослужила долго, соблюдайте следующие рекомендации:

  • Не подвергайте устройство воздействию высоких температур и прямых солнечных лучей
  • Избегайте попадания влаги на переднюю панель и разъемы
  • Не используйте агрессивные чистящие средства для очистки
  • Периодически проверяйте надежность всех соединений
  • При длительной стоянке автомобиля отключайте переднюю панель

Правильная эксплуатация обеспечит долгую и бесперебойную работу магнитолы Pioneer в вашем автомобиле.



как установить своими руками, схема » АвтоНоватор

Магнитолы Pioneer — одни из самых популярных в мире. Под этим брендом выпускаются как бюджетные, так и дорогие модели. Их подключение обычно не вызывает проблем, однако неопытный автолюбитель может допустить ошибку, которая приведёт к проблемам с эксплуатацией автомагнитолы.

Предварительные работы

Что нужно учесть при монтаже? Надо сделать так, чтобы при долгой стоянке головное устройство не разряжало АКБ. Многим водителям важно иметь возможность пользоваться техникой и при выключенном зажигании.

  1. Если в машине стоит старая магнитола, её надо снять. Для этого понадобится отвёртка. Чтобы обеспечить безопасность, отключите аккумулятор.
  2. Снимите декоративную накладку (в большинстве случаев удобнее делать это справа-налево, открыв ящик для перчаток).
  3. Открутите винты, которыми крепятся головное устройство и крышка воздуховода. Крышку можно снять (не обязательно, но это повысит удобство работы).
    А вот кнопку «Аварийная остановка» необязательно отключать от питания.
  4. Извлеките магнитолу и отключите экран борткомпьютера. Снимите его с кронштейна. Готово, вы избавились от старого приспособления — можно ставить новое.

Видео: демонтаж старой магнитолы в машине без специнструментов

Размеры и разъёмы

Магнитолы бывают одноблочными и двухблочными (1 и 2 din). Европейские производители, как правило, выпускают технику 1 din. Японские, корейские и американские обычно работают с 2 din — такие модели имеют в 2 раза большую высоту, так что в машине должна иметься ниша соответствующего размера.

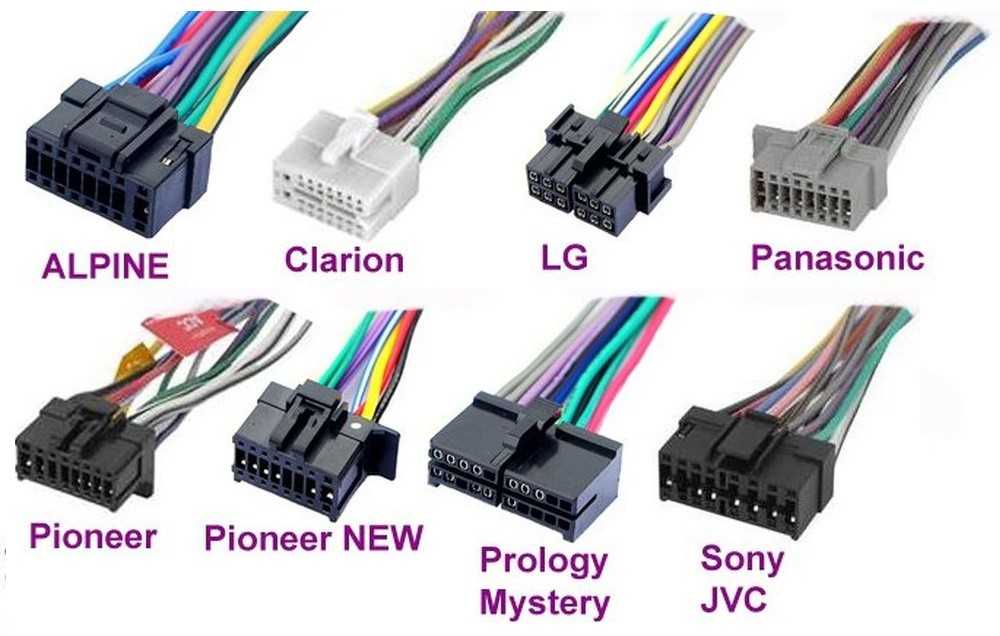

У разных магнитол и автомобилей есть разные разъёмы. Чаще всего головное устройство подключается через ISO 10487. Перед покупкой проверьте, имеется ли он в машине. Есть нет — ничего страшного, с проблемой можно справиться двумя способами:

  • использовать переходники, с помощью которых осуществляется переход с обычных колодок на ISO;
  • подключиться напрямую (метод требует хотя бы небольшого опыта в работе с проводами).

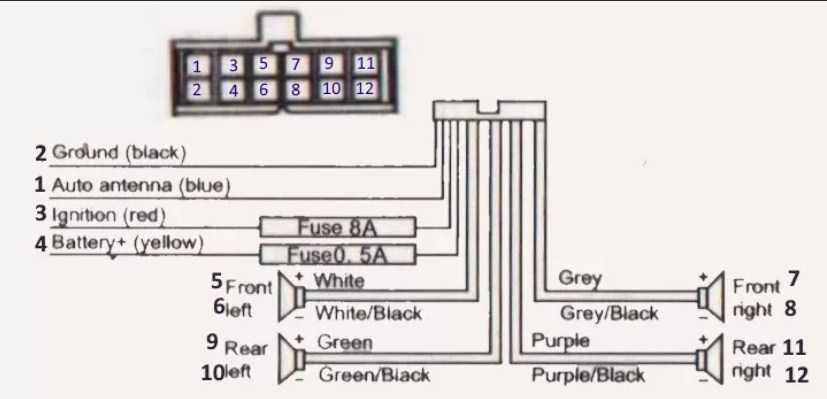

Назначение контактов ISO-разъема

Маркировка проводов магнитофона

Перед началом установки изучите провода на новой магнитоле. Обычно вместе с головными устройствами поставляются два ISO-разъема для простого соединения. Они состоят из группы контактов (на каждой по 8 штук). Один разъем соединяется с питанием, второй — с системой звуковоспроизведения. Если в вашей машине нет соответствующего порта, отсоедините разъём от проводов и подключите технику методом скрутки.

Изоляция проводов окрашена в разный цвет для упрощения идентификации. У каждого из них есть свои функции.

  • Широкий жёлтый провод предназначен для подключения к АКБ. Соединять его с питанием нужно исключительно через предохранитель.
  • Широкий красный провод подключается к АКБ через замок зажигания. В таком случае магнитола будет работать только при включённом зажигании.
    Внимание!     Некоторые автолюбители соединяют жёлтый и красный провода, но делать этого не рекомендуется — возможна быстрая разрядка АКБ.
  • Широкий чёрный провод — минусовой. Он закрепляется на корпусе авто.
  • Белый провод с синей полосой даёт возможность использовать сабвуфер, усилитель и антенну.
  • Серый предназначен для соединения с клеммой «+», которая находится на переднем правом динамике.
  • Серый с чёрной полосой соединяется с тем же динамиком (клемма «-»).
  • Белый — это клемма «+» переднего левого звукового элемента.
  • Белый с чёрным — тот же динамик, «отрицательная» клемма.
  • Зелёный надо подключить к клемме «+» заднего динамика.
  • Зелёный с чёрным — туда же, но на «минус».
  • Фиолетовый — к расположенному сзади, с правой стороны, на «+»; его «собрата» с чёрной полосой — к тому же динамику на «-».

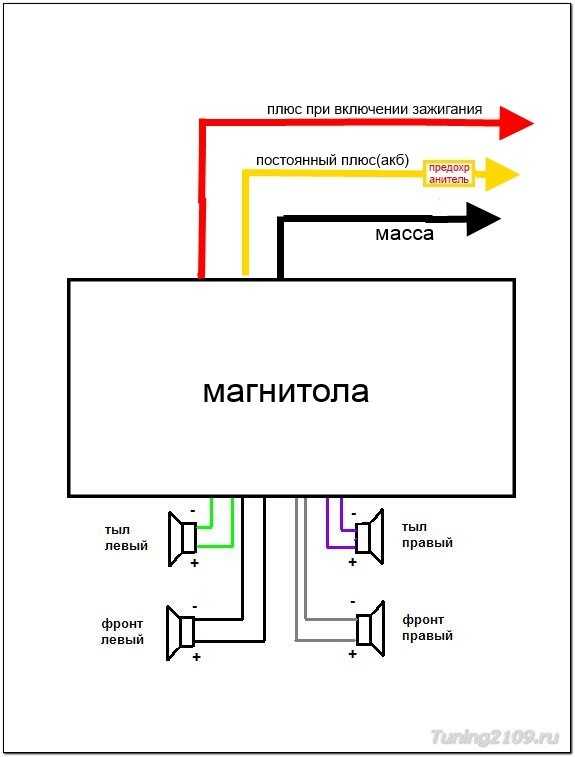

Схема: куда подключать провода разных цветов

Монтаж магнитолы 1 din своими руками

Необходимые инструменты — отвёртка и набор пластмассовых хомутов.

Если вы работаете по стандартной схеме с ISO-разъёмами, то никаких проблем не возникнет — нужно лишь следовать вышеописанным правилам и подключать разъёмы к ответным частям.

Разъем 10487

Если в вашем автомобиле нет возможности использовать обычный вариант, придётся прибегнуть к более сложной процедуре соединения проводки. Она выполняется следующим образом.

  1. Отвёрткой снимаем декоративную панель с посадочного места для монтажа.
  2. Снимаем штекеры с проводов и соединяем провода с ответными в нужных местах, согласно цветовой схеме.
  3. Как можно более тщательно изолируем каждое место соединения, чтобы предотвратить поломку от замыкания.
  4. Для повышения надёжности рекомендуется соединить провода хомутами.
  5. Если в комплекте с магнитолой поставляются стальные пластины с проушинами, разместите их по бокам головного устройства. Это даст возможность легко изъять технику из посадочного места.

Работа с автомагнитолами 2 din

Процесс схож, но есть несколько нюансов.

Такие магнитолы желательно устанавливать на питание от аккумуляторов, поскольку это даст возможность использовать её на полную мощность и снизить помехи. Не рекомендуется подключать приспособление к прикуривателю или замку зажигания.

  • Если в автомобиле отсутствует штатная проводка от АКБ, вам понадобится медный многожильный провод сечения примерно 4,2 мм2. Те, что идут в комплекте с магнитолой, не годятся — они являются проверочными и не имеют достаточного сечения. Длина провода должна быть равна расстоянию от места установки магнитолы до батареи. На расстоянии примерно в 50 см от АКБ установите предохранитель на 20 ампер.
  • Скручивать провод для автомагнитолы 2 din нельзя — это приведёт к появлению помех и потере мощности.
  • Провода соединяются с аккумуляторов только на финальном этапе, когда все собрано и изолировано.

Подключение «Пионера» к мультирулю

Если нужно установить нештатную магнитолу в автомобиль с мультирулем и не лишиться управления с его кнопок, используйте адаптер. Они бывают универсальными и специализированными для конкретных марок. Поищите в магазинах адаптер для мультируля. Его подключение осуществляется следующим образом:

  • отключите АКБ от бортовой сети авто;
  • демонтируйте штатную магнитолу и карманы, если они имеются;
  • найдите разъем ISO для подключения автомагнитолы — в него будет устанавливаться адаптер;
  • подключите кабель адаптера (поставляется вместе с ним) к магнитоле, а сам адаптер — к разъёму ISO автомобиля;
  • настройте кнопки руля;
  • снова подключите аккумулятор к сети.

Видео: подключение магнитолы Pioneer к мультирулю через адаптер Zexma

Подключение Pioneer — простое дело, если следовать вышеописанным правилам. Отключите аккумулятор, следите за цветами проводов и никаких проблем у вас не возникнет.

  • Автор: Дмитрий Буймистров
