Какие требования предъявляются к макетам для лазерной резки. Какие форматы файлов лучше использовать для ЧПУ лазера. Как правильно подготовить макет для лазерной резки и гравировки. Какие ошибки нужно исключить при создании файлов для лазерного станка.
Требования к макетам для лазерной резки и гравировки
При подготовке макетов для лазерной резки и гравировки необходимо соблюдать ряд важных требований:
- Использовать только векторные форматы файлов (DXF, CDR, AI, EPS)
- Исключить наличие растровых элементов
- Преобразовать все тексты в кривые
- Использовать минимальную толщину линий (Hair Line)
- Создавать только замкнутые контуры без разрывов
- Исключить наложение и пересечение линий
- Разместить объекты в натуральную величину
- Оставить минимальные зазоры между элементами (2-3 мм)
Соблюдение этих требований обеспечит корректное считывание макета лазерным оборудованием и качественный результат резки или гравировки.
Оптимальные форматы файлов для ЧПУ лазера
Для работы на лазерных станках с ЧПУ рекомендуется использовать следующие векторные форматы файлов:
- DXF — универсальный формат для CAD-систем
- CDR — родной формат CorelDRAW
- AI — формат Adobe Illustrator
- EPS — универсальный формат для векторной графики
- SVG — открытый формат на основе XML
Наиболее предпочтительным является формат DXF, так как он поддерживается большинством программ для лазерной резки и позволяет сохранить все необходимые параметры макета.
Как правильно подготовить макет для лазерной резки?
При подготовке макета для лазерной резки важно соблюдать следующие правила:
- Создайте макет в векторном редакторе (CorelDRAW, Adobe Illustrator и др.)
- Разместите все элементы в натуральную величину
- Используйте минимальную толщину линий (0.01 мм)
- Убедитесь, что все контуры замкнуты
- Проверьте отсутствие наложений и пересечений линий
- Преобразуйте все тексты в кривые
- Удалите вспомогательные и лишние элементы
- Сохраните файл в формате DXF или другом векторном формате
Перед отправкой файла в производство обязательно проверьте макет на наличие ошибок и соответствие техническим требованиям.
Типичные ошибки при создании макетов для лазерной резки
При подготовке файлов для лазерного оборудования следует избегать следующих распространенных ошибок:
- Использование растровых изображений вместо векторов
- Наличие разомкнутых контуров
- Пересечение и наложение линий
- Слишком маленькие элементы (менее 1-2 мм)
- Неправильный масштаб макета
- Отсутствие преобразования текста в кривые
- Использование сложных градиентных заливок
- Наличие невидимых или скрытых объектов
Внимательная проверка макета на наличие этих ошибок поможет избежать проблем при лазерной резке и получить качественный результат.
Программы для создания макетов для лазерной резки
Для разработки макетов, подходящих для лазерной резки, рекомендуется использовать следующее программное обеспечение:
- CorelDRAW — профессиональный векторный редактор
- Adobe Illustrator — мощный инструмент для работы с векторной графикой
- Inkscape — бесплатный open-source векторный редактор
- AutoCAD — система автоматизированного проектирования
- SolidWorks — 3D CAD-система с возможностью создания 2D-чертежей
Выбор конкретной программы зависит от ваших навыков, бюджета и сложности разрабатываемых макетов. Главное — чтобы ПО поддерживало экспорт в векторные форматы, совместимые с лазерным оборудованием.
Особенности подготовки макетов для гравировки
При создании макетов для лазерной гравировки следует учитывать некоторые особенности:
- Использовать монохромные изображения
- Избегать мелких деталей (менее 0.5 мм)
- Учитывать глубину гравировки при выборе толщины линий
- Проверять читаемость текста при выбранном размере шрифта
- Использовать различные заливки для создания полутонов
- Учитывать особенности материала при выборе изображения
Грамотно подготовленный макет для гравировки позволит получить четкое и детализированное изображение на поверхности изделия.

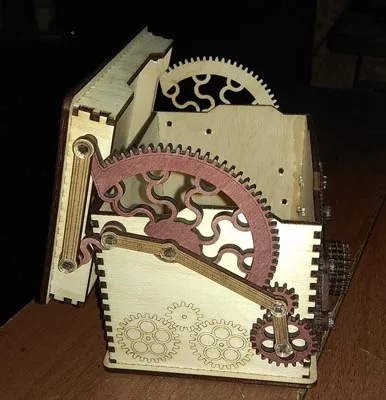

Подготовка 3D-моделей для лазерной резки
Для создания объемных конструкций методом лазерной резки можно использовать 3D-модели. При этом необходимо:
- Разработать 3D-модель в CAD-системе (SolidWorks, Fusion 360 и др.)
- Разделить модель на плоские детали, подходящие для вырезания
- Создать развертки деталей в 2D
- Добавить соединительные элементы (пазы, выступы)
- Экспортировать развертки в векторный формат (DXF)
- Оптимизировать компоновку деталей на листе материала
Такой подход позволяет создавать сложные объемные конструкции из плоских деталей, вырезанных на лазерном станке.

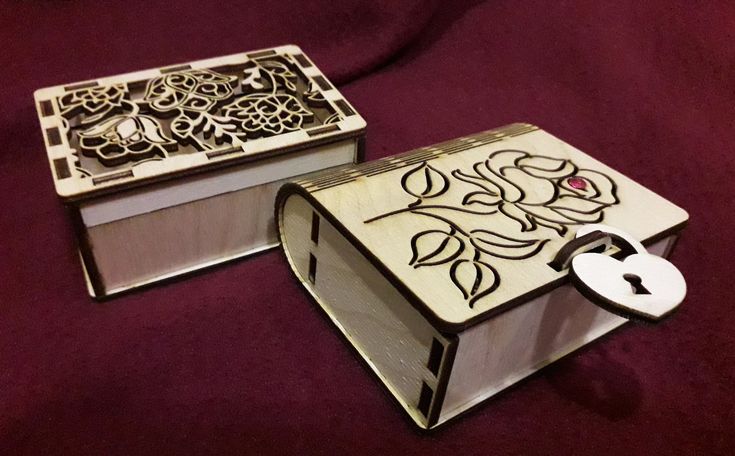

Макеты для лазерной резки и гравировки: макеты для резки фанеры
Сталкиваться с проблемой скачать бесплатно чертежи и макеты для лазерной резки и гравировки мне приходиться постоянно. Именно по этому, в этом разделе я буду собирать проверенные и при необходимости доработанные мной векторы для лазерной резки.
Сегодня стали доступны и широко используются станки для лазерной резки. На таком оборудовании можно резать различные материалы: бумагу, картон, всевозможные пластики, шпон, фанеру, и даже металл. Я сам работаю на лазерном станке с 2013 года, и накопил большую коллекцию макетов для лазерной резки в crd (формат Корел), которой буду делиться. Кроме этого в любом архиве, который вы скачаете будут dxf, pdf, eps, svg файлы. В основном в этой категории буду выкладывать чертежи и макеты для резки фанеры или акрила, но многие векторные узоры, которые также могут быть использованы при построении макета вы сможете найти в категории «Векторный клипарт».
Векторные макеты для лазерной резки:
Свадебные топперы, фигурки на торты
кем Anton Tislak | размещено в: Топперы, Узоры | 0
Небольшая подборка векторных макетов топперов для лазерной резки на любовную тематику. Свадебные топперы? А почему бы и нет! На мой взгляд очень выгодно будут смотреться на любом торжестве в честь свадьбы или годовщины этого события. Топперы с надписями «Love», «Люблю … Продолжено
векторные силуэты, для свадьбы, люди, макеты для лазерной резки, макеты для фрезерной резки, силуэт, топперы, узоры, фигурки, шаблоны топперовСборник топперов на день рождения №2
кем Anton Tislak | размещено в: Топперы | 0
Второй сборник макетов топперов на день рождения.
Первый сборник ищите ТУТ. Разные, красивые макеты топперов на день рождения для тортов и капкейков. в архиве файлы в форматах: cdr x4, pdf, dxf, svg Скачать бесплатно топперы ко дню рождения Коллекции постоянно … Продолжено
Сборник топперов на день рождения №1
кем Anton Tislak | размещено в: Топперы, Узоры | 0
Очередной качественный сборник топперов для Лазерной резки. Отличные топперы с днем рождения шаблоны для ЧПУ станков. Если вы затеваете день рождения отметить и украсить тортик или пироженки красивыми надписями и узорами, этот сборник для вас. Макеты топперов: Поздравляю, с днем … Продолжено
векторные силуэты, векторный узор, макеты для лазерной резки, на день рождения, топпер, топперы, шаблоны топперовМакет для лазерной резки фанеры Пегас: Макет для фрезерной резки скачать бесплатно!
кем Anton Tislak | размещено в: Модели животных | 3
Макет для лазерной резки фанеры «Пегас» скачать бесплатно! Добрый день, уважаемы подписчики и гости сайта, посвященного векторному клипарту fordesign.
kz.
Макеты медальниц: Сборник 4
кем Anton Tislak | размещено в: Медальницы | 0
Макеты медальниц: Сборник 3
кем Anton Tislak | размещено в: Медальницы | 0
Следующий сборник, в котором вы найдете чертежи медальниц для станков с ЧПУ.
В этом сборнике макетов медальниц вы найдете шаблоны медальниц фигурного катания, бега, волейбола, триатлона, бальные танцы, большой теннис, фехтование. В архиве найдете файлы в форматах: cdr x4, dxf, … Продолжено
Макеты медальниц: сборник 2
кем Anton Tislak | размещено в: Медальницы | 0
Если вам нужно Медальницы скачать для лазерной резки, вы попали по адресу. Большая коллекция векторных макетов медальниц пополняется этим сборником. в архиве файлы в форматах: cdr x4, dxf, pdf, svg Медальницы скачать бесплатно векторные макеты Коллекции постоянно обновляются! Подпишись и … Продолжено
Макеты медальниц: сборник 1
кем Anton Tislak | размещено в: Медальницы | 2
Здравствуйте, мои дорогие подписчики и гости сайта vectorcdr.
com. Вы меня наверное потеряли, но я вернулся (отдыхал немножко). И готов сегодня вам представить новую рубрику — Медальницы для ЧПУ, а точнее их векторные макеты для станков лазерной или фрезерной резки. В … Продолжено
1 2 3 4 … 14 »
Обзор программ для лазерных станков
Лазерное оборудование предназначено для операций, связанных с резкой и гравировкой материалов. В качестве поверхностей, доступных для работы, может выступать любое плотное сырье. Оптоволоконные лазеры используют для обработки металлов и ABS-пластиков, углекислотные станки подходят для тканей, дерева, поролона, резины, бумаги, оргстекла и много другого.
Лазерное оборудование пользуется большим спросом и приобретается не только для промышленного производства, но и для домашнего использования.
Это объясняется очень высокими характеристиками качества, скорости и еще целым рядом достоинств, в числе которых простота в использовании. Дело в том, что в управлении станком человек практически не участвует. Ему не надо вручную настраивать лазерный луч и перемещать его. Все это станок делает самостоятельно, следуя действиям управляющей программы, в задачи оператора входит только ее запуск, раскладывание материала на рабочем столе и сбор вырезанных элементов.
Программы лазерного станка ЧПУ (числовое программное управление) можно разделить на две большие группы: редакторы для построения модели резки/гравировки и программы, управляющие функционалом оборудования.
Графические редакторы
Для того, чтобы станок смог понять, что ему делать, необходимо создать план раскроя материала или изображение для гравировки, после чего сохранить в одном из форматов, которые воспринимает оборудование. Для построения чертежа подходят многие графические редакторы по работе с плоскими объектами и программы для трехмерного моделирования.
Наиболее часто используются следующие:
- Adobe Illustrator — графический редактор, которому по силам выполнить макет резки для любого оборудования с программным управлением, в том числе и для лазерного станка. Программа имеет огромное количество библиотек и инструментов, позволяющих создать изображение любой сложности и детализации. Кроме того, в ней предусмотрена возможность «общения» со станком через диалоговое окно, в котором можно настроить такие параметры работы, как ширина и глубина гравировки и резки, указать материал, его толщину и т. д.;
- CorelDraw — пакет программ, не уступающий Adobe Illustrator ни по популярности, ни по функциональным возможностям. Позволяет преобразовывать растровые изображения (например, фотографии) в векторные, создавать криволинейные контуры, имеет множество готовых шаблонов и максимально понятный интерфейс, поэтому работа в Кореле по силам даже дилетантам. Среди большого количества форматов для сохранения готовой модели имеются, в том числе, и те, которые требуются для создания управляющей программы к лазерному станку;
- LibreCAD — программное обеспечение для работы с плоскими изображениями.
Очень простое в освоении, с большим набором инструментов и обширным функционалом. Данное ПО не столь известно, как два вышеупомянутых, но достаточно популярно в узких кругах разработчиков макетов для лазерной обработки.
Очень простое в освоении, с большим набором инструментов и обширным функционалом. Данное ПО не столь известно, как два вышеупомянутых, но достаточно популярно в узких кругах разработчиков макетов для лазерной обработки.Как упоминалось выше, программы для трехмерного моделирования (3ds Max, AutoCAD, SolidWorks и им подобные) тоже вполне подходят для создания файлов к лазерным станкам, поэтому тем, кто профессионально разбирается в них, нет необходимости изучать тот же Adobe Illustrator. Просто при экспорте 3D модели в двухмерный формат следует внимательно проверить все линии на предмет дублирования, наслоения или разомкнутости контуров.
Программное обеспечение, управляющее лазерным оборудованием
Для того, чтобы макет, созданный в графическом редакторе, был прочитан и воспроизведен на материале, требуются специальные программы лазерного станка, отвечающие непосредственно за функционирование оборудования.
- LaserCut — программная оболочка с понятным интерфейсом, позволяющая автоматически размещать заготовки на листе, управлять перемещением режущей головки, настраивать параметры скорости прохождения луча, его мощности, глубину резки и визуализировать все этапы работы.
- LaserWork — еще одна распространенная программа для управления лазерным оборудованием. Отличается широкими функциональными возможностями и многозадачностью, в частности, позволяет узнать время окончания задачи, выставлять координаты начала резки и точку завершения, корректировать маршрут лазера в процессе перемещения, регулировать режимы работы луча, управлять поворотным устройством при необходимости и многое другое.
- AutoLaser — благодаря дружелюбному интерфейсу многофункциональности является третьей по популярности программой для лазерных граверов и резчиков. Дает возможность регулировать мощность луча при прохождении криволинейных участков, настраивать точки входа и выхода, создавать более 250 процессов для одного файла резки, визуализировать их и подстраивать по ходу работы.
Свежее:
- Сферы применения лазерных станков с ЧПУ
- Лазерный сварочный аппарат
- Сравнение Wattsan 1610 LT и Zerder ACE 1610
- Идеи бизнеса на лазерном станке Zerder дома
- Новая линейка доступных станков Zerder
Популярное:
- Устранение причин нарушения геометрии узора при гравировке
- Как бороться с факелом при резке фанеры на лазерном станке
- Обработка кожи на лазерно-гравировальном станке
- Принцип работы лазерного оборудования с ЧПУ
- Как выбрать лазерный станок
-
youtube.com/embed/WG-BXo8PZSw» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> Побывали в гостях на производстве предприятия «АЛЬТАИР», которое успешно занимается производством деревянных игрушек и сувенирной продукции.
Видео с производства компании Пластфактория — наш уже постоянный клиент, который занимается POS-материалами и работает с крупными косметическими брендами.
Популярные категории товаров
Лазерные станки по фанере Газовый маркер Волоконный маркер Лазерные станки по дереву Лазерные станки Zerder Лазерный маркиратор Лазерные станки по металлу Лазерные станки Rabbit Лазерные станки для гравировки Лазерные станки WATTSANИндивидуальный запрос
Имя
Телефон
Отправляя контактные данные — вы даете согласие на их обработку в целях оказания услуг
Оцените информацию на странице
Средняя оценка: 2,4
Голосов: 38
Требования к макетам для лазерной и фрезерной резки и гравировки
Требования к 3D файлам для 3D печати
Формат файла STL или OBJ
Необходимо использовать адаптированный для 3D печати формат STL или OBJ.
Отсутствие навесных элементов
Законы гравитации никто не отменял. Все навесные элементы без опор будут падать при построении.
Плоское, широкое основание для размещения на столе
Старайтесь размещать объект на горизонтальной плоскости самой ровной и большой стороной детали.
Пример: Если, нужно распечатать сферу, то лучше разрезать ее на две полусферы и потом их соединить.
Требования к макетам для лазерной, фрезерной резки и гравировки
Файлы содержат только векторы для резки
Файлы, подготовленные для резки и гравировки должны содержать только предназначенные для резки векторные объекты (не содержать сторонних элементов). ЧПУ станок вырезает все векторы в файле. Если Ваш файл будет содержать сторонние векторы (даже прозрачные, скрытые или невидимые), станок их вырежет на ровне со всеми остальными.
Формат файла DXF или CDR
Векторные файлы для резки должны быть сохранены предпочтительно в формате DXF (Как альтернатива CDR – CorelDraw или в других векторных форматах).
Отсутствие растра в чертеже
Недопустимо использования растровых объектов (растровые объекты допускаются только для 2D гравировки).
Текст необходимо преобразовать в вектор
Текст и символы в файлах для станка должны быть преобразованы в кривые линии (векторы).
Натуральный масштаб
Минимальная толщина линий
Толщина всех линий на чертеже должна быть минимальной – «Hair Line» («Волосяная линия»).
Толщина реза достигается за счет увеличения количества линий реза
Нельзя допускать формирование изображений толщиной кривых. Если Вам необходимо сделать широкий вектор, то следует превращать толщину линий в отдельный объект (Меню Arrange/Convert outline to object).
Только замкнутые контура
Векторное изображения в файле для резки не должно содержать разомкнутых точек в замкнутых контурах, заливок, наложений линий друг на друга, двойных контуров, петель и пересечений.
Минимальное количество точек
Проверяйте чертежи в режиме «каркас/wireframe»
Проверяйте чертежи в режиме “каркас/wireframe”. Это позволит заблаговременно увидеть ошибки и удалить ненужные элементы.
Внимательно просмотрите чертеж в режиме «Wireframe» (Контур) все кривые (в частности символы) при увеличении, и уберите все изломы, ступеньки, плохое сопряжение дуг и другие дефекты.
Старайтесь минимизировать применение механизмов Boolean
Старайтесь минимизировать применение механизмов Boolean (объединение или вычитание нескольких объектов). Такие процедуры часто приводят к появлению артефактов чертежа.
Запрещается блокировать слои
Запрещается применять блокировку объектов, слоев. Все слои должны быть открыты для редактирования. Так же запрещается скрывать слои.
Материал режется с тыльной стороны
Материал режется с тыльной стороны («режем рубашку»), поэтому это следует учитывать при подготовке макета, чтобы изделие не вышло зеркальным.
Оставляйте зазоры между объектами
Раздвиньте слитые и плотно прилегающие один к другому объекты. Расстояние между контурами для лазерной резки – не должно быть менее 2 мм, расстояние между контурами для фрезеровки не должно быть менее 8мм.
Сверление при фрезеровке имеет диаметр фрезы
Выбирая элементы для сверления учтите тот факт, что диаметр круга должен быть ровно 3,2мм. Фреза имеет диаметр 3,175мм. Все окружности менее, станок проигнорирует все окружности для сверления более станок все равно просверлит с диаметром фрезы. В случае если Вам необходимо сделать отверстие большего диаметра, то разместите его на слое реза по контуру.
Выбирайте заготовку материала с припуском 10мм
Заготовка заказчика должна иметь технологические поля размером не менее 10 мм от внешнего контура вырезаемого изображения.
Запрещается наложение объектов в чертеже
Не допускается наложение объектов один на другой. Такие объекты необходимо объединить в один.
Не допускаются “двойные” линии. Дублирующие линии следует удалить.
Разные режимы работ разделяйте цветом и слоями
- Если Ваш чертеж содержит разные объекты для разных работ станка, то их необходимо размечать разными цветами и размещать на разные слои. Слои стоит назвать согласно характера работ английскими буквами.
Существуют такие виды работ:
- рез по контуру (слой “Rez po konturu“) – вырезание объектов из материала на глубину материала. В таком случае объект будет вырезаться фрезой (лазером) по внешней границы и его размеры будут совпадать с заданными в чертеже.
- сверление (слой “Sverlenie“) – проделывание отверстия фрезой согласно диаметра фрезы.
- рез по центру линии (слой “Rez po centru“) – станок прорежет материалу строго по центру нарисованной линии.
выборка (слой “vibirka 2mm“) – вырезание в объекте фигур, объектов на заранее выбранную глубину.
Указывайте порядок реза
При некоторых работах важен порядок резки объектов.
Такие объекты должны быть на разных слоях с указанием порядка реза. Например, при вырезании мелкие внутренние объекты, не имеющие стыковки с заготовкой, могут быть оторваны и отброшены потоком воздуха. В таких случаях может быть важно указать в каком порядке какие элементы вырезаются.
STL формат для 3D гравировки
Для 3D гравировки принимаются объекты в формате STL. Такие файлы не должны содержать закрытых по вертикали объектов (фреза обрабатываем материал строго перпендикулярно заготовки).
Размер рабочего поля
Размер рабочего поля должен соответствовать области обработки станка. В нашей компании несколько станков. Лучше всего уместить чертеж в рабочее поле 900х600 мм, максимальный размер рабочего поля – 2500х1300 мм.
Обработка заказа по интернету
У вас нет нужды затрачивать драгоценное время на приезд к нам в офис. Мы готовы выполнить весь объем работ дистанционно.
Богатый опыт работы
Наша компания старожила на рынке ЧПУ станков.
Все наши партнеры имеют большой опыт лазерной резки и фрезеровки различных материалов.
Открыты для диалога
Мы всегда открыты для диалога и рады предоставить различные акции и скидки нашим постоянным клиентам.
Оплата только за результат
Мы принимаем работу только за выполненную работу и несем полную ответственность за заготовки материалов клиентов.
Популярные и доступные ЧПУ станки – представлены в нашем магазине!
Предлагаем вам широкий ассортимент ЧПУ станков: лазерные граверы, фрезерные станки с ЧПУ, фрезерно-гравировальные станки с ЧПУ, режущие плоттеры, лазерные маркировщики и другое.
Файлы для лазерной резки, Скачать шаблоны, рисунки и шаблоны бесплатно
Большинство станков с ЧПУ, включая лазерные резаки, считывают специальный язык, называемый G-кодом, который описывает положение траектории. Эти положения траектории также включают скорость, с которой должна двигаться головка инструмента, а также другие сложные данные, такие как сохранение текущей позиции, измерения и уравнения.
Однако пользователи, которые отправляют файлы в службы лазерной резки, никогда не будут предоставлять G-код, поскольку каждая машина уникальна, и, следовательно, ее производство зависит от оператора. Вместо этого инженеры должны были предоставить файл проекта, содержащий их деталь, которую нужно изготовить, а затем оператор использовал преобразователь для преобразования модели в G-код, который должен быть выполнен лазерным резаком.
Из всех файлов, которые может предоставить инженер, DXF является одним из наиболее распространенных и популярных вариантов, поскольку он используется для представления 2D-форм в векторном формате, который сохраняет расстояния, а также слои. В случае с Ponoko файлы DXF должны содержать до трех разных цветов, которые обозначают разрез, гравировку линии или гравировку области.
Одним из фантастических подарков Интернета стало оборудование с открытым исходным кодом; бесплатные аппаратные ресурсы, которые каждый может загружать, модифицировать и производить без необходимости платить лицензионные отчисления или лицензии.
Это сообщество с открытым исходным кодом включает практически все отрасли и приложения, о которых только можно подумать, и в Интернете есть тысячи сайтов, на которых размещены файлы САПР. У Ponoko также есть ряд бесплатных дизайнов на выбор, созданных Ponoko или другими клиентами, которые пользовались услугами Ponoko и хотят поделиться своими идеями.
Практически любое изображение можно превратить в вырезанную лазером деталь. Единственное требование состоит в том, чтобы окончательный файл проекта был в векторном формате (например, DXF), а это означает, что файлы изображений на основе пикселей необходимо сначала преобразовать в векторные контуры. Для этого доступно множество конвертеров как онлайн, так и офлайн, однако при конвертировании изображений необходимо соблюдать осторожность, поскольку исходное изображение может быть защищено авторскими правами.
Файлы, используемые для лазерного резака, не представляют собой ничего особенного и ничего не описывают сам лазерный резак; это делается с помощью специального преобразователя траекторий, который предназначен для конкретного лазерного резака и создает G-код для этого станка.
Однако важно, чтобы правильное программное обеспечение САПР было выбрано с самого начала, до начала любой работы. Из всех форматов файлов DXF является одним из лучших для использования, поскольку он векторизован, поэтому важно, чтобы любой выбранный пакет САПР мог выводить DXF. Ponoko также принимает файлы EPS, SVG и Ai.
Вообще говоря, не существует формата файла, который лучше всего подходит для изготовления деталей, вырезанных лазером, поскольку качество резки зависит от G-кода, введенного в лазерный резак, а также от качества самого лазерного резака. Однако форматы файлов, используемые Ponoko, должны быть векторными, а не растровыми изображениями, поскольку растровые изображения не сохраняют контуры, области или различия слоев, которые можно легко отличить друг от друга.
Векторный файл может описывать разные линии на разных слоях, которые могут перекрывать друг друга. Кроме того, эти отдельные линии могут быть окрашены отдельно, чтобы представить тип линии. В случае Ponoko используются три отдельных цвета для обозначения линий разреза, линий гравировки или выгравированных областей.
Как указывалось ранее, DXF — это формат файла, который поддерживает векторные проекты, сохраняет единицы измерения и измерения, а также поддерживает несколько слоев с разными цветами. Когда дело доходит до использования сервисов Ponoko, предпочтение отдается DXF. Ponoko также принимает файлы EPS, SVG и Ai.
При создании файлов дизайна деталей, вырезанных лазером, первым (и наиболее важным) шагом является обеспечение того, чтобы используемая программа CAD была предназначена для разработки 2D-деталей. Можно использовать художественные программы, но такие программы, как Alibre Atom и FreeCAD, не только предоставляют возможность создавать DXF, но также предоставляют возможности измерения (т. Е. Измерение размера деталей в миллиметрах) и могут использоваться в более поздних 3D-проектах.
Второй шаг — убедиться, что в дизайне используются только три цвета и что эти цвета четко определены. Использование трех линий одинакового цвета возможно, но крайне нецелесообразно, так как может быстро возникнуть путаница между тем, что является вырезом, и тем, что является гравировкой.
Примером подходящей цветовой схемы может быть красный, зеленый и синий, поскольку все три цвета легко различимы.
Если САПР не используется, то важно, чтобы программа, используемая для рисования деталей, не только работала с векторными изображениями, но также имела параметры экспорта, представляющие собой векторные файлы. Хотя Ponoko не поддерживает PostScript, существуют конвертеры, которые могут преобразовывать такие проекты в формат DXF, подходящий для Ponoko. Ponoko также принимает файлы EPS, SVG и Ai.
При загрузке файлов из Интернета вы всегда должны быть осторожны, чтобы убедиться, что сайт, с которого вы загружаете, заслуживает доверия. При загрузке файлов для создания частей следующей важной задачей является проверка лицензионных требований файла. Лицензии Creative Commons почти всегда допускают коммерческое использование при условии указания авторства, но изображения могут быть защищены авторским правом. Другие части могут быть загружены бесплатно, но могут требовать лицензионных отчислений, когда каждая произведенная часть требует выплаты лицензионных отчислений.
Еще одна проблема, которую инженеры должны учитывать, заключается в том, что файлы, находящиеся в свободном доступе в Интернете без лицензии или роялти, потенциально могут быть украдены. Поэтому важно, чтобы бесплатные файлы скачивались из первоисточника, а не со сторонних хостов. Такие файлы рискуют быть украдены у других компаний, что может подвергнуть любого, кто их загружает, риску юридического характера.
Короче говоря, лучше всего загружать файлы с популярных веб-сайтов, пользующихся хорошей репутацией и хорошо известных среди инженерных сообществ.
Бесплатные файлы для лазерной резки: лучшие сайты 2022 года
Предварительно разработанные файлы — отличный источник для тех, кто пробует лазерный резак или гравер.
Это также отличный источник, если у вас нет необходимых навыков для использования программ САПР.
В Интернете доступно несколько бесплатных файлов дизайна, совместимых с лазером. Они охватывают общие и наиболее часто используемые проекты, такие как подставки, коробки, изготовление вывесок, декор стен и т.
д.
В этой статье представлены некоторые популярные веб-сайты, на которых размещены бесплатные файлы для лазерной резки, которые каждый может загрузить и использовать.
Что в этой статье?
- Веб-сайты, на которых размещены бесплатные файлы для лазерной резки
- Типы/форматы файлов, используемые при лазерной резке и гравировке
- Часто задаваемые вопросы
MellowPine поддерживается читателями. Когда вы покупаете по ссылкам на моем сайте, я могу получить партнерскую комиссию без каких-либо дополнительных затрат для вас.
Веб-сайты, на которых размещены бесплатные файлы лазерной резки — произведения искусства, дизайны, проекты, иллюстрации
- Ponoko
- Design Bundles
- Library Laser
- 3axis.co
- Trotec
- FreePatternsArena
- Epilog Laser
- Vecteezy
- Download Vector
- Free Vector
- k40lasercutter
- Vector Art
- DXF DOWNLOADS
- DXF for CNC
- Шаблоны Laser Ready
Дизайн является наиболее важным фактором в лазерной резке, который определяет точность, качество и четкость конечного продукта.
Однако подготовка проекта для сложных раскроев требует квалифицированного специалиста с хорошим знанием различных программ САПР.
Чтобы избавиться от необходимости в опытном дизайнере, вы можете положиться на веб-сайты, на которых размещены бесплатные файлы лазерной резки, которые вы можете использовать для своих проектов.
Подпишитесь на еженедельные видеоролики о лазерной резке и гравировке Mellowpine LasersPonoko
Веб-сайт Ponoko| Сайт | Ponoko |
| Учетная запись пользователя0085 | Обязательный |
| Типы файлов | SVG, EPS |
Краткий обзор веб-сайта Ponoko, который верит в цифровое творчество группы
Ponoko — это детище.
У них есть коллекция бесплатных файлов для лазерной резки, которые вы можете загрузить и использовать для своих проектов.
Файлы предоставляются в форматах EPS или SVG. Кроме того, вы можете настроить файлы в соответствии с требованиями вашего проекта.
Предметы декора, подставки, ограждения, лицевые панели, городские кварталы, карты, подставки, часы, вазы и т. д. — вот некоторые из популярных файлов.
Чтобы загрузить файлы, вам необходимо войти на их веб-сайт и поддерживать активную учетную запись пользователя.
Посетите Ponoko
Design Bundles
Дизайн связки веб -сайт| Сайт | Дизайн связки | |
.0082| Типы файлов | DXF, SVG, EPS, PDF, PNG | |
Краткое описание веб-сайта Design Bundles в разделе бесплатных ресурсов для дизайна они бесплатно предоставляют файлы для лазерной резки. Чтобы загрузить эти файлы, вам необходимо создать для них учетную запись пользователя.
Файлы предоставляются в форматах DXF, SVG, EPS, PDF, PNG, AI, CDR или JPG. Популярными файлами проектов лазерной резки являются дизайн мандалы, топперы для тортов, брелки, серьги, художественные рисунки и т. д.
Visit Design Bundles
Library Laser
Library Laser website| Site | Library Laser |
| User Account | Required |
| File Types | CDR, AI, DXF , PDF, SVG |
Краткое описание веб-сайта Library Laser
Library Laser — это веб-сайт электронной коммерции, на котором продаются цифровые чертежи для лазерной резки.
Они делятся своими проектами в форматах файлов CDR, AI, DXF, PDF и SVG.
Существует более тысячи дизайнов для лазерной резки, которые вы можете скачать, но вы можете бесплатно скачивать только восемь файлов в день.
Кроме того, для загрузки вам необходимо иметь активную учетную запись пользователя.
К сожалению, вы не можете использовать файлы в коммерческих целях. Однако все бесплатные дизайны распространяются под лицензией «Creative Commons (CC)».
Это означает, что при использовании вам придется отдать должное создателю. Вы также можете изменить дизайн в соответствии с вашими потребностями.
Visit Library Laser
3axis.co
3axis.co website| Site | 3axis.co |
| User Account | Not needed |
| File Types | DXF , CDR, EPS |
Краткий обзор веб-сайта 3axis.co
3axis.co предлагает около 9000 бесплатных проектов лазерной резки. Они доступны в форматах файлов DXF, CDR и EPS.
Вам не нужно иметь у них учетную запись, чтобы скачать файл. Любой желающий может скачать их, просто посетив их веб-сайт.
Некоторые из популярных лазерных проектов на 3axis.co: брелки, декор для стен, рамы для зеркал, домики для кошек, органайзеры для сверл, акриловые конструкции, рождественские украшения и т. д.
Краткий обзор веб-сайта Trotec Laser
На веб-сайте Trotec Laser имеется коллекция лазерных проектов. Каждый проект снабжен подробными пояснениями по его созданию и имеет все необходимые настройки лазера.
Любой может загрузить файлы проектов, и нет необходимости иметь учетную запись пользователя.
Все файлы сжаты и упакованы в ZIP-файл с файлами дизайна в форматах AI, CDR, DXF, PDF и SVG для каждого проекта.
Посетите Trotec Laser
FreePatternsArea
FreePatternsArea website| Site | FreePatternsArea |
| User Account | Not needed |
| File Types | CDR, DXF, SVG, EPS, PDF, PNG, DWG , STL |
Краткий обзор веб-сайта FreePatternsArea
FreePatternsArea — это веб-сайт, на котором размещаются бесплатное программное обеспечение и проекты. У них также есть набор файлов 3D-проектов для станков лазерной резки с ЧПУ.
Некоторые проекты включают в себя рамы для фонарей, держатели для салфеток, кошачьи домики, абажуры, модели самолетов, деревянные шкатулки для драгоценностей, настенные рисунки и т.
д.
Файлы проекта находятся в форматах CDR, DXF, SVG, EPS, PDF, PNG, форматы STL. Вы можете скачать их, не имея учетной записи пользователя.
Посетите FreePatternsArea
Epilog Laser
Веб-сайт EpilogLaser| Сайт | Epilog Laser |
| Пользователь0083 Не требуется | |
| Типы файлов | CDR |
Краткое описание Epilog Laser
Epilog Laser имеет набор загружаемых файлов проектов лазерной резки, доступных на их веб-сайте.
Проекты сжимаются в ZIP-файл, содержащий файл проекта CDR. В каждом проекте также есть подробная информация об используемых настройках лазерного станка Epilog.
Вам не нужно иметь учетную запись пользователя для доступа к файлам. Его может скачать анонимно любой желающий бесплатно.
Visit Epilog Laser
Vecteezy
Vecteezy website| Site | Vecteezy |
| User Account | Not required |
| File Types | AI, JPG, PDF, EPS |
Краткий обзор веб-сайта Vecteezy
Vecteezy — это веб-сайт электронной коммерции, на котором размещаются творческие векторы, фотографии и видеоконтент.
Он содержит обширную коллекцию бесплатной векторной графики для проектов лазерной резки.
Загружаемые файлы доступны в формате ZIP, который содержит файлы проекта в форматах AI, JPG, PDF и EPS.
Они попросят вас войти в систему во время загрузки файла, но если вы закроете всплывающее окно входа в систему, вы сможете загрузить файлы без входа в систему.
Если вы войдете в систему, вы сможете отслеживать свои предыдущие загрузки. и их атрибуты.
Посетите Vecteezy
Файлы доступны в форматах SVG, DXF, AI и CDR.
Художественный веб-сайт
Это выгодно для человека, который загружает файл, так как ему нужно загрузить только один файл, а также он меньше по размеру, чем исходный файл, поэтому время загрузки сокращается.
