Манометр для измерения. Манометры для измерения давления: виды, принцип работы, применение — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое манометр. Для чего используются манометры. Какие бывают виды манометров. Как работает жидкостный манометр. В чем преимущества деформационных манометров. Где применяются поршневые манометры.

Содержание

Что такое манометр и для чего он нужен

Манометр — это прибор для измерения давления жидкостей и газов в замкнутых системах. Название происходит от греческих слов «manos» (неплотный, разреженный) и «metreo» (измеряю). В отличие от барометра, измеряющего атмосферное давление, манометр показывает избыточное давление относительно атмосферного.

Основные функции манометров:

Измерение давления в различных технических системах и оборудовании
Контроль давления в трубопроводах, резервуарах, котлах
Обеспечение безопасности работы оборудования, работающего под давлением
Регулировка и настройка пневматических и гидравлических систем

Виды манометров по принципу действия

В зависимости от конструкции и принципа работы выделяют следующие основные виды манометров:

1. Жидкостные манометры

Принцип действия основан на уравновешивании измеряемого давления столбом жидкости. Типичный пример — U-образная трубка, частично заполненная жидкостью (ртутью, водой, спиртом). При подаче давления в одно колено трубки уровень жидкости в нем понижается, а в другом повышается. По разнице уровней определяют величину давления.

2. Деформационные манометры

Работают за счет деформации упругих элементов под действием давления. Наиболее распространены приборы с трубкой Бурдона — изогнутой металлической трубкой, которая распрямляется при повышении давления. Движение свободного конца трубки передается на стрелку прибора.

3. Поршневые манометры

Давление уравновешивается силой, действующей на поршень известной площади. Измеряемое давление определяется по массе грузов, размещенных на поршне. Используются как эталонные приборы высокой точности.

Преимущества и недостатки различных типов манометров

Каждый тип манометров имеет свои сильные и слабые стороны:

Жидкостные манометры:

Преимущества:

Простота конструкции
Высокая точность измерений
Наглядность показаний

Недостатки:

Хрупкость
Чувствительность к вибрациям
Необходимость строго вертикальной установки

Деформационные манометры:

Преимущества:

Компактность и прочность
Широкий диапазон измерений
Нечувствительность к вибрациям

Недостатки:

Меньшая точность по сравнению с жидкостными
Возможность остаточных деформаций при перегрузках

Поршневые манометры:

Преимущества:

Высочайшая точность измерений
Возможность использования в качестве эталонов

Недостатки:

Сложность конструкции

Высокая стоимость
Необходимость точной установки

Области применения различных типов манометров

Выбор типа манометра зависит от конкретной задачи и условий эксплуатации:

Жидкостные манометры:

Лабораторные исследования
Калибровка других приборов
Измерение малых давлений и разрежений

Деформационные манометры:

Промышленное оборудование
Системы отопления и водоснабжения
Автомобильная техника
Бытовые приборы

Поршневые манометры:

Метрологические лаборатории
Калибровка и поверка других манометров
Высокоточные измерения в научных исследованиях

Как выбрать подходящий манометр

При выборе манометра следует учитывать несколько ключевых факторов:

Диапазон измерений — должен соответствовать ожидаемым значениям давления с запасом 25-50%.
Класс точности — определяет погрешность измерений. Выбирается исходя из требуемой точности.

Условия эксплуатации — температура, влажность, вибрации, агрессивность среды.
Тип присоединения — резьба, фланец и т.д. Должен соответствовать месту установки.
Материал корпуса и измерительного элемента — важно для работы с агрессивными средами.

Для большинства промышленных и бытовых применений оптимальным выбором являются деформационные манометры. Они сочетают достаточную точность, надежность и приемлемую стоимость.

Правила эксплуатации и обслуживания манометров

Для обеспечения точности измерений и долговечности манометров необходимо соблюдать следующие правила:

Устанавливать манометры строго в соответствии с инструкцией производителя
Не допускать перегрузок выше максимального значения шкалы
Защищать приборы от вибраций, ударов и резких колебаний давления
Регулярно проводить поверку манометров в соответствии с установленными интервалами

Своевременно заменять изношенные уплотнения и другие расходные материалы
Хранить и транспортировать манометры в специальной упаковке, защищающей от повреждений

При соблюдении этих правил манометры будут долго служить и обеспечивать точные измерения давления в различных системах и оборудовании.

Современные тенденции в развитии манометров

Развитие технологий привело к появлению новых типов манометров и усовершенствованию существующих:

Цифровые манометры с электронным дисплеем и возможностью передачи данных
Интеллектуальные датчики давления с функциями самодиагностики и калибровки
Беспроводные манометры для удаленного мониторинга давления
Многофункциональные приборы, сочетающие измерение давления, температуры и других параметров
Манометры с повышенной устойчивостью к агрессивным средам и экстремальным условиям

Эти инновации позволяют повысить точность измерений, упростить обслуживание и расширить возможности применения манометров в различных отраслях промышленности.

Манометр — из чего состоит? Виды и типы

Что такое манометр

Термин «манометр» в основе имеет два греческих слова: «измерять» и «неплотный». Из этого понятны его назначение и основные функции — измерения в неких неплотных средах (жидкостях и газах).

Манометр — это прибор для измерения искусственно созданного давления газа или жидкости в замкнутой системе.

Не следует путать его с барометром, который тоже показывает давление, но только атмосферное. В то время как с помощью манометра можно измерить, с какой силой жидкость или газ давит на стенки герметично закрытой емкости. Условно говоря, он показывает плотность воздуха внутри закрытого пространства.

Единица измерения давления:

паскаль (Па). Она отражает силу в 1 Н, которая равномерно действует на площадь 1 кв. м. Также давление иногда измеряют в барах, атмосферах, миллиметрах ртутного или водяного столба.

Для чего нужен манометр

В зависимости от модификации манометры могут использоваться в самых разных сферах:

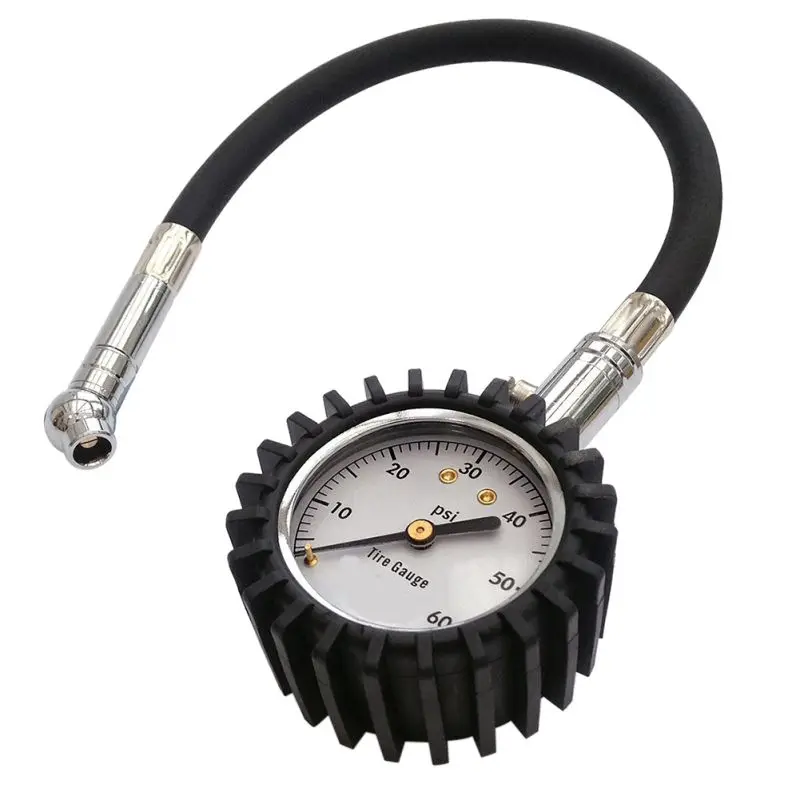

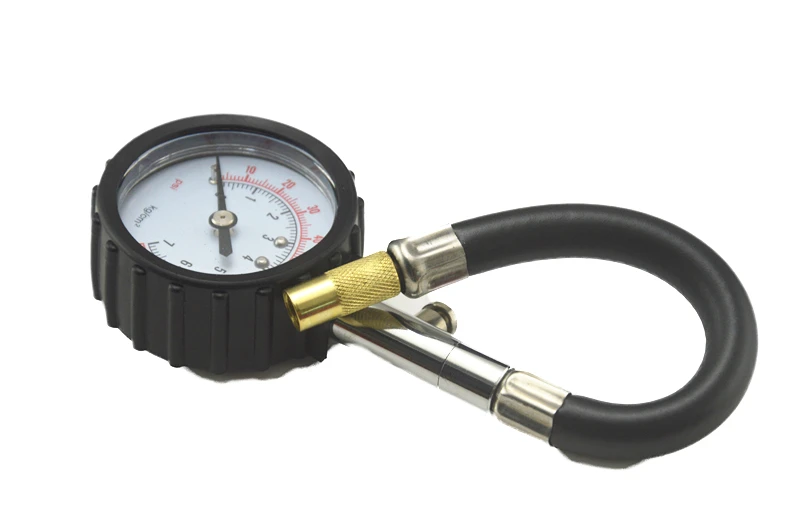

при накачивании автомобильных шин;
в обслуживании систем кондиционирования и отопления;
в гидравлических узлах для передвижения железнодорожной стрелки;
для контроля давления в пневматических агрегатах на производстве;
в нефтяной и газодобывающей промышленности;
для обслуживания двигателей на морских судах и т. д.

Основное назначение манометра — проинформировать об избыточном или недостаточном давлении воды, пара, газа или иной рабочей среды. В промышленности также выделяют сигнальные приборы, которые помогают предотвратить взрывы и техногенные катастрофы из-за разрыва емкостей с опасными веществами (например, аммиаком или горячим паром).

Практикующий детский психолог Екатерина Мурашова

Бесплатный курс для современных мам и пап от Екатерины Мурашовой. Запишитесь и участвуйте в розыгрыше 8 уроков

Жидкостный манометр

Этот тип манометров появился первым еще в XVII веке. Он ведет свое начало от опытов Торричелли — одного из учеников Галилео Галилея.

Итальянский ученый погружал в емкость запаянную с одного конца и наполненную ртутью трубку. Некоторое количество ртути выливалось из трубки, и в ее верхней части получался вакуум. Соответственно, при повышении атмосферного давления ртутный столбик в трубке поднимался, а при понижении — опускался.

Принцип работы жидкостного манометра в целом похож на принцип работы системы из опыта Торричелли. Этот прибор представляет собой систему сообщающихся сосудов — две трубки, соединенные в U-образную конструкцию. Система наполовину заполнена жидкостью (обычно ртутью), и если на нее действует только атмосферное давление — уровень жидкости в обеих трубках будет одинаков.

Если одну из трубок подключить к накачивающему устройству или к закрытой емкости, на жидкость в ней будет действовать измеряемое давление (Р₁). В то время как на жидкость во второй трубке действует только атмосферное давление (Р₂). При изменении Р₁ уровень жидкости во второй трубке тоже будет меняться.

Измерив разность высоты столба Δh = h₁ − h₂, можно узнать, насколько изменилось давление Δp = p₁ − p₂.

Результат измерений, полученный в сантиметрах ртутного столба, переводят в паскали из расчета:

1 см ртутного столба (при 0°C) = 1333,22 Па.

Для получения результата сразу в паскалях можно воспользоваться формулой, которая определяет давление воды на стенки емкости:

Р = ρgh, где ρ — плотность жидкости, g — ускорение свободного падения, h — высота столба.

Ускорение свободного падения (g) равно 9,8 H/кг.

Интересный факт!

Слава изобретателя манометра принадлежит Торричелли, но на самом деле он был придуман на столетие раньше Леонардо да Винчи. Гениальный художник и ученый написал трактат по гидравлике, в котором рассказал о замере давления воды с помощью U-образной системы. Однако этот труд до широкой публики дошел только в XIX веке.

Другие виды манометров

Жидкостный манометр дает возможность точных измерений, но у него есть большой недостаток: конструкция боится ударов и вибраций. Поэтому сегодня такие приборы используются в основном в лабораториях. С развитием промышленности возникли другие типы манометров, которые могут измерять давление в любых условиях — на подвижных механизмах, при сильных вибрациях и т. д. По конструкции выделяют деформационные и поршневые (грузопоршневые) приборы.

Деформационные манометры

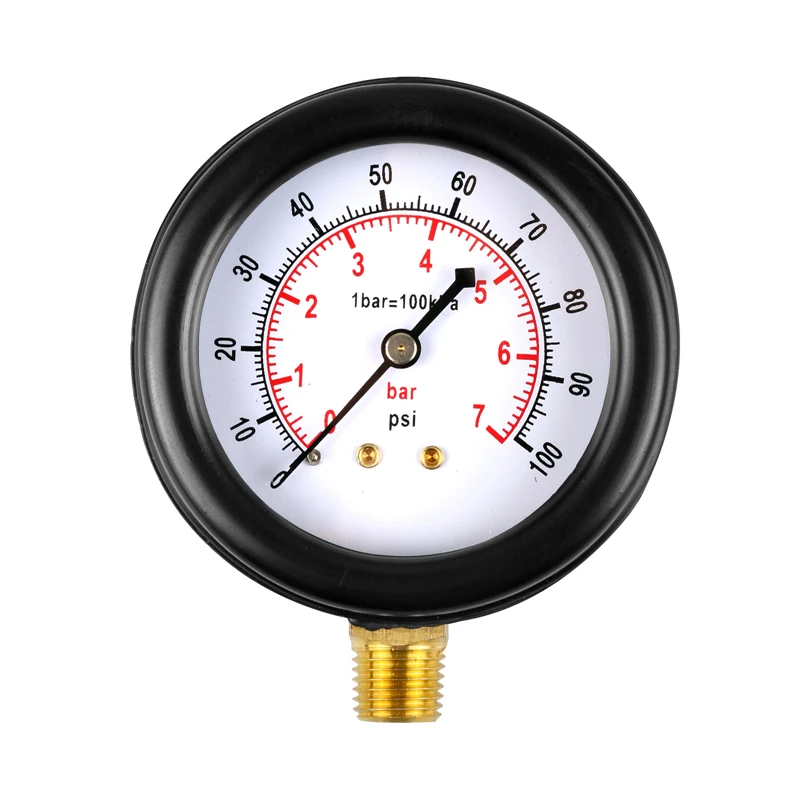

Манометр деформационного типа — это компактное механическое устройство, измеряющее давление сразу в паскалях (без перевода из других единиц). Его рабочим элементом является дугообразная или спиральная трубка Бурдона, в которую накачивается газ. Если давление внутри трубки повышается, она начинает распрямляться, и это движение через систему тяг передается на стрелку. При снятии давления она возвращается в свое первоначальное положение.

Вместо трубки может быть использована пружина, мембрана или другой чувствительный элемент, который деформируется под давлением. Принцип действия манометра остается тем же: деформация передается на стрелку, движущуюся по шкале.

Деформационные металлические манометры чаще всего используются в быту и на производстве. Они компактны, отлично переносят вибрации, не требуют строго вертикальной установки. Если нужно выбрать, к примеру, автомобильный манометр, он будет именно такого типа.

Интересный факт!

Деформационный манометр был изобретен случайно. В 1845 году швейцарский ученый Р. Шинц наблюдал, как на производстве рабочие восстанавливали сплющенную металлическую трубку, заглушив один ее конец и закачав внутрь воду. Под действием давления трубка разогнулась, а ученому пришла в голову мысль использовать такой же элемент для измерений, но работать с воздухом, а не с водой.

Поршневые манометры

Несмотря на то, что поршневые манометры были созданы раньше деформационных, они получили меньшее распространение. Сегодня такие приборы используются для исследования скважин в нефте- и газодобывающей промышленности, а также для сверки показаний в лабораториях.

На рисунке ниже можно увидеть, из чего состоит манометр поршневого типа. В самом простом варианте это емкость с маслом, соединенная при помощи штуцера с измеряемой средой. В емкость погружен цилиндр с тщательно притертым поршнем (зазор между стенками цилиндра и поршнем должен быть минимальным). На торце поршня закреплена тарель, на которую могут укладываться грузы.

Снизу на поршень действует измеряемое давление Р, сверху оно уравновешивается некой силой, создаваемой весом самого поршня и грузов G₁+ G₂.

Давление под поршнем рассчитывается по формуле:

, где G₁— масса грузов, G₂— масса поршня с тарелью, g — ускорение свободного падения, F — площадь поршня.

Также давление можно выразить через силу согласно закону Паскаля:

P = F / S, где F — сила, действующая на поршень, S — площадь поршня.

С помощью поршневых маномеров впервые измеряли давление ученые-физики Георг Паррот и Эмиль Ленц. Но широкое распространение эти приборы получили благодаря некому Рухгольцу, который запустил их в массовое производство.

Учёба без слёз (бесплатный гайд для родителей)

Пошаговый гайд от Екатерины Мурашовой о том, как перестать делать уроки за ребёнка и выстроить здоровые отношения с учёбой.

Задачи

Чтобы научиться решать задачи под руководством опытного преподавателя, приходите на онлайн-курсы по физике для 9 класса!

Задача 1

В канистру налит бензин и высота столба составляет 0,6 м. Плотность бензина — 710 кг/м². Определите давление бензина на дно канистры. Ускорение g равно 9,8 H/кг.

Решение:

Нам известно:

h = 0,6 м;

ρ = 710 кг/м².

Согласно формуле, определяющей давление жидкости на стенки сосуда:

Р = ρgh;

P = 710 × 9,8 × 0,6 = 4174,8 Па = 4,7 кПа.

Ответ: 4,7 кПа.

Задача 2

На поршень, погруженный в цилиндр с маслом, положили груз весом 3 кг. Площадь поршня составляет 2 см2, а его вес — 300 гр. Чему равна сила давления под поршнем?

Решение:

Итак, у нас дано:

G₁= 3 кг;

G₂= 300 гр = 0,3 кг;

F = 2 см² = 0,0002 м²;

Ускорение g равно 9,8 H/кг.

Ответ: 161,7 кПа.
