Определение, типы резисторов и их номинал. Маркировка резисторов млт расшифровка

Постоянные резисторы — это такой элемент, который присутствует практически во всей электронной аппаратуре. Резисторы обладают свойствами активного сопротивления . С их помощью можно ограничить или уменьшить ток в цепи, разделить определенное напряжение на две о более части, для отвода остаточных зарядов.

Состоит постоянный резистор из фарфоровой трубки или палочки, на которую напыленно железо или углерод. От толщины напыления зависит сопротивление резистора и от объема — мощность.

Маркировка резисторов

Буквенно-цифровая маркировка резисторов

Общий вид резисторов отечественного производства и обозначение их на схеме (рис1).

Большинство резисторов в своей радиолюбительской практике брал из старых радиоустройств. Как правило, эти устройства были старыми и в них были установлены отечественные резисторы с буквенно-цифровой маркировкой. В маркировке таких резисторов обычно присутствовали три буквы МЛТ, что означает, металлизированный лакированный теплостойкий. Цифра после этого словосочетания обозначает мощность.

Основная единица измерения сопротивления — Ом. В одном Оме 1000 кОм и 1 000 000 мОм. Буквы в маркировке служат в роли разделителей, как запятая в обычном наборе цифр. Например, сопротивление у резистора 5к3 будет 5,3 кОм, а 5м3 — 5,3 мОм. Все остальные буквы английского алфавита и обозначают Ом. Например, 8R0 — это 8,0 Ом. Отсутствие буквы вовсе означает, что цифра обозначает сопротивление в Ом. Например, 100 — это 100 Ом.

Приведу еще несколько примеров с буквой перед цифрами. К250 = 0.250 кОм и это равно 250 Ом. М100 = 0,100 мОм и это равно 100 кОм.

Цветовая маркировка резисторов

Современные изготовители радиодеталей уже практически ушли от буквенно-цифровой маркировки резисторов. На смену ей пришла цветовая маркировка резисторов.

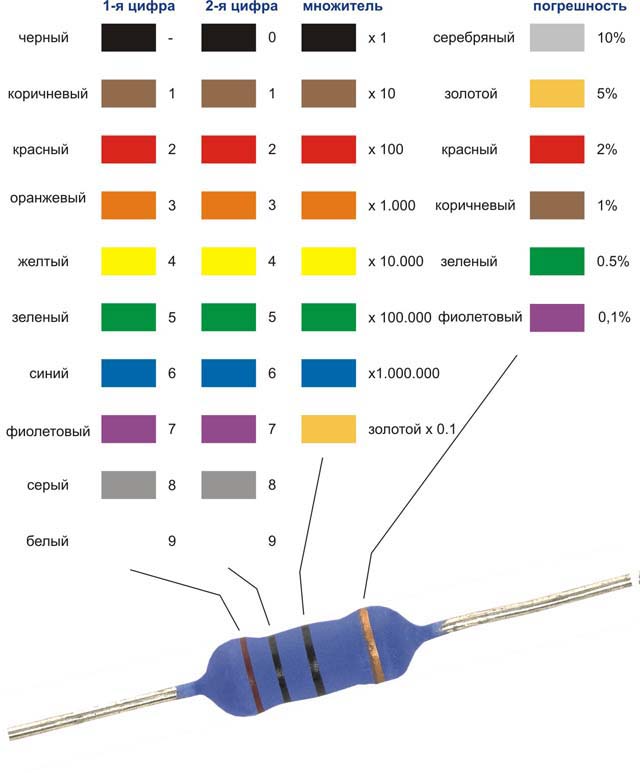

Смысл данной маркировки в нанесении на корпус разноцветных колец, цвет которого несет свою цифру или множитель.

Рассказывать и изучать, что означает каждый цвет, мы здесь не будем, я сам этого на память не знаю, и запоминать не хочется. Для определения номинала резисторов с цветовой маркировкой существует множество программ в интернете, скачать одну из них можно. Я начал использование программы больше пяти лет назад и пользуюсь до сих пор.

Так же цветовую маркировку резистора можно определить из шаблона резисторов с уже проставленными номиналами, во всяком случае на столе не помешают:

Универсальный способ определения номинала

И не забываем самый основной способ определения номинала резистора методом измерения. Правда, для определения сопротивления данным способом, необходим довольно точный прибор, китайский цифровой мультиметр вполне сойдет, а вот стрелочные тестеры врятли. При измерении не прикасайтесь к щупам мультиметра, что бы не учитывать сопротивление тела, и при измерении небольших сопротивлений отнимайте сопротивление проводов, показывается если щупы замкнуть накоротко (на большем пределе покажет нуль и сопротивление проводов не учитывается).

Мощность резистора

Резисторы различаются как по сопротивлению, так и по мощности. Основные номиналы мощности показаны на рисунке 1. На том же рисунке показано условно графическое изображение резистора на схеме. Если при сборке, какой либо схемы на ней указан резистор мощностью 1 Вт, то при сборке схемы он должен быть аналогичной или большей мощности.

Хорошо если на схемах такие обозначения есть, а что делать, если схема проектируется самостоятельно. К примеру, нужно подключить светодиод 3 Вольта и 30 миллиАмпер к источнику питания 12 В. Для ограничения тока в цепь светодиода врезается резистор. Что бы рассчитать рассеиваемую мощность резистора необходимо знать напряжение падения на резисторе, ток цепи и найти их произведение. (12-3)х0,03= 0,27 Вт. Принимаем ближайшее, большее значение мощности 0,5 Вт.

Привет. Сегодня статья будет посвящена такому радиоэлементу как резистор, или как было принято называть его ранее сопротивление.

Основной задачей резисторов является создание сопротивления электрическому току . Для более наглядной визуализации, давайте представим электрический ток, как воду, которая течет по трубе. В конце этой трубы установлен кран, который полностью откручен, и он просто пропускает через себя водный поток. Стоит нам немного начать закрывать кран, как мы сразу увидим, что поток стает слабее вплоть до того момента, когда течь воды полностью остановится.

По такому принципу и работают резисторы, только вместо трубы у нас электрический проводник, вместо воды ток, а вместо крана наш резистор. Чем больше номинал резистора, тем больше он делает сопротивление электрическому току. Сопротивление резистора измеряется такой единицей измерения как Ом.

Так как в схемах могут использоваться очень большие резисторы, номинал которых может составлять порядка 1000 -1000000 Ом, то для облегчения вычислений используют производные единицы, такие как кОм , мОм и гОм .

Для большего понимания этих единиц измерения, привожу следующую расшифровку:

1кОм = 1000 Ом;

1 мОм = 1000 кОм;

1гОм = 1000 мОм;

На практике все очень просто. Если нам попался резистор с надписью 1,8 кОм, то проведя не сложные вычисления, увидим, что номинал в Омах будет соответствовать 1800 Ом.

По принципу работы, резисторы делятся на постоянные и переменные .

Из самих названий можно догадаться, что постоянные резисторы в процессе работы никогда не меняют своего номинала. Переменные же резисторы, могут менять свой номинал в процессе работы, и используются для выполнения какой-то настройки. Примером для использования переменных резисторов может быть ручки управления громкостью, тембром на магнитофонах.

Постоянные резисторы

Поговорим более детально о постоянных резисторах. На практике, обозначение номинала резисторов наносится на корпусе. Это может быть буквенно–цифровой код или обозначение цветными полосками (). Как узнать номинал резистора по цветовой маркировке , можем узнать из этой.

Что касается буквенно-цифрового обозначения, то его принято обозначать такими способами:

1. Буква R Омах . Очень важным является позиция этой буквы. Если на резисторе надпить типа 12 R то номинал резистора будет 12Ом . Если же буква будет в начале
   R 12 , то сопротивление будет 0,12Ом . Также возможно обозначение типа 12 R1 , что будет означать 12,1 Ом.
2. Буква K к Омах . Действуют теже правила что и для предыдущего примера. 12 K = 12кОм, K 12 = 0,12 кОм и 12К1 = 12,1кОм.
3. Буква М – означает, что номинал резистора будет измеряться в м Омах . 12 М = 12мОм, М 12 = 0,12 мОм и 12М1 = 12,1мОм.

Так же на корпусе резистора обозначают такую величину как отклонение от номинала . При массовом производстве сопротивлений, в виду не совершенства технологий производства, сопротивления могут иметь некоторые отклонения от заявленного номинала. Это возможное отклонение обозначается на корпусе резистора в виде ±0,7% или ±5%.

Цифры могут быть разные, в зависимости от метода производства.

В процессе работы, при больших нагрузках резистор выделяет тепло. Если в схему, где идут большие нагрузки поставить резистор маленькой мощности, то он быстро разогреется и сгорит. Чем больше по размерам резистор, тем больше его мощность. На рисунке ниже видно обозначение мощности резисторов на схемах.

Обозначение мощности резисторов на схеме

Переменные резисторы

Как говорилось ранее, переменные резисторы используются для плавной регулировки силы тока и напряжения в пределах номинала резистора. Переменные резисторы бывают построечные и регулировочные . С помощью регулировочных резисторов проводятся постоянные пользовательские регулировки аппаратуры (регулировка звука, яркости тембра и др.), а построечные используются для настройки аппаратуры в режиме наладки во время сборки техники. Для регулировочных резисторов приемлемо наличия удобной ручки, построечные же обычно регулируются отверткой.

Если на переменном резисторе написано что он имеет номинал 10кОм , то это означает, что он производит регулировку в пределах от 0 до 10 кОм . В среднем положении ручки его номинал будет приблизительно около 5 кОм , в крайнем или 0 или 10 кОм .

Новая деталь — резистор.

Резистор — это элемент, обладающий определенным электрическим сопротивлением. Вообще, справедливости ради, скажу так — сопротивлением обладают не только резисторы, но и все остальные элементы: лампы, двигатели, диоды, транзисторы и даже простые провода . Однако у всех остальных элементов сопротивление — это не главная характеристика, а так скажем — побочная. На самом деле, лампочка — светит, двигатель — вращается, диод — выпрямляет, транзистор — усиливает, а провод — проводит. А вот у резистора нет иной «профессии», кроме как оказывать сопротивление идущему через него току. Ну, правда, он нагревается, и его можно использовать вместо обогревателя долгими зимними вечерами.

Однако — это несколько из области нестандартных применений…

На картинке изображены различные резисторы. Маленькая черненькая фичка в нижней части — это тоже резистор, только без ножек. Такие детали используются для поверхностного монтажа и носят имя SMD. Здесь мы имеем счастье наблюдать SMD-резистор.

А на схеме его в любом случае обозначают только так:

Рядом с изображением обычно указывают его порядковый номер в схеме и номинальное сопротивление (то, на которое он рассчитан). В нашем примере он 12-й по счету и его сопротивление — 15 килоом (т.е., 15 000 Ом). Буква R перед порядковым номером говорит нам о том, что это — резистор. (Для каждого вида деталей в схеме ведется свой счет.)

Итак, резистор обладает сопротивлением. Сопротивление измеряется в Омах (см. главу 2 — Закон Ома). Каждый резистор рассчитан на какое-то определенное сопротивление. Чтобы узнать это определенное сопротивление — достаточно посмотреть на корпус резистора. Оно должно быть там написано. Однако не ищите надписей вроде 215 Ом. Так уже давно никто не обозначает, потому как — длинно получается. Сейчас весь мир перешел к трехзначной маркировке. Поэтому, на резисторе можно встретить, например, такие обозначения: 1К5, К20, 10Е, М36. Или такие: 152, 201, 100, 364. Или вообще не найти никаких букв, а только странные цветные полоски. В последнем случае — не отчаивайтесь — это цветовая маркировка. Ее довольно легко читать (если знать как =)). Сейчас мы начнем разгребать все способы маркировки. Но до этого, немного вспомним кратные приставки.

Кратные приставки мы постоянно используем в повседневной жизни. Например, покупая леску толщиной 0,25 миллиметра, или отправляясь на дачу на 54-й километр, или оценивая, сколько мегабайт занимает файл и влезет ли он на винчестер объемом 10 гигабайт. Или, на худой конец, объясняя соседу, что болевой порог человеческого уха — 120 децибелл и ваш усилок никак не обеспечит такой мощи, даже если очень захочет… «Миллиметр», «километр», «мегабайт», «гигабайт», «децибелл» — все эти слова образованы из слов «метр», «байт» и «Белл» при помощи кратных приставок: «милли-«, «кило-«, «Мега-«, «Гиго-«, «деци-«. -12) (триллионная)

Для обозначения сопротивления тоже используют кратные приставки. Чаще всего в схемах можно найти резисторы от нескольких десятков Ом до нескольких сотен килоом. Встречаются резисторы и по нескольку мегаом, но — редко. Итак:

1 кОм = 1000 Ом
1 МОм = 1000 кОм = 1 000 000 Ом

Несколько примеров:

1,5 кОм = 1,5*1000 = 1500 Ом
0,2 кОм = 0,2*1000 = 200 Ом
и т.д.

Теперь поехали лопатить обозначения на корпусе!

Маркировка резисторов

Маркировка — это условные обозначения , наносимые на корпус детали, по которым мы можем узнать о некоторых её свойствах. Маркировка резистора может сказать нам о самом главном его свойстве — сопротивлении.

Существует несколько различных способов маркировки резисторов.

Способ 1-й, совдеповский.

1К5, 68К, М16, 20Е, К39 и т.д.

Расшифруем:
1К5 = 1,5 кОм
68К = 68 кОм
М16 = 0,16 МОм = 160 кОм
20Е = 20 (единиц) Ом
К39 = 0,39 кОм = 390 Ом

Маркировка всегда состоит из двух цифр и одной буквы, обозначающей кратную приставку. Причем, буква ставится вместо десятичной запятой. Например, чтобы записать 1,5 кОм, надо написать 1К5. Если число 3-значное, скажем — 390 Ом, то надо выразить его с помощью 2-х знаков: 0,39 кОм. Ноль не пишем. Получается К39. Если число целое, то есть, после запятой нет знаков, буква ставится в самом конце: 68 К = 68,0 кОм

Способ 2-й, буржуазный

152, 683, 164, 200, 391.

Расшифруем:
152 = 15 00 Ом = 1,5 кОм
683 = 68 000 Ом = 68 кОм
164 = 16 0000 Ом = 160 кОм
200 = 20 Ом
391 = 39 0 Ом.

Я не случайно писал нули через пробел. Усекли фишку? Правильно! Первые две цифры — это некоторое число. Последняя — количество нулей, дописываемых после этого числа. Проще некуда!

Способ 3-й, цветовой

Не подходит для дальтоников и ленивых.
Идеалогия — как в предыдущем способе, но вместо цифр — цветные полоски. Каждой цифре соответствует свой цвет. Вот таблица соответствия (ее лучше выучить наизусть, или распечатать на цветном принтере и везде носить с собой =)):

Как читать?
Берем резистор с цветовой маркировкой. На корпусе — 4 полоски. Три находятся рядом, одна — чуть в стороне. Переворачиваем резистор так, чтобы эта одиночная полоска была справа. Далее берем таблицу и переводим цвета трех левых линий в цифры. Получается трехзначное число. Далее — см. предыдущий способ.

Вот и все! Оказывается, это так легко!!! =) Однако, если все же по каким-то причинам не удается прочесть маркировку резистора — сопротивление всегда можно померить измерительными приборами . О них мы еще поговорим.

ID: 641

Как вам эта статья?

стр. 1

стр. 2

стр. 3

стр. 4

стр. 5

стр. 6

стр. 7

стр. 8

стр. 9

стр. 10

стр. 11

стр. 12

стр. 13

стр. 14

стр. И 01.91

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на постоянные проволочные, непроволочные и фольговые резисторы, изготовляемые для народного хозяйства и экспорта.

Виды климатических исполнений — УХЛ и В по ГОСТ 15150 — -69.

Климатическое исполнение и категорию размещения резистора конкретного типа указывают в стандартах или технических условиях на резисторы конкретных типов.

Резисторы, изготовляемые для экспорта, должны соответствовать требованиям ГОСТ 23135-78 и требованиям, изложенным в соответствующих разделах настоящего стандарта.

Стандарт полностью соответствует Публикации МЭК 115-1.

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Основные параметры резисторов должны соответствовать нормам, установленным в стандартах или технических условиях (ТУ) на резисторы конкретных типов по ГОСТ 24013-80 .

1.2. Условное обозначение резисторов при заказе и в конструкторской документации должно соответствовать указанному в стандартах или ТУ на резисторы конкретных типов.

Перепечатка воспрещена

Издание официальное Е

Переиздание. Март 1986 г.

© Издательство стандартов, 1987

3.2.2. Для непроволочных резисторов испытание по группе К-4, последовательности 8 и 9, не проводят для резисторов, демонтаж которых затруднен или невозможен (например, при креплении за корпус путем его приклеивания или заливки, или приклеиванием корпуса с припаиванием выводов).

3.2.3. Для непроволочных резисторов испытание по группе К-8 проводят только для резисторов, демонтаж которых затруднен или невозможен (например, при креплении резисторов за корпус путем его приклеивания или заливки, или приклеиванием корпуса с припаиванием выводов),

3.2.4. Последовательность проведения испытания резисторов конкретных типов по группе К-4 в стандартах или ТУ допускается изменять.

3.2.5. Стойкость резисторов к воздействию атмосферных конденсированных осадков (инея и росы), плесневых грибов, соляного тумана и испытание на пожарную безопасность в составе квалификационных испытаний не контролируют.

Соответствие резисторов указанным требованиям подтверждают на основе данных проверок, полученных при разработке резисторов, или результатами испытаний резисторов, проведенных до начала квалификационных испытаний.

При изменении конструкции, технологического процесса изготовления и (или) материалов, которые могут повлиять на стойкость резисторов к воздействию указанных факторов, контроль проводят в составе типовых испытаний.

3.2.6. Стойкость негерметичных резисторов к воздействию атмосферного повышенного давления и атмосферного пониженного давления в составе квалификационных испытаний не контролируют. Соответствие резисторов указанному требованию обеспечено их конструкцией.

3.2.7. Испытание резисторов на виброустойчивость, ударную устойчивость в составе квалификационных испытаний не проводят.

По конструкции и принципу работы постоянных резисторов их параметры не зависят от воздействия вибрации и ударов.

3.2.8. Испытания на проверку отсутствия резонансных частот конструкции в заданном диапазоне частот в составе квалификацй-онных испытаний не проводят. Соответствие резисторов указанному требованию обеспечено их конструкцией.

3.2.9. Испытания по группам К-1 и К-2 проводят последовательно на одной выборке резисторов.

Резисторы, прошедшие испытания по группам К-1 и К-2, используют для испытания по любой другой группе.

Испытания по группам К-3-К-9; КП-К15 для непроволочных резисторов и К-3-К-6; К8-К12 для проволочных резисторов проводят на самостоятельных выборках.

3.2.10. Выборки комплектуют по следующим правилам:

для группы испытаний К-3 — по правилам, установленным для группы П-1;

для групп испытаний К-4, К-И для непроволочных резисторов и К-4, К-8 для проволочных резисторов -по правилам, установленным для группы П-2;

для групп испытаний К-5-К-8 для непроволочных резисторов и К-5 для проволочных резисторов — по правилам, установленным для групп П-3-П-6;

для групп испытаний К-10 для непроволочных резисторов и К-7 для проволочных резисторов — по правилам, установленным для испытаний на долговечность. Испытания на долговечность являются продолжением испытаний на безотказность. Часть выборки, предназначенной для испытаний на долговечность, определяют заранее до начала испытаний на безотказность;

для групп испытаний К-9, К-12-К-15 для непроволочных резисторов и К-6, К-9 — К-12 для проволочных резисторов — от всей совокупности резисторов, предусмотренной в стандартах или ТУ на резисторы конкретных типов и находящихся в производстве.

3.2.11. Для проведения испытаний применяют следующие планы контроля:

для групп испытаний К-1 и К-2 -планы контроля, установленные для групп С-1 и С-2 соответственно;

для группы испытаний К-3 — план контроля, установленный для группы П-1;

для групп испытаний К-4-К-8, К-П-К-14 для непроволочных резисторов и К-4-К-6, К-8-К-П для проволочных резисторов — план контроля, установленный для групп П-2, П-3-П-6 для непроволочных резисторов и П-2-П-3 для проволочных резисторов;

для групп испытаний К-10 для непроволочных резисторов и К-7 для проволочных резисторов число резисторов, подлежащих испытанию, выборка (я д), допускаемое число отказов А должны

быть указаны в стандартах или ТУ на резисторы конкретных типов по ГОСТ 25359-82 . Доверительная вероятность />* = 0,6, пе-ресчетный коэффициент должен быть указан в стандартах или ТУ на резисторы конкретных типов;

для групп испытаний К-15 для непроволочных резисторов и К-12 для проволочных резисторов объем выборки п = 3, C = Q.

3.2.12. Резисторы, подвергавшиеся квалификационным испытаниям по группе К-3, допускается поставлять потребителю отдельными партиями, если параметры резисторов соответствуют нормам при приемке и поставке.

3.3. Приемо-сдаточные испытания

3.3.1 Резисторы для приемки предъявляют партиями.

3.3.2. Состав испытаний, деление состава испытаний на группы испытаний и по в пределах каждой группы должны соответствовать приведенным в табл. 4.

Таблица 4

Номера пунктов испытаний технических требований контроля 1. Проверка внешнего вида жания маркировки 4. Проверка общего вида, габаритных, установочных и присоединительных размеров 1. Измерение сопротивления 2. Измерение уровня шумов 3. Измерение сопротивления изоля-

3.3.3. Последовательность проведения испытаний резисторов конкретных типов по группе С-2 допускается изменять.

3.3.4. Испытание по группе С-2 проводят на резисторах, прошедших испытания по группе С-1.

3.3.5. Испытания по группам С-1 и С-2 проводят по планам выборочного одноступенчатого контроля, приведенным в табл. 5 по ГОСТ 18242-72 , или сплошным контролем.

Таблица 5

Группа испытаний Объем партии N, шт. Приемочный уровень 1 дефектности, % Объем выборки л, шт. Приемочное число С х, шт. Браковочное число шт. нормальный контроль усиленный контроль нормальный контроль усиленный контроль нормальный контроль усиленный контроль

Примечание. При объеме партий до 25 шт. по группе испытаний С-1 и 90 шт. по группе испытаний С-2 применяют сплошной контроль.

3.3.6. Изготовитель анализирует причины неудовлетворительного состояния производства и принимает меры по их устранению, если количество возвращенных партий (в том числе повторно предъявленных) равно 4 из 10.

При числе предъявленных приемке партий более 100 в месяц, это число составляет 8 из 20.

3.3.7. Резисторы должны быть перепроверены перед отгрузкой потребителю, если после их приемки истекло время, превышающее 6 мес.

Перепроверку производят по группе приемо-сдаточных испытаний С-2.

Дата перепроверки должна быть указана дополнительно на потребительской таре.

3.4. Периодические испытания

3.4.1, Состав испытаний, деление состава испытаний на группы испытаний, периодичность испытаний для каждой группы, а так* же последовательность их проведения в пределах групп должны соответствовать приведенным в табл. 6 для непроволочных резисторов и в табл. 7 — для проволочных резисторов.

3.4.2. Для непроволочных резисторов испытание по группе П-2, последовательности 8 и 9, не проводят для резисторов, демонтаж которых затруднен или невозможен (например, при креплении за корпус путем его приклеивания или заливки, или приклеиванием корпуса с припаиванием выводов).

Таблица 6

дичность Номера пунктов Наименование видов испытаний и по- следовательность их проведения технических ния ИСПЫ- требований контроля Испытание на безотказность раз в 12 мес. 1. Определение температурного коэффициента сопротивления раз в 6 мес. 3. Испытание на воздействие по- 4. Испытание на воздействие повышенной рабочей температуры сре- 5. Испытание на воздействие по- вышенной предельной температуры 6. Испытание на воздействие пониженной рабочей температуры сре- раз в 3 мес. 1. Определение изменения сопро- тивления от изменения напряжения 1. Испытание выводов на воздей- растягивающей силы, изгибающей силы, крутящего момента 2. Испытание на теплостойкость при пайке

Продолжение табл, б

Таблица 7

Номера пунктов Наименование видов испытаний и пс- следовательность их проведения технических ния испытаний требований контроля Испытание на безотказность раз в 12 мес. 1. Испытание на теплостойкость при пайке 2. Испытание на вибропрочность (кратковременное) 3. Испытание на воздействие ударов одиночного действия 4. Испытание выводов на воздей- растягивающей силы; крутящего момента 5. Испытание на воздействие из- менения температуры среды 6. Испытание на воздействие повышенной рабочей температуры сре- 7. Испытание на воздействие повышенной предельной температуры среды 8. Испытание на воздействие пониженной рабочей температуры сре- 9. Испытание на воздействие по- ниженной предельной температуры среды 10. Испытание на воздействие по- вышенной влажности воздуха (кратковременное) 11. Проверка электрической проч-

ГОСТ 24238-84 Продолжение табл 7

3 4 3. Для непроволочных резисторов испытание по группе П-6 проводят только для резисторов, демонтаж которых затруднен или невозможен (например, при креплении резисторов за корпус путем его приклеивания или заливки, или приклеиванием корпуса с при-паиванием выводов).

3.4.4. Последовательность проведения испытаний резисторов конкретных типов по группе П-2 допускается изменять.

3 4.5. Испытания по группам П-1 — П-6 проводят на самостоятельных выборках.

3.4 6 Правила комплектования выборки по группам испытаний П-1 — П-6 должны быть указаны в стандартах или ТУ на резисторы конкретных типов

34 7 Испытания по группе П-1 проводят в соответствии с ГОСТ 25359-82 . Объем выборки и допускаемое число отказов устанавливают в стандартах или ТУ на резисторы конкретных типов.

Испытания проводят в течение 1000 ч

Значение интенсивности отказов А и должно быть 3-10~ 6 1/ч„ Значение доверительной вероятности Р* = 0,6

3.4.8. Испытания по группам П-2-П-6 проводят по планам выборочного двухступенчатого контроля, приведенным в табл. 8

Таблица 8

[ Приемом ный уро вень де фектности План контроля 1 я ступень 2 я ступень объем выборки п и и т приемочное число Ci, шт браковоч ное число С 2 , шт объем вы борки п 2 , шт суммарное приемочное число С 3 , шт суммарное браковочное число С 4 , шт.

Примечание Объем выборки с приемочным уровнем качества 1,5 °/о применяют для резисторов, предназначенных для использования в уникальной аппаратуре.

3.4.9. При получении отрицательных результатов испытаний по группе П-1 возобновление приемки и отгрузки проводят по истечении 100 ч испытаний.

3.4.10. Резисторы, подвергавшиеся периодическим испытаниям по группе П-1, допускается поставлять потребителю отдельными партиями, если параметры резисторов соответствуют нормам при приемке и поставке.

Резисторы, подвергавшиеся испытаниям по остальным группам, поставке не подлежат.

3.5. Испытания на сохраняемость

3.5.1. Испытания на сохраняемость проводят по ГОСТ 21493 -■ -76.

4. МЕТОДЫ КОНТРОЛЯ

4Л. Общие положения

4.1.1. Испытания резисторов проводят при нормальных климатических условиях, установленных ГОСТ 20.57.406-81 , если другие условия не указаны при изложении конкретных методов контроля.

Испытания проводит контролер с остротой зрения 0,8-1 для обоих глаз (при необходимости с коррекцией) и нормальным све-тоощущением при освещенности резисторов (50-100) лк.

4.1.2. Параметры-критерии годности при начальных и заключительных измерениях контролируют в одинаковых электрических режимах.

4.2. Проверка на соответствие требованиям к конструкции

4.2.1. Общий вид, габаритные, установочные и присоединительные размеры резисторов (п. 2.2.1) проверяют по ГОСТ 21395.1-75 сличением с конструкторской документацией и измерением размеров любыми средствами измерений, обеспечивающими измерение с погрешностями, не превышающими установленные ГОСТ 8.051-81.

4.2.2. Внешний вид резисторов (п. 2.2.2) проверяют по ГОСТ 21395.1-75.

4.2.3. Массу резисторов (п. 2.2.3) проверяют по ГОСТ 21395.1 —

4.2.4. Механическую прочность выводов (п. 2.2.4) проверяют по ГОСТ 20.57.406-81 испытаниями:

выводов на воздействие растягивающей силы, метод 109-1;

гибких проволочных и ленточных выводов на изгиб, методы 110-1, 110-2;

резьбовых выводов на воздействие крутящего момента, метод 113-1.

При испытании на изгиб конкретное направление изгибов указывают в стандартах или ТУ на изделия конкретных типов.

ГОСТ 24238-84

При испытании резисторов с одножильными осевыми проволочными выводами выборку резисторов после испытания на воздействие растягивающей силы делят на две равные части, одну из которых подвергают испытаниям на воздействие изгибающей силы, а вторую — на воздействие скручивания.

При начальных и заключительных проверках проводят внешний осмотр резисторов.

при заключительных проверках после каждого вида испытания отсутствуют обрывы выводов и другие механические повреждения, не нарушена герметичность;

при заключительных измерениях изменение сопротивления резисторов с допускаемым отклонением свыше 1 % соответствует норме, указанной в стандартах или ТУ на резисторы конкретных типов, выбираемой из ряда: ±2; ±5; ±10;

изменение сопротивления резисторов с допускаемым отклонением до 1 % включительно, высоковольтных, высокомегаомных, высокочастотных и импульсных резисторов соответствует норме, установленной в стандартах или ТУ на резисторы конкретных типов.

4.2.5. Определение резонансных частот конструкции (п. 2.2.7)

проводят по ГОСТ 20.57.406-81, метод 100-1 при ускорении

10-50 м*с~ 2 (1-5 g).

Диапазон частот — до 1000 Гц.

Число испытуемых резисторов — 3 шт.

Направление воздействия вибрации указывают в стандартах или ТУ на резисторы конкретных типов.

При испытании резисторы крепят за выводы тем же способом, что и при испытании на вибропрочность.

Испытания проводят без электрической нагрузки.

В процессе воздействия вибрации определяют резонансные частоты резисторов.

Индикацию резонансов определяют электретным методом.

4.2.6. Способность резисторов к пайке (п. 2.2.5) проверяют по ГОСТ 20.57.406-81 , метод 402-1 или 402-2.

Перед проверкой способности к пайке резисторы подвергает ускоренному старению одним из методов, предусмотренных ГОСТ 20.57.406-81.

Конкретный метод указывают в стандартах или ТУ на резисторы конкретных типов.

После ускоренного старения резне юры подвергают конечной стабилизации в течение времени не менее 2 ч, после чего проводят проверку способности выводов резисторов к пайке.

При испытании применяют припой марки ПОС-61 по ГОСТ 21931-76 .

Применяемый флюс должен состоять из 25 % по массовой доле канифоли (ГОСТ 19113-84) и 75% по массовой доле этилового спирта (ГОСТ 18300-72).

Метод 402-1 применяют при проверке способности выводов резисторов, предназначенных для групповой пайки.

Метод 402-1

При начальных проверках проводят внешний осмотр резисто-ров.

Испытания проводят с применением теплового экрана.

Материал, толщину экрана и способ экранирования указывают в стандартах или ТУ на резисторы конкретных типов.

Площадь отдельных несмоченных участков измеряют любыми средствами измерения, обеспечивающими измерения с погрешностью в пределах ±0,5 мм (например, циркуль разметочный ГОСТ 24472-80), суммируют и вычисляют площадь, не смоченную расплавленным припоем.

Площадь поверхности вывода (б) в процентах, покрытую сплошным слоем припоя, определяют по формуле

где 5 -суммарная площадь несмоченных участков на оцениваемой поверхности, мм 2 ;

5оцеп, -площадь оцениваемой поверхности вывода, мм 2 .

При оценке различают:

несмоченные участки в виде точек (проколов), максимальные размеры которых до 1 мм. Площадь отдельной точки принимают равной 1 мм 2 ;

несмоченные участки в виде пятен (участков). Максимальные размеры пятен — более 1 мм. Площадь пятна (участка) и совокупность несмоченных участков в виде точек и пятен, расстояние между которыми не более 2 мм, определяют как площадь описанного прямоугольника.

Метод 402-2

При начальных проверках проводят внешний осмотр резисторов.

Конкретный тип паяльника указывают в стандартах или ТУ на резисторы конкретных типов.

Время пайки 2-5 с.

Необходимость применения теплоотвода и его вид указывают в стандартах или ТУ на резисторы конкретных типов.

При заключительных проверках проводят внешний осмотр резисторов.

ГОСТ 24238-84

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Резисторы должны быть изготовлены в соответствии с требованиями настоящего стандарта, а также стандартов или ТУ на резисторы конкретных типов по рабочей конструкторской и технологической документации, утвержденной в установленном порядке.

Обозначение комплекта конструкторской документации должно быть приведено в стандартах или ТУ на резисторы конкретных типов.

Конструкция резисторов, предназначенных для использования при автоматизированной сборке (монтаже) аппаратуры, должна обеспечивать механизацию и автоматизацию процессов сборки аппаратуры, если данное требование указано в стандартах или ТУ на резисторы конкретных типов.

2.2. Требования к конструкции

2.2.1. Общий вид, габаритные, установочные и присоединительные размеры резисторов должны соответствовать указанным в стандартах или ТУ на резисторы конкретных типов.

2.2.2. Внешний вид резисторов должен соответствовать образцам внешнего вида, отобранным и утвержденным в установленном порядке.

Образцы внешнего вида хранят на предприятии-изготовителе ш потребителям не высылают.

2.2.3. Масса резисторов не должна превышать значений, установленных в стандартах или ТУ на резисторы конкретных типов.

2.2.4. Выводы резисторов, включая места их присоединения, должны выдерживать без механических повреждений воздействия растягивающей силы, направленной вдоль оси вывода, крутящего момента (для резьбовых выводов) и скручивания (для гибких одножильных осевых проволочных выводов диаметром от 0,3 до

1,2 мм. Угол поворота и допускаемое число поворотов должны соответствовать значениям, установленным в стандартах или ТУ на резисторы конкретных типов).

Конкретные значения растягивающей силы, крутящего момента и скручивания устанавливают в стандартах или ТУ на резисторы конкретных типов.

Гибкие лепестковые, ленточные и проволочные выводы резисторов должны выдерживать без механических повреждений воздействие изгибающей силы. Допускаемое число изгибов должно соответствовать значению, установленному в стандартах или ТУ на резисторы конкретных типов.

2.2.5. Выводы резисторов и контактные поверхности резисторов без выводов должны обладать способностью к пайке без дополнительного обслуживания в течение времени, выбранного из ряда:

ГОСТ 24238-84

Метод испытания на способность к пайке резисторов без выводов устанавливают в стандартах или ТУ на резисторы конкретных типов.

Теплостойкость резисторов при пайке (а. 2.2.6) проверяют по ГОСТ 20.57.406-81 , метод 403-1 или 403-2.

Конкретный метод или метод проверки резисторов без выводов указывают в стандартах или ТУ на резисторы конкретных типов.

При начальных проверках проводят внешний осмотр резисторов и измеряют сопротивление резисторов.

Температура припоя в ванне (260±5)°С.

Испытание по методу 403-1 проводят с применением теплового экрана. Материал, толщину экрана и способ экранирования указывают в стандартах или ТУ на резисторы конкретных типов. *

Общее число выводов, подвергаемых испытаниям, устанавливают в стандартах или ТУ на резисторы конкретных типов.

Продолжительность конечной стабилизации — не менее 2 ч.

При заключительных проверках проводят внешний осмотр резисторов и измерение сопротивления резисторов.

Резисторы считают выдержавшими испытания, если:

при заключительных проверках внешний вид резисторов соответствует требованиям п. 2.2.2;

изменение сопротивления резисторов соответствует значениям, установленным в стандартах или ТУ на резисторы конкретных типов, выбираемых из ряда: ±2; ±3; ±5; ±10 %.

4.2.8. Герметичность резисторов (п. 2.2.8) проверяют по ГОСТ 20.57.406-81 одним из методов, указанных в стандартах или ТУ на резисторы конкретных типов.

Проводят предварительную очистку резисторов от загрязнений способом, указанным в ТУ, и выдерживают в нормальных климатических условиях в течение времени, указанного в стандартах или ТУ на резисторы конкретных типов.

4.2.9. Коррозионную стойкость резисторов (п. 2.2.9) проверяют при испытании на воздействие повышенной влажности воздуха и соляного тумана.

4.2.10. Пожароопасность резисторов (и. 2.2.11) проверяют испытанием на способность вызывать горение и испытанием на горючесть.

Испытания резисторов на пожарную безопасность проводят в нормальных климатических условиях по ГОСТ 20.57.406-81 ,

Испытания проводят в вытяжном шкафу с использованием измерителя времени, источников питания (для испытания на способность вызывать горение) и средств измерения, обеспечивающих задание и контроль параметров режима, испытания и регистрацию признаков пожарной опасности резисторов.

Точность измерения продолжительности признаков пожарной опасности должна быть не менее ± 1 с.

12, 18 мес с даты их изготовления при соблюдении режимов и правил выполнения пайки, указанных в разд. 6.

Конкретный срок паяемости резисторов должен быть указан в стандартах или ТУ на резисторы конкретных типов.

Покрытия выводов, предназначенных для пайки, не должны иметь просветов основного металла, коррозионных поражений, отслаивания и шелушения.

При использовании покрытий выводов расстояние непокрытой части вывода от границы покрытия до корпуса резистора не должно превышать значения, установленного в стандартах или ТУ на резисторы конкретных типов.

2.2.6. Резисторы должны быть теплостойкими при пайке при условии соблюдения режимов и правил выполнения пайки, указанных в разд. 6. Минимальное расстояние от корпуса резистора до места пайки должно соответствовать значению, установленному в стандартах или ТУ на резисторы конкретных типов.

2.2.7. Резисторы не должны иметь резонансных частот в диапазоне с верхней частотой, установленной в стандартах или ТУ на резисторы конкретных типов.

2.2.8. Резисторы должны быть герметичными (только для герметичных резисторов).

2.2.9. Резисторы должны обладать коррозионной стойкостью или быть надежно защищены от коррозии.

2.2.10. Температура перегрева резисторов не должна превышать значений, установленных в стандартах или ТУ на резисторы конкретных типов.

2.2.11. Резисторы в пожаробезопасном исполнении не должны самовоспламеняться и воспламенять окружающие его элементы и материалы аппаратуры в диапазоне от 1,1 Р нсм до значения, установленного в стандартах или ТУ на резисторы конкретных типов из ряда: 5, 10, 15, 20, 25 Р ном

Резисторы должны быть трудногорючими.

2.2.12. Удельная материалоемкость резисторов не должна превышать значений, установленных в стандартах или ТУ на резисторы конкретных типов.

2.3 Требования к электрическим параметрам и режимам эксплуатации

2.3 1. Электрические параметры резисторов при режиме и поставке должны соответствовать приведенным в пп. 2.3.1.1-2.3.1.6.

2.3.1.1. Сопротивление резисторов должно соответствовать номинальному значению с учетом допускаемого отклонения, установленного в стандартах или ТУ на резисторы конкретных типов.

Номинальное значение и допускаемое отклонение сопротивления резисторов устанавливают в соответствии с ГОСТ 24013-80 .

2.3.1.2. Температурный коэффициент сопротивления (ТКС) резисторов в интервале положительных температур должен быть установлен в стандартах или ТУ на резисторы конкретных типов по ГОСТ 24013-80 .

ТКС в интервале отрицательных температур должен быть установлен в стандартах или ТУ на резисторы конкретных типов.

2.3.1.3. Уровень шумов непроволочных резисторов, кроме высокочастотных и импульсных, должен быть установлен в стандартах или ТУ на резисторы конкретных типов из ряда:

0,5; 1; 5 мкВ/В-для резисторов с допускаемым отклонением до 1 % включительно;

1; 5 мкВ/В -для резисторов с допускаемым отклонением свыше 1 %.

Для высоковольтных и высокомегаомных резисторов уровень шумов устанавливают в стандартах или ТУ на резисторы конкретных типов.

2.3.1.4. Сопротивление изоляции изолированных резисторов дол

жно быть не менее значений, установленных в стандартах или ТУ на резисторы конкретных типов, выбираемых из ряда: 100, 500,

1000, 5000, 10000 МОм.

2.3.1.5. Изолированные резисторы должны обладать электрической прочностью. Испытательное напряжение должно быть равно двойному номинальному напряжению.

2.3.1.6. Изменение сопротивления от изменения напряжения композиционных резисторов должно соответствовать нормам, установленным в стандартах или ТУ на резисторы конкретных ти-пов.

2.3.2. Электрические параметры резисторов в течение наработки (п. 2.5.1) в пределах времени, равного сроку сохраняемости (п. 2.5.2), при эксплуатации в режимах и условиях, допускаемых настоящим стандартом, а также стандартами или ТУ на резисторы конкретных типов, должны соответствовать нормам, установленным в стандартах или ТУ.

2.3.3. Электрические параметры резисторов в течение срока сохраняемости (п. 2.5.2) при хранении в условиях, допускаемых настоящим стандартом, а также стандартами или ТУ на резисторы конкретных типов, должны соответствовать нормам, установленным в стандартах или ТУ.

2.3.4. Предельно допускаемые значения электрических параметров резисторов и режимов их эксплуатации должны соответствовать приведенным в пп. 2.3.4.1-2.3.4.4.

2.3.4.1. Номинальная мощность рассеяния резисторов должна соответствовать значениям по ГОСТ 24013-80 . Конкретное значение номинальной мощности рассеяния должно быть установлено в стандартах или ТУ на резисторы конкретных типов.

2.3.4.2. Допускаемая мощность рассеяния резисторов для интервала рабочих температур и давлений должна соответствовать значениям, установленным в стандартах или ТУ на резисторы конкретных типов.

2.3.4.3. Предельное рабочее напряжение резисторов должно соответствовать значениям, установленным в стандартах или ТУ на резисторы конкретных типов по ГОСТ 24013-80 .

2.3.4.4. Резисторы должны выдерживать воздействие импульсной нагрузки. Параметры импульсной нагрузки должны быть указаны в стандартах или ТУ на резисторы конкретных типов.

2.4. Требования по стойкости к внешним воздействующим факторам

2.4.1. Резисторы должны быть стойкими к воздействию механических факторов, установленных в стандартах или ТУ на резисторы конкретных типов согласно табл. 1 по ГОСТ 25467-82 .

Примечание. Требование к стойкости при воздействии ударов многократного и одиночного действия предъявляют по прочности,

2.4.2. Резисторы должны быть стойкими к воздействию климатических факторов, установленных в стандартах или ТУ на резисторы конкретных типов по ГОСТ 25467-82 .

Для высоковольтных высокомегаомных резисторов повышенная рабочая температура должна быть установлена в стандартах или ГУ на резисторы конкретных типов из ряда: 40, 55, 70, 85, 100, 125, 155, 175, 200 °С.

2.5. Требования к надежности

2.5.1. Интенсивность отказов Я э, отнесенная к нормальным климатическим условиям по ГОСТ 20.57.406-81 , в электрических режимах, установленных в стандартах или ТУ на резисторы конкретных типов, в течение наработки t d не должна превышать значений, установленных в стандартах или ТУ на резисторы конкрет-

ных типов из ряда 5*10~ 8 ; 3-10~ 8 ; 2-10 8 1/ч и далее в соответствии с ГОСТ 25359-82 .

Значение наработки 1 Н должно соответствовать установленному в стандартах или ТУ на резисторы конкретных типов из ряда: 15000, 20000, 25000, 30000, 40000 ч и далее в соответствии с ГОСТ 25359-82.

2.5.2. 95-процентный срок сохраняемости резисторов при хранении в условиях, допускаемых настоящим стандартом, а также стандартами или ТУ на резисторы конкретных типов, должен быть не менее значений, установленных в стандартах или ТУ из ряда: 12, 15, 20, 25 лет.

3. ПРАВИЛА ПРИЕМКИ

3.1. Правила приемки резисторов — по ГОСТ 25360-82 .

Отдельные виды и группы квалификационных и периодических

испытаний, а также испытания резисторов на долговечность допускается, по согласованию со службой технического контроля не проводить, если на том же предприятии-изготовителе проводят аналогичные испытания резисторов той же конструкции специального назначения, изготовляемых по той же технологии за контролируемый период.

3.2. Квалификационные испытания

3.2.1. Состав испытаний, деление состава испытаний на группы испытаний и последовательность их проведения в пределах каждой группы должны соответствовать приведенным в табл. 2 для непро-волочных резисторов и табл. 3 — для проволочных резисторов.

Таблица 2 f

испытаний Наименование видо* испытаний и последовательность их проведения технических требований контроля 1. Проверка внешнего вида 2. Проверка разборчивости и содер- жания маркировки 3. Проверка прочности маркировки 4. Проверка общего вида, габаритных, установочных и присоединитсль- ных размеров 1. Измерение сопротивления 2. Измерение уровня шумов 3. Измерение сопротивления изоляции 4. Проверка электрической прочности 5. Проверка герметичности

Продолжение табл. 2

испытаний Наименование видов испытаний и последовательность их проведения технических требовании контроля Испытание на безотказность 1. Определение температурного коэффициента сопротивления 2. Испытание на воздействие изменения температуры среды 3. Испытание на воздействие повышенной влажности воздуха (кратковременное) 4. Испытание на воздействие повышенной рабочей температуры среды 5. Испытание на воздействие повышенной предельной температуры среды 6. Испытание на воздействие пониженной рабочей температуры среды 7. Испытание на воздействие пониженной предельной температуры среды 8. Испытание на вибропрочность (кратковременное) 9. Испытание на воздействие ударов одиночного действия 10. Испытание на воздействие атмосферного пониженного давления И. Испытание на воздействие атмосферного повышенного давления Испытание на способность к пайке 1. Определение изменения сопротив-юния от изменения напряжения 2. Проверка импульсной нагрузкой 1. Проверка массы 2. Испытание выводов на воздействия. растягивающей силы изгибающей силы крутящего момента 3. Испытание на теплостойкость при пайке 1. Испытание на вибропрочность (кратковременное) 2. Испытание на воздействие ударов одиночного действия

Продолжение табл. 2

Номера пунктов испытаний Наименование видов испытаний и последовательность их проведения технических требовании контроля Испытание на долговечность Испытание на воздействие плесневых грибов Испытание на воздействие соляного тумана Испытание на пожарную безопасность

Таблица 3

Номера пунктов вспытаний Наименование видов испытаний и последовательность их проведения технических требований контроля 1. Проверка внешнего вида 2. Проверка разборчивости и содер- жания маркировки 3. Проверка прочности маркировки 4. Проверка общего вида, габаритных, установочных и присоединитель- ных размеров 1. Измерение сопротивления 2. Измерение сопротивления изоля- 3. Проверка электрической прочности Испытание на безотказность

Продолжение табл. 8

Номера пунктов испытании Наименование видов испытаний и последовательность их проведения технических требований контроля 1. Проверка массы 2. Испытание на теплостойкость при пайке 3. Испытание на вибропрочность (кратковременное) 4. Испытание на воздействие ударов одиночного действия 5. Испытание выводов на воздействия: растягивающей силы крутящего момента 6. Проверка герметичности 7. Определение температурного коэффициента сопротивления 8. Испытание на воздействие изменения температуры среды 9. Испытание на воздействие повышенной рабочей температуры среды 10. Испытание на воздействие повышенной предельной температуры среды 31. Испытание на воздействие пониженной рабочей температуры среды 12. Испытание на воздействие пониженной предельной температуры среды 13. Испытание на воздействие повышенной влажности воздуха (кратковременное) 14. Испытание на воздействие атмосферного пониженного давления 15. Испытание на воздействие атмосферного повышенного давления 16. Проверка электрической прочности Испытание на способность к пайке 1. Проверка габаритных размеров тары 2. Проверка прочности упаковки Испытание на долговечность Испытание на воздействие повышенной влажности воздуха (длительное) Испытание на воздействие инея и росы

Под надежностью резисторов понимается их свойство сохранять свою работоспособность (проводимость, контактирование, плавность регулирования) и параметры (сопротивление, уровень шумов и др.) в пределах установленных норм при определенных условиях эксплуатации (или испытаний) в течение заданного времени.

Надежность оценивается с помощью количественных показателей, для описания которых используются методы математической статистики. Основными параметрами, характеризующими надежность изделия электронной техники, являются вероятность безотказной работы P(t) на заданное время t и интенсивность отказов λ(t).

Вероятность безотказной работы — это вероятность того, что в определенном режиме эксплуатации (или испытаний) в течение заданного времени отказ не произойдет. Практически эта величина может быть определена по результатам испытаний резисторов на надежность как отношение числа резисторов N-n i , оставшихся исправными в интервале времени испытаний t i к общему числу резисторов N, поставленных на испытание в данном режиме: P i ≈(N-n i)/N, где n i — число отказавших резисторов за время t i .

Степень надежности резисторов в каждый данный момент времени характеризуется интенсивностью отказов, которая приближенно определяется как число отказов Δn i за промежуток времени Δt i , отнесенное к числу резисторов, оставшихся исправными к началу рассматриваемого промежутка времени: λ(t)≈Δn i /[(N-n i)*Δt i ], где n i — число отказавших резисторов к началу рассматриваемого промежутка времени. По существу, интенсивность отказов — это вероятность отказа в единицу времени.

Под отказом резистора понимается как полное нарушение его работоспособности, так и ухудшение основных параметров свыше установленных норм. В соответствии с этим отказы классифицируются на полные и условные (параметрические).

Полный отказ возникает в результате нарушения электрической или механической прочности резистора и характеризуется значительным скачкообразным изменением его основных параметров. В частности, критериями полного отказа являются перегорание (обрыв) токопроводящего элемента, поломка основания и выводов, потеря контакта между средним выводом и проводящим элементом. Условный отказ резистора может проявляться в виде ухода одного из параметров (чаще всего сопротивления) за нормы, установленные в качестве критериев годности.

Поскольку степень допустимых изменений параметров резисторов, приводящих к нарушению работоспособности электронной аппаратуры, различна и зависит от требований к конкретной электронной схеме, условные отказы не имеют единых численных критериев. В самом деле, изменение сопротивления резистора в прецизионной аппаратуре, например, на ±2% может привести к отказу, но практически не скажется на работе схем, где резисторы используются в качестве гасящих элементов.

Количественные показатели надежности резисторов, полученные на основании информации об их отказах в процессе эксплуатации электронной аппаратуры и в результате специальных испытаний статистически обоснованных выборок из выпускаемой продукции, имеют усредненный характер и являются опытными значениями. Полученная таким образом экспериментальная оценка надежности определена с некоторой заданной достоверностью, т. е. вероятностью того, что показатель, характеризующий надежность всей совокупности резисторов, находится между некоторыми предельными значениями, внутри доверительного интервала. Различаются нижняя и верхняя доверительные границы.

Определение и проверка параметра надежности резисторов в условиях производства осуществляется выборочным испытанием в режиме номинальной электрической нагрузки при максимальной рабочей температуре, при которой техническими условиями допускается рассеяние номинальной мощности. Объем выборки устанавливается в зависимости от ожидаемого (контролируемого) значений вероятности безотказной работы, заданных достоверности и ожидаемого (приемочного) числа отказавших резисторов, которые приводятся в документах на поставку (ГОСТ, ТУ). Поскольку параметр надежности определяется с достоверностью, отличной от 100%, то всегда имеется вероятность того, что будет принята партия резисторов с уровнем надежности ниже, чем контролируемое значение (риск заказчика), и будет забракована партия резисторов с равным или более высоким, по сравнению с контролируемым значением, уровнем надежности (риск поставщика).

Количественные показатели надежности резисторов одного типа, полученные по данным эксплуатации и испытаний, неодинаковы, Это обусловлено тем, что при эксплуатации аппаратуры на элементы воздействует комплекс внешних и внутренних факторов, связанных с климатическими и метеорологическими особенностями эксплуатации, реальными режимами работы систем и условиями их обслуживания, в то время как при испытаниях резисторы подвергаются воздействию номинальной электрической и тепловой нагрузок. Поэтому указываемые в технических условиях показатели надежности резисторов служат для контроля уровня производства и не рекомендуются для использования при расчете надежности аппаратуры.

Долговечность резистора — это его свойство длительно сохранять работоспособность в определенных режимах и условиях эксплуатации до разрушения или другого предельного состояния. Для определения установленной в технической документации гарантийной наработки проводят определительные испытания резисторов в заданном режиме (обычно номинальном) до наработки, при которой обеспечивается вероятность безотказной работы не ниже установленной с заданной достоверностью. Принято ограничивать продолжительность испытаний до получения минимальной вероятности безотказной работы не менее 0,8 при достоверности, равной 0,7-0,9.

Сохраняемость резисторов — это свойство сохранять заданные эксплуатационные показатели в течение и после срока хранения и транспортирования, установленного в технической документации. При воздействии климатических факторов внешней среды параметры резисторов изменяются и с течением времени могут превысить нормы, допускаемые техническими условиями. В результате процессов старения наибольшему изменению при хранении подвергаются величина сопротивления и сопротивление изоляции. Кроме того, у проволочных переменных резисторов в результате коррозии может нарушаться контакт подвижной части с обмоткой.

Количественно сохраняемость характеризуется гарантированным сроком хранения , который для большинства типов резисторов составляет 12 лет. В качестве критерия при оценке сохраняемости может быть принята допустимая вероятность отказа за гарантированный срок хранения. Сохраняемость резисторов по сравнению с другими элементами электронной аппаратуры довольно высокая. Интенсивность отказов резисторов при хранении на 2-3 порядка ниже, чем у электровакуумных и полупроводниковых приборов. При этом большее число отказов приходится, как правило, на композиционные переменные резисторы.

Наибольшее изменение параметров резисторов при хранении имеет место в первый год хранения. Дальнейшее изменение, особенно величины сопротивления непроволочных резисторов, с известной степенью точности может быть аппроксимировано прямой линией. Это обстоятельство дает возможность прогнозировать будущее состояние резисторов. К концу срока хранения изменение величины сопротивления у металлодиэлектрических резисторов не превышает 5-6%, у углеродистых резисторов 10%, у композиционных 10-15% и у проволочных резисторов 1-2. Сохранение резисторов на складах производится в заводских упаковках. Раньше упаковки изготовлялись из картона и предохраняли они в основном от механических повреждений. В настоящее время разработаны и внедряются в производство упаковки из полиэтилена и пенопласта, которые защищают от воздействия влажной среды. Для длительного хранения рекомендуется использовать металлические запаянные коробки.

1.Элементы Радиоэлектронной Аппаратуры. Выпуск 26. Стальбовский В.В., Четвертков И.И. Резисторы. Москва: Издательство «Советское радио», 1973 год.
2.Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; под ред. И. И. Четверткова и В. М. Терехова. — 2-е изд., перераб. и доп. — М.: Радио и связь, 1991 год.

2.1.2. Маркировка резисторов. Электронные самоделки

2.1.2. Маркировка резисторов

Первый элемент — буква или сочетание букв, обозначающих подкласс резисторов (в этом материале рассмотрим только резисторы, имеющие значения для усилительной и высококачественной техники): Р — резисторы постоянные, РП — переменные.

Второй элемент — группа по материалу изготовления: 1 — непроволочные, 2 — проволочные или металлофольговые.

Третий элемент — цифра, обозначающая регистрационный номер разработки. Между вторым и третьим элементом ставится дефис, например, Р1-4. Кроме того, четвертым обозначением (не всегда) ставится климатическое исполнение, что важно для высококачественных усилителей. В — всеклиматическое, Т — тропическое исполнение. Совершенно естественно, что в относительно жарком климате надежней резистор исполнения «Т».

По классификации до 1980 г. обозначение отечественных постоянных резисторов начиналось с буквы «С» — сопротивления (СП — переменные резисторы). Вторая цифра указывает на особенности токонесущей части: 1 — непроволочные тонкослойные углеродистые и бороуглеродистые, 2 — непроволочные тонкослойные металлодиэлектрические или металлоокисные, 3 — непроволочные композиционные пленочные, 4 — непроволочные композиционные объемные, 5 — проволочные, 6 — непроволочные тонкослойные металлизированные.

Единая структура условных обозначений всех резисторов, выпускаемых за рубежом, отсутствует. Поэтому каждая уважающая себя фирма обозначает резисторы по своему стандарту. Чтобы перечислить все возможные обозначения (особо важен материал резистора и технология изготовления), потребовалось бы опубликовать несколько книг.

То же справедливо относительно цветовой маркировки зарубежных резисторов. Поэтому в данной книге отмечу лишь один зарубежный стандарт обозначения (MIL).

Первый элемент обозначает серию резистора. Второй, третий, четвертый и пятый элементы — цифровой код, номинальное сопротивление. Эти данные сведены в табл. П2.3.

Шестой элемент — буквенный код, которым обозначается уровень надежности резисторов в течение 1000 час. Для пояснения этого параметра обратите внимание на табл. П2.4.

В последнее время пользуются популярностью металлопленочные резисторы MF. Материал основы — особо чистая керамика, резистивный слой — осажденный сплав Ni-Cr. Выводы таких резисторов из луженой меди. Температурный диапазон —55…+155 °C. Температурный коэффициент сопротивления ±15…±50 ppm/°C. Выпускаются с мощностью рассеяния 0,125…3 Вт. Особо малогабаритные варианты данного типа постоянных резисторов маркируются MF-S. Точность сопротивления (допуск отклонения) в пределах 0,1…5 %, что позволяет использовать их в высококачественных усилителях. Точность сопротивления и другие электрические параметры маркируются цветовыми полосами так, как рассмотрено ранее.

Еще один вариант подходящих постоянных резисторов для высококачественных усилителей звуковой частоты — металлооксидные резисторы MO. Основа та же. Резистивный слой — металлооксидная пленка дает название самому типу данных резисторов. Кроме отличий по электрическим характеристикам данный тип резисторов имеет огнеупорное покрытие, что позволяет строить на их основе устройства, работающие с высоким уровнем температуры воздуха, например, пожарной сигнализации. Малогабаритные варианты маркируются MO-S. Мощность рассеяния до 5 Вт при температуре +70 °C. Температурный коэффициент сопротивления чуть хуже: ±200 ppm/°C. Точность сопротивления (допуск) также уступают постоянным резисторам серии MF — только ±5 %. Температурный диапазон -55…+200 °C.

Постоянные резисторы серий KNP (проволочные резисторы), а также SQP и PRW (мощные проволочные резисторы с высокой перегрузочной способностью, закатанные в литой цементный корпус) для работы в высококачественном усилителе нежелательны из-за комплекса причин, одной из которых является чрезмерно нестабильный (для усилителей класса А) их температурный коэффициент сопротивления ±300 ppm/°C.

Проволочные резисторы

Кроме постоянных и переменных резисторов (наиболее популярных в практике радиолюбителя) существует отдельный подвид резисторов — проволочные. В табл. П2.5 представлены сведения, касающиеся материалов для изготовления проволочных резисторов.

Примечание.

Используя справочные данные, приведенные в табл. П2.5, можно самостоятельно изготовить проволочный резистор из соответствующего материала.

Данный текст является ознакомительным фрагментом.

Продолжение на ЛитРес

Обозначения и маркировка резисторов.

Резистор — пассивный элемент электрической цепи, в идеале характеризуемый только сопротивлением электрическому току.

В соответствие с классификацией резисторов по их функциональному признаку, резисторы можно разделить на постоянные и переменные. Резисторы, сопротивление которых нельзя изменять в процессе настройки и во время работы аппаратуры, относятся к группе постоянных резисторов. Резисторы, сопротивление которых можно изменять в ходе настройки и регулировки аппаратуры (обычно при помощи инструментов) образуют достаточно большую группу ЭРЭ, называемую подстроечными резисторами. По виду токопроводящего материала, из которого они изготавливаются резисторы, они подразделяются на проволочные и непроволочные. В свою очередь, непроволочные резисторы подразделяются на пленочные и объемные. В пленочных резисторах применяется металлический сплав или другой токопроводящий материал с высоким удельным сопротивлением, который наносится в виде тонкого слоя на поверхность корпуса резистора, изготавливаемого, как правило, из керамического материала или другого термостойкого материала.

Пленочные резисторы имеют малые габаритные размеры, незначительную массу, минимальную собственную индуктивность, высокое постоянство сопротивления в широком диапазоне частот, отработанную технологию изготовления и сравнительно небольшую стоимость. Токопроводящая часть объемных непроволочных резисторов составляет собой стержень из материала с большим удельным сопротивлением, покрытый слоем влагостойкой эмали.

Особую классификационную группу резисторов составляют непроволочные нелинейные резисторы – варисторы. Сопротивление этих резисторов изменяется в широких пределах, которые зависят от величины приложенного к ним напряжения.

Особую группу непроволочных резисторов составляют фоторезисторы, сопротивление которых изменяется под воздействием световых лучей.

Проволочные резисторы представляют собой керамическую фарфоровую трубку, на которую намотана проволока с высоким удельным сопротивлением.

В общем случае буквенный и цифровой коды, используемые для маркировки постоянных резисторов, могут обозначать тип и типоразмер резистора; показывать марку материала, из которого изготавливаются корпус резистора и его токопроводящий слой; обозначать конструктивное исполнение и конструктивные особенности; значения сопротивления и максимально возможные отклонения от номинала; номинальную мощность рассеяния; максимальное значение э.д.с. шумов; дату изготовления резистора; фирменный знак завода изготовителя и вид приемки резисторов заказчиком или ОТК.

В соответствии с требованиями государственных стандартов буквенный и цифровой коды могут состоять из трех, четырех и пяти знаков. Эти коды, как правило, включают две буквы и цифру, три цифры и букву или четыре цифры и букву. При этом буквы заменяют запятую десятичного знака.

Номинальное значение сопротивления и допускаемые отклонения, нанесенные на корпус резистора, определяют его качественные показатели. Номинальное сопротивление резисторов стандартизовано и определяется математическими рядами, которые имеют следующие условные обозначения: Е6, Е12, Е24, Е96, Е192. Цифра в обозначении ряда Е определяет качество значащих цифр – номиналов в каждом десятичном интервале. Например, в ряду Е6 имеется шесть номиналов сопротивлений в разряде Ом, десятки и сотни в следующих разрядах.

Номинальное значение сопротивления обозначается, как правило, цифрами с указанием основных единиц измерения и символов Ω и Ом обозначаются заглавными буквами латинского алфавита К и М. Так, резистор с сопротивлением 2,2 Ом может быть маркирован: 2,2; 2,2 Ω; 2,2 Ом; 2,2Е; 2Е2. Резистор с сопротивлением 220 Ом может иметь маркировки: 220; 220 Ω; 220 Е; К220.

Допускаемые отклонения номинальных значений сопротивлений обозночаются цифрами и исчисляются в процентах. Например, ± 2 %; ± 5 % или просто цифрами 2; 5; 10.

Как указывалось ранее, в некоторых обозначениях можно встретить букву или цифру дополнительного кода, которую ставят после буквы, обозначающей допуск, и ее размещают так, чтобы не было путаницы между кодами, обозначающими значение сопротивления и допуск. Значения сопротивления, выраженные в омах, умножаются на соответствующие множители, которые кодируются буквами латинского алфавита R K M T и соответствуют 1; 10³, 10⁶, 10⁹.

Номинальная мощность резистора – наибольшая мощность постоянного или переменного тока, при которой резистор может длительное время надежно работать, если его температура не превышает номинальной температуры t_н.

Табл. 1. Примеры маркировок номинальных значений сопротивлений резисторов

Обозначение кода	Значение сопротивления	Обозначение кода	Значение сопротивления
R10 1R5 1T5 332R 590Ω 590M 33G2	0,1 Ом 1,5 Ом 1,5 Ом 33,2 Ом 590 Ом 590 МОм 33,2 ГОм	3K32 15KΩ 590K 3M32 150G 1T0 20T	3,32 кОм 15 кОм 590 кОм 3,32 Мом 150 Гом 1 ТОм 20 ТОм

Табл.2 Маркировка допускаемых отклонений сопротивлений резисторов

Отклонения, ±, %		0,1	0,2	0,5	1,0	2,0	5,0	10	20	30
Буквенные обозначения	Русские	Ж	У	Д	Р	Л	И	С	В	Ф
	Латинские	B	C	D	F	U	J, I	K	M	N

Табл. 3. Буквенное кодирование года изготовления постоянных резисторов по международным правилам

Буква кодированного обозначения	Год изготовления резистора	Буква кодированного обозначения	Год изготовления резистора	Буква кодированного обозначения	Год изготовления резистора
U V W X A B C D	1986 1987 1988 1989 1990 1991 1992 1993	E F H J K L M N	1994 1995 1996 1997 1998 1999 2000 2001	P R S T U V W X	2002 2003 2004 2005 2006 2007 2008 2009

Табл. 4. Буквенно-цифровое кодирование месяца изготовления

Код обозначения месяца	Месяц года	Код обозначения месяца	Месяц года
1 2 3 4 5 6	Январь Февраль Март Апрель Май Июнь	7 8 9 О N D	Июль Август Сентябрь Октябрь Ноябрь Декабрь

Например, март 1999 года обозначается L3; Декабрь 1999 года — KD.

Табл. 5. примеры полной буквенно-цифровой маркировки резисторов

Обозначение на резисторе	Характеристика резистора
1,5 Ом ±1% 86	Резистор постоянный Номинальное сопротивление резистора равно 1,5 Ом Допускаемое отклонение от номинального значения сопротивления равно ±1% Дата изготовления – 1986 год
1Е5 ±1% 86
1R5 P86
5М1 М 96	Резистор постоянный. Сопротивление резистора равно 5.1 Мом Отклонение от номинального значения ±20 % (И- русская буква, М – латинская буква) Дата изготовления – 1996 год ᴓ — Код завода изготовителя
5,1М ±20 96
5М1 В 96
5М1 М G ᴓ
СП-1 680 5-89 В-0,5 Вт ᴓ	Резистор переменный экранированный Максимальное сопротивление резистора равно 680 Ом Допускаемое отклонение от номинального значения сопротивления равно ±20% Резистор имеет обратно-логарифмическую характеристику функциональной зависимости изменения сопротивления (В) Номинальная мощность резистора 0,5 Вт Дата изготовления – май 1989 год ᴓ — Код завода изготовителя.

Цветная маркировка резисторов. Постоянные резисторы, изготавливаемые на основе угольной или металлоокисной пленки малогабаритного исполнения, могут иметь цветную кодовую маркировку обозначения их номинального сопротивления и предельно допускаемого отклонения. Такая маркировка наносится на поверхность резистора в виде концентрических поясов (колец) краской различного цвета, число и размеры, которых обозначают определенные цифры, соответствующие значениям кодируемых величин.

Для облегчения чтения цветной маркировки первый пояс располагается ближе к краю резистора или последний пояс делают значительно шире всех остальных.

Первый два цвета на поясах показывают две значащие цифры сопротивления резистора, выраженного в омах в полном соответствии с установленными параметрическими рядами Е6, Е12 или Е24.

Третий цветной пояс означает степень при множителе 10, четвертый цветной пояс определяет величину допускаемого отклонения от номинального значения сопротивления резистора. Отсутствие четвертого цветного пояса на резисторе означает значение симметричного допуска, равного ±20 %.

Иногда на резисторах можно встретить дополнительные цветные кольца, которые могут использоваться, например, для обозначения температурного коэффициента. Тогда наносится цветня полоска в качестве шестой боле широкой полоски или наносится спиральная линия. Пи этом цветовое кодирование температурного коэффициента сопротивления применяют только для значений с тремя значимыми цифрами.

Рис. 1. Цветная маркировка постоянных резисторов отечественного производства с сопротивлением: а — 510 кОм, ± 2 %; б – 9,1 Ом, ±5 %; в – 680 кОм, ±20 %

Табл.6. Маркировка цветовым кодом значений номинальных сопротивлений и допускаемых отклонений отечественных резисторов.

Цвет полосы на корпусе резистора	Значения первой и второй цифр, Ом	Третья цифра (множитель)	Допускаемое отклонение, ±, %	Температурный коэффициент сопротивления, 10-6/0С, ±
Серебряный Золотой Черный Коричневый Красный Оранжевый Желтый Зеленый Голубой Фиолетовый Серый Белый Без краски	— — 0 1 2 3 4 5 6 7 8 9 —	10-2 10-1 1 10 102 103 104 105 106 107 108 109 —	10 5 — 1 2 — — 0,5 0,25 0,1 — — 20	— — 250 100 50 15 25 20 10 5 1 — —

Резисторы и сопротивления. Переменные и подстроечные резисторы

Добро пожаловать! Комментарии и замечания пишите: [email protected]

Переменные резисторы применяются для настройки и регулировки сигналов: в качестве регуляторов громкости, тембра, уровней, настройки на частоту в радиоприемниках с перестройкой частоты при помощи варикапов. Подстроечные резисторы применяются в схемах радиоэлектронных устройств для того, чтобы обеспечить их настройку во избежание многократных замен, связанных с необходимостью подбора постоянного резистора. Переменные резисторы вызапускаются в различном исполнении. По типам они делятся на резисторы с угольной дорожкой, дорожкой из кермета (металлокерамики), проволочные и многооборотные проволочные. По причине наличия подвижного контакта переменные резисторы являются источников шумов, и порой напряжение создаваемых ими шумов может достигать десятков милливольт (15…50 мВ). Поэтому при применении переменных резисторов рекомендуется придерживаться следующих правил: • избегайте использования переменных резисторов с угольной дорржкой: они сильно шумят и ненадежны; • в регуляторах громкости аудиоаппаратуры применяйте потенциометры с логарифмическим законом регулирования сопротивления; • не применяйте переменных резисторов с угольной дорожкой в устройствах электропитания для регулировки выходного напряжения. Из-за несовершенства дорожки возможно мгновенное появление полного выходного напряжения. Кроме того, при использовании переменных и подстроечных резисторов в цепях питания рекомендуется учитывать их рассеиваемую мощность во избежание нагрева и возможного выхода их из стрря. рекомендуется также помнить, что применение в этих цепях таких резисторов с угольной дорожкой может быть причиной бросков напряжения в процессе регулировки. На рис. 1.4 представлены переменные и подстроечные резисторы, выпускающиеся фирмой BOURNS, типов 3370, PTV09, PCW, PDV, 91, 93, 95, 96, PDB12. Подстроечные резисторы фирмы BOURNS имеют различное конструктивное исполнение. Они обозначаются кодрм, состоящим из четырех цифр, обозначающих модель, буквы — обозначения типа, цифры, указывающей на особенности конструкции и трех цифр, обозначающих номинал. к примеру, 3214W-1–103. Стандартный ряд номиналов подстроечных резисторов: 10, 20, 50, 100, 200, 500, 1К, 2К, 5К, 10К, 20К, 25К, 50К, 100К, 200К, 250К, 500К, 1М. Последняя цифра в обозначении номинала означает показатель степени числа 10, на то рекомендуется умножить две первые цифры. к примеру, 103 = Ы03 Ом или 1 кОм. На рис. 1.5 представлен внешний вид и габаритные размеры малогабаритных прдстроечных резисторов (триммеров) Bourns. рекомендуется отметить, что некоторые их типы являются полными аналогами отечественных подстроечных резисторов: 3329Н — СПЗ-19А; 3362Р — СПЗ-19А; 3329Н — СПЗ-19Б; 3296W — СП5–2ВБ-0,5 Вт. Номинал на корпусе также обозначается цифровым кодом (табл. 1.15). Рис. 1.5. Малогабаритные подстроечные резисторы (триммеры) BOURNS Таблица 1.15 Код Номинал Код Номинал 100 10 Ом 103 10 кОм 200 20 Ом 203 20 кОм 500 50 Ом 503 50 кОм 101 100 Ом 104 100 кОм 201 200 Ом 204 200 кОм 501 500 Ом 504 500 кОм 102 1 кОм 105 1 МОм 202 2 кОм 205 5 МОм 502 5 кОм 106 10 МОм Полная маркировка переменных и подстроечных резисторов представляет собой буквенно-цифровой код:   1. Серия. 2. Функциональная характеристика (рис. 1.6) — график зависимости сопротивления от поворота движка. 3. Значение сопротивления в омах (2К2 = 2,2 кОм). 4. Тип движка (рис. 1.7, табл. 1.16). 5. Длина движка в мм. Рис. 1.6. График зависимости сопротивления от угла поворота движка переменного резистора Таблица 1.16 Тип Обозначение Размеры, мм КС L 15 20 25 30 35 В 7 12 14 14 14 F L 15 20 25 30 35 F 8 12 12 12 12 RE L 15 20 25 30 35 R L 15 20 25 30 35 KQ L 15 20 25 30 35 А 6 7 7 7 7 Отдельно рекомендуется выделить подстроечные резисторы фирмы Murata, используемые в микроэлектронике. Они обозначаются по внутрифирменной системе. Маркировка состоит из кода модели — трех букв и цифры, типа — 1–2 букв и номинала, обозначенного цифровым кодом. к примеру, RVG3 А8–103. На рис. 1.8 приведены изображения подстроечных резисторов фирмы Murata. Рис. 1.7. Типы движков переменных резисторов

Маркировка резисторов цветными полосками таблица. Определяем характеристики отечественных и импортных резисторов по кодовой маркировке

Каждый, кто работает с электроникой, или когда-нибудь видел электронную схему, знает, что практически ни одно электронное устройство не обходится без резисторов.

Функция резистора в схеме может быть совершенно разной: ограничение тока, деление напряжения, рассеивание мощности, ограничение времени зарядки или разрядки конденсатора в RC-цепочке и т. д. Так или иначе, каждая из этих функций резистора осуществима благодаря главному свойству резистора — его активному сопротивлению.

Само же слово «резистор» — это русскоязычное прочтение английского слова «resistor» , которое в свою очередь происходит от латинского «resisto» — сопротивляюсь. В электрических цепях применяют постоянные и переменные резисторы, и предметом данной статьи будет обзор основных видов постоянных резисторов, так или иначе встречающихся в современных электронных устройствах и на их схемах.

В первую очередь постоянные резисторы классифицируются по максимальной рассеиваемой компонентом мощности: 0,062 Вт, 0,125 Вт, 0,25 Вт, 0,5 Вт, 1 Вт, 2 Вт, 3 Вт, 4 Вт, 5 Вт, 7 Вт, 10 Вт, 15 Вт, 20 Вт, 25 Вт, 50 Вт, 100 Вт и даже больше, вплоть до 1 кВт (резисторы для особых применений).

Данная классификация не случайна, ведь в зависимости от назначения резистора в схеме и от условий, в которых должен работать резистор, рассеиваемая на нем мощность не должна привести к разрушению самого компонента и компонентов расположенных поблизости, то есть в крайнем случае резистор должен разогреться от прохождения по нему тока, и суметь рассеять тепло.

Например, керамический резистор с цементным заполнением SQP-5 (5 ватт) номиналом 100 Ом уже при 22 вольтах постоянного напряжения, длительно приложенных к его выводам, разогреется более чем до 200°C, и это необходимо учитывать.

Так, лучше выбрать резистор необходимого номинала, допустим на те же 100 Ом, но с запасом по максимальной рассеиваемой мощности, скажем, на 10 ватт, который в условиях нормального охлаждения не разогреется выше 100°C — это будет менее опасно для электронного устройства.

SMD резисторы для поверхностного монтажа с максимальной рассеиваемой мощностью от 0,062 до 1 ватта — также можно встретить сегодня на печатных платах. Такие резисторы так же как и выводные всегда берутся с запасом по мощности. Например в 12 вольтовой схеме для подтягивания потенциала к минусовой шине можно использовать SMD резистор на 100 кОм типоразмера 0402. Или выводной на 0,125 Вт, поскольку рассеиваемая мощность будет в десятки раз дальше от максимально допустимой.

Проволочные и непроволочные резисторы, точность резисторов

Резисторы для различных целей используют разные. Не желательно, например, проволочный резистор ставить в высокочастотную цепь, а для промышленной частоты 50 Гц или для цепи постоянного напряжения достаточно и проволочного.

Проволочные резисторы изготавливают путем намотки проволоки из манганина, нихрома или константана на керамический или порошковый каркас.

Изготавливают не из проволоки, а из проводящих пленок и смесей на основе связующего диэлектрика. Так, выделяют тонкослойные (на основе металлов, сплавов, оксидов, металлодиэлектриков, углерода и боруглерода) и композиционные (пленочные с неорганическим диэлектриком, объемные и пленочные с органическим диэлектриком).

Непроволочные резисторы — это зачастую резисторы повышенной точности, которые отличаются высокой стабильностью параметров, способны работать при высоких частотах, в высоковольтных цепях и внутри микросхем.

Резисторы в принципе подразделяются на резисторы общего назначения и специального назначения. Резисторы общего назначения выпускаются номиналами от долей ома до десяти мегаом. Резисторы специального назначения могут быть номиналом от десятков мегаом до единиц тераом, и способны работать под напряжением 600 и более вольт.

Специальные высоковольтные резисторы способны работать в высоковольтных цепях с напряжением в десятки киловольт. Высокочастотные способны работать с частотами до нескольких мегагерц, поскольку обладают исключительно малыми собственными емкостями и индуктивностями. Прецизионные и сверхпрецизионные отличаются точностью номиналов от 0,001% до 1%.

Номиналы резисторов и их маркировка

Резисторы выпускаются на различные номиналы, и есть так называемые ряды резисторов, например широко распространенный ряд Е24. Вообще, стандартизированных рядов у резисторов шесть: Е6, Е12, Е24, Е48, Е96 и Е192. Число после буквы «Е» в названии ряда отражает количество значений номиналов на десятичный интервал, и в Е24 этих значений 24.

Номинал резистора обозначается числом из ряда, умноженным на 10 в степени n, где n — целое отрицательное или положительное число. Каждый ряд характеризуется своим допустимым отклонением.

Цветовая маркировка выводных резисторов в виде четырех или пяти полос давно стала традиционной. Чем больше полос — тем выше точность. На рисунке приведен принцип цветовой маркировки резисторов с четырьмя и пятью полосами.

Резисторы для поверхностного монтажа (SMD – резисторы) с допуском в 2%, 5% и 10% маркируются цифрами. Первые две цифры из трех образуют число, которое необходимо умножить на 10 в степени третьего числа. Для обозначения точки в десятичной дроби, на ее месте ставят букву R. Маркировка 473 обозначает 47 умножить на 10 в степени 3, то есть 47х1000 = 47 кОм.

SMD резисторы начиная с типоразмера 0805, с допуском в 1%, имеют четырехзначную маркировку, где первые три — мантисса (число, которое следует умножить), а четвертая — степень числа 10, на которое следует умножить мантиссу, чтобы получить значение номинала. Так, 4701 обозначает 470х10 = 4,7 кОм. Для обозначения точки в десятичной дроби, на ее место ставят букву R.

Две цифры и одна буква применяются в маркировке SMD резисторов типоразмера 0603. Цифры — это код определения мантиссы, а буквы — код показателя степени числа 10 — второго множителя. 12D обозначает 130х1000 = 130 кОм.

На схемах резисторы обозначаются белым прямоугольником с надписью, и в надписи иногда содержится как информация о номинале резистора, так и информация о его максимальной рассеиваемой мощности (если она критична для данного электронного устройства). Вместо точки в десятичной дроби обычно ставят букву R, K, M – если имеются ввиду Ом, кОм и МОм соответственно. 1R0 – 1 Ом; 4K7 – 4,7 кОм; 2M2 – 2,2 МОм и т. д.

Чаще в схемах и на платах резисторы просто нумеруются R1, R2 и т. д., а в сопроводительной документации к схеме или плате дается список компонентов по этими номерами.

Относительно мощности резистора, на схеме она может быть указана надписью буквально, например 470/5W – значит — 470 Ом, 5 ваттный резистор? или символом в прямоугольнике. Если прямоугольник пустой, то резистор берется не очень мощный, то есть 0,125 — 0,25 ватт, если речь о выводном резисторе или максимум типоразмера 1210, если выбран резистор SMD.

Маркировка техники и других товаров проводится с целью контроля за их передвижением. Таким образом, маркировку разделяют на два типа – внутреннего и глобального использования.

Современная маркировка резисторов может быть цветовой или кодовой. Последняя отображается с помощью букв и цифр.

Стандартной мощностью устройства называют максимальную величину либо постоянного, либо переменного тока, при которой прибор может функционировать без перебоев на протяжении длительного периода времени в том случае, если температурный режим не выше допустимых значений.

Если же из-за значительного выделения тепла радиодеталями, которые находятся внутри оборудования, температурный показатель будет заметно выше номинального, то необходимо, чтобы мощность, распределяемая по прибору, была значительно ниже допустимой.

Таким образом, характерная мощность должна снижаться согласно закономерностям линейного закона.

Кодовая маркировка отечественных резисторов

Согласно стандартам ГОСТа 11076-69, а также нормам из Публикаций 62 или 115-2 IЕС, первые несколько обозначений в кодовой маркировки резисторов отечественного производителя — это значения допустимых сопротивлений элементов, которые можно определить по базовому значению из ряда Е3…Е192, а также множитель.

Символ, находящийся в конце кодовой маркировки, указывает допуск-класс степени точности оборудования. Стандарты данного ГОСТа с требованиями IЕС практически никаким образом не отличаются от стандартов из BS1852 — British Standart.

Перед тем, следует разобраться с помощью индикаторной отвертки, где фаза, ноль и заземление. Также для установки такого блока рекомендуется использовать более толстый провод — это повысит безопасность при использовании мощных электроприборов.

Необходимо отметить, что в большинстве случаев на корпусе отечественных резисторов в качестве дополнения, помимо значений основного кода, добавляют символ, который содержит данные о виде прибора, допустимых мощностях, а также о других его характеристиках.

Маркировка импортных резисторов

Большое количество зарубежных компаний-производителей для кодовой маркировки данного прибора выбирают номинал, соответствующий известным европейским нормам. Таким образом, несколько первых цифр отражают номинал, измеряющийся в Омах, а последние символы представляют собой множитель, то есть количество нулей.

В зависимости от степени точности оборудования кодировка может быть в форме 3-х либо 4-х знаков. От стандартных способов кодовой маркировки импортных переменных резисторов могут быть отличия, выражающиеся в трактовке цифровых символов 7,8, 9, использующихся, как значение в конце кода.

Зарубежные заводы-изготовители используют букву R с целью обозначения десятичной запятой либо же, если она находится в конце, то она может указывать на такую характеристику, как диапазон.

Для резисторов, которые имеют нулевое сопротивление, применяется единичное значение «0».

Видео ролик с полезной информацией о резисторах

Параметры резисторов

Резистор служит для ограничения тока в электрической цепи, создания падений напряжения на отдельных участках цепи, разделения пульсирующего тока на составляющие. Другое название резисторов – сопротивления. По сути, это просто игра слов, так как в переводе с английского resistance – сопротивление.

Итак, познакомимся с основными параметрами резисторов.

На принципиальной схеме резистор обозначен прямоугольником с двумя выводами. За рубежом резистор обозначают не прямоугольником, а ломаной линией. Рядом с условным обозначением указывается тип элемента (R ) и порядковый номер (R1 ). Здесь же указан номинал сопротивления в Омах, если написана только цифра, или, к примеру, так 10 к. Это резистор на 10 килоОм (10кОм — 10 000 Ом).

Основные параметры резисторов.

Номинальное сопротивление.

Это заводское значение сопротивления конкретного прибора, измеряется это значение в Омах (производные килоОм, мегаОм). Диапазон сопротивлений простирается от долей Ома (0,01 – 0,1 Ом) до сотен и тысяч килоОм (100 кОм – 1МОм). Для каждой электронной цепи необходимы свои наборы номиналов сопротивлений. Поэтому разброс значений номинальных сопротивлений столь велик.

Рассеиваемая мощность. Подробно о мощности резистора писал .

При прохождении электрического тока через резистор происходит его нагрев. Если пропускать через резистор ток, превышающий заданное значение, то токопроводящее покрытие разогреется настолько, что резистор сгорит. Поэтому существует разделение резисторов по максимальной мощности.

На принципиальном обозначении резистора внутри прямоугольника мощность обозначается наклонной, вертикальной или горизонтальной чертой. На рисунке обозначено соответствие принципиального графического обозначения и мощности резистора.

К примеру, если через резистор потечёт ток 0,1А (100mA), а резистор имеет номинальное сопротивление 100 Ом, то необходим резистор на мощность 1 Вт. Если вместо этого применить резистор на 0,5 Вт, то резистор выйдет из строя. Мощные резисторы применяются в сильноточных цепях, например блоках питания, там, где протекают большие токи.

Если необходим резистор мощностью более 2 Вт (5 Вт и более) на принципиальном обозначении внутри прямоугольника пишется римская цифра. Например, V- 5 Вт, Х- 10 Вт, XII- 12 Вт.

Допуск.

При изготовлении резисторов не удаётся добиться абсолютной точности номинального сопротивления. Если на резисторе указано сопротивление 10 Ом, то реальное сопротивление будет в районе 10 Ом, может быть 9,88 Ом или 10,5 Ом. Это – погрешность. Допуск задаётся в процентах.

Если Вы купили резистор на 100 Ом c допуском ±10%, то реальное сопротивление резистора может быть от 90 Ом до 110 Ом. Это легко проверить, замерив сопротивление мультиметром.

Строгая точность номиналов сопротивлений в обычной аппаратуре не всегда важна. Так, например, в бытовой электронике допускается замена резисторов с допуском ±20%. Это выручает в тех случаях, когда необходимо заменить неисправный резистор (например, 10 Ом). Если нет резистора нужного номинала, то можно поставить резистор сопротивлением с номиналом от 8 Ом (10-2 Ом) до 12 Ом (10+2 Ом). Считается так (10 Ом /100%) * 20% = 2 Ом. Допуск составляет -2 Ом в сторону уменьшения, +2 Ом в сторону увеличения.

Существует аппаратура, где такой трюк не пройдёт — это прецизионная аппаратура. К ней относится медицинское оборудование, измерительные приборы, электронные узлы высокоточных систем, например, военных. В ответственной электронике используются высокоточные резисторы, допуск их составляет десятки и сотни долей процента (0,1-0,01%). Иногда такие резисторы можно встретить и в бытовой электронике.

Эти три параметра основные, их надо знать!

Перечислим их ещё раз:

Номинальное сопротивление (маркируется как 100 Ом, 10кОм, 1МОм…)

Рассеиваемая мощность (измеряется в Ваттах: 1 Вт, 0,5 Вт, 5 Вт…)

Допуск (выражается в процентах: 5%, 10%, 0,1%, 20%).

Так же стоит отметить конструктивное исполнение резисторов. Сейчас можно встретить как микроминиатюрные SMD резисторы, так и мощные, в керамическом корпусе. Существуют и невозгораемые, разрывные и прочее, перечислять можно очень долго, но основные параметры у них одинаковые: номинальное сопротивление , рассеиваемая мощность , допуск .

В последнее время номинальное сопротивление резисторов и допуск на импортных резисторах маркируют цветными полосами на корпусе самого резистора. Каждая фирма-изготовитель устанавливает свою систему маркировки резисторов, что вносит некоторую путаницу. Но в основном присутствует одна система маркировки.

Таблица цветового кодирования.

Рассчитывается сопротивление по цветным полосам так. Например, три первых полосы – красные, последняя четвёртая золотистого цвета. Тогда сопротивление резистора 2,2 кОм = 2200 Ом.

Первые две цифры согласно красному цвету – 22, третья красная полоса, это множитель. Стало быть по таблице множитель для красной полосы — 100. На множитель необходимо умножить число 22. Тогда, 22 * 100 =2200 Ом. Золотистая полоса соответствует допуску в 5%. Значит, реальное сопротивление может быть в пределе от 2090 Ом (2,09 кОм) до 2310 Ом (2,31 кОм). Мощность рассеивания зависит от размеров и конструктивного исполнения корпуса.

Иногда нет возможности прочитать цветовую маркировку резистора (забыли таблицу, стёрта/повреждена сама маркировка) и узнать его точное сопротивление. В таком случае можно измерить сопротивление мультиметром . В таком случае вы будете 100% знать реальную величину сопротивления резистора. Также при сборке электронных устройств рекомендуется проверять сопротивление мультиметром для того, чтобы отсеить возможный брак.

Резистор — пассивный элемент электрической цепи, в идеале характеризуемый только сопротивлением электрическому току.

В соответствие с классификацией резисторов по их функциональному признаку, резисторы можно разделить на постоянные и переменные. Резисторы, сопротивление которых нельзя изменять в процессе настройки и во время работы аппаратуры, относятся к группе постоянных резисторов. Резисторы, сопротивление которых можно изменять в ходе настройки и регулировки аппаратуры (обычно при помощи инструментов) образуют достаточно большую группу ЭРЭ, называемую подстроечными резисторами. По виду токопроводящего материала, из которого они изготавливаются резисторы, они подразделяются на проволочные и непроволочные. В свою очередь, непроволочные резисторы подразделяются на пленочные и объемные. В пленочных резисторах применяется металлический сплав или другой токопроводящий материал с высоким удельным сопротивлением, который наносится в виде тонкого слоя на поверхность корпуса резистора, изготавливаемого, как правило, из керамического материала или другого термостойкого материала.

Пленочные резисторы имеют малые габаритные размеры, незначительную массу, минимальную собственную индуктивность, высокое постоянство сопротивления в широком диапазоне частот, отработанную технологию изготовления и сравнительно небольшую стоимость. Токопроводящая часть объемных непроволочных резисторов составляет собой стержень из материала с большим удельным сопротивлением, покрытый слоем влагостойкой эмали.

Особую классификационную группу резисторов составляют непроволочные нелинейные резисторы – варисторы. Сопротивление этих резисторов изменяется в широких пределах, которые зависят от величины приложенного к ним напряжения.

Особую группу непроволочных резисторов составляют фоторезисторы , сопротивление которых изменяется под воздействием световых лучей.

Проволочные резисторы представляют собой керамическую фарфоровую трубку, на которую намотана проволока с высоким удельным сопротивлением.

В общем случае буквенный и цифровой коды, используемые для маркировки постоянных резисторов, могут обозначать тип и типоразмер резистора; показывать марку материала, из которого изготавливаются корпус резистора и его токопроводящий слой; обозначать конструктивное исполнение и конструктивные особенности; значения сопротивления и максимально возможные отклонения от номинала; номинальную мощность рассеяния; максимальное значение э.д.с. шумов; дату изготовления резистора; фирменный знак завода изготовителя и вид приемки резисторов заказчиком или ОТК.

В соответствии с требованиями государственных стандартов буквенный и цифровой коды могут состоять из трех, четырех и пяти знаков. Эти коды, как правило, включают две буквы и цифру, три цифры и букву или четыре цифры и букву. При этом буквы заменяют запятую десятичного знака.

и допускаемые отклонения, нанесенные на корпус резистора, определяют его качественные показатели. Номинальное сопротивление резисторов стандартизовано и определяется математическими рядами, которые имеют следующие условные обозначения: Е6, Е12, Е24, Е96, Е192. Цифра в обозначении ряда Е определяет качество значащих цифр – номиналов в каждом десятичном интервале. Например, в ряду Е6 имеется шесть номиналов сопротивлений в разряде Ом, десятки и сотни в следующих разрядах.

Номинальное значение сопротивления обозначается, как правило, цифрами с указанием основных единиц измерения и символов Ω и Ом обозначаются заглавными буквами латинского алфавита К и М. Так, резистор с сопротивлением 2,2 Ом может быть маркирован: 2,2; 2,2 Ω; 2,2 Ом; 2,2Е; 2Е2. Резистор с сопротивлением 220 Ом может иметь маркировки: 220; 220 Ω; 220 Е; К220.

Допускаемые отклонения номинальных значений сопротивлений обозночаются цифрами и исчисляются в процентах. Например, ± 2 %; ± 5 % или просто цифрами 2; 5; 10.

Как указывалось ранее, в некоторых обозначениях можно встретить букву или цифру дополнительного кода, которую ставят после буквы, обозначающей допуск, и ее размещают так, чтобы не было путаницы между кодами, обозначающими значение сопротивления и допуск. Значения сопротивления, выраженные в омах, умножаются на соответствующие множители, которые кодируются буквами латинского алфавита R K M T и соответствуют 1; 10 3 , 10 6 , 10 9 .

Номинальная мощность резистора – наибольшая мощность постоянного или переменного тока, при которой резистор может длительное время надежно работать, если его температура не превышает номинальной температуры t н.

Табл. 1. Примеры маркировок номинальных значений сопротивлений резисторов

Табл.2 Маркировка допускаемых отклонений сопротивлений резисторов

Отклонения, ±, %
Буквенные обозначения
	Латинские

Табл. 3. Буквенное кодирование года изготовления постоянных резисторов по международным правилам

Табл. 4. Буквенно-цифровое кодирование месяца изготовления

Например, март 1999 года обозначается L3; Декабрь 1999 года — KD.

Табл. 5. примеры полной буквенно-цифровой маркировки резисторов

Обозначение на резисторе	Характеристика резистора
	Резистор постоянный Номинальное сопротивление резистора равно 1,5 Ом Допускаемое отклонение от номинального значения сопротивления равно ±1% Дата изготовления – 1986 год
	Резистор постоянный. Сопротивление резистора равно 5.1 Мом Отклонение от номинального значения ±20 % (И- русская буква, М – латинская буква) Дата изготовления – 1996 год ᴓ — Код завода изготовителя
СП-1 680 5-89	Резистор переменный экранированный Максимальное сопротивление резистора равно 680 Ом Допускаемое отклонение от номинального значения сопротивления равно ±20% Резистор имеет обратно-логарифмическую характеристику функциональной зависимости изменения сопротивления (В) Номинальная мощность резистора 0,5 Вт Дата изготовления – май 1989 год ᴓ — Код завода изготовителя.

Цветная маркировка резисторов. Постоянные резисторы, изготавливаемые на основе угольной или металлоокисной пленки малогабаритного исполнения, могут иметь цветную кодовую маркировку обозначения их номинального сопротивления и предельно допускаемого отклонения. Такая маркировка наносится на поверхность резистора в виде концентрических поясов (колец) краской различного цвета, число и размеры, которых обозначают определенные цифры, соответствующие значениям кодируемых величин.

Для облегчения чтения цветной маркировки первый пояс располагается ближе к краю резистора или последний пояс делают значительно шире всех остальных.

Первый два цвета на поясах показывают две значащие цифры сопротивления резистора, выраженного в омах в полном соответствии с установленными параметрическими рядами Е6, Е12 или Е24.

Третий цветной пояс означает степень при множителе 10, четвертый цветной пояс определяет величину допускаемого отклонения от номинального значения сопротивления резистора. Отсутствие четвертого цветного пояса на резисторе означает значение симметричного допуска, равного ±20 %.

Иногда на резисторах можно встретить дополнительные цветные кольца, которые могут использоваться, например, для обозначения температурного коэффициента. Тогда наносится цветня полоска в качестве шестой боле широкой полоски или наносится спиральная линия. Пи этом цветовое кодирование температурного коэффициента сопротивления применяют только для значений с тремя значимыми цифрами.

Рис. 1. Цветная маркировка постоянных резисторов отечественного производства с сопротивлением: а — 510 кОм, ± 2 %; б – 9,1 Ом, ±5 %; в – 680 кОм, ±20 %

Табл.6. Маркировка цветовым кодом значений номинальных сопротивлений и допускаемых отклонений отечественных резисторов.

КИП Воронеж » Рубрики продуктов » Резисторы ПЭВ

Резисторы ПЭВ

Проволочные резисторы ПЭВ, ПЭВР

Проволочные резисторы ПЭВ, ПЭВР применяются: в цепях с переменным током, в цепях с постоянным током. Данный вид резисторов широко используется и применяется для навесного монтажа. По своим параметрам резисторы ПЭВ, ПЭВР являются полными аналогами резисторов марки С5-35В и могут быть полностью взаимозаменяемыми. Все типы резисторов марки ПЭВ, ПЭВР производятся в соответствии:

Резонансная частота резисторов: 1 500 Гц.

Температура перегрева: не более 310 градусов по Цельсию.

Растягивающая сила: 20 Н (2 кгс).

Верхняя частота диапазона (отсутствие резонансных частот): 1 000 Гц.

Допускаемые отклонения номинального сопротивления:  ПЭВ, ПЭВР ±5%, ±10%

Сопротивление изоляции: не менее 1 000 Ом.

Минимальная наработка: 20 000 часов.

Срок сохранности: 20 лет.

Ресурс работы:

• ПЭВ – 40 000 часов.
• ПЭВР – 40 000 часов.

Состав допустимого воздействия газовых сред: Азот – не более 96%. Кислород – не более 50%. Углекислый газ – не более 3%. Водород – не более 20%. Гелий — не более 1%. Аргон – не более 1,5%. Допускается эксплуатация при пониженном атмосферном давлении до 10~5 мм ртутного столба.

Если в цепи используется напряжение более 500В, необходимо производить дополнительную изоляцию в точках крепления резистора. При вибрационной нагрузке от 1 – 2 500 Гц с ускорением 180 мГ² (18 д) производится распайка выводов резистора проводом сечения 0,5² миллиметров с их последующей изоляцией полихлорвиниловой трубкой. Допускается применение резисторов в аппаратуре любого климатического исполнения.

Технические характеристики резисторов ПЭВ, ПЭВР:

Номинальная мощность рассеяния, Вт	Величина сопротивления, Ом	Размеры, мм							Масса, гр., не более
		L	D	H	d	d1	B	l
7,5	1 — 3 300	26 ± 1,2	14 ± 1,0	28 ± 3,0	6+1,0-1,5	2+0,25	4,5-0,3	3,5+3,1-1,0	16
10	1,8 — 10 000	35 ± 1,5							23
15	15 — 15 000	41 ± 1,5							27
20	4,7 — 20 000	45 ± 1,5	17 ± 1,0	31 ± 3,0	8,5+1,5-1,0				36
25	10 — 24 000	50 ± 2,0	21 ± 1,5	35 ± 3,0	13 ± 1,6				52
30	10 — 30 000	90 ± 2,5	29 ± 1,5	43 ± 4,0	21+1,5-2,0	3+0,25	6-0,3	4,5+3,1-1,2	120
50	18 — 51 000	140 ± 3,0							200
75	47 — 56 000	170 ± 3,5							230
100	47 — 56 000	215 ± 4,0			21+3-5				300

Рекомендуемые параметры для припайки резисторов:

Температура паяльника: 300 градусов по Цельсию.

Мощность паяльника: 65 Вт.

Состав флюса: канифоль – 25% / изопропиловый, этиловый спирт – 75%..

Время пайка: 5 секунд.

Так же рекомендуется применение припоя ПОС-40 по ГОСТ 21931.

Условия эксплуатации резисторов ПЭВ, ПЭВР:

Синусоидальная вибрация:

• Диапазон частот: 10 – 1 000 Гц.
• Амплитуда ускорения: 200 м/с²

Механический удар:

Одиночного действия:

• Пиковое ударное ускорение: 5 000 м/с²
• Длительность действия: 0,5 ± 0,2 мс.

Многократного действия:

• Пиковое ударное ускорение: 1 500 м/с²
• Длительность действия: 1 ± 0,3 мс.

Атмосферное давление:

• Атмосферное пониженное рабочее давление: 667 Па.
• Атмосферное повышенное рабочее давление: 303 960 Па.

Температура окружающей среды

• Повышенная рабочая температура среды: 40 °С.
• Максимально допустимая рабочая температура среды: 155 °С.
• Пониженная рабочая температура среды: -60 °С.
• Смена температур: от 155 до минус 60 °С.
• Повышенная относительная влажность при температуре 35° градусов Цельсия без конденсации влаги: 98%.

---

Блоки резисторов БК12 — ЮЖУРАЛКРАН

Блоки резисторов серии БК12 У2 ИРАК 434.331.003 устанавливаются в электроприводах грузоподъемных кранов. Данные блоки предназначены для пуска, регулирования скорости, а также торможения крановых электродвигателей в цепях переменного тока напряжением до 660 В, частотой 50-60 Гц и в цепях постоянного тока напряжением до 440 В.

В блоках типа БК12 У2 ИРАК 434.331.003 устанавливается до двенадцати резистивных элементов из константановой проволоки марки МНМц 40-1,5*.

* Константан (от лат. constans, род. п. constantis — постоянный, неизменный) — термостабильный сплав на основе меди (Cu) с добавкой никеля (Ni) и марганца (Mn). Сплав имеет высокое удельное электрическое сопротивление (около 0,5 мкОм·м), минимальное значение температурного коэффициента электрического сопротивления, высокую термоэлектродвижущую силу в паре с медью, железом, хромелем. Температурный коэффициент линейного расширения 14,4·10⁻⁶ °C⁻¹. Плотность 8800—8900 кг/м³, температура плавления около 1260 °C. Рабочая температура до 500 °C. Сплав марки МНМц 40-1,5 имеет плотность 8900 кг/м³, состоит из 56-60% меди (Cu), 39-41% никеля (Ni), 1-2% марганца (Mn).

Блоки резисторов серии БК12 поставляются с 80-х годов, данные блоки пришли на смену устаревшим блокам типа НК-1А У2 2ТД.750.024, НФ-1А У2 2ТД.754.005, НФ-1А У2 2ТД.754.054, НФ-1А У2 2ТД.754.065, НФ-2А У2 2ТД.754.055, НФ-3А У2 2ТД.754.057, НФ-11А У2 2ТД.750.011, НФ-11А У2 2ТД.750.020, НФ-11А У2 2ТД.754.048, НФ-22А У2 2ТД.750.021, НФ-22А У2 2ТД.754.056.

Мощность блоков БК12 на 10% больше, чем мощность устаревших блоков серии НК-1, НФ-11, НФ-22. Габаритные размеры новых и ранее выпускавшихся блоков одинаковы.

Сертификат соответствия на блоки резисторов БК12:

Фотографии блоков резисторов серии БК12:

Конструкция блоков БК12 ИРАК 434.331.003

Блок резисторов БК12 представляет собой конструкцию открытого исполнения, состоящую из двух металлических боковин-пластин, соединенных между собой двумя стальными планками с поперечной стяжкой. На боковинах блока и поперечной стяжке при помощи трубчатых фарфоровых изоляторов устанавливаются резисторы (резистивные элементы).

Резистор (резистивный элемент) состоит из стальной пластины-держателя с насаженными на нее фарфоровыми ребристыми изоляторами типа ПФ-60. По канавкам изолятора навивается константановая проволока марки МНМц 40-1,5. Концевые и промежуточные контактные отводы выполнены в виде петель.

На одной из двух планок, скрепляющих боковины блока, на трубчатых фарфоровых изоляторах, устанавливаются внешние контактные зажимы, соединённые с концевыми и промежуточными отводами резисторов медным неизолированным проводом диаметром 4-6 мм согласно ГОСТ 1535.

Блоки БК12 У2 имеют до двенадцати выводных контактных зажимов.

Технические характеристики блоков резисторов БК12 ИРАК 434.331.003

Климатическое исполнение: У2 (для эксплуатации в районах с умеренным климатом с размещением под навесом или в помещениях со свободным доступом воздуха).
Окружающая среда — невзрывоопасная, не содержащая газов и паров, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью (например, угольной) или водяным паром.
Исполнение по степени защиты — IP00.
Режим работы — продолжительный.
Допустимое превышение температуры для резистивного элемента с константановой проволокой марки МНМц 40-1,5 не более 350 ^oС. Допустимое превышение температуры контактных зажимов для подсоединения внешних проводников не более 80 ^oС.
Длительная рассеиваемая мощность блоков при допустимом перегреве резистивного материала в 350 ^оС — 6,2кВт.
Допустимое значение отклонения величины сопротивления блока 10%.
Масса блока не более 22 кг.
Объем блока 0,05 м.куб

Габаритно-присоединительные размеры блоков резисторов БК12 У2

Комплект поставки:

• Паспорт — 1 шт.
• Схема электрическая соединений — 1 шт.
• Индивидуальная упаковка (коробка, обрешетка, по требованию) — 1 шт.
• Сертификат соответствия (по требованию) — 1 шт.

Гарантийный срок 12 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня отгрузки потребителю.

Перечень выпускаемых блоков резисторов БК12:

БК12 У2 ИРАК.434.331.003-01	БК12 У2 ИРАК.434.331.003-21	БК12 У2 ИРАК.434.331.003-44
БК12 У2 ИРАК.434.331.003-02	БК12 У2 ИРАК.434.331.003-22	БК12 У2 ИРАК.434.331.003-45
БК12 У2 ИРАК.434.331.003-03	БК12 У2 ИРАК.434.331.003-25	БК12 У2 ИРАК.434.331.003-46
БК12 У2 ИРАК.434.331.003-04	БК12 У2 ИРАК.434.331.003-26	БК12 У2 ИРАК.434.331.003-47
БК12 У2 ИРАК.434.331.003-05	БК12 У2 ИРАК.434.331.003-27	БК12 У2 ИРАК.434.331.003-48
БК12 У2 ИРАК.434.331.003-06	БК12 У2 ИРАК.434.331.003-28	БК12 У2 ИРАК.434.331.003-49
БК12 У2 ИРАК.434.331.003-07	БК12 У2 ИРАК.434.331.003-29	БК12 У2 ИРАК.434.331.003-50
БК12 У2 ИРАК.434.331.003-08	БК12 У2 ИРАК.434.331.003-30	БК12 У2 ИРАК.434.331.003-54
БК12 У2 ИРАК.434.331.003-09	БК12 У2 ИРАК.434.331.003-31	БК12 У2 ИРАК.434.331.003-59
БК12 У2 ИРАК.434.331.003-10	БК12 У2 ИРАК.434.331.003-32	БК12 У2 ИРАК.434.331.003-65
БК12 У2 ИРАК.434.331.003-11	БК12 У2 ИРАК.434.331.003-33	БК12 У2 ИРАК.434.331.003-68
БК12 У2 ИРАК.434.331.003-12	БК12 У2 ИРАК.434.331.003-35	БК12 У2 ИРАК.434.331.003-69
БК12 У2 ИРАК.434.331.003-13	БК12 У2 ИРАК.434.331.003-36	БК12 У2 ИРАК.434.331.003-81
БК12 У2 ИРАК.434.331.003-14	БК12 У2 ИРАК.434.331.003-37	БК12 У2 ИРАК.434.331.003-82
БК12 У2 ИРАК.434.331.003-15	БК12 У2 ИРАК.434.331.003-38	БК12 У2 ИРАК.434.331.003-83
БК12 У2 ИРАК.434.331.003-16	БК12 У2 ИРАК.434.331.003-39	БК12 У2 ИРАК.434.331.003-84
БК12 У2 ИРАК.434.331.003-17	БК12 У2 ИРАК.434.331.003-40
БК12 У2 ИРАК.434.331.003-18	БК12 У2 ИРАК.434.331.003-41
БК12 У2 ИРАК.434.331.003-19	БК12 У2 ИРАК.434.331.003-42
БК12 У2 ИРАК.434.331.003-20	БК12 У2 ИРАК.434.331.003-43





При заказе блоков резисторов БК12, необходимо полностью указывать каталожный номер: ИРАК 434.331.003-ХХ, где ХХ-номер схемы.

Возможно изготовление других типов блоков резисторов при условии предоставления электрической схемы соединений с указанием режимов работы.

Для оперативного расчета стоимости и возможности изготовления блока — заполните опросный лист.



Производитель оставляет за собой право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.

Простое полное руководство по покупке (2020)

Резистор — это базовый компонент, который вам всегда понадобится для каждого вашего электронного проекта. Нехорошо, если вы слишком увлекаетесь электроникой и покупаете резисторы в соответствии с потребностями каждого проекта, это просто не очень экономично.

Решение состоит в том, чтобы купить лучший комплект резисторов с разными номиналами резисторов и полностью соответствовать требованиям вашего проекта. Так много хороших наборов доступно на местном рынке или в Интернете. Просто выберите один комплект в соответствии с вашим бюджетом и требованиями.

В этой статье я постараюсь дать вам все возможные подробности о том, как выбрать комплект резисторов, чтобы вы могли выбрать, какой из перечисленных комплектов подходит вам больше всего.

Лучшие комплекты резисторов

Выбор лучшего набора резисторов не должен вызывать особых проблем. Таким образом, просто задайте эти вопросы и выберите тот, который вам подходит.

• Какая мощность мне нужна
• Какой материал и какой допуск требуется

Но вкратце, если вы торопитесь, металлопленочные резисторы с допуском 1% — лучшие доступные резисторы.Все лучшие бренды предоставляют комплекты резисторов с указанной спецификацией. Все самые лучшие и практически одинаковой ценовой категории.

1. Комплект резистора Joe Knows Electronics

Joe Knows Electronics из Лас-Вегаса — популярный бренд по производству комплектов электронных компонентов. Бренд обеспечивает очень хорошее обслуживание клиентов. Служба поддержки клиентов всегда готова помочь вам в решении ваших проблем.

Наборы резисторов

Joe Knows бывают всех популярных номиналов мощности, то есть 1/4 Вт, 1/2 Вт и 1 Вт.Допуск очень хороший — 1%. В комплекте 86 стандартных номиналов Е12 от 0 до 10 МОм, что очень приятно.

Вот несколько рекомендаций, которые вы можете рассмотреть.

Красота Joe Knows заключается в том, что каждое значение сопротивления индивидуально упаковано и аккуратно промаркировано для упрощения организации. Вы также можете проверить каждое значение, сравнив его с предоставленной таблицей цветового кода.

Для меня хорошей особенностью этого комплекта являются высококачественные толстые медные провода. Потому что толстые медные провода облегчают работу на макетной плате.Это может быть первый комплект для любителей электроники, домашних мастеров и для всех, кто хочет потратить свое время на игры с электроникой.

2. Комплект резисторов E-Projects

Как и Joe Knows Electronics, E-Projects — популярный бренд, предлагающий отличное обслуживание клиентов и разработку качественных электронных компонентов. Резисторы E-projects хороши для людей, которые играют с платами Arduino и макетами.

Прелесть набора резисторов E-Projects состоит в том, что он организован и маркирован в 43 упаковках по 25 штук в каждой.Каждый резистор имеет номинальную мощность 1/4 Вт, что очень хорошо для низкого тока и напряжения. Достаточно просто вытащить резистор любого номинала из упаковки и вставить в проект.

Вот несколько рекомендаций, которые вы можете рассмотреть.

Хотя я рекомендую, вы должны проверять каждое значение высокоточным мультиметром, прежде чем помещать его в свой проект. Если у вас нет мультиметра, по крайней мере, проверьте его по цветовому коду, который есть в комплекте резисторов.

У него толстые медные провода, поэтому вам не составит труда погрузить его в макетные платы (жесткие провода калибра 24 i.е. 0,022 дюйма, 0,55 мм) или работая на печатных платах. Все значения соответствуют стандарту E16 и идеально подходят для пайки печатных плат и съемных макетов без пайки.

3. Лучший комплект резисторов от Elegoo

Как и другие упомянутые бренды, Elegoo славится производством аппаратных устройств, таких как роботы, светодиодные ленты, пульты дистанционного управления и многое другое. Elegoo без сомнения производит высококачественную продукцию. Я лично верю в качественные бренды, бренды с проверенной репутацией в отрасли, и этот бренд — один из них.

Вот несколько рекомендаций, которые вы можете рассмотреть.

Лучший комплект резисторов, который они делают, сделан из металлической пленки с допуском 1%, что очень приятно. Хорошо маркированный и организованный с 17 различными значениями и сертификатом RoHS. Лучше всего подходит для людей, играющих с Arduino.

Я перечисляю его здесь по двум причинам.

• Цена низкая, так как у вас есть резистор всего 17 различных номиналов, что достаточно справедливо.
• Во-вторых, низкая цена просто за меньшее количество резисторов, а не за компромисс в качестве.

Лучшие параметры комплектов резисторов

Всегда хорошо понимать, резисторы какого типа нужно покупать. Когда я начал изучать электронику, моей стратегией было составить схему схемы, что мне показалось интересным. Я пытался узнать все о схеме в целом, например, какая часть что делает?

После полного понимания схемы я ходил на рынок и покупал все комплектующие. Я всегда совершал большую ошибку, не осознавая того, что я просто купил все компоненты, не заботясь об их токе, напряжении и номинальной мощности.И угадайте, что компонент, который первым загорелся, всегда был резистором.

Я просто сожгла кучу резисторов по пути. Со временем моя стратегия покупки пары дополнительных резисторов на случай их перегрева изменилась, когда я узнал о концепциях номинальных значений резисторов. С этого момента мой мир в безопасности.

А теперь давайте посмотрим, о чем следует помнить, покупая комплект для своего проекта.

Диапазон значений

Лучше всего иметь большое количество резисторов.Но имейте в виду, что вам не нужно постоянно столько ценностей. Итак, убедитесь, что значения стандартные. Хороший разработчик схем всегда выбирает стандартные значения, иначе возникают проблемы с энергопотреблением и точностью.

Для справки ниже приводится таблица стандартных номиналов резисторов.

Помимо значений допуска 5%, доступны также значения 1%, 2% и 10%. Это зависит от требований ваших проектов.

Итак, ваши комплекты резисторов должны иметь множество различных номиналов, но они должны быть стандартными.Не беспокойтесь о других значениях, вы всегда можете получить их, играя параллельные и последовательные комбинации.

Номинальная мощность

Игнорируйте этот параметр, иначе вы можете сжечь много резисторов. Обычно, когда вы новичок в электронике, вы не знаете, какое напряжение вам следует подавать, и из-за этого недостатка знаний вы действительно подавляете и заставляете вещи гореть.

В случае резистора, как и любого другого компонента, нужно быть очень осторожным с тем, сколько мощности он ему дает.Под номинальной мощностью я подразумеваю предел мощности. Доступны различные номинальные мощности, среди которых 1/8 Вт, 1/4 Вт, 1/2 Вт и 1 Вт

.

Эти значения мощности просто представляют номинальную мощность резистора. Это предупреждающий знак, который говорит вам не превышать эти ограничения мощности, иначе вы сожжете свое устройство. Вопрос в том, как узнать, какой номинал мощности вам нужно купить. Позвольте мне объяснить это с помощью некоторых расчетов ниже:

Теперь проверим напряжение,

Это означает, что резистор IKOhm с номинальной мощностью 1/2 Вт может выдерживать максимальный ток 22 мА и напряжение 23 В.Если вы превысите эти пределы, ваш резистор перегорит. Так что будь осторожен.

Надеюсь, это заставило вас подумать, что если ваша схема имеет ток и напряжение в указанном выше диапазоне, то есть 22 мА и 23 В, вам следует выбрать лучшие комплекты резисторов с номинальной мощностью 1/2 Вт. Воспользуйтесь приведенными выше формулами и рассчитайте максимальные значения тока и напряжения для остальных номинальных мощностей.

Провода медные

Мы знаем, что резистор — это устройство с двумя выводами. Два вывода, клеммы, должны быть хорошего качества.Они должны быть толстыми и прочными. Потому что если они будут слишком слабыми, у вас будет много проблем, вставляя их в макетную плату или при пайке.

Резисторы из углеродистой композиции или углеродной пленки

Резисторы изготавливаются из разных материалов. Из-за чего они предпочтительнее друг друга в соответствии с требованиями схемы.

Резисторы из углеродистой композиции лучше всего подходят для поглощения высоких переходных процессов в течение коротких периодов времени. Это громоздкие резисторы, способные поглощать большие переходные процессы.Из-за того, что они громоздкие и имеют тенденцию производить большое количество шума, в наши дни они потеряли свое значение.

Они находят свое применение в схемах, где необходимо поглощать высокие переходные процессы, а также в старинных радиоприемниках. Затем они были модифицированы в резисторы из углеродной пленки с меньшим уровнем шума. Углеродные пленочные резисторы меньше по размеру и более стабильны.

Резисторы металлопленочные или металлооксидные

Металлооксидные пленочные резисторы состоят из тонкого слоя оксида металла, нанесенного на керамические проводники.Они были получены из углеродных пленочных резисторов с лучшими характеристиками. После этого появились металлопленочные резисторы с улучшенными характеристиками и гораздо меньшим уровнем шума. Это стандартные резисторы, используемые в наши дни с допусками 1% или 2%.

Резисторы проволочные обмотанные

Эти резисторы стабильны и могут обеспечивать очень точные значения резисторов, поэтому используются для тестирования приборов и силовых приложений. Некоторые из них даже используются с радиаторами для уменьшения нагрева.

Резисторы поверхностного монтажа

Резисторы для поверхностного монтажа — это крошечные резисторы, которые требуют особой осторожности при использовании в цепи.Приходится паять его на печатную плату, и с макетами играть с ним нельзя. Но об этом стоит знать и потратить на это время. Потому что, когда вы узнаете и узнаете, вы закончите на этом резисторе.

Рекомендуемый лучший комплект резисторов для начинающих

Все вышеперечисленные комплекты резисторов на Amazon — хорошие и достойные инвестиции. Моя личная рекомендация: если вы полный новичок в электронике, выбирайте устройства высокой мощности и разумные детали.

Я говорю, что используйте высокую мощность, потому что на ранних этапах работы с электроникой вы действительно не можете понять, какой ток протекает или каково реальное напряжение. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!В таких ситуациях высокая мощность сэкономит ваше время и вы получите удовольствие от успеха в электронике. И я уверен, что если вы однажды потратите свое время на электронику, вы сможете узнать, какой именно тип, номинал и номинал резистора вам нужен.

Сводка

Комплект резисторов — это фундаментальная вещь, которая нужна каждому электронщику в своей лаборатории. Они не очень дорогие, но люди иногда игнорируют это и покупают резисторы для каждого нового проекта, что совсем не очень экономично.

В этой статье я постараюсь перечислить все важные параметры любого лучшего комплекта резисторов и дать вам некоторые из моих рекомендаций, имеющихся на рынке.

Вкратце, прежде чем покупать какой-либо комплект, просто ответьте на следующие вопросы

• Какие параметры мощности, напряжения и тока мне нужны
• Для какой точности, типа проекта нужен комплект резисторов

Надеюсь, эта статья вам помогла.

Другие полезные сообщения:

Спасибо и удачной жизни.

Вам это действительно нужно? Это поможет вам определиться!

Довольно легко создавать увлекательные забавные проекты, используя небольшие электронные компоненты, такие как датчики, конденсаторы, резисторы, процессоры, контроллеры, диоды и светодиоды. Резистор — один из них.

Основная цель использования резистора — уменьшить протекание тока в цепи, тем самым минимизируя огромные потери в электронных устройствах.

Эти резисторы доступны на рынке по всему миру из-за их большой функциональности для создания интеллектуальных устройств, таких как геймеры, мобильные телефоны, мини-ПК, и обеспечения возможности людям всех возрастов изучить свои знания в области электроники.

Итак, когда дело доходит до выбора комплектов резисторов, трудно решить, какой из них подходит для каждого из них, очень уникального. Мы провели часы исследования нескольких комплектов резисторов и выбрали Best Resistor Kits среди доступных.

Проверьте их подробно…

Обзор лучших комплектов резисторов

1. Projects EPC-102 43 Value Resistor Kit (1Ω-10MΩ)

Самый первый в списке — от E-Projects .Это очень популярный бренд по разработке электронных компонентов, предоставляющий клиентам качественные услуги. 96 из 100 дали 5 звезд за качество и производительность. По этой причине мы указали номер 1 среди всех комплектов резисторов ведущих брендов.

Это может быть идеальный стартовый набор для домашних мастеров, любителей электроники и любителей. Когда вы покупаете этот комплект, он предлагает сопротивление 1 Ом, 10 Ом, 15 Ом, 100 Ом, 150 Ом, 1 кОм, 10 кОм, 15 кОм, 100 кОм, 1 МОм и 4,7 МОм.

Таблица цветовой кодировки резисторов также предоставляется вместе с комплектом, чтобы пользователи понимали концепцию цветовой кодировки и эффективно собирали резисторы на соответствующих аппаратных устройствах.

Это мой любимый и лучший набор резисторов, доступных в настоящее время на рынке. Качество сборки хорошее, обеспечивает высокую производительность с меньшим уровнем шума на выходе и очень удобен в использовании. В остальном это самый недорогой комплект резисторов по сравнению с другими в нашей линейке.

Купить сейчас на Amazon

2. Набор резисторов Elegoo 17 номиналов в ассортименте (1Ω-1MΩ)

Номер 2 в списке от бренда Elegoo.Это популярный бренд для производства таких аппаратных устройств, как роботы, светодиодные ленты, пульты дистанционного управления и многое другое. Имеет достаточный опыт в производстве, а также продает продукцию по разумным ценам.

Эта компания под брендом Elegoo хорошо обслуживает клиентов. При покупке этого комплекта вы получаете набор различных резисторов в диапазоне от 10 Ом до 10 МОм.

Руководство по цветовой кодировке поможет вам с легкостью понять значения сопротивления и их применение в электронных схемах.Некоторые из основных характеристик этого стартового набора Elegoo из 525 деталей:

• Металлическая пленка 1/4 Вт
• 1% допуска
• 24-выводной штифт SWG (0,022 дюйма, 0,55 мм)
• Руководство по цветовой кодировке
• Сертификат RoHS
• Пластиковый корпус

В стартовом наборе Elegoo перечислены удивительные компоненты:

• 10 Ом, 20 Ом, 470 Ом, 2,2 кОм, 4,7 кОм, 22 кОм, 47 кОм, 100 кОм, 220 кОм, 470 кОм, 1 МОм )
• 100 Ом, 220 Ом, 1 кОм, 10 кОм (50 штук)

В целом, набор Elegoo из 525 малых резисторов очень разумно, имеет лучшее качество и большую стабильность.Поскольку компоненты резистора очень маленькие, не рекомендуется для детей младше 3 лет.

Купить сейчас на Amazon

3. Комплект резисторов Bojack 50 номиналов

В этот набор резисторов от бренда BOJAK входит 1350 резисторов. Этого количества хватит на несколько проектов, поделок и экспериментов.

Доступны 50 различных значений, включая 0 Ом ， 1 Ом, 2,2 Ом, 4,7 Ом, 10 Ом, 15 Ом, 22 Ом, 33 Ом, 39 Ом, 47 Ом, 68 Ом, 100 Ом, 150 Ом, 220 Ом, 330 Ом, 510 Ом, 680 Ом, 1 кОм, 1 .5 кОм, 2 кОм, 2,2 кОм, 3 кОм, 5,1 кОм, 5,6 кОм, 7,5 кОм, 8,2 кОм, 33 кОм, 47 кОм, 56 кОм, 100 кОм, 150 кОм, 220 кОм, 330 кОм, 470 кОм, 680 кОм, 2 МОм, 4,7 МОм, 5,6 МОм и другие.

Из этих 1350 штук более часто используются 50 шт. (Включая 10 кОм, 100, 220, 1 кОм) и 25 редко используемых резисторов. Чтобы избежать путаницы, к подробным инструкциям прилагается руководство по цветовым кодам.

Эти резисторы имеют допуск ± 1%. Для лучшего соединения и стабильной работы предусмотрены толстые металлические штыри и металлическая пленка толщиной 1/4 Вт.Эти резисторы имеют сертификат RoHS. По сравнению с другими наборами этот немного дороже.

Купить сейчас на Amazon

4. Комплект резисторов Yobett 166 номиналов 1/4 Вт (0–22 МОм) Комплекты металлопленочных резисторов DIP

Бренд Yobett — выбор профессионалов и любителей электроники. Он доступен по цене, изготовлен из лучших материалов и очень гибок в использовании на различных аппаратных схемах. Вот почему мы перечислили 4-е место среди всех лучших комплектов резисторов, доступных на рынке.

Основная цель использования этих резисторов — регулировать ток в активном устройстве. Ниже приведены технические характеристики набора резисторов Yobett:

• Диапазон сопротивления 1/4 Вт (0–22 МОм)
• Допуск резистора 1%
• Количество 166 значений * 10 = 1660 штук.

Различные значения сопротивления, предлагаемые в комплекте: 1 Ом, 10 Ом, 15 Ом, 30 Ом, 75 Ом, 100 Ом, 150 Ом, 200 Ом, 300 Ом, 470 Ом, 510 Ом, 910 Ом, 1 кОм, 1,1 кОм, 2 кОм, 3 кОм, 5,1 кОм, 10 кОм, 11 кОм 20 кОм 30 кОм 51 кОм 75 кОм 100 кОм, 200 кОм, 510 кОм, 1 МОм, 2 МОм, 10 МОм, 15 МОм, 20 МОм и 22 МОм

Он также содержит руководство по эксплуатации, которое позволяет пользователям вычислять значения сопротивления.

Резисторы марки Yobett обладают хорошими характеристиками, поскольку при их разработке используются качественные материалы. По сравнению с другими, этот комплект резисторов марки Yobett стоит дорого, и его очень легко подключить к различным электронным схемам.

Купить сейчас на Amazon

5. Набор резисторов Haraqi Store 73 Value

Торговая марка Haraqi предлагает наборы высокоточных резисторов. В этот ассортиментный набор входит 1460 резисторов 73 различных номиналов.Их можно использовать в различных школьных экспериментах, проектах DIY и других.

Этот набор содержит 73 различных значения по 20 штук в каждом значении, включая: 1.0, 1.2, 6.8, 8.2, 10, 12, 15, 18, 22, 27, 33, 150, 180, 220, 270, 33K, 39K. , 47К, 180К, 220К, 270К, 330К и другие.

Упаковываются отдельно по стоимости в пластиковом ящике. У каждого резистора есть стандартные полоски и этикетка, позволяющая зашифровать значения в зависимости от цвета. Они находятся в пределах допуска 1%.

Каждый резистор идеально вписывается в макетную плату.Они легко сгибаются, но при этом достаточно жесткие, чтобы удерживать положение. По сравнению с другими наборами резисторов, у него нет серьезных недостатков, что делает его одним из лучших наборов резисторов.

Купить сейчас на Amazon

6. Cutequeen 750 штук, комплект резисторов на 30 значений (10 Ом — 1 МОм)

Cutequeen — профессиональный производитель светодиодных фонарей, часов, автомобильных роботов и многих других электронных проектов. ! 73 из 100 дали хорошие оценки и обзоры этому продукту.Это основная причина включения 6 в список 10 лучших комплектов резисторов.

Когда вы платите деньги за этот комплект, вы получаете резисторы в диапазоне от 10 Ом до 1 МОм (10 Ом, 100 Ом, 150 Ом, 510 Ом, 1 кОм, 2 кОм, 5,1 кОм, 10 кОм, 51 кОм, 100 кОм, 300 кОм, 470 кОм и 1 МОм). Все эти резисторы аккуратно упакованы и промаркированы в толстой картонной коробке.

Вы также можете разместить эти резистивные компоненты на макетной плате для создания ваших собственных проектов.

Комплект резисторов Cutequeen из 750 элементов имеет хорошие характеристики, а также обеспечивает прекрасные характеристики по доступным ценам.Основным недостатком этого продукта является то, что он может выдерживать до нескольких вольт или ампер. Если он превысит предел, резистор будет сильно поврежден и не будет работать эффективно.

Купить сейчас на Amazon

7. Набор резисторов Austor на 38 номиналов

Набор резисторов от AUSTOR включает 1050 резисторов с 38 номиналами. Их диапазон допуска составляет ± 1% и поставляется с металлической пленкой Вт.

Они подходят для использования в электронных DIY-проектах, школьных проектах, экспериментах, в том числе в Arduino.Значения резисторов, доступных в этом наборе, включают 100 Ом, 200 Ом, 1 кОм, 2 кОм, 0 Ом, 10 Ом, 39 Ом, 75 Ом, 100 Ом, 330 Ом, 470 Ом, 4,7 кОм, 22 кОм, 680 кОм, 1 м. Ω, 2.2k Ω и ряд других.

Из 1050 штук 50 штук имеют 4 общих значения, а 25 штук имеют 34 обычных значения. Каждое значение индивидуально упаковано в пластиковую крышку, а все резисторы упакованы в пластиковый корпус для удобства хранения и организации.

Цветная маркировка предназначена для помощи в выборе правильного значения сопротивления.В целом, этот комплект резисторов стоит потраченных вами денег.

Купить сейчас на Amazon

8. Ltvystore 3120 штук (1 Ом — 10 МОм) Комплект поставки металлопленочных резисторов 1/4 Вт

Следующий в списке — от Ltvystore. Это очень популярный бренд для разработки небольших электронных компонентов, стремящийся обеспечить высокое качество обслуживания клиентов. За его замечательные характеристики и портативность мы указали номер 8.

Это набор высокоточных резисторов со стабильным выходом и низкотемпературным коэффициентом.Когда резисторы подключены к аппаратной схеме, на выходе генерируется малошумящий сигнал.

Некоторые из этих резисторов не имеют маркировки и несколько отдельных резисторов в картонной коробке. Основные характеристики комплектов резисторов Ltvystore:

• Диапазон сопротивления 1 Ом-10 МОм
• Допуск резистора ± 5%
• Рабочее напряжение 250 В и
• Напряжение перегрузки 500 В

Этот замечательный набор содержит 3120 штук резисторов от 1 Ом до 10 МОм (1 Ом, 5 Ом, 10 Ом, 100 Ом, 220 Ом, 270 Ом, 330 Ом, 510 Ом, 1 кОм, 3 кОм, 3.9 кОм, 4,7 кОм, 5,6 кОм, 10 кОм, 15 кОм, 22 кОм, 33 кОм, 39 кОм, 47 кОм, 56 кОм, 1 МОм, 1,5 МОм, 2 МОм, 5,6 МОм, 10 МОм).

В целом, набор резисторов Ltvystore имеет хорошие характеристики и отлично подходит для создания забавных проектов. Даже новичок может эффективно использовать эти резисторы и лучший способ получить мгновенный набор резисторов.

Купить сейчас на Amazon

9. Переменный комплект металлопленочного резистора DIYmall 1/4 Вт

Последний в списке от бренда DIYmall.Этот популярный бренд специализируется на разработке IOT-устройств с учетом требований клиентов, а также предлагает качественные услуги.

Эти замечательные резисторы изготовлены из качественных материалов по разумным ценам. В комплект также входит карта резисторов, которая поможет вам правильно проверить и проанализировать значения сопротивления. Все эти резисторы поставляются в пластиковом пакете, а затем в картонной коробке.

Это упрощает работу пользователей, и эти комплекты резисторов имеют следующие особенности:

• Точность 1%
• Значения 73 и
• Всего 1460 штук

Резисторы от 1 Ом до 10 МОм (1 Ом , 5 Ом, 10 Ом, 100 Ом, 220 Ом, 270 Ом, 330 Ом, 510 Ом, 1 кОм, 3 кОм, 3.9 кОм, 4,7 кОм, 5,6 кОм, 10 кОм, 15 кОм, 22 кОм, 33 кОм, 39 кОм, 47 кОм, 56 кОм, 1 МОм, 1,5 МОм, 2 МОм, 5,6 МОм, 10 МОм).

Производительность комплекта резисторов DIYmall впечатляет. Но единственным минусом этого продукта является то, что он не может постоянно давать точные результаты на выходе в течение длительного времени.

Купить сейчас на Amazon

10. Набор резисторов Cutequeen, состоящий из 3325 частей, 133 номинала (1 Ом — 10 МОм)

Еще один важный комплект от бренда Cutequeen.Это последний в нашем списке лучших комплектов резисторов. По сравнению с другими, покупать очень разумно, качество и производительность резисторов слишком хорошие.

Каждый из этих номиналов резистора маркируется индивидуально и аккуратно упаковывается в картонную коробку. Они работают очень хорошо, и все резисторы были протестированы в пределах допуска.

При покупке этого удивительного набора резисторов вы получаете резисторы различных диапазонов (1 кОм, 2 кОм, 5,1 кОм, 10 кОм, 15 кОм, 20 кОм, 30 кОм, 51 кОм, 75 кОм, 100 кОм, 200 кОм, 300 кОм, 510 кОм, 750 кОм, 1 МОм, 2 МОм и 4.7 МОм).

Производительность этого симпатичного набора резисторов Queen из 3325 элементов впечатляет, и он очень гибок для работы на различных платформах. Но в нем нет руководства по цветовому кодированию резисторов. Поэтому мы и занесли номер 10.

Купить сейчас на Amazon

Заключение

На этом мы подошли к концу сеанса, «Наборы резисторов». Когда дело доходит до выбора лучшего, комплект резисторов Projects EPC-102 43 Value является нашим главным приоритетом из списка лучших комплектов резисторов благодаря его функциональности, большей возможности подключения и гибкости.

Комплекты резисторов предлагают номиналы от 1 Ом до 4,7 МОм по разумным ценам и предоставляют клиентам качественные услуги прямо у порога. Он может стать отличным стартовым комплектом для инженеров и начать реализацию различных проектов своими руками.

Просмотрите эти удивительные комплекты резисторов и поделитесь своим опытом в разделе комментариев, приведенном ниже:

Резистор

против устойчивых брендов — Glow London

Наш блестящий обзор лучших творческих идей брендов за 2020 год

Первая неделя 2021 года.Мы смеемся над последними рождественскими остатками, убираем украшения и воспоминания о прошлом году и сталкиваемся с идеей снять пижаму и вернуться к работе (слава богу, Борис подарил нам возможность не снимать пижамные штаны в обозримом будущем. ).

Мы также размышляем как в личном, так и в профессиональном плане, устанавливая цели и видения на следующий год. В Glow мы абсолютно не находимся в лагере «дерьмо 2020». Во многих смыслах это было жестоко. Но лучшие люди, бренды и бизнес-культура процветают в военное время и во времена рецессии.А в трудные времена всегда проявляется невероятное творчество.

Наши размышления сводились к тому, что бренды, похоже, разделились на два лагеря; те, кто сопротивлялся, сидели неподвижно, ожидая, когда все вернется в норму. А те, кто проявили стойкость, изменили и развили как свой бренд, так и свою культуру. Мы хотим воспользоваться моментом, чтобы поблагодарить некоторых брендов стеллы из последнего лагеря:

В день блокировки Gymshark сменил название на Homeshark.Они не сидели без дела, беспокоясь о том, что это нарушит их основной бизнес, они действовали немедленно и получили статус единорога.

Нам также понравилось, как Expedia инвестировала, когда путешествие резко остановилось, разворачивая свою кампанию и принося радость и надежду народу, показывая пару, разыгрывающую приключения в своей гостиной. Это держит бренд в центре внимания, когда мы будем готовы и снова сможем выйти на рынок.

Список звездных брендов 2020 года был бы неполным без упоминания гибких новаторов.Обычно на запуск нового продукта у брендов уходит около 18 месяцев. К 20 марта у Pai было в наличии их великолепное дезинфицирующее средство для рук.

Вместо того, чтобы сразу поступать в продажу покупателям и получать прибыль от их невероятно быстрого конвейера, Пай пожертвовал первую партию соседним школам, детским садам и благотворительным организациям, таким как Beauty Banks, убедившись, что их последний запуск принесет пользу тем, кто в этом больше всего нуждается. И они не остановились на социальном воздействии; Стремясь изменить ситуацию к лучшему в сообществе, за каждое дезинфицирующее средство, проданное через веб-сайт, другое будет передано в дар уязвимым людям в этом районе.

В другом конце года были ежегодные маркетинговые разборки. Кто сможет завоевать наши сердца лучшей рождественской рекламой в такой знаменательный год? Для нас это были три части Сэйнсбери, разноплановая ретроспектива с использованием видеоматериалов в стиле домашнего кино. Цель состояла в том, чтобы поделиться чувством надежды и того, что Рождество может быть особенным, независимо от обстоятельств. Розничный торговец пытался найти правильный баланс между тем, чтобы вызывать улыбку на лицах людей, и при этом учитывать тот факт, что все еще было много неуверенности в том, как мы можем провести Рождество в прошлом году.На наш взгляд, они попали в точку. Особенно, когда на самом деле оказалось, что нам всем пришлось полагаться на воспоминания, домашнее видео, фотографии прошедшего Рождества… и странный звонок Zoom. Пророческий.

Наш бренд-победитель 2020 года, однако, тот, у кого генеральный директор так гордо расхваливает свои ебли; Джеймс Ватт из Brewdogs, который недавно поделился своими 10 самыми большими неудачами за все время, вы можете прочитать здесь. Уоттс создает и управляет бизнесом, который настолько не боится неудач, что отвергает постоянный поток инноваций.Их работа по изоляции была плодотворной. Как и их постоянные усилия по использованию бизнеса во благо, недавно они предложили все свои розничные точки в качестве центров вакцинации.

Когда в какой-то момент в 2021 году мы выйдем из ажиотажа, вызванного Covid, в качестве лидеров маркетинга, давайте разберемся, как нам сохранить ту грань устойчивости, которая отвергла стремительный творческий потенциал в 2020 году.

Резисторы

| Hifi Коллективный

AfghanistanAland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCaribbean NetherlandsCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard Остров и Макдональд Исла ndsГондурасГонконг S.А.Р., ChinaHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle из ManIsraelItalyIvory CoastJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacao S.A.R., ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorth KoreaNorwayOmanPakistanPalauPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussiaRwandaSaint BarthélemySaint HelenaSaint Киттс и NevisSaint LuciaSaint Мартин (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSom aliaЮжная АфрикаЮжная Грузия и Южные Сандвичевы островаЮжная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелаТуникТунгаТринидад и Острова ТобагоТобаго.Южные Виргинские островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыМалые отдаленные острова СШАУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

Сохранить Интернет-магазин резисторов

| Future Electronics

Дополнительная информация о резисторе …

Что такое резистор?

Резистор — это компонент, используемый в электронных схемах для сопротивления прохождению электрического тока и поддержания безопасных токов в электрических устройствах.Сопротивление определяется физической конструкцией резистора. Резисторы содержат два вывода и спроектированы таким образом, чтобы падение напряжения тока при его протекании от одного вывода к другому.

Типы резисторов

В Future Electronics существует несколько различных типов резисторов. У нас есть многие из наиболее распространенных типов, которые классифицируются по нескольким параметрам, включая сопротивление, размерный код, допуск, номинальную мощность, максимальное рабочее напряжение, рассеиваемую мощность и другие параметры, специфичные для типа резистора.Наши параметрические фильтры позволят вам уточнить результаты поиска в соответствии с необходимыми спецификациями.

Резисторы от Future Electronics

Future Electronics предлагает широкий ассортимент резисторов от нескольких производителей. После того, как вы решите, нужны ли вам постоянные резисторы, резистивные сети и массивы или переменные резисторы, вы сможете выбирать из их технических атрибутов, и результаты поиска будут сужены в соответствии с потребностями вашего конкретного применения резистора.

Мы работаем с несколькими производителями, и вы можете легко уточнить результаты поиска резисторов, щелкнув нужную марку резисторов в списке производителей ниже.

Применения Резисторы:

Постоянные резисторы можно найти в любом типе электронных устройств или электрических приложений.

Переменные резисторы часто используются в системах аудиосистемы, телевидения, управления движением, преобразователях, бытовых электроприборах и генераторах.

Резисторные сети используются в нескольких приложениях, включая аналого-цифровое и цифро-аналоговое преобразование, делители напряжения для функций мощности и компьютерные приложения.

Выбор подходящего резистора:

С помощью параметрического поиска FutureElectronics.com при поиске подходящих резисторов вы можете отфильтровать результаты по категориям. У нас есть следующие категории резисторов:

• Постоянные резисторы
• Резисторные сети и массивы
• Переменные резисторы

После выбора категории резистора вы можете сузить их по различным атрибутам: по сопротивлению, допуску, номинальной мощности, Максимальное рабочее напряжение, рассеиваемая мощность и код размера, и это лишь некоторые из них.С помощью этих фильтров вы сможете найти подходящие фиксированные резисторы, резистивные схемы и массивы, а также переменные резисторы.

Резисторы в готовой к производству упаковке или в количестве для НИОКР

Мы предлагаем нашим клиентам несколько наших резисторов в количествах, которые помогут вам избежать ненужных излишков.

Future Electronics также предлагает своим клиентам уникальную программу складских запасов, предназначенную для устранения потенциальных проблем, которые могут возникнуть из-за непредсказуемых поставок продуктов, которые могут содержать необработанные металлы, и продуктов с нестабильным или длительным сроком поставки.Поговорите с ближайшим отделением Future Electronics и узнайте больше о том, как вы и ваша компания можете избежать возможного дефицита.

Производители потенциометров и триммеров

Производители потенциометров и триммеров
Аппаратное обеспечение
Пассивные компоненты

Производители потенциометров

Это список производителей переменных резисторов.
Типы продуктов или устройств, производимых производителями, перечислены в название компании в алфавитном порядке.
Производители с углеродом или металлокерамикой под их списком — просто обозначение используемого материала.

---

потенциометр Информация {Пример конструкции шунтирующего резистора}
Производители резисторов
Существует три типа переменных резисторов, каждый из которых состоит из трех оконечный резистор; два фиксированных концевых вывода и один вывод, прикрепленный к переменный кран.
Переменный кран подвижен для изменения сопротивления, между краном и клеммой.
Потенциометр : предназначен для частой замены ~ объема control
Триммер : Предназначен для менее частой замены [эпизодической] ~ a подрежьте потенциометр на печатной плате, чтобы установить сопротивление цепи. Стили комплекта триммера
Реостат : трехконтактный потенциометр, который использует только два терминалы.
Используемый материал определяет рабочий диапазон переменного резистора. [температура и мощность]. Материал может быть;
Состав углерода , Резистивный провод [Wirewound], Проводящий пластик и Кермет [смесь керамики и металла].

ACP {Производитель углеродных / металлокерамических потенциометров и триммера}

до н.э. Компоненты, см. Vishay

BI Technologies {Производитель прецизионных горшков / триммеров}

Bourns {Прецизионные горшки / триммеры}

Компоненты C&K «Пушка / ITT Industries «{Производитель запечатанного подстроечного потенциометра}

CTS {Производитель горшков и триммеров}

Maurey Instrument Corp. {Производитель потенциометров вращающегося / линейного движения с проволочной обмоткой / проводящего пластика}

Micro-Ohm Corp.{Cermet / Precision Wirewound Trimmer}

Murata Electronics {Производитель подстроечных потенциометров}

Nobel {Плата потенциометра / Крепление на панели, колесико-слайдер-триммер}

NTE Electronics Inc. {Горшки — Триммеры}

Omeg Ltd. {Производитель проводящего пластикового потенциометра}

Omite
{Реостат — Производитель потенциометра}

P3 America {Прецизионные потенциометры: одно- и многооборотные. Линейное движение LVDT :, Моторизованные потенциометры, Промышленные джойстики, Пропорциональные приводы клапанов}

PIHER International Corp.{Производитель подстроечного резистора с карбоновым / металлокерамическим элементом}

Spectrum Control, Inc. {Поворотный потенциометр, линейный потенциометр, моторизованный потенциометр, Потенциометр фейдера, потенциометр с полым валом, датчики положения}

TOCOS America, Inc {Производитель триммеров}

Пассивные компоненты токена {Высоковольтные фокусирующие потенциометры}

Vishay {Подстроечный элемент из металлокерамики — потенциометр — переменный резистор реостата Производитель}

Направляющие для снижения номинальных характеристик потенциометра
Таблица регулируемого резистора с проволочной обмоткой для снижения номинальных характеристик

MIL-PRF-22 ; Резисторы, переменные (проволочные, силовые), общие характеристики
MIL-PRF-22097 ; Резистор, регулируемый, без проволочной обмотки (регулируемый), общие характеристики

{Индекс производителей триммера}

---

Производители полупроводниковых потенциометров

Эти продукты представляют собой ИС, а не механические компоненты.

{Вернуться к указателю производителей триммера}

Перечень переменных резисторов [Производители подстроечных резисторов и производителей потенциометров ]. В список также включены активные Производители потенциометров.
Типы продуктов или устройств, которые они производят, перечислены под названием компании в алфавитном порядке.
Подразделяется на производителей пассивных потенциометров и производителей активных потенциометров.
Производителей дополнительных компонентов можно найти, выбрав значок «Компоненты» ниже.
Производители оборудования указаны под значком «Оборудование OEM».

---

Изменено 31.12.11
© 1998 — 2016 Все права защищены Ларри Дэвис

Справочник по защитной обуви

Справочник по защитной обуви

• Дом
• Руководство по защитной обуви

Обувь для защиты от поражения электрическим током (EH)

Обувь EH обеспечивает источник защиты пользователя от поражения электрическим током в средах, где пользователь может случайно наступить на провод под напряжением или на заряженное электрическое оборудование.Обувь EH не следует носить в условиях, когда пользователь намеренно контактирует с находящейся под напряжением электрической цепью.

Обувь, рассеивающая статическое электричество (SD)

Обувь SD позволяет статическому электричеству передаваться от пользователя к поверхности ходьбы, тем самым защищая оборудование, такое как чувствительные электронные устройства, от статического электрического разряда, который может повредить оборудование.

Dual Resistor SD

Dual Resistor SD — это запатентованная компанией Warson Brands технология (патент США 6,421,222), которая точно и надежно обеспечивает электрическое сопротивление от 1 до 10 МОм, обеспечивая соответствие обуви стандарту SD 10.Благодаря двум резисторам, встроенным в межподошву обуви, обувь Dual Resistor SD защищает оборудование, рассеивая статическое электричество на поверхности ходьбы. Dual Resistor SD также действует как отказоустойчивая система; если один резистор выйдет из строя, второй продолжит работу для рассеивания статического электричества.

Проводящая обувь (CD)

Обувь CD предназначена для ношения в очень летучих средах, таких как заводы по производству боеприпасов, нефтеперерабатывающие заводы и предприятия по производству ракетного топлива, где статический разряд может вызвать взрыв.Электропроводящая обувь не имеет электрического сопротивления и позволяет всему электричеству проходить от пользователя к поверхности ходьбы, предотвращая накопление статического электричества и разряд.

ASTM F2413

Официальный стандарт безопасности носков защитной обуви в США.

ASTM F2892

Официальный стандарт для защитной обуви с мягким носком в США. (Небезопасный / Незащищенный носок)

Композитный носок

Подносок сделан из цветного эластомерного материала, который имеет легкий вес и не проводит тепло, холод или электричество.Соответствует стандарту ASTM F2413 для защитной обуви или превосходит его.

Стальной носок

Подносок, не вызывающий коррозии, используется в обуви для защиты области мыска. Соответствует стандарту ASTM F2413 для защитной обуви или превосходит его.

Мягкий носок

Без защиты мыска.

Подносок из композитного материала марки XTR®

Подносок из композитного материала марки XTR® обеспечивает дополнительное пространство и комфорт; легкий, прочный, как сталь, и не проводит тепло, холод или электричество.Композитный носок марки XTR® соответствует или превосходит стандарт ASTM F2413 для защитной обуви.

Подносок из сплава марки XTR®

Подносок из сплава марки XTR® содержит специальную смесь металлов для минимизации веса и максимальной защиты. Смесь сплава обеспечивает гладкий внешний вид, обеспечивая дополнительное пространство в носке. Подноски из сплава XTR® легче стали, но при этом соответствуют стандарту ASTM F2413 для защитной обуви или даже превосходят его.

Подносок из карбона марки XTR®

Подносок из карбона марки XTR® содержит специальную смесь карбона и композитных материалов для уменьшения веса и максимального увеличения пространства для пальцев ног для повышенного комфорта.Карбоновый подносок XTR® легкий и не проводит тепло, холод или электричество. Карбоновый подносок XTR® соответствует или превосходит стандарт ASTM F2413 для защитной обуви.

Защита плюсны

Усиленный слой в плюсневой части обуви, который защищает плюсневые кости, отклоняя падающие предметы и поглощая энергию удара. Традиционно используется в областях, где существует повышенный риск падения или перекатывания предметов на плюсневую область стопы рабочего.

Flex-Met®

Гибкая защита плюсны анатомической формы с амортизирующей подушкой, постоянно встроенной в зону подъема верха обуви.

Устойчив к проколам

Материал стельки, который постоянно закреплен внутри обуви для предотвращения проникновения определенных предметов через подошву подошвы. Соответствует стандарту ASTM F2413 по сопротивлению проколам или превосходит его.

Устойчивость к скольжению

Подошвы разработаны для обеспечения высокого коэффициента трения с поверхностью ходьбы для улучшения сопротивления скольжению.

Airport Friendly

Обувь с минимальным количеством металлических деталей и не активирует большинство устройств сканирования металла в аэропортах.

Без металла

Обувь, не содержащая металла. 100% без металла. Он идеально подходит для работ, требующих работы с чувствительными металлоискателями.

Утеплитель

Изоляционный материал, добавленный к подкладке в сапогах, чтобы сохранить ногу в тепле и комфорте в более холодных условиях.

Водонепроницаемость

Комбинация водостойких материалов и конструкции, которая помогает защитить ногу от намокания в среде, где присутствует избыток воды.

Total Cushioning Technology ™

Обеспечивает пять слоев (1-1 / 2 дюйма) амортизации под пяткой и три слоя (1/2 дюйма) под передней частью — более глубокая и полная амортизация для удивительного комфорта и защиты от ударов.

Footbed Footbed

Мягкая формованная съемная стелька из полиуретана двойной плотности, которая амортизирует и удерживает ногу, обеспечивает дополнительные амортизирующие полиуретановые подушечки для мяча и пятки, а также влагопоглощающее тканевое покрытие.

Стелька FootFuel®

Технология стельки разработана для обеспечения более высокого уровня контроля, комфорта и возврата энергии.FootFuel ™, разработанный для обуви с высокими эксплуатационными характеристиками, реагирует на удары, поглощая удары и поддерживая вашу ногу. Полимеры FootFuel ™ при взлете расширяют вашу ногу с каждым шагом. FootFuel ™ сохраняет свои амортизирующие и отскакивающие свойства на протяжении всего срока службы обуви, поэтому топливо никогда не заканчивается. FootFuel ™ с правильной амортизацией обеспечивает комфорт и стабильность, уникальную посадку и взрывные характеристики.

Боковая молния

Боковая молния с быстрым доступом для удобства надевания обуви в ботинках от 6 до 8 дюймов.
