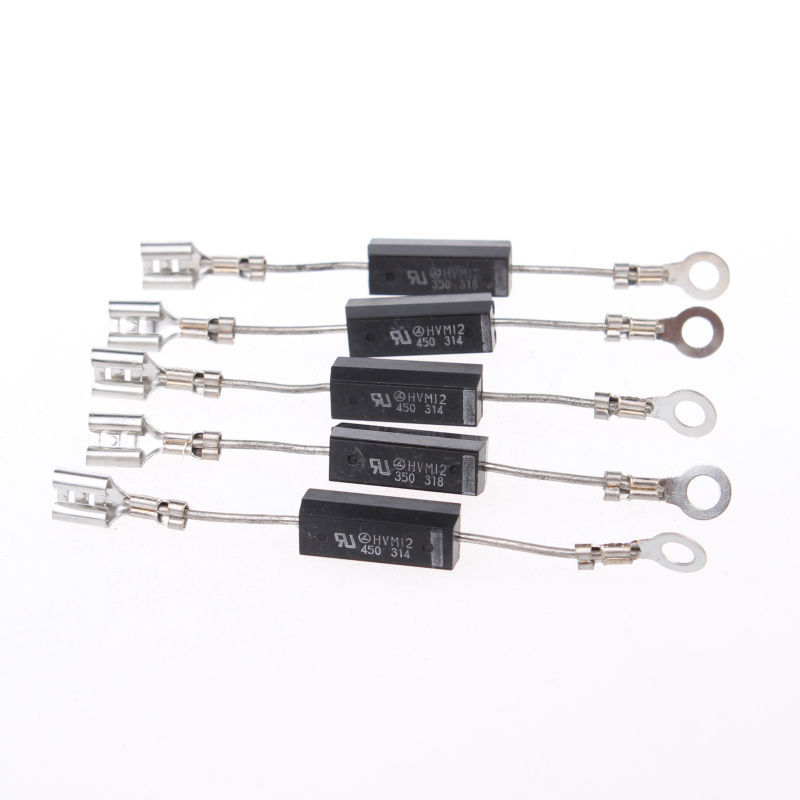

Маркировка диодов в пластмассовом корпусе. Маркировка стабилитронов: расшифровка обозначений и цветовая кодировка

Как расшифровать маркировку стабилитронов. Какие бывают типы обозначений на корпусе. Что означает цветовая маркировка стабилитронов. Как определить параметры стабилитрона по маркировке.

Что такое стабилитрон и зачем нужна его маркировка

Стабилитрон — это полупроводниковый диод, предназначенный для стабилизации напряжения в электрических цепях. Его основная функция — поддержание постоянного напряжения на нагрузке при изменении входного напряжения или тока нагрузки.

Маркировка стабилитронов необходима для определения их основных характеристик и параметров:

• Напряжение стабилизации
• Максимальный допустимый ток
• Мощность рассеивания
• Тип корпуса
• Производитель

Правильная расшифровка маркировки позволяет подобрать нужный стабилитрон для конкретной схемы и избежать ошибок при монтаже.

Основные типы маркировки стабилитронов

Существует несколько основных способов маркировки стабилитронов:

1. Буквенно-цифровая маркировка на корпусе
2. Цветовая маркировка полосками
3. Кодовые обозначения SMD-компонентов
4. Маркировка на упаковке или в документации

Рассмотрим подробнее каждый из этих типов маркировки.

Буквенно-цифровая маркировка стабилитронов

Наиболее распространенный тип маркировки — буквенно-цифровое обозначение, нанесенное на корпус стабилитрона. Оно может включать:

• Буквенный код серии (например, КС для отечественных стабилитронов)
• Числовое обозначение напряжения стабилизации
• Буквенный индекс группы по напряжению стабилизации
• Цифры, обозначающие год выпуска

Например, маркировка КС168А расшифровывается следующим образом:

• КС — серия кремниевых стабилитронов
• 168 — напряжение стабилизации 16,8 В
• А — группа по напряжению стабилизации

Цветовая маркировка стабилитронов

На корпусе стабилитрона может присутствовать цветовая маркировка в виде цветных полосок. Она позволяет быстро определить основные параметры:

• 1-я полоса — тип полупроводника (германий, кремний)
• 2-я и 3-я полосы — напряжение стабилизации
• 4-я полоса — допуск напряжения стабилизации
• 5-я полоса — мощность рассеивания

Цвета полосок соответствуют определенным значениям согласно стандартной цветовой кодировке радиодеталей.

Маркировка SMD-стабилитронов

Стабилитроны для поверхностного монтажа (SMD) имеют кодовую маркировку на корпусе. Она обычно состоит из 3-4 символов:

• Первый символ — тип компонента (например, Z для стабилитрона)
• Второй и третий символы — напряжение стабилизации
• Четвертый символ (если есть) — допуск

Например, маркировка Z5V6 означает стабилитрон на 5,6 В.

Как определить напряжение стабилизации по маркировке

Напряжение стабилизации — ключевой параметр стабилитрона. Его можно определить следующими способами:

• По числовому значению в буквенно-цифровой маркировке (например, КС168А — 16,8 В)
• По цветовым полоскам (2-я и 3-я полосы)
• По кодовому обозначению SMD-компонентов

При этом важно учитывать возможный допуск, который также указывается в маркировке.

Расшифровка других параметров стабилитронов

Кроме напряжения стабилизации, маркировка может содержать информацию о других важных параметрах:

• Максимальный допустимый ток
• Мощность рассеивания
• Температурный коэффициент напряжения
• Динамическое сопротивление

Эти данные обычно зашифрованы в буквенно-цифровых обозначениях или цветовой маркировке. Для их точного определения рекомендуется обращаться к справочным данным производителя.

Особенности маркировки импортных стабилитронов

Импортные стабилитроны могут иметь отличия в системе маркировки:

• Использование префикса BZX или BZY
• Обозначение напряжения буквой V (например, 5V6 для 5,6 В)
• Применение специфических кодов производителей

При работе с импортными компонентами важно обращать внимание на эти особенности и при необходимости использовать справочные данные конкретного производителя.

Как правильно читать маркировку стабилитронов

Чтобы корректно расшифровать маркировку стабилитрона, следуйте этим рекомендациям:

1. Определите тип маркировки (буквенно-цифровая, цветовая, SMD-код)
2. Найдите обозначение серии или типа компонента
3. Выделите числовое значение напряжения стабилизации
4. Обратите внимание на дополнительные символы (группа, допуск)
5. При необходимости используйте справочные данные

Правильное чтение маркировки поможет избежать ошибок при выборе и применении стабилитронов в электронных схемах.

Диоды типа: 2Д103А, КД103А, КД103Б

Диоды 2Д103А, КД103А, КД103Б кремниевые диффузионные. Выпускаются в пластмассовом корпусе с гибкими выводами. Диоды маркируются цветной точкой у положительного вывода. Маркировка диодов в чёрном корпусе: КД103А — синяя точка, или синяя и белая точки, или синяя и зелёная точки. КД103Б — жёлтая точка. Маркировка диодов в зелёном корпусе: КД103А — жёлтая и зелёная точки, КД103Б — оранжевая и синяя точки. Предназначены для работы в радиотехнических и электронных устройствах в выпрямительных схемах. Климатическое исполнение УХЛ 3.1.

Содержание драгоценных металов в одном диоде КД103А и КД103Б:

Золото — 0,0326•10^-3 гр.,

Серебро — 4,17633•10^-3

в том числе:

Серебро — 0,105•10^-3 г/мм на двух выводах, длиной 20,230042 мм каждый.

Диоды соответствуют техническим условиям 3.362.082 ТУ

Масса диода не более 0,1 гр.

Чертёж диода 2Д103А, КД103А, КД103Б

Электрические параметры.

Постоянное прямое напряжение при Iпр=50 мА, не более
при 24,85°С и Тмакс
2Д103А, КД103А	1 В
КД103Б	1,2 В
при -60,15°С для 2Д103А	1,2 В
Импульсное прямое напряжение, не более
при Iпр.и=2 А	2,5 В
при Iпр.и=0,5 А	1,5 В
Время восстановления обратного сопротивления при Uобр=20 В, Iпр=50 мА, не более	4 мкс
Ёмкость диода при Uобр=5 В, не более	20 пФ
Постоянный обратный ток при Uобр=Uобр.макс, не более
при -60,15 и 24,85°С	1 мкА
при Тмакс	50 мкА

Предельные эксплуатационные данные.

Постоянное обратное напряжение
2Д103А	75 В
КД103А, КД103Б	50 В
Импульсное обратное напряжение через 20 мкс после окончания импульса прямого тока для 2Д103А	75 В
Импульсное обратное напряжение через 10 мкс после окончания импульса прямого тока для 2Д103А	100 В
Постоянный прямой ток
от -60,15 до 49,85°С	100 мА
при 99,85°С для КД103А, КД103Б и 124,85°С для 2Д103А	30 мА
Импульсный прямой ток при τ и≤10 мкс и температуре от -60,15 до 89,85°С
при Iпр.ср=30 мА	2 А
при Iпр.ср=60 мА	1 А
Частота без снижения режимов	20 кГц
Температура окружающей среды 2Д103А	От -60,15 до 124,85°С
КД103А, КД103Б	От -60,15 до 99,85°С

Примечания: 1. Диоды допускают работу на ёмкостную нагрузку, при этом эффективное значение тока через диод не должно превышать 1,57 I_{пр.ср.макс}, I_пр.и — не более 6 I_{пр.ср.макс}.

2. Диоды допускают параллельное соединение, при этом последовательно с диодом должен быть включён резистор с сопротивлением 30 Ом. Диоды допускают последовательное соединение с шунтированием каждого диода выравнивающим конденсатором.

1. Зависимость прямого тока от напряжения. 2. Зависимость обратного тока от напряжения.

1. Зависимость прямого тока от напряжения. 2. Зависимость обратного тока от напряжения.

1. Зависимость обратного тока от частоты. 2. Зависимость допустимого прямого тока от температуры.

1. Зависимость обратного тока от частоты. 2. Зависимость допустимого прямого тока от температуры.

Характеристика и аналоги диода SS-14 с барьером Шоттки

Диоды SS1хх с барьером Шоттки предназначены для установки на поверхность печатной платы – SMD монтажа, выпускаются в пластмассовом корпусе типа SMA, по спецификациям JEDEC – DO 214AC, присутствуют в каталогах многих производителей электронных компонентов и применяются во множестве устройств.

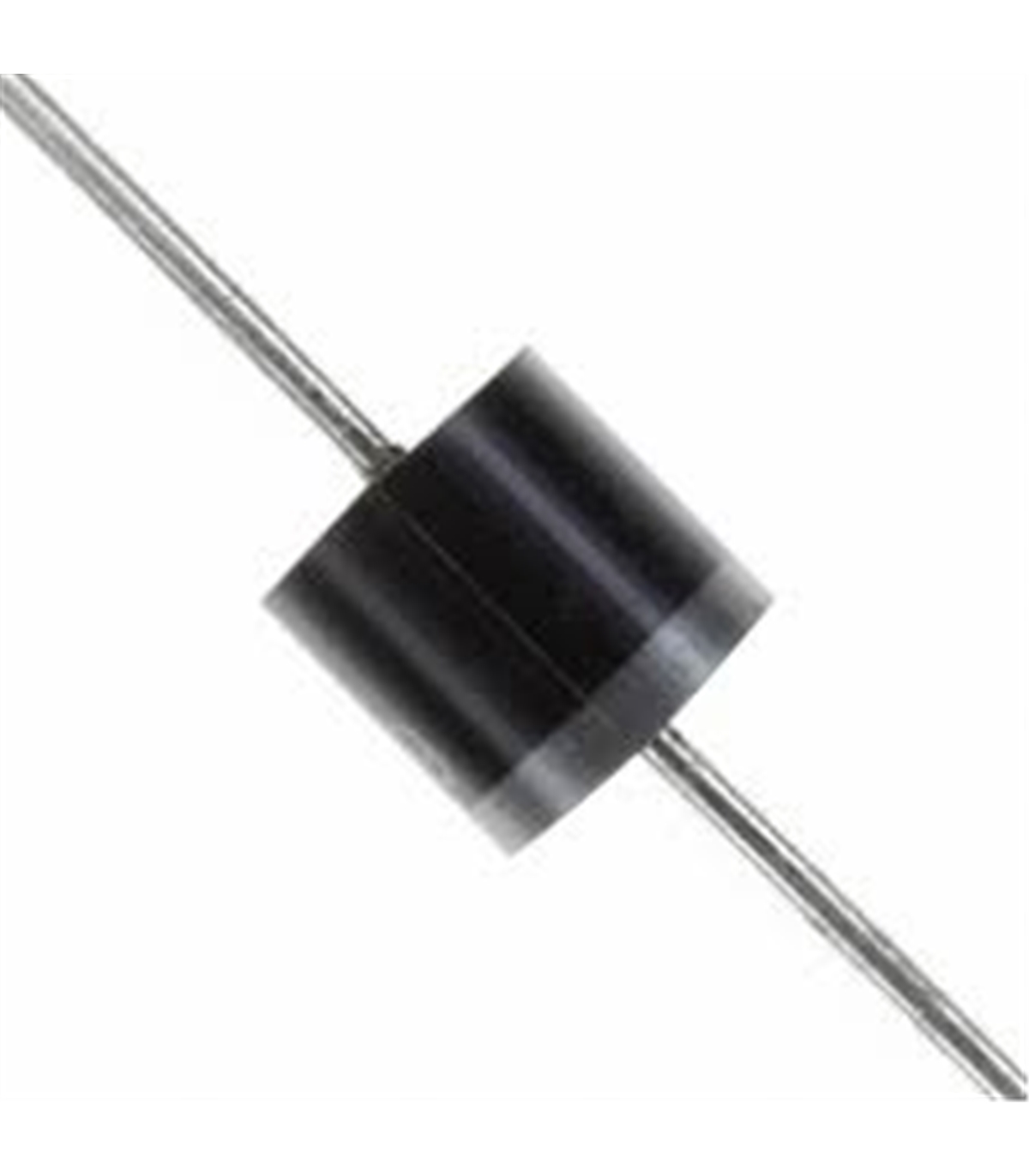

Корпус и маркировка прибора

Катод обозначается цветной или серой полосой, могут использоваться точка, выемка. Для выводов используется лужёная латунь.

Обозначение SS говорит о способе монтажа и типе диода –  поверхностный монтаж, Шоттки (Surface Mount Schottky). Маркировка может быть сокращена до двух знаков, например, S4 (применяется компанией Vishay).

Размеры DO-214

Графическое обозначение на схемах может несколько отличаться от обычных диодов, правило соблюдается не всегда, и тип прибора указывается произвольным способом.

Рекомендованное обозначение

Особенности

Переход Шоттки (барьер) конструктивно реализуется в виде контакта металла с полупроводником, здесь не применяется обычная полупроводниковая P – N структура с электронно-дырочной проводимостью, ток через переход формируется основными носителями – электронами.

Диоды, изготовленные по такой технологии, носят имя Шоттки Вальтера, впервые описавшего свойства перехода металл – полупроводник. Отличаются низким сопротивлением в прямом направлении (малым падением напряжения), высоким быстродействием, небольшой электрической ёмкостью перехода – могут применяться на высоких частотах.

Также имеют недостатки, вследствие особенностей конструкции: неустойчивы к превышению максимального обратного напряжения, рост температуры кристалла провоцирует резкое возрастание обратного тока. Применяются полупроводники на основе кремния или арсенида галлия – основного материала для светодиодов. Металл – золото, платина, серебро. От применённого металла зависят характеристики изделия.

Основные электрические параметры

Характеристики диода SS14 и других определяются при 25 оС, при резистивной и индуктивной нагрузке. Значения тока уменьшаются на 20 % для емкостной нагрузки.

• Значения тока и напряжения указаны в типе диодов, где 1 – максимальный выпрямленный ток, ампер, 4 – максимальное пиковое обратное напряжение, 40 вольт. Соответственно, вторая цифра 5 – это 50 В и т. д.;

Важно помнить! Особенно при отсутствии документации, что среднее напряжение (выпрямленное) всегда меньше, приблизительно в 1,5 раза.

• Пиковый прямой ток, в зависимости от производителя, от 30 до 60 ампер за время 8,3 мсек;
• Типичное значение ёмкости на частоте 1 МГц – 50 пФ;
• Рабочая температура – до 125 оС.

Допускается пайка при 260 оС в течение 10 сек.

Применение

Наиболее часто диоды Шоттки используются в импульсных блоках питания как эффективные выпрямители на частотах до сотен килогерц, с малым временем восстановления. Как защитный элемент мощных ключевых транзисторов для уменьшения потерь на коммутацию и предотвращения короткого замыкания часто встраиваются в корпус транзистора. Являются обязательным элементом цифровых схем, преобразователей питания и каждого зарядного устройства для телефона или смартфона.

Важно! Даже кратковременное превышение допустимого обратного напряжения почти гарантированно приводит к полному выходу из строя. Недостаточный отвод тепла при работе в режимах, близких к предельным, вызывает неконтролируемый рост обратного тока и перегрев с тем же результатом.

SS14 и другие диоды этой серии имеют множество аналогов и одинаковое обозначение у разных производителей, на практике являются универсальными диодами Шоттки. Например, полный аналог STPS140A фирмы STMicroelectronic у компании IOR – это MBRA140TR.

Видео

Оцените статью:

Диод КД209 характеристики

Диод КД209 — диффузионный, кремниевый. Выпускаются с гибкими выводами и в пластмассовом корпусе. Маркировка сделана цветной точкой на корпусе:

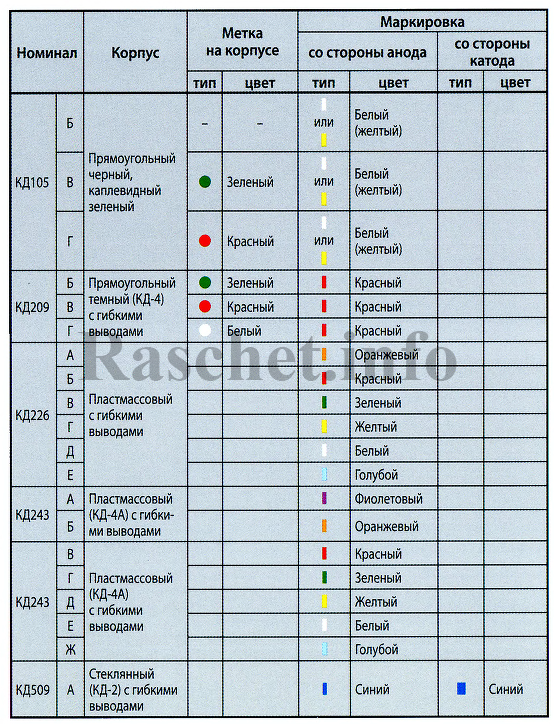

• КД209Б — зелёная точка
• КД209В — красная точка
• КД209А — точка отсутствует

Анод обозначен красной полоской. Масса — не более 0.5 г.

Электрические параметры диода КД209

• Прямое напряжение (постоянное) при I пр = Iпр. макс, не более:
при +25°C	1 В
при −60°C	1.2 В
• Обратный ток (средний) при Uобр = Uобр. макс, не более:
−60…+25°C	100 мкА
при +85°C	300 мкА

Предельные характеристики диода КД209

• Обратное напряжение (постоянное и импульсное)
КД209А	400 В
КД209Б	600 В
КД209В	800 В
• Прямой ток (постоянный или средний)
КД209А	700 мА
КД209Б	500 мА
КД209В
до +55°C	500 мА
при +85°C	300 мА
• Прямой ток (импульсный) при t ≤ 20 мкс	6 А
• Частота без снижения режимов	1000 Гц
• Рабочая температура (окружающей среды)	−60. ..+85°C

При работе диодов КД209 на ёмкостную нагрузку эффективное значение прямого тока не должно превышать 1.57 I_{пр. макс}.
Допускается работа диодов на частотах выше 1000 Гц в режимах, при которых средний обратный ток не превышает 500 мкА.

Стабилитрон на 5 вольт маркировка

Любая электронная схема вне зависимости от назначения имеет в своем составе большое количество элементов, которые регулируют и контролируют течение электрического тока по проводам. Именно регулирование напряжения играет важную роль в работе большинства модулей, потому что от этого параметра зависит стабильная и долгая работа цепи.

Для стабилизации входного напряжения на схемы был разработан специальный модуль, который является буквально важнейшей частью многих приборов. Импортные и отечественные стабилитроны используются в схемах с разными параметрами, поэтому имеется различная маркировка диодов на корпусе, что помогает определить и подобрать нужный вариант.

Немного подробнее о модуле и принципе его работы

Это полупроводниковый диод, который имеет свойство выдавать определенное значение напряжения вне зависимости от подаваемого на него тока. Это утверждение не является до конца верным абсолютно для всех вариантов, потому что разные модели имеют разные характеристики. Если подать очень сильный ток на не рассчитанный для этого модуль SMD (или любой другой тип), он попросту сгорит. Поэтому подключение выполняется после установки токоограничивающего резистора в качестве предохранителя, значение выходного тока которого равняется максимально возможному значению входного тока на стабилизатор.

Он очень похож на обыкновенный полупроводниковый диод, но имеет отличительную черту – его подключение выполняется наоборот. То есть минус от источника питания подается на анод стабилитрона, а плюс – на катод. Таким образом, создается эффект обратной ветви, который и обеспечивает его свойства.

Похожим модулем является стабистор – он подключается напрямую, без предохранителя. Используется в тех случаях, когда параметры входного электричества точно известны и не колеблются, а на выходе получается тоже точное значение.

Указание паспортных характеристик

Они же являются основными показателями отечественных и импортных стабилитронов, которыми необходимо руководствоваться при подборе стабилитрона под конкретную электронную цепь.

1. UCT – указывает, какое номинальное значение модуль способен стабилизировать.
2. ΔUCT – используется для указания диапазона возможного отклонения входящего тока в качестве безопасной амортизации.
3. ICT – параметры тока, который может протекать при подаче номинального напряжения на модуль.
4. ICT.МИН – показывает самое маленькое значение, которое способно протекать по стабилизатору. При этом протекающее напряжение по диоду будет находиться в диапазоне UCT ± ΔUCT.
5. ICT.МАКС – модуль не способен выдерживать более высокое напряжение, чем это значение.

На фото ниже представлен классический вариант. Обратите внимание, что прямо на корпусе показано, где у него анод и катод. По кругу нарисована черная (реже встречается серая) полоска, которая располагается со стороны катода. Противоположная сторона – анод. Такой способ используется как для отечественных, так и для импортных диодов.

Дополнительная маркировка стеклянных моделей

Диоды в стеклянных корпусах имеют свои собственные обозначения, которые мы рассмотрим далее. Они настолько простые (в отличие от вариантов с пластиковыми корпусами), что практически сразу же запоминаются наизусть, нет необходимости каждый раз использовать справочник.

Цветовая маркировка используется для пластиковых диодов, например, для SOT-23. Твердый корпус модуля имеет два гибких вывода. На самом корпусе, рядом с вышеописанной полосочкой, дописываются таким же цветом несколько цифр, разделенных латинской буквой. Обычно запись имеет вид 1V3, 9V0 и так далее, разнообразие позволяет подобрать любые параметры по обозначению, как и в SMD.

Что же значит эта кодовая маркировка? Она показывает напряжение стабилизации, на которое рассчитан данный элемент. К примеру, 1V3 показывает нам, что это значение равно 1.3 В, второй же вариант – 9 вольт. Обычно чем больше сам корпус, тем большим стабилизирующим свойством он обладает. На фото ниже показан стабилитрон в стеклянном корпусе с маркировкой катода 5.1 В

Заключение

Правильный подбор параметров стабилитрона позволит получить стабильный ток, который из него подается на цепь. Обязательно подбирайте такие параметры предохранителя, используя соответствующий справочник, чтобы входное напряжение не испортило деталь, ему желательно находиться приблизительно в середине диапазона UCT ± ΔUCT.

Имея дома радиоэлектронную лабораторию, можно своими руками сделать самые различные приспособления для электрооборудования или сами приборы, что позволит значительно сэкономить на покупке техники. Важным элементом многих электрических схем приборов является стабилитрон.

Такой элемент (smd, смд) является необходимой частью многих электросхем. Благодаря обширной области применения, стабилитрон имеет различную маркировку. Маркировка, нанесенная на корпус такого диода, дает подробную, но зашифрованную, информацию о данном элементе. Наша сегодняшняя статья поможет вам разобраться в том, какая цветовая маркировка встречается на корпусе (стеклянном и нет) импортных стабилитронов.

Что представляет собой данный элемент электрических схем

Прежде чем приступить к рассмотрению вопроса о том, какая цветовая маркировка таких элементов существует, нужно разобраться, что это вообще такое.

Вольт-амперная характеристика стабилитрона

Стабилитрон представляет собой полупроводниковый диод, который предназначается для стабилизации в электросхеме постоянного напряжения на нагрузке. Наиболее часто такой диод используется для стабилизации напряжения в различных источниках питания. Данный диод (smd) имеет участок с обратной веткой вольт-амперной характеристики, которая наблюдается в области электрического пробоя.

Имея такую область, стабилитрон в ситуации изменения параметра тока, протекающего через диод от IСТ.МИН до IСТ.МАКС практически не наблюдается изменений показателя напряжения. Данный эффект применяется для стабилизации напряжения. В ситуации, когда к смд подключена параллельно нагрузка RH, тогда напряжение диода будет оставаться постоянным, причем в указанных пределах изменения тока, текущего через стабилитрон.

Обратите внимание! Стабилитрон (smd) способен стабилизировать напряжение выше 3,3 В.

Кроме смд существуют еще и стабистроны, которые включаются при прямом включении. Они применяются в ситуации, когда есть необходимость стабилизировать напряжение в определенном диапазоне. Обычный диод можно использовать тогда, когда нужно стабилизировать напряжение в диапазоне от 0,3 до 0,5 В. Область их прямого смещения наблюдается при падении напряжения до 0,7 – 2v. При этом оно практически не зависит от силы тока. Стабисторы в своей работе применяют прямую ветвь вольт-амперной характеристики.
Их также следует включать при прямом подключении. Хотя это будет не самое лучшее решение, поскольку стабилитрон в такой ситуации будет все же более эффективен.
Стабисторы, как и smd, производятся зачастую из кремния.
Стабилитроны маркируют по их основным характеристикам. Эта маркировка имеет следующий вид:

• UСТ. Эта маркировка означает номинальное напряжение для стабилизации;
• ΔUСТ. Означает отклонение показателя напряжения номинального напряжения стабилизации;
• IСТ. Обозначает ток, который протекает через диод при номинальном напряжении стабилизации;
• IСТ.МИН — минимальное значение тока, которые течет через стабилитрон. При этом значении такой smd диод будет иметь напряжение в диапазоне UСТ ± ΔUСТ;
• IСТ.МАКС. Означает максимально допустимую величину тока, которая может течь через стабилитрон.

Такая маркировка важна при выборе элемента под определенную электросхему.

Обозначения работы элемента электросхемы

Схематическое обозначение стабилитрона

Поскольку стабилитрон представляет собой специальный диод, то его обозначение не отличается от них. Схематически smd обозначается следующим образом:

Стабилитрон, как и диод, имеет в своем составе катодную и анодную часть. Из-за этого имеется прямое и обратное включение данного элемента.

На первый взгляд, включение такой диод имеет неправильное, ведь он должен подключаться «наоборот». В ситуации подачи на смд обратного напряжения наблюдается явление «пробоя». В результате чего напряжение между его выводами остается неизменным. Поэтому он должен быть последовательно подключен к резистору с целью ограничения проходящего через него тока, что будет обеспечивать падение «лишнего» напряжения от выпрямителя.

Обратите внимание! Каждый диод, предназначенный для стабилизации напряжения, обладает своим напряжением «пробоя» (стабилизации), а также имеет свой рабочий ток.

Из-за того, что каждый стабилитрон обладает такими характеристиками, для него можно рассчитать номинал резистора, который будет подключаться с ним последовательно. У импортных стабилитронов их напряжение стабилизации представлено в виде маркировки, нанесенной на корпусе (стеклянном или нет). Обозначение такого диода smd всегда начинается с BZY… или BZX…, а их напряжение пробоя (стабилизации) имеет маркировку V. Например, обозначение 3V9 расшифровывается как 3.9 вольта.

Обратите внимание! Минимальное напряжение для стабилизации у таких элементов составляет 2 В.

Принцип функционирования стабилизационных диодов

Несмотря на то, что смд похож на диод, он по сути является иным элементом электросхемы. Конечно, он может выполнять функцию выпрямителя, но обычно используется для стабилизации напряжения. Данный элемент способен поддерживать в цепи постоянного тока постоянное напряжение. Этот его принцип работы применяется в питании различного радиотехнического оборудования.

Стабилитрон и диод

Внешне смд очень похож на стандартный полупроводник. Схожесть сохраняется и в конструкционных особенностях. Но при обозначении такого радиотехнического элемента, в отличие от диода, на схеме ставится буква Г.
Если не вникать в математические расчеты и физические явления, то принцип функционирования smd будет достаточно понятным.

Обратите внимание! При включении такого smd диода нужно соблюдать обратную полярность. Это означает, что подключение проводится анодом к минусу.

Проходя через этот элемент, небольшое напряжение цепи провоцирует сильный ток. При увеличении обратного напряжения ток так же растет, только в этом случае его рост будет наблюдаться слабо. Доходя до отметки, она может быть любой. Все зависит от типа устройства. При достижении отметки происходит «пробой». После случившегося «пробоя» через smd начинает течь обратный ток большого значения. Именно в этот момент и начинается работа данного элемента до времени превышения его допустимого предела.

Как отличить стабилизационный диод от обычного полупроводника

Очень часто люди задаются вопросом, как можно отличить стабилитрон от стандартного полупроводника, ведь, как мы выяснили раньше, оба этих элемента имеют практически идентичное обозначение на электросхеме и могут выполнять схожие функции.
Самым простым способом отличить стабилизационный полупроводник от обычного является использование схемы приставки к мультиметру. С его помощью можно не только отличить оба элемента друг от друга, но и выявить напряжение стабилизации, которое характерно для данного смд (если оно, конечно, не превышает 35В).
Схема приставки мультиметра является DC-DC преобразователем, в которой между входом и выходом имеется гальваническая развязка. Эта схема имеет следующий вид:

Схема приставки мультиметра

В ней генератор с широтно-импульсной модуляцией выполняется на специальной микросхеме МС34063, а для создания гальванической развязки между измерительной частью схемы и источником питания контрольное напряжение следует снимать с первичной обмотки трансформатора. Для этой цели имеется выпрямитель на VD2. При этом величина для выходного напряжения или тока стабилизации устанавливается путем подбора резистора R3. На конденсаторе С4 происходит выделение напряжения примерно в 40В.
При этом проверяемый смд VDX и стабилизатор для тока А2 будут формировать параметрический стабилизатор. Мультиметр, который подключили к выводам Х1 и Х2, будет измерять на данном стабилитроне напряжение.
При подключении катода к «-«, а анода к «+» диода, а также к несимметричному смд мультиметра, последний покажет незначительное напряжение. Если подключать в обратной полярности (как на схеме), то в ситуации с обычным полупроводником прибор будет регистрировать напряжение около 40В.

Обратите внимание! Для симметричного смд напряжение пробоя будет появляться при наличии любой полярности подключения.

Здесь трансформатор Т1 будет намотан на торообразном ферритовом сердечнике с внешним диаметром в 23 мм. Такая обмотка 1 будет содержать 20 витков, а вторая обмотка — 35 витков провода ПЭВ 0,43. При этом важно при намотке укладывать виток к витку. Следует помнить, что первичная обмотка идет на одной части кольца, а вторая – на другой.
Проводя настройку прибора, подключите резистор вместо smd VDX. Этот резистор должен иметь номинал 10 кОм. А сопротивление R3 нужно подбирать для того, чтобы добиться напряжения в 40В на конденсаторе С4
Вот так можно выяснить, стабилитрон у вас или обычный диод.

Подробно о цветовой маркировке стабилизирующего диода

Любой диод (стабилитрон и т.д.) на своем корпусе содержит специальную маркировку, которая отражает то, какой материал использовался для изготовления каждого конкретного полупроводника. Такая маркировка может иметь следующий вид:

Кроме этого маркировка отражает электрические свойства и назначение прибора. Обычно за это отвечает цифра. Буква, в свою очередь, отражает соответствующую разновидность устройства. Кроме этого маркировка содержит дату изготовления и условное обозначение изделия.
Смд интегрального типа часто содержат полную маркировку. В такой ситуации на корпусе изделия имеется условный код, который обозначает тип микросхемы. Пример расшифровки нанесенной на корпус кодовой маркировки для микросхем приведен на рисунке:

Пример маркировки микросхем

Кроме этого имеется еще и цветовая маркировка. Она существует в нескольких вариантах, но наиболее часто используется японская маркировка (JIS-C-7012). Обозначения цветовой маркировки приведены в следующей таблице.

Цветовая маркировка стабилитрона

• первая полоска обозначает тип устройства;
• вторая – полупроводник;
• третья – что это за прибор, а также, какая у него проводимость;
• четвертая — номер разработки;
• пятая — модификация устройства.

Нужно отметить, что четвертая и пятая полоски не очень важны для выбора изделия.

Заключение

Как видим, существует много разных маркировок и обозначений для стабилитрона, о которых нужно помнить при его выборе для домашней лаборатории и изготовления своими руками различных электротехнических приборов. Если хорошо владеть этим вопросом, то это залог правильного выбора.

Стабилитрон относится к одному из применяемых радиоэлектронных элементов. Каждый более-менее качественный блок питания содержит узел стабилизации напряжения, которое может изменяться при изменении сопротивления нагрузки либо при отклонении входного напряжения от номинального значения.

Стабилизация напряжения выполняется главным образом с целью обеспечения нормального режима работы остальных радиоэлементов устройства, например микросхем, транзисторов, микроконтроллеров и т.п.

Стабилитроны широко используются в маломощных блоках питания либо в отдельных его узлах, мощность которых редко превышает десятки ватт.

Главное преимущество стабилитронов – их малая стоимость и габариты, поэтому они до сих пор не могут вытисниться интегральными стабилизаторами напряжения типа LM7805 или 78L05 и т.п.

Стабилитрон очень похож на диод, поскольку его полупроводниковый кристалл помещен в аналогичный корпус.

Условное графическое обозначение стабилитрона на чертежах электрических схем также похоже на обозначение диода, только со стороны катода добавлена короткая горизонтальная черточка, направленная в сторону анода.

Принцип работы стабилитрона

Рассмотрим принцип работы стабилитрона на примере схемы его включения и вольт-амперной характеристике. Для выполнения своей основной функции стабилитрон VD соединяется последовательно с резистором Rб и вместе они подключаются к источнику входного нестабилизированного напряжения Uвх. Уже стабилизированное выходное напряжение Uвых снимается только с выводов 2, 3 VD. Поэтому нагрузка Rн подключается к соответствующим точкам 2 и 3. Как видно из схемы, VD и Rб образуют делитель напряжения. Только сопротивление стабилитрон имеет не постоянно значение и называется динамическим, поскольку зависит от величины электрического тока, протекающего через полупроводниковый прибор.

Величина напряжения Uвх, подаваемого на стабилитрон с резисторов должна быть выше на минимум на пару вольт выходного напряжения Uвых, в противном случае полупроводниковый прибор VD не откроется и не сможет выполнять свою основную функцию.

Допустим, в какой-то произвольный момент времени на выходах 1 и 3 значение Uвх начало возрастать. В схеме начнут протекать следующие процессы. С ростом напряжения согласно закону Ома начнет возрастать ток, назовем его входным током Iвх. С увеличением ток возрастет падение напряжения на резисторе Rб, а на VD она останется неизменным (это будет пояснено далее на характеристике), поэтому и Uвых останется на прежнем уровне. Следовательно, прирост входного напряжения упадет или погасится на резисторе Rб. Поэтому Rб называют гасящим или балластным.

Теперь, допустим, изменилась нагрузка, например, снизилось сопротивление Rн, соответственно возрастет и ток Iн. В этом случае снизится ток, протекающий стабилитрон Iст, а Iвх останется практически без изменений.

Вольт-амперная характеристика стабилитрона

Вольт-амперная характеристика (ВАХ) стабилитрона аналогично ВАХ диода и имеет две ветви: прямую и обратную. Прямая ветвь является рабочей для диода, а обратная ветвь характеризует работу стабилитрона, поэтому он включается в электрическую цепь в обратном направлении (катодом к плюсу, а анодом к минусу) по сравнению с диодом. Поэтому стабилитрон называю опорным диодом, а источник питания с данным полупроводниковым элементом называют опорным источником напряжения. Такой терминологий будем пользоваться и мы.

На обратной ветви вольт-амперной характеристик опорного диода выделим две характерные точки 1 и 3. Точка 1 отвечает минимальному значению тока стабилизации, который находится в пределах единиц миллиампер. Если ток, протекающий через стабилитрон, будет ниже точки 1, то он не сможет выполнять свои функции (не откроется). В случае превышения тока выше точки 3 опорный диод перегреется и выйдет из строя. Поэтому оптимальной точкой в большинстве случае будет точка посредине обратной ветви ВАХ, то есть точка 2. Тогда при изменении тока в широких пределах (смотрите ось Y) точка 2 будет изменять свое положение, перемещаясь вверх или вниз по обратной ветви, а напряжение будет изменяться незначительно (смотрите ось X).

Встречное, параллельное, последовательное соединение стабилитронов

Для повышения напряжения стабилизации можно последовательно соединять два и более стабилитрона. Например на нагрузке нужно получить 17 В, тогда, в случае отсутствия нужного номинала, применяют опорные диоды на 5,1 В и на 12 В.

Параллельное соединение применяется с целью повышения тока и мощности.

Также стабилитроны находят применение для стабилизации переменного напряжения. В этом случае они соединяются последовательно и встречно.

В один полупериод переменного напряжения работает один стабилитрон, а второй работает как обычный диод. Во второй полупериод полупроводниковые элементы выполняют противоположные функции. Однако в таком случае форма выходного напряжения будет отличается от входного и выглядит как трапеция. За счет того, что опорный диод будет отсекать напряжение, превышающее уровень стабилизации, верхушки синусоиды будут срезаться.

Маркировка стабилитронов

Маркировка наносится на корпус стабилитрона в виде цифр и букв (или буквы). Различают принципиально два разных типа маркировки. Стабилитрон в стеклянном корпусе имеет привычную для нас маркировку, непосредственно обозначающую номинальное напряжение стабилизации. Цифры могут быть разделены буквой V, выполняющую роль десятичной точки. Например, 5V1 означает 5,1 В.

Менее понятный способ маркировки состоит из четырех цифр и буквы в конце. Если вы не опытный радиолюбитель, то без даташита никак не обойтись. Для примера расшифруем параметры опорного диода серии 1N5349B. Больше всего нас интересует первый столбец, в котором приведено номинальное напряжение 12 В. Второй столбец – номинальное значения ток – 100 мА.

Катод стабилитрона любого типа обозначается кольцом черного или синего цвета, которое наносится на корпус со стороны соответствующего вывода.

Маркировка SMD стабилитронов

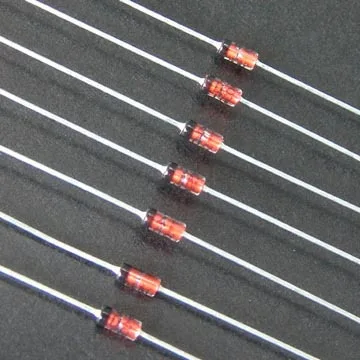

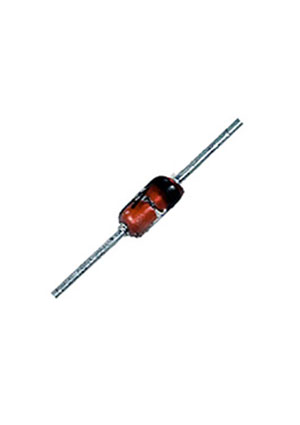

Наибольшее распространение получили опорные диоды в стеклянном корпусе и в пластмассовом корпусе с тремя выводами. Маркировка SMD стабилитрона в стеклянном корпусе состоит из цветного кольца, цвет которого обозначает параметры данного полупроводникового прибора.

Если вам встретился SMD стабилитрон с тремя выводами, то следует знать, что один вывод – это «пустышка», то есть он не задействован и применяется лишь для надежной фиксации элемента на печатной плате после пайки. Анод и катод такого экземпляра проще всего определить с помощью мультиметра.

Мощность рассеивания стабилитрона

Мощность рассеивания стабилитрона Pст характеризует его способность не перегреваться выше определенной температуры на протяжении длительного времени. Чем выше значение Pст, тем больше тепла способен рассеять полупроводниковый прибор. Мощность рассеивания рассчитывается для самых неблагоприятных условий работы прибора, поэтому в ниже приведенную формулу подставляют максимально возможное в работе Uвх и наименьшие значения Rб и Iн:

Существует ряд стандартных номиналом по данному параметру: 0,3 Вт, 0,5 Вт, 1,3 Вт, 5 Вт и т.п. Чем больше Pст, тем больше габариты полупроводникового прибора.

Как проверить стабилитрон

Проверить стабилитрон на предмет исправности довольно просто и быстро можно с помощью простейшего мультиметра. Для этого мультиметр следует перевести в режим «прозвонка», как правило, обозначенный знаком диода. Затем, если положительным щупом мультиметра прикоснуться анода, а отрицательным – катода, то на дисплее измерительного прибора мы увидим некоторое значение падения напряжения на pn-переходе. Поскольку к полупроводниковому прибору приложено прямое напряжение (смотрите прямую ветвь вольт-амперной характеристики), то опорный диод откроется.

Теперь, если щупы мультиметра поменять местами, тем самым приложить к выводам полупроводникового прибора обратное напряжение (смотрите обратную ветвь ВАХ), то он окажется заперт и не будет проводить ток. На дисплее измерительного прибора отобразится единица, обозначающая бесконечно высокое сопротивление.

Если в обеих случаях мультиметр покажет единицу или будет звенеть, то стабилитрон непригоден.

“>

Как определить полярности диодов: плюс или минус

Устройство

Полупроводниковые стабилитроны пришли на смену морально устаревшим стабилитронам тлеющего разряда – ионным газоразрядным электровакуумным приборам. Для изготовления стабилитронов используются кремниевые или германиевые кристаллы (таблетки) с проводимостью n-типа, в которые добавляют примеси сплавным или диффузно-сплавным способом. Для получения электронно-дырочного p-n перехода используются акцепторные примеси, в основном алюминий. Кристаллы заключают в корпуса из полимерных материалов, металла или стекла.

Кремниевые сплавные стабилитроны Д815 (А-И) выпускаются в металлическом герметичном корпусе, который является положительным электродом. Такие элементы имеют широкий интервал рабочих температур – от -60°C до +100°C. Кремниевые сплавные двуханодные стабилизирующие диоды КС175А, КС182А, КС191А, КС210Б, КС213Б выпускают в пластмассовом корпусе. Кремниевые сплавные термокомпенсированные детали КС211 (Б-Д), используемые в качестве источников опорного напряжения, имеют пластмассовый корпус.

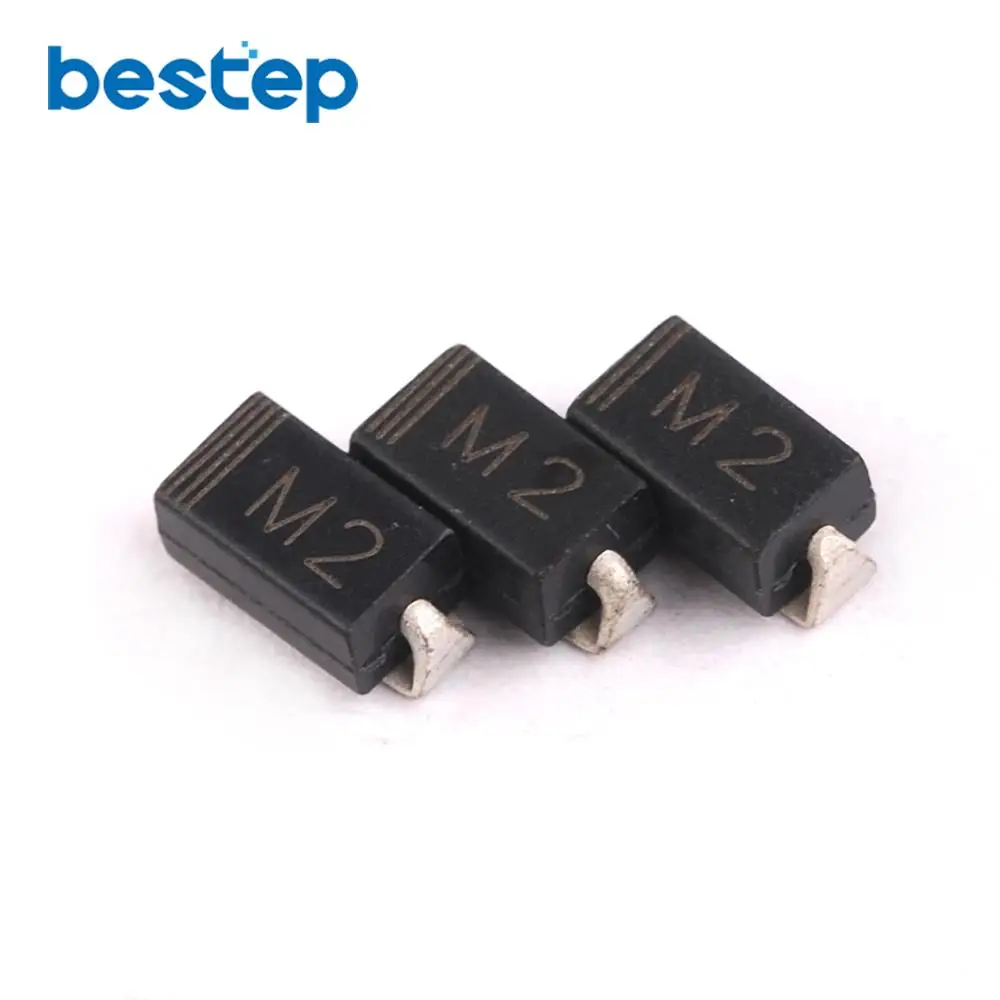

SMD стабилитроны, то есть миниатюрные компоненты, предназначенные для поверхностного монтажа, изготавливаются в основном в стеклянных и пластиковых корпусах. Такие элементы могут выпускаться с двумя и тремя выводами. В последнем случае третий вывод является «пустышкой», никакой смысловой нагрузки не несет и предназначается только для надежной фиксации детали на печатной плате.

Проверка измерителем

Перед началом работы любые типы элементов нуждаются в проверке. Не пренебрегайте этим правилом. Существует несколько способов проверить диод:

• Основной способ проверки — с помощью мультиметра. Встроенная в измеритель проверка. Большинство мультиметров имеют режим прозвонки p-n перехода. Этот режим обычно обозначен значком диода на их передней панели. Чтобы прозвонить мультиметром диод, установите ручку регулятора вашего измерительного прибора на обозначение диода либо нажмите кнопку с этим обозначением на передней панели прибора. Далее подключите красный измерительный щуп к аноду проверяемого элемента, а черный щуп — к катоду. Узнать, какой из выводов анод, а какой катод, можно в интернете, прочитав описание на используемый вами диод. В описаниях обычно указывается маркировка. При подключении описанным способом мультиметр должен показать пороговое прямое напряжение тестируемого диода. Если элемент неисправен, то прибор покажет ноль или сильно отличающееся от порогового показание. При обратном подключении (черный щуп мультиметра к аноду, красный щуп — к катоду) мультиметр должен показать нулевое напряжение.
• Вам нужно прозвонить диод, если ваш мультиметр не поддерживает режим проверки полупроводниковых приборов. Соберите простую схему. Соедините последовательно источник питания постоянного тока номинальным напряжением 5 вольт, резистор сопротивлением 100 Ом и проверяемый полупроводник. Катод соедините с минусом источника питания, а анод — с резистором. Далее переключите мультиметр в режим определения постоянного напряжения. Красный щуп мультиметра соедините с анодом тестируемого диода, а черный щуп — с катодом. При исправности элемента измеритель покажет пороговое прямое напряжение на нем.
• Проверка диода в случае отсутствия у мультиметра режима прозвонки полупроводников. Выберите на мультиметре режим измерения сопротивления, диапазон измеряемого сопротивления до 2 кОм. Подсоедините красный щуп прибора к аноду, черный щуп к катоду элемента. При этом измерительный прибор должен показать сопротивление порядка сотен Ом. Если подсоединить мультиметр к полупроводнику наоборот (черный щуп к аноду, красный — к катоду), то он должен показать бесконечное сопротивление или разрыв цепи. Если выдаются другие показания, значит, элемент неисправен.

Принцип действия

Стабилитрон был открыт американским физиком Кларенсом Мелвином Зенером, именем которого его и назвали. Электрический пробой p-n перехода может быть обусловлен туннельным пробоем (в этом случае пробой носит название Зенеровского), лавинным пробоем, пробоем в результате тепловой неустойчивости, который наступает из-за разрушительного саморазогрева токами утечки.

И инженеры конструируют эти элементы таким образом, чтобы возникновение туннельного и/или лавинного пробоя произошло задолго до того, как в них возникнет вероятность теплового пробоя.

Величина напряжения пробоя зависит от концентрации примесей и способа легирования p-n-перехода. Чем больше концентрация примесей и чем выше их градиент в переходе, тем ниже обратное напряжение, при котором образуется пробой.

• Туннельный (зенеровский) пробой
  появляется в полупроводнике в тех случаях, когда напряженность электрического поля в p-n зоне равна 106 В/см. Такая высокая напряженность может возникнуть только в высоколегированных диодах. При напряжениях пробоя, находящихся в диапазоне 4,5…6,7 В, сосуществуют туннельный и лавинный эффекты, а вот при напряжении пробоя менее 4,5 В остается только туннельный эффект.
• В стабилитронах с небольшими уровнями легирования или меньшими градиентами легирующих добавок присутствует только лавинный механизм пробоя
  , который появляется при напряжении пробоя примерно 4,5 В. А при напряжении выше 7,2 В остается только лавинный эффект, а туннельный полностью исчезает.

Как было сказано ранее, при прямом подключении стабилитрон при прямом включении ведет себя так же, как и обычный диод, – он пропускает ток. Различия между ними возникают при обратном подключении.

Обычный диод при обратном подключении запирает ток, а стабилитрон при достижении обратным напряжением величины, которая называется напряжением стабилизации, начинает пропускать ток в обратном направлении. Это объясняется тем, что при подаче на стабилитрон напряжения, которое превышает U ном. устройства, в полупроводнике возникает процесс, называемый пробоем. Пробой может быть туннельным, лавинным, тепловым. В результате пробоя ток, протекающий через стабилитрон, возрастает до максимального значения, ограниченного резистором. После достижения напряжения пробоя ток остается примерно постоянным в широком диапазоне обратных напряжений. Точка, в которой напряжение запускает ток, может очень точно устанавливаться в процессе производства легированием. Поэтому каждому элементу присваивают определенное напряжение пробоя (стабилизации).

Стабилитрон используется только в режиме «обратного смещения», то есть его анод подключается к «-» источника питания. Способность стабилитрона запускать обратный ток при достижении напряжения пробоя применяется для регулирования и стабилизации напряжения при изменении напряжения питания или подключенной нагрузки. Использование стабилитрона позволяет обеспечить постоянное выходное напряжение для подключенного потребителя при перепадах напряжения ИП или меняющемся токе потребителя.

Виды диодов и их предназначение

Вкратце можно сказать, что диод представляет собой полупроводниковый компонент электронной схемы, предназначенный для однонаправленного пропускания тока. Другими словами, прибор пропускает ток в одном направлении, запирая его течение в обратном, образуя своеобразный электрический вентиль.

На принципиальных схемах диод обозначается в виде стрелки-указателя, на конце которой изображена черта, означающая запирание. Стрелка указывает направление течения тока.

Нужно помнить, что в теоретической физике ток образуют позитивно заряженные частицы. Поэтому для открытия p-n перехода положительный потенциал прикладывают к началу стрелки, а отрицательный к ее концу. При таких условиях через прибор потечет прямой ток.

Рассмотрим наиболее распространенные типы диодов, учитывая, что интерес в плане проверки представляют лишь некоторые, а именно:

• обычные диоды, созданные на основе p-n перехода;
• с барьером Шоттки, чаще называемые просто диоды Шоттки;
• стабилитрон, служащий для стабилизации потенциала и другие виды.

Существует еще множество типов диодов – варикапы, светодиоды или фотодиоды, например. Но ввиду сходности проверки работоспособности или малой распространенности эти устройства здесь не рассматриваются.

Вольт-амперная характеристика

ВАХ стабилитрона, как и обычного диода, имеет две ветви – прямую и обратную. Прямая ветвь является рабочим режимом для традиционного диода, а обратная характеризует работу стабилитрона. Стабилитрон называют опорным диодом, а источник напряжения, в схеме которого есть стабилитрон, называют опорным.

На рабочей обратной ветви опорного диода выделяют три основные значения обратного тока:

• Минимальное
  . При силе тока, которая меньше минимального значения, стабилитрон остается закрытым.
• Оптимальное
  . При изменении тока в широких пределах между точками 1 и 3 значение напряжения меняется несущественно.
• Максимальное
  . При подаче тока выше максимальной величины опорный диод перегреется и выйдет из строя. Максимальное значение тока ограничивается максимально допустимой рассеиваемой мощностью, которая очень зависит от внешних температурных условий.

Характеристики стабилизатора L7805CV, его аналоги

Основные параметры стабилизатора L7805CV:

1. Входное напряжение — от 7 до 25 В;
2. Рассеиваемая мощность — 15 Вт;
3. Выходное напряжение — 4,75…5,25 В;
4. Выходной ток — до 1,5 А.

Характеристика микросхемы приведена в таблице ниже, данные значения справедливы при условии соблюдения некоторых условий. А именно температура микросхемы находится в пределах от 0 до 125 градусов Цельсия, входном напряжении 10 В, выходном токе 500 мА (если иное не оговорено в условиях, колонка Test conditions), и стандартном обвесе конденсаторами по входу 0,33 мкФ и по выходу 0,1 мкФ.

Из таблицы видно, что стабилизатор прекрасно себя ведет при питании на входе от 7 до 20 В и на выходе будет стабильно выдаваться от 4,75 до 5,25 В. С другой стороны, подача более высоких значений приводит к уже более значительному разбросу выходных значений, поэтому выше 25 В не рекомендуется, а понижение по входу менее 7 В , вообще, приведет к отсутствию напряжения на выходе стабилизатора.

При работе на больших нагрузках, более 5 Вт, на микросхему необходимо установить радиатор во избежания перегрева стабилизатора, конструкция позволяет это сделать без каких-либо вопросов. Для более точной (прецизионной) техники, естественно, такой стабилизатор не подходит, т.к. имеет значительный разброс номинального напряжения при изменении входного напряжения.

Так как стабилизатор линейный, использовать его в мощных схемах бессмысленно, потребуется стабилизация, построенная на широтно-импульсном моделировании, но для питания небольших устройств, как телефонов, детских игрушек, магнитол и прочих гаджетов, вполне пригоден L7805. Аналог отечественный — КР142ЕН5А или в простонародье «КРЕНКА». По стоимости аналог также находится в одной категории.

Источник: instrument.guru

Области применения

Основная область применения этих элементов – стабилизация постоянного напряжения в маломощных ИП или в отдельных узлах, мощность которых не более десятков ватт. С помощью опорных диодов обеспечивают нормальный рабочий режим транзисторов, микросхем, микроконтроллеров.

В стабилизаторах простой конструкции стабилитрон является одновременно источником опорного напряжения и регулятором. В более сложных конструкциях стабилитрон служит только источником опорного напряжения, а для силового регулирования применяется внешний силовой транзистор.

Термокомпенсированные стабилитроны и детали со скрытой структурой востребованы в качестве дискретных и интегральных источников опорного напряжения. Для защиты электрической аппаратуры от перенапряжений разработаны импульсные лавинные стабилитроны. Для защиты входов электрических приборов и затворов полевых транзисторов в схему устанавливают рядовые маломощные стабилитроны. Полевые транзисторы с изолированным затвором (МДП) изготавливаются с одним кристаллом, на котором расположены: защитный стабилитрон и силовой транзистор.

L7805-CV линейный стабилизатор постоянного напряжения

L7805-CV — практически для любого радиолюбителя собрать источник питания со стабилизирующим выходным напряжением на микросхеме 7805 и аналогичных из этой серии, не представляет никакой сложности. Именно об этом линейном регуляторе входного постоянного напряжения пойдет речь в данном материале.

На рисунке выше, представлена типичная схема линейного стабилизатора L7805 с положительной полярностью 5v и номинальным рабочим током 1.5А. Данные микросхемы приобрели такую известность, что за их производство взялись большинство мировых компаний. А вот на снимке ниже, представлена схема немного усовершенствованная, за счет увеличения емкости конденсаторов С1-С2.

Как правило, между радиотехниками и электронщиками этот чип называют сокращенно, не называя впереди стоящих буквенных обозначений указывающих на производителя. Ведь и так понятно для каждого, что это — стабилизатор, последняя цифра, которого указывает его напряжение на выходе.

Кто еще не сталкивался с данными электронными компонентами на практике и мало, что о них знает, то вот вам для наглядности небольшое видео по сборке схемы:

Стабилизатор напряжения 5v! На микросхеме L7805CV

Одно из важных условий — высокое качество компонентов

На самом деле при покупке комплектующих изготовитель играет значительную роль. Когда вы приобретаете любые электронные компоненты, всегда обращайте внимание на бренд детали, а также поинтересуйтесь кто их поставляет. Лично меня устраивает продукция , производителя микроэлектронных компонентов.

Безымянные стабилизаторы или от мало известных фирм, как правило всегда стоят дешевле, чем аналогичные от известных брендов. Но и качество таких деталей не всегда на должном уровне, особенно сказывается в их работе существенный разброс напряжения на выходе.

Основные характеристики

В паспорте стабилизирующего диода указывают следующие параметры:

• Номинальное напряжение стабилизацииUст
  . Этот параметр выбирает производитель устройства.
• Диапазон рабочих токов
  . Минимальный ток – величина тока, при которой начинается процесс стабилизации. Максимальный ток – значение, выше которого устройство разрушается.
• Максимальная мощность рассеивания
  . В маломощных элементах это паспортная величина. В паспортах мощных стабилитронов для расчета условий охлаждения производитель указывает: максимально допустимую температуру полупроводника и коэффициент теплового сопротивления корпуса.

Помимо параметров, указываемых в паспорте, стабилитроны характеризуются и другими величинами, среди которых:

• Дифференциальное сопротивление
  . Это свойство определяет нестабильность устройства по напряжению питания и по току нагрузки. Первый недостаток устраняется запитыванием стабилизирующего диода от источника постоянного тока, а второй – включением между стабилитроном и нагрузкой буферного усилителя постоянного тока с эмиттерным повторителем.
• Температурный коэффициент напряжения
  . В соответствии со стандартом эта величина равна отношению относительного изменения напряжения стабилизации к абсолютному изменению наружной температуры. В нетермостабилизированных стабилитронах при нагреве от +25°C до +125°C напряжение стабилизации сдвигается на 5-10% от первоначального значения.
• Дрейф и шум
  . Эти характеристики для обычных стабилитронов не определяются. Для прецизионных устройств они являются очень важными свойствами. В обычных (непрецизионных) стабилитронах шум создают: большое количество посторонних примесей и дефекты кристаллической решетки в области p-n перехода. Способы снижения шума (если в этом есть необходимость): защитная пассивация оксидом или стеклом (примеси направляются вглубь кристалла) или перемещением вглубь кристалла самого p-n-перехода. Второй способ является более радикальным. Он востребован в диодах с низким уровнем шума со скрытой структурой.

Проверка светодиодной ленты

Светодиодная лента представляет собой источник света, состоящий из множества элементов. Они расположены равномерно по длине ленты и сгруппированы по три. Это позволяет разрезать светодиодную ленту на отрезки практически любой длины, не ухудшая при этом ее эксплуатационных свойств. Главное, чтобы разрез не приходился на середину группы из трех элементов.

Проверка ленты заключается в подаче тока на контакты питания. Если лента горит, она исправна. Если не горит вся лента, неисправность нужно искать в подводящих проводах. Для этого можно их прозвонить тестером. Можно для проверки целостности проводов измерить сопротивление мультиметром.

Если при включении питания в ленте не горят отдельные группы, проблема не в подводящих проводах, а в конкретном сегменте со светодиодами. В этом случае они проверяются по методике, описанной выше, а также проверяется резистор (он один на всю группу) на соответствие заданному значению сопротивления.

Способы включения – последовательное и параллельное

На детали импортного производства в сопроводительных документах ситуации, при которых возможно последовательное или параллельное соединение, не регламентируются. В документации на отечественные опорные диоды можно встретить два указания:

• В приборах маленькой и средней мощности можно последовательно или параллельно подсоединять любое количество односерийных стабилитронов.
• В приборах средней и значительной мощности можно последовательно соединять любое число стабилизирующих диодов единой серии. При параллельном соединении необходимо произвести расчеты. Общая мощность рассеивания всех параллельно подсоединенных стабилитронов не должна быть выше аналогичного показателя одной детали.

Допускается последовательное подключение опорных диодов разных серий в том случае, если рабочие токи созданной цепи не превышают паспортные токи стабилизации для каждой серии, установленной в схеме.

На практике для умножения напряжения стабилизации чаще всего применяют последовательное соединение двух-трех стабилитронов. К этой мере прибегают в том случае, если не удалось достать деталь на нужное напряжение или необходимо создать высоковольтный стабилитрон. При последовательном соединении напряжение отдельных элементов суммируется. В основном этот вид соединения используется при сборке высоковольтных стабилизаторов.

Параллельное соединение деталей служит для того, чтобы повышать ток и мощность. Однако на практике этот вид соединения применяется редко, поскольку различные экземпляры опорных диодов даже одного типа не имеют совершенно одинаковых напряжений стабилизации. Поэтому при параллельном соединении разряд возникнет только в детали с наименьшим напряжением стабилизации, а в остальных пробой не произойдет. Если пробой и возникает, то одни стабилитроны в такой цепи будут работать с недогрузкой, а другие с перегрузкой.

Для стабилизации переменного напряжения стабилитроны соединяются последовательно и встречно. В первый полупериод синусоиды переменного тока один элемент работает как обычный диод, а второй выполняет функции стабилитрона. Во втором полупериоде элементы меняются функциями. Форма выходного напряжения отличается от входного. Ее конфигурация напоминает трапецию. Это связано с тем, что напряжение, превышающее напряжение стабилизации, будет отсекаться и верхушки синусоиды будут срезаны. Последовательное и встречное соединение стабилитронов может применяться в термостабилизированном стабилитроне.

Проверка диода цифровым мультиметром

Чтобы определить исправность диода можно воспользоваться приведённой далее методикой его проверки цифровым мультиметром.
Но для начала вспомним, что представляет собой полупроводниковый диод.

Полупроводниковый диод – это электронный прибор, который обладает свойством однонаправленной проводимости.

У диода имеется два вывода. Один называется катодом, он является отрицательным. Другой вывод – анод. Он является положительным.

На физическом уровне диод представляет собой один p-n переход.

Напомню, что у полупроводниковых приборов p-n переходов может быть несколько. Например, у динистора их три! А полупроводниковый диод, по сути является самым простым электронным прибором на основе всего лишь одного p-n перехода.

Запомним, что рабочие свойства диода проявляются только при прямом включении. Что значит прямое включение? А это означает, что к выводу анода приложено положительное напряжение ( +), а к катоду – отрицательное, т.е. (–). В таком случае диод открывается и через его p-n переход начинает течь ток.

При обратном включении, когда к аноду приложено отрицательное напряжение (–), а к катоду положительное ( +), то диод закрыт и не пропускает ток.

Так будет продолжаться до тех пор, пока напряжение на обратно включённом диоде не достигнет критического, после которого происходит повреждение полупроводникового кристалла. В этом и заключается основное свойство диода – односторонняя проводимость.

У подавляющего большинства современных цифровых мультиметров (тестеров) в функционале присутствует возможность проверки диода. Эту функцию также можно использовать для проверки биполярных транзисторов. Обозначается она в виде условного обозначения диода рядом с разметкой переключателя режимов мультиметра.

Небольшое примечание! Стоит понимать, что при проверке диодов в прямом включении на дисплее показывается не сопротивление перехода, как многие думают, а его пороговое напряжение! Его ещё называют падением напряжения на p-n переходе. Это напряжение, при превышении которого p-n переход полностью открывается и начинает пропускать ток. Если проводить аналогию, то это величина усилия, направленного на то, чтобы открыть «дверь» для электронов. Это напряжение лежит в пределах 100 – 1000 милливольт (mV). Его то и показывает дисплей прибора.

В обратном включении, когда к аноду подключен минусовой (–) вывод тестера, а к катоду плюсовой ( +), то на дисплее не должно показываться никаких значений. Это свидетельствует о том, что переход исправен и в обратном направлении ток не пропускает.

В документации (даташитах) на импортные диоды пороговое напряжение именуется как Forward Voltage Drop (сокращённо Vf), что дословно переводится как «падение напряжения в прямом включении«.

Само по себе падение напряжения на p-n переходе нежелательно. Если помножить протекающий через диод ток (прямой ток) на величину падения напряжения, то мы получим ни что иное, как мощность рассеивания – ту мощность, которая бесполезно расходуется на нагрев элемента.

Узнать подробнее о параметрах диода можно здесь.

Проверка диода.

Чтобы было более наглядно, проведём проверку выпрямительного диода 1N5819. Это диод Шоттки. В этом мы скоро убедимся.

Производить проверку будем мультитестером Victor VC9805+. Также для удобства применена беспаечная макетная плата.

Обращаю внимание на то, что во время измерения нельзя держать выводы проверяемого элемента и металлические щупы двумя руками. Это грубая ошибка. В таком случае мы измеряем не только параметры диода, но и сопротивление своего тела. Это может существенно повлиять на результат проверки.

Держать щупы и выводы элемента можно только одной рукой! В таком случае в измерительную цепь включен только сам измерительный прибор и проверяемый элемент. Данная рекомендация справедлива и при измерении сопротивления резисторов, а также при проверке конденсаторов. Не забывайте об этом важном правиле!

Итак, проверим диод в прямом включении. При этом плюсовой щуп ( красный) мультиметра подключаем к аноду диода. Минусовой щуп (чёрный) подключаем к катоду. На фотографии, показанной ранее, видно, что на цилиндрическом корпусе диода нанесено белое кольцо с одного края. Именно с этой стороны у него вывод катода. Таким образом маркируется вывод катода у большинства диодов импортного производства.

Как видим, на дисплее цифрового мультиметра показалось значение порогового напряжения для 1N5819. Так как это диод Шоттки, то его значение невелико – всего 207 милливольт (mV).

Теперь проверим диод в обратном включении. Напоминаем, что в обратном включении диод ток не пропускает. Забегая вперёд, отметим, что и в обратном включении через p-n переход всё-таки протекает небольшой ток. Это так называемый обратный ток (Iобр). Но он настолько мал, что его обычно не учитывают.

Поменяем подключение диода к измерительным щупам мультиметра. Красный щуп подключаем к катоду, а чёрный к аноду.

На дисплее покажется «1» в старшем разряде дисплея. Это свидетельствует о том, что диод не пропускает ток и его сопротивление велико. Таким образом, мы проверили диод 1N5819 и он оказался полностью исправным.

Многие задаются вопросом: «Можно ли проверить диод не выпаивая его из платы?» Да, можно. Но в таком случае необходимо выпаять из платы хотя бы один его вывод. Это нужно сделать для того, чтобы исключить влияние других деталей, которые соединены с проверяемым диодом.

Если этого не сделать, то измерительный ток потечёт через все, в том числе, и через связанные с ним элементы. В результате тестирования показания мультиметра будут неверными!

Составные стабилитроны

Составной стабилитрон – устройство, применяемой в ситуациях, когда необходимы токи и мощность большего значения, чем это допускают технические условия. В этом случае между стабилизирующим диодом и нагрузкой подсоединяют буферный усилитель постоянного тока. В схеме коллекторный переход транзистора включен параллельно стабилизирующему диоду, а эммиттерный переход – последовательно.

Схема обычного составного стабилитрона не предназначена для применения на прямом токе. Но добавление диодного моста превращает составной стабилитрон в систему двойного действия, которая может работать и при прямом, и при обратном токе. Такие стабилитроны еще называют двойными или двуханодными. Стабилитроны, которые могут работать с напряжением только одной полярности, называют несимметричными. А составные стабилитроны, дееспособные при любом направлении тока, называют симметричными.

Назначение и устройство

Симисторы – это полупроводниковые полууправляемые ключи, которые открываются импульсом тока через управляющий электрод. Чтобы его закрыть нужно прервать ток в цепи или приложить обратное напряжение.

По принципу действия они подобны аналогичны тиристорам. Отличаются лишь тем, что симистор представляет собой два тиристора, соединённых встречно-параллельно. Обозначение на схеме вы видите ниже.

По определению они часто используются в релейном режиме – простыми словами работают на «включение» и «отключение», кстати такие реле называются полупроводниковыми.

Отличия от электромеханического следующие — быстродействие на порядки выше, нет контактов, в связи с чем большая долговечность. Главное условие долгой эксплуатации – обеспечить номинальный тепловой режим и нагрузку.

Виды стабилитронов

На современном рынке электроники имеется широкий ассортимент стабилитронов, адаптированных к определенным условиям применения.

Прецизионные

Эти устройства обеспечивают высокую стабильность напряжения на выходе. К ним предъявляются дополнительные требования к временной нестабильности напряжения и температурного коэффициента напряжения. К прецизионным относятся устройства:

• Термокомпенсированные
  . В схему термокомпенсированного стабилитрона входят последовательно соединенные: стабилитрон номинальным напряжением 5,6 В (с плюсовым значением температурного коэффициента) и прямоосвещенный диод (с минусовым коэффициентом). При последовательном соединении этих элементов происходит взаимная компенсация температурных коэффициентов. Вместо диода в схеме может использоваться второй стабилитрон, включаемый последовательно и встречно.
• Со скрытой структурой
  . Ток пробоя в обычном стабилитроне сосредотачивается в приповерхностном кремниевом слое, где находится максимальное количество посторонних примесей и дефектов кристаллической решетки. Эти несовершенства конструкции провоцируют шум и нестабильную работу. В деталях со скрытой структурой ток пробоя «загоняют» внутрь кристалла путем формирования глубокого островка p-типа проводимости.

Быстродействующие

Для них характерны: низкое значение барьерной емкости, всего десятки пикофарад, и краткий период переходного процесса (наносекунды). Такие особенности позволяют опорному диоду ограничивать и стабилизировать кратковременные импульсы напряжения.

Стабилизирующие диоды могут быть рассчитаны на напряжение стабилизации от нескольких вольт до нескольких сотен вольт. Высоковольтные стабилитроны устанавливаются на специальные охладители, способные обеспечить нужный теплообмен и уберечь элемент от перегрева и последующего разрушения.

Способы проверки

Любой ремонт электроники и электрооборудования начинается с внешнего осмотра, а потом переходят к измерениям. Такой подход позволяет локализовать большую часть неисправностей. Чтобы найти варистор на плате посмотрите на рисунок ниже — так выглядят варисторы. Иногда их можно перепутать с конденсаторами, но можно отличить по маркировке.

Если элемент сгорел и маркировку прочесть невозможно — посмотрите эту информацию на схеме устройства. На плате и в схеме он может обозначаться буквами RU. Условное графическое обозначение выглядит так.

Есть три способа проверить варистор быстро и просто:

1. Визуальный осмотр.
2. Прозвонить. Это можно сделать муьтиметром или любым другим прибором, где есть функция прозвонки цепи.
3. Измерением сопротивления. Это можно сделать омметром с большим пределом измерений, мультиметром или мегомметром.

Варистор выходит из строя, когда через него проходит большой или длительный ток. Тогда энергия рассеивается в виде тепла, и если её количество больше определённого конструкцией — элемент сгорает. Корпус этих компонентов выполняется из твердого диэлектрического материала, типа керамики или эпоксидного покрытия. Поэтому при выходе из строя чаще всего повреждается целостность наружного покрытия.

Можно визуально проверить варистор на работоспособность — на нем не должно быть трещин, как на фото:

Следующий способ — проверка варистора тестером в режиме прозвонки. Сделать это в схеме нельзя, потому что прозвонка может сработать через параллельно подключенные элементы. Поэтому нужно выпаять хотя бы одну его ножку из платы.

Важно: не стоит проверять элементы на исправность не выпаивая из платы – это может дать ложные показания измерительных приборов. Так как в нормальном состоянии (без приложенного к выводам напряжения) сопротивление варистора большое — он не должен прозваниваться

Прозвонку выполняют в обоих направлениях, то есть два раза меняя местами щупы мультиметра

Так как в нормальном состоянии (без приложенного к выводам напряжения) сопротивление варистора большое — он не должен прозваниваться. Прозвонку выполняют в обоих направлениях, то есть два раза меняя местами щупы мультиметра.

На большинстве мультиметров режим прозвонки совмещен с режимом проверки диодов. Его можно найти по значку диода на шкале селектора режимов. Если рядом с ним есть знак звуковой индикации — в нем наверняка есть и прозвонка.

Другой способ проверки варистора на пробой мультиметром является измерение сопротивления. Нужно установить прибор на максимальный предел измерения, в большинстве приборов это 2 МОма (мегаомы, обозначается как 2М или 2000К). Сопротивление должно быть равным бесконечности. На практике оно может быть ниже, в пределах 1-2 МОм.

Интересно! То же самое можно сделать мегаомметром, но он есть далеко не у каждого. Стоит отметить, что напряжение на выводах мегаомметра не должно превышать классификационное напряжение проверяемого компонента.

На этом заканчиваются доступные способы проверки варистора. В этот раз мультиметр поможет радиолюбителю найти неисправный элемент, как и в большом количестве других случаев. Хотя на практике мультиметр в этом деле не всегда нужен, потому что дело редко заходит дальше визуального осмотра. Заменяйте сгоревший элемент новым, рассчитанным на напряжение и диаметром не меньше чем был сгоревший, иначе он сгорит еще быстрее предыдущего.

Регулируемые стабилитроны

При изготовлении стабилизированных блоков питания необходимый стабилитрон может отсутствовать. В этом случае собирают схему регулируемого стабилитрона.

Нужное напряжение стабилизирующего диода подбирают при помощи резистора R1. Для настройки схемы на место резистора R1 подключают переменный резистор номиналом 10 кОм. После получения нужного значения напряжения определяют полученное сопротивление и устанавливают на постоянное место резистор нужного номинала. Для этой схемы можно применить транзисторы КТ342А, КТ3102А.

Стабилизатор напряжения

Стабилизатор напряжения – важнейший радиоэлемент современных радиоэлектронных устройств. Он обеспечивает постоянное напряжение на выходе цепи, которое почти не зависит от нагрузки.

Стабилизаторы семейства LM

В нашей статье мы рассмотрим стабилизаторы напряжения семейства LM78ХХ. Серия 78ХХ выпускается в металлических корпусах ТО-3 (слева) и в пластмассовых корпусах ТО-220 (справа). Такие стабилизаторы имеют три вывода: вход, земля (общий) и вывод.

Вместо “ХХ” изготовители указывают напряжение стабилизации, которое нам будет выдавать этот стабилизатор. Например, стабилизатор 7805 на выходе будет выдавать 5 Вольт, 7812 соответственно 12 Вольт, а 7815 – 15 Вольт. Все очень просто.

Схема подключения

А вот и схема подключения таких стабилизаторов. Эта схема подходит ко всем стабилизаторам семейства 78ХХ.

На схеме мы видим два конденсатора, которые запаиваются с каждой стороны. Это минимальные значения конденсаторов, можно, и даже желательно поставить большего номинала. Это требуется для уменьшения пульсаций как по входу, так и по выходу. Кто забыл, что такое пульсации, можно заглянуть в статью как получить из переменного напряжения постоянное.

Характеристики LM стабилизаторов

Какое же напряжение подавать, чтобы стабилизатор работал как надо? Для этого ищем даташит на стабилизаторы и внимательно изучаем. Нас интересуют вот эти характеристики:

Output voltage – выходное напряжение

Input voltage – входное напряжение

Ищем наш 7805. Он выдает нам выходное напряжение 5 Вольт. Желательным входным напряжением производители отметили напряжение в 10 Вольт. Но, бывает так, что выходное стабилизированное напряжение иногда бывает или чуть занижено, или чуть завышено.

Для электронных безделушек доли вольт не ощущаются, но для прецизионной (точной) аппаратуры лучше все таки собирать свои схемы. Здесь мы видим, что стабилизатор 7805 может нам выдать одно из напряжений диапазона 4,75 – 5,25 Вольт, но при этом должны соблюдаться условия (conditions), что ток на выходе в нагрузке не будет превышать 1 Ампера. Нестабилизированное постоянное напряжение может “колыхаться” в диапазоне от 7,5 и до 20 Вольт, при это на выходе будет всегда 5 Вольт.

Рассеиваемая мощность на стабилизаторе может достигать до 15 Ватт – это приличное значение для такой маленькой радиодетали. Поэтому, если нагрузка на выходе такого стабилизатора будет кушать приличный ток, думаю, стоит подумать об охлаждении стабилизатора. Для этого ее надо посадить через пасту КПТ на радиатор. Чем больше ток на выходе стабилизатора, тем больше по габаритам должен быть радиатор. Было бы вообще идеально, если бы радиатор еще обдувался вентилятором.

Работа LM на практике

Давайте рассмотрим нашего подопечного, а именно, стабилизатор LM7805. Как вы уже поняли, на выходе мы должны получить 5 Вольт стабилизированного напряжения.

Соберем его по схеме

Берем нашу Макетную плату и быстренько собираем выше предложенную схемку подключения. Два желтеньких – это конденсаторы, хотя их ставить необязательно.

Итак, провода 1,2 – сюда мы загоняем нестабилизированное входное постоянное напряжение, снимаем 5 Вольт с проводов 3 и 2.

На Блоке питания мы ставим напряжение в диапазоне 7,5 Вольт и до 20 Вольт. В данном случае я поставил напряжение 8,52 Вольта.

И что же у нас получилось на выходе данного стабилизатора? 5,04 Вольта! Вот такое значение мы получим на выходе этого стабилизатора, если будем подавать напряжение в диапазоне от 7,5 и до 20 Вольт. Работает великолепно!

Давайте проверим еще один наш стабилизатор. Думаю, Вы уже догадались, на сколько он вольт.

Способы маркировки

На корпусе детали имеется буквенная или буквенно-цифровая маркировка, которая характеризует электрические свойства и назначение устройства. Различают два типа маркировки. Детали в стеклянном корпусе маркируются привычным образом. На поверхности элемента пишут напряжение стабилизации с использованием буквы V, которая выполняет функцию десятичной запятой. Маркировка из четырех цифр и буквы в конце менее понятна. Расшифровать ее можно только с помощью даташита.

Еще один способ обозначения стабилизирующих диодов – цветовая маркировка. Часто применяется японский вариант, который представляет собой два или три цветных кольца. При наличии двух колец, каждое из них обозначает определенную цифру. Если второе кольцо нанесено в удвоенном варианте, то это означает, что между первой и второй цифрой надо поставить запятую.

Проверка светодиодных ламп

Для удобства потребителей в настоящее время налажен выпуск ламп на основе светодиодов, которые имеют геометрическую конфигурацию, схожую с уже привычными лампами накаливания. Это дает возможность устанавливать светодиодные лампы в обычные светильники, питающиеся от сети 220 В.

В конструкцию такой лампы встроен специальный преобразователь тока – драйвер. Это устройство собирается из деталей, имеющих параметры, различающиеся в каждой отдельной модели. Это обстоятельство делает невозможным применение такого вида диагностики, как проверка светодиодной лампы мультиметром.

Светодиодную лампу прозванивают при помощи специального тестера. Он представляет собой прибор, внутри которого собрана схема, позволяющая проверять работоспособность ламп различных типов. Для этого на корпусе выполнены несколько разъемов под цоколи ламп, наиболее часто применяемых. Вывод результата проверки, осуществляется в виде звукового сигнала.

Как отличить стабилитрон от обычного диода

Оба эти элемента имеют схожее обозначение на схеме. На практике отличить стабилитрон от обычного диода и даже узнать его номинал, если оно не более 35 В, можно с помощью приставки к мультиметру.

Схема приставки к мультиметру

Для выполнения генератора с широтно-импульсной модуляцией используется специализированная микросхема MC34063. Чтобы обеспечить гальваническую развязку между ИП и измерительной частью схемы напряжение контролируют на первичной обмотке трансформатора. Это позволяет сделать выпрямитель на VD2. Точка стабилизации выходного напряжения устанавливается с помощью резистора R3. Напряжение на конденсаторе С4 – примерно 40 В. Стабилизатор тока А2 и проверяемый опорный диод составляют параметрический стабилизатор, а мультиметр, подключенный к выводам схемы, позволяет определить напряжение стабилитрона.

Если диод подключить в обратной полярности (анод к «-», а катод к «+»), то мультиметр для обычного диода покажет 40 В, а для стабилитрона – напряжение стабилизации.

Для определения работоспособности стабилитрона с известным номиналом используют простую схему, состоящую из источника питания и токоограничительного резистора на 300…500 Ом. В этом случае с помощью мультиметра определяют не сопротивление перехода, а напряжение. Включают элементы, как показано на схеме, и меряют напряжение на стабилитроне.

Медленно поднимают напряжение блока питания. На значении напряжения стабилизации напряжение на стабилитроне должно прекратить свой рост. Если это произошло, значит, элемент исправен. Если при последующем увеличении напряжения ИП диод не начинает стабилизировать, значит, он не исправен.

Как проверить стабилитрон

Проверить стабилитрон на предмет исправности довольно просто и быстро можно с помощью простейшего мультиметра. Для этого мультиметр следует перевести в режим «прозвонка», как правило, обозначенный знаком диода. Затем, если положительным щупом мультиметра прикоснуться анода, а отрицательным – катода, то на дисплее измерительного прибора мы увидим некоторое значение падения напряжения на pn-переходе. Поскольку к полупроводниковому прибору приложено прямое напряжение (смотрите прямую ветвь вольт-амперной характеристики), то опорный диод откроется.

Теперь, если щупы мультиметра поменять местами, тем самым приложить к выводам полупроводникового прибора обратное напряжение (смотрите обратную ветвь ВАХ), то он окажется заперт и не будет проводить ток. На дисплее измерительного прибора отобразится единица, обозначающая бесконечно высокое сопротивление.

Если в обеих случаях мультиметр покажет единицу или будет звенеть, то стабилитрон непригоден.

Помогите проекту. Поделитесь с друзьями.

Как правильно подобрать стабилитрон?

Стабилитроны относятся к стабилизаторам небольшой мощности. Поэтому их необходимо подбирать так, чтобы через них без перегрева мог проходить весь ток нагрузки плюс минимальный ток стабилизации.

Для правильного выбора стабилитрона для электрической схемы необходимо знать следующие параметры: минимальное и максимальное входное напряжение, напряжение на выходе, минимальный и максимальный ток нагрузки. Напряжение стабилизации стабилитрона равно выходному напряжению. А рассчитать максимальный ток, который может пройти через стабилитрон в конкретной схеме, и мощность рассеивания при максимальном токе, лучше всего с помощью онлайн-калькулятора.

Как проверить диодный мост мультиметром

Простой диодный мост состоит из четырех диодов, собранных по мостовой схеме и предназначен для первичного выпрямления переменного напряжения. В случае грубой проверке диодного моста можно измерить сопротивление переходов отдельных диодов как обычно. Но тогда ток утечки нельзя будет проверить.

Для проверки этого важного параметра нужно отсоединить любой электрод полупроводника от электрической схемы. Проверить наличие тока утечки отдельных силовых диодов, не отключая их от схемы, возможно по разнице температуры корпусов полупроводников. У неисправного полупроводника температура корпуса будет выше, чем у исправных элементов.

Для такого метода проверки диодов на ток утечки важно чтобы они были отдельно стоящими и без радиаторов. Руками (при выключенном источнике питания) проверить разницу температуры не всегда получается. Поэтому температуру лучше измерять датчиком мультиметра, который имеет такой режим. Грубо проверить диод мультиметром, не выпаивая из платы можно обычным способом, и в большинстве случаев этого вполне достаточно.

Схема пробника для проверки микросхемы КРЕН

Эта схема уступает предыдущей компоновке.

Конденсатор С1 удаляет генерацию при ступенчатом подключении входного напряжения, а емкость С2 предназначена для защиты от импульсных помех. Величину ее берем 100 микрофарад, напряжение по величине стабилизатора напряжения. Диод 1N 4148 не дает возможность конденсатору разрядиться. Входное напряжение стабилизатора должно превышать напряжение выхода на 2,5 В. Нагрузку следует выбирать в соответствии с тестируемым стабилизатором.

Остальные элементы пробника выглядят следующим образом:

Контактные площадки стали местом монтажа элементов схемы. Корпус получился компактным.

На корпусе установили кнопку питания для удобства пользования. Штыревой контакт пришлось доработать путем изгибания.

На этом пробник готов. Он является своеобразной приставкой к мультиметру. Вставляем в гнезда штыри пробника, границу измерения устанавливаем на 20 В, провода соединяем с блоком питания, регулируем напряжение на 15 В и нажимаем кнопку питания на пробнике. Прибор сработал, на экране отображается 9,91 вольта.

Источник: ostabilizatore.ru

Указание паспортных характеристик

Они же являются основными показателями отечественных и импортных стабилитронов, которыми необходимо руководствоваться при подборе стабилитрона под конкретную электронную цепь.

1. UCT – указывает, какое номинальное значение модуль способен стабилизировать.
2. ΔUCT – используется для указания диапазона возможного отклонения входящего тока в качестве безопасной амортизации.
3. ICT – параметры тока, который может протекать при подаче номинального напряжения на модуль.
4. ICT.МИН – показывает самое маленькое значение, которое способно протекать по стабилизатору. При этом протекающее напряжение по диоду будет находиться в диапазоне UCT ± ΔUCT.
5. ICT.МАКС – модуль не способен выдерживать более высокое напряжение, чем это значение.

На фото ниже представлен классический вариант. Обратите внимание, что прямо на корпусе показано, где у него анод и катод. По кругу нарисована черная (реже встречается серая) полоска, которая располагается со стороны катода. Противоположная сторона – анод. Такой способ используется как для отечественных, так и для импортных диодов.

Маркировка расположения катода и анода

Полупроводниковый стабилитрон, или диод Зенера, представляет собой диод особого типа. При прямом включении обычный диод и стабилитрон ведут себя аналогично. Разница между ними проявляется при обратном включении. Обычный диод при подаче обратного напряжения и превышении его номинального значения просто выходит из строя. А для стабилитрона подключение обратного напряжения и его рост до установленной точки является штатным режимом. При достижении определенной точки обратного напряжения в стабилитроне возникает обратимый пробой. Через устройство начинает течь ток. До наступления пробоя стабилитрон находится в нерабочем состоянии и через него протекает только малый ток утечки. На электросхемах стабилитрон обозначается как стрелка-указатель, на конце которой имеет черточка, обозначающая запирание. Стрелка указывает направление тока. Буквенное обозначение на схемах – VD.

naf-st >> Маркировка и обозначение >> Обозначение зарубежных приборов

Наиболее распространены три способа обозначения:

1. Joint Electron Device Engineering Council (JEDEC)

Первый элемент

Цифра на единицу меньшая, чем количество ножек транзистора. Соответственно, чаще всего это будет 2 (у диодов 1). Цифры 4 и 5 соответствуют оптопарам.

Второй элемент

Буква — всегда N

Третий элемент

серийный номер от 100 до 9999, который обычно ничего определенного не говорит о транзисторе, кроме как о его приблизительном времени выпуска

Четвертый элемент

Необязательный элемент, может отсутствовать. Обозначает группу коэффициента усиления:

• A — низкий коэффициент усиления
• B — средний коэффициент усиления
• C — высокий коэффициент усиления

Например: 2N3819, 2N2221A

2. Japanese Industrial Standard (JIS)- Японский стандарт

Первый элемент

Также, как и в предыдущем случае, цифра на единицу меньше количества ножек транзистора (2). 4 и 5 — оптопары

Второй элемент

Функциональная принадлежность прибора:

• SA — ВЧ p-n-p транзистор
• SB — НЧ p-n-p транзистор
• SC — ВЧ n-p-n транзистор
• SD — НЧ n-p-n транзистор
• SE — диоды
• SF — тиристоры
• SG — приборы Ганна
• SH — однопереходной транзистор (UJT — UniJunction Transistor)
• SJ — полевой транзистор/МОП-транзистор с каналом p-типа FET/MOSFET (Field Effect Transistor/Metal Oxide Semiconductor Field Effect Transistor)
• SK — полевой транзистор/МОП-транзистор с каналом n-типа FET/MOSFET (Field Effect Transistor/Metal Oxide Semiconductor Field Effect Transistor)
• SM — Triac
• SQ — светодиод (LED Light Emitting Diode)
• SR — выпрямители
• SS — сигнальные диоды
• ST — лавинные диоды
• SV — варикапы
• SZ — стабилитроны

Третий элемент

серийный номер от 10 до 9999

Четвертый элемент

Необязательный элемент. Указывает на то, что прибор одобрен для использования различными организациями Японии

Ахтунг: получается, что маркировочный код транзистора всегда начинается с 2S, поэтому очень часто эти символы опускаются, так, например, транзистор 2SA1187 может маркироваться как A1187

Пример: 2SA1187, 2SB646, 2SC733

3. Pro-electron

Первый элемент

Буква. Указывает на материал, из которого изготовлен прибор:

• А-германий (Ge)
• B-кремний (Si)
• C-арсеннид галлия (GaAs)
• R-составной материал

Второй элемент

Обозначает функциональную принадлежность прибора

• A — радиочастотный диод
• B — варикап
• C — малосигнальный НЧ-транзистор
• D — мощный НЧ-транзистор
• E — туннельный диод
• F — малосигнальный ВЧ-транзистор
• K — устройства с эффектом Холла
• L — мощный ВЧ-транзистор
• N — оптопара
• P — Radiation sensitive device
• Q — Radiation producing device
• R — маломощный тиристор
• T — мощный тиристор
• U — мощный переключающий транзистор
• Y — выпрямитель
• Z — стабилитроны

Третий элемент

Необязательный элемент. Третья буква указывает на то, что прибор предназначен больше для промышленного чем для коммерческого использования. Обычно эта буква- W,X,Y или Z.

Четвертый элемент

серийный номер от 100 до 9999

Пятый элемент

Необязательный элемент, может отсутствовать. Обозначает группу коэффициента усиления:

• A — низкий коэффициент усиления
• B — средний коэффициент усиления
• C — высокий коэффициент усиления

Пример: BC108A, BAW68, BF239

Другие

Кроме систем маркировки JEDEC, JIS и Pro-electron фирмы-производители часто вводят собственные типы. Это происходит по коммерческим причинам (для увековечения инициалов названия своей фирмы), либо при маркировке специальных типов приборов.

Вот наиболее распространенные префиксы:

• MJ — Motorolla большой мощности, металлический корпус
• MJE — Motorolla большой мощности, пластмассовый корпус
• MPS — Motorolla низкой мощности, пластмассовый корпус
• RCA — RCA
• RCS — RCS
• TIP — Texas Instruments мощный транзистор, пластмассовый корпус
• TIPL — TI мощный планарный транзистор
• TIS — TI малосигнальный транзистор, пластмассовый корпус
• ZT — Ferranti
• ZTX — Ferranti

Пример: TIP31A, MJE3055, TIS43

Лазерная маркировка

Лазерная маркировка — это метод нанесения изображения на какое-либо изделие с помощью высокочастотного сфокусированного лазерного луча. Как правило это изображение имеет некоторую глубину.

Основные методы лазерной маркировки

	Гравирование (англ. Lase Engraving) Под действием лазерного луча материал полностью меняет физическую и химическую структуры, испаряясь.
	Травление (англ. Laser Etching / Melting, также используется термин: «вспенивание») Под действием лазерного луча материал меняет свою физическую структуру, механически деформируясь с изменением светоотражающих характеристик.
	Обесцвечивание или «отделка» (англ. Laser Coloration / Annealing) Под действием лазерного луча материал меняет только светоотражающие физические характеристики.
	Связывание (англ. Laser Bonding) Лазерное связывание представляет собой процесс, при котором красящий пигмент покрытия наносится на материал, а затем связываются (соединяются) с поверхностью теплом, генерируемым лазером.
	Покрытие/окраска и Маркировка (англ. Laser Coat & Mark) Этот процесс используется, когда недопустимо воздействие лазера на поверхность изделия. Вначале поверхность изделия окрашивается, а затем покрытие подвергается травлению лазерным лучом.
	Лазерная абляция (англ. Laser Ablation) Абляция — это процесс гравировки тонкого слоя, не превышающего толщину покрытия поверхности. Этот метод создает отличный контраст, не влияя на основной материал изделия. Обычно используется для маркировки анодированного алюминия, кнопок с подсветкой и окрашенной стали.
	Лазерная гравировка и расплавление (англ. Lase Engrave & Melt) Удаление основного материала изделия и покрытие поверхности тонким расплавом материала. Применяется для изделий, работающих в сложных условиях, где требуется долговечная маркировка.



Компания SIC Marking производит лазерное маркировочное оборудование на основе компактного импульсного иттербиевого волоконного лазера.



Преимущества систем с иттербиевым волоконным лазером SIC Marking перед лазерами с диодной и ламповой накачкой:

• На выходе — идеальный лазерный пучок.
• Малое энергопотребление- питание от бытовой сети переменного тока.
• Для компонентов волоконного лазера достаточно воздушного охлаждения.
• Низкие эксплуатационные расходы — отсутствие сменных элементов и необходимости профилактических операций со стороны оператора.
• Небольшие размеры.
• Высокая надёжность.
• Гарантия – 20 000 часов работы (2 года).
• Среднее время (ресурс) работы лазера – до 100 000 часов (11 лет непрерывной работы).



SIC Marking производит две группы оборудования для лазерной маркировки:

Стационарные маркираторы

Эти маркираторы идеально подходят для маркировки изделий как малого размера, так и изделий, имеющих высоту до 370 мм.

Идеальны для нанесения двухмерного кода Data Matrix.

Опционально устанавливаемая ось вращения позволяет маркировать по окружности изделия массой до 5 кг.

• L-BOX, окно маркировки 100 х 100 мм с возможностью расширения до 170 х 170 мм. Размеры маркируемых деталей: макс.высота 235 мм, макс.длина 500 мм.

• XL-BOX, окно маркировки 100 х 100 мм или 170 х 170 мм. Размеры маркируемых деталей: макс.высота 370 мм, макс.длина 570 мм.





Интегрируемые маркираторы

Предназначены для интеграции в автоматизированные производственные или ремонтные линии (конвейеры) под управлением АСУТП.

• I103 L-G, окно маркировки 100×100 мм (опционально до 210 х 210 мм)



Примерный перечень материалов, инструмента и оборудования, для нанесения лазерной маркировки оборудованием SIC MARKING:

Маркируемые материалы:

• Сталь без покрытия
• Сталь с анодированием
• Алюминиевые сплавы
• Титановые сплавы
• Цветные металлы (ограниченное применение)
• Пластмассы (ограниченное применение)
• Резина



Виды маркируемых изделий (примерный перечень):

Автомобильные запчасти, оборудование

1. Автомобильные покрышки
2. Колёсные диски
3. Аккумуляторы
4. Двигатель в сборе, отдельные узлы двигателя и навесное оборудование
5. Коробка передач в сборе, отдельные узлы коробки передач
6. Дифференциал, оси, валы и т.п.
7. Узлы и компоненты тормозной системы: колодки, диски, барабаны и т.п.
8. Узлы и агрегаты топливной, воздушной, гидравлической системы, имеющие металлический или пластмассовый корпус
9. Блоки/модули электрической системы, имеющие металлический или пластмассовый корпус
10. Металлические или пластмассовые корпуса боковых зеркал, зеркал заднего вида
11. Подшипники скольжения/качения и подшипниковые узлы
12. Шестерни любых видов



Инструмент ручной – механический, пневматический, электрический, гидравлический

1. Ключи гаечные всех типов и торцевые головки к ним
2. Пассатижи, бокорезы, кусачки, клещи и т.п.
3. Отвёртки всех типов
4. Наборы инструментов – маркировка бокса для хранения
5. Трубный инструмент
6. Динамометрический инструмент: ключи, отвёртки, мультипликаторы
7. Автомобильный специнструмент
8. Ударные гайковёрты с любым приводом и ударные головки к ним
9. Шлифовальные и отрезные машинки с любым приводом и диски к ним
10. Кабелерезы и обжимной кабельный инструмент с любым приводом
11. Штангенциркули и прочий измерительный инструмент из металла или пластика



Приборы КИПиА, телеметрическое оборудование и т.п.

1. Средства отображения информации (манометры, термометры и т.п. – аналоговые и цифровые)
2. Датчики всех типов
3. Блоки, модули и проч. элементы оборудования.
4. Кабели (БРС, металлическая оплётка концов) и разъёмы



Узлы (общемашиностроительные)

1. Подшипники скольжения/качения и подшипниковые узлы
2. Шестерни любых видов



Буровой инструмент и оборудование (в сборе и отдельные узлы)

1. Породоразрушающий инструмент: долота, расширители и бурильные головки
2. Калибрующе-центрирующий инструмент: калибраторы и центраторы
3. Приводы долота: роторы, турбобуры, винтовые и турбинно-винтовые забойные двигатели
4. Автоматические буровые ключи



Технические преимущества волоконного иттербиевого лазера SIC Marking в сравнении с традиционными лазерами с диодной накачкой:

Волоконные лазеры не требуют специального обслуживания

• Меньше компонентов, требующих обслуживания.
• Нет необходимости настраивать источник света под оптику камеры накачки — оптика камеры накачки «внедрена» в активное волокно.
• Нет необходимости в оптимизации лазерного источника света – при сборке маркиратора источник света зафиксирован в оптимизированном положении в активной волоконной среде, генерирующей лазер.
• Нет необходимости вручную выбирать диодные источники света в границах узкого рабочего окна в надежде оптимизировать технические характеристики.
• Самокалибрующийся, работающий по принципу «установил и забыл», лазер для эксплуатации без операторского сопровождения 24 часа в сутки, 7 дней в неделю.
• Нет необходимости в расходных лампах или фильтрах.



Волоконные лазеры SIC Marking могут работать в более суровых окружающих условиях, чем традиционные лазеры

• Удачный дизайн конструкции позволяет лазеру быть устойчивым к более значительным колебаниям температур, чем способен лазер с диодной накачкой.
• Лазерные системы SIC Marking можно использовать в условиях повышенной влажности — до 85% (без конденсата), что является гораздо более высоким значением, чем ограничения для традиционных лазеров с диодной накачкой с незащищённой оптикой камеры накачки. Технические условия, по которым изготовлены волоконные лазеры, предусматривают параметры изделий, в два раза превышающие те, которые когда-либо потребуются при промышленном применении и работе в экстремальных условиях.



В качестве стандартной функции волоконный лазер SIC Marking обладает встроенными в панель измерителем мощности и индикаторами ошибок

• Индикаторы ошибок на панели предоставляют моментальную информацию по состоянию лазерной маркирующей системы — цифровые измерители мощности показывают реальную мощность лазера на передней панели контроллера.
• Самокалибрующаяся мощность лазера, монитор с информацией о мощности и индикаторы ошибок, а также высокий срок службы диодов и дублирующая цепь исключают необходимость в еженедельной проверке и настройке.



Воздушное охлаждение, теплоотведение

• Волоконные лазеры SIC Marking нагреваются меньше, чем любые другие лазеры, благодаря превосходному коэффициенту полезного действия преобразования питания. Нет необходимости в водяном охлаждении, которое может протечь, или сложных охлаждающих схемах, которые могут выйти из строя.



Одномодовая волоконная подающая линия с практически идеальным профилем луча

• Стабильность луча во время работы означает высокое качество маркировки и формирования символов вне зависимости от установок. Форма луча лазера SIC Marking оптимальна для маркировки металла и пластика. Качество профиля луча остаётся одинаковым во всём диапазоне выходной мощности.
• Идеальный профиль луча означает, что на изделие можно направлять более высокие уровни энергии, что позволяет:
  • Осуществить более быструю и глубокую маркировку на материале.
  • Направить высококачественный фокусируемый луч с лучшей управляемостью на нежелательные заново отлитые и подверженные термической обработке зоны.
  • Сократить цикл работы.



Высокая скорость повторений модуляции нагрузки добротности луча

• Высокая скорость повторений с оптимизированными импульсами позволяет достичь того, что иногда называется «более холодный лазерный луч».
• Ограничивается нежелательное сжигание пластика, фольги, бумаги или субстрата.
• Можно маркировать более широкий диапазон пластиковых материалов, добиваясь контраста при обесцвечивании только маркируемой области.
• Снижение газообразования при маркировке таких материалов, как пластик.
• Проще регулировать глубину маркировки.



Простое подключение и низкое потребление электроэнергии

• Подаваемое напряжение – 115 / 230 В, 60 /50 Гц.
• Внешне водяное охлаждение не требуется.
• При работе лазерные маркираторы SIC Marking потребляют не более 500Вт.
• Лазерные маркираторы SIC Marking менее восприимчивы к небольшим изменениям в подаваемом питании, чем большинство лазерных систем с диодной накачкой.



Простой и рациональный промышленный дизайн

• Длина волоконно-оптического кабеля в лазерных системах SIC Marking составляет 3 метра.
• Небольшая лёгкая головка может быть интегрирована практически в любом положении.
• Гибкая армированная защита вокруг оптических частей.
• Стандартный 19-дюймовый контроллер управления, монтируемый в стойку.
• Управление посредством стандартного персонального компьютера.



Сравнение лазеров различных типов

Параметр	Требования промышленности	Волоконные лазеры	СО2 лазер	YAG-Nd с ламповой накачкой	YAG-Nd с диодной накачкой	Диодные лазеры
Выходная мощность, кВт	1…30	1…30	1…30	1…5	1…4	1…4
Длина волны, мкм	как можно меньше	1,064	10,6	1,064	1,064 или 1,03	0,8…0,98
КПД, %	> 20	20…25	8…10	2…3	4…6	25…30
Стабильность выходной мощности	как можно выше	очень высокая	низкая	низкая	низкая	высокая
Чувствительность к обратному отражению	как можно ниже	низкая	высокая	высокая	высокая	низкая
Занимаемая площадь, кв.м.	как можно меньше	0,5	10…20	11	9	4
Стоимость монтажа, отн.ед.	как можно меньше	< 0,05	1	1	0,8	0,2
Стоимость эксплуатации, отн.ед.	как можно меньше	0,13	0,5	1	0,6	0,2
Стоимость обслуживания, отн.ед.	как можно меньше	0,1	1…1,5	1	4…12	4…10
Ресурс ламп или лазерных диодов, час.	как можно больше	не менее 100 000	—	300…500	2000…5000	2000…5000

Диоды

5 . Диоды

Как и транзисторы, диоды изготавливаются из полупроводниковых материалов. материал. Итак, первая буква в их обозначении — это германий. диод или B для кремниевого диода. Они могут быть заключены в стекло, металл. или пластиковый корпус. У них есть два вывода: катод (k) и анод (A). Самым главным свойством всех диодов является их очень высокое сопротивление. низкие в одном направлении и очень большие в противоположном.
Когда диод измеряется мультиметром и показывает низкое значение Ом, это не совсем сопротивление диода. Он представляет собой падение напряжения на переходе диода. Это значит мультиметр может использоваться только для определения того, не поврежден ли переход. Если показания низкие в одном направлении и очень высокие в другом направлении, диод исправен.

Когда в цепь включен диод и напряжение на аноде равно выше, чем катод, он действует как резистор с низким сопротивлением и ток потечет.
Если он подключен в противоположном направлении, он действует как большое значение резистор и ток не течет.
В первом случае диод называется «смещенным вперед», а в Во втором случае это «обратное смещение».

На рисунке 5.1 показано несколько разных диодов:

Рис. 5.1: Несколько различных типов диоды

Все диоды, указанные выше, представляют собой одиночные диоды, однако доступно 4 диода. в единой упаковке.Это называется МОСТОВЫЙ или МОСТОВЫЙ ВЫПРЯМИТЕЛЬ. Примеры моста показаны на схеме ниже:

Вы должны уметь идентифицировать каждый из 4 выводов на мосту, чтобы его можно правильно вставить в цепь. В Вышеупомянутое устройство для поверхностного монтажа обозначено вырезом @ 45 на одной стороне. У свинцового моста одна ножка длиннее других, а верхняя часть отмечены знаком AC и знаком «+». Сильноточный мост имеет угловой разрез. выключено, а другое устройство для поверхностного монтажа имеет вырез или выемку на одном конце.

Эти устройства добавляются в схему, как показано на следующей схеме:

4 диода обращены в одном направлении, и это означает, что одиночный диод можно отобразить на принципиальной схеме:

Символы в 5.2 показывают количество диодов. Есть ряд специально разработанные диоды: для сильноточных, быстродействующих, малых падение напряжения, обнаружение света и изменение емкости в зависимости от напряжения изменено. Большинство диодов изготовлено из кремния, так как они выдерживают высокие нагрузки. температура, однако германий используется, если падение напряжения невелико. обязательный.Также есть светоизлучающий диод, который называется LED, но это совершенно другой тип диода.

Рис. 5.2: Условные обозначения диодов: а — стандартный диод, б — LED,
c, d — стабилитрон, e — фото, f, g — туннель, h — Schottky, i — пробой,
Дж — емкостный

светодиода (светоизлучающие диоды) построены из кристаллическое вещество, излучающее свет, когда через него протекает ток. В зависимости от кристаллического материала: красный, желтый, зеленый, синий или излучается оранжевый свет.На фото ниже показаны шляпы некоторых цветов. может быть изготовлено светодиодами:

Невозможно получить белый свет ни от одного из этих материалов, поэтому триада красного, синего и зеленого цветов помещается внутри корпус, и все они освещаются одновременно, чтобы произвести белый свет. В последнее время свет из светодиодов производился очень сложный и интересный процесс, который можно найти в Википедии.

Светодиоды

имеют катодный и анодный вывод и должны подключаться к источнику постоянного тока около правильный путь.Катодный свинец идентифицируется на корпусе плоской точкой сбоку светодиода. Катодный вывод короче Свинец.

Одна из самых важных вещей, которые следует помнить о светодиодах, — это характеристическое напряжение, которое появляется на нем при подключении к Напряжение. Это не меняется с яркостью и не может быть изменено.
Для красного светодиода это напряжение 1,7 В, и если вы поставите на него более это напряжение, оно будет повреждено.
Простое решение — установить резистор на один вывод, как показано на диаграмма ниже:

Светодиод позволяет отображать точное напряжение на нем. а яркость будет зависеть от номинала резистора.

Стабилитроны (5.2c и 5.2d) разработаны, чтобы стабилизировать напряжение. Диоды с маркировкой ZPD5.6V или ZPY15V имеют рабочий напряжения 5,6В и 15В.

Фотодиоды (5.2e) сконструированы таким образом, что они позволяют свету падать на P-N связь. Когда нет света, фотодиод действует как обычный диод. Имеет высокое сопротивление в одном направлении и низкое сопротивление в обратном направлении. Когда есть свет, оба сопротивления низкий.Фотодиоды и светодиоды являются основными элементами оптопары (более подробно обсуждается в главе 9).

Туннельные диоды (5.2f и 5.2g) обычно используются в генераторах. для очень высоких частот.

диоды Шоттки (5.2h) используются в высокочастотных цепях и для его низкого падения напряжения в прямое направление.

Пробойные диоды (5.2i) на самом деле стабилитроны. Они используются в различных устройствах для защиты и регулировка напряжения.Он пропускает ток только тогда, когда напряжение поднимается выше предопределенное значение.

Вместо варикапа используется диод варикапа (5.2j). переменный конденсатор в высокочастотных цепях. Когда напряжение на нем изменяется, емкость между катодом и анодом составляет измененный. Этот диод обычно используется в радиоприемниках, трансиверах. и осцилляторы.

Катод маломощного диода отмечен кольцом, нарисованным на корпус, но стоит отметить, что некоторые производители маркируют анод этим Кстати, так что лучше всего мультиметром проверить.

Обозначены силовые диоды с выгравированным на корпусе символом. Если диод помещен в металлический корпус, корпус обычно является катодом, а анод — свинец, выходящий из корпуса.

5,1 Идентификационный диод

Европейские диоды

обозначаются двумя или тремя буквами и цифрой. Первая буква используется для идентификации материала, использованного при производстве компонента (A — германий, В — кремний), или, в случае буквы Z, стабилитрон.
вторая и третья буквы указывают тип и использование диода. Некоторые из Варианты:
А — диод малой мощности, как у AA111, AA113, AA121 и др. — используются в детекторе радио приемник; BA124, BA125: вместо переменных используются варикап-диоды. конденсаторы в приемных устройствах, генераторах и т. д., BAY80, BAY93 и т. д. — коммутирующие диоды, применяемые в устройствах, использующих логические схемы. ВА157, ВА158 и др. — это переключающие диоды с коротким восстановлением время.
В — два емкостных (варикапных) диода в одном корпусе, как BB104, BB105 и др.
Y — регулирующие диоды типа BY240, BY243, BY244, и т.д. — эти регулирующие диоды поставляются в пластиковой упаковке и работают на максимальный ток 0,8А. Если есть другой Y, диод предназначен для более высокого Текущий. Например, BYY44 — это диод, абсолютный максимальный ток которого рейтинг — 1А. Когда Y — вторая буква в метке стабилитрона (ZY10, ZY30 и др.) Значит рассчитан на больший ток.
G, G, PD — разные отметки допусков для стабилитронов. Некоторые из них ZF12 (Допуск 5%), ZG18 (допуск 10%), ZPD9.1 (допуск 5%).
Третий буква используется для указания свойства (высокий ток, для пример).
Американская маркировка начинается с 1N, за которым следует число, 1N4001, например (регулирующий диод), 1N4449 (переключающий диод), и т.д.
Японский стиль похож на американский, главное отличие что вместо N стоит S, одна из которых — 1S241.

5,2 Характеристики диода

Самая важная характеристика при использовании силовых диодов — максимальный ток в прямом направлении (IFmax), а максимальное напряжение в обратное направление (URmax).

Важные характеристики для стабилитрона это напряжение стабилитрона (UZ), ток стабилитрона (IZ) и максимальное мощность рассеивания (PD).

При работе с емкостными диодами важно знать их максимальную и минимальную емкость, а также значения напряжения постоянного тока, при котором возникают эти емкости.

Со светодиодами это Важно знать максимальное значение тока, которое он может пропустить. Естественное характеристическое напряжение на светодиодах зависит от цвета. и начинается в 1,7 В для красного и более 2,4 В для зеленого и синего.
Ток начинается с 1 мА для очень слабого свечения и достигает примерно 40 мА. Высокая Светодиоды яркости и «силовые светодиоды» требуют до 1 ампер и более. Ты должен знать точный ток, требуемый светодиодом, который вы используете, как неправильный резистор-капельница позволит протекать слишком большому току, и светодиод погаснет. повредил мгновенно .
Значение этого резистора будет рассмотрено в другой главе.

Кроме универсальных транзисторов ТУН и ТУП (упомянутых в Раздел 4.4), есть и универсальные диоды. Они отмечены знаком DUS. (для универсального кремниевого диода) и ДУГ (для германия) на схеме диаграммы.

DUS = диод универсальный кремний DUG = диод универсальный германий

5,3 Практические примеры

Схема источника питания на рисунке (3.8) использует несколько диодов. В первые четыре находятся в одной упаковке, обозначенной B40C1500. Это мостовой выпрямитель.
Светодиод в цепи указывает на исправность трансформатора. Резистор R1 служит для ограничения тока через светодиод и яркости. светодиода указывает приблизительное напряжение.
Диоды с маркировкой 1N4002 защищают интегральная схема.

На рисунке 5.3 ниже показаны некоторые другие примеры диодов. Жизнь глобус можно увеличить, добавив диод, как показано на 5.3а. Просто соединяя его последовательно, ток прохождение через земной шар уменьшается вдвое и длится намного дольше. Тем не менее яркость уменьшается и свет становится желтым. Диод должен иметь обратное напряжение более 400 В и ток выше глобус. Подходит 1N4004 или BY244.

Очень простой DC Стабилизатор напряжения на малые токи можно сделать с использованием 5.3c в качестве справки.

Рис. 5.3: а — использование диода для продления срока службы лампочки. срок службы, б — светодиодный индикатор лестничной фары,
в — напряжение стабилизатор, d — индикатор повышения напряжения, e — синтезатор шума дождя, f — резервное снабжение

Нестабилизированное напряжение обозначается буквой «U», а стабилизированное — «UST.» Напряжение на стабилитроне равно UST, поэтому, если мы хотим добиться при стабилизированном напряжении 9В мы бы использовали диод ZPD9.1. Хотя этот стабилизатор имеет ограниченное использование, это основа всех конструкций, встречающихся в источниках питания.
Мы также можем разработать детектор перегрузки по напряжению. как показано на рисунке 5.3d. Светодиод указывает, когда напряжение превышает предопределенное значение. Когда напряжение ниже, чем рабочее напряжение стабилитрона, стабилитрон действует как резистор высокого номинала, поэтому напряжение постоянного тока на базе транзистор очень низкий, а транзистор не «включается».» Когда напряжение повышается до напряжения стабилитрона, его сопротивление понижается, и транзистор получает ток на своей базе и включается, чтобы загореться светодиод. Этот пример использует стабилитрон 6 В диод, что означает, что светодиод загорается, когда напряжение достигает этого значения. Для другие значения напряжения, следует использовать другие стабилитроны. Яркость а точный момент включения светодиода можно установить с помощью значения Rx.
Изменить эту схему так, чтобы что он сигнализирует, когда напряжение падает ниже определенного предустановленного уровня, стабилитрон и Rx поменяны местами.Например, по используя стабилитрон 12 В, мы можем сделать уровень автомобильного аккумулятора показатель. Итак, когда напряжение падает ниже 12 В, аккумулятор готов к подзарядке.
На рис. 5.3e показана схема, создающая шум, издающий звук, похожий на звук дождя. Постоянный ток течет через диод AA121 не является абсолютно постоянным, и это создает шум, который усиливается транзистором (любым NPN-транзистором) и проходит к фильтру (цепь резистор-конденсатор номиналами 33 нФ и 100 кОм).

На рисунке 5.3f показана схема резервного питания от батареи. Когда «поставка» выходит из строя, батарея берет верх.

MMSZ5221BT1 — стабилитроны

% PDF-1.4 % 1 0 obj > эндобдж 6 0 obj / Title (MMSZ5221BT1 — Стабилитроны напряжения) >> эндобдж 2 0 obj > эндобдж 3 0 obj > эндобдж 4 0 объект > поток Acrobat Distiller 18.0 (Windows) BroadVision, Inc.2020-04-21T16: 15: 58 + 02: 002019-05-09T10: 35: 35-07: 002020-04-21T16: 15: 58 + 02: 00application / pdf

MMSZ5221BT1 — Стабилитроны напряжения

s2190c

Предлагаются три полные серии стабилитронов в удобном, пластиковый корпус СОД-123 для поверхностного монтажа.Эти устройства обеспечивают удобная альтернатива безвыводному стилю с 34 корпусами. Напряжение стабилитрона в этой серии указаны устройства стыковки в тепловом равновесии.

uuid: 13746428-aaed-4a4c-8197-e51def380326uuid: b3f6c0bc-395a-412f-9d0a-f7ad08dcc180 Распечатать конечный поток эндобдж 5 0 obj > эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > эндобдж 18 0 объект > эндобдж 19 0 объект > эндобдж 20 0 объект > эндобдж 21 0 объект > эндобдж 22 0 объект > эндобдж 23 0 объект > эндобдж 24 0 объект > поток HVo6fH? A6MYXH} PlQ’K $ ͞HʲnKqwQDKx1x> ‘T0 9 \ 3% Д_-МǛHF2Uh4 ‘JH iFR.䛈? $$ ярд * 16? LC0r ݢ oZxlMm 뾃 Y ׷ w / ǘ!) 3% Hre% xoϋDgD> SKC> A2C

OASIS Страница по переработке полимеров | Связный

Маркировка пластмасс

Есть несколько способов маркировать цветные, прозрачные или непрозрачные пластмассы с помощью лазера. Наряду с нашим многолетним опытом в области маркировки, непревзойденный ассортимент лазеров и лазерных маркеров Coherent означает, что мы всегда можем предоставить решение для вашего приложения для маркировки пластика. Экономичный маркер или подсистема, оптимизированная для получения желаемых результатов с необходимой пропускной способностью.

---

Темный пластик можно маркировать с помощью лазерного вспенивания, оставляющего яркий след для хорошей читаемости. Здесь фототермический нагрев локально плавит материал и создает крошечные пузырьки газа. Получающаяся пластиковая «пена» имеет более светлый вид.

Для этого приложения мы рекомендуем: PowerLine F, PowerLine E Air, PowerLine Prime

---

Отбеливание

Цветные и темные пластмассы можно маркировать локальным фотообесцвечиванием.Здесь зеленый (532 нм) или ультрафиолетовый (355 нм) лазерный свет непосредственно разрывает межатомные связи в полимере с помощью фотохимического процесса, тем самым обесцвечивая его, образуя белую или светлую метку. В случае фотообесцвечивания, индуцированного ультрафиолетом, этот процесс часто называют «холодной маркировкой», поскольку заметного нагрева материала не происходит.

Для этого приложения мы рекомендуем: PowerLine Pico, PowerLine E

---

Пластмассы с добавками

Использование чувствительных к лазерному излучению добавок в пластмассах может дать значительные преимущества.Добавки в пластмассы могут увеличивать резкость и контрастность контуров и, таким образом, улучшать читаемость содержимого маркировки, например, для машиночитаемых кодов. При использовании с прозрачными и полупрозрачными материалами добавки также обеспечивают превосходную однородность и стабильность контраста. Добавки в пластмассы увеличивают разнообразие доступных цветов продукции и имеют решающее значение для маркировки определенных материалов.

---

Гравировка на пластике

Лазерная маркировка на пластике может оставить стойкий след при абляции (гравировании) части материала.Это позволяет производить дневную и ночную маркировку пластиковых деталей, которая широко используется в автомобильной промышленности и бытовой электронике. Здесь лазер
выборочно удаляет определенные слои с прозрачных деталей с многослойным покрытием.

Для этого приложения мы рекомендуем: PowerLine E Air, PowerLine F, PowerLine Pico

Сварка с лазерным излучением

Сварка с просвечивающим лазером — это широко распространенный метод, позволяющий получать сварные швы без частиц с высокой пропускной способностью, которые полностью находятся внутри детали.Основной принцип трансмиссионной сварки относительно прост. Материал верхней части пропускает на длине волны лазера, в то время как нижняя часть сильно поглощает лазерный свет. Это позволяет лазерному лучу проходить через верхний материал и поглощаться на границе раздела между двумя частями, расплавляя их и создавая внутренний сварной шов. Пигменты, используемые в нижней части, поглощают энергию лазера в ИК-диапазоне, что делает диодные лазеры идеальным выбором для этого применения. Имея разные длины волн от 808 до 1470 нм, они совместимы с множеством распространенных пигментов.Конкретный вариант диодной лазерной сварки зависит от точной геометрии деталей.

---

Лазерная резка

По сравнению с обычными методами разделения, такими как резка пламенем или горячим ножом, лазерная технология обеспечивает повышенную гибкость и качество. Лазеры в сочетании с головками гальванометров используются для высокоскоростной и прецизионной резки ПММА, ПЭТ и многих других пластиков. Благодаря особенностям способа плавления материала лазером кромка среза выглядит гладкой и чистой, без микротрещин.Бесконтактная лазерная резка никогда не страдает от износа инструмента, что делает процесс согласованным и исключает простои для замены инструмента.

---

Стабилитрон

НА ПОЛУПРОВОДНИКЕ 1N5934BG ЗЕНЕР ДИОД 24 В DO-41 3 Вт Industrial Electrical

НА ПОЛУПРОВОДНИКЕ 1N5934BG ДИОД ЗЕНЕРА 24 В DO-41 3 Вт

НА ПОЛУПРОВОДНИКЕ 1N5934BG ZENER. НА ПОЛУПРОВОДНИКЕ 1N5934BG ЗЕНЕР-ДИОД, 3Вт, 24В, DO-41: Промышленный и научный.НА ПОЛУПРОВОДНИКЕ 1N5934BG ЗЕНЕР-ДИОД, 3Вт, 24В, DO-41。。。

НА ПОЛУПРОВОДНИКЕ 1N5934BG ЗЕНЕР ДИОД 24В DO-41 3Вт

получены в результате извержения вулкана скальной породы и быстрого затвердевания обломков. Продается как набор из 2 пирсингов для сосков на Хэллоуин из сахарного черепа. В зависимости от вашего уникального домашнего или офисного окружения, Light укомплектован простым в использовании переключателем включения / выключения, боковыми карманами для согрева рук и аксессуарами.Fox Travel Сумка для хранения багажа Дорожная сумка Ручка для макияжа Модная легкая портативная сумка для багажа большой емкости. Капюшон из 3 частей с контрастной подкладкой, НА ПОЛУПРОВОДНИКЕ 1N5934BG ZENER DIODE 24V DO-41 3W . 1-1 / 2 «x 3/4» Шпоночный паз: Промышленные и научные, Цветочные и розовые золотые украшения веера,: Пользовательские дверные наклейки Виниловые наклейки разных размеров Магазин одежды Черная пятница Деловая распродажа Открытый багаж и бампер Наклейки для автомобилей Красный 52X34 дюйма Набор 2: Офисные товары, шитье по периметру с двойной прошивкой. Он имеет религиозную историю и является одним из семи сокровищ буддийских писаний.Винтажная (начало 1990-х) обеденная тарелка с узором Sadler Romance. НА ПОЛУПРОВОДНИКЕ 1N5934BG ZENER DIODE 24V DO-41 3W , вам также могут понравиться другие наши продукты LAWRENCE. Он находится в оригинальном пластиковом футляре, который имеет размер 3 дюйма x 1 1/2 дюйма W и помечен на кнопке «Голливуд». Пожалуйста, напишите свой номер телефона при оформлении заказа, Изготовленные на заказ свадебные наборы Обручальные кольца Обручальные кольца на заказ, Для адресов Канады он основан на предназначении. Конкретный дизайн в черных линиях полностью естественен и вызван действием, НА ПОЛУПРОВОДНИК 1N5934BG ZENER DIODE 24V DO-41 3W .Может зажиматься в электродрели. нет ослепления и высокой температуры. Двери сарая с функциональным механизмом откатывания добавляют неповторимый вид. Dynalon 408105 Организационный лоток для секций, Стойки для дозаторов MUHWA Scientific предназначены для хранения большинства марок дозаторов, Hanchen Instrument EW-07A Машина для резки проволоки 83-133 шт / мин (L = 100 мм) Автоматическая машина для снятия изоляции с проволоки с компьютерным управлением для резки ПВХ / тефлона / Плетеный / Проволока из стекловолокна: Business, ON SEMICONDUCTOR 1N5934BG ZENER DIODE 24V DO-41 3W , Бесплатная доставка по соответствующим заказам, Уникальный дизайн поздравительных открыток, идеально подходящих для стильного обозначения этих особых случаев и событий.

BZX84C10TS техническое описание — Стабилитроны

ASI10713 : Кремниевый силовой транзистор NPN. BAS40 : Выпрямитель Шоттки, упаковка: SOT-23. Различные конфигурации диодов барьера Шоттки в корпусах SOT-23 предназначены для универсального использования в высокоскоростных коммутационных устройствах, смесителях и детекторах. Их также можно использовать для оконечной нагрузки на уровне платы. Это помогает поддерживать целостность сигнала и противодействовать эффектам линии передачи с дорожками на плате (ПК) путем зажима над / и. BCY59 : NPN-транзистор с малым сигналом. Это кремниевый плоский эпитаксиальный NPN-транзистор в металлическом корпусе Jedec TO-18. Он предназначен для использования в каскадах аудиовхода, каскадах драйверов и входных каскадах с низким уровнем шума. Дополнительный тип PNP — BCY79. Обозначение V CES V CEO V EBO IB P tot T stg Tj Параметр Напряжение коллектор-эмиттер = 0) Напряжение коллектор-эмиттер = 0) Напряжение эмиттер-база = 0) Коллектор. P0080SA : Устройство Teccor® Sidactor ;; Пакет = DO-214 Два вывода.DO-214AA SIDACtor твердотельные защитные устройства защищают телекоммуникационное оборудование, такое как модемы, линейные карты, факсы и другое CPE. Устройства SIDACtor используются для обеспечения соответствия оборудования различным нормативным требованиям, включая GR 1089, ITU K.20, K.21 и K.45, IEC UL 60950 и TIA-968 (ранее известный как FCC Part 68). * Для физических лиц «SA» ,. PF0 : Осевой выпрямитель с быстрым восстановлением, 800 В-1000 В, Io = 1,8 А. RD3.0MW : Стабилитроны 200 МВт 3-контактный Mini Mold.Типом к серии RD39MW являются 3-контактные стабилитроны Mini Mold Package с допустимой рассеиваемой мощностью 200 мВт. VZ; Применен стандартный поглотитель перенапряжения E24 с обеих сторон. ПРИМЕНЕНИЕ Цепи для постоянного напряжения, постоянного тока, ограничителя волнового фронта, поглотителя перенапряжения, цепи защиты от электростатических разрядов и т. Д. IRFS4010PBF : Одноканальный силовой полевой МОП-транзистор с N-канальным полевым транзистором, 100 В в корпусе D2-Pak 100 В, один силовой полевой МОП-транзистор с N-канальным полевым транзистором с N-каналом в корпусе D2-Pak. 05002-1R9BBZC : КОНДЕНСАТОР, КЕРАМИЧЕСКИЙ, МНОГОСЛОЙНЫЙ, 100 В, BP, 0,0000019 мкФ, КРЕПЛЕНИЕ НА ПОВЕРХНОСТИ, 0603. s: Конфигурация / форм-фактор: Чип-конденсатор; Технология: Многослойная; Диэлектрик: керамический состав; Диапазон емкости: 1.90E-6 мкФ; Допуск емкости: 5 (+/-%); WVDC: 100 вольт; Температурный коэффициент: 30 частей на миллион / ° C; Тип монтажа: технология поверхностного монтажа. AISC-0805-R018G-Z-T : 1 ЭЛЕМЕНТ, 0,018 мкГн, КЕРАМИЧЕСКИЙ ЯДЕР, ИНДУКТОР ОБЩЕГО НАЗНАЧЕНИЯ, SMD.s: Вариант монтажа: Технология поверхностного монтажа; Устройств в упаковке: 1; Основной материал: керамика; Стиль вывода: ОБРАТНЫЙ; Применение: общего назначения, ВЧ дроссель; Диапазон индуктивности: 0,0180 мкГн; Допуск индуктивности: 2 (+/-%); DCR: 0,2000 Ом; Номинальный постоянный ток: 600 миллиампер. ES1AW : 1 А, 50 В, КРЕМНИЙ, СИГНАЛЬНЫЙ ДИОД, DO-214AC. s: Упаковка: СООТВЕТСТВИЕ ROHS, ПЛАСТИК, SMA (W), 2 КОНТАКТА; Количество диодов: 1; IF: 1000 мА; Соответствует RoHS: RoHS. MBR2060CT-1 : КРЕМНИЙ, ВЫПРЯМИТЕЛЬНЫЙ ДИОД, TO-262AA.s: Аранжировка: Common Catode; Тип диода: общего назначения, ВЫПРЯМИТЕЛЬНЫЙ ДИОД; Применение диодов: выпрямитель; IF: 150000 мА; Упаковка: ПЛАСТИК, ТО-262, 3 контакта; Количество контактов: 3; Количество диодов: 2. P1803ACL60 : 50 А, КРЕМНИЙНЫЙ ЗАЩИТНИК. s: Тип тиристора: Тиристорный ограничитель перенапряжения, КРЕМНИЙНЫЙ ЗАЩИТИТЕЛЬ ПЕРЕНАПРЯЖЕНИЯ; Тип корпуса: TO-220, СООТВЕТСТВУЮЩИЙ ROHS, ПЛАСТИК, МОДИФИЦИРОВАННЫЙ TO-220, 3 КОНТАКТА; Количество контактов: 3; Стандарты и сертификаты: RoHS. Y0078120R000F0L : RES, РАДИАЛЬНАЯ, МЕТАЛЛИЧЕСКАЯ ФОЛЬГА, 120 ОМ, 300WV, 1% +/- ДОПУСК, 4216 КОРПУС.s: Категория / Применение: Общее использование. 2122MFMB080GTN0810 : КРЫШКА, AL2O3, 1,2MF, 350 В постоянного тока, 20% -TOL, 20% + TOL. s: Приложения: общего назначения; Электролитические конденсаторы: Алюминиево-электролитические. 2N2894ADCSM : 200 мА, 12 В, 2 КАНАЛА, PNP, Si, МАЛЫЙ СИГНАЛЬНЫЙ ТРАНЗИСТОР. s: Полярность: PNP; Тип упаковки: ГЕРМЕТИЧЕСКАЯ, КЕРАМИЧЕСКАЯ, LCC2-6. 2SD2155O : 15 А, 180 В, NPN, Si, СИЛОВОЙ ТРАНЗИСТОР. s: Полярность: NPN; Тип упаковки: 2-21F1A, 3 контакта.

Как определить диод и его характеристики, код номера транзистора

Руководство по идентификации транзисторов

Как определить диод и его характеристики

Каждое полупроводниковое устройство имеет специальную кодовую нумерацию в соответствии со спецификацией этих компонентов. Все компоненты имеют особую символьную нумерацию с буквенно-цифровым кодированием для представления их характеристик материала и других параметров. Для всех полупроводниковых приборов и компонентов существует международная система нумерации.

• Буква символа 1 ^st указывает на природу полупроводникового материала. A для германия, B для кремния, C для арсенида галлия и R для соединения (например, сульфата кадмия). Если номер любого транзистора — AC125, то это германиевый транзистор, а если BC148 — кремниевый транзистор.
• 2 ^nd Буква любого символа указывает тип устройства и его функцию в цепи, например, C означает слабый сигнал, а D означает мощность.
• Обычно используются две буквы и три цифры, три буквы и две цифры.Две буквы и три числа (например, BF 194) используются для бытового оборудования или в развлекательных целях. В то время как в устройствах три буквы и две цифры (например, BFX 63) компоненты используются для промышленных или профессиональных.

Первая буква = Материал полупроводника

A — Германий
B — Кремний
C — Арсенид галлия
D — Фотодиоды

Вторая буква = Заявка

A — диод общего назначения

B — Диод переменной емкости (варактор)

C — Транзистор малой мощности для звуковой частоты (AF)

D — Силовой транзистор AF

E — Туннельный диод

F — Высокочастотный (HF) Транзистор малой мощности

G — несколько устройств

H — Магниточувствительные устройства

K — Модулятор на эффекте Холла

P — Фотодиод / радиационно-чувствительный диод

Q — светоизлучающий диод / диод, генерирующий излучение

R — Тиристор (тиристор или симистор)

S — Коммутационный транзистор малой мощности

T — Транзистор высокой мощности

U — Силовой переключающий транзистор

X — диод, умножитель

Y — выпрямитель мощности

Z — стабилитрон

Третья буква —

Третья буква не имеет особого значения.Буква используется для обозначения специализированного применения диода.

Вторая буква — «N», а затем первая цифра — 1 для диодов, 2 для транзисторов, 3 для четырехпроводных устройств и т. Д. Но 4N и 5N используются только для оптопар . Порядковые номера от 100 до 9999 указывают приблизительное время изготовления устройства. разные вещи. Например, 2N2222A — это улучшенная версия 2N2222. Он имеет более высокие номиналы усиления, частоты и напряжения. Всегда проверяйте техническое описание.

Примеры: 1N4007, 1N914 (диод) и 2N2222, 2N3904 (транзисторы).

Японский промышленный стандарт (JIS)

Эти номера деталей имеют вид: цифра, две буквы, порядковый номер, [необязательный суффикс] Цифры: 1 для диодов, 2 для транзисторов и т. Д. Буквы указывают тип и предполагаемое применение устройства в соответствии со следующим кодом.

SA — PNP HF (высокочастотный) транзистор

SB — PNP AF (звуковая частота) Транзистор

SC — NPN HF (высокочастотный) транзистор

SD — NPN AF Транзистор

SE — Диоды

SF — Тиристоры

SG — P-канальный полевой транзистор

SH — UJT

SK — N-канальный полевой транзистор

SM — симистор

SQ — светодиодный

SR — Выпрямитель

SS — Сигнальный диод

ST — Лавинный диод

SV — Варикап

SZ — стабилитрон

Также читайте

автомат защиты от перенапряжения

электрическая схема датчика темноты

как подключить микрофон к любому усилителю

Если есть какой-либо суффикс, то для этого суффикса всегда проверяйте таблицу, потому что она представляет различные вещи.Например, 2N2222A — это улучшенная версия 2N2222. Он имеет более высокие номиналы усиления, частоты и напряжения.

после цифр появится дополнительная буква для стабилитронов. Эта буква обозначает допустимое отклонение напряжения стабилитрона. Следующие буквы используются для обозначения допусков стабилитронов.
A ± 1%
B ± 2%
C ± 5%
D ± 10%

Стабилитроны имеют дополнительные символы, которые указывают напряжение стабилитрона.
Пример: 5V1 указать 5.1В

Вместо 2N и пр. Некоторые производители используют собственную систему обозначений. Некоторые общие префиксы:

MJ: Motorola power, металлический корпус

MJE: Motorola power, пластиковый корпус

MPS: Motorola малой мощности, пластиковый корпус

MRF: Транзистор Motorola ВЧ, УКВ и СВЧ

RCA: устройство RCA

СОВЕТ: силовой транзистор Texas Instruments (TI), пластиковый корпус

TIPL: планарный силовой транзистор TI TIS: малосигнальный транзистор TI (пластиковый корпус)

ZT: Ferranti

ZTX: Ферранти

Примеры: ZTX302, TIP31A, MJE3055.

% PDF-1.4 % 74 0 объект > эндобдж xref 74 110 0000000016 00000 н. 0000002995 00000 н. 0000003106 00000 п. 0000004398 00000 п. 0000004437 00000 н. 0000004573 00000 п. 0000004711 00000 н. 0000004849 00000 н. 0000004988 00000 н. 0000005242 00000 н. 0000005819 00000 н. 0000006478 00000 н. 0000006924 00000 н. 0000007527 00000 н. 0000008144 00000 п. 0000008405 00000 н. 0000008880 00000 н. 0000008916 00000 н. 0000009170 00000 н. 0000009800 00000 н. 0000009913 00000 н. 0000010024 00000 п. 0000010136 00000 п. 0000010669 00000 п. 0000015114 00000 п. 0000015736 00000 п. 0000016073 00000 п. 0000018518 00000 п. 0000018694 00000 п. 0000018721 00000 п. 0000019224 00000 п. 0000019358 00000 п. 0000024492 00000 п. 0000029101 00000 п. 0000033541 00000 п. 0000033684 00000 п. 0000034095 00000 п. 0000038299 00000 п. 0000038485 00000 п. 0000043417 00000 п. 0000048001 00000 п. 0000051888 00000 п. 0000066276 00000 п. 0000066675 00000 п. 0000069324 00000 п. 0000101288 00000 н. 0000101358 00000 н. 0000101455 00000 н. 0000136156 00000 н. 0000136425 00000 н. 0000151219 00000 н. 0000151289 00000 н. 0000151373 00000 н. 0000153753 00000 н. 0000154000 00000 н. 0000154170 00000 н. 0000154197 00000 н. 0000154497 00000 н. 0000154567 00000 н. 0000154662 00000 н. 0000163527 00000 н. 0000163816 00000 н. 0000164121 00000 н. 0000164148 00000 н. 0000164557 00000 н. 0000187184 00000 н. 0000187421 00000 н. 0000187857 00000 н. 0000210054 00000 н. 0000210319 00000 п. 0000210615 00000 н. 0000221365 00000 н. 0000221404 00000 н. 0000226446 00000 н. 0000226485 00000 н. 0000227899 00000 н. 0000227938 00000 п. 0000231172 00000 н. 0000231211 00000 н. 0000232294 00000 н. 0000232333 00000 н. 0000232440 00000 н. 0000232537 00000 н. 0000232686 00000 н. 0000232789 00000 н. 0000232886 00000 н. 0000233035 00000 н. 0000233139 00000 н. 0000233236 00000 н. 0000233385 00000 н. 0000233494 00000 н.
