Маркировка электрических проводов и кабелей: виды, правила и особенности

Какие существуют виды маркировки электрических проводов и кабелей. Как правильно читать маркировку проводов и кабелей. Какие цвета используются для обозначения различных проводников. Зачем нужна маркировка электропроводки.

Основные виды маркировки электрических проводов и кабелей

Маркировка электрических проводов и кабелей играет важную роль в обеспечении безопасности и правильной эксплуатации электрооборудования. Существует несколько основных видов маркировки:

• Буквенно-цифровая маркировка
• Цветовая маркировка
• Маркировка с помощью специальных бирок и этикеток
• Маркировка непосредственно на оболочке кабеля

Каждый вид маркировки несет определенную информацию о характеристиках и назначении провода или кабеля. Рассмотрим их подробнее.

Буквенно-цифровая маркировка проводов и кабелей

Буквенно-цифровая маркировка является наиболее информативной. Она позволяет закодировать основные характеристики изделия:

• Материал жилы (медь или алюминий)
• Тип изоляции
• Наличие защитных оболочек
• Количество и сечение жил
• Рабочее напряжение
• Условия эксплуатации

Например, маркировка ВВГнг 3х2,5 расшифровывается следующим образом:

• В — изоляция из ПВХ пластиката
• В — оболочка из ПВХ пластиката
• Г — отсутствие защитных покровов
• нг — не распространяет горение
• 3 — три жилы
• 2,5 — сечение жил 2,5 мм²

Цветовая маркировка проводов

Цветовая маркировка позволяет быстро идентифицировать назначение проводников в электропроводке. Основные цвета и их значение:

• Желто-зеленый — защитное заземление (PE)
• Голубой — нейтральный проводник (N)
• Коричневый, черный, серый — фазные проводники (L1, L2, L3)
• Красный — коммутируемые фазные проводники

Важно отметить, что в старых электроустановках цветовая маркировка может отличаться. Поэтому при работе с электропроводкой всегда нужно проверять назначение проводников.

Маркировка с помощью специальных бирок и этикеток

Для дополнительной маркировки проводов и кабелей часто используются специальные бирки и этикетки. Они могут содержать следующую информацию:

• Номер цепи
• Назначение кабеля
• Сечение жил
• Длина кабеля
• Дата монтажа

Такая маркировка особенно удобна при обслуживании сложных электроустановок с большим количеством кабелей.

Маркировка непосредственно на оболочке кабеля

Многие современные кабели имеют маркировку, нанесенную непосредственно на внешнюю оболочку. Она может включать:

• Марку кабеля
• Производителя
• Год выпуска
• Метровые метки

Такая маркировка облегчает идентификацию кабеля и контроль его длины при монтаже.

Правила маркировки электропроводки в жилых помещениях

При монтаже электропроводки в жилых помещениях важно соблюдать следующие правила маркировки:

• Нулевой рабочий проводник (N) должен иметь голубой цвет изоляции по всей длине
• Защитный проводник (PE) должен иметь желто-зеленый цвет изоляции по всей длине
• Фазные проводники могут иметь любой цвет, кроме голубого и желто-зеленого
• В групповых цепях рекомендуется использовать проводники одного цвета для определенной фазы

Соблюдение этих правил позволяет избежать ошибок при монтаже и обслуживании электропроводки.

Особенности маркировки проводов в промышленных электроустановках

В промышленных электроустановках маркировка проводов имеет свои особенности:

• Используется буквенно-цифровая маркировка для обозначения цепей управления и сигнализации
• Применяются специальные маркировочные трубки и бирки
• Цветовая маркировка может отличаться от бытовой электропроводки
• Часто используется двойная маркировка (на обоих концах провода)

Такая система маркировки обеспечивает быстрое определение назначения проводников в сложных схемах управления.

Маркировка кабелей для передачи данных

Кабели для передачи данных (например, витая пара) имеют свою систему маркировки:

• Категория кабеля (Cat 5e, Cat 6 и т.д.)
• Тип экранирования (UTP, FTP, STP)
• Цветовая маркировка проводников для определения пар

Эта информация важна для правильного подключения и обеспечения требуемой скорости передачи данных.

Значение правильной маркировки для безопасности и эффективности

Правильная маркировка электрических проводов и кабелей имеет большое значение для:

• Обеспечения электробезопасности
• Упрощения монтажа и обслуживания электроустановок
• Быстрого поиска и устранения неисправностей
• Соблюдения требований нормативных документов

Поэтому очень важно уделять должное внимание правильной маркировке при проектировании и монтаже электропроводки.

Цветовая маркировка проводов и кабелей | ENARGYS.RU

Среди многих вещей, связанных с электропроводкой, одной из первых, которые должен знать человек — это маркировка проводов и кабелей. Некоторым может показаться, что цвет провода не имеет значения, однако это не так. Цвет провода несет информацию для пользователя, где именно его следует использовать.

Необходимо обратить внимание, что старые установки могут использовать разные цветовые коды, поэтому не помешает документировать цветовые кодировки. Таким образом, работа будет более безопасной, и дальнейшее обслуживание намного упростится.

Маркировка электрических проводов

Электропроводка для цепей распределения питания переменного и постоянного тока имеет цветовое кодирование с целью идентификации отдельных проводов. Электрические провода имеют маркировку, обозначенную или пропечатанную на внешней оболочке кабеля. Эти обозначения указывают на:

• тип провода;
• размер шнура.

Электрический провод представляет собой один сплошной или скрученный медный, или алюминиевый проводник с изоляцией или без нее. Каждый провод, используемый для электропроводки, обозначается такой информацией:

• проволочный манометр;
• мощность;
• максимальное напряжение;
• максимальная температура.

Мнение эксперта! Цветовая маркировка проводов должна быть выполнена таким образом, чтобы цвет фазного проводника не совпадал с расцветками нулевого рабочего (N), нулевого защитного (РЕ) или совмещенного (РЕN) проводов.

Система заземления TN-Cпредусматривает наличие объединенного заземления и нейтрали, которое имеет обозначение PEN и считается устаревшей в нынешнее время. К ее плюсам можно отнести простоту и легкость работы при монтаже проводки. Однако эта система имеет огромный недостаток – высокий риск поражения током.

Если разобраться глубже в этом вопросе, то цвет оболочки, внутри которой находится провод, указывает, что они предназначены для различных целей:

• черные провода всегда используются для подключения фазы. Они могут питать переключатель или розетку;

Важно! Никогда не следует использовать черный провод для нейтрали или заземления.

• красные провода также используются для подведения фазы к переключающимся клавишам (например, для потолочного вентилятора) и являются вторым фазным проводом в установках напряжением 220 вольт. Другим его полезным применением является соединение между двумя проводными дымовыми индикаторами;
• синие и желтые провода обычно втягиваются в изоляционный канал. Синие провода обычно используются в трех- и четырехпозиционном переключателе. Также его применяют для переключателей света и вентилятора. Желтые провода также подключают к выключателям и переключателям света, вентилятора или коммутирующей розетки;
• желто-зеленые и голые медные провода применяются только для заземления. Они будут заземлять устройства и должны быть соединены с распределительными коробками и соединениями для обеспечения безопасности.

Важно! В некоторых случаях цвета проводников могут использоваться для соединений, которые не соответствуют общим правилам. В таком случае провод следует дополнительно маркировать, чтобы показать, что он применен для чего-то другого.

Синим проводом выделяются нулевые рабочие проводники (нейтраль), заземление всегда будет обозначено с помощью зелено-желтых шнуров, а вот цвет фазных проводников варьируется в промежутке от черного до бирюзового.

Цветовое кодирование электрического кабеля

Кабель состоит из единственной жилы или нескольких изолированных жил, которые покрыты металлической или неметаллической оболочкой и кроме этого могут иметь дополнительные защитные покровы в виде стальных либо алюминиевых лент или проволок.

Изготовление изоляции различных цветов в многожильных кабелях имеет своей целью облегчить проведение электромонтажных работ. Для многожильных проводов и кабелей действует ГОСТ 31947-2012, согласно которого они должны иметь отличительную расцветку, причем она должна быть сплошной.

Классификация основных цветов кабелей, которые применяются в жилом строительстве:

• белый. Это 14-жильный провод, который используется для схем 15 А;
• желтый. Такая оболочка кабеля охватывает 12-проводную проволоку, рассчитанную на 20-амперные схемы. Общая мощность для розетки и приборов – это основное применение этого кабеля;
• оранжевый. Обивочная сетка оранжевого цвета отведена для провода 10-калибра. Он способен обрабатывать нагрузки на 30 А. Такие нагрузки дают кондиционеры;
• черный. Такой кабель используется как для 6-, так и 8-жильного провода. Провод 8-калибра рассчитан на 45-амперную схему, а провод 6-го калибра способен обрабатывать схемы на 60 ампер. Провод 6-калибра лучше подходит для подачи дополнительной панели электрического диапазона или двойной духовки в зависимости от номинала тока указанного на приборе;
• серый. Такая обшивка применяется для обозначения кабеля, предназначенного для подземной установки. Он обладает отличной водостойкостью и также может быть рассчитан на устойчивость к маслам и солнечному свету.
  В этом кабеле проводники встроены в сплошной винил, а не свободно перемещаются внутри оболочки.

В этих цветах выполнена виниловая наружная оболочка, которая заключает в себе отдельные проводники в кабеле, и легко идентифицируются с первого взгляда.

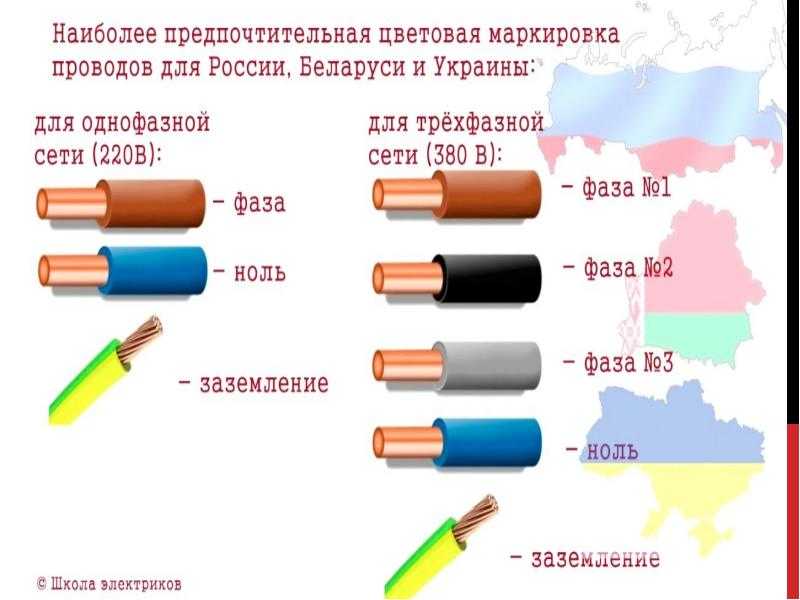

Таблица предпочтительной схемы расцветок кабелей:

Допускается маркировка кабеля не по всей длине, а только в месте присоединения кабеля или шины. Также помимо цветовой маркировки (особенно в сложном оборудовании) должна присутствовать буквенно-цифровая идентификация каждого провода. Расшифровка жил производится с помощью бирки или трубки из ПВХ (кембриков), термоусадочных трубок одетых на кончики проводников.

На всех неметаллических оболочках кабеля, внешний покров маркируется буквами, которые показывают, сколько изолированных проводов скрыто внутри. Необходимо помнить, что при подсчете проводов, заземляющая жила не учитывается. Например, если в кабеле перечислены 12-2WG, это означает, что есть два изолированных провода 12-калибра и плюс заземляющий провод.

Основные виды кабелей и проводов

Существует два разных типа кабелей, которые обычно используются. Кабель с неметаллической оболочкой имеет два или более изолированных проводника и провод заземления. Все они обернуты в наружную защитную пластиковую оболочку.

Другой – бронированный кабель, в котором есть черный, красный, белый и зеленый изолированные жилы внутри защитного гибкого металлического корпуса, который часто называют шнуром.

Среди наиболее популярных кабелей можно выделить ВВГ. Это силовой кабель, который имеет изоляцию ТПЖ из ПВХ, оболочку из ПВХ, медный материал жилы, которая не имеет защиту. Такой кабель предназначен для передачи и распределения электрического тока, при рабочем напряжении – 660 – 1000 В, частотой – 50 Гц. Количество проводов может варьироваться от 1 до 5 и сечением от 1,5 до 240 мм². Подобный кабель можно применять при широком диапазоне температур: от -50ºС до +50°С, и влажность до 98%.

Также есть медный силовой кабель NYM с изоляцией ТПЖ ПВХ. В таком шнуре между слоями изоляции есть наполнитель в виде мелованной резины, что делает его прочным и термостойким. Жилы в таком кабеле всегда медные и их количество колеблется от 2 до 5 шт. Он используется для прокладки на открытом воздухе. Кабель выдерживает диапазон температур от -40ºС до +70°С, однако плохо переносит солнечный свет. Он бывает исключительно круглого сечения.

К наиболее популярным проводам можно отнести такие виды, как ПБПП и ПБППг. При прокладке стационарных осветительных систем и для монтажа розеток используют плоский провод с медными однопроволочными жилами. Номинальное напряжение до 250 В, частота – 50 Гц.

ПБППг имеет отличие в том, что в нем используются многопроволочные жилы. Добавленная буква «г» в названии обозначает, что провод гибкий. Эта особенность позволяет применять данный провод в местах, где необходимо выполнять много изгибов.

Заключение

В то время как электричество постоянно используется в течение дня без особых мыслей, оно фактически может вызвать множество проблем. Если что-то неправильно соединено, это может привести к травмам, смерти, пожарам и многим другим проблемам. Именно поэтому существует маркировка проводов по цветам, чтобы те, которые будут работать с оборудованием, смогли обеспечить свою, и не только, безопасность.

Маркировка кабелей и проводов | Укрпровод

Видов кабельно-проводниковых изделий великое множество. Различаются они между собой структурой, составом, сферой использования. Применение провода не той марки или неправильного сечения может закончиться плачевно.

Хороший специалист, даже впервые сталкиваясь с определенным видом проводника, при виде его аббревиатуры в большинстве случаев поймет его основные характеристики. В то же время, для простого обывателя маркировка проводов и кабелей представляет собой нечто вроде иностранного языка. Буквы он эти знает, прочесть может, а вот понять общий смысл не получается.

Так что же за этими буквами увидит специалист такого, что недоступно остальным? Чтобы понять это, нужно лучше узнать о проводниковой продукции. Сразу оговоримся, что в одной статье невозможно рассказать о всех принципах маркировки кабелей и проводов, а потому остановимся только на наиболее востребованных в нашем регионе.

Маркировка кабелей: силовые и контрольные

У любого кабеля есть три основные составляющие: токопроводящая жила, фазная изоляция, оболочка. Помимо этих элементов в его состав могут также входить поясная изоляция, экран, броня, сердечник и другие элементы, обусловленные особенностями его применения. Рассмотрим эти составляющие поподробнее.

Токопроводящая жила – это элемент, который проводит электричество. Изготавливается из металлических проволок. В качестве электропроводящего металла наиболее часто используются медь и алюминий. Некоторые распространенные кабельные марки могут производиться как в медном, так и в алюминиевом вариантах, но назвать их аналогами не будет правильным. Ведь алюминий дешевле и легче, но он обладает меньшей, чем медь, проводимостью, быстро окисляется на воздухе, не обладает гибкостью.

При маркировке кабеля с алюминиевым электропроводящим материалом название проводника начинают с буквы А. Медные электропровода не имеют отдельного буквенного показателя.

Если жила состоит из одной проволоки, то она называется монолитной, или однопроволочной. В противном случае она носит название многопроволочной и выглядит как скрученный пучок проволоки. Чем тоньше эти проволочки, тем более гибким будет изделие.

Есть кабели, которые могут быть только многопроволочными – они используются для подключения подвижного электрооборудования. Для негибких изделий возможно производство как многопроволочных, так и однопроволочных жил. Чтобы отличить эти два варианта изделия, заводы-изготовители при использовании монолитных жил к маркировке кабеля добавляют пометку (ож). Она помещается в конец аббревиатуры, может быть указана в скобках.

Перед тем, как прейти к изоляции жилы, стоит отметить некоторые особенности составления аббревиатур электропроводников в зависимости от их назначения.

Как было сказано выше, отдельным классом являются гибкие проводники: они всегда многопроволочные, медные, изготавливаются специально для подвижных электролиний. Название гибких кабелей начинается с КГ.

Также стоит вспомнить и о такой группе электропроводов, как контрольные: они всегда многожильны (не путать с многопроволочными!), используются для передачи электроэнергии и контроля за работой труднодоступной электроаппаратуры.

Маркировка контрольных кабелей стационарного подключения содержит в себе букву К: у медных кабелей она стоит в начале аббревиатуры, у алюминиевых – она вторая, сразу после буквы А, обозначающей алюминий. Отдельная маркировка силовых кабелей неподвижного подключения отсутствует, они понимаются «по умолчанию» – если нет других меток, значит, это силовой проводник.

Фазная изоляция – это материал, не проводящий электричество (диэлектрик), покрывающий каждую жилу. В качестве диэлектрика может применяться резина, пластикат поливинилхлоридный, пропитанная специальным раствором бумага и многое другое. Конечно же, сведения о фазной изоляции также включают в названия продукции. При этом, есть некоторые различия в пометке этого элемента для контрольных, силовых и нестационарных кабельных марок.

При маркировке силовых кабелей негибкого подключения буква, обозначающая фазную изоляцию, помещается сразу после идентификатора токопроводящего металла: на втором месте для алюминиевых, а ввиду отсутствия отдельной метки медных изделий, в таковых она будет на первом месте.

Для гибких марок проводниковых изделий обозначение изоляции идет сразу после КГ. Если такой маркер отсутствует, значит изоляция гибкого проводника выполнена из резины.

Также для обозначения резинового изолирования может использоваться буква Р. Маркировка контрольных кабелей включает в себя обозначение изоляции сразу после К. Обозначаются различные типы изоляционного материала следующим образом:

• В – поливинилхлоридный пластикат
• П – полиэтилен
• Пв – вулканизированный полиэтилен
• Пс – самозатухающий полиэтилен
• Н – маслостойкая резина, не поддерживающая горение

Изоляция из пропитанной кабельной бумаги отдельно не помечается.

Оболочка. Покрывает сверху сердечник, состоящий из одного или нескольких проводов. Бывает металлическая, резиновая, пластмассовая и так далее. Обозначение оболочки в маркировке кабелей идет после отметки изолирования. Различные типы оболочки:

• А – алюминий
• С – свинец
• В – поливинилхлоридный пластикат

Резина не имеет отдельной маркировки.

Экранирование. Некоторые проводники дополнительно могут экранироваться полупроводящими материалами: резиной, пластикатами, бумагой, либо металлическими лентами. Это требование безопасности: экран помогает защитить окружающих от воздействия электричества. Иногда по маркировке кабеля не видно его присутствие, зато в других оно может обозначаться буквой Э после изоляции.

Поясная изоляция покрывает общую скрутку жил. Может отсутствовать. В буквенном обозначении проставляется перед маркером оболочки, имеет те же значения букв, что и у фазного изолирования.

Бронирование и дополнительная наружная защитная оболочка. Для лучшей защиты от механических и раздавливающих воздействий используется бронирование кабеля, а также дополнительная защитная оболочка из шланговых полимерных композитов. У гибких кабельных марок бронирования нет – оно существенно уменьшает гибкость и делает затруднительным подвижную эксплуатацию электрокабеля. Поэтому никакого дополнительного обозначения отсутствия такой защиты у гибких изделий нет. А вот у изделий стационарного подключения отсутствующий защитный покров обозначается буквой Г. Некоторые типовые варианты покрытия:

• Б — две стальные ленты, наложенные без зазоров, защитная подушка
• Бб – ленточное бронирование, без подушки
• Бл – бронирование лентами из стали, с подушкой, содержащей лавсан
• Шв – шланг из поливинилхлоридного пластиката
• Шп – шланговый полиэтилен
• Шпс – самозатухающий полиэтилен
• БбШв – ленточное бронирование, сверху покрытое виниловым шлангом

Обозначение дополнительных защитных элементов в маркировке кабеля находится в конце основной аббревиатуры.

Вот несколько примеров:

• АСБл (ож): силовой, алюминиевый, с однопроволочной жилой, в бумажной изоляции, свинцовой оболочке, бронированный лентами, содержит лавсан
• КГВВ: гибкий, в ПВХ-оболочке, изолирован ПВХ-пластикатом
• КВВГ: медный, контрольный, в оболочке и изоляции из ПВХ-пластиката
• ПвБбШв: силовой, медный, изолированный вулканизированным полиэтиленом, бронированный стальными лентами, в ПВХ-шланге
• КГЭ: гибкий, медный, экранированный в резиновой оболочке, резиновой изоляции
• АВЭВБбШв: силовой, алюминиевый, экранированный с фазной и поясной изоляциями из поливинилхлорида, бронированием типа БбШв.

Если кабель производится со способностью не поддерживать горение, рядом с его аббревиатурой проставляется нг.

Если при этом он также обладает свойством низкого газодымовыделения, рядом с аббревиатурой проставляется нг-нд, нгд, нг ls. Кабели, у которых жилы не скручены между собой имеют в названии П. Для электропроводников с заполнением для фиксации токопроводящих жил используется буквенная метка з.

Конечно, нужно понимать, что маркировка кабелей не ограничивается описанными правилами и примерами, это лишь наиболее часто встречающиеся принципы маркировки продукции. Есть множество исключений и совершенно иных принципов составления аббревиатур для маркирования изделий (особенно, если брать электропровода, произведенные не на постсоветском пространстве).

К данному типу относятся телефонные, а также проводники, передающие цифровой, аналоговый сигнал.

В первую очередь вспомним о коаксиальном кабеле, передающем интернет-сигнал. При его маркировании применяются иностранные аббревиатуры, состоящие из двух основных частей:

первая обозначает тип проводника (U – без дополнительной защиты от помех, F – защищен методом фольгирования, S – экранируется медной оплеткой).

А вторая собственно название «витая пара» (TP).

Название телефонного кабеля содержит в себе букву Т, в остальном похожа на маркировку силовых и контрольных проводников. Например:

• ТППэп – телефонный, экранированный, с двойным изолированием (фазным и поясным) и оболочкой из полиэтилена
• ТППэпЗ – эквивалент ТППэП с заполнением
• ТППэпБбШп – бронированный вариант ТППэП



Маркировка проводов для воздушной прокладки

Иногда маркировка проводов строится по тому же принципу, что и у кабелей. Но так происходит довольно редко. Гораздо чаще можно столкнуться с другими принципами, например, как в случае с проводами для воздушных сетей.

Если воспользоваться правилами расшифровки названий кабелей, то АС можно понимать, как алюминиевый, в покрытии из свинца. Но это будет ошибочно. Он и вправду из алюминия, но не в свинцовой оболочке. В данном случае С обозначает стальной сердечник.

Достаточно легко понять, что провод А – это скрутка алюминиевых проволок, без покрытия. Но как быть с СИП-5нг, СИП-4, СИП-5?

СИП – это краткое обозначение названия «Самонесущий изолированный провод». Здесь нужно просто запомнить, что он в изоляции из полиэтилена, алюминиевый. Цифры рядом с ним означают тип полиэтилена:

• 4- термопластичный светостабилизированный
• 5- светостабилизированный сшитый
• 5нг – светостабилизированный сшитый, не поддерживающий горение

К этому же разделу относится провод с иностранной аббревиатурой AsXSn:

• А –алюминиевый
• s – самонесущий провод
• XS – изоляция из сшитого светостабилизированного полиэтилена
• n – горение не распространяет

Если внимательно разобраться с тем, что скрывается за названием, можно понять, что AsXSn – это аналог СИП-5нг.

Маркировка проводов: монтажные, установочные, соединительные

Принципы составления названий проводников данного типа ближе к принципам кабельной маркировки, чем у предыдущей группы. Здесь появляется буква П, означающая «провод» или Ш, от слова «шнур».

Например, ШВВП –будет обозначать шнур медный с виниловыми изоляцией и оболочкой, плоский. ППВ – провод, плоский, медный, изолированный пластикатом. АППВ – то же, только алюминиевый. АПВ –одножильный провод из алюминия, покрытый ПВХ-изоляцией.

А вот медных вариантов такого провода два: ПВ1 и ПВ3. Цифры обозначают класс гибкости.

Монтажный провод содержит в названии букву М. Например, провод МГ – самый распространенный неизолированный медный в нашем регионе, гибкий монтажный.

Маркировка проводов и кабелей: сечение

Существенным в определении необходимости использования Вами того или иного проводника является выбор его сечения. Чем крупнее сечение, тем бОльшую мощность электротока Вы получите.

Обращаем Ваше внимание на то, что сечение часто называют «номинальным», т.к. его расчет происходит исходя из измерений токовых нагрузок, выдерживаемых им. Рядом с аббревиатурой, проставляется именно такое сечение. Обычно оно выглядит в виде произведения двух чисел, в котором первое показывает количество жил, а второе их сечение.

К примеру, 3х1.5 – у вас трехжильный провод, сечение жил 1,5 мм² каждая. Если Вы видите сумму двух или более произведений – не пугайтесь, это показатель того, что у кабеля есть группы жил разного сечения: 3х50+1х16 – три жилы по 50мм² и одна 16мм². Если в сечении нет произведения, а стоит одно число – это по умолчанию проводник с одной жилой того сечения, что у Вас указано: ПВ3 2,5 – это то же, что и ПВ3 1х2,5.

Маркировка жил: цветовая, цифровая

Говоря об идентификации кабеля, нельзя не упомянуть еще одну особенность: изоляция жил в многопроволочных марках тоже имеет свою особую маркировку. Это делается для того, чтобы была возможность понять, какой провод соответствует какому в начале и в конце кабельной линии.

Фазная изоляция таких электропроводов может различаться по цвету, тогда маркировка называется цветовой. Второй вариант маркирования: цифровой. Жилы при этом нумеруются. Какой способ выберет изготовитель – зависит от возможностей его производственного оборудования к маркировке.

Маркировка кабелей и проводов: нанесение информации на изделие

Некоторые проводниковые изделия очень похожи между собой внешне. Особенно это касается различных вариантов электропроводника: ВВГ, ВВГнгд – практически визуально не различимы.

Чтобы потребитель мог идентифицировать товар, производители наносят на внешнее покрытие электропровода информацию: если Вы внимательно рассмотрите продукцию, то заметите, что через равные промежутки на нее нанесена аббревиатура, а иногда и название завода-изготовителя, года выпуска.

На сегодняшний день изготовители могут сами определять полноту нанесения данных на свой продукт: это определяется их возможностью и устанавливается в Технических условиях, которыми они пользуются.

На сайте УкрПровод Вы можете более детально ознакомиться с характеристиками товарных позиций на соответствующих страницах. Если у Вас возникли вопросы, Вы можете обратиться к нашим сотрудникам. Кроме того, наши менеджеры помогут Вам купить кабель, который Вас заинтересовал, а также необходимые комплектующие.

Наши телефоны: 044-338-41-08, 067-281-27-01, 050-295-69-71, 093-158-74-41.

Маркировка проводов и кабелей — выбор правильных этикеток и принтера

Получите реальную выгоду от выбора правильных этикеток для кабелей и проводов и принтера этикеток

Правильный выбор маркировки проводов или кабелей

Маркировка кабелей и проводов имеет решающее значение при идентификации, сборке и ремонте электрических панелей управления, жгутов проводов и систем передачи данных/телекоммуникаций. Это авансовые платежи, которые экономят время и трудозатраты, когда необходимо внести изменения или отремонтировать системы, с которыми вы работаете.

После выбора соответствующих цветовых кодов проводов вы можете выбрать несколько маркеров проводов и маркировки кабелей; включая термоусадочные рукава, этикетки для кабелей, самоклеящиеся этикетки, флажки и жесткие бирки.

Вот четыре ключевых вопроса, ответы на которые помогут вам решить, какой маркер или этикетка лучше всего подходят.

1. Есть ли требования отрасли или заказчика, которым необходимо соответствовать?
2. Воздействию какой окружающей среды или химических веществ будут подвергаться этикетки?
3. Вы маркируете провода до или после заделки?
4. Какого сечения провод вы маркируете?

Узнайте больше о выборе правильного маркера проводов для вашего приложения.



Выбор подходящего устройства для изготовления этикеток для проводов или принтера для этикеток для кабелей

Еще одним ключевым моментом является выбор оптимального принтера для этикеток. При выборе идеального производителя этикеток для кабелей или проводов для вашего проекта помните о следующих вопросах:

1. Будете ли вы печатать этикетки, прежде чем уйти на работу или в поле?
2. Сколько этикеток вам нужно будет печатать каждый день?
3. Какой ширины должны быть этикетки?
4. Какие материалы для этикеток вы планируете использовать?



Принтеры этикеток с кабелем Bluetooth по сравнению с традиционными принтерами этикеток

Портативные принтеры этикеток обладают рядом преимуществ. Когда дело доходит до сравнения принтера этикеток с кабелем Bluetooth (или принтера этикеток с проводом Bluetooth), такого как портативный принтер этикеток M211 с поддержкой Bluetooth, с традиционным портативным принтером этикеток, таким как ручной принтер для этикеток M210, начните с ответов на следующие утверждения:

1. Я предпочитаю использовать клавиатуру телефона вместо клавиатуры принтера: Да/Нет
2. Мне было бы проще разрабатывать, просматривать и печатать этикетки с помощью приложения: Да/Нет
3. Я хочу иметь возможность импортировать данные электронной таблицы и сохранять метки: Да/Нет
4. Принтер меньшей площади облегчит мою работу: Да/Нет

Если вы ответили утвердительно на любой из этих вопросов, принтер этикеток с кабелем Bluetooth может лучше подойти для ваших нужд.

Примеры маркировки для передачи данных, телекоммуникаций и электротехники:

Термоусадочная трубка

Идеально подходит для проводов или кабелей без наконечников, требующих превосходной стойкости к истиранию и химическому воздействию.

Магазинные этикетки

Оберточные этикетки

Идеально подходят для общей маркировки кабелей и проводов с заделкой или без заделки, которые могут изгибаться или изгибаться.

Магазинные этикетки

Самоламинирующиеся этикетки

Идеально подходят для концевых кабелей или проводов, которым может потребоваться дополнительная стойкость к истиранию или химическому воздействию.

Магазинные этикетки

Кабельные флажки

Идеально подходят для получения больших объемов данных о проводах и кабелях малого диаметра, таких как оптоволоконные кабели.

Магазинные этикетки

Неклейкие этикетки

Идеально подходят для многожильных кабелей или пучков проводов/кабелей.

Магазинные этикетки

Автоматическая маркировка

Сократите время нанесения этикеток на определенные объекты или устройства.

автоматизация магазина

Принтеры для проводов и кабелей

Этикетки для проводов и кабелей

Программное обеспечение для маркировки

Ресурсы

Узнайте, как получить реальную ценность, используя правильные этикетки с данным руководством по маркировке проводов и кабелей

Узнать больше

Ваше полное комплексное решение для вашего Потребности в идентификации информационных и коммуникационных технологий (ИКТ)

СКАЧАТЬ

Хотите увидеть образцы наших этикеток для маркировки проводов и кабелей? Запросите бесплатный образец пакета здесь.
