Юсб кабель где плюс где минус. Распиновка USB-кабелей: как определить плюс и минус в разных типах разъемов

Как правильно определить плюс и минус в USB-кабелях? Какие бывают типы USB-разъемов и чем они отличаются? Как самостоятельно починить или собрать USB-кабель? Ответы на эти вопросы в нашей подробной статье.

Основные типы USB-разъемов и их особенности

USB-кабели стали неотъемлемой частью нашей жизни. Они используются для зарядки и передачи данных в смартфонах, планшетах, ноутбуках и множестве других устройств. Однако не все USB-разъемы одинаковы. Рассмотрим основные типы:

  • USB Type-A — самый распространенный «плоский» разъем, который обычно подключается к компьютеру или зарядному устройству
  • USB Type-B — квадратный разъем, часто используемый в принтерах и других периферийных устройствах
  • Mini-USB — компактный разъем, популярный в устаревших моделях телефонов и фотоаппаратов
  • Micro-USB — еще более миниатюрный разъем, широко применяемый в смартфонах и планшетах
  • USB Type-C — современный универсальный разъем, который постепенно вытесняет все остальные типы

Каждый из этих разъемов имеет свою уникальную распиновку контактов, что важно учитывать при ремонте или изготовлении кабелей.

Распиновка USB-кабелей: где плюс, а где минус?

Одна из самых распространенных проблем при работе с USB-кабелями — определение полярности проводов. Где находится плюс, а где минус? Давайте разберемся подробнее:

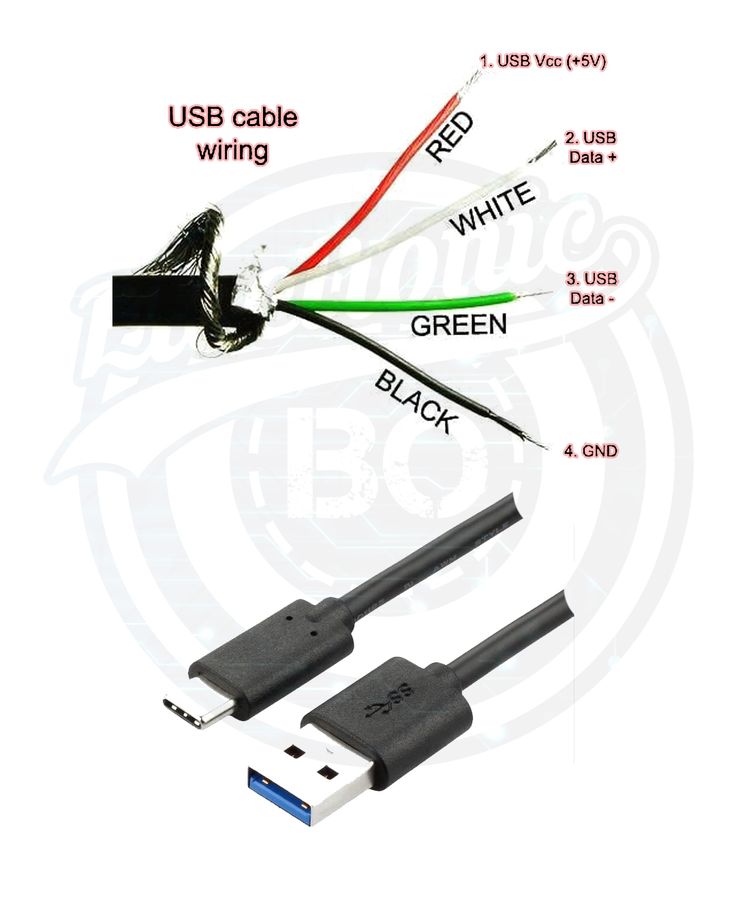

USB Type-A и Type-B

В стандартных разъемах USB Type-A и Type-B распиновка следующая:

  1. Красный провод (PIN 1) — питание +5В (плюс)
  2. Белый провод (PIN 2) — Data —
  3. Зеленый провод (PIN 3) — Data +
  4. Черный провод (PIN 4) — земля (минус)

Важно отметить, что плюсовой (красный) и минусовой (черный) провода всегда расположены по краям разъема.

Mini-USB и Micro-USB

В разъемах Mini-USB и Micro-USB добавляется пятый контакт, но основная распиновка сохраняется:

  1. Красный — VBUS (+5В, плюс)
  2. Белый — Data —
  3. Зеленый — Data +
  4. Черный — земля (минус)
  5. ID — обычно не используется в пассивных кабелях

USB Type-C

Разъем USB Type-C имеет более сложную конструкцию с 24 контактами. Однако для базового использования важны следующие пины:

  • A4, A9, B4, B9 — VBUS (+5В, плюс)
  • A1, A12, B1, B12 — земля (минус)
  • A6, B6 — Data + (USB 2.0)
  • A7, B7 — Data — (USB 2.0)

Как видим, в USB Type-C дублируются контакты питания и земли для обеспечения возможности подключения разъема любой стороной.

Как самостоятельно определить плюс и минус в USB-кабеле?

Если у вас нет схемы распиновки или маркировки на кабеле, существует несколько способов самостоятельно определить полярность проводов:

  1. С помощью мультиметра:
    • Установите мультиметр на измерение постоянного напряжения
    • Подключите USB-кабель к источнику питания (например, компьютеру или зарядному устройству)
    • Прикоснитесь красным щупом мультиметра к одному проводу, а черным — к другому
    • Если вы видите положительное напряжение около 5В, то красный щуп касается плюсового провода, а черный — минусового
  2. Метод с картофелем:
    • Воткните оголенные концы проводов в сырую картофелину
    • Подождите несколько минут
    • Провод, вокруг которого появится зеленоватое окрашивание, является положительным (плюс)
  3. Способ с водой:
    • Налейте в стакан воду и добавьте немного соли
    • Опустите оголенные концы проводов в воду, не касаясь друг друга
    • Подключите кабель к источнику питания
    • От отрицательного провода будут идти мелкие пузырьки газа

Помните, что при проведении этих экспериментов нужно соблюдать осторожность и не допускать короткого замыкания.

Ремонт и изготовление USB-кабелей своими руками

Зная распиновку USB-разъемов, вы можете самостоятельно отремонтировать поврежденный кабель или даже изготовить новый. Вот несколько советов:

  1. Всегда проверяйте целостность проводов и изоляции перед началом работы
  2. Используйте качественный паяльник и припой для надежного соединения
  3. Изолируйте каждый провод отдельно, а затем весь кабель целиком
  4. Если вы собираете кабель с нуля, убедитесь, что используете провода правильного сечения
  5. Не забывайте про экранирование — оплетка кабеля должна быть подключена к соответствующему контакту разъема

При ремонте или изготовлении кабелей важно помнить о безопасности и соблюдении стандартов USB. Некачественный кабель может не только работать неправильно, но и повредить подключаемые устройства.

Новые стандарты USB: что нас ждет в будущем?

Технология USB продолжает развиваться. В 2024 году ожидается полный переход на USB Type-C в странах Евросоюза. Что это значит для пользователей?

  • Универсальность: один тип разъема для всех устройств
  • Высокая скорость передачи данных: до 40 Гбит/с в USB 4.0
  • Увеличенная мощность: до 240 Вт для зарядки крупных устройств
  • Поддержка видеосигнала: возможность подключения мониторов без дополнительных адаптеров

Однако переход на новый стандарт может вызвать временные неудобства, связанные с необходимостью замены старых кабелей и адаптеров.

Заключение

Понимание распиновки USB-кабелей — важный навык для любого, кто работает с электроникой. Зная, где находится плюс и минус в разных типах разъемов, вы сможете эффективно решать проблемы с подключением и зарядкой устройств. Помните, что технологии не стоят на месте, и всегда следите за новыми стандартами и рекомендациями производителей.


Какие провода в юсб плюс и минус

Обрезал USB-штекр,чтобы зарядить(толкнуть) аккумулятор напрямую.Там 4 провода.Красный,чёрн­ ый,зелёный и белый.Понятно,что красный- плюс.Осталось найти минус.Беда в том,что смартфон «Леново» садился и после разговора выключился.Не реагирует на нормальную зарядку,хоть сутки заряжай.Телефону года четыре,если не больше.Аккумулятор всё это время держал очень долго.На БВ задал вопрос и как один из вариантов,был ответ зарядить аккумулятор напрямую,так сказать «толкнуть» его,как умерший, для реанимации.Если получится,то потом можно будет заряжать как обычно.Вот решил попробовать,но нет тестора,чтоб определить полюса.Кто сталкивался и знает,посоветуйте пожалуйста.Заранее спасибо.

Красный плюс а черный минус. В USB портах подключаются по краям общей колодки. Два других идущих по середине, нужны для передачи данных, как правило это белый и зеленый.

Вам правильно советовали про «толкнуть» только полярность не перепутайте, на аккумуляторе, а то угробите и зарядное и аккумулятор. На аккумуляторе тоже есть обозначения «+» и «-» подключайте соответственно. Не гоняйте напрямую более 30 минут!

А если по большому счету, то аккумуляторы смартфонов могут умирать и «мгновенно» В некоторых из них стоит контроллер, который блокирует заряд-разряд если ресурс емкости аккумулятора значительно сокращен от времени. Рекомендую приобрести новый, потому как даже если вы его и «толкнете» все равно в очередной раз, разрядившись он снова безподъемно «умрет»

Любой аккумулятор от телефона имеет 3 контакта. Плюс и минус отмечены на корпусе аккумулятора. Обычно это два крайних контакта. Далее надо определить , где плюс и минус у зарядки. Если совсем нет никаких приборов, то надо налить в стакан воды и опустить туда провода. От минусового провода начнут отделяться мелкие пузырьки. Теперь присоединяем минус зарядки к минусу аккумулятора, а плюс к плюсу. Если аккумулятор совсем дохлый, то для полной зарядки потребуется полтора, два часа.

Самое сложное в этом деле, это найти где + и где – на проводах зарядного устройства.

Провода не маркируются, в этом нет смысла, ибо на конце разъём.

Вдоль проводов «проходимся» острым ножом, разъединяем провода и зачищаем их.

Перед нами два провода, где какой не ясно.

Берём сырую картошку (это конечно примитив, но работает, если есть тестер, лучше пользоваться им).

Втыкаем наши оголённые провода в картошку, ждём минут пять, в районе плюсового провода картошка чуть позеленеет (пятно зеленоватого цвета).

Сразу маркируем этот провод (это важно, если и дальше будем пользоваться этой зарядкой).

Можно вместо картошки использовать воду.

С батареей телефона всё проще, там есть маркировка плюс-минус.

Провода к батареи телефона удобно фиксировать скотчем.

В общем-то всё, включаем зарядное устройство в розетку и заряжаем телефон (его батарею, так точней).

А ещё лучше купить новую зарядку, или использовать только «родную» с проблемой в районе разъёма.

Из любого зарядного устройства можно сделать универсальную зарядку, просто обрезав разъём и оставив два провода – плюс и минус.

Далее нужно определить на каком проводе отрицательный заряд, а на каком положительный. Конечно это лучше всего сделать при помощи контрольно-измерительных приборов, но можно и народными способами при помои химико-физических явлений. Самые доступные и быстрые способы, это стакан солёной воды или сырая картошка. С стакан воды опускаем провода и от того провода, откуда будут пузырьки идти, будет отрицательный заряд (минус). с картошкой по другому, надо воткнуть провода и там, где будут вокруг провода зелёные выделения – это положительный заряд (плюс).

Далее найти на аккумуляторе (его лучше вытащить из телефона), где плюс и минус, там всегда они подписаны.

Останется только притиснуть оголённые концы проводов к клеммам аккумулятора и прижать их чем-нибудь.

Честно говоря такие ситуации бывают не часто. Вот у меня чаще накрывалось само зарядное устройство, а разъем оставался целым. Но если все- таки такая беда влучилась и вы потеряли разъем, то не стоит расстраиваться. Из собственного опыта здесь все просто Как говорится нужен только нож Зачищаете концы проводов и присоединяете к батарее -аккумулятору телефона. Необходимо отметить , что как и в других устройствах работающих с постоянным током плюс это красный проводок.

Вот так это выглядит на рисунке.

Конечно напряжение в данном случае небольшое, но лучше избегать короткого замыкания.

Да и конечно после того как вы к батареи подсоедините провода, ее надо поставить на мемсто в телефон.

Если есть зарядка, к примеру с оборванным штекером то нужно в начале сравнить характеристики зарядки и аккумулятора, чтоб совпадал вольтаж – допускается небольшое отклонение в +/-.

Далее нужно определить где у зарядки + и где -.

Как подсказали предыдущие ответы, это можно сделать тестером или даже при помощи стакана воды или разрезанной картошки.

С аккумулятором всё понятней на нём есть маркировка.

Далее цепляем провода при помощи прищепок или любого другого приспособления-зажима на аккумулятор и включаем в сеть зарядное.

Совет по зарядке таким способом, не заряжайте более 30 минут, пусть лучше не дозарядится, чем выйдет со строя или ещё лучше взорвётся!

Надо использовать китайскую зарядку – лягушку. Батарея вынимается из телефона и подключается к зарядке напрямую. Полярность для нее не важна. Нужно следить по индикаторам, чтобы мигали. Сами зарядки-лягушки дешевы, но потому что завалялись. Нужно найти у хорошего продавца. И, возможно, придется менять. А заряжать литие аккумуляторы без специальной зарядки опасно: могут взорваться.

К сожалению в вопросе нет информации, родное ли это зарядное устройство, или «приспособленное» то есть первое какое было под рукой. Самое верное это иметь рядом мультиметр. С прибором (умея им обращаться) вы гарантированно не выведете из строя не зарядное устройство, ни аккумулятор телефона.

Если штекер не подходит, или же его вообще нет, лучше конечно идентифицировать проводки зарядного устройства, где «+» а где «-» прозвонив наверняка. Одновременно нужно проверить выходное напряжение зарядного устройства. Оно должно соответствовать тому которым должен заряжаться телефон. Но это можно сделать и без мультиметра (тестера) при некоторой аккуратности в внимательному следованию нашим инструкциям.

Напряжение, можно узнать только по шильдику (табличке) на зарядном устройстве, если его нет, то только по накалу лампочки приблизительного вольтажа к 5 вольтам. Именно минимум пять вольт нужно для нормальной зарядки аккумулятора телефона. Можно взять шестивольтовую лампочку от мотоцикла или автомобиля, и посмотреть на степень ее накала.

Сразу скажу что отметите мысли заряжать телефон через стандартный порт, с помощью швейных иголок. Не все производители придерживаются обязательного отношения «плюс/минус» к «права/лева» Понятно, что плюсовой и минусовой провода всегда крайние, но где какой нам неизвестно. Поэтом не вставляйте иголки, можете перепутать или даже замкнуть.

Если у зарядного устройства нет штекера (разъема) потребуется извлечь аккумулятор из телефона что бы иметь свободный доступ к его клеммам.

Штекер, если он есть и не подходит, не торопитесь сразу отрезать и выбросить. Попробуйте его разобрать, это может облегчить поиск плюсового и минусового проводов. Если штекер micro usb то плюс и минус расположены вот так – на крайних контактах. На рисунке это цифра 1 (+) цифра 5 (-) –

Вероятнее всего, что вы уже встречались с проблемой, когда нужного переходника USB не оказывается под рукой. Случаи бывают разные: потерялся; сломался; нет в продаже; не достает по длине и т. д. Данная статья предлагает устранить эту проблему самому. Зная распиновку (распайку) контактов и имея навыки работы владеть паяльником, вы можете легко устранить данную проблему. На сегодняшний день USB, USB-mini и USB-micro являются самыми популярными коннекторами в цифровой технике. Сегодня без них не обходятся ни мобильные телефоны, ни большинство гаджетов.

Ниже приведена таблица контактов USB с назначением разъемов, их цветов и номеров.

Сразу же определимся еще с одним понятием. Существуют USB ещё одного типа. Вспоминаем как выглядит переходник от компьютера до принтера или сканера. Невооруженным глазом видно, что сами разъемы на этом переходнике разные.
Так вот, тот коннектор, который вставляется в компьютер, называется активным и обозначается А.
Тот коннектор, который вставляется в принтер или сканер, а также возможно другое периферийное устройство, называется пассивным и обозначается B.

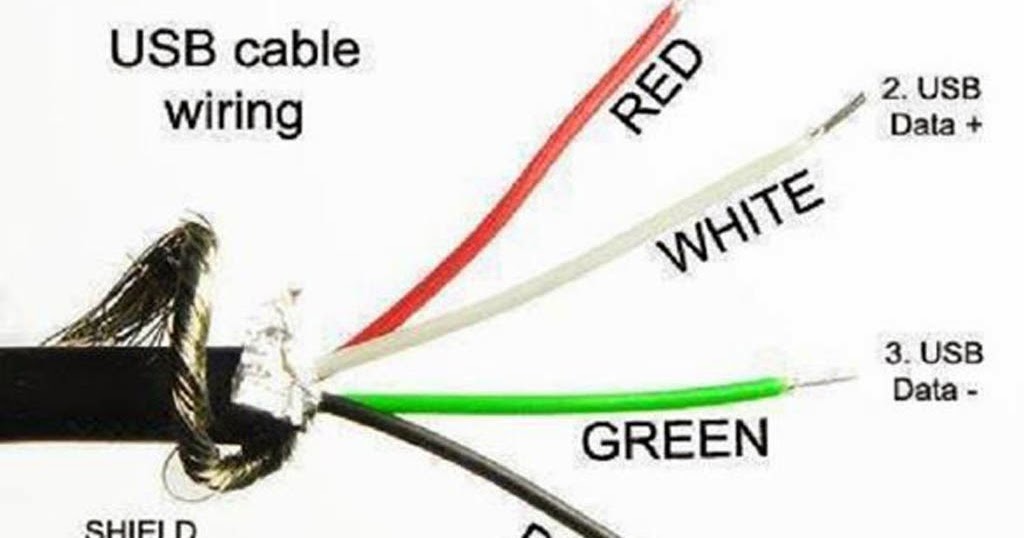

Разберем подробнее назначение проводов

USB 2.0
1. +5В (красный) проводник, предназначенный для питания. Максимальный ток питания не превышает 500mA, напряжение +5В относительно GND (Земли).
2. D- (белый) Data —
3. D- (зеленый) Data +
4. GND (черный) — общий провод, предназначенный для Земли (0 Вольт)

Разъёмы mini-USB и micro-USB
У этих разъемов, основным отличием от USB являются не только его размеры, но и наличие дополнительного контакта.
1. Красный — VBUS.
2. Белый D- (Data -).
3. Зелёный D+ (Data +).
4. ID — в пассивных разъемах типа «B» он не задействован. В активных разъемах типа «A» он замкнут с Землей (GND), чтобы поддерживать функцию «OTG».
5. Чёрный — Земля (GND).

Еще следует отметить, что почти всегда в кабеле присутствует провод Shield (без изоляции). Он выполняет роль экрана (оплетки). Он никак не маркируется и не имеет своего номера.

Теперь еще одно понятие. Вы скорее всего наблюдали, как устроен «удлинитель» USB. Сразу заметно, что коннекторы там разные. Как и во всех других разъемах, в USB тоже существует понятие мама-папа.
M (male) — именуется штекером (папа)
F (female) — именуется гнездом (мама)

Теперь, мы подошли к полной таблице разъемов USB. Зная такие понятия, как F и M, A и B, цвета и номера проводов, мы можем с легкостью определить, как распаивается соединительный разъем, который вы собираетесь спаять, отремонтировать, удлинить. Порядок и номера контактов указаны с рабочей стороны.

Чтобы распаять USB по данной таблице, есть 2 варианта. Первый вариант — это перед коннектором поставить зеркало. Но так можно быстрее ошибиться или припаять не то, что нужно. Второй вариант — это перевернуть коннектор мысленно.

В этой статье еще не были упомянуты такие стандарты, как USB 3.0 и micro-USB 3.0. О них есть возможность узнать в статьях Распиновка USB 3.0 и соответственно Распиновка micro-USB 3.0.

Вот еще один способ пайки на случай, если у вас нет разборного коннектора USB, которые не часто, но встречаются в продаже.
Пример. У вас есть кабель USB — mini-USB. Вам нужно сделать из него кабель USB — micro-USB. Кабель micro-USB у вас тоже есть, но на другом конце не USB. В таком случае, будет целесообразнее спаять нужный кабель, соединив между собой провода.

Берем кабель USB — mini-USB. Отрезаем от него коннектор mini-USB. Отрезанный конец освобождаем от экрана. Провода 1, 2, 3, 4 зачищаем и залуживаем. Потом берем кабель, там, где у вас micro-USB. Отрезаем ненужное и тоже освобождаем от экрана, зачищаем и залуживаем. А дальше все просто. Соединяем и спаиваем красный с красным, зеленый с зеленым и т. д. Соединение изолируем по отдельности. Потом, можно воспользоваться фольгой от шоколада и замотать изолированные соединения все вместе. Полученный экран сверху замотать изолентой или скотчем, чтоб не слетал. Ну вот и все готово.

Главное — перед тем, как делать такой монтаж, нужно не забывать про распиновку пассивных (B) и активных (A) коннекторов. Поэтому, первоначально определите, какая распиновка на вашем кабеле.
Творческих успехов!

iPhone перейдет на USB-C с Lightning стандарта зарядного устройства

Артем Мазанов

стандартизирован

Профиль автора

Вице-президент Apple по маркетингу Грег Джосвиак рассказал, что компания перейдет с разъема для зарядки Lightning на USB-C. Но когда это произойдет — неизвестно.

Так компания отреагировала на новые правила Евросоюза об универсальном зарядном порте. О них я расскажу ниже. Представитель Apple не уточнил, когда именно Айфоны станут выпускать с разъемом с USB-C и в каких странах. Точной даты и модели Айфонов нет. Известно лишь, что от Lightning рано или поздно откажутся.

«Очевидно, нам придется подчиниться. У нас нет выбора», — заявил представитель Apple. Он добавил, что компания не рада такому принуждению.

Раньше подобные решения принимали основываясь на оценке инженеров. А теперь Apple вынуждена выполнять требования Евросоюза. Компания также считает, что переход владельцев Айфонов на зарядные устройства с USB-C приведет к скоплению большого количества мусора. Но сейчас Apple уже использует разъем USB-C для зарядки Айпадов и Макбуков. Lightning остался только в Айфонах и наушниках. Им также оснащены мышки, клавиатуры и трекпады.

4 октября Европейский парламент принял закон, по которому к концу 2024 года все мобильные устройства и не только, продаваемые в Евросоюзе, должны быть оснащены универсальными разъемами USB-C. Европейский совет утвердил этот закон 24 октября. Это окончательное решение.

Теперь председатель Европарламента должен подписать документ. Он вступит в силу через 20 дней после официального опубликования, а его нормы начнут действовать через 24 месяца после вступления в силу. То есть точной даты пока нет. Вероятно, закон опубликуют до конца 2022 года, а значит, он вступит в силу в конце 2024 года.

Отсрочка в два года нужна для того, чтобы все страны смогли уточнить в своих подзаконных актах требования к зарядным устройствам, а производители успели доработать устройства.

Вот что сказано в этом законе:

  1. К концу 2024 года все смартфоны, планшеты и камеры, игровые консоли, электронные книги, портативные колонки, накладные наушники, беспроводные мыши и клавиатуры, которые продаются в странах Евросоюза, должны быть оснащены разъемом USB-С. Исключений для производителей нет.
  2. Весной 2026 года это требование распространится и на ноутбуки. Их тоже должны будут продавать с разъемом USB-С.
  3. Часы и фитнес-трекеры в законе не упоминаются: их не включили в список из-за технических особенностей.
  4. Производители должны указывать на коробке, идет ли в комплекте блок для зарядки.
  5. В спецификации устройства теперь должна быть информация о мощности заряда и о том, поддерживает ли он быструю зарядку.
  6. Если устройство поддерживает зарядку с напряжением более 5 вольт, током более 3 ампер или мощностью более 15 ватт, то должен поддерживаться протокол Power Delivery — быстрой зарядки. Айфоны уже поддерживают этот стандарт, но многие другие бренды — нет. Например, Xiaomi, Realme, OnePlus используют свои стандарты быстрой зарядки, которые несовместимы с Power Delivery.
  7. Стандартизация позволит потребителям использовать одно и то же зарядное устройство для зарядки мобильных телефонов и других электронных устройств. Больше не придется хранить несколько кабелей с разными разъемами.
  8. Закон позволит сэкономить 250 млн евро в год на покупке разных зарядных устройств.

Так как закон принял Европейский парламент, он затронет только страны Европы. Но, возможно, производители полностью перейдут на USB-С, так как не захотят делать разные разъемы для разных рынков.

Как поведет себя Apple — трудно предугадать. Например, сейчас компания продает iPhone 14 в США вообще без слотов для физический симкарты. Устройства для других рынков оснащены этим слотом.

Apple с самого начала критикует закон. Представители компании говорили, что стандартизация «заморозит» инновации, а не будет их развивать. Если большинство производителей андроид-смартфонов и так перешли на стандарт USB-C, то Apple все еще остается с разъемом Lightning. Так что по ней правила ЕС бьют сильнее всего.

Айфоны — самый продаваемый продукт компании. Из-за правил Евросоюза придется его оснащать новым разъемом, а также переделывать аксессуары. Класть в комплекте переходник не получится — закон прямо говорит о том, что нужен именно разъем в устройстве.

Bloomberg со ссылкой на источники в мае писал, что Apple уже тестирует прототип Айфона с разъемом USB-C. Теоретически первым Айфоном без разъема Lightning может стать iPhone 17, который должен выйти в 2025 году. iPhone 16 выйдет осенью 2024 года, на него еще закон распространяться не будет. Но, возможно, компания перейдет на USB-С и раньше: аналитики Bloomberg предположили, что Apple добавит в Айфоны разъем уже в 2023 году. Возможно, компания переведет на USB-C сначала не все модели, а, например, только линейку iPhone Pro.

Мы постим кружочки, красивые карточки и новости о технологиях и поп-культуре в нашем телеграм-канале. Подписывайтесь, там классно: @t_technocult.

Plus/minus с зарядным устройством USB — Зарядное устройство USB

419561

1 Вопрос Посмотреть все

Тюфтлер @туефтлер

Рем.: 1

Опубликовано:

Опции

  • Постоянная ссылка
  • История
  • Подписаться

Привет!

Я приспособил велосипедное крепление к моему новому телефону.

К сожалению, я уже отсоединил кабели USB-кабелей для зарядки (см. прикрепленную картинку: https://www.dropbox.com/s/m2jkuiwxgwf1t7…)

Должен ли я подключать зеленый/синий к красному или черному, или это не имеет значения?

Спасибо!

Ответьте на этот вопрос У меня тоже есть эта проблема

Хороший вопрос?

Да №

Оценка 0

Отменить

лапо @l3ps

Респ: 997

Размещено:

Опции

  • Постоянная ссылка
  • История

подходит с черного на черный/белый красный на зеленый/синий, однако белый и зеленый не нужны, как показано на рисунке

Был ли этот ответ полезен?

Да №

Оценка 0

Отменить

Доктор Гловайр @lightnwire

Респ: 3. 3k

Размещено:

Опции

  • Постоянная ссылка
  • История

Зеленый/Синий — линии передачи данных, оставьте их отключенными, если вы только заряжаете аккумулятор.

Был ли этот ответ полезен?

Да №

Оценка 0

Отмена

Помогите разобраться с плюсами и минусами 30-контактной разводки iPad, — кабель Apple 30-pin to USB

718450

USB-кабель Apple iDevice первого поколения. Произведено и поддерживается с 2003 по 2012 год

4 вопроса Посмотреть все

Арнав @arnav232

Рем: 1

1

Опубликовано:

Опции

  • Постоянная ссылка
  • История
  • Подписаться

Итак, вчера я задал вопрос, и сегодня я узнал, что это был мой 30-контактный кабель iPad, который плохой. Может ли кто-нибудь помочь мне с расположением контактов положительного и отрицательного 30-контактного разъема, а не со стороны USB-A, как я это знаю.

Я обратился к Google, но не смог найти + и — булавки.

, если можете, пожалуйста, сообщите мне данные + ve и отрицательные данные, хотя мне это не очень нужно.

Спасибо.

Ответьте на этот вопрос У меня тоже есть эта проблема

Хороший вопрос?

Да №

Оценка 0

Отменить

Самый полезный ответ

старая турция03 @oldturkey03

Респ: 729. 1k

942

842

2,3к

Опубликовано:

Опции

  • Постоянная ссылка
  • История

@arnav232 Вот распиновка разъема

отсюда

Был ли этот ответ полезен?

Да №

Оценка 3

Отменить

Джаефф @jayeff

Респ: 398.
