Какие бывают металлоискатели. Металлоискатели: виды, принцип работы и применение — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как работают металлоискатели. Какие бывают типы металлодетекторов. Для чего используются металлоискатели в разных сферах. Как выбрать металлоискатель для поиска.

Содержание

Что такое металлоискатель и как он работает

Металлоискатель (металлодетектор) — это электронный прибор для обнаружения металлических предметов в нейтральной среде (грунте, воде, стенах зданий и т.д.). Принцип работы металлоискателя основан на создании электромагнитного поля и регистрации его изменений при взаимодействии с металлическими объектами.

Основные компоненты металлоискателя:

Поисковая катушка — создает электромагнитное поле и принимает отраженный сигнал
Электронный блок — обрабатывает сигналы и выдает информацию о находке
Штанга с рукояткой — для удобства использования прибора
Дисплей и/или звуковая индикация — для отображения информации

При обнаружении металла прибор подает звуковой и/или визуальный сигнал. Более сложные модели способны определять тип металла, примерную глубину залегания и размер объекта.

Основные типы металлоискателей

По принципу действия выделяют следующие типы металлодетекторов:

1. Приборы типа «прием-передача»

Имеют две катушки — передающую и приемную. Передающая катушка создает электромагнитное поле, а приемная регистрирует его изменения при взаимодействии с металлом. Отличаются высокой чувствительностью, но подвержены влиянию минерализации грунта.

2. Импульсные металлоискатели

Работают на принципе регистрации вихревых токов, возникающих в металле под действием коротких импульсов. Менее чувствительны к минерализации почвы, но имеют меньшие возможности по дискриминации металлов.

3. Индукционные металлодетекторы

Используют одну катушку и для передачи, и для приема сигнала. Имеют простую конструкцию, но слабый отраженный сигнал.

4. Металлоискатели на основе биений частот

Работают на принципе сравнения частоты колебаний двух генераторов. При приближении к металлу частота одного из генераторов изменяется, что фиксируется прибором.

Виды металлоискателей по назначению

В зависимости от сферы применения выделяют следующие виды металлодетекторов:

1. Грунтовые металлоискатели

Предназначены для поиска металлических предметов в грунте. Используются кладоискателями, археологами, поисковиками. Позволяют находить монеты, украшения, артефакты на глубине до 40-50 см.

2. Глубинные металлоискатели

Способны обнаруживать крупные металлические объекты на большой глубине (до нескольких метров). Применяются для поиска подземных коммуникаций, кладов, военной техники.

3. Подводные металлоискатели

Герметичные приборы для поиска металла под водой. Используются дайверами для обнаружения затонувших кораблей, подводных артефактов.

4. Досмотровые металлодетекторы

Применяются службами безопасности для обнаружения оружия и других запрещенных металлических предметов. Бывают стационарные (рамки) и ручные.

Как выбрать металлоискатель для поиска

При выборе металлоискателя для поиска клада или других целей следует учитывать:

Цель использования (монеты, украшения, артефакты и т.д.)
Условия поиска (тип грунта, глубина поиска)
Уровень подготовки пользователя
Дополнительные функции (дискриминация, определение глубины и т.д.)
Бюджет

Для начинающих подойдут недорогие универсальные модели с базовым функционалом. Опытные поисковики выбирают профессиональные приборы с расширенными возможностями.

Применение металлоискателей в различных сферах

Металлодетекторы нашли широкое применение в различных областях:

Археология и кладоискательство

Металлоискатели позволяют обнаруживать древние артефакты, монеты, украшения в культурных слоях. Это значительно ускоряет и упрощает археологические раскопки.

Обеспечение безопасности

Досмотровые металлодетекторы используются в аэропортах, на вокзалах, стадионах для выявления запрещенных металлических предметов.

Промышленность

Металлодетекторы применяются для контроля качества продукции, обнаружения металлических включений и примесей.

Строительство

С помощью глубинных металлоискателей определяют расположение подземных коммуникаций, арматуры в бетоне.

Военное дело

Металлодетекторы используются для обнаружения мин, неразорвавшихся снарядов, военной техники.

Законодательное регулирование использования металлоискателей

В России использование металлоискателей регулируется законодательством:

Запрещено проводить раскопки на территории объектов культурного наследия без разрешения
Все найденные археологические предметы должны быть сданы государству
Нельзя использовать металлоискатели для поиска взрывчатых веществ и оружия

Перед использованием металлоискателя следует ознакомиться с действующим законодательством, чтобы избежать нарушений.

Перспективы развития технологий металлодетекции

Современные разработки в области металлоискателей направлены на:

Повышение точности определения типа металла
Увеличение глубины обнаружения объектов
Улучшение дискриминации целей
Интеграцию с GPS и картографическими сервисами
Создание «умных» металлоискателей с элементами искусственного интеллекта

Развитие технологий позволит создавать более эффективные и удобные в использовании металлодетекторы для различных сфер применения.

Основные типы металлоискателей и их преимущества

: 14 мая 2019; Просмотров: 2682

Металлоискатели, как и любая другая техника, бывают разными по типу строения, принципу действия и, конечно же, по внешнему виду.

Металлоискатели могут быть профессиональными или полупрофессиональными, грунтовыми, подводными, глубинными, стационарными и ручными. Некоторые из них предназначены для обнаружения конкретных видов изделий. Например, есть приборы, специально заточенные под поиск золотых самородков.

Однако чаще всего принято выделять три основных типа металлоискателей.

Самые популярные виды металлоискателей:

Для начинающих. Они отличаются своей доступностью по цене и по уровню настроек, и, как вы можете догадаться, чаще всего предназначены для новичков в приборном поиске. Это простые, легкие и понятные металлоискатели, с которыми комфортно работать людям всех возрастов благодаря благодаря минимальному набору функций и наличию максимум двух рабочих частот. Металлоискатели для начинающих обычно имеют функцию простейшей дискриминации и иногда способны определить приблизительную глубину залегания металлического предмета на уровне «близко к поверхности — поглубже».

Полупрофессиональные. Они относятся к среднему ценовому сегменту на рынке металлоискателей и имеют свои преимущества использования. От ищущего требуется немного опыта для того чтобы справиться с данным прибором. Иногда металлоискатель имеет сразу несколько поисковых частот, которые можно менять благодаря смене катушки, или же является по-настоящему мультичастотным. Полупрофессиональный металлоискатель всегда дает владельцу возможность услышать и увидеть информацию о предмете, который находится под катушкой. Такой металлоискатель станет лучшим вариантом для коллекционеров монет и артефактов, ведь он очень чувствителен к медным, бронзовым и серебряным изделиям.

Профессиональные. Эти металлоискатели отличаются высокой ценой и продвинутыми поисковыми характеристиками. Чувствительность у них традиционно очень высокая, а разделение целей на полезные и не полезные — весьма точное. Информация о цели под катушкой может быть достаточно всеобъемлющей. Такой прибор многофункционален и подходит для обнаружения как мельчайших предметов из драгоценных металлов, так и больших кладов. Профессиональный металлоискатель оснащен несколькими режимами аудио, чаще всего имеет возможность работы с несколькими поисковыми частотами и множеством дополнительных аксессуаров и дополнительного оборудования. Его возможно настроить как вручную, так и автоматически, что делает использование очень удобным. С его помощью можно найти драгоценное изделие даже на очень загрязненной металлом территории. Благодаря звуковому, визуальному и цифровому сигналу кладоискатель может сразу оценить размер и глубину залегания предмета. Ну и вишенка на торте: зачастую профессиональные металлоискатели — амфибии, то есть их можно использовать как в полях и лесах, так и на пляжах и на небольшой глубине.

Найти и купить качественный металлоискатель любого типа вы можете в любой удобный момент на сайте онлайн-магазина «МДРегион», который приятно удивит разнообразием ассортимента и доступностью цен даже самого опытного кладоискателя.

Новости поискаНа главную

По вопросам приобретения запасных частей присылайте запросы на почту [email protected]

Всегда на связи

Бесплатный звонок по РФ: 8-800-555-44-22 Почта для вопросов: [email protected]

Металлодетекторы-металлоискатели. Виды и работа. Применение

Металлодетекторы-металлоискатели ныне становятся незаменимым оборудованием при реконструкции старинных домов, именно с их помощью работники разыскивают проложенные трубы, электрокабеля и т.п.

Поиск металлических предметов под землёй, в воде, стенах здания и т.п. является не только методом заработка или хобби для некоторых людей. Археологи, дайверы, военные давно пользуются специальными приборами для поиска различных предметов в нейтральной среде.

Металлодетектор (МД) является специальным электроприбором, обнаруживающим металлические предметы за счёт их проводимости в любой среде (воде, земле, организме живого существа, стенах зданий). Обнаруживая металл, приборы подают особый звуковой либо светозвуковой сигнал, некоторые модели способны даже чётко определить найденную вещь.

Существует уйма металлодетекторов, все они различаются своим конструктивным исполнением, эти отличия обусловлены разным назначением приборов. Конструкция устройств для поиска металлов довольно сложная, но любой прибор состоит из нескольких основных частей, присутствующих в основном в каждой модели.

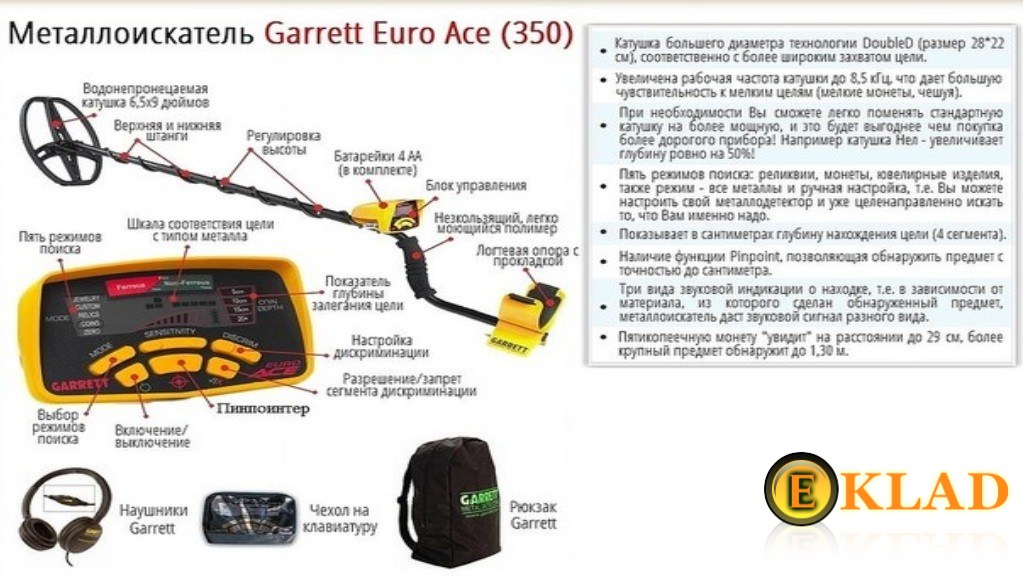

Типовая конструкция металлоискателя:

Катушка. Этот элемент металлодетектора представляет короб, в котором расположен приемник сигналов и передатчик. Обычно катушка круглой либо эллиптической формы, а в её изготовлении используется пластик. К ней присоединяется кабель, который проходит к блоку управления. Соединение кабеля и катушки обязательно должно быть выполнено герметично. По этому кабелю передаются сигналы от приемника к блоку. А сам приемник получает сигнал от передатчика, как только тот обнаружит вблизи металл. Сама катушка закреплена в нижней штанге.
Нижняя штанга. Эта металлическая часть устройства выполняется из металла, предназначена для фиксирования катушки и регулировки угла её наклона, благодаря чему происходит более точное исследование. В некоторых моделях штанга регулирует высоту металлоискателя и телескопическое соединение со средней штангой.
Средняя штанга. Обычно этот элемент представляет промежуточную часть между нижней и верхней штангой. На этой штанге крепятся специальные приспособления для изменения высоты устройства. Некоторые приборы состоят только из двух штанг.
Верхняя штанга. Форма этой штанги обычно S-образная. Эта форма признана, как более удобная для применения приборов МД. Верхняя штанга оборудована подлокотником, блоком управления и рукояткой.
Подлокотник. Чаще всего этот элемент изготавливают из полимерного материала. Предназначен он для того, чтобы прибор было удобнее держать, делая на подлокотник упор локтем.
Рукоятка. Этот элемент изготавливают из пористого материала и устанавливают на верхней штанге МД. Рукоятка обеспечивает надёжность держания и удобство эксплуатации.
Блок управления. Благодаря блоку управления происходит обработка информации, полученной от катушки. После преобразования данных, пользователь получает в ясном виде сигналы от передатчика. Также с помощью блока происходит настройка режимов прибора. Кабель от поисковой катушки подключается к блоку управления путём быстросъёмного разъёма.

Блок управления бывает фиксированным и съёмным. Профессиональные модели оснащены батарейным отсеком, располагающимся от блока управления отдельно.

Много новых моделей металлодетекторов имеют очень компактные габариты и исполнение, а также высокую надёжность.

Принцип работы металлодетекторов

Все МД-МИ определяют присутствие металлических предметов и информируют об этом. Металл, где бы он ни находился, не способен сам по себе что-то излучать, тем самым выдавая своё присутствие. Но облучая предмет радиоволнами, его можно обнаружить, улавливая вторичный сигнал. На этом принципе работают все металлоискатели.

При включении МД, переменный электроток протекает в поисковой катушке и создаёт вокруг неё электромагнитное поле, которое способно проходить в окружающую среду. При сталкивании с металлом на поверхности поля появляются вихревые токи, которые образовывают своё электромагнитное поле, ослабляющее поле катушки. Электронная схема устройства улавливает ослабление поля и информирует об этом, благодаря катушке.

Вихревые токи появляются на поверхности разных металлов либо минералов, имеющих электропроводность. Более электропроводны цветные металлы, из-за этого создающиеся токи затухают дольше на них. Приборы ощущают, насколько затухают вихревые токи, благодаря чему определяют цветной или чёрный металл под катушкой.

Лучше улавливать слабые вторичные сигналы и точнее их обрабатывать, способны электронные схемы, отличающиеся сложностью. Приборы с такими схемами стоят дороже, потому что их изготовление довольно трудоёмкое. Но такие металлодетекторы находят металлические объекты на большой глубине. Препятствием для обнаружения металла в грунте, может быть наличие электропроводных минералов в почве (соли калия, натрия, магнетит и пр.). Они способны маскировать металл, снижая глубину его поиска. Снизить влияние подобных минералов помогают различные фильтры и разные другие приспособления, которым наделяют производители некоторые модели МД. К примеру, некоторые устройства оснащены автоматической отстройкой от почвы, в других эту отстройку можно выполнять вручную.

Разновидности металлодетекторов по принципу работы

Все металлодетекторы-металлоискатели можно классифицировать по принципу работы, а также по назначению (выполняемым задачам).

МД по специфике действия:

МД типа «прием-передача». Приборов этого типа довольно много можно встретить на рынке. Простая специфика действия устройств, базируется на приеме и передаче электромагнитного излучения. Главными элементами прибора служат две катушки. Приёмная катушка индуктивности принимает сигналы, её также принято называть поисковой. Передающая – излучает электромагнитные волны, попадающие в поисковую катушку. Волны легко проходят через нейтральную среду, и отражаются от металла, когда на их пути стоит металлический объект. Из-за этого МД получает отражённую волну, после чего срабатывает сигнал, информирующий о находке.

Достоинствами этих приборов являются следующие моменты:

— простая конструкция;
— широкие возможности для поиска и определения металла.

Недостатки:

— чувствительность к минерализации почвы;
— сложность производства датчика.
Соли и прочие минералы, находящиеся в грунте, представляют большие преграды в нахождении и определении металла, поэтому устройства этого типа следует предварительно настраивать, указывая тип почвы, в которой будет происходить поиск.

Индукционные металлодетекторы. Этот тип металлоискателей спецификой поиска объектов практически не отличается от МД вида «прием-передача», поэтому индукционные приборы приписывают к разновидностям первых. Они отличаются от них конструкцией, так как имеют только одну катушку, способную посылать и принимать сигналы. Приборы имеют простой конструкции датчик, но слабый отражённый сигнал в сравнении с мощным излучаемым.
На индукционные металлоискатели также очень влияет минерализация грунта.
Импульсные металлодетекторы. Основой приборов является катушка, формирующая в месте размещения металла вихревые токи, которые ловит устройство. Возникающий сигнал передаётся в катушку датчика в виде импульсов. Длительность сигнала может быть разной, как и его форма. Эти отличия обусловлены разными размерами и проводящими свойствами предмета, с которым столкнулся прибор.

Плюсы:

— простота конструкции датчика;
— нечувствительность к минерализации почвы.
Но импульсные металлодетекторы имеют и своеобразные минусы, они много потребляют энергии и низкие возможности дискриминации, что влияет негативно на работу с одним типом металла.

Генераторные металлоискатели:
— МД измерители частоты;
— МД определяющие изменение добротности колебательного контура.
Основой этих устройств является LC-генератор. Приборами этого типа ищут чаще металл только определённого вида.

В одних генераторных приборах меняется частота, если вблизи находиться металлический объект. Эти устройства называют измерителями частоты, и их работа может основываться на разных методах:

— Подачи сигнала на систему фазовой автоподстройки частоты (ФАПЧ) с LC-генератор и измерении напряжения в цепи обратной связи.
— Фиксировании частоты биений и совмещении генераторной частоты с эталонной. Измерители частоты отличаются простой схемотехникой и конструкцией датчика, но у них низкая чувствительность и возможности дискриминации найденных предметов

Другой тип генераторных приборов основан на изменении добротности контура, сталкиваясь с металлом на пути. Колебательный контур является частью LC-генератор, когда катушка приближается к зоне размещения металлических предметов, добротность и амплитуда колебаний снижается.

Приборы, находящие металл таким способом, имеют небольшую потребляемую мощность и простую конструкцию, эти особенности можно отнести к их достоинствам. Но такие МД довольно неустойчивые к варьированию температур.

Профессиональные приборы имеют несколько способов одновременно для поиска и определения типа металлов.

Металлодетекторы-металлоискатели виды и применение

Рынок постоянно пополняется новыми моделями МД, которые имеют улучшенные показатели качества, точности и практичности эксплуатации. Устройства, обнаруживающие металл в разных средах, применяются во многих отраслях, их используют любители кладоискательства, археологи в экспедициях и даже строители. Во всевозможных сферах применяют разного рода металлодетекторы-металлоискатели, поэтому их и разделяют по предназначению.

Виды МД по предназначению:

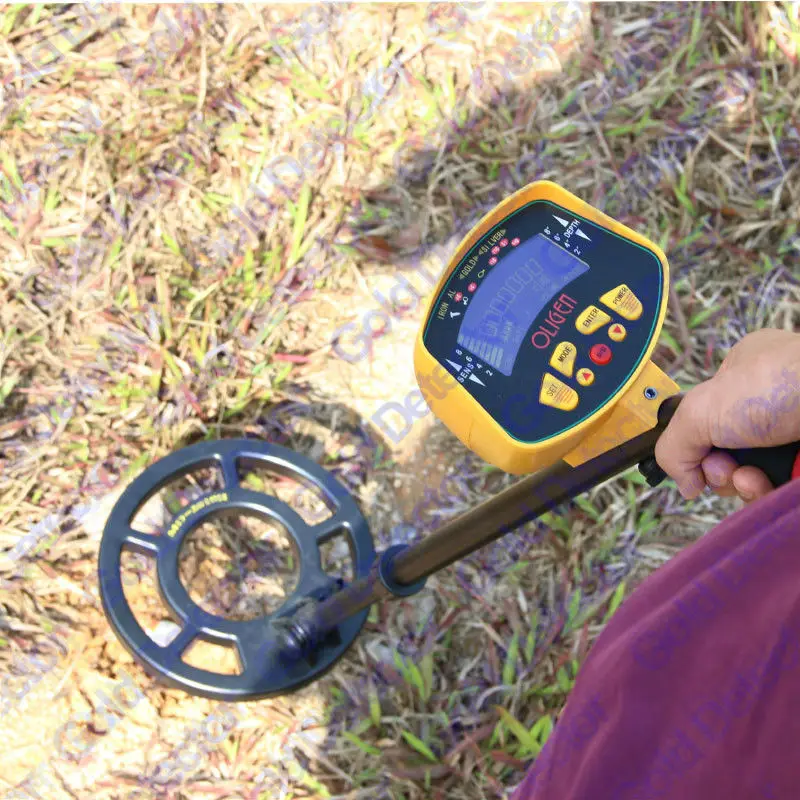

Грунтовые. Металлоискатель, с помощью которого ищут металлолом, ювелирные изделия, монеты и прочий клад.
Глубинные. С использованием этой категории приборов разыскиваются на большой глубине крупные объекты.
Подводные. Предназначены для дайверов, этими устройствами ищут артефакты, клады на больших глубинах в воде.
Золотоискательские. Этими устройствами ищут золото в разных средах.

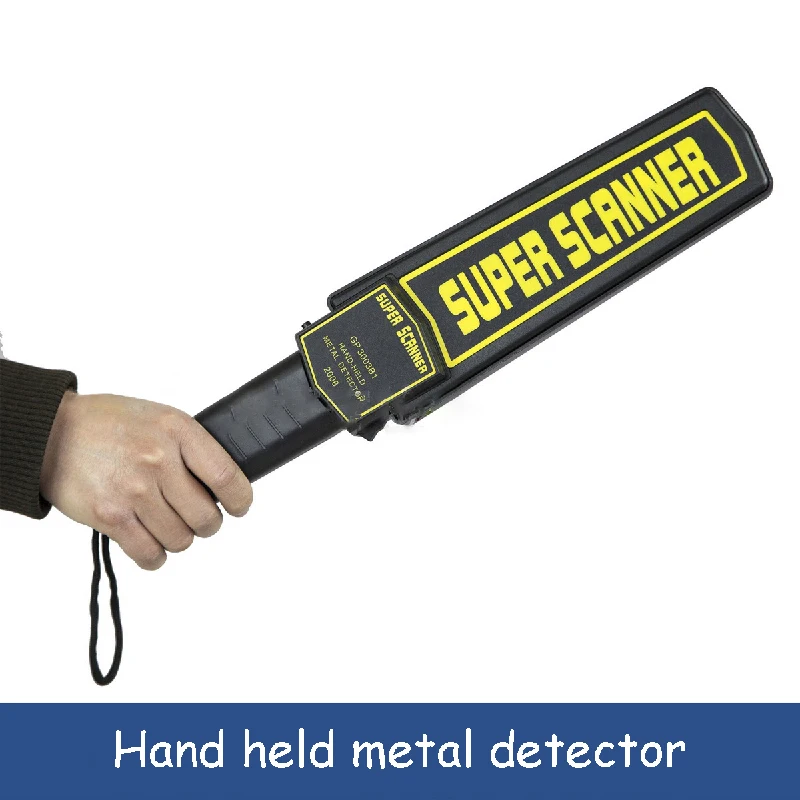

Досмотровые металлодетекторы (охранные). Этими МД пользуются службы безопасности для обнаружения металлических предметов на теле человека.

К охранным МД относятся рамочные детекторы, которые устанавливаются в виде арки в аэропортах, метро и прочих местах с большим потоком людей.

Промышленные. Этими детекторами оборудованы конвейеры и другое оборудование на производствах с целью выявления металла в других материалах.
Военные. В основном эта группа МД применяется для поиска мин, поэтому их называют миноискателями.
Магнитометр. Этот вид детекторов используют для поиска железа и прочих ферромагнитных металлов.

В основном нынешние металлодетекторы и металлоискатели считаются высокоточными приборами. Они имеют эргономичный дизайн, простые в эксплуатации и весят совсем немного.

Как работают металлодетекторы?

ТЕХНОЛОГИИ — Изобретения

Задумывались ли вы когда-нибудь…

Как работают металлодетекторы?
Для чего используются металлодетекторы?
Что люди нашли с помощью металлоискателей?

обнаружение,
,
электромагнитный,
поле,
частота,
индукция,
,
низкий,
металл,
объект,
песок,
безопасность,
,
сокровище,
очень,
оружие,
Аэропорт,
Весы,
Пляж,
Похоронен,
Монета,
Обнаружение,
Детектор,
Электромагнитный,
Поле,
Частота,
Индукция,
Железо,
низкий,
Металл,
Объект,
Песок,
Безопасность,
Сталь,
Сокровище,
Очень,
Оружие

Сегодняшнее чудо дня было вдохновлено Хизер. Хизер Уондерс , “ Почему металлоискатели сделаны из металла? «Спасибо, что ДУМАЕТЕ вместе с нами, Хизер!

Ты любишь ходить на пляж? Конечно, вы делаете! Кто нет? Что ты делаешь на пляже? Плавать? Загорать? Строить замки из песка?

Знаете ли вы, что некоторые люди любят искать сокровища на пляже? Это правда! Они даже используют специальный инструмент для поиска спрятанных предметов. Вы когда-нибудь видели человека, идущего по пляжу с длинной металлической палкой, направленной в сторону песка? Возможно, они также были в наушниках, соединенных с длинной металлической палкой. Что они несли? Металлоискатель, конечно!

Металлоискатели могут найти спрятанные металлические предметы. Конечным результатом будет большой металлический сундук, наполненный давно потерянными сокровищами. Однако более вероятно, что они найдут монеты, брошенные другими людьми на пляже.

Большинство металлоискателей издают звук при обнаружении металла. Вот почему люди на пляже носят наушники, подключенные к их портативным металлоискателям. Когда они слышат сигнал металлоискателя, они понимают, что сокровище может быть прямо у них под ногами!

Возможно, вы также видели различные виды металлодетекторов в аэропортах и других зданиях. Они часто бывают большими и имеют форму дверных проемов. Иногда силовики даже носят с собой ручные жезлы, обнаруживающие металл. Они сканируют оружие и другие предметы, которые могут представлять угрозу безопасности. Итак, как именно эти вещи определяют, что металл, а что нет?

Большинство металлодетекторов используют очень низкочастотную технологию, также известную как VLF. В этой технологии используются две катушки, создающие электромагнитное поле. Когда поле находит объект, который проводит электричество, обнаруживается собственное магнитное поле объекта. Это когда детектор предупреждает, что он нашел металлический предмет.

Объекты должны находиться довольно близко к поверхности (примерно в футе или около того), чтобы их можно было обнаружить с помощью недорогих металлодетекторов. Более продвинутые металлоискатели находят вещи, зарытые гораздо глубже. Усовершенствованные металлодетекторы также могут предоставить информацию о том, какие типы металлов находятся под поверхностью.

Вы мечтаете когда-нибудь найти клад? Металлоискатель точно поможет. За прошедшие годы люди сделали довольно невероятные находки с помощью металлоискателя. Хотели бы вы открыть для себя древние сокровища викингов? Как насчет давно потерянных королевских драгоценностей? Кто-то однажды даже нашел кусок метеорита с помощью металлоискателя! В свой следующий визит на пляж подумайте о том, чтобы взять с собой металлоискатель. Вы никогда не знаете, что может ждать вас прямо под песком!

Common Core, Научные стандарты следующего поколения и Национальный совет по социальным исследованиям.»> Стандарты: CCRA. L.3, CCRA.L.6, CCRA.R.1, CCRA.R.2, CCRA.R.4, CCRA.R.10, CCRA.SL.1

Интересно, что дальше?

Мы думаем, что завтрашнее Чудо Дня вас очень порадует!

Попробуйте

В сегодняшнем Чуде Дня можно найти сокровище! Найдите друга или члена семьи и изучите одно или несколько из следующих действий:

Какие предметы сделаны из металла? Конечно, сегодня в мире много пластиковых предметов, но все еще есть много вещей, сделанных из металла. Отправляйтесь сегодня на поиски металлических предметов. Сфотографируйте или составьте список того, что вы найдете. Пригласите друга или члена семьи присоединиться к вам в охоте. Спросите членов семьи, могут ли они вспомнить предметы, которые раньше были сделаны из металла, но больше не сделаны из него.
Нравится играть с магнитами? Возможно, у вас в холодильнике есть такие, которые вы используете для демонстрации своих лучших произведений искусства, сделанных своими руками. Знаете ли вы, что вы также можете использовать их в научных целях? Это правда! Загляните в «Магниты и металлы» онлайн, чтобы прочитать о нескольких различных научных экспериментах, которые вы можете провести с магнитами и несколькими простыми предметами. Получайте удовольствие и делитесь тем, что вы узнали, с другом или членом семьи.
Принять вызов? Вы когда-нибудь теряли монету или металлическое украшение, когда играли в песке на пляже? Может быть, вы уронили сережку в высокую траву во время похода? Без металлоискателя эти предметы могли быть потеряны навсегда. Однако вам не нужно покупать металлоискатель для поиска таких потерянных предметов. Все, что вам нужно, это несколько запасных предметов, которые наверняка есть у вас дома. У вас есть старое AM-радио, простой портативный калькулятор, футляр для компакт-диска и липучка? Если это так, вы можете сделать свой собственный металлоискатель! Это правда! Просто посмотрите видео по ссылке выше, и вы сразу же будете искать потерянные вещи. Попросите друга или члена семьи помочь и получайте удовольствие, объясняя им науку, стоящую за вашим творением!

Wonder Sources

http://electronics.howstuffworks.com/gadgets/other-gadgets/metal-detector.htm
https://hobbyhelp.com/metal-detecting/greatest-metal-detecting-finds -всех времен/

Вы поняли?

Проверьте свои знания

Wonder Contributors

Благодарим:

Профессор
за вопросы по сегодняшней теме Wonder!

Удивляйтесь вместе с нами!

Что вас интересует?

Wonder Words

похоронен
сокровище
расширенный
поле
объект
частота
электромагнитный
детектор
окончательная

Примите участие в конкурсе Wonder Word

Оцените это чудо

Поделись этим чудом

ПОЛУЧАЙТЕ СВОЕ ЧУДО ЕЖЕДНЕВНО

Подпишитесь на Wonderopolis и получайте Чудо дня® по электронной почте или SMS

Присоединяйтесь к Buzz

Не пропустите наши специальные предложения, подарки и рекламные акции. Узнай первым!

Поделитесь со всем миром

Расскажите всем о Вандополисе и его чудесах.

Поделиться Wonderopolis

Wonderopolis Widget

Хотите делиться информацией о Wonderopolis® каждый день? Хотите добавить немного чуда на свой сайт? Помогите распространить чудо семейного обучения вместе.

Добавить виджет

Ты понял!

Продолжить

Не совсем!

Попробуйте еще раз

Все о датчиках и детекторах металлов

Изображение предоставлено: Phonlamai Photo/Shutterstock.com

Металлодетекторы/сенсоры

— это электронные или электромеханические устройства, используемые для определения наличия металла в различных ситуациях, от пакетов до людей. Металлодетекторы могут быть стационарными или переносными и основываться на ряде сенсорных технологий, среди которых популярны электромагнитные технологии. Ключевые характеристики включают в себя предполагаемое применение, максимальное расстояние срабатывания и выбор определенных функций, таких как портативные и стационарные системы. Металлодетекторы могут быть адаптированы для явного обнаружения металла в конкретных производственных операциях, таких как распиловка или литье под давлением. Информацию о других датчиках см. в нашей статье «Типы датчиков».

Пищевая/лекарственная промышленность

Металлодетекторы при производстве расходных материалов являются такой же частью процесса контроля качества, как и чеквейеры. Металл может попасть в пищевые продукты из-за отказа технологического оборудования, например режущих ножей. Обнаружение этого металла до того, как он попадет к потребителю, является задачей пищевых и фармацевтических металлоискателей. Детекторы относятся к одному из трех типов: горизонтальный конвейер, трубка или самотек. Горизонтальные конвейеры обычно представляют собой туннель, по которому конвейер перемещает сухие, сыпучие продукты, мясо и т. д. Трубчатые типы используются вокруг труб, по которым перемещаются жидкости или суспензии (говяжий фарш), или, для сухих продуктов, вокруг пневматических конвейеров. Типы гравитационного сброса популярны для сухих, сыпучих товаров, поскольку они могут быть размещены непосредственно перед точкой упаковки на вертикальной машине для формования-наполнения-укупорки, например, и плохой продукт может быть выброшен непосредственно перед тем, как он попадет в упаковку. Это частый подход, когда продукты упакованы в металлизированную пленку, так как металлическая упаковка может сбивать детекторы. Некоторые системы настроены так, чтобы просто останавливаться при обнаружении металла в продукте, в то время как другие используют автоматические схемы отбраковки для удаления испорченного материала с линии.

Технология детектора

включает два основных типа. Системы с одной катушкой основаны на формировании вихревых токов в металле, когда он проходит через магнитное поле. Индуцированный катушкой кажущийся импеданс этой катушки изменяется, когда вторичное магнитное поле, создаваемое вихревыми токами, противостоит полю индукции.

Сбалансированные змеевиковые системы учитывают «эффекты продукта», такие как влажность или низкоуровневая проводимость, и снижают вероятность брака с качественным продуктом. Ручная или автоматическая компенсация влияния продукта позволяет настроить детектор так, чтобы он отфильтровывал ложные тревоги. Некоторые производители используют несколько одновременных частот в своих системах для подавления любых сигналов, исходящих от активного продукта. Они особенно эффективны, если продукт горячий, влажный, охлажденный или охлаждающий.

Системы калибруются с использованием мишеней, часто металлических сфер, которые благодаря своим изогнутым поверхностям обеспечивают наименьшую реакцию на вихревые токи в магнитном поле. Поскольку металл может не проходить через систему с той же скоростью, что и материал, из-за разной плотности, некоторые производители предлагают положительное регулирование скорости, которое отслеживает скорость металла, обеспечивая точную отбраковку металла и сводя к минимуму выброс активного продукта.

Доступны машинные системы

, которые выдерживают строгие режимы промывки/дезинфекции многих операций пищевой промышленности. Некоторые системы объединяют обнаружение металла и контрольное взвешивание в одной машине.

Защита производства/процесса

Неожиданный металл в сырье может привести к повреждению технологического оборудования и травмам, если он останется незамеченным. Практика «прокалывания деревьев», например, которая когда-то была способом протеста против лесозаготовок, привела к использованию металлодетекторов на лесопилках как способ избежать повреждения циркулярной пилы забитыми гвоздями и возможности травм оператора. Металлические осколки могут невинно проникнуть во многие виды сырья. Гранулы для литья под давлением могут быть загрязнены металлом, например, во время измельчения. Это может привести к повреждению оборудования в процессе литья под давлением, если металл попадет внутрь и забьет крошечные проходы в литьевом оборудовании. Существует много таких производственных сценариев, в которых применяется обнаружение металла.

Так называемые детекторы бродячих металлов используются в угольной, минеральной и обрабатывающей промышленности для обнаружения металла, перемещающегося в потоке транспортируемой продукции. Подобные системы используются во многих операциях по переработке. Специализированные системы используются дорожными бригадами для обнаружения крышек люков, железнодорожных рельсов и т. д., скрытых под поверхностью дороги.

Металлодетекторы

наиболее чувствительны к черным металлам, но они обнаруживают свинец, алюминий, нержавеющую сталь, бронзу, олово и т. д. Иногда перед металлодетектором помещают магнитные сепараторы, чтобы вытащить любой черный металл перед любым электрическим металлоискателем. Чувствительность металлоискателя описывает наименьшую металлическую сферу, которую он может обнаружить. Очень чувствительный детектор мог бы обнаружить железный шарик диаметром около полумиллиметра в центре его апертуры. Как упоминалось выше, сферические предметы представляют собой наихудший случай для создания вихревых токов, поэтому в реальных приложениях детектор может обнаруживать плоскую стружку и тому подобное при меньших размерах. Ориентация материала при прохождении через детектор также играет роль: провод, идущий перпендикулярно детектору, труднее обнаружить, чем провод, идущий параллельно ему.

Производители металлодетекторов могут предоставить рекомендации по применению технологии в различных производственных условиях.

Безопасность

Аэропорты, школы и магазины используют проходные и ручные металлодетекторы для обеспечения безопасности и предотвращения краж. Применяя в основном ту же технологию, что и металлодетекторы продуктов питания/наркотиков, проходные детекторы часто имеют несколько зон обнаружения, чтобы обеспечить быстрое обнаружение опасных материалов. Эти машины посылают высокочастотные магнитные импульсы — в 100 Гц. диапазон — которые при прерывании металлом в зоне сканирования искажают принятые сигналы приемной катушки, извещая о тревоге. Металлоискатели используются для поиска мин и, конечно же, для поиска кладов. Здесь также используется спиральная технология. Некоторые производители выпускают металлодетекторы для всех различных применений, обсуждаемых в этой статье.
