Схемы приемников коротковолнового (КВ) диапазона: устройство и принцип работы

Как устроены приемники КВ диапазона. Какие бывают типы схем КВ приемников. Из каких основных блоков состоит КВ приемник. Как работают различные схемы КВ приемников. Какие преимущества и недостатки у разных типов схем КВ приемников.

Основные типы схем КВ приемников

Существует несколько основных типов схем приемников коротковолнового (КВ) диапазона:

• Приемники прямого усиления (TRF)
• Приемники прямого преобразования
• Супергетеродинные приемники
• Регенеративные приемники
• Рефлексные приемники

Каждый тип схемы имеет свои особенности, преимущества и недостатки. Рассмотрим их подробнее.

Приемники прямого усиления (TRF)

Приемники прямого усиления (Tuned Radio Frequency — TRF) являются одними из самых простых по конструкции. Их основные особенности:

• Состоят из каскадов настроенных ВЧ-усилителей
• После ВЧ-усилителей следует детектор и УНЧ
• Простая конструкция
• Невысокая чувствительность и избирательность
• Сложность настройки из-за нескольких контуров

Схема типичного TRF-приемника включает входной контур, 1-2 каскада ВЧ-усиления на транзисторах, детектор на диодах и УНЧ. Настройка на станцию осуществляется синхронным изменением емкости конденсаторов во всех контурах.

Приемники прямого преобразования

Приемники прямого преобразования отличаются следующими особенностями:

• Входной ВЧ-сигнал сразу преобразуется в звуковую частоту
• Используется смеситель и гетеродин
• Простая конструкция
• Хорошая чувствительность
• Возможность приема SSB и CW сигналов
• Недостаточная избирательность

В таких приемниках входной сигнал подается на смеситель, куда также поступает сигнал гетеродина. На выходе смесителя выделяется разностная частота, соответствующая звуковому сигналу. Далее следует УНЧ.

Супергетеродинные приемники

Супергетеродинные приемники являются самыми распространенными. Их ключевые особенности:

• Преобразование входного сигнала на промежуточную частоту (ПЧ)
• Основное усиление и фильтрация на фиксированной ПЧ
• Высокая чувствительность и избирательность
• Стабильность настройки
• Возможность качественного приема AM, SSB, CW

Типовая схема супергетеродина включает входные цепи, смеситель, гетеродин, усилитель ПЧ, детектор, УНЧ. Часто используется двойное преобразование частоты для улучшения характеристик.

Особенности построения входных цепей КВ приемников

Входные цепи играют важную роль в обеспечении основных параметров КВ приемника. Их задачи:

• Согласование с антенной
• Предварительная селекция сигнала
• Защита входа приемника от перегрузки
• Ослабление внеполосных сигналов

Типовая входная цепь КВ приемника может включать:

• Антенное согласующее устройство
• Входной резонансный контур
• Аттенюатор входного сигнала
• Усилитель радиочастоты (малошумящий)

Важно обеспечить хорошую избирательность по зеркальному каналу и развязку между каскадами для устойчивой работы.

Преобразователи частоты в КВ приемниках

Преобразователь частоты является ключевым узлом супергетеродинного приемника. Его основные задачи:

• Перенос спектра входного сигнала на промежуточную частоту
• Обеспечение высокой чувствительности
• Подавление побочных каналов приема

В качестве преобразователей частоты в КВ приемниках используются:

• Диодные смесители
• Балансные смесители на диодах
• Смесители на полевых транзисторах
• Интегральные смесители

Выбор типа смесителя зависит от требуемых характеристик по динамическому диапазону, уровню побочных составляющих и других параметров.

Усилители промежуточной частоты в КВ приемниках

Усилитель промежуточной частоты (УПЧ) обеспечивает основное усиление и селекцию сигнала в супергетеродинном приемнике. Его особенности:

• Работа на фиксированной частоте (обычно 455 кГц или 10.7 МГц)
• Высокий коэффициент усиления (60-100 дБ)
• Узкая полоса пропускания (1-15 кГц)
• Применение кварцевых или керамических фильтров
• Система автоматической регулировки усиления (АРУ)

В современных КВ приемниках часто используется цифровая обработка сигнала на ПЧ с применением DSP-процессоров. Это позволяет реализовать сложные алгоритмы фильтрации и демодуляции сигналов.

Детекторы КВ приемников

Детектор осуществляет выделение информационного сигнала из модулированного ВЧ колебания. Основные типы детекторов в КВ приемниках:

• Амплитудный детектор — для приема AM сигналов
• Синхронный детектор — улучшенный прием AM
• Частотный детектор — для приема FM сигналов
• Продуктовый детектор — для приема SSB и CW

Выбор типа детектора зависит от вида принимаемой модуляции. В универсальных КВ приемниках часто применяются переключаемые детекторы для разных видов сигналов.

Системы АРУ в КВ приемниках

Автоматическая регулировка усиления (АРУ) является важной системой, обеспечивающей стабильный уровень сигнала на выходе приемника. Основные задачи АРУ:

• Поддержание постоянного уровня сигнала при изменении уровня на входе
• Защита каскадов приемника от перегрузки
• Расширение динамического диапазона

В КВ приемниках применяются различные схемы АРУ:

• Простая АРУ
• Усиленная АРУ
• Задержанная АРУ
• Фиксированная АРУ

Современные приемники часто имеют программируемые параметры АРУ для оптимальной работы в разных условиях приема.

Особенности схем КВ приемников для различных видов модуляции

Приемники КВ диапазона должны обеспечивать прием сигналов с разными видами модуляции. Основные особенности схем для разных сигналов:

• AM приемники — простой амплитудный детектор, полоса 6-9 кГц
• SSB приемники — продуктовый детектор, полоса 2.4-3 кГц, стабильный гетеродин
• CW приемники — продуктовый детектор, полоса 0.3-0.5 кГц, расстройка частоты
• FM приемники — частотный детектор, полоса 15-20 кГц

Универсальные КВ приемники имеют переключаемые фильтры, детекторы и другие узлы для работы в разных режимах. Часто применяется цифровая обработка сигналов для реализации различных видов демодуляции.

Схемы приемников коротковолнового (КВ) диапазона

Пятидиапазонный КВ радиоприемник на четырех транзисторах (BF961, КТ3102)

Сейчас вполне доступны современные высокочастотные полевые транзисторы вроде BF961. Они отличаются хорошей стабильностью параметров малым шумом большой крутизной характеристики. На таких транзисторах можно делать демодуляторы и преобразователи частоты радиоприемников. При этом входной сигнал подают …

1 21 0

Приемник прямого преобразования на диапазон 160 метров (LM386, BF998, BC847, КП501)

Приемник предназначен для приема сигналов SSB радиостанций в диапазоне 160 М. Особенность схемы приемника в том, что смеситель демодулятора выполнен на двухзатворном полевом транзисторе. На один затвор поступает входной сигнал, на другой поступает напряжение ЗЧ от ГПД. В стоковой цепи …

0 187 0

Простой КВ приемник 15м-80м на трех транзисторах (BF961, КТ3102)

Сейчас вполне доступны современные высокочастотные полевые транзисторы вроде BF961. Они отличаются хорошей стабильностью параметров, малым шумом, большой крутизной характеристики. На таких транзисторах можно делать демодуляторы и преобразователи частоты радиоприемников. Динамический диапазон …

2 446 0

КВ радиоприемник на диапазон 80 метров (2SK117, КТ361, TS922IN)

Здесь приводится описание схемы простого приемника прямого преобразования, рассчитанного на прием любительских радиостанций в диапазоне 80 метров (3,5.. 3,8 МГц). Приемник питается от батареи, составленной из двух последовательно включенных аккумуляторных батарей для светодиодного карманного …

1 229 0

KB-приемник прямого преобразования на диапазон 80м (3,5-3,8 МГц)

Вниманию читателей журнала предлагается описание простого приемника прямого преобразования, рассчитанного на прием любительских радиостанций в диапазоне 80 метров (3,5…3,8 МГц). Приемник питается от гальванической батареи напряжением 6V.

С его помощью можно принимать CW и SSB радиостанции …

1 1097 0

Приемник прямого преобразования на 160 метров (SA612, LM386)

Как-то заинтересовался схемой приемника на 160 метров из статьи Темерева — Приемник диапазона 160 метров на микросхемах SA612A [1]. Но, во-первых, не было электромеханического фильтра и резонатора на 500 кГц. да и хотелось сделать приемник прямого преобразования. В результате, ту схему …

1 964 0

Транзисторный KB-приемник с активным АМ-детектором (BC549, BC559)

Сейчас уже почти не осталось радиовещательных станций на СВ и ДВ диапазонах, из диапазонов АМ остается востребованным только KB-диапазон. Благодаря многократному тропосферному отражения сигнал на КВ может распространяться очень далеко, практически, оббегая планету «рикошетом» …

1 1496 3

Радиовещательный супергетеродинный КВ приемник на шести транзисторах

Важное преимущество КВ диапазона -это практически неограниченная дальность приема. Благодаря тропосферному отражению радиоволны КВ диапазона многократно отражаясь, могут обойти всю Землю. Именно поэтому на КВ-диапазоне возможен очень дальний прием даже на совсем несложный радиоприемник …

2 3655 0

КВ радиоприемник прямого преобразования на SA612AN (SSB и CW, 7 — 7,12 МГц)

Приемник предназначен для приема SSB и CW радиолюбительских станций вдиапазоне 7 — 7,12 МГц. Принципиальная схема приемника показана на рисунке. Выполнен он по схеме прямого преобразования на двух микросхемах, — SA612AN и LM386N. Входной сигнал от антенны подается на одиночный входной контур …

1 2056 0

Приемник прямого преобразования для SSB и CW станций в диапазоне 7МГц

Приемник предназначен для приема SSB и CW радиолюбительских станций в диапазоне 7 — 7,12 МГц. Чувствительность при отношении сигнал/шум не менее 3/1 составляет около 1 мкВ. Полоса пропускания около 3 кГц. Принципиальная схема приемника показана на рисунке. Выполнен он по схеме прямого …

1 1768 0

1 2  3  4  5  … 8

2.1.2. Структурные схемы приемников | RadioUniverse

Простейший из возможных типов KB приемников — приемник прямого усиления. Он может быть использован только для приема сигналов AM; амплитудный детектор такого приемника выделит полезный сигнал при подаче на него суммы сигналов несущей частоты и двух (или ослабленной одной) боковых полос.

При приеме сигналов CW и SSB несущая частота должна быть выработана на месте приема. Такой приемник можно рассматривать как устройство, обеспечивающее перенос спектра принимаемого сигнала в область ЗЧ. Приемник обязательно содержит преобразователь частоты, состоящий из смесителя и гетеродина. В приемнике прямого преобразования (рис. 2.1) входной сигнал сразу преобразуется в сигнал звуковой частоты. Перед смесителем этого приемника должна быть включена входная цепь, обеспечивающая оптимальное согласование с антенной, и не обязательно усилитель сигналов, поступающих от антенны (усилитель радиочастоты — УР4). После смесителя обязательны фильтр, выделяющий полезную (низкочастотную) часть спектра преобразованных сигналов, и усилитель сигналов звуковой частоты — УЗЧ. Принципиальным недостатком простого приемника прямого преобразования является наличие двух каналов приема — в сигнал звуковой частоты, выделяемый фильтром, превращаются как сигнал, превышающий по частоте сигнал гетеродина на резонансную частоту фильтра, так и сигнал, который имеет частоту, меньшую частоты гетеродина на эту же величину. Известны способы ослабления одного из каналов приема и фазовым методом, но их сложность лишает приемник прямого преобразования его основного достоинства — простоты.

Основное усиление в приемнике прямого преобразования осуществляется в УЗЧ, так как получить большое усиление на частоте сигнала затруднительно. Современные полупроводниковые приборы, имеющие малый уровень низкочастотных шумов, позволяют получить необходимое для любительского KB приемника усиление (до 10⁶) в УЗЧ, но практическая реализация такого усилителя, особенно в приемниках, питаемых от сети переменного тока, задача сложная. Тем не менее приемники прямого усиления завоевывают все большую популярность у радиолюбителей-коротковолновиков.

Оба недостатка приемника прямого преобразования (двухчатотный прием и необходимость большого усиления в УЗЧ) могут быть устранены в супергетеродинном приемнике. На рис. 2.2 приведена структурная схема супергетеродина с одним преобразованием частоты. В таком приемнике 1-й смеситель и 1-й гетеродин обеспечивают преобразование частоты сигнала, поступающего на вход приемника, в промежуточную частоту (ПЧ), выделяемую фильтром, следующим за 1-м смесителем. Основное усиление осуществляется на промежуточной частоте в усилителе промежуточной частоты (УПЧ). Сигналы ПЧ в сигналы звуковой частоты преобразуют 2-й смеситель и 2-й гетеродин; 1-й преобразователь частоты супергетеродинного приемника, как и преобразователь частоты приемника прямого преобразования, имеет два канала приема, но эти каналы разнесены на частоту, равную удвоенному значению частоты ПЧ (один на ПЧ выше, а другой на ПЧ ниже частоты 1-го гетеродина). Избирательные элементы входной цепи и УРЧ обеспечивают подавление ненужного (так называемого «зеркального») канала приема при соотношении частот принимаемого сигнала и ПЧ не более 10. Следовательно, для приемника, имеющего диапазон 10 м, ПЧ должна быть не меньше 3 МГц. До появления доступных радиолюбителям кварцевых фильтров, имеющих при собственной частоте 3…10 МГц полосы пропускания 500…3000 Гц и обеспечивающих ослабление внеполосных сигналов на 80…100 дБ, приемники с одним преобразованием частоты не могли полностью удовлетворить требованиям к любительским KB приемникам. В настоящее время с появлением таких фильтров, специально выпускаемых отечественной промышленностью для радиолюбителей, схема с одним преобразованием частоты стала оптимальной для самодельного KB приемника.

Так как кварцевый фильтр довольно дорог, то радиолюбители используют электромеханические фильтры, которые изготавливаются с собственной частотой 100… 1000 кГц. Специально для радиолюбителей отечественной промышленностью выпускаются наборы электромеханических фильтров с собственной частотой 500 кГц и полосами пропускания 3 кГц, 1100 и 600 Гц. Ослабление внеполосных сигналов у этих фильтров более 60 дБ, и его можно улучшить с помощью LC фильтров в УПЧ. Но супергетеродинный приемник (рис. 2.2) при ПЧ, равной 500 кГц, может обеспечить достаточное ослабление зеркального канала только в диапазонах 80 и 160 м. Поэтому при использовании электромеханических фильтров приемник необходимо выполнить по схеме рис. 2.3 — с двойным преобразованием частоты. В таком приемнике 1-й смеситель и 1-й гетеродин обеспечивают преобразование частоты входного сигнала в 1-ю ПЧ, причем она достаточно высока, так что избирательные элементы, включенные до 1-го смесителя, обеспечивают необходимое подавление зеркального канала 1-го преобразователя частоты. Задача фильтра ПЧ1 — обеспечить подавление зеркального канала 2-го преобразователя частоты, который образуют 2-й смеситель и 2-й гетеродин. Избирательность приемника по соседнему каналу обеспечивается фильтром ПЧ2. Поэтому усиление от входа 1-го смесителя до входа 2-го смесителя должно быть близким к единице, так что усилитель ПЧ1 в этой схеме не нужен. При выборе ПЧ1 и ПЧ2 нужно учитывать необходимость сведения к минимуму числа комбинационных частот, возникающих при 1-м и 2-м преобразованиях частоты. Удачными в этом отношении значениями ПЧ1 являются 5000, 5200, 5300, 5500, 8815, 9000 кГц. При этих частотах значение ПЧ2 можно сделать равным 500 кГц и использовать в качестве фильтров ПЧ2 электромеханические фильтры.

При фиксированном значении ПЧ1 1-й гетеродин приемника (рис. 2.3) должен перестраиваться, а 2-й гетеродин иметь фиксированную частоту. Для улучшения стабилизации частоты настройки приемника рекомендуется сделать частоту 1-го гетеродина фиксированной. Тогда ПЧ1 приемника должна изменяться вместе с перестройкой 2-го гетеродина, что существенно усложняет приемник. Кроме того, в схеме с переменной ПЧ1 (во всей полосе ее перестройки) в любительских конструкциях практически невозможно получить удовлетворительное подавление комбинационных частот преобразователей частоты.

В профессиональных приемных устройствах широко применяется схема с двойным преобразованием частоты, у которого значение ПЧ1 выше максимальной частоты, поступающей на вход приемника (около 45 МГц для KB приемника). Это приемники с преобразованием частоты «вверх», у которых частоты зеркального канала 1-го преобразователя частоты лежат выше частоты ПЧ1. Избирательные элементы до 1-го преобразователя частоты могут быть выполнены для всех диапазонов в виде одного фильтра, не пропускающего частоты, превышающие верхнюю границу рабочего диапазона. Перестройка такого приемника осуществляется только изменением частоты 1-го гетеродина. Для любительского приемника, работающего в узких участках всего диапазона KB, исключение полосовых фильтров частоты принимаемого сигнала не компенсирует необходимость использования в качестве фильтра ПЧ1 узкополосного высокочастотного кварцевого фильтра, который должен обеспечить подавление зеркального канала 2-го преобразователя частоты и повышение частоты 1-го гетеродина (в профессиональных приемниках частота 1-го гетеродина формируется обычно цифровыми синтезаторами частоты). Каких-либо достоинств по повышению реальной избирательности приемник с преобразованием «вверх» перед обычным приемником с двойным преобразованием частоты не имеет.

Схемы настроенного радиочастотного (TRF) приемника

Настроенный радиочастотный приемник (или TRF-приемник) представляет собой разновидность радиоприемника, состоящего из ряда каскадов настроенного радиочастотного (RF) усилителя, сопровождаемых схемой детектора (демодулятора) для вывода звукового сигнала вместе с усилителем звуковой частоты для усиления извлеченного звука в громкоговоритель.

Такой приемник был очень популярен в 1920-х годах.

Вы найдете два основных типа схем радиоприемника, которые люди могут легко построить. Наиболее простым из них является приемник, который не требует внешнего источника питания и извлекает радиочастотные сигналы непосредственно из атмосферы и преобразует их в звуковой сигнал с помощью одного простого шага диодного выпрямления. Эту форму хорошо известного пассивного приемника лучше всего помнят как кварцевый или диодный радиоприемник.

Почти все базовые кварцевые радиоприемники испытывают трудности с избирательностью и аудиовыходом. Чтобы усилить оба этих атрибута, уровень захваченного радиочастотного сигнала должен быть повышен перед усилением. Решение состоит в том, чтобы повысить производительность антенны, поместив ее на большую высоту над землей и так, чтобы она была намного длиннее, или просто переместив приемник ближе к источнику радиочастотного сигнала.

Как правило, ни одно из двух решений не выглядит очень практичным. Однако, когда мы выбираем активный путь, создавая приемник, почти все, что вы можете сделать для электронной передачи сигнала, превращается в честную игру.

Радиочастота может быть усилена до этапа обнаружения или изменена на новую частоту (ПЧ) для повторного усиления перед обнаружением. В реальности ряд известных связных радиоприемников переключают ВЧ 3 раза, прежде чем данные модуляции преобразуются в звуковую частоту и направляются далее на звуковую частоту (ЗЧ), усиление. Все три обсуждаемые схемы настроенных радиочастотных приемников можно идеально отнести к активному классу.

Настраиваемый/усиленный приемник

Первая обсуждаемая схема приемника TRF (см. рис. 1) продвигается на пару ступеней выше и выше стандартного кристаллического радиоприемника с добавлением каскада настроенного ВЧ-усилителя перед демодуляцией сигнала и каскада аудиоусилителя после каскада демодуляции. ВЧ-мощность через антенну подается с помощью крошечного подстроечного конденсатора C2 на настроенную цепь, состоящую из L1 и C1.

Указанный передаваемый сигнал выбирается через C1 (конденсатор GANG 365 пФ). Индуктор L2 подает настроенный ВЧ-сигнал на вход ВЧ-усилителя, который включает в себя Q1, который представляет собой N-канальный полевой транзистор MPF102 или JFET.

Эти транзисторы многократно усиливают РЧ-сигнал перед его передачей на каскад детектора. Пара германиевых диодов 1N34A (D1 и D2) подключена к схеме удвоителя/детектора напряжения, которая обеспечивает повышенный выходной сигнал для управления схемой аудиоусилителя.

Радиочастотная составляющая передачи после обнаружения фильтруется через компоненты C5, R3 и C6, оставляя звуковую составляющую сигнала на входе регулятора громкости R5. А 2Н3904 Транзистор NPN, сконфигурированный как схема с общим эмиттером, усиливает сигнал ЗЧ до уровня, достаточного для работы вашей пары наушников или, если сигнал местных станций мощный, динамик хорошо управляется с помощью импеданса. -согласующий трансформатор.

Вы можете принимать несколько станций, как только 18-дюймовый кабельный зажим будет подключен к порту антенны. Может быть возможно поймать шесть местных станций, если используется соединительный провод длиной 20 футов, протянутый через потолок вашего дома. Приемником TRF можно удобно управлять всего через один 9вольт транзисторный радиоприемник РР3 на батарейке.

Поскольку потребляемый ток составляет всего пару миллиампер, батарея должна работать в течение многих месяцев при нормальном использовании устройства.

Катушки индуктивности L1 и L2 можно изготовить, намотав эмалированную медную проволоку 20 SWG на пластиковую трубу длиной 2,5 дюйма и диаметром 4 дюйма.

На рис. 2 показано, как должна быть намотана пара катушек индуктивности. Начиная с пластиковой трубы длиной 2,5 дюйма, оставьте примерно полдюйма в верхней части каркаса катушки и проделайте пару крошечных отверстий в каркасе, чтобы связать начальный конец L1. Переплетите конец провода через два отверстия, чтобы создать 6-дюймовую косичку для присоединения к C1. Плотно намотайте катушку, так же, как мы наматываем соленоиды, используйте 25 витков, чтобы завершить индуктор L1.

После этого временно наклейте липкую ленту на свободный конец обмотки, проделайте 2 дополнительных небольших отверстия на каркасе и скрутите проволоку из отверстий, чтобы зафиксировать готовую катушку на месте.

Кроме того, оставьте около 6 дюймов провода на готовом конце L1, чтобы обеспечить соединения с C1 и заземлением цепи. Оставьте примерно 1/8 дюйма от конца L1 и просверлите еще пару отверстий на каркасе, предназначенных для закрепления начального конца L2. Сохраняя 6-дюймовую косичку, туго намотайте 8 витков в том же направлении, что и L1.

Проделайте еще два отверстия в каркасе и закрепите, связав заземляющий конец L2, как это делалось в предыдущих шагах, оставив 6-дюймовый косичку для соединения с заземлением схемы.

Поскольку у нас есть только одна ступень усиления ВЧ, расположение проводки не очень важно, и может работать любая подходящая схема. Независимо от этого убедитесь, что все ножки компонентов сделаны как можно меньше, и поместите дроссель 2,5 мГн (L3) на небольшое расстояние от L1 и L2. Если вы хотите использовать динамик, вы можете подключить первичную часть любого небольшого выходного аудиотрансформатора в том месте, где подключены телефоны, и прикрепить динамик к вторичной стороне трансформатора.

Чтобы начать использовать радио, включите его с помощью 9-вольтовой батареи. Отрегулируйте настройку группового конденсатора C1 в разных местах, пока, наконец, вы не начнете громко и четко слышать пару местных станций. Кроме того, попробуйте подключить гибкий провод длиной от 10 до 20 футов к C2, что позволит вам ловить много дополнительных радиостанций на вашем радиоприемнике TRF. Отрегулируйте C2, чтобы получить наилучшую селективность среди доступных радиостанций.

Рефлекторный приемник

Конструкция нашего следующего приемника TRF показана на рис. 3, и он разработан с использованием радиорефлекторной схемы, которая была очень популярна в 1920-е годы. В те дни радио только замечало тенденцию, и экспериментаторы с огромным энтузиазмом разрабатывали самодельные радиоприемники.

Теперь взгляните на то, как работает наша современная версия рефлекторного приемника на твердотельных транзисторах. Радиочастотный сигнал передается через антенну с помощью C1, который достигает настроенного контура, состоящего из L1 и C2.

Один конкретный конец L2 подает РЧ-сигнал на базу транзистора Q1, так что сигнал может быть усилен, в то время как другой конец L2 соединяется с соединением R1 и R2, чтобы включить питание смещения для транзистора. Конденсатор C3 зажимает D-конец L2 на ВЧ-земле.

Затем усиленный ВЧ-сигнал подается через C6 на схему двухдиодного удвоителя + детектор, а затем сигнал далее отправляется на каскад регулировки громкости с помощью потенциометра R6.

Центральный ползунок потенциометра R6 соединяется с обнаруженным звуковым сигналом через C9 с соединением R1, R2 и концом «D» L2. Конец «D» L2 удерживается на земле RF, которая не является землей AF. Это позволяет сигналу ЗЧ перемещаться с помощью L2 к базе Q1 для усиления. Соединение между дросселем 2,5 мГн и T1 удерживается на ВЧ-земле через конденсатор C5.

Усиленный радиозвук, поступающий с этого каскада, передается на вход аудиоусилителя LM386 IC, U1, для работы громкоговорителя диаметром 4 дюйма и сопротивлением 8 Ом. Один транзистор выполняет двойную функцию, он одновременно усиливает радиосигналы RF и AM.

Формат конструкции, который использовался для создания нашего первого приемника, также может быть применен здесь для построения этой схемы рефлекторного радиоприемника.

Катушки индуктивности L1 и L2 идентичны тем, что использовались в предыдущей схеме, и их можно построить, взглянув на конструктивные детали, представленные на рис. 2. При правильной сборке рефлекторная схема будет работать исключительно хорошо, даже лучше, чем первый приемник. обеспечивая повышенную чувствительность и более громкий звук.

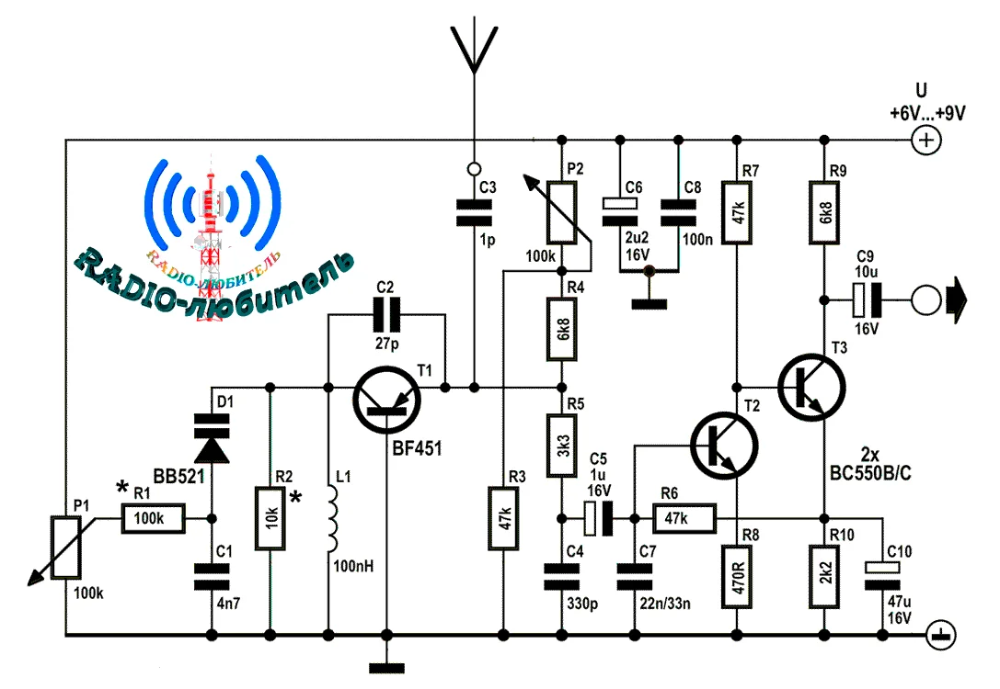

Регенеративный приемник

Наша третья схема настроенного радиочастотного приемника, показанная на рис. 4, представляет собой полупроводниковую версию очень известного старого регенеративного приемника, который мог быть построен многочисленными мелкими радиопроизводителями на протяжении многих лет.

Основной активной частью схемы регенеративного настраиваемого радиоприемника является транзистор 2N3904, предназначенный для каскада регенерации, а второй 2N3904 — для усиления звука. На диаграмме мы видим, что транзистор Q1 подключен как индивидуальная схема регенеративного детектора Хартли с уровнем обратной связи, определяемым резистором R7, который представляет собой потенциометр 1k.

ВЧ подключается через L2 к L1 и настраивается на предпочтительную частоту через конденсатор C1.

Использование полевого транзистора BF245

Для повышения чувствительности при использовании в местах со слабым сигналом в приведенной выше конструкции к секции радиоприемника подключается широкополосный усилитель РЧ. Все РЧ-сигналы усиливаются транзистором Q1 BF245 JFET перед отправкой через L1 и L2 на специализированный РЧ-усилитель (созданный на Q2). Частота подбирается с помощью дросселя L2 и конденсатора С7.

Схема детектора с двумя диодами, состоящая из D1 и D2, преобразует усиленный выходной сигнал Q2 в звуковой сигнал.

Катушки индуктивности L1 и L2 представляют собой самодельные катушки с воздушным сердечником, изготовленные на пластиковом каркасе в соответствии с приведенными ниже инструкциями.

Во избежание паразитных колебаний очень важно, чтобы все соединительные провода между частями были как можно короче. Это важно, потому что эта конструкция представляет собой конструкцию радиоприемника с высоким коэффициентом усиления.

ТИПИЧНЫЕ ЦЕПИ ПРИЕМНИКА.pptx

TYPICAL RECEIVER CIRCUITS.pptx

Реклама

Реклама

1 из 27

Верхний обрезанный слайд

Скачать для чтения в автономном режиме

Технология

TYPICAL RECECIRCIRCIL. Он может быть основой радиотехнологий и других беспроводных технологий. Это презентация класса

Реклама

Реклама

ТИПОВЫЕ ЦЕПИ ПРИЕМНИКА.pptx

1. Получатель Схемы
2. ЦЕЛИ: Данная презентация посвящена обсуждению следующих идеи: ❏ Что такое приемник? ❏ Важные функции приемника ❏ Типы типовых цепей приемника ❏ Цепи приемников AM и FM
3. Что такое получатель? Приемники — это устройства, которые принимают сигналы, такие как радиоволны, и преобразуют их (часто с усилением) в полезную форму. Примеры телефонные приемники, преобразующие электрические импульсы в звуковые сигналы, и радио- или телевизионные приемники, которые принимают электромагнитные волны и преобразовывать их в звуковые или телевизионные изображения. Приемник — это электронное оборудование, которое улавливает нужный сигнал, отбрасывает нежелательный сигнал и демодулировать сигнал несущей, чтобы вернуть исходный модулирующий сигнал.
4. Важные функции приемников Получать входящие модулированная несущая антенна. Выберите желаемое подать сигнал и отклонить нежелательный сигнал и шум. Обнаружение и усиление информационный сигнал от перевозчика.
5. A Базовый радиоприемник (блок-схема) Захватывает радио волны. Усиливает очень слабое радио частота (РЧ) от антенны Извлеките сигналы конкретная частота из смеси сигналов из разных частоты. Разделяет аудио информация от перевозчика волна. Усильте слабых сигнал, исходящий от детектор.
6. Типовые схемы приемника ● ВЧ-усилитель, также называемый малошумящим усилителем (МШУ), обрабатывает очень слабые входные сигналы, увеличивая их амплитуда перед смешиванием ● Для обеспечения достаточной высокое отношение сигнал/шум. ● Выборочно должен быть таким, чтобы эффективно устранять изображений. ● ВЧ-усилитель обычно представляет собой схему класса А, которую можно на биполярных или полевых транзисторах. ВХОДНОЙ УСИЛИТЕЛЬ РЧ
7. ● Наибольшее усиление и избирательность в супергетеродине приемника получаются в усилителе ПЧ. ● Усилители ПЧ представляют собой настроенные схемы класса А, способные обеспечить усиления в диапазоне 10 и 30 дБ. ● Обычно для обеспечения адекватное усиление приемника. ● Трансформаторы с ферритовым сердечником используются для связи между этапы. ЕСЛИ УСИЛИТЕЛЬ
8. ● Усиление приемника обычно намного больше, чем требуется для адекватного прием. Чрезмерное усиление обычно приводит к тому, что принимаемый сигнал искажаться, а передаваемая информация быть менее понятный. ● Ручная регулировка усиления может осуществляться с помощью потенциометра. на стадиях RF и IF. ● Ресиверы включают элементы управления громкостью в аудиоцепях. ● Цепи АРУ более эффективны при обработке больших сигналов и дают приемнику очень широкий динамический диапазон. СХЕМЫ АВТОМАТИЧЕСКОЙ РЕГУЛИРОВКИ УСИЛЕНИЯ
9. ● Схема шумоподавления или схема отключения звука встречается в большинстве приемники связи. ● Шумоподавитель используется для отключения звука приемника. пока на входе приемника не появится радиочастотный сигнал. ● В системах AM, таких как радиоприемники CB, уровень шума высок и может быть очень раздражающим. ● Схемы шумоподавления обеспечивают усилитель выключен в то время, когда шум принимается в фон и включение его при появлении радиосигнала на входе. ЦЕПЬ ШУМОПОДАВЛЕНИЯ
10. ● В новых конструкциях практически все схемы приемника представляют собой ИС. ● Полный приемник обычно состоит из трех или четырех интегральных схем, плюс катушки, трансформаторы, конденсаторы и фильтры. ● Большинство современных приемников содержат одну микросхему. ИНТЕГРАЛЬНЫЕ СХЕМЫ (ИС) В ПРИЕМНИКИ
11. ● IC-ресиверы обычно делятся на три основных разделы: 1. Тюнер с ВЧ усилителем, микшером и локальным осциллятор 2. Секция ПЧ с усилителями, демодулятором и Цепи АРУ и приглушения 3. Усилитель мощности звука ● Вторая и третья секции полностью реализованы с ИС. Тюнер может быть, а может и не быть, ибо часто МШУ отдельно. ИНТЕГРАЛЬНЫЕ СХЕМЫ (ИС) В ПРИЕМНИКАХ
12. ● Микросхема FM-приемника Motorola MC3363 содержит все схема кроме усилителя мощности звука (отдельная микросхема) ● Он предназначен для работы на частотах примерно до 200 МГц. ● Он широко используется в беспроводных телефонах, пейджинговых приемниках и другие портативные приложения. ● Этот ресивер с двойным преобразованием содержит два микшера, два локальных осцилляторы, ограничитель, квадратурный детектор и шумоподавитель схемы. ● Первый гетеродин имеет встроенный варикап, который позволяет управляется внешним синтезатором частоты. СИНГЛ-IC FM ПОЛУЧАТЕЛЬ
13. Принципиальная схема
14. Цепь приемника AM ● AM — это стратегия модуляции, используемая в электронной связи, чаще всего для передачи данных через несущую радиоволну. При амплитудной модуляции амплитуда несущей волны изменяется в соответствии с передаваемым сигналом сообщения. ● Существует два каскада AM-приемника: RF и IF. Следовательно, Приемники RF-IF включают в себя генератор с переменной частота (отличается несущей частотой RF). ● Настраивая на канал, вы настраиваете ближайший генератор и Перестраиваемый радиочастотный канал в эквивалентное время. Все станции предоставляют фиксированная несущая частота для достаточной избирательности.
15. ● Представленная выше схема представляет собой базовую схему AM-приемника. ● В нем используется только один транзистор и несколько других небольших электронных устройств. компоненты. ● В соответствующей цепи катушка и переменный конденсатор 365 пФ построить основную цепь. Который получает сигналы через антенна, выполняющая роль приемного провода. ● После этого сигнал идентифицируется диодом OA91. Далее он усиливается транзистором BC547. ● Изгиб эквивалентен 80 поворотам по 26 s.w.g. Эмалированный медный провод скрученный на незаполненном картонном рулоне туалетной бумаги или обрезке воронка для пластиковых отходов. Вы можете попробовать различные катушки с катушкой встречается в компактных радиоприемниках AM.
16. ● Радиоприемник включает в себя радиочастотную (РЧ) область, РЧ- преобразователь в ПЧ (микшер), область промежуточной частоты (ПЧ), Демодулятор и аудиодинамик. ● Для работы демодулятора с любым радиосигналом мы конвертируем несущая частота любого радиосигнала до промежуточного Частота (ПЧ). Радиоприемник использует для оптимизации этого частота.
17. ● AM-приемник обнаруживает флуктуации амплитуды радиоволн на определенной частоты, в этот момент изменение усиления в напряжение сигнала для работы усилителя или наушников. Применение и использование AM-приемника
18. Цепь FM-приемника ● Многие радиостанции могут иметь переключатель диапазонов, который что-то говорит. например, «FM, MW и SW». Это действительно ошибка вперед по истории с момента появления FM, который передается на УКВ (88 – 108 МГц). Это неправильно, потому что FM (Частотная модуляция) описывает метод модуляции в то время как MW и SW (средние волны и короткие волны) описывают длина волны. ● MW и SW были основными радиовещательными диапазонами до появление ФМ. Но FM стал широко использоваться, чтобы предложить далеко улучшенная помехоустойчивость.
19. Приемник с частотной модуляцией (FM) Ниже показано, как работает FM-приемник:
20. ● Сигнал FM VHF улавливается антенной, как мы обсуждали в предыдущая статья о FM передатчике, а это лучше всего на четверть длина волны. ВЧ-усилитель представляет собой УКВ-усилитель, настроенный на FM-диапазон. и обеспечивает отклонение на другие частоты и изображение ПЧ (подробнее об этом только что). ● Затем следует микшер, который микширует эту входящую частоту с другим, поступающим от гетеродина. Это часть тюнинга, и результатом этого является создание двух новых частоты — входящий сигнал плюс и минус локальный частота генератора (LO). Одним из них является необходимый промежуточный частота или ПЧ.
21. ● Обычно используется в радио- и телевизионных приемниках. ● В основном используется для радиосвязи. Применение и использование FM-приемника
AM-приемники
22. VS FM-приемники Радиостанции в диапазонах MW и SW передают свой материал, используя Амплитудная модуляция (АМ). Это означает, что радиопередатчик (или несущей) сигнал модулируется музыкальным или речевым содержимым, так что Амплитуда несущей варьируется в зависимости от входящей речи или музыки. АМ также используется на всех авиационных радиостанциях от 108 до 136 МГц. С другой стороны, FM позволяет звуку (музыке или речи) смещаться или очень легко модулировать высокочастотную несущую вверх и вниз по частоте при сохранении постоянной амплитуды. Большим преимуществом этого является то, что в сложный FM-приемник, входящий сигнал несущей значительно усиливается за пределами отсечения или ограничения, поэтому любой компонент амплитудного шума теряется. музыка восстанавливается без амплитудной (шумовой) составляющей в FM демодулятор.
23. Типовой приемник Пример решения Наконец-то объяснена схема FM-приемника Дополнительные видео:
24. ССЫЛКИ: Britannica, T. Editors of Encyclopedia (2010). Получатель. Британская энциклопедия. Извлекаются из https://www.britannica.com/technology/receiver. Блок-схема FM-приемника YouTube. (2020). (Видео). YouTube. Извлекаются из https://www.youtube.com/watch?v=Q9Iy6FBN8UQ. www.vedantu.com (2020). Функции радиоприемника. Извлекаются из https://www.vedantu.
