Маркировка кабелей ввг. Маркировка кабеля ВВГ: расшифровка, характеристики и применение

Что означают буквы в маркировке кабеля ВВГ. Какие бывают модификации ВВГ кабелей. Для чего используется кабель ВВГнг-LS. Какие технические характеристики имеет кабель ВВГ.

Особенности конструкции кабеля ВВГ

Кабель ВВГ имеет следующую конструкцию:

• Токопроводящие жилы из меди
• Изоляция жил из ПВХ-пластиката
• Заполнение из ПВХ-пластиката (для многожильных кабелей)
• Оболочка из ПВХ-пластиката

Количество жил в кабеле ВВГ может быть от 1 до 5. Сечение жил варьируется от 1,5 до 240 мм2. Форма жил может быть круглой или секторной.

Какие бывают модификации кабеля ВВГ?

Основные модификации кабеля ВВГ:

• ВВГ — базовая модель
• ВВГнг(А) — не распространяющий горение при групповой прокладке
• ВВГнг(А)-LS — с пониженным дымо- и газовыделением
• ВВГнг(А)-FRLS — огнестойкий, с пониженным дымо- и газовыделением
• ВВГп — плоский
• ВВГЭ — экранированный

Расшифровка маркировки кабеля ВВГ

Маркировка кабеля ВВГ содержит следующую информацию:

• В — изоляция из поливинилхлоридного пластиката
• В — оболочка из поливинилхлоридного пластиката
• Г — отсутствие защитных покровов (брони)
• нг(А) — не распространяющий горение при групповой прокладке по категории А
• LS — низкое дымо- и газовыделение
• FR — огнестойкий

Дополнительно указывается количество и сечение жил, например: ВВГнг(А)-LS 3×2,5.

Что означает маркировка LS в кабеле?

Маркировка LS (Low Smoke) означает, что кабель имеет пониженное дымо- и газовыделение при горении. Это достигается за счет использования специальных ПВХ-компаундов в изоляции и оболочке. Кабели с индексом LS применяются в местах массового скопления людей для обеспечения их безопасности при пожаре.

Технические характеристики кабеля ВВГ

Основные технические характеристики кабеля ВВГ:

• Номинальное напряжение: 0,66 и 1 кВ
• Температура эксплуатации: от -50°C до +50°C
• Минимальная температура прокладки: -15°C
• Минимальный радиус изгиба: 7,5 диаметров кабеля
• Срок службы: не менее 30 лет

Какой максимальный ток выдерживает кабель ВВГ?

Максимальный длительно допустимый ток кабеля ВВГ зависит от сечения жил и способа прокладки. Например, для кабеля ВВГ 3х2,5 при прокладке в воздухе допустимый ток составляет 27 А, а при прокладке в земле — 32 А. Точные значения токовых нагрузок приведены в таблицах ПУЭ.

Область применения кабеля ВВГ

Кабель ВВГ применяется в следующих областях:

• Электроснабжение жилых и общественных зданий
• Прокладка силовых и осветительных сетей
• Подключение промышленного оборудования
• Монтаж внутренних электропроводок

Можно ли использовать кабель ВВГ для прокладки в земле?

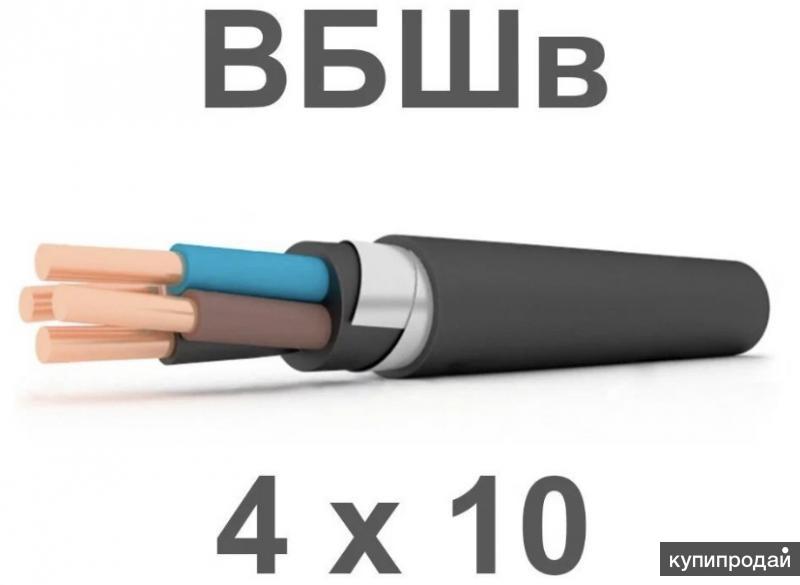

Базовый кабель ВВГ не предназначен для прокладки в земле, так как не имеет защитных покровов. Для прокладки в земле следует использовать бронированные кабели, например ВБбШв. Однако допускается прокладка кабеля ВВГ в земле в трубах или специальных кабельных каналах.

Преимущества и недостатки кабеля ВВГ

Основные преимущества кабеля ВВГ:

• Высокая электрическая прочность
• Стойкость к механическим воздействиям
• Влагостойкость
• Широкий температурный диапазон эксплуатации
• Длительный срок службы

Недостатки кабеля ВВГ:

• Горючесть базовой модели
• Невысокая гибкость
• Чувствительность к ультрафиолетовому излучению

В чем отличие кабеля ВВГ от NYM?

Основные отличия кабеля ВВГ от NYM:

1. ВВГ имеет медные жилы, NYM может иметь алюминиевые
2. NYM имеет дополнительную внутреннюю оболочку
3. У NYM более гибкая конструкция
4. ВВГ допускает более высокие токовые нагрузки

Монтаж и эксплуатация кабеля ВВГ

При монтаже и эксплуатации кабеля ВВГ следует соблюдать следующие правила:

• Соблюдать минимально допустимый радиус изгиба
• Не превышать допустимые токовые нагрузки
• Защищать от механических повреждений
• Не допускать попадания влаги и химически активных веществ
• При наружной прокладке защищать от воздействия солнечных лучей

Как правильно разделать кабель ВВГ?

Порядок разделки кабеля ВВГ:

1. Снять внешнюю оболочку на необходимую длину
2. Удалить внутреннее заполнение (при наличии)
3. Разделить жилы
4. Снять изоляцию с концов жил на нужную длину
5. При необходимости установить наконечники

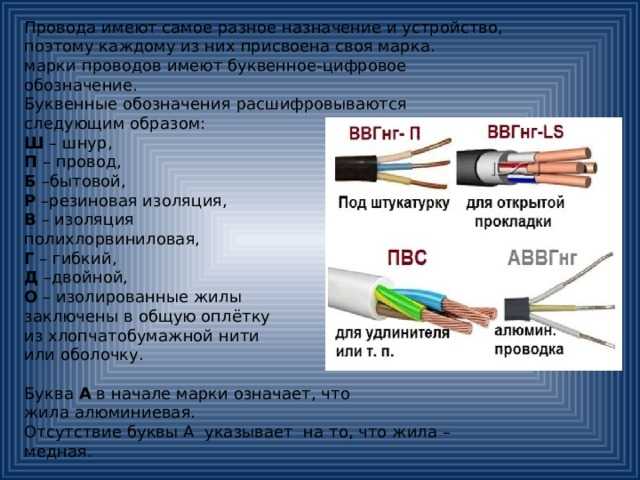

Сравнение кабеля ВВГ с аналогами

Основные аналоги кабеля ВВГ:

• NYM — немецкий аналог, более гибкий

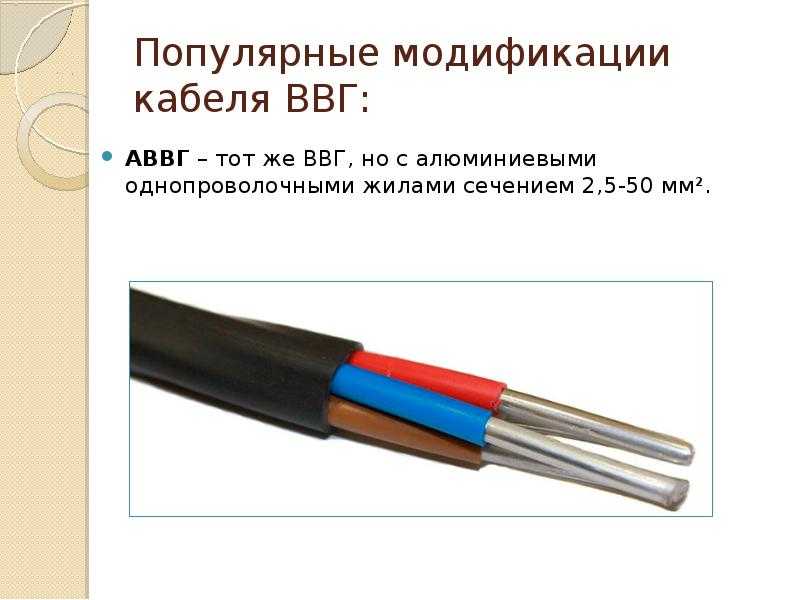

• АВВГ — алюминиевый аналог, дешевле, но имеет худшие характеристики
• ПВС — гибкий аналог для временных подключений
• КГ — гибкий аналог для тяжелых условий эксплуатации

Чем отличается кабель ВВГнг-LS от обычного ВВГ?

Основные отличия ВВГнг-LS от базового ВВГ:

1. Не распространяет горение при групповой прокладке
2. Имеет пониженное дымо- и газовыделение при горении
3. Применяется в местах массового скопления людей
4. Имеет более высокую стоимость

Маркировка кабеля ВВГ – Справочник электрика

Акции

Все акции

Популярные электротовары

Кабельная стяжкa нейлоновая 300 x 3,6 мм белая упаковка 100 штук REXANT

Арт. 07-0300 Код товара: 50610

Отзывы

Лампа светодиодная А60 9,5 Вт 200–240 В E27 855 лм 2700 K теплый свет REXANT

Арт. 604-001 Код товара: 41251

Отзывы

Крепеж, клипса крепления трубы 20 мм серая 100 шт. ДКС (DKC)

Арт. 51020 Код товара: 10326

Отзывы

Розетка с заземлением 16А механизм белый AtlasDesign Schneider Electric

Арт. ATN000143 Код товара: 20624

Отзывы

LED лента 220В, 13*8 мм, IP67, SMD 5050, 60 LED/m теплый белый (3000 K)

Арт. 142-106 Код товара: 40705

Отзывы

Термоусадка 2,0 / 1,0 мм черная 1 м REXANT

Арт. 20-2006 Код товара: 10724

Отзывы

Коробка подрозетник с/у в бетон 68х45 Schneider Electric  (200/3600)

Арт. IMT35100 Код товара: 10136

Отзывы

Алкалиновая батарейка AA/LR6 «REXANT» 24 шт

Арт. 30-1024 Код товара: 90205

Отзывы

Самонесущий изолированный провод СИП-4 2×16,0 мм² для воздушных линий электропередач ГОСТ

Арт. 01-8890-2 Код товара: 11161

Отзывы

Силовой кабель ВВГ-Пнг(А)-LS 3×2,5 мм² для ремонта и строительства ГОСТ Брянск-кабель

Арт. 01-8272-99 Код товара: 11154

Отзывы

Наши видео

Все видео

Новости 1 — 4 из 37
Начало | Пред.

 | 1 2 3 4 5 | След. | Конец

Самые популярные товары

Арт. 41093 Код товара: 61950

Расходники для электролобзика

Отзывы

Полотна для э/лобзика по дереву, 100/75 мм, европ. хвостовик, 2 шт. 12 ТPI

Арт. 67227 Код товара: 40171

Прожекторы светодиодные

Отзывы

Прожектор светодиодный  20W/4000K черный IP65 LL-919 Feron

Арт. 01-2201 Код товара: 80296

Антенный кабель

Отзывы

Кабель RG-6U 75 Ом бухта 100 м белый REXANT

Арт. kr-91-0406 Код товара: 61273

Отзывы

Набор буров по бетону 5, 6 x 110 мм 6, 8, 10 x 160 мм 5 штук в футляре SDS PLUS Kranz

Арт. HSN162 Код товара: 81022

Для телевизора

Отзывы

Пульт RM-ED009 ic для телевизора Sony Huayu

Все товары Силовой кабель, провод

Маркировка ls в кабеле. Кабель ВВГ(А)

Содержание

1. Маркировка ls в кабеле. Кабель ВВГ(А)
   • Расшифровка кабеля ВВГ(а)
   • Технические характеристики ВВГнг (а)
2. ВВГнг ls маркировка. Расшифровка маркировки ВВГнг(А)-LS
   • Технические характеристики кабеля силового ВВГнг(А)-LS
   •
   • Расшифровка маркировки ВВГнг(А)-LS
   •
   • Конструкция кабеля ВВГнг(А)-LS
   •
   • Применение кабеля ВВГнг-LS
   •
3. Маркировка ls в электрике. Буквенная маркировка проводов
   • L – обозначение фазы
   • N – буквенный символ нуля
   • PE – индекс заземления
4. Маркировка кабеля ВВГнг, а ls расшифровка. Расшифровка аббревиатуры кабеля ВВГ
5. Маркировка ls в кабеле, что значит. Расшифровка всех маркировок ВВГнг кабелей

Маркировка ls в кабеле. Кабель ВВГ(А)

Кабель ВВГ(а), он же силовой провод ВВГ(а), он же кабель ВВГнг а – это провод нераспространяющий горение, что применяется для передачи и распределения электроэнергии, что происходит на стационарных установках, которые имеют частоту электротока 50 Гц и номинальное напряжение до 660 или 1000 В. Применение данного кабеля  исключительно широко – он применяется в любых климатических условиях, на большой высоте, в воде – фактически где угодно, если, конечно, не допускать его повреждения. Особенно часто данный подтип применяется в местах, где возникает повышенная опасность того, что возникнет пожар – например, на предприятиях, работающих с горючими или взрывоопасными компонентами.

Расшифровка кабеля ВВГ(а)

Маркировка даёт нам понять подробнее, каким является данный кабель. Вот её расшифровка: «ВВГ» означает «винил-винил-голый», что отсылает нас к наличию двух слоев поливинилхлорида, а также отсутствию специализированного защитного слоя. Ну а «нг», если оно применяется в маркировке, означает, что кабель, в случае возникновения пожароопасной ситуации, не будет распространять горение. Буква «а», очень часто помещаемая в скобки, означает категорию нераспространения  горения по ГОСТу . В частности, это означает, что даже при прокладке в пучках эти кабели не распространяют горение, в то время как традиционные ВВГ могут «похвастаться» этим лишь при одиночной прокладке. Не стоит путать данную букву с той «а», что размещается перед аббревиатурой и означает, что кабель – не медный. В данном случае он однозначно медный. Часто к маркировке прибавляют ls, frls, frlsltx, frhf, но по сути это один кабель.

Технические характеристики ВВГнг (а)

У ВВГнг А может варьироваться целый ряд параметров. Например, это может быть форм-фактор жил (что может быть круглый, треугольный или плоский), их количество (от 1 до, как правило, 5), их сечения (от 1,5 мм²до 50 мм², а иногда и того больше), номинальный диаметр (напрямую зависящий от сечений), масса (от нескольких десятков килограмм до нескольких тонн на один километр). Допустимый ток может варьироваться от 21А до нескольких сотен, в зависимости как от типа кабеля, так и от места его расположения. Как видно, вариаций данного продукта существует великое множество, так что перед тем, как купить кабель, необходимо подробно изучить описание конкретной его марки, именно это описание сэкономит вам время и нервы в дальнейшем. Цена, опять же, варьируется в зависимости от сложности и размеров кабеля. А вот в сравнении с другими видами ВВГ стоимость остаётся на приблизительно том же уровне. Но любая стоимость очень даже оправдывается, ведь прослужит вам кабель в условиях грамотной эксплуатации более тридцати лет, пять из которых будут, как правило, гарантийными.

ВВГнг ls маркировка. Расшифровка маркировки ВВГнг(А)-LS

Силовой кабель нг Ls





На  склад е в  Санкт-Петербурге  всегда в продаже есть


кабель ВВГ ,  кабель ВВГнг ,  кабель ВВГнг ls ,  кабель ВВГнг frls

 по отличным  цена м !!!

Звоните по тел.  в СПб  (812) 643-50-90 будем рады сотрудничеству.





ВВГнг — LS  — сокращенная маркировка кабеля силового с медными жилами в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности с пониженным дымовыделением, с заполнением из мелонаполненной резины или заливкой из материала оболочки, полная маркировка:  ВВГнг (А)- LS .
Кабель ВВГнг (А)- LS соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012, имеет все необходимые сертификаты и паспорта.
Кабель ВВГнг — LS является аналогом (заменой) следующих импортных кабелей: NYY-J, NYY-O, CYKY, NYM.



Технические характеристики кабеля силового ВВГнг(А)-LS



Климатическое исполнение кабелей — УXЛ, категории размещения 1 — 5 по ГОСТ 15150-69.
Температуры эксплуатации от -50 до +50 градусов по Цельсию (для кабелей ВВГнг(А)-LS -ХЛ минимальная температура составляет -60°С).
Монтаж кабеля ВВГнг — LS производится при температуре не ниже -15 градусов.
Минимальный радиус изгиба при прокладке — 10 наружных диаметров.
Кабель ВВГнг (А)- LS не распространяет горение при групповой прокладке по категории (А).
Образование дыма при горении (тлении, пиролизе) кабеля ВВГнг (А)- LS не приводит к снижению светопроницаемости более чем на 50%.
Допустимая температура нагрева жил при эксплуатации — 70 градусов Цельсия.
Допустимая температура нагрева жил при токах короткого замыкания не более 160 °С.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура жил кабеля ВВГнг (А)- LS по условию невозгорания при коротком замыкании — 400°С.
Код ОКП — 35 3371.
Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.2.2.
Срок службы кабеля ВВГнг — LS — не менее 30 лет с даты изготовления.



Расшифровка маркировки ВВГнг(А)-LS



В  — Изоляция из негорючего ПВХ пластиката с пониженный дымовыделением.
В  — Оболочка из негорючего ПВХ пластиката с пониженный дымовыделением.
Г  — Не имеет брони.
нг  — ПВХ пластикат пониженной пожарной опасности.
(А)  — Индекс пожарной безопасности, означает что кабель не распространяет горение при прокладке в пучках.
LS  — Кабель имеет пониженное дымовыделение при горении (тлении).
2  — Количество токопроводящих жил.
4  — Сечение жил в квадратных миллиметрах.

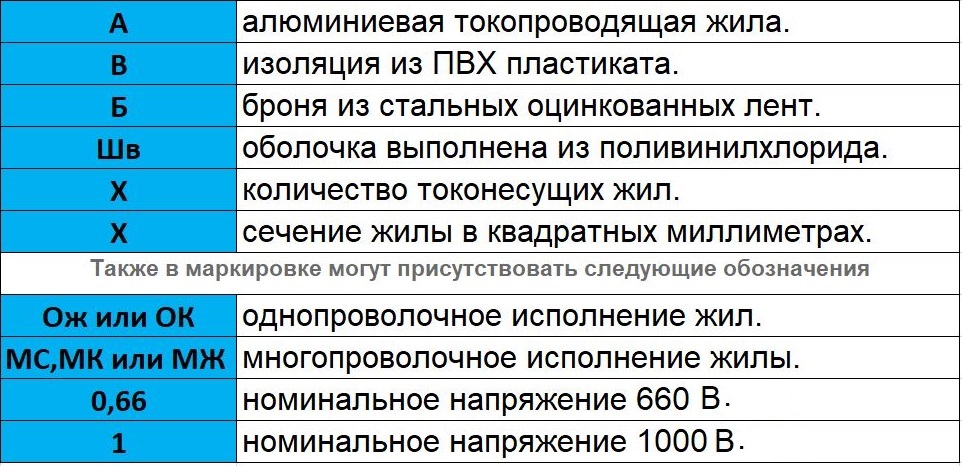

Также в маркировке встречаются следующие обозначения:
«о» — Жила выполнена в однопроволочном (монолитном) исполнении.
«м» — Жила выполнена в многопроволочном исполнении.

«к» — Жила круглой формы.

«с» — Жила секторной формы.

«0,66» — Кабель рассчитан на напряжение 660 Вольт.
«1.0» — Кабель рассчитан на напряжение 1000 Вольт.

«ХЛ» — Холодостойкое исполнение.

«Т» — Тропическое исполнение



Конструкция кабеля ВВГнг(А)-LS



1.   Жила  – медная, первого класса (однопроволочная) сечением от 1,5 до 50мм2, или второго класса (многопроволочная средней гибкости) сечением от 16 до 1000мм2, круглой или секторной формы (секторные или сегментные жилы могут изготавливаться в сечениях от 25 до 400мм2), жилы соответсвуют ГОСТ 22483-2012.

2.  Изоляция  — из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма. Жилы имеют отличительную расцветку в зависимоти  от применения: синий(голубой) — ноль (N), желто-зеленый — заземление (PE), белый(серый), коричневый(красный), черный — фазные цвета.

3.  Скрутка  — изолированные жилы многожильных кабелей скручены в сердечник правосторонней скруткой с шагом скрутки не более 30 диаметров — для кабелей с круглыми жилами и не более 50 диаметров — для кабелей с секторными жилами.

4.  Заполнение  — из ПВХ композиции пониженной пожарной опасности или мелонаполненной резины (белое заполнение), заполнение придает кабелю ВВГнг(А)-LS идеально круглую форму что позволяет использовать его в гермоводах.

5.  Оболочка  — из ПВХ композиции пониженной пожарной опасности с пониженным выделением дыма черного цвета.



Применение кабеля ВВГнг-LS



Кабель силовой медный ВВГнг-LS предназначен для стационарной установки в электрические сети напряжением до 1000 вольт частотой 50 Герц, для эксплуатации в сетях с заземленной или изолированной нейтралью, для прокладки без ограничения разности уровней по трассе, в том числе на вертикальных участках.
Кабель ВВГнг-LS используют для общепромышленного применения в том числе на атомных станциях.
ВВГнг(А )- LS предназначен для эксплуатации в кабельных сооружениях и помещениях, кроме мест массового скопления людей (школы, детские сады, и тд), в данной категории помещений он не проходит современные требования по безопасности продуктов пиролиза.

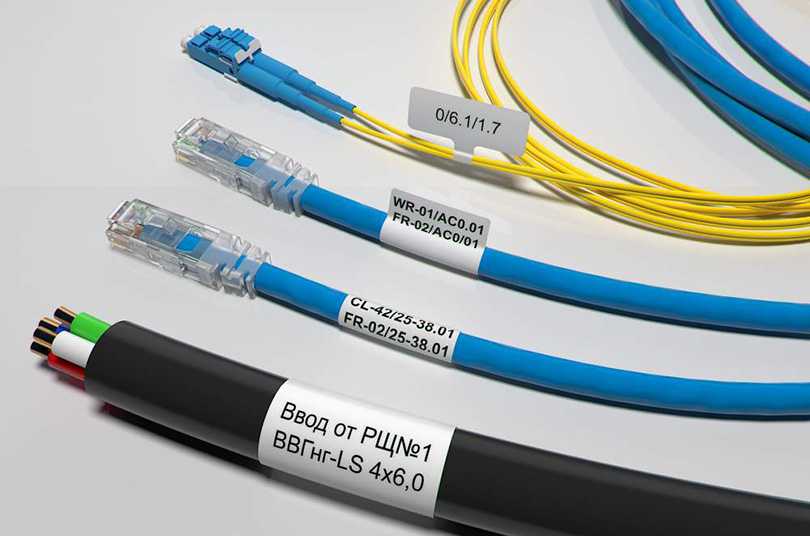

Маркировка ls в электрике. Буквенная маркировка проводов

Стандарты буквенной и цветовой маркировки проводов

Для бытовых и промышленных электролиний применяются изолированные провода с внутренними токопроводящими жилами. Изделия отличаются в зависимости от цвета изоляционного покрытия и маркировки. Обозначение фазы и нуля в электрике ускоряет ремонтные и монтажные работы.

Маркировка кабелей в электрических установках под напряжением до 1000 В регулируется ГОСТ Р 50462-2009:

• в п. 6. 2.1 указывается, что нулевой проводник маркируется как N;
• пункт 6.2.2. гласит, что провод защиты с заземлением обозначается PE;
• в п. 6.2.12 сказано, что в электрике L является фазой.

Понимание маркировки упрощает монтажные работы в хозяйственных, жилых и административных зданиях.

L – обозначение фазы

Обозначение L и N в электрике

В сети переменного тока под напряжением находится фазный провод. В переводе с английского слово Line имеет значение активный проводник, линия, поэтому маркируется буквой L. Фазные проводники обязательно покрываются цветной изоляцией, поскольку, находясь в оголенном состоянии, могут стать причиной ожогов, травм человека, возгорания или выхода из строя различного оборудования.

N – буквенный символ нуля

Знак нулевого или нейтрального рабочего кабеля – N, от сокращения терминов neutral или Null. При составлении схемы так маркируются клеммы коммутации нуля в однофазной или трехфазной сети.

Слово «ноль» используется только на территории стран СНГ, во всем мире жила называется нейтраль.

PE – индекс заземления

Маркировка заземления

Если проводка заземлена, применяется буквенный маркер PE. С английского значение Protective Earthing переводится как провод заземления. Аналогично будут обозначаться зажимы и контакты для коммутации с заземляющим нулем.

Маркировка кабеля ВВГнг, а ls расшифровка. Расшифровка аббревиатуры кабеля ВВГ

Наш разговор о данном типе кабеля начнем с расшифровки аббревиатуры его названия. Ведь одно название уже может сказать многое о строение и сфере применения данного проводника.

Расшифровка аббревиатуры ВВГ

• В маркировки любых проводов и кабелей первой буквой может стоять «А» . Она говорит о том, что кабель выполнен из алюминия. Если ее нет, как в нашем случае, то это говорит о том, что кабель выполнен из меди.
• Первая буква «В» говорит нам о материале изоляции проводника. В нашем случае это поливинилхлорид или как его еще иногда называют винил.
• Вторая буква опять «В» . Она говорит нам о том, что кабель имеет кроме непосредственной изоляции еще и дополнительную оболочку. Как не сложно догадаться выполнена она так же из винила.
• Буква «Г» говорит нам о том, что кабель не имеет защитной оболочки или, как ее еще называют, брони. Благодаря этому изделие более гибкое и имеет меньший вес. Хотя это и снижает защиту от механических повреждений.

Кабели ВВГз

• Кроме этих основных букв аббревиатуры в конце вы можете встретить дополнительные обозначения. Поэтому дабы они не поставили вас в тупик давайте поговорим и о них. Первая из них «з». Эта буква говорит о том, что пространство между оболочкой и жилами заполнено. Обычно для этого используют нити из того же поливинилхлорида или другого не гидрофобного синтетического волокна.
• Так же вы можете встретить аббревиатуру «ож». Она говорит нам о том, что кабель выполнен из однопроволочной жилы. Сейчас мы не будем вдаваться в подробности, а раскроем этот вопрос в описании структуры кабеля.

Кабели ВВГп

• ВВГ кабель и расшифровка его названия может поставить вас в тупик если вы встретите букву «п» в конце. Но здесь нет нечего страшного, эта аббревиатура говорит о плоской форме строения кабеля.
• Кроме того, вы можете встретить символ «Т» , который говорит о тропическом исполнении кабеля. Ну, а сокращение «нг» говорит нам о степени негорючести кабеля. Обычно после «нг» идут и другие символы, которые раскрывают нам это свойство подробнее.

Расшифровка и сфера применения кабелей ВВГнг

Обратите внимание! Дополнительно после «нг» может указываться класс негорючести проводника. Он обозначается символами от «А» до «D». Чем выше порядок буквы, тем выше класс негорючести. Кроме того, в аббревиатуре могут содержаться символы, говорящие о выделении продуктов горения кабеля. Например, «LS» говорит о низком дымовыделении, а «LT» о низкой токсичности выделяемых при горении газов. Возможны и другие сочетания.

Маркировка ls в кабеле, что значит. Расшифровка всех маркировок ВВГнг кабелей

В дословном переводе, аббревиатура ВВГнг, расшифровывается следующим образом:

• “В” – использование поливинилхлорида при выпуске кабеля с внешней стороны.
• “В”- использование того же ПВХ для внутренней оболочки медных жил.
• “Г”- кабель не имеет в составе средств для бронирования. Это является одной из причин, почему его не стоит использовать в земле.
• “НГ” – обозначает не горючий и указывает на пониженный класс пожарной опасности.

Тут стоит оговориться, что данная характеристика не говорит о том, что данный тип провода не горит. Этот показатель указывает на тот факт, что при горении, кабель будет выделять значительно меньше вредных веществ, чем его предшественник

В качестве дополнительных параметров, в маркировке ВВГнг, могут также присутствовать:

• Индекс пожарной опасности по ГОСТ 31565-2012, отвечающий за кабельную маркировку. Согласно стандарту имеется 5 степеней, характеризующих кабель по степени устойчивости при воздействии огня:
  • А F/R. Группа 1а. Для проводов, использующихся при специальных условиях и нагрузки. Не применяются для общего пользования.
  • А. Группа 1б. Наиболее распространена. Является наивысшей степенью, характеризующей устойчивость кабеля к воздействию огнем.
  • B. Группа 2.
  • C.Группа 3.
  • D.Группа 4.
• “П” – характер внешнего исполнения кабеля. В данном случае говорит о том, что он плоский. Также редко могут
• “LS” – означает пониженные характеристики дымовыделения при горении. В конструктивном плане, после внешней оболочки, на кабель добавляется еще один слой пластиката.
• “О”- жилы кабеля монолитные и сделаны из одного провода. “М” – многопроволочные.
• “К” – кругложильное исполнение.
• “С” – жилы выполнены секторно.
• “ХЛ” – устойчивые к холоду.
• “Т” – устойчивые к тропическим условиям эксплуатации.
• Редко в наименовании также встречается характеристика напряжение. Например можно встретить: “0.55”, обозначает, что кабель может работать под напряжением 550 Вольт.

технические характеристики, многопроволочные, конструкция и виды

При монтаже линий электропередач и бытовой электропроводки трудно обойтись без качественной кабельной продукции, гарантирующей многолетнюю эксплуатационную надежность прокладываемых трасс. Провод ВВГ является одним из наиболее распространенных образцов продукции, отвечающих основным требованиям ПУЭ в части устройства кабельных сетей. Его отличает устойчивость к разрушающим воздействиям, подходящие для заявленных целей характеристики и вполне приемлемая цена за погонный метр. 9

Расшифровка маркировки и возможные модификации кабель различных сечений

Кабели электрические ВВГ широко применяются для прокладки, замены или текущего ремонта различных видов электропроводки, а также для организации отдельных ответвлений от воздушных линий. Чаще всего потребность в электрокабеле ВВГ возникает в следующих случаях:

• при подключении электроснабжения от трансформаторных подстанций к жилым домам и вводным устройствам промышленных объектов;
• в ситуации, когда необходимо проложить однофазную или трехфазную кабельную линию от высоковольтной розетки до конкретного частного дома, например;
• для разводки внутренних электрических сетей (электропроводки) на объектах различных категорий;
• при прокладке электропроводки в медицинских и детских учреждениях (в этом случае применяются специальные негорючие модификации).

Как частный случай его использования можно рассматривать электропроводку городских квартир.

Кабели электрические ВВГ не предназначены для прокладки непосредственно под землей, так как в их трассе отсутствуют образцы в бронезащите. Чтобы оценить возможности выбранной модели, достаточно разобраться в ее маркировке, на которой отражена вся необходимая информация.

Конструктивные особенности и технические характеристики

ВВГ технические характеристики

При рассмотрении особенностей состава кабельной продукции важно знать, что она классифицируется по следующим основным признакам:

• реальные условия установки и эксплуатации;
• количество и сечение жил кабеля ВВГ;
• Степень защиты от поражающих факторов.

В соответствии с первым из них данные изделия подразделяются на образцы, предназначенные для установки в помещении или на открытом воздухе (наружу).

В случае их наружной прокладки обязательно применение специальных защитных конструкций: металлических рукавов, а также стальных труб или лотков.

По количеству входящих в них изолированных медных жил бывают двух-, трех-, четырех-, пяти- и шестижильные. Сечение варьируется в широких пределах (от 1,5 до 250 кв.мм).

При описании характеристик кабельной продукции, помимо уже перечисленных показателей, обязательно упоминается максимально допустимый ток на жилу. Его значение соответствует значению характеристического сечения для ВВГ, скорректированному на количество жил. По степени защиты эти изделия представлены образцами в обычном исполнении и проводами, отличающимися повышенной стойкостью к разрушающим воздействиям.

Высокая степень защиты достигается за счет использования двойной изоляции: каждой из жил отдельно и общей внешней оболочки.

Срок службы изделий данного класса по действующему ГОСТу не менее 30 лет. Иногда в спецификациях указывается длина кабеля, хранящегося в стандартных круглых бухтах.

Расшифровка маркировки и возможные модификации

Расшифровка маркировки кабеля

При ознакомлении с кабельной продукцией марки ВВГ внимание, в первую очередь, обращается не столько на внешний вид, сколько на маркировку. Он содержит данные о материале и сечении токонесущих жил, а также подробную информацию о типе изоляции внутренней и внешней оболочки. Расшифровка и применение проводов базы ВВГ имеют прямую связь, которая проявляется в следующем:

• отсутствие буквы «А» в первой позиции означает, что в качестве материала жил использовалась чистая медь;
• два символа «В» означают, что оболочки отдельных жил и наружная общая изоляция выполнены на основе прочного поливинилхлорида;
• буква «Г» в следующей позиции указывает на то, что кабель не имеет защитной брони, такое изделие не допускается использовать для прокладки под землей;
• Буква «Т», добавленная к основному обозначению через дефис, указывает на тропический вариант этой модели.

Символы, следующие за основным обозначением, следует понимать как варианты исполнения, отличающиеся некоторыми техническими параметрами.

Чтобы точно расшифровать марку провода ВВГН, например, потребуется знать значение последнего символа «Н», указывающего на особую модификацию данного изделия. В качестве примера обозначения рассмотрим образец кабеля ВВГ-Т 3х25-0,66.

• это модель кабеля ВВГ выполненная в тропическом исполнении;
• само изделие содержит три монолитные жилы;
• сечение каждого из них 25 мм2;
• Кабель этой марки предназначен для работы при действующем напряжении не более 0,66 кВ.

Списки возможных сечений проводников в зависимости от их количества и рабочего напряжения приведены в специальных таблицах, размещенных в тематических разделах сети Интернет.

Негорючее исполнение ВВГ

Кабель силовой ВВГнг

Маркировка пожарной безопасности выражается в наличии в конце приставки из символов «НГ», указывающей на принадлежность данного образца кабеля к негорючим исполнениям. При производстве в его оболочку добавляют специальные ингредиенты, способствующие гашению горения.

Кабель многожильный ВВГнг и его модификация со значком ЛС относятся к негорючему типу, образующему при тлении минимум дыма и совершенно не выделяющему токсинов. Такие изделия долго сохраняют работоспособность и используются в системах аварийного освещения и местах с повышенными требованиями к пожарной безопасности.

Другой вид кабельной продукции под обозначением ВВГнг ВЧ характеризуется тем, что не содержит в своей оболочке галогенных веществ (в т.ч. хлора). А изделие марки ВВГнг FRLS относится к модификации, которая отличается максимальной стойкостью к открытому огню в условиях групповой укладки. Его способность противостоять открытому огню с минимальным дымообразованием обусловлена ​​наличием в составе внешней защитной оболочки специального компонента слюды.

Форма жил и оболочки кабеля

Формы поперечного сечения кабеля в зависимости от количества и формы жил

По форме оболочки кабельную продукцию делят на плоские и круглые образцы. В качестве примера рассмотрим провод ВВГП НГ, расшифровка и применение которого связано со следующими особенностями:

• обозначение указывает, что это плоский силовой провод с двумя или тремя жилами;
• Провод АПГ применяется для прокладки в труднодоступных местах;
• с кабелем этой марки легче прокладывать кабель с большим количеством плоских изгибов.

Во всех остальных модификациях форма корпуса стандартная (круглая).

По конфигурации поперечного сечения отдельных медных жил известные образцы ВВГ подразделяются на изделия с круглыми и сегментными шинами.

Любая модификация кабеля ВВГ защищена снаружи поливинилхлоридной оболочкой, не поддерживающей горение при одиночной прокладке. В случае группового использования кабельной продукции данной марки необходимо выбирать модели, имеющие в своем обозначении приставку «НГ». Для всех остальных применений продукции данного класса предусмотрена специальная маркировка, добавляемая к основному обозначению. через дефис.

Маркировка кабеля ВВГ: расшифровка. Кабель ВВГ: расшифровка/Paulturner-Mitchell.

com

Электродвигатели и приборы в частных домах и на предприятиях подключаются к электропроводке кабелями различных типов. Род тока в проводке переменный. Широкополосный кабель нашел широкое применение. Проектные организации чаще всего прокладывают эту проволоку в спецификации проектов. Расшифровка ВВГ-проводов помогает производителям при выборе нужного материала. Специальные обозначения позволяют различать типы проводов. Маркировка кабеля ВВГ, расшифровка которой применяется для изоляции, грамотные электрики все расскажут.

Какие бывают типы кабеля ВВГ?

Аббревиатура расшифровки кабеля несет информацию о его изготовлении. Он информирует вас о том, что рекомендуется подключать и как прокладывать, на открытом воздухе или под землей, где разрешено использовать и какая рекомендуемая допустимая температура воздуха.

Продажа материалов, используемых в электроснабжении, и огромный ассортимент проводов по типу изоляции и исполнению, дают возможность покупателю выбрать ту продукцию, которая ему необходима. Начинающему электрику и обычному потребителю будет интересно узнать, сколько разновидностей марок кабелей ВВГ с расшифровкой представлено на рынке продаж.

Защита кабеля от открытого огня создана производителями кабельной продукции. Изобретена и применяется огнезащитная изоляция ВВГ. Ниже схема модификаций:

• ВВГнг;
• ВВГнг ФрЛс;
• ВВГнг Лс;
• ВВГнг Хф;
• ВВГнг ФрХф.

Каждая буква в маркировке и названии имеет расшифровку, ВВГТ, ВВГ нг это не просто набор букв. Поэтому необходимо читать обозначения.

Посмотрим на обозначение

Групповая прокладка изготовлена ​​с использованием токоподвода ртутного. Выходной материал — ВВГ Пнг, расшифровка которого указывает на жилы медные жилы. Модификация провода ВВГГН сообщает нам, что этот тип не боится огня.

Наименование кабеля ВВГнг Ls означает информацию о том, что при пожаре изоляция провода выделяет минимальное количество дыма.

Кабель ВВГнг ФрЛс с открытым пламенем не способствует возгоранию. Из-за плавления изоляции дым минимален.

Следующий вид продукции — расшифровка ВВГнг Hf. При воздействии тепла, например, при пожаре и плавлении изоляции, газов нет. Проводка не подвергается коррозии.

Последний тип провода ВВГнг ФрХф обладает всеми лучшими характеристиками вышеперечисленных кабелей.

Изоляция изделий

К изоляционному материалу, используемому при производстве кабельной продукции, предъявляются особые требования, в том числе со стороны пожарной охраны. Материал ПВХ (ПВХ) таит в себе одну отличительную черту по отношению к другим полимерам, используемым для изготовления изделий из пластмассы. Изделия из ПВХ не взаимодействуют с огнем. Благодаря этому свойству поливинилхлорид используется при изготовлении изоляционных покрытий для кабелей.

Материалы для изготовления кабелей:

1. Основной вид изоляционных материалов ВВГ — двухслойные изоляционные покрытия. Материал ПФУ (поливинилхлорид). Дополнительной изоляции нет.
2. Изоляция медных жил кабеля ВВГнг выполнена из негорючих поливинилхлоридных материалов.
3. Поливинилхлорид безгалогенный, применяемый в качестве изоляционного материала для провода ВВГ Лс, при плавлении не выделяет дыма. Используется для монтажа электропроводки, в местах массового скопления людей.
4. Протяжка кабеля там, где возможно его воспламенение, Осуществляется от отметки ВВГнг FrLs. Изоляция пожаробезопасна и не выделяет опасного дыма. Кабель с расшифровкой ВВГнг ФрЛс применяется для закрытой и открытой прокладки с повышенной степенью пожарной опасности.

Ознакомьтесь с маркировкой кабеля. Ознакомимся с ВВГ-расшифровкой провода:

• П — полимерная изоляция провода.
• Б — поливинилхлорид.
• PV – группа материалов на основе полиэтилена.

Расшифровка следующего буквенного обозначения позволяет узнать состав изоляции кабеля.

• B — Наружная изоляция из ПВХ.
• Шв — защита жил в виде шланга.
• П — наружная полимерная изоляция.
• Шп — наружная изоляция из полиэтиленового рукава.

Защита кабеля ВВГ (расшифровка ниже) от механических повреждений имеет свое обозначение.

• Б — бронированный кабель с твердым покрытием.
• D — кабель гибкий. Особой защиты нет.
• ВВГ АПГ провод а, расшифровка которого представлена ​​выше и однозначно указывает на его назначение.

Сечение кабеля и его значение

При монтаже электрических сетей важно правильно подобрать сечение токопровода. Передача электрического тока напрямую зависит от сечения проводки. Двигатели и приборы, подключенные к сети, потребляют электроэнергию. Электропроводка при прохождении по ней тока начинает нагреваться. Нагрев проводки с неправильно подобранным сечением жилы может привести к непреднамеренному возгоранию. Сечение провода необходимо брать процентов на тридцать больше. Имеются потери тока в кабеле, которые необходимо предусмотреть заранее. Выполнив скрытую проводку в доме, трудно восполнить потери в дальнейшем.

Устройство ВВГ АПГ а

Сечение данного типа кабеля от 1,5 до 16 кв. Количество проводов – два или три.

Обозначения проводов:

1. Б — жилы в поливинилхлоридной изоляции.
2. Во (второй) — ПВХ оболочка кабеля.
3. D — без защиты кабеля.
4. П — расположение жил параллельное, плоское.
5. Ng — горение изоляции не поддерживается.

Отрезок кабеля ВВГ-Пнг А:

• жила медная круглой формы однопроволочная первого сорта;
• изоляционный материал — поливинилхлорид;
• цветная проводка;
• ПВХ-оболочка, снижающая свойства горения.

Основное применение этого типа кабеля — передача и распределение электроэнергии переменного тока частотой 50 Гц, мощностью 0,66-1,0 кВ.

Кабель ВВГож

Большой спрос в сфере кабельного производства вызывает кабель сечением 3х4 марки ВВГож. В состав этого медного кабеля входят жилы, покрытые изоляцией из ПВХ.
Расшифровка ВВГ Оже:

1. Б — изоляция виниловая.
2. Во (втором) — оболочка виниловая.
3. D голый.
4. Оже-жилы однопроволочные.

Кабель строительный ВВГож

Токопроводящая жила медная первого или второго сорта ГОСТ 2483. Форма жилы круглая или секторная. Ленточная изоляция из пластификатора ПВХ, снижает горение изоляции на открытом огне. Скрученные жилы кабеля из двух, трех, четырех и пяти жил вокруг сердечника из ПВХ. Внешняя оболочка кабеля изготовлена ​​из пластификатора ПВХ, не поддерживающего горение.

Изоляция кабеля из поливинилхлорида. Кабельные жгуты разных цветов. Белый или желтый. Синий и зеленый. Черный или коричневый, красный и малиновый.

Область применения кабеля ВВГ Пнг а

Допускается эксплуатация кабеля на земле, в реках и озерах. Подходит для температур от -50°С ⁰ От до +50 ⁰ С . Высота прокладки над уровнем моря допускается на высоте 4300 метров. Прокладывать кабель можно в земле, воде, в воздухе, то есть на столбах и стенах зданий и сооружений.

Все вышеперечисленные характеристики относятся к кабелю ВВГож, расшифровка которого говорит нам о том, что провод выполнен из медных жил сечением 3х4. Используют его в северных регионах и в районах с умеренным и тропическим климатом.

Советы по устройству электрических сетей

Прокладка кабеля с расшифровкой ВВГ может осуществляться за стенами зданий и сооружений. Прокладку несут на столбах и подвесках на тросах. Использование этого типа кабеля допускается там, где нет опасности возгорания. Прокладывать его лучше по оштукатуренным стенам или стенам из гипсокартона.

При наличии риска механического повреждения кабель должен быть защищен. Отличной защитой являются предварительно установленные стальные трубы, в которые намотана проволока. Наиболее оправдана прокладка в деревянных домах. Гофрированные шланги, защищающие электропроводку, широко используются в строительстве. Также используются различные каналы защиты кабеля. Не рекомендуется штабелировать изделия с расшифровкой кабеля ВВГ. Для этой цели предпочтительно использование проводника ВВГГГ. Он предназначен для скрытой проводки. Существуют рекомендации и регламенты, в которых расписаны правила монтажных работ с использованием кабеля ВВГнг.

Правила наружных работ с кабельной продукцией

При прокладке токопровода ВВГ в земле соблюдать строгие правила. Для этого типа кабеля нет защиты. Использование бетонных коробов, кабельных каналов и труб предотвращает механическое повреждение кабеля. Сейчас широко используется защита сигнала взамен использовавшегося ранее красного кирпича. Защита выполнена в виде полимерных пластин, обладающих отличными неразрушаемыми характеристиками.

В траншею насыпать песчаную подушку. На нее уложить кабель, поверх которого насыпать и уплотнить землю. Толщина слоя песка должна быть не менее 20 сантиметров. После прокладки кабеля укладываются защитные пластины, которые также засыпаются песком. Поверх песка уложена сигнальная лента, предупреждающая о наличии проложенного электрического кабеля.

Укладка армированного кабеля — наиболее правильное решение для земляных работ. Стоимость его прокладки выше стоимости кабеля ВВГ. Срок службы тот же, но гарантия защиты от повреждений на бронепроводе значительно выше.
