Реле трн. Тепловые реле ТРН: устройство, характеристики и применение в системах защиты электродвигателей

Как работают тепловые реле ТРН. Какие бывают типы реле ТРН. Для чего используются тепловые реле в электрических цепях. Как правильно выбрать и настроить тепловое реле ТРН.

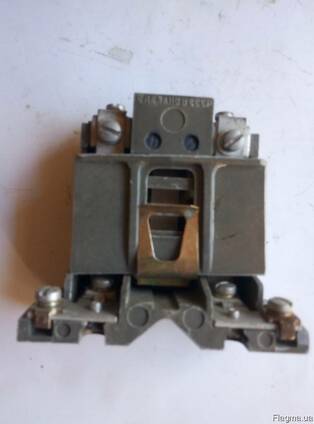

Принцип работы и устройство тепловых реле ТРН

Тепловые реле серии ТРН представляют собой устройства защиты электродвигателей от перегрузок по току. Принцип их работы основан на нагреве биметаллической пластины при протекании тока через нагревательный элемент.

Основные элементы конструкции реле ТРН:

• Биметаллическая пластина
• Нагревательный элемент
• Контактная система
• Механизм регулировки тока срабатывания
• Кнопка ручного возврата

При превышении установленного тока биметаллическая пластина изгибается и размыкает контакты в цепи управления двигателем. Это приводит к отключению электродвигателя и защите его от перегрева обмоток.

Основные характеристики тепловых реле ТРН

Реле серии ТРН обладают следующими ключевыми характеристиками:

• Номинальный ток: от 0,32 до 40 А
• Диапазон регулировки тока срабатывания: от -25% до +30% от номинального
• Класс точности: 10%
• Температурный диапазон эксплуатации: от -40°C до +55°C
• Механическая износостойкость: не менее 16000 циклов срабатываний
• Коммутационная износостойкость: не менее 100000 циклов

Важной особенностью реле ТРН является наличие температурной компенсации, что обеспечивает стабильность уставки срабатывания при изменении температуры окружающей среды.

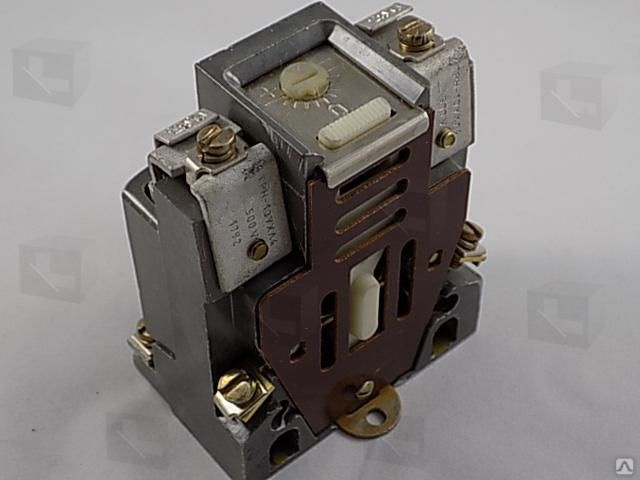

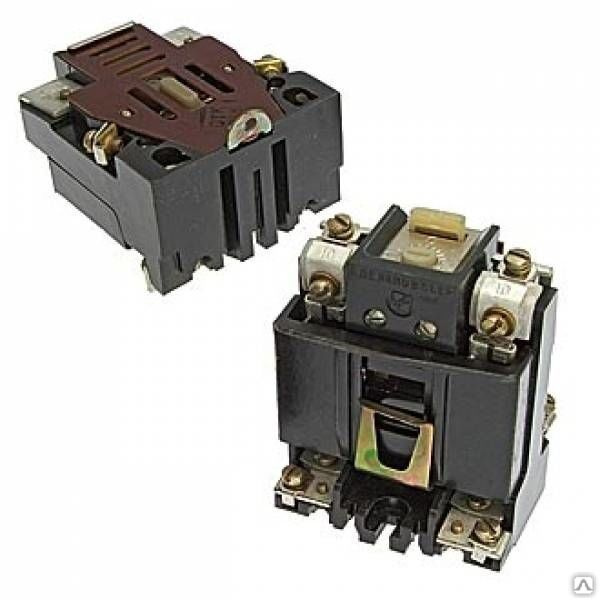

Типы и модификации тепловых реле ТРН

Наиболее распространенными модификациями являются:

• ТРН-10 — на номинальные токи от 0,32 до 10 А
• ТРН-25 — на номинальные токи от 10 до 25 А
• ТРН-40 — на номинальные токи от 25 до 40 А

Реле ТРН выпускаются в двухполюсном исполнении для защиты трехфазных электродвигателей. Они имеют только ручной возврат в исходное состояние после срабатывания.

Применение тепловых реле ТРН в системах защиты электродвигателей

Основная область применения реле ТРН — защита асинхронных электродвигателей от перегрузок в составе магнитных пускателей и автоматических выключателей. Они эффективно предотвращают повреждение двигателей при:

• Заклинивании ротора
• Обрыве одной из фаз питания
• Длительных технологических перегрузках
• Частых пусках и реверсах

Реле ТРН широко используются в системах управления производственными механизмами, кранами, лифтами, конвейерами и другим промышленным оборудованием.

Выбор и настройка тепловых реле ТРН

При выборе теплового реле ТРН необходимо учитывать следующие факторы:

• Номинальный ток защищаемого электродвигателя
• Условия эксплуатации (температура окружающей среды, влажность)
• Режим работы двигателя (продолжительный, повторно-кратковременный)
• Пусковые токи и время пуска двигателя

Ток уставки реле обычно выбирается равным номинальному току электродвигателя или на 5-10% выше. Точную настройку производят при пуско-наладке оборудования.

Проверка и техническое обслуживание реле ТРН

Для обеспечения надежной работы тепловых реле ТРН необходимо периодически проводить их проверку и обслуживание:

1. Внешний осмотр на отсутствие механических повреждений
2. Проверка затяжки винтовых соединений
3. Контроль соответствия уставки срабатывания паспортным данным
4. Проверка времени срабатывания при токах перегрузки
5. Очистка от пыли и загрязнений

Рекомендуемая периодичность обслуживания — не реже 1 раза в год. При тяжелых условиях эксплуатации обслуживание проводят чаще.

Преимущества и недостатки тепловых реле ТРН

Основные преимущества реле ТРН:

• Простота конструкции и надежность
• Низкая стоимость
• Нечувствительность к кратковременным перегрузкам
• Наличие температурной компенсации

К недостаткам можно отнести:

• Относительно невысокую точность срабатывания
• Зависимость времени срабатывания от предыдущего нагрева
• Необходимость ручного возврата после срабатывания

Тем не менее, благодаря своей простоте и надежности, тепловые реле ТРН до сих пор широко применяются для защиты электродвигателей малой и средней мощности.

Альтернативные устройства защиты электродвигателей

Помимо тепловых реле ТРН, для защиты электродвигателей применяются и другие устройства:

• Электронные реле перегрузки
• Терморезисторная защита
• Микропроцессорные устройства защиты
• Автоматические выключатели с электронными расцепителями

Эти устройства обеспечивают более точную защиту и имеют расширенный функционал, однако значительно дороже простых тепловых реле. Выбор конкретного типа защиты зависит от требований к надежности, стоимости и сложности системы управления электроприводом.

Страница не найдена

• Спецпредложения
• Вентиляторы
• Выключатели автоматические
• Выключатели типа А 37-90
• Выключатели типа ВА 51-39
• Выключатели типа ВА 50-41
• Выключатели типа ВА 50-43 1600А
• Выключатели типа ВА 50-43 2000А
• Выключатели типа «Электрон»
• Выключатели старого типа АВМ
• ВА 57-31
• ВА 57-35
• Выключатели путевые
• Тип ВПК
• Тип ВП
• Тип КУ
• Тип KZ (TZ)
• Другие
• Тип AZ
• Высоковольтное оборудование
• Предохранители высоковольтные
• Патроны к предохранителям
• Изоляторы
• Датчики
• Диоды лавинные
• Диоды
• Кабели и провода
• Кабель медный гибкий
• Кабель медный силовой
• Кабельмедный силовой негорючий
• Провод медный
• Провод медный гибкий
• Кабель медный (Еростандарт)
• Провод соединительный
• Провод медный установочный
• Провод медный установочный гибкий
• Кабель силовой алюминиевый
• Провод алюминиевый установочный
• Кабель контрольный
• Катушки
• К электромагнитам
• К контакторам
• К пускателям
• Контакторы
• Контакторы ТКЕ
• КМ
• Крановое оборудование
• Блоки резисторов
• Краны тормозные
• Магниты тормозные
• Прочее крановое оборудование
• Коммутация
• Тумблеры
• Кнопки
• Микропереключатели
• Посты управления
• Разъемы
• Лампы
• Кинескопы
• Генераторные
• Модуляторные
• Тиратроны
• Лампы ртутные
• Специальные
• Манометры
• Паяльники
• Предохранители
• Приборы электроизмерительные
• Ваттметры, фазометры
• Измерители уровня шума
• Клещи токоизмерительные
• Мегаомметры / Омметры
• Мосты
• Мультиметры
• Преобразователи Е842-Е858
• Приборы самопишущие
• Тестеры
• Частотомеры
• Другие приборы
• Лабораторные приборы
• Пускатели
• Реле
• Реле времени
• Реле промежуточные
• Реле температуры
• Реле контроля скорости
• Реле контроля фаз
• Реле фотоэлектрические
• Реле указательные
• Сигнальная арматура
• Светодиоды в корпусе серии AD
• Светоарматура АМЕ
• Коммутаторные лампы СКЛ
• Табло сигнальные
• Счетчики
• Тиристоры
• Трансформаторы
• ОСМ
• АОСН
• ТСЗИ
• ТПП (звоните)
• Прочие трансформаторы
• Электрогидротолкатели
• Электрообогреватели
• Воздушные ТЭНы
• Тепловые пушки
• Электропечи ПЭТ
• Шунты
• Щитовые приборы
• Переменного тока
• Постоянного тока
• Электромагнитные муфты
• Щёткодержатели
• Электробезопасность (средства)
• Электродвигатели
• Асинхронные типа АВ
• Асинхронные ДАТ,ДАК,КД,ДАО
• Электромагниты
• МИС
• ЭМИС
• ЭМ
• ЭД
• Фонари
• Прочее. ..
• Справочная информация
• ОСМ
• Расшифровка климатических исполнений
• Расшифровка индекса защиты «IP»
• Таблица замены тиристоров низкочастотных
• Таблица замен реле
• Коаксиальный кабель
• Динамика курса рубля
• Замена отечественных датчиков
• ОСМ Т
• Перечень приборов, снятых с производства
• Перечень приборов, снятых с производства — тестеры
• КУ-123
• Конструктивное исполнение по способу монтажа
• МИС
• Таблица замены приборов
• Список взаимозаменяемых приборов Ц4****
• Резисторы мощные
• Разъёмы
• Электромагниты
• МИС
• ЭМИС
• ЭМ
• Резисторы
• Сирены,звонки,оповещатели

ТЕХПРИБОР

——————

tehpribor. su — создание интернет магазина, веб-студия Мегагрупп
Copyright © 2010



Москва (495) 225-50-26  С-Пб (812) 407-21-39

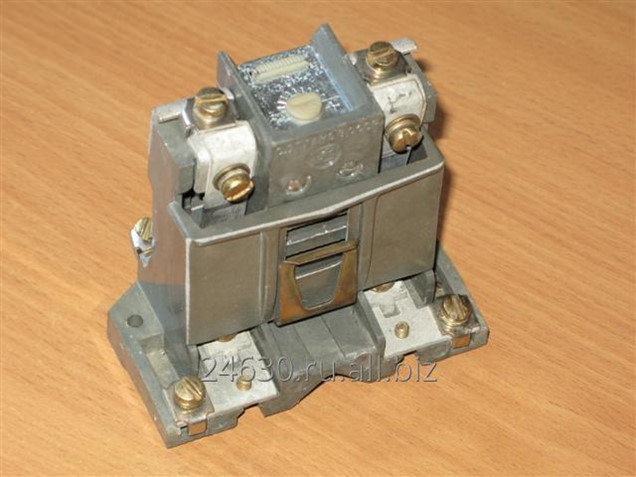

Проверка, регулировка и настройка тепловых реле типа ТРН, ТРП

Очень часто приходится встречать в электрохозяйствах в качестве максимальной токовой защиты электротепловые реле типов ТРН, ТРП. Подробно об этих реле я уже писал ранее. Однако, в данных реле необходимо периодически проводить настройку и  регулировку уставок срабатывания. Именно об этом сегодня и поговорим.

И так.

Перед проверкой и регулировкой тепловых реле необходимо:

– произвести ревизию тепловых реле;

– создать необходимые температурные условия (не ниже +20^оС) в помещении, где они установлены. В случае невозможности создания нормальных температурных условий в помещении, где установлены тепловые реле, проверку данных реле необходимо проводить в лабораторных условиях.

Произвести внешний осмотр тепловых реле. При осмотре проверяют:

1) надежность затяжки контактов, присоединения тепловых элементов;

2) исправное состояние нагревательных элементов, состояние биметаллических пластин;

3) четкость работы механизма, связанного с контактами реле и самих контактов, отсутствие заеданий, задержек;

4) чистоту контактов и биметаллических пластин, условия охлаждения реле;

5) отсутствие вблизи реле реостатов, нагревательных приборов, возможность обдувания от вентиляторов.

При регулировке необходимо учитывать, что тепловые элементы на заводе изготовителе калибруются при температуре 20^о ± 5^оС для тепловых реле серии ТРН и при температуре 40^оС для тепловых реле серии ТРП, поэтому при испытании реле необходимо скорректировать подаваемый на реле номинальный ток с учетом окружающей температуры.

Реле серии ТРН – двухполюсные с температурной компенсацией, выпускаются на ток 0,32 – 40 А с регулятором тока уставки; для реле типа ТРН-10а в пределах от –20 до +25%, для реле ТРН-10, ТРН-25 – в пределах от –25 до +30%.

Реле имеют только ручной возврат, осуществляемый нажатием на кнопку через 1 – 2 мин. после срабатывания реле. Благодаря температурной компенсации ток уставки практически не зависит от температуры воздуха и может изменяться в пределах +3% на каждые 10^оС изменения температуры окружающего воздуха от +20^оС.

Реле серии ТРП – однофазные, без температурной компенсации, выпускаются на ток 1-600 А, с регулятором тока уставки. Механизм имеет шкалу, на которой нанесено по пять делений в обе стороны от нуля.

Цена деления 5% для открытого исполнения и 5,5% – для защищенного. При температуре окружающей среды +30^оС вносится поправка в пределах шкалы реле: одно  деление шкалы соответствует изменению температуры на 10^оС. При отрицательных температурах стабильность защиты нарушается.

Деление шкалы, соответствующее току защищаемого электродвигателя и окружающей температуре, выбирают следующим образом; определяется деление шкалы уставок тока без температурной поправки по выражению:

где: Iэл – номинальный ток электродвигателя, А;

Io – ток нулевой уставки реле, А;

с – цена деления, равная 0,05 для открытых пускателей и 0,055 – для защищенных.



Затем, для реле без температурной компенсации вводится поправка на окружающую температуру:

где: tокр – температура окружающей среды, ^оС.



Поправка на температуру вводится только при понижении температуры от номинальной (+40^оС) на величину более 10^оС.

Результирующее расчетное деление шкалы ±N=(±N1)+(±N2), если оказывается дробным числом, его следует округлить до целого в большую или меньшую сторону, в зависимости от характера нагрузки.

Для реле с температурной компенсацией N2 отсутствует.

Самовозврат реле осуществляется пружиной после остывания биметалла или вручную (ускоренный возврат) рычагом с кнопкой.



Согласно требованиям ГОСТов настройка тепловых реле серии ТРН и ТРП производиться следующим образом:

1. Для включения реле в главную цепь должны применяться медные или алюминиевые проводники длиной не менее 1,5 м с сечением, соответствующим номинальному току. Применяемые приборы должны быть классом не ниже 1,0 и подбираются так, чтобы значение измеряемой величины находилось в пределах от 20 до 35^о шкалы прибора.

2. Проверяют срабатывание реле при нагреве с холодного состояния при 6-и кратном номинальном токе уставки теплового реле.

Время срабатывания реле при нагреве с холодного состояния 6-и кратным номинальному току несрабатывания реле, при любом положении регулятора уставки и температуре окружающего воздуха, равной 40^оС – для реле без температурной компенсации и 20^оС – для реле с  температурной компенсацией должно быть в пределах: от 0,5 до 4 секунд – для реле малой инертности, свыше 4 до 25 секунд – для реле большой инерционности.



Примечание:

Время срабатывания реле (каждого типа) должно указываться в стандартах или ТУ на данное изделие.

3. Через последовательно включенные полюса реле пропускают ток несрабатывания элементов, равный 1,05*Iном. двигателя в течении 40 минут для реле ТРН, 50 минут – для реле серии ТРП, для приведения реле в установившееся тепловое состояние.

4. Затем, ток повышают до 1,2Iном двигателя и проверяют время срабатывания. Реле должно сработать в течении 20 минут. Если через 20 минут со времени повышения тока реле не сработает, то следует постепенным снижением уставки найти такой положение, при котором реле сработает.

Для контроля полученной уставки испытание рекомендуется повторить.



Сдача тепловых реле после проверки.

Данные настройки должны заноситься в протокол с указанием:

–          места установки;

–          технические данные защищаемого оборудования;

–          тип реле;

–          рабочая уставка;

–          кратность тока прогрузки;

–          время срабатывания теплового реле.

На механизме регулировки тока уставки наносится красной краской метка, соответствующая рабочей уставке теплового реле, согласно вышеуказанного протокола.

Использовать частную ретрансляцию iCloud на Mac

macOS Ventura 13

macOS Монтерей 12

Выберите версию:

macOS Вентура 13 macOS Монтерей 12

Изменение этого элемента управления приведет к автоматическому обновлению этой страницы

Искать в этом руководстве

iCloud Private Relay — это служба конфиденциальности в Интернете, которая позволяет вам подключаться практически к любой сети и просматривать с помощью Safari еще более безопасный и конфиденциальный способ. Он гарантирует, что трафик, исходящий с вашего устройства, зашифрован и использует два отдельных интернет-ретранслятора, чтобы никто не мог использовать ваш IP-адрес, местоположение и активность в Интернете для создания подробного профиля о вас. Подписавшись на iCloud+, вы можете включить частную ретрансляцию iCloud в настройках Apple ID iCloud.

Вы также можете настроить iCloud Private Relay на всех своих устройствах iOS и iPadOS. См. раздел Настройка частной ретрансляции iCloud на всех ваших устройствах.

Вы можете подписаться на iCloud+ или Apple One, который включает iCloud+ и другие службы. См. статью службы поддержки Apple Объединение подписок Apple с Apple One.

Примечание. Функции iCloud+ доступны не во всех странах и регионах. См. раздел Доступность функций macOS.

Настройка частной ретрансляции iCloud

1. На Mac выберите меню Apple  > Системные настройки, затем нажмите [ ваше имя ] в верхней части боковой панели. Если вы не видите свое имя, нажмите «Войти с помощью Apple ID», чтобы ввести свой Apple ID или создать его.

   Открыть настройки Apple ID для меня

2. Нажмите iCloud справа, затем выполните одно из следующих действий:

   • Если вы подписаны на iCloud+: Нажмите Private Relay.

   • Если вы не подписаны на iCloud+: Нажмите «Обновить» рядом с «Частная ретрансляция», затем следуйте инструкциям на экране, чтобы перейти на тарифный план хранения, включающий iCloud+.

3. Щелкните Включить частную ретрансляцию.

4. Чтобы сохранить исходное местоположение вашего общего IP-адреса, выберите «Сохранить общее местоположение». Чтобы использовать более широкое местоположение IP-адреса в вашей стране и часовом поясе, выберите «Использовать страну и часовой пояс».

5. Нажмите Готово.

Включение и отключение частной ретрансляции iCloud в сети Wi-Fi или Ethernet

Когда вы подписываетесь на iCloud+ и включаете iCloud Private Relay, настройки вашей сети Wi-Fi и Ethernet ограничивают отслеживание IP-адресов. Вы можете включить или отключить эту сетевую опцию.

Примечание: Некоторые сети могут не поддерживать частную ретрансляцию iCloud. См. статью службы поддержки Apple «О частном ретрансляторе iCloud».

1. На Mac выберите меню Apple  > Системные настройки, затем нажмите «Сеть» на боковой панели. (Возможно, вам придется прокрутить вниз.)

   Открыть настройки сети для меня

2. Выполните одно из следующих действий:

   • Щелкните Wi-Fi справа, затем щелкните Сведения рядом с названием сети.

   • Щелкните имя вашего соединения Ethernet справа, затем щелкните Дополнительно.

3. Включите или выключите «Ограничить отслеживание IP-адресов», чтобы включить или отключить частную ретрансляцию iCloud в сети.

Информацию о функциях iCloud+ в Safari см. в Руководстве пользователя Safari. Сведения об обновлении хранилища iCloud см. в разделе Управление хранилищем iCloud.

См. также Настройте свой Apple ID для использования с iCloud на MacИспользуйте iCloud Drive для хранения документов на Mac, iPhone и iPadОптимизируйте место для хранения на Mac

Максимальное количество символов: 250

Пожалуйста, не указывайте личную информацию в своем комментарии.

Максимальное количество символов — 250.

Спасибо за отзыв.

Реле указателя поворота | Автозапчасти O’Reilly

Сравнить

Многофункциональное реле MasterPro Ignition 4

Сравнить

Многофункциональное реле MasterPro Ignition, 15 А, 5 клемм

Сравнить

Многофункциональное реле MasterPro Ignition, 30 А, 5 клемм

Сравнить

Многофункциональное реле MasterPro Ignition 5

Сравнить

Многофункциональное реле MasterPro Ignition 5

Сравнить

Многофункциональное реле MasterPro Ignition, 30 А, 5 клемм

Сравнить

Многофункциональное реле MasterPro Ignition 4

Сравнить

Многофункциональное реле MasterPro Ignition 4

Сравнить

Многофункциональное реле MasterPro Ignition 30 A 4

Сравнить

Многофункциональное реле MasterPro Ignition 5

Сравнить

Многофункциональное реле MasterPro Ignition, 30 А, 5 клемм

Сравнить

Многофункциональное реле MasterPro Ignition, 22 А, 4 клеммы

Сравнить

Импорт прямого зажигания 20 А 5 Терминал многоцелевого реле

Сравнить

Стандартный универсальный разъем зажигания с 4 контактами

Сравнить

Импортное многофункциональное реле прямого зажигания, 22 А, 4 клеммы

Сравнить

Стандартный разъем многоцелевого реле зажигания с 4 клеммами

Сравнить

Импорт прямого зажигания 20 А 5 Клеммное многофункциональное реле

Сравнить

Импорт многоцелевого реле прямого зажигания 3

Сравнить

Импортное многоцелевое реле прямого зажигания, 10 А, 5 клемм

Сравнить

Многофункциональное реле прямого зажигания с 6 контактами

Сравнить

Импорт прямого зажигания 10 А 6 Клеммное многоцелевое реле

Сравнить

Импортное многофункциональное реле прямого зажигания, 30 А, 4 клеммы

Сравнить

Стандартный универсальный разъем зажигания с 4 контактами

Сравнить

Многофункциональное реле прямого зажигания с 6 клеммами импорта

Если ваш сигнал поворота остается включенным слишком долго или вообще не работает, возможно, неисправно реле указателя поворота.
