Калькулятор обозначений SMD конденсаторов | turbo-blog.ru

Удобный калькулятор для отображения номинала конденсаторов в  SMD корпусе. Такая же проблема как и с резисторами, на просторах интернета нет работающего калькулятора под https, пришлось делать самому. О там как разместить калькулятор у себя на сайте, расскажу позже.









КодПикофарады (пФ, pF)Нанофарады (нФ, nF)Микрофарады (мкФ, uF)
1091.00.0010.000001
1591.50.00150.000001
2292.20.00220.000001
3393.30.00330.000001
4794.70.00470.000001
6896.80.00680.000001
100100.010.00001
15015
0.015
0.000015
220220.0220.000022
330330.0330.000033
470470.0470.000047
680680.0680.000068
1011000.10.0001
1511500.150.00015
2212200.220.00022
3313300.330.00033
4714700.470.00047
6816800.680.00068
10210001.00.001
15215001.50.0015
22222002.20.0022
33233003.30.0033
47247004.7 0.0047
68268006.80.0068
10310000100.01
15315000150.015
22322000220.022
33333000330.033
47347000470.047
68368000680.068
1041000001000.1
1541500001500.15
2242200002200.22
3343300003300.33
4744700004700.47
6846800006800.68
105100000010001.0

Калькулятор обозначений SMD конденсаторов

SMD конденсаторы маркировка.

Маркировка SMD конденсаторов

Подробности
Категория: Справочные данные
Опубликовано 16.06.2015 09:42
Автор: Admin
Просмотров: 14059

SMD конденсаторы ввиду малых размеров маркируются используется символы и цифры. В зависимости от типа конденсатора (танталовых, электролетических, керамических и т.д.) маркировка осуществляется различными способами.

Маркировка керамических SMD конденсаторов

Код таких конденстаторов состоит их 2 или 3-х символов и цифры. Первый символ (при наличии такового) говорит о производителе

(пример K — Kemet), второй это мантиса, а цифра является показателем степени емкости в пикоФарадах.

Пример

S3 это керамический SMD конденсатор с емкростью 4.7×103 пФ

Символ Мантиса Символ Мантиса Символ Мантиса Символ Мантиса
A 1.0 J 2.2 S 4.7 a 2.5
B 1.1 K 2.4 T 5.1 b 3.5
C 1.2 L 2.7 U 5.6 d 4.0
D 1.3 M 3.0 V 6.2 e 4.5
E 1.5 N 3.3 W 6.8 f 5.0
F 1.6
P
3.6 X 7.5 m 6.0
G 1.8 Q 3.9 Y 8.2 n 7.0
H 2.0 R 4.3 Z 9.1 t 8.0

коденсаторы могут иметь различные типы диэлектриков:

NP0 или C0G диэлектрик иммеет низкую диэлектрическую проницаемость и хорошую температурную стабильность. Z5U и Y5V дижлектрики обладают высокой диэлектрической проницаемостью с помощью чего достигается большая емкость конденсаторов и больший разброс параметров. X7R и Z5U широко используются в цепях общего назначения.

Диэлектрики обозначаются тремя симоволами, первые два это температурные пределы а третий это изменение емкости в % в данном интревале температур.

Пример

Z5U — точность +22, -56% в диапазоне температур от -55oC до -125oC до

Температурный диапазон Изменение емкости
Первый символ Нижний предел Второй символ Верхний предел Третий символ Точность
X +10oC 2 +45oC A 1.0%
Y -30oC 4 +65oC B 1.5%
Z -55oC 5 +85oC C 2.2%
    6 +105
o
C
D 3.3%
    7 +125oC E 4.7%
    8 +150oC F 7.5%
    9 +200oC P 10%
        R 15%
        S 22%
        T +22%,-33%
        U +22%,-56%
        V +22%,-82%

Маркировка электролитических SMD конденсаторов

 Для маркировки таких конденсаторов также используется символьно — цифровая маркировка в которую добавляется рабочее напряжение. Обозгачение состоит из 1-го символа и 3-х цифр. Символ означает рабочее напряжение

Пример

A475  А — это рабочее напряжение, 47-значение , 5-мантиса.

A475 = 47×105 пФ=4,7×106 пФ=4,7мФ 10В.

  • e-2.5В;
  • G-4В;
  • J-6.3В;
  • A-10В;
  • C-16В;
  • D-20В;
  • E-25В;
  • V-35В;
  • H-50В.

Существует также и другая маркировка используемые такими широко известными фирмами как Panasonic, Hitach и другие. Кодировние осуществляется 3-мя основными способами кодирования

Первый способ:

Маркировка осуществлется при помощи 3-х символов, первый это рабочее напряжение, второй это значение емкость третий это множитель. Если указаны только два символа то это означает что не указано рабочее напряжение (3-й символ).

Маркировка электролетических smd конденсаторов. Первый способ

Код Емкость Напряжение Код Емкость Напряжение
A6 1.0 16/35 ES6 4,7 25
A7 10 4 EW5 0,68 25
AA7 10 10 GA7 10 4
AE7
15
10 GE7 15 4
AJ6 2,2 10 GJ7 22 4
AJ7 22 10 GN7 33 4
AN6 3,3 10 GS6 4,7 4
AN7 33 10 GS7 47 4
AS6 4,7 10 GW6 6,8 4
AW6 6,8 10 GW7 68 4
CA7 10 16 J6 2,2 6.3/7/20
CE7 15 16 JE7 15 6.3/7
CJ6 4,7 10 GW6 6,8 4
CN6 3,3 16 JN6 3,3 6,3/7
CS6 4,7 16 JN7 33 6,3/7
CW6 6,8 16 JS6 4,7 6,3/7
DA6 1,0 10 JS7 47 6,3/7
DA7 10 20 JW6 6,8 6,3/7
DE6 1,5 20 N5 0,33 35
DJ6 2,2 20 N6 3,3 4/16
DN6 3,3 20 S5 0,47 25/35
DS6 4,7 20 VA6 1,0 35
DW6 6,8 20 VE6 1,5 35
E6 1,5 10/25 VJ6 2,2 35
EA6 1,0 25 VN6 3,3 35
EE6 1,5 25 VS5 0,47 35
EJ6 2,2 25 VW5 0,68 35
EN6 3,3 25 W5 0,68 20/35

 Маркировка электролетических smd конденсаторов. Первый способ

Второй способ:

Маркировка четырмя символами (буквами и цифрами), которые обозначают номинальную емкость  и рабочее напряжение. Первый символ (буква) означает рабочее напряжение, следующие за ним 2 символа (цифры) означают емкость в пф, а последний символ(цифра) это количество нулей. Такая маркировка конденсаторов имеет 2 варианта:

  • две цифры означают номинал в пф, а третья — количество нулей;
  • номинал емкости указан в микрофорадах, а знак p выступает в роли десятичной запятой.

 Маркировка электролетических smd конденсаторов. Второй способ

Третий способ:

Если размер корпуса большой то маркировка может располагатся в 2 строки, на первой указывается емкость, а на второй рабочее напряжение конденсатора. Если 2 цифры то емкость в микрофарадах если 3 то первые две это емкость в пикофарадах а третья это количество нулей (второй способ). Пример маркировки приведен на рисунке ниже.

Маркировка электролетических smd конденсаторов

Маркировка танталовых smd конденсаторов

Размером A и B

Маркировка рабочего напряжения осуществляется при помощи буквы, которая соответсвует определенному значению напряжения в В.

Символ G J A C D E V T
Напряжение, В 4 6,3 10 16 20 25 35 50

Далее за символом (буквой) следует обозначение емкости которое состоит из 3-х цифр, первые 2 это емкость в пикофарадах а третья это количество нулей.

Пример:

маркировка E105 означает 10 00000 пФ и рабочем напряжением 25 В.

Если танталовые конденсаторы размером C,D,E то они маркируются прямой записью.

Пример:

маркировка 46 6V означает 47 мкФ и рабочим напряжением в 6 В.

  • < Назад
  • Вперёд >
Добавить комментарий

Маркировка SMD конденсаторов (керамических — Avislab

Маркировка Керамических SMD конденсаторов

Керамические конденсаторы SMD ввиду их малых габаритов иногда маркируются кодом, состоящим из одного или двух символов и цифры. Первый символ, если он есть — код зготовителя (напр. K для Kemet, и т.д.), второй символ — мантисса и цифра показатель степени (множитель) емкости в pF. Например S3 — 4. 7nF (4.7 x 10^3 Pf) конденсатор от неизвестного изготовителя, в то время как KA2 100 pF (1.0 x 10^2 PF) конденсатор от фирмы Kemet.
LetterMantissaLetterMantissaLetterMantissaLetterMantissa
A1.0J2.2S4.7a2.5
B1.1K2.4T5.1b3.5
C1.2L2.7U5.6d4.0
D1.3M3.0V6.2e4.5
E1.5N3.3W6.8f5.0
F1.6P3.6X7.5m6.0
G1.8Q3.9Y8.2n7.0
H2.0R4.3Z9.1t8.0

Конденсаторы изготавливаются с различными типами диэлектриков: NP0, X7R, Z5U и Y5V …. Диэлектрик NP0(COG) обладает низкой диэлектрической проницаемостью, но хорошей температурной стабильностью (ТКЕ близок к нулю). SMD конденсаторы больших номиналов, изготовленные с применением этого диэлектрика наиболее дорогостоящие. Диэлектрик X7R имеет более высокую диэлектрическую проницаемость, но меньшую температурную стабильность. Диэлектрики Z5U и Y5V имеют очень высокую диэлектрическую проницаемость, что позволяет изготовить конденсаторы с большим значением емкости, но имеющих значительный разброс параметров. SMD конденсаторы с диэлектриками X7R и Z5U используются в цепях общего назначения.

Температурный диапазонИзменение емкости
Первый символНижний пределВторой символВерхний пределТретий символТочность
Z+10°C2+45°CA±1.0%
Y-30°C4+65°CB±1.5%
X-55°C5+85°CC±2.2%
6+105°CD±3.3%
7+125°CE±4.7%
8+150°CF±7.5%
9+200°CP±10%
R±15%
S±22%
T+22,-33%
U+22,-56%
V+22,-82%
В общем случае керамические конденсаторы на основе диэлектрика с высокой проницаемостью обозначаются согласно EIA тремя символами, первые два из которых указывают на нижнюю и верхнюю границы рабочего диапазона температур, а третий — допустимое изменение емкости в этом диапазоне. Расшифровка символов кода приведена в таблице. Примеры: Z5U — конденсатор с точностью +22, -56% в диапазоне температур от +10 до +85°C.X7R — конденсатор с точностью ±15% в диапазоне температур от -55 до +125°C.

Маркировка Электролитических SMD конденсаторов

Электролитические конденсаторы SMD часто маркируются их емкостью и рабочим напряжением, например 10 6V — 10 µ F 6V. Иногда этот код используется вместо обычного, который состоит из символа и 3 цифр. Символ указывает рабочее напряжение, а 3 цифры (2 цифры и множитель) дают емкость в pF.

Срез или полоса указывает положительный вывод.

СимволНапряжение
e2.5
G4
J6.3
A10
C16
D20
E25
V35
H50
Например, конденсатор маркирован A475 — 4. 7mF 10V

475 = 47 x 10^5pF = 4.7 x 10^6pF = 4. 7mF

Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами как PANASONIC, HITACHI и др. Различают три основных способа кодирования.

A. Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

В. Код содержит четыре знака (буквы и цифры), обозначающие номинальную емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — емкость в пикофарадах (пф), а последняя цифра — количество нулей.

Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пФ, третья — к

Танталовые конденсаторы [подробная статья] — маркировка, типы (smd/чип), полярность, особенности применения

Наверное, у каждого радиолюбителя хоть раз да взрывался танталовый конденсатор из-за неправильной переплюсовки.

В этой статье я расскажу, что такое танталовый конденсатор, зачем он нужен и как вообще с ним работать.

Если после прочтения у вас останутся вопросы – смело задавайте их в комментариях, а я постараюсь ответить.

Содержание статьи

Твердотельные танталовые конденсаторы по большинству параметров соответствуют требованиям к современным электронным устройствам. Они отличаются малыми габаритами, высокой удельной емкостью, надежностью (при соблюдении правил на всех этапах их жизни) и совместимостью с общепринятыми технологиями монтажа. Преимуществом является и то, что важный параметр конденсатора – ESR (эквивалентное последовательное сопротивление) – с ростом частоты не возрастает, а в некоторых случаях даже уменьшается. Чтобы сократить число отказов и продлить рабочий период устройства, необходимо учитывать его индивидуальные особенности при изготовлении, хранении, монтаже и во время работы.

Как выглядят танталовые конденсаторы

Так выглядят танталовые конденсаторы

Почему тантал используют для производства конденсаторов

Тантал способен при окислении формировать плотную оксидную пленку, толщину которой можно регулировать с помощью технологических приемов, тем самым изменяя параметры конденсатора.

Помимо тантала конденсаторы делают из керамики, слюды, бумаги и алюминиевой фольги.

Описание и назначение танталовых конденсаторов

Современные танталовые конденсаторы имеют малые размеры и относятся к чип-компонентам, которые предназначены для монтажа на плате. Иначе такие детали называются SMD, что расшифровывается как «компоненты поверхностного монтажа». SMD детали удобны для автоматизированных процессов монтажа и пайки на печатные платы.

Основное назначение электролитических поляризованных танталовых конденсаторов – действовать в комплексе с резистором с целью обработки сигнала и сглаживания его пиков и острых импульсов.

Конденсаторы широко используются в автомобильной, промышленной, цифровой, аэрокосмической технике.

Устройство танталовых твердотельных конденсаторов

Танталовый конденсатор относится к электролитическому типу. В его состав входят 4 основные части: анод, диэлектрик, твердый электролит, катод. Изготовление танталового конденсатора состоит из ряда достаточно сложных технологических операций.

Изготовление анода

Пористую гранулированную структуру получают прессованием из высокоочищенного танталового порошка. В процессе спекания в условиях глубокого вакуума при температурах +1300…+2000°C из порошка образуется губчатая структура с развитой площадью поверхности. Благодаря ей, обеспечивается высокая емкость при небольшом объеме. Танталовый конденсатор при одинаковой с алюминиевым устройством емкости имеет гораздо меньший объем.

Формирование диэлектрического слоя

Диэлектрический оксидный слой выращивают на поверхности анода из пентаоксида тантала в процессе электрохимического окисления. Толщину оксида можно регулировать изменением напряжения. Обычно толщина диэлектрической пленки составляет доли микрометра. Оксидный слой имеет не кристаллическую, а аморфную структуру, которая обладает значительным электросопротивлением.

Получение электролита

Электролитом служит твердотельный полупроводник – диоксид марганца, – который получают термообработкой солей марганца в ходе окислительно-восстановительного процесса. Для этого анодный губчатый слой покрывают солями марганца, а затем нагревают их до получения диоксида марганца. Процесс повторяют несколько раз до полного покрытия анода.

Формирование катодного слоя

Для улучшения контакта электролит покрывают графитовым, а затем металлическим слоем. В качестве металла обычно используют серебро. Сформированный композит запрессовывают в компаунд.

Особенности танталовых конденсаторов

  • Доступная емкость этих радиодеталей – от 1 до нескольких сотен мкФ
  • Относительно низкое эквивалентное последовательное сопротивление (ESR) и наименьшее значение утечки. Благодаря этим свойствам, танталовые конденсаторы успешно работают в качественной аудиоаппаратуре, тестовых и измерительных приборах.
  • Тонкий оксидный слой, который обеспечивает высокую диэлектрическую проницаемость. Сочетание значительной площади поверхности губчатого анода с хорошей диэлектрической проницаемостью обеспечивает хранение большого запаса энергии.
  • В отличие от электролитических, танталовые конденсаторы при переплюсовке или пробое взрываются. Сила взрыва зависит от размеров конденсатора и может повредить как соседние элементы, так и монтажную плату.

    Пробои танталовых конденсаторов

    При использовании этих эффективных, но немного капризных устройств, необходимо контролировать появление состояния отказа, поскольку известны случаи их возгорания при отказе. Отказы связаны с тем, что при неправильной эксплуатации пентаоксид тантала меняет аморфную структуру на кристаллическую, то есть из диэлектрика он превращается в проводник. Смена структур может наступить из-за слишком высокого пускового тока. Пробой диэлектрика вызывает повышение токов утечки, которые в свою очередь приводят к пробою самого конденсатора.

    Причиной неприятностей, связанных с эксплуатацией танталовых конденсаторов, может быть диоксид марганца. Кислород, который присутствует в этом соединении, вызывает появление локальных очагов возгорания. Пробои с возгоранием характерны для старых моделей. Новые технологии позволяют получать более надежную продукцию.

    Пробои, которые произошли при высоких температурах и напряжении, могут вызывать эффект лавины. В этом случае повреждения часто распространяются на большую часть или всю площадь устройства. Если же площадь кристаллизованного пентаоксида тантала небольшая, то часто происходит эффект самовосстановления. Он возможен, благодаря преобразованиям, происходящим в электролите в случае пробоя диэлектрика. В результате всех превращений кристаллизованный участок-проводник оказывается окруженным оксидом марганца, который полностью нейтрализует его проводимость.

    Другие дефекты танталовых конденсаторов

    Кроме пробоя, в результате неправильной производственной технологии и нарушения правил транспортировки и хранения в конденсаторе возникают и другие дефекты:

    • Механические. Первый вид таких дефектов может появиться на выращенном диэлектрике в результате его резкого удара о твердую поверхность. Второй – при образовании электролитного слоя из-за совместного действия теплового удара и внутреннего давления газов в порах.
    • Примеси и включения. При нарушении производственной технологии на поверхности тантала могут появиться посторонние вещества – углерод, железо, кальций, которые приводят к неравномерности диэлектрического слоя.
    • Кристаллизованные участки диэлектрика, которые появились при изготовлении устройства. Кристаллизация может происходить из-за несоответствия состава электролита технологическим требованиям и неправильного температурного режима процесса.

    Недостатки танталовых конденсаторов

  • постепенная деградация структуры;
  • зависимость емкости от частоты, при частотах выше 150 кГц эти устройства вообще неэффективны из-за существенного уменьшения емкости;
  • низкая устойчивость к токам пульсации и перегреву;
  • пожарная опасность.
  • Танталово-полимерные конденсаторы

    Большая часть проблем, характерных для танталовых конденсаторов, решена в танталово-полимерных аналогах. В качестве электролита в танталово-полимерных конденсаторах вместо диоксида марганца используется токопроводящий полимер. Он дает минимальный ESR, что позволяет пропускать гораздо большие токи, по сравнению с танталовыми предшественниками. Танталово-полимерные устройства успешно применяются в качестве сглаживающих конденсаторов в источниках питания и преобразователях напряжения.

    Токопроводящий полимер обеспечивает низкую чувствительность к импульсам тока, стойкость к внешним факторам, отсутствие деградации структуры, более высокий срок службы. Высокая стабильность емкости в широком интервале частот и температур позволяет применять танталово-полимерные устройства в промышленной, телекоммуникационной и автомобильной электронике и других областях, для которых характерно колебание рабочих температур.

    Основные параметры танталовых конденсаторов

    Для определения безопасного режима работы необходимо рассчитать уровни разрешенных значений тока и напряжения. Для расчетов необходимо знать следующие параметры танталовых конденсаторов, которые отражаются в документации:

    • Номинальная емкость. Эти устройства имеют высокую удельную емкость, которая может составлять тысячи микрофарад.
    • Номинальное напряжение. Современные модели этих устройств в большинстве рассчитаны на напряжения до 75 В. Причем, для нормальной работы в электрической схеме, деталь нужно использовать при напряжениях, которые меньше номинального. Эксплуатация танталовых конденсаторов при напряжениях, составляющих до 50% от номинального, снижает показатель отказов до 5%.
    • Импеданс (полное сопротивление). Содержит индуктивную составляющую, параллельное сопротивление, последовательное эквивалентное сопротивление (ESR).
    • Максимальная рассеиваемая мощность. При приложении к танталовому устройству переменного напряжения происходит выработка тепла. Допустимое повышение температуры конденсатора за счет выделяемой мощности устанавливается экспериментально.

    Особенности проектирования плат и монтажа танталовых конденсаторов

    Для этих устройств подходят практически все материалы печатных плат – FR4, FR5, G10, фторопласт, алюминий. Форма, размер посадочного места и способ монтажа указываются производителями деталей. Изменить рекомендуемые параметры монтажа может специалист, имеющий достаточно знаний и навыков, чтобы правильно скорректировать температуру пайки.

    Перед монтажом на плату наносят паяльную пасту. Толщина слоя – 0,178+/-0,025 мм. Для того чтобы флюс, находящийся в пасте, эффективно растворил оксиды с мест контакта, подбирают оптимальный температурный режим пайки. Обычно это делают опытным путем.

    Монтаж на плату осуществляется вручную или с помощью автоматизированного оборудования любого типа, применяемого сегодня. Пайка производится: вручную, волновым способом, в инфракрасных или конвекционных печах. Температурный режим предподогрева и пайки обычно предоставляют производители конкретной продукции.

    Маркировка танталовых конденсаторов

    В маркировке конденсаторов указывают стандартные параметры: емкость, номинальное напряжение, полярность. На корпусах типов B, C, D, E, V отображают все параметры, а на корпусе типа A вместо номинала напряжения указывают его буквенный код. В маркировке может указываться дополнительная информация – логотип производителя, код даты производства и другая.

    Таблица буквенных кодов напряжения для корпусов типа A

    Номинальное напряжение

    Код

    Номинальное напряжение

    Код

    4,0

    G

    20

    D

    6,3

    J

    25

    E

    10

    A

    35

    V

    16

    C

    50

    T

    Типы корпусов танталовых конденсаторов и их размеры

    Типы корпусов танталовых конденсаторов и их размеры

    Обозначение танталовых конденсаторов на схеме

    На схеме электролитические поляризованные конденсаторы, к которым относится танталовое устройство, обозначаются двумя параллельными линиями, идущими от них выводами и значком «+».

    Обозначение конденсаторов на схеме

    Обозначение конденсаторов на схеме (по ГОСТу)

    Особенности хранения

    Танталовые конденсаторы способны сохранять рабочие характеристики в течение длительного времени. При соблюдении нужного режима (температура до +40°, относительная влажность 60%) конденсатор при длительном хранении теряет способность к пайке, сохраняя другие рабочие характеристики.

    Общие рекомендации по продлению срока службы танталового конденсатора и повышению безопасности его эксплуатации:

    • Соблюдение требований техпроцессов;
    • Многоступенчатый контроль качества продукции;
    • Соблюдение условий хранения;
    • Выполнение требований к организации рабочего места для монтажа устройств на плату;
    • Соблюдение рекомендуемого температурного режима пайки;
    • Правильный выбор безопасных рабочих режимов;
    • Соблюдение требований по эксплуатации.

    Заключение

    Постарался подробно объяснить, что представляет из себя танталовый конденсатор и для чего он нужен.

    Если у вас есть какие-либо замечания или вопросы по теме – смело задавайте их в комментариях, постараюсь ответить!


    Была ли статья полезна?

    Да

    Нет

    Оцените статью

    Что вам не понравилось?


    Другие материалы по теме


    Обозначение конденсаторов на схеме

    Анатолий Мельник

    Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.


    Конденсатор 104: что это значит?

    Очень часто от начинающих радиолюбителей и от людей, далеких от радиоэлектроники, но по тем или иным причинам столкнувшихся с ремонтом электронных приборов, можно услышать такие вопросы: «Конденсатор 104 – что это значит? Как понять значение маркировки конденсаторов?» В этой статье мы попробуем популярно разобрать этот вопрос.

    Подобная маркировка конденсаторов (104) может быть только у керамических изделий. Это связано с тем, что они, в отличие от электролитических, имеют довольно малые габаритные размеры, и, соответственно, на их корпусе просто нет места для полной и подробной записи всей необходимой информации, такой как емкость изделия, тип и прочее.

    Конденсатор 104

    Керамический конденсатор (104) является естественной частью любой радиоэлектронной схемы. Эти изделия используют везде, где необходимо работать с сигналами, которые меняют свою полярность. Керамические конденсаторы имеют отличные частотные характеристики, малые токи утечки, незначительные потери, небольшие размеры и низкую стоимость. В тех схемах, где требуются описанные выше характеристики, керамические конденсаторы просто незаменимы, однако до недавнего времени проблемы, связанные с технологическим процессом их производства, отвели этим приборам нишу устройств с малой емкостью. Еще совсем недавно керамические конденсаторы с емкостью 10 мкФ воспринимались как экзотика, стоимость таких изделий была неоправданно высока. Развитие современных технологий позволило на сегодняшний день нескольким фирмам достичь емкости 100 мкФ в керамических конденсаторах и заявить о скором достижении еще больших значений. К тому же цены на все группы этих изделий постоянно снижаются.

    маркировка конденсаторов 104

    Теперь перейдем к маркировке керамических конденсаторов. Она бывает двух типов: из трех и четырех знаков. У нас маркировка «104», конденсатор с такой формой записи имеет отношение к трехзнаковой кодировке. Расшифровка данного типа довольно простая: первые два знака означают величину емкости в пикофарадах, а последний — количество нулей. Давайте разберем, что же означает конденсатор «104». Получается, что первые две цифры (10) означают емкость, а последняя (4) – количество нулей. Значит, маркировка 104 подразумевает 100000 пФ (100 нФ, или 0,1 мкФ). Как видите, все очень просто. Такой формой записи можно закодировать минимальное значение 1,0 пФ, она будет иметь следующий вид: 010. Если необходимо записать величину емкости менее одного пикофарада, используют латинскую литеру R. Такая запись будет иметь следующий вид: 0R5, что означает 0.5 пФ. Если значение емкости меньше 1,0 пФ, тогда последней цифрой ставится 9, это не значит, что надо дописывать 9 нулей. Вот пример такой записи – 109 (1,0 пФ), 159 (1,5 пФ) и 689 (6,8 пФ).

    Теперь рассмотрим четырехзнаковую маркировку керамических конденсаторов. В таком виде записи первые три цифры означают емкость в пикофарадах, а четвертая — количество нулей.

    104 конденсатор

    Вот мы и разобрали, что означает конденсатор «104». Теперь, если вам понадобятся керамические конденсаторы, вы с легкостью сможете разобраться, какое значение емкости записано на том или ином элементе. И вам не придется обращаться за помощью к специалистам.

    Все о маркировке конденсаторов

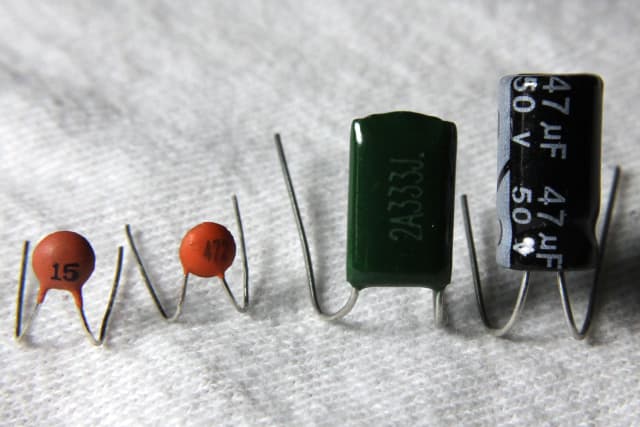

    Конденсаторы обычно маркируются с указанием, по крайней мере, их значения емкости; многие конденсаторы также имеют обозначение допусков значений и напряжения пробоя. Кроме того, поляризованные конденсаторы — у них есть + и — — также имеют маркировку поляризации.

    Значение емкости

    Значения емкости для некоторых конденсаторов напечатаны непосредственно на компоненте. Это справедливо для конденсаторов большего размера со значением 1 мкФ или выше, если только по той причине, что их больший физический размер позволяет производителю напрямую печатать значение на компоненте.

    Но с другими конденсаторами не всегда все так просто. Конденсаторы меньшего размера, например дисковые 0,1 или 0,01 мкФ, используют обычную трехзначную систему маркировки для обозначения емкости и допуска. Система нумерации проста в использовании, если вы помните, что она основана на пикофарадах, а не на микрофарадах.

    Число, такое как 104, означает 10 с четырьмя нулями, как в

    .

    100 000

    или 100000 пикофарад. Чтобы выполнить преобразование, переместите десятичную точку влево на шесть пробелов: 100000 станет.1. Обратите внимание, что для значений ниже 1000 пикофарад эта система нумерации не используется. Вместо этого указывается фактическое значение в пикофарадах, например 10 (для 10 пФ).

    Подобно резисторам, допуск конденсатора показывает, насколько близко напечатанное значение соответствует действительности. Для конденсаторов дискового типа меньшего размера допуск чаще всего обозначается однобуквенным кодом, который иногда помещается отдельно на корпусе конденсатора или после трехзначной отметки, например

    .

    104Z

    Буква Z обозначает допуск от +80 до –20 процентов.Это означает, что конденсатор, рассчитанный на 0,1 мкФ, может быть на 80 процентов больше или на 20 процентов меньше. См. Ниже список кодов допуска буквенного стиля.

    Таблица 1 дает быстрый взгляд на то, как несколько распространенных обозначений номеров конденсаторов преобразуются в их микрофарадные эквиваленты в мкФ.

    Таблица 1. Справочное значение конденсатора.

    Маркировка

    Значение (мкФ)

    Маркировка

    Значение (мкФ)

    xx (число от 01 до 99)

    хх пФ

    101

    0.0001

    331

    0,00033

    102

    0,001

    332

    0,0033

    103

    0,01

    333

    0.033

    104

    0,1

    334

    0,33

    221

    0,00022

    471

    0,00047

    222

    0.0022

    472

    0,0047

    223

    0,022

    473

    0,047

    224

    0,22

    474

    0.47

    Значение напряжения пробоя диэлектрика

    Напряжение пробоя диэлектрика указано только для определенных конденсаторов. Для тех, у кого он есть, напряжение указывается напрямую, например «35» или «35V». Иногда после номинального напряжения используются буквы WV . Это указывает на рабочее напряжение (на самом деле максимальное напряжение пробоя диэлектрика) конденсатора. Не следует использовать конденсатор с напряжением, превышающим это значение.

    Для конденсаторов, на которых не напечатано напряжение пробоя, необходимо оценить значение в зависимости от типа используемого диэлектрика. Это сложная тема, которая не рассматривается в этой книге, и, тем не менее, редко встречается в электронике для робототехники, потому что в большинстве схем используется 12 вольт или меньше. Лишь некоторые конденсаторы рассчитаны на меньшее напряжение пробоя, и они в основном используются для таких задач, как временное резервное копирование батарей.

    Маркировка поляризации

    Некоторые конденсаторы поляризованы, то есть имеют клеммы + и -.Маркировка на конденсаторе указывает на клемму + или -.

    Если конденсатор поляризован, крайне важно, соблюдать правильную ориентацию при установке конденсатора в схему. Если вы перевернете провода к конденсатору — например, подключите + к заземляющей шине — конденсатор может выйти из строя. Другие компоненты цепи также могут быть повреждены.

    Маркировка допусков конденсатора

    Помимо значения емкости (и, возможно, рабочего напряжения или напряжения пробоя) конденсатор может быть маркирован его допуском.

    Используется несколько систем маркировки допусков; Здесь показаны два наиболее распространенных. Первый используется с небольшими керамическими конденсаторами и отображается как одна буква.

    Второй используется для различных типов конденсаторов и обозначается уникальным набором букв и цифр, которые обозначают требования к низкой и высокой температуре (нижний и верхний допустимый температурный диапазон работы конденсатора) и его допуск в пределах этот температурный диапазон.

    Маркировка допусков керамического конденсатора

    Код

    Допуск

    Код

    Допуск

    Б

    ± 0,1 пФ

    Дж

    ± 5%

    К

    ± 0.25 пФ

    К

    ± 10%

    D

    ± 0,5 пФ

    м

    ± 20%

    Факс

    ± 1%

    Z

    + 80%, -20%

    G

    ± 2%

    Маркировка допусков конденсаторов EIA

    1-я буква Обозначение

    Низкая температура.Требование

    Номер Обозначение

    High Temp. Требование

    2-я буква Обозначение

    Макс. Изменение емкости при превышении допустимой температуры

    Z

    + 10 ° С

    2

    + 45 ° С

    А

    ± 1.0%

    Y

    -30 ° С

    4

    + 65 ° С

    Б

    ± 1,5%

    х

    -55 ° С

    5

    + 85 ° С

    К

    ± 2.2%

    6

    + 105 ° С

    Д

    ± 3,3%

    7

    + 125 ° С

    E

    ± 4.7%

    Факс

    ± 7,5%

    пол.

    ± 10.0%

    Р

    ± 15,0%

    ю

    ± 22.0%

    т

    ± 22% ~ 33%

    U

    ± 22% ~ 56%

    В

    ± 22% ~ 82%

    Пример: Y5P = ± 10% изменение температуры в диапазоне от -30 ° C до + 85 ° C.

    .

    Информация о коде конденсатора

    Эта таблица предназначена для определения номинальной стоимости керамических, лавсановых и слюдяных конденсаторов с буквенно-цифровой кодировкой в ​​целом. Они бывают разных размеров, форм, ценностей и оценок; Их производят многие производители по всему миру, и не все играют по одним и тем же правилам. На большинстве конденсаторов фактически нанесены числовые значения, однако некоторые имеют цветовую маркировку, а некоторые — буквенно-цифровые. Идентификаторы первого и второго значащих чисел конденсатора и представляют собой первое и второе значения, за которыми следует числовой код множителя, за которым следует буквенный код процентного допуска.Обычно первые две цифры кода представляют значительную часть значения, а третья цифра, называемая множителем, соответствует количеству нулей, добавляемых к первым двум цифрам. После этого могут появиться отличия. Используйте эту информацию в качестве ориентира и на свой страх и риск. Если вы сомневаетесь, попробуйте найти оригинального производителя и получить информацию из этого источника.

    ЗНАЧЕНИЕ ТИП КОД ЗНАЧЕНИЕ ТИП КОД

    1.5 пФ Керамика 1000 пФ / 0,001 мкФ Керамика / майлар 102

    3,3 пФ Керамика 1500 пФ / 0,0015 мкФ Керамика / майлар 152

    10 пФ Керамика 2 000 пФ / 0,002 мкФ Керамика / майлар 202

    15 пФ Керамика 2200 пФ / .0022 мкФ Керамика / майлар 222

    20 пФ Керамика 4700 пФ / 0,0047 мкФ Керамика / майлар 472

    30 пФ Керамика 5,000 пФ / 0,005 мкФ Керамика / майлар 502

    33 пФ Керамический 5600 пФ /.0056uF Керамика / Майлар 562

    47 пФ Керамика 6,800 пФ / 0,0068 мкФ Керамика / майлар 682

    56pF Керамика .01 Керамика / Майлар 103

    68pF Керамика .015 Майлар

    75 пФ Керамика .02 Майлар 203

    82pF Керамика .022 Майлар 223

    91 пФ Керамика.033 Майлар 333

    100 пФ Керамика 101 .047 Майлар 473

    120 пФ Керамика 121 .05 Майлар 503

    130pF Керамика 131 .056 Майлар 563

    150 пФ Керамика 151 .068 Майлар 683

    180 пФ Керамика 181 .1 Майлар 104

    220 пФ Керамика 221.2 майлара 204

    330 пФ Керамика 331 .22 Майлар 224

    470pF Керамика 471 .33 Майлар 334

    560pF Керамика 561 .47 Майлар 474

    680pF Керамика 681 .56 Майлар 564

    750 пФ Керамика 751 1 Майлар 105

    820pF Керамика 821 2 Майлар 205


    Общая информация по взломщику кода емкости
    ПикоФарад (пФ) НаноФарад (нФ) Микрофарад (мФ, мкФ или мфд) Код емкости
    1000 1 или 1н 0.001 102
    1500 1,5 или 1n5 0,0015 152
    2200 2.2 или 2н2 0,0022 222
    3300 3.3 или 3n3 0.0033 332
    4700 4.7 или 4n7 0,0047 472
    6800 6,8 или 6н8 0,0068 682
    10000 10 или 10н 0.01 103
    15000 15 или 15н 0,015 153
    22000 22 или 22н 0,022 223
    33000 33 или 33н 0.033 333
    47000 47 или 47n 0,047 473
    68000 68 или 68n 0,068 683
    100000 100 или 100n 0.1 104
    150000 150 или 150n 0,15 154
    220000 220 или 220n 0,22 224
    330000 330 или 330n 0.33 334
    470000 470 или 470n 0,47 474
    Версия 1.4.1
    .

    Маркировка конденсатора

    Маркировка конденсатора — это код, который указывает номинал компонента. Обычно он состоит из трех цифр, обозначающих значение, и буквы, обозначающей допуск. Таблицы обычно предоставляют средства для декодирования чисел; однако есть и калькуляторы. Его легко декодировать, потому что первые две цифры указывают значение, а третья цифра указывает количество добавляемых нулей в конце, известное как множитель.Затем, наконец, добавьте единицу pF. Так, например, код 101 означает 100 пФ.

    Таблица — декодер

    0 9119

    0

    240 90 008 56 пФ 9108 91115152

    0

    9 0008 202 33316

    0 56

    9000 9000 114818

    0

    11

    0 5600000

    6

    0 5600

    1
    пикофарад Код
    10 пФ 100
    11 пФ 110
    12 пФ 120
    120
    15 пФ 150
    16 пФ 160
    18 пФ 180
    20 пФ 200
    22 пФ 220
    27 пФ 270
    30 пФ 300
    33 пФ 330
    36 пФ 360
    39 пФ 3 39000 43 пФ430
    47 пФ470
    51 пФ510
    560
    62 пФ 620
    68 пФ 680
    75 пФ 750
    82 пФ 820
    910
    100 пФ 101
    110 пФ 111
    120 пФ 121
    130 пФ 131 131 151
    160 пФ 161
    180 пФ 181
    200 пФ 201
    220 пФ 221
    240000 221
    240000 900 270 пФ 271
    300 пФ 301
    330 пФ 331
    360 пФ 361
    390 пФ 391
    430 пФ 431
    470 пФ 471
    510 471
    510 911 911

    0

    561
    620 пФ 621
    680 пФ 681
    750 пФ 751
    820 пФ 821
    821
    1000 пФ 102
    1100 пФ 112
    1200 пФ 122
    1300 пФ
    1600 пФ 162
    1800 пФ 182
    2000 пФ
    2200 пФ 222
    2400 пФ 242
    2700 пФ 272
    3000 пФ 302
    3600 пФ 362
    3900 пФ 392
    4300 пФ 432
    4700 пФ 472
    5100 пФ 512 562
    6200 пФ 622
    6800 пФ 682
    7500 пФ752
    8200 пФ 822
    007
    822
    007 900
    10000 пФ 103
    11000 пФ 113
    12000 пФ 123
    13000 пФ 133
    15000 пФ 153
    16000 пФ 163
    180008 200 9000 9007
    18000 8000

    203
    22000 пФ 223
    24000 пФ 243
    27000 пФ 273
    30000 пФ 303 9003 9118
    36000 пФ 363
    39000 пФ 393
    43000 пФ 433
    47000 пФ 473
    473
    51000

    0 56

    563
    62000 пФ623
    68000 пФ 683
    75000 пФ 753
    82000 пФ 823
    пФ913
    100000 1047
    100000 104
    120000 пФ 124
    130000 пФ 134
    150000 пФ 154
    160000 пФ 164
    164
    200000 пФ 204
    220000 пФ 224
    240000 пФ 244
    270000 пФ 274
    300000 пФ 3047 300000 304
    360000 пФ 364
    3

    пФ 90 011

    394
    430000 пФ 434
    470000 пФ 474
    510000 пФ514
    560000 пФ 564
    560000 пФ 564

    00

    564

    0

    680000 пФ684
    750000 пФ754
    820000 пФ 824
    0 пФ 914
    914
    1100000 пФ 115
    1200000 пФ 125
    1300000 пФ 135
    1500000 пФ 155
    16000008 165000
    1600000 165000 185
    2000000 пФ 205
    2200000 пФ 225
    2400000 пФ 245
    2700000 пФ 275
    3000000 пФ 305
    305

    0

    365
    3

    0 пФ

    395
    4300000 пФ 435
    4700000 пФ 475
    5100000 пФ 515 515 6200000 пФ 625
    6800000 пФ 685
    7500000 пФ 755
    8200000 пФ 825
    002 90
    002 производитель не придерживаться системы кодирования EIA, а значения отмечать непосредственно на крышке акитор.

    Пример
    0,001K — это конденсатор 0,001 мкФ с допуском ± 10%.
    0,01Z — конденсатор 0,01 мкФ с допуском +80% и -20%.


    Примеры маркировки и значений

    17 1 821
    Код Значение
    101 100 пФ
    104 100 нФ
    105 1 мкФ
    224

    0

    221 220 пФ
    334330 нФ
    475 4.7 мкФ
    473 47 нФ
    561560 пФ
    503 50 нФ
    683 68 нФ
    822 8,2 нФ
    925 9,2 мкФ

    Для новичков некоторые значения могут сбить с толку. Значения с заглавной буквой K соответствуют допуску ± 10%. Моя статья о значениях керамических дисковых конденсаторов может помочь с буквами допуска.

    Пример
    103K — конденсатор 10 нФ с допуском 10%.
    222K — конденсатор емкостью 2,2 нФ с допуском 10%.
    823K составляет 82 нФ с допуском 10%.
    682K имеет допуск 6,8 нФ 10%.

    .

    Как интерпретировать маркировку конденсаторов> ENGINEERING.com

    При сборке схемы было бы неплохо, если бы все спецификации дискретных компонентов были написаны прямо на них. Но дело в том, что обычно просто не хватает места для отображения этой информации на простом английском языке. Хотя любой инженер знает, что цветовая маркировка на резисторе обозначает сопротивление, некоторые могут не осознавать, что конденсаторы также имеют свой собственный набор маркировок, которые варьируются в зависимости от размера устройства.В этой статье мы рассмотрим, что означают эти маркировки на различных компонентах.

    Важные характеристики конденсатора

    Проще говоря, конденсатор — это устройство, которое может накапливать заряд, действуя как своего рода краткосрочная батарея, которая может сглаживать колебания мощности и выполнять множество других задач. Они различаются по размеру от булавочной головки до банки с газировкой, поэтому характеристики конденсаторов и возможность печати на них информации сильно различаются.

    Соответствующие характеристики конденсатора включают:

    • Емкость: Сколько заряда может хранить компонент, измеряется в фарадах (кулонах на вольт)
    • Напряжение пробоя: Напряжение, при котором конденсатор больше не может накапливать заряд, вызывая короткое (или почти короткое) замыкание
    • Допуск: Насколько близко к заданной емкости можно ожидать сохранения конденсатора
    • Поляризация: Некоторые (но не все) конденсаторы имеют положительный и отрицательный вывод.Если это так, маркировка поляризации указывает на отрицательную сторону и обычно имеет форму светлой полосы
    • .

    Типовая маркировка

    Давайте рассмотрим типичную маркировку конденсаторов.

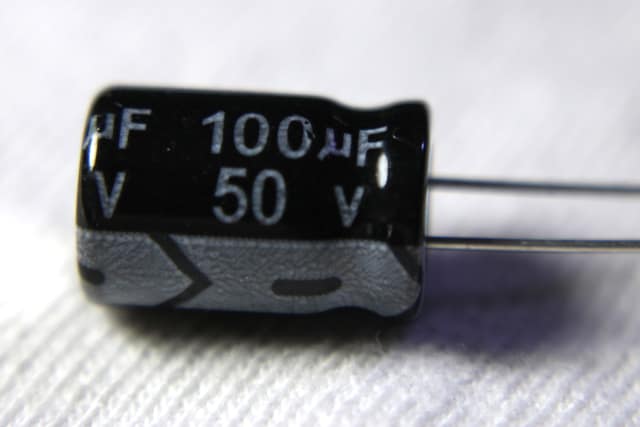

    На изображении выше изображен электролитический конденсатор с пометкой «100 мкФ», что означает, что он имеет емкость 100 мкФ (префикс μ указывает на 10 −6 ). Другими словами, это 0,0001 фарад. Хотя это может показаться очень маленьким числом, на самом деле это довольно типично, поскольку с практической точки зрения полный фарад довольно велик.

    Этот конкретный конденсатор также имеет маркировку «50 В», что означает его напряжение пробоя. Это говорит о том, что конденсатор выходит из строя при напряжении 50 вольт. Наконец, белая полоса указывает на отрицательную ветвь этого конденсатора, которая обычно также является более короткой.

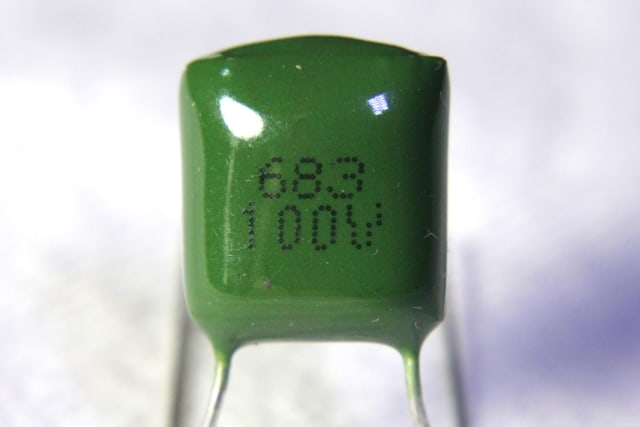

    На изображении выше показан пленочный конденсатор из майлара. Верхняя отметка «683» указывает значение емкости, которое составляет 68 000 пикофарад (пФ). Чтобы получить это значение, вы умножаете ведущие цифры (в данном случае 68) на 10 в степени последней цифры (3), и в результате получается емкость в пикофарадах (в данном случае мы получаем 68×10 3 пФ ).Есть три исключения для последней цифры: 7 не используется, 8 означает умножение первых цифр на 0,01, а 9 означает умножение первых цифр на 0,1.

    Напряжение пробоя диэлектрика этого конденсатора написано под емкостью как «100V», что означает, что он пробивается при 100 вольт. Нет отрицательного индикатора, так как этот конденсатор не имеет специальной полярности и может быть установлен любым способом.

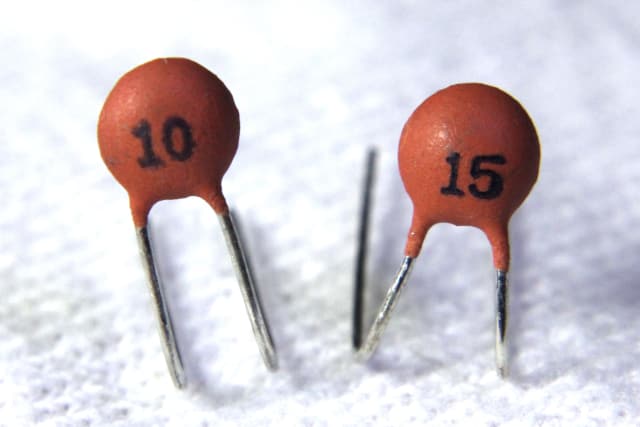

    На изображении выше показана пара керамических дисковых конденсаторов, обозначенных только цифрами «10» и «15».«Эти конденсаторы — и все те, что менее 1000 пФ — показывают свою емкость в пикофарадах. Следовательно, емкость этих двух конденсаторов составляет 10 и 15 пикофарад соответственно. Как и в предыдущем случае, эти конденсаторы также не имеют отображаемой полярности. Из-за их небольшого размера на них нет маркировки напряжения пробоя диэлектрика — вам нужно будет найти ее в технических характеристиках конденсатора.

    Прочая маркировка

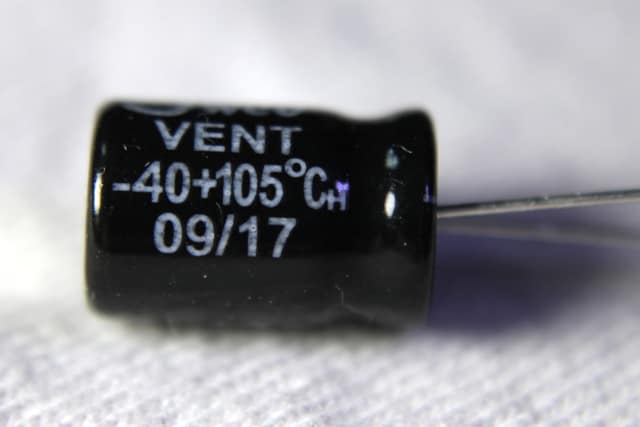

    Помимо приведенных выше примеров, конденсаторы могут также отображать другие характеристики, такие как диапазон рабочих температур, дату изготовления и даже название производителя.Конденсаторы также могут указывать свой допуск с помощью буквы, помещенной после первых трех цифр. Эти буквы варьируются от A (± 0,05 пФ) до Z (от -20 до 80%). В таблице ниже приведены другие коды допусков.

    Capacitor tolerance table.

    Коды допусков конденсаторов.

    Если вы пытаетесь определить конденсаторы для новой конструкции, лучше всего подойдет техническое описание. Однако, следуя этим рекомендациям, вы сможете определить основные характеристики конденсатора.

    Последнее предупреждение: конденсаторы могут нести заряд, даже если цепь отключена, поэтому будьте предельно осторожны при обращении с этими устройствами (особенно с большими конденсаторами, так как многие из них накапливают большой заряд).

    Зак Вендт и Джереми С. Кук — инженеры, которым нравится рассказывать, как электронные компоненты могут повлиять на дизайн. Зак из Arrow Electronics имеет опыт разработки потребительских товаров. Джереми работал в сфере автоматизации производства и пишет для различных технических изданий. Вы можете узнать больше о конденсаторах здесь.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
