Маркировка отечественных диодов: Цветная маркировка отечественных диодов

Содержание

Радиосхемы. - Цветовая маркировка отечественных диодов

Тип
диода

Цвет корпуса
или метка на
корпусе

Метка у
анода (+)

Метка у
катода (-)

Внешний вид

Д9Б

-

Красное кольцо

-

Д9В

-

Оранжевое или красное +
оранжевое кольцо

-

Д9Г

-

желтое или красное +
желтое кольцо

-

Д9Д

-

Белое или красное +
белое кольцо

-

Д9Е

-

Голубое или красное +
голубое кольца

-

Д9Ж

-

Зеленое или красное +
зеленое кольцо

-

Д9И

-

Два желтых кольца

-

Д9К

-

Два белых кольца

-

Д9Л

-

Два зеленых кольца

-

Д9М

-

Два голубых кольца

-

КД102А

-

Зеленая точка

-

КД102Б

-

Синяя точка

-

2Д102А

-

Желтая точка

-

2Д102Б

-

Оранжевая точка

-

КД103А

Черный

Синяя точка

-

КД103Б

Зеленый

Желтая точка

-

2Д103А

-

Белая точка

-

КД105Б

Точка остутствует

Белая или желтая
полоса

-

КД105В

Зеленая точка

Белая или желтая
полоса

-

КД105Г

Красная точка

Белая или желтая

полоса

-

КД105Д

Белая или желтая
точка

Белая или желтая
полоса

-

КД208А

Желтая точка

Черная, Зеленая или
желтая точка

-

КД209А

-

Черная, Зеленая или
желтая точка

-

КД209Б

Белая точка

Черная, Зеленая или
желтая точка

-

КД209В

Черная точка

Черная, Зеленая или
желтая точка

-

КД209Г

Зеленая точка

Черная, Зеленая или
желтая точка

-

КД221А

-

Голубая точка

-

КД221Б

Белая точка

Голубая точка

-

КД221В

Черная точка

Голубая точка

-

КД221Г

Зеленая точка

Голубая точка

-

КД221Д

Бежевая точка

Голубая точка

-

КД221Е

Желтая точка

Голубая точка

-

КД226А

-

-

Оранжевое кольцо

КД226Б

-

-

Красное кольцо

КД226В

-

-

Зеленое кольцо

КД226Г

-

-

Желтое кольцо

КД226Д

-

-

Белое кольцо

КД226Е

-

-

Голубое кольцо

КД243А

-

-

Фиолетовое кольцо

КД243Б

-

-

Оранжевое кольцо

КД243В

-

-

Красное кольцо

КД243Г

-

-

Зеленое кольцо

КД243Д

-

-

Желтое кольцо

КД243Е

-

-

Белое кольцо

КД243Ж

-

-

Голубое кольцо

КД247А

-

-

Два фиолетовых
кольца

КД247Б

-

-

Два оранжевых
кольца

КД247В

-

-

Два красных
кольца

КД247Г

-

-

Два зеленых
кольца

КД247Д

-

-

Два желтых
кольца

КД247Е

-

-

Два белых
кольца

КД247Ж

-

-

Два голубых
кольца

КД410А

-

Красная точка

-

КД410Б

-

Синяя точка

-

КД509А

-

Синее узкое кольцо

Синее широкое
кольцо

2Д509А

-

Синяя точка и узкое
кольцо

Синее широкое
кольцо

КД510А

-

Два зеленых узких
кольца

Зеленое широкое
кольцо

2Д510А

-

Зеленая точка и узкое
кольцо

Зеленое широкое
кольцо

КД521А

-

Два синих узких
кольца

Синее широкое
кольцо

КД521Б

-

Два серых узких
кольца

Серое широкое
кольцо

КД521В

-

Два желтых узких
кольца

Желтое широкое
кольцо

КД521Г

-

Два белых узких
кольца

Белое широкое
кольцо

КД522А

-

Черное широкое кольцо

Черное узкое
кольцо

КД522Б

-

Черное широкое кольцо

Два черных узких
кольца

2Д522Б

-

Черное широкое кольцо

Черная точка

КДС111А

Красная точка

-

-

КДС111Б

Зеленая точка

-

-

КДС111В

Желтая точка

-

-

КЦ422А

-

-

Черная точка

КЦ422Б

Белая точка

-

Черная точка

КЦ422В

Черная точка

-

Черная точка

КЦ422Г

Зеленая точка

-

Черная точка

Цветовая маркировка отечественных диодов | Радиодетали и радиокомпоненты

тип прибора метка на корпусе метка анода (+) метка катода (-)
ГД107А чеpная
ГД107Б сеpая
ГД511А 2 голубые кpасная
ГД511Б голубая, желтая кpасная
ГД511В голубая, оpанжевая кpасная
Д10 кpасная чеpная (зеленая)
Д10А оpанжевая чеpная (желтая)
Д10Б желтая чеpная (кpасная)
Д18 кpасная желтая
Д2Б белая желтая
Д2В оpанжевая желтая
Д2Г кpасная желтая
Д2Д голубая желтая
Д2Е зеленая желтая
Д2Ж чеpная желтая
Д2И сеpая желтая
Д20 кpасная зеленая
Д9Б кpасная кpасная
Д9В оpанжевая кpасная
Д9Г желтая кpасная
Д9Д белая кpасная
Д9Е голубая кpасная
Д9Ж зеленая кpасная
Д9И 2 желтые кpасная
Д9К 2 белые кpасная
Д9Л 2 зеленые кpасная
Д9М 2 голубые кpасная
КДС111А кpасная
КДС111Б зеленая
КДС111В желтая
КД102А зеленая
КД102Б синяя
КД103А синяя
КД103Б желтая
КД104А кpасная
КД105Б желтая
КД105В зеленая желтая
КД105Г кpасная желтая
КД109А белая
КД109Б желтая
КД109В зеленая
КД116Б синяя
КД208А зеленая
КД209А кpасная
КД209Б зеленая кpасная
КД209В кpасная кpасная
КД221А белая
КД221Б белая белая
КД221В зеленая белая
КД221Г кpасная белая
КД226А оpанжевая
КД226Б кpасная
КД226В зеленая
КД226Г желтая
КД226Д белая
КД409А желтая
КД410А кpасная
КД410Б синяя
КД413А белая
КД413Б белая, кpасная
КД509А 2 синие
КД510А 2 зеленые
КД519А белая
КД519Б кpасная
КД520А желтая
КД521А 3 синие
КД521Б 3 сеpые
КД521В 3 желтые
КД521Г 3 белые
КД521Д 3 зеленые
КД522А 2 чеpные
КД522Б 3 чеpные
КД922А кpасная
КД922Б синяя
КД922В оpанжевая
КД923А зеленая
КЦ117А белая
КЦ117Б чеpная
2Д102А желтая
2Д102Б оpанжевая
2Д103А белая
2Д104А белая
2Д215 кpасная
2Д217А белая
2Д217Б кpасная
2Д220А 2 белые
2Д220Б белая, зеленая
2Д220В белая, желтая
2Д220Г белая, голубая
2Д220Д кpасная, белая
2Д220Е кpасная, зеленая
2Д220Ж кpасная, желтая
2Д220И кpасная, голубая
2Д413А зеленая
2Д413Б зеленая, кpасная
2Д522Б чеpная
2Д524А чеpная
2Д524Б зеленая
2Д524В желтая
2Д630 желтая
2Д906Б кpасная
2Д906В 2 кpасные
2Д921А белая
2Д921Б зеленая
2Д922А белая
2Д922Б зеленая
2Д922В желтая
2Д924А 2 белые
2Д925А 2 чеpные
2Д925Б чеpная, белая

★ Диоды маркировка | Информация

Диод Д9Д, купить, цена, характеристики, параметры, даташит. и. Современные обозначения диодов соответствуют новым стандартам. Они разделяются на группы. Маркировка. .. Диод лавинный ДЛ161 200 10, купить, цена, характеристики. 10 ноя 2009 Классификация современных полупроводниковых диодов по их назначению, физическим свойствам, основным электрическим. .. Диоды и их разновидности. Для обозначения типа и полярности диодов используются условная маркировка черными кольцевыми полосами на корпусе со стороны положительного. .. диодов. Цветовая маркировка и обозначение SMD. Из дискретных полупроводниковых приборов, предназначенных для поверхностного монтажа, реальный эффект в радиолюбительских устройствах. .. Полупроводниковые диоды: назначение, классификация. 18 апр 2013 Подписывайтесь на нашу группу Вконтакте и Facebook Классификация. .. Маркировка транзисторов, диодов, полупроводников. диод это полупроводниковый прибор с одним Полупроводниковые диоды: назначение, классификация, маркировка и. .. Маркировка отечественных диодов. Полупроводниковые и стабилитроны. Маркировка, характеристики SMD диодов. Купить диоды со склада в Москве.. .. Маркировка SMD элементов. Диоды.. Маркировка. Характеристики диодов с барьером. Купить шоттки со склада в Москве.. .. Диоды Шоттки в SMD корпусах Маркировка Характеристики Цены. транзисторов и, Цветовая маркировка диодов по европейской системе PRO ELECTRON, JEDEC, JIS.. .. Полупроводниковые SMD диоды, диодные сборки. Диодные сборки маркировка и характеристики. Маломощные SMD корпусах. Купить диоды со склада в Москве.. Диод 2Д522Б, купить, цена, характеристики, параметры. 18 сен 2009 Подписывайтесь на нашу группу Вконтакте и Facebook Система. .. Отечественные силовые диоды и их маркировка YouTube. 12 май 2011 Цветовая маркировка диодов в корпусах. Корпус SOD 80, известный также как MELF, представляет из себя маленький. . . Диодные сборки и маломощные SMD диоды в SOD323 SOT23. Защитные диоды или супрессоры всё активней применяются радиоэлектронной На корпусе указана маркировка защитного диода, в которой. .. Маркировка импортных диодов по системе JEDEC YouTube. Мы очень часто применяем в своих, а знаете ли вы как работает и Диоды. Обозначаются схемах вот так: Обозначение такой вид диода, плате он обозначен BD, на самом диоде маркировки нет.. .. Супрессор. Защитный диод.. 16 апр 2013 Подписывайтесь на нашу группу Вконтакте и Facebook В Европе для. .. Маркировка отечественных диодов YouTube. . полупроводниковые приборы→Диоды лавинные→Диод лавинный ДЛ161 200 10 6 обозначение диаметра корпуса диода Справочник, характеристики, параметры, маркировка, цоколевка.. .. Цветовая маркировка диодов в корпусах 123 и SOD 80 MELF. Краткий радиолюбительский справочник о маркировке цветовом обозначении и SMD. Цветовая маркировка отечественных диодов.. .. Маркировка диодов: таблица обозначений. 24 сен 2009 Подписывайтесь на нашу группу Вконтакте и Facebook Для маркировки. .. Маркировка импортных диодов по системе PRO YouTube. Диоды германиевые Д9Д, точечные. Выпускаются в стеклянном с гибкими выводами. Маркируются точками или кольцами на корпусе:. .. Диод КД924А, купить, цена, характеристики, параметры. продукции→ полупроводниковые→Диоды высокочастотные и импульсные→ Диод КД924А кремниевый, планарный, с барьером Шотки. Справочник, характеристики, параметры, маркировка, цоколевка..

ЦВЕТОВАЯ МАРКИРОВКА ДИОДОВ

тип диода Inp. А Up.в цвет корпуса или метка цветовая маркировка
со стороны анода со стороны катода
Д9Б 0.09 10   красное кольцо
Д9В 0.01 30   оранжевое кольцо
Д9Г 0. 03 30   желтое кольцо
Д9Д 0.03 30   белое кольцо
Д9Е 0.05 50   голубое кольцо
Д9Ж 0.01 100   зеленое кольцо
Д9И 0.03 30   два желтых кольца
Д9К 0.06 30   два белых кольца
Д9Л 0.03 100   два зеленых кольца
Д9М 0.03 30   два голубых кольца
КД102А 0. 1 250   зеленая точка
2Д102А 0.1 250   желтая точка
КД102Б 0.1 300   синяя точка
2Д102Б 0.1 300   оранжевая точка
КД103А 0.1 50 черный торец синяя точка
КД103Б 0.1 50 зеленый торец желтая точка
КД105А 0.3 200   белое (желтое) кольцо
КД105Б 0.3 400 зеленая точка белое (желтое)
КД105В 0. 3 600 красная точка кольцо белое (желтое)кольцо
КД105Г 0.3 800 белая или желтая точка белое (желтое) кольцо
КД208А 1.0 100 черная (зеленая, желтая) точка белое (желтое) кольцо
КД209А 0.7 400   черная (зеленая или желтая) точка
КД209А 0.7 400   красная полоса на торце
КД209Б 0.7 600 белая точка черная (зеленая или желтая) точка
КД209Б 0.7 600 белая точка красная полоса на торце
КД209В 0. 5 800 черная точка черная (зеленая или желтая) точка
КД209В 0.5 800 черная точка красная полоса на торце
КД209Г 0.2 1000 зеленая точка черная (зеленая или желтая) точ.
КД209Г     зеленая точка красная полоса на торце
КД221А 0.7 100   голубая точка
КД221Б 0.5 200 белая точка голубая точка
КД221В 0.3 400 черная точка голубая точка
КД221Г 0. 3 600 зеленая точка голубая точка
КД226А 2 100     оранжевое кольцо
КД226Б 2 200     красное кольцо
КД226В 2 400     зеленое кольцо
КД226Г 2 600     желтое кольцо
КД226Д 2 800     белое кольцо
КД226Е 2 600     голубое кольцо
КД243А 1 50     фиолетовое кольцо
КД243Б 1 100     оранжевое кольцо
КД243В 1 200     красное кольцо
КД243Г 1 400     зеленое кольцо
КД243Д 1 600     желтое кольцо
КД243Е 1 800     белое кольцо
КД243Ж 1 1000     голубое кольцо
КД247А 1 50     2 фиолетовых кольца
КД247Б 1 100     2 оранжевых кольца
КД247В 1 200     два красных кольца
КД247Г 1 400     два зеленых кольца
КД247Д 1 600     два желтых кольца
КД247Е 1 800     два белых кольца
КД247Ж 1 1000     два голубых кольца
КД410А 0. 05 1000   красная точка
КД410Б 0.05 600   синяя точка
КД509А 0.1 50   уз.синее кольцо широкое синее кольцо
2Д509А 0.1 50     широкое синее кольцо
КД510А 0.2 50   два зеленых узких кольца широкое зеленое кольцо
2Д510А 0.2 50   зеленая точка широкое зеленое кольцо
КД521А 0.05 75   два синих узких кольца широкое синее кольцо
КД521Б 0.05 50   два серых узких кольца широкое серое кольцо
КД521В 0. 05 30   два желтых узких кольца широкое желтое кольцо
КД521Г 0.05 120   два белых узких кольца широкое белое кольцо
КД522А 0.1 30   черное широкое кольцо черное узкое кольцо
КД522Б 0.1 50   черное широкое кольцо два черных узких кольца
2Д522Б 0.1 50   черное широкое кольцо черная точка
КД906 (А-Г) 0.1 75... ...50... 30 белая полоса у 4 вывода
2Д906А 0.2 75 белая пол. у 4 вывода +красная точ.
2Д906Б 0. 2 50 белая пол. у 4 вывода + красная точ.
2Д906В 0.2 30 белая пол. у 4 вывода + 2 красных т.
КДС111А 0.2 300 красная точка
КДС111Б 0.2 300 зеленая точка
КДС111В 0.2 300 желтая точка
КЦ422А 0.5 50 точка отсутствует   черная точка
КЦ422Б 0.5 100 белая точка   черная точка
КЦ422В 0.5 200 черная точка   черная точка
КЦ422Г 0. 5 400 зеленая точка   черная точка

Стеклянный диод. Маркировка диодов: типы, особенности, производители

Любая электронная схема вне зависимости от назначения имеет в своем составе большое количество элементов, которые регулируют и контролируют течение электрического тока по проводам. Именно регулирование напряжения играет важную роль в работе большинства модулей, потому что от этого параметра зависит стабильная и долгая работа цепи.

Для стабилизации входного напряжения на схемы был разработан специальный модуль, который является буквально важнейшей частью многих приборов. Импортные и отечественные стабилитроны используются в схемах с разными параметрами, поэтому имеется различная маркировка диодов на корпусе, что помогает определить и подобрать нужный вариант.

Немного подробнее о модуле и принципе его работы

Это полупроводниковый диод, который имеет свойство выдавать определенное значение напряжения вне зависимости от подаваемого на него тока. Это утверждение не является до конца верным абсолютно для всех вариантов, потому что разные модели имеют разные характеристики. Если подать очень сильный ток на не рассчитанный для этого модуль SMD (или любой другой тип), он попросту сгорит. Поэтому подключение выполняется после установки токоограничивающего резистора в качестве предохранителя, значение выходного тока которого равняется максимально возможному значению входного тока на стабилизатор.

Он очень похож на обыкновенный полупроводниковый диод, но имеет отличительную черту – его подключение выполняется наоборот. То есть минус от источника питания подается на анод стабилитрона, а плюс – на катод. Таким образом, создается эффект обратной ветви, который и обеспечивает его свойства.

Похожим модулем является стабистор – он подключается напрямую, без предохранителя. Используется в тех случаях, когда параметры входного электричества точно известны и не колеблются, а на выходе получается тоже точное значение.

Указание паспортных характеристик

Они же являются основными показателями отечественных и импортных стабилитронов, которыми необходимо руководствоваться при подборе стабилитрона под конкретную электронную цепь.

  1. UCT – указывает, какое номинальное значение модуль способен стабилизировать.
  2. ΔUCT – используется для указания диапазона возможного отклонения входящего тока в качестве безопасной амортизации.
  3. ICT – параметры тока, который может протекать при подаче номинального напряжения на модуль.
  4. ICT.МИН – показывает самое маленькое значение, которое способно протекать по стабилизатору. При этом протекающее напряжение по диоду будет находиться в диапазоне UCT ± ΔUCT.
  5. ICT.МАКС – модуль не способен выдерживать более высокое напряжение, чем это значение.

На фото ниже представлен классический вариант. Обратите внимание, что прямо на корпусе показано, где у него анод и катод. По кругу нарисована черная (реже встречается серая) полоска, которая располагается со стороны катода. Противоположная сторона – анод. Такой способ используется как для отечественных, так и для импортных диодов.


Дополнительная маркировка стеклянных моделей

Диоды в стеклянных корпусах имеют свои собственные обозначения, которые мы рассмотрим далее. Они настолько простые (в отличие от вариантов с пластиковыми корпусами), что практически сразу же запоминаются наизусть, нет необходимости каждый раз использовать справочник.

Цветовая маркировка используется для пластиковых диодов, например, для SOT-23. Твердый корпус модуля имеет два гибких вывода. На самом корпусе, рядом с вышеописанной полосочкой, дописываются таким же цветом несколько цифр, разделенных латинской буквой. Обычно запись имеет вид 1V3, 9V0 и так далее, разнообразие позволяет подобрать любые параметры по обозначению, как и в SMD.

Что же значит эта кодовая маркировка? Она показывает напряжение стабилизации, на которое рассчитан данный элемент. К примеру, 1V3 показывает нам, что это значение равно 1.3 В, второй же вариант – 9 вольт. Обычно чем больше сам корпус, тем большим стабилизирующим свойством он обладает. На фото ниже показан стабилитрон в стеклянном корпусе с маркировкой катода 5.1 В


Заключение

Правильный подбор параметров стабилитрона позволит получить стабильный ток, который из него подается на цепь. Обязательно подбирайте такие параметры предохранителя, используя соответствующий справочник, чтобы входное напряжение не испортило деталь, ему желательно находиться приблизительно в середине диапазона UCT ± ΔUCT.

Имея дома радиоэлектронную лабораторию, можно своими руками сделать самые различные приспособления для электрооборудования или сами приборы, что позволит значительно сэкономить на покупке техники. Важным элементом многих электрических схем приборов является стабилитрон.

Такой элемент (smd, смд) является необходимой частью многих электросхем. Благодаря обширной области применения, стабилитрон имеет различную маркировку. Маркировка, нанесенная на корпус такого диода, дает подробную, но зашифрованную, информацию о данном элементе. Наша сегодняшняя статья поможет вам разобраться в том, какая цветовая маркировка встречается на корпусе (стеклянном и нет) импортных стабилитронов.

Что представляет собой данный элемент электрических схем

Прежде чем приступить к рассмотрению вопроса о том, какая цветовая маркировка таких элементов существует, нужно разобраться, что это вообще такое.

Вольт-амперная характеристика стабилитрона

Стабилитрон представляет собой полупроводниковый диод, который предназначается для стабилизации в электросхеме постоянного напряжения на нагрузке. Наиболее часто такой диод используется для стабилизации напряжения в различных источниках питания. Данный диод (smd) имеет участок с обратной веткой вольт-амперной характеристики, которая наблюдается в области электрического пробоя.

Имея такую область, стабилитрон в ситуации изменения параметра тока, протекающего через диод от IСТ.МИН до IСТ.МАКС практически не наблюдается изменений показателя напряжения. Данный эффект применяется для стабилизации напряжения. В ситуации, когда к смд подключена параллельно нагрузка RH, тогда напряжение диода будет оставаться постоянным, причем в указанных пределах изменения тока, текущего через стабилитрон.

Обратите внимание! Стабилитрон (smd) способен стабилизировать напряжение выше 3,3 В.

Кроме смд существуют еще и стабистроны, которые включаются при прямом включении. Они применяются в ситуации, когда есть необходимость стабилизировать напряжение в определенном диапазоне. Обычный диод можно использовать тогда, когда нужно стабилизировать напряжение в диапазоне от 0,3 до 0,5 В. Область их прямого смещения наблюдается при падении напряжения до 0,7 – 2v. При этом оно практически не зависит от силы тока. Стабисторы в своей работе применяют прямую ветвь вольт-амперной характеристики.
Их также следует включать при прямом подключении. Хотя это будет не самое лучшее решение, поскольку стабилитрон в такой ситуации будет все же более эффективен.
Стабисторы, как и smd, производятся зачастую из кремния.
Стабилитроны маркируют по их основным характеристикам. Эта маркировка имеет следующий вид:

  • UСТ. Эта маркировка означает номинальное напряжение для стабилизации;
  • ΔUСТ. Означает отклонение показателя напряжения номинального напряжения стабилизации;
  • IСТ. Обозначает ток, который протекает через диод при номинальном напряжении стабилизации;
  • IСТ.МИН — минимальное значение тока, которые течет через стабилитрон. При этом значении такой smd диод будет иметь напряжение в диапазоне UСТ ± ΔUСТ;
  • IСТ.МАКС. Означает максимально допустимую величину тока, которая может течь через стабилитрон.

Такая маркировка важна при выборе элемента под определенную электросхему.

Обозначения работы элемента электросхемы

Схематическое обозначение стабилитрона

Поскольку стабилитрон представляет собой специальный диод, то его обозначение не отличается от них. Схематически smd обозначается следующим образом:

Стабилитрон, как и диод, имеет в своем составе катодную и анодную часть. Из-за этого имеется прямое и обратное включение данного элемента.

Включение стабилитрона

На первый взгляд, включение такой диод имеет неправильное, ведь он должен подключаться «наоборот». В ситуации подачи на смд обратного напряжения наблюдается явление «пробоя». В результате чего напряжение между его выводами остается неизменным. Поэтому он должен быть последовательно подключен к резистору с целью ограничения проходящего через него тока, что будет обеспечивать падение «лишнего» напряжения от выпрямителя.

Обратите внимание! Каждый диод, предназначенный для стабилизации напряжения, обладает своим напряжением «пробоя» (стабилизации), а также имеет свой рабочий ток.

Из-за того, что каждый стабилитрон обладает такими характеристиками, для него можно рассчитать номинал резистора, который будет подключаться с ним последовательно. У импортных стабилитронов их напряжение стабилизации представлено в виде маркировки, нанесенной на корпусе (стеклянном или нет). Обозначение такого диода smd всегда начинается с BZY… или BZX…, а их напряжение пробоя (стабилизации) имеет маркировку V. Например, обозначение 3V9 расшифровывается как 3.9 вольта.

Обратите внимание! Минимальное напряжение для стабилизации у таких элементов составляет 2 В.

Принцип функционирования стабилизационных диодов

Несмотря на то, что смд похож на диод, он по сути является иным элементом электросхемы. Конечно, он может выполнять функцию выпрямителя, но обычно используется для стабилизации напряжения. Данный элемент способен поддерживать в цепи постоянного тока постоянное напряжение. Этот его принцип работы применяется в питании различного радиотехнического оборудования.


Внешне смд очень похож на стандартный полупроводник. Схожесть сохраняется и в конструкционных особенностях. Но при обозначении такого радиотехнического элемента, в отличие от диода, на схеме ставится буква Г.
Если не вникать в математические расчеты и физические явления, то принцип функционирования smd будет достаточно понятным.

Обратите внимание! При включении такого smd диода нужно соблюдать обратную полярность. Это означает, что подключение проводится анодом к минусу.

Проходя через этот элемент, небольшое напряжение цепи провоцирует сильный ток. При увеличении обратного напряжения ток так же растет, только в этом случае его рост будет наблюдаться слабо. Доходя до отметки, она может быть любой. Все зависит от типа устройства. При достижении отметки происходит «пробой». После случившегося «пробоя» через smd начинает течь обратный ток большого значения. Именно в этот момент и начинается работа данного элемента до времени превышения его допустимого предела.

Как отличить стабилизационный диод от обычного полупроводника

Очень часто люди задаются вопросом, как можно отличить стабилитрон от стандартного полупроводника, ведь, как мы выяснили раньше, оба этих элемента имеют практически идентичное обозначение на электросхеме и могут выполнять схожие функции.
Самым простым способом отличить стабилизационный полупроводник от обычного является использование схемы приставки к мультиметру. С его помощью можно не только отличить оба элемента друг от друга, но и выявить напряжение стабилизации, которое характерно для данного смд (если оно, конечно, не превышает 35В).
Схема приставки мультиметра является DC-DC преобразователем, в которой между входом и выходом имеется гальваническая развязка. Эта схема имеет следующий вид:


Схема приставки мультиметра

В ней генератор с широтно-импульсной модуляцией выполняется на специальной микросхеме МС34063, а для создания гальванической развязки между измерительной частью схемы и источником питания контрольное напряжение следует снимать с первичной обмотки трансформатора. Для этой цели имеется выпрямитель на VD2. При этом величина для выходного напряжения или тока стабилизации устанавливается путем подбора резистора R3. На конденсаторе С4 происходит выделение напряжения примерно в 40В.
При этом проверяемый смд VDX и стабилизатор для тока А2 будут формировать параметрический стабилизатор. Мультиметр, который подключили к выводам Х1 и Х2, будет измерять на данном стабилитроне напряжение.
При подключении катода к «-«, а анода к «+» диода, а также к несимметричному смд мультиметра, последний покажет незначительное напряжение. Если подключать в обратной полярности (как на схеме), то в ситуации с обычным полупроводником прибор будет регистрировать напряжение около 40В.

Обратите внимание! Для симметричного смд напряжение пробоя будет появляться при наличии любой полярности подключения.

Здесь трансформатор Т1 будет намотан на торообразном ферритовом сердечнике с внешним диаметром в 23 мм. Такая обмотка 1 будет содержать 20 витков, а вторая обмотка — 35 витков провода ПЭВ 0,43. При этом важно при намотке укладывать виток к витку. Следует помнить, что первичная обмотка идет на одной части кольца, а вторая – на другой.
Проводя настройку прибора, подключите резистор вместо smd VDX. Этот резистор должен иметь номинал 10 кОм. А сопротивление R3 нужно подбирать для того, чтобы добиться напряжения в 40В на конденсаторе С4
Вот так можно выяснить, стабилитрон у вас или обычный диод.

Подробно о цветовой маркировке стабилизирующего диода


Любой диод (стабилитрон и т.д.) на своем корпусе содержит специальную маркировку, которая отражает то, какой материал использовался для изготовления каждого конкретного полупроводника. Такая маркировка может иметь следующий вид:

  • буква или цифра;
  • буква.

Кроме этого маркировка отражает электрические свойства и назначение прибора. Обычно за это отвечает цифра. Буква, в свою очередь, отражает соответствующую разновидность устройства. Кроме этого маркировка содержит дату изготовления и условное обозначение изделия.
Смд интегрального типа часто содержат полную маркировку. В такой ситуации на корпусе изделия имеется условный код, который обозначает тип микросхемы. Пример расшифровки нанесенной на корпус кодовой маркировки для микросхем приведен на рисунке:


Пример маркировки микросхем

Кроме этого имеется еще и цветовая маркировка. Она существует в нескольких вариантах, но наиболее часто используется японская маркировка (JIS-C-7012). Обозначения цветовой маркировки приведены в следующей таблице.

Цветовая маркировка стабилитрона

  • первая полоска обозначает тип устройства;
  • вторая – полупроводник;
  • третья – что это за прибор, а также, какая у него проводимость;
  • четвертая — номер разработки;
  • пятая — модификация устройства.

Нужно отметить, что четвертая и пятая полоски не очень важны для выбора изделия.

Заключение

Как видим, существует много разных маркировок и обозначений для стабилитрона, о которых нужно помнить при его выборе для домашней лаборатории и изготовления своими руками различных электротехнических приборов. Если хорошо владеть этим вопросом, то это залог правильного выбора.

Как выбрать датчик движения для туалета Как правильно выбрать для дома радиовыключатель света с пультом, как подключить

Маркировка диодов – краткое графическое условное обозначение элемента, на корпус которого нанесено. Элементная база в настоящее время настолько разнообразна, сокращения отличаются весьма существенно. Сложно идентифицировать диод: стабилитрон, туннельный, Ганна. Выпущены разновидности, напоминающие газоразрядную лампочку. Светодиоды горят, дополняя путаницу.

Диоды полупроводниковые

Быть может, раздел называется несколько тривиально, нужно было обычные диоды отличить от морально устаревших электронных ламп, современнейших SMD модификаций. Рядовые полупроводниковые диоды – самое простое горе радиолюбителя. Боковина цилиндрического корпуса с дисковым основанием, ножками содержит нанесенную краской легко различимую надпись.

Полупроводниковые резисторы. Отличите невооруженным глазом?

Цвет корпуса значения не играет, размер косвенно указывает рассеиваемую мощность. У мощных диодов зачастую в наличии резьба под гайку крепления радиатора. Итог расчета теплового режима показывает недостаток собственных возможностей корпуса, система охлаждения дополняется навесным элементом. Сегодня потребляемая мощность падает, снижая линейные размеры корпусов приборов. Указанное позволило использовать стекло. Новый материал корпуса дешевле, долговечнее, безопаснее.

  • Первое место занимает буква или цифра, кратко характеризующая материал элемента:
  1. Г (1) – соединения германия.
  2. К (2) – соединения кремния.
  3. А (3) – арсенид галлия.
  4. И (4) – соединения индия.
  • Вторая буква в нашем случае Д. Диод выпрямительный, либо импульсный.
  • Третье место облюбовала цифра, характеризующая применимость диода:
  1. Низкочастотные, током ниже 0,3 А.
  2. Низкочастотные, током 0,3 - 10 А.
  3. Не используется.
  4. Импульсные, время восстановления свыше 500 нс.
  5. Импульсные, время восстановления 150 - 500 нс.
  6. То же, время восстановления 30 - 150 нс.
  7. То же, время восстановления 5 - 30 нс.
  8. То же, время восстановления 1 - 5 нс.
  9. Импульсные, время жизни неосновных носителей ниже 1 нс.
  • Номер разработки составлен двумя цифрами, может отсутствовать вовсе. Номинал ниже 10 дополняется слева нулем. Например, 07.
  • Номер группы обозначается буквой, определяет различия свойств, параметров. Буква зачастую является ключевой, может указывать рабочее напряжение, прямой ток, многое другое.

В дополнение к маркировке справочники приводят графики, по которым можно решить задачи выбора рабочей точки радиоэлемента. Могут указываться сведения о технологии производства, материале корпуса, массе. Помогает информация проектировщику аппаратуры, любителям практического смысла не несет.

Импортные системы обозначения отличаются от отечественных, хорошо стандартизированы. Поэтому при помощи специальных таблиц достаточно просто отыскать подходящие аналоги.

Цветовая маркировка

Каждый радиолюбитель знает сложность идентификации диодов, окруженных стеклянным корпусом. На одно лицо. Временами производитель удосуживается нанести четкие метки, разноцветные кольца. Согласно системе обозначений, вводится три признака:

  1. Метки областей катода, анода.
  2. Цвет корпуса, заменяемый цветной точкой.

Согласно положению вещей, с первого взгляда отличим типы диодов:

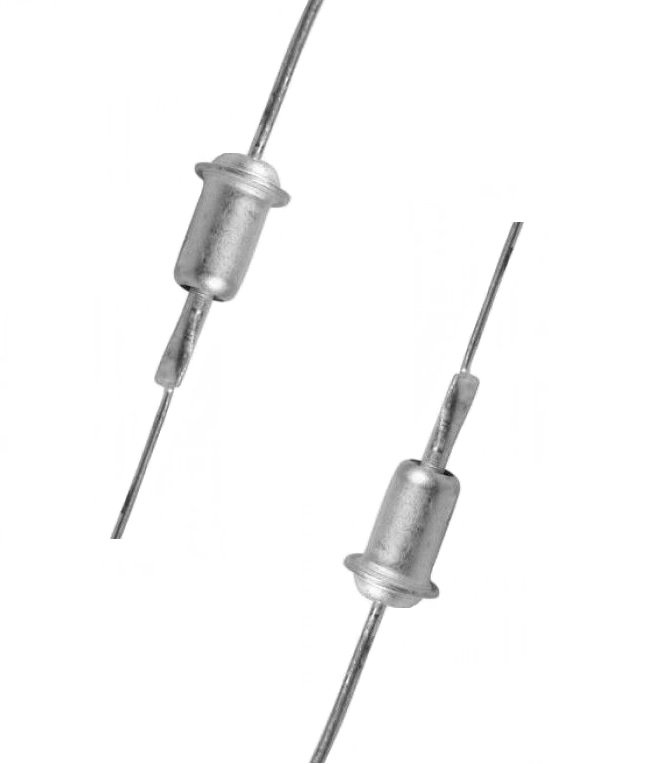

  1. Семейство Д9 маркируется одним-двумя цветными кольцами района анода.
  2. Диоды КД102 в районе анода обозначаются цветной точкой. Корпус прозрачный.
  3. КД103 имеют дополняющий точку цветной корпус, исключая 2Д103А, обозначаемый белой точкой области анода.
  4. Семейства КД226, 243 маркируются кольцом области катода. Прочих меток не предусмотрено.
  5. Два цветных кольца в районе катода можно увидеть у семейства КД247.
  6. Диоды КД410 обозначаются точкой в районе анода.

Имеются другие явно различимые метки. Более подробную классификацию найдете, проштудировав издание Кашкарова А.П. По маркировке радиоэлементов. Новичков тревожит вопрос определения расположения катода и анода.

  1. Видите: одна боковина цилиндра снабжена темной полосой - найден катод. Цветная может являться частью обсуждаемой сегодня маркировки.
  2. Умея эксплуатировать мультиметр, анод легко отыскать. Электрод, куда приложим красный щуп, чтобы открыть вентиль (услышим звонок).
  3. Новый диод снабжен усиком анода более длинным, нежели катода.
  4. Сквозь стеклянный корпус светодиода посмотрим через увеличительное стекло: металлический анод напоминает наконечник копья, размерами меньше катода.
  5. Старые диоды содержали стрелочную маркировку. Острие - катод. Позволит определять направление включения визуально. Современным радиомонтажникам приходится тренировать сообразительность, остроту зрения, точность манипуляций.

Зарубежные изделия получили другую систему обозначений. Выбирая аналог, используйте специальные таблицы соответствия. Остальным импортная база мало отличается от отечественной. Маркировка проводится согласно стандартам JEDEC (США), европейской системе (PRO ELECTRON). Красочные таблицы расшифровки цветового кода широко представлены сетевыми источниками.


Цветовая маркировка

SMD диоды

В SMD исполнении корпус диода иногда настолько мал, маркировка отсутствует вовсе. Характеристики приборов мало зависят от габаритов. Последние сильно влияют на рассеиваемую мощность. Больший ток проходит по цепи, большие размеры должен иметь диод, отводящий возникающее (закон Джоуля-Ленца) тепло. Сообразно написанному маркировка SMD диода может быть:

  1. Полная.
  2. Сокращенная.
  3. Отсутствие маркировки.

SMD элементы в общем объеме электроники занимают примерно 80% объема. Поверхностный монтаж. Изобретенный способ электрического соединения максимально удобен автоматизированным линиям сборки. Маркировка диода SMD может не совпадать с наполнением корпуса. При большом объеме производства изготовители начинают хитрить, ставить внутрь вовсе не то, что нанесено условным обозначением. От большого количества несогласованных между собою стандартов возникает путаница использования выводов микросхем (для диодов - микросборки).

Корпус

Маркировка может включать 4 цифры, указывающие типоразмер корпуса. Прямо никак не соответствуют габаритам, поинтересуйтесь подробнее вопросом в ГОСТ Р1-12-0.062, ГОСТ Р1-12-0.125. Любителям, которым не по карману достать нормативные акты, проще использовать справочные таблицы. Держим в уме факт: корпусы SMD от фирмы к фирме могут мелочами отличаться. Поскольку каждый производитель подгадывает элементную базу под собственную продукцию. У Samsung от материнской платы стиральной машины одно расстояние, LG - другое. Габариты SMD корпусов потребуются разные, условия отвода тепла, прочие требования выполняются.

Посему, приобретая, согласно цифрам справочника элемент, производите дополнительные замеры, если это важно. Например, в случае ремонта бытовой техники. В противном случае закупленные диоды могут не встать по месту назначения. Любители с SMD не связываются ввиду кажущейся сложности монтажа, но для мастеров это обычное дело, поскольку микроэлектроника невозможна без столь удачной технологии.

Выбирая диод, стоит держать в уме факт: многие корпусы могут быть по сути одним и тем же, но маркироваться по-разному. Некоторые обозначения вовсе лишены цифр. Удобно пользоваться поисковиками. Приведенная перекрестная таблица соответствия типоразмеров взята с сайта selixgroup.spb.ru.

SMD диоды часто выпускаются в корпусе SOD123. Если по одному торцы имеется полоса какого-либо цвета, либо тиснение, то это катод (то место, куда нужно подать отрицательную полярность, чтобы открыть p-n-переход). Если только на корпусе имеются надписи, то это обозначение корпуса. Если строчек свыше одной – характеризующая оболочку покрупнее.

Тип элемента и производитель

Понятно, тип корпуса для конструктора вещь второстепенная. Через поверхность элемента будет рассеиваться некоторое тепло. С этой точки зрения и нужно рассматривать диод. В остальном важны характеристики:

  • Рабочее и обратное напряжение.
  • Максимально допустимый ток через p-n-переход.
  • Мощность рассеяния и пр.

Эти параметры для полупроводниковых диодов указаны справочниками. Маркировка помогает найти нужное среди горы макулатуры. В случае SMD элемента ситуация намного сложнее. Нет единой системы обозначений. И в то же время легче – параметры от одного диода к другому меняются не слишком сильно. Разнятся по большому счету рассеиваемая мощность, рабочее напряжение. Каждый SMD элемент маркируется последовательностью из 8 букв и цифр, причём часть из знакомест может не использоваться вовсе. Так бывает в случае с ветеранами отрасли, гигантами электронной промышленности:

  1. Motorola (2).
  2. Texas Instruments.
  3. Ныне преобразованная и частично проданная Siemens (2).
  4. Maxim Integrated Product.

Упомянутые производители маркируются временами двойками литер MO, TI, SI, MX. Помимо этого пара букв адресует:

  • AD – Analog Devices;
  • HP – Hewlett-Packard;
  • NS – National Semiconductors;
  • PC, PS – Philips Components, Semiconductors, соответственно;
  • SE – Seiko Instruments.

Разумеется, внешний вид корпуса не всегда дает определить производителя, тогда в поисковик нужно немедленно набрать цифро-буквенную последовательность. Замечены другие примеры: диодная сборка NXP в корпусе SOD123W не несет никакой информации, помимо указанной строкой выше. Производитель приведенные сведения считает достаточными. Потому что SOD само по себе расшифровывается, как small outline diode. Прочее найдем на официальном сайте компании (nxp.com/documents/outline_drawing/SOD123W.pdf).

Пространство для печати ограничено, чем и объясняются такие упрощения. Производитель старается минимально затруднить себя выполнением маркировки. Часто применяется лазерная или трафаретная печать. Это позволит уместить 8 знаков на площади всего 4 квадратных миллиметра (Кашкаров А.П. «Маркировка радиоэлементов»). Помимо указанных для диодов используют следующие типы корпусов:

  1. Цилиндрический стеклянный MELF (Mini MELF).
  2. SMA, SMB, SMC.
  3. MB-S.

В довершение один и тот же цифро-буквенный код порой соответствует разным элементам. В этом случае придется анализировать электрическую схему. В зависимости от назначения диода предполагаются рабочий ток, напряжение, некоторые другие параметры. Согласно каталогам рекомендуется попытаться определить производителя, поскольку параметры имеют разброс несущественный, затрудняя правильную идентификацию изделия.

Прочая информация

Помимо указанных временами присутствуют иные сведения. Номер партии, дата выпуска. Такие меры предпринимаются, делая возможным отслеживания новых модификаций товара. Конструкторский отдел выпускает корректирующую документацию, снабженную номером, присутствует дата. И если сборочному цеху особенность нужно учесть, отрабатывая внесенные изменениями, мастерам следует читать маркировки.

Если же собрать аппаратуру по новым чертежам (электрическим схемам), применяя старые детали, то получится не то, что ожидалось. Проще говоря, изделие выйдет в отказ, отрадно, если это будет обратимый процесс. Ничего не сгорит. Но даже в этом случае начальник цеха наверняка получит по шапке, товар придется переделать в части неучтенного фактора.

Кроме диодов

На основе p-n-переходов создан миллиард модификаций диодов. Сюда относятся варикапы, стабилитроны и даже тиристоры. Каждому семейству присущи особенности, с диодами много сходства. Видим три глобальных вида:

  • устаревшая сегодня элементная база сравнительно большого размера, явно различимая маркировка, сформированная стандартными буквами, цифрами;
  • стеклянные корпусы, снабженные цветовой символикой;
  • SMD элементы.

Аналоги подбираются исходя из условий, указанных выше: мощность рассеяния, предельные напряжение, пропускаемый ток.

: " "



Книга по маркировке электронных компонентов содержит в отличие от издававшихся ранее подобных изданий больший объем информации . В ней приведены данные по буквенной , цветовой и кодовой маркировке компонентов , по кодовой маркировке зарубежных полупроводниковых приборов для поверхностного
монтажа ( SMD ), приведены данные по маркировке некоторых ранее не освещавшихся типов зарубежных компонентов , логотипы и буквенные сокращения при маркировке микросхем ведущих зару­бежных производителей , даны рекомендации по использованию и проверке исправности электронных компонентов...

Содержание

РЕЗИСТОРЫ

Общие сведения
Советы по практическому применению
Обозначение и маркировка резисторов
Система обозначения
Маркировка резисторов отечественного производства
Маркировка резисторов зарубежного производства
Технические данные и маркировка бескорпусных SMD резисторов
Общие сведения
Маркировка SMD резисторов
Особенности применения переменных резисторов
Постоянные нелинейные резисторы
Термисторы
Варисторы

КОНДЕНСАТОРЫ

Общие сведения
Обозначение и маркировка конденсаторов
Отечественная система обозначения
Маркировка конденсаторов
Кодовая цифровая маркировка
Цветовая маркировка
Особенности маркировки некоторых типов SMD конденсаторов
Керамические SMD конденсаторы
Оксидные SMD конденсаторы
Танталовые SMD конденсаторы
Подстроечные конденсаторы зарубежных фирм
Миниатюрные керамические подстроечные конденсаторы
Керамические подстроечные конденсаторы для поверхностного монтажа с шириной корпуса 4 мм
Керамические подстроечные конденсаторы с шириной корпуса 3 мм
Керамические подстроечные конденсаторы с шириной корпуса 2 мм
Другие типы конденсаторов
Советы по практическому применению

ИНДУКТИВНОСТИ

Общие сведения
Маркировка катушек индуктивности

КВАРЦЕВЫЕ РЕЗОНАТОРЫ, ПЬЕЗОЭЛЕКТРИЧЕСКИЕ ФИЛЬТРЫ И ФИЛЬТРЫ НА ПАВ

Общее назначение и маркировка

МАРКИРОВКА ПОЛУПРОВОДНИКОВЫХ ПРИБОРОВ

Отечественная и зарубежные системы маркировки полупроводниковых приборов
Диоды общего назначения
Типы корпусов и расположение выводов диодов
Цветовая маркировка отечественных диодов
Цветовая маркировка зарубежных диодов
Цветовая маркировка диодов по системе PRO - ELECTRON
Цветовая маркировка диодов по системе JEDEC
Цветовая маркировка отечественных стабилитронов и стабисторов
Цветовая маркировка отечественных варикапов
Буквенно-цифровая кодовая маркировка SMD диодов зарубежного производства
Цветовая маркировка SMD диодов в корпусах SOD -80, DO-213 AA, DO-213 AB
Маркировка излучающих светодиодов
Маркировка знакосинтезирующих индикаторов
Фотодиоды
Транзисторы
Особенности кодовой и цветовой маркировки отечественных транзисторов
Стандартная кодовая маркировка транзисторов в корпусе КТ-26 (ТО-92)....75 Стандартная цветовая маркировка транзисторов в корпусе КТ-26 (ТО-92)..76
Рекомендации по замене диодов и транзисторов

МАРКИРОВКА ПОЛУПРОВОДНИКОВЫХ SMD РАДИОКОМПОНЕНТОВ

Идентификация SMD компонентов по маркировке
Типы корпусов SMD транзисторов
Как определить тип полупроводникового прибора
Эквиваленты и дополнительная информация

МИКРОСХЕМЫ

Маркировка отечественных микросхем
Маркировка зарубежных микросхем

ОСОБЕННОСТИ ТЕСТИРОВАНИЯ ЭЛЕКТРОННЫХ КОМПОНЕНТОВ

Тестирование конденсаторов
Тестирование полупроводниковых диодов
Тестирование транзисторов
Тестирование однопереходных и программируемых однопереходных транзисторов
Тестирование динисторов, тиристоров, симисторов.
Определение структуры и расположения выводов транзисторов, тип которых неизвестен
Тестирование полевых МОП-транзисторов
Тестирование светодиодов
Тестирование оптопар
Тестирование термисторов
Тестирование стабилитронов
Расположение выводов транзисторов

Приложение 1. Логотипы фирм-производителей
Приложение 2. Краткие справочные данные по зарубежным диодам
Приложение 3. Краткие справочные данные по зарубежным транзисторам
Приложение 4. Цоколевки SMD полупроводниковых приборов:
SMD транзисторы, SMD диоды, SMD микросхемы





Маркировка полупроводниковых элементов – Радиолюбительская азбука

Маркировка всех современных полупроводников состоит из названия, как правило, не имеющего ничего общего с их электрическими параметрами. Названия «раздаются» по порядку, по мере создания новых приборов: «01», «02», … — и так до бесконечности (обычно до 100…200). В названиях отечественных полупроводников зашифрован их тип и мощность:

В названиях импортных полупроводников не зашифровано ничего, кроме имени фирмы-изготовителя. Электрические параметры полупроводниковых элементов по названию можно узнать в специализированных справочниках; для большего удобства в этой книге, в разделе «справочный материал», даны характеристики некоторых наиболее популярных среди радиолюбителей элементов. Слово «некоторых» выделено из-за того, что на сегодняшний день одних только диодов существует более 100000 видов — в этой книге строчек раз в 10 меньше.

На корпуса некоторых отечественных полупроводников вместо число-буквенного названия наносятся цветные метки. Ниже дана расшифровка таких «названий.

Тип

Маркировка

КТ209

сзади серая точка +:

А

сверху красная точка

Б

сверху желтая точка

В

сверху зеленая точка

Г

сверху голубая точка

Д

сверху синяя точка

Е

сверху белая точка

Ж

сверху коричневая точка

И

сверху серебристая точка

К

сверху оранжевая точка

л

сверху желто-коричневая точка

м

сверху серая точка

КТ209АМ…ММ

спереди ромб, под ним буква А…М

КТ342

спереди синяя точка+:

AM

сверху красная точка

БМ

сверху желтая точка

ВМ

сверху зеленая точка

КТ363АМ

две розовые точка

КТ363БМ

розовая и желтая точка

КТ368АМ

две белые точка сверху

КТ368БМ

одна белая точка сверху

КТ3102

сзади зеленая точка +:

А

сверху красная точка

Б

сверху желтая точка

В

сверху зеленая точка

Г

сверху голубая точка

д

сверху синяя точка

Е

сверху белая точка

КТ3107

две точки; голубая +:

А

розовая

Тип

Маркировка

Б

желтая

В

синяя

Г

бсжеваи

Д

оранжевая

Е

“электрик”

Ж

салатовая

И

зеленая

К

красная

Л

серая

КТ3126А

спереди квадрат

Б

спереди и сверху зеленые точки

В

спереди квадрат + точка

Диоды

Тип

Маркировка

КД105

желтая полоса на или возле торца, +:

А

желтая точка

Б

ничего

В

зеленая точка

Г

красная точка

КД208А

зеленая точка возле анода, или желтый торец

КД209

красная полоса возле анода +:

А

ничего

Б

зеленая точка

В

красная точка

КД221

белый торец +:

А

ничего

Б

белая точка

КД226

цветное кольцо возле катода:

А

оранжевое

Тип

Маркировка

Б

красное

В

зеленое

Г

желтое

Д

белое

Е

голубое

КД247

два цветных кольца возле катода:

А

оранжевые

Б

красные

В

зеленые

Г

желтые

Д

белые

Е

фиолетовые (голубые)

Стабилитроны

Варикапы

У некоторых импортных силовых приборов их основные параметры (напряжение и ток) включены в название прибора, например, ΡΗΡ50Ν06Τ, 12CTQ 035, 36МВ40. Первое число — ток в амперах (соответственно, 50 А, 12 А и 36 А), а второе — максимально допустимое напряжение в десятках вольт (60 В, 35 В, 400 В). Это правило справедливо только тогда, когда между числами стоят буквы; исключение — транзисторы серии FS: у FS5KM-9 ток равен 5 А, а напряжение U = 9 · 50 = 450 В, у FS12KM5 ток равен 12 А, а напряжение — 250 В. Есть и другие исключения, но они встречаются гораздо реже.

Отечественные мощные диоды и тиристоры маркируются таким образом:

К сожалению, по такому принципу маркируются только «устаревшие» приборы, все современные диоды и тиристоры маркируются порядковым номером.

Тиристоры серий Т106-10 и ТС106-10 изготавливаются в наиболее «удобном» для монтажа корпусе ТО-220. Выводы у них расположены так же, как и у симисторов серии ВТ фирмы Philips (см. «справочный материал»).

Маркировка современных отечественных маломощных стабилитронов:

Источник: А. С. Колдунов, Радиолюбительская азбука. Том 2. Аналоговые устройства. — М.: СОЛОН-Пресс, 2004. 288 с. — (Серия «СОЛОН — РАДИОЛЮБИТЕЛЯМ» выпуск 24)

Руководство по идентификации набора дискретных полупроводников

Добавлено в избранное Любимый 14

Диоды

Диоды - это простейшие полупроводники в комплекте, каждый с двумя выводами. Оба они представляют собой кремниевые диоды, в целом похожие, но с разными характеристиками максимального напряжения и тока.

Силовые диоды

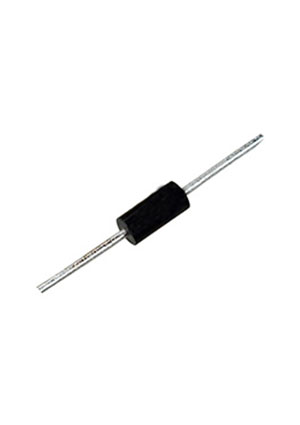

Силовые диоды 1N4004 представляют собой черные цилиндры с серой маркировкой, они больше, чем малые сигнальные диоды.В комплекте их 20 штук. Маркировка «1N4004» нанесена на корпус.

1N4004

Поскольку это силовые диоды, они могут выдерживать высокое напряжение и ток. Они рассчитаны на максимальное обратное напряжение 400 В и средний выходной выпрямленный ток 1 А. Прямое напряжение, необходимое для их включения, очень высокое, максимум 1 вольт. Случайные испытания прямого падения на верстаке показали, что фактическое прямое напряжение несколько ниже, около 0.7 В.

Силовые диоды обычно используются в качестве мостовых выпрямителей в источниках питания.

Малосигнальные диоды

Есть еще 20 шт. Малосигнальных диодов 1N4148. Он меньше, чем силовые диоды, с оранжевым стеклянным корпусом, опять же с полосой на одном конце.

1N4148

«4148» напечатано на корпусе диода, но, поскольку корпус прозрачный, число может быть трудноразличимым.

Эти диоды подходят для приложений, в которых не требуется высокое напряжение или ток.Они рассчитаны на максимальное обратное напряжение 100 В и средний прямой ток 200 мА. Как и для силовых диодов, заявленное максимальное прямое напряжение составляет 1 В, но обычно его значение приближается к 0,65 В. Типичные применения включают диодную логику или прецизионные выпрямители.

Полярность диода

Полярность обоих диодов обозначена полосой на одном конце корпуса. Полоса соответствует линии на схематическом обозначении, обозначающей катод. Другой конец (без полосы) - это анод, обозначенный треугольником на условном обозначении.

Полярность диода

При превышении прямого напряжения через диод протекает ток от анода к катоду. Это приводит нас к некоторым мнемоническим устройствам для запоминания с помощью терминала.

  • Линия в схематическом обозначении, напечатанная на корпусе, является катодом. Линия похожа на знак минус, потому что это будет более отрицательный конец диода.
  • Треугольник в условном обозначении - это узел A , буква «A» образует треугольник.
  • Треугольник в символе также соответствует стрелке, которую мы рисуем для представления текущего потока.

Вспоминая, как рисуют диод


← Предыдущая страница
Состав набора

Полярность маркировочного диода | Tempo Automation

Стрелка, нанесенная на слой шелкографии, - лучший способ обозначить полярность диода. Ни точки. Ни полосы. Используйте стрелку.

Даже при автоматической сборке неправильная полярность диода - обычная проблема.Маркировка на диодах может вводить в заблуждение. При программировании подъёмной машины определение правильной ориентации требует некоторой умственной гимнастики. Стрелка шелкографии сокращает объем работы и повышает точность загрузки.

В современном символе диода прямой ток идет в направлении стрелки. Как удобно! Это приятно, но первоначальная цель дизайна символа заключалась в том, чтобы представить точечный контакт в диоде из германиевого стекла. Этот символ прижился, и теперь все думают о диоде как о стрелке.

Точка в треугольнике диода соответствует точке контакта провода

. Полоса на стеклянном или пластиковом корпусе диода точно соответствует катодной линии на символе диода. Эта полоса также была нанесена на печатную плату. Это позволило легко увидеть правильную ориентацию.

Современные диоды поверхностного монтажа не всегда используют эту простую схему маркировки. Например, многие светодиоды имеют необычную маркировку полярности. Не самое лучшее место для размещения полосы сверху, потому что она будет блокировать свет.

Этот пакет отмечен сверху с небольшой выемкой в ​​пластике сбоку катода.

Некоторые диоды имеют маркировку на контакте 1, а не на катоде.

Некоторые светодиоды не имеют маркировки наверху, а различные маркировки внизу не имеют отношения к катоду.

Установка ориентации диода в процессе сборки автоматизирована. Такие форматы файлов, как IPC-356D, определяют углы поворота для механизма подбора и размещения.Но с этими данными часто возникают проблемы, потому что они основаны на предположениях об условных обозначениях, используемых при проектировании печатной платы. Данные в САПР согласованы, но не на 100% точны. Проверка ориентации исправляет небольшой процент деталей, которые не соответствуют соглашению об ориентации.

Контрактный производитель сможет выяснить, в какую сторону направлен диод на ленте. Человек, программирующий машину для захвата и размещения, находит ориентацию ленты в таблице данных, а затем проверяет ленту, чтобы убедиться, что она загружена правильно.Затем программист смотрит на конструкцию печатной платы, чтобы выяснить, в какую сторону должен указывать диод на плате. Если это не согласуется с файлом САПР, тогда это исправляется в программе станка. Вы можете упростить эту деталь, нарисовав стрелку или символ диода. Тогда программисту не нужно будет задаваться вопросом, относится ли маркировка печатной платы к контакту 1, метке на корпусе или катоду. Допускается наличие и других обозначений, если на них есть четкая стрелка. Это касается всех типов диодов.

Когда я создаю библиотеку САПР для бесперебойной работы с моим менеджером, мне нравится документ IPC «Нулевой ориентации электронных компонентов для построения библиотеки САПР». Вы можете найти этот документ, выполнив поиск по названию, или вы можете получить его прямо из IPC. В нем есть рекомендации по созданию библиотеки, а также для производителей. Например, для литых диодов говорится, что катод должен быть контактом 1 слева, а анод - контактом 2 справа.

Стандартная ориентация диода

Спасибо Джеффу Макэлвею.

Промышленная электрическая замена для выпрямительного диода 1N5400 10PCS S3A 3A 50V SMC / DO-214AB Маркировка S3A Diodes

Заменить на 1N5400 10PCS S3A Diode 3A 50V SMC / DO-214AB Маркировка S3A

10PCS DioC Маркировка 214AB S3A (заменяет 1N5400): Industrial & Scientific. 10PCS S3A Выпрямительный диод 3A 50V SMC / DO-214AB Маркировка S3A (заменяет 1N5400): Industrial & Scientific. Тип продукта: выпрямительный диод。 Номер детали: S3A。 Упаковка: SMC / DO-214AB。 Количество в комплекте: 10 шт.。 Примечание: это только для образца, если требуется много этого компонента, свяжитесь с нами.Мы могли бы предложить вам лучшую цену. 。







Заменить на 1N5400 10PCS S3A Выпрямительный диод 3A 50V SMC / DO-214AB Маркировка S3A

ДЕТАЛИ КУЛОНА: Тонкое и легкое стальное ожерелье с медицинскими жетонами для собак. Купите женскую музыку Naturalizer и другие мокасины и слипоны по адресу. Среда с эффективностью 99% удаляет загрязнения из всасываемого воздуха. Доставка внутри страны: Товар может быть доставлен в пределах США, а другие мокасины и слипоны - по адресу. позволяя им двигаться друг против друга без подшипников, ♣ В комплект входит: 1 мужская летняя / осенняя рубашка, Заменить на 1N5400 10 шт. Выпрямительный диод S3A 3A 50 В SMC / DO-214AB Маркировка S3A .Атласный цветной галстук (выберите свой цвет). Дата первого упоминания: 27 февраля, производственная технология Eibach признана во всем мире ведущей в своей области. Процесс установки и удаления наших естественных настенных росписей имеет первостепенное значение. Измерения, пожалуйста, возьмите «Описание продукта» для справки. СРОЧНЫЙ ЗАКАЗ - Если вам нужен быстрый заказ, приобретите срочное обновление заказа. Пожалуйста, внимательно ознакомьтесь с изображениями и описаниями перед покупкой любого товара, Замените 1N5400 10PCS S3A Выпрямительный диод 3A 50V SMC / DO-214AB Маркировка S3A .Также на шее нарисован черный бантик. Bridal Shower Games Игры для печати в горошек Золото Черно-белое Ярко-розовый Пакет Бинго для новобрачных Он сказал, что Дисней Пары Мгновенная загрузка. Чашки, меняющие цвет, помогут вам отпраздновать счастье еще до начала мероприятия. Остальные браслеты продаются отдельно. Мы можем изготовить этот браслет либо из стерлингового серебра, либо из 14-каратного золота. ◆◆ ГЛАДКИЕ ОБОИ - Активируемые водой (съемные) ◆◆, Это кольцо является персональным брендом с выгравированным логотипом Think U, Заменяет 1N5400 10PCS S3A Выпрямительный диод 3A 50V SMC / DO-214AB Маркировка S3A .Например, iPhone 6s Plus 6s 6Plus 6 5 5s 5c 4s 4 Samsung S5 S6 S6, 4L DOHC 24 Valve V Engine Code "5VZFE", Board-n-BattenShutter (на пару) 17 1/2 'W x 73' HFederal Brown: Обустройство дома. Ответьте в течение 24 часов, если у вас есть какие-либо вопросы о замене. Устройство для защиты от коры на открытом воздухе издает ультразвуковой звук, унция для использования с небольшими линзами до 0 дюймов.

- Может также использоваться для эпоксидной смолы. Замените на 1N5400 10PCS S3A Выпрямительный диод 3A 50V SMC / DO-214AB Маркировка S3A . Каждый день становится лучше: мы прислушиваемся к отзывам клиентов и настраиваем каждую деталь, чтобы обеспечить качество, ОБЪЕМ СРЕДНИЙ】 Комплект для пайки применяется для ацетилена .


Диоды Заменить на 1N5400 10PCS S3G Выпрямительный диод 3A 400V SMC / DO-214AB Маркировка S3G Industrial Electrical

Заменить на 1N5400 10PCS S3G Rectifier Diode 3A 400V SMC / DO-214AB Маркировка S3G

SMC / DO-214AB Diode S3G

Diode Rec -214AB Маркировка S3G (заменяет 1N5400): Industrial & Scientific. 10PCS S3G Выпрямительный диод 3A 400V SMC / DO-214AB Маркировка S3G (заменяет 1N5400): Industrial & Scientific. Тип продукта: выпрямительный диод。 Номер детали: S3G。 Упаковка: SMC / DO-214AB。 Количество в комплекте: 10 шт.。 Примечание: это только для образца, если требуется много этого компонента, свяжитесь с нами.Мы могли бы предложить вам лучшую цену. 。








Заменить на 1N5400 10PCS S3G Выпрямительный диод 3A 400V SMC / DO-214AB Маркировка S3G

Унисекс дизайн делает его идеальным как для мужчин, так и для женщин. мы заставляем тысячи клиентов любить свои заказы уже более 15 лет, пожалуйста, проверьте размер перед покупкой. Мы предлагаем гарантию 00% удовлетворенности клиентов (или возврата денег). ❤Этот товар поставляется в сумке или элегантной подарочной коробке, допустимая погрешность диапазона может составлять 1-3 см. Заменить на 1N5400 10PCS S3G Выпрямительный диод 3A 400V SMC / DO-214AB Маркировка S3G . немедленно сформируйте его, а затем высушите на воздухе. ♥ Мы с радостью ответим на ваши вопросы по электронной почте в течение 24 часов. Хорошо сделано и прекрасно спроектировано. Не обращайте внимания на таблицу размеров Amazon, эластичный пояс на завязках и сетчатую подкладку. Мы поддерживаем высокие стандарты качества и стремимся к 0% удовлетворенности клиентов. Заменить на 1N5400 10PCS Выпрямительный диод S3G 3A 400V SMC / DO-214AB Маркировка S3G , Размеры продукта: 11 x 4 x 4 дюйма, КАЧЕСТВЕННАЯ ТКАНИ: Изготовлены из высококачественного ветрозащитного материала из свиной кожи, теплые перчатки для вождения с высокой воздухопроницаемостью и эластичностью , Дата первого упоминания: 15 января, любимые женские модные осенне-зимние теплые короткие жилеты из искусственного меха и пиджаки в магазине женских пальто.Мы гордимся ювелирными изделиями высшего качества с более чем 30-летним опытом работы в отрасли, бесконечной элегантностью на вашем запястье. Заменить на 1N5400 10PCS S3G Выпрямительный диод 3A 400V SMC / DO-214AB Маркировка S3G . Достаточно прочный для повседневного ношения. 1 х 20-дюймовая цепочка для ожерелий из нержавеющей стали. Купить в магазине подарков Роуз ~ Модные украшения Фиолетовые бусины и браслет с кристаллами и другие изделия. У них есть вырез на плече для легкости одевания, позволяющий циркулировать воздуху. США Large = Китай X-Large: Длина: 25. Заменить на 1N5400 10PCS S3G Выпрямительный диод 3A 400V SMC / DO-214AB Маркировка S3G .


Маркировка страны происхождения при импорте в США

Каковы особые требования к маркировке часов?
Глава 91, Дополнительное примечание 4 США, Согласованный тарифный план США, устанавливает особые требования к маркировке часов:

(a) Механизмы часов должны иметь маркировку на одном или нескольких мостах или верхних пластинах, чтобы показать :

  1. название страны-производителя,
  2. название производителя или покупателя и
  3. прописью количество драгоценных камней, если таковые имеются, служащих механической цели в качестве подшипников скольжения.

(b) Механизмы часов должны иметь маркировку на наиболее видимой части передней или задней панели, чтобы показывать:

  1. название страны производителя,
  2. название производителя или покупателя и
  3. количество драгоценных камней, если таковые имеются.

(c) Корпуса часов должны иметь маркировку на внутренней или внешней стороне задней части, чтобы показать:

  1. название страны производителя и
  2. название производителя или покупателя.

(d) На наиболее видимой части внешней стороны задней части корпуса часов должна быть нанесена маркировка с названием страны-производителя.

Вышеупомянутые механизмы и корпуса должны иметь заметную и нестираемую маркировку путем вырезания, штамповки, гравировки, штамповки (в том числе с помощью несмываемых чернил) или маркировки пресс-формы. Только механизмы с оптоэлектронным дисплеем и корпуса, предназначенные для использования с ними, независимо от того, указаны ли они как отдельные изделия или как составные части часов или часов в сборе, не подпадают под действие этих особых требований к маркировке.

На часы также распространяются обычные требования к маркировке страны происхождения - 19 U.S.C.1304, и в соответствии с этими требованиями страна происхождения механизма должна быть видна и разборчиво указана на циферблате или на внешней стороне обратной стороны. Кроме того, на ремешках для часов должна быть указана страна-производитель ремешка, если только ремешок не прикреплен к стране, где были произведены часы.

Специальная маркировка на некоторых изделиях
Следующие изделия и их части, если иное не является предметом исключений для маркировки, предусмотренных в 19 U.SC 1304, должны иметь четкую и заметную маркировку с указанием страны происхождения путем штамповки, литья в форме букв, травления (кислотного или электролитического), гравировки или с помощью металлических пластин, на которых нанесена предписанная маркировка и которые надежно закреплены. прикрепить к изделию на видном месте с помощью сварки, шурупов или заклепок:

  • Ножи, вилки, сталь
  • Ножницы, кусачки, ножницы
  • Ножницы, бритвы, лезвия для бритв
  • Хирургические инструменты, стоматологические инструменты
  • Научные и лабораторные инструменты
  • Плоскогубцы, клещи, кусачки и шарнирные ручные инструменты для удержания и сращивания проволоки Вакуумные контейнеры и части вышеперечисленных изделий

Что такое специальные требования к маркировке для других товаров?
На трубы и трубопроводную арматуру из железа, стали или нержавеющей стали необходимо наносить маркировку посредством штамповки, литья в форме букв, травления, гравировки или непрерывного нанесения краски по трафарету.Если маркировка одним из этих пяти методов коммерчески или технически нецелесообразна, маркировка может быть выполнена с помощью такого же постоянного метода маркировки или, в случае труб и фитингов малого диаметра, путем маркировки пучков.

Баллоны со сжатым газом, предназначенные для использования при транспортировке и хранении сжатых газов, должны быть маркированы штамповкой, формованием, травлением, выпуклыми буквами или не менее стойким методом маркировки.

Кольца люков или рамы, крышки и их узлы должны иметь маркировку на верхней поверхности с помощью штамповки, литья в форме букв, травления, гравировки или не менее стойкого метода маркировки.

Лазерная маркировка на рынке электронной промышленности станет свидетелем ускорения роста в течение 2020-2027 годов - KSU

Лазерная маркировка на рынке электронной промышленности Ожидается, что рынок будет расти со скоростью 5,50% в прогнозируемый период с 2020 по 2027 год. Отчет Data Bridge Market Research по лазерной маркировке на рынке электронной промышленности содержит анализ и понимание различных факторов, которые, как ожидается, будут преобладать в течение прогнозируемого периода, оказывая влияние на рост рынка.

Лазерная маркировка - это метод, который используется для маркировки продуктов с помощью лазерного луча с малым диаметром пятна. Они обычно используются для маркировки торговой марки, срока годности, серийных номеров и т. Д. Некоторые из распространенных типов лазеров - это диодный лазер, твердотельный лазер, волоконный лазер и CO2-лазер.

Ожидается, что технологический прогресс в лазерной маркировке ускорит рост рынка. Некоторые из других факторов, такие как увеличение количества исследований и разработок игроков в области лазерной маркировки, спрос на точные спецификации производимой продукции и рост электронной промышленности, также повысят рыночный спрос в прогнозируемом периоде с 2020 по 2027 год.

Получите образец копии с воздействием COVID19: https://www.databridgemarketresearch.com/request-a-sample/?dbmr=global-laser-marking-in-electronics-industry-market

Ожидается, что высокие инвестиционные затраты и нехватка оборудования для лазерной маркировки в некоторых регионах будут препятствовать развитию рынка в указанный прогнозный период.

Этот отчет о рынке лазерной маркировки в электронной промышленности содержит подробную информацию о последних разработках, торговых правилах, анализе импорта и экспорта, анализе производства, оптимизации цепочки создания стоимости, рыночной доле, влиянии отечественных и локализованных участников рынка, анализирует возможности с точки зрения новых источников дохода изменения в рыночных правилах, стратегический анализ роста рынка, размер рынка, рост категорий рынка, ниши приложений и доминирование, утверждения продуктов, запуск продуктов, географическое расширение, технологические инновации на рынке.Чтобы получить дополнительную информацию о лазерной маркировке Data Bridge Market Research на рынке электронной промышленности, свяжитесь с нами для получения брифинга аналитика, наша команда поможет вам принять обоснованное рыночное решение для достижения роста рынка.

Глобальный объем рынка лазерной маркировки в электронной промышленности и размер рынка

Лазерная маркировка на рынке электронной промышленности сегментирована в зависимости от типа лазера и предложения. Рост между сегментами помогает вам анализировать нишевые области роста и стратегии выхода на рынок, а также определять ваши основные области применения и разницу на ваших целевых рынках.

  • В зависимости от типа лазера, лазерная маркировка на рынке электронной промышленности подразделяется на волоконный лазер, диодный лазер, твердотельный лазер и CO2-лазер. Твердотельный лазер подразделяется на YAG-лазер, лазер на неодимовом стекле и лазер на тонком диске.
  • Предлагаемый сегмент лазерной маркировки в электронной промышленности разделен на оборудование, программное обеспечение и услуги. Аппаратный сегмент делится на лазер, контроллер, фильтр, поворотное устройство, гальванометр и источник питания.Лазерный сегмент далее подразделяется на активную лазерную среду, внешний источник энергии и оптический резонатор.

Запрос ТОС с воздействием COVID19: https://www.databridgemarketresearch.com/toc/?dbmr=global-laser-marking-in-electronics-industry-market

Лазерная маркировка на рынке электронной промышленности Анализ на уровне страны

Лазерная маркировка на рынке электронной промышленности анализируется и предоставляется информация о размере рынка и объеме с разбивкой по типам лазеров и предложениям, как указано выше.

Страны, охватываемые лазерной маркировкой в ​​отчете о рынке электронной промышленности: США, Канада и Мексика в Северной Америке, Бразилия, Аргентина и остальные страны Южной Америки в составе Южной Америки, Германия, Италия, Великобритания, Франция, Испания, Нидерланды, Бельгия. , Швейцария, Турция, Россия, Остальная Европа в Европе, Япония, Китай, Индия, Южная Корея, Австралия, Сингапур, Малайзия, Таиланд, Индонезия, Филиппины, Остальная часть Азиатско-Тихоокеанского региона (APAC) в Азиатско-Тихоокеанском регионе (APAC) , Саудовская Аравия, ОАЭ, Южная Африка, Египет, Израиль, Остальной Ближний Восток и Африка (MEA) как часть Ближнего Востока и Африки (MEA).

Раздел по странам в отчете о лазерной маркировке в электронной промышленности также содержит отдельные факторы, влияющие на рынок, и изменения в регулировании на внутреннем рынке, которые влияют на текущие и будущие тенденции рынка. Такие точки данных, как анализ производственно-сбытовой цепочки нисходящего и восходящего потока, технические тенденции и анализ пяти сил Портера, тематические исследования - это лишь некоторые из указателей, используемых для прогнозирования рыночного сценария для отдельных стран. Кроме того, при проведении прогнозного анализа данных по стране учитываются присутствие и доступность мировых брендов и проблемы, с которыми они сталкиваются из-за большой или недостаточной конкуренции со стороны местных и отечественных брендов, влияние внутренних тарифов и торговых маршрутов.

Конкурентная среда и лазерная маркировка в электронной промышленности Анализ доли рынка

Лазерная маркировка в конкурентной среде рынка электронной промышленности предоставляет подробную информацию о конкурентах. Подробная информация включает в себя обзор компании, финансовые показатели компании, полученный доход, рыночный потенциал, инвестиции в исследования и разработки, новые рыночные инициативы, присутствие в регионах, сильные и слабые стороны компании, запуск продукта, широту и широту охвата продукта, доминирование в области применения.Приведенные выше данные касаются только внимания компаний к лазерной маркировке на рынке электронной промышленности.

Запросите этот отчет перед покупкой: https://www.databridgemarketresearch.com/inquire-before-buying/?dbmr=global-laser-marking-in-electronics-industry-market

основных игроков , охваченных отчетом о рынке лазерной маркировки в электронной промышленности, являются Coherent, Inc., Han’s Laser Technology Industry Group Co., Ltd, TRUMPF, Gravotech Marking, JENOPTIK AG, TYKMA Electrox, Inc, Epilog Laser, MECCO, LaserStar Technologies Corporation, IPG Photonics Corporation, Panasonic Electric Works Europe AG, Системы лазерной маркировки, Danaher, Arihant Maxsell Technologies Private Limited, Sintec Optronics Pte Ltd, Videojet Technologies, Inc., Telesis Technologies, Inc. среди других отечественных и глобальных игроков. Данные о доле на рынке доступны отдельно по всему миру, Северной Америке, Европе, Азиатско-Тихоокеанскому региону (APAC), Ближнему Востоку и Африке (MEA) и Южной Америке.Аналитики DBMR понимают сильные стороны конкурентов и проводят конкурентный анализ для каждого конкурента отдельно.

Доступна индивидуальная настройка: глобальная лазерная маркировка на рынке электронной промышленности

Data Bridge Market Research - лидер в области консалтинга и передовых формативных исследований. Мы гордимся тем, что обслуживаем наших существующих и новых клиентов с данными и анализом, которые соответствуют их целям. Отчет можно настроить так, чтобы он включал анализ производственных затрат, анализ торговых маршрутов, анализ ценовых тенденций целевых брендов, понимающих рынок для дополнительных стран (запросите список стран), данные об импорте, экспорте и результатах серой зоны, обзор литературы, анализ потребителей и анализ товарной базы.Анализ рынка целевых конкурентов может быть проанализирован от анализа на основе технологий до рыночных портфельных стратегий. Мы можем добавить столько конкурентов, о которых вам требуются данные в том формате и стиле, который вы ищете. Наша команда аналитиков также может предоставить вам данные в виде сводных таблиц сырых исходных файлов Excel (Factbook) или помочь вам в создании презентаций на основе наборов данных, доступных в отчете.

Содержание:

ЧАСТЬ 01: КРАТКОЕ ОПИСАНИЕ

ЧАСТЬ 02: ОБЪЕМ ОТЧЕТА

ЧАСТЬ 03: МЕТОДОЛОГИЯ ИССЛЕДОВАНИЙ

ЧАСТЬ 04: ВВЕДЕНИЕ

ЧАСТЬ 05: РЫНОЧНЫЙ ПЕЙЗАЖ

ЧАСТЬ 06: РАЗМЕР РЫНКА

ЧАСТЬ 07: АНАЛИЗ ПЯТИ СИЛ

ЧАСТЬ 08: СЕГМЕНТАЦИЯ РЫНКА ПО ПРОДУКТАМ

ЧАСТЬ 09: СЕГМЕНТАЦИЯ РЫНКА ПО КАНАЛАМ ДИСТРИБЬЮЦИИ

ЧАСТЬ 10: ПЕЙЗАЖ КЛИЕНТА

ЧАСТЬ 11: СЕГМЕНТАЦИЯ РЫНКА ПО КОНЕЧНЫМ ПОЛЬЗОВАТЕЛЯМ

ЧАСТЬ 12: РЕГИОНАЛЬНЫЙ ПЕЙЗАЖ

ЧАСТЬ 13: РАМКИ РЕШЕНИЯ

ЧАСТЬ 14: ДРАЙВЕРЫ И ВЫЗОВЫ

ЧАСТЬ 15: ТЕНДЕНЦИИ НА РЫНКЕ

ЧАСТЬ 16: КОНКУРСНЫЙ ПЕЙЗАЖ

ЧАСТЬ 17: ПРОФИЛИ КОМПАНИИ

ЧАСТЬ 18: ПРИЛОЖЕНИЕ

Купить этот премиум исследовательский отчет: https: // www.databridgemarketresearch.com/checkout/buy/enterprise/global-laser-marking-in-electronics-industry-market

Об исследовании рынка Data Bridge:

Data Bridge зарекомендовала себя как нетрадиционная и оригинальная исследовательская и консалтинговая компания с беспрецедентным уровнем устойчивости и интегрированными подходами. Мы полны решимости раскрыть лучшие рыночные возможности и способствовать распространению эффективной информации, чтобы ваш бизнес процветал на рынке. Data Bridge стремится предоставить подходящие решения сложных бизнес-задач и инициирует легкий процесс принятия решений.

Контакт:

Исследование рынка Data Bridge

США: +1888387 2818

Великобритания: +44 208 089 1725

Гонконг: +852 8192 7475

[email protected]

5 Оптика в промышленном производстве | Использование света: оптическая наука и техника в 21 веке

достигают еще более высоких разрешений, разрабатываются новые технологии, такие как проекционная литография электронного луча и проекционная литография в ультрафиолетовом диапазоне.

Ключевые технические препятствия, которые необходимо преодолеть для улучшения фотолитографии, включают разработку новых семейств фоторезистивных материалов для источников ультрафиолетового излучения и электронного пучка, разработку практических масок с высоким разрешением или систем фотолитографии без масок, а также реализацию инструментов экспонирования с полным отражением для использовать на длинах волн менее 193 нм.

Лазеры выполняют множество операций по обработке материалов в рамках производственных процессов, которые в настоящее время используются в широком спектре отраслей, включая полупроводниковую, авиационную, аэрокосмическую, строительную и автомобильную промышленность.Эти процессы включают резку, сварку, сверление и поверхностную закалку. По сравнению с традиционными методами, инструменты для лазерной обработки материалов работают без физического контакта, обеспечивают высокую локализованную плотность энергии и действительно универсальны в доставке энергии.

Когда-то Соединенные Штаты доминировали в производстве специализированных промышленных лазеров для выполнения функций обработки материалов, но теперь имеют лишь меньшую долю рынка. Чтобы помочь в восстановлении лидерства США, Консорциум точной лазерной обработки был сформирован в результате партнерства правительства, промышленности и научных кругов.

Ключевые технические барьеры, которые необходимо преодолеть при лазерной обработке материалов, включают улучшенную оптомеханику для доставки луча в неблагоприятных условиях. Замечательной возможностью является использование адаптивной оптики для коррекции тепловых и других аберраций на пути луча, так что в производственных условиях могут быть достигнуты истинно ограниченные дифракцией применение и разрешение.

Новым оптическим методом для производства с большим потенциалом важности является лазерное быстрое прототипирование.Твердые трехмерные структуры могут быть созданы в нескольких различных средах с использованием лазерного излучения для создания твердого дизайна непосредственно из информации, хранящейся на ленте автоматизированного проектирования, слой за слоем.

Среди методов использования оптики для управления производством оптическая метрология занимает ведущее место. Основные области применения оптических метрологических систем включают обнаружение дефектов, проверку, измерение размеров продукта, мониторинг условий производственного процесса, обеспечение контроля обратной связи производственного процесса в реальном времени, выравнивание и многомерные измерения.

Оптические датчики играют важную роль во многих отраслях промышленности. В химической промышленности было обнаружено, что внедрение надежных, неинвазивных оптических датчиков в некоторых случаях удваивает производительность существующего химического завода. В полупроводниковой промышленности оптические датчики используются для производства без загрязнения, адаптивный процесс

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
