Балконный вариант приёмо-передающей антенны КВ диапазонов своими Итак, живёт ли радиолюбитель в небольшом провинциальном городе, большом не провинциальном, или огромном мегаполисе — по фигу.
Выхода на кровлю нет, и не предвидится! Начнём мы наши скитания со знакомства с конструкцией Валерия Николаевича Лифаря (RW3DKB).

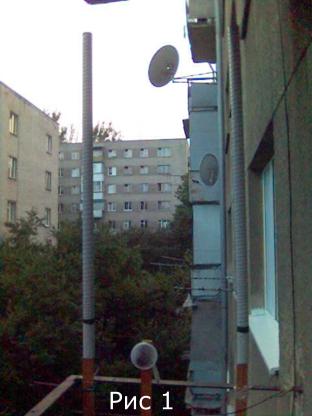

Это рамочная антенна. В варианте, показанном на Рис.1, она имеет вертикальную поляризацию. Для её создания антенна запитывается
в середине левого вертикального провода при помощи «косички» из того же провода, что и полотно антенны (т.е., «косичка» —
это продолжение полотна антенны). Для получения горизонтальной поляризации «косичка» должна выходить из середины горизонтальной части, верхней или нижней. Полотно антенны было изготовлено из цельного (без разрезов) провода именно потому, что можно легко перевести (перетянуть) антенну в нужную поляризацию. Это важно, т.к. при приёме вертикальной поляризации на горизонтальную антенну теряется до 3-х баллов уровня сигнала. Поэтому для широко распространённых трайбендеров лучше чтобы отвод был сделан от середины горизонтальной части — можно будет провести более дальние связи. Размеры антенны 3,36 х 1.5 х 3,36 х 1.5 м. В данном конкретном случае, поскольку провод антенны в полихлорвиниле и с шёлковой изоляцией внутри, по углам рамки использованы 8 гвоздей для крепления, которые изогнуты полукольцом, чтобы провод не соскальзывал.
Применён монтажный многожильный медный провод диаметром по ПВХ-изоляции 2.5 мм, чёрного цвета. Общая длина провода около 12 метров.
Это 1,03λ на диапазон 10 м. Такую длину обычно берут, когда вешают полноразмерный квадрат на 10 м.
Длина провода должна быть немного длиннее рабочей длины волны. «Косичка» имеет шаг скрутки примерно 2х80 мм. Скрутка применена для того, чтобы провода шли вместе рядом как один шнур без
применения специальных мер их удержания. Особого значения это не имеет. При желании можно выполнить линию и по-другому.
На конце «косички» в данной конструкции применён готовый balun RBA 4:1 фирмы LDG на мощность до 150 Вт.
Кабель 50 Ом, примерно 5 метров, с ферритовой защёлкой от ПК (сразу после балуна), чтобы не было затекания ВЧ на поверхность кабеля и
не было помех ТВ. Можно поставить и две защёлки на обоих концах кабеля. Длина кабеля принципиального значения не имеет, хотя наука рекомендует применять длины кабеля, кратные рабочей полволны с учётом
укорочения в кабеле. Это условие выполняется только для однодиапазонной антенны. У нас антенна многодиапазонная, поэтому на более низких
частотах электрическая длина кабеля будет всегда меньше полволны, т.е. в случае неполного согласования с антенной обязательно будет
реактивная компонента, которую нужно будет всё равно скомпенсировать тюнером при настройке антенны. При указанных размерах эффективность такой антенны не уступает полноразмерному квадрату более 1 дБ на диапазоне 10 метров. Что касается эффективности на диапазонах. Тут вопрос сложный, потому как балун у меня стоит «кривой». Но по первым прикидкам на 15 метрах 70%, на 20 метров порядка 50%. Более низкие диапазоны само-собой будет ещё ниже. Но на приём работают хорошо. Антенна является полностью согласованной в полосе частот от 28,5 до 34,7 МГц (частота резонанса получилась 31,7 МГц) и
применение тюнера здесь не требуется. Результат вполне адекватный в соответствии с размерами антенны. В процессе измерений выяснилось, что есть два субрезонанса вблизи частот 17,2 и 6,6 МГц. Выглядит это примерно так:
Наличие таких субрезонансов как раз и указывает на возможность попытаться использовать данную антенну как многодиапазонную. Естественно, что без наличия антенного тюнера это невозможно. Но, тем не менее, эта антенна даёт возможность все-таки работать в эфире и на передачу в диапазонах от 40 метров и выше тем, кому установить полноразмерную антенну невозможно по объективным причинам недоступности выхода на крышу. В дополнение к вышесказанному… Вот вам и суррогатная антенна на балконе… Она оказывается тоже кое-чего могЁт — того, чего от неё не ожидаешь!!! Что скажете, господа-товарищи радиолюбители? P.S. Сегодня мне позвонил Владимир Трифонов. Поздравил меня с наступающим Новым годом и сообщил, что он очень успешно работает на антенну на балконе, сделанную по образу и подобию моей антенны. Он также поблагодарил меня за эту конструкцию антенны. Только антенный тюнер у него не автоматический, а ручной MFJ-евский. За вчерашний день он провёл несколько десятков связей с радиостанциями Европы на диапазоне 14 Мгц. Практика — критерий истины! Антенна хоть как-бы, или якобы, диапазона 28 Мгц, но, тем не менее, очень успешно работает и на 14 Мгц у Владимира Трифонова. При наличии тюнера точно также успешно можно работать и на 10 Мгц, и на 18 Мгц, и на 21 Мгц, и на 24 Мгц. При желании можно и на 27 Мгц поработать. Во всяком случае, на всех этих диапазонах антенна мною проверялась и работала успешно. Вопреки мнению некоторых специалистов, такую антенну я смело называю многодиапазонной и не вижу никаких оснований не считать её таковой.
|
Кв антенна на балконе своими руками: пошаговая инструкция
Балконная антенна является наилучшим вариантом в том случае, если установка уличного аналога на крыше здания по каким-либо причинам невозможна. Дело в том, что крыша многоквартирного дома является общедомовым имуществом и находится в ведении управляющей компании.
Поэтому доступ к ней может быть ограничен, а для установки антенны следует получить разрешение управляющей организации (что не всегда удаётся). Единственным вариантом уличного размещения принимающего устройства в этом случае остаётся балкон.
Преимущества уличных антенн перед комнатными
С помощью балконной антенны можно не только принимать телевизионный и радиосигнал, но и связываться с радиолюбителямиБалконные КВ антенны могут использоваться как для приёма сигналов телевизионных и радиостанций, так и для передачи таковых. Также с помощью балконной КВ антенны можно устанавливать связь между любительскими радиостанциями.
Как давно замечено, антенны, вынесенные на улицу, работают гораздо эффективнее своих комнатных аналогов. Это связано с целым рядом физических особенностей распространения радиоволн в пространстве. Распространение радиоволны в замкнутом помещении значительно отличаются от их движения на открытом пространстве.
Внутри помещения могут возникать помехи, поэтому балконная антенна принимает сигнал намного лучшеВнутри помещения, вследствие многократного их отражения от стен и предметов происходит эффект интерференции – наложения волн друг на друга. При этом часто наблюдается хаотичное усиление или уменьшение сигнала, в результате чего возникают помехи.
Влиять на качество приёма комнатных антенн могут самые незначительные, казалось бы, факторы – место установки ТВ или радиоприёмника, перемещение людей по комнате и т.д.
Также стены здания существенно гасят радиосигнал, особенно это касается монолитных железобетонных или панельных домов: входящая в конструкцию стен и перекрытий металлическая арматура создаёт экран, мешающий нормальному распространению радиоволн. Всех этих недостатков лишены антенны, установленные на открытом пространстве – вне помещений.
Однако установка принимающего устройства на крышах в последнее время значительно ограничена ввиду того, что они находятся в ведении управляющих компаний.
Несанкционированная установка тв-антенны может привести к нежелательному конфликту с эксплуатирующей организацией.
Как итог – всё больше жильцов современных многоэтажек размещают принимающие антенны на собственных балконах и лоджиях.
Особенности работы коротковолновых антенн
Коротковолновую антенну сегодня можно либо приобрести в специализированных магазинах, либо смастерить своими руками. Правда, для того, чтобы созданное вами устройство отлично работало, следует обладать некоторыми познаниями в радиоэлектронике.
Короткие волны также именуются декаметровыми из-за длины волны в 10 — 100 м. Диапазон частот декаметровых волн составляет от 3 до 30 мегагерц. Главная их особенность состоит в том, что при отражении от ионосферы и земли КВ-волны несут минимальные потери. Как следствие они способны распространяться на достаточно большие расстояния, сохраняя хороший сигнал.
Среди особенностей КВ-волн можно отметить, что качество их приёма может зависеть от некоторых факторов:
- уровня солнечной активности. Солнечное радиоизлучение может вносить незначительные помехи, ухудшая качество работы принимающей аппаратуры;
- времени суток. Замечено, что короткие волны лучше всего распространяются в светлое время суток, в то время как ночью лучше всего происходит распространение волн длинного диапазона;
- погодных условий. Низкая облачность и туман могут несколько ослаблять передающую мощность коротковолновых станций.
Все перечисленные факторы особенно заметно влияют на работу балконных антенн. Поэтому устанавливая принимающие КВ конструкции на свой балкон, следует быть готовым к некоторым особенностям их работы. Коротковолновые антенны также не могут использоваться для установки связи с космическими аппаратами из-за того, что КВ-волны не могут проникать сквозь ионосферу земли.
По этой причине такие устройства невозможно использовать для приёма сигнала от телевизионных спутников. Во время приёма сигнала в короткометровом диапазоне могут возникать некоторые проблемы также из-за того, что КВ-волны распространяются по различным траекториям. Как следствие – возникновение «замирания» или кратковременного исчезновения сигнала.
Но несмотря на все эти мелкие неудобства, коротковолновые устройства дают массу преимуществ, главное из которых – возможность приёма качественного сигнала от удалённых радиостанций и возможность устойчивого общения между удалёнными друг от друга радиолюбителями.
Сборка и монтаж коротковолновой антенны
Если вы имеете некоторый опыт в радиомеханике, то вполне возможно создать коротковолновую антенну своими руками. Допустим, нам нужно принимающее устройство на 7 МГц.
Для его создания в первую очередь нам понадобится ферритовая трубка. Найти её можно в отработавших свой век компьютерных клавиатурах или мониторах. В находящихся там кабелях ферритовая трубка используется для подавления помех.
Как было замечено неким радиолюбителем, подобные ферритовые трубки реагируют на волны КВ диапазона реактивным импедансом (ёмкостным и индуктивным сопротивлением) силой в диапазоне нескольких сотен Ом. Подробнее о сборке и монтаже простой антенны смотрите в этом видео:
Данные свойства ферритовых трубок позволяют создать своими руками КВ антенну на балкон. Из данной трубки собираем широкополосный трансформатор с коэффициентом трансформации 1:1. Это будет основным элементом нашей будущей балконной антенны. В радиотехнике такой трансформатор обозначается английской аббревиатурой BALUN – от balanced-to-unbalanced transformer, что переводится как «сбалансированный – несбалансированный трансформатор».
Чтобы определить рабочий диапазон получившегося балуна, нагружаем его вторичную обмотку через 50-омный резистор высокочастотным мостом. Если диапазон не соответствует нужному нам (7 МГц), то берём другую трубку, пока не получим необходимый показатель частоты.
После этого заменяем резистор на две половинки диполя. В итоге у нас получается диполь полуволновой длины, лишённый центрального изолятора. В ферритовую трубку же продевается в виде петли питающий коаксиальный кабель.
Крепление КВ-антенны на балконе
Форма КВ-антенны может быть самой различной. Наиболее распространены:
- Мачтовый вариант. При этом антенна на балконе устанавливается на некой мачте («удочке»). Выглядит такой вариант, как стандартная антенная конструкция, в центре которой расположен трансформатор (балун), а в стороны от него расходятся диполи, улавливающие радиоволны. Мачта крепится к ограждению лоджии либо вертикально, либо выносится под некоторым углом за ограждения. Наиболее эффективное расположение вы сможете установить опытным путём.
- «Квадрат». Это самый эффективный вариант конструкции, позволяющий значительно повысить чувствительность устройства и уменьшить побочные шумы. Такая конструкция рекомендуется для «шумных» (в смысле радиопомех) районов, расположенных в центре города. Устанавливаться такая антенна КВ может на балконные ограждения, прикрепляясь к ним при помощи любых подручных креплений.
При этом нижняя часть «квадрата» (а если быть точнее – прямоугольника) соединяется с перилами ограждения, создавая контур заземления. Верхняя часть представляет собственно улавливающее полотно антенны. Общая длина его должна быть не менее семи метров. Для этого придётся смонтировать конструкцию, идущую по периметру проёма лоджии, вдоль её потолка и боковых стен. О том, как крепить антенну на балкон, смотрите в этом видео:
Если перила вашей лоджии лишены металлических поручней, нижнюю, «холодную» часть конструкции, будет необходимо заземлить на любую металлическую часть балконной арматуры. Если ничего металлического в конструкции лоджии найти не удалось, допустимо будет «найти» арматурный металл с помощью перфоратора. Другой вариант – провести провод заземления в квартиру и подключить его к контуру заземления электрической проводки.
При подключении заземления соблюдайте осторожность, во избежание короткого замыкания, либо поражения электрическим током.
Но поскольку уж вы взялись за самостоятельное изготовление такого достаточно сложного технического устройства, как КВ-антенна, то перепутать «землю» с «фазой» в схеме электропроводки вы вряд ли сможете.
В итоге мы получаем вполне надёжно работающую принимающую – передающую антенну, работающую в коротковолновом диапазоне на частоте 7 МГц. Основное её преимущество – это отличная работа в любом районе города, несмотря на наличие большого количества фоновых шумов. Ведь основное предназначение таких конструкций – улучшение качества приёма радиоволн.
самодельная, как сделать своими руками на балкон
Содержание статьи
Капитальные конструкции и ограждение балкона можно с успехом использовать для закрепления антенны в тех случаях, когда установка этого устройства на крышу здания по каким-либо причинам не представляется возможной. Конечно, балконная антенна КВ диапазона не сравнится по эффективности с базовой, но для многих задач ее возможности окажутся вполне приемлемыми. В данной статье мы подробно рассмотрим ряд вопросов, связанных с работой такого рода антенн, и научимся делать их самостоятельно.
Лови волну
Сегодня балконные антенны очень часто можно видеть на фасадах городских многоэтажек. Почти все из них сконструированы для работы в коротковолновом диапазоне. С помощью таких антенн можно принимать сигналы радио- и телевещания, они же позволяют пользоваться радиостанциями для любительской или коммерческой (профессиональной) радиосвязи. Следует отметить, что прием радиосигналов такие устройства осуществляют лучше, чем передачу.
Самодельную балконную КВ антенну всегда можно зафиксировать на элементах металлической обрешетки балконного ограждения, поскольку она имеет небольшой вес и малые габаритные размеры. Только сначала следует убедиться, что устройство достаточно четко получает необходимый вам сигнал. Дело в том, что из-за экранирующих свойств здания балконная антенна эффективно работает только в некоторых направлениях, и если ваш балкон или лоджия «смотрит» в противоположную от источника сигнала сторону, она может оказаться абсолютно бесполезной.
Вариант самодельной антенныКакие радиоволны называют короткими? К этой категории относится электромагнитное излучение с длиной волны от 10 до 100 м. Этим длинам соответствует частотный диапазон 3 – 30 МГц. Замечательным свойством этих радиоволн является их способность отражаться от поверхности земли и верхних слоев атмосферы, практически не теряя при этом мощности. Благодаря этому волна как бы обтекает поверхность планеты, что дает возможность передавать сигналы на большие расстояния.
Если вы заметили ухудшение качества связи, не торопитесь сдавать антенну в утиль. Радиосвязь на коротких волнах весьма чувствительна ко многим факторам, среди которых основными являются время суток, погодные условия и характер солнечной активности. На прием и передачу сигнала балконной антенной, которая уступает по своим возможностям базовой, эти факторы влияют особенно заметно. Еще одна причина изменения уровня сигнала – интерференция. Волны от одного и того же источника достигают антенны по разным траекториям, имеющим, соответственно, различную продолжительность. Этим и обусловлено данное явление.
О том, как хранить велосипед на балконе, читайте на нашем сайте. Что обязательно нужно сделать перед длительным хранением.
Про самостоятельное изготовление шкафа на балконе читайте тут. Делаем шкаф из гипсокартона по шагам.
Различные способы самостоятельной сборки инфракрасного обогревателя описаны на этой странице.
Конструируем антенну для КВ-диапазона
Полуволновой дипольТе, у кого рука поутру вместо зубной щетки тянется к паяльнику, наверняка заинтересуются тем, как сделать самодельную антенну из подручных материалов. Прежде всего, нам понадобится ферритовая трубка – экранирующий элемент кабелей от мониторов и клавиатур. Кто-то из радиолюбителей случайным образом обнаружил, что такие трубки реагируют реактивным импедансом в пределах нескольких сотен Ом на радиосигналы с длиной волны чуть менее 100 м. В то же время широкополосный трансформатор на подобных трубках демонстрирует неплохие частотные характеристики в рамках коротковолнового диапазона. Вот эти свойства ферритовых трубок и помогут нам сконструировать кв антенну на балкон или лоджию. Для этого необходимо следовать пошаговой инструкции:
- Из ферритовой трубки, находящейся в кабеле отжившего свое компьютерного девайса, делаем широкополосный трансформатор.
- Чтобы удостовериться, что трансформатор работает на частотах от 10 до 30 МГц, его вторичную обмотку следует подключить к 50-омному резистору. Если результат получился отрицательный, необходимо взять другую ферритовую трубку.
- Если трансформатор работает должным образом, вместо резистора подключаем половинки диполя. Таким образом, в нашем распоряжении окажется полуволновой диполь, состоящий из лишенного центрального изолятора провода, на который надета ферритовая трубка с витком связи от питающей «коаксиалки».
После установки на балконе такая самодельная КВ антенна демонстрирует хороший прием сигналов с частотой от 14 до 28 МГц.
Про настенные сушки для белья читайте в нашей статье. В ней также представлены и другие модели, такие как напольные и потолочные.
Если вы задаетесь вопросом: «Что делать с пожарной лестницей на балконе?», то ответ на него вы найдете на нашем сайте.
Настраиваем любительскую связь
На территории Российской Федерации открытыми являются два радиочастотных диапазона:
— диапазон CB (буквы латинские, маркировка читается как «си-би»), являющийся коротковолновым;
— диапазон PMR или LPD, являющийся ультракоротковолновым.
Открытыми их называют потому, что ими можно пользоваться без специального разрешения. Правда, есть одна оговорка: коммерческое использование PMR-диапазона не допускается.
Волны CB-диапазона (27 МГц) способны огибать здания, естественные возвышенности и лесные массивы. Для них характерны незначительные потери, поэтому подключение антенны к радиостанции можно осуществить посредством даже дешевых марок кабеля. Установка базовых антенн для работы в CB-диапазоне не противоречит законодательству.
Для частот CB диапазона характерен эффект дальнего прохождения, который вызывается изменениями в солнечной активности или в состоянии магнитного поля нашей планеты. Он заключается в том, что сигнал от удаленного на 10 – 15 тыс. км источника принимается более четко, чем от станции, работающей в нескольких километрах.
Сигналы ультракоротковолнового диапазона (PMR и LPD) передаются на частоте от 433 до 446 МГц. Мобильная радиостанция, работающая на LPD-диапазоне, отлично подойдет для организации связи, к примеру, между офисом и складом. В отличие от оборудования, «заточенного» под CB-диапазон, такие станции поддерживают многоканальный режим связи и оснащаются очень эффективными встроенными антеннами. Кроме того, LPD-станции могут использоваться для организации связи в пределах здания, причем их сигналы смогут достигать даже подвального помещения.
Совет: Для прослушивания сигналов, поступающих от радиостанций других радиолюбителей, и общения с ними наилучшим образом подойдет радиостанция с АМ/ЧМ и базовой антенной CB. Такое оборудование даст вам возможность слушать как местные станции, так и зарубежное радиовещание.
Балконная антенна — диполь 14/21/28 МГц
Конструкция антенны навеяна статьей из журнала «Радио» 1987 год №05. Идея многодиапазонной антенны заключается в универсальном узле крепления и легко заменяемых укороченных вибраторов на разные диапазоны. Антенна представляет собой диполь из двух алюминиевых трубок диаметром 8 мм и длиной 2 метра каждая. Такая длина обусловлена тем, что в хозяйственных магазинам продают только двухметровые трубки. Вторая причина- ширина балкона 3 метра с небольшим. Не хочется лезть на территорию соседей. А на своем балконе вешаю что хочу. 8 мм -это минимальный диаметр, который был в продаже. Для того, что бы настроить диполь в резонанс на рабочую частоту, применены удлиняющие катушки. Чем дальше катушка от точки питания- тем выше эффективность такой антенны и шире рабочая полоса, тем меньше требования к качеству исполнения катушки. Но одновременно с с этим растет индуктивность катушки (число витков, вес, трудность исполнения). Поэтому была выбрана оптимальная точка установки удлиняющей катушки- и идуктивность в разумных пределах, и рабочая полоса уже широкая, и ток уже не такой значительный (снижаются требования к диаметру провода удлиняющей катушки).
От точки питания отмеряется 120 см, трубка отрезается, остается кусок 80 см. Как соединить два куска трубки и на чем намотать катушку? В продаже есть текстолитовые, фторопластовые, капролоновые стержни диаметром от 15 мм и длиной один метр. Был выбран текстолит, как самый дешевый. Можно применить провод в изоляции и намотать катушку виток к витку. Я заказал токарю нарезать канавку с шагом 3 мм на текстолитовой заготовке. Для самого низкочастотного диапазона 14 МГц достаточно длины текстолитовой заготовки 70 мм. В торцах заготовки по центру сверлим отверстие диаметром 8 мм на глубину 25- 30 мм. Теперь две половинки луча диполя будут надежно зафиксированы в текстолитовом каркасе катушки. Для закрепления концов провода на алюминиевых трубках нам понадобятся автомобильные хомутики самого маленького размера. затягиваем хомутик на трубе, а к нему уже припаиваем провод. Удобное и недорогое решение. Для размеров моей заготовки было достаточно намотать 37 витков на каждой из двух катушек, что бы попасть в резонанс на телеграфном участке диапазона 14 МГц и 16 витков для диапазона 21 МГц. Более точный расчет под свои исходные данные можно выполнить с помощью программы, написанной RN6LLV.
Фото получившейся конструкции:
Как закрепить такой диполь за балконом? Из двухметрового стального уголка методом подрезания и сгибания пополам был изготовлен Г- образный кронштейн. Одна часть кронштейна с помощью анкерных болтов закреплена на наружной поверхности балконного ограждения. Теперь нам нужен узел для крепления двух половинок диполя. Для этого подойдет текстолитовая пластина из электрощита толщиной 6 мм. Мой вариант крепления трубки к пластине выполнен по методу бутерброда. Две металлические пластины размером 50х50 мм, между ними прокладки толщиной 8 мм ( как раз на толщину трубок). Прокладки располагаются параллельно друг другу на расстоянии те же 8 мм. Вся эта конструкция стянута и закреплена на пластине болтами с резьбой М4. подробно конструкцию можно разглядеть на фото:
Белая авторучка имитирует трубку диполя. К нижней пластине припаивается кабель питания антенны.
По фото видно, что лучи диполя располагаются под углом друг к другу около 120 градусов. Это сделано намеренно, что бы максимально удалить концы диполя от бетонной стены здания и уменшить вредную емкость
Как и предполагалось, входное сопротивление нашего укороченного диполя сильно отличалось от стандартных 75 Ом. При измерении антенным анализатором MFJ-259B сопротивление составило около 35 Ом на диапазоне 21 МГц и 28 Ом на диапазоне 14 МГц. Рабочая полоса с приемлимой реактивностью в точке питания составила коло 40 кГц на диапазоне 14 МГц и около 100 кГц. Конечно, это очень мало. Но не стоит ожидать чудес от укороченного диполя. Это лишь компромисс, который дает возможность поработать в эфире.
Теперь встает вопрос с питанием. Так как антенна резонансная, ее можно было бы запитать кабелем любой длинны. Но в связи с укорочением аж в 2,5 раза на 14 МГц, антенна получилась очень узкополосной. Поэтому выбираем способ питания через полуволновый повторитель. Пусть с реактивностью борется тюнер в трансивере. Автоматически получаем согласование и на 21 и на 28 МГц. Не помешает запорный дроссель на ферритовом колечке непосредственно у точки питания антенны. Длина кабеля, потраченная на намотку дросселя, входит в те самые пол волны.
Немого фото для понимания конструкции:
Фото пластины, закрепленной на уголке:
Ну и общий план антенны:
Центральная часть удалена от балкона на 70 см. Это что бы было удобно дотянуться. Концы лучей удалены на 1,5 м.
Конечно, очень компромиссная антенна. Особенно на 14 МГц. Но когда нет ничего другого, то это выход из ситуации.
P.S. После установки , настройки нашел на 14023 работающего BG1WNU. На 50 Ватт ответил со второго раза, хотя между нами не было прямой видимости. Антенна располагалась на северной стене дома, а направление на корреспондента было точно на юг. Китаец был закрыт от меня стеной. Хорошо или нет, но антенна работает.
Комментарии
Отзывы читателей — Скажите свое мнение!
Оставьте свое мнение
Отзывы читателей — Скажите свое мнение!
Балконная антенна — Наш, радиолюбительский сайт!
Бородин С.В. RA9SVY e-mail: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.
Антенна-удочка на 7 МГц, версия 1.0 Вашему вниманию предлагается простая однодиапазонная вертикальная антенна-удочка на 7 МГц. Опубликована в [1]. Эта антенна работает у автора в течение 15 лет. Особенностями этой антенны являются:
- — отсутствие классических радиалов, роль противовеса играет панельный дом;
- — практически «нулевая» занимаемая площадь;
- — доступность точки подключения питающего фидера к антенне;
- — лёгкость установки и демонтажа (при необходимости).
Проблема доступа на крышу в многоквартирных домах становится всё более актуальной. Даже если радиолюбитель смог установить антенну на крыше, трудно уберечь её от вандалов. Эта антенна лучше всего годится для установки на балконах верхних этажей многоэтажных домов. Сначала рассмотрим схему-прототип (рисунок 1).
Как видно, это заземлённый вертикал высотой четверть волны (с учётом укорочения за счёт краевого эффекта). При такой высоте антенна настроена в резонанс (отсутствует реактивная составляющая во входном сопротивлении). При некоторых линейных размерах, в точках ХХ входное сопротивление может быть точно равно сопротивлению питающего фидера, чаще всего это 50 или 75 Ом. При подключении коаксиального кабеля в этих точках, в антенно-фидерном устройстве устанавливается режим бегущей волны с КСВ=1,0. Длина кабеля в этом случае может быть любой минимально необходимой, а не быть полуволновым повторителем. Чем меньше длина кабеля и чем лучше кабель (чем ниже погонное затухание), тем с меньшими потерями будет передаваться энергия от антенны к трансиверу (и обратно). Расчёт размеров антенны-прототипа для входного сопротивления 50 Ом в программе MMANA (рисунки 2 и 3)
даёт результат: высота верхней части (от точек ХХ) составляет 6,36 м, нижней части 3,89 м. Если нижнюю часть антенны свернуть в виде небольшой бухточки, то получим почти полную схему антенны-удочки (рисунок 4).
Теперь в схеме появилась индуктивность, потребуется коррекция размеров.
Почему удочки?
У автора эта антенна конструктивно выполнена так: в качестве несущей мачты применена удочка длиной 7 метров, без верхнего (самого «жидкого») колена. До недостающей высоты удочка снизу наращена деревянным бруском.
Дерево желательно пропитать олифой и покрасить. Брусок в предыдущей антенне не был обработан и прослужил «всего» 12 лет.
Звенья удочки закреплены изолентой от самопроизвольного складывания. Вдоль мачты снаружи проложен гибкий провод и закреплён той же изолентой.
Нижняя точка мачты установлена на лоджии на уровне ограждения (рисунки 5, 6, 7).
Заземление антенны сделано на металлоконструкцию ограждения.
Вопреки мнению, что такая схема будет собирать электромагнитный «мусор» от бытовой техники всего дома, шум эфира не превышает 3…4 балла по S-метру (промышленный город, обычный микрорайон, обычная панельная девятиэтажка).
Для наладки антенны желательно применение антенного анализатора. Графики моделирования антенны в программе MMANA Антенна-удочка 7 МГц версия 1.0.maa и измерения анализатором АА-330 приведены ниже (рисунки 8…13).
После настройки антенны, для снятия статических зарядов в точки ХХ нужно установить резистор сопротивлением 10…100 кОм мощностью 2W. Лучший результат получается при включение в точки ХХ параллельного LC-контура, настроенного на середину диапазона. Это может быть и замкнутый четвертьволновой (с учётом коэффициента укорочения) отрезок коаксиального кабеля. Для частот диапазона 7 МГц это будет высокое сопротивление, которое не шунтирует антенну. Статика и частоты других диапазонов будут значительно ослаблены.
Это не супер-антенна, но результат меня вполне устраивает. Легко достигнут КСВ=1,0 в середине диапазона, на границах диапазона КСВ лучше 1,3. При мощности трансивера 100W есть SSB QSO со всеми континентами, кроме (пока) Австралии и Антарктиды. Так как это вертикал, существует и «мёртвая» зона.
При использовании возле антенны согласующего устройства, эта антенна-удочка работает на 80 и даже 160 метровых диапазонах. Конечно, «усиление» будет со знаком «минус», кто бы спорил. Но работает!
Первая версия балконной антенны-удочки на 7 МГц опубликована в [1]. Несмотря на хорошую работу антенны, искались пути улучшения её характеристик, в первую очередь — усиления антенны.
После компьютерного моделирования, доработок антенны и измерения реальных параметров, получилось ожидаемое совпадение с моделью Антенна-удочка 7 МГц версия 2.0.maa.
А именно: входное сопротивление антенны 50 Ом, отсутствие реактивности в центре диапазона и невысокий КСВ на границах диапазона.
Расчётное усиление антенны примерно на 3 dB выше предыдущей версии. Антенна замкнута по постоянному току и заземлена на металлоконструкцию ограждения балкона (которая, в свою очередь, приварена к закладным в железобетонных панелях дома). Это и есть противовес в балконной антенне-удочке..
Схема антенны представлена на рисунке 14.
Отмечу, что схема не является чем-то новым и оригинальным.
Например, в [2] описан тот же принцип согласующего устройства. Есть такие схемы у И.Гончаренко, Б.Степанова и других.
Вертикальная часть высотой 5…10 метров (у автора 8,6 метра) представляет собой гибкий провод диаметром 1…5 мм, проложенный вдоль удилища снаружи и закреплённый изолентой. При увеличении диаметра провода незначительно увеличивается усиление антенны.
Снижение высоты вертикальной части до 5 метров уменьшает широкополосность, а при высоте 9…10 метров проблематичной становится «балконность» антенны, усиление отличается незначительно. У основания антенны расположено согласующее устройство на катушках L1 и L2.
В программе моделирования MMANA-GAL, в закладке «Геометрия», это нагрузки w3c и w2c соответственно (рисунки 15 и 16) .
Почему согласующее устройство именно у основания?
В моделях антенны, где «удлиняющая» катушка L1 расположена в середине вертикального провода, прироста усиления не было.
При настройке будет затруднён доступ к L1, повышается парусность, поэтому нет заметных плюсов при таком расположении согласующего устройства.
Конструктивно катушка согласующего устройства – одна, в ней L1 – это верхняя часть от отвода до вертикального провода, L2 – соответственно нижняя часть от отвода до заземления.
Общая индуктивность равна сумме L1 и L2.
Добротность катушки 100…300, с увеличением добротности растёт усиление антенны.
Диаметр катушки 50…150 мм.
Максимальная добротность получается при соотношении диаметра катушки к длине намотки около 2:1 и шагу намотки примерно равным двум-трём диаметрам провода.
Для намотки используется медный провод (трубка) диаметром 2…5 мм или шина. У автора применена бескаркасная катушка диаметром 50 мм из шины 5х3 мм2.
Серебрение и полирование поверхности провода увеличит добротность, однако прирост усиления антенны не будет пропорционален таким затратам, увы!
Для предварительного расчёта индуктивности и добротности катушки удобно пользоваться программами расчёта (рисунок 17).
При монтаже катушки реальные значения индуктивности и добротности могут немного измениться из-за влияния окружающих предметов.
Для правильной настройки антенны желателен антенный анализатор, который в связке с компьютером представляет прекрасное сочетание.
Настройка заключается в подстройке индуктивностей «удлиняющей» части катушки L1 и «согласующей» L2 путём перемещения по виткам (точки 1 и 2 на схеме) зажимов «крокодил», растягивания и сжатия витков.
Конечная цель — достижение резонанса (отсутствие реактивности во входном сопротивлении на средней частоте диапазона) и полное согласование с волновым сопротивлением питающего фидера (рисунки 18 и 19).
Процедура настройки проста и не занимает много времени. При отсутствии антенного анализатора можно ориентироваться на показания КСВ-метра. По окончании настройки в точках 1 и 2 обеспечивается надёжный постоянный контакт (рисунок 20).
У настроенной и согласованной антенны длина фидера может быть любой минимально необходимой. Запорный дроссель на питающем фидере около точек подключения к антенне, только приветствуется.
Для сравнения, в изготовленной и настроенной антенне при оперативном переключении согласующих устройств (с версии 1.0 на версию 2.0) заметно увеличение силы принимаемых сигналов.
Некоторая разница модели и реальных измерений параметров антенны указывает на потери в железо-бетонном противовесе (около 8 Ом). Зато готовая конструкция!
Версия 3.0 является логическим продолжением предыдущей версии, которая будет скоро опубликована в [3].
Это та же самая балконная антенна, только теперь двухдиапазонный вариант на 3,65 и 7 МГц. Вертикальная часть осталась без изменений, модернизация коснулась в основном согласующего устройства.
Модель антенны называется Антенна-удочка 3,65 и 7 МГц версия 3.0. maa.
Модель учитывает потери в «земле» (около 8 Ом). Это нагрузка w6c.
Без учёта этих потерь расчётное усиление больше на 2 db. Необходимость учёта потерь осозналась при сравнении реальных (измеренных) параметров антенны и расчётных идеальных (без потерь) параметров. Так что это тоже элемент модернизации!
Но и учёт потерь в земле не позволил получить полного совпадения расчётных параметров антенны с измеренными для диапазона 80 метров. Это видно из сравнения графиков Z и КСВ в программе MMANA-GAL и измерения АА-330 (папка «Измеренные параметры на 80-ке»).
Но это так, для пущей точности. А в реальности антенна работает, да ещё как!
На 80-метровом диапазоне при мощности 100W рапорт RS59 – обычное дело как на областном «круглом столе», так и при QSO на 2-3 тысячи км.
И это при высоте балконного «штыря» 8,6 метров!
На каждом диапазоне антенна настроена в резонанс и согласована с кабелем 50 Ом с КСВ близким к 1 (в середине диапазона или выбранного участка).
Для смены диапазона применяется переключатель витков «удлиняющей» катушки согласующего устройства (у основания антенны).
Пожалуй, это единственное неудобство в схеме. Для балконного варианта такое схемотехническое решение вполне оправдано. Зато антенна оптимальна на каждом диапазоне!
Схема антенны Версии 3.0 представлена на рисунке 21.
Для 7 МГц индуктивность «удлинняющей» катушки L1 около 2 микрогенри, для 3,65 МГц индуктивность «удлинняющей» катушки L3 около 21,8 микрогенри.
«Согласующая» катушка L2 имеет индуктивность около 1,45 микрогенри. L1, L2 и L3 конструктивно представляют собой единую катушку с отводами. Разделение на L1, L2 и L3 чисто условное, для принципиальной схемы.
Методика настройки антенны полностью повторяет методику для версии 2.0, конечно с учётом двухдиапазонного варианта. Величина L2 для диапазона 40 м такая же, как и для 80 м. Остаётся подобрать «удлинняющую» катушку на каждый диапазон.
Конечно, можно пересчитать катушку на другую предпочтительную частоту 80-ти метрового диапазона или сделать 2-3-4 переключения отводов для полного перекрытия диапазона с оптимальностью на каждом переключении.
Требования к катушке согласующего устройства прежние: высокая (в разумных пределах) добротность, диаметр каркаса 50…100 мм, намотка медным проводом (трубкой, шиной) диаметром не менее 2 мм. Это необходимо для повышения усиления антенны. Катушка может быть и бескаркасной при достаточной жёсткости провода.
Хорошая работа антенны объясняется тем, что она расположена на верхнем этаже 9-ти этажного дома (есть ещё «технологический» этаж).
Возможно, при другом расположении эффект будет другим.
Заинтересованным радиолюбителям по запросу на e-mail автор предоставит расчёт антенны по Вашим конструкторским условиям (диапазон, высота вертикальной части, входное сопротивление, диаметр каркаса катушки согласующего устройства и т.п.).
Литература:
1. «Радиомир КВ и УКВ» № 7 (июль) 2012 год, стр. 33…36.
2. Карл Ротхаммель. Антенны. Издание одиннадцатое, исправленное.
Том 1, стр. 369…370; Том 2, стр. 185.
3. «Радиомир КВ и УКВ» № 4 (апрель) 2013 год, стр 34…37.
Компактная балконная антенна | RUQRZ.COM
По различным обстоятельствам многие радиолюбители не имеют возможности установить на крыше дома полноразмерную антенну для работы на КВ диапазонах.
UR5WCA была изготовлена и опробована малогабаритная антенна на диапазоны 7. 10 и 14 мгц. Антенна была установлена на балконе второго этажа пяти этажного дома.
Антенна представляет собой укороченный диполь с вертикальными плечами.
Конструктивно эта антенна выполнена таким образом:

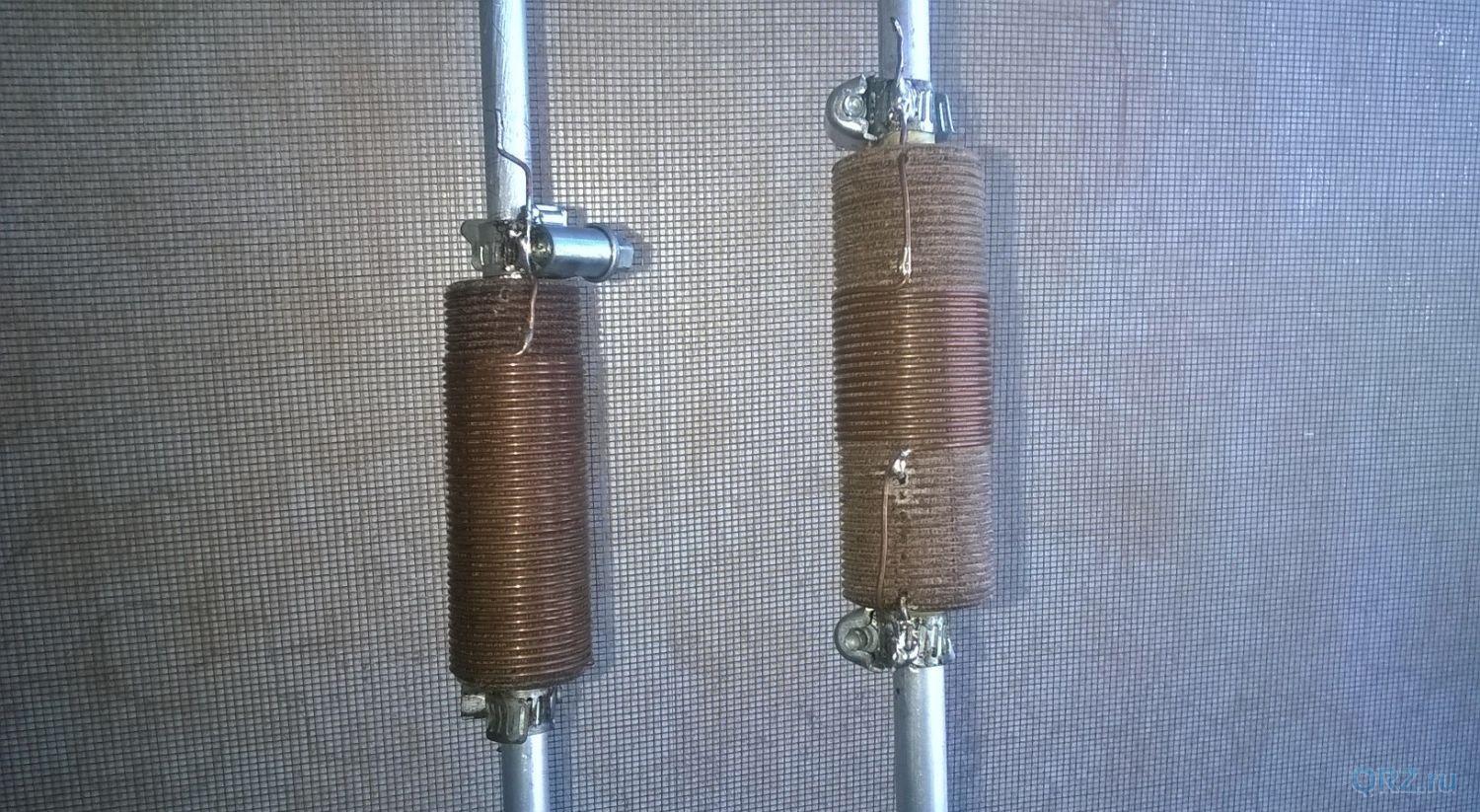

Конструкция антенны
— плечи диполя выполнены из ПВХ труб длиной по 1,5 М и диаметром 5 см
— по длине 1,35 м каждой трубы навито по 11,5 м провода диаметром 1мм
— расстояние между плечами 1 м
— согласующее устройство сделано по схеме G5IJ на ферритовом кольце диаметром 5 см с магнитной проницаемостью 10 ( более полная информация есть в статье F6BQU «Антенна конструкции G5IJ»)
Внешний вид согласующего устройства:
Согласующее устройство
Антенна была собрана за полдня и, естественно, первым желанием было сразу же попробовать ее без проведения измерений и настроек.
Поэтому есть возможность для проведения экспериментов и ее усовершенствования.
При работе на диапазонах КСВ был не хуже 1:1,1.
За две недели работы в эфире было сделано около сотни CW QSO почти со всеми странами Европы, Прибалтики, многими областями Украины а также Европейской части России. Оценка сигнала корреспондентами давалась в пределах 569 — 599.
Используемая аппаратура:
— трансивер 70 Вт на базе Р 250 — М2
— антенный тюнер MFJ-945E
UR5WCA
Что еще почитать по теме:
Удочка на балконе 3,5 — 29 Мгц — Антенны КВ
Балконная КВ антенна
Всем привет! Больше года использую данную антенну. Раньше было удилище, теперь самопал на основе High Gain AV-18S (меньше «трепыхается» при сильном ветре).
Прекрасно строится на 3,5 — 29 (тюнер с вариометром), на 3,5 без подстройки полоса 20 кГц, на 29 около 400 кГц.
Несмотря на второй этаж и закрытый двор отвечают все кого слышу. Из последних QSO, на 7-ке GT4FOC, на 20-ке CU/I4EML, BD9GBV, 6V7S, 8Q7EJ, 9K2MU, VP5/W5CW, на 10-ке A61Q и 4S7W. Не могу сказать что отвечали с первого раза, но и без особого напряга.
Модуляция CW, это очевидно (Женя прав!). Очень редко работаю SSB, а цифрой еще реже (от скуки). Ну так мне нравится, так удовольствия больше. Никита, все это не от хорошей жизни, я пока не смог договорится с ТСЖ и не знаю смогу ли. Просто хотел показать то, что и относительно простыми средствами можно получить удовольствие от нашего хобби (я не образец!). Женя (RK1AA), с помехами на TV все ОК! Они были, пока не установил MFJ-915. Эта ферритовая зараза все TVI гасит в ноль!
Ради интереса притащил с дачи усилок, вдул 700 Вт и ничего! Когда отключил 915-й, то от наводок телевизор стал произвольно программы переключать. Спасибо Акси (это он 915-й подогнал).
73! RD1AP
инфо с форума — www.qth.spb.ru
Поделитесь записью в своих социальных сетях!
При копировании материала обратная ссылка на наш сайт обязательна!
Балконная антенна My Simple
Недавно я использовал новую ВЧ антенну с удивительно хорошими результатами. Надеюсь, эта страница воодушевит тех, кто живет в квартирах с жесткими ограничениями по использованию антенн. Раньше я использовал комнатный диполь, установленный на моем потолке, который был практически невидимым, но с тех пор, как на крышу моей квартиры были установлены солнечные батареи, эта антенна улавливает огромное количество шума. Раньше я играл с вертикальной антенной из медной трубы с базовой нагрузкой, и она работала нормально, особенно когда стояла на моем балконе, но она была больше, чем нужно, и ее было неудобно хранить.Моя самая последняя антенна сделана из провода 24AWG, спирально намотанного на верхний элемент трехэлементной трости. Мой отец нашел 15-футовую трость за 4 доллара, и она мне очень понравилась. Я думаю, что лучшее описание этой антенны — «полностью загруженная вертикаль», похожая на самодельную ручку для рук. Вот несколько фото.
Обратите внимание, что я обернул проволокой только самый верхний элемент. (Стрелки на изображении выше показывают, где спиральный элемент начинается и заканчивается.) Моя логика направлена на то, чтобы попытаться разместить как можно больше функциональной антенны над крышей моей квартиры.Хотя это может быть и не антенна с высоким коэффициентом усиления, уровень снижения шума, который я испытал, подняв большую часть антенны над крышей, поразителен.
Я слышу почти полную тишину станций, которую я не могу обнаружить даже своим комнатным диполем. Кроме того, я ненавижу подобные сообщения, но я установил только несколько контактов SSB с моей внутренней установкой и всегда с местными станциями в США. Самым первым контактом, который я установил с этой вертикальной антенной, была Словения! Он звонил в CQ, я ответил, и он поймал меня с первой попытки.
ЭТА АНТЕННА УЖАСНА и определенное нарушение моего договора аренды, в котором прямо говорится, что использование внешних антенн запрещено. Таким образом, это то, что я могу настроить только на ночь. Обратите внимание на фитинг из ПВХ в основании антенны — его легко установить и сломать. Максимальное время настройки / поломки — 30 секунд. На полу моего балкона вверх и вниз по деревянным доскам проходит проволока, которая образует импровизированную сетку заземления. Это не оптимально, но я ограничен, и это то, что я придумал.Когда я чувствую себя амбициозным, у меня есть четвертьволновые радиалы, которые я выбрасываю с балкона и в кусты, чтобы улучшить заземление. Хотя я уверен, что у меня могут быть отводы и зажимы для выбора резонансной частоты антенны, в настоящее время я вставляю антенну прямо в антенный тюнер MAC-200. Я использовал его на 17 м, 20 м, 30 м, 40 м и 80 м. Опять же, эта антенна далека от оптимальной, она должна быть последним средством в крайних случаях, но когда вы сталкиваетесь с тем, что вообще не можете работать, эта небольшая быстрая и грязная настройка была находкой!
Я уверен, что многие люди прочитают это и рассердятся или будут спорить с , почему из этой антенны не получится.Я не утверждаю, что это круто, но для меня это лучшее, что я мог придумать в моей ограниченной ситуации. Это мои 0,02 доллара!
.2-метровая антенна для балкона, VE3VDC
Установить антенну VHF или UHF на металлический балкон непросто.
иметь значение. Есть много вещей, которые ограничивают то, что вы делаете, особенно если
вы не на верхнем этаже здания. Лучи почти всегда
слишком большие или громоздкие, и их монтажные конструкции часто заменяют
весь ваш балкон. Вертикали базового типа обычно слишком высоки для размещения.
Антенны с магнитным креплением не имеют достаточно металла, чтобы прилипнуть и
может упасть.Итак, если у вас нет разрешения выходить за балкон
перила, вы в конечном итоге застрянете в комнатных антеннах или используете HT на
балкон. «Балконный приятель» предлагает очень простой
и гибкое решение проблемы. Его можно установить на любую вертикаль
металлический стержень на балконе или пожарной лестнице и, поскольку он такой компактный
он будет почти невидим с земли, что делает его «почти незаметным»
антенна.
Для новых радиолюбителей этот дизайн также предлагает чрезвычайно простой проект первой антенны.Он полностью сделан из коммерчески доступные мелочи, которые вы можете получить в вашем местном ветчина магазин и хозяйственные магазины. Единственные инструменты, которые вам понадобятся, — это небольшой отвертка, разводной ключ, плоскогубцы, рулетка и мелкий напильник. Настройка проста; достигается путем корректировки длина радиатора.
Сама антенна базовая 1/4 волны
монополь, в котором используется металлическая конструкция балкона, поскольку
наземный самолет.Коэффициент усиления равен единице (+6 дБи), но это лучше, чем у большинства комнатных
или резиновые антенны-утки, так что вы почти наверняка увидите
улучшение характеристик за счет выноса антенны на улицу; особенно
если вы живете в «бетонной скале».
Что вам нужно
Слева вы видите снимок всего, что вы
нужно построить приятель на балконе. На фото монтажный кронштейн,
Монтажный болт SM-1, переходник AS-1, длина 3/16 дюйма из закаленного алюминия
стержень и ряд коаксиального кабеля RG-8X с установленными разъемами PL-259.Все эти
детали, кроме алюминиевого стержня, должны быть доступны в любом ветчине или CB
радиодилер.
Без изображения — ложка жидкого силикона. резина (рекомендуется герметик для аквариума), необходимая для водонепроницаемости кронштейна после сборки.
Вероятно, вы найдете алюминиевый стержень 3/16 дюйма
длиной 3 и 6 футов в вашем местном хозяйственном магазине. Это также может быть
куплены длиной 12 футов у поставщиков металлов за пару
долларов каждый.Убедитесь, что вы приобрели закаленный алюминий , обычный
материал слишком мягкий и может гнуться на ветру.
Вкл.
справа мы видим модель RV-1, один из множества возможных монтажных кронштейнов
ты можешь использовать. Они доступны на большинстве радиолюбителей и радиостанций CB.
дилеры, их перевозят даже некоторые грузовые автомобили. Радио Дарема показывает хороший
выбор в их онлайн-каталоге; все от модифицированных тисков
вплоть до причудливых двойных креплений для изготовления ВЧ диполей.
Ваш выбор будет зависеть от структуры
свой балкон. Чтобы определить, какое крепление лучше всего подходит для вас, целесообразно сделать
Немного примерить и рассчитать заранее. Кронштейн слишком мал
Вам вообще не нужно надеваться на перила. Также держитесь подальше от
дешевые штампованные стальные кронштейны, по возможности используйте литой алюминий. В
дешевые вещи могут выглядеть нормально, но многие из них ржавеют, а некоторые сгибаются при сильном ветре.
Далее
мы видим шпильки крепления антенны СМ-1 справа.Я взял один
отдельно, чтобы показать вам компоненты. Конец разъема показан на
передний план идет под ваш кронштейн и там, где подключается ваш коаксиальный кабель. В
пластиковая шайба — это изолятор, который находится наверху кронштейна и
предотвращает замыкание токоведущей центральной шпильки на кронштейн. Замок
шайба и гайка 3 / 8-24 устанавливаются поверх изолятора, обеспечивая крепление
точка для антенны.
Также обратите внимание, что есть два типа SM-1
монтажные болты.Тот, что на переднем плане, — латунь и обычно
Достаточно мощный для большинства антенн VHF и UHF. Однако нержавеющая сталь
«SM-1» на заднем плане гораздо реже реагируют на
алюминиевые кронштейны, вызывающие коррозию, и рекомендуются для всего
более чем краткосрочное использование.
Сейчас
мы видим адаптеры для штырей AS-1, снова справа. Они нанизаны на
один конец с резьбой 3 / 8-24, который входит в монтажную шпильку SM-1.Oни
просверлены насквозь с отверстием 3/16 дюйма, которое идеально подходит для
алюминиевые или латунные стержни. По бокам также есть 2 установочных винта, которые
сделайте антенну регулируемой вверх и вниз примерно на 15 мм для точной настройки. Если
вы строите более одной антенны, вы найдете множество применений для этих
удобные переходники.
Последняя часть — коаксиальный кабель. Предлагаю RG-8x
для использования балкона / квартиры. Это кабель с относительно низкими потерями, более
чем подходит для коротких пробежек на УКВ и УВЧ.Это тонкий кабель (1/4 дюйма).
диаметр) как RG-58, но в 5 раз больше мощности и
значительно меньше потери сигнала. Он также очень гибкий, что упрощает его
чтобы вывести коробку кондиционера или через небольшой оконный проем.
Для пробежек до 12 метров он ничуть не хуже
дорогие коаксиалы.
Здание Антенна
.Балконная антенна для 7 10 14 МГц — Сведения о ресурсах
Проект балконной антенны, которая работает на частоте 7 10 14 МГц, сделанная из 2 трубок из ПВХ, намотанных на изолированный медный провод, решение для ограниченных партий.По UR5WCA Просмотров: 2150 | Голосов: 2 | Рейтинг: 9,50
О балконной антенне для 7 10 14 МГц
В настоящее время ресурс указан на dxzone.com в одной категории. Основная категория — это скрытых и скрытых антенн. — это скрытые антенны, антенны для низкого пространства.Эта ссылка указана в каталоге нашего веб-сайта с четверга, 29 октября 2015 г., и до сегодняшнего дня « Balcony Antenna for 7 10 14 MHz » было выполнено в общей сложности 2150 раз. На данный момент получено 2 голосов, из которых общий балл 9.50 / 10. Вы можете найти другие интересные сайты, похожие на этот, в следующих категориях:
Оцените этот ресурс
получил 2 голоса, из которых набрал 9.50 / 10Шкала от 1 до 10, где 1 — плохо, 10 — отлично.
Вебмастер, добавьте удаленный рейтинг
Ссылки по теме
Мы подумали, что вас также могут заинтересовать эти дополнительные ресурсы, которые мы выбрали из той же категории:Поделиться этим ресурсом
Поделитесь этой ссылкой с друзьями, опубликуйте в популярных социальных сетях или отправьте по электронной почте.Искать
О нас
DXZone — это крупнейшая созданная и поддерживаемая людьми библиотека веб-сайтов, посвященных любительскому радио, в настоящее время ее насчитывается 20.000+ ссылок, организованных в 600+ категорий. Real Hams ежедневно просматривает новые сайты с 1998 года на предмет возможного включения в Каталог и определения лучшего места для их включения.
Подпишитесь на нашу рассылку новостей
Получайте наши последние новости и ссылки по электронной почте. Сервис предоставляется Google FeedBurner
Обзор
.Варианты коротковолновых антенн для квартир, квартир и кондоминиумов
Балкон — ваш друг, если он у вас есть. В противном случае нам нужно использовать другую антенную тактику!
Большое спасибо автору сообщения SWLing Post , Тиму, который пишет:
Я здесь постоянный подписчик, но до сих пор официально не комментировал. Я заядлый SWL с 1977 года.
Меня заинтриговала ваша подробная статья о понимании и настройке SDR.Но как насчет антенны? Насколько хорошо эти радиоприемники будут работать для человека, который живет в квартире?
Я живу здесь, в Южной Флориде, и не могу ничего возвести на открытом воздухе. Я получаю довольно хороший прием на моих Grundig Satellit 800 и Tecsun PL-880. Для этого я использую либо внутреннюю обтягивающую антенну, которую я купил на E-Bay; или активная комнатная перестраиваемая рамочная антенна. Это одна из ранее рассмотренных вами моделей. Он произведен в Австралии и охватывает 6-18 МГц. Прокомментируйте, если можете, об использовании антенны.
Спасибо большое!
Прежде всего, я рад, что вам понравился SWLing Post, Тим!
Отличный вопрос: без сомнения, вы понимаете, что антенна — самая важная часть вашего радиоуправления!
Похоже, вы сейчас используете тонкую антенну и портативную петлевую ВЧ антенну PK.
Петля ПК
Вы на правильном пути с PK Loop, если живете в квартире и не можете установить антенну на улице.PK Loop представляет собой небольшую рамочную магнитную антенну, поэтому она должна помочь снизить уровень шума в многоквартирном доме.
Что мне нравится в PK Loop, так это то, что он достаточно мал, чтобы вы могли перемещать и вращать его, чтобы настроить подавление шума и найти самое тихое место в комнате для прослушивания. Когда я путешествую на машине и даже по воздуху, PK Loop — мой долгожданный спутник.
Прежде чем мы поговорим об инвестициях в улучшенную комнатную антенну, давайте сначала рассмотрим более доступный вариант…
Внешние проволочные антенны
Если у вас есть работающие окна в вашей квартире, даже если вытащите из окна тонкую проволоку, позволяющую ей просто свисать с внешней стороны здания, это может значительно улучшить качество приема. .Конечно, если за пределами вашей квартиры есть источник шума, это может только усугубить ситуацию, но это, по крайней мере, недорогой эксперимент, и результаты могут вас впечатлить.
Я действительно однажды проверил эту теорию и опубликовал следующие результаты в предыдущем посте о PK Loop:
У меня была фантастическая возможность оценить, насколько хорошо PK Loop будет работать в типичном гостиничном номере. Мои приятели Эрик (WD8RIF), Майлз (KD8KNC) и я ночевали в отеле на базе ВВС Райт-Паттерсон во время нашей мини-DX-экспедиции по национальным паркам.
Номер в отеле действительно был забит RFI.
Мы подключили мой Electraft KX2 как к PK Loop, так и к простой случайной проволочной антенне.
Без сомнения, PK Loop намного лучше на подавлял радиопомехи, чем проволочная антенна, которую мы повесили на внутри окна отеля.
Однако, в отличие от большинства современных отелей, в этом действительно были работающие окна, поэтому мы выбросили случайный провод из окна и провели еще одно сравнение.В этом случае внешняя проводная антенна неизменно превосходила PK Loop , несомненно, потому, что она имела то преимущество, что находилась за пределами облака радиопомех внутри стен отеля. Это говорит о том, что наружные антенны — даже если они просто свешиваются из окна комнаты — почти всегда превосходят аналогичные комнатные антенны.
Итак, если у вас есть способ вытащить провод из окна, попробуйте.
Какой длины должен быть провод? Я полагаю, это зависит от того, сколько места по вертикали у вас под окном.Для начала я бы попробовал подвесить снаружи не менее восьми футов провода. Если бы у меня было вертикальное пространство, я бы попробовал до 31 фута.
Важно: Сначала вы должны убедиться, что ваш провод не может касаться электрических линий. Никогда не опускайте провод на открытом воздухе, если ветер может задуть его в точку входа в электрические сети, линию электропередачи или любой другой тип линии или кабеля. В первую очередь следует провести тщательный осмотр участка.
С учетом сказанного имейте в виду: Скрытность — ключ к успеху!
Вы можете заметить проволочную антенну на этой фотографии? Конечно нет.
Используйте тонкий провод с черной или темной оболочкой / изоляцией. Опускайте его только при использовании — не оставляйте его на весь день. Убедитесь, что ваша антенна не будет мешать соседям внизу (например, приземляться в их уличный гриль или цветочные горшки!). Одна серьезная жалоба от соседей может привести к окончательному останову вашего предприятия.
Теперь вернемся к петлям…
Если у вас нет работоспособных окон или способа развернуть проволочную антенну снаружи — или вы пробовали использовать проволочную антенну, и результаты были неудовлетворительными — тогда вам придется использовать комнатные антенны, которые почти всегда ведут вас по тропе. усиленных широкополосных рамочных магнитных антенн большего размера.
Это тема, которую я подробно осветил ранее в этом году.
Прочтите сообщение: Комнатные коротковолновые антенны для сопряжения с новым SDR.
Варианты внутренней коротковолновой антенны для сопряжения с новым SDR
Имейте в виду, что если вам посчастливилось иметь балкон, вам следует установить рамочную антенну именно здесь. Прочтите эту публикацию, автор сообщения SWLing Post , Клаус Беккер.
Самодельная магнитная рамочная антенна Клауса Беккера.
Обратите внимание, что на рынке есть несколько комнатных усилительных антенн стоимостью менее 100 долларов, но я бы не стал их использовать — щелкните здесь, чтобы прочитать мои мысли об этом.
Кроме того, прочтите этот пост , который включает в себя практические советы и рекомендации по прослушиванию на коротких волнах дома и в дороге.
Экономный SWLing: мало вкладываешь, но много получаешь от радио
Я планирую написать более подробную статью об антеннах в ближайшие месяцы, но она будет сосредоточена на внешних антеннах и способах их установки.Если у вас нет возможности установить антенну на открытом воздухе, на мой взгляд, лучше всего подходят те, которые упомянуты выше.
Читатели почты: Я пропустил вариант внутренней антенны? Прокомментируйте, пожалуйста, если у вас есть опыт работы с комнатными антеннами!
Вам нравится SWLing Post?
Пожалуйста, поддержите нас через Patreon или наш Coffee Fund!
Ваша поддержка делает возможными статьи, подобные этой.Спасибо!
