Что такое цоколь лампы и для чего он нужен

Цоколь лампы — это конструктивный элемент, обеспечивающий надежное крепление лампы в патроне светильника и подвод электропитания. Основные функции цоколя:

Механическая фиксация лампы в патроне
Электрическое соединение лампы с питающей сетью
Отвод тепла от колбы лампы
Герметизация внутреннего пространства лампы

Цоколи изготавливаются из металла, керамики или термостойкого пластика. В некоторых типах ламп цоколь может быть выполнен из стекла совместно с колбой.

Основные типы цоколей ламп

Существует несколько основных типов цоколей, отличающихся конструкцией и способом крепления в патроне:

Резьбовые (винтовые) цоколи
Штырьковые цоколи
Штифтовые (байонетные) цоколи
Софитные цоколи
Цоколи с утопленным контактом

Выбор типа цоколя зависит от назначения лампы, ее мощности, габаритов и условий эксплуатации. Рассмотрим особенности каждого типа подробнее.

Резьбовые цоколи ламп

Резьбовые цоколи, также называемые цоколями Эдисона, являются наиболее распространенными. Их основные преимущества:

Простота и надежность конструкции
Хороший электрический контакт
Удобство замены ламп

Резьбовые цоколи маркируются буквой E с цифрой, обозначающей диаметр в миллиметрах. Наиболее популярные типоразмеры:

E14 — миньон
E27 — стандартный
E40 — промышленный

Резьбовые цоколи применяются в лампах накаливания, галогенных, люминесцентных и светодиодных лампах для бытового и промышленного освещения.

Штырьковые цоколи ламп

Штырьковые цоколи имеют два или четыре контактных штырька и используются в компактных лампах. Их особенности:

Компактные размеры
Надежная фиксация в патроне
Возможность точного позиционирования лампы

Маркировка штырьковых цоколей начинается с буквы G. Цифры обозначают расстояние между штырьками в миллиметрах. Распространенные типы:

G4 — для галогенных ламп 12В
G9 — для галогенных ламп 220В
GU10 — для светодиодных и галогенных ламп с рефлектором
G13 — для линейных люминесцентных ламп

Штырьковые цоколи широко применяются в точечных светильниках, настольных лампах, торшерах и другом компактном осветительном оборудовании.

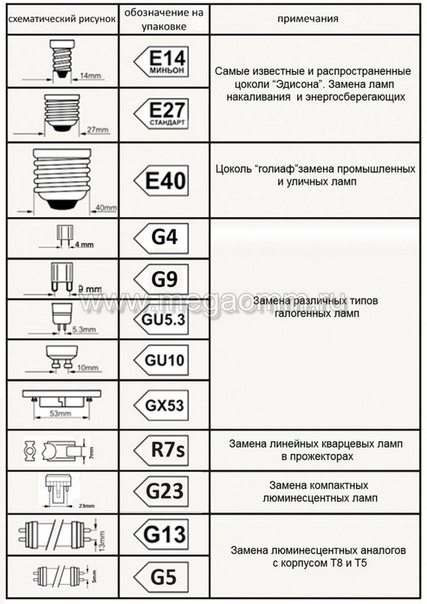

Как расшифровать маркировку цоколя лампы

Маркировка цоколя содержит информацию о его типе, размерах и особенностях конструкции. Основные обозначения:

E — резьбовой цоколь Эдисона
G — штырьковый цоколь
B — штифтовой (байонетный) цоколь

R — цоколь с утопленным контактом
S — софитный цоколь

Цифры после буквы указывают диаметр или расстояние между контактами в миллиметрах. Дополнительные буквы уточняют особенности:

U — для энергосберегающих ламп
X, Y, Z — модификации конструкции
d — два контакта
t — три контакта

Например, маркировка GU5.3 означает штырьковый цоколь для энергосберегающей лампы с расстоянием между контактами 5.3 мм.

Как правильно подобрать цоколь для светильника

При выборе лампы важно правильно определить тип и размер цоколя, подходящего к имеющемуся светильнику. Для этого нужно:

Определить тип цоколя по внешнему виду (резьбовой, штырьковый и т.д.)
Измерить диаметр резьбовой части или расстояние между штырьками
Свериться с маркировкой на старой лампе или патроне
Учесть рабочее напряжение (220В или 12В)
Проверить максимально допустимую мощность светильника

Важно точно соблюдать соответствие цоколя патрону. Использование неподходящих ламп может привести к ненадежному контакту или повреждению светильника.

Цоколи для специальных типов ламп

Некоторые виды ламп имеют специфические цоколи, предназначенные для определенных условий эксплуатации:

Автомобильные лампы — цоколи BA15s, P21W и др.
Прожекторные лампы — цоколи P14.5s, P40s
Студийные лампы — цоколи G22, GZZ9.5
Бактерицидные лампы — цоколи 2G11, G23

При замене специальных ламп важно точно соблюдать тип цоколя, указанный производителем оборудования. Использование неоригинальных ламп может быть небезопасно.

Современные тенденции в конструкции цоколей

Развитие светодиодного освещения привело к появлению новых типов цоколей:

Интегрированные цоколи со встроенным драйвером

Цоколи с активным охлаждением
Цоколи с возможностью диммирования
Беспроводные цоколи для «умного» освещения

Новые разработки позволяют повысить эффективность и расширить функциональность светодиодных ламп. При этом сохраняется совместимость с распространенными типами патронов.

Часто задаваемые вопросы о цоколях ламп

Чем отличается цоколь E27 от E26?

Цоколи E27 и E26 имеют очень близкие размеры и часто взаимозаменяемы. E27 — европейский стандарт, E26 — американский. Основное отличие — шаг резьбы.

Можно ли использовать лампу с цоколем E14 в патроне E27?

Нет, напрямую нельзя из-за разницы в диаметре. Но существуют переходники с E14 на E27, позволяющие использовать лампы с меньшим цоколем.

Какой цоколь самый распространенный?

Наиболее распространенным является резьбовой цоколь E27. Он используется в большинстве бытовых светильников — люстрах, бра, торшерах.

Чем отличаются цоколи G5.3 и GU5.3?

Цоколь GU5.3 имеет утолщения на концах штырьков для более надежной фиксации. Лампы с таким цоколем не выпадают из патрона при вибрации.

Правильный выбор цоколя — важное условие эффективной и безопасной работы осветительного оборудования. Надеемся, эта статья поможет вам разобраться в многообразии типов цоколей и сделать оптимальный выбор ламп для ваших светильников.

Цоколи светодиодных ламп: виды, маркировка, параметры, выбор

Цоколь — это та часть лампы, которой они подсоединяются к патрону. Изделия обеспечивают плотное прилегание контактов, через которые светильник получает питание. Все существующие патроны разделены на категории и могут работать только в тандеме с лампой, имеющей подходящий цоколь.

Поэтому, при выборе осветительного прибора прежде всего обращают внимание именно на этот параметр. Предлагаем разобраться, какие бывают цоколи светодиодных ламп, какова специфика применения различных устройств, и как подобрать подходящий вариант.

Содержание статьи:

Виды цоколей ламп на светодиодах

Одним из критериев, по которым различают , является вид цоколя. Все их можно разделить на две объемные категории — резьбовые и контактные. Внутри групп существует много видов, но среди них есть пять самых популярных.

Е27. Используют для всех стандартных светильников, а для таких, где световой поток превосходит 1200 Лм, применяют только этот тип. Как правило, функционируют в условиях переменного тока и при напряжении 220 В.

Е14. Применим для всех вариантов типовых светильников, но с миниатюрными размерами. Лампы с Е14, которые еще называют «миньон», имеют интересные формы: свеча, грибок, шарик.

GU10. Имеет двухштыревой разъем, поворотное крепление. Их применяют для потолочных осветительных приборов в виде LED-ламп с типоразмером MR16.

Источник света, помещенный в патрон, удерживает специальный замок, из-за этого они востребованы в местах, где наблюдается вибрация или другие внешние воздействия.

GU5/3. Применяют в светильниках с лампами, работающими на светодиодах, рефлекторного типа MR16 для декоративной подсветки. Питаются как от сети 220 , так и 12V.

G13. Используют для трубкообразных ламп Т-8 и Т-10. Их устанавливают в потолочные панели, которые чаще всего встречаются в офисных помещениях для целевого освещения рабочих мест.

Перед тем как приобретать новую лампу для своего светильника, нужно определиться с видом цоколя, используемого в нем. Типов этих элементов много и далеко не все они взаимозаменяемы (+)

Первые два вида относятся к резьбовым. Чтобы соединить изделие с таким цоколем и патрон, ее вворачивают, как простую лампу накаливания.

Остальные три вида относятся к контактным или штырьковым. Эти цоколи оснащены выводами в виде штырей, находящихся на краю лампы.

Менее популярными резьбовыми цоколями являются Е10, применяемые в лампах, освещающих внутреннее пространство холодильников и Е42 — для уличных ламп.

Светодиодные светильники, широко используемые дизайнерами, оснащены переходными элементами G4, GU4, G9.

Характеристики держателей с резьбой

Резьбовые изделия — наиболее покупаемые варианты цоколей. Оборудуют ими торшеры, настольные лампы, светильники, фонари. В бра, малогабаритных настольных лампах, навесных светильниках и люстрах чаще используют .

Лампы LED с таким переходником постепенно вытесняют из домашнего обихода лампы накаливания, «экономки».

Источник света с цоколем Е27 — более совершенный аналог 90 Вт лампы накаливания. При мощности 11 Вт, она выдает такую же освещенность, как и ее более мощный прототип

Для светильников большой мощности наиболее подходящими являются . Их применяют в промышленных цехах, в уличном освещении.

Есть и менее востребованные виды резьбовых цоколей:

Е10, Е12, Е17 — мелкие с диаметрами 10, 12 и 17 мм соответственно;
Е5 — микроскопический с диаметром 5 мм;
Е26 — средний.

Резьбовой цоколь прикреплен к колбе посредством клеевого соединения. Если потребуется заменить лампу, нужно делать это осторожно, иначе цоколь может отколоться. В случае когда такое все же произойдет, нужно обесточить осветительный прибор.

Следующее, что нужно сделать — аккуратно выкрутить поврежденный цоколь при помощи плоскогубцев. А лучше во избежание подобных ситуаций советуют при замене лампы резьбу натирать графитом.

Особенности GU10, GU5/3, G13 и G23

GU10. В светодиодных лампах держатель GU10 устроен нестандартно. На концах контактов у него имеются расширения, прочно удерживающие осветительный элемент в патроне.

Цоколь этого вида — штырьковой. Его контакты расположены на расстоянии 1 см. Дополнение в виде буквы U говорит о наличии конструкционных особенностей прибора (+)

Светодиодный источник света с этим цоколем наряду с такими же параметрами, как у галогенного аналога, обладает рядом преимуществ.

У нее более интенсивный свет, значительно большая продолжительность эксплуатации, минимальное энергопотребление. Основное достоинство заключается в том, что она практически не нагревается.

Питаются приборы с цоколем GU10 от сети 110 – 220 В. Обычно лампы с таким держателем укомплектовывают отражателем для придания свету определенной направленности.

Выпуском низковольтных осветительных элементов занимается ограниченное число производителей. Объясняется это узкой сферой востребованности — сугубо локальная система освещения.

Используют их дизайнеры для интерьерной подсветки. Они идеально подходят для приборов освещения типа «сплот».

GU5/3. В керамическом основании GU5/3 находятся провода, заключенные в защитную оболочку. Импортные изделия эксплуатируют при напряжении 12/24 В.

Но в России больше распространены лампы с таким цоколем, адаптированные к привычным 220 В. С сетью их соединяют посредством клеммников, что более надежно.

Штырьковый цоколь G4 часто присутствует в маленьких точечных светильниках, которые нашли применение в декоративном оформлении

Светодиодные часто используют для замены низковольтных галогеновых светильников в люстрах.

Контакты расположены на расстоянии 5,33 мм друг от друга. Люминесцентные лампы, в которых использованы GU5/3 представляют собой аналог галогенных рефлекторов мультифацетных и являются энергосберегающими.

G13 и G23. Устанавливают их не только в светодиодные лампы Т8, но и в осветительные приборы типа «Армстронг», ЛСП, другие. Расстояние между контактами — 1,3 см.

G23 предназначены для ламп в форме “U”. В его конструкцию включен стартер. Пуск осуществляется при помощи дросселя, обычно размещенного в корпусе светильника. Мощность таких приборов составляет от 5 до 14 Вт, вкручивают их в основном в лампы настольные.

Цоколь штифтовый байонет

На корпусе этого соединительного устройства имеются специальные штифты. С их помощью цоколь подсоединяют к патрону. При разработке изделия была поставлена конкретная цель — сделать так, чтобы осветительный прибор приобрел более компактные формы, а время замены лампочек сократилось.

Круглые боковые штифты (2 шт.) расположены на основе симметрично. Их закрепляют в предназначенных для этого прорезях патрона, а далее проворачивают на ¼ оборота для лучшей фиксации.

На фото светодиодная лампочка с цоколем bayonet, маркировка – BA15D. размеры светильника – 22*60 мм, напряжение – 0,5-1 В

Одним из видов штифтового изделия является цоколь ВА с несимметричными боковыми контактами. Применяют его в автомобилях. Своеобразная конструкция позволяет особым образом вставить лампу в патрон и фокусировать световой поток фар.

В некоторых странах, в основном англоязычных, штифтовые соединители обозначают BC, сокращение от Bayonet Cap, в Европе — B22d, в России — 2Ш22.

Аналогом европейскому B15d является отечественный 2Ш15 и на английском — SBC, полное название — Small Bayonet Cap. MBC/MBB соответствует российский 1Ш9 и европейский Ba9s.

Редко встречаемые держатели

Некоторые виды этих неотъемлемых элементов осветительного прибора встречаются довольно редко. К ним относятся и устройства с утопленным контактом.

Характеристика редких типов цоколя

С утопленным контактом. На принадлежность к этому виду указывает присутствие в маркировке символа «R». Используют их в лампах небольших габаритов и маленького веса.

Софитные «S». Бывают варианты расположения как с одной стороны трубчатой лампы, так и с двух. Такие цоколи уместны в светильниках, используемых в качестве подсветки зеркал, в ванных, а также в автомобильных салонах.

Цоколь софитный с контактами, разнесенными по противоположным сторонам лампы. Когда-то их применяли только для освещения сцены, откуда и такое название

Фиксирующие «Р». В кинопроекторах, фонарях, прожекторах применяют цоколь «Р» — фиксирующий. По конструкционному исполнению он напоминает софитный. Отличие — в присутствии дополнительной рассеивающей площадки.

Направление нужного светового потока задает сборная линза. Конструкцию используют для кинопроекторов, прожекторов, фонариков.

Телефонный «Т». Этот тип применяют в лампах, используемых в роли подсветки, в пультах, панели приборов в автомобилях.

Цоколь Т6,8 применяют в лампочках КМ (коммутаторных). Цифра после Т обозначает, что контактные выводы размещены на расстоянии друг от друга 6,8 мм

В Евросоюзе применяют лампочки КМ с меньшими размерами. По цоколю их маркируют6 Т4,5; Т4,6; Т5,5.

Стеклянные и кабельные вариации

Среди большого разнообразия светодиодных ламп существуют и такие, что называют безцокольными. Этот элемент там есть, но он стеклянный, как и сам осветительный прибор.

Использование их — узкопрофильное. Встречаются чаще всего в автомобильной отрасли. Когда в начале маркировки стоит символ «W», значит это лампа со стеклянным цоколем

На ее основании имеются токовые выводы. Через них происходит контакт стеклянного цоколя с патроном. Цифры, присутствующие в маркировке, указывают на толщину стеклянной части. За ними следует знак «х» и размер цоколя по ширине.

Не так уж часто встречаются и кабельные цоколи (К). Область их применения — проекторные лампы.

Как расшифровать маркировку?

В обозначение этих изделий входит несколько символов в виде букв и цифр. Последние говорят о расстоянии между контактами или диаметре соединительной части.

Символы, свидетельствующие о принадлежности цоколя к определенному типу, расшифровываются следующим образом:

«Е» — цоколь «Эдисона, т. е. резьбовой;
«G» — штырьковой;
«R» — оснащенный утопленным контактом;
«Р» — цоколь фокусирующий, позволяющий расположить лампу в нужном положении;
«В» — байонет или штифтовой;
«F» — имеет один штырек;
а — штырек имеет форму цилиндра;
b — оснащен рифленым контактом;
с — указывает на оригинальную форму штыря;
«S» — софитный.

Число контактов обозначает определенный символ: один контакт — s (single), d — пара (duo), t (tres), q (quatro), p (penta) — три, четыре и пять контактов на торце соответственно.

Уточнения обозначают буквами U, V, A. Первой маркируют энергосберегающие лампы, второй — прибор, имеющий конический конец, третий — лампы автомобильные.

При обозначении цоколя используют схему A00bC , где первый символ (А) — тип цоколя, второй — его размеры, b — количество контактов, C — дополнительные данные. Последнего маркера может и не быть (+)

Штырьковые модели с символом «Х» присутствуют в точечных светильниках. Поскольку поток имеет четкое направление, с их помощью расставляют нужные акценты в помещении. В лампах специального использования применяют модели «Y» и «Z».

Лампа светодиодная с разъемом Е27. Используется без дополнительных устройств в сети 220 В. Не работает при наличии электронных диммеров

Надпись E14U обозначает, что цоколь винтовой имеет диаметр 14 мм. Сама лампа энергосберегающая. Маркировка BA9 указывает на диаметр 9 мм, круглые штифты, размещенные симметрично.

Как правильно подобрать нужный цоколь?

По этому критерию выбор осуществить довольно просто: нужно учитывать параметры светильника, имеющегося в наличии.

Производители выпускают множество светодиодных осветительных устройств. Ими можно заменить как лампы накаливания, так и галогенные.

Для первой группы взаимозаменяемыми являются цоколи Е14, Е27, Е40. Для второй — GU10, G4, GU5.3. В лампах встраиваемых, используемых для подсветки мебели, применяют цоколь GX53

При выборе следует знать некоторые нюансы:

Модели с держателями G9 рассчитаны только на 220 В.
Если в схеме присутствуют электронные выключатели и диммеры, нельзя использовать маленькие лампы, имеющие цоколи Е14 и Е27.
Поскольку существует много вариантов осветительных приборов со штырьковым разъемами, при выборе можно легко допустить ошибку. По этой причине не нужно избавляться от перегоревшей лампы.

К светодиодным источникам света производители адаптировали почти все виды цоколей. Чтобы прибор работал стабильно и долго, нужно учитывать и допустимую мощность для определенного светильника.

Так, если ограничение по этому параметру составляет 40 Вт, то нельзя устанавливать лампу на светодиодах, рассчитанную на 6 Вт.

О дополнительных параметрах выбора светодиодных светильников читайте в .

Выводы и полезное видео по теме

Обзор основных типов цоколя:

Особенности выбора на примере светодиодных ламп Philips:

При покупке светодиодных ламп необходимо, прежде всего, смотреть на цоколь. Его геометрия должна совпадать с конфигурацией патрона. Когда осветительные приборы нужны для мощного оборудования, ориентиром должна служить техническая документация.

Подыскиваете светодиодные лампы для дома или квартиры? Или есть опыт выбора и удачного применения таких светильников? Пожалуйста, оставляйте комментарии к статье, задавайте вопросы и участвуйте в обсуждениях. Форма для связи расположена ниже.

Типы и виды цоколей ламп освещения

Вне зависимости от того, какие виды лампочек при организации освещения планируется использовать: энергосберегающие, светодиодные, галогенные или аналоги накаливания, упор при выборе делается на цоколь. Учитывается разновидность и особенности конструкции осветительного прибора, чтобы подобрать нужный осветительный элемент к нему.

Обзор существующих видов

Цоколь – важная часть конструкции галогенных, люминесцентных и прочих лампочек, он обеспечивает плотную установку изделия в светильник определенного вида. А дополнительно к тому еще и дает возможность подключить его к сети.

Виды и маркировка

Несмотря на это существует еще и бесцокольная лампа – это узкоспециальная разновидность, предназначенная для организации системы освещения автомобиля (лампочки Н10, НВ3, D1S).

Существуют различные типы:

резьбовой – Эдисона Е;
штырьковой G;
штифтовой B;
цоколь, контакты в котором утоплены – R;
фокусирующий – Р;
софитный аналог S;
кабельный вид К;
телефонный – Т;
бесцокольный – W.

В обозначении обычно зашифрованы размеры или другие характеристики держателя. Например, для лампы Е14, Е27, Е40 характерен диаметр резьбовой части конструкции. Это может быть значение 14, 27 или 40 мм в зависимости от того, какие типы рассматриваются. А вот разновидности цоколей G5, G12 отличает расстояние между контактными штырьками: 5 или 12 мм.

Кроме того, держатели предназначаются для подключения к сети с различными значениями электрических параметров. Например, существуют лампы для системы освещения 12, 24 вольт, а другие виды позволяют подключиться только к сети 220 вольт.

Резьбовой цоколь Е

Данный вид встречается в следующих вариациях: Е5, Е10, Е12, Е14, Е17, Е26, Е27, Е40. Представленные типы цоколей характеризуются размерами от минимальных до максимальных. Например, исполнение Е5 характеризуется высотой и диаметром, равными 5 мм.

Резьбовой держатель может быть установлен в галогенных, люминесцентных и аналогах с нитью накаливания. Кроме того, светодиодные источники света довольно часто встречаются именно с таким цоколем.

Наиболее распространенные: Е14, Е27, Е40. Причем последняя разновидность чаще устанавливается в люминесцентных ртутных источниках освещения, а также является частью ламп накаливания. Е14 обычно встраивается в грибовидные источники света и аналоги в форме свечи, «свечи на ветру». Е27 можно встретить в качестве держателя ламп совершенно любых типов.

Еще одна особенность цоколей Е14, Е27, Е40 – питание от сети 220 вольт. Благодаря этому энергосберегающие лампы, которые требуют использования ПРА, могут подключаться напрямую к источнику питания.

Штырьковый вариант

При выборе нужно ориентироваться на расстояние между контактами (штырями). Если предусмотрено количество выступающих элементов более 2, ориентиром становится диаметр окружности держателя. В зависимости от того, какие исполнения лампы со штырьковым держателем выбраны, появляется возможность выполнить подключение системы освещения к источнику питания 220 вольт или 12/24 вольт.

В обозначении держателя G могут быть и другие буквы: G4, GU4, GY4, G5, GU5.3, GX5.3, G6.35, GU10, G9, G12, G13, G23, G53, GU53, GX53, GX70. U, X, Y, Z – обозначают модификацию конструкции. При этом названные виды не являются взаимозаменяемыми.

Держатель G4 можно встретить в галогенных осветительных элементах, предназначенных для подключения к источнику питания 12/24 вольт. Целевое назначение – точечный свет, встраиваемые системы освещения. Низковольтные лампы с таким держателем также могут быть светодиодные. Исполнение G5 применяется в люминесцентных аналогах, например Т5.

Держатель GU5.3 является частью ламп, целевое назначение которых – встраиваемые системы освещения. Такой вариант входит в конструкцию ламп светодиодных и галогенных, он подходит для источника света типа MR16, который, в свою очередь, используется при организации подсветки витрин, ниш и декоративного освещения. Источником питания может выступать электросеть 12/24 вольт или 220 вольт.

Особенность GU10 – уплощения на торцевых участках контактных элементов, что способствует более надежному соединению с патроном. Источники света с такой контактной частью питаются от сети 220 вольт.

Аналог GU6.35 – сходен по характеристикам с вариантом GU5.3, но расстояние между штырями составляет 6,5 мм, а в качестве источника питания может выступать только сеть переменного тока 220 вольт. Если исполнения типа G5 характеризуются контактными элементами в виде штырьков, то вариант G9 оснащен вытянутыми петлями. Расстояние между ними составляет 9 мм. Используются такие виды источников освещения при организации акцентного освещения и декоративной подсветки.

Исполнение G13 – распространенный вариант, используется в светодиодных и энергосберегающих люминесцентных источниках света с формой колбы в виде цилиндра. Благодаря этой особенности названные виды являются взаимозаменяемыми.

Вариант G23

Расстояние между штырями – 13 мм. Другой вариант G23 немного отличается по конфигурации, так как помимо штырей держатель имеет еще и пластиковый выступ. Крепление осуществляется посредством установки контактных элементов в гнездо с отверстиями.

Цоколи компактных люминесцентных ламп

Аналог держателя G53 характеризуется существенным расстоянием между штырями – 53 мм. Целевое назначение ламп с таким контактным элементом – направленный свет в торговых залах, ресторанах, галереях. Исполнение GX53 применяется в лампочках для установки в подвесные и натяжные потолочные конструкции. Штырьки по форме аналогичны контактам GU10. При установке лампочка поворачивается.

Выбор лампы с учетом типа цоколя

В первую очередь необходимо определить, к какой сети будет выполняться подключение: 12/24 В, 220 В, потому как разные типы держателей могут быть предназначены для подключения к сетям с различными параметрами. Выбор контактного элемента галогенных, светодиодных и энергосберегающих ламп делается на основании устройства светильника, в который производится его установка.

Определить подходящий вариант можно по маркировке: G12, GX70, G5, E27, E14, E40, GX53 и пр. Также виды ламп обычно указывают на конструкционные особенности. Например, для энергосберегающих или светодиодных осветительных элементов Т5 подходит вариант G5.

Каждый из вариантов предназначен для эксплуатации в определенных условиях. Бывают исполнения для постоянных и переменных сетей. Кроме того, можно подобрать держатель лампочки под осветительный прибор разного целевого назначения: встраиваемые или подвесные светильники, вариант направленного или рассеянного освещения, функциональные или декоративные светильники.

Цоколи ламп (типы, виды, расшифровка) список с картинками

Всем известный Эдисон уже давно изобрел свою первую лампочку. С тех пор и уже навсегда общество не сможет отказаться от ламп освещения. Конечно, лампы меняются, меняется принцип их свечения, форма, рабочая мощность, напряжение и, конечно, их цоколь . Именно о цоколях ламп, о их видах, маркировке мы и расскажем в данной статье.
информация приведенная здесь позволит вам определить какой же цоколь применен у вашей лампы, а значит в итоге, вы сможете искать уже к приобретению лампу именно с цоколем, который подходит именно вам. Согласитесь это важно и нужно, а значит мы не будем тратить вашего внимания на болтовню, а приступим к информативной части нашей статьи.

Что такое цоколь лампы и его цели?

Цоколь лампы – конструктивный элемент обеспечивающий установку лампы в патроне, а также ее питание посредством токопроводящих контактов. Цоколь может быть сделан из металла, керамики, пластика. В некоторых случаях цоколь лампы выполнен совместно с плафоном ламы, то есть из стекла, но его цели всегда аналогичны.
Кроме того, стоит сказать и о функции герметизации цоколем. Фактически цоколь при пропускании тока по своим контактам внутрь плафона, для питания лампы, должен обеспечивать герметичность вокруг них, так как в лампе часто закачен инертный газ или создан вакуум.

Типы цоколей ламп и их обозначение

Конечно же, на протяжении всей истории существования ламп нельзя было пользоваться одним стандартным видом цоколя, хотя пожалуй, это было в каких-то случаях и удобно. Новые цоколи создавались в связи с новыми параметрами ламп, в соответствии с их габаритами. О том, какие они стали сегодня мы и хотим рассказать, кроме того затронуть вопросы обозначения и маркировки цоколя.
И так, что же обозначает маркировка цоколя и что она может «рассказать» обывателю. Первая буква указывает на тип цоколя:

E – резьбовой цоколь (Эдисона)
G – штырьковый цоколь
R – цоколь с утопленным контактом
B – штифтовой цоколь (Байонет)
F – цоколь с одним штырьком
a – цилиндрический штырёк
b – рифленый штырёк
c – штырёк специальной формы
S – софитный цоколь
K – цоколь с кабельными соединениями
H – цоколь для ксеноновых ламп
P – фокусирующий цоколь
T – телефонный цоколь
W – основание, в котором электрический контакт с патроном осуществляется непосредственно через токовые вводы, расположенные на стеклянном основании лампы.
Последующее число указывает диаметр соединительной части цоколя или расстояние между контактами.
Если далее идут буквы, то они указывают на количество контактных пластин, штырьков или гибких соединений:

s — один контакт
d — два контакта
t — три контакта
q — четыре контакта
p — пять контактов

Иногда к первой букве добавляется еще одна буква, уточняющая (для некоторых типов):

U – энергосберегающая лампочка;
V – цоколь с коническим концом;
A – автомобильная лампа.

Пример расшифровки цоколя лампы: E14U – лампа энергосберегающая с резьбовым цоколем, диаметром 14 мм.

Если разделять цоколи ламп глобально, то существуют резьбовые цоколи и цоколи с поверхностными контактами (штыковые, с утопленным контактом и т.д.) Далее и поговорим более конкретно, о каждом из типов цоколей.
В зависимости от популярности мы будем приводить соответственное количество изображений и информаций о описываемых цоколях ламп. Также до того как мы начали рассказывать конкретно о каждом из них, предлагаем вам ознакомиться с возможными видами цоколей ламп.

Время от времени подглядывайте в нее, когда подойдете к соответствующему описанию цоколя.

Резьбовые цоколи ламп (Е)

С дней Эдисона, до настоящего времени наиболее распространенный у потребителей цоколь лампы. Как все же изначально, удачно он был выбран. Ранее с таким цоколем изготавливали лампы накаливания, теперь делают энергосберегающие лампы, но стандарт резьбового цоколя остался прежним. Как уже говорили, цифра следующая за обозначением (буквой Е) резьбового цоколя обозначает его диаметр.
Далее в таблице приведены выпускаемые резьбовые цоколи.

Штыковой цоколь (G)

Штырьковый цоколь G использовался для разных видов ламп, начиная от маленьких галогенных, заканчивая потолочными люминесцентными. Так как существует множество штыковых цоколей с разницей между контактами всего в несколько миллиметров, то их легко спутать, но делать этого нельзя. Обозначение в цифрах после буквы G соответствует расстоянию в миллиметрах между контактами.
О разновидности и типоразмерах штыковых цоколей, а также о их применяемости в различных лампах, вы узнаете из таблицы ниже.

Еще один вид штыкового цоколя 2G11. Такие цоколи и лампы с ними часто применяются в настольных лампах. При этом в зависиомсти от мощности, они могут быть разной длины. Так бывают лампы с таким цоколем длиной 227 мм, 327мм, 415мм и более… Поэтому обращайте внимание не только на цоколь, но и на длину лампы.

Как вы уже увидели на фото, такие цоколи начал применяють производитель OSRAM.

Цоколь с утопленным контактом (R)

Как правило, цоколи применяемые в таких лампах рассчитаны на высокую мощность и соответственно высокую температуру. Обычно это трубчатые кварцевые, галогенные лампы.
Такие лампы имеют малые габариты и массу. Используются в сетях переменного тока 220 В, 50Гц.
После обозначения цоколя R7s (штыревой, диаметром 7 мм, с 2 контактами), маркируются цифры: 78 или 118, указывающие на расстояние строительной длины лампы в мм.

Софитный штифтовой цоколь (S)

Софитный цоколь S может быть расположен с двух сторон трубчатой лампы или как одиночный цоколь с одной стороны. Применяется в светильниках для освещения ванных комнат, подсветке зеркал или сценическом оборудовании. Цифрами обозначают диаметр корпуса (S6, S7, S8,5 и т.д.).
Кроме того, такой цоколь распространен и на автомобильных лампах. (SV – то есть с коническим окончанием, например для подсветки салона ВАЗ 2110, Приора и другие)

Фокусирующий цоколь (P)

Цоколь очень схож с предыдущим с софитным цоколем, но имеет дополнительную рассеивающую площадку.
Применяется для прожекторов, фонарей, кинопроекторов, навигационных огней и т.д. Этот цоколь лампы накаливания содержит в себе сборную линзу, которая и направляет поток света в нужную сторону. Цифры обычно обозначают диаметр фокусирующего фланца или части цоколя, на которой горизонтально устанавливается лампа.

Телефонный цоколь (Т)

Лампы с такими цоколями применяются обычно как лампы подсветки. Например в комбинации и панели приборов автомобилей. Цифры означают измеренную внешнюю ширину основания, на котором установлены контактные выводы.

Цоколь типа (W)

Этот цоколь фактически является элементом ламы. Проволочные, питающие контакты выведены через ее колбу наружу. Цифрами обозначают общую толщину стеклянной части с одним токовым вводом. Далее следует знак умножения и ширина основания цоколя в миллиметрах.
Лампы с такими цоколями также активно применяются на автомобилях (указатели поворотов)

Обозначение специфических ламп без указания маркировки цоколя

Также существует ряд нестандартных цоколей, используемых в некоторых проекционных лампах. Например цоколь с кабельным соединением (К), а так же специальные цоколи для ксеноновых ламп, обозначаемые буквой Н и цифрами в соответствии с модификацией.
В некоторых случаях вместо типа цоколя указывается тип лампы, а уже по нему определяется тип цоколя.

MR16 (цифры могут варьироваться) — стандартный типоразмер галогенных ламп накаливания с отражателем. Обычно, цоколь используется штырьковый (типа G).
R50 (цифры показывают диаметр лампы)- типоразмер рефлекторных ламп.
Они служат для создания направленного света. Цоколь типа E (резьбовой).
2D — это компактные люминесцентные лампы. Колбы ламп выполнены в форме двух дуг.
Цоколь G10q или GR8.

Лампы колбы. Представляют собой лампы в виде стеклянной трубки. Различаются по диаметру и по типу цоколя, имеют следующие обозначения:

T5 (диаметр 5/8 дюйма=1.59 см),
T8 (диаметр 8/8 дюйма=2.54 см),
T10 (диаметр 10/8 дюйма=3.17 см),
T12 (диаметр 12/8 дюйма=3.80 см).

Теперь, когда вы ознакомились со всевозможными видами цоколей ламп, необходимо сказать об их применяемости. Здесь можно сказать, что исторически складывалось так, что каждый цоколь был создан в свое время, для определенного вида ламп. Будь то лампа накаливания, галогенная лампа, энергосберегающая или светодиодная. Однако сегодня ситуация сложилась так, что в большинстве случаев производители, да и сами потребители, переходят на энергосберегающие варианты. Таким вариантом, который может быть выполнен с любым цоколем и соответствующими габаритными размерами, при этом обеспечивать номинальный световой поток, будет светодиодная лампа. Именно на светодиодные лампы необходимо обращать внимание при выборе ламп с необходимым вам цоколем.
В этом случае вы гаранитруете себе долгую и беспроблемную эксплуатацию ваших световых приборов, при этом с оптимальными затратами.

Основные типы и виды цоколей ламп

Покупая лампочку, всегда необходимо обращать внимание какой у нее тип цоколя.
Чтобы закрепить лампочку в патроне необходимо чтоб цоколь лампы и патрона были одного типа.

Цоколь изготовлен из метала, иногда из керамики или же с частями керамики.
В большинстве своем все цоколи резьбовые, но бывают еще винтовые, штифтовые, штырьковые, и т. д.

Первая буква в маркировке цоколя определяет его тип:

E — резьбовой цоколь (лампа Эдисона)
G — штырьковой цоколь
R — цоколь с утопленными контактами
B — штифтовой цоколь (он же байонет)
S — софитный цоколь
P — фокусирующий цоколь
T — телефонный цоколь
K — кабельный цоколь
W — безцокольные лампы

После первой буквы могут быть еще пометки о типе использованной лампы:

U – энергосберегающая лампочка
V – цоколь с коническим концом
A – автомобильная лампа
и др.

После букв, как правило идет цифра с помощью которой определяют диаметр цоколя или расстояние между штырьками (контактами) в зависимости от типа цоколя.

Иногда после цифр можно встретить еще одну букву — с помощью нее определяют количество контактов.

s – 1
d — 2
t — 3
q — 4
p — 5

Винтовой цоколь Е

Самый популярный цоколь Эдисона (первых лампочек)

E27 — самый популярный и самый распространенный тип цоколя в быту, изобретенный еще Эдисоном. Кроме классических ламп накаливания, такой цоколь теперь используется в компактных энергосберегающих лампах, галогенных лампах, газоразрядных, диодных и других в виду того что почти все люстры, бра и светильники используют этот цоколь.

Е14 — второй по популярности тип цоколя в быту. В быту к нему привязалось прозвисько «миньон». Лампы с таким цоколем могут иметь как обычный — классический, так и декоративный, в виде свечи. Сейчас этот тип цоколя широко встречается как среди обычных ламп накаливания так и среди энергосберегающих и светодиодных ламп.

E40 — самый крупный цоколь с категории типа «E». Применяют его в основном для внутреннего промышленного освещения и наружного освещения улиц, площадей, парков и дорог. Сегодня этот цоколь применяют в лампах накаливания повышенной мощности, ртутных, металлогалогенных и натриевых лампах. Все они предназначены для освещения большой площади.

Штырьковой цоколь G

В цоколе этого типа используется не винтовая резьба, а штыревая система соединения лампы с патроном. Такой тип применяется в маленьких галогеновых лампочках, в встроенных и точечных светильниках.
G4 — этот тип цоколя создан специально для миниатюрных галогенных ламп, которые широко используются для декоративного светового оформления интерьеров благодаря своему яркому точечному излучению. В основном такие лампы росчитаны на напряжение 12 вольт.

GU5.3 — применяют в маленьких галогеновых лампах, а с недавнего времени и для светодиодных ламп в декоративном освещение. Благодаря своим компактным размерам применяют такой тип в небольших потолочных светильниках для освещения внутренних помещений, для акцентированного освещения витрин магазинов, стендов и выставок.

G9 — данный тип используют в основном в сети 220Вт для декоративных светильников и люстр. Работают без трансформаторов.

GU10 — используют для монтажа в декоративные точечные светильники и некоторые виды настенных светильников. Установка лампы осуществляется путем поворотного соединения с патроном светильника.

G13 — применяют для установки стандартных люминесцентных ламп Т8, диаметром колбы 26мм. Такие лампы используют для внутренних помещений. Люминесцентные газоразрядные лампы отличаются высокой экономичностью, долговечностью и большой площадью осветительной поверхности по сравнению с подобными лампами накаливания.

G23 — применяют в компактных люминесцентных лампах, форма колбы которых напоминает «U». Внутри цоколя находится стартер, для запуска лампы необходим только электромагнитный дроссель который как правило находится уже в корпусе светильника. Такие лампы выпускаются мощностью 5 — 14 Вт. В основном используются в настольных лампах.

Цоколь с утопленным контактом R

Такой тип цоколей используют в некоторых разновидностях кварцевых галогенных лампах, а также в осветительных приборах высокой интенсивности.
С помощью цифр в маркировке определяют полную длину лампы.

Штифтовой цоколь B

Этот тип цоколей возник в процессе эволюции цоколя Эдисона. Его разработали для того, чтобы ускорить процесс замены лампочек и сделать их более компактными.
Характерной его особенностью есть несимметричные боковые контакты с помощью которых закрепляют лампу в держателе (патроне) в строго заданном положению, например для фокусировки светового потока, к примеру в автомобильных двух спиральных лампах «ближнего-дальнего» света.

Софитный цоколь S

Софитный двусторонний цоколь S как правило применяется в светильниках для освещения ванных комнат, подсветке зеркал или для освещения автомобиля и номерных знаков.
Контакты в нем расположены с обеих сторон.
Цифрами обозначают диаметр корпуса (S6, S7, S8,5)

Фокусирующий цоколь P

Такой тип цоколя применяют в навигационных огнях, кинопроекторах, прожекторах и фонарях.
С помощью сборной линзы, которая помещена внутри цоколя, фокусируется световой поток в заданную сторону. Цифры в маркировке типа цоколя определяют диаметр фокусирующего фланца или части корпуса цоколя.

Телефонный цоколь Т

Такой тип цоколей применяют в основном для подсветки в пультах управления и щитках автоматики

Кабельный цоколь K

Нестандартных цоколей, используемых в некоторых проекционных лампах

Без цокольный тип W

Здесь контакт с патроном происходит прямо через токовые вводы, которые находятся на стеклянном основании лампы. Цифрами обозначают общую толщину стеклянной части с одним токовым вводом. Далее следует знак умножения и ширина основания цоколя в миллиметрах.

Кроме основных типов цоколя, существует и характерные обозначения популярных сейчас типов ламп:

MR16 — галогеновая или светодиодная лампа с отражателем.
Обычно, цоколь используется штырьковый (типа G).
Используют обычно в подвесных потолках и мебельных конструкциях

R50 — рефлекторная лампа направленного света.
Цифра определяет диаметр лампы. Цоколь типа E (резьбовой).

2D — компактная люминесцентная газоразрядная лампа.
Колба лампы выполнена в форме двух дуг. Как правило цоколь G10q или GR8.

Среди люминесцентных газоразрядных ламп выполнених в форме продолговатой стеклянной трубки различают по диаметру и типу цоколя, существуют такие обозначения:

T5 (диаметр 1.59 см)
T8 (диаметр 2.54 см)
T10 (диаметр 3.17 см)
T12 (диаметр 3.80 см)

Флуоресцентный минерал на продажу: Флуоресцентный и фосфоресцентный минералы на продажу — флуоресцируют в длинноволновом и коротковолновом ультрафиолетовом свете. (LW, SW

Флуоресцентные минералы при освещении только ультрафиолетовым (УФ) светом (невидимый для человеческого глаза) излучает видимый свет и кажется, что светится темнота.

Ниже представлена галерея флуоресцентных и фосфоресцентных полезные ископаемые, доступные для продажи у John Betts — Fine Minerals в Нью-Йорке Йорк Сити, штат Нью-Йорк.Флуоресцентные минералы, найденные на этой странице, включают: адамит, Андерсонит, Арагонит, Артинит, Бенитоит, Кальцит, Корунд, Фторапатит, Флюорит, гемиморфит, гидромагнезит, новацекит, флогопит, пауэллит, Родонит, Санборнит, Гиллеспит, Скаполит, Шеелит, Содалит, Хакманит, Стронцианит, магнезит, власовит, гиттинсит, агреллит, сапфир, циркон, Витерит, Виллемит, Манганокальцит. Фосфоресцирующие минералы продолжают светятся в темноте после того, как погаснет ультрафиолетовый свет.

Коротковолновые люминесцентные лампы относительно дороги, потому что фильтр на Лицевая сторона лампы производится только одним поставщиком в Японии. Низкая мощность коротковолновые УФ-лампы можно купить примерно за 40 долларов, но чтобы по-настоящему насладиться флуоресцентные минералы, вам следует купить лучшую лампу с более яркой мощностью (вывод) и ожидайте заплатить от 300 долларов (использованные) до 600 долларов. Ищите такие бренды, как SuperBright, TripleBright или слишком круто.

Длинноволновые люминесцентные лампы намного дешевле и обычно видел в торговых центрах, продающих флуоресцентные плакаты.Они дешевле потому что фильтры не такие дорогие. Я использую недорогой фонарик типа длинноволновая УФ-лампа под названием «Convoy S2», которую можно приобрести у дилеров Лампы Way Too Cool примерно за 55 долларов.

Приведенные ниже изображения для предварительного просмотра флуоресцентных минералов иллюстрированы с подсветкой. либо с коротковолновым (SW) 254 нм, либо с длинноволновым (LW) ультрафиолетом 365 нм освещение, заставляя их флуоресцировать. Чтобы увидеть фотографии этих флуоресцентных минералы при дневном освещении и увеличенные изображения при УФ-освещении, нажмите на превью фото.Купить флуоресцентные образцы минералов в этом галерея, перейдите в Форма онлайн-заказа.

Размеры: (t) = эскиз, (m) = миниатюрный, (c) = шкаф, (lc) = большой шкаф

Флуоресцентные минералы под коротковолновым ультрафиолетом ОСВЕЩЕНИЕ

Минералы, показанные ниже, флуоресцируют в коротковолновом ультрафиолете 254 нм. освещение. Ультрафиолетовое освещение невидимо для человеческого глаза. Эти минералы поглощают энергию невидимого ультрафиолетового излучения, затем излучают видимый свет различных цветов.В результате эти минералы появляются светиться в темноте. Некоторые из перечисленных ниже минералов также флуоресцируют ниже 365. нм длинноволновое ультрафиолетовое излучение, иногда другого цвета. Картинки под обоими источниками УФ-излучения показаны, если минералы реагируют на оба длины волн.

# 73188, Флюорит с кальцитом , Skears Шахта, уровень Firestone, Англия (lc) $ 775	# 72986, Гранат Гроссуляр с срастаниями Calcite , Ханьдань, Китай (c) $ 400	Коротковолновый флуоресцентный минерал # 73618, Ольмиит над гематитом , рудник Н’Чванинг II, Южная Африка (Типовой район для Ольмиит) (в) $ 315	Коротковолновый флуоресцентный минерал # 75233, церуссит двойниковые кристаллы с покрытием Hydrocerussite плюс минорный кальцит , Шахта Цумеб, свинцовый карман, Намибия (м) $ 400	Коротковолновый флуоресцентный минерал # 73443, Азурит двойные кристаллы с церусситом , шахта Цумеб, пасхальный карман, Намибия (м) $ 500
№ 79299, Корунд вар.Рубин , Могокский район, Мьянма (тонны) $ 25	№ 75118, Флюорит с кварцем , Коллекционный Корнер, уровень Вест-Болтсберн, Англия (м) $ 1075	№ 78731, Кальцит (зональные кристаллы) , г. Дальнегорск, Россия (м) $ 550	Коротковолновый флуоресцентный минерал # 78072, Флюорит над Quartz , Hilton Mine, Scordale, England (c) $ 450	# 75935, Галенит (двойник шпинели по закону), сфалерит, Кальцит (двойниковый), Халькопирит , Дальнегорск, Россия (в) $ 175
Коротковолновый флуоресцентный минерал # 78541, Эльбаит var.Рубеллит Турмалин , Папрок, Афганистан (м) $ 425	№ 79351, Корунд вар. Рубин , Winza, Mpwapwa Район, Танзания (t) $ 40		Коротковолновый флуоресцентный минерал # 75988, Кальцит с доломитом , Ловвилл, Нью-Йорк (c) $ 75	№ 79352, Корунд вар. Рубин , Winza, Mpwapwa Район, Танзания (t) $ 85

ФЛУОРЕСЦЕНТНЫЕ МИНЕРАЛЫ ПОД ДЛИННЫМ УФ ОСВЕЩЕНИЕ

Минералы, показанные ниже, флуоресцируют в длинноволновом ультрафиолете 365 нм. освещение.Ультрафиолетовое освещение невидимо для человеческого глаза. Эти минералы поглощают энергию невидимого ультрафиолетового излучения, затем излучают видимый свет различных цветов. В результате эти минералы появляются светиться в темноте. Некоторые из минералов ниже также флуоресцируют ниже 254 нм коротковолновое ультрафиолетовое освещение, иногда другого цвета. Картинки под обоими источниками УФ-излучения показаны, если минералы реагируют на оба длины волн.

№ 75118, Флюорит с кварцем , Коллекционный Корнер, уровень Вест-Болтсберн, Англия (м) $ 1075	№ 79299, Корунд вар.Рубин , Могокский район, Мьянма (тонны) $ 25	№ 78990, Корунд вар. Рубин , Могокский район, Мьянма (тонны) $ 32	длинноволновый флуоресцентный минерал # 75727, церуссит и Quartz на Galena , Wheatley Mine, Пенсильвания (lc) $ 1500	# 78972, Spinel , Махендж, Танзания (t) $ 36
№ 79361, Корунд вар.Рубин в мраморе , Джегдалек, Афганистан (т) $ 42	# 72986, Гранат Гроссуляр с срастаниями Calcite , Ханьдань, Китай (c) $ 400	# 73188, Флюорит с кальцитом , Skears Шахта, уровень Firestone, Англия (lc) $ 775	№ 79336, Корунд вар. Рубин , Winza, Mpwapwa Район, Танзания (t) $ 36	Длинноволновый флуоресцентный минерал # 77471, Кварц псевдоморфозы по вульфениту с ванадинитом и вульфенитом , Finch Шахта, к северу от Хайдена, Аризона (c) $ 250
№ 78731, Кальцит (зональные кристаллы) , г. Дальнегорск, Россия (м) $ 550	№ 79308, Корунд вар.Рубин , Могокский район, Мьянма (тонны) $ 28	№ 79303, Корунд вар. Рубин в мраморе , Район Могок, Мьянма (т) $ 24	№ 79306, Корунд вар. Рубин , Могокский район, Мьянма (тонны) $ 25	№ 78991, Корунд вар. Рубин , Могокский район, Мьянма (тонны) $ 30
Длинноволновый флуоресцентный минерал # 78072, Флюорит над Quartz , Hilton Mine, Scordale, England (c) $ 450	№ 79187, Корунд вар.Рубин , Могокский район, Мьянма (тонны) $ 28	№ 79352, Корунд вар. Рубин , Winza, Mpwapwa Район, Танзания (t) $ 85	# 79084, Корунд вар. Рубин , Россыпь Йоса депозиты, Нигерия (т) $ 24	№ 79363, Корунд вар. Рубин , Россыпь Йоса депозиты, Нигерия (т) $ 20
№ 79307, Корунд вар.Рубин , Могокский район, Мьянма (тонны) $ 42	Длинноволновый флуоресцентный минерал # 78541, Эльбаит var. Рубеллит Турмалин , Папрок, Афганистан (м) $ 425	# 75935, Галенит (двойник шпинели по закону), сфалерит, Кальцит (двойниковый), Халькопирит , Дальнегорск, Россия (в) $ 175	№ 79351, Корунд вар. Рубин , Winza, Mpwapwa Район, Танзания (t) $ 40	№ 79321, Корунд вар.Руби , Мозамбик (t) $ 15
	# 79067, Корунд вар. Рубин , Могокский район, Мьянма (тонны) $ 22		№ 78996, Корунд вар. Рубин , Танзания (t) $ 15

ФЛУОРЕСЦЕНТНЫЕ И ФОСФОРЕСЦЕНТНЫЕ АЛМАЗНЫЕ КРИСТАЛЛЫ

Алмазы, показанные ниже, флуоресцируют в длинноволновом ультрафиолете 365 нм. освещение.Ультрафиолетовое освещение невидимо для человеческого глаза. Эти алмазы поглощают энергию невидимого ультрафиолета, затем излучают видимый свет различных цветов. В результате кристаллы алмаза кажутся светящимися в темноте. Некоторые, как указано в отдельных описаниях, фосфоресцирует, когда все освещение погашено — действительно светится в тьма.

Длинноволновый флуоресцентный алмаз # 70946, Бриллиант (2.62 карата драгоценных камней параллельного бледно-желтого цвета, соединенных между собой) , Мирный, Россия (т) $ 4595	Длинноволновый флуоресцентный алмаз # 73300, Бриллиант (1,54 карата огранки бледно-желтого октаэдрического кристалла) , Алмазы Шахта Анабара, Россия (т) $ 5085	Длинноволновый флуоресцентный алмаз # 72248, Бриллиант (1,52 карата ограненный фантазийно-зеленый макл, сдвоенный необработанный алмаз) , Алмазы Шахта Анабара, Россия (т) $ 4260
Длинноволновый флуоресцентный алмаз # 73541, Бриллиант (1.Превосходный ограночный желтый сложный кристалл 99 карат) , Бразилия (t) $ 5675	Длинноволновый флуоресцентный алмаз # 75343, Бриллиант (3,31 карата огранки желто-зеленого сложного кристалла ювелирного качества) , Orapa Шахта, Ботсвана (тонна) $ 4855	Длинноволновый флуоресцентный алмаз # 70943, Бриллиант (4.00 карат ограненный бледно-желтый восьмигранный кристалл) , Мирный, Россия (t) $ 6995
Длинноволновый флуоресцентный алмаз # 75228, Бриллиант (3.Желто-коричневый сложный кристалл превосходного качества 11 карат) , Letlhakane Шахта, Ботсвана (t) $ 4215	Длинноволновый флуоресцентный алмаз # 73014, Бриллиант (Необработанный алмаз сложной огранки желтого цвета, 1,75 карата) , Саха (Якутия) Республика, Россия (т) $ 4735	Длинноволновый флуоресцентный алмаз # 72561, Бриллиант (1,67 карата фантазийно-желтый тетрагексаэдрический кристалл) , Шахта Джваненг, Ботсвана (тонна) $ 1650
	Длинноволновый флуоресцентный алмаз # 73012, Бриллиант (1.Желтый ограненный бриллиант сложной огранки, 41 карат) , Саха (Якутия) Республика, Россия (т) $ 3820

Размеры: (t) = эскиз, (m) = миниатюрный, (c) = шкаф, (lc) = большой шкаф

Показаны ДОСТУПНЫЕ минералы.
ПРОДАННЫХ ископаемых удалено из галерей.

Посетите другие наши галереи по ссылкам ниже:

Новые минералы в продаже на этой неделе

New_Minerals_For_Sale_Week2

New_Minerals_For_Sale_Week3

New_Minerals_For_Sale_ Week4

Мои лучшие минералы

Минералы 100–199 долларов

Минералы от 200 до 399 долларов

Минералы от 400 до 999 долларов.

Минералы от 1000 $ и выше

Избранные галереи

Мои лучшие минералы

Классические минералы

Драгоценные минералы

Природные бриллианты

Исторический и породистый

Кристальные странности

Просмотренные сокровища

Большой размер декоратора

Книги и журналы

Минерал / Индекс местности

Минеральные наборы в штучной упаковке

Минеральные партии оптом

Идеи для подарка

Галереи населенных пунктов

Штаты Новой Англии

Нью-Йорк и Нью-Джерси

Среднеатлантические государства

Средние западные штаты

Аризона и Нью-Мексико

Rocky Mountain States

Западные штаты

Канада

Мексика

Бразилия и Южная Америка

Британия и Северная Атлантика

Европа

Россия и бывший СССР

Индия, Пакистан и Афганистан

Китай, _Japan _ & _ Pacific_Rim

Африка

Шахта Цумеб, Намибия

Шахта Милпиллас, Мексика

Карьер Миллингтон, Нью-Джерси

Минералы из типовых местностей

Категории минералов

Апатит

Апофиллит

Аквамарин Берилл

Арфведсонит

Азурит

Барит

Берил

Бурнонит

Брошантит

Кальцит

Карбонаты

Селестина

Церуссит

Медь

Корунд рубиновый сапфир

Куприт

Датолит

Бриллианты

Диоптаз

Элементы

Ферберит / Huebnerite

Флюорит

Галенит

Гранаты

Драгоценные минералы

Золото

Галогениды

Гематит

Herkimer Diamonds

Гейландит

Inesite

Киноит

Лиддикоатит турмалин

Лудлокит

Магнетит

Малахит

Микроклин _ & _ Альбит

Миметит

Молибдаты, арсенаты, ванадаты

Натролит, мезолит, колецит и др.

Оксиды

Фосфаты

Фосфогедифан

Пренит

Пирит

Пироморфит

Кварцевый

Рамсделлит

Родохрозит

Силикаты

Серебряный

Смитсонит

Сфалерит

Сульфаты

Сульфиды / сульфосоли

Танзанит

Топаз

Турмалины

Вольбортит

Ванадинит

Вульфенит

Цеолиты

Флуоресцентные минералы

Псевдоморфы

Неограненные алмазные кристаллы

Бриллианты от 1 до 199 долларов

Бриллианты $ 200- 399

Бриллианты $ 400- $ 999

Бриллианты $ 1000 +

Бриллианты менее 1 карата

Бриллианты 1-2 карата

Бриллианты 2-5 карат

Бриллианты более 5 карат

Кластеры алмазных кристаллов

Бриллианты ювелирного качества

Бриллианты для украшений

Отсортированные списки всех минералов на этом сайт

Сортировать по цене

Сортировать по размеру

Сортировать по видам

По номеру

Пользователи

FPbase Коллекции флуоресцентных белков

Пользователи FPbase Коллекции флуоресцентных белков

Javascript отключен! Многие страницы и функции FPbase не будут работать должным образом

Сборники белков — это выбранные пользователем наборы белков, которые соответствуют критериям, важным для этого пользователя.Например, вы можете создать коллекцию для хранения флуоресцентных белков, которые у вас есть в виде плазмид в лабораторном морозильнике, или набор белков, которые, по вашему мнению, представляют собой наилучшие доступные в настоящее время белки для вашего приложения. Коллекции могут быть общедоступными (или оставаться частными). Коллекции можно создавать на основе сложных поисковых запросов, вручную добавляя белки с соответствующих страниц белков, или их можно дублировать из существующих коллекций и изменять в соответствии с вашими потребностями.Наконец, коллекции можно легко скачать в формате CSV или JSON.
Создать коллекцию

Общественные коллекции

Spectral Viewer, Создано jy15 — 17 января 2021 г.
FarRedMorphology, Создано jlinsley — 15 января 2021 г.
NIR-FPs KP, Создано kpiatkev — 14 января 2021 г.
Наиболее распространенные флуорофоры для визуализации MuVi-SPIM, Создано dkromm — 11 января 2021 г.
mkate, Создано mamereh — 23 дек.2020 г.
Test, Создано frederickreinhart — 17 декабря 2020 г.
FP Neurons, Создано Aroesch — 17 декабря 2020 г.
all4, Создано johnnytam100 — 14 декабря 2020 г.
all3, Создано johnnytam100 — 14 декабря 2020 г.
Полная коллекция, Создано jlinsley — 9 дек.2020 г.
Subset2, Создано jlinsley — 9 декабря 2020 г.
Subset1, Создано jlinsley — 9 декабря 2020 г.
VirusCombo1, Создано jlinsley — 9 декабря 2020 г.
FPs SAB, Создано C_Trass — 7 декабря 2020 г.
Лабораторные белки Merz, Создано merz — 5 декабря 2020 г.
Лямбда-репортеры, Создано lelefara — 3 декабря 2020 г.
jj, Создано tttianhao — 30 ноября 2020 г.
Cornell, Создано LBGC — 24 ноября 2020 г.
Возможные белки STED, Создано wduverger — 24 ноября 2020 г.
EMBL Essential in Microscopy I, Создано SabineReither — 23 ноября 2020 г.
Microscopy_Presentation, Создано jesusgodinez — 22 ноября 2020 г.
GECI, Создано MERS — 15 ноября 2020 г.
Match Distribution, Создано michellegarcia2000 — 11 ноября 2020 г.
Uniform Distribution, Создано michellegarcia2000 — 11 ноября 2020 г.
Случайные данные теста семян, Создано michellegarcia2000 — 10 ноября 2020 г.
mNeonGreen, Создано [email protected] — 3 нояб.2020 г.
Суперпапка, Создано abrans — 2 ноя, 2020
Collection 1, Создано Taka — 27 окт.2020 г.
Optimal Reporters, Создано jsmumm — 22 октября 2020 г.
FP возбуждения красных рыбок данио, Создано billjia — 21 октября 2020 г.
Red, Создано Eoverton14 — 20 октября 2020 г.
a, Создано cemrecoskun — 12 окт.2020 г.
1, Создано cemrecoskun — 12 окт.2020 г.
ex640, Создано MichaelC — 9 окт.2020 г.
fps, Создано fatihucar — 28 сен 2020
Другие интересные объекты, Создано Cochise — 28 сентября 2020 г.
FP project, Создано fchiesadoc — 24 сентября 2020 г.
FP tag, Создано Kewin — 22 сентября 2020 г.
mNeonGreen, Создано Sujan — 20 сентября 2020 г.
Bright Monomer FP, Создано zxy126 — 13 сентября 2020 г.
Конфокальный осциллограф, Создано python — 11 сентября 2020 г.
FRET Pairs, Создано akhanna2 — 10 сен 2020
FP для биологических лазеров, Создано fatihucar — 10 сентября 2020 г.
test, Создано azi92 — 9 сентября 2020 г.
Far Red кандидаты, Создано billjia — 7 сентября 2020 г.
Reds, Создано Cochise — 4 сентября 2020 г.
FP, Создано mbrenn3 — 4 сентября 2020 г.
Orange Proteins, Создано ptarr — 3 сентября 2020 г.
Yellow Proteins, Создано ptarr — 3 сентября 2020 г.
Фототоксичные белки, Создано ptarr — 3 сентября 2020 г.
Фотоконвертируемые белки, Создано ptarr — 3 сен 2020
Зеленый белок, Создано ptarr — 3 сен 2020
Blue Proteins, Создано ptarr — 3 сен 2020
Thorman Lab in use, Создано CaptainJ — 24 августа 2020 г.
BFP, Создано lpradier — 18 августа 2020 г.
630-750_emission, Создано herman — 15 августа 2020 г.
500-630_exitations, Создано herman — 15 августа 2020 г.
Fucci, Создано epsilongreedy — 11 августа 2020 г.
all pdbs, Создано michellegarcia2000 — 31 июля 2020 г.
HPCA project, Создано wisstock — 31 июля 2020 г.
Red Protein, Создано ptarr — 30 июля 2020 г.
RT-LAMP dyes, Создано astraw — 25 июля 2020 г.
вариантов EGFP, Создано tkroj — 11 июля 2020 г.
Crainbow Mouse, Создано Crainbow — 9 июля 2020 г.
Флуорофоры FCS, Создано JoelleGoulding — 8 июля 2020 г.
SCNU, Создано Chaoz — 1 июля 2020 г.
CER в ECFP, Создано HannesWO.- 24 июня 2020 г.
temp, Создано [email protected] — 23 июня 2020 г.
Cas FL reporter system, Создано Joseph.Neumeyer — 20 июня 2020 г.
LalouxLab FP, Создано geraldinelaloux — 28 мая 2020 г.
Используется мной, Создано lifescience — 27 мая 2020 г.
Лук-Лаб, Создано Iratna — 23 мая 2020 г.
Integrin beta1, Создано giulyted @ gmail.com — 21 мая 2020 г.
NanoBRET, Создано jmplesseria — 18 мая 2020 г.
Multigene 5 цветов — Выбрано, Создано [email protected] — 11 мая 2020 г.
red far red, Создано DanKehila1 — 7 мая 2020 г.
high qy, Создано DanKehila1 — 7 мая 2020 г.
Дэн Кехила, Создано DanKehila1 — 7 мая 2020 г.
Сравните EYFP и GFP, Создано ws2574 @ columbia.edu — 25 апреля 2020 г.
FP-AA, Создано mj365 — 24 апреля 2020 г.
Symphony A5, Создано mchomo — 16 апр, 2020
SIAT_hury, Создано SIAT_hury — 14 апреля 2020 г.
STED, Создано halteman — 13 апр 2020
TKC, Создано ghostyhead — 10 апр.2020 г.
C-LED385, Создано but79 — 7 апреля 2020 г.
C-LED470, Создано but79 — 3 апреля 2020 г.
C-LED560, Создано but79 — 3 апреля 2020 г.
Thali lab (Университет Вермонта) FPs, Создано msymeonides — 1 апреля 2020 г.
Super_Multi_Color, Создано bpavlovi — 1 апреля 2020 г.
WOLF, Создано JerK — 31 марта 2020 г.
ruby, Создано robertm — 25 марта 2020 г.
Cytation5, Создано Pitt2019 — 18 марта 2020 г.
Хорошие флуоресцентные белки, Создано pbk1 — 10 марта 2020 г.
incucyte Red, Создано tinybearcga — 7 марта 2020 г.
FRET, Создано spdoyle — 5 мар.2020 г.
neuro, Создано aandr314 — 27 февраля 2020 г.
Paint Box, Создано hkelzinga — 27 февраля 2020 г.
attackerrr, Создано атакующим — 23 февраля 2020 г.
злоумышленник, Создано злоумышленником — 23 февраля 2020 г.
FP, Создано naglemi — 19 февраля 2020 г.
BME358 Presentation, Создано mvanoirschot — 7 февраля 2020 г.
Photoswichable Proteins в PDB, Создано joaofshida — 7 февраля 2020 г.
Ярче 90, Создано sophophile — 5 февраля 2020 г.
, Создано AudreySalles — 4 февраля 2020 г.
Красные флуоресцентные белки, Создано sgarrard95 @ gmail.com — 3 февраля 2020 г.
all2, Создано 111 — 30 янв.2020 г.
все, Автор 111 — 30 янв.2020 г.
Excitation at 830, Создано ecreilly1 — 30 января 2020 г.
ImageStream, Создано IMAGIC — 24 января 2020 г.
Неизвестный FP, Создано ItsTheSausBoss — 22 января 2020 г.
rsv, Создано vincent — 16 янв.2020 г.
Пара FRET, Создано jdeal33618 — 13 января 2020 г.
новая коллекция, Создано thorekz — 11 янв, 2020
avGFP, Создано mlbileschi — 3 января 2020 г.
FRET FP, Создано LucKrimp — 11 декабря 2019 г.
Коллекция флуоресцентных белков Pani lab, Создано aripani — 11 декабря 2019 г.
RK2_Design, Создано Eleni_Christidi — 3 декабря 2019 г.
Дальний красный флуоресцентный белок 2, Создано akzo3125 — 27 ноября 2019 г.
дальний красный флуоресцентный белок, Создано akzo3125 — 27 ноября 2019 г.
Флуоресцентные белки, Создано AudreySalles — 12 ноября 2019 г.
Все флуорофоры, Создано cuylen — 8 ноября 2019 г.
3_fp_1, Создано MartaRudzite — 8 ноября 2019 г.
1, Создано NKostin — 7 ноя.2019 г.
Флуоресцентные белки в различных плазмидах, Создано freglis @ me.com — 1 ноя.2019 г.
Избранное SCF, Создано BSSE-SCF — 28 октября 2019 г.
Штаммы бактерий, Создано taduncombe — 25 октября 2019 г.
voigt, Создано flow496user — 16 октября 2019 г.
до 99 Зеленый, Создано kiba78 — 16 октября 2019 г.
Lactoferrin, Создано [email protected] — 10 октября 2019 г.
NeuroPAL, Создано mscreamer — 9 окт.2019 г.
Kleeman Used, Создано jwillis0720 — 19 сентября 2019 г.
Kleeman et al, Создано jwillis0720 — 19 сентября 2019 г.
3 цвета, Создано jwillis0720 — 19 сентября 2019 г.
Учебный набор CAMDU, Создано ClaireMitchell — 17 сентября 2019 г.
E2-Crimson, Создано stinner21 — 10 сентября 2019 г.
NovaFluors, Создано cdwyer — 27 августа 2019 г.
FullList, Создано olivierb — 22 августа 2019 г.
Protoplasts, Создано pipplants — 12 августа 2019 г.
Favorite FP, Создано nozomu.nozoe — 9 августа 2019 г.
Self Blinking FP, Создано nozomu.nozoe — 9 августа 2019 г.
двусторонний Swichable FP (rsFP), Создано nozomu.nozoe — 9 августа 2019 г.
STED-оцененный белок, Создано nozomu.nozoe — 9 августа 2019 г.
Bright FP, Создано nozomu.nozoe — 9 августа 2019 г.
Long Stokes Shift (LSS), Создано nozomu.nozoe — 9 августа 2019 г.
1, Создано nliu — 1 авг.2019 г.
Yello2, Создано JLapage — 1 августа 2019 г.
Yellows, Создано JLapage — 1 августа 2019 г.
Плакат Флуорофоры, Создано jsyao — 1 августа 2019 г.
fruit, Создано gruber — 31 июля 2019 г.
FP_at hand, Создано blucker — 23 июля 2019 г.
orangred, Создано masoudr — 12 июля 2019 г.
fucci, Создано thorekz — 10 июля 2019 г.
h3B_Fucci4, Создано bpavlovi — 4 июля 2019 г.
Первый, Создано dprieto — 4 июля 2019 г.
Кандидат LUZ FRET, Создано [email protected] — 3 июля 2019 г.
Kenji Osabe, Создано [email protected] — 3 июля 2019 г.
Короткий список флуорофоров Karpen Lab, Создано Collin — 2 июля 2019 г.
Test Collection 1, Создано cdwyer — 1 июля 2019 г.
3 цвета, Создано take1093jp — 27 июня 2019 г.
фотоконвертируемый, Создано DavyPeng — 19 июня 2019 г.
FP, Создано DavyPeng — 19 июня 2019 г.
Weicheng Peng, Создано DavyPeng — 19 июня 2019 г.
CFES, Создано davidtgonzales — 6 июня 2019 г.
Red tetramer FP, Создано taebong — 5 июня 2019 г.
2, Создано tommurray — 4 июня 2019 г.
1, Создано tommurray — 4 июня 2019 г.
Stokes1, Создано Tomermurray — 4 июня 2019 г.
Stokes, Создано Tomermurray — 4 июня 2019 г.
InBio-FPs, Создано fbertaux — 2 июня 2019 г.
Checks, Создано dlekshmi — 30 мая 2019 г.
scgestalt, Создано mdrcetin — 29 мая 2019 г.
JG_Favs, Создано joachimgoedhart — 24 мая 2019 г.
MFPL1, Создано mfpl — 24 мая 2019 г.
FP, Создано chris.fp — 18 мая 2019 г.
algo, Создано sivelozouc — 17 мая 2019 г.
FP, Создано sebrt — 12 мая 2019 г.
флуорофоры C. elegans, Автор christianfj — 10 мая 2019 г.
Roston Fluorophores, Создано elabrant — 8 мая 2019 г.
far red, Создано Lennert — 4 мая 2019 г.
Gsaller, Создано maofft — 3 мая 2019 г.
UCK2 tagged fluorophores, Created by kelcbriggs — Apr 22, 2019
FP Choi, Создано wangsun — 19 апреля 2019 г.
LL Предлагаются новые FP, Создано patricksd91 — 3 апреля 2019 г.
BIEN530, Создано scruzt — 1 апр.2019 г.
Доноры ZnPPIX, Создано AW2112 — 29 марта 2019 г.
BFP, Создано Mocarlo — 28 марта 2019 г.
mTurq + Venus, Разработчик r.harkes — 28 марта 2019 г.
Интересные флуорофоры, Создано gothicer2005 — 27 марта 2019 г.
LL Текущие FP, Создано patricksd91 — 26 марта 2019 г.
New Project, Создано hirschbs — 25 марта 2019 г.
PA-FPs, Создано Mocarlo — 25 марта 2019 г.
Q-body, Создано aki — 24 марта 2019 г.
использованные флуорофоры, Создано gothicer2005 — 18 марта 2019 г.
Common FP, Создано sbarratt — 15 марта 2019 г.
Флуоресцентные белки, Создано wthfidel — 14 марта 2019 г.
ZeissSlidescanner, Создано BBlab — 4 марта 2019 г.
Роберт Кэмпбелл — член ядра канадской платформы нейрофотоники, Создано CERVO — 28 февраля 2019 г.
Top8, Создано SBoother — 22 февраля 2019 г.
LC3, Создано Alchemik — 20 февраля 2019 г.
FRET для FLIM в Бентамьяне, Автор DenayG — 12 февраля 2019 г.
SAASoti, Создано gungnier — 11 февраля 2019 г.
Техники BCMB, Создано mmahoney-white20 — 3 февраля 2019 г.
Lab FPs, Создано escsi — 31 января 2019 г.
Другой широкий выбор, Создано Boekie — 22 января 2019 г.
Подмножество в 4, Создано Boekie — 22 января 2019 г.
Bright FP, Создано Flyer — 19 января 2019 г.
Proteins 1-16, Создано Techniquesmami — 16 января 2019 г.
Techniques Proteins, Создано ddorman20 — 16 января 2019 г.
Techniques, Создано awagoner20 — 16 января 2019 г.
Флуоресцентные белковые последовательности, Создано hdavenport20 — 16 января 2019 г.
Задание 2: Выравнивание множественных последовательностей, Создано sdraves20 — 16 января 2019 г.
Задание 1, Создано alexmorris312 — 16 января 2019 г.
Techniques Fluorescent Proteins, Создано mowen20 — 16 января 2019 г.
Assignment 2 tech, Создано Qzaidi20 — 16 января 2019 г.
Techniques, Создано pnunes20 — 16 января 2019 г.
For Paulo, Создано ben_freije — 16 января 2019 г.
Techniques, Создано szidek20 — 16 января 2019 г.
Techniques, Создано blake — 16 января 2019 г.
Возможные белки, Создано thanegehring — 15 января 2019 г.
4P — ФИНАЛ, Создано Tsumego — 14 января 2019 г.
Caulobacter Proteins, Создано ZPfaffen — 11 января 2019 г.
Сориано FP, Создано colindinsmore — 11 января 2019 г.
Flp-Cre проекции, Создано dcovey — 18 декабря 2018 г.
vGFP, Создано slchen — 11 декабря 2018 г.
4P, Создано Tsumego — 10 декабря 2018 г.
FP, Создано zyl714 — 21 ноября 2018 г.
Standard, Создано agynna — 21 ноября 2018 г.
GFPs, Создано jamesn2 — 19 ноября 2018 г.
Играется, Создано djacobowitz — 17 ноября 2018 г.
foto, Создано mielton95 — 12 ноя 2018
FPdatabase, Создано justinzhu2015 — 7 ноября 2018 г.
Bright blues2, Создано Shanemcmahon — 4 ноября 2018 г.
Bright blues, Создано Shanemcmahon — 4 ноября 2018 г.
Protein Tags, Создано djensen164 — 31 октября 2018 г.
test, Создано steffen_klein — 26 октября 2018 г.
Красители, Создано bramvdbroek — 19 октября 2018 г.
trial 2, Создано johnnytam100 — 17 октября 2018 г.
испытание, Создано johnnytam100 — 17 октября 2018 г.
All2, Создано johnnytam100 — 17 октября 2018 г.
All, Создано johnnytam100 — 17 октября 2018 г.
Besties, Создано electrolars — 16 октября 2018 г.
WOLF, Создано nanocellect — 16 октября 2018 г.
3-FP sort, Создано ran_brosh — 12 октября 2018 г.
Флуоресцентные белки, Создано bramvdbroek — 12 октября 2018 г.
Мои FP, Создано marcel.goldschen — 8 октября 2018 г.
rfp, Создано oanac — 8 октября 2018 г.
Все FP, Создано sbiswas — 4 октября 2018 г.
Белок флуоресценции, Создано henry — 2 октября 2018 г.
Флуоресцентные белки, Создано rlebbink — 27 сентября 2018 г.
Флуоресцентные белки, Создано jrmann211 — 13 сентября 2018 г.
Компоненты MANTIS, Создано WilsonAdams_ — 13 сентября 2018 г.
Все, Создано scocioba — 22 августа 2018 г.
rainnbow, Создано kpresbrey — 17 августа 2018 г.
Confocal, Создано cronkite — 14 августа 2018 г.
Дрожжи, Создано gjt26 — 13 августа 2018 г.
CHYSEL fret, Создано bonarmm — 30 июля 2018 г.
remus-emsermann-lab хроматические бактерии, Создано mitja — 21 июля 2018 г.
Лабораторные флуорофоры СММ, Создано zhensel — 19 июля 2018 г.
BAC mScarlet reporter plus Apoptosis Venus reporter, Создано Johannes — 19 июля 2018 г.
Флуоресцентные белки, Создано mwelting — 16 июля 2018 г.
белков FP для GABAaR, Создано dsidote — 16 июля 2018 г.
FP, Создано msymeonides — 16 июля 2018 г.
Межклеточная изменчивость в динамике p53 ведет к фракционному уничтожению, Автор Johannes — 15 июля 2018 г.
NeuronFP, Создано Aroesch — 12 июля 2018 г.
FP в ближнем инфракрасном диапазоне, Создано Johannes — 4 июля 2018 г.
Heppert et al.Коллекция 2016, Создано BobGoldstein — 28 июня 2018 г.
Сравнение, Создано sam6872 — 21 мая 2018 г.
База данных FP, Создано dkoveal — 15 мая 2018 г.
Пара FRET Датчик ROS Hsp33, Создано Johannes — 4 апреля 2018 г.
red, Создано samjlord — 5 марта 2018 г.
smURFP & TDsmURFP, Создано ErikRod — 5 марта 2018 г.
FPvis Collection, Создано talley — 12 февраля 2018 г.

Что такое лампы T5? | Флуоресцентные системы T5 | Ответы на освещение

Что такое лампы Т5?

Лампы

T5 — люминесцентные лампы диаметром 5/8 дюйма.В этом отчете рассматриваются только линейные лампы Т5. Отличия в длине и конструкции штырей от обычных люминесцентных ламп предотвращают любые проблемы с электрическими цепями или человеческий фактор. В этом разделе основное внимание уделяется физическим характеристикам систем T5 по сравнению с системами T8.

Что означает Т5?

Буква «Т» в номенклатуре ламп обозначает форму лампы-трубки. Число после буквы «Т» обычно обозначает диаметр лампы в восьмых долях дюйма (1 дюйм равен 2.5 сантиметров). Лампы T5 имеют диаметр, равный 5-кратной восьмой дюйма, или 5/8 дюйма. Эти лампы примерно на 40% меньше, чем лампы T8, которые имеют диаметр в один дюйм, и почти на 60% меньше, чем лампы T12, которые являются 1 дюйм в диаметре. На рис. 1 показаны схемы концов ламп Т5, Т8 и Т12. На рис. 1 также показано, что цоколь ламп Т5 отличается от цоколя ламп Т8 и Т12. Лампы T5 имеют миниатюрный двухконтактный цоколь, в то время как лампы T8 и T12 используют средний двухконтактный цоколь.

Лампы Т5 такой же длины, как лампы Т8?
