Маркировка танталовых конденсаторов: Танталовые электролитические конденсаторы: конструкция и технические параметры

Содержание

Танталовые конденсаторы маркировка полярности: их обозначение, размеры

В настоящее время при производстве элементов электротехнической продукции применяются различные инновации, позволяющие выпустить основные детали меньшего размера, чем несколько десятков лет назад. Кроме того, ассортимент продукции также растёт, а маркировке отводится особое внимание, поскольку она помогает сделать правильный выбор при необходимости покупки оборудования. Ускорение рабочих операций по монтажу электрической цепи также зависит от того, насколько грамотно будущий владелец подошёл к выбору базовых элементов.

Что такое танталовые конденсаторы?

Танталовые конденсаторы – устройства для аккумулирования заряда, на поверхности которых формируется слой оксида. Такие изделия пользуются широким спросом. Накопительная ёмкость конденсатора во многом зависит от исходных характеристик этого слоя.

Танталовые конденсаторы

При обработке тантала на производстве достаточно просто контролировать основные параметры:

  • Толщину.
  • Проводимость.
  • Равномерность структуры.
Производство танталовых конденсаторов

Основные компоненты в таких конструкциях описываются следующим образом:

  • Анодный вывод для пайки.
  • Маркировочная линия.
  • Анод из гранулированного тантала, к которому добавляют слой пентаоксида.
  • Оксид, обладающий электролитическими характеристиками.
  • Комбинированное покрытие, с серебром и графитом.
  • Адгезивный серебряный слой.
  • Вывод для монтажа пайкой, с участием печатной платы.
  • Компаунд, за счёт которого формируется корпус.
Танталовые конденсаторы – что это

Увеличенное сопротивление обеспечивается за счёт аморфности оксидного слоя. Серебро и графит, наоборот, улучшают проводимость. Диэлектрик пробивается, если его прогрев будет чрезмерно высоким.

Внимание! Самостоятельное восстановление конденсатора допустимо только при небольших повреждениях и дефектах, и особенности, исключающие пригодность к ремонту также надо учитывать.

Характеристики (размеры)

На примере типовой модели разберём основные характеристики устройства:

  • Мощность рассеивания при 25 градусах – от 0,075 Вт до 0,165 Вт.
  • Напряжение от 4 до 75 В.
  • Ёмкость в мкФ – в пределах между 0,1 и 1000.
Характеристики устройств

Импеданс, или полное сопротивление, определяются частотой конденсатора.

Изделия этой категории также выпускаются с определёнными типоразмерами, чтобы упростить производство. Самые крупные габариты: 7,3 х 4,3 х 4,1 мм. Однако для размещения длинных надписей размера таких площадок будет недостаточно, из-за чего применяется индивидуальная система обозначений именно для маркировки конденсаторов.

Структура изделия

Маркировка SMD конденсаторов

Показатель номинального напряжения при увеличении окружающей среды – самый важный параметр при выборе конденсаторов. Это обеспечивает высокую надёжность, создавая определённый запас. Но реальное рабочее напряжение лучше создавать на уровне 0,5 – 0,6 номинального для того, чтобы прибор не испытывал предельные нагрузки, что значительно ограничит его ресурс.

Как обозначаются танталовые конденсаторы?

Главное отличие от остальных видов устройств – использование знака µ для ёмкости. Латинскую букву v добавляют после соответствующего числа, чтобы быстро понять, какое напряжение у прибора. Имеются также дополнительные коды, используемые для следующих параметров:

  • Завод-изготовитель.
  • Дата выпуска.
  • Вариант исполнения.
Маркировка

Изучение инструкции и описания на официальном сайте производителя поможет получить дополнительную информацию, связанную с той или иной конкретной моделью конденсатора. Особенно тщательно следует изучить пошаговое руководство по монтажу изделия. Например, при установке на печатную плату, в большинстве случаев пользуются обычной ручной пайкой, либо инфракрасным нагревом со специальной камерой.

Важно! Чтобы предотвратить разрушения оксидного слоя и возникновение прочих дефектов, рекомендуется придерживаться допустимого температурного диапазона, указанного производителем.

Какая полярность танталовых конденсаторов?

Маркировка полярности на танталовых конденсаторах зависит от нескольких показателей, приведённых ниже:

  • Страна изготовления.
  • Компания-производитель.
  • Стандарты, со временем способные меняться.

На старых отечественных приборах для обозначения положительного заряда использовался только один значок в форме «плюса». Иногда для этой части применяют понятие «анода», так как здесь не только пассивно накапливается заряд, но также фильтруется переменный ток. На современной печатной плате тоже может стоять знак «плюс».

Что такое полярность конденсатора

Некоторые изделия содержат маркировку под нижней частью пластикового или алюминиевого корпуса.

Важно! Маркировка на конденсатор танталовый SMD наносится немного не по тем же правилам, что для других изделий. У плоских моделей корпус чёрного или коричневого цвета, и они выглядят как маленькие прямоугольные пластины. У положительного вывода часть конструкции закрашена серебряной краской, там же стоит знак «плюса».

Что касается «минуса», то с этой стороны корпус оставляют неокрашенным. Сохраняется только естественный серебристый цвет. Интенсивным чёрным окрашивают сегмент круглого верхнего торца, и при оформлении используются синий и красный цвета. Даже после монтажа на печатную плату элемент с соответствующим оформлением легко увидеть на применяемой схеме. По сравнению с другими деталями, высота корпуса у минуса больше.

Как определить полярность конденсатора

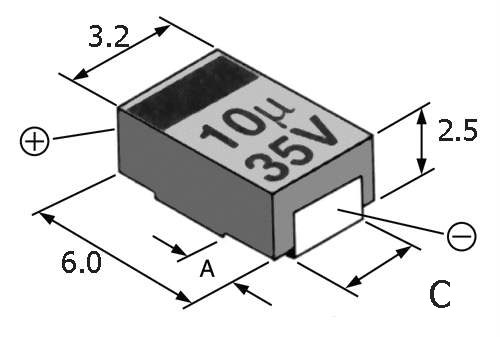

На поверхность корпуса наносят маркировку, обозначающую соответствующую полярность. Обычно её выполняют в форме окружности с заштрихованными белыми линиями. Изображение легко найти в месте крепления отрицательного элемента. Но некоторые фирмы-производители предпочитают использовать белый цвет для оформления.

Можно применять и специальные приборы мультимеры для того, чтобы понять, какая полярность характерна для того или иного устройства.

Важно! В собранной схеме напряжение источника постоянного тока не должно превышать 70–75% от того значения, которое указано в инструкции или в соответствующих справочниках.

Современные SMD танталовые конденсаторы по внешнему виду мало чем отличаются от других миниатюрных устройств из той же сферы применения. Разница состоит лишь в количестве выводов на устройстве. На схемах дополнительно применяют обозначения, соответствующие российским и зарубежным стандартам электротехники. Порядковый номер детали и номинал ёмкости легко узнать, внимательно рассмотрев корпус, однако новичкам лучше обратиться к профессионалу, чтобы получить дополнительную консультацию. Только в таком случае исключается риск ошибки, и приобретённый конденсатор будет соответствовать целям покупателя.

Устройство танталового конденсатора.

Конструкция и особенности танталовых конденсаторов

В настоящее время, кроме всем знакомых алюминиевых электролитических конденсаторов, в электронике применяются электролитические конденсаторы с диэлектриком из пентаоксида тантала. Вот о них и пойдёт речь далее.

Давайте узнаем, как устроен танталовый электролитический конденсатор, а также изучим его сильные и слабые стороны. Вот так выглядит танталовый чип-конденсатор для поверхностного монтажа ёмкостью 1 мкФ и рабочее напряжение 35V.

Как известно, на ёмкость конденсатора влияет площадь обкладок, а также толщина диэлектрика, который находится между ними.

В качестве анода в танталовом конденсаторе выступает порошок из тантала высокой степени очистки. Этот порошок прессуют и нагревают в вакууме до высокой температуры (1300 – 20000С). В результате получается пористая структура, похожая на губку. За счёт высокой пористости удаётся получить большую площадь анодной обкладки.

Формирование диэлектрика.

Далее при производстве конденсатора формируется диэлектрик. Это делается с помощью электрохимического окисления.

Меняя величину приложенного напряжения, формируют необходимую толщину слоя диэлектрика.

На пористой поверхности танталового анода образуется тончайшая плёнка диэлектрика – пентаоксида тантала Ta2O5. Благодаря этому оксиду удаётся получить очень тонкую и непроводящую плёнку. Отметим, что полученный диэлектрик имеет

аморфную структуру и не проводит ток. Также существует кристаллический Ta2O5, но в отличие от аморфного он является проводником. Запомним эту особенность.

Только вдумайтесь, толщина плёнки диэлектрика Ta2O5 может составлять несколько сотен – тысяч ангстрем! Чтобы было более наглядно, переведём ангстремы в доли метра. 1 ангстрем = 1,0 * 10-10 метра, другими словами 1 ангстрем = 0,1 нанометра. Таким образом, толщина слоя диэлектрика у танталового конденсатора составляет от 10 до 100 нанометров! Так что, нанотехнологии уже давно применяются на практике и удивляться этому не стоит.

Для сравнения. У рядовых алюминиевых электролитических конденсаторов толщина диэлектрика чуть менее 1 мкм (1 мкм = 0,000 001 метра). Это в 100 раз больше, чем толщина самой тонкой плёнки пентаоксида тантала в 10 нанометров.

Твёрдотельный электролит.

В качестве электролита в танталовых конденсаторах используется диоксид марганца

MnO2. Данный оксид является твёрдотельным полупроводниковым материалом.

Полученную ранее губчатую структуру из пористого танталового порошка с образованным слоем диэлектрика пропитывают солями марганца. Далее с помощью окислительно-восстановительной реакции под нагревом формируют слой твёрдого электролита. Процесс повторяется несколько раз.

Особенности катода танталового конденсатора.

Для наилучшего контакта с выводом катода твёрдый электролит MnO2 покрывают слоем графита, а на его поверхность наносят металл, обычно это серебро. Так что в танталовых конденсаторах присутствует один из самых востребованных драгоценных металлов. О драгметаллах в радиодеталях читайте здесь.

Полученную конструкцию запрессовывают в компаунд. Вот так в общих чертах выглядит устройство и технология изготовления танталового конденсатора.

ESR танталовых конденсаторов.

ESR танталового конденсатора на низких частотах определяется сопротивлением диэлектрика

Ta2O5, а на высоких частотах его определяет уже сопротивление электролита MnO2.

Как известно, импеданс (ёмкостное сопротивление) с ростом частоты падает вплоть до частот мегагерцового диапазона. А поскольку сопротивление электролита MnO2, которое входит в ESR также уменьшается с увеличением температуры, то на высоких частотах ESR тоже уменьшается.

Благодаря этому, танталовые конденсаторы прекрасно работают в импульсных источниках питания, рабочая частота которых выше 100 кГц. На высоких частотах ESR их очень мал.

Недостатки танталовых конденсаторов.

Особенностью танталовых конденсаторов является то, что пентаоксид тантала имеет аморфную структуру и не проводит ток. Но, вот кристаллический Ta2O5 является прекрасным проводником. Под действием внешней температуры и высокого напряжения в диэлектрике образуются участки с кристаллическим Ta2O5. Это приводит к резкому возрастанию токов утечки и пробою.

При малых областях кристаллизации Ta2O5 может проявляться эффект восстановления. Возросший ток через область пробоя вызывает сильный нагрев и, как следствие, химические реакции в структуре твёрдого электролита MnO2. В результате нескольких преобразований образуется непроводящий оксид марганца (MnO). Таким образом, место пробоя "закрывается" непроводящим ток оксидом.

Дефект конденсатора может быть вызван не только эксплуатацией в жёстких условиях.

Также причиной пробоя могут быть:

  • Механические повреждения диэлектрика при производстве, например, при ударе и вибрациях;

  • Повреждение слоя диэлектрика при формировании твёрдого электролита. Так как в результате формирования электролита происходит химическая реакция с выделением тепла и газа, то из-за этого может быть повреждён диэлектрик.

  • Любой, даже самый чистый материал имеет включения и загрязнения. Так и танталовый порошок имеет загрязнения в виде примесей: железа, кальция, углерода и т.д. Если слой диэлектрика будет слишком тонкий, чтобы покрыть участки загрязнения, то в месте присутствия примесей образуется утечка и пробой.

  • Наличие вкраплений кристаллического оксида тантала, которые могут образоваться в процессе производства или быть результатом некачественного сырья.

При пайке методом оплавления, который применяется на массовом производстве, наблюдается так называемая "газация" танталовых чип-конденсаторов. Дело в том, что при их неправильном хранении или из-за низкого качества самих изделий, конденсаторы впитывают влагу. Это приводит к тому, что при нагреве влага превращается в пар и вырывается наружу. Это приводит к повреждению корпуса и смещению рядом установленных компонентов.

Особенности применения танталовых конденсаторов.

В настоящее время в широкой продаже имеются танталовые конденсаторы на номинальное напряжение до 75V. Как оказалось, танталовые конденсаторы очень чувствительны к превышению номинального напряжения. Наблюдения показали, что если снизить рабочее напряжение на 50%, то показатель отказов снижается на 5%. Именно поэтому их рекомендуют использовать в схемах, где рабочее напряжение ниже номинального напряжения.

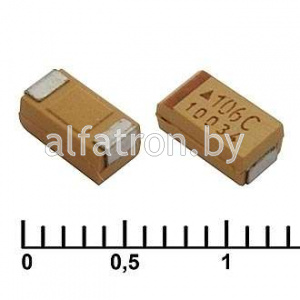

Обычно танталовые конденсаторы встречаются на печатных платах в виде SMD-элементов жёлто-оранжевого цвета. Несмотря на свои скромные размеры, они обладают ёмкостью в несколько десятков – сотен микрофарад и рассчитаны на рабочее напряжение от 4 до 75 вольт. Со стороны плюсового вывода на их корпус наносится полоса.

Танталовые конденсаторы для монтажа в отверстия обычно имеют каплевидную форму, покрыты жёлто-оранжевым компаундом и имеют со стороны плюсового вывода метку в виде линии.

Маркировка танталовых конденсаторов похожа на маркировку керамических. Ёмкость указывается тремя цифрами, последняя указывает на количество нулей. Таким образом, запись 226 говорит нам о том, что ёмкость равна 22 000 000 пикофарад = 22 000 нанофарад = 22 микрофарады. Номинальное напряжение (Rated Voltage) указывается ниже. Далее на фото видно, что номинальное напряжение конденсатора равно 35 вольтам (надпись 35).

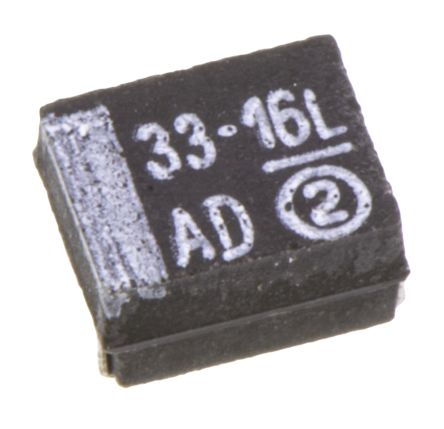

На некоторых конденсаторах маркировка иная. После числового значения ёмкости ставится буква µ (микро), а после номинального напряжения конденсатора указывается буква V.

На фото показан танталовый конденсатор ёмкостью 10 мкФ и номинальное напряжение 16V.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:



Коварный тантал | Composter 2.0

Недавно мне пришлось в оче­ред­ной раз стол­к­нуть­ся с про­б­ле­мой тан­та­ло­вых элек­тро­ли­ти­че­ских кон­ден­са­то­ров. На­пом­ню, ес­ли кто не в кур­се, чем они от­ли­ча­ют­ся от при­выч­ных алю­ми­ни­е­вых элек­т­ро­ли­тов. Преж­де все­го, ра­бо­чим тем­пе­ра­тур­ным ди­а­па­зо­ном, мень­ши­ми то­ка­ми утеч­ки и низ­ки­ми ди­э­лек­т­ри­че­ски­ми по­те­ря­ми. Ес­ли алю­ми­ни­е­вые элек­т­ро­ли­ты мо­гут на пре­де­ле воз­мож­но­стей ра­бо­тать до –40°C, то тан­та­ло­вые вы­дер­жи­ва­ют вплоть до –60°C при не­зна­чи­тель­ном умень­ше­нии ем­кос­ти (до 5%).



Почему их не применяли везде, где только можно? Ответ простой — цена. Танталовый электролитический конденсатор стоит раз в 10 дороже обычного алюминиевого. Для производства требуется конструкция на основе редкоземельного элемента, помещенная в более надежный и устойчивый к внешним воздействиям корпус. Со­вре­мен­ные ста­ра­те­ли с удо­воль­ст­ви­ем скупают танталовые конденсаторы в любых количествах, зачастую, именно из-за корпуса: некоторые со­вет­ские электролиты (например, К52-1) изготавливались в корпусах с содержанием серебра до 90%.

По моим наблюдениям, танталовые конденсаторы ЭТО и К52-1 лет 15, а то и 20 не меняют своих свойств. Если вре­мя бе­рет своё — тут начинаются сюрпризы. При старении у обычного алюминиевого конденсатора умень­ша­ет­ся ем­кость, или уве­ли­чи­ва­ет­ся утечка, или окис­ля­ют­ся до без­об­ра­зия выводы, у тан­та­ло­вого — без ви­ди­мых на то причин про­с­то возникает внутреннее короткое замыкание.

Последствия нетрудно предугадать, так как основное назначение электролитических конденсаторов — это ис­поль­зо­ва­ние в цепях питания и развязывающих фильтрах. Встречается, правда, ситуации, когда элек­тро­ли­ти­че­ские кон­ден­са­то­ры ус­та­нов­ле­ны во вре­мя­за­да­ю­щих цепях, но это считается дурным тоном.

Случай с УКВ радиоприемником

Недавно у меня произошел очередной отказ, виновником которого стал старый танталовый конденсатор. Я купил ста­рый советский УКВ-радиоприемник для радиоразведки Р313М2, который давно напрашивался в мою коллекцию. Про­дав­ца я знаю не первый год, человек порядочный, никогда меня не обманывал и не подводил. Приемник анон­си­ро­вал­ся как ра­бо­чий. И вот приношу я сей аппарат домой, включаю, и тишина… Никакой реакции на органы управления.

У меня за годы работы с техникой выработалось правило — там, где это возможно всегда использовать ограничение то­ка или защиту по току, поэтому перед первым выключением на внешнем блоке питания я выставил предел в 2А. В при­ем­ни­ке на входе стоит ком­пен­са­ци­он­ный стабилизатор напряжения на 10V с проходным транзистором П210 ус­та­нов­лен­ным на лицевой панели приемника. Этот стабилизатор питает двухтактный преобразователь для по­лу­че­ния не­об­хо­ди­мых на­пря­же­ний питания всех узлов приемника. Я подумал, что не хватает тока для запуска пре­об­ра­зо­ва­те­ля, и увеличил ток защиты до 5 Ампер. Больший ток мой блок питания выдать не может. Результат тот же. Тогда я по­нял, что есть неисправность в блоке питания приемника.

Фрагмент схемы питания УКВ-радиоприемника Р313М2 для радиоразведки

Блок питания конструктивно установлен в приемнике на разъеме и легко извлекается. Отрадно, что старичок П210А (ПП34) выдержал пятиамперные издевательства с моей стороны и даже не нагрелся. После недолгих манипуляций с тестером, была найдена точка короткого замыкания и, как оказалось, виновником оказался конденсатор С206 (указан на схеме красной стрелкой). Это был электролитический конденсатор типа ЭТО-2 на 400 мкФ 15В. И стоит он как раз в цепи фильтрации напряжения, питающего импульсный двухтактный преобразователь. Добраться к нему было совсем непросто.

Электролитический конденсатор емкостью 400,0 мкФ на 15В серии ЭТО-2

Вынимать конденсатор из платы было тоже нелегко, так как он был намертво приклеен к плате эпоксидной смолой. Я обратил внимание, что адгезия (сила сцепления) краски конденсатора со смолой была выше, чем с кор­пу­сом са­мо­го кон­ден­са­то­ра.



И еще было видно, что из конденсатора вытек электролит и запачкал весь отсек.



Это фото сделано уже после того, как отсек был очищен от загрязнения. При измерении сопротивления конденсатора я увидел следующее.



Комментарии, как говорится, излишни. Пробит наглухо.

Конденсаторов ЭТО-2 у меня уже давно нет, было решено поставить связку из трех более современных, и, со­от­вет­ст­вен­но, более свежих «танталов» К52-1 на 100,0 мкФ х 35В. В сумме получилось 300,0 мкФ, но в данном случае это до­пус­ти­мо: у родного конденсатора был допуск ±20%. Современную маркировку всегда нужно ве­ри­фи­ци­ро­вать по при­бо­рам, что и было сделано на китайском тестере Т4.



Результаты измерений меня удовлетворили, показатель утечки в 0,4% очень хороший. Для сравнения, у подавляющего количества современных новых алюминиевых электролитов этот показатель колеблется от 1% до 2,5%. Конденсаторы были изготовлены в декабре 2006 года, значит прослужат еще лет десять, а там видно будет.

После окончательной сборки приемник ожил и устойчиво заработал на всех диапазонах. Вот так выглядит приемник во включенном состоянии.

Практические выводы

Из практики применения танталовых конденсаторов в импульсных блоках питания на­пра­ши­ва­ет­ся оче­вид­ный вы­вод: всег­да нужно брать более, чем двукратный запас по напряжению. Стоит также избегать больших номиналов ём­кос­ти в од­ном из­де­лии — лучше включить параллельно несколько конденсаторов меньшего номинала. Если ис­точ­ник пи­та­ния, к примеру, на 12В то на выходе «тантал» лучше ставить на 25В, а не на 16В, как может показаться. Проверено.

Особенно тщательно следует выбирать современные SMD-конденсаторы. У них огромное раз­но­об­ра­зие ти­пов, при­чем пол­ное название изделия доступно только на упаковке. В итоге, может оказаться, что вы ставите в схему кон­ден­са­тор, ко­то­рый не годится для данных условий эксплуатации.

Ошибка — и «тантал» при первом же включении буквально горит синим пламенем. На мон­таж­ни­ков гре­шить не стоит — по­ляр­ность и но­ми­на­лы как и должно быть. Просто в импульсных схемах при выборе танталовых SMD-кон­ден­са­то­ров нуж­но ру­ко­вод­ст­во­вать­ся гра­фи­ком допустимого рабочего напряжения и реального напряжения в схеме, причем, для раз­ной ём­кос­ти гра­фи­ки разные.

А еще лучше применять конденсаторы определённого типа. Если вместо конденсаторов серии TPS фирмы AVX, ус­та­но­вить конденсаторы TAJ того же производителя, то стоит принять во внимание, что TPS при том же рабочем на­пря­же­нии имеют в два раза большие габариты по высоте и соответственно большую стоимость и ре­ко­мен­до­ва­ны для ра­бо­ты при импульсных нагрузках.

Кое-кто объясняет возгорание «тантала» тем, что у него малые величины эквивалентного по­сле­до­ва­тель­но­го со­про­тив­ле­ния и при быстрой перезарядке конденсатора внутри него возникают огромные пиковые токи. Бороться с этим яв­ле­ни­ем предлагается путем последовательного включения с конденсатором резистора сопротивлением 0,1-0,5 Ом. Такое умышленное увеличение ESR не совсем правильно (за что боролись?). Тут, по моему мнению, дол­жен быть ком­про­мисс меж­ду емкостью, стоимостью и габаритами. И, конечно, надо подбирать тип конденсатора со­глас­но спра­воч­ным дан­ным. Танталовые емкости вольного обращения не прощают.

Танталовые конденсаторы - особенности в эксплуатации

Конденсатор является одним из самых распространенных элементов в любой электронной схеме. Аналогов для этих элементов пока еще не придумали. Они прекрасно сохраняют заряд и могут практически мгновенно отдать его. Если мгновенный разряд на 50 и более процентов может навредить аккумулятору, то для конденсатора это - нормальный рабочий режим. Мощные конденсаторные батареи применяют на подстанциях в качестве компенсаторов для реактивной мощности. Они повышают cos φ на работающих предприятиях и вполне могут заменить, предположим, мощный генератор, который выводится из работы. Таким образом, мощные конденсаторные батареи участвуют в самом производственном процессе. Они улучшают качество питающей сети.

Эти изделия занимают достойное место и в электронике. С их помощью реализуются практически все существующие на сегодняшний день схемы. Но, к сожалению, обладают образцы и определенными минусами. Мы привыкли рассматривать идеальный конденсатор, который лишен недостатков и подчиняется определенным законам в своей работе, которые легко описать с помощью математических формул. На практике все происходит по-другому. Появляется ток утечки – основная проблема для многих видов этих приборов.

С развитием технологии производства данных элементов появились танталовые конденсаторы. Они практически лишены всех основных недостатков, свойственных обычным аналогам. По своим параметрам они максимально приближены к идеальному конденсатору.

  • У них очень низкий ток утечки, что позволяет использовать их при проектировании особо точных и ответственных схем в электронике.
  • Танталовые конденсаторы могут прекрасно работать в широком температурном (от - 80 до +125 °C) и частотном диапазоне. При этом их параметры не изменяются.
  • Имеют небольшое последовательное сопротивление и индуктивность.
  • Малый коэффициент рассеяния и импеданс устройства дополняют общую положительную картину.

Однако, как и все элементы и устройства, танталовые конденсаторы обладают определенными недостатками. О них важно знать при проектировании электронной схемы.

  • Танталовые конденсаторы чувствительны к превышению основных параметров в эксплуатации. В частности, не рекомендуется превышать (даже кратковременно) номинальное напряжение, на которое рассчитано это устройство.
  • Технология их изготовления достаточно сложная и состоит из нескольких этапов. Даже небольшое отклонение от нее или использование некачественного сырья приводят к изменению параметров изделия.
  • Достаточно высокая стоимость конденсатора - прямой путь к удорожанию всей электронной схемы (это непременно скажется на смете).

Также необходимо учитывать, что маркировка танталовых конденсаторов имеет свои особенности. Она практически не отличается от других приборов. Но это относится только к конденсаторам недавнего выпуска. “Старые ” конденсаторы имеют цветовую маркировку, расшифровку которой несложно найти в Сети. Кроме того, необходимо учитывать, что танталовые конденсаторы smd имеют маркировку с помощью цифро-буквенного ряда. Если вы не являетесь специалистом в этих приспособлениях - при покупке консультируйтесь с продавцом. Базовая информация, приведенная выше, позволит задавать осмысленные вопросы.

Smd конденсаторы без маркировки как определить

Как определить номинал и напряжение

Каждый миниатюрный конденсатор характеризуется двумя основными параметрами: номинальной ёмкостью и предельным напряжением, при котором он ещё может работать. Рассмотрим порядок выявления каждого из этих показателей более подробно.

Номинальное значение

Для определения первого из параметров можно воспользоваться следующими методами:

  • Попытаться измерить их номинальную ёмкость посредством прибора (мультиметра), имеющего соответствующую функцию;
  • Использовать для этих целей специальный измеритель RLC.

Измеритель RLC

Обратите внимание! Оба эти способа предполагают удаление конденсатора из платы или отпаивание хотя бы одной контактной площадки.

С порядком измерения SMD-конденсаторов тем и другим прибором можно ознакомиться в инструкции по их применению.

Рабочее напряжение

Для того чтобы проявить ситуацию с предельным рабочим напряжением данного элемента, существует всего лишь один надёжный способ. Он состоит в том, чтобы попытаться измерить напряжение между контактами, куда запаян неизвестный конденсатор (при включённой аппаратуре естественно).

После определения этого показателя можно предположить, что сам конденсатор рассчитан на напряжение, примерно в полтора раза превышающее полученное после измерения значение.

hi-electric.com

Впервые столкнувшийся с видом SMD-конденсатора радиолюбитель недоумевает, как же разобраться во всех этих «квадратиках» и «бочонках», если на некоторых вообще отсутствует маркировка, а если и есть таковая, то и не поймешь, что же она обозначает. А ведь хочется идти в ногу со временем, а значит, придется разобраться все-таки, как определить принадлежность элемента платы, отличить один компонент от другого. Как оказалось, все же различия есть, и маркировка, хотя и не всегда и не на всех конденсаторах, дает представление о параметрах. Есть, конечно, SMD-компоненты и без опознавательных знаков, но обо всем по порядку. Для начала следует понять, что же представляет собой этот элемент и в чем его задача.

Работает такой компонент следующим образом. На каждую из двух пластинок, расположенных внутри, подаются разноименные заряды (полярность их разнится), которые стремятся один к другому согласно законам физики. Но «проникнуть» на противоположную пластину заряд не может по причине того, что между ними диэлектрическая прокладка, а следовательно, не найдя выхода и не имея возможности «уйти» от близлежащего противоположного полюса, накапливается в конденсаторе до заполнения его емкости.

Виды конденсаторов

Конденсаторы различаются по видам, их насчитывается всего три:

  • Керамические, пленочные и им подобные неполярные не маркируются, но их характеристики легко определяются при помощи мультиметра. Диапазон емкостей от 10 пикофарад до 10 микрофарад.
  • Электролитические – производятся в форме алюминиевого бочонка, маркируются, с виду напоминают обычные вводные, но монтируются на поверхности.
  • Танталовые – корпус прямоугольный, размеры разные. Цвет выпуска – черный, желтый, оранжевый. Маркируются специальным кодом.

Электролитические компоненты

На таких SMD-компонентах обычно промаркирована емкость и рабочее напряжение. К примеру, это может быть 156v, что будет означать, что его характеристики – 15 микрофарад и напряжение в 6 В.

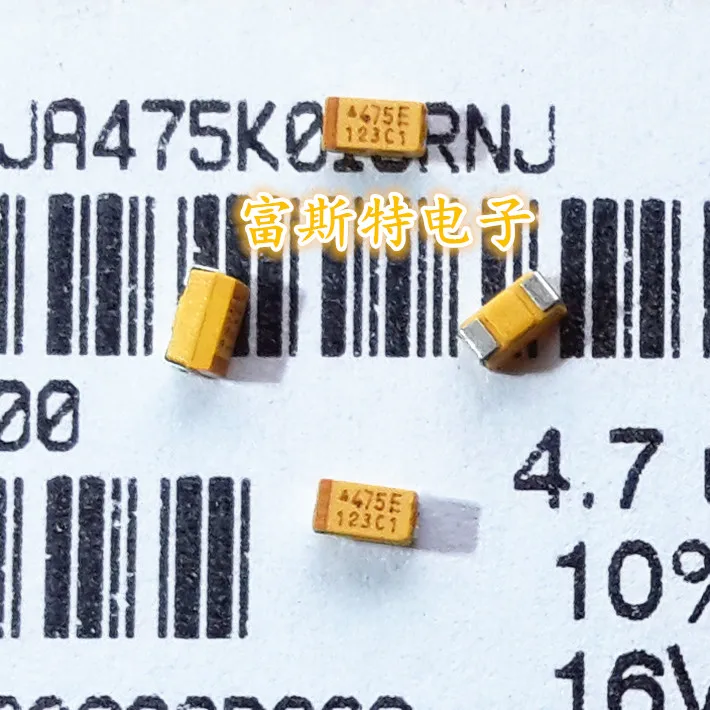

А может оказаться, что маркировка совершенно другая, например D20475. Подобный код определяет конденсатор как 4.7 мкФ 20 В. Ниже представлен перечень буквенных обозначений совместно с их эквивалентом напряжения:

  • е – 2.5 В;
  • G – 4 В;
  • J – 6.3 В;
  • A – 10 В;
  • С – 16 В;
  • D – 20 В;
  • Е – 25 В;
  • V – 35 В;
  • Н – 50 В.

Полоска, равно как и срез, показывает положение ввода «+».

Керамические компоненты

Маркировка керамических SMD-конденсаторов имеет более широкое количество обозначений, хотя сам код их содержит всего 2–3 символа и цифру. Первым символом, при его наличии, обозначен производитель, второй говорит о номинальном напряжении конденсатора, ну а цифра – емкостный показатель в пкФ.

К примеру, простейшая маркировка Т4 будет означать, что емкость данного керамического конденсатора равна 5.1 × 10 в 4-й степени пкФ.

Таблица обозначений номинального напряжения представлена ниже.

Маркировка танталовых SMD-конденсаторов

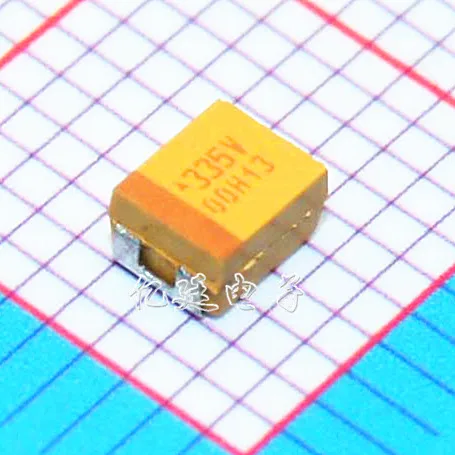

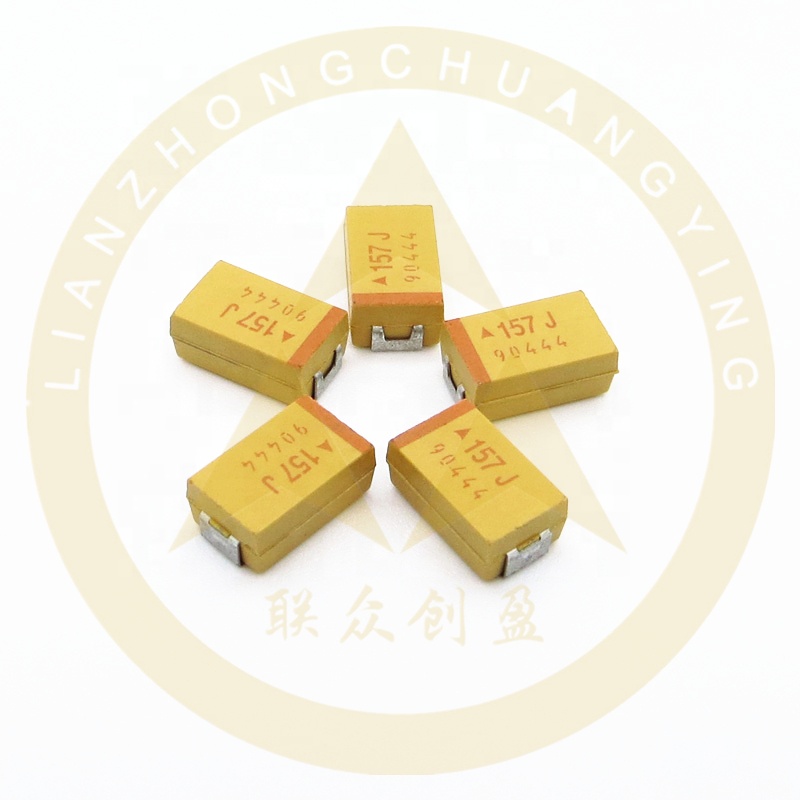

Такие элементы типоразмера «а» и «в» маркируются буквенным кодом по номинальному напряжению. Таких букв 8 – это G, J, A, C, D, E, V, T. Каждая буква соответствует напряжению, соответственно – 4, 6.3, 10, 16, 20, 25, 35, 50. За ним следует емкостный код в пкФ, состоящий из трех цифр, последняя из которых будет обозначать число нулей. К примеру, маркировкой Е105 обозначен конденсатор 1 000 000 пкФ = 10 мкФ, а его номинал составит 25 В.

Размеры C, D, E маркируются прямым кодом, подобно коду электролитических конденсаторов.

Основная сложность в в том, что на данный момент, хотя и есть общепринятые правила обозначений, некоторые крупные и известные компании вводят свою систему обозначений и кодов, которая кардинально отличается от общепринятой. Делается это для того, чтобы при ремонте изготовленных ими печатных плат применялись только оригинальные детали и SMD-компоненты.

Обозначение в схемах

Вообще при ремонте и перепайке современных печатных SMD-плат удобнее всего, когда под рукой все же имеется схема, глядя на которую намного проще разобраться с тем, что установлено, узнать расположение определенной детали, потому как SMD-конденсатор по виду может совершенно не отличаться от того же транзистора. Обозначения этих деталей в схемах остались такими же, как и были до прихода на рынок чипов, а потому и емкость, и другие нужные характеристики можно также без труда найти радиолюбителю, который не сталкивался с SMD-компонентами.

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

1. Кодировка 3-мя цифрами

Первые две цифры указывают на значение емкости в пикофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пф первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пф, код0R5 — 0.5 пФ.

* Иногда последний ноль не указывают.

2. Кодировка 4-мя цифрами

Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах (pF).

3. Маркировка ёмкости в микрофарадах

Вместо десятичной точки может ставиться буква R.

4. Смешанная буквенно-цифровая маркировка ёмкости, допуска, ТКЕ, рабочего напряжения

В отличие от первых трех параметров, которые маркируются в соответствии со стандар-
тами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

SMD конденсаторы ввиду малых размеров маркируются используется символы и цифры. В зависимости от типа конденсатора (танталовых, электролетических, керамических и т.д.) маркировка осуществляется различными способами.

Маркировка керамических SMD конденсаторов

Код таких конденстаторов состоит их 2 или 3-х символов и цифры. Первый символ (при наличии такового) говорит о производителе

(пример K — Kemet), второй это мантиса, а цифра является показателем степени емкости в пикоФарадах.

Пример

S3 это керамический SMD конденсатор с емкростью 4.7×10 3 пФ

Символ Мантиса Символ Мантиса Символ Мантиса Символ Мантиса
A 1.0 J 2.2 S 4.7 a 2.5
B 1.1 K 2.4 T 5.1 b 3.5
C 1.2 L 2.7 U 5.6 d 4.0
D 1.3 M 3.0 V 6.2 e 4.5
E 1.5 N 3.3 W 6.8 f 5.0
F 1. 6 P 3.6 X 7.5 m 6.0
G 1.8 Q 3.9 Y 8.2 n 7.0
H 2.0 R 4.3 Z 9.1 t 8.0

коденсаторы могут иметь различные типы диэлектриков:

NP0 или C0G диэлектрик иммеет низкую диэлектрическую проницаемость и хорошую температурную стабильность. Z5U и Y5V дижлектрики обладают высокой диэлектрической проницаемостью с помощью чего достигается большая емкость конденсаторов и больший разброс параметров. X7R и Z5U широко используются в цепях общего назначения.

Диэлектрики обозначаются тремя симоволами, первые два это температурные пределы а третий это изменение емкости в % в данном интревале температур.

Z5U — точность +22, -56% в диапазоне температур от -55 o C до -125 o C до

Температурный диапазон Изменение емкости
Первый символ Нижний предел Второй символ Верхний предел Третий символ Точность
X +10 o C 2 +45 o C A 1. 0%
Y -30 o C 4 +65 o C B 1.5%
Z -55 o C 5 +85 o C C 2.2%
6 +105 o C D 3.3%
7 +125 o C E 4.7%
8 +150 o C F 7.5%
9 +200 o C P 10%
R 15%
S 22%
T +22%,-33%
U +22%,-56%
V +22%,-82%

Маркировка электролитических SMD конденсаторов

Для маркировки таких конденсаторов также используется символьно — цифровая маркировка в которую добавляется рабочее напряжение. Обозгачение состоит из 1-го символа и 3-х цифр. Символ означает рабочее напряжение

A475 А — это рабочее напряжение, 47-значение, 5-мантиса.

A475 = 47×10 5 пФ=4,7×10 6 пФ=4,7мФ 10В.

  • e-2.5В;
  • G-4В;
  • J-6.3В;
  • A-10В;
  • C-16В;
  • D-20В;
  • E-25В;
  • V-35В;
  • H-50В.

Существует также и другая маркировка используемые такими широко известными фирмами как Panasonic, Hitach и другие. Кодировние осуществляется 3-мя основными способами кодирования

Первый способ:

Маркировка осуществлется при помощи 3-х символов, первый это рабочее напряжение, второй это значение емкость третий это множитель. Если указаны только два символа то это означает что не указано рабочее напряжение (3-й символ).

Код Емкость Напряжение Код Емкость Напряжение
A6 1.0 16/35 ES6 4,7 25
A7 10 4 EW5 0,68 25
AA7 10 10 GA7 10 4
AE7 15 10 GE7 15 4
AJ6 2,2 10 GJ7 22 4
AJ7 22 10 GN7 33 4
AN6 3,3 10 GS6 4,7 4
AN7 33 10 GS7 47 4
AS6 4,7 10 GW6 6,8 4
AW6 6,8 10 GW7 68 4
CA7 10 16 J6 2,2 6. 3/7/20
CE7 15 16 JE7 15 6.3/7
CJ6 4,7 10 GW6 6,8 4
CN6 3,3 16 JN6 3,3 6,3/7
CS6 4,7 16 JN7 33 6,3/7
CW6 6,8 16 JS6 4,7 6,3/7
DA6 1,0 10 JS7 47 6,3/7
DA7 10 20 JW6 6,8 6,3/7
DE6 1,5 20 N5 0,33 35
DJ6 2,2 20 N6 3,3 4/16
DN6 3,3 20 S5 0,47 25/35
DS6 4,7 20 VA6 1,0 35
DW6 6,8 20 VE6 1,5 35
E6 1,5 10/25 VJ6 2,2 35
EA6 1,0 25 VN6 3,3 35
EE6 1,5 25 VS5 0,47 35
EJ6 2,2 25 VW5 0,68 35
EN6 3,3 25 W5 0,68 20/35

Второй способ:

Маркировка четырмя символами (буквами и цифрами), которые обозначают номинальную емкость и рабочее напряжение. Первый символ (буква) означает рабочее напряжение, следующие за ним 2 символа (цифры) означают емкость в пф, а последний символ(цифра) это количество нулей. Такая маркировка конденсаторов имеет 2 варианта.

Как маркируются большие конденсаторы

Чтобы правильно прочитать технические характеристики устройства, необходимо провести определенную подготовку. Начинать изучение нужно с единиц измерения. Для определения емкости применяется специальная единица – фарад (Ф). Значение одного фарада для стандартной цепи представляется слишком большим, поэтому маркировка бытовых конденсаторов осуществляется менее крупными единицами измерения. Чаще всего используется mF = 1 мкф (микрофарад), что составляет 10-6 фарад.

При расчетах может применяться внемаркировочная единица – миллифарад (1мФ), имеющая значение 10-3 фарад. Кроме того, обозначения могут быть в нанофарадах (нФ) равных 10-9 Ф и пикофарадах (пФ), составляющих 10-12 Ф.

Нанесение маркировки емкости конденсаторов с большими размерами осуществляется прямо на корпус. В некоторых конструкциях маркировка может отличаться, но в целом, необходимо ориентироваться по единицам измерения, которые упоминались выше.

Обозначения иногда наносятся прописными буквами, например, MF, что на самом деле соответствует mF – микрофарадам. Также встречается маркировка fd – сокращенное английское слово farad. Поэтому mmfd будет соответствовать mmf или пикофараду. Кроме того, существуют обозначения, включающие число и одну букву. Такая маркировка выглядит как 400m и применяется для маленьких конденсаторов.

В некоторых случаях возможно нанесение допусков, которые являются допустимым отклонением от номинальной емкости конденсатора. Данная информация имеет большое значение, когда при сборке отдельных видов электрических цепей могут потребоваться конденсаторы с точным значением емкости. Если в качестве примера взять маркировку 6000uF + 50%/-70%, то значение максимальной емкости составит 6000 + (6000 х 0,5) = 9000 мкФ, а минимальной 1800 мкФ = 6000 — (6000 х 0,7).

При отсутствии процентов, необходимо отыскать букву. Обычно она располагается отдельно или после числового обозначения емкости. Каждой букве соответствует определенное значение допуска. После этого можно приступать к определению номинального напряжения.

При больших размеров корпуса конденсатора, маркировка напряжения обозначается числами, за которыми расположены буквы или буквенные сочетания в виде V, VDC, WV или VDCW. Символы WV соответствуют английскому словосочетанию WorkingVoltage, что в переводе означает рабочее напряжение. Цифровые показатели считаются максимально допустимым напряжением конденсатора, измеряемым в вольтах.

При отсутствии на корпусе устройства какого-либо обозначения, указывающего на напряжение, такой конденсатор должен использоваться только в низковольтных цепях. В цепи переменного тока следует использовать устройство, предназначенное именно для этих целей. Нельзя применять конденсаторы, рассчитанные на постоянный ток, без возможности преобразования номинального напряжения.

Следующим этапом будет определение положительных и отрицательных символов, указывающих на наличие полярности. Определение плюса и минуса имеет большое значение, поскольку неправильное определение полюсов может привести к короткому замыканию и даже взрыву конденсатора. При отсутствии специальных обозначений, подключение устройства может быть выполнено к любым клеммам, независимо от полярности.

Обозначение полюсов иногда наносится в виде цветной полосы или кольцеобразного углубления. Такая маркировка соответствует отрицательному контакту в электролитических алюминиевых конденсаторах, своей формой напоминающих консервную банку. В танталовых конденсаторах с очень маленькими размерами эти же обозначения указывают на положительный контакт. При наличии символов плюса и минуса цветовую маркировку можно не принимать во внимание.

Расшифровка маркировки конденсаторов

Чтобы расшифровать маркировку, необходимо значение первых двух цифр, обозначающих емкость. Если конденсатор имеет очень маленькие размеры, не позволяющие обозначить емкость, его маркировка происходит по стандарту EIA, применяемому для всех современных изделий.

Обозначение цифр

Если в обозначении присутствует только две цифры и одна буква, в этом случае цифровые значения соответствуют емкости устройства. Все остальные маркировки расшифровываются по-своему, в соответствии с той или иной конструкцией.

Третья цифра в обозначении является множителем нуля. В этом случае расшифровка выполняется в зависимости от цифры, расположенной в конце. Если такая цифра находится в диапазоне 0-6, то к первым двум цифрам добавляются нули в определенном количестве. Для примера можно взять маркировку 453, которая будет расшифровываться как 45 х 103 = 45000.

Когда последняя цифра будет 8, то первые две цифры умножаются на 0,01. Таким образом, при маркировке 458, получается 45 х 0,01 = 0,45. Если же 3-й цифрой будет 9, то первые две цифры нужно умножить на 0,1. В результате обозначение 459 преобразуется в 45 х 0,1 = 4,5.

После определения емкости, нужно определить единицу для ее измерения. Самые мелкие конденсаторы – керамические, пленочные и танталовые имеют емкость, измеряемую в пикофарадах (пФ), составляющих 10-12. Для измерения емкости больших конденсаторов применяются микрофарады (мкФ), равные 10-6. Единицы измерения могут обозначаться буквами: р – пикофарад, u– микрофарад, n – нанофарад.

Обозначение букв

После цифр необходимо расшифровать буквы, входящие в маркировку. Если буква присутствует в двух первых символах, ее расшифровка производится несколькими способами. При наличии буквы R, она заменяется запятой, применяемой для десятичной дроби. Расшифровка маркировки 4R1 будет выглядеть как 4,1 пФ.

При наличии букв р, n, u, соответствующих пико-, нано- и микрофараде также выполняется замена на десятичную запятую. Обозначение n61 читается как 0,61 нФ, маркировка 5u2 соответствует 5,2 мкФ.

Маркировка керамических конденсаторов

Керамические конденсаторы обладают плоской круглой формой и двумя контактами. На корпусе кроме основных показателей, указывается допуск отклонений от номинальной емкости. С этой целью используется определенная буква, проставляемая сразу же после цифрового обозначения емкости. Например, буква «В» соответствует отклонению + 0,1 пФ, «С» — + 0,25 пФ, D — + 0,5 пФ. Эти значения применяются при емкости менее 10 пФ. У конденсаторов с емкостью более 10 пФ буквенные обозначения соответствуют определенному проценту отклонений.

Смешанная буквенно-цифровая маркировка

Маркировка допуска может состоять из буквенно-цифрового обозначения по схеме «буква-цифра-буква». Первый буквенный символ соответствует минимальной температуре, например, Z = 10 градусам, Y = -300C, X = -550C. Второй цифровой символ – это максимальная температура.

Цифры соответствуют следующим показателям: 2 – 450С, 4 – 650С, 5 – 850С, 6 – 1050С, 7 – 1250С. Значение третьего буквенного символа означает изменяющуюся емкость конденсатора, в пределах между минимальной и максимальной температурой. К более точным показателям относится «А» со значением + 1,0%, а к менее точным – «V» с показателем от 22 до 82%. Чаще всего используется «R», составляющая 15%.

Размеры корпусов конденсаторов для поверхностного монтажа | hardware

Типоразмеры корпусов SMT (SMD) конденсаторов A, B, C, D, E, R, S, T, U, V, X и размеры их посадочных мест (рекомендованные размеры контактных площадок для пайки).

[Танталовые конденсаторы, упрощенная таблица]

Источник - Википедия [1]. Наиболее часто используемые конденсаторы A, B, C и D (этот код указан в столбце Case Code таблицы).

EIA Code Case Code L (mil) W (mil) H (mil) W1 (mil) A (mil)
Допуск на размер, мм ±0.2 +0.2/–0.1 +0.2/–0.1 +0.2 +0.3/–0.2
3216-10 I, K 3.2 (126) 1.6 (63) 1.0 (39) max 1.2 (47) 0.8 (31)
3216-12 S 3.2 (126) 1.6 (63) 1.2 (47) max 1.2 (47) 0.8 (31)
3216-18 A 3. 2 (126) 1.6 (63) 1.6 (63) 1.2 (47) 0.8 (31)
3528-12 T 3.5 (138) 2.8 (110) 1.2 (47) max 2.2 (87) 0.8 (31)
3528-15 M, H 3.5 (138) 2.8 (110) 1.5 (59) max 2.2 (87) 0.8 (31)
3528-21 B 3.5 (138) 2.8 (110) 1.9 (75) 2.2 (87) 0.8 (31)
6032-15 U, W 6.0 (236) 3.2 (126) 1.5 (59) max 2.2 (87) 1.3 (51)
6032-28 C 6.0 (236) 3.2 (126) 2.6 (102) 2.2 (87) 1.3 (51)
7343-20 V, Y 7. 3 (287) 4.3 (169) 2.0 (79) max 2.4 (94) 1.3 (51)
7343-31 D 7.3 (287) 4.3 (169) 2.9 (114) 2.4 (94) 1.3 (51)
7343-43 X, E 7.3 (287) 4.3 (169) 4.1 (161) 2.4 (94) 1.3 (51)

Примечания к таблице:

Размеры без скобочек указаны в миллиметрах, в скобочках в милах (mil). 1 мил равен тысячной доле дюйма, или 25.4 мм / 1000 = 0.0254 мм. Если в конце размера указано max, то значит приведен максимальный размер.

EIA Code обозначение корпуса по стандарту EIA, в нем закодирован метрический размер корпуса. Цифры 1 и 2 соответствуют длине L, 3 и 4 ширине W, а цифры 5 и 6 через черточку высоте H.
Case Code популярный заводской буквенный код размера корпуса конденсатора (Kemet, AVX, Vishay).
L длина корпуса (Length).
W ширина корпуса (Width).
H высота корпуса (Height).
W1 ширина контактной площадки для пайки.
A длина контактной площадки.

[Ссылки]

1. Tantalum capacitor site:en.wikipedia.org.
2. Даташиты на танталовые конденсаторы компаний Kemet и Vishay.

KEMET SMD Танталовые конденсаторы - Идентификация

Танталовые конденсаторы
KEMET SMD (устройство поверхностного монтажа) легко заменить. идентифицируется символом KEMET ID, заглавной буквой "K" над ним и подчеркнуто. На всякий случай он показан в верхней части этой страницы. KEMET - один крупнейших мировых производителей танталовых конденсаторов совместно с AVX и Vishay, поэтому их конденсаторы можно найти, вероятно, в любом оборудовании. от бытовой электроники до военного / аэрокосмического оборудования. Хотя танталовые конденсаторы очень дороги, их можно использовать в различных домашних проекты, ремонтно-восстановительные работы и т. д. Конечно, если вы купите целую катушку такие конденсаторы, вы можете найти код серии, напечатанный на этикетке, и забрать соответствующий технический паспорт онлайн в течение нескольких минут. Но что делать, ибо Например, если вы спасли танталовые конденсаторы из каких-то старых или мертвое оборудование? Вам необходимо идентифицировать их перед повторным использованием, и ваш единственный источник информации - это несколько отметок, которые можно найти на верхней стороне любого Танталовый конденсатор SMD.6 пикофарад, то есть 22 мкФ. Номинальное напряжение указано в вольтах, а дата изготовления указана в формате год-неделя. Хотя танталовые конденсаторы SMD разные серии и размеры ящиков могут иметь разные форматы даты. Кстати, не забывайте, что 542, как показано выше, может относиться к 42-й неделе либо 1995 или 2005. Закончив первоначальную идентификацию, мы должны найти из серии, к которой принадлежит конкретный конденсатор. Это очень важный шаг потому что танталовые конденсаторы с такой же емкостью и номинальным напряжением, но присвоенные разным сериям могут иметь очень разные характеристики.КЕМЕТ назначает разные индикаторы полярности разным сериям, поэтому мы должны найти визуальное совпадение.


COTS расшифровывается как Commercial Off The Shelf, что означает высокую надежность. промышленные товары. Обычно они дороже обычных промышленных. продукты, но намного дешевле, чем военная продукция высшего качества (MIL-ER, MILitary - Установленная надежность). Продукция MIL-ER должна проходить через определенный набор условий тестирования. Их частота отказов должна быть опубликована и не превышать установленных военным стандартом.В частности, твердые танталовые конденсаторы для использования в США в военных целях должны соответствовать MIL-PRF-39003 и MIL-PRF-49137.

Обратите внимание, что KEMET приобрела бизнес по производству танталовых конденсаторов у EPCOS в Декабрь 2005 г. Таким образом, произведенные конденсаторы EPCOS после приобретения несут символ KEMET ID, но их система маркировки остается другим. Что ж, теперь перейдите на следующую страницу и возьмите лист данных тебе нужно.

Керамический танталовый конденсатор по лучшей цене - Выгодные предложения на керамический танталовый конденсатор от мировых продавцов керамических танталовых конденсаторов

Отличные новости !!! Вы находитесь в нужном месте в отношении керамического танталового конденсатора.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, которые предлагают быструю доставку, надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот керамический танталовый конденсатор станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели керамический танталовый конденсатор на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в керамических танталовых конденсаторах и думаете о выборе аналогичного продукта, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести керамический танталовый конденсатор по самой выгодной цене.

Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Твердые танталовые конденсаторы для поверхностного монтажа TANTAMOUNT, в литом корпусе, с низким ESR

Выпрямитель Шоттки, 1.0 А

Выпрямитель Шоттки, 1,0 А VS-BQ060PbF Продукция Vishay High Power ХАРАКТЕРИСТИКИ Небольшая площадь основания, возможность поверхностного монтажа Низкое прямое падение напряжения Катодный анод SMB Работа на высоких частотах Защитное кольцо для улучшенного

Подробнее

Технология толстой пленки силового резистора

Толстопленочная технология силового резистора Серия LTO является продолжением типов RTO. Мы использовали конструкцию прямого керамического монтажа (без металлического язычка) наших силовых резисторов RCH, применяемых в корпусах полупроводников.ОСОБЕННОСТИ

Подробнее

Алюминиевые конденсаторы твердые осевые

SAL-A Конец жизни. Дата последней доступной покупки: -декабрь- Радиально более высокое CV / объем Рис. БЫСТРЫЕ СПРАВОЧНЫЕ ДАННЫЕ ОПИСАНИЕ ЗНАЧЕНИЕ Максимальный размер корпуса (Ø D x L в мм) 6,7 x. до 9 х. Диапазон номинальной емкости

Подробнее

1 Форма твердотельного реле

Твердотельное реле Form A VOAT, VOAABTR ХАРАКТЕРИСТИКИ 9 S S DC S '3 S' Высокоскоростное реле SSR - t вкл / выкл <8 мкс Максимум R ВКЛ.Испытательное напряжение изоляции 3 В RMS Напряжение нагрузки В Ток нагрузки A Конфигурация постоянного тока DIP-упаковка

Подробнее

Малосигнальный быстро переключающийся диод

Малосигнальный быстро переключающийся диод МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Корпус: SOD- Вес: прибл. Мг Коды / варианты упаковки: 8 / K на дюйм (лента 8 мм), K / коробка 08 / K на катушку 7 дюймов (лента 8 мм), K / box ОСОБЕННОСТИ Кремний эпитаксиальный

Подробнее

Кремниевый PIN-фотодиод

VEMD940F Кремниевый фотодиод на PIN-кодах ОПИСАНИЕ VEMD940F - это высокоскоростной и высокочувствительный PIN-фотодиод в миниатюрном корпусе для поверхностного монтажа (SMD) с боковым обзором и фильтром блокировки дневного света.Фильтр

Подробнее

Кремниевый PIN-фотодиод

Кремниевый PIN-фотодиод ОПИСАНИЕ 94 8583 BPW34 - PIN-фотодиод с высокой скоростью и высокой чувствительностью к излучению в миниатюрном, плоском, прозрачном пластиковом корпусе, вид сверху. Чувствителен к видимому и близкому к

Подробнее

Предварительный лист данных

Антенны с керамическим чипом для поверхностного монтажа на 433 МГц Серия VJ5301M433 представляет собой высокопроизводительные чип-антенны малого форм-фактора, оптимизированные для промышленных, автомобильных и медицинских приложений.микросхема антенны

Подробнее

1 Форма твердотельного реле

1 Твердотельное реле формы A Vishay Semiconductors DIP i1791- SMD ОПИСАНИЕ Твердотельные реле Vishay (SSR) представляют собой миниатюрные реле с оптической связью с высоковольтными выходами MOSFET. Реле Lh2518

Подробнее

Выпрямитель Шоттки, 1,0 А

Выпрямитель Шоттки, 1.0 A VS-BQ040-M3 Катодный анод ОПИСАНИЕ ПРОДУКТА Комплект SMB I F (AV) 1,0 A V R 40 В V F при I F 0,38 В I RM 9 ма при 125 C T J макс. 150 C Вариант диода Одиночный кристалл E AS 3.0 mj ХАРАКТЕРИСТИКИ

Подробнее

Кремниевый фототранзистор NPN

Кремниевый фототранзистор NPN 16758-1 VEMT252X1 ОПИСАНИЕ VEMT25X1 Серия VEMT25X1 - это кремниевые эпитаксиальные планарные фототранзисторы NPN в миниатюрной купольной линзе, прозрачном эпоксидном корпусе для поверхностного монтажа.

Подробнее

Выпрямитель Шоттки, 1 А

Выпрямитель Шоттки, 1 A BQPbF ХАРАКТЕРИСТИКИ Катодный анод SMB Малая площадь основания, возможность поверхностного монтажа Низкое падение напряжения в прямом направлении Работа на высоких частотах Доступно RoHS * СООТВЕТСТВУЕТ Защитное кольцо для повышенной прочности

Подробнее

Толстопленочные чип-резисторы с защитой от импульсов

Толстопленочные чип-резисторы с защитой от импульсов ХАРАКТЕРИСТИКИ Высокая импульсная мощность, до кВт Стабильность R / R 1% в течение часа при 70 C Соответствие требованиям AEC-Q200 Классификация материалов: определения соответствия см. На сайте www.vishay.com/doc?99912

Подробнее

P-канальный полевой МОП-транзистор 20 В (D-S)

Si33DS P-Channel -V (DS) MOSFET СВОДКА ИЗДЕЛИЯ V DS (V) R DS (вкл.) (Ω) ID (A) .39 при V GS = -,5 В -,7 -,5 при V GS = - 0,5 В - .. 68 при В GS = -,8 В - 3,5 ХАРАКТЕРИСТИКИ Не содержит галогенов Согласно IEC 69 ​​- Доступен

Подробнее

Металлопленочные резисторы, военные, сертифицированные по стандарту MIL-R-10509, прецизионные, тип RN и сертифицированные по стандарту MIL-PRF-22684, тип RL

Металлопленочные резисторы, военные, аттестованные, прецизионные, тип RN и аттестованные, тип RL ХАРАКТЕРИСТИКИ Очень низкий уровень шума (- 40 дБ) Очень низкий коэффициент напряжения (5 ppm / v) Контролируемый температурный коэффициент Огнестойкость

Подробнее

Стандартные толстопленочные чип-резисторы

Стандартные толстопленочные чип-резисторы ХАРАКТЕРИСТИКИ Стабильность R / R = 1% в течение 00 ч при 70 ° C, вариант упаковки с шагом 2 мм для размера Контакты под припой из чистого олова на никелевом барьерном слое обеспечивают совместимость с не содержащим свинца (Pb)

Подробнее

P-канал 1.МОП-транзистор мощностью 25 Вт, 1,8 В (G-S)

Si5DS P-канал. 5-W, .- V (GS) MOSFET ОПИСАНИЕ ПРОДУКТА V DS (V) R DS (on) (Ω) ID (A) .5 при V GS = -,5 В ± 0,5 -. 7 при V GS = -,5 В ±. при V GS = -. V ± ХАРАКТЕРИСТИКИ Не содержит галогенов Согласно IEC 9 - Доступен TrenchFET

Подробнее

Стандартный светодиод 0603 SMD

TLMS, TLMO, TLMY, TLMG, TLMP, TLMB Стандарт 63 SMD LED ОПИСАНИЕ 8562 Новая серия 63 LED была разработана в самом маленьком корпусе SMD.Эта инновационная технология с 63 светодиодами открывает путь к меньшим

Подробнее

Ручка потенциометра с переключателем

Ручка потенциометра с переключателем - это революционная концепция потенциометров, устанавливаемых на панели. Эта уникальная конструкция состоит из поворотной ручки и потенциометра из металлокерамики. Только крепление

Подробнее

P-канал 20 В (D-S) MOSFET

Si30CDS P-Channel 0 В (D-S) МОП-транзистор МОП-транзистор ОБЗОР ПРОДУКТА V DS (V) R DS (вкл.) () I D (A) a Q g (Тип.) - 0 0. при V GS = - 4.5 V - 3. 0.4 при V GS = -.5 V -.7 3.3 nc TO-36 (SOT-3) ХАРАКТЕРИСТИКИ Без галогенов Согласно

Подробнее

Оптопара, выход на фототранзисторе, двухканальный, корпус SOIC-8

ILD25T, ILD26T, ILD27T, ILD211T, ILD213T Оптопара, выход фототранзистора, двухканальный, корпус SOIC-8 i17925 A1 C2 A3 C4 i17918-2 8C 7E 6C 5E ОПИСАНИЕ ILD25T, ILD26T, ILD27T, ILD213T и 900 Подробнее

Кремниевый PIN-фотодиод

Кремниевый PIN-фотодиод ОПИСАНИЕ 94 8632 - PIN-фотодиод с высокой скоростью и высокой чувствительностью к излучению в прозрачном пластиковом корпусе с боковым обзором.Он чувствителен к видимому и ближнему инфракрасному излучению.

Подробнее

Сверхяркий белый светодиод, Ø 3 мм

Сверхъяркий белый светодиод, Ø 3 мм ОПИСАНИЕ Серия VLHW41 - это прозрачный, неокрашенный 3-миллиметровый светодиод для высокопроизводительных приложений, где требуется максимальная сила света. В этих лампах используется высокоразвитая лампа

Подробнее

Выпрямитель Шоттки, 100 А

Выпрямитель Шоттки, VS-BGQ Катод-анод PowerTab РЕЗЮМЕ ПРОДУКТА Пакет PowerTab I F (AV) A V R V V F at I F 0.82 В I RM 180 мА при 125 C T J макс. 175 C Вариант диода Одиночная матрица E AS 9 mj ХАРАКТЕРИСТИКИ

Подробнее

Датчик освещенности

Датчик внешней освещенности TEPT56 ОПИСАНИЕ 94 839 Датчик внешней освещенности TEPT56 представляет собой кремниевый эпитаксиальный планарный фототранзистор NPN в корпусе T-1¾. Он чувствителен к видимому свету, как человеческий глаз

Подробнее

Слаботочный светодиодный индикатор SMD PLCC-2

Слаботочный светодиодный индикатор SMD PLCC-2 VLMC31.19225 ОПИСАНИЕ Эти новые устройства были разработаны для удовлетворения растущего спроса на слаботочные светодиоды SMD. Пакет VLMC31. это PLCC-2 (эквивалент

Подробнее

Термисторы NTC, Датчики Mini Lug

Термисторы NTC, датчики Mini Lug БЫСТРЫЕ СПРАВОЧНЫЕ ДАННЫЕ ПАРАМЕТР ЗНАЧЕНИЕ ЕДИНИЦА Значение сопротивления при 25 ° C от 10K до 47K Допуск по R 25 -значение от ± 2 до ± 3% B 25/85 -значение от 3740 до 3984 K Допуск по B 25/85

Подробнее

Барьер Шоттки для поверхностного монтажа

ОСОБЕННОСТИ - Очень низкий профиль - типичная высота 0.68 мм - Низкие потери мощности, высокая эффективность - Идеально для автоматического размещения - Уровень чувствительности к влаге: уровень, согласно J-STD-020 - Соответствует директиве RoHS

Подробнее

Кремниевый фототранзистор NPN

Кремниевый фототранзистор NPN ОПИСАНИЕ 7 представляет собой кремниевый фототранзистор NPN с высокой светочувствительностью в черном пластиковом корпусе T-1¾ с базовым выводом и фильтром блокировки дневного света. Полоса пропускания фильтра

Подробнее Танталовый конденсатор

Применение, различия танталового и керамического конденсаторов

Танталовый конденсатор

является одним из типов «электролитических конденсаторов».Этот тип конденсатора поляризован по своей природе. В этом конденсаторе в качестве анода используется пористый тантал. Он дополнительно покрыт проводящим слоем, известным как катод. В нем присутствует слой оксида, который действует как диэлектрик. Он известен своей способностью генерировать более высокие значения емкости / объема.

Причина создания высокой емкости заключается в том, что диэлектрик в нем очень тонкий, кроме того, что они занимают меньше места, поэтому их чаще всего можно найти на ноутбуках.

Что такое танталовый конденсатор?

Конденсатор с выводом из металла «тантал» в качестве анода можно определить как танталовый конденсатор. Поляризованный характер этих конденсаторов делает их пригодными для использования в источниках постоянного тока. При подключении этого конденсатора в любую цепь необходимо учитывать полярность клемм.

Танталовый конденсатор Обозначение

На рисунке выше изображен танталовый конденсатор. Когда на анодный вывод подается положительное напряжение, на аноде образуется оксидный слой, который действует как диэлектрик.Диэлектрик, образующийся в этом конденсаторе, обычно представляет собой тонкий слой около 1,7 нм / об. Размер диэлектрика зависит от величины приложенного напряжения. Затем после образования оксидного слоя его погружают в раствор электролита, который действует как катод. Так устроен танталовый конденсатор . Как мы знаем, вывод из спеченного анода увеличивает емкость конденсатора. Точно так же в танталовом конденсаторе также спекается анодный вывод, за счет чего увеличивается площадь электрода и, следовательно, его емкость.Танталовые конденсаторы работают по принципу «электролитических конденсаторов».

Полярность и маркировка танталовых конденсаторов

  • Эти конденсаторы известны своим поляризованным поведением.
  • Только конденсатор, изготовленный из алюминия в качестве анода, может выдерживать обратное напряжение, а эти конденсаторы не могут этого выдержать. Это приводит к нарушению присутствующего в нем диэлектрика. Это может даже привести к «короткому замыканию».
  • Эти цепи имеют положительные и отрицательные клеммы.
  • Положительный - анод. Отрицательный - катод.
  • А в случае с этим конденсатором на нем нанесен символ +.

Танталовый электролитный конденсатор

Отказ

В этом конденсаторе существует режим, называемый Отказ. Это связано с скачками напряжения. Анод этого конденсатора реагирует на эти всплески, которые вступают в реакцию с диоксидом марганца, электролитом, который действует как катод. Энергии, высвободившейся из-за выброса, становится достаточно для «химической реакции».

Это приводит к выделению тепла в конденсаторе. Дальнейшее выделение тепла приводит к образованию пламени и дыма. Это состояние называется «термическим побегом». Этот тип состояния можно предотвратить с помощью предохранительных схем, известных как «тепловые предохранители» или «ограничители тока».

Применение и размеры для поверхностного монтажа

Конденсаторы этих типов известны своей высокой стабильностью и надежностью. В этих конденсаторах утечка тока мала.Эти конденсаторы используются в следующих случаях:

  1. Они используются в схемах «выборки и хранения». Обычно он полагается на «низкий ток утечки», так что достигается длительное состояние выдержки.
  2. Благодаря стабильности и компактным размерам они используются в цепях питания для фильтрации.
  3. Может использоваться в «Версиях военных спецификаций (MIL-SPEC)». Он предлагает высокие значения допусков при более широком диапазоне рабочих температур.
  4. В области электроники, которая используется в медицине, эти конденсаторы предпочтительны из-за стабильного поведения.
  5. В практических применениях схем аудиоусилителей используются танталовые конденсаторы.

Выше приведены некоторые примеры практического использования танталовых конденсаторов.

Если эти конденсаторы разработаны на основе технологии «поверхностного монтажа», то они называются «танталовые конденсаторы SMD». Поскольку высокая емкость, надежность доступна в меньших размерах, они более предпочтительны для печатных плат.

Конденсаторы, изготовленные из «алюминия», не разработаны с использованием технологии «SMD», так как они не выдерживают температурных диапазонов, требуемых во время пайки.Однако по этим причинам предпочтительнее использовать танталовые конденсаторы.

Конденсаторы SMD могут быть разных размеров. Эти стандарты основаны на «Альянсе электронной промышленности (EIA)».

Танталовый конденсатор Размеры поверхностного монтажа

Различия между танталом и керамическим конденсатором

Различия между танталовыми и керамическими конденсаторами заключаются в следующем:

9

Танталовый керамический конденсатор

9
1.Эти конденсаторы поляризованы. 1. Эти конденсаторы не поляризованы.
2. Часть танталового покрытия называется положительной клеммой. 2. В конденсаторе выбран керамический диэлектрик.
3. Эти конденсаторы обладают большой площадью пластины. 3. По сравнению с танталовыми конденсаторами, эти конденсаторы имеют меньшую общую площадь пластин.
4. Слой диэлектрика тонкий. 4. Слои диэлектрика более толстые по сравнению с другими конденсаторами.
5. Он не выдерживает обратного напряжения. 5. Он может выдерживать обратное напряжение
6. Символ этого конденсатора следующий: 6. Символ этого конденсатора следующий:

Выше приведены основные различия, которые позволяют сравнить керамические и танталовые конденсаторы.

Танталовые конденсаторы в основном известны своей «насадочной плотностью».

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
