Какие бывают виды кабельных стяжек с маркировочной площадкой. Каковы их основные характеристики и преимущества. Где применяются маркировочные кабельные стяжки. Как правильно выбрать и использовать стяжки с площадкой для маркировки.

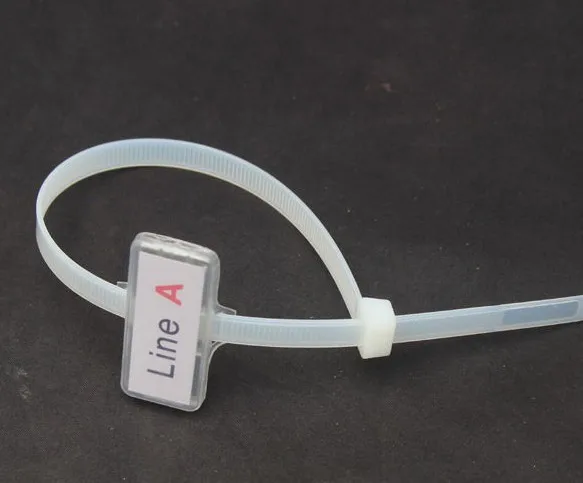

Что такое кабельные стяжки с маркировочной площадкой
Кабельные стяжки с маркировочной площадкой — это специальные хомуты для фиксации и организации кабелей, которые дополнительно оснащены площадкой для нанесения маркировки. Такие стяжки позволяют не только надежно стягивать пучки проводов, но и идентифицировать их.
Основные элементы конструкции маркировочных кабельных стяжек:
- Гибкая лента с зубчатой поверхностью
- Замковый механизм
- Площадка для маркировки
Площадка для маркировки обычно представляет собой плоский участок на поверхности стяжки, на который можно наносить надписи маркером или крепить специальные этикетки.
Виды кабельных стяжек с площадкой для маркировки
Существует несколько основных разновидностей маркировочных кабельных стяжек:
1. По материалу изготовления
- Нейлоновые — наиболее распространенный вариант, обладают хорошей прочностью и эластичностью
- Полипропиленовые — более устойчивы к воздействию химических веществ
- Металлические — обеспечивают максимальную прочность фиксации
2. По типу маркировочной площадки
- С гладкой площадкой для нанесения надписей маркером
- С текстурированной поверхностью для лучшего сцепления этикеток
- С прозрачным «кармашком» для вставки этикеток
3. По способу крепления
- Самозатягивающиеся — с зубчатым механизмом фиксации
- С пряжкой — регулируемые по длине
- Многоразовые — с возможностью повторного использования
Основные характеристики маркировочных кабельных стяжек
При выборе кабельных стяжек с площадкой для маркировки следует обращать внимание на следующие параметры:
- Длина стяжки — определяет максимальный диаметр обхвата кабельного пучка
- Ширина ленты — влияет на прочность фиксации
- Материал изготовления — определяет механическую прочность и стойкость к внешним воздействиям
- Максимальная рабочая температура — важно учитывать при использовании в нагревающемся оборудовании
- Усилие на разрыв — показатель прочности стяжки
- Размер маркировочной площадки — определяет количество информации, которое можно нанести
Преимущества использования кабельных стяжек с маркировкой
Маркировочные кабельные стяжки обладают рядом важных преимуществ по сравнению с обычными хомутами:
- Позволяют быстро идентифицировать кабели и провода
- Упрощают обслуживание и ремонт оборудования
- Помогают избежать ошибок при монтаже и подключении
- Повышают безопасность эксплуатации электроустановок
- Экономят время при проведении регламентных работ
- Обеспечивают аккуратный внешний вид кабельных трасс
Области применения маркировочных кабельных стяжек
Кабельные стяжки с площадкой для маркировки широко используются в различных отраслях:
- Электромонтаж — для идентификации проводов в распределительных щитах
- Телекоммуникации — маркировка линий связи и сетевых кабелей
- Промышленная автоматизация — обозначение сигнальных и управляющих цепей
- Автомобилестроение — маркировка жгутов проводки
- Авиация и космонавтика — идентификация бортовых кабельных систем
- Строительство — обозначение инженерных коммуникаций
Как правильно использовать маркировочные кабельные стяжки
Для эффективного применения кабельных стяжек с площадкой для маркировки следует придерживаться нескольких правил:
- Очистите поверхность стяжки перед нанесением маркировки
- Используйте водостойкие маркеры или специальные этикетки
- Наносите четкие и разборчивые надписи
- Располагайте маркировку в легкодоступном для чтения месте
- Периодически проверяйте состояние маркировки и обновляйте ее при необходимости
Выбор оптимальных маркировочных кабельных стяжек
При выборе кабельных стяжек с площадкой для маркировки необходимо учитывать следующие факторы:
- Условия эксплуатации (температура, влажность, химическая агрессивность среды)
- Требуемая прочность фиксации кабелей
- Диаметр стягиваемых кабельных пучков
- Необходимый объем маркировочной информации
- Частота перемаркировки (для выбора многоразовых стяжек)
- Требования по пожарной безопасности
Заключение
Кабельные стяжки с маркировочной площадкой — это эффективный инструмент для организации и идентификации кабельных систем. Они значительно упрощают монтаж, обслуживание и ремонт различного оборудования. При правильном выборе и использовании такие стяжки позволяют создать надежную и легко обслуживаемую кабельную инфраструктуру.
Фортисфлекс Кабельные стяжки c маркировочной площадкой
-
Номенклатура
Характеристики
Размерный ряд
| код товара | товарные позиции | цвет | L (мм) | l (мм) | B (мм) | b (мм) | ед. изм. | Цена | упак. | трансп. упак | заказ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 55810 | КСМ 3×100 (Fortisflex) | белый | 100 | 8 | 25 | 2.5 | упак | 102.18 | 1 | 250 | |
| 53314 | КСМ 3×200 (Fortisflex) | белый | 200 | 8 | 25 | 2. 5 | упак | 149.17 | 1 | 200 | |
| 55812 | КСМ 4×205 (Fortisflex) | белый | 205 | 8 | 25 | 3.6 | упак | 238.35 | 1 | 125 |
| код товара | товарные позиции | Материал | Покрытие | Маркировка | Длина, мм | Ширина, мм | Замковое устройство | Крепление | Максимальный диаметр охвата, мм | Мин. усилие на разрыв, Н | Цвет |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 55810 | КСМ 3×100 | нейлон 6.6/ | отсутствует | да | 100 | 2.5 | пластиковый замок | Стяжки/ | 22 | 80 | белый |
| 53314 | КСМ 3×200 | нейлон 6. 6/ | отсутствует | да | 200 | 2.5 | пластиковый замок | Стяжки/ | 44 | 80 | белый |
| 55812 | КСМ 4×205 | нейлон 6.6/ | отсутствует | да | 205 | 2.5 | пластиковый замок | Стяжки/ | 45 | 180 | белый |
| код товара | товарные позиции | L | l | B | b |
|---|---|---|---|---|---|
| 55810 | КСМ 3×100 | 100 | 8 | 25 | 2.5 |
| 53314 | КСМ 3×200 | 200 | 8 | 25 | 2.5 |
| 55812 | КСМ 4×205 | 205 | 8 | 25 | 3.6 |
Сопутствующие товарные позиции
КВТ Нейлоновые стяжки и аксессуары
Стандартные стяжки типа КСС легко монтируются вручную без всякого инструмента.
Проблем не возникает ни с маленькими размерами, ни с большими. В случае стандартных стяжек пользоваться инструментом имеет смысл в том случае, если важен эстетический вид – при затяжке хомутов пистолет обеспечивает автоматическую обрезку конца стяжки. Кроме того, важным преимуществом инструмента является точно выставляемое, в зависимости от размера хомута, правильное усилие его затяжки. То есть, при монтаже вручную монтажник может либо не дотянуть, либо перезатянуть стяжку и, в этом случае, «срок её жизни» будет ограничен. Таким образом, пистолет для затяжки хомутов обеспечивает гарантированное оптимальное усилие затяжки.
Однако инструмент для затяжки хомутов необходим для монтажа стяжек КСЗ больших размеров и усиленных стяжек типа КСУ (с одинарным и двойным замком). Монтаж данного вида стяжек вручную порой вообще не возможен.
При монтаже металлических хомутов с шариковым замком инструмент нужен как минимум для того, чтобы обрезать конец стальной стяжки по окончании монтажа. Никакими другими средствами, кроме как специальным инструментом, аккуратно отрезать нержавеющую сталь не удастся.
Во-первых, для наружной установки следует выбирать хомуты «с запасом». Это означает, что если хомут устанавливается на улице, то лучше брать более мощные, то есть более широкие стяжки, чем те, которые использовались бы при монтаже внутри помещения. Во-вторых, если выбор стоит между стандартными стяжками КСС и стяжками КСЗ, то решение принимается в пользу КСЗ, имеющих стальную вставку в механизме замка. А поскольку крепость замка стяжки является одним из слабых мест пластмассового хомута, то использование усиленных стяжек КСЗ, выдерживающих более сильную нагрузку, является более предпочтительным вариантом. В третьих, рекомендуется использование хомутов черного цвета, обладающих устойчивостью к UV излучению. И наконец, идеальным вариантом, рассчитанным исключительно на уличный монтаж, являются хомуты типа КСУ, обладающие высокой стойкостью к погодным условиям и агрессивным воздействиям внешней среды.
Прочность кабельной стяжки зависит от многих факторов, основными из которых являются: качество и состав материала, из которого изготовлена стяжка, ширина стяжки и её толщина.
Стяжки КСЗ имею ряд отличительных особенностей по сравнению со стандартными КСС. Во-первых, усилие на разрыв у стяжек КСЗ больше, чем у стандартных. Это позволяет использовать более узкие стяжки КСЗ для той же нагрузки, для которой могли бы быть использованы стандартные стяжки. Либо Вы можете взять стяжки КСЗ такого же размера (ширины), что и стандартные, но знать, что их вам хватит «с запасом». Сравнение параметров прочности на разрыв между стяжками КСС и КСЗ можно посмотреть на сайте во вкладке «Характеристики» в стяжках КСЗ. Во-вторых, как показывают испытания, стяжки КСЗ более стойко проявляют себя на морозе, нежели стандартные стяжки КСС.
Сравнение параметров морозоустойчивости можно посмотреть в описании стяжек КСЗ. Помимо разницы в усилии на разрыв существует разница и в способе фиксации замка. В отличие от стандартных хомутов с пошаговой фиксацией замка, хомуты с металлическим зубом КСЗ могут быть зафиксированы в любой точке, что позволяет более точно дозировать степень затяжки.
Безусловно, необходимо более тщательно подходить к выбору поставщика. При внешней схожести и даже идентичности заявленных размеров все стяжки разных производителей по качеству разные.
Рассмотрим причины, по которым стяжки могут ломаться. Пластиковые стяжки сделаны из нейлона 6.6, который является чувствительным к уровню влажности воздуха. В стандартных требованиях к хранению и упаковке кабельных стяжек звучит следующее: герметично запаянный полиэтиленовый пакет с хомутами рекомендовано вскрывать непосредственно перед монтажом и использовать в ближайшее время после вскрытия упаковки. Кроме того, пластиковые стяжки рекомендовано держать вдали от нагревательных приборов.
Однако если ваши хомуты пересохли и ломаются, то это можно исправить. Добавьте в пакет с хомутами немного воды (приблизительно 3-5 кубиков) и запаяйте пакет. Через несколько дней вы можете их использовать. Они гарантированно не будут ломаться.
Для многоразового использования есть специальный вид хомутов (КСР), либо можно использовать липучки Велькро. Стандартные стяжки КСС предназначены для одноразового использования. Однако если очень хочется сэкономить и есть время для демонтажа, «неразъемные стяжки» можно сделать разъемными. Вам понадобится толстая швейная игла, немного времени и аккуратность. Иглу нужно вставить внутрь замка так, чтобы оттянуть пластиковый язычок, который держит стяжку. После этого с оттянутым язычком стяжка легко размыкается.
Стальные стяжки с шариковым замком при желании также могут быть использованы повторно. Для этого в механизм замка вводится капля масла, после этого вы можете демонтировать нержавеющую стяжку. Однако не забывайте перед повторным монтажом обезжирить замок в ацетоне или в уайт-спирите, в противном случае он не будет фиксироваться.
Кабельные стяжки должны храниться в герметичной упаковке. После вскрытия пакета желательно использовать все хомуты. Если остались неиспользованные кабельные стяжки, следует держать их вдали от нагревательных приборов и солнечных лучей.
Пластик – это материал, теряющий свою вязкость и пластичность и становящийся ломким при отрицательных температурах. Однако критичным является не то, при каких температурах эксплуатируется стяжка, а при каких температурах происходит крепеж. крепеж. Для монтажа нейлоновых стяжек при отрицательных температурах, рекомендуем использовать специальную серию Морозостойких стяжек КСС «NORD». Благодаря специальным добавкам, обеспечивается эксплуатация ( от -60С) и монтаж ( от -40С) стяжек при низких температурах без потери потребительских свойств.
Металлические кабельные стяжки — решения для идентификации
Перейти к содержимомуКабельные стяжки
Нужны ли вашей организации металлические кабельные стяжки? Metal Marker предлагает сверхпрочные металлические кабельные стяжки, которые идеально подходят для многих применений.
Мы специализируемся на работе с нашими клиентами, чтобы разработать решение, которое наилучшим образом соответствует их потребностям.
Очень прочные и легко читаемые кабельные стяжки используются в самых разных средах, отраслях и организациях. Они могут обернуться вокруг цилиндра и прикрепиться, создавая не только прочное решение для прокладки кабелей, но и решение для идентификации, которое останется на месте в течение десятилетий.
В Metal Marker мы не делаем товары по каталогу. Мы производим высококачественные индивидуальные решения для идентификации, которые соответствуют вашим потребностям.
Наши компетентные представители службы поддержки ждут вас, чтобы помочь. Они готовы ответить на любые ваши вопросы и помочь вам двигаться вперед с вашим идеальным решением для индивидуальной идентификации.
ЧЕМ МЫ МОЖЕМ ВАМ ПОМОЧЬ?
Наши металлические бирки полностью соответствуют вашим потребностям.
Опишите, что вы ищете, и мы это сделаем.
Обзор
Применение
Металлические кабельные стяжки используются для самых разных целей.
Их основная функция – идентификация. В отличие от пластиковых стяжек-молний или нейлоновых кабельных стяжек, эти самоблокирующиеся металлические стяжки позволяют прикреплять и отображать важную информацию, обладая при этом более высоким уровнем прочности на растяжение.
Фиксирующий механизм в наших кабельных стяжках лучше всего подходит для основных нужд фиксации. Бирка проходит через себя и складывается, создавая удержание. При необходимости его можно снять, хотя металл будет деформирован в этом положении.
Например, если у вас есть лабиринт из труб, возможность быстро и легко идентифицировать каждую из них значительно сэкономит время. Кроме того, они повышают безопасность, четко определяя опасности и предотвращая ошибки. Металлические кабельные стяжки также негорючи, в отличие от некоторых нейлоновых стяжек.
Другим примером может быть использование этих креплений для управления связкой проводки и правильной маркировки.
Дополнительные области применения:
- Гидравлика
- Электропроводка
- Кабели
- Жгуты
- Трубопроводы
- Валы
- Многое другое
Штампованные/тисненые символы
Два основных процесса изготовления нестандартных кабельных стяжек — штамповка и тиснение.
Штампованные кабельные стяжки имеют вдавленные символы, а тиснение создает выпуклые символы. Оба процесса устойчивы к коррозии и обеспечивают отличную читаемость.
В каких отраслях промышленности используются кабельные стяжки?
Кабельные стяжки используются практически в любой отрасли. Если используются провода или кабели, кабельные стяжки имеют решающее значение для обеспечения безопасности и порядка.
Например, в электроэнергетике используется тонна кабелей. Упорядочивание кабелей имеет решающее значение.
Также часто используется для маркировки гидравлических шлангов.
Они также часто подвергают свои материалы воздействию любых погодных условий, промышленных условий и т.д.
Во многих отраслях долговечность является стандартной, а не дополнительной. Металлические бирки и стяжки используются для поддержания необходимого стандарта качества и прочности.
Кроме того, они могут одновременно предоставлять важную информацию.
Даже такая простая вещь, как предупреждающее сообщение или номер службы поддержки, может иметь большое значение.
- Aerospace
- Automotive
- Electrical
- Гидраулика
- Power
- Сантехника
- и более
Durability
, когда вы будете искать для того, чтобы вы искали для кабеля.
Для некоторых пользователей кабельные стяжки устанавливаются просто и забывают о . Им не страшны никакие погодные условия. Им не нужна персонализированная информация о них. В таких случаях с этой задачей могут справиться обычные нейлоновые пластиковые стяжки.
Однако , если ваши галстуки будут подвергаться воздействию песка и грязи рабочих условий, металлические галстуки будут более подходящим решением.
Они предназначены для работы даже в самых неблагоприятных условиях. Погода — это то, чего вы не можете избежать, но с металлическими стяжками вам не о чем беспокоиться.
Они могут выдержать неблагоприятные погодные условия. Они останутся прочными даже при низких или высоких температурах.
Если ваша работа связана с химическими веществами, они могут попасть на стяжки. Если химические вещества не являются экстремальными или не разрушают металл, вы, как правило, в безопасности в зависимости от материала.
Конечно, износ от эксплуатации будет естественным. Как и все в рабочем мире, их будут толкать, стучать и царапать. Однако из-за их высокой прочности они будут в порядке вне экстремальных нагрузок.
Это существенное улучшение по сравнению с использованием пластиковых кабельных стяжек. В то время как нейлоновые стяжки определенно имеют свое назначение, металлические стяжки являются стандартом, когда речь идет о тяжелой работе.
А как насчет информации на бирке? Не стирается?
Информация не напечатана на кабельных стяжках. Нет красок, чернил или красок, которые можно было бы соскоблить или выцветать.
Штамповав или выгравировав металл, вы гарантируете, что информация останется разборчивой даже после интенсивного использования и неправильного обращения.
Материалы
При поиске металлических кабельных стяжек важно учитывать выбор материала, так как он влияет на прочность и толщину. Металлические кабельные стяжки доступны в трех материалах: алюминий, латунь и нержавеющая сталь.
Алюминиевые кабельные стяжки являются наиболее популярными вариантами из-за их прочности и легкости. Они могут выдержать ненастную погоду, агрессивные химические вещества и многое другое. Их чрезвычайно легко наносить из-за гибкости материала. В отличие от нержавеющей или латунной, алюминиевые стяжки легко сгибаются и соединяются.
Нержавеющая сталь полезна благодаря очень высокому уровню прочности даже в суровых условиях. В некоторых отраслях промышленности нержавеющая сталь требуется в качестве стандарта, и она идеально подходит для этих целей.
Латунь — еще один отличный вариант, если он лучше соответствует вашим потребностям.
Какими бы ни были ваши потребности, найдется подходящий материал.
Персонализация
Металлические кабельные стяжки можно персонализировать. Доступны различные размеры, формы и конфигурации. Нужен очень длинный стопорный трос для большой трубы? Может быть, важно, чтобы ваше крепежное решение имело низкопрофильную конструкцию, позволяющую устанавливать его в труднодоступных местах? Без проблем. Мы будем работать с вами, чтобы найти идеальную кабельную стяжку.
Мы также можем использовать различные материалы, такие как стяжки из алюминия или нержавеющей стали.
Также доступна пользовательская информация. Добавьте название вашей компании, номер детали SKU или любую другую информацию.
Независимо от вашей проблемы или потребности; мы реализуем решение.
Пустые металлические кабельные стяжки
Пустые кабельные стяжки позволяют конечному пользователю отмечать собственную информацию на бирках по мере необходимости.
Пустые металлические кабельные стяжки часто используются для идентификации проводов, пучков проводов или жгутов проводов в электрических панелях и распределительных щитах, для связывания элементов во время транспортировки или хранения, в офисах для запирания закрытых ящиков стола и во многих других случаях временного крепления.
Пронумерованные металлические кабельные стяжки
Пронумерованные металлические кабельные стяжки используются для самых разных целей. Их основная функция – идентификация. В отличие от пластиковых стяжек, эти стяжки позволяют прикреплять и отображать важную информацию.
Эти кабели обычно используются на объектах с интенсивным движением или в местах, где требуются частые проверки. Они обеспечивают прочность и долговечность по сравнению с пластиковыми стяжками-молниями, что делает их идеальными для использования на складах, фабриках, фермах, аэропортах, отгрузочных станциях и других местах с большим количеством оборудования.
Wrap-Up
Кабельные стяжки необходимы во многих отраслях промышленности. Они спасают жизнь, когда речь идет об управлении проводами, кабелями или целях идентификации.
Металлические бирки для кабельных стяжек имеют дополнительное преимущество, заключающееся в добавлении индивидуальной информации, что позволяет отображать и просматривать информацию.
Это открывает целый мир возможностей и применений для любой отрасли. Они бывают информационными и функциональными. Предоставление постоянной поддержки при предоставлении информации.
Вдобавок ко всему, они обладают долговечностью, позволяющей преуспеть даже в самых тяжелых условиях, оставаясь при этом пригодными для использования (и разборчивыми). Металлические кабельные стяжки могут стать идеальным решением для ваших нужд.
ЗАПРОСИТЬ БЕСПЛАТНУЮ ЦЕНУ
ЗАПОЛНИТЕ ФОРМУ ИЛИ ПОЗВОНИТЕ НАМ:
1-800-428-0095
4 90 .МЕТАЛЛИЧЕСКИЕ МАРКЕРЫ ADVANTAGE
Мы тесно сотрудничаем с вами, чтобы поставлять высококачественные металлические бирки, соответствующие вашим ожиданиям. И мы честны, когда что-то невозможно или нецелесообразно. Мы предложим альтернативное решение, соответствующее вашим требованиям, бюджету и срокам.
ЗНАНИЯ
Metal Marker работает с 1923 года, и с тех пор мы многое узнали о продуктах для индивидуальной идентификации.
КАЧЕСТВО
Наша система управления качеством сертифицирована по стандарту ISO, что означает, что каждый раз, когда вы работаете с нами, вы можете рассчитывать на продукцию высочайшего качества.
ДОСТАВКА
Мы храним сырье в наличии, поэтому, как только мы получаем заказ, мы минимизируем время, необходимое для его выполнения и доставки вам.
Заказывая у нас, вы получаете высококачественный продукт, разработанный для удовлетворения ваших потребностей, сделанный прямо здесь, в США.
Ссылка для загрузки страницыКабельная стяжка (модель с маркировкой) | MISUMI
(!) В связи с прекращением Microsoft поддержки Internet Explorer 11 15 июня 2022 г. этот сайт не поддерживает рекомендуемую среду.
- МИСУМИ Главная>
- Компоненты проводки>
- Стяжки>
- Стяжки>
- Кабельная стяжка (модель с маркировкой)
Нажмите на это изображение, чтобы увеличить его.
Наведите указатель мыши на изображение для увеличения
- Скидка за объем
MISUMI
MISUMI
Кабельная стяжка с индикаторной биркой, на которую можно вводить произвольные символы. Молочно-белый нейлон 66 UL94V-2. Пакетная продажа набора из 50 и 100 предметов
- Огнестойкий
● Кабельная стяжка с ярлычками для связывания кабелей или электрических проводов.
● Вы можете свободно писать на бирках дисплея с помощью фломастера на масляной основе.
* Внешний вид и технические характеристики могут быть изменены без предварительного уведомления.
Specifications
1 Pack Unit With Total of 100
| MCV-100-100P | 0. 5 |
| MCV-110-100P | 1.0 |
| MCV-200-100P | 1.2 |
| MCV-270-100P | 1.8 |
■Standard Table
| MCV-100 | 103 | — | 2.4 | — | 24.6 | — | 7.8 | 1.1 | 25 | 8 (18) | |||
| MCV-110 | — | 111 | 2.5 | 24.8 | — | 7. 8 | — | 1.1 | |||||
| MCV-200 | 201 | 4.58 | — | — | — | 13 | — | — | 28.0 | 1.41 | 50 | 22.68 (50) | |
| IT50R-2 | 203 | 4.7 | 7.7 | 6.0 | 7.9 | — | 29.1 | — | 26.4 | 1.2 | |||
| IT50R-3 | 203 | 4.7 | 7.7 | 6. 0 | 7.9 | — | — | 46.3 | 26.5 | 1.2 | |||
| MCV-270 | 270 | 4.6 | — | — | — | 13.3 | — | — | 28.0 | 1.3 | 75 | ||
More Information
Specifications
входит в упак.
