Что такое MB6S и каковы его основные параметры. Где применяются стеклянные пассивированные мостовые выпрямители. Какие преимущества у MB6S перед аналогами. Как правильно выбрать и использовать MB6S в электронных схемах.
Обзор стеклянных пассивированных мостовых выпрямителей MB6S

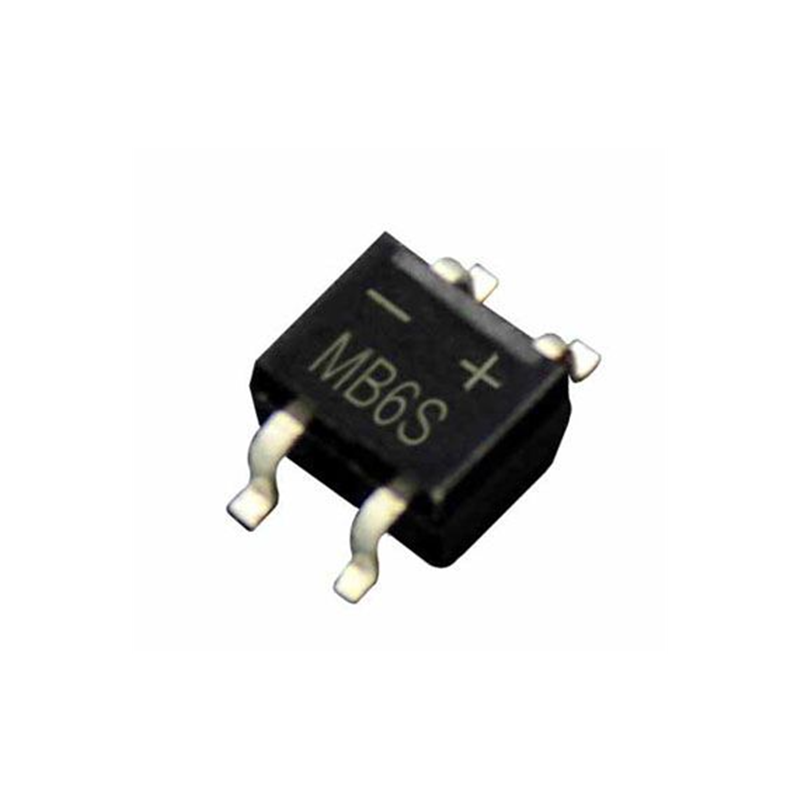

MB6S представляет собой стеклянный пассивированный мостовой выпрямитель на 0,5 ампер, выпускаемый компанией Fairchild Semiconductor. Данный компонент широко применяется в различных электронных устройствах для преобразования переменного тока в постоянный.
Основные характеристики MB6S:
- Максимальный прямой ток: 0,5 А
- Обратное напряжение: 600 В
- Корпус: SOP4
- Рабочая температура: от -55°C до +150°C
MB6S обладает компактными размерами и высокой надежностью благодаря стеклянной пассивации. Это делает его отличным выбором для применения в портативной электронике, источниках питания, зарядных устройствах и других схемах, где требуется эффективное выпрямление тока.
Принцип работы стеклянных пассивированных мостовых выпрямителей
Мостовой выпрямитель состоит из четырех диодов, соединенных по мостовой схеме. Как работает такая конструкция?
- При положительной полуволне входного переменного напряжения ток протекает через два диода в одном направлении.
- При отрицательной полуволне ток протекает через два других диода в том же направлении относительно нагрузки.
- В результате на выходе формируется пульсирующее, но однополярное напряжение.
Благодаря такой схеме MB6S обеспечивает полнопериодное выпрямление, что повышает эффективность преобразования по сравнению с однополупериодными выпрямителями.
Преимущества использования MB6S в электронных схемах
Почему инженеры часто выбирают MB6S для своих проектов? Этот компонент обладает рядом важных достоинств:
- Компактные размеры позволяют экономить место на печатной плате
- Высокая надежность и стабильность параметров благодаря стеклянной пассивации
- Низкое прямое падение напряжения снижает потери мощности
- Широкий диапазон рабочих температур обеспечивает универсальность применения
- Доступная цена делает MB6S экономичным решением для массового производства
Эти качества делают MB6S оптимальным выбором для многих применений, где требуется эффективное и надежное выпрямление тока.
Области применения мостовых выпрямителей MB6S
Где наиболее часто используются стеклянные пассивированные мостовые выпрямители MB6S? Основные сферы применения включают:
- Источники питания для бытовой электроники
- Зарядные устройства для мобильных гаджетов
- Светодиодные драйверы и системы освещения
- Промышленные системы управления
- Автомобильная электроника
- Измерительное оборудование
Благодаря своей универсальности, MB6S находит применение практически во всех областях современной электроники, где необходимо преобразование переменного тока в постоянный.
Сравнение MB6S с аналогичными компонентами
Как MB6S соотносится с другими мостовыми выпрямителями на рынке? Рассмотрим основные отличия:
| Параметр | MB6S | 1N4001-1N4007 | DF005S-DF10S |
|---|---|---|---|
| Максимальный ток | 0,5 А | 1,0 А | 1,0 А |
| Обратное напряжение | 600 В | 50-1000 В | 50-1000 В |
| Корпус | SOP4 | DO-41 | SOP4 |
MB6S уступает некоторым аналогам по максимальному току, но выигрывает за счет более компактных размеров и лучших температурных характеристик. Это делает его оптимальным выбором для портативных устройств.
Рекомендации по выбору и применению MB6S
На что следует обратить внимание при использовании MB6S в своих проектах?
- Внимательно изучите спецификацию и убедитесь, что параметры компонента соответствуют требованиям вашей схемы
- Учитывайте температурный режим работы устройства и обеспечьте адекватный теплоотвод при необходимости
- При монтаже соблюдайте рекомендации производителя по пайке во избежание повреждения компонента
- Используйте соответствующие защитные цепи для предотвращения пробоя при скачках напряжения
- При параллельном соединении нескольких MB6S обеспечьте равномерное распределение тока между ними
Правильный выбор и корректное применение MB6S позволит создать надежное и эффективное устройство.
Перспективы развития технологии стеклянных пассивированных выпрямителей
Какие инновации ожидают нас в сфере мостовых выпрямителей в ближайшем будущем? Основные тенденции включают:
- Дальнейшую миниатюризацию компонентов
- Повышение эффективности и снижение потерь
- Улучшение температурных характеристик
- Интеграцию дополнительных защитных функций
- Разработку специализированных версий для конкретных применений
Эти усовершенствования позволят создавать еще более компактные, энергоэффективные и надежные электронные устройства на базе мостовых выпрямителей.
Влияние технологии стеклянной пассивации на характеристики выпрямителей
Стеклянная пассивация играет ключевую роль в обеспечении высокой надежности MB6S. Как именно эта технология влияет на свойства компонента?
- Защищает p-n переход от внешних воздействий
- Стабилизирует электрические параметры
- Увеличивает срок службы устройства
- Повышает устойчивость к температурным колебаниям
- Улучшает влагостойкость компонента
Благодаря стеклянной пассивации MB6S сохраняет стабильные характеристики в течение длительного времени даже в неблагоприятных условиях эксплуатации.
Особенности монтажа MB6S на печатную плату
Правильный монтаж MB6S критически важен для обеспечения надежной работы устройства. Какие моменты следует учесть при пайке этого компонента?
- Используйте паяльную пасту, соответствующую требованиям RoHS
- Температура пайки не должна превышать 260°C
- Время пайки — не более 10 секунд
- Обеспечьте хороший теплоотвод от корпуса компонента
- После пайки дайте плате остыть естественным путем
Соблюдение этих рекомендаций поможет избежать повреждения MB6S в процессе монтажа и обеспечит надежное соединение с печатной платой.
Расчет параметров схемы с использованием MB6S
При проектировании устройств с применением MB6S важно правильно рассчитать параметры схемы. На что следует обратить внимание?
- Учитывайте падение напряжения на диодах (около 0,7 В на каждом)
- Рассчитайте максимальный ток через выпрямитель с запасом 20-30%
- Подберите подходящий фильтрующий конденсатор для сглаживания пульсаций
- При необходимости используйте дополнительный стабилизатор напряжения
- Проверьте тепловой режим работы компонента в вашей схеме
Правильный расчет обеспечит оптимальную работу MB6S в составе вашего устройства и позволит избежать проблем с перегревом или выходом из строя.
