MC2833: Передатчик на микросхеме Motorola для беспроводных устройств

Что представляет собой микросхема MC2833 от Motorola. Какие основные характеристики и области применения этого FM-передатчика. Как работает схема передатчика на MC2833. Какие преимущества дает использование этой микросхемы в радиолюбительских проектах.

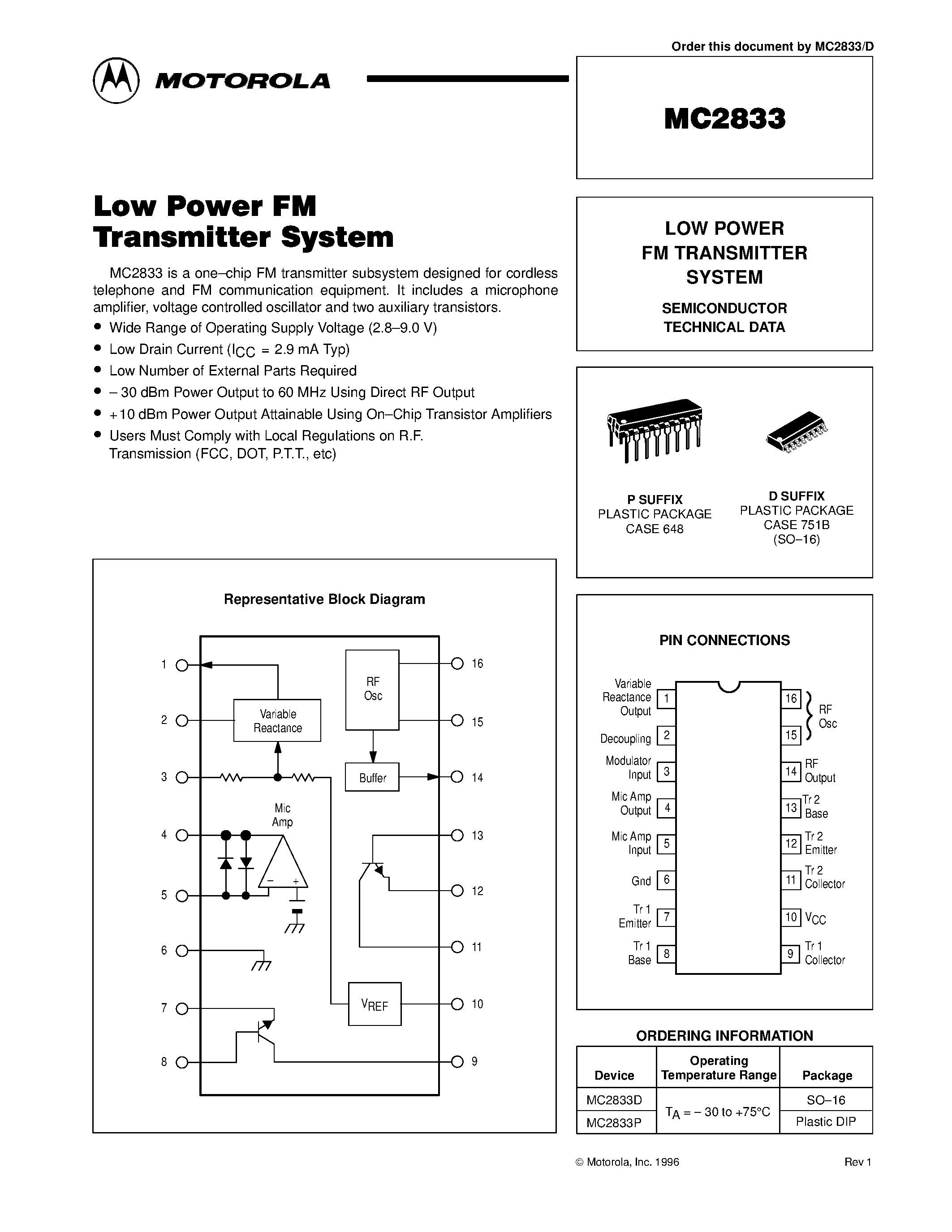

Особенности и характеристики микросхемы MC2833

Микросхема MC2833 от компании Motorola представляет собой систему маломощного FM-передатчика, разработанную специально для применения в беспроводных телефонах и оборудовании FM-связи. Рассмотрим ключевые характеристики этой микросхемы:

• Напряжение питания: от 2,8 В до 9,0 В
• Низкое энергопотребление: типовой ток потребления около 2,9 мА
• Рабочая частота: до 60 МГц
• Выходная мощность: до -30 дБм при прямом ВЧ-выходе
• Возможность увеличения выходной мощности до +10 дБм при использовании встроенных транзисторных усилителей
• Минимальное количество внешних компонентов
• Диапазон рабочих температур: до +75°C
• Доступна в корпусах SO-16 и DIP-16

Благодаря этим характеристикам MC2833 является отличным выбором для создания компактных и энергоэффективных FM-передатчиков.

Функциональные блоки и принцип работы MC2833

Микросхема MC2833 содержит в себе несколько ключевых функциональных блоков, обеспечивающих ее работу в качестве FM-передатчика:

1. Микрофонный усилитель
2. Генератор, управляемый напряжением (VCO)
3. Модулятор
4. ВЧ-буфер
5. Два вспомогательных транзистора для дополнительного усиления

Как работает схема передатчика на MC2833? Аудиосигнал с микрофона поступает на вход микрофонного усилителя. Усиленный сигнал подается на модулятор, который управляет частотой генератора VCO. Сформированный ЧМ-сигнал проходит через ВЧ-буфер и может быть дополнительно усилен встроенными транзисторами перед подачей на антенну.

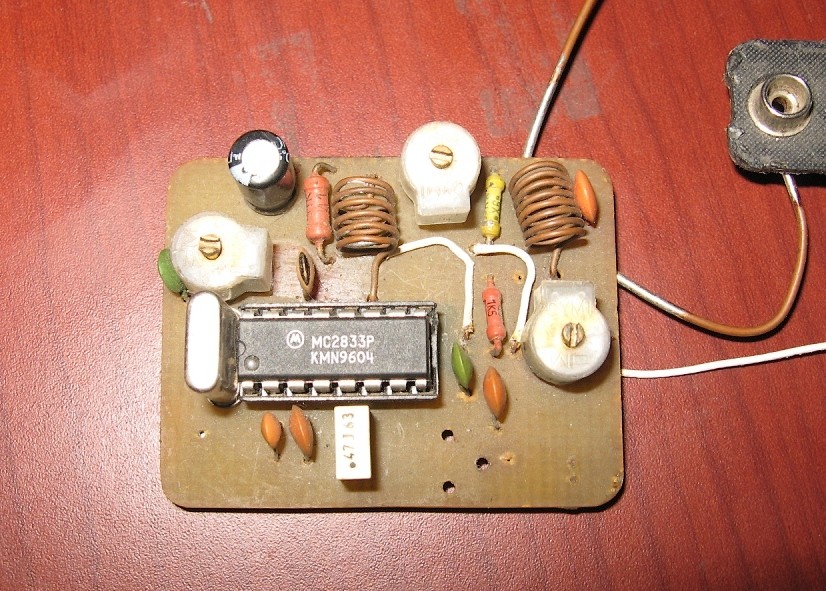

Применение MC2833 в радиолюбительских проектах

Микросхема MC2833 открывает широкие возможности для радиолюбителей, желающих создать собственные FM-передатчики. Какие преимущества дает ее использование?

• Простота схемотехники — минимум внешних компонентов
• Компактность конструкции
• Низкое энергопотребление, возможность работы от батарей
• Широкий диапазон питающих напряжений
• Возможность работы на частотах до 60 МГц
• Встроенные усилительные каскады

Эти особенности позволяют создавать на базе MC2833 различные устройства: от простейших FM-жучков до более сложных систем беспроводной связи.

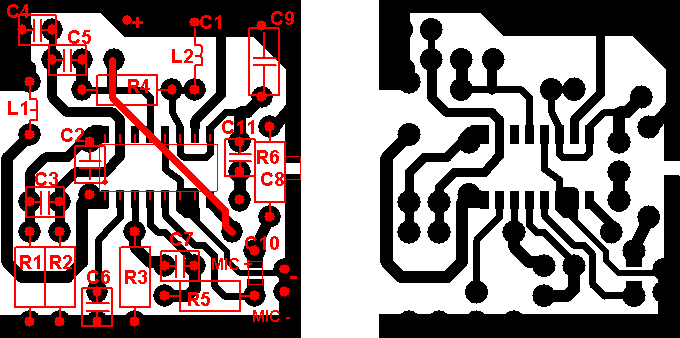

Типовая схема включения MC2833

Рассмотрим типовую схему включения микросхемы MC2833 для создания простого FM-передатчика:

1. Вход микрофонного усилителя (вывод 5) подключается к электретному микрофону через разделительный конденсатор.

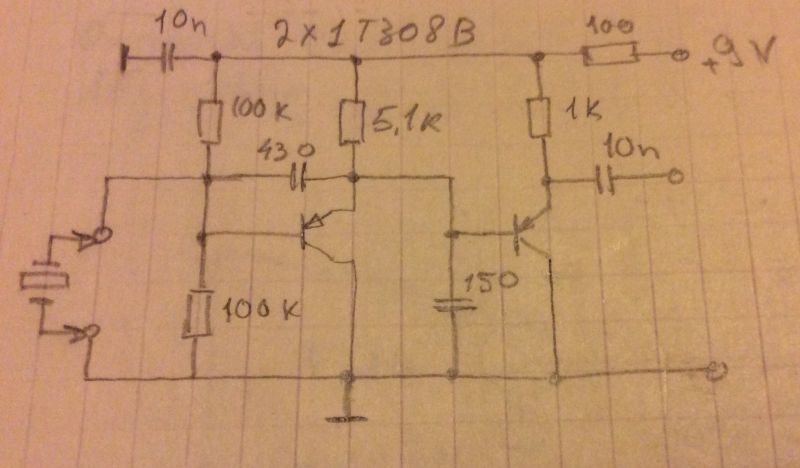

2. К выводам 1 и 16 подключается кварцевый резонатор, задающий несущую частоту.
3. Напряжение питания подается на вывод 3 через фильтрующие конденсаторы.
4. ВЧ-выход (вывод 14) через согласующую цепочку подключается к антенне.
5. Остальные выводы подключаются согласно рекомендациям из даташита.

Такая схема позволяет создать работоспособный FM-передатчик с минимумом внешних компонентов.

Повышение выходной мощности MC2833

Хотя MC2833 имеет относительно небольшую выходную мощность, ее можно увеличить несколькими способами:

• Использование встроенных транзисторных усилителей (выводы 8-11)
• Добавление внешнего ВЧ-усилителя мощности
• Оптимизация согласования с антенной
• Повышение напряжения питания (в пределах допустимого)

При грамотном подходе можно добиться увеличения дальности передачи в несколько раз по сравнению с базовой схемой.

Законодательные ограничения при использовании MC2833

При разработке устройств на базе MC2833 необходимо учитывать законодательные ограничения на использование радиопередающих устройств. Каковы основные моменты?

• Ограничения по выходной мощности передатчика
• Разрешенные для использования частотные диапазоны
• Необходимость получения разрешений и сертификации в некоторых случаях
• Запрет на создание устройств для негласного получения информации

Перед реализацией проекта на MC2833 следует внимательно изучить актуальное законодательство в области использования радиопередающих устройств.

Альтернативы MC2833 для создания FM-передатчиков

Хотя MC2833 остается популярным выбором, существуют и другие микросхемы для создания FM-передатчиков. Какие альтернативы можно рассмотреть?

• BH1415F — популярная микросхема от ROHM
• KT0803 — современное решение с цифровым управлением
• Si4713 — микросхема от Silicon Labs с расширенными возможностями
• QN8027 — недорогое решение для простых проектов

Выбор конкретной микросхемы зависит от требований проекта, доступности компонентов и личных предпочтений разработчика.

MC1458 MB3730 MC1377 MC2833 MC3362 MC3486 MC4558 MC33063 MC33067 MC33079 MC33153 MC33199, Одесса

Продам / купить

MC1458 MB3730 MC1377 MC2833 MC3362 MC3486 MC4558 MC33063 MC33067 MC33079 MC33153 MC33199, Одесса

Продам / купить

Цена5.09 грн.

Регион: вся Украина, Одесская обл. / г. Одесса

Обновлено: 17-12-2022 14:04

—
—
MC1458P, MB3730A, MC1377P, MC2833P, MC3362P, MC3486N, MC4558C, MC4558D, MC33063AP, MC33063AD, MC33067P, MC33079P, MC33079D, MC33153P, MC33199D
в магазине Радиодетали у Бороды.
—
Торг возможен. Цены проставлены условно. Предлагайте свои закупочные цены.
—
MC1458P so8 6…44v 1.15ma 90dB 1mhz двойной ОУ в наличии 5 шт. по цене 5.09 Грн. за 1 шт.

MB3730A sip7 8…16v 14w УНЧ в наличии 1 шт. по цене 133. 21 Грн.
MC1377P dip20 кодер RGB PAL / NTSC ТВ в наличии 1 шт. по цене 65.63 Грн.
MC2833P dip16 MOT 2.8…9v FM трансмиттер для беспроводных телефонов в наличии 2 шт. по цене 55.39 Грн. за 1 шт.
MC3362P dip24-300 2…6v 3.6ma узкополосный FM приемник в наличии 2 шт. по цене 63.00 Грн. за 1 шт.
MC3486N dip16 4.75…5.25v приемник RS422/RS423 квадрупольный в наличии 1 шт. по цене 16.03 Грн.
MC4558C dip8 (есть so8) STM (аналог KA4558 NJM4558D) ±22v 5.5mhz 90dB 2.2v/mks (NJM4558 BA4558) двойной ОУ в наличии 1 шт. по цене 3.75 Грн.
MC4558D so8 широкие (есть dip8) (это R4558) TI ±22v 5.5mhz 90dB 2.2v/mks (аналог NJM4558 BA4558) двойной ОУ в наличии 11 шт. по цене 3.02 Грн. за 1 шт. (10 × 2.82)
MC33063AP dip8 (есть so8) TI 3…40Vin 1.5a 100khz 1.25…40Vout универсальный конвертер DC-DC в наличии 5 шт. по цене 14.89 Грн. за 1 шт.

MC33063AD so8 (есть dip8) 3…40Vin 1.5a 100khz 1.25…40Vout универсальный конвертер DC-DC в наличии 8 шт. по цене 11.06 Грн. за 1 шт.
MC33067P dip16 MOT 9.6…20v 2.2mhz 1.5a ШИМ контроллер в наличии 1 шт. по цене 18.69 Грн.
MC33079P dip14 ON ±5…±18v 7v/mks 16mhz Vn=4.5nv счетверенный малошумящий широкополосный ОУ в наличии 4 шт. по цене 26.25 Грн. за 1 шт.
MC33079D so14 (есть dip14) STM ±5…±18v 7v/mks 16mhz Vn=4.5nv счетверенный малошумящий широкополосный ОУ в наличии 1 шт. по цене 44.87 Грн.
MC33153P dip8 11…20v 1a 80ns LS синфазный выход драйвер полевых ключей в наличии 1 шт. по цене 113.67 Грн.
MC33199D so14 (это MCZ33199) драйвер ISO9141 для системы диагностики автомобиля в наличии 2 шт. по цене 113.19 Грн. за 1 шт. (//bulletin-board.com.ua)
—
Компоненты объявления:
MC1458 MB3730 MC1377 MC2833 MC3362 MC3486 MC4558 MC33063 MC33067 MC33079 MC33153 MC33199
—
Торг возможен. Цены проставлены условно. Предлагайте свои закупочные цены.
—
Также продаются электронные компоненты, радиодетали, радиокомпоненты и сопутствующие материалы.
С полным перечнем всего ассортимента можно ознакомиться в магазине
Радиодетали у Бороды — известном в г. Одессе торговом бренде.
—
Смотрите и другие мои объявления
от магазина Радиодетали у Бороды
—
Посылки УкрПочтой или Новой Почтой — на сумму от 100 Грн. с предоплатой на карту Приват24.
—
Отгрузка регулярно по вторникам и пятницам рано утром.
—
Приём заказов ежедневно с 10 до 14 и с 19 до 23
—
Сообщите в чате, на телефон, на вайбер или на почту Ваш e-mail, чтобы получить мой полный Прайс в формате Excel.
—
e-mail: [email protected]; Viber: +38067 939 79 52; телефон: +38067 954 79 16
—



—
Известный в Одессе торговый бренд «РАДИОДЕТАЛИ у БОРОДЫ».
В прайс-листе:
Цена С1 — розничная.
Цена С10 — на 10 единиц товара одного артикула или на весь заказ при общей сумме от 200 Грн. независимо от количества.
Цена С100 — на 100 единиц товара одного артикула или на весь заказ при общей сумме от 500 Грн. независимо от количества.
Цена С1000 — на 1000 единиц товара одного артикула или на весь заказ при сумме 1000 Грн. независимо от количества.

Дополнительно



Похожие объявления

Среди них есть много интересных…

6

7

5

4

8

6

8

MC1458 MC1377 MC2833 MC3362 MC3486 MC4558 MC33063 MC33067 MC33079 MC33153 MC33199 MC33340, цена 5.

09 грн, Украина, Одесса — UkrGO.com.ua

Продам / купить

MC1458 MC1377 MC2833 MC3362 MC3486 MC4558 MC33063 MC33067 MC33079 MC33153 MC33199 MC33340, Одесса

Продам / купить

Цена5.09 грн.

Регион: вся Украина, Одесская обл. / г. Одесса

Обновлено: 09-01-2023 18:00

—
—
MC1458P, MC1377P, MC2833P, MC3362P, MC3486N, MC4558C, MC4558D, MC33063AP, MC33063AD, MC33067P, MC33079P, MC33079D, MC33153P, MC33199D, MC33340
в магазине Радиодетали у Бороды.
—
Торг возможен. Цены проставлены условно. Предлагайте свои закупочные цены.
—
MC1458P so8 6…44v 1.15ma 90dB 1mhz двойной ОУ в наличии 5 шт. по цене 5.09 Грн. за 1 шт.
MC1377P dip20 кодер RGB PAL / NTSC ТВ в наличии 1 шт. по цене 65.63 Грн.
MC2833P dip16 MOT 2.8… 9v FM трансмиттер для беспроводных телефонов в наличии 2 шт. по цене 55.39 Грн. за 1 шт.
MC3362P dip24-300 2…6v 3.6ma узкополосный FM приемник в наличии 2 шт. по цене 63.00 Грн. за 1 шт.
MC3486N dip16 4.75…5.25v приемник RS422/RS423 квадрупольный в наличии 1 шт. по цене 16.03 Грн.
MC4558C dip8 (есть so8) STM (аналог KA4558 NJM4558D) ±22v 5.5mhz 90dB 2.2v/mks (NJM4558 BA4558) двойной ОУ в наличии 1 шт. по цене 3.75 Грн.
MC4558D so8 широкие (есть dip8) (это R4558) TI ±22v 5.5mhz 90dB 2.2v/mks (аналог NJM4558 BA4558) двойной ОУ в наличии 11 шт. по цене 3.02 Грн. за 1 шт. (10 × 2.82)
MC33063AP dip8 (есть so8) TI 3…40Vin 1.5a 100khz 1.25…40Vout универсальный конвертер DC-DC в наличии 5 шт. по цене 14.89 Грн. за 1 шт.
MC33063AD so8 (есть dip8) 3…40Vin 1.5a 100khz 1.25…40Vout универсальный конвертер DC-DC в наличии 8 шт. по цене 11.06 Грн. за 1 шт.
MC33067P dip16 MOT 9.6…20v 2.2mhz 1.5a ШИМ контроллер в наличии 1 шт. по цене 18.69 Грн.
MC33079P dip14 ON ±5…±18v 7v/mks 16mhz Vn=4.5nv счетверенный малошумящий широкополосный ОУ в наличии 4 шт. по цене 26.25 Грн. за 1 шт.
MC33079D so14 (есть dip14) STM ±5…±18v 7v/mks 16mhz Vn=4.5nv счетверенный малошумящий широкополосный ОУ в наличии 1 шт. по цене 44.87 Грн.
MC33153P dip8 11…20v 1a 80ns LS синфазный выход драйвер полевых ключей в наличии 1 шт. по цене 113.67 Грн.
MC33199D so14 (это MCZ33199) драйвер ISO9141 для системы диагностики автомобиля в наличии 2 шт. по цене 113.19 Грн. за 1 шт.
MC33340 so8 3…18v контроллер заряда NiCd NiMH аккумуляторов в наличии 2 шт. по цене 50.82 Грн. за 1 шт. (//ukrgo.com.ua)
—
Компоненты объявления:
MC1458 MC1377 MC2833 MC3362 MC3486 MC4558 MC33063 MC33067 MC33079 MC33153 MC33199 MC33340
—
Торг возможен. Цены проставлены условно. Предлагайте свои закупочные цены.
—
Также продаются электронные компоненты, радиодетали, радиокомпоненты и сопутствующие материалы.
С полным перечнем всего ассортимента можно ознакомиться в магазине
Радиодетали у Бороды — известном в г. Одессе торговом бренде.
—
Смотрите и другие мои объявления
от магазина Радиодетали у Бороды
—
Посылки УкрПочтой или Новой Почтой — на сумму от 100 Грн. с предоплатой на карту Приват24.
—
Отгрузка регулярно по вторникам и пятницам рано утром.
—
Приём заказов ежедневно с 10 до 14 и с 19 до 23
—
Сообщите в чате, на телефон, на вайбер или на почту Ваш e-mail, чтобы получить мой полный Прайс в формате Excel.
—
e-mail: [email protected]; Viber: +38067 939 79 52; телефон: +38067 954 79 16
—

Дополнительно



Похожие объявления

Среди них есть много интересных…

2

3

3

2

3

Мощная схема приемопередатчика на микросхемах MC2833/MC3363

Если у вас когда-нибудь возникнет желание построить надежный, но простой мобильный приемопередатчик и одновременно понять технологию поверхностного монтажа (SMT), то этот проект действительно для таких людей, как вы!

Приемопередатчик E-Comm с частотной модуляцией (FM) заключен в прочный, но привлекательный металлический корпус длиной менее 6 дюймов.

Схема передатчика

РИС. 1 ЦЕПЬ ПЕРЕДАТЧИКА

Это один из самых нетрадиционных передатчиков/приемников, когда-либо созданных для его качества мощности и рабочего диапазона частот. Корпус включает стандартный перезаряжаемый никель-кадмиевый блок питания, который должен помочь вам сэкономить на частой замене восьми щелочных элементов AA.

Приемник E-Comm обладает превосходной чувствительностью 0,3 микровольта (12 дБ SINAD) для отличного приема, а его передатчик обеспечивает эффективность минимум 90%. E-Comm обязана своей эффективностью своему революционному оконечному усилителю класса -E, который демонстрирует значительный прирост мощности.

Схема приемника

Дает стабильную выходную мощность 3 Вт (среднеквадратичное значение) на антенну сопротивлением 50 Ом или фиктивную нагрузку. Экономичный приемник и перезаряжаемый источник питания позволяют поддерживать E-Comm в воздухе в режиме шумоподавления в течение 80 часов без необходимости подзарядки блока питания.

Разработанный для узкополосного FM, E Comm имеет функциональный диапазон несущих частот от 27 МГц до 32 МГц только с регулировкой кристалла и выравнивания. Тема этого поста — действительно издание, созданное для работы на частоте 27,145 МГц. Достижимо использование улучшенных фильтров передачи и приема (вариации значений части), работающих примерно на 60 МГц.

Это позволяет трансиверу работать как на шести-, так и на десятиметровых любительских радиоволнах. Примечание. Этот трансивер не был зарегистрирован в соответствии с соглашением FCC, и его работа на определенных радиочастотах, вероятно, не разрешена и/или может потребовать сертификации.

Верхняя панель управления E Comm состоит из переключателя ON-OFF, кнопок VOLUME и SQUELCH, а также светодиодной индикации уровня напряжения блока питания. Съемная семидюймовая антенна объединена с приемопередатчиком с помощью 50-омного байонетного разъема BNC. Все компоненты, кроме аккумуляторной батареи, микрофона и динамика, прикреплены к двусторонней печатной плате.

Значительное использование интегральных схем и SMD-деталей позволяет адаптировать схему к печатной плате размером всего 2,25 x 3,1 дюйма. Как это было разработано Трансивер имеет 3 наиболее важных каскада: передатчик, приемник и блок питания. (См. рис. 1 и 2.) Передатчик создан с использованием Motorola MC2833, который представляет собой маломощную ИС FM-передатчика, выводы и функциональная блок-схема которого показаны на рис. 3.

Приемник разработан на базе MC3363 компании Motorola, маломощной микросхемы FM-приемника с двойным преобразованием, схема выводов и блок-схема которой представлена ​​на рис. 4. который включает катушки индуктивности L4, L7 и L5 и конденсаторы C11, C2 и C30, как показано в правой части рис. 1. Принятая передача теперь отправляется через переключатель приема/передачи S1-b на каскад согласования импеданса, содержащий C10. и L3 слева на рис. 2.

Этот этап обеспечивает 2 дополнительных полюса предварительного выбора. Диоды D1 и D2 защищают от перегрузок и вероятного повреждения транзистора усилителя ВЧ в случае, если он столкнется с перегрузкой на входе. Предварительно выбранная передача затем усиливается внутренним ВЧ-усилителем с общим эмиттером IC3 (MC3363) и подается на 1-й каскад смесителя на контакте 1. ВЧ-усилитель имеет коэффициент усиления около 20 дБ.

1-й гетеродин (LO) извлекает 3-й обертон из кристалла и управляет 1-м микшером с помощью внутреннего каскодного усилителя.

Понижающее преобразование помогает сделать частоту 1-го гетеродина (первая частота ПЧ) на 10,7 МГц выше несущей. Например, если бы существовала несущая 27,145 МГц, кварцевая частота могла бы составлять 27,145 МГц в дополнение к 10,7 МГц или 37,845 МГц. Смеситель на самом деле представляет собой в два раза более сбалансированный множитель, который обеспечивает усиление преобразования около 18 дБ. Выход микшера представляет собой каскад эмиттерного повторителя с выходным сопротивлением 330 Ом в дополнение к керамическому фильтру.

Фильтр F2, керамический полосовой фильтр 10,7 МГц, устраняет нежелательные внеполосные гармоники с выхода 1-го смесителя. Второй микшер выводит сигнал из кварцевого генератора основной моды 10,245 МГц XTAL2, выходной сигнал которого объединяется с первой ПЧ 10,7 МГц для создания второй ПЧ 455 кГц с усилением преобразования примерно 21 дБ.

Керамический фильтр 455 кГц F1 (слева от IC3) обеспечивает узкополосную фильтрацию для усилителей-ограничителей в IC1, IC FM-передатчика MC2833. Ступень лимитера отсекает сигнал второй ПЧ 455 кГц, чтобы устранить нежелательные амплитудно-модулированные сигналы и связать их с аудиодетектором.

Квадратурный детектор внутри IC3, MC3363, улавливает модулированный сигнал. Бак параллельного квадратурного детектора L10 внутри детектора точно настроен на частоту 455 кГц. Демодулированная (аудио) передача на выводе 16 FM-передатчика ICI впоследствии очищается каскадом активного фильтра, который состоит из операционного усилителя внутри IC3, микросхемы FM-приемника на рис. 2.

Этот активный фильтр, подключенный к контактам 15 и 19 микросхемы IC3 и состоящий из конденсаторов C13, C24 и C15 и резисторов R21, R22, R23 и R15, имеет отсечку на частоте 3 кГц Шумоподавление осуществляется через несущую функция обнаружения на контакте 13 FM-передатчика IC, IC1 на рис. 1.

Резистор R10 (между контактами 12 и 13) обеспечивает гистерезис в цепи шумоподавителя, чтобы избежать ненужного «прострела». Эта схема шумоподавления нетрадиционна; его выход вместе облегчает и отключает IC4, Motorola MC34119D маломощный аудиоусилитель с выводом 1 (CD) CHIP DISABLE.

Энергопотребление сводится к минимуму за счет отключения аудиоусилителя, если приемник шумоподавляющий, а также его дополнительно удерживается на низком уровне, так как он работает через неконтролируемый источник питания вместе с динамиком на 32 Ом.

Эта конкретная установка сохраняет потребление приемника всего на уровне 7 мА от аккумуляторной батареи, когда приемник находится в режиме шумоподавления. Коэффициент усиления аудиоусилителя определяется резистором R29 (между контактами 4 и 5) и соседним резистором R24, а также обозначается как (2 x R29)./Р24).

Как работает передатчик

Фактически передатчик представляет собой 3-ваттную узкополосную ЧМ-схему класса E с КПД более 90%. IC1 образует основу переднего конца передатчика, маломощного FM-передатчика IC.

Передача речи определяется микрофоном и подается на ВХОД MIC AMP на контакте 5 микросхемы IC1. Резистор R11 (между выводами 4 и 5) фиксирует усиление усилителя, а выход усилителя управляет ЧМ модулятором.

Регулируемое реактивное сопротивление в модуляторе «закручивает» каскад кварцевого генератора с регулируемой частотой. Поскольку отклонение частоты кварца примерно на несколько килогерц через схему регулируемого реактивного сопротивления невозможно, схема умножения извлекает соответствующие частоты несущей и модуляции. В E-Comm. была выбрана частота кристалла, соответствующая 1/3 несущей частоты.

Дроссель L9 (последовательно с XTAL3 между контактами 1 и 16 IC1) точно настраивает частоту генератора в отсутствие источника модуляции. Буферизованный выходной сигнал генератора на контакте RF OUTPUT 14 впоследствии питает колебательную цепь, состоящую из катушки индуктивности L1 и конденсатора C8, которая настроена на 3-ю гармонику генератора.

Передача увеличена в 3 раза, чтобы получить несущую частоту в контуре резервуара. Несущая и сигнал модуляции вместе перемножаются для получения требуемой приемником девиации 5 кГц.

После этого сигнал передается через настроенный усилитель с общим эмиттером для усиления и смягчения несущей. Выход MOSFET переключается с сопротивлением антенны в процессе фильтрации.

Переменный конденсатор C30 регулирует выходной каскад в соответствии с антенной или фиктивной нагрузкой. Учтите, что для того, чтобы класс E работал, как нагрузку, так и ступени множителя необходимо отрегулировать в соответствии с рекомендациями, приведенными в разделе «Калибровка и компоновка» этой статьи.

Защита от несоответствия и перегрузки обеспечивается зажимом Зенера D4 (рис. 1, между Q1 и 92) вместе с защитным резистором кнопки Poly R31 (рис. 2, вверху слева) в блоке питания.

Низковольтный стабилизатор, показанный на рис. 1, оснащен КМОП-стабилизатором напряжения IC5, Maxim MAX666, который поддерживает питание и обеспечивает несколько функций: пониженный ток покоя примерно на 15 мкА и предустановленную функцию контроля низкого заряда батареи.

Регулируемый выход определяется резистором R18 (вывод 6) и R28 на 6,4 вольта.

Эта величина напряжения была выбрана для обеспечения достаточного напряжения затвора для оптимального включения МОП-транзисторов 91 и 92 без необходимости превышения характеристик абсолютного максимального напряжения для счетверенного И-НЕ-затвора IC2. Цепь датчика низкого заряда батареи определяется резисторами R17 и R30 на выводе 3 LBI микросхемы IC5 примерно до 8 вольт.

В связи с тем, что регулятор напряжения представляет собой КМОП-устройство, резисторы с более высокими номиналами расположены в контурах обратной связи для дополнительного снижения энергопотребления. Контакт 7 IC5 LBO имеет выход с открытым стоком, который запускает светодиод предупреждения о низком заряде батареи 1.

Переключатель приема/передачи S1a включает/выключает каскады приема и передачи трансивера для повышения энергоэффективности. Блок питания включает в себя 8 никель-кадмиевых аккумуляторов типоразмера AA, каждый рассчитан на напряжение 1,2 В при токе 500 мА в час. Аккумулятор заряжается через разъем J2 (рис. 1, вверху слева) с помощью адаптера 120 В переменного тока на 12 В постоянного тока, подключенного к сети переменного тока.

Изготовление приемопередатчика с использованием SMD

Устройства для поверхностного монтажа (SMD) были предпочтительными для E-Comm просто потому, что они способствуют созданию более компактного приемопередатчика, а их крошечные размеры деталей обеспечивают малую площадь печатной платы.

В результате, создавая этот трансивер, вы получите высокую оценку всей техники технологии поверхностного монтажа (SMT), так как вы можете получить практический опыт в выборе и вставке мини-деталей и осознание обоих преимуществ и недостаток SMT.

Сказав это, никогда не пытайтесь построить этот трансивер, если вы еще не являетесь опытным строителем проекта.

Многочисленные SMD-элементы не обозначены номерами или баллами в основном из-за ограниченного пространства на их корпусе. Из-за этого необходимо быть особенно осторожным, чтобы не перепутать элементы чипа до и во время построения. Для извлечения и установки деталей SMD необходимо использовать профессиональное оборудование.

Они должны хорошо подходить для захвата крошечных компонентов, с которыми трудно обращаться. Рекомендуются пинцеты из нержавеющей стали с загнутым концом иглы для захвата и размещения мелких деталей, например резисторов микросхем, конденсаторов и диодов, внутри печатной платы. Острые плоскогубцы, используемые ювелирами, вероятно, будут полезны для укладки шлейфов на микросхемах поверхностного монтажа.

Выполняйте пайку с использованием высококачественного остроконечного паяльника карандашного типа мощностью 10–15 Вт. Увеличительное стекло с подсветкой, вероятно, будет полезно, в идеале такое, которое крепится к краю стола.

Не используйте ничего, кроме высококачественной тонкой (от 0,01 до 0,02 дюйма) проволоки припоя вместе с соответствующим жидким флюсом. Держите тонкий припой, устраняя припой, чтобы исправить любые ошибки, которые вы могли бы сделать.

Любой, кто разрабатывает E-Comm, должен быть психологически готов к удивительно маленькому размеру SMD-компонентов и их близкому расположению. Работа с деталями SMD требует навыков пайки профессионального уровня и большой выносливости.

Перечень деталей

Резисторы (Все микросхемные резисторы 1206 SMD имеют номинал 1/8 Вт, 5%, если для
не указано иное)
R1-47 Ом, 1/2 Вт, 5%, радиальный вывод
R2-22 Ом, 1206, SMD
R3-47 Ом, 1206, SMD
R4-220 Ом, 1206, SMD
R5-330 Ом, 1206, SMD
R6-470 Ом, 1206, SMD
R7-10006 Ом, 1
R8, R9-4700 Ом, 1206, SMD
R10-4,7 МОм, 1206, SMD
R11, R12-22000 Ом, 1206
SMD
R13, R24-10000 Ом, 1206 909097 SMD0097 R14, R15-47,000 ohms, 1206
SMD
R16 -R23-100,000 ohms, 1206
SMD
R25, R26-100,00 ohms potentiometer, Bourns 51CADD12A20,
or equivalent
R27-330,000 ohms, 1206 SMD
R28- 390 000 Ом, 1206 SMD
R29-680 000 Ом, 1206 SMT
R30-510 000 Ом, 1206 SMT
R31-CURRENT VARIAL RESTION эквивалент
C2-22 пФ NPO керамический диск, 100 вольт,
C3, C4-47 пФ NPO 805 SMD керамика,
C5-56 пФ NPO 805 SMD керамика,
Tayio-Yuden UMK212CG560K-B
или эквивалент
C6 -C10-68 пФ NPO 805 SMD керамика,
C11-82 пФ NPO керамический диск, 100 вольт,
C12-120 пФ NPO 805 SMD керамика,
C13-330 пФ NPO 805 SMD керамика,

C14, C15-470 пФ NPO 805 SMD керамика, T
C16, C26, C27 -0,01 мкФ Y5V 805 SMD керамика,
C17 -C23-1000 пФ NPO 805 SMD керамика,
UMK212SL102K-B или эквивалент C24-1500 пФ X7R 805 SMD керамика,
C25, C29, C31 -C36 -0,1 мкФ Y5V805 керамика для поверхностного монтажа,
C28 — обозначение не используется
C30-8-50 пФ подстроечный конденсатор,
C37 -C40, C42, C43, C46- 1 мкФ
C41 — обозначение не используется
C44 -10 мкФ электролитический, 16 вольт, 5 мм,
C45 -100 мкФ электролитический, 16 вольт, 6,3 мм,
Полупроводники
D1, D2-DL4148 переключающий диод,
1206 SMD,
Кремниевый выпрямитель D3-DL4003, SMD
D4-1 N4758A Стабилитрон, 56 В
LED1-HLMP-1503-101
01, Q2-MPF6660 силовой полевой транзистор, 9 шт.
IC5-MAX666CSA (Maxim) стабилизатор напряжения, SMD корпус дроссель L6-1,2 мкГн SMD, 2,5 x 3,2 мм или аналогичный
L7-1,8 мкГн дроссель с осевыми выводами,

счетверенная катушка,
S1-DPDT кнопочный переключатель,

S2-SPDT ползунковый переключатель, C&K,

Разъемы
J1, 50 Ом, байонетное соединение BNC, гнездо для монтажа на печатной плате с двумя шестигранными кольцевыми гайками
J2, гнездо для зарядки,
гнезда J3–J5, 2 контакта 2 мм, Molex 53014-0210 с тремя 2 -штыревые вилки, 2 мм, Molex 51004-0200 и шесть контактов,
XTAL1-37,845-МГц, кварц третьего обертона,
XTAL2-10,245-МГц, параллельно-режимный, кварцевый, 32 пФ,
XTAL3-9,0483-МГц, параллельно-модовый, кварцевый, 32 пФ,
Фильтры
F1 -455 кГц керамический фильтр,
F2 -10,7 -МГц керамический фильтр,
Прочие компоненты
MIC1-микрофон, Panasonic
WM-54BT или аналогичный
SPKR1-динамик, 2-дюймовый квадратный,
32 Ом, Regal, SA-200 или аналогичный

Спецификация MC2833 — система FM-передатчика малой мощности

Категория Связь => Преобразователи частоты/сигнала/Генераторы Описание Система маломощного FM-передатчика Компания Motorola Semiconductor Products Техническое описание Загрузить MC2833 Техническое описание Крест. Аналогичные детали: BAL74, 1SS190 Цитата

Где купить





Функции, приложения

— это одночиповая подсистема FM-передатчика, разработанная для беспроводных телефонов и оборудования FM-связи. Он включает в себя микрофонный усилитель, генератор, управляемый напряжением, и два вспомогательных транзистора. Широкий диапазон рабочего напряжения питания (2,89,0 В) Низкий ток стока (ICC 2,9 мА, тип.) Небольшое количество необходимых внешних деталей Выходная мощность от 30 дБм до 60 МГц при использовании прямого ВЧ-выхода + выходная мощность 10 дБм, достижимая при использовании встроенных транзисторных усилителей. Трансмиссия (FCC, DOT, P.T.T. и т. д.) 1 RF Osc 2 Переменное реактивное сопротивление 15 Буфер развязки Микрофонный усилитель 13 14 Модулятор Вход микрофонного усилителя Выход микрофонного усилителя Вход Gnd Tr 1 Emitter Tr 1 Базовый ВЧ-выход 16 Переменное реактивное сопротивление Выход 1 16 8 9 Устройство MC2833D MC2833P Диапазон рабочих температур до +75C Корпус SO16 Пластик DIP Номинальные параметры Напряжение питания Напряжение питания Диапазон рабочего напряжения Температура перехода Рабочая температура окружающей среды Диапазон температур хранения Обозначение VCC TJ TA Tstg Значение 10 (макс. ) + 150 Единица измерения В C ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (VCC = 25C, если не указано иное) Характеристики Ток стока (Нет входного сигнала) FM МОДУЛЯТОР Выходное ВЧ напряжение (fo = 16,6 МГц) Выходное напряжение постоянного тока (Нет входного сигнала) Чувствительность модуляции (fo = 16,6 МГц) Чувствительность модуляции (Vin 1,2 В) Максимальное отклонение (fo = 16,6 МГц) ) Максимальное отклонение (Vin 2,0 В) МИКРОФОННЫЙ УСИЛИТЕЛЬ Усиление по напряжению с обратной связью (Vin = 3,0 мВэфф) Коэффициент усиления по напряжению с обратной связью (fin = 1,0 кГц) Выходное напряжение постоянного тока (без входного сигнала) Выходное напряжение качания (Vin = 30 мВэфф) Выходное напряжение качания (fin = 1,0 кГц) Суммарные гармонические искажения (Vin = 3,0 мВэфф) Суммарные гармонические искажения (fin = 1,0 кГц) Av Vout dc Vout pp THD dB V Vpp % Vout RF Vdc SEN Fdev mVrms V Hz/mVdc kHz Символ ICC Pin 10 Min 1.7 Тип 2.9Макс. 4,3 Единица измерения мА Характеристики Напряжение пробоя базы коллектора (IC = 5,0 А) Напряжение пробоя базы коллектора-эмиттера (IC = 200 А) Напряжение пробоя подложки коллектора (IC = 50 А) Напряжение пробоя базы эмиттера (IE = 50 А) Ток отключения базы коллектора (VCB 10) V) Ток отсечки базы коллектора (IE 0) Коэффициент усиления по постоянному току (IC = 3,0 мА) Коэффициент усиления по постоянному току (VCE 3,0 В) Символ V(BR)CBO V(BR)CEO V(BR)CSO V(BR)EBO ICBO hFE Мин. Тип Макс. Единица измерения нА Произведение коэффициента усиления по току (VCE 3,0 В) Произведение коэффициента усиления по току (IC = 3,0 мА) Базовая емкость коллектора (VCE 3,0 В) Базовая емкость коллектора (IC = 0) Емкость подложки коллектора (VCS 3,0 В) Емкость подложки коллектора (IC 0 ) fT CCB CCS МГц pF + VCC = 9,0 В пост. тока ПРИМЕЧАНИЯ: 1. Компоненты в зависимости от выходной частоты: X1 (МГц) Lt (H) L1 (H) L2 (H) C4 C5 Выход 390 кГц 300 кГц 220 кГц Кристалл X1 в основном режиме, откалиброван для параллельного резонанса с нагрузкой 32 пФ. Окончательная выходная частота генерируется путем умножения частоты в микросхеме MC2833. Выходной ВЧ-буфер (вывод 14) и транзистор Q2 используются в качестве утроителя и удвоителя частоты соответственно в передатчиках на 76 и 144 МГц. Выходной транзистор Q1 представляет собой линейный усилитель в 49Передатчики .7 МГц и 76 МГц и удвоитель частоты в передатчике 144 МГц. Все используемые катушки представляют собой экранированные катушки индуктивности диаметром 7 мм, серии CoilCraft M1312A или аналогичные. Выходная мощность + 10 дБм для передатчиков 50 МГц и 76 МГц и + 5,0 дБм для передатчика 144 МГц при VCC 8,0 В. Выходная мощность падает при более низком VCC. Все конденсаторы в микрофарадах, катушки индуктивности в генри и резисторы в омах, если не указано иное. Другие комбинации частот могут быть установлены путем простого масштабирования трех показанных примеров. 1,0 Ф тантал



Связанные продукты с тем же паспортом

MC2833D

MC2833P

Номер детали того же производителя Motorola Semiconductor Products

MC2833D Маломощный FM-передатчик

MC330076D Двойной операционный усилитель с высоким выходным током

MC330076P1

MC330076P2

MC330077D Двойной малошумящий операционный усилитель

МК330077П

MC330078D Двойной/счетверенный малошумящий операционный усилитель

МК330078П

MC330079D

МК330079П

MC33023DW Высокоскоростной несимметричный ШИМ-контроллер

MC33023P

MC33025DW Высокоскоростной двусторонний ШИМ-контроллер

МК33025П

MC3303 Счетверенные биполярные операционные усилители малой мощности

MC33030DW Контроллер/драйвер серводвигателя постоянного тока

МК33030П

Контроллер бесщеточного двигателя постоянного тока MC33033DW

МК33033П

MC33035DW

МК33035П

MC10210 : MC13175D : УВЧ FM/AM передатчик MC74HCT240ADT: Восьмеричный инвертирующий буфер с 3 состояниями/линейный формирователь/линейный приемник с Lsttl-совместимыми входами MC78T05ABT: трехамперные регуляторы положительного фиксированного напряжения PPC5606CEVMG : Микроконтроллер MC9S12Q64VFA16 : Микроконтроллеры MCF54453 : Лист технических данных микропроцессора Mcf5445x Coldfire PC312XDP512F0CPV: крышки, семейства S12xd, S12xb и S12xa

Та же категория

5962D9569301V9A : Радиационно-стойкие одиночные 16/дифференциальные 8-канальные аналоговые мультиплексоры CMOS с активной защитой от перенапряжения. CX20501 : ИС часов и восстановления данных. Quad Multi-Rate CDR (65 Мбит/с — 3,2 Гбит/с) Содержание технического описания. 2 ключ. 4 приложения. 4 Информация для заказа. 4 История изменений. 4 Рисунок 1. Блок-схема. 5 Таблица 1. Функциональность терминала . 6 Таблица 2. Электропитание постоянного тока (1). 7 Таблица 3. Электрические разъемы постоянного тока +3,3 В CMOS (1,2). 8 Табл. 4. Электропитание +2,5 В постоянного тока CMOS(1). 8 Табл. 5. +3,3 В постоянного тока PCML. DS2196 : Перевозчик T/E и упакованные продукты. T1 Dual Framer Лю. Двойной блок кадров DS2196 T1 LIU предназначен для передающего оборудования T1. DS2196 сочетает в себе двойные оптимизированные кадры вместе с LIU. Эта комбинация позволяет пользователям извлекать и вставлять сообщения линии передачи данных объекта (FDL) в пути приема и передачи, собирать данные о производительности линии и выполнять базовое согласование и обслуживание канала. ДС2196. ELM626 : Контроллеры протоколов. Детектор обрыва Rs232. HD-6402 : Универсальный асинхронный приемник-передатчик CMOS (UART). КМОП-универсальный асинхронный приемник-передатчик (UART) КМОП-UART для подключения компьютеров или микропроцессоров к асинхронному последовательному каналу данных. Приемник преобразует последовательные стартовые биты, биты данных, биты четности и стоповые биты. Передатчик преобразует параллельные данные в последовательную форму и автоматически добавляет стартовый, контрольный и стоповый биты. Длина слова данных. IDT79RC32334 : Встроенный процессор. 32-разрядный микропроцессор RC32300 для работы на частоте до 150 МГц Усовершенствованная архитектура набора инструкций MIPS-II (ISA) Инструкция предварительной выборки кэша Инструкция условного перемещения Инструкции DSP Поддержка операций прямого и обратного байта MMU с 32-страничным TLB Кэш инструкций 8 КБ, 2-сторонний установить ассоциативный кэш данных 2 КБ, двухстороннюю блокировку ассоциативного кэша. KSM-911LG1T : Модуль оптического приемника. KSM-91LG1T состоит из быстродействующего PIN-фотодиода и интегральной схемы предварительного усилителя в корпусе в качестве приемника для инфракрасных систем дистанционного управления. РАЗМЕРЫ Широкоугольная конструкция Диапазон напряжения питания до 5,5 В. для несущих частот между. KSM-911TM1Y : Модуль оптического приемника. KSM-91TM1Y состоит из быстродействующего PIN-фотодиода и микросхемы предусилителя в корпусе в качестве приемника для инфракрасных систем дистанционного управления. Доступно для несущих частот между. KSM-951LJ14Y : Модуль оптического приемника. KSM-95LJ14Y состоит из быстродействующего PIN-фотодиода и микросхемы предусилителя в корпусе в качестве приемника для инфракрасных систем дистанционного управления. световые помехи Доступно для несущих частот. MOF-T3C5 : Волоконно-оптический передатчик. 1. Однонаправленная передача данных с использованием пластикового волокна 2. Скорость передачи сигнала: МАКС. 12,5 Мбит/с (сигнал NRZ) 3. Рабочее напряжение В 4. TTL и высокоскоростная совместимость с C-MOS LOGIC IC Рекомендуемое сверление, если смотреть со стороны пайки Параметр Напряжение питания Входное напряжение Рабочая температура Температура хранения Температура пайки *1 Обозначение Vcc Vin Topr. ST72311R6T1 : 8-битный микроконтроллер с вложенными прерываниями, EePROM, АЦП, 16-битные таймеры, 8-битные интерфейсы PWM Art, Spi, Sci, CAN. TD6381N : Синтезатор частоты для телевидения/кабельного телевидения. TP3054B : Линейная карта PCM->Кодек. Монолитный последовательный интерфейс, комбинированный кодек PCM и фильтр. XE1218A : Ультрамаломощный одночиповый УКВ-приемник FM 130–230 МГц. Это маломощный FM-приемник с одним кристаллом, работающий в диапазоне УКВ от до 230 МГц. Его высокоинтегрированная архитектура позволяет выполнять радиочастотные и звуковые функции на одном кристалле, при этом минимизируя количество внешних компонентов, необходимых для одновременного создания полноценного приложения. Похожие записи 21.11.2024 0 Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании 19.11.2024 0 Новорожденный какает слизью: причины появления слизи в кале грудничка 19.11.2024 0 Гемангиома у новорожденных: причины, виды, лечение и профилактика Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
