Электричество от печки своими руками: как сделать походный генератор

Как сделать походную печь-генератор электричества своими руками. Какие материалы понадобятся для изготовления. Как работает элемент Пельтье в конструкции печи-генератора. Какие преимущества у самодельного генератора на дровах.

Принцип работы походной печи-генератора электричества

Основой самодельной печи-генератора является элемент Пельтье. Это термоэлектрический модуль, который преобразует разницу температур в электричество. Принцип работы следующий:

• Одна сторона элемента Пельтье нагревается от огня в печи
• Другая сторона охлаждается с помощью радиатора
• Разница температур между сторонами преобразуется в электрический ток
• Чем больше разница температур, тем больше вырабатывается электричества

Оптимальная разница температур составляет около 100°C. При этом элемент Пельтье способен выдавать напряжение 5В и ток до 500 мА, чего достаточно для зарядки мобильных устройств.

Необходимые материалы и комплектующие

Для изготовления походной печи-генератора своими руками понадобятся:

• Элемент Пельтье (например, TEC1-12710)
• Корпус от старого блока питания компьютера
• Радиатор с вентилятором на 5В
• Повышающий преобразователь напряжения (DC-DC Boost Module)
• Термопаста
• Инструменты: паяльник, отвертки, дрель

Важно правильно подобрать элемент Пельтье по мощности. Модель TEC1-12710 рассчитана на ток 10А, что оптимально для такой конструкции. Более мощные модули будут иметь больший размер.

Процесс сборки печи-генератора своими руками

Пошаговая инструкция по изготовлению:

1. Разберите старый блок питания, оставив только корпус
2. Сделайте в корпусе дополнительные отверстия для циркуляции воздуха
3. Прикрепите элемент Пельтье к ровной стенке корпуса
4. Установите радиатор с вентилятором на холодную сторону элемента
5. Подключите повышающий преобразователь напряжения
6. Выведите USB-разъем для подключения устройств

При сборке важно обеспечить хороший тепловой контакт между элементом Пельтье, корпусом и радиатором с помощью термопасты. Это повысит эффективность работы.

Преимущества самодельной печи-генератора

Походная печь-генератор на дровах имеет ряд достоинств:

• Не зависит от солнца, ветра и других погодных условий
• Позволяет одновременно готовить еду и заряжать гаджеты
• Использует доступное топливо — дрова, щепки, ветки
• Имеет простую и надежную конструкцию
• Дешевле готовых коммерческих аналогов
• Дает возможность получить электричество в походных условиях

Главный недостаток — относительно небольшая мощность, ограниченная возможностями элемента Пельтье. Однако ее достаточно для базовых потребностей в походе.

Особенности эксплуатации печи-генератора

При использовании самодельного генератора важно учитывать следующие моменты:

• Не допускать перегрева элемента Пельтье выше 180°C
• Обеспечивать эффективное охлаждение радиатора
• Использовать сухие дрова для лучшего горения
• Регулировать интенсивность огня для оптимальной работы
• Защищать устройство от дождя и влаги

При правильной эксплуатации такая печь-генератор способна стабильно работать в течение нескольких часов, обеспечивая зарядку мобильных устройств.

Возможности улучшения конструкции

Базовую модель самодельного генератора можно усовершенствовать:

• Использовать несколько элементов Пельтье для повышения мощности
• Добавить аккумулятор для накопления энергии
• Оснастить автоматикой для контроля температуры
• Сделать корпус разборным для удобства транспортировки
• Установить дополнительные USB-порты

Такие модификации позволят сделать устройство более функциональным и удобным в использовании.

Области применения походного генератора

Самодельная печь-генератор на дровах может пригодиться:

• Туристам в длительных походах
• Охотникам и рыболовам
• Дачникам при отсутствии электричества
• При аварийном отключении электроэнергии
• Для зарядки устройств в палаточном лагере

Это удобное автономное решение для получения электричества в условиях отсутствия централизованного энергоснабжения.

Сравнение с другими портативными источниками энергии

Как печь-генератор на дровах соотносится с другими вариантами получения электричества в походных условиях?

Характеристика	Печь-генератор	Солнечная панель	Портативный аккумулятор
Зависимость от погоды	Низкая	Высокая	Низкая
Необходимость в топливе	Есть (дрова)	Нет	Нет
Время работы	Не ограничено	Днем	Ограничено емкостью
Мощность	Средняя	Низкая	Высокая

Как видно, печь-генератор имеет свои уникальные преимущества, особенно в плане автономности работы.

Походная мини печь генератор электричества: делаем своими руками

Самодельная туристическая мини печь генератор на дровах: фото и подробное описание изготовления.

Эта самодельная печка, выручит вас в походных условиях, с её помощью можно вскипятить кружку с чаем, разогреть и приготовить пищу, а также зарядить мобильный телефон или фонарик.

• — Топливо – всё что горит или греет.
• — Выход USB 5 Вольт, 500mA.
• — Не зависит от солнца, ветра и т.д.
• — Простая и крепкая конструкция, которая может служить вечно.
• — Можно готовить на нем еду, пока ваш телефон заряжается.
• — Универсальность.
• — Может собрать любой у себя дома за вечер.
• — Дешевизна конструкции.

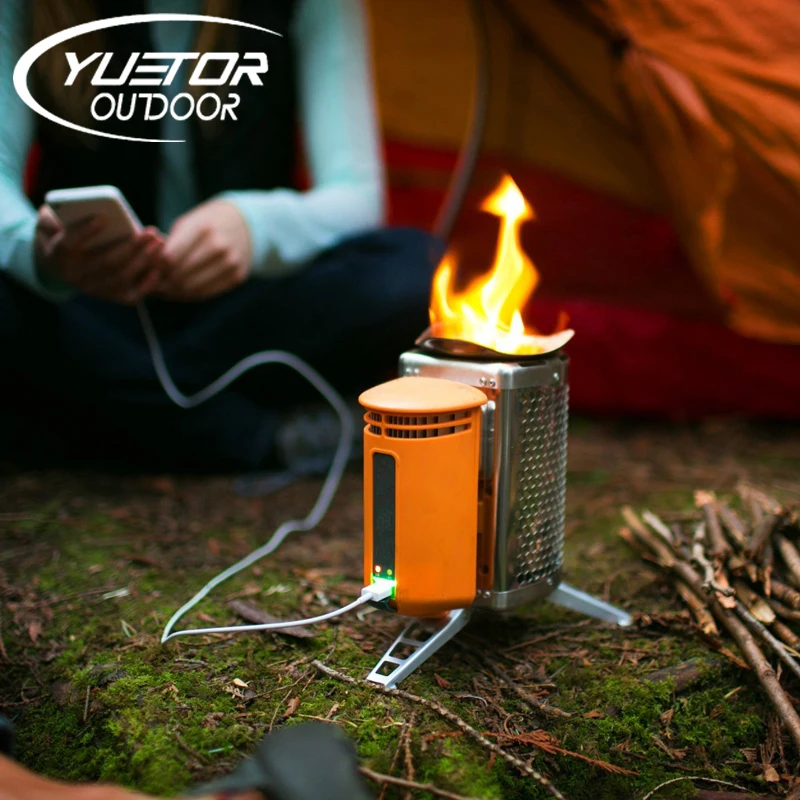

Изобрел не я, есть коммерческие экземпляры, которые на много лучше моего. Мой экземпляр сделан на скорую руку для написания этой статьи и дальнейших экспериментов.

Основой является элемент Пельтье. Это термоэлектрический модуль, используемый в кулерах для воды и переносных холодильниках, так же его применяют для охлаждения процессора.

При подаче на него напряжения, одна сторона охлаждается, а другая нагревается. Мы же наоборот будем греть одну сторону, чтобы получить электричество.

Главный принцип в том чтобы одна сторона нагревалась, а другая оставалась неизменной, для максимальной эффективности нужен перепад температур в 100 градусов по Цельсию.

Нам понадобится:

— Элемент Пельтье. Я использовал TEC1-12710, его характеристики:

— Корпус блока питания от компа.
— Стабилизатор напряжения DC-DC Boost Module, Входное напряжение 1-5 Вольт, на выходе всегда 5В. (можно купить на Алиэкспресс).
— Радиатор (чем больше, тем лучше), желательно с кулером на 5В, т.к. радиатор будет постепенно нагреваться. Зимой это не грозит, так как можно поставить радиатор на лед.
— Термопаста
— Набор инструментов

Процесс изготовления

Основные элементы — это модуль Пельтье и преобразователь. С их характеристиками можете поэкспериментировать.

Модуль TEC1-12710, рассчитан на 10 А (есть меньше, есть больше). Но более мощные будут большего размера. Чем больше сила тока, тем он эффективней и дороже.

Модуль рассчитан на максимальное напряжение 12В, но столько он не выдает из-за низкого КПД, когда мы используем его в обратном направлении, т.е. на получение тока.

Для того чтобы было стабильно 5 вольт и устройства заряжались безопасно, нужен повышающий стабилизатор. Он начинает выдавать 5 Вольт, когда на элементе Пельтье еще только 1. О том, что всё готово к зарядке, можно узнать по горящему светодиоду на модуле.

Можете собрать свой, я же решил довериться китайцам, они предлагают готовый модуль с USB выходом.

Распотрошим наш блок питания. Мне пришлось сделать дополнительные дырки для лучшей циркуляции воздуха (блок питания попался очень уж древний).

Главный принцип в том, чтобы воздух засасывало снизу, и выходил он через верх. Проще говоря, нужно сделать обычную печку. Не забудьте предусмотреть отверстие для подкидывания щепок и подставку под котелок или кружку для кипячения воды, если вам это нужно.

Далее к ровной стенке нужно прикрепить модуль Пельтье с радиатором, предварительно равномерно нанеся термопасту. Чем плотнее контакт, тем лучше. Та сторона, где написана модель – холодная, именно к ней мы прикладываем радиатор. Если вы перепутали, модуль не будет выдавать напряжение, в этом случае нужно просто поменять провода местами.

На фото: элемент Пельтье на радиаторе

Припаиваем повышающий преобразователь, и находим, куда его спрятать. Можно вообще оставить его висеть на проводах, но обязательно нужно заизолировать, например, одеть на него термоусадку.

Собираем всё вместе. Вот что должно получиться:



Как это работает?

Закидываем внутрь ветки, щепки, в общем, всё то, что горит. Затем разжигаем. Огонь нагревает стенки печки и элемент Пельтье, который на одной из этих стенок. Другая сторона элемента, которая на радиаторе, остается при уличной температуре. Чем больше разница температур, тем больше мощность, но не переборщите.

Максимальная эффективность достигается уже при разнице в 100 градусов. Со временем радиатор начинает нагреваться, и его нужно будет охлаждать. Можно подбрасывать снег, поливать водой, поставить радиатором на лед или в воду, поставить на него кружку с холодной водой. Вариантов много, самый простой это кулер, он будет забирать часть мощности, но за счет охлаждения общий результат не измениться.

НЕ допускайте воздействие больших температур на элемент, он может перегореть и сгореть. В документации указана максимальная температура 180 °С, но особо беспокоится не стоит, с хорошим охлаждением и на простых дровах ничего с ним не будет.

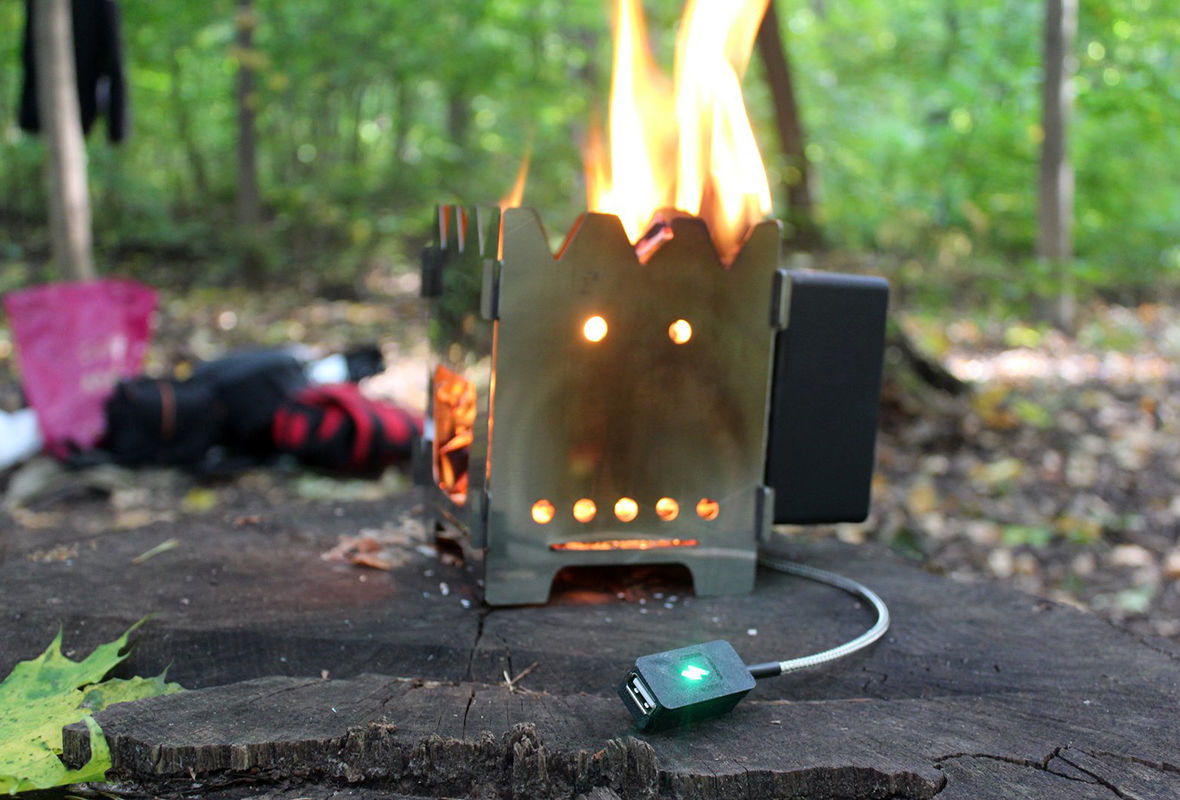

Если вы не будете ленится и всё правильно сделаете, то получите вот такую простую щепочницу на которой можно подогревать еду, кипятить, воду и одновременно заряжать свои гаджеты.

Её можно использовать дома, если отключили электричество, поставив внутрь свечку. Кстати если подключить к ней светодиоды, но свет будет на много ярче чем от самой свечки.

В любом месте где можно найти что-то горящее, у вас будет электричество, тепло и возможность удобно готовить еду, расходуя меньше горючего по сравнению с костром.

Первые испытания!

Пошел после работы в лес, солнце почти село, хворост мокрый, но печь оправдала себя на 100%.

Результат превзошёл все мои ожидания. Сразу после разгорания щепок, загорелся индикатор, я подключи телефон и он начал заряжаться. Зарядка шла стабильно.

Преобразователь вообще не напрягался. Еще я брал с собой охлаждающую подставку для ноутбука, на ней 2 кулера и светодиоды, должно прилично потреблять. Подключил, всё крутится, светится, ветерок дует. Брал еще USB вентилятор, подключил в конце, когда остались одни угли. Всё отлично крутится, даже не знаю что еще можно попробовать.

Результат:

Всё прекрасно работает выдает свои пол Ампера. Все таки нужен кулер, т.к. за пол часа радиатор нагрелся порядка 40 градусов, летом это будет еще больше. Пускай крутиться себе.
Языки пламени вырываются высоко вверх, мне лично такого костра не надо, буду закрывать часть отверстий, чтобы горело медленней.

Буду делать все по новой, возьму за основу стандартную щепочницу которую делают из консервных банок, но сделаю из метала потолще и прямоугольной формы. Куплю хороший радиатор с кулером подходящей формы и постараюсь сделать разборный вариант, чтобы при переноске занимало меньше места.

Электрогенератор-печь на дровах — устройство и принцип работы

Мы привыкли, что дрова – это топливо, которое помогает нам развести костер, способный согреть воду или обогреть помещение своим жаром. Странно слышать о том, что горение дров может помочь в выработке электричества. Тем не менее, на современном рынке начали появляться электрогенераторы на дровах, способные предоставить энергию, необходимую для подключения множества электроприборов.

Средняя мощность современных электрогенераторов такого типа находится на уровне 50 Вт. Наиболее мощные модели позволяют подключать оборудование, общая мощность которого достигнет 100 Вт. Полную мощность такие устройства набирают достаточно быстро, а потому уже через 10 минут после запуска наблюдается выход на максимум. В качестве топлива этого оборудования можно использовать не только дрова, но и их аналоги, к примеру, специальные брикеты.

Эта современная печка, конечно, способна стать незаменимым помощником для поклонников активного отдыха вдали от цивилизации, дачников, охотников или туристов. Конечно, можно держать это устройство и в благоустроенном коттедже, чтобы использовать его при аварийных отключениях электричества.

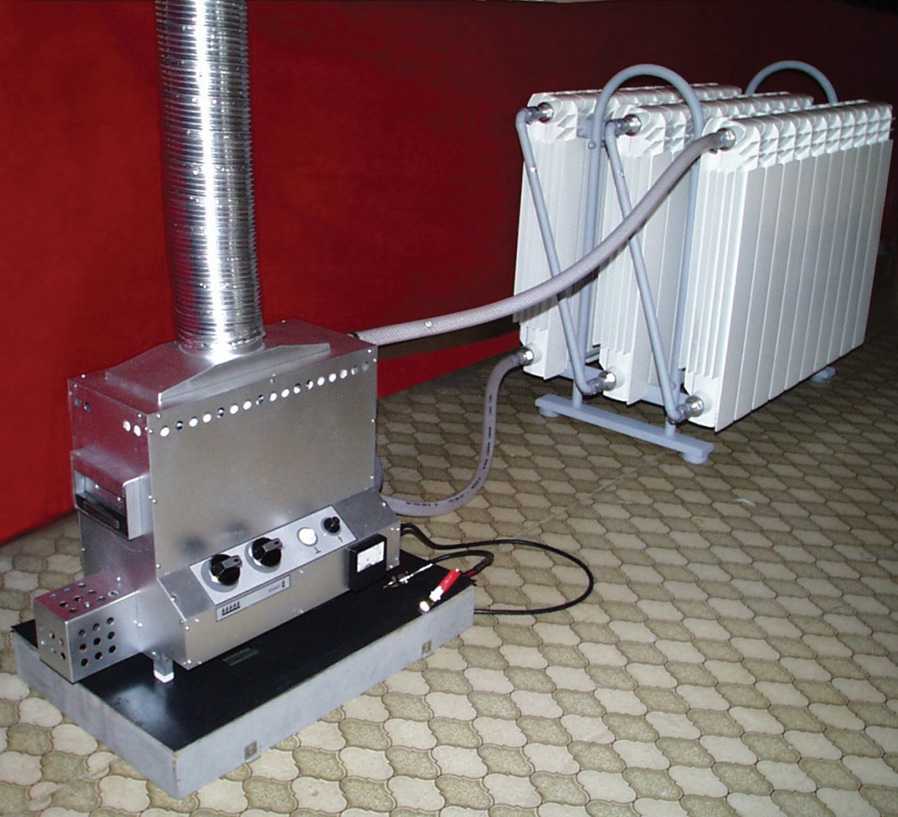

Печь-электрогенератор

Если взглянуть на современные тенденции развития технологий сбережения энергии, то электрогенератор на дровах выглядит просто идеальным устройством. Удивительно, но его идею нельзя назвать инновационной. Отыскать ее можно еще на страницах литературы, посвященной ВОВ. Партизаны, испытывающие острую необходимость в передаче срочной информации командованию, пользовались электростанциями, нуждающимися в значительных количествах электричества.

Для этого брался обыкновенный котелок с водой и ставился на огонь. В основании котелка фиксировались элементы, задача которых заключалась в превращении температурной разницы в электричество. Работы в данном направлении ведутся уже очень долгое время, но высокая стоимость элементов Пельтье до последних пор имела значение главного фактора, тормозящего развитие.

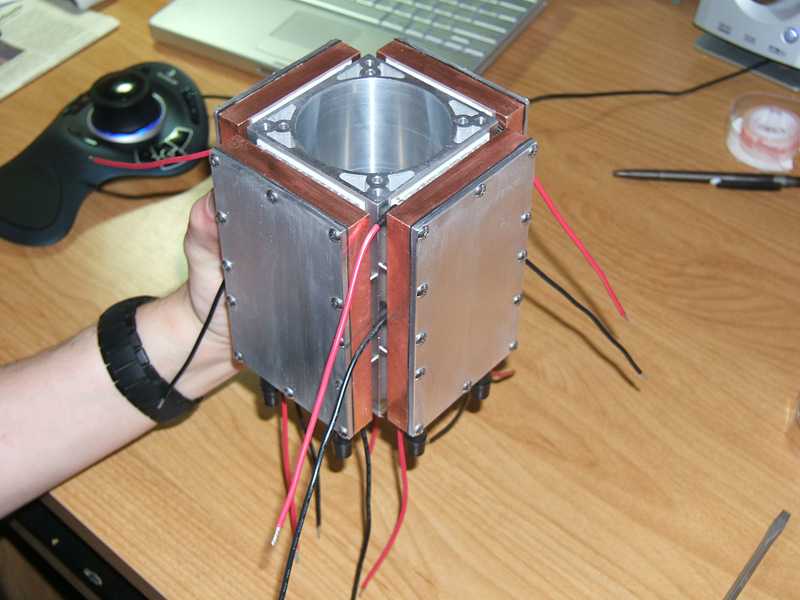

Устройство элемента Пельтье

Под элементом Пельтье понимается преобразователь температуры в электричество. Конечно, пока большей популярностью пользуются дизельные или бензиновые генераторы, но их минус состоит в дороговизне топлива. Несмотря на то, что сам генератор стоит дороже, топливо для него можно без проблем отыскать в лесу, буквально под ногами. Итак, современные электрогенераторы на твердом топливе отличаются следующими преимуществами:

• Тепла, выделяемого в процессе сгорания дров, хватит для обогрева помещения с объемом в 50 кубометров;
• В процессе функционирования печи происходит нагрев пары интегрированных ТЭН, которые и начинают выработку постоянного тока с напряжением 12 вольт и мощностью 60 Вт;
• Чугунная конфорка, которая находится сверху большинства моделей, дает возможность приготовления горячей пищи;
• Минимальные габариты печки помогают в ее перевозке и установке в любых помещениях, вне зависимости от свободной площади;
• Основу корпуса устройства составляет высоколегированная сталь, окалина на которой образуется лишь при температуре в 750 градусов, что способствует увеличению ресурса;
• Специальные комплектные разъемы, которыми оснащаются печи, помогают подключать к ним разнообразные портативные устройства.
