Схемы блоков питания для ноутбуков. Cборка № 5
Microsoft объявила о доступности финальной версии приложения Skype Translator, снимающего языковой барьер между пользователями Skype во всем мире. Надстройка к Skype осуществляет синхронный текстовый перевод Компания MSI представила флагманскую модель материнской платы на чипсете X, которая получила название Creator X Эта новинка позиционируется в качестве решения для самых продвинутых рабочих систем Немецкое издание Planet 3DNow! Эрик Ван Бёрден Eric van Beurden , один из модераторов Вся информация на страницах сайта предназначена только для личного не коммерческого использования, учёбы, повышения квалификации и не включает призывы к каким либо действиям.
Модель блока питания VGP-AC19V24, плата E Аналог TSM . Если блок питания запускать уже с именным постоянным.
Please turn JavaScript on and reload the page.
Недавно мы начали процесс восстановления телетайпа Model 19, военно-морской системы связи из х [1]. В нём использовались специальные тиратроны на ртутных парах, которые выдавали жуткое голубое свечение при включении, как на фото ниже. Тиратронные трубки в блоке питания REC выдают такое голубое свечение. Оранжевый свет исходит от неоновой лампы, используемой как источник опорного напряжения. REC интересный экземпляр в первую очередь из-за того, что это очень ранний импульсный блок питания. Я знаю, что весьма спорно называть этот девайс импульсным блоком питания, но, тем не менее, я не вижу хорошей причины не делать этого. Несмотря на то, что в наши дни импульсные блоки питания используются повсеместно из-за дешевизны высоковольтных транзисторов , они были диковинкой в х. REC огромен — его вес превышает 45 килограмм! Телетайп Model
Источник питания телевизора BENQ. Микросхема L03AIW
Ваши права в разделе. Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения Вы не можете голосовать в опросах Вы не можете добавлять файлы Вы можете скачивать файлы.
Belinea 10 19 10 11 19 08 подскажите вход в сервис. BENQ Ewa моргает лампой.
By definity , December 11, in Импульсные источники питания, инверторы. Мы принимаем формат Sprint-Layout 6!
Блок питания HP модель PPP009D третий провод.
Русская поддержка phpBB. RH RH. Схема похожа на эту. Вопрос к знатокам, какие резисторы нужно пересчитать, что бы на выходе получить 15 вольт и 5 ампер. Вернуться к началу. Так вот, одна часть для регулировки напряжения R23,24,25 , другая — для ограничения тока R29,
SMCreative
В чём может быть причина? Ёмкости поменяны, диоды прозвонены,видимых повреждений нет. Может кто сталкивался с таким поведением Б. Высоковольтный боченок тоже заменен? А если в качестве нагрузки использовать не ноутбук, а резисторы? Может у Вас ноутбук неисправен, а Вы блок питания лечите. Высоковольтный тоже, с резистром аналогично, ноут уже с другим от HP работает. Просто незнаю куда лезть образно.
теперь моргает постоянно независимо от уровня питания поднять напругу до 30 в использовать для стабилизатора вне ноутбучного блока.
. а TSM должен работать от 5 Вольт. меньше — надо пробовать.
Как выбрать блок питания для компьютера
Модератор: Ozzy. Сейчас этот форум просматривают: Google [Bot] и гости: 2. Ремонт: Ноутбуков, Компьютеров Виртуальная лаборатория ремонта.
Помогите разобратся с блоком питания ACER ADP-65Jh db
Технический портал радиолюбителей России. Фотогалерея Обзоры Правила Расширенный поиск. Уважаемые посетители! RU существует исключительно за счет показа рекламы. Мы будем благодарны, если Вы не будете блокировать рекламу на нашем Форуме.
Замена светодиодов подсветки.
Схемы блоков питания для ноутбуков. Cборка № 5
Дневники Файлы Справка Социальные группы Все разделы прочитаны. Крупнейшее в Китае предприятие по производству прототипов печатных плат, более , клиентов и более 10, онлайн-заказов ежедневно. Сообщение от lvya. Вложения tsm Последний раз редактировалось Sergey2; Оценка 0.
Notebook1 форум
Ваши права в разделе. Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения Вы не можете голосовать в опросах Вы не можете добавлять файлы Вы можете скачивать файлы.
Acer Aspire GLX. Asus N76 нет напряжения на выходе аккумулятора.
Переделка БП от ноутбука на UC3843A и TSM101 на другое напряжение
Опубликовано автором Moldik
1 365 просмотров
Смысл этой статьи в том, что бы поставить точку в том как переделать блок питания ноутбука или монитора или мало ли от чего еще на необходимое напряжение и как дальнейшее продолжение этого материала, можно переделать на регулируемый БП.
Проблемы как таковой конечно особо нет, вопросы чаще всего возникают не в регулировании выхода БП на UC3843A, а именно в том случае, когда UC3843A стоит в связке с TSM101. Информации внятной в сети я не нашел, конечно есть такой вариант, что или не так или не там искал…
Ну все по порядку: рассмотрим схему включения UC3843A
Стандартная схема включения из Datasheet
реклама
Почти стандартная схема (отличаются некоторые номиналы и только) но уже с обратной связью.
Для понимания плана достижения цели этого вполне достаточно и тут никакой Америки я не открыл. Имеем ногу №1 которая является входом обратной связи и регулировкой уровня “отзыва” обратной связи или уровнем (в первой схеме) смещения резистивного делителя в определенных пределах можем регулировать выход ШИМ и тем самым выходное напряжение БП в целом.
На самом деле вторая схема и есть идеальным примером: изменяем режим работы TL431 и как результат через оптопару получаем управление UC3843A на том уровне на котором нужно. И информации о том как это сделать в сети просто МОРЕ! Но в большинстве случаев блоки питания ноутбуков и подобных имеют в своей схеме вместо TL431 немного другую микросхему, а именно TSM101.
Нашлась такая схемка:

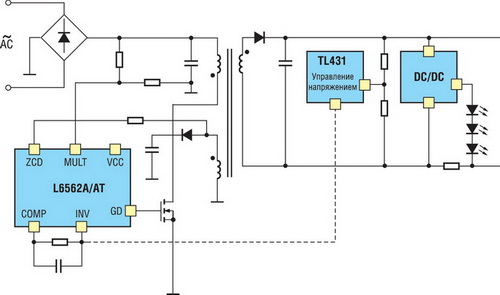

реклама
Это немного не то, о чем я говорил, но оно и к лучшему, потому, что такой пример показывает к чему мы стремимся и что нужно делать.
Стандартная схема включения TSM101 из документации выглядит так:
И вот теперь говорить о чем либо еще практически нет необходимости.
Прекрасно видно, что 7 нога, это управление на операционник от резистивного делителя, а 6-я нога выход на оптопару.
Дальше все просто, цепочкой R6, R7 и P1 настраиваем нужное нам напряжение, если забежать немного в перед, то можно заменив Р1 на переменный резистор – и получить регулируемый БП.
Я все это затеял для переделки БП от SONY на 18В в БП на 12В для питания светодиодной ленты.
В моем случае с 7-й ноги на выход шел резистор номиналом 14к, для настройки вместо него был установлен подстроечный резистор на 10к. Небольшое пояснение: если необходимо увеличить напряжение на выходе то резистор с 7-й ноги увеличиваем, если нужно уменьшить – уменьшаем. Как я уже сказал мне необходимо было запитать 12В светодиодную ленту, которая будет подсвечивать книжную полку в спальне в изголовье кровати и по совместительству будет работать светильником для чтения в кроватке. Для уменьшения нагрева ленты и как результат более продолжительная работа ленты без деградации светодиодов, напряжение я установил в пределах 11В.
В результате у меня получился резистор номиналом 8,4к, ближайший стандартный номинал 8,2к, такой и поставил.
Без нагрузки блок питания выдает 11,22В под нагрузкой просаживается до 11В. Лента светит отлично, нагрев умеренный порядка 45 градусов.
Светит лента великолепно, и если кому интересно смонтирую на место покажу конечный результат.
Интересна конструкция БП, кроме всего прочего есть радиатор который видно на фото, он отводит тепло от трансформатора. Вот оно качество))
На этом пока все, надеюсь получилось не очень нудно.
Всем свежей канифоли, интересных схем и спасибо за внимание!
