MCP602 — КМОП-операционные усилители с однополярным питанием от 2,7 В до 6,0 В. MCP602
Детали, спецификация, цитата по номеру детали: MCP602
Деталь
MCP602
Категория
Усилители и линейные операционные усилители
Наименование
КМОП-операционные усилители с однополярным питанием от 2,7 до 6,0 В
Описание
Сдвоенный операционный усилитель (операционный усилитель) MCP602 имеет произведение усиления на полосу пропускания 2,8 МГц при низком типичном рабочем токе 230 мкА и напряжении смещения менее 2 мВ. В MCP602 используется усовершенствованная КМОП-технология Microchip, которая обеспечивает низкий ток смещения, высокую скорость работы, высокий коэффициент усиления без обратной связи и размах выходного сигнала от напряжения к шине. MCP602 работает с одним напряжением питания, которое может составлять всего 2,7 В, потребляя при этом менее 325 тока покоя на усилитель. MCP602 доступен в стандартных 8-выводных корпусах PDIP, SOIC и TSSOP. Этот усилитель идеально подходит для управления промышленными процессами, маломощных устройств с батарейным питанием, портативного оборудования, оборудования для сбора данных, тестового оборудования и недорогих аудиоприложений.
Однополярное питание: до 6,0 В Rail-to-Rail Выход Диапазон входных сигналов включает полосу пропускания заземления Продукт: 2,8 МГц (типичное значение) Стабильный низкий ток покоя с единичным усилением: 230 А/усилитель (типичное значение) Выбор микросхемы (CS): Только MCP603 Диапазоны температур:
— Промышленный: +85C — Расширенный: до +125C Доступен в одинарном, сдвоенном и счетверенном исполнении Типичные области применения
Портативное оборудование Драйвер аналого-цифрового преобразователя Фотодиодный предусилитель Аналоговые фильтры Сбор данных Ноутбуки и КПК Интерфейс датчиков
Макромодели SPICE Программное обеспечение FilterLab ПО MindiTM Simulation Tool Карты (Microchip Advanced Part Selector) Аналоговые демонстрационные и оценочные платы Примечания по применению
Описание
Семейство маломощных операционных усилителей Microchip Technology Inc.
MCP601/1R/2/3/4 предлагается в одинарном (MCP601), одиночном с Chip Select (CS) (MCP603), сдвоенном (MCP602) ) и четырехъядерные (MCP604) конфигурации. В этих операционных усилителях используется усовершенствованная КМОП-технология, которая обеспечивает низкий ток смещения, высокую скорость работы, высокий коэффициент усиления без обратной связи и размах выходного сигнала от напряжения питания к питанию. Это предложение продукта работает с одним напряжением питания, которое может быть всего 2,7 В, при этом потребляя 230 А (типичное значение) тока покоя на каждый усилитель. Кроме того, диапазон синфазного входного напряжения составляет 0,3 В ниже уровня земли, что делает эти усилители идеальными для работы с однополярным питанием.
Эти устройства подходят для маломощных цепей с батарейным питанием из-за низкого тока покоя, для аналогово-цифровых драйверов-усилителей из-за их широкой полосы пропускания или для фильтров сглаживания благодаря их низкому входному току смещения.
MCP601, MCP602 и MCP603 доступны в стандартных 8-выводных корпусах PDIP, SOIC и TSSOP. MCP601 и MCP601R также доступны в стандартном 5-выводном корпусе SOT-23, а MCP603 доступен в стандартном 6-выводном корпусе SOT-23. MCP604 предлагается в стандартных 14-выводных корпусах PDIP, SOIC и TSSOP.
Семейство MCP601/1R/2/3/4 доступно в промышленном и расширенном температурных диапазонах и имеет диапазон питания до 6,0 В.
VDD VSS : 7,0 В Ток на входных контактах 2 мА Аналоговые входы (VIN+, VIN) : VSS от 1,0 В до VDD + 1,0 В Все остальные входы и выходы: VSS от 0,3 В до VDD + 0,3 В Разница входного напряжения: |VDD VSS | Выходной ток короткого замыкания: Непрерывный ток на выходных и питающих контактах 30 мА Температура хранения до +150C Максимальная температура перехода (TJ): +150C Защита от электростатического разряда на всех контактах (HBM; MM): 3 кВ; 200В
Примечание. Нагрузки, превышающие значения, указанные в разделе «Абсолютные максимальные значения», могут привести к необратимому повреждению устройства. Это только оценка нагрузки, и функциональная работа устройства в тех или иных условиях, превышающих указанные в эксплуатационных листах данной спецификации, не подразумевается. Воздействие максимальных номинальных условий в течение длительного времени может повлиять на надежность устройства.
Электрические характеристики: Если не указано иное, = +25C, VDD до +5,5 В, VSS = GND, VCM = VDD/2, VOUT = VDD/2 и k к VL, а CS имеет низкий уровень. (См. рис. 1-2 и рис. 1-3).
Входное напряжение смещения Промышленная температура Расширенная температура Входное смещение температуры Дрейф Отклонение источника питания Входной диапазон синфазного сигнала Коэффициент подавления синфазного сигнала Коэффициент усиления разомкнутого контура
Максимальное качание выходного напряжения Линейное качание выходного напряжения Выходной ток короткого замыкания Источник питания
Примечание 1: Эти характеристики не тестируются ни в пакетах SOT-23, ни в пакетах TSSOP с кодами дат старше YYWW = 0408.
В этих случаях минимальные и максимальные значения определяются только конструкцией и характеристиками.
2: Все детали с кодами дат от ноября 2007 г. и позже были проверены для обеспечения работы при VDD=6,0 В. Однако другие минимальные и максимальные характеристики измеряются при напряжении 1,4 В и/или 5,5 В.
Электрические характеристики: Если не указано иное, = +25C, VDD до +5,5 В, VSS = GND, VCM = VDD/2, VOUT = VDD/2 и k до VL, = 50 пФ, и CS привязан к низкому уровню. (См. рис. 1-2 и рис. 1-3).
Частотная характеристика Коэффициент усиления Полоса пропускания Произведение Запас по фазе Ступенчатая характеристика Скорость нарастания Время установления (0,01 %) Шум Вход Шум Напряжение Вход Шум Плотность напряжения
Электрические характеристики: Если не указано иное, = +25C, VDD до +5,5 В, VSS = GND, VCM = VDD/2, VOUT = VDD/2 и k до VL, = 50 пФ, и CS привязан к низкому уровню. (См. рис. 1-2 и рис. 1-3).
Пороговое значение логики CS, низкий входной ток CS, низкие характеристики CS High CS High до выходного сигнала усилителя High-Z Time tOFF
Темп.
Диапазон (C): от -40°C до +125°C, Vos Max (В) : 2000, количество в упаковке : 1, Iq типичное (A): 230, Iq Max (A) : 325, GBWP (кГц): 2800, диапазон напряжения питания (В): от 2,7 до 6,0, описание устройства
MCP603
Темп. Диапазон (C): от -40°C до +125°C, Vos Max (В) : 2000, количество в упаковке : 1, Iq типичное (A): 230, Iq Max (A) : 325, GBWP (кГц): 2800, диапазон напряжения питания (В): от 2,7 до 6,0, описание устройства
MCP604
Темп. Диапазон (C) : от -40°C до +125°C, Vos Max (V) : 2000, количество в упаковке : 4, Iq типичное (A) : 230, Iq Max (A) : 325, GBWP (кГц): 2800, Диапазон напряжения питания (В): от 2,7 до 6,0, Описание устройства
Некоторые номера деталей того же производителя
АПТДФ100Х601Г
Модули 600 В/Полный мост/Si Diode. Тип изделия: кремниевый диод, конфигурация: полный мост, VRRM (В): 600, VF (В): 1,6, ток (А) Tc=80
ATSAMR34J18
SAM R34-R35 LoRa Sub-GHz SiP с низким энергопотреблением. Тип: LoRa SiP, выходная мощность (дБм): 20,00, интерфейс: USB, количество контактов: 64, комплектация: TFBGA, контакты ввода-вывода
HV857L
Микросхема драйвера электролюминесцентной лампы с низким уровнем шума и высоким напряжением. Тип: Драйвер с одной лампой, низкое входное напряжение (В): 1,8, высокое входное напряжение (В): 5, номинальное выходное напряжение
MIC2289
Драйвер белого светодиода с OVP 34 В. Топология: Повышение, +Vin мин. (В): 2,5, +Vin макс. (В): 10, Выходной ток: 2A BJT, Диммирование: ШИМ/аналоговый,
MIC2874
Драйвер светодиода высокой яркости 1,2 А. Тип продукта: Драйверы светодиодов для вспышки камеры, мин. VIN (В): 2,7, макс. VIN (В): 5,5, количество каналов светодиодов: 1, максимальный ток светодиода
MIC29150
1,5 А LDO с фиксированным напряжением. Тип продукта: одиночные LDO, количество выходов: 1, IOUT #1: 1500, IOUT #2: нет данных, IOUT #3: нет данных, IOUT #4: нет данных,
MIC4426
МИК4426/4427/4428 . Тип драйвера MOSFET: нижний, тип драйвера: двойной, конфигурация: инвертирующий, пиковый выходной ток (источник/приемник,
MIC79110
Простая линейная литий-ионная батарея 1,2 А. Линейный режим: да, количество ячеек: 1, внутренний/внешний полевой транзистор: да, диапазон напряжения постоянного тока (В): от 2,5 до 16, точность регулирования напряжения
MSC50DC120HJ
Модули 1200 В/полный мост/диоды SiC. Тип изделия: диод SiC, конфигурация: полный мост, VRRM (В): 1200, VF (В): 1,5, ток (А) Tc=80·
PIC16CR72
PIC16C72/CR72. Тип памяти программ: ПЗУ, Размер памяти программ (КБ): 3,5, Скорость процессора (MIPS/DMIPS): 5, SRAM (B): 128,
Та же категория
MCP639
Операционные усилители с выходом Rail-to-Rail, 24 МГц, 2,5 мА.
МСР665
Операционный усилитель с выходом Rail-to-Rail, 60 МГц, 32 В/мкс.
АД8044
.
АД8047
.
АД8074
.
АД845
.
ТСЗ182
Очень высокоточный (25 мкВ) дрейф нуля на 5 В КМОП-операционных усилителях.
ТСВ992А
Широкополосный (20 МГц) вход/выход 5 В CMOS Операционные усилители с малым смещением, двойной.
OPA340-EP
Усовершенствованный продукт Операционные усилители Rail-to-Rail с однополярным питанием Серия MicroAmplifier™.
MCP602 Линейные операционные усилители на ИС Технические описания и базовый обзор ), двойной (MCP602) и четырехъядерный (MCP604) конфигурации. Сюда входят
MCP602-I/P и MCP602-I/SN Основные сведения и эквиваленты.
Catalog
Product Overview
MCP602 Description
MCP602-I/P & MCP602-I/SN Introductions
MCP602 CAD Models
Характеристики MCP602
Атрибуты продукта MCP602
Приложения MCP602
7
06
MCP602 vs MCP6021T-E/ST
Component Datasheet
FAQ
MCP602 Manufacturer
MCP602 Description
The MCP602 uses Microchip’s advanced CMOS Технология, которая обеспечивает низкий ток смещения, высокую скорость работы, высокий коэффициент усиления без обратной связи и размах выходного сигнала от напряжения питания к питанию. MCP602 работает с одним напряжением питания, которое может составлять всего 9 В. 0043 2,7 В , потребляя менее 325 мкА тока покоя на усилитель. MCP602 доступен в стандартных корпусах с 8 выводами PDIP , SOIC и TSSOP . Этот усилитель идеально подходит для управления промышленными процессами, маломощных устройств с батарейным питанием, портативного оборудования, оборудования для сбора данных, испытательного оборудования и низкоуровневых аудиоприложений. MCP602 подходит для маломощных цепей и цепей с батарейным питанием из-за низкого тока покоя. Он также использовался в Аналого-цифровое преобразование драйвера-усилителя из-за его широкой полосы пропускания, а также используется для сглаживающего фильтра благодаря низкому входному току смещения.

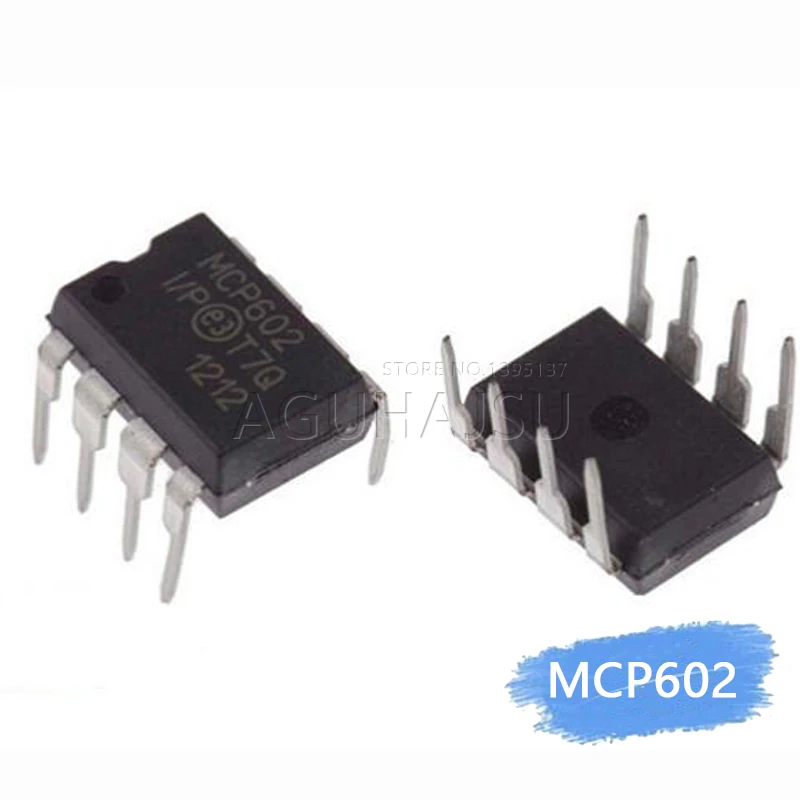

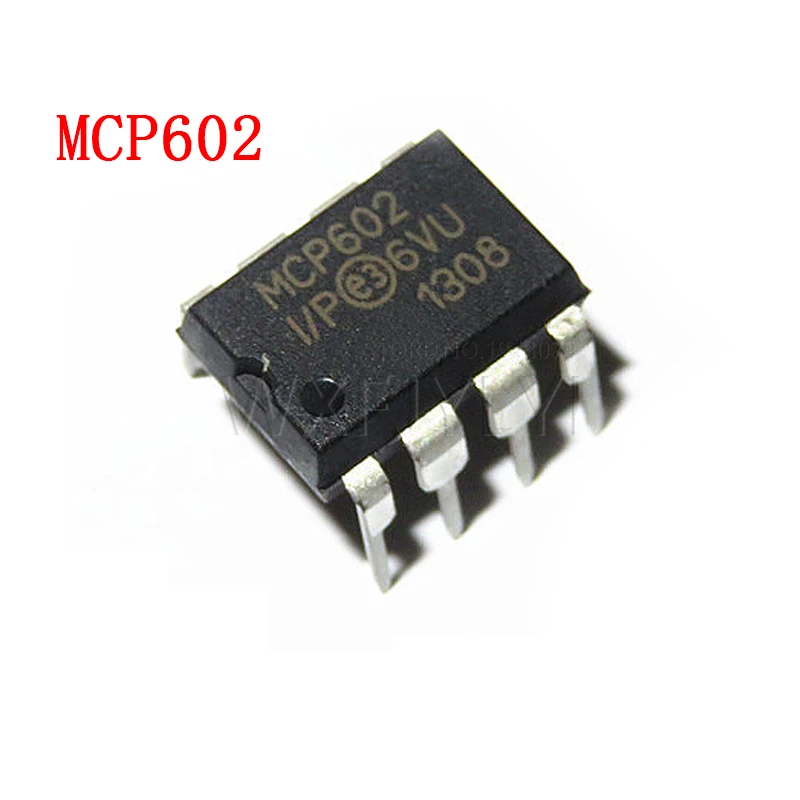

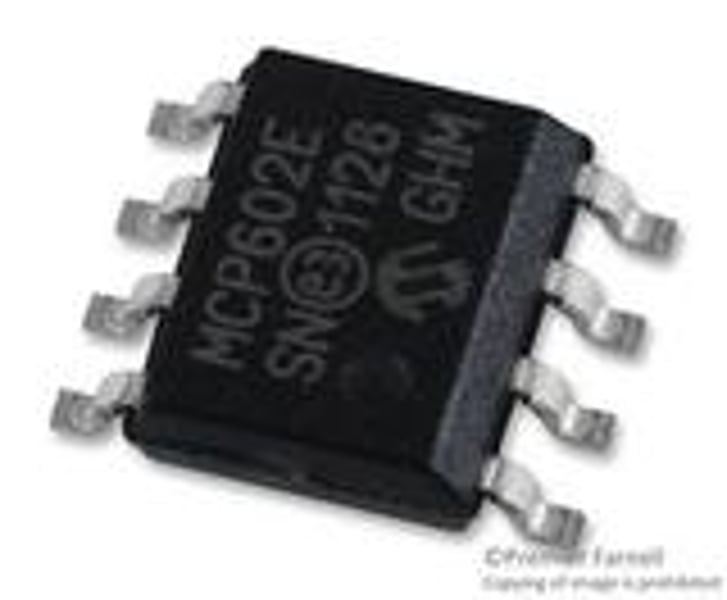

Сдвоенный операционный усилитель MCP602

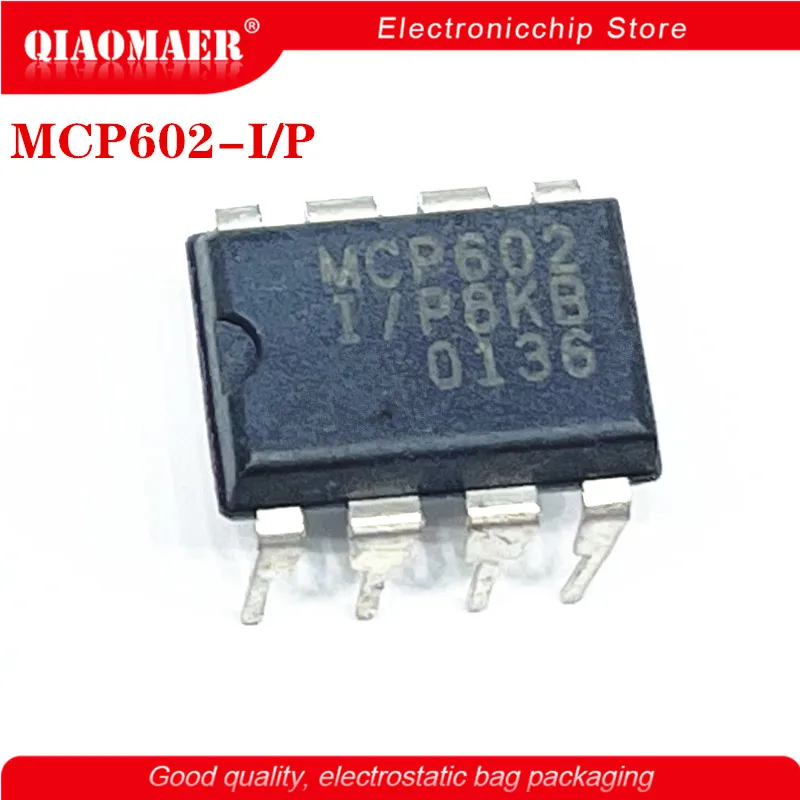

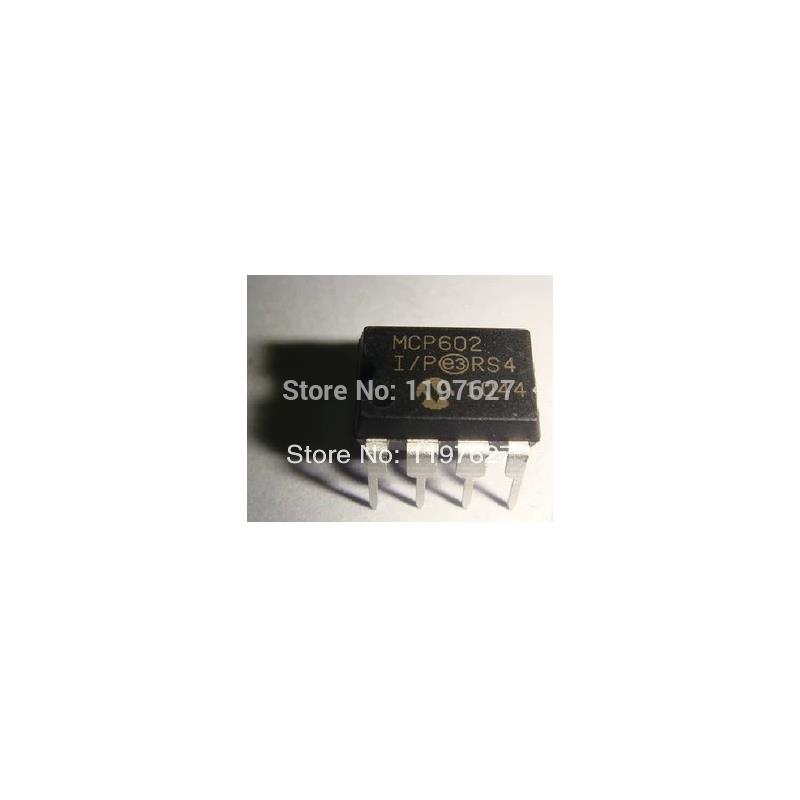

MCP602-I/P и MCP602-I/SN Введение
MCP602-I/P представляет собой сдвоенный операционный усилитель с полосой пропускания 2,8 МГц и коэффициентом усиления 4,8 МГц. низкий типичный рабочий ток 230 мкА и напряжение смещения менее 2 мВ. MCP602-I/P использует усовершенствованную КМОП-технологию Microchip, которая обеспечивает низкий ток смещения, высокую скорость работы, высокий коэффициент усиления без обратной связи и размах выходного сигнала от напряжения питания к шине. MCP602-I/P работает с одним напряжением питания, которое может быть всего 2,7 В, при этом потребляя менее 325 тока покоя на усилитель. MCP602-I/SN представляет собой двойной операционный усилитель CMOS в корпусе с 8 выводами SOIC . В этом маломощном операционном усилителе используется усовершенствованная КМОП-технология , которая обеспечивает низкий ток смещения, высокую скорость работы, высокий коэффициент усиления без обратной связи и размах выходного сигнала от шины к шине. Диапазон входного напряжения синфазного сигнала составляет 0,3 В ниже уровня земли, что делает это устройство идеальным для работы с однополярным питанием.
MCP602 CAD Models
MCP602-I/P CAD Модели
MCP602-I/SN Model Ток смещения • 230 мкА/усилитель (типовой) Низкий ток покоя • 2 мВ (максимум) Низкое входное напряжение смещения • Стабильный коэффициент усиления • Выход Rail-to-Rail • Расширенный температурный диапазон
✔️MCP602-I/SN • Одинарный диапазон напряжения питания от 2,7В до 6В • Произведение усиления на полосу пропускания 2,8 МГц • Низкий ток покоя 230 мкА/усилитель • Стабильный единичный коэффициент усиления • Входное напряжение смещения ±0,7 мВ • Коэффициент ослабления синфазного сигнала (CMRR) 90 дБ • Скорость нарастания 2,3 В/ мкс • Коэффициент ослабления источника питания (PSRR) 88 дБ • Входной ток смещения 1 пА • Диапазон рабочих температур от -40°C до 85°C
Атрибуты продукта MCP602
MCP602-I/SN Технические характеристики
Значения
Свинцовая отделка
Матовая банка
Максимальная температура обработки
260
Максимальный входной ток смещения
0,000001 при 5,5 мкА
Максимальное входное напряжение смещения
2 при 5,5 В мВ
Максимальное рабочее напряжение питания
6 В
Минимальный CMRR
75 дБ
Минимум PSRR
80 дБ
Крепление
Поверхностный монтаж
Количество каналов на чип
2
Рабочее напряжение питания
16 В
Рабочая температура
от -40 до 85 °C
Количество выводов
8
Тип источника питания
Одноместный
Размеры изделия
4,9 х 3,9 х 1,25 мм
Уровень проверки
Промышленный
Поддержка отключения
№
Пакет поставщиков
СОИК N
Технология
КМОП
Тип
Усилитель общего назначения
Типичный продукт усиления полосы пропускания
2,8 МГц
Типичная плотность входного шумового напряжения
29 при 5,5 В нВ/ртГц
Типичная неинвертирующая входная шумовая плотность тока
0,0006 при 5,5 В пА/rtHz
Типичная скорость нарастания
2,3 при 5,5 В В/мкс
Типовое усиление по напряжению
115 дБ
Свинцовая отделка
Матовая банка
Максимальная температура обработки
260
Максимальный входной ток смещения
0,000001 при 5,5 мкА
Максимальное входное напряжение смещения
2 при 5,5 В мВ
Максимальное рабочее напряжение питания
6 В
Минимальный CMRR
75 дБ
Минимум PSRR
80 дБ
Крепление
Поверхностный монтаж
Количество каналов на чип
2
Рабочее напряжение питания
16 В
Рабочая температура
от -40 до 85 °C
Количество выводов
8
Тип источника питания
Одноместный
Размеры изделия
4,9 х 3,9 х 1,25 мм
Уровень проверки
Промышленный
Поддержка отключения
№
Пакет поставщиков
СОИК №
Технология
КМОП
Тип
Усилитель общего назначения
Типичный продукт усиления полосы пропускания
2,8 МГц
Типичная плотность входного шумового напряжения
29 при 5,5 В нВ/ртГц
Типичная неинвертирующая входная шумовая плотность тока
0,0006 при 5,5 В пА/rtHz
Типичная скорость нарастания
2,3 при 5,5 В В/мкс
Типовое усиление по напряжению
115 дБ
MCP602-I/ P Технические характеристики
Значения
Коробка/упаковка
ПДИП
Крепление
Сквозное отверстие
Количество контактов
8
Полоса пропускания
2,8 МГц
Коэффициент подавления синфазного сигнала
75 дБ
Продукт усиления полосы пропускания
2,8 МГц
Входной ток смещения
1 пА
Входное напряжение смещения (Vos)
2 мВ
Максимальная рабочая температура
85 °С
Максимальное напряжение питания
6 В
Минимальная рабочая температура
-40 °С
Минимальное напряжение питания
2,7 В
Номинальный ток питания
230 мкА
Количество усилителей
2
Количество каналов
2
Количество цепей
2
Количество элементов
2
Рабочий ток питания
230 мкА
Рабочее напряжение питания
5,5 В
Выходной ток
22 мА
Выходной ток на канал
22 мА
Упаковка
Рельс/трубка
Коэффициент подавления источника питания (PSRR)
80 дБ
Приложение B
8542330000
Скорость нарастания
2,3 В/мкс
Усиление напряжения
115 дБ
Высота
4,953 мм
Длина
10,16 мм
Ширина
7,112 мм
Бессвинцовый
Бессвинцовый
Радиационное упрочнение
№
ДОСТИГНУТЬ SVHC
Нет SVHC
RoHS
Соответствует
Приложения MCP602
✔️MCP602-I/P: портативные устройства, обработка сигналов, тестирование и измерение, компьютеры и компьютерная периферия, автомобильная промышленность ✔️MCP602-I/SN: обработка сигналов, портативные устройства, автомобили
Сравнение MCP602 и MCP6021T-E/ST
Технические характеристики
MCP6021-I/ST
MCP6021T-E/ST
Pbбесплатно Код
Да
Да
Код RoHS
Да
Да
Код жизненного цикла детали
Активный
Активный
Изготовитель
МИКРОЧИП ТЕХНОЛОДЖИ ИНК
МИКРОЧИП ТЕХНОЛОДЖИ ИНК
Код комплекта деталей
ТССОП
ТССОП
Описание упаковки
ТССОП, ТССОП8,. 25
ТССОП, ТССОП8,.25
Количество выводов
8
8
Достичь кода соответствия
соответствует
соответствует
Код ECCN
EAR99
EAR99
Код HTS
8542.33.00.01
8542.33.00.01
Заводское время выполнения заказа
13 недель
10 недель
Тип усилителя
ОПЕРАЦИОННЫЙ УСИЛИТЕЛЬ
ОПЕРАЦИОННЫЙ УСИЛИТЕЛЬ
Архитектура
НАПРЯЖЕНИЕ-ОБРАТНАЯ СВЯЗЬ
НАПРЯЖЕНИЕ-ОБРАТНАЯ СВЯЗЬ
Средний ток смещения-макс. (IIB)
0,00015 мкА
0,005 мкА
Коэффициент подавления синфазного сигнала — мин.
74 дБ
*
Коэффициент подавления синфазного сигнала-ном.
90 дБ
90 дБ
Компенсация частоты
Да
Да
Входное напряжение смещения — макс.
500 мкВ
2500 мкВ
JESD-30 Код
Р-ПДСО-G8
Р-ПДСО-G8
JESD-609 Код
е3
е3
Длина
4,4 мм
4,4 мм
Низкое смещение
ДА
ДА
Низкое смещение
ДА
НЕТ
Микромощность
№
№
Уровень чувствительности к влаге
1
1
Количество функций
1
1
Количество терминалов
8
8
Максимальная рабочая температура
85 °С
125 °С
Рабочая температура – мин.
-40 °С
-40 °С
Материал корпуса упаковки
ПЛАСТИК/ЭПОКСИД
ПЛАСТИК/ЭПОКСИД
Код упаковки
ТССОП
ТССОП
Код эквивалентности пакета
ЦСОП8,.25
ЦСОП8,.25
Форма упаковки
ПРЯМОУГОЛЬНЫЙ
ПРЯМОУГОЛЬНЫЙ
Тип упаковки
МАЛЕНЬКИЙ КОНТУР, ТОНКИЙ ПРОФИЛЬ, ШАГ УСАДКИ
МАЛЕНЬКИЙ КОНТУР, ТОНКИЙ ПРОФИЛЬ, ШАГ УСАДКИ
Способ упаковки
ТРУБКА
ЛЕНТА И КАТУШКА
Пиковая температура оплавления (в Цельсиях)
260
260
Мощность
№
Нет
Источники питания
3/5 В
3/5 В
Программируемая мощность
НЕТ
НЕТ
Квалификационный статус
Не соответствует требованиям
Не соответствует требованиям
Максимальный рост сидя
1,1 мм
1,2 мм
Номинальная скорость поворота
7 В/нас
7 В/нас
Максимальный ток питания
1,35 мА
1,35 мА
Максимальное ограничение напряжения питания
7 В
7 В
Номинальное напряжение питания (Vsup)
5 В
5 В
Поверхностный монтаж
Да
Да
Технология
КМОП
КМОП
Температурный класс
ПРОМЫШЛЕННЫЙ
АВТОМОБИЛЬНАЯ
Терминальная отделка
Матовая олово (Sn)
Матовая олово (Sn)
Терминальная форма
КРЫЛО ЧАЙКИ
КРЫЛО ЧАЙКИ
Шаг клемм
0,65 мм
0,65 мм
Положение терминала
ДВОЙНОЙ
ДВОЙНОЙ
Максимальное время при пиковой температуре оплавления (с)
40
40
Усиление единства BW-Nom
10000 кГц
10000 кГц
Коэффициент усиления по напряжению — мин.
31620
31620
Широкополосный
НЕТ
НЕТ
Ширина
3 мм
3 мм
Базовое число соответствует
101
1
Техническое описание компонентов
Техническое описание MCP602
Часто задаваемые вопросы
Что такое MCP602?
В MCP602 используется усовершенствованная КМОП-технология Microchip, которая обеспечивает низкий ток смещения, высокую скорость работы, высокий коэффициент усиления без обратной связи и размах выходного сигнала от напряжения питания к шине. MCP602 работает с одним напряжением питания, которое может составлять всего 2,7 В, потребляя менее 325 мкА тока покоя на усилитель.
Что такое неинвертирующий усилитель?
Неинвертирующий операционный усилитель представляет собой схему операционного усилителя с выходным напряжением, которое совпадает по фазе с входным напряжением.
Для чего также используется MCP602?
Сглаживающий фильтр.
Насколько низкое напряжение питания MCP602?
2,7 В
Каково произведение полосы пропускания MCP602-I/P?
2,8 МГц
