Что такое мегаомметр и зачем он нужен

Мегаомметр — это специальный измерительный прибор, предназначенный для измерения очень больших сопротивлений, в частности, сопротивления изоляции электрических цепей, кабелей, обмоток электродвигателей и трансформаторов. Основная задача мегаомметра — определение качества и надежности изоляции электрооборудования.

Для чего нужно измерять сопротивление изоляции?

• Для выявления дефектов и повреждений изоляции на ранней стадии
• Для предотвращения коротких замыканий и пожаров из-за пробоя изоляции
• Для оценки срока службы изоляции и планирования ремонтов
• Для проверки качества монтажа электропроводки
• Для приемо-сдаточных испытаний электрооборудования

Регулярные измерения сопротивления изоляции позволяют своевременно выявлять ухудшение ее свойств и принимать меры до возникновения аварийных ситуаций.

Устройство и принцип работы мегаомметра

Как устроен мегаомметр и на чем основан принцип его работы? Основными элементами прибора являются:

• Источник высокого напряжения (обычно 100 В — 2500 В)
• Измерительная схема
• Шкала или дисплей для отображения результатов

Принцип измерения основан на законе Ома: через изоляцию пропускается ток известного напряжения и измеряется его величина. По соотношению напряжения и тока определяется сопротивление изоляции.

Важная особенность — мегаомметр использует постоянный ток. Это позволяет исключить влияние емкостного сопротивления изоляции на результаты измерений.

Виды мегаомметров

Какие бывают типы мегаомметров? Можно выделить два основных вида:

1. Аналоговые (стрелочные) мегаомметры

• Имеют механическую измерительную систему
• Результат отображается стрелкой на шкале
• Часто оснащены ручным генератором
• Просты и надежны, но менее точны

2. Цифровые мегаомметры

• Используют электронную схему измерения
• Результат выводится на цифровой дисплей
• Питание от батарей или сети
• Более точные, имеют дополнительные функции

Цифровые модели постепенно вытесняют аналоговые благодаря большей функциональности и удобству использования.

Как правильно пользоваться мегаомметром

Измерение сопротивления изоляции мегаомметром требует соблюдения определенной методики. Основные этапы работы:

1. Отключить тестируемое оборудование от сети
2. Убедиться в отсутствии напряжения
3. Подключить щупы мегаомметра к проверяемым цепям
4. Выбрать напряжение измерения
5. Провести измерение и зафиксировать показания
6. Снять остаточный заряд с проверяемых цепей

Чего нельзя делать при работе с мегаомметром?

• Проводить измерения на работающем оборудовании
• Прикасаться к неизолированным частям щупов во время измерения
• Оставлять прибор подключенным после завершения измерений

Нормы сопротивления изоляции

Какое сопротивление изоляции считается нормальным? Минимально допустимые значения зависят от вида оборудования и напряжения. Типовые нормы:

• Для электропроводки до 1000 В — не менее 0,5 МОм
• Для электродвигателей до 1000 В — не менее 1 МОм
• Для трансформаторов — не менее 300 МОм

Точные нормативы указываются в технической документации на конкретное оборудование. При снижении сопротивления ниже нормы требуется ремонт или замена изоляции.

Меры безопасности при работе с мегаомметром

Использование мегаомметра связано с риском поражения электрическим током. Основные правила безопасности:

• К работе допускаются лица с группой по электробезопасности не ниже III
• Измерения проводить только на отключенном оборудовании
• Использовать диэлектрические перчатки и инструмент
• Не прикасаться к токоведущим частям во время измерения
• После измерения снимать остаточный заряд

Строгое соблюдение техники безопасности — обязательное условие при работе с мегаомметром.

Периодичность проверки сопротивления изоляции

Как часто нужно проводить измерения сопротивления изоляции? Рекомендуемая периодичность:

• Для электропроводки и кабелей — 1 раз в 3 года
• Для электродвигателей — 1 раз в год
• Для трансформаторов — 1 раз в 6 месяцев

В помещениях с агрессивной средой или повышенной опасностью проверки проводят чаще. Конкретные сроки устанавливаются местными нормативными документами.

для чего нужен, что измеряют, как пользоваться

Содержание:

Устройство и принцип работы мегаомметра

Старение изоляции электропроводки, как и любой электрической цепи, невозможно определить мультиметром. Собственно, даже при номинальном напряжении 0,4 кВ на силовом кабеле, ток утечки через микротрещины в изоляционном слое будет не настолько большой, чтобы его можно было зафиксировать штатными средствами. Не говоря уже про измерения сопротивления неповрежденной изоляции жил кабеля.

В таких случаях применяют специальные приборы – мегаомметры, измеряющие сопротивления изоляции между обмотками двигателя, жилами кабеля, и т.д. Принцип работы заключается в том, что на объект подается определенный уровень напряжения и измеряется номинальный ток. На основании этих двух величин производится расчет сопротивления согласно закону Ома для участка цепи ( I = U/R и R=U/I ).

Характерно, что в мегаомметрах для тестирования используется постоянный ток. Это связано с емкостным сопротивлением измеряемых объектов, которое будет пропускать переменный ток и тем самым вносить неточности в измерения.

Конструктивно модели мегаомметров принято разделять на два вида:

Аналоговые (электромеханические) — мегаомметры старого образца.
Аналоговый мегаомметр

Цифровые (электронные) – современные измерительные устройства.

Электромеханический мегаомметр

Рассмотрим упрощенную электрическую схему мегаомметра и его основные элементы

Упрощенная схема электромеханического мегаомметра

Обозначения:

1. Ручной генератор постоянного тока, в качестве такового используется динамо-машина. Как правило, для получения заданного напряжения скорость вращения рукояти ручного генератора должна бить около двух оборотов в течение секунды.
2. Аналоговый амперметр.
3. Шкала амперметра, отградуированная под показания сопротивления, измеряемого в килоомах (кОм) и мегаомах (МОм). В основу калибровки положен закон Ома.
4. Сопротивления.
5. Переключатель измерений кОм/Мом.
6. Зажимы (выходные клеммы) для подключения измерительных проводов. Где «З» – земля, «Л» – линия, «Э» – экран. Последний используется, когда необходимо проверить сопротивление относительно экрана кабеля.

Основное преимущество такой конструкции заключается в его автономности, благодаря использованию динамо-машины прибор не нуждается во внутреннем или внешнем источнике питания. К сожалению, у такого конструктивного исполнения имеется много слабых мест, а именно:

• Чтобы отобразить точные данные для аналоговых приборов важно минимизировать фактор механического воздействия, то есть мегаомметр должен оставаться неподвижным. А этого трудно добиться, вращая ручку генератора.
• На отображаемые данные влияет равномерность вращения динамо-машины.
• Часто в процессе измерения приходится задействовать усилия двух человек. Причем один из них выполняет сугубо физическую работу, — вращает ручку генератора.
• Основной недостаток аналоговой шкалы – ее нелинейность, что также негативно отражается на погрешности измерений.

Заметим, что в более поздних аналоговых мегаомметрах производители отказались от использования динамо-машины, заменив ее возможностью работы от встроенного или внешнего источника питания. Это позволило избавиться от характерных недостатков, помимо этого у таких устройств существенно увеличились функциональные возможности, в частности, расширился диапазон калибровки напряжения.

Современная аналоговая модель мегаомметра Ф4102

Что касается принципа работы, то он в аналоговых моделях остался неизменным и заключается в особой градации шкалы.

Электронный мегаомметр

Основное отличие цифровых мегаомметров заключается в применении современной микропроцессорной базы, что позволяет существенно расширить функциональность приборов. Для получения измерений достаточно задать исходные параметры, после чего выбрать режим диагностики. Результат будет выведен на информационное табло. Поскольку микропроцессор производит расчеты исходя из оперативных данных, то класс точности таких устройств существенно выше, чем у аналоговых мегаомметрах.

Отдельно следует упомянуть о компактности цифровых мегомметров и их многофункциональности, например, проверка устройств защитного отключения, замеры сопротивления заземления, петель фаза/ноль и т. д. Благодаря этому при помощи одного устройства можно провести комплексные испытания и все необходимые измерения.

Принцип проведения измерений

Мегаомметр позволяет измерить величину сопротивления изоляции. Для этого на его щупы подается напряжение и измеряется возникший электрический ток. Чтобы получить искомый результат, используется закон Ома:

где U – подаваемое на щупы напряжение,

I – измеренная сила тока.

Конструктивные особенности мегаомметров

Существуют разные модели мегаомметров, но все они включают в себя высоковольтный источник постоянного напряжения (генератор) и амперметр. Генератор выдает откалиброванное напряжение, величина которого выставляется заранее. По этой причине измерительную шкалу прибора можно сразу проградуировать в единицах измерения сопротивления, а не силы тока.

Виды мегаомметров

Можно выделить два основных вида приборов:

1. Мегаомметры, укомплектованные механическим генератором. Это приборы старого образца, в которых в качестве источника напряжения используются динамо-машины. Их нужно приводить в действие вручную с частотой примерно 2 об/сек. Они достаточно габаритные и тяжелые, но при этом не нуждаются в источнике питания. Такие приборы удобны своей автономностью.

Так выглядит мегаомметр с механическим генератором

2. Мегаомметры, укомплектованные электронным преобразователем. Это приборы нового поколения. В них источник постоянного напряжения работает от встроенных аккумуляторов или блока питания. Такие устройства компактные и легкие, но их работоспособность зависит от источника питания.

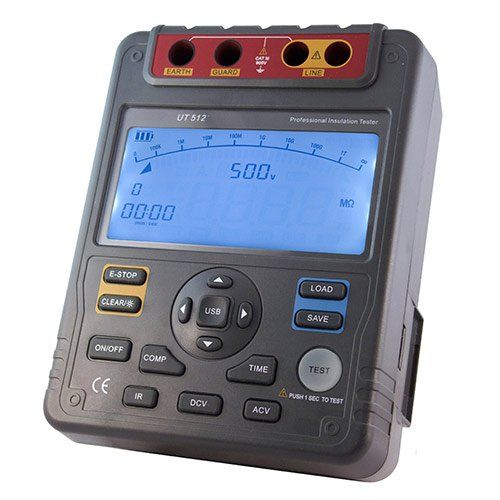

Так выглядит электронный мегаомметр

Как подключить мегаомметр?

Для каждой модели приборов данного назначения определена величина выходного напряжения, поэтому чтобы эффективно испытать изоляцию или измерить ее сопротивление требуется правильно подобрать мегаомметр.

Для проверки изоляции кабеля мегаомметром создают так называемый экстремальный случай, при котором на испытуемый участок подают напряжение выше номинального, но в допустимых нормах, прописанных в технической документации.

Например: генератор мегаомметра может выдавать:

• 100V;
• 250V;
• 500V;
• 700V;
• 1000V;
• 2500V.

Соответственно подача напряжения должна быть на порядок большей.

Длительность процесса измерения обычно не превышает 30 секунд или минуты, это необходимо для более точного выявления дефектов, а также исключения их последующего появления при перепадах напряжения в сети.

Основа технологического процесса измерения сопротивления это: подготовка к процессу, его выполнение и финальный этап.  Каждый из них включает определенный перечень манипуляций необходимых для достижения поставленной цели без ущерба для окружающих и в первую очередь для себя.

При подготовке к работе следует организовать свои действия, изучить схему электрической установки, чтобы исключить возможную поломку, а также обеспечить свою безопасность.

Начиная работу, следует прежде проверить прибор на исправность. Для этого выводы соединяют с измерительными проводами. Затем их концы соединяют друг с другом пытаясь закоротить. После подачи напряжения замеряют показания измерений (они должны быть равны нулю). Следующий этап предусматривает повторный замер. В случае отсутствия неисправностей показание должно отличаться от предыдущего.

Затем подсоединяют переносное заземление к контуру земли, проверяют и обеспечивают отсутствие напряжение на участке, устанавливают переносное заземление, собирают схему измерения прибора, снимают переносное напряжение, снимают остаточный заряд, отключают соединительный провод, снимают переносное напряжение.

Финальный этап предусматривает восстановление разобранных цепочек, снятие шунтов и закороток, а также подготовку схемы к рабочему режиму. Документируют полученные результаты измерений сопротивления изоляционного слоя в акте поверки изоляции.

Для чего проверяют сопротивление изоляции кабеля?

Для чего вообще производят эти измерения? Ток у нас течет по проводнику, которым является медная или алюминиевая жила (или много жил). И между токопроводящей жилой и окружающей средой находится изоляция – пластмассовая, резиновая, ПВХ, бумажная, масляная.

Изоляция защищает жилу от соприкосновения с другой жилой, с окружающей средой, с человеком. Характеристикой качества изоляции, кроме прочих, является сопротивление изоляции. Эта характеристика измеряется в омах и их производных (кило, мега, гига).

Сопротивление – это величина обратная проводимости, то есть она показывает способность не пропускать электрический ток. Чем слабее изоляция, тем больше вероятность, что ток найдет путь и распространится из кабеля через токопроводящие поверхности и материалы. То есть произойдет пробой изоляции кабеля на поверхность какую-нибудь.

Изоляция может ухудшаться по следующим причинам:

• старение изоляции в течении времени
• увеличенная влажность
• механические повреждения
• воздействие агрессивной среды

Допустимые значения сопротивления изоляции

Величины сопротивления изоляции (Rx) кабелей различных типов должны быть выше допустимых значений. Допустимые значения определяются в ГОСТах, технических условиях, нормах и объемах испытания электрооборудования. Если брать нормы по испытанию сопротивления изоляции силовых кабельных линий, то тут всё просто:

• испытываются мегаомметром на 2500В на протяжении 1 минуты
• значение Rх должно быть больше 0,5 МОм для кабелей до 1кВ включительно
• для кабелей напряжением выше 1кВ значение сопротивления изоляции не нормируется, а факторами, определяющими пригодность является величина тока утечки при высоковольтных испытаниях и отсутствие пробоев

Порядок проверки сопротивления изоляции кабеля мегаомметром

Приходишь на объект, и видишь например следующую картину.
Перед непосредственно проверкой сопротивления изоляции надо убедиться, что:

• жилы кабеля прозвонены и промаркированы (о прозвонке читайте тут)
• на жилах кабеля, куда будем подавать напряжение нет грязи, нагори, краски (на жиле кабеля такого нет, но это может быть на заземлении, которое окрашивают или же оно может быть покрыто слоем ржавчины, тогда надо отскрести отверткой или ножом)
• на другом конце кабеля никто не работает и кабель отсоединен от нагрузки и источника питания (не стоит подавать напряжение на монтажника, который может разделывать кабель с другой стороны, или замерять Rx кабеля с нагрузкой, также стоит проследить, чтобы мы не подали высокое напряжение на вторичные цепи и элементы, которые могут от 2500В прийти в негодность, поэтому иногда их просто мегерят на 500В)
• кабель обесточен и предусмотрены меры, не допускающие случайную подачу напряжения на испытуемый кабель (замки, плакаты, выкачены ячейки)
• если мегер-тест (измерение сопротивления изоляции) идет в комплексе с высоковольтными испытаниями, то нужно убедиться, что на втором конце кабеля (второй конец – противоположный от места испытания) выставлен человек или помещение заперто и огорожено с вывешенными плакатами
• мегаомметр находится в исправном состоянии и годен к эксплуатации (клеймо поверки на корпусе и концы прибора испытаны)
• вы имеете право и квалификацию работать с мегаомметром и производить данный вид работ (3 группа по электробезопасности и не просроченная проверка специальных знаний, плюс медосмотр)
• провода мегаомметра должны иметь высокую изоляцию (тут можно еще сделать следующее: свести два провода мегаомметра и подать напряжение – значение должно быть нулевым, так как изоляции между проводами нет, а если развести – то бесконечность – так как сопротивление воздуха велико)

После того, как вышеприведенные пункты стали очевидно реализованы, можно приступать к делу. Помегерим!

Работа с мегаомметром

При испытаниях мегаомметр вырабатывает очень высокое напряжение — 500 В, 1000 В, 2500 В. В связи с этим проводить измерения необходимо очень осторожно. На предприятиях к работе в прибором допускаются лица, имеющие группу электробезопасности не ниже 3-й.

Перед тем как провести измерения мегаомметром, в тестируемые цепи отключают от электропитания. Если вы собираетесь проверить состояние проводки в доме или квартире, надо отключить рубильники на щитке или выкрутить пробки. После выключают все полупроводниковые приборы.

Один из вариантов современных мегаомметров

Если проверять будете розеточные группы, вынимаете вилки всех приборов, которые включены в них. Если проверяются осветительные цепи, выкручиваются лампочки. Они тестового напряжения не выдержат. При проверке изоляции двигателей они также полностью отключаются от питания. После этого к тестируемым цепям подключается заземление. Для этого к «земляной» шине крепится многожильный провод в оболочке сечением не менее 1,5 мм2. Это так называемое переносное заземление. Для более безопасной работы свободный конец с оголенным проводником крепят к сухому деревянному держаку. Но оголенный конец провода должен быть доступен — чтобы можно было им прикасаться к проводам и кабелям.

Требования по обеспечению безопасных условий работы

Даже если вы хотите в домашних условиях измерить сопротивление изоляции кабеля, перед тем как пользоваться мегаомметром стоит ознакомиться с требованиями по технике безопасности. Основных правил несколько:

1. Держать щупы только за изолированную и ограниченную упорами часть.
2. Перед подключением прибора отключить напряжение, убедиться в том, что поблизости нет людей (на протяжении всей измеряемой трассы, если речь идет о кабелях).
   Как пользоваться мегаомметром: правила электробезопасности
3.  Перед подключением щупов снять остаточное напряжение при помощи подсоединения переносного заземления. И отключать его после того как щупы установлены.
4. После каждого измерения снимать со щупов остаточное напряжение соединив их оголенные части вместе.
5. После измерения к измеренной жиле подключать переносное заземление, снимая остаточный заряд.
6. Работать в перчатках.

Правила не очень сложные, но от их выполнения зависит ваша безопасность.

Как подключать щупы

На приборе обычно есть три гнезда для подключения щупов. Они располагаются в верхней части приборов и подписаны:

• Э — экран;
• Л- линия;
• З — земля;

Также имеется три щупа, один из которых имеет с одной стороны два наконечника. Он используется когда необходимо исключить токи утечки и цепляется к экрану кабеля (если такой есть). На двойном отводе этого щупа есть буква «Э». Тот штекер, который идет от этого отвода и устанавливается в соответствующее гнездо. Второй его штекер устанавливается в гнездо «Л» — линия. В гнездо «земля» всегда подключается одинарный щуп.

Щупы для мегаомметра

На щупах есть упоры. При проведении измерений руками браться за них так, чтобы пальцы были до этих упоров. Это обязательное условие безопасной работы (про высокое напряжение помним).

Если проверить надо только сопротивление изоляции без экрана, ставится два одинарных щупа — один в клемму «З», другой в клемму «Л». При помощи зажимов-крокодилов на концах подключаем щупы:

• К тестируемым проводам, если надо проверить пробой между жилами в кабеле.
• К жиле и «земле», если проверяем «пробой на землю».
  Есть буква «Э» — этот конец вставляется в гнездо с такой же буквой

Других комбинаций нет. Проверяется чаще изоляция и ее пробой, работа с экраном встречается довольно редко, так как сами экранированные кабели в квартирах и частных домах используются редко. Собственно, пользоваться мегаомметром не особо сложно. Важно только не забывать о наличии высокого напряжения и необходимости снимать остаточный заряд после каждого измерения. Это делают прикасаясь проводом заземления к только что измеренному проводу. Для безопасности этот провод можно закрепить на сухом деревянном держаке.

Процесс измерения

Выставляем напряжение, которое будет выдавать мегаомметр. Оно выбирается не произвольно, а из таблицы. Есть мегаомметры, которые работают только с одним напряжением, есть работающие с несколькими. Вторые, понятное дело, удобнее, так как их можно использовать для тестирования различных устройств и цепей.  Переключение тестового напряжения производится ручкой или кнопкой на лицевой панели прибора.

Наименование элементаНапряжение мегаомметраМинимально допустимое сопротивление изоляцииПримечания

Электроизделия и аппараты с напряжением до 50 В	100 В	Должно соответствовать паспортным, но не менее 0,5 МОм	Во время измерений полупроводниковые приборы должны быть зашунтированы
тоже, но напряжением от 50 В до 100 В	250 В
тоже, но напряжением от 100 В до 380 В	500-1000 В
свыше 380 В, но не больше 1000 В	1000-2500 В
Распределительные устройства, щиты, токопроводы	1000-2500 В	Не менее 1 МОм	Измерять каждую секцию распределительного устройства
Электропроводка, в том числе осветительная сеть	1000 В	Не менее 0,5 МОм	В опасных помещениях измерения проводятся раз в год, в друих – раз в 3 года
Стационарные электроплиты	1000 В	Не менее 1 МОм	Измерение проводят на нагретой отключенной плите не реже 1 раза в год

Перед тем как пользоваться мегаомметром, убеждаемся в отсутствии напряжения на линии — тестером или индикаторной отверткой. Затем, подготовив прибор (выставить напряжение и на стрелочных выставить шкалу измерения) и подключив щупы, снимаем заземление с проверяемого кабеля (если помните, оно подключается перед началом работ).

Следующий этап — включаем в работу мегаомметр: на электронных нажимаем на кнопку Test, в стрелочных крутим ручку динамо-машины. В стрелочных крутим до тех пор, пока не зажжется на корпусе лампа — это значит необходимое напряжение в цепи создано. В цифровых в какой-то момент значение не экране стабилизируется. Цифры на экране — сопротивление изоляции. Если оно не меньше нормы (средние указаны в таблице, а точные есть в паспорте к изделию), значит все в норме.

Как проводить измерения мегаомметром

После того, как измерение окончено, перестаем крутить ручку мегаомметра или нажимаем на кнопку окончания измерения на электронной модели. После этого можно отсоединять щуп, снимать остаточное напряжение.

Документирование результатов измерений

По итогам проведенных работ подготавливается отдельный документ, в котором фиксируются все необходимые данные.

Важно! Согласно ПУЭ в трехфазных сетях потребуется выполнить не менее 10 замеров, каждый из которых учитывается в протоколе измерения сопротивлений изоляции.

В бытовых однофазных цепях вполне достаточно будет провести три замера. В последних строчках заполняемого протокола обязательно должна присутствовать фраза о соответствии полученных результатов требованиям ПУЭ.

Кроме того, в них вносятся следующие данные:

1. Дата и объем проведенных обследований.
2. Сведения о составе рабочей бригады (из обслуживающего персонала).
3. Используемые при проверке измерительные приборы.
4. Схема их подключения, окружающая температура, а также условия проведения работ.

По завершении протоколирования измерений журнал с соответствующими записями убирается в надежное место, где он хранится до следующих испытаний. Сохраненные таким образом акты замеров в любой момент могут потребоваться для того, чтобы в аварийных ситуациях служить доказательством исправности поврежденного изделия.

Готовый протокол обязательно заверяется подписью производителя работ и проверяющего, назначенного из состава оперативного персонала. Для оформления актов замеров допускается использовать обычный блокнот, но более законным и надежным способом считается заполнение специального бланка (его образец приводится ниже).

Образец протокола измерения сопротивления изоляции

Заранее подготовленная форма протокола содержит пункты, в которых указываются:

1. Порядок проведения измерительных операций.
2. Применяемые при этом средства измерения.
3. Основные нормативы по контролируемому параметру.

Кроме того, форма актов измерения электропроводок содержит готовые таблицы, подготовленные к заполнению. В таком виде документ составляется на компьютере всего лишь один раз, после чего он распечатывается на принтере в нескольких экземплярах. Такой подход позволяет сэкономит время на подготовку документации и придает актам замеров законченный, официальный вид.

Периодичность замеров сопротивления изоляции

Требованиями ПУЭ предусмотрены определенные сроки, с учетом которых организуются и проводятся измерения сопротивления изоляции мегаомметром. Всем желающим поближе познакомиться с тем какова периодичность измерений сопротивления изоляции в осветительных сетях наружных установок, а также в их силовой части предлагаем изучить следующие разделы.

Когда и при каких условиях производятся замеры в наружных установках

Экспертиза электропроводки и других электротехнических объектов (измерение сопротивления защитной изоляции) проводится в следующих обязательных случаях:

1. При изготовлении продукции на производящем ее предприятии.
2. Непосредственно на электротехническом объекте перед началом монтажных работ.
3. По их завершении перед запуском объекта в эксплуатацию (перед подачей напряжения на него).
4. После серьезных аварий и выявления недопустимых дефектов.
5. При проведении технического обслуживания в сроки, оговоренные в технической документации на конкретный вид оборудования.

При нарушении этих требований и несоблюдении установленных сроков проверок сопротивления изоляции увеличивается вероятность появления сбоев в работе электроустановок. Нарушителей могут ожидать предусмотренные законом санкции и штрафы. Поэтому лицами, ответственными за электрооборудование на предприятиях, своевременно подготавливаются планы проведения замеров изоляции.

Сроки проведения обследований

Частота проведения замеров сопротивления изоляции в электроустановках, кабельных линиях и электропроводках зависит от их типа, условий эксплуатации и общего состояния объекта.

Так, для проверки сопротивления кабелей, эксплуатируемых на улице и во взрывоопасных помещениях эти мероприятия организуются не реже одного раза в год. Для оборудования и кабельных линий, проложенных внутри помещений, и в ряде других случаев этот показатель измеряется не реже одного раза в течение 3-х лет.

Какова периодичность измерения сопротивления изоляции осветительных сетей наружных установок?

Обратите внимание: Согласно ПУЭ сопротивление изоляции кабелей, смонтированных в подъемных кранах и городских лифтах, должно проверяться ежегодно (посредством того же измерителя Fluke 1507, например).

Аналогичные временные периоды предусматриваются и для электрических плит бытового и промышленного назначения. Различных подходов к проведению испытаний сопротивления существует множество, а перечисленные выше варианты взяты только как частные примеры.

В заключение отметим, что согласно действующим нормативам (смотрите ПУЭ и ПТЭЭП, в частности) периодичность проверок сопротивления определяется конкретными условиями эксплуатации кабельных изделий. В каждом частном случае испытания организуются и проводятся в соответствие с требованиями, приведенными в сопроводительной документации на них.

Нормы испытательного напряжения для кабелей/оборудования

Рабочее напряжение кабеля/оборудования	Нормы испытательного напряжения постоянного тока
От 24 до 50 В	От 50 до 100 В постоянного тока
От 50 до 100 В	От 100 до 250 В постоянного тока
От 100 до 240 В	От 250 до 500 В постоянного тока
От 440 до 550 В	От 500 до 1000 В постоянного тока
2400 В	От 1000 до 2500 В постоянного тока
4100 В	От 1000 до 5000 В постоянного тока
От 5000 до 12 000 В	От 2500 до 5000 В постоянного тока
> 12 000 В	От 5000 до 10 000 В постоянного тока

В приведенной выше таблице показаны рекомендованные нормы испытательного напряжения в соответствии с рабочими напряжениями установок и оборудования (значения взяты из руководства IEEE 43-2000).

Кроме того, эти значения задаются для электрических приборов в самых разнообразных местных и международных стандартах (IEC 60204, IEC 60439, IEC 60598 и т.д.).

Во Франции, например, стандарт NFC15-100 предусматривает значения испытательного напряжения и минимального сопротивления изоляции для электроустановок (500 В постоянного тока и 0,5 МОм при номинальном напряжении от 50 до 500 В).

Однако вам настоятельно рекомендуется обратиться к изготовителю кабеля/оборудования, чтобы узнать их собственные рекомендации по требуемому испытательному напряжению.

Что следует выполнить после окончания измерения мегаомметром

Сразу после выполнения измерений, необходимо сделать три главные вещи. Нужно внесение в протокол измерительных результатов, приведения в порядок рабочего места с инструментами и приспособлениями, а дальше снятие с токоведущих частей остаточного заряда кратковременным заземлением.

Важно отметить, что по требованию охраны труда, в конце работы должна быть отключена измерительная аппаратура, разряжена цепь, которая находится под мегаомметровым воздействием. Далее нужно сделать отсоединение приборных проводов от тока, записать измерительные результаты в ведомость. Потом сообщить лицу, который ответственен за производственные работы. Обо всех недостатках, которые были замечены в процессе деятельности, нужно доложить, чтобы были приняты меры.

Правильное отключение как залог сохранения работоспособности прибора

В целом, мегаомметр — измерительный прибор, позволяющий изучить показания сопротивления электросетевых и приборных обмоток. Отличается от других аппаратов работой на высоком напряжении. Напряжение генерируется самим устройством благодаря встроенной батареи. Область применения его обширна: обычно используется во всех видах промышленности, где есть высокое напряжение. Использовать несложно, главное — изучить инструкцию по применению мегаомметра эс0202 2г и соблюдать технику безопасности. В противном случае, возможна поломка и, как следствие, необходимость ремонта.

Советы по работе с мегаомметром:

• ⚡некоторые путаются со шкалами прибора М4100. Где расположена шкала измерения в мегаомах, а где в килоомах? Чтобы не запамятовать воспользуйтесь подсказкой: мегаом (мОм) как единица измерения выше, чем килоом (кОм), соответственно и ее шкала находится выше!
• ⚡перед измерением очищайте концы жил кабеля от грязи. Грязная изоляция может дать плохие результаты, хотя сам кабель будет исправным;
• ⚡измерительные провода самого мегаомметра должны иметь изоляцию минимум 10мОм. Не используйте непонятные обрезки или куски старых проводов. Вы только ухудшите показания измерений и не узнаете точных результатов;
• ⚡когда проверяете кабель, в цепи которого присутствует счетчик, обязательно отсоединяйте все фазные жилы и нулевую жилу от корпуса или шинки. Иначе из-за прибора учета, у вас будут показания мегаомметра, как будто жилы кабеля дают короткое замыкание между собой;
• ⚡если вы последовательно проводите измерения отдельных участков проводки, всегда отключайте нулевые жилы от общей шины. В противном случае получите одинаковые замеры на всех кабелях. И эти результаты будут равны худшему сопротивлению одного из подключенных кабелей;
• ⚡если кабель протяженный (более 1 км), с большой емкостью, то снимать остаточный заряд необходимо с помощью специальной штанги. А то можно создать большой ”бум” прямо перед глазами;
• ⚡при измерениях в сетях освещения выкручивайте лампочки накаливания со светильников, сами выключатели оставляйте включенными. Для газоразрядных ламп замеры можно проводить не вытаскивая лампочек из корпусов, но с обязательным выкручиванием стартера.

Предыдущая

РазноеЭлектролизсолей, щелочей, кислот

Следующая

РазноеСхемы подключения трехфазного счетчика. Установка трёхфазного счетчика

что это такое и что им измеряют, виды мегаомметров

Что такое мегаомметр

Содержание статьи:

• 1 Что такое мегаомметр и что им измеряют, для чего он нужен?
  • 1.1 Какие виды мегаомметров бывают
  • 1.2 Где используется мегаомметр
• 2 Как пользоваться мегаомметром
• 3 Техника безопасности при работе с мегаомметром

Есть такой электроизмерительный прибор как мегаомметр. Большинству электриков хоть раз, но приходилось сталкиваться с ним во время работы на предприятии.

Мегаомметр — это одна из разновидностей электрического тестера, который позволяет измерить сопротивление. Причём делается это путём подачи в измерительную цепь высокого напряжения, которое достигает порой 2,5 тысячи вольт.

С этой целью в конструкции мегаомметра предусмотрено наличие специальной динамо-машины, которая способна вырабатывать электрический ток. Впрочем, есть мегаомметры и без встроенной динамо-машины. Давайте более подробно остановимся на том, что такое мегаомметр, для чего он нужен и что позволяет измерять.

Данная статья строительного журнала https://samastroyka.ru/ написана в повествовательном изложении. Это не технический материал или паспорт на мегаомметр. Поэтому в ней могут допускаться небольшие неточности.

Что такое мегаомметр и что им измеряют, для чего он нужен?

Итак, мегаомметр имеет несколько странное название, поэтому многие его путают с другими, не менее популярными электроизмерительными приборами. Например, существует ошибочное мнение, что мегаомметром измеряется сопротивление заземления, однако мегаомметр служит немного для иных целей.

Мегаомметр — это измерительный прибор, предназначенный для измерения сопротивления цепей, а также целостности изоляции. Последняя особенность является очень важной в плане соблюдения правил безопасности эксплуатируемых установок, электродвигателей  и т. д.

Что такое мегаомметр и что им измеряют, для чего он нужен?

Отличительная особенность мегаомметра заключается в том, что прибор способен подавать высокое напряжение в измеряемую цепь. При необходимости напряжение может быть повышено до показателей в 2,5 тысячи вольт. Хотя, как уже было сказано выше, есть определённые виды мегаомметров, которые не имеют в своей конструкции динамо-машины.

Какие виды мегаомметров бывают

Собственно существует два разных вида мегаомметра:

• аналоговые и цифровые мегаомметры;
• с динамо-машиной и без неё.

Для того чтобы работать с мегаомметром, который не имеет в своей конструкции динамо-машины (безындукторным), дополнительно потребуется генератор и аккумулятор. Источник питания будет выдавать электричество, а генератор повышать его до определённых значений.

Какие виды мегаомметров бывают

Индукционные мегаомметры с динамо-машиной уже имеют встроенный генератор напряжения. Для его работы нужно лишь покрутить за рукоятку прибора. При этом нужно соблюдать элементарные правила безопасности, чтобы не получить сильный удар током.

Где используется мегаомметр

Чаще всего мегаомметр используется для того, чтобы найти ток утечки или короткое замыкание в цепи. Мегаомметром можно проверять трансформаторы и обмотки генераторов, замерить сопротивления изоляции кабелей, а также протестировать электроустановки на предмет их технического состояния.

Современные цифровые мегаомметры оснащены различными дополнительными функциями. Например, популярные модели мегаомметров имеют возможность сохранения в памяти последних показателей, а также некоторые другие «ноу-хау», которые отсутствуют у аналоговых моделей мегаомметров.

Как пользоваться мегаомметром

Все электрики знают, чем написана техника безопасности. Так и с мегаомметром, электроизмерительным прибором, который только на вид не представляет собой никакой опасности, однако на деле не так. При неумелом и небрежном обращении с прибором, можно получить серьёзные травмы, несовместимые с жизнью.

По этой причине перед использованием мегаомметра обязательно нужно прочитать инструкцию и технику по безопасности. В любом случае пользоваться мегаомметром может только тот электрик, который имеет на это соответствующий допуск. Неподготовленные и не прошедшие инструктаж лица, не допускаются до работы с мегаомметром.

Как пользоваться мегаомметром

При работе с данным электроизмерительным прибором необходимо придерживаться следующих правил и рекомендаций:

• перед проведением замеров в первую очередь следует обесточить замеряемый контур. Если это квартира или частный дом, то отключаются вводные автоматы в электрощитке;
• в розетках не должно находиться включённых вилок от электроприборов. Также рекомендуется выкрутить и лампы из осветительных приборов, поскольку они могут сгореть при работе мегаомметра;
• если нужно протестировать мегаомметром электродвигатель, то его обязательно нужно отключить от сети 220-380 Вольт.

Кроме того, измеряемую цепь рекомендуется предварительно заземлить перед использованием мегаомметра. Заземление цепи производят кабелем, сечение которого не менее 1,5 мм². Это должен быть многожильный кабель.

Техника безопасности при работе с мегаомметром

Чтобы не допустить поражение электрическим током от мегаомметра, необходимо придерживаться техники безопасности. Во-первых, держаться нужно только за изолированные участки щупов, стараться не подходить слишком близко к металлу. Перед началом измерений следует ещё раз убедиться в том, что цепь обесточена и на неё не подаётся напряжение извне.

Мегаомметр — что это такое и что им измеряют, виды мегаомметров

Также необходимо снять остаточное заземление с измеряемой цепи посредством заземляющего контура. Если мегаомметром производится несколько измерений, то после каждого замера также нужно снимать остаточное напряжения, как с цепи, так и со щупов измерительного оборудования.

---

Оценить статью и поделиться ссылкой:

Что такое мегомметр? – Freedom Отопление и воздух

Перейти к содержимому

Круглосуточная аварийная служба

Предыдущий Следующий

Что такое мегомметр?

Что означает, что техник отключил мой компрессор?

Что такое мегомметр?

Меггинг — это хорошо

Прежде всего, вы должны понимать, что меггинг или использование мегомметра — это необходимый шаг для определения правильности работы компрессора вашего кондиционера.

Мегаомметр (мегомметр) — это тип омметра, используемый для измерения электрического сопротивления изоляторов. Изоляцию обмоток компрессора необходимо периодически проверять, чтобы определить, проходит ли электричество через изоляцию, окружающую обмотки.



Три вида электрического тока

Когда техник измеряет ток, в данном случае он определяет ток заряда емкости. Это тип тока, который начинается с высокого напряжения и падает после того, как изоляция заряжается до полного напряжения. Во-вторых, необходимо определить и измерить ток поглощения. Этот ток возникает из-за накопления влаги или наличия загрязняющих веществ в изоляции. Уровни масла, утечка через клеммные колодки и электрические предохранители или загрязненный хладагент также могут вызвать накопление тока. В-третьих, мегомметр измерит ток проводимости или утечки в изоляции.

Два вида методов

Целью измерения тока является определение исправности компрессора. Коэффициент диэлектрической абсорбции определяется техническим специалистом. Это довольно сложный математический расчет, требующий специальных знаний и навыков. Снимаются 60-секундные показания каждого терминала компрессора относительно земли, а мегаомы снимаются с 30-секундными интервалами. Между каждым чтением вывод на землю шунтируется перемычкой. Затем 60-секундные показания делятся на 30-секундные показания. Это дает расчет, известный как DAR. Коэффициент поглощения от 1,0 до 1,35 является сомнительным диапазоном, указывающим на загрязнение системы. Показание от 1,4 до 1,6 является хорошим показателем.

Индекс поляризации

Также используется индекс поляризации, для которого требуется, чтобы технический специалист «меггил» устройство в течение 10 минут. Общий вывод на компрессоре используется для снятия показаний с помощью мегаомметра. Через 1 минуту снимают показания. По истечении 10 минут проводится еще одно измерение. 10-минутное показание делится на 1-минутное показание и определяется индекс поляризации. Если показание меньше 1,0, компрессор необходимо заменить. Между 1,0 и 2,0 состояние компрессора сомнительно, и необходимо соблюдать процедуры технического обслуживания. Устройство необходимо снова протестировать в течение 48 часов, чтобы определить его состояние и пригодность к использованию. От 2,0 до 4,0 указывает на хорошую работу компрессора.





ОБ АВТОРЕ

Дон Джонсон – президент организации Freedom Heating and Cooling в Бирмингеме, штат Алабама, которая предлагает владельцам домов следующие инструменты: Кондиционер или печь», ресурс, который поможет домовладельцам сэкономить на проблемах с HVAC

«Руководство для домовладельца по найму компании по отоплению и кондиционированию воздуха », краткое руководство о том, как гарантировать, что вы никогда не пострадаете, наняв неподходящего подрядчика. .
«Полное руководство для владельцев дома по проектированию системы ОВК» , 59-страничная электронная книга, описывающая 9 шагов к построению полной системы домашнего комфорта. Свяжитесь с ним по телефону 205-444-4444 или свяжитесь через Facebook или Google +

Наслаждайтесь беззаботным обслуживанием от доверенных местных специалистов

Чтобы получить честное и надежное обслуживание, обращайтесь к дружелюбным специалистам Freedom Heating & Cooling!

Ссылка для загрузки страницы

Перейти к началу

Должен ли я использовать потенциометр или мегомметр?

Когда следует использовать потенциометр, а когда мегомметр? На этот, казалось бы, простой вопрос нет такого простого ответа, поскольку разница заключается не в функции каждого инструмента, а в предполагаемом результате.

Давайте сначала рассмотрим, что делает каждое устройство:

hi-pot (сокращенно высокий потенциал или высокое напряжение) — это термин, используемый для приборов для проверки электробезопасности, используемых для проверки электрической изоляции в готовых устройствах, кабелях или другие проводные сборки, печатные платы, электродвигатели и трансформаторы.

Мегаомметр — это специальный тип омметра, используемый для измерения электрического сопротивления изоляторов.

По сути, и потенциометр, и мегомметр делают одно и то же, но с совершенно разными результатами. Оба прибора подают сравнительно высокое напряжение на изоляцию и пропускают ток утечки через изоляцию в соответствии с ее изолирующими свойствами и состоянием. Но мегомметр дает оператору измерение, в то время как кастрюля действует.

Мегаомметр измеряет чрезвычайно малые токи, обычно в нано — ампер, которые проходят через дефекты и разрушение изоляционного материала. Согласно закону Ома, он преобразует это в показания сопротивления. Обычно это мегаомы. Все, что меньше одного МОм, обычно считается вышедшим из строя.

После того, как оператор получит показания мегомметра, он должен решить, следует ли тестируемому оборудованию оставаться в эксплуатации, очищать его, ремонтировать или утилизировать. Поскольку он работает с испытательным током всего в несколько миллиампер, мегомметр имеет ограниченную мощность и не повреждает изоляцию. Это важно, потому что наиболее эффективное использование мегомметра включает в себя повторяющиеся рутинные испытания, чтобы установить тенденцию жизненного цикла и выполнить профилактическое обслуживание.

В противоположность этому, в высоковольтном горшке используются более высокие напряжения и токи, и хотя он может обеспечить измерение, его основная функция заключается в выявлении и уничтожении слабых; Например, вывести из эксплуатации маргинальное оборудование, разрушив слабую изоляцию до того, как в работе произойдет дорогостоящий сбой. Тестирование может быть выполнено в постоянном или переменном напряжении.

Высокие горшки также известны как «тестеры диэлектрической стойкости». Испытуемый элемент должен выдерживать приложенное напряжение; тем не менее, компромисс может быть достигнут в тесте на «опрокидывание». Тестер имеет измеритель напряжения и тока, и ожидается, что они будут расти синхронно, пока изоляция «выдерживает».
