Как работает автоматический выключатель света с фотодатчиком. Какие преимущества дает его использование. Обзор лучших моделей на рынке в 2024 году. Как правильно выбрать и установить автоматический выключатель света.

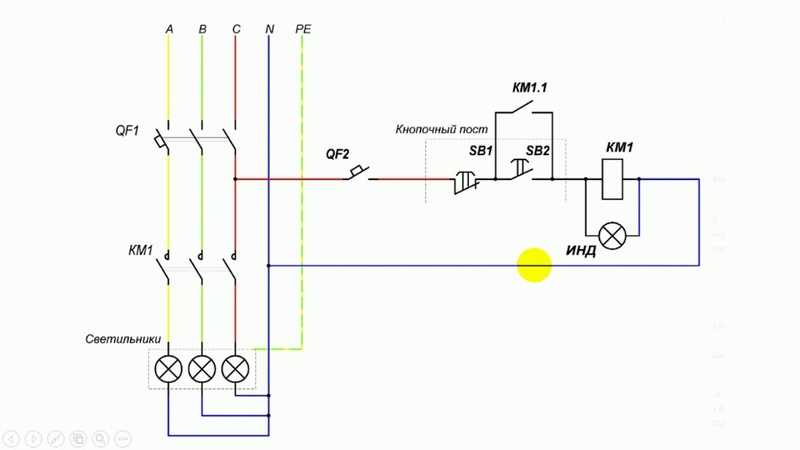

Принцип работы автоматического выключателя света с фотодатчиком
Автоматический выключатель света с фотодатчиком — это устройство, которое автоматически включает и выключает освещение в зависимости от уровня естественного освещения. Как же работает такой выключатель?
В основе его работы лежит фоторезистор — элемент, меняющий свое сопротивление в зависимости от освещенности. При ярком свете сопротивление фоторезистора падает, а в темноте — возрастает. Схема выключателя анализирует сопротивление фоторезистора и подает сигнал на включение или выключение света.
Когда естественного света достаточно, сопротивление фоторезистора низкое, и схема выключателя отключает искусственное освещение. При наступлении сумерек сопротивление возрастает, что приводит к включению света. Порог срабатывания обычно можно регулировать.
Преимущества использования автоматического выключателя света
Использование автоматического выключателя света с фотодатчиком дает ряд существенных преимуществ:
- Экономия электроэнергии за счет автоматического отключения света днем
- Повышение комфорта — не нужно вручную включать/выключать свет
- Безопасность — свет автоматически включится в темное время суток
- Продление срока службы ламп благодаря оптимальному режиму работы
- Возможность настройки порога срабатывания под конкретные условия
Таким образом, автоматический выключатель света позволяет оптимизировать расход электроэнергии и повысить комфорт использования освещения.
Обзор лучших моделей автоматических выключателей света 2024 года
На рынке представлено множество моделей автоматических выключателей света с фотодатчиком. Рассмотрим наиболее популярные и функциональные устройства 2024 года:
1. Honeywell Home Programmable Light Switch
Программируемый выключатель света от Honeywell отличается широкими возможностями настройки. Основные особенности:
- 7 программ работы на неделю
- 3 режима работы
- Совместимость с разными типами ламп
- Большой дисплей с подсветкой
- Автоматическое обновление времени
Это универсальное решение для дома и офиса, позволяющее гибко настроить график работы освещения.
2. Kasa Smart Wi-Fi Light Switch
Умный выключатель Kasa с поддержкой Wi-Fi предлагает широкие возможности управления через смартфон:
- Управление через приложение Kasa Smart
- Совместимость с Amazon Alexa и Google Home
- Функция диммирования
- Группировка устройств
- Простая установка без хаба
Отличный выбор для создания умного дома с дистанционным управлением освещением.
3. Lutron Motion Sensor Light Switch
Выключатель Lutron сочетает датчик движения и фотодатчик:
- Автоматическое включение при входе в помещение
- Регулируемая чувствительность датчика
- Настройка времени работы после срабатывания
- Совместимость с разными типами ламп
- Простая установка без нейтрального провода
Идеальное решение для помещений с нерегулярным использованием — кладовых, прихожих, санузлов.
Как выбрать автоматический выключатель света с фотодатчиком
При выборе автоматического выключателя света следует учитывать несколько важных факторов:
- Тип управления — только фотодатчик или комбинация с датчиком движения
- Мощность подключаемой нагрузки — должна соответствовать используемым лампам
- Наличие дополнительных функций — программирование, дистанционное управление и т.д.
- Простота установки и настройки
- Совместимость с имеющейся электропроводкой
Правильно подобранный автоматический выключатель света позволит максимально эффективно организовать управление освещением и сэкономить электроэнергию.
Рекомендации по установке и настройке
Для корректной работы автоматического выключателя света с фотодатчиком важно правильно его установить и настроить:
- Располагайте фотодатчик так, чтобы на него не попадал свет от управляемых ламп
- Настройте порог срабатывания с учетом естественной освещенности помещения
- При использовании датчика движения, отрегулируйте его чувствительность
- Для программируемых моделей задайте оптимальный график работы
- Периодически проверяйте работу устройства и при необходимости корректируйте настройки
Соблюдение этих рекомендаций обеспечит стабильную и эффективную работу автоматического выключателя света.
Заключение
Автоматический выключатель света с фотодатчиком — это современное и удобное устройство для управления освещением. Оно позволяет существенно сэкономить электроэнергию и повысить комфорт использования осветительных приборов. На рынке представлен широкий выбор моделей с различным функционалом, что позволяет подобрать оптимальное решение для любых задач. При правильном выборе и настройке автоматический выключатель света станет надежным помощником в организации эффективного освещения дома или офиса.
Автоматический выключатель света для веранды
Некоторые частные дома устроены так. что проход в дом производится через остекленную веранду. Здесь описывается схема автоматического выключателя освещения веранды, который включает свет при открывании одной двери, и выключает его при открывании другой двери (или повторном открывании первой двери), но при условии, что на веранде действительно темно.
Отличительной особенностью данного автоматического выключателя является и то, что его фотодатчик — фоторезистор, который служит для определения темно или светло, -нужно или нет включать свет.
Этот датчик не только не нужно прятать от прямых лучей осветительного прибора, но даже наоборот, для правильной работы схемы этот фоторезистор должен быть размещен так, что бы на него попадал свет не только снаружи веранды, через её остекление, но и от осветительного прибора. В принципе, этот фоторезистор может даже быть вмонтированным в осветительный прибор.
Принципиальная схема
Принцип работы основан на логике работы D-триггера.
На его информационный D-вход поступает напряжение с датчика освещенности, а на его синхро-вход С поступает напряжение с двух датчиков положения дверей, одной, которая ведет с веранды во двор, и второй, которая ведет с веранды в дом.
Эти датчики включены последовательно, и поэтому, по схеме, в них практически нет никакой разницы. Просто, суть в том. что любое открывание любой из дверей должно приводить к появлению синхроимпульса на входе С D-триггера, чтобы записать в него информацию о состоянии датчика освещенности.
При этом, датчик освещенности расположен так, что на него попадает не только солнечный свет, но и свет от осветительного прибора.
Поэтому, данный датчик служит не только для определения необходимости включения света, но и для наблюдения за работой осветительного прибора.
Кроме автоматики есть еще и кнопки для ручного управления выключателем света, это кнопки S1 и S2. Первая служит для включения света, а вторая для его выключения. Кнопки эти без фиксации.
Рис. 1. Принципиальная схема автоматического выключателя света для веранды.
Схема показана на рисунке выше SD1 и SD2 это герконовые датчики положения двери, установленные на двух дверях веранды. Как уже сказано выше, разницы между ними нет. Пока двери закрыты датчики замкнуты, и на них напряжение равно нулю.
При открывании любой двери один из датчиков размыкается, и напряжение на них поднимается до логической единицы за счет резистора R1 . S1 и S2 — кнопки для ручного управления. Они воздействуют на входы S и R триггера.
При нажатии S1 триггер устанавливается в нулевое положение и на его инверсном выходе (выводе 2) устанавливается логическая единица. Она через резистор R5 поступает на затвор полевого транзистора VТ1 и открывает его. Через его канал ток от выпрямителя на диодах VD4-VD7 поступает на осветительный прибор Н1.
При нажатии на S2 триггер переходит в единичное состояние, на выводе 2 — 0, и транзистор VТ1 закрывается, осветительный прибор Н1 гаснет.
Фоторезистор FR1 служит для изменения освещенности. Фотодатчик при налаживании настраивают подбором сопротивления резистора R2.
Допустим, уже темно, и человек входит на веранду. При этом, так как темно, сопротивление FR1 существенно больше сопротивления R2, и напряжение на выводе 5 D1 (вход D) соответствует логическому нулю.
И так, человек открывает дверь. При этом размыкается один из датчиков SD1 или SD2, что приводит к тому, что на выводе 3 D1 (вход С) возникает положительный импульс. Который записывает в триггер состояние его входа D, то есть, логический ноль.
В результате на инверсном выходе D1 (выводе 2) устанавливается логическая единица. Она через резистор R5 поступает на затвор полевого транзистора VТ1 и открывает его. Через его канал ток от выпрямителя на диодах VD4-VD7 поступает на осветительный прибор Н1.
Свет от осветительного прибора попадает на FR1, и его сопротивление резко падает, а напряжение на выводе 5 D1 (вход D) достигает уровня логической единицы.
Теперь, при следующем открывании двери, импульс, сформированный на выводе 3 D1 приведет к тому, что в триггер будет записана логическая единица. То есть, теперь на выводе 2-0, и транзистор VТ1 закрывается, осветительный прибор Н1 гаснет.
Детали
Микросхема питается напряжением немного больше 12V от параметрического стабилизатора на стабилитроне VD1 и резисторе R6. Транзистор BUZ90A можно заменить на IRF840 или КП707В2.
При мощности осветительного прибора до 200W радиатор для VТ1 не нужен. Осветительный прибор должен быть пригодным для питания пульсирующим постоянным током. Это может быть лампа накаливания или светодиодная, энергосберегающая (КЛЛ), в которой на входе есть выпрямительный мост.
Лыжин Р. РК-05-2019.
Схема автоматического выключателя освещения — Своими руками » Паятель.Ру
Категория: Управление освещением
Особенность автоматического сумеречного выключателя в том, что можно в очень широких пределах и независимо друг от друга устанавливать пороги освещенности, при которых происходит включение и выключение светильника.
Но и это не все, — измерять освещенность при которой происходит включение и выключение можно не в одной точке, как это бывает обычно, а в разных точках пространства (и даже в разных помещениях).
А достигается это тем, что в автомате есть не один, а два датчика света, один из которых включает светильник, а другой его выключает.
Как работает выключатель освещения
Принципиальная схема на рисунке 1. F1 и F2 — это датчики света. Они сделаны из фотоприемников — датчиков от шариковой компьютерной мыши.
При увеличении освещения сопротивление датчиков уменьшаются. Датчик F1 управляет выключением света (при условии, что S3 находится в показанном на схеме положении), F2 — включением Чувствительность (световой порог срабатывания) устанавливается переменными резисторами R1 и R2 раздельно для каждого из датчиков.
Датчики могут быть как расположены в одном месте (вариант установки на плате, которой смонтировано все устройство), так и разнесены и соединены с платой экранированными кабелями.
В этом случае, моменты включения и выключения можно контролировать в разных точках. Например, уровень света, при котором нужно включать искусственное освещение можно измерять непосредственно в том, месте которое будет освещено искусственным источником после того как он будет включен.
То есть, фотодатчик включения света может быть освещен включаемым светильником, по тому, что этот датчик управляет только включением света и не может выключить свет, даже если после включения светильника его освещенность увеличилась. Это очень удобно с точки зрения расположения датчиков, поскольку исключается влияние на датчик источника света, которым автомат управляет.
Это же касается и датчика выключения света, так как он может определять уровень освещенности, когда искусственный источник света нужно выключить, даже с учетом засветки, создаваемой этим источником света. Датчик выключения только выключает свет, поэтому, даже если после выключения светильника станет темнее, ниже порога выключения, это не повлияет на работу устройства.
Свет останется выключенным до тех пор, пока не сработает датчик включения света. Алгоритм работы задан простой логикой RS-триггера, выполненного на микросхеме D1, который заключается в устойчивости состояний триггера.
И так, датчик F2 управляет включением света (при положении S3, показанном на схеме).
Пока естественная освещенность достаточна, сопротивление F2 значительно выше сопротивления R2 и на входах D1.1 есть напряжение логической единицы, а на его выходе, -логический ноль. При снижении освещения сопротивление F2 растет и это приводит к уменьшению напряжения на входах D1.1.
В определенный момент это напряжение становится ниже порогового значения и воспринимается элементом D1.1 как логический ноль На его выходе возникает единица, которая переключает триггер на элементах D1.2 и D1.3 в состояние с логической единицей на выходе элемента D1.2. Ключ VT1 открывается и включает реле К1, а то, в свою очередь, включает своими контактами светильник.
В момент включения светильника уровень освещенности F2 может увеличиться (за счет попадания на него света от светильника) и на выходе D1.
1 единица сменится на ноль. Но это не изменит состояния триггера.
Выключением света управляет датчик F1. Утром, на рассвете, солнечная освещенность увеличивается и уровень естественного освещения (или суммарного, в зависимости от того попадает свет от светильника на F1 или нет) датчика F1 возрастает. Его сопротивление уменьшается и напряжение на выводе 1 D1.2 начинает расти.
Достигнув порога логической единицы, это напряжение переключает триггер в противоположное состояние и ключ VT1 выключает реле, которое, в свою очередь, выключает светильник. Даже если после выключения светильника уровень освещения F1 снизится ниже порогового значения, это не приведет к включению света, поскольку триггер установился в устойчивое состояние. Ситуацию может изменить (включить свет) только уменьшение освещенности F2 ниже его порогового значения.
Для ручного управления светом служат кнопки S1 и S2. Переключатель S3 служит для выбора варианта, — «включение» или «выключение». Если его перевести в противоположное показанному на схеме положение, то при снижении освещенности нагрузка будет не включаться, а выключаться.
Это может пригодиться для управления какими-то другими приборами.
Питается автомат от сетевого адаптера с выходным напряжением 9-10V (от телевизионной игровой приставки), для его подключения установлен соответствующий разъем.
С целью устранения сбоев в работе автомата из-за кратковременных отключений электроэнергии в его схеме есть своеобразный резервный источник питания, состоящий из конденсатора С3 большой емкости и диода VD1, предотвращающего разряд этого конденсатора через цепи реле и светодиода во время отключения электроэнергии.
Запаса энергии в конденсаторе емкостью 2200 мкФ хватает на одну-две минуты работы логической схемы без сетевого источника.
Светодиод HL1 служит индикатором включения в сеть. Выключателя питания нет, -если нужно выключить автомат можно отключить сетевой адаптер.
Печатная плата автомата выключателя
Напряжение питания схемы около 9V, но обмотка реле рассчитана на 5 V, поэтому, последовательно с ней включен резистор R9 гасящий избыток напряжения и одновременно снижающий воздействие тока самоиндукции обмотки реле на транзистор.
Схема автомата смонтирована на печатной плате с односторонним расположением проводников Перемычек нет. Резисторы R1 и R2 расположены за пределами платы. Кнопки и переключатель миниатюрные, распаяны прямо на плате (конечно, возможна установка их и за пределами платы, с соединением с платой монтажными проводниками).
Фотодатчики могут быть расположены как на плате, так и за её пределами. Во втором случае соединение желательно выполнить экранированными проводниками.
Фотодатчики — от старой компьютерной мыши (с шариком). Они черного цвета с тремя выводами, по форме корпуса похожи на транзисторы КТ315. Выступ на корпусе со стороны нечувствительной к свету При монтаже на плату этот выступ обращен к деталям, а поверхность без выступа — к краю платы. Третий вывод оставлен свободным.
Лучшие автоматические выключатели света и полные руководства по покупке
Автоматический выключатель света включает и выключает автоматически несколькими способами. Он работает с датчиком освещенности или датчиком движения.
Таймер может подавать сигнал включения-выключения на выключатель. Автоматический выключатель света очень удобен и экономичен. С каждым днем автоматический выключатель света становится все более популярным. Его использование становится все более распространенным в деловых и общественных местах, поскольку сотрудникам удобно включать и выключать его. Он автоматически выключает свет после бездействия в течение определенного периода. Таким образом, он экономит энергию и деньги.
Пять лучших автоматических выключателей света в 2022 году
Сравнение пяти лучших автоматических выключателей света
1. Домашний программируемый выключатель света Honeywell
2. Интеллектуальный выключатель света Kasa Wi-Fi
3. Выключатель света с датчиком движения Lutron
4. Программируемый цифровой таймер GE SunSmart
5. Диммер с датчиком движения Lutron Maestro
Как работает автоматический выключатель света?
Как включить и выключить автоматический выключатель света?
(a) Деактивация автоматического выключателя света
(b) Восстановление автоматического выключателя света
Экономят ли автоматические выключатели света?
Полезны ли в доме автоматические выключатели света?
Какие факторы необходимо учитывать при покупке лучшего выключателя света с датчиком движения?
Список самых продаваемых автоматических выключателей света Amazon —
Если вы спешите, вы можете использовать сравнительную таблицу ниже, чтобы купить наиболее подходящий товар.
Сравнительная таблица — это, по сути, сводка различных элементов, описанных в этой статье. Вы можете купить лучший товар в зависимости от вашего бюджета, предпочтений в материалах, а также нашей похвалы. На основании нашего исследования мы пришли к выводу, что
– Лучший в целом – Программируемый выключатель света для дома Honeywell
– Лучшее соотношение цены и качества – Интеллектуальный выключатель света Kasa Wi-Fi
– Высшее качество – Программируемый цифровой таймер GE SunSmart
5 лучших автоматических выключателей света в 2022 году
1. Honeywell Home Programmable Light Switch
2. Kasa Smart Wi-Fi Light Switch
3. Lutron Motion Sensor Light Switch
4. GE SunSmart Digital Timer Switch
5. Lutron Maestro Motion Sensor Dimmer Switch
Comparison of top 5 automatic light switches
| Product Name | Honeywell Home Programmable Light Switch | Kasa Smart Wi-Fi Light Switch | Lutron Motion Sensor Light Switch | GE SunSmart Programmable Digital Timer Switch | Светорегулятор датчика движения Lutron Maestro |
| Торговая марка | Honeywell Home | Kasa Smart | Lutron | GE | Lutron |
| Switch Style | Push Button Switch | One-way | ON-OFF | ON-OFF | ON-OFF |
| Plug Profile | Embedded | Wall mount | Wall mount | Wall mount | Wall mount |
| Dimension (inch) | 2. 3 x 6.3 x 8.7 | 1.5 x 3.3 x 5 | 1.75 x 2 x 4.2 | 6,8 x 4,75 x 2,3 | 1,75 x 2,2 x 4,2 |
| Продукт URL | . Подробная информация о каждом элементе, описанном в приведенной выше сравнительной таблице —
Это однополюсный переключатель, совместимый с Amazon Alexa и Google Home. Он способен работать с Wi-Fi-соединением на частоте 2,4 ГГц. Это продукт, сертифицированный UL, и для подключения вам не нужен концентратор.
Вы также можете выключить свет простым двойным щелчком мыши или настроить для этого голосового помощника. Это отличный продукт для медленного приглушения света, когда ваш ребенок засыпает, или для того, чтобы дать себе достаточно времени, чтобы выйти из комнаты.
Они идеально подходят для комнат, где свет случайно оставлен включенным, таких как офис, или комнат, в которые вы часто входите с занятыми руками, таких как прачечная или кладовая. Lutron предлагает различные датчики для удовлетворения потребностей любого пространства, включая сенсорные переключатели, двухконтурные переключатели и датчики диммера.
Установка очень проста благодаря предупреждениям о неправильном подключении, отсутствию необходимости в нейтральном проводе и легко регулируемым настройкам.
Этот продукт работает прямо из коробки. Особенности:
Когда на резистор падает достаточно света (например, в солнечный день), он очень хорошо проводит электричество, так как имеет почти нулевое сопротивление. Таким образом, автоматический выключатель активируется, чтобы выключить свет.
Для этого обнаружения автоматический выключатель активируется, чтобы включить свет. В реальном автоматическом переключателе с датчиком движения есть дополнительные таймеры и транзисторы, обеспечивающие больше возможностей.
Это очень простая процедура, спасибо создателям. Они также упростили процедуру восстановления. Найдите переключатель управления и быстро выключите и включите его. Этот быстрый щелчок переключателя дает лампе команду снова включить движение в свою функцию.
Потому что очень маловероятно, что вы будете часто оставлять включенным свет, особенно в местах с интенсивным движением, таких как гостиная или кухня. Это могут быть туалеты, ванные комнаты, прихожие, подсобные помещения, гаражи или комнаты для гостей.
Вы можете дать команду Amazon Alexa и Google Home включить и выключить устройство, не вставая с рабочего стола. Более того, если какой-либо вор пересекает темную область, камера безопасности не может зафиксировать четкое лицо. Если в вашем доме есть ребенок, настоятельно рекомендуется использовать автоматические выключатели света. Вам не нужно беспокоиться о комнате, в которой играет ваш ребенок. Когда ваш маленький ангел переходит из одной комнаты в другую, свет будет включаться и выключаться автоматически.
Если вы покупаете отличный продукт, вам не нужно беспокоиться о 15-20 годах. Но неправильное решение может стоить больше денег. Если вам нужен лучший диммер или выключатель света, вы можете доверять нашему обзору. Если у вас есть какие-либо вопросы или комментарии, вы можете оставить комментарий здесь или связаться с нами напрямую.
, матовый) Белый)
/выкл., 4A, 400 Вт, однополюсный, требуется нейтральный провод, TSOS5-W, белый, 2 Pack
Запланируйте свои электроприводные устройства, такие как потолочные вентиляторы, вентиляторы для ванных комнат, прудовые насосы и насосы для бассейнов, в дополнение ко всему домашнему освещению (один выключатель на домашнюю установку). 1800 Вт, ¾ л.с. при 120 В
Установка определенного времени для управления освещением также доступна для удовлетворения различных фактических потребностей. И все программирование сохраняется при внезапном отключении питания.
Замените существующий переключатель или датчик всего за 15 минут. Сверхтонкий профиль легко помещается в электрическую коробку и настенную панель.
У каждой женщины есть кошелек и/или сумочка, и каждой женщине знакома проблема поиска ключей, мобильного телефона, губной помады или чего-то еще в ее сумке! Светильник для сумок SOI идеально подходит для любой сумочки, большой сумки, кошелька и рюкзака.
, черный)
Нет необходимости разбираться в сложной проводке переключателя или конфигурациях главного и вспомогательного переключателя; Приложение Kasa проведет вас через простую пошаговую установку. Требуется подключение к Wi-Fi 2,4 ГГц
Идеально подходит для прихожей, кухни, ванной комнаты, спальни, домашнего кинотеатра, кладовой, детской и везде, где вам нужен направляющий свет. Настенный выключатель с подсветкой стоит менее 12 центов в год для питания
