Что такое мегаомметр и для чего он используется. Какие бывают виды мегаомметров. Как устроен и работает мегаомметр. Где применяются мегаомметры в электротехнике. Как правильно пользоваться мегаомметром.
Что такое мегаомметр и его назначение

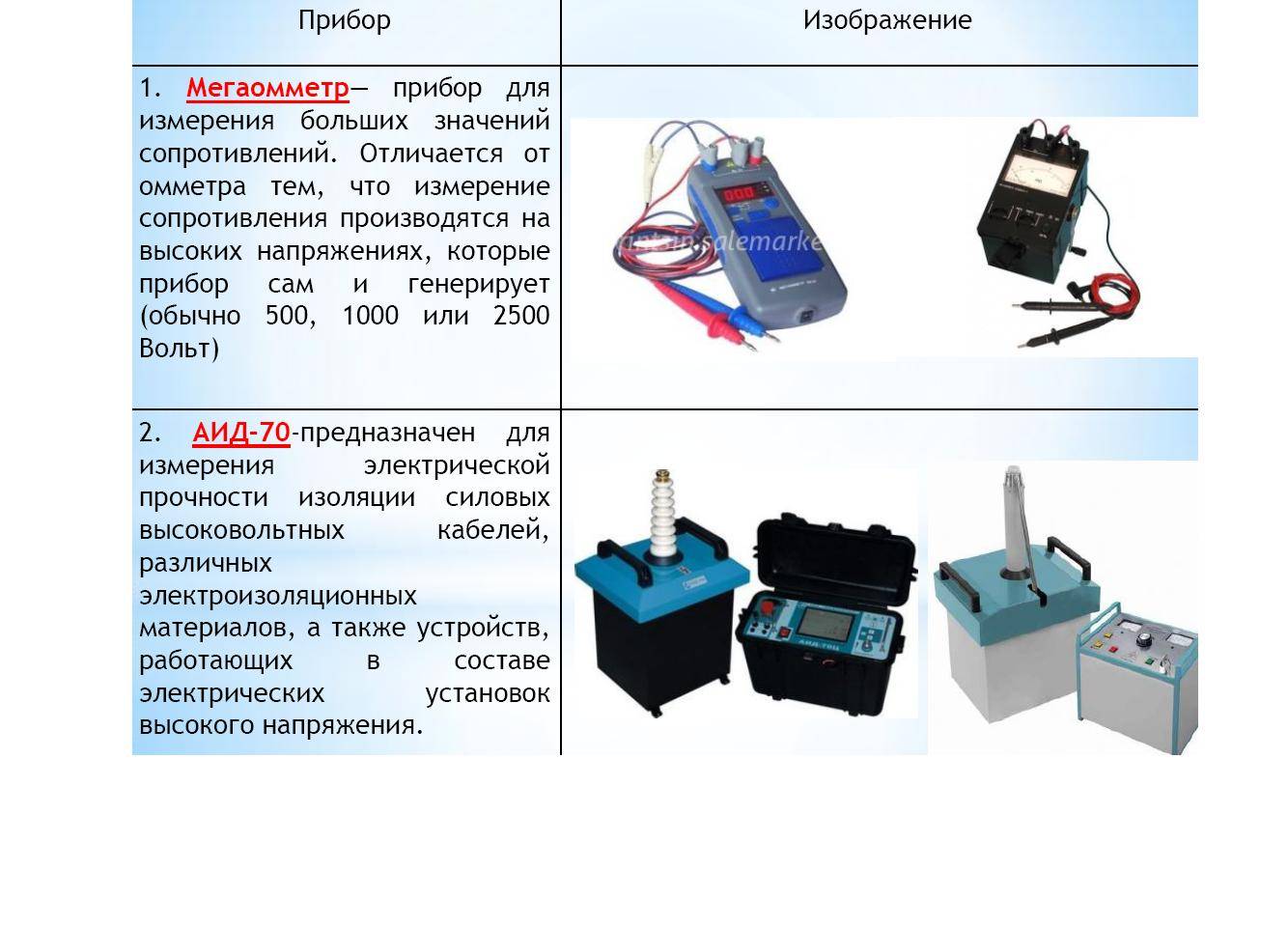

Мегаомметр — это специализированный измерительный прибор, предназначенный для измерения больших значений электрического сопротивления, в частности, сопротивления изоляции. От обычного омметра он отличается возможностью генерировать высокое напряжение (до нескольких киловольт) для проведения измерений.
Основное назначение мегаомметра:
- Измерение сопротивления изоляции кабелей, проводов, обмоток электродвигателей и трансформаторов
- Проверка качества изоляции электрооборудования
- Выявление дефектов изоляции, утечек тока и коротких замыканий
- Контроль состояния изоляции в процессе эксплуатации электроустановок
Мегаомметр позволяет обнаружить повреждения изоляции на ранней стадии, предотвратить аварийные ситуации и обеспечить безопасную эксплуатацию электрооборудования.
Виды мегаомметров
Существует несколько основных видов мегаомметров:
По принципу действия:
- Электромеханические (стрелочные)
- Электронные (цифровые)
По способу питания:
- С ручным приводом (механические)
- С питанием от сети или аккумулятора (электронные)
По величине испытательного напряжения:
- Низковольтные (до 1000 В)
- Высоковольтные (свыше 1000 В)
Какие преимущества имеют электронные цифровые мегаомметры перед электромеханическими? Цифровые приборы обладают большей точностью измерений, имеют расширенный функционал, позволяют сохранять и анализировать результаты. При этом они компактнее и удобнее в использовании.
Устройство и принцип работы мегаомметра
Рассмотрим устройство и принцип работы типичного электронного цифрового мегаомметра:
Основные элементы конструкции:
- Источник высокого напряжения (генератор)
- Измерительная схема
- Микропроцессор
- Дисплей
- Органы управления
- Измерительные щупы
Принцип работы:
- Генератор создает высокое испытательное напряжение (100-2500 В)
- Напряжение подается на объект измерения через щупы
- Измерительная схема фиксирует протекающий ток
- Микропроцессор рассчитывает сопротивление по закону Ома
- Результат выводится на дисплей
Как мегаомметр обеспечивает точность измерений? За счет использования высокого испытательного напряжения прибор способен измерять очень большие сопротивления (до сотен гигаом) с высокой точностью.
Применение мегаомметров в электротехнике
Мегаомметры широко применяются в различных областях электротехники:
- Измерение сопротивления изоляции кабельных линий
- Проверка обмоток электродвигателей и трансформаторов
- Контроль изоляции распределительных устройств
- Диагностика изоляции электронных компонентов
- Испытания изоляционных материалов
Где чаще всего используются мегаомметры? Наиболее широкое применение эти приборы нашли в энергетике, на промышленных предприятиях, в электромонтажных и ремонтных организациях.
Методика проведения измерений мегаомметром
При работе с мегаомметром необходимо соблюдать определенную методику измерений:
- Отключить измеряемый объект от сети
- Убедиться в отсутствии напряжения
- Подключить измерительные щупы к объекту
- Выбрать испытательное напряжение
- Провести измерение в течение 60 секунд
- Зафиксировать показания
- Разрядить объект после измерения
Какие меры безопасности нужно соблюдать при работе с мегаомметром? Необходимо использовать диэлектрические перчатки, исключить касание токоведущих частей, работать на обесточенном оборудовании.
Интерпретация результатов измерений
Для правильной оценки состояния изоляции важно уметь интерпретировать результаты измерений:
- Нормативные значения сопротивления изоляции зависят от типа оборудования
- Снижение сопротивления указывает на старение или повреждение изоляции
- Резкое падение сопротивления свидетельствует о пробое изоляции
- Учитывается температурная зависимость сопротивления
Как определить допустимые значения сопротивления изоляции? Нормативные значения приводятся в технической документации на оборудование и в отраслевых правилах эксплуатации электроустановок.
Выбор мегаомметра для конкретных задач
При выборе мегаомметра следует учитывать следующие факторы:
- Диапазон измеряемых сопротивлений
- Величина испытательного напряжения
- Точность измерений
- Условия эксплуатации прибора
Какие характеристики наиболее важны при выборе мегаомметра? Ключевыми параметрами являются диапазон измерений и величина испытательного напряжения — они должны соответствовать параметрам тестируемого оборудования.
Современные тенденции в развитии мегаомметров
В последние годы наблюдаются следующие тенденции в развитии мегаомметров:
- Повышение точности измерений
- Расширение функциональных возможностей
- Интеграция с компьютерными системами
- Применение беспроводных технологий
- Миниатюризация приборов
Как современные технологии влияют на развитие мегаомметров? Внедрение микропроцессорных систем и цифровых технологий позволяет создавать более точные, многофункциональные и удобные в использовании приборы.
Мегаомметр. Виды и устройство. Работа и применение. Особенности
Мегаомметр – специализированный прибор, предназначенный для выполнения замеров сопротивления. В отличие от омметра, данное устройство получило название вследствие особенностей функционального назначения устройства. «Мега» означает тысяча, а это значит, что прибор применяется с целью нахождения сопротивлений высоких значений. Поэтому устройство обеспечивает генерацию напряжений, благодаря которым и осуществляется измерение.
В большинстве случаев мегаомметр необходим для выяснения величин сопротивления в электроизоляции кабелей, электроцепей, трансформаторных установок, электродвигателей и других электрических установок. Изоляция представляет материал, который препятствует протеканию электротока в ненужном направлении. Необходимость проверки изоляции токопроводящих частей вызвана тем, чтобы не было короткого замыкания, возгорания, а также поражения людей электротоком.
Мегаомметр бывает двух основных видов, они различаются методом измерения, а также типом источника питания.
- Аналоговые. Их часто именуют стрелочными устройствами. Главная их особенность в том, что в них встроена индивидуальная динамо-машина, которая запускается с помощью кругового движения рукоятки. Также предусмотрена шкала со стрелкой. Сопротивление измеряется благодаря магнитоэлектрическому действию. Стрелка крепится на оси, на которой также находится рамочная катушка, на которую действует магнитное поле постоянного магнита. Когда ток протекает по катушке, то наблюдается отклонение стрелки на некоторый угол. Величина угла зависит от напряжения и силы тока. Возможность подобного измерения определяется законом электромагнитной индукции.
К преимуществам стрелочного устройства относятся надежность и неприхотливость. В то же время прибор является морально устаревшим, ведь данный агрегат имеет существенные размеры и большую массу.
- Цифровые. Данные измерители наиболее распространены. В них установлен мощный генератор импульсов, который работает с помощью полевых транзисторов.
Подобные устройства оснащаются источником питания, они производят преобразование переменного тока в постоянный. В качестве источника тока может использоваться сеть либо аккумулятор. Измерение сопротивления осуществляется с помощью усилителя посредством сравнения падения напряжения в электроцепи с сопротивлением эталона.
Подобные устройства оснащаются источником питания, они производят преобразование переменного тока в постоянный. В качестве источника тока может использоваться сеть либо аккумулятор. Измерение сопротивления осуществляется с помощью усилителя посредством сравнения падения напряжения в электроцепи с сопротивлением эталона.Показатели отражаются на экране. В большинстве случаев предусмотрено сохранение результатов в памяти, дабы в дальнейшем была возможность сравнить данные. Электронное устройство имеет малый вес и небольшие габариты, благодаря чему можно выполнять разные электрические измерения. Но, чтобы работать с таким устройством, требуется достаточно высокая квалификация пользователя.
Кроме того, устройства отличаются друг от друга генерируемым напряжением и пределами измерений:
- Рабочее напряжение достигает 500 Вольт и предела в 500 МОм;
- 1000 Вольт и предела в 1000 МОм.
- 2500 Вольт и предела в 2500 МОм.
Также устройства отличаются классом точности.
Например, устройство М4100, которое пользуется значительной популярностью у профессионалов, функционирует с погрешностью максимум 1%. Ф4101 выделяется погрешностью не выше 2,5%. Данные показатели следует учитывать в особенности там, где нужна большая точность определения сопротивления. Подбирать средство для испытаний и тестирования электросистемы следует с учетом сопротивления и иных показателей.
Мегаомметр
любого вида имеет следующие элементы:В стрелочных устройствах напряжение создается динамомашиной, которая заключена в корпус. Динамомашина запускается благодаря пользователю, который крутит ручку устройства с установленной частотой. В большинстве случаев частота вращении должна составлять двум оборотам в секунду. Цифровые устройства питаются от электросети, но в то же время могут работать от батареек или аккумулятора. Функционирует устройство благодаря закону Ома, который определяет силу тока как отношение напряжения к сопротивлению.
Устройство мерит электроток, протекающий между двумя включенными объектами, к примеру, жила-земля, 2 жилы и так далее. Измерения осуществляются эталонным напряжением, оно известно наперед. Мегаомметр, учитывая напряжение и ток, легко определяет сопротивление изоляционного слоя, которое измеряет.
В качестве источника постоянного напряжения выступает генератор постоянного тока. Чтобы менять пределы измерения, предусмотрен тумблер-переключатель, который дает возможность коммутировать разные резисторы. Благодаря этому можно менять режим работы и выходное напряжение.
Принцип действияКаждый материал, который не проводит ток, имеет сопротивление изоляции. Со временем она устаревает, либо повреждается. При этом повреждения могут возникать внезапно, иногда их невозможно увидеть. Однако процесс может привести к выходу из строя применяемого оборудования, могут возникнуть замыкания и пожары. К тому же отсутствие изоляции может повлечь появлению на электрическом оборудовании напряжения, которое будет опасно для жизни человека.
Именно для таких измеренй применяется мегаомметр, он создает на измерительных выводах напряжение необходимой величины, чтобы измерить ток, который проходит по цепи. Изначально для генерации напряжений применялись электромеханические машины. Необходимо было вращать рукоятку, дабы генератор вырабатывал напряжение. Главное достоинство таких устройств в том, что им не нужна сеть либо батарея. Измерительная система здесь аналоговая, применяется стрелка, которая демонстрирует показания на шкале.
Также существуют электронные приборы и микропроцессорные устройства. Последние включают измерители тока и напряжения, жидкокристаллический дисплей, микроконтроллер, клавиатуру, источник питания, импульсный преобразователь напряжения. С клавиатуры задается значение испытательного напряжения, после чего генератор создает импульсы тока. Проводятся измерения, полученное значение применяется для вычисления измеряемого сопротивления. Устройство имеет несколько диапазонов измерений, которые переключаются автоматически с помощью изменения коэффициента передачи.
Активный выпрямитель выполняет преобразование переменного тока в постоянный. Напряжение постоянного тока при измерении сопротивления преобразуется в дискретную форму посредством преобразователя частоты напряжения, после чего оно направляется в микроконтроллер. В микроконтроллере происходит обработка команд, которые идут с клавиатуры. Далее идет управление генератором, автоматическим переключением диапазонов. Микроконтроллер вычисляет и запоминает значения измеряемых сопротивлений.
В большинстве случаев в устройстве применяется двухстрочный жидкокристаллический дисплей. Стандартные сервисные функции экрана включают индикатор разряда батареи и выключателя питания в случае отсутствия манипуляций. Корпус выполняется из прочного диэлектрического пластика, на панели спереди располагается клавиатура и индикатор гнезда, куда подключается измерительные щупы. На торце корпуса находится разъем, предназначенный для подключения адаптера. Питание устройства осуществляется от встроенного аккумулятора.
Подзарядка батареи осуществляется от бытовой электрической сети в 220 вольт.
Мегаомметр
находит следующее применение:- Измерение изоляции электрических приборов, а также установок во время наладки и обслуживания в промышленных и лабораторных условиях.
- Измерение сопротивления разъемов, изоляционных материалов, в том числе обмоток электромашин. В большинстве случаев устройство используется для проверки изоляции.
- Измерение сопротивлений с целью проведения расчетов коэффициентов абсорбции, а также поляризации.
При работе мегаомметр создает напряжение, которое может быть опасным для пользователя. Поэтому следует проявлять осторожность. Для начала нужно обесточить оборудование или кабели, в которых нужно провести измерение сопротивления. В промышленности для работы с устройством допускаются только специалисты, которые имеют группу электробезопасности не меньше третьей. Во время измерения изоляции оборудования, к примеру, электрических двигателей, необходимо отключить их от сети.
Затем цепи нужно заземлить. С этой целью к шине заземления подключается многожильный провод с хорошей изоляцией.
Похожие темы:
- Мультиметр. Измерения и конструктивные особенности
- Индикатор напряжения. Виды и использование. Особенности
- Токоизмерительные клещи. Виды. Работа. Применение. Как выбрать
Мегаомметр сопротивлений. Новые цифровые мегаомметры для измерение больших сопротивлений
Мегаомметр — это измерительный прибор, используемый для измерения сопротивления изоляции электрической системы. В отличие от обычного омметра, данное устройство позволяет измерить относительно высокое напряжение в диапазоне 100, 500, 1000 или 2500 вольт. Основными элементами в конструкции мегомметра являются отклоняющая катушка, управляющая катушка и магниты.
Как устроен мегаомметр?
Современные приборы основаны на прочном влагозащищенном пластиковом корпусе. Управляющая и отклоняющая катушки расположены под прямым углом друг к другу и параллельно подключены к источнику питания.
Они сохраняют свою полярность во время изменения, создавая крутящий момент в противоположном направлении. Магниты в составе мегаомметра создают магнитное поле, используемое для отклонения указателя.
Принцип работы электронного мегаомметра
Электрический мегаомметр измеряет сопротивление изоляции при вращении кривошипа. Для тестирования диапазона до 440 В для оборудования достаточно 550 В постоянного тока. Катушка тока или отклоняющая катушка соединены последовательно и позволяют электрическому току течь через проверяемую цепь. Управляющая и отклоняющая катушки имеют резистор ограничения тока, соединенный с ними последовательно, чтобы защитить внешнюю цепь от повреждений, вызванных низким сопротивлением.
Электронный мегаомметр измеряет напряжение на основе электромагнитной индукции. Значение сопротивления на экране увеличивается с ростом напряжения во внешней цепи, а также уменьшается с увеличением тока. В то время как проверяемая электрическая цепь разомкнута, крутящий момент, вызванный катушкой напряжения, является максимальным, а указатель отклонения показывает бесконечность.
Это означает, что в цепи нет короткого замыкания, а сопротивление в цепи находится на максимальном значении. В случае короткого замыкания указатель отклонения показывает «ноль».
Типы мегомметров
Существует два типа мегомметров:
- ручной тип;
- электронный (цифровой мегаомметр).
Мегаомметры с ручным управлением являются устаревшей версией оборудования, вместо них практически повсеместно используются новые мегаомметры с цифровым дисплеем. У ручных моделей аналоговый дисплей расположен на передней панели тестера. Ручной кривошип используется для генерации напряжения, которое поступает через электрическую систему.
Принцип измерения сопровтивлений
Электронный мегамметр является более современной разновидностью прибора. Цифровой дисплей показывает значение сопротивления изоляции в цифровом виде. У прибора есть два провода, которые используются для подключения к электрической системе. Переключатели используются для выбора диапазонов электрических параметров.
Индикаторы служат для обозначения различных состояний электрических параметров. Сопротивление мегаомметром электронного типа отображается достаточно точно. Прибор может использоваться для работы в любых местах, в том числе в стесненных условиях.
В компании «ПроТестер» вы можете купить мегаомметры от проверенных производителей. В наличии представлены измерительные приборы марки Benetech, которые отличаются широким функционалом, обладая цифровой и аналоговой шкалой, а также функцией таймера тестирования и расчёта PI / DAR.
Для заказа оформите заявку на сайте или свяжитесь с менеджером по телефону. Доставка осуществляется по всей территории Украины!
Мегаомметры — Grainger Industrial Supply
Мегаомметры
43 изделия
Мегаомметры посылают высоковольтные импульсы через детали и оборудование для измерения электрического сопротивления и выявления утечек изоляции и коротких замыканий. В этих портативных приборах используются изолированные измерительные провода для установления соединений с такими объектами испытаний, как кабели, провода, трансформаторы, генераторы, распределительные устройства и двигатели.
Мегаомметры помогают электрикам, операторам и ремонтным бригадам узнать, когда изоляция ухудшилась и пришло время заменить неисправные детали и оборудование. Они исключают простои системы, повышают безопасность и сокращают затраты.
- Стандартные мегаомметры
- Bluetooth-совместимые мегаомметры
- Мегаомметры с регистрацией данных
- Мегаомметры для тяжелых условий эксплуатации
- Комплекты мегомметров
Стандартные мегомметры
CAT I 30 В
Стандартные мегомметры CAT I 30 В, отсортированные по диапазону сопротивления изоляции, по возрастанию Загрузка. .. |
CAT II 300 В
Стандартный Megoh мметры CAT II 300 В, отсортированные по диапазону сопротивления изоляции, по возрастанию| Загрузка… |
CAT II 600 В; CAT III 300 В
Стандартные мегомметры CAT II 600 В; CAT III 300 В, отсортировано по диапазону сопротивления изоляции, по возрастанию Загрузка. .. |
CAT III 1000 В
Стандартные мегомметры CAT III 1000 В, отсортированные по диапазону сопротивления изоляции, по возрастанию| Загрузка… |
CAT III 1000 В; CAT IV 600 В
Стандартные мегомметры CAT III 1000 В; CAT IV 600 В, отсортировано по диапазону сопротивления изоляции, по возрастанию Загрузка. .. |
CAT III 300 В
Стандартные мегомметры CAT III 300 В, отсортированные по диапазону сопротивления изоляции, по возрастанию| Загрузка… |
CAT III 600 В
Стандартный Mego омметры CAT III 600V, отсортированные по диапазону сопротивления изоляции, по возрастанию| Загрузка… |
CAT IV 600 В
Стандартные мегомметры CAT IV 600 В, отсортированные по диапазону сопротивления изоляции, по возрастанию Загрузка. .. |
Мегаомметры, совместимые с Bluetooth
КАТ III 1000 В; КАТ. IV 600 В
Bluetooth-совместимые мегомметры CAT III 1000 В; CAT IV 600 В, отсортировано по диапазону сопротивления изоляции, по возрастанию| Загрузка… |
CAT IV 600 В
Bluetooth-совместимые мегомметры CAT IV 600 В, отсортированные по диапазону сопротивления изоляции, по возрастанию Загрузка. .. |
Мегаомметры для регистрации данных
CAT II 1000 В; CAT III 600 В
Мегаомметры с регистрацией данных CAT II 1000 В; CAT III 600 В, отсортировано по диапазону сопротивления изоляции, по возрастанию| Загрузка… | 90 055
CAT III 600 В
Мегаомметры для регистрации данных CAT III 600 В, сортированные по диапазону сопротивления изоляции, по возрастанию Загрузка. .. |
CAT III 1000 В
Мегаомметры для регистрации данных CAT III 1000 В, отсортированные по диапазону сопротивления изоляции, по возрастанию| Загрузка… |
CAT III 1000 В; CAT IV 600 В
Мегаомметры с регистрацией данных CAT III 1000 В; CAT IV 600 В, отсортировано по диапазону сопротивления изоляции, по возрастанию Загрузка. .. |
CAT IV 600 В
Мегаомметры для регистрации данных CAT IV 600 В, отсортированные по диапазону сопротивления изоляции, по возрастанию| Загрузка… |
CAT IV 1000 В
9 0010 Мегаомметры для регистрации данных CAT IV 1000 В, отсортированные по диапазону сопротивления изоляции, по возрастанию Загрузка. .. |
Мегаомметры для неблагоприятных условий
CAT III 600 В
Мегаомметры для неблагоприятных условий CAT III 600 В, отсортированные по изоляции Диапазон сопротивления, по возрастанию| Загрузка… |
..
..
