Менеджер библиотек компас. Менеджер библиотек КОМПАС-3D: настройка и использование

Что такое менеджер библиотек в КОМПАС-3D. Как настроить отображение приложений в панели инструментов. Как использовать библиотеки для ускорения работы. Какие типы библиотек существуют в КОМПАС-3D. Как создать собственную библиотеку фрагментов или моделей.

Что такое менеджер библиотек в КОМПАС-3D

Менеджер библиотек — это специальный инструмент в КОМПАС-3D, предназначенный для работы с библиотеками и приложениями. Он позволяет подключать, отключать и настраивать различные библиотеки, а также управлять их отображением в интерфейсе программы.

Основные возможности менеджера библиотек:

• Подключение и отключение библиотек
• Группировка библиотек по разделам
• Настройка режима работы библиотек (окно, панель, меню)
• Быстрый доступ к часто используемым библиотекам
• Создание пользовательских библиотек

Как открыть менеджер библиотек

Существует несколько способов открыть менеджер библиотек в КОМПАС-3D:

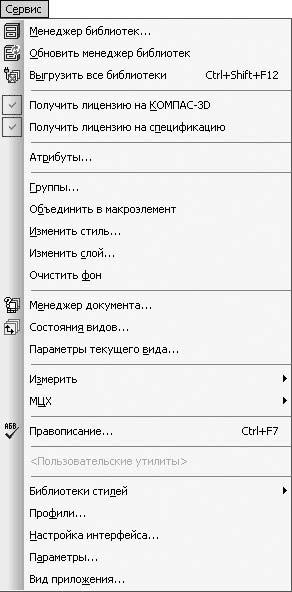

1. Через меню «Сервис» -> «Менеджер библиотек»

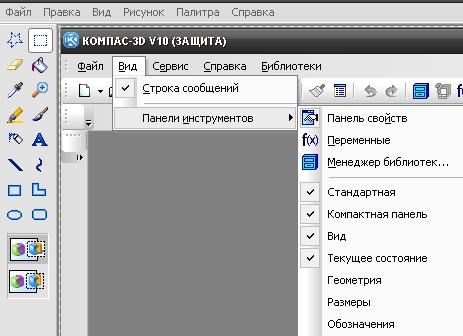

2. С помощью кнопки «Менеджер библиотек» на панели инструментов
3. Нажатием сочетания клавиш Ctrl+F7

При первом запуске менеджер библиотек отображается в виде отдельного окна. Его можно настроить для отображения в виде закрепленной панели.

Настройка отображения приложений в панели инструментов

Чтобы настроить отображение приложений и библиотек в панели инструментов КОМПАС-3D:

1. Откройте менеджер библиотек
2. Выберите нужную библиотеку
3. В контекстном меню выберите пункт «Панель»
4. Библиотека появится в виде отдельной вкладки на панели инструментов

Таким образом можно вынести часто используемые библиотеки для быстрого доступа. При необходимости их можно будет скрыть через тот же менеджер библиотек.

Типы библиотек в КОМПАС-3D

В КОМПАС-3D существует несколько типов библиотек:

• Прикладные библиотеки — содержат инструменты для автоматизации типовых задач проектирования
• Библиотеки фрагментов — хранят типовые 2D-элементы чертежей
• Библиотеки 3D-моделей — содержат готовые 3D-модели стандартных и типовых деталей
• Библиотеки материалов — базы данных материалов и их свойств
• Справочные библиотеки — содержат справочную информацию по стандартам, сортаментам и т.д.

Какие библиотеки используются чаще всего при работе в КОМПАС-3D? Наиболее востребованы следующие:

• Стандартные изделия
• Конструкторская библиотека
• Библиотека материалов и сортаментов
• Справочник конструктора

Создание пользовательской библиотеки фрагментов

Для создания собственной библиотеки фрагментов в КОМПАС-3D:

1. Откройте менеджер библиотек
2. Выберите «Добавить описание -> Библиотека фрагментов»
3. Укажите имя и расположение файла библиотеки
4. Добавьте в библиотеку нужные фрагменты через контекстное меню

Такие библиотеки удобно использовать для хранения часто применяемых элементов чертежей. Это позволяет значительно ускорить работу над типовыми проектами.

Создание библиотеки 3D-моделей

Процесс создания библиотеки 3D-моделей аналогичен созданию библиотеки фрагментов:

1. В менеджере библиотек выберите «Добавить описание -> Библиотека моделей»
2. Задайте параметры библиотеки
3. Добавьте в нее готовые 3D-модели деталей и сборок

Такие библиотеки особенно полезны при проектировании сложных изделий с большим количеством стандартных и унифицированных деталей.

Преимущества использования библиотек

Активное использование библиотек в КОМПАС-3D дает ряд преимуществ:

• Ускорение процесса проектирования за счет применения готовых элементов
• Повышение качества документации благодаря использованию проверенных решений
• Стандартизация проектных решений в рамках предприятия
• Сокращение количества ошибок при выполнении рутинных операций
• Упрощение взаимодействия между разработчиками за счет унификации

Настройка быстрого доступа к библиотекам

Для оптимизации работы с библиотеками в КОМПАС-3D рекомендуется:

1. Вынести часто используемые библиотеки на панель инструментов
2. Настроить горячие клавиши для быстрого вызова нужных библиотек
3. Сгруппировать библиотеки по тематике в менеджере библиотек
4. Использовать режим автоподключения для постоянно применяемых библиотек

Это позволит максимально быстро получать доступ к необходимым инструментам в процессе работы.

Обновление и администрирование библиотек

Для поддержания библиотек в актуальном состоянии необходимо:

• Регулярно проверять наличие обновлений для стандартных библиотек
• Своевременно обновлять пользовательские библиотеки при изменении стандартов
• Администрировать права доступа пользователей к библиотекам
• Выполнять резервное копирование важных библиотек

Это обеспечит стабильную работу с актуальными библиотеками и защиту от случайной потери данных.

cccp3d.ru | НАСТРОЙКА ИНТЕРФЕЙСА Компас v17 — отображение Приложений в панели инструментов (в ЛЕНТЕ)

3 часа назад, Yaugen03 сказал:

выделил две цилиндрические поверхности, нажал «на расстоянии» и он разнес их на нужное расстояние, а не создавать ск и плодить кучу вспомогательных сопряжений?

Детали изначально цилиндрические? Если да, то создавай их на основе базовых плоскостей с привязкой к глобальной СК. Тогда ловить соосность можно по глобальным осям, расстояние между параллельными осями задавать через базовые плоскости. И никаких вспомогательных сопряжений не надо. У тебя что так, что эдак будет равное количество сопряжений.



Если детали сложные и цилиндрические повехности — это некая их часть… тогда при создании детали создать там локальную СК, зная, что по этому элементу будет сопряжение в сборке.

3 часа назад, Yaugen03 сказал:

а так, чтобы как в Солиде

Чтобы как в Солиде — надо ставить Солид) Увы, Компас отстаёт в моделировании лет на 10 (их новинки последних лет у других уже давно работают) и не стремится догонять. Единственное преимущество — ЕСКД. Да и то, пока спецификаций не коснёшься.



3 часа назад, Yaugen03 сказал:

хочу добавить горячую клавишу на ТТ

Не совсем понял и у меня возникло 2 версии.

1. Горячая клавиша для вызова окна ввода ТТ.

2. Горячая клавиша для вызова какого-то стандартного шаблона ТТ.

Первое могу попробовать глянуть в 18 компасе. До сих пор не могу понять, зачем ТТ нужны в файле модели. Наверное, в российском сегменте 99% пользователей не пользуются бесчертёжной технологией. Да и если пользуются, то точно не в Компасе, ибо чертежи — его единственное преимущество.

Менеджер библиотек — Энциклопедия по машиностроению XXL

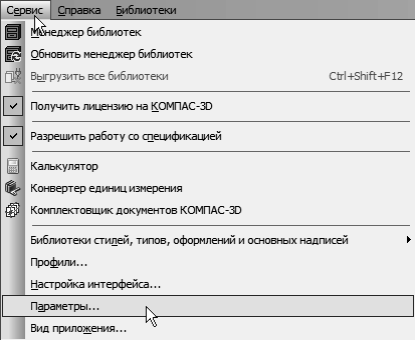

Выбрать в меню Сервис или на панели управления команду Менеджер библиотек (рисунок 2.1).  [c.16]

Рисунок 2.1 — Менеджер библиотек

Режим отображается в окне, где указывается путь выбранной библиотеки диалогового окна Менеджер библиотек.  [c.18]

Для отключения библиотеки от КОМПАС-ГРАФИК необходимо вызвать меню Менеджер библиотек. В появившемся окне каталоги библиотек, в которых находятся подключенные библиотеки, помечены другим цветом, а сами подключенные библиотеки отмечены галочкой. Достаточно выбрать библиотеку, которую необходимо отключить,и щелкнуть левой кнопкой мыши на галочку.  

[c.19]

После этого откроется диалоговое окно Менеджер библиотек КОМПАС (рисунок 3.26).  [c.36]

КВ Менеджер библиотек КОМПАС f »  [c.36]

Менеджер библиотек… Выгрузить все библиотеки  [c.41]

Менеджер библиотек — включает или отключает отображение на экране Менеджера библиотек — систему управления КОМПАС-библиотеками  [c.56]

Менеджер библиотек… Выгрузить в библиотеки  [c.137]

Диалоговое окно Менеджер библиотек может находиться в одном из двух режимах представления плавающем или зафиксированном.  [c.537]

Для выбора режима представления диалогового окна Менеджер библиотек  [c.

537]

Менеджер библиотек предназначен для работы с библиотеками. Он содержит несколько вкладок. На первой из них — вкладке Библиотеки КОМПАС отображается структура (список разделов) Менеджера библиотек. Если в разделе имеются подключенные библиотеки, то его пиктограмма отображается серым цветом, если нет — голубым. На остальных вкладках Менеджера библиотек отображается содержимое подключенных на данный момент библиотек фрагментов, моделей и прикладных библиотек, работающих в режиме панели.  [c.537]

Файлы библиотек — папка, содержащая файлы библиотек. Эта папка по умолчанию предлагается первой при добавлении библиотек в Менеджер библиотек  [c.814]
Информация о документе, 50,87,473 Менеджер библиотек, 287,537 Новый документ, 39,316 Обозначение допуска, 380-382 Обозначения марки материала, 440 Окна, 51   [c. 921]

Рис. 4.1. Представление компонента в менеджере библиотек (в)

Для подключения библиотеки к КОМПАС-ГРАФИК выберем з меню agBH (рисунок 3,24) или на панели управления щелкнем на кнопке Менеджер библиотек (рисунок 3.25).  [c.35]

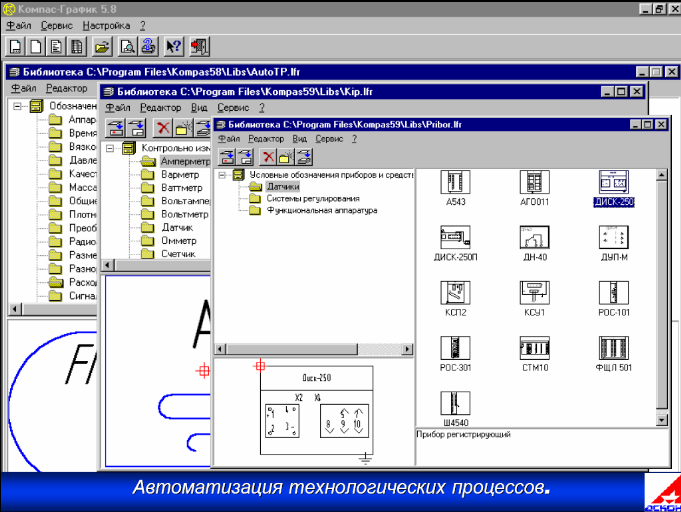

Отдельного пакета АТП в диалоговом окне Менеджер библиотек не создано. Обе библиотеки пакета входят в пакет библиотек Строительство, инженерные сети и коммуникации . Поэтому щелчком мыши сделаем текущим данный пакет библиотек. В правом окне Менеджерабиблиотек представятся библиотеки, входящие в данный пакет.  [c.36]

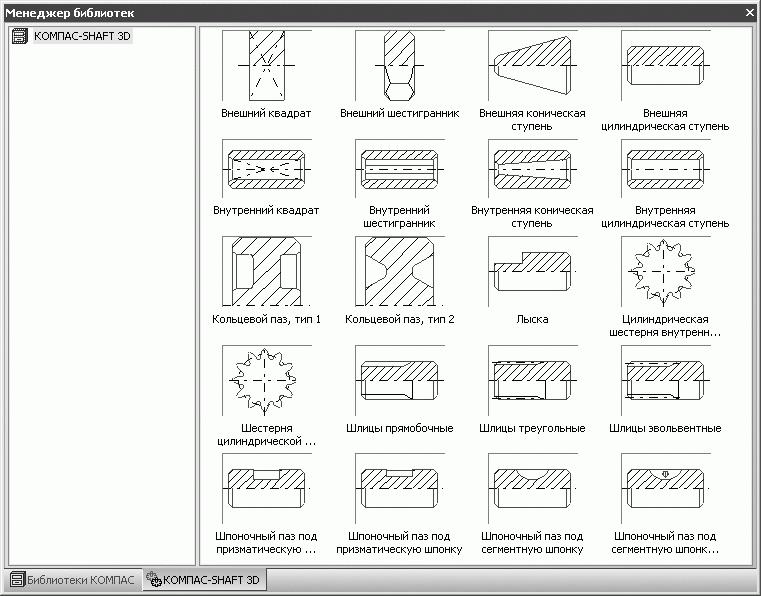

В режиме Панель структзфа библиотеки представлена на отдельной вкладке в окне Менеджера библиотек. Вы можете изменять размер любой области вкладки. Преимущество режима Панели состоит в возможности просмотра слайдов, соответствующих командам библиотеки. Как и в режиме Окна, библиотека и основная система работают одновременно.  [c.539]

Вставить, 56 Вызов справки, 64 Вырез в листовом теле, 611 Вырезать, 56 Замыкание углов, 611 Запретить привязки, 60 Копировать, 56 Листовое eJlo, 610 Локальная система координат, 60 Менеджер библиотек, 56 Настройка глобальных привязок, 60 Обновить изображение, 59 Ортогональное черчение, 60 Отверстие в листовом теле, 610 Открыть, 56 Отменить, 56 Отображение, 58 Отображение — Без невидимых линий, 58 Отображение — Невидимые линии тонкие, 58 Отображение — Перспектива, 58 Отображение — Полутоновое, 58 Параметры развертки, 611 Переменные, 57 Перестроить, 59 Печать, 56 Пластина, 611 Повернуть, 58 Повторить, 56 Показать все, 59 Предварительный просмотр, 56 Прервать команду, 64 Приблизить/отдалить — изображение, 58 Развертка, 611 Разнести, 58 Разогнуть, 611 Редактировать на месте, 60 Сгиб, 610  [c.922]

Pin Name (Имя вывода) — параметр необязательный. Чаще всего имена выводам присваивают при необходимости указания функционального назначения того или иного вывода микросхем, например, DO, SET, RESET и т. д. У компонента может быть несколько выводов с одинаковыми именами. Имена могут быть буквенными, цифровыми или алфавитно-цифровыми (до 20 символов). Имена выводов используются при заполнении таблицы упаковки в менеджере библиотек, потому при создании символов рекомендуется их присваивать, хотя система этого жестко не требует. Желательно, чтобы  [c.72]

Флажок In lude Library Information (Включить библиотечную информацию) сбросьте. Тем самым вы запретите создание библиотечной секции в списке. Эта секция, в принципе, читается редактором печатных плат, но ни как им не используется. Она может быть полезна при работе с менеджером библиотек.  [c.150]

Упаковка неоднородного компонента осугцествляется с помогцью менеджера библиотек P- AD Library Exe utive. Рассмотрим особенности упаковки неоднородного компонента (рис. 4.33).  [c.265]

---

Создание библиотек фрагментов и моделей. КОМПАС-3D V10 на 100 %

Создание библиотек фрагментов и моделей

Для создания этого типа библиотек вам не потребуется никаких специальных навыков, кроме умения работать в КОМПАС-График или КОМПАС-3D. Библиотеки фрагментов или моделей формируются с помощью стандартных инструментов, предназначенных для работы с подключаемыми модулями, и могут содержать в себе как простые изображения, так и сложные параметрические эскизы и модели.

Суть разработки таких библиотек состоит в том, чтобы дать возможность каждому проектировщику сформировать свой набор наиболее используемых типовых элементов, чтобы облегчить к ним доступ при разработке новых чертежей или моделей. Однажды построенное и сохраненное изображение можно будет многократно использовать в каждом новом чертеже или эскизе, что избавит вас от необходимости тратить время на частое рисование типовых элементов.

Библиотека фрагментов (файл с расширением LFR) или библиотека моделей (файл L3D) могут включать в себя неограниченное количество подразделов, а каждый раздел может вмещать сколько угодно эскизов или деталей.

Создать свою библиотеку фрагментов совсем несложно. Для этого в окне менеджера библиотек нужно воспользоваться командой контекстного меню Добавить описание ? библиотеки документов. В появившемся диалоговом окне открытия библиотеки следует выбрать тип файла: КОМПАС-Библиотеки фрагментов (*.lfr), если вы создаете хранилище для чертежей или эскизов, или КОМПАС-Библиотеки моделей (*.l3d), для наполнения будущей библиотеки 3D-моделями. Далее в поле Имя файла необходимо набрать название вашей библиотеки и нажать кнопку Открыть. Поскольку самого файла библиотеки фрагментов еще не существует, система выдаст запрос, создавать ли его, на который следует ответить утвердительно. В результате в окне менеджера библиотек должна появиться ваша библиотека, пока еще пустая. После ее запуска в ней можно помещать новые разделы, добавлять или формировать фрагменты и модели с помощью команд контекстного меню.

Создадим небольшую библиотеку параметризированных фрагментов. Пусть она будет содержать всего один, но весьма полезный и часто используемый в чертежах элемент, – профиль шпоночного паза.

Разумеется, сначала необходимо вычертить и параметризировать само изображение паза. Для этого создайте документ КОМПАС-Фрагмент, сохраните его куда-нибудь на жесткий диск. Включите в этом документе параметризацию ввода графических объектов (если вы помните, по умолчанию при вводе объектов в графических документах параметризация отключена). Чтобы включить автоматическую параметризацию при вводе, выполните команду Сервис ? Параметры, после чего на вкладке Текущий фрагмент появившегося диалогового окна в разделе Параметризация установите флажки для всех типов объектов и операций (рис. 6.1).

Рис. 6.1. Включение автоматической параметризации для текущего фрагмента

Далее, пользуясь вспомогательной геометрией, самостоятельно вычертите изображение шпоночного паза так, чтобы его геометрический центр совпадал с началом координат фрагмента (рис. 6.2). В начале координат установите графический объект точка (команда Точка) и зафиксируйте ее. Чтобы зафиксировать точку, нажмите кнопку Зафиксировать точку

на панели инструментов Параметризация. В результате к началу координат можно будет привязывать размеры (чтобы после любых их изменений и перестроений изображения центр паза всегда совпадал с центром координат фрагмента).

Рис. 6.2. Параметрическое изображение профиля шпоночного паза

Примечание

Если после параметризации у вас на чертеже не отображаются ограничения, наложенные на графические объекты (вертикальность, совпадение точек), выполните команду Отображать ограничения

(кнопка находится на панели Параметризация).

Теперь необходимо установить размеры паза и переменные, соответствующие каждому размеру.

1. Перейдите на панель инструментов Размеры и с помощью команды Линейный размер постройте четыре размера: первые два обозначающие ширину и рабочую длину паза, остальные два – расстояние от начала координат до крайней точки по ширине и крайней точки по длине (до скругления). Очевидно, что последние два размера равны половине соответствующих им первых двух размеров. После этого вызовите команду Радиальный размер и установите размеры радиусов закругления краев шпонки.

2. Вернитесь на панель инструментов Параметризация и нажмите кнопку Установить значение размера

По очереди щелкайте на каждом созданном размере и в окне Установить значение размера (рис. 6.3) вводите имена переменных фрагмента: для ширины и длины паза задайте переменные b и l, для двух других линейных размеров – b_2 и l_2, переменные, отвечающие радиусам скругления, установите равными b_2. Кроме того, все размеры, кроме длины и ширины паза, должны отмечаться как информационные (то есть их нельзя будет поменять вручную – изменяются они только в результате перестроения паза при изменении одной или нескольких неинформационных переменных).

Рис. 6.3. Установка значения размера и имени переменной

3. Вызовите окно редактора формул (кнопка Переменные на панели инструментов Стандартная). На вкладке Переменные появившегося окна в столбцах напротив переменных, отвечающих рабочей длине и ширине паза, установите флажок Внешняя (рис. 6.4), а на вкладке Уравнения задайте соотношения между параметрическими переменными: b=b_2*2 и l=l_2*2.

Рис. 6.4. Завершение выполнения параметрического чертежа шпоночного паза

Примечание

Вкладка (панель) Уравнения вызывается щелчком на одноименной кнопке панели инструментов редактора формул.

Формирование параметрического фрагмента закончено. Теперь можно приступить к созданию библиотеки.

1. Выполните команду Добавить описание ? библиотеки документов, в появившемся окне введите имя библиотеки – Шпоночный паз. После утвердительного ответа на запрос о создании библиотеки (рис. 6.5) вам будет предложено задать имя библиотеки, которое будет отображаться в менеджере библиотек. Введите, например, Профиль шпоночного паза и нажмите OK для подтверждения создания библиотеки.

Рис. 6.5. Запрос подтверждения создания библиотеки фрагментов

2. В менеджере библиотек появится новая, пока еще пустая библиотека. Чтобы добавить в нее фрагмент, выполните команду контекстного меню Добавить фрагмент в библиотеку (рис. 6.6). В появившемся окне открытия файла следует выбрать сохраненный фрагмент с параметрическим изображением шпоночного паза.

Рис. 6.6. Добавление фрагмента в библиотеку

Примечание

Вы можете создать фрагмент прямо в библиотеке. Для этого служит команда контекстного меню Новый фрагмент.

После добавления фрагмента библиотека будет выглядеть следующим образом (рис. 6.7).

Рис. 6.7. Фрагмент добавлен в библиотеку

Теперь вы можете вставлять изображения профиле шпоночного паза из новой библиотеки в любой графический документ системы КОМПАС или в эскиз трехмерной операции. Для этого достаточно дважды щелкнуть на элементе в окне менеджера библиотек. При вставке элемента на вкладке Переменные панели свойств (рис. 6.8) вы можете изменять параметры фрагмента (те, которые были объявлены внешними в исходном документе).

Рис. 6.8. Изменение значения внешних переменных фрагмента из библиотеки

Файлы параметризированного фрагмента (Шпоночный паз.frw) и самой библиотеки фрагментов (Шпоночный паз.lfr) находятся на прилагаемом к книге компакт-диске в папке ExamplesГлава 6.

Аналогично создаются библиотеки моделей. Рассмотрим небольшой пример.

Создавать параметрический трехмерный элемент нет необходимости, вы можете воспользоваться готовым, который был разработан в примерах к третьей главе (файл Параметризация. m3d в папке ExamplesГлава 3). Как вы помните, в этом примере была выполнена параметрическая модель куба со скругленными ребрами, перестраивающаяся при изменении длины ребра. Однако перед дальнейшим использованием этой модели в библиотеке необходимо ее немного доработать.

Откройте файл модели в КОМПАС-3D и вызовите редактор формул. Как вы видите, в данном элементе несколько характерных переменных, но только одна независимая. Переменную h необходимо объявить внешней, чтобы пользователи библиотеки моделей могли изменять ее значение при вставке.

Для этого измените формулы в редакторе формул для файла Параметризация.m3d так, как это показано на рис. 6.9 (необходимо, чтобы значением внешней переменной в строке уравнений было число, а не ссылка на другую переменную). После этого выделите переменную h в списке переменных и выполните команду Внешняя контекстного меню. При этом ячейка в столбце Имя напротив переменной должна стать синей.

Рис. 6.9. Объявление переменной модели внешней

Далее порядок действий такой же, как и при формировании библиотеки фрагментов. Выполняем команду контекстного меню Добавить описание ? библиотеки документов, только в списке Тип файла выбираем КОМПАС-Библиотеки моделей (*.l3d) и создаем библиотеку. Имя можете присвоить произвольное, например Куб.l3d.

В библиотеку моделей вы можете добавлять как сборки, так и модели. Предусмотрена возможность создавать сборку или модель непосредственно в библиотеке. Элемент в состав библиотеки добавляется так же, как и для библиотек фрагментов, – с помощью контекстного меню. После добавления модели куба в библиотеку она будет выглядеть следующим образом (рис. 6.10).

Рис. 6.10. Простая пользовательская библиотека моделей

Вставка объектов из библиотеки моделей допускается только в документ КОМПАС-Сборка. При вставке элемент отрисовывается в виде трехмерного фантома (прозрачного изображения с серыми контурными линиями), который можно зафиксировать в любой точке сборки. Во время вставки, еще до фиксации компонента, вы можете изменить значение его переменных (у нашего куба всего лишь одна).

Список переменных с их текущими значениями размещается на вкладке Параметры панели свойств (рис. 6.11).

Рис. 6.11. Настройки вставки параметрического элемента из библиотеки моделей

Изменить значения переменных можно также и после вставки элемента в сборку. Для этого следует воспользоваться командой Редактировать контекстного меню, которое появляется при щелчке правой кнопкой мыши на узле данного элемента в дереве построений.

Файл библиотеки моделей Куб.l3d, а также измененный файл параметрического куба Параметризация.m3d находятся на прилагаемом к книге компакт-диске в папке ExamplesГлава 6.

Главное преимущество библиотек фрагментов и моделей – простота создания и применения. Несомненно, эти приложения – наиболее используемые на практике пользовательские модули. Наверняка те, кто постоянно работает с системой КОМПАС, имеют целые комплекты таких библиотек-хранилищ, накопленные за годы проектирования.

Еще одним плюсом библиотек фрагментов является то, что при появлении новых версий КОМПАС вам не нужно будет подгонять или изменять структуру библиотек под новую версию программы. Достаточно будет просто загрузить старый файл библиотеки в менеджере библиотек, и, можете не сомневаться, все будет работать.

Недостатком такого типа приложений следует считать ограниченность их функциональных возможностей. Собственно автоматизация достигается только за счет параметризации чертежей или моделей, которыми вы наполняете приложение, а сама библиотека лишь ускоряет процесс поиска и вставки нужного графического элемента в документ и обеспечивает лучшие условия для хранения типовых конструкторских элементов (не нужно искать их по всему жесткому диску, так как они хранятся упорядочено в одном файле-библиотеке).

Более широкими возможностями, по сравнению с библиотеками фрагментов, обладают библиотеки шаблонов КОМПАС-3D.

Данный текст является ознакомительным фрагментом.

Продолжение на ЛитРес

Error

Jump to. .. Jump to…ОбъявленияРабочая тетрадь Практика Мусиенко О.А. Ширлина И.И.Рабочая тетрадь Практика Жданов А.В.Рабочая тетрадь практика Курышева Е.А.Учебное пособие «Проекции с числовыми отметками» Третьяк О.М., Мусиенко О.А.Учебное пособие «Выполнение чертежей и эскизов деталей машин»Учебно-методическое пособие «Разъемные и неразъемные соединения»Теоретический материал Начертательная геометрия.Теоретический материал Инженерная графика (инженерная и компьютерная графика).Теоретический материалГОСТыГрафическая работа № 1Графическая работа № 2Графическая работа № 3 (ЭСКИЗ)Гр. работа № 4 План этажа зданияРешенные задачи (1 к.н.) загружать сюдаГрафическую работу № 0 загружать сюда Задание Графическая работа № 1Решенные задачи (2 к.н.) загружать сюдаГрафическую работу № 1 загружать сюдаРешенные задачи (3 к.н.) загружать сюдаЗадание Графическая работа № 2Графическую работу № 2 загружать сюдаГр. работа 1. Проекционное черчениеГр. работа 2. Проекционное черчениеГр. работа 3. Винтовая параГр. работа 4. Эскиз валаГр. работа 5. Эскиз зубчатого колесаГр. работа 6. Эскиз штуцераГр. работа 7. СоединенияГр. работа 8. ДеталированиеСписок 1й подгруппы группы АТб-20Z1Список 1й подгруппы группы АТб-20Z2Теоретический материалГрафические работыКурсовая работаОтправка графических работ АТб-20Z1/АТб-20Z2Отправка курсовой работы АТб-20Z1/АТб-20Z2Задание по инженерной графике и компьютерной графикеТеоретический материал Начертательная геометрияУказания к выполнению графических работРешения задачОтправка выполненных заданийТеоретический материал Начертательная геометрияУказания к выполнению графических работРешения задачОтправка выполненных заданийУчебное пособиеНачертат геом установка ШИИЛекция 2Указания по выполнению заданийОформление работ заочниковГрафическая работа «Проекции с числовыми отметками»Графическая работа «Арх.- строит. чертеж здания»Отправка заданийУчебное пособие для ЗаочниковЛекция часть 1Лекция часть 2Лекция часть 3Задание для ЗаочниковОтправка выполненных чертежей1. Теоретический материал 2. Проекционное черчение3. Компьютерное черчениеОтправка заданий на весенний семестрЧертеж для занятия 13.11.2020ЗАДАНИЯ-Теоретический материал по теме (компьютерная графика)* Выполненные чертежи (1 файлом) загружать сюдаКонтроль выполнения ЗАДАНИЙДОЛГИ (выполненные задания) загружать сюда Вопросы к экзамену по Начертательной геометрииИнструкция для прохождения интернет-тестирования 11.01.2021 в 10:00Список студентов записанных на интернет-тестированиеMacromedia Flash PlayerЛекция 7Лекция 8Лекция 9Задание Графическая работа № 0Решенные задачи (1 к.н.) загружать сюдаГрафическую работу № 0 загружать сюда Задание Графическая работа № 1 Решенные задачи (2 к.н.) загружать сюдаГрафическую работу № 1 загружать сюда Задание на графическую работу № 2Решенные задачи (3 к.н.) загружать сюдаГрафическую работу № 2 загружать сюдаФото отчета пройденного теста загружать сюдаРешенные задачи (1 к.н.) загружать сюдаГрафическую работу загружать сюдаЗадание Графическая работа № 1Решенные задачи (2 к. н.) загружать сюдаГрафическую работу № 1 загружать сюдаЗадание Графическая работа № 2Решенные задачи (3 к.н.) загружать сюдаГрафическую работу № 2 загружать сюдаТема 8Задание графическая работа (Инженерная графика)Решенные задачи (1 к.н.) загружать сюда Графическую работу (Инженерная графика) загружать сюда Задание Графическая работа № 2 Решенные задачи (2 к.н.) загружать сюда Графическую работу № 2 загружать сюдаЗадание ГР № 3Решенные задачи (3 к.н.) загружать сюда Графическую работу № 3 загружать сюдаЗадание Графическая работа № 4 «Проекции с числовыми отметками»Тема 8Тема № 9Лекция ПЧОЗадание графическая работа № 1Решенные задачи (1 к.н.) загружать сюда Графическую работу № 1 загружать сюда Задание Графическая работа № 2 Решенные задачи (2 к.н.) загружать сюдаГрафическую работу № 2 загружать сюдаЗадание Графическая работа № 3Решенные задачи (3 к.н.) загружать сюда Графическую работу № 3 загружать сюдаЗадание Графическая работа «Проекции с числовыми отметками»Задание графическая работа № 1Решенные задачи (1 к. н.) загружать сюда Графическую работу № 1 загружать сюдаГрафическая работа № 2 (исходные чертежи)Графическая работа № 3 (задание)Решенные задачи (2 к.н.) загружать сюда Графическую работу № 2 загружать сюдаГрафическую работу № 3 загружать сюда Решенные задачи (3 к.н.) загружать сюда Задание Графическая работа № 3Графическую работу № 3 загружать сюдаЗадание Графическая работа № 4 «Проекции с числовыми отметками»Задание на графическую № 5 работу «Проекционное черчение»Графическую работу № 5 «Проекционное черчение» загружать сюдаГрафическая работа № 1Решенные задачи (1 к.н.) загружать сюдаГрафическую работу №1 загружать сюдаРешенные задачи (2 к.н.) загружать сюдаГрафическую работу № 2,3 загружать сюдаЭСКИЗ Решенные задачи (3 к.н.) загружать сюдаГрафическую работу «Эскиз» загружать сюда Задание «Проекционное черчение»Графическую работу «Проекционное черчение» загружать сюдаЗадание Привод* Выполненные чертежи «Привод» загружать сюдаЗадание 3D модель 2* Выполненный чертеж «3D модель 2» загружать сюдаСоединенияГрафическая работа № 1Решенные задачи (1 к. н.) загружать сюдаГрафическую работу №1 загружать сюдаРешенные задачи (2 к.н.) загружать сюдаГрафическую работу № 2, 3 загружать сюдаЭСКИЗРешенные задачи (3 к.н.) загружать сюдаГрафическую работу «Эскиз» загружать сюда Задание «Проекционное черчение» Графическую работу «Проекционное черчение» загружать сюда Занятие НТС-19Т2 15:25 27.05.2020Занятие CМб-19Т1 08:20 21.05.2020Занятие НТС-19Т2 15:25 20.05.2020Лекция 1 Введение. Основные правила выполнения чертежей. Стандарты ЕСКД. Виды конструкторской документации.Лекция 2 Сечения.Лекция 3 Сложные разрезы.Лекция 4 Виды изделий. Разъемные и неразъемные соединения. Выполнение сборочных чертежей.Лекция 5 Выполнение эскизов деталей машин.Лекция 6 Деталирование чертежа общего вида.Курс лекций Инженерная графика презентацияТеоретический материал———ГОСТы, которые Вам помогутВыполненные графические работы и эскизы загружать сюдаСодержание работыРазъемные и неразъемные соединения (теория)Методические указанияВарианты (согласно списку в журнале *у старосты*)Исходный чертежПример выполнения сборочного чертежа «Привод»Пример выполнения спецификации «Привод»Пример выполнения чертежа «Корпус»Пример выполнения спецификации «Корпус»Пустые листы спецификацииВыполненные чертежи по заданию «Разъемные и неразъемн. ..» загружаем сюдаТеоретический материал——-Методические указания (Эскиз)Выполненные эскизы загружать сюдаВарианты заданияОбразецВыполненный чертеж винтовой пары загружать сюдаПринятые обозначения Лекция 1. Образование проекций. Метод Монжа. Проекции точки и прямой.Лекция 2. Проекции плоскоти. Прямая линия и точка в плоскости.Лекция 3. Взаимное положение плоскостей. Взаимное положение прямой и плоскости.Лекция 4. Способы преобразования чертежа. (Метрические задачи)Лекция 5. Кривые линии и поверхности.Лекция 6. Сечение поверхности плоскостью. Построение разверток поверхностей.Лекция 7. Пересечение прямой линии с поверхностями.Лекция 8. Взаимное пересечение поверхностей.Лекция 9 Аксонометрические проекцииВыполненный чертеж загружать сюдаРабочая тетрадь Решенные задачи загружать сюдаКарточки с исходным чертежом на ГР № 1 (по вариантам)Карточки с исходным чертежем на ГР № 2 (по вариантам)Методические указания по выполнению графических работПример выполнения ГР № 1Пример выполнения ГР № 2Загружать на проверку Графическую работа № 1 сюдаЗагружать на проверку Графическую работа № 2 сюдаЗанятие 13:45 07. 05.2020Теоретический материал по теме (компьютерная графика)Разъемные и неразъемные соединения (теория)Исходный чертежПример выполнения сборочного чертежа «Привод»Пример выполнения спецификации «Привод»Выполненные чертежи Привода загружать сюдаВыполненный чертеж редуктора загружать сюдаЛекция 1 Введение. Основные правила выполнения чертежей. Стандарты ЕСКД. Виды конструкторской документации.Лекция 2 Сечения.Лекция 3 Сложные разрезы.Лекция 4 Виды изделий. Разъемные и неразъемные соединения. Выполнение сборочных чертежей.Лекция 5 Выполнение эскизов деталей машин.Лекция 6 Деталирование чертежа общего вида.Курс лекций Инженерная графика презентацияТеоретический материал——-ГОСТы, которые Вам помогутВыполненные графические работы и эскизы загружать сюдаСодержание работыРазъемные и неразъемные соединения (теория)Методические указанияВарианты (согласно списку в журнале *у старосты*)Исходный чертежПример выполнения сборочного чертежа «Привод»Пример выполнения спецификации «Привод»Пример выполнения чертежа «Корпус»Пример выполнения спецификации «Корпус»Пустые листы спецификацииВыполненные чертежи по заданию «Разъемные и неразъемн. ..» загружаем сюдаТеоретический материал——Методические указания (Эскиз)Выполненные эскизы загружать сюдаПоследовательность выполнения работыТеоретический материал——Образец (пример)Задания по вариантамВыполненный чертеж железобетонной конструкции загружать сюдаЗанятие 13:45 27.05.2020Занятие 13:45 20.05.2020Занятие 15:25 15.05.2020Теоретический материал по теме (компьютерная графика)ВилкаВкладышВыполненные чертежи Вилки и Вкладыша загружать сюдаМетодические указания к работеИсходные файлыВыполненную работу загружать сюдаЛекция 1 Введение. Основные правила выполнения чертежей. Стандарты ЕСКД. Виды конструкторской документации.Лекция 2 Сечения.Лекция 3 Сложные разрезы.Лекция 4 Виды изделий. Разъемные и неразъемные соединения. Выполнение сборочных чертежей.Лекция 5 Выполнение эскизов деталей машин.Лекция 6 Деталирование чертежа общего вида.Курс лекций Инженерная графика презентацияТеоретический материал—ГОСТы, которые Вам помогутВыполненные графические работы и эскизы загружать сюдаСодержание работыРазъемные и неразъемные соединения (теория)Методические указанияВарианты (согласно списку в журнале *у старосты*)Исходный чертежПример выполнения сборочного чертежа «Привод»Пример выполнения спецификации «Привод»Пустые листы спецификацииВыполненные чертежи по заданию «Разъемные и неразъемн. ..» загружаем сюдаТеоретический материал-Методические указания (Эскиз)Выполненные эскизы загружать сюдаЗАДАНИЕ (исходный чертеж)Выполненный чертеж поршня загружать сюдаВилкаВкладышВыполненный чертеж поршня загружать сюдаЛекция 1 Введение. Основные правила выполнения чертежей. Стандарты ЕСКД. Виды конструкторской документации.Лекция 2 Сечения.Лекция 3 Сложные разрезы.Лекция 4 Виды изделий. Разъемные и неразъемные соединения. Выполнение сборочных чертежей.Лекция 5 Выполнение эскизов деталей машин.Лекция 6 Деталирование чертежа общего вида.Курс лекций Инженерная графика презентацияТеоретический материал—-ГОСТы, которые Вам помогутГр. работа 1. Проекционное черчениеГр. работа 2. Проекционное черчениеГр. работа № 3 ЭСКИЗТеоретический материал по теме (компьютерная графика)ВилкаВкладышВыполненные чертежи Вилки и Вкладыша загружать сюдаМетодические указания к работеИсходные чертежи -Выполненную работу загружать сюда

НОУ ИНТУИТ | Лекция | Работа с прикладными библиотеками «КОМПАС-График»

Аннотация: Цель лекции: Научится пользоваться прикладными библиотеками «КОМПАС – График», предварительно установив «Машиностроительную конфигурацию».

5.1 Установка «Машиностроительной конфигурации»

Для работы с прикладными библиотеками нам необходимо будет установить дополнительную конфигурацию, в нашем случае «Машиностроительную». Машиностроительная конфигурация содержит все необходимые библиотеки стандартных элементов, а также инструменты расчетов.

Библиотеки запускаются при помощи «Менеджера библиотек» — он содержит все библиотеки установленные для той или иной конфигурации, в зависимости от типа конфигурации библиотека имеет различное наполнение и различный набор инструментов.

Рис. 5.1. Ярлык менеджера библиотек

Прежде чем установить дополнительную конфигурацию откройте библиотеку, там Вы увидите несколько папок стандартных изделий и один инструмент расчетов. Даже неискушенный читатель заметит, что библиотека еще очень мала и практически не дает выполнить других действий кроме черчения. Объясняется это тем, что установленная «Базовая конфигурация» содержит только общие инструменты без учета рода деятельности пользователя.

Дополнительные конфигурации позволят загрузить дополнительные библиотеки и оформления в соответствии с потребностями пользователя.

Загрузив машиностроительную конфигурацию — перед нами появится набор инструментов расчета валов, напряженно – деформированного состояния, передач, пружин и т.д. Также количество библиотек увеличится в несколько раз.

Для скачивания дополнительной конфигурации перейдем на сайт производителя программного обеспечения при этом выберем вкладку «Будь инженером».

Далее выберем подраздел «Студентам и школьникам» из раскрывающегося меню «Бесплатное ПО».

Библиотека стандартных элементов компас

Как пользоваться КОМПАС-3D v16, машиностроительная конфигурация и как ее включить, обновления, как сделать чертеж? И много другое о КОМПАС-3D v16!

ПРОЕКТИРОВАНИЕ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

При сборке машин, станков, приборов отдельные детали в большинстве случаев соединяют друг с другом резьбовыми крепежными изделиями: болтами, шпильками и винтами.

Все крепежные резьбовые изделия выполняются в нашей стране с метрической резьбой с крупным шагом и изготавливаются по соответствующим стандартам, устанавливающим требования к материалу, покрытию и прочим условиям изготовления этих деталей. При обозначении такой резьбы на чертежах шаг не указывают, записывают только буквенное обозначение типа резьбы М (метрическая) и номинальный (наружный) диаметр резьбы, например: М24.

Для автоматизированного построения чертежей резьбовых соединений следует:

1. В строке управляющего меню в верхней строке экрана выбрать кнопку Менеджер библиотек;

2. В открывшемся окне двойным щелчком открыть папку Машиностроение;

3. Двойным щелчком запустить Конструкторскую библиотеку (рис.119). В Конструкторской библиотеке (рис.120) представлены данные, сгруппированные в разделы: болты, гайки, шайбы и т.д. Чтобы открыть раздел, нужно щелкнуть левой кнопкой на знаке плюс (+), расположенного слева от заголовка раздела, при этом открываются строки подменю: различные виды болтов, гаек и т.д. Для того чтобы свернуть раздел, щелкните на значке минус, появившегося на месте знака плюс после того, как раздел развернулся. Если выделить в списке элемент раздела, то в правой части окна появится его изображение.

3. Для проектирования резьбовых соединений в Конструкторской библиотеке нужно выбрать раздел: Крепежный элемент (рис.120). В открывшемся окне (рис.121) выбираем вкладку Все элементы. Работая в этом разделе, можно составлять различные наборы резьбовых соединений, например, болт+гайка+шайба, шпилька+гайка+шайба, винт+шайба и т.д.

Рис.120 Конфигурация Конструкторской библиотеки

ВЫЧЕРЧИВАНИЕ БОЛТОВОГО СОЕДИНЕНИЯ

В окне Крепежный элемент (рис.121) представлены данные на различные виды крепежных элементов, например, болты различных форм и размеров. После выбора стандарта болта (ГОСТ 7798-70 для всех вариантов) необходимо задать номинальный диаметр (d) его резьбы, выбрав его из базы данных стандартных значений. Ряд открывается, если нажать на небольшой черный треугольник, расположенный справа в окне значений диаметра d. Кроме этого нужно зафиксировать толщину пакета зажимаемых деталей, вводя это значение с клавиатуры. Можно не фиксировать толщину пакета, при этом болт на чертеже будет «резиновый», его можно растянуть до нужной длины. Шаг резьбы болта выбирать крупный.

Рис.121 Выбор болта в окне Крепежный элемент

Заканчивать выбор болта необходимо нажатием черной верхней стрелки окна, направленной вправо. При этом в правом окошечке появляется изображение первого элемента набора — болта. Если какой-то элемент требуется из набора исключить, нужно его название выделить в среднем окне цветом и щелкнуть на клавише клавиатуры Delete или нажать на стрелку направленную влево.

Спецификацию для сборочного чертежа болтового соединения мы будем вычерчивать не в автоматическом режиме, а вручную, поэтому кнопку Создать объект спецификации включать не надо.

На чертеже болтовое соединение можно вычертить без средней части, если соединяемые детали вычерчиваются без разреза, и со средней частью, если детали разрезаны (болт, гайка, шайба на сборочных чертежах считаются не рассеченными).

В лабораторной работе предусмотрено использование разреза, поэтому нужно выбрать изображение как верхней, так и средней, нижней части болтового соединения.

В этом же окне можно выбирать также и вид: главный, сверху, слева и т.д. В лабораторной работе предусматривается построение вида спереди и вида сверху болтового соединения в разрезе. Вначале строится вид спереди, затем нужно вновь вернуться в библиотеку для построения вида сверху. Для построения вида сверху нужно щелкнуть, т.е. включить флажок в кружке слева от строки Вид сверху .

Для построения контура отверстия в деталях под болт следует включить флажок в окне

Отверстие (рис.122).

ВЫБОР ШАЙБЫ

Выбор шайбы осуществляется аналогично выбору болта. Для всех вариантов индивидуальных заданий выбираем плоские шайбы по ГОСТ 11373-78. Программа построена таким образом, что необходимый размер шайбы и гайки выбирается автоматически в зависимости от диаметра резьбы болта. В нижней части окна появляется изображение шайбы, нужно нажать на верхнюю стрелку вправо, и на изображение болта наложится изображение шайбы (рис.122).

Рис.122 Выбор шайбы

ВЫБОР ГАЙКИ

В лабораторной работе необходимо выбирать гайки шестигранные, нормальные по ГОСТу 5915-78. Все размеры гайки система подберет сама в автоматическом режиме в зависимости от размера болта. Нажав на черную нижнюю стрелку, мы тем самым добавим ее в создаваемый набор элементов (рис.123). Созданный набор элементов в случае необходимости можно сохранить в памяти для дальнейшего использования, для этого нужно перейти на вкладку Элементы набора и нажать кнопку С охранить набор .

Рис.123 Выбор гайки

ПОСТРОЕНИЕ ЧЕРТЕЖА БОЛТОВОГО СОЕДИНЕНИЯ

После создания набора элементов соединения нужно нажать кнопку ОК . Система на поле чертежа сформирует фантомное изображение соединения, которое перемещается по чертежу вместе с курсором. В нужном месте зафиксировать щелчком левой кнопки положение первой точки привязки объекта, повернуть изображение под нужным углом и окончательно зафиксировать изображение на чертеже. Достроить затем вид сверху, все лишние линии удалить, используя на странице инструментальной панели в меню Редактирование кнопку У сечь кривую между двумя точками. Заштриховать соединяемые детали.

На сборочных чертежах наносят небольшое количество основных размеров (габаритные, установочные, монтажные и т.д.), так как по этим чертежам не изготавливают детали. На чертеже болтового соединения следует нанести только габаритные размеры соединяемых деталей (пакета), остальные размеры деталей наносить не нужно, они используются только для построения изображения соединяемых болтовым комплектом деталей. Образец чертежа болтового соединения приведен на рис.128.

НАНЕСЕНИЕ ПОЗИЦИЙ НА СБОРОЧНОМ ЧЕРТЕЖЕ

Чертеж болтового соединения является сборочным чертежом, на котором изображены несколько деталей, соединенных друг с другом. По сборочным чертежам можно представить конструкцию изделия, характер соединения деталей. Сборочные чертежи сопровождаются текстовым документом – спецификацией.

Спецификация – это текстовый документ, в котором перечисляются входящие в изделие пронумерованные детали. Номера ( позиции ) деталей располагают на одной горизонтали или вертикали. Первые номера присваивают самым крупным деталям, последние – стандартным изделиям. Линии-выноски позиций нельзя пересекать размерными линиями и ориентировать параллельно штриховке.

Для нанесения позиций следует на Компактной инструментальной панели Обозначения выбрать кнопку Обозначение позиций (рис.124).

Рис.124 Обозначение позиций

После включения кнопки Обозначение позиций укажите на чертеже точку, на которую будет указывать полка-выноска. Затем щелкните мышью в том месте, где будет располагаться полка с номером позиции. Чтобы зафиксировать (запомнить) положение позиций на чертеже следует нажать кнопку С оздать объект , расположенную левее кнопки Стоп .

Первые номера присваиваются соединяемым деталям, а затем в алфавитном порядке нумеруются стандартные изделия.

Система автоматически последовательно нумерует позиции, однако имеется возможность для ручного ввода чисел и использования многоярусной полки-выноски для стандартных изделий. Для этого режима нужно щелкнуть в поле Текст (ввод текста) в Панели свойств внизу экрана (рис.125).

Рис.125 Панель свойств команды Обозначение позиций

В появившемся окне В ведите текст (рис.126) с клавиатуры последовательно ввести номера позиций для каждой полки, нажимая каждый раз после ввода числа клавишу Enter .

Рис.126 Введение номеров позиций для многоярусной полки

Для изменения номеров или расположения позиций на чертеже необходимо их выделить щелчком левой кнопки при погашенной кнопке Стоп . При этом позиция выделится зеленым цветом, появятся управляющие черные узелки, за которые можно перемещать позицию. Чтобы удалить позицию, ее следует щелчком мыши выделить и нажать клавишу Delete .

Чтобы внести изменения в числа, нужно сделать двойной щелчок на позиции при отключенной клавише Стоп , позиция выделится розовым цветом, и станет доступно окно ввода текста в строке параметров внизу экрана.

Позиции на чертеже должны быть расположены либо друг под другом вертикально на одной линии, либо горизонтально. Для выравнивания построенных позиций их нужно все сразу выделить при отключенной кнопке Стоп щелчками левой кнопки, удерживая при этом нажатой кнопку Shift на клавиатуре. Затем раскрыв кнопку Обозначение позиций , выбрать строку В ыровнять позиции по горизонтали или Выровнять позиции по вертикали (рис.124). Щелчком в нужной точке заканчивается выравнивание позиций.

Создание спецификаций в программе КОМПАС возможно в ручном и автоматизированном режиме. В лабораторной работе №6 из-за недостатка времени на подробное изучение программы спецификацию можно создавать самым простым способом в ручном режиме. Для этого в меню команды Сервис выбираем строку Параметры , затем в открывшемся окне из пункта Параметры листа выбираем Оформление (рис.127). В открывшемся окне представлены различные варианты оформления чертежей, нам следует выбрать строку:

Спецификация. Первый лист. ГОСТ 2.106-96 Ф1

На экране появится стандартная разграфленная таблица (рис.129), для входа в режим заполнения следует два раза щелкнуть левой кнопкой мыши в любой строке спецификации.

Рис.127 Оформление чертежей

В соответствии со стандартом содержание спецификации болтового соединения делится на разделы:

Заголовок каждого раздела записывается посередине графы Наименование и подчеркивается тонкой линией. Заголовок отделяется от объектов спецификации пустой строкой. В конце раздела оставляют 1-2 пустые резервные строки.

Каждая крепежная деталь имеет условное обозначение, записываемое в спецификацию, в котором отражаются: форма, основные размеры детали, класс прочности и покрытия. В учебных чертежах данной лабораторной работы рекомендуется:

• использовать все резьбовые изделия первого исполнения, которое не отражается в условном обозначении;
• в условном обозначении изделия не отражать класс прочности и вид покрытия, предохраняющего изделие от коррозии.

Приемы автоматизированного построения чертежей деталей типа ВАЛ рассмотрим на примере применения библиотеки КОМПАС — Shaft 2 D . С ее помощью построим чертежи и твердотельные модели вала и гайки (рис.130 и 131). Так как построенные модели будут использоваться в уроке №7 для построения сборочного чертежа, их обязательно следует сохранить в памяти компьютера.

Рис.130 Чертеж и модель вала

Рис.131 Чертеж и модель гайки

Двойным щелчком раскроем папку Расчет и построение (рис132), в которой откроем библиотеку КОМПАС- Shaft 2 D и затем выберем раздел Построение вала (рис.133).

Рис.132 Библиотека Расчет и построение

Рис.133 Выбор раздела Построение вала

В открывшемся окне (рис.134) следует щелкнуть по кнопке Новый вал. Откроется окно Выбор типа отрисовки вала (рис.135). Обе детали, которые нам предстоит построить, имеют сквозные отверстия, поэтому выбираем строку Вал в разрезе.

Рис.134 Построение нового вала

Рис.135 Выбор типа отрисовки вала

На экране появится курсор в виде перекрестия, компьютер ждет, что этим перекрестием будет зафиксирована самая левая точка вала на чертеже. Дальнейшие построения вала будут вестись вправо от указанной точки. Если точка указана неудачно, то впоследствии чертеж детали можно выделить и сдвинуть в нужное место. После того, как будет указано крайнее левое положение вала, на экране откроется окно (рис.136) для построения наружной поверхности вала (поле Внешний контур) и различных по форме отверстий в вале (поле Внутренний контур).

Рис.136 Построение внешнего и внутреннего контура вала

Внешний контур детали создается последовательно отдельными ступенями, которые могут иметь цилиндрическую, коническую, шестигранную, квадратную или сферическую форму. Для первой детали — Вал построение начнем с цилиндрической ступени, ее диаметр 40 мм и длину 60 мм зададим в открывшемся окне (рис.137). При необходимости возможно на торцах ступени сделать притупление в виде фасок. Построение ступени заканчивается при нажатии на кнопку Ок . На поле чертежа автоматически вычерчивается цилиндрическая ступень вала.

Рис.137 Построение цилиндрической ступени вала

Если имеется необходимость, то на построенной цилиндрической ступени с помощью кнопки Дополнительный элемент (рис.138) можно вычертить:

4. Шпоночные пазы;

6. Кольцевые пазы;

Рис.138 Дополнительные элементы ступеней

Следующая ступень вала имеет шестигранную форму, ее построение показано на рис.139.

Рис.139 Построение шестигранной ступени вала

Внутренний контур детали может быть различных форм. На рис.140 показаны возможные формы отверстий.

Рис.140 Построение внутреннего контура деталей

У заданного вала внутренний контур представляет собой сквозное квадратное отверстие длиной 80 мм и со стороной квадрата 20 мм, построение которого представлено на рис.141.

Рис.141 Построение сквозного квадратного отверстия

На чертеже автоматически построен лишь один вид спереди с разрезом, для построения вида слева следует из меню кнопки Дополнительные построения (рис.142) выбрать строку Построить вид слева. Если на построенном виде слева не будет отображен контур отверстия, его следует достроить вручную.

Для автоматического построения твердотельной модели используется кнопка Генерация 3- D модели (рис.142).

Заканчивается построение нажатием на кнопку Сохранить вал и выйти.

На построенном чертеже вала нанести осевые линии, размеры, заполнить основную надпись. Чертеж и модель сохранить в памяти компьютера.

Рис.142 Создание вида слева и твердотельной модели детали

У второй заданной детали – гайки – внешний контур представляет собой шестигранник длиной 40 мм и размером под ключ, равным 55 мм. Построение внешнего контура гайки показано на рис.143.

Рис.143 Построение внешнего шестигранного контура гайки

Внутренний контур гайки – цилиндрическое отверстие диаметром 40 мм и длиной 40 мм, построение отверстия в гайке показано на рис.144.

Рис.144 Построение цилиндрического отверстия гайки

Так же как и для вала с помощью кнопки Дополнительные построения создадим вид слева и твердотельную модель гайки, оформленный чертеж и модель сохраним в памяти компьютера.

Урок №6

Цели урока:

·освоить приемы автоматизированного построения чертежей резьбовых соединений с применением Конструкторской библиотеки.

·освоить способы автоматизированного построения чертежей деталей с применением библиотеки КОМПАС Shaft 2D.

Существует огромное количество деталей и узлов, подобных по форме и отличающихся лишь своими параметрами – размерами. Для упрощения и ускорения разработки чертежей, содержащих типовые и стандартизованные детали (крепеж, пружины, подшипники, резьбовые отверстия, канавки, электрические схемы, строительные конструкции и т.п.) очень удобно применять готовые библиотеки.

Библиотека – это программный модуль, приложение, созданное для расширения стандартных возможностей системы КОМПАС-3D. Библиотека представляет собой ориентированную на конкретную задачу подсистему автоматизированного проектирования, которая после выполнения проектных расчетов формирует готовые конструкторские документы или их комплекты.

Рис.119 Менеджер библиотек

Типичными примерами приложений являются библиотеки для автоматического построения изображений часто встречающихся геометрических фигур, гладких и резьбовых отверстий, библиотеки стандартных машиностроительных элементов и крепежа, значительно ускоряющие проектирование сборочных моделей и оформление сборочных чертежей.

В КОМПАС-3D существует специальная система для работы с библиотеками – Менеджер библиотек.

Подключение библиотек

Для подключения библиотеки к КОМПАС-3D выполните следующие действия.

1. Нажмите на кнопку Менеджер библиотек (рис.119). На экране появится окно Менеджера библиотек, в левой части которого отображается список разделов Менеджера библиотек. Для того чтобы посмотреть содержимое раздела следует щелкнуть по его названию, в правой части окна отобразится структура раздела.

2. Выберете нужную библиотеку и два раза щелкните мышью по названию библиотеки. В прямоугольном поле рядом с названием библиотеки появляется красная “галочка” – признак того, что библиотека подключена. Если в разделе имеются подключенные библиотеки, то его пиктограмма отображается серым цветом, если нет – голубым.

На рис.119 в левой части окна показаны библиотеки системы КОМПАС, в правой части – содержимое библиотеки Машиностроение.

Как пользоваться КОМПАС-3D v16

Для применения программы необходимо, прежде всего, правильно установить САПР, а также произвести настройку интерфейса, чтобы получить доступ к наиболее часто используемым функциям. Детально эти моменты описываются в предыдущей статье «Обзор КОМПАС-3D v16 – системные требования, установка, интерфейс и настройка КОМПАС-3D v16».

Если вы не знаете, как рисовать в КОМПАС-3D v16, то рекомендуем скачать официальное руководство для пользователей, которое есть в наличии на сайте ПО компании АСКОН. Чертеж в КОМПАС-3D начинается с создания детали, разработки эскиза и дальнейшей работы с ним в различных плоскостях.

Характеристики

Каталог «Стандартные Изделия: Детали, узлы и конструктивные элементы» содержит обширный перечень изделий.

Основные характеристики

Назначение

Проектирование и разработка документации

Версия

Библиотека Стандартные Изделия: Детали, узлы и конструктивные элементы

Срок использования

Бессрочное

Форма поставки

Конверт с лицензией

Объект лицензирования

Рабочая станция

Количество лицензируемых объектов

1

Совместимость

с версиями ОС

Windows 7 Professional/7 Home Premium/7 Home Basic/7 Ultimate/Vista Business/Vista Home Premium/Vista Home Basic/Vista Ultimate/XP

актуальная версия

для КОМПАС-3D V14

Особенности

Подшипники и детали машин

Каталоги предназначены для автоматизации моделирования изделий и узлов механических передач: редукторов, подъемно-транспортных устройств и т.п. Содержит элементы механических передач (подшипники шариковые и роликовые, манжеты и шпонки, оси и т.п.)

Детали и арматура трубопроводов

Каталог для КОМПАС-3D содержит модели деталей трубопроводов: фланцы, отводы, тройники, заглушки и т. п., а также детали крепления трубопроводов (скобы, хомуты и т. д.). Модели снабжены контрольными и присоединительными точками для использования в приложении Трубопроводы-3D. Каталог для КОМПАС-График содержит 2D-изображения деталей трубопроводов.

Детали пневмо- и гидросистем

Каталоги предназначены для автоматизации подготовки конструкторской документации при проектировании соединений с уплотнением по наружному или внутреннему конусу. Включают детали трубопроводов пневмо- и гидросистем (гайки накидные, штуцеры, ниппели, крестовины, тройники и т. п.)

Изделия по ОСТ 92

Каталоги содержат типовые элементы, соответствующие отраслевым стандартам аэрокосмической промышленности (крепежные элементы по ОСТ 92).

Элементы станочных приспособлений

Каталоги предназначены для работ по проектированию технологической оснастки, содержат обширный набор элементов станочных приспособлений.

Детали и узлы сосудов и аппаратов

Каталоги содержат различные детали и узлы сосудов и аппаратов (фланцы, днища, устройства строповые, опоры, лапы и т. д.)

Конструктивные элементы

Каталог содержит различные конструктивные элементы, широко применяемые в машиностроении (канавки, отверстия, проточки, шлицы, шпоночные пазы и т. д.).

(20)

АСКОН Библиотека стандартные Изделия: Детали, узлы и конструктивные элемент сертифицирован для продажи в России.Изображения товара, включая цвет, могут отличаться от реального внешнего вида.Комплектация также может быть изменена производителем без предварительного уведомления.Данное описание не является публичной офертой.

АСКОН Библиотека стандартные Изделия: Детали, узлы и конструктивные элемент – фото, технические характеристики, условия доставки по Санкт-Петербургу. Для того, чтобы купить АСКОН Библиотека стандартные Изделия: Детали, узлы и конструктивные элемент в интернет-магазине XcomSpb.ru, достаточно заполнить форму онлайн заказа или позвонить по телефонам: +7 (812) 740-11-10.

ВАРИАНТЫ ЛИЦЕНЗИЙ И ЦЕНЫ: Цена за 1 лицензию: 32 000,00 ₽ Скидка: Обновления КОМПАС-3D v16 Чтобы установить актуальные обновления для ПО, вы можете приобрести пакет обновлений КОМПАС-3D v16. При апгрейде системы трёхмерного моделирования вы получите все доступ ко все новым функциям ПО. Также рекомендуем вовремя позаботиться о продлении лицензии, если вы не планируете обновляться до последней версии, а срок действия лицензионного ключа заканчивается. Как сделать чертеж в КОМПАС-3D v16 Для создания чертежа в программе необходимо создать новый файл, именно с него начинается любое формирование чертежа в САПР. Перейдите к меню «Файл» и выберите пункт «Чертеж». При создании вы можете выбрать различные форматы, например, А4, выбрать вид с модели (сверху, снизу), масштаб и обозначить другие необходимые моменты. Анимация в КОМПАС-3D v16 позволяет имитировать движение различных механизмов, процессов сборки-разборки, проверку соударений элементов. Таким образом, данная функция после создания чертежа облегчает процесс проектирования, а также может использоваться в рекламных целях. КОМПАС-3D v16 не устанавливается Если у вас не получается произвести инсталляцию программы, рекомендуем проверить ПО на наличие официального лицензионного ключа. Также при затруднениях с установкой, ознакомьтесь с рекомендациями, приведенными в предыдущем обзоре SoftMagazin о КОМПАС-3D v16. Купить Справочники и стандартные изделия (машиностроение) в СНАБСОФТ Если Вы не нашли необходимую лицензию на программу Справочники и стандартные изделия (машиностроение), планируете купить другую версию программы или Вас не устраивает стоимость лицензии Справочники и стандартные изделия (машиностроение), уточняйте возможность поставки, наличие и цены по телефонам: 8 (800) 5-508-508 8 (495) 744-32-87 E-mail: [email protected]Наши специалисты подберут для Вас оптимальное решение! КОМПАС-3D v16 тормозит Windows 10 Согласно информации, представленной на официальном сайте производителя КОМПАС-3D v16 – компании АСКОН, программа имеет совместимость с ОС Windows 10. Однако до сих пор могут возникать неполадки при работе, которые имеют отношение к некорректной работе драйверов на видеокартах NVIDIA. В этом случае рекомендуется отключить опцию «Использовать аппаратное обновление». Как удалить КОМПАС-3D v16 полностью Как правило, для удаления программы достаточно стандартных средств, которые предусмотрены в ОС. Однако при установке нескольких версий одновременно на компьютер, могут возникнуть проблемы с корректной работой программы. В таком случае необходимо произвести полную деинсталляцию в несколько этапов. Для начала нужно выполнить стандартное удаление, через Пуск-Панель Управления. Следующим этапом будет удаление КОМПАС (всех его папок) с жёсткого диска. Для этого нужно зайти в директорию Program Files и удалить папку ASCON. Также может потребоваться удалить файлы конфигураций. Для окончательной деинсталляции программы удалите записи реестра, запустив редактор реестра. Автор: softmagazin.ru

КОМПАС-3D V10 на 100 % Глава 1 (часть 3) — Книги — Kompas 3D — Каталог статей

Меню Сервис при активном графическом документе

Три первые команды меню Сервис (рис. 1.27) предназначены для работы с менеджером библиотек системы КОМПАС (напомню, что диалоговое окно Менеджер библиотек служит для подключения, запуска в работу и отключения прикладных библиотек).

Рис. 1.27. Меню Сервис для графических документов



Команда Менеджер библиотек отображает или скрывает панель Менеджер библиотек (см. рис. 1.14). Во включенном состоянии значок слева от пункта меню подсвечивается. С помощью команды Обновить менеджер библиотек вы можете обновить Менеджер библиотек, а именно удалить из его меню несуществующие или ранние удаленные библиотеки. Команда Выгрузить все библиотеки отключает все конструкторские библиотеки, подключенные (но не запущенные) в данный момент. Обратите внимание, если какая-либо библиотека запущена на выполнение, то есть производит определенное действие в текущий момент, то отключить ее невозможно. Отключить все библиотеки можно также, используя сочетание клавиш Ctrl+Shift+F12.

Две следующие команды позволяют получить лицензию на работу с КОМПАС-3D или редактором спецификаций с сетевого ключа защиты.

Команда Атрибуты выводит на экран диалоговое окно Имеющиеся атрибуты со списком атрибутов выделенного объекта или объектов. В этом диалоговом окне можно просматривать, редактировать, удалять имеющиеся, а также создавать новые атрибуты. Если в документе не выделено ни одного графического элемента, то команда недоступна.

Команда Группы позволяет объединять выделенные объекты чертежа или фрагмента в именованные группы, а также выполнять различные операции редактирования – добавление или удаление элементов группы, разбиение групп и пр. Группа – это совокупность логически связанных между собой элементов чертежа, объединенных для удобства последующего поиска и редактирования. В отличие от макрообъектов, любой объект группы можно редактировать (изменять его размеры, расположение) отдельно от других составляющих его группы. Кроме того, один и тот же графический элемент чертежа может принадлежать нескольким группам одновременно. Все действия с группами производятся с помощью элементов управления диалогового окна Создание/редактирование именованных групп объектов, которое вызывается командой Группы.

Команда Объединить в макроэлемент формирует из выделенных элементов чертежа двухмерный макрообъект. Графический макроэлемент – это объект, состоящий из нескольких простых графических объектов. В макроэлемент могут входить как графические примитивы (отрезки, дуги, сплайны), так и штриховка, текст, обозначения и даже другие макрообъекты. Отличительной особенностью макроэлемента является то, что он интерпретируется системой как единое целое, то есть все команды редактирования (масштабирование, перемещение, поворот и пр.) можно применять к нему, как к простому графическому объекту (как, например, к отрезку). Редактирование любого объекта, входящего в макроэлемент, без разрушения макроэлемента невозможно. Напомню, что разрушить выделенный макрообъект можно с помощь команды Редактор → Разрушить или команды контекстного меню Разрушить. Большинство изображений, создаваемых прикладными библиотеками, представляют собой макроэлементы.

Совет

Лучше объединять в макроэлемент объекты, которые формируют на чертеже уже законченный конструктивный элемент и при последующей доработке или редактировании чертежа изменяться не будут. Такие элементы удобно перемещать или копировать в пределах вида. Если в макроэлемент как составной объект предполагается часто вносить изменения, намного удобнее будет использовать слой или объединение графических элементов в именованную группу.

Команда Изменить стиль вызывает окно Изменение стилей выделенных объектов, с помощью которого можно за один подход изменить стиль для группы выделенных объектов (например, стили линий или точек).

Команда Изменить слой позволяет переместить выделенные объекты чертежа или фрагмента на другой слой в чертеже. После ее выполнения на экране появится окно Выберите слой со списком присутствующих в чертеже слоев. Переносить можно только в пределах одного вида.

Команда Очистить фон управляет перекрытием выделенным элементом (текстом, размером или обозначением) штриховок и линий чертежа. При установленном флажке возле команды Очистить фон поле вокруг надписи, размера или обозначения очищается от линий и штриховки (рис. 1.28, слева), при снятом флажке – элемент оформления просто накладывается на изображение в чертеже (рис. 1.28, справа).

Рис. 1.28. Вид текстовой надписи при установленном (слева) и снятом (справа) флажке возле команды Очистить фон



Следующие три команды – Менеджер документа, Состояние видов и Параметры текущего вида – служат для отображения параметров видов текущего чертежа и управления их состоянием. Обратите внимание на то, что, поскольку в документе КОМПАС-Фрагмент присутствует всего один вид, в этих трех командах нет необходимости. Поэтому данные команды активны, только если выбран документ КОМПАС-Чертеж.

Команда Менеджер документа вызывает на экран одноименное диалоговое окно (рис. 1.29). В этом окне отображается структура графического документа: листы, виды и слои, присутствующие в чертеже. Менеджер документа обладает собственной панелью инструментов, которая позволяет создавать или удалять листы или слои, выбирать текущий вид или слой, изменять свойства объектов, составляющих структуру документа.

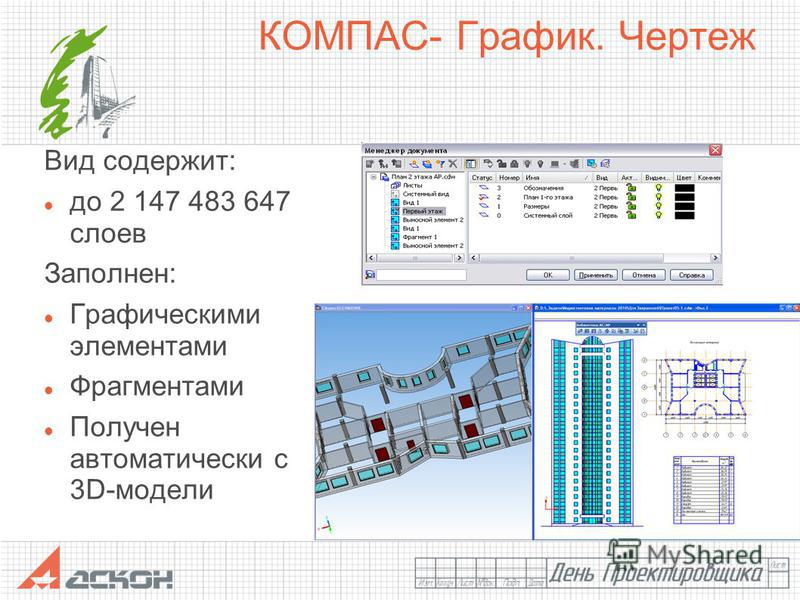

Рис. 1.29. Окно Менеджер документа



Команда Состояния видов вызывает тот же диалог – Менеджер документа. Единственное ее отличие от команды Менеджер документа заключается в том, что она неактивна, если в документе не создано ни одного вида, кроме системного.

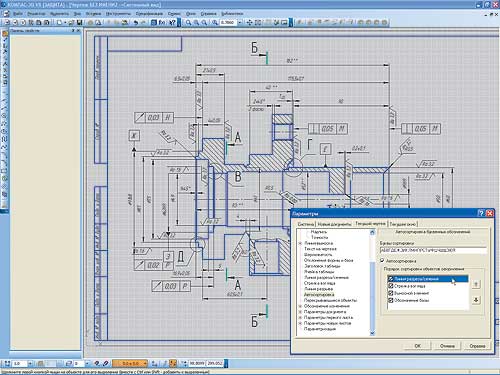

Команда Параметры текущего вида позволяет настроить параметры текущего вида. После ее вызова на панели свойств отображается набор элементов управления, позволяющих отредактировать характерные параметры вида (масштаб, цвет, имя и пр.).

Подменю Измерить включает в себя команды для проведения измерений в графических документах. С их помощью можно измерить координаты точки, расстояние между двумя точками, длину кривой, площадь произвольной фигуры и т. д.

Подменю МЦХ предназначено для расчета масс-центровочных и инерционных характеристик плоских фигур.

С помощью команды Правописание можно проверить правописание во всем графическом документе, включая текстовые надписи, таблицы, элементы оформления чертежа. Для запуска проверки правописания можно воспользоваться сочетанием клавиш Ctrl+F7. Каждый раз, когда система обнаружит слово, которое, по ее мнению, содержит ошибку, она выведет окно со списком возможных замен. После проверки документа система выдаст уведомление об окончании операции.

После подменю МЦХ находится раздел, включающий в себя перечень пользовательских утилит (например, калькулятор). Вы можете произвольно настраивать список утилит, которые потом сможете вызывать из данного списка. Настройка производится на вкладке Утилиты диалогового окна Настройка интерфейса.

Подменю Библиотеки стилей предоставляет доступ к настройке и управлению стилями различных объектов, применяющихся в работе с документами КОМПАС-3D. С помощью команд этого меню можно создавать новые или редактировать имеющиеся стили линий, штриховок, типы основных надписей, типы оформления чертежей и пр.

Последние четыре команды меню Сервис (Профили, Настройка интерфейса, Параметры и Вид приложения) предназначены для настройки интерфейса и системных параметров программного пакета КОМПАС. Они будут подробно рассмотрены в соответствующем разделе этой главы.

Меню Сервис при активном трехмерном документе

Некоторые существенные различия трехмерной сборки и детали системы КОМПАС-3D не позволяют рассматривать меню Сервис совместно для обоих типов документов. По этой причине рассмотрим характерные команды меню Сервис отдельно для сборки и детали. Команды настройки интерфейса, имеющие такое назначение, как команды для графических документов, в данном разделе мы описывать не будем.

Состав меню Сервис для документа-детали показан на рис. 1.30.

Рис. 1.30. Меню Сервис для документа КОМПАС-Деталь



Рассмотрим некоторые команды данного меню.

• Показать в дереве – служит для выделения в дереве построения модели формообразующего элемента, которому принадлежит выделенный в окне представления детали объект (ребро, грань, вершина). После выполнения команды нужный элемент в дереве построения подсвечивается зеленым цветом, а само дерево разворачивается так, чтобы выделенный элемент был виден пользователю.

• Создать макроэлемент – формирует в детали пустой макроэлемент в конце дерева построения. После создания макрообъект можно наполнить уже существующими или вновь созданными элементами геометрии модели (вспомогательные объекты, формообразующие операции, другие макрообъекты и пр.). Трехмерный макроэлемент, по аналогии с графическим, – это объект, состоящий из нескольких простых трехмерных объектов. В макроэлемент могут входить как простые операции, так и целые детали, подсборки или другие макроэлементы, за исключением объектов, принадлежащих разным компонентам сборки. Входящие в трехмерный макрообъект элементы могут редактироваться независимо от макроэлемента и без его разрушения.

• Объединить в макроэлемент – собирает в макроэлемент объекты, выделенные в окне документа. Если среди выделенных объектов находится грань или ребро какой-либо формообразующей операции, то в созданный макроэлемент будет добавлена вся операция.

• Разрушить макроэлемент – разрушает выделенные в дереве построения макрообъекты. При этом удаляется лишь сам макроэлемент, а все компоненты, входящие в него, остаются в детали (или сборке). Данная команда есть также в контекстном меню элементов дерева построения.

• МЦХ модели – после выбора этой команды система выводит окно, содержащее полную информацию о масс-центровочных характеристиках модели, включая площадь, объем детали, координаты центра масс, значения осевых и центробежных моментов инерции и пр.

• Информация об объекте – позволяет получить информацию о любом объекте трехмерной модели (например, длину прямолинейного ребра, радиус криволинейного ребра, площадь поверхности грани и пр.). Для получения информации после вызова команды щелкните кнопкой мыши на любом нужном вам объекте в окне модели или в дереве построения.

При создании или активизации документа КОМПАС-Сборка в меню Сервис добавляется несколько важных команд (рис. 1.31).

Рис. 1.31. Меню Сервис для документа КОМПАС-Сборка



В первую очередь следует отметить группу команд, которые изменяют положение компонентов сборки в пространстве.

Команда Переместить компонент произвольно перемещает в пространстве любой компонент, входящий в активную сборку. При перемещении модели изменяются только координаты ее центра, но не ориентация в пространстве сборки. Эта команда работает следующим образом. После ее вызова указатель мыши примет форму четырехсторонней стрелки. Его следует навести на нужный компонент в окне сборки, нажать кнопку мыши и, не отпуская ее, перетащить компонент в нужное место. Для выхода из режима перемещения нужно нажать клавишу Esc или кнопку Прервать команду в левом нижнем углу панели свойств.

Подменю Повернуть компонент включает в себя три команды, с помощью которых можно повернуть компонент сборки вокруг центральной точки, вокруг оси или вокруг точки.

Принцип использования данной команды аналогичен команде Переместить компонент. Только перед выполнением Повернуть компонент → Вокруг оси в сборке должна быть выделена ось или прямолинейное ребро, а при Повернуть компонент → Вокруг точки – трехмерная вершина.

При перемещении или повороте модели в пространстве сборки можно воспользоваться двумя важными функциями.

• Контроль соударений. Эту функцию можно активизировать с помощью команды Контроль соударений контекстного меню или используя кнопку Включить\выключить контроль соударений компонентов на панели специального управления, которая расположена слева или сверху от панели свойств (рис. 1.32). При включенном контроле соударений система не дает перемещаемой или поворачиваемой детали проникать в соседние компоненты сборки. При столкновении двух деталей место столкновения сразу подсвечивается красными линиями и выдается звуковой сигнал. Кроме того, передвижение модели далее в этом направлении становится невозможным.

• Автоматическое сопряжение перемещаемой детали с окружающими ее ближайшими компонентами. При этом система старается самостоятельно подобрать наиболее подходящие сопряжения при приближении элементов деталей (грани, вершины и ребра) друг к другу. Эту функцию можно активизировать так же, как и контроль соударений: с помощью команды контекстного меню Автосопряжения или кнопки Включить/выключить режим автосопряжений на панели специального управления (см. рис. 1.32).

Рис. 1.32. Элементы управления панели свойств при перемещении компонента сборки



Команды подменю Разнести компоненты предоставляют возможность создания разнесенного вида сборки (режим разнесения), а также позволяют управлять отображением модели в разнесенном или собранном виде.

Команда Параметры подменю Разнести компоненты позволяет задать параметры разнесения компонентов сборки. Разнесение сборки – это особый режим отображения модели сборки, при котором компоненты сборки могут быть разбросаны в пространстве. Можно сказать, что в этом режиме моделируемый объект показывается в несобранном состоянии. С помощью команды Разнести подменю Разнести компоненты можно переключать сборку из разнесенного вида в собранный. При разнесении компоненты сборки не размещаются произвольно. Они располагаются с учетом параметров, заданных командой Параметры подменю Разнести компоненты. Для установки нужно выполнить следующие действия.

1. Указать компонент, для которого будут задаваться параметры перемещения.

2. Выбрать объект, задающий направление разнесения (в их качестве, как правило, выбираются оси или прямолинейные ребра).

3. Задать направление и величину смещения компонента сборки.

Перечисленные действия необходимо повторить для всех моделей в сборке, которые должны быть разнесены.

После установки всех параметров можно увидеть смоделированный объект в собранном и разнесенном видах (рис. 1.33).

Рис. 1.33. Модель продольно-свертной муфты в собранном (слева) и разнесенном (справа) видах



Команда Информация об объекте предназначена для получения информации о различных трехмерных объектах (например, площадь поверхности, длина ребра и т. п.). Для этого достаточно просто вызвать команду и щелкнуть кнопкой мыши на нужном объекте прямо в окне построения или же в дереве модели.

Очень полезной может быть команда Проверка пересечений. Она позволяет выяснить, пересекаются ли в пространстве два произвольных компонента сборки.

В КОМПАС-3D V10 есть режим упрощенного отображения сборок. Он характеризуется упрощенной отрисовкой некоторых компонентов сборок или их отдельных элементов. Это позволяет значительно сократить время перерисовки модели при ее перемещении, вращении или изменении масштаба отображения. Упрощение достигается за счет:

• замены компонентов сборки габаритными параллелепипедами, закрашенными цветом, который имеет компонент;

• быстрого отображения линий;

• скрытия конструктивных осей, плоскостей и пр.;

• отключения режима отображения Полутоновое с каркасом.

На этом мы заканчиваем рассматривать главное меню системы КОМПАС-3D. Я описал наиболее употребляемые, а также специфичные команды данного приложения. Этого вполне достаточно, чтобы иметь представление о структуре команд меню и о возможностях программы. Некоторые команды, не описанные в этом разделе, типичны для MDI-приложений (например, меню Окно), поэтому у вас не должно возникнуть трудностей с их освоением. Другие (например, меню Вставка), будут упоминаться в следующих главах книги.

Компактная и другие панели инструментов

Компактная панель инструментов (рис. 1.34) – самый востребованный элемент пользовательского интерфейса. Большая часть всех команд, используемых при черчении и моделировании в системе КОМПАС-3D, вызывается кнопками панелей инструментов, входящих в компактную панель. Она всегда присутствует в окне программы, но ее состав зависит от типа активного документа. Состав этой панели можно произвольно изменять, добавляя или удаляя панели инструментов. Для удаления какой-либо панели нужно перетащить ее за маркер перемещения, находящийся возле кнопки переключения данной панели, за пределы компактной панели. Чтобы вернуть извлеченную панель назад или добавить на компактную панель какую-нибудь новую панель инструментов, необходимо, удерживая нажатой клавишу Alt, перетащить за заголовок добавляемую панель в область компактной панели. Когда возле указателя появится знак «плюс», следует отпустить левую кнопку мыши. В результате панель будет добавлена в состав компактной. Порядок следования панелей можно изменять, перемещая кнопки переключения в пределах их области размещения.

Рис. 1.34. Компактная панель инструментов



На каждой из панелей находятся инструменты, причем некоторые кнопки, близкие по функциональности, могут быть объединены в группы. Признаком, по которому можно отличить группу от одиночной команды, является маленький треугольник в правом нижнем углу значка кнопки. Щелкнув на самой кнопке группы, вы сможете вызвать лишь текущую команду (то есть ту, значок которой отображается на кнопке), остальные команды спрятаны под ней. Чтобы просмотреть все команды группы и вызвать одну из них, нужно щелкнуть на любой кнопке с треугольником и удерживать кнопку мыши. В результате группа раскроется, и станут видны значки всех доступных команд (см. рис. 1.34). Если выполнение какой-либо команды в текущем состоянии документа невозможно, то значок этой команды, как и соответствующий пункт меню, отображается в неактивном состоянии (серым цветом).

После выбора любой команды из раскрывшегося списка она запускается на выполнение. После завершения операции текущая команда автоматически становится во главе группы, а ее значок отображается на кнопке, объединяющей данную группу. Для следующего вызова этой же команды достаточно щелкнуть один раз на этой кнопке.

Команды объединены в группы по функциональности, что значительно упрощает и ускоряет доступ к ним.

Размеры компактной панели можно менять, как и любого окна Windows, перетаскивая мышью край окна. После изменения размеров кнопки могут размещаться не в один, а в несколько рядов.

Примечание

Вид и размещение компактной панели инструментов могут отличаться от приведенных на рис. 1.34. Например, при вертикальном размещении этой панели кнопки переключения находятся в ее верхней части, а кнопки вызова команд расположены ниже. Группы при этом раскрываются в сторону.

Рассмотрим возможности этой компактной панели для разных типов документов.

После создания или активизации графического документа компактная инструментальная панель примет вид, показанный на рис. 1.35.

Рис. 1.35. Компактная панель при активном документе КОМПАС-Чертеж



В состав этой панели входят панели инструментов для создания и редактирования геометрических объектов, оформления чертежей, для параметрического черчения и пр. Как вы уже наверняка догадались, при создании фрагмента с компактной панели исчезает инструментальная панель Ассоциативные виды, так как во фрагменте не может быть создано никакого другого вида (в том числе ассоциативного), кроме системного.

Помимо команд, сгруппированных под кнопкой Ассоциативные виды, на компактной панели для графического документа присутствует множество других панелей.

• Геометрия – содержит команды для создания геометрических объектов на чертеже: точек, вспомогательных линий, отрезков, окружностей, дуг, эллипсов, сплайнов и прямоугольников. На этой панели есть также команды для непрерывного ввода объектов, создания фасок, сопряжений между произвольными кривыми, создания штриховки и пр. Большинство графических примитивов можно выполнить в документе разными способами. Например, отрезок можно построить по двум произвольным точкам, параллельно или касательно к уже существующему объекту. Окружность можно создавать, указав центр и радиус, через три точки и т. п. В этом и проявляется удобство графического редактора КОМПАС-График, который по праву считается одним из лучших отечественных редакторов для двухмерного черчения. Практически каждая кнопка панели Геометрия имеет раскрывающееся меню с другими кнопками группы (например, для создания простого отрезка существует шесть разных команд).

• Размеры – служит для проставления и оформления размеров на чертеже. Команды этой панели позволяют использовать любые размеры, встречающиеся в конструировании: линейные, радиальные, угловые и пр. Размер на чертеже может проставляться автоматически (с учетом текущего масштаба вида) или вводиться пользователем. Оформление размеров подразумевает проставление допусков, отклонений и квалитетов, согласно требованиям ГОСТ.

• Обозначения – предназначена для проставления на чертеже знаков шероховатости, баз, линий-выносок, допусков формы, стрелок взгляда и пр. Кнопки этой панели идентичны командам, входящим в меню графического документа Инструменты → Обозначения. Кроме того, на панели размещены кнопки для создания текста и таблиц на чертеже.

• Обозначения для ПСП – обозначения, использующиеся в промышленно-строительном проектировании.

• Редактирование – вторая по значимости после Геометрии панель инструментов. Ее команды позволяют сдвигать, поворачивать, масштабировать, копировать элементы изображения. Часть команд объединена в группы, что облегчает их поиск и вызов.

• Параметризация – команды данной панели аналогичны командам меню Инструменты → Параметризация. Они служат для задания параметрических зависимостей между отдельными элементами чертежа.

• Измерения (2D) – предоставляет пользователю доступ к командам определения координат точек, расстояний между кривыми, углов между прямыми, длин кривых и площадей геометрических фигур. Кроме того, на этой панели размещена группа команд для определения МЦХ плоских фигур.

• Выделение – данная панель содержит кнопки, предназначенные для различных способов выделения графических объектов документа. Вот некоторые команды, реализующие эти способы: Выделить все, Выделить объект указанием, Выделить слой указанием, Выделить вид указанием, Выделить рамкой, Выделить вне рамки и пр.

• Спецификация – содержит кнопки, позволяющие редактировать объекты спецификаций на чертеже.

Для трехмерной сборки и детали компактная панель инструментов имеет существенные различия. При активном документе КОМПАС-Деталь эта панель включает в себя девять панелей инструментов (рис. 1.36), команды которых предназначаются для создания и редактирования трехмерных твердотельных моделей.

Рис. 1.36. Компактная панель при активном документе КОМПАС-Деталь



Рассмотрим, какие панели инструментов содержит компактная панель при активном документе КОМПАС-Деталь.

• Редактирование детали – на ней собраны группы команд для добавления или удаления материала деталей (путем выдавливания, вращения, кинематически и по сечениям), команды построения фасок, отверстий, оболочек, создания массивов, зеркальных копий, а также команды булевых операций. Большинство команд, как и на панели Геометрия графического документа, организованы в группы (например, команды добавления материала деталей, создания массивов и т. п.).

• Пространственные кривые – содержит пять инструментов для создания точки в пространстве, трехмерных спиралей (цилиндрической или конической) и пространственных ломаных или сплайнов. Кнопки этой панели дублируются командами меню Операции → Пространственные кривые.

• Поверхности – кнопки этой панели дают доступ к функциям построения поверхностей в детали (выдавливанием, вращением, кинематически, по сечениям, заплатка и пр.).

• Вспомогательная геометрия – содержит две группы команд для создания вспомогательных осей и плоскостей, команду Линия разъема для разбиения грани на несколько граней и группу команд для создания контрольных точек (они используются при построении элементов трубопроводов в модели).

• Измерения (3D) – дает возможность применять функции определения расстояний и углов, длин ребер, площадей граней и МЦХ модели, а также проверять пересечения.

• Фильтры – позволяет задать, какие объекты можно выделять в окне представления модели (грани, ребра, вершины, конструктивные плоскости и оси). Кнопка Фильтровать все дает возможность одновременно включить все фильтры выбора объектов в модели.

• Спецификация – команды данной панели хоть и имеют некоторые отличия от инструментов одноименного раздела компактной панели для графического документа, по функциональности ничем от них не отличаются. Они предназначены для управления объектом спецификации, связанным с текущей деталью.

• Элементы оформления – содержит кнопку Условное изображение резьбы, которая служит для создания условного обозначения резьбы на конических или цилиндрических частях модели, а также различные команды для проставления размеров и обозначений на трехмерной модели.

• Элементы листового тела – включает в себя все команды редактора листовых моделей КОМПАС-3D. С каждой версией КОМПАС-3D эти команды все более совершенствуются, позволяя легко и удобно создавать очень сложные модели, которые средствами простого твердотельного моделирования построить зачастую просто невозможно.

Для документа КОМПАС-Сборка компактная панель имеет несколько другой состав (рис. 1.37).

Рис. 1.37. Компактная панель при активном документе КОМПАС-Сборка



Часть панелей инструментов дублируют функции команд редактирования детали, другие – учитывают специфику документа КОМПАС-Сборка.

• Редактирование сборки – объединяет команды редактирования моделей сборки и те формообразующие операции, которые доступны в документе этого типа. На данной панели находятся кнопки вставки модели из файла, создания детали или подсборки «на месте» (в окне текущей сборки), команды для перемещения и поворота модели, а также операции по созданию отверстий сечений, массивов и пр. Завершает эту панель кнопка Новый чертеж из модели, с помощью которой можно создать новый чертеж и разместить в нем произвольный ассоциативный вид с текущей модели.

• Пространственные кривые – содержит команды, аналогичные инструментам одноименной панели для документа КОМПАС-Деталь.

• Поверхности – эта панель имеет такие же команды, как и для детали.

• Вспомогательная геометрия – повторяет команды, доступные при создании детали.

• Сопряжения – в ее состав входят инструменты наложения сопряжений между отдельными элементами (гранями, ребрами, вершинами) двух моделей. Эти команды служат для задания строго определенного взаимного положения всех компонентов сборки, а также для сохранения такого размещения при добавлении и перемещении новых компонентов сборки.

• Измерения (3D) – идентична панели для документа КОМПАС-Деталь, за исключением того, что в сборке добавляется возможность проверять пересечения между двумя произвольными компонентами.

• Фильтры – по составу и по функциональным возможностям аналогична одноименной панели для документа КОМПАС-Деталь.

• Спецификация – служит для управления объектами спецификаций, связанными с деталями сборки.

• Элементы оформления – назначение то же, что и для деталей: проставление обозначений резьбовых участков, а также создание трехмерных размеров и конструкторских обозначений в трехмерной сборке.

Особый случай компоновки компактной инструментальной панели – режим создания эскиза в трехмерном документе (рис. 1.38). При этом на компактной панели присутствует часть панелей инструментов, свойственных трехмерному документу, и почти все панели, характерные для графического документа (кроме панелей Ассоциативные виды и Спецификация). Это объясняется тем, что сам эскиз – это, по сути, двухмерное изображение, почти полная аналогия фрагменту, и при его создании можно пользоваться почти всеми командами, доступными при обычном черчении в графическом документе. Однако следует отметить, что некоторые команды на отдельных панелях (например, инструмент создания штриховки) всегда остаются неактивными.

Рис. 1.38. Компактная панель при создании эскиза в детали



В системе КОМПАС есть еще несколько важных панелей инструментов, очень часто применяемых в работе. Одна из них – панель Стандартная (рис. 1.39), уже упоминавшаяся в книге. Она по умолчанию присутствует в окне программы под главным меню. Эта панель независима от типа активного в данный момент документа. Частично кнопки на данной панели дублируют команды меню Файл, а также общие команды меню Редактор (Вырезать, Копировать, Вставить и т. п.). Кроме того, на панели Стандартная размещены кнопки для отображения диалоговых окон Менеджер библиотек, Менеджер документа и Переменные. Кнопка со стрелкой и знаком вопроса позволяет воспользоваться объектной справкой КОМПАС-3D. Для этого нужно нажать данную кнопку, а потом щелкнуть на элементе, о котором вы хотите получить информацию.

Рис. 1.39. Панель инструментов Стандартная



Еще одним важным элементом пользовательского интерфейса является панель инструментов Текущее состояние (рис. 1.40).

Рис. 1.40. Панель инструментов Текущее состояние



На этой панели размещены элементы управления, позволяющие изменять текущий шаг курсора, переключаться между видами и слоями чертежа, изменять состояния видов, устанавливать и запрещать глобальные привязки, размещать на чертеже локальную систему координат, включать режим ортогонального черчения и пр. Шаг курсора – это величина смещения курсора при его движении с помощью клавиш управления курсором (задается в миллиметрах). С помощью кнопки Округление (или клавиши F7) можно включить режим округления координат курсора. В этом режиме при вводе различных геометрических объектов линейные величины будут округляться до целых чисел. Если режим включен, то кнопка подсвечивается и становится как бы вжатой. В последних двух полях панели Текущее состояние отображаются текущие координаты указателя мыши над окном представления документа с учетом начала координат вида или начала локальной системы координат (если она была создана в документе).

Примечание

После выхода версии КОМПАС-3D V8 Plus появилась возможность управлять состоянием видов без вызова окна Менеджер документа. Для этого теперь можно использовать поля раскрывающегося списка справа от кнопки Состояния видов (рис. 1.41). Для изменения отображения или активности вида нужно щелкнуть на соответствующем значке слева от номера или названия вида.

Рис. 1.41. Список для управления состоянием видов



Рассмотренные панели – это еще не все из множества элементов управления, предоставленных разработчиками программы, что делает работу в КОМПАС легкой и удобной. Можно сделать отображенными на экране и некоторые другие панели (Управление листами, Форматирование, Вставка в текст и др.). Напомню, что включить или отключить ту или иную панель инструментов можно двумя способами: выбрав соответствующую строку из контекстного меню (чтобы его вызвать, следует щелкнуть в любой точке уже отображенных панелей) или выполнив нужную команду, входящую в раздел системного меню Вид → Панели инструментов.

Я советую вам при двухмерном черчении всегда держать под рукой панель инструментов Глобальные привязки (рис. 1.42).

Рис. 1.42. Панель инструментов Глобальные привязки



Используя кнопки этой панели, можно быстро включать или отключать тот или иной тип привязок. Строить изображения на чертеже без привязок очень трудно, более того, потом могут возникнуть большие проблемы при создании штриховки, редактировании объектов и пр. Однако когда включено много привязок, также могут возникнуть неудобства, потому что некоторые привязки могут перекрываться, а в отдельных ситуациях даже противоречить друг другу, замедляя таким образом черчение. Поэтому присутствие на экране панели Глобальные привязки при работе с графическими документами иногда даже необходимо. Кроме установки набора глобальных привязок, с помощью этой панели можно запрещать действие всех привязок и даже управлять локальными привязками посредством раскрывающегося меню справа от последней кнопки (рис. 1.43). Локальные привязки – это тип привязок, применяемых при построении или редактировании какого-либо определенного объекта, для которых следует точно указать, к какому объекту и как привязываться. Локальная привязка всегда действует одна, перекрывая при этом все другие (глобальные) привязки. Для включения нужной локальной привязки можно использовать контекстное меню, вызывать которое необходимо после начала создания или редактирования графического элемента.

Рис. 1.43. Меню локальных привязок



Обратите также внимание, что некоторые панели инструментов, входящие в состав компактной панели, можно держать закрепленными в главном окне независимо от самой компактной панели. Для этого их не обязательно извлекать из компактной панели. Эти панели (в основном касающиеся трехмерного моделирования) можно отобразить с помощью уже знакомых вам команд контекстного или главного меню.

Библиотека Balboa32U4: Библиотека Balboa32U4

Версия: 1.1.1
Дата выпуска: 05.04.2019

www.pololu.com

Сводка

Это библиотека C ++ для Arduino IDE, которая помогает получить доступ к бортовому оборудованию платы управления Balboa 32U4, которая является частью балансировочного робота Balboa 32U4. Плата основана на Arduino-совместимом микроконтроллере ATmega32U4 и объединяет драйверы двигателя, кодировщики, зуммер, кнопки, акселерометр и гироскоп LSM6DS33, а также компас LIS3MDL.

Библиотека также упрощает взаимодействие с дополнительной 5-канальной матрицей датчиков отражательной способности, которую вы можете добавить к Balboa 32U4.

Эта библиотека не включает код для доступа к LSM6DS33 или LIS3MDL. Если вы хотите получить доступ к этим датчикам, вам следует установить отдельные библиотеки LSM6 и LIS3MDL.

Эта библиотека очень похожа на библиотеку Romi32U4.

Установка библиотеки

Если вы используете версию 1.6.2 или более позднюю версию программного обеспечения Arduino (IDE), вы можете использовать диспетчер библиотек для установки этой библиотеки:

1. В среде Arduino IDE откройте меню «Скетч», выберите «Включить библиотеку», затем «Управление библиотеками… ».
2. Найдите «Balboa32U4».
3. Щелкните запись Balboa32U4 в списке.
4. Нажмите «Установить».

Если это не сработает, вы можете установить библиотеку вручную:

1. Загрузите архив последней версии с GitHub и распакуйте его.
2. Переименуйте папку «balboa-32u4-arduino-library-master» в «Balboa32U4».
3. Переместите папку «Balboa32U4» в каталог «библиотеки» внутри каталога скетчей Arduino. Вы можете просмотреть местоположение своего альбома для рисования, открыв меню «Файл» и выбрав «Настройки» в Arduino IDE.Если в этом месте еще нет папки «библиотеки», вам следует создать ее самостоятельно.
4. После установки библиотеки перезапустите Arduino IDE.

Примеры

Доступно несколько примеров эскизов, показывающих, как использовать библиотеку. Вы можете получить к ним доступ из Arduino IDE, открыв меню «Файл», выбрав «Примеры», а затем выбрав «Balboa32U4». Если вы не можете найти эти примеры, вероятно, библиотека была установлена ​​неправильно, и вам следует повторить приведенные выше инструкции по установке.

Классы и функции

Основные классы и функции, предоставляемые библиотекой, перечислены ниже:

Библиотеки компонентов

Эта библиотека также включает копии нескольких других библиотек Arduino внутри нее, которые используются для помощи в реализации классов и функций, указанных выше.

Вы можете использовать эти библиотеки в своем эскизе автоматически, без каких-либо дополнительных шагов по установке и без необходимости добавлять в эскиз какие-либо дополнительные линии #include .

Вам следует избегать добавления дополнительных строк #include , таких как #include , потому что тогда IDE Arduino может попытаться использовать автономную библиотеку Pushbutton (если вы ее ранее установили), и это будет конфликтовать с копией кода кнопки, включенного в эту библиотеку. Единственная строка #include , необходимая для доступа ко всем функциям этой библиотеки:

Документация

Полную документацию см. Https: // pololu.github.io/balboa-32u4-arduino-library. Если вы уже находитесь на этой странице, нажмите на ссылки в разделе «Классы и функции» выше.

История версий

• 1.1.1 (2019-04-05): Исправлено предупреждение / ошибка сужающегося преобразования в Demo.ino.
• 1.1.0 (2019-04-04): Добавлен класс Balboa32U4LineSensors и пример LineSensorTest. Улучшенный пример балансировки для измерения угла лежа и более эффективного определения балансировки.
• 1.0.1 (17.07.2017): исправлена ​​ошибка, из-за которой ошибки правого кодировщика отображались как ошибки левого кодировщика.
• 1.0.0 (08.03.2017): исходный выпуск.

КОМПАС

КОМПАС (КОМПЬЮТЕРНАЯ СИСТЕМА ОБЪЕКТА)

PRECIS задумывался как полное изложение темы в форме, подходящей для печатной библиографии, и это не обязательно был лучший формат для онлайн-поиска.

Его сложная система кодирования и ролевых операторов служила для создания выходных строк для печати, которые кажутся ненужными в онлайн-системе.Похоже, что не имело никакого значения, кодируется ли концепция с помощью ролевого оператора (1) или (2). Название места обрабатывалось несколькими способами с помощью операторов ролей (O), (1), (5) и иногда (3) как часть строки темы. Такое использование операторов ролей не сильно помогло при поиске в Интернете. В 1990 году было решено пересмотреть UKMARK и заменить PRECIS более упрощенной системой предметного индексирования, чтобы снизить удельные затраты на каталогизацию Британской библиотеки.В результате в 1991 году для BNB была введена компьютерная предметная система (КОМПАС), а от PRECIS отказались.

КОМПАС — это упрощенная реструктуризация PRECIS. Строка индекса организована в соответствии с принципами PRECIS контекстной зависимости и ролевых операторов. Чтобы минимизировать сложность ролевых операторов PRECIS, первичные ролевые операторы (O), (4), (5) и (6) не используются. Даты как разность (закодированные с помощью $ d) используются не во всех случаях, как PRECIS.Индексатор, который записывает входную строку КОМПАС, также назначает соответствующий номер DDC в поле 082 рабочего листа, предназначенного для BNB. Начальный этап предметного анализа выполняется только один раз при подготовке входной строки КОМПАС для документа, и эта входная строка берется за основу для всех последующих решений, касающихся документа, и их включения в соответствующие поля рабочего листа. Номер

DDC также используется в качестве источника заголовка функции. До появления COMPASS строки PRECIS использовались для генерации номеров DDC, а также заголовков функций для секретной последовательности BNB.Методы, связанные с созданием записей указателя COMPASS, такие же, как и для записей указателя PRECIS. Запись указателя, составленная в соответствии с КОМПАСОМ, отображается курсивом в конце записи для библиографической записи документа в секретной / основной части BNB. Номера DDC теперь напрямую связаны с библиографическими записями, а не через тематические строки. Предметный указатель BNB относится к номеру класса следующим образом:

Библиотечные операции

Классификация по сравнению с индексированием 025

В секретной части BNB ряд статей или библиографических записей упорядочены под номером класса 025.Вышеупомянутый объект под направляет пользователя сканировать записи под номером класса 025 в секретной / основной части BNB, чтобы найти ту, которая имеет в конце предметный заголовок «классификация по сравнению с индексированием».

Достоинства и недостатки

С введением КОМПАСа печатный предметный указатель BNB стал намного короче, чем предыдущие коды, а операторы ролей, используемые в КОМПАСЕ, очень просты по сравнению с PRECIS.COMPASS используется не только для создания печатных индексов для BNB, он также удобен для онлайн-поиска.

Для создания заголовков функций в классифицированной последовательности BNB дается до пяти уровней заголовков из номеров DDC. Вышеупомянутая система создания заголовков признаков была признана неудовлетворительной с точки зрения пользователей. Заголовки функций, составленные из терминов в строке PRECIS до появления COMPASS, казались более удобными для пользователя.

Любой системе требуется время для тестирования и разработки с введением КОМПАСА, BNB прекратил включать заголовки LCSH, пока протесты со стороны пользователей, наконец, не привели к их повторному введению в 1995 году. С заменой LCSH на КОМПАС в 1995 году секретная договоренность не имеет индекс вообще. В результате BNB больше не показывает прямой перевод обозначений. Дальнейшее развитие применения предметной системы Британской библиотеки в онлайн-поиске станет возможным после создания необходимых предпосылок в области данных и технологий поиска.

---

ИСПОЛЬЗУЕТСЯ ДЛЯ

• Компьютерная предметная система

ССЫЛКИ

1. Доступ к информации через тему: аннотированная библиография / Салман Хайдер. — Online: OpenThesis, 2015. (408 стр .; 23 см.)

ИСТОРИЯ СТАТЬИ

• Последнее обновление: 04.07.2019
• Написано 10.12.2017

ОБРАТНАЯ СВЯЗЬ

• Помогите нам улучшить эту статью! Свяжитесь с нами и поделитесь своим мнением.Вы можете использовать раздел комментариев ниже или связаться с нами в социальных сетях.

ACMA: Тренировка направления по компасу

Консультативный совет: Шарил Даулинг, RN, ACM-RN, IQCI Шарил — менеджер по ведению дел в отделении HCA в Западной Флориде и член Консультативного совета Compass for Case Manager. Она дипломированная медсестра с 31-летним стажем работы. Дана Баллинджер, MSW, MPH, LCSW Дана — лицензированный социальный работник со степенью бакалавра Баптистской школы штата Миссури.В настоящее время она работает менеджером по ведению пациентов в детской больнице Сент-Луиса. Катрина Кравенс, RN, BSN, ACM-RN, IQCI Катрина Кравенс — дипломированная медсестра с более чем 25-летним прогрессивным и разнообразным опытом в руководстве здравоохранением, больницами и управляемой медицинской помощью. Ее обширный опыт включает медсестринское дело, ведение болезней, ведение пациентов и руководство. В настоящее время г-жа Крейвенс занимает должность директора Tenet Healthcare по стационарному лечению и ведению пациентов в западном регионе.В качестве руководителя ведения дел она работает над выявлением, созданием и внедрением передовых методов ведения дел, связанных с политикой, процессом, анализом использования, направлениями и разрешениями, планированием выписки, образованием и социальными услугами. Пэт Крамер, ред. С., ACM-SW, CCM, CSW, NCC Пэт — старший директор по ведению дел в системе здравоохранения Университета Дьюка. Пэт имеет 30-летний опыт эволюции ведения больничных случаев, работая в больницах неотложной помощи в Кентукки, Вирджинии и Северной Каролине.Пэт имеет степень специалиста в области образования (Ed.S.) по консультированию по вопросам психического здоровья и степень бакалавра в области социальной работы (BSW), а также является аккредитованным менеджером по ведению дел (ACM), сертифицированным специалистом по ведению дел (CCM), сертифицированным социальным работником и дипломированным специалистом. Национальный сертифицированный советник. Одри Канту-Алвес MSN, RN, CCM, CMCN Г-жа Канту — дипломированная медсестра с 25-летним опытом работы в сфере здравоохранения. Она имеет степень бакалавра сестринского дела и степень магистра сестринского дела с акцентом на управление системами здравоохранения.Она имеет сертификат совета по ведению дел и имеет сертификат по управляемому медсестринскому уходу. В течение 15 лет она занимала должность директора по управлению случаями или управлению использованием, а в настоящее время является системным директором по управлению использованием в крупной некоммерческой организации. Кимберли Браун, LCSW, ACM-SW Кимберли Браун — помощник директора по социальной работе в больнице общего профиля Тампы. Имея опыт работы в области медико-социальной работы с акцентом на онкологию, реанимацию и травмы, Ким перешла на руководящие должности в 2011 году и с тех пор с удовольствием развивает группы по ведению пациентов в больницах.Она работала в системе здравоохранения Университета Купера в Камдене, штат Нью-Джерси, и в Banner Health System в Аризоне, а теперь работает в больнице общего профиля Тампы с января 2016 года. Работа на различных рынках предоставила Ким разнообразную базу знаний, что позволило ей реализовывать стратегии, которые могут иметь далеко идущие последствия для различных групп пациентов. Увлечения Кима затрагивают множество областей, включая интеграцию поведенческого здравоохранения в медицинскую модель, государственную политику и пропагандистскую деятельность, относящуюся к здравоохранению, вмешательство в злоупотребление психоактивными веществами и бездомность. Шарлотта Крист, RN-BC, CCM, CPHQ Шарлотта Крист, управляющий директор клинических программ Blue Cross Blue Shield в Род-Айленде, руководит разработкой, администрированием и совершенствованием стратегий взаимодействия с участниками, чтобы обеспечить всестороннюю реализацию клинических программ. Шарлотта обладает двадцатипятилетним профессиональным опытом в сфере здравоохранения, включая общественное здравоохранение, ведение пациентов и инновационное лидерство в области здоровья населения и ведения хронических заболеваний. Авторы: Энджи Грэгг, RN, MSN, CCM, ACM Шэрон Крайер BSN, M.Ed Дженнифер Ридман RN, BSN, ACM-RN Бетти Хубион Дотти Ластер Меган Мэдсен Джесси Эллис, MSW, LCSW Аллендре Макговерн-Симбаб Мэрилин Палмер, доктор философии, MSSW, ACM-SW Тамара Пруэтт, RN, CCM Лиза Грэм MSN, RN-BC Джеймс Уодделл MSS, LSW, ACM

Сохранение записей и результатов поиска в компасе

Сохранение записей и отдельных элементов

Хотите сохранить записи библиотеки, которые вам интересны, экспортировать их в RefWorks или отправить кому-нибудь по электронной почте? Компас делает это легко! Вы начнете с входа в свою учетную запись библиотеки, используя ссылки «Войти» или «Просмотреть учетную запись библиотеки», появляющиеся в правом верхнем углу каждой страницы библиотеки.

После входа в систему проводите исследования как обычно. Когда вы встретите элементы, которые хотите сохранить в «Избранное» (ранее «электронная полка»), щелкните соответствующую кнопку справа от результатов перечисления.

Вам придется повторить этот процесс для каждой записи, которую вы хотите сохранить. Появится анимация, указывающая, что элемент добавлен в избранное.

Предметы также можно сохранить, если вы щелкнули по полной записи об элементе.Снова используйте канцелярскую кнопку в правом верхнем углу.

Чтобы получить доступ к сохраненным элементам, нажмите кнопку слева от своего имени в строке меню «Компас».

По умолчанию элементы, сохраненные в «Избранное», не имеют категории. Однако вы можете добавлять ярлыки к своим элементам, чтобы классифицировать их по теме, классу, бумаге и т. Д. Вы можете использовать ярлык, который вы создали ранее, или создать новый.

Если вы развернете сохраненную запись, появятся различные другие параметры.Вы можете экспортировать их в менеджер цитирования, быстро создать библиографическое цитирование, скопировать постоянную ссылку на запись или отправить запись по электронной почте кому-либо непосредственно из системы Compass:

Если вы не хотите экспортировать избранное, это тоже хорошо! Пока вы вошли в свою учетную запись, элементы, помещенные в избранное, будут там, когда вы в следующий раз войдете в систему, чтобы просмотреть их.

Сохранение результатов поиска

Кроме того, Compass позволяет сохранять индивидуальные поисковые запросы.Это не гарантирует, что результаты, которые вы увидите через месяц, будут идентичны тем, которые вы увидите через несколько месяцев; скорее, Compass только сохраняет строку поиска, чтобы выполнить ее снова в более поздний срок. Однако это особенно полезно для продвинутых исследователей, работающих над диссертациями, диссертациями или продолжительными проектами, предназначенными для публикации, чтобы получить новую стипендию, которая может иметь отношение к их темам.

Чтобы сохранить поиск, найдите кнопку «Сохранить запрос» непосредственно под строкой поиска.Поиск будет немедленно добавлен в раздел «Сохраненные результаты поиска» вашего меню «Избранное», из которого вы можете настроить автоматические оповещения по электронной почте или RSS-канал, чтобы уведомлять вас о новых элементах.

Экспорт записей в программное обеспечение управления ссылками через Compass

Ниже приведены шаги по экспорту библиографических записей в RefWorks, EndNote, EasyBib и другие системы программного обеспечения управления ссылками из Compass.

Индивидуальные записи

Любые отдельные записи могут быть экспортированы со страницы результатов поиска.Просто разверните или откройте запись, и сразу под метаданными автора, заголовка и публикации появятся несколько параметров. Затем вы можете выбрать подходящую систему управления ссылками для экспорта, и вы будете перенаправлены для входа в систему с помощью своей службы или программы.

Экспорт пакетной записи

1. Сохраните элементы, которые вы хотите экспортировать, в меню «Мое избранное» (ранее называвшееся «Электронная полка») в Compass, щелкнув черную канцелярскую кнопку, связанную с каждой записью.Это можно сделать с любой страницы результатов поиска или отдельной записи. Для получения дополнительной информации см. Наш специальный FAQ по сохранению записей в Compass.

2. После того, как вы сохранили все записи, которые хотите экспортировать в «Мое избранное», щелкните канцелярскую кнопку слева от вашего имени в верхней строке меню. Вы попадете в «Мое избранное».

3. Меню «Мое избранное» позволяет создавать и применять ярлыки к сохраненным вами записям. Это не обязательный процесс, но он полезен, если вы планируете сохранить в «Избранное» большое количество записей для разных проектов или классов.

4. В «Мое избранное» выберите элементы, которые вы хотите экспортировать, используя пронумерованные поля. Ненумерованное поле в верхней части страницы выберет все элементы под вашим ярлыком, если ваша область просмотра ограничена определенной меткой.

5. Щелкните три горизонтальные точки вверху страницы, чтобы открыть параметры «Нажать на». Затем вы можете выбрать подходящую систему управления ссылками для экспорта, и вы будете перенаправлены для входа в систему с помощью своей службы или программы.

Примечание об экспорте в EndNote

Хотя EndNote отображается как один из вариантов экспорта, он может быть перенесен в веб-версию EndNote.Если вы столкнулись с этой проблемой и предпочитаете экспортировать в клиентскую версию EndNote, установленную локально на вашем компьютере, выберите «Экспорт RIS». RIS — это формат обмена, который должен автоматически вызывать приложение EndNote.

С дополнительными вопросами обращайтесь к Крису Брауну.

Экстренная информация и управление кризисными ситуациями

Экстренная информация и управление в кризисных ситуациях

Добро пожаловать на страницу с информацией о чрезвычайных ситуациях Compass Group.Безопасность и здоровье наших сотрудников, клиентов и гостей всегда являются высшим приоритетом Compass Group.

Общие ресурсы

Национальное управление океанических и атмосферных исследований NOAA

Погода

Федеральное агентство по чрезвычайным ситуациям FEMA

Американский Красный Крест

Центры по контролю за заболеваниями CDC

Важные контактные телефоны сотрудников Compass Group:

Пожарная служба / Полиция / Парамедики: 911

В опасной для жизни ситуации всегда сначала звоните в службу 911.

Горячая линия кризисного управления (национальная) 1-877-710-6291

Сообщите о кризисной ситуации в подразделении любого типа (пожар, травма, болезнь пищевого происхождения, фальсификация продукта, взрыв, затопление, забастовка, происшествия, связанные с преступностью, травмы клиентов или партнеров, автомобильная авария и т. Д.). Эта линия НЕ предназначена для личных вопросов — обратитесь за персональной поддержкой по указанному ниже номеру ONE HR или Программе помощи сотрудникам (EAP).

Если ваша учетная запись закрыта или эвакуирована в результате урагана, сообщите об этом своему районному менеджеру или региональному директору, как только сможете.Если вы не можете обеспечить безопасную работу или у вас есть вопросы о статусе вашей учетной записи, как можно скорее свяжитесь со своим менеджером.

ОДИН НОМЕР КАДРА 1-877-311-HRHR (4747)

Позвоните по бесплатному номеру ONE HR, если у вас возникнут вопросы или проблемы с персоналом. ONE HR работает с 7:30 до 18:00. EST, понедельник — пятница. Сервис доступен на английском и испанском языках.

• Льготы, опция 1
• Отпуск (LOA), вариант 2
• Центр обслуживания кадров (HRSC), опция 3 или напишите по электронной почте HRServiceCenter @ compass-usa.com.
• Заработная плата, вариант 6 (Зарезервировано только для менеджеров Compass)
• Трудовые отношения, опция 7
• Gallagher Bassett , опция 9 (Зарезервировано только для менеджеров Compass) По вопросам, связанным со страховыми претензиями. В случае, если наша деятельность понесет убытки в результате крупномасштабного стихийного бедствия, наша страховая компания и администратор претензий будут готовы направить ресурсы по мере необходимости, чтобы помочь нашей деятельности возобновить работу. Сообщайте о претензиях как можно скорее, чтобы мы могли быстро оценить размер нашего ущерба.

Персональная поддержка через EAP 1-866-799-2728

Программа помощи сотрудникам (EAP), управляемая Health Advocate, предлагает сотрудникам помощь при стрессе, депрессии, тревоге, горе, утрате, семейных и семейных проблемах, юридических проблемах и многом другом. EAP является бесплатным и конфиденциальным. Сотрудники Compass Group и члены их семей могут войти в Health Advocate, чтобы получить помощь и информацию.

SpeakUp! Горячая линия 1-866-654-6626

Конфиденциальная горячая линия, по которой вы можете сообщить о своей деятельности или поведении на работе, которые, по вашему мнению, могут быть ненадлежащими, небезопасными, неэтичными или незаконными.Чтобы поднять вопрос в Интернете, посетите SpeakUp!

Управление рисками 1-800-357-0012 добавочный номер 3281256

Безопасность и охрана труда, контроль качества, информация о корпоративных претензиях и безопасность флота

IT Help 1-888-295-7206 , опция 2

Рабочий стол, замена компьютеров, полевые системы, вопросы кассовых терминалов.

Моя почта

Доступ к электронной почте Compass.

MyCompass для менеджеров

Чтобы получить доступ к информации и процедурам, относящимся к конкретному устройству, посетите нашу внутреннюю сеть MyCompass. Вам понадобится ваш логин и пароль для доступа к следующей общей кризисной информации:

В дополнение к просмотру информации здесь, пожалуйста, ознакомьтесь с процедурами, изложенными в нашем Руководстве по чрезвычайному и кризисному планированию (комплекты антикризисного управления). У каждой учетной записи Compass Group должен быть комплект на месте. Пожалуйста, заказывайте комплекты через Metrographics 1-888-207-4580 / www.metrographicsprinters.com.

СМИ

Согласно обычному протоколу, все запросы СМИ всегда следует направлять в отдел корпоративных коммуникаций Compass Group или в отдел коммуникаций вашего сектора.

Социальные сети

По мере возможности мы будем обновлять наши сайты в социальных сетях информацией о чрезвычайных ситуациях / кризисных ситуациях и поддержкой.

Facebook

Твиттер

Компас: Информационный бюллетень мемориальной библиотеки Фалви

Менеджер цитирования EndNote теперь доступен через Falvey

Как бы вы хотели организовать все ссылки, которые вы накопили за годы исследований, в один удобный файл, в котором вы можете выполнять поиск по ключевым словам? Представьте, что вы больше никогда не будете тратить драгоценное время на копирование или загрузку цитаты, которую вы уже однажды искали.Не могли бы вы также потратить больше времени на то, чтобы довести до читателей результаты своего исследования и меньше беспокоиться о том, как отформатировать эти надоедливые сноски и библиографии? Что ж, теперь доступна версия 8 EndNote, которая позаботится о механике, так что вы можете сосредоточиться на общении.

Мощная и универсальная программа EndNote может создать файл, называемый библиотекой на вашем ПК. В процессе исследования вы можете вводить цитаты в библиотеку EndNote одним из трех способов: вводя информацию в шаблон, импортируя цитаты, которые вы загрузили из одной из баз данных подписки Мемориальной библиотеки Фалви, или подключаясь напрямую к VUCat или другие онлайн-каталоги университетов, а затем поиск и скачивание всего за один шаг.

При составлении статьи или публикации в журнале вы затем используете панель инструментов, которую EndNote помещает в Word, чтобы вставлять сноски или ссылки в скобках по мере ввода и форматировать библиографию в соответствии со стандартным стилем вашей дисциплины или более конкретным стилем вашей цели. журнал.

В библиотеке EndNote хранятся и систематизируются ссылки на ресурсы практически любого типа: книги, журнальные статьи, диссертации, патенты, материалы конференций, онлайн-документы, произведения искусства, правительственные публикации и многое другое.Поля предусмотрены для обязательных элементов каждого ресурса, таких как название конференции или номер заявки на патент.

Члены сообщества Университета Вилланова, у которых есть действующие имя пользователя и пароль LDAP, могут перейти на страницу поддержки EndNote, чтобы загрузить копию программы на ПК с Windows, расположенный в университетском городке (это ограничение продиктовано условиями лицензирования). Версию программы для Mac можно получить, связавшись с Барбарой Квинтилиано.

Хотя изучение EndNote требует первоначальных затрат времени с вашей стороны, вы можете признать, что это время потрачено не зря, как могут подтвердить многие члены сообщества Университета Вилланова, которые уже использовали эту программу.Проверьте поле новостей веб-сайта Мемориальной библиотеки Фалви, а также страницу поддержки EndNote, чтобы узнать даты предстоящих тренировок. После того, как вы воспользуетесь EndNote, вы, как и многие другие исследователи, зададитесь вопросом, как вы когда-либо жили без него.

За дополнительной информацией обращайтесь к Барбаре Квинтилиано, библиотекарю по учебному дизайну, по телефону 610-519-5207.

.
