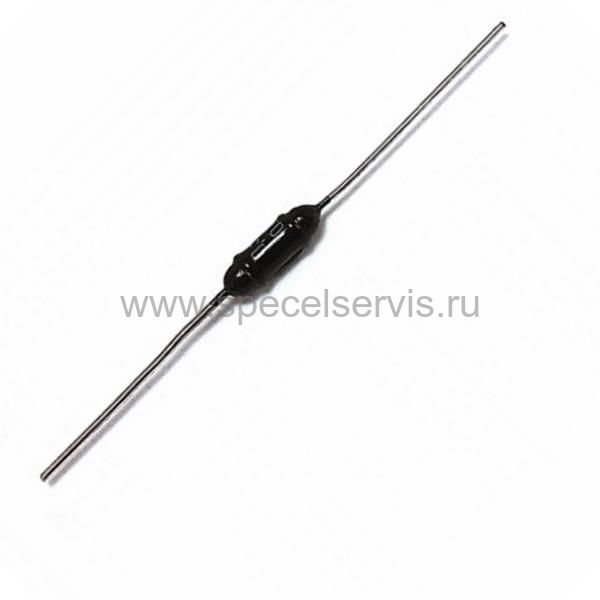

Основные характеристики диода Д310

Диод Д310 — это германиевый диффузионный диод, относящийся к классу универсальных полупроводниковых приборов. Его основные характеристики:

  • Материал: германий
  • Тип: диффузионный
  • Корпус: металлостеклянный с гибкими выводами
  • Масса: не более 0,5 г
  • Максимальное постоянное обратное напряжение: 20 В
  • Максимальный постоянный прямой ток: 500 мА
  • Максимальный импульсный прямой ток: 800 мА
  • Рабочая температура: от -60°C до +70°C

Область применения диода Д310

Благодаря своим характеристикам, диод Д310 находит применение в следующих областях:

  • Выпрямители переменного тока
  • Детекторы сигналов
  • Ограничители напряжения
  • Логические схемы
  • Устройства защиты от перенапряжения
  • Источники питания

Универсальность диода Д310 позволяет использовать его в широком спектре радиоэлектронной аппаратуры как бытового, так и промышленного назначения.


Особенности конструкции диода Д310

Диод Д310 имеет ряд конструктивных особенностей, выделяющих его среди аналогов:

  • Металлостеклянный корпус обеспечивает высокую герметичность и надежность
  • Гибкие выводы упрощают монтаж и снижают механические напряжения
  • Небольшие размеры и малый вес позволяют применять диод в миниатюрных устройствах
  • Маркировка типа диода и схемы соединения электродов наносится непосредственно на корпус

Электрические параметры диода Д310

Основные электрические параметры диода Д310, на которые следует обратить внимание:

  • Постоянное прямое напряжение при токе 0,5 А: не более 0,55 В при +125°C и 0,7 В при -60°C
  • Постоянный обратный ток при напряжении 25 В: не более 30 мкА
  • Общая емкость диода при обратном напряжении 20 В: не более 15 пФ
  • Время восстановления обратного сопротивления: не более 0,3 мкс

Как правильно выбрать диод Д310

При выборе диода Д310 для конкретного применения рекомендуется учитывать следующие факторы:

  • Соответствие рабочего напряжения и тока схемы параметрам диода
  • Температурный диапазон эксплуатации устройства
  • Требования к быстродействию (времени восстановления)
  • Допустимый уровень обратных токов
  • Совместимость корпуса с конструкцией устройства

Правильный выбор диода Д310 с учетом этих факторов обеспечит надежную и эффективную работу вашего устройства.


Особенности монтажа и эксплуатации диода Д310

При монтаже и эксплуатации диода Д310 следует соблюдать ряд правил:

  • Соблюдать полярность подключения согласно маркировке на корпусе
  • Не превышать максимально допустимые электрические и температурные режимы
  • Избегать механических воздействий на корпус и выводы
  • При пайке использовать теплоотвод для защиты диода от перегрева
  • Обеспечить достаточное охлаждение при работе на предельных токах

Соблюдение этих правил поможет продлить срок службы диода и обеспечить его стабильную работу.

Сравнение диода Д310 с аналогами

Как диод Д310 соотносится с другими германиевыми диодами по основным параметрам?

  • По максимальному обратному напряжению (20 В) Д310 превосходит Д9 (10 В), но уступает Д311 (30 В)
  • Максимальный прямой ток Д310 (500 мА) выше, чем у Д9 (300 мА), но ниже, чем у Д311 (800 мА)
  • Время восстановления Д310 (0,3 мкс) лучше, чем у Д9 (0,5 мкс), но хуже, чем у КД503А (0,1 мкс)
  • По рабочей температуре (-60…+70°C) Д310 сопоставим с большинством германиевых диодов

Таким образом, Д310 занимает промежуточное положение между маломощными и мощными германиевыми диодами, что определяет его универсальность.


Какие альтернативы существуют диоду Д310

В зависимости от конкретного применения, диод Д310 можно заменить следующими аналогами:

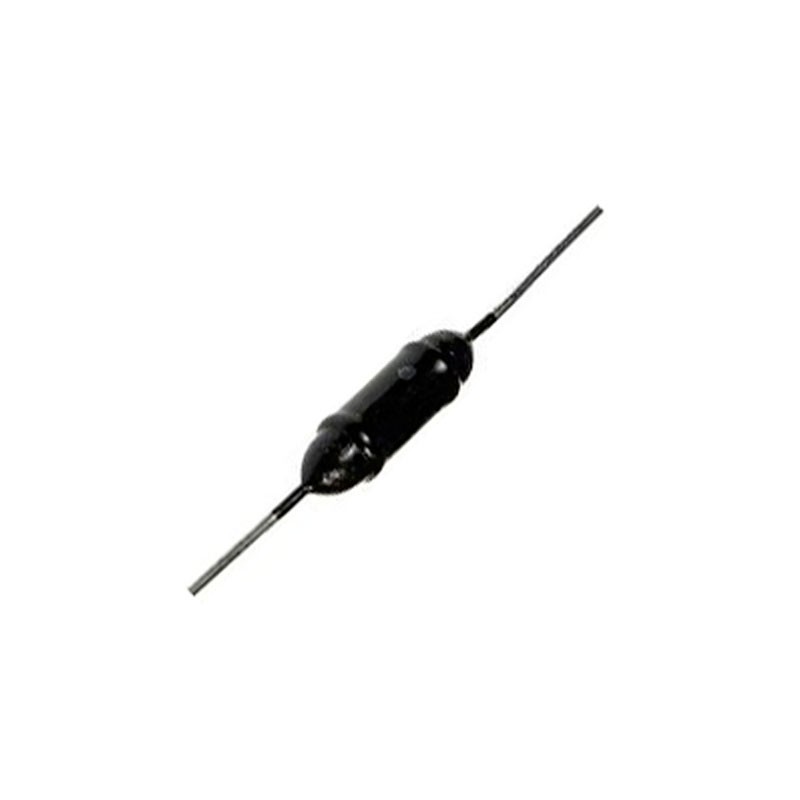

  • Д311 — при необходимости более высокого обратного напряжения
  • КД503А — когда требуется меньшее время восстановления
  • Д9 — в маломощных схемах с током до 300 мА
  • 1N4001 — кремниевый аналог для работы при более высоких температурах
  • BAT41 — диод Шоттки для высокочастотных применений

При выборе замены важно тщательно сравнить все параметры и убедиться в совместимости с вашей схемой.

Перспективы применения диода Д310 в современной электронике

Несмотря на появление новых типов полупроводниковых приборов, диод Д310 продолжает находить применение в современной электронике. Вот несколько причин его актуальности:

  • Низкое прямое падение напряжения, важное в низковольтных схемах
  • Хорошая работа при малых сигналах, что ценно в детекторах
  • Устойчивость к статическому электричеству
  • Проверенная временем надежность
  • Доступность и низкая стоимость

Эти факторы обеспечивают диоду Д310 место в арсенале современных разработчиков электроники, особенно в специализированных и промышленных применениях.

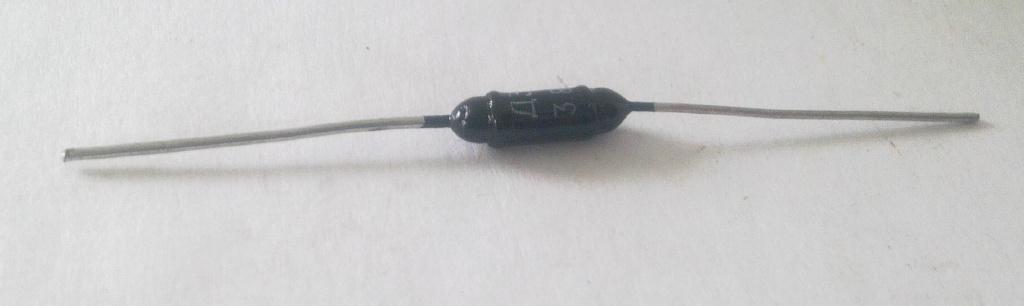

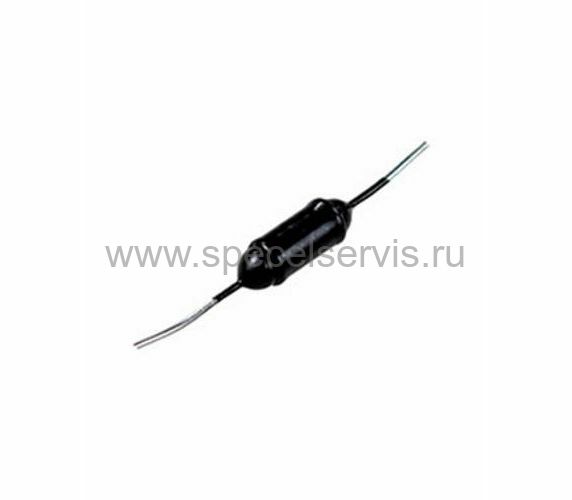

Д310

Д310

Диод германиевый диффузионный.

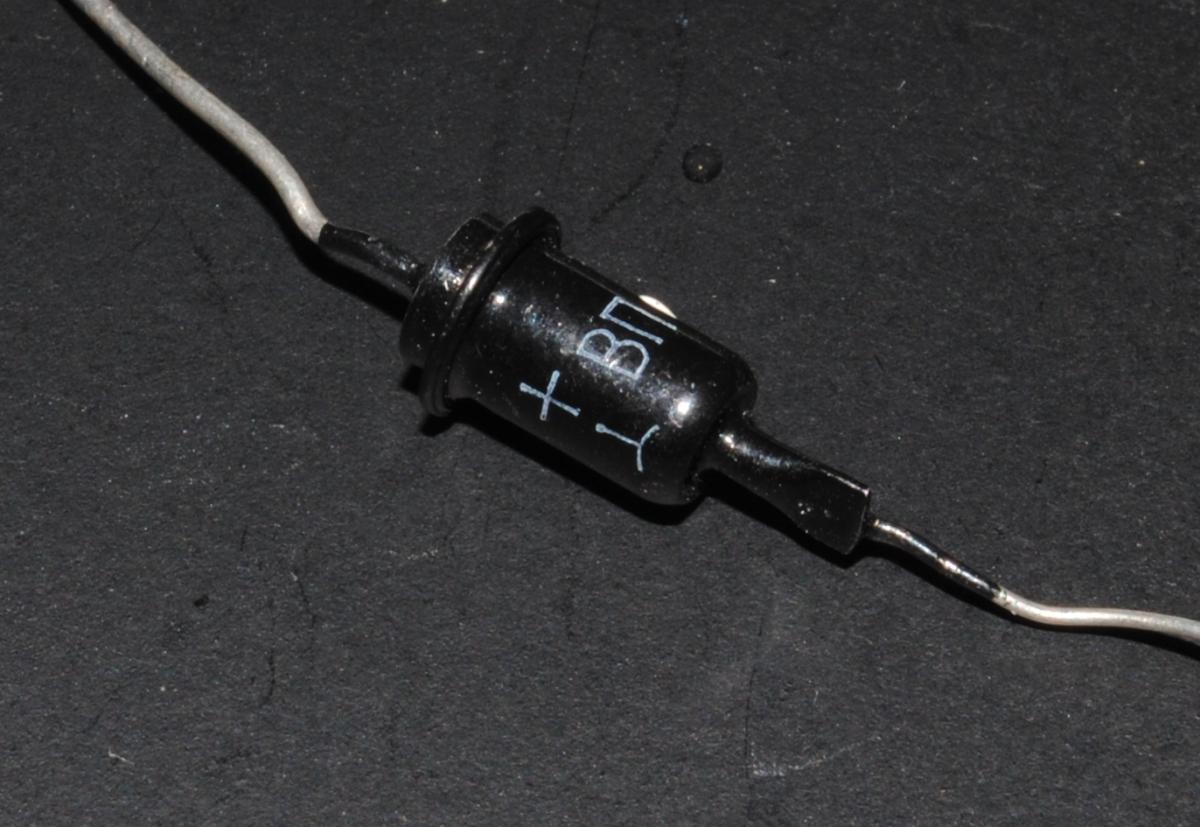

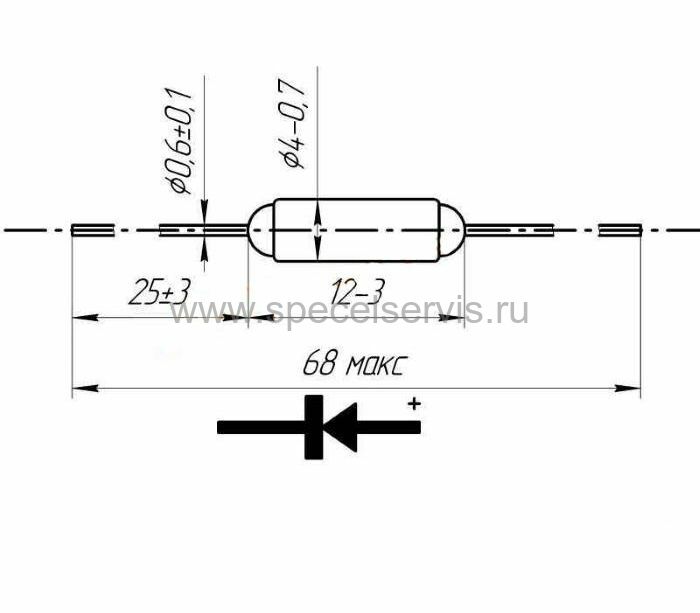

Выпускается в металлостеклянном корпусе с гибкими выводами. Тип диода и схема соединения электродов с выводами приводятся на корпусе.

Масса диода не более 0,5 г.

Электрические параметры
Постоянное прямое напряжение при Iпр=0,5 А, не более:
при 398 К 0,55 В
при 213 К 0,7 В
Импульсное прямое напряжение при Iпр.и=0,8 А, τи=1…3 мкс, не более 2,4 В
типовое значение 0,9* В
Постоянный обратный ток, не более:
при Uобр=25 В 30 мкА
при Uобр=20 В, 213 К и 298 К 20 мкА
при 343 К
150 мкА
Общая емкость диода при Uобр=20 В, не более 15 пФ
Время установления прямого сопротивления при Iпр. и=0,8 А, τи=1…3 мкс. f=3…6 кГц, не более 0,15 мкс
типовое значение 0,09* мкс
Время восстановления обратного сопротивления
при Iпр.и=0,5 A, Uобр.и=20 В, τи=1…3 мкс,f=—3…10 кГц, не более 0,3 мкс
типовое значение 0,09 * мкс
Предельные эксплуатационные данные
Постоянное или импульсное обратное напряжение при температуре от 213 до 343 К 20 В
Аварийная перегрузка по обратному напряжению в течение не более 0,5 с при 298 К 35 В
Постоянный прямой ток при температуре от 213 до 343 К 500 мА
Импульсный прямой ток при τи≤10 мкс со скважностью не менее 8 и температуре от 213 до 343 К 800 мА
Выпрямленный ток при температуре от 213 до 343 К 250 мА
Аварийная перегрузка по прямому току в течение не более 0,5 с при 298 К 1500 мА
Средняя рассеиваемая мощность при температуре от 213 до 298 К 275 мВт
Температура окружающей среды От 213 до 343 К

Зависимость прямого тока от напряжения.

Зависимость обратного тока от напряжения.

Зависимость обратного тока от напряжения.

Зависимость общей емкости от напряжения (заштрихована зона разброса графиков зависимости).

Диод Д310 | Радиодетали в приборах

Диод Д310
Справочник содержания драгоценных металлов в радиодеталях основан на справочных данных различных организаций, занимающихся переработкой лома радиодеталей, паспортах устройств, формулярах и других открытых источников. Стоит отметить, что реальное содержание может отличатся на 20-30% в меньшую сторону.

Диоды могут содержать золото, серебро, платину и МПГ (Металлы платиновой группы, Платиновая группа, Платиновые металлы, Платиноиды, ЭПГ)

Содержание драгоценных металлов в диоде (стабилитроне): Д310

Золото: 0
Серебро: 0. 0016
Платина: 0
МПГ: 0
По данным: Справочник по драгоценным металлам ПРИКАЗ №70

Принцип действия диода

Диод – это полупроводниковый прибор, с односторонней проводимостью электрического тока: он хорошо пропускает через себя ток в одном направлении и очень плохо — в другом. Это основное свойство диода используется, в частности, для преобразования переменного тока в постоянный ток.

Типы диодов

Выпрямительные диоды. Выпрямительные диоды – самые распространенные полупроводниковые диоды, применяемые в выпрямителях – устройствах, преобразующих переменный ток промышленной частоты в постоянный. В выпрямительных диодах используются переходы с большой площадью для пропускания больших токов.
Стабилитроны. Предназначены для использования в схемах, обеспечивающих стабилизацию напряжений.
Варикапы. Зависимость емкости n-p -перехода от обратного напряжения используется в полупроводниковых диодах, называемых варикапами. Для варикапов характерна малая инерционность процесса изменения емкости.
Высокочастотные диоды.
Переключающие диоды. В ряде электронных схем полупроводниковый диод должен работать в режиме переключения, т.е. в одни периоды времени он оказывается смещенным в прямом направлении, а в другие — в обратном.
Диоды Шотки. В диодах этого типа используется контакт Шотки (контакт металл – полупроводник). Инжекция неосновных носителей в базу отсутствует, так как прямой ток образуется электронами, движущимися из кремния в металл. Накопление заряда в базе диода не происходит, и поэтому время переключения диода может быть существенно уменьшено (до значений порядка 100 пс).
Фотодиод (ФД) представляет собой диод с открытым p-n-переходом. Световой поток, падающий на открытый p-n-переход приводит к появлению в одной из областей дополнительных не основных носителей зарядов, в результате чего увеличивается обратный ток.
Светоизлучающие диоды (СИД) преобразуют электрическую энергию в световое излучение за счет рекомбинации электронов и дырок. В обычных диодах рекомбинация (объединение) электронов и дырок происходит с выделением тепла, т. е. без светового излучения.
