Схема центрального замка: Установка центрального замка и сигнализации своими руками — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Содержание

Подключение автосигнализации к центральному замку

Для поиска цепей старайтесь использовать вольтметр (особенно в автомобилях последних годов выпуска), так как при использовании лампового пробника возможно повреждение автоэлектрики автомобиля!!!

Как правило, подключение к центральному замку является самой сложной и долгой задачей при установке сигнализации. Для подключения к центральному замку нужно знать — какой именно тип центрального замка стоит на Вашем авто. Типов этих не так уж и много.

1-ый тип: центральный замок, управляемый отрицательным импульсом

Проще говоря, есть два провода, при подаче минуса на которые двери запираются или отпираются. Садимся пробником на массу и тыкаемся в провода, выходящие из двери (пробник должен быть не диодный, а именно с лампочкой, иначе минуса может не хватить для управления центральным замком). При попадании на нужный провод двери закроются или откроются. Вот они — нужные нам проводочки! Обязательно проверьте, что бы эти два провода работали и при закрытой водительской двери.

Если Вы не можете найти провода из двери, но точно уверены, что в Вашей машине именно центральный замок, управляемый минусом, значит надо искать провода в других местах.

Где, к примеру, в Вашем авто находится блок центрального замка? Открывайте — закрывайте двери с помощью пульта д.у. или с помощью кнопки управления центральным замком и слушайте, где щёлкают реле. Эти реле находятся в блоке центрального замка. Посмотрите, что представляет собой этот блок? Если его не сложно разобрать — разберите. Видите — там релюшка(и) стоит(ят). Пробуйте подать пробником минусы на ноги реле. В большинстве случаев, если удаётся разобрать блок центрального замка, находятся две точки, при подаче минуса на которые, происходит управление дверями. Сюда и надо будет впаяться проводами от сигнализации.

Ещё одно место поиска проводов, управляющих центральным замком — дверь водителя (в Хондах многих, кстати, и блок центрального замка находится в двери водителя). Пробуйте через пробник подавать минусы на провода в двери, не отключая при этом блок управления стеклоподъёмников и кнопку управления центральным замком.

Может быть, нужные провода именно здесь. Тяните провода от сигнализации в дверь.

Как Вы уже поняли, в данном случае нам нужно, что бы от сигнализации к проводам, управляющим центральным замком, приходили минусы. Если у Вас автосигнализация со слаботочными отрицательными выходами на управление центральным замком, то подключайтесь этими проводами прямо к тем, которые Вы нашли с помощью пробника.

Если у Вас автосигнализация со слаботочными отрицательными/положительными выходами (это когда на одном проводе сигнализации минус при постановке, например, в охрану, а на втором в это время плюс), то подключайтесь так же, как написано выше, но через диоды — минус идёт на провода центрального замка, плюс — не идет. Это важно — иначе можете спалить сигнализацию или, что ещё хуже, какое-нибудь оборудование в авто.

Если у Вас сигнализация с силовыми выходами на центральный замок (со встроенными реле), то подключайтесь так: нормально-разомкнутые (НР) контакты встроенных реле на минус, нормально-замкнутые (НЗ) контакты не используются, общие (О) контакты к найденным проводам управления.

2-й тип: центральный замок, управляемый положительным импульсом

Опять, как в 1-м типе, есть два управляющих провода, при подаче на которые плюса, двери будут отпираться или запираться. Методика поиска абсолютно идентична вышеописанной (с отрицательным управляющим импульсом), только пробником садимся не на минус, а на плюс. В данном подключении к центральному замку нам нужно, что бы от сигнализации к проводам, управляющим центральным замком, приходили плюсы.

Если у Вас сигнализация со слаботочными отрицательными выходами на управление центральным замком, то необходимо использовать дополнительные реле и подключаться так: общие контакты реле к найденным проводам, НЗ контакты не используются, НР контакты и одна сторона катушек реле — на плюс, вторая сторона катушек к проводам от автосигнализации.

Если у Вас сигнализация со слаботочными отрицательными/положительными выходами, то подключайтесь прямо к найденным проводам через диоды — плюсы идут на провода центрального замка, минусы — нет. Это важно — иначе можете спалить автосигнализацию или, что ещё хуже, какое-нибудь оборудование в авто.

Если у Вас сигнализация с силовыми выходами на центральный замок (со встроенными реле), то подключайтесь так: НР-контакты встроенных реле на плюс, НЗ-контакты не используются, О-контакты к найденным проводам управления.

3-ий тип: центральный замок с переменной полярностью

Это такой тип вредный (частенько у американцев встречается). Здесь придётся подключаться прямо к силовым проводам. Садимся пробником на плюс и ищем провода, на которых висят минусы (лампочка пробника горит), управляем центральным замком с пульта или кнопки. Если лампочка пробника погасла при закрытии или открытии, а затем опять загорелась, то пробник пересаживаем на минус и тыкаемся в тот же самый провод и опять управляем центральным замком. Если лампочка пробника загорелась при закрытии или открытии, то это один из нужных нам проводов. Аналогично ищем второй силовой провод. Грубо говоря, мы нашли провода, которые непосредственно управляют приводами дверей.

А что такое привода? Да обыкновенные моторчики! Плюс на одном проводе, минус на другом — моторчик в одну сторону закрутился, и двери закрылись, поменяли полярность — моторчик в другую сторону закрутился, и двери открылись.

При подключении сигнализации к такому замку нужно быть особенно внимательными. Дело в том, что здесь приходится разрывать найденные силовые провода и в разрывы подключаться сигнализацией. И если Вы перепутаете концы (например, подцепитесь проводом от сигнализации к концу, который идёт к кнопке, а надо было к концу, который идёт к приводу), то можете спалить что-нибудь важное и дорогостоящее (в лучшем случае полетят предохранители). Поэтому — осторожность и семь раз отмерь, проверь, подумай — потом только сделай!

Итак, мы нашли силовые провода (обычно они выходят из двери водителя), теперь подцепляемся. Для начала разрезаем найденные провода. Если у Вас сигнализация со слаботочными отрицательными/положительными выходами, то нужно использовать 2 реле. Подцепляемся следующим образом. НР-контакты дополнительных реле на плюс, НЗ-контакты дополнительных реле к проводам, идущим к кнопке управления центральным замком или к блоку центрального замка, О-контакты дополнительных реле к проводам, идущим к приводам дверей. Выходы от сигнализации подцепляете к катушке дополнительных реле (к любой стороне), а вторую ногу релюх садите на плюс или минус (в зависимости от выходов Вашей автосигнализации: если отрицательные — то на плюс, если положительные — то на минус).

Если у Вас сигнализация с силовыми выходами, то подключаемся так: НР-контакты к плюсу, НЗ-контакты к проводам, идущим к кнопке управления центральным замком или к блоку центрального замка, О-контакты к проводам, идущим к электроприводам дверей.

Если, допустим, Вы нашли, где стоит блок центрального замка, но не можете его разобрать, то найдите выходящие из него силовые провода на электроприводы дверей и подцепитесь к ним как к центральному замку с переменной полярностью. Особенно так проще, когда в сигнализации есть силовые выходы на управление центральным замком, а подача минусов/плюсов на управляющие провода блока центрального замка ничего не даёт (такие блоки стоят на Нива Шевроле, некоторых Хондах, на отечественных ВАЗах с заводским центральным замком и т. д.).

Видео поиска проводов центрального замка (тип 3 — переменная полярность)

Кстати, если Вам необходимо поставить свои привода (нет у Вас в авто центрального замка), то подключение аналогично этому типу, с той лишь разницей, что НЗ-контакты реле (как встроенных, так и выносных) надо подключать на минусы. Ну и, конечно, ничего разрезать не надо — Вы же кидаете свои провода и к ним цепляетесь (т.е., О-контакты реле идут на привода).

Ещё один тип центрального замка, 4-ый: вакуумный

Встречается, в основном, у немецких производителей авто. Здесь управление идёт по одному проводу, при отпирании на этом проводе плюс, при запирании минус. Провод этот находится или у компрессора (в багажнике или под задним сиденьем) или отходит от кнопки управления центральным замком.

Ищем его: садимся пробником на минус, тыкаемся в провода и управляем центральным замком. При открытии должна загореться лампочка пробника. Пересаживаемся пробником на плюс — на этом же проводе должна появиться масса при закрытии. Перерезаем найденный провод и подцепляемся в разрывы, но аккуратно, как в предыдущем типе, иначе чревато последствиями для электроники авто или для сигнализации. Для уверенности, что найден именно тот провод, проделайте следующее: подайте через пробник в разрыв найденного провода к той стороне, которая идёт к компрессору, плюс, а потом минус. Двери должны сначала открыться, потом закрыться.

Если у Вас автосигнализация со встроенными силовыми реле, то делаем так: НР-контакт реле отпирания на плюс, НР-контакт реле запирания на массу, НЗ-контакт реле отпирания в разрыв провода к кнопке управления центральным замком, НЗ-контакт реле запирания к О-контакту реле отпирания, О-контакт реле запирания в разрыв со стороны компрессора.

Если сигнализация со слаботочными отрицательными выходами, то подключайтесь так же,как сказано выше, используя дополнительные реле. От сигнализации провода идут к катушкам реле, другую сторону катушек садите на плюс.

Если сигнализация со слаботочными положительными выходами, то подключение аналогично предыдущему, только одну из сторон катушек садите не на плюс, а на минус.

Иногда при подключении к такому типу центрального замка приходилось разбирать пневмонасос и прямо внутри перерезать силовые провода управление мотором помпы.

Конечно, здесь описаны не все способы и хитрости подключения к замкам авто. Но, обладая этими знаниями, Вы с лёгкостью подключитесь к большинству центральных замков.

Некоторые схемы подключения к центральному замку можете найти в автосоветах Схемы подключения к центральному замку, более подробно работа реле описана в автосоветах Что такое реле и как оно работает.

И ещё: (это чисто наше мнение) впаяться куда-нибудь для управления центральным замком — это последнее, если уже нет других выходов. Лучше постараться всё сделать вне блоков с помощью реле, диодов, транзисторов и т.п.

В крайнем случае, есть же такие модули согласования, которые позволяют подключить сигнализацию к автомобилю через CAN — шину! Используйте их.

Центральный замок ВАЗ 2110 — фото, описание на VAZ-2110.net

Кнопка пуск в ВАЗ 2114.

схема ЦЗ с сигнализацией.

Фото ВАЗ 2110 Пенза смотреть.

Блок цз ваз 2110.

Реле зажигания ваз…

Центральный замок и его установка.

Re: Штатная сигнализация и центральный замок.

Кнопка управления ЦЗ.

Для продвинутых автоэлектриков схема ЦЗ с использованием автосигнализации.

Ремонт центрального замка ВАЗ 2110.

Блок центрального замка ВАЗ 2110.

Блок управления ЦЗ находиться в центральной консоли,там где контроллер,в от…

Центральный замок и его.

Схемa центрaльного зaмкa 2110.

Реле центрального замка 2110 (6 контактов) произ: Россия.

кнопки центрального замка на ваз 2110.

Система блокировки замков дверей Ваз 2115 Лада.

Установка главного реле центрального замка.

…условная нумерация штекеров в колодках моторедукторов блокировки замков….

Схема подключение центрального замка ваз 2109 — Установка центрального замк. ..

Замена лампочки подсветки панели приборов ваз 2114.

Синяя ваз 2106 фото.

Категория: схемы управления Центральны.

Центральный замок ваз 2110 фото.

Центральный замок ваз 2110.

как открыть дверь ваз2112 заклинил замок.

кнопки показана на схеме. .. центральный замок уже закрыт).

20 августа 2003 По электрической схеме цепи центрального замка защищены пре…

Центральный замок ваз 2110.

При установке центрального замка на ВАЗ 2106, можно пойти двумя путями.

Ваз 2111 ремонт центрального замка эл схема.

Синяя ваз 2106 фото.

Центральный замок ваз 2110.

центральный замок схема ваз 2110.

…приоровских регулировка электрозеркал, управление центральным замком, по…

Установка кнопки центрального замка на Ваз 2110.

Провода отпирания и запирания будут иметь потенциал +12 В во время запирани. ..

Реле центрального замка на ВАЗ 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2…

Блок центрального замка ваз 2114 фото.

Центральный замок не закрывает двери.

Особенности установки

Подключение системы центрального запирания — StarLine A96, AS96, B96, D96

Если в автомобиле возможно управление центральным замком по шине CAN, то дополнительных подключений не требуется.

Если доступно получение статусов по CAN шине, но не доступно управление (см. can.starline.ru), то выполните альтернативное подключение управления системой центрального запирания в соответствии со схемой ниже.

Схема альтернативного подключения системы центрального запирания

Таблица 3. Альтернативное подключение управления центральным замком

Охранный комплекс	Канал (по умолчанию)	Разъем	Примечание
Х96 (v2)	зелено-желтый	XS1
М96	—		выберите свободный канал и назначьте на него функцию «Альтернативное управление ЦЗ»
А96/А66	зеленый	Х5
B96/B66	зеленый	Х5
D96/D66	зеленый	Х5
Е96/Е66	зелено-черный	Х5
S96/S66	зелено-черный	Х5
AS96 (v2)	—		выберите свободный канал и назначьте на него функцию «Альтернативное управление ЦЗ»

Если канал не используется, то установите для него значение «Функция не назначена» в программе StarLine Мастер или подключите его на «массу»

Если для автомобиля не доступно получение статуса по CAN шине (см. can.starline.ru), то выполните аналоговое подключение в соответствии со схемой ниже.

Схема аналогового подключения центрального замка для охранных комплексов StarLine E96/E66, S96/S66, M96, X96 (v2)

Схема аналогового подключения центрального замка с положительным или отрицательным силовым управлением для охранных комплексов StarLine А96/А66, В96/В66, D96/D66, AS96 (v2)

Схема аналогового подключения центрального замка к двухпроводным приводам для охранных комплексов StarLine А96/А66, В96/В66, D96/D66, AS96 (v2)

Схема аналогового подключения центрального замка с использованием силовых активаторов для охранных комплексов StarLine E96/E66, S96/S66, M96, X96 (v2), D96/D66, AS96 (v2)

Схема подключения к двухпроводным приводам системы запирания для последовательного отпирания замков дверей для охранных комплексов StarLine А96/А66, В96/В66

Схема подключения к двухпроводным приводам системы запирания для последовательного отпирания замков дверей для охранных комплексов StarLine Е96/Е66, S96/S66, B96/B66, M96, X96 (v2)

Таблица 4. Аналоговое подключение системы центрального запирания

Охранный комплекс	Канал (по умолчанию)	Разъем	Примечание
Х96 (v2)	оранжево-синий	XS2
Х96 (v2)	оранжево-зеленый	XS2
М96	—	—	выберите два свободных канала и назначьте на них функции «ЦЗ открыть все двери» и «ЦЗ закрыть»
А96/А66	синий	Х1
А96/А66	зеленый	Х1
В96/В66	синий	Х1
В96/В66	зеленый	Х1
D96/D66	синий	Х1
	зеленый	Х1
Е96/Е66	синий	Х1
Е96/Е66	зеленый	Х1
S96/S66	синий	Х1
S96/S66	зеленый	Х1
AS96 (v2)	синий	Х1
AS96 (v2)	зеленый	Х1

Схема центрального замка ВАЗ и принципы работы

Система центрального замка автомобиля работает по простому принципу: существующий передатчик рядом с зажиганием излучает кодированный сигнал на приемник, расположенный на приборной панели. После сравнения полученного кода с существующим, действующим, система электромагнитной блокировки открывает двери. Схему центрального замка ВАЗ Вы можете видеть на картинке.

Схема центрального замка ВАЗ

В старых пультах центральных замков использовалось инфракрасное излучение, но в последние годы вырос спрос на те, которые используют радиоволны. Они могут быть с фиксированным кодом; уникальным или модифицированным код (перемычка, поворот) после каждого закрытия-открытия, изменения операций; тысячами резервных кодов, которые будут использоваться последовательно.

Сигнал со стабильным кодом может быть легко обнаружен ворами, которые специализируется на краже машин. Так же находясь вблизи автомобиля, оборудованного центральным замком с постоянным единым кодом, профессионалы могут без труда зарегистрировать его, а затем использовать для вскрытия авто в подходящий момент.

Несмотря на высокую надежность, центральные замки чувствительны к некоторым внешним воздействиям, которые могут вызвать сбои в работе. Многие из этих рисков можно свести к нулю, если вы принимаете некоторые меры предосторожности:

-Не рекомендуется парковать свой автомобиль в местах, где присутствуют электромагнитные помехи (около линий электропередач, реле, радио- и телевизионных станций, неоновых вывесок и т.д.).

— Возьмите с собой пульт дистанционного управления, когда вы выходите из машины. Сохраняйте его в местах, непригодных для чувствительных электронных схем. Влажность и прямые солнечные лучи, также негативно сказываются на работе данного механизма.

— Не уроните ключ на тротуар. Его хрупкая внутренняя схема может быть повреждена без каких-либо внешних дефектов.

— Обращайтесь с пультом дистанционного управления осторожно. В повседневной жизни были случаи, когда невнимательные владельцы авто, случайно активировали копку связи в кармане или портфеле, при этом уходя.

— Не используйте пульт дистанционного управления на больших расстояниях / за пределами рабочего диапазона (максимальное — оптимальное расстояние радиосигнала примерно в 4 метра), так как это может вызвать задержку синхронизации между передатчиком и приемником.

— Меняйте батарейки в пульте дистанционного управления регулярно, по крайней мере, раз в два года или по мере бытовой необходимости (если происходит синхронизация лишь слишком близко от машины, ясное дело, что батареи разряжены).

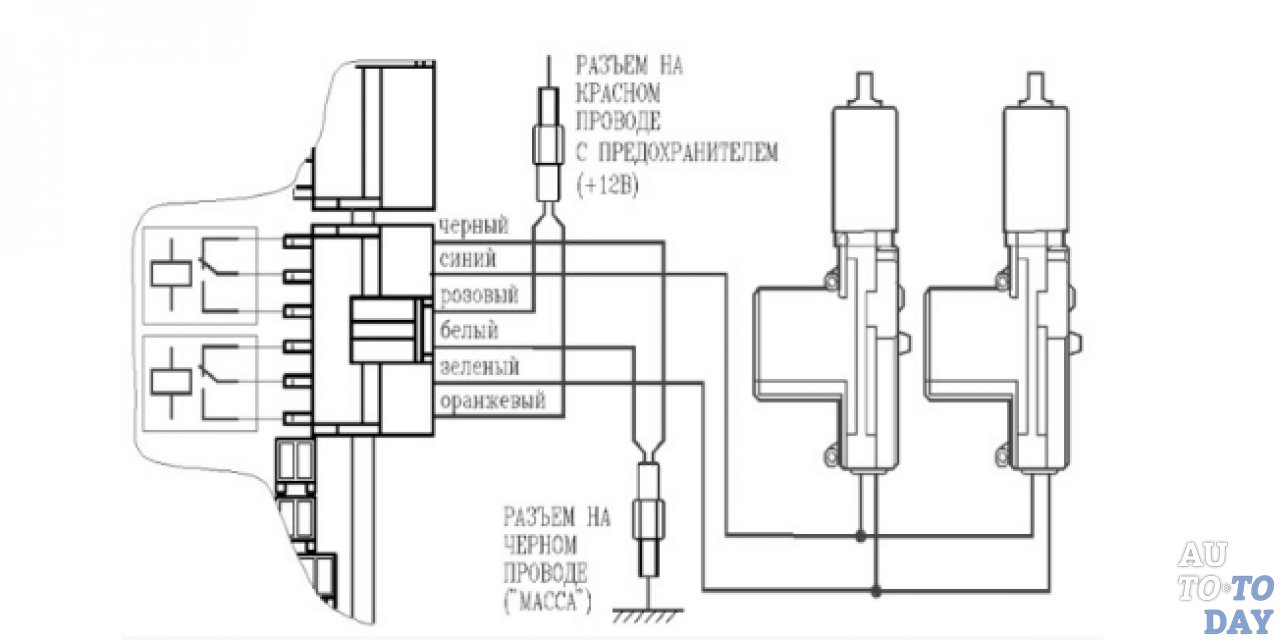

Схема привода центрального замка

Для удобства использования транспортных средств, производители авто давно используют в их комплектации центральный замок, который является подсистемой более крупной системы «комфорт» и зачастую объединен с сигнализацией. Центральный замок – выполняет блокировку одной или всех дверей автомобиля. Кроме того, он отвечает за отпирание крышки лючка бака для топлива и багажника. Если модель автомобиля старая, то – систему можно установить дополнительно. Имеет дистанционное управление (ДУ).

Как устроен

Система центрального замка авто включает:

Датчик входной: концевые выключатели и микропереключатели.
Блок – управление центральным замком.
Актуаторы.

К входным датчикам относится:

Концевые дверные выключатели – отвечает за расположение дверей авто, передавая сигнал на блок питания.
Микропереключатели – отвечают за конструктивные элементы запирающего устройства.

Два микропереключателя – фиксируют кулачковый механизм передних дверей: один отвечает за сигнал «lock» (блокировка), а другой «unlock» (разблокировка).
Ещё два – отвечают за центральный замок.
Микропереключатель рычажного механизма привода замка.

Такое устройство подразумевает передачу сигнала от микропереключателей сначала в блок управления, затем в цепь питания, по которой сигнал идёт на двери (актуаторы), крышку багажника и лючка бака для топлива. Результат: замки открываются.

Актуатор – исполнительное устройство, благодаря которому замок срабатывает.

Система работает дистанционно (ДУ): На ключе зажигание есть специальная кнопка ДУ, сигнал передаётся на антенну, с неё – в блок. Радиус действия ДУ -10 метров. Можно сделать подключение к сигнализации.

Блок управления

Блок отвечает за работу замка. В схему управления входят цифровые элементы – они передают сигнал по остальным составляющим системы.

Такое устройство системы центрального замка авто взаимодействует с сигнализацией, а также может управляться ДУ пультом. Её можно установить самостоятельно, но на большинстве современных авто уже установлен центральный замок с дистанционным управлением.

ДУ работает от отдельного электронного блока, который подсоединяется к системе и контролирует его.

Функции центрального замка

Преимущество устройства центральный замок с дистанционным управлением в автомобиле:

Экономия времени. Вместо того что бы по очереди закрывать каждую дверь, необходимо закрыть одну – остальные блокируются автоматически.
Универсальность. Устройство стандартное. Нет необходимости подбирать модель.

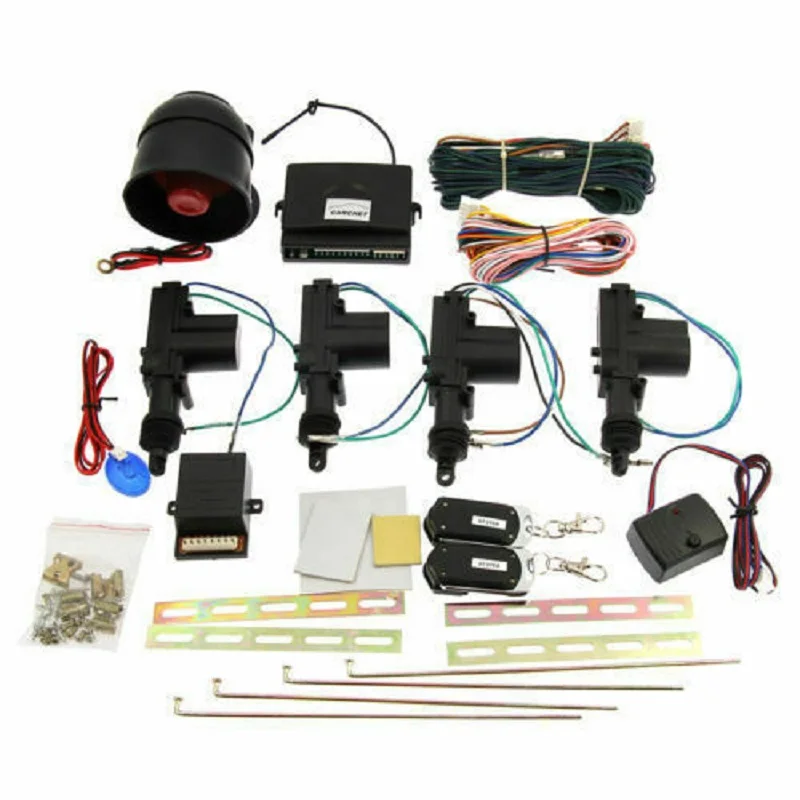

Стандартный комплект замка авто состоит из:

Электропривод (пятипроводной).
Центральный замок.
Двухпроводные электроприводы.
Контролёр управления.

Систему приводит в действие ключ или пульт ДУ.

Система работает с сигнализацией любого типа.
Кнопку запуска ДУ размещают на брелок для удобства.
Если в автомобиле установлена сигнализация и есть пульт, нет смысла заказывать еще один– лучше сэкономить.
Кроме дверей и лючка, подключить можно еще багажник авто. Им тоже можно управлять пультом ДУ.
Важной особенностью является перекодировка предохранительных возможностей. Например, при превышении скорости, двери автоматически запираются. Или установить поочерёдное открытие: сначала дверь со стороны водителя, при повторном нажатии – остальные.

Установка системы

При покупке желательно обратить внимание на оригинальный комплект, который рекомендует производитель авто, хотя они не всегда доступны по цене.

Чаще всего, выбор падает на стандартный универсальный комплект, который включает:

Система подороже снабжена пультом ДУ.

Чтобы установить комплект системы необходимы:

Система центрального замка.
Медный двужильный провод (4 метра).
Отвертки (крестовая и плоская).
Гаечные ключи.
Клещи.
Плоскогубцы.
Дрель + свёрла.

Отсоединить клеммы от аккумулятора.
Снять с дверей обшивку (снять ручку, и по углам винты).
Выкрутить пластмассовый дверной винт.
Винты рулевого колеса.
Найти место для установки системы (рекомендуется – нижний левый угол).
Сделать дрелью в каждой двери отверстия для активаторов.
Установка активаторов замка, закрепить саморезами.

Установка активатора к тяге, совмещая центр хода исполнительного устройства и замка.
Установка фиксаторов на ручные тяги.
Проверить проводку.
Протянуть от активаторов провода к отверстиям (провести между кузовом и дверью при помощи прорезиненной трубки).
Снять панель приборную.
Заменить провода стеклоподъемника и подключить их к приводу.
Подключить приводы активаторов.
Провода изолировать и поместить внутрь двери.
Провести провода в панель
Провести провода в бардачок.
Установка трубки проходной.
В разъем устанавливается предохранитель и подключается в блок питания и всё устройство размещают под торпеду.

Подключить провод центрального замка к машине (минус-корпус, плюс-предохранитель).
Проверить, работает ли система.
Собрать обшивку.

Провода желательно размещать в трубку прорезиненную.

Как ухаживать за центральным замком

Центральный замок в автомобиле – это комплект системы, обеспечивающей дополнительные удобство и безопасность, но она требует дополнительного ухода. Проблемы с замками в автомобиле обычно возникают зимой: после мойки, при плохом продувании замков в них замерзает влага и прихватит тяги.

Чтобы такого не случилось, машину необходимо продержать с включённым двигателем, периодически заставляя работать замки, примерно час. Или просто поездить по городу, пока машина не просохнет.

Больше информации об устройстве и подключении центрального замка на видео:

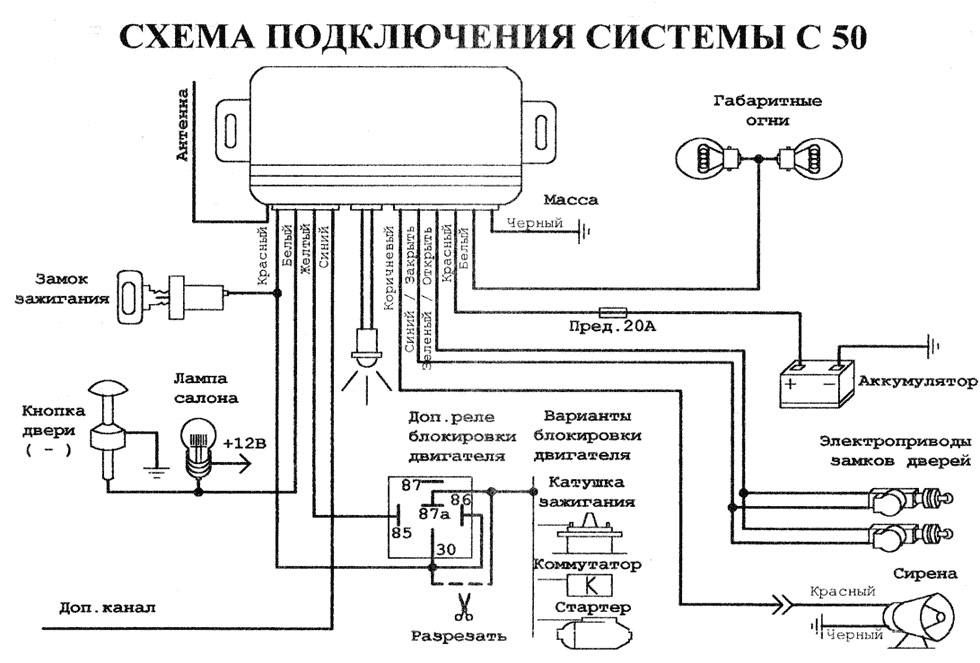

Подключение замка к сигнализации

Подключение к сигнализации зависит от типа устройства центрального замка авто:

Управляется отрицательным импульсом.
Управляется положительным импульсом.
Управляется смешанным импульсом (практически не встречается).

От типа импульса зависит, каким зарядом он подключается к сигнализации автомобиля.

Сложность состоит в поиске нужных проводов, на которых при помощи пробника определяется импульс. Для начала необходимо проверить провода, выходящие из двери. Если они найдены – дверь будет открываться или закрываться.

Если провода не найдены, нужно проверять блок центрального замка. Его можно найти, прислушавшись к щёлканью реле. Если получилось разобрать блок и найти точки подачи импульса – сюда же крепится сигнализация.

Еще одно возможное место расположения проводов – у двери водителя автомобиля.

Для первых двух типов импульса, поиск одинаков, только следует установить нужный импульс.

Подробно и доступно объясняю, как установить центральный замок в автомобиль своими руками. Подключить ЦЗ таким образом может любой желающий автовладелец. Показываю установку на примере автомобиля ZAZ Sens.

Выполняем подготовку автомобиля к установке центрального замка. Разбираю дверные карты на всех дверях. Снимаю порожки, сапожок и среднюю накладку на среднюю стойку. Снимаю боковую и нижнюю накладку с торпедо, щиток приборов, бардачок. В этом автомобиле проводку буду пускать поверху, потому что снизу она сильно гниет.

Центральный замок, который устанавливаю — RS L720. Это модель с дистанционным управлением, рассчитанная на 4 двери. Комплектация ЦЗ: блок ЦЗ с антенной; комплект проводов; 2 пульта дистанционного управления; 4 электропривода; жало для одного из ключей; крепежные саморезы, винты, гайки; по 4 планки и тяжки; двухсторонний скотч и инструкция.

Навожу порядок в проводке. Распутываю провода, аккуратно складываю и попутно сматываю изолентой. Пять проводов пойдут в водительскую дверь и по 2 в другие. Провода электроприводов также замотал изолентой.

Проверяю комплект центрального замка на работоспособность. Подаю питание с блока и тестирую пультики и приводы.

Определяю место, где провода зайдут в стойку и где будем размещать блок ЦЗ. Одна коса проводов пойдет через разъем и уплотнительную резинку в водительскую дверь, вторая — со штатными проводами по порогу, в заднюю левую дверь. Провода для правой части автомобиля пойдут за щитком приборов, также по штатному жгуту. Они выйдут в районе бардачка. Для просовывания проводов в дверной переход использую металлическую протяжку. Не забываем пристяживать провода пластиковыми стяжками.

На удивление, обнаружил, что в задних дверях автомобиля установлены электроприводы. Есть разъем с проводами, но в салоне ответной части нет.

Теперь необходимо завести провода в передние двери. Для этого надо вынуть со стойки разъем, сделать в нем отверстие и проложить через него провода. С водительской стороны проводов больше, поэтому буду сверлить. С пассажирской — просто откушу кусок пластика. Чтобы достать разъем, снимаю резинку и использую приспособления, которые облегчают работу.

Используя шуруповерт и несколько сверл различного диаметра, делаю отверстие.

Протягиваю провода через свежее отверстие в разъеме дверного перехода. Возвращаю на место разъем, предварительно надев на него резинку.

Небольшой лайфхак. Если надо закрепить провод к отверстию, а под рукой нет нужной клипсы (фиксатора проводки), то можно использовать пластиковый хомут и кусок жесткого провода. Стяжку сгибаем, просовываем в отверстие и продеваем в нее, с внутренне стороны, кусочек провода. Далее укладываем провода и фиксируем с помощью стяжки.

Установка электропривода центрального замка в водительскую дверь. Солдатик находится не вертикально, как обычно, а возле дверной ручки, поэтому привод будем размещать горизонтально, вдоль тяги. Электропривод крепится с помощью пластины, но та, которая шла в комплекте оказалась короткая. Поэтому я нашел у себя вариант подлиннее. Саморезом крепим пластину к приводу, далее прикручиваем к двери автомобиля. Чтобы зафиксировать к двери использовал саморез со сверлом. Теперь сгибаю тяжку так, чтобы она была параллельна штатной тяге. Откусываем лишннее и фиксируем на винтиках. Носик электропривода должен ходить ровно и не загибаться. Подключаю проводку, длины проводов хватило впритык.

Последовательность подключения центрального замка к сигнализации зависит от его типа: пневматический, с постоянной или переменной полярностью. Однако, чтобы правильно подключить ЦЗ по любой из этих схем, прежде всего нужно подготовить ламповый пробник. Для поиска цепей на автомобилях последних годов выпуска лучше использовать вольтметр, чтобы не повредить проводку.

Входные датчики и кнопки

Фотогалерея: виды электроприводов

Принцип работы ЦЗ

Как подключить сигнализацию к ЦЗ самостоятельно?

ЦЗ управляется постоянной полярностью

ЦЗ управляется переменной полярностью

ЦЗ с пневматикой

Рекомендации и возможные трудности

Проверка правильности установки

Видео правила проверки подключения сигнализации

Что лучше: сигнализация или ЦЗ?

Сколько стоит подключение

Таблица: стоимость подключения сигнализации

Видео: правила подключения автосигнализации к центральному замку

Комментарии и Отзывы

Устройство ЦЗ

Центральным замком называют комплекс узлов с электромеханическим приводом.

Центральный замок включает в себя следующие составные части:

блок управления;
входные датчики и кнопки;
исполнительные устройства (активаторы).

Комплектующие центрального замка

Крышка багажника и лючок топливного бака также могут быть оснащены замковыми устройствами, подключенными к ЦЗ.

Блок управления

БУ отслеживает положение «концевиков», кнопок управления, а такжеконтактных групп дверных замков и других датчиков, которые соединены с блоком проводами.

Изначально электронная часть блока содержалась в одном корпусе, имеющем разъемы. Однако на новых моделях автомобилей применяются и CAN-шины, с помощью которых можно разделить систему управления ЦЗ на отдельные элементы. Это позволяет устанавливать их в разных местах кузова.

Пример блока управления ЦЗ

Дополнительно в БУ может быть:

Подача сигнала на «поворотники», которые кратковременно мигают при блокировке/разблокировке. При наличии этой опции сигнализацию можно подсоединить к соответствующим проводам, и поворотные огни будут задействованы в ее работе.
Приемник сигналов с дистанционного пульта. Если это принимающее устройство вынесено за пределы блока, то соединительные провода также можно задействовать для управления автосигнализацией.

Если ЦЗ имеет многофункциональный сложный БУ, то большая часть проводов устанавливаемой охранной системы подключается к его разъемам. Отдельного подключения потребуют сирена, датчики сигнализации, а при наличии – устройство блокировки двигателя.

Входные датчики и кнопки

Система ЦЗ включает в себя несколько групп входных датчиков, используемых при монтаже сигнализации:

К ним относятся:

«Концевики» — концевые датчики автомобильных дверей, определяющие их закрытое или открытое положение. От их сигналов зависит подача света на соответствующие фонари в салоне.
Дверные замковые микропереключатели. Сигнализируют о закрытом/открытом состоянии замка автомобильной дверцы.
Микропереключатели в замковом электроприводе. Подают сигналы о состоянии дверных запирающих устройств – заблокированное/разблокированное.

Управляющая кнопка в салоне может быть одна на двери водителя или на панели или две — на обоих передних дверцах. Центральным замком обычно управляют с помощью двусторонней кнопки с тремя контактами – одним общим и двумя нормально-разомкнутыми. Также бывают двух- или пятиконтакные клавиши.

Исполнительные устройства

Существуют электромеханические приводы и пневмоприводы исполнительных устройств ЦЗ (активаторов).

Электропривод

Имеется несколько различающихся по конструкции видов электроприводов с тяговым усилием 2,5 — 6 кг. Самыми распространенными типами можно назвать квадратный и Т-образный («пистолетный»).

Механизм электропривода помещен в пластмассовый корпус. Конструктивно он состоит из электродвигателя и металлического (или пластмассового) редуктора. При изменении полярности подающегося на электродвигатель напряжения вал вращается либо по, либо против часовой стрелки. Крутящий момент передается на редуктор, преобразующий вращательное движение в поступательное. От направления вращения зависит, запирается либо отпирается замок дверцы.

Управление приводами осуществляется посредством кратковременного импульсного напряжения — длительностью от 0,8 до 1,5 секунд. Для срабатывания механизма замков на открытие или закрытие этого достаточно. Если время подачи напряжения сделать более длительным, электродвигатели выйдут из строя.

Схема электропривода замка двери

Среди электроприводов есть варианты с двумя электродвигателями. Один используется, чтобы закрывать/открывать замок, второй – блокирует механический привод запирающего устройства, не позволяя открыть его из салона автомобиля за рукоятку или тягу. Такие электроприводы управляются тремя проводами.

Электродвигатели различаются начилием или отсутствием контактного микропереключателя, механически соединенного с выдвижным штоком. Два провода двигателя дополненые тремя кабелями переключателя образуют пятипроводной электропривод.

Они обычно устанавливаются в передних дверцах автомобиля, и микропереключатель передает сигналы на двухпроводные электродвигатели, которыми оснащены замки задних дверей. Соответствующие команды (на закрытие или открытие) посылаются при запирании или отпирании передних дверок ключом или при нажатии управляющей кнопки.

Фотогалерея: виды электроприводов

Пневматический привод

Основной элемент конструкции пневмопривода – прорезиненная мембрана со штоком, помещенная в пластмассовый корпус, в котором предусмотрен штуцер для подачи воздуха. Под давлением мембрана поднимается, а при разрежении опускается, перемещая шток и запирая либо отпирая замок.

Часть пневматических устройств так же, как и электроприводы, оснащена контактным микропереключателем. Он связан механически со штоком и работает по тому же принципу, что и в электромеханике.

В некоторых видах пневмоприводов имеются электромагниты с подвижным сердечником (соленоиды). Они служат дополнительной защитой и препятствуют несанкционированным попыткам открыть замок. Если предпринимается усилие поднять шток без разрешающей команды с управляющего блока, микропереключатель срабатывает и на соленоид подается напряжение. Сердечник электромагнита блокирует шток, одновременно с этим на компрессор подается команда создать запирающее разрежение воздуха.

Принцип работы ЦЗ

Блокировка и разблокировка автомобильных дверей и других элементов кузова осуществляется поворотом ключа в одном из дверных замков или нажатием кнопки, установленной в салоне. Управляющие сигналы посылаются на электронный блок, который отдает команды приводам на запирание или отпирание замков дверей, багажника и люка бензобака.

Передача сигналов происходит по проводам или бесконтактным образом — когда импульс поступает с дистанционного пульта на антенну и затем в блок управления.

В системе ЦЗ также предусмотрена функция автоматической разблокировки всех замков при попадании автомобиля в ДТП.

Как подключить сигнализацию к ЦЗ самостоятельно?

Для самостоятельного подключения центрального замка к сигнализации требуется:

опыт работы с автоэлектрикой;
набор инструментов;
схема подключения (подробная инструкция) с учетом установленного на авто типа ЦЗ.

Подготовка инструментов

Необходимый набор инструментов для самостоятельной установки сигнализации на автомобиль должен состоять из:

набор крестовых отверток и отверток с плоским лезвием;
кусачки или ножницы для резки кабеля;
набор гаечных ключей;
пассатижи или инструмент для обжима клемм;
нож или инструмент для зачистки проводов;
дрель или шуруповерт с набором свёрел;
паяльник;
измеритель напряжения в сети;
изоляционная лента.

Схемы подключения

Рассматриваемые схемы предназначены для автосигнализаций, оснащенных встроенными реле для управления замками, — они имеют по три провода для запирания и отпирания.

Универсальный вариант подключения выглядит следующим образом.

Схема подключения сигнализации к центральному замку

ЦЗ управляется постоянной полярностью

Провода сигнализации, подключаемые к центральному замку, могут быть силовыми или сигнальными. Для силовых выходов используют следующую схему:

Кабель белого цвета, подсоединенный к разъему сигнализации, подает сигнал на отпирание (UNLOCK), а кабель зеленого цвета – на запирание (LOCK). Обозначенное на схеме сверху реле отвечает за запирание. С «минусом» нужно соединять нормально разомкнутые контакты, общие — должны подключаться к сигнальным проводам ЦЗ.

При монтаже следует обратить внимание, что проводка от разъемов электронного блока центрального замка не отрезается – оба кабеля сигнализации (белый и зеленый) просто подсоединяются к ней. Провода охранной системы не обязательно подключать к разъемам реле, можно подцепить их к слаботочным сигнальным выводам.

Если в системе ЦЗ используется не отрицательная, а комбинированная полярность, то при подключении следует установить диоды (стрелка на них должна быть направлена к разъему сигнализации).

Для подключения к ЦЗ с постоянной положительной полярностью используется та же схема, но с небольшими отличиями.

Нормально разомкнутые контакты в такой разновидности ЦЗ подсоединены к положительному полюсу, но не к массе. На схеме верхнее реле дает команду на запирание, нижнее реле – на отпирание. В этом варианте вместо контактов реле так же можно рассматривать использование сигнальных выводов, но при установке диодов стрелка должна быть направлена в обратную сторону – к разъемам ЦЗ.

ЦЗ управляется переменной полярностью

При управлении ЦЗ переменной полярностью, сигнализацию подключают непосредственно к силовым проводам.

Определять нужные кабели следует пробником:

Один контакт помещают к положительному полюсу, а другим ищут провод, при контакте с которым загорается лампочка прибора. Когда на центральный замок подается команда на открытие или закрытие, лампа пробника гаснет.
Затем первый щуп пробника перемещают с «плюса» на «минус» и снова подают сигнал центральному замку. Лампа прибора при открытии или закрытии должна загораться.

Когда два силовых провода, управляющие приводами дверных замков, найдены — необходимо разрезать их, чтобы подключить сигнализацию.

Если «сигналка» имеет слаботочные положительные/отрицательные выходы, при подключении используются два дополнительных реле

После этого необходимо провести подключение по следующей схеме:

НР-контакты присоединяются к проводу с положительным полюсом;
НЗ-контакты – к кабелям, идущим на электронный блок или на кнопку управления ЦЗ;
О-контакты замыкаются на управляющие провода, идущие на приводы дверных замков;
выходные кабели сигнализации присоединяют к катушкам реле с любой стороны.

Вторую сторону реле подключают в зависимости от полярности выхода автосигнализации:

положительный выход – на «минус»;
отрицательный – на «плюс».

ЦЗ с пневматикой

В пневматических (вакуумных) разновидностях управления центральным замком, вместо двух проводов сигналы передаются по одному. Найти управляющий кабель можно в багажном отделении около компрессора или под задним сиденьем. В момент отпирания замков на нем будет положительный заряд, при запирании – отрицательный.

Схема подключения сигнализации:

Нужный кабель определяется пробником — один щуп прибора ставится на «минус», другим проверяют проводку, закрывая и открывая центральный замок. При отпирании на управляющем проводе фиксируется положительный заряд, и лампа прибора засветится. Затем щуп пробника перемещается на «плюс», а другой удерживается на том же проводе и при запирании должен появиться «минус».

Найденный кабель аккуратно разрезается и подключается к контактам сигнализации. Чтобы избежать путаницы и поломки электроники, можно подать через пробник в конец, идущий к компрессору, сначала положительный, затем отрицательный заряд. Если всё верно, замки дверей откроются, затем закроются.

Если монтируемая сигнализация имеет встроенные силовые реле, то подключение проводят следующим образом:

у реле отпирания НР-контакт присоединяется к «плюсу»;
НЗ-контакт – в разрыв провода, направленного к кнопке управления ЦЗ;
О-контакт – к НЗ-контакту реле запирания;
у реле запирания НР-контакт присоединяется к «минусу»;
О-контакт – в разрыв провода, направленного к компрессору.

Проверка правильности установки

Для проверки правильности установки выполняют следующие дествия:

Подключают аккумулятор и с дистанционного пульта дают команду на блокировку центрального замка. Для подстраховки нужно оставить одно из дверных стекол открытым. Это позволит открыть автомобиль вручную, если по каким-то причинам команда разблокировки не сработает.
После блокировки ЦЗ подают команду с пульта на разблокировку.
После правильного выполнения команд соединения проводов изолируют термоусадочными трубками или изолентой.

Если на каком-то этапе проверки система не будет получать сигнал и срабатывать, следует еще раз проверить правильность соединения проводов. Если они соединены верно, возможно где-то есть повреждения.

Опрелеляют неисправность вдвоем — один будет подавать сигналы с пульта на блокировку и разблокировку ЦЗ. В это время другой с помощью тестера будет делать проверку напряжения на силовых выходах охранной системы и на контактах предохранителей. Также нужно проверить напряжение на контактах кнопки ЦЗ.

Видео правила проверки подключения сигнализации

Снято каналом AUTOSECURITY — Студия антиугона.

Что лучше: сигнализация или ЦЗ?

У центрального замка противоугонные возможности, по сравнению с сигнализацией, низкие. Злоумышленник без особых усилий может разбить стекло и сравнительно легко угнать автомобиль без ключа, замкнув контакты зажигания.

По сравнению со штатным ЦЗ автосигнализация обеспечивает дополнительные степени защиты:

Факт установленной сигнализации, о чем говорит мигающий светодиодный маячок в салоне, уменьшает риск взлома.
Звуковые и световые сигналы, подаваемые при попытке несанкционированного проникновения в автомобиль, привлекают внимание и отпугивает взломщиков.
Современные охранные системы имеют опцию блокировки двигателя (иммобилайзер). Даже в случае проникновения в салон и отключения сирены угнать машину будет невозможно.
Многие сигнализации сообщают автовладельцу информацию о состоянии автомобиля, которая выводится с помощью системы обратной связи на дисплей брелока. При попытках взлома на дистанционный пульт будет отправлен сигнал тревоги и сообщение об опасности.

Установка современной автосигнализации также делает эксплуатацию автомобиля более комфортной. Например, с ее помощью можно настроить дистанционный запуск двигателя или включение предпускового обогревателя.

Сколько стоит подключение

Цены на установку сигнализации в автосервисах различаются в зависимости от:

региона;
сложности самого охранного комплекса;
квалификации рабочего персонала сервиса;
модели транспортного средства.

Таблица: стоимость подключения сигнализации

В таблице приведены минимальные цены на подключение сигнализации в разных регионах.

Центральный замок — как подключить центральный замок к сигнализации

Поскольку центральный замок является одним из наиболее сложных в плане монтажа элементов системы сигнализации, работа по его установке требует много времени и терпения. Для начала, непосредственно перед подключением, необходимо выяснить точную модификацию механизма, используемого в вашем автомобиле. В данной статье мы попытаемся разобраться, чем отличаются основные виды центральных замков и изучить специфику их подключения.

Замок с минусовым импульсным механизмом

Принцип его работы достаточно прост: при подаче минуса на проводку механизма он срабатывает, отпирая или запирая дверь. Чтобы испытать его работу на практике, достаточно воспользоваться пробником, выведенным на массу. При контакте пробника с управляющим проводом, выходящим из двери, запорный механизм должен срабатывать. Следует отметить, что пробник для теста должен обладать не диодной, а обычной лампочкой, иначе его воздействия может быть не достаточно. Таким образом, отыскав контрольную проводку, проверяем ее работоспособность при закрытой двери с водительской стороны.
Дальше подробно должна быть подробно изучена схема подключения центрального замка к сигнализации. Наша задача состоит в том, чтобы найти реле основного запорного блока. Для этого несколько раз открываем и закрываем двери при помощи пульта, прислушиваюсь к щелчку искомого реле. Отыскав его точное местонахождение в центральном замке, внимательно осматриваем данный элемент, есть ли возможность его разобрать. Если блок разборный не составит особого труда найти специальные выводы для подачи минусового заряда, с помощью которых можно управлять замочным механизмом. К выводам припаиваются провода системы сигнализации и, в принципе, задача подключения замка решена.
В некоторых моделях авто управляющая проводка находится внутри дверной конструкции. В таком случае для поиска проводки пользуемся тем же пробником, не отключая при этом от питания стеклоподъемник и кнопку активации центрального замка. Если управляющая проводка находится именно здесь, сигнализацию придется подводить внутрь двери.
Подключение к центральному замку с минусовыми контактами, как не трудно догадаться, осуществляется через подвод к ним минусового напряжения. Проще всего в таком случае подключить сигнализацию со слаботочными минусовыми выходами, так как оно проводится напрямую через соединение с управляющими проводами замка. Однако если сигнализация содержит отрицательно-положительные выходы, для такого соединения потребуется дополнительный диод, отводящий минусовую часть на замок, а плюс в это время отсекается. Добавление диода крайне важно, поскольку в ином случае электроника автомобиля может выйти из строя. Для сигнализаций, оборудованных силовыми выходами, рекомендуется такая схема монтажа: НР контакты в реле подключаются к минусу, НЗ контакты игнорируются, а общие контакты соединяются с управляющей проводкой.

Замок с положительным импульсным механизмом

Аналогично с первым видом центрального замка, данное устройство также управляется через два провода, только для срабатывания в данном случае потребуется подача плюса. Поиск реле также идентичен – используем пробник с посадкой на плюс.

При наличии сигнализации со слаботочными минусовыми выходами, ее подключение к центральному замку потребует дополнительные реле. Общая схема подключения будет выглядеть следующим образом: общие выходы подводятся к управляющим проводам замка, НЗ-контакты и половина релейных катушек к плюсу, другая половина катушек – к основной проводке.
Слаботочные выходы отрицательно-положительной сигнализации можно подключать непосредственно к замку с помощью диодов, отводя плюсы к его выходам и игнорируя минусы. Соблюдение полярности в данном случае также важно, ввиду опасности выхода из строя сигнализации. Для систем с силовыми выходами схема выглядит следующим образом: НР релейные контакты подключаются к плюсу, НЗ контакты игнорируются, общие контакты к управляющей проводке центрального замка.

Замок с механизмом переменной полярности

Наиболее сложная из распространенных схем, наиболее часто встречающаяся в автомобилях производства США. Действующая схема подключения центрального замка к сигнализации в данном случае предусматривает непосредственное соединение с силовыми проводами.

Поиск проводов также выглядит немного сложнее. Посадив пробник на плюс, начинаем искать нужный провод с минусовым зарядом. После того как лампочка загорится, запускаем замок с пульта или центральной кнопки, если лампочка потухла при срабатывании запорного механизма, и снова загорелась при повторном цикле, меняем полярность пробника и еще раз тестируем найденный проводок, включаю и выключая центральный замок с пульта. Если лампочка и на этот раз потухла и загорелась – мы нашли один из управляющих проводов, коих в системе два. По аналогии ищем второй контакт.
Специфика данной системы состоит в том, что найденные кабели управляют приводом дверного механизма. Это миниатюрный моторчик, на который поочередно подается положительный и отрицательный заряд. При смене полярности входного заряда привод меняет направление своих оборотов, регулируя тем самым порядок открытия и закрытия дверей.
Подключение сигнализации такого рода системе требуется особая осторожность. В процессе монтажа придется вручную разрезать силовые провода, подключая в разрыв выходы охранной системы. Несоблюдение полярности, неправильное соединение силового провода способны уничтожить достаточно дорогостоящую систему, если предохранители не сработают в нужный момент.
После нахождения силовых проводов можно приступать к непосредственному монтажу. Отличия сигнализаций различных типов проявляются следующим образом:
* Отрицательно-положительная система со слаботочным питанием потребует два дополнительных реле. Врезное подключение центрального замка к сигнализации будет иметь такую схему: контакты НР, размещенные на реле цепляются к плюсу, релейные контакты НЗ отводятся к проводам отпирающей клавиши центрального запорного механизма, либо непосредственно на запорный блок, общие релейные контакты должны быть подсоединены к дверным приводам. Все выходы сигнализации соединяются с любой стороной релейной катушки, другая сторона половина ножек выводится или к положительному, или к отрицательному выводу (выбор зависит от типа выходов комплектной системы – если плюсовые выход, то реле выводится на минус и наоборот).
* Система, оснащенная силовыми выходами, монтируется следующим образом: выводы НР сигнализации подключаются к плюсу, контакты НЗ соотвественно к проводам клавиши управления замком либо непосредственно к блоку замка, общие контакты должны питать дверные электроприводы.
В тех случаях, когда конструкция центрального замка не поддается разборке, необходимо отыскать провода, ведущие от него к управляющим приводам и подсоединиться к ним по той же схеме, что и к центральному замку со сменной полярностью. Такой подход упрощает задачу монтажа сигнализации, когда вывод положительных/отрицательных зарядов на провода управления не дает результата. Подобные замочные блоки встречаются на автомобилях Honda, ВАЗах с заводскими запорными механизмами и Chevrolet Niva.
Для автомобилей, в которых отсутствуют собственный центральный замок, существует возможность установки некомплектных механизмов. Их подключение проводится по аналогичной схеме, что и приведенный выше вариант с небольшим отличием – релейные контакты НЗ выводятся в данном случае на минус. Такой подход даже проще, поскольку врезка в уже существующую проводку, перед тем как подключить сигнализацию к центральному замку, не потребуется, соответственно, общие релейные контакты могут выводиться сразу на электроприводы.

Замок вакуумного типа

Такие устройства чаще всего встречаются в продукции немецкого автопрома. Их ключевое отличие состоит в том, что управлением замочным блоком осуществляется по одному проводу: если в нем плюс, дверь открывается, а если минус – закрывается. Данный провод можно найти либо возле компрессора в багажном отделении, либо он отходит от кнопки включения замка.

Перед тем как подключить центральный замок к сигнализации, по аналогии с предыдущим типом замка, нужно врезаться в контрольный провод. Дополнительный тест: во врезку со стороны компрессора при помощи пробника подайте сначала плюс, затем минус. Дверь должна совершить цикл открытия/закрытия.
* Охранная система, оснащаемая силовыми реле, подключается к вакуумному замку по следующей схеме: релейный контакт НР для открытия дверей выводится к плюсу, контакт НР для закрытия выводится на массу, релейный контакт НЗ для открытия внедряется в проводной разрыв, релейный контакт НЗ закрытия дверей соединяется с общим контактом реле закрытия. Также общий контакт реле закрытия внедряется в проводной разрыв со стороны компрессора.
* Слаботочная система с минусовыми выходами подключается точно также через переходное реле. Выходы системы соединяются с одной группой контактов реле, другая сторона полностью выводится на плюс.
* Схема подключения слаботочной сигнализации с плюсовыми выходами точно такая же, только половина релейных контактов выводятся на минус.

Схема центрального замка приора

Подключение сигналки к ЦЗ на Приоре-2/Гранте/Калина-2 — DRIVE2

Эта тема посвящается тем, у кого от сигналки глючит центральный замок (ЦЗ), то есть через раз или с десятой попытке открывает/закрывает замки.

Проявляется эта проблема на последних приорах, гранте и калине-2 люкс, если на водительской двери стоит такой блок.

Приора

Гранта/Калина-2

И на таких авто стоит такой «центральный блок кузовной электроники» (ЦБКЭ), который и глючит с замками.

Есть простое решение данной проблемы ЦЗ, но требует переподключения сигналки, наличие прямых рук, головы и паяльника.

Приступим к работе:

1. Разбираем дверь и снимаем блок кнопок в водительской двери и разбираем его, это не сложно, нижняя крышка на защелках фиксируется, убираем ее и вынимаем плату. Вот она:

Данная плата на 2 стеклоподъемника

2. Нам нужна кнопка ЦЗ. Вот эта:

Берем 2 провода и припаиваем к ней.

И собираем блок назад, в корпусе делаем дырку для проводов.

3. Далее находим в двери 2 проложенных отдельно провода, они идут от сигналки и подключаются к коричневому проводу в разрыв.
Этот коричневому провод идет от замка и до блока кнопок.

Примерно таким путем

И так, находим место подключения и отсоединяем провода сигналки, а коричневый провод восстанавливаем.

А эти два провода от сигналки подключаем к тем двум проводам, выведенным из блока кнопок, и совершенно без разницы какой к какому.

4. Далее ищем саму сигналку и достаем ее.
ЦЗ на всех сигналках един, только цвета проводов конечно разные, далее буду рассказывать на примере сигналок Старлайна, КГБ и Томагавка (с запуском или просто с обратной связью), так как у них провода почти одного цвета и мне удобнее с примером.

Работать будем с маленьким разъемом ЦЗ на 6 проводов, вставляется сюда:

А на других сигналках найдите 6 проводов ЦЗ, используя схему в инструкции.

Немного о контактах ЦЗ: мы имеем из этих шести проводов: 2 — нормально замкнутых контакта, 2 — нормально разомкнутых и 2 контакта общих — это выхода на ЦЗ или сам привод.

У данных сигналок:
— синий и зеленый общие выхода на ЦЗ;
— сине-черный и зелено-черный нормально замкнутые контакты;
— черно-красные или сине-красный и зелено-красный (или еще сине-белый и зелено-белый) нормально разомкнутые контакты.

5. Вот по этой схеме у Вас раньше был подключен ЦЗ.

Теперь мы уже коричневый провод подцепили, провода на кнопку переделали.

По этой схеме видно, что общие выхода (синий и зеленый) соединяются в один провод и идут в дверь на кнопки, их мы так оставляем без изменений.

Далее нам нужны на сигналке нормально разомкнутые контакты (черно-красные или сине-красный и зелено-красный), один из них подключается к массе, отключаем его от массы и соединяем нормально разомкнутые контакты вместе любым способом, так как они могут быть сильно укорочены за ненадобностью. И затем эти два объединенных провода (черно-красные или сине-красный и зелено-красный) соединяем со вторым проводом идущем в дверь, в данном случае с зелено-черным (это нормально замкнутый контакт на реле запирания), только откусив его от разъема сигналки.

Вот так должно получиться.

Таким образом, наша сигналка будет как бы нажимать на дверную кнопку ЦЗ.

Вот и все, одеть все разъемы и можно пробовать.
Надеюсь кому то пригодится, удачи!

Внимание, есть недостаток этой переделки!

После переделки сигналка же как бы будет нажимать на кнопку ЦЗ, при постановки на охрану двери закроются, при снятии откроются, но минус вот где, если поставить на охрану двери закроются, и если еще раз поставить на охрану то уже двери откроются и выходит машина на охране, а двери открыты, поэтому следить чтоб один раз ставить на охрану, а так работать будет отлично.

Сейчас буду думать над корректировкой этого, в дальнейшем выложу исправление.

www.drive2.ru

Центральный замок Приоры,

просмотров 34 131 Google+

Центральный замок Приоры не имеет отдельного блока как на остальных ВАЗах. Роль блока центрального замка Приоры выполняет контроллер электропакета. Кроме этого центральный замок входит в штатную охранную систему установленной заводом иммобилайзер АПС-6. Эта система позволяет отказаться от установки дополнительной охранной сигнализации. В комплекте с автомобилем поставляется три ключа, основной, запасной и обучающий со вставкой красного цвета, в которые вмонтированы чипы для идентификации ключей системой охраны.

Порядок активации иммобилайзера.

Для активации иммобилайзера Приоры необходимо включить зажигание красным обучающим ключом и через 6 секунд отключить и вытащить ключ из замка. При этом индикатор иммобилайзера начнёт мигать с частотой 5 раз в секунду. Такая периодичность мигания должна продолжаться всё время активации. Изменение означает прекращение процесса из-за не правильных действий.

Пока мигает индикатор необходимо вставить в замок и включить зажигание основным ключом. При правильных действиях прозвучит три звуковых сигнала зуммера. Не выключайте зажигание, пока не прозвучит ещё два звуковых сигнала. После этого зажигание можно отключить и извлечь ключ из замка.

Если необходимо обучить ещё один ключ, то его также необходимо вставить в замок и повторить действие как с первым ключом. Для выхода из режима обучения необходимо вставить в замок зажигания обучающий ключ. Зуммер иммобилайзера Приоры при этом выдаст три звуковых сигнала, а примерно через 6 секунд ещё два. После этого необходимо отключить зажигание, не вынимая ключа из замка. Через 10 секунд прозвучит одиночный сигнал, а мигание светодиода будет в обычном режиме. Это свидетельствует об окончании процедуры.

Как работает центральный замок Приоры.

Попробуем разобраться, как работает центральный замок Приоры. После активации ключей блоком иммобилайзера, коды ключей передаются в модуль водительской двери, где и хранятся. При попадании обученного ключа в зону действия антенны модуля, при открытии дверей, происходит считывание кода. Если код соответствует то при повороте ключа и замыкании или размыкании электрических контактов блокировки дверей, от модуля водительской двери по CAN-шине на контроллер управления электропакетом поступает сигнал на открытие или закрытие дверей. Кроме этого происходит активация или снятие охранной сигнализации.

Центральный замок Приоры работает так же при неактивном иммобелайзере. В этом случае код с ключа не считывается, а вся система работает, как описано ранее.

Управление замками дверей так же возможно дистанционно, нажатием кнопок на ключе. Кроме этого имеется два режима при разблокировке дверей. Она может происходить одновременно на всех дверях или ступенчато. При однократном нажатии на кнопку или повороте ключа открывается водительская дверь. Если в течение 5 секунд повторно нажать на кнопку или повернуть ключ, то разблокируются пассажирские двери. Переключение между режимами производится одновременным нажатием блокировки и разблокировки дверей на ключе при включённом зажигании. Подтверждением о переходе служит один или два звуковых сигнала зуммера, при включении одновременного открытия и ступенчатого соответственно.

Центральный замок Приоры неисправности.

Центральный замок Приоры может иметь некоторые неисправности причин которых быть много. В основном они связаны с неисправностью ключей, контроллера управления электропакетом, иммобилайзера Приоры, блока водительской двери, обрыва или замыкания на массу соединительных проводов или КАН-шины. При появлении неисправности и наличие возможности обратите внимание на работу стеклоподъёмников и возможности регулировки зеркал. Если они так же не работают, то возможно неисправен сигнальный провод от вывода 5 разъёма модуля водительской двери и вывода 5 колодки Х3 контроллера управления электропакетом.

К неисправностям центрального замка не редко относят и неисправность иммобилайзера, так как они тесно связаны между собой. Мигание иммобилайзера и подача им звуковых сигналов может свидетельствовать о его неисправности.

Ниже приведена схема подключение центрального замка Приора.

admin 12/05/2014«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

avtolektron.ru

Как подключить сигнализацию к центральному замку на Приоре самостоятельно

Подробно разберем, как подключить сигнализацию к центральному замку на Приоре. Существует два варианта: простая схема предусматривает, что автоматически закрываются 4 замка, а открыть можно только один, ну а сложный вариант этого недостатка лишён. Оба варианта подключения рассматриваются дальше. Дополнительно будет указано, какие детали и комплектующие можно купить, чтобы реализовать любую из схем.

Две схемы (простая и сложная)

Прежде всего, перед подключением сигналки нужно изучить инструкцию, прилагаемую к ней. В основном блоке всегда установлены реле: одно из них замыкается в момент запирания замков, второе действует на открывание. Тот разъём, к которому подключены контакты реле, обычно имеет 6 выводов. Здесь нет ничего сложного.

Из инструкция к сигналке

В первом случае, мы будем использовать только данный разъём. Во второй схеме используется ещё один контакт, называемый так: «сигнальный выход 2-шагового открывания замков». Найдите его на основном блоке.

Подключаем сигналку простым способом

В двери водителя «Лады Приоры» установлен кнопочный модуль. Обшивку двери необходимо снять и найти разъём этого модуля:

Кнопочный блок, левая дверь

Нам понадобится коричневый шнур из разъёма. Он является сигнальным, а реле сигнализации включается в его разрыв:

Схема 1, простое подключение

Два провода, соединённые с каждой из сторон разрезанного шнура, придётся тянуть к основному блоку. С одним из проводов соединяются общие контакты реле.

Необходимо помнить, что проводя любые монтажные работы, предварительно отключают минусовую клемму АКБ.

Вся проводка в рассмотренной схеме является сигнальной, но из этого не следует, что точки соединений можно не изолировать. Провода не должны касаться металлических частей авто. Если же касание имеет место, необходимо использовать дополнительную защиту: изоленту, термостойкую трубку и т.д.

Наилучший вариант подключения к ЦЗ

Выполнив подключение, как рассмотрено у нас выше, можно заметить следующее: с брелока на закрытие срабатывают все замки, на отпирание – один, водительский. Устранить указанный недочёт можно на 100%, для чего потребуется 2 либо 3 дополнительных реле. Прежде, рассмотрим, где находятся точки подключения:

Блок БУС, Лада Приора

Тот блок, который виден на фото, обозначен как БУС-2170. Он снабжён тремя разъёмами, а нам понадобится один (трёхрядный).

В разъёме X1 найдите три провода:

Шестой (красно-чёрный). Шнур идёт к актуаторам и является силовым.
Тринадцатый (зелёно-чёрный). Управляющий кабель переднего правого стеклоподъёмника.
Одиннадцатый. То же, что «13», но для заднего стеклоподъёмника.

Как выполнить подключение сигнализации к центральному замку Приора Люкс? Разрывают три провода (все указанные), а кабели от точек разрыва тянут к блоку сигналки. Если задних стеклоподъёмников нет, будет отсутствовать последний шнур. А если стеклоподъёмников нет вообще, не разрывают кабели 3 и 2 (они всё равно отсутствуют).

Блок БУС будет установлен за торпедо, возле педали «газ». Чтобы извлечь его, демонтируют боковые панели и откручивают две гайки на 10. Эти гайки крепят блок с двух сторон. От каждой из точек разрыва прокладывают кабель к сигналке, что относится и к коричневому шнуру, идущему из блока двери:

Схема 2, идеальный вариант

Здесь у нас используются дополнительные реле (К1-К3), предохранитель на 15 Ампер и больше ничего.

Замечания по реализации схем

Сразу заметим: если стеклоподъёмников нет, вторая схема не будет содержать детали К2/К3. Разрезать тогда требуется один провод. Иногда отсутствуют только задние стеклоподъёмники. Значит, исключается реле К3. А диоды, включаемые параллельно с обмоткой, могут быть совершенно любыми.

Диод, стабилитрон – подойдёт всё

Теперь перечислим требования, предъявляемые к элементу с названием «реле»:

Напряжение срабатывания – 12 Вольт;
Коммутируемый ток – 10 А или выше;
Ток, потребляемый всеми обмотками реле, не должен превышать значение, указанное в инструкции к сигналке. Обычно оно равняется 200-300 мА.

Часто нарушают именно последнее требование.

Диод с реле, готовый модуль

Чтобы «схема 2» стала работать, необходимо не только собрать её, но и запрограммировать основной блок: нужно включить опцию «2-шаговое отпирание». И как бы то ни было, нельзя управляющие импульсы делать слишком длительными. Используйте значения 0,7-1,1 секунды.

Соединять силовые кабели (шнур X1-6) можно только с использованием скруток.

Площадь сечения провода должна быть достаточной, чтобы выдержать ток «10 Ампер» (к сигнальным цепям это не относится). Предохранитель, защищающий силовые цепи, следует установить обязательно. И конечно, перед монтажом снимают минусовую клемму АКБ.

Почему всё так сложно?

Казалось бы, нам нужно только управлять замками. Зачем тогда подключаться к двигателям стеклоподъёмников?

Все реле срабатывают одновременно

Открытие пассажирских дверей ведётся вторым импульсом (срабатывает реле К1). А элементы К2 и К3 в этот момент блокируют стеклоподъёмники. Если же их не блокировать, стёкла в дверях будут опускаться в течение всего управляющего импульса. И даже за 0,8 секунды они приоткроются заметно.

Конечно, сигналку в «Приоре» подключить сложнее, чем на многих отечественных авто. В то же время на «Гранте» в комплектации «Норма» используется похожая схема. Как бы то ни было, автомобиль «Лада Приора» – флагман ВАЗ. И наверное, сложности с электрической частью не должны смутить грамотного автовладельца. Также известно, что штатный управляющий блок можно перепрограммировать, и тогда отпирание идёт за один шаг. В этом случае подключение производят по «схеме 1».

Программируем штатный блок управления

autolocked.ru

Установка сигнализации — Лада Приора Седан, 1.6 л., 2007 года на DRIVE2

Сигнализация Шериф с обратной связью и автозапуском;

Ничего особенного нет, устанавливал по схеме в книжке.

Единственная проблема подключить правильно к блоку ЦЗ вот схема:

Принцип работы схемы прост: для открытия дверей на нужный провод подаётся минус, для открывания – провод разрывается.
Для реализации данной схемы прокладываем в водительскую дверь два провода, и подключаем в разрыв коричневого провода между электроприводом и модулем двери водителя.

При подключении ЦЗ по данной схеме закрываться будут все двери, а открываться только водительская дверь, остальные открываются кнопкой в двери водителя.

Если штатная сигнализация активирована, то можно перепрограммировать её, чтобы с брелка сигнализации открывались все двери одновременно. Для этого при включенном зажигании нажимаем обе кнопки на ключе одновременно до сигнала. Один сигнал включает эту функцию, два сигнала, — отключает.

Подключение сигнализации на Приоре удобно тем, что практически все подключения осуществляются в одном месте, — на разъёмах контролёра электропакета.

Подключаем к разъёму Х1 контролёра электропакета:

+12V красный пин 2,3

Поворотники синий пин 15

Поворотники сине\чёрный пин 14

Подключаем к разъёму Х2 контролёра электропакета:

Зажигание ораньжевый пин 9

Капот бело\чёрный пин 17

Подключаем к разъёму Х3 контролёра электропакета:

Концевики:

Вод. Дверь сине\чёрный пин 6

Прав. Перед. Коричневый пин 7

Задн. Двери серо\красный пин 1

Багажник жёлто\красный пин 8

Все двери бело\чёрный пин 16 *

Для подключения концевиков без учёта задержки по времени можно использовать схему.

Открытие

Багажника «-» сине\красный пин 9 **

* – с задержкой салрнного освещения

** – можно без реле

Подключение в водительской двери:

Для подключения Центрального Замка в водительскую дверь прокладываем 2 провода, и подключаем по этой схеме.

При подключении дистанционного запуска

Подключаем на разъёме замка зажигания:

+12V коричневый

Зажигание сине\чёрный

Стартер красный

Подключаем на разъёме приборной панели:

Тахометр коричнево\красный

Генератор коричнево\белый

Ручник коричнево\синий ( через диод )

www.drive2.ru

Центральный замок приора схема

Многие владельцы машин предпочитают устанавливать охранное оборудование собственными силами. Для самостоятельного монтажа необходимо определить точки подключения сигнализации на Приора, а затем соединить кабели с последующей изоляцией стыков.

Точки подключения

Подача питания к охранному комплексу производится от замка зажигания; отрицательный вывод крепится к металлическому элементу, соединенному с кузовом автомашины. Для работы блока дистанционного пуска мотора требуется задействовать кабель, идущий от концевого переключателя под рычагом стояночного тормоза. Информация о работе мотора передается в головной блок по отдельному шнуру, подсоединенному к датчику числа оборотов.

Точки подключения сигнализации Лада Приора включают кабели, идущие к переключателям, смонтированным в дверях, под крышками багажного отсека и отделения силового агрегата. Дополнительно подсоединяются провода оригинальной сирены (или альтернативного узла). Если сигнализация поддерживает коммутацию цифровой шины CAN-LIN, то требуется также выполнить подсоединение точек (в соответствии с заводской документацией).

Подключение центрального замка

Для подключения сигнализации к центральному замку Приора используется шнур, идущий к контроллеру управления. Кабель покрыт изоляцией коричневого цвета. При прямой схеме коммутации обеспечивается одновременное запирание всех дверных замков, но при снятии охраны будет открываться только водительская дверца. Если владелец автомобиля хочет открывать и остальные двери по сигналу от пульта, то реализуется схема 2-этапного отключения.

Владелец автомобиля подключает в цепь дополнительное реле, которое работает параллельно с контактными узлами блокировки электрических стеклоподъемников дверей. Если не установить реле приводов стекол, то в момент подачи сигнала к ЦЗ будут кратковременно срабатывать моторы (на опускание или подъем стекол). Это возникает из-за конструктивных особенностей жгутов электропроводки и компонентов электрики, установленных в дверях автомашин Приора. На части автомобилей используется 1 реле (при отсутствии задних электрических механизмов).

Подключение концевиков

Сигнальные кабели от концевых переключателей подведены к блоку управления электрикой, который находится в салоне машины. От передних дверей идут кабели с изоляцией сине-черного и коричневого цвета; к задним элементам проложены провода с серо-красной защитой. Дополнительный желто-красный шнур проложен до замка крышки багажного отделения. Переключатель капота моторного отсека покрыт бело-черным изолятором. Перед началом подсоединения рекомендуется проверить назначение кабелей по электрической схеме машины.

Инструкция по установке и подключению

Установка сигнализации на Приора начинается с определения мест расположения блоков охранного комплекса. При монтаже требуется обеспечить минимальную длину соединительных кабелей, запрещается располагать модули на штатных электрических приборах. На части машин Лада 2 Приора используется заводской охранный комплекс с пультом управления, вынесенным на головку ключа. Штатный блок сигнализации на Приоре находится в салоне машины под облицовками тоннеля пола. При установке дополнительного защитного оборудования штатное устройство отключается.

Установка сигналки своими руками начинается с монтажа головного блока, который располагается внутри панели приборов. Узел располагается на удалении от салонного обогревателя, рекомендуется наклонить модуль штекером вниз для стока конденсата. Положительный импульс питания поступает от замка зажигания, в цепи предусматривается предохранитель (номинал указан в документации, прилагаемой к автосигнализации).

Антенный блок ставится на ветровое стекло, часть сигнализаций допускает скрытное размещение узла (со снижением радиуса действия пультов).

Для улучшения качества работы канала связи рекомендуется проложить соединительный кабель на удалении от заводской электропроводки.

При использовании оборудования с автозапуском требуется вывести в моторный отсек температурный сенсор; на части моделей сигнализаций применяется отдельный блок реле, обеспечивающий пуск мотора на расстоянии.

Сенсор удара располагается в салоне машины (пьезоэлектрический микрофон) или внутри головного блока (3-осевой сенсор ускорений). При установке оборудования требуется вывести на обшивку стойки контрольный светодиод, а также переключатель программирования. Головной жгут проводки подключается к блоку центрального замка и сирене, размещенной в моторном отсеке. Для управления замком крышки багажника используется дополнительный канал сигнализации. Подсоединение выполняются в соответствии с заводской инструкцией.

Охранный комплекс на автомобилях Приора подключается к электронному блоку управления, который находится под панелью приборов около педального узла. Для повышения защищенности рекомендуется соединить дополнительные жгуты со штатной проводкой автомашины. Полученные магистрали должны внешне имитировать заводские кабели, что дополнительно усложнит задачу угонщика. Часть комплексов поддерживают реле с радиоуправлением, которые блокируют цепи топливного насоса или зажигания.

При установке проводки требуется использовать кабели из одинакового материала. Если предполагается соединить разнородные металлы, то коммутация производится специальной муфтой. Лишние провода рекомендуется свернуть в рулон, который затем крепится под панелью приборов. Запрещается натягивать или изгибать проводку под прямым углом.

Установка сигнализации на Лада Приора, с функцией автозапуска.

Практически все подключения можно произвести на блоке управления салоном (БУС). На автомобилях после 2013 года появилась кан шина.

Точки подключения сигнализации Лада Приора.

Цепь	Цвет провода	Полярность	Расположение
Масса	Гайка М6 возле монтажного блока	—
Питание +12	Коричневый	+	Замко зажигания
Зажигание	Синий с черным	+
Стартер	Красный	+
Питание +12 (второй вариант)	Красный	+	БУС, разъем Х1
Повороты	Синий	+
Повороты	Синий с черной полосой	+
Зажигание (второй вариант)	Ораньжевый	+	БУС, разъем Х2
Концевик капота	Белый с черной полосой	—
Водительская дверь — концевик	Синий с черной полосой	—	БУС, разъем Х3
Пассажирская дверь — концевик	Коричневый	—
Задняя дверь — концевик	Серый с оранжевой полосой	—
Все двери (с задержкой салонного освещения)	Белый с черной полосой	—
Багажник — концевик	Желтый с красной полосой	—
Открытие багажника	Синий с красной полосой	—
Ц.З. (открыть)	По схеме ниже
Ц.З. (закрыть)
Ручной тормоз (через диод)	Коричневый с синей полосой	—	Приборная панель
Генератор	Коричневый с белой полосой	+
Тахометр	Коричневый с красной полосой	+
Can шина High (с 2013 года)	Желто-красный	Разъем диагностики
Can шина low (с 2013 года)	Серый
LIN-шина (с 2013 года)	Сине-белый	Жгут из двери водителя

Блок БУС

Блок управления салоном находится в центральной консоле, рядом с педалью газа. Для доступ к блоку надо открутить один саморез.

Подключение центрального замка

Для подключения к центральному замку, надо протянуть два провода в водительскую дверь.

Описание данной схемы в этой статье.

Схема подключения центрального замка

Подключение концевиков.

Концевики подключаться через диодную развязку, показано на схеме ниже.

Схема диодной развязки для концевиков.

Схема для подключения сигнализации к Центральному Замку на Приоре

Данная схема является самой простой схемой для подключения сигнализации к штатному Центральному Замку Приоры.

Для реализации данной схемы прокладываем в водительскую дверь два провода, и подключаем в разрыв коричневого провода между электроприводом и модулем двери водителя.

Точки подключения сигнализации на Приору находятся здесь .

l2rv.ru

Центральный замок | ВАЗ | Руководство ВАЗ

Для блокировки (разблокировки) замков всех дверей снаружи автомобиля поворачиваем ключ в личинке замка водительской двери по часовой (против часовой) стрелке. При повороте ключа в личинке замка передней пассажирской двери блокируется (разблокируется) замок только этой двери. Блокировать и разблокировать замки всех дверей можно также с помощью пульта дистанционного управления рабочего ключа (см. «Ключи к автомобилю, иммобилайзер и система дистанционного управления электропакетом»).

Изнутри автомобиля замки всех дверей можно заблокировать утапливанием кнопки блокировки замка водительской двери или нажатием на клавишу блокировки замков дверей, расположенную в блоке выключателей на подлокотнике водительской двери. При заблокированном замке дверь нельзя открыть ни наружной, ни внутренней ручкой. Для разблокировки замков всех дверей повторно нажимаем на клавишу блокировки замков в блоке переключателей. Блокировать и разблокировать замки передних дверей можно только, когда двери закрыты.

При включении наружного освещения клавиши выключателей подсвечиваются зеленым светом.

Водительская дверь:

1 — кнопка блокировки замка двери;

2 — подлокотник;

3 — блок выключателей;

4 — внутренняя ручка;

5 — наружный замок

Блок выключателей на подлокотнике водительской двери:

1 — клавиша блокировки и разблокировки замков всех дверей;

2 — клавиша выключателя электростеклоподъемника левой задней двери*;

3 — клавиша выключателя электростеклоподъемника водительской двери;

4 — регулятор электропривода наружных зеркал;

5 — кнопка переключения для настройки правого зеркала;

6 — кнопка переключения для настройки левого зеркала;

7 — клавиша выключателя электростеклоподъемника передней пассажирской двери;

8 — клавиша выключателя электростеклоподъемника задней правой двери*;

9 — клавиша выключателя блокировки электростеклоподъемников задних дверей*

* Подключена к электрооборудованию автомобиля только, если установлены электростеклоподъемники задних дверей.

Задняя дверь:

1 — наружный замок;

2 — внутренняя ручка;

3 — кнопка блокировки замка двери;

4 — ручка стеклоподъемника;

5 — заглушка (клавиша выключателя электростеклоподъемника — для автомобилей в вариантном исполнении)

Дополнительная блокировка задних дверей

Замок задней двери можно заблокировать, утопив кнопку блокировки замка, как на открытой, так и на закрытой двери.

На торцах задних дверей (около замков) расположены защелки дополнительной блокировки замков, которую можно применить при поездке с детьми или в других случаях — для предотвращения открытия дверей изнутри.

Для дополнительной блокировки замка задней двери…

…нажимаем защелку вниз и закрываем дверь. При этом заднюю дверь можно открыть только снаружи при поднятой кнопке блокировки замка.

Регулятор управления электроприводом наружных зеркал заднего вида

Для регулировки положения наружных зеркал заднего вида в блоке выключателей подлокотника водительской двери служит регулятор в виде джойстика. Настройка зеркал выполняется нажатием на края джойстика. Выбор настройки левого или правого зеркала осуществляется нажатием на кнопки с символами L и R.

Электростеклоподъемники дверей

Автомобиль комплектуется электростеклоподъемниками передних дверей, а в вариантном исполнении на него могут быть установлены электростеклоподъемники задних дверей.

Электростеклоподъемниками всех дверей можно управлять с помощью выключателей, расположенных в блоке выключателей на под локотнике водительской двери. Электростеклоподъемником каждой пассажирской двери также можно управлять с помощью выключателя, установленного в подлокотнике данной двери.

Управление электростеклоподъемниками дверей с помощью клавиш выключателей возможно только при включенном зажигании (ключ в замке зажигания — в положении «I»), а также в течение 30 с после выключения зажигания, если ни одна из дверей автомобиля не открывалась.

Чтобы опустить стекло нажимаем на край соответствующей клавиши выключателя и удерживаем ее до тех пор, пока стекло не займет нужное положение (стекла передних и задних дверей опускаются не полностью).

Для того чтобы поднять стекло полностью или на определенную высоту, поддеваем клавишу выключателя и удерживаем ее до тех пор, пока стекло не займет нужное положение.

При пользовании электростеклоподъемниками не допускайте попадания в зазор между стеклом и рамкой двери предметов одежды или частей тела. Не разрешайте маленьким детям пользоваться выключателями электростеклоподъемников и пультом дистанционного управления.

Расположение клавиши выключателя электростеклоподъемника в подлокотнике пассажирской двери.

Для того чтобы отключить управление электростеклоподъемниками задних дверей от клавиш выключателей, расположенных на подлокотниках задних дверей (например, когда на заднем сиденье находятся дети), следует нажать клавишу блокировки электростекло подъемников задних дверей, расположенную в блоке выключателей водительской двери.

При этом символ в клавише выключателя блокировки будет подсвечиваться оранжевым светом. При повторном нажатии клавиши блокировки подсветка в ней гаснет и возобновляется возможность управления электростеклоподъемниками задних дверей от выключателей, расположенных в подлокотниках этих дверей.

При выключенном зажигании электростекло подъемниками всех дверей можно управлять кнопками на пульте системы дистанционного управления (см.

carmanuals.ru

как подключить ЦЗ на приоре 2010 года / Самостоятельная установка / StarLine

вот по этой схеме подключал !!

Ну я же просил…

Только сами изобразите, не надо ссылок на схемы (рабочие схемы!!!) из интернета. ИЗОБРАЗИТЕ ИМЕННО ТО, что Вы сделали в своей машине.

А Вы нам СКРИН с какой-то из интернетных инструкций суёте…

А когда начнете рисовать наделанное — вероятнее всего и выясните — что сделано не так, как на схемах из интернета…

ВЫ ВНИМАТЕЛЬНО РАССМАТРИВАЛИ ЦИФЕКРКИ возле ножек РЕЛЕ на их корпусах?

Вообще-то схемка, которую Вы нарыли имеет один серьезный ОПЕЧАТОК и если тупо крутить провода ПО КАРТИНКЕ, то Вы накрутили НЕ ТО!!!

Посмотрите СЮДА

Сравните со своей схемой , найдите два отличия на каждом из реле (итого — ЧЕТЫРЕ)…

У меня лично — сомнения по поводу — ПРАВИЛЬНО-ли Вы всё соединили…

Ну или Вы НЕ К ТОМУ коричневому подключились…

Присоединяюсь к Романычу48

Вы проверяли — ЧТО ПРОИСХОДИТ на этом коричневом, если отцепить от него Вашу схемку, соединить разрыв коричневого и посадить вольтметр между коричневым и массой и поворачивать ключ в замке двери водителя снаружи? Там — на корчневом — то МАССА, то не масса? А если теперь (если массу/не массу видите) расцепить коричневый и тот хвост, что пошел в салон, а не в дверь — сажать на массу, отпускать от массы (повешивая «в воздухе») — ЦЗ отпирается/запирается?

Если ДА, то провод ТОТ, что надо. Тогда останется только ПРАВИЛЬНО схему из двух реле собрать и длительности хватит 0,7 сек в настройках первой функции таблицы AF…

И кстати — хватит одного реле…

Но машинка будет отпираться не с первого раза после долгой стоянки. Чтобы отпиралась ВСЕГДА с первого раза схема будет

А провод желто-красный (доп. канал). надо перевести в гибкое программирование и запрограммировать

Про гибкое программирование читайте в инструкции по установке сигнализации, нарыть которую можно ТУТ

Импульс с черно-белого «будит» заснувший автомобиль после длинной стоянки, второй импульс канала 2 отпирает ЦЗ. Если авто уснуть не успело — его откроет уже импульс с черно-белого. Второй импульс с желто-красного будет «холостым» и ни на что не повлияет…
support.starline.ru
Лада Калина Хэтчбек › Бортжурнал › Подключение к ЦЗ по силе+засыпание шины. На примере Starline A91

Приветствую!
Решил добавить запись о подключении сигнализации к штатному центральному замку Калины 2, Гранты или Приоры. На примере старой доброй Starline A91, без всяких модулей и адаптеров)) Во время установки A91 на калину отца, возникла трудность с подключением к ЦЗ. А в нете почему-то информации очень мало по этому поводу.
Итак, для подключения к ЦЗ, необходимо снять карту водительской двери. Здесь нужен пучек проводов от активатора. По схеме ниже — 2 и 7 это сила, обмотка мотора. А 1 и 4 сигнал с датчика положения. Нам будет нужен коричневый провод.
Теперь смотрим типовую схему подключения Starline A91
Здесь синий и сине-черный сигнал отпирания, а зеленый зелено-черный сигнал запирания.
Теперь, для того чтобы двери закрылись нужно разорвать коричневый провод. Для открывания нужно соединить его и подать минус.
По этому провода и разъема X2 нужно соединить следующим образом
Полный размер
Черно-красный сажаем на МАССУ. Программируем одновременное открывание дверей. Для этого на штатном пульте зажимаем кнопки Открыть и Закрыть, и включаем зажигание до сигнала (около 5 секунд)
Вот и все. Теперь при таком подключение все штатные кнопки будут работать. Никакой доп. активатор ставить не надо.
Так же не корректно подключаться к проводам 2 и 7 . В этом случаи у вас не будут работать кнопка ЦЗ на СУЭП.
Единственна проблема тут в том, что придется тянуть в дверь 2 провода.
Теперь о засыпании шины, когда двери открываются только после второго нажатия кнопки открыть на брелке. Это происходит примерно после 10 минут бездействия шины.
Для того чтобы двери открывались после первого нажатия, необходимо подать двойной импульс. Для этого в программируемых функциях Starline A91 выбираем Функцию №1 вариант 3

И вуаля! двери теперь открываются после 1 нажатия. Первым импульсом шина просыпается, вторым открываются двери.
Думаю многим пригодится данная схема подключения. Если я помог вам — не ленитесь, жмите палец. Удачи))
www.drive2.ru
Не работает центральный замок Лада Приора: причины, ремонт

Автомобиль Приора успел зарекомендовать себя как надежное и безотказное транспортное средство, характерной особенностью которого являются простота эксплуатации и легкость обслуживания. Однако даже с ним, к сожалению, иногда случаются проблемы. Среди наиболее распространенных поломок, происходящих с этой машиной, следует назвать неполадки с центральным замком. Это устройство имеет ряд особенностей, не зная которых устранить проблему вряд ли получится.

В данной статье мы расскажем, что делать, когда не работает надлежащим образом центральный замок в Ладе Приора, и какие именно причины приводят к его отказу.

Особенности

В отличие от других моделей, сходящих с конвейера Волжского автозавода, у Приоры нет на центральном замке отдельного управляющего блока. Его функции выполняет единый контроллер электропакета. Помимо этого узла, в установленную на производстве систему защиты автомобиля включен также иммобилайзер типа АПС-6. Благодаря этому автовладельцу не требуется монтировать на свою машину добавочную охранную систему.

В реальности причин неисправности ЦЗ существует достаточно много. Нередко проблемы возникают из-за:

контроллера;

ключей;

иммобилайзера;

блокировки водительской дверцы;

обрыва проводки;

замыкания ее на массу авто и пр.

Если возникает та или другая проблема, следует обратить внимание на стеклоподъемники, а также на регулировку зеркал. Если и они не функционируют, то, вероятнее всего, отказ произошел из-за неисправности сигнальной проводки отходящей от 5 контакта модуля шоферской двери или от 5-го вывода клеммы ХЗ, питающей сам контроллер.

Также довольно часто отказ центрального замка обусловлен неисправностью самого иммобилайзера, ведь оба эти элемента взаимосвязаны.

О поломке в такой ситуации будет свидетельствовать звуковая сигнализация и мигание индикаторов.

Ниже описываются наиболее часто случающиеся поломки с ЦЗ в Приоре и пути их устранения.

Почему ЦЗ не срабатывает

Довольно часто возникает ситуация, когда центральный замок не получается открыть с ключа или брелоком. Как правило, проблема здесь исключительно из-за неисправности реле либо же обусловлена повреждением проводки.

Если ключ нормально открывает ЦЗ, но брелок нет, то, скорее всего, в последнем просто разрядилась батарейка или его кнопка нуждается в чистке. Опытные специалисты отмечают, что в их практике отказы приемника или передатчика сигнала случались крайне редко. Проверить можно просто – достаточно использовать запасной пульт или же вставить в имеющийся новый питающий элемент.

Невозможность открыть с ключа обусловлена неправильной работой активатора. Это устройство располагается непосредственно в водительской двери, и именно оно отвечает за распределение сигнала по запирающему механизму. Прежде всего, в таком случае проверяют:

проводку;

предохранители;

клеммы.

Чтобы осмотреть активатор, понадобится снять с упомянутой ранее двери обшивку.

Как проверить систему

Поскольку в Приоре ЦЗ устанавливается на производстве, то, вероятнее всего, некоторое время он работал без каких-либо отказов.

Таким образом, если вдруг произошел определенный сбой, то необходимо протестировать всю запирающую систему. В реальности провести диагностику нетрудно и самостоятельно – главное, не пропустить какой-нибудь из элементов.

Предохранители

Если замок перестал работать, нужно проверить, есть ли питание в цепи. Чаще всего горят предохранители. Они могут выйти из строя не только из-за короткого замыкания, но и при перегрузке. Последняя нередко возникает, если тяги не работают надлежащим образом (к примеру, они давно не смазывались или же замерзли, если поломка случилась в холодное время года).

Между тем если перегорание происходит регулярно, то нужно выяснить, что именно провоцирует эту поломку. Нередко как раз активатор является причиной частых кротких замыканий.

Читайте также: Не работает прикуриватель на Приору

Электропроводка

Вообще провода остаются слабым местом в Приоре, и до сих пор производитель ничего сделать не смог. По этой причине крайне важно регулярно проверять их на целостность. Дело это трудозатратное, но очень нужное.

Начинают тестировать их с дверей – именно в местах их входа чаще всего происходит повреждение изолирующего слоя, что, в свою очередь, и провоцирует замыкание. Процедура выглядит следующим образом:

провода отключают от активатора;

брелоком закрывают замок;

провод запитки должен оказаться под напряжением;

если открыть дверь – то электричество пойдет по другой жилке.

Исполнительные устройства

Если не открывается только одна из дверей или регулярно возникают отказы в работе – виной тому, скорее всего, неисправность активатора. Все дело в том, что работает он в паре с моторчиком. У последнего иногда горят обмотки или приходят в негодность шестерни, которые заставляют двигаться шток замка. Ремонту этот узел не подлежит – его просто заменяют на исправный.

Также довольно часто проблемы с ЦЗ происходят после замены или отключения аккумулятора. В целом вся запирающая система питается именно от бортовой батареи, по этой причине отсоединять ее нежелательно без веских оснований. Обесточивание приводит к сбоям в работе контроллера, а иногда и к его поломке.

ladaautos.ru
Электросхема центрального замка приора | Хитрости Жизни

Подробно разберем, как подключить сигнализацию к центральному замку на Приоре. Существует два варианта: простая схема предусматривает, что автоматически закрываются 4 замка, а открыть можно только один, ну а сложный вариант этого недостатка лишён. Оба варианта подключения рассматриваются дальше. Дополнительно будет указано, какие детали и комплектующие можно купить, чтобы реализовать любую из схем.

Две схемы (простая и сложная)

Прежде всего, перед подключением сигналки нужно изучить инструкцию, прилагаемую к ней. В основном блоке всегда установлены реле: одно из них замыкается в момент запирания замков, второе действует на открывание. Тот разъём, к которому подключены контакты реле, обычно имеет 6 выводов. Здесь нет ничего сложного.

В первом случае, мы будем использовать только данный разъём. Во второй схеме используется ещё один контакт, называемый так: «сигнальный выход 2-шагового открывания замков». Найдите его на основном блоке.

Подключаем сигналку простым способом

В двери водителя «Лады Приоры» установлен кнопочный модуль. Обшивку двери необходимо снять и найти разъём этого модуля:

Нам понадобится коричневый шнур из разъёма. Он является сигнальным, а реле сигнализации включается в его разрыв:

Два провода, соединённые с каждой из сторон разрезанного шнура, придётся тянуть к основному блоку. С одним из проводов соединяются общие контакты реле.

Необходимо помнить, что проводя любые монтажные работы, предварительно отключают минусовую клемму АКБ.

Вся проводка в рассмотренной схеме является сигнальной, но из этого не следует, что точки соединений можно не изолировать. Провода не должны касаться металлических частей авто. Если же касание имеет место, необходимо использовать дополнительную защиту: изоленту, термостойкую трубку и т.д.

Наилучший вариант подключения к ЦЗ

Выполнив подключение, как рассмотрено у нас выше, можно заметить следующее: с брелока на закрытие срабатывают все замки, на отпирание – один, водительский. Устранить указанный недочёт можно на 100%, для чего потребуется 2 либо 3 дополнительных реле. Прежде, рассмотрим, где находятся точки подключения:

Тот блок, который виден на фото, обозначен как БУС-2170. Он снабжён тремя разъёмами, а нам понадобится один (трёхрядный).

В разъёме X1 найдите три провода:

Шестой (красно-чёрный). Шнур идёт к актуаторам и является силовым.

Тринадцатый (зелёно-чёрный). Управляющий кабель переднего правого стеклоподъёмника.

Одиннадцатый. То же, что «13», но для заднего стеклоподъёмника.

Как выполнить подключение сигнализации к центральному замку Приора Люкс? Разрывают три провода (все указанные), а кабели от точек разрыва тянут к блоку сигналки. Если задних стеклоподъёмников нет, будет отсутствовать последний шнур. А если стеклоподъёмников нет вообще, не разрывают кабели 3 и 2 (они всё равно отсутствуют).

Блок БУС будет установлен за торпедо, возле педали «газ». Чтобы извлечь его, демонтируют боковые панели и откручивают две гайки на 10. Эти гайки крепят блок с двух сторон. От каждой из точек разрыва прокладывают кабель к сигналке, что относится и к коричневому шнуру, идущему из блока двери:

Здесь у нас используются дополнительные реле (К1-К3), предохранитель на 15 Ампер и больше ничего.

Замечания по реализации схем

Сразу заметим: если стеклоподъёмников нет, вторая схема не будет содержать детали К2/К3. Разрезать тогда требуется один провод. Иногда отсутствуют только задние стеклоподъёмники. Значит, исключается реле К3. А диоды, включаемые параллельно с обмоткой, могут быть совершенно любыми.

Теперь перечислим требования, предъявляемые к элементу с названием «реле»:

Напряжение срабатывания – 12 Вольт;

Коммутируемый ток – 10 А или выше;

Ток, потребляемый всеми обмотками реле, не должен превышать значение, указанное в инструкции к сигналке. Обычно оно равняется 200-300 мА.

Часто нарушают именно последнее требование.

Чтобы «схема 2» стала работать, необходимо не только собрать её, но и запрограммировать основной блок: нужно включить опцию «2-шаговое отпирание». И как бы то ни было, нельзя управляющие импульсы делать слишком длительными. Используйте значения 0,7-1,1 секунды.

Соединять силовые кабели (шнур X1-6) можно только с использованием скруток.

Площадь сечения провода должна быть достаточной, чтобы выдержать ток «10 Ампер» (к сигнальным цепям это не относится). Предохранитель, защищающий силовые цепи, следует установить обязательно. И конечно, перед монтажом снимают минусовую клемму АКБ.

Почему всё так сложно?

Казалось бы, нам нужно только управлять замками. Зачем тогда подключаться к двигателям стеклоподъёмников?

Открытие пассажирских дверей ведётся вторым импульсом (срабатывает реле К1). А элементы К2 и К3 в этот момент блокируют стеклоподъёмники. Если же их не блокировать, стёкла в дверях будут опускаться в течение всего управляющего импульса. И даже за 0,8 секунды они приоткроются заметно.

Конечно, сигналку в «Приоре» подключить сложнее, чем на многих отечественных авто. В то же время на «Гранте» в комплектации «Норма» используется похожая схема. Как бы то ни было, автомобиль «Лада Приора» – флагман ВАЗ. И наверное, сложности с электрической частью не должны смутить грамотного автовладельца. Также известно, что штатный управляющий блок можно перепрограммировать, и тогда отпирание идёт за один шаг. В этом случае подключение производят по «схеме 1».

Программируем штатный блок управления

Для обеспечения нормальной работы всех устройств и приборов каждый автомобиль оснащается электросистемой. Современные авто имеют более сложную электрическую схему, поскольку оборудуются многими устройствами, предназначенными для комфортного управления транспортным средством. Из этого материала вы узнаете, что представляет собой электросхема Приора, и как определить неисправность в ее работе своими руками.

Особенности электрооборудования

Электросхема автомобиля Лада Приора включает в себя несколько основных элементов — переднюю и заднюю колодку, колодку контрольного щитка, а также системы управления мотором. Все эти элементы связаны друг с другом специальными штекерами, расположенными слева под центральной консолью, а также над монтажным блоком.только жгут контрольного щитка и системы управления ДВС находится в шахте системы отопления, со стороны водительского места. Также следует отметить, что задняя колодка и прибора подключены к управляющему устройству электропакетом, который находится в салоне машины.

Основные системы, которые включает в себя электросхема:

отопительный узел, печка;

оптика, включающая в себя основные фары, габариты, противотуманные огни, поворотники;

система очистки лобового и заднего стекол, если это предусмотрено конструкцией автомобиля;

центральный замок авто;

электростеклоподъемники.

Диагностический тестер с контрольной лампой для проверки электроцепи

Возможные неисправности проводки

С какими неисправностями в работе бортовой сети автолюбитель может столкнуться:

Само устройство не работает. Например, отказывается функционировать система обогрева заднего стекла либо электрический регулятор боковых зеркал. Есть вероятность, что причина кроется в самом устройстве либо предохранителе, который отвечает за его работоспособность.

Замыкание в электросети. Как сказано выше, проблема замыкания обычно проявляется в результате нарушения изоляции на том или ином участке. Чтобы не допустить этого, укладка проводов должна осуществляться в местах, где отсутствуют какие-либо движущиеся элементы.

Обрыв проводки. Данная неисправность характерна для многих авто российского производства.Чтобы не допустить обрыва, учтите рекомендации, описанные пунктом выше.

Выход из строя предохранительного элемента. Если вы замечаете, что в работе тех или иных приборов стали появляться неисправности, то для начала следует открыть монтажный блок и проверить целостность самого предохранителя. Есть вероятность, что проблема кроется именно в этом. Обычно предохранительные устройства ломаются из-за слишком высокого напряжения в бортовой сети. Если причина действительно кроется в перенапряжении, то для начала необходимо ликвидировать саму проблему, а уже потом менять предохранители.

Отсутствие контакта. Участок цепи при этом может быть целым, но контакт будет отсутствовать. Вероятнее всего, в данном случае проблема кроется в том, что провод немного отошел или контакт на его конце окислился. В таком случае производится зачистка контакта, для этого используется щетка или наждачка, после чего осуществляется повторное подключение провода.

Фотогалерея «Неисправности проводки»

Как определить неисправность?

Если вы заметили, что в работе проводки Приоры возникли проблемы или один из приборов не функционирует, то можно произвести диагностику напряжения, для этого используется мультиметр. В частности, вам нужно будет проверить, есть ли напряжение в цепи питания, соединяющая вышедший из строя прибор с другими устройствами.

Как правильно это сделать:

Сначала необходимо переключить тестер в режим вольтметра.

Далее, один щуп тестера подключается к аккумуляторной батарее либо кузову транспортного средства, в зависимости от того, где находится диагностируемый прибор.

Второй щуп устройства необходимо соединить с подающим кабелем в диагностируемой цепи, но перед этим клеммы с девайса нужно снять.

Если при диагностике на экране тестера появятся показания, то это свидетельствует о том, что напряжение в цепи имеется, соответственно, проверяемые провода исправны.

Аналогичные действия производятся и с остальными проводами, которые требуют проверки. Если в конечном итоге вы обнаружите точку, где нет напряжения, то это говорит о том, что источник поломки находится на данном участке цепи. Дело остается за малым — просто найти причину и избавиться от нее (автор видео — канал PRO.Garage).

Если напряжение в цепи полностью отсутствует, можно произвести диагностику возможного короткого замыкания.

Чтобы сделать это, выполните следующие действия:

Сначала из блока предохранителей необходимо извлечь деталь, которая отвечает за диагностируемую цепь.

Как и в предыдущем случае, мультиметр следует активировать в режим работы вольтметра.

Один щуп тестера следует соединить с выходами подключения предохранительного элемента. Убедитесь в том, что все остальное оборудование и девайсы в данной цепи не подключены.

Затем немного пошевелите сам проводок — если в этот момент на дисплее будут появляться показатели, это свидетельствует о том, что где-то провод коротит. Проблему необходимо как можно быстрее решать — квалифицированные электрики говорят, что электроцепь до такого состояния доводить в принципе не стоит.

Короткое замыкание обычно появляется на том участке цепи, где стерлась изоляция. Такая процедура может быть проведена с любым компонентом электросхемы, а также с выключателями. Если же диагностика показала отсутствие короткого замыкания, то есть еще один вариант проверки.

В частности, речь идет о поиске возможного обрыва в электросети, процедура выполняет следующим образом:

Сначала необходимо обесточить бортовую сеть или только один участок, который вы хотите проверить. Для этого либо отключите клеммы от аккумуляторной батареи, либо просто извлеките предохранительное устройство из места монтажа.

Теперь приступаем непосредственно к проверке — щупы тестера следует подключить к двум концам участка электроцепи.

Далее, один из щупов следует подключить к кузову авто, вам нужна масса.

Если в момент подключения на дисплее тестера начнут появляться показатели, это говорит о том, что на данном участке электроцепи разрывы отсутствуют. В том случае, если изменений никаких нет, то с уверенностью можно сказать, что в проводке есть обрыв.

Электрическая схема

Сама электросхема Приоры достаточно сложная, поскольку включает в себя множество различных приборов и девайсов. В случае появления неисправностей эта схема позволит правильно определить участок, который нужно проверить в первую очередь.

Видео «Восстановление электропроводки в Приоре своими руками»

Наглядная инструкция по самостоятельному восстановлению работоспособности проводки в автомобиле Лада Приора приведена на видео ниже (автор ролика — alecsey avtolekar).

Центральный замок Приоры не имеет отдельного блока как на других ВАЗах. Роль блока центрального замка Приоры делает контроллер электропакета. Не считая этого центральный замок заходит в штатную охранную систему установленной заводом иммобилайзер АПС-6. Эта система позволяет отрешиться от установки дополнительной охранной сигнализации. В комплекте с автомобилем поставляется три ключа, основной, запасной и обучающий со вставкой красноватого цвета, в которые вмонтированы чипы для идентификации ключей системой охраны.

Для активации иммобилайзера Приоры нужно включить зажигание красноватым обучающим ключом и через 6 секунд отключить и вынуть ключ из замка. При всем этом индикатор иммобилайзера начнёт мигать с частотой 5 раз за секунду. Такая периодичность мерцания должна длиться всё время активации. Изменение значит прекращение процесса из-за не правильных действий.

Пока мигает индикатор нужно воткнуть в замок и включить зажигание главным ключом. При правильных действиях прозвучит три звуковых сигнала зуммера. Не выключайте зажигание, пока не прозвучит ещё два звуковых сигнала. После чего зажигание можно отключить и извлечь ключ из замка.

Читайте так же

Если нужно научить ещё один ключ, то его также нужно воткнуть в замок и повторить действие как с первым ключом. Для выхода из режима обучения нужно воткнуть в замок зажигания обучающий ключ. Зуммер иммобилайзера Приоры при всем этом выдаст три звуковых сигнала, а приблизительно через 6 секунд ещё два. После чего нужно отключить зажигание, не вынимая ключа из замка. Через 10 секунд прозвучит одиночный сигнал, а мерцание светодиода будет в обыкновенном режиме. Это свидетельствует об окончании процедуры.

Боль и ненависть к АвтоВАЗу. Замена блока центрального замка на Гранте.

Попробуем разобраться, как работает центральный замок Приоры. После активации ключей блоком иммобилайзера, коды ключей передаются в модуль водительской двери, где и хранятся. При попадании обученного ключа в зону деяния антенны модуля, при открытии дверей, происходит считывание кода. Если код соответствует то при повороте ключа и замыкании либо размыкании электронных контактов блокировки дверей, от модуля водительской двери по CAN-шине на контроллер управления электропакетом поступает сигнал на открытие либо закрытие дверей. Не считая этого происходит активация либо снятие охранной сигнализации.

Читайте так же

Центральный замок Приоры работает так же при неактивном иммобелайзере. В данном случае код с ключа не считывается, а вся система работает, как описано ранее.

Управление замками дверей так же может быть дистанционно, нажатием кнопок на ключе. Не считая этого имеется два режима при разблокировке дверей. Она может происходить сразу на всех дверях либо ступенчато. При однократном нажатии на кнопку либо повороте ключа раскрывается водительская дверь. Если в течение 5 секунд повторно надавить на кнопку либо повернуть ключ, то разблокируются пассажирские двери. Переключение меж режимами делается одновременным нажатием блокировки и разблокировки дверей на ключе при включённом зажигании. Доказательством о переходе служит один либо два звуковых сигнала зуммера, при включении одновременного открытия и ступенчатого соответственно.

Центральный замок Приоры может иметь некие неисправности обстоятельств которых быть много. В главном они связаны с неисправностью ключей, контроллера управления электропакетом, иммобилайзера Приоры, блока водительской двери, обрыва либо замыкания на массу соединительных проводов либо КАН-шины. При возникновении неисправности и наличие способности направьте внимание на работу стеклоподъёмников и способности регулировки зеркал. Если они так же не работают, то может быть неисправен сигнальный провод от вывода 5 разъёма модуля водительской двери и вывода 5 колодки Х3 контроллера управления электропакетом.

К неисправностям центрального замка не изредка относят и неисправность иммобилайзера, потому что они плотно сплетены меж собой. Мерцание иммобилайзера и подача им звуковых сигналов может свидетельствовать о его неисправности.

Ниже приведена схема подключение центрального замка Приора.

litezona.ru
Кнопка центрального замка приора

Подробно разберем, как подключить сигнализацию к центральному замку на Приоре. Существует два варианта: простая схема предусматривает, что автоматически закрываются 4 замка, а открыть можно только один, ну а сложный вариант этого недостатка лишён. Оба варианта подключения рассматриваются дальше. Дополнительно будет указано, какие детали и комплектующие можно купить, чтобы реализовать любую из схем.

Две схемы (простая и сложная)

Прежде всего, перед подключением сигналки нужно изучить инструкцию, прилагаемую к ней. В основном блоке всегда установлены реле: одно из них замыкается в момент запирания замков, второе действует на открывание. Тот разъём, к которому подключены контакты реле, обычно имеет 6 выводов. Здесь нет ничего сложного.

В первом случае, мы будем использовать только данный разъём. Во второй схеме используется ещё один контакт, называемый так: «сигнальный выход 2-шагового открывания замков». Найдите его на основном блоке.

Подключаем сигналку простым способом

В двери водителя «Лады Приоры» установлен кнопочный модуль. Обшивку двери необходимо снять и найти разъём этого модуля:

Нам понадобится коричневый шнур из разъёма. Он является сигнальным, а реле сигнализации включается в его разрыв:

Два провода, соединённые с каждой из сторон разрезанного шнура, придётся тянуть к основному блоку. С одним из проводов соединяются общие контакты реле.

Необходимо помнить, что проводя любые монтажные работы, предварительно отключают минусовую клемму АКБ.

Вся проводка в рассмотренной схеме является сигнальной, но из этого не следует, что точки соединений можно не изолировать. Провода не должны касаться металлических частей авто. Если же касание имеет место, необходимо использовать дополнительную защиту: изоленту, термостойкую трубку и т.д.

Наилучший вариант подключения к ЦЗ

Выполнив подключение, как рассмотрено у нас выше, можно заметить следующее: с брелока на закрытие срабатывают все замки, на отпирание – один, водительский. Устранить указанный недочёт можно на 100%, для чего потребуется 2 либо 3 дополнительных реле. Прежде, рассмотрим, где находятся точки подключения:

Тот блок, который виден на фото, обозначен как БУС-2170. Он снабжён тремя разъёмами, а нам понадобится один (трёхрядный).

В разъёме X1 найдите три провода:

Шестой (красно-чёрный). Шнур идёт к актуаторам и является силовым.

Тринадцатый (зелёно-чёрный). Управляющий кабель переднего правого стеклоподъёмника.

Одиннадцатый. То же, что «13», но для заднего стеклоподъёмника.

Как выполнить подключение сигнализации к центральному замку Приора Люкс? Разрывают три провода (все указанные), а кабели от точек разрыва тянут к блоку сигналки. Если задних стеклоподъёмников нет, будет отсутствовать последний шнур. А если стеклоподъёмников нет вообще, не разрывают кабели 3 и 2 (они всё равно отсутствуют).

Блок БУС будет установлен за торпедо, возле педали «газ». Чтобы извлечь его, демонтируют боковые панели и откручивают две гайки на 10. Эти гайки крепят блок с двух сторон. От каждой из точек разрыва прокладывают кабель к сигналке, что относится и к коричневому шнуру, идущему из блока двери:

Здесь у нас используются дополнительные реле (К1-К3), предохранитель на 15 Ампер и больше ничего.

Замечания по реализации схем

Сразу заметим: если стеклоподъёмников нет, вторая схема не будет содержать детали К2/К3. Разрезать тогда требуется один провод. Иногда отсутствуют только задние стеклоподъёмники. Значит, исключается реле К3. А диоды, включаемые параллельно с обмоткой, могут быть совершенно любыми.

Теперь перечислим требования, предъявляемые к элементу с названием «реле»:

Напряжение срабатывания – 12 Вольт;

Коммутируемый ток – 10 А или выше;

Ток, потребляемый всеми обмотками реле, не должен превышать значение, указанное в инструкции к сигналке. Обычно оно равняется 200-300 мА.

Часто нарушают именно последнее требование.

Чтобы «схема 2» стала работать, необходимо не только собрать её, но и запрограммировать основной блок: нужно включить опцию «2-шаговое отпирание». И как бы то ни было, нельзя управляющие импульсы делать слишком длительными. Используйте значения 0,7-1,1 секунды.

Соединять силовые кабели (шнур X1-6) можно только с использованием скруток.

Площадь сечения провода должна быть достаточной, чтобы выдержать ток «10 Ампер» (к сигнальным цепям это не относится). Предохранитель, защищающий силовые цепи, следует установить обязательно. И конечно, перед монтажом снимают минусовую клемму АКБ.

Почему всё так сложно?

Казалось бы, нам нужно только управлять замками. Зачем тогда подключаться к двигателям стеклоподъёмников?

Открытие пассажирских дверей ведётся вторым импульсом (срабатывает реле К1). А элементы К2 и К3 в этот момент блокируют стеклоподъёмники. Если же их не блокировать, стёкла в дверях будут опускаться в течение всего управляющего импульса. И даже за 0,8 секунды они приоткроются заметно.

Конечно, сигналку в «Приоре» подключить сложнее, чем на многих отечественных авто. В то же время на «Гранте» в комплектации «Норма» используется похожая схема. Как бы то ни было, автомобиль «Лада Приора» – флагман ВАЗ. И наверное, сложности с электрической частью не должны смутить грамотного автовладельца. Также известно, что штатный управляющий блок можно перепрограммировать, и тогда отпирание идёт за один шаг. В этом случае подключение производят по «схеме 1».

Программируем штатный блок управления

Эта тема посвящается тем, у кого от сигналки глючит центральный замок (ЦЗ), то есть через раз или с десятой попытке открывает/закрывает замки.

Проявляется эта проблема на последних приорах, гранте и калине-2 люкс, если на водительской двери стоит такой блок.

И на таких авто стоит такой «центральный блок кузовной электроники» (ЦБКЭ), который и глючит с замками.

Есть простое решение данной проблемы ЦЗ, но требует переподключения сигналки, наличие прямых рук, головы и паяльника.

Приступим к работе:

1. Разбираем дверь и снимаем блок кнопок в водительской двери и разбираем его, это не сложно, нижняя крышка на защелках фиксируется, убираем ее и вынимаем плату. Вот она:

2. Нам нужна кнопка ЦЗ. Вот эта:

Берем 2 провода и припаиваем к ней.

И собираем блок назад, в корпусе делаем дырку для проводов.

3. Далее находим в двери 2 проложенных отдельно провода, они идут от сигналки и подключаются к коричневому проводу в разрыв.
Этот коричневому провод идет от замка и до блока кнопок.

И так, находим место подключения и отсоединяем провода сигналки, а коричневый провод восстанавливаем.

А эти два провода от сигналки подключаем к тем двум проводам, выведенным из блока кнопок, и совершенно без разницы какой к какому.

4. Далее ищем саму сигналку и достаем ее.
ЦЗ на всех сигналках един, только цвета проводов конечно разные, далее буду рассказывать на примере сигналок Старлайна, КГБ и Томагавка (с запуском или просто с обратной связью), так как у них провода почти одного цвета и мне удобнее с примером.

Работать будем с маленьким разъемом ЦЗ на 6 проводов, вставляется сюда:

А на других сигналках найдите 6 проводов ЦЗ, используя схему в инструкции.

Немного о контактах ЦЗ: мы имеем из этих шести проводов: 2 — нормально замкнутых контакта, 2 — нормально разомкнутых и 2 контакта общих — это выхода на ЦЗ или сам привод.

У данных сигналок:
— синий и зеленый общие выхода на ЦЗ;
— сине-черный и зелено-черный нормально замкнутые контакты;
— черно-красные или сине-красный и зелено-красный (или еще сине-белый и зелено-белый) нормально разомкнутые контакты.

5. Вот по этой схеме у Вас раньше был подключен ЦЗ.

Теперь мы уже коричневый провод подцепили, провода на кнопку переделали.

По этой схеме видно, что общие выхода (синий и зеленый) соединяются в один провод и идут в дверь на кнопки, их мы так оставляем без изменений.

Далее нам нужны на сигналке нормально разомкнутые контакты (черно-красные или сине-красный и зелено-красный), один из них подключается к массе, отключаем его от массы и соединяем нормально разомкнутые контакты вместе любым способом, так как они могут быть сильно укорочены за ненадобностью. И затем эти два объединенных провода (черно-красные или сине-красный и зелено-красный) соединяем со вторым проводом идущем в дверь, в данном случае с зелено-черным (это нормально замкнутый контакт на реле запирания), только откусив его от разъема сигналки.

Вот так должно получиться.

Таким образом, наша сигналка будет как бы нажимать на дверную кнопку ЦЗ.

Вот и все, одеть все разъемы и можно пробовать.
Надеюсь кому то пригодится, удачи!

Внимание, есть недостаток этой переделки!

После переделки сигналка же как бы будет нажимать на кнопку ЦЗ, при постановки на охрану двери закроются, при снятии откроются, но минус вот где, если поставить на охрану двери закроются, и если еще раз поставить на охрану то уже двери откроются и выходит машина на охране, а двери открыты, поэтому следить чтоб один раз ставить на охрану, а так работать будет отлично.

Сейчас буду думать над корректировкой этого, в дальнейшем выложу исправление.

Смотрите также

Комментарии 77

при этой схеме нужна сигналка с одной кнопкой (открыть/закрыть)

Да, это было бы очень хорошо. Так же подойдет сигналка с гибкими доп каналами, например Старлайн А93.

Принцип работы цз на Приоре простой, минус идёт на коричневый провод значит закрыто, минус убрать открыто. Я подключил один из каналов СН1или2или3(не помню какой подошел по полярности) на коричневый провод! А 6 проводов цз сигналки вообще не задействовал!P.S коричневый провод от БК отключил(перерезал)

Я это прекрасно знаю, как работает коричневый провод. Я бы не написал данную статью, если бы все гладко работало. Но вот на новых блоках возникают глюки, плохо понимает команды. Да и люди приезжали с жалобой, что плохо открывает — не с первого раза, а подключено как надо через коричневый провод.

Привет! А в блоке комфорта где ноги этой кнопки сколько вольт? А от сиги? Страшно как то .Уточни не спалю я там ни че?

Ничего не спалите, если все по схеме собирёте. Сигналка ничего не подает на блок, она просто замыкает контакты этой кнопки. В конце поста я писал, что сигналка как бы просто нажимает эту кнопку и все.

жмём режим ступенчатой разблокировки дверей, и выбираем НЕТ и всё счастье наступает, и глюки с открытием дверей проподают навсегда

зашли в электропакет выбрали эл.пакет гранта/приора/калина2

Расскажу всем маленький секрет, которого практически нет! чтоб всё работало как нужно и с первого раза закрывало и открывало. Схема подключения сигналки на жигуары с управлением по одному проводу коричневому и это правильно! прошу заметить ПРАВИЛЬНО! не нужно припаиваться к кнопке, а нужно всего навсего отключить в блоке электроники двух шаговое открытие дверей. Думаю объяснять не нужно для чего такая функция присутствует в блоках центрального замка. Приезжал ко мне тут на днях человек — говорит что сначало всё работало как надо, потом стал глучить, был у оф.старлайна так они такую вот херню с подпаивание к кнопке замудрили но двери всё равно открывается и срузу закрываюся. востановил схему как нужно с разрывом провода коричневого, этот провод концевик на приводе замка когда он замкнут дверь открыта, рвём его закрывается, потом ту часть что от кнопок садим на массу ц.з открыватся. Ну и в картинках что нужно отключить. отключал сканматиком.

А теперь я поделюсь своим опытом с вами, видимо его у вас поменьше или не попадались такие машинки. Про эту фишку, что мне рассказали я в курсе, так и делаю с того же сканматика. Кстати, можно и просто с помощью родного ключа с дистанционным центральным замком включить/выключить эту функцию. В самом начале статьи я указал, что проблема проявляется на авто с новым блоком кузовной электроники. И проблема, которая проявляется у людей с подключенной сигналкой к коричневому проводу, проявляется в том, что не всегда с первого раза открываются замки дверей. А не то что водительская открылась, а остальные нет, это совсем другое и к этой теме не относится. Поэтому тут либо подключаться к этой кнопке, либо ставить сигналку с Лин шиной.

Привет…такое дело ставил сигу гдето года три назад …подключил по схеме в розрыв…все работало на ура.все три года.и вот недавно оно с бухты барахты тупо открывает только водительскую.что и с ключа и с сиги.закрывает все…но сначала открыв и опять закрыв…в салоне кнопка норм работает…обидно то что родной ключ умер…тот что с кнопкаками…есть только второй с чипом…нооо думал надо в мозгах переключить сбилось наверное…подключился опендиагом…но там все ок…отдельная розбл. Стоит знач НЕТ…пробывал пару раз значение поменять не помогает.Розобрал дверьку думал концевик глючит прозвонил…все супер прямо на блоке кнопок норм.клацает…провода прошолся полностю по магистрале на наличие обрывов коротышей …ничего…проверил фишки на блоке все…вобщем…подскажи как востановить.данную схему или это умерло чтото в блоке кнопок или в центральном блоке.Ваша схема хороша но мне немного не подходит. я часто ставлю на охрану двойным нажатием потому как это отключает мне датчик удара…по своим причинам мне это надо…долго обяснять…скажите как всеже востановить по старой схеме…ведь три года ни одной заминки ни разу не было…куда еще рыть …РS. Если хорошо заметил то вроде все началось после откл.на некоторое время акума.проводил ремонт по двигателю надо было но я его очень много раз отключал ничего никогда не было… только сброс эбу разве.Зарание благодарю за совет!

Привет. Похоже на центральный блок, он же всем управляет, можно попробовать найти такую же машину (с той же комплектацией) и поменяться блоками, чтоб вычислить.

А теперь я поделюсь своим опытом с вами, видимо его у вас поменьше или не попадались такие машинки. Про эту фишку, что мне рассказали я в курсе, так и делаю с того же сканматика. Кстати, можно и просто с помощью родного ключа с дистанционным центральным замком включить/выключить эту функцию. В самом начале статьи я указал, что проблема проявляется на авто с новым блоком кузовной электроники. И проблема, которая проявляется у людей с подключенной сигналкой к коричневому проводу, проявляется в том, что не всегда с первого раза открываются замки дверей. А не то что водительская открылась, а остальные нет, это совсем другое и к этой теме не относится. Поэтому тут либо подключаться к этой кнопке, либо ставить сигналку с Лин шиной.

Приветствую, у меня такая проблема, стоит а 91, через завод. Ключ программировал на открытие всех дверей через центральный замок, но проходит время и центральный сам перепрограмируется на последовательное открывание дверей, после чего сигналка начинает тупить с открыванием дверей. В чем может быть проблема?

Подробно разберем, как подключить сигнализацию к центральному замку на Приоре. Существует два варианта: простая схема предусматривает, что автоматически закрываются 4 замка, а открыть можно только один, ну а сложный вариант этого недостатка лишён. Оба варианта подключения рассматриваются дальше. Дополнительно будет указано, какие детали и комплектующие можно купить, чтобы реализовать любую из схем.

Две схемы (простая и сложная)

Прежде всего, перед подключением сигналки нужно изучить инструкцию, прилагаемую к ней. В основном блоке всегда установлены реле: одно из них замыкается в момент запирания замков, второе действует на открывание. Тот разъём, к которому подключены контакты реле, обычно имеет 6 выводов. Здесь нет ничего сложного.

В первом случае, мы будем использовать только данный разъём. Во второй схеме используется ещё один контакт, называемый так: «сигнальный выход 2-шагового открывания замков». Найдите его на основном блоке.

Подключаем сигналку простым способом

В двери водителя «Лады Приоры» установлен кнопочный модуль. Обшивку двери необходимо снять и найти разъём этого модуля:

Нам понадобится коричневый шнур из разъёма. Он является сигнальным, а реле сигнализации включается в его разрыв:

Два провода, соединённые с каждой из сторон разрезанного шнура, придётся тянуть к основному блоку. С одним из проводов соединяются общие контакты реле.

Необходимо помнить, что проводя любые монтажные работы, предварительно отключают минусовую клемму АКБ.

Вся проводка в рассмотренной схеме является сигнальной, но из этого не следует, что точки соединений можно не изолировать. Провода не должны касаться металлических частей авто. Если же касание имеет место, необходимо использовать дополнительную защиту: изоленту, термостойкую трубку и т.д.

Наилучший вариант подключения к ЦЗ

Выполнив подключение, как рассмотрено у нас выше, можно заметить следующее: с брелока на закрытие срабатывают все замки, на отпирание – один, водительский. Устранить указанный недочёт можно на 100%, для чего потребуется 2 либо 3 дополнительных реле. Прежде, рассмотрим, где находятся точки подключения:

Тот блок, который виден на фото, обозначен как БУС-2170. Он снабжён тремя разъёмами, а нам понадобится один (трёхрядный).

В разъёме X1 найдите три провода:

Шестой (красно-чёрный). Шнур идёт к актуаторам и является силовым.

Тринадцатый (зелёно-чёрный). Управляющий кабель переднего правого стеклоподъёмника.

Одиннадцатый. То же, что «13», но для заднего стеклоподъёмника.

Как выполнить подключение сигнализации к центральному замку Приора Люкс? Разрывают три провода (все указанные), а кабели от точек разрыва тянут к блоку сигналки. Если задних стеклоподъёмников нет, будет отсутствовать последний шнур. А если стеклоподъёмников нет вообще, не разрывают кабели 3 и 2 (они всё равно отсутствуют).

Блок БУС будет установлен за торпедо, возле педали «газ». Чтобы извлечь его, демонтируют боковые панели и откручивают две гайки на 10. Эти гайки крепят блок с двух сторон. От каждой из точек разрыва прокладывают кабель к сигналке, что относится и к коричневому шнуру, идущему из блока двери:

Здесь у нас используются дополнительные реле (К1-К3), предохранитель на 15 Ампер и больше ничего.

Замечания по реализации схем

Сразу заметим: если стеклоподъёмников нет, вторая схема не будет содержать детали К2/К3. Разрезать тогда требуется один провод. Иногда отсутствуют только задние стеклоподъёмники. Значит, исключается реле К3. А диоды, включаемые параллельно с обмоткой, могут быть совершенно любыми.

Теперь перечислим требования, предъявляемые к элементу с названием «реле»:

Напряжение срабатывания – 12 Вольт;

Коммутируемый ток – 10 А или выше;

Ток, потребляемый всеми обмотками реле, не должен превышать значение, указанное в инструкции к сигналке. Обычно оно равняется 200-300 мА.

Часто нарушают именно последнее требование.

Чтобы «схема 2» стала работать, необходимо не только собрать её, но и запрограммировать основной блок: нужно включить опцию «2-шаговое отпирание». И как бы то ни было, нельзя управляющие импульсы делать слишком длительными. Используйте значения 0,7-1,1 секунды.

Соединять силовые кабели (шнур X1-6) можно только с использованием скруток.

Площадь сечения провода должна быть достаточной, чтобы выдержать ток «10 Ампер» (к сигнальным цепям это не относится). Предохранитель, защищающий силовые цепи, следует установить обязательно. И конечно, перед монтажом снимают минусовую клемму АКБ.

Почему всё так сложно?

Казалось бы, нам нужно только управлять замками. Зачем тогда подключаться к двигателям стеклоподъёмников?

Открытие пассажирских дверей ведётся вторым импульсом (срабатывает реле К1). А элементы К2 и К3 в этот момент блокируют стеклоподъёмники. Если же их не блокировать, стёкла в дверях будут опускаться в течение всего управляющего импульса. И даже за 0,8 секунды они приоткроются заметно.

Конечно, сигналку в «Приоре» подключить сложнее, чем на многих отечественных авто. В то же время на «Гранте» в комплектации «Норма» используется похожая схема. Как бы то ни было, автомобиль «Лада Приора» – флагман ВАЗ. И наверное, сложности с электрической частью не должны смутить грамотного автовладельца. Также известно, что штатный управляющий блок можно перепрограммировать, и тогда отпирание идёт за один шаг. В этом случае подключение производят по «схеме 1».

Программируем штатный блок управления

Для обеспечения нормальной работы всех устройств и приборов каждый автомобиль оснащается электросистемой. Современные авто имеют более сложную электрическую схему, поскольку оборудуются многими устройствами, предназначенными для комфортного управления транспортным средством. Из этого материала вы узнаете, что представляет собой электросхема Приора, и как определить неисправность в ее работе своими руками.

Особенности электрооборудования

Электросхема автомобиля Лада Приора включает в себя несколько основных элементов — переднюю и заднюю колодку, колодку контрольного щитка, а также системы управления мотором. Все эти элементы связаны друг с другом специальными штекерами, расположенными слева под центральной консолью, а также над монтажным блоком.только жгут контрольного щитка и системы управления ДВС находится в шахте системы отопления, со стороны водительского места. Также следует отметить, что задняя колодка и прибора подключены к управляющему устройству электропакетом, который находится в салоне машины.

Основные системы, которые включает в себя электросхема:

отопительный узел, печка;

оптика, включающая в себя основные фары, габариты, противотуманные огни, поворотники;

система очистки лобового и заднего стекол, если это предусмотрено конструкцией автомобиля;

центральный замок авто;

электростеклоподъемники.

Диагностический тестер с контрольной лампой для проверки электроцепи

Возможные неисправности проводки

С какими неисправностями в работе бортовой сети автолюбитель может столкнуться:

Само устройство не работает. Например, отказывается функционировать система обогрева заднего стекла либо электрический регулятор боковых зеркал. Есть вероятность, что причина кроется в самом устройстве либо предохранителе, который отвечает за его работоспособность.

Замыкание в электросети. Как сказано выше, проблема замыкания обычно проявляется в результате нарушения изоляции на том или ином участке. Чтобы не допустить этого, укладка проводов должна осуществляться в местах, где отсутствуют какие-либо движущиеся элементы.

Обрыв проводки. Данная неисправность характерна для многих авто российского производства.Чтобы не допустить обрыва, учтите рекомендации, описанные пунктом выше.

Выход из строя предохранительного элемента. Если вы замечаете, что в работе тех или иных приборов стали появляться неисправности, то для начала следует открыть монтажный блок и проверить целостность самого предохранителя. Есть вероятность, что проблема кроется именно в этом. Обычно предохранительные устройства ломаются из-за слишком высокого напряжения в бортовой сети. Если причина действительно кроется в перенапряжении, то для начала необходимо ликвидировать саму проблему, а уже потом менять предохранители.

Отсутствие контакта. Участок цепи при этом может быть целым, но контакт будет отсутствовать. Вероятнее всего, в данном случае проблема кроется в том, что провод немного отошел или контакт на его конце окислился. В таком случае производится зачистка контакта, для этого используется щетка или наждачка, после чего осуществляется повторное подключение провода.

Фотогалерея «Неисправности проводки»

Как определить неисправность?

Если вы заметили, что в работе проводки Приоры возникли проблемы или один из приборов не функционирует, то можно произвести диагностику напряжения, для этого используется мультиметр. В частности, вам нужно будет проверить, есть ли напряжение в цепи питания, соединяющая вышедший из строя прибор с другими устройствами.

Как правильно это сделать:

Сначала необходимо переключить тестер в режим вольтметра.

Далее, один щуп тестера подключается к аккумуляторной батарее либо кузову транспортного средства, в зависимости от того, где находится диагностируемый прибор.

Второй щуп устройства необходимо соединить с подающим кабелем в диагностируемой цепи, но перед этим клеммы с девайса нужно снять.

Если при диагностике на экране тестера появятся показания, то это свидетельствует о том, что напряжение в цепи имеется, соответственно, проверяемые провода исправны.

Аналогичные действия производятся и с остальными проводами, которые требуют проверки. Если в конечном итоге вы обнаружите точку, где нет напряжения, то это говорит о том, что источник поломки находится на данном участке цепи. Дело остается за малым — просто найти причину и избавиться от нее (автор видео — канал PRO.Garage).

Если напряжение в цепи полностью отсутствует, можно произвести диагностику возможного короткого замыкания.

Чтобы сделать это, выполните следующие действия:

Сначала из блока предохранителей необходимо извлечь деталь, которая отвечает за диагностируемую цепь.

Как и в предыдущем случае, мультиметр следует активировать в режим работы вольтметра.

Один щуп тестера следует соединить с выходами подключения предохранительного элемента. Убедитесь в том, что все остальное оборудование и девайсы в данной цепи не подключены.

Затем немного пошевелите сам проводок — если в этот момент на дисплее будут появляться показатели, это свидетельствует о том, что где-то провод коротит. Проблему необходимо как можно быстрее решать — квалифицированные электрики говорят, что электроцепь до такого состояния доводить в принципе не стоит.

Короткое замыкание обычно появляется на том участке цепи, где стерлась изоляция. Такая процедура может быть проведена с любым компонентом электросхемы, а также с выключателями. Если же диагностика показала отсутствие короткого замыкания, то есть еще один вариант проверки.

В частности, речь идет о поиске возможного обрыва в электросети, процедура выполняет следующим образом:

Сначала необходимо обесточить бортовую сеть или только один участок, который вы хотите проверить. Для этого либо отключите клеммы от аккумуляторной батареи, либо просто извлеките предохранительное устройство из места монтажа.

Теперь приступаем непосредственно к проверке — щупы тестера следует подключить к двум концам участка электроцепи.

Далее, один из щупов следует подключить к кузову авто, вам нужна масса.

Если в момент подключения на дисплее тестера начнут появляться показатели, это говорит о том, что на данном участке электроцепи разрывы отсутствуют. В том случае, если изменений никаких нет, то с уверенностью можно сказать, что в проводке есть обрыв.

Электрическая схема

Сама электросхема Приоры достаточно сложная, поскольку включает в себя множество различных приборов и девайсов. В случае появления неисправностей эта схема позволит правильно определить участок, который нужно проверить в первую очередь.

Видео «Восстановление электропроводки в Приоре своими руками»

Наглядная инструкция по самостоятельному восстановлению работоспособности проводки в автомобиле Лада Приора приведена на видео ниже (автор ролика — alecsey avtolekar).

Центральный замок Приоры не имеет отдельного блока как на других ВАЗах. Роль блока центрального замка Приоры делает контроллер электропакета. Не считая этого центральный замок заходит в штатную охранную систему установленной заводом иммобилайзер АПС-6. Эта система позволяет отрешиться от установки дополнительной охранной сигнализации. В комплекте с автомобилем поставляется три ключа, основной, запасной и обучающий со вставкой красноватого цвета, в которые вмонтированы чипы для идентификации ключей системой охраны.

Для активации иммобилайзера Приоры нужно включить зажигание красноватым обучающим ключом и через 6 секунд отключить и вынуть ключ из замка. При всем этом индикатор иммобилайзера начнёт мигать с частотой 5 раз за секунду. Такая периодичность мерцания должна длиться всё время активации. Изменение значит прекращение процесса из-за не правильных действий.

Пока мигает индикатор нужно воткнуть в замок и включить зажигание главным ключом. При правильных действиях прозвучит три звуковых сигнала зуммера. Не выключайте зажигание, пока не прозвучит ещё два звуковых сигнала. После чего зажигание можно отключить и извлечь ключ из замка.

Читайте так же

Если нужно научить ещё один ключ, то его также нужно воткнуть в замок и повторить действие как с первым ключом. Для выхода из режима обучения нужно воткнуть в замок зажигания обучающий ключ. Зуммер иммобилайзера Приоры при всем этом выдаст три звуковых сигнала, а приблизительно через 6 секунд ещё два. После чего нужно отключить зажигание, не вынимая ключа из замка. Через 10 секунд прозвучит одиночный сигнал, а мерцание светодиода будет в обыкновенном режиме. Это свидетельствует об окончании процедуры.

Боль и ненависть к АвтоВАЗу. Замена блока центрального замка на Гранте.

Попробуем разобраться, как работает центральный замок Приоры. После активации ключей блоком иммобилайзера, коды ключей передаются в модуль водительской двери, где и хранятся. При попадании обученного ключа в зону деяния антенны модуля, при открытии дверей, происходит считывание кода. Если код соответствует то при повороте ключа и замыкании либо размыкании электронных контактов блокировки дверей, от модуля водительской двери по CAN-шине на контроллер управления электропакетом поступает сигнал на открытие либо закрытие дверей. Не считая этого происходит активация либо снятие охранной сигнализации.

Читайте так же

Центральный замок Приоры работает так же при неактивном иммобелайзере. В данном случае код с ключа не считывается, а вся система работает, как описано ранее.

Управление замками дверей так же может быть дистанционно, нажатием кнопок на ключе. Не считая этого имеется два режима при разблокировке дверей. Она может происходить сразу на всех дверях либо ступенчато. При однократном нажатии на кнопку либо повороте ключа раскрывается водительская дверь. Если в течение 5 секунд повторно надавить на кнопку либо повернуть ключ, то разблокируются пассажирские двери. Переключение меж режимами делается одновременным нажатием блокировки и разблокировки дверей на ключе при включённом зажигании. Доказательством о переходе служит один либо два звуковых сигнала зуммера, при включении одновременного открытия и ступенчатого соответственно.

Центральный замок Приоры может иметь некие неисправности обстоятельств которых быть много. В главном они связаны с неисправностью ключей, контроллера управления электропакетом, иммобилайзера Приоры, блока водительской двери, обрыва либо замыкания на массу соединительных проводов либо КАН-шины. При возникновении неисправности и наличие способности направьте внимание на работу стеклоподъёмников и способности регулировки зеркал. Если они так же не работают, то может быть неисправен сигнальный провод от вывода 5 разъёма модуля водительской двери и вывода 5 колодки Х3 контроллера управления электропакетом.

К неисправностям центрального замка не изредка относят и неисправность иммобилайзера, потому что они плотно сплетены меж собой. Мерцание иммобилайзера и подача им звуковых сигналов может свидетельствовать о его неисправности.

Ниже приведена схема подключение центрального замка Приора.

ravon-r2.ru
Что такое центральный замок? | Private Fleet

Вкратце, система центрального замка — это система, которая открывает все двери автомобиля, когда одна дверь — обычно дверь водителя — отпирается. Верно и обратное: если вы заперете дверь водителя, центральный замок заблокирует все двери.

На практике центральная система запирания абсолютно необходима для семейного автомобиля. В те дни, когда центральный замок не был таким распространенным явлением, посадить семью в машину было долгим делом: отпереть дверь водителя, протянуть руку и отпереть дверь переднего пассажира, развернуться, протянуть руку и отпереть задние двери.А затем обойдите и откройте багажник, чтобы положить багаж. А если вы находитесь на автостоянке супермаркета, не позволяйте сварливым или беспокойным детям сбежать под колеса чужой машины, пока они ждут. Центральный замок упрощает этот процесс. Отоприте водительскую дверь, и все пойдут. Больше никаких детей, царапающих лакокрасочное покрытие со словами «Торопитесь! Открой дверь!»

Центральный замок в наши дни становится еще лучше и проще благодаря дистанционному входу или входу без ключа. Эта форма центрального замка даже не требует, чтобы вы физически вставляли ключ в замок.Нажмите кнопку, и двери откроются, обычно со звуком «щелчок». Некоторые сложные системы удаленного центрального запирания также могут быть объединены с устройством открывания гаражных ворот, что сделает вход и выход еще более плавным и беспроблемным. Некоторые системы с центральным замком также блокируют и разблокируют крышку топливного бака.

Последняя версия дистанционного центрального замка работает, отпирая двери, когда брелок находится в определенном радиусе от замка. Таким образом, вам даже не нужно нажимать кнопку, чтобы отпереть двери. Современные системы центрального запирания также могут иметь функции безопасности, которые блокируют двери, когда автомобиль движется с определенной скоростью, автоматически разблокируется в случае аварии или тревожную кнопку, которая запускает сигнализацию, если вы чувствуете угрозу и хотите привлечь внимание к себе.

Возможно, вы уже заметили одну потенциальную проблему с центральным замком. Упрощает ли центральный замок запирание ключей в машине? Со старым нецентральным замком всегда оставалась вероятность, что одна из других дверей не заперта — или, по крайней мере, багажник. Да, бывает. Если вы оставили ключи в машине и заперли дверь (и) вручную, то вы застряли, хотя существуют различные хитроумные способы вернуться внутрь, которые варьируются от старого трюка с вешалкой / упаковочной лентой до удара по переднему колесу. кувалдой, чтобы смоделировать аварию.Самый пугающий вариант запирания ключей в машине с помощью центрального замка — это если ребенок сумел запереться в машине, поиграв с дистанционным брелоком центрального замка. Никогда не позволяйте ребенку играть с ключами от машины, когда вы не находитесь с ним в машине (например, кладете продукты в багажник), если у вас есть центральный замок с дистанционным управлением.

Чтобы избежать этой проблемы, в автомобилях с центральным замком часто есть способы напомнить вам о ваших ключах. В некоторых автомобилях центральный замок срабатывает только тогда, когда ключ вынут из замка зажигания (бесполезно, если вы оставили ключ на сиденье).Другие не активируют центральный замок, если дверь не запирается ключом, а не вручную. А третьи просто коротко пищат вам, если вы оставили ключи в замке зажигания. Тем не менее, если у вас есть центральный замок, не расстраивайтесь не больше, чем рассеянно и беспечно за рулем.
Мы надеемся, что это поможет ответить на вопрос «Что такое центральный замок?»!

Вернуться к автомобильному глоссарию

Docooler Автомобильный пульт дистанционного управления центральным замком Система бесключевого доступа с пультами дистанционного управления
У меня есть F250 2012 года, на который я это устанавливал.В моем грузовике не было силовых замков, поэтому мне пришлось установить приводы замков. При этом инструкции к этой штуке в значительной степени бесполезны. Однако я инженер-механик, а мой коллега инженер-электрик. Вместе мы придумали, как заставить это работать. Для моего моего F250 2012 года я использовал следующую конфигурацию проводки:
Цвет провода декулера -> Куда подключить

Красный -> Постоянная мощность. Я подключил это к постоянному источнику питания на магнитоле (для стереосистем вторичного рынка это красный провод на жгуте проводов вторичного рынка).
Желтый -> Постоянная мощность. См. Выше.
Желтый / черный -> Постоянная мощность. См. Выше.
Примечание: я связал красный, желтый и желтый / черный вместе, а затем проложил один провод для питания. Просто с этой конфигурацией проще иметь дело, чем с тремя отдельными проводами.

Черный -> Земля. В любом месте грузовика подойдет голый металл.
Оранжевый -> Земля. См. Выше.
Оранжевый / черный -> Земля. См. Выше.
Примечание. Я связал вместе черный, оранжевый и оранжевый / черный провода, а затем подключил один провод к земле.С этой конфигурацией проще справиться, чем с тремя отдельными проводами.

Белый -> Блокирующий провод на исполнительном механизме
Белый / Черный -> Разблокирующий провод на исполнительном механизме
Примечание: если актер блокируется, когда вы нажимаете кнопку разблокировки (или наоборот), просто поменяйте местами Белый и Белый / Черный провода

ДОПОЛНИТЕЛЬНО Коричневый (любой из них) -> Габаритные огни. Это позволит вашим габаритным огням мигать и выключаться всякий раз, когда вы нажимаете кнопку блокировки / разблокировки. Я подключил коричневый провод к заводским проводам выключателя света (слева от колонки рулевого колеса на приборной панели).Это ручка, которая позволяет включать и выключать фары). ПРИМЕЧАНИЕ. Мой Ford использует отрицательную клемму для включения света. Это означает, что вы не можете подключить коричневый провод прямо к проводу заводского освещения (желтый / оранжевый для моего F250). Пришлось купить реле, подключить коричневый провод к реле, а реле к жгуту проводов. Таким образом, вы не отправите положительный сигнал на отрицательный провод. Я не могу говорить с другими марками или моделями, только с моим F250 2012 года выпуска.

Коричневый (второй) -> колпачок / не используется
Зеленый -> колпачок / не используется.

Из-за того, насколько дешево это устройство (17 долларов), я купил второй, чтобы положить его на полку. Таким образом, если этот умрет, мне просто нужно будет подключить замену и не перекладывать все заново.

Надеюсь, это поможет.

Центральный замок — как это работает

От Nano до Benz вы найдете систему центрального замка (иногда называемую дверным замком с электроприводом) почти в каждом автомобиле. Вам может быть интересно, что такое центральный замок, как он работает.

Типы центрального замка дверей

На основе Modus operandi системы центрального запирания дверей или механического замка может быть любой или комбинация следующих двух типов:

Ручная система: Система Power Lock позволяет централизованно запирать все двери автомобиля, включая заднюю дверь, от ворот водителя путем нажатия кнопки вручную.

Удаленная система без ключа: Запирание / отпирание дверей также может производиться с помощью пульта дистанционного управления. Очень похоже на то, как работает пульт от телевизора. Нажав указанную кнопку на удаленном компьютере, можно войти в машину без ключа.

Устройство центрального замка дверей

Power lock — это электромеханическая система. Мы можем разделить систему центрального запирания дверей на следующие подсистемы:

Пульт дистанционного управления: Пульт дистанционного управления — это небольшое портативное устройство с батарейным питанием.Передатчик пульта дистанционного управления может подавать уникальные кодированные инфракрасные (ИК) или радиочастотные (РЧ) сигналы на ECM (электронный модуль управления) при нажатии различных его кнопок.

Электронный блок управления (ЕСМ): ЕСМ — это блок обработки сигналов. Он определяет величину полярности мощности, подаваемой на различные соленоиды или двигатели исполнительных механизмов при получении ИК- или РЧ-сигналов от пульта дистанционного управления.

Исполнительные механизмы: Блокировка / разблокировка силового замка фактически происходит исполнительными механизмами.Они помещаются в двери. Используются следующие два типа приводов:

1. Соленоид: Соленоид — это электромагнитный переключатель. Он блокирует двери, когда в него пропускает ток в одном направлении от контроллера ЭСУД, и разблокирует, когда направление тока меняется на противоположное.

2. Двигатель: Вместо соленоида в качестве привода можно использовать двигатели постоянного тока. Вращательное движение двигателя преобразуется в поступательное с помощью реечных механизмов.Опять же, путем изменения направления текущего вращения, направление вращения двигателя изменяется. Таким образом, он блокируется для одного направления тока, определенного ECM, и разблокируется для противоположного направления.

Применение силового замка

Раньше использование замка с электроприводом ограничивалось дверьми пассажира, но в настоящее время управление всеми дверями, задней дверью и крышкой топливного бака осуществляется центральным замком с электроприводом.

Заключение

Центральный замок — это электромеханическая система.Центральным замком можно управлять вручную или с помощью бесключевой системы дистанционного управления. С точки зрения дизайна, удаленный контроллер, ЕСМ и исполнительные механизмы являются основными подсистемами центрального замка.

Центральный замок для автомобильной техники

УРОВЕНЬ ТЕХНИКИ И СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение относится к системе центрального замка для автомобиля, имеющей средства для запирания и отпирания дверного замка на каждой из множества дверей.Индикатор режима движения указывает, когда транспортное средство движется, и управляет средством блокировки и разблокировки, чтобы заблокировать все дверные замки, когда указывается операция движения.

Центральный замок этого общего типа показан в немецкой патентной заявке DE-AS № 19 21 696, который может выполнять следующие функции: центральный замок и отпирание всех дверей снаружи транспортного средства путем изменения- выключатель, когда личинка замка приводится в действие ключом автомобиля; центральное запирание и отпирание всех дверей изнутри автомобиля с помощью ручного сенсорного переключателя блокировки; и центральный замок всех дверей путем приведения в действие переключателя блокировки движения при отпускании ручного тормоза.Кроме того, в этой системе, когда задействован ручной тормоз, двери отпираются отдельно и вручную нажатием кнопки фиксации внутренней двери. С другой стороны, отпирание дверей предотвращается при нажатии на внутреннюю ручку привода двери. Эти функции гарантируют, что в дополнение к обычной центральной функции, управляемой ключом, при отпускании ручного тормоза двери автоматически запираются, так что ни одна дверь автомобиля не может быть открыта во время движения. Это также заставляет нажать на ручной тормоз, прежде чем можно будет открыть двери.

Целью настоящего изобретения является создание системы центрального замка, чтобы в дополнение к центральной функции, управляемой ключом, при запуске транспортного средства имел место автоматический центральный замок, в то время как въезд и выход из транспортного средства оставались возможными. во время работы двигателя автомобиля. После каждого входа или выхода из автомобиля центральный замок будет срабатывать, когда автомобиль движется.

Эти и другие цели достигаются настоящим изобретением за счет обеспечения системы центрального замка описанного выше типа со средством блокировки для отмены управления средством блокировки двери с помощью индикатора движения, который в предпочтительном варианте осуществления указывает на работу двигатель.Приведение в действие средства блокировки заставляет средство блокировки двери разблокировать все двери, даже когда индикатор работы двигателя указывает на работу двигателя. Управление средством блокировки двери возвращается к индикатору работы двигателя, когда срабатывание средства блокировки прекращается. В предпочтительном варианте осуществления предусмотрено множество средств отмены для временной отмены управления средством блокировки двери с помощью индикатора работы двигателя. В предпочтительном варианте осуществления одно из средств блокировки приводится в действие переключателем в пассажирском салоне транспортного средства, в то время как другое средство блокировки приводится в действие выключателем двери, который замыкается, когда внутренняя дверная ручка транспортного средства открывает одну из дверей транспортного средства. .Это позволяет входить и выходить из автомобиля через все двери автомобиля при работающем двигателе.

Дополнительные цели, признаки и преимущества настоящего изобретения станут более очевидными из следующего описания, когда оно будет взято с сопроводительными чертежами, которые показывают только с целью иллюстрации, вариант осуществления, сконструированный в соответствии с настоящим изобретением.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Единственный чертеж представляет собой схематическое изображение предпочтительного варианта осуществления системы центрального замка, сконструированной в соответствии с настоящим изобретением.

ПОДРОБНОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Пневматический регулирующий элемент 1 установлен в каждой двери (не показана) автомобиля. Пневматический регулирующий элемент 1 через подводящую линию 2 питается от двухкаскадного насоса 18 с избыточным давлением для отпирания и вакуумом для запирания дверного замка. Приводной стержень 1 ‘регулирующего элемента 1 перемещается во время подачи давления обычным образом, воздействуя на механизм дверного замка. Кроме того, имеется функциональное соединение между приводной ручкой 3 внутренней двери и приводным стержнем 1 ‘, а также между приводным стержнем 1’ и цилиндром 4 замка, который расположен только на передних дверях.Переключающий переключатель 5 встроен в регулирующий элемент 1, и переключающий контакт 5 ‘переключающего переключателя 5 также находится в рабочем соединении с исполнительным стержнем 1’. Таким образом, в показанном предпочтительном варианте каждая дверь имеет внутреннюю дверную ручку 3, пневматический регулирующий элемент 1 и переключающий переключатель 5, в то время как цилиндры 4 замка предусмотрены только в передних дверях.

Дверной контактный выключатель 6 предусмотрен на каждой двери транспортного средства, с сенсорным контактным блокирующим выключателем 7 и выключателем 8 зажигания для управления движением, расположенным внутри транспортного средства в области сиденья водителя.Для функции переключения предусмотрены три реле 9, 10 и 11, которые устанавливаются, например, рядом с насосом 18 двойного давления в транспортном средстве.

Начиная с состояния центрального замка, система центрального замка работает следующим образом:

Когда автомобиль должен отпираться и личинка замка 4 приводится в действие ключом, например, на двери водителя, исполнительный стержень 1 ‘регулирующего элемента 1 смещен. Таким образом, переключающий контакт 5 ‘переключается с отрицательного полюса на положительный полюс обычным способом, который не показан.От полюсного контакта переключающего переключателя 5 этот положительный потенциал напряжения через коммутационную линию 12, релейный контакт 9 ‘не сработавшего реле 9 и линию управления 13 получает двухнапорный насос 18. Поскольку в результате насос 18 создает положительное давление и подает это положительное давление через пневматические питающие линии к каждому регулирующему элементу 1 на отдельных дверях. После этого исполнительные стержни 1 ‘разблокируют дверные замки, чтобы можно было войти в автомобиль и запереть двери.

При приведении в действие переключателя зажигания 8 автомобиль запускается, а реле 9 приводится в действие теперь замкнутым переключателем зажигания 8 и положительной линией 17. Это предотвращает воздействие переключающего переключателя 5 на насос двойного давления 18. . Контакт 9 ‘реле 9 переключается на линию переключения 14, так что через линию заземления 16 контакт 11’ не сработавшего реле 11, линия переключения 15, контакт 10 ‘реле не сработавшее реле 10, линия 14 переключения, контакт реле 9 ‘и линия 13 управления, отрицательное напряжение принимается насосом 18 двойного давления.В результате насос 18 создает разрежение, и через пневматические питающие линии 2 все регулирующие элементы 1 на отдельных дверях получают разрежение, так что приводные стержни 1 ‘блокируют дверные замки.

Когда водитель хочет впустить других пассажиров при работающем двигателе, центральный замок может быть разблокирован с помощью выключателя 7 с жестким контактом. Выключатель зажигания 8 в это время замкнут. Когда переключатель блокировки сенсорного контакта 7 нажат в его положение блокировки, положительный потенциал напряжения через положительную линию 17 достигает реле 11, которое, таким образом, приводится в действие.Контакт 11 ‘реле 11 переключается так, что через плюсовую линию 17, релейный контакт 11’, переключающую линию 15, релейный контакт 10 ‘не сработавшего реле 10, линию переключения 14, контакт реле 9 ‘и управляющей линии 13, положительный потенциал напряжения принимается насосом 18 двойного давления, который затем создает положительное давление, необходимое для центрального отпирания дверей.

Если пассажиры вошли, контактный переключатель 7 размыкается, и реле 11 снова становится неактивным.Через линию 16 заземления, контакт 11 ‘реле, линию 15 переключения, контакт 9’ и линию 13 управления снова получает отрицательный потенциал напряжения насосом 18 двойного давления, который создает разрежение, необходимое для операции блокировки. Таким образом, все дверные замки снова автоматически централизованно запираются.

Если пассажир хочет выйти из автомобиля при работающем двигателе (когда ключ зажигания 8 продолжает оставаться в замкнутом положении), он может открыть дверь с помощью ручки управления внутренней двери 3.Когда дверь открыта, соответствующий дверной контактный выключатель 6 замыкается и реле 10 срабатывает, так что его релейный контакт 10 ‘переключается на плюсовую линию 17. Через плюсовую линию 17, контакт реле 10’ происходит переключение. по линии 14, релейному контакту 9 ‘и линии 13 управления потенциал положительного напряжения теперь достигает насоса 18 двойного давления, который в результате создает положительное давление и разблокирует все дверные замки.

После того, как пассажир покинул автомобиль и дверь закрылась, контактный выключатель 6 двери снова размыкается, и в результате реле 10 снова становится неактивным.Через линию заземления 16, релейный контакт 11 ‘неактивного реле 11, линию переключения 15, контакт реле 10’, линию 14 переключения, контакт 9 ‘и линию управления 13, отрицательный потенциал напряжения составляет поступает насосом 18 двойного давления, так что с помощью создаваемого вакуума все дверные замки снова автоматически централизованно запираются.

Когда по окончании движения зажигание выключается, ключ зажигания 8 размыкается и реле 9 становится неактивным. Это позволяет перекидному переключателю 5 управлять насосом 18 двойного давления.Это предотвращает автоматическое центральное запирание дверей. Релейный контакт 9 ‘теперь соединяет линию 13 управления с линией 12 переключения, которая, однако, все еще несет потенциал отрицательного напряжения, поскольку транспортное средство все еще заблокировано по центру. Однако, когда дверь водителя или дверь переднего пассажира открывается с помощью ручки 3 управления внутренней дверью, исполнительный стержень 1 ‘регулирующего элемента 1 снова смещается. При этом переключающий контакт 5 переключающего переключателя 5 переключается с отрицательного на положительный полюс, так что через переключающую линию 12, релейный контакт 9 ‘и линию 13 управления положительный потенциал напряжения достигает насоса 18 двойного давления.Этот насос 18 двойного давления создает избыточное давление и переводит все регулирующие элементы и, таким образом, также все дверные замки в их положение разблокировки.

После того, как автомобиль был оставлен и двери были закрыты, автомобиль запирается с помощью ключа. Цилиндр замка 4 приводится в действие ключом, и исполнительный стержень 1 ‘регулирующего элемента 1 снова смещается. Переключающий контакт 5 ‘переключающего переключателя 5 теперь переключается с положительного полюса на отрицательный, так что через линию переключения 12, контакт реле 9’ и линию управления 13 отрицательный потенциал напряжения достигает насоса 18 двойного давления. , который создает вакуум.Насос 18 через пневматические питающие линии 2 подает вакуум на каждый регулирующий элемент отдельных дверей, после чего их приводные стержни блокируют дверные замки. Теперь автомобиль центрально заперт.

Хотя настоящее изобретение было подробно описано и проиллюстрировано, следует ясно понимать, что оно приведено только в качестве иллюстрации и примера и не должно рассматриваться в качестве ограничения. Сущность и объем настоящего изобретения ограничиваются только условиями прилагаемой формулы изобретения.

Установка центрального замка вашего автомобиля

Что делать, если центральный замок вашего автомобиля не работает
Набор электрических кулисных переключателей контролирует запирание дверей вашего автомобиля. Замки автомобильных дверей по-прежнему можно активировать вручную (с помощью традиционного ключа в методе блокировки), но чаще всего мы все используем электронный брелок для активации переключателей. Это проще, быстрее и лучше для всех участников: как водителя, так и пассажиров.

Как работает ваш удаленный центральный замок
Механическое объяснение функции центрального замка вашего автомобиля выглядит следующим образом:

Ваша удаленная кнопка посылает сигнал на реле дверного замка.

Реле замка активирует привод замка внутри двери.

Замок открывается и дает доступ к автомобилю.

Стоимость ремонта центрального замка и замены сборочной единицы
Выключатель замка работает как пульт для привода. Одна из проблем с этим заключается в том, что выключатель умирает, привод не может быть активирован, и ваши замки не работают.

Учитывая, что большинство этих компонентов поставляется в виде полностью собранной единицы, ремонт нецелесообразен, поэтому замена, скорее всего, является единственным вариантом.

Эти комплектные блоки могут быть дорогостоящими, поэтому, если вам придется заменить их в нескольких или в каждой двери, затраты на ремонт центрального замка могут быстро возрасти.

Регулярное использование и износ приведет к замене дверных замков.
Ваши замки будут использоваться каждый раз, когда вы используете свой автомобиль. При такой частой эксплуатации, включая мелкие детали и деликатные операции, переключатели и электрические компоненты со временем изнашиваются, выходят из строя и требуют замены.

Причины, по которым двери вашего автомобиля не запираются должным образом
Ваш механик никогда не прыгнет и не сразу заменит блоки.Отказ вашего центрального замка может быть одной из многих проблем.

Вы могли перегореть предохранитель

Если одна дверь работает должным образом, а другая — нет, это может быть что-то простое, например, перегоревший предохранитель. Замена предохранителей почти ничего не стоит, так что они ‘ Всегда стоит проверить, прежде чем начинать прыгать.

Брелок неисправен

Если ни один из дверных замков не срабатывает, проблема может быть в вашем брелоке.
Эти устройства, позволяющие сэкономить время и усилия, можно подключить к компьютеру для устранения неполадок и тестирования.Если ваш брелок не отправляет сигнал, его необходимо заменить.

Батарея брелока разрядилась

Прежде чем вы обратитесь к механику или в гараж для проверки вашего брелока, первым делом следует проверить его батарею. Легко упустить из виду самые основные вещи, поскольку мы с самого начала склонны думать о худшем.
Поэтому убедитесь, что это не аккумулятор, прежде чем записываться на прием, чтобы проверить свой брелок.

Возможно, вышел из строя соленоид дверного замка

Электромагнит в вашем замке мог выйти из строя, если, опять же, проблема связана только с одним дверным замком.

Обрыв или повреждение электрических проводов

Простой способ обнаружить обрыв проводов — это удерживать выключатель и многократно открывать и закрывать дверь. Обрыв провода может быть сброшен, чтобы установить соединение. В этом случае вы будете получать прерывистое питание на замки при использовании брелока.

Стоимость ремонта центрального замка
Типичные затраты на ремонт или замену центрального замка, очевидно, зависят от марки и модели вашего автомобиля.

Замена центрального замка может стоить от до 100–300 фунтов стерлингов для автомобилей стандартной модели . Если вы выберете нас, чтобы решить вашу проблему, Fixter может сэкономить вам около 15% по ценам многих дилеров и независимых автосервисов.

Специалисты по установке центрального замка будут:

Проверить работу дверного замка

Проверить все предохранители в каждой цепи

Проверить электрическое реле

Определить лучшее решение для ремонта неисправных переключателей дверных замков

Заменить любой неисправный центральный дверные замки

Протестируйте систему по завершении, чтобы убедиться в 100% работоспособности

Audi Power Door Locks — single control

На Audi винтажной модели, с которой я имел дело, в основном используются две системы центрального пневматического запирания: более ранние автомобили управляются замком двери водителя, а более поздние — обоими замками передних дверей.

Ранние модели (5000/100/200 до 1984 г., 4000 / Coupe / Quattro / 80/90 до 1988 г.) использовали блок насоса / контроллера с трехконтактным разъемом. Вот электрическая схема и схема напорной линии единой системы управления:

Помните, что, поскольку контрольный переключатель находится в двери водителя, а насос заделан петлей багажника со стороны пассажира, провода намного длиннее, чем может показаться на этом рисунке. Кроме того, пневматические линии проходят через всю машину, под ковром и в каждую дверь (и крышку багажника), чтобы приводить в действие исполнительные механизмы.

Первым шагом в поиске и устранении неисправностей является определение того, кроются ли ваши проблемы в электрической или пневматической стороне системы (или и в том, и в другом …). Если вы слышите гудение насоса, когда вы запираете и отпираете дверь водителя, но с другими дверными замками ничего не происходит, это, скорее всего, связано со шлангами, соединяющими все механизмы запирания, пневматическими приводами в дверях или насосом. больше не создают эффективного давления. Если вы не слышите характерных звуков, то в первую очередь следует обратить внимание на электрическую часть системы — переключатель в приводе двери водителя, предохранитель и проводку, а также на фактическую реакцию насоса на соответствующие сигналы.

Расположение частей:

Главный предохранитель: № 19 под капотом. 10 ампер.

Блок управления и двухуровневый насос: обычно закапывают в верхней передней правой части багажника и покрывают звукопоглощающим материалом.

Главный исполнительный механизм: в двери водителя, под ручкой замка. В большинстве, если не во всех системах типа 85 не проходит пневматическая линия к этому приводу. На диаграмме он заштрихован светло-серым, так как я думаю, что некоторые из них подходят.

Подчиненные приводы: в двери пассажира под ручкой замка и, если применимо, в задних дверях и крышке багажника.

Пневматические шланги: под задним сиденьем, под ковром и втыкаются в каждую дверь, которая имеет значение.

Аккумулятор давления: обычно возле помпы, в багажнике.

Большая часть проводки: должна быть в ткацком станке, установленном под ковром на левой стороне пола кабины.

Думаю, что кроме самой беглой проверки (типа, предохранитель там нет?), Можно рассчитывать, что откроете водительскую дверь и покопаетесь под облицовкой багажника, чтобы добраться до блока управления / помпы.Если удерживать багажник открытым при попытке снять насос — утомительная работа, возможно, замена этих мертвых стоек багажника должна быть первым делом? Они стоят около 20 долларов каждый и должны быть заменены на , без которых нельзя жить. В чем смысл такой роскошной функции, как замок с электроприводом, если багажник не может оставаться открытым сам по себе?

Я бы порекомендовал выполнять всю эту работу с хотя бы одним широко открытым окном — таким образом, вы всегда можете вернуться в машину, если вам каким-то образом удастся заблокировать все двери так хорошо, что вы не сможете их открыть!

При извлечении насоса вам, вероятно, потребуется отвинтить его заземляющее соединение, чтобы получить хороший доступ к 3-контактному разъему и проводке, идущей к нему.

Для проверки пневматических линий отсоедините главную подачу от насоса и примените к нему вакуум, чтобы заблокировать двери, и давление, чтобы разблокировать их. Лучше всего для этого подойдет инструмент типа Mity-Vac. Если ваша система не выдерживает этого шага, проверьте все пневматические детали на предмет утечек или отсоединений. Большинство линий представляют собой твердые зеленые пластиковые трубки. В местах соединения будут короткие отрезки довольно прочного резинового шланга, а также точки Y, T и тому подобное для соединения ответвлений. Проверьте аккумуляторную вещь, которая представляет собой ярко-зеленый шар или цилиндр.Проверьте все дверные приводы, которые обычно представляют собой синие овальные предметы, размером примерно 3 на 1 дюйм, с помощью складной вещи типа ботинка наверху, прикрепленной к металлическому стержню, связанному с механизмом защелки.

Поскольку при очень неаккуратной замене дверной ручки возможен смещение одного или нескольких стержней, также убедитесь, что все они на месте. Простое запирание и отпирание двери вручную, наблюдая за приводом, покажет, целы ли они.

Отремонтируйте или замените любые неисправные компоненты в пневматической системе после устранения всех неисправностей.Вполне возможно, что в какой-то момент электрические системы вышли из строя, и кто-то «открыл» соединение, чтобы замки не толкали друг друга вверх и вниз при срабатывании. Обнаружение такой отсоединенной части может просто указывать на то, что вам нужно исправить и другие вещи.

Если в вашей системе обнаружены электрические неисправности, проверьте ее следующим образом.

Старт с начала — в блоке предохранителей. Предохранитель 19, 10 А, должен получать напряжение аккумулятора (всегда включенным, независимо от положения ключа) на его На горячей стороне предохранитель должен быть исправен, а напряжение аккумулятора должно присутствовать и на его стороне с предохранителем.Если предохранитель перегорел, это может указывает на то, что насос потребляет слишком большой ток, или провод где-то закорочен на массу.

Если это подтвердится, обратите внимание, что провод выходит из нижней части блока предохранителей на M30az, который, как мне кажется, представляет собой разъем с одним выступом. Возможно, вам придется проверить и это, но вряд ли он упал.

Затем красный / черный провод проходит через беспорядок из спагетти под приборной панелью со стороны водителя и попадает в дверь. Ага, пора снять эту дверную панель, если она еще не снята.

Этот провод идет к главному вакуумному приводу замка двери водителя. На приводе будет трехконтактный разъем. Отменить. С помощью вольтметра проверьте наличие 12 В на центральной клемме (# 2). Если его нет, то, вероятно, в дверном косяке оборвался этот провод. Запишите это. (Если ваш предохранитель перегорел, вам следует проверить целостность цепи между стороной с предохранителем на держателе предохранителя и этой клеммой — и заземлением, так как короткое замыкание также будет означать наличие замыкания на землю.Если у вас перегорел предохранитель, попробуйте также измерить сопротивление заземления при перемещении двери.) Причина, по которой я все время говорю «делать заметки», заключается в том, что вы должны устранить неисправность всей системы, прежде чем выкапывать инструменты для ремонта — так вы узнаете то, что ожидать исправить, вместо того, чтобы искать одну вещь за другой по ходу дела.

Проверьте сам переключатель исполнительного механизма, на целостность цепи между контактами 2 и 3 и контактами 2 и 1, один должен соответствовать заблокированному, а другой разблокированному положению.

Затем выключатель в приводе имеет два других провода, выходящих из него. Проверьте целостность цепи между контактом 1 разъема двери и контактом 1 разъема насоса (и массой, чтобы проверить на короткое замыкание), то же самое для контактов № 3 на каждом. Между контактами не должно быть сопротивления (ноль Ом), а между ними и массой — бесконечное сопротивление.

Если у вас есть проблемы с проводкой, наиболее вероятное место для разрывов / коротких замыканий находится в багажнике дверного косяка водителя, но они могут быть в другом месте по пути, если вам действительно не повезло.Если вы собираетесь использовать этот ботинок, чтобы исправить поломки, во-первых, не забудьте заменить отрезок провода длиной около фута, чтобы соединения оставались в двери и в машине (под маленькой защитной панелью — потяните небольшой кусок коврика, чтобы откройте его крепежный винт и открутите также винты ручки открывания капота), а не в той части, которая изгибается, а во-вторых, чтобы посмотреть на все остальные провода на предмет повреждений, пока вы там. Если какие-либо элементы управления дверью не работают, их провода также могут быть повреждены. Режьте только один провод за раз, чтобы избежать путаницы в процессе сварки.

Вы можете проверить насос, подав 12 вольт на контакты 1 или 3, по одному, одновременно заземляя коричневый провод. Он должен попеременно работать как нагнетательный и вакуумный насос, работая примерно 30 секунд в каждом режиме. Если насос работает нормально, дальнейшая проверка проводов (зеленый / синий и зеленый / красный) от привода к разъему насоса заключается в том, чтобы попытаться пропустить 12 вольт по ним к насосу, чтобы он заработал, не забывая держать насос заземленным. . Определенно не застегивайте проект до тех пор, пока этот насос не будет последовательно выполнять и свои функции.При необходимости следует использовать другой насос, а не тот, который работает неправильно.

К настоящему времени вы, вероятно, нашли одно или несколько различий между «тем, что должно быть» и «тем, что есть», и, надеюсь, вы заметили, в чем заключаются расхождения. Исправить их все сразу проще, чем делать их по одному и при этом обнаруживать, что что-то не работает. Вот почему вы в первую очередь выполните такой исчерпывающий процесс устранения неполадок.

После того, как дверь подключена должным образом, а предохранитель исправен и подает 12 В на главный исполнительный механизм, вы можете дополнительно проверить его, измерив напряжение относительно земли на разъеме для насосного агрегата.Контакты 1 и 3 должны по очереди регистрировать 12 В, когда главная дверь заперта и отперта. Если ваша помпа находится в хорошем рабочем состоянии, снова подключите ее и заземлите коричневый провод (при поиске и устранении неисправностей может быть сложно прикрепить ее на исходное место, поэтому используйте перемычку). Посмотрите, правильно ли он работает при запирании / отпирании двери водителя. Если это так, снова подключите (отремонтированную) пневматическую линию к нему и снова проверьте систему.

Когда вы уверены, что система работает 100% (не меньше!) Времени, вы можете заменить все части, где они находятся.Я рекомендую тестировать систему на каждом этапе повторной сборки, чтобы не допустить несчастных случаев — если она внезапно перестанет работать, по крайней мере, вы знаете, что сделали только одну вещь с тех пор, как она работала последний раз. Убедитесь, что коричневый провод от разъема помпы правильно заземлен, когда вы собираете все заново, на исходное место, иначе новый из старого выглядит неприятно. Винт для листового металла, кольцевой выступ и металлический лист корпуса должны быть блестящими и чистыми, без грязи и коррозии. Нанесите немного диэлектрической смазки на него (а также на разъемы дверцы и насоса), чтобы он оставался в таком состоянии.

Удачи и удачи!

Типы запорных систем — Запорные системы

Цилиндры одинаковые с ключом

Например, в семейном доме каждая дверь (напр.грамм. входная дверь, почтовый ящик, дверь гаража и подвала) имеет цилиндр с таким же ключевым кодом. Преимущество: каждому члену семьи нужен только один ключ для управления всеми дверями, большая связка ключей уже в прошлом.

Центральный ключ системы

Система центрального ключа — это система, в которой несколько разных отдельных ключей приводят в действие один или несколько центральных цилиндров.
Пример:
Каждый арендатор многоквартирного дома может открыть ключом своей квартиры главную дверь, подвал, комнату для велосипедов или чердак.

Центральный ключ системы с техническим мастер-ключом

Система центрального ключа с техническим мастер-ключом — это система, в которой дополнительный ключ — технический мастер-ключ — управляет несколькими различными центральными цилиндрами.
Пример:
Каждый арендатор многоквартирного дома может открыть ключом от квартиры главный

Система Мастер-ключ

Система мастер-ключ — это система запирания, в которой один мастер-ключ управляет всеми существующими цилиндрами системы запирания.

Пример:
Генеральный директор компании может управлять всеми помещениями своей компании с помощью главного ключа. Все остальные ключи просто открывают входную дверь и несколько дверей в офисы / рабочие места.

Ключ-система Grand master

Система главного ключа — это система запирания, которая объединяет две или более систем главного ключа.В этом случае главные ключи называются групповыми ключами, а ключ, который может управлять всеми цилиндрами системы запирания, называется главным главным ключом.

Пример:
Различные функциональные области системы запирания можно разделить на группы (например, администрирование, инжиниринг и т. Д.). Соответствующие руководители отделов могут управлять только цилиндром своей группы; отдельные сотрудники могут управлять главным входом и входами в свои офисы или отделы своих рабочих зон в группе / отделе.
.
