Виды и особенности металлической гофры для электропроводки

Металлическая гофрированная труба для электропроводки представляет собой гибкий рукав с ребристой поверхностью, изготовленный из нержавеющей или оцинкованной стали. Основные виды металлической гофры:

• Легкая — с тонкими стенками, выдерживает нагрузку до 320 Н/5 см
• Средняя — более прочная, рассчитана на нагрузку до 750 Н/5 см
• Тяжелая — с толстыми стенками, выдерживает до 1250 Н/5 см
• Сверхтяжелая — армированная, способна выдержать нагрузку до 4000 Н/5 см

По конструкции различают однослойную и двухслойную металлическую гофру. Двухслойная имеет дополнительное полимерное покрытие снаружи или внутри, что повышает ее защитные свойства.

Основные характеристики металлической гофры

Металлическая гофра для электропроводки обладает следующими ключевыми характеристиками:

• Высокая механическая прочность и устойчивость к деформациям
• Негорючесть, соответствие требованиям пожарной безопасности
• Устойчивость к воздействию влаги и агрессивных сред
• Широкий температурный диапазон эксплуатации (от -60°C до +400°C)
• Гибкость, позволяющая прокладывать трассы сложной конфигурации
• Долговечность (срок службы до 50 лет)

Какие преимущества дает использование металлической гофры для защиты электропроводки? Основные достоинства:

1. Надежная механическая защита кабелей от повреждений
2. Предотвращение возгорания при коротком замыкании
3. Возможность замены проводки без вскрытия стен
4. Дополнительная защита от поражения электрическим током
5. Устойчивость к грызунам и вредителям

Области применения металлической гофры

Металлическая гофра для электропроводки применяется в следующих случаях:

• Прокладка проводки по горючим поверхностям (деревянные стены, перекрытия)
• Монтаж кабелей в производственных помещениях с агрессивной средой
• Защита проводки при пересечении с трубопроводами
• Прокладка кабелей в грунте и под стяжкой пола
• Организация электропроводки на улице и во влажных помещениях
• Монтаж силовых и слаботочных линий в промышленных зданиях

Как правильно выбрать металлическую гофру?

При выборе металлической гофры для электропроводки следует учитывать несколько важных факторов:

1. Диаметр — должен соответствовать сечению кабеля с запасом 30-40%
2. Прочность — зависит от механических нагрузок в месте прокладки
3. Гибкость — для трасс сложной конфигурации нужна более гибкая гофра
4. Наличие протяжки — облегчает монтаж кабеля внутри гофры
5. Тип покрытия — для агрессивных сред лучше выбрать гофру с полимерным покрытием

Какой внутренний диаметр гофры выбрать для разных типов проводки? Рекомендуемые размеры:

• 16 мм — для осветительных цепей
• 20-25 мм — для розеточных групп
• 32-40 мм — для силовых линий
• 50-63 мм — для магистральных кабелей

Особенности монтажа металлической гофры

При монтаже электропроводки в металлической гофре важно соблюдать следующие правила:

1. Надежно закреплять гофру по всей длине с шагом 0,5-1 м
2. Не допускать острых изгибов с радиусом менее 5 диаметров трубы
3. Использовать специальные фитинги для соединения отрезков
4. Заземлять металлическую гофру для повышения электробезопасности
5. Герметизировать места ввода кабелей для защиты от влаги

Преимущества и недостатки металлической гофры

Использование металлической гофры для электропроводки имеет ряд преимуществ:

• Высокая механическая прочность и долговечность
• Негорючесть и пожаробезопасность
• Защита от грызунов и механических повреждений
• Возможность замены проводки без вскрытия конструкций
• Устойчивость к агрессивным средам и УФ-излучению

Однако у металлической гофры есть и некоторые недостатки:

• Более высокая стоимость по сравнению с пластиковой гофрой
• Большой вес, усложняющий монтаж
• Возможность образования конденсата внутри трубы
• Необходимость заземления металлической гофры

Сравнение металлической гофры с другими видами защиты проводки

Как металлическая гофра соотносится с другими способами защиты электропроводки? Сравним основные варианты:

Параметр	Металлическая гофра	ПВХ гофра	Металлический кабель-канал
Механическая прочность	Высокая	Низкая	Высокая
Гибкость	Высокая	Высокая	Низкая
Пожаробезопасность	Высокая	Средняя	Высокая
Защита от влаги	Высокая	Средняя	Высокая
Стоимость	Высокая	Низкая	Средняя

Нормативные требования к применению металлической гофры

Использование металлической гофры для электропроводки регламентируется следующими нормативными документами:

• ПУЭ 7-е издание — определяет случаи обязательного применения металлической гофры
• ГОСТ Р 58019-2017 — устанавливает технические требования к металлическим гофрированным трубам
• СП 76.13330.2016 — регламентирует правила монтажа электропроводки в металлической гофре

Согласно ПУЭ, металлическая гофра обязательна к применению в следующих случаях:

1. При прокладке проводки по горючим основаниям
2. Для защиты кабелей от механических повреждений
3. При пересечении электропроводки с трубопроводами
4. Для обеспечения возможности замены проводки в будущем

Гофра металлическая для проводки: как выбрать правильно

Металлическая гофрированная труба

Гофрированная металлическая труба для электропроводки в последнее время находит все более широкое применение. Ее используют для защиты провода от механических повреждений, для защиты от тепловых воздействий и как защиту окружающих предметов от возгорания в случае повреждения провода.

Кроме того, металлическая гофра нашла широкое применение в качестве дополнительной защиты от поражения электрическим током, а также для защиты кабеля от агрессивных сред.

Виды и характеристики гофрированной трубы

Виды гофрированной трубы

Гофрированная труба представляет собой трубу с ребрами жесткости. Это позволяет ей не только переносить большие нагрузки, но и иметь определенную гибкость.

Такие свойства гофрированной трубы позволили ей получить широкое распространение не только в энергетике, но и в других сферах народного хозяйства.

Итак:

• Сейчас широкое применение получили гофрированные трубы из ПВХ, различных уровней стойкости к огню, и металлические трубы. Для прокладки электропроводки применяются трубы, изготовленные из обоих материалов.
• На данный момент промышленностью выпускается гофра для электропроводки металлическая с диаметрами в 16, 20, 25, 50 и 63 мм. В данном случае указан наружный диаметр трубы. Внутренний диаметр зависит от разных параметров и обычно указывается через знак дроби.
• Для прокладки проводки следует опираться именно на меньший внутренний диаметр. Ведь именно он указывает сечение доступное для прокладки кабеля. Здесь стоит отметить, что для монтажа следует брать трубы внутренним диаметром значительно больше диаметра провода.
• Гофрированная труба поставляется в бухтах разной длины. Это могут быть бухты, начиная от 15 метров и заканчивая 100 метрами длиной.

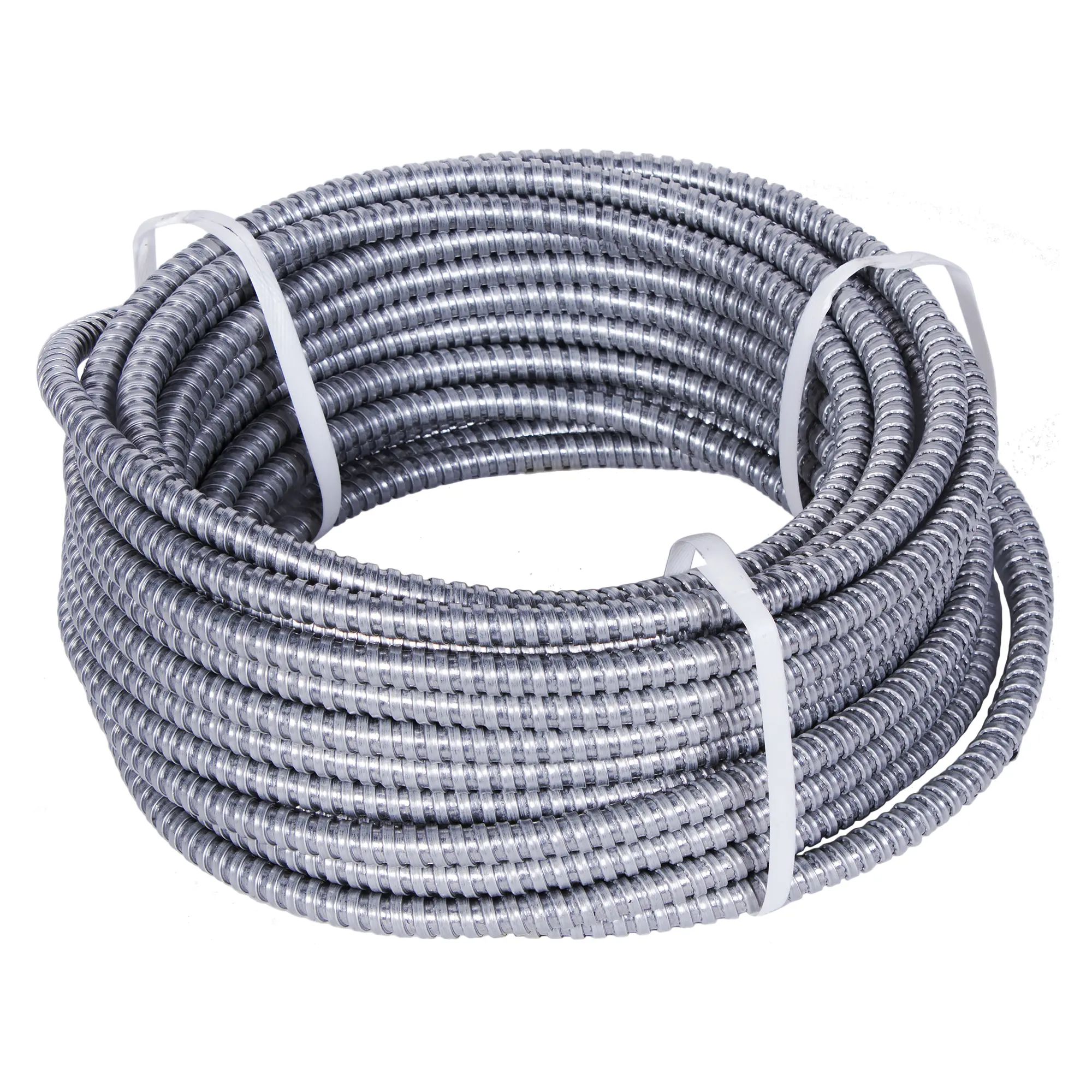

Металлическая гофра поставляется в бухтах

Характеристики металлической гофрированной трубы

Металлическая гофра для электропроводки может иметь различные характеристики и это следует учитывать при выборе и монтаже.

Все их можно увидеть в маркировке иностранной продукции. К сожалению, далеко не все отечественные производители так же приняли ее на вооружение.

Итак:

• В зависимости от стойкости к внешним нагрузкам гофры распределяют на:
  1. Очень легкая – нагрузка до 125Н/см²,
  2. Легкая – нагрузка до 320 Н/см²,
  3. Средняя – нагрузка до 750 Н/см²,
  4. Высокая – нагрузка до 1250 Н/см²,
  5. Очень высокая – нагрузка до 4000 Н/см ².
• Также гофра разделяется по ударной прочности. Это могут быть значения от 0,5кг/100 мм до 6,8кг/100 мм.
• Также гофра отличается по номинальной температуре. Так минимальная температура может колебаться в пределах от -45°С до +5°С. Максимальная температура при этом может составлять от +60°С до +400°С.
• Ну и последним, но, пожалуй, одним из самых главных является параметр гибкости гофрированной трубы. Это может быть жесткая, гибкая, особо гибкая и гибкая с эффектом памяти труба.

Применение металлической гофрированной трубы

Металлическая негорючaя гофрa для электропроводки нашла широкое применение в электротехнике. Сфера ее применения достаточно широка и регламентируется нормами ПУЭ (Правила устройства электроустановок).

На фото приведен пример использования гофры при прокладке провода по горючим поверхностям

Итак:

• Инструкция по монтажу проводниковой продукции устанавливает необходимость применения металлических рукавов при прокладке по любым сгораемым конструкциям. Это может быть как открытая проводка в деревянном доме, так и скрытая проводка за подвесными потолками.
• Также металлическая гофра обязательно применяется для защиты проводов и кабельной продукции при пересечении трубопроводов и при параллельной прокладке. Особенно это важно при прокладке около газопроводов и трубопроводов с повышенной температурой.
• Еще одной сферой применения гофры является прокладка кабеля в грунтах. Ведь благодаря своей жесткости она исключает повреждение кабеля от нагрузок грунта. Эта же особенность применяется при прокладке электропроводки в стяжке.
• Металлическая гофра применяется для защиты проводов в помещениях с агрессивными средами, а также в сильно запыленных помещениях. При этом п.2.1.64 ПУЭ требует полной герметичности применяемых рукавов.
• Еще один пункт в ПУЭ, который предусматривает использование гофры, — это необходимость обеспечения возможности замены провода при его скрытой прокладке.

Стоит отметить! Что, откровенно говоря, в большинстве случаев выполнить это достаточно затруднительно. Для этого может потребоваться установка большого количества распределительных коробок, но возможность такой замены металлическая гофрированная труба для электропроводки обеспечивает.

Преимущества и недостатки использования металлической гофры

Но не только нормы ПУЭ заставляют применять гофру. Данный способ защиты имеет массу дополнительных преимуществ, и более высокая цена монтажа проводки в металлической гофре не является весомым ограничивающим фактором.

Использование металлической гофры в промышленных целях

Так к достоинствам использования гофры можно отнести:

• Срок службы до 50 лет.
• Легко одевается на провод своими руками без применения дополнительных приспособлений.
• Защита от механических повреждений и грызунов.
• Не восприимчива к атмосферным воздействиям и воздействиям агрессивных сред.
• При заземлении, что необходимо делать согласно норм ПУЭ, обеспечивает дополнительную защиту от поражения электрическим током.
• Дает возможность замены поврежденных участков кабеля.
• Является полностью не горючим материалом.
• Металл является экологически чистым материалом.
• Имеет небольшой вес.

А вот недостатков применения негорючая гофра для электропроводки практически не имеет.

Сюда можно отнести:

• Более высокая стоимость прокладки провода в гофре.
• Увеличение срока монтажа электропроводки
• Возможность образования и скопления влаги в гофре, что может привести к снижению сопротивления изоляции провода.

Стоит отметить! Что при использовании металлической гофры нормы ПУЭ требуют исключить возможность скопления влаги. Для этого гофру необходимо монтировать так, чтобы в нижней точке была возможность дренажа влаги.

Вывод

Использование металлической гофры является достаточно эффективным способом повышения надежности электроснабжения и исключения вероятности развития пожаров. При этом использование данного материала достаточно просто, и многочисленные видео на нашем ресурсе продемонстрируют вам легкие способы монтажа гофры на кабель или проводку.

Гофра для электропроводки — назначение, виды и монтаж

Тот, кто занимался реконструкцией свое домашней электросети в старых домах или квартирах, сталкивался с тем, что проводка когда-то вмуровывалась в стены «как есть», то есть непосредственно по изолированным кабелям наносился слой штукатурки или бетонного раствора. Скажем прямо – такое закрытие электромагистралей имеет немало недостатков, способно в ряде случаев стать предпосылкой для нешуточной аварии.

Гофра для электропроводки

В наше время, при реконструкции старой сети или прокладке новой, кабели и провода часто рекомендуют  заключать в дополнительное защитное покрытие. Для этой цели была разработана удобная гофра для электропроводки. Такая защитная оболочка представлена множеством типов, но всегда представляет собой трубу с ребристыми стенками, за счет чего она становится и более прочной, и очень гибкой.

Чтобы правильно выбрать подобную дополнительную изоляцию для электрического кабеля, не совершив ошибок, необходимо знать, чем отличаются различные типы гофры между собой.

Предназначение гофрированной изоляции

Электрический кабель рекомендуют заключать в гофрированную трубу по нескольким причинам. При этом учитываются условия, при которых будет производиться эксплуатация электропроводки, так как от них во многом зависят оптимальные характеристики этой дополнительной защитно-изоляционной оболочки:

Применение гофрированной трубы-оболочки для прокладки открытой электропроводки в деревянном доме.

• При проведении кабеля в стенах, выстроенных из горючих материалов, а также при закреплении его к деревянным деталям конструкции на первый план выходит соблюдение правил противопожарной безопасности. В этих случаях выбираются гофрированные трубы, изготовленные из негорючих материалов.
• При прокладывании проводки между стеной и отделочными материалами, такими, например, как пластиковые панели, гипсокартон или деревянная вагонка, важна не только негорючесть дополнительной изоляции, но и ее прочность – для того, чтобы свести к минимуму вероятность случайного повреждения кабеля.

Подготовка скрытой электропроводки по полу к последующей укладке стяжки

• Если кабельная разводка монтируется в стяжку пола, гофрированную трубу применяют по двум причинам:

— для сохранения возможности, при необходимости, заменить вышедший из строя кабель, не нарушая целостность пола;

— для того чтобы защитить кабель от сдавливания и повреждения при обустройстве массивной бетонной стяжки.

Для укладки проводки под стяжку следует делать основной упор на прочность применяемой гофры.

• При подведении кабеля к дому или подсобным постройкам по улице, его следует защитить от воздействия влаги, ультрафиолетовых лучей, а также случайных механических повреждений. Гибкая гофрированная труба должна быть устойчивой к любым внешним механическим и атмосферным воздействиям. Кроме этого, следует учитывать температурный диапазон рабочих температур — мороз в зимний период и сильный нагрев летом. При прокладке изоляции в условиях улицы путем подвешивания, необходимо предусмотреть армирование трубы, например, стальной проволокой, которое увеличит несущую способность воздушной линии.
• В случае если прокладка кабеля осуществляется подземным способом, учитывается жесткость трубы, а также влагостойкость и водонепроницаемость дополнительной изоляции.

Гофрированная защитная изоляция, причем, даже металлическая, не сможет полностью защитить кабель от механического воздействия, например, при сверлении стен или пола. Поэтому рекомендуется при укладке кабеля в стяжку или же при монтаже под стационарную, то есть не съемную отделку, а также при полной заделке в стену, составить подробный план прохождения проводки. Нелишним будет дополнить его фотографиями. Необходимо правильно понимать, что не каждый детектор проводки может определить месторасположение кабеля, даже если он находится под нагрузкой.

Разновидности гофрированных изоляционных труб

Гофра разделяется на несколько типов по разным критериям. Это также следует учитывать, определяясь с выбором материала.

Прочность трубы

По прочности изоляционная труба подразделяется на следующие варианты:

• Легкая гофра имеет тонкие стенки и обладает хорошей гибкостью, поэтому ее используют для прокладки кабеля, который не испытывает высоких нагрузок, за отделочным материалом стен и потолков. Изделие не отличается устойчивостью к механическим воздействиям и способно выдержать нагрузку до 320 Н / 5 см.
• Тяжелая в прочностной категории гофрированная труба имеет более прочные стенки и выдерживает нагрузку до 750 Н / 5 см. Она может быть применена для скрытого монтажа проводки в стенах, а также в стяжке. Широко применяется в монолитном строительстве.
• Сверхтяжелая гофра имеет толстые стенки, поэтому способна выдержать нагрузки до 1250 Н / 5 см, но обладает не столь хорошей гибкостью. Такие изделия используются для укладки в стяжку или же для подземного прокладывания кабеля. Из-за повышенной жесткости для поворотных зон трубы рекомендуется использовать специальные уголки, так как минимальный радиус изгиба получается довольно большой.

Армированная гофротруба способна выдерживать очень серьёзные механические нагрузки без деформации или разрыва.

• Армированная гофрированная труба. В этой разновидности изделий внутри пластиковой оболочки расположена проволочная спираль, что делает трубу более прочной и позволяет ее использовать при подземной проводке или при монтаже кабеля по улице. Этот вариант изоляции, благодаря наличию армирования, выдерживает нагрузку до 4000 Н / 5 см.

Приспособление для укладки кабеля в гофру

В продаже можно найти гофрированные трубы с проволочной протяжкой или без нее. Протяжка – это токая прочная стальная струна, проходящая по всей длине трубы внутри Удобство гофры с протяжкой заключается в простоте укладывания кабеля в защитную оболочку.

Гофрированная трубка с установленной внутри нее струной-протяжкой.

Если труба не имеет протяжки, то уложить гибкий кабель внутрь нее, особенно в том случае, если он имеет большую длину, будет весьма проблематично.

Материал изготовления гофрированных труб

Гофрированные защитно-изоляционные трубы производятся из нескольких материалов — это поливинилхлорид (ПВХ), полипропилен (ППР), полиэтилен низкого давления (ПНД), полиамид (ПА), металл. Иногда применяются и комбинации нескольких материалов.

Сложилось так, что каждому из материалов (преимущественно) соответствует свой цвет, поэтому на этот фактор также необходимо обратить внимание.

Материалы имеют разные характеристики, поэтому изделия должны соответствовать поставленным задачам.

Цвет и внешний вид гофры	Краткие характеристики гофрированных труб и область их применения
	ППР — полипропилен. Трубы из него производятся чаще всего в синем оттенке. Этот материал нельзя назвать негорючим, поэтому используется такая гофра обычно для протяжки проводки, на которой не предполагается высокой нагрузки. Пример – сигнальные линии. ППР отличается хорошей устойчивостью к влажности и ультрафиолету. Изделия обладают повышенной эластичностью, поэтому их легко монтировать. Диапазон эксплуатационных температур полипропилена достаточно широк и составляет от -40 до +45 градусов. Благодаря своим качествам гофрированные трубы могут использоваться, как внутри помещений, так и в условиях улицы. Из ППР производятся как обычные, так и армированные гофрированные трубы.
	ПВХ — поливинилхлорид. Гофрированные трубы из ПВХ чаще всего имеют серый цвет. Материал является самозатухающим, то есть не распространяет пламя, поэтому при коротком замыкании предотвращается распространения очага горения. Поливинилхлорид устойчив к воздействию влаги, поэтому может быть использован как в сухих, так и во влажных помещениях. К слову – это наиболее часто используемый в строительстве тип гофры.
	ПНД — полиэтилен низкого давления. Трубы из него могут быть черного или оранжевого цвета. Материал горючий, но обладает высокой влагостойкостью, а также устойчив к химическим воздействиям. Полиэтиленовая гофра обладает высокой эластичностью, что значительно упрощает проведение монтажных работ. Эксплуатационные температуры варьируются от -40 до +90 градусов. Изделия могут быть использованы для защиты кабелей, прокладываемых в стяжке, в штробах, проложенных в стенах, выстроенных из негорючего материала, а также в условиях улицы.
	Металл. Эта разновидность гофрированной изоляции производится из оцинкованной или нержавеющей стали, поэтому обладает влагостойкостью. Материал не горюч, устойчив к химическим и механическим воздействием, а также к высокому давлению и динамическим нагрузкам, ультрафиолету и внешним температурам — диапазон очень широк, от -60 до + 400 градусов. Кроме этого, металл обладает биологической инертностью, то есть не является благоприятной средой для грибковых образований, не привлекает насекомых и грызунов. Материал н за счет полимерного внутреннего покрытия — обладает диэлектрическими качествами. Однако, в силу высокой теплопроводности существует вероятность скопления конденсата внутри трубы, что может привести к снижению сопротивления изоляционного слоя кабелей. Металлические трубы применяются для изоляции проводки в деревянных строениях, а также в условиях улицы. Соединений кабеля внутри металлической гофры, используемой на улице, быть не должно.
	ПА — полиамид, трубы темно-серого цвета. Изоляция обладающая отличными характеристиками — это высокая устойчивость к химическим и атмосферным воздействиям, широкий диапазон эксплуатационных температур: от — 60 до +157 градусов. Материал обладает высокой гибкостью, превосходящую эластичность других полимеров. Изоляция не поддерживает горение, соответствует всем требованиям противопожарной безопасности, устойчива к влаге. Простота монтажа и протяжки кабеля внутри гофры значительно ускоряет работу. Используются изделия из этого материала для монтажа проводки внутри и снаружи зданий.

При приобретении гофры из любого из вышеназванных материалов, чтобы удостовериться в ее качестве, следует запросить у продавца копии сертификатов противопожарной безопасности и соответствия, а также гигиенического заключения.

Уже говорилось, что наиболее массовой в использовании является гофра из ПВХ. У нее вполне подходящие характеристики по основным параметрам практически для любых участков строительства дома.  Поэтому ее параметры можно выделить особо.

Труба гибкая гофрированная ПВХ серии FL (легкая) и FH (тяжелая)

Наименование параметров	Показатели
Материал изготовления	Самозатухающая полимерная композиция на основе ПВХ
Стандарт изготовления	ГОСТ 50827-95
Степень защищенности оболочки	IP55
Прочность:
— для серии FL	350 Н / 5 см при t 20 °C
— для серии FH	750 Н / 5 см при t 20 °C
Диапазон температур проведения монтажа проводки	от -5 до +60 °C
Диапазон температур эксплуатации	от -25 до +60 °C
Диэлектрическая прочность	2000 В (50 Гц) в течение 15 мин.
Сопротивление изоляции гофротрубы	не менее 100 МОм (500 В) в течение 1 мин.
Огнестойкость	Самозатухающие, не поддерживающие горения
Цвет	стандартно — серый , RAL7035

Цены на гофру

гофра

Конструктивные особенности гофры

Изоляционная труба подразделяется также  по своему конструктивному строению на однослойный и двухслойный вариант.

Двухслойный и однослойный вариант гофрированной трубы ПНД.

• Полимерные трубы могут состоять из одного или двух слоев. К двухслойным изделиям относится армированная изоляция, так между двумя слоями полимера, внутренним и наружным расположена спиральное армирование металлической пружиной. Однако, двухслойными могут быть и не армированные трубы — в одних внутренний слой повторяет рельеф гофры, в других имеет гладкие стенки. Гофра с гладкими внутренними стенками наиболее удобна для укладки в нее кабеля, так как он не встретит препятствий на своем пути. Недостаток лишь в том, что подобные гладкостенные трубы имеют довольно-таки высокую стоимость.

Металлическая гофрированная трубка, покрытая ПВХ-оболочкой

• Металло-полимерные трубы иногда состоят из трех слоев — полимерное покрытие, помимо внутренней тонкой оболочки, наносится и снаружи. Этот вариант, пожалуй, самый качественный в плане защиты проложенных кабелей от механической нагрузки и от проникновения влаги и пыли. Металло-полимерные изоляционные трубы способны обеспечить пожаробезопасность даже при высоких нагрузках. Не по зубам изделия из этого материала и грызунам, равно, как и другие металлические гофры.

Размерные параметры гофрированных труб для электрической проводки

Гофрированные трубы для обустройства электрической проводки производятся в довольно широком диапазоне диаметров — от 16 до 65 мм. При выборе подходящего варианта изделия необходимо учитывать, что оценивать придется внутренний и наружный диаметр.

В случае если планируется в одну гофру поместить несколько кабелей, ее диаметр необходимо подобрать так, чтобы незанятым оставалось не менее 65% площади поперечного сечения трубы. Это связано с тем, что слишком «плотное соседство» нескольких кабелей способно привести к их перегреванию, поэтому оставленный пустое пространство необходимо для лучшего отвода тепла.

Кабели, пропущенные в гофру, не должны укладываться плотно – существуют определенные ограничения по заполнению полости трубы

Таблица ниже показывает стандартные размерные параметры большинства гофрированных труб:

Внешний диаметр гофрированной трубы, мм	Внутренний диаметр, мм	Длина в стандартной заводской бухте, м
16	10.7	50 или 100
20	14.1	50 или 100
25	18.3	25 или 50
32	24.3	25 или 50
40	32.5	15
50	39.6	15
63	50.6	15

А размещенный ниже калькулятор позволит очень быстро рассчитать, какое допустимое количество тех или иных проводов (кабелей) допускается разместить в гофротрубе. Необходимо будет только указать стандартный внешний диаметр выбранной гофры, а также внешний диаметр планируемого к укладке кабеля (провода) круглого сечения, или толщину и ширину — для плоских разновидностей. Эти размеры могут указываться в паспортных характеристиках кабельной продукции, но их несложно измерить и самому – штангенциркулем или даже просто линейкой.

Калькулятор расчета допустимого количества кабелей (проводов) в гофре

Перейти к расчётам

Выбор диаметра гофрированной трубы зависит также от конкретной области ее применения:

• Проводка, идущая к осветительным приборам, как правило, укладывается в гофру диаметром 16 мм.
• К выключателям и розеткам используется трубка диаметром не менее 20 мм.
• От центрального распределительного узла до промежуточной коробки, а также от щитка — не менее 25 мм.
• Соединение силовой линией двух электрических щитков — гофра не менее 32 мм.
• Кабели, проходящие через межэтажные перекрытия, должны быть заключены в жесткую гофру диаметром не менее 40 мм.
• Монтаж кабелей с невысокой нагрузкой (сигнальные кабели, антенна, интернет, стационарный телефон и т.п.) — не менее 25 мм.

Стоимость гофрированной трубы

Точную стоимость гофрированных труб лучше узнавать в регионе, где они будут приобретаться. Причем, стоимость на одно и то же изделие может варьироваться, поэтому, уточнив необходимые характеристики гофры и определившись с выбором, цену на конкретное изделие лучше всего узнать по месту приобретения.

В целом же можно сказать, что самой доступной по стоимости является гофрированная труба, изготовленная из поливинилхлорида (ПВХ), далее идут ПНД и ПП, самым дорогим вариантом остается металлическая гофра.

Трубы, в которые установлена проволочная протяжка, стоят несколько дороже, но ее наличие значительно сократить время монтажных работ. Так что эта назначительная переплата пойдёт только на пользу, не стоит от нее отказываться.

Приобретая гофру, необходимо обратить внимание на толщину стенок — она должна быть одинаковой по все длине, а также на однородность окраса изделия. Эти факторы говорят о качестве изделий.

Бухта гофрированной трубы ПВХ с протяжкой.

Поставляется гофра в продажу в бухтах по 100, 50, 25 или 15 метров, в зависимости от материала изготовления, класса жёсткости и наружного диаметра трубы. Можно приобрести и метражом, но цена в этом случае зачастую становится несколько выше.

Необходимо подчеркнуть, что все без исключения изделия, предназначенные для электротехнического монтажа, рекомендуется приобретать только в специализированных магазинах. Изделия в них могут быть и дороже, но зато и качество — намного выше, поэтому такие цены вполне обоснованы. Следует постоянно иметь в виду, что в этом сегменте рынка, увы, гуляет очень много недоброкачественных подделок.

Рекомендации по проведению монтажных работ

В этом разделе будут рассмотрены некоторые нюансы, связанные с прокладкой проводки с заключением ее в гофрированную трубу. Это необходимо знать, чтобы упростить выполнение монтажных работ.

Укладка кабеля в гофру

Не возникнет особых проблем при размещении кабеля в трубе, оснащенной струной-протяжкой. Конец провода (связанного пучка проводов) просто надежно скручивается с одним из концов протяжки. Затем этот соединительный узел плотно обматывается изолентой, получился «обтекатель», который не станет цепляться за неровности канала гофры. После этого, желательно – на прямом участке, необходимо аккуратно, без рывков, вытягивать проволоку протяжки с другой стороны трубы до тех пор, пока из отверстия не покажется кабель. И далее останется только закрепить провода к гофре изолентой как с одного, так и с другого конца трубки, чтобы они снова не «нырнули» внутрь при проведении монтажных работ.

Закрепив кабель к протяжке, рекомендуется этот соединительный узел «облагородить» изолентой, чтобы он не зацеплялся о внутреннюю гофрированную поверхность трубы.

Если же приобретена гофра без протяжки, то укладку в нее кабеля лучше всего осуществлять с помощником, при этом соблюдая следующие нюансы:

• В случае протягивания в гофрированную изоляцию нескольких кабелей, их необходимо по всей длине сложить вместе и скрепить кольцами изоленты через каждые 400÷500 мм. Если кабели недостаточно жесткие, то их фиксацию следует производить даже с шагом в 300 мм.
• Конец одного или нескольких кабелей, которым они будут просовываться в трубу, необходимо обмотать примерно на 100÷120 мм изолентой. Так проще будет преодолевать препятствия внутри гофры.
• Если кабель очень гибкий, то сначала в трубу на всю ее длину протягивается жесткая проволока, то есть, по сути, делается та же протяжка. Затем к ее концу закрепляется кабель, и далее – по уже рассмотренной схеме.

На этой иллюстрации представлены варианты протягивания кабеля через гофрированную трубку в одиночку и с привлечением помощника.

Некоторые мастера протягивают кабель в гофре уже после ее закрепления на поверхности стены или потолка, или же в штрабе. При обустройстве электрической проводки в квартире или доме участки между распределительными коробками, выключателями, розеточными группами, светильниками — небольшие, и, как правило, прямые, максимум, имеющие один-два плавных поворота. Поэтому проблем с протяжкой кабеля в гофре возникнуть не должно. Кстати, такой подход может применяться и при замене вышедшего из строя кабеля на новый, без вскрытия отделки, закрывающей проводку.

Если же производится монтаж значительных по длине участков проводки, например, в условиях улицы, то такой способ вряд ли применим. То есть лучшим вариантом будет сначала уложить кабель в гофру, а затем уже закреплять ее, например, на растянутом тросе.

Как крепятся гофрированные трубы с проводкой?

В различных условиях монтаж гофрированной трубы производится различными способами.



Если проводка-«воздушка» проходит по улице, то гофра подвешивается на натянутый металлический трос.

• При обустройстве внешней проводки, протянутой «по воздуху» в отдельное строение, гофра чаще всего закрепляется на растянутом между зданиями тросе с помощью пластиковых хомутов-зятяжек. Ими очень удобно пользоваться, и они на первых порах надежно удерживают гофротрубку вместе с кабелем. Однако, под влиянием внешних факторов (влага, ультрафиолет, изменение температур) пластиковые хомуты ослабевают и трескаются, теряя свои удерживающие способности. Приходится их менять на новые, или же изначально использовать иные способы крепления, например, с помощью скрученных их полосок жести хомутов.

Несмотря на то что на иллюстрации представлена серая гофра ПВХ, лучшим вариантом для улицы будет использование трубки из полиамида (темно-серая), полипропиленовой (синяя), металлической или металло-полимерной гофры. Эти варианты изделий показывают более высокую устойчивость к агрессивному атмосферному воздействию и перепадам температур.

Цены на гофрированную трубу

труба гофрированная

Пластиковые клипсы, которые традиционно используются для фиксации полипропиленовых или металлопластиковых водопроводных труб, отлично подходят и для крепления гофры.

• Если проводку предполагается проложить наружным способом, закрепив на стене или потолке, то для этой цели часто используются специальные клипсы, изготовленные из пластика. Такие крепежные элементы подбираются под диаметр гофрированной трубы. Клипсы могут быть закреплены к поверхности саморезами или же дюбелями. Вид крепления зависит от материала стены или потока. Клипсы устанавливаются с шагом 400÷500 мм.

Когда клипсы будут закреплены на поверхности, в них поочередно заводится гофрированная трубка и прижимается до щелчка.



Дюбель-хомут и дюбель-шпилька для крепления гофры в штрабе.

• Если проводку планируется вмуровать в стены, то под прокладку гофры в поверхности вырезаются УШМ («болгаркой») или (и) перфоратором каналы-штрабы. Крепление гофрированной трубки в штрабах осуществляется специальными пластиковыми дюбель-шпильками или дюбель-хомутами.

Закрепление гофры в штрабе с помощью дюбель-шпильки.

Если таких креплений найти не удалось, то можно применить и самодельный крепеж — металлические полоски или даже отрезки жесткой проволоки, которые крепятся обычными дюбелями. еще один вариант — уложенная в трабы гофра просто фиксируется  «ляпами» быстрозастывающего гипсового растора или алебастра. Однако, готовые фиксаторы более удобны, стоят они недорого, и здорово облегчают работу.

Если используется хомут, то по центру штрабы в нужном месте сверлится отверстие, в которое вбивается дюбель. Затем устанавливается труба и фиксируется хомутом-затяжкой.

В другом варианте — после сверления отверстий укладывается гофра, на нее надеваются шпильки, концы которых самопроизвольно соединяются. И остается только аккуратно вставить (подбить) эти сложенные концы в отверстие. Понятно, что дюбель-шпильки, в отличие от более универсального хомута-затяжки, необходимо подбирать по диаметру гофрированной трубы.

Вариант закрепление проводки над подвесным потолком – затяжками по подвесам

• В случае если проводка будет скрываться подвесным потолком, то гофру фиксируют на подвесах, удерживающих металлические профили.

Разрабатывая схему прокладки электрической проводки, необходимо учитывать некоторые рекомендации, которые упростят работу:

• Электрическая проводка должна иметь только плавные повороты, особенно в тех случаях, когда планируется кабель монтировать в уже закрепленную гофрированную трубу. Если же трубу устанавливают вместе с кабелем, наличие плавных поворотов позволит, в случае необходимости, произвести замену поврежденной проводки. Для этого поврежденный кабель обесточивается и вытягивается из гофры, с одновременным заводом нового.
• Длина участков между подключаемыми точками или коробками не должна превышать 20÷25 метров, при этом в трассе может быть не более четырех поворотов.

Если предусмотрена прокладка нескольких кабелей, расположенных в разных изоляционных трубках, то их монтируют параллельно друг другу, делая минимальное количество плавных поворотов. Монтаж в несколько ярусов – категорически запрещен.

• Между двумя поворотами должно быть расстояние не менее 3÷5 метров. Если существует необходимость сократить этот отрезок между поворотами, то рекомендуется установить распределительную коробку и изменить направление кабеля с помощью нее.

Поворот кабеля может быть осуществлен через распределительную коробку.

• Угол поворота гофры вместе с кабелем не должен быть меньше 90 градусов, но лучше, если он будет больше.
• В случае если предполагается проложить электропроводку с высокой нагрузкой рядом с кабелями с небольшим напряжением, то их располагают в разных гофротрубах, которые монтируются на расстоянии не менее 20 мм друг от друга. Их пересечение может проходить только под прямым углом.

Эти рекомендации касаются прокладывания электрической проводки внутри помещений, в уличных условиях путем подвешивания ее на тросе, а также подземного варианта. Прокладывая длинную трассу, следует предусматривать возможность замены кабеля, проходящего в гофре, а для этого следует соблюдать перечисленные выше правила.

Сложности при использовании гофры

Решив использовать в качестве изоляции гофрированную трубу, придется столкнуться с некоторыми трудностями, которые следует учитывать, приступая к работе:

Штрабы, прорезанные в бетонной стене под гофрированные трубы электропроводки.

• Штрабление стен. Этот процесс придется осуществить в тех случаях, когда необходимо сделать скрытую проводку. Именно с ним могут быть связаны основные сложности. Во-первых, если этот процесс будет доверен для выполнения мастеру, то это приведет к значительному удорожанию работы. Кстати сказать, собственники жилья должны знать, что штрабление несущих внешних стен вообще запрещено. При прокладывании каналов во внутренних стенах, важно следить, чтобы не была нарушена целостность арматуры.

Если обустройство каналов будет осуществляться самостоятельно, то на удорожание оно никак не повлияет, но займет немало времени и сил. Каналы должны иметь размер 20×20 мм, причем этот размер подходит для скрытой проводки, прокладываемой как в гофре диаметром в 16 мм, так и без нее.

• Сверление бетонных стен. Для этого процесса придется приглашать специалиста со специальным оборудованием, и эта работа также обойдется недешево. Однако, в одно сквозное отверстие диаметром в 32 мм, просверленное в стене, можно пропустить четыре — пять кабелей без гофры. Если же кабель будет заключен в трубку, то отверстий потребуется больше, а значит и цена на монтаж увеличится. Конечно же, можно просверлить одно отверстие большого диаметра для проведения через него несколько гофрированных труб, но в этом случае, значительно пострадает звукоизоляция комнат. Увеличение стоимости из-за сквозного сверления при обустройстве электропроводки может составить до 25÷30 % от общей стоимости работ.
• Неизбежно удорожание работ по проведению проводки из-за приобретения:

— самих гофрированных труб;

— крепежных элементов;

— распределительных коробок, которых потребуется больше, чем при прокладке кабеля без изоляции.

Как уже говорилось, количество проводов (кабелей) в гофре – ограничено. При прокладке проводки без гофры в коробку, получается, модно завести большее количество кабелей. Если же используется изоляционная трубка, для большего количества кабелей придется приобретать гофру большего диаметра или увеличивать количество коробок.

То есть этот вопрос при проектировании проводки требует тщательного продумывания.

Кабель NYM с надежной тройной изоляцией.

Необходимо отметить, что многие электрики и собственники жилья, отказываясь от гофрированной трубки, отдают предпочтение надежным, оснащенным высококачественной изоляцией кабелям NYM или ВВГнг. Такие линии, действительно, вполне могут прокладываться и без гофры. Правда, стоимость подобной кабельной продукции – тоже весьма немалая.

Так что повсеместное использование гофры для электропроводки все же остается весьма спорным вопросом. Некоторые ее защитные качества многие специалисты считают явно преувеличенными. Яростные дебаты по этим вопросам – не редкость на страницах интернет-форумов. Для примера – предлагаем посмотреть весьма содержательный видеосюжет, у котором его автор высказывает и обосновывает свое мнение по поводу гофрированных оболочек для домашней электропроводки.

Видео: Как же будет правильнее – электропроводка в гофре, или без нее?

Гофра для проводки: нужна ли она и чем отличаются разные типы

Для монтажа электропроводки обычно используется кабель, не поддерживающий горение, например, ВВГнг или NYM. Тогда зачем дополнительно применять гофрированную трубу? От чего она может защитить и в каких случаях применяется? Мы расскажем, какие виды гофры бывают и для каких работ используются.

Для чего нужна гофрированная труба?

Гофрированная труба обеспечивает защиту электрокабеля от механических воздействий, осадков и ультрафиолета. Обратите внимание на таблицу в ПУЭ 2.1.3:

В ней указано, что при открытой и закрытой проводке провода и кабели в оболочке из сгораемых материалов нужно защищать трубами и коробами. Помимо этого, укладка гофрированной трубы может потребоваться в следующих случаях:

• Для прокладки проводки по горючим поверхностям, например, по древесине или пластику.
• Для укладки проводки в бетонную заливку.
• Для монтажа наружных сетей по фасаду здания или по воздуху.
• Для монтажа кабеля под землей.
• Для простоты демонтажа и ремонта кабельных сетей в будущем. Если провод спрятан в гофре, которая имеет протяжку, то его потом проще будет вытянуть, не разрушая штукатурку.

Обратите внимание, что ПУЭ не обязывает использовать гофру — можно применять и литую трубу. Однако гофрированная труба более удобна в монтаже, так как ей проще проходить углы, она легче по весу и более гибкая.

Разновидности гофрированных труб по материалу изготовления

Сегодня на рынке представлены гофрированные трубы из различных материалов, каждый из которых подходит для той или иной ситуации. Различают трубы из ПВХ, ППР, ПНР и нержавейки. Рассмотрим каждый подробнее.

Если необходимо монтировать проводку под подвесной потолок по кирпичной кладке или бетону, берите гофру их ПВХ — она недорогая и удобная в монтаже. Для проводки по горючим материалам, таким как дерево, лучше брать бронерукав из нержавейки или ПВХ и ППР, но с дополнительной подложкой. Для наружного монтажа советуем брать гофрированную трубку из ПНД черного или оранжевого цвета, или использовать полипропиленовые изделия.

Какие производители заслуживают доверия?

Не покупайте откровенно «ноунеймовскую» гофру, так как практика показала, что заявленные характеристики часто не соответствуют реальности. Из производителей, которые заслуживают доверия, отметим следующих:

• DKC;
• IEK;
• EKF;
• KOPOS;
• ЭРА;
• Экопласт;
• РУВИНИЛ;
• NASHORN — пока в ассортименте только ПВХ гофра.

Комплектующие у них конечно дороже, чем у китайских аналогов, но качество в разы лучше. Тем более, что купить в России нет никаких проблем.

Еще немного интересного из мира электрики:

Теги кабели электропроводка

Обзор видов электротехнических защитных труб

28 и 29 октября 2021 г. работаем по обычному графику
1, 2, 3 ноября 2021 г. работаем с 9:00 до 18:00
4 – 7 ноября 2021 г. – не работаем

---

Гофрированные ПНД/ПВД трубы в зависимости от назначения могут быть красного и синего цветов:

Синие — для систем связи и телекоммуникаций

Красные — для электрических кабелей

Кроме того, бывают и чёрные, предназначенные для кабельных линий общего назначения.

Электротехнические трубы устанавливаются для защиты электропроводки от повреждения в результате внешних воздействий. Эта система труб также служит в качестве маршрутизатора проводов, поскольку она обеспечивает определенную форму и направление проводов.

Схематический профиль ПНД/ПВД гофрированной трубы



Чтобы обеспечить механическую защиту внутренней проводки, для производства электротехнических труб используют различные материалы. В зависимости от условий, в которых используется электротехническая труба, ее верхний слой может быть изготовлен из волокна, металла или пластика. Разная степень гибкости и прочности этих материалов соответствует различным требованиям проводки. Например, жесткая металлическая или пластиковая труба идеально подходит для максимальной защиты, но эти негибкие трубы под кабель могут вызвать затруднение при установке в определенных местах. Гибкая электротехническая труба, с другой стороны, используется в тех местах, где жесткими трубами трудно маневрировать.

Рассмотрим подробнее основные виды труб, их преимущества и недостатки, а также особенности их использования.

Пластиковая армированная электротехническая труба

Эта защитная пластиковая труба чаще всего используется для создания внешних кабельных линий, для подводки кабелей к подвижным механизмам и машинам. Также она хорошо подходит для защиты кабелей в условиях вибрации. Армированная пластиковая труба не горит, отлично гнется и имеет хорошие диэлектрические свойства, обеспечивает высокую степень защиты.



Пластиковая гофрированная электротехническая труба

Пластиковая гофрированная труба является еще одним видом электротехнических труб для кабеля. Неметаллические трубы изготовлены из тонкостенного гофрированного материала — ПВХ, ПНД или ПВД, они влагостойкие и огнестойкие. Такая труба может быть согнута вручную и легко установлена благодаря ее гибким стенкам. Тем не менее, фитинги, которые используются для соединения гофрированных пластиковых труб, являются жесткими и не гнутся.

Преимущества пластиковых гофрированных труб:

Кроме того, пластик является самым легким материалом для производства труб и обычно стоит меньше других материалов. Трубы из пластика могут различаться по толщине, в зависимости от использования и места установки. Труба из пластика противостоит влаге и коррозии, имеет более высокий коэффициент теплового расширения, позволяющий трубе расширяться и сжиматься.

Двустенная пластиковая гофрированная труба

Двустенные пластиковые трубы – это оптимальный вариант практически для всех видов коммуникаций, даже для кабелей из оптоволокна. Двустенные гибкие пластиковые трубы чаще всего используются при прокладке кабелей в бетонных стенах, потолках, фальшь полах, телевизионных и телефонных проводов и для внешней установки в складских и производственных помещениях.

Двухслойная конструкция из ПВД и ПНД обеспечивает максимальную прочность и удобство в использовании. Преимущества таких труб – гладкий внутренний слой, который позволяет без проблем укладывать кабеля в трубу, дополнительная защита кабеля от повреждений механического характера, защита от удара током при поврежденной изоляции кабеля и невозможность распространения горения при коротких замыканиях. Высокая экологичность, легкость и долговечность сделали эти трубы одними из самых популярных среди профессионалов. Вы можете заказать двустенные пластиковые трубы высокого качества у нас в магазине.

Жесткая металлическая электротехническая труба

Жесткий трубопровод из металлических труб обычно устанавливают в помещениях, где высока степень риска возгорания или взрывов. Такие трубы обеспечивают максимальную защиту проводки, но крайне неудобны для прокладки. Толщина металлической жесткой трубы защищает электропроводку от ударов и негативного воздействия окружающей среды. Электротехнические металлические трубы могут быть изготовлены из алюминия или стали. Жесткая металлическая труба может также рассматриваться как защита проводки от коррозии. Жесткая стальная труба имеет максимальный вес, по сравнению с остальными видами труб и имеет самые толстые стенки. Алюминиевые электротехнические трубы используются для предотвращения коррозии и являются предпочтительными для установки в местах, где есть большое количество воды. Алюминиевые трубы не заливают бетоном, так как металл вступает в реакцию со щелочами в растворе и портится. Однако, алюминиевые трубы могут быть покрыты дополнительными защитными веществами для предотвращения реакции с бетоном при использовании в бетонных плитах или стенах.

Гибкая металлическая электротехническая труба

Гибкая металлическая труба представляет собой гнущуюся полую трубку, в которую прячутся электрические провода. Этот вид труб настоятельно рекомендуется к применению в засушливых районах. Гибкая металлическая труба не выдерживает постоянного изгиба, поэтому такие трубы не используются в бетонных конструкциях.

Пластиковая жесткая электротехническая труба

Жесткая и гладкая труба из пластика довольно часто используется для электропроводки. Чаще всего такие трубы используют при проводке кабелей по стенам зданий и потолкам из мало-горючих материалов и в скрытых в бетоне электропроводках.

• — прочность — наиболее широко используемым материалом для производства ПВХ трубявляется пластик высокой плотности
• — пластичность – жесткая полиэтиленовая или поливинилхлоридная труба практически не подвержена природной коррозии.
• — высокая стойкость к воздействию температуры. Пластиковые трубы отлично себя ведут как при высокой, так и при низкой температуре. Также они не портятся при частых перепадах температуры.
• — высокая стойкость к постоянным изгибам. Гибкие пластиковые трубы могут часто сгибаться и разгибаться без нарушения прочности. Поэтому их целесообразно использовать там, где есть частые колебания и сдвиги.
• — возможность установки при любой температуре окружающей среды.

---

Цены на гофрированные двустенные трубы

Синие — для систем связи и телекоммуникаций

Красные — для электрических кабелей



Приобрести гибкие защитные пластиковые двустенные гофрированные электротехнические трубы ПНД ПВД для электропроводки и прокладки кабелей Вы можете сделав заказ в нашем интернет-магазине или позвонив по телефонам указанным в контактах.

Смотрите также по этой теме

Металлический или пластиковый гофр для проводов



Монтаж кабеля в гофре — ошибки и заблуждения.

Очень часто электрики, приняв абсолютно верное решение прокладывать кабель электропроводки в гофре, допускают множество нарушений и ошибок при данном монтаже.

Рассмотрим основные из них, а также распространенные заблуждения связанные с гофрой.

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

серый цвет это ПВХ — поливинилхлорид

Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.

черный и оранжевый цвет это ПНД – полиэтилен низкого давления

синий цвет ПП – самозатухающий полипропилен

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.

Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.

Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота — это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.

При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.

Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.

Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.

Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.

Еще одно распространенное заблуждение — считается, что гофра обладает противопожарными свойствами. Очень часто можно встретить ситуацию, когда гофру прокладывают по горючим основаниям за подвесными потолками.

Или вовсе используют вместо стальной трубы при скрытой прокладке эл.проводки в деревянных домах.

Не забывайте, что гофротрубка предназначена для защиты кабеля от внешних воздействий, но никак не обладает локализационной способностью. При коротких замыканиях, никакая гофра или даже металлорукав могут не спасут. Огонь найдет лазейку наружу.

Вот наглядное испытание пластиковых гофрорукавов не открытым пламенем, как делают все остальные, а раскаленной проволокой. То есть, когда кабель еще не горит, а только максимально нагрелся от перегрузок или КЗ:

Спрашивается, и как такая «защита» спасет ваши деревянные конструкции в случае отказа автоматического выключателя?

Некоторые задаются вопросом, а откуда может возникнуть КЗ посередине кабеля? Причин чаще всего две:

Если от грызунов металлорукав еще как-то может спасти, то от заводского брака нет.

Если вы думаете, что проложив всю проводку в гофре сможете в дальнейшем при необходимости легко и просто ее поменять, то вы опять ошибаетесь.

Здесь речь о сменяемости может идти только для кабеля на абсолютно ровных участках. Например, по прямой линии от одной распредкоробки до другой, или спуск от распаечной коробки под потолком к подрозетнику внизу.

Стоит появиться на трассе хотя бы одному повороту под углом 90 градусов и замена проводки превратится в сплошное мучение. А если поворотов будет два, то попросту забудьте про такое понятие как сменяемость.

Даже не важно, что это будет минимальное расстояние от 2-х до 2,5 метров. Качественный кабель настолько жесткий, что даже с диаметром гофры в 20мм это будет сделать практически не реально.

Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки. Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила.

Прислушиваться серьезно к таким советам ни в коем случае нельзя.

Давайте разберемся, действительно ли монтаж в гофре приводит к значительному удорожанию ремонта.

Для удобства монтажа электропроводки, многие используют круглый кабель NYM, есть в том числе и ВВГнг круглого сечения. При этом затягивают его в гофру d=16мм.

После чего требуется подготовить штробу 20мм*20мм. При наличии штробореза, ширина штробы при установке дисков не особо влияет на трудозатраты.

Многие изначально выставляют глубину реза в 25мм, для того, чтобы было проще выштробить середину борозды. Чем меньше глубина реза, тем тяжелее выкрашивается сердцевина.

Поэтому, чтобы заложить голый кабель в штробу, вам все равно придется пропилить полосу глубиной примерно 20мм. Либо очень плотно поработать перфоратором, что в итоге приведет к не меньшим трудозатратам.

При этом не забывайте один важный нюанс – штробление в несущих стенах в панельных домах и плитах-пустотках запрещено.

А там, где производится вырез не в несущих стенах, во-первых не должна быть нарушена целостность арматуры, во-вторых глубина выреза не должна превышать 20мм.

Поэтому, когда речь идет о прорезании штробы в стене, в 90% случаев имеется в виду именно штробление в штукатурке. Проблема в том, что не все хотят наносить по 2,0-2,5см смеси на стены, только из-за одной проводки.

Однако удорожание при работе с гофрой все же есть, и для многих оно может быть критичным. При работе с этим материалом вам нужно:

Применяя монтажный пистолет, в среднем уходит 3 выстрела на 1 метр гофры.

Если использовать коробки с 4-мя отдельными вводами, то без гофры туда можно поместить кабелей гораздо большее их количество. А вот при работе с гофрой, как раз таки только четыре!

Поэтому общее число коробок, хоть и не существенно, но вырастет.

Выше уже было сказано, что само штробление не столь существенно увеличивает затраты, однако если речь зайдет о высверливании проходных отверстий через стены, то тут может все существенно поменяться.

Если вы просверлите одно отверстие d=32мм, то легко пропустите через него 4 голых кабельных линии. А вот для такого же количества, но уже в гофре, потребуется долбить минимум 4 отверстия.

При работе в квартире с мягкими перегородками, этот момент не критичен. Но стоит вам подобное попробовать в частном доме, или в панельной многоэтажке с качественными бетонными стенами, то ваши трудозатраты возрастут многократно.

У многих электриков работающих в одиночку, может уйти целый рабочий день, только на то, чтобы пробить проходные отверстия.

Поэтому да, в отдельных случаях, в зависимости от условий работы и конкретного объекта, удорожание работ по прокладке кабеля в гофре может составить минимум 30%. А для некоторых, это существенная разница в общей стоимости ремонта.

Вот весьма оригинальное ее применение для закрепления кабеля в штробе. Благодаря ему, вы сможете полностью отказаться от затрат на дюбель хомуты.

При этом использовать можно даже остатки гофрорукава, которые уже нигде не понадобятся.

Источник

«Гофра». Мифы и легенды электромонтажа

Все мифы о «гофре» стоит разделить на две категории. Причем главные свойства гофры обычно или не озвучиваются вообще, либо упоминаются вскользь. Итак.

Бред собачий:
1.Механическая прочность. Ну тут все прозрачно, ее просто нету. Сам кабель способен выдержать куда большие нагрузки, чем гофра.
2. Пожарная безопасность. Гофры из ПНД вообще горючи и запрещены к прокладке в помещениях, потому что попасть под раскаленную пластиковую капель — гарантированно получить тяжелые ожеги. ПВХ гофры — самозатухающие, но плавятся они гораздо раньше самого кабеля, в чем нетрудно убедиться экспериментально. О сопротивляемости дуговым токам при пробое и речи не идет.

Условно адекватные:
1. Эстетика и удобство монтажа. Речь конечно не об удобстве протяжки длинных отрезков кабеля. Нет. Это просто возможность корректно, с высокой степенью герметичности завести кабель в распределительный щит, подрозетник и т.д. Возможность легко закрепить кабель на любых поверхностях. Как ни смотри, кабель в гофре выглядит гораздо эстетичнее кабеля прибитого скобами.
2. Сменяемость проводки.
Возможна замена вертикально-проложенных участков кабельной трассы. Например от распаячной коробки на потолке до выключателя. Иногда бывает полезно. Но если мы говорим за новую проводку, то замена в ближайшие лет 30 вам не грозит. В основном, этот пункт актуален для линий связи, охраной и пожарной сигнализации. Тут и кабеля тоньше и мягче, что облегчает протяжку на значительные дистанции, и необходимость их замены возникает значительно чаще.
3. Химическая защита кабеля.
Нету никаких гарантий, что присадки содержащиеся в штукатурных смесях грунтовках и красках которые могут попасть на кабель в процессе монтажа не нанесут вреда его изоляции. С другой стороны, претендентов не было). Для мест где химическая опасность кабеля не теоретическая, существуют кабеля с масло-бензостойкой изоляцией, допускающие открытую прокладку в агрессивных средах.

А теперь то, ради чего все и писалось.
То почему гофру действительно стоит использовать:

1. Компенсация теплового расширения.
Любой кабель в процессе работы значительно меняет свою температуру. Нагреваясь и остывая он меняет свою длину в довольно существенных пределах. Если он закреплен жестко за внешнюю изоляцию, то деформации неизбежны. Долгосрочные деформации ведут к преждевременной усталости метала жил и соответственно хрупкости. Конечно на медных проводах это занимает значительно большее время, до появления сколь либо критичных изменений, чем на алюминиевых. Но факт имеет место быть. Значительно повышается риск перетирания внешней изоляции кабелей в местах перегиба. Особенно это критично в местах, где кабель многократно меняет направление на небольших дистанциях. Например при обходе балок, колонн и других несущих конструкций. При незначительной глубине штроб для кабеля в твердых материалах возможно появление трещин в финишном покрытии.

2. Электро-магнитные наводки.
Это слабо освещаемая другими электриками проблема. Но именно из-за паразитных наводок происходит большинство «необъяснимых» и крайне неприятных явлений как для заказчика, так и для исполнителя. Именно они вводят в ступор неопытного монтажника и являются причиной его раннего облысения. Что самое обидное, с этим практически ничего нельзя сделать если оконченна чистовая отделка. Итак, в список полтергейста входят: мигания люминесцентных и светодиодных ламп в выключенном состоянии, самопроизвольный сброс настроек бытовых приборов, мертвые зоны мобильной связи и Wi-Fi. Нестабильное качество интернета и телевидения. В особо запущенных случаях, возможен периодический выход из строя портативной электроники. А всему виной прокладка кабеля в пучках, или многочисленные пересечения кабельных линий. Особенно это касается линий с высокими рабочими токами: розеточные группы кухни, котлы, плиты, мощные нагревательные приборы и т.д. Крайне не рекомендуется груповая прокладка силовых линий рядом с сигнальными, мультимедийными и линями связи. И именно гофра позволяет держать необходимую дистанцию между кабельными линиями, что бы они не оказывали друг на друга значительного влияния.

В заключении:
Гофрированные трубы имеют достаточно узкий спектр применения. Не нужно ее прокладывать в земле, для этого есть бронированные кабеля. Для мест повышенной опасности существуют огнестойкие, масло-бензостойкие кабеля. Эти специальные кабели не требуют дополнительной защиты. В местах прохода через перекрытия необходимо усиливать гофру металлическими или пластиковыми гильзами. Правильно выбирайте материал гофрированных труб — ПВХ внутри помещений, ПНД снаружи. И никак иначе.
Но для монтаже по несгораемым основаниям, внутри офисов и квартир гофрированные трубы незаменимы. Это недорогой и простой в работе материал, который позволяет избежать огромного количества проблем в долгосрочной эксплуатации помещений.
Гофре быть!

P.S. Очень приятно удивлен конструктивному общению в комментариях под предыдущим постом, давайте продолжим в том же духе.
iPresnikov, спасибо.

Там этих гофр. ПВХ. Делится на: Лёгкую Стандартную Тяжёлую. ПНД Полиамидная Полиамидная негорючая Металлогофра Металлогофра в оболочке Двустенная ПВХ гофра П… Читать ещё

Извините, но пригорело. 1.Механическая прочность. она у гофры есть, почитайте сайты производителей: https://www.dkc.ru/ru/catalog/86/91916B/ фигурируют парамет… Читать ещё

Про наводку вы конечно напридумывали ого-го. Интересовался про это явление у связистов в своей организации, в электросетевой, если быть точнее. В квартирах и ч… Читать ещё

Источник

Гофрированная труба для прокладки кабелей и проводов

При реконструкции проводки или монтаже новой, ее рекомендуют «упаковывать» в защитную оболочку. Чаще всего используют гофрированные электротехнические трубы, которые обычно называют «гофра для кабеля и проводов». Она представляет собой круглый в сечении шланг с ребристой поверхностью. За счет ребристости значительно повышается ее гибкость.

Зачем нужна гофра

Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:

• При прокладке в горючих стенах (деревянных или каркасных), за горючей отделкой (вагонка, плиты ПВХ), при креплении к деревянным перекрытиям — по соображениям пожарной безопасности. В этом случае выбирают негорючие оболочки.
• При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.

Гофрированные трубы для электропроводки бывают разных цветов. Это не прост так, цвета имеют определенное значение

При укладке кабеля в стяжку или под пол, под отделку, гофру используют с несколькими целями. Во-первых, для защиты от сдавливания при заливке бетоном. Во-вторых, для возможности поменять кабель в случае его повреждения без разрушения пола. В-третьих, для защиты от повреждения.

При наружной прокладке оболочка нужна для защиты кабеля от атмосферных воздействий (ультрафиолет) и механических повреждений.

• При открытой прокладке по воздуху необходима гофра с широким температурным диапазоном (чтобы выдерживала нагрев и мороз) и стойкость. к ультрафиолету. Если кабель подвешивается, необходимо еще и армирование — для увеличения несущей способности.
• При подземной прокладке важна водонепроницаемость, а также жесткость.

При прокладке жесткой гофры на поворотах лучше использовать специальные муфты

Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.

Виды гофры для прокладки кабелей

Гофра для кабеля есть разная по прочности:

• Легкая. Имеет тонкую стенку и наивысшую степень гибкости. Рекомендована для прокладки под обшивкой в стенах и на потолках. Механическую нагрузку держит слабо.
• Средняя. Чуть толще чем легкая, но не настолько жесткая как тяжелая. Может использоваться в стенах и в стяжке. В стенах они хороши, но в стяжке лучше укладывать тяжелую гофру.

Это двустенная гофра — снаружи ребристая, внутри гладкая. С ней повторно затянуть кабель не проблема

Тяжелая. Стенки толстые, гибкость низкая. Можно укладывать в стяжку, закапывать в землю. Для поворотов лучше использовать уголки или специальные муфты, так как минимальный радиус изгиба довольно большой. Они дают нормальную степень защиты как по влаге, так и по пылезащищенности.

Армированная. Пластиковые оболочки наносятся поверх скрученной в спираль стальной проволоки. Это — лучший вариант для укладки в грунт и при подвешивании.

Как видите, классификация идет по прочностным свойствам, что определяет область использования.

Разновидности

Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.

Кабельная гофра может быть с протяжкой (правильное название «зонд») и без

Если уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра. Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.

Металлическая и метало-полимерная гофра

Металлическая гофра для кабелей тоже бывает разной. Ее делают из оцинкованной или нержавеющей стали. Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.

Из каких материалов

Гофра для кабеля и электрических проводов изготавливается из пластика и металла. Материалы используются разные, с разными характеристиками. Их надо выбирать исходя из тех задач которые они должны выполнять.

• Полипропилен (ППР). По цвету эта гофра обычно синяя, материал самозатухающий, не поддерживает горение. Отличается повышенной водойстойкостью может использоваться для прокладки кабелей на улице или в помещениях с повышенной влажностью.
• ПВХ (поливинилхлорид). По цвету — серые трубы, самозатухающие. Гофра ПВХ не водостойкая, применяться может только в сухих помещениях.

Черная кабельная гофра чаще всего изготавливается из ПНД,Но может быть и из полипропилена (ППР)

ПНД (полиэтилен низкого давления). По цвету — оранжевые, черные, материал горючий, но стойкий к химическим воздействиям и воде. Область применения — прокладка в стяжке и штробах в негорючих стенах, открытая прокладка на улице.

Металл (нержавеющая или оцинкованная сталь). Негорючий материал, стойкий к механическим и химическим воздействиям. Рекомендован для электропроводки в горючих строениях (деревянные, каркасные). Также хорош для прокладки на открытом воздухе.

Если говорить о соблюдении норм пожарной безопасности при монтаже прокладки в горючих стенах, идеальный вариант — металлическая труба. Она спасает от нагрузок, которые могут возникнуть при изменении размеров здания. Не могут с ней справится и грызуны. Также это лучший вариант с точки зрения пожарной безопасности: даже при возникновении токов КЗ и несрабатывании автомата защиты вероятность прожечь трубу с толщиной стенки 2 мм очень мала. А значит пожар не начнется. Если прокладка электрокабелей в трубах вас не прельщает совсем, тогда можно использовать металлические кабель-каналы или гофру из нержавейки или оцинковки.

Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний. Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов

Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

• к осветительным приборам — 16 мм;
• к розеткам и включателям — не менее 20 мм;

Размер гофры для электрического кабеля выбирают в зависимости от количества и размеров проводников

от главной распределительной коробки до следующей коробки, от щитка — не менее 25 мм;

соединение между двумя электрощитками — не менее 32 мм, причем лучше иметь запасную вторую линию;

проход через перекрытие этажей — жесткой гофрой не менее 40 мм в диаметре;

укладка слаботочных кабелей (телефон, интернет, антенна, и т.п.) — от 25 мм.

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее. При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета.

Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

Название	Тип	Внешний диаметр	Внутренний диаметр	Протяжка	Цена за метр	IP	Назначение
Гофра ПВХ	легкая	16 мм	11,4 мм	да	2,4 руб
Труба гофрированная ПНД черная	ДКС	15,7 мм	11,3 мм	да	от 7,5 руб/м	55	для скрытой прокладки
Труба гофрированная ПНД черная	ДКС	19,5 мм	14,5 мм	да	от 8,9 руб/м	55	для скрытой проводки
Труба ПНД красная двустенная	жесткая	50 мм	41,5 мм	да	78,5 руб/м	44	для скрытой прокладки
Труба ПНД тяжелая	тяжелая	31 мм	23,4 мм	да	от 9,7 руб/м	55	скрытая прокладка
Труба ППЛ (полипропилен) гофрированная	легкая	19,7 мм	14,8 мм	да	от 28 руб/м	55	открыта, Скрытая прокладка
Гофротруба полиамид	черная	21,2 мм	16,8 мм	нет	от 52 руб/м	68	открытая, скрытая прокладка, стойкость к ультрафиолету
Гофротруба полиамид	серая	21,2 мм	16,8 мм	да	от 48 руб/м	68	открытая, скрытая прокладка

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов.

Прокладывают электрогофру параллельно, стараясь сделать как можно меньше поворотов

Повороты не должны быть расположены рядом. Расстояние между ними не менее 4-5 метров. Если есть необходимость сделать повороты рядом, возле них лучше поставить распределительную коробку или ревизионный лючок.

Угол поворота — не менее 90°, радиус — чем больше, тем лучше.

Если трассы для электропроводки и малоточных кабелей и проводов идут рядом, минимальное расстояние для прокладки двух рукавов гофры — 200 мм. Пересекаться они могут только под прямым углом.

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

• Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
• Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Источник

Гофра для проводов и кабеля технические характеристики, размеры, диаметры

Гофра (гофрированная труба) используется для прокладывания проводки любого типа в помещениях и на открытых пространствах. Гофрированные трубы различаются по материалу изготовления, размерам и другим техническим характеристикам.

Гофрированные трубы

Содержание:

1. Применение
2. Конструкция
3. Виды
4. Подбор
5. Порядок монтажа
6. Как протянуть кабель внутри гофры
7. Рекомендации

Применение

До появления гофрированных электротехнических труб в качестве материала для скрытой проводки, кабели замуровывали в стены, покрывая штукатуркой, а открытые края – прикручивали к опоре или пропускали через металлическую трубу. Это значительно осложняло демонтаж и ремонт электросети в случае таких, например, неполадок как короткое замыкание – для извлечения кабеля требовалось разбивать шов.

Гофра для кабелей тоже прячется в штробы (щель в стене под проводку) и замазывается строительным раствором, но сам провод остается свободным, и при необходимости его можно легко извлечь, потянув за свободный край. Кроме того, автомобильная гофра гибка, легка, экологична и доступна. Особого внимания стоят два характерных достоинства этого материала:

• Пожаробезопасность. Гофры из самозатухающего ПВХ (степень воспламеняемости В3 по ГОСТ 30402-96) не только не горят сами, но и предотвращают распространение огня при возгорании проводки, сжимаясь вокруг кабеля и ограничивая приток кислорода.
• Гофра обеспечивает дополнительную влагоизоляцию электропроводки, что важно для помещений с повышенной влажностью.

На рынке строительных продуктов она появилась относительно недавно, но, благодаря своим полезным свойствам, практически сразу стала очень востребованной.

Гофрированные трубы (гофры) под электропроводку.

Конструкция

Гофрированная труба представляет собой шланг со стенками специальной формы, используемый для защиты проводов от внешних повреждений. Форма трубы получается в результате соединения между собой колец разного диаметра и толщины. Благодаря плотным внешним кольцам труба имеет высокую жесткость, которая обеспечивает её устойчивость к поперечной нагрузке, а внутренние более тонкие кольца сохраняют гибкость, позволяющую получить в процессе разводки угол от 90˚.

Для изготовления электротехнической гофры чаще всего используется самозатухающий поливинилхлорид (ПВХ), а также композитный пропилен низкого давления (ПНД) и полиэтилен высокого давления (ПВД). Характеристики всех этих материалов различаются не намного. Все они устойчивы к влаге, коррозийному разрушению, не гниют, некоторые – не горят и не плавятся. Они сохраняют свои практические характеристики при температуре от -25˚C до +95˚C. Для отличия их друг от друга можно ориентироваться на цвету трубки: красная или оранжевая ПНД гофра более устойчива к огню, чем черная или синяя, а ПВХ – практически всегда серая.

Виды

По условиям монтажа и расположения электротехнические гофры делятся на следующие типы:

• Тонкостенные рукава. Самые легкие и поэтому менее устойчивые к механическому воздействию трубы. Используются как для наружной, так и для внутренней прокладки, не предусматривающей давление на гофры: каркасные конструкции из гипсокартона, подвесные и натяжные полотки, защита проводки в авто и т.д. Как правило, здесь гофра для проводов просто раскладывается или привязывается к опоре с помощью жгутов.
• Тяжелые трубы с повышенной прочностью. Способны выдерживать большую механическую, адгезионную и климатическую нагрузку. Чаще всего применяются для монтажа проводки в земле, бетоне и штукатурке.
• Сверхтяжелые металлические гофры для проводки. Обеспечивают максимальную защиту от повреждений проводки. Применяются в местах, требуемых обеспечения наивысшего уровня безопасности: образовательные, медицинские учреждения и другие места с повышенной посещаемостью.

Все трубы имеют примерно одинаковые размеры:

• внешний диаметр – от 16мм до 50 мм;
• внутренний диаметр – приблизительно от 11,0 мм до 40,2 мм в зависимости от материала.

Гофра для кабеля продается в бухтах длиной от 25 до 100 метров и герметичной упаковке. Как правило, производители вкладывают внутрь проволоку соответствующей длины, необходимую для протягивания кабелей, которая также называется протяжкой.

Металлическая гофра

Подбор

Для выбора электротехнической гофры подходящего размера принято опираться на диаметр исходя из следующих рекомендаций:

• для подведения тонких проводов к розеткам или монтажа сигнализаций, компьютерных и телефонных сетей — 16мм;
• для подключения приборов-потребителей и монтажа коаксиальных сетей – от 20мм;
• для прокладывания кабелей между распределительными коробками – 25 мм;
• для соединения электрощитов — от 32мм;
• для прокладывания кабелей между этажами – 40-50 мм.

Примеры размеров проводов и гофрированных труб

По тому, для каких условий используются гофры, их можно классифицировать на две группы: для открытой и закрытой прокладки.

Первые предназначены для проводки, монтируемой внутри стен, перегородок, потолков, и фальш-конструкций аналогичного профиля. По пожаробезопасности их условно делят на три категории:

1. Для укладки в негорючих конструкциях (бетон, кирпичная кладка, монолитное строительство и т.п.) могут применяться любые трубы. В последние годы разрабатываются требования по использованию в строительстве инфраструктурных и социальных сооружений из материала, устойчивого к огню и предотвращающего его распространение.
2. Для использования в полых каркасных конструкциях из негорючих материалов разрешается применять не распространяющие горение ПВХ и ПВД гофры.
3. Для укладки внутри возгораемых конструкций и перекрытий (стены из горючих материалов, кровля, обшитые деревом бетонные и кирпичные стены и т.п.) используют только трубы из материала, устойчивого к огню. Пластиковая гофра запрещена для применения в таких местах.

Электротехнические гофры для открытой прокладки кабелей применения и монтажа разделяется на пять основных категорий:

• Для прокладки по негорючим конструкциям внутри помещений (бетон, кирпич, плиты и т.п.) применяются любые пластиковые гофры.
• Внутри помещений с возгораемыми материалами разрешено использовать трубы из не распространяеющего горение материала с соблюдением особых правил. Если изоляция кабеля выполнена из горючего материала, прокладка производится на расстоянии не менее 10 см от поверхности горючего материала, например, от обшитой древесиной стены. Если используется кабель с огнеустойчивым изоляционным материалом (ВВГнг, NYM и др.) можно укладывать гофру в непосредственной близости от горючего основания.
• Уличная или наружная прокладка. Требования пожарной безопасности предусматривают использование труб из огнеустойчивого материала, а внешние условия среды – из жестких плотных труб, устойчивых к температурному воздействию. Обоим требования соответствуют гофры из полиамида (ПНД) и полиэтилена (ПВД).
• В помещениях с повышенной пожароопасностью можно использовать только гофрированные трубы из не распространяющих горение материалов, точные требования к которым указываются в проектной документации.
• Для укладки проводки во взрывоопасных зданиях можно использовать металлические и гофры из специальных материалов, защищающие помещения от магнитного поля электросети. Пластиковые трубы запрещены для использования в таких местах.

Порядок монтажа

Прокладывание электропроводки с помощью гофрированных имеет некоторые специфические особенности, которые могут вызвать затруднений для неопытного человека. Для того чтобы избежать сложностей, рекомендуется придерживаться следующего алгоритма действий:

1. Первым шагом является вычисление размера проводки и отрезание трубы необходимой длины. Если используется металлическая гофра, понадобятся ножницы по металлу, а поливинилхлоридную или полимерную трубку можно перерезать обычным ножом. С помощью бокорезов или кусачек укорачивается и протяжка. Следует помнить, что проволока находится в натяжении и, чтобы она не заскочила внутрь, её следует придерживать рукой перед обрезкой, а после – загнуть. Если же кусок протяжки будет упущен, для его извлечения будет необходимо сделать еще один надрез.
2. Теперь нужно протянуть сквозь гофру проводку. Для этого создается жгут или скрутка, скрепляемая с протяжкой. Некоторые мастера предлагают намазать кабель смазкой, чтобы облегчить надевание гофры, но для новичка это может лишь усложнить процесс.
3. Следующий шаг – монтаж гофры на поверхности строительного объекта. Для закрепления используются пластиковые клипсы или монтажная лента. Следует учесть, что не рекомендуется прокладывать кабель на протяжении цельного отрезка трубы длиной более 25 м. Главное – зафиксировать материал от провисания. Подведение проводов к выключателям или распредкоробкам необходимо делать так, чтобы кромка гофры входила в корпус и не оставляла проводку на виду.

Как протянуть кабель внутри гофры

Для протягивания проводки внутри гофры необходимо соединить её с протяжной проволокой. Для этого создается так называемый жгут. Для подготовки группы проводов их следует прочно обмотать по всей длине. Лучше всего использовать для этого изоленту из ПВХ – гладкая поверхность не создаст дополнительных препятствий. Одиночный кабель не требует такой подготовки.

Следующим шагом необходимо скрепить протяжку и жгут. Это можно осуществить несколькими способами:

1. Крепко проволоку вокруг жгута и обжать плоскогубцами. Лучше сделать несколько таких скруток на расстоянии в несколько сантиметров друг от друга.
2. Можно приложить проволоку к жгуту и поверх намотать изоленту. Иногда этот способ эффективно совмещают с предыдущим.
3. При прокладке одиночного кабеля можно аккуратно проколоть его изоляцию на расстоянии 4-5 см от края и зацепить проволоку за отверстие.

Перед тем как начать протягивание, край жгута обматывается изолентой так, чтобы получился сглаженный цилиндр, который не будет цепляться за стенки гофрированной трубы.

После этого начинается процесс «надевания» гофры на кабель. Эффективнее всего эту операцию проводить вдвоем – чтобы один человек удерживал протяжку, а второй занимался проталкиванием жгута. Если же помощника нет, придется сделать так:

1. Свободный конец конструкции необходимо закрепить или примотать к чему-нибудь для удержания.
2. Удерживая одной рукой трубу в натянутом состоянии, второй просовывать жгут внутрь. При этом важно не перетянуть конструкцию, чтобы протяжка не соскочила со жгута. Если это случится, придется отрезать надетую часть гофры и связывать снова. В результате может получиться труба из нескольких кусков, стыки между удобно заматывать изоляционной лентой.

Обязательно посмотрите видео. Оно полезно.

Рекомендации

Для создания долговечной и безопасной проводки при выборе и монтаже электротехнической гофротрубы следует руководствоваться следующими рекомендациями:

• Избегайте образования острых углов. Их должно быть не более 2-3 (с углом от 90˚) на 20-25 м рабочего материала.
• Цельные куски гофры при монтаже сети большой длины следует соединять между собой транзитными коробками, устанавливая их на углах или близких к середине цельной трубы местах.
• При монолитном строительстве, когда используется металлогофра тяжелой серии, ее укладывают до заливки, фиксируя к металлоконструкциям. Протяжка проводов осуществляется после формирования и застывания стен.

Уличная гофра. Гофротруба из ПНД с диаметром 20 мм: назначение и особенности

Гофра для кабеля уличная, цена

Диаметр внешний

15,7 мм 1 16 мм 1 19,5 мм 1 20 мм 1 24,1 мм 1 24,3 мм 1 25 мм 1 31 мм 1 31,1 мм 1 32 мм 1 38,6 мм 1 38,7 мм 1 40 мм 1 48,5 мм 3 50 мм 5 63 мм 3 75 мм 1 90 мм 2 110 мм 4 125 мм 1 160 мм 1 200 мм 1 10,1 мм 13 мм 14 мм 14,6 мм 15,8 мм 15,9 мм 16,2 мм 18,2 мм 19,2 мм 19,7 мм 20,2 мм 20,5 мм 21,2 мм 22,4 мм 24,2 мм 24,5 мм 24,6 мм 25,7 мм 26,4 мм 28,5 мм 29,6 мм 30,8 мм 31,4 мм 33 мм 34,5 мм 37,2 мм 38 мм 39,2 мм 44 мм 45,3 мм 49 мм 56 мм 58,7 мм

Показать ещёСкрыть

www.isolux.ru

Уличная гофротруба электротехническая со склада, доставка по РФ

*** В этом разделе представлены и ГЛАДКИЕ (жёсткие), и ГОФРИРОВАННЫЕ трубы в UF-защитном исполнении.В том числе, и с FR-добавками ***

Фотодеструкция полимеров не страшна композиции ПНД Halogen Free с применением специальных аддитивов, блокирующих воздействие УФ лучей. Выпускается множество модификаций атмосферостойких труб Экопласт (индекс UF), в том числе гофрированные и гладкие, лёгкие и тяжёлые, безгалоенные + трудногорючие + атмосферостойкие (индекс FRUF). В серии UF также представлены гладкие жесткие атмосферостойкие трубы из ПВХ композиции. Все трубы, представленные здесь, прошли сертификационную экспертизу с использованием стандартных испытательных методик для изделий, обладающих повышенной стойкостью к фотоокислительному старению, что позволяет использовать эти трубы при монтаже электропроводки на открытом воздухе при воздействии прямых солнечных лучей, в том числе, в регионах с жарким климатом. Испытания проводилась в камере с имитацией нагрева солнечными лучами до 55°С в течении 5 суток, с последующими проверкой ударным воздействиям на маятниковой установке. Также атмосферостойкие трубы Экопласт, представленные в интернет-каталоге 220.ru, сохраняют все свойства базовой полимерной композиции: для ПНД это морозоустойчивость и экологичность, для ПВХ — повышенная огнестойкость. Разумеется, все эти трубы отлично защищают от атмосферных осадков.

Характеристики для UF из композиции ПНД

• Климатическое исполнение: УХЛ1, УХЛ2 по ГОСТ 15150-69
• Сохраняет механические свойства после УФ облучения по ГОСТ Р 20.57.406–81 (метод 211-1)
• Степень защиты IP 55 по ГОСТ 14254 (МЭК 529)
• Условия монтажа: Для открытой/скрытой проводки в стенах (по стенам), в потолках (по потолкам) из несгораемых материалов
• Радиус изгиба 3 диаметра
• Рекомендуемая температура монтажа: от -10°С до +60°С
• Эксплуатации: от -25°С до +90°С
• Прочность: свыше 350 Н на 5 см при 20°С (легкая серия), свыше 750 Н на 5 см при 20°С (тяжелая серия)
• Цвет: Черный RAL 9005 (под заказ — другие цвета)
• Диэлектрическая прочность Не менее 2000 В (50 Гц, в течение 15 мин)
• Сопротивление изоляции Не менее 100 МОм (500 В, в течение 1 мин)
• Соответствие требованиям пожарной безопасности соответствует техническому регламенту о требованиях пожарной безопасности ФЗ№123, ГОСТ Р 53313-2009

www.220.ru

Гофрированная труба для прокладки кабелей и проводов

При реконструкции проводки или монтаже новой, ее рекомендуют «упаковывать» в защитную оболочку. Чаще всего используют гофрированные электротехнические трубы, которые обычно называют «гофра для кабеля и проводов». Она представляет собой круглый в сечении шланг с ребристой поверхностью. За счет ребристости значительно повышается ее гибкость.

Зачем нужна гофра

Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:

• При прокладке в горючих стенах (деревянных или каркасных), за горючей отделкой (вагонка, плиты ПВХ), при креплении к деревянным перекрытиям — по соображениям пожарной безопасности. В этом случае выбирают негорючие оболочки.
• При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.

  Гофрированные трубы для электропроводки бывают разных цветов. Это не прост так, цвета имеют определенное значение

• При укладке в стяжку или под пол, под отделку гофру используют во-первых, для защиты от сдавливания при заливке бетоном, во-вторых, для возможности поменять кабель в случае его повреждения без разрушения пола, в-третьих, для защиты от повреждения.
• При наружной прокладке — для защиты оболочки кабеля от атмосферных воздействий (ультрафиолет) и механических повреждений.

Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.

Виды гофры для прокладки кабелей

Гофра для кабеля есть разная по прочности:

Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.

Кабельная гофра может быть с протяжкой (правильное название «зонд») и без

Если уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра. Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.

Металлическая и метало-полимерная гофра

Металлическая гофра для кабелей тоже бывает разной. Ее делают из оцинкованной или нержавеющей стали. Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.

Из каких материалов

Гофра для кабеля и электрических проводов изготавливается из пластика и металла. Материалы используются разные, с разными характеристиками. Их надо выбирать исходя из тех задач которые они должны выполнять.

Если говорить о соблюдении норм пожарной безопасности при монтаже прокладки в горючих стенах, идеальный вариант — металлическая труба. Она спасает от нагрузок, которые могут возникнуть при изменении размеров здания. Не могут с ней справится и грызуны. Также это лучший вариант с точки зрения пожарной безопасности: даже при возникновении токов КЗ и несрабатывании автомата защиты вероятность прожечь трубу с толщиной стенки 2 мм очень мала. А значит пожар не начнется. Если прокладка электрокабелей в трубах вас не прельщает совсем, тогда можно использовать металлические кабель-каналы или гофру из нержавейки или оцинковки.

Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний.  Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов

Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

Цены

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее. При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета.

Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

Название Тип Внешний диаметр Внутренний диаметр Протяжка Цена за метр IP Назначение

Гофра ПВХ	легкая	16 мм	11,4 мм	да	2,4 руб
Труба гофрированная ПНД черная	ДКС	15,7 мм	11,3 мм	да	от 7,5 руб/м	55	для скрытой прокладки
Труба гофрированная ПНД черная	ДКС	19,5 мм	14,5 мм	да	от 8,9 руб/м	55	для скрытой проводки
Труба ПНД красная двустенная	жесткая	50 мм	41,5 мм	да	78,5 руб/м	44	для скрытой прокладки
Труба ПНД тяжелая	тяжелая	31 мм	23,4 мм	да	от 9,7 руб/м	55	скрытая прокладка
Труба ППЛ (полипропилен) гофрированная	легкая	19,7 мм	14,8 мм	да	от 28 руб/м	55	открыта, Скрытая прокладка
Гофротруба полиамид	черная	21,2 мм	16,8 мм	нет	от 52 руб/м	68	открытая, скрытая прокладка, стойкость к ультрафиолету
Гофротруба полиамид	серая	21,2 мм	16,8 мм	да	от 48 руб/м	68	открытая, скрытая прокладка

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

• Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
• Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

dekormyhome.ru

ТД Актив-СБ пнд труба уличная ф16 мм , гофрированная легкая с зондом

Труба гофрированная из полиэтилена низкого давления (ПНД) используется для протяжки компьютерных и телефонных сетей к рабочим местам, телевизионных сетей, а также защищает провода для передачи видеосигнала при видеонаблюдении.

Технические характеристики

• Материал ПНД композиция (ГОСТ 16338)
• Вид климатического исполнения УХЛ-2 (ГОСТ 15150)
• Технические условия ТУ У 25.2-31032472.001-2002
• Температура монтажа от -25°С до +50°С
• Температура эксплуатации от -40°С до +90°С
• Прочность (сопротивление к сжатию при 20°С) свыше 320Н (32 кг) на 5 см погонных (легкая серия)*
• Минимальный радиус изгиба 3 внешних диаметра трубы.
• Диэлектрическая прочность не менее 1000 В (50 Гц в течение 15 минут)
• Сопротивление изоляции не менее 100 Мом (500В, в течение 1 минуты)

Отличительные особенности:

• широкий диапазон монтажных и эксплуатационных температур
• нет необходимости заземлять кабеленесущую систему
• стойкость к старению
• стойкость к воздействию влаги
• возможность использования провода вместо кабеля
• сокращение затрат и времени на ремонтные работы, при повреждении проводки
• повышенная химическая устойчивость к маслам, бензинам и кислотам.

Преимущества покупки в ТД Актив-СБ:

Информация о технических характеристиках, комплекте поставки и внешнем виде товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях

Консультации по оборудованию Новый вопрос

Задайте вопрос специалисту о ПНД труба уличная Ф16 мм , гофрированная легкая с зондом

Доставка курьером:* Пункт выдачи:* Транспортные компании: Отделение Почты РФ:

* При наличии товара на складе в Москве

Отзывы покупателей: Написать отзыв

Оставьте Ваш отзыв о товаре — ПНД16 бухта

www.aktivsb.ru

Прокладка кабеля по улице

Нормативные документы

Существуют нормы по прокладке кабеля по стенам здания, по улице, в том числе:

1. ПУЭ Глава 2.1. Электропроводки2. СНиП 3.05.06-85* Электротехнические устройства. глава «Электропроводки»3. ОСТН-600-93 Отраслевые строительно-технологические нормы на монтаж сооружений и устройств связи, радиовещания и телевидения. (взамен всн-600-81). глава «Прокладка кабелей и проводов по стенам зданий»

В принципе, можно крепить кабель открыто — накладными скобами (FTP outdoor и ВВГ), если не будет испорчен архитектурно-художественный ансамбль). Возможно, при параллельной прокладке придется разнести их на 0,5 м.

О трубах

Существуют следующие трубы для прокладки в них кабелей.

1. ПВХ гофрированные (серые). Есть с разной толщиной стенки — разные по прочности (например ДКС «Октопус» серия 9 и им подобные). На улице через год-два рассыпаются от УФ. Предназначена исключительно для внутренней прокладки. Тем не менее, очень часто народ ее на улице таки кладет((, потому что самая дешевая.2. ПНД гофрированные (желтые, черные). Тоже с разной толщиной стенки (ДКС «Октопус» серия 7). Раза в 1,5 дороже ПВХ, но и дольше живет на солнце и морозе.3. Полипропиленовые гофрированные, синие (ДКС «Октопус» серия 10). В 2,5 раза дороже ПВХ, можно использовать для наружной прокладки. Обычно используют для коротких участков от магистрали до оборудования.4. ПНД-труба гладкая (обычная, черная). Уличный климат её нипочем. Но ПНД хорошо горит и распространяет горение, поэтому применение сильно ограничено и в основном их прокладывают в земле, в бетоне, и т.п. Все ПНД, через летний сезон на открытых горизонтальных участках провиснут, и будут выглядеть «сопливо».5. ПВХ-труба гладкая жесткая (серая) типа ДКС «Экспресс» серия 6. Не предназначена для улицы, разрушается от УФ, хрупкая на морозе… Но, все-таки удобный вариант для наружной прокладки по стенам зданий. Особенно, если покрасить ее, да еще и под цвет фасада. Смотрится достаточно прилично, а чем толще взять стенку, тем дольше будет жить на солнце… лет 5 и более. По цене почти как полипропиленовая гофра.6. Трубы стальные — дорого, крепко, надежно, да еще и экранирование. Периодически нужно красить. Так же хороши и короба (лотки) стальные оцинкованные.

Рекомендации

Если выбрать ПНД-гофру, то для того, чтобы она со временем не провисла, можно её крепить на пропущенный внутри нее трос (диаметром 2..3 мм), обязательно с тросовыми зажимами и натяжными муфтами (талрепами) с обоих сторон.

Стальная проволока для этого не очень годится, т.к. со временем ослабнет.

Такой способ особенно хорош для вертикальных участков, например на спуске с крыши до этажа.

Таким же способом, на тросе вдоль стены можно крепить и сам кабель или пучок кабелей при прокладке его без трубы. Кабель к тросу крепится жестяными скобами или ПЭ-стяжками, черными, атмосферостойкими, с шагом около 0,3 м. Лишние концы стяжек надо обязательно откусывать!

При креплении на тросе по стенам, длину пролетов и диаметр троса и его натяжение выбирать так же, как и для воздушных прокладок.

Снаружи зданий, кабель до высоты 2,3 м от уровня земли должен быть защищен от механических повреждений стальной трубой, гнутым швеллером или уголком, или хотя бы гладкой черной ПНД-трубой.

Т-72

polyset.ru

Гофра металлическая для проводки: как выбрать правильно

Металлическая гофрированная труба

Гофрированная металлическая труба для электропроводки в последнее время находит все более широкое применение. Ее используют для защиты провода от механических повреждений, для защиты от тепловых воздействий и как защиту окружающих предметов от возгорания в случае повреждения провода.

Кроме того, металлическая гофра нашла широкое применение в качестве дополнительной защиты от поражения электрическим током, а также для защиты кабеля от агрессивных сред.

Виды и характеристики гофрированной трубы

Виды гофрированной трубы

Гофрированная труба представляет собой трубу с ребрами жесткости. Это позволяет ей не только переносить большие нагрузки, но и иметь определенную гибкость.

Такие свойства гофрированной трубы позволили ей получить широкое распространение не только в энергетике, но и в других сферах народного хозяйства.

Итак:

• Сейчас широкое применение получили гофрированные трубы из ПВХ, различных уровней стойкости к огню, и металлические трубы. Для прокладки электропроводки применяются трубы, изготовленные из обоих материалов.
• На данный момент промышленностью выпускается гофра для электропроводки металлическая с диаметрами в 16, 20, 25, 50 и 63 мм. В данном случае указан наружный диаметр трубы. Внутренний диаметр зависит от разных параметров и обычно указывается через знак дроби.
• Для прокладки проводки следует опираться именно на меньший внутренний диаметр. Ведь именно он указывает сечение доступное для прокладки кабеля. Здесь стоит отметить, что для монтажа следует брать трубы внутренним диаметром значительно больше диаметра провода.
• Гофрированная труба поставляется в бухтах разной длины. Это могут быть бухты, начиная от 15 метров и заканчивая 100 метрами длиной.

Металлическая гофра поставляется в бухтах

Характеристики металлической гофрированной трубы

Металлическая гофра для электропроводки может иметь различные характеристики и это следует учитывать при выборе и монтаже.

Все их можно увидеть в маркировке иностранной продукции. К сожалению, далеко не все отечественные производители так же приняли ее на вооружение.

Итак:

• В зависимости от стойкости к внешним нагрузкам гофры распределяют на:
  1. Очень легкая – нагрузка до 125Н/см2,
  2. Легкая – нагрузка до 320 Н/см2,
  3. Средняя – нагрузка до 750 Н/см2,
  4. Высокая – нагрузка до 1250 Н/см2,
  5. Очень высокая – нагрузка до 4000 Н/см2.
• Также гофра разделяется по ударной прочности. Это могут быть значения от 0,5кг/100 мм до 6,8кг/100 мм.
• Также гофра отличается по номинальной температуре. Так минимальная температура может колебаться в пределах от -45°С до +5°С. Максимальная температура при этом может составлять от +60°С до +400°С.
• Ну и последним, но, пожалуй, одним из самых главных является параметр гибкости гофрированной трубы. Это может быть жесткая, гибкая, особо гибкая и гибкая с эффектом памяти труба.

Применение металлической гофрированной трубы

Металлическая негорючaя гофрa для электропроводки нашла широкое применение в электротехнике. Сфера ее применения достаточно широка и регламентируется нормами ПУЭ (Правила устройства электроустановок).

На фото приведен пример использования гофры при прокладке провода по горючим поверхностям

Итак:

• Инструкция по монтажу проводниковой продукции устанавливает необходимость применения металлических рукавов при прокладке по любым сгораемым конструкциям. Это может быть как открытая проводка в деревянном доме, так и скрытая проводка за подвесными потолками.
• Также металлическая гофра обязательно применяется для защиты проводов и кабельной продукции при пересечении трубопроводов и при параллельной прокладке. Особенно это важно при прокладке около газопроводов и трубопроводов с повышенной температурой.
• Еще одной сферой применения гофры является прокладка кабеля в грунтах. Ведь благодаря своей жесткости она исключает повреждение кабеля от нагрузок грунта. Эта же особенность применяется при прокладке электропроводки в стяжке.
• Металлическая гофра применяется для защиты проводов в помещениях с агрессивными средами, а также в сильно запыленных помещениях. При этом п.2.1.64 ПУЭ требует полной герметичности применяемых рукавов.
• Еще один пункт в ПУЭ, который предусматривает использование гофры, — это необходимость обеспечения возможности замены провода при его скрытой прокладке.

Стоит отметить! Что, откровенно говоря, в большинстве случаев выполнить это достаточно затруднительно. Для этого может потребоваться установка большого количества распределительных коробок, но возможность такой замены металлическая гофрированная труба для электропроводки обеспечивает.

Преимущества и недостатки использования металлической гофры

Но не только нормы ПУЭ заставляют применять гофру. Данный способ защиты имеет массу дополнительных преимуществ, и более высокая цена монтажа проводки в металлической гофре не является весомым ограничивающим фактором.

Использование металлической гофры в промышленных целях

Так к достоинствам использования гофры можно отнести:

• Срок службы до 50 лет.
• Легко одевается на провод своими руками без применения дополнительных приспособлений.
• Защита от механических повреждений и грызунов.
• Не восприимчива к атмосферным воздействиям и воздействиям агрессивных сред.
• При заземлении, что необходимо делать согласно норм ПУЭ, обеспечивает дополнительную защиту от поражения электрическим током.
• Дает возможность замены поврежденных участков кабеля.
• Является полностью не горючим материалом.
• Металл является экологически чистым материалом.
• Имеет небольшой вес.

А вот недостатков применения негорючая гофра для электропроводки практически не имеет.

Сюда можно отнести:

• Более высокая стоимость прокладки провода в гофре.
• Увеличение срока монтажа электропроводки
• Возможность образования и скопления влаги в гофре, что может привести к снижению сопротивления изоляции провода.

Стоит отметить! Что при использовании металлической гофры нормы ПУЭ требуют исключить возможность скопления влаги. Для этого гофру необходимо монтировать так, чтобы в нижней точке была возможность дренажа влаги.

Вывод

Использование металлической гофры является достаточно эффективным способом повышения надежности электроснабжения и исключения вероятности развития пожаров. При этом использование данного материала достаточно просто, и многочисленные видео на нашем ресурсе продемонстрируют вам легкие способы монтажа гофры на кабель или проводку.

elektrik-a.su

Гофра пнд 20 электромонтажная, оптовая цена со склада, доставка по РФ

Электротехническая гофра из ПНД с диаметром 20 мм чаще всего применяется для защиты кабелей и проводов, идущих к розеткам и выключателям (3х2,5 мм). Это универсальный материал с отличными эксплуатационными свойствами и продолжительным сроком эксплуатации. Одно из важных преимущества, которыми отличается ПНД гофра на 20 мм – ее цена. Она в разы дешевле металлических рукавов, к тому же монтаж пластиковой гофры проще и происходит быстрее.

Благодаря свойствам полиэтилена низкого давления такая труба – оптимальный вариант для защиты сетей, расположенных вне помещений. Гофрированная труба уличного исполнения устойчива к воздействию ультрафиолета. Небольшое выцветание верхнего слоя – все, что может случиться с такой трубой под открытыми солнечными лучами.

Уличная ПНД гофра не боится и перепадов температур. Рабочий диапазон расположен между -250С и +900С. В этих пределах прочностные характеристики гофры остаются практически неизменными. Вкупе с водонепроницаемостью, полным отсутствием коррозии или гниения, такие характеристики обеспечивают успешное применение ПНД гофротрубы за пределами помещений.

Наряду с уличным распространено применение гофрированной ПНД трубы и в помещениях. Более того, для некоторых объектов – это единственный допустимый материал. Гофра ПНД на 20 мм не выделяет вредных веществ в процессе горения, поэтому ее рекомендуют применять на объектах с массовым пребыванием людей. Ограничения возникают только ввиду того, что ПНД поддерживает и распространяет горение.

Таким образом, свойства гофрированной трубы из полиэтилена низкого давления обеспечивают широкое ее применение. Хорошая устойчивость к ультрафиолету и сохранение прочности в широком температурном режиме – для монтажа кабеленесущих систем вне помещений, а отсутствие вредных веществ в продуктах горения – для проводки в помещениях.

www.220.ru

Гофрированная металлическая труба Φ25 Гибкие трубы для кабельных каналов диаметром 28 мм 2 метра —

---

В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.

• Убедитесь, что это подходит введя номер вашей модели.
• Тип регулирующего канала: Φ25; Внутренний диаметр: 25 мм / 0,98 дюйма; Внешний диаметр: 28 мм / 1,1 дюйма; Общая длина: 2 м / 6,56 футов.
• Изготовлен из высококачественного металла, устойчивого к маслам, жирам и обычным растворителям, поглощает вибрации.
• Покрыт черным пластиковым покрытием, огнестойким, антиоксидантным, изоляционным, пыленепроницаемым.
• Идеально подходит для широкого спектра применений: автомобильная, морская, промышленная, офисная, бытовая и т. Д.
• Мягкая и гибкая конструкция гофрированной трубы обеспечивает чистую и легкую установку, хорошо защищает кабели и придает аккуратный внешний вид.

› См. Дополнительные сведения о продукте

Три вида гофрированных труб с различными функциями.

Гофрированная труба где-то называется сильфонной.Разновидности гибкой трубы, а не только гибкой трубы. И внешняя, и внутренняя поверхность наподобие сильфона. Некоторые из них используются для защиты проводов и кабелей, некоторые из них закопаны под землей для перекачки мусора или сточных вод (сточных вод), а некоторые другие используются для воздуха, газа, почвы.

Вот три вида гофрированных труб из различных материалов и конструкций: гофрированная труба с одним замком, гофрированная труба с двойным замком и труба с металлическим сильфоном. Вот введение о них.

■ Гофрированный канал с одним замком

Основные материалы гофрированных труб с одним замком: нейлон (полиамид), PP (полипропилен), PE (полиэтилен), PVC (поливинилхлорид). Они представляют собой одностенные трубы. В зависимости от материала разные свойства и цена. Но функции те же, для защиты проводов и кабелей. Они широко используются в строительстве, машиностроении, станках с ЧПУ, автоматизации, автомобилях, кораблях и так далее.

■ Гофрированная труба с двойным замком

Гофрированная труба с двойным замком изготавливается из ПНД или ПВХ.По своей конструкции он отличается от одинарного гофрированного трубопровода. Закапываем их под землю, чтобы перебросить мусор и сточные воды. Их общие размеры больше, чем у одностенных труб. Судя по структуре, они обладают большей прочностью. В нашей повседневной жизни легко спутать гофрированную трубу из ПНД (двустенная) и гофрированную трубу из ПНД общего назначения (одностенная). Поэтому, если вы хотите их купить, сообщите отделу продаж свои функции или структуру.

■ Металлическая сильфонная труба

Обычно металлические сильфонные трубы изготавливаются из нержавеющей стали (№ 202 или № 304).В частности, металлическая сильфонная труба используется не для защиты кабеля, а для газа с высоким давлением или высокотемпературного масла. Он широко используется в измерительных приборах, плитах, обогревателях. На рынке есть несколько металлических труб, используемых для защиты проводов и кабелей. Как металлическая гибкая труба, трубопровод из нержавеющей стали и труба из оцинкованной стали с покрытием из ПВХ. Хотя есть снаружи и внутри похожи на сильфон, но им принадлежит металлический гибкий трубопровод , а не гофрированная труба.

Выше приведены краткие сведения о трех типах гофрированных труб с различными функциями.Если у вас есть какие-либо вопросы о гофрированных трубах, присылайте их по электронной почте для получения помощи.

Назад к гибкому кабелепроводу

Жесткий металлический кабелепровод (RMC), электрические металлические трубы, оцинкованная сталь Кабельный канал, гибкий металлический трубопровод

Большинство металлических трубопроводов изготовлено из оцинкованной стали. сталь, но некоторые виды также можно найти из алюминия. Самая распространенная сталь трубопроводы, которые можно увидеть в жилых помещениях, и наиболее часто доступные из местных домашних центров, являются жесткими металлическими кабелепроводами (RMC), электрическими металлическими трубка (EMT), гибкий металлический канал (FMC) и промежуточный металлический канал (IMC).

Б. Особенность ПВХ труба кабелепровода:

Ключевые преимущества жестких стальных трубопроводов находятся:
Лучше всего защищать от электромагнитных полей
Обеспечивает защиту от белой ржавчины и коррозия
Обеспечивает гладкие и непрерывные дорожки качения для быстрое протягивание проволоки
Подходит для проводки на открытом воздухе с экстремальные условия, такие как подъездные пути, установка подачи служебных материалов и т. д.

Установка:

Кабелепровод должен быть прямым и прямым. как можно прямее.Когда вы устанавливаете несколько трубопроводов параллельно и рядом друг с другом на открытых участках с несколькими кабелепроводами, вы должны установить их одновременно вместо того, чтобы устанавливать одну линию, а затем другую. Вы можете использовать ремни или вешалки для поддержки трубопроводов, установленных на поверхностях зданий.
C. Применение Труба из ПВХ:
Жесткий металлический трубопровод чаще всего используется в коммерческих приложениях, но может быть разумным выбором для прямых прогонов провода или кабеля через чердак, гараж, подвал или подвал, так как это защищает от порезов, проколов или порезов проводки, в том числе от животные, которые могут грызть оголенную проводку

Типы:

• Электрооборудование металлические трубки (EMT), легкие и простые в установке.
• Средний металлический канал (IMC), имеющий более толстую оцинкованную стенку, что делает его подходит для наружного Приложения.
• оцинкованный жесткий кабелепровод (GRC), который является самым толстым и обеспечивает максимальную защиту провода внутри,
но дороже и требует резьбовых соединений.

E. Заказчик сервис:

Профессиональное производство, гарантия качества, доступный, добро пожаловать, чтобы узнать, все прямые продажи с фабрики, настроить MOQ 5000 метров, в пределах 5000 метров спотовая поставка.гарантийная замена
Если есть проблемы с качеством за 30 дней, 7 дней без причин для возврата, AS / Australia NZS2053.5: 2001, возьмите образец сообщение, различные модели в зависимости от необходимости настройки.

Труба кабельная из ПВХ аксессуар

I. Компания На складе:

J. Пакет, срок оплаты и время выполнения:

Пакет:

индивидуальный; обычная упаковка: каждый рулон с термоусадочной пленкой, окруженный / или нетканый упаковка мешков, один рулон, одна картонная упаковка с индивидуальными отметками;

Условия оплаты:

T / T (в основном), PayPal, Western Union

FOB порт:

Шанхай

Время выполнения:

15-20 рабочие дни в зависимости от количества заказа.

Когда использовать гибкие металлические трубопроводы?

27 декабря 2019 г.

Что такое гибкие металлические трубопроводы

Гибкие металлические трубопроводы — это сверхпрочная оцинкованная сталь трубка, которая устанавливается с резьбовыми фитингами. Обычно используется на открытом воздухе для защиты от повреждений, а также может обеспечить структурную поддержку электрические кабели, панели и другое оборудование. Продается гибкий металлический водовод. длиной 10 и 20 футов с резьбой на обоих концах.

Существует две разные толщины стенок гибких металлических трубопроводов. Более толстый гибкий металлический трубопровод представляет собой сплошную стенку, тогда как изделие с более тонкой стенкой представляет собой гибкий металлический трубопровод уменьшенного диаметра. Вся стена прочнее и указывается там, где код требует дополнительной механической защиты.

Гибкий металлический кабелепровод

Промежуточный металлический кабелепровод, или IMC, представляет собой более тонкую и легкую версию жесткий металлический кабелепровод и одобрен для использования во всех тех же приложениях, что и RMC.Поскольку IMC легче и проще в работе, чем RMC, он встречается чаще. в новом строительстве.

Кабельные каналы защищают и прокладывают электрические провода. Его можно сделать из многих материалы, включая металл, пластик, волокно или обожженную глину. Есть гибкие и жесткие катетеры. Тип используемого кабелепровода определяется национальными и местные правила через правила электромонтажа.

Проанализировав проводку, можно определить, когда использовать гибкий металлический канал вместо жесткого канала.Гибкие металлические трубы обычно имеют диаметр диаметр от 3/8 до 4 дюймов, но обычно от ½ до 3/4 дюйма. Это в основном используется там, где жесткие катетеры трудно согнуть, потому что гибкие катетеры могут сгибать.

Хотя гибкие трубы легче работать, чем жесткие трубы, они обеспечивает меньшую защиту проводников, которые он несет. Гибка жесткого кабелепровода может быть сложной задачей, поэтому часто предпочтительнее выбрать гибкий разнообразие. Являясь металлическим трубопроводом, он имеет преимущество перед трубопроводами из ПВХ, которые не может согнуться.Он также может служить заземляющим проводом, хотя некоторые местные нормы и правила может потребоваться также проложить зеленый заземляющий провод.

Основы гибкого металлического кабелепровода

Позвольте нам рассказать вам об основах гибкого металлического кабелепровода как завод . гибкий металлический трубопровод.

Гибкие металлические трубы изготавливаются из стали или алюминия путем наматывания самоблокирующаяся ребристая полоса из металла. Это образует трубку. Диаметр эта труба может быть разной, и разные конечные применения требуют разного диаметра. трубки.Провода протягиваются через эту трубку и тем самым защищены от повреждений, как внутренние, так и внешние.

Трубка гибкая и может изгибаться в соответствии с вашей установкой. В отличие от жестких трубопроводов, где вам нужно вручную сгибать трубопровод до фиксированное положение или купите предварительно изогнутый канал, гибкий металлический канал может измениться его форма при установке, а также при необходимости ремонта или изменения. Слово гибкость в своем названии может относиться к его способности сгибаться в данной ситуации, но это также может относиться к гибкости, которую он предлагает в вашей установке.

Короткие отрезки FMC называются хлыстами. Вы часто находите их как схемы косички между распределительными коробками и светильниками. Подвесной потолок — это отличное применение для гибкого металлического трубопровода. Штыревые сборки бывают доступны для продажи и могут сэкономить ваше время, когда вам понадобится несколько из них косички.

Гибкие металлические трубы — это гибкие металлические трубопроводы, используемые для трубопроводов. защита.

Материал гибкой металлической трубы: внешний слой намотан горячеоцинкованная стальная полоса, внутренняя стенка из изоляционной смолы слой.

Характеристики гибких металлических труб:

1. Снаружи гибкая металлическая трубка намотана металлической лентой, поэтому она имеет отличная гибкость.

2. Наружная металлическая полоса гибкой металлической трубки имеет коррозионную стойкость, сопротивление растяжению и износостойкость.

3. Внутренняя стенка слоя изоляционной смолы гибкой металлической трубки. выдерживает высокие температуры.

Место установки:

Гибкие металлические трубы в основном используются в сухих условиях, хотя FMC доступен с полимером, устойчивым к ультрафиолетовому излучению, что делает его водонепроницаемым.Подходящее при использовании этого типа кабелепровода во влажной заявление.

Гибкие металлические трубы могут быть установлены почти в тех же местах, где установлены жесткие водоводы.

И мы можем предоставить вам множество видов гибких металлических трубопроводов для использования:

Гибкий металлический трубопровод (UL1) -PSWG Series

Гибкий металлический трубопровод из оцинкованной стали (стандартная стена)

Гибкий металлический трубопровод (UL1) -PRWA серии

Алюминиевый гибкий металлический трубопровод (уменьшенная стенка)

Гибкий металлический трубопровод (UL1) — серия PRWG

Гибкий металлический трубопровод из оцинкованной стали (уменьшенная стенка)

Гибкий металлический трубопровод с низкой пожароопасностью — серия PEG13X-UK

Гибкий металлический трубопровод, Квадратный замок из оцинкованной стали

У нашей компании также есть гибкий металлический трубопровод для продажи, добро пожаловать, чтобы проконсультироваться с нами.

10 лучших трубопроводов, проверенных и оцененных в 2021 году

Я встречал много людей, которые не задумывались о трубопроводах, которые они будут использовать для своих электромонтажных и электрических проектов. Они могут подумать, что любой трубы более чем достаточно для работы, но, по моему опыту, это не так.

Как электрик я узнал, что тип и материал, который вы используете для защиты электропроводки, важны для безопасности и долговечности. Вы должны использовать лучший электрический кабелепровод, подходящий для данной области применения.Не существует универсальных трубок; вы должны знать спецификации, необходимые для получения наиболее экономичного решения для вашего проекта.

Чтобы помочь вам в этом, я рассмотрел десять отличных каналов, с которыми раньше работал. Они могут применяться в различных помещениях, на открытом воздухе, в жилых, офисных, коммерческих и даже промышленных помещениях. Я делюсь своими мыслями о них ниже, чтобы помочь вам сделать правильный выбор.

Отзывы о лучших электрических кабелепроводах

1. Герметичный комплект кабелепровода 8431KIT

Я наткнулся на комплект для проверки герметичности, когда у меня был проект по установке освещения на животноводческой ферме. Как вы знаете, сараи на самом деле не самые водонепроницаемые, поэтому мне пришлось убедиться, что моя электрическая установка не подвержена воздействию влаги. По этой причине я выбрал этот неметаллический и непроницаемый для жидкости гибкий электрический кабель.

Что мне больше всего нравится в этом, это то, что он на 50% легче, чем другие металлические трубы, с которыми я работал.Его внутренняя поверхность гладкая, что позволяет мне легко подключить проводку, если мне понадобится внести некоторые изменения. У него также нет острых краев или заусенцев, которые могли бы повредить установку, что позволяет мне работать быстрее.

Поскольку этот канал изготовлен из неметаллического материала, он не подвержен коррозии. Что еще более впечатляет, так это то, что трубопровод устойчив к истиранию, маслам и кислотам. Он разработан специально для суровых условий и защитит внутреннюю электропроводку от неправильного обращения.

Примечательно, что такой прочный продукт отличается гибкостью и простотой настройки. Используя резак для ПВХ, я могу без проблем подогнать трубу под нужную длину. Кроме того, его установка в ограниченном пространстве не проблема — мне не нужно бороться с ним, чтобы поставить его на место.

Все это делает электромонтаж быстрой задачей — на то, чтобы наладить этот сарай, у меня ушло всего полдня. Однако обратите внимание, что металлические кабелепроводы по-прежнему более жесткие, поэтому, если проводка проходит рядом с зоной с интенсивным движением и подвержена ударам, я бы не рекомендовал это.

Плюсы

• На 50% легче металлических кабелепроводов
• Гладкая внутренняя поверхность без острых краев и заусенцев
• Защита от коррозии; устойчив к истиранию, маслам и кислотам
• Гибкость и простота настройки длины
• Экономия времени на установку

Минусы

• Менее прочный, чем металлический трубопровод

Если вы устанавливаете проводку в замкнутом пространстве, которое все еще подвержено погодным условиям, использование этого кабелепровода имеет отличный смысл.Он водонепроницаем и устойчив к коррозии, но я бы не стал использовать его там, где вероятность его повреждения выше.

2. Alex Tech Electrical Conduit

Специалист по HVAC однажды направил меня на работу, на которой произвольно включался и выключался абсолютно точный охлаждающий агрегат. После первоначальной оценки он обнаружил, что проблема заключалась в розетке электропитания прибора — провод ЕМТ, использовавшийся предыдущим установщиком, проржавел, а электропроводка ослабла.

Я переустановил проводку, а затем заменил корродированный кабелепровод на трубопровод Alex Tech Split Loom. Толстых стенок гибкой трубки более чем достаточно для полной защиты существующей проводки.

Кроме того, конструкция раздельного ткацкого станка идеальна, потому что мне не пришлось проводить полную переустановку системы. Я просто проложил кабели в разъеме, и готово!

И хотя он не сделан из металла, материал, который использовал Alex Tech, достаточно прочен, чтобы выдерживать истирание без повреждений.Я уверен, что даже самые голодные мыши не смогут прогрызть этот провод.

В целом, я впечатлен его материалом и конструкцией. Он не такой мягкий, как типичный сплит-ткацкий станок, который я вижу на рынке. Он более твердый и не мнется и не складывается во время установки. Таким образом, его можно использовать в жилых, офисных и даже промышленных помещениях.

Если есть что-то еще — даже при том, что он хорошо переносит низкие температуры, он, похоже, не так сильно выдерживает нагрев двигателя.Я тестировал его для использования в проектном автомобиле, над которым я работал, и он рухнул через тридцать минут работы двигателя.

Плюсы

• Толстые стенки обеспечивают полную защиту
• Раздельная конструкция упрощает установку на существующую проводку
• Прочность и устойчивость к истиранию
• Жестко и не быстро пульсирует
• Может использоваться в жилых, офисных и даже промышленных помещениях

Минусы

• Не выдерживает нагрева двигателя

Если вам нужно заменить кабелепроводы, это быстрое решение для вас.Он прочный и защитит вашу проводку, и вам не нужно полностью заменять электрическую систему, чтобы защитить ее с помощью этого кабелепровода.

3. Nippon America LM-BK-14 Трубопровод

Пару месяцев назад я установил новые динамики в проектную машину, о которой упоминал в прошлом обзоре. Трубопроводы, которые были у меня в магазине, не годились; они либо слишком велики, либо откажутся от жары. Хорошо, что я наткнулся на Nippon America ¼ ”Wire Conduit.

Я попробовал это решение для защиты проводки динамика, и до сих пор был впечатлен! Мне понравился его легкий и гибкий полиэтилен, который упростил установку.Это, плюс конструкция раздельного ткацкого станка, упростило замену кабелепровода в моем автомобиле.

Конструкция гофрированных трубок также обеспечивает отличную защиту от непрерывного истирания или вибрации — идеально подходит для автомобильной промышленности. Я уверен, что использую его в своем проектном автомобиле, зная, что это предотвратит ежедневный износ моей внутренней проводки.

Кроме того, этот кабелепровод предназначен для защиты автомобильной проводки от проколов, влаги и даже соли и ультрафиолетовых лучей. Я знаю, что он выдержит суровые условия ежедневной езды на моей машине в любое время года.Это идеальный внешний кабелепровод, который защитит чувствительную проводку вашего проектного автомобиля.

Однако этот канал может быть тоньше, чем ожидали некоторые пользователи. Но, к счастью, мне этого хватило. Просто убедитесь, что кабелепровод с такими размерами отлично вам пригодится.

Плюсы

• Изготовлен из высококачественного полиэтилена
• Легкий и гибкий, упрощает установку
• Обеспечивает отличную защиту от продолжительного истирания или вибрации
• Выдерживает проколы, влагу, соль и УФ-лучи
• Выдержит суровые условия ежедневной езды в любое время года

Минусы

• Немного тоньше, чем ожидалось

Если у вас есть автомобиль, которому требуется дополнительная защита электропроводки, я бы посоветовал выбрать этот продукт.Только убедитесь, что вы не переходите с ним реки, так как этот водовод не является водонепроницаемым.

4. Герметичный 85126 Штырь в сборе

Моя жена попросила меня превратить мой старый неиспользованный сарай для инструментов в мини-офис, потому что она и трое ее друзей начали онлайн-предприятие. Для этого места потребовалась новая проводка от первичной цепи дома, поскольку существующая электрическая система не может справиться с системой отопления, вентиляции и кондиционирования, которую я собирался установить.

Для этого проекта я использовал предварительно собранный комплект для защиты от уплотнения — он был специально разработан для уличных кондиционеров и других энергоемких приборов, поэтому идеально подходил для моих нужд.Мне он нравится, потому что он поставляется в комплекте с необходимыми принадлежностями для установки и использования.

В частности, в упаковке есть провод с рейтингом UL 10/3, более чем достаточно, чтобы удовлетворить мои требования. На обоих концах кабелепровода имеются водонепроницаемые соединительные винты, обеспечивающие полную герметичность и защищающие электрическую систему от проникновения воды и влаги.

Помимо удобства, предлагаемого полным комплектом, кабелепровод также устойчив к коррозии и маслу. Он не повредился, когда я случайно наехал на него тяжелой тачкой.И даже после нескольких месяцев дождя и солнечного света, а также одного урагана, он устоял перед стихией. Я даже не вижу признаков повреждения от ультрафиолета и солнечного света.

Обратите внимание, что этот элемент немного дороже, чем другие типы кабелепроводов. Тем не менее, время, усилия и деньги, сэкономленные на покупке отдельных компонентов и их соединении, более чем компенсируют разницу в цене.

Плюсы

• Предназначен для кондиционирования воздуха и других энергоемких приборов
• Поставляется полным комплектом с основными принадлежностями
• Герметичные винты соединителя защищают от попадания воды и влаги
• Коррозионно-маслостойкая трубка
• Прочный и устойчивый к стихиям

Минусы

• Немного дороже, чем кабелепровод других типов

Если вы хотите установить наружную проводку и сделать это быстро, то эта для вас.А поскольку он поставляется в упаковке, вы можете быть уверены, что все его компоненты идеально сочетаются друг с другом, обеспечивая плотное водонепроницаемое уплотнение.

5. Электропровод WL-BK-200-25 Кабелепровод

Этот кабелепровод Electriduct был отличным выбором, когда я проложил электрические кабели в детском игровом парке. Парк занимал полый потолок внутри торгового центра. Это немного эстетическая проблема, потому что игровые парки зависят от привлечения клиентов. У них не было средств на установку подвесного потолка, но трубопровод Electriduct стал неожиданным решением.

У этого канала есть десять цветовых вариантов, которые дополняют тематику парка. Но более того, он сделан из полиэтилена отличного качества. Его материал обеспечил отличную защиту электрической системы парка, а цвет гарантировал, что он будет гармонировать с их дизайном и тематикой.

Мне также нравится, что Electriduct гибок и прост в установке. Его раздельная конструкция означает, что мне не пришлось перепрограммировать всю систему — мне просто нужно было обрезать кабелепровод до нужного размера, а затем вставить существующую проводку через разъем.Это позволило мне закончить работу в рекордно короткие сроки, обрадовав моего клиента и получив приятный бонус.

Одна вещь, которую я также заметил, — это то, что он рассчитан на температуру до 200 градусов по Фаренгейту, что делает его пригодным для других приложений, таких как автомобилестроение и промышленность. Однако я еще не пробовал использовать этот элемент в этих настройках.

Вы просто должны принять к сведению, что если у вас есть бюджет, то он, вероятно, не для вас. Его цветовые варианты доступны по более высокой цене, но это все же намного дешевле, чем установка полного подвесного потолка для моего клиента!

Плюсы

• Поставляется в десяти различных цветовых вариантах
• Изготовлен из высококачественного полиэтилена
• Обеспечивает превосходную защиту электрических проводов
• Раздельная конструкция упрощает установку
• Номинально до 200 градусов F

Если вам нужен уникальный кабелепровод, который защитит вашу электрическую систему, вам следует выбрать этот продукт.Несмотря на дополнительную стоимость, эстетика, которую он обеспечивает, делает его отличным выбором для открытых участков вашей системы электропроводки.

6. Southwire 55082121 Алюминиевый кабелепровод

При работе с установкой пожарной сигнализации коммерческого и промышленного назначения я предпочитаю гибкий алюминиевый трубопровод Southwire. В то время как в большинстве металлических трубопроводов используется оцинкованная сталь, этот сделан из алюминия, что делает его легче без ущерба для его долговечности.

Кроме того, обычная сталь теряет прочность при понижении температуры.По этой причине я не рекомендую использовать стальные трубы для неотапливаемых помещений. Однако алюминий ведет себя иначе, чем сталь — его прочность повышается с понижением температуры, что делает его идеальным даже для применения в холодном климате.

Две вещи, которые мне больше всего нравятся в этом изделии, — это его гибкая конструкция и гладкая внутренняя часть. Это делает установку простой и понятной задачей, заключающейся в том, чтобы следовать плану и без проблем протянуть провода. Когда я использую этот канал, я трачу меньше времени и усилий на установку электропроводки.

Еще одним уникальным преимуществом является его естественная способность образовывать защитный оксидный слой при взаимодействии алюминия с воздухом. Несмотря на то, что он тонкий, он защищает от коррозии и самовосстанавливается. Это продлевает срок службы кабелепровода и защищает проводку внутри.

Однако следует отметить, что это не водонепроницаемая установка, поэтому я бы не рекомендовал использовать ее на открытом воздухе. Тем не менее, если вам требуется надежная внутренняя электропроводка, то эта труба будет соответствовать всем требованиям.

Плюсы

• Легче стали при сохранении прочности
• Не теряет прочности при перепадах температур
• Гибкая конструкция упрощает установку
• Гладкая внутренняя поверхность без заеданий
• Образует защитный оксидный слой, помогающий противостоять коррозии

Минусы

• Не рекомендуется в качестве кабелепровода на открытом воздухе

Этот алюминиевый кабелепровод идеально подходит для установок, требующих надежности, например для внутренней пожарной сигнализации.Это защитит вашу чувствительную проводку и гарантирует, что ваша система будет работать, когда это необходимо.

7. Maxx Flex Flexible Conduit

Для использования в домашних условиях этот гофрированный кабелепровод Maxx Flex — мой лучший выбор для кабелепровода. Это полезно для приложений, которые не подвержены частому износу и неправильному обращению, и предлагает лучшее соотношение цены и качества, особенно когда мне не нужна надежная защита.

Материал, который они использовали, полиэтилен низкой плотности или LDPE, выдерживает случайные брызги кислот и растворителей.Примечательно, что канал не разрывается при изгибе. Даже если чистящие растворы были случайно пролиты на кабелепровод, он не повредится.

Что мне больше всего нравится в этом изделии, так это то, что Maxx Flex смог найти золотую середину между гибкостью и жесткостью. Я могу легко проследить и установить этот трубопровод в самом тесном пространстве. Тем не менее, он не повреждается и легко защищает проводку внутри от защемления, порезов, истирания и порчи.

Этот материал обеспечивает отличную защиту широкого спектра продуктов.Я лично использую его для своего оптоволоконного подключения к Интернету, компьютерной сети, силовых кабелей, настройки домашнего кинотеатра и практически для любых систем электропроводки, обнаруженных в моем доме. За те годы, что я здесь, я еще не сталкивался с какими-либо проблемами с моими электрическими системами.

Просто имейте в виду, что он не предназначен для интенсивного использования. Если вы ожидаете, что система электропроводки будет подвергаться воздействию элементов, я рекомендую вместо этого использовать наружный кабелепровод.

Плюсы

• Отлично подходит для домашнего использования от легких до средних
• Изготовлен из ПВД и выдерживает брызги кислот и растворителей
• Обладает лучшими характеристиками между гибкостью и жесткостью
• Защищает кабели от раздавливания, порезов, истирания и износа
• Различные приложения, включая сетевые устройства и домашние кинотеатры

Минусы

• Не предназначен для работы в тяжелых условиях

Я рекомендую этот продукт для домашнего и офисного использования, особенно если кабели не расположены в местах сильных ударов.Он имеет отличное соотношение цены и качества за предлагаемую защиту.

8. Allied 869608 Кабелепровод EMT

Если вам необходимо установить над землей наружный электрический кабелепровод, вам понадобится труба, способная выдержать атмосферные воздействия. Я использовал Allied EMT Conduit несколько раз, и он всегда обеспечивает отличную долговечность и универсальность.

Я часто выбираю этот трубопровод для коммерческих и промышленных зданий, а иногда даже на парковочных местах, где проводка должна проходить по потолку или стене.

Изделие изготовлено из оцинкованной стали, что обеспечивает отличную защиту от коррозии и истирания проволоки. Он также имеет приличную защиту от атмосферных воздействий и может быть водонепроницаемым — если я правильно его установлю. Чтобы повысить его коррозионную стойкость, я могу покрасить этот канал слоем эпоксидной смолы или другого защитного материала.

Что мне больше всего нравится в этом, так это его грубая сила. После установки кабелепровод сложно согнуть, повредить или разрезать. Я могу положиться на этот кабелепровод, чтобы защитить провода внутри от самых суровых погодных условий и даже от случайных физических повреждений.

Я бы рекомендовал использовать этот товар в любых крупных промышленных, коммерческих или складских проектах. Они также полезны в местах, подверженных авариям, например на парковках. Этот канал ЕМТ может выдерживать злоупотребления и оставаться сильным в течение многих лет.

Одним из недостатков его сильной стороны является сложность установки. Он негибкий, и вам нужны специализированные инструменты, чтобы установить его с меньшими усилиями. Несмотря на это, эта защита не имеет себе равных.

Плюсы

• Выдерживает длительное воздействие атмосферных явлений
• Из оцинкованной стали для повышенной коррозионной стойкости
• Достойная защита от атмосферных воздействий и водонепроницаемость при правильной установке
• Может быть окрашен для дополнительной защиты
• Трудно злоупотребить крупномасштабными промышленными, коммерческими, складскими проектами и т. Д.

Минусы

• Сложно установить из-за жесткости

Это вариант, который я выбрал бы для внешних наземных трубопроводов.Благодаря своей прочности он прослужит вам в любое время года и защитит вашу проводку практически от всех факторов.

9. GS Power SL3-8L50 Раздельный кабелепровод

Буквально на прошлой неделе мой приятель попросил меня помочь с его грузовиком для проекта. Он хотел установить телевизор с плоским экраном сзади, поэтому я искал прочный кабелепровод. Я знал, что линия, которую я использовал для своего проектного автомобиля, не подходит для этой задачи, потому что он часто проезжает тысячи миль, потому что он дальнобойщик.Нам нужно было что-то покрепче.

Именно тогда я наткнулся на этот трубопровод GS Power. Его конструкция из полиэтилена высокой плотности делает его более жестким, чем другие варианты. Это идеально, потому что дополнительная защита от песка, соли, камней, грязи и влаги гарантирует, что моя проводка не будет повреждена в дороге. Кроме того, этот трубопровод устраняет постоянную вибрацию и износ из-за постоянного движения к проводке.

Мне нравится, что компания гарантирует, что этот ткацкий станок маслобензостойкий.Это важно, особенно в автомобильной промышленности, потому что разливы и пары, с которыми вы сталкиваетесь при повседневном вождении, могут повлиять на прочность других трубопроводов.

Гибкость, обеспечиваемая этим трубопроводом, на высшем уровне. У меня не было никаких проблем, затащив это в тесный салон грузовика моего друга. Вообще никаких проблем не было, и установка была прогулкой по парку.

Однако за все это приходится платить. Мы потратили немалые деньги, чтобы купить лучший трубопровод для его грузовика, но, поскольку этот грузовик дает ему хорошее жилье, мы ни на чем не экономили.

Плюсы

• Усиленный кабелепровод из полиэтилена высокой плотности
• Дополнительная защита от песка, соли, камней, грязи и влаги
• Устраняет повреждения проводки от вибрации и истирания
• Маслобензостойкость
• Гибкость и простота установки

Минусы

• Немного дороже по сравнению с другими марками

Если вам нужен кабелепровод, способный выдержать тысячи миль движения, постоянную вибрацию и даже случайные утечки, я бы порекомендовал вам GS Power.

10. Valmiri Гибкий разъемный трубопровод

Недавно я получил всплеск проектов по электромонтажу домашнего офиса. Я просматривал материалы и наткнулся на гибкий трубопровод Valmiri Split Tubing Flexible Conduit. Он вызвал у меня интерес, потому что он достаточно прочный, чтобы выдерживать истирание и сжатие, но при этом достаточно гибкий, чтобы его можно было плотно согнуть, не повредив.

Я впервые использовал это в дополнительном офисе, который нужно было перенастроить. Генеральный подрядчик потребовал, чтобы все линии и трубопроводы были идеально организованы для сервера, который они собираются разместить там.И, к моему удовлетворению, этот канал идеально и последовательно соответствует этому требованию.

Прост в установке, подходит для ограниченного пространства, а линии не изгибаются и не изгибаются при установке. Я горжусь своей работой и гарантирую, что все сделано идеально и геометрически — и этот канал помог мне добиться этого за меньшее время, чем обычно у меня с другими брендами.

Еще мне нравится, что компания предлагает варианты размеров. От дюйма до дюйма я могу заказать нужный мне размер.Это упрощает мою работу, так как мне не нужно искать разные бренды для разных требований к размеру.

В целом, я нашел этот элемент отличным выбором для проектов электромонтажа, особенно если вы работаете с моими разными линиями и цепями. Меня беспокоит только то, что это немного дороговато, но вложение того стоит.

Плюсы

• Прочность, устойчивость к истиранию и сжатию
• Достаточно гибкий, чтобы его можно было плотно согнуть без повреждений
• Безупречная и последовательная организация электрических линий
• Помогает выполнять работу быстрее по сравнению с другими брендами
• Доступны разные размеры

Минусы

• Немного дороговато

Если у вас крупный проект или вы хотите произвести впечатление на своего клиента, этот канал поможет вам в этом.Его также легко установить, что делает вашу работу более эффективной.

Как выбрать кабель для электропроводки

Доступно множество каналов, поэтому вы должны знать, что соответствует вашим требованиям. Будет ли он устанавливаться в помещении или на открытом воздухе? Находится ли он в зоне с интенсивным движением или скрыт от глаз? Есть ли какие-то особые требования?

Вот краткое руководство, которое вам поможет.

• Жесткий неметаллический (ПВХ) кабелепровод — предпочтителен в случаях, когда проводка проходит непосредственно под поверхностью бетонных стен или полов.Его выбирают в первую очередь потому, что он будет удерживать воду, которая может просочиться через стену из проводки.
• Жидкопроницаемый гибкий неметаллический трубопровод — этот тип трубопровода разработан для использования во влажных и масляных условиях. Это идеально подходит для промышленных и коммерческих применений, а также для влажных жилых помещений, таких как бассейны, сауны и даже устройства HVAC.
• Герметичный гибкий металлический трубопровод — для применений, требующих повышенной защиты, этот трубопровод подходит для промышленных и механических электрических систем.

Он покрыт пластиковым водонепроницаемым покрытием, которое не пропускает влагу и защищает внутренние кабели от внешних повреждений и ушибов. Это настоятельно рекомендуется, если вы устанавливаете проводку рядом с тяжелой техникой.

• Электрические металлические трубки (EMT) — могут использоваться для защиты электрических систем практически во всех областях, включая места, подверженные воздействию воды и других коррозионных паров, если они покрыты краской или другим защитным материалом. Этот канал жесткий, но его можно легко согнуть с помощью трубогиба.
• Промежуточный металлический трубопровод (IMC) — новый тип кабелепровода, одобренный для тех же применений, что и жесткий металлический трубопровод. Однако он легче и легче формуется. Этот канал предпочтительнее RMC, особенно в новых проектах.
• Жесткий металлический кабелепровод (RMC) — изготовлен из оцинкованной стали для тяжелых условий эксплуатации, он обычно предназначен для самых тяжелых условий эксплуатации. Это предназначено для помещений, обычно подверженных сильному нагреву, стрессу и испарениям. Однако это также самый тяжелый вариант на рынке.Его трудно резать и почти невозможно согнуть, если вы не пользуетесь электроинструментом.

Какие бывают типы трубогибов

Трубогибы

бывают четырех основных категорий: электрические, гидравлические, ручные и механические. Они различаются тем, какую машину или двигатель используют.

• Электрические гибочные станки — в этих гибочных станках используются электродвигатели и зубчатая передача для гибки трубопроводов. Некоторые модели также имеют программируемую память, идеально подходящую для установки нескольких труб на один и тот же угол изгиба.
Гидравлические гибочные станки
• — этот инструмент почти такой же, как и предыдущий, за исключением того, что в нем вместо электродвигателей используется гидравлический. Он предназначен для изгиба более прочных трубопроводов, таких как RMC и IMC.
• Ручные гибочные станки — это самый маленький и простой инструмент для гибки трубопроводов. Он портативный и может использоваться везде, где есть плоская поверхность или зажимное приспособление для его фиксации. Гибка осуществляется грубой силой оператора. При достаточном количестве смазки для локтей любой кабелепровод можно согнуть.
Механические гибочные станки
• — эти гибочные станки похожи на ручные гибочные станки в том, что они используют ручную силу для гибки трубопроводов.Однако вместо того, чтобы использовать грубую силу, они обычно используют рычаг или точку поворота, чтобы умножить вашу силу. Это оборудование обычно необходимо установить на фиксированном основании для надежного изгиба.

Что использовать: металлические или пластиковые трубы

Это частый вопрос, который задают многие: мне нужен трубопровод из металла или ПВХ? По правде говоря, на это нет однозначного ответа. Как я сказал ранее, вы должны знать, какой материал был бы более выгодным в данной ситуации.

Выбор между трубопроводами EMT и ПВХ зависит от того, собираетесь ли вы использовать их под поверхностью цементной стены или пола или собираетесь установить в потолке и между стеновыми панелями.

Бывают также случаи, когда использование труб из ПВХ недопустимо. В таких случаях у вас нет другого выбора, кроме как использовать стальные или алюминиевые трубы, чтобы обеспечить безопасность вашей установки.

Заключение

Вы должны знать, когда использовать кабелепровод для электропроводки, а когда нет. Это сделано для того, чтобы вы могли принять наилучшее решение в отношении бюджета вашего проекта. Если вы спросите, когда нужен кабелепровод для электрических систем, ответ будет: каждый раз, когда ваша проводка подвергается риску повреждения или воздействия, вам следует иметь для этого трубку.

При выборе наилучшего кабелепровода перечисленные выше варианты наверняка сделают необходимую работу. Если вы знаете и ваши требования к , вы можете с умом выбрать правильный тип кабелепровода.

EMT Conduit — Cableorganizer.com

Don’t Just Do It … Кабельный канал

Давайте поговорим о канале. Канал — это канал, по которому что-то передается. Трубопроводы бывают разных форм и форм, но в области электричества у трубопровода есть более конкретное и узкое определение: это труба, труба или желоб, который защищает и прокладывает электрическую проводку.Тем не менее, не все электрические кабелепроводы созданы равными: существуют разные типы, которые имеют разное применение в этой области. Давайте посмотрим на некоторые предлагаемые каналы.

Но сначала, что делает кабелепровод более предпочтительным по сравнению с другими вариантами проводки? Поскольку он полностью закрыт, он обеспечивает отличную защиту от внешних повреждений, например, от влаги, истирания, химикатов и других опасностей… он может даже не допустить возгорания при правильной герметизации. Его можно модифицировать так, чтобы он стал водонепроницаемым, или чтобы его можно было погружать в воду, а некоторые типы могут быть заключены в бетон.Металлический кабелепровод защищает кабели от электромагнитных помех и позволяет легко добавлять или удалять кабели по мере необходимости.

Однако он может быть более дорогостоящим, чем другие методы открытой проводки, поэтому, если дополнительная защита не требуется, может быть более целесообразным использовать более экономичный подход, такой как кабельные лотки или опорные кольца. Кроме того, рассеяние тепла может быть проблемой при полностью закрытом кабелепроводе, а это означает, что если у вас есть несколько кабелей в одной трубе, вам может потребоваться снизить допустимую нагрузку по току ваших проводников.

Негибкий металлический трубопровод

Существует несколько типов негибких металлических труб, часто из стали, нержавеющей стали или алюминия. RMC (жесткая металлическая труба) толстостенная, с резьбовыми концами для установки и соединения. GRC (жесткая оцинкованная труба) — это оцинкованная сталь с толщиной стенки, достаточной для нарезания резьбы, хотя она не всегда может иметь резьбу. EMT (электрические металлические трубки) тонкостенные, что делает их менее дорогими и легкими, чем другие типы металлических жестких труб.IMT (промежуточный металлический трубопровод), как следует из названия, легче, чем RMC, но тяжелее, чем EMT.

EMT — это металлический негибкий кабелепровод, который мы предлагаем на CableOrganizer.com. Поскольку он тонкостенный, на него нельзя нарезать резьбу, а это значит, что фитинги должны быть зажаты на месте. Хотя это самый тонкостенный из жестких трубопроводов, он по-прежнему обеспечивает достаточную защиту в большинстве случаев, за исключением случаев, когда ожидается серьезное повреждение, а его небольшой вес позволяет легко обращаться с ним и менять его по мере необходимости.Он часто используется в коммерческих или промышленных приложениях.

Электрические металлические трубки

Гибкий металлический трубопровод

Гибкий кабелепровод имеет оребрение, что придает ему вид, похожий на жгут из гофрированной проволоки, и может свободно изгибаться и изгибаться (хотя он не удерживает изгиб постоянно, как изогнутая труба). Для областей, где препятствия требуют жесткого кабелепровода, чтобы сделать слишком много поворотов и использовать непрактичное количество фитингов, гибкий трубопровод может быть идеальным выбором.Гибкий металлический кабелепровод (FMC) обеспечивает защиту жесткого металлического кабелепровода, не ограничиваясь движением по прямолинейным участкам. Он также обеспечивает изоляцию от вибрации при подключении к двигателям или другим устройствам, склонным к движениям, где жесткий кабелепровод легко может быть поврежден.

Следует отметить, что FMC из-за взаимосвязанных катушек, которые позволяют ему изгибаться, не является водонепроницаемым, если он не имеет водонепроницаемого пластикового покрытия. Этот тип кабелепровода известен как LFMC (непроницаемый для жидкости гибкий металлический трубопровод).

FMC не следует путать с FMT (гибкая металлическая трубка). Он используется в осветительных приборах и других помещениях с пленумом и водонепроницаем, несмотря на отсутствие кожуха. Визуально у него более узкие и тонкие «ребра», чем у FMC.

Гибкий стальной трубопровод

Металлический трубопровод Anamet Anaconda Sealtite

Неметаллический гибкий трубопровод

Существует множество разновидностей неметаллических гибких трубопроводов, но большинство из них имеют общие основные свойства.Они часто изготавливаются из ПВХ и имеют гофрированный внешний вид. Существуют разновидности кабелей связи, волоконной оптики и других низковольтных кабелей. В зависимости от типа, он может быть устойчивым к ультрафиолетовому излучению для использования на открытом воздухе или подходящим для закапывания. Поскольку он обычно изготавливается из цельного материала, он водонепроницаем, но его устойчивость к химическим и коррозионным веществам может быть разной. Гибкие трубы из ПВХ используются в стояках, в зонах отопления, вентиляции и кондиционирования воздуха, в системах очистки воды и во многих других областях.

Неметаллический гибкий трубопровод Anamet Anaconda Sealtite

Гофрированный трубопровод Riser-Gard

7 типов электропроводов, которые должен знать каждый электрик

· Для создания полостей, особенно для создания ответвлений и стыков в проводниках.

· Для работы в качестве отводов для установленных проводов.

· Для прочного соединения секций кабелепровода.

· Для отводов, особенно для отводов трубопроводов.

· Обеспечение доступа для проводников с точки зрения будущих систем и систем технического обслуживания.

· Создание изгибов под углом 90 градусов для участков кабелепровода.

· Для монтажа осветительных приборов и электропроводки.

Различные типы электропроводов

Системы трубопроводов обычно классифицируются по материалам, используемым для придания механической жесткости, труб и толщины стенок.Материалы выбираются с учетом коррозионной стойкости и автоматической защиты с учетом фактора стоимости. При подключении оборудования в небезопасных зонах, где требуется предварительное разрешение, необходимо четко следовать нескольким конкретным рекомендациям. Следующие типы труб обычно используются для освещения жилых и коммерческих помещений.

1. Электрометаллические трубки (EMT)

Электрометаллические трубки (EMT) — один из распространенных примеров изогнутых труб. Обычно он изготавливается из оцинкованной стали, но может быть также и из алюминия.EMT обычно называют «тонкостенным» трубопроводом, потому что он тоньше и легче по сравнению с RMC. Он также может быть жестким, но его можно легко согнуть с помощью простого инструмента, называемого трубогибом.

EMT устанавливается с фитингами и муфтами, которые полностью фиксируются с помощью зажимов компрессионного типа или установочного винта. Сама трубка не имеет резьбы, как IMC или RMC. Кроме того, стандартные размеры, доступные для ЕМТ, включают от 1 дюйма до 1,5 дюйма. Открытая внутренняя проводка — это то место, где обычно используется EMT, потому что она часто используется в легких коммерческих или жилых зданиях.Поэтому не менее важно собрать его со специальной водонепроницаемой арматурой.

2. Жесткий металлический трубопровод (RMC)

RMC означает жесткий металлический трубопровод из оцинкованной стали, который устанавливается с помощью резьбовых фитингов. Он обычно используется на открытом воздухе, чтобы обеспечить дополнительную защиту от повреждений. Обеспечение структурной поддержки, особенно для электрических панелей, кабелей и другого оборудования, также важно. RMC доступен для продажи только по длине от 10 до 20 футов, и он должен иметь резьбу на обоих концах.

Жесткий металл считается одним из самых дорогих вариантов электропроводки на рынке. Однако он предлагает дополнительную прочность и долговечность, что является огромным плюсом.

3. Промежуточный металлический трубопровод (IMC)

IMC или промежуточный металлический трубопровод, скорее всего, является более легкой и тонкой версией RMC. Тем не менее, он также одобрен для использования во всех подобных приложениях, как и RMC. В некоторых случаях IMC чаще используется в строительстве, потому что он намного легче и с ним легче работать.Он также предлагает тот же уровень защиты, что и RMC, и считается более экономичной альтернативой для проектов, где расходы являются большой проблемой.

4. Гибкий металлический трубопровод (FMC)

FMC также называют «Гринфилд», по имени изобретателя. Он имеет спиралевидную конструкцию, что делает его чрезвычайно гибким. Гибкость FMC делает его пригодным для использования в стенах и даже в других конструкциях. Стандартный FMC обычно используется для сухих помещений, которые часто используются только на короткие сроки.

Более того, FMC всегда является отличной заменой для многих областей, где требуется тесная близость и более крутые повороты. Последнее затруднит сгибание обычных трубопроводов. Освещение, вентиляционные отверстия на чердаках и водонагреватели являются типичными примерами основных гибких трубопроводов.

5. Герметичный гибкий металлический канал (LFMC)

В то время как LFMC или водонепроницаемый гибкий металлический трубопровод — это особый тип гибкого металлического канала, который используется с обязательно герметичными фитингами и имеет пластиковое покрытие, части, составляющие весь LFMC сделал его водонепроницаемым.Этот металлический кабелепровод также используется с наружным оборудованием, например, с кондиционерами.

6. Электрические неметаллические трубки — ENT

ENT — это гибкие гофрированные пластиковые трубки, которые обычно устанавливаются с помощью клееных пластиковых фитингов или защелкивающихся замков. Кроме того, если речь идет об установке и стенах с металлическим каркасом или стандартной древесиной, ЛОР может быть установлен в бетонных блочных конструкциях и может быть изначально покрыт бетоном. Более того, ЛОР прозвали «трубкой для смурфинга» из-за его синего цвета.

7. Жесткий трубопровод из ПВХ

ПВХ или жесткий поливинилхлорид очень похож на пластиковые водопроводные трубы и может работать в агрессивных средах. Он устанавливается с помощью пластиковой фурнитуры, которая приклеивается непосредственно на место. Он может гнуться сразу после нагревания в переносном обогревателе. Узлы трубопроводов также могут быть водонепроницаемыми, поскольку фитинги и трубопроводы склеены друг с другом.
