Lm555. Микросхема NE555: универсальный таймер для электронных схем

Что такое микросхема NE555. Как работает таймер 555. Какие основные режимы работы у NE555. Где применяется микросхема 555 в электронике. Какие схемы можно собрать на основе таймера NE555.

Содержание

История создания и особенности микросхемы NE555

Микросхема NE555 была разработана в 1970 году американской компанией Signetics. Ее создателем стал инженер Ганс Камензинд, который смог доказать важность своего изобретения в условиях экономического кризиса. NE555 быстро завоевала популярность благодаря следующим преимуществам:

  • Высокая функциональность при компактных размерах
  • Простота использования
  • Низкая стоимость производства
  • Универсальность применения

Успех NE555 привел к тому, что ее стали копировать другие производители по всему миру. В СССР был создан отечественный аналог КР1006ВИ1, который имел некоторые уникальные особенности.

Внутреннее устройство и принцип работы NE555

Микросхема NE555 состоит из нескольких функциональных блоков:


  • Резистивный делитель напряжения
  • Два компаратора
  • RS-триггер
  • Выходной усилитель мощности
  • Транзистор с открытым коллектором

Принцип работы NE555 основан на заряде и разряде внешнего конденсатора через резисторы. Когда напряжение на конденсаторе достигает определенных пороговых значений, происходит переключение выхода микросхемы.

Основные режимы работы NE555

Микросхема NE555 может работать в трех основных режимах:

1. Режим одновибратора

В этом режиме NE555 генерирует одиночный импульс заданной длительности при поступлении запускающего сигнала. Длительность выходного импульса определяется номиналами внешних резистора и конденсатора.

2. Режим мультивибратора

В режиме мультивибратора NE555 генерирует непрерывную последовательность прямоугольных импульсов. Частота и скважность импульсов задаются внешними компонентами.

3. Режим триггера Шмитта

В этом режиме NE555 работает как компаратор с гистерезисом, преобразуя входной сигнал произвольной формы в прямоугольные импульсы.

Области применения микросхемы NE555

Благодаря своей универсальности, NE555 нашла применение во множестве электронных устройств:


  • Генераторы импульсов и сигналов
  • Таймеры и реле времени
  • Преобразователи частоты
  • Модуляторы сигналов
  • Стабилизаторы напряжения
  • Детекторы импульсов
  • Фильтры дребезга контактов

Преимущества и недостатки NE555

Рассмотрим основные достоинства и ограничения микросхемы NE555:

Преимущества:

  • Простота использования
  • Широкий диапазон напряжений питания (4.5-16В)
  • Высокая нагрузочная способность выхода (до 200 мА)
  • Стабильная работа в широком диапазоне температур
  • Низкая стоимость

Недостатки:

  • Относительно высокое энергопотребление (для TTL-версии)
  • Наличие паразитных выбросов тока при переключении
  • Ограниченный частотный диапазон (до 500 кГц)

Популярные схемы на основе NE555

Рассмотрим несколько практических схем с использованием микросхемы NE555:

1. Схема одновибратора

Эта схема генерирует одиночный импульс заданной длительности при подаче запускающего сигнала. Длительность импульса рассчитывается по формуле:

t = 1.1 * R * C

где R — сопротивление в омах, C — емкость в фарадах.

2. Схема мультивибратора (генератора прямоугольных импульсов)

Данная схема позволяет получить непрерывную последовательность прямоугольных импульсов. Частота импульсов определяется формулой:


f = 1 / (0.693 * (R1 + 2R2) * C)

где R1, R2 — сопротивления в омах, C — емкость в фарадах.

3. Схема светодиодного мигателя

На основе мультивибратора легко собрать простую схему для мигания светодиодом. Частота мигания задается номиналами резисторов и конденсатора.

Аналоги и модификации NE555

За годы существования NE555 было создано множество ее аналогов и модификаций:

  • LM555 — аналог от National Semiconductor
  • КР1006ВИ1 — советский аналог
  • TLC555 — КМОП-версия с пониженным энергопотреблением
  • ICM7555 — улучшенная КМОП-версия
  • LMC555 — версия для работы на высоких частотах

Каждая модификация имеет свои особенности, но сохраняет базовую функциональность оригинальной NE555.

Рекомендации по применению NE555

При работе с микросхемой NE555 следует учитывать несколько важных моментов:

  • Всегда используйте блокировочный конденсатор 0.1 мкФ между выводами питания и земли
  • Для повышения стабильности работы подключайте конденсатор 0.01 мкФ между выводом 5 и землей
  • Избегайте слишком малых номиналов времязадающих компонентов для предотвращения нестабильной работы
  • При работе на высоких частотах используйте КМОП-версии микросхемы
  • Для снижения энергопотребления в режиме ожидания используйте вывод RESET

Заключение

Микросхема NE555 остается одним из самых популярных и универсальных компонентов в электронике. Несмотря на свой возраст, она продолжает находить применение в новых разработках благодаря простоте использования и надежности. Понимание принципов работы и возможностей NE555 открывает широкие перспективы для создания различных электронных устройств.



Lm555 datasheet на русском — Вэб-шпаргалка для интернет предпринимателей!

Каждый радиолюбитель не раз встречался с микросхемой NE555. Этот маленький восьминогий таймер завоевал колоссальную популярность за функциональность, практичность и простоту использования. На 555 таймере можно собрать схемы самого различного уровня сложности: от простого триггера Шмитта, с обвеской всего в пару элементов, до многоступенчатого кодового замка с применением большого количества дополнительных компонентов.

В данной статье детально ознакомимся с микросхемой NE555, которая, несмотря на свой солидный возраст, по-прежнему остается востребована. Стоит отметить, что в первую очередь данная востребованность обусловлена применением ИМС в схемотехнике с использованием светодиодов.

Описание и область применения

NE555 является разработкой американской компании Signetics, специалисты которой в условиях экономического кризиса не сдались и смогли воплотить в жизнь труды Ганса Камензинда. Именно он в 1970 году сумел доказать важность своего изобретения, которое на тот момент не имело аналогов. ИМС NE555 имела высокую плотность монтажа при низкой себестоимости, чем заслужила особый статус.

Впоследствии её стали копировать конкурирующие производители из разных стран мира. Так появилась отечественная КР1006ВИ1, которая так и осталась уникальной в данном семействе. Дело в том, что в КР1006ВИ1 вход останова (6) имеет приоритет над входом запуска (2). В импортных аналогах других фирм такая особенность отсутствует. Данный факт следует учитывать при разработке схем с активным использованием двух входов.

Однако в большинстве случаев приоритеты не влияют на работу устройства. С целью снижения мощности потребления, ещё в 70-х годах прошлого века был налажен выпуск таймера КМОП-серии. В России микросхема на полевых транзисторах получила название КР1441ВИ1.

Наибольшее применение 555 таймер нашёл в построении схем генераторов и реле времени с возможностью задержки от микросекунд до нескольких часов. В более сложных устройствах он выполняет функции по исключению дребезга контактов, ШИМ, восстановлению цифрового сигнала и так далее.

Особенности и недостатки

Особенностью таймера является внутренний делитель напряжения, который задаёт фиксированный верхний и нижний порог срабатывания для двух компараторов. Ввиду того что делитель напряжения нельзя исключить, а пороговым напряжением нельзя управлять, область применения NE555 сужается.

Таймер на биполярных транзисторах имеет один существенный недостаток, связанный с переходом выходного каскада из одного состояния в противоположное. Каждое переключение сопровождается паразитным сквозным током, который в пике может достигать 400 мА, увеличивая тепловые потери. Решение проблемы заключается в установке полярного конденсатора ёмкостью до 0,1 мкФ между выводом управления (5) и общим проводом. Благодаря ему, повышается стабильность при запуске и надёжность всего устройства. Кроме того, для повышения помехоустойчивости цепь питания дополняют неполярным конденсатором 1 мкФ.

Таймеры, собранные на КМОП-транзисторах, лишены перечисленных недостатков и не нуждаются в монтаже внешних конденсаторов.

Основные параметры ИМС серии 555

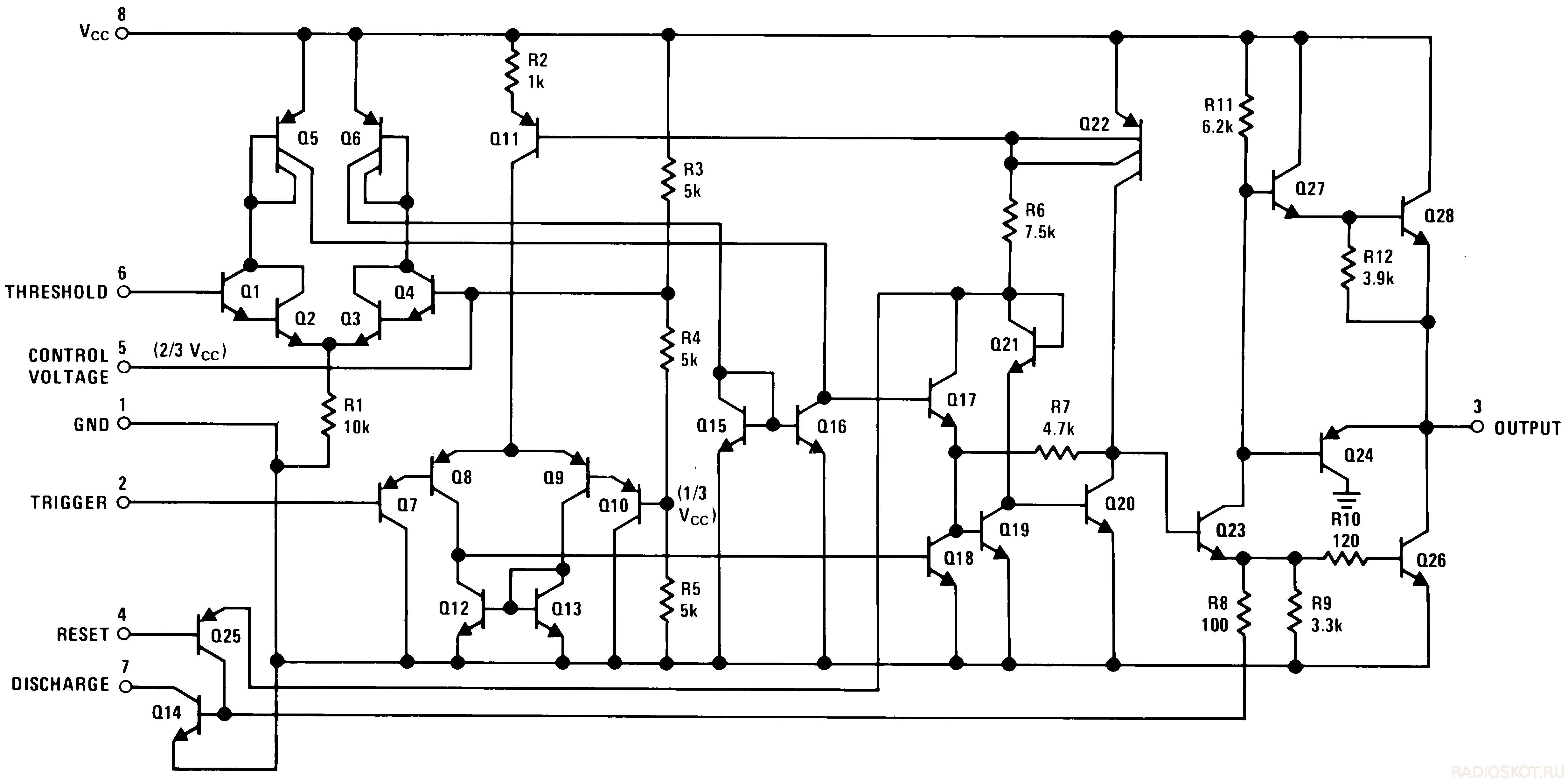

Внутреннее устройство NE555 включает в себя пять функциональных узлов, которые можно видеть на логической диаграмме. На входе расположен резистивный делитель напряжения, который формирует два опорных напряжения для прецизионных компараторов. Выходные контакты компараторов поступают на следующий блок – RS-триггер с внешним выводом для сброса, а затем на усилитель мощности. Последним узлом является транзистор с открытым коллектором, который может выполнять несколько функций, в зависимости от поставленной задачи.

Рекомендуемое напряжение питания для ИМС типа NA, NE, SA лежит в интервале от 4,5 до 16 вольт, а для SE может достигать 18В. При этом ток потребления при минимальном Uпит равен 2–5 мА, при максимальном Uпит – 10–15 мА. Некоторые ИМС 555 КМОП-серии потребляют не более 1 мА. Наибольший выходной ток импортной микросхемы может достигать значения в 200 мА. Для КР1006ВИ1 он не выше 100 мА.

Качество сборки и производитель сильно влияют на условия эксплуатации таймера. Например, диапазон рабочих температур NE555 составляет от 0 до 70°C, а SE555 от -55 до +125°C, что важно знать при конструировании устройств для работы в открытой окружающей среде. Более детально ознакомиться с электрическими параметрами, узнать типовые значения напряжения и тока на входах CONT, RESET, THRES, и TRIG можно в datasheet на ИМС серии XX555.

Расположение и назначение выводов

NE555 и её аналоги преимущественно выпускаются в восьмивыводном корпусе типа PDIP8, TSSOP или SOIC. Расположение выводов независимо от корпуса – стандартное. Условное графическое обозначение таймера представляет собой прямоугольник с надписью G1 (для генератора одиночных импульсов) и GN (для мультивибраторов).

  1. Общий (GND). Первый вывод относительно ключа. Подключается к минусу питания устройства.
  2. Запуск (TRIG). Подача импульса низкого уровня на вход второго компаратора приводит к запуску и появлению на выходе сигнала высокого уровня, длительность которого зависит от номинала внешних элементов R и С. О возможных вариациях входного сигнала написано в разделе «Одновибратор».
  3. Выход (OUT). Высокий уровень выходного сигнала равен (Uпит-1,5В), а низкий – около 0,25В. Переключение занимает около 0,1 мкс.
  4. Сброс (RESET). Данный вход имеет наивысший приоритет и способен управлять работой таймера независимо от напряжения на остальных выводах. Для разрешения запуска необходимо, чтобы на нём присутствовал потенциал более 0,7 вольт. По этой причине его через резистор соединяют с питанием схемы. Появление импульса менее 0,7 вольт запрещает работу NE555.
  5. Контроль (CTRL). Как видно из внутреннего устройства ИМС он напрямую соединен с делителем напряжения и в отсутствие внешнего воздействия выдаёт 2/3 Uпит. Подавая на CTRL управляющий сигнал, можно получить на выходе модулированный сигнал. В простых схемах он подключается к внешнему конденсатору.
  6. Останов (THR). Является входом первого компаратора, появление на котором напряжения более 2/3Uпит останавливает работу триггера и переводит выход таймера в низкий уровень. При этом на выводе 2 должен отсутствовать запускающий сигнал, так как TRIG имеет приоритет перед THR (кроме КР1006ВИ1).
  7. Разряд (DIS). Соединен напрямую с внутренним транзистором, который включен по схеме с общим коллектором. Обычно к переходу коллектор-эмиттер подключают времязадающий конденсатор, который разряжается, пока транзистор находится в открытом состоянии. Реже используется для наращивания нагрузочной способности таймера.
  8. Питание (VCC). Подключается к плюсу источника питания 4,5–16В.

Режимы работы NE555

Таймер 555 серии работает в одном из трёх режимов, рассмотрим их более детально на примере микросхемы NE555.

Одновибратор

Принципиальная электрическая схема одновибратора приведена на рисунке. Для формирования одиночных импульсов, кроме микросхемы NE555, понадобится сопротивление и полярный конденсатор. Схема работает следующим образом. На вход таймера (2) подают одиночный импульс низкого уровня, который приводит к переключению микросхемы и появлению на выходе (3) высокого уровня сигнала. Продолжительность сигнала рассчитывается в секундах по формуле:

По истечении заданного времени (t) на выходе формируется сигнал низкого уровня (исходное состояние). По умолчанию вывод 4 объединен с выводом 8, то есть имеет высокий потенциал.

Во время разработки схем нужно учесть 2 нюанса:

  1. Напряжение источника питания не влияет на длительность импульсов. Чем больше напряжение питания, тем выше скорость заряда времязадающего конденсатора и тем больше амплитуда выходного сигнала.
  2. Дополнительный импульс, который можно подать на вход после основного, не повлияет на работу таймера, пока не истечет время t.

На работу генератора одиночных импульсов можно влиять извне двумя способами:

  • подать на Reset сигнал низкого уровня, который переведёт таймер в исходное состояние;
  • пока на вход 2 поступает сигнал низкого уровня, на выходе будет оставаться высокий потенциал.

Таким образом, с помощью одиночных сигналов на входе и параметров времязадающей цепочки можно получать на выходе импульсы прямоугольной формы с чётко заданной длительностью.

Мультивибратор

Мультивибратор представляет собой генератор периодических импульсов прямоугольной формы с заданной амплитудой, длительностью или частотой, в зависимости от поставленной задачи. Его отличие от одновибратора состоит в отсутствии внешнего возмущающего воздействия для нормального функционирования устройства. Принципиальная схема мультивибратора на базе NE555 показана на рисунке.

В формировании повторяющихся импульсов участвуют резисторы R1, R2 и конденсатор С1. Время импульса (t1), время паузы(t2), период (T) и частоту (f) рассчитывают по нижеприведенным формулам: Из данных формул несложно заметить, что время паузы не сможет превысить время импульса, то есть достичь скважности (S=T/t1) более 2 единиц не удастся. Для решения проблемы в схему добавляют диод, катод которого соединяют с выводом 6, а анод с выводом 7.

В datasheet на микросхемы часто оперируют величиной, обратной скважности — Duty cycle (D=1/S), которую отображают в процентах.

Схема работает следующим образом. В момент подачи питания конденсатор С1 разряжен, что переводит выход таймера в состояние высокого уровня. Затем С1 начинает заряжаться, набирая ёмкость до верхнего порогового значения 2/3 UПИТ. Достигнув порога ИМС переключается, и на выходе появляется низкий уровень сигнала. Начинается процесс разряда конденсатора (t1), который продолжается до нижнего порогового значения 1/3 UПИТ. По его достижении происходит обратное переключение, и на выходе таймера устанавливается высокий уровень сигнала. В результате схема переходит в автоколебательный режим.

Прецизионный триггер Шмитта с RS-триггером

Внутри таймера NE555 встроен двухпопроговый компаратор и RS-триггер, что позволяет реализовывать прецизионный триггер Шмитта с RS-триггером на аппаратном уровне. Входное напряжение делится компаратором на три части, при достижении каждой из которых происходит очередное переключение. При этом величина гистерезиса (обратного переключения) равна 1/3 UПИТ. Возможность применения NE555 в качестве прецизионного триггера востребована в построении систем автоматического регулирования.

3 наиболее популярные схемы на основе NE555

Одновибратор

Практический вариант схемы одновибратора на TTL NE555 приведен на рисунке. Схема питается однополярным напряжением от 5 до 15В. Времязадающими элементами здесь являются: резистор R1 – 200кОм-0,125Вт и электролитический конденсатор С1 – 4,7мкФ-16В. R2 поддерживает на входе высокий потенциал, пока некоторое внешнее устройство не сбросит его до низкого уровня (например, транзисторный ключ). Конденсатор С2 защищает схему от сквозных токов в моменты переключения.

Активизация одновибратора происходит в момент кратковременного замыкания на землю входного контакта. При этом на выходе формируется высокий уровень длительностью:

Таким образом, данная схема формирует задержку выходного сигнала относительно входного на 1 секунду.

Мигание светодиодом на мультивибраторе

Отталкиваясь от рассмотренной выше схемы мультивибратора можно собрать простую светодиодную мигалку. Для этого к выходу таймера последовательно с резистором подключают светодиод. Номинал резистора находят по формуле:

UВЫХ – амплитудное значение напряжения на выводе 3 таймера.

Количество подключаемых светодиодов зависит от типа применяемой микросхемы NE555, её нагрузочной способности (КМОП или ТТЛ). Если необходимо мигать светодиодом мощностью более 0,5 Вт, то схему дополняют транзистором, нагрузкой которого станет светодиод.

Реле времени

Схема регулируемого таймера (электронное реле времени) показана на рисунке. С её помощью можно вручную задавать длительность выходного сигнала от 1 до 25 секунд. Для этого последовательно с постоянным резистором в 10 кОм устанавливают переменный номиналом в 250 кОм. Ёмкость времязадающего конденсатора увеличивают до 100 мкФ.

Схема работает следующим образом. В исходном состоянии на выводе 2 присутствует высокий уровень (от источника питания), а на выводе 3 низкий уровень. Транзисторы VT1, VT2 закрыты. В момент подачи на базу VT1 положительного импульса по цепи (Vcc-R2-коллектор-эмиттер-общий провод) протекает ток. VT1 открывается и переводит NE555 в режим отсчета времени. Одновременно на выходе ИМС появляется положительный импульс, который открывает VT2. В результате ток эмиттера VT2 приводит к срабатыванию реле. Пользователь может в любой момент прервать выполнение задачи, кратковременно закоротив RESET на землю.

Транзисторы SS8050, приведенные на схеме, можно заменить на КТ3102.

Рассмотреть все популярные схемы на основе NE555 в одной статье невозможно. Для этого существуют целые сборники, в которых собраны практические наработки за всё время существования таймера. Надеемся, что приведенная информация послужит ориентиром во время сборки схем, в том числе нагрузкой которых служат светодиоды.

Каждый радиолюбитель не раз встречался с микросхемой NE555. Этот маленький восьминогий таймер завоевал колоссальную популярность за функциональность, практичность и простоту использования. На 555 таймере можно собрать схемы самого различного уровня сложности: от простого триггера Шмитта, с обвеской всего в пару элементов, до многоступенчатого кодового замка с применением большого количества дополнительных компонентов.

В данной статье детально ознакомимся с микросхемой NE555, которая, несмотря на свой солидный возраст, по-прежнему остается востребована. Стоит отметить, что в первую очередь данная востребованность обусловлена применением ИМС в схемотехнике с использованием светодиодов.

Описание и область применения

NE555 является разработкой американской компании Signetics, специалисты которой в условиях экономического кризиса не сдались и смогли воплотить в жизнь труды Ганса Камензинда. Именно он в 1970 году сумел доказать важность своего изобретения, которое на тот момент не имело аналогов. ИМС NE555 имела высокую плотность монтажа при низкой себестоимости, чем заслужила особый статус.

Впоследствии её стали копировать конкурирующие производители из разных стран мира. Так появилась отечественная КР1006ВИ1, которая так и осталась уникальной в данном семействе. Дело в том, что в КР1006ВИ1 вход останова (6) имеет приоритет над входом запуска (2). В импортных аналогах других фирм такая особенность отсутствует. Данный факт следует учитывать при разработке схем с активным использованием двух входов.

Однако в большинстве случаев приоритеты не влияют на работу устройства. С целью снижения мощности потребления, ещё в 70-х годах прошлого века был налажен выпуск таймера КМОП-серии. В России микросхема на полевых транзисторах получила название КР1441ВИ1.

Наибольшее применение 555 таймер нашёл в построении схем генераторов и реле времени с возможностью задержки от микросекунд до нескольких часов. В более сложных устройствах он выполняет функции по исключению дребезга контактов, ШИМ, восстановлению цифрового сигнала и так далее.

Особенности и недостатки

Особенностью таймера является внутренний делитель напряжения, который задаёт фиксированный верхний и нижний порог срабатывания для двух компараторов. Ввиду того что делитель напряжения нельзя исключить, а пороговым напряжением нельзя управлять, область применения NE555 сужается.

Таймер на биполярных транзисторах имеет один существенный недостаток, связанный с переходом выходного каскада из одного состояния в противоположное. Каждое переключение сопровождается паразитным сквозным током, который в пике может достигать 400 мА, увеличивая тепловые потери. Решение проблемы заключается в установке полярного конденсатора ёмкостью до 0,1 мкФ между выводом управления (5) и общим проводом. Благодаря ему, повышается стабильность при запуске и надёжность всего устройства. Кроме того, для повышения помехоустойчивости цепь питания дополняют неполярным конденсатором 1 мкФ.

Таймеры, собранные на КМОП-транзисторах, лишены перечисленных недостатков и не нуждаются в монтаже внешних конденсаторов.

Основные параметры ИМС серии 555

Внутреннее устройство NE555 включает в себя пять функциональных узлов, которые можно видеть на логической диаграмме. На входе расположен резистивный делитель напряжения, который формирует два опорных напряжения для прецизионных компараторов. Выходные контакты компараторов поступают на следующий блок – RS-триггер с внешним выводом для сброса, а затем на усилитель мощности. Последним узлом является транзистор с открытым коллектором, который может выполнять несколько функций, в зависимости от поставленной задачи.

Рекомендуемое напряжение питания для ИМС типа NA, NE, SA лежит в интервале от 4,5 до 16 вольт, а для SE может достигать 18В. При этом ток потребления при минимальном Uпит равен 2–5 мА, при максимальном Uпит – 10–15 мА. Некоторые ИМС 555 КМОП-серии потребляют не более 1 мА. Наибольший выходной ток импортной микросхемы может достигать значения в 200 мА. Для КР1006ВИ1 он не выше 100 мА.

Качество сборки и производитель сильно влияют на условия эксплуатации таймера. Например, диапазон рабочих температур NE555 составляет от 0 до 70°C, а SE555 от -55 до +125°C, что важно знать при конструировании устройств для работы в открытой окружающей среде. Более детально ознакомиться с электрическими параметрами, узнать типовые значения напряжения и тока на входах CONT, RESET, THRES, и TRIG можно в datasheet на ИМС серии XX555.

Расположение и назначение выводов

NE555 и её аналоги преимущественно выпускаются в восьмивыводном корпусе типа PDIP8, TSSOP или SOIC. Расположение выводов независимо от корпуса – стандартное. Условное графическое обозначение таймера представляет собой прямоугольник с надписью G1 (для генератора одиночных импульсов) и GN (для мультивибраторов).

  1. Общий (GND). Первый вывод относительно ключа. Подключается к минусу питания устройства.
  2. Запуск (TRIG). Подача импульса низкого уровня на вход второго компаратора приводит к запуску и появлению на выходе сигнала высокого уровня, длительность которого зависит от номинала внешних элементов R и С. О возможных вариациях входного сигнала написано в разделе «Одновибратор».
  3. Выход (OUT). Высокий уровень выходного сигнала равен (Uпит-1,5В), а низкий – около 0,25В. Переключение занимает около 0,1 мкс.
  4. Сброс (RESET). Данный вход имеет наивысший приоритет и способен управлять работой таймера независимо от напряжения на остальных выводах. Для разрешения запуска необходимо, чтобы на нём присутствовал потенциал более 0,7 вольт. По этой причине его через резистор соединяют с питанием схемы. Появление импульса менее 0,7 вольт запрещает работу NE555.
  5. Контроль (CTRL). Как видно из внутреннего устройства ИМС он напрямую соединен с делителем напряжения и в отсутствие внешнего воздействия выдаёт 2/3 Uпит. Подавая на CTRL управляющий сигнал, можно получить на выходе модулированный сигнал. В простых схемах он подключается к внешнему конденсатору.
  6. Останов (THR). Является входом первого компаратора, появление на котором напряжения более 2/3Uпит останавливает работу триггера и переводит выход таймера в низкий уровень. При этом на выводе 2 должен отсутствовать запускающий сигнал, так как TRIG имеет приоритет перед THR (кроме КР1006ВИ1).
  7. Разряд (DIS). Соединен напрямую с внутренним транзистором, который включен по схеме с общим коллектором. Обычно к переходу коллектор-эмиттер подключают времязадающий конденсатор, который разряжается, пока транзистор находится в открытом состоянии. Реже используется для наращивания нагрузочной способности таймера.
  8. Питание (VCC). Подключается к плюсу источника питания 4,5–16В.

Режимы работы NE555

Таймер 555 серии работает в одном из трёх режимов, рассмотрим их более детально на примере микросхемы NE555.

Одновибратор

Принципиальная электрическая схема одновибратора приведена на рисунке. Для формирования одиночных импульсов, кроме микросхемы NE555, понадобится сопротивление и полярный конденсатор. Схема работает следующим образом. На вход таймера (2) подают одиночный импульс низкого уровня, который приводит к переключению микросхемы и появлению на выходе (3) высокого уровня сигнала. Продолжительность сигнала рассчитывается в секундах по формуле:

По истечении заданного времени (t) на выходе формируется сигнал низкого уровня (исходное состояние). По умолчанию вывод 4 объединен с выводом 8, то есть имеет высокий потенциал.

Во время разработки схем нужно учесть 2 нюанса:

  1. Напряжение источника питания не влияет на длительность импульсов. Чем больше напряжение питания, тем выше скорость заряда времязадающего конденсатора и тем больше амплитуда выходного сигнала.
  2. Дополнительный импульс, который можно подать на вход после основного, не повлияет на работу таймера, пока не истечет время t.

На работу генератора одиночных импульсов можно влиять извне двумя способами:

  • подать на Reset сигнал низкого уровня, который переведёт таймер в исходное состояние;
  • пока на вход 2 поступает сигнал низкого уровня, на выходе будет оставаться высокий потенциал.

Таким образом, с помощью одиночных сигналов на входе и параметров времязадающей цепочки можно получать на выходе импульсы прямоугольной формы с чётко заданной длительностью.

Мультивибратор

Мультивибратор представляет собой генератор периодических импульсов прямоугольной формы с заданной амплитудой, длительностью или частотой, в зависимости от поставленной задачи. Его отличие от одновибратора состоит в отсутствии внешнего возмущающего воздействия для нормального функционирования устройства. Принципиальная схема мультивибратора на базе NE555 показана на рисунке.

В формировании повторяющихся импульсов участвуют резисторы R1, R2 и конденсатор С1. Время импульса (t1), время паузы(t2), период (T) и частоту (f) рассчитывают по нижеприведенным формулам: Из данных формул несложно заметить, что время паузы не сможет превысить время импульса, то есть достичь скважности (S=T/t1) более 2 единиц не удастся. Для решения проблемы в схему добавляют диод, катод которого соединяют с выводом 6, а анод с выводом 7.

В datasheet на микросхемы часто оперируют величиной, обратной скважности — Duty cycle (D=1/S), которую отображают в процентах.

Схема работает следующим образом. В момент подачи питания конденсатор С1 разряжен, что переводит выход таймера в состояние высокого уровня. Затем С1 начинает заряжаться, набирая ёмкость до верхнего порогового значения 2/3 UПИТ. Достигнув порога ИМС переключается, и на выходе появляется низкий уровень сигнала. Начинается процесс разряда конденсатора (t1), который продолжается до нижнего порогового значения 1/3 UПИТ. По его достижении происходит обратное переключение, и на выходе таймера устанавливается высокий уровень сигнала. В результате схема переходит в автоколебательный режим.

Прецизионный триггер Шмитта с RS-триггером

Внутри таймера NE555 встроен двухпопроговый компаратор и RS-триггер, что позволяет реализовывать прецизионный триггер Шмитта с RS-триггером на аппаратном уровне. Входное напряжение делится компаратором на три части, при достижении каждой из которых происходит очередное переключение. При этом величина гистерезиса (обратного переключения) равна 1/3 UПИТ. Возможность применения NE555 в качестве прецизионного триггера востребована в построении систем автоматического регулирования.

3 наиболее популярные схемы на основе NE555

Одновибратор

Практический вариант схемы одновибратора на TTL NE555 приведен на рисунке. Схема питается однополярным напряжением от 5 до 15В. Времязадающими элементами здесь являются: резистор R1 – 200кОм-0,125Вт и электролитический конденсатор С1 – 4,7мкФ-16В. R2 поддерживает на входе высокий потенциал, пока некоторое внешнее устройство не сбросит его до низкого уровня (например, транзисторный ключ). Конденсатор С2 защищает схему от сквозных токов в моменты переключения.

Активизация одновибратора происходит в момент кратковременного замыкания на землю входного контакта. При этом на выходе формируется высокий уровень длительностью:

Таким образом, данная схема формирует задержку выходного сигнала относительно входного на 1 секунду.

Мигание светодиодом на мультивибраторе

Отталкиваясь от рассмотренной выше схемы мультивибратора можно собрать простую светодиодную мигалку. Для этого к выходу таймера последовательно с резистором подключают светодиод. Номинал резистора находят по формуле:

UВЫХ – амплитудное значение напряжения на выводе 3 таймера.

Количество подключаемых светодиодов зависит от типа применяемой микросхемы NE555, её нагрузочной способности (КМОП или ТТЛ). Если необходимо мигать светодиодом мощностью более 0,5 Вт, то схему дополняют транзистором, нагрузкой которого станет светодиод.

Реле времени

Схема регулируемого таймера (электронное реле времени) показана на рисунке. С её помощью можно вручную задавать длительность выходного сигнала от 1 до 25 секунд. Для этого последовательно с постоянным резистором в 10 кОм устанавливают переменный номиналом в 250 кОм. Ёмкость времязадающего конденсатора увеличивают до 100 мкФ.

Схема работает следующим образом. В исходном состоянии на выводе 2 присутствует высокий уровень (от источника питания), а на выводе 3 низкий уровень. Транзисторы VT1, VT2 закрыты. В момент подачи на базу VT1 положительного импульса по цепи (Vcc-R2-коллектор-эмиттер-общий провод) протекает ток. VT1 открывается и переводит NE555 в режим отсчета времени. Одновременно на выходе ИМС появляется положительный импульс, который открывает VT2. В результате ток эмиттера VT2 приводит к срабатыванию реле. Пользователь может в любой момент прервать выполнение задачи, кратковременно закоротив RESET на землю.

Транзисторы SS8050, приведенные на схеме, можно заменить на КТ3102.

Рассмотреть все популярные схемы на основе NE555 в одной статье невозможно. Для этого существуют целые сборники, в которых собраны практические наработки за всё время существования таймера. Надеемся, что приведенная информация послужит ориентиром во время сборки схем, в том числе нагрузкой которых служат светодиоды.

Теория и практика применения таймера 555. Часть первая.

Автор:
Опубликовано 01.01.1970

Часть первая. Теоретическая.

Наверное нет такого радиолюбителя (Мяу, и его кота! — Здесь и далее прим. Кота), который не использовал бы в своей практике эту замечательную микросхему. Ну а уж слышали о ней так точно все.

Её история началась в 1971 году, когда компания Signetics Corporation выпустила микросхему SE555/NE555 под названием «Интегральный таймер» (The IC Time Machine).
На тот момент это была единственная «таймерная» микросхема доступная массовому потребителю. Сразу после поступления в продажу микросхема завоевала бешеную популярность и среди любителей и среди профессионалов. Появилась куча статей, описаний, схем, использующих сей девайс.
За прошедшие 35 лет практически каждый уважающий себя производитель полупроводников считал свои долгом выпустить свою версию этой микросхемы, в том числе и по более современным техпроцессам. Например, компания Motorola выпускает CMOS версию MC1455. Но при всем при этом в функциональности и расположении выводов никаких различий у всех этих версий нет. Все они полные аналоги друг друга.
Наши отечественные производители тоже не остались в стороне и выпускают эту микросхему под названием КР1006ВИ1.

А вот список заморских производителей, которые выпускают таймер 555 и их коммерческие обозначения:

Производитель

Название микросхемы

В некоторых случаях указано два названия. Это означает, что выпускается две версии микросхемы — гражданская, для коммерческого применения и военная. Военная версия отличается большей точностью, широким диапазоном рабочих температур и выпускается в металлическом или керамическом корпусе. Ну и дороже, разумеется.

Начнем с корпуса и выводов.

Микросхема выпускается в двух типах корпусов — пластиковом DIP и круглом металлическом. Правда, в металлическом корпусе она все же выпускалась — сейчас остались только DIP-корпуса. Но на случай, если вам вдруг достанется такое счастье, привожу оба рисунка корпуса. Назначения выводов одинаковые в обоих корпусах. Помимо стандартных, выпускается еще две разновидности микросхем — 556 и 558. 556 — это сдвоенная версия таймера, 558 — счетверенная.

Функциональная схема таймера показана на рисунке прямо над этим предложением.
Микросхема содержит около 20 транзисторов, 15 резисторов, 2 диода. Состав и количество компонентов могут несущественно меняться в зависимости от производителя. Выходной ток может достигать 200 мА, потребляемый — на 3- 6 мА больше. Напряжение питания может изменяться от 4,5 до 18 вольт. При этом точность таймера практически не зависит от изменения напряжения питания и составляет 1% от расчетного. Дрейф составляет 0,1%/вольт, а температурный дрейф — 0,005%/С.

Теперь мы посмотрим на принципиальную схему таймера и перемоем ему кости, вернее ноги — какой вывод для чего нужен и что все это значит.

Итак, выводы (Мяу! Это он про ноги. ):

1. Земля. Особо комментировать тут нечего — вывод, который подключается к минусу питания и к общему проводу схемы.

2. Запуск. Вход компаратора №2. При подаче на этот вход импульса низкого уровня (не более 1/3 Vпит) таймер запускается и на выходе устанавливается напряжение высокого уровня на время, которое определяется внешним сопротивлением R (Ra+Rb, см. функциональную схему) и конденсатором С — это так называемый режим моностабильного мультивибратора. Входной импульс может быть как прямоугольным, так и синусоидальным. Главное, чтобы по длительности он был короче, чем время заряда конденсатора С. Если же входной импульс по длительности все-таки превысит это время, то выход микросхемы будет оставаться в состоянии высокого уровня до тех пор, пока на входе не установится опять высокий уровень. Ток, потребляемый входом, не превышает 500нА.

3. Выход. Выходное напряжение меняется вместе с напряжением питания и равно Vпит-1,7В (высокий уровень на выходе). При низком уровне выходное напряжение равно примерно 0,25в (при напряжении питания +5в). Переключение между состояниями низкий — высокий уровень происходит приблизительно за 100 нс.

4. Сброс. При подаче на этот вывод напряжения низкого уровня (не более 0,7в) происходит сброс выхода в состояние низкого уровня не зависимо от того, в каком режиме находится таймер на данный момент и чем он занимается. Reset, знаете ли, он и в Африке reset. Входное напряжение не зависит от величины напряжения питания — это TTL-совместимый вход. Для предотвращения случайных сбросов этот вывод настоятельно рекомендуется подключить к плюсу питания, пока в нем нет необходимости.

5. Контроль. Этот вывод позволяет получить доступ к опорному напряжению компаратора №1, которое равно 2/3Vпит. Обычно, этот вывод не используется. Однако его использование может весьма существенно расширить возможности управления таймером. Все дело в том, что подачей напряжения на этот вывод можно управлять длительностью выходных импульсов таймера и таким образом, забить на RC времязадающую цепочку. Подаваемое напряжение на этот вход в режиме моностабильного мультивибратора может составлять от 45% до 90% напряжения питания. А в режиме мультивибратора от 1,7в до напряжения питания. При этом мы получаем ЧМ (FM) модулированный сигнал на выходе. Если же этот вывод таки не используется, то его рекомендуется подключить к общему проводу через конденсатор 0,01мкФ (10нФ) для уменьшения уровня помех и всяких других неприятностей.

6. Останов. Этот вывод является одним из входов компаратора №1. Он используется как эдакий антипод вывода 2. То есть используется для остановки таймера и приведения выхода в состояние (Мяу! Тихой паники?!) низкого уровня. При подаче импульса высокого уровня (не менее 2/3 напряжения питания), таймер останавливается, и выход сбрасывается в состояние низкого уровня. Так же как и на вывод 2, на этот вывод можно подавать как прямоугольные импульсы, так и синусоидальные.

7. Разряд. Этот вывод подсоединен к коллектору транзистора Т6, эмиттер которого соединен с землей. Таким образом, при открытом транзисторе конденсатор С разряжается через переход коллектор-эмиттер и остается в разряженном состоянии пока не закроется транзистор. Транзистор открыт, когда на выходе микросхемы низкий уровень и закрыт, когда выход активен, то есть на нем высокий уровень. Этот вывод может также применяться как вспомогательный выход. Нагрузочная способность его примерно такая же, как и у обычного выхода таймера.

8. Плюс питания. Как и в случае с выводом 1 особо ничего не скажешь. Напряжение питания таймера может находиться в пределах 4,5-16 вольт. У военных версий микросхемы верхний диапазон находится на уровне 18 вольт.

Впитали? Едем дальше.
Большинство таймеров нуждаются во времязадающей цепочке, обычно состоящей из резистора и конденсатора. Таймер 555 не исключение. Давайте посмотрим на диаграмму работы микросхемы.

Итак, предположим, что мы подали питание на микросхему. Вход находится в состоянии высокого уровня, на выходе — низкий уровень, конденсатор С разряжен. Все спокойно, все спят. И тут БАХ — мы подаем серию прямоугольных импульсов на вход таймера. Что происходит?
Первый же импульс низкого уровня переключает выход таймера в состояние высокого уровня. Транзистор Т6 закрывается и конденсатор начинает заряжаться через резистор R. Все то время пока конденсатор заряжается, выход таймера остается во включенном состоянии — на нем сохраняется высокий уровень напряжения. Как только конденсатор зарядится до 2/3 напряжения питания, выход микросхемы выключается и на нем появляется низкий уровень. Транзистор T6 открывается и конденсатор С разряжается.
Однако есть два нюанса, которые показаны на графике пунктирными линиями.
Первый — если после окончания заряда конденсатора на входе сохраняется низкий уровень напряжения — в таком случае выход остается активным — на нем сохраняется высокий уровень до тех пор, пока на входе не появится высокий уровень. Второй — если мы активируем вход Сброс напряжением низкого уровня. В этом случае выход сразу же выключится, не смотря на то, что конденсатор все еще заряжается.
Так, лирическую часть закончили — перейдем к суровым цифрам и расчетам. Как же нам определить время, на которое будет включаться таймер и номиналы RC цепочки, необходимые для задания этого времени? Время, за которое конденсатор заряжается до 63,2% (2/3) напряжения питания называется временной константой, обозначим её буковкой t. Вычисляется это время потрясающей по своей сложности формулой. Вот она: t = R*C, где R — сопротивление резистора в МегаОм-ах, С — емкость конденсатора в микроФарад-ах. Время получается в секундах.

К формуле мы еще вернемся, когда будем подробно рассматривать режимы работы таймера. А сейчас пока посмотрим на простенький тестер для этой микросхемы, который запросто скажет вам — работает ваш экземпляр таймера или нет.

Если после включения питания мигают оба светодиода — значит все хорошо и микросхема во вполне рабочем состоянии. Если же хотя бы один из диодов не горит или наоборот — горит постоянно, значит такую микросхемы можно спустить в унитаз с чистой совестью или вернуть назад продавцу, если вы её только что купили. Напряжение питания — 9 вольт. Например, от батареи «Крона».

Теперь рассмотрим режимы работы этой микросхемы.
Собственно говоря, режимов у нее две штуки. Первый — моностабильный мультивибратор. Моностабильный — потому что стабильное состояние у такого мультивибратора одно — выключен. А во включенное состояние мы его переводим временно, подав на вход таймера какой-либо сигнал. Как уже отмечалось выше, время, на которое мультивибратор переходит в активное состояние, определяется RC цепочкой. Эти свойства могут быть использованы в самых разнообразных схемах. Для запуска чего-либо на определенное время или наоборот — для формирования паузы на заданное время.

Второй режим — это генератор импульсов. Микросхема может выдавать последовательность прямоугольных импульсов, параметры которых определяются все той же RC цепочкой. (Мяу! Хочу цепочку. На хвост. Ну или браслетик. Антистатический.)
Все-таки Кот у нас — зануда.
Начнем сначала, то есть с первого режима.

Схема включения микросхемы показана на рисунке. RC цепочка включена между плюсом и минусом питания. К соединению резистора и конденсатора подключен вывод 6 — Останов. Это вход компаратора №1. Сюда же подключен вывод 7 — Разряд. Входной импульс подается на вывод 2 — Запуск. Это вход компаратора №2. Совершенно простецкая схема — один резистор и один конденсатор — куда уж проще? Для повышения помехоустойчивости можно подключить вывод 5 на общий провод через конденсатор емкостью 10нФ.
Итак, в исходном состоянии, на выходе таймера низкий уровень — около нуля вольт, конденсатор разряжен и заряжаться не хочет, поскольку открыт транзистор Т6. Это состояние стабильное, оно может продолжаться неопределенно долгое время. При поступлении на вход импульса низкого уровня, срабатывает компаратор №2 и переключает внутренний триггер таймера. В результате на выходе устанавливается высокий уровень напряжения. Транзистор Т6 закрывается и начинает заряжаться конденсатор С через резистор R. Все то время, пока он заряжается, на выходе таймера сохраняется высокий уровень. Таймер не реагирует ни на какие внешние раздражители, буде они поступают на вывод 2. То есть, после срабатывания таймера от первого импульса дальнейшие импульсы не оказывают никакого действия на состояние таймера — это очень важно. Так, что там у нас происходит то? А, да — заряжается конденсатор. Когда он зарядится до напряжения 2/3Vпит, сработает компаратор №1 и в свою очередь переключит внутренний триггер. В результате на выходе установится низкий уровень напряжения, и схема вернется в свое исходное, стабильное состояние. Транзистор Т6 откроется и разрядит конденсатор С.

Время, на которое таймер, так сказать «выходит из себя», может быть от одной миллисекунды до сотен секунд.
Считается оно так: T=1.1*R*C
Теоретически, пределов по длительности импульсов нет — как по минимальной длительности, так и по максимальной. Однако, есть некоторые практические ограничения, которые обойти можно, но сначала стоит задуматься — нужно ли это делать и не проще ли выбрать другое схемное решение.
Так, минимальные значения, установленные практическим образом для R составляет 10кОм, а для С — 95пФ. Можно ли меньше? В принципе — да. Но при этом, если еще уменьшить сопротивление резистора — схема начнет трескать слишком много электричества. Если уменьшить емкость С, то всякие паразитные емкости и помехи могут существенно повлиять на работу схемы.
С другой стороны, максимальное значение резистора примерно равно 15Мом. Здесь ограничение накладывает ток, потребляемый входом Останов (около 120нА) и ток утечки конденсатора С. Таким образом, при слишком большом значении резистора таймер просто никогда не выключится, если сумма токов утечки конденсатора и тока входа превысит 120 нА.
Ну а что касается максимальной емкости конденсатора, то дело не столько в самой емкости, сколько в токе утечки. Понятно, что чем больше емкость, тем больше ток утечки и тем хуже будет точность таймера. Поэтому, если таймер будет использоваться для больших временных интервалов, то лучше пользоваться конденсаторами с малыми токами утечки — например, танталовыми.

Перейдем ко второму режиму.

В эту схему добавлен еще один резистор. Входы обоих компараторов соединены и подключены к соединению резистора R2 и конденсатора. Вывод 7 включен между резисторами. Конденсатор заряжается через резисторы R1 и R2.
Теперь посмотрим, что же произойдет, когда мы подадим питание на схему. В исходном состоянии конденсатор разряжен и на входах обоих компараторов низкий уровень напряжения, близкий к нулю. Компаратор №2 переключает внутренний триггер и устанавливает на выходе таймера высокий уровень. Транзистор Т6 закрывается и конденсатор начинает заряжаться через резисторы R1 и R2.

Когда напряжение на конденсаторе достигает 2/3 напряжения питания, компаратор №1 в свою очередь переключает триггер и выключает выход таймер — напряжение на выходе становится близким к нулю. Транзистор Т6 открывается и конденсатор начинает разряжаться через резистор R2. Как только напряжение на конденсаторе опустится до 1/3 напряжения питания, компаратор №2 опять переключит триггер и на выходе микросхемы снова появится высокий уровень. Транзистор Т6 закроется и конденсатор снова начнет заряжаться. фууу, чет у меня голова закружилась уже.
Короче говоря, в результате всего этого шаманства, на выходе мы получаем последовательность прямоугольных импульсов. Частота импульсов, как вы вероятно уже догадались, зависит от величин C, R1 и R2. Определяется она по формуле:

Значения R1 и R2 подставляются в Омах, C — в фарадах, частота получается в Герцах.
Время между началом каждого следующего импульса называется периодом и обозначается буковкой t. Оно складывается из длительности самого импульса — t1 и промежутком между импульсами — t2. t = t1+t2.
Частота и период — понятия обратные друг другу и зависимость между ними следующая:
f = 1/t.
t1 и t2 разумеется тоже можно и нужно посчитать. Вот так:
t1 = 0.693(R1+R2)C;
t2 = 0.693R2C;

Ну, с теоретической частью вроде бы покончили. В следующей части рассмотрим конкретные примеры включения таймера 555 в различных схемах и для самого разнообразного использования.
Если у вас еще остались вопросы — их можно задать тут.

Рекомендуем к прочтению

Микросхема NE555P (КР1006ВИ1, LM555) — Элград

ООО «ЭЛГРАД Про» Производственные поставки пн — пт: 900—1730

Магазин «ВольтМастер» Розничные продажи

пн — пт: 900—1900
сб: 1000—1700

График работы в праздники

ООО «ЭЛГРАД Про»

Производственные поставки

3ноября ср 900—1630

4ноября чт выходной

5ноября пт выходной

6ноября сб выходной

7ноября вс выходной

Магазин «ВольтМастер»

Розничные продажи

30октября сб 1000—1700

31октября вс

выходной

1ноября пн 1000—1700

2ноября вт 1000—1700

3ноября ср 1000—1700

4ноября чт 10

00—1700

5ноября пт 1000—1700

6ноября сб выходной

7ноября вс выходной

Простая противоугонная система ( LM555 )

Что-то не так?


Пожалуйста, отключите Adblock.

Портал QRZ.RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. Спасибо.

Как добавить наш сайт в исключения AdBlock

Для выполнения простейшей противоугонной системы для автомобиля достаточно всего двух одинарных таймеров. Электрическая схема варианта такого устройства показана на рис. 5.72.

Устройство выполняется в виде отдельной приставки и подключается скрытно установленным тумблером SA1. Включатель питания (SA1) совмещает в себе функцию блокировки системы зажигания (включается в разрыв соответствующей цепи замка зажигания). В качестве датчиков (F1 —Fn) могут использоваться кнопки, установленные в дверях автомобиля, а также на капоте и багажнике. При этом одна из них F1 — от двери водителя. Кнопка SB1 связана с сиденьем водителя.

Рис. 5.72. Схема простого охранного устройства

Работает система следующим образом. Схема состоит из двух одновибраторов, один из которых (DA1) обеспечивает задержку (на 16 секунд) перехода в режим ОХРАНА при включении питания тумблером SA1 (чтобы хозяин успел выйти из машины) или же при срабатывании датчика F1, т. е. при переходе в режим ТРЕВОГА. Это необходимо для того, чтобы хозяин, открывая машину, мог успеть отключить противоугонную систему до включения звука, что позволяет обойтись без установки внешнего выключателя и упростить схему.

Второй одновибратор (DA2) срабатывает по срезу импульса с выхода DA1/3 или отдатчиков F2-Fn. Он ограничивает время работы сирены после перехода системы в режим ТРЕВОГА. Сигнал с выхода DA2/3 может использоваться для включения звуковой сирены (см. раздел 5.1) на интервал, задаваемый элементами R6-C5.

Цепь из элементов R4-C3 служит для начальной установки нулевого состояния на выходах микросхем. Тиристор VS1 в начальный момент будет включен, так как контакты кнопки SB1 замкнуты (пока водитель сидит на своем месте), и отключается, когда на выходе DA1 появится нулевое напряжение (система перешла в режим охраны). В этом случае тиристор позволяет запускать второй одно-вибратор (DA2) только от любого из сработавших датчиков. Тиристор можно использовать из серии КУ101 А, Б.

Литература: Радиолюбителям: полезные схемы, Книга 5. Шелестов И.П.

Генераторы прерывистого тонального сигнала (LM555)

Схемы генераторов прерывистого тонального сигнала, выполнены на микросхемах LM555, несклько различных вариантов для разного применения.

Принципиальная схема

Выполнить генератор прерывистого тонального сигнала можно по схеме на рис. 1. Он позволяет управлять началом работы схемы подачей питающего напряжения на вход DA1/4.

Но в тех случаях, когда для работы устройства необходимо использовать два таймера, удобнее взять микросхему, уже имеющую их в одном корпусе.

Рис. 1. Выполненный на двух таймерах генератор прерывистого сигнала.

Варианты генераторов на сдвоенном таймере

Варианты генераторов, выполненных на сдвоенном таймере, показаны на рис. 2 и 3. Включение таймера в режиме генератора симметричных импульсов (рис. 5.4, б) позволяет сократить число необходимых элементов. Эти схемы являются универсальными — имеется возможность регулировать частоту звука и интервал повторения в широком диапазоне.

На рис. 3 приведена схема генератора, вырабатывающего сигнал для работы звонка тёлефонного вызова с интервалами в 10 с. Для этого использован низкочастотный повышающий напряжение трансформаторе 12 до 70…100 В.

Рис. 2. Схемы генераторов прерывистого тонального сигнала: а — вариант 1,6 — вариант 2.

Рис. 3. Схема генератора прерывистого сигнала для работы телефонного звонка.

Формирователь прерывистого звукового сигнала

Самый простой формирователь прерывистого звукового сигнала можно выполнить и на одиночном таймере, если воспользоваться любым мигающим светодиодом. Например, светодиоды L-36B, L-56B, L-456B и некоторые другие уже имеют внутри прерыватель (они выпускаются с разным цветом свечения).

Включать светодиод надо так, как это показано на рис. 4. В этом случае частота чередования пачек полностью зависит от параметров примененного светодиода.

Обычно их период мигания находится в Интервале 0,5…1 с. Для устройств сигнализации этого вполне достаточно. Частота заполнения пачек (звуковым сигналом) зависит от номиналов элементов C1-R1.

Рис. 4. Формирователь прерывистых пачек импульсов.

Рис. 5. Формирователь прерывистых импульсов без использования задающего конденсатора.

Рис. 6. Схема генератора НЧ сигнала с уменьшающейся частотой.

Литература: Радиолюбителям: полезные схемы, Книга 5. Шелестов И.П.

РКС Компоненты — РАДИОМАГ

Магазин Радиомаг в г. Одесса работает только с интернет заказами.

28/10/2021

Поставка продукции от производителя

AG TermoPasty

На склад поступила партия химических материалов для электронных компонентов среди которых: паста, флюс, термопаста, а также различные средства для очистки.


Подробнее с ассортиментом поставки можно ознакомиться ниже  либо в разделе  Расходные для пайки

18/10/2021

На склад поступило пополнение товара по многим группам:

Полный перечень можно посмотреть по ссылке либо в нашем каталоге:

18/10/2021

РКС компоненты официальный дистрибьютор HITANO с 2002 года.

Hitano — высокое и стабильное качество.


На нашем складе всегда доступен большой ассортимент и складской запас продукции HITANO.

Склад пополнился по товарным группам:

  • Варисторы
  • Индуктивности
  • Конденсаторы SMD
  • Резисторы SMD
  • Конденсаторы керамические
  • Конденсаторы пленочные
  • Конденсаторы электролитические
  • Конденсаторы электролитические SMD

18/10/2021

Сеть магазинов РАДИОМАГ:
Среда, 13.10.2021 — сокращенный рабочий день на один час
Четверг, 14.10.2021 — выходной день
Пятница 15.10.2021 — рабочий день
Суббота, 16.10.2021 — рабочий день

Отдел продаж:
Среда, 13.10.2021 — сокращенный рабочий день на один час
Четверг, 14.10.2021 — выходной день
Пятница, 15.10.2021 — выходной день, переносится на Субботу 23.10.2021 — рабочий день

07/10/2021

Наш склад пополнился припоями и флюсами производства CYNEL

Припои с флюсом, припои без флюса, серебросодержащие припои, флюсы.

Полный список поставки смотрите ниже либо на странице нашего сайта по ссылке

21/04/2021

Полный список  смотрите  по ссылке.

02/04/2021

Контроллер температуры и влажности, Тестер емкости аккумулятора, Тестер полупроводников, Компактный усилитель мощности,

Bluetooth аудиомодуль ,Цветной USB тестер (вольтметр, амперметр, контроллер заряда), Цифровой портативный осциллограф,
Двухсторонняя клейкая акриловая лента, Антистатические пинцеты


Полный список поставки смотрите по ссылке



02/04/2021

Пополнение склада и расширение ассортимента от производителя Hantek Electronics.


Измерительные приборы
Аксессуары для инструмента и оборудования

01/04/2021

Пополнение склада и расширение ассортимента от производителя LiitoKala.


Аккумуляторы и батарейки
Блоки питания, сетевые адаптеры, зарядные устройства

01/04/2021

NE555 и микросхемы таймера LM555

Алфавитные префиксы перед номерами деталей микросхем часто воспринимаются как должное, поскольку все, что они делают, представляет производителя микросхемы (хотя и не во всех случаях) — но это не всегда так. . Хотя у некоторых микросхем есть много вторичных источников с одинаковыми номерами деталей и / или префиксами, часто есть небольшие различия для каждой из этих частей, которые возникают в результате оптимизации и изменений, внесенных каждым производителем. Хорошим примером этого является микросхема таймера NE555 , первоначально от Signetics, и LM555 , которая изначально была второй поставкой от National Semiconductor.В этой статье мы сначала сравним NE555 и LM55 IC и посмотрим, как были усовершенствованы LM555 по сравнению с ранним NE555.

Глубокое погружение в NE555 и LM555

Поскольку большинство микросхем второго источника продаются как «подключаемые» замены оригинала, мало что делается для привлечения внимания к тому факту, что внутренние компоненты ИС могли быть немного изменены, но, к счастью, производители добавляют (упрощенно) схематическая диаграмма к таблицам данных, которые мы рассмотрим.

РИС.1 СХЕМА ВНУТРЕННЕЙ ЦЕПИ NE555 И LM555

Использование токовых активных нагрузок зеркала в LM555 является одним из наиболее заметных различий между двумя ИС.

Изменения поведения

Несмотря на «контактную» совместимость, изменения в LM555 приводят к тому, что поведение схемы сильно отличается от NE555.

Как мы поняли из внутренней схемы, в LM55 вместо постоянных резисторов используются активные нагрузки.Одним из основных преимуществ этого переключения с резисторов на активные нагрузки является то, что он снижает зависимость времени вывода от температуры и напряжения питания.

Это выделено в исходном техническом описании NE555 от Signetics.

РИС.2 ДРЕЙФ NE555 ПО ТЕМПЕРАТУРЕ И ВРЕМЕНИ

Другое отличие состоит в том, что в исходном NE555 сигналу запуска отдается больший приоритет, тогда как в LM555 пороговому сигналу отдается больший приоритет.

Как правило, в таймере 555 выходной сигнал становится высоким, когда контакт 2 (триггер) опускается ниже 1/3 В CC , а выход становится низким, когда контакт 6 (порог) превышает 2/3 В CC .

В NE555, если на выводе триггера низкий уровень, даже если на выводе порогового значения высокий уровень, выходной сигнал становится низким.

Однако в LM555 выходной сигнал остается низким, даже когда на контакте триггера устанавливается низкий уровень, и он снова становится высоким только тогда, когда контакт порогового значения становится низким.

Поступали сообщения о дополнительных нежелательных импульсах на выходе LM555, которые могли быть связаны с разными приоритетами, назначенными контактам порога и триггера.

Таблица основных различий между NE555 и LM555

NE555

LM555

Время выхода зависит от температуры и напряжения питания

Время выхода относительно не зависит от температуры и напряжения питания

Триггерный контакт имеет более высокий приоритет

Пороговый вывод имеет более высокий приоритет

Заключение

Иногда неверно предполагать, что одна и та же деталь от другого производителя полностью «совместима по выводам», поскольку между деталями от разных производителей могут быть незначительные изменения и улучшения.Всегда лучше тестировать микросхемы перед использованием в конкретном приложении.

LM555 Техасские инструменты | Часы / синхронизация

12 9 ТАЙМЕР OSC SGL 100 кГц 8VSSOP

901 38 Не для новых разработок

IC OSC SGL TIMER 100KHZ 8VSSOP

IC OSC SGL TIMER 100KHZ 8VSSOP 32,692

Tape & Reel (TR)

Cut Tape (CT)

Cut Tape (CT)

Активный

Просмотр подробностей

IC OSC SGL TIMER 100KHZ 8-SOIC

IC OSC SGL TIMER 100KHZ 8-SOIC 581

Tube

Active12 Просмотр подробностей
IC OSC SGL TIMER 100 кГц 8VSSOP 7,454

Лента и катушка (TR)

Cut Tape (CT)

Digi-Reel®

Активный вид

IC OSC SGL TIMER 100KHZ 8-SOIC

IC OSC SGL TIMER 100KHZ 8-SOIC 574

Tube

Not for New Designs View Details

IC OSC SGL ТАЙМЕР 100 кГц 8-SOIC

IC OSC SGL ТАЙМЕР 100 кГц 8-SOIC 0

Лента и катушка (TR)

Cut Tape (CT)

Digi-Reel®

Active Просмотр подробностей

IC OSC SINGLE TIMER 100KHZ 8-DIP

IC OSC SINGLE TIMER 100KHZ 8-DIP 0

Tube

Active

View Details IC OSC SGL TIMER 100KHZ 8-SOIC

IC OSC SGL TIMER 100KHZ 8-SOIC 0

Tape & Reel (TR)

Cut Tape (CT)

Digi-Reel®

Not For New Дизайн Подробнее

IC OSC SGL TIMER 100KHZ 8VSSOP

IC OSC SGL TIMER 100KHZ 8VSSOP 0

Tape & Reel (TR)

Cut Tape (CT2)

Cut Tape (CT2)

Просмотр подробностей

IC OSC ТАЙМЕР ОДИН 100KHZ DIE

IC OSC ТАЙМЕР SINGLE 100KHZ DIE 0

Bulk

IC

OSC SINGLE TIMER 100KHZ 8-DIP

IC OSC SINGLE TIMER 100KHZ 8-DIP 0

Tube

Устаревший Просмотреть подробности

LM555 Datasheet and Pinoutr — A Highly

Таймер LM555 — это очень стабильное устройство таймера, которое генерирует точные временные задержки и колебания.В режиме временной задержки он функционирует так, что внешний резистор и конденсатор контролируют время, особенно во время состояния колебания, два внешних резистора и один конденсатор регулируют частоту холостого хода и рабочий цикл.

Этот таймер LM555 заменил SE555 и NE555 и поставляется в корпусе с 8-контактным IPDIP, SOIC и VSSOP.

LM555 Лист данных

Согласно его техническому описанию, некоторые из основных характеристик чипа:

  • Требуется напряжение в пределах 4.От 5 В до 16 В
  • Его триггерное напряжение составляет 1,67 параллельно с + 5 В
  • Минимальное рекомендуемое значение конденсатора составляет 0,1 мкФ
  • Минимальное рекомендуемое значение электролитического конденсатора составляет 1 мкФ
  • Ток источника на выходе составляет 200 мА
  • Он имеет рабочая температура 70 градусов по Цельсию.
  • Имеет ограниченную встроенную защиту от электростатического разряда.

Ниже приведены основные области применения микросхемы:

  • Цепи последовательной синхронизации
  • Генерация временной задержки
  • Точная синхронизация
  • Генерация импульсов
  • Широтно-импульсная модуляция

Распиновка LM555

Таймер LM555 представляет собой 8-контактную ИС.Это означает, что он имеет восемь разных контактов с разными функциями для IC. Он также имеет три резистора номиналом 5 кОм, отсюда и название 555. Кроме того, его двойные компараторы и триггер позволяют ему работать в нестабильном, моностабильном и бистабильном режимах.

Триггерный вывод — это вывод 8, и когда напряжение на выводе падает ниже половины управляющего напряжения, начинается интервал, и выход достигает высокого состояния.

Вы можете увидеть распиновку микросхемы lm555 ниже.

Аналоги LM555 и детали замены

В микросхеме используются логические часы, ламповые мигалки.В системах охранной сигнализации в автономном режиме используется схема на основе микропроцессоров для преобразования периода импульсов в температуру и обеспечения средств калибровки. Эквивалентами микросхемы таймера LM555 являются LM556, SE555 и NE556.

LM555 datasheet — LM555 — Timer, Package: TO-5, Pin Nb = 8

Это высокостабильное устройство для создания точных временных задержек или колебаний. При желании предусмотрены дополнительные клеммы для запуска или сброса. В режиме работы с выдержкой времени время точно регулируется одним внешним резистором и конденсатором.Для нестабильной работы в качестве генератора частота холостого хода и рабочий цикл точно регулируются с помощью двух внешних резисторов и одного конденсатора. Схема может запускаться и сбрасываться при падающих сигналах, а выходная схема может выдавать или потреблять 200 мА или управлять цепями TTL.

Характеристики

Прямая замена для SE555 / NE555 Время от микросекунд до часов Работает как в нестабильном, так и в моностабильном режимах Регулируемый рабочий цикл Выход может подавать или опускать 200 мА Выход и питание Совместимость с TTL Стабильность температуры выше 0.005% на C Выход нормально включен и нормально выключен Доступен в 8-выводном корпусе MSOP

Приложения

Прецизионная синхронизация Генерация импульсов Последовательная синхронизация Генерация временной задержки Широтно-импульсная модуляция Позиционная импульсная модуляция Генератор линейного нарастания

Двухрядные, малые габариты и формованные мини-малые габаритные корпуса

Корпус 8-контактный SOIC 8-контактный MSOP 8-контактный MDIP Номер детали LM555CMMX LM555CN Маркировка корпуса Z55 LM555CN Рельсы для транспортировки носителей 2,5 тыс. Единиц Лента и катушка 1 тыс. Единиц Лента и катушка 3.5k Units Ленточные и катушечные направляющие, чертеж NSC MUA08A N08E

Если требуются устройства, указанные в военной / аэрокосмической отрасли, пожалуйста, свяжитесь с национальным офисом продаж / дистрибьюторами полупроводников для получения информации о наличии и технических характеристиках. Напряжение питания Рассеиваемая мощность (Примечание LM555CN LM555CMM Диапазон рабочих температур LM555C Диапазон температур хранения до + 150 ° C

Информация о пайке Пайка корпуса с двумя линиями (10 секунд) Комплексы 260C Small Outline (SOIC и MSOP) Паровая фаза (60 секунд) Инфракрасное излучение 215C (15 секунд) 220C См. AN-450 «Методы поверхностного монтажа и их влияние на надежность продукта «для других способов пайки устройств поверхностного монтажа.

(TA = 25C, VCC до + 15V, если иное не указано) Параметр Условия Мин. Напряжение питания Ток питания VCC RL = VCC RL = (Низкое состояние) (Примечание Пределы LM555C Тип Макс.

Ошибка синхронизации, моностабильный дрейф начальной точности с погрешностью температуры по сравнению с дрейфом температуры с ошибкой синхронизации питания, нестабильный дрейф исходной погрешности с погрешностью измерения температуры по сравнению с дрейфом температуры с пороговым напряжением питания Триггерное напряжение Триггерное напряжение сброса тока сброса напряжения сброса текущего порогового значения тока управления уровнем напряжения Вывод 7 Выход утечки Высокий контакт 7 Sat (Примечание 7) Выход Низкий Выход Низкий VCC = 15 мА VCC 200 мВ (Примечание 6) VCC = 15 В VCC 2.6 0,4 VCC = 15V VCC = 5V RA, = 0,1F, (Примечание% / V x VCC 150% ppm / C = 0,1F, (Note% / V 50% ppm / C


Комплект разработчика таймера LM555 (# 1710)

Тип Деталь Описание Кол-во
IC LM555N, Таймер, DIP, 8-контактный 1 шт.
Транзистор 2N3904, NPN, Усилитель общего назначения, TO-92 1 шт.
Транзистор 2N6288, NPN, усилитель мощности, TO-220 1 шт.
IC Socket 8-контактный, низкопрофильный, с выступом под пайку 1 шт.
Печатная плата LM555 Многоцелевой, Nightfire 1 шт.
Схемы LM555 Многоцелевая схема 1 шт.
Диод, осевой 1N4148, кремний, сигнал 2 шт.
Диод, осевой 1N4001, 100 В, 1 А, кремниевый выпрямитель 2 шт.
Резистор100 Ом, 1/4 Вт, 5%, углеродная пленка 2 шт.
Резистор 220 Ом, 1/4 Вт, 5%, углеродная пленка 2 шт.
Резистор 390 Ом, 1/4 Вт, 5%, углеродная пленка 2 шт.
Резистор 470 Ом, 1/4 Вт, 5%, углеродная пленка 2 шт.
Резистор 680 Ом, 1/4 Вт, 5%, углеродная пленка 2 шт.
Резистор 1.0K, 1/4 Вт, 5%, углеродная пленка 2 шт.
Резистор 4,7K, 1/4 Вт, 5%, углеродная пленка 2 шт.
Резистор 10K, 1/4 Вт, 5%, углеродная пленка 2 шт.
Резистор 15K, 1/4 Вт, 5%, углеродная пленка 2 шт.
Резистор 27K, 1/2 Вт, 5%, углеродная пленка 2 шт.
Резистор 47K, 1/4 Вт, 5%, углеродная пленка 2 шт.
Резистор 100K, 1/4 Вт, 5%, углеродная пленка 2 шт.
Резистор 270K, 1/4 Вт, 5%, углеродная пленка 2 шт.
Резистор 470K, 1/4 Вт, 5%, углеродная пленка 2 шт.
Резистор 1M, 1/4 Вт, 5%, углеродная пленка 2 шт.
Конденсатор 820пФ, НПО, Керамический диск 4 шт.
Конденсатор.001uF, X7R, керамический диск 4 шт.
Конденсатор 0,01 мкФ, X7R, керамический диск 4 шт.
Конденсатор .10 мкФ, Y5V, керамический диск 4 шт.
Конденсатор 12 мкФ, 63 В, 105 ° C, алюминий, радиальный 2 шт.
Конденсатор 22 мкФ, 16 В, 85 ° C, алюминий, радиальный 2 шт.
Конденсатор 47 мкФ, 25 В, 85 ° C, алюминий, радиальный 2 шт.
Конденсатор 100 мкФ, 16 В, 85 ° C, алюминий, радиальный 2 шт.
Конденсатор 220 мкФ, 16 В, 85 ° C, алюминий, радиальный 2 шт.
Конденсатор 1 мкФ, 50 В, тантал, радиальный 1 шт.
Светодиод Красный, Яркий, Круглый, Радиальный 3 шт.
Светодиод Зеленый, Яркий, Прямоугольный, Радиальный 3 шт.
Светодиод Желтый, Яркий, Круглый, Радиальный 3 шт.
Потенциометр 470 Ом, однооборотный, сквозное отверстие, монтаж на печатную плату 1 шт.
Потенциометр 1K, однооборотный, сквозное отверстие, монтаж на печатную плату 1 шт.
Потенциометр 10K, однооборотный, сквозное отверстие, монтаж на печатную плату 1 шт.
Потенциометр 1M, однооборотный, сквозное отверстие, монтаж на печатную плату 1 шт.
Зажим аккумулятора 9 В, защелкивающийся, 2 провода 1 шт.
Переключатель Кнопочный выключатель, SPST, моментальный, монтаж на печатной плате 2 шт.

LM555 ИС прецизионного таймера — 8-контактный DIP — RadioShack

RadioShack.com Политика возврата в Интернете

Из-за COVID-19 обработка возврата может занять больше времени, чем обычно. Пожалуйста, подождите от 14 до 21 дня, прежде чем связываться со службой поддержки клиентов относительно статуса вашего возврата. Спасибо за терпеливость.

На RadioShack.com мы хотим, чтобы вы были полностью удовлетворены каждым приобретенным товаром. Если вы не удовлетворены своей покупкой на RadioShack.com, вы можете вернуть большинство товаров в течение 30 дней с полным возмещением стоимости покупки за вычетом доставки, обработки или других дополнительных расходов.См. Раздел «Исключения» для продуктов, на которые не распространяется наша политика возврата.

ВАЖНО: За некоторыми исключениями, возврат осуществляется в форме кредита интернет-магазина, который можно погасить на RadioShack.com. RadioShack не возмещает стоимость доставки. За некоторыми исключениями, мы не предоставляем предоплаченные этикетки для возврата; Вы несете ответственность за покрытие любых транспортных расходов при возврате вашего товара (ов).

Пожалуйста, не забудьте отправить ваш товар (-ы) обратно в полном соответствии с нашей Политикой возврата через Интернет:

  • Товар (-ы) необходимо отправить обратно в течение 30 дней с даты доставки.
  • Товар (-ы) должны быть неиспользованными и в новом состоянии.
  • Все товары должны быть возвращены в оригинальной упаковке со всеми прилагаемыми аксессуарами и документами.
  • При возврате, отправленном обратно на наш склад без разрешения на возврат, созданного в нашем Центре возврата или связавшись с нашей службой поддержки клиентов, будет взиматься плата за ручную обработку в размере 10 долларов США.

Исключения: RadioShack.com не может принимать возврат некоторых товаров. Товары, которые не подлежат возврату, указаны в Интернете.Невозвратные товары включают:

  • Продукты, которые были перепроданы или изменены (или помечены) для перепродажи, не принимаются.
  • Открытый софт или комплекты.
  • Неисправные электронные носители (например, флэш-накопители USB и карты памяти).
  • Средства личной гигиены (например, маски для лица, защитные маски).
  • Товары, указанные в списке для окончательной продажи или невозвратных.
  • Продукты, приобретенные не на RadioShack.com.
Возврат внутри страны (США)

Для возврата или обмена товара:

  • Начните с посещения нашего центра возврата по адресу radioshack.com / returns и введите адрес электронной почты, который вы использовали при размещении заказа.
  • Ваш запрос на возврат товара должен быть отправлен в течение 30 дней с даты доставки или иным образом в рамках нашей Политики возврата.
  • За некоторыми исключениями, мы не предоставляем предоплаченные этикетки для возврата; Вы несете ответственность за оплату обратной доставки. Стоимость обратной доставки будет вычтена из суммы возврата.
  • Вы получите электронное письмо с инструкциями по возврату. Выберите «Начать возврат» и выберите товары, которые хотите вернуть.Следуйте инструкциям, чтобы распечатать этикетку обратной доставки.
  • Пожалуйста, используйте выданную транспортную этикетку, чтобы обеспечить надлежащую обработку вашего возврата. Сохраните номер отслеживания возврата из возвращаемой посылки, чтобы гарантировать, что посылка будет возвращена на наш склад.
  • Вы можете вернуть посылку в любое почтовое отделение США. Как только ваш возврат будет получен и обработан на нашем складе, вам будет отправлено электронное письмо с подтверждением.

Международный возврат

Если вы решите вернуть товар (-ы), RadioShack не предоставляет этикетки с предоплаченным возвратом, и вы несете ответственность за покрытие транспортных расходов.Кроме того, клиенты за пределами США не смогут использовать наш онлайн-центр возврата. Вместо этого следуйте приведенным ниже инструкциям, чтобы вернуть товар в соответствии с нашей Политикой возврата через Интернет.

Чтобы вернуть товар (-ы) по почте, свяжитесь с нашей службой поддержки клиентов по адресу [email protected] или позвоните нам по телефону 1-800-THE-SHACK (1-800-843-7422). Мы предоставим вам этикетку для возврата, которую вы можете передать любому из местных перевозчиков. Отправьте возвращаемые товары в наш отдел возврата по адресу, указанному ниже:

.

RadioShack Returns
900 Terminal Road # 244
Fort Worth, TX 76106


Поврежденный или дефектный товар (-ы)

Если вы получили поврежденный или бракованный товар от RadioShack.com, немедленно свяжитесь с представителем службы поддержки клиентов.

● Сообщите представителю номер вашего заказа, номер позиции и номер отслеживания из исходного электронного письма с подтверждением. Представителю также понадобятся ваш адрес электронной почты и номер телефона.

● RadioShack.com сделает все возможное, чтобы помочь вам с возвращением.

● Неисправный элемент может быть заменен в течение 30 дней с даты покупки в соответствии с нашей Гарантийной политикой или в течение гарантийного срока производителя, в зависимости от того, какой срок больше.Обратитесь за помощью к представителю службы поддержки клиентов.

● По возможности предоставьте фотографии повреждения или дефекта, чтобы ускорить оказание помощи.

● Поврежденные или дефектные товары будут заменены, если они доступны, или будет предоставлен кредит магазина RadioShack.com.

Пропавший в пути товар (-ы)

Если ваш номер отслеживания показывает, что заказ был доставлен, но вы так и не получили его от RadioShack.com, немедленно свяжитесь с представителем службы поддержки клиентов.

● Свяжитесь с перевозчиком и подайте претензию в отношении утерянных при транспортировке предметов.Сообщите представителю номер вашего заказа, номер позиции, номер для отслеживания из исходного электронного письма с подтверждением и номер претензии. Представителю также понадобятся ваш адрес электронной почты и номер телефона. ● RadioShack.com приложит все разумные усилия, чтобы помочь вам с заменой, если таковая имеется, или будет предоставлен кредит магазина.

Отмена заказа

Поскольку ваш заказ обрабатывается максимально быстро, для его отмены есть 15-минутное окно в наши обычные рабочие часы.Если вы разместили заказ по ошибке, немедленно позвоните в службу поддержки по телефону 1-800-843-7422. Если запрос на отмену поступает более чем через 15 минут после размещения заказа или в нерабочее время, заказ будет доставлен и должен быть обработан как возврат после доставки.

Гарантии на продукцию

Щелкните здесь , чтобы ознакомиться с положениями и условиями для всех штатов.

Многие товары, которые продаются на RadioShack.com, поставляются с гарантией производителя.Применимую информацию о гарантии обычно можно найти внутри коробки или упаковки. За дополнительной информацией о гарантии производителя на конкретный продукт обращайтесь непосредственно к производителю.

На наши продукты под собственной торговой маркой RadioShack предоставляется 90-дневная или 1-летняя гарантия, в зависимости от продукта. Вы можете прочитать условия этих ограниченных гарантий ниже.

Условия гарантии

За исключением Калифорнии, RadioShack не дает никаких дополнительных гарантий, явных или подразумеваемых, в отношении любого продукта, произведенного сторонней организацией, кроме RadioShack.

ЗА ИСКЛЮЧЕНИЕМ ЗАКОНОДАТЕЛЬСТВ, ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ЦЕННОСТИ И ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ ОСОБЕННО ОТКАЗЫВАЮТСЯ: (1) ДЛЯ ВСЕХ ПРОДАЖ «КАК ЕСТЬ»; И (2) ПОСЛЕ ПРОИЗВОДСТВА: [A] истечения срока действия ЛЮБЫХ ПРИМЕНИМЫХ ЯВНЫХ ГАРАНТИЙ, ИЛИ [B] 90 ДНЕЙ С ДАТЫ ПОКУПКИ.

RadioShack не несет ответственности за любые убытки или ущерб (включая косвенные, особые, случайные или косвенные убытки), прямо или косвенно вызванные продуктами, перечисленными в этой квитанции.В некоторых штатах не допускаются ограничения подразумеваемых гарантий (например, гарантии товарной пригодности или пригодности для определенной цели) или исключение случайных или косвенных убытков, поэтому вышеуказанные ограничения или исключения могут не относиться к вам. Кроме того, у вас могут быть другие права, которые варьируются от штата к штату.

Продукты, которые подверглись неправильному использованию (включая статический разряд), небрежному обращению, аварии или модификации, или которые были спаяны или изменены во время сборки и не могут быть протестированы, исключаются из какой-либо гарантии RadioShack.com.

Продукты, которые мы продаем, не авторизованы для использования в качестве критических компонентов в устройствах, имплантируемых человеку, а также в устройствах или системах жизнеобеспечения. Критическим компонентом является любой компонент имплантируемого человеку устройства, устройства или системы жизнеобеспечения, отказ от работы которых, как можно разумно ожидать, вызовет отказ имплантата, устройства или системы жизнеобеспечения или повлияет на их безопасность или эффективность.

На многие другие продукты, предлагаемые на этом веб-сайте, распространяется гарантия производителя.Копия конкретной гарантии, если она предлагается гарантом, будет доступна для проверки перед продажей по специальному запросу по нашему каталожному номеру.

Мы поставляем множество продуктов, которые соответствуют военным спецификациям производителя. Мы не отслеживаем эти продукты; поэтому мы поставляем их только как коммерческие детали.

Информация для международных клиентов или клиентов, путешествующих за границу: продуктов, приобретенных на RadioShack.com или через наши розничные точки в США не подлежат возврату для гарантийного обслуживания ни в одном из наших международных представительств.

90-дневная ограниченная гарантия

RadioShack Online OpCo LLC (далее «RadioShack») гарантирует отсутствие в этом продукте дефектов материалов и изготовления при нормальном использовании первоначальным покупателем в течение девяноста (90) дней с даты покупки в магазине RadioShack.com, принадлежащем RadioShack. , или авторизованный франчайзи или дилер RadioShack.RADIOSHACK НЕ ДАЕТ НИКАКИХ ДРУГИХ ЯВНЫХ ГАРАНТИЙ.

Данная гарантия не распространяется на: (a) повреждения или неисправности, вызванные или связанные с неправильным обращением, неправильным использованием, несоблюдением инструкций, неправильной установкой или обслуживанием, переделками, авариями, стихийными бедствиями (такими как наводнения или молнии) или превышением напряжения или текущий; (б) ненадлежащим или неправильно выполненным ремонтом лицами, не авторизованными сервисным центром RadioShack; (c) расходные материалы, такие как предохранители или батареи; (d) обычный износ или косметическое повреждение; (e) расходы на транспортировку, доставку или страхование; (f) затраты на снятие, установку, настройку, настройку или переустановку продукта; и (g) претензии лиц, не являющихся первоначальным покупателем.

В случае возникновения проблемы, на которую распространяется данная гарантия, доставьте продукт и товарный чек RadioShack в качестве доказательства даты покупки в место первоначальной покупки или посетите сайт www.radioshack.com/warranty. RadioShack по своему усмотрению, если иное не предусмотрено законом (а) заменит продукт таким же или сопоставимым продуктом, или (б) вернет покупную цену. Все замененные продукты и продукты, за которые производится возврат, становятся собственностью RadioShack.

RADIOSHACK ЯВНО ОТКАЗЫВАЕТСЯ ОТ ВСЕХ ГАРАНТИЙ И УСЛОВИЙ, НЕ УКАЗАННЫХ В ДАННОЙ ОГРАНИЧЕННОЙ ГАРАНТИИ.ЛЮБЫЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, КОТОРЫЕ МОГУТ БЫТЬ НАЛОЖЕННЫМ ЗАКОНОДАТЕЛЬСТВОМ, ВКЛЮЧАЯ ПОДРАЗУМЕВАЕМУЮ ГАРАНТИЮ КОММЕРЧЕСКОЙ ЦЕННОСТИ И, ЕСЛИ ПРИМЕНИМО, ПОДРАЗУМЕВАЕМУЮ ГАРАНТИЮ ПРИГОДНОСТИ ДЛЯ КОНКРЕТНОЙ ЦЕЛИ, ДЕЙСТВУЮТ ПО ДЕЙСТВУЮЩЕЙ ГАРАНТИИ.

, ЗА ИСКЛЮЧЕНИЕМ ВЫШЕ ОПИСАННОГО, RADIOSHACK НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ ПЕРЕД ПОКУПАТЕЛЕМ ПРОДУКТА ИЛИ ЛЮБЫМ ЛИЦАМ ИЛИ ЛИЦОМ В ОТНОШЕНИИ ЛЮБОЙ ОТВЕТСТВЕННОСТИ, ПОТЕРЯ ИЛИ УЩЕРБ, ВЫЗВАННЫЙ НАПРЯМУЮ ИЛИ НЕПОСРЕДСТВЕННЫМ ИСПОЛЬЗОВАНИЕМ ПРОДУКЦИИ. НАРУШЕНИЕ ДАННОЙ ГАРАНТИИ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ, ЛЮБЫЕ УБЫТКИ, ВЫЗВАННЫЕ НЕУДОБСТВАМИ И ЛЮБЫМИ ТЕРЯМИ ВРЕМЕНИ, ДАННЫХ, ИМУЩЕСТВА, ДОХОДА ИЛИ ПРИБЫЛИ И ЛЮБЫХ КОСВЕННЫХ, СПЕЦИАЛЬНЫХ, СЛУЧАЙНЫХ ИЛИ КОСВЕННЫХ УБЫТКОВ, ДАЖЕ ЕСЛИ ВОЗМОЖНОСТЬ ТАКИХ УБЫТКОВ.

В некоторых штатах не допускается ограничение срока действия подразумеваемой гарантии, а также исключение или ограничение случайных или косвенных убытков, поэтому указанные выше ограничения или исключения могут к вам не относиться. Эта гарантия дает вам определенные юридические права, и вы также можете иметь другие права, которые варьируются от штата к штату.

Вы можете связаться с RadioShack по телефону:

Служба поддержки клиентов RadioShack

www.radioshack.com
1-800-THE-SHACK
shop @ radioshack.com

Обновлено 06.10.

Ограниченная гарантия на 1 год

RadioShack Online OpCo LLC (далее «RadioShack») гарантирует отсутствие в этом продукте дефектов материалов и изготовления при нормальном использовании первоначальным покупателем в течение одного (1) года после даты покупки в магазине RadioShack.com, принадлежащем RadioShack. , или авторизованный франчайзи или дилер RadioShack. RADIOSHACK НЕ ДАЕТ НИКАКИХ ДРУГИХ ЯВНЫХ ГАРАНТИЙ.

Данная гарантия не распространяется на: (a) повреждения или неисправности, вызванные или связанные с неправильным обращением, неправильным использованием, несоблюдением инструкций, неправильной установкой или обслуживанием, переделками, авариями, стихийными бедствиями (такими как наводнения или молнии) или превышением напряжения или текущий; (б) ненадлежащим или неправильно выполненным ремонтом лицами, не авторизованными сервисным центром RadioShack; (c) расходные материалы, такие как предохранители или батареи; (d) обычный износ или косметическое повреждение; (e) расходы на транспортировку, доставку или страхование; (f) затраты на снятие, установку, настройку, настройку или переустановку продукта; и (g) претензии лиц, не являющихся первоначальным покупателем.

В случае возникновения проблемы, на которую распространяется данная гарантия, доставьте продукт и товарный чек RadioShack в качестве доказательства даты покупки в место первоначальной покупки или посетите сайт www.radioshack.com/warranty. RadioShack по своему усмотрению, если иное не предусмотрено законом (а) заменит продукт таким же или сопоставимым продуктом, или (б) вернет покупную цену. Все замененные продукты и продукты, за которые производится возврат, становятся собственностью RadioShack.

RADIOSHACK ЯВНО ОТКАЗЫВАЕТСЯ ОТ ВСЕХ ГАРАНТИЙ И УСЛОВИЙ, НЕ УКАЗАННЫХ В ДАННОЙ ОГРАНИЧЕННОЙ ГАРАНТИИ.ЛЮБЫЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, КОТОРЫЕ МОГУТ БЫТЬ НАЛОЖЕННЫМ ЗАКОНОДАТЕЛЬСТВОМ, ВКЛЮЧАЯ ПОДРАЗУМЕВАЕМУЮ ГАРАНТИЮ КОММЕРЧЕСКОЙ ЦЕННОСТИ И, ЕСЛИ ПРИМЕНИМО, ПОДРАЗУМЕВАЕМУЮ ГАРАНТИЮ ПРИГОДНОСТИ ДЛЯ КОНКРЕТНОЙ ЦЕЛИ, ДЕЙСТВУЮТ ПО ДЕЙСТВУЮЩЕЙ ГАРАНТИИ.

, ЗА ИСКЛЮЧЕНИЕМ ВЫШЕ ОПИСАННОГО, RADIOSHACK НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ ПЕРЕД ПОКУПАТЕЛЕМ ПРОДУКТА ИЛИ ЛЮБЫМ ЛИЦАМ ИЛИ ЛИЦОМ В ОТНОШЕНИИ ЛЮБОЙ ОТВЕТСТВЕННОСТИ, ПОТЕРЯ ИЛИ УЩЕРБ, ВЫЗВАННЫЙ НАПРЯМУЮ ИЛИ НЕПОСРЕДСТВЕННЫМ ИСПОЛЬЗОВАНИЕМ ПРОДУКЦИИ. НАРУШЕНИЕ ДАННОЙ ГАРАНТИИ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ, ЛЮБЫЕ УБЫТКИ, ВЫЗВАННЫЕ НЕУДОБСТВАМИ И ЛЮБЫМИ ТЕРЯМИ ВРЕМЕНИ, ДАННЫХ, ИМУЩЕСТВА, ДОХОДА ИЛИ ПРИБЫЛИ И ЛЮБЫХ КОСВЕННЫХ, СПЕЦИАЛЬНЫХ, СЛУЧАЙНЫХ ИЛИ КОСВЕННЫХ УБЫТКОВ, ДАЖЕ ЕСЛИ ВОЗМОЖНОСТЬ ТАКИХ УБЫТКОВ.

В некоторых штатах не допускается ограничение срока действия подразумеваемой гарантии, а также исключение или ограничение случайных или косвенных убытков, поэтому указанные выше ограничения или исключения могут к вам не относиться. Эта гарантия дает вам определенные юридические права, и вы также можете иметь другие права, которые варьируются от штата к штату.

Вы можете связаться с RadioShack по телефону:

Служба поддержки клиентов RadioShack

www.radioshack.com
1-800-THE-SHACK
shop @ radioshack.com

Обновлено 06.10.

Чем отличаются NE555 и LM555

Недавно покупатель задал нам несколько вопросов о наборе дискретных таймеров Three Fives 555. Одно особенно привлекло мое внимание.

В чем разница между микросхемами таймера National Semiconductor LM555 и Signetics NE555? Что ж, часть Signetics, безусловно, была первой, а часть National была вторым источником, но заказчик отметил, что в Справочнике по приложениям таймера 555 на странице 5-31 указано

… Таблица S-2 указывает, что пороговое значение отменяет триггер для типа LM555H (National), но пороговое значение отменяется триггером для типа NE555V (Signetics).

Давайте сравним два. Во-первых, вот схема NE555 (нажмите, чтобы увеличить версию).

А вот схема LM555. Я сохранил нумерацию компонентов в соответствии с таблицей данных NE555, а не таблицей National, чтобы упростить сравнение.

LM555 вносит три незначительных изменения в конструкцию таймера:

  • Компаратор триггера теперь имеет активную нагрузку зеркала тока (Q26 и Q27) вместо нагрузки резистора R6.
  • Пороговый компаратор получает активную нагрузку зеркала тока (Q28 и Q29) и буфер эмиттерного повторителя Q30.
  • R10 теперь 7,5 КБ вместо 15 КБ, но я подозреваю, что это опечатка. Представьте себе несколько поколений фотокопий. 1 начинает выглядеть как 7, и появляется десятичная точка.

Самые интересные изменения — первые два. Как эти изменения меняют приоритет двух входов компаратора?

Исходный NE555 отдает приоритет сигналу запуска, потому что транзистор Q15 всегда может подавить ток, исходящий от Q19A и Q6.

Для LM555 в нормальном случае, когда сигнал триггера активен, Q15 включен, Q16 выключен, а Q17 активен, так как его база подтягивается к VCC через Q18, R10 и текущее зеркало Q19.

Однако, если активны и триггерный, и пороговый входы, то включены и Q15, и Q30. Это приводит к интересной ситуации, когда коллектор Q18 заземляется через Q15 и Q30. В этот момент нет ничего, что могло бы подавать ток на базу Q17, и любой остаточный заряд, вероятно, уйдет через обратный ток утечки Q18. Q17 затем выключается, и выход работает противоположно NE555! Оставлять ворота Q17 висеть так кажется действительно странным, так что я уверен, что это было непреднамеренным поведением.Я провел несколько симуляций LTSpice, чтобы вы могли видеть, что происходит. Первым делом NE555:

.

А вот и LM555:

Если вы внимательно посмотрите на график V (comp) прямо перед 12 мс, он фактически станет отрицательным из-за того, что Q18 ведет себя как диодный зажим.

Такое поведение, похоже, не мешает нормальной работе, но разработчик схем должен это учитывать. Вот почему дизайнеры и закупщики всегда должны опасаться «капельной» замены, особенно когда производитель заявляет о «улучшенной производительности!»

В

National Semiconductor были внесены изменения для улучшения характеристик компараторов, в частности, их работы при повышении температуры.Я провел еще несколько симуляций, чтобы вы могли увидеть разницу. Вот NE555, настроенный в простой нестабильной схеме с наложенными сигналами при 0C, 35C и 70C:

И LM555 в тех же температурных диапазонах.

Обратите внимание, что я помещаю температурные коэффициенты только на резисторы внутри таймеров 555, а не на какие-либо компоненты внешнего генератора.

Если вы хотите поиграть со схемами LTSpice, щелкните по ссылкам ниже, чтобы загрузить их.

Небольшое примечание об именах: LM в номере детали означает Linear Monolithic, который компания National Semiconductor использовала для описания многих своих аналоговых ИС.NE, вероятно, расшифровывается как Network Electronics (источники анекдотичны).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
