Регенеративный КВ приемник MFJ-8100 и его наследники (КВ-УКВ)
Казалось, что время регенеративных приемников кануло в Лету, причем кануло очень-очень давно — где-то в конце шестидесятых годов. Вот почему совершенно неожиданным для многих было появление несколько лет тому назад на американском рынке регенеративного приемника заводского изготовления. Это был, по-видимому, «последний из могикан…», подхлестнувший на некоторое время интерес к подобным устройствам.
На протяжении нескольких послевоенных десятилетий регенеративные приемники прямого усиления для многих радиолюбителей были первой конструкцией. Несмотря на известные недостатки (в частности, не очень стабильную работу), “регенератор’’ позволял при минимуме деталей создать аппарат, на котором можно было “охотиться” за дальними станциями Появление в конце шестидесятых годов приемников прямого преобразования, позволявших устойчиво принимать сигналы CW (телеграф) и SSB (однополосная модуляция) радиостанций, положило конец эпохе регенераторов.
Триумф прямого преобразования был быстрым и, казалось, окончательным — радиолюбительскую литературу буквально заполонили описания самых разнообразных конструкций приемников и трансиверов. Причины этого триумфа понятны: простота конструкций (не сложней “регенератора”), хорошая повторяемость (если “не напахать”, то работает с первого включения), устойчивая работа.
Справедливости ради надо капнуть в эту бочку меда и ложку дегтя. Приемники прямого преобразования плохо работают вблизи от мощных станций (причина — прямое детектирование радиовещательных и телевизионных сигналов), есть проблемы с разного рода наводками (из-за очень высокой чувствительности усилителя звуковой частоты). Однако было бы, наверное, несправедливо требовать от простейших каких-то очень высоких характеристик.
Еще один недостаток приемников прямого преобразования — принципиальная невозможность устойчивого приема радиостанций с амплитудной модуляцией (AM).
Но как бы там ни было, американская фирма MFJ несколько лет назад выпустила регенеративный КВ приемник (рис, 1), а также набор для его самостоятельного изготовления. Использование современной компонентной базы позволило фирме MFJ создать простой аппарат с относительно стабильными характеристиками.
Этот приемник (модель «MFJ-8100») позволяет принимать сигналы AM, SSB и CW радиостанций в полосе частот от 3,5 до 22 МГц. Она разделена на пять диапазонов: 3,5…4,3, 5,9…7,4, 9,5.. 12, 13,2…16,4 и 17,5…22 МГц. Такой выбор рабочих участков позволил охватить большую часть радиовещательных и любительских диапазонов, не ухудшая плавность настройки. Он выполнен на трех полевых транзисторах с р-п переходом и на одной микросхеме.
На рис. 2 приведена принципиальная схема усилителя высокой частоты и регенеративного детектора. Использование полевых транзисторов, имеющих высокое входное сопротивление, позволило найти весьма простое для многодиапазонной конструкции схемотехническое решение этих каскадов. Как известно, переключатель диапазонов порождает в многодиапазонном аппарате массу конструктивных проблем, повышает опасность возникновения паразитных обратных связей и, следовательно, самовозбуждения.
Создателям приемника «MFJ-8100’» для выбора рабочего диапазона удалось обойтись переключателем только на одно направление, что напрочь сняло все эти проблемы Усилитель радиочастоты выполнен на транзисторе VT1 по схеме с общим затвором. Между антенной и цепью истока транзистора введен подстроечный резистор R2, позволяющий подобрать оптимальную связь с антенной.
Этот резистор установлен “под шлиц” на задней панели приемника, так как потребность в его регулировке возникает только при смене антенны. Выбор рабочего диапазона осуществляется переключателем SA1, который коммутирует катушки L1— L5 в цепи стока транзистора VT1.
Комбинация каскадов с общим стоком (именно так включен по высокой частоте транзистор ѴТЗ) и с общим затвором (ѴТ2) обеспечивает необходимые фазовые соотношения в детекторе. Регенеративный детектор можно было, конечно, собрать и на одном транзисторе, но это неизбежно повлекло бы к необходимости дополнительно коммутировать цепи обратной связи со всеми вытекающими из этого последствиями.
Использование дополнительного транзистора позволило полностью обойти эти проблемы. Оптимальный режим работы (порог регенерации) устанавливают переменным резистором R8, а подстроечным резистором R10 выбирают при налаживании приемника рабочую зону детектора, обеспечивающую плавный подход к этому порогу.
Продетектированный сигнал звуковой частоты снимают с нагрузочного резистора R9 в цепи стока транзистора ѴТЗ. Через фильтр низших частот C12R11C14 он подается на усилитель звуковой частоты.
Схема УЗЧ здесь не приводится, так как он выполнен на микросхеме LM386, которая не имеет аналога отечественного производства. Но по сути, это самый обычный УЗЧ для транзисторных приемников, и его можно заменить каскадом на микросхеме К174УН7 в типовом включении или даже на более простой, если предполагается слушать только на головные телефоны.
Транзисторы ѴТ1—ѴТЗ можно заменитьна КП303Е. Катушки индуктивности имеют следующие значения: L1 — 10 мкГн, L2 — 3,3 мкГн, L3 — 1 мкГн, L4 — 0,47 мкГн. Индуктивность катушки L5 в описании приемника не указана. Она бескаркасная, имеет восемь витков провода диаметром 0,7 мм. Внутренний диаметр катушки — 12 мм. Переменный конденсатор снабжен верньером с замедлением 1:6. Рекомендованная антенна — провод длиной 8…10 м.
Однодиапазонный регенеративный приемник
Появление на рынке регенеративного КВ приемника “MFJ-8100″ активизировало и радиолюбителей.
В ряде изданий
появились описания простых любительских конструкций регенераторов. Самым популярным из них, по-видимому, стал однодиапазонный приемник, схема которого приведена на рис. 3.
Строго говоря, в этом приемнике детектор-то обычный (при приеме AM станций, при приеме CW и SSB он становится смесительным). Регенеративным является входной каскад на транзисторе VT1, представляющий собой популярный в шестидесятые годы “умножитель добротности”.
Детектор выполнен на диоде VD1. Этот диод должен быть германиевым — это принципиальное ограничение (необходимы маленькая “ступенька” в прямом направлении и относительно небольшое обратное сопротивление).
Напряжение питания высокочастотного каскада стабилизировано тремя кремниевыми диодами VD2— VD4, включенными в прямом направлении.
Усилитель звуковой частоты — самый обычный (транзисторы VT2 и ѴТЗ). Головные телефоны должны быть высокоомными.
Здесь можно применить любые высокочастотные транзисторы (ѴТ1) и низкочастотные (ѴТ2 и ѴТЗ). Для рабочего диапазона 5…15 МГц катушка L1 должна иметь 12 витков провода диаметром 0,8 мм на каркасе диаметром 25 мм. Отвод надо сделать от четвертого витка, считая от нижнего по схеме вывода катушки.

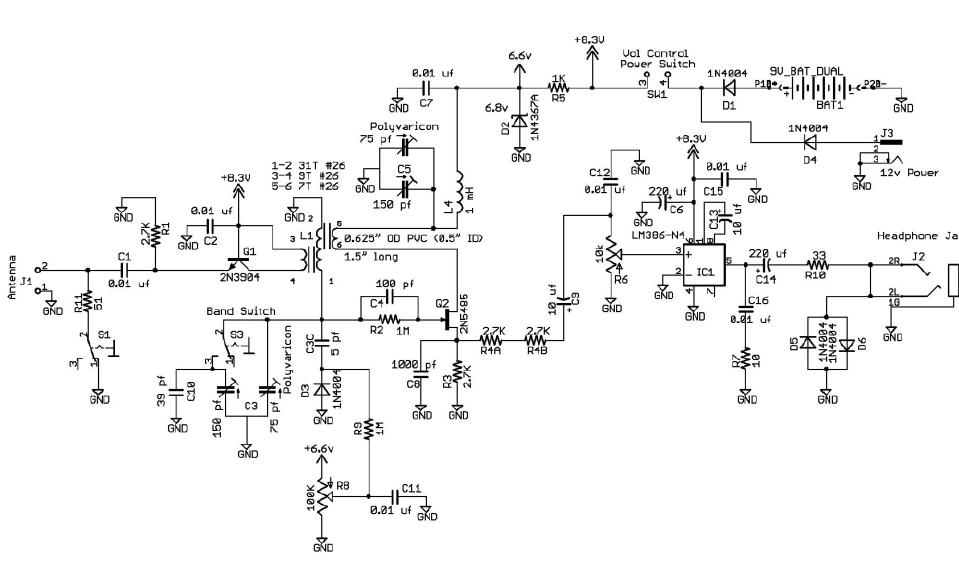

Сверхрегенеративный УКВ приемник
«Бум» в радиолюбительской литературе по поводу коротковолновых регенеративных приемников привел и к возрождению интереса к сверхрегенеративным УКВ приемникам. Схема одного из них приведена на рис. 4. Как и все сверхрегенераторы, он может принимать AM и ЧМ сигналы.
Здесь, как и в приемнике «MFJ-8100», входной каскад выполнен на полевом транзисторе VT1 по схеме с общим затвором. Наличие УРЧ в обоих приемниках исключает излучение регенеративного или сверхрегенеративного детектора в антенну.
Сверхрегенеративный детектор собран на полевом транзисторе (VT2), включенном по схеме с общим затвором. Подстроечным конденсатором С8 устанавливают оптимальную обратную связь (зону сверхрегенерации), при которой обеспечивается плавный подход к порогу (регулируется переменным резистором R4).
Усилитель звуковой частоты на транзисторе ѴТЗ — самый обычный. Он рассчитан на работу с высокоомными головными телефонами.
Этот приемник работает в полосе 100…150 МГц . Его чувствительность — не хуже 1 мкВ. Катушки L1 и L2 бескаркасные и имеют соответственно два и четыре витка провода диаметром 1 мм. Диаметр обеих катушек — 12 мм, длина катушки L2 — 18 мм. Дроссель L3 намотан на диэлектрическом каркасе диаметром 8 мм и имеет 35 витков (провод диаметром 0,8 мм). Транзисторы ѴТ1 и ѴТ2 можно заменить на КПЗОЗЕ, a ѴТЗ — на КТ3102.
Конечно, регенераторы и сверхрегенераторы — это не будущее радиолюбительства. Но и им пока еще есть место под Солнцем — в самодеятельном конструировании.
По материалам журналов «CQ ham radio”, «Technium» и «Electron».
Модернизация коротковолнового регенератора Могиканин MFJ-8100
Простой многодиапазонный регенеративный приёмник, или «как при минимуме
деталей охотиться за дальними станциями?»
Вместе с появлением в 1993 году на американском рынке регенеративного приёмника заводского изготовления «MFJ-8100», слегка подзабытая, но тем не менее вполне себе животрепещущая тема регенераторов получила второе дыхание.
Использование современной элементной базы, а также продуманной схемотехники дало фирме MFJ
возможность создать аппарат со стабильными характеристиками и высокой чувствительностью, позволяющими этому простейшему регенератору дать фору многим супергетеродинам с одиночным преобразованием частоты.
Рис.1 Схема регенеративного приёмника MFJ-8100
Этот регенеративный КВ приёмник позволяет принимать сигналы AM, SSB и CW радиостанций в полосе частот от 3,5 до
22 МГц.
Вся полоса разделена на пять диапазонов: 3,5…4,3, 5,9…7,4, 9,5…12, 13,2…16,4 и 17,5…22 МГц. Такой выбор рабочих участков позволил охватить
большую часть радиовещательных и любительских диапазонов, не ухудшая плавность настройки.
Принципиальная схема регенератора “MFJ-8100” приведена на Рис.1.
Появление на рынке регенеративного КВ приёмника «Могиканин» MFJ-8100 активизировало мозговую деятельность радиолюбителей. В ряде
изданий (в основном зарубежных) появились описания разномастных любительских устройств регенераторов. Из наших конструкций можно
отметить пару-тройку разработок, среди которых: однодиапазонный регенератор US5MSQ и регенеративный приёмник «Ванюша», который с лёгкость
может быть преобразован в многодиапазонный вариант.
Но, как бы нам ни мечталось, в такой простой конструкции как «Могиканин» не может не быть своих недостатков. И они по-любому есть.
Главный недостаток MFJ-8100 — отсутствие электронного управления уровнем регенерации.
Во-первых, это обуславливает конструктивное неудобство в виде необходимости размещать переменный резистор непосредственно на плате высокочастотного блока. Во-вторых, переменный резистор значительной величины (10кОм) создаёт условия для серьёзной частотной зависимости уровня обратной связи от частоты, особенно на ВЧ диапазонах.
И наконец, в-третьих, надо сильно постараться, подбирая режимы транзисторов по постоянному току, чтобы регулировка уровня регенерации осуществлялась плавно во всём частотном диапазоне работы регенератора.
К недостаткам конструкции также можно отнести совмещение стокового детектора на транзисторе VT3 с токовым усилителем сигнала обратной
связи. Такое построение ставит усиление детектора в постоянную зависимость от угла поворота потенциометра R8, осуществляющего регулировку
уровня регенерации. К тому же, при приёме мощных радиостанций, за счёт изменения напряжения сток-исток происходит небольшая модуляция
тока транзистора (аналог эффекта Эрли в биполярном транзисторе), что приводит к модуляции уровня ПОС и заметным искажениям принимаемого
сигнала.
Итак, наша задача не сложна и сводится: к введению электронного управления уровнем регенерации и разделению каскадов, отвечающих за цепь
положительной обратной связи и за детектирование АМ сигнала.
Но прежде, чем рисовать принципиальную схему, давайте немного порассуждаем о том, за счёт чего обеспечивается качественный приём у столь
простого аппарата и как бы нам его не подгадить, введя электронную регулировку регенерации.
Начнём с того, что транзисторы J330, фигурирующие в большинстве русскоязычных описаний «MFJ-8100» — это явная опечатка. В зарубежных
источниках указывается тип транзистора — J310. У меня такие транзисторы под рукой оказались, однако при невозможности их приобретения,
вполне сойдут и BF245B или C.
В чём особенность применённых полевых транзисторов? В высоком параметре напряжения отсечки транзистора
(не менее — 2В), позволяющем им при нулевом смещении на затворе поддерживать высокое значение Uзи, а значит — и обеспечивать высокий
показатель динамического диапазона при работе в составе усилительного каскада.
А как обычно осуществляется регулировка уровня положительной обратной связи в регенераторах? Изменением тока покоя транзистора,
позволяющем ему, находясь в петле ПОС, одновременно изменять и коэффициент усиления, а соответственно и уровень положительной обратной
связи.
Глядя на оригинальную схему Могиканина (Рис.1), напрашивается мысль, что подобную регулировку тока покоя транзистора VT2, находящегося
в петле ПОС, проще всего осуществить, оторвав нижний вывод R5 от земли и подав на него изменяемое положительное смещение. Всё верно —
работать будет и не хуже большинства регенераторов, у которых регулировка осуществляется похожим методом.
Однако, происходящее при таком способе уменьшение напряжения Uзи транзистора, приведёт к ухудшению динамических характеристик приёмника
и нивелирует основные преимущества MFJ перед конкурентами.
А вот регулируемый источник тока в истоковой цепи полевика — самое ОНО. Он позволит в широких пределах регулировать ток покоя транзистора,
не уменьшая при этом напряжения Uзи.
Вот теперь можно переходить к схеме электрической принципиальной.
Как выявил эксперимент, наиболее мягкий подход к режиму регенерации получается при регулировке тока не только в каскаде ОЗ (VT2 на Рис.1),
но и в истоковом повторителе (VT3 на Рис.1).
С этой задачей успешно справился источник тока на транзисторах Т5 — Т7, выполненный по схеме токового зеркала (Рис.2).
Переменный резистор R8 изменяет ток покоя каждого из транзисторов Т2 и Т3 в диапазоне ~ 0…0,3 мА, регулируя тем самым уровень
регенерации.
Эмиттерный детектор на биполярном транзисторе Т8 был выбран из соображений его более высокой (в несколько раз) чувствительности по сравнению с истоковым детектором. Для повышения его входного сопротивления служит повторитель на полевом транзисторе Т4.
Реализация диапазонных катушек в виде независимых контуров на каждый диапазон приёма, на мой взгляд, несколько удобнее в настройке по сравнению с идеей замыкания лишних последовательно соединённых катушек, реализованная в Могиканине.
Для устранения зависимости частоты приёма от уровня регенерации я рекомендую выбрать пределы изменения ёмкости конденсатора переменной
ёмкости, начиная от 100 пФ.
Этот диапазон, в зависимости от параметров КПЕ, устанавливается посредством растягивающих конденсаторов С*,
номиналы которых можно рассчитать на любом калькуляторе, например, на странице.
Я выбрал пределы перестройки ёмкости 100…130пФ,
что позволило (при соответствующем расчёте катушек индуктивности) полностью перекрывать любой любительский или вещательный диапазон.
Супергетеродин.
Как я собрал коротковолновый радиоприемник на STM32 и Si5351 — «Хакер»Даже в современном мире радио остается эффективным способом приема и передачи информации, который позволяет миновать границы и лишних посредников. Простой и максимально надежный, сигнал радиостанций можно принять вне зависимости от наличия вышек сетей 5G в твоей местности. Как собрать свой приемник из россыпи микросхем и деталей, ты узнаешь из этого материала.
Происхождение
История приемников принципиально нового типа началась в 1901 году, когда Реджинальд Фессенден показал возможность приема сигнала на биениях. Суть революционного метода заключалась в том, что в приемник, помимо радиосигнала из антенны, подавался вспомогательный сигнал близкой частоты, в результате чего на выходе можно было обнаружить биения — сигнал с частотой, равной разности частот принимаемого сигнала и выхода вспомогательного генератора. Эти биения были слышны в телефонных аппаратах, причем, как показали несколько позднее, амплитуда этих биений оказалась заметно выше амплитуды полезного сигнала.
Вспомогательный генератор исследователь назвал «гетеродином» (от греческого ἕτερος — иной или внешний и δύναμις — сила), а сам приемник «гетеродинным». На тот момент это был новый способ детектирования, который позволял принимать телеграфный радиосигнал тоном на слух.
Здесь буквой O обозначен гетеродин, а сам приемник представлял собой две индуктивно связанные катушки на общем сердечнике. При этом сигнал биений заставлял колебаться металлическую мембрану D (надо полагать, диффузор). В общем, как ты понимаешь, все было сурово, вполне в духе того далекого времени. Позднее приемник модернизировали, повысив чувствительность.
Внимательное изучение схемы позволяет заметить здесь кристаллический диод — да, представь себе, эта штука была сделана уже в 1913 году! Однако большого успеха эта конструкция не снискала, так как в то время генератор вспомогательного сигнала был громоздкой, сложной и очень дорогой в изготовлении штукой.
Тогда наибольшее распространение получили механические генераторы, а до изобретения первой радиолампы оставалось еще несколько лет.
Следующей итерацией стал гетеродинный приемник Генри Раунда, созданный в том же 1913 году. В этом устройстве генератор был уже на электронной лампе, которая выполняла сразу три функции: усиливала принимаемый сигнал, генерировала вспомогательный, а также работала в качестве микшера, перемножая сигналы. Из‑за такой обильной функциональности автор дал приемнику название «автодин», намекая, что генерация вспомогательного сигнала здесь происходит в приемно‑усилительных цепях.
А дальше случилась война, которая ярко показала, насколько радиосвязь полезна. Но требовались надежные, более чувствительные и селективные приемники, ведь к тому времени радиостанций стало заметно больше. У тогдашних радиоприемников было три серьезные проблемы: недостаточные чувствительность, что напрямую связано с дальностью связи, селективность, то есть способность выделить сигнал нужной радиостанции из нескольких принятых, и устойчивость к атмосферным помехам.
Изучая эти проблемы, три исследователя независимо друг от друга пришли к концептуально похожим решениям. Первым с незначительным отрывом был француз Люсьен Леви, который предположил, что если в приемнике преобразовывать сигнал принимаемой станции не сразу в звуковую частоту, а в некоторую промежуточную частоту (выше слышимой), то на этой промежуточной частоте будет проще избавиться от атмосферных помех, после же ее можно преобразовать в слышимую (звуковую).
Такое решение требует введения в конструкцию приемника дополнительного гетеродина. В результате получился прибор, говоря современным языком, с двойным преобразованием частоты. Леви назвал свой приемник «супергетеродинным», то есть содержащим дополнительный гетеродин.
Вероятно, именно это и объясняет происхождение столь замысловатого названия.
Впрочем, существует и другая версия, которая предполагает, что приставка «супер» перекочевала от промежуточной частоты, которая была выше слышимой, или, как было принято писать в то время, supersonic (ультразвук). В любом случае надо понимать, что супергетеродинный прием подразумевает наличие промежуточной частоты.
Схема первого супергетеродинного приемника ЛевиЗдесь h2 и h3 — точки подключения первого и второго гетеродина. Несколько с другой стороны к проблеме подступились независимо друг от друга Эдвин Армстронг и Вальтер Шоттки. Их больше занимала идея увеличения чувствительности, для чего требовался усилитель на радиолампах. Однако надо понимать, что радиолампы в 1918 году были несовершенными и капризными устройствами и построить усилитель с большим коэффициентом, способный работать на частотах КВ‑диапазона (2–30 МГц), было просто невозможно.
Для решения этой проблемы исследователи предложили преобразовать полезный сигнал высокой частоты в промежуточную (на которой лампы могли эффективно работать) и уже на этой частоте усилить сигнал, что технологии того времени вполне позволяли. Более того, авторы указывали, что такое преобразование можно выполнять в несколько этапов, что повысит устойчивость работы усилителя.
И если изыскания немца Шоттки носили теоретический характер, то инженер Армстронг в Америке уже в 1918 году построил работающий прототип своего супергетеродина на восьми лампах (на самом деле безумное количество для того времени). Выглядело это как‑то так.
Ранний вариант супергетеродинаТем не менее тогда супергетеродины не нашли широкого применения, и причиной тому была в первую очередь высокая цена. В то время как раз появились регенеративные приемники, которые хоть и уступали супергетеродинам по своим характеристикам, но зато позволяли построить приемлемого качества приемник, используя всего одну или две лампы.
Любопытно, что регенеративный приемник был изобретен также Армстронгом и, что характерно, принес ему гораздо больший доход и известность.
По‑настоящему эпоха супергетеродинных приемников началась лишь в 1930-х годах, когда лампы стали гораздо доступнее и истек срок соответствующих патентов. В итоге к концу Второй мировой войны супергетеродины практически вытеснили все остальные типы приемников. В настоящее время супергетеродинные приемники считаются стандартом. Основное же преимущество супергетеродина заключается в том, что выбрать принимаемый сигнал можно перестройкой самого гетеродина.
При этом промежуточная частота остается постоянной, так что можно применить высокоэффективные кварцевые фильтры в усилителе промежуточной частоты. Это позволяет легко получить желаемую избирательность по соседнему каналу.
Чувствительность, избирательность и полоса пропускания
Среди всех характеристик любого приемника полезно выделять ряд ключевых: чувствительность, избирательность и полоса пропускания. Чувствительность — это минимальный уровень радиосигнала в микровольтах, позволяющий получить на выходе сигнал с заданным соотношением сигнал/шум. Или, говоря проще, это минимальный уровень сигнала, при котором станцию еще можно услышать. Хорошие современные приемники имеют чувствительность около 1 мкВ.
Избирательность по соседнему каналу характеризует способность приемника выделять нужный сигнал при наличии близко расположенных мешающих сигналов, измеряется в децибелах. Допустим, есть две станции равной мощности, отстоящие друг от друга на 10 кГц (типичная ширина канала на вещательных КВ‑диапазонах). Избирательность будет показывать, насколько слабее будет приниматься сигнал соседней станции при настройке на желаемую.
Наконец, полоса пропускания — это параметр, тесно связанный с избирательностью, который показывает отклонение частоты сигнала от частоты настройки, когда сигнал ослабевает на 3 дБ (это примерно 0,7 для напряжения и 0,5 для мощности).
В чем профит?
Конечно, сейчас сборка собственного радиоприемника лишена экономической целесообразности. Более того, с развитием интернета радиовещание сегодня уже потеряло былую актуальность. Даже FM-диапазон заметно поредел, не говоря уже о коротких волнах. И все же радиоприем на коротких волнах, как сейчас принято выражаться, дает ощущение «теплой ламповости». Более того, сама идея «свободно» передавать информацию, минуя границы и посредников, до сих пор выглядит весьма злободневно.
Так, фактически не вставая со стула, можно пробежаться если не по всему миру, то как минимум по своему материку: тысячи километров для коротких волн совершенно не проблема, даже в крупных городах, где радиоэфир сильно зашумлен. Находясь в Москве, можно без труда услышать Китай, Индию, Катар и другие страны. Существует даже такое явление, как DXing — «охота» на дальние радиостанции, своего рода состязание. Приняв радиостанцию и отправив соответствующий ответ, можно получить карточку QSL с эмблемой радиостанции.
В интернете на некоторых форумах есть отдельные темы, посвященные таким карточкам. Как пишут участники, китайцы охотно отправляют карточки. Впрочем, лично меня больше интересует само создание и настройка приемника. Дальше я расскажу об относительно несложном приемнике с цифровой шкалой и кварцевой стабилизацией частоты, вполне пригодном для приема сигнала с дальних станций.
Почему именно супергетеродин
Разумеется, для приема на коротких волнах можно использовать гораздо более простые решения. Например, регенеративные приемники, наиболее известен из которых, пожалуй, «Могиканин» MFJ-8100. Его можно приобрести готовым (долларов за сто на популярных онлайновых площадках) или в виде набора для сборки, а можно и вовсе собрать самому — благо схема открыта. Но регенератор — это скорее «для баловства», так как, прослушивая станцию, постоянно придется подстраивать регенерацию и аттенюатор.
Это происходит из‑за того, что КВ‑сигнал практически постоянно меняет свою интенсивность в широких пределах. Связано это с атмосферными явлениями, влияющими на прохождение. И этого как раз регенератор очень не любит.
Практика
Итак, суть работы гетеродинов в таком приемнике заключается в том, что входной «высокочастотный» сигнал преобразуется в промежуточную частоту (мы будем использовать 455 кГц), на которой будет выполняться основная селекция и усиление сигнала. Далее следует детектор, выделяющий сигнал звуковой частоты, и усилитель, необходимый для громкоговорящего приема. Рассмотрим структурную схему супергетеродина.
Синтезатор
За основу была взята конструкция, которую я уже использовал в SDR-приемнике, однако в данном случае я посчитал, что использование микроконтроллера STM32F103 избыточно, и портировал некоторые куски кода на STM32F030. Последний слабее по характеристикам, но несколько дешевле и, кроме того, доступен в более удобном для самоделок корпусе LQFP32. Это один из немногих МК c ядром Cortex-M и шагом между контактами 0,8 мм. Впрочем, у SI5351 шаг все равно 0,5 мм, поэтому полностью избавиться от мелочовки в проекте не выйдет.
Я добавил в схему стабилизатор питания и операционный усилитель для отображения уровня принимаемого сигнала. ОУ работает в режиме повторителя, а на его выходе стоит делитель напряжения, что позволяет измерять напряжение управляющего сигнала АРУ (изменяется в диапазоне от 0,5 до 4,7 В). Так как управляющее напряжение АРУ близко к напряжению питания, то применен rail-to-rail операционный усилитель MV358. Его здесь можно заменить на более распространенный LM358, но тогда верхний предел измеряемого напряжения снизится до 4 В (при питании 5 В).
Также в схеме заложена возможность управлять варикапами для автонастройки входных цепей, однако подходящих варикапов я не нашел, поэтому такую функцию не реализовал.
Схема синтезатора представлена на рисунке.
Читать «Путеводитель в мир электроники. Книга 2» — Шелестов Игорь Петрович, Семенов Борис Юрьевич — Страница 23
Рис. 11.25. Доработка приемника прямого усиления (рис. 11.17), превращающая его в регенератор
Для диапазона ДВ отвод нужно сделать от 3 витка (началом считать правый по схеме вывод катушки), для диапазона СВ — от 1 витка. Транзистор VT1, как мы знаем, является истоковым повторителем, то есть не переворачивает фазы, а значит, сигнал с резистора R2 складывается с собственными колебаниями в контуре L1, С1, повышая его добротность.
Более сложный вариант регенеративного приемника, рассчитанного на работу в коротковолновых диапазонах, охватывающий частотный участок от 3,5 до 22 МГц, построен на базе американского радиолюбительского набора MFJ-8100, представляющего собой комплект деталей, печатную плату и корпус для самостоятельной сборки регенератора.
Схема этого набора со всеми необходимыми данными неоднократно публиковалась в печати, в том числе и в отечественной, что позволяет собрать и отладить приемник собственными силами.
Схема приемника, приведенная на рис. 11.26, несколько модернизирована по сравнению с оригинальной: добавлен УНЧ на интегральной микросхеме D1 типа К174УН14 (импортный аналог TDA2003). Переключатель SA1 осуществляет коммутацию диапазонов в следующих положениях:
1 — 3,5…4,3 МГц;
2 — 5,9…7,4 МГц;
3 — 9,5…12,0 МГц;
4 — 13,2…16,4 МГц;
5 — 17,5…22,0 МГц.
Рис. 11.26. Регенеративный приемник на базе MFJ-8100
В приемнике нет встроенной магнитной антенны, а значит, необходимо использовать внешнюю (WA1). Подключать заземление необязательно. Предварительное усиление сигнала осуществляется УРЧ на транзисторе VT1, Включенном по схеме с общим затвором. Резистор R1 регулирует степень связи с антенной, поэтому, изготовив и настроив приемник, нужно установить движок этого резистора в такое положение, в котором качество звука наилучшее, и далее уже его не трогать.
В оригинальном наборе резистор R1 располагается на задней стенке корпуса.
Колебательный резонансный контур образован катушками L1…L5 и конденсаторами С3, С4. На первый взгляд контур оказывается незамкнутым, но это только на первый взгляд. Замыкается он конденсатором С2. Такая схемная реализация удобна тем, что один из выводов КПЕ СЗ связан с «землей», а значит, будет меньше сказываться влияние собственной емкости тела человека.
Регенеративный узел собран на транзисторах VT2 и VT3. Регулятором «регенерация» в данном случае выступает резистор R8, а резистор R10 задействуется только в процессе настройки. Вращая его, нужно добиться, чтобы по всему «ходу» резистора R8 не возникало возбуждения регенератора или возникало на самом краю «хода». Продетектированный сигнал снимается с резистора R9 и поступает на фильтр и регулятор громкости, собранный на элементах C11, С12, С13, R11, R12. Затем низкочастотный сигнал усиливается микросхемой D1 и преобразуется в звуковой сигнал динамической головкой ВА1 с сопротивлением обмотки 4…8 Ом.
Питание приемника осуществляется от стабилизированного сетевого источника напряжением 9 В. Намоточные данные катушек приведены в табл. 11.1.
Все катушки намотаны виток к витку на каркасах, склеенных из бумаги, диаметром 12 мм. Для намотки используется провод диаметром около 0,5…0,7 мм. Катушка L1 наматывается в два слоя, по 17 витков в слое; катушка L2 — также в 2 слоя (в первом слое 9 витков, во втором — 8), катушки L3, L4, L5 — однослойные. После намотки катушки следует пропитать парафином.
Печатная плата приемника приведена на рис. 11.27, а монтажная схема представлена на рис. 11.28. Проводники, идущие от катушек L1…L5 к переключателю SA1, должны быть минимальной длины. В качестве SA1 удобно использовать галетный переключатель серии ПГК. Неполярные конденсаторы должны быть керамическими, подстроечные резисторы R1, R8, R10 — непроволочными. Вместо транзисторов КП303Е допустимо использовать КП303Г, КП303Д, КП302А, КП364Е или импортный аналог J330.
На этой ноте закончим разговор о регенерации и перейдем к такому интересному техническому открытию, как сверхрегенерация.
Рис. 11.27. Печатная плата
Рис. 11.28. Сборочный чертеж и внешний вид монтажа
Сверхрегенератор
В 1922 году Армстронг модифицировал регенеративный радиоприемник и открыл новый способ детектирования сигналов, в котором возможно даже при помощи одиночного каскада достигнуть усиления в миллион раз! Чтобы построить сверхрегенератор, нужно очень мало — ввести регенератор в режим возбуждения, то есть создать в нем собственные колебания. «Но позвольте! — воскликнет читатель. — Чуть выше было сказано, что режим генерации собственных колебаний противопоказан для радиоприема». Все правильно — для режима прямого усиления непрерывная генерация действительно противопоказана. А вот если ввести приемник в режим срыва генерации, когда начавшиеся колебания периодически с не слишком высокой частотой будут срываться и возникать снова, можно наблюдать интереснейшие эффекты. Срыв генерации может осуществлять как дополнительный внешний генератор, так и пассивная цепочка, включенная в регенеративный каскад.
Но не будем торопить события, а вновь рассмотрим схему Мейсснера, несколько ее модифицировав (рис. 11.29).
Рис. 11.29. Схема сверхрегенеративного приемника, основанного на генераторе Мейсснера
Мы ввели в схему источник периодического сигнала с частотой, много меньшей частоты принимаемого сигнала и, соответственно, собственной частоты колебательного контура LC. Пусть сначала сигнал, получаемый антенной, отсутствует. Тогда при положительном полупериоде напряжения G1 схема самовозбуждается и колебания начнут нарастать, а при отрицательном полупериоде — спадать, как показано на рис. 11.30.
Рис. 11.30. Процессы, происходящие в сверхрегенераторе при отсутствии сигнала в антенне
Мы получили пачки импульсов, заполненных колебаниями с частотой, равной собственной частоте контура.
Теперь подадим на антенный вход сигнал. Если входной сигнал будет промодулирован, то начнется изменение анодного тока по закону модуляции, как показано на рис. 11.31.
Рис. 11.31. Изменение анодного тока в сверхрегенераторе под действием внешнего модулированного колебания
Чем больше амплитуда модулированного колебания в данный момент, тем дольше нарастание собственных колебаний. Осталось только сгладить острые пики и получить исходный сигнал.
Интересно отметить, что с помощью сверхрегенеративного каскада можно детектировать не только АМ-колебания, но и колебания ЧМ, немного расстроив входной контур относительно несущей. Тогда ЧМ-колебание на одном из скатов резонансной кривой контура будет преобразовываться в АМ — разные частоты передаются с разной амплитудой. При совпадении частоты настройки контура со средней частотой ЧМ-колебания (при отсутствии модулирующего сигнала) звука на выходе не будет — в окрестности центральной частоты характеристика контура слишком полога.
Регенеративный приемник . Путеводитель в мир электроники. Книга 2
Теперь настало время познакомиться с детищем Эдвина Армстронга образца 1914 г., называемым регенеративным приемником, или регенератором. На слух название этого приемника ассоциируется с генератором гармонических (синусоидальных) колебаний, но на самом деле регенератор не создает колебаний, а работает подобно приемнику прямого усиления, то есть непосредственно усиливает сигнал. Впрочем, есть у регенератора сходство и с усилителем, и с генератором. Это — уже не усилитель, но еще не генератор. Абсурдно? Ничуть!
Давайте разбираться, как такое может быть.
Вспомним характер свободных колебаний в резонансном контуре. Они всегда носят затухающий характер благодаря потерям в контуре. Чем больше потери, тем быстрее колебания затухают. Колебательный контур имеет еще одно интересное свойство: вид его частотной характеристики однозначно связан с временной характеристикой (то есть с характером затухания свободных колебаний), что показано на рис.
11.23.
Рис. 11.23. Зависимость частотных и временных характеристик колебательного контура
Чем медленнее затухают колебания в контуре, тем «Острее» резонансная частотная характеристика. Что можно сделать, чтобы уменьшить потери в контуре? На сегодняшний день существуют пассивные и активные методы повышения добротности. Пассивные методы связаны с уменьшением активного сопротивления катушек индуктивности, применением специальных конденсаторов с воздушным диэлектриком, неполным включением контуров. Пассивные методы, конечно, применяются довольно часто, но они «работают» до определенного предела. Например, одиночный контур с добротностью 200 сделать не так просто, в то время как для надежной отстройки от соседних радиостанций в диапазоне СВ и особенно КВ нужно иметь добротность по крайней мере 1000…1500. Конечно, можно значительно улучшить входной контур радиоприемника, применив несколько колебательных контуров, поставленных один за другим и настроенных по специальной методике.
Сложность изготовления такого приемника многократно возрастет и окажется недоступной для начинающего радиолюбителя.
Но не будем впадать в отчаяние — на помощь придут активные методы повышения добротности контуров. Вслед за изобретателями этих методов мы поразмыслим, как можно повысить добротность с помощью… вынужденных колебаний! Если к колебательному контуру подвести источник внешних колебаний, то в контуре будет постоянно наблюдаться резонанс — внешний источник восполнит потери. Но контур сам служит источником колебаний, поэтому можно с помощью специальной электронной схемы отобрать часть колебательной энергии, усилить ее и вернуть назад в контур, тем самым частично сократив потери.
Если мы будем возвращать в контур больше энергии, чем расходуется на потери, в контуре возникнут незатухающие колебания. Теоретически они продолжатся бесконечно долго, а практически — пока не иссякнет энергия, питающая схему отбора, усиления и возврата колебательной энергии.
Так рассуждал изобретатель А. Мейсснер, создавший первый в мире работоспособный генератор незатухающих колебаний на электронной лампе (генератор Мейсснера).
Генератор нам пригодится в дальнейшем, а сейчас он просто мешает — генерация недопустима в приемнике прямого усиления. Однако мы забыли, что сможем вернуть в контур чуть меньше энергии, чем необходимо на полное покрытие потерь. Колебания в таком контуре будут продолжаться дольше, чем в контуре без восполнения потерь, но они все равно рано или поздно закончатся. А теперь еще раз взгляните на рис. 11.23. Мы абсолютно точно можем сказать, что добротность контура повысилась, резонанс в частотной области стал «острее».
Интересно отметить, что таким методом мы сможем и увеличить потери в контуре, сделав резонансную кривую более пологой. Соответственно очень важно правильно подать сигнал обратной связи в контур, чтобы регенерация была возможна. Обратная связь в регенераторе носит положительный характер, то есть собственные колебания и колебания из цепи обратной связи должны складываться, а не вычитаться друг из друга.
Регенеративный прием сегодня скорее достояние истории, это в первую очередь предмет увлекательного радиолюбительского творчества. Серьезная радиоприемная аппаратура и аппаратура связи строятся по другим принципам, и вот почему. Мы уже установили, что при определенных условиях регенератор может превратиться в источник колебаний — положительная обратная связь всегда неустойчива. Поэтому в любой регенератор приходится вводить, ко всем прочим настройкам, еще и регулятор степени регенерации. Настроившись на принимаемую станцию, необходимо отрегулировать этим органом управления сигнал по максимуму громкости, минимуму искажений и отстройке от соседних станций. В дальнейшем приходится иногда подстраивать регенерацию, так как контур с повышенной добротностью чувствительнее ко всякого рода нестабильностям типа изменения температуры окружающей среды, напряжения питания.
Практическое применение в профессиональной аппаратуре находит лишь собрат регенератора — сверхрегенератор. О нем мы поговорим позже.
А регенератор, несмотря на массу недостатков, до сих пор популярен у радиолюбителей, подкупая своей чрезвычайной простотой и потрясающей избирательностью, дающейся почти даром. Радиоприемную часть регенератора можно собрать всего на одном (!) транзисторе.
Итак, что собой представляет схема простейшего регенератора? Взглянем на рис. 11.24.
Рис. 11.24. Простейший регенератор (схема Мейсснера)
Сигнал принимает антенна WA, и через катушку La он поступает в основной контур LC, который подключен к сетке и катоду лампы V. Контурные колебания модулируют анодный ток и через катушку связи Lсв, поступают обратно в контур LC. Степень регенерации регулируется связью между Lcв и L, например сближением катушек. При определенной связи между катушками возникают незатухающие колебания и регенератор превращается в чистый генератор колебаний (генератор Мейсснера).
Современный регенератор нелепо собирать на электронной лампе — выручают транзисторы. Да и степень положительной обратной связи при современном уровне развития элементной базы регулировать намного удобнее. Мы будем использовать в качестве регулировки регенерации обыкновенный переменный резистор.
Вы еще не разобрали приемник прямого усиления, в котором используется на входе полевой транзистор (рис. 11.17)? В этом случае вам придется сделать минимум доработок, чтобы превратить приемник в регенератор. Необходимо лишь заменить резистор R2 на переменный (непроволочного типа, например, СПЗ-19) и сделать отвод от катушки L1, как показано на рис. 11.25.
Рис. 11.25. Доработка приемника прямого усиления (рис. 11.17), превращающая его в регенератор
Для диапазона ДВ отвод нужно сделать от 3 витка (началом считать правый по схеме вывод катушки), для диапазона СВ — от 1 витка.
Транзистор VT1, как мы знаем, является истоковым повторителем, то есть не переворачивает фазы, а значит, сигнал с резистора R2 складывается с собственными колебаниями в контуре L1, С1, повышая его добротность.
Более сложный вариант регенеративного приемника, рассчитанного на работу в коротковолновых диапазонах, охватывающий частотный участок от 3,5 до 22 МГц, построен на базе американского радиолюбительского набора MFJ-8100, представляющего собой комплект деталей, печатную плату и корпус для самостоятельной сборки регенератора.
Схема этого набора со всеми необходимыми данными неоднократно публиковалась в печати, в том числе и в отечественной, что позволяет собрать и отладить приемник собственными силами.
Схема приемника, приведенная на рис. 11.26, несколько модернизирована по сравнению с оригинальной: добавлен УНЧ на интегральной микросхеме D1 типа К174УН14 (импортный аналог TDA2003). Переключатель SA1 осуществляет коммутацию диапазонов в следующих положениях:
1 — 3,5…4,3 МГц;
2 — 5,9…7,4 МГц;
3 — 9,5…12,0 МГц;
4 — 13,2…16,4 МГц;
5 — 17,5…22,0 МГц.
Рис. 11.26. Регенеративный приемник на базе MFJ-8100
В приемнике нет встроенной магнитной антенны, а значит, необходимо использовать внешнюю (WA1). Подключать заземление необязательно. Предварительное усиление сигнала осуществляется УРЧ на транзисторе VT1, Включенном по схеме с общим затвором. Резистор R1 регулирует степень связи с антенной, поэтому, изготовив и настроив приемник, нужно установить движок этого резистора в такое положение, в котором качество звука наилучшее, и далее уже его не трогать. В оригинальном наборе резистор R1 располагается на задней стенке корпуса.
Колебательный резонансный контур образован катушками L1…L5 и конденсаторами С3, С4. На первый взгляд контур оказывается незамкнутым, но это только на первый взгляд.
Замыкается он конденсатором С2. Такая схемная реализация удобна тем, что один из выводов КПЕ СЗ связан с «землей», а значит, будет меньше сказываться влияние собственной емкости тела человека.
Регенеративный узел собран на транзисторах VT2 и VT3. Регулятором «регенерация» в данном случае выступает резистор R8, а резистор R10 задействуется только в процессе настройки. Вращая его, нужно добиться, чтобы по всему «ходу» резистора R8 не возникало возбуждения регенератора или возникало на самом краю «хода». Продетектированный сигнал снимается с резистора R9 и поступает на фильтр и регулятор громкости, собранный на элементах C11, С12, С13, R11, R12. Затем низкочастотный сигнал усиливается микросхемой D1 и преобразуется в звуковой сигнал динамической головкой ВА1 с сопротивлением обмотки 4…8 Ом.
Питание приемника осуществляется от стабилизированного сетевого источника напряжением 9 В. Намоточные данные катушек приведены в табл. 11.1.
Все катушки намотаны виток к витку на каркасах, склеенных из бумаги, диаметром 12 мм. Для намотки используется провод диаметром около 0,5…0,7 мм. Катушка L1 наматывается в два слоя, по 17 витков в слое; катушка L2 — также в 2 слоя (в первом слое 9 витков, во втором — 8), катушки L3, L4, L5 — однослойные. После намотки катушки следует пропитать парафином.
Печатная плата приемника приведена на рис. 11.27, а монтажная схема представлена на рис. 11.28. Проводники, идущие от катушек L1…L5 к переключателю SA1, должны быть минимальной длины. В качестве SA1 удобно использовать галетный переключатель серии ПГК. Неполярные конденсаторы должны быть керамическими, подстроечные резисторы R1, R8, R10 — непроволочными. Вместо транзисторов КП303Е допустимо использовать КП303Г, КП303Д, КП302А, КП364Е или импортный аналог J330.
На этой ноте закончим разговор о регенерации и перейдем к такому интересному техническому открытию, как сверхрегенерация.
Рис.
11.27. Печатная плата
Рис. 11.28. Сборочный чертеж и внешний вид монтажа
правила в кабинете информатики — 100hits.ru
Протирочные машины. Протирание — это не только процесс измельчения, но и разделения, т.е. отделения массы плодоовощного сырья от косточек, семян и кожуры на ситах с диаметром ячеек 0,,0 мм. Финиширование — это дополнительное измельчение протертой массы пропусканием через сито диаметром отверстий 0,,6 мм. Правила эксплуатации и безопасность труда. Перед началом работы на протирочной машине проверяют санитарное состояние, правильность сборки и надежность крепления сита, терочных дисков, сменного ротора, надежность крепления всех деталей машины.
После этого проверяют надежность и исправность установленного заземления. Затем машину проверяют на холостом ходу. Правила безопасной эксплуатации овощерезательных машин: 1. Приступать к работе на машине могут только работники, имеющие сухую и специальную форму одежды. 2. Проверяют санитарно-техническое состояние, правильность сборки, надежность крепления ножей, ножевых блоков и решеток, а также прочность крепления бункера.
4. Правила работы машинами. При работе машиной класса Iследует применять индивидуальные средства защиты: диэлектрические перчатки, галоши, коврики и т.п.), за исключением случаев, указанных ниже. Допускается производить работы машиной класса I, не применяя индивидуальных средств защиты, в следующих случаях, если При эксплуатации машин необходимо соблюдать все требования инструкции по их эксплуатации, бережно обращаться с ними, не подвергать их ударам, перегрузкам, воздействию грязи, нефтепродуктов.
Машины, не защищенные от воздействия влаги, не должны подвергаться воздействию капель и брызг воды или другой жидкости.
Производительность протирочных машин предварительной протирки определяется по формуле: где D-диаметр ситового барабана протирочной машины, м; L — длина била, м; n — число оборотов бил в минуту Машины и механизмы, для измельчения. Устройство, принцип действия, правила эксплуатация и техника безопасности. Определение производительности и потребной мощности.
Машины предназначены для измельчения мяса и рыбы на фарш, повторного измельчения котлетной массы и набивки колбас при помощи мясорубки. Правила эксплуатации и безопасность труда. Перед началом работы на протирочной машине проверяют санитарное состояние, правильность сборки и надежность крепления сита, терочных дисков, сменного ротора, надежность крепления всех деталей машины.
После этого проверяют надежность и исправность установленного заземления. Затем машину проверяют на холостом ходу. Протирочная машина МП 1 — лоток, 2 — решетка, 3 — лопастной ротор, 4 — загрузочный бункер, 5 — люк для отходов, 6 — ручка с эксцентриковым зажимом, 7 — емкость для сбора отходов, 8 — клиноременная передача, 9 — электродвигатель.
Таблица Правила эксплуатации и безопасность труда. Перед началом работы на протирочной машине проверяют санитарное состояние, правильность сборки и надежность крепления сита, терочных дисков, сменного ротора, надежность крепления всех деталей машины. После этого проверяют надежность и исправность установленного заземления. Затем машину проверяют на холостом ходу.
5. Усвоить правила безопасной эксплуатации и наладки одноступенчатой протирочной машины непрерывного действия. Оборудование, инструменты и инвентарь: одноступенчатая протирочная машина, кастрюли вместимостью 2 3 л (2 шт.), деревянный толкач, секундомер, штангенциркуль. Продукты: яблоки-5,0кг; томаты-5,0кг; косточки-5,0кг. Изучение устройства и принципа работы. Одноступенчатая протирочная машина (рис) состоит из корпуса, привода, бичевого вала и ситового барабана, смонтированных на общей раме.
Протирочная машина непрерывного действия предназначена для удаления косточек из различных фрук.
Правила эксплуатации протирочных машин. Перед включением машин и механизмов в работу проверяют их санитарное состояние, заземление, прочность крепления рабочих органов и инструментов, бункеров и загрузочной воронки.
Затем включают машину на холостом ходу. Убедившись в исправности и не выключая двигателя, производят загрузку продуктов. Запрещается проталкивать или поправлять застрявшие продукты руками во время работы машины, так как это может быть причиной травматизма.
MFJ-8100K Руководство — Thiecom
MFJ -8100 World Band Receiver Инструкция и сборка комплекта Руководство Оглавление Характеристики приемника ………………… ………………………………………….. …………………………. 2Введение № 1: Для начинающих радио ……….. ………………………………………….. …. 3Введение № 1: Для опытных радиолюбителей, энтузиастов и инженеров……………….. 6 Принципиальная схема MFJ -8100 ……………… ………………………………………….. ……… 8 Органы управления и разъемы приемника ………………………………. ………………………………… 9 Понимание и использование контроля регенерации ….. …………………………………….. 11 Настройка SSB (одиночная боковая полоса) Голосовые сигналы ………………………………………… ………. 12Некоторые полезные термины и сокращения…………………………………………… ……………. 13 MFJ -8100 Список деталей ………………… ………………………………………….. ……………………… 15 «Рентгеновский снимок» печатной платы ………… ………………………………………….. …… 17Перед началом строительства! ………………………………………….. ……………………………… 18 ПОЭТАПНОЕ СТРОИТЕЛЬСТВО КОМПЛЕКТА (19-28) Этап строительства 1 (шаги с 1-1 по 1-10).
………………………………………….. …… 19 Этап строительства 2 (шаги с 2-1 по 2-20) …………………………. …………………….. 20 Этап строительства 3 (шаги с 3-1 по 3-20) ……….. ………………………………………. 22 Этап строительства 4 ( шаги с 4-1 по 4-14) ………………………………….. ……………. 23 Этап строительства 5 (шаги с 5-1 по 5-11) ………………… ……………………………… 25 Испытания и начальная настройка Этап строительства 6 (шаги с 6-1 по 6- 18)…………………………………………… …… 27 Окончательная сборка Регулировка дисковой калибровки подстроечного конденсатора C5 ……………………………… …….. 29 Примечание для радиолюбителей и экспериментаторов ………………………………. ……………………………………. 29 Использование и использование вашего ресивера … ………………………………………….. ………………….. 30 Настройка полезной коротковолновой антенны ………………… ……………………………………… 31 Аудиосхема приемника …………………………………………… …………………………. 31 О 5 диапазонах настройки вашего ресивера ……….. ……………………………………….. 32 Коротковолновое прослушивание в Общий …………………………………………. …………………………. 33 В случае затруднения …………… ………………………………………….. …………………………… 34 Примечания для радиолюбителей и экспериментаторов ……….. …………………………………………….. 36 Заключение …………………… ………………………………………….. ………………………………… 37 Указатель компонентов схемы …….. ………………………………………….. ………………………….. 38
MFJ-8100K Kurzwelle регенеративный комплект Empfänger
Versand nach: Vereinigte Staaten von Amerika, Kanada, Großbritannien, Dänemark, Rumänien, Slowakei, Bulgarien, Tschechische Republik, Finnland, Ungarn, Lettland, Litauen, Мальта, Estland, Australien, Griechenland, Japan, Sdenweekena , Индонезия, Тайвань, Südafrika, Таиланд, Belgien, Frankreich, Irland, Niederlande, Polen, Spanien, Italien, Deutschland, Österreich, Bahamas, Israel, Mexiko, Neuseeland, Philippinen, Singapur, Schweiz, Norwegen, Saudi-Arabien, Vereinigrate Arabis , Катар, Кувейт, Бахрейн, Кроатьен, Малайзия, Бразилиен, Чили, Колумбиен, Коста-Рика, Панама, Тринидад и Тобаго, Гватемала, Сальвадор, Гондурас, Ямайка, Антигуа и Барбуда, Аруба, Белиз, Доминика, Гренада, Св.
Китс и Невис, Сент-Люсия, Монтсеррат, Теркс-унд-Кайкосинзельн, Барбадос, Бангладеш, Бермудские острова, Бруней-Даруссалам, Боливен, Эквадор, Ägypten, Französisch-Guayana, Guernsey, Gibraltar, Guadeloupe, Island, Jersey, Jordanienim, Kambanodscha Инсельн, Лихтенштейн, Шри-Ланка, Люксембург, Монако, Макао, Мартиника, Маледивен, Никарагуа, Оман, Перу, Пакистан, Парагвай, Реюньон, Вьетнам, Уругвай
Ausgeschlossen: протекторат США, Постфах, Таджикистан, Казахстан, Бутан, Киргизстан, Китай, Узбекистан, Туркменистан, Индия, Непал, Армения, Монголеи, Асербайдшан, Грузия, Афганистан, Российская Федерация, Гонконг, Лаос, Мазедониен, Андорра, Черногория. , Сан-Марино, Сербия, Беларусь (Weißrussland), Шпицберген и Ян-Майен, Молдавен, Албания, Украина, Босний и Герцеговина, Вестсахара, Центральноафриканская Республика, Св.Елена, Танзания, Уганда, Дшибути, Сьерра-Леоне, Лесото, Гана, Мосамбик, Конго, Республика, Конго, Демократическая Республика, Руанда, Чад, Либерия, Гвинея, Либиен, Майотта, Сейшеллен, Эвтиопиен, Сантиопиен, Малый Боцуана, Экваториальная Гвинея, Габун, Нигерия, Мавритания, Гвинея-Бисау, Кения, Свазиленд, Алжир, Мадагаскар, Кап-Верде, Симбабве, Ангола, Бурунди, Маврикий, Камерун, Того, Эльфенбайнкюсте (Кот-д’Ивуар, Эфенбайнкюсте (Кот-д’Ивуар) , Нигер, Буркина-Фасо, Марокко, Сомали, Самбия, Бенин, Намибия, Фолкландинзельн (Мальвинен), Суринам, Гайана, Аргентина, Венесуэла, Грёнланд, Сен-Пьер и Микелон, Юнгфернинзельн (США), Британский Юнгферинсельн, Рикланд-Хангферинсельн, Niederländische Antillen, ул.Vincent und die Grenadinen, Dominikanische Republik, Anguilla, Mikronesien, Wallis und Futuna, Кирибати, Самоа (Вестсамоа), Вануату, Американо-Самоа, Науру, Neukaledonien, Niue, Salomonen, Cookinseln, Tuvalchu, Papynzösis -Невгвинея, Маршаллинзельн, Тонга, Палау, Тюркей, Джемен, Ирак, Либанон
MFJ-8100K banda mondo risvitore a onde corte rigenerativa KIT (richiede assieme)
Spedizione verso: Stati Uniti, Canada, Regno Unito, Danimarca, Румыния, Словаккия, Болгария, Repubblica Ceca, Финляндия, Унгерия, Леттония, Литва, Мальта, Эстония, Австралия, Греция, Портогалло, Сипро, Словения, Джаппоне, Свезия, Кориа-дель.
Суд, Индонезия, Тайвань, Южная Африка, Тайландия, Бельгио, Франция, Ирландия, Паеси Басси, Полония, Испания, Италия, Германия, Австрия, Багамы, Исраэль, Мессико, Нуова-Зеланда, Филиппины, Сингапур, Свиззера, Норвегия, Саудовская Аравия, Emirati Arabi Uniti, Катар, Кувейт, Бахрейн, Хорватия, Repubblica della, Малайзия, Бразилия, Силе, Колумбия, Коста-Рика, Панама, Тринидад и Тобаго, Гватемала, Сальвадор, Гондурас, Джамайка, Антигуа и Барбуда, Аруба, Белиз, Доминика , Гренада, Сент-Китс и Невис, Санта-Люсия, Монтсеррат, Изоль-Теркс и Кайкос, Барбадос, Бангладеш, Бермудские острова, Бруней-Даруссалам, Боливия, Эквадор, Эгитто, Гайана, Франция, Гернси, Гибильтерра, Гуадалупа, Исландия, Джерси, Джордания Исоле Кайман, Лихтенштейн, Шри-Ланка, Луссембурго , Монако, Макао, Мартиника, Мальдивы, Никарагуа, Оман, Перу, Пакистан, Парагвай, Риунионе, Вьетнам, Уругвай
Paesi in cui non si effettua la spedizione: Protettorati USA, PO Box, Таджикистан, Казахстан, Бутан, Кыргызстан, Китай, Узбекистан, Туркменистан, Индия, Непал, Армения, Монголия, Азербайджан, Repubblica dell ‘, Грузия, Афганистан, Федерация Россия, Гонконг, Лаос, Македония, Андорра, Черногория, Читта-дель-Ватикано, Сан-Марино, Сербия, Белоруссия, Шпицберген и Ян-Майен, Молдавия, Албания, Украина, Босния и Эрцеговина, Западная Сахара, Центральноафриканская Республика, Сант’Элена, Танзания, Танзания, Танзания , Гибути, Сьерра-Леоне, Лесото, Гана, Мозамбико, Конго, Repubblica del, Конго, Демократическая республика дель, Руанда, Сиад, Либерия, Гвинея, Ливия, Майотта, Сейшельские острова, Этиопия, Малави, Сенегал, Комор, Тунис, Гвинея, Ботсвана Экваториальный, Габон, Республика дель, Нигерия, Мавритания, Гвинея-Бисау, Кения, Свазиленд, Алжир, Мадагаскар, Капо-Верде, Исоле, Зимбабве, Ангола, Бурунди, Маврикий, Камерун, Того, Коста-д’Аворио, Эритрея, Мали, Гамбия , Нигер, Буркина-Фасо, Марокко, Сомали, Замбия, Бенин, Намибия, Фолкленд, Изоль (Мальвин), Суринам, Гайана, Аргентина, Венесуэла, Гроенландия, Сен-Пьер и Микелон, Изоле Верджини Американе, Изоле Верджини британский, Порто-Рико, Гаити, Антильские острова, Сент-Винсент и Гренадин, Англия, Республика Микронезия, Уоллис и Футуна, Кирибати, Западное Самоа, Вануату, Американское Самоа, Науру, Нуова Каледония, Ниуэ, Исоле Саломоне, Изоле Кук, Тувалу, Французская Полинезия, Гуам, Фиджи, Папуа Нуова Гвинея, Изоль Маршалл, Тонга, Палау, Турчия , Йемен, Ирак, Либано
Mfj-8100k Набор рецепторов Onda Corta регенеративная
Envío a: Estados Unidos, Canadá, Reino Unido, Dinamarca, Rumanía, Eslovaquia, Bulgaria, República Checa, Finlandia, Hungría, Letonia, Lituania, Мальта, Эстония, Австралия, Греция, Португалия, Chipre, Eslovenia, Japón, Suecia, Corea del Сур, Индонезия, Тайвань, Южная Африка, Тайландия, Бельгия, Франция, Ирландия, Паисес-Бахос, Полония, Испания, Италия, Алемания, Австрия, Багамы, Израиль, Мексика, Новая Зеландия, Филиппины, Сингапур, Суиса, Норуэга, Арабия Саудия Арабес Унидос, Катар, Кувейт, Бахрейн, Кроация, Малазия, Бразилия, Чили, Колумбия, Коста-Рика, Панама, Тринидад и Тобаго, Гватемала, Сальвадор, Гондурас, Ямайка, Антигуа и Барбуда, Аруба, Беличе, Доминика, Гранада, Сан Кристобаль-и-Ньевес, Санта-Люсия, Монтсеррат, Ислас-Туркас-и-Кайкос, Барбадос, Бангладеш, Бермудские острова, Бруней, Боливия, Эквадор, Египет, Гуаяна Франческа, Гернси, Гибралтар, Гваделупе, Исландия, Джерси, Иордания, Камбоимя, Ислас Шри-Ланка, Люксембург, Монако, Макао, Мартиника, Мальдивас, Никара gua, Omán, Perú, Pakistán, Paraguay, Reunión, Vietnam, Uruguay
Исключено: Protectorados de EE.
UU., Apartado postal, Тайкистан, Казайстан, Бутан, Киргистан, Китай, Узбекистан, Туркменистан, Индия, Непал, Армения, Монголия, Азербайджан, Грузия, Афганистан, Россия, Гонконг, Лаос, Македония, Андорра, Черногория, Ватикан Марино, Сербия, Белоррусия, Шпицберген и Ян-Майен, Молдавия, Албания, Украина, Босния и Герцеговина, Западная Сахара, Центральноафриканская Республика, Санта-Елена, Танзания, Уганда, Ибути, Сьерра-Леона, Лесото, Гана, Мозамбия, Мозамбика Конго, Демократическая Республика, Руанда, Чад, Либерия, Гвинея, Ливия, Майотта, Сейшельские острова, Этиопия, Малави, Сенегал, Коморас, Тунес, Боцуана, Экваториальная Гвинея, Габон, Нигерия, Мавритания, Гвинея-Бисау , Мадагаскар, Кабо-Верде, Зимбабуэ, Ангола, Бурунди, Маурисио, Камерун, Того, Коста-де-Марфил, Эритрея, Мали, Гамбия, Нигер, Буркина-Фасо, Марруекос, Сомали, Замбия, Бенин, Намибия, Ислас Мальвинас, Сурин Аргентина, Венесуэла, Гроенландия, Сан-Педро-и-Микелон, Ислас Вирген es (Estados Unidos.), Islas Vírgenes Británicas, Пуэрто-Рико, Гаити, Antillas Neerlandesas, San Vicente y las Granadinas, República Dominicana, Anguila, Micronesia, Wallis y Futuna, Кирибати, Самоа, Вануату, Самоа Американа, Науру, Нуэва, Каледония, Нуэва, Каледония Islas Cook, Tuvalu, Polinesia Francesa, Guam, Fiji, Papúa Nueva Guinea, Islas Marshall, Tonga, Palau, Turquía, Yemen, Irak, Líbano
Руководства для предприятий Mfj
У кого-нибудь есть руководство к этому в электронном формате или в бумажном виде? — Боб 73 Попробуйте посетить веб-сайт mfj.У них есть довольно много их руководств в Интернете. Ди Д. Флинт, N8UZE — хороший совет … — кстати, я только что получил mfj-418 (LCD cw наставник, размером с большой пейджер) …. это отличное маленькое устройство, и оно действительно помогает я узнаю код …
Cmeg routes
Доступные руководства Онлайн-руководства доступны для самых последних версий Nagios Core и основных надстроек Nagios. Nagios Core 4.x Документация по Nagios Core обновляется ежедневно.
Интерактивное руководство (HTML) Nagios Core 3.x Документация по Nagios Core обновляется ежедневно.… Подробнее
MFJ-994BRT Автоматический удаленный антенный тюнер HF. Руководство по эксплуатации, 2011 MFJ Enterprises, Inc. 4 Примечание. Чтобы использовать штырь для привязки Random WIRE, обязательно удалите антенну из разъема ANTENNA. Внутренние компоненты MFJ-994BRT был разработан для удаленного управления без необходимости ручного управления. Настройка
Лаборатория конфигурации электронов отвечает
Она принадлежала нескольким организациям, от MFJ Enterprises Inc. 300 Industrial Park Road до MFJ Mfjenterprises имеет высокий рейтинг в Google и плохие результаты по тематическому индексу цитирования Яндекса.Какой метод лучше всего использовать для ручной настройки ATU? Давайте выясним … ПРИМЕЧАНИЕ. Если вы настраиваете радиостанцию с использованием RF, не забудьте отпустить PTT, прежде чем гнить …
11 июля 2018 г. · Обычно они показывают низкий КСВ из-за широкополосной сети питания MFJ. * MFJ-1836 — 20, 17, 15, 12, 10 и 6 метров, PEP-паутинная антенна, 300 Вт * MFJ-1835HK — Модернизированный блок согласования 1,5 кВт для MFJ-1835 и MFJ-1836 Cobweb * MFJ-1836H — 20, 17 , 15, 12, 10 и 6 метров, Паутинная антенна мощностью 1500 Вт
Шаблон анализа RFP Excel
«Деннис» написал в сообщении… Есть ли у кого-нибудь копия руководства для MFJ-407B Deluxe Electonic Keyer? Спасибо и 73 … Деннис. Подавляющее большинство их руководств находятся в онлайновом формате в формате PDF. Руководства по эксплуатации MFJ Enterprises. MFJ Enterprises 8100w World Band Receiver Manual Добавить в избранное. MFJ-8100 World Band Receiver 1 MFJ-8100 World Band Receiver Содержание для начинающих Page 2 Немного истории Page 2 Назад в сегодняшний день и будущее Page 3 Упрощенное объяснение того, как это работает Page 3 Для опытных радиолюбителей, энтузиастов…
Сайты парикмахеров
Mfj enterprises, inc. 300 Industrial Park Road Starkville, MS 39759 USA Тел .
: 662-323-5869 Факс ВАЖНАЯ ИНФОРМАЦИЯ: Перед тем, как приступить к эксплуатации вашего MFJ-644, внимательно прочтите руководство.
Cer sex ngesex pak tua
Антенный тюнер MFJ 989 www.mfjenterprises.com/ www.floydfolks.org www.littlefamilyfarm.com Получено с www.gigaparts.com. .MFJ ENTERPRISES, INC. 300 Industrial Park Road Starkville, MS 39759 USA Тел .: 662-323-5869 Факс: 662-323-6551 АВТОРСКИЕ ПРАВА 2014 MFJ ENTERPRISES, INC.Модель C MFJ-269C ВЕРСИЯ 1A Загружена с сайта www.Manualslib.com поисковой системой руководств Увеличьте доход, увеличьте число одобрений. Оптимизация авторизации может помочь вашему онлайн-бизнесу увеличить доход и сократить пассивный отток. Объединив машинное обучение и партнерские отношения с брендами карт и банками-эмитентами, мы обеспечиваем самые высокие показатели одобрения в отрасли.
MFJ-994BRT Автоматический удаленный антенный ВЧ-тюнер. Руководство по эксплуатации, 2011 MFJ Enterprises, Inc. 4 Примечание. Чтобы использовать штырь для привязки произвольного ПРОВОДА, обязательно удалите антенну, если она есть, из разъема ANTENNA.Внутренние компоненты MFJ-994BRT был разработан для удаленного управления без необходимости ручного управления. Тюнинг
Blackboard ccc login
MFJ Enterprises Руководства пользователя. MFJ Enterprises 8100w World Band Receiver Manual Добавить в избранное. MFJ-8100 World Band Receiver 1 MFJ-8100 World Band Receiver Содержание для начинающих Page 2 Немного истории Page 2 Назад в сегодняшний день и будущее Page 3 Упрощенное объяснение того, как это работает Page 3 Для опытных радиолюбителей, энтузиастов…
MFJ Enterprises, Inc. обязуется отремонтировать или заменить по усмотрению MFJ бесплатно. первоначальному владельцу любой дефектный продукт при условии, что продукт будет возвращен с предоплатой почтовых расходов. MFJ Enterprises, Inc. с личным чеком, кассовым чеком или денежным переводом на 7 долларов США. покрывающие почтовые расходы и транспортировку. 3.
Colt 9 мм буфер
Анализатор КСВ MFJ-249.
Руководство пользователя. Для измерения КСВ на заданной частоте 2. MFJ Enterprises, Inc. соглашается отремонтировать или заменить по усмотрению MFJ бесплатно для первоначального владельца…
MFJ-418 Инструкция по эксплуатации. Карманный репетитор по азбуке Морзе. • Меню Фарнсворта — расстояние между Фарнсвортом • Защитный чехол: MFJ-26, доступный в MFJ Enterprises, Inc., является дополнительной мягкой кожей …
Обзор электрического диапазона Samsung
Двухдиапазонный антенный тюнер MFJ-921 покрывает 2 метра и 220 МГц. Встроенный КСВ / ваттметр измеряет КСВ в 2 диапазонах мощности: 300 или 30 Вт. Измеритель можно использовать как для диапазонов 144 МГц, так и 220 МГц. Низкий КСВ практически с любой антенной. Обрабатывает 200 Вт.Разработан для соответствия широкому диапазону импедансов как для мобильной, так и для базовой работы. LDG. LogHX. MFJ. НОВОСТИ. QSL-карточки.
MFJ-8100 Приемник мирового диапазона | Obiettivo DX
Скритто да: админ 27 декабря 2020 г. в без категории Комментарии об отключении MFJ-8100 World Band Receiver
Допускается партия квази-столетия Marconiphone V2 на заводе с 2 клапанами, факультативно и защищено в моде «Darwiniano» эволюции конкретных образцов риса.
Con una magia passiamo dai triodi impiegati negli anni anni venti agli odierni FET uniti and moderni circuiti Integrati. Экземплярный результат эволюции отдельных видов и IRX «MFJ — 8100 World Receiver» создан без учета отдельных подразделений «MFJ ENTERPRISES, INC — MISSISSIPPI».
La MFJ è nota ai Radioamatori per la produzione di validi apparecchi e accessori per comunicazioni in campo amatoriale, apparecchi già montati o in scatola di montaggio reperibili anche sul Territorio nazionale.
Le Istruzioni, 20 pagine, che illustrano questo piccolo RX onde corte a circuito rigenerativo, sono ben fatte; nella pagina “Tavola dei Contenuti” vi è l’elenco dei vargomenti a support dei Principianti, partendo dalla Storia della prime radio и CRISTALLO superate dal circuito RIGENERATIVO che a volte può anche sorpassare le prestazioni della classica SUPERET Это современный RX-MFJ, созданный, чтобы получить доступ к функциональным функциям, представленным на рис.
Векчи рисованной системы идентичности, а также все, что связано с системой электронных схем и исходными компонентами.
Перейти к функции работы схемы из 3 транзисторов и аудио усилителя и интегрированной схемы. Первый транзисторный полевой транзистор, работающий от усилителя радиочастоты / отдельной антенны, второй полевой транзистор, осциллятор / преобразователь для управления генерацией, транзисторный транзистор и усилитель основной частоты, затем завершается интеграцией интегральной схемы и двумя пилотами.Все это пикколо, бен фатто и портативный (размеры у авторадио), питающийся от уна пилы с внутренним напряжением 9 вольт, в котором все четыре команды: Banda, Tuning, Regeneration, Volume un interruttore di Accensione e un led rosso indicante l’accensione. Sul Retro 2 uscite для стерео cuffia, 2 prese: антенна / terra e RF усиление (piccolo Potenziometro interno, comandabile con cacciavite per desensibilizzare l’RX in presenza di forti segnali).
Sul manual l’RX MFJ-8100 представляет собой условно-досрочное освобождение: «Per Radioamatori esperti, per Appassionati o Ingegneri»; Перейти к описанию: приходите коллеги к антенне, приходите коллеги с усилителем мини-бокса, приходите на станцию с 5 сегментами, доступными в сегментах, прерываемых от 3,5 до 22 МГц, с точностью до семплита, несогласованного и непрерывного Che la precisione dell’indice di sintonia sulla scala circolare èrossolana e dell’ordine di alcune centinaia di Khz (con un circuito «BASICO» non si può di certo fare meglio).A risvitore acceso, collegato ad una semplice антенна filare, agendo sul controllo di rigenerazione, portandolo vicino all’innesco e sintonizzando con delicatezza la Stazione che interessa, dosando piano la rigenerazione и il volume, la musica, il parlato, la telegrafia e l ‘ SSB saltano fuori che is un piacere! Ci vuole però un po ’di esperienza e di abilità, ma le soddisfazioni non mancano di certo.
Он выполняет радиосвязь в QSO Radioamatoriali со станциями и предлагает возможность QRP, а также выполняет простые действия, связанные с простым рисованием.Da ultimo semper nel manuale ci sono note about l’ascolto dì onde corte e Suggerimenti di migliorie come l’alimentazione esterna o l’attenuatore di антенны с предложениями эстетического приложения для non sforacchiare inutilmente il piccolo apparecchio. Certo va detto che fare ascolto in questo modo comporta un buon spirito pionieristico e adattativo all caratteristiche di questo piccolo gioiello, chi desidera l’ascolto facile deve needariamente rivolgersi a qualcosa di più complesso e naturalmente anche anche.E ’tutto, Sinceri Auguri di Buone Feste e di un Nuovo Anno decisamente migliore!
Описание, одежда и фотографии Лусио Белле.
MFJ-8100K Комплект коротковолнового регенеративного приемника World Band (требуется сборка)
Wysyłka do: Stany Zjednoczone, Kanada, Wielka Brytania, Dania, Rumunia, Słowacja, Bułgaria, Czechy, Finlandia, Węgry, otwa, Litwa, Мальта, Эстония, Австралия, Греция, Португалия, Кипр, Словения, Япония, Южная Корея Индонезия, Тайван, Полуднева Африка, Тайландия, Бельгия, Франция, Ирландия, Голландия, Польша, Испания, Влохи, Немцы, Австрия, Багамы, Израиль, Мексик, Новая Зеландия, Филипины, Сингапур, Швайкария, Арабская земля, Норвегия, Норвегия , Катар, Кувейт, Бахрайн, Чорвача, Малезья, Бразилия, Чили, Колумбия, Костарика, Панама, Тринидад и Тобаго, Гватемала, Сальвадор, Гондурас, Джамайка, Антигуа и Барбуда, Аруба, Белиз, Доминика, Гренада, Сент-Китс Сент-Люсия, Монтсеррат, Уиспи Теркс и Кайкос, Барбадос, Бангладеш, Бермуды, Бруней, Боливия, Эквадор, Эгипт, Гуджана-Франкуска, Гернси, Гибралтар, Гваделупа, Исландия, Джерси, Иордания, Камбоджа, Каймани, Лихтенштейн, Лихтенштейн, Лихтенштейн, Ширланд Монако, Макау, Мартыника, Маледивы, Никар agua, Oman, Peru, Pakistan, Paragwaj, Reunion, Wietnam, Urugwaj
Wykluczenia: Protektoraty USA, Skrytka pocztowa, Таджикистан, Казахстан, Бутан, Киргизстан, Китай, Узбекистан, Туркменистан, Индия, Непал, Армения, Монголия, Азербайджан, Грузия, Афганистан, Федерация Росийска, Гонконг, Андорра, Лаос, Андорра-Македония, Гонконг, Андалусия.
