Устройство литий ионного аккумулятора. Особенности зарядки литий-ионных аккумуляторов: напряжение, ток и правила эксплуатации — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно заряжать литий-ионные аккумуляторы. Какое оптимальное напряжение и ток зарядки. Какие меры предосторожности нужно соблюдать при эксплуатации Li-ion батарей. Как продлить срок службы литий-ионных аккумуляторов.

Содержание

Принцип работы литий-ионных аккумуляторов

Литий-ионные аккумуляторы работают за счет движения ионов лития между положительным и отрицательным электродами. При зарядке ионы лития перемещаются от катода к аноду, а при разрядке — в обратном направлении. Этот процесс обеспечивает высокую плотность энергии и длительный срок службы Li-ion батарей.

Оптимальное напряжение для зарядки Li-ion аккумуляторов

Большинство литий-ионных аккумуляторов заряжаются до напряжения 4.2 В на элемент. Превышение этого значения может привести к повреждению батареи. Некоторые современные аккумуляторы допускают зарядку до 4.35-4.4 В, что позволяет увеличить емкость, но сокращает срок службы.

Как определить оптимальное напряжение зарядки?

Оптимальное напряжение зарядки указывается производителем в документации на аккумулятор. Для стандартных Li-ion ячеек это 4.2 В ± 0.05 В. Важно не превышать рекомендованное значение во избежание перезаряда.

Основные этапы зарядки литий-ионных аккумуляторов

Зарядка Li-ion аккумуляторов обычно проходит в три этапа:

Предварительная зарядка — малым током до напряжения около 3 В, если батарея глубоко разряжена
Заряд постоянным током (CC)
— основной этап, ток 0.5-1C до достижения конечного напряжения
Заряд постоянным напряжением (CV) — ток постепенно снижается, зарядка завершается при токе около 0.1C

Меры предосторожности при зарядке Li-ion аккумуляторов

При зарядке литий-ионных аккумуляторов необходимо соблюдать следующие правила безопасности:

Использовать только специализированные зарядные устройства
Не превышать максимальное напряжение и ток зарядки
Не заряжать при температуре ниже 0°C и выше 45°C
Не оставлять заряжающуюся батарею без присмотра
Прекратить зарядку при нагреве или вздутии аккумулятора

Как продлить срок службы литий-ионных аккумуляторов

Для максимального срока службы Li-ion аккумуляторов рекомендуется:

Не допускать глубокого разряда (ниже 2.5-3 В на элемент)
Избегать полной зарядки до 100% и хранить при 40-60% заряда

Не подвергать воздействию высоких температур
Использовать щадящие токи зарядки 0.5C
Избегать большого количества циклов заряда-разряда

Индикация процесса зарядки литий-ионных аккумуляторов

Большинство зарядных устройств для Li-ion аккумуляторов оснащены светодиодными индикаторами, отображающими состояние процесса:

Красный — идет зарядка
Зеленый — зарядка завершена
Мигающий красный — ошибка или неисправность

Некоторые продвинутые зарядные устройства имеют дисплеи, отображающие напряжение, ток и процент заряда батареи в реальном времени.

Особенности зарядки литий-полимерных аккумуляторов

Литий-полимерные (Li-Pol) аккумуляторы являются разновидностью литий-ионных и заряжаются по схожему принципу. Основные отличия:

Более чувствительны к перезаряду, требуют точного контроля напряжения
Допускают несколько более высокие токи зарядки (до 2C)

Требуют специальных балансирующих зарядных устройств при последовательном соединении

Зарядка литий-ионных аккумуляторов в холодное время года

При низких температурах зарядка Li-ion аккумуляторов имеет свои особенности:

Не рекомендуется заряжать при температуре ниже 0°C
При минусовых температурах сначала нужно согреть аккумулятор до комнатной
Скорость зарядки при низких температурах существенно снижается
Емкость аккумулятора на холоде может уменьшаться на 20-30%

Заключение

Правильная зарядка литий-ионных аккумуляторов — ключ к их долгой и безопасной эксплуатации. Соблюдение рекомендаций по напряжению, току и температурному режиму позволит максимально продлить срок службы батарей и избежать опасных ситуаций. При возникновении сомнений всегда следует обращаться к документации производителя конкретного аккумулятора.

Это просто бомба-2. Li-Ion — как не взлететь / Хабр

За последний десяток лет литий-ионные аккумуляторы из дорогостоящей экзотики перешли в разряд самых распространенных источников автономного питания. Неудивительно, что они стали популярными и в руках самодельщиков, в том числе и начинающих. Иногда от технических решений в их творениях волосы становятся дыбом – ведь особенностью аккумуляторов данного типа является их повышенная опасность, в первую очередь – пожарная. Мой рассказ о том, как правильно «готовить» эту «рыбу фугу», чтобы никто не сгорел и не взорвался.

Предыдущая статья на «взрывную» тему здесь.

Принцип работы литий-ионнного аккумулятора.

Химические источники тока на основе лития получили распространение уже давно. Литиевые батарейки уже в конце XX века прочно укрепились в часах, калькуляторах, материнских платах компьютеров, пультах дистанционного управления. По принципу действия они мало чем отличаются от марганец-цинковых элементов, за тем исключением, что литий заменяет собой цинк, а вместо водного раствора щелочи или хлористого аммония – электролит на основе неводных растворителей, таких как пропиленкарбонат или хлористый тионил, в котором растворена литиевая соль, диссоциирующая с образованием иона лития, который и переносит ток в таком электролите. Но замена цинка на литий привела к тому, что напряжение возросло с полутора до трех вольт, а энергоемкость увеличилась в несколько раз. При этом химически инертный органический электролит и высокая степень герметичности конструкции свели саморазряд практически на нет — отдавая микроамперные токи, такая батарейка может работать десятилетиями.

Знаете, почему нельзя заряжать обычные батарейки? Казалось бы, при протекании тока в зарядном направлении, на электродах будут идти процессы «в обратном порядке»: на отрицательном электроде будет осаждаться цинк, а на положительном – активная масса, бывшая когда-то двуокисью марганца и отдавшая свой кислород, будет снова окисляться, вновь превращаясь в свежую MnO₂. Но все портит то, что одновременно с этими процессами разлагается и вода в электролите. Выделяющиеся газы раздувают корпус батарейки и выдавливают электролит наружу с печальными последствиями для аппаратуры.

В литиевом элементе нет воды. Пропиленкарбонат, служащий растворителем, не подвержен электролизу, поэтому такой элемент можно зарядить без побочных реакций. Однако, такой литиевый аккумулятор «не взлетел». Вернее, он как раз взлетал – на воздух. Литий никак не хотел ложиться на свой анод аккуратным тонким слоем, а кристаллизовался в виде игольчатых кристаллов – дендритов. Точно такие же дендриты, к слову, образуются и при попытке зарядить марганец-цинковую батарейку, но именно в литиевом аккумуляторе они приводили к катастрофе. Рано или поздно такой дендрит перекрывал промежуток между анодом и катодом и вызывал короткое замыкание. Протекающий ток разогревал и катодную массу, из которой выделялся кислород, и литий, который в этом кислороде воспламенялся, и сепаратор, который просто прекращал свое существование, после чего литий, электролит и катодная масса – горючее и окислитель – превращались в адскую смесь. Как рассказывал мне один знакомый, причастный к этим экспериментам изобретатель – военные, для которых они пытались эти аккумуляторы создать, потеряли всякий интерес к ним, как к источникам тока, но регулярные мощные взрывы, сопровождающиеся ослепительным красным (от лития) пламенем, их восхищали и каждый раз военные интересовались, нельзя ли куда-то применить эту взрывчатку.

В этом направлении работали и за рубежом, и кое-чего даже добились, применяя механически более прочные керамические сепараторы, особые методы заряда, специальные добавки в электролит. Но все равно опасность дендритообразования сохранялась – слишком опасным был такой аккумулятор для его практического применения, если превышал размеры и емкость крохотной часовой батарейки-таблетки.

Прорыв принесли два открытия. Первое – это обнаружение способности некоторых сложных оксидов и сульфидов, содержащих литий, отдавать и поглощать обратно ионы лития на катоде. Второе – способность соединений слоистой структуры (графит, дисульфид молибдена) обратимо поглощать в межслоевое пространство значительные количества лития (вплоть до соединения состава LiC₆), захватывая его атомы немедленно после разрядки ионов Li⁺ на аноде и предотвращая его выделение в металлической форме, а значит, предотвращая образование дендритов. За эти открытия и изобретение литий-ионного аккумулятора в прошлом году была присуждена Нобелевская премия. Ее лауреаты – М.С. Уиттингем, первооткрыватель явления интеркаляции лития в дисульфиды титана и молибдена, впервые предложивший использовать это явление в аккумуляторах, Дж. Гуденаф, исследовавший обратимость поглощения и выделения ионов лития кобальтитом лития на катоде, и собственно, изобретатель литий-ионного аккумулятора Акира Ёсино.

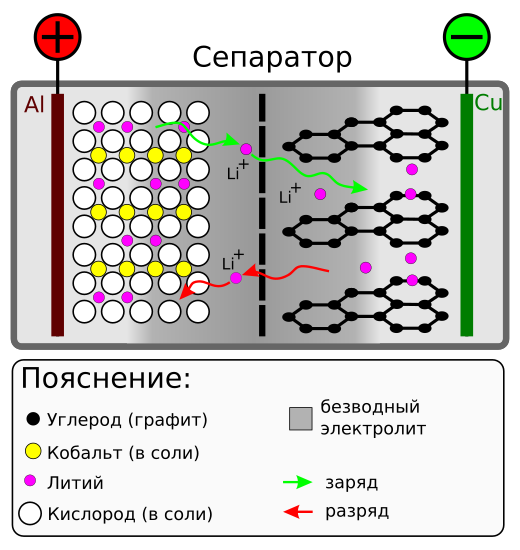

Принцип работы литий-ионного аккумулятора Акиры Ёсино, изобретенного им в 1991 году, состоит в следующем. Однозарядные катионы лития – это практически единственный ион, переносящий ток в органическом неводном электролите. Противоионом является громоздкая и малоподвижная молекулярная «конструкция», обладающая отрицательным зарядом.

Ион Li+ при зарядке аккумулятора разряжается на поверхности графитового анода, превращаясь в нейтральный атом лития. Этот атом немедленно вступает поглощается графитом, проникая между слоями его кристаллической решетки. Образуется графитид лития – так называемый интеркалят или соединение внедрения. По своим химическим свойствам это сильный и активный восстановитель.

Одновременно с этим, кобальтит лития на катоде поставляет в раствор ионы лития, а сам при этом, теряя литий, все больше по составу приближается к двуокиси кобальта, в результате чего становясь сильным и активным окислителем.

Разность электрохимических потенциалов между этими окислителем и восстановителем равна ЭДС литий-ионного аккумулятора.

При разряде происходят обратные процессы. Литий, покидая межслоевое пространство на аноде, отдает во внешнюю цепь электрон и приобретает заряд, становясь катионом, а графитид лития – просто графитом. На катоде эти катионы возвращается в вакансии кристаллической решетки кобальтита лития, который теряет свои окислительные свойства, принимая электрон во внешнюю цепь.

Из-за отсутствия побочных процессов данная электрохимическая система обладает весьма высокой степенью обратимости и по этой причине характеризуется прекрасным КПД.

Литий-полимерные аккумуляторы не являются, как многие думают, каким-то отдельным видом аккумуляторов. В них вместо жидкого электролита используется гелеобразный на полимерной основе, а все электрохимические процессы в них ничем не отличаются. Отсутствие (вернее, минимальное количество) жидкого электролита позволяет придавать им практически любую форму и вместо прочного металлического корпуса помещать их в корпуса из полимерной пленки в виде запаянного пакетика, что помимо прочего повышает плотность хранения энергии.

Существуют также разновидности литий-ионных аккумуляторов с различными электрохимическими системами, такие, как литий-железофосфатные и литий-титанатные. Принцип действия у них тот же самый, но иные материалы катодной массы и, соответственно, другие напряжения. Удельная емкость этих аккумуляторов ниже, чем у классической кобальтовой литий-ионной системы, но они превосходят их по сроку службы, способности отдавать ток при низких температурах и, по утверждению производителей – по безопасности.

Собственно, безопасность – едва ли не основная «беда» литий-ионных аккумуляторов.

Скрытая угроза

Увы, «укротив» литий, Акира Ёсино не сделал этого огненного льва безобидным мышонком. Да и как можно ожидать полной безопасности от устройства, в котором, повторюсь, сильный и активный окислитель соседствует с столь же сильным и активным восстановителем и разделяют их лишь несколько десятков микрон пористой полимерной пленки-сепаратора? Стоит этой пленке где-нибудь прохудиться, допустив короткое замыкание, лавинообразный процесс саморазогрева и саморазрушения уже не остановить. Содержимое аккумулятора превращается во взрывчатую смесь горючего и окислителя. И эту смесь уже подожгли.

То, что литий-ионные аккумуляторы обычно не взрываются, обусловлено множеством предосторожностей, которые соблюдаются при их эксплуатации. Соблюдаются не силами пользователя – за этим следят автоматические электронные устройства. Там, где применяется литий-ионный аккумулятор, нет места простейшим зарядным устройствам из мира «свинца» и «никель-кадмия». Зарядное устройство обязано быть «умным». Процесс заряда литий-ионного аккумулятора многостадийный, требует строгого выдерживания параметров и должен быть вовремя завершен, и перекладывать ответственность за это на пользователя категорически недопустимо, так как его забывчивость в таком случае может привести к пожару или взрыву.

Дело в том, что отсутствие побочных процессов в литий-ионном аккумуляторе не абсолютно. Для того, чтобы их не было, нужно не выйти за определенную «безопасную» территорию. Так, при напряжении выше 4,2..4,5 В или при слишком большом токе заряда графит уже не успевает «впитать» литий, и он образует металлическую фазу. То же происходит, если графит теряет активную поверхность, что происходит, например, из-за переразряда. Как только на поверхности появляется металл, он начинает образовывать дендриты и… можно вызывать пожарных. Наконец, перенапряжение может вызвать электролиз компонентов электролита (в том числе и неконтролируемых примесей) и выделение газов, давление которых может нарушить герметичность аккумулятора, что также чревато пожаром – соединение внедрения лития в графит самовоспламеняется на воздухе.

Опасна и перегрузка при разряде. Перегрев разрядным током может вызвать вскипание или термическое разложение электролита, выделение кислорода из катодной активной массы, повреждение сепаратора. Результат тот же: КЗ и пожар. К тому же эффекту приведет и механическое повреждение аккумулятора.

Является «правилом хорошего тона» не полагаться на надежность зарядного устройства. В абсолютном большинстве промышленно выпускающихся устройств (за исключением «маргинальных» случаев вроде электронных сигарет и авиамоделей), содержащих литий-ионные аккумуляторы, независимо от контроллера, на который возложены функции заряда, имеется еще один контроллер, выполняющий функции защиты. В простейшем своем варианте (например, на микросхеме DW01A, являющейся основой плат защиты почти всех китайских аккумуляторов), он отключает аккумулятор при перезаряде (превышении допустимого напряжения), переразряде, слишком большом зарядном и разрядном токе, перегреве. В более сложных случаях к этим базовым функциям добавляется балансировка батареи (если она состоит из нескольких элементов, соединенных последовательно), контроль за ее «здоровьем», подсчет ампер-часов при заряде и разряде (что позволяет определить оставшийся процент заряда гораздо точнее, чем при простом измерении напряжения) и другие функции. Данный контроллер – его называют Battery management system (BMS) или просто «платой защиты», как правило, является неотделимой частью аккумуляторной батареи, находясь с ней в одном корпусе и будучи наглухо припаянным к его выводам.

Есть еще третья ступень защиты. Это механическое устройство, разрывающее цепь при повышении давления или температуры внутри «банки» аккумулятора. К сожалению, оно – не панацея, так как во многих случаях нагрев и газовыделение начинаются уже после того, как возгорание батареи уже нельзя остановить.

Кстати, типичная цифра, характерная для LiIon – 250 Вт*ч/кг или 0,9 МДж/кг. Это всего вчетверо меньше запаса энергии в таких ВВ, как тротил. В мощном ноутбуке «тротиловый эквивалент» аккумулятора может быть сравним с ручной гранатой. Так что с литий-ионными аккумуляторами шутки плохи. Их взрыв вполне может привести к смерти и увечьям многих людей.

Видео и фотографии взрывов и возгораний литий-ионных аккумуляторов в сети можно найти много. Надеюсь, они убедят вас, что все более чем серьезно.

Заряжаем и разряжаем правильно

А теперь разберемся с тем, как правильно заряжать эти опасные литий-ионные аккумуляторы, чтобы они не были так опасны.

Общепринятым, рекомендуемым всеми производителями литий-ионных аккумуляторов, является алгоритм CC-CV. Это означает, что начинается заряд стабилизированным током, а при достижении определенного напряжения далее оно стабилизируется на этом уровне. Этот метод близок к методу заряда свинцовых аккумуляторов, отличаясь от него лишь режимом.

Для большинства стандартных литий-ионных аккумуляторов напряжение перехода от стадии CC к стадии CV при комнатной температуре – 4,20 В. Некоторые старые аккумуляторы с анодом на основе каменноугольного кокса следует заряжать лишь до 4,10 В, тогда как в последнее время все чаще встречаются «высоковольтные» аккумуляторы, которые допускают заряд до 4,35 и даже 4,45 В. Небольшое превышение этого напряжения вызывает резкое сокращение срока службы, а более значительное превышение приводит к возгораниям и взрывам. Требуемая точность установки порогового напряжения для стандартных аккумуляторов составляет ±50 мВ, а у «высоковольтных» тем выше, чем выше напряжение, вплоть до ±5 мВ при пороговом напряжении 4,45 В. Разумеется, пониженное напряжение приводит лишь к снижению доступной емкости, а вот повышение напряжения недопустимо ни при каких случаях.

Стандартным током заряда считается 0,5С и большинство аккумуляторов без ущерба позволяют заряжать их током до 1С, а некоторые допускают и более высокие токи при условии недопущения перегрева. С здесь – ток в амперах, численно равный емкости в ампер-часах. Но таким током нельзя заряжать глубоко разряженные аккумуляторы, напряжение на клеммах которых снизилось ниже 2,9-3,0 В. В этом случае необходима стадия предварительной зарядки (precharge) – аккумулятор заряжается током 0,05-0,1С, пока напряжение не достигнет трех вольт. А вот слишком глубоко разряженные аккумуляторы заряжать нельзя вообще. Зарядное устройство должно не допускать зарядки аккумулятора, если напряжение на его клеммах снизилось ниже 2,5 В. При таком глубоком разряде аккумулятор обычно сильно теряет в емкости, но это еще полбеды: его заряд сопряжен с опасностью металлизации лития и возгорания. Кстати, «высоковольтные» аккумуляторы более чувствительны к глубокому разряду, и не следует допускать их разряда ниже 2,75 В.

На стадии CV ток снижается по экспоненте. На этой стадии аккумулятор не должен оставаться до бесконечности. Заряд должен быть автоматически прекращен после снижения тока до 0,05-0,1С.

Такой многоступенчатый алгоритм зарядки предпочтительно реализовывать на специализированных микросхемах-контроллерах. Таких контроллеров в настоящее время выпускается множество, как самостоятельных (типичные примеры — всем известные LTC4054-4,2, TP4056, TP5000 и т.п.), так и встроенных в многофункциональные контроллеры питания, включающие несколько отключаемых линейных и импульсных преобразователей напряжения, наподобие применяемой во многих мобильных устройствах микросхемы RK819.

Плохой, очень плохой практикой является применение для этой цели обычных интегральных линейных и импульсных стабилизаторов, а в особенности — популярных и продаваемых именно как «платы для зарядки Li-Ion» модулей с Aliexpress на LM2596, XL4015 и т. п. Именно так нередко делают, переделывая шуруповерты на литиевые аккумуляторы, не учитывая опасности того, что со временем установленное на выходе напряжение может «уйти» из-за невысокого качества подстроечных резисторов на этих китайских платах. Если движок этого резистора потеряет контакт с резистивным элементом, на выходе попросту окажется входное напряжение. И это не говоря о том, что без внешних схемных решений такой «контроллер» не отключит аккумулятор по окончании заряда и не обеспечит предзаряд сильно разряженного аккумулятора малым током. В любом случае, проектируя и собирая зарядное устройство для литий-ионных аккумуляторах, следует думать о надежности. Неисправность здесь может обойтись очень дорого, иногда — в человеческую жизнь.

Другое крайне неудачное решение, встречающееся в практике самодельщиков и даже «у китайцев» — заряжать аккумулятор, снабженный платой защиты, до ее срабатывания. Во-первых, BMS отключает аккумулятор уже при превышении напряжения. Во-вторых при такой зарядке, без стадии CV используется только часть емкости. Парадокс: батарея одновременно пере- и недозаряжается.

Как крайний случай, можно заряжать литий-ионные аккумуляторы током 0,1С до достижения 4,10..4,15 В с последующей отсечкой. Но, по некоторым данным, предположительно, такой режим плохо сказывается на токоотдаче и сроке службы аккумуляторов.

Литий-ионные аккумуляторы очень плохо переносят не только перезаряд, но и переразряд. Напряжение 2,5 В на «банку» и ниже фатально — такой аккумулятор уже опасно заряжать. А области между 2,5 и 3 В, которая хоть и формально является допустимой, следует по возможности избегать, так как это отрицательно сказывается на сроке службы. В устройстве, питаемом от литий-ионных аккумуляторов, следует предусмотреть принудительное отключение при снижении напряжения до 3 В. Кстати, подавляющее большинство смартфонов отключаются уже при напряжении 3,35..3,4 В, так как в их контроллерах питания применяются только понижающие преобразователи напряжения, и при более низком напряжении невозможно формирование напряжения 3,3 В. Поэтому все советы «ставить телефон на зарядку, не дожидаясь отключения, так как это очень вредно для батареи» не соответствуют действительности. Такое высокое напряжение отсечки, разумеется, немного уменьшает полезную емкость, и вместе с тем немного продлевает срок службы аккумулятора.

Балансировка

Процесс заряда осложняется, если мы имеем дело с батареей из последовательно соединенных элементов. Дело в том, что двух одинаковых аккумуляторов не бывает. Если емкость одного из них будет чуть больше, а другого – чуть меньше, напряжение на последнем будет расти быстрее, чем на первом. В таком случае, если мы будем заряжать батарею до 8,40 В, этот аккумулятор окажется в итоге немного перезаряженным. Со временем эти небольшие перезаряды приведут к более быстрому износу, а значит, напряжение на этом аккумуляторе будет завышаться с каждым разом все сильнее. Возникает «снежный ком» нарастающей разбалансировки батареи, который может закончиться взрывом.

Чтобы этого не допустить, необходимо контролировать напряжение не только всей батареи, но и каждого элемента в отдельности, не допуская превышения напряжений каждого из них. Обычно применяются те или иные схемы балансировки, шунтирующие «опережающие» элементы во время заряда, когда те достигают максимального напряжения. Это так называемые пассивные схемы балансировки. Очевидно, при их работе часть энергии рассеивается в виде тепла, что существенно снижает КПД зарядки и ухудшает тепловые условия внутри аккумуляторной сборки. Более эффективными и лучше использующими емкость являются методы активной балансировки, обеспечивающие перекачку энергии с клемм уже зарядившейся «банки» к еще недозаряженным.

На рисунке — простейшая схема балансировки батареи из двух элементов на двух компараторах (https://power-e.ru/hit/sistemy-balansa/). Обычно же такие системы выполняются на специализированных микросхемах, таких, как LTC3300-1 и включаются в состав BMS, оставаясь подключенными к аккумуляторной батарее всегда. Такие контроллеры обладают широким набором функций, включающих не только балансировку, но и мониторинг состояния батареи в течение их срока службы.

Активная балансировочная схема на LTC3300-1 (Рыкованов А.

Системы баланса Li-ion аккумуляторных батарей // Силовая электроника. 2009.№1

В настоящее время распространение получили интеллектуальные системы балансировки, лучше использующие емкость аккумуляторов за счет компромиссного распределения зарядного тока, которое определяется реальными емкостями каждого из элементов, измеренными в предыдущих циклах.

Как обращаться, хранить, куда девать остатки

Исходя из вышесказанного, обращаться с литий-ионными аккумуляторами следует с осторожностью. Опасность возгорания и взрыва возникает при неправильном заряде, коротком замыкании и механических повреждениях. Последнее особенно актуально для литий-полимерных аккумуляторов, лишенных прочного защитного корпуса. Случайно или намеренно проколов или разорвав пленку, защищающую аккумулятор, вы можете уже через 10-15 секунд получить у себя в руках ослепительный красный огонь. Это же может случиться при изгибе и сдавливании аккумулятора, а в особенности, если каким-либо инструментом проткнуть его насквозь. Такое случается при попытках извлечь аккумулятор, приклеенный на двусторонний скотч, из мобильного телефона для его замены на новый. Риск снижается при извлечении разряженного аккумулятора, поэтому это следует сделать перед началом работы. По этой же причине, а также по причине того, что при замыкании он может выдать десятки, если не сотни ампер тока, хранить такие аккумуляторы следует надежно и аккуратно упакованными, а не в куче радиохлама.

Вообще перед хранением эти аккумуляторы следует довести до уровня заряда 30-50%. Хранить их следует при комнатной температуре. А то некоторые «специалисты» утверждают, что их нужно держать в холодильнике. Не нужно. А вот старые, убитые и особенно вздувшиеся аккумуляторы хранить ни в коем случае нельзя, от них нужно избавиться как можно скорее, так как они непредсказуемы и могут в любой момент стать причиной пожара.

Вопрос «куда утилизировать» достаточно сложен. Учитывая экологическую опасность лития (по ПДК близок к свинцу), их должны утилизировать специальные организации, но у нас в стране я таких организаций, работающих с частными лицами, не знаю. Не следует выбрасывать их в мусор и в особенности в контейнеры для батареек. Пожалуй, идеальный вариант — некий закрывающийся ящик с песком на открытом воздухе, содержимое которого забирали бы специальные службы…

Нельзя (и если очень хочется, то тоже нельзя!) пытаться паять аккумуляторы. Только точечная сварка! Исключение — литий-полимерные со специально удлиненными выводами под пайку и цилиндрические аккумуляторы с заранее приваренными ленточными ламелями. Даже небольшой перегрев может привести и к разгерметизации с последующим самовоспламенением, и к расплавлению сепаратора и внутреннему КЗ.

Всякие шаманства типа «подтолкнуть аккумулятор» или «разблокировать контроллер» — это риск того, что у вас в руках, в кармане или в постели окажется огненный шар. Помните, что если контроллер аккумулятора заблокировался, это не потому что жадный до денег производитель хочет, чтобы вы купили новый. Это потому что производителю неохота оплачивать ущерб, нанесенный загоревшимися аккумуляторами.

Собрав зарядное устройство (неважно — как самостоятельное изделие или в составе какой-либо конструкции), нужно провести первый цикл заряда, подключив вместе с аккумулятором вольтметр и миллиамперметр, и убедившись, что оно работает корректно. Причем обратите внимание на точность измерений: максимально допустимое отклонение напряжения от номинальных 4,2 В не превышает 1,2%, а погрешность распространенных недорогих мультиметров разрядностью 3,5 цифр при измерении этого напряжения на пределе 20 В достигает 1%.

Собирая батарею из нескольких аккумуляторов, нужно подбирать максимально близкие (в пределах 1-3%) по емкости элементы при последовательном соединении, и по внутреннему сопротивлению — при параллельном. Перед соединением элементов параллельно нужно уравнять их по напряжению. Элементы для батареи должны быть строго из одной партии.

Нельзя ремонтировать батарею путем замены одного элемента на новый. Разбалансировка при этом практически гарантирована. А чем грозит разбалансировка, вы уже знаете (подсказка — пожаром и взрывом).

Плавкий предохранитель — это то, что должно быть в цепи любого литий-ионного аккумулятора.

И еще раз — будьте внимательны и осторожны.

особенности, напряжение и ток, индикатор[

Автор Aluarius На чтение 8 мин. Просмотров 7k. Опубликовано 03.05.2020

Вопреки распространенному мнению, вам не нужно заряжать новый литий-ионный аккумулятор. Это означает, что вам не нужно полностью разряжать и заряжать первый цикл батареи. Литиево-ионные аккумуляторы имеют максимальную емкость, доступную с самого начала, и 1-й заряд ничем не отличается от 10-го заряда.

Зарядка Li-ion аккумуляторов — кратко о правилах эксплуатации

Срок службы вашей литий-ионной батареи должен составлять от 300 до 500 циклов зарядки и разрядки, которые обычно составляют 2-3 года. Постепенно в течение этого срока службы литий-ионные аккумуляторы будут, естественно, испытывать снижение емкости из-за ряда факторов, включая циклический заряд, хранение, колебания температуры, частоту использования и общее старение.

Во избежание риска повреждения аккумулятора используйте только предусмотренное для этого интеллектуальное зарядное устройство. Наши интеллектуальные зарядные устройства имеют встроенные схемы, специально предназначенные для обеспечения правильного напряжения на наших литий-ионных элементах, что предотвращает перезарядку.

ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ Li-Ion АККУМУЛЯТОРОВ

Как заряжать аккумулятор, правила

Литий-ионные аккумуляторы похожи на людей тем, что они не ведут себя одинаково и работают лучше всего при температурах, которые не являются ни слишком жаркими, ни холодными.

Эти батареи работают лучше при высоких температурах, чем при низких, так как тепло снижает внутреннее сопротивление и ускоряет химическую реакцию внутри батареи. Побочным эффектом этого процесса является то, что он создает нагрузку на батарею, что может привести к сокращению срока службы в жарких условиях в течение продолжительных периодов.

С другой стороны, низкие температуры увеличивают внутреннее сопротивление, что увеличивает нагрузку на аккумулятор и сокращает его емкость. Батареи, которые обеспечивают 100% -ную емкость при 27 ° C, обычно уменьшаются на 50% при -18 ° C и так далее.

Li ion аккумуляторы как правильно заряжать?

Что вы можете сделать: Температура окружающей среды значительно влияет на здоровье батареи. Чтобы максимизировать производительность и / или срок службы батареи, работайте и храните при прохладной, сухой температуре. Нагревание холодной батареи в вашем кармане или рюкзаке может обеспечить дополнительное время работы зимой.

Не разряжать полностью

Несоблюдение этих советов и инструкций может привести к повреждению аккумулятора до такой степени, что он станет непригодным для использования. Вы также можете поставить под угрозу свою безопасность и безопасность других людей, если батарея не используется должным образом. В сочетании с несовпадающим зарядным устройством может произойти перегрев или перезарядка, и существует риск возгорания.

Что вы можете сделать: Соблюдайте любые признаки физического повреждения аккумулятора. Не используйте, если батарея вмятина, разорвана или протекает. Соблюдайте признаки перезарядки и перегрева. Не используйте и не заряжайте, если вы обнаружили отек, дым или высокие температуры. Если вышеуказанные признаки обнаружены, прекратите использование и утилизируйте безопасно, вдали от легковоспламеняющихся материалов.

Полная разрядка производится не чаще раза в 3 месяца

Как правильно заряжать литий ионные аккумуляторы?

Зарядка ионно-литиевых батарей очень отличается от зарядки никель-кадмиевых или никель-металлогидридных батарей.

Важно! Зарядка литий-ионных батарей зависит от напряжения, а не от тока. Зарядка ионно-литиевых батарей больше похожа на зарядку свинцово-кислотных батарей.

Различия заключаются в том, что литий-ионные аккумуляторы имеют более высокое напряжение на элемент. Они также требуют гораздо более жестких допусков на напряжение при обнаружении полной зарядки, а после полной зарядки они не допускают или требуют подзарядки. Особенно важно иметь возможность точно определять состояние полной зарядки, поскольку литий-ионные аккумуляторы не допускают перезарядки.

Хранение с небольшим зарядом

Большинство литий-ионных аккумуляторов, ориентированных на потребителя, заряжаются до напряжения 4,2 В на элемент, и это допускает отклонение около ± 50 мВ на элемент. Зарядка сверх этого вызывает напряжение в элементе и приводит к окислению, что сокращает срок службы и производительность. Это также может вызвать проблемы с безопасностью.

Заряжать только оригинальной зарядкой

Зарядку литий-ионных аккумуляторов можно разделить на два основных этапа:

Заряд постоянного тока: на первой стадии зарядки литий-ионного аккумулятора или элемента тока заряда контролируется. Как правило, это составляет от 0,5 до 1,0 С. (Примечание: для батареи емкостью 2000 мАч скорость зарядки будет равна 2000 мА для скорости зарядки С). Для потребительских элементов LCO и батарей рекомендуется скорость зарядки не более 0,8 ° C. На этом этапе напряжение на ионно-литиевом элементе увеличивается для заряда постоянного тока. Время зарядки может быть около часа для этой стадии.
Заряд насыщения: Через некоторое время напряжение достигает пика в 4,2 В для элемента LCO. В этот момент элемент или батарея должны войти во вторую стадию зарядки, известную как заряд насыщения. Поддерживается постоянное напряжение 4,2 В, и ток будет постоянно падать. Конец цикла зарядки достигается, когда ток падает примерно до 10% от номинального тока. Время зарядки может быть около двух часов для этой стадии в зависимости от типа элемента и производителя и т. Д.

Эффективность заряда, то есть величина заряда, удерживаемого батареей или элементом, относительно количества заряда, поступающего в элемент, является высокой. Эффективность зарядки составляет от 95 до 99%. Это отражает относительно низкие уровни повышения температуры клеток.

Не перегревать аккумулятор при зарядке

Есть моменты, когда вы не можете использовать аккумулятор в течение длительного периода времени. Вот советы по поддержанию максимальной емкости батареи для длительного хранения.

Что нужно сделать: сохранить 40% уровня заряда перед тем, как поместить в хранилище. Поместите батарею в герметичный контейнер при низких температурах, например, в холодильнике (0–4 ° C), а не в морозильную камеру. Дайте батарее нагреться до комнатной температуры перед повторной зарядкой.

Характеристики при зарядке

Для зарадки литий-ионных аккумуляторов важнно два параметра:

Ток зарядки. В батарее ток заряда начинает хим.реакции. Реакции варьируются от количества задействованой массы на пластинах и ее толщины, поверхности электродов, термального диапазона, незапланированного процесса электролиза воды. Слабый ток не активирует весь объем намазки электрода, а лишь его самый поверхностный слой.
Напряжение. Напряжение на токовыводах не будет выше 12,5-12,6 Вольт. Такие аккумуляторы смогут полностью зарядить только специалисты. Рабочие напряжения современного аккумулятора, ниже которого не рекомендуется разряжать 10,8 В и выше которого точно нельзя подымать при зарядке 14.4 В.

Индикатор зарядки литий-ионного аккумулятора

Выполните следующие действия, чтобы сохранить работоспособность вашего аккумулятора.

Что вам нужно сделать: зарядите аккумулятор по мере необходимости. Не беспокойтесь о полной разрядке, так как частичная и случайная зарядка лучше для здоровья и долговечности вашей батареи. Для вашей собственной безопасности и здоровья вашей батареи используйте только специальное зарядное устройство. Хранить в сухом прохладном месте (25 ° C и ниже). Заряжать при комнатной температуре 25 ° С. Никогда не заряжайте при температуре ниже 0 ° C или выше 40 ° C.

Принимая во внимание количество энергии, запасенной в ионно-литиевых батареях, а также характер их химического состава и т. Д., Необходимо обеспечить, чтобы батареи заряжались надлежащим образом и с помощью соответствующего зарядного устройства и оборудования.

Зарядные устройства для литий-ионных аккумуляторов или аккумуляторные блоки оснащены различными механизмами для предотвращения повреждений и опасности. Часто эти механизмы предусмотрены в батарейном блоке, который затем можно использовать с простым зарядным устройством.

Механизм, требуемый литий-ионной батареей для зарядки и разрядки, включает в себя:

Зарядный ток: ток зарядки должен быть ограничен для литий-ионных аккумуляторов. Обычно максимальное значение составляет 0,8C, но более низкие значения обычно устанавливаются, чтобы дать некоторый запас. Для некоторых батарей возможна более быстрая зарядка.
Температура зарядки: температура заряда литий-ионной батареи должна контролироваться. Элемент или батарея не должны заряжаться, если температура ниже 0 ° C или выше 45 ° C.
Зарядный ток: защита от тока разряда необходима для предотвращения повреждения или взрыва в результате коротких замыканий.
Перенапряжение: защита от перенапряжения необходима для предотвращения слишком высокого напряжения, прикладываемого к клеммам батареи.
Защита от перезарядки: Схема защиты от перезарядки необходима для остановки процесса зарядки литий-ионных аккумуляторов, когда напряжение на элементе превышает 4,30 Вольт.
Защита от обратной полярности: литиево-ионная батарея необходима для защиты от неправильной полярности, так как это может привести к серьезным повреждениям или даже взрыву.
Литий-ионная переразрядка: защита от переразряда необходима для предотвращения падения напряжения батареи ниже примерно 2,3 В в зависимости от производителя.
Перегрев: защита от перегрева часто используется для предотвращения работы батареи, если температура поднимается слишком высоко. Температура выше 100 ° C может нанести непоправимый ущерб.

При использовании ионно-литиевой батареи обязательно использовать зарядное устройство производителя, поскольку в зарядном устройстве и батарейном блоке могут использоваться различные элементы защиты, в зависимости от конструкции.

Как сделать своими руками, пошагово

Понадобится один из четырех операционных усилителей (IC1a) и транзистор для создания виртуальной шины 2.5 В через GND, которая поглощает ток, который протекает через часть зарядного устройства схемы.

R2 и R3 представляют собой делитель напряжения с выходным напряжением около 2,5 В в зависимости от допусков резистора, операционный усилитель управляет транзистором таким образом, что независимо от тока, 2,5 В всегда будет падать через него.

Четыре операционных усилителя и светодиодные индикаторы питаются напрямую от источника питания 12 В, но на остальной цепи подается питание 9,5 В; между 12v и 2.5v рельсами.

Схема

Схема разработана таким образом, что любой, кто имеет базовые навыки пайки, может легко ее построить.

Печатная плата для зарядника

Плата выглядит таким образом, приобрести её можно на радио-рынке или заказать в интернете:

Как зарядить полностью разряженный аккумулятор

Для начала нужно определить его емкость и текущее состояние.

Литий─ионный аккумулятор

В современных мобильных телефонах, ноутбуках, планшетах используются литий─ионные аккумуляторы. Постепенно они вытеснили щелочные аккумуляторы с рынка портативной электроники. Раньше во всех этих устройствах использовались никель─кадмиевые и никель─металлгидридные аккумуляторные батареи. Но их времена прошли, поскольку Li─Ion батареи имеют лучшие характеристики. Правда, они могут заменить щелочные не по всем параметрам. Например, для них недостижимы токи, которые могут отдавать никель─кадмиевые АКБ. Для питания смартфонов и планшетов это некритично. Однако в области портативного электроинструмента, который потребляет большой ток, щелочные аккумуляторы по-прежнему в ходу. Тем менее, работы по разработке аккумуляторов с высокими токами разряда без кадмия продолжаются. Сегодня мы поговорим о литий─ионных аккумуляторных батареях, их устройстве, эксплуатации и перспективах развития.

Содержание статьи

Как появились литий─ионные батареи?

Самые первые аккумуляторные элементы с анодом из лития были выпущены в семидесятых годах прошлого столетия. У них была высокая удельная энергоёмкость, что сразу сделало их востребованными. Специалисты давно стремились разработать источник на основе щелочного металла, который имеет высокую активность. Благодаря этому было достигнуто высокое напряжение этого типа батарей и удельная энергия. При этом сама разработка конструкции таких элементов была выполнена довольно быстро, а вот их практическое использование вызвало сложности. С ними удалось справиться только в 90-е годы прошлого века.

На протяжении этих 20 лет исследователи пришли к выводу, что основной проблемой является литиевый электрод.

Этот металл очень активный и при эксплуатации протекал ряд процессов, приводивших в итоге к воспламенению. Это стали называть вентиляцией с образованием пламени. Из-за этого в начале 90-х годов производители были вынуждены отозвать батареи, выпущенные для мобильных телефонов.

Это случилось после ряда несчастных случаев. В момент разговора ток, потребляемый от аккумулятора, выходил на максимум и началась вентиляция с выбросом пламени. В результате произошло много случаев получения пользователями ожогов лица. Поэтому учёным пришлось дорабатывать конструкцию литий─ионных аккумуляторов.

Металлический литий крайне нестабилен, особенно проявляется при зарядке и разрядке. Поэтому исследователи стали создавать аккумуляторную батарею литиевого типа без использования лития. Стали использоваться ионы этого щелочного металла. Отсюда и пошло их название.

Литий─ионные батареи имеют меньшую удельную энергию, чем литиевые аккумуляторы. Но они безопасны при соблюдении норм заряда и разряда.

Вернуться к содержанию

Реакции, происходящие в Li─Ion аккумуляторе

Рывком в направлении внедрения литий─ионных аккумуляторных батарей в бытовую электронику стала разработка АКБ, у которых минусовой электрод был выполнен из углеродного материала. Кристаллическая решётка углерода очень хорошо подошла в качестве матрицы для интеркаляции ионов лития. Чтобы увеличить напряжение аккумулятора, положительный электрод был выполнен из оксида кобальта. Потенциал литерованного оксида кобальта составляет примерно 4 вольта.

Величина рабочего напряжения большинства литий─ионных аккумуляторов составляет 3 вольта и более. В процессе разряда на минусовом электроде происходит деинтеркаляция лития из углерода и его интеркаляция в оксид кобальта плюсового электрода. В процесс зарядки процессы происходят наоборот. Получается, что металлического лития в системе нет, а работают его ионы, которые перемещаются с одного электрода на другой, создавая электрический ток.
Вернуться к содержанию

Реакции на отрицательном электроде

Все современные коммерческие модели литий─ионных аккумуляторов имеют минусовой электрод из углеродосодержащего материала. От природы этого материала, а также вещества электролита во многом зависит сложный процесс интеркаляции лития в углерод. Матрица углерод на аноде имеет слоистую структуру. Структура может быть упорядоченной (натуральный или синтетический графит) или частично упорядоченной (кокс, сажа и т. п.).

При интеркаляции ионы лития раздвигают слои углерода, внедряясь между них. Получаются различные интеркалаты. При интеркаляции и деинтеркаляции удельный объем матрицы углерода меняется несущественно. В отрицательный электрод, помимо углеродного материала, могут использоваться серебро, олово и их сплавы. Также пробуют использовать композитные материалы с кремнием, сульфидами олова, соединениями кобальта и т. п.

Вернуться к содержанию

Реакции на положительном электроде

В первичных литиевых элементах (батарейках) для изготовления плюсового электрода часто используются самые разные материалы. В аккумуляторах этого сделать не получается и выбор материала ограничен. Поэтому плюсовой электрод Li─Ion аккумулятора выполняется из литированного оксида никеля или кобальта. Также могут применяться литий─марганцевые шпинели.

Сегодня ведутся исследования материалов из смешанных фосфатов или оксидов для катода. Как удалось доказать специалистам, такие материалы улучшают электрические характеристики литий─ионных АКБ. Также разрабатываются способы нанесения оксидов на поверхность катода.

Реакции, протекающие в литий─ионном аккумуляторе при заряде, можно описать следующими уравнениями:

положительный электрод

LiCoO₂ → Li_1-xCoO₂ + xLi⁺ + xe^—

отрицательный электрод

С + xLi⁺ + xe^— → CLi_x

В процессе разряда реакции идут в обратном направлении.

На рисунке ниже схематично показаны процессы, протекающие в литий─ионном аккумуляторе при заряде и разряде.

Реакции, протекающие в Li-Ion аккумуляторе

Вернуться к содержанию

Устройство литий─ионных аккумуляторов

По своему исполнению Li─Ion аккумуляторы выполняются в цилиндрическом и призматическом исполнении. Цилиндрическая конструкция представляет рулон электродов с сепараторным материалом для разделения электродов. Этот рулон помещён в корпус из алюминия или стали. С ним соединён минусовой электрод.

Положительный контакт выводится в виде контактной площадки на торец аккумулятора.

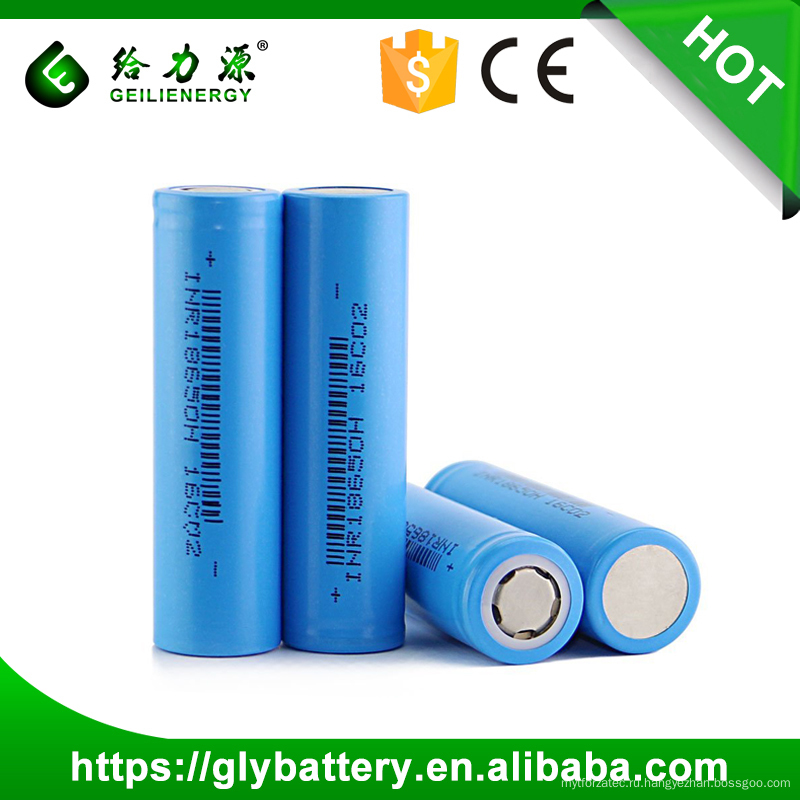

Цилиндрический литий─ионный аккумулятор

Li─Ion аккумуляторы призматической конструкции делаются с помощью укладывания пластин прямоугольной формы друг на друга. Такие батареи дают возможность сделать упаковку более плотной. Сложность заключается в поддержке сжимающего усилия на электродах. Есть призматические АКБ с рулонной сборкой электродов, скручиваемых в спираль.

Призматический литий─ионный аккумулятор

В конструкции любых литий─ионных аккумулятор предусмотрены меры для обеспечения их безопасной работы. В первую очередь это касается предотвращения разогрева и воспламенения. Под крышкой батареи устанавливается механизм, который увеличивает сопротивление аккумулятора при увеличении температурного коэффициента. При возрастании давления внутри АКБ выше допустимого предела, механизм разрывает положительный вывод и катод.

Кроме того, для увеличения безопасности эксплуатации в Li-Ion аккумуляторах в обязательном порядке используется электронная плата. Её назначение – это контроль за процессами заряда и разряда, исключение перегрева и короткого замыкания.

Сейчас выпускается много призматических литий─ионных аккумуляторов. Они находят применение в смартфонах и планшетах. Конструкция призматических батарей часто может отличаться у различных производителей, поскольку не имеет единой унификации. Электроды противоположной полярности разделяются сепаратором. Для его производства используется пористый полипропилен.

Конструкция Li-Ion и прочих разновидностей литиевых АКБ всегда выполняется герметичной. Это обязательное требование, поскольку вытекания электролита не допустимо. Если он вытечет, то электроника будет повреждена. Кроме того, герметичное исполнение не допускает попадания внутрь АКБ воды и кислорода. Если они попадут внутрь, то в результате реакции с электролитом и электродами разрушат аккумулятор. Производство комплектующих для литиевых аккумуляторов и их сборка находится в специальных сухих боксах в атмосфере аргона. При этом используются сложные приёмы сваривания, герметизации и т. п.

Что касается количества активной массы Li-Ion аккумулятора, то здесь производители всегда ищут компромисс. Им нужно добиться максимальной ёмкости и обеспечить безопасность функционирования. За основу принимается отношение:

А_о / А_п = 1,1, где

А_о – активная масса отрицательного электрода;

А_п — активная масса положительного электрода.

Такой баланс не допускает образование лития (чистого металла) и исключает возгорание.

Вернуться к содержанию

Параметры Li-Ion аккумуляторов

Выпускаемые сегодня литий─ионные аккумуляторы имеют высокую удельную энергоёмкость и рабочее напряжение. Последнее в большинстве случаев составляет от 3,5 до 3,7 вольта. Энергоёмкость составляет от 100 до 180 ватт-час на килограмм или от 250 до 400 на литр. Некоторое время назад производители не могли выпустить АКБ с ёмкостью выше нескольких ампер-час. Сейчас проблемы, сдерживающие развитие в этом направлении, устранены. Так, что в продаже стали встречаться аккумуляторы литиевого типа с ёмкостью в несколько сотен ампер-час.

Литий-ионный аккумулятор

Ток разряда современных Li─Ion аккумуляторов составляет от 2С до 20С. Они работают в интервале температур окружающей среды от -20 до +60 Цельсия. Есть модели работоспособные при -40 Цельсия. Но сразу стоит сказать, что при отрицательных температурах работают специальные серии АКБ. Обычные литий─ионные батарейки для мобильных телефонов при отрицательных температурах становятся неработоспособными.

Саморазряд этого типа батарей равен 4─6 процента в течение первого месяца. Далее он уменьшается и в год составляет до процентов. Это значительно меньше, чем у никель─кадмиевых и никель─металлогидридных батарей. Срок службы примерно 400─500 циклов заряд-разряд.

Теперь поговорим об особенностях эксплуатации литий─ионных аккумуляторов.

Вернуться к содержанию

Эксплуатация литий─ионных батарей

Зарядка Li─Ion аккумуляторов

Заряд литий─ионных АКБ обычно комбинированный. Сначала они заряжаются при постоянном токе величиной 0,2─1С пока не наберут напряжение 4,1─4,2 вольта. А затем зарядка ведётся при постоянном напряжении. Первая ступень продолжается примерно около часа, а вторая около двух. Чтобы зарядить аккумулятор быстрее, используется импульсный режим. Первоначально выпускались Li─Ion аккумуляторы с графитом и для них устанавливалось ограничение напряжения 4,1 вольта на одну банку. Дело в том, что при более высоком напряжении в элементе начинались побочные реакции, сокращающие срок эксплуатации этих аккумуляторов.

Постепенно эти минусы удалось устранить за счёт легирования графита различными добавками. Современные литий─ионные элементы без проблем заряжают до 4,2 вольта. Погрешность составляет 0,05 вольта на элемент. Существуют группы Li─Ion аккумуляторных батарей для военной и промышленной сферы, где требуется повышенная надёжность и длительный срок службы. Для таких АКБ выдерживают максимальное напряжение на элемент 3,90 вольта. У них несколько ниже энергетическая плотность, но увеличенный срок службы.

Если заряжать литий─ионную батарею током величиной 1С, то время полного набора ёмкости составит 2─3 часа. Аккумулятор считается полностью заряженным, когда напряжение возрастает до максимального, а ток снижается до 3 процентов от величины в начале процесса зарядки. Это можно видеть на графике ниже.

Зависимость тока заряда и напряжения Li─Ion аккумулятора при заряде

На графике ниже представлены этапы зарядки Li─Ion батареи.

Этапы зарядки литий─ионного аккумулятора

Процесс зарядки состоит из следующих этапов:

Этап 1. На этой стадии через аккумуляторную батарею течёт максимальный ток заряда. Он продолжается до момента достижения порогового напряжения;
Этап 2. При постоянном напряжении на АКБ ток зарядки постепенно уменьшается. Этот этап прекращается, когда величина тока уменьшается до 3 процентов от начального значения;
Этап 3. Если аккумулятор ставится на хранение, то на этом этапе идёт периодический заряд для компенсации саморазряда. Делается ориентировочно через каждые 500 часов.
Из практики известно, что увеличение тока заряда не сокращает время зарядки батареи. При повышении тока напряжение растёт быстрее до порогового значения. Но тогда потом второй этап зарядки длится дольше. Некоторые зарядные устройства (ЗУ) могут зарядить Li─Ion аккумулятор за час. В таких ЗУ отсутствует второй этап, но реально аккумулятор в этой точке заряжается где-то на 70 процентов.

Что касается струйной подзарядки, то для литий─ионных батарей она неприменима. Это объясняется тем, что этот тип АКБ не может при перезарядке поглощать избыточную энергию. Струйная подзарядка может привести к переходу части ионов лития в металлическое состояние (валентность 0).

А непродолжительный заряд хорошо компенсирует саморазряд и потери электрической энергии. Зарядка на третьем этапе может делаться каждые 500 часов. Как правило, выполняется при снижении напряжения АКБ до 4,05 вольта на одном элементе. Заряд ведётся до поднятия напряжения до 4,2 вольта.

Стоит отметить слабую стойкость литий─ионных аккумуляторов к перезаряду. В результате подачи лишнего заряда на углеродной матрице (минусовой электрод) может начаться осаждение металлического лития. Он имеет очень высокую химическую активность и взаимодействует с электролитом. В результате на катоде начинается выделение кислорода, что грозит ростом давления в корпусе и разгерметизацией. Поэтому если вы заряжаете Li─Ion элемент в обход контроллера, не допускайте подъёма напряжения при заряде выше, чем рекомендует производитель батареи. Если постоянно перезаряжать аккумулятор, срок его службы сокращается.

Безопасности Li-Ion АКБ производители уделяют серьёзное внимание. Заряд прекращается при увеличении напряжения выше допустимого уровня. Также установлен механизм выключения заряда при увеличении температуры батареи выше 90 Цельсия. Некоторые современные модели батарей имеют в своей конструкции выключатель механического типа. Он срабатывает при росте давления внутри корпуса АКБ. Механизм контроля напряжения электронной платы отключает банку от внешнего мира по минимальному и максимальному напряжению.

Существуют литий─ионные батареи без защиты. Это модели, содержащие в своём составе марганец. Этот элемент при перезаряде способствует торможению металлизации лития и выделению кислорода. Поэтому в таких аккумуляторах защита становится не нужна.

Рекомендуем дополнительно прочитать материал о том, как правильно заряжать литий-ионные аккумуляторы.
Вернуться к содержанию

Хранение и разрядные характеристики литий─ионных АКБ

Аккумуляторы литиевого типа хранятся достаточно хорошо и саморазряд в год составляет всего 10─20% в зависимости от условий хранения. Но при этом деградация элементов батареи продолжается даже, если она не используется. Вообще, все электрические параметры литий─ионного аккумулятора могут отличаться для каждого конкретного экземпляра.

К примеру, напряжение при разряде меняется в зависимости от степени зарядки, тока, температуры окружающей среды и т. п. На срок эксплуатации АКБ оказывают влияние токи и режимы цикла разряд-заряд, температура. Один из главных недостатков Li-Ion батарей ─ это чувствительность к режиму заряд-разряд, из-за чего в них и предусматривается много разных видов защит.

На графиках ниже представлены разрядные характеристики литий─ионных аккумуляторов. На них рассмотрена зависимость напряжения от тока разряда и температуры окружающей среды.

Разрядные характеристики литий-ионного аккумулятора при разных разрядных токах

Разрядные характеристики литий-ионного аккумулятора при различных температурах

Как можно видеть, при увеличении разрядного тока падение ёмкости незначительно. Но при этом рабочее напряжение заметно уменьшается. Аналогичная картина наблюдается при температуре меньше 10 градусов Цельсия. Стоит также отметить начальную просадку напряжения аккумулятора.
Вернуться к содержанию

Безопасность

В целом к настоящему времени проблема защиты литий─ионных аккумуляторов уже решена. Электронная защита держит под контролем процесс заряда и разряда. К тому же постоянно дорабатывается материал катода, в том числе, в направлении термической стабильности.

Li-Ion аккумуляторы имеют встроенную защиту от внутреннего короткого замыкания. Некоторые категории АКБ также оснащают защитой от внешнего короткого замыкания. Внутренняя защита реализована в виде двухслойного сепаратора. Один слой выполнен из полипропилена, а второй из аналога полиэтилена. Если в результате появления литиевых дендритов происходит короткое замыкание, то этот второй слой из-за разогрева оплавляется. В результате он становится непроницаемым, что предотвращает дальнейший рост дендритов лития к положительному электроду.

Вернуться к содержанию

Защита литий─ионных батарей

Выше мы несколько раз упоминали о защите Li─Ion аккумуляторов. Давайте, суммируем всю информацию.

В аккумуляторных батареях литиевого типа применяется полевой транзистор для размыкания цепи, когда напряжение банки возрастает до 4,3 вольта. Термическая защита разъединяет цепь при нагреве АКБ выше 90 градусов Цельсия. Ещё в литий─ионных батареях можно встретить предохранитель, срабатывающий при увеличении давления в корпусе до 1034 кПа. Также устанавливаются схемы, предохраняющие элемент от глубокого разряда. Их назначение – разорвать цепь при снижении напряжения элемента до 2,5 вольта.

Вернуться к содержанию

Как функционирует защита АКБ?

Схема защиты литий─ионной аккумуляторной батареи при включённом телефоне имеет сопротивление 0,05─0,1 Ом. Это два ключа, которые соединены последовательно. Первый предназначен для срабатывания на верхнем, а второй ─ на нижнем значении напряжения АКБ. Сопротивление увеличивает в 2 раза внутреннее сопротивление АКБ. Аккумулятор отдаёт максимальный ток при низком внутреннем сопротивлении. Схема защиты сделана, как препятствие для бесконтрольного роста тока (как зарядки, так и разрядки) аккумулятора.

Также схема защиты может быть реализована с помощью химических добавок. Для этого используется марганец. В таких АКБ вместо схемы защиты ставится только предохранитель. И всё это не сказывается на безопасности. Марганец не даёт аккумулятору перегреться и воспламениться. В результате отказа от электронной схемы снижается цена литий─ионных батарей, но это порождает другую проблему. Такую АКБ пользователь может заряжать «неродной» зарядкой. И в этом случае может случиться так, что ЗУ не остановит процесс при полной зарядке. Тогда без схемы пойдёт перезаряд и выход аккумулятора из строя. Такие вещи заканчиваются вздутием корпуса.

Вернуться к содержанию

Деградация Li─Ion аккумуляторов

Из-за чего происходит деградация Li-Ion аккумуляторов и какие факторы приводят к снижению ёмкости? Это:

расслоение графитовой матрицы;
разрушение структуры катода;
образование частиц металлического лития;
появление пассивирующей плёнки на электродах. Она снижает поверхностную активность;
разрушение механической структуры электрода из-за изменений объёма электродов при заряде-разряде.

Специалисты до сих пор не пришли к единому мнению насчёт того, какой электрод (катод или анод) больше изменяется при эксплуатации. На конечный результат влияет материал электрода, а также его чистота. Заявленный ресурс современных литий─ионных аккумуляторов составляет от 500 до 1 тысячи циклов разряд-заряд до снижения ёмкости на 20 процентов. Но результат сильно зависит от значения напряжения при заряде. Результаты исследований специалистов показали следующие результаты.

Зависимость ёмкости литий-ионного аккумулятора при различном пороговом напряжении заряда

Стоит отметить, что при уменьшении «амплитуды циклирования» увеличивается срок эксплуатации. Что это значит? То есть, не нужно разряжать телефон до выключения и заряжать его до 100%. Благодаря этому уменьшается механическая нагрузка на электроды, которая вызвана изменением объёма из-за внедрения ионов лития. Чем глубже разряд и полнее заряд, тем большие механические напряжения испытывают электроды.

Вернуться к содержанию

Перспективы развития литий─ионных аккумуляторных батарей

Литий─ионные аккумуляторы уже превратились в полноценное семейство батарей, как щелочные или автомобильные. От остальных групп АКБ они выделяются своей высокой энергоёмкостью, режимами заряд-разряд и рядом других характеристик. Их эксплуатация требует использования электронных схем контроля заряда-разряда и некоторых других средств защиты.

В случае с литиевыми аккумуляторами задача их безопасного использования усложняется требованиями к габаритам. Они должны быть максимально компактными, поскольку используются в портативной электронике. Из-за близкого расположения электродов и стремления добиться максимальной удельной ёмкости литий─ионные аккумуляторы долго не могли вывести на рынок для коммерческого использования.

Сейчас активно ведутся разработки новых материалов для электродов. Причём при использовании нового материала проходит долгое время до того момента, как его удаётся внедрить в серийное производство.

На рынке наблюдается довольно большой разброс литиевых батарей по электрическим характеристикам, габаритам и т. п. Отчасти это происходит из-за того, что пока нет единых стандартов в этом направлении. Кроме того, рынок наводнила продукция из Китая и других стран азиатского региона. Эти производители зачастую не придерживаются никаких норм, стараясь выпустить максимально доступные аккумуляторы.

Куда будет двигаться разработка литий─ионных аккумуляторов? Специалисты в этой сфере считают, что основное направление развития для них – это «умные аккумуляторы». Этот тренд сейчас явно прослеживания в различных электронных устройствах. То есть, идентификация батареи, степень заряженности, допустимое напряжение, температура – всем этим АКБ должна обмениваться с мобильным устройством.

Кроме того, усовершенствование литий─ионных аккумуляторов будет вестись в направлении уменьшения размеров, увеличения энергоёмкости, более гибкие решения в плане формы и т. п. Также работы ведутся в направлении разработки материалов для катода на базе соединений лития. Их цель – создание моделей литиевых АКБ, способных заменить никель─кадмиевые аккумуляторы в устройствах, потребляющих большой ток (портативный электроинструмент).

Надеемся, что эта статья помогла вам разобраться в особенностях литий─ионных аккумуляторов. Если материал был полезен, то делайте репост в социальных сетях. Голосуйте в опросе ниже и оценивайте статью! Если остались вопросы и дополнения, пишите их в комментариях.
Вернуться к содержанию

Литий-ионный аккумулятор: строение, эксплуатация, хранение

Литий-ионный аккумулятор представляет собой вторичный химический источник тока и на современном этапе является самым распространенным видом АКБ. Его устанавливают во всех ноутбуках, планшетах, мобильных телефонах и прочей технике. Номинальное напряжение такого элемента питания составляет 3,7-3,8 В, максимальное — до 4,4 В, а минимальное — от 2,5 до 3,0 В.

Из истории создания

Li-ion аккумуляторы впервые появились в начале 90-х годов. Ведущим их производителем изначально стала компания Sony. В состав такой батареи входят два электрода. Катод помещен на фольгу из алюминия, а анод расположен на фольге из меди. Между электродами помещены разделители (сепараторы), содержащие жидкий или гелеобразный электролит. Ионы лития c зарядом «+» являются носителями тока, ионами, способными проникать в другие химические элементы, давая, тем самым, ход электрохимической реакции, обеспечивающей питание того или иного устройства.

Литиевые аккумуляторные батареи прошлого поколения «славились» повышенной взрывоопасностью по причине использования в них анода металлического лития и возникновения газообразных химических соединений внутри АКБ. При множественных циклах «заряда-разряда» могло произойти замыкание, а затем и взрыв литиевого аккумулятора. Взрывы случались и по причине того, что ионы лития вступали в опасную реакцию с другими веществами, входившими в состав батареек.

Когда химическое вещество для анода окончательно заменили графитом, это удалось полностью исправить. Кстати, все современные устройства для зарядки, посредством которых батарейки получают электропитание, предохраняют их от перегревания и «перебора» тока. В литий-феррум-фосфатных АКБ этот серьезный недостаток полностью устранен. Однако для разработки безопасных аккумуляторных устройств понадобилось около 20 лет.

Во избежание самовозгорания литиевой батареи при ее зарядке производители стали встраивать в корпус контроллер заряда аккумуляторов. Контроллер регулирует температуру внутри АКБ, глубину разрядки и количество потребляемого тока. Но не все литиевые аккумуляторы снабжены контроллером. Часто производитель не устанавливает его — в целях экономии и увеличения емкости. Именно по этой причине некоторые батареи вздуваются и взрываются до сих пор.

Однако, в отличие от своих предшественников в виде никель-кадмиевых и никель-металлогидридных элементов питания, ионные аккумуляторы имеют гораздо лучшие характеристики. Низкий уровень саморазряда в таких батареях обеспечивает их более длительный срок годности, а высокая емкость позволяет им работать гораздо дольше. К тому же ни одному литиевому элементу не требуется дополнительное обслуживание, а при окончательном выходе из строя лучше его не восстанавливать, а заменить.

Как правильно эксплуатировать и хранить литий-ионный аккумулятор

Важно следить за тем, чтобы в батарее всегда находилось хотя бы минимальное количество заряда. Любую ионную батарейку нельзя доводить до полного разряда. Если она не используется и будет полностью разряжена, это приведет к короткому сроку ее службы. На сохранность АКБ сильно действует температурный фактор. Не заряжайте и не храните литиевые аккумуляторы при чрезмерно высоких и низких температурах, так как показатель их емкости быстро начнет падать.

Li-ion чувствительны к перемене напряжения. Если U в зарядном устройстве повысить даже незначительно (например, всего на 4%), АКБ будет терять емкость с каждым циклом «заряда-разряда».

Лучшие условия хранения Li-ion: заряд должен составлять, как минимум, 40% от емкости ионного элемента, а температура — от 0 до +10°С.

Несмотря на все положительные характеристики, приобретать Li-ion впрок не имеет смысла: батарея за 2 года теряет около 4% своей емкости. Во время покупки обязательно нужно обратить внимание на дату изготовления. Если с момента производства прошло больше времени, такой аккумулятор покупать не рекомендуется.

Обычный срок хранения АКБ — 2 года, но сейчас фирмы-производители изобрели способ, позволяющий хранить их более длительное время. В батарею добавляется специальный консервант, позволяющий хранить ее больше двух лет. При наличии консерванта в электролите перед первым использованием АКБ следует полностью разрядить, проведя ей своеобразную тренировку в виде двух или трех циклов «заряд-разряд». При таком расконсервировании электролит в аккумуляторе постепенно распадается, и батарея выходит на свой обычный уровень емкости.

Если с литиевыми элементами этого не делать, АКБ приобретет «эффект памяти», а далее, поскольку консервант до сих пор находится внутри, при подаче заряда и увеличении аккумуляторного тока он начнет быстро распадаться, и может произойти вздутие аккумулятора.

Если с ионными АКБ обращаться внимательно и аккуратно, соблюдая все условия хранения, при правильной эксплуатации они будут служить долго, а уровень емкости в таких аккумуляторах длительное время останется на высоком уровне.

Литий-полимерный аккумулятор как альтернатива Li-ion

Полимерные аккумуляторы — это усовершенствованный вариант литий-ионных. Технический прогресс не стоит на месте, и сейчас они уже рассматриваются как серьезная альтернатива предыдущим АКБ на литиевой основе. Целью создания батарей на основе полимерных материалов стало, прежде всего, возможное устранение недостатков Li-ion в виде высокой стоимости и повышенного риска самовозгорания.

Главное отличие полимерного аккумулятора от Li-ion заключается в том, что в качестве электролита при его изготовлении используются не жидкость или гель, а твердые полимеры. Смена электролита является большим достижением, потому что такие батареи более безопасны, и теперь можно гораздо меньше думать о потенциальном взрыве при их эксплуатации.

Твердые материалы и раньше выполняли серьезную роль в плане проводимости тока — например, с помощью пленки из пластика, а их использование внутри Li-pol аккумулятора вместо пористого разделителя двух его полюсов, пропитанного жидкостью, стало значительным шагом вперед.

Li-pol аккумулятор также имеет улучшенные характеристики в плане удобной формы, так как полимеры дают возможность получать разные размеры и виды таких батарей. Минимальная толщина, которой обладают полимерные аккумуляторы, может составлять всего 1 мм.

Наряду с отличиями, есть и сходства между Li-ion и Li-pol. Большей частью, это означает, что не все недостатки устранены, и возможности дальнейшей работы производителей еще не исчерпаны до конца. Например, между ними нет особой разницы в сроках службы и проблеме «старения» в случае, если они не используются.

Полимерные аккумуляторы, как и Li-ion, применяются в сотовых телефонах, радиоуправляемой технике, портативных электрических инструментах, например, в электродрелях и шуруповертах.

Некоторые производители полимерных АКБ утверждают, что у них отсутствует эффект памяти, а также они якобы могут работать в более широком температурном спектре: от -20 до +40-60°С, что делает возможным их применение, эксплуатируя в условиях жаркого тропического климата. Поскольку опасность самопроизвольного возгорания устранена еще не до конца, полимерные аккумуляторы, как правило, снабжены встроенной электросхемой, предупреждающей перезаряд и перегрев.

Как восстановить Li-ion аккумулятор

Несмотря на то, что срок службы многих современных АКБ достаточно долгий, приходит время, когда заряд любого химического источника тока истощается. Емкость падает, и АКБ уже не может работать долго и исправно. Особенно, если разряженный источник питания долго хранился без подзарядки. Существует несколько распространенных способов вернуть его к жизни. Восстановленная батарея будет работать недолго, но это поможет выиграть время до ее замены.

В Интернете описываются самые неожиданные и порой абсолютно нелогичные методы восстановления Li-Ion АКБ. Например, есть статьи о том, что можно эффективно раскачивать батарею, если заряжать и разряжать ее несколько раз подряд. Безусловно, это миф, и применять такой «способ» не стоит. Также на одном из популярных форумов описывается реальный жизненный пример о том, как один человек раскачивал батарею, положив ее в холодильник. Она вздулась до огромных размеров и лопнула после того, как была изъята из морозилки — естественно, от перепада температуры.

На серьезный вопрос о том, как действительно раскачать заново батарею сотового, можно дать простой и ясный ответ: взять любую аккумуляторную зарядку с напряжением 5-12 В и резистор сопротивлением от 330 Ом до 1 килоОм. Схема подключения предельно проста: «минус» источника питания подсоединяется к «минусу» аккумулятора, а «плюс» — к «плюсу, через резистор. Теперь нужно включить зарядное устройство в сеть и регулярно проверять рост напряжения с помощью мультиметра в течение 10-15 минут. Напряжение постепенно растет, и при достижении его числа приблизительно в 3,31 В телефон «находит» батарею и принимает ее.

Раскачка Li-ion, отключенного контроллером, с быстрым приведением АКБ в рабочее состояние тоже возможны. В данном случае, при замерах текущего напряжения его показатель будет равен около 2,5 В. Аккумулятор «жив» и может еще поработать некоторое время, хотя, на первый взгляд, он выглядит почти разряженным. Восстанавливаем его так: для этого понадобятся «народный зарядник» Imax B6 и мультиметр. У АКБ отпаивается защитная схема, она подключается к Imax. А как проверить напряжение — уже понятно: оно всегда контролируется мультиметром.

Раскачиваем АКБ максимально осторожно. Программа заряда ставится на Li-Po, режим зарядки выбирается в зависимости от вида АКБ: для Li-ion — 3,6 В, либо 3,7 В для Li-pol. Важно: в процессе восстановления выставить параметр Autо — без него запуск не начнется по причине низкого заряда АКБ. Значение тока выбирается с помощью кнопок «+» и «–». 1 А — это самый безопасный и оптимальный ток для раскачки.

Когда напряжение достигнет 3,2-3,3 В, АКБ начнет свою полноценную работу.

Можно ли починить вздутую батарею

На эту тему в Интернете есть большое количество популярных статей и даже видео типа «Восстанавливаю вздувшиеся батареи простым способом». Далее следует описание или съемка процесса разборки АКБ, протыкание ее иголкой или шилом с целью «выпустить газы», чтобы затем вставить аккумулятор обратно в телефон.

К сожалению, незадачливые авторы подобных видео и публикаций не объясняют людям, почему аккумулятор вздулся, а смело приступают к весьма сомнительным действиям, которые могут быть небезопасными как для человека, так и для устройства, в которое помещается такая батарея.

«Тренировать интеллект» и заниматься подобным восстановлением настоятельно не рекомендуется. Следует понимать, что любой литий-ионный аккумулятор — это, прежде всего, источник химических реакций, которые могут быть и токсичными, и взрывоопасными.

Вздутие АКБ может произойти как вследствие нарушения химических процессов внутри нее по причине заводского брака, так и по вине владельца гаджета, если эксплуатация была неправильной.

Если, к примеру, дешевый аккумулятор вздулся по причине дефекта при его изготовлении, следует задуматься, проверенным был производитель, и в следующий раз лучше приобрести батарею по более высокой цене, но с гарантией качества.

Также батареи вздуваются при попадании влаги внутрь, что, чаще всего, происходит по неосторожности владельца телефона или планшета. Если при зарядке телефона использовать неподходящее устройство, АКБ рано или поздно вздуется по причине высокого уровня тока, из-за которого нарушается скорость химических процессов внутри нее. Если телефон рассчитан на ток в 1А, зарядку с подачей тока в 2А использовать уже нельзя. Как альтернативу можно взять устройство с меньшим, но никак не с большим показателем тока — в случае, если «родная» зарядка утеряна, либо вышла из строя.

Использование АКБ в жарких климатических условиях тоже может стать причиной ее вздутия. Нельзя оставлять полностью заряженный телефон на жаре, а если батарея по каким-либо причинам вздулась, ее следует не разбирать и протыкать, а утилизировать и заменить на новую.

Как выбрать зарядку для 18650 Li-Ion аккумулятора. / Лайв им. narmattaru / iXBT Live

Итак, мои Топ-5 зарядок для 18650 аккумулятора. Какую выбрать зарядку, чем заряжать 18650 аккумулятор для фонарика или вейпа? На алиэкспресс и других магазинах навалом разных моделей. Вот только когда люди приходят ко мне купить Li-Ion аккуумулятор и/или зарядку для него, то выясняется показывает что прискорбно небольшое число понимает что именно они хотят.

Полезное:

Рабочие купоны и промокоды на aliexpress на 2020 смотрим тут

Узнать как купить хороший 18650 аккумулятор на алиэкспресс можно тут

Как выбрать светодиодный фонарик тут и налобный фонарик тут

как выбрать зарядное устройство для 21700 аккумулятора.

коли речь зайдет о выборе зарядки, то уместно отметить что этак года с 2016 я покупаю аккумуляторы на nkon.nl, весьма известном и уважаемом магазине с исключительно широким ассортиментом и отличными ценами. Доставка платная, но в каких-то ситуациях можно даже брать тут 3-4 акка — выйдет столько же сколько из Китая, но быстрее и со 100% гарантией оригинальности. А если брать в большем кол-ве, для то цена вообще будет вне конкуренции

Ожидаемо, какая-то очередная «самая популярная и дешевая зарядка для 18650 на алиэкспресс» для многих — первый же выбор, хотя бы в силу цены. Чтобы удержать вас от покупки такой дряни, коротко (благо тут нет смысла рассусоливать) раскажу что хорошую зарядку для лития можно купить на алиэкспресс под любой, даже самый скромный бюджет и при этом не упасть до откровенного шлака.

Разумно дать ссылку на единственный 18650 аккумулятор, который я покупаю на али. На мой взгляд, по соотношению цены и емкости это самый хороший литий-ионный 18650 аккумулятор с алиэкпресс.

Во всех остальных случаях шанс нарваться не подделку исключительно высок, если только речь идет не о опять-таки всяких аккумов от фонарных производителей. Последние адски дОроги и являют собой ту же перепаковку других акков. так что брать их смысла ноль. А нормальные акки я беру на nkon.nl.ru. Так вот, аккумулятор, про который я веду речь — перепаковка оригинальных панасониковских NCR18650B. Ячейки ушли с отбраковки, но похоже что ее логика сводится к выводу за борт всего, что ниже 3350mah и продаже этих несортовых банок для дальнейшей реализации на том же али. Собственно, почти все заказанные мной банки были где-то 3250-3350mah, что меня более чем устроило за свою цену. Я заказывал ОЧЕНЬ много этих акков, нареканий ноль. Для бытовых целей этих низкотоковых банок вам хватит за глаза. Вот ссылка. Повторюсь, для большинства фонариков это будет самый лучший литий-ион аккумулятор с aliexpress. токоотдача небольшая, но 3-4А это вполне достаточно для большинства фонариков, а плата защиты спасет от переразряда.

Графики в моих обзорах фонариков показали что самый популярный фонарик на али — convoy, в своих опять-таки самых популярных моделях (s2+, c8, c8+) работает на этом аккуме фактически также как с каким-то более дорогим оригинальным средне или высокотоковым. Поэтому брать какой-то другой аккумулятор в недорогой китайский фонарик смысла я не вижу. А если вам нужен 18650 аккумулятор для дешевого налобника с али, то тут только этот вариант — риск глубокого разряда и смерти аккумулятора слишком большой. В таких налобниках нет защиты, приходится полагаться на соответствующую уже в самом 18650 аккумуляторе.

Начну с того почему не стоит брать вот такие вот изделия всемирно известной компании noname. С учетом копеечной разницы между этой поделкой и нормальной зарядкой, смысла брать что-то наподобие этого вообще не вижу.

работа только с литием.никакого никеля.
черт его знает какой алгоритм зарядки.
хорошо если чуть недозарядит, но может гнать до 4.3в, что весьма плохо для химии
качество сборки соответствует цене — не факт что не сломается или не бабахнет.

ну и важный момент — зарядка для 18650 аккумулятора = зарядка для 26650 аккумулятора, все модели ниже имеют подвижную штангу для зарядки почти всех моделей li-ion аккумуляторов

Если вы крайне ограничены в бюджете, то я могу порекомендовать вот эту зарядку. За всего-то полтора бакса вы получите компактную штуку с USB питанием и 0.5-0.6А током. я покупал, заряжает нормально. Естественно, поддержка только лития.

Xtar (после недавнего ребрендинга они продаются под маркой allmaybe)

Но, лично для меня, явным фаворитом в сегменте недорогих зарядок на один слот является Xtar MC1. Это предельно компактная (габаритами где-то в указательный палец) зарядка. В отличие от литокалы она не может похвастаться тем же 1А током зарядки (upd Xtar MC1plus 1A зарядный ток уже есть. ), но зато тут есть фирменная технология подъёма глубокоразряженных акков. Да и, в целом, можно быть уверенным что не будет перезаряда и сам процесс зарядки будет корректный.

Периодически процессе написания обзора фонариков я сталкивался с ситуацией разряда акка ниже 2в. И другие зарядки, те же литокалы разных мастей просто не определяют такие акки. Разумеется, ушатанный вообще в ноль аккумулятор с деградировавшей химией тут реанимировать не удастся. В комплекте идет чехол, можно с собой таскать куда-то там.

0.5А ток выливается где-то в 6 часов зарядки, +\- в зависимости от емкости и глубины разрядки акка. Если ставить на ночь (а в массе своей так и происходит), то этого хватит вообще за глаза. Для зарядки в машине, по пути, этого уже будет маловато и надо смотреть на ту же литокалу.

Зарядка не поддерживает никели, т.е. нельзя заряжать обычные АА\ААА.

Ценник у обеих версий ниже на али вполне подъёмный, порядка 4-7 баксов в обычной и plus версиях. Я детально тут их не привожу потому что они туда-сюда гуляют.

Xtar MC1 aliexpress

Есть еще вторая версия. Фактически это тот же MC1, но на два акка.

xtar mc2 aliexpress

Для тех кому надо заряжать аккумулятор быстро, Xtar сделали специфическую модель. Это компактная быстрая зарядка с 2А током. Это избыточно для чего-то типа 2600mah, но вполне приемлемо для 3000-3400, и идеально для емких аккумуляторов типа 21700\2665. Xtar SC1Ценник реально крохотный и я всячески рекомендую эту модель. Сам заказал уже с десяток.

Из остальных версий отмечу только VC2, которая при том же корректном алгоритме зарядки имеет преимущество в хорошем и наглядном индикаторе. Остальные модели, пусть и интересны, но проигрывают литокале по цене\функционалу, поэтому менее предпочтительны и я тут про них рассказывать не буду.

ценник крутится в районе 14 баксов. и тут как в других моделях надо отталкиваться от наличия пойнтов и купонов.

xtar vc2 ali 13.78$

Liitokala

долгое время крайне популярной среди осведомленных людей зарядкой на 1 слот был миллер, чей убогий конструктив компенсировался хорошими потрохами и грамотным процессом зарядки. Так продолжалось до момента выпуска 101й литокалы. Пусть и простейшая, но индикация процесса зарядки и напряжения акк, всядность химии и типоразмеров, возможность работы в режиме павербанка и 0.5\1А ток на выбор — эта модель моментально стала хитом продажи как самая дешевая и при этой хорошая зарядка для литиевых аккумуляторов.

после этого постепенно стали выходить модели на большее количество акков, 202 — на два, 402, на 4 и вот недавно вышла модель на 3 акка. от 101 они отличаются только количеством разъёмов.

Разумеется, надо понимать что если ваш блок питания выдает 2А, то заряжать 4 акка можно будет не выше 0.5А на каждый.

Если выход 101й убрал с рынка миллер, то 202\402 полностью уронили продажи найткоровских зарядок. Я помню как в 15\16 году неплохо ими торговал. Кончилось все тем что остатки я просто сдал в вейп-шоп по закупу, за свои деньги никому этот найткор не впился. Кроме цены есть и функциональный минус — например кипячение никеля 1А током.

Liitokala 101 ценник в разных магазах гуляет туда-сюда в пределах полубакса, составляя где-то 6$

По ссылке общий лот на модели с под разное число аккумуляторов.

Отдельно расскажу про популярную 4хслотовую зарядку. Liitokala Lii-500 это фактически все-в-одном комбайн.

Зарядка, тест емкости (при его принудительном раз за разом запуске можно фактически запустить тот же refresh что и в Opus), полная индикация (включая сопротивление). Ток зарядки от 0.3 до 1А на канал, куча разных химий и типоразмеров.

За свою небольшую цену эта зарядка является отличным выбором для тех, кто хочет чего-то большего чем просто зарядка акков или если у вас их много и надо оценивать их состояние, быстро заряжать.

Liitokala Lii-500 aliexpress BANGGOOD

Opus

Финальным штрихом (я не буду говорить про модельные зарядки типа Imax, так как коли в в этом деле — вы и так про них знаете) пойдет Opus BT — C3100 V2.2

Это крайне популярная зарядка среди тех, кому постоянно приходится иметь дело с аккумуляторами. Я сам пользовался такой где-то год, но перешёл все-таки на 500ку. При почти двухкратной разнице в цене я не увидел для себя явного преимущества в функционале. 2А ток зарядки мне не важен, а функция refresh может работать и в 500й литокале, занимая где-то 3-4 ручных запуска norm test, т.е. зарядка-разрядка-зарядка.

Ну, да, еще одним явным функциональным плюсом является наличие вентилятора, что крайне разумно когда сразу 4 акка заряжаются или разряжаются высоким током

Opus BT — C3100 V2.2 aliexpress Opus BT — C3100 V2.2 BANGGOOD

в принципе, на этом можно и остановится. Есть еще несколько других специфических моделей, но уверен что для исключительного большинства из читателей хватит какой-то из вышеперечисленных. Я пользовался ими всеми, продавал десятками и за все время только один раз у одной штуки 202 литокалы не срабатывала остановка зарядки, он гнал акк до упора. Но это один из нескольких дюжин.

Зарядки для 21700 аккумуляторов.

Отдельно стоит упомянуть популярные когда-то зарядки Nitecore.
Единственное, чем они сейчас меня привлекают, так это тем что даже в самые простые модели отлично влезают 21700 аккумуляторы. А так как купить 21700 фонарик на алиэкспрес сейчас стало совсем просто, то факт того что литокаловские зарядки вмещают из со скрипом реально печалит. А какие-то модные брендовые 21700 аккумуляторы вообще не влезут.
Так что в такой ситуации и оправданно покупать зарядки Nightcore, только для 21700 аккумуляторов. Рекомендую той, которой пользуюсь сам — nitecore UI2 (см мой обзор зарядки Найткор). Еще дешевле — UI1.

Если финансы позволяют, то можно взять что-то кардинально лучше, благо Найткор исправили тут почти все косяки прошлых моделей (типа прожарка ААА никелевых акков током в 1А)

Итак, Nitecore UM4 (обзор). Кстати, вот сейчас, добавляя эту зарядку в подборку, обратил внимание что ценник упал до уровня Liitokala Lii-500, очень даже неплохо!

Разумеется, где аккумуляторы — там и фонари. Посмотрите блок «об авторе» ниже, там есть мои подборки хороших фонарей на любой вкус.

Надеюсь текст был интересен! Приглашаю подписаться на мой канал и группу в VK(ссылка ниже в блоке «об авторе»)

Там я до публикации обзоров я выкладывают анонсом какие-то материалы из них, публикую промокоды и купоны на какие-то интересные фонарики + рассказываю о выходе новых моделей.

Внутреннее устройство литий-ионного аккумулятора

Созданием литиевых аккумуляторов исследователи занимались еще в 1920-х годах, но высокая реакционная способность лития делала такие элементы взрывоопасными. Даже в 1980-х безопасность литиевых аккумуляторов оставалась низкой, а их ресурс составлял всего 50 циклов перезарядки.

Элементы питания быстро выходили из строя из-за образования дендритов в процессе цикличного разряда-заряда. Дендриты прорастали в направлении противоположного электрода, вызывали внутреннее КЗ и мгновенный разогрев аккумуляторов. К тому же активная реакция лития с электролитом нередко инициировала взрыв.

В 1992 году Sony выпустила усовершенствованные элементы питания на базе уже не металлического, а безопасного ионного лития. Для повышенной защиты элементы питания имели систему BMS. Она контролировала процесс заряда-разряда, снижала риск возникновения в элементах металлического лития и сводила к минимуму пожароопасность.

Устройство литий-ионного аккумулятора

Главные составляющие в устройстве Li-ion аккумулятора – это катод, анод и электролит. Исходную версию таких элементов питания компания Sony выпустила со следующими компонентами:

катод из кобальтата лития;
анод из углерода – кокса, образующегося при термообработке каменного угля;
электролит из раствора в органическом веществе гексафторфосфида Li.

В дальнейшем другие производители начали использовать при производстве Li-ion элементов другие химические составы. Вместо кокса они использовали графит разной зернистости. Вместо литий-кобальтового катода исследователи применяли электроды на основе Li-Mn, LiFePo4 и других составов.

В Li-Co кристаллической решетке ионы лития расположены слоями, что обеспечивает высокие разрядные свойства. Но из-за нестабильной структуры такие элементы не адаптированы к разряду большими токами. Li-Mn элементы отличаются 3-мерным размещением ионов лития. Поэтому они отлично выдерживают большие разрядные токи и имеют хорошую стабильность.

LiFePO4 электроды имеют крепкую структуру со своеобразными каналами для ионов лития. Они стабильны, но ионы лития в них менее подвижны. Широкое применение элементы типа LiFePO4 получили после создания особых электродов, которые создаются из мельчайших частиц величиной в сотни нанометров. В результате общая площадь возросла на 4 порядка, и это заметно улучшило характеристики LiFePO4 батарей.

Устройство и принцип действия литий-ионных аккумуляторов

Независимо от особенностей устройства, принцип работы литий-ионных аккумуляторов остается неизменным. В процессе разрядки элемента питания, когда он поставляет запасенную энергию внешнему источнику, электроны от катода через электролит движутся к аноду. В дальнейшем, когда разрядившийся аккумулятор ставится на зарядку, электроны возвращаются от анода к катоду.

Наша предыдущая статья посвящена проверке работоспособности пальчиковых аккумуляторов и измерению их реальной емкости.

Все, что вам нужно знать о литий-ионных аккумуляторах

Если не появится Тони Старк и не изобретет дуговой реактор или не пройдут исследования спутников на солнечной энергии (SPS) для беспроводной передачи энергии, нам, людям, придется полагаться на аккумуляторы для питания наши портативные или удаленные электронные устройства. Наиболее распространенный тип аккумуляторных батарей, которые вы найдете в бытовой электронике, — это литий-ионные батареи или литий-полимерные батареи типа . В этой статье нас интересуют литий-ионные батареи, поскольку они, как правило, более полезны, чем все другие типы.Будь то небольшой блок питания, ноутбук или что-то такое же большое, как новая модель Tesla 3, все работает от литий-ионной батареи.

Что делает эти батареи особенными? Что вы должны знать об этом, прежде чем использовать его в своих проектах / дизайнах? Как вы будете безопасно заряжать или разряжать эти батареи? Если вам интересно узнать ответы на все эти вопросы, то вы попали в нужную статью, просто сядьте и прочитайте, пока я постараюсь сделать ее как можно более интересной.

История литий-ионных батарей

Идея литий-ионной батареи была впервые предложена Дж. Н. Льюисом в 1912 году, но она стала осуществимой только в 1970-х годах, и первая неперезаряжаемая литиевая батарея была выпущена на коммерческие рынки. Позже, в 80-х годах прошлого века инженеры попытались создать первую аккумуляторную батарею с использованием лития в качестве анодного материала, и это частично им удалось. Они не заметили, что эти типы литиевых батарей были нестабильными во время процесса зарядки, и это могло вызвать короткое замыкание внутри батареи, увеличивая температуру и вызывая тепловой пробой.

В 1991 году одна такая литиевая батарея, используемая в мобильном телефоне, взорвалась над лицом человека в Японии. Только после этого инцидента стало понятно, что с литий-ионными аккумуляторами следует обращаться с особой осторожностью. Огромное количество этих типов батарей, которые были на рынке, были затем отозваны производителями из соображений безопасности. Позже, после долгих исследований, Sony представила усовершенствованные литий-ионные батареи с новым химическим составом, которые используются до сих пор. Давайте на этом завершим уроки истории и рассмотрим химию литий-ионной батареи.

Литий-ионный аккумулятор Химия и работа

Как видно из названия, литий-ионные батареи используют ионы лития для выполнения своей работы. Литий — очень легкий металл с высокой плотностью энергии, это свойство позволяет батарее иметь легкий вес и обеспечивать высокий ток при небольшом форм-факторе. Плотность энергии — это количество энергии, которое может храниться в единице объема батареи. Чем выше плотность энергии, тем меньше будет батарея.Несмотря на превосходные свойства металлического лития, его нельзя использовать в качестве электрода непосредственно в батареях, поскольку литий очень нестабилен из-за своей металлической природы. Следовательно, мы используем ионы лития, которые более или менее обладают теми же свойствами, что и металлический литий, но неметаллические и сравнительно безопасны в использовании.

Обычно анод литиевой батареи изготавливается из углерода, а катод батареи — из оксида кобальта или другого оксида металла. Электролит, используемый для соединения этих двух электродов, будет простым солевым раствором, содержащим ионы лития.При разряде положительно заряженные ионы лития движутся к катоду и бомбардируют его, пока он не станет положительно заряженным. Теперь, поскольку катод заряжен положительно, он притягивает к себе отрицательно заряженные электроны. Эти электроны проходят через нашу цепь, запитывая цепь.

Аналогично при зарядке происходит с точностью до наоборот. Электроны из зарядов перетекают в батарею, и, следовательно, ионы лития движутся к аноду, заставляя катод терять свой положительный заряд.

Знакомство с литий-ионными аккумуляторами

Достаточно теории о литий-ионных батареях, теперь давайте практически познакомимся с этими элементами, чтобы мы могли быть уверены в их использовании в наших проектах. Чаще всего используется литий-ионный аккумулятор 18650 Cells, поэтому в этой статье мы обсудим то же самое. Типичная ячейка 18650 показана на изображении ниже

Как и все батареи, литий-ионный аккумулятор также имеет номинальное напряжение и емкость.Номинальное напряжение для всех литиевых ячеек будет 3,6 В , поэтому вам нужно более высокое напряжение, вам нужно объединить две или более ячейки последовательно, чтобы получить его. По умолчанию все литий-ионные элементы будут иметь номинальное напряжение всего ~ 3,6 В. Это напряжение может быть снижено до 3,2 В при полной разряде и до 4,2 В при полной зарядке. Всегда помните, что разрядка аккумулятора ниже 3,2 В или зарядка выше 4,2 В приведет к необратимому повреждению аккумулятора, а также может стать рецептом для фейерверков.Давайте разберем терминологию, связанную с батареей 18650, чтобы мы могли лучше понять. Имейте в виду, что эти объяснения применимы только к одной ячейке 18650, позже мы подробнее рассмотрим литий-ионные аккумуляторные батареи, когда несколько элементов подключаются последовательно или параллельно, чтобы получить гораздо более высокие номинальные значения напряжения и тока.

Номинальное напряжение: Номинальное напряжение — это фактическое номинальное напряжение элемента 18650. По умолчанию он составляет 3,6 В и останется неизменным для всех ячеек 18650, независимо от производителя.

Напряжение полного разряда: Элемент 18650 никогда не должен разряжаться ниже 3,2 В, в противном случае внутреннее сопротивление аккумулятора изменится, что приведет к необратимому повреждению аккумулятора и может также привести к взрыву.

Напряжение полной зарядки: Напряжение зарядки литий-ионного элемента составляет 4,2 В. Следует следить за тем, чтобы напряжение ячейки не увеличивалось на 4,2 В в любой момент времени.

мАч Рейтинг: Емкость элемента обычно выражается в мАч (миллиампер-час).Это значение будет варьироваться в зависимости от типа приобретенной вами ячейки. Например, предположим, что наша ячейка имеет емкость 2000 мАч, что составляет не что иное, как 2 Ач (ампер / час). Это означает, что если мы потребляем 2А от этой батареи, этого хватит на 1 час, и аналогично, если мы потребляем 1А от этой батареи, этого хватит на 2 часа. Поэтому, если вы хотите знать, как долго батарея будет питать ваш проект (время работы), вы должны рассчитать его, используя номинал мАч.

  Время работы (в часах) = Потребляемый ток / Номинальная мощность мАч

Где потребляемый ток должен быть в пределах рейтинга C.

C Рейтинг: Если вы когда-нибудь задавались вопросом, какое максимальное количество тока, которое вы можете потреблять от батареи, то ваш ответ может быть получен из оценки C батареи. Рейтинг C батареи снова меняется для каждой батареи, предположим, что у нас есть батарея емкостью 2 Ач с рейтингом 3C. Значение 3C означает, что аккумулятор может выдавать 3-кратный номинальный ток в ампер-часах как максимальный ток. В этом случае он может подавать до 6 А (3 * 2 = 6) в качестве максимального тока.Обычно ячейки 18650 имеют рейтинг только 1С.

  Максимальный ток, потребляемый от батареи = номинал C * номинал Ач

Ток зарядки: Еще одна важная характеристика аккумулятора, на которую следует обратить внимание, — это ток зарядки. Тот факт, что аккумулятор может обеспечивать максимальный ток 6А, не означает, что он может заряжаться до 6А. Максимальный зарядный ток аккумулятора будет указан в техническом описании аккумулятора, поскольку он зависит от аккумулятора. Обычно это 0.5C, что означает половину номинала Ah. Для батареи номиналом 2 Ач зарядный ток будет 1 А (0,5 * 2 = 1).

Время зарядки: Минимальное время зарядки, необходимое для зарядки одного элемента 18650, можно рассчитать, используя значение зарядного тока и емкость аккумулятора в ампер-часах. Например, зарядка аккумулятора 2 Ач с зарядным током 1 А займет около 2 часов, при условии, что зарядное устройство использует только метод CC для зарядки элемента.

Внутреннее сопротивление (IR): Состояние и емкость аккумулятора можно предсказать, измерив внутреннее сопротивление аккумулятора.Это не что иное, как величина сопротивления между анодной (положительной) и катодной (отрицательной) выводами батареи. Типичное значение IR ячейки будет указано в таблице данных. Чем больше он отклоняется от фактического значения, тем менее эффективна батарея. Значение IR для ячейки 18650 будет в диапазоне миллиОм, и есть специальные инструменты для измерения значения IR.

Методы зарядки: Существует множество методов зарядки литий-ионных элементов.Но чаще всего используется трехступенчатая топология. Три этапа: CC, CV и непрерывная зарядка. В режиме CC (постоянный ток) элемент заряжается постоянным зарядным током, изменяя входное напряжение. Этот режим будет активен до тех пор, пока аккумулятор не будет заряжен до определенного уровня, затем запустится режим CV (постоянное напряжение) , в котором напряжение зарядки обычно поддерживается на уровне 4,2 В. Последним режимом является импульсная зарядка или непрерывная зарядка, при которой в батарею передаются небольшие импульсы тока для увеличения срока службы батареи.Существуют и гораздо более сложные зарядные устройства с 7-ступенчатой зарядкой. Мы не будем углубляться в эту тему, так как она выходит далеко за рамки данной статьи. Но если вам интересно, упомяните об этом в разделе комментариев, и позвольте, я напишу отдельную статью о зарядке литий-ионных элементов.

State Of Charge (SOC)%: Состояние заряда — это не что иное, как емкость аккумулятора, аналогичная показанной в нашем мобильном телефоне. Емкость батареи нельзя просто рассчитать с помощью клапана напряжения, она обычно рассчитывается с использованием текущего интегрирования для определения изменения емкости батареи во времени.

Глубина разряда (DOD)%: Степень разрядки батареи определяется Министерством обороны США. Никакая батарея не разряжается на 100%, поскольку, как мы знаем, это приведет к ее повреждению. Обычно для всех батарей устанавливается глубина разряда 80%.

Размер ячейки: Еще одна уникальная и интересная особенность ячейки 18650 — это ее размер. Каждая ячейка будет иметь диаметр 18 мм и высоту 650 мм, поэтому эта ячейка получила название 18650.

Если вам нужно больше определений терминологии, загляните в документацию по терминологии MIT Battery, где вы обязательно найдете больше технических параметров, связанных с батареей.

Самый простой способ использования ячейки 18650

Если вы новичок и только начинаете использовать элементы 18650 для питания своего проекта, то самым простым способом будет использование готовых модулей, которые могут безопасно заряжать и разряжать элементы 18650. Единственным таким модулем является модуль TP4056, который может обрабатывать одну ячейку 18650.

Если ваш проект требует более 3,6 В в качестве входного напряжения, вы можете соединить две ячейки 18650 последовательно, чтобы получить напряжение 7.4В. В таком случае для безопасной зарядки и разрядки аккумуляторов следует использовать такой модуль, как 2S 3A, литий-ионный аккумуляторный модуль.

Для объединения двух или более ячеек 18650 мы не можем использовать обычную технику пайки для соединения между ними, вместо этого используется процесс, называемый точечной сваркой . Кроме того, при последовательном или параллельном соединении ячеек 18650 следует проявлять большую осторожность, что обсуждается в следующем параграфе.

Литий-ионный аккумулятор (последовательные и параллельные элементы)

Для питания небольшой портативной электроники или небольших устройств достаточно одной ячейки 18650 или, в лучшем случае, пары последовательно соединенных элементов.В этом типе приложения сложность меньше, так как количество задействованных батарей меньше. Но для более крупного приложения, такого как электрический велосипед / мопед или автомобили Tesla, нам нужно будет подключить множество этих элементов последовательно и параллельно, чтобы получить желаемое выходное напряжение и емкость. Например, автомобиль Tesla содержит более 6800 литиевых ячеек номиналом 3,7 В и 3,1 Ач. На картинке ниже показано, как он устроен внутри шасси автомобиля.

При таком большом количестве ячеек, которые необходимо контролировать, нам нужна выделенная цепь, которая может безопасно заряжать, контролировать и разряжать эти ячейки.Эта специализированная система называется системой мониторинга батареи (BMS). Задача BMS — контролировать напряжение каждой литий-ионной ячейки, а также проверять ее температуру. Помимо этого, некоторые BMS также контролируют ток зарядки и разрядки системы.

При объединении более двух ячеек в батарею необходимо следить за тем, чтобы они имели одинаковый химический состав, напряжение, номинал Ач и внутреннее сопротивление. Кроме того, во время зарядки ячеек BMS следит за тем, чтобы они заряжались и разряжались равномерно, чтобы в любой момент времени все батареи поддерживали одинаковое напряжение, это называется балансировкой ячеек .Помимо этого, дизайнеру также следует позаботиться об охлаждении этих батарей во время зарядки и разрядки, поскольку они плохо реагируют на высокие температуры.

Надеюсь, что эта статья предоставила вам достаточно подробностей, чтобы вы немного уверенно работали с литий-ионными элементами. Если у вас есть какие-либо конкретные сомнения, не стесняйтесь оставлять их в разделе комментариев, и я постараюсь изо всех сил ответить. А пока счастливых мастеров.

Литий-ионные батареи — Промышленные устройства и решения

＜ Пожалуйста, обратите внимание на следующий момент, прежде чем рассматривать покупку ＞
■ Как правило, мы не продаем литий-ионные аккумуляторы цилиндрического и призматического типа.

Что такое литий-ионный аккумулятор?

Литий-ионные аккумуляторы вырабатывают постоянный ток за счет химических реакций. Когда аккумуляторы разряжены и заряжены, ионы лития перемещаются между электродами (катодом и анодом) внутри аккумуляторов. В общем, катодный материал состоит из оксидов переходных металлов на основе кобальта, никеля или марганца, а материал анода состоит из графита.
Катод и анод изготовлены с использованием слоистой структуры, и ионы лития расположены между слоями.Во время заряда ионы лития перемещаются от катода к аноду. Во время разряда ионы лития перемещаются от анода к катоду.

Литий-ионная батарея Основные характеристики

・ Высокая плотность энергии : Литий-ионные батареи обладают большей плотностью энергии по сравнению с другими типами перезаряжаемых батарей (никель-металлогидридная батарея, никель-кадмиевая батарея, свинцово-кислотная батарея), что позволяет батареям становиться меньше и легче.
・ Большая мощность: Поскольку рабочее напряжение литий-ионного аккумулятора выше, чем у других типов аккумуляторных батарей, он может поддерживать большую мощность.
・ Длительный срок службы: Перезаряжаемые батареи можно использовать повторно путем зарядки. Срок службы литий-ионного аккумулятора определяется как количество полных циклов зарядки / разрядки. Чем больше количество циклов полной зарядки / разрядки, тем дольше прослужат батареи.

Прочность литий-ионных батарей Panasonic

Высокая емкость и высокая безопасность — сильные стороны батарей Panasonic, особенно батарей большой емкости (или батарей с высокой плотностью энергии). По мере увеличения емкости (или плотности энергии) становится все более важным обеспечить безопасность батарей.В результате Panasonic продолжает разрабатывать лучшие материалы для аккумуляторов и производственные процессы, а также работать над улучшением технологии управления аккумулятором, которая позволит безопасно использовать аккумуляторы Panasonic, особенно при наложении слоев от элемента к блоку, модулю и системе. Эти действия помогают батареям Panasonic поддерживать очень высокую надежность.
Используя аккумуляторы Panasonic по максимуму, Panasonic может предложить наиболее подходящие аккумуляторные батареи для широкого спектра применений.

МОП-транзисторов для защиты литий-ионных аккумуляторов — Полупроводники — Промышленные устройства и решения

Щелкните номер детали, чтобы получить дополнительную информацию (техническое описание, специи, наличие образцов)

MP5457 902 902 FC -Двойной 902 803 60 13242 902 2,445 9024 * 12 902 23509 0,095 008 Литий-ионный аккумулятор

FAQ

Часто задаваемые вопросы о литий-ионных (литий-ионных) аккумуляторах

В чем разница между литиевыми батареями и литиево-ионными батареями?

Есть несколько важных отличий.Практическое различие между литиевыми батареями и литиево-ионными (Li-ion) батареями заключается в том, что большинство литиевых батарей не перезаряжаемые, а литий-ионные батареи перезаряжаемые. С химической точки зрения в литиевых батареях используется литий в его чистой металлической форме. В литий-ионных батареях используются соединения лития, которые намного более стабильны, чем элементарный литий, используемый в литиевых батареях. Никогда не перезаряжайте литиевые батареи, в то время как литий-ионные батареи рассчитаны на сотни перезарядок.

Вернитесь к началу страницы

Каковы преимущества литий-ионных батарей по сравнению с другими аккумуляторными батареями?

Литий-ионные аккумуляторы

имеют ряд преимуществ:

У них более высокая плотность энергии, чем у большинства других типов аккумуляторных батарей. Это означает, что для своего размера или веса они могут хранить больше энергии, чем другие аккумуляторные батареи. Они также работают при более высоких напряжениях, чем другие перезаряжаемые аккумуляторы, обычно около 3,7 В для литий-ионных аккумуляторов по сравнению с1,2 В для NiMH или NiCd. Это означает, что часто можно использовать одну ячейку, а не несколько ячеек NiMH или NiCd.

Литий-ионные батареи

также имеют более низкую скорость саморазряда, чем другие типы аккумуляторных батарей. Это означает, что после зарядки они сохраняют свой заряд дольше, чем другие типы аккумуляторных батарей. NiMH и NiCd батареи могут терять от 1 до 5% своего заряда в день (в зависимости от температуры хранения), даже если они не установлены в устройстве.Литий-ионные батареи сохраняют большую часть своего заряда даже после нескольких месяцев хранения.

Итак, в заключение; литий-ионные батареи могут быть меньше или легче, иметь более высокое напряжение и удерживать заряд намного дольше, чем другие типы батарей.

Вернитесь к началу страницы

Каковы недостатки литий-ионных батарей по сравнению с другими аккумуляторными батареями?

Литий-ионные батареи

дороже, чем NiMH или NiCd батареи аналогичной емкости.Это потому, что они намного сложнее в изготовлении. Литий-ионные аккумуляторы фактически включают в себя специальную схему для защиты аккумулятора от повреждений из-за перезарядки или недозарядки. Они также более дорогие, потому что их выпускают в меньшем количестве, чем NiMH или NiCd батареи. Литий-ионные батареи становятся все дешевле, и со временем мы увидим, что их цена значительно снизится.

Литий-ионные батареи

недоступны со стандартными размерами ячеек (AA, C и D), как NiMH и NiCd батареи.

ОБНОВЛЕНИЕ

: Я только что обнаружил зарубежного производителя, который продает литий-ионные элементы с пониженным регулированием в нескольких стандартных конфигурациях элементов, AA, AAA и т. Д., Который выдает 1,5 Вольт S — whaatttt ?? Как давно они на рынке? Насколько они надежны? Они в безопасности? Их зовут Кентли, и мне нужно получить несколько образцов и проверить их как можно скорее. Ион лития считается «летучим» химическим составом элемента, поэтому я немного скептически отношусь к нему, но, наконец, производитель пошел и рискнул выйти на эту территорию.Это могло быть как разрушительным, так и потрясающим. Еще не все. 😉

Литий-ионные батареи

также требуют сложных зарядных устройств, которые могут тщательно контролировать процесс зарядки. И из-за их различных форм и размеров для каждого типа литий-ионных аккумуляторов требуется зарядное устройство, разработанное с учетом его размера. Это означает, что зарядные устройства для литий-ионных аккумуляторов дороже и их труднее найти, чем зарядные устройства для аккумуляторов NiMH и NiCd.

Вернитесь к началу страницы

Доступны ли литий-ионные батареи стандартных размеров, таких как размер ячейки AA, C или D?

Нет, литий-ионные аккумуляторы стандартных размеров недоступны.Мы считаем, что это связано с тем, что пользователям было бы слишком легко случайно поместить их в зарядное устройство, не предназначенное для литий-ионных аккумуляторов, создав потенциально опасную ситуацию. (Если щелочную батарею вставить в неправильное зарядное устройство, она может протечь или даже взорваться, но литий-ионная батарея, вставленная в зарядное устройство NiCd или NiMH, не предназначенное для литий-ионного питания, может воспламениться. Кроме того, поскольку литий-ионные батареи работают при гораздо более высокое напряжение (обычно 3,7 В на элемент), чем от 1,2 до 1,5 В у большинства аккумуляторных батарей, что составляет 1.Литий-ионный аккумулятор на 5 В будет дорогим.

Вернитесь к началу страницы

В чем разница между литиево-ионными батареями «известных производителей» (Canon, Nikon, Fuji и т. Д.) И другими типами?

Как и в случае с лекарствами, отпускаемыми по рецепту, между литий-ионными батареями известных производителей и обычными литий-ионными батареями часто очень мало различий. Производители фотоаппаратов часто очень мало зарабатывают на продаже самой камеры, но имеют высокую прибыль на аксессуары, такие как батареи и вспышки.Не все аккумуляторы сторонних производителей того же качества, что и оригинальные аккумуляторы, но многие (включая те, которые мы продаем) практически идентичны.

Вернуться к началу страницы

Как лучше всего хранить литий-ионные батареи?

Литий-ионные аккумуляторы

могут сохранять заряд в течение многих месяцев. Лучше всего хранить литий-ионный аккумулятор с частичным или полным зарядом. Иногда литий-ионный аккумулятор с очень низким зарядом хранится в течение длительного периода времени (много месяцев), и его напряжение медленно падает до уровня, при котором встроенный механизм безопасности позволяет снова зарядить его.Если аккумулятор будет храниться несколько месяцев, рекомендуется вынуть его и зарядить через несколько месяцев. Еще лучше было бы фактически использовать аккумулятор каждые несколько месяцев, а затем оставлять его частично или полностью заряженным.

Вернуться к началу страницы

Если в моем фотоаппарате (или другом электронном устройстве) используются щелочные батареи, могу ли я использовать литий-ионные батареи?

Ответ зависит от конкретной камеры или устройства. Но во многих случаях это невозможно.Поскольку размер, форма и напряжение щелочных и литий-ионных батарей различны, они не являются взаимозаменяемыми. Однако некоторые производители фотоаппаратов разработали некоторые из своих фотоаппаратов таким образом, чтобы они могли работать либо от батареек размера AA, либо от литиевых батарей типа CRV3. Если ваша камера или другое устройство может использовать батареи разных типов (химического состава), это следует упомянуть в Руководстве пользователя. Также проверьте здесь, может ли ваша камера использовать аккумуляторные батареи CRV3, которые мы носим. Важно! В настоящее время существует несколько различных типов перезаряжаемых литий-ионных батарей CRV3 под разными брендами, и они не могут использовать зарядные устройства друг друга — они разработаны в виде набора и имеют разные требования к зарядке.В отличие от никель-кадмиевых и никель-металлгидридных аккумуляторов, это одна из областей, в которой вам необходимо приобрести одну марку перезаряжаемой батареи и соответствующее зарядное устройство и придерживаться ее.

Другой альтернативой может быть использование какой-либо внешней аккумуляторной батареи. Иногда они доступны с литий-ионными батареями.

Вернуться к началу страницы

Если в моем фотоаппарате (или другом электронном устройстве) используются NiMH или NiCd батареи, могу ли я использовать литий-ионные батареи?

Обычно вы не можете переключаться между NiMH или NiCd батареей и литий-ионной батареей в цифровой камере.Есть некоторые устройства, специально предназначенные для использования любого типа батареи, сотовые телефоны являются наиболее распространенным примером. Если вы можете использовать аккумулятор любого типа, об этом должно быть сказано в Руководстве пользователя.

Вернуться к началу страницы

Как следует утилизировать литий-ионные батареи?

Литий-ионные батареи, как и все аккумуляторные батареи, подлежат вторичной переработке и подлежат переработке. Их нельзя сжигать, так как они могут взорваться. Большинство мест, где продаются аккумуляторные батареи, также принимают их на переработку.

Лучшее устройство для литий-ионных аккумуляторов — Отличные предложения на литий-ионные аккумуляторы от глобальных продавцов литий-ионных аккумуляторов

Отличные новости !!! Вы находитесь в нужном месте для литий-ионных аккумуляторов. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как это лучшее литий-ионное аккумуляторное устройство в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели литий-ионный аккумулятор на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в литий-ионных аккумуляторах и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести li ion battery device по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучший банк литий-ионных аккумуляторов — Отличные предложения на банк литий-ионных аккумуляторов от глобальных продавцов банков литий-ионных аккумуляторов

Отличные новости !!! Вы находитесь в нужном месте для литиево-ионного аккумулятора.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший банк литий-ионных аккумуляторов вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили литий-ионный аккумулятор на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в банке литий-ионных аккумуляторов и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести lithium ion battery bank по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Комментарий *

Имя *

Email *

Сайт

Номер детали	Статус	Тип	VSS [V]	VGS [В]	IS ^{* 1} [A]	Rss (вкл.) Тип. [МОм] @VGS				Размер упаковки [мм]
Номер детали	Статус	Тип	VSS [V]	VGS [В]	IS ^{* 1} [A]	@ 4.5В	при 3,8 В	при 3,1 В	при 2,5 В	х	y	т
FCAB21860L	MP	N-Dual	12	± 8	17	1,35	1,5	1,7	2,25	2,52	2,52	2,52	N-Dual	12	± 8	16	1.45	1,6	1,8	2,3	3,54	1,77	0,11
FCAB21890L	MP	N-Dual	12	142 902	142 902 2,25	2,9	2,98	1,49	0,075
FCAB21770L	MP	N-Dual	12	± 8	14,5	2	14,5	2	2,7	3,54	1,77	0,11
FCAB21490L	MP	N-Dual	12	± 8	13,5	0	2,2 2,98	1,49	0,11
FCAB21A50L	MP	N-Dual	12	± 8	13,5	2,1	2,2	2,41	2,98	1,49	0,11
FCAB21830L	MP	N-Dual	12	± 8	12,4	2,2	0	2,5	2,2	0	2,5 1,84	0,08
FCAB21260L	MP	N-Dual	12	± 8	12	2	2,2	2,4	3,1	1,77	0,11
FCAB21350L	MP	N-Dual	12	± 8	12	2,1	2,2	2,1	2,2	2,4 0,11
FCAB21500L	MP	N-Dual	12	± 8	11	2,3	2,5	2,8	3,4	3,54	0,1
FC6B21810L	MP	N-Dual	12	± 8	9	4,2	4,6	5,4
FC6B21100L	MP	N-Dual	12	± 8	8	4,5	4,9	5,5	6,5	2,67	1,67 0,501
FC4B21210L	MP	N-Dual	12	± 8	4,7	12	13	14	17	1,29	1,29	MP	N-Dual	12	± 8	4	16	17	19	23	1,11	1,11	0,1	12	± 8	2.5	36	39	45	58	0,8	0,8	0,1
FC4B21300L	MP	N-Dual	12 9024 902	12	90	115	0,6	0,6	0,1
FC6B21150L	MP	N-Dual	12	± 10,5	8 4	4,8	5,9	2,14	1,67	0,11
FC4B21080L	MP	N-Dual	12	± 12	12	± 12	1,11	1,11	0,1
FC6B22160L	MP	N-Dual	20	± 8	8	4,7	4,9 9022	6	2,65	1,67	0,11
FC4B22180L	MP	N-Dual	20	± 8	5				1,74	1,74	0,11
FCAB22370L	MP	N-Dual	20	± 12	10	3,1	3,3	3,986	3,05	1,77	0,11
FCAB22510L	MP	N-Dual	20	± 12	8,5	5	0	8,5	5	0	5,3 1,56	0,11
FC6B22500L	MP	N-Dual	20	± 12	6,2	7,9	8,3	9,2	02	1,33	0,11
FCAB22710L	MP	N-Dual	20	± 12	6,1	5,5	7,5	16,5	7,5	16,5	0,08
FC4B22270L	MP	N-Dual	20	± 12	4	17	18	19	22	1,29 902.29	0,1
FC4B22690L	MP	N-Dual	20	± 12	3,4	28	30,5	33	36 902 902 902	1,1 902 902	1,1 902
FC4B22670L	MP	N-Dual	20	± 12	2,9	35	37,5	42	64	1,1	1,1	0,1	N-Dual	23	± 12	13.8	2,2	2,4	2,8	5	3,4	1,96	0,095
FCAB22630L	MP	N-Dual	2,8	5	3,4	1,96	0,095
FCAB22680L	MP	N-Dual	23	± 12	13 2	2,65	3	3,85	3,2	2,1	0,095
FC6B22220L	MP	N-Dual	24	8,7	9,7	12,5	2,56	1,67	0,1
FC6B22090L	MP	N-Dual	24	* 1224 902	± 1224 902 9025	9	10	13	2,56	1,67	0,1
FC6B22100L	MP	N-Dual	6,29	8,2	24	± 12 9,7	12,5	2,56	1,67	0,1
FC4B22070L	MP	N-Dual	24	± 12	3,5	1.67	1,67	0,1
FCAB21920L	ES	N-Dual	12	± 8	20	1	1,1	1,25	1,25	1,25
FCAB21A60L	ES	N-Dual	12	± 8	8,5	3,5	4,4	—	—	2,58	2,58
FCAB21910L	ES	N-Dual	12	± 8	8,5	3,5	4,4	—	—	2,58	2,58

Принцип работы литий-ионных аккумуляторов

Оптимальное напряжение для зарядки Li-ion аккумуляторов

Как определить оптимальное напряжение зарядки?

Рекомендуемый ток зарядки литий-ионных аккумуляторов

Как выбрать оптимальный ток зарядки?

Основные этапы зарядки литий-ионных аккумуляторов

Меры предосторожности при зарядке Li-ion аккумуляторов

Как продлить срок службы литий-ионных аккумуляторов

Индикация процесса зарядки литий-ионных аккумуляторов

Особенности зарядки литий-полимерных аккумуляторов

Зарядка литий-ионных аккумуляторов в холодное время года

Заключение

Это просто бомба-2. Li-Ion — как не взлететь / Хабр

Принцип работы литий-ионнного аккумулятора.

Скрытая угроза

Заряжаем и разряжаем правильно

Балансировка

Как обращаться, хранить, куда девать остатки

особенности, напряжение и ток, индикатор[

Зарядка Li-ion аккумуляторов — кратко о правилах эксплуатации

Как заряжать аккумулятор, правила

Не разряжать полностью

Полная разрядка производится не чаще раза в 3 месяца

Хранение с небольшим зарядом

Заряжать только оригинальной зарядкой

Не перегревать аккумулятор при зарядке

Характеристики при зарядке

Индикатор зарядки литий-ионного аккумулятора

Как сделать своими руками, пошагово

Схема

Печатная плата для зарядника

Как зарядить полностью разряженный аккумулятор

Литий─ионный аккумулятор

Как появились литий─ионные батареи?

Реакции, происходящие в Li─Ion аккумуляторе

Реакции на отрицательном электроде

Реакции на положительном электроде

Устройство литий─ионных аккумуляторов

Параметры Li-Ion аккумуляторов

Эксплуатация литий─ионных батарей

Зарядка Li─Ion аккумуляторов

Хранение и разрядные характеристики литий─ионных АКБ

Безопасность

Защита литий─ионных батарей

Как функционирует защита АКБ?

Деградация Li─Ion аккумуляторов

Перспективы развития литий─ионных аккумуляторных батарей

Литий-ионный аккумулятор: строение, эксплуатация, хранение

Из истории создания

Как правильно эксплуатировать и хранить литий-ионный аккумулятор

Литий-полимерный аккумулятор как альтернатива Li-ion

Как восстановить Li-ion аккумулятор

Можно ли починить вздутую батарею

Как выбрать зарядку для 18650 Li-Ion аккумулятора. / Лайв им. narmattaru / iXBT Live

Xtar (после недавнего ребрендинга они продаются под маркой allmaybe)

Liitokala

Opus

Зарядки для 21700 аккумуляторов.

Внутреннее устройство литий-ионного аккумулятора

Устройство литий-ионного аккумулятора

Устройство и принцип действия литий-ионных аккумуляторов

Все, что вам нужно знать о литий-ионных аккумуляторах

История литий-ионных батарей

Литий-ионный аккумулятор Химия и работа

Знакомство с литий-ионными аккумуляторами

Самый простой способ использования ячейки 18650

Литий-ионный аккумулятор (последовательные и параллельные элементы)

Литий-ионные батареи — Промышленные устройства и решения

Что такое литий-ионный аккумулятор?

Литий-ионная батарея Основные характеристики

Прочность литий-ионных батарей Panasonic

МОП-транзисторов для защиты литий-ионных аккумуляторов — Полупроводники — Промышленные устройства и решения

FAQ

Часто задаваемые вопросы о литий-ионных (литий-ионных) аккумуляторах

Лучшее устройство для литий-ионных аккумуляторов — Отличные предложения на литий-ионные аккумуляторы от глобальных продавцов литий-ионных аккумуляторов

Лучший банк литий-ионных аккумуляторов — Отличные предложения на банк литий-ионных аккумуляторов от глобальных продавцов банков литий-ионных аккумуляторов

Похожие записи

Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

Новорожденный какает слизью: причины появления слизи в кале грудничка

Гемангиома у новорожденных: причины, виды, лечение и профилактика
