Кабель и провод МГШВ, МГШВЭ: цена, характеристики, применение

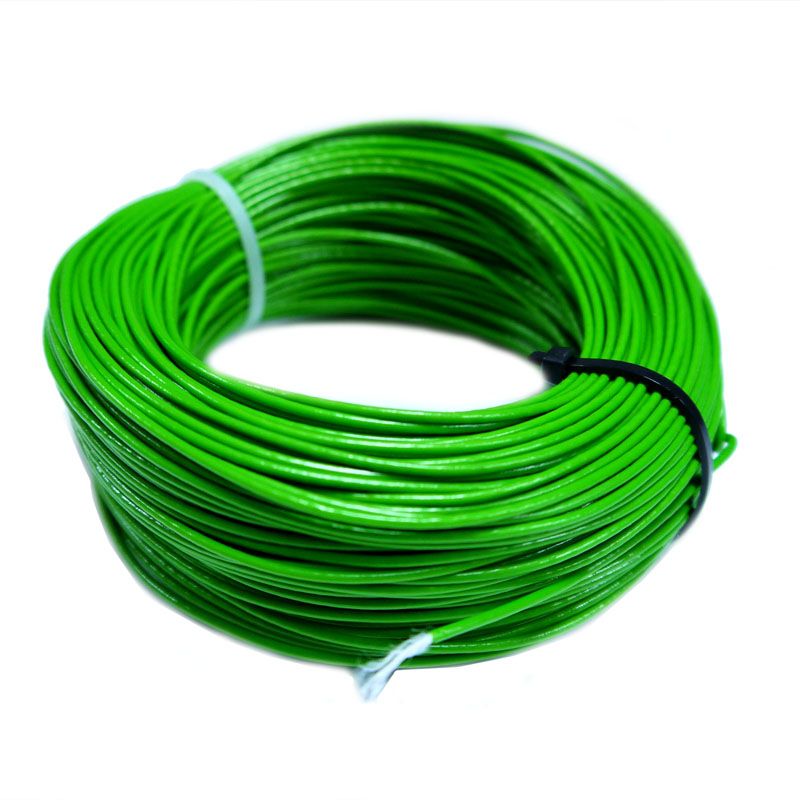

Провод монтажный МГШВ



Количество и сечение жил, шт х кв.мм	Цена с НДС, р/м	Наличие на складе		Число и диаметр проволок в жиле, шт х мм.	Масса кабеля, кг/км	Наружный диаметр не более, мм	Сопротивление проводника при 20°C, не более Ом/км
МГШВ 1х0,20	1,75	есть	Заказать	7×0,20	3,9	1,6	91,7
МГШВ 1х0,35	2,42	есть	Заказать	19×0,15	5,9	1,9	60,0
МГШВ 1х0,50	3,15	есть	Заказать	16×0,20	7,9	2,2	40,1
МГШВ 1х0,75	4,39	есть	Заказать	24×0,20	11,4	2,5	26,7
МГШВ 1х1,00	5,62	мало	Заказать	19×0,26	14,1	2,8	20,4
МГШВ 1х1,50	8,11	есть	Заказать	19×0,32	19,8	3,0	13,6

Вы можете приобрести по выгодным ценам (указаны в прайс-листе) провод МГШВ, а также провод МГШВЭ и любую другую кабельную продукцию.

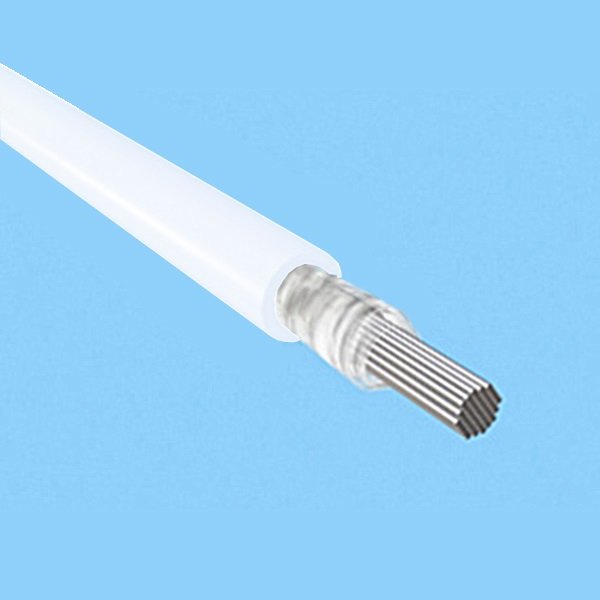

Конструкция кабеля и провода МГШВ, МГШВЭ

1. Медная многопроволочная токопроводящая жила (скрученная, 5 или 4 класса по ГОСТ 22483-77).
2. Изоляция, выполненная из полиэфирных нитей в два слоя и поливинилхлоридного пластиката.
3. Для МГШВЭ — экран из луженых медных проволок.

Область применения кабеля и провода МГШВ, МГШВЭ

Монтажные провода с комбинированной поливинилхлоридной и волокнистой изоляцией используются для фиксированного и подвижного монтажа различных электрических устройств, выводов концов электроаппаратуры.

Технические характеристики кабеля и провода МГШВ, МГШВЭ

• Возможна эксплуатация в диапазоне температур: от –50 °С до +70 °С.
• Срок службы: не меньше 15 лет.
• При одиночной прокладке не распространяют горение.
• Провода данной марки выдерживают воздействие соляного тумана, бензина, плесени, механические нагрузки, устойчивы к ультрафиолетовому излучению.





Провод монтажный МГШВЭ

Количество и сечение жил, шт х кв. мм	Цена с НДС, р/м	Наличие на складе		Число и диаметр проволок в жиле, шт х мм.	Масса кабеля, кг/км	Наружный диаметр не более, мм	Сопротивление проводника при 20°C, не более Ом/км
МГШВЭ 1х0,20	5,90	мало	Заказать	7×0,20	10,3	2,2	91,7
МГШВЭ 1х0,35	6,61	есть	Заказать	19×0,15	14,9	2,5	60,0
МГШВЭ 1х0,50	7,87	есть	Заказать	16×0,20	17,5	2,8	40,1
МГШВЭ 1х0,75	9,41	есть	Заказать	24×0,20	23,5	3,3	26,7
МГШВЭ 2х0,35	12,46	есть	Заказать	19×0,15	29,4	4,6	60,0
МГШВЭ 2х0,50	14,11	есть	Заказать	16×0,20	35,5	5,2	40,1
МГШВЭ 2х0,75	17,77	есть	Заказать	24×0,20	46,3	5,8	26,7
МГШВЭ 3х0,35	22,66	есть	Заказать	19×0,15	36,3	4,9	60,0
МГШВЭ 3х0,50	—	под заказ, до 7 дней	Заказать	16×0,20	44,8	5,4	40,1
МГШВЭ 3х0,75	—	под заказ, до 7 дней	Заказать	24×0,20	59,1	6,8	26,7

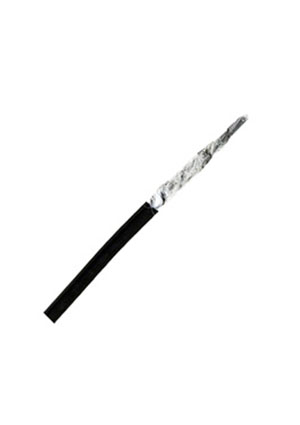

Структура провода МГШВЭ:
ТОКОПРОВОДЯЩАЯ ЖИЛА – из медных проволок, луженых оловянно-свинцовым припоем. Скрученная токопроводящая жила 4 или 5 класса по ГОСТ 22483-77.
ИЗОЛЯЦИЯ – два слоя полиэфирной нити во взаимно-противоположных направлениях и поливинилхлоридный пластикат.

ЭКРАН – поверх изоляции в проводах марки МГШВЭ накладывается экран из медных проволок номинальным диаметром не более 0,15 мм, луженых оловянно-свинцовым припоем.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Электрическое сопротивление изоляции, пересчитанное на 1 м длины, Мом, не менее: в нормальных климатических условиях – 2х104; при температуре до 70°С – 1х103; при относительной влажности воздуха 98% и температуре до +35°С – 1х102.
Провода устойчивы к: синусоидальной вибрации, механическому удару одиночного и многократного действия, линейному ускорению и акустическому шуму – по ОТУ; атмосферным конденсируемым осадкам, статической пыли, соляному туману, плесневым грибам; солнечному излучению, к кратковременному воздействию температуры до 150°С; воздействию бензина, минерального масла и соленой воды.
Провода не распространяют горение при одиночной прокладке.

Диапазон рабочих температур: от -50 до +70°С.
Минимальная наработка проводов – 10 000ч
Строительная длина не менее 50 м , допускается поставка длинами не менее 5 м в количестве не более 30% от общей длины партии.
Срок службы проводов – 15 лет.

НАЗНАЧЕНИЕ:
Провода монтажные с комбинированной волокнистой и поливинилхлоридной изоляцией предназначены для работы при рабочем переменном напряжении до 380 В для сечений 0,08 – 0,14 мм2 и 1000 В для сечений 0,2 – 1,5 мм2 частоты до 1000 Гц и постоянном напряжении до 500 и 1500 В соответственно, при температуре от минус 50°С до плюс 70°С.
Применяются для подвижного и фиксированного внутриприборного и межприборного монтажа электрических устройств и выводных концов электроаппаратуры.

Вес, диаметры МГШВ 1,0

МГШВ 1, 0,75	16.38	13. 48	12.6	6305	1828
МГШВ 1х0,1	4.68	3.85	3.6	9616	1923
МГШВ 1х0,12 красный	4.68	3.85	3.6	2720	2366
МГШВ 1х0,12 зеленый	4. 68	3.85	3.6	2231	335
МГШВ 1х0,12 синий	4.68	3.85	3.6	5645	1355
МГШВ 1х0,12	4.68	3.85	3.6	11257	3827
МГШВ 1х0,12 фиолет	4. 68	3.85	3.6	1469	264
МГШВ 1х0,12 коричневый	4.68	3.85	3.6	6544	1309
МГШВ 1х0,12 белый	4.68	3.85	3.6	2246	674
МГШВ 1х0,12 черный	4. 68	3.85	3.6	937	47
МГШВ 1х0,12 желтый	4.68	3.85	3.6	4249	382
МГШВ 1х0,13	7.02	5.78	5.4	2803	1233
МГШВ 1х0,14 желтый	5. 15	4.24	3.96	3838	345
МГШВ 1х0,14	5.15	4.24	3.96	13610	1633
МГШВ 1х0,14 зеленый	4.68	3.85	3.6	8663	1126
МГШВ 1х0,14 коричневый	5. 15	4.24	3.96	5270	158
МГШВ 1х0,14 белый	5.15	4.24	3.96	7451	1043
МГШВ 1х0,14 черный	5.15	4.24	3.96	13330	2533
МГШВ 1х0,14 красный	5. 15	4.24	3.96	7745	310
МГШВ 1х0,14 синий	5.15	4.24	3.96	5290	3015
МГШВ 1х0,2	7.02	5.78	5.4	8820	1940
МГШВ 0,2	7. 02	5.78	5.4	9205	1565
МГШВ 1Х0,2 коричневый	7.02	5.78	5.4	13823	7464
МГШВ 1х0,2 голубой	7.02	5.78	5.4	3258	1173
МГШВ 1х0,2 желтый	7. 02	5.78	5.4	5963	2326
МГШВ 1х0,2 белый	7.02	5.78	5.4	3068	1381
МГШВ 1х0,2 черный	7.02	5.78	5.4	5397	2267
МГШВ 1х0,2 красный	7. 02	5.78	5.4	13372	6285
МГШВ 1х0,2 зеленый	7.02	5.78	5.4	2033	1403
МГШВ 1х0,2 синий	7.02	5.78	5.4	8453	2029
МГШВ 1х0,2 оранжевый	7. 02	5.78	5.4	1262	303
МГШВ 1х0,2 фиолетовый	7.02	5.78	5.4	6512	1042
МГШВ 1х0,35 белый	9.36	7.7	7.2	13706	5208
МГШВ 1х0,35	9. 36	7.7	7.2	11245	1012
МГШВ 1х0,35 серый	9.36	7.7	7.2	9079	1543
МГШВ 1х0,35 оранжевый	9.36	7.7	7.2	8729	4888
МГШВ 1х0,35 голубой	9. 36	7.7	7.2	10825	2057
МГШВ 1х0,35 черный	9.36	7.7	7.2	8988	2786
МГШВ 1х0,35 синий	9.36	7.7	7.2	6640	2125
МГШВ 1х0,35 красный	9. 36	7.7	7.2	542	54
МГШВ 1х0,35 желтый	9.36	7.7	7.2	9867	2171
МГШВ 1х0,35 коричневый	9.36	7.7	7.2	7191	4315
МГШВ 1х0,35 зеленый	9. 36	7.7	7.2	2533	355
МГШВ 1х0,5 зеленый	11.7	9.63	9	5416	4387
МГШВ 1х0,5 синий	11.7	9.63	9	870	418
МГШВ 1х0,5 розовый	11. 7	9.63	9	10532	5266
МГШВ 1х0,5 желто-зеленый	11.7	9.63	9	8842	3006
МГШВ 1х0,5	11.7	9.63	9	9978	7982
МГШВ 1х0,5 коричневый	11. 7	9.63	9	3483	313
МГШВ 0,5	9.36	7.7	7.2	3381	1691
МГШВ 1х0,5 белый	11.7	9.63	9	9649	1254
МГШВ 1х0,5 красный	11. 7	9.63	9	1288	322
МГШВ 1х0,5 желтый	11.7	9.63	9	10164	6708
МГШВ 1х0,5 черный	11.7	9.63	9	11561	8093
МГШВ 1Х0,5 оранжевый	11. 7	9.63	9	11105	6219
МГШВ 1х0,75 красный	16.38	13.48	12.6	7751	698
МГШВ 1х0,75 синий	16.38	13.48	12.6	2517	176
МГШВ 1х0,75 зеленый	16. 38	13.48	12.6	761	160
МГШВ 1х0,75	16.38	13.48	12.6	1226	25
МГШВ 1х0,75 коричневый	16.38	13.48	12.6	6380	255
МГШВ х0,75	18. 72	15.41	14.4	11999	3600
МГШВ 0,75	11.7	9.63	9	2687	430
МГШВ 1х0,75 фиолетовый	16.38	13.48	12.6	13277	6107
МГШВ 1х0,75 оранжевый	16. 38	13.48	12.6	7906	1265
МГШВ 1х0,75 белый	16.38	13.48	12.6	4140	1201
МГШВ 1х0,75 желтый	16.38	13.48	12.6	3715	817
МГШВ 1х0,75 черный	16.38	13.48	12.6	9009	4595
МГШВ 1х1 черный	21.06	17.33	16.2	4393	88
МГШВ 1х1 синий	21.06	17.33	16.2	157	8
МГШВ 1х1 зеленый	21.06	17.33	16.2	5539	1883
МГШВ 1х1	21.06	17.33	16.2	8136	2034
МГШВ 1,0	21.06	17.33	16.2	1110	400
МГШВ 1х1 оранжевый	21.06	17.33	16.2	4928	3992
МГШВ 1Х1 цвет любой	21.06	17.33	16.2	11094	3328
МГШВ 1х1 белый	21.06	17.33	16.2	3794	721
МГШВ 1х1 красный	21.06	17.33	16.2	7393	887
МГШВ 1х1 желтый	21.06	17.33	16.2	1648	692
МГШВ 1х1 коричневый	21.06	17.33	16.2	9784	685
МГШВ 1х1,5 белый	28.08	23.11	21.6	6875	3438
МГШВ 1х1,5 зеленый	28.08	23.11	21.6	8859	2215
МГШВ 1х1,5 синий	28.08	23.11	21.6	6342	4342
МГШВ 1х1,5	28.08	23.11	21.6	3408	2454
МГШВ 1х1,5 фиолетовый	28.08	23.11	21.6	3147	63
МГШВ 1х1,5 черный	28.08	23.11	21.6	709	191
МГШВ 1х1,5 красный	28.08	23.11	21.6	7241	1448
МГШВ 1х1,5 голубой	28.08	23.11	21.6	2531	1215
МГШВ 1х1,5 желтый	28.08	23.11	21.6	6143	2887
МГШВ 1х1,5 коричневый	28.08	23.11	21.6	4474	3371
МГШВ 1х2,5	51.48	42.37	39.6	4354	218
МГШВ 1х2,5 белый	51.48	42.37	39.6	1571	848
МГШВ 1х2,5 черный	51.48	42.37	39.6	4019	1969
МГШВ 1х2,5 красный	51.48	42.37	39.6	4426	1770
МГШВ 1х2,5 голубой	51.48	42.37	39.6	632	88
МГШВ 1х2,5 жел/зел	51.48	42.37	39.6	699	538
МГШВ 1х2,5 синий	51.48	42.37	39.6	9574	3830
МГШВ 1х2,5 коричневый	51.48	42.37	39.6	10820	2705
МГШВ 1х4	128.7	105.93	99	10944	328
МГШВ 1х6	156.78	129.04	120.6	11719	703
МГШВ 1х10 красный	362.7	298.53	279	5129	1641
МГШВ 1х14	409.5	337.05	315	6298	2393
МГШВ 2х0,2	35.1	28.89	27	3608	2453
МГШВ 2х0,35	58.5	48.15	45	7857	1807
МГШВ 2х0,5	81.9	67.41	63	10592	4872
МГШВ 2х0,75	102.96	84.74	79.2	4444	356
МГШВ 2х1,2	121.68	100.15	93.6	8591	1718
МГШВ 2х1,5	131.04	107.86	100.8	9387	2253
МГШВ 3х0,5	105.3	86.67	81	1299	312
МГШВ 3х0,75	124.02	102.08	95.4	4797	1919
МГШВ 3х1	156.78	129.04	120.6	7135	928
МГШВ 3х1,5	161.46	132.89	124.2	158	35
МГШВ 5х0,75	208.26	171.41	160.2	7718	849

Провод МГШВ 0,35

МГШВ 0,35 монтажный провод с медной луженой многопроволочной жилой сечением 0,35 мм2 в изоляции из полиэфирных нитей и оболочкой из ПВХ пластиката различной цветности.

Технические характеристики провода МГШВ 0,35

Минимальная температура эксплуатации: -50гр.
Максимальная рабочая температура: +70гр.
Номинальное напряжение: 1000 Вольт.
Электрическое сопротивление 1 км жилы при 20°С не более 60 Ом.
Расчетная масса одного километра монтажного провода МГШВ 1х0.35 : 5,9 кг.
Номинальная толщина изоляции: 0,4 мм.
Срок службы МГШВ 0,35 не менее 15 лет.

Расшифровка маркировки МГШВ 1*0.35

М — монтажный.
Г — гибкий.
Ш — изоляция из (шелковых) полиэфирных нитей.
В — виниловая ПВХ оболочка.
0,35 — сечение медной луженой жилы в квадратных миллиметрах.

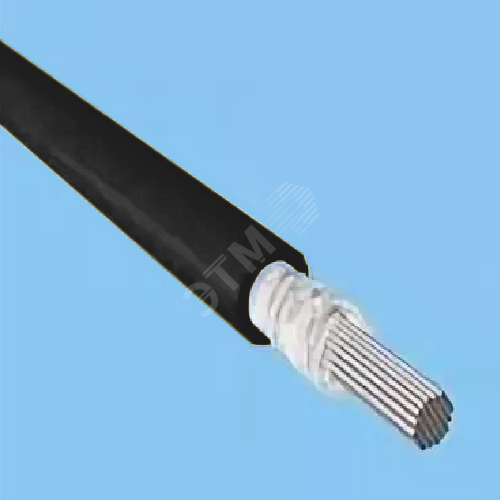

Конструкция провода МГШВ 1х0,35

1) Жила — медная многопроволочная луженая оловянно-свинцовым припоем, с номинальным содержанием олова не менее 40 процентов.
2) Изоляция — двухслойная разнонаправленная обмотка из полиэфирных нитей.
3) Оболочка — из ПВХ пластиката следующих цветов: белый, жёлтый, оранжевый, красный, розовый, синий, голубой, зеленый, коричневый, черный, фиолетовый.

Применение провода МГШВ 0,35

Провод монтажный МГШВ 1х0.35 предназначен для подвижного и фиксированного монтажа соединений в электронных и электрических приборах с переменным напряжением до 1000 Вольт и частотой до 10000 Герц, или с постоянным напряжением до 1500 Вольт.

• Марка?МГШВ
• Количество жил?1
• Сечение жилы (мм/кв)?0.35
• Материал жилы?Медь
• Материал изоляции?Полиэфирные нити
• Материал оболочки?ПВХ
• Максимальный вес (кг/м)?0.0059
• Максимальный наружный диаметр (мм)1.9
• Электрическое сопротивление жилы (ом/км)60
• Номинальное переменное напряжение (кВ)1
• Диапазон температур эксплуатации (°С)от -50 до +70
• Срок службы15 лет
• Код ОКП358 321
• Сопротивление изоляции жил (МОм\км)100
• Толщина изоляции жил (мм)0.4

МГШВ 0,12 мм²

Элементы конструкции:

1. Токопроводящая жила, скрученная из медных луженых проволок;
2. Изоляция из полиэфирных нитей;
3. Изоляция из ПВХ пластиката, цвет изоляции: белый, натуральный, жёлтый, оранжевый, красный, розовый, синий, голубой, зеленый, коричневый, черный, фиолетовый.

Примечание: по требованию потребителей, провода могут поставляться с количеством жил от 2 до 5.

Область применения:

Провода марки МГШВ предназначены для подвижного и фиксированного монтажа внутриблочных, межблочных, внутриприборных и межприборных соединений в электронных и электрических устройствах, а также выводных концов электроаппаратуры на рабочее переменное напряжение 1000 В частотой 10кГц и постоянное напряжение 1500 В.

Провода предназначены для эксплуатации на суше и на море во всех макроклиматических районах, кроме макроклиматического района с очень холодным климатом. Провода стойки к воздействию синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с амплитудой ускорения 400 м/с2, механического удара одиночного действия с пиковым ударным ускорением 10 000 м/с2 длительностью действия ударного ускорения 0,1-2,0 мс, механическому удару многократного действия с пиковым ударным ускорением 1500 м/с2 длительностью действия ударного ускорения 1-5 мс, линейного ускорения величиной 5000 м/с2 и акустическому шуму в диапазоне частот 50-10 000 Гц при уровне звукового давления (относительно 2/105Па) 170дБ.

Провода устойчивы к воздействию пониженного атмосферного давления до 1,33х10-4 Па в течение 24 часов и повышенного атмосферного давления до 295 кПа. Провода стойки к воздействию атмосферных конденсируемых осадков (росы и инея), статической и динамической пыли (песка), соляного (морского) тумана, плесневых грибов и солнечного излучения. Провода не распространяют горение при одиночной прокладке. Провода выдерживают кратковременное воздействия температур: 100°С в течение 96 часов, 130°С в течение 5 минут, 150°С в течение 10 минут (без дальнейшего использования).

Минимальная наработка проводов — 10 000 часов. Минимальный срок сохраняемости проводов — 15 лет. 95%-ый ресурс — 15 000 часов.

Сечение жил, кв.мм	Число и диаметр проволок в жиле, шт х мм.	Масса провода, кг/км	Наружный диаметр не более, мм	Сопротивление проводника при 20°C, не более Ом/км
0,20	7×0,20	3,9	1,6	91,7
0,35	19×0,15	5,9	1,9	60,0
0,50	16×0,20	7,9	2,2	40,1
0,75	24×0,20	11,4	2,5	26,7
1,00	19×0,26	14,1	2,8	20,4
1,50	19×0,32	19,8	3,0	13,6

Характеристики

Влажность воздуха при 35° C [%]	98
Импульсное напряжение [В]	700
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ]	2
Максимальная рабочая температура жилы [°С]	+70
Рабочее переменное напряжение частотой 10 кГц [В]	1000
Рабочее постоянное напряжение [В]	1500
Строительная длина, не менее [м]	50
Температура окружающей среды, верхний предел [°C]	+70
Температура окружающей среды, нижний предел [°C]	-50
Электрическое сопротивление изоляции, не менее [МОм*км]	100

Калькулятор веса кабеля — расчет веса кабеля и кабельных барабанов

Секундочку, загружаем…

С помощью этого сервиса можно узнать диаметр и вес кабелей и проводов следующих марок:

ВВГнг-LS, ВВГнг, ВВГ, АВВГ, ВВГнг-FRLS, КВВГЭнг, КВВГ, КВВГЭнг-LS, КВВГнг-LS, ПВВГ, АВВГнг-LS, АВВГнг, АВБбШв, А, АС, АСБ, АСБл, ВБбШв, ВБбШвнг-LS, ВБбШвнг, КВБбШв, АПвБбШв, ПВБбШв, ААБл, СИП, КГ, КГ-ХЛ, КГН, ПВ-3, ПВ-1, ААШв, АПвБбШп, МГ, АПвВнг-LS, UTP, ПЩ, АПвПуг, АПвПу2г, МКЭШ, ТПП, ТППэп, ТППзп, ПВВнг-LS, МФ, ПВС, ПЭТВ, КМБ, ПУГВ, ПРППМ, NYY, NYM, ТСВ, ПВКШПг, АПВ, ВЛ, ПВББшп, а так же многих других. Если не найдете марку из данного списка в калькуляторе, то не расстраивайтесь — она в скором времени обязательно там появится, мы добавим этот диаметр кабеля и все остальные данные. База постоянно пополняется новыми марками.

Про кабельные барабаны:

Для удобной, эффективной транспортировки продукции металлопроката используется этот характерный тип тары. Такое название они получили благодаря своему виду – они круглые. Именно такая форма наиболее практична, эргономична для намотки проводов, их доставке потребителю и дальнейшей работе (отмотке, отрезке).

Под изготовление такой тары идет дерево, оно безопасно для металлической продукции, обладает повышенным токозащитным, изолирующим свойством. Деревянные барабаны круглой формы легко перекатывать по производственной площадке или грузить на транспорт. Для погрузки краном, подъемником в них предусмотрены специальные сквозные отверстия. Так же существуют металлические виды.

Для безопасной доставки потребителям кабельно-проводникового изделия на такой таре его предварительно «упаковывают», т.е. обшивают деревянными досками или обкладывают матами. Обшивка досками происходит с помощью фиксирующей стальной ленты. Характерно: даже тип, размер обшивки регламентируется ГОСТом.

Из-за разновидностей кабельных барабанов, наличия в них обшивки брутто тоже может разниться. Каждый из видов такой транспортной конструкции имеет свой номер (8 – 30 плюс буквенные разряды), который обозначает диаметр (дм) щеки. По специальной таблице ГОСТа 5151-79, где указываются типы этих катушек по параметрам, можно посмотреть их вес. Обычно он дается или с обшивкой, или без (так называемый чистый вес тары).

Обработка провода и изготовление жгутов и кабелей для авиационно-космической техники

В статье дается обзор оборудования и технологий, применяемых при обработке проводов. Рассмотрены пути снижения веса жгутов и соединительных кабелей, возможности повышения качества жгутов. Освещены проблемы и возможности их решения, возникающие при обработкой проводов МГШВ, МС, МЛТП и т.д., которые помимо основной изоляции имеют дополнительный подслой из фторопластовой суспензии или полиэфирной нити. Описаны технологии опрессовки контактов на провода, возможности лужения области опрессовки и технологии сварки проводов и контактов и плетеных экранов ПМЛ.

В авиационно-космической промышленности происходит постоянное внедрение инновационных технологий и оборудования. С развитием микроэлектроники и нанотехнологий появилась возможность значительно снизить вес приборов и аппаратуры. Производители уделяют этому вопросу большое внимание. Существует также  необходимость снижения веса жгутов проводов и межблочных кабелей, которые соединяют всю аппаратуру на борту. Проблема снижения веса находится под пристальным вниманием разработчиков и заказчиков.
Существуют два решения данной проблемы.

1. Применение материалов, имеющих меньший вес. Ряд российских компаний добился в этом определенных успехов. На данный момент производятся специализированные корпусы разъемов из тонкой токопроводящей фольги. Значительного снижения веса жгута добились за счет использования специализированной экранирующей оплетки из посеребренных медных проволочек. Также применяются провода с посеребренными жилами. Работы в этом направлении ведутся и далее, разрабатываются комплектующие с меньшим весом из более легких материалов.
2. Применение современных технологий, позволяющих повысить качество выпускаемых жгутов, снизить их вес. Для более эффективного использования новых комплектующих требуется внедрение новых технологий.

Стремясь к снижению веса жгутов, необходимо уделять большое внимание их качеству, т.к. из-за одного некачественного соединения может возникнуть серьезная проблема со всем изделием.
В космической и авиационной технике используются специализированные провода марок МС, МГТФ, МГШВ, БПВЛ, НВ, РК и т.д. Обработка этих специализированных проводов достаточно сложна. В настоящее время многие производители осуществляют обработку данных проводов вручную, для чего используются ручные клещи-стрипперы или пинцеты с термоподогревом (обжигалки).

Качество обработки провода

Требования к качеству обработки провода представлены в стандарте IPC A-620. В нем все типы проводов разделены на классы, в зависимости от области применения. В соответствии с классами различаются и требования к качеству обработки провода.

Требования к качеству обработки проводов, применяемых в авиационно-космической промышленности, относятся к самому высокому классу (класс №3). Эти требования не допускают подрезания или насечки на зачищаемых жилах провода.

Использование ручного инструмента с V-образными или радиусными ножами не гарантирует такого качества зачистки провода. При ручной обработке провода с использованием ручного зачистного инструмента очень сложно добиться контроля над подрезанием или повреждением жил. Для того чтобы не оцарапать жилу, можно увеличить зазор между зачистными ножами. Однако добиться стабильности в ручном режиме практически невозможно — сказывается большое влияние человеческого фактора. Нестабильное усилие стягивания изоляции, нестабильный угол подачи провода в зачистное устройство приводит к повреждению токоведущей жилы и другим дефектам обработки.

Поэтому для того, чтобы производить отбраковку после ручной обработки, каждый зачищенный провод необходимо проверять под микроскопом, что ведет к значительным трудозатратам и необходимости в дополнительном оборудовании.

Другой способ — применять устройства для термической зачистки, в обиходе называемые обжигалками. Применение обжигалок влечет за собой следующие проблемы.
– Перегрев токоведущей жилы, что делает жилу более хрупкой. Это может проявиться в дальнейшем при эксплуатации проводов, зачищенных подобным способом.
– Перегрев токопроводящей жилы приводит к тому, что жила в большей степени подвергается воздействию окружающей среды и быстро окисляется.
– В случае, когда изоляция легкоплавкая, остатки расплавленной изоляции налипают на жилу. Например, при зачистке провода МГШВ, который имеет тонкий подслой из полиэфирной нити, этот подслой при механическом воздействии легко проникает между проволочками токопроводящей жилы. Все, кто зачищал обжигалками МГШВ, знают, что полиэфирная нить налипает на инструменте, а ее остатки — на токопроводящую жилу.

При использовании ручных термических зачистных инструментов нестабильное усилие стягивания изоляции и нестабильный угол подачи провода в зачистное устройство приводят к повреждению токоведущей жилы.

В результате соединительные провода (жгуты) при обработке ручным зачистным инструментом или с помощью обжигалок могут иметь очень низкое качество. Таким образом, на каждом этапе приходится вводить дополнительный контроль качества.
Избавиться от многих указанных проблем можно, используя автоматические и полуавтоматические линии мерной резки и зачистки провода.

Автоматическая обработка провода

Естественно, что при использовании автоматических машин с зачистными V-образными или радиусными ножами возможны проблемы с разновидностями проводов МГШВ, МС, МЛТП и т.д., которые помимо основной изоляции имеют дополнительный подслой из фторопластовой суспензии или полиэфирной нити. Но при использовании автоматического оборудования обеспечивается стабильная и точная подача провода, его правильное позиционирование и стабильное усилие стягивания изоляции. Благодаря этому максимально снижается вероятность повреждения токопроводящей жилы. Автоматы обработки провода позволяют скорректировать глубину врезания ножей, сделав ее стабильной и постоянной. Учитывая, что провода у разных производителей, а зачастую даже у одного и того же производителя могут иметь разные геометрические параметры от катушки к катушке, необходимо при заправке новой катушки или бухты с проводом производить проверку толщины изоляции, диаметр жилы и корректировать настройки автомата. Однако после проведения тестов мы получаем постоянную и стабильную зачистку провода, что позволяет значительно снизить время и затраты на последующий контроль, а также процент брака.

Рассмотрим качество обработки провода МГТФ на различных автоматах. Для сравнения возьмем автомат с блоком подачи провода с помощью металлических роликов (Schleuniger ES9300) и автомат с блоком подачи провода с помощью ремней (Schleuniger ES9320, OS9450, PS9500) (см. рис. 1 и 2).

+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

Рис. 1. Подача провода роликами, автомат ES9300 (Schleuniger AG)



+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

Рис. 2. Подача провода ремнями, автомат ES9320, OS9450, PS9500P (Schleuniger AG)

Стандартно подающие ролики имеют металлическую рабочую поверхность, на которую нанесено рифление. Эти ролики в процессе подачи провода деформируют поверхность изоляции (сплющивают провод), оставляя на ней следы рифления. Деформация возрастает с увеличением давления роликов на провод, что в дальнейшем сказывается на качестве зачистки провода, поскольку профиль жилы меняется и возможно подрезание или царапание жилы.

Эта проблема решается при использовании на машине роликов с мягкой рабочей поверхностью из резины (или сплава на основе резины). В этом случае ролики гораздо меньше деформируют и не повреждают изоляцию провода при его обработке. На автомате с блоком подачи провода роликами ограничена длина снятия изоляции.
При обработке провода МГТФ на автомате с блоком подающих ремней деформация провода не происходит, поскольку материал ремней достаточно мягкий. При этом за счет большой площади контакта ремней и провода съем изоляции с использованием ремней достигает высокой стабильности.

+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

Рис. 3. Провод МГТФ сечением 0,07 мм2, обработанный на автомате Schleuniger ES9320 (Schleuniger AG)

На рисунке 3 показаны результаты обработки провода МГТФ сечением 0,07мм2 на автомате Schleuniger ES9320 с использованием радиусных ножей. Качество резки обработанного провода достаточно высокое и стабильное.

Соответственно, чтобы добиться высокого качества и стабильной обработки провода марки МГТФ разных сечений, необходимо подбирать специальные радиусные ножи для каждого сечения провода. Для предотвращения налипания остатков изоляции провода на ножи следует использовать их пневмообдув.

В настоящий момент на многих российских предприятиях для обработки проводов МГТФ разных сечений используются автоматы Schleuniger ES9320, OS9450, PS 9500 с радиусными ножами и пневмообдувом ножей и Schleuniger ES9300 с радиусными ножами, пневмообдувом ножей и роликами с мягким покрытием.

На этих автоматах также можно добиться максимально возможного снятия изоляции с проводов МС, МГШВ. Качество резки и зачистки обычных проводов марок НВ, ПВ3, ПВА и др. не вызывает каких-либо трудностей.

Необходимо отметить, что на таких проводах как МГШВ, которые имеют тонкий подслой из полиэфирной нити, МС с тонким подслоем из фторопластовой суспензии, зачистить полностью этот подслой механическим способом довольно сложно. Подслой имеет тенденцию проникать между проволочками жилы.

+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

Рис. 4. Установка лазерной зачистки и образцы зачистки и маркировки

В результате удаляется только верхний слой. Поэтому для зачистки таких проводов рекомендуется использовать установки для лазерной зачистки (см. рис. 4).

Установки для лазерной зачистки провода

Предлагается целый ряд полуавтоматических и автоматических устройств для лазерной обработки провода. Имеются настольные полуавтоматические машинки для лазерной зачистки провода. Изоляция удаляется по периметру провода и может удаляться продольно. Снятие изоляции производится вручную. Лазерные установки дают хорошие результаты при зачистке проводов МГШВ, МС, МЛТП и т.д., которые помимо основной изоляции имеют дополнительный подслой из фторопластовой суспензии или полиэфирной нити. Существуют также автоматизированные комплексы, которые производят мерную резку провода, удаление изоляции и маркировку.

Обработка коаксиальных кабелей

Помимо обычных проводов в авиационной и космической технике используется много видов высокочастотных кабелей. В силу особенностей конструкции коаксиальных проводов их разделка выполняется ступенчато. На обычных автоматах мерной резки и зачистки провода можно производить только мерную резку коаксиального кабеля и зачистку его внешней оболочки.

+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

Рис. 5. Ступенчатая обработка коаксиального кабеля

В том случае если необходимо разделывать коаксиальный кабель ступенчато, как показано на рисунке 5, используется специальный прецизионный блок с вращающимися ножами (см. рис 6).

+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

Рис. 6. Блок вращающихся ножей для ступенчатой разделки коаксиального кабеля на автомате PS9500P (Schleuniger AG)

Точность настройки ножей данного блока составляет 0,01 мм. Этот блок позволяет производить ступенчатую разделку коаксиального кабеля очень точно, не повреждая экранирующей оплетки и изоляции. Автомат точно позиционирует провод во время обработки. С помощью блока вращающихся ножей производится прорезание каждого слоя (внешняя изоляция/экран/внутренняя изоляция). Сдвиг изоляции производится с помощью стандартных радиусных или V-образных ножей.

Для ступенчатой разделки коаксиальных кабелей можно также использовать настольные машинки со специальным блоком вращающихся ножей.

При обработке коаксиальных кабелей соблюдается точное позиционирование провода. В настольных зачистных машинках запуск цикла зачистки производится после касания провода контрольного датчика. Машинка жестко фиксирует провод захватами, и только после этого начинается процесс зачистки. Поскольку кабель может изгибаться, для точной и качественной зачистки каждого слоя ножи имеют специальные подпружиненные фиксаторы, которые центрируют провод. Благодаря им качество зачистки не пострадает, если провод несколько изогнут. Машинки имеют одну или две пары вращающихся ножей. Для обработки тонких коаксиальных кабелей достаточно одной пары вращающихся ножей. Для более толстых коаксиальных кабелей и полужестких кабелей, например Sucoform, Sucoflex и т.д., лучше использовать машинку с двумя парами зачистных ножей. В этом случае срок службы ножей будет выше.

+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

Рис. 7. Образцы обработанных кабелей Sucoform 141 EP на машинке Schleuniger CS5500

Обработанные образцы показаны на рисунке 7.
Для разделки полужестких коаксиальных кабелей имеется специальная машинка модели Semiregit 1000.

Опрессовка

В авиационно-космической промышленности, как правило, применяются цилиндрические наконечники, которые поставляются россыпью. Они обжимаются на провод с помощью специального инструмента, изготовленного по стандарту DMC. Чтобы добиться качественной обжимки цилиндрических контактов, необходимо обеспечить точное позиционирование провода в контакте и стабильное усилие обжимки.

При работе ручным инструментом трудно добиться высокой повторяемости, точного позиционирования и стабильного усилия опрессовки. А это значит, что нельзя добиться стабильного качества обжимки наконечников. Поэтому на европейских производствах жгутов для авиационной и космической промышленности используются настольные прессы модели LPC с виброподачей наконечников. Специальный манипулятор захватывает контакты с трака виброподатчика и подает на опрессовку провода. Максимальную повторяемость обеспечивает полуавтомат LPC с интегрированным модулем зачистки провода.

Для части соединений используются контакты с лепестковыми хвостовиками. Эти наконечники обжимаются на провод с помощью стандартных прессов и аппликаторов. Подобная технология обеспечивает качественное контактное соединение.

Лужение после опрессовки

Для увеличения прочности соединения после опрессовки можно производить лужение области опрессовки на жилу. Эта операция обеспечивает более прочное соединение, менее подверженное внешним воздействиям, таким как вибрация или окисление.

+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

Рис. 8. Устройство для лужения области опрессовки на жилу

Для выполнения этих операций применяются как настольные установки, в которые провода с опрессованными контактами закладываются вручную, так и автоматизированные модули, производящие лужение обжатой области непосредственно после опрессовки (см. рис. 8).

Сварка

Многие предприятия используют пайку при изготовлении жгутов. Однако пайка — это всегда ручная операция, трудоемкий процесс и вредное производство. Очень сложно проконтролировать качество пайки. Всегда остается опасность, что соединение пропаяно некачественно. Следует также отметить, что применение припоя приводит к увеличению общего веса жгута.
В настоящий момент многие российские производители ищут пути снижения общего веса жгутов и повышения их качества.

+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

Рис. 9. Образцы сварки ПМЛ на установке резистивной сварки WWS1 (Strunk Welding Systems GmbH)

В связи с этим уже имеется ряд наработок по замене пайки на сварку. Сварка применима для сваривания пучка проводов, приваривания провода к клемме, сваривания плетеных экранов ПМЛ и т.д. (см. рис. 9).

Качество сварки значительно выше качества пайки. Процесс сварки сопровождается стопроцентным контролем качества.
На рисунке 10 видно, что в результате резистивной сварки получается практически монолитное соединение. Переходное сопротивление в данной области ниже, чем сопротивление самого провода.

+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

Рис. 10. Шлиф в области сварки ПМЛ на установке резистивной сварки WWS1 (Strunk Welding Systems GmbH)

Таким образом, применяя сварку, обеспечивается:
– снижение трудоемкости производимого жгута;
– высокое качество жгутов, а также стопроцентный контроля качества;
– снижение общего веса жгутов.

Контроль качества

В заключение остановимся на важном моменте проверки качества собираемых и собранных жгутов и кабелей. Ее желательно производить на каждом производственном этапе, чтобы предотвратить выпуск некачественных жгутов и снизить затраты на ремонт уже собранного жгута.

В связи с этим рассмотрим поэтапно, какой контроль и на каких стадиях производства необходимо осуществлять.
1. При настройке автоматов резки и зачистки провода следует производить визуальный контроль зачистки. Для этого применяется лупа и специальный микроскоп.

2. Контроль качества опрессовки. Используемые прессы можно оборудовать мониторами контроля качества опрессовки, чтобы контролировать каждый процесс опрессовки.

3. Установки резистивной и ультразвуковой сварки стандартно оборудованы устройствами, контролирующими процесс сварки. Если оператор ошибочно возьмет провода другого сечения или контакты, не соответствующие чертежу, машина выдаст ошибку и потребует проверить правильность выбранной программы.

4. Сваренные соединения и опрессованные контакты можно проверять на отрыв в области сварки или опрессовки. Для этого используются специальные устройства разрывные испытательные машины, например устройства фирмы Schleuniger PT25, PT26 и др. На разрыв проверяется несколько проводов или узлов из партии.

5. Измерение геометрии опрессованной области или области сварки производится с помощью цифрового штангенциркуля или микрометра. Геометрические размеры области опрессовки указываются в документации на поставляемый аппликатор.

6. Контроль области сварки под микроскопом, для которого используется специальная лаборатория, позволяющая сделать срез в области сварки или опрессовки и с помощью цифрового микроскопа вывести на компьютерный монитор фотографию среза (см. рис.10). Специальное программное обеспечение позволяет анализировать область сварки или опрессовки. Производится выборочный контроль одного-двух изделий из партии.
Для этих целей может использоваться специальная лаборатория ML3600 или MicroGraph System.
Все операции с 4-й по 6-ю производятся после опрессовки или сварки, но до установки изделий в жгут.

7. Проверка электрических параметров жгута, правильность разводки жгута, переходные сопротивления, герметичность разъемов жгута (если это требуется) и т.д. производится уже на собранном жгуте, желательно до бандажирования, для того чтобы иметь возможность произвести ремонт этого изделия. Осуществляется с помощью универсальных тестеров.

8. Заключительный этап — проверка работоспособности жгутов в эксплуатационных условиях. Для этих задач используются специальные камеры термических испытаний, соляного тумана и т.д. с интегрированными модулями виброиспытаний.

Таким образом, правильно организовав технологический процесс изготовления жгутов, можно добиться снижения трудоемкости операций; обеспечить полный контроль и управляемость процессом изготовления; минимального веса изделий и реализации современного технологичного производства.

Более подробную информацию о данном оборудовании см. на сайте ООО «Совтест АТЕ» www.sovtest.ru.

OHAUS | Достоверные результаты взвешивания

Взвешивание — самая часто выполняемая процедура в любой лаборатории. В процессе любого исследования или анализа требуется что-нибудь взвесить, будь то одиночный образец для последующей обработки или соединение, либо вещество, используемое в рецептуре. Для того чтобы определить массу образца, нужны весы.

Вопросы взвешивания рассмотрены в фармакопее США (раздел 41 «Весы»). Дополнительные рекомендации приведены в разделе 1251 «Взвешивание на аналитических весах». Нормативные требования направлены на обеспечение точности измерений. Особое внимание уделяется необходимости калибровки весов перед выполнением любых операций взвешивания. Этот документ определяет также порядок выполнения проверок точности и воспроизводимости результатов взвешивания образцов, включая пределы допускаемой погрешности. Согласно Фармакопее США минимальная масса представляет собой наименьшую нагрузку с допускаемой погрешностью измерений. Минимальную массу рассчитывают в ходе проверки воспроизводимости на основе не менее 10 измерений с применением одной и той же гири. Масса используемой гири не регламентируется, но согласно рекомендациям величина нагрузки должна соответствовать небольшой доли максимальной нагрузки весов. Например, для проверки весов с максимальной нагрузкой 220 г можно использовать гирю массой 10 г, что соответствует 5 % максимальной нагрузки весов. Повторяемость считается удовлетворительной, если удвоенное стандартное отклонение результата взвешивания, деленное на требуемое наименьшее значение массы нетто, не превышает 0,10 %.

Где:
SD — стандартное отклонение
N — требуемое наименьшее значение массы нетто

Если полученная величина стандартного отклонения меньше 0,41d, где d — это дискретность проверяемого прибора, ее следует заменить значением 0,41d. В этом случае воспроизводимость будет удовлетворительной, если величина 0,41d, умноженная на два и деленная на требуемое наименьшее значение массы нетто, не превышает 0,10 %.

Величину минимальной массы, определяющую нижнюю границу рабочего диапазона весов, можно вычислить по следующей формуле:

Где:
SD — стандартное отклонение
N — требуемое наименьшее значение массы нетто

Если SD меньше 0,41d, используем значение 0,41d и получаем окончательное выражение для расчета величины минимальной массы:

Это значит, что приемлемая воспроизводимость результатов взвешивания обеспечивается для значений массы от 820d и выше, где d — это дискретность.

Тем самым определяется оптимальное значение минимальной массы, начиная с которого все операции взвешивания будут соответствовать требованиям фармакопеи США.


Дискретность весов	d (г)	Оптимальная минимальная масса (820d)
0,01мг	0,00001	0,00820г
0,1мг	0,0001	0,0820г
1мг	0,001	0,820г
0,01г	0,01	8,20г
0,1г	0,1	82,0г


Значения минимальной массы, приведенные в таблице, соответствуют идеальному случаю. В реальности величина стандартного отклонения может оказаться больше 0,41d, и тогда минимальная масса, рассчитанная для данных весов, будет отличаться от оптимального значения.
Для проверки точности допускается использовать гири с номинальной массой от 5 % до 100 % максимальной нагрузки весов. Точность весов считается удовлетворительной, если отклонение результатов не превышает 0,10 % номинальной массы гири, при этом ПДП (предел допустимой погрешности) контрольной гири не должен превышать 0,10 %. Это значит, что для таких измерений допускается использовать только калиброванные гири соответствующего класса точности. Для выбора контрольной гири, соответствующей указанным выше требованиям, удобно использовать таблицу 1 из раздела 5.2.3. МОЗМ Р 111-1:2004.

Практический пример
Требуется определить величину минимальной массы для весов Explorer EX225/AD, установленных в лаборатории. Максимальная нагрузка весов составляет 220 г, дискретность во всем диапазоне — 0,01 мг. Лаборатория работает в соответствии с требованиями фармакопеи США, и для всех измерений, выполняемых с использованием этих весов, величина неопределенности (U) должна оставаться ниже 0,10 % при коэффициенте охвата (k), равном 2.

Для того чтобы определить величину минимальной массы, оператор должен выполнить проверку воспроизводимости с использованием контрольной гири. Рекомендуемое номинальное значение массы гири составляет 5 % максимальной нагрузки весов, в данном случае это соответствует 10 г.

Выполнив 10 взвешиваний (с установкой весов на нуль после каждого взвешивания), оператор может рассчитать величины стандартного отклонения и минимальной массы для этих весов по приведенным выше формулам.

Этим правилам следуют не только фармацевтические лаборатории. В зависимости от специализации лаборатории и типов взвешиваемых образцов параметры неопределенности измерений могут отличаться от фармакопейных норм, но во всех случаях важно знать, что результат измерения удовлетворяет установленным требованиям. Погрешность показаний может достигать 100 %, поэтому при взвешивании летучих, ценных или дорогостоящих образцов необходимо соблюдать определенные правила.

В качестве примера в следующей таблице приведены фактические значения массы образцов и соответствующие показания аналитических весов

EX224 с максимальной нагрузкой 200 г и дискретностью 0,1 мг.


Фактическая масса (г)	Показания (г)	Относительная погрешность измерения
0.00005	0.0001	100.000000%
0.00095	0.0010	5.263158%
0.00995	0.0100	0.502513%
0.09995	0.1000	0.050025%
0.99995	1.0000	0.005000%
9.99995	10.0000	0.000500%
99.99995	100.0000	0.000050%
199.99995	200.0000	0.000025%


Функция минимальной массы позволяет удовлетворить требования конкретного пользователя в части пределов допускаемой погрешности результатов.

В следующей таблице приведены значения минимальной массы для наиболее часто используемых параметров. Эти значения соответствуют величине стандартного отклонения 0,41d. Предполагается, что используются те же весы EX224  с максимальной нагрузкой 200 г и дискретностью 0,1 мг, что и в предыдущем примере.


Точность взвешивания, % (U)	Коэффициент охвата (k)
	1x (без коэф. охвата)	2x (коэф. охвата 2)	3x (коэф. охвата 3)
0,10	0,0410г	0,0820г	0,1230г
1	0,0041г	0,0082г	0,0123г


Точное значение минимальной массы для каждых весов должно быть установлено специалистом в ходе проверки.

Передовые весы серии

Explorer от OHAUS поддерживают функции, благодаря которым пользователь всегда может быть уверен в точности получаемых результатов.

Встроенная процедура периодической проверки воспроизводимости позволяет подтвердить корректность заданного значения минимальной массы для данных весов. По результатам проверки формируется справочная таблица. От оператора требуется только 10 раз установить на весы гирю. Все необходимые вычисления выполняются автоматически, и составляется таблица данных, в которой указаны минимальные значения массы в зависимости от выбранных критериев.

Еще одна функция, которая позволяет контролировать точность результатов взвешивания, — это отображение сообщений о взвешивании в диапазоне ниже заданной минимальной массы.




В режиме взвешивания можно включить функцию контроля минимальной массы. После того как будет задана минимальная масса, на дисплее весов отображается сообщение «below minimum weight» (меньше минимальной массы), пока масса взвешиваемого образца не превысит установленную величину. Эта функция не только помогает обеспечить требуемую точность результатов, но и блокирует вывод некорректных результатов на печать, в журнальный файл и на периферийные устройства.

Существует еще одна проблема, с которой приходится сталкиваться в лаборатории, особенно при взвешивании относительно небольших образцов. В зависимости от материалов образцов и условий окружающей среды, особенно влажности воздуха, на них могут накапливаться электростатические заряды. При дискретности 0,01 мг даже небольшие электростатические заряды могут негативно повлиять на результаты взвешивания и привести к ошибкам измерения или помешать успокоению весов. Весы Explorer позволяют решить эту проблему. Полумикровесы с автоматическими дверками защитного кожуха оборудованы встроенным ионизатором, который снимает электростатические заряды с образцов или весовых контейнеров в весовой камере. Это позволяет гарантировать отсутствие электростатических зарядов на образце и весовом контейнере и, как следствие, точность и достоверность результатов взвешивания. Для включения ионизатора достаточно нажать кнопку или поднести руку к бесконтактному инфракрасному датчику.

Если весы не оборудованы встроенным ионизатором, OHAUS предлагает отдельное устройство, которое можно использовать с любыми весами. При включении ионизатора он устраняет все электростатические заряды вокруг себя, создавая рабочую зону диаметром 10 – 40 см.

Explorer — это флагманская серия весов OHAUS. Благодаря сочетанию современных функций и конструктивных решений эти высокоэффективные весы обладают уникальными возможностями, которые выделяют их среди высокоточных весов, представленных на рынке. Эти интеллектуальные весы с интуитивно понятным интерфейсом пользователя упрощают даже самые сложные лабораторные измерения и всегда дают точные результаты.

Подробнее о весах серии Explorer


МСВС характеристики, конструкция, описание –оооо «Татлон

».

МГШВ ТУ 16-505.437-82. В наличии все цвета. Проволока марки МГШВ состоит из электропроводящей проволоки, скрученной из луженых медных оловянных проволок. Поверхность сердечника покрывается изоляцией из полиэфирной пряжи (шелк), затем заливается ПВХ изоляцией. Изоляция ПВХ проводамГСХВ заводом выпускается в различных цветах — Красный, Оранжевый, Желтый, Зеленый, Синий, Синий, Фиолетовый, Коричневый, Белый, Черный. Импульсное напряжение до 700В. Рабочее напряжение переменного тока 10 кГц -1000В Рабочее постоянное давление -1000В Монтажный провод МГШВ эксплуатируется на суше и на море, провод устойчив к воздействиям во всех климатических регионах, кроме климатического района с очень холодным климатом. Диапазон рабочих температур от -50 до +70. Проволока МГШВ № не распространяет горение в одиночной прокладке, имеет сертификат пожарной безопасности.

		Имя	единица измерения	Цена с НДС за шт. (Руб.)			Расчетная масса 1 км провода, кг	Максимальный наружный диаметр проволоки, мм	Производство
				от 1-799м	от 800-2999м	от 3000 м
		МГШВ 0.12	1 метр	2,62	2,46	2,3	2,5	1,3	Россия
		МГШВ 0,14	1 метр	2,87	2,7	2,52	2,7	1,4	Россия
		МГШВ 0,2	1 метр	3,64	3.41 год	3,19	4,3	1,6	Россия
		МГШВ 0,35	1 метр	4,74	4,45	4,16	5,6	1,6	Россия
		МГШВ 0,5	1 метр	5,79	5,44	5,08	7,8	2,2	Россия
		МГШВ 0.75	1 метр	7,39	6,93	6,48	10,4	2,5	Россия
		МГШВ 1.0	1 метр	9,22	8,66	8,09	13,9	2,8	Россия
		МГШВ 1,5	1 метр	13,58	12.74	11,91	18,6	3	Россия

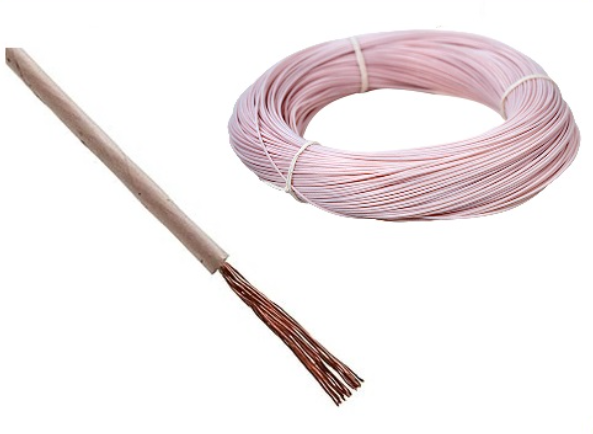

Провод МГШВ — провод монтажный гибкий с комбинированной изоляцией.

Провод МГШВ состоит из витых токопроводящих жил (медная луженая проволока), изоляции из полиэфирной (шелковой) нити и изоляционной оболочки (пластикат ПВХ). В проводе МГШВ одна жила, выполненная в виде жгута. Использование медных проводов обеспечивает высокую гибкость провода и возможность его использования в мобильной установке.

Благодаря полиэфирной оболочке проволока имеет хорошие прочностные характеристики при сохранении гибкости. Поэтому провод МГШВ можно использовать и в условиях частых перегибов, без потери надежности и прочности соединения.

Технические характеристики

Провод МГШВ может иметь сечение жилы от 0,12 до 1,5 мм 2. Наружный диаметр жил — от 1,3 до 3 мм соответственно. Масса провода в зависимости от сечения жилы — от 2.От 3 до 19,8 кг / км соответственно.

Строительная длина провода от 50 м. Срок службы провода не менее 15 лет. Проволока рассчитана на наработку не менее 10 000 часов.

Провод предназначен для передачи как постоянного, так и переменного тока. Рабочее напряжение проводов — от 380 В до 1000 В (в зависимости от сечения жилы), частотой до 10 кГц. Постоянное напряжение — от 500 В до 1500 В (в зависимости от сечения жилы).К каждому типу провода прилагаются более подробные спецификации.

Цвет утеплителя может быть как однотонным, так и полосатым.

Технические характеристики

Благодаря полиэфирной изоляции и внешней изоляции из ПВХ, провод МГШВ устойчив к атмосферным осадкам, ультрафиолетовому излучению, статической пыли. Изоляция устойчива к минеральным маслам, бензину, соленой воде, соляному туману. Проволока не плесневеет, не теряет своих характеристик при механических ударах, как одиночных, так и множественных.Провод МГШВ устойчив к линейным ускорениям, синусоидальной вибрации и акустическим шумам. Также утеплитель выдерживает температуру до +150 0 С при кратковременном воздействии. Диапазон рабочих температур от -50 0 С до +70 0 С. То есть провод МГШВ можно использовать практически во всех регионах страны. Проволока эксплуатируется при относительной влажности до 99% (при температуре до +35 0 С). Предназначен для использования в условиях низкого и высокого атмосферного давления (до 3 атм.).

Проволока МГШВ не распространяет горение при однократном применении.

Приложение

Проволока МГШВ находит широкое применение в различных сферах — в строительстве, производстве, промышленности, в быту. Провод применяется, как для стационарной, так и для мобильной связи. Провод применяется для неблочных или внутриблочных соединений при установке электрооборудования, радиооборудования. Особенно распространено его использование в авиастроении, в судостроении.

Особенности приложения

Провод МГШВ не имеет никаких особенностей — его зачистка и установка производятся по общепринятым правилам.

Следует отметить, что все вышесказанное справедливо для качественных проводов. Низкое качество или дефект делают использование провода невозможным из-за его потенциальной опасности.

У нас вы можете купить проволоку МГШВ в широком ассортименте (разных сечений). Вся продукция сертифицирована — мы предоставляем сертификат соответствия на каждый вид провода МГШВ.

Предлагаем провод МГШВ по доступной цене, в любом количестве.

Вся продукция сертифицирована и на текущий год.

Провод предназначен для работы с рабочим переменным напряжением до 380В на участках 0,12;

0,14 мм² и 1000 В для участков 0,20-0,50 мм² частотой до 10 кГц и постоянного напряжения до 500 и 1500 В

Вся продукция сертифицирована и на текущий год.

Провод предназначен для работы с рабочим переменным напряжением до 380В на участках 0,12;

0,14 мм² и 1000 В для участков 0,20-0,50 мм² частотой до 10 кГц и постоянного напряжения до 500 и 1500 В

Вся продукция сертифицирована и на текущий год.

Провод предназначен для работы с рабочим переменным напряжением до 380В на участках 0,12;

0,14 мм² и 1000 В для участков 0,20-0,50 мм² частотой до 10 кГц и постоянного напряжения до 500 и 1500 В

Вся продукция сертифицирована и на текущий год.

Провод предназначен для работы с рабочим переменным напряжением до 380В на участках 0,12;

0,14 мм² и 1000 В для участков 0,20-0,50 мм² частотой до 10 кГц и постоянного напряжения до 500 и 1500 В

Вся продукция сертифицирована и на текущий год.

Провод предназначен для работы с рабочим переменным напряжением до 380В на участках 0,12;

0,14 мм² и 1000 В для участков 0,20-0,50 мм² частотой до 10 кГц и постоянного напряжения до 500 и 1500 В

Вся продукция сертифицирована и на текущий год.

Провод предназначен для работы с рабочим переменным напряжением до 380В на участках 0,12;

0,14 мм² и 1000 В для участков 0,20-0,50 мм² частотой до 10 кГц и постоянного напряжения до 500 и 1500 В

Вся продукция сертифицирована и на текущий год.

Провод предназначен для работы с рабочим переменным напряжением до 380В на участках 0,12;

0,14 мм² и 1000 В для участков 0,20-0,50 мм² частотой до 10 кГц и постоянного напряжения до 500 и 1500 В

Вся продукция сертифицирована и на текущий год.

Нормативный документ: ТУ 16-505.437-82

Элементы конструкции:

1. Жилы скручены из медных луженых проволок;
2. Полиэфирный утеплитель;
3. ПВХ изоляция, цвет изоляции: белый, натуральный, желтый, оранжевый, красный, розовый, синий, синий, зеленый, коричневый, черный, фиолетовый.

Примечание : по желанию потребителей провода могут поставляться с количеством жил от 2 до 5.

Технические условия

Влажность при 35 ° C [%]
Импульсное напряжение [В]
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ]
Максимальная рабочая температура сердечника [° C]
Рабочее напряжение переменного тока частотой 10 кГц [В]
Рабочее постоянное напряжение [В]
Строительная длина, не менее [м]
Температура окружающей среды, верхний предел [° C]
Температура окружающей среды, нижний предел [° C]
Электрическое сопротивление изоляции, не менее [МОм * км]

Область применения:

Провода марки МГШВ предназначены для мобильной и стационарной установки внутриблочных, межблочных, бытовых и межблочных соединений в электронных и электрических устройствах, а также выводов электрооборудования на рабочее переменное напряжение 1000 В при частоте 10 кГц и постоянном напряжении 1500 В.

Провода предназначены для использования на суше и на море во всех макроклиматических зонах, за исключением макроклиматических зон с очень холодным климатом. Провода устойчивы к воздействию синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с амплитудой ускорения 400 м / с 2, механическому удару однократного действия с пиковым ударным ускорением 10000 м / с 2 с длительность действия ударного ускорения 0,1-2,0 мс, механическое воздействие повторного воздействия с пиковым ударным ускорением 1500 м / с 2, длительность ударного ускорения 1-5 мс, линейное ускорение 5000 м / с 2 и акустическое шум в диапазоне частот 50-10 000 Гц при уровне звукового давления (относительно 2/105 Па) 170 дБ.Провода устойчивы к воздействию низкого атмосферного давления до 1,33 x 10-4 Па в течение 24 часов и высокого атмосферного давления до 295 кПа. Провода устойчивы к воздействию атмосферных конденсируемых осадков (роса и иней), статической и динамической пыли (песок), соляного (морского) тумана, плесневых грибов и солнечной радиации. Провода не распространяют горение при одиночной прокладке. Провода выдерживают кратковременное воздействие температур: 100 ° C в течение 96 часов, 130 ° C в течение 5 минут, 150 ° C в течение 10 минут (без дальнейшего использования).

Минимальное время работы проводов — 10 000 часов. Минимальный срок хранения проводов — 15 лет. Ресурс 95% — 15000 часов.

Поперечное сечение жилой кв.мм	Количество и диаметр проволока в жиле, шт х мм	Масса проволоки кг / км	Наружный диаметр не более, мм	Сопротивление жилы при 20 ° C не более Ом / км

МГШВ — монтажный провод с медным многопроволочным луженым проводом, изолированный полиэфирными нитями и оболочкой из ПВХ.

Цена на провод МГШВ зависит от стоимости меди, олова и пластмасс, используемых при его производстве, актуальная цена накопительного провода МГШВ указана в разделе прайс-лист, скидки указаны на количество заказа, уточняйте окончательную стоимость Провод МГШВ от менеджера.
Купить провод МГШВ можно физическим и юридическим лицам в наличном и безналичном порядке, отгрузка со склада проводом МГШВ производится в течение суток после оплаты.

Расшифровка маркировки МГШВ:

М — сборка.
G — гибкий.
Вт — полиэфирная изоляция.
B — оболочка из ПВХ.

Технические характеристики провода МГШВ:

Температура эксплуатации провода МГШВ от -50 до +50 градусов при относительной влажности не более 98%.
Напряжение импульса 700 вольт.
Рабочее напряжение переменного тока 1000 Вольт при частоте 10 000 Гц.
Сопротивление электроизоляции провода МГШВ не менее 100 МОм на километр.

Конструкция провода МГСВ:

1) Жила — скрученная из медных луженых проводов.
2) Утеплитель — полиэфирная пряжа.
3) Корпус изготовлен из ПВХ пластика, цвет изоляции: белый, натуральный, желтый, оранжевый, красный, розовый, синий, синий, зеленый, коричневый, черный, фиолетовый.

Назначение провода МГСВ:

Узел проводов МГШВ предназначен для мобильной и стационарной установки внутриблочных, межблочных, бытовых и межприборных соединений в электронных и электрических устройствах, а также выводных концов электрооборудования на рабочее переменное напряжение 1000 вольт, частоту 10000 Гц и постоянное напряжение 1500 вольт.

Купить МГШВ 1 * 0.2 по самым низким ценам в компании «Клайв». Все товары в наличии в Москве. Поставляемый МГШВ 1 * 0,2 имеет все необходимые сертификаты качества. Доставляем по всей России. Подробную информацию о доставке МГШВ 1 * 0,2 можно найти в разделе «Доставка».

Описание и расшифровка МГШВ 1х0,2:
M — Монтажный провод
G — Гибкий (многопроволочный)
Ш — Жила обтянута шелковыми полиэфирными нитями
B — ПВХ изоляция

Элементы конструкции МГШВ 1х0,2:
Провод монтажный низковольтный с луженой медной жилой высокого класса гибкости 4 или 5, с комбинированной волокнистой и поливинилхлоридной (ПВХ) изоляцией.

Условия эксплуатации МГШВ 1х0,2:
Провод предназначен для межблоковых и межблоковых соединений электрических устройств и аппаратов.
Тип климатического исполнения Б.
Трос устойчив к вибрации, ударным и линейным нагрузкам, а также к акустическому шуму.
Проволока предназначена для работы в диапазоне температур от минус 50 до 70 ° С.
Проволока устойчива к воздействию относительной влажности воздуха до 98% при температуре до 35 ° С, пониженной до 133 мкПа. (1 микрометр рт.ст.) в течение 24 часов и повышенное до 295 кПа (3 кгс / см2) атмосферное давление, плесневые грибки, статическая и динамическая пыль, солевой туман, солнечное излучение, осадки, бензин, минеральное масло и соленая вода.
Проволока соответствует ТУ 16-505.437-82.

Технические характеристики МГШВ 1х0,2:
Провод доступен в 7 цветах: белый или натуральный, желтый или оранжевый, красный или розовый, синий или синий, зелено-коричневый, черный или фиолетовый.
Электрическое сопротивление жилы на длине 1 км соответствует ГОСТ 22483-77.
Испытательное напряжение провода:
— сечения 0,08-0,14 мм2 частотой до 10 кГц — до 380 В;
— сечения 0,20-1,5 мм2 частотой до 10 кГц — до 1000 В;
— секции 0.08-0,14 мм2 при частоте до 50 кГц — 800 В;
— сечения 0,20-1,5 мм2 частотой до 50 кГц — 2000 В.
Сопротивление электрической изоляции 1 м провода, МОм — не менее 20 000.
Проволока не расширяет горение при одиночной прокладке.
95% ресурс — 15000 часов
Срок службы — не менее 15 лет.

Характеристики проволоки МГШВ 1х0,2

• Масса, кг: 3,9
• Диаметр, мм: 1,6

Хотите узнать больше о Wire MGSHV 1×0.2?

Наши технические специалисты оперативно ответят на ваши вопросы. Например:

• Вес кабеля
• внешний диаметр
• строительная длина
• минимальный радиус изгиба
• Сопротивление изоляции и токопроводящие провода
• длительные / максимально допустимые токовые нагрузки (продолжительный ток)
• активное / индуктивное сопротивление
• поможет вам рассчитать мощность кабеля (ток), номинальное напряжение

МГШВ 1х0.2 провод на производстве имеет все необходимые сертификаты и паспорта качества.

Провода

МГШВ широко используются в электронике, производстве бытовой техники и в быту. Благодаря хорошей гибкости, надежной изоляции и отличным физическим характеристикам сфера их применения постоянно расширяется. Поэтому в нашей статье мы решили более подробно рассмотреть этот вид проволоки.

Расшифровка и состав проводов МГШВ

Прежде всего, давайте разберемся с расшифровкой названия и структуры провода.Это даст нам представление об основных механических и частично физических свойствах проволоки.

Расшифровка названия МГШВ

Вообще расшифровка названия проводов имеет определенные стандарты. Но для людей, которые не часто сталкиваются с этими сокращениями, это может быть сложно. Поэтому расшифровываем каждую букву и цифру в названии.

Итак:

• Первая буква «М» . Но по нормам самой первой буквой может стоять только «А.«Отсутствие« А »в начале аббревиатуры указывает на то, что провод изготовлен из меди. Если« А », то это означает, что провод изготовлен из алюминия. Медь имеет более высокие токопроводящие свойства, чем, скажем, алюминий, что положительный момент. Но цена такого материала несколько выше.

• Самая первая буква «М» говорит о том, что этот провод сборный. В отличие от инсталляции, его можно многократно переподключать и перемещать, что является несомненным плюсом.
• Вторая буква у нас «Г» . Она говорит, что этот провод гибкий. Это значит, что радиус ее изгиба достаточно мал, а сама проволока не ниже четвертого класса гибкости.

• Бук третий «Ш». Она говорит, что провод изолирован из шелка. Сейчас, конечно, используется не натуральный материал, а полиэфирные нити, но по своим свойствам они практически соответствуют шелку.
• Четвертая буква «Б» .Она говорит нам, что основная изоляция сделана из винила. Правильнее этот материал называется поливинилхлоридом или просто ПВХ.
• Но это еще не все. В некоторых случаях на проводе может оставаться метка «E» . Он говорит о наличии такого экрана-проводника. Экран выполнен из луженых медных жил небольшого сечения.
• После этого в аббревиатуре обычно указываются цифры . Первый указывает количество проживающих в проводе. По инструкции производителей провода МГШВ бывают одно-, двух- и трехжильными.

Последнее значение — калибр проволоки. Для этой марки проволоки эта серия не так уж и хороша. Это могут быть провода сечением 0,12, 0,14, 0,2, 0,35, 0,5, 0,75, 1 и 1,5 мм 2.

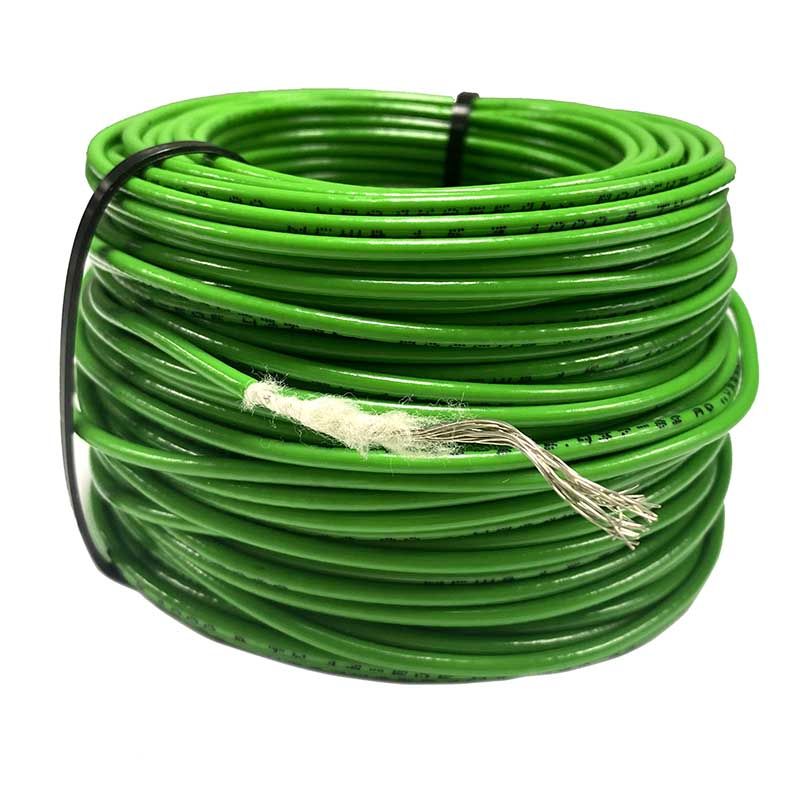

Проволочная конструкция

Теперь давайте подробнее рассмотрим структуру проволоки. Хотя после расшифровки названия с ним все более-менее понятно.

Однако некоторые детали следует обсудить более подробно:

	В первую очередь, это токоведущая часть.Как мы уже говорили выше, эта проволока относится к изделиям 4-го или 5-го класса гибкости. Это означает, что провод состоит как минимум из семи отдельных проводов, скрученных вместе. И чем меньше диаметр каждой отдельной проволоки, тем больше гибкость всей проволоки. Минимальные диаметры каждой отдельной проволоки нормируются ГОСТ Р 53768-2010.
	Следующий материал в изделии — шелк. Его технические характеристики обеспечивают дополнительную защиту от истирания и играют роль основного диэлектрика. Нормализована толщина отдельных нитей и всей изоляции в целом. Технические условия и у разных производителей могут существенно отличаться.
	Наносится поверх шелковой ПВХ-изоляции. Этот материал достаточно гибкий и надежный в эксплуатации. Толщина этого слоя зависит от сечения провода, но обычно составляет не менее 0,7 мм. Хотя некоторые производители выпускают продукцию по более низким ценам.
	Если у провода есть экран, то он медный. Их диаметр обычно составляет 0,15 мм. А для защиты от коррозии провод экрана обычно залуживают как видео.

А теперь подробнее поговорим об основных характеристиках провода. Их можно разделить на физические и электрические. Поэтому рассмотрим их отдельно.

Физические характеристики провода МГШВ

Начнем наш разговор с физических характеристик, которые во многом зависят от структуры проволоки и используемых материалов.И в этом плане провод МГШВ не так уж и плох.

Итак:

• Одна из основных характеристик любой проволоки — ее гибкость. Чем выше этот показатель, тем меньше радиус изгиба провода. Для нашего случая минимальный радиус изгиба не менее 10 диаметров проволоки.
• Еще одним важным физическим параметром является диапазон температур. , в котором может работать провод. Это -50⁰ — + 70⁰С. И если нижняя граница вполне комфортна, то верхняя граница далеко не лучшая, и обусловлена ​​характеристиками ПВХ-изоляции.

Примечание! Провода марки МГШВ допускают кратковременное повышение температуры окружающей среды до + 150⁰С. Но злоупотреблять этой функцией я бы не советовал. Особенно, если провод натянут.

• Положительный момент в том, что провод не распространяется горение . Но только при однократной кладке. В сочетании с таким показателем, как устойчивость к маслу, бензину и солнечному свету, это выглядит достаточно убедительно.
• Также стоит отметить, что проволока устойчива к одиночным ударам, вибрациям и акустическим колебаниям.. Для бытовой техники это может быть вполне актуально.
• Что касается срока службы провода, то мы можем встретить несколько показателей. Это 10, 12 или 15 лет . При этом минимальная наработка проводов в любом случае должна составлять не менее 10 000 часов.

Электрические характеристики

Но для любого электротехнического изделия технические характеристики не обходятся без снижения электрических показателей. К ним относятся проводимость продукта, сопротивление его изоляции и методы проведения высоковольтных испытаний.

• Прежде всего, остановимся на потерях в проводе. Они обусловлены его внутренним сопротивлением и строго регулируются ГОСТом. Понятно, что они напрямую зависят от сечения провода. Итак, провод сечением 0,12 мм 2 должен иметь сопротивление не более 155 Ом / км. Но изделие сечением 1,5 мм 2 имеет сопротивление не более 15 Ом / км. Это очень достойный показатель — несколько выше норм, установленных ГОСТом.

• Следующим важным аспектом является сопротивление изоляции провода. Это зависит от температуры окружающей среды среди. По нормам ГОСТа сопротивление изоляции нормируют при температуре 20 ° С и 70 ° С. В первом случае оно должно быть не менее 20 МОм, а во втором — менее 1 МОм.
• Важным аспектом является стабильность провода во время высоковольтных испытаний. Конечно, сделать их самостоятельно практически невозможно, но здесь мы будем доверять производителю, который должен выборочно проверять свою продукцию.

• Провода сечением до 0,14 мм 2 включительно должны выдерживать испытательное переменное напряжение частотой 50 Гц при напряжении 800 В в течение 1 минуты. Провода, имеющие большое сечение, уже испытывают напряжение 2 кВ.

Примечание! Такое испытательное напряжение не означает, что провода можно долго эксплуатировать в таком режиме работы. Номинальные провода для этого типа — переменное напряжение до 380 В для сечений 0,14 мм 2 и ниже и 1000 В для проводов большего сечения.Для постоянного тока эти цифры равны 500 В и 1500 В соответственно.

Заключение

Провода

МГШВ — неплохой вариант для прокладки внутри устройств для низковольтных сетей. В то же время использовать их для наружной установки, в автомобильной промышленности или для мобильных электроустановок не совсем корректно.

В крайнем случае, это может быть выход электрического устройства. Но для прокладки внутри устройств они вполне подходят, так как обладают хорошей гибкостью, лужением и богатой цветовой гаммой.

Широкополосный высокочастотный апериодический усилитель

Усилители мощности высокочастотные построены по схеме, содержащей каскады усиления, фильтр и схемы автоматики. Усилители характеризуются номинальной выходной и минимальной входной мощностью, диапазоном рабочих частот, КПД, чувствительностью к изменениям нагрузки, уровнем нежелательных колебаний, стабильностью и надежностью, массой, габаритами, стоимостью.

Текущие максимальные значения выходной мощности на частотах до 100 МГц составляют несколько десятков киловатт.При значительно меньшей мощности, подаваемой отдельными транзисторами (не более 200 Вт), эти значения достигаются специальными устройствами сложения сигналов, среди которых наиболее распространены делители и сумматоры мощности. Разновидностей этих устройств много. По величине фазового сдвига они делятся на синфазные (со сдвигом фаз суммированных сигналов f = 0), противофазные (f = i), квадратурные (f = n / 2) и т. Д. ; по типу исполнения — с распределенными и сосредоточенными элементами; по способу подключения к нагрузке — последовательно и параллельно и т. д.

Одним из основных требований к устройствам суммирования сигналов является обеспечение наименьшего взаимного влияния отдельных модулей, мощности которых суммируются (так называемая изоляция модулей). Посмотрим, как это требование выполняется в простом синфазном сумматоре на трансформаторах. Схема такого сумматора на трансформаторах Т4 — Т6 вместе с делителем (на трансформаторах Т1 — ТК) и накопительными каскадами (на транзисторах VT 1 и VT 2) без смещения и силовых цепей, показанных на рис.5.4. Трансформаторы T4 — T6 имеют коэффициенты трансформации 1,1 и 1 / V2 соответственно (здесь r n — сопротивление нагрузки, R B — балластный резистор с сопротивлением 2 g n). В нормальных условиях эксплуатации, когда напряжения на коллекторах совпадают по фазе и их амплитуды равны, в балластном резисторе нет тока. Трансформатор T6 ведет к двум обмоткам трансформатора, соединенным последовательно T4 и T5 сопротивлением 2r n, так что на коллекторе каждого транзистора сопротивление нагрузки равно r n.Представьте теперь, что коллектор транзистора VT 2 оказался замкнутым со своим эмиттером. В этом случае вторичная обмотка трансформатора T5 представляет собой чрезвычайно низкое сопротивление для радиочастотного сигнала, так что сопротивление 2r n приведено к первичной обмотке трансформатора T6, полностью вторичной обмотки трансформатора T4 и, следовательно, к коллектору транзистора VT 1. А параллельно VT 1 в этом случае подключается балластный резистор с таким же сопротивлением, т.е.Т.е., несмотря на изменение режима работы, на второй ступени условия работы первой ступени не изменились — она ​​по-прежнему работает на сопротивлении нагрузки r n. Но, поскольку половина его мощности теперь идет на балластный резистор, в нагрузке остается только половина мощности одного каскада, что в 4 раза меньше мощности, отдаваемой усилителем нагрузке до изменения нормальных условий работы. Чем больше количество ступеней используется для получения выходной мощности, тем меньше изменение условий работы на той или иной ступени влияет на общую мощность в нагрузке.Например, в усилителе с выходной мощностью 4,5 кВт, полученной суммированием мощностей 32 транзисторных каскадов, при выходе из строя одного каскада выходная мощность снижается только до 4,3 кВт. Таким образом, очень небольшое взаимное влияние каскадов в устройстве суммирования мощности позволяет, максимально используя усилительные свойства каждого транзистора, обеспечить высокую надежность его работы, а значит, безотказную работу усилителя мощности в целом.

Рис. 5.4. Схема трансформаторного усилителя мощности

Суммирующее устройство выбирается исходя из характера и условий работы усилителя, поскольку при решении основной задачи — сложении сигналов — возможно, используя определенные особенности конкретного типа сумматора, улучшить другие характеристики. усилителя, например, для ослабления некоторых типов нежелательных колебаний или снижения чувствительности к рассогласованию нагрузки.

Удовлетворительная развязка модулей, а также низкий уровень нежелательных колебаний третьего порядка, низкая чувствительность к изменениям нагрузки и слабое влияние суммированных каскадов на предусилитель достигаются с помощью квадратурных сумматоров мощности. Противофазные сумматоры с удовлетворительной изоляцией подавляют нежелательные колебания второго порядка. Чередование квадратурных и противофазных суммирующих устройств, например, когда два модуля уложены в стек в противофазе, и пары модулей объединены таким образом — квадратурным, в значительной степени объединяет преимущества обоих типов суммирующих устройств.По этим причинам квадратурные и противофазные сумматоры и делители мощности, выполненные, например, на длинных коаксиальных или полосковых линиях, трансформаторах, широко используются в усилителях с выходной мощностью 10 Вт и более.

Следующий параметр усилителя — минимальная входная мощность — определяется допустимым уровнем шума и стабильностью работы и в этом плане зависит от схемы, режима работы и конструкции усилителя. Влияние шума на чувствительность усилителя объясняется следующим образом.Известно, что мощность шума, подводимая на вход усилителя, определяется по формуле P w = = 4kTF w Df, где k — постоянная Больцмана; T — абсолютная температура; F m — коэффициент шума;

Af — полоса пропускания, в которой определяется

R sh Но для заданного отношения сигнал / шум TO w выход усилителя мощности входного сигнала R от не должно быть меньше R W TO W . Отсюда следует, что минимально допустимое значение входного сигнала, характеризующее таким образом чувствительность усилителя, определяется как P C msh = 4kTF n K K Df. Дано TO w и Af, все величины, включенные в это выражение, известны, за исключением F JI. Используя известные соотношения, легко показать, что в нелинейном усилителе, который в общем случае является усилителем, с достаточно большим коэффициентом усиления по мощности первого каскада

где F W1 — коэффициент шума первого каскада; при т + 1 — отношение коэффициента усиления мощности шума к коэффициенту усиления сигнала в (m + 1) -м каскаде усилителя, содержащего каскады p .В зависимости от режима работы каскада это соотношение определяется по формуле

коэффициенты, входящие в эту формулу, находятся в таблицах. Например, для четырехкаскадного усилителя мощностью 50 Вт на F м 1 = 6, Y 2 = 1,6, Y3 = 1,7, Y4 = 1,9, имеем F w = 31, , что при K w = 120 дБ, Df = 20 кГц и 4kT = 1,62 * 10-20 Вт / Гц дает R W = 1 * 10-14 Вт и P cmin = 10 МВт, т.е.е., при заданных условиях, минимально допустимое значение входного сигнала характеризуется напряжением около 1 В при сопротивлении 75 Ом. Обратите внимание, что это определение чувствительности действительно, если на вход усилителя подается сигнал, мощность шума которого по крайней мере на порядок ниже, чем мощность шума усилителя Psh, подаваемая на вход, поскольку в противном случае приемлемое отношение сигнал / шум соотношение не будет получено Кш. Если эта разница во входном шуме не наблюдается, то необходимо установить селективную схему между источниками сигнала и усилителем, чтобы обеспечить требуемое значение K w, приводящее к необходимому подавлению шума при заданной отстройке от рабочей частоты.

Рис. 5.7. Схема усилителя с выходной мощностью 15 Вт для диапазона частот 2 — 30 МГц

Таблица 5.1

Параметр	Значение
Выходная мощность, Вт, не менее
Напряжение питания
Сопротивление нагрузки, Ом
Входное сопротивление (с КСВ)
Входное напряжение, В, не менее
Уровень второй гармоники, дБ, не более
Уровень третьей гармоники, дБ, не более
Уровень комбинационных колебаний третьего порядка на пике огибающей двухтонального тестового сигнала, дБ, не более
Уровень интермодуляционных колебаний третьего порядка по отношению к величине вызвавшей эти колебания помехи в цепи нагрузки, дБ, не более
Ток потребления при номинальной выходной мощности в режиме однотонального тестового сигнала, А, не более
Диапазон рабочих температур окружающей среды (при температуре корпуса транзистора не более + 110 ° С), градусов

Рис.5.8. Схема усилителя выходной мощностью 80 Вт для диапазона частот 2-30 МГц

Таблица 5.2

Обозначение		Количество витков в первичной обмотке ф и II вторичная обмотка, марка провода, вид обмотки, особенности конструкции
T1 (см. Рис. 5.7)	2 колонны по 6 тороидальных сердечников в каждой, 1000НМ-ЗБ, К5ХЗХ XL, 5	I — 3 витка с МПО-0.2 провода; II — 1 виток трубчатой ​​конструкции с ответвлением от середины; Обмотка I расположена внутри II
T2 (см. Рис. 5.7)	2 колонны по 6 тороидальных сердечников в каждой, 1000НМ-ЗБ, К5ХЗХ Х1,5	I — 6 витков с проводом МПО-0,2; II — 1 виток трубчатой ​​конструкции с ответвлением от середины; Обмотка I расположена внутри II
(см. Рис. 5.7)	1 сердечник тороидальный, 400НН-4, К 12Х6Х4,5	I, II — 6 витков 12 витых жил ПЭВ-0.14, разделенный на 2 группы по 6 проводов; III — 1 виток провода МГШВ-0,35 длиной 10см
(см. Рис. 5.7)	1 тороидальный сердечник, 400NN-4, K20X 12X6	I — 2 секции по 3,5 витка провода МГТФЭ-0,14; II-5,5 витка с проводом МГТФЭ-0,14
L 3, л 4 (см. Рис. 5.7, рис. 5.8)	1 тороидальный сердечник, УНУМ-СТ, К 10X6X3	И — 5 витков провода ПЭВ-0.43
л 5 (см. Рис. 5.8)	2 тороидальных сердечника, 400НН-4, К 12X6X4,5	И — 8 витков провода ПЭВ-0,43
T1 (см. Рис. 5.8)	2 колонны по 6 тороидальных сердечников в каждой, UNUM-ST, K5X	1 — 2 катушка проволока МПО-0,2; II — 1 виток трубчатой ​​конструкции с ответвлением от середины; I — обмотка находится внутри II
T2 (см. Рис.5,8)	2 колонны по 5 тороидальных сердечников в каждой, UNUM-ZB, K7X X4X2	I — 2 витка 2-х проводов МПО-0,2 с отводом от точки подключения конца 1 провода от начало 2; II — 1 змеевик трубчатой ​​конструкции с ответвлением от середины; Обмотка I расположена внутри II

Конец таблицы. 5,2

Обозначение	Конструкция сердечника трансформатора или индуктора, тип материала и размер	Число витков в первичной I и вторичной II обмотках, марка провода, тип обмотки, конструктивные особенности
TK (см. Рис.5,8)	1 тороидальный сердечник, 100NH-4, K 16X8X6	I — 6 витков 16 витых проводов ПЭВ-0,31, разделенных на 2 группы по 8 проводов, с ответвлением от точки подключения конца группы 1 к началу 2; II — 1 виток проволоки МГШВ-0,35 10 см
T4 (см. Рис. 5.8)	2 колонны по 7 тороидальных сердечников в каждой, 400НН-4, К 16X8X6	I — 1 виток трубчатой ​​конструкции с ответвлением от середины; II — 2 витка 10 проводов МПО-0.2, включенные параллельно; II обмотка расположена внутри I

Ширина полосы частот на больших уровнях мощности в значительной степени определяется схемами межкаскадного согласования, которые используются в качестве широкополосных трансформаторов специального назначения, а также схемами коррекции амплитудно-частотной характеристики и цепями обратной связи. Итак, на рис. На рисунках 5.7 и 5.8 показаны схемы усилителя выходной мощностью 15 и 80 Вт для радиопередатчиков мощностью 10 и 50 Вт, работающих в диапазоне 2–30 МГц.Их основные характеристики приведены в таблице. 5.1, а данные используемых трансформаторов и дросселей — в табл. 5.2. Особенностями этих усилителей являются относительно низкий уровень нежелательных колебаний и относительно небольшая неравномерность амплитудно-частотных характеристик. Эти параметры, например, в усилителе мощностью 80 Вт достигаются за счет использования частотно-зависимой отрицательной обратной связи в выходном каскаде (от вторичной обмотки трансформатора ТК через резисторы R 11 и R 12 на базы транзисторов VT 3 и VT 4) и в предвыходном каскаде (с помощью резисторов R 4 — R 7), а также корректирующие цепи C 2 R 2, С 3 р 3 и R 1 L 1 С 1.

Также возможно уменьшить неравномерность усиления в полосе частот, используя схемы коррекции на входе оконечного каскада (конденсатор C7 и индуктивности Ab и VG , представляющие собой полосы фольги длиной 30 мм). и шириной 4 мм) и на выходе усилителя (индуктивность трансформатора Т4 и конденсатор С 13). Широкополосные трансформаторы, используемые в этих усилителях, способны обеспечить удовлетворительное согласование не только в диапазоне 2–30 МГц, но и на более высоких частотах.Однако на частотах выше 30 МГц наилучшие характеристики получаются у трансформаторов на полосковых линиях без ферритовых материалов. Такие трансформаторы, например, использовались в усилителе с выходной мощностью 80 Вт в диапазоне 30 — 80 МГц (таблица 5.3), схема которого показана на рис. 5.9. Особенностью этого усилителя является использование биполярных и полевых транзисторов одновременно. Эта комбинация позволила улучшить шумовые характеристики относительно использования только биполярных транзисторов, а по сравнению с использованием только полевых устройств улучшить энергетические характеристики усилителя.

Таблица 5.3

Обозначение	Конструкция трансформатора
Т7 Т 6	Направленный ответвитель в виде микрополосковой линии длиной 720 мм и шириной 1,5 мм, выполненный на двухстороннем фольговом стекловолокне размером 75X20X0,5 мм и помещенный между двумя пластинами из стекловолокна, каждая из которых фольга снаружи. Габаритные размеры 75X20X3,5 мм
Т2, ТК	6 витков скрутки из двух проводов ПЭВ-0.41 с шагом закрутки 3 витка на 1 см на тороидальном сердечнике МРЮОФ-2-8 К7х5ХЗ
Т4, Т5	6 витков скрутки из двух проводов ПЭВ2-0.41 с шагом скрутки 3 витка на 1 см на тороидальном сердечнике МРЮОФ-2-8 К12Х7Х6
	I обмотка 1 витка печатного проводника шириной 5 мм и II обмотка 2 витка печатного проводника шириной 2 мм, размещенные друг напротив друга с разных сторон пластины из двухстороннего фольгированного стеклотекстолита размером 80X18X0.5 мм, заключенный между изоляционными пластинами из стекловолокна
	Печатный кондуктор общей длиной 370 мм и шириной 10 мм на расстоянии 168 мм и шириной, плавно изменяющейся от 10 до 3 мм, на расстоянии 168 — 370 мм, выполненный на стекловолокне FCS — 1. — 35 — В — 0.12. Первая обмотка — это первая часть проводника длиной 168 мм; вторая обмотка начинается с середины первой и заканчивается концом проводника.Весь проводник намотан в виде спирали на диэлектрический каркас .

Рис. 5.9 Схема усилителя с выходной мощностью 80 Вт для диапазона частот 30 — 80 МГц

Важным параметром усилителя ВЧ является его КПД. Этот параметр зависит от назначения усилителя, условий его работы и, как следствие, от схемы конструкции и используемых полупроводниковых приборов. Он составляет 40–90% для усилителей сигнала с постоянной или переключаемой амплитудой (например, для частотной и фазовой модуляции, частотной и амплитудной телеграфии) и 30–60% для линейных усилителей сигнала с амплитудной модуляцией.Меньшее из этих значений объясняется применением энергетически невыгодных, но обеспечивающих линейное усиление недонагруженных мод на всех каскадах, а также режима А в предварительном, а часто и в предпоследнем каскаде усилителя. . Более высокие значения характерны для ключевого режима усиления сигналов с постоянной или переключаемой амплитудой (80 — 90%) или для амплитудно-модулированных сигналов (50 — 60%) при использовании метода раздельного усиления компонентов сигнала.Например, был получен КПД не менее 80% в широкополосном усилителе мощностью 4,5 кВт с выходным каскадом на 32 транзистора, построенном с учетом общих рекомендаций по ключевому режиму и при принятии мер по устранению сквозных токов. Однако, несмотря на очевидные энергетические преимущества ключевого режима работы, он все еще относительно редко используется в ВЧ усилителях. Это объясняется рядом особенностей, к которым, например, относятся критичность к изменениям нагрузки, высокий уровень нежелательных вибраций, высокая вероятность превышения максимально допустимых напряжений транзисторов и сложность настройки для получения необходимых фазочастотных характеристик. , стабильность которых должна быть обеспечена в условиях изменяющейся нагрузки, напряжения питания и температуры окружающей среды.Кроме того, для реализации ключевого режима на высоких частотах необходимы транзисторы с предельно малой длительностью переходных процессов при включении и выключении.

Перспективным способом повышения энергетических характеристик усилителей амплитудно-модулированного сигнала является квантование сигнала по уровню с раздельным усилением дискретных составляющих и их последующим суммированием с учетом фазовых сдвигов.

В повышении КПД усилителей важную роль играет качество согласования с нагрузкой с учетом возможности ее изменения.В настоящее время этот вопрос просто и в то же время наиболее эффективно решается применением ферритовых вентилей и циркуляционных насосов. Однако это имеет место на относительно высоких частотах, по крайней мере, выше 80 МГц. С уменьшением частоты резко снижается эффективность использования устройств ферритовой развязки. В связи с этим представляет интерес исследование и последующая промышленная разработка полупроводниковых невзаимных устройств со свойствами циркуляторов, которые в принципе допускают работу на низких частотах.Если использование клапанов или циркуляционных насосов невозможно, удовлетворительные результаты можно получить, комбинируя обычные согласующие устройства с автоматическим управлением усилителем. Таким образом, увеличивая напряжение питания при увеличении сопротивления нагрузки (при постоянном или немного сниженном возбуждении) и уменьшая его при уменьшении сопротивления нагрузки при увеличении возбуждения, можно не только получить постоянную выходную мощность, но и поддерживать высокое значение КПД в условиях изменение нагрузки, полученной в номинальном режиме.Однако возможности этого метода стабилизации выходной мощности ограничены максимально допустимыми токами и напряжениями используемого транзистора, а также техническими возможностями согласования малых сопротивлений. По этим причинам область нагрузочных сопротивлений, реализуемых в настоящее время, в которой все еще может быть достигнута относительно стабильная выходная мощность, ограничена, как показали испытания усилителя с выходной мощностью 4,5 кВт, значение КСВН не более 3.

Эффект низкой чувствительности к рассогласованию нагрузки также может быть получен при построении усилителя по схеме сложения мощности с использованием квадратурных сумматоров и делителей мощности. При соответствующем напряжении возбуждения такого усилителя можно добиться, несмотря на изменение режима работы каждого из суммируемых каскадов, небольшое изменение общего потребляемого тока и общей выходной мощности. При тестировании таких усилителей было отмечено, что изменение выходной мощности при рассогласовании нагрузки такое же, как и в линейных схемах, т.е.е., описывается выражением, близким к P / P n = 4p / (1 + p) 2, где P n и R — мощность в номинальной и несогласованной нагрузке, ar — КСВН, характеризующий степень рассогласования. Такое изменение среднего, как показали сравнительные тесты, примерно вдвое меньше, чем у усилителя, построенного, например, по двухтактной схеме.

Есть и другие способы снижения чувствительности усилителя к рассогласованию нагрузки, однако все они более-менее уступают рассмотренным.

В последнее время уровень нежелательных колебаний, возникающих в процессе усиления полезного сигнала, стал одним из основных параметров усилителя. Такие колебания возникают в усилителе мощности из-за нелинейных процессов под влиянием полезного сигнала f и помех, исходящих от тракта генерации сигнала (f f), источника питания (f p) и антенны радиопередатчика (f a). Посторонние колебания (помехи) от тракта генерации сигнала приводят к нежелательным излучениям радиопередающего устройства не только на частотах этих колебаний ff, но и на частотах, возникающих под их влиянием комбинированных колебаний mf ± нф ф . Уровень таких излучений определяется относительным уровнем нежелательных колебаний на выходе из траектории пласта, его изменением (преобразованием) в усилителе мощности, а также фильтрующими и излучающими свойствами узлов радиопередающего устройства, следующих усилитель. Изменение соотношения помеха / сигнал в усилителе (К) определяется схемой переключения транзистора, каскадным режимом работы, величиной и частотой полезного сигнала и помехи.

Наибольшее изменение отношения помеха / сигнал наблюдается у усилителя с ОЭ, а также при малом выходном сопротивлении источника сигнала r g в усилителе с OB и с малым сопротивлением нагрузки r n в усилителе с ОК. При увеличении r g в усилителе с OB и r n в усилителе с О «КК у -> 1. При работе усилителя в режимах А и В при включенном любом транзисторе относительный уровень шума не меняется; переход рабочего режима в режим С приводит к увеличению, а в сторону режима AB, наоборот, уменьшение относительного уровня помех, при этом увеличение более заметно, чем уменьшение.Увеличение модового напряжения снижает относительный уровень помех. Чем выше значение полезного сигнала, тем больше изменяется соотношение помеха / сигнал при одном и том же режиме работы. С увеличением частоты сигнала и помехи изменение отношения помехи / сигнала уменьшается.

Комбинированные колебания, возникающие под действием помех, особенно опасны при работе усилителя в режиме C, где их уровень на выходе усилителя сравним с уровнем помех.При смене режима работы с C на A уровень комбинационных колебаний второго порядка (f ± ff) монотонно уменьшается, а третий (2f ± fph) проходит через 0 в режиме B и при достижении минимума в область отрицательных значений, указывающих на смену фазы колебаний на противоположную, приближение моды А стремится к 0.

При прочих равных условиях усилитель с ОК является наиболее подавляющим комбинационные колебания, а затем усилители с ОВ и OE. В многокаскадном усилителе, в отличие от однокаскадного усилителя, помехи для каждой последующей ступени, начиная со второй, представляют собой не только усиленные нежелательные колебания траектории пласта, но и их комбинации, а также гармонические колебания предыдущих этапы.Особенно велико влияние второй гармоники; он увеличивает уровни рамановских колебаний второго и третьего порядков и снижает отношение помеха / сигнал. В основном это проявляется в режиме C и практически отсутствует в A. Под его действием линейный режим работы (K y = 1) смещается с режима B на C. Эти изменения прямо противоположны, если фаза второй гармоники каким-то образом искусственно изменен на l.

Низкий уровень комбинационных колебаний, небольшое ухудшение отношения помеха / сигнал и при этом приемлемые энергетические характеристики характерны для усилителя, предварительные каскады которого работают в режимах A — B, а выходной каскад — в B — C. .При включении транзисторов по схеме ОК режимы В — С можно использовать и в предварительных каскадах, но в выходном каскаде включение по схеме ОК недопустимо из-за высокой восприимчивости усилителя к сигналам посторонних радиопередатчики. Лучше всего для выходного каскада включить устройство по схеме OB или OE. В этом случае ухудшение отношения помеха / сигнал в усилителе при низком уровне комбинационных колебаний может составить максимум 3 дБ.Но при неграмотной конструкции усилителя это значение может увеличиваться до 20 дБ, и наибольший уровень нежелательных колебаний будет не только на частоте помехи, но и на частотах, вызванных этой помехой рамановских колебаний.

При расстройке частоты между полезным сигналом и помехой наиболее эффективно подавляются помехи в фильтрах-усилителях. Подавление реализуется как с помощью фильтров с электронным переключением, так и путем построения усилителя на базе мощного генератора, управляемого фазовой автоподстройкой частоты.В последнем случае можно получить ослабление нежелательных составляющих — до 70 — 80 дБ, начиная уже с 5-процентной отстройки их частоты от частоты полезного сигнала.

Существующие в настоящее время транзисторы в безнапорном режиме работы каскада позволяют получить уровень интермодуляционных колебаний третьего порядка — (15 — 30) дБ по отношению к создавшим их помехам при включении по схеме. OE цепи, примерно на 15 дБ меньше при включении по схеме OB и наоборот на 15 дБ больше при включении по схеме ОК.Дополнительное подавление порядка 15-20 дБ можно получить, используя квадратурное суммирование сигналов модулей в выходном каскаде, и, по крайней мере, еще 15 дБ, используя ферритовый затвор или циркулятор на выходе усилителя.

Наибольший уровень нежелательных колебаний наблюдается на гармониках полезного сигнала. В однокаскадном усилителе без принятия мер по их подавлению этот уровень для второй и третьей гармоник обычно составляет — (15-20) дБ. За счет включения каскадов по схеме сложения мощности с использованием квадратурных и противофазных сумматоров и делителей ее можно уменьшить до — (30-40) дБ.Если за усилителем установлен блок фильтров, то этот уровень уменьшается на величину ослабления соответствующего фильтра в полосе задержки.

Используя фильтры, вы можете добиться высокого уровня подавления гармоник. Однако следует подчеркнуть, что ослабляют гармоники;! до уровня ниже 120 дБ возможно только при очень тщательном экранировании ВЧ-каскадов и устранении различных контактных соединений на тракте после усилителя мощности, включая ВЧ-разъемы, в которых могут образовываться гармонические колебания с одинаковым уровнем.

Как видите, существующие технические решения обеспечивают высокое подавление нежелательных вибраций. Однако в некоторых случаях этого все же оказывается недостаточно для нормальной работы оборудования. Так, при конвергентных приемопередатчиках, размещенных на мобильных транспортных средствах или при работе в составе радиокомплексов, где сосредоточено самое разнообразное оборудование и должно работать в крайне ограниченном пространстве, радиостанции часто не могут работать со своими корреспондентами, как только ближайший передатчик другой линии связи включен.Эта ситуация возникает из-за воздействия на приемники некоторых нежелательных излучений от радиопередатчика. В первую очередь это шум. Несмотря на низкий уровень, именно они летают

наибольшую опасность в указанных условиях, так как, имея сплошной спектр и немного изменяющуюся спектральную плотность с отстройкой, они могут, если не принять необходимые меры, практически полностью парализовать работу авиалайнера. приемники, расположенные поблизости.

Большую опасность в рассматриваемой ситуации представляют помехи от тракта генерации сигнала передатчика и формируемые ими комбинированные колебания в усилителе мощности, которые, как и шум, занимают широкий частотный диапазон и не могут быть существенно минимизированы при построение усилителя по рассмотренному ранее принципу прямого каскадного усиления мощности.

Широкополосные усилители высокой частоты

В большинстве случаев любительского проектирования при разработке высокочастотных устройств предпочтение следует отдавать монолитным интегральным схемам. Однако, когда необходимо обеспечить высокую чувствительность и широкий динамический диапазон, могут быть полезны следующие схемы реактивных усилителей OOS.

Усилитель на рис. 2.1-1 предназначен для использования во входных каскадах ДМВ и УПЧ. Он имеет широкий динамический диапазон и линейную частотную характеристику в широком диапазоне частот.С некоторым изменением индуктивностей и емкости усилитель применим в диапазоне от 1 до 300 МГц.

Схема на рис. 2.1-2 идентична схеме на рис. 2.1-1, за исключением того, что в этом случае усилитель можно напрямую подключить к симметричной нагрузке. Если требуется выходной импеданс, отличный от указанного на схеме, то количество витков в обмотках (1-2) и (1 «-2») высокочастотного трансформатора Tr1 изменяется (зависимость квадратичная, например, когда количество витков в этих обмотках равно 5 (1-2) +5 (1 «-2»), мы получаем выходное сопротивление 50 Ом.А на 20 (1-2) +20 (1 «-2») — 800 Ом).

Усилитель на рис. 2.1-3 предназначен для использования в каскадах, требующих высокого входного сопротивления. Он также обеспечивает широкий динамический диапазон и линейную частотную характеристику. Входное сопротивление усилителя более 1 кОм. Если необходимо уменьшить это значение, замените катушку индуктивности L1 на резистор соответствующего номинала или измените ее индуктивность так, чтобы реактивное сопротивление на рабочей частоте было равно требуемому входному сопротивлению.

Во всех описанных усилителях используются одинаковые широкополосные трансформаторы. Обратите на это внимание. что используемый ферритовый сердечник должен быть разработан для использования в рабочем диапазоне частот усилителя.

Количество витков в трансформаторах определяется как типом (размером и проницаемостью) сердечника, так и диапазоном частот, в котором предполагается использование усилителя.

Указанные коэффициенты действительны также для трансформаторов, используемых в схемах смесителя ниже.Расположение и плотность намотки подобраны так, чтобы добиться наилучших параметров цепей.

На рис. 2.1-4, для примера приведена схема универсального генератора с усилителем по схеме 2.1-3. Такой генератор можно использовать на радиостанциях, в качестве гетеродина в приемниках или для измерительных целей.

Фотография:

Фотография:

Фотография:

Фотография:

Фотография:

Смесители

Смесители на рис.2.1-5 и рис. 2.1-6 работают на частотах 1-300 МГц (формулы для расчета индуктивностей см. Выше). Обе схемы обеспечивают затухание 5 … 6,5 дБ, обеспечивают широкую полосу пропускания и могут применяться в самых разных конструкциях.

Фотография:

Усиление и обработка сигналов низкой и средней частоты.

Малошумящий предусилитель с низким входом

Усилитель на рис.2.2-1 имеет входное сопротивление 5 Ом, полученное за счет использования PIC и OOS в определенных соотношениях. Часть эмиттерного сигнала транзистора VT2, поступая на базу VT1, создает ООС, а коллекторный сигнал VT3 — ПОС. Низкое входное сопротивление значительно улучшило характеристики усилителя шума. Спектральная плотность собственных шумов при открытом входе составляет 2 * 10 (-4) мкВ / Гц. Коэффициент усиления равен 40. Полоса пропускания определяется емкостью C1.

Фотография:

Малошумящий предусилитель с высоким входным сопротивлением

На входе усилителя на рис.2.2-2 применен полевой транзистор в схеме с ОИ. Второй каскад выполнен на биполярном транзисторе по схеме с ОЭ. Усилитель имеет две петли ООС. С коллектора транзистора VT2 по цепочке R6, C3 сигнал обратной связи поступает на исток полевого транзистора, а с истока через конденсатор C2 и резистор R3 — на затвор VT1. Наличие второй ООС позволяет увеличить входное сопротивление усилителя до десятков МОм и уменьшить входную емкость.

Коэффициент усиления можно установить от 1 до 100, при этом полоса пропускания также изменяется. При усилении 4 полоса пропускания находится в диапазоне от 100 Гц до 40 МГц. Входное сопротивление 30 МОм, максимальное выходное напряжение 1,5 В.

Фотография:

Микрофонный усилитель

На рис. На Рис. 2.2-3 показана схема микрофонного усилителя, встроенного в держатель микрофона и питаемого через двухжильный кабель. Схема работает с динамическими микрофонами и отличается хорошей помехозащищенностью.Выходной сигнал снимается с резистора R4. Смещение на базу транзистора VT1 и температурную стабилизацию усилителя обеспечивает делитель R2 и R3. Резистор R1 является нагрузкой первой ступени и обеспечивает защиту окружающей среды на второй ступени. Обратная связь снижает нелинейные искажения и обеспечивает выходное сопротивление 600 Ом. Полоса пропускания 16-12500 Гц. Прирост 200,

Фотография:

Корректирующий микрофонный усилитель совмещенный со схемой шумоподавления для радиостанций и домофонов

Схема на рис.2.2-4 построен на базе микросхемы КР1401УД2, содержащей четыре идентичных ОУ. Первая часть схемы (элементы DA1.1. DA 1.2) выполняет

функцию микрофонного усилителя с последующей коррекцией АЧХ, динамически изменяя коэффициент усиления в зависимости от уровня сигнала и ограничивая амплитуду выходного сигнала. (что необходимо, например, для ограничения глубины модуляции на радиостанциях). Вторая часть схемы (DA1.3, DA1.4)

подавляет шумы в низкочастотном сигнале, что необходимо для предотвращения воспроизведения постоянного звукового фона в радиостанциях, домофонах и т. Д.

Уровень срабатывания шумоподавления система регулируется резистором R13, громкость низкочастотного выходного сигнала регулируется резистором R 17. Подстроечные резисторы R3, R5 устанавливаются в положение наилучшей слышимости полезного сигнала, когда шум наиболее ослаблен выключатель.Конденсатор С16 выбран для обеспечения необходимой полосы пропускания микрофонного усилителя. Номинал резистора R24 зависит от конструкции звукоприемника и типа используемого микрофона. Также можно сказать о резисторе R22, который регулирует усиление каскада на ОУ DA1.2.

Фотография:

Устройство подавления импульсов

На рис. 2.2-5 — принципиальная схема симметричного ограничителя, ограничивающего кратковременные импульсные помехи.Полоса пропускания до 100 кГц. При частоте полезного сигнала 3 кГц, превышении уровня импульсного шума над уровнем сигнала в 300-500 раз и длительности помехи 20-30 мкс схема снижает уровень шума на 30-40 дБ.

Фотография:

Смеситель последовательного сигнала

Смеситель на рис. 2.2-6 построен на двух полевых транзисторах. Первый транзистор является динамической нагрузкой второго.Гетеродинный сигнал, который подается на затвор VT2, модулируется преобразованным сигналом, подаваемым на затвор VT1. При малых значениях входного сигнала выходной сигнал линейно зависит от входного. Когда входной сигнал превышает 1,2 В, появляются нелинейные искажения. Микшер работает в диапазоне звуковых частот. На частотах выше 500 кГц начинают сказываться межэлектродные емкости ФП, что снижает коэффициент передачи смесителя.

Фотография:

Элементы автоматики.

Лямбда-диод

Фотография:

Фотография:

Фотография:

Усилитель для емкостных датчиков

На рис. 2.3-1 представлена ​​схема предварительного усилителя для емкостных датчиков с низковольтным питанием. Потребляемый ток — 10 мА, входное сопротивление — 1 МОм, выходное сопротивление — 5 кОм. Напряжение отключения VT1 должно быть менее 1 В.3 МОм, Sin = 2,5 пФ). Коэффициент передачи в диапазоне частот от 10 Гц до 50 МГц лежит в диапазоне 0,9-0,92. Шум усилителя в полосе частот 5 Гц — 300 кГц составляет 10 мкВ при закрытом входе. Чтобы уменьшить внешние помехи во входной цепи, необходимо тщательное экранирование всего усилителя, особенно входной цепи и датчика.

Лямбда-диод

Устройство на рис. 2.3-3 состоит из двух полевых транзисторов разной проводимости.При нулевом напряжении на затворе оба транзистора проводят. В схеме они включены в цепочку OOS после того, как

исследованы относительно друг друга. Ток, протекающий через транзистор VT1, вызывает падение напряжения на VT2, перекрывая VT1. В свою очередь, сопротивление VT2 зависит от падения напряжения на VT1. Таким образом, с увеличением протекающего тока оба транзистора имеют тенденцию к закрытию. Когда падение напряжения на транзисторах достигает уровня отсечки, протекающий ток будет близок к нулю.Для транзистора КП103И напряжение отсечки 4 В, для транзистора КП3O3D напряжение отсечки 8 В.

Усилитель для емкостных датчиков

На рис. 2.3-1 представлена ​​схема предварительного усилителя для емкостных датчиков с низковольтным питанием. Потребляемый ток — 10 мА, входное сопротивление — 1 МОм, выходное сопротивление — 5 кОм. Напряжение отключения VT1 должно быть менее 1 В.

Кабельный усилитель для выносного датчика

Для передачи сигналов датчиков удаленных от измерительных приборов используются усилители, выходной сигнал и напряжение питания которых питаются по одному кабелю.3 МОм, Sin = 2,5 пФ). Коэффициент передачи в диапазоне частот от 10 Гц до 50 МГц лежит в диапазоне 0,9-0,92. Шум усилителя в полосе частот 5 Гц — 300 кГц составляет 10 мкВ при закрытом входе. Чтобы уменьшить внешние помехи во входной цепи, необходимо тщательное экранирование всего усилителя, особенно входной цепи и датчика.

Лямбда-диод

Устройство на рис. 2.3-3 состоит из двух полевых транзисторов разной проводимости.При нулевом напряжении на затворе оба транзистора проводят. В схеме они включены в цепочку OOS после того, как

исследованы относительно друг друга. Ток, протекающий через транзистор VT1, вызывает падение напряжения на VT2, перекрывая VT1. В свою очередь, сопротивление VT2 зависит от падения напряжения на VT1. Таким образом, с увеличением протекающего тока оба транзистора имеют тенденцию к закрытию. Когда падение напряжения на транзисторах достигает уровня отсечки, протекающий ток будет близок к нулю.Для транзистора КП103И напряжение отсечки 4 В, для транзистора КП3O3D напряжение отсечки 8 В.

Преобразователи напряжения и тока.

Умножители напряжения

При разработке высоковольтных схем большое значение имеет выбранная схема преобразования для простоты и качества устройства. Ниже приведены несколько схем умножителей напряжения для использования в самых разных устройствах.

На рис. 2.4-1 показана схема удвоителя напряжения. Емкости во всех удвоителях выбраны одинаковыми. Рабочее напряжение конденсаторов должно с запасом перекрываться, указанным на схемах. Соответственно нужно подбирать и диоды. Чем больше ток, необходимый в нагрузке, тем большую емкость должны иметь конденсаторы. Естественно, что при увеличении напряжения с помощью диодно-емкостных умножителей ток нагрузки пропорционально уменьшается.

Точно так же умножение выполняется в три или более раз.

Показанные здесь схемы умножителей могут использоваться в преобразователях напряжения в напряжение. Для примера приведена схема использования диодного умножителя на 2 (Рис. 2.4-5).

Преобразователь (рис. 2.4-5) состоит из генератора на транзисторах VT1, VT2 и диодно-конденсаторного умножителя. Частота генератора определяется C 1 и резисторами Rl, R2. Выходной сигнал генератора проходит по цепи умножения и заряжает конденсатор С5. Умножитель рассчитан на выходной ток до 10 мА.Для увеличения тока нагрузки необходимо после генератора поставить эмиттерный повторитель и увеличить емкость конденсаторов С2-С4.

Фотография:

Фотография:

Фотография:

Преобразователь напряжение-ток

В схеме преобразователя на рис. Коллекторный ток 2,4-6 транзистора VT4 определяется выражением: Ikvt4 = ​​Uin / R1. Этот ток вызывает падение напряжения на переходе коллектор-эмиттер VT1.Поскольку VT1 и VT2 однотипные, напряжение на VT2 будет одинаковым, и, соответственно, ток, протекающий через VT2, VT3, будет совпадать с током в VT4. Максимальный выходной ток определяется допустимой мощностью рассеивания транзистора VT3. Для токов выше 5 мА нелинейность преобразования составляет не более 1%. В качестве DA1 можно использовать любой операционный усилитель серии K544. К574, входящий в штатную схему.

Преобразователь тока в напряжение

Преобразователь на рис.2.4-7 построен по принципу усиления напряжения, которое происходит при протекании тока через резистор R6. Схема обеспечивает Uout = K * Iin — коэффициент преобразования схемы K = R6 * (R3 / R4). Для настройки ОУ с Iin = 0 используется резистор R2. Часть входного тока переходит в цепь R1, R2, R3. Резистор R6 — проволочный (нихромовый).

Эта схема усилителя ВЧ передатчика (на частоте 50 МГц) имеет выходную мощность 100 Вт. Эта УВЧ использовалась с моим FT-736R для DX SSB.Он усиливает сигнал ровно в 10 раз. Устройство отлично подходит для водителей автомобильных радиотакси, работающих в диапазонах 50 и 27 МГц (с перестройкой контуров).

Если вы хотите построить этот ВЧ усилитель, соберите его на двухсторонней печатной плате — для увеличения площади заземления. Транзистор 2SC2782 нужен достойный радиатор. Максимальная выходная мощность 120 Вт.

Схема усилителя мощности ВЧ

Чертеж печатной платы

Характеристики усилителя:

• Выходная мощность: 10 Вт
• Выходная мощность: 100 Вт
• Рабочая частота: 50-52 МГц
• Режим работы: FM — SSB
• Рабочее напряжение: 10-16 В постоянного тока
• Рабочий ток: 10 ампер.

Схема взята с одного китайского сайта и успешно повторена, только элементы детектора автоматического переключения приема-передачи не использовались (на схеме зачеркнуты). Для создания УВЧ на частотах от 100 мегагерц — используйте.

Принято считать, что разработка усилителей высокой частоты — намного более сложная задача, чем разработка усилителей низкой частоты. Ведь в этом случае необходимо учитывать гораздо большее количество различных электромагнитных эффектов и процессов в цепях.Но часто оказывается, что реальное схемотехническое воплощение такого усилителя редко отклоняется от какой-либо шаблонной структуры. Дело здесь в том, что при разработке высокочастотных усилителей стремятся в первую очередь не к увеличению выходной мощности при минимизации линейных и нелинейных искажений, а к достижению максимальной чувствительности и высокой стабильности каскада в широком диапазоне частот, т. Е. Требований к усилители высокой частоты обычно сильно отличаются от требований к усилителям низкой частоты.

Типичная структура высокочастотного усилителя представляет собой последовательное соединение трех звеньев: входного согласующего звена (обычно это довольно простые \ (LC \) — цепи, которые вносят минимальные потери, обеспечивают согласование с предыдущим каскадом и примерно формируют частотную характеристику), основное звено усилителя (транзистор включен с OE, OB или OK, возможно, с межкаскадным OOS, обеспечивающим стабильность и широкий динамический диапазон в широком спектре частот), выходной фильтр, окончательно формирующий текущую частоту каскад согласования отклика и обеспечение на его выходе (здесь могут использоваться довольно сложные \ (LC \) — фильтры, фильтры на ПАВ, пьезокерамические, кварцевые фильтры и т. д.). Межкаскадные соединения в высокочастотных усилителях обычно выполняются с помощью конденсаторов, связанных катушек индуктивности или высокочастотных широкополосных трансформаторов (здесь мы намеренно опускаем конструкцию интегральных усилителей, это совершенно отдельная тема, о ней мы поговорим позже). Разберем по порядку причины, столь строго регулирующие описанную структуру каскада усиления.

Различные схемы переключения транзисторов (OE, OB, OK) имеют разные входные и выходные параметры (какие из них мы разберем позже).Для высокочастотных усилителей важны вопросы согласования каскадов на входе и выходе (с увеличением частоты это становится все более важным, но для усилителей СВЧ диапазона они вообще необходимы). Отсутствие согласования приводит к увеличению искажения сигнала, его отражению обратно на вход предыдущего каскада, из-за чего уменьшается общий коэффициент усиления схемы, а главное — к увеличению нестабильности схемы, что может приводят к его самовозбуждению.Чтобы избежать всех этих эффектов, при проектировании высокочастотных цепей принимаются специальные меры по согласованию импеданса , т.е. выходное сопротивление первой ступени должно быть равно (или, в крайних случаях, ниже) входному сопротивлению последующей каскад (обратите внимание, что для усилителей низкой частоты, учитывая необходимость повышения КПД, мы обычно стремимся к тому, чтобы входное сопротивление усилительного каскада было намного выше, чем выходное сопротивление предыдущего каскада).Именно для согласования импедансов на входе высокочастотного каскада должны быть включены специальные цепи. Отметим также, что не принято включать слишком сложные фильтры, вносящие достаточно высокие потери на входе каскадов высокочастотных усилителей (если это не оконечные каскады). А без этого довольно слабый высокочастотный сигнал после прохождения через такие фильтры может просто затеряться в шуме.

Напрашивается простой вопрос: зачем нужно внимательно следить за всеми возможными цепями обратной связи? Дело в том, что наличие или отсутствие таких цепей решающим образом сказывается на устойчивости усилителя .Существует целая теория устойчивости, позволяющая прогнозировать поведение самых разнообразных схем. Основная проблема здесь заключается в том, что схема, которая, кажется, нормально работает во время тестовых испытаний, когда на нее подается чистый полезный сигнал, может оказаться очень возбудимой за пределами рабочего диапазона усиления, то есть в реальном устройстве, где есть всегда какие-то помехи и нежелательные продукты интермодуляции работают за пределами рабочего диапазона, такая схема не будет работать. Потеря устойчивости вызывает значительные нелинейные искажения сигнала, и в пределе схема может самовозбуждаться, переходя от усилителя к генератору.Не стоит думать, что в усилителях низкой частоты этой проблемы нет. Но там он оказывается намного более предсказуемым и управляемым, поэтому не вызывает очень серьезных затруднений при проектировании усилителей. Но в усилителях высокой частоты неконтролируемое самовозбуждение может проявляться даже в тщательно рассчитанных и профессионально собранных схемах.

Различные проблемы в высокочастотных каскадах усиления приводят к тому, что общий коэффициент усиления таких каскадов намного ниже, чем коэффициент усиления аналогичных низкочастотных схем.Дополнительную проблему создают многочисленные фильтры, которые формируют АЧХ усилителя, но в то же время значительно ослабляют полезный сигнал. Таким образом, чтобы обеспечить достаточно высокий коэффициент усиления на высокой частоте, необходимо строить многокаскадные усилители с числом каскадов, значительно превышающим то, что мы привыкли видеть в низкочастотных цепях.

В общем случае не существует универсального метода построения схем высокочастотных усилителей, а приведенная выше структура представляет собой лишь некоторый среднестатистический вариант, который при необходимости может существенно измениться.Имеет смысл различать два широких класса усилителей: широкополосные усилители , (к ним относятся апериодические , ) и узкополосные усилители (в их число входят резонансные ) усилители.

Узкополосные усилители . Блок-схема узкополосного высокочастотного усилителя включает все стандартные линии связи, описанные выше. Но кроме этого, узкополосный усилитель может включать в себя дополнительные пассивные схемы, предназначенные для формирования необходимой полосы пропускания и обеспечения стабильности усилителя вне рабочей полосы частот (стабилизирующие цепи , ).

Проблема формирования полосы пропускания очень важна при разработке узкополосных усилителей, поскольку высокочастотные транзисторы активны в широкой полосе частот. Требуемая полоса пропускания может быть сформирована, например, с помощью концентрированного селективного фильтра (FSS), включенного на входе или выходе транзистора. FSS на входе ослабляет влияние помех, предотвращает нелинейные искажения из-за их взаимодействия с сигналом (интермодуляционные искажения) и тем самым увеличивает помехозащищенность усилителя.Однако включенный на входе фильтр вносит в усилитель дополнительные потери и увеличивает его коэффициент шума. Потери в фильтре на центральной частоте полосы пропускания тем больше, чем уже полоса. К ФСС на входе предъявляются более жесткие требования, чем к фильтру, включенному на выходе транзистора. Другой возможный способ формирования полосы пропускания — использование резонансных звеньев, соединенных последовательно с транзистором или в цепи обратной связи. Резонансные усилители имеют узкую полосу пропускания и высокое усиление.Их главный минус — меньшая стабильность по сравнению с широкополосными каскадами. Вне рабочей полосы частот в зоне потенциальной нестабильности усилитель может возбуждаться помехами и продуктами интермодуляции. Для предотвращения этого в схемы узкополосных усилителей вводятся стабилизирующие схемы с потерями, которые не влияют на работу каскада в рабочей полосе частот, но шунтируют пути прохождения сигнала в областях потенциальной нестабильности.

Обратите внимание, что такие функции, как согласование импеданса, формирование полосы пропускания и стабильность усилителя, не обязательно должны выполняться различными пассивными цепями — одна цепь может использоваться для одновременного выполнения нескольких функций.

Широкополосные усилители . При проектировании широкополосных усилителей следует учитывать тот факт, что коэффициент усиления при любом включении транзистора уменьшается с увеличением частоты, поэтому расчет таких усилителей и балансировка нагрузки обычно производятся не на центральной, а на верхней частоте. рабочего диапазона (такие усилители часто используются в качестве согласующих цепей , широкополосных трансформаторов ) Избыточное усиление, проявляющееся на более низких частотах диапазона, устраняется так называемыми выравнивающими цепями .Последние могут быть выполнены в виде реактивных или диссипативных цепей (простейшим примером уравнительной цепи является обычный конденсатор, последовательно включенный в цепь прохождения сигнала; на верхней частоте рабочего диапазона его сопротивление меньше сопротивления на более низкой частоте, т. е. низкочастотные сигналы при прохождении по такой цепи будут подавляться в большей степени, чем высокочастотные сигналы).

В усилителях с реактивными схемами выравнивания усиление в полосе пропускания регулируется из-за рассогласования (увеличения коэффициента отражения) на входе усилителя при уменьшении частоты.Однако при сильном рассогласовании усилители могут самовозбудиться. В этом случае предпочтительнее использование диссипативных цепей.

При использовании диссипативных выравнивающих цепей избыточное усиление компенсируется в поглощающих элементах цепей, затухание которых увеличивается с уменьшением частоты (вспомните пример с конденсатором, хотя отдельный конденсатор сам по себе не может считаться диссипативной цепью, но принцип очень похож). В этом случае коэффициенты отражения от входа и выхода малы.Диссипативные выравнивающие цепи могут одновременно использоваться как стабилизирующие, то есть для подавления усиления за пределами полосы пропускания, хотя эти функции могут выполняться разными схемами.

Касательно Схемы переключения биполярных транзисторов в усилителях высокой частоты , то и они во многом зависят от назначения усилителя.

В малошумящих усилителях входных трактов высокочувствительного оборудования предпочтение отдается схемам с ОЭ и с ОВ.Схемы с ОЭ безусловно стабильны в широком диапазоне частот и имеют очень большой динамический диапазон, что делает их практически незаменимыми в многокаскадных схемах усиления промежуточной частоты. Цепи OB в большей части частотного диапазона, как правило, потенциально нестабильны. Чтобы преодолеть этот недостаток, такие схемы должны быть покрыты достаточно глубоким внутрикаскадным DUS. Но, с другой стороны, усилители на транзисторах при включении с OB обладают лучшими шумовыми характеристиками (что определяет их более высокую чувствительность), они могут получать гораздо больший коэффициент усиления, чем в схемах с OE, а коэффициент усиления в каскадах с OB составляет слабовато зависит от частоты.Увеличение коэффициента усиления связано с сужением полосы пропускания и уменьшением запаса устойчивости усилителя. Кроме того, большие коэффициенты усиления могут быть реализованы только при высоких сопротивлениях нагрузки, а это усложняет создание согласующих схем. Учитывая проблемы со стабильностью схем с ОВ, как правило, широкополосные усилители строят по схеме с ОЭ, а узкополосные усилители как по схеме с ОЭ, так и по схеме с ОВ, и транзисторы при включении с ОВ, позволяют получить значительно более узкую полосу пропускания.Каскад с ОК может быть использован в усилителях мощности, его свойства на высоких частотах во многом аналогичны свойствам каскада с ОЭ, однако из-за наличия глубокого ООС на практике каскады с ОК оказываются несколько более высокочастотный, чем аналогичные каскады с ОЭ.

Усилитель мощности 10 Вт

Усилитель рассчитан на работу с трансвером мощностью до 1 Вт. Нагрузкой-возбудителем, обеспечивающей стабильную работу на всех диапазонах, является резистор R1.Настройка заключается в установке тока покоя VT2 в пределах 0,3 А (при отсутствии сигнала на входе).

Входной сигнал 1 В увеличивает выходную мощность антенны до 10 Вт. Переключение трансмиссии осуществляется от внешней цепи управления, замыкающейся на корпус при переходе на трансмиссию. В этом случае срабатывает реле К1, которое подключает антенну к выходу усилителя мощности. При обрыве цепи управления на базе VT1 появляется положительное напряжение, размыкающее его.Соответственно на коллекторе VT1 около нуля. Транзистор VT2 закрывается. Реле типа РПВ2 / 7 по паспорту РС4.521.952 Катушки индуктивности Л1 и Л2 типа Д1 (1А) с индуктивностью 30 и 10 мкГн соответственно. Диаметр рамки L3- 15 мм, провод ПЭВ2 1,5 мм

Широкополосный усилитель мощности

Дроздов В.В. (РА3АО)

Для работы совместно с всеполосным трансивером KB можно использовать широкополосный усилитель мощности, принципиальная схема которого приведена на рис.1. В диапазонах 1,8-21 МГц его максимальная выходная мощность в телеграфном режиме при напряжении питания +50 В и сопротивлении нагрузки 50 Ом составляет около 90 Вт, в диапазоне 28 МГц — около 80 Вт. Пиковая выходная мощность в режиме усиления однополосного сигнала с уровнем интермодуляционных искажений менее -36 дБ составляет около 80 и 70 Вт соответственно. При правильно подобранных транзисторах усилителя уровень второй гармоники меньше -36 дБ, третьей — меньше -30 дБ в режиме линейного усиления и меньше -20 дБ в режиме максимальной мощности.

Усилитель собран по двухтактной схеме на мощных полевых транзисторах VT1, VT2. Трансформатор типа длинной линии Т1 обеспечивает переход от несимметричного источника возбуждения к симметричному входу двухтактного каскада. Резисторы R3, R4 позволяют согласовать входное сопротивление каскада с 50-омной коаксиальной линией с КСВ не более 1,5 в диапазоне 1,8-30 МГц. Их низкое сопротивление обеспечивает очень хорошую устойчивость усилителя к самовозбуждению.Для задания начального смещения, соответствующего работе транзисторов в режиме B, используется схема Rl, R2, R5. Диоды VD1, VD2 и VD3, VD4 вместе с конденсатором C7 образуют пиковый детектор цепи ALC и защищают транзисторы от перенапряжения в цепи стока. Порог для этой схемы определяется в основном напряжением стабилизации стабилитрона VD9 и близок к 98 В. Диоды VD5-VD8 используются для «мгновенной» защиты стоковой цепи от перенапряжений. Трансформатор типа длинной линии Т3 обеспечивает переход от симметричного выхода усилителя к несимметричной нагрузке.Чтобы облегчить требования к широкополосности этого трансформатора и ослабить возможные скачки напряжения в цепи стока, перед трансформатором включен симметричный фильтр нижних частот C8L1C10, C9L2C11 с частотой среза около 30 МГц.

Крепление навесного усилителя. Усилитель собран на оребренном радиаторе из дюралюминия размером 110x90x45 мм. Ребра фрезерованы с обеих сторон радиатора, их количество 2х13, толщиной 2 мм каждая, высотой 15 мм со стороны транзистора и 20 мм со стороны их крепежных гаек.На продольной оси радиатора на расстоянии 25 мм от поперечной оси фрезерованы площадки диаметром 30 мм для установки транзисторов, а с обратной стороны — для гаек крепления. Между транзисторами на ребрах радиатора проложена шина «общего провода», вырезанная из листовой меди толщиной 0,5 мм и прикрепленная к основанию радиатора двумя винтами М3, пропущенными между двумя центральными ребрами на расстоянии 10 мм от его краев. Размер шин — 90х40 мм. К автобусу крепятся монтажные стойки.Катушки L1 и L2 бескаркасные и намотаны неизолированным медным проводом диаметром 1,5 мм на оправке диаметром 8 мм. При длине намотки 16 мм они имеют пять витков. Трансформатор Т1 намотан двумя витыми проводами ПЭЛШО 0,31 с шагом скрутки около трех витков на сантиметр на кольцевом магнитопроводе из феррита М400НН размером К10х6х5 и содержит 2х9 витков. Трансформаторы Т2 и Т3 намотаны на кольцевых магнитопроводах из феррита той же марки типоразмера К32х20х6. Трансформатор Т2 содержит 2х5 витков скрутки от ПЭЛШО 0.8 проводов с шагом две скрутки на сантиметр, Т3-2х8 витков такой скрутки. Конденсаторы С1 — С3 — типа КМ5 или КМ6, С4-С7-КМ4, С8-С11-КТ3.

Настройка правильно собранного усилителя с рабочими частями сводится к настройке индуктивностей катушек L1 и L2 на максимальную отдачу в диапазоне 30 МГц путем сжатия или растяжения витков катушек и установки начального смещения с помощью резистор R1 для минимизации интермодуляционных искажений в режиме усиления однодиапазонного сигнала.

Следует отметить, что уровень искажений и гармоник во многом зависит от точности подбора транзисторов. Если нет возможности подобрать транзисторы с близкими параметрами, то для каждого транзистора необходимо сделать отдельные схемы для задания начального смещения, а также по минимуму гармоник выбрать один из резисторов R3 или R4, подключив дополнительные резисторы в параллельно с этим.

В режиме линейного усиления в диапазонах 14-28 МГц за счет наличия ФНЧ C8L1C10, C9L2C11 уровень гармоник на выходе усилителя не превышает допустимую норму 50 мВт, и может подключаться непосредственно к антенне.В диапазонах 1,8-10 МГц усилитель должен подключаться к антенне через простейший фильтр нижних частот, аналогичный схеме C8L1C10, причем достаточно двух фильтров, один для диапазонов 1,8 и 3,5 МГц, другой — для диапазона. Диапазоны 7 и 10 МГц. Емкость обоих конденсаторов первого фильтра по 2200 пФ, второго — по 820 пФ, индуктивность первой катушки около 1,7 мкГн, второй — около 0,6 мкГн. Катушки удобно делать бескаркасными из неизолированной медной проволоки диаметром 1.5 — 2 мм, намотав на оправку диаметром 20 мм (диаметр рулона около 25 мм). Катушка первого фильтра содержит 11 витков с длиной намотки 30 мм, второго — шесть витков с длиной намотки 25 мм. Отрегулируйте фильтры, растягивая и сжимая витки катушек до максимальной отдачи в диапазонах 3,5 и 10 МГц. Если усилитель используется в режиме перенапряжения, на каждую полосу следует включать отдельные фильтры.

Вход усилителя также может быть согласован с коаксиальной линией 75 Ом.Для этого номиналы резисторов R3, R4 взяты на 39 Ом. Мощность, потребляемая возбудителем, уменьшится в 1,3 раза, но может увеличиться блок усиления в высокочастотных диапазонах. Чтобы выровнять АЧХ последовательно с конденсаторами С1 и С2, можно включить катушку с экспериментально подобранной индуктивностью, которая должна быть около 0,1-0,2 мкГн.

Усилитель также может быть напрямую нагружен сопротивлением 75 Ом. Благодаря действию контура ALC линейный недонапряженный режим его работы сохранится, но выходная мощность снизится на 1.5 раз.

Усилитель мощности на КП904

Иванов Е.А. (РА3ПАО)

При повторении усилителя мощности UY5DJ (1) оказалось, что наиболее критичным узлом, снижающим надежность всего усилителя, является выходной каскад. После экспериментов с различными типами биполярных транзисторов мне пришлось перейти на полевые.

За основу взят выходной каскад широкополосного усилителя УТ5ТА (2). Схема представлена ​​на рис.1. новые детали выделены жирными линиями. Небольшое количество деталей позволило смонтировать каскад на печатной плате и радиаторе от UY5DJ вместо деталей и транзисторов усилителя UY5DJ. Ток покоя транзисторов 100 … 200 мА.

Нация ненависти: MTB4

MTB4

НАЗАД !!!!

«Я получил это невежественное дерьмо, которое ты любишь»

Маннн Я обожаю это проклятое шоу, Ничто не помогает мне положить ручку в блокнот, как час безумного безумия Паффа.В отличие от множества реалити-шоу, таких как бесчисленные спин-оффы «Вкус любви», это дерьмо реально. В то время как продюсеры могут ставить их в ситуации, чтобы получить предсказуемый ответ в целом без сценария.

Шоу открывается с того, что Дидди рассказывает нам о событиях прошлого года. Дэнити Кейн бла-бла-бла … Миллион проданных пластинок, бла-бла-бла … Революционный бойз-бэнд.

Я пойму.

Я обиделась, что он не упомянул своих нижних сучек Da Band, хотя они продали всего полмиллиона, второй сезон был безусловно лучшим.Хотя иногда это заставляло вас стыдиться своей расы … Ну, может, это чувство никогда не исчезало во время просмотра. Это было, безусловно, самое интересное: драки, сумасшедшие выходки, Чоппа и лягушка Кермит выглядят задницами.

Я бы отдал всех 11 этих мягкотелых ниггеров на еще один сезон MTB2.

Ну, бесполезно плакать над пролитым молоком …

The Boyss первыми приземляются в Нью-Йорке. Все выглядят одинаково, за исключением того, что Роберт выглядит так, как будто он набрал вес, который потерял Большой Майк.Меня действительно не волнует, взорвется ли этот ниггер, как Пун, пока я никогда не увижу эту проклятую ослепленную шляпу Агиана …

Надеюсь, он сжег это дерьмо вместе с номером своего бывшего парня.

Я клянусь, что эта цыпочка звучала так, как будто она крутилась ….

Парни выглядят счастливыми, видя друг друга, и вы не можете не чувствовать волнение.

Затем они переходят к Донни, нашему любимому официанту, который выглядит как купающийся в оливковом масле, который ниггер не жирный.

Pro-Active может немного сэкономить на разработке скраба для тела для этого чувака.

В любом случае его окружают несколько 12-летних и их мама, которые думали, что он был Кристофером из Сопрано.

Любое внимание — это хорошее внимание, правда?

Наконец-то они попали в нашу любимую женскую группу из D-списка Danity Kane.

Краткое описание девушек

Обри — Пахнет Chanel No.5 и Slut

D Woods — Чудовищная жирная и однобокая кефаль

Dawn — На самом деле, больше не похоже на Чоппу в костюме, привлекательность спорна.

Шеннон — Похоже на 13-ю жену лидера коммуны

Аундреа — Хоббит …

Все шутки в сторону Я бы разнес всех этих цыпочек, кроме Шеннон, она действительно очень-очень выглядит хромой … как Бридж игры с ее бабушкой во вторник вечером хромой.

Девочки находят свою кроватку и нагоняют дерьмо, Тем временем в Доме, который построил Бигги, Паффарелли проводит встречу с командой мечты.

Я думаю, что у одного ниггера закончился неизданный материал B.I.G, но эту проблему легко решить, Дидди.

Сначала возьмите Guerilla Black на борт с этим гнусным планом. Не должно быть проблем, когда он вернется в кроватку своей мамы.

Во-вторых, наймите писателя-призрака, потому что Блэк не может плевать, и желательно не ниггер, которого вы используете Puff.

Третий залейте цементом могилу Уоллеса, потому что он может вернуться, чтобы задушить твою сучку.

Затем все направляются в офис Bad Boy для индивидуальных встреч, ожидая, когда их вызовет Босс. Эти парни сидели там, выглядя робкими, вспотевшими и дерьмовыми, чтобы не скучать. Обри сразу же переходит в роль непревзойденной шлюхи, сочиняющей историю о Донни на третьем этаже Marriott с какой-то фанатской перепрыгиванием.

Этот ниггер так боялся этих девушек, что даже не стал отрицать этого.

Я не понимаю логики всего этого, Да, они в порядке, и были на ТВ, но ты тоже был тупицей! Ты все еще ешь, дерьмо, и говоришь по-прежнему?

Первым на обзор был представлен единственный существующий безымянный музыкальный номер.

Дидди заставил их снять кепки, чтобы разглядеть свежие порезы, все прошли, так что им не пришлось ехать в Бангладеш за цирковой обезьяной или каким-то сумасшедшим наказанием, которое придумал Дидди.

В основном встреча — это просто их игра в догонялки, Паффи шутит, а потом ребята нервно смеются, как будто он приставил к ним пистолет.

Poppa Diddy наверняка уважал бы их задницы, если бы они не вели себя как щенки Майка Вика! Вздор и дерьмо …. Суки!

Я думаю, нам придется ненадолго отвлечься, Когда это дерьмо повторится, и оно будет. Внимательно следите за секретаршей, которая вызывает их в этой даме, которая выглядит так, как будто она делает покупки с машиной времени.У этого ниггера есть юбка в стиле 80-х, которую ее мама вряд ли наденет в 84-м.

Когда девушки ходят в том же дерьме, но когда собрание закрывается, Пафф задерживает Обри, чтобы подбодрить его.

Он в основном говорит по стендовому стенду, что она не может напрасно тратить деньги, получая негативную прессу. Что за негативная пресса спросите вы?

Быть толстым и менять цвет волос ….

Неужели он забыл те, о которых он трахал ее на регулярной основе и подбивал ее ??

Глупая задница

Чувак, его ясный Дидди разбивал ее, они получили то странное беспокойство, которое происходит после сексуального контакта, о котором никогда нельзя говорить…Когда-либо.

Затем он отпускает ее и других 10 контрактных рабов, чтобы они пошли хорошо провести ночь за десять центов Плохого парня.

Позвольте мне начать с того, что красоту задницы Dawn невозможно описать никакими словами на любом современном языке.

Когда она обернулась и спросила, не слишком ли много, я чуть не упал, ее дерьмо в порядке!

Теперь, когда это не так, Босс подцепил их лимузином, и The Boysss вели себя так, как будто у них никогда не было выпускного вечера.

Действуй так, как будто ты был где-то ниггер!

Затем, когда они остановились, чтобы забрать девочек, Донни столкнулся с решением, которое любой мужчина принял бы в этой редкой ситуации.

Это очень важное решение, не запутайся, Каждая женщина в клике Плохая, кто из них бросит ящики?

Он, конечно же, выбрал самый очевидный выбор — Обареллу.

Она, как говорят, переспала с Дайаной Росс, сыном с фруктовой задницей, которого она определенно даст Донни Браско.

Есть только одна проблема …

Эти ниггеры боятся киски полу-знаменитостей!

Было так тихо в лимузине D.K. вытащил приятелей, очень плохой знак на любом свидании, у Донни была плохая идея попытаться сломать лед.

Имейте в виду, мы собирались в Корнболл Alert …

Донни: «Они должны называть вас по телефону Дэнити» КОРНБОЛ

Ребята: Смех

Обри: «Ну, это грустно, когда есть 6 парней. в машине и все 5 девушек на своих телефонах »

Ребята: Разорвите немного

Она сильно ударила их, ниггеры, они не могли сказать дерьмо, Даже LL Cool Will замолчал.

Как только они доберутся до клуба и выпьют в нем спиртное, они расстанутся.

Все тоже объединяются в пары

Грязный Q: Рассвет

Донни: Обри

Роберт: Д Вудс

Иисус: Шеннон

Большой Майк Затем ди-джей исполнил песни обеих групп, а MTV заглушило гудение толпы. Думаю, их песни звучат неплохо в клубной обстановке.

После клуба они взяли 40/40 и Q плюнули на Dawn на диване.

Она тоже была у него, если бы на них не было камер, он бы ее где-нибудь в ванной.

Он сказал, что ему нравится слышать храп девочек, хотя, ты должен позволить ей увлечься фетишами, сынок!

Сохраните храп на третье свидание, затем вы начнете ослаблять цепи и сельскохозяйственных животных.

Шеннон и Аундреа были в углу, как толстые друзья.Они не ненавидели, хотя я их уважаю, и я, наверное, выбрал бы Аундри, потому что она симпатичная, как лесное существо.

LL Cool Will был вроде как удивлен Обри и Донни, на грани ненависти. Он знает, что она Maserati, а Донни — 89-футовый Buick LeSabre.

Обри из тех, кто наваливает какое-то пугающее дерьмо на ниггера, ты потом на терапии

Они решили отправиться в студию следующим образом, и Большой Майк получил прозрение.

«Они просто………. девчонки «

Глубокий ниггер … Глубокий.

По словам моего старшего кузена

» Независимо от того, насколько хороша женщина, она все еще просто женщина киска по-прежнему пахнет так же «.

Мудрые гребаные слова.

Puffarelli катится по ним, бросая им вызов.

Все они будут записывать альбом одновременно.

Вот поворот M. Night Shyamalan, хотя у них есть всего 5 недель, чтобы сделать это.

5 недель ниггер ???

Джей не сделает альбом за 5 недель, черт, он не сделает микстейп за такое короткое время.

Каждый начинающий музыкальный магнат делает заметки о том, как не делать хорошую музыку из мистера Комбса.

Девочки идут первыми на запись, и они хорошо звучат, они уже некоторое время работают вместе, и опыт показывает.

Их песня называется «Anybody out there» — баллада о тревоге и прочем гей-дерьме.

Пока они работали, Dirty Q пробрался в комнату и набрал Dawn цифрами, цифрами, его номерами и возрастом.

Только чувак 19

Рассвет как 25

Я знаю, потому что мой отец знал ее отца в Новом Орлеане, они вместе играли в мяч.

В любом случае Попс сказал, что видел ее младенцем еще в 83 ‘/ 84’

Она сказала, что это не годится, потому что возраст чувака, но да ладно, мы все знаем, что это неправда.

У парней есть тупая песня под названием «Co-Star» про еще какое-то гейское дерьмо.

Майк попытался объяснить это, но он даже не знал, о чем это было.

Они звучали хорошо, я думал, но Дидди пришел и, будучи экспертом в музыке, начал гадить на флоу Брайана.

Какого черта глухой по тону ниггер вроде Паффа будет судить чье-то пение?

Мы слышали «Прошлой ночью» ниггер!

Вы звучали как рождественский концерт в классе специального образования.

Плюс куртка этого ниггера выглядела как кожа гиены … гиена, пораженная кожей чесотки.

Я имею в виду, что дерьмо было УЖАСНО! Я уверен, что ты со мной согласишься.

Поговорим на следующей неделе сем.

Нзира екугадзира Тесла трансформатор кумба? Kugadzira coil sei?

Катушка Тесла rakagadzirwa kuitira kuitisa zviedzo zvine chinangwa chekudzidza yakakwira-magetsi magetsi kuburitswa. Ichi chishandiso cheTesla, chakarondedzerwa zvine mutsindo, chine makoiri maviri ekutenderera mutero, ma электрод maviri, pakati pacho mutero unotsvedza, uye, zveshuwa, yemagetsi magetsi uye конденсатор.

Сделай сам катушка Тесла кумба unogona kushandisa redhiyo zvinhu.

Катушка Kutanga iwe unoda kugadzira — звиеро, звимбо. Уногона кугадзира катушка якакура звакаквана, аси пангува имвечете иве унофанирва куиеука кути магетси анобурица аногона куписа мвейа, уноуэдзера зваканьяйа кан ваписа (звинозита «гром»). Uye iyo электромагнитная мунда иногадзирва неако катушка Тесла иногона кукувадза звигадзирва звемагетси мунзвимбо ипедё нхараунда. Наизвозво, зверинани куита изви куедза мугараджи, мусангано, незвимве.

Verengai anokwanisa arc saizi uye simba ripi iro simba rinoda kushandisa, iwe unofanirwa kuyera chinhambwe pakati pemagetsi, ugovane ne4,25 (masentimita), uye ukatanidze irisbai mhedzisihava. Кути, пане звинопесана, звичибва пасимба реинованиква симба соси, кути уоне чинодива чинхамбве пакати пемагетси, унофанирва куведзередза йё мраба кона йесимба не4,25. Nekudaro, semuenzaniso, kuti uwane yekuburitsa arc yemamita anenge 1,5 метра pakureba, iyo coil inofanira kupihwa simba ne1246 W unit Uye ne1kW magetsi emagetsi, unogona kugadzira kuburitswa kwe1,37 m kureba.

Ndeapi ruzivo iwe aunoda? Шандуко, конденсатор йекутанга, йакаквира чинзвимбо, искровой разрядник, катушка йекутанга уе йечипири (йекутанга — индуктивность якадерера, йечипири, звитеерана, индуктивность якаквира). Ipapo iwe unoda конденсатор In diki емкость, pamwe nemudziyo uyo unodzima yakakwirira — частота импульсов iyo neimwe nzira inoonekwa semhedzisiro yekushanda kweiyo Катушка Тесла некуда kweiyo yakakwira напряжение.

Pedzisa Катушка Тесла inogadzira gwara inogona kuverengwa ЗДЕСЬ .

Детектор импульсов с двумя катушками. Принципы работы металлоискателей

Предлагаемый вашему вниманию импульсный металлоискатель является совместной разработкой автора и инженера из Донецка (Украина) Юрия Колоколова (Интернет-адрес — http://home.skif.net/~yukol/index.htm), с С помощью которого удалось воплотить идею в законченный продукт на базе программируемого однокристального микроконтроллера. Он разработал программное обеспечение, а также провел полевые испытания и обширные отладочные работы.

В настоящее время московская компания «Мастер Кит» (см. Также приложение «Реклама» в конце книги) планирует производить радиолюбительские комплекты для самостоятельной сборки описываемого металлоискателя. В комплект войдут печатная плата и электронные компоненты, в том числе уже запрограммированный контроллер. Возможно, для многих любителей поиска сокровищ и реликвий приобретение такого набора и последующая несложная его сборка окажется удобной альтернативой приобретению дорогостоящего промышленного прибора или полностью самостоятельному изготовлению металлоискателя.

Для тех, кто чувствует себя уверенно и готов попробовать сделать и запрограммировать микропроцессорный импульсный металлоискатель, на личной странице размещен код ознакомительной версии микропрограммы контроллера в формате Intel HEX и другая полезная информация. Юрия Колоколова в Интернете. Данная версия прошивки отличается от полной версии отсутствием определенных режимов работы металлоискателя.

Принцип работы импульсного или вихретокового детектора основан на возбуждении импульсных вихревых токов в металлическом объекте и измерении вторичного электромагнитного поля, индуцированного этими токами.В этом случае возбуждающий сигнал подается на передающую катушку датчика не постоянно, а периодически в виде импульсов. В проводящих объектах индуцируются затухающие вихревые токи, которые возбуждают затухающее электромагнитное поле. Это поле, в свою очередь, индуцирует демпфирующий ток в приемной катушке датчика. В зависимости от проводящих свойств и размера объекта сигнал меняет свою форму и продолжительность. На рис. 24. Схематично показан сигнал на приемной катушке импульсного металлоискателя.

Рис. 24. Сигнал на входе импульсного детектора

Осциллограмма 1 — сигнал при отсутствии металлических мишеней; waveform 2 — сигнал при нахождении датчика рядом с металлическим предметом

Импульсные металлоискатели имеют свои достоинства и недостатки. К преимуществам относится низкая чувствительность к минерализованной почве и соленой воде, а к недостаткам — плохая селективность по металлу и относительно высокое потребление энергии.

Практичный дизайн

Большинство практических конструкций импульсных металлоискателей построено либо по схеме с двумя катушками, либо по схеме с одной катушкой с дополнительным источником питания.В первом случае устройство имеет раздельные приемную и излучающую катушки, что усложняет конструкцию датчика. Во втором случае катушка в датчике одна, а для усиления полезного сигнала используется усилитель, который питается от дополнительного источника питания. Смысл этой конструкции в следующем — сигнал самоиндукции имеет более высокий потенциал, чем потенциал источника питания, который используется для подачи тока на передающую катушку. Следовательно, для усиления такого сигнала усилитель должен иметь собственный источник питания, потенциал которого должен быть выше напряжения усиливаемого сигнала.Это также усложняет схемотехнику устройства.

Предлагаемая однокатушечная конструкция построена по оригинальной схеме, лишенной указанных недостатков.
Основные характеристики
Напряжение питания 7,5 … 14 В
Потребление тока не более 90 мА

Глубина обнаружения:
монета диаметром 25 мм 20 см
пистолет 40 см
шлем 60 с

Внимание!

Несмотря на относительную простоту конструкции предлагаемого импульсного металлоискателя, приготовить его в домашних условиях бывает сложно из-за необходимости добавления специальной программы в микроконтроллер.Это можно сделать только при наличии соответствующей квалификации и программно-аппаратного обеспечения для работы с микроконтроллером.

Конструктивная схема

Блок-схема представлена ​​на рис. 25. Основа устройства — микроконтроллер. С его помощью осуществляется формирование временных интервалов управления всеми узлами устройства, а также индикация и общий контроль устройства. С помощью мощного ключа в катушке датчика накапливается энергия импульса, после чего ток прерывается, после чего возникает импульс самоиндукции, возбуждающий в цели электромагнитное поле.

Рис. 25. Блок-схема импульсного металлоискателя

«Изюминкой» предлагаемой схемы является использование во входном каскаде дифференциального усилителя. Он служит для усиления сигнала, напряжение которого выше напряжения питания, и привязки его к определенному потенциалу (+5 В). Для дальнейшего усиления используется приемный усилитель с большим коэффициентом усиления. Для измерения полезного сигнала используется первый интегратор. При прямом интегрировании полезный сигнал накапливается в виде напряжения, а при обратном интегрировании результат преобразуется в длительность импульса.Второй интегратор имеет большую постоянную интегрирования (240 мс) и служит для балансировки пути усилителя по постоянному току.

Принципиальная схема

Принципиальная схема импульсного металлоискателя представлена ​​на рис. 26 — дифференциальный усилитель, приемный усилитель, интеграторы и мощный ключ. C1 2200M

Рис. 26. Принципиальная электрическая схема импульсного металлоискателя. Усилительный тракт, мощный ключ, интеграторы

Рис. 27. Принципиальная схема импульсного металлоискателя.Микроконтроллер

На рис. 27 показывает микроконтроллер, элементы управления и дисплеи. Предлагаемая конструкция полностью разработана на импортной элементной базе. Использованы самые распространенные комплектующие от ведущих производителей. Можно попробовать заменить некоторые элементы на отечественные, об этом и пойдет речь ниже. Большинство используемых элементов не дефицитны и их можно приобрести в крупных городах России и СНГ через компании, продающие электронные компоненты.

Дифференциальный усилитель собран на ОУ D1.1. Микросхема D1 представляет собой счетверенный операционный усилитель типа TL074. Его отличительными особенностями являются высокая скорость, низкое потребление, низкий уровень шума, высокое входное сопротивление и возможность работать с напряжением на входах, близким к напряжению питания. Эти свойства привели к его использованию в дифференциальном усилителе в частности и в схеме в целом. Коэффициент усиления дифференциального усилителя около 7 и определяется номиналами резисторов R3, R6-R9, R11.

Приемный усилитель D1.2 — неинвертирующий усилитель с коэффициентом усиления 56. Во время работы высоковольтной части импульса самоиндукции этот коэффициент уменьшается до 1 с помощью аналогового переключателя D2.1. Это предотвращает перегрузку тракта входного усилителя и позволяет быстро перейти в режим усиления слабого сигнала. Транзистор VT3, как и транзистор VT4, предназначены для согласования уровней управляющих сигналов, подаваемых с микроконтроллера на аналоговые ключи.

Используя второй интегратор D1.3, усилитель постоянного тока автоматически балансируется для тракта входного усилителя.Константа интегрирования 240 мс выбрана достаточно большой, чтобы эта обратная связь не влияла на усиление быстро меняющегося полезного сигнала. С помощью этого интегратора на выходе усилителя D1.2 при отсутствии сигнала поддерживается уровень +5 В.

Измерительный первый интегратор выполнен на D1.4. В момент интегрирования полезного сигнала ключ D2.2 открыт и, соответственно, ключ D2.4 закрыт. На ключе D2.3 реализован логический инвертор. После завершения интегрирования сигнала D2.Ключ 2 закрыт, а ключ D2.4 открыт. Накопительный конденсатор C6 начинает разряжаться через резистор R21. Время разряда будет пропорционально напряжению, которое установится на конденсаторе С6 к концу интегрирования полезного сигнала.

Это время измеряется с помощью микроконтроллера, который выполняет аналого-цифровое преобразование. Для измерения времени разряда конденсатора С6 используется аналоговый компаратор и таймеры, встроенные в микроконтроллер D3.

Светодиоды VD3 … VD8 производят световую индикацию. Кнопка S1 предназначена для первоначального сброса микроконтроллера. С помощью переключателей S2 и S3 устанавливаются режимы работы устройства. С помощью переменного резистора R29 можно регулировать чувствительность извещателя.

Алгоритм работы

Рис. 28. Осциллограммы

Для пояснения принципа работы описанного импульсного металлоискателя на рис. 28 показаны формы сигналов в наиболее важных точках устройства.

Во время интервала A ключ VT1 открыт. Через катушку датчика начинает течь пилообразный ток — осциллограмма 2. Когда ток достигает примерно 2 А, ключ замыкается. На стоке транзистора VT1 возникает скачок напряжения самоиндукции — форма волны 1. Величина этого скачка составляет более 300 В (!) И ограничивается резисторами R1, R3. Для предотвращения перегрузки тракта усиления используются ограничительные диоды VD1, VD2. Также для этой цели на время интервала A (накопление энергии в катушке) и интервала B (всплеск самоиндукции) кнопка D2.1 открыт. Это снижает сквозное усиление тракта с 400 до 7. На осциллограмме 3 показан сигнал на выходе тракта усилителя (вывод 8 D1.2). Начиная с интервала C, ключ D2.1 закрывается, и усиление пути становится большим. По окончании защитного интервала C, в течение которого тракт усилителя переходит в режим, ключ D2.2 открывается и ключ D2.4 замыкается — начинается интегрирование полезного сигнала — интервал D. По истечении этого интервала ключ D2. 2 закрывается и ключ D2.4 открывается — начинается «обратное» интегрирование.За это время (интервалы E и F) конденсатор C6 полностью разряжается. С помощью встроенного аналогового компаратора микроконтроллер измеряет значение интервала E, которое пропорционально уровню входного полезного сигнала. Для версии прошивки 1.0 установлены следующие значения интервалов:

A-60 … 200 мкс, C — 8 мкс,

B — 12 мкс, D — 50 мкс,

A + B + C + D + E + F — 5 мс — период повторения.

Микроконтроллер обрабатывает полученные цифровые данные и отображает степень воздействия цели на датчик с помощью светодиодов VD3-VD8 и звукового излучателя Y1.Светодиодная индикация является аналогом циферблатного индикатора — при отсутствии цели загорается светодиод VD8, затем последовательно загораются VD7, VD6 и т. Д. В зависимости от уровня выдержки.

Виды деталей и конструкция

Вместо операционного усилителя D1 TL074N можно попробовать использовать TL084N или два сдвоенных ОУ типов TL072N, TL082N. Микросхема D2 представляет собой счетверенный аналоговый ключ типа CD4066, который можно заменить на отечественную микросхему К561КТЗ. Микроконтроллер D4 AT90S2313-10PI не имеет прямых аналогов.В схеме не предусмотрены схемы для внутрисхемного программирования, поэтому рекомендуется установить контроллер в розетку, чтобы его можно было перепрограммировать.

Стабилизатор 78L05 в крайнем случае можно заменить на КР142ЕН5А.

Транзистор VT1 типа IRF740 можно попробовать заменить на IRF840. Транзисторы VT2-VT4 типа 2N5551 можно заменить на КТ503 с любым буквенным индексом. Однако стоит обратить внимание на то, что чозолевка у них разная. Светодиоды могут быть любого типа, VD8 желательно брать другого цвета света.Диоды VD1, VD2 типа 1N4148.

Резисторы могут быть любого типа, R1 и R3 должны иметь рассеиваемую мощность 0,5 Вт, остальные могут составлять 0,125 или 0,25 Вт. Желательно выбирать R9 и R11 так, чтобы их сопротивление отличалось не более чем на 5%.

Подстроечный резистор R7 желательно использовать многооборотный.

Конденсатор С1 — электролитический, напряжение 16 В, остальные конденсаторы керамические. Желательно брать конденсатор С6 с хорошим ТКЕ.

Кнопка S1, переключатели S2-S4, переменный резистор R29 могут быть любого типа, подходящего по размеру.В качестве источника звука можно использовать пьезоизлучатель или наушники от плеера.

Конструкция корпуса прибора может быть произвольной. Штанга возле датчика (до 1 м) и сам датчик не должны иметь металлических деталей и креплений. В качестве исходного материала для изготовления удочки удобно использовать пластиковую телескопическую удочку.

Датчик содержит 27 витков проволоки диаметром 0,6 … 0,8 мм, намотанной на оправку 190 мм. Датчик не имеет экрана и его крепление к штанге должно осуществляться без использования массивных шурупов, болтов и т. Д.(!) В остальном технология его изготовления может быть такой же, как у индукционного металлоискателя. Экранированный кабель нельзя использовать для соединения датчика и электронного блока из-за его большой емкости. Для этих целей необходимо использовать два изолированных провода, например, типа МГШВ, скрученные вместе.

Настройка прибора

Внимание! В устройстве высокое потенциально опасное для жизни напряжение — на коллекторе VT1 и на датчике. Поэтому при настройке и эксплуатации следует соблюдать меры электробезопасности.

1. Убедитесь, что установка правильная.

2. Подайте питание и убедитесь, что потребление тока не превышает 100 (мА).

3. С помощью подстроечного резистора R7 добиться такой балансировки тракта усилителя, чтобы форма сигнала на выводе 7 D1.4 соответствовала форме сигнала 4 на рис. 28. В этом случае необходимо убедиться, что сигнал в конце интервала D не меняется, т.е. осциллограмма в этом месте должна быть горизонтальной.

Правильно собранное устройство не требует дополнительной регулировки.Необходимо поднести датчик к металлическому объекту и проверить работу дисплея. Описание работы органов управления приведено в описании программного обеспечения.

Программное обеспечение

На момент написания этой статьи были разработаны и протестированы версии программного обеспечения 1.0 и 1.1. Код «прошивки» версии 1.0 в формате Intel HEX можно найти в Интернете на личной странице Юрия Колоколова.

Коммерческая версия программы 1.1 планируется к поставке в виде уже запрограммированных микроконтроллеров в составе комплектов, производимых Master Kit.В версии 1.0 реализованы следующие функции:

Контроль напряжения питания — при напряжении питания менее 7 В светодиод VD8 начинает периодически мигать;

Фиксированный уровень чувствительности;

Статический режим поиска.

Версия ПО 1.1 отличается тем, что позволяет регулировать чувствительность прибора с помощью переменного резистора R29.

Работа над новыми версиями программного обеспечения продолжается, планируется введение дополнительных режимов. Для управления новыми режимами зарезервированы переключатели S1, S2.Новые версии после всестороннего тестирования будут доступны в наборах Master Kit. Информация о новых версиях будет опубликована в Интернете на личной странице Юрия Колоколова.

Поиск инструмента просто огромной популярностью. Ищу взрослых и детей, любителей и профессионалов. Они ищут сокровища, монеты, потерянные вещи и захороненный металлолом. А основным инструментом для поиска является металлоискатель .

Есть великое множество различных металлоискателей, на любой вкус и цвет.«Но для многих покупка готового фирменного металлоискателя просто дорого обходится. И кто-то хочет собрать металлоискатель своими руками, а кто-то даже строит свой небольшой бизнес на их сборке.

Металлоискатели самодельные

В этом разделе нашего сайта о самодельных металлоискателях будут собраны: лучших схем металлоискателя , их описания, программы и др. Данные для изготовления металлоискателя своими руками.Не будит схемы металлоискателей из СССР и схемы с двумя транзисторами. Поскольку такие металлоискатели подходят только для наглядной демонстрации принципов обнаружения металлов, но совсем не подходят для реального использования.

Все металлоискатели в этом разделе будут достаточно технологичными. У них будут хорошие поисковые характеристики. А грамотно собранный самодельный металлоискатель по будням немного уступает заводским аналогам. В основном здесь представлены различные схемы. импульсные металлоискатели и схемы дискриминации металлов .

Но для изготовления данных металлоискателей потребуется не только желание, но и определенные навыки. Мы постарались разбить схемы данных металлоискателей по уровню сложности.

Помимо основных данных, необходимых для сборки металлоискателя, также будет информация о необходимом минимальном уровне знаний и оборудования для изготовления металлоискателя собственными силами.

Для сборки металлоискателя своими руками вам обязательно понадобится:

В этом списке будут указаны необходимые инструменты, материалы и оборудование для самостоятельной сборки всех без исключения металлоискателей. Для многих схем также потребуется различное дополнительное оборудование и материалы, для всех схем это только главное.

1. Паяльник, припой, олово и прочие принадлежности для пайки.
2. Отвертки, плоскогубцы, кусачки и другие инструменты.
3. Материалы и навыки для изготовления печатных плат.
4. Минимальный опыт и знания в области электроники и электротехники.
5. А также прямые руки — очень пригодятся при сборке металлоискателя своими руками.

Здесь представлены схемы самостоятельной сборки металлоискателей следующих моделей:

	Принцип действия	IB
	Дискриминация по металлу	есть
	Максимальная глубина поиска
		есть
	Рабочая частота	4-17 кГц
	Уровень сложности	Средний

	Принцип действия	IB
	Дискриминация по металлу	есть
	Максимальная глубина поиска	1-1.5 метров (зависит от размера катушки)
	Программируемые микроконтроллеры	есть
	Рабочая частота	4-16 кГц
	Уровень сложности	Средний

	Принцип действия	IB
	Дискриминация по металлу	есть
	Максимальная глубина поиска	1-2 метра (зависит от размера катушки)
	Программируемые микроконтроллеры	есть
	Рабочая частота	4.5 — 19,5 кГц
	Уровень сложности	Высокий

Характеристика и принцип работы импульсных металлоискателей

Обновлено 10.10.2018

Импульсный металлоискатель ( Импульсный металлоискатель или — англ.) Самый чувствительный среди всех металлоискателей, реагирует на любые металлы, не отличит ферромагнетики от диамагнетиков. Функции поиска позволяют детектору обнаруживать золото и золотые самородки в щелочных условиях и при экстремальных температурах почвы (или горных пород), которые слишком сложны для устройств VLF / TR.Он также позволяет обнаруживать металлические руды, содержащиеся в камнях и глине.

Импульсные металлоискатели незаменимы при поиске в прибрежной зоне, под водой и на высокоминерализованной почве. Работа устройств не зависит от воздействия земли и воды. Они одинаково хорошо работают под водой и на суше. Поэтому технология pI используется в подводных металлоискателях. Устройства показывают хорошие результаты при поиске на песчаных и влажных пляжах. Глубина обнаружения объектов в земле и соленой воде больше по сравнению с металлоискателями УНЧ.

Импульсные металлоискатели лучше, чем УНЧ металлоискатели вблизи линий электропередач, а также передающие антенны систем мобильной связи. Обслуживать этот тип металлоискателя довольно просто. Как правило, они оснащены одним регулятором чувствительности, хотя более продвинутые модели могут иметь другие регуляторы.

Устройства имеют повышенное энергопотребление, для работы требуются мощные аккумуляторы. Обычных батарей хватает не более чем на 12 часов непрерывной работы.Если используются щелочные батареи, продолжительность работы увеличивается.

Технология Импульсная индукция не универсальна, а недостатки импульсных металлоискателей ограничивают их возможности. В настоящее время лучшими металлоискателями для всех целей являются приборы, использующие технологию VLF (очень низкие частоты). Однако технология PI может получить дальнейшее развитие, и в будущем могут быть разработаны новые детекторы с новыми возможностями.

Устройство и принцип работы импульсных металлоискателей

Импульсные металлоискатели имеют простую конструкцию.Устройство состоит из генератора импульсов, поисковой катушки, блока усиления сигнала, анализатора и блока индикации. Конструкция катушки также проста. Он передает и принимает одновременно. Это значительно снижает вес устройства.
Поисковая катушка воздействует на землю пульсирующим электромагнитным полем. Импульсное излучение происходит с частотой 50 … 400 Гц и энергией около 100 Вт. Из-за магнитной индукции на поверхности металлического объекта, находящегося в поле действия поля, возникают вихревые токи.

Эти токи являются источником вторичного сигнала (отраженного импульса, отклика). Между импульсами приемник получает ответ, который усиливается и обрабатывается анализатором, а затем отображается на дисплее.

Время затухания отраженного импульса больше, чем время затухания излучаемого импульса (из-за явления самоиндукции). Разница во времени — это параметр для анализа и записи. Затухание вихревых токов от почвы или воды происходит намного быстрее и не фиксируется устройством.Поэтому импульсные металлоискатели эффективно работают под водой, на минерализованных, засоленных и влажных почвах.

Связанные теги : импульсные металлоискатели, импульсные металлоискатели, технология PI, импульсная индукция, принцип работы импульсных металлоискателей, устройство импульсных металлоискателей, принцип работы импульсного металлоискателя

Время затухания этого электрического импульса зависит от электрического сопротивления катушки с проводом. Полное отсутствие сопротивления или, наоборот, очень высокое его значение заставит импульс колебаться.Это похоже на бросание резинового мяча на очень твердую поверхность, о которой он многократно отскакивает, прежде чем полностью осесть. При достаточном электрическом сопротивлении время затухания импульса сокращается, а отраженный импульс «сглаживается». Это похоже на бросание резинового мяча в подушку. О катушке детектора с индукцией импульса говорят, что она критически затухает при отражении. импульс быстро затухает до нуля без колебаний.Чрезмерное или недостаточное подавление приведет к нестабильности в работе и замаскирует сигналы от хорошо проводящих металлов, таких как золото, и уменьшит глубину обнаружения.Когда рядом с поисковой катушкой находится металлический объект, он накапливает в себе определенную часть энергии импульса, что приводит к задержке процесса затухания этого импульса до нуля. Изменение ширины отраженного импульса измеряется и сигнализирует о наличии металлического объекта. Чтобы выделить сигнал такого объекта, мы должны измерить часть импульса, где он падает до нуля (хвост). На входе приемника катушки есть резистор и схема ограничивающего диода, которые отсекают напряжение входного импульса до 1 вольт, чтобы не перегружать вход схемы.Сигнал в приемнике состоит из импульса от передатчика и отраженного импульса. Обычно усиление приемника составляет 60 децибел. Это означает, что площадь, где отраженный сигнал падает до нуля, можно увеличить в 1000 раз.

Схема стробирования.
Усиленный сигнал от приемника попадает в схему, измеряющую время падения напряжения до нуля. Отраженный импульс преобразуется в последовательность импульсов. Когда металлический предмет приближается к катушке, форма импульса передатчика не изменится, но отраженный импульс станет немного длиннее.Увеличение длительности «хвоста» импульса всего на несколько миллионных долей секунды (микросекунд) достаточно для определения наличия металла под катушкой. На этот отраженный импульс накладываются импульсы (стробоскопы), синхронизированные с началом импульса передатчика, и на выходе электронной схемы получается серия вентилей, количество которых пропорционально длине «хвоста» пульс. Наиболее чувствительный импульс расположен как можно ближе к концу хвоста, где напряжение очень близко к нулю.Обычно это интервал времени около 20 микросекунд после выключения передатчика и начала отраженного импульса. К сожалению, это также область, где работа металлоискателя с импульсной индукцией становится нестабильной. По этой причине большинство моделей металлоискателей с импульсной индукцией продолжают генерировать стробирующие импульсы еще в течение 30-40 микросекунд после полного ослабления отраженного импульса.

Интегратор
Затем стробируемый сигнал должен быть преобразован в напряжение постоянного тока.Это будет делать схема интегратора, которая усредняет последовательность импульсов и преобразует их в соответствующее напряжение, которое увеличивается, когда объект приближается к кадру, и уменьшается, когда объект удаляется. Напряжение дополнительно усиливается и управляет схемой управления звуком.
Период времени, в течение которого интегратор собирает входящие вентили, называется постоянной времени интегратора — (PVI). Он определяет, насколько быстро металлоискатель реагирует на металлический предмет. Преимущество длительного IDR (порядка секунд) заключается в уменьшении шума и упрощении настройки детектора, но для этого требуется очень медленное движение поисковой катушки, поскольку объект может быть пропущен во время быстрого движения.Короткий ПВИ (порядка десятых долей секунды) быстрее реагирует на цель, что позволяет быстрее перемещать катушку, но при этом ухудшаются помехозащищенность и устойчивость.

ДИСКРИМИНАЦИЯ (признание).
Металлоискатели с импульсной индукцией не обладают такой же степенью дискриминации, как устройства СНЧ. Измеряя увеличивающийся период времени между концом импульса передатчика и точкой, в которой отраженный импульс разрешается до нуля (время задержки), объекты, состоящие из определенных металлов, могут быть отфильтрованы.В первую очередь по этой характеристике идет алюминиевая фольга, затем мелкие никелевые монеты, пуговицы и золото. Некоторые монеты можно рассчитать по очень длинному хвосту импульса, однако железо, таким образом, НЕ обнаруживается.
Было предпринято множество попыток создать импульсный индукционный металлоискатель, способный обнаруживать железо, но все эти попытки имели очень ограниченный успех. Хотя железо дает длинный хвост, серебро и медь имеют одинаковые характеристики. Такая длительная задержка плохо сказывается на определении глубины.Минеральное содержание в почве также удлиняет отраженный импульс, изменяя точку, в которой объект определяется или отклоняется. Если постоянная времени интегратора настроена так, что золотое кольцо не определяется на воздухе, это же кольцо может «загореться» в почве, насыщенной солями. Таким образом, насыщенная солями почва меняет все, что связано с временем задержки и селективностью импульсно-индукционного металлоискателя.

УТИЛИЗАЦИЯ С ЗЕМЛИ.
Настройка вне земли очень важна для устройств СНЧ, но не для металлоискателей с импульсной индукцией.В среднем почва не накапливает сколько-нибудь значительного количества энергии от поисковой катушки и обычно не подает никакого сигнала. Почва не будет маскировать сигнал от объекта и, наоборот, минерализация почвы немного удлиняет сигнал пропорционально увеличению глубины объекта. Термин «автоматический баланс грунта» часто используется в отношении MD с импульсной индукцией; они обычно не реагируют на чрезмерную минерализацию почвы и не требуют внешней корректировки для разных типов почвы.Исключение составляет один из самых неприятных компонентов почвы — магнетит (Fe3O4) или магнитный оксид железа. Это вызывает перегрузку входных катушек детекторов типа VLF, значительно снижая их чувствительность, металлоискатели с импульсной индукцией будут работать, но могут показывать ложные цели, если поднести катушку слишком близко к земле. Этот вредный эффект можно свести к минимуму, увеличив время задержки между концом импульса передатчика и началом стробирования. Регулируя эту постоянную времени, вы можете устранить помехи, вызванные минерализацией почвы.

АВТОМАТИЧЕСКАЯ И РУЧНАЯ НАСТРОЙКА.
Большинство импульсных индукционных металлоискателей настраиваются вручную. Это означает, что оператор должен крутить настройку до тех пор, пока в наушниках не будет слышен щелчок или зудящий звук. Если почва в районе поиска меняется с нейтрального песка на нейтральный или с сухой почвы на морскую воду, необходима корректировка. Если вы этого не сделаете, вы можете потерять глубину обнаружения и пропустить некоторые объекты. Ручная настройка очень сложна при использовании короткой постоянной времени интегратора (PVI).Поэтому многие устройства с ручной настройкой имеют длинный ПВИ и требуют медленного перемещения поисковой катушки.
Нет проблем с использованием импульсных индукционных MD для подводных поисков, поскольку поисковая катушка не перемещается быстро. При использовании в серфе катушка будет либо в воде, либо под водой, и в таких условиях использование устройств с ручной настройкой может вас сильно разочаровать, потому что вам придется постоянно регулировать порог. В этом случае некоторые операторы сразу настраивают устройство чуть ниже порога.Но это может привести к уменьшению глубины обнаружения, с изменением характеристик почвы.
Автоматическая регулировка (порог с автоматической регулировкой SAT) дает значительные преимущества при поиске в соленой воде и над ней, а также в почве с высоким содержанием соли. Это позволяет использовать детектор на максимальной чувствительности без постоянной регулировки. Это улучшает стабильность, помехозащищенность и позволяет использовать большее усиление. МД с импульсной индукцией не излучают сильных отрицательных сигналов, как устройства СНЧ. Поэтому в ямах с минералами не перекатываются.Катушку металлоискателя, оборудованного системой самонастройки, необходимо непрерывно перемещать, если вы остановите катушку, настройка не удалась или устройство перестало реагировать.

Управление аудиосистемой
Цепи звуковой сигнализации МД с импульсной индукцией делятся на две категории: с изменяющейся частотой и изменяющейся громкостью. Схемы переменной частоты на основе генератора, управляемого напряжением, хороши для записи небольших объектов, так как изменение частоты легче услышать на слух, чем изменение громкости, особенно на низком уровне громкости, особенно для устройств с ручной регулировкой порога.Однако звук пожарной сирены быстро утомляет, и некоторые люди не могут различать высокие тона. Один из хороших вариантов — это механическая вибрация, которая изначально использовалась для подводных аппаратов. Такое устройство издает звуки и вибрацию, которая переходит в гудение при обнаружении объекта. Сигналы такого механического устройства легко распознаются и не заглушаются системой подачи воздуха.
Многие люди предпочитают более традиционный звуковой тон с увеличивающейся громкостью, а не частотой.Такие системы управления звуком хорошо работают в устройствах с быстро движущимися кадрами, в устройствах с автоматической настройкой, при этом они звучат аналогично устройствам VLF.

Выводы по МД с импульсной индукцией.
Это специализированные инструменты. Они не очень подходят для поиска монет в городских условиях, так как не могут фильтровать железо и ферросодержащий мусор. Их можно использовать для археологических поисков в сельской местности, где нет большого количества железных обломков, для поиска золотых самородков, а также для поиска на максимальной глубине в экстремальных условиях, например, на побережье морей или в местах с высоким уровнем земли. минерализованный.Такие металлоискатели показывают отличные результаты в таких условиях и в целом сравнимы с приборами VLF, особенно по их способности восстанавливать такие почвы и «пробивать» их на максимальную глубину.

Самый простой и практичный способ сделать своими руками глубинный металлоискатель — это сделать глубокий импульсный металлоискатель. За основу можно взять уже имеющийся импульсный металлоискатель, либо сделать электронный блок импульсного металлоискателя и т. Д. Как сделать эти металлоискатели уже описано на нашем сайте.А потом к нему нужно сделать глубокую катушку.

В данной статье мы рассмотрим способов изготовления глубинных катушек для импульсных металлоискателей . Такие катушки можно использовать с металлоискателями Пират, Клон, Трекер, Кощей и другими импульсными металлоискателями.

Но следует отметить, что при одинаковом размере рамки глубины, при разных металлоискателях просыпаются и разные глубины обнаружения (У Pirate результаты будут самые скромные, а лучший результат покажут Koschey 5IG и Koschey 4IG ( Tracker PI- G) так как у них отдельная глубокая прошивка!

Начнем с механических конструкций глубинных рамок металлоискателя.

Глубинные рамы имеют небольшие размеры, крепятся на штанге как обычная катушка, но есть ограничения по весу и габаритам. Поэтому такая конструкция подходит для оправ диаметром до 60-70см. Большая рама становится слишком тяжелой, и ее уже неудобно носить таким образом.

Каркас глубинной катушки для металлоискателя изготовлен из пластиковых труб без использования металлических элементов. Выбирайте трубу в зависимости от способа ее подключения и в зависимости от размера вашей рамы, чтобы труба обеспечивала достаточную структурную жесткость!

Маленькие катушки обычно делают неразборными в форме кольца или квадрата.

Вот несколько фото такого каркаса:

Для больших рам неразборная конструкция уже неудобна для транспортировки, да и переносить такую ​​рамку на перекладине уже сложно. Наиболее распространенным решением для больших рамок является складная квадратная рамка с петлей поиска по заголовку или петлей, проходящей внутри рамки трубки.

В данном случае каркас рамки сделан из пластиковых труб, а поисковая катушка намотана многожильным проводом изолированно! ПРОВОД ДОЛЖЕН БЫТЬ ОБЯЗАТЕЛЬНО НЕСКОЛЬКИМ, так как при разборке и транспортировке глубинной катушки провод просыпается и одножильный провод со временем может сломаться!

Такие оправы обычно носят вместе:

Но есть варианты конструкции глубинного металлоискателя для самостоятельного ношения:

Вот еще несколько дизайнов.металлоискатели глубинные и их катушки:

Глубина обмотки рамы

Таблица количества оборотов для глубинных рамок разного размера и их максимальной глубины обнаружения с металлоискателями ПИРАТ и Кощей 5И:

	40 * 40 см	60 * 60 см	90 * 90 см	120 * 120 см	150 * 150 см
Количество витков	19	16	13	11	10
Дальность обнаружения каски с MD PIRATE	0.8м	0,9 м	1 мес.	1,1 м	1,25 м
Максимальный диапазон ПИРАТ	1,7 м	2,3м	2,6 м	3 мес.	3,5 м
Дальность обнаружения каски с металлоискателем Кощей 5ИГ	1 мес.	1,2 м	1,25 м	1,5 м	1,6 м
Максимальная дальность Обнаружение металлоискателем Кощей 5ИГ	2,3м	3 мес.	3,5 м	4 мес.	5м

После наматывания рамки желательно стянуть витки вместе лентой или изолентой, это уменьшит межвитковую способность и сделает петлю более прочной.Провод от каркаса к электронному блоку можно сделать из того же провода, которым наматывается каркас, скручивая его с шагом 1 виток на 1 см.

Так легко сделать глубокую рамку для импульсного металлоискателя, а получить полноценный глубокий металлоискатель, не уступающий по глубине фирменным металлоискателям.

Шестерни dengan модулятор бердасаркан транзисторный современный. Диаграмма kelistrikan gratis. Индикатор скема, резонансный гетеродин. Untuk sirkuit «menyalakan indikator LED tujuh elemen yang kuat»

Fitur tajuk kami «Kami menyarankan Anda untuk mengulang… « terletak pada kenyataan bahwa ia menerbitkan materi berdasarkan pengalaman praktis mengulangi desain tertentu, diagram dan deskripsi yang sebelumnya diterbitkan dalam literatur radio amatir. foto dan saran praktis, yang sangat berharga bagi amatir radio pemula.

Kali ini kami sajikan konstruksinya индикатор резонансный гетеродин, ян диусулкан олех Г.Гвоздицкий далам. Журнал Радио, 1993, №1.

Dalam Praktik Radio Amatir, индикатор резонансного гетеродина — GIR paling sering digunakan Untuk mengukur frekuensiresensi dari sistem osilasi pasif. Ини menggabungkan волновомер резонансный дан генератор frekuensi радио янь dikalibrasi berdaya rendah. Perangkat semacam itu berisi rangkaian osilasi янь terdiri дари индуктор terkalibrasi дан kapasitor variabel contoh yang dilengkapi dengan skala bertingkat. Jika sistem osilasi digabungkan secara индуктив ке rangkaian wavemeter дан dibangun kembali dalam frekuensi, mencapai tegangan RF maximum di dalamnya, maka frekuensi резонанси дари система osilasi yang diteliti dapada ditentukanmeter.Rangkaian osilasi dari wavemeter GIR secara bersamaan merupakan rangkaian osilator lokalnya. Dengan bantuan alat pengukur seperti itu, mudah Untuk menentukan frekuensi resolansi dari rangkaian osilasi, bagian dari garis penghubung, элемент антенны stasiun radio gelombang pendek. ГИР, selain itu, dapat digunakan sebagai генератор sinyal.

GVR Gvozditskiy lebih sempurna daripada yang dijelaskan dalam dan berbeda dalam karakteristik yang lebih tinggi, meskipun генератор мерека dalam semua kasus dibuat pada транзистор efek medan, янь memberikan jhgipolar jhgipolar jhgipolar.

«Схема skematik dari GIR yang diusulkan ditunjukkan pada Gambar 1. Осилатор локальный dibuat pada транзистор efek medanVT 1, terhubung sesuai dengan sirkuit sumber umum. PenghambatR 5 мембранный сток для транзисторов efek medan.L 2- Elemen Decoupling Osilator local dari catu daya pada frekuensi tinggi. «

Diode VD 1, terhubung ke gerbang dan terminal sumber transistor, meningkatkan bentuk tegangan yang dihasilkan, mendekati tegangan sinusoidal. Tanpa dioda, setengah gelombang positif pada arus слив акан menjadi terdistorsi karena peningkatan penguatan транзистор dengan peningkatan tegangan gerbang, янь пасти менгарах пада munculnya гармониса янь merata dalam spektrum sinyal osilator.

Гамбар 1

Berbeda dengan rangkaian yang sudah disablebutkan di atas, rangkaian osilasi perangkat dibentuk oleh kumparan yang dapat digantiL 1 terhubung ke konektorX 1, yang tidak memiliki terminal tengah, yang menyederhanakan peralihannya. «Alihkan» perangkat untuk bekerja dalam rentang frekuensi yang diinginkan dengan menyalakan kumparanL 1 дари индуктанси янь sesuai. Varian dari kumparan semacam itu, dibuat pada bingkai dari tabung pengumpulan darah labratorium , ditampilkan di foto (Gbr.2) дан дипилих олех аматир радио Untuk кисаран ян диингинкан, атау дилакукан сесуай денган рекомендации ди сумбер аслинья.

Гамбар 2

Melalui kapasitor C5, tegangan frekuensi radio diumpankan ke input indikator вольтметр frekuensi tinggi, yang terdiri dari Detektor, diodaVD 2 дан VD 4 di antaranya dinyalakan sesuai dengan rangkaian pengganda mengi-kan dengi-kanitang, yang terdiri dari Detektor, yang terdiri dari Detektor, diodaVD 2 dan VD 4 di antaranya dinyalakan sesuai dengan rangkaian pengganda mengi-kanada, mengi-kan, tegani-kan, tg, yyy PA1 di tujuan kolektor.ДиодVD 3 менстабилкан теган конто диодаVD 2, VD 4. Резистор variabelR 3 dikombinasikan dengan sakelar dayaS A1, микроамперметр с указателем atur PA1 ke posisi semula pada tanda skala paling kanan … «.

Далам ГИР ян диджеласкан тидак ада пенстабил тамбахан дари теганган суплай, олех карена иту, кетика бекерджа денгання, дисаранкан унтук менгунакан сумбер денган нилай теганган округ Колумбия янь сама — секара оптимальный катуаран дайа канган денгарант

Munculnya perangkat дан pemasangan bagian-bagian di rumah ditunjukkan pada Gambar.3.4.5.

Гамбар 3

Гамбар 4

Гамбар 5

Bodynya adalah box kuningan chrome berukuran 120x70x45 mm dengan tutup yang menutup rapat (dari bekas pensteril jarum suntik «Rekam» ) (Gbr. 3). Pegangan blok kapasitor dengan kapasitas variabel C1.1 — C1.2 terletak di dinding depan kasing. Блок КПЕ Янг Дигунакан ди ГИР дари пенерима радио берукуран кесил «Альпинист». Bentuk penggerak mekanisme vernier memungkinkan Anda menandai dengan pensil melalui lubang frekuensi dalam rentang pengukuran yang sesuai pada selembar kertas Whatman yang direkatkan ke badan GIR di bawah pegangan unit KPI (Gbr.6).

Гамбар 6

Tidak praktismbuat satu skala umum Untuk semua rentang karena kompleksitas pekerjaan tersebut. Selain itu, akurasi skala yang diperoleh pada kepadatan yang berbeda dari penyesuaian kontur yang diterapkan akan mempersulit penggunaan perangkat.

Kumparan L 1 diresapi dengan lem epoksi atau НН88. Данные belitanmereka ditentukan secara empiris atau sesuai dengan rekomendasi dari. Diinginkan untuk melilitkannya pada pita HF dengan kawat tembaga berlapis perak dengan диаметром 1,0 мм.

Secara структурный, сетяп коил контур терлетак ди атас дасар конектор SG-3 ян умум. Itu direkatkan ke bingkai koil.

Di dinding ujung kasing, pasangan SSh-3 dipasang, di mana pin koil kontur dimasukkan (Gbr.7).

Гамбар 7

Tersedak L 2, yang sudah jadi digunakan dan terdiri dari dua choke terhubung paralel dari tipe DM0.1 dengan nilai номинальный мазинг-мазинг 100 мкГн.

Komponen radio lainnya yang digunakan sesuai dengan rekomendasi di sumber aslinya.

Танда «Калибраси» Хусус пада даун тимбанган перангкат дибуат себелум пенгукуран, менгунакан, мисальня, пенерима денган тимбанган цифровой (атау пенгитунг фрекуэнси).

«Джика ди beberapa bagian rentang itu perlu untuk meningkatkan akurasi skala, maka paralel ke koil menghubungkan kapasitor mika dengan kapasitas konstan (Gbr. 8).

Гамбар 8

Induktansi kumparan loop dan kapasitansi loop, dengan mempertimbangkan kapasitor tambahan, dapat dihitung dengan rumus

LC = 25330 / f²

dengan C далам пикофарад, L — далам микрогенри, f — далам мегагерц.

Menentukan frekuensi resolansi dari rangkaian yang diteliti, kumparan GIRai dibawa sedekat mungkin dengannya, secara perlahan memutar gagang unit KPI, dan pembacaan indikator dimonitor. Segera setelah panahnya berayun ke kiri, tandai posisi yang sesuai dari pegangan КПЕ. Dengan rotasi lebih lanjut dari kenop tuning, panah perangkat kembali ke posisi semula. Танда пада скала ди мана * кемиринган * максимальный дари панах диамати акан персис sesuai dengan frekuensi резонанси дари ранкаян янь седанг диселидики.

Параграф ян дезот «далам танда кутип» — текс асли

из статьи Олега Гвоздицкого в майалах «Радио».

Номер:

1.G. Гвоздицкий. Индикатор резонансный гетеродинный. — Радио, 1993, №1, глм.36,37.

2. GIR pada 1,8-150 МГц … — Elektronisches Jarbuch 1988, c.169 ..

3. В. Демьянов. GIR yang ditingkatkan. — Ситус Н. Большаков (RA 3 TOX) «Радиофанат».

Индикатор резонансного гетеродина Untuk Menentukan Frekuensi Resonansi Dari Rangkaian Osilasi Penguat Frekuensi Radio, Elemen Antena Pemancar Radio, Atau sistem Osilasi Aktif Lainnya, Gelombang Resonansi Biasanya Digunakan.Perangkat semacam itu berisi rangkaian osilasi янь terdiri дари индуктор terkalibrasi дан kapasitor variabel contoh yang dilengkapi dengan skala bertingkat. Jika sistem osilasi dihubungkan secara индуктив dengan rangkaian wavemeter дан frekuensinya dibangun kembali, mencapai tegangan frekuensi radio maksimum di dalamnya, maka frekuensi резонанси дари sistem osilasi yangada diteliti dapmeter.

Далам практический радиоприемник, индикатор резонансного гетеродина — GIR paling sering digunakan Untuk mengukur frekuensi резонансный дари системы осиласи пасиф.Ини menggabungkan gelombang резонанси дан генератор frekuensi радио янь dikalibrasi berdaya rendah. Rangkaian osilasi dari wavemeter GIR secara bersamaan merupakan rangkaian osilator lokalnya. Dengan bantuan alat pengukur seperti itu, mudah untuk menentukan frekuensi resolansi dari rangkaian osilasi, segmen garis penghubung, элемент антенны stasiun radio gelombang pendek. GIR, selain itu, dapat digunakan sebagai generator sinyal.

Индикатор Resonansi Гетеродинная диаграмма sirkuit ditunjukkan pada Gambar.

Осилятор локальный dibuat pada транзистор efek medan VT1, yang dihubungkan di sirkuit sumber umum. Transistor semacam itu memberi perangkat stabilitas frekuensi yang jauh lebih besar daripada Transistor bipolar. Диод VD1, terhubung ke gerbang dan pin sumber транзистор, meningkatkan bentuk tegangan yang dihasilkan ,mbawanya lebih dekat ke синусоидальный. Tanpa dioda, setengah gelombang positif dari arus слив акан terdistorsi karena peningkatan penguatan транзистор dengan peningkatan tegangan gerbang, янь пасти mengarah pada munculnyaharmonisa янь merata dalam spektrum sinyal osilator lokal.Резистор R5 мембранный сток на полевом транзисторе.

Sirkuit osilasi perangkat dibentuk oleh kumparan L1 yang dapat diganti, terhubung ke konektor X1, blok kapasitor variabel C1, dan kapasitor C2, C3 yang dihubungkan secara seri dengannya. Alihkan perangkat untuk bekerja di salah satu dari lima rentang pengukuran (3 … 6, 6 … 10, 8 … 15,13 … 25 дан 24 … 35 МГц) dengan menyalakan koil L1 dari индуктанси ян сесуай.

Melalui kapasitor C5, tegangan frekuensi radio diumpankan ke input indikator voltmeter frekuensi tinggi, yang terdiri dari Detektor, dioda VD2 dan VD4 yang dihubungkan sesuai dengan rangkaian penggadaan multiguanat PA.Dioda VD3 menstabilkan tegangan teladan pada dioda VD2, VD4, sehingga meningkatkan sensitivitas Detektor dan stabilitas penguat. Резистор вариабельный R3, дикомбинасикан dengan sakelar daa SA1, менгатурный указатель микроамперметра PA1 ке posisi aslinya. Дроссель L2 adalah element decoupling osilator local dari catu daya pada frekuensi tinggi.

Sumber daya perangkat dapat berupa baterai internal dengan tegangan 3 … 9 V (preferensi harus diberikan ke baterai Korund atau isi ulang 7 D-0,1) атау внешний блок jaringan catu daya dengan tegangan keluaran yang sama.

Dalam GIR янь dijelaskan tidak ada стабилизатор tambahan dari tegangan suplai, олех карена иту, saat bekerja dengannya, perlu menggunakan sumber dengan nilai tegangan DC янь сама.

Penampilan perangkat ditunjukkan pada judul artikel, дан pemasangan suku cadang dalam kasing ditunjukkan pada Gambar.

Bodinya adalah kotak krom kuningan dengan sizesi 120x70x45 mm dengan tutup yang pas. Блок питания постоянного тока переменного тока С1, индикатор PA1 и резистора переменного тока R3 с защитным покрытием.Kapasitor C2 dan SZ dipasang langsung pada terminal bagian unit KPE dan pada soket konektor X1. Bagian lainnya, kecuali baterai, dipasang pada papan sirkuit tercetak (Gbr.) Terbuat dari из стекловолоконной фольги берлаписа.

Unit KPE digunakan dalam GIR dari penerima radio Selga berukuran kecil. Kapasitor C2 дан SZ adalah KS0-1, S5-KD, S9 dan S10-oksida K52-1B, sisanya KM-5. Семуа резистор тетап тип МЛТ, вариабель R3 dengan sakelar дайа SA1 — СПЗ-4вМ. Диода KD512A (VD1), KD521B (VD3) dapat diganti dengan silikon 0.12 лайння. Gulungan choke yang sudah jadi diresapi dengan lem Supercement.

Данные belitan kumparan loop dari lima rentang pengukuran ditunjukkan pada tabel.

Rangka kumparan dari tiga rentang pertama dapat berupa potongan insulasi polietilen dari kabel koaksial RK-106. Gulungan дари дуа рентанг теракхир тидак мемилики бингкай. Dianjurkan untuk melilitkan koil dengan rentang 24 … 35 MHz dengan kabel tembaga berlapis perak dengan диаметром 1 мм.

Secara структурные, сетяп кумпаран петля дитэмпаткан далам котак карболит дари резонатор куарса.Судут ян дитекук дари алюминиевый типис диджепит ди антара дасар румахан дан тутуп пелиндунг, ян директкан денга скала рентанг пенгукуран янь сесуай. Tidak praktismbuat satu skala umum Untuk semua rentang — dengan kepadatan penyesuaian yang berbeda dari kontur yang diterapkan, ini akan mempersulit penggunaan perangkat.

Di dinding ujung bodi ada blok dua soket penahan kuarsa, tempat pin koil kontur dimasukkan. Dalam kasus ini, skala berada di bawah pegangan blok KPE dengan panah indeks.

Pemasangan sirkuit дан koneksi frekuensi tinggi dibuat dengan kawat tembaga berlapis perak telanjang dengan диаметр 1 мм, янь frekuensi rendah — dengan kawat MGShV.

Pembentukan GIR

mulai dengan hati-hati memeriksa bahwa semua koneksi sudah benar. Kemudian, kumparan loop dari rentang pengukuran apa pun dimasukkan ke soket konektor X1 dan daya dihidupkan. Dalam hal ini, panah микроамперметр PA1 harus menyimpang dari tanda nol. Переменный резистор R3, ini diatur ke tanda skala paling kanan.Kemudian, putar gagang unit KPE dari satu posisi ekstrem ke posisi ekstrem lainnya, amati sedikit gerakan panah tools. Dengan kapasitas минимальный KPI, panah harus lebih menyimpang ke kanan, янь dijelaskan dengan peningkatan faktor kualitas rangkaian dengan peningkatan frekuensi generator.

Timbangan dari semua rentang pengukuran dikalibrasi menggunakan, misalnya, penerima yang dikalibrasi.

Джика ди beberapa bagian rentang perlu untuk meningkatkan keakuratan timbangan, maka kapasitor mika dengan kapasitas konstan dihubungkan secara paralel ke koil.Induktansi kumparan loop дан kapasitansi loop, dengan mempertimbangkan kapasitor tambahan, dapat dihitung dengan rumus LC = 25330 / f2 di mana C dalam pikofarad, L dalam mikrohenry, f dalam megahertz.

Menentukan frekuensi resolansi dari rangkaian yang diteliti, kumparan GIR dibawa ke sana sedekat mungkin дан, perlahan-lahan putar pegangan unit KPI, ikuti pembacaan indikator. Segera setelah panahnya berayun ke kiri, perhatikan posisi penunjuk yang sesuai pada gagang КПЕ. Dengan rotasi lebih lanjut dari kenop tuning, panah perangkat kembali ke posisi semula.Танда пада скала ди мана «кемиринган» максимальный панах диамати акан персис sesuai dengan frekuensi резонанси рангкаян янь дительити.

г. Гвоздицкий бердасаркан матери дари маджала Радио.

Heterodyne Resonance Indicators (GIRs) adalah alat ukur sederhana yang dirancang Untuk mendeteksi dan menunjukkan resolansi pada perangkat elektronik yang berisi sirkuit резонанси. Biasanya, GIR adalah kotak kecil tempat generator XC untuk osilasi sinusoidal дан pengukur arus yang dikonsumsi olehnya atau indikator sederhana dari sinyal RF dipasang.Генератор кумпаран дапат диганти дан дипасанг пада блок; капаситор вариабел (удара атау мика) мемилики скала ян дикалибраси (унтук сетиап кумпаран янь дапат диганти) далам фрекуэнси.

Jika kumparan GIR diletakkan di dekat rangkaian Resonansi, maka pada saat frekuensi tuning generator mendekati frekuensi rangkaian maka energi generator akan tersedot ke rangkaian. Ини terlihat jelas bahkan ketika kumparan GIR berada pada jarak beberapa sentimeter dari rangkaian. Selama hisap, arus yang dikonsumsi oleh generator дари sumber Daya berubah, ян memungkinkan untuk menentukan momen резонанси.

GIR adalah perangkat yang cukup nyaman. Biasanya, penerapannya bahkan tidak memerlukan koneksi ke sirkuit yang diuji. Saat menguji penerima radio, frekuensi tuning dari loop input, loop penguat frekuensi menengah, dan loop osilator lokal dapat diperkirakan. GIR sering digunakan untuk menentukan frekuensi резонансная антенна, seperti stasiun radio gelombang pendek, serta frekuensi resolansi pengumpan dan panjang kabel koaksial.

Di Uni Soviet, perangkat GIR-1 и GIR-2 diproduksi secara massal.Намун, GIR bukan milik perangkat profesional karena keakuratan pengukuran янь rendah дан pengaruh янь куат пада perangkat янь diuji. Намун, ГИР tersebar Луас Далам Практик Radio Amatir. Penjelasan tentang perangkat янг berguna ini dapat ditemukan dalam literatur radio amatir (misalnya, dalam pilihan majalah «Радио») в Интернете.

GIR sederhana pada satu транзистор efek medan

Далам Большая Советская Энциклопедия, GIR pada tabung triode dijelaskan. Saat ini, jauh lebih nyaman menggunakan транзисторный эфек медан.Далам гамбар. 1.59 menunjukkan диаграмма GIR paling sederhana pada transistor efek medan, yang sering ditemukan di Internet. Ини адалах сиркуит тигра титик индуктив ян хас.

Ангка: 1,59. Skema GIR paling sederhana pada транзистор efek medan

Secara структурный, GIR ini dipasang di dalam kotak logam kecil. Perangkat indikator dan kapasitor variabel yang dilengkapi dengan skala tuning dipasang di panel depan. Konektor dipasang di sisi casing tempat koil XI terhubung.

Untuk mencakup rentang 25-40 MHz, параметры kumparan memiliki berikut: диаметр bingkai 20 мм, panjang lilitan 30 мм, lilitan terdiri dari 9 lilitan kawat PEV-2 dengan диаметр 1,6 мм dengan cabang dari putaran kedua (dihitung dari yang lebih rendah диаграмма sesuai dengan). Saat menggunakan sekumpulan kumparan yang dapat dipertukarkan, perangkat mencakup rentang frekuensi dari 3,0 hingga 150 MHz. GIR digunakan Untuk Menentukan Frekuensi Resonansi Dari Rangkaian LC, Antena Dan Panjang Kabel Koaksial.Seperti dicatat, pengoperasian perangkat didasarkan pada penyerapan energi frekuensi tinggi oleh sirkuit atau антенна янь diselidiki пада саат kebetulan frekuensi резонансинья sendiri дан frekuensi penyetelan GIR. Saat ini, pembacaan perangkat indikator mengalami penurunan tajam. Penurunan ini semakin besar, semakin kuat hubungan antara GIR дан rangkaian osilasi дан semakin tinggi faktor Q dari rangkaian ini.

Untuk mengukur resolansi secara akurat, GIR perlu digabungkan secara индуктивная антенна di titik antinode arus.Seperti yang Anda ketahui, antinode arus terletak pada jarak 1/4 panjang gelombang dari ujung vibrator. ГИР Харус Дибава Ке Титик Ини. Dengan mengubah frekuensi penyetelan perangkat, pembacaan indikator минимальный ditemukan дан пада саат ini frekuensi янь sesuai dibaca дари скала. Frekuensi ini adalah frekuensi резонансная антенна. Харус диингат бахва индикаси резонанси тидак ханья терджади пада фрекуэнси фундаментальный, тетапи джуга пада гармониса.

Jika frekuensi резонансная антенна диукур ди секитар буми, мака frekuensi itu bergeser ke arah lebih frekuensi rendah… Саат антенна диангкат ке тян, частота резонанса акан бергесер ке атас себесар 0,2-0,4 МГц. Menggunakan GIR, dimungkinkan untuk memilih panjang kabel koaksial Untuk operasi dalam mode saluran transmisi yang distel (panjang listrik dari saluran tersebut sama dengan bilangan bulat setengah gelombang). Untuk melakukan ini, salah satu ujung kabel dihubung pendek, дан GIR dibawa ke ujung lainnya дан резонансный ditentukan di dekat frekuensi 27 МГц. Денган мемперпендек кабель секара бертахап, резонанси дикапаи пада фрекуэнси тенгах рентанг ян дигунакан.

Аналоговый транзистор GIR pada

для Negatron

Skema GIR янь menarik ditunjukkan pada (Gbr. 1.60). Это аналоговый транзистор с характеристиками I-V, биполярный транзистор T1 и T2. Berkat ini, rangkaian генератор tidak memerlukan keran dan rangkaian positif terpisah. umpan balik … Пада транзистор efek medan TZ дан penguat оперативный детектор tegangan RF ян sangat sensitif dengan indikator penunjuk dibangun.

Ангка: 1.60. Аналоговый транзистор GIR pada для Negatron

GIR ini dapat berfungsi sebagai indikator pengoperasian generator eksternal дан индикатор умум резонанси пада рангкаян резонанси пасиф. Резистор-потенциометр P1 dapat diatur ke tidak adanya pembangkitan atau keberadaannya. Jika tidak ada pembangkitan, perangkat bereaksi terhadap radiasi HF eksternal: jika frekuensi penyetelan mendekati frekuensi radiasi ini, pembacaan indikator meningkat. Dimungkinkan juga untuk mengatur mode pembangkitan, di mana panah indikator menyimpang dengan nilai yang ditentukan oleh pengaturan potensiometer P2.Kemudian, jika frekuensi generator bertepatan dengan frekuensi rangkaianensi eksternal, maka pembacaan indikator akan berkurang akibat hisapan energi dari generator oleh rangkaian eksternal.

Di dalam Anda dapat menemukan data kumparan GIR dalam rentang frekuensi dari 1,3 hingga 50 MHz. Вариан рангкаян dengan modulasi амплитудно-синальный генератор juga dijelaskan. Ini akan memungkinkan Anda Untuk lebih akurat menentukan Resonansi Dari Suara ponsel.

Алат укур Индикатор Гетеродин унтук 1.8 — 150 МГц Untuk pengukuran amatir radio, Anda dapat menggunakan indikator heterodyne resolansi Dalam diagram, Anda dapat menggunakan transistor jenis KP303 (VT1) dan KT361 (VT2), dioda KD514. Индуктор данных bergantung пада кисаран ян дипилих. Asli menggunakan satu set 6 sirkuit yang dipasang pada konektor tiga pin Elektronisches Jarbuch 1988, hlm.169 ….

Унтук скема «MEMERIKSA INDIKATOR PADA LCD»

Алат укур МЕМЕРИКСА ЖКВ «Радиолюбители» ада артикель тентанг пемериксаан индикатор пада кристалл чаир менггунакан теганган листрик.Альтернативно янь байк Untuk menguji kristal cair indikator dapat digunakan sebagai генератор зонда Pulsa persegi panjang янь dipasang пада базисный элемент apa pun yang tersedia. Салах сату опси для зондирования с помощью инвертора K561LN2 ditunjukkan pada диаграмма. Зонд ditempatkan pada papan sirkuit tercetak dengan sizesi 21×37 мм dalam wadah dari baterai KRONA. Sebuah kawat disolder ke pin 4 dari инвертор DD1.2, yang dilewatkan melalui bagian bawah alas baterai, pin 7 dihubungkan ke корпус, дан «+» dari sumber daya dihubungkan ke pin 1.4. Мемерикша индикаторнйа сангат седерхана. Зонд terhubung ke sumber listrik дан бадан логам дари зонд tersebut dijepit di tangan kiri. Выходной зонд terhubung ke konduktor umum indikator, dan menekan lead indikator dengan upaya ringan dengan ibu jari дан telunjuk tangan kanan, pastikan berfungsi. Pemeriksaan янь sangat cepat indikator pada kristal cair memungkinkan Anda untuk menghindari pembelian perangkat yang rusak. Шастра 1. Мурзич А. Мемерикса ЖК. — Radio amatir, 1997; N10, S 19.И. ЦАПЛИН, Краснодар. (РЛ 2-99) …

Untuk skema «МЕНГИДУПКАН ИНДИКАТОР СВЕТОДИОДНЫЙ ПОЛУ-СЕЛУЛЕР ЯН КУАТ»

Teknologi digital MENGHIDUPKAN LED SEMI-ELEMEN KUAT E. YAKOVLEV Indikator LED Ужгород серии ALS321, ALS324, ALS333 дан баняк лайння мемилики характерник пентакжаяан янд байк, тетапи далам режим унтэптэра элева мэкарээээээээээээээла мэкарээээээээээээээээээээээээээээээээээээээээээээээээээээээээээээээээээээээээээээ Dengan indikasi dinamis, peran ampitudo arus beberapa kali lebih besar.Sebagai konverter kode biner-desimal dalam industrial tujuh element, industrial menghasilkan decoder K514ID1, K514ID2, KR514ID1, KR514ID2.Mereka tidak cocok untuk bekerja bersama dengan indikator yang ditunjukkan dengan katoda umum, karena kemungkinan arus maximum transistor kunci keluaran dari dekoder K514ID1 дан KR514ID1 tidak melebija katoda andekan dekoder 4 … 7 mAhdak melebihi 4 … 7 mAhdikan danikan danikan danndikan danikan danndikan dekoder katoda. … Relai giliran pada тиристор sirkuit 1 menunjukkan varian pencocokan dekoder K514ID1 дан индикатор ALS321 Ян куат dengan katoda umum. Misalnya, диаграмма menunjukkan penyertaan element «a».Элемент lainnya dihubungkan melalui целевой резистор-транзистор янь serupa. Arus keluaran decoder tidak melebihi 1 mA pada arus suplai element indikator sekitar 20 mA. Puc.1 2 menunjukkan koordinasi indikator ALS321 B (dengan anoda umum) dengan des-expander KR514ID1. Sebaiknya gunakan opsi ini jika dekoder K514ID2.Puc.2 tidak ada. Gbr. 3 menunjukkan rangkaian untuk menyalakan indikator dengan katoda bersama. Puc. 3 Тампак пада гамбар …

Скема Унтук «ПОВЫШЕННЫЙ ВЕС»

Teknik Pengukuran GIRD TINGKATKAN Setiap orang yang berurusan dengan indikator резонансный гетеродинный таху bahwa mengerjakannya cukup melelahkan.Dalam proses pengukuran, perlu untuk memanipulasi tidak hanya kenop penyesuaian frekuensi, tetapi juga pengatur sensitivitas tools, dan dalam beberapa desain — kenop mode juga. Джуга Бервариаси Далам Батас Ян Лебар. Agar Momen Resonansi tidak terlewatkan, ручка настройки Harus diputar sepelan mungkin дан simpatik untuk mengamati pembacaan индикатор часового типа. Bekerja dengan GIR sangat Disderhanakan дан dipercepat jika kita melengkapinya dengan perangkat янь memperbaiki momen dengan semacam indikator lampu.Далам гамбар. Gambar 1 menunjukkan диаграмма GIR dengan индикатор резонансный LED. Karyanya diilustrasikan oleh grafik pada Gambar. Pengisi дайа сангат куат скема 2 дан гбр. 3. Semakin tinggi kecepatan putar rotor kapasitor tuning, semakin curam bagian depan perubahan tegangan VH pada rangkaian (garis A1 pada grafik pada Gambar 2 dan Gambar 3). Tugasnya adalah memperbaiki penurunan tajam level tegangan VH. Ини dislesaikan dengan menggunakan penguat diferensial, янь, далам касус умум, тидак мереспонс нилаи абсолютный параметр, тетапи перубахання далам сату арах.Мастер-генератор GIR dipasang pada транзистор VT1 sesuai dengan skema yang dijelaskan dalam. Penguat диференциальный двухпозиционный транзистор VT3, VT4, VT5. Saat menyetel sepanjang rentang ke arah penurunan kapasitas atau, yang sama, ke arah peningkatan tegangan RF (ditunjukkan oleh panah pada Gbr. 2 дан Gbr. 3), tegangan yang diperbaiki dari polaritas negatifara berbangthap me VT3 sec. Пада салуран пембуанган VT3 дан пелат кири капаситор C7, теган поляритас позитиф юга менингкат денган ланкар.Трансвистит …

Untuk sirkuit «ЦИФРОВОЙ ВОЛЬТМЕТР НА МИКРОСХЕМЕ C520»

Peralatan pengukuran VOLTMETER DIGITAL PADA MICROCIRCUIT C520D (дипродукты олех GDR) Схема сиркуит вольтметра Papan sirkuit tercetak Opsi sirkuit input Menyalakan LED indikator Dengan katoda katoda dell. K155ID1 джуга дапат дигунакан джика индикатор декаде дигунакан. Транзистор — тип КТ361 atau konduktivitas p-n-p serupa lainnya…

Унтук «АНТЕНА ВЕРТИКАЛЬНАЯ ПАДА 144 МГц»

Антенна ВЕРТИКАЛЬНАЯ АНТЕННА 144 МГц Антенна в Бельгии, названная «BIG STAR». Antena adalah sistem вибратор коллинеарный вертикальный dengan pola melingkar pada bidang горизонтальный. Gbr. 1 Penguatan антенна teoretis adalah 6,5 дБ sehubungan dengan dengan dipol setengah gelombang. Проверено экспериментальное меню бахва, пада джарак 100 км, трансмиссия дари диполь ке антенна янь дижеласкан memberikan penguatan sebesar 9 дБ. Тингги антенна общий секитар 5 метровый.Диаграмма kelistrikan антенна ditunjukkan pada Gambar. 1, реализация структурного блока Gambar. 2 — 6. Вибратор terbuat dari pipa duralumin, diputus dengan изолятор тефлон. Настройка антенны direduksi dengan memindahkan titik sambungan inti pusat kabel ke индуктанси C hingga резонанси пада frekuensi pengoperasian. Antena ini telah digunakan dengan satelit RS дан telah menunjukkan hasil yang baik, terutama saat satelit berada di bawah горизонт. «ОТС» 4 / 92.SP2FBC & SP2MBE…

Untuk skema «Pemancar sederhana untuk band 144 MHz»

Pemancar radio, stasiun radio Pemancar 144 MHz sederhana Pemancar dua transistor sederhana (lihat gambar) dirancang untuk beroperasi dalam rentang 144 MHz. Ini dapat digunakan sebagai exciter di pemancar yang lebih kuat atau sebagai generator saat mengatur penerima radio. Мастер осилятора Dalam (транзистор пада T1), резонатор kuarsa dengan frekuensi sendiri резонансный 48 МГц. Loop L1C2 имеет частоту Ян сама.Тройник частоты dibuat pada транзистор T2. Kumparan L1 digulung pada bingkai dengan диаметр 12,7 мм. Ини бериси 8 путаран кават денган диаметр 0,25 мм. Панджанг белитан 12,7 мм. Аутлет дибуат дари тенгах кумпаран. Кумпаран L2 бериси 8 путаран кават денган диаметр 1,3 мм. Panjang gulungan 25 мм (диаметр bingkai sekitar 8 мм). Катушка L3 berisi 3 lilitan kawat dengan диаметром 1,3 мм. Induktansi dari kedua choke (Dp1, Dp2) sekitar 1,8-2 мкГс. «73 Magazine» (США), 1974 г., февраль. Pemancar dapat menggunakan transistor KT315D dan KT603A, tetapi Anda perlu mengubah polaritas catu daya…

Унтук скема «SKALA DIGITAL DENGAN KOREKSI INDIKASI»

Teknologi digital SKALA DIGITAL DENGAN KOREKSI INDIKASI Penggunaan timbangan digital memungkinkan, dengan biaya rendah, untuk secara signifikan meningkatkan keakuratan perangkat pembacaan transceiver dan penerima. Салах сату янь палинг опси седерхана мембангун тимбанган цифровой адалах вариан дари пэнгукуран frekuensi osilator local merdu (VFO). Метод начального цифрового сигнала приемопередатчика VHF. Mengukur frekuensi «смещение» местного осилятора, yang mentransfer sinyal yang dihasilkan ke frekuensi operasi (144, 430 МГц, dll.), Дэн menjumlahkannya dengan frekuensi VFO dan IF memerlukan kecepatan tinggi дан, олех карена itu, mahal sirkuit mikro digital … Tapimereka tidak tersedia untuk semua orang. Олег Карена Иту, Скала Цифровой Серингкали Член Индикаси Ханья Ратусан, Пулухан Дан Сатуан Килогерц Дари Frekuensi VFO. Индикатор янь menampilkan unit, puluhan дан ratusan мегагерц mengontrol sakelar янь terkait dengan sakelar rentang, tetapi tidak terkait dengan logika skala digital. Ketidaknyamanan tertentu dalam hal ini adalah kebutuhan untuk memilih frekuensi osilator lokal «dither» sehingga awal rentang, misalnya, 144.000 МГц sesuai dengan nilai nol dari ratusan, puluhan, dan satuan frekuensi VFO. Кара menghubungkan реостат ке pengisi дайа Seringkali сулит Untuk menerapkan kondisi ini karena ketidakmungkinan мембранный резонатор kuarsa untuk frekuensi янь diperlukan. Jadi, misalnya, pada jarak dua meter saat menggunakan filter kuarsa pada 10,7 MHz dan mengubah frekuensi VFO dari 11 menjadi 12 MHz, frekuensi «benjolan» osilator local kuarsa harus 122,3 MHz. Pada rentang 70 sentimeter, частота 410,3 МГц.Solusi radikal untuk masalah ini terkandung dalam penggunaan penghitung yang dapat diprogram pada sirkuit mikro 561IE11 atau 564IE11. Penghitung ini memungkinkan, saat memberi makan kombinasi logika 0 (Ground) dan logika 1 (+ 9 V) ke inputnya Dl, D2, D4, D8, di setiap digit, angka dari 0 hingga 15. Dalam hal ini, dengan menerapkan 0 atau 1 ke input penghitung «+1», Anda dapat menambah atau mengurangi nomor yang direkam dari frekuensi VFO yang diukur. Misalnya, frekuensi гетеродинные kuarsa penulis dalam rentang dua meter adalah 121505 kHz.Ini dicapai dengan perkalian sembilan kali lipat dari …

Untuk skema «GENERATOR STABIL UNTUK VHF TRANSMITTER»

Агрегат peralatan radio amatir GENERATOR STABIL UNTUK TRANSMITTER VHF. GLUSHINSKY (UW6MA) Ростов-на-Дону Agar berhasil bekerja dengan stasiun jauh pada pita 144 MHz, sering kali perlu bekerja pada frekuensi yang sama dengan koresponden. Hal ini menjadi sangat jelas ketika bekerja dalam kompetisi, ketika puluhan atau lebih ratusan stasiun mendengarkan di band, menciptakan interferensi timbal balik yang kuat, atau selama QSO ди «меджа бандар».Осилатор утама, янь диракит сесуай денган сиркуит пенкампуран, серта осилатор кристалл янь дапат дисетел телах дижеласкан беркали-кали себелумня, тетапи семуанья чукуп румит. Осилатор мастер ян диусулкан седерхана, хампир сама стабилня денган осилатор куарса дан тидак мемерлукан перубахан ян сигнификан джика дигунакан пада пеманкар ян судах джади. Kemungkinan tumpang tindih frekuensi adalah 400-500 кГц. Prinsip operasi osilator master didasarkan pada fenomen berikut. Джика себуах кумпаран дихубунгкан секара сери денган резонатор далам осилатор куарса, ян дирангкай менурут рангкаян капаситиф тига титик, frekuensi osilasi акан беркуранг далам кайтання денган frekuensi куарса.Pengatur daya pada ts122 25 Jika kita menyalakan (juga secara seri) kapasitor, frekuensi akan meningkat. Далам кедуа касус, tingkat perubahan frekuensi akan bergantung pada nilai resistansi индуктив (XL) дан kapasitif (Xc). Ди генератор INI (lihat gambar), rangkaian серийный L1C1 dihubungkan ke sirkuit kuarsa. Пада резонанси теганган (XL = Xc dan Z = 0), генератор беропераси mendekati frekuensi rangkaian резонанси куарса. Mengubah kapasitansi kapasitor ke satu sisi atau sisi lainnya dari posisinya резонанси akan menyebabkan dominasi pengaruh baik kapasitansi atau индуктанси Agar frekuensi generator pada kapasitansi maksiman de janesi permengi, pada kapasitansi maksimum de janadas per januensi.25-144,33 МГц кГц, dll.). Карена баньяк аматир радио тидак мемилики куарса сеперти иту, анда дапат менгунакан куарса апа каламбур 4 …

Untuk skema «ПРОСТОЙ МЕТАЛЛИЧЕСКИЙ ДЕТЕКТОР»

Elektronik konsumen DETEKTOR LOGAM SEDERHANA Detektor logam yang ditunjukkan dalam diagram dapat dirakit hanya dalam beberapa menit. Ини тердири дари дуа генератор LC ян хампир идент, дибуат пада элемент DD1.1-DD1.4, детектор sesuai dengan rangkaian penggandaan tegangan yang diperbaiki pada dioda VDI, VD2 дан наушники BFI resistansi tinggi, ykuban dihmanya бавах антенна кумпаран бенда логам.Генератор, диракит элемент DD1.1 и DD1.2. bersemangat sendiri pada frekuensi resolasi rangkaian osilasi serial L1CI distel ke frekuensi 465 kHz (element filter IF dari penerima superheterodyne digunakan). Frekuensi generator kedua (DD1.3. DD1.4) ditentukan oleh индуктанси kumparan антенна L2 (30 putaran kabel PEL 0,4 pada оправка dengan диаметр 200 мм) и kapasitansi kapasitor variabel C2, янь memungkinkan металлоискатель dipasanguk ter detengum oba .Sirkuit недогрева без припоя Ketukan янь дихасилкан дари осилил пенкампуран диода генератора обоев dideteksi oleh dioda VD1, VD2, отключая другой капаситор C5 и diumpankan ke наушники BF1. Seluruh perangkat dipasang pada papan sirkuit tercetak kecil, ян memungkinkan, саат дибери дайа дари baterai datar Untuk senter kompak дан mudah digunakan. Saat mengulangi Detektor logam, Anda dapat menggunakan sirkuit mikro K 155DAZ, dioda germanium frekuensi tinggi dan KPE dari penerima radio Alpinist Janeczek A.Prosty wykrywacz metali. — Радиоэлэц> троник, 1984, N 9, ул. 5. (Радио 2-85, глм.61) …

Siapapun yang berurusan dengan indikator резонанси гетеродинный tahu bahwa bekerja dengannya adalah tugas yang agak melelahkan, karena dalam proses pengukuran, perlu Untuk memanipulasi tidak hanya kenop penyesugi.

Хэл Ини Дезебабкан олех Факта Бахва ди Хампир Сэмуа Осилятор Ян Дапат Далам Далам Рентанг Фрекуэнси Ян Луас, Амплитуду Теганган ВЧ Джуга Бервариаси Пада Рентан Ян Луас.Agar Momen Resonansi tidak terlewatkan, ручка настройки harus diputar sepelan mungkin dan dengan cermat mengamati pembacaan циферблатный индикатор.

Bekerja dengan GIR sangat Disderhanakan dan dipercepat jika dilengkapi dengan perangkat Ян Merekam Momen Resonansi dengan semacam indikator lampu.

Далам гамбар. Gambar 1 menunjukkan диаграмма GIR dengan индикатор резонансный LED. Karyanya diilustrasikan oleh grafik pada Gambar. 2 дан gbr. 3. Семакин тингги кецепатан путаран ротор, настройка капаситора, семакин курам багиан депан теганган РФ берубах пада рангкаян (гарис А1 пада график пада Гамбар 2 дан Гамбар 3).

Tugasnya adalah memperbaiki penurunan tajam pada level tegangan VH. Ини dislesaikan dengan menggunakan penguat diferensial, янь, далам касус умум, тидак мереспонс нилаи абсолютный параметр, тетапи перубахання далам сату арах.

Мастер генератора GIR dipasang pada транзистор VT1 sesuai dengan skema yang dijelaskan dalam. Penguat диференциальный двухпозиционный транзистор VT3, VT4, VT5. Saat menyetel sepanjang rentang ke arah penurunan kapasitansi atau, yang sama, ke arah peningkatan tegangan RF (ditunjukkan oleh panah pada Gambar 2 dan Gambar 3), tegangan yang diperbaiki polaritas negatif di bertafathap mens.

Пада салуран пембуанган VT3 дан пелат кири капаситор C7, теганган поляритас позитиф Джуга менингкат денган ланкар. Транзистор VT4 и VT5 терку. Пада саат резонанси, tegangan di gerbang VT3 berubah tajam ke arah potensial positif, penurunan tajam pada potensi pembuangan VT3 terjadi. Kapasitor C7 «mentransfer» potensi penurunan ini ke base VT4. Акибатня, VT4 и VT5 тербука и LED HL1 berkedip terang. Durasi flash tergantung pada konstanta waktu pengisian C7R7.

Penguat DC Untuk alat pengukur dipasang pada транзистор VT2

Kualitas-Q dalam konv.unit
U — tegangan frekuensi tinggi dalam konv. агрегат
а — судут роторный конденсор С, дераят.
C adalah kapasitansi kapasitor.
t adalah waktu putaran ротор конденсор, арб. блок
об. 1 — момент резонанса.

РА. Резистор R5 улучшенный сенситивный яндиперлюкан перангкат. Dengan bantuan rantai R4VD4, bias positif tambahan diterapkan ke sumber VT2. Резистор R3 предназначен для использования в течение некоторого времени, когда требуется, чтобы уменьшить сопротивление, если требуется, чтобы резонансный момент был изменен.

Аренда МГц	0,12-0,5	0,495-2,0	1,95-8,1

Pengoperasian perangkat ini sangat sederhana.Sirkuit osilasi янь diselidiki terhubung dengan sirkuit GIR. Dengan menggunakan kenop tuning, dengan cepat pindahkan kapasitor dari posisi kapasitas maksimum ke posisi ekstrim lainnya. Джика тидак ада лампу килат светодиод, тидак ада резонанси пада субрентанг иници.

Jika kilatan LED diamati, mengatur kenop tuning kira-kira ke posisi di manaрезонанси, atur sensitivitas maksimum alat pengukur dengan resistor R5, atur panah ke tengah skala dengan resistor R3 dan, perlahan putar kenopmen penyesuaian gin. .Untuk penentuan момен резонанси янь lebih akurat, kapasitor pemangkas «peregangan» dengan dielektrik udara C5 dengan kapasitas 2 … 15 pF digunakan, янь pegangannya dibawa keluar ke панель depan GIR. Нилаи frekuensi резонанси дибака пада скала pengukur frekuensi.

Nilai L, C * diberikan dalam tabel. Amatir radio sendiri dapat menghitung nilai L, C * дан данные Belitan L berdasarkan frekuensi cut-off yang dipilih dari sub-band, kapasitor variabel yang tersedia, dan bingkai untuk индуктор.Metode untuk menghitung L, C * telah berulang kali disajikan dalam literatur teknis, misalnya.

Saat mengulangi GIR sesuai dengan skema ini, perlu diperhitungkan bahwa dalam rentang frekuensi rendah, gangguan osilasi berkala (relaksasi) dapat diamati karena faktor Q yang tinggi dari rangkaangian besar POS. Anda dapat menyingkirkan ini baik dengan memasukkan resistor 47 — 200 Ohm di celah keran dari kumparan, atau dengan mengetuk bukan dari tengah kumparan, tetapi lebih dekat ke ujung «bumi».Джуга харус диперхитунгкан бахва светодиодный акан беркедип сетиап кали ротор капаситор берпутар чепат ке арах пенингкатан капаситанси, карена далам халини, теганган РФ пада ранкаян меню.

литература

1. Транзистор ГИР // Радио. — 1971. — N 5. — С. 55.
2. Борисов В. ГИР // Радио. — 1974. — N3. — С. 53.
3. Гавриков В., Прахин П. Гетеродинная стабилизация-амплитуда // Радио. — 1984. — № 2. — С. 22.
4. Бирюков С. Унтук перхитунган контур осиласи генератора // Радио.
