Что такое Micro USB коннектор. Какие бывают типы USB разъемов. Как выглядит распиновка Micro USB. Для чего используется Micro USB. Чем отличается Micro USB от других типов USB.
Что такое Micro USB коннектор и его основные характеристики
Micro USB — это миниатюрный разъем, который широко используется в портативных устройствах, таких как смартфоны, планшеты, внешние аккумуляторы и другие гаджеты. Он был представлен в 2007 году как замена более крупному mini-USB разъему.
Основные характеристики Micro USB коннектора:
- Компактные размеры — примерно в 2 раза тоньше mini-USB
- Поддержка USB 2.0 со скоростью передачи данных до 480 Мбит/с
- Возможность передачи питания до 1.8 Вт (5В, 0.5-0.9А)
- Совместимость с технологией USB On-The-Go (OTG)
- Прочная конструкция, рассчитанная на 10 000 циклов подключения/отключения
Благодаря своим компактным размерам и универсальности, Micro USB стал стандартом де-факто для зарядки и подключения мобильных устройств в 2010-х годах. Однако в последнее время его постепенно вытесняет более современный разъем USB Type-C.
Основные типы USB разъемов: от Type-A до Type-C
В экосистеме USB существует несколько типов разъемов, каждый из которых имеет свое предназначение:
USB Type-A
Это самый распространенный тип USB разъема, который можно встретить на компьютерах, ноутбуках и других устройствах-хостах. Он имеет плоскую прямоугольную форму и может быть подключен только в одной ориентации.
USB Type-B
Квадратный разъем, который часто используется в принтерах и других периферийных устройствах. Существует также его уменьшенная версия — Mini-B.
USB Micro-B
Миниатюрный разъем, который стал стандартом для мобильных устройств в 2010-х годах. Имеет асимметричную форму и может быть подключен только в одной ориентации.
USB Type-C
Самый современный тип USB разъема. Имеет симметричную овальную форму и может быть подключен в любой ориентации. Поддерживает высокие скорости передачи данных и мощность до 100 Вт.Каждый из этих типов разъемов имеет свои преимущества и недостатки, но в целом наблюдается тенденция к унификации и переходу на универсальный USB Type-C.
Распиновка Micro USB: назначение контактов
Разъем Micro USB имеет 5 контактов, каждый из которых выполняет определенную функцию:
- VCC (красный провод) — питание +5В
- D- (белый провод) — передача данных (отрицательный сигнал)
- D+ (зеленый провод) — передача данных (положительный сигнал)
- ID (может быть темно-синий) — определение типа подключения (хост/устройство)
- GND (черный провод) — земля
Контакты D+ и D- используются для дифференциальной передачи данных, что позволяет снизить влияние электромагнитных помех. Контакт ID используется в режиме USB OTG для определения роли устройства (хост или периферия).
Знание распиновки Micro USB может быть полезно при самостоятельном ремонте кабелей или создании собственных устройств с поддержкой этого интерфейса.
Применение Micro USB в современных устройствах
Несмотря на постепенный переход на USB Type-C, Micro USB все еще широко используется во многих устройствах:
- Смартфоны и планшеты (особенно бюджетного и среднего сегмента)
- Внешние аккумуляторы (powerbank)
- Bluetooth-гарнитуры и портативные колонки
- Электронные книги
- Фитнес-трекеры и умные часы
- Портативные игровые консоли
- Цифровые камеры
- Автомобильные видеорегистраторы
Micro USB используется не только для зарядки этих устройств, но и для передачи данных, обновления прошивки и подключения дополнительных аксессуаров. Например, многие смартфоны с Micro USB поддерживают функцию USB OTG, позволяющую подключать флеш-накопители, клавиатуры и другие периферийные устройства.
Преимущества и недостатки Micro USB по сравнению с другими типами USB
Как и любая технология, Micro USB имеет свои сильные и слабые стороны. Рассмотрим основные преимущества и недостатки этого типа разъема:
Преимущества Micro USB:
- Компактные размеры, подходящие для тонких устройств
- Широкая распространенность и совместимость с большим количеством устройств
- Низкая стоимость производства
- Поддержка USB OTG для расширения функциональности устройств
- Достаточная прочность для повседневного использования
Недостатки Micro USB:
- Ограниченная скорость передачи данных (до 480 Мбит/с)
- Низкая мощность зарядки по сравнению с USB Type-C
- Асимметричный дизайн, требующий правильной ориентации при подключении
- Менее надежная конструкция по сравнению с USB Type-C
- Отсутствие поддержки новых стандартов USB 3.x и Thunderbolt
Несмотря на эти недостатки, Micro USB остается популярным выбором для многих производителей, особенно в бюджетном сегменте устройств.
Будущее Micro USB: переход на USB Type-C
В последние годы наблюдается активный переход от Micro USB к более современному разъему USB Type-C. Этот процесс обусловлен несколькими факторами:
- USB Type-C предлагает более высокие скорости передачи данных (до 40 Гбит/с с Thunderbolt 3)
- Возможность передачи большей мощности (до 100 Вт) для быстрой зарядки устройств
- Универсальный дизайн, позволяющий подключать кабель в любой ориентации
- Поддержка передачи видео высокого разрешения и других дополнительных функций
Многие производители смартфонов и других устройств уже перешли на USB Type-C, особенно в среднем и высоком ценовых сегментах. Европейский Союз также планирует сделать USB Type-C обязательным стандартом для зарядки мобильных устройств к 2024 году.
Однако Micro USB, вероятно, еще некоторое время будет использоваться в бюджетных устройствах и на развивающихся рынках из-за своей низкой стоимости и широкой распространенности.
Советы по уходу и эксплуатации устройств с Micro USB
Чтобы продлить срок службы устройств с разъемом Micro USB и избежать проблем, следуйте этим рекомендациям:
- Используйте качественные кабели от проверенных производителей
- Избегайте чрезмерного изгибания кабеля, особенно возле разъемов
- При отключении кабеля держитесь за штекер, а не за провод
- Регулярно очищайте разъем от пыли и грязи с помощью сжатого воздуха или мягкой кисточки
- Не используйте металлические предметы для чистки разъема, чтобы не повредить контакты
- Избегайте попадания влаги в разъем; если это произошло, тщательно просушите устройство перед использованием
- При возникновении проблем с зарядкой или передачей данных попробуйте использовать другой кабель, прежде чем делать выводы о неисправности устройства
Соблюдение этих простых правил поможет вам избежать многих проблем и продлить срок службы ваших устройств с Micro USB разъемом.
Micro-USB 2.0 connector распиновка и описание @ pinouts.ru
Micro-USB is a standard connector for a wide range of portable devices, including cell phones and smartphones
The micro-USB connector is often used for portable devices charging (with micro-usb charging cable) or mobile devices data transfer (with micro-usb data cable). Nowdays Micro-USB competes with newer USB type C and Micro-USB 3.0.
| Pin | Name | Cable color | Description |
|---|---|---|---|
| 1 | VCC | Red | +5 VDC |
| 2 | D- | White | Data — |
| 3 | D+ | Green | Data + |
| 4 | ID | may be Dark Blue | Mode Detect. May be N/C, GND or used as an attached device presence indicator (shorted to GND with resistor) |
| 5 | GND | Black | Ground |
micro USB pinout signals
USB is a serial bus. Micro-USB cable uses 4 shielded wires: two for power (+5v & GND), two for differential data signals (labelled as D+ and D- in pinout). NRZI (Non Return to Zero Invert) encoding scheme used to send data with a sync field to synchronise the host and receiver clocks. In USB data cable Data+ and Data- signals are transmitted on a twisted pair. No termination needed. Half-duplex differential signaling helps to combat the effects of electromagnetic noise on longer lines. Contrary to popular belief, D+ and D- operate together; they are not separate simplex connections. See also newer Micro-USB 3.0 cable pinout.

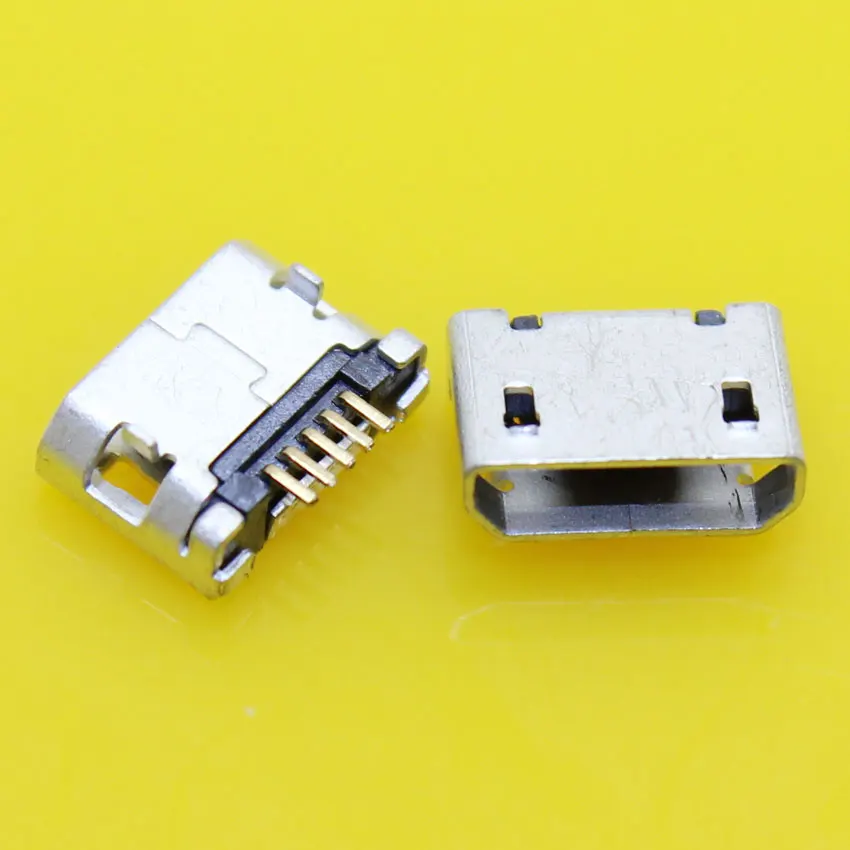

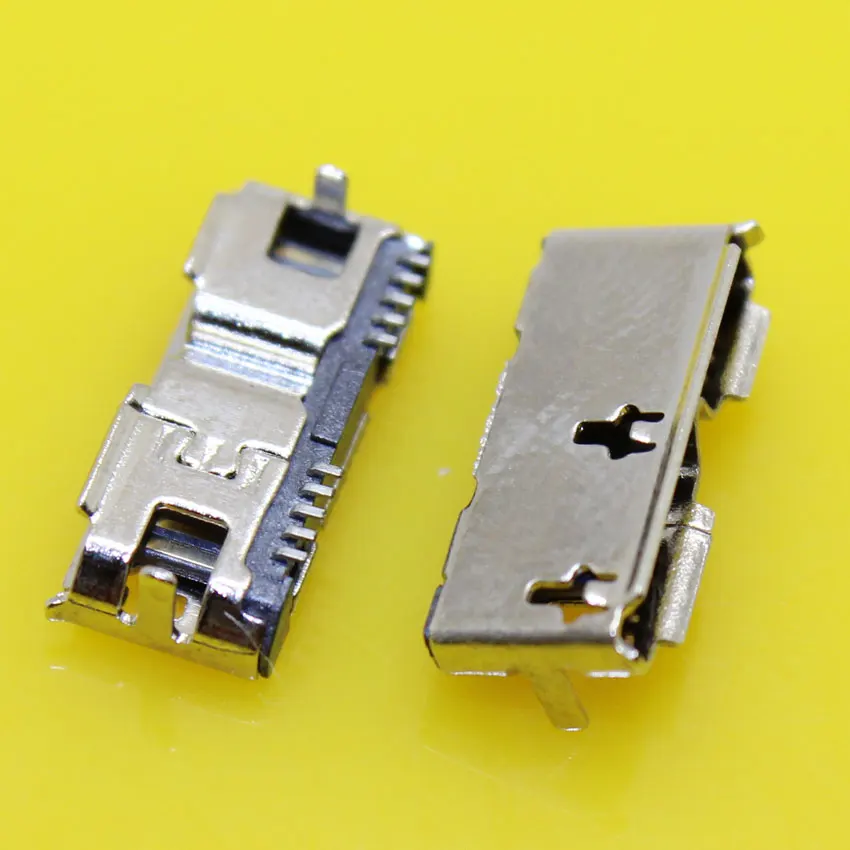

Micro-USB connectors
Micro-USB connectors, which were announced in 2007 have a similar width to Mini-USB, but approximately half the thickness, enabling their integration into thinner portable devices.
There are two variants of plugs: Micro-A connector and Micro-B connector and two variants of receptacles — Micro-AB (for both Micro-A and Micro-B connectors) and Micro-B.
The device with the 5-pin connector has a pullup to high on the connector. Low (small value resistor to ground or connection to ground) if you are connecting an accessory that the device must ask as a host for. Additional Pseudo-standards added by some device manufacturers: If there is no-connect on the data pins, the device will assume it is connected to a charging only cable. Most devices can receive power in host mode, even though this is not part of the standard.
Power Delivered by Micro-USB 2.0 must not exceed 3A / 20 V (60 W), usually 2A/5V charger is used.
USB On-The-Go
USB On-The-Go (OTG) introduces the concept of a device performing both master and slave roles. It Allows portable devices (such as cell phones which support OTG) to connect directly to other devices such as USB keyboards, mice and mass-storage devices.
All current OTG devices are required to have Micro-AB receptacle usb connector usually marked as ‘host aor some symbol.
