Что такое дисплеи Nextion и как они работают. Какие возможности предоставляет среда разработки Nextion Editor. Как быстро создать красивый интерфейс управления на Nextion дисплее. Сравнение различных серий дисплеев Nextion.
Что такое дисплеи Nextion и их ключевые преимущества
Дисплеи Nextion — это программируемые TFT-дисплеи с сенсорным экраном, предназначенные для создания пользовательских интерфейсов в различных электронных устройствах. Они обладают рядом важных преимуществ:
- Встроенный процессор и память для обработки графики
- Простое подключение по UART к любому микроконтроллеру
- Удобная среда разработки Nextion Editor для быстрого создания интерфейсов
- Широкий выбор размеров экрана — от 2.4″ до 10.1″
- Низкая стоимость по сравнению с аналогами
- Поддержка различных графических компонентов — кнопок, слайдеров, индикаторов и т.д.
Благодаря этим особенностям дисплеи Nextion позволяют быстро и просто создавать современные сенсорные интерфейсы даже начинающим разработчикам.
Обзор среды разработки Nextion Editor
Nextion Editor — это визуальная среда для проектирования интерфейсов на дисплеях Nextion. Ключевые возможности редактора:
- Создание многостраничных проектов с помощью drag-and-drop
- Большая библиотека готовых графических компонентов
- Встроенный графический редактор для создания собственных элементов
- Простой язык программирования на основе текстовых команд

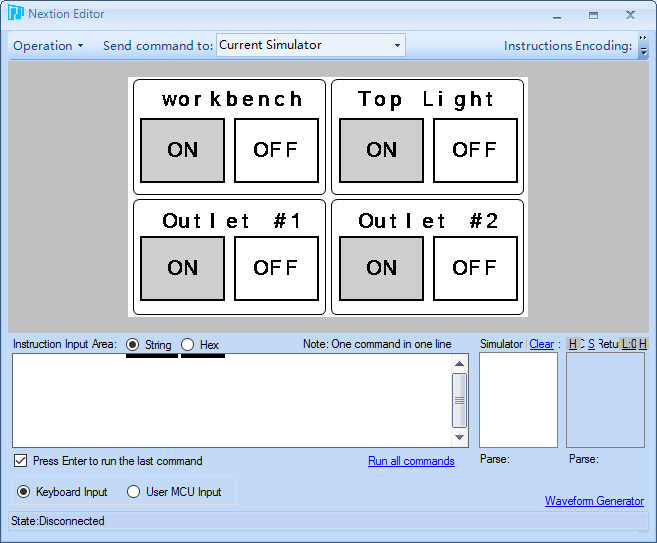

- Эмулятор для тестирования проектов без реального дисплея
- Генерация кода для микроконтроллера
Nextion Editor существенно упрощает и ускоряет процесс разработки пользовательских интерфейсов по сравнению с программированием на низком уровне.
Варианты дисплеев Nextion и их характеристики
Дисплеи Nextion представлены несколькими сериями с разными возможностями:
Basic Series
- Размеры от 2.4″ до 7.0″
- Разрешение до 800×480
- Резистивный сенсорный экран
- Память 4-16 МБ
- Простой процессор
Enhanced Series
- Размеры от 2.4″ до 7.0″
- Разрешение до 1024×600
- Резистивный/емкостный сенсорный экран
- Память до 32 МБ
- Встроенная EEPROM и часы реального времени
- 8 GPIO-выводов
Intelligent Series
- Размеры 4.3″, 7.0″ и 10.1″
- Разрешение до 1280×800
- Емкостный сенсорный экран
- Память до 1 ГБ
- Мощный процессор 200 МГц
- Воспроизведение видео и аудио
Выбор серии зависит от требований конкретного проекта к производительности и функциональности.
Процесс создания интерфейса в Nextion Editor
Разработка интерфейса в Nextion Editor включает следующие основные этапы:
- Создание нового проекта и выбор модели дисплея
- Добавление страниц и базовых графических элементов
- Настройка свойств и внешнего вида компонентов
- Программирование обработки событий на простом языке скриптов
- Тестирование в эмуляторе и отладка
- Компиляция проекта и загрузка в дисплей
Благодаря визуальному редактору и готовым компонентам, создание базового интерфейса занимает всего несколько минут даже у новичков.
Подключение и взаимодействие с микроконтроллером
Дисплеи Nextion легко интегрируются в любые проекты на базе микроконтроллеров:
- Подключение по 4-проводному интерфейсу UART (TX, RX, +5V, GND)
- Поддержка популярных платформ — Arduino, ESP32, Raspberry Pi и др.
- Простой протокол обмена на основе текстовых команд
- Готовые библиотеки для Arduino и других платформ
- Возможность обновления прошивки через microSD карту
Это позволяет быстро добавить современный пользовательский интерфейс практически в любой проект.
Примеры применения дисплеев Nextion
Благодаря своей универсальности, дисплеи Nextion используются во многих областях:
- Промышленная автоматизация и управление оборудованием
- Системы «умный дом» и контроллеры климата
- Медицинские приборы и лабораторное оборудование
- Автомобильная электроника и информационно-развлекательные системы
- Торговые автоматы и платежные терминалы
- Музыкальные синтезаторы и аудио-процессоры
- 3D-принтеры и станки с ЧПУ
Практически в любой области, где требуется современный пользовательский интерфейс, дисплеи Nextion находят применение.
Преимущества Nextion по сравнению с другими решениями
По сравнению с альтернативными подходами к созданию интерфейсов, Nextion имеет ряд важных преимуществ:
- Гораздо более низкая стоимость по сравнению с промышленными HMI-панелями
- Простота разработки и низкий порог вхождения
- Не требует мощного управляющего микроконтроллера
- Широкий выбор размеров экрана и характеристик
- Отсутствие проблем с драйверами и совместимостью
- Большое сообщество и готовые примеры проектов
Это делает Nextion одним из лучших вариантов для быстрого создания пользовательских интерфейсов в небольших и средних проектах.
Заключение и перспективы развития
Дисплеи Nextion существенно упростили процесс разработки пользовательских интерфейсов для встраиваемых систем. Благодаря постоянному развитию как аппаратной части, так и программного обеспечения, они становятся все более мощными и функциональными.
В будущем можно ожидать появления новых серий дисплеев с улучшенными характеристиками, расширения возможностей Nextion Editor и оптимизации взаимодействия с популярными микроконтроллерными платформами. Это сделает создание современных пользовательских интерфейсов еще проще и доступнее для широкого круга разработчиков.
NEXTION дисплеи
NEXTION дисплеиНаучитесь создавать красивые интерфейсы управления с сенсорным экраном за две недели без использования сложного программирования!
До недавного времени это было почти невозможно, пока в 2016 году на рынке не появились дисплеи Nextion, которые полностью изменили подход к созданию проектов для сенсорных дисплеев
Что такое дисплеи Nextion?
Nextion — это программируемые дисплеи с тачскрином и интерфейсом UART для связи.
Для программирования используется очень удобная и простая среда разработки, которая позволяет создавать даже очень сложные графичские интерфейсы для самой разной электроники буквально за пару часов!
Управление дисплеем происходит через интерфейс UART с arduino, любого микроконтроллера или компьютера.
А что могут дисплеи Nextion?
Ниже приведен ряд демонстрационных проектов, которые можно реализовать на дисплеях Nextion всего за один вечер!
Интерфейс для контроллера управления насосами
При каждом переключении выключателей через UART передается команда на микроконтроллер (Arduino или компьютер).
А микроконтроллер, получив команду, управляет работой насосов. В ответ микроконтроллер передает через UART заданную мощность насосов в процентах, которая отображается на экране.
Your browser does not support HTML5 video.
Интерфейс контроллера температуры в нескольких точках
Через UART от микроконтроллера (с Arduino или компьютера) на дисплей передаются показания температуры в трех точках. Включение или отключение нагрева происходит при нажатии на кнопки. Настройки пороговых значений температуры происходит на отдельной странице настроек.
Your browser does not support HTML5 video.
Широкий набор различной анимации
При помощи дисплея можно воспроизводить самые разные типы анимации в самых разных исполнениях: на всем экране, в отдельных облостях, во всплывающих окнах и т.д.
Your browser does not support HTML5 video.
Запуск видео фрагментов
Встроенной памяти дисплея вполне достаточно что бы воспроизводить достаточно длительные видеофрагменты!
Your browser does not support HTML5 video.
Что дает использование дисплеев Nextion?
Кнопки и монохромные экраны сегодня смотрятся как пережиток прошлого.
Устройство может быть очень сложным и технологичным, но если управление происходит с кнопок, а вывод данных на символьный дисплей, то с точки зрения пользователя, назвать его современным и удобным в использованиии никак нельзя.
С интерфейсом на сенсорном экране работать намного удобнее!
В любой момент вы можете программно добавить или убрать элемент интефейса. Можете изменять интерфейс сколько угодно раз. И не нужно в корпусе делать отверстия под кнопки управления!
Огромная экономия времени при создании сложного меню!
Благодаря среде Nextion Editor можно очень быстро создавать красивые интерфеййсы сможет любой. Не важно, школьник, студент или пенсионер. Достаточно будет посмотреть несколько видео по работе с дисплеем, что бы научится самому создавать проекты.
Очень просто создавать сложные многостраничные меню!
Благодаря среде Nextion Editor создавать очень сложные многостраничные меню сможет любой.
Очень простое управление!
Если Вы умеете передавать и принимать данные по интерфейсу UART при помощи Arduino или микроконтроллера, то Вы уже можете управлять дисплеем или принимать с него команды!Управляь дисплеем Nextion можно c Arduino, микроконтроллера, одноплатного компьютера и персонального компьютера.
Дисплей может частично или полностью взять на себя функции по управлению
Расширенная линейка дисплеев Nextion, кроме интерфейса UART, имеют 8 выводов, которые могут работать как на вход, так и на выход. На 4 выводах можно формировать ШИМ-сигнал! Кроме того, в дисплеях присутствует EEPROM-память и часы реального времени.
Меньше чем через месяц Вы сможете создавать такие же красивые и функциональные интерфейсы!
Освоение дисплеев на 100% их возможностей — это очень не простая задача, которая занимает очень много времени и требует навыков тщательной проработки изучаемого материала.
Благодаря курсу по программированию дисплеев Nextion, вы сможете освоить эти дисплеи меньше чем через месяц!
Подробнее о курсе
«Я сам в состоянии разобраться с дисплеями, мне не нужны никакие курсы!»
Да, самостоятельно разобраться можно. Возможно, вы даже вполне успешно разобрались с нужными темами. Но, скорее всего, вы изучили только те режимы и компоненты, которые вам были нужны здесь и сейчас для решения конкретной задачи.
А в курсе рассмотрены все компоненты, команды, режимы и их совместное и раздельное использование, а так же особенности их применения!
Есть, как минимум, 6 причин по которым лучше изучать по специально подготовленному учебному пособию, чем самостоятельно:
Самостоятельное изучение будет долгим. Только разбор документации займет не меньше месяца. А еще нужно разобраться в среде Nextion Editor, инструментами, компонентами разработки, подбором и генерацией шрифтов, загрузкой изображений, особенностями использования команд и компонентов.
Вы можете только думать, что используете компоненты правильно. На самом деле, в дисплее много тонкостей в использовании команд и компонентов. А некоторые компоненты можно использовать совсем не так, как может показаться на первый взгляд!
Есть большая вероятность что-то не понять или упустить из виду. Некоторые режимы работы имеют очень непонятное, на первый взгляд, описание. И только целенаправленное изучение даст полное понимание режимов работы.
Кроме учебного материала, вы получаете много дополнительных бонусов, в том числе огромную графическую библиотеку качественных компонентов для отрисовки графики дисплеев.
Если вы собираетесь использовать дисплеи для считывания состояний датчиков или для управления внешними устройствами, то есть ненулевая вероятность вывести дисплей из строя! Со знаниями из курса вы сведете такую вероятность к минимуму!
Самое главное, приобретая курс, вы получаете возможность задавать вопросы по темам, которые вам не понятны! Никогда и нигде вы больше такую возможность не получите!
А если я не умею работать в фотошопе, как создавать такую красивую графику?
Вам не понадобятся навыки работы в фотошопе или любом другом сложном графическом редакторе, чтобы создавать красивые интерфейсы! Есть намного более простой способ о котором подробно будет рассказано в курсе!
Кроме этого, вместе с курсом вы получаете огромный пакет графики, который значительно упростит создание сложных и красивых интерфейсов!
После изучения курса, для создания таких интерфейсов, как в начале этой страницы, вам понадобится не более 30 минут!
Что будет в курсе?
Всего в курсе 76 уроков общей продолжительностью 25 часов
!
Подробный список тем с описаниями вы сможете найти на странице содержание.
Материал курса составлен по принципу от простого к сложному.
Изучение дисплеев будет начинаться с самых базовых тем: типы дисплеев, их характеристики, подключение дисплеев. Далее будут расмотрены компоненты разработки проектов. И особое внимание будет уделено работе со скриптами и графикой!
Sample Title
Sample Text
Sample Title
Sample Text
Sample Title
Sample Text
А эти дисплеи для Arduino (AVR, PIC, Raspberry Pi и т.д.) подойдут?
Дисплеи Nextion управляются через интерфейс UART. Если Вы умеете передавать и принимать данные по интерфейс UART при помощи Arduino, микроконтроллера или любого другого устройства, то Вы уже можете управлять дисплеем или принимать с него команды и данные!
Так как дисплей берет на себя всю самую сложную работу связанную с работой интерфейса, то управлять этим дисплеем может даже самый слабый микроконтроллер.
И даже микроконтроллер вообще без аппаратного UART(!), например, ATtiny13. Ничто не мешает интерфейс UART эмулировать программно!
Подойдет ли мне этот курс?
Этот курс рассчитан на тех, кто хотя бы немного имеет опыта в программировании микроконтроллеров или arduino.
Курс отлично подойдет и для тех, кто уже пытался изучать дисплеи Nextion. Из курса вы узнаете много новой информации, даже если думаете, что хорошо изучили дисплей!
А если курс мне не понравится?
Без проблем!
Пишите мне на e-mail, что курса Вам не понравился и я Вам возвращаю деньги.
Почему я даю такую гарантию?
Потому что я на 100% уверен в качестве того материала, за который прошу деньги!
Подробнее
NEXTION NX4832T035 3.5-дюймовый модуль сенсорного дисплея HMI TFT LCD Руководство пользователя
NX4832T035
Обзор
Nextion — это решение для бесшовного человеко-машинного интерфейса (HMI), которое обеспечивает интерфейс управления и визуализации между человеком и процессом, машиной, приложением или устройством.
Nextion в основном применяется в области Интернета вещей или бытовой электроники. Это лучшее решение для замены традиционных жидкокристаллических и светодиодных ламп Nixie. С помощью программного обеспечения Nextion Editor (официальная загрузка) пользователи могут создавать и проектировать свои собственные интерфейсы для дисплея Nextion.
В комплект поставки входит дисплей Nextion, соединительный провод, тестовая плата блока питания. Примечание: небольшая тестовая плата источника питания и соединительный провод внутри упаковки позволяют проверить, достаточно ли электропитания. На изображении ниже показано, как его использовать.
Внимание:
Работа в условиях недостаточного питания легко повредит модель Nextion.
Размытый экран? Мигает? Вы можете страдать от силыtages. Выключите питание в первый же момент. Больше никаких повторных попыток повредить вашу модель Nextion.
В комплект входит небольшой разъем. Попробуйте подключить Nextion к зарядному устройству телефона через разъем, чтобы проверить, работает ли Nextion.
Требуется качественный USB-кабель.
Модели Nextion
| Тип Nextion | Базовая серия |
| Модели Nextion | NX4832T035_011N (N: без касания) |
| NX4832T035_011R (R: резистивный сенсорный экран) |
Характеристики
| Данные | Описание | |
| цвет | 64K 65536 цветов | 16 бит 565, 5R-6G-5B |
| Размер макета | 100.5 (Д) x54.94 (Ш) x4.25 (В) | NX4832T035 011N |
| 100.5 (Д) x54.94 (Ш) x5.45 (В) | NX4832T035 011R | |
| Активная область (AA) | 85.50 мм (L), x54.94mm (Вт) | |
| Зона зрения (VA) | 73.44 мм (L), x48.96mm (Вт) | |
| разрешение | 480 × 320 пикселей | Также можно установить как 320 × 480 |
| Сенсорный | резистивный | |
| Прикосновения | > 1 миллионов | |
| подсветка | LED | |
| Срок службы подсветки (средний) | > 30,000 часов | |
| яркость | 200 нит (NX4832T035_011N) | От 0% до 100%, интервал регулировки 1% |
| 180 нит (NX4832T035_011R) | От 0% до 100%, интервал регулировки 1% | |
| Вес | 38. 2 г (NX4832T035_011N) | |
| 48.2 г (NX4832T035_011R) |
Электронные характеристики
| Условия испытаний | Мин. | типичный | Максимум | Ед. изм | |
| Рабочий объемtage | 5. | 5 | 7 | V | |
| Рабочий ток | VCC = + 5В. Яркость 100% | — | 145 | — | mA |
| Спящий режим | — | 15 | — | mA |
Рекомендуемый источник питания ： 5 В, 500 мА, постоянный ток
Параметры рабочей среды и надежности
| Условия испытаний | Мин. | типичный | Максимум | Ед. изм | |
| Рабочая температура | 5 В, влажность 60% | -20 | 25 | 70 | ° C |
| Температура хранения | -30 | 25 | 85 | ° C | |
| Рабочая влажность | 25 ° C | 10% | 60% | 90% | RH |
Производительность интерфейсов
| Условия испытаний | Мин. | типичный | Максимум | Ед. изм | |
| Скорость последовательного порта | Стандарт | 2400 | 9600 | 115200 | бод |
| Выход High Voltage | 10 ч = -1 мА | 3.0 | 3. | V | |
| Низкая громкость на выходеtage | 10L = 1 мА | 0.1 | 0.2 | V | |
| Вход High Voltage | 2.0 | 3. | 5.0 | V | |
| Низкий уровень входного сигналаtage | -1. | 0.0 | 1. | V | |
| Режим последовательного порта | TTL | ||||
| Последовательный порт | 4Pin_2.54 мм | ||||
| Интерфейс USB | НЕТ | ||||
| Гнездо для SD-карты | Да (формат FAT32), поддержка карт Micro SD максимум 32 ГБ * Разъем для карты microSD используется исключительно для обновления прошивки Nextion / дизайна HMI | ||||
Особенности памяти
| Тип памяти | Условия испытаний | Мин. | типичный | Максимум | Ед. изм |
| Флэш-память | Хранить шрифты и изображения | 16 | MB | ||
| Память RAM | Переменные магазина | 3584 | BYTE |
report this ad
Документы / Ресурсы
Опубликовано вДАЛЕЕТеги: 3.5-дюймовый сенсорный ЖК-дисплей HMI TFT, ДАЛЕЕ, NX4832T035Скачать-Nextion
Skip To ContentDownload Baojie Zhou2022-01-07T09: 43: 02+08: 00
Hiddennew
Nextion Editor
ICO
Nextion Editor
ICO
Nextion Editor
ICO
Nextion Editor
.
БИБЛИОТЕКА
ico
3D БЕЗЕЛЬ
ЧТО НОВОГО В ВЕРСИИ 1.
63.3
ТВОРЧЕСКИЕ НОВЫЕ КОМПОНЕНТЫ
Целью компании Nextion является снижение нагрузки на разработку ЧМИ. С новейшим программным обеспечением Nextion Editor 1.63.3 вам будет удобнее получать анимацию, раскрывающееся меню и функции сенсорного слайда текста. Кроме того, ваш проект HMI может воспроизводить видео и аудио.
Новые компоненты начиная с версии 0.58：
РЕВОЛЮЦИОННЫЙ ДИЗАЙН ГРАФИЧЕСКОГО ИНТЕРФЕЙСА
Инновации являются движущей силой Nextion. С настройкой атрибута степени прозрачности для контрастного визуального эффекта непрозрачности и полупрозрачности содержимое графического интерфейса может быть выделено и сфокусировано для удобства пользователя и улучшения взаимодействия.
Атрибут прозрачности icoComponent: aph*
строка
icoTransparent info PNG Resource*
ДИНАМИЧЕСКОЕ ВЗАИМОДЕЙСТВИЕ С ГРИФИЧЕСКИМ ИНТЕРАКЦИЕЙ
В последней версии Nextion Editor версии 1.63.3 компоненты можно перемещать или перетаскивать во время выполнения, что обеспечивает большую гибкость при разработке графического пользовательского интерфейса HMI.
Благодаря эффекту загрузки компонентов и страниц удобный динамический и превосходный графический интерфейс может быть создан наиболее эффективным способом. 100003
Пожалуйста, выберите режим зарядки
Автозарядное время. Обновление
1. Исправить ошибку TouchCap.
Nextion Editor, версия 1.63.1 Обновление
1. 1.62.x Исправление ошибки: ошибка второй исходной прошивки Устройства Intelligent Series *
2. Обновлена информация о флэш-памяти в списке устройств серии Discovery с 8M до 16M
Примечание：
— Все элементы, отмеченные *, доступны только для дисплеев ЧМИ серии Intelligent.
— Если ваш проект HMI был разработан с помощью Nextion Editor 0.53 или более ранней версии, мы рекомендуем вам использовать LTS версии для обслуживания проекта, поскольку последняя версия 1.63.3 не полностью совместима с вашим существующим исходным кодом и дизайном графического интерфейса.
— Если вы используете Nextion Editor v.
1.63.x, мы рекомендуем вам обновить до версии 1.63.3 или выше.
— Пользователи устаревших устройств перед обновлением ознакомьтесь с часто задаваемыми вопросами здесь.
NEXTION EDITOR LTS
Nextion Editor LTS (долгосрочная поддержка) на основе версии 0.53 выпущен для существующих проектов, разработанных версией 0.53 или более ранней.
Если ваш проект HMI был разработан с помощью Nextion Editor 0.53 или более ранней версии, мы рекомендуем вам использовать LTS-версию для обслуживания проекта, поскольку версия 0.58 (или более поздняя) не полностью совместима с вашим существующим исходным кодом и дизайном графического интерфейса. Пользователи устаревших устройств перед обновлением 9 ознакомьтесь с часто задаваемыми вопросами здесь.0003
Nextion Editor LTS: ZIP Downloadico
Libraries Nextion
ITEAD Созданные библиотеки:
Iteadlib Arduino Library
Скачать: https://github.com/itead/iteadlib_arduino_nextion
itead segnix.
combersextex. скачать: https://github.com/itead/Segnix/tree/master/libraries/itead_Nextion
Существуют и другие библиотеки и частичные сегменты кода наверняка
Пожалуйста, направляйте вопросы соответствующим авторам.
ФАЙЛЫ ДЛЯ 3D-ПЕЧАТИ ФОРМЫ
Исторический: неподдерживаемый ранний дизайн от 2016-ФЕВРАЛЯ
Предоставлено сообществу Nextion
3D-дизайн Nextion Bezel в формате .STL:
2
2 STL Files
3 Downloads STL.zip
3
Downloadico2.8” STL файлы рамки дисплея .zip
Downloadico3.2” STL файлы рамки дисплея .zip
Downloadico3.5” STL файлы рамки дисплея .zip
STL файлы Displayico4.3” Downloadico .zip
Downloadico5.0” STL файлы дисплея .zip
Downloadico7.0” Display Bezel STL файлы .zip
● STM32G0 ARM® Cortex®-M0+ Встроенный процессор MCU 64 МГц
● Шрифты Creator с универсальными кодировками символов
● Текстовый набор инструкций с низкой кривой обучения
● Поддержка более 15 потрясающих компонентов WYSIWYG
● Новое экономичное решение ЧМИ Nextion
Узнать больше
Интеллектуальный ЧМИ серии Nextion 4,3»/5,0» Модуль сенсорного экрана HMI LCD-TFT 4,3/5,0 дюймов
Поддержка всех компонентов WYSIWYG Nextion Editor
Поддержка воспроизведения видео/аудио/анимации
Модуль HMI с опцией корпуса
Передовое передовое решение Nextion HMI
●●
●
●
●
Узнать больше
ЧТО НОВОГО В NEXTION EDITOR ВЕРСИИ 1.
63.3 • Новый компонент TouchCap *• Поддержка ресурсов изображений PNG *
• Поддержка ресурсов видео, аудио и анимации *
Перемещение и перетаскивание компонентов во время выполнения *
• Поддержка шрифтов со сглаживанием и пропорциональных шрифтов
• Новая версия компонентов
Примечание:— все элементы, отмеченные *, доступны только для дисплеев ЧМИ серии Intelligent.
— Программное обеспечение Nextion Editor LTS версии 0.53 по-прежнему доступно для разработки существующих проектов базовой и расширенной серии
.
* Резистивный сенсорный экран TFT RGB 65K
* Встроенный процессор и память
* Простой текстовый набор инструкций в формате ASCII
* Экономичное решение ЧМИ с уменьшенной кривой обучения
Купить
УСОВЕРШЕНСТВОВАННЫЙ ДИСПЛЕЙ ЧМИ NEXTION * 7 вариантов размера дисплея (2,4″, 2,8″, 3,2″, 3,5″, 4,3″, 5,0″, 7,0″)* TFT RGB 65K, резистивный/емкостный (7,0″) сенсорный экран
* встроенная EEPROM , RTC и 8 цифровых/связывающих GPIO (4 с поддержкой PWM)
* До 16/32 МБ памяти для HMI Project
* Расширенное и простое в использовании решение HMI
Купить сейчас
NEXTION РАСШИРЕННАЯ ПОДДЕРЖКА Помощь в отладке кодаПомощь в улучшении процедур
Помощь в методах и подходах Nextion
Помощь с MCU Подпрограммы, связанные с Nextion
Узнать больше
Индивидуальные решения Методы и подходы Nextion Помощь в отладкеУзнать больше
NEXTION INTELLIGENT HMIДИСПЛЕЙ • Мощный встроенный MCU Размер 200 МГц и до
• Дисплей 128 МБ для проекта HMI • Доступен в проекте HMI 7,0″ и 10,1″ • Функции воспроизведения видео/аудио/анимации • Эффект многократной загрузки для страниц и компонентов • Компоненты атрибутов прозрачности • Перемещение и перетаскивание компонентов во время выполнения • Усовершенствованное и мощное решение ЧМИ Купить сейчас Узнать больше СЛЕДУЮЩЕЕ УЛУЧШЕННЫЙ ДИСПЛЕЙ ЧМИ • 7 дисплеев Варианты размеров
• (2,4 дюйма, 2,8 дюйма, 3,2 дюйма, 3,5 дюйма, 4,3 дюйма, 5,0 дюйма, 7,0 дюйма) • TFT RGB 65K, резистивный/емкостный (7,0 дюйма)
• Сенсорный экран • Встроенная EEPROM, RTC и 8 цифровых/привязка
• GPIO (4 с поддержкой PWM) • До 16/32 МБ памяти для проекта HMI • Усовершенствованное и простое в использовании решение HMI Купить сейчас NEXTION BASIC HMI DISPLAY • 7 вариантов размера дисплея
• (2,4″, 2,8″, 3,2″, 3,5 «, 4,3″, 5,0″, 7,0») • Резистивный сенсорный экран TFT 65K RGB • Встроенный процессор и память • Простой текстовый набор инструкций ASCII • Экономичное решение HMI с уменьшенным
• Кривая обучения Купить сейчас Узнать больше
NEXTION INTRODUCTION
Что такое Nextion
Nextion — это решение человеко-машинного интерфейса (HMI), сочетающее встроенный процессор и сенсорный дисплей с памятью с программным обеспечением Nextion Editor для разработки проектов HMI GUI.
Используя программное обеспечение Nextion Editor, вы можете быстро разработать графический интерфейс HMI путем перетаскивания компонентов (графика, текст, кнопка, ползунок и т. д.) и текстовых инструкций ASCII для кодирования взаимодействия компонентов на стороне дисплея.
Дисплей HMI Nextion подключается к периферийному MCU через последовательный TTL (5 В, TX, RX, GND) для предоставления уведомлений о событиях, на которые может воздействовать периферийный MCU, периферийный MCU может легко обновлять ход выполнения и возвращать состояние на дисплей Nextion, используя простой текст ASCII инструкции на основе.
Наша миссия состоит в том, чтобы уменьшить нагрузку на разработку HMI.
ПОЧЕМУ NEXTION
Nextion предлагает простое в использовании и экономичное решение HMI для вас.
ico
5 лет LTA
Компания Nextion гарантирует доступность всех продуктов Series в течение как минимум 5 лет с сертификацией CE и RoHS .
Если вы не были специально уведомлены во время покупки, все приобретенные продукты серии Nextion будут доступны не менее 5 лет с 2019 года. Вот наше объявление о долгосрочном соглашении .
ico
Различные размеры экрана
Nextion доступен с сенсорным экраном TFT LCD различных размеров, включая 2,4”, 2,8”, 3,2”, 3,5”, 4,3”, 5,0”, 7,0”, 10,1” . При большом выборе на выбор один, вероятно, удовлетворит ваши потребности. Go Nextion Series и Технические описания продуктов .
ico
Быстрый и простой графический интерфейс
Программное обеспечение Nextion Editor предлагает простой способ создания интуитивно понятного и превосходного сенсорного пользовательского интерфейса даже для начинающих. Добавьте статическое изображение в качестве фона, определите функции по компонентам, вы можете создать простой графический интерфейс за считанные минуты. Простые компоненты Drag-and-Drop и простые текстовые инструкции в формате ASCII значительно уменьшат ваши рабочие нагрузки при разработке проекта HMI.
ico
Экономичное решение HMI
Простые в использовании компоненты, сенсорное программирование событий и настраиваемый графический интерфейс на стороне экрана позволяют быстро и экономично разрабатывать проекты. Дисплей Nextion с последовательным интерфейсом TTL — это решение HMI с лучшим балансом между стоимостью и выгодой, а также низкой кривой обучения. См. Nextion Editor Руководство и Набор инструкций .
ico
Служба технической поддержки Nextion
Служба технической поддержки Nextion предлагает базовое техническое обслуживание оборудования с оперативным реагированием во всех часовых поясах.
Что касается дальнейшей расширенной технической поддержки вашего проекта, Расширенная поддержка доступна для вас.
ico
User-Help-User Forum
Вы никогда не одиноки в разработке своего проекта. Присоединяйтесь к нам на форуме сообщества Nextion , где вы можете задавать вопросы, делиться темами и советами друг с другом.
Примечание. Форум Nextion доступен только для зарегистрированных пользователей.
ДОПОЛНИТЕЛЬНЫЕ ПРИЛОЖЕНИЯ
icoico
Вы помните (почти) полноэкранный немерцающий и сверхбыстрый датчик, который мы разработали в июне? И это без использования встроенного компонента Gauge? Если нет, то пришло время сначала прочитать эту статью, чтобы понять сегодняшние улучшения. Версия от июня 2022 года отлично справляется со своей задачей, движение иглы быстрое и плавное, а другие компоненты можно добавлять близко к внешнему кругу без мерцания, поскольку нет фона, который нужно постоянно перерисовывать. Но был незначительный и единственный эстетический недостаток: игла представляла собой тонкую линию в 1 пиксель, которую иногда было трудно увидеть. Таким образом, уже спустя короткое время после публикации, некоторые читатели связались со мной и спросили, есть ли способ сделать иглу толще, хотя бы на 2 пикселя.
Недавно, играя с NodeMCU 32S на базе ESP32 и особенно с его конфигурацией WiFi, я сделал то, что (я думаю) делают все: я загрузил скетч-пример, чтобы узнать больше о библиотеке Wifi.
Когда вы настраиваете ESP32 как точку доступа, создавая собственную беспроводную сеть, все довольно просто. Вы можете легко жестко закодировать имя Wi-Fi (SSID) и пароль. А как же клиентский режим? Возможно, нужно использовать его в разных средах. Кроме того, жестко закодированные сетевое имя и пароль — определенно не лучшее решение. Таким образом, я подумал, почему бы не использовать Nextion HMI для динамической настройки WiFi?
Хотя интерфейс ввода-вывода Nextion MIDI был в первую очередь разработан как надстройка для экранов HMI Nextion для преобразования их в полностью автономные MIDI-устройства, как показано в предыдущих сообщениях в блоге, он также очень полезен для любого электронного устройства на базе Arduino. музыкальный проект! Многие MIDI-проекты для Arduino страдают от отсутствия хорошей аппаратной поддержки. Есть сложный код, отличные библиотеки и бесконечное количество вариантов использования, но впоследствии в довольно грубой среде в студии или на сцене все не работает.
Это потому, что два резистора и несколько проводов Dupont на макетной плате, помимо Arduino, на самом деле не являются интерфейсом, который может управлять вашим синтезатором, секвенсором или драм-машиной по 5-метровому MIDI-кабелю.
Прежде всего, давайте откроем виртуальную бутылку шампанского — это мой 100-й воскресный пост в блоге!!! А теперь давайте отпразднуем это с помощью новой функциональности: пусть ваш HMI Nextion вычисляет квадратный корень всего с 21 строкой кода и 5 компонентами целочисленных переменных, все красиво упаковано в готовый к использованию шаблон страницы — эквивалент библиотеки Nextion, как показано на рисунке. за последние недели. Преимущество заключается в том, что вы можете добавить эту функцию на страницу, разработав последнюю, начав с импорта соответствующего шаблона, а затем настроив его, как любую другую страницу вашего проекта. А если вашему проекту это не нужно — избавьтесь от него и сэкономьте память! По моему скромному мнению, это гораздо более интересное решение, чем просить интегрировать все в прошивку со всеми ограничениями оперативной памяти.
Вы когда-нибудь видели необходимость увеличивать или уменьшать значения, например, на экране настроек? Вы хотели избежать множественных кликов и предпочли бы просто удерживать кнопку нажатой, пока значение продолжало бы увеличиваться или уменьшаться? А что бы шло с большей скоростью при более длительном нажатии на кнопку? Прочитав эту статью, вы узнаете, как это сделать с вашим любимым HMI Nextion! И нет, НЕТ необходимости добавлять в код события каждую кнопку! Требуется всего 4 невидимых компонента и менее 20 строк кода, чтобы превратить все кнопки на странице в кнопки повторителей. Это настолько компактно, что мы упакуем их в шаблон одной страницы и экспортируем его. С этого момента, если вам нужны кнопки с ускоренным автоповтором на странице, перейдите на панель страниц, но вместо добавления пустой страницы импортируйте шаблон, и все готово. Автоматически, без дополнительной строки кода, все кнопки волшебным образом будут иметь функцию повтора!
Две недели назад мы обсуждали несколько стратегий защиты паролей.
