Как работает мигающий светодиод на 12 вольт. Какие существуют схемы подключения мигающего светодиода. Где применяются мигающие светодиоды на 12 вольт. Какие преимущества имеют мигающие светодиоды перед обычными.
Принцип работы мигающего светодиода на 12 вольт
Мигающий светодиод на 12 вольт представляет собой устройство, состоящее из следующих основных элементов:
- Светоизлучающий диод
- Микросхема-генератор импульсов
- Ограничительный резистор
Принцип работы мигающего светодиода заключается в следующем:
- Микросхема-генератор вырабатывает прямоугольные импульсы с частотой 1-3 Гц
- Эти импульсы подаются на светодиод через ограничительный резистор
- В результате светодиод периодически загорается и гаснет с заданной частотой
За счет встроенного генератора мигающий светодиод не требует дополнительных внешних компонентов для создания эффекта мигания. Достаточно просто подать на него постоянное напряжение 12 В.
Схемы подключения мигающего светодиода 12 В

1. Прямое подключение к источнику питания
Это самая простая схема, при которой светодиод подключается напрямую к источнику постоянного напряжения 12 В через токоограничивающий резистор:
- Плюс источника питания → Резистор → Анод светодиода
- Катод светодиода → Минус источника питания
Номинал резистора рассчитывается исходя из параметров конкретного светодиода.
2. Подключение через транзисторный ключ
В этой схеме используется транзистор в качестве ключа:
- Эмиттер транзистора → Минус питания
- Коллектор транзистора → Резистор → Катод светодиода
- Анод светодиода → Плюс питания
- База транзистора → Резистор → Выход микроконтроллера
Такая схема позволяет управлять включением/выключением светодиода с помощью микроконтроллера.
3. Подключение через реле
При необходимости коммутации больших токов используется схема с реле:- Обмотка реле подключается к выходу микроконтроллера через транзисторный ключ
- Нормально разомкнутые контакты реле включаются последовательно со светодиодом
Эта схема обеспечивает гальваническую развязку и позволяет коммутировать мощные светодиоды.

Применение мигающих светодиодов 12 В
Мигающие светодиоды на 12 вольт находят широкое применение в различных областях:
Автомобильная электроника
В автомобилях мигающие светодиоды 12 В используются для:
- Индикации работы сигнализации
- Подсветки кнопок и переключателей
- Создания декоративной иллюминации салона
- Имитации неоновой подсветки днища
Рекламные конструкции
Мигающие светодиоды часто применяются в наружной рекламе для:
- Привлечения внимания к вывескам и билбордам
- Создания динамических световых эффектов
- Подсветки витрин магазинов
Сигнальные устройства
Мигающие светодиоды 12 В используются для создания различных сигнальных устройств:
- Маячки специального транспорта
- Сигнальные огни на стройках и дорогах
- Аварийная сигнализация на промышленных объектах
Преимущества мигающих светодиодов 12 В
Мигающие светодиоды на 12 вольт имеют ряд преимуществ по сравнению с обычными светодиодами:
Простота использования
Для создания эффекта мигания не требуются дополнительные внешние компоненты — достаточно просто подать питание. Это упрощает монтаж и снижает стоимость конечного устройства.

Широкий диапазон напряжений питания
Большинство мигающих светодиодов 12 В могут работать в диапазоне напряжений от 9 до 15 В. Это позволяет использовать их в автомобильной электронике без дополнительных преобразователей напряжения.
Низкое энергопотребление
За счет импульсного режима работы мигающие светодиоды потребляют меньше энергии по сравнению с постоянно горящими. Это особенно важно в устройствах с батарейным питанием.
Повышенная заметность
Мигающий свет лучше привлекает внимание, чем статичный. Это делает мигающие светодиоды идеальным выбором для сигнальных и предупреждающих устройств.
Как выбрать мигающий светодиод 12 В
При выборе мигающего светодиода на 12 вольт следует учитывать несколько ключевых параметров:
Цвет свечения
Наиболее распространены следующие цвета мигающих светодиодов:
- Красный — для сигнальных и предупреждающих устройств
- Синий — для имитации спецсигналов
- Белый — для декоративной подсветки
- Зеленый — для индикации нормальной работы
Частота мигания
Обычно частота мигания составляет 1-3 Гц. Более высокая частота может вызывать дискомфорт при длительном наблюдении.

Яркость свечения
Яркость измеряется в канделах (кд) или миликанделах (мкд). Для индикаторных светодиодов достаточно яркости 100-500 мкд, для сигнальных устройств может потребоваться яркость 1-5 кд.
Угол обзора
От угла обзора зависит, с какого расстояния будет виден светодиод. Узконаправленные светодиоды (15-30°) видны с большего расстояния, но в узком секторе. Широкоугольные (60-120°) лучше подходят для подсветки.
Схема мигалки на одном транзисторе
Для самостоятельного изготовления простой мигалки на светодиоде можно использовать схему на одном транзисторе. Принцип ее работы основан на периодическом заряде и разряде конденсатора.
Для сборки понадобятся следующие компоненты:
- Транзистор NPN (например, BC547)
- Светодиод
- Резистор 1.8 кОм
- Конденсатор 470 мкФ
- Источник питания 12 В
Схема подключения:
- Эмиттер транзистора → Минус питания
- Коллектор транзистора → Резистор → Анод светодиода
- Катод светодиода → Плюс питания
- База транзистора → Конденсатор → Плюс питания
Принцип работы:
- При подаче питания конденсатор начинает заряжаться через резистор и базу транзистора
- Когда напряжение на базе достигает порогового значения, транзистор открывается
- Через открытый транзистор конденсатор быстро разряжается
- Транзистор закрывается, и цикл повторяется
Частоту мигания можно регулировать, изменяя номинал конденсатора или резистора. Увеличение их значений приведет к снижению частоты, и наоборот.

Сравнение мигающих и обычных светодиодов 12 В
Рассмотрим основные отличия мигающих светодиодов от обычных:
Конструкция
- Мигающий светодиод: содержит встроенный генератор импульсов
- Обычный светодиод: только светоизлучающий кристалл
Схема подключения
- Мигающий светодиод: достаточно подать постоянное напряжение
- Обычный светодиод: для мигания требуется внешний генератор или контроллер
Энергопотребление
- Мигающий светодиод: меньше за счет импульсного режима работы
- Обычный светодиод: выше при постоянном свечении
Стоимость
- Мигающий светодиод: дороже из-за наличия встроенной микросхемы
- Обычный светодиод: дешевле, но требует дополнительных компонентов для мигания
Применение
- Мигающий светодиод: сигнальные устройства, индикаторы
- Обычный светодиод: освещение, подсветка, индикация
Заключение
Мигающие светодиоды на 12 вольт представляют собой удобное и эффективное решение для создания световой индикации и сигнализации. Их главные преимущества — простота использования и низкое энергопотребление. Благодаря этому они нашли широкое применение в автомобильной электронике, рекламе и различных сигнальных устройствах.

При выборе мигающего светодиода важно учитывать такие параметры как цвет, яркость, частота мигания и угол обзора. Правильно подобранный светодиод обеспечит оптимальную видимость и эффективность работы устройства.
Для тех, кто хочет углубиться в тему, существует возможность самостоятельного изготовления простых мигающих схем на основе транзисторов. Это позволяет лучше понять принципы работы электронных устройств и получить практические навыки.
В целом, мигающие светодиоды 12 В остаются востребованным и перспективным компонентом в различных областях электроники и светотехники.
Мигающий светодиод своими руками: схемы с описанием
Мигающие светодиоды часто применяют в различных сигнальных цепях. В продаже довольно давно появились светодиоды (LED) различных цветов, которые при подключении к источнику питания периодически мигают. Для их мигания не нужны никакие дополнительные детали. Внутри такого светодиода смонтирована миниатюрная интегральная микросхема, управляющая его работой. Однако для начинающего радиолюбителя намного интереснее сделать мигающий светодиод своими руками, а заодно изучить принцип работы электронной схемы, в частности мигалок, освоить навыки работы с паяльником.
[contents]
Как сделать светодиодную мигалку своими руками
Существует множество схем, с помощью которых можно заставить мигать светодиод. Мигающие устройства можно изготовить как из отдельных радиодеталей, так и на основе различных микросхем. Сначала мы рассмотрим схему мигалки мультивибратора на двух транзисторах. Для ее сборки подойдут самые ходовые детали. Их можно приобрести в магазине радиодеталей или «добыть» из отживших свой срок телевизоров, радиоприемников и другой радиоаппаратуры. Также во многих интернет магазинах можно купить наборы деталей для сборки подобных схем led мигалок.
На рисунке изображена схема мигалки мультивибратора, состоящая всего из девяти деталей. Для ее сборки потребуются:
- два резистора по 6.8 – 15 кОм;
- два резистора имеющие сопротивление 470 – 680 Ом;
- два маломощных транзистора имеющие структуру n-p-n, например КТ315 Б;
- два электролитических конденсатора емкостью 47 –100 мкФ
- один маломощный светодиод любого цвета, например красный.
Не обязательно, чтобы парные детали, например резисторы R2 и R3, имели одинаковую величину. Небольшой разброс номиналов практически не сказывается на работе мультивибратора. Также данная схема мигалки на светодиодах не критична к напряжению питания. Она уверенно работает в диапазоне напряжений от 3 до 12 вольт.
Схема мигалки мультивибратора работает следующим образом. В момент подачи на схему питания, всегда один из транзисторов окажется открытым чуть больше чем другой. Причиной может служить, например, чуть больший коэффициент передачи тока. Пусть первоначально больше открылся транзистор Т2. Тогда через его базу и резистор R1 потечет ток заряда конденсатора С1. Транзистор Т2 будет находиться в открытом состоянии и через R4 будет протекать его ток коллектора. На плюсовой обкладке конденсатора С2, присоединенной к коллектору Т2, будет низкое напряжение и он заряжаться не будет. По мере заряда С1 базовый ток Т2 будет уменьшаться, а напряжение на коллекторе расти. В какой-то момент это напряжение станет таким, что потечет ток заряда конденсатора C2 и транзистор Т3 начнет открываться. С1 начнет разряжаться через транзистор Т3 и резистор R2. Падение напряжения на R2 надежно закроет Т2. В это время через открытый транзистор Т3 и резистор R1 будет течь ток и светодиод LED1 будет светиться. В дальнейшем циклы заряда-разряда конденсаторов будут повторяться попеременно.
Если посмотреть осциллограммы на коллекторах транзисторов, то они будут иметь вид прямоугольных импульсов.
Когда ширина (длительность) прямоугольных импульсов равна расстоянию между ними, тогда говорят, что сигнал имеет форму меандра. Снимая осциллограммы с коллекторов обоих транзисторов одновременно, можно заметить, что они всегда находятся в противофазе. Длительность импульсов и время между их повторениями напрямую зависят от произведений R2C2 и R3C1. Меняя соотношение произведений можно изменять длительность и частоту вспышек светодиода.
Для сборки схемы мигающего светодиода понадобятся паяльник, припой и флюс. В качестве флюса можно использовать канифоль или жидкий флюс для пайки, продающийся в магазинах. Перед сборкой конструкции необходимо тщательно зачистить и залудить выводы радиодеталей. Выводы транзисторов и светодиода нужно соединять в соответствии с их назначением. Также необходимо соблюдать полярность включения электролитических конденсаторов. Маркировка и назначение выводов транзисторов КТ315 показаны на фото.
Проще всего определить катод светодиода, рассматривая прибор на просвет. Катодом является электрод с большей площадью. Минусовой вывод «электролита» обычно помечен белой полосой на корпусе прибора.
В зависимости от задач, которые ставит перед собой радиолюбитель, схему мигалки можно собрать «навесу», соединяя выводы радиодеталей между собой с помощью отрезков тонкого провода. В этом случае может получиться конструкция наподобие той, что показана ниже на фото.
Собираем мигалку «на коленке»Если нужно собрать мигалку для последующего применения, то монтаж можно выполнить на куске жесткого картона или изготовить печатную плату из текстолита.
Простая мигалка на светодиоде
Существуют более простые схемы мигалок на светодиоде. Одна из таких показана на следующем фото.
Схема самой простой мигалкиЕсли внимательно присмотреться к этой светодиодной мигалке, то можно увидеть, что транзистор в схеме мигалки включен «неправильно». Во-первых, неправильно подключены эмиттер и коллектор. Во-вторых, база «висит в воздухе». Однако схема светодиодной мигалки вполне рабочая. Дело в том, что в ней КТ315 работает как динистор. При достижении на нем порогового значения обратного напряжения происходит пробой полупроводниковых структур и транзистор открывается. Нарастание напряжения на транзисторе происходит по мере зарядки конденсатора. После открывания транзистора конденсатор разряжается на светодиод. Так как в схеме мигалки на светодиодах используется нестандартное включение транзистора, она может потребовать подбора резистора или конденсатора при наладке.
После того, как сделаете своими руками простую мигалку, можете переходить к более сложным мигающим устройствам, например к созданию цветомузыки на светодиодах.

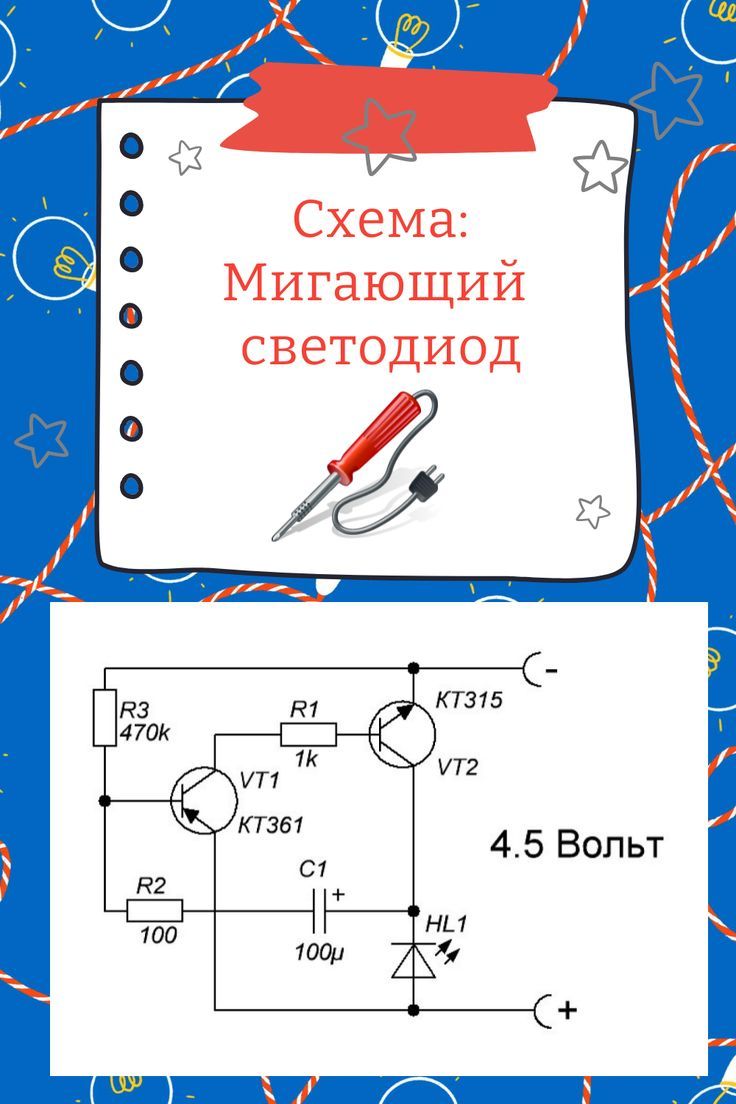

Мигающий светодиод на одной батарейке
Большинство светодиодов работают при напряжениях свыше 1.5 вольт. Поэтому их нельзя простым способом зажечь от одной пальчиковой батарейки. Однако существуют схемы мигалок на светодиодах позволяющие преодолеть эту трудность. Одна из таких показана ниже.
В схеме мигалки на светодиодах имеется две цепочки заряда конденсаторов: R1C1R2 и R3C2R2. Время заряда конденсатора С1 гораздо больше времени заряда конденсатора С2. После заряда С1 открываются оба транзистора и конденсатор С2 оказывается последовательно соединен с батарейкой. Через транзистор Т2 суммарное напряжение батареи и конденсатора прикладывается к светодиоду. Светодиод загорается. После разряда конденсаторов С1 и С2 транзисторы закрываются и начинается новый цикл зарядки конденсаторов. Такая схема мигалки на светодиодах называется схемой с вольтодобавкой.
Мы рассмотрели несколько схем мигалок на светодиодах. Собирая эти и другие устройства можно не только научиться паять и читать электронные схемы. На выходе можно получить вполне работоспособные приборы полезные в быту. Дело ограничивается только фантазией создателя. Проявив смекалку, из светодиодной мигалки можно, например, сделать сигнализатор открытой дверцы холодильника или указатель поворотов велосипеда. Заставить мигать глазки мягкой игрушки.
Мигающий светодиод 12 вольт
Лишены возможности купить готовый мигающий светодиод, где внутрь колбы встроены необходимые элементы для осуществления нужной функции (осталось подключить батарейку) – попробуйте собрать авторскую схему. Понадобится немногое: рассчитать резистор светодиода, задающий совместно с конденсатором период колебаний в цепи, ограничить ток, выбрать тип ключа. По некоторым причинам экономика страны работает на добывающую отрасль, электроника закопана глубоко в землю. С элементной базой напряг.
Принцип действия светодиода
Подключая светодиод, узнайте минимум теории – портал ВашТехник готов помочь. Район p-n перехода за счет существования дырочной и электронной проводимости образует зону несвойственных толще основного кристалла энергетических уровней. Рекомбинируя, носители заряда высвобождают энергию, если величина равна кванту света, спай двух материалов начинает лучиться. Оттенок определен некоторыми величинами, соотношение выглядит так:
E = h c / λ; h = 6,6 х 10-34 – постоянная Планка, с = 3 х 108 – скорость света, греческой буквой лямбда обозначается длина волны (м).
Из утверждения следует: может быть создан диод, где разница энергетических уровней присутствует. Так изготавливаются светодиоды. В зависимости от разницы уровней, цвет синий, красный, зелёный. Редкие светодиоды обладают одинаковым КПД. Слабыми считают синие, которые исторически появились последними. КПД светодиодов сравнительно мал (для полупроводниковой техники), редко достигает 45%. Удельное превращение электрической энергии в полезную световую просто потрясающее. Каждый Вт энергии дает фотонов в 6-7 раз больше, нежели спираль накала в эквивалентных условиях потребления. Объясняет, почему светодиоды сегодня занимают прочную позицию в осветительной технике.
Создание мигалки на основе полупроводниковых элементов несравненно проще. Хватит сравнительно малых напряжений, схема начнет работать. Остальное сводится к правильному подбору ключевых и пассивных элементов для создания пилообразного или импульсного напряжения нужной конфигурации:
- Амплитуда.
- Скважность.
- Частота следования.
Очевидно, подключение светодиода к сети 230 вольт выглядит негодной идеей. Присутствуют подобные схемы, но заставить мигать сложно, элементная база отсутствует. Светодиоды работают от гораздо более низких питающих напряжений. Самыми доступными считаются:
- Напряжение +5 В присутствует в устройствах заряда телефонных аккумуляторов, iPad и других гаджетов. Правда, выходной ток невелик, и не нужно. Вдобавок, +5 В нетрудно найти на шине блока питания персонального компьютера. С ограничением тока проблемы устраним. Провод красного цвета, землю ищите на черном.
- Напряжение +7…+9 Встречается на зарядных устройствах ручных радиостанций, в обиходе называемых рациями. Великое множество фирм, у каждой стандарты. Здесь бессильные дать конкретные рекомендации. Рации чаще выходят из строя в силу особенностей использования, лишние зарядные устройства обычно можно достать сравнительно дешево.
- Схема подключения светодиода будет лучше работать от +12 вольт. Стандартное напряжение микроэлектроники, встретим во многих местах. Компьютерный блок содержит вольтаж -12 вольт. Изоляция жилы синяя, сам провод оставлен для совместимости со старыми приводами. В нашем случае может понадобиться, не окажись под рукой элементной базы питания +12 вольт. Комплементарные транзисторы найти, включить вместо исходных сложно. Номиналы пассивных элементов остаются. Светодиод включается обратной стороной.
- Номинал -3,3 вольт на первый взгляд кажется невостребованным. Посчастливится достать на aliexpress RGB светодиоды SMD0603 4 рубля штука. Однако! Падение напряжения в прямом направлении не превышает 3 вольта (обратное включение не понадобится, но в случае неправильной полярности максимальный вольтаж составляет 5).
Устройство светодиода понятно, условия горения известны, приступим к реализации задумки. Заставим элемент мигать.
Тестирование мигающих RGB светодиодов
Компьютерный блок питания выступает идеальным вариантом тестирования светодиодов SMD0603. Нужно просто поставить резистивный делитель. Согласно схеме технической документации оценивают сопротивления p-n переходов в прямом направлении, заручившись помощью тестера. Прямое измерение здесь невозможно. Соберем схему, показанную ниже:
Схема оценки сопротивления p-n переходов
- Микросхема дана вместе с номерами ножек согласно техническим характеристикам.
- Питание подается на катод, полярность напряжения отрицательная. 3,3 вольта хватит открыть p-n переходы.
- Переменный резистор нужен небольшого номинала. На рисунке установлен с максимальным пределом 680 Ом. В таком положении должен находиться изначально.
- Сопротивление открытого p-n перехода невелико, нужен значительный запас, чтобы диоды не погорели (помним, что максимальное прямое напряжение составляет 3 В). Принимается во внимание факт: при низком вольтаже сопротивление каждого светодиода составит 700 Ом. При параллельном включении суммарное сопротивление вычисляется формулой, показанной на рисунке. Подставляя в качестве трех входных параметров 700, получаем 233 Ом. Сопротивление светодиодов, когда только-только начнут открываться (по крайней мере, так полагаем).
Формула расчета суммарного сопротивления
Провод +3,3 В блока питания компьютера оранжевой изоляции, схемную землю берем с черного. Обратите внимание: опасно включать модуль без нагрузки. Идеально подключить DVD-привод или другое устройство. Допускается при наличии умения обращения с приборами под током снять боковую крышку, извлечь оттуда нужные контакты, не снимать блок питания. Подключение светодиодов иллюстрирует схема. Измерили сопротивление на параллельном подключении светодиодов и остановились?
Поясняем: в рабочем состоянии светодиодов понадобится включить несколько, проделаем аналогичную настройку. Напряжение питания на микросхеме составит 2,5 вольта. Обратите внимание, светодиоды мигающие, показания неточные. Максимальное не превыше 2,5 вольта. Индикация успешной работы схемы выражается миганием светодиодов. Чтобы часть мерцала, уберем питание с ненужных. Допускается собрать отладочную схему с тремя переменными резисторами – по одному в ветвь каждого цвета.
Теперь знаем, как сделать мигающую светодиодную подсветку своими руками. Можно ли варьировать время срабатывания. Полагаем, внутри должны использоваться емкости. Возможно, собственные паразитные элементы p-n переходов светодиодов. Подключая переменный конденсатор параллельно схеме на вход, можно попробовать что-либо изменить. Номинал очень мал, измеряется пФ. Маленькая микросхема лишена больших емкостей. Допускаем, резистор, подключенный параллельно микросхеме (см. пунктир на рисунке), усаженный на землю, будет образовывать точный делитель. Стабильность возрастет.
Номиналы нужно брать весомые, не забывать: значительно ограничим ток, идущий через светодиоды. Фактически потребуется продумать вопрос согласно ситуации.
Обычный светодиод мигает
Схема мигающего светодиода
Схема, изображенная рисунком, использует для работы лавинный пробой транзистора. КТ315Б, используемый в качестве ключа, имеет максимальное обратное напряжения между коллектором и базой 20 вольт. Опасного в таком включении мало. У модификации КТ315Ж параметр составляет 15 вольт, гораздо ближе выбранному напряжению питания +12 вольт. Транзистор использовать не стоит.
Лавинный пробой нештатный режим p-n перехода. За счет превышения обратного напряжения между коллектором и базой происходит ионизация атомов ударами разогнавшихся носителей заряда. Образуется масса свободных заряженных частиц, увлекаемых полем. Очевидцы утверждают: для пробоя транзистора КТ315 требуется обратное напряжение, приложенное между коллектором и эмиттером, амплитудой 8-9 В.
Пара слов о работе схемы. В первоначальный момент времени начинает заряжаться конденсатор. Подключен на +12 вольт, остальная часть схемы оборвана – закрыт транзисторный ключ. Постепенно разница потенциалов повышается, достигает напряжения лавинного пробоя транзистора. Напряжение конденсатора резко падает, параллельно подключены два открытых p-n перехода:
- Транзисторный находится в режиме пробоя.
- Светодиод открыт за счет прямого включения.
В сумме напряжение составит порядка 1 вольта, конденсатор начинает разряжаться через открытые p-n переходы, только напряжение падает ниже 7-8 вольт, везение кончается. Транзисторный ключ закрывается, процесс повторяется заново. Схеме присущ гистерезис. Транзистор открывается при более высоком напряжении, нежели закрывается. Обусловлено инерционностью процессов. Видим, как работает светодиод.
Номиналы резистора, ёмкости определяют период колебаний. Конденсатор можно взять значительно меньше, включив меж коллектором транзистора и светодиодом небольшое сопротивление. Например, 50 Ом. Постоянная разряда резко увеличится, проверить светодиод визуально будет проще (возрастет время горения). Понятно, ток не должен быть слишком большим, максимальные значения берутся из справочников. Не рекомендуется вести подключение светодиодных светильников из-за низкой термостабильности системы и наличия нештатного режима транзистора. Надеемся, обзор получился интересным, картинки доходчивыми, объяснения ясными.
Устройство и параметры мигающих светодиодов
Мигающий светодиод (МСД) представляет собой светодиод со встроенным интегральным генератором импульсов с частотой вспышек 1,5 – 3 Гц. Многие, наверное, видели такие светодиоды на прилавках магазинов радиодеталей.
Есть мнение, что с практической точки зрения, мигающие светодиоды бесполезны и могут быть заменены более дешёвой альтернативой – обычными индикаторными светодиодами, которые стоят дешевле.
Возможно, такой взгляд на мигающие светодиоды имеет право на жизнь, но хотелось бы сказать несколько слов в защиту мигающего светодиода.
Мигающий светодиод, по сути, представляет завершенное функциональное устройство, которое выполняет функцию световой сигнализации (привлечения внимания). Отметим то, что мигающий светодиод по размерам не отличается от рядовых индикаторных светодиодов.
Несмотря на компактность в мигающий светодиод входит полупроводниковый чип-генератора и некоторые дополнительные элементы. Если выполнить генератор импульсов на стандартных элементах с использованием обычного индикаторного светодиода, то конструктивно такое устройство имело бы куда большие размеры. Также стоит отметить то, что мигающий светодиод довольно универсален – напряжение питания такого светодиода может лежать в пределах от 3 до 14 вольт – для высоковольтных, и от 1,8 до 5 вольт для низковольтных экземпляров.
Перечислим отличительные качества мигающих светодиодов.
Компактное устройство световой сигнализации
Широкий диапазон питающего напряжения (вплоть до 14 вольт)
Различный цвет излучения. В некоторых вариантах мигающих светодиодов могут быть встроены несколько (обычно – 3) разноцветных светодиода с разной периодичностью вспышек.
Применение мигающих светодиодов оправдано в компактных устройствах, где предъявляются высокие требования к габаритам радиоэлементов и электропитанию – мигающие светодиоды очень экономичны, т.к электронная схема МСД выполнена на МОП структурах.
Мигающий светодиод может с лёгкостью заменить целый функциональный узел.
Условное графическое обозначение мигающего светодиода на принципиальных схемах ничем не отличается от обозначения обычного светодиода за исключением того, что линии стрелок – пунктирные и символизируют мигающие свойства светодиода.
Разберёмся подробнее в конструкции мигающего светодиода.
Если взглянуть сквозь прозрачный корпус мигающего светодиода, то можно заметить, что конструктивно он состоит из двух частей. На основании катодного (отрицательного вывода) размещён кристалл светоизлучающего диода.
Чип генератора размещён на основании анодного вывода.
Посредством трёх золотых проволочных перемычек соединяются все части данного комбинированного устройства.
Чип генератора состоит из высокочастотного задающего генератора – он работает постоянно — частота его по разным оценкам колеблется около 100 кГц. Совместно с ВЧ-генератором работает делитель на логических элементах, который делит высокую частоту до значения 1,5 – 3 Гц.
Применение высокочастотного генератора совместно с делителем частоты связано с тем, что для реализации низкочастотного генератора требуется использование конденсатора с большой ёмкостью для времязадающей цепи.
В микроэлектронике для создания конденсатора ёмкостью несколько микрофарад потребовалось бы использование большей площади полупроводника для создания обкладок конденсатора, что с экономической стороны нецелесообразно.
Чтобы не расходовать площадь подложки полупроводника на создание конденсатора большой ёмкости инженеры пошли на хитрость. Высокочастотный генератор требует небольшой ёмкости конденсатора во времязадающей цепи, поэтому и площадь обкладок минимальна.
Для приведения высокой частоты до значения 1-3 Гц используются делители на логических элементах, которые легко разместить на небольшой площади полупроводникового кристалла.
Кроме задающего ВЧ-генератора и делителя на полупроводниковой подложке выполнен электронный ключ и защитный диод. У мигающих светодиодов, рассчитанных на напряжение питания 3-12 вольт, также встраивается ограничительный резистор. У низковольтных МСД ограничительный резистор отсутствует. Защитный диод необходим для предотвращения выхода из строя микросхемы при переполюсовке питания.
Для надёжной и долговременной работы высоковольтных МСД, напряжение питания желательно ограничить на уровне 9 вольт. При увеличении напряжения возрастает рассеиваемая мощность МСД, а, следовательно, и нагрев полупроводникового кристалла. Со временем чрезмерный нагрев может привести к быстрой деградации мигающего светодиода.
На примере мигающего светодиода L-816B >Kingbright рассмотрим основные параметры мигающих светодиодов.
Частота вспышек светодиода L-816BID непостоянна и изменяется в зависимости от напряжения питания.
Как видно из графика с увеличением питающего напряжения (forward voltage) частота вспышек светодиода L-816BID уменьшается c 3 Гц (Hz) при напряжении питания 3,5 вольт, до 1,5 Гц при 14.
Зависимость прямого тока (forward current), протекающего через светодиод L-816BID, от приложенного постоянного прямого напряжения (forward voltage) показана на графике. Из графика видно, что максимальный потребляемый ток – 44 mA (0,044 A). Минимальный потребляемый ток составляет 8 mA.
Безопасно проверить исправность мигающего светодиода, например, при покупке, можно с помощью батарейки на 4,5 вольта и последовательно включенного совместно со светодиодом резистора сопротивлением 51 Ом, мощностью не менее 0,25 Вт.
Цоколёвка выводов мигающих светодиодов аналогична цоколёвке обычных светодиодов. Длинный вывод – анод (+), более короткий – катод (-).
Всем привет, сегодня мы рассмотрим мигалку на одном транзисторе. Можно сказать это первые шаги в радиоэлектронике, ведь первое, что я решил собрать, была мигалка на транзисторе. Схема очень простая и состоит из четырёх деталей: транзистор n-p-n проводимости (не знаете — поищите в гугле, почитайте что за штука) в моем случае им был bc547, конденсатор электролитический на 470 мкФ (микрофарад), резистор 1,8 килоом и светодиод зеленого свечения.
Собрать не так просто — нужна знать, где у светодиода и конденсатора плюс и минус. У светодиода проверяется полярность подключивши его к источнику питания 5-10 вольт через резистор на 100 Ом.
У конденсатора проще, так как на корпусе есть линия белая, жёлтая, синяя — с той стороны у него минус, а с обратной плюс.
Распиновку транзистора используемого вами, лучше посмотреть в интернете, в моем случае такая:
О радиодеталях кое-что узнали, теперь рассмотрим схему. Ничего сложного в ней нет. Начинаем паять. Зачищаем жало паяльника от грязи и окисла.
Теперь рассмотрим детали, которые я выпаял из плат. Чтоб опознать номинал сопротивления используйте декодер цветовой маркировки резисторов.
Припаиваем светодиод до транзистора.
Потом припаиваем конденсатор, внимательно смотрим на распиновку транзистора и полярность светодиода, конденсатора. Резистор не имеет полярности — его можно запаять любой стороной.
Наше устройство в сборе. Подпаиваем проводки и тестируем, рабочее напряжение 8-18 вольт.
Сверхяркие светодиоды на 12 вольт
Если бы человечеству было невыгодно использование светодиодов, то о них бы знал только ограниченный круг ученых. Но источник с принципиально новым видом излучения оказался весьма эффективным. Со временем маленькие кристаллики стали объединять по несколько штук в одном корпусе, научились также выращивать супер кристаллы увеличенных размеров. В результате получили ультраяркие светодиоды, или, как их еще называют, сверхяркие светодиоды, с широчайшими возможностями применения.
Сам по себе элементарный светодиод рассчитан на напряжение на более 3-5 Вольт. Его характеристики дают возможность применять такой элемент в целях индикации и для декоративного освещения. Однако ученым удалось разработать более мощные приборы, используя ряд ухищрений. Так на свет появились сверхяркие супер светодиоды на 12 Вольт. Применяя драйвер, устройство на 12 Вольт можно подключать к более высокому напряжению, в том числе к сети 220 Вольт.
Импульсное изменение яркости
Главным достоинством, которым обладает сверхъяркий супер светодиод на 12 вольт, являются его малые энергетические аппетиты и одновременно с этим яркий свет. Дополнительное преимущество – контролируемое изменение яркости светодиодов, для чего применяют контроллер. Получается, что прибор, в котором используются сверхяркие светодиоды, может уменьшить или увеличить интенсивность своего излучения.
Чтобы управлять яркостью светодиодов, применяют широтно-импульсную модуляцию. При таком методе уменьшить яркость можно, периодически выключая лампочку. Лампа пульсирует, и параметры пульсации будут определять интенсивность ее свечения.
Этот принцип работы позволяет расширить возможности светодиодов повышенной яркости. В итоге мы получаем функциональные:
- фонарики;
- автомобильные фары;
- световую сигнализацию;
- домашние светильники.
Заметим, что в сигнализации применяют мигающий светодиод на 5, 12 и даже 14 вольт, помогающий привлечь внимание к витринам, прилавку или окошку кассы. Используют также низковольтные приборы. Мигающий светодиод устроен несколько иначе, чем обычная индикаторная лампочка. В корпус, где находится кристалл, помещен чип импульсного генератора.
Чаще всего суперяркие светодиод на 12 вольт заменяют галогенные лампы, дающие направленный свет. Именно поэтому, производя лампы с использованием светодиодов, им делают стандартный цоколь E14, GU10 и некоторые другие.
Важные характеристики
Все суперяркие источники имеют такие же световые характеристики, как обычные светодиоды:
- световой поток;
- яркость;
- светоотдача;
- освещенность
Устанавливая 12-вольтную светодиодную лампу на тот или иной прибор, необходимо понимать, что ее эффективность зависит от длины волны излучения или, проще говоря, от цвета. Вот таблица, в которой приведена зависимость.
Цвет сверхъяркого светодиода | Эффективность (Люмен/Ватт) |
Красный | 72 |
Оранжевый, желтый | 98 |
Зеленый | 93 |
Голубой | 75 |
Синий | 37 |
Но изучая эти характеристики, не каждый человек сможет понять, какой именно прибор ему подойдет. Гораздо легче определиться, глядя на электрические параметры: напряжение, максимальный прямой ток, мощность прибора.
Помимо этого существуют и другие характеристики. Суперяркие светодиоды могут быть созданы на основе одного кристалла или быть многокристальными. Такие характеристики, как длина волны и цветовая температура, отвечают за цвет свечения. Важные параметры – угол свечения, размер корпуса и количество светодиодов в одной лампе.
Разработка новых моделей привела к тому, что появилась еще одна отличительная черта – форма корпуса. Популярным корпусом для ультроярких светодиодов на 12 вольт является «пиранья», имеющая четыре вывода. Существуют также модели с двумя выводами и модели, предназначенные для поверхностного монтажа.
Каждой модели прибора соответствует своя таблица параметров, заглянув в которую можно выяснить особенности работы этого прибора.
Несколько предостережений
Главной проблемой при производстве суперярких светодиодов является проблема теплоотвода. Светодиоду нельзя перегреваться, иначе интенсивность освещения необратимо уменьшится. Особенно перегреву подвержены суперяркие приборы большой мощности, поэтому при самостоятельном монтаже необходимо обеспечивать их охлаждение с помощью радиатора.
Повышенное внимание обращайте на электрические параметры, не допуская подключения к напряжению, которое выше указанного в инструкции, и обеспечивая только допустимый ток. Таким образом, суперяркие источники смогут светить максимально долго.
Аккуратно обращайтесь с медными выводами, поскольку их перегиб или сильная деформации приведет к тому, что мощность сигнала изменится.
Как сделать мерцающий светодиод
Светодиодное декоративное освещение очень востребовано сегодня. Данная статья подскажет, как сделать мигающий светодиод.
Принцип действия светодиода
Работа светодиода
Подключая светодиод, узнайте минимум теории – портал ВашТехник готов помочь. Район p-n перехода за счет существования дырочной и электронной проводимости образует зону несвойственных толще основного кристалла энергетических уровней. Рекомбинируя, носители заряда высвобождают энергию, если величина равна кванту света, спай двух материалов начинает лучиться. Оттенок определен некоторыми величинами, соотношение выглядит так:
E = h c / λ; h = 6,6 х 10-34 – постоянная Планка, с = 3 х 108 – скорость света, греческой буквой лямбда обозначается длина волны (м).
Из утверждения следует: может быть создан диод, где разница энергетических уровней присутствует. Так изготавливаются светодиоды. В зависимости от разницы уровней, цвет синий, красный, зелёный. Редкие светодиоды обладают одинаковым КПД. Слабыми считают синие, которые исторически появились последними. КПД светодиодов сравнительно мал (для полупроводниковой техники), редко достигает 45%. Удельное превращение электрической энергии в полезную световую просто потрясающее. Каждый Вт энергии дает фотонов в 6-7 раз больше, нежели спираль накала в эквивалентных условиях потребления. Объясняет, почему светодиоды сегодня занимают прочную позицию в осветительной технике.
Создание мигалки на основе полупроводниковых элементов несравненно проще. Хватит сравнительно малых напряжений, схема начнет работать. Остальное сводится к правильному подбору ключевых и пассивных элементов для создания пилообразного или импульсного напряжения нужной конфигурации:
- Амплитуда.
- Скважность.
- Частота следования.
Очевидно, подключение светодиода к сети 230 вольт выглядит негодной идеей. Присутствуют подобные схемы, но заставить мигать сложно, элементная база отсутствует. Светодиоды работают от гораздо более низких питающих напряжений. Самыми доступными считаются:
Простой светодиод
- Напряжение +5 В присутствует в устройствах заряда телефонных аккумуляторов, iPad и других гаджетов. Правда, выходной ток невелик, и не нужно. Вдобавок, +5 В нетрудно найти на шине блока питания персонального компьютера. С ограничением тока проблемы устраним. Провод красного цвета, землю ищите на черном.
- Напряжение +7…+9 Встречается на зарядных устройствах ручных радиостанций, в обиходе называемых рациями. Великое множество фирм, у каждой стандарты. Здесь бессильные дать конкретные рекомендации. Рации чаще выходят из строя в силу особенностей использования, лишние зарядные устройства обычно можно достать сравнительно дешево.
- Схема подключения светодиода будет лучше работать от +12 вольт. Стандартное напряжение микроэлектроники, встретим во многих местах. Компьютерный блок содержит вольтаж -12 вольт. Изоляция жилы синяя, сам провод оставлен для совместимости со старыми приводами. В нашем случае может понадобиться, не окажись под рукой элементной базы питания +12 вольт. Комплементарные транзисторы найти, включить вместо исходных сложно. Номиналы пассивных элементов остаются. Светодиод включается обратной стороной.
- Номинал -3,3 вольт на первый взгляд кажется невостребованным. Посчастливится достать на aliexpress RGB светодиоды SMD0603 4 рубля штука. Однако! Падение напряжения в прямом направлении не превышает 3 вольта (обратное включение не понадобится, но в случае неправильной полярности максимальный вольтаж составляет 5).
Устройство светодиода понятно, условия горения известны, приступим к реализации задумки. Заставим элемент мигать.
Как сделать мигающий светодиод
На уроках физики в некоторых школах проходят тему о создании светодиодов, изучают их виды, принципы работы и пробуют самостоятельно создать прибор в лабораторных условиях. В современном мире люди очень часто сталкиваются со светодиодами в повседневной жизни, самым простым примером являются LED-лампочки. Так что же это такое и как сделать светодиод, чтобы он мигал, читайте в нашей статье.
Светодиод – это довольно простой механизм, преобразующий электрический ток в световое излучение. Всего существует два типа:
– Индикаторные – разработаны для декоративного светового эффекта, являются украшениями, используются в разработке гирлянд, баннеров с освещением, в вывесках, электронных игрушках со светящимися элементами.
– Осветительные – используются для увеличения освещения в помещении, то есть это люстры и светильники с LED-цоколями.
Мигающий светодиод – это светодиод, в корпус которого уже включены резистор и ёмкость для задания режима работы.
Также бывают мигающие и моргающие светодиоды, их можно приобрести в специализированном магазине светодиодной продукции или же изготовить самостоятельно, у каждого хозяина найдутся необходимые элементы для их создания.
Материал в тему: все о тепловом реле.
Готовые мигающие светодиоды и схемы с их использованием
Среди многообразия готовых мигающих светодиодов, наиболее распространены изделия в 5-ти мм корпусе. Помимо готовых одноцветных мигающих светодиодов, существуют двухвыводные экземпляры с двумя или тремя кристаллами разного цвета. У них в одном корпусе с кристаллами встроен генератор, который работает на определенной частоте. Он выдает одиночные чередующиеся импульсы на каждый кристалл по заданной программе. Скорость мерцания (частота) зависит от заданной программы. При одновременном свечении двух кристаллов мигающий светодиод выдает промежуточный цвет. Вторыми по популярности являются мигающие светоизлучающие диоды, управляемые током (уровнем потенциала). То есть, чтобы заставить мигать светодиод данного типа нужно менять питание на соответствующих выводах. Например, цвет излучения двуцветного красно-зелёного светодиода с двумя выводами зависит от направления протекания тока.
Трёхцветный (RGB) мигающий светодиод с четырьмя выводами имеет общий анод (катод) и три вывода для управления каждым цветом отдельно. Эффект мигания достигается путём подключения к соответствующей системе управления.
Смастерить мигалку на основе готового мигающего светодиода достаточно легко. Для этого потребуется батарейка CR2032 или CR2025 и резистор на 150–240 Ом, который следует припаять на любой вывод. Соблюдая полярность светодиода, контакты подключаются к батарейке. Светодиодная мигалка готова, можно наслаждаться визуальным эффектом. Если использовать батарейку типа «крона», основываясь на законе Ома, следует подобрать резистор большего сопротивления.
Изменение размеров схемы
В качестве первого шага для этого следует взглянуть на физические размеры всех компонентов схемы и представить, как их можно разместить в небольшом объеме. На рис. 6 показан пример трехмерного изображения компактного расположения компонентов. Тщательно проверьте эту компоновку, определив все пути соединений, и вы увидите, что все здесь выполнено в соответствии со схемой. Проблема состоит в том, что, если компоненты спаять представленным образом, то они не будут достаточно прочно зафиксированы. Все соединительные провода могут легко сгибаться, и поэтому не существует очень простого способа для монтажа схемы.
Рис. 6. Такая компоновка компонентов полностью повторяет их подключение на изображении схемы, и при этом они размещены в очень малом объеме.
Ответ состоит в том, чтобы разместить все компоненты на некоторой основе, которая является одним из тех элементов, которыми предпочитают пользоваться люди, занятые в электронике, возможно потому, что тогда монтаж выглядит более солидно, чем «макетная плата». Перфорированная плата это именно то, что нам нужно. На рис. 7 показаны компоненты, перенесенные на кусок такой платы размером всего лишь 25×10 мм.
Рис. 7. Перфорированная плата может быть использована для крепления и компоновки компонентов. Для создания работающей схемы выводы компонентов под платой припаиваются друг к другу. На рисунке в середине пунктирными линиями показано расположение выводов элементов на обратной стороне платы. На рисунке внизу представлена обратная сторона платы после переворачивания ее слева направо. Небольшие кружки показывают те места, где должны быть выполнены соединения пайкой
На центральном варианте изображения платы штриховыми линиями показано каким образом компоненты будут соединены друг с другом. Большинство выводов компонентов схемы, которые выходят на нижнюю сторону перфорированной платы, по своей длине достаточны для выполнения таких соединений.
Наконец на нижнем изображении показана перфорированная плата после ее переворота обратной стороной слева направо (следует заметить, что для изображения обратной стороны платы я использовал более темные цвета). Небольшие кружки на этом изображении показывают те места, где должны быть выполнены соединения пайкой.
Светодиод должен быть легко отсоединяем, поскольку вы можете захотеть сделать так, чтобы светодиод находился на некотором.
расстоянии от платы. Точно также должен легко отсоединяться и источник питания. К счастью, мы имеем возможность купить миниатюрные разъемы, которые устанавливаются прямо в перфорированную плату. Вы можете обратиться к одному из крупных розничных поставщиков в Интернете для приобретения таких разъемов. Некоторые производители называют их «однорядными линейками гнезд и штырьков», в то время как другие называют «однорядной многоконтактной колодкой гнезд или штырьков для установки на плату». Посмотрите на приведенный ранее и проверьте список необходимых закупок компонентов для выполнения экспериментов в данной главе.
Это достаточно компактное размещение элементов схемы, которое требует внимательной работы, исполняемой с помощью паяльника-карандаша. Поскольку отрезок перфорированной платы настолько мал, что ее будет трудно удержать, я предлагаю вам использовать миниатюрные тиски, чтобы зафиксировать в них плату, которую тем не менее можно будет легко поворачивать.
Когда выполняются такого рода проекты, я люблю устанавливать плату (с присоединенными тисками) на мягкий кусок полиуретановой губки — это тип уплотнения, который обычно используется в качестве набивки для мягких кресел. Губка защищает компоненты от повреждения, когда плата находится в перевернутом состоянии, а также помогает предотвратить перемещение платы непредсказуемым образом.
Принцип действия светодиода
В отличие от работы обычного светодиода в схему добавляется конденсатор. Он накапливает энергию, после чего происходит лавинный пробой, и диод загорается на доли секунды. Потом снова заряжается – и снова пробой. Таким образом и происходит мигание.
Читайте также: Схема для плавного включения ламп накаливания 220в.
Простейшая схема выглядит так:
Готовые мигающие светодиоды
Мигающие светодиодыот различных производителей по сути представляют собой функциональнозавершенные, готовые к применению в различных областях схемы. По внешним параметрам они мало чемотличаются от стандартных лед-устройств. Однако в их конструкцию внедрена схемагенераторного типа и сопутствующих ему элементов.
Среди главныхпреимуществ готовых мигающих светодиодов выделяются:
- Компактность,прочность корпуса, все компоненты в одном корпусе.
- Большой диапазоннапряжения питающего тока.
- Многоцветноеисполнение, широкое разнообразие ритмов переключения оттенков.
- Экономичность.
Совет! Простейший мигающий светодиод можно сделать, если соединить в одну цепочку соблюдая правила полярности led-кристалл, CR-батарейку и резистор 160-230 Ом.
Схемы использования
Самый простой вариант схемы, выпускаемыхсегодня мигалок набазе светодиодов, изготовлениекоторых возможно своими силами радиолюбителям, включает:
- Транзистор малой мощности.
- Конденсатор полярного типа на 16 вольт и 470 микрофарад.
- Резистор.
- Лед-элемент.
При накоплении заряда осуществляетсялавинообразный его пробой с открытием транзисторного модуля и свечением диода.Устройство такого типа часто используется в елочной гирлянде. Недостатком схемыявляется необходимость применения особого источника питания.
Другой вариантпопулярных на сегодня схем светодиодов мигающего типа включает пару n-p-n-транзисторовмодификации КТ315 Б. Для ее сборкиприменяются также следующие компоненты:
- Две парырезисторов на 6,8–15 кОм и 470–680 Ом.
- Два конденсатораемкостью на 47-100 мкФ.
- Небольшойсветодиод или отрезок лед-полоски.
- Источник питанияот 3 до 12 В.
Принцип действияустройства обуславливается попеременной сменой цикла зарядки/разрядкиконденсаторов, которые в свою очередь открывают транзисторы и питают светодиодыи обеспечивают их мигание.
Тестирование мигающих RGB светодиодов
Компьютерный блок питания выступает идеальным вариантом тестирования светодиодов SMD0603. Нужно просто поставить резистивный делитель. Согласно схеме технической документации оценивают сопротивления p-n переходов в прямом направлении, заручившись помощью тестера. Прямое измерение здесь невозможно. Соберем схему, показанную ниже:
Схема оценки сопротивления p-n переходов
- Микросхема дана вместе с номерами ножек согласно техническим характеристикам.
- Питание подается на катод, полярность напряжения отрицательная. 3,3 вольта хватит открыть p-n переходы.
- Переменный резистор нужен небольшого номинала. На рисунке установлен с максимальным пределом 680 Ом. В таком положении должен находиться изначально.
- Сопротивление открытого p-n перехода невелико, нужен значительный запас, чтобы диоды не погорели (помним, что максимальное прямое напряжение составляет 3 В). Принимается во внимание факт: при низком вольтаже сопротивление каждого светодиода составит 700 Ом. При параллельном включении суммарное сопротивление вычисляется формулой, показанной на рисунке. Подставляя в качестве трех входных параметров 700, получаем 233 Ом. Сопротивление светодиодов, когда только-только начнут открываться (по крайней мере, так полагаем).
Формула расчета суммарного сопротивления
- Понадобится контролировать режим тестером (см. рисунок). Постоянно измеряем напряжение на светодиодной микросхеме, одновременно уменьшая значение сопротивления, пока разница потенциалов поднимется до 2,5 В. Дальше повышать вольтаж попросту опасно, быть может, многие остановятся на 2,2 В.
- Затем из пропорции найдем искомое сопротивление светодиодной микросхемы: (3,3 – 2,5)/2,5 = R пер / Rобщ, R пер – сопротивление переменного резистора, когда напряжение на дисплее тестера достигает 2,5 В. R общ = 3,125 R пер.
Провод +3,3 В блока питания компьютера оранжевой изоляции, схемную землю берем с черного. Обратите внимание: опасно включать модуль без нагрузки. Идеально подключить DVD-привод или другое устройство. Допускается при наличии умения обращения с приборами под током снять боковую крышку, извлечь оттуда нужные контакты, не снимать блок питания. Подключение светодиодов иллюстрирует схема. Измерили сопротивление на параллельном подключении светодиодов и остановились?
Поясняем: в рабочем состоянии светодиодов понадобится включить несколько, проделаем аналогичную настройку. Напряжение питания на микросхеме составит 2,5 вольта. Обратите внимание, светодиоды мигающие, показания неточные. Максимальное не превыше 2,5 вольта. Индикация успешной работы схемы выражается миганием светодиодов. Чтобы часть мерцала, уберем питание с ненужных. Допускается собрать отладочную схему с тремя переменными резисторами – по одному в ветвь каждого цвета.
Теперь знаем, как сделать мигающую светодиодную подсветку своими руками. Можно ли варьировать время срабатывания. Полагаем, внутри должны использоваться емкости. Возможно, собственные паразитные элементы p-n переходов светодиодов. Подключая переменный конденсатор параллельно схеме на вход, можно попробовать что-либо изменить. Номинал очень мал, измеряется пФ. Маленькая микросхема лишена больших емкостей. Допускаем, резистор, подключенный параллельно микросхеме (см. пунктир на рисунке), усаженный на землю, будет образовывать точный делитель. Стабильность возрастет.
Номиналы нужно брать весомые, не забывать: значительно ограничим ток, идущий через светодиоды. Фактически потребуется продумать вопрос согласно ситуации.
Принципиальная схема
Если же единственное место возможного питания – электросеть, то можно мигающий светодиод подключить по очень хорошо зарекомендовавшей себя схеме, показанной на рисунке. На резисторах R1-R3 падает избыточное напряжение. Резисторов три по 75 кОм, а не один на 220 кОм потому что желательно сделать линию длиннее, чтобы гарантировано избежать пробоя. Диод VD1 служит выпрямителем. Конденсатор С1 – накопительный. Теперь самое интересное, – в схеме есть стабилитрон VD1. В принципе, если бы светодиод HL1 был бы не мигающем надобности в этом стабилитроне не было бы, как и в резисторе R4.
Но НИ – мигающий светодиод. Потому в те моменты времени когда он гаснет его сопротивление сильно возрастает и, соответственно, возрастает и падающее на нем напряжение. Если не будет стабилитрона VD1 прямое напряжение на НИ в момент его гашения достигнет 300V и может быть даже больше. Что приведет к выходу его из строя. Здесь же есть стабилитрон, который ограничит напряжение на светодиоде в те моменты, когда он будет погашен.
Напряжение стабилизации стабилитрона совсем не обязательно должно быть12V. Стабилитрон может быть на любое напряжение, которое нормально выдерживает светодиод в погашенном состоянии. Но не ниже его прямого напряжения в горящем состоянии. То есть, где-то от ЗV до 30V. Практически любой стабилитрон на любое напряжение в этих пределах. Соответственно, конденсатор С1 должен быть на напряжение не ниже напряжения стабилитрона.
Резистор R4 нужен для того, чтобы ограничить ток разрядки конденсатора через светодиод в момент его зажигания. В принципе, можно обойтись и без него, но велика вероятность что светодиод долго не прослужит. Так что R4 здесь на всякий случай. Особенно актуален R4 при использовании стабилитрона на напряжение у верхнего предела (до 30V). Потому что чем выше это напряжение, тем будет больше бросок тока в момент зажигания светодиода.
Обычный светодиод мигает
Схема мигающего светодиода
Схема, изображенная рисунком, использует для работы лавинный пробой транзистора. КТ315Б, используемый в качестве ключа, имеет максимальное обратное напряжения между коллектором и базой 20 вольт. Опасного в таком включении мало. У модификации КТ315Ж параметр составляет 15 вольт, гораздо ближе выбранному напряжению питания +12 вольт. Транзистор использовать не стоит.
Лавинный пробой нештатный режим p-n перехода. За счет превышения обратного напряжения между коллектором и базой происходит ионизация атомов ударами разогнавшихся носителей заряда. Образуется масса свободных заряженных частиц, увлекаемых полем. Очевидцы утверждают: для пробоя транзистора КТ315 требуется обратное напряжение, приложенное между коллектором и эмиттером, амплитудой 8-9 В.
Пара слов о работе схемы. В первоначальный момент времени начинает заряжаться конденсатор. Подключен на +12 вольт, остальная часть схемы оборвана – закрыт транзисторный ключ. Постепенно разница потенциалов повышается, достигает напряжения лавинного пробоя транзистора. Напряжение конденсатора резко падает, параллельно подключены два открытых p-n перехода:
- Транзисторный находится в режиме пробоя.
- Светодиод открыт за счет прямого включения.
В сумме напряжение составит порядка 1 вольта, конденсатор начинает разряжаться через открытые p-n переходы, только напряжение падает ниже 7-8 вольт, везение кончается. Транзисторный ключ закрывается, процесс повторяется заново. Схеме присущ гистерезис. Транзистор открывается при более высоком напряжении, нежели закрывается. Обусловлено инерционностью процессов. Видим, как работает светодиод.
Номиналы резистора, ёмкости определяют период колебаний. Конденсатор можно взять значительно меньше, включив меж коллектором транзистора и светодиодом небольшое сопротивление. Например, 50 Ом. Постоянная разряда резко увеличится, проверить светодиод визуально будет проще (возрастет время горения). Понятно, ток не должен быть слишком большим, максимальные значения берутся из справочников. Не рекомендуется вести подключение светодиодных светильников из-за низкой термостабильности системы и наличия нештатного режима транзистора. Надеемся, обзор получился интересным, картинки доходчивыми, объяснения ясными.
Область применения
Светодиоды, функционирующиев мигающем ритме, применяются в различных областях:
- В развлекательной сфере, в игрушках, для украшения декора, в качестве гирлянд.
- Как индикация в бытовых и промышленных приборах.
- Светосигнализирующих устройствах.
- В элементах рекламы, вывесках.
- Информационных табло.
Важно! Светодиоды, излучающие свет в мигающем заданном ритме, применяются не только в видимом диапазоне спектра, но также в инфракрасном и ультрафиолетовом сегментах. Область их назначения – системы автоматизации и дистанционного управления различной техники – отоплением, вентиляцией, бытовыми приборами.
Несколько советов
Во-первых, рекомендуем брать регулируемый блок питания. Часто даже правильно собранная схема работает неверно. В таком случае иногда достаточно немножко подкрутить входное напряжение регулятором на блоке.
Читайте также: Основные способы определения полярности у светодиода.
Если светодиод не мигает и горит, а ваш блок питания нерегулируемый, то такая проблема решается добавочным сопротивлением (прибавка к схеме доп.резистора).
Во-вторых, покупайте только качественные детали.
Китайские аналоги мало того, что служат меньше, они порой не соответствуют заявленным характеристикам.
В-третьих, если вам кажется, что мигалка на светодиоде не пригодится вам в быту, хорошо подумайте и оглянитесь вокруг. Или поищите в интернете информацию, где их применяют. Вы наверняка найдете что-нибудь интересное.
Если же просто решили освоить азы радиолюбителя, то такого вопроса и не возникнет. Пробуйте собирать простые схемы и переходите к сложным. Например, к так называемым адресным светодиодным лентам, которые используются уже для серьезных комбинаций мигания света сразу между несколькими светодиодами, а то и десятками светодиодов.
Бегущие огни на светодиодах своимируками
Одной из сферэксплуатации мигающих светодиодов является устройство «бегущие огни». Длясборки схемы применяются такие компоненты:
- Генераторимпульсом прямоугольного вида.
- Устройствоиндикации.
- Дешифратор.
- Счетчик.
Изготовление схемыосуществляется на макетной плате беспаечного типа. При этом по номиналурезисторов и конденсаторов допускается небольшой разброс, но не выше 20%.Светодиоды от HL1 до HL16 могут быть не обязательно одного цвета, но различныхоттенков. Однако падение напряжение каждого лед-элемента должно быть в рамках 3вольт.
Как сделать гирлянду из светодиодов
Для изготовлениягирлянды, периодически мигающей с заданным ритмом, потребуются следующиекомпоненты и набор инструмента:
- Светодиоды на 20 мАч.
- Проводка площадью сечения 0,5-0,25 мм2.
- Трансформатор на 6 вольт.
- Резистор на 100 Ом.
- Паяльная станция с наконечником небольшого сечения, припой, канифоль.
- Нож с острым лезвием.
- Герметик на силиконовой основе.
- Фломастер.
Алгоритм сборки:
- Определитьсяточно с промежутками между мигающими элементами.
- Подготовитьпровод и обозначить фломастером отметины под светодиоды.
- На местахотметок сделать срезы изоляции острым ножом.
- Далее наоголенные участки нанести канифоль с припоем.
- Припаятьэлектроды диодов к этим местам.
- Нанестисиликоновый герметик на оголенные участки для обеспечения электроизоляции.
По завершенииподсоединяется блок питания и обычный резистор. Устройство включается в сеть ипроверяется на работоспособность.
Совет! При изготовлении гирлянд нужно учитывать, что исключительно последовательный характер соединения светодиодов в цепи будет обеспечивать свойственный им мигающий эффект.
Как сделать мигающие светодиоды по схеме?
Мигающий светодиод зачастую применяется в создании сигнальных цепей. В специализированных магазинах электротехники есть модели, которые при подключении к питанию, начинают мигать с определенной частотой. Для таких светодиодов не нужны дополнительные элементы. Они имеют внутри небольшую интегральную микросхему, которая выполняет управляющие функции, то есть отвечает за мигание. Не обязательно приобретать такие светодиоды, заставить чтобы они мигали, можно самостоятельно. Для этого необходимо знать некоторые рекомендации и как правильно составлять схемы.
Как заставить светодиод мигать будет рассказано в данной статье. Также по данной теме содержатся несколько видеороликов и дополнительный материал, который поможет детальнее разобраться в технических особенностях мигающих светодиодов.
Мигающий светодиод
Как сделать мигающий светодиод
На уроках физики в некоторых школах проходят тему о создании светодиодов, изучают их виды, принципы работы и пробуют самостоятельно создать прибор в лабораторных условиях. В современном мире люди очень часто сталкиваются со светодиодами в повседневной жизни, самым простым примером являются LED-лампочки. Так что же это такое и как сделать светодиод, чтобы он мигал, читайте в нашей статье.
Светодиод – это довольно простой механизм, преобразующий электрический ток в световое излучение. Всего существует два типа:
– Индикаторные – разработаны для декоративного светового эффекта, являются украшениями, используются в разработке гирлянд, баннеров с освещением, в вывесках, электронных игрушках со светящимися элементами.
– Осветительные – используются для увеличения освещения в помещении, то есть это люстры и светильники с LED-цоколями.
Мигающий светодиод – это светодиод, в корпус которого уже включены резистор и ёмкость для задания режима работы.
Также бывают мигающие и моргающие светодиоды, их можно приобрести в специализированном магазине светодиодной продукции или же изготовить самостоятельно, у каждого хозяина найдутся необходимые элементы для их создания.
Материал в тему: все о тепловом реле.
Простой способ
При помощи этого метода получится создать конструкцию при напряжении от 3 до 12 вольт. Как сделать самому мигающий светодиод, рассказано ниже. Для сборки потребуются следующие компоненты:
- Резистор 6.8 – 15 Ом (2 шт).
- Резисторы с сопротивлением 470 – 680 Ом (2 шт).
- Маломощные транзисторы со структурой «n-p-n» (2 шт).
- Электроконденсаторы с ёмкостью 47 – 100 мкФ (2 шт).
- Маломощный светодиод, цвет не имеет значение (1 шт).
- Паяльник, припой и флюс.
Напомним, перед началом работы рекомендуется зачистить выводы всех радиодеталей, а после залудить их. Не забываем о полярности включения электролитических конденсаторов. Ниже приведена схема подключения всех вышеуказанных компонентов. Создав правильную конструкцию напряжение на R2 перестанет доходить до Т2, в это время открытым останется Т3 и R1, именно через них пройдёт ток и дойдёт до светодиода. За счёт того, что подача тока осуществляется циклично, светодиод будет мигающий.
Три красных светодиода.
Моргающий светодиод
Для создания данной модели понадобиться все вышеуказанные компоненты, а также одна обычная пальчиковая батарейка. Ниже предоставлена элементарная схема сборки. В данной системе подключения имеются несколько цепочек заряда конденсаторов – это R1C1R2 и R3C2R2. После того, как С1 и С2 имеют необходимый заряд они открываются, второй конденсатор соединён с батарейкой. Их суммарное напряжение проходит через Т2 и проникает в светодиод, за счёт этого он начинает светиться, как только напряжение исчезает он тухнет, а С1 и С2 теряют энергию. Как только напряжение к ним возвращается, происходит новый круг подачи тока в светодиод, и он снова начинает светиться. Таким образом, за счёт батарейки и небольших познаний физики, можно в домашних условиях создать моргающий светодиод.
Создание мигающего светодиода.
Мигалка
Взглянув на эту схему, любой человек хоть не много понимающий в механике найдёт сразу две ошибки. Первая заключается в том, что эмиттер и коллектор подключены не правильно, а вот вторая это «висящая» база. Несмотря на две технические особенности светодиод будет работать. Точка соединения КТ315 служит динистором, за счёт того, что в нём накапливается много напряжения, он отдаёт её транзистору, а тот, в свою очередь, открывается. Затем ток направляется к светодиоду и происходит свечение. По мере отступления напряжения он угасает. Далее всё происходит циклично. В таблице приведены основные параметры серийно выпускаемых МСД, взятые из Интернет – файлов Datasheet.
Таблица основных параметров серийно выпускаемых мигающих светодиодов.
В данной статье указаны сразу несколько методов создания мигающих светодиодов. Благодаря этому, можно легко починить игрушку ребёнка, освещение в доме и новогоднюю гирлянду. Углубив свои познания в технике, создание светодиодов можно применить в других механизмах, например в разработке светового сигнала при открытии или не полном закрытии дверцы холодильника, если в подъезде темно, то подобная мигающая конструкция поможет гостям найти звонок или выключатель.
Продвинутые техники могут создать сигнальный поворотник для велосипеда, это поможет пешеходам узнать, в каком направлении будет двигаться транспортное средство. В общем, мест для применения моргающих светодиодов огромное количество. Для их применения нужны элементарные познания, необходимые материалы и умелые руки!
Принципиальная схема
Если же единственное место возможного питания – электросеть, то можно мигающий светодиод подключить по очень хорошо зарекомендовавшей себя схеме, показанной на рисунке. На резисторах R1-R3 падает избыточное напряжение. Резисторов три по 75 кОм, а не один на 220 кОм потому что желательно сделать линию длиннее, чтобы гарантировано избежать пробоя. Диод VD1 служит выпрямителем. Конденсатор С1 – накопительный. Теперь самое интересное, – в схеме есть стабилитрон VD1. В принципе, если бы светодиод HL1 был бы не мигающем надобности в этом стабилитроне не было бы, как и в резисторе R4.
Но НИ – мигающий светодиод. Потому в те моменты времени когда он гаснет его сопротивление сильно возрастает и, соответственно, возрастает и падающее на нем напряжение. Если не будет стабилитрона VD1 прямое напряжение на НИ в момент его гашения достигнет 300V и может быть даже больше. Что приведет к выходу его из строя. Здесь же есть стабилитрон, который ограничит напряжение на светодиоде в те моменты, когда он будет погашен.
Напряжение стабилизации стабилитрона совсем не обязательно должно быть12V. Стабилитрон может быть на любое напряжение, которое нормально выдерживает светодиод в погашенном состоянии. Но не ниже его прямого напряжения в горящем состоянии. То есть, где-то от ЗV до 30V. Практически любой стабилитрон на любое напряжение в этих пределах. Соответственно, конденсатор С1 должен быть на напряжение не ниже напряжения стабилитрона.
Резистор R4 нужен для того, чтобы ограничить ток разрядки конденсатора через светодиод в момент его зажигания. В принципе, можно обойтись и без него, но велика вероятность что светодиод долго не прослужит. Так что R4 здесь на всякий случай. Особенно актуален R4 при использовании стабилитрона на напряжение у верхнего предела (до 30V). Потому что чем выше это напряжение, тем будет больше бросок тока в момент зажигания светодиода.
Как сделать светодиодную мигалку своими рукамиСуществует множество схем, с помощью которых можно заставить мигать светодиод. Мигающие устройства можно изготовить как из отдельных радиодеталей, так и на основе различных микросхем. Сначала мы рассмотрим схему мигалки мультивибратора на двух транзисторах. Для ее сборки подойдут самые ходовые детали. Их можно приобрести в магазине радиодеталей или «добыть» из отживших свой срок телевизоров, радиоприемников и другой радиоаппаратуры. Также во многих интернет магазинах можно купить наборы деталей для сборки подобных схем led мигалок.
Схема мигалки мультивибратора, состоящая всего из девяти деталей. Для ее сборки потребуются:
- два резистора по 6.8 – 15 кОм;
- два резистора имеющие сопротивление 470 – 680 Ом;
- два маломощных транзистора имеющие структуру n-p-n, например КТ315 Б;
- два электролитических конденсатора емкостью 47 –100 мкФ
- один маломощный светодиод любого цвета, например красный.
Не обязательно, чтобы парные детали, например резисторы R2 и R3, имели одинаковую величину. Небольшой разброс номиналов практически не сказывается на работе мультивибратора. Также данная схема мигалки на светодиодах не критична к напряжению питания. Она уверенно работает в диапазоне напряжений от 3 до 12 вольт.
Схема мигалки мультивибратора работает следующим образом. В момент подачи на схему питания, всегда один из транзисторов окажется открытым чуть больше чем другой. Причиной может служить, например, чуть больший коэффициент передачи тока. Пусть первоначально больше открылся транзистор Т2. Тогда через его базу и резистор R1 потечет ток заряда конденсатора С1. Транзистор Т2 будет находиться в открытом состоянии и через R4 будет протекать его ток коллектора. На плюсовой обкладке конденсатора С2, присоединенной к коллектору Т2, будет низкое напряжение и он заряжаться не будет. По мере заряда С1 базовый ток Т2 будет уменьшаться, а напряжение на коллекторе расти. В какой-то момент это напряжение станет таким, что потечет ток заряда конденсатора C2 и транзистор Т3 начнет открываться. С1 начнет разряжаться через транзистор Т3 и резистор R2. Падение напряжения на R2 надежно закроет Т2.
Принципиальная схема.
В это время через открытый транзистор Т3 и резистор R1 будет течь ток и светодиод LED1 будет светиться. В дальнейшем циклы заряда-разряда конденсаторов будут повторяться попеременно. Если посмотреть осциллограммы на коллекторах транзисторов, то они будут иметь вид прямоугольных импульсов. Когда ширина (длительность) прямоугольных импульсов равна расстоянию между ними, тогда говорят, что сигнал имеет форму меандра. Снимая осциллограммы с коллекторов обоих транзисторов одновременно, можно заметить, что они всегда находятся в противофазе. Длительность импульсов и время между их повторениями напрямую зависят от произведений R2C2 и R3C1. Меняя соотношение произведений можно изменять длительность и частоту вспышек светодиода.
Интересно почитать: фотореле в уличном освещении.
Для сборки схемы мигающего светодиода понадобятся паяльник, припой и флюс. В качестве флюса можно использовать канифоль или жидкий флюс для пайки, продающийся в магазинах. Перед сборкой конструкции необходимо тщательно зачистить и залудить выводы радиодеталей. Выводы транзисторов и светодиода нужно соединять в соответствии с их назначением. Также необходимо соблюдать полярность включения электролитических конденсаторов. Маркировка и назначение выводов транзисторов КТ315 показаны на фото.
Проще всего определить катод светодиода, рассматривая прибор на просвет. Катодом является электрод с большей площадью. Минусовой вывод «электролита» обычно помечен белой полосой на корпусе прибора. В зависимости от задач, которые ставит перед собой радиолюбитель, схему мигалки можно собрать «навесу», соединяя выводы радиодеталей между собой с помощью отрезков тонкого провода. В этом случае может получиться конструкция наподобие той, что показана ниже на фото.
Если нужно собрать мигалку для последующего применения, то монтаж можно выполнить на куске жесткого картона или изготовить печатную плату из текстолита.
Использование мигающих светодиодов.
Простая мигалка на светодиоде
Если внимательно присмотреться к этой светодиодной мигалке, то можно увидеть, что транзистор в схеме мигалки включен «неправильно». Во-первых, неправильно подключены эмиттер и коллектор. Во-вторых, база «висит в воздухе». Однако схема светодиодной мигалки вполне рабочая. Дело в том, что в ней КТ315 работает как динистор. При достижении на нем порогового значения обратного напряжения происходит пробой полупроводниковых структур и транзистор открывается.
Нарастание напряжения на транзисторе происходит по мере зарядки конденсатора. После открывания транзистора конденсатор разряжается на светодиод. Так как в схеме мигалки на светодиодах используется нестандартное включение транзистора, она может потребовать подбора резистора или конденсатора при наладке. После того, как сделаете своими руками простую мигалку, можете переходить к более сложным мигающим устройствам, например к созданию цветомузыки на светодиодах.
Мигающий светодиод на одной батарейке
Большинство светодиодов работают при напряжениях свыше 1.5 вольт. Поэтому их нельзя простым способом зажечь от одной пальчиковой батарейки. Однако существуют схемы мигалок на светодиодах позволяющие преодолеть эту трудность. Одна из таких показана ниже. В схеме мигалки на светодиодах имеется две цепочки заряда конденсаторов: R1C1R2 и R3C2R2. Время заряда конденсатора С1 гораздо больше времени заряда конденсатора С2. После заряда С1 открываются оба транзистора и конденсатор С2 оказывается последовательно соединен с батарейкой. Через транзистор Т2 суммарное напряжение батареи и конденсатора прикладывается к светодиоду. Светодиод загорается. После разряда конденсаторов С1 и С2 транзисторы закрываются и начинается новый цикл зарядки конденсаторов. Такая схема мигалки на светодиодах называется схемой с вольтодобавкой.
Заключение
Мы рассмотрели несколько схем мигалок на светодиодах. Собирая эти и другие устройства можно не только научиться паять и читать электронные схемы. На выходе можно получить вполне работоспособные приборы полезные в быту. Дело ограничивается только фантазией создателя. Проявив смекалку, из светодиодной мигалки можно, например, сделать сигнализатор открытой дверцы холодильника или указатель поворотов велосипеда. Заставить мигать глазки мягкой игрушки. Более подробно о мигающих светодиодах содержится в статье Учебное пособие по светодиодам. Если у вас остались вопросы, можно задать их в комментариях на сайте.
Также в нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессионалов. Чтобы подписаться на группу, вам необходимо будет перейти по следующей ссылке: https://vк.coм/еlеctroinfonеt. В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию:
www.ledno.rul
www.vashtehnik.ru
www.ledflux.ru
www.radiostorage.net
ПредыдущаяПрактикаСобираем повышающий трансформатор собственными руками
СледующаяПрактикаСпособы проверки транзисторов на работоспособность
Мигающий светодиод от 220 вольт
Это, вероятно, простейшая схема для создания мигающего светодиода от 220 вольт. Схема может быть применена в качестве индикатора сетевого напряжения.
В схеме мигающего светодиода использован динистор DB3 (DIAC). Динистор, как правило, используется в качестве генератора импульсов для управления тиристором или симистором. Когда на динистор подано напряжение ниже напряжения пробоя, то он не пропускает через себя ток (фактически получается обрыв цепи) и только очень незначительный ток проходит через него.
Но если напряжение возрастает до порога пробоя, то это переводит динистор в состояние электропроводности. Для динистора DB3 напряжение пробоя составляет около 35 вольт. Динистор DB3 проводит ток в обоих направлениях. Диод VD1 выпрямляет переменное напряжение сети. Резистор R1 предназначен для ограничения тока протекающего через динистор DB3.
При подаче питания на схему светодиод не горит. Конденсатор С1 начинает заряжаться через диод VD1 и резистор R1. Когда конденсатор С1 зарядится до напряжения около 35 вольт, происходит пробой динистора, ток начинает течь через него, в результате чего светодиод загорается. Резистор R2 ограничивает ток через светодиод до безопасного значения 30 мА.
Когда DB3 пропускает через себя ток, в это время конденсатор С1 разряжается, напряжение на нем опускается ниже напряжения пробоя динистора, в результате чего последний закрывается и светодиод гаснет. Затем все повторяется вновь. И как результат — светодиод начинает периодически мигать.
Частота вспышек светодиода определяется емкостью конденсатора С1. Более высокое его значение дает низкую частоту вспышек и наоборот. Если динистор не открывается, то можно уменьшить сопротивление R1 до 10 кОм, но мощность R1 в этом случае должна быть не менее 5 Вт.
Второй вариант мигающего светодиода от 220 вольт. Здесь переменное сетевое напряжение 220 вольт снижается до 50 вольт, за счет гасящего конденсатора C1, и выпрямляется диодным мостом VD1-VD4. Резистор R1 предназначен для защиты конденсатора от пускового тока и разряда его после отключения схемы от сети.
Основным элементом схемы является динистор DB3. Динистор вместе с конденсатором C2 образует релаксационный генератор. При подаче напряжения, конденсатор С2 начинает медленно заряжаться через резистор R3. При достижении на конденсаторе напряжения равного напряжению пробоя динистора (примерно 35В), динистор начинает проводить ток, включая светодиод. Далее происходит разряд конденсатора С2 и динистор закрывается, светодиод гаснет. И цикл повторяется вновь. При указанной емкости конденсатора С2 частота вспышек светодиода составляет примерно 1 раз в секунду.
Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…
Внимание: обе схемы напрямую связаны с электросетью 220 вольт и не имеют гальваническую развязку. Будьте крайне осторожны при сборке и эксплуатации данного устройства.
Ток потребления мигающих светодиодов
Ток потребления мигающих светодиодов
САЙТ РАДИОЛЮБИТЕЛЕЙ ВОЛГОГРАДА RA4A. СПРАВОЧНАЯ.
Светодиоды мигающие. Характеристики.
Данные светодиоды представляет собой комбинированный электронный прибор, в котором в одном корпусе мирно “уживаются” интегральная микросхема и световой излучатель. При подаче на МСД постоянного напряжения определенной полярности он начинает “мигать” с частотой около 2 Гц.
В зарубежной литературе встречаются три равноценные названия: Blinking LED Lamps, Flashing LED Lamps, Flicker LED Lamps. Переменная часть этих названий переводится как “мигание”, “мерцание”, “мелькание”. Предпочтение следует отдать слову “мигание”, поскольку МСД функционально подобен маяку, который по определению “мерцать” или “мелькать” не может.
Отличить МСД от обычного светодиода легко по внешнему виду, разглядывая его корпус на просвет . Внутри МСД находятся две подложки примерно одинакового размера. На первой из них располагается кристаллический кубик светоизлучателя , изготовленный из редкоземельного сплава: GaP (зеленый цвет), GaAsP/GaP (желтый цвет), GaAIAs/GaAsP/GaP/ GaAllnP (красный цвет).
Для увеличения светового потока, фокусировки и формирования диаграммы направленности применяется параболический алюминиевый отражатель (2). В МСД он немного меньше по диаметру, чем в обычном светодиоде, так как вторую часть корпуса занимает подложка с интегральной микросхемой .
Электрически обе подложки связаны друг с другом двумя золотыми проволочными перемычками (4). Корпус МСД (5) выполняется из матовой светорассеивающей пластмассы (diffused) или из прозрачного пластика (water clear).
Излучатель в МСД расположен не на оси симметрии корпуса, поэтому для обеспечения равномерной засветки чаще всего применяют монолитный цветной диффузный световод. Прозрачный корпус встречается только у МСД больших диаметров, обладающих узкой диаграммой направленности.
Первые сообщения об МСД появились в конце 80-х годов. С тех пор многие фирмы освоили подобное производство. В таблице 1 приведены основные параметры серийно выпускаемых МСД, взятые из Интернет — файлов Datasheet.
Таблица 1.
Источник
Сколько энергии потребляет светодиод?
Светодиоды бесспорно являются самыми экономичными источниками освещения, дешевле только солнечный свет. Но даже несмотря на свою экономичность, некоторые экземпляры могут быть достаточно прожорливыми. И все же, сколько потребляет светодиод электроэнергии?
«Прожорливость» устройства напрямую зависит от его яркости.
Светоизлучающий кристалл работает на напряжении 2,8 – 3,5 В (зависит от цвета свечения). Внутри кристалла диода находится p-n переход, при прохождении через который тока и излучается свет. От скольких вольт работает светодиод зависит от способа соединения модулей на матрице. Это может быть и 3В, и 12В.
Потребление в зависимости от типа светодиода
Индикаторные
Ток потребления у изделий этого класса не превышает 20 мА, при напряжении 3В за час потребление электроэнергии при их работе составит лишь 0,06 Вт или чуть больше 0,5кВт за год непрерывного свечения.
Осветительные
В отличие от индикаторных, у моделей предназначенных для освещения площадь p-n перехода, а соответственно площадь светоизлучающей поверхности и яркость, существенно выше. Ток потребления кристалла может составлять 150-300 мА, при напряжении питания 3,3В это от 0,5 до 1Вт.
В мощных диодах на одной матрице может находится несколько элементов. Мощность светодиодных матрицы, используемой в прожекторах может достигать несколько сот ватт.
Напряжение питания устройств на светодиодах
Независимо от яркости и мощности модуля, все они собираются из светодиодных матриц, которые рассчитаны на питание 3,3В. Для мощных модулей используют различные комбинации соединения с питанием от 12В до 24В. Это необходимая мера для уменьшения нагрузки по току.
Рассмотрим следующую ситуацию:
Необходим источник света мощностью 50Вт. Для его создания потребуется пятьдесят одноваттных модулей. Если все их подключить параллельно, напряжение питания составит лишь 3,3 В, но сила тока в цепи будет достигать 50 х 0,3А = 15 Ампер. Это очень-очень много.
Все электроприборы в квартире при одновременном включении редко требуют больше 10-15 Ампер. Большая сила тока приводит к значительному тепловыделению через проводники, и что бы запитать такой агрегат понадобился бы силовой многожильный медный кабель толщиной в палец.Для снижения тока в цепи светодиодные модули соединяют последовательно. В классической схеме подключения, рассмотренное выше устройство будет состоять из восьми каскадов, состоящих из шести последовательно включённых светодиодов с напряжением питания 24В. Тогда мощность нагрузки составит лишь 8 х 0,3А = 2,4 А. А это уже ненамного больше мощности обыкновенной зарядки для мобильного телефона.
Напряжение питания бытовых устройств на диодах
Светодиодные фонарики
Диодные фонари существенно различаются по яркости и мощности. Поэтому точно сказать сколько вольт в светодиодной лампочке сложно.
В обыкновенном бытовом фонарике установлен яркий диод на 3,3 В. Благодаря использованию специальных схем повышающих напряжение они комфортно работают от одной пальчиковой батарейки на 1,2В либо аккумулятора на 1,8В.
На сколько вольт светодиоды в фонариках высокой яркости? Сигнальные фонари особого назначения оснащаются специальными диодными матрицами с напряжением питания 3,3В – 4,7В и током до 2000мА.
Для их питания используются мощные литиевые аккумуляторы на 3,7В.
Светодиодные ленты
Напряжение питание ленты и ее мощность зависят от типа используемых светодиодов.
Источник
—>Автозапчасти и СТО —>
И так, речь сегодня пойдет о светодиодах…
Современные технологии не стоят на месте, и не так давно в конкуренцию обычным лампам накаливания и газоразрядным присоединились светодиоды. Стоит отметить что сама технология далеко не новая, ей около века. Ранее светодиоды применяли для индикации и лишь позже постепенно, начиная с подсветки чего либо, технология перешла на освещение. Конечно же и сам светодиод претерпел при развитии некоторые изменения, от оптических изменений и до систем охлаждения.
Нажмите на изображение чтобы увеличить
Вкратце о светодиодах:
Светодио́д или светоизлучающий диод — полупроводниковый прибор с электронно-дырочным переходом, создающий оптическое излучение при пропускании через него электрического тока в прямом направлении.Излучаемый светодиодом свет лежит в узком диапазоне спектра. Иными словами, его кристалл изначально излучает конкретный цвет (если речь идёт об СД видимого диапазона) — в отличие от лампы, излучающей более широкий спектр, где нужный цвет можно получить лишь применением внешнего светофильтра. Диапазон излучения светодиода во многом зависит от химического состава использованных полупроводников.
Моргает светодиод, проблема?Изучив различные переписки на форумах автомобильной тематикой, можно сделать вывод, что с проблемой моргания светодиодных ламп в машине сталкивается огромная часть автолюбителей. Как правило, это автолюбители, пытающиеся своими руками улучшить освещение салона, модернизировать габаритные или осветительные фары.
Хаотичное мигание с последующим выходом из строя лампы раздражает водителя, а в его голове возникает вопрос: «Почему это произошло?» Ведь на упаковках светодиодных ламп красуется яркая надпись: «Срок службы – 30 тыс. часов». Чтобы разобраться с подобными причинами и найти ответ, необходимо понять, как и чем нужно правильно «кормить» светодиод в автомобиле…
Правильное включение светодиодаВажнейший параметр светодиода – номинальный ток потребления, то есть ток, при котором производитель гарантирует оптимальную светоотдачу в течение заявленного срока жизни изделия. В идеале функцию токового ограничителя должен выполнять стабилизатор тока, встроенный в осветительный прибор. Однако зачастую этого самого стабилизатора как раз-то и нет. В крупногабаритных приборах еще можно исправить ситуацию. А как быть с маломощными светодиодными лампами небольшого размера, которые часто ставят в габаритные огни, приборную панель или различные малогабаритные приборы салона автомобиля? Корпус этих приборов слишком мал даже для установки примитивного стабилизатора тока. Для решения этой проблемы разработаны специальные выносные стабилизаторы, но по разным причинам большинство автолюбителей почему-то обходят стороной такие изделия. Возможно, одни не знают о возможных последствиях, другие избегают дополнительных расходов, третьи слушают продавцов, для которых главное – реализовать товар.
В автомобиле светодиодные лампы получают питание от аккумулятора, выходное напряжение которого колеблется в пределе от 11,5 до 14,5 В.Большинство автолюбителей подключают светодиодные лампы к электросети машины через единственный токоограничивающий элемент – резистор. Резистор – линейный элемент электрической цепи, а значит, величина протекающего через него тока зависит от приложенного напряжения. Поэтому повышение напряжения на аккумуляторе приводит к росту тока через светодиоды. Светодиод, в свою очередь, – нелинейный элемент и даже небольшой скачок напряжения приводит к значительному росту тока через кристалл. Превышение тока через светодиод ведет к нарушению температурного режима кристалла и его обвязки. От перегрева в p-n переходе появляется нестабильная область, которая пропускает ток не постоянно, а с определенной периодичностью. Это и есть основная причина моргания. В одних случаях данное явление скоротечное и светоизлучающий диод быстро выходит из строя. В других данный стробоскопический эффект может продолжаться довольно долго.
В интернете полно схем стабилизаторов для светодиодов, но я хочу предложить самый простой и самый проверенный.
Конечно, стабилизатор можно купить в интернет магазине типа алиэкспресса, но я вас уверяю, что сделать своими руками намного приятней, тем более, что эта схема состоит всего из 3 деталей, не требует никакой регулировки и работает исправно годами.
Схема очень простая, рассчитана как раз на простого автолюбителя, собрана на таких простых стабилизаторах как L7812 или КРЕНки, можно взять такую КР142ЕН8Б.
Входное напряжение может колебаться от 12 до 30 вольт, а на выходе мы всегда будем иметь стабилизированное и постоянное напряжение в 12 вольт.
Причины мигания светодиодовВажно! Данная схема в отличие от китайских, не создает высокочастотных помех, которые влияют на прием радиостанций и прослушивания музыки в автомобиле, потому что она не является высокочастотным импульсом устройством, а является линейным стабилизатором.
При неправильном подключении, эффект моргания начинает проявляться спустя несколько месяцев использования светодиодной лампы. И причина этого явления – не только отсутствие стабилизации тока. Повышение температуры кристалла выше 85 °C наносит ему непоправимый вред. Наглядным примером служат многочисленные жалобы водителей, у которых светодиодные лампы установлены в непосредственной близости от обычных ламп головного света. Нить накала сильно разогревает окружающее пространство, а иногда даже оплавляют пластиковый корпус светодиодной лампочки. Стоит отметить, что зимой такие симптомы могут не проявляться, так как холодная погода прекрасно способствует охлаждению. А вот в летнюю жару температура внутри фары легко перешагнёт критическую отметку в 100 °C. И тогда не помогут не фирменные светодиодные лампочки, ни дорогие стабилизаторы.
Вторая возможная причина мерцания – использование в авто светодиодных ламп со встроенным стабилизатором низкого качества. Встроенный стабилизатор в таких лампах не ограничивает ток на должном уровне. Замер параметров дешевых светодиодных лампочек китайского производства показывает плавный рост тока (и яркости) после включения до значения, больше номинального. Таким нечестным путём производители рекламируют высокую светоотдачу своего товара, не беспокоясь о непродолжительном сроке службы. Третью причину неприятного мигания рассмотрим на примере светодиодов, предназначенных для монтажа в габаритах и салоне автомобиля. От них не требуется максимальной светоотдачи, а значит, подключить их можно через обычный резистор. Только рассчитывать его нужно не для 12 В, а для 14,5 В, а также узнать из справочника ток для используемого типа светодиодов.
Часто при тюнинге автомобиля применяются светодиодные ленты, рассчитанные на напряжение 12 В. При подключении их напрямую к аккумулятору, неизбежно придётся стать свидетелем постепенной потери яркости, мерцания с окончательным перегоранием изделия спустя некоторое время. Избежать неприятной ситуации со светодиодными лентами поможет, как минимум, дополнительный резистор, рассчитанный на напряжение 14,5 В.
Помимо уже написанного о причинах моргания светодиодов можно добавить что стабилизация не всегда решит вопрос с уже моргающей светодиодной фарой. Скорее всего сам сегмент (светодиод) уже нуждается в замене, но и здесь есть подводные камни. В фарах автомобиля светодиод включается в линейку собратьев, т.е. работает группа светодиодов, такие линейки могут содержать более одного светодиода, а включение таких линеек, как и их количество, может разным. Поэтому при замене светодиода в таких линейках, результат скорее всего не обрадует, а скорее огорчит, ведь вновь установленный светодиод будет светить ярче своих собратьев.
Что делать для того чтобы светодиодные фары не моргалиЧтобы мерцание светодиодных ламп в авто не было неприятным сюрпризом, нужно соблюдать два несложных правила:
не размещать их вблизи сильно греющихся ламп головного света;
не эксплуатировать светодиодные лампы без правильно подобранного стабилизатора.
В качестве ограничителя тока можно использовать недорогой LED контроллер с подходящим значением выходного тока и мощности. Благодаря малым размерам и герметичному корпусу, такое устройство будет эффективнее резистора.
При соблюдении этих не сложных правил и незамысловатых приборов ваша диодная лампа или дневные ходовые огни будут служить долго и без нареканий.
Источник
Сколько потребляет светодиод?
То, что светодиод экономичный источник света – неоспоримый факт. Его эффективность в несколько раз превышает КПД светоизлучающих приборов предыдущего поколения. Но это вовсе не означает, что современные светодиоды практически не потребляют энергию. Мощность осветительных приборов на белых светодиодах может достигать десятков и даже сотен ватт. В то же время мощность их индикаторных аналогов не превышает и 100 мВт.
К сожалению, в большинстве случаев излучающие диоды не маркируются. Поэтому узнать, сколько потребляет светодиод неизвестного происхождения можно только экспериментальным путём. Но первоначально нужно определить тип светодиода по его внешнему виду и форм-фактору.
В индикации
Этот тип светодиодов используется в блоках индикации, указывая на текущее состояние какого-либо устройства. Особой яркости от них не требуется. Поэтому их мощность потребления составляет около 60 мВт.
К этой категории можно отнести и сверхъяркие светодиоды с рассеивающей линзой и током потребления до 30 мА. Они активно используются в декоративной подсветке, детских игрушках, гирляндах.
В освещении
Белые светодиоды, используемые для конструирования современных ламп и светильников, могут потреблять от 150 мВт (например, SMD 3014) до 150 Вт (COB-матрицы). Технические характеристики SMD 3014 подробно рассмотрены в статье «Сравнение наиболее распространенных SMD светодиодов». Тип SMD кристалла легко определяется по внешнему виду и геометрическим размерам.
Диагностировать мощность и ток потребления неизвестной COB-матрицы намного сложнее, так как её рабочая поверхность зачастую покрыта непрозрачным люминофором. Под защитным слоем может скрываться как один кристалл с падением напряжения 3,3 вольт, так и несколько соединённых последовательно с напряжением падения 12, 24, 36 вольт и более. Благодаря последовательному включению кристаллов, достигается снижение тока потребления, что удешевляет стоимость драйвера.
В светодиодных лентах
Часто людей интересует вопрос о том, сколько потребляет светодиодная лента? Мощность потребления ленты зависит от типа используемых в ней LED-чипов и количества этих чипов в одном метре, которое может варьироваться от 30 до 240 шт/м. Точные данные о мощности светодиодной ленты можно найти на странице производителя.
Чтобы определить, сколько потребляет мощный светодиод, придётся собрать простейший лабораторный стенд из регулируемого источника питания постоянного тока, резистора и мультиметра, а затем провести несколько замеров. Ничего сложного в этом нет, а сама процедура измерения прямого напряжения и тока светодиода описана в данной статье. В конце исследования перемножают полученные параметры и узнают реальное значение мощности по формуле P=U*I.
Источник
Как решить проблему мерцания светодиодных ламп 12 В?
Если вы используете светодиодный светильник 12 В в доме или офисе, мерцание — одна из распространенных проблем, с которыми вы можете столкнуться. Чтобы решить эту проблему, нам нужно понять, что такое светодиодный свет 12 В и мерцание. Затем мы можем посмотреть, как это исправить, в этой статье.
Что такое светодиодный светильник 12 В и почему светодиодный светильник использует 12 В.Светодиодный светильник на 12 В известен энтузиастам-любителям как: (Светоизлучающий диод), его можно купить в магазинах для ремонта электроники.Обычно эти светодиоды появляются на устройствах и гаджетах, что указывает на то, что блок питания включен. В последние годы уровень передовых технологий позволил 12-вольтовым светодиодам взять на себя большую роль. Поскольку светодиоды на 12 В потребляют всего 3 Вт энергии, они стали идеальным вариантом для замены ламп накаливания.
Что касается безопасности, то лучше всего использовать светодиодный светильник на 12 В. Как упоминалось ранее, светодиодные фонари на 12 вольт были идеальным стандартным источником света для любителей. Поток электричества 12 В был недостаточно сильным по сравнению с линейным напряжением 120/240 В.Это сделало его идеальным для приложений для хобби, которые не оставят вас шокированными. Точно так же из-за более низкого напряжения искры или хлопки с другими стандартными линейными напряжениями для лампочек были полностью исключены. Светодиодная лампа 12 В не только безопаснее в использовании, чем обычные лампочки, но и потребляет меньше энергии. Это делает светодиоды 12 В идеальным вариантом для экономичного домашнего освещения.
Мало того, инновационные сверхъяркие светодиоды оказались популярными в автомобилях. Энтузиаст тогда начал повальное увлечение заменой стандартных лампочек везде, где они могли.Но с технологиями приходит и более темная сторона реальности. Мигание, которое может исходить от светодиодных индикаторов, по-прежнему является небольшой проблемой, которую необходимо решить.
Что мерцает? — Видимый против невидимого
Независимо от того, какую марку светодиодных фонарей вы покупаете, есть вероятность, что мерцание будет присутствовать в каждом из них. Некоторые светодиодные лампы на 12 В будут иметь разные производственные характеристики и электронную конфигурацию. Некоторые из более дешевых брендов — просто плохой выбор. На рынке много подделок светодиодных фонарей, и более дешевые, безусловно, будут мигать чаще.Мы разбили категорию на два раздела, чтобы вы могли видеть, что их отличает друг от друга.
1. Видимое мерцание
Вид мерцания, который вы видите, очевидно, связан с частотой, излучаемой самой светодиодной лампой. Все, что имеет частоту 100 Гц, будет видно невооруженным глазом. Мерцание светодиода часто заставляет мозг интерпретировать это присутствие как эффект замедленного движения. И хотя у него есть возможные побочные эффекты (которые обсуждаются позже в этой статье), мы рассмотрим каждый из них.Поскольку все светодиодные фонари мигают, необходимо правильное напряжение, чтобы они мерцали менее заметно. Они бывают в виде удлинителей, которые используются для увеличения необходимого постоянного напряжения. Вы можете найти их в торговых точках, где легко доступны светодиодные фонари и продукты.
2. Невидимое мерцание
Хотя этот тип мерцания не виден невооруженным глазом, он вызван быстрыми колебаниями света. В течение нескольких секунд это мерцание можно увидеть через электронные устройства.Камеры особенно хорошо видят следящий эффект, называемый «след», который по определению является стробоскопическим. Его даже можно увидеть как вертикальную полосу на цифровых фотографиях, подтверждающую наличие мерцания. Невидимое мерцание также является результатом правильного напряжения, подаваемого на светодиодную лампу. Вы не замечаете никаких вспышек, поскольку ваши глаза не способны воспринимать количество вспышек в секунду. Если вы делаете снимки с помощью цифровой камеры, где есть светодиодные фонари, вы можете просто поймать эту аномалию в действии.
Почему у 12-вольтовых светодиодных ламп часто наблюдается мерцание?
Есть выборочные причины, по которым светодиодные индикаторы будут мигать в различных приложениях. Используемые дома или в машине, они могут присутствовать по нескольким причинам. Производители этих новых осветительных приборов будут иметь разные спецификации для работы с рекомендованным электрическим током. Достаточно сказать, что мерцание наблюдается в любой лампочке, которую вы случайно используете.
Лампы накаливания могут мерцать, потому что используемый ток течет циклически.Вы редко видите все это, потому что нить накала горит непрерывно и нет времени видеть изменения видимого света. Те из нас, кто использует эти 12-вольтовые светодиодные фонари в машине или дома, столкнутся с проблемой мерцания. Вначале имейте в виду, что светодиодное освещение — это не точная наука. В настоящее время мерцание является проблемой, поэтому мы постараемся описать, где это происходит и как это исправить. К концу этой статьи вы лучше поймете эту проблему, которую сможете решить самостоятельно.
1.В машине
Мерцающие светодиодные фонари в вашем автомобиле — нехороший знак, поэтому очень важно выяснить причину. Начиная с внутреннего освещения, если вы заменили лампы накаливания на светодиоды 12 В, вы могли заметить стробирование. Это может быть связано с несколькими причинами, по которым это происходит. Проверьте все соединения или предохранители, управляющие внутренним освещением. Если у вас неплотное соединение для самого светодиода, вибрация от вождения вызовет всевозможные мерцания. Опять же, из-за того, что предохранитель стареет или выходит из строя, светодиодный индикатор начинает мигать.
Фары, стоп-сигналы и противотуманные фары могут работать от системы 12 В со сверхъяркой мощностью. Также существует риск мерцания, которое может произойти по многим другим причинам. Одна из основных причин — это использовать сам автомобильный аккумулятор. Автомобильный аккумулятор — это то, что постоянно питает внешнее освещение. Многие автомобили очень быстро теряют мощность, если вы их забыли выключить. Низкий заряд батареи может быть ужасным для светодиодных фар, для работы которых требуется определенное количество энергии. Это также может быть связано с тем, что ваш генератор начинает выходить из строя.
Кроме того, сверхяркие фары или любые внешние светодиодные лампы для автомобилей имеют установленный срок службы. Когда пора уходить, знаки могут начаться с мерцания, стробирования и даже мигания. Будьте готовы к тому, чтобы как можно скорее получить им новую замену. Избегайте любой потенциальной аварии, которая может привести к плохому обслуживанию светодиодных ламп для вашего автомобиля.
2. Дома
Польза от электричества в вашем доме будет варьироваться в зависимости от того, используется ли постоянный или измененный ток (AC / DC).Ваш дом обычно подключен к сети переменного тока. Эта форма измененного тока считается более безопасной, чем постоянный ток по очевидным причинам. Спросите любого друга-электрика, и он скажет вам, почему, но в двух словах, вот причина. AC был хорошо зарекомендовал себя благодаря усилиям Николаса Теслы еще в 1896 году, когда он приводил в действие Буффало, штат Нью-Йорк. В настоящее время он обеспечивает более стабильную форму тока для домов и предприятий по всей территории США.
Хотя это не подходит для светодиодных ламп, они предпочитают постоянный ток для правильного освещения полупроводников.Переменный ток подается с частотой 50 Гц и непрерывно переключается в обратном направлении 50 раз в секунду. Это может вызвать мерцание ваших светодиодных ламп из-за циклической смены электрического тока. Несмотря на то, что многие приборы преобразуют переменный ток в постоянный ток, многие люди, использующие светодиодные лампы, не обращают на это внимания. При неправильной установке в доме мерцание является постоянным напоминанием о том, что используется напряжение переменного тока. К счастью, есть способы решить эту проблему с помощью дополнительного оборудования, когда вы будете читать дальше.
См. Также: Общие проблемы светодиодных фонарей
Что произойдет, если мы не решим проблему мерцания светодиодов?
Любое количество проблем, связанных с мерцающим светом, который может исходить от надоедливой светодиодной лампы.Соблазн сэкономить деньги с помощью светодиодов 12 В часто является ловушкой, в которую попадает большинство из нас. Итак, как нам решить потенциальные головные боли, которые могут возникнуть? Вот некоторые распространенные проблемы, возникающие при использовании светодиодных фонарей, и способы их простого устранения. Большинство из этих проблем не требует дорогостоящего ремонта или обслуживания, поскольку вы можете решить большинство из них самостоятельно. Найдите время, чтобы ознакомиться с этими информативными советами, чтобы повысить безопасность для себя дома или в машине.
1. В машине
Вероятность аварии по вине водителя зависит от вашей осведомленности об автомобиле вокруг вас.Ваш автомобиль не является исключением, и каждый раз, когда вы едете, всегда должен быть список для выборочного контроля. Неисправное оборудование, такое как перегоревшие фары, задние фонари и фары дальнего света, ухудшает вашу видимость для других транспортных средств. Это должно быть дополнительным соображением, когда также используются светодиодные фонари.
а. Безопасность для вас
Вам нужно начать с интерьера, поскольку это, по сути, кабина, которая управляет всем.
Убедитесь, что все освещение салона автомобиля находится в рабочем состоянии, даже светодиодные фонари, которые были заменены.У них могут быть проблемы, которые, несомненно, связаны с техническими причинами, по которым светодиодный свет отвлекает. Мигающий или стробирующий светодиод опасен для вашего внимания во время вождения. Одна неверная секунда, когда вы отвлечетесь от дороги, может быть опасной для вас и других людей в машине.
Внешний вид автомобиля представляет собой еще одну скрытую опасность, поскольку светодиодные фонари могут выйти из строя в любой момент. Мигающие фары могут раздражать, но если они не делали этого раньше, пора их починить. Проверьте кабели, которые их соединяют, и если проблема не исчезнет, она может усугубиться, если они внезапно отключатся.Всегда держите в багажнике запасную часть каждой светодиодной лампы на всякий случай. Поскольку этот свет не такой дорогой, как десять лет назад, ваш «ремонтный комплект» тоже должен включать его. Всегда следите за тем, сколько времени они используются. Все они имеют предполагаемый срок службы.
г. Безопасность для других
Вождение в ночное время требует гораздо большего количества визуальных эффектов, чтобы другие автомобили знали, что вы находитесь на противоположной полосе. Использование любой сверхъяркой светодиодной лампы должно повредить водителям вокруг вас или рядом с вами.Не менее важно следить за тем, чтобы ваши фары были направлены и ориентированы на дорогу. Никогда не стоит ослеплять встречного водителя светодиодными фарами, яркость слишком яркая. Также следует учитывать, что мерцающие светодиоды могут даже вызвать светочувствительную эпилепсию, вызывающую судороги.
Самое худшее, что может случиться, — это вызвать судорогу у другого водителя (или вас самих) и разбить машину. Перед тем, как начать движение, произведите всестороннюю проверку, чтобы убедиться, что светодиодные фонари в вашем автомобиле работают правильно.Если внутреннее освещение слишком яркое, вы можете обернуть его тонированной теплой желтой фольгой, чтобы уменьшить резкие блики. В автомастерских с готовностью продают эту тонированную пленку упаковками и не тают, поскольку светодиодные лампы выделяют мало тепла. Еще один совет — всегда проверяйте светодиодные лампы перед тем, как использовать их в автомобиле. Ваш гараж — идеальное место для регулировки и доработки светодиодных фонарей по своему вкусу.
2. Дома
Тем не менее, непредвиденные риски светодиодного освещения в вашем доме могут вызвать различные побочные эффекты, которые влияют на ваше настроение и многое другое.Что еще хуже, из-за видимого мигания, которое может произойти из-за неправильной установки, может привести к этим возможным недугам. Они не возникают мгновенно, хотя при длительном использовании эти симптомы будут проявляться.
а. Дискомфорт в глазах
Если вы какое-то время работали с люминесцентными лампами, вы могли заметить, как они утомляют ваши глаза. То же самое может происходить со светодиодными лампами в течение длительного времени. Конечно, эти огни ярче и имеют цветовую коррекцию, чтобы обеспечить более высокую температуру солнечного света, но … Неправильно установленные лампы для чтения или комнатное освещение могут в конечном итоге утомить глаза и даже вызвать сухость и зуд в глазах.Выберите светодиодную лампу с правильной цветовой температурой, чтобы сбалансировать резкость. Новые светодиодные лампы на 12 В имеют четыре разных оттенка, чтобы согреть комнату и защитить глаза.
г. Головные боли
Обычно светодиодные фонари могут вызывать головную боль по любой причине. Температура самого света также попадает в эту категорию вместе с быстрым быстрым миганием. Чтобы этого не произошло, лучше не оставаться в одной комнате весь день. Делайте перерывы и переходите из комнаты в комнату, чтобы приспособиться к разным источникам света.А еще лучше выйдите на улицу на солнечный свет в течение 5 минут, чтобы прочистить голову. Таким образом, вы можете избежать постоянной вибрации светодиодной лампы. Даже за короткий поход на кухню можно избежать приступа головной боли.
г. Усталость
Утомление, сидя на одном месте, для некоторых неизбежно, когда вы находитесь дома. Это может произойти при просмотре телевизора, игре в видеоигры или даже при сидении за компьютером. Большинство людей забудут, что светодиоды могут отвлекать их из-за своих белых бликов.Простой ответ — выключить их и наслаждаться естественным светом, исходящим из окна. Воздействие естественного солнечного света заставляет наши тела чувствовать себя энергичными и бодрыми. Если вы чувствуете утомление от светодиодной лампы, выключите ее.
Почему мигают светодиодные индикаторы 12 В и как решить эту проблему?
Если у вас возникают проблемы с мерцанием светодиодных индикаторов, есть решение, которое решает проблему. Вам не нужно изучать электронику, чтобы выяснить, в чем проблема, эти советы помогут вам ее исправить.В большинстве случаев проблема не в самом светодиоде, а в работе альтернативных сил. В конце концов, каждую из перечисленных проблем можно легко решить навсегда. Или, мягко говоря, снижен до более безопасного и здорового для вас уровня. Просмотрите эти варианты, чтобы найти проблему, которую вы хотите решить.
1. Неправильный переключатель диммера
Допустим, вы купили светодиодный светильник, который вкручивается в лампу с помощью регулятора яркости, и он не работает. Это потому, что этот светодиод работал с постоянной яркостью.Можно использовать только светодиодные фонари, которые имеют специальную маркировку для затемнения, иначе они мерцают как сумасшедшие. Эти светодиодные фонари, которые совместимы с диммером, после этого будут работать с любым регулятором яркости.
2. Мигает без диммера
Когда вы покупаете новую светодиодную лампу, она будет мигать при достижении нужной температуры. Но если мигание продолжается дольше минуты-двух, а может и дольше — лампочка неисправна. Это мигание свидетельствует о том, что он скоро умрет, поэтому лучше всего вернуть деньги или обменять.
3. Прочие причины
Возможно, это вовсе не ваша вина, что лампа вышла из строя или вы используете неподходящий светодиод. Этот раздел предназначен для других вариантов, при которых вы можете ожидать возникновения проблем с миганием светодиодов.
4. Неправильный блок питания светодиода
Блок питания, к которому подключается большинство ламп, будет держать вас в мерцании светодиода, независимо от того, видите вы это или нет. Вы можете уменьшить это, используя драйверы светодиодов PDV, которые предназначены для подачи постоянного напряжения на светодиодную лампу.Это улучшит то, как должен правильно загораться свет, и значительно уменьшит мигание, которое вы можете заметить.
5. При включении
Попробуйте сами: включите светодиодную лампу, чтобы увидеть количество многократных миганий, необходимое для запуска. В зависимости от вашего драйвера светодиода PDV вы можете не подходить для подачи постоянного тока на лампу. Возможно, вам даже стоит проверить точки контакта и убедиться, что лампочка надежно ввинчена.
6. Когда мерцают иногда
Это могут быть колебания в электросети, слишком маленький источник питания, встроенный в светодиодный светильник, или даже признаки того, что лампа скоро умрет.Попробуйте переключить лампу на другую розетку, чтобы увидеть, есть ли улучшения. Если он не исчезнет, скорее всего, скоро гаснет светодиодный индикатор. Тогда пора покупать новую лампочку.
а. На датчик движения
Если вы видите, что ваш датчик движения что-то активно обнаруживает, это может быть мигание из-за неисправной светодиодной лампы. Датчик использует датчик электронного переключателя для отслеживания движения, однако их также можно обмануть миганием светодиода. Извините, на этот раз это не привидение, но, возможно, виновата ваша умирающая светодиодная лампа.
г. О переносных светодиодных лампах
Эти портативные лампы на 12 В отлично подходят практически для всего, и тогда они начинают вызывать у вас дрожь. Неудивительно, если вы обнаружите, что батареи разряжены. Чтобы эти карманные фонарики всегда были под рукой, держите под рукой готовый запас батарей. Никогда не знаешь, когда может отключиться электричество. Так что иметь один или два таких портативных фонаря все равно довольно удобно.
г. На электрическом трансформаторе
Если у вас есть дом, в котором есть трансформатор, который включается или выключается, все части дома.Новые трансформаторы имеют светодиодные индикаторы 12 В, которые указывают на то, что электросеть на 120 В. работает или нет. Если вы видите, что светодиоды быстро мигают, это может означать, что выходной сигнал вашего трансформатора неисправен. В этот момент необходимо будет вызвать электрика для замены трансформатора.
Почему светодиодные индикаторы мигают при выключении?
Это может произойти, когда светодиодный индикатор выключен и некоторое время может еще мигать вскоре после этого. Причину нетрудно объяснить, поскольку отключенное напряжение не прекращается мгновенно.Остаточное электричество также может попасть в электрический провод, если он подключен неправильно. Даже переключатель, который управляет ночным освещением, может вызвать временный скачок напряжения, из-за которого светодиодный индикатор начнет мигать.
Что такое прерывистое мигание светодиодных индикаторов?
Это аномалия, которая возникает из-за использования диммера или нестабильного напряжения. Без использования соответствующего драйвера светодиода PDV светодиодная лампа будет иметь проблемы с миганием, стробированием и миганием. Эти типы лампочек нуждаются в постоянном напряжении, чтобы работать наилучшим образом.Также это может быть признаком того, что лампочка тоже неисправна в проводке. Использование более дешевых светодиодных ламп, которые производятся за границей в Китае, — верный признак того, что лампочка готова погаснуть. Потратьте дополнительные деньги и купите надежную светодиодную лампу от качественных торговых марок. Доплата, которую вы платите за верхнюю светодиодную лампу, стоит каждого часа, указанного на коробке.
Низковольтные фонари включаются, затем начинают мигать
Низковольтные фонари включаются, а затем начинают мигатьСеть обмена стеков
Сеть Stack Exchange состоит из 178 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.
Посетить Stack Exchange- 0
- +0
- Авторизоваться Подписаться
Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.
Зарегистрируйтесь, чтобы присоединиться к этому сообществуКто угодно может задать вопрос
Кто угодно может ответить
Лучшие ответы голосуются и поднимаются наверх
Спросил
Просмотрено 22к раз
У меня на кухне есть ряд ламп LV, которые за последние несколько недель начали вести себя странно.Они включатся, и тот, который находится дальше всего от источника питания, будет более тусклым, чем ближайшие (в серии 5 12-вольтных ламп, и все они простираются примерно на 10 футов). Затем примерно через минуту они начинают мигать, и период мигания постепенно увеличивается.
Есть идеи, что здесь может происходить?
Создан 16 сен.
корикори46522 золотых знака1010 серебряных знаков1717 бронзовых знаков
2Это обычная проблема симисторов на низковольтных нагрузках.Я предполагаю, что у вас есть настенный преобразователь 12 В постоянного тока, возможно, на 1-2 А для белых светодиодов. Проводимость симистора может не иметь необходимого удерживающего тока на низких уровнях. Нагрузка недостаточна и нелинейна в том смысле, что она не представляет никакой нагрузки ниже 9 В или определенного фазового угла на симисторе. Порог чувствителен к температуре, поэтому симистор запускает вспышку, затем пропускает несколько циклов, пока не остынет, что затем повторяется, как морская свинья или моторная лодка, подпрыгивающая на волнах. Тепловое сопротивление и динамический импеданс симистора с небольшой нелинейной нагрузкой вызывают эти постоянные времени и частоты со светодиодной нагрузкой.
Это сложная проблема стабильности из-за недостаточной нагрузки на диммер Triac. Это можно исправить, добавив одну маленькую обычную лампочку. Возможно только 8 Вт или 25 Вт.
Улучшенная конструкция диммеров также может предотвратить это с помощью управления фазой заднего фронта вместо переднего фронта или интеллектуального измерения тока с улучшенным запуском.
EE с 1975 года.
Создан 16 сен.
1Ваш трансформатор будет иметь минимальную нагрузку, скажем, 20 Вт, ваша лампа — скажем, 5 Вт.Следовательно, трансформатор мигает, поскольку он постоянно перезапускается в поисках нагрузки. Некоторые светодиодные лампы с низкой мощностью предназначены для того, чтобы заставить трансформатор думать, что они, скажем, 25 Вт, когда они всего 5 Вт. Думаю, такие лампочки производят Филипс.
Создан 16 окт.
Я вижу, что этот вопрос все еще привлекает внимание после стольких лет, поэтому я подумал, что вернусь и расскажу о том, что, как я обнаружил, было проблемой.
Сам вопрос был основан на моем предположении, что, поскольку я недавно заменил трансформатор, вряд ли проблема с трансформатором. Оказывается, это было неверное предположение.
Через некоторое время мы заменили этот комплект фонарей на аналогичный. Работая над их заменой, я заметил, что никогда не обрезал лишний низковольтный провод в конце пробега (это тип с голым плетеным проводом, который передает ток низкого напряжения, а также поддерживает приспособления) и в какой-то момент, возможно, когда кто-то там копал пыль, две стороны провода сложились друг на друга, образовав большое старое короткое замыкание.Я подозреваю, что это короткое замыкание сгорело трансформатор намного быстрее, чем я считал вероятным, и неисправный трансформатор вызвал странное поведение.
В любом случае система замены (с аккуратно обрезанными низковольтными проводниками) уже давно работает безупречно.
Создан 14 сен.
корикори46522 золотых знака1010 серебряных знаков1717 бронзовых знаков
Не тот ответ, который вы ищете? Просмотрите другие вопросы с метками низкое напряжение или задайте свой вопрос.
Обмен стеклами товаров для дома лучше всего работает с включенным JavaScriptВаша конфиденциальность
Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в отношении файлов cookie.
Принимать все файлы cookie Настроить параметры
Светодиодные индикаторымерцают или мигают? 6 общих причин
Мерцание светодиодных индикаторов может очень раздражать.Светодиодные лампы и фары могут мерцать во многих ситуациях. Иногда задействован диммер, иногда мерцание происходит по другим техническим причинам. Из этой статьи вы узнаете основные причины мерцания светодиода и способы его устранения.
Мигающие светодиоды
После переключения на светодиоды или при замене неисправной светодиодной лампы в некоторых случаях светодиод начинает мигать . Интенсивность эффекта мерцания может варьироваться в зависимости от ситуации.Однако в большинстве случаев это очень раздражает и тревожит. Чтобы остановить мерцание, сначала необходимо найти первопричину. Наиболее частые источники ошибок связаны с диммерами, трансформаторами и неисправными лампами.
Светодиодная лампа на трансформаторе мерцает
Помимо стандартных светодиодных фонарей для электросети 120 В, существуют также светодиодные лампы низкого напряжения. Они часто используются в качестве замены низковольтных галогенных ламп. Большинство низковольтных ламп работают с рабочим напряжением 12 В.Это напряжение генерируется трансформатором из электросети.
Качество выходного напряжения
Низковольтные светодиодные лампы требуют стабильного и чистого входного напряжения. Старые галогенные лампы не предъявляли столь высоких требований к качеству трансформаторной мощности. Нечистое и нестабильное выходное напряжение на трансформаторе может вызвать мерцание светодиодных индикаторов.
Что делать?
Старые галогенные трансформаторы с колеблющимся выходным напряжением не подходят для светодиодных ламп и должны быть заменены источником питания для светодиодов.Подходящей моделью является PLUSPOE 43237-2.
Минимальная нагрузка
Многие электронные трансформаторы требуют минимальной нагрузки на выходной стороне. Если вы хотите заменить пять галогенных прожекторов мощностью 20 Вт на светодиоды, согласно калькулятору люмен-ватт, достаточно пяти светодиодных источников света мощностью 3 Вт каждая. Со старыми галогенными лампами вся установка имела электрическую мощность 100 Вт.
С новыми светодиодными лампами для всей установки требуется всего 15 Вт общей мощности. Но шансы велики, трансформатор мощностью 50 — 150 Вт используется от предыдущей установки.Для правильной работы требуется не менее 50 Вт. В противном случае подключенные лампы не будут светить или мигать .
Что делать?
Если светодиод на трансформаторе мигает, минимальная нагрузка значительно ниже. Теперь вы можете заменить одну или две светодиодные лампы на старые.
Тогда будет достигнута минимальная нагрузка, но такая смешанная операция не лучшее решение. Лучшее решение — заменить старый трансформатор новым светодиодным трансформатором, например PLUSPOE 43237-2.
Светодиодные фонари мерцают на диммере
С технической точки зрения светодиодные фонари более сложны, чем старые источники света. Это особенно важно, если вы хотите уменьшить яркость. Для этого светодиодная лампа и диммер должны правильно работать вместе.
Многие светодиодные лампы не регулируются. Вы должны убедиться, что светодиодная лампа помечена как регулируемая во время покупки. Также должны соответствовать спецификации диммера. Старые диммеры часто требуют высокой минимальной нагрузки для правильной работы.Этого в большинстве случаев не достигают экономичные светодиодные лампы.
Что делать?
Если светодиод на диммере мигает, сначала проверьте, регулируется ли лампа. Это должно быть указано на упаковке или в описании продукта.
Если светодиодный источник света с регулируемой яркостью по-прежнему мигает, старый диммер не подходит и его необходимо заменить светодиодным диммером. Подходящей моделью является Lutron DVRP-253P.
Светодиодные индикаторы иногда мерцают
Если мигание светодиодной лампы происходит только иногда, поиск и устранение неисправностей является наиболее сложной задачей.Следующие причины могут быть причиной случайного мерцания:
Первые два момента уже были описаны в предыдущих разделах. Небольшой блок питания встроен во все светодиодные лампы на 110 В. Это частый источник ошибок, особенно с безымянными лампами. Колебания напряжения в электросети также могут быть причиной мерцания светодиодных ламп, лишь иногда.
Что делать?
Самый простой способ устранения неполадок — это если в вашем доме установлено несколько одинаковых светодиодных ламп.Вы можете просто поменять местами друг друга и посмотреть, появляется ли теперь случайное мерцание с другой лампой. В этом случае лампа, скорее всего, скоро погаснет.
Колебания напряжения в электросети могут различаться. Однако только электрик может помочь найти и устранить точную причину.
Светодиодные индикаторы мигают при включении
Если светодиодная лампа мигает в течение короткого времени после включения, это означает, что лампа низкого качества или вот-вот выйдет из строя по истечении срока службы. Встроенный источник питания со многими безымянными лампами состоит из дешевых компонентов.Некоторым из них требуется определенная рабочая температура, прежде чем мигание прекратится. Если мерцание длится дольше изо дня в день после включения, медленно указывается неисправность светодиодной лампы.
Что делать?
У некоторых дешевых светодиодных ламп мерцание, к сожалению, является нормальным после включения. Это связано с плохой электроникой, что приводит к упомянутой термической ошибке.
Однако, если лампа проработала безупречно долгое время, конденсатор внутри электроники, вероятно, потеряет свою емкость.Чтобы проверить неплотный контакт, попробуйте мерцающую светодиодную лампу в другом светильнике.
Избавиться от мерцания после включения поможет только замена на новую светодиодную лампу.
Светодиодная лампа мигает при выключении
В некоторых случаях светодиодная лампа может мигать, даже если выключатель света выключен. Причину этого обычно можно найти в электропроводке. Неправильно подключенный выключатель света или выключатель с ночником может быть причиной мерцания.
Светодиодные индикаторы на датчике движения мерцают
Некоторые датчики движения могут быть причиной мерцания подключенной светодиодной лампы. В основном это вызвано датчиками движения с электронным переключателем (симистор, тиристор). Для этого требуется определенная минимальная нагрузка, чтобы электрический выключатель работал без токов утечки. Однопроводные датчики движения, которые просто вставляются в фазу, идущую к лампе, также проблематичны.
Что делать?
Для предотвращения мерцания светодиодной лампы на датчике движения необходимо использовать вариант с низкой минимальной нагрузкой или переключающее реле.
Заключение
Как вы видели, мерцание светодиода может иметь множество причин и возникать в разных ситуациях. В большинстве случаев это происходит из-за диммера, трансформатора или из-за электропроводки. Только в редких случаях причиной мерцания можно было обвинить неисправный светодиодный светильник. С помощью этой статьи вы сможете найти точную причину и исправить мерцающий свет.
Цепь мигалки для полицейских светодиодных фонарей с использованием реле 12 В
Полицейская светодиодная мигалка — это простой проект, который имитирует мигающий узор сирен, установленных на любом автомобиле правоохранительных органов.Это простой проект, который большинство энтузиастов электроники строят в первую очередь, поскольку он недорогой и относительно простой в сборке. Итак, в этом проекте мы собираемся построить простую цепь мигалки на светодиодах Police с использованием реле 12V SPDT.
Сердцем этой схемы является реле 12 В SPDT. Реле состоит из катушки, 1 общей клеммы, 1 нормально закрытой клеммы и одной нормально открытой клеммы. Когда катушка реле находится в состоянии покоя (не под напряжением), общая клемма и нормально закрытая клемма имеют непрерывность.Когда катушка находится под напряжением, общая клемма и нормально разомкнутая клемма имеют непрерывность. Катушка этого реле рассчитана на ток до 12 В, а контакт на ток до 30 А.
Вы можете изготовить эту схему на печатной плате, чтобы заказать печатные платы на заказ по удивительно низкой цене 2 доллара за 5 печатных плат. Посетите: www.jlcpcb.com
Требуемое оборудование
Для сборки этого проекта вам понадобятся следующие детали
S.No | Компонент | Значение | Кол-во |
---|---|---|---|
1) | Реле | 12В / 5В / SPDT | 1 | красный синий / 5 мм | 6 |
3) | RGB LED | 5 мм | 1 |
4) | Конденсатор | 16V / 1000 мкФ | 1 | 2 |
6) | Паяльник | 45Вт — 60Вт | 1 |
7) | Паяльная проволока с флюсом | — | 1 |
Источник питания | 12 В | 1 | |
9) | Соединительный провод | — | По необходимости |
Полезные шаги
Ниже приведены шаги, описанные в разделе «Как сделать схему мигания светодиода Police».
1) Спаяйте красный и синий светодиоды по отдельности в 2 пары, после чего припаяйте резистор 22 Ом к каждой паре светодиодов.
2) Припаяйте пару синих светодиодов к контакту NC (нормально замкнутый) и катушки 2 реле SPDT. После припаяйте соединительный провод к контакту COM реле SPDT.
3) Припаяйте конденсатор емкостью 1000 мкФ к COM-порту и клемме катушки 2.
4) Подключите пару красных светодиодов с резистором 22 Ом к клемме NO реле SPDT.
5) Подключите -ve клемму RGB светодиода между клеммой катушки 1 реле SPDT и резисторами 22 Ом обеих пар (красный и синий светодиоды).
6) Подключите источник питания к COM и отрицательной клемме цепи, а затем проверьте его.
Рабочее объяснение
Работа схемы довольно проста. При питании цепи конденсатор С1 заряжается. Когда напряжение на конденсаторе становится достаточным, реле включается, и пара синих светодиодов, подключенная через нормально разомкнутый контакт реле, светится.
Реле остается под напряжением, пока конденсатор не разрядится, а затем лампа не погаснет. Цикл зарядки и разрядки конденсатора дает лампе мигающий эффект. В то время как пара красных светодиодов мигает в соответствии с работой реле.
Приложения
- Обычно используется в полицейских машинах для оповещения населения.
См. Также: Схема выключателя DIY Clap | Цепь мигания светодиода Flip — Flop | Лазерный сигнализатор с растяжкой
Янтарь, 12 светодиодов, поверхностный монтаж, 19 миганий, предупреждающий стробоскоп, проблесковый маячок, эвакуатор аварийного автомобиля, прицеп, фургон, строительство, тяжелое оборудование, 12 в, 24 в,
Наши новые боковые габаритные стробоскопы оснащены светодиодной микросхемой высокой яркости, обеспечивающей максимальную видимость и производительность.Использование новейших светодиодных технологий для создания более привлекательных узоров в целях безопасности. Сверхнизкопрофильная конструкция позволяет легко устанавливать практически в любом месте автомобиля.
- 1 штука Двухрядный OZ-USA® 4,5-дюймовый аварийный светодиодный светильник для поверхностного монтажа
- Янтарные 12-светодиодные стробоскопы высокой интенсивности. Чрезвычайно яркий.
- Ультратонкий дизайн. Автономная световая голова. Не требуется прошивальщик.
- Водонепроницаемый, атмосферостойкий и ударопрочный, рассчитан на работу в экстремальных условиях.
- 19-мигающий режим. Вызов памяти последнего шаблона
Применение: Коммунальный транспорт, эвакуаторы, автомобили скорой помощи, снегоочистители, внедорожники, негабаритный прицеп, строительная техника, тяжелое оборудование
Примечание: Право на включение проблесковых маячков на транспортном средстве регулируется федеральными законами и законами штата. Пожалуйста, ознакомьтесь с действующими законами перед покупкой или использованием стробоскопов на вашем автомобиле.
Схема соединений:
- Красный провод — (+) положительный
- Черный провод — (-) Земля
- Желтый провод — для синхронизации и смены режима мигания (+)
- Зеленый провод — для асинхронизации.(+)
Примечание для синхронизации 2 или более огней:
- Соедините все провода, красный (+), черный (-) и 2 желтых провода должны быть соединены вместе.
- После подключения всех проводов (включите питание) прикоснитесь и удерживайте желтые провода к плюсу (+) в течение 3-4 секунд, все индикаторы погаснут на одну (1) секунду, а затем снова включатся.
- Теперь они синхронизированы, и каждый раз, когда вы касаетесь желтого провода положительным (+), он изменяет схему мигания на всех лампах.
Подключение 2 или более осветительных приборов к асинхронизации «виг-вэг»:
Следуйте инструкциям по синхронизации, а затем подключите один зеленый провод к источнику питания (+), и свет будет мигать взад и вперед. Вы все еще можете изменить режим мигания в этом режиме, прикоснувшись желтым проводом к плюсу (+).
Технические характеристики:
- Размер: Д: 4,5 дюйма Ш: 1,75 дюйма Г: 0,375 дюйма
- Напряжение: 10-30 В постоянного тока
- Основной материал: алюминий
- Крепление: поверхностное крепление
- Линза: поликарбонат
- Текущий розыгрыш: 0.25 А при 12 В / 0,12 А при 24 В
- Максимальная мощность: 6 Вт
- Степень водонепроницаемости: IP67
Доставка в США (Калифорния), США Гарантия: 1 год.
Лучшие передние фонари 2021/22 для езды на велосипеде: наш двигатель сравнения с большим лучом света плюс руководство по выбору бампера
Когда наступают ночи (или вы соблазняетесь теплыми летними вечерами кататься в темноте), вам нужно чтобы убедиться, что на вашем велосипеде есть фонари. В Великобритании есть закон — запускать их после наступления темноты, и они являются важным средством безопасности в городе, а также позволяют вам видеть, куда вы идете в темных переулках.
- Дни слабых ламп накаливания давно прошли. Светодиоды (светодиоды) стали источником освещения велосипеда. Они прочные, эффективные и очень дешевые в эксплуатации.
- Меньшие огни достаточно яркие, чтобы вас было видно ночью. Хотите увидеть, куда вы идете? Ищите мощность около 500 люмен и выше.
- Все фонари, кроме самых дешевых, можно перезаряжать, обычно через порт micro-USB, поэтому вы можете использовать обычное зарядное устройство или офисный компьютер
- Наш механизм сравнения источников света показывает важные различия в том, где заканчивается свет, показывая, что общий световой поток — не единственный критерий хорошего света.
- Хотите, чтобы освещение было действительно всегда готовым? Взгляните на динамо-систему, подзарядка не требуется, и вы не можете случайно оставить их дома.
Если вы хотите купить какие-нибудь велосипедные фонари, у вас есть изумительный выбор по ценам от нескольких фунтов до почти тысячи долларов, так что же лучше всего подходит для вашей езды? Чтобы помочь вам сделать выбор, вот краткое руководство на road.cc по технологиям и опциям, доступным для вашего переднего фонаря.
Двигатель сравнения светового луча
Наши сравнительные данные испытаний светового пучка содержат снимки пучка и данные для 36 велосипедных передних фар этого года, а также все наши исторические данные, начиная с 2015 года, так что вы можете напрямую сравнивать одно с другим. Поскольку на момент написания мы только что опубликовали результаты теста луча 2021 года, многие из включенных в него огней еще не были проверены на road.cc. Тест луча покажет вам, как они работают с точки зрения светоотдачи и диаграммы направленности, но важно отметить, что при оценке общих характеристик света есть еще кое-что.После проверки луча вы найдете руководство по различным вариантам осветительной техники и некоторые из наших лучших рекомендаций по освещению на сегодняшний день.
Если у вас хороший большой экран, вы можете щелкнуть здесь, чтобы увидеть широкоэкранную версию (1400x1000px)
О двигателе сравнения лучей
Мы собрали много данных о луче, чтобы вы могли сравнивать и противопоставлять разные источники света. Производители света используют ряд различных показателей для описания светоотдачи. Здесь мы использовали люкс, но измеряли в нескольких точках по ширине луча.Это дает представление о яркости луча в центре, количестве периферийного света и длине луча. Мы считаем, что это наиболее полезное измерение для прямого сравнения. В частности, мы измерили яркость луча на расстоянии двух метров с шагом 10 см от центра луча до 1 м от центра, получив одиннадцать показаний.
Мы также включили данные о форме балки. В прошлом мы пробовали несколько разных подходов к этому, но в этом году мы сфотографировали каждый луч с камерой в одном и том же положении, так что вы можете напрямую сравнить формы лучей.
Большинство протестированных нами фонарей все еще имели более или менее круглый луч. Для езды по дороге преимущество имеет более горизонтальная или прямоугольная балка. Вы не тратите зря аккумулятор, освещая кроны деревьев, и с меньшей вероятностью ослепите встречный транспорт. Такие лучи широко используются в Европе, а в Германии они единственные, разрешенные к использованию на дорогах. Три из наших фонарей 2021 года имеют луч, соответствующий стандарту StVZO (немецкий стандарт), хотя другие производители, такие как Lezyne, действительно производят фонари, но не продают их здесь.Мы бы хотели видеть их побольше: они хорошо подходят для езды по шоссе.
Чтобы получить хорошее представление о том, как выглядит каждый луч, мы установили велосипед на буровой установке, чтобы мы могли сопоставимым образом сфотографировать лучи всех различных источников света. Каждый из лучевых снимков был сделан с использованием одних и тех же настроек камеры: 28 мм (эффективный 45 мм), съемка в течение 1 с при f29 и ISO6400. Если вы хотите сделать что-то свое. Так что, насколько они могут быть, они напрямую сопоставимы друг с другом. Если один выглядит ярче другого, значит, так оно и было.Мэтт, спортивная модель со светоотражающим плащом, находится на расстоянии 10 м (конусы находятся на расстоянии 2 м друг от друга), а автомобиль — в 20 м.
Несколько слов о бревнах
График, отображающий данные о луче, использует логарифмическую шкалу для отображения мощности света. Если вы понимаете или заботитесь о таких вещах, вот почему:
Во-первых, световые лучи подчиняются закону обратных квадратов относительно силы света на увеличивающемся расстоянии, потому что они освещают двумерную плоскость. Таким образом, на удвоенном расстоянии луч света распространяется на четырехкратную площадь.Следовательно, свет, яркость которого в центре в два раза выше, не позволит вам видеть вдвое дальше. Благодаря этому логарифмическая шкала дает более реалистичное визуальное сравнение.
Во-вторых, вариации количества периферийного света, хотя и намного меньшие, чем вариации в центре, имеют большое значение для того, насколько сильно вы получаете периферическое зрение. Логарифмическая шкала усиливает эти различия относительно центра луча, поэтому легче увидеть, какая единица излучает больше света по бокам.
Источники света: в наши дни это светодиоды, светодиоды или светодиоды
Несколько лет назад у вас был выбор из различных вариантов лампочек, но светодиодные лампы настолько улучшились — и снизились в цене — что выбора действительно больше нет. Светодиоды отмечают все флажки для велосипедных фонарей. Они крошечные, их изготовление стоит немалых денег, они служат вечно, они прочные, работают довольно круто и легко потребляют сок. Неудивительно, что в наши дни ими пользуются все.
Есть светодиоды, но есть светодиоды.Лампочки в дешевом мигалке, которые выглядят как лампы из вашего старого научного набора 100-в-1, далеки от высокотехнологичных излучателей дорогих внедорожных фонарей. За последние пару-тройку лет также резко увеличилась мощность: самые яркие огни требуют мощности в несколько тысяч люмен, больше, чем у автомобильной фары. Светильники более общего назначения имеют яркость от 400 до примерно 1000 люмен, при этом обычные пригородные и аварийные огни слабее этого; но они в основном предназначены для того, чтобы их видели, а не для того, чтобы ими видеть.
Устанавливая стандарты
Технически все велосипедные фары должны быть оборудованы в соответствии с Правилами освещения дорожных транспортных средств (RVLR). Для протокола, вот что говорят эти регуляры:
Передний фонарь
Требуется один фонарь белого цвета, расположенный по центру или вне игры, на расстоянии до 1500 мм от земли, ориентированный по направлению и видимый спереди. Если он способен излучать постоянный свет, он должен быть помечен как соответствующий BS6102 / 3 или эквивалентному стандарту ЕС.Если он способен излучать только мигающий свет, он должен излучать не менее 4 кандел.
Задний фонарь
Один фонарь требуется, чтобы светить красным светом, расположенным по центру или вне игры, на расстоянии 350–1500 мм от земли, сзади или рядом с ним, выровненным по направлению и видимым сзади. Если он способен излучать постоянный свет, он должен быть помечен как соответствующий BS3648, BS6102 / 3 или эквивалентному стандарту ЕС. Если он способен излучать только мигающий свет, он должен излучать не менее 4 кандел.
Вам также понадобится задний отражатель и четыре педальных отражателя , чтобы полностью соответствовать требованиям RVLR.
На практике кайтмаркированы не все велосипедные фары. Спецификация для огней датируется 1986 годом и предназначена для огней с лампами накаливания. Это не означает, что светодиодные фонари не могут соответствовать требованиям — многие из них — но многие из них специально не тестируются на устаревший британский стандарт, особенно те, которые предназначены для мирового рынка. Поскольку в RVLR были внесены поправки, позволяющие велосипедистам использовать мигающие светодиоды, мы очень мало слышали о велосипедах, которых останавливают из-за несовместимых огней.
Выбор светильника: на что обратить внимание
Для чего я буду использовать свет?
Собираетесь ли вы спуститься по магазинам или по дороге домой будете объезжать лес? Вы должны продумать, сколько света вам нужно и где его нужно разместить. Часто лучше ярче, но ищите огни с хорошей боковой видимостью, если вы много ездите по городу: при выезде с перекрестка очень важна боковая видимость.
Если вы едете исключительно по дороге, ищите свет с такой диаграммой направленности, которая не ослепляет встречный транспорт.Следует обратить внимание на узкие лучи и ограничивающие лучи в немецком стиле (разработанные в соответствии с немецкими правилами дорожного освещения, где 95% доступного света должно быть направлено вниз), хотя огни в немецком стиле все еще довольно редки в Великобритании. . Если вы смешиваете свою езду по дороге с тропами и одиночными трассами, вам может подойти свет с широким лучом, который имеет режимы пониженного энергопотребления для использования в движении.
Если вы собираетесь часто менять велосипеды, подумайте, насколько это будет легко.Крепления быстросъемные? Есть много проводов, с которыми нужно разобраться?
Как часто я буду пользоваться светом и как долго в день?
Если вы едете через час, а свет гаснет через 50 минут, значит, у вас проблемы. Если у него есть фирменное зарядное устройство, а не аккумуляторы или опция зарядки USB, то его должно хватить на то, куда вы собираетесь, и обратно. Подумайте, когда вы перезарядите свет и сколько времени это займет.
Многие фонари имеют опции с низким энергопотреблением, которые продлят срок службы батареи, поэтому важно подумать, дадут ли они достаточную мощность для определенных участков вашей поездки.У многих фонарей есть индикаторы уровня топлива, чтобы вы знали состояние батареи, они могут быть очень полезны, если вы регулярно ездите и не умеете не забывать заряжать свои фары.
В каких условиях я буду использовать свет?
Если вы едете каждый день, во что бы то ни стало, ваши фары сильно пострадают. Они очень подвержены воздействию дождя и брызг на переднюю часть вашего велосипеда. Как правило, более дорогие фонари лучше сконструированы с более эффективными уплотнениями, поэтому тратьте столько, сколько можете себе позволить.Если вы думаете, что можете сломать фары из-за их использования в любых условиях, проверьте, на что распространяется гарантия.
Диапазон яркости
Хорошо, тебе нужно купить фонари. Какие огни вам нужны? Вот краткий обзор основных типов, которые вы можете получить в свои руки, и тех, на кого они нацелены. В основном мы рекомендовали фонари, для которых у нас есть полный обзор. Для новых моделей обратите внимание на вышеупомянутый механизм сравнения лучей.
Аварийное освещение
Достаточно маленькие, чтобы их можно было положить в сумку, когда они понадобятся, аварийные фонари обычно прикрепляются эластичной лентой к рулям или раме и питаются от кнопочных элементов CR2032.Они не излучают много света, но в качестве решения, которое поможет вам добраться до дома, если вас поймают или выйдет из строя главный свет, они намного лучше, чем ничего.
USB-перезаряжаемых фонарей упали в цене за последние пару лет, поэтому, если вы не хотите время от времени платить за пару CR2032, вы можете получить крошечные фонари, которые будут подключаться к вашему офисному компьютеру для зарядки, как Сфера Катей.
Рекомендуемые фары
Cateye Orb — 7,99 фунтов стерлингов (перезаряжаемая 13,59 фунтов стерлингов)
Knog Frog — 9 фунтов стерлингов.99 (прочитать обзор)
Lezyne Femto Drive — £ 11,99
Фонарики
Следующий шаг — более мощная лампа на штанге. Это все еще огни, которые нужно видеть, а не видеть, хотя большинство из них излучает достаточно света, чтобы вы все еще могли медленно продвигаться по неосвещенным, хорошо покрытым тропам и тропинкам. Также почти всегда предлагается мигающий режим, хотя мы советуем использовать его по своему усмотрению. Импульс даже от маломощного фонаря может быть достаточно ярким, чтобы раздражать других велосипедистов, поэтому лучше придерживаться постоянного режима на велосипедных дорожках и тропах с двусторонним движением.
Из последней партии фонарей, протестированных нами с помощью луча, только Oxford Ultra Torch работает от отдельных батарей; почти все передние фонари в этой категории теперь заряжаются через USB. Это означает, что эксплуатационные расходы фактически равны нулю, но это означает, что если у вас закончится заряд, вы не сможете просто зайти на станцию обслуживания и взять замену AAA.
Рекомендуемые фары
Vel 300 — 24,00 фунта стерлингов (прочитать обзор)
Exposure Sirius DayBright — 90 фунтов стерлингов (прочитать обзор)
Exposure Diablo MK12 — 215 фунтов стерлингов.00 (прочитать обзор)
Exposure Joystick MK15 — 135,00 фунтов стерлингов (прочитать обзор)
Cateye HL-EL135 — 17,99 фунтов стерлингов
Lezyne KTV Drive 200 — 20,99 фунтов стерлингов (прочитать обзор)
Moon Meteor-X Auto Pro — 25,99 фунтов стерлингов (прочитать обзор)
Magicshine Allty 300 — 18,99 фунтов стерлингов
Cateye Volt 200 XC — 22,00 фунтов стерлингов
Горелки
Когда дело доходит до велосипедных передних фонарей большего размера, у вас есть большой выбор. Работая от встроенных аккумуляторных батарей или от сменной аккумуляторной батареи, они излучают немного больше света.Если ваша поездка приведет вас туда, где вам нужно увидеть, а не просто быть увиденным, вам понадобится хотя бы один из них.
Часто производители комплектуют передний фонарь в виде фонарика с задним мигалкой, наблюдая за обоими концами вашего велосипеда и получая при этом небольшую скидку.
Перезаряжаемые устройстваиногда поставляются с сетевым адаптером, но USB-зарядные устройства составляют большинство, что позволяет вам зажечь свет на рабочем столе или просто использовать другую из вашей коллекции бородавок.
Самые яркие фонари в виде фонарей теперь излучают более 1000 люмен, что больше, чем вам когда-либо понадобится для езды по дороге, но при более низких настройках лучшие из них будут работать всю ночь.
Рекомендуемые фары
Magicshine Allty 1000 — 69,99 фунтов стерлингов (прочитать обзор)
Lezyne Micro Drive Pro 800XL — 58,49 фунтов стерлингов (прочитать обзор)
ETC Kochab 1000 — 62,95 фунтов стерлингов (прочитать обзор)
Ravemen PR1600 — 110,48 фунтов стерлингов (прочитать обзор)
Moon Meteor Storm Lite — 55,99 фунтов стерлингов (прочитать обзор)
Lezyne Macro Drive 1300XXL — 58,49 фунтов стерлингов (прочитать обзор)
Blackburn DayBlazer 1100 — 61,89 фунтов стерлингов (прочитать обзор)
Cateye Volt 1700 — 115,49 фунтов стерлингов (прочитать обзор)
Аккумуляторные системы
Самые мощные передние фонари для велоспорта, как правило, характеризуются отдельным аккумулятором, прикрепленным к меньшему головному устройству, которое намного мощнее стандартного фонаря.Они начинаются примерно с 20 фунтов стерлингов за светильник eBay с питанием от CREE, но вы можете заплатить лучшую часть суммы за действительно дорогие вещи. Большим преимуществом этих систем является то, что вы можете поменять батарейный блок, если вам предстоит очень долгая поездка, а некоторые производители предлагают ряд батарейных блоков. Если вы хотите регулярно выходить на улицу и тренироваться после наступления темноты на переулках или выезжать на бездорожье, то лучшим выбором может стать аккумуляторная батарея.
Рекомендуемые фары
Система Cree XML ‘eBay Special’ — от 16 фунтов стерлингов.99 (прочитать обзор)
Magicshine MJ-906 — 139,99 фунтов стерлингов
Lumicycle Apogee — 199,99 фунтов стерлингов — 352,99 фунтов стерлингов (прочитать обзор)
Динамо-фары
Если вы хотите, чтобы ваши фонари были постоянным приспособлением и никогда не беспокоились о батареях, вы не можете сделать лучше, чем динамо-машина. Динамо-втулки — выбор из-за низких эксплуатационных расходов и приличной производительности; большинство из них будет поставлять 2,4–3 Вт, чего достаточно для яркого света спереди и сзади. Выберите систему, которая хранит часть энергии от динамо-машины, чтобы вы не погасли, когда остановитесь на светофоре.Многие гонщики оставляют свои динамо-фары включенными и на дневное время, так как они потребляют очень мало энергии от мотоцикла.
Рекомендуемые фары
Динамо-втулка Shutter Precision 8-й серии — 60,00 фунтов стерлингов — 169,99 фунтов стерлингов (Прочитать обзор)
Фонарь и втулка Exposure Revo Mk1 — от 264,00 фунтов стерлингов (Прочитать обзор)
Supernova E3 Pro 2 light — 189,99 фунтов стерлингов (Прочитать обзор)
Головные резаки
Установка светильника на шлем означает, что вы можете направить луч туда, куда хотите, что сделает свет намного более полезным.Некоторые из небольших перезаряжаемых систем поставляются с креплением для шлема, или вы можете выбрать более общий фонарь в виде оголовья и застегнуть его на молнии. Имейте в виду, что вам также следует установить на велосипеде фиксированный свет, если вы хотите соблюдать закон.
