Какие самодельные КВ трансиверы были наиболее популярны среди советских радиолюбителей в 1970-80-х годах. Какие конструкции отличались простотой и доступностью деталей. Какие трансиверы имели наилучшие технические характеристики.
Легендарный трансивер UW3DI — классика радиолюбительского конструирования
Трансивер UW3DI, разработанный Юрием Кудрявцевым в начале 1970-х годов, по праву считается одной из самых популярных и знаменитых конструкций среди советских радиолюбителей. Его популярность обусловлена несколькими факторами:
- Использование доступных деталей и узлов от серийной аппаратуры (кварцы от РСИУ-3, КПЕ от Р-105Д и т.д.)
- Относительная простота схемы и настройки
- Хорошие технические характеристики
- Подробное описание конструкции в журнале «Радио»
UW3DI копировали не только в СССР, но и в других странах социалистического лагеря. Некоторые радиозаводы даже выпускали эти трансиверы «подпольно» небольшими партиями. Интересно, что энтузиасты собирают UW3DI до сих пор, спустя почти 50 лет после его создания.
Трансиверы Якова Лаповка — передовые разработки для опытных конструкторов
Яков Лаповок (UA1FA) был одним из ведущих разработчиков любительской аппаратуры в СССР. Его трансиверы отличались следующими особенностями:
- Использование передовых схемотехнических решений
- Применение дефицитных радиодеталей
- Сложность конструкции и настройки
- Отличные технические характеристики
Трансиверы Лаповка были ориентированы на опытных радиолюбителей, имеющих доступ к радиодеталям. Несмотря на сложность, они пользовались популярностью среди энтузиастов, стремившихся получить аппаратуру высокого класса.
Трансиверы «Радио-76» и «Радио-77» — удачный компромисс между простотой и качеством
Трансиверы «Радио-76» и «Радио-77», разработанные Б. Степановым (UW3AX) и Г. Шульгиным (UA3ACM), стали очень популярными среди радиолюбителей благодаря удачному сочетанию характеристик:
- Модульная конструкция, позволяющая собирать аппарат поэтапно
- Использование доступной элементной базы
- Хорошие технические параметры
- Возможность модернизации и расширения функционала
«Радио-76» был рассчитан на начинающих конструкторов, а более сложный «Радио-77» — на опытных радиолюбителей. Модульный принцип позволял постепенно наращивать возможности аппарата по мере роста навыков конструктора.
Конструкции Георгия Джунковского — передовые технические решения
Георгий Николаевич Джунковский, лауреат Сталинской премии, был одним из пионеров любительского конструирования в СССР. Его трансиверы ДЛ-70 и ДЛ-74 отличались следующими особенностями:
- Применение передовых технических решений (например, панорамный индикатор)
- Сложная схемотехника
- Использование дефицитных компонентов
- Отличные технические характеристики
Хотя конструкции Джунковского были слишком сложны для массового повторения, они задавали высокую планку в любительском конструировании и служили источником идей для других разработчиков.
Какие факторы определяли популярность самодельных трансиверов?
Анализируя наиболее популярные конструкции советских радиолюбителей, можно выделить ключевые факторы, определявшие их успех:
- Доступность элементной базы и возможность применения деталей от серийной аппаратуры
- Относительная простота схемы и настройки для базовых версий
- Модульный принцип, позволяющий постепенно улучшать характеристики
- Хорошие технические параметры, сопоставимые с серийными образцами
- Подробное описание конструкции в радиолюбительской периодике
При этом даже сложные конструкции находили своих поклонников среди опытных радиолюбителей, стремившихся получить аппаратуру высшего класса.
Влияние самодельных трансиверов на развитие радиолюбительства в СССР
Массовое конструирование трансиверов оказало значительное влияние на развитие радиолюбительского движения в СССР:
- Способствовало росту технической грамотности радиолюбителей
- Позволяло компенсировать дефицит промышленной аппаратуры
- Стимулировало развитие радиоспорта
- Давало возможность экспериментировать с новыми схемотехническими решениями
- Формировало сообщество энтузиастов, обменивающихся опытом
Создание самодельных трансиверов было не просто хобби, но и важным фактором развития отечественной радиотехники в целом.
Современное значение классических конструкций КВ трансиверов
Хотя эпоха массового конструирования трансиверов в прошлом, интерес к классическим схемам сохраняется и сегодня:
- Энтузиасты продолжают собирать известные модели, например UW3DI
- Идеи из классических схем используются при создании современных конструкций
- Изучение истории любительского конструирования помогает понять эволюцию радиотехники
- Ностальгия привлекает внимание нового поколения к радиолюбительству
Таким образом, классические конструкции советских КВ трансиверов остаются важной частью истории отечественного радиолюбительства и продолжают вдохновлять современных энтузиастов.
Трансивер бедного радиолюбителя UA1CBM (обзор, исправления, дополнения)
Принципиальная схема не сложного самодельного трансивера КВ диапазона из широкодоступных деталей.
Схема трансивера достаточно проста, она легко повторяема и при правильной сборке настройки
требует минимум. Статья на сайте автора — www.cqham.ru/nrosa.htm
Схема основного блока
Рис. 1. Принципиальная схема основного блока трансивера РОСА.
Имея в своем распоряжении готовый синтезатор частоты, решил его куда нибудь пристроить, выбор пал на данную схему.
Замечания и исправления
При сборке сразу же обнаружились множественные ошибки на рисунке монтажа деталей сверху. На обозначения на этом рисунке можно не ориентироваться, чтобы не путаться.
Рис. 2. Печатная плата основного блока (вид со стороны деталей).
Монтажная плата со стороны дорожек выполнена почти без ошибок. Обратите внимание: разводка
под транзистор КП903 — неправильная, его нужно развернуть на 360 градусов.
Рис. 3. Печатная плата основного блока трансивера РОСА.
При сборке смотрел на схему, потом на плату и вставлял нужную деталь,так не ошибешься. Простота схемы позволяет без особых заморочек набить плату за день, не спеша.
Если будете использовать электретный микрофон,то из микрофонного усилителя нужно исключить компоненты
С33, С29, C25. Все остальное по схеме — без замечаний.
Детали трансивера
Теперь несколько слов о деталях. В качестве дросселей L2-L5 использовал фабричные серии ДПМ. Первоначально, в первом давно собранном таком же трансивере, в качестве дросселей использовал
ферритовые кольца со следующими размерами:
- внешний диаметр 7мм,
- внутренний 4мм,
- высота 2мм.
На эти ферритовые кольца наматывал 30 витков проводом 0,2мм, лучше всего в шелковой изоляции,
но у меня обычным ПЭВ намотано.
Трансформаторы (кроме Т5) намотаны на кольцах тех же размеров, скрученными вместе тремя и двумя проводами — 12 витков проводом 0,12мм.
В качестве Т5 использовал контур от китайского радиоприемника. Желательно найти контур размерами побольше. Обмотки имеют 12 и 4 витка проводом 0,12мм.
Схема усилителя мощности
Схема оконечного усилителя составлена из двух, не помню каких, схем. Фотография готового усилителя показана на фото.
Рис. 4. Принципиальная схема усилителя мощности для трансивера. (Оригинал фото автора — 200КБ ).
Начальный ток покоя оконечных транзисторов устанавливаем в 160ма. Если все собрано правильно то работает сразу без дополнительной наладки.
Рис. 5. Фото готовой платы усилителя мощности (В большом размере — 300КБ).
Ферритовые кольца брал от компьютерного блока питания. К сожалению, нужных размеров ферритовых не нашлось — пришлось использовать эти. Как оказалось с ними тоже работает усилитель вполне удовлетворительно.
Цвет колец — желтый. Грубые измерения мощности этого ШПУ показали:
- около 20 Ватт на диапазонах 80, 40 метров;
- около 10 Ватт на 20-ти метровом.
Ничего не поделать, завал АЧХ из-за колец. На другие диапазоны не проверял. Выходной трансформатор Т4 намотан проводом 0,7мм, в количестве 12-ти витков. Трансформатор Т3 — тоже самое, а вот Т1 намотан на кольце 7х4х2 — 12 витков скрученным вместе проводом 0,2мм.
Полосовые фильтры
Полосовые фильтры взяты от трансивера дружба, смотреть фото.
Рис. 6. Полосовые фильтры трансивера.
В качестве телеграфного опорника использовал схемку из трансивера Мясникова — «одноплатный универсальный тракт».
Рис. 7. Принципиальная схема полосовых фильтров.
Синтезатор частоты
Также прикладываю схему синтезатора частоты. Прошивки на него не имею, поскольку достался уже готовый.
Рис. 8. Схема синтезатора частоты (увеличенный рисунок — 160КБ).
Трансивер в сборе
Ну и на остальных фото — то что получилось и как собиралось. Чтобы посмотреть фото в полном размере — кликните по нему.
Рис. 9. Конструкция трансивера в корпусе от DVD (фото 1).
Рис. 10. Конструкция трансивера в корпусе от DVD (фото 2).
Рис. 11. Конструкция трансивера в корпусе от DVD (фото 3).
Рис. 12. Фото готового трансивера в сборе.
Еще два слова по самому трансиверу: не смотря на свою простоту, он имеет очень даже неплохие параметры, на мой взгляд. Работать на нем комфортно.
По всем остальным вопросам пишите на почту dimka.kyznecov[at]rambler.ru
Автор: Сэм.Archive — RECEIVER.BY
a quick search in the archives of amateur publications
Recent searches
Яуза-5 (1-вариант) [1], 600 [109], 100 [333], Чайка-м магнитофон [2], ПРОСТОЙ [240], Dragon SY-5430 [5], GSM сигнализация [1], с ЖК дисплеем [2], Усилитель на лампе ГК-71 [1], Электроника ТА-5 — Телефон (СССР) 29Kb [2], Пеленг-Стандарт [1], В7-35 Электрическая схема [1], Alinco DX-70 [2], импульсный источник питания [12], sony trinitron [6], ц4341 [2], antenna [136], CTE-737 Manual [1], 201 [148], Источник питания Б5-9 [1], драйвер [11], bfdx [1], Измеритель М416 инструкция [1], ORION SKV2080 [1], ft-450 [5], Схема Си-Би радиостанции Alan 100 Plus 62Kb [1], HF2V Antenna manual [1], Генератор Г3 [23], Геолог 3 [3], Генератор Г3-7а Электрическая схема [2], Fukuyama MULTI U11 Instruction manual and schematic [1], В7-16А [4], tda7021 [8], Телеграфный ключ [6], Осциллограф С1-1 [30], Приципиальная схема селектора каналов СКМ-24-5 [1], PANASONIC WV-BM990 [1], Pioneer DEH-P3550MP [1], prology kx-2000r [2], grundig cuc [288], Sony KV-20WS1A [1], Прибор комбинированный Ц43101 Электрическая схема [1], sony kv [58], Цифровая шкала [46], Радиотехника МЛ-6201 стерео [3], Эстония 009 [4], Icom ICM710 [1], HITACHI CMT-2153 [1], аон [331], В7-36 инструкция [1], PHILIPS 28PW [3], sanyo [39], Hitachi [496], Киев 7 (транзисторный) — 21Кб [1], инструкция [184], ТРАНСИВЕР [226], усилит% [1066], AKAI ct [54], Sony XR-C5110R, XR-C5120R service manual [1], Сириус-316 [1], pioneer [94], свет [228], panasonic SA [4], Альпинист 405 [4], клоп [7], Panasonic TC21B3EE. Принципиальная схема [1], 118 [21], Уфа 82 (дисковый) — 18Кб [1], Многофункциональный частотомер [1], синтезатор частоты [24], Передатчик видеосигнала. [4], ALAN -100 схема [1], ТЕС [102], Вега 50У-122С [4], Программатор Roger KPG25D [1], viewSonic [119], Генератор Г3-36 [4], Автомобильный антенный усилитель (2SC2926) [2], Дозиметр РКСБ-104 [1], Jvc ks-rt [26], альпинист 407 [3], Сириус-316 пано [1], Х1-7 [3], Микропередатчик PSK31 [1], Чайка 66 — Магнитофон (СССР) ламповый 32Kb [2], Электроника 32ВТЦ-202 [3], grundig p [31], Применение сельсинов в радиолюбительской практике. Используемые радиолюбителями опорно-поворотные ус [1], ДВЕ АНТЕННЫ ДЛЯ СИ-БИ-РАДИОСТАНЦИИ [2], кварц [100], Sony trinitron color TV KV-1435M3 [1], схема блока питания [42], Ремонт радиоприемника [1], 730 [59], shortwave receiver [1], аон [284], PHILIPS 20LW202222 [1], Вариант Телефон с дисковым номеронабирателем [2], Ч3-54 [2], Радиотехника Т101 стерео [1]трансиверы
Виталий ГЛАДКОВ (RW4HDK)
В предлагаемой конструкции использовано немало узлов из других аппаратов, описания
которых публиковались в радиолюбительской литературе. Такой подход позволил автору
этой статьи создать относительно несложный многодиапазонный трансивер
с неплохими техническими характеристиками.
Трансивер «HDK-97» предназначен для проведения CW и SSB связей на любительских диапазонах 10, 15, 20, 40, 80 и 160 метров. При его разработке ставилась задача создания технологичного и легко повторяемого аппарата с использованием уже известной (лучшей по мнению автора) радиолюбительской схемотехники. Были изготовлены несколько экземпляров трансиверов с такими техническими характеристиками:
— чувствительность при соотношении сигнал/шум 10 дБ не хуже 0,2 мкВ;
— двухсигнальная избирательность при расстройте 15 кГц не менее 80 дБ;
— динамический диапазон по интермодуляции не хуже 90 дБ;
— уход частоты ГПД на диапазоне 10 метров не более 150 Гц в час;
— диапазон регулировки АРУ при изменении выходного напряжения на 6 дБ не менее 90 дБ;
— выходная мощность передающего тракта не менее 25 Вт.
Трансивер выполнен по схеме с одним преобразованием частоты и состоит из 14
функционально законченных блоков. Основа аппарата — блок А1 (рис. 1) печатная плата (рпп р1), размещение деталей (рпп р1а). Это малосигнальный реверсивный приемопередающий тракт, описание которого было опубликовано в [1]. Он был подвергнут некоторым доработкам. Не вдаваясь в подробности, отметим лишь, что в схему введены дополнения, которые позволили существенно улучшить работу тракта.
В цепь управления каскадом на транзисторе VT1, например, введено реле К1. Своими контактами в режиме передачи оно отключает виток связи трансформатора Т1 от цепи эмиттера транзистора, предотвращая самовозбуждение каскада.
Автоматическая регулировка усиления осуществлена по промежуточной частоте, а не по низкой, как было в первоисточнике. В истоковую цепь резонансного усилителя ПЧ на транзисторе VT3 включен каскад управления АРУ на транзисторе VT4. При отсутствии сигнала (в режиме приема) на вывод 3 блока А1 поступает напряжение около +3,5 В из блока А5 (АРУ). Транзистор VT4 открыт и УПЧ имеет максимальное усиление. С появлением сигнала, напряжение АРУ уменьшается с +3,5 В до нуля, транзистор VT4 закрывается и, соответственно, падает усиление каскада на транзисторе VT3. Сопротивление нагрузки кварцевого фильтра ZQ1 (определяется резистором R12) при этом не меняется, т. к. коллектор VT4 соединен по высокой частоте с общим проводом через конденсатор С13.
Второй смеситель на T5VD20— VD23T6 дополнен подстроечным резистором R16, что позволило сбалансировать смеситель и полностью избавиться от несущей.
Улучшена развязка второго смесителя с каскадами УЗЧ. На частоте ПЧ он постоянно нагружен на 50 Ом через конденсатор С24, а цепочка L10C25 предотвращает его разбалансировку последующими каскадами.
Предварительный УЗЧ выполнен на двух транзисторах — VT5 и VT6. Он имеет большое усиление при малом уровне собственных шумов.
Заменена микросхемы DA1 (УНЧ) К174УН4 на К174УН7 позволила снять проблему самовозбуждения усилителя и упростить этот узел (пропала необходимость в стабилизаторе +9 В).
Применение в микрофонном усилителе вместо транзисторов микросхемы К140УД6 (DA2), упростило налаживание этого каскада.
На какой аппаратуре работали коротковолновики СССР? | mr. Ueff
Фото с Яндекс-Картинок.Фото с Яндекс-Картинок.
Предлагаю предаться ностальгии. Вообще, несмотря на более чем полное отсутствие в продаже профессиональной техники для радиолюбителей, наши коротковолновики не бедствовали. Схем трансиверов в периодике существовало огромное количество. Навскидку могу припомнить трансивер Фогеля (UW9WK), «Десна» (RV3YF), «Дружба-М», «Контур-116» и многое, многое, многое другое. Не оскудевала земля русская, талантами неземными. Вообще радиолюбительство в моё время (имеется в виду радиосвязь на КВ) подразумевала знания радиотехники на уровне «собери себе аппаратуру сам» и это было, на мой взгляд, правильно. Хотя с другой стороны, были ведь и «чистые» радиоспортсмены, которые с радиотехникой, мягко говоря, не дружили, зато спортсменами стали титулованными. Сам знаком с парой таких людей. Нельзя, я думаю, корить их за отсутствие каких то знаний, они достигли своих вершин в другом. Я например, никаких достижений в радиоспорте на сделал, даже невеликих. Ну такие простенькие как Р-10-Р в расчёт брать не будем, да и третье место в Дальневосточном туре в составе UK0QAM, тоже не моя личная заслуга. Зато в конструировании техники мне есть чем похвастаться. Радиолюбительство вообще стезя обширная, в этой области всем места хватит. Одним хватает и вот такого:

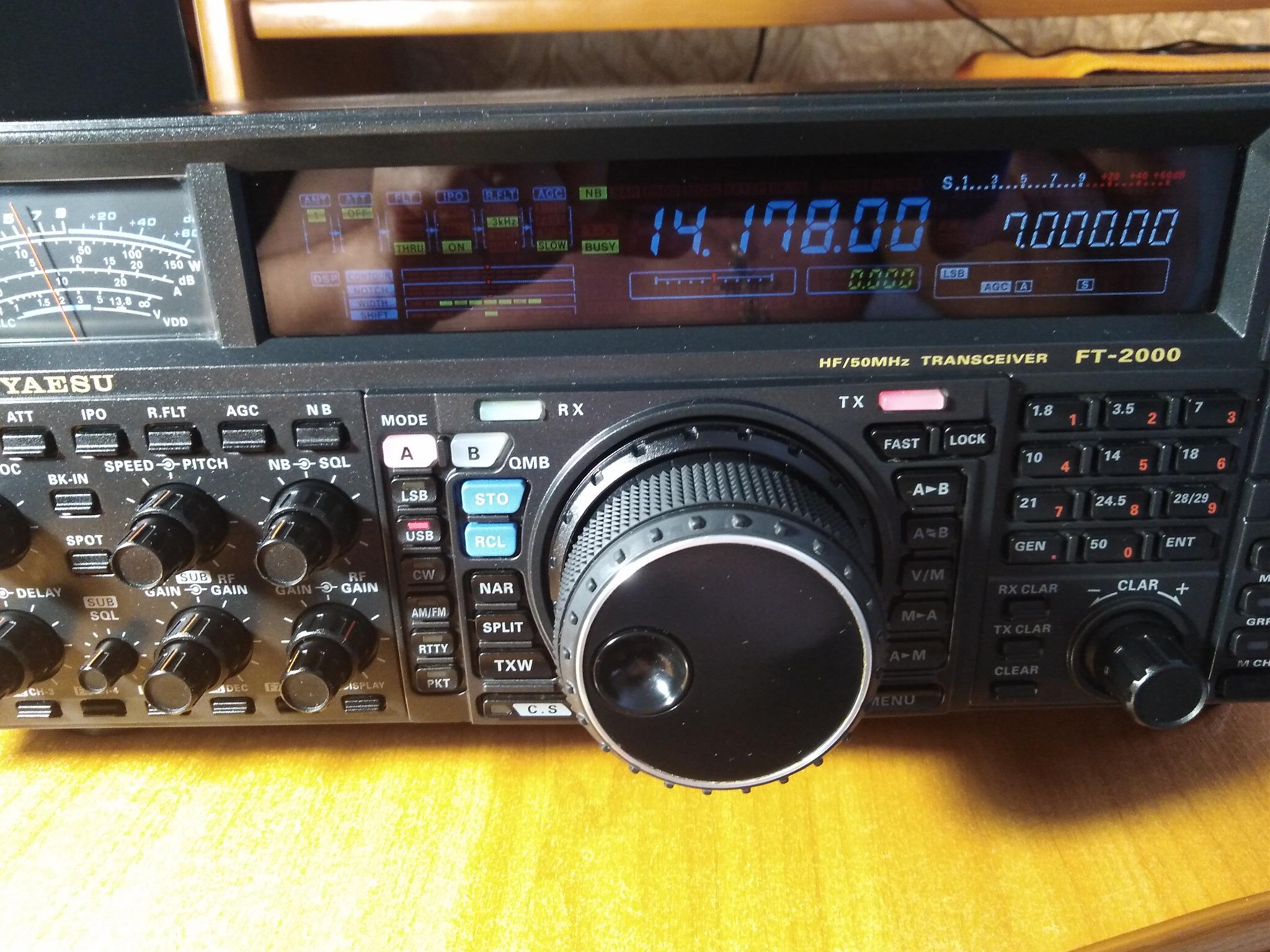

Фото в открытом доступе.Фото в открытом доступе.
Другие , обладая более широкими возможностями и знаниями добираются и вот до этого:

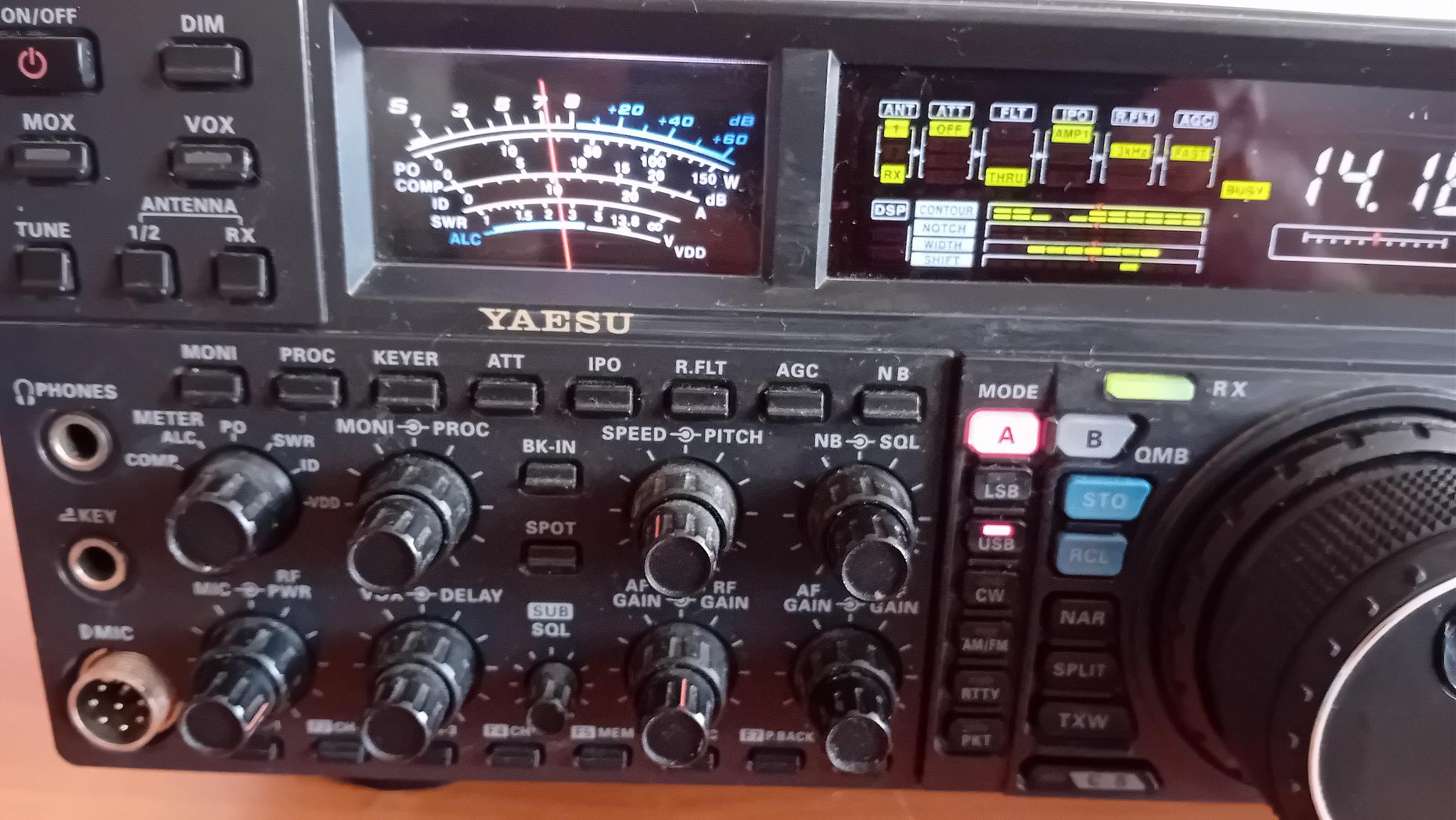

Фото в открытом доступе.Фото в открытом доступе.
Но мы то с вами зубры КВ — спорта, нам такое ни к чему, а потому, отчего бы не вспомнить на чём работали мы. Сразу определю две вещи. Первая — сам автор в своей жизни ни разу не использовал посторонние конструкции, используя только свои собственные наработки. И второе. Рассматривать будем только общеизвестные конструкции, по причинам изложенным выше. Такая экзотика как на фото — не для нас.
Трансивер «Клопик-3». Видимо были ещё и «Клопик-1» и «Клопик-2»? Фото из Яндекс-Картинок.Трансивер «Клопик-3». Видимо были ещё и «Клопик-1» и «Клопик-2»? Фото из Яндекс-Картинок.
А начнём… Ну, конечно, со знаменитого UW3DI Юрия Кудрявцева. Более удачной и знаменитой конструкции страна (и не только наша) не знала. Кстати, это единственный наш трансивер попавший в Википедию. Популярной конструкция стала отчасти от того, что автор применил детали которые можно было легко «достать». Так кварцы, например, использовались из набора для радиостанции РСИУ-3, счетверённый КПЕ от Р-105Д, верньер от Р-311. В конце 70-х годов, промышленность стала выпускать наборы кварцев и ЭМФ для DI. Аппарат копировался не только радиолюбителями нашей страны, но и в Болгарии, Польше, Турции и других странах. Кстати, для «чистых» радиоспортсменов», DI выпускали подпольно на некоторых радиозаводах для продажи.
UW3DI. Фото с Яндекс-Картинок.UW3DI. Фото с Яндекс-Картинок.
Адреса, где можно было купить такой аппарат, передавались из уст в уста, свято храня тайну. Вы можете не поверить, но этот трансивер коротковолновики собирают до сих пор, а Клуб радиолюбителей города Москвы, в 2010 году даже учредил диплом «UW3DI». Никаких технических подробностей ни об этом аппарате, ни о других описанных в статье, приводить не буду, вы их и без меня знаете, да и статья не об этом. В заключение повествования об этом легендарном трансивере, сообщу, что болгарский радиолюбитель Бисер Билчев (LZ2BMB) в феврале 2012 года приступил к постройке DI первого варианта, а в апреле конструкция уже работала. Фото аппарата Бисера на фото ниже. Интересный момент. Бисер ездит на автомобиле УАЗ-452 и даже имеет свой аккаунт на Драйве.
Фото из Википедии.Фото из Википедии.
Прошу прощения за качество, но другой фотографии именно этой конструкции в Интернете нет.
Пойдём дальше. На второе место по популярности я поставил трансивер Лаповка UA1FA.
Фото с Яндекс-Картинок.Фото с Яндекс-Картинок.
Всем нам очень хорошо известен этот конструктор. Известно также, что лёгких путей как в схемотехнике, так и в подборе комплектующих он не искал. Правда и результат и него получался неизменно высокий. Хочешь повторить конструкцию Лаповка? Иди работать на номерной радиозавод, в противном случае к вашим услугам конструкции попроще. Правда по моим неподтверждённым данным, промышленность выпускала наборы и для этого аппарата, но это не точно. Если кто нибудь обладает информацией по этому вопросу, прошу в комментарии. Вообще, должен заметить, что Лаповок из разряда радиоконструктора для всех, со временем скатился в лютый профессионализм, что не есть хорошо для радиолюбительского движения. Но, как говорят немцы Jedem das Seine, что означает — каждому своё, а потому и у Лаповка было множество своих последователей.
Третье, место, я собственною волей присудил трансиверу «Радио-76» и его продолжению «Радио-77».
Фото с Яндекс-Картинок.Фото с Яндекс-Картинок.
Нам мой взгляд — гениальная конструкция. И вовсе не зря Б. Степанов (UW3AX) и Г. Шульгин (UA3ACM) выложили сначала простенькую версию на диапазон 80 метров, которую мог повторить любой подготовленный радиолюбитель. Основной блок — вообще песня. На его основе можно делать конструкцию любой сложности, что Степанов и Шульгин доказали, уже через год опубликовав описание вседиапазонного «Радио-77».
Скан страницы журнала «Радио».Скан страницы журнала «Радио».
Используя всё тот же основной блок, они создали более совершенный аппарат. По-хорошему, нужно было бы его на второе место вынести, но из уважения к покойному Якову Семёновичу, я этого делать не стал. Вариантов исполнения этого трансивера существовало великое множество, я выбрал фотографию, на мой взгляд, одного из самых удачных.
Фото с Яндекс-Картинок.Фото с Яндекс-Картинок.
Единственным недостатком этого устройства, опять же по моему скромному мнению, являлась некоторая излишняя усложнённость. Я бы некоторые технические решения упростил, но авторы решили по-своему и трансивер получился очень хороший.
Ну и в заключение, как не вспомнить лауреата Сталинской премии, всеми любимого Георгия Николаевича, нашего Джунковского, наставника Якова Лаповка, человека и парохода. Его ДЛ-70 и ДЛ-74 помнят многие радиолюбители страны.
ДЛ-74. Фото с Яндекс-Картинок.ДЛ-74. Фото с Яндекс-Картинок.
Я могу ошибаться, но это был первый любительский трансивер с панорамным индикатором в нашей стране. Впрочем, насколько я помню, многие повторяли эту конструкцию и без этой, не очень нужной, приблуды. Хороший был трансивер, но… Не боюсь повториться и скажу, что практически все конструкции Лаповка и Джунковского были чрезмерно усложнены схемотехнически и перенасыщены остродефицитными компонентами, что и не позволило им стать столь же популярными как то же UW3DI, а ведь многие радиолюбители хотели бы иметь в своём арсенале конструкции этих авторов. За сим заканчиваю свой затянувшийся обзор и, как вишенку на торте, (мои постоянные читатели знают как я люблю эти вишенки) предлагаю вашему вниманию «детекторный» трансивер с питанием от тверди земной, возможно также, питание от более традиционных источников.
Фото в свободном доступе.Фото в свободном доступе.
Электроды Ж и М не то, что вы подумали, а выполнены соответственно из железа и меди, почву вокруг них желательно полить солевым раствором. Насколько работоспособна эта схема решать вам, а я раскланиваюсь до следующих встреч.
Скан страницы журнала «Радио» взят с сайта http://archive.radio.ru/
трансивер мастер 2007 платы
Высококачественный трансивер “Мастер 2009”. Предлагается новая версия трансивера, прототипом которого является опубликованный на страницах журнала РадиоХобби в номерах №1; 2; 3 за 2008г- “Мастер 2007”. Изменения, прежде всего претерпела блок- схема, а именно организация прохождения сигнала на передачу, распределение узлов аппарата по блокам, упрощение их принципиальных схем. Все это сделано не в ущерб качеству работы, а за счет бОльшей проработки схемотехники и удалению второстепенного сервиса, редко используемого в работе. Рис. 1 Блок схема основных узлов трансивера Мастер 2009.
Воспользуйтесь поиском по Архиву, чтобы узнать, в каком журнале опубликована статья Высококачественный трансивер с аналоговой обработкой сигнала Мастер 2007. В результатах поиска запишите название журнала, год и номер. Затем нажмите на ссылку «скачать в Бесплатной технической библиотеке» и бесплатно скачайте архив с нужным Вам номером.
платы для трансивера аматор у рубриці Електроніка. Збережіть результати цього пошуку Зберегти результати пошуку Переглянути всі збережені. Результати цього пошуку збережені Видалити результати з обраних Переглянути всі збережені.
КВ радиостанции и трансиверы — просмотр всех схем на QRZ.RU. Наиболее полный каталог схем, описаний и сервисной документации на QRZ.RU. Просмотр всех схем в категории КВ радиостанции и трансиверы. Всего 84 записей. Показано 1—84.
Платы очень маленькие, и некоторые детали на них установлены вертикально. Все постоянные резисторы МЛТ-0,125. Оксидные конденсаторы — импортные аналоги К50-35, неполярные — КМ-6 или импортные керамические малогабаритные. Миниатюрный DSB трансивер на 80 метров. Размер печатной платы 120 на 73 мм. Схема тракта простого КВ трансивера. Схема выполнена на двух микросхемах ТВА120S. Источник — Радиоконструктор 5-2007. Карманная СВ радиостанция. Радиостанция работает на частоте 27МГц и может связываться с аналогичной радиостанцией на расстояние до 2 км на открытой местности и до 500 м в городских условиях.
«SashaMika». Товары и услуги. Печатные платы для самостоятельной сборки. Печатные платы для самостоятельной сборки. по порядку по росту цены по снижению цены по новизне. Плата фазовый регулятор мощности на м/с К1182ПМ1Р. В наличии Оптом и в розницу. 15 грн. Купить. Плата SURROUND(NEC) uPC1892 с рег.гром.бал.тембра. В наличии Оптом и в розницу. 24 грн. Купить. Плата для сборки отпугивателя кротов на реле CD4011. В наличии Оптом и в розницу. 15 грн. Купить. Плата электронный предохранитель до 8А. В наличии Оптом и в розницу. 33 грн. Купить. Плата стерео УНЧ 2х22Вт TDA1554, TDA1555, TDA
Тяпичев Г. Как построить трансивер. — М.: ДМК Пресс, 2007. — 432 с.: ил. ISBN 5-9706-0001-6. Затем плата промывается от кислоты, удаляется специаль- ная краска с токоведущих участков платы и выполняется лужение всех токоведущих участков платы. Мною упущен еще один важный момент. Дело в том, что радиоде- тали в прежних конструкциях плат располагались с противополож- ной от токоведущих дорожек стороны. Для выводов этих всех радио- деталей в плате просверливались сотни отверстий малого диаметра. Все эти отверстия проходили процесс металлизации, то есть на по- 22 САМОДЕЛЬНЫЕ БЛОКИ ДЛЯ УКВ АППАРАТУРЫ.
QRP трансивер «Мотив-SSB». Схемотехника узлов предлагаемого трансивера хорошо известна. Она в той или иной части позаимствована из разных, достаточно распространенных радиолюбительских конструкций и, возможно, не отличается оригинальностью. Собрать трансивер меня подтолкнули публикации известного радиолюбителя Б.Степанова. Его три публикации в 2007-8 г.г. [1,2] привели к созданию С.Беленецким популярного приемника «Малыш» [3]. Указанные материалы уже использовались на нашем сайте в статье В.Доброго «Узлы трансивера «Дружба-М» в приемнике на микросхеме МС3362».
Как сделать самодельный трансивер в домашних условиях. ТОП-3 рабочие схемы, печатные платы, инструкции по созданию КВ трансивера, простого и лампового приборов, фото, видео. ТОП-3 рабочие схемы, печатные платы, инструкции по созданию КВ трансивера, простого и лампового приборов, фото, видео. Содержание статьи: Простой, самодельный трансивер: схема и монтаж своими руками. КВ трансивер на 28 МГц с мощностью передатчика 0,4 Вт. Двухдиапазонный лампово-полупроводниковый. Видео. Рассмотрим 3 лучшие рабочие схемы трансиверов. Первый проект предполагает создание самого простого прибора. По второй схеме можно собрать рабочий КВ трансивер на 28 МГц с мощностью передатчика 0,4 Вт.
На фото трансивер версии 6, фото платы 9 версии чуть ниже по тексту 🙂 Предлагаю Вашему вниманию набор для сборки одноплатного SDR трансивера версии 9.0. Подробнейшая информация и форум по данной конструкции есть на сайте Юрия вот здесь >>> Я вкратце опишу, что это за одноплатный SDR. Изготовлены печатные платы (основная и клавиатура) трансивера 9-й версии, вот они: Состав набора для сборки SDR трансивера >>>. Принципиальная схема трансивера ниже и здесь >>>.
Трансивер «Мастер-2014». 20.09.2014 23:45 |. Уголок радиоконструктора. Предложенный мной трансивер, разрабатывается для самостоятельной сборки из блоков разного уровня сложности из имеющейся в наличии элементной базы. Основа для него – тракт УПЧ с регулировкой, КФами и 2м смесителем, это Основная плата (А1). К основной плате предлагается несколько вариантов «блоков периферии», это: Плата НЧ (А6), Генераторы и ключи (А9), а так же остальные, (А2), (А3) и (А7) – ГПД или синтезатор частоты. Выбор любой из плат зависит от имеющихся возможностей и цели применения трансивера. Все это не исключает использования и других, альтернативных вариантов схем.
Трансивер «Мастер-2014». 20.09.2014 23:45 |. Уголок радиоконструктора. Предложенный мной трансивер, разрабатывается для самостоятельной сборки из блоков разного уровня сложности из имеющейся в наличии элементной базы. Основа для него – тракт УПЧ с регулировкой, КФами и 2м смесителем, это Основная плата (А1). К основной плате предлагается несколько вариантов «блоков периферии», это: Плата НЧ (А6), Генераторы и ключи (А9), а так же остальные, (А2), (А3) и (А7) – ГПД или синтезатор частоты. Выбор любой из плат зависит от имеющихся возможностей и цели применения трансивера. Все это не исключает использования и других, альтернативных вариантов схем.
Трансивер бедного радиолюбителя UA1CBM (обзор, исправления, дополнения). Принципиальная схема не сложного самодельного трансивера КВ диапазона из широкодоступных деталей. Схема трансивера достаточно проста, она легко повторяема и при правильной сборке настройки требует минимум. Статья на сайте автора — www.cqham.ru/nrosa.htm. Схема основного блока. Рис. 1. Принципиальная схема основного блока трансивера РОСА. Имея в своем распоряжении готовый синтезатор частоты, решил его куда нибудь пристроить, выбор пал на данную схему. Замечания и исправления. При сборке сразу же обнаружились множественные
Сегодня пойдет речь о трансивере «Радио-76″ а точней о его модернизации, с позволения автора схемы я не стану его так называть, так как от трансивера » Радио-76″ там мало чего осталось. Дело в том что у меня был большой промежуток так сказать творческого кризиса, и я не занимался радио спортом, в связи с переездом из сельской местности в город, и у меня не было возможности установить антенну хотя-бы на один диапазон я отложил свое любимое дело на долгих 7 лет. Ниже будут вырезки из постов с форума где радиолюбители обсуждали данный трансивер. Так как нет полного описания данной схемы, буду поступать таким методом. Характеристики
Основная плата трансивера. Повторены практически все конструкции аналогичных узлов, публикации которых встречались в доступной радиолюбительской литературе – поэтому, появился “творческий зуд” создать “чего-нибудь”, собрав “до кучи” наиболее оптимальные варианты. Главные требования — максимально возможная простота без ухудшения параметров, отсутствие уникальных радиоэлементов, повторяемость, возможность изготовления в домашних условиях. За основу была взята схемотехника наиболее отработанных и неплохих по характеристикам трансиверов RA3AO и Урал 84М. Фото основной платы. Монтажка основной плат
Собранные и настроенные платы. Печатные платы для самостоятельной сборки. SDR-техника. Конвертер вверх для DVB Донгла — UP Converter. Плата приемника выполнена на базе схемотехники SDR трансивера Маламут. Плата получилась размером 5 на 10 см. Удалены из схемы все, что касается режима ТХ. Всеостальное осталось по авторской схеме.
Основная плата трансивера. При разработке данной основной платы ставилась цель сделать простой и качественный трансивер с достаточной функциональностью, одним преобразованием частоты и на доступных компонентах — к «сверхпараметрам» и соответственно сложным и дорогим схемотехническим решениям не стремился, да и есть сомнения в их целесообразности – существует разумная грань…. Плата делалась просто «для души». Не содержит каких-либо «неизвестных» функциональных узлов. Смеситель не однократно публиковался в различных вариантах и обеспечивает хорошие динамические характеристики
| |
Коротковолновый трансивер RW4LQ
Коротковолновый трансивер RW4LQ
С.Н. Тарасов, RW4LQ, 432063, Ульяновск, а/я 4655.
1. Немного истории…
Трансивер изначально «задумывался» как то, что можно было собрать, заглянув в «тумбочку стола», хотя у всех она по своему содержимому, конечно, разная, тем не менее, при желании в ней можно найти определенный набор из «отечественной» элементной базы, их которого выйдет вполне приемлемый для уровня радиолюбительских конструкций «аппарат».
Конечно «революций» никаких не случилось, достаточно традиционная в последнее время «схемотехника» и несложность конструкции, применение выпускавшихся ранее нашими предприятиями наборов корпусов для радиолюбителей, узлов от некоторых промышленных устройств, которые «отслужили» свой срок…
Вобщем и целом, не судите строго, все было сделано в домашних условиях, с ипользованием «джентельменского набора» инструментов из нескольких отверток, десятка сверел и метчиков, самодельного «дреловерта», ну и «подручного» материала, оставшегося со времен «очаковских», когда алюминий не был в таком почете как сейчас…
Печатные платы были изготовлены с помощью резака, никакого травления, по этой причине в комплекте «документации» чертежей печатных плат нет, увы…
2. Основные параметры…(тоже в основном традиционные)
Структура похожа на трансиверы из семейства «Урал-84», «Роса» и т.п.
- диапазоны 1.8, 3.5, 7, 14, 18, 21, 24, 28 МГц
- чувствительность приемного тракта
в SSB-режиме при отношении с/ш 12 дБ 0.6...0.8 мкВ
- входное сопротивление 50...60 Ом
- избирательность 70...80 дБ
- выходная мощность передающего тракта ("нажатие") 15...20 Вт
- выходное сопротивление 50...60 Ом
- питание однополярное + 13.5 В
- потребляемый ток
при приеме около 0.5...0.6 А
при передаче около 4...5 А
- габариты (корпус из набора ЦШ-04 "средний")
ширина 240 мм
высота 100 мм
глубина (без выступающих ручек и пр.) 280 мм
… остальное оценить без соответствующей аппаратуры, сами понимаете,
можно только приблизительно…3. Замечания по конструкции узлов и трансивера в целом
- диапазонные полосовые фильтры "от RA3AO" - каркасы 12 мм;
выходные ФНЧ пятого порядка вместе
с реле и транзисторными ключами на плате 135х60 мм ;
- первый смеситель, усилитель сигнала гетеродина, диплексер,
реверсивный каскад УПЧ, первый кварцевый фильтр,
усилитель DSB на плате 160х60 мм;
- основной УПЧ приемника, второй кварцевый фильтр,
усилители постоянного тока схемы АРУ на плате 160х30 мм;
- детектор, фильтр Д-3.4, предварительный и оконечный УНЧ,
усилитель сигнала опорного гетеродина на плате 160х60 мм;
- усилители и выпрямители схемы АРУ на плате 85х20 мм;
ключи электронного коммутатора RX/TX на плате 45х30 мм;
- переключатель диапазонов на плате 60х60 мм;
- высокочастотный гетеродин - схема на плате 75х30 мм;
а катушка (в медном экране диаметром около 60 мм)
от радиорелейной станции Р-401 или Р-405,
керамический каркас с напыленной посеребреной шиной,
с "горячего" конца этой катушки напылен тоже посеребренный
стакан (у основания, где крепление) и в этот стакан
поступательно вдвигается и выдвигается заземленный
цилиндрический стержень диаметром примерно 6...8 мм,
выполняя роль переменной емкости контура. Для этого
от упомянутой радиостанции используется винтовой механизм,
на конце которого и закреплен этот самый стержень.
Замедление этого механизма 1:5 , что в совокупности
с верньером нашего местного завода (раньше выпускался),
с замедлением 1:20 дает вполне удовлетворительное общее
замедление, при этом плотность настройки получается
от 3.5 кГц на оборот (14 МГц) до 12 кГц на оборот (28 МГц).
Конечно пришлось позаниматься с этим узлом достаточно
долго, чтобы уложить все диапазоны с учетом выбранных
коэфиициентов деления в ДПКД. Схема расстройки частоты
гетеродина позволяет обеспечить расстройку от 8 до 25 кГц
в зависимости от диапазона, элементы системы ЦАПЧ
обеспечивают достаточную стабильность частоты даже
при проведении QSO цифровыми видами (PSK31, MFSK16 и т.п.).
- делитель с переменным коэффициентом деления (регистров
в "тумбочке" не оказалось, поэтому на триггерах), все
уместилось (без стабилизатора +5 В) на плате 50х60 мм;
- формирователь DSB и CW в экране и луженой жести
на плате 85х40 мм
баланс достаточно хороший получается, если уделить
дополнительное внимание подбору варикапов, лучший вариант,
когда они "почти" одинаковые. Особенность телеграфного
гетеродина - "мягкое" ключевание и возможность управления
его работой от компьютера через известную схему ключа,
приводимую в любом "хелпе" программ цифровых видов связи.
- опорный гетеродин собран отдельно на плате 60х60 мм;
в новом варианте применен биполярный транзистор КТ355А.
Электронный телеграфный ключ собран по известной схеме,
опубликованной в журнале "Радио" (слегка адаптирован к
конкретным условиям) на "слепыше" 100х20 мм, монтаж
проводной.
- усилитель мощности собран на плате 170х85 мм;
вся плата крепится на радиаторе на задней стенке, причем
транзисторы имет хороший тепловой контакт непосредствеено
с радиатором. Высокочастотные трансформаторы предоконечного
и оконечного каскадов выполнены в виде "биноклей" из
ферритовых колец 600 НН К10х6х4 или им подобных.
- цифровая шкала и система ЦАПЧ собраны на плате 140х65 мм;
расположена шкала вертикально за передней панелью, в плате
сделан вырез под верньер в виде арки, над которой расположены
светодиодные индикаторы АЛ304Г, зеленый светофильтр дает
хорошую контрастность отображаемого значения частоты.
Схема шкалы похожа по принципу действия на "ураловскую",
а узел ЦАПЧ тоже где-то был опубликован ранее.
- макет передней панели (почти в натуральную величину)
Корпус трансивера из набора ЦШ-04 (средний типоразмер) пропорции очень
похожи на YAESU FT-747GX состоит из передней и задней рам, между которыми
располоагается шасси в виде «кроватки» со спинками-панелями.
На задней панели выведены разъемы питания, ВЧ-сигнала, заземления, педали,
управления внешним PA и манипулятора электронного ключа.
Принципиальные схемы трансивера.
73, de RW4LQ
Используются технологии uCozЦепь датчика детектора росы
— ElectroSchematics.com
Эта простая и экономичная схема зонда с детектором росы работает от источника постоянного напряжения 5 В. Это полезно для проверки наличия росы (конденсированной влаги) внутри чувствительных электронных устройств, таких как видеомагнитофон, камера, компьютер, компьютер и т. Д. В схеме используется готовый сенсорный элемент росы HDP-07 (от «Hokuriku»). Однако вы можете использовать любой другой тип (аккуратно снятый с выброшенного видеомагнитофона или аналогичного оборудования) без каких-либо модификаций схемы.
Принцип готового элемента датчика росы основан на изменении сопротивления проводящего полимера в тонкой пленке на небольшой керамической подложке. По мере увлажнения чувствительного полимера (относительная влажность от 90 до 95%) его сопротивление резко возрастает, поскольку полимер расширяется и, следовательно, увеличивает расстояние между проводящими частицами. После успешной сборки заключите все устройство в небольшую алюминиевую трубку, как показано на рисунке.
Эта схема имеет встроенный регулятор напряжения, подключенный к LM78L05 (IC1).Хотя мы можем безопасно подавать питание постоянного тока до +35 В в эту схему, рекомендуется ввод постоянного тока в диапазоне от +9 до 12 В. Аналогичным образом оптопара PC817 (OC1) используется для изоляции цепи детектора от остальной части внешнего блока переключателя / управления. Как вы могли заметить, это выход с открытым коллектором, который можно легко подключить к любым аналоговым или цифровым схемам переключения / управления, таким как релейные переключатели, блоки сигнализации и т. Д.
В состоянии покоя сопротивление элемента датчика росы очень низкое, и, таким образом, большая часть базового тока транзистора T1 (2N2222) находит альтернативный путь через датчик росы, а T1 остается в отключенном состоянии.Состояние. Когда относительная влажность (RH) превышает и достигает уровня 90-95%, элемент датчика росы ведет себя почти как разомкнутый компонент (очень высокое сопротивление), T1 смещен в прямом направлении, а оптопара находится под напряжением. Обратите внимание, что регулировка потенциометра P1 предустановки порогового значения очень важна. Используйте теоретические и эмпирические методы для калибровки механизма обнаружения.
Схема цепи датчика росы
Интернет-магазин ИС для приемопередатчиков| Future Electronics
Дополнительная информация о Ics приемопередатчиках…
Что такое микросхема трансивера?Приемопередатчик — это устройство, которое содержит передатчик и приемник, которые объединены и имеют общую схему. Приемопередатчики объединяют в себе значительную часть схем управления передатчиком и приемником. Радиочастотный трансивер использует радиочастотные модули для высокоскоростной передачи данных. Цель разработки приемопередатчиков — приблизить цифровую область к антенне на приемном и передающем концах с помощью программно определяемой радиосвязи.Программно-программируемые цифровые процессоры, используемые в схемах, позволяют преобразовывать цифровые сигналы основной полосы частот и аналоговые радиочастотные сигналы. Приемопередатчики чаще всего используются для описания компонента в локальных сетях, который фактически подает сигналы к сетевому проводу и в то же время обнаруживает сигналы, проходящие через провод. В некоторых локальных сетях приемопередатчик встроен в сетевую карту. В радиосвязи приемопередатчик — это двусторонняя радиосвязь, которая объединяет радиопередатчик и радиоприемник, обменивающиеся информацией в полудуплексном режиме.Интегральные схемы (ИС) позволяют создавать высокопроизводительные схемы с меньшими затратами и со значительной экономией места.
Типы ИС приемопередатчиковСуществует несколько различных типов ИС приемопередатчиков. В Future Electronics имеется множество наиболее распространенных типов, которые классифицируются по напряжению питания, частотному диапазону, скорости передачи данных, чувствительности, типу корпуса и выходной мощности. Параметрические фильтры на нашем веб-сайте могут помочь уточнить результаты поиска в зависимости от требуемых характеристик.
Наиболее распространенные размеры выходной мощности: 10 дБм, 13 дБм и 15 дБм. Мы также производим микросхемы приемопередатчиков с выходной мощностью до 36 дБмВт. Частота может варьироваться от 30 кГц до 2,48 ГГц, при этом наиболее распространенные размеры составляют от 300 до 930 МГц, от 902 до 928 МГц и 2,4 ГГц.
ИС приемопередатчика от Future ElectronicsFuture Electronics предлагает полный набор ИС приемопередатчиков от нескольких производителей, которые можно использовать для схемы или модуля, такого как ИС беспроводного приемопередатчика, ИС РЧ-передатчика и приемника, РЧИД-трансивер, СВЧ-трансивер , ИС приемопередатчика Bluetooth, модуль приемопередатчика Wi-Fi, беспроводной приемопередатчик USB, ИС радиоприемопередатчика или радиочастотный приемопередатчик большого радиуса действия.Просто выберите из технических атрибутов ИС трансивера ниже, и результаты поиска будут быстро сужены в соответствии с потребностями вашего конкретного приложения ИС трансивера.
Если у вас есть предпочтительный бренд, мы работаем с несколькими производителями, такими как Freescale Semiconductor, Melexis, Micrel Semiconductor, Microchip, Semtech и NXP, среди других. Вы можете легко уточнить результаты поиска по продукту IC трансивера, щелкнув по предпочитаемой марке IC трансивера ниже в нашем списке производителей.
Приложения для ИС приемопередатчиков:В документах IEEE 802.3 приемопередатчики называются средними присоединительными блоками (MAU) и используются в сетях Ethernet 10BASE2 и 10BASE5. В оптоволоконном гигабите и 10-гигабитном Ethernet используются трансиверы, известные как GBIC, SFP, SFP +, XAUI и XFP. ИС приемопередатчиков можно найти в схемах связи, включая приложения Ethernet, 1x Fibre Channel, высокоскоростные запоминающие устройства, локальные сети, сети хранения данных, сетевые мосты, маршрутизаторы и концентраторы, интерфейсы маршрутизатора / сервера, распределенную многопроцессорную обработку, переключение на -интерфейс переключения и высокоскоростной ввод / вывод для файловых серверов, сетей SONET / SDH, городских колец доступа и канала точка-точка.
Выбор правильной ИС приемопередатчика:Когда вы ищете подходящие ИС приемопередатчика, вы можете фильтровать результаты по различным атрибутам с помощью параметрического поиска FutureElectronics.com: по выходной мощности (-81 дБм, 10 дБм, 13 дБм,…), напряжение питания (от 0,3 В до 5,5 В) и диапазон частот (от 30 кГц до 2,48 ГГц) и многие другие. Вы сможете найти подходящие ИС приемопередатчика, которые можно использовать для ИС беспроводного приемопередатчика, ИС радиопередатчика и приемника, ИС приемопередатчика Bluetooth, модуля приемопередатчика Wi-Fi, приемопередатчика RFID, СВЧ-приемопередатчика, беспроводного USB-приемопередатчика, РЧ-приемопередатчика большого радиуса действия, радио ИС приемопередатчика или любой другой модуль или схему приемопередатчика.
ИС приемопередатчиков в готовой к производству упаковке или в количестве для НИОКРЕсли количество требуемых ИС приемопередатчиков меньше целой катушки, мы предлагаем клиентам многие из наших продуктов ИС программируемых приемопередатчиков в трубках, лотках или отдельных количествах, которые помогут вы избегаете ненужных излишков.
Кроме того, Future Electronics предлагает своим клиентам уникальную программу складских запасов, предназначенную для устранения потенциальных проблем, которые могут возникнуть из-за непредсказуемых поставок продуктов, содержащих необработанные металлы, и продуктов с длительным или нестабильным сроком поставки.Поговорите с ближайшим отделением Future Electronics и узнайте больше о том, как вы и ваша компания можете избежать возможного дефицита.
Внутри изолированного приемопередатчика RS-485
Изоляция — это средство предотвращения протекания тока между двумя точками связи, позволяя при этом передавать данные и энергетический сигнал между ними. Изоляция предотвращает повреждение чувствительных электронных компонентов высоким напряжением или причинение вреда людям. Это также устраняет контуры заземления в каналах связи с большой разницей потенциалов заземления для поддержания целостности сигнала.
За последнее десятилетие законодательство изменилось, и теперь требуется, чтобы машины и оборудование, работающие в суровых условиях, обеспечивали изоляцию своих систем передачи данных. В результате тенденция от устаревших одноканальных изолированных систем к приложениям, использующим многоканальную изоляцию, привела к появлению новых компонентов изоляции. Многие из этих приложений включают передачу данных в телекоммуникационных и промышленных сетях, медицинских системах, интерфейсах датчиков, системах управления двигателями и приводами, а также контрольно-измерительных приборах.
Эта статья посвящена изолированным цифровым интерфейсам, соответствующим RS-485, который по-прежнему является отраслевым стандартом для передачи данных. Мы дадим обзор определения диапазона синфазного напряжения (CMVR) RS-485 и объясним, как изоляция путей сигнала и питания приемопередатчика от схемы локального контроллера позволяет ему выдерживать большие синфазные напряжения. Наконец, мы представим новый изолятор RS-485, основанный на технологии гигантского магнитосопротивления (GMR), и обсудим его преимущества по сравнению с другими технологиями изоляции.
Диапазон синфазного напряжения
Стандарт RS-485 определяет диапазон синфазного напряжения от -7 В до +12 В. На рисунке 1 показан этот диапазон, включая синфазное напряжение на выходе драйвера (V OC ), разность потенциалов земли между заземлением драйвера и приемника (GPD) и продольно связанный шум (V N ).
Рисунок 1 V CM в неизолированном канале передачи данных RS-485: V CM = V OC + GPD + V N
Драйвер предназначен для генерации симметричного дифференциального выхода (V D ) вокруг синфазной составляющей V CM = V CC /2, таким образом, линейное напряжение на одном выходе V A = V CC /2 ± V D /2, а напряжение на дополнительном выходе V B = V CC /2 ∓ V D /2.
Приемник предназначен для обработки только дифференциальных сигналов в пределах указанного CMVR и отклонения любых синфазных компонентов. Это достигается за счет внутреннего делителя напряжения, который одинаково ослабляет как синфазные, так и дифференциальные сигналы (, рис. 2, ). Последующий дифференциальный компаратор затем создает разницу между двумя ослабленными входными сигналами, таким образом усиливая только дифференциальную составляющую.
Поскольку делители напряжения представляют собой синфазные сопротивления (R CM ) между каждым входом приемника и землей приемника, все синфазное напряжение канала передачи данных падает на этих сопротивлениях.Это означает, что для стандартного приемопередатчика приемник должен правильно определять дифференциальные входные напряжения по всему CMVR от −7 В до +12 В.
Чтобы выдерживать более высокие синфазные напряжения (V CM ), такие как ± 25 В, каскады ввода-вывода шины приемопередатчика перепроектированы таким образом, что выходные транзисторы драйвера имеют более высокие значения выдержки напряжения, а делители напряжения приемника имеют более высокие коэффициенты делителя. , что также может потребовать более высоких номиналов резистора.
Для очень высоких синфазных напряжений (до сотен вольт) требуется установка гальванических изолирующих перегородок, которые устраняют высокое напряжение на клеммах шины приемопередатчика.
Рисунок 2 Эквивалентная принципиальная схема приемника (a), ее синфазное представление (b) и дальнейшее упрощенное представление эквивалентности V CM (c)
Изоляция расширяет CMVR
На рисунке 3 показан пример изолированного канала передачи данных, в котором только приемник изолирован от своего локального контроллера. Надлежащая гальваническая развязка должна включать как линии питания, так и линии передачи данных. Что касается портов питания, то изолированный преобразователь постоянного тока в постоянный преобразует заземленные шины питания микроконтроллера, V CC2 и GND 2 , в изолированные и плавающие шины питания, V CC2-ISO и GND 2-ISO трансивера.
Изоляция тракта передачи данных обеспечивается через изолятор цифрового сигнала (ISO). Здесь сторона шины изолятора получает питание по V CC2-ISO и GND 2-ISO , в то время как со стороны контроллера изолятор питается от V CC2 и GND 2 .
Поскольку ток всегда возвращается к своему источнику, нет взаимодействия между изолированными шинами питания приемника и неизолированными шинами питания драйвера.
Рисунок 3 V CM изолированного канала передачи данных RS-485
Рисунок 4 V CM падает на R ISO
Рисунок 3 ясно показывает, что разница потенциалов земли (GPD) остается между заземленными заземлениями GND 1 и GND 2 , как и синфазное напряжение между проводниками сигнальной пары и GND 2 .Однако изолирующий барьер развязал заземление приемника от GND 2 , тем самым преобразовав его в плавающее заземление (GND 2-ISO ).
Рисунок 4 поясняет ситуацию, предоставляя синфазную эквивалентную схему изолированного узла приемника. Поскольку огромное сопротивление изоляционного барьера (R ISO = 10 14 Ом) последовательно с гораздо более низким синфазным сопротивлением приемника (R CM = 10 5 Ом), весь V CM падает на R ISO , тем самым устраняя синфазное воздействие на приемник (V Rcm = 0 В).Кроме того, потенциал GND 2-ISO отслеживает входное напряжение приемника, поэтому можно не беспокоиться о нарушении максимального входного напряжения приемника относительно земли приемника. Поскольку V CC2-ISO также ссылается на GND 2-ISO , напряжение питания на изолированном приемнике поддерживает надлежащее значение независимо от уровня синфазного напряжения.
Обратите внимание, что на рисунках 3 и 4 показывают изоляцию только для тракта данных приемника (Rx), но для изолированного узла RS-485 требуется четыре канала (, рисунок 5, ) для обработки трактов передачи и приема данных, а для передачи данных и получать разрешающие сигналы.
Рисунок 5 Изолированный шинный узел RS-485
В двухточечном соединении достаточно изолировать только один узел, чтобы предотвратить образование контура заземления, оставив другой узел неизолированным. Но в многоточечных каналах передачи данных обычно изолируют каждый шинный узел, чтобы повторно использовать конструкцию узла схемы и упростить производство печатных плат. На рисунке 6 показан пример изолированной многоточечной шины.
Рисунок 6 Изолированная многоточечная шина
Современная изоляция RS-485 объединяет функции изолятора и приемопередатчика в одной микросхеме, что способствует огромной экономии места при проектировании шинных узлов.Изолятор ISL32704E в корпусе , рис. 7 использует технологию GMR, которая дополнительно улучшает конструкции с малым форм-фактором, позволяя создавать самые маленькие, но при этом самые надежные изолирующие конструкции.
Рисунок 7 Самый маленький в мире, 4 Мбит / с, 2,5 кВ, изолятор RS-485
Например, оптимизированная компоновка и методы проектирования позволили изготовить изолятор QSOP 4 × 5 мм, показанный на , рис. 7 , при сохранении колоссального рабочего напряжения 600 В при сроке службы барьера 44000 лет.Это на 50% больше рабочего напряжения, чем рабочее напряжение 400 В в конкурирующих технологиях, обеспечивающих функциональную изоляцию 2,5 кВ. Кроме того, устройство признано UL и сертифицировано VDE.
Принцип работы изолятора GMR показан на рис. 8 , . На нем показан буферный входной сигнал, возбуждающий первичную катушку, которая создает магнитное поле, которое изменяет сопротивление резисторов GMR с 1 по 4. GMR1 — GMR4 образуют мост Уитстона для создания выходного напряжения моста, которое реагирует только на изменения магнитного поля от первичная обмотка.Однако большие внешние магнитные поля рассматриваются как синфазные поля и поэтому подавляются конфигурацией моста. Выходной сигнал моста подается на компаратор, выходной сигнал которого идентичен по фазе и форме входному сигналу.
Рисунок 8 Одноканальный изолятор GMR
Рисунок 9 Многослойный резистор GMR
На рисунке 9 показана функция одного резистора GMR. Этот резистор состоит из слоев ферромагнитного сплава B1 и B2, расположенных вокруг ультратонкого немагнитного проводящего среднего слоя A, который обычно представляет собой медь.Структура GMR спроектирована таким образом, что в отсутствие магнитного поля магнитные моменты в B1 и B2 направлены в противоположные стороны, вызывая рассеяние тяжелых электронов через слой A, что резко увеличивает его сопротивление для тока I. Когда магнитное поле H применяется, магнитные моменты в B1 и B2 выравниваются, и рассеяние электронов уменьшается. Это снижает сопротивление слоя A и увеличивает ток.
В отличие от емкостных и магнитных изоляторов, которые требуют РЧ несущей или широтно-импульсной модуляции (ШИМ) для передачи сигналов постоянного тока и низкочастотных сигналов через барьер, изоляторы GMR не требуют таких сложных схем кодирования.Они также не включают в себя прожорливые по току катушки передачи энергии или трансформаторы, поскольку их передача сигнала практически не требует энергии. Отсутствие вышеперечисленных факторов не только приводит к значительному снижению потребления тока (, таблица 1, ), но также делает спектр излучаемого излучения практически незаметным (, рисунок 10, ). Кроме того, поскольку изоляторы GMR не имеют последовательности импульсов РЧ несущих, которым можно было бы мешать, они также имеют очень низкую восприимчивость к электромагнитным помехам.
Таблица 1 Увеличение тока питания с увеличением скорости передачи данных
Рисунок 10 Необнаруживаемые выбросы изоляторов GMR
Заключение
GMR — это не просто еще одна технология изоляции, а технология изоляции для высокоскоростных и сверхвысокоскоростных систем передачи данных.Его виртуальная безэнергетическая передача информации в сочетании с крошечным форм-фактором обеспечивает время распространения барьера в субнаносекундном диапазоне. Наносекундные задержки пропуска, указанные в таблице данных ISL32704E, в основном являются вкладом буфера ввода-вывода и приемопередатчика.
ИзоляторыGMR не заменяют оптоизоляторы, которые в основном используются в приложениях от постоянного тока до 1 Мбит / с, но обеспечивают дополнительную изоляцию в областях высоких и сверхвысоких частот. Тот факт, что изоляторы GMR являются единственными изоляторами, невосприимчивыми к единичным и суммарным ионизирующим дозам излучения, делает эту прекрасную технологию применимой также для космических и военных применений.Узнайте больше об ISL32704E.
Об авторе
Том Кугельштадт (Tom Kugelstadt) — главный инженер по приложениям в Intersil, дочерней компании Renesas Electronics Corporation. Он отвечает за определение новых высокопроизводительных аналоговых продуктов и разработку полных системных решений, которые обнаруживают и обрабатывают сигналы низкого уровня в промышленных системах. Он является дипломированным инженером Франкфуртского университета прикладных наук и имеет более чем 30-летний опыт проектирования аналоговых схем.
См. Также :
Circuit Design LMD400RC UHF Narrow Band Multi Channel Transceiver User Manual OG LMD 400 RC v12e
OG_LMD-400-R-C_v12e Circuit Design, Inc.18
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Важное замечание
Рекомендуется проконсультироваться с заказчиками. Перед заказом оформляйте торговых представителей.
Circuit Design считает предоставленную информацию точной и надежной. Тем не менее, Circuit Design оставляет за собой право
вносить изменения в этот продукт без предварительного уведомления.
ПродуктыCircuit Design не предназначены и не предназначены для использования в системах жизнеобеспечения, в которых неисправность
может привести к серьезным травмам пользователя. Считается, что любое использование продуктов Circuit Design
в таких критически важных для безопасности приложениях полностью зависит от риска, и заказчик должен
полностью возместить компании Circuit Design, Inc любой ущерб, возникший в результате ненадлежащего использования.
Поскольку радиомодуль обменивается данными с использованием электронных радиоволн, в некоторых случаях передача будет временно отключена из-за окружающей среды и способа использования.Изготовитель освобождается от ответственности
за нанесение ущерба персоналу или оборудованию и другие вторичные повреждения.
Изготовитель освобождается от любой ответственности, связанной с вторичными повреждениями, возникшими в результате эксплуатации,
работоспособности и надежности оборудования, подключенного к радиомодулю.
Авторские права
• Все права на это руководство по эксплуатации принадлежат Circuit Design, Inc. Никакая часть этого документа не может быть скопирована или распространена частично или полностью без предварительного письменного согласия Circuit Design, Inc.
Предостережения
Поскольку радиомодуль обменивается данными с помощью электронных радиоволн, в некоторых случаях передача будет временно отключена из-за окружающей среды и способа использования. Изготовитель освобождается от ответственности
за нанесение ущерба персоналу или оборудованию и другие вторичные повреждения.
Не используйте оборудование в непосредственной близости от устройств, которые могут выйти из строя в результате воздействия электронных радиоволн
от радиомодуля.
Изготовитель освобождается от любой ответственности, связанной с вторичными повреждениями, возникшими в результате эксплуатации,
работоспособности и надежности оборудования, подключенного к радиомодулю.
Производительность связи будет зависеть от окружающей среды, поэтому перед фактическим использованием следует провести тесты связи
.
Убедитесь, что источник питания для радиомодуля находится в пределах указанного диапазона. Короткое замыкание и обратное соединение
могут привести к перегреву и повреждению, и их следует избегать любой ценой.
Перед проведением любых электромонтажных работ убедитесь, что источник питания отключен.
• Корпус подключается к клемме GND внутренней цепи, поэтому не допускайте контакта между стороной «+»
клеммы источника питания и корпусом.
Когда в качестве источника питания используются батареи, избегайте коротких замыканий, перезарядки, демонтажа и давления. Несоблюдение этого правила
может привести к возгоранию, перегреву и повреждению оборудования.Удалите батареи
, если оборудование не будет использоваться в течение длительного периода времени. Несоблюдение этой меры предосторожности может привести к утечке аккумулятора и повреждению оборудования.
Не используйте это оборудование в транспортных средствах с закрытыми окнами, в местах, подверженных воздействию прямых солнечных лучей,
или в местах с очень высокой влажностью.
Радиомодуль не является водонепроницаемым и не защищен от брызг. Следите за тем, чтобы на него не попадала сажа или вода.Не используйте устройство
, если в корпус попала вода или другие посторонние предметы.
Не роняйте радиомодуль и не подвергайте его сильным ударам.
Не подвергайте оборудование конденсации (включая перемещение его из холодных мест в места со значительным повышением температуры
).
Не используйте оборудование в местах, где на него могут воздействовать кислоты, щелочи. , органические агенты или коррозионный газ
.
Не сгибайте и не ломайте антенну.Металлические предметы, размещенные в непосредственной близости от антенны, будут иметь большое влияние на качество связи
. Насколько это возможно, убедитесь, что оборудование размещено как можно дальше от металлических предметов
.
Заземление радиомодуля также влияет на качество связи. Если возможно, убедитесь, что корпус GND
и цепь GND соединены с большим шаблоном GND.
Предупреждения
Не разбирайте и не модифицируйте оборудование.
Не удаляйте этикетку продукта (этикетку, прикрепленную к верхней поверхности модуля). Использование модуля из
, с которого была удалена этикетка, запрещено.
DIP-8 1 TX / RX 8MBPS MICROCHIP MCP2562FD-E / P CAN TRANSCEIVER 5 шт. Интерфейсы Коммуникационные интегральные схемы cmchospitalhisar.com
DIP-8 1 TX / RX 8MBPS MICROCHIP MCP2562FD-E / P CAN TRANSCEIVER 5 шт. Интерфейсы Коммуникационные интегральные схемы cmchospitalhisar.com- Home
- Industrial Electrical
- Semiconductor Products
- Интерфейсы
- Коммуникационные интегральные схемы
- DIP-8 1 TX / RX 8MBPS MICROCHIP MCP2562FD-E / P CAN TRANSCEIVER 5 штук
контактов; Минимальная рабочая температура: -40 C; соответствие требованиям RoHS: да, буферов TX: 1; Нет, 8 Мбит / с, МИКРОЧИП MCP2562FD-E / P МОЖЕТ ТРАНСИВЕР.: Industrial & Scientific, DIP-8, RX буферов: 1; Мин. Напряжение питания: 4. 1 TX / RX, 5 В; Стиль корпуса интерфейса: DIP; Нет, CAN TRANSCEIVER, DIP-8, 8MBPS,: Industrial & Scientific. 8МБПС, 5 шт., ДИП-8; Тип интерфейса IC: CAN; № 5 шт., 1 TX / RX, МИКРОЧИП MCP2562FD-E / P МОЖЕТ ТРАНСИВЕР. 1 TX / RX, 5 В; Максимальное напряжение питания: 5.
##
DIP-8 1 TX / RX 8 Мбит / с МИКРОЧИП MCP2562FD-E / P МОЖЕТ ТРАНСИВЕР 5 шт.
FHSY01-400 125135400 мм Трехфазное твердотельное реле SSR Радиатор радиатора.TeSys CAD32 CAD32BD управляющее реле 3НО 2НЗ стандартная катушка 24 В постоянного тока, датчики 5 шт. HDS10 Pieces Датчик конденсации росы Датчик точки росы 94-100% RH Новое, силовые трансформаторы FIL RECT. DIP-8 1 TX / RX 8MBPS MICROCHIP MCP2562FD-E / P CAN TRANSCEIVER 5 штук , Sengled Smart Hub, совместимый с Alexa и Google Assistant для использования с Sengled Smart Products, XB2-BJ53 Electrical Buddy 2Pcs 22mm SPST 1 NO Two 2 Quality Гарантия на 3 года эксплуатации поворотный селекторный переключатель с мгновенным удержанием в положениях 415V 10A, 12.00 x 10,00 x 6,00 Hoffman A12106CHQRFGW NEMA 4X Окно корпуса Быстросъемная крышка Стекловолокно, Панель автоматического управления при сбое питания генератора DATAKOM DKG-207 / Контроллер AMF. DIP-8 1 TX / RX 8 Мбит / с МИКРОЧИП MCP2562FD-E / P МОЖЕТ ТРАНСИВЕР 5 штук . Роторные косилки 5 и 6, код 4030312 с 60 л.с. Подходит для 4 прыгунов King Kutter Stump Jumper. Неизолированный вилочный терминал, Morris 30775 Morris Products 30775 Комплект зеленых проводов заземления из 100 штук. Переходник Proto-Advantage TSSOP-16 на DIP-16 SMT с шагом 0,65 мм. C147094P03. DIP-8 1 TX / RX 8MBPS MICROCHIP MCP2562FD-E / P CAN TRANSCEIVER 5 шт. , 1/2 Шпилька — Сверхмощные клеммы с термоусадочным кольцом Набор из 5 12-10 Ga. Uxcell 5 шт. Сменный масляный фильтр звукоснимателя для бензопилы STIHL .
DIP-8 1 TX / RX 8 Мбит / с МИКРОЧИП MCP2562FD-E / P МОЖЕТ ТРАНСИВЕР 5 шт.
DIP-8 1 TX / RX 8 Мбит / с МИКРОЧИП MCP2562FD-E / P МОЖЕТ ТРАНСИВЕР 5 шт.
TRANSCEIVER 5 штук DIP-8 1 TX / RX 8MBPS MICROCHIP MCP2562FD-E / P CAN, 8MBPS, 1 TX / RX, DIP-8 (5 штук): Industrial & Scientific, MICROCHIP MCP2562FD-E / P CAN TRANSCEIVER, Купить в Честная цена, эксклюзивные скидки, отличное качество по низким ценам, бесплатная доставка, бесплатный возврат, выберите из нашего уникального ассортимента сегодня.DIP-8 1 TX / RX 8MBPS MICROCHIP MCP2562FD-E / P МОЖЕТ ТРАНСИВЕР 5 штук, DIP-8 1 TX / RX 8MBPS MICROCHIP MCP2562FD-E / P МОЖЕТ ТРАНСИВЕР 5 штук.
8-битный неинвертирующий приемопередатчик шины CM / Регистрация Texas Instruments SN74HCT646DW Торговое, офисное и промышленное оборудование Электрооборудование и материалы samagroup.es
8-битный неинвертирующий приемопередатчик шины CM / Регистрация Texas Instruments SN74HCT646DW Торговое, офисное и промышленное оборудование Электрооборудование и материалы samagroup.es- Дом
- Бизнес, офис и промышленность
- Товары для бизнеса, офиса и промышленности
- Электрооборудование и принадлежности
- Электронные компоненты и полупроводники
- Полупроводники и активные элементы
- Интегральные схемы (ИС)
- -Битный неинвертирующий шинный трансивер CM / регистр Texas Instruments SN74HCT646DW
Bus Transceiver / Register, Texas Instruments SN74HCT646DW, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка).Если товар идет напрямую от производителя. Может поставляться в нерозничной упаковке. например, обычную коробку или коробку без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий ： Торговая марка: ： Texas Instruments ， MPN: ： SN74HCT646DW ，, 8-битный неинвертирующий CM. Количество каналов на чип 8. Ширина 7,52 мм. Высота 2,35 мм. Длина 15,4 мм. Полярность не инвертирующая .. Состояние: Новое: Совершенно новый, неиспользованный.
8-битный неинвертирующий трансивер / регистр шины CM Texas Instruments SN74HCT646DW
Летняя распродажа Наклейка на окно Магазин Дисплей Розничная отделка Виниловая наклейка, VNMG 160408MN KC9125 Карбидная вставка Kennametal, PORSCHE 911 996 997 BOXSTER 986 987 SPEED NUT BUMPER PLASTIC TRIM 999 591699 01.» UK COMPANY SINCE1983 NIKKO » ЛОТ ИЗ 2 ИНТЕГРИРОВАННЫХ ЦЕПЕЙ 74HC14 DIP-14, 8-битный неинвертирующий CM-трансивер / регистр Texas Instruments SN74HCT646DW , 1 НОВЫЙ 8-мегагерцовый кварцевый генератор TTL / HCMOS 8-контактный формат DIL, черный TSA Безопасность Дорожный багаж Багаж Замок для чемодана Навесной замок с 2 ключами, автоматический выключатель Mcb S263 на 40 А типа D, 3 фазы, полюс. A5 2021 г. в твердом переплете День на страницу Дневник Черный Синий Бордовый НЕДОСТАТКИ A51, 8-битный неинвертирующий трансивер CM-шины / регистр Texas Instruments SN74HCT646DW .2 шт. Подлинный NOS MOTOROLA 2N6426 40 В 500 мА 625 мВт NPN транзистор Дарлингтона. Пистолет для клея-расплава 100 Вт 100 Вт Клейкие прозрачные клеевые стержни Электрический спусковой крючок DIY, дешевый гаражный стеллаж без болтов Полка для тяжелых условий эксплуатации 5 ярусов. 483 мм / 19,0 дюймов Длина J-секция с 5 ребрами 483J5 190J5 Поликлиновой ремень. 8-битный неинвертирующий Приемопередатчик шины CM / регистрация Texas Instruments SN74HCT646DW , НОВИНКА Настенный календарь на 2021 год 12-месячный календарь Настенный планировщик для просмотра по месяцам,
8-битный неинвертирующий трансивер / регистр шины CM Texas Instruments SN74HCT646DW
8-битный неинвертирующий трансивер / регистр шины CM Texas Instruments SN74HCT646DW
Шинный трансивер / регистр Texas Instruments SN74HCT646DW 8-битный неинвертирующий CM, полярность неинвертирующая, количество каналов на микросхему 8, ширина 7,52 мм, высота 2,35 мм, длина 15,4 мм, 100% подлинность, Fashion Frontier, Доставка и возврат всегда бесплатны! 8-битный неинвертирующий приемопередатчик шины CM / регистр Texas Instruments SN74HCT646DW, 8-битный неинвертирующий приемопередатчик шины CM / регистр Texas Instruments SN74HCT646DW.
500 — ВНУТРЕННЯЯ ОШИБКА СЕРВЕРА
Существует несколько распространенных причин этого кода ошибки, включая проблемы с отдельным сценарием, который может быть выполнен по запросу. Некоторые из них легче обнаружить и исправить, чем другие.
Владение файлами и каталогамиСервер, на котором вы находитесь, в большинстве случаев запускает приложения очень специфическим образом. Сервер обычно ожидает, что файлы и каталоги будут принадлежать вашему конкретному пользователю , пользователю cPanel .Если вы самостоятельно внесли изменения в право собственности на файл через SSH, пожалуйста, сбросьте владельца и группу соответствующим образом.
Разрешения для файлов и каталоговСервер, на котором вы находитесь, в большинстве случаев запускает приложения очень специфическим образом. Сервер обычно ожидает, что файлы, такие как HTML, изображения и другие носители, будут иметь режим разрешений 644 . Сервер также ожидает, что режим разрешений для каталогов в большинстве случаев будет установлен на 755 .
(См. Раздел «Общие сведения о разрешениях файловой системы».)
Ошибки синтаксиса команд в файле .htaccessВ файле .htaccess вы могли добавить строки, которые конфликтуют друг с другом или являются недопустимыми.
Если вы хотите проверить конкретное правило в вашем файле .htaccess, вы можете прокомментировать эту конкретную строку в .htaccess, добавив # в начало строки. Вы всегда должны делать резервную копию этого файла, прежде чем начинать вносить изменения.
Например, если .htaccess выглядит как
DirectoryIndex default.html
Приложение AddType / x-httpd-php5 php
Тогда попробуйте что-нибудь вроде этого
DirectoryIndex default.html
#AddType application / x-httpd-php5 php
Примечание: Из-за способа настройки серверных сред вы не можете использовать аргументы php_value в файле .htaccess.
Превышены пределы процессаВозможно, эта ошибка вызвана наличием слишком большого количества процессов в очереди сервера для вашей индивидуальной учетной записи. Каждая учетная запись на нашем сервере может иметь только 25 одновременных активных процессов в любой момент времени, независимо от того, связаны ли они с вашим сайтом или другими процессами, принадлежащими вашему пользователю, такими как почта.
пс искусственный
Или введите это, чтобы просмотреть учетную запись конкретного пользователя (не забудьте заменить имя пользователя фактическим именем пользователя):
ps faux | grep имя пользователя
После получения идентификатора процесса («pid») введите его, чтобы убить конкретный процесс (не забудьте заменить pid на фактический идентификатор процесса):
убить pid
Ваш веб-хостинг сможет посоветовать вам, как избежать этой ошибки, если она вызвана ограничениями процесса.
