Основные типы USB-разъемов: от стандартного до Type-C

USB-разъемы прошли долгий путь эволюции с момента появления первого стандарта в 1996 году. Сегодня существует несколько основных типов USB-портов:

• USB Type-A — классический прямоугольный разъем
• USB Type-B — квадратный разъем, часто используемый в принтерах
• Mini-USB — компактная версия, популярная в 2000-х годах
• Micro-USB — еще более миниатюрный разъем, широко распространенный в смартфонах
• USB Type-C — современный универсальный разъем

Каждый тип имеет свои особенности подключения и распиновку контактов. Рассмотрим их подробнее.

Распиновка микро USB: назначение контактов

Микро USB-разъем имеет 5 контактов, расположенных в следующем порядке:

1. VCC (питание +5В)
2. D- (передача данных)
3. D+ (передача данных)
4. ID (идентификация)
5. GND (земля)

Как работает эта распиновка на практике? Контакты VCC и GND обеспечивают питание устройства. D- и D+ отвечают за передачу данных. Контакт ID используется для определения типа подключенного кабеля или устройства.

Особенности распиновки микро USB

Почему распиновка микро USB организована именно так? Это обусловлено несколькими факторами:

• Компактность — 5 контактов позволяют сделать разъем миниатюрным
• Универсальность — поддержка передачи данных и зарядки
• Совместимость — схожесть с распиновкой стандартного USB

Такая конфигурация обеспечивает оптимальный баланс между функциональностью и размерами разъема.

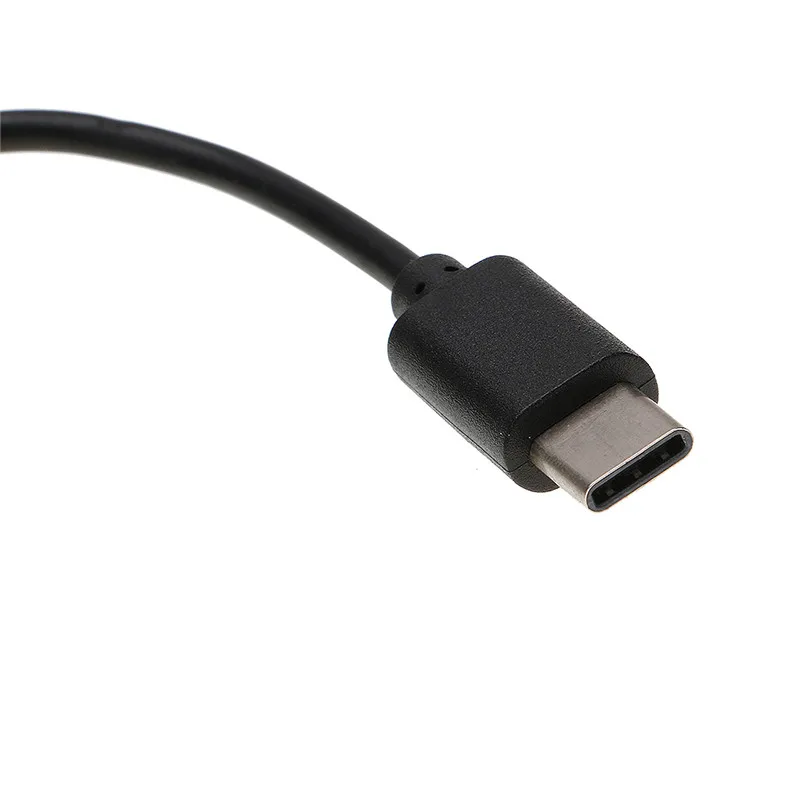

USB Type-C: революция в мире разъемов

USB Type-C стал настоящим прорывом, предложив ряд уникальных преимуществ:

• Двусторонняя ориентация — можно вставлять в любом положении
• Повышенная скорость передачи данных — до 10 Гбит/с
• Увеличенная мощность — до 100 Вт
• Поддержка видеосигнала — возможность подключения мониторов

Чем обусловлены эти преимущества Type-C? Ключевую роль играет увеличенное количество контактов — 24 вместо 4-5 у предыдущих версий. Это позволяет реализовать более широкий функционал.

Распиновка USB Type-C

Распиновка Type-C значительно сложнее, чем у микро USB. Она включает:

• 4 пары контактов для передачи данных
• 2 пары контактов для подачи питания
• Контакты конфигурации и управления
• Дополнительные контакты для альтернативных режимов

Такая сложная структура обеспечивает универсальность Type-C и его совместимость с различными протоколами и устройствами.

Сравнение micro USB и USB Type-C

Какой разъем лучше выбрать — micro USB или Type-C? Рассмотрим их ключевые отличия:

Характеристика	Micro USB	USB Type-C
Размер	Очень компактный	Компактный
Скорость передачи данных	До 480 Мбит/с	До 10 Гбит/с
Мощность	До 7.5 Вт	До 100 Вт
Ориентация подключения	Одна сторона	Любая сторона
Распространенность	Высокая	Растущая

Как видим, Type-C превосходит micro USB практически по всем параметрам. Однако micro USB по-прежнему широко распространен благодаря своей компактности и совместимости со старыми устройствами.

Особенности подключения и использования USB-разъемов

При работе с USB-разъемами важно учитывать несколько ключевых моментов:

• Совместимость — не все устройства поддерживают все типы разъемов
• Скорость передачи данных — зависит от версии USB и типа кабеля
• Мощность зарядки — различается для разных типов разъемов
• Износостойкость — количество циклов подключения/отключения

Как правильно выбрать и использовать USB-разъем? Следуйте этим рекомендациям:

1. Проверяйте совместимость устройства и кабеля
2. Используйте качественные кабели от проверенных производителей
3. Не прилагайте чрезмерных усилий при подключении
4. Регулярно очищайте разъемы от пыли и загрязнений

Соблюдение этих правил поможет продлить срок службы разъемов и обеспечить надежное соединение.

Будущее USB-разъемов: тенденции и перспективы

Каким будет следующее поколение USB? Эксперты выделяют несколько ключевых направлений развития:

• Дальнейшее увеличение скорости передачи данных
• Повышение мощности для быстрой зарядки устройств
• Интеграция с другими стандартами (например, Thunderbolt)
• Улучшение защиты от электромагнитных помех

Возможно ли появление принципиально нового типа разъема? Вероятнее всего, в ближайшие годы USB Type-C останется доминирующим стандартом, но будет постоянно совершенствоваться.

Потенциальные инновации в сфере USB

Какие инновационные технологии могут появиться в будущих версиях USB? Рассмотрим несколько перспективных идей:

• Беспроводная передача данных и энергии через USB-подобный протокол
• Интеграция оптических технологий для увеличения скорости передачи данных
• Использование новых материалов для повышения долговечности разъемов
• Разработка «умных» разъемов с встроенными микропроцессорами

Эти инновации могут существенно расширить возможности USB и открыть новые сферы применения этой технологии.

Распространенные проблемы с USB-разъемами и их решение

Несмотря на надежность современных USB-разъемов, пользователи иногда сталкиваются с проблемами. Рассмотрим наиболее частые из них:

1. Плохой контакт или отсутствие соединения
2. Медленная передача данных
3. Проблемы с зарядкой устройства
4. Механические повреждения разъема

Как решить эти проблемы? Вот несколько эффективных способов:

• Проверьте кабель на наличие повреждений
• Очистите разъем от пыли и загрязнений
• Попробуйте использовать другой USB-порт
• Обновите драйверы устройства
• В случае серьезных повреждений обратитесь к специалисту

Помните, что своевременное обслуживание и правильное использование USB-разъемов поможет избежать большинства проблем.

6-контактный разъем USB типа C для реверсивного разъема питания/зарядки

Нажмите, чтобы увеличить

₹17,45 (без учета налогов)

• Тип разъема: Разъем USB 3.1 типа C
• Тип соединителя: Гнездовой соединитель типа C
• Пол: Женский
• Количество контактов: 6 контактов
• Контакты: медный сплав
• Номинальное напряжение: 5,0 В
• Номинальный ток: 5,0 А
• Материал изолятора: PA9T UL-94V-0, черный
• Контактное сопротивление: макс. 40 МОм
• Сопротивление изоляции: 100 МОм МИН

Ссылка клиента:

Количество

6-контактный USB-разъем типа C для питания/зарядки реверсивного разъема

Для массовых запросов, пожалуйста, напишите нам по телефону [email protected]

Сравнить

Добавить в список желаний

Артикул: ST2103SD0935 Категории: Компонент, Разъемы, USB и OTG Теги: 6-контактный разъем типа C, 6-контактный разъем USB типа C — SMD, Тип C, только питание, USB 3. 1 Type-C 6-контактный разъем для питания/зарядки Реверсивный разъем, USB-разъемы USB-разъем, USB-C / Type-C Female 6-контактный разъем SMT

• Описание продукта
• ИНФОРМАЦИЯ О ПРОДУКТЕ
• информация о доставке
• Перевозка и доставка

Описание продукта

6-контактный разъем USB типа C для двустороннего питания/зарядки

6-контактный разъем USB 3.1 Type-C для двустороннего питания/зарядки представляет собой двусторонний разъем USB для кабелей и устройств. Кабель USB Type-C теперь считается «универсальным» кабелем, поскольку он имеет реверсивный форм-фактор, передает данные USB3.1 SuperSpeed ​​Plus со скоростью 10 Гбит/с и подачу питания по USB до 100 Вт непрерывного потока мощности.
USB Type-C имеет крошечный двусторонний разъем, который больше не заставляет вас проверять правильность подключения разъема. USB Type-C также может поддерживать широкий спектр протоколов, это означает, что вы можете передавать по кабелю разные сигналы. Вы можете передавать видео, аудио и отключать питание по одному кабелю. Таким образом, в одну минуту вы можете использовать кабель USB Type-C для зарядки смартфона, а в следующую вы можете отключить его и использовать для отправки видео на монитор или резервного копирования данных на внешний жесткий диск. Этот разъем предназначен для поверхностного монтажа. Этот продукт известен как 6-контактный разъем USB Type C — SMD, USB 3.1 Type-C 6-контактный для реверсивного разъема питания/зарядки, USB-C / Type-C Женский 6-контактный разъем SMT, USB-разъемы USB-разъем, тип C, питание только, 6-контактный разъем типа C, горизонтальный, позолота, поверхностное крепление, разъем SMT Micro USB Type C 3.1, гнездо для установки SMD DIP для дизайна печатной платы, сделай сам, сильноточная зарядка 6 Pin.

Характеристики/характеристики:

• Тип разъема: Разъем USB 3.1 типа C
• Тип соединителя: Гнездовой соединитель типа C
• Пол: Женский
• Количество контактов: 6 контактов
• Контакты: медный сплав
• Номинальное напряжение: 5 В
• Номинальный ток: 5 А
• Материал изолятора: PA9T UL-94V-0, черный
• Контактное сопротивление: макс. 40 МОм
• Сопротивление изоляции: 100 МОм МИН
• Усилие вставки: 5~20 Н
• Усилие удаления: 8~20 н (начальное), 6~20 н (после 10000 циклов
• Выдерживаемое диэлектрическое напряжение: 100 В переменного тока в течение 1 минуты
• Рабочая температура: от -25°C до +85°C
• Долговечность: 10000 циклов
Сертификация
• : Утверждено ROHS

В комплект поставки входят:

• 1 x 16-контактный USB-разъем типа C – упаковка SMD

Спецификация: 6-контактный USB-разъем типа C

Примечание. Изображения продуктов приведены только в иллюстративных целях и могут отличаться от реального продукта.

ИНФОРМАЦИЯ О ПРОДУКТЕ

Сведения о доставке

Доставка и доставка

Мы делаем все возможное, чтобы добраться до каждого уголка Индии, используя несколько лучших курьерских служб, работающих в стране, таких как Delhivery, DTDC, BlueDart, XpressBees, Ecom Express и т. д. в соответствии с отзывом для курьера-партнера по месту нахождения клиента. Некоторые внутренние районы Индии, которые не покрываются этими курьерскими службами, покрываются нами через India-Post. Мы ежедневно прилагаем все усилия, чтобы отправить заказ в тот же день, когда он был заказан, или в течение следующих 24 часов с момента размещения заказа. Большинство заказов, размещенных до 13:00, отправляются и отправляются в тот же день. Заказы размещаются почтой, которая запланирована на отгрузку на следующий день. Такие же усилия прилагаются в течение всей недели, включая будни, а иногда и выходные и праздничные дни. Мы обеспечиваем местный самовывоз (самовывоз для местных клиентов) в будние дни и частично в выходные дни.

Только зарегистрированные клиенты, которые приобрели этот продукт, могут оставить отзыв.

Вам также могут понравиться…

Разъем Micro USB B, гнездо, тип SMT

Особенности:

• 7,20-4,85;
• Более компактный, чем Mini USB, соответствует требованиям по охране окружающей среды, здоровью и безопасности;
• Цельнометаллическое экранирование, гибкое применение；
• Простое и быстрое использование, удобная подзарядка и связь；
• Высокое качество с возвратом денег 100% в течение 30 дней;
• От оригинальной фабрики OEM, такое же качество по гораздо лучшей цене.

Приложения:

• Связь: Спутниковый телефон.
• Данные: Полевой ПК.
• Потребители: видеокамеры, смартфоны, MP3-плееры, Bluetooth, наушники, смарт-часы, планшеты, ридеры, GPS, кулеры для ноутбуков.
• Промышленность и контрольно-измерительные приборы: Промышленность.

Электрические характеристики

• Номинальное напряжение: 100 В переменного тока (среднеквадратичное значение)
• Номинальный ток: 1,0 А МАКС.
• Контактное сопротивление: макс. 10 мОм
• Сопротивление изоляции: 1000 МОм мин.
• Выдерживаемое диэлектрическое напряжение: 500 В пост. тока/1 мин

Механические характеристики

• Долговечность: 10 000 циклов
• Сопрягающая сила: макс. 35 Н
• Разъединяющая сила: 10 Н

Характеристики окружающей среды

• Рабочая температура: от -55°C до +85°C

Материал:

Часть	Материал		Отделка
Корпус	Высокотемпературная термопластичная смола		УЛ94В-0
Экран	Нержавеющая сталь		Никелирование
Контакт	Медный сплав		Au поверх никеля
