Как устроен микро USB разъем. Какие бывают виды USB разъемов. Чем отличается USB 2.0 от USB 3.0. Как правильно делать распиновку микро USB разъема. Какие преимущества у разъема USB Type-C.
Что такое микро USB разъем и для чего он нужен
Микро USB разъем — это миниатюрный вариант стандартного USB-порта, который широко используется в современных мобильных устройствах. Основные функции микро USB:
- Передача данных между устройством и компьютером
- Зарядка аккумулятора устройства
- Подключение периферийных устройств (наушники, flash-накопители и т.д.)
Благодаря своим компактным размерам, микро USB позволил значительно уменьшить толщину смартфонов, планшетов и других портативных гаджетов. При этом он обеспечивает достаточную скорость передачи данных и силу тока для быстрой зарядки.
Виды USB-разъемов: от стандартного до Type-C
Существует несколько основных типов USB-разъемов:
- Стандартный USB Type-A — самый распространенный разъем, используется в компьютерах, зарядных устройствах и т.д.
- USB Type-B — квадратный разъем, часто применяется в принтерах и другой периферии
- Mini USB — уменьшенная версия, использовалась в ранних смартфонах и фотоаппаратах
- Micro USB — самый компактный разъем, стал стандартом для мобильных устройств
- USB Type-C — новейший универсальный разъем, постепенно заменяет все остальные типы
Каждый тип разъема имеет свои особенности подключения и распиновки. Важно правильно определять тип разъема при выборе кабелей и аксессуаров.
Распиновка микро USB разъема: на что обратить внимание

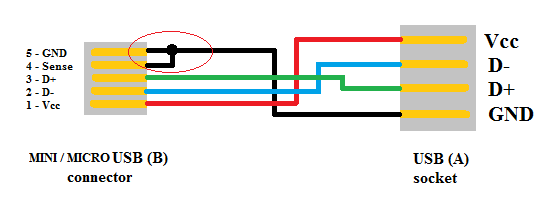

Распиновка микро USB разъема — это схема расположения контактов внутри коннектора. Стандартный микро USB имеет 5 контактов:
- VCC — напряжение питания (+5В)
- D- — передача данных
- D+ — передача данных
- ID — идентификатор (не используется в большинстве устройств)
- GND — земля
При самостоятельной распиновке микро USB разъема важно соблюдать следующие правила:
- Тщательно определите назначение каждого контакта
- Используйте качественный припой и флюс
- Избегайте замыканий между контактами
- Проверяйте правильность подключения мультиметром
Неправильная распиновка может привести к повреждению устройства, поэтому лучше доверить эту работу специалистам.
Отличия USB 2.0 и USB 3.0: скорость и совместимость
USB 2.0 и USB 3.0 — это разные версии стандарта USB, имеющие ряд существенных отличий:
| Параметр | USB 2.0 | USB 3.0 |
|---|---|---|
| Максимальная скорость передачи данных | 480 Мбит/с | 5 Гбит/с |
| Максимальный ток | 500 мА | 900 мА |
| Количество проводников | 4 | 9 |
| Цвет разъема | Черный | Синий |
USB 3.0 обеспечивает более высокую скорость передачи данных и больший ток для зарядки устройств. При этом он сохраняет обратную совместимость с USB 2.0, то есть устройства с разными версиями USB могут взаимодействовать между собой.
Преимущества разъема USB Type-C: универсальность и высокая скорость
USB Type-C — это новейший стандарт USB-разъема, который имеет ряд значительных преимуществ:
- Симметричный разъем, который можно вставлять любой стороной
- Поддержка высоких скоростей передачи данных (до 10 Гбит/с)
- Возможность передачи питания мощностью до 100 Вт
- Поддержка альтернативных режимов для передачи видео и других данных
- Компактные размеры
- Универсальность — один разъем для всех устройств
Благодаря этим преимуществам, USB Type-C постепенно вытесняет другие типы разъемов и становится новым стандартом для мобильных и компьютерных устройств.
Как правильно подключать и отключать микро USB кабель
Правильное обращение с микро USB кабелем поможет продлить срок его службы и избежать повреждения разъема устройства. Вот несколько рекомендаций:
- Всегда проверяйте ориентацию разъема перед подключением
- Вставляйте и извлекайте штекер плавно, без усилий
- Не дергайте за кабель при отключении, беритесь за сам штекер
- Избегайте перегибов кабеля вблизи разъема
- Регулярно очищайте разъем от пыли и грязи
- Используйте качественные кабели от проверенных производителей
Соблюдение этих простых правил поможет избежать проблем с зарядкой и подключением устройств.
Распространенные проблемы с микро USB разъемом и их решение
Несмотря на широкое распространение, микро USB разъемы часто становятся источником проблем. Вот некоторые типичные неисправности и способы их устранения:
- Плохой контакт при подключении:
- Очистите разъем от пыли и грязи
- Проверьте кабель на наличие повреждений
- Попробуйте другой кабель
- Устройство не заряжается:
- Убедитесь, что используете подходящее зарядное устройство
- Проверьте исправность кабеля
- Очистите разъем от загрязнений
- Разъем шатается или сломан:
- Обратитесь в сервисный центр для замены разъема
- Временно можно использовать беспроводную зарядку (если поддерживается)
При возникновении серьезных проблем с микро USB разъемом лучше обратиться к специалистам, чтобы избежать повреждения устройства.
Распиновка микро usb разъема — технологический процесс
Содержание
- Распиновка микро usb разъема
- Микро USB-разъемы. Виды USB-разъемов, их особенности
- Микро USB-разъем: что это такое?
- Разновидности
- Преимущества
- Разъем микро-USB: распиновка микро usb разъема
- Функции «ножек» разъема micro-USB
- Неправильная распиновка микро usb разъема или некорректная его замена — последствия
- Будущее микро-USB
- Какие бывают разъемы и штекеры USB
- Версии USB. Чем отличается USB 2.0 от USB 3.0
- Совместимость разных версий USB.
- Питание USB
- USB тип A (USB 2.0)
- USB тип B (USB 2.0)
- Mini USB Тип B (USB 2.0)
- Micro USB тип B (USB 2.0)
- USB тип A (USB 3.0)
- USB тип B (USB 3.0)
- Micro USB (USB 3.0)
- Главное не перепутать — отличие Micro USB и Mini USB.
Распиновка микро usb разъема — технологический процесс не стоит на месте. Современные модели разнообразных цифровых устройств разительно отличаются от своих более старых собратьев. Изменился не только их внешний вид и внутреннее оснащение, но и способы подсоединения к компьютерам и зарядным устройствам. Если еще лет 5-7 назад многие телефоны и даже фотоаппараты не имели такой возможности. Но на данный момент абсолютно каждый цифровой прибор может быть подключен к персональному компьютеру или ноутбуку. Телефон, проигрыватель, смартфон, планшет, видеокамера, плеер или фотоаппарат – все они оснащены разъемами, которые позволяют подсоединить их к другим устройствам.
Микро USB-разъемы. Виды USB-разъемов, их особенности
Но, как легко заметить, разъем разъему рознь. И купленный вместе с телефоном шнур почему-то нельзя использовать совместно с вашим любимым плеером. В итоге пучок кабелей копится, вы постоянно в них путаетесь и никак не можете понять, почему нельзя было сделать так, чтобы один провод подходил для подключения всех устройств.
Но, как известно, так не бывает. Хотя сейчас появился более или менее стандартный разъем, по крайней мере, для смартфонов, телефонов и планшетов. И имя ему – micro-USB. Что это за чудо и как оно работает, как делается распиновка микро usb разъема, мы расскажем ниже.
Микро USB-разъем: что это такое?
Два самых популярных в последнее время разъема — это mini и micro-USB. Названия их говорят сами за себя. Это более маленькие и практичные разработки, которые используются на малогабаритных цифровых устройствах для экономии места и, возможно, для более изящного внешнего вида. Например, разъем микро-USB для планшета почти в 4 раза меньше, чем стандартный USB 2.0., а учитывая, что и само устройство в разы меньше персонального компьютера или даже ноутбука, такой вариант просто идеален. Но есть здесь и свои нюансы.
Например, из большего никогда нельзя сделать меньшее, поэтому микро-USB разъемы нельзя будет заменить даже на mini-USB. Хотя в некоторых случаях обратный процесс допустим.
Да и замена микро-USB своими руками вряд ли закончится чем-то хорошим. Уж больно ювелирная это работа, к тому же нужно точно знать как делается распиновка микро usb разъема. Кроме того, под словом “micro” кроется сразу несколько видов разъемов, и об этом нужно помнить. Особенно если вы пытаетесь купить новый провод. Микро-USB вашего планшета может оказаться несовместимым с разъемом на конце кабеля, который вы приобрели.
Разновидности
Микро-USB разъемы могут быть двух абсолютно разных типов. У них разные сферы применения и, соответственно, выглядят они по-разному. Первый вид называется micro-USB 2.0. тип В — он используется в устройствах по умолчанию и является внегласным стандартом для последних моделей смартфонов и планшетов, из-за этого он очень распространен и почти у каждого человека дома есть хотя бы один кабель микро-USB 2.0. типа В.
Второй вид — micro-USB 3.0 — данные разъемы на планшетах не устанавливаются, но могут встречаться на смартфонах и телефонах некоторых марок.
Чаще всего их применяют для оснащения внешних жестких накопителей.
Преимущества
Основными достоинствами, которыми обладают микро-USB разъемы для планшетов, можно считать повышенную плотность и надежность крепления штекера. Но этот факт далеко не исключает возможности неполадок именно с этими компонентами, особенно при неумелых попытках сделать ремонт и распиновку микро usb разъема. Чаще всего причиной поломки становится неаккуратность самих владельцев цифровых устройств.
Резкие движения, падения планшетов и телефонов на пол или даже асфальт, особенно на ту сторону, где расположен сам разъем, попытки подправить что-то своими руками без соответствующих знаний – вот основные причины, из-за которых даже самые прочные части USB-портов выходят из строя. Но бывает, что это происходит из-за износа устройства, неправильной эксплуатации или заводского брака.
Чаще всего причиной нарушения работы становятся либо сами микро-USB разъемы, либо соседствующие и подсоединенные с ними в цепь детали.
Для любого опытного мастера его замена – минутное дело, но в домашних условиях с этим сможет справиться далеко не каждый. Если же вас все-таки интересует, как можно самостоятельно починить разъем микро-USB и как выполняется распиновка микро usb разъема (или, иными словами, распайка). Тогда нужно понимать, что этот процесс хотя и не самый долгий и сложный, если подойти к нему с умом и предварительным чтением соответствующей информации. Несколько советов будет приведено ниже.
Разъем микро-USB: распиновка микро usb разъема
Как известно, с обычными портами и разъемами всё просто — вам нужно всего лишь взять изображение лицевой части их коннектора, но в зеркальном отображении, и спаять. С USB mini- и micro-видов все немного иначе. Их разъемы содержат по 5 контактов, но на разъемах типа В контакт под номером 4 не используется, а на типе А он замкнут с GND, который и занимает пятое место.
Функции «ножек» разъема micro-USB
Так как большинство современных планшетов имеют микро-USB, служащий не только для зарядки, но и для синхронизации, из-за более частого использования разъема проблемы с ним возникают чаще.
Итак, как было сказано выше, обычный микро-USB разъем имеет пять «ног». Одна плюсовая, на пять вольт, а одна минусовая. Находятся они на разных сторонах разъема и, соответственно, меньше страдают при отрыве от материнской платы. Лишь одна «нога» разъема, которая чаще других вырывается с контактной площадки, больше подвергается износу. Находится она ближе к минусовой «ноге». Если этот контакт поврежден, то зарядка устройства невозможна. То есть система может видеть блок питания, но процесс зарядки совершаться не будет.
Оставшиеся две «ножки» отвечают за синхронизацию, то есть за возможность выгружать и загружать фотографии, музыку и т.д. Они выполняют это одновременно, поэтому отрыв одной повлечет за собой прекращение работы второй.
Зная функции «ножек», вы сможете определить, из-за отхождения контактов которых у вас начались проблемы и какие из них вам нужно будет спаять, чтобы вернуть ваш планшет «в строй».
Неправильная распиновка микро usb разъема или некорректная его замена — последствия
Некорректно припаяв микро-USB, владельцы чаще всего сталкиваются со следующими проблемами:
1.
Короткие замыкания блока питания, если они припаяли перевернутый тип.
2. Планшет определяет зарядный шнур, но аккумулятор (АКБ) не заряжает.
3. Аккумулятор планшета прекрасно заряжается, но при этом не синхронизируется с ноутбуком или компьютером.
4. Планшет работает исправно, но иногда»напоминает», что вам следовало бы отнести его в мастерскую, ане паять самостоятельно (например, зарядка начинается не сразу после включения или же иногда шнур нужно вытащить и вставить снова несколько раз перед тем, как начинается зарядка).
Будущее микро-USB
Так как это одни из самых популярных на сегодняшний день портов, то, если вы научитесь менять их однажды и узнаете как делается распиновка микро usb разъема, этот навык будет выручать вас в будущем очень часто. И пускай их не приняли за «золотой стандарт» при разработке телефонов и других цифровых устройств.
И нам по-прежнему приходится иметь целую коллекцию проводов специально для ноутбука Acer, для телефона от Samsung, для iPad от Apple и фотоаппарата Nikon, но активное использование микро-разъемов дает надежду, то скоро вместо «букета» у нас на полочке будет лежать один кабель микро-USB, подходящий хотя бы к 90% техники в доме.
Какие бывают разъемы и штекеры USB
В связи с тем, что разъемов USB существует достаточно много, часто происходит путаница между ними. Порой, после покупки кабеля наступает волна разочарования, ведь может оказаться, что штекер купленного провода не подходит к устройству. Поэтому данной статье я постараюсь рассказать, какие виды разъемы бывают у USB-шнуров.
Несмотря на то, что информации по этой теме в Интернете полно, обычно она затрагивает вопросы разработки, дает даты утверждения и введения в эксплуатацию, особенности конструкции и как сделана распиновка микро usb разъема. В общем, приводится больше справочная информация, которая для конечного потребителя обычно не представляет особого интереса. Я же постараюсь рассмотреть разъемы с бытовой точки зрения – где они используются, их преимущества и недостатки, отличия и особенности.
Версии USB. Чем отличается USB 2.0 от USB 3.0
Для начала кратко общие сведения. USB-устройства бывают версий трех версий – 1.
1, 2.0 и 3.0. Первая уже почти не используется, так как обеспечивает слишком низкую скорость передачи данных (12 Мбит – примерно 1,2 Мбайт/с) и может применяться исключительно для совместимости с привередливым железками. Вторая версия сейчас занимает господствующее положение. Большинство устройств, продающихся в магазинах и используемых в настоящее время, имеют поддержку второй версии.
Она обеспечивает пропускную способность 480 Мбит/с, то есть скорость копирования теоретически должна быть на уровне 48 Мбайт/с. Однако из-за конструктивных особенностей и не совсем идеальной реализации на практике скорость редко превышает 30-33 Мбайт/с. Большинство внешних винчестеров умеют читать со скоростью в 3-4 раза больше. То есть этот разъем является узким горлышком, тормозящим работу современных накопителей. Для мышек, клавиатур и т. п. скорость роли не играет.
Третья версия раскрашена в синий цвет, означающий принадлежность к последнему поколению. Пропускная способность равна 5 Гбит/с, что может дать 500 Мбайт/с.
Современные винчестеры имеют скорость около 150-170 Мбайт/с, то есть, третья версия USB сможет обеспечить большой запас по скорости на ближайшие годы.
Совместимость разных версий USB.
Несколько слов про совместимость. Версии 1.1 и 2.0 конструктивно полностью совместимы между собой. Если одна из соединяемых сторон – старой версии, то работа будет вестись на пониженной скорости, а операционная система выведет сообщение “Устройство может работать быстрее”, которое означает, что имеется быстрый порт USB 2.0 в компьютере, а устройство, которое в него втыкается, медленное – версии 1.1.
А вот с совместимостью USB версий 2.0 и 3.0 не все так однозначно. Любое устройство или шнур USB 2.0 можно подключить к синему порту третьей версии. А вот наоборот сделать не получится. Современные кабели и устройства с USB 3.0 отличаются от привычных разъемов дополнительными контактами, позволяющими увеличить пропускную способность интерфейса, поэтому подключить их в старый порт не получится (исключение составляет только тип A).
Питание USB
В любом USB разъеме подается напряжение 5 Вольт, а ток не может превышать 0,5 Ампера (для USB 3.0 – 0,9 Ампера). На практике это означает, что максимальная мощность подключаемого устройства может быть не более 2,5 Ватт (4,5 для USB 3.0). Поэтому при подключении маломощных и портативных устройств – плееров, телефонов, флэшек и карт памяти – проблем не будет. А вот вся крупногабаритная и массивная техника имеет внешнее питание от сети.
А теперь перейдем к видам разъемов. Рассматривать совсем экзотические варианты я не буду, а лишь расскажу о самых ходовых и часто употребляемых штекерах. В скобках будет указана принадлежность в определенной версии USB.
USB тип A (USB 2.0)
Это самый распространенный и самый узнаваемый разъем из ныне существующих. К тому же и инструкций как делается распиновка микро usb разъема в сети довольно много. Большинство устройств, подключаемых по USB, имеют именно его. Мышки, флэшки, клавиатуры, камеры и многое другое – все они оснащены USB типа A, который берет свое начало еще в 90-х.
Одним из самых главных преимуществ данного порта является надежность.
Он может пережить достаточно большое количество подключений, не разваливается и действительно по достоинству заслужил стать самым распространенным средством подключения всего, чего только можно. Несмотря на прямоугольную форму, обратной стороной его не воткнуть,присутствует “защита от дурака”. Однако для портативных устройств он не подходит, так как имеет достаточно большие габариты, что в конце концов привело к появлению модификаций меньших размеров.
USB тип B (USB 2.0)
Второй тип USB – снискал гораздо меньшую славу, нежели сородич. В отличие от штекеров типа А, имеющих прямоугольную форму, все модификации типа B (в том числе и Mini и Micro – см. ниже) обычно имеют или квадратную, или трапециевидную форму. Обычный, полноразмерный тип B – единственный представитель, имеющий квадратную форму. По размерам он достаточно большой и по этой причине применяется в различной периферии и крупногабаритных стационарных устройствах – принтерах, сканерах, иногда ADSL-модемах.
Что интересно, производители принтеров редко комплектуют таким кабелем свои изделия, поэтому шнур к печатающему устройству или МФУ приходится приобретать отдельно.
Mini USB Тип B (USB 2.0)
Появление огромного количества миниатюрных устройств привело к появлению крошечных разъемов USB. А по истине массовым Mini USB тип B стал с появлением переносных винчестеров, в которых он широко применяется. Разъем имеет пять контактов, а не 4 как у “взрослых штекеров”, правда один из них не используется. К сожалению, миниатюризация негативно сказалась на надежности. Несмотря на большой ресурс, через некоторое время Mini USB расшатывается и начинает болтаться, хотя из порта не вываливается. В настоящее время продолжает активно использоваться в плеерах, портативных винчестерах, кардридерах и другой технике небольших габаритов. Интересно, что вторая модификация (тип A) почти не применяется, вы с трудом найдете такой шнур в продаже. Постепенно начинает вытесняться более совершенной модификацией Micro USB.
Micro USB тип B (USB 2.0)
Доработанный вариант предыдущего разъема. Имеет совсем миниатюрные размеры, вследствие чего применяется производителями в современной технике, которая отличается небольшой толщиной. Кроме того, улучшено крепление, штекер сидит очень плотно и не вываливается. В 2011 году данный разъем был утвержден как единый стандарт для зарядки для телефонов, смартфонов, планшетов, плееров и другой портативной электроники. Поэтому, имея у себя всего один шнур, можно прокормить весь “электронный зоопарк”. Стандарт продолжает набирать обороты, можно надеяться, что через год-другой почти все новые устройства будут оснащены единым разъемом. Как и в предыдущем случае, тип А почти не применяется. Важно помнить, что самостоятельная распиновка микро usb разъема делается только в том случае, когда вы абсолютно уверены в своих способностях.
USB тип A (USB 3.0)
Новый стандарт USB, имеющий значительно более высокую пропускную способность. Появление дополнительных контактов привело к изменению внешнего вида почти всех USB-штекеров 3.
0. Несмотря на это, тип A внешне остался неизменным, лишь синий цвет сердцевины выдает в нем новичка. Это означает, что сохранена обратная совместимость. Устройство USB 3.0 можно подключить в старый порт USB 2.0 и наоборот. В этом главное отличие от остальных разъемов USB 3.0. Такие порты можно встретить в современных компьютерах или ноутбуках.
USB тип B (USB 3.0)
По аналогии с предыдущей версией данный тип используется в средней и крупной периферии и устройства, требующих высокой производительности – NAS, стационарных жестких дисках. Разъем сильно модифицирован и подключить его к USB 2.0 не выйдет. В продаже такие шнуры тоже встретишь не часто (в противоположность предыдущему). Воткнуть такой разъем в USB 2.0 тип B уже не выйдет — верхняя часть будет мешать.
Micro USB (USB 3.0)
Этот разъем продолжатель традиций “классического” Micro USB. Он обладает теми же качествами – компактность, надежность, хорошее соединение, но при этом имеет и высокую скорость передачи данных.
Поэтому используется в основном в новых внешних сверхскоростных жестких дисках и SSD. Становится все более популярным, поэтому чтобы не носить с внешним винчестером и провод, можно купить дополнительный кабель в любом магазине. Основная часть разъема полностью копирует Micro USB второй ревизии
Главное не перепутать — отличие Micro USB и Mini USB.
Главная путаница, возникающая у пользователей, происходит между Mini USB и Micro USB, которые действительно немного похожи. Первый имеет чуть большие размеры, а второй специальные защелки на задней стороне. Именно по защелкам вы всегда можете отличить эти два разъема. В остальном они идентичны. А поскольку устройств и с тем, и с другим очень много, лучше иметь оба кабеля – тогда с подключением любой современной портативной техники проблем не будет. Кроме этого можно напутать когда делается распиновка микро usb разъема, поэтому внимательно следите за монтажом.
- Слева Mini USB, справа Micro USB.
- Mini USB значительно толще, что не позволяет использовать
его в компактных тонких устройствах. - Micro USB легко узнать по двум зазубринкам,
крепко держащих штекер при подключении.
- Три брата одного семейства.
- Mini USB и Micro USB значительно тоньше обычного.
- С другой стороны «крохи» проигрывают
в надежности старшему товарищу.
Источник: radiobooka.ru
USB разъем. Обзор. Распиновка.
USB (Universal Serial Bus) расшифровывается как универсальная последовательная шина передачи данных между устройствами. Например, между компьютером и его периферией– клавиатурой, мышкой, флешкой, принтером, сканером, веб-камерой и т. д. Через USB подключенные девайсы получают энергию для работы и зарядки, поэтому гнездами такого типа оснащают power-банки и зарядные устройства.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ USB
За питание отвечает пара или две пары контактов, которые на схемах условно обозначают VCC или +5 V и GND (земля). Если внимательно взглянуть на разъем, можно увидеть, что эти контакты длиннее остальных.
За данные отвечают 2 и более контакта в зависимости от версии USB. Половина из них передает сигнал от основного устройства (хоста) к периферии, а вторая половина – обратно. Интерфейс USB поддерживает технологию Plug and Play («подключаю и использую»). При соединении с хостом, например, компьютером, периферийное устройство сообщает ему, что оно собой представляет, а хост подбирает подходящий драйвер. «Общение» происходит по линиям данных.
Девайсы, выпущенные в последнее десятилетие, оснащены USB-интерфейсами версий 2.0, 3.0, 3.1, 3.2. Редко, но еще встречаются старые устройства с USB 1.1. Интерфейсы разных поколений передают информацию с различной быстротой. Теоретически достижимые скорости передачи данных по шине USB актуальных версий представлены в таблице:,
USB1. 1 | 12 Мбит/с |
| USB2.0 | 480 Мбит/с |
| USB3.0 | 5 Гбит/с |
| USB3.1 | 10 Гбит/с |
| USB3.2 | 20 Гбит/с |
Дабы не путать читателя, здесь приведены только максимальные скорости, согласно спецификациям USB различных версий без учета режимов их работы. Значит, реальная скорость обмена данными между устройствами, соединенными этой шиной, может быть в разы ниже.
USB-разъемы разных поколений совместимы друг с другом, но быстрота передачи данных между ними всегда ограничивается потенциалом более медленной стороны.
USB последнего – третьего поколения выдерживает бОльшую силу тока, нежели предшественники, что влияет на скорость зарядки и поддержание работы подключенных устройств, особенно потребляющих много энергии, вроде внешних жестких дисков. Максимальный выходной ток USB-порта зарядного или хостового устройства составляет:
- Для версий 1. 1-0 – 0,5 А.
- Для версии 3.0 – 0,9-1,5 А.
- Для версий 3.1-3.2 – 1,5-3 А с возможностью повышения до 5A.
1-0 – 0,5 А.
Стандартное напряжение выходного USB-порта – 5 V. Отдельные спецификации версий 3.1-3.2, ориентированные на подключение энергоемких девайсов, выдерживают до 20 V.
Внешне USB-разъемы разных поколений отличаются цветами. Третье – самое молодое, имеет голубой или синий оттенок, это его типовой признак. Первое и второе могут быть окрашены в черный, белый, серый и другие цвета, их раскраска никак не связана с характеристиками.
ВИДЫ USB-РАЗЪЕМОВ
ПО НАЗНАЧЕНИЮ
По назначению любой USB-порт можно отнести к одному из трех типов:
- Стандартному или обычному, который обеспечивает питание и информационный обмен между девайсами. Такими портами оборудованы компьютеры, ноутбуки, смартфоны, телевизоры и т. д.
- Зарядному. Они встречаются на зарядных устройствах, power-банках и некоторых системных блоках, предназначены только для питания периферии.
- Выделенному зарядному. Эти гнезда служат для зарядки USB-гаджетов от бытовой электросети. Их встраивают в электрические розетки.
Пример такого решения показан на фото ниже.
Первый тип может быть любой версии, второй и третий чаще относится к версиям 2.0 или 3.0. Последние различаются между собой цветами.
ПО КОНФИГУРАЦИИ
Конфигурация разъемов тоже «завязана» на поколение интерфейса. USB-штекеры и гнезда версий 1.1 и 2.0 бывают следующих типоразмеров и форм:
- Типа А (стандартные). Такие порты устанавливают на хостовые и зарядные устройства. Они бывают трех размеров: обычного (самый распространенный – 12×4 мм, 4 контакта), среднего (miniUSB 7×3 мм, 5 контактов) и маленького (microUSB 7×2 мм, 5 контактов).
- Типа B (узкие). Гнездами этого вида оснащают периферийное оборудование. Они также могут быть обычными (7×8 мм, 4 контакта), мини (3×7 мм, 5 контактов) и микро (2×7 мм, 5 контактов). Разъемы микро обоих типов визуально очень похожи. Отличие лишь в том, что А имеет форму прямоугольника, а у B скошены верхние углы.
Разъемы микро обоих типов визуально очень похожи. Отличие лишь в том, что А имеет форму прямоугольника, а у B скошены верхние углы.
Редко, но встречаются USB-кабели, которые оборудованы комбинированными разъемами: mini-AB и micro-AB. Их можно подключать к гнездам того и другого вида.
Разъемы USB третьего поколения имеют следующие типоразмеры:
- A – стандартный. Он отличается от предшественника цветом и количеством контактов, здесь их 9. Разъем микро-A имеет 10 контактов и разделен на 2 части. Половина идентична microUSB 2.0 (для совместимости), остальные 5 контактов расположены в другой части. Так сделано потому, что компактный размер не позволил уместить все выводы в одном месте. Разъемов типа мини-A 3.0 не существует.
- В – его стандартный и мини-разъемы идентичны по конфигурации USB-B версии 2.0, но также имеют по 9 контактов. Micro-В отличится от micro-А формой совмещаемой половины. Она, как и microUSB-B 2.0, имеет срезанные углы.
Интерфейсы microUSB третьего поколения распространены мало, поскольку крайне неудобны в использовании. Кроме того, гнезда этого типа зачастую не выдерживают многократных рывков туда-сюда и отламываются от носителя. Таким же недостатком страдают и их предшественники, но здесь проблема возникает чаще.
Однако это не значит, что от миниатюрных разъемов USB-3 придется отказаться. Замена неудачному решению уже найдена – новый и кардинально непохожий на прототип интерфейс USB Type C.
ОСОБЕННОСТИ USB TYPE C
Type-C или просто USB-C – это компактный разъем USB третьего поколения (8,4 x 2,6 мм, 24 контакта), который предназначен для тех же задач, что и его предшественники. В отличие от всех прочих интерфейсов этого типа, он симметричный или двусторонний, то есть поддерживает подключения кабеля и верхней, и нижней сторонами, как разъемы Lightning на устройствах Apple.
Отсутствие нужды ориентировать кабель в нужном положении уменьшает риск поломки гнезда, продлевает срок его службы и упрощает жизнь людям с ослабленным зрением и нарушенной координацией движений, которые в силу этих причин не могут пользоваться устройствами с разъемами microUSB-B.
Спецификация Type-C соответствует USB 3.1 и обеспечивает полную совместимость с ранними версиями этого интерфейса, как того требует стандарт. Поэтому мобильные гаджеты, оснащенные такими гнездами, не всегда поддерживают скорости третьего поколения: новомодный разъем вполне способен уживаться с USB-контроллером версии 2.0.
Другая особенность USB-C – это поддержка альтернативных режимов работы в качестве интерфейсов HDMI и MHL (гибрид HDMI и microUSB ), DisplayPort, VGA и Thunderbolt. Благодаря этой фишке смартфон с Type-C можно подключать, например, к HDMI-порту телевизора или DisplayPort-входу компьютерного монитора. Разумеется, возможность сообщения по такому каналу должна быть реализована в устройстве с USB-C, что пока встречается лишь на топовых смартфонах. Однако перспективы у технологии есть.
НЕМНОГО О USB-КАБЕЛЯХ
Различия между кабелями USB не только в конфигурации разъемов, но и в количестве жил. Самый распространённый тип кабеля – четырехжильный USB 2.
0, предназначен для передачи данных и питания периферийного оборудования. В нем каждая из линий связана с парой идентичных контактов на противоположных штепселях. Данные по такому кабелю передаются по очереди – или в одну, или в другую сторону.
Существуют USB-кабели только для зарядки. В них всего 2 жилы – плюс и земля, а контакты информационных линий просто соединены между собой. Они обычно тоньше 4-жильных. В магазинах их, как правило, не продают, но включают в комплекты поставки разных девайсов с поддержкой питания 5 V (например, электрических зубных щеток).
Кабели USB третьего поколения обычно окрашены в синий цвет (хотя не всегда) и более толстые. Ведь помимо стандартных четырех жил, в них включено столько же дополнительных. За счет добавочных линий поддерживается одновременная передача данных в оба направления.
Для подключения к смартфонам и планшетам периферийного оборудования (клавиатур, флешек, мышей и т. д.) разработан еще один тип кабелей – OTG.
В кабеле OTG-2.0 всего 4 жилы и 5 контактов. На стороне хоста дополнительный – пятый контакт (ID) соединяется с землей – так устройства определяют, какое из них выступает в роли хоста. В OTG-3, соответственно, на 4 линии данных больше.
Кабели USB Type-C с противоположной стороны чаще имеют штепсель другого вида, например, USB-A, HDMI, DP и т. д. Конфигурация второго разъема, количество жил и связь с определенными выводами, поддержка силы тока разных уровней определяют их назначение и функциональность.
Выбор кабеля влияет на скорость зарядки и обмена информацией между устройствами. Некачественный или неправильно подобранный, он может быть «бутылочным горлом» подключения. Так, если соединить телефон и компьютер через порты USB-3.0 – USB-C кабелем USB-2.0, связь будет медленнее в разы, чем если бы использовался соединитель версии 3.
ПИТАНИЕ ЧЕРЕЗ USB-РАЗЪЕМ
Изначально стандарт USB был «заточен» на питание и зарядку маломощных девайсов с током потребления до 0,5 A при напряжении 5 V.
Однако с появлением смартфонов и планшетов с батареями повышенной емкости этот предел стал бы непреодолимым барьером к массовому выпуску их на рынок. Ведь заряжать такие устройства малыми токами можно сутки напролет, а кому это понравится.
Так появилось еще несколько спецификаций, в том числе Quick Charge (быстрая зарядка) – технология передачи энергии, которая превышает штатные возможности USB, посредством USB-интерфейса.
Сегодня актуальны следующие версии этого стандарта:
- Quick Charge 2.0. Она предусматривает ступенчатое повышение выходного напряжения от 5V до 9V, 12V и 20V.
- Quick Charge 3.0. Также поддерживает повышение напряжения до 20V, но с интервалом 0,2V.
- Quick Charge 4.0 и 4+. Базируется на еще одной технологии электропитания – Power Delivery, и обеспечивает быструю зарядку аккумуляторов через разъемы USB-C.
Возможность пополнять запасы энергии от зарядных устройств с поддержкой Quick Charge имеют только те гаджеты, где она реализована на аппаратном уровне.
Технология QC, как и USB, полностью поддерживает обратную совместимость.
Power Delivery – стандарт питания энергоемких устройств с поддержкой мощности до 100 W посредством обычного кабеля и разъемов USB версии 2.0 или 3.0-3.2. Источником энергии в такой системе может быть не только зарядник или power bank, но и девайс, выступающий в роли хоста. А хостом может назначаться любой гаджет с аккумулятором, например, смартфон, подключенный к другому смартфону.
Передача тока в системах Power Delivery идет в обоих направлениях, поэтому хост и периферия в процессе зарядки могут меняться местами. Кроме того, стандартом предусмотрена возможность изменения уровней токов и напряжений по пяти профилям:
- менее 5 V и 2 А;
- 5-12 V и 1.5 А;
- 5-12 V и 3 А;
- 12-20 V и 3 А;
- 12-20 V и 4.75-5 А.
Power Delivery уже сейчас позволяет питать через разъемы USB такие мощные устройства, как ноутбуки и моноблоки.
Дальнейшее развитее технологии, надо ожидать, перешагнет 100-ваттный порог и найдет применение в умных TV, бытовой технике, осветительных приборах и везде, где только можно. Словом, у USB большое будущее, и нам предстоит сосуществовать с ним еще много-много лет.
Обратившись к специалистам нашей компании вы сможете избежать многих проблем. Мы поможем подобрать качественное и недорогое оборудование, провести квалифицированный монтаж интерактивных досок, монтаж проекторов. С нашими ценами на монтаж проекционного оборудования вы можете ознакомиться на нашем сайте в разделе прайс-лист.
Что такое USB? USB, Micro и Mini USB | Руководство по разъемам
Что такое разъемы USB?
Универсальная последовательная шина (USB) была разработана в 1990-х годах с целью упростить соединения между компьютерами и периферийными устройствами. Он стал широко популярен благодаря совместимости со многими платформами и операционными системами, низкой стоимости реализации и простоте использования.
Большинство современных компьютеров имеют несколько USB-портов, а USB является предпочтительным интерфейсом для большинства домашних и офисных периферийных устройств, включая принтеры, камеры, модемы и портативные устройства хранения данных.Выберите разъем USB, о котором вы хотите узнать больше:
USB 3.0 А
USB 3.0 В
USB Micro-A
USB Micro-B
USB Mini-B (5-контактный)
USB Mini-B (4 контакта)
USB 3.0 Micro B
USB Micro-AB
USB Mini-B (Fuji)
Информация о USB-C
Магазин популярных продуктов USB-C
Изображения USB-C
Разъем USB-C или USB Type-C имеет двусторонний/симметричный дизайн и на 60 % меньше, чем USB-A.
Его можно подключить к любому устройству USB-C любым концом. Он был протестирован с использованием до 10 000 способов подключения и в 6 раз более надежен, чем USB-A. Кабель USB-C может передавать сигналы USB 3.1, USB 3.0, USB 2.0 и USB 1.1. USB-C — единственный разъем, поддерживающий Thunderbolt™ 3 и способный передавать до 100 Вт, что достаточно для поддержки традиционной зарядки мобильных устройств. Встроенная поддержка видео DisplayPort и четырехканального звука позволит устройству USB-C подключаться к монитору компьютера, HDTV, системе объемного звучания и наушникам. Скорость передачи до 10 Гбит/с делает USB 3.1 идеальным решением для передачи больших объемов данных, таких как HD-видео для редактирования, авторская обработка Blu-ray™ или фотографии высокого разрешения для редактирования или хранения.Купить популярные продукты USB-C Просмотреть все
3 фута (0,9 м) USB-C на C 3.1 (поколение 1), удлинительный кабель «папа-мама» (5 Гбит/с)
28656 | C2G
Увеличение расстояния соединения USB-C
17,99 $
Кабель-адаптер USB-C/DisplayPort™, 6 футов (1,8 м), 4K, 30 Гц — черный
26902 | C2G
Подключите компьютер USB-C напрямую к входу DisplayPort проектора или дисплея для передачи видео и звука
$36,99
6-футовый (1,8 м) кабель USB-C 2.
0 «папа-папа» (3 А)
28826 | C2G
Подключите два любых стандартных устройства с поддержкой USB-C для одновременной зарядки и передачи данных.
11,99 $
3 фута (0,9 м) USB-C на C 3.1 (поколение 2), удлинительный кабель «папа-гнездо» (10 Гбит/с)
28658 | C2G
Увеличение расстояния соединения USB-C
19 долл. США.99
Кабель USB 3.0 (USB 3.1 Gen 1), 10 футов (3 м), кабель USB-C — USB-B M/M — черный
28867 | C2G
Подключите устройство USB-B к порту USB Type-C на ноутбуке, настольном компьютере, планшете или другом устройстве.
19,99 $
Кабель-адаптер USB-C/DisplayPort™, 1 фут (0,3 м), 4K, 30 Гц — черный
26899 | C2G
Подключите компьютер USB-C напрямую к входу DisplayPort проектора или дисплея для передачи видео и звука
$31,99
6 футов (1,8 м) USB 2.
0 Кабель USB-C — USB-B M/M — черный
28859 | C2G
Подключите устройство USB-B к порту USB Type-C на ноутбуке, настольном компьютере, планшете или другом устройстве.
12,99 $
Кабель USB-C® к USB-A SuperSpeed USB 5 Гбит/с, 1,8 м, M/M — черный
28832 | C2G
Питание, зарядка и передача данных на любое стандартное устройство USB-C, а также на устройство или аксессуар USB-A и обратно.
$15,99
3 фута (0,9 м) USB 3.0 (USB 3.1 Gen 1) Кабель USB-C — USB-B M/M — черный
28865 | C2G
Подключите устройство USB-B к порту USB Type-C на ноутбуке, настольном компьютере, планшете или другом устройстве.
11,99 $
3-метровый кабель USB-C® — USB-A SuperSpeed USB 5 Гбит/с M/M — черный
28833 | C2G
Питание, зарядка и передача данных на любое стандартное устройство USB-C, а также на устройство или аксессуар USB-A и обратно.
18,99 $
USB-C, вилка Iso
USB-C, вилка, передняя часть
USB-C, вилка, верхняя часть
USB 3.0 A Информация
Магазин Популярные продукты USB 3.0 A
Известный как «SuperSpeed», этот разъем типа A обычно используется на хост-контроллерах в компьютерах и концентраторах. Разъем типа A представляет собой плоский прямоугольный интерфейс. Этот интерфейс удерживает соединение за счет трения, что позволяет пользователям очень легко подключаться и отключаться. Вместо круглых контактов в разъеме используются плоские контакты, которые очень хорошо выдерживают постоянное подключение и удаление. Разъем A-socket обеспечивает «нисходящее» соединение, которое предназначено для использования исключительно на хост-контроллерах и концентраторах. Этот разъем похож по размеру и форме на разъем A-типа, используемый в приложениях USB 2.0 и USB 1.1. Однако USB 3.0 типа A имеет дополнительные контакты, которых нет в USB 2.
0 и USB 1.1 типа A. Разъем USB 3.0 предназначен для приложений USB SuperSpeed; однако он будет передавать данные из более медленных соединений и обратно совместим с портами USB 2.0. Разъемы USB 3.0 A часто имеют синий цвет, чтобы их можно было отличить от предыдущих версий.Купить популярные продукты USB 3.0 A
3,3 фута (1 м) USB 3.0 Кабель «папа-папа»
54170 | C2G
Соответствует спецификациям USB 3.0 SuperSpeed; расширьте свое соединение USB 3.0!
6,99 $
6,6 футов (2 м) USB 3.0 Кабель «папа-папа»
54171 | C2G
Совместимость со спецификациями USB 3.0 SuperSpeed
8,9 $9
9,8 футов (3 м) Кабель USB 3.0, штекер A-B, штекер
54175 | C2G
Совместимость со спецификациями USB 3.0 SuperSpeed
10,99 $
6,6 футов (2 м) Кабель USB 3.
0, штекер A-B, штекер
54174 | C2G
Совместимость со спецификациями USB 3.0 SuperSpeed
8,99 $
16,4 фута (5 м) USB 3.0 Активный удлинительный кабель USB-A «папа» — «розетка» USB-A (совместимый с TAA)
39939 | C2G
Расширение диапазона использования устройства USB 3.0 5 дополнительных метров
33,99 $
9,8 футов (3 м) USB 3.0 Кабель «папа-папа»
54172 | C2G
Совместимость со спецификациями USB 3.0 SuperSpeed
10,99 $
3,3 фута (1 м) Кабель USB 3.0, штекер A-B, штекер
54173 | C2G
Совместимость со спецификациями USB 3.0 SuperSpeed
6,99 $
3,3 фута (1 м) Кабель USB 3.0 «папа» — «папа» Micro B
54176 | C2G
Совместимость со спецификациями USB 3.0 SuperSpeed
12,99 $
6,6 футов (2 м) Кабель USB 3.
0 «папа» — «папа» Micro B
54177 | C2G
Совместимость со спецификациями USB 3.0 SuperSpeed
14,99 $
93 м (0,8 фута) Кабель USB 3.0 «папа» — «папа» Micro B
54178 | C2G
Совместимость со спецификациями USB 3.0 SuperSpeed
17,99 $
USB 3.0 B Информация
Магазин Популярные продукты USB 3.0 B
Разъем USB 3.0 B встречается на устройствах USB 3.0. Этот разъем предназначен для передачи данных и питания в приложениях USB SuperSpeed. Кабели с этим разъемом не имеют обратной совместимости с устройствами USB 2.0 или USB 1.1; однако устройства USB 3.0 с этим типом подключения могут принимать предыдущие кабели USB 2.0 и 1.1.
Купить популярные продукты USB 3.0 B
9,8 футов (3 м) Кабель USB 3.0, штекер A-B, штекер
54175 | C2G
Совместимость со спецификациями USB 3.
0 SuperSpeed
10,99 $
6,6 футов (2 м) Кабель USB 3.0, штекер A-B, штекер
54174 | C2G
Совместимость со спецификациями USB 3.0 SuperSpeed
8,99 $
3,3 фута (1 м) Кабель USB 3.0, штекер A-B, штекер
54173 | C2G
Совместимость со спецификациями USB 3.0 SuperSpeed
6,99 $
Информация о USB-A
Купить популярные продукты USB-A
Образы USB-A
Используемый на хост-контроллерах компьютеров и концентраторах разъем типа A представляет собой плоский прямоугольный интерфейс. Этот интерфейс удерживает соединение за счет трения, что позволяет пользователям очень легко подключаться и отключаться. Вместо круглых контактов в разъеме используются плоские контакты, которые очень хорошо выдерживают постоянное подключение и удаление. Разъем A-socket обеспечивает «нисходящее» соединение, которое предназначено для использования исключительно на хост-контроллерах и концентраторах.
Он не предназначался для использования в качестве восходящего разъема на периферийном устройстве. Это очень важно, потому что хост-контроллер или концентратор рассчитан на подачу питания 5 В постоянного тока на один из контактов USB. Хотя это и не так распространено, кабели AA используются для подключения USB-устройств с гнездовым портом A-типа к ПК или другому USB-устройству, а также для передачи данных между двумя компьютерными системами.Примечание. Как правило, кабель A-A не предназначен для соединения двух компьютеров или для подключения концентратора USB между двумя компьютерами. Это может нанести непоправимый ущерб вашим компьютерам и даже может привести к пожару. Прежде чем использовать кабель A-A для передачи данных, проконсультируйтесь с производителем.
Магазин популярных продуктов USB-A Просмотреть все
Кабель USB 2.0 A/B длиной 5 м — черный
28104 | C2G
Подключите USB-устройство к USB-порту USB-концентратора, ПК или Mac®
5,99 $
Прямоугольный кабель USB 2.
0 A/B длиной 2 м — черный
28110 | C2G
Подключите USB-устройство к USB-порту USB-концентратора, ПК или Mac®
5,99 $
Кабель USB 2.0 A/B длиной 5 м — белый
13401 | C2G
Подключите USB-устройство к USB-порту USB-концентратора, ПК или Mac®
$5,99
Кабель USB 2.0 A/B длиной 1 м — белый
13171 | C2G
Подключите USB-устройство к USB-порту USB-концентратора, ПК или Mac®
3,99 $
Кабель USB 2.0 A/B длиной 2 м — черный
28102 | C2G
Подключите USB-устройство к USB-порту USB-концентратора, ПК или Mac®
5,99 $
Кабель USB 2.0 A/B длиной 3 м — белый
13400 | C2G
Подключите USB-устройство к USB-порту USB-концентратора, ПК или Mac®
3,99 $
15-футовый (4,6 м) кабель USB 2.0 A — Micro-B M/M — черный (4,6 м)
27395 | C2G
Зарядка или передача данных между портативным устройством Micro-USB и портом USB на компьютере или другом мобильном устройстве USB
14,99 долл.
США
5-метровый кабель Ultima™ USB 2.0 A/B
29144 | C2G
Высокопроизводительный кабель ультра-премиум-класса для подключения USB-устройства к USB-порту USB-концентратора, ПК или Mac®
12,99 $
3-метровый кабель Ultima™ USB 2.0 A — Mini-B
29652 | C2G
Высокопроизводительный кабель ультра-премиум-класса для подключения устройства USB Mini-B к порту USB на концентраторе USB, ПК или Mac®
7,99 $
6,6 футов (2 м) USB 2.0 Кабель «папа-папа» — черный
28106 | C2G
Подключайте устройства USB 2.0 с гнездом A к вашему компьютеру или другому USB-устройству
$2,99
USB-A Male Iso
USB-A Male Front
USB-A Male Top
USB-A Розетка Iso
USB-A Розетка спереди
USB-A Розетка сверху
Информация о USB-B
Магазин популярных продуктов USB-B
Изображения USB-B
Разъем типа B предназначен для использования с периферийными устройствами USB.
Интерфейс B-style имеет квадратную форму и слегка скошенные углы на верхних концах разъема. Как и соединитель A, он использует трение корпуса соединителя, чтобы оставаться на месте. B-разъем — это восходящий разъем, который используется только на периферийных устройствах. Из-за этого для большинства USB-приложений требуется кабель A-B.Магазин популярных продуктов USB-B Просмотреть все
Кабель USB 2.0 A/B длиной 1 м — белый
13171 | C2G
Подключите USB-устройство к USB-порту USB-концентратора, ПК или Mac®
3,99 $
Кабель USB 2.0 A/B длиной 3 м — белый
13400 | C2G
Подключите USB-устройство к USB-порту USB-концентратора, ПК или Mac®
3,99 $
Прямоугольный кабель USB 2.0 A/B длиной 2 м — черный
28110 | C2G
Подключите USB-устройство к USB-порту USB-концентратора, ПК или Mac®
5,99 $
Кабель Ultima™ USB 2.
0 A/B длиной 2 м
29141 | C2G
Высокопроизводительный кабель ультра-премиум-класса для подключения USB-устройства к USB-порту USB-концентратора, ПК или Mac®
7,99 $
6 футов (1,8 м) USB 2.0 Один Y-образный штекер B к двум штыревым Y-кабелям A
28108 | C2G
Увеличьте мощность переносного жесткого диска с вашего ПК или Mac®
10,99 $
Активный кабель USB A/B, 12 м (39,3 фута) (формат Center Booster) (39,4 фута)
38998 | C2G
Подключите свое USB-устройство на невероятном расстоянии 25 футов (7,62 м)!
31,99 $
Активный кабель USB A/B длиной 7,6 м (25 футов) (формат Center Booster)
38989 | C2G
Подключите свое USB-устройство на невероятном расстоянии 25 футов (7,62 м)!
30,99 $
Кабель USB 2.0 A/B длиной 5 м — белый
13401 | C2G
Подключите USB-устройство к USB-порту USB-концентратора, ПК или Mac®
5,99 $
5-метровый кабель Ultima™ USB 2.
0 A/B
29144 | C2G
Высокопроизводительный кабель ультра-премиум-класса для подключения USB-устройства к USB-порту USB-концентратора, ПК или Mac®
$12,99
Кабель USB 2.0 A/B длиной 5 м — черный
28104 | C2G
Подключите USB-устройство к USB-порту USB-концентратора, ПК или Mac®
$5,99
USB-B, штекер Iso
USB-B, штекер, передняя часть
USB-B, штекер, верхняя часть
USB-B, гнездо Iso
Разъем USB-B спереди
Разъем USB-B сверху
Информация о USB Micro-A
Образы USB Micro-A
USB Micro-A
Признанный USB-IF, этот разъем можно найти на мобильных устройствах, таких как сотовые телефоны, устройства GPS и цифровые камеры. Micro-USB A предлагает подключение, физически меньшее по размеру, чем USB Mini-b, но при этом поддерживает высокую скорость передачи данных 480 Мбит/с и функции On-The-Go.
Соединение можно легко узнать по розетке белого цвета и компактному 5-контактному дизайну.USB Micro-A, вилка Iso
USB Micro-A, вилка, передняя часть
USB Micro-A, вилка, верхняя часть
Информация о USB Micro-B
Изображения USB Micro-B
USB Micro-B
Признанный USB-IF, этот разъем можно найти на мобильных устройствах, таких как сотовые телефоны, устройства GPS и цифровые камеры. Micro-USB B обеспечивает подключение физически меньшего размера по сравнению с USB Mini-B, но при этом поддерживает высокую скорость передачи данных 480 Мбит/с. Соединение можно легко узнать по черной розетке и компактному 5-контактному дизайну.
Разъем USB Micro-B Iso
Разъем USB Micro-B спереди
Разъем USB Micro-B сверху
USB Mini-B (5-контактный) Информация
Магазин популярных продуктов USB Mini-B (5-контактный)
USB Mini-B (5-контактный) Изображения
Одним из недостатков разъема типа B является его размер, который составляет почти полдюйма с каждой стороны.
Это сделало интерфейс B-style непригодным для многих компактных персональных электронных устройств. В результате многие производители устройств начали миниатюризацию разъемов USB именно с этого Mini-b. Этот 5-контактный Mini-b распознается USB-IF. По умолчанию предполагается, что кабель Mini-b имеет 5 контактов. Этот разъем довольно маленький, около двух третей ширины разъема A-типа.Купить популярные продукты USB Mini-B (5-контактный) Просмотреть все
3-метровый кабель Ultima™ USB 2.0 A — Mini-B
29652 | C2G
Высокопроизводительный кабель ультра-премиум-класса для подключения устройства USB Mini-B к порту USB на концентраторе USB, ПК или Mac®
7,99 долл. США
6 футов (1,8 м) USB 2.0 Кабель USB-C — USB Mini-B M/M — черный
28855 | C2G
Подключите устройство USB-Mini B к порту USB Type-C на ноутбуке, настольном компьютере, планшете или другом устройстве.
8,99 $
Кабель USB 2.0 A — Mini-B длиной 2 м
27005 | C2G
Подключите камеру или устройство с 5-контактным разъемом mini-USB к порту USB на концентраторе USB, ПК или Mac®. Работает со многими моделями камер от основных брендов.
4,99 $
3,3 фута (1 м) кабель USB 2.0 A — Mini-B
27329 | C2G
Подключите камеру или устройство с 5-контактным разъемом mini-USB к порту USB на концентраторе USB, ПК или Mac®. Работает со многими моделями камер от основных брендов.
3,99 $
2-метровый кабель Ultima™ USB 2.0 A — Mini-B
29651 | C2G
Высокопроизводительный кабель ультра-премиум-класса для подключения устройства USB Mini-B к порту USB на концентраторе USB, ПК или Mac®
6,99 $
3 фута (0,9 м) USB 2.0 Кабель USB-C — USB Mini-B M/M — черный
28854 | C2G
Подключите устройство USB-Mini B к порту USB Type-C на ноутбуке, настольном компьютере, планшете или другом устройстве.
9,99 $
2-метровый кабель Ultima™ USB 2.0 A — Mini-B для некоторых камер Minolta, Samsung® и Toshiba™ (HIROSE KEY)
12342 | C2G
Высокопроизводительный сменный USB-кабель для некоторых цифровых камер Minolta, Samsung® и Toshiba™
8,99 долл. США
9,99 долл. США
11-дюймовый 4-портовый кабель концентратора USB 2.0
27402 | C2G
Это концентратор И это кабель! Подключите 3 устройства USB 2.0 и 1 устройство Mini-b к ПК с помощью всего одного кабеля.
18,99 $
6 футов (1,8 м) USB 2.0 Y-кабель с двумя вилками A и одной вилкой Mini-B
28107 | C2G
Увеличение мощности переносного жесткого диска с вашего ПК или Mac®
$9,99
12 футов (3,7 м) USB 2.0 Кабель USB-C к USB Mini-B M/M — черный
28857 | C2G
Подключите устройство USB-Mini B к порту USB Type-C на ноутбуке, настольном компьютере, планшете или другом устройстве.
21,99 $
USB Mini-B (5-контактный), штекер Iso
USB Mini-B (5-контактный), штекер спереди
USB Mini-B (5-контактный), штекер сверху
USB Mini-B (4 контакта) Информация
Магазин популярных продуктов USB Mini-B (4-контактный)
USB Mini-B (4-контактный) Изображения
Вместо стандартного 5-контактного разъема Mini-b этот неофициальный разъем используется во многих цифровых камерах, особенно в некоторых моделях Kodak®. Он напоминает форму стандартного разъема B-типа со скошенными углами; однако он намного меньше по размеру.
Купить популярные продукты USB Mini-B (4-контактный) Просмотреть все
3-метровый кабель Ultima™ USB 2.0 A — Mini-B
29652 | C2G
Высокопроизводительный кабель ультра-премиум-класса для подключения устройства USB Mini-B к порту USB на концентраторе USB, ПК или Mac®
7,99 долл.
США
6 футов (1,8 м) USB 2.0 Кабель USB-C — USB Mini-B M/M — черный
28855 | C2G
Подключите устройство USB-Mini B к порту USB Type-C на ноутбуке, настольном компьютере, планшете или другом устройстве.
8,99 $
2-метровый кабель USB 2.0 A — Mini-B
27005 | C2G
Подключите камеру или устройство с 5-контактным разъемом mini-USB к порту USB на концентраторе USB, ПК или Mac®. Работает со многими моделями камер от основных брендов.
4,99 $
Кабель USB 2.0 A — Mini-B длиной 1 м
27329 | C2G
Подключите камеру или устройство с 5-контактным разъемом mini-USB к порту USB на концентраторе USB, ПК или Mac®. Работает со многими моделями камер от основных брендов.
$3,99
2-метровый кабель Ultima™ USB 2.0 A — Mini-B
29651 | C2G
Высокопроизводительный кабель ультра-премиум-класса для подключения устройства USB Mini-B к порту USB на концентраторе USB, ПК или Mac®
6,99 $
3 фута (0,9 м) USB 2.
0 Кабель USB-C — USB Mini-B M/M — черный
28854 | C2G
Подключите устройство USB-Mini B к порту USB Type-C на ноутбуке, настольном компьютере, планшете или другом устройстве.
$9,99
2-метровый кабель Ultima™ USB 2.0 A — Mini-B для некоторых камер Minolta, Samsung® и Toshiba™ (HIROSE KEY)
12342 | C2G
Высокопроизводительный сменный USB-кабель для некоторых цифровых камер Minolta, Samsung® и Toshiba™
8,99 $
9,99 $
11-дюймовый 4-портовый кабель концентратора USB 2.0
27402 | C2G
Это концентратор И это кабель! Подключите 3 устройства USB 2.0 и 1 устройство Mini-b к ПК с помощью всего одного кабеля.
$18,99
6 футов (1,8 м) USB 2.0 Y-кабель с двумя вилками A и одной вилкой Mini-B
28107 | C2G
Увеличьте мощность переносного жесткого диска с вашего ПК или Mac®
9,99 $
12 футов (3,7 м) USB 2.
0 Кабель USB-C к USB Mini-B M/M — черный
28857 | C2G
Подключите устройство USB-Mini B к порту USB Type-C на ноутбуке, настольном компьютере, планшете или другом устройстве.
21,99 $
USB Mini-B (4-контактный) штекер Iso
USB Mini-B (4-контактный) штекер спереди
USB Mini-B (4-контактный) штекер сверху
Информация о USB 3.0 Micro B
Магазин Популярные продукты USB 3.0 Micro B
Разъем USB 3.0 Micro-B встречается на устройствах USB 3.0. Этот разъем предназначен для передачи данных и питания в приложениях USB SuperSpeed. Кабели с этим разъемом не имеют обратной совместимости с устройствами USB 2.0 или USB 1.1.
Купить популярные продукты USB 3.0 Micro B
3,3 фута (1 м) Кабель USB 3.0 «папа» — «папа» Micro B
54176 | C2G
Совместимость со спецификациями USB 3.0 SuperSpeed
12,99 $
6,6 футов (2 м) Кабель USB 3.
0 «папа» — «папа» Micro B
54177 | C2G
Совместимость со спецификациями USB 3.0 SuperSpeed
14,99 $
9,8 футов (3 м) Кабель USB 3.0 «папа» — «папа» Micro B
54178 | C2G
Совместимость со спецификациями USB 3.0 SuperSpeed
17,99 $
Информация о USB Micro-AB
USB-A на Micro-B
Этот универсальный разъем, разработанный исключительно для устройств USB On-The-Go, может принимать кабельное соединение Micro-USB A или Micro-USB B. Этот интерфейс можно легко узнать по розетке серого цвета и компактному 5-контактному дизайну. Этот тип разъема существует только как розетка для устройств On-The-Go и не будет использоваться на кабеле.
USB Mini-B Fuji Info
USB Mini-B (Fuji®)
Это еще один неофициальный разъем, также широко используемый в цифровых камерах, особенно в некоторых моделях производства Fuji®.
Он больше напоминает разъем A-типа своей плоской прямоугольной формой.Популярные USB-продукты
Адаптер USB-C® «мама» на USB-A «папа» SuperSpeed USB 5Gbps Adapter Converter
54427 | C2G
Адаптация устройства USB-C к порту USB-A на ноутбуке, настольном компьютере или планшете
9,99 долл. США
Преобразователь HDMI® в DisplayPort™ — 4K 30 Гц
22323 | C2G
Подключение ноутбука HDMI к дисплею DisplayPort для аудио и видео
52,99 $
Концентратор USB-C® с USB-A, USB-C и подачей питания до 100 Вт
26914 | C2G
Передача данных на устройство USB-C при одновременной зарядке устройства
44,99 $
1,5 фута (0,46 м) Кабель-переходник с USB на DB9 Serial RS232
26886 | C2G
Преобразование последовательного устройства DB9 RS232 в USB
19,99 $
Mini DisplayPort™ 1.
2 — двойной концентратор HDMI® MST — 4K
54292 | C2G
Подключение двух дисплеев HDMI с поддержкой MST к устройству с одним выходом Mini DisplayPort 1.2
$82,99
Многопортовый аудио/видеоадаптер USB-C® на HDMI® с подачей питания до 60 Вт — 4K 30 Гц — черный
29531 | C2G
Передача видео- и аудиоконтента 4K на дисплей с интерфейсом HDMI с устройства USB-C с одновременной зарядкой устройства
29,99 $
Док-станция MST с двумя дисплеями USB-C® 7-в-1 с HDMI®, DisplayPort™, VGA и подачей питания до 100 Вт — 4K 30 Гц
54439 | C2G
Подключение устройства с поддержкой USB-C для расширения видео и передачи данных при одновременной зарядке
212,99 $
Переходник USB 3.0 (USB 3.1 Gen 1) USB-C® на USB-A Адаптер M/F — черный
28868 | C2G
Подключите устройство USB-A к порту USB Type-C на ноутбуке, настольном компьютере, планшете или другом устройстве.
11,99 $
USB 2.0 USB 3.0 USB 3.1 USB 3.2 USB 4.0 Разъемы и выводы
Идет загрузка… Пожалуйста, подождите…
Категории
- Подарки
- Специальные предложения
- Бесплатная доставка
- 12VHPWR PCIe 5.0
- 90 180 градусов под углом
- Запчасти для 3D-принтеров
- Кабели
- Оплетка кабеля
- Автомобильные модификации и украшения
- Карты и ридеры
- Корпуса и детали
- Соединители
- Детали для майнинга криптовалют
- Док-станция и NAS
- Электрический провод
- Вентиляторы и аксессуары
- Жесткие диски и аксессуары
- Термоусадка
- Радиаторы и охлаждение
- Клавиатура и мышь
- Чистый ПК
- Освещение и УФ
- Аксессуары для телефонов
- Защитные крышки домкратов
- Малиновый пи
- Винты и биты
- Карты расширения слотов
- Шумоизоляция
- Наклейки
- Переключатели и разветвители
- Термопаста и прокладки
- Инструменты и места для хранения
- Трубка
- Водяное охлаждение
- Управление проводами
- Другие
Кто покупает
- Дом
- О нас
- Техническая информация
- USB 2. 0 USB 3.0 USB 3.1 USB 3.2 USB 4.0 Разъемы и выводы
0 USB 3.0 USB 3.1 USB 3.2 USB 4.0 Разъемы и выводы Информацию о разъемах и разъемах USB 2.0 / 3.0 / 3.1 см. на странице:
https://www.moddiy.com/categories/Connectors/USB-Connectors/
Информацию о кабелях USB 2.0 / 3.0 / 3.1 см. на странице
https://www.moddiy.com/categories/Cables/USB-Cables-and-Adapters/USB-Cables/
Адаптеры, разветвители и концентраторы USB 2.0 / 3.0 / 3.1 см. на странице:
https:// www.moddiy.com/categories/Cables/USB-Cables-and-Adapters/USB-Adapters/
Электрические провода USB 2.0 / 3.0 / 3.1 см. на странице:
https://www.moddiy.com/categories/ Electric-Wire/
Все типы разъемов USB
USB 3.1 GEN 1 & GEN 2 (ИСТОЧНИК)
- USB 3.0 теперь называется USB 3.1 Gen 1 (скорость до 5 Гбит/с)
- USB 3.1 теперь называется USB 3.1 Gen 2 (скорость до 10 Гбит/с)
USB 3.1 Разъем передней панели (внутренний USB3.1_E1)
USB 3.
