Микроскоп и его части. Микроскоп: устройство, виды и принцип работы оптического прибора для исследования микрообъектов — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое микроскоп и для чего он нужен. Какие основные части есть у оптического микроскопа. Как правильно пользоваться микроскопом при проведении исследований. Какие существуют виды и типы микроскопов.

Содержание

Что такое микроскоп и его назначение

Микроскоп — это оптический прибор, предназначенный для получения увеличенных изображений объектов или деталей их структуры, невидимых невооруженным глазом. Название «микроскоп» происходит от древнегреческих слов «микрос» — малый и «скопео» — смотрю.

Основное назначение микроскопа — позволить исследователю рассмотреть мельчайшие объекты и структуры, недоступные человеческому глазу. С помощью микроскопа можно:

Изучать строение клеток и тканей живых организмов
Исследовать микроорганизмы и бактерии
Анализировать структуру материалов на микроуровне
Проводить контроль качества в промышленности
Изучать кристаллическую структуру веществ

Микроскоп является одним из важнейших инструментов в биологии, медицине, материаловедении и многих других научных областях.

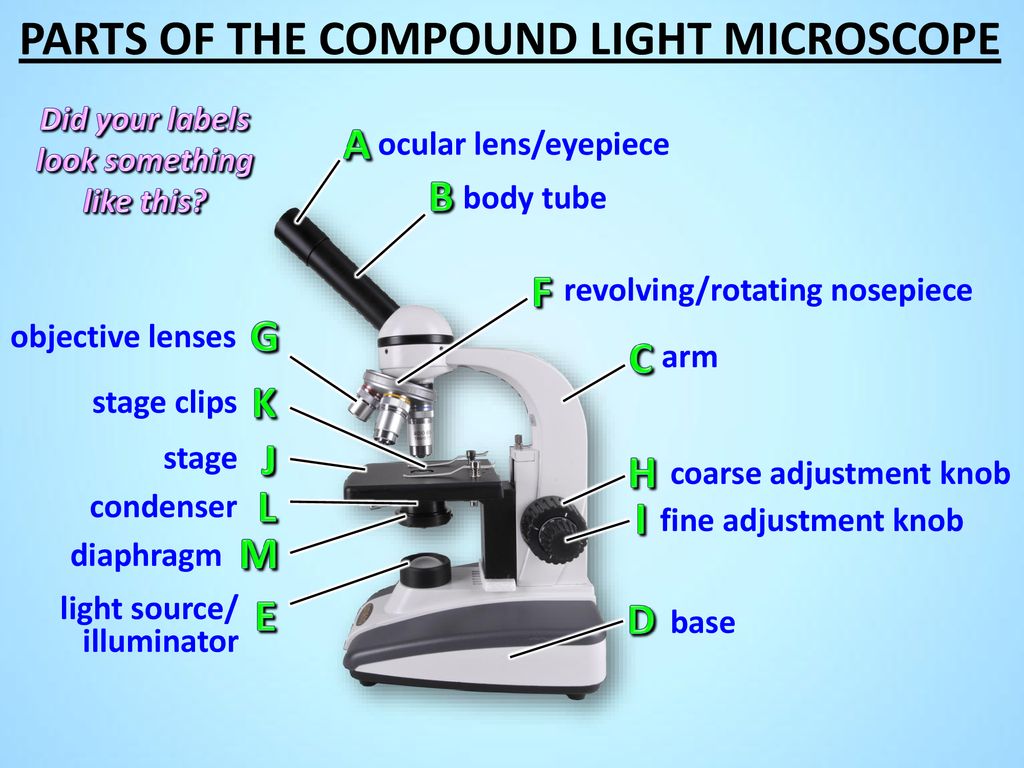

Устройство оптического микроскопа

Оптический микроскоп состоит из двух основных частей — механической и оптической. Рассмотрим подробнее устройство и назначение основных элементов оптического микроскопа:

Механическая часть:

Штатив — основание микроскопа, на котором крепятся все остальные части
Предметный столик — площадка для размещения исследуемого образца
Тубусодержатель — деталь для крепления тубуса
Макровинт и микровинт — для грубой и точной фокусировки
Револьвер — для смены объективов

Оптическая часть:

Объективы — система линз для получения увеличенного изображения объекта
Окуляры — система линз для дополнительного увеличения изображения

Конденсор — для фокусировки света на образце
Диафрагма — для регулировки интенсивности освещения
Зеркало или осветитель — для направления света на образец

Все эти элементы работают согласованно, позволяя получить четкое увеличенное изображение микрообъекта.

Принцип работы оптического микроскопа

Принцип действия оптического микроскопа основан на явлении преломления световых лучей в системе линз. Рассмотрим основные этапы формирования изображения:

Свет от источника освещения направляется на исследуемый образец с помощью конденсора.
Объектив создает увеличенное действительное изображение образца.
Окуляр еще больше увеличивает это изображение, формируя мнимое изображение.
Глаз наблюдателя воспринимает увеличенное мнимое изображение объекта.

Общее увеличение микроскопа определяется как произведение увеличений объектива и окуляра. Современные световые микроскопы позволяют получать увеличение до 2000 раз.

Как правильно пользоваться микроскопом

Чтобы получить качественное изображение и не повредить прибор, важно соблюдать правила работы с микроскопом:

Установите микроскоп на ровную устойчивую поверхность.

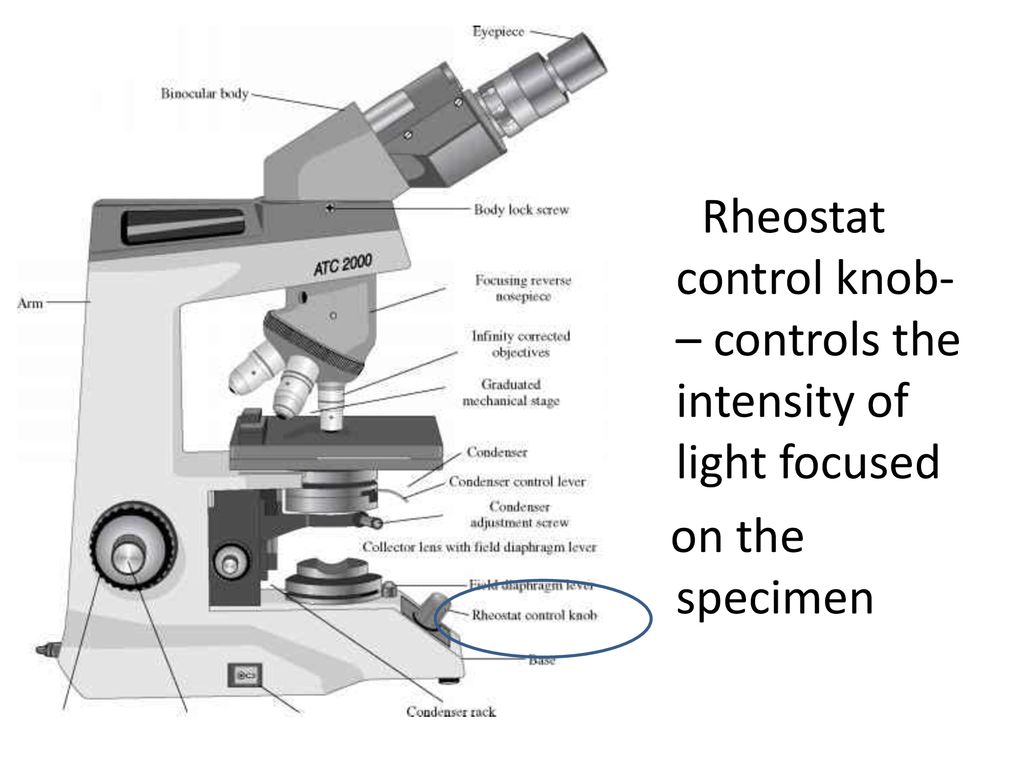

Включите освещение и отрегулируйте его яркость.
Поместите препарат на предметный столик и закрепите.
С помощью макровинта опустите тубус до препарата.
Глядя в окуляр, медленно поднимайте тубус до появления изображения.
Отрегулируйте резкость с помощью микровинта.
При необходимости смените объектив с помощью револьвера.
После работы протрите оптику и накройте микроскоп чехлом.

Соблюдение этих простых правил обеспечит долгую и бесперебойную работу микроскопа.

Виды и типы микроскопов

Существует множество разновидностей микроскопов, различающихся по принципу действия и назначению. Основные типы микроскопов:

Световые микроскопы — используют видимый свет и систему линз
Электронные микроскопы — вместо света используют пучок электронов
Сканирующие зондовые микроскопы — формируют изображение с помощью зонда
Рентгеновские микроскопы — используют рентгеновское излучение
Ультразвуковые микроскопы — применяют ультразвуковые волны

Каждый тип микроскопа имеет свои преимущества и ограничения, что определяет сферу его применения.

История создания и развития микроскопа

История микроскопа насчитывает более 400 лет. Основные вехи в развитии микроскопии:

1590 г. — Захарий Янсен создает первый составной микроскоп

1665 г. — Роберт Гук с помощью микроскопа открывает клеточное строение
1674 г. — Антони ван Левенгук наблюдает микроорганизмы
1830-е гг. — создание ахроматических объективов
1931 г. — изобретение электронного микроскопа
1980-е гг. — появление сканирующих зондовых микроскопов

Развитие микроскопии продолжается и в наши дни, открывая ученым новые возможности для исследований микромира.

Применение микроскопов в науке и технике

Микроскопы нашли широкое применение во многих областях науки и промышленности:

Биология и медицина — изучение клеток, тканей, микроорганизмов
Материаловедение — исследование структуры материалов
Нанотехнологии — работа с объектами нанометрового масштаба
Криминалистика — анализ улик и вещественных доказательств

Геология — изучение минералов и горных пород
Микроэлектроника — контроль качества микросхем

Трудно представить современную науку и технику без использования микроскопов различных типов.

Детали микроскопа: характеристики и работа

Микроскоп — довольно простой в использовании прибор невооруженным глазом, но с большим количеством деталей, которые будут иметь значение. Все части и элементы, которые участвуют в манипулировании светом и формировании увеличенного изображения, находятся в оптической системе микроскопа. Есть множество части микроскопа это необходимо описать, чтобы полностью понять принцип действия.

Поэтому в этой статье мы покажем вам, каковы части микроскопа и его основные характеристики.

Индекс

1 Детали микроскопа: оптическая система
2 Типы целей
3 Детали микроскопа: окуляр

4 Источник света и конденсатор

Детали микроскопа: оптическая система

Оптическая система — самая важная часть микроскопа. Мы не имеем в виду систему освещения, которая, в свою очередь, является оптической системой. Они классифицируются, чтобы различать элементы, которые отвечают за отклонение или обработку света, и элементы, которые помогают обеспечить структурную опору между всеми частями инструмента. Все эти части являются элементами механической системы. Два основных элемента, составляющих оптическую систему микроскопа, — это объектив и окуляр. Вся система освещения также включает в себя некоторые части, такие как это фокус, диафрагма, конденсор и оптические призмы.

Если в микроскопе есть цифровая камера, она также считается частью оптической системы. Давайте по порядку разберемся, какие части у микроскопа. Первое — это цель. Дело в безумной системе в том, что она расположена рядом с образцом и именно она дает увеличенное изображение. Увеличение линзы имеет постоянное значение, и это то, о чем нам говорит соотношение между размером изображения и фактическим размером объекта. Например: представим, что у нас установлен микроскоп на 40x. Это значит, что

Изображение, которое мы видим, будет в 40 раз больше, чем у объекта, который существует в образце.

Увеличенное изображение называется реальным изображением. Большинство микроскопов имеют разные объективы для достижения разного уровня увеличения. Помните, что микроскопы должны быть адаптированы к размеру различных типов образцов. Будут образцы побольше и поменьше. Это то, что требует корректировки цели.

Еще одним параметром, определяющим объектив микроскопа, является числовая апертура. Этот параметр очень важен, так как именно он определяет разрешение. Пока у нас хорошее разрешение, мы можем видеть образец более четко.

Типы целей

Давайте проанализируем, какие типы объективов можно найти в микроскопе:

Ахроматическая цель: Это самый простой метод, который используется для коррекции сферической аберрации зеленого и хроматической аберрации синего и красного.
Апохроматический объектив: это самый продвинутый тип линз, который помогает исправить хроматическую аберрацию четырех цветов. Он также может помочь исправить сферическую аберрацию трех цветов.
Сухая цель: Это те, которые достигают умеренного увеличения и используются больше, поскольку они очень просты в использовании. Только то, что они используются в лаборатории практик университетских гонок.
Инвестиционные цели: Они предназначены для достижения увеличения и высокого разрешения в больших масштабах. У них высокая числовая апертура, но требуются дополнительные средства для ее размещения между образцом и линзами.

Детали микроскопа: окуляр

Окуляр — это набор линз, через которые мы наблюдаем образец глазами. Здесь мы видим второе увеличение изображения. Объектив обеспечивает большую часть увеличения, а угол — тот, который обеспечивает наименьшую величину величины, которая может находиться в диапазоне от 5x до 10x a. Не будем забывать объектив обеспечивает увеличение 20x, 40x, 100x. Мы также не должны забывать, что чем выше увеличение, тем сложнее управлять резкостью.

Система хрусталика глаза отвечает за увеличение изображения и в некоторой степени исправляет некоторые оптические аберрации. У популярных есть диафрагма, которая служит для уменьшения отражений света, которые появляются в линзах. Есть несколько разных типов окуляров. Чаще всего используются положительные окуляры и популярные отрицательные. К положительным относятся те, в которых свет сначала проходит через диафрагму, а затем достигает линз. Отрицательные окуляры — это те, в которых диафрагма расположена между двумя линзами.

Источник света и конденсатор

Это две части очень интересного микроскопа. Источник света — важный элемент, который должен быть у любого микроскопа. Это важно, чтобы он мог излучать необходимый свет, который может загореться наш образец. В зависимости от источника света, который существует в микроскопе, мы можем различать микроскопы проходящего света и микроскопы отраженного света. Первые — это те, которым не хватает света под сценой. Секунды — это те секунды, которые освещают образец с его верхней грани.

Микроскопы всегда работали с помощью лампы накаливания, встроенной в конструкцию. Однако она уже была улучшена с помощью новой технологии, поскольку имела некоторые недостатки. Во-первых, энергопотребление этих лампочек. Во-вторых, количество выделяемого тепла затрудняло поддержание образцов в хорошем состоянии. Не будем забывать Испытания должны проводиться всегда с образцом в хорошем состоянии.

Что касается конденсора, то это одна из частей микроскопа, состоящая из комбинации линз, которая направляет световые лучи, испускаемые источником света, на образец. Он находится между сценой и источником света. Самое нормальное, что лучи света идут по расходящимся путям. Следовательно, конденсатор становится важным элементом, который может иметь большое влияние на качество изображения, которое мы получим.

Я надеюсь, что с помощью этой информации вы сможете больше узнать о частях микроскопа и его основных характеристиках.

Биологический микроскоп это

Дата публикации: 20.03.2018 09:35

Биологический микроскоп − это оптический прибор, с помощью которого можно получить увеличенное обратное изображение изучаемого объекта и рассмотреть мелкие детали его строения, размеры которых лежат далеко за пределами разрешающей способности глаза. Устройство и эксплуатация оптического микроскопа довольно просты. Однако неумелое или невнимательное пользование этим прибором влечет за собой его порчу. Поэтому необходимо хорошо усвоить, из каких частей состоит микроскоп и их назначение. Следует строго соблюдать правила работы с микроскопом.

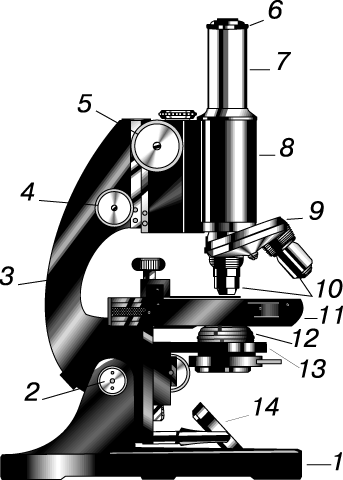

Возьмите микроскоп, найдите все перечисленные ниже части и запомните их название, назначение и устройство.

В микроскопе выделяют две системы: оптическую и механическую. К оптической системе

относят объективы, окуляры и осветительное устройство.

Объектив − одна их важнейших частей микроскопа, поскольку он определяет полезное увеличение объекта. Объектив состоит из металлического цилиндра с вмонтированными в него линзами, число которых может быть различным. В верхней части объектива имеется винтовая нарезка, с помощью которой его ввинчивают в гнездо револьвера. Увеличение объектива обозначено на нем цифрами. В учебных целях используются обычно объективы ×8 и ×40. Следует всегда помнить о необходимости бережного отношения с объективами. Особой аккуратности требует работа с объективами большого увеличения, поскольку у них рабочее расстояние, т. е. расстояние от покровного стекла до фронтальной линзы, измеряется десятыми долями миллиметра.

Качество изображения, особенно при объективах большого увеличения, зависит также от толщины предметного и покровного стекол.

Окуляр состоит из 2 – 3 линз, вмонтированных в металлический цилиндр. Увеличение окуляров обозначено на них цифрами: ×7, ×10, ×15. Для определения общего увеличения микроскопа следует умножить увеличение объектива на увеличение окуляра.

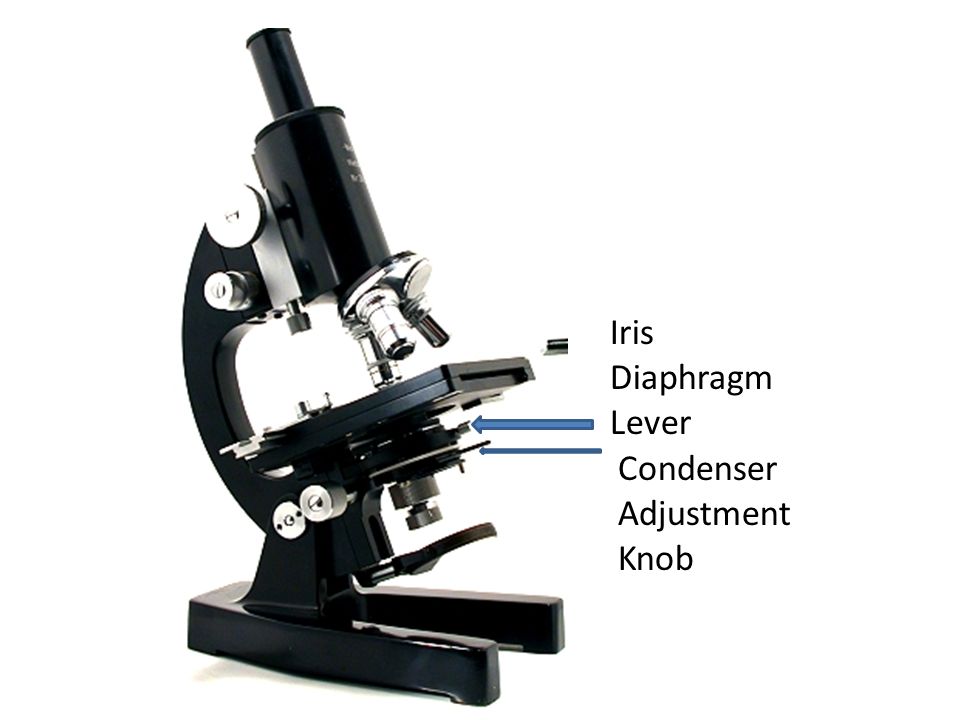

Осветительное устройство состоит из зеркала и конденсора с ирисовой диафрагмой, расположенных под предметным столиком. Оно предназначено для освещения объекта пучком света. Зеркало служит для направления света через конденсор и отверстие предметного столика. Оно имеет две поверхности: плоскую и вогнутую. При работе с рассеянным светом обычно используют вогнутое зеркало. Конденсор состоит из 2 – 3 линз, вставленных в металлическую оправу. При подъеме или опускании его с помощью специального винта соответственно конденсируется или рассеивается свет, падающий от зеркала на объект. Ирисовая диафрагма расположена между зеркалом и конденсором. Она служит для изменения диаметра светового потока, направляемого зеркалом через конденсор на объект в соответствии с диаметром фронтальной линзы объектива, и состоит из тонких металлических пластинок. С помощью рычажка их можно то соединить, полностью закрывая нижнюю линзу конденсора, то развести, увеличивая поток света. Кольцо с матовым стеклом или светофильтром уменьшает освещенность объекта. Оно расположено под диафрагмой и передвигается в горизонтальной плоскости.

Механическая система микроскопа состоит из подставки, коробки с микрометренным механизмом и микрометренным винтом, тубусодержателя, винта грубой наводки, кронштейна конденсора, револьвера, предметного столика.

Микрометренный винт (или микровинт) служит для незначительного перемещения тубусодержателя, а, следовательно, и объектива на расстояния, измеряемые микрометрами. Полный оборот микрометренного винта передвигает тубусодержатель на 100 мкм, а поворот на одно деление опускает или поднимает тубусодержатель на 2 мкм. Во избежание порчи микрометренного механизма микровинт разрешается вращать в одну сторону не более чем на пол-оборота.

Тубус − цилиндр, в который сверху вставляют окуляры. Тубус подвижно соединен с головкой тубусодержателя, его фиксируют стопорным винтом в определенном положении; ослабив стопорный винт, тубус можно повернуть или снять.

Револьвер предназначен для смены объективов, которые ввинчены в его гнезда. Центрированное положение объектива обеспечивает защелка, расположенная внутри револьвера.

Винт грубой наводки (или макровинт) используют для значительного перемещения тубусодержателя, а, следовательно, и объектива с целью фокусировки объекта при малом увеличении.

Предметный столик предназначен для расположения на нем препарата. В середине столика имеется круглое отверстие, в которое входит фронтальная линза конденсора. У МБР-1 предметный столик круглый, на нем лежит подвижный диск. По сторонам столика расположены два винта, с помощью которых производят центрирование диска вращением его вокруг оси и передвижением по двум взаимно перпендикулярным направлениям. Если столик отцентрирован, диск закрепляется стопорным винтом.

Правила работы. При работе с микроскопом соблюдаются следующие правила и последовательность операций.

Ставят микроскоп у края стола так, чтобы окуляр находился против левого глаза, и в течение работы его не передвигают. Тетрадь и все предметы, необходимые для работы, располагают слева от микроскопа.
Открывают полностью диафрагму, поднимают конденсор в крайнее верхнее положение, чтобы его фронтальная линза была расположена вровень с предметным столиком. Если столик не отцентрирован, его передвигают с помощью винтов так, чтобы линза конденсора находилась в центре отверстия столика. (У микроскопов с квадратным неподвижным столиком эта операция не проводится − у них столик отцентрирован фабрично и постоянно находится в центральном положении).
Ставят объектив ×8 в рабочее положение − на расстояние примерно 1 см от предметного столика. Работу с микроскопом всегданачинают с малого увеличения.
Глядя левым глазом в окуляр и пользуясь вогнутым зеркалом, направляют свет от окна (но не прямой солнечный) или электрической лампы в объектив и максимально и равномерно освещают поле зрения. Правый глаз оставляют открытым, так как при закрытом правом глазе вся нагрузка приходится на левый глаз, и это может быстро вызвать переутомление глазных мышц.
Кладут препарат на предметный столик (изучаемый объект должен находиться под объективом) и, глядя сбоку, опускают объектив при помощи макровинта так, чтобы между фронтальной линзой объектива и препаратом было расстояние 4 – 5 мм.
Глядя левым глазом в окуляр и вращая макровинт на себя (!) плавно поднимают объектив до положения, при котором хорошо видно изображение объекта. Передвигая препарат рукой, находят нужное место объекта, располагают его в центре поля зрения. Нельзя смотреть в окуляр и опускать объектив, вращая макровинт от себя, так как при этом фронтальная линза может раздавить препарат и на ней появятся царапины.
Добиваются большей четкости изображения, приведя в соответствие диаметры пучка света, попадающего в объектив, и фронтальной линзы объектива. Для этого вынимают окуляр и, глядя в тубус, медленно закрывают отверстие диафрагмы до тех пор, пока ее края появятся на границе выходного зрачка объектива. При слишком сильном освещении увеличивают контрастность изображения опусканием конденсора.
Для изучения какого-либо участка объекта при большом увеличении ставят этот участок в центре поля зрения, передвигая препарат рукой. После этого, не поднимая тубуса (!), поворачивают револьвер так, чтобы объектив ×40 занял рабочее положение. Смотрят в окуляр, изображение будет нечетким. С помощью микровинта добиваются хорошей видимости изображения объекта. Следует помнить, что микровинт можно вращать в одну сторону не более чем на пол-оборота. На коробке микрометренного механизма имеются две риски, а на микровинте − точка, которая должна все время находится между рисками. Если она выходит за их пределы, ее необходимо возвратить в нормальное положение. При несоблюдении этого правила микровинт может перестать действовать. Тогда его возвращают в нормальное положение, вращая в противоположную сторону.

Если же при установке объектива ×40 изображение отсутствует, добиваются его осторожным вращением макровинта на себя. И лишь после этого производят фокусировку объекта с помощью микровинта.

После окончания работы с большим увеличением поворачивают револьвер, устанавливая малое увеличение, и снимают препарат. Нельзя (!) вынимать препарат из-под объектива ×40, так как рабочее расстояние его равно 0,6 мм и легко можно испортить фронтальную линзу.

После окончания работы с микроскопом его приводят в транспортное положение. Для этого поворачивают револьвер, устанавливая его на пустое гнездо, и опускают тубус вниз до упора.

«Устройство микроскопа и приёмы работы с ним».

Задачи: 1) познакомить учащихся с устройством светового микроскопа, назначением его частей, определением увеличения микроскопа;

2) научить учащихся работать со световым микроскопом, соблюдая правила работы с ним;

Основные понятия, изучаемые на уроке: микроскоп, окуляр, объектив, тубус, штатив, предметный столик, зажимы, зеркало, винты, клетка.

Оборудование: световой микроскоп, салфетка, готовый микропрепарат клетки растения (животного), учебник, рабочая тетрадь, презентация, интерактивная доска, сообщение учащегося.

Деятельность учителя	Деятельность ученика
Оргмомент
Встаньте ровно и красиво. Прозвенел уже звонок. Сядьте тихо и неслышно и скорей начнём урок.	Учащиеся садятся.
Анализ предыдущей лабораторной работы
Небрежность в оформлении; неточность обозначений частей лупы; нет разделения отдельных опытов, всё смешано; не все были внимательны и не написали вывод по работе.	Учащиеся смотрят в своих работах, находят что сделано не правильно, запоминают, чтобы в следующей работе не допустить подобных ошибок. Если есть вопросы, то на них учитель отвечает.
Актуализация знаний
Повторение материала, позволяющего вспомнить уже изученный материал. Фронтальная беседа по вопросам: Какой предмет вы начали изучать в этом году? Дайте определение биологии. Как называется оболочка Земли, в которой распространены живые организмы? Какие сферы Земли образуют биосферу? А какие царства живой природы существуют на Земле? В каких средах они обитают? А по каким признакам живые организмы отличаются от неживого? Все ли живые организмы можно рассмотреть обычным глазом? А чем же можно воспользоваться для этого? Какие же увеличительные приборы вы знаете? Что же можно рассмотреть с их помощью? Вы все молодцы. Хорошо поработали. А сейчас мы перейдём к чему-то загадочному.	Учащиеся отвечают на вопросы. Предмет биология. Дают определение биологии. Это биосфера. Литосфера, атмосфера, гидросфера. Бактерии, грибы, растения, животные. В воздушной, наземно-воздушной, водной, почвенной, организменной. Перечисляют все признаки различий. Нет, не все. Есть микроорганизмы, они очень малы. Можно воспользоваться увеличительными приборами. Мы знаем из увеличительных приборов лупу и микроскоп. Можно рассмотреть бактерии, другие мелкие организмы.
Форма контроля: индивидуальный контроль.
Создание проблемной ситуации
Сегодня утром я получила необычное письмо, адресованное мне и вам, мои юные друзья. Давайте скорее его прочитаем. Привет, мальчишки и девчонки из 5 «Г» класса! Пишет вам знаменитый астроном из Цветочного города – Стекляшкин. Надеюсь, что вы помните меня. Я друг Незнайки! Я очень любознательный и интересующийся, очень похож на вас. Всю свою жизнь я делал из осколков битых бутылок увеличительные стёкла. Я даже сделал большую подзорную трубу, в которую можно смотреть на луну и на звёзды. А недавно я прочитал, что есть прибор, с помощью которого можно заглянуть внутрь живых объектов. Очень вас прошу, помогите мне найти ответы на вопросы: что это за прибор, как с ним правильно работать? С уважением, ваш Стекляшкин. Ребята, какие же задачи поставил перед нами Стекляшкин? Правильно. Познакомиться с увеличительным прибором, его устройством и правилами работы. Итак, откройте рабочие тетради, запишите число и тему урока «Устройство микроскопа и приёмы работы с ним» Запись числа (на доске) и темы урока (слайд презентации).	Учащиеся слушают текст письма. Учащиеся отвечают на этот вопрос – нам нужно познакомиться ещё с одним увеличительным прибором – микроскопом и выяснить — как с ним работать. Открывают рабочие тетради и записывают число и тему урока.
Форма контроля: педагогическое наблюдение
Изучение нового материала
Жизнь на нашей планете очень разнообразна. Растения, животные, грибы, бактерии – это живые организмы, которые дышат, питаются, растут, размножаются… Чтобы узнать, как протекают эти процессы, нужно изучить строение каждого органа живых существ. Для этого используют увеличительные приборы. Сегодня об одном из таких приборов – микроскопе и пойдёт речь (слайд презентации). Может кто-то из вас знает, что оно значит? Слово «микроскоп» — это комбинация двух греческих слов: «микрос» (маленький) и «скопос» (наблюдатель). Таким образом, «микроскоп» означает «наблюдатель маленького». Это прибор, использующийся для того, чтобы увидеть крошечные предметы, невидимые невооружённым глазом. Кто же изобрёл микроскоп? Ну что же. Давайте послушаем сообщение (слайд презентации). Если у детей возникнут вопросы, то ответить на них. А теперь откройте свой учебник на странице 25 и прочитайте текст самостоятельно про себя. Затем отвечают на вопросы: а) кто же усовершенствовал и применил микроскоп для исследований организмов? (слайд презентации) Б) что он рассматривал? (слайд презентации) В) что же он увидел и как назвал? (слайд презентации) Г) кто продолжил конструировать и усовершенствовать микроскоп? (слайд презентации) Д) что он открыл? (слайд презентации) Так началось изучение клеточного строения организмов. В наше время хорошие оптические микроскопы дают увеличение в 3500 раз. А сверхсильные микроскопы особого устройства – «ультрамикроскопы» — увеличивают ещё больше. Микроскоп теперь стал как бы глазом учёного. Ни одна наука теперь не обходится без его содействия. И это понятно: он показывает строение вещества, его сокровенные тайны. Достичь увеличения в 20 тысяч раз и больше удалось учёным, когда они создали электронный микроскоп. Стеклянные линзы в нём заменены электромагнитными, а световые лучи – потоком электронов (слайд презентации). Что ж, пришло время изучить устройство светового микроскопа. В своих тетрадях запишите: «Лабораторная работа №2». «Устройство микроскопа» Откройте учебник на странице 22. Наша задача: изучить текст «световой микроскоп», в котором указано, для чего необходима каждая часть микроскопа. А потом найти эти части у выданных вам микроскопов. По ходу изучения устройства микроскопа в презентации «Части микроскопа» высвечиваются слова: окуляр, объектив, тубус, штатив, винты, предметный столик, зеркало, зажимы (слайд презентации) Что такое окуляр? Что такое «объектив»? Где находится тубус? Зачем нужны винты? Для чего нужен предметный столик? Зачем нужно зеркало? А зачем нужны зажимы? Для чего служит штатив? Итак, мы с вами ознакомились с устройством микроскопа. Теперь, вы наклеиваете выданные вам рисунки микроскопов в тетрадь и подписываете каждую часть микроскопа (не на самом рисунке, а справа или слева от рисунка) – (слайд презентации). Когда закончат ученик класса проводит физкультминутку. Теперь можно ознакомиться с правилами работы с микроскопом. Они у вас в учебнике описаны на странице 24 и выделены зелёным фоном. Все найдите их и читаете самостоятельно. Особое внимание уделить настройке микроскопа и правильному наведению видимости микропрепарата (тубус опустить до рассматриваемого объекта на расстояние 1-2 мм от него, при этом смотреть сбоку на объектив, а не в окуляр). Настраивать чёткое изображение, глядя в окуляр и винты очень медленно крутя от себя. Любой грамотный исследователь должен знать, какое увеличение даёт микроскоп, с которым он работает. Увеличение микроскопа подсчитывают следующим образом: увеличение окуляра х увеличение объектива = Задание 1: Подсчитайте и запишите увеличение вашего микроскопа. А теперь попытайтесь рассмотреть выданный вам микропрепарат от латинского слова «препаратус» — «приготовленный». Работайте аккуратно, не раздавите микропрепарат. Помните, что винты крутят только, чтобы тубус поднимался, но не опускался. Что вы увидели под микроскопом?	Если кто-то знает, то заслушивают его. Заслушиваются ответы учащихся, которые чаще не совсем точные. Слушают сообщение об изобретении микроскопа в 1590 году Захарией Янсеном. Читают страницу 25 учебника. Отвечают на вопросы: Роберт Гук, 1665 год Срез пробки Клетки (от слова ячейки) Антони ванн Левенгук в 17 веке Открыл микроорганизмы, т.к. его микроскоп давал увеличение в 270 раз. Записывают Лабораторная работа №2. Записывают 1. Устройство микроскопа Открывают страницу 22. Итак, читаем по абзацу вслух (называю, кто читает), находим эту часть на рисунке 9 в учебнике, а затем на микроскопе. По мере ответов на вопросы учащиеся ещё раз показывают на микроскопе его части. «окулус» — «глаз». Рассматривая предмет, глаз приближаем к окуляру. «объектив» от латинского слова «объектум» — «предмет». Та часть микроскопа, которая находится рядом с рассматриваемым объектом или предметом. Соединяет окуляр с объективом. С помощью винтов приближают и удаляют рассматриваемый предмет, для улучшения видимости рассматриваемого предмета. На предметный столик кладут рассматриваемый препарат. Для направления луча света на рассматриваемый предмет, т. к. микроскоп световой. Для того, чтобы не двигался рассматриваемый микропрепарат. Он соединяет все части микроскопа. Работают в тетрадях по инструктивной карточке в учебнике на странице 24 «Устройство светового микроскопа и приёмы работы с ним» (только под цифрой 1) – работа в парах, составление плана предстоящей работы. Запишите в тетради 2. Правила работы с микроскопом. Читают «Правила работы с микроскопом», а затем по каждому пункту кто-то желающий рассказывает, что делать и все выполняют: как поставить микроскоп, как направить свет зеркалом, как закрепить на предметном столике препарат, как увидеть объект. Учатся деловому общению, положительному отношению к мнению партнёра и одноклассников, оказанию и принятию помощи. Находят на окуляре и объективе цифры, указывающие увеличение. Подсчитывают и записывают в тетради. Кладут готовый микропрепарат на столик, укрепляют, рассматривают (перед этим направив свет на объект). Микроскоп не двигают после наведения света. Чередование форм работы: индивидуальной и парной. Мы увидели клетки, из которых состоят все живые организмы.
Форма контроля: индивидуальный контроль, работа в парах, групповой контроль
Первичное закрепление и контроль знаний
Пришло время проверить, как вы усвоили на уроке полученные знания. Задание 2: на доске написаны слова. Вам нужно выбрать те из них, которые обозначают части микроскопа. лупа, 2) окуляр, 3) оправа, 4) объектив, 5) предметный столик, 6) винт, 7) колба, 8)стеклянная трубка, 9) штатив, 10) зеркало. Задание 3: выберите верное утверждение (слайд презентации) 1.Поставь микроскоп ручкой штатива от себя. 2.Штатив поверни ручкой «к себе». 3.Для работы поле зрения микроскопа должно быть ярко освещено. 4.Поле зрения микроскопа освещено слабо. 5.Положи готовый препарат под предметный столик. 6.Положи готовый препарат на столик микроскопа. Закрепи его зажимом. 7.Глядя в окуляр, медленно вращай большой винт, пока не появится чёткое изображение. Делай это осторожно, чтобы не раздавить микропрепарат. Давайте проверим ваши ответы (на слайде ответы выделяются курсивом). А теперь оцените себя: если вы не сделали ни одной ошибки, закрасьте кружок красным цветом. Если вы сделали одну – две ошибки, закрасьте кружок синим. Если вы сделали три – четыре ошибки, закрасьте кружок зелёным. Задание 4: давайте отгадаем загадки по теме нашего урока. 1.Что простым не видно глазом, в микроскопе видно сразу. Клетку не одну, бывает, пару Глаз приближая к … (окуляру). 2.Лучик света направляет, Препарат им освещает… (зеркало). 3.Держат на столике препарат Двое крепеньких ребят… (зажимы). 4.Они в движение приводят, Столик или тубус водят… (винты). 5.Тубус, зеркало, винты, предметный столик, объектив Соединяет это вместе всё…(штатив). Хорошо ребята. Вы молодцы. Ответили на все вопросы.	Выписывают только цифры, обозначающие правильные ответы. Выбирают правильные ответы и отмечают их в тетради, записывая номера правильных ответов. Проверяют ответы и делают исправления. Закрашивают кружки разного цвета в соответствии с числом ошибок. Отвечают на вопросы загадок.
Форма контроля: индивидуальный и групповой контроль, самоконтроль
Рефлексия
Чему вы научились на этом уроке? Выполнили ли мы задания, полученные от литературного героя – Стекляшкина? Подведение итога урока учителем. Вы сегодня хорошо поработали, а вот оценки за урок вы получите после проверки ваших работ в тетрадях. Поэтому не забудьте, уходя сдать тетради с работой. Пришло время записать домашнее задание.	Ответы учащихся. Ответы учащихся.
Задание на дом
Пар.7, стр.24-26; До свидания. До следующего урока.	Записывают домашнее задание. Сдают тетради с работой.

Словарь терминов микроскопы

Ахроматический объектив. При прохождении света через стеклянную призму или линзу, он изгибается или преломляется. Одни цвета преломляются сильнее, чем другие, в результате чего фокусируются в разных точках, уменьшая этим разрешение. Чтобы уменьшить такое негативное влияние, применяются ахроматические объективы. Они составлены из линз, изготовленных из разных сортов стекла с различными показателями преломления. В результате разные цвета сводятся в фокус гораздо лучше (хотя и не идеально), давая более четкое изображение.

Бинокулярная насадка – головка микроскопа с двумя окулярами, для каждого глаза. Обычно применяется с составными микроскопами, дающими высокое увеличение. Для микроскопов с малым увеличением чаще используется термин «стереонасадка», поскольку в таких микроскопах могут использоваться два объектива, дающие каждый свое изображение для каждого глаза. В составных микроскопах может быть два окуляра, но один объектив, и они не дают стереоизображения.

Головка — верхняя часть микроскопа, имеющая окулярные трубки и призмы. Монокулярная головка имеет один окуляр, бинокулярная – два (для каждого глаза), сдвоенная – два, но разнесенных в разные стороны, а тринокулярная имеет три трубки, на одну из которых обычно устанавливается камера.

Грубая фокусировка – маховики предварительной фокусировки микроскопа, перемещающие объектив ближе или дальше от препарата (см. Точная фокусировка).

Диафрагма – диск, расположенный под предметным столиком микроскопа высокого увеличения, имеющий обычно пять отверстий разного диаметра. Поворачивая диск, можно изменять количество света, проходящего через отверстие в столике. Это помогает правильно осветить препарат, увеличить контраст и разрешение изображения.

Диоптрийная подстройка. При наблюдении в микроскоп с бинокулярной головкой, необходимо иметь возможность подстройки фокусировки одного из окуляров, чтобы компенсировать отличия в зрении глаз друг от друга. Это достигается с помощью кольца диоптрийной подстройки. Правильный способ подстройки заключается в следующем. Сначала прикройте глаз, расположенный над окуляром с кольцом диоптрийной подстройки, и сфокусируйте микроскоп обычным способом, чтобы открытый глаз видел четкое изображение. Далее откройте закрытый глаз и прикройте открытый и, трогая ручки фокусировки микроскопа, сфокусируйте изображение кольцом диоптрийной подстройки. Теперь откройте оба глаза, изображение должно быть четким для обоих глаз (такая же техника используется при работе с биноклем).

Зеркало – простой осветитель, направляющий свет через отверстие в столике на образец.

Зубчато-реечный механизм – система, состоящая из рейки с зубьями и шестерни. Поворотом маховика можно заставить шестерню двигаться вдоль рейки. Такие системы используются в фокусировочных устройствах, в креплении конденсоров Аббе и механизированных предметных столиках для перемещения препарата.

Иммерсионное масло – специальное масло, используемое с объективами 100х (обычно при полном увеличении 1000х). Капля масла помещается на покровное стекло и объектив опускается, чтобы коснуться капли. Масло работает связывающей средой между покровным стеклом и линзой объектива и таким образом увеличивает разрешение изображения. В световой микроскопии используются два типа масла – «A» и «B», отличающиеся вязкостью («B» более вязкое).

Иммерсионный объектив – объектив (обычно 100х или более), сконструированный для работы с каплей специального масла, помещенного между ним и препаратом. Приэтомзаметноповышаетсяразрешениеизображения. См. Иммерсионное масло.

Коаксиальная фокусировка – фокусировочная система, использующая соосно (коаксиально) расположенные маховики грубой и точной подстройки фокуса. Обычно маховик грубой настройки больше по диаметру, а точной – меньше. В некоторых коаксиальных системах маховик точной настройки прокалиброван и дает возможность фиксировать значение относительного перемещения фокуса.

Кольцевой осветитель – отдельный осветитель, обычно закрепляемый на корпусе микроскопа и дающий кольцо света.

Конденсор – линза, расположенная под предметным столиком и предназначенная для фокусировки света на препарат. Объективы большого увеличения имеют очень маленькие диаметры и требуют для работы большого количества света. Использование конденсора помогает увеличить освещенность и разрешение. Для микроскопов малого увеличения конденсоры не требуются.

Конденсор Аббе – специальная линза, расположенная под предметным столиком и обычно имеющая возможность перемещения по вертикали. Оснащена ирисовой диафрагмой, задающей диаметр светового пучка, входящего в объектив. Изменяя размер диафрагмы и перемещая конденсор ближе или дальше от предметного столика, можно управлять диаметром и фокусировкой проходящего через препарат конуса света. Конденсор Аббе особенно полезен на увеличениях свыше 400х. Линза конденсора должна иметь числовую апертуру равную или превышающую числовую апертуру используемого объектива. Во многих микроскопах с увеличением до 1000х используются конденсоры Аббе с апертурой 1,25. Оправа бывает двух типов – один тип перемещается вверх-вниз при повороте оправы, другой тип оснащен реечным механизмом и управляется специальным маховичком.

Контрастная пластинка – круглая непрозрачная пластинка, расположенная на предметном столике микроскопа малого увеличения. Одна ее сторона белая, а другая черная. Пластинка может переворачиваться в зависимости от окраски препарата.

Корпус – термин, в основном использующийся для обозначения основы стереомикроскопа, включая окуляры и объективы, но исключая основание, осветитель и блок фокусировки.

Матовая пластина – круглая матовая стеклянная пластина, закрывающая нижний осветитель в микроскопах с малым увеличением. См. также Контрастная пластинка.

Межзрачкового расстояния регулировка. Используя стерео- или бинокулярный микроскоп, необходимо иметь возможность регулировать расстояние между окулярами. У детей межзрачковое расстояние невелико, у взрослых оно больше. Соответственно, окуляры должны менять расстояние между собой, чтобы подходить для разных людей и этот параметр – первый, который нужно проверить для комфортных наблюдений двумя глазами.

Механизированный предметный столик – предметный столик с органами механического перемещения препарата. Включает держатель препаратов и два маховика, перемещающих держатель в двух направлениях. Поскольку изображение перевернуто, требуется небольшое время на освоение регулировок, но такой столик очень удобен при наблюдении простейших и мелких животных в капле воды из пруда. Микроскопы могут иметь приспособления для установки устройства перемещения препарата дополнительно, или же оно встраивается в предметный столик изготовителем.

Микрометр или микрон – единица измерения размеров, используемая в микроскопии. В одном миллиметре 1000 микрометров, соответственно, длина образца 1,8 мм также может быть выражена как 1800 микрон.

Монокулярная головка – головка микроскопа с одним окуляром.

Муфта скольжения – устройство, защищающее шестерни фокусировочного устройства при попытке повернуть маховики фокусировки дальше установленных пределов.

Наклонное соединение – конструкция крепления тубусодержателя к основанию, которая позволяет наклонять микроскоп для более удобного наблюдения. При этом, правда, возможно стекание жидких препаратов с предметного столика.

Объектив – линза, расположенная вблизи объекта. В стереомикроскопе (с малым увеличением) два объектива, каждый для своего окуляра. Это дает трехмерное изображение. На микроскопах большого увеличения работает только один объектив.

Объективы с плоским полем («Semi-Plan»). Объективы никогда не бывают идеальными. Если посмотреть на что-то, имеющее совершенно плоскую поверхность, можно увидеть, что изображение в центре поля сфокусировано, а по краю немножко размыто. Объективы с плоским полем значительно лучше передают периферийную часть изображения. Они лучше обычных ахроматических объективов, но и несколько дороже стоят.

Окуляр – линзовый элемент на верхней части микроскопа, через которую и рассматривается изображение. Типичное увеличение окуляра 10х, возможны также 5х, 15х и 20х. Широкоугольные окуляры имеют больший диаметр и дают широкое поле зрения.

Оптика стандарта DIN. Оптические детали, производящиеся по немецкому стандарту DIN. Оптические качества таких деталей такие же, как и у не-DINоптики, но соответствие одному стандарту дает возможность использовать детали одного микроскопа на другом. Оптика настроена на использование тубуса длиной 160 мм и имеют одинаковую резьбу. В большинстве качественных микроскопов используется стандарт DIN.

Осветитель – источник света, закрепленный под предметным столиком. Распространены три основных источника – лампы накаливания, флуоресцентные и галогенные. Лампы накаливания самые доступные и распространенные. Флуоресцентные – яркие, дают белый свет и почти не греются. Галогенные очень яркие, белые, но, как и лампы накаливания, выделяют много тепла.

Основание – нижняя часть штатива микроскопа (см. Тубусодержатель).

Парцентрированная конструкция – указание на то, что при смене объектива объект остается в центре поля зрения. Проверяется путем смены объективов и проверки положения объекта в поле зрения. Практически все микроскопы парцентрированы.

Парфокальная конструкция – указание на то, что при смене объектива изображение остается сфокусированным или очень близким к сфокусированному, и требует лишь небольшой подстройки. Большинство микроскопов парфокальны.

Покровное стекло – очень тонкий стеклянный или пластиковый квадратик, располагаемый поверх препарата на предметном стекле. При использовании жидких препаратов покровное стекло создает плоскость, на которую настраивается фокус микроскопа.

Поле зрения (FOV) – диаметр кружка света, который можно увидеть в окуляр. Чем выше увеличение, тем меньше поле зрения. Его можно измерить, поместив прозрачную линейку на предметный столик и подсчитав количество миллиметров, умещающихся поперек поля зрения. Типичное значение около 4,5 мм при 40х, 1,8 мм при 100х, 0,45 мм при 400х и 0,18 мм при 1000х. См. Микрометр.

Предметное стекло – плоская прямоугольная пластинка из стекла или пластика, на которой размешается препарат. Может иметь углубление для удержания нескольких капель жидкости.

Предметные зажимы закрепляют предметное стекло на столике.

Предметный столик – плоская пластина, на которой располагаются предметные стекла с препаратами.

Разрешение – характеристика линзовой системы, показывающая, насколько тонкие детали объекта она может передать.

Револьверная головка или турель – часть микроскопа, на которой закреплены объективы.

Регулировка усилия фокусировки выполняется производителем таким образом, чтобы микроскоп можно было легко сфокусировать, но при этом исключалось самопроизвольное движение предметного столика или тубуса под собственным весом, приводящее к расфокусировке.

Реечный ограничитель обычно устанавливается изготовителем и служит для предотвращения слишком низкого опускания объектива и повреждения его или препарата. Иногда он мешает сфокусироваться, если предметное стекло слишком тонкое. В этом случае нужно или отрегулировать фиксатор или подложить под предметное стекло еще одно такое же, чтобы приблизить его к объективу.

C-крепление (C-mount) – адаптер, применяющийся в различных типах видеокамер. Обычно устанавливается вместо объектива. После этого адаптер соединяется с трубкой тринокулярного микроскопа.

Сдвоенная головка. Часть конструкции микроскопа (обычно высокого увеличения) с одним окуляром с одной стороны и второй окулярной трубкой сверху или с противоположной стороны. Сдвоенная головка удобна для контроля преподавателем того, что наблюдает учащийся или для установки видео- или фотокамеры. Не рекомендуется использовать такие микроскопы для совместной работы двух учащихся, поскольку длительные наблюдения в верхнюю окулярную трубку неудобны.

Сетка окулярная – очень маленькая сеточка, устанавливаемая в окуляре. Позволяет проводить измерения размеров объектов, наблюдаемых через микроскоп.

Стерео – применительно к микроскопии означает наблюдение обоими глазами через окуляры, связанные каждый с собственным объективом. Два объектива дают ощущение объема, трехмерного зрения. См. также Бинокулярная головка.

Столбовой штатив – тип штатива, используемый в микроскопах с малым увеличением. Состоит из вертикального столба, закрепленного на основании. Корпус микроскопа может вращаться вокруг столба и перемещаться по нему вверх и вниз.

T-резьба – тип соединения адаптера для фотокамеры (обычно 35 мм) с микроскопом.

Точная фокусировка – маховик, используемый для точной фокусировки микроскопа. Также используется для фокусировки на разных слоях препарата. Обычно предварительная фокусировка выполняется маховиками грубой настройки фокуса, а маховиками точной фокусировки достигается наиболее четкое изображение.

Тринокулярная головка – применяется и с микроскопами малого увеличения и с микроскопами высокого увеличения. Имеет три выхода – два под окуляры для двух глаз, а третий – порт для установки фото- или видеокамеры. В некоторых микроскопах присутствует возможность регулировки количества света, отправляемого в третий порт, например, весь свет или половину, или треть. На некоторых стерео тринокулярных головках с двойным увеличением, третий порт передает изображение с отдельного набора объективов, не используемого стереоокулярами.

Тубусодержатель – часть микроскопа, соединяющая тубус и основание. Перенося микроскоп, держите его одной рукой за основание, а другой – за тубусодержатель.

Турель – см. Револьверная головка.

Указатель – некоторые окуляры оснащены стрелкой-указателем, которую можно установить на ту или иную деталь изображения. Вращениеокуляраповорачиваетуказатель.

Универсальный штатив – длинный штатив типа «журавль», используемый для закрепления корпуса микроскопа малого увеличения. Имеет несколько регулировок положения и позволяет расположить микроскоп множеством различных способов. Обычно с ним используется внешний осветитель (например, оптоволоконный).

Фиксированный тубусодержатель – тип штатива, используемый в микроскопах малого увеличения. Корпус и тубус микроскопа являются единым целым и жестко скреплены с основанием.

Фокусировка – процесс перемещения препарата ближе или дальше от объектива, чтобы получить четкое изображение. На некоторых микроскопах перемещается предметный столик, на других – тубус. Наиболее популярна и надежна конструкция фокусировочного узла на основе зубчатой рейки.

X – обозначение множителя увеличения на объективе или окуляре, например, 200Х – двести крат увеличения. Полное увеличение микроскопа определяется произведением увеличения объектива на увеличение окуляра.

XR – обозначение множителя увеличения на объективе (см. выше), с указанием того, что его передняя оправа подпружинена и складывается при случайном опускании объектива на предметное стекло. Это предотвращает поломку объектива или предметного стекла.

Числовая апертура (N.A.) – число, отражающее способность объектива разрешать тонкие детали наблюдаемого объекта. Оно определяется по сложной математической формуле и связано с угловой апертурой объектива и показателем преломления среды между объективом и препаратом. Чтобы получить наилучшее изображение, требуется конденсор, с числовой апертурой, совпадающей или превышающей числовую апертуру объектива микроскопа с самым большим увеличением. Числовая апертура имеет важное значение только для микроскопов с большим увеличением.

Шарнирное основание. Тип основания микроскопа, которое закрепляется на столе и дает возможность перемещать тубус микроскопа в трех измерениях.

Широкоугольные окуляры — окуляры с линзами большого диаметра, дающие более широкое поле зрения при наблюдении препарата.

Штатив – тип соединения корпуса микроскопа и основания в микроскопах малого увеличения. Различают три типа штативов – столбовой, жесткий (фиксированный) держатель и универсальный настраиваемый штатив.

Микроскоп биологический рабочий МБР-1 — SCOPICA

Продать товар

У Вас есть товар: микроскоп, запчасти и комплектующие для него, или литература? Подайте объявление о продаже на торговой площадке market. scopica.ru

МИКРОСКОП БИОЛОГИЧЕСКИЙ РАБОЧИЙ МБР-1

Микроскоп биологический рабочий МБР-1 — самый массовый советский микроскоп. Предназначается для исследований прозрачных препаратов в проходящем свете в светлом поле и применяется в медицинских, биологических, бактериологических и других лабораториях.

Более современная модель микроскопа МБР-1 окрашена в серый молотковый цвет. Ранние версии окрашивались в черный матовый цвет и походили на МБИ-1.

Микроскоп выпускался в двух конфигурациях: МБР-1 и МБР-1А.

Микроскопы МБР-1 И МБР-1А по конструкции одинаковы и различаются только по комплектации. На микроскопах можно фотографировать препараты с помощью микрофотонасадок МФН-7, МФН-8, МФН-9, МФН-12, применять бинокулярную насадку АУ-12, конденсор темного поля ОИ-13, фазовоконтрастное устройство КФ-4 и другие принадлежности (в комплект микроскопов не входят). Микроскоп нормально работает в помещении с температурой воздуха от +10 до +45° С и относительной влажностью не более 80%.

Работа иммерсионных объективов обеспечивается в помещении с температурой воздуха от + 1 5 до + 2 5 ° С при той же влажности.

Увеличение: МБР1 — 56 — 1350x; МБР-1А — 63 — 1350x.
Апертура конденсора — 0,3 — 1,2.
Объективы: 8×0,20; 9×0,20; 40×0,65; 40×0,75 ВИ; 90×1,25 МИ.
Окуляры: Гюйгенса 7x, 10x, 15x, Компенсационный 15x.
Вес: МБР-1 — 3,35кг; МБР-1А — 3,45.

ОПТИЧЕСКАЯ СХЕМА

Оптическая схема микроскопа делится на две системы: осветительную, включающую в себя зеркало 1 (рис. 1), конденсор 2 с ирисовой апертурной диафрагмой 3 и съемный светофильтр 4, и наблюдательную, состоящую из объектива 5, призмы 6 и окуляра 7, соединенных в тубусе микроскопа.

Пучок лучей от естественного или искусственного источника света падает на зеркало 1, которое отражает его к апертурной диафрагме 3, проходит через конденсор 2 и исследуемый препарат и попадает в объектив 5. Изображение апертурной диафрагмы получается в выходном зрачке объектива, благодаря чему поле зрения микроскопа освещается наиболее равномерно. Объектив дает изображение препарата в плоскости полевой диафрагмы окуляра 7, который служит для рассматривания увеличенного изображения препарата.

Призма 6 отклоняет пучок лучей на 45° от вертикали. Наклонное положение выходящего пучка создает удобства при работе с микроскопом.

Пунктирными линиями на рисунке показаны лучи, дающие изображение центральной точки препарата, сплошными линиями — лучи, проходящие через края поля зрения микроскопа.

КОНСТРУКЦИЯ

Основными частями микроскопа являются основание 8, коробка с микрометрическим механизмом 9, предметный столик 10 револьвер 11 на салазках, конденсор 2 кронштейн 12 конденсора, объективы 5 и окуляр 7.

Основание микроскопа — подковообразной формы — имеет три опорные площадки снизу, что придает ему устойчивость на поверхности рабочего стола.

Коробка с микрометрическим механизмом привинчена к основанию. С одной стороны коробки укреплена направляющая, по которой перемещается кронштейн конденсора, с другой — имеется паз для перемещения направляющей с тубусодержателем.

Механизм микрометрической фокусировки состоит из системы зубчатых колес и рычага; он приводится в действие вращением рукояток 13 (рис. 2 ), расположенных справа и слева на коробке. Справа на оси рукояток 13 укреплен барабан со шкалой, разделенной на 50 частей. Каждое пятое деление обозначено цифрами от «0» до «9». По шкале барабана можно определить величину подъема или опускания тубуса. Один оборот барабана соответствует перемещению тубуса на 0,1 мм. Общая величина перемещения тубуса от упора до упора — 2,2—2,4 мм.

Крайние положения тубуса отмечены рисками, нанесенными на коробке микрометрического механизма. На подвижной части нанесена одна риска, на неподвижной — две риски, соответствующие крайним положениям тубуса.

Микрометрический механизм перемещает тубус вместе с механизмом грубой фокусировки. При вращении рукояток грубой и тонкой фокусировок по часовой стрелке тубус микроскопа опускается, при вращении против часовой стрелки — поднимается.

Предметный столик 10 (рис. 2) крепится на кронштейне, который в свою очередь укреплен на коробке микрометрического механизма. Верхний диск предметного столика можно вращать рукой за накатанную часть, для чего необходимо отпустить винт 14. Кроме того, при помощи двух винтов 15 (справа и слева) и пружины в передней части столика его можно перемещать для центрировки, что позволяет привести нужный участок препарата в поле зрения.

На поверхности столика имеется семь отверстии: четыре крайних отверстия служат для установки пружинных клемм, прижимающих препарат, три средних —для крепления накладного препаратоводителя (в комплект микроскопа не входит).

Тубусодержатель 16, имеющий форму дуги, в нижней части несет направляющую и трибку с двумя рукоятками 17 для грубой фокусировки микроскопа. Поворотом рукояток навстречу одна другой можно регулировать ход механизма грубой фокусировки от легкого до тугого.

В верхней части тубусодержателя укреплена головка 18 с клиновой направляющей для револьвера и гнездом для наклонной монокулярной насадки 19. На микроскопе может быть также установлен прямой или бинокулярный тубус (в комплект микроскопа не входят). Форма тубусодержателя позволяет помещать на столик микроскопа предметы больших размеров.

Наклонную монокулярную насадку 19 вставляют в гнездо головки тубусодержателя и крепят в нем винтом 20. Насадку можно поворачивать вокруг вертикальной оси в любое положение.

На револьвере 11 имеется четыре отверстия с резьбой для ввинчивания объективов. Центрированное положение объективов обеспечивается фиксатором (защелкой), расположенным внутри револьвера. Отверстия для объективов на револьвере отцентрированы относительно оси тубуса с такой точностью, что смещение точки препарата, установленной в центре поля зрения окуляра 7х, не превышает двух третей радиуса поля зрения при переходе от одного объектива к любому другому, входящему в комплект данного микроскопа.

В верхней части револьвера имеется направляющая типа «ласточкин хвост» для установки его в головку тубусодержателя. Правильное положение револьвера относительно оси тубуса фиксируется винтом 21, закрепленным контргайкой. Гайку и винт нельзя отвинчивать, так как этим нарушается правильная центрировка револьвера.

Кронштейн 12 (рис. 1) конденсора укреплен на направляющей коробки с микрометрическим механизмом; подъем кронштейна производится рукояткой 22 (рис. 2).

Кронштейн имеет цилиндрическую гильзу для конденсора 2 (рис, 1), который крепится в гильзе винтом, расположенным на кольце кронштейна сбоку. На оси трибки кронштейна с левой стороны посажена гайка с двумя отверстиями. Поворачивая гайку ключом, можно отрегулировать ход так, чтобы кронштейн самопроизвольно не опускался и в то же время ход его был бы достаточно легким. Эта регулировка особенно важна при применении конденсора с фазовоконтрастным устройством КФ-4.

Двухлинзовый конденсор микроскопа снабжен ирисовой диафрагмой, которая открывается и закрывается с помощью рукоятки 23 (рис. 2). При работе с малыми увеличениями, например, с объективом 8 или 9х, верхняя фронтальная линза конденсора может быть снята (отвинчена), при этом апертура конденсора снизится с 1,2 до 0,3.

Подъем кронштейна с конденсором ограничен упором, и в его крайнем верхнем положении между плоскостью предметного столика и фронтальной линзой конденсора остается зазор 0,03—0,2 мм.

Если нанести иммерсионное масло между фронтальной линзой конденсора и предметным стеклом, апертура конденсора будет равна 1,2, без иммерсионного масла — 1.

Откидная рамка в нижней части оправы конденсора служит для установки светофильтра дневного света или матового стекла. Зеркало микроскопа имеет две отражающие поверхности — плоскую и вогнутую Вогнутое зеркало применяется главным образом при работе без конденсора с объективами малых увеличений.

МЕТОДИКА РАБОТЫ

Качество изображения в микроскопе в значительной степени зависит от освещения, поэтому настройка освещения является важной подготовительной операцией. Препарат может быть освещен как искусственным, так и естественным светом. При ответственных работах следует пользоваться искусственным освещением, для чего рекомендуется применять осветитель ОИ-19. При работе с объективами сухой системы слабого и среднего увеличения можно пользоваться упрощенным съемным осветителем ОИ-31, который устанавливается в штатив микроскопа (вместо зеркала) с помощью штыря. Лампа осветителя ОИ-31 включается непосредственно в сеть переменного тока 220 в (осветители ОИ-19 и ОИ-31 в комплект микроскопа не входят).

Настройка для работы с естественным освещением

При работе с естественным (дневным) освещением необходимо микроскоп поставить так, чтобы зеркало было обращено к окну. Зеркало должно направлять свет в микроскоп от яркого участка неба или, что лучше, от светлого облака.

Следует избегать положения, при котором прямые лучи солнца попадают в микроскоп и создают излишне яркое, ослепляющее освещение. Яркий боковой свет также мешает наблюдениям, особенно при работе с сильными окулярами.

Светофильтр дневного света, расположенный под конденсором, снижает яркость изображения, а потому при естественном освещении его следует снять.

При естественном освещении полевая диафрагма не участвует в ходе лучей, поэтому все указания относительно регулировки положения ее и размера раскрытия теряют свою силу. Остальные указания относительно установки зеркала, конденсора и раскрытия апертурной диафрагмы сохраняют свое значение. Яркое и равномерное освещение поля зрения достигается наклоном зеркала.

На пути пучка лучей не должны встречаться посторонние экранирующие предметы (например, оконные переплеты), так как они будут видны в выходном зрачке объектива при вынутом окуляре.

Зеркало микроскопа должно быть повернуто к свету плоской стороной. Вогнутой стороной зеркала пользуются в очень редких случаях и только при работе со слабыми объективами.

При работе с объективами 40×0,65, 40×0,75 и 90×1,25 конденсор следует поднять до упора.

УХОД ЗА ПРИБОРОМ

Микроскоп выпускается тщательно проверенным и может безотказно служить продолжительное время, но для этого необходимо содержать его в чистоте и предохранять от повреждений. Упаковка обеспечивает сохранность микроскопа при перевозке. При получении микроскопа необходимо проверить сохранность пломбы.

Под тубусодержателем микроскопа установлена предохранительная колодка для выключения микрометрического механизма, которую при установке микроскопа в рабочее положение необходимо вынуть. Если при транспортировке микроскопа револьвер 11 сместится по направляющим, необходимо довести его до упора винта 21 в головку 18 тубусодержателя.

В нерабочем состоянии микроскоп МБР-1 следует накрывать чехлом, а микроскоп МБР-1А — укладывать в ящик. Для сохранения внешнего вида микроскопа необходимо периодически, после тщательного удаления пыли, протирать его мягкой тряпочкой, слегка пропитанной бескислотным вазелином, а затем обтирать сухой мягкой чистой тряпкой.

Необходимо сохранять в порядке и чистоте металлические части микроскопа, но больше всего обращать внимание на чистоту его оптических частей, особенно объективов.

Чтобы предохранить призму тубуса от пыли, надо всегда оставлять в тубусе окуляр или надевать на тубус колпачок.

Нельзя касаться пальцами поверхностей линз. В случае, если на последнюю линзу объектива, глубоко сидящую в оправе, попала пыль, поверхность линзы надо очень осторожно протереть чистой ватой, навернутой на деревянную палочку и слегка смоченную чистым бензином или эфиром.

Если пыль проникла внутрь объектива а также в случае, когда на внутренних поверхностях линз образовался налет, необходимо отправить объектив для чистки в оптическую мастерскую. Во избежание порчи объективов разбирать их самим нельзя.

МБД-1

Микроскопы биологические рабочие МБР-1 и МБР-1А

Инструкция к пользованию

Ордена Ленина Ленинградское оптико-механическое объединение, 1966г.

I. ОПРЕДЕЛЕНИЕ И НАЗНАЧЕНИЕ

Микроскоп МБИ-1 является средней моделью биологического микроскопа и предназначается для исследования различных прозрачных объектов ,в проходящем свете в светлом поле; применяется для работ © области меди- дины, биологии, бактериологии, ботаники, а также б учебных заведениях. Микроскоп имеет наклонный .монокулярный тубус для (визуального наблюдения и низко .расположенные барашки грубой и микрометренной подач. Прилагаемый к микроскопу набор объективов и окуляров обеспечивает возможность получения увеличений от 56 х. до 1350.

II. ОПТИЧЕСКАЯ СХЕМА МИКРОСКОПА

Оптическая схема микроскопа построена с таким расчетом, чтобы обеспечить наилучшее освещение объекта и получить хорошее качество изображения при удобном расположении оси наблюдательной системы. Она составляется из двух частей: а) осветительной системы, состоящей из зеркала 18 и конденсора 8 с апертурой диафрагмой 19; б) тубуса микроскопа, ‘состоящего из объектива 9, призмы 20 и окуляра 10. Пучок лучей от естественного или искусственного источника света падает на зеркало 18, которое отражает этот пучок лучей и направляет его на апертурную диафрагму 19. Затем пучок лучей проходит через конденсор 8 и рассматриваемый объект, освещает его и далее идет в объектив 9. Конденсор 8 проектирует апертурную диафрагму 19 в зрачок объектива 9, благодаря чему и осуществляется наиболее интенсивное и равномерное освещение объекта. За объективом 9 расположена призма 20, которая изменяет направление хода лучей, направляя ось пучка под углом 45° к вертикали. Такое расположение- осп обеспечивает удобное положение наблюдателя при работе с микроскопом. Объектив 9 изображает объект в фокальной плоскости окуляра 10, который служит для рассматривания увеличенного изображения объекта. Ход лучей в микроскопе представлен на рис. 1. Пунктирной линией изображен ход лучей, дающих’ изображение центральной части препарата. Сплошной линией показан ход лучей, ограничивающих поле зрения микроскопа. Длина тубуса соответствует (включая ход лучей в призме) нормальной длине тубуса микроскопа 160 мм.

III. КОНСТРУКЦИЯ ШТАТИВА

На рисунках 2 и 4 показан общий вид микроскопа, а на рис. 1 его разрез. Основными частями микроскопа являются: башмак 1. коробка с микром механизмом 2, предметный столик 3, Тубусодержатель 4, наклонный тубус 5, револьвер на салазках б, кронштейн 7 конденсора, конденсор 8, объективы 9 и окуляр 10. Основание штатива башмак представляет собой опору подковообразной формы е тремя опорными площадками снизу, что придает микроскопу устойчивое положение па столе. Для предохранения микроскопа отпадения при боковых толчках на башмаке имеются две дополнительные опорные площадки, расположенные снизу, между крайними основными опорами. Коробка микромеханизма представляет собой прямоугольный параллелепипед, привинченный винтами к башмаку. С одной стороны коробка микромеханизма несет направляющую для кронштейна конденсора, с другой для Тубусодержатель. Внутри коробки находится микромеханизм для точной фокусировки микроскопа. Микромеханизм приводится в действие вращением барашков 11, расположенных с правой и левой сторон Слева на оси барашков закреплен барабан со шкалой, разделенной на 50 частей, с ценой одного деления до 0,002 мм Микромеханизм представляет собой систему зубчатых колес и рычага; устройство его показано на рис. 1 Один оборот барашка соответствует перемещению Тубуса на 0,1 мм. Общая величина перемещения тубуса от упора до упора 2,2~*~2,4 мм. Крайние положения тубуса определяются рисками, нанесенными «а коробке микромеханизма. На подвижной части нанесена одна риска, а на неподвижной части — две риски, соответствующие двум крайним положениям тубуса. Мйкромеханизм перемещает тубус вместе с механизмом грубой подачи. При вращении барашков грубой и тонкой подач по часовой стрелке (если смотреть на микроскоп справа) тубус микроскопа опускается, при вращении против часовой стрелки — Поднимается. Предметный столик укрепляется на специальном кронштейне; последний в свою очередь закреплен на коробке микромеханизма. Верхняя часть предметного столика может вращаться, для чего необходимо освободить винт 12, находящийся с правой стороны микроскопа, и вращать столик рукой за накатанную часть. Кроме того, при помощи двух винтов 13, находящихся справа и слева, и пружины в передней части столика он может перемещаться на 8 мм, что позволяет привести препарат в центр поля зрения. На верхней поверхности столика имеются 7 отверстий: четыре средних — служат для установки пружинных клемм, прижимающих препарат, три крайних — для крепления накладного препаратоводителя, который в комплект микроскопа не входит и приобретается отдельно. Тубусодержатель, имеющий форму дуги, в нижней своей части несет направляющую и трубку с двумя барашками 14, служащие для грубой подачи тубуса.

Попоротом одного барашка относительно другого можно регулировать легкость хода грубой подачи по желанию исследователя. В верхней части Тубусодержатель несет головку 15 о клиновой направляющей для крепления револьвера и гнездом, предназначенным для крепления монокулярной наклонной, вертикальной и бинокулярной насадок (последняя в комплект микроскопа не входит и приобретается отдельно) Форма Тубусодержатель позволяет ставить на столике микроскопа предметы больших размеров и удобно брать микроскоп для переноски с места на место. Размеры направляющих Тубусодержатель обеспечи¬вают5 возможность перемещения тубуса в $фефелах 50 мм. Наклонная монокулярная насадка вставляется в гнездо головки Тубусодержатель и крепится в нем винтом 16. Наклонный тубус можно повернуть вокруг вертикальной оси в любое положение по выбору исследователя. К микроскопу прилагается также прямой монокулярный тубус (рис. 3), представляющий собой патрубок, в нижней части которого находится фланец с кольцеобразной конической выточкой, служащей для крепления тубуса к головке Тубусодержатель. Револьвер для крепления и быстрой смены объективов имеет на сферической части 4 отверстия с резьбой для ввинчивания объективов.

Правильное центричное положение объективов обеспечивается фиксатором, расположенным внутри револьвера. Револьвер и его отверстия для объективов центрированы относительно оси тубуса с такой точностью, что при переходе от слабого объектива к более сильному. точка препарата, установленная в центре поля зрения при слабом объективе, всегда остается в поле зрения более сильного объектива.

В верхней части револьвера имеется направляющая типа «ласточкина хвоста», служащая для выдвигания его в головку Тубусодержатель. Правильное положение револьвера относительно’ оси тубуса фиксируется винтом 17. Гайку и винт ни в коем случае нельзя отвинчивать, > так как этим нарушается правильная центрировка револьвера. Так как завод прикладывает к микроскопу только три объектива, то во избежание загрязнения револьвера, в одно из четырех отверстий револьвера ввертывается специальная заглушка, которая может быть снята при наличии у заказчика дополнительных объективов. Кронштейн 7 конденсора расположен на направляющей коробки микромеханизма и при помощи барашка трубки и рейки может перемещаться в пределах 20 мм. Кронштейн несет цилиндрическую пружинящую гильзу для конденсора. Конденсор крепится ,в гильзе винтом, расположенным с передней стороны кольца кронштейна. С правой стороны ось трубки кронштейна несет гайку с двумя отверстиями. Поворачивая эту гайку специальным ключом, можно отрегулировать легкость хода кронштейна так, чтобы он самопроизвольно не опускался и ход его был бы достаточно легким. Эта возможность регулировки особенно важна, так как при применении конденсора с фазово-контрастным устройством КФ-1 или с панкреатической системой ПК-1 кронштейн мог бы самопроизвольно сползать. Конденсор микроскопа — двух линзовый, с апертурой 1,2 снабжен ирисовой диафрагмой и откидной оправой светофильтра.

Он работает совместно с зеркалом, которое составлено из двух зеркал — плоского и вогнутого. Вогнутое зеркало применяется редко и, как правило, при работе без конденсора с объективами малых увеличений. Оправа с верхней фронтальной линзы конденсора может быть снята, при этом апертура конденсора снижается до 0,5, что необходимо при работе с малыми увеличениями, например, с объективом 8х Подъем конденсора с кронштейном ограничен упором так, что в его крайнем верхнем положении- между плоскостью предметного столика и фронтальной линзой остается зазор в ОД мм. иммерсионного масла между фронтальной линзой конденсора и предметным стеклом. Без иммерсионного масла апертура конденсора около 1

II. НОРМАЛЬНЫЙ КОМПЛЕКТ МИКРОСКОПА

Объективы

К микроскопу прикладываются ахроматические объективы для тубуса длиной 160 мм, рассчитанные на покровное стекло толщиной 0,17 мм. Каждый объектив снабжен специальным футляром (из пластмассы) с завинчивающейся крышкой, предохраняющей объектив от запыления. Собственное увеличение и апертура объектива выгравированы на его оправе и на дне футляра. Характеристики объективов приведены в таблице № 1.

Окуляры

Характеристики окуляров и даваемые ими совместно с объективами увеличения даны в таблице № 2.

На каждом окуляре выгравирована цифра, указывающая его собственное увеличение.

V. ОСНОВНЫЕ ПРАВИЛА РАБОТЫ С МИКРОСКОПОМ

Для полного использования разрешающей способности микроскопа необходимо правильно осветить исследуемый объект. Освещение объектов при исследовании их под микроскопом может быть осуществлено естественным (дневным) светом или искусственным источником света.

а) настройка микроскопа при работе с естественным светом

При работе с естественным (дневным) светом необходимо микроскоп поставить так, чтобы зеркало было обращено к окну. Следует избегать положения, когда прямые лучи солнца попадают в микроскоп, так как этим создается ненужное сильное освещение и лучи могут ослеплять наблюдателя. Исследуемый препарат устанавливается на предметный столик микроскопа и прижимается к нему клеммами, для устойчивости его положения на столике. В револьвер ввертываются объективы, прилагаемые к микроскопу, а в тубус вставляется окуляр. Наблюдение объектов следует начинать со слабым объективом, поэтому поворотом револьвера включают в ход лучей микроскопа объекта 8 X 0,20. Наблюдая в окуляр, вращением барашка 14 (рис. 4) механизма грубого перемещения тубуса следует сфокусировать микроскоп на плоскость препарата, и перемещением препарата от руки двести ©диполе зрения участок, который вызывает интерес * наблюдателя. Поворотом зеркала (при одновременном наблюдении в окуляр микроскопа) выбрать такое его положение, при котором получается наиболее яркое освещение поля зрения микроскопа. После этого необходимо вынуть из тубуса микроскопа окуляр и посмотреть, равномерно ли освещена последняя поверхность линзы объектива; в противном случае необходимо поворотом зеркала добиться равномерного ее освещения. Затем, наблюдая в окуляр микроскопа и одновременно вращая барашек кремальеры конденсора, найти такое положение, при котором ост вещевое получается наиболее ярким. При объективе 40X0,65 и 90 X 1,25 конденсор ставится в верхнее положение до упора. Степень открытия апертурой диафрагмы конденсора подбирается опытным путем и производится поворотом рукоятки 21. При этом изображение объекта должно по- получиться наиболее четким и контрастным. В случае необходимости исследования объекта при большом увеличении следует сначала объект установить в центре поля зрения микроскопа (с объективом 8 X 0,20), а затем повернуть револьвер, ввести в ход лучей микроскопа объектив 40 X 0,65 и сфокусировать тубус микроскопа на резкость изображения объекта, причем фокусировку тубуса необходимо производить очень осторожно; ни в коем случае нельзя допускать соприкосновения объектива с препаратом, так как это повлечет за собой поломку препарата или объектива. При сильных объективах фокусировка производится следующим образом. 1. Наблюдая сбоку штатива микроскопа, следить за просветом между объективом и препаратом. 2. Вращением барашка 14 механизма грубой фокусировки микроскопа опустить тубус почти до соприкосновения объектива с препаратом. 3. Наблюдая в окуляр, вращением барашка 1) поднимать тубус до появления в поле зрения окуляра резкого изображения объекта. После этого необходимо открыть апертурную диафрагму так, чтобы получить наилучшее качество изображения. Наблюдение в микроскоп. рекомендуется вести поочередно: толевым, то правым глазом, оставляя второй глаз открытым. При пользовании иммерсионным объективом необходимо перед работой нанести по капле иммерсионного масла на фронтальные линзы •конденсора и объектива. После работы иммерсионное масло с объектива, конденсора и препарата должно быть удалено ваткой, а поверхности должны быть тщательно промыты ксилолом или чистым бензином.

б) настройка микроскопа при освещении искусственным источником света

Для освещения объектов искусственным светом рекомендуется применение специального осветителя ОИ-7 (ем. рис. 4). Осветитель ОИ-7 устанавливается перед микроскопом с помощью соединительной планки, чем обеспечивается нормальное расстояние осветителя от зеркала микроскопа. На два шипа одного конца соединительной планки ОИ-7 устанавливается основание штатива микроскопа, и на другой конец планки устанавливается штатив осветителя ОИ-7. Осветитель ОИ-7 включается в сеть 120 или 220 вольт через прилагаемый к прибору трансформатор. Корпус осветителя ОИ-7, поворотом его на оси колонки, устанавливают так, чтобы световой поток был направлен на зеркало микроскопа. Затем перемещением патрона лампочки вдоль оси добиться получения изображения нитей лампочки на закрытой апертурой диафрагме конденсора, причем изображение нитей лампы должно быть центричное относительно центра ирисовой диафрагмы. На предметный столик микроскопа поместить исследуемый объект. Повернуть зеркало так, чтобы лучи света осветили объект, и, наблюдая в окуляр, сфокусировать тубус микроскопа на объект. Затем диафрагму конденсора открыть полностью, а диафрагму осветителя ОИ-7 закрыть и, яа.фиодая в окуляр, не изменяя положения тубуса микроскопа, перемещением конденсора вверх и вниз,, добиться резкого изображения в поле зрения микроскопа диафрагмы осветителя ОИ-7. Поворотом зеркала привести центр изображения диафрагмы осветителя ОИ-7 В1 центр поля зрения микроскопа и открыть ее до такой степени, чтобы ее изображение было немного меньше поля зрения окуляра. После того, когда будет подобрано отверстие апертурой диафрагмы конденсора, можно приступить к исследованию объекта. Примечание. Осветитель ОИ-7 в комплект микроскопа МБИ-1 не входит и приобретается отдельно.

II. ПРАВИЛА ПО УХОДУ ЗА МИКРОСКОПОМ

Микроскоп отправляется с завода тщательно проверенным и может безотказно работать продолжительное время, но для этого необходимо’ содержать его всегда в чистоте и предохранять от механических повреждений. Заводская упаковка обеспечивает сохранность микроскопа при его перевозке: через дно футляра при помощи винта микроскоп скрепляется с футляром, а на ножку микроскопа под Тубусодержатель помещается предохранительная деревянная колодка для выключения микромеханизма. В нерабочее время микроскоп следует убирать в футляр или накрывать стеклянным колпаком. Бели же, несмотря на предосторожности, на микроскопе обнаружилась пыль, то следует предварительно смахнуть ее мягкой чистой кистью, а затем: вытереть прибор мягкой чистой тряпкой. Для сохранения внешнего вида микроскопа следует, время от времени, после тщательного! удаления пыли, протирать его мягкой тряпочкой, пропитанной бескислотным вазелином; после чего обтереть сухой, мягкой чистой тряпкой. Микроскоп отправляется заводом смазанным особой смазкой. Если смазка

Для того, чтобы предохранить призму от оседания пыли на ее поверхности, следует всегда оставлять один из окуляров в тубусе микроскопа. Никогда не следует касаться пальцами поверхностей линз. Для чистки внешних поверхностей линз следует первоначально удалить пыль очень мягкой кисточкой, предварительно хорошо промытой в эфире. Если же после удаления пыли кистью поверхность линзы все еще остается недостаточно чистой, то ее следует слегка протереть мягкой, много раз стиранной (в последний раз без мыла) полотняной или лучше батистовой тряпочкой, слегка смоченной бензином, наркозным эфиром или ксилолом. Гораздо труднее удалить пыль с последней линзы объектива, глубоко сидящей в оправе; в этом случае, после удаления пыли мягкой беличьей кисточкой, поверхность линзы протирается очень осторожно чистой батистовой тряпочкой, навернутой на деревянную палочку и слегка омоченной чистым бензином или эфиром. Если пыль окажется на внутренних поверхностях объективов и окуляров, то для чистки рекомендуем отослать их в специальную мастерскую. Развинчивать и разбирать объектив нельзя. После работы иммерсионное масло должно быть удалено с объектива; для этой цели употребляют чистые батистовые тряпочки. Сначала снимают масло сухой тряпочкой и окончательно тряпочкой, смоченной бензином, наркозным эфиром или ксилолом. Таким же образом удаляется иммерсионное масло с конденсора и препарата.

V. ВЕС И ГАБАРИТЫ

Вес в -рабочем положении 3,35 кг

Вес всего комплекса 3,9 кг

Вес в футляре 8,0 кг

Габариты в рабочем положении .285X210X140 мм

Габариты футляра 365X245X200 мм

Части микроскопа — SmartSchool Systems

Части микроскопа

Искать в: Все категорииБиология (62)Химия (55)Регистраторы данных (55) Датчики (48)Цифровые микроскопы (94) Аксессуары для цифровых микроскопов (4) Стойки для микроскопов (5) Цифровые микроскопы с принадлежностями (1) Наборы цифровых микроскопов для начальной школы (20) Наборы цифровых микроскопов для средней школы (20) Наборы цифровых микроскопов для средней школы (23)Документ-камеры (1) Начальная школа (37) Науки об окружающей среде (58) Судебная экспертиза (21)Средняя школа (79)Средняя школа (83)Физика (6)Роботы (1)STEM-тележки (5)STEM-раннее детство (22)Без категорий (1)

Логин
Регистрация

У вас нет недавно просмотренных товаров.

Помеченные части микроскопа Рабочие листы

Изображение — JPG

Документ Word

Немаборенные листы деталей микроскопа

Изображение — JPG

Word Document

1. Окуляр или линза окуляра

Линза окуляра увеличивает изображение образца. Эта часть также известна как окуляр. Большинство школьных микроскопов имеют окуляр с 10-кратным увеличением.

2. Тубус окуляра или тубус корпуса

Тубус удерживает окуляр.

3. Револьверная головка

Револьверная головка удерживает линзы объектива и иногда называется револьверной головкой. Вы выбираете объектив, поворачивая его к конкретному объективу, который хотите использовать.

4. Объективы

Большинство составных микроскопов поставляются с тремя или четырьмя объективами, которые вращаются на револьверной головке. Наиболее распространенные объективы имеют увеличение 4X, 10X и 40X. В сочетании с увеличением окуляра получается увеличение в 40, 100 и 400 раз. Общее увеличение рассчитывается путем умножения увеличения окуляра на увеличение объектива. (10-кратный окуляр X 40-кратный объектив = 400-кратное общее увеличение) Некоторые более совершенные микроскопы имеют дополнительный объектив со 100-кратным увеличением. Это приводит к увеличению в 1000 раз. Так с чего же начать? Какой объектив вам нужен для конкретной задачи? См. раздел «Как пользоваться составным микроскопом» ниже.

5. Кронштейн

Кронштейн соединяет основание с револьверной головкой и окуляром. Это структурная часть, которая также используется для переноски микроскопа.

6. Столик

На столик помещается образец. Это место для наблюдения.

7. Зажимы предметного столика

Зажимы предметного столика — это опоры, удерживающие слайды на предметном столике.

8.

Диафрагма управляет количеством света, проходящего через предметное стекло. Он расположен под сценой и обычно управляется круглым циферблатом. Способ установки диафрагмы определяется увеличением, прозрачностью образца и степенью контрастности, которую вы хотите получить на изображении. Также называется конденсаторной диафрагмой.

9. Осветитель

В большинстве световых микроскопов используется низковольтная лампа, которая пропускает свет через предметный столик на образец. Зеркала иногда используются вместо встроенного света. Если в вашем микроскопе есть зеркало, оно дает свет, отраженный от источников окружающего света, таких как освещение в классе или солнечный свет, если он находится на улице.

10. Грубый фокус

Грубый фокус перемещает предметный столик для обеспечения общего фокуса на образце. При фокусировке на образце в первую очередь используется шкала курса.

11.

Точная фокусировка перемещает столик с меньшим шагом, чтобы обеспечить четкое изображение образца. При фокусировке на образце диск точной фокусировки используется вторым.

12. Основание

Основание является основной опорой микроскопа. Нижняя, где стоят все остальные части микроскопа.

Quizlet и Kahoot! Ссылки на детали микроскопа

Учебные пособия и помощь в изучении частей микроскопа можно найти здесь:

Детали микроскопа Quizlet

Kahoot! Детали микроскопа

14 частей микроскопа

Иногда детали микроскопа указываются как 14 частей, а не как 12, как указано выше.

Если просят указать 14 частей микроскопа, обычно это происходит потому, что три объектива перечислены по отдельности, а не как группа.

Подробности:

Все 11 деталей, перечисленных выше – 12 минус №4 (объективы)

12.

14. Объектив повышенной мощности – обычно 40-кратное увеличение

Другие детали светового микроскопа

15. Маслоиммерсионный объектив – обычно 100x

16. Ограничитель штатива

17. Конденсорная линза

SmartMicroScope Optix может быть той деталью, которую вам не хватает!

Замените окуляр микроскопа камерой микроскопа Optix на:

Поделитесь живым изображением со всем классом и с виртуальными учащимися.
Предотвратите тесный контакт, избегая совместного использования микроскопов.
Take high resolution pictures
Record HD videos
Label specimen parts
Measure
Create quick assessments
Делитесь изображениями через Google Диск
Делайте снимки помеченных изображений, чтобы делиться ими в качестве учебных пособий или для формальных оценок

Как пользоваться составным микроскопом

Использование светового или составного микроскопа может показаться сложным, но на самом деле это довольно просто. Просто следуйте этим простым шагам, чтобы исследовать изображения микроскопа:

A. Поместите предметное стекло на предметный столик и закрепите зажимами

B. Расположите образец над отверстием предметного столика

C. Поверните линзы объектива выбрать маломощный объектив (самый короткий)

D. Включите подсветку микроскопа

E. Вращайте курсовую фокусировку (большой диск), глядя в окуляр, пока образец не станет четким меньше), чтобы получить более четкое изображение

G. Аккуратно поверните объектив среднего размера, сохраняя все остальное без изменений.

H. Для получения четкого изображения может потребоваться небольшая регулировка грубой и точной фокусировки..

Важные части и функции микроскопа

Можете ли вы назвать все различные части микроскопа? Знание того, как правильно маркировать детали микроскопа, важно для того, чтобы вы могли четко общаться и давать подробные инструкции при обучении младших школьников. Вот все, что вам нужно знать о названиях частей микроскопа.

Микроскоп используется для увеличения мелких объектов. Микроскопы часто используются в научных или образовательных учреждениях для наблюдения за объектами и живыми организмами, которые не видны невооруженным глазом. Важно узнать о различных частях микроскопа, чтобы понять, как работают эти устройства.

Почему важно знать детали микроскопа?

Изучение деталей микроскопа дает вам систему ориентиров. Вы можете использовать правильные термины для общения с другими учеными или студентами.

Это очень важно при даче инструкций. Если вы инструктор, вам следует уделить время обучению студентов различным частям микроскопа, чтобы вы могли дать подробные инструкции о том, как подготовить микроскоп и безопасно его использовать.

Знание правильных терминов для различных частей микроскопа также поможет вам в устранении неполадок. Вы сможете найти информацию о конкретной части, с которой вы столкнулись, и выяснить, как исправить проблему.

Основные компоненты микроскопа

Каркас прибора составляют три части микроскопа.

Основание

Основание представляет собой большую деталь, поддерживающую микроскоп. Вам нужно держать микроскоп неподвижно, чтобы получить четкое изображение того, что вы хотите увеличить. Вот почему база является важной частью.

Размер основания зависит от веса микроскопа. Если вам нужно нести микроскоп, обязательно поместите одну руку под основание, чтобы выдержать вес устройства.

Кронштейн

Это С-образная секция, которая соединяет основание микроскопа с элементами управления и тубусом. Как правило, угол наклона кронштейна можно отрегулировать для более удобного использования микроскопа.

Рука — это первая часть, о которой должны узнать юные ученики. Это та часть, которую вы будете использовать для безопасного подъема и транспортировки микроскопа. Объясните учащимся, что они всегда должны браться за ручку микроскопа, если им нужно изменить положение устройства.

При переноске микроскопа вы должны держать его за руку и держать одну руку под основанием, чтобы выдержать его вес.

Если вы используете составной микроскоп, основание, кронштейн и предметный столик устройства не будут отдельными элементами. Однако эти различные части легко различимы на большинстве небольших микроскопов с низким увеличением.

Трубка

Это большая часть в верхней части микроскопа. Трубка подсоединяется к штативу микроскопа.

Вы найдете револьверную головку или наконечник с увеличительными линзами в нижней части трубы. Однако вы не смотрите прямо в трубу, так как окуляр установлен сверху трубы.

Тубус микроскопа не регулируется. Убедитесь, что вы учите младших школьников названию этой детали, чтобы они знали, что нельзя хватать микроскоп за тубус.

Некоторые микроскопы имеют два тубуса и два окуляра. Большинство моделей имеют только одну трубку и окуляр.

Как увеличить объект

Восемь различных частей микроскопа вступают в действие, когда вы используете микроскоп для увеличения объекта.

Столик

Столик представляет собой небольшую поверхность, расположенную под турелью или револьверной головкой микроскопа. Здесь вам нужно поместить объект, который вы хотите увеличить.

Стол оснащен парой металлических зажимов, которые будут фиксировать объект, который необходимо увеличить, к микроскопу. Обычно вы подготавливаете объект или живой организм, который хотите увеличить, помещая его на предметное стекло микроскопа и используя зажимы предметного столика, чтобы прикрепить предметное стекло к предметному столику.

В центре сцены есть отверстие, называемое апертурой. Свет проходит через отверстие и освещает объект. Вы должны убедиться, что объект, который вы хотите увеличить, выровнен с апертурой при прикреплении его к предметному столику.

Зеркало или осветитель

Вы не можете использовать микроскоп без источника света. Зеркало или осветитель находится под сценой и освещает объект или живой организм, который вы хотите увеличить.

Если ваш микроскоп оснащен зеркалом, вам нужно настроить зеркало так, чтобы оно отражало солнечный свет. Большинство микроскопов оснащены осветителем, который можно просто включать и выключать.

Внутри осветителя вы найдете 110-вольтовую лампочку. Некоторые микроскопы имеют ирисовую диафрагму, прикрепленную к осветителю, которую можно использовать для контроля количества исходящего света.

Турель или револьвер

Это вращающийся круг, закрепленный под тубусом микроскопа. К револьверной головке прикреплены различные объективы.

Назначение револьверной головки или револьверной головки состоит в том, чтобы поддерживать различные объективы и позволять вам выбрать правильный. Микроскопы имеют как минимум две линзы, прикрепленные к турели или револьверной головке, но их может быть гораздо больше.

Окуляр

Окуляр — это часть, установленная на верхней части тубуса. Здесь вы смотрите в микроскоп. Окуляр обычно имеет линзу с 10-кратным или 15-кратным увеличением. Вы можете рассчитать увеличение микроскопа, умножив увеличение линзы окуляра на увеличение используемого объектива.

Стереомикроскопы имеют два окуляра для создания трехмерного изображения объекта. Если вы преподаватель, вы, вероятно, не будете работать со стереомикроскопами, но демонстрация изображений этих устройств вашим ученикам может быть интересным способом представить трехмерные изображения и показать им, что существуют разные типы микроскопов с большим количеством функций.

Элементы управления

Элементы управления находятся на одной стороне руки. В большинстве микроскопов используются циферблаты или ручки, позволяющие регулировать увеличение.

Элементы управления работают, приближая или удаляя предметный столик от выбранного вами объектива. Обычно у вас будет грубый контроль для широких настроек и точный контроль для более точных настроек.

Некоторые микроскопы имеют дополнительный регулятор, установленный на окуляре. Это диоптрийная регулировка для регулировки увеличения объектива, в который вы смотрите.

Некоторые микроскопы имеют дополнительный регулятор, прикрепленный к основанию, чтобы можно было регулировать яркость осветителя.

Ограничитель стойки

Ограничитель стойки — это функция безопасности, которая предотвращает слишком близкое приближение предметного столика к объективу и его случайное повреждение. Ограничитель стойки представляет собой небольшой винт, который крепится рядом со сценой.

Вам не нужно регулировать упор штатива микроскопа. Настройка по умолчанию предотвратит расположение предметного столика слишком близко к линзам объектива.

Если вы учите младших школьников пользоваться микроскопом, убедитесь, что они знают, что такое стопор штатива, и понимают, почему к нему нельзя прикасаться. Можно ослабить этот винт и приблизить предметный столик к линзам объектива, что может привести к некоторым повреждениям линз.

Линзы объектива

Эти линзы крепятся к револьверной головке или револьверной головке и висят непосредственно над предметным столиком. Микроскопы могут иметь две, три, четыре или пять линз в зависимости от их увеличительной способности.

Увеличение объектива обычно составляет от 4x до 100x в зависимости от производительности микроскопа.

Линзы объективов являются наиболее важными и наиболее хрупкими частями микроскопа. Они защищены небольшими трубками, но учащиеся должны знать, насколько хрупкими являются линзы.

Конденсорная линза

Не все микроскопы имеют конденсорную линзу. Задача конденсорной линзы — сфокусировать свет на объекте, который вы хотите увеличить.

Конденсорная линза часто используется при большом увеличении, поскольку она дает более четкое изображение объекта. Вы можете модернизировать свой микроскоп, добавив конденсорную линзу, но это может вам и не понадобиться, если ваш микроскоп имеет настройки только с низким увеличением.

Конденсорная линза крепится к предметному столику и концентрирует свет на объекте.

Как научить учащихся деталям микроскопа

Существуют различные способы помочь учащимся запомнить различные части микроскопа. Вот несколько идей:

Принесите в класс микроскоп и покажите на разные части.
Попросите учеников подписать схему микроскопа.
Во время занятий, связанных с микроскопами, обязательно попросите каждого учащегося назвать несколько частей.
Попросите учащихся объяснить, как они будут готовить предметное стекло или транспортировать микроскоп. Убедитесь, что они используют правильные названия для различных частей, которые они упоминают.
Попросите учащихся назвать части, которые вступают в игру при увеличении объекта.
Спросите учащихся, каково назначение той или иной части.
Предложите учащимся попробовать различные линзы и рассчитать степень увеличения для каждой из них.

Знание названий различных частей микроскопа очень важно, потому что это поможет вам четко общаться со студентами или коллегами. Запоминать различные части легко, если вы держите при себе помеченную диаграмму и следите за тем, чтобы всегда использовать правильные термины при обращении к различным частям микроскопа.

Детали микроскопа Swift

Историки приписывают изобретение сложного микроскопа голландскому мастеру очков Захариасу Янссену примерно в 1590 году (подробнее об истории здесь). Составной микроскоп использует линзы и свет для увеличения изображения и также называется оптическим или световым микроскопом (в отличие от электронного микроскопа). Простейший оптический микроскоп представляет собой увеличительное стекло и дает примерно десятикратное (10-кратное) увеличение.

Составной микроскоп с двумя системами линз для большего увеличения

1. Линза окуляра для просмотра.
2. Объектив, ближайший к объекту. Перед покупкой или использованием микроскопа важно знать функции каждой части. Эта информация представлена ниже. Ссылки приведут вас к дополнительной информации и изображениям.

Функции микроскопа

Линза окуляра : это линза микроскопа в верхней части, через которую вы смотрите, на составных микроскопах она обычно имеет 10-кратное, а иногда и 15-кратное увеличение.

Окулярная трубка : Окулярная трубка микроскопа соединяет окуляр с линзами объектива.

Револьверная головка или револьверная головка: Это часть микроскопа, которая удерживает объективы и может вращаться для изменения увеличения.

Столик с механическим столиком: Плоская платформа, на которую помещаются предметные стекла под микроскопом, называется столиком микроскопа. Микроскоп будет включать либо зажимы для предметного столика для фиксации предметного стекла, либо механический предметный столик. Механический столик также удерживает затвор, но им можно управлять с помощью ручек, чтобы слегка перемещать затвор вперед/назад или влево/вправо. Механический предметный столик дает пользователю гораздо больше контроля над использованием микроскопа.

Конденсор: Конденсорная линза предназначена для фокусировки света на образце. Конденсорные линзы микроскопа наиболее полезны при увеличении 400x и выше. Если ваш микроскоп имеет увеличение до 1000x, он должен быть оснащен конденсорной линзой с числовой апертурой (NA) 1,25 или больше. Конденсоры часто имеют ирисовую диафрагму, которую можно открывать и закрывать, чтобы пропускать различное количество света.

Диафрагма или ирисовая диафрагма : Многие микроскопы имеют вращающийся диск под сцена вместо конденсатора. Эта диафрагма имеет отверстия разного размера и используется для изменения интенсивность и размер конуса света, проецируемого вверх в слайд. Не существует установленного правила относительно того, какой параметр использовать для особая мощность. Скорее, настройка является функцией прозрачности образца, степень контраста, которую вы хотите, и особенности объектив в использовании.

Осветитель: Осветитель микроскопа освещает образец. Большинство осветителей микроскопов — вольфрамовые, галогенные, флуоресцентные или светодиодные. Галогенные и вольфрамовые осветители нагреваются и могут повредить живые образцы, тогда как светодиодные и флуоресцентные осветители дают холодный свет. Некоторые микроскопы используют зеркало для освещения и не имеют света. При использовании стереомикроскопа иногда используют внешний осветитель.

Основание : Нижняя часть микроскопа, используемая в качестве опоры. Всегда лучше держать микроскоп на плоской и прочной поверхности.

Реостат: Управление реостатом освещения позволяет изменять интенсивность света, проходящего через образец.

Как сфокусировать микроскоп : Правильный способ фокусировки микроскоп должен сначала начать с объектива с наименьшим увеличением, а затем глядя сбоку, поверните объектив как можно ближе к образец, не прикасаясь к нему. Теперь посмотрите в окуляр объектив и фокусируйтесь вверх только до тех пор, пока изображение не станет четким. Если вы не можете получить в фокусе, повторите процесс еще раз. Как только изображение станет четким с объектив с низким увеличением, вы должны быть в состоянии просто щелкнуть в следующем увеличении объектив и выполните небольшие корректировки с помощью ручки фокусировки. Если ваш микроскоп имеет точную регулировку фокуса, достаточно немного повернуть его необходимый. Продолжайте с последующими объективами и точной фокусировкой каждого время.

Точная фокусировка: Это ручка фокусировки, которая позволит вам точно настроить сфокусированное изображение. Используйте эту ручку фокусировки после использования грубой фокусировки.

Грубая фокусировка: Это первая ручка, которую вы должны отрегулировать при фокусировке семпла. Как только вы получите изображение в основном в фокусе с помощью ручки грубой фокусировки, используйте ручку точной фокусировки для точной настройки изображения.

Кронштейн : Поддерживает трубку и соединяет ее с основанием. Микроскопы обычно переносят, кладя руку под основание, а другой держа руку микроскопа.

Линзы объектива : Обычно в составном микроскопе вы найдете 3 или 4 линзы объектива. Они почти всегда состоят из 4-кратного, 10-кратного, 40-кратного и 100-кратного увеличения. В сочетании с 10-кратным (наиболее распространенным) объективом окуляра общее увеличение составляет 40-кратное (4-кратное 10-кратное), 100-кратное, 400-кратное и 1000-кратное увеличение. Чтобы получить хорошее разрешение в 1000 раз, вам понадобится относительно сложный микроскоп с конденсором Аббе. Конденсор Аббе состоит из двух линз, которые контролируют свет, проходящий через образец перед попаданием в линзу объектива. Самая короткая линза имеет наименьшее увеличение, самая длинная — наибольшую силу. Линзы имеют цветовую маркировку и, если они изготовлены в соответствии со стандартами DIN, взаимозаменяемы между микроскопами. «DIN» является аббревиатурой от «Deutsche Industrial Normen». Это немецкий стандарт, принятый на международном уровне в качестве оптического стандарта, используемого в большинстве высококачественных микроскопов. Типичный объектив микроскопа стандарта DIN имеет 0,79Резьба диаметром 65 дюймов (20,1 мм), 36 TPI (витков на дюйм) и угол Витворта 55º. Многие объективы с высоким увеличением являются выдвижными (например, 40XR). Это означает, что если они попадут на слайд, конец линзы (подпружиненный), тем самым защищая линзу и предметное стекло. Все микроскопы хорошего качества имеют ахроматические, парцентрированные, парфокальные линзы. В стереомикроскопах линза объектива встроена в микроскоп и не может быть заменена. стереомикроскоп к стереомикроскопу прикреплена вспомогательная линза

Реечный упор : Это регулировка, которая определяет, насколько близко объектив может подойти к слайду. Он устанавливается на заводе и не дает учащимся провернуть линзу мощного объектива в предметное стекло и сломать что-либо. Вам нужно будет отрегулировать это только в том случае, если вы используете очень тонкие предметные стекла и не можете сфокусироваться на образце при высоком увеличении. (Совет: если вы используете тонкие предметные стекла и не можете сфокусироваться, то вместо того, чтобы регулировать упор штатива, поместите предметное стекло из прозрачного стекла под исходное предметное стекло, чтобы поднять его немного выше).

Тринокулярный порт: Тринокулярный порт микроскопа предназначен для установки камеры микроскопа. Для установки камеры вам потребуется адаптер c-mount для микроскопа. Адаптеры c-mount для микроскопов зависят от бренда, поэтому, если у вас есть микроскоп Swift, вам потребуется использовать соответствующий адаптер c-mount Swift. На микроскоп также можно установить планшетную камеру, чтобы экран находился над микроскопом.

На этой странице есть задания и бесплатные распечатки для маркировки частей микроскопа.

Связанные статьи:

Объективы микроскопа

Типы микроскопов

Инфографика по истории микроскопа

Микроскоп, детали микроскопа, маркированная схема и функции

Микроскоп — это лабораторный прибор, используемый для изучения объектов, которые слишком малы, чтобы их можно было увидеть невооруженным глазом. Оно происходит от древнегреческих слов и состоит из mikrós, «маленький» и skopein, «смотреть» или «видеть».

Это один из самых революционных научных инструментов, используемых для наблюдения или изучения мельчайших структур, невидимых невооруженным глазом.

В 1665 году Роберт Гук впервые сделал впечатляющую микрографическую иллюстрацию с помощью микроскопа. Антони ван Левенгук, другой ученый, внес значительный вклад в исследования микроскопии, увеличив простой микроскоп с одной линзой в 300 раз.

Структура микроскопа

Что делает микроскоп?

Микроскопы увеличивают или увеличивают мелкие объекты, такие как клетки, микробы, бактерии, вирусы, микроорганизмы и т. д., в видимом масштабе для исследования и анализа.

Микроскопы состоят из одной или нескольких увеличительных линз для увеличения изображения микроскопических объектов, помещенных в фокальной плоскости. Увеличение простого лабораторного микроскопа составляет 1250 крат.

Типы микроскопов

Существуют различные типы микроскопов, такие как просвечивающие электронные микроскопы (ПЭМ), сканирующие электронные микроскопы (СЭМ), атомно-силовые микроскопы (АСМ), сканирующие оптические микроскопы ближнего поля (MSOM или SNOM, сканирующая оптическая микроскопия ближнего поля и сканирующие микроскопы). туннельные микроскопы (СТМ)

Однако наиболее распространенным типом микроскопа является оптический микроскоп.

Детали и функции микроскопа

Microscope Parts	Microscope Parts Functions
Base	Supports the microscope
Arm	Used to carry the microscope
Stage	Platform where the slide with образец помещается
Зажимы для предметного столика	Удерживают предметное стекло на предметном столике
Окуляр (с окулярной линзой)	Увеличивает изображение для зрителя
5 6 вращающихся линз 5 5	Вращающийся носик 6 линз 5	вращается, позволяя пользователю переключаться между различными объективами
Объективы	Линзы с низким, средним и высоким увеличением, которые дополнительно увеличивают образец при различной интенсивности
Ручка грубой настройки	Большая ручка для фокусировки изображения при малом увеличении (общая фокусировка)
Ручка точной настройки -настройка)
Диафрагма	Регулирует количество света, проходящего через образец
Источник света	Обеспечивает свет для наблюдения за образцом

Части микроскопа и их функции

Как правило, микроскопы состоят из опорных частей, удерживающих структуру микроскопа, и оптических частей, состоящих из линз, используемых для увеличения образцов.

Приведенное ниже описание обобщает краткое описание частей микроскопа, используемых для визуализации микроскопических образцов, таких как клетки животных, растительные клетки, микробы, бактерии, вирусы, микроорганизмы и т. д.

Детали микроскопа разделены на три различные структурные части: головка, основание и плечи.

Головка/корпус: Содержит оптические части в верхней части микроскопа.

Кронштейн: Поддерживает трубу и соединяет ее с основанием.

Основание: Нижняя часть микроскопа, используемая в качестве опоры.

Оптические компоненты микроскопа

Линза окуляра: линза в верхней части, через которую вы смотрите, обычно с 10-кратным или 15-кратным увеличением.

Тубус: Соединяет окуляр с линзами объектива.

Осветитель: Осветитель является наиболее важной частью микроскопа и служит источником света для микроскопа во время визуализации препарата на предметном стекле. Это непрерывный источник света (110 вольт), используемый вместо зеркала. Зеркало микроскопа используется для отражения света от внешнего источника света вверх через дно предметного столика. Обычно осветитель располагается в основании микроскопа. В большинстве световых микроскопов используются низковольтные галогенные лампы с плавной регулировкой освещения, расположенной внутри основания.

Столик с зажимами предметного столика: Столик микроскопа представляет собой плоскую платформу, на которую помещаются предметные стекла. Зажимы сцены удерживают слайды на месте. Механический столик вашего микроскопа поможет вам перемещать предметное стекло, поворачивая две ручки. Одни ручки перемещают его влево и вправо, другие ручки перемещают его вверх и вниз.

Револьверная головка или револьверная головка: Турельная головка — это часть микроскопа, которая удерживает два или несколько объективов и помогает вращать объективы, а также позволяет легко изменять увеличение.

Линзы объектива: Three — это 3 или 4 линзы объектива в микроскопе. Объективы почти всегда имеют увеличение 4x, 10x, 40x и 100x. Наиболее распространенная линза для окуляра имеет 10-кратное увеличение, а в сочетании с другими линзами общее увеличение составляет 40-кратное (4-кратное 10-кратное), 100-кратное, 400-кратное и 1000-кратное увеличение. Цели могут быть обращены вперед или назад.

Ограничитель стойки для микроскопа Ограничитель стойки: Ограничитель стойки — это важная часть микроскопа, которая определяет, насколько близко линза объектива может располагаться к предметному стеклу. Это предохраняет студентов от повреждения линзы объектива высокой мощности в предметном стекле. Если вы не можете сфокусироваться на образце при высоком увеличении при использовании очень тонких предметных стекол, небольшая регулировка поможет вам отрегулировать фокус.

Диафрагма или ирисовая диафрагма: Большинство лабораторных микроскопов имеют вращающийся диск под предметным столиком, известный как диафрагма или ирисовая диафрагма. Ирисовая диафрагма регулирует количество света, попадающего на образец. Ирисовая диафрагма расположена над линзой конденсора и под столиком микроскопа.

Отверстия разного размера в диафрагме позволяют варьировать размер конуса и интенсивность света, проецируемого вверх на предметное стекло. Однако не существует установленного правила относительно того, какую настройку использовать для конкретной силы.

Прозрачность образца, степень контрастности и конкретный используемый объектив определяют настройку диафрагмы или диафрагмы. Большинство высококачественных микроскопов, используемых в лаборатории, включают конденсор Аббе с ирисовой диафрагмой. Когда ирисовая диафрагма комбинируется с конденсором Аббе, она контролирует как количество подаваемого света, так и фокусировку на образце.

Диафрагма: Это отверстие в предметном столике, через которое базовый (проходящий) свет достигает предметного столика.

Конденсор: Конденсорные линзы используются для сбора и фокусировки света от осветителя на образец. Обычно конденсорные линзы располагаются под предметным столиком вместе с ирисовой диафрагмой. Конденсорные линзы помогают создавать четкие и четкие изображения с увеличением в 400 раз и выше.

Мощность увеличения конденсора напрямую связана с четкостью изображения. Большинство сложных лабораторных микроскопов снабжены конденсором Аббе, обеспечивающим увеличение около 1000 раз. Ручка фокусировки конденсора перемещает конденсор вверх или вниз для управления фокусом освещения на образце.

Часто задаваемые вопросы о микроскопе и его деталях

Что такое микроскоп?

Микроскопы — это инструменты, используемые в научных лабораториях для визуализации мельчайших объектов, таких как клетки, микроорганизмы, дающие контрастное увеличенное изображение.

Какова функция микроскопа?

Микроскоп обычно используется для изучения микроскопических водорослей, грибов и биологических образцов.

Что такое увеличение?

Увеличение — это процесс увеличения относительного размера объекта, а не его физического размера. Это расширение измеряется расчетным числом, известным как «увеличение». Всякий раз, когда это число меньше единицы, оно соответствует уменьшению размера, также известному как минимизация или уменьшение.

Что такое разрешение?

Термин «разрешение» в микроскопии относится к способности микроскопа различать детали объекта. Другими словами, это наименьшее расстояние, на котором две отдельные точки образца все еще могут быть видны как отдельные объекты — либо наблюдателем, либо камерой микроскопа. Разрешение микроскопа неразрывно связано с числовой апертурой (ЧА) оптических компонентов, а также с длиной волны света, используемого для исследования образца.

Что такое глубина резкости?

Глубина резкости определяется как расстояние между ближайшей и самой дальней плоскостями объекта, которые в любой момент времени находятся в фокусе. В микроскопии глубина резкости определяется тем, насколько выше и ниже плоскости образца могут находиться линза объектива и образец, оставаясь при этом в идеальном фокусе.

Что такое окуляр?

Окуляр, также известный как окуляр, представляет собой часть, используемую для просмотра в микроскоп. Его нашли в верхней части микроскопа. Его стандартное увеличение составляет 10x с дополнительным окуляром, имеющим увеличение от 5X до 30X.

Что такое объектив?

— это основные линзы, используемые для визуализации образцов. Они имеют силу увеличения 40х-100х. На одном микроскопе размещается от 1 до 4 объективов, причем некоторые из них обращены назад, а другие обращены вперед.

Что такое грубая настройка?

Ручка грубой регулировки перемещает предметный столик вверх и вниз для фокусировки на образце.

Что такое точная настройка?

Ручка точной настройки резко фокусирует образец при малом увеличении и используется для любой фокусировки при использовании мощных объективов.

Что такое конденсорные линзы?

Конденсоры представляют собой линзы, которые используются для сбора и фокусировки света от осветителя на образец. Они находятся под предметным столиком рядом с диафрагмой микроскопа. Они играют важную роль в обеспечении получения четких и резких изображений с увеличением в 400 раз и выше.

Что такое конденсорные линзы Abbe?

— это конденсор, специально разработанный для высококачественных микроскопов, который делает конденсор подвижным и обеспечивает очень большое увеличение, превышающее 400X. Высококачественные микроскопы обычно имеют большую числовую апертуру, чем объективы.

Можно ли увидеть микробы под микроскопом?

Из-за очень маленького размера микробов любительский микроскоп не позволит увидеть микробов. Микробы можно наблюдать только под микроскопом с увеличением не менее 1200х. Для того, чтобы визуализировать микробы, и образец должен быть окрашен.

В результате вам потребуется мощная модель микроскопа и специальные методы подготовки образцов. Конечно, среди бактерий есть гиганты, которых можно разглядеть при 900-кратном увеличении, но они обитают в самых глубоких глубинах океана и добыть их практически невозможно.

Может ли световой (оптический) микроскоп обнаруживать вирусы?

Нет, они в 1000 раз меньше бактерий, а это самое маленькое, что может увидеть оптический микроскоп.

Что такое окрашивание при микроскопии?

Окрашивание клеток — это метод, используемый для улучшения видимости клеток и клеточных компонентов под микроскопом. Различные красители можно использовать для окрашивания определенных компонентов клетки, таких как ядро или клеточная стенка, или всей клетки в разные цвета.

Что такое основные компоненты оптического микроскопа?

Почти все оптические микроскопы имеют тубус, линзу окуляра, турель с одной или несколькими линзами объектива, источник света, апертуру, конденсор, предметный столик, элементы управления точной и грубой фокусировкой и устойчивое основание.

Что такое микроскопия в биологии?

В биологии наиболее важным способом понимания биологических структур и процессов является микроскопия или изучение биологических форм с помощью оптического микроскопа.

Почему необходимо начинать с 4-кратного увеличения на микроскопе?

Объектив с 4-кратным увеличением имеет наименьшее увеличение и, следовательно, наибольшее поле зрения. В результате найти образец на предметном стекле проще, чем если бы вы начали с объектива с более высоким увеличением.

Как рассчитать увеличение микроскопа?

Просто умножьте увеличение линзы окуляра на увеличение линзы объектива, чтобы рассчитать силу увеличения микроскопа. Для типичного составного микроскопа с 10-кратным окуляром и объективами с увеличением 4, 10, 40 и 100 раз ваш микроскоп будет иметь увеличение 40, 100, 400 и 1000 раз в зависимости от того, какой объектив вы используете. Тот же принцип применим к стереомикроскопам; 10-кратный окуляр в сочетании с 4-кратным объективом дает увеличение в 40 раз.

Некоторые стереомикроскопы оснащены объективом с непрерывным масштабированием и увеличением в диапазоне от 0,75 до 7,5 крат. В сочетании с окулярной линзой 10X общее увеличение составит от 7,5 до 75X. В сочетании с окулярной линзой 25X общее увеличение составит от 18,75 до 187,5X.

Что такое поле зрения (FOV)?

При взгляде в микроскоп FOV представляет собой диаметр светового круга, который вы видите. Поле зрения сужается по мере увеличения силы увеличения, и наоборот.

Как работает диоптрийная коррекция?»

Чтобы компенсировать разницу в зрении ваших двух глаз, диоптрийная коррекция позволяет вам сфокусировать один окуляр независимо от другого. При правильной диоптрийной настройке оба глаза чувствуют себя комфортно во время наблюдения.

Чем отличаются ахроматические, планахроматические, полуапохроматические и апохроматические объективы?

Основное отличие объективов микроскопа заключается в их конструкции, качестве изображения, а также методах исследования.

Сферические и хроматические аберрации уменьшаются в ахроматических объективах. Этот тип объектива имеет плоское поле фокусировки в центре 65-процентного поля зрения. Доставленное изображение может иметь сине-красный оттенок.

Цветовые аберрации можно исправить, планируя ахроматические объективы. Они сглаживают поле зрения, обеспечивая очень четкое изображение по всему изображению. Эти макрообъективы отлично подходят для съемки крупным планом.

Качество изображения полуапохроматических объективов среднее (по сравнению с ахроматическими и планахроматическими объективами). Оптические элементы этих объективов содержат флюорит, что позволяет использовать их во флуоресцентной микроскопии.

Апохроматические объективы (в отличие от ахроматических объективов) дают более четкое изображение с более яркими цветами. Это достигается за счет расширения спектральной области.

Как рассчитать общее увеличение?

Увеличение относится к тому, насколько большим кажется объект при просмотре через микроскоп по сравнению с невооруженным глазом. Символ умножения (X) на окуляре и линзах объектива указывает, во сколько раз линза каждой части микроскопа увеличивает объект.

Умножьте увеличение окуляра (окулярной линзы) на увеличение используемого объектива, чтобы вычислить общее увеличение любого объекта, рассматриваемого под микроскопом. Это можно продемонстрировать с помощью формулы.

Общее увеличение = линза окуляра x линза объектива

Например, если линза окуляра увеличивает изображение в 4 раза, а линза объектива с малым увеличением увеличивает изображение в 10 раз, общее увеличение объекта при малом увеличении составляет 40х (4×10 =40Х). Общее увеличение будет 160-кратным (4 x 40 = 160-кратным) с той же окулярной линзой и мощным объективом, который увеличивает 40-кратное увеличение.

Как сфокусировать микроскоп?

Правильный способ фокусировки микроскопа состоит в том, чтобы начать с линзы объектива с наименьшим увеличением и повернуть линзу как можно ближе к образцу, не касаясь его, глядя в окуляр.

Рассматривайте изображение через линзу окуляра и фокусируйтесь только вверх, пока оно не станет четким.

Если вы не можете сфокусироваться, повторите процедуру. Как только изображение с объектива с низким увеличением станет четким, вы сможете просто щелкнуть на следующем объективе и внести небольшие корректировки с помощью ручки точной настройки.

Если ваш микроскоп имеет точную регулировку фокуса, достаточно легкого поворота. Продолжайте со следующим объективом, каждый раз точно настраивая фокус.

Глядя в микроскоп, держите оба глаза открытыми. Это снижает утомляемость глаз, вызванную тем, что невидящий глаз остается закрытым.

Чтобы держать оба глаза открытыми, требуется некоторая практика, но это настоятельно рекомендуется. Кроме того, никогда не позволяйте глазу соприкасаться с окулярной линзой. Вы находитесь слишком близко, если ваши ресницы касаются линзы.

При использовании микроскопа всегда снимайте очки. Если линза вашего очка соприкоснется с микроскопом, она может быть поцарапана.

Как лучше всего использовать микроскоп?

• Этап 1: Подключите световой микроскоп к источнику питания на первом этапе. Вы можете пропустить этот шаг, если ваш микроскоп имеет зеркало вместо осветителя. Вместо этого ищите место с большим количеством естественного света.

• Шаг 2: Поверните револьверную головку так, чтобы самая нижняя линза объектива оказалась на месте.

• Шаг 3: Установите образец на предметный столик. Но сначала убедитесь, что ваш образец надежно защищен, поместив на него покровное стекло.

• Шаг 4: Используйте металлические зажимы, чтобы закрепить слайд. Убедитесь, что образец находится в центре, прямо под самой нижней линзой объектива.

• Шаг 5: Глядя в окуляр, медленно поверните ручку грубой настройки, чтобы сфокусировать образец. Убедитесь, что слайд не соприкасается с объективом.

• Шаг 6: Настройте конденсор на получение максимально возможного света. Поскольку вы используете объектив с низким увеличением, вам может потребоваться уменьшить освещенность. Для регулировки используйте диафрагму под предметным столиком.

• Шаг 7: Медленно поворачивайте ручку точной настройки, пока изображение образца не станет более четким.

• Шаг 8: Осмотрите образец.

• Шаг 9: Закончив просмотр с объективом с малым увеличением, переключитесь на объектив со средним увеличением и повторно отрегулируйте фокус с помощью ручки точной настройки.

• Шаг 10: После того, как вы сфокусировали объектив с низким увеличением, переходите к объективу с высоким увеличением.

Меры предосторожности при использовании микроскопов

Переноска: Переносите микроскоп двумя руками, держась одной рукой за кронштейн или заднюю прорезь, а другой поддерживая основание.

Размещение на столе: Расположите микроскоп на плоской прочной опоре, которую будет сложно сбить. Чтобы не споткнуться о шнур, сверните его.

Очистка: Линзы должны быть чистыми для достижения разрешения. Следует использовать только бумагу для линз или марлю и чистящий раствор. Никогда не чистите линзы пальцем, носовым платком, бумажными полотенцами или слюной. Не снимайте детали для очистки; это позволяет пыли попасть в микроскоп.

Электронные микроскопы в сравнении со световыми микроскопами

Особенность	Световой микроскоп	Электронный микроскоп
Размер	Маленький	Очень большой
Требуется обучение	Маленький; подходит для учащихся средних и старших классов	Необходима обширная подготовка: доступ будет только у сотрудников лабораторий исследовательских институтов
Просмотр живых образцов	Живые образцы можно просматривать	Живые образцы нельзя просматривать
Может видеть в цвете?	Да, поскольку для освещения образца используется свет.	Нет, поскольку для создания изображения используются электроны. Любые видимые цвета сгенерированы компьютером для обеспечения четкости
Общее увеличение	Максимум 1000X	примерно до 10 000 000X (некоторые могут видеть атомы)
Четкость/разрешение	Нечеткость 9056; обычно плохое разрешение	Очень четкое; очень высокое разрешение и четкость

MCQ по микроскопии

1. Каково общее увеличение светового микроскопа, если увеличение окуляра х10, а увеличение объектива х40?

A) x10

B) X40

C) X400

D) X4

2. Какова намерена конденсатор на Ardenser?

a) Для фокусировки источника света

b) Для рассеивания источника света

c) Для обеспечения источника света

d) Для управления источником света

3. Как правильно называется линза микроскопа в окуляре ?

A) ГОЗОВОЙ ДЕЙСТВИТЕЛЬНЫЙ

B) Binocular

C) Objective

D) Condenser

4. 40. Что является собственным названием Conderenser

4. 40. Что является собственным названием LADENSER

4. 4. Какова правильная название LADESSE

4. 4. 4019.

a) Окуляр

b) Бинокуляр

c) Объектив

d) Конденсор

Подготовка предметных стекол для микроскопа

Предметные стекла для микроскопа представляют собой кусочки прозрачного стекла или пластика, удерживающие образец и позволяющие рассматривать его через световой микроскоп. Поскольку существуют различные типы микроскопов и образцов, существует несколько способов подготовки предметного стекла для микроскопа.

я. Слайд для влажного монтажа

используются для живых образцов, прозрачных жидкостей и водных образцов. Влажное крепление похоже на бутерброд. Слайд — это нижний слой. Далее следует жидкий образец. Чтобы свести к минимуму испарение и защитить линзу микроскопа от воздействия образца, поверх жидкости помещают небольшой квадрат из прозрачного стекла или пластика (покровное стекло).

1. Возьмите чистое предметное стекло и покровное стекло (тонкий кусок пластикового покрытия). Заполните центр предметного стекла одной или двумя каплями воды.

2. Погрузите образец в каплю воды.

3. Возьмите покровное стекло за края. Не прикасайтесь к поверхности покровного стекла. Поместите покровное стекло на край рядом с каплей воды. Позвольте капле воды стекать по краю покровного стекла. Это поможет предотвратить образование пузырьков воздуха под покровным стеклом.

4. Аккуратно опустите покровное стекло на каплю воды и образец.

5. Убедитесь, что объект полностью погружен в воду. Если нет, снимите покровное стекло, добавьте еще немного воды и замените его.

6. Если из-под покровного стекла просачивается лишняя вода, осторожно промокните ее небольшим кусочком бумажного полотенца.

7. Теперь слайд готов для просмотра. Когда вы закончите просмотр, правильно утилизируйте образец и очистите предметное и покровное стекла в соответствии с указаниями вашего учителя.

ii. Сухой монтаж

Сухие предметные стекла могут состоять либо из образца, помещенного на предметное стекло, либо из образца, покрытого покровным стеклом. Для маломощного микроскопа, такого как препаровальный эндоскоп, размер объекта не важен, потому что будет исследоваться его поверхность.

1. Положите слайд на ровную поверхность.

2. Поместите образец на предметное стекло с помощью пинцета или пинцета.

3. Поместите образец поверх покровного стекла. В некоторых случаях просмотр образца без покровного стекла допустим, если соблюдать осторожность, чтобы образец не ударялся о линзу микроскопа. Если образец мягкий, сделайте «сквош-стекло», осторожно нажав на покровное стекло.

iii. Мазок крови Слайд

1. Положите чистое предметное стекло на ровную поверхность. В один конец следует добавить одну маленькую каплю крови.

2. Возьмите еще одно чистое предметное стекло и, удерживая его под углом 45 градусов, коснитесь крови одним концом предметного стекла, позволив крови стечь по краю предметного стекла за счет капиллярного действия. Чтобы сделать тонкий мазок крови, осторожно нажмите по всей длине первого предметного стекла.

3. Сделайте два мазка, дайте им высохнуть на воздухе и четко обозначьте их. Поместите высушенные предметные стекла в предоставленные транспортные контейнеры для предметных стекол.

v. Окрашивание предметных стекол

1. Окрашивание клеток под микроскопом — это метод, используемый для улучшения видимости клеток и их частей под микроскопом. Ядро или клеточную стенку можно увидеть более четко, используя различные красители.

2. Йод, кристаллический фиолетовый и метиленовый синий являются примерами простых пятен.

3. Сделайте влажный или сухой препарат с покровным стеклом.

4. Нанесите небольшое количество красителя на край покровного стекла.

5. Прикройте противоположный край покровного стекла салфеткой или бумажным полотенцем. Чтобы окрасить образец, капиллярное действие протянет краску по предметному стеклу.

Типичные объекты для микроскопического исследования

Многие продукты и предметы повседневного обихода представляют собой увлекательные объекты для слайдов. Предметные стекла с едой должны быть влажными. Сухие предметные стекла идеально подходят для использования с сухими химикатами. Ниже приведены некоторые примеры соответствующих предметов:

• Поваренная соль

• Соль Эпсома

• Квасцы

• Порошок для мытья посуды

• Сахар

• Плесень от хлеба или фруктов

• Тонкие ломтики фруктов или овощей

• Волосы человека или домашних животных • Вода из пруда

3 (в качестве влажного покрытия)

• Йогурт

• Пыль

Микроскоп Цитаты:

Основы микроскопа
Недорогой компактный инвертированный световой микроскоп высокого разрешения
От Animaculum к отдельным молекулам: 300 лет светового микроскопа
Юстировка микроскопа

Аналогичный пост:

Как выглядит детеныш таракана? Определите детеныша таракана

Зародышевые клетки: определение, особенности и функции

Пиноцитоз: определение, виды, особенности и функции

Z Library: все, что вам нужно знать I 09 альтернатив Z Library

Зрелая мРНК: определение, особенности и функции

Олуша: описание, среда обитания и забавные факты

Китайские гуси: описание, среда обитания и интересные факты

Антарктический пингвин: описание, среда обитания и интересные факты

Обыкновенный канюк: описание, среда обитания и интересные факты

Какаду: описание, среда обитания и интересные факты

Запчасти и аксессуары для микроскопов | Продукция

Главная
Продукция
Детали и принадлежности для микроскопов

Детали и принадлежности для микроскопов

Компания Leica Microsystems предлагает широкий ассортимент деталей и принадлежностей для микроскопов, чтобы идеально адаптировать вашу систему визуализации к вашим потребностям и бюджету. Просмотрите наш каталог осветительных приборов, объективов, кубов фильтров, колес фильтров и многого другого.

Если вам нужна помощь, обратитесь к местному специалисту по визуализации, который поможет вам определить подходящие принадлежности микроскопа для вашего приложения.

Можно поточнее?

Базовые знания в области оптики и методов контрастирования имеют основополагающее значение для получения микроскопических изображений.

Точная настройка оптического микроскопа, включая правильное освещение по Келеру, улучшает качество изображения, что является основой для дальнейшего анализа изображения. В рамках световой микроскопии мы различаем окрашенные и неокрашенные образцы, влияя на амплитуду и фазу световых волн, проходящих через образец. Для человеческого глаза различия в амплитуде видны как различия в яркости.

Методы контрастирования, такие как фазовый контраст, модуляционный контраст, дифференциальный интерференционный контраст, часто используемые в живых образцах, преобразуют фазовые сдвиги в интенсивность.

Методы окрашивания и флуоресценции, такие как иммунофлуоресценция или использование флуоресцентных белков, используются для того, чтобы сделать выбранные структуры или белки видимыми. Таким образом, для оптимизации использования микроскопа целесообразно больше узнать о его основных характеристиках.

Фильтр по области применения

Исследования в области наук о жизни
Образование
- Образование в области наук о жизни
- Образование в области наук о Земле
- Судебно-медицинское образование
Промышленность и производство
- Автомобилестроение и транспорт
- Обеспечение и контроль качества медицинского оборудования
- Часовая промышленность
- Изготовление ювелирных изделий / Ручная гравировка
- Металлография
- Металлургия и машиностроение
Материалы и науки о Земле
- Реставрация произведений искусства

Leica LED5000 NVI

Чрезвычайно мощный светодиодный вертикальный светильник для углублений и отверстий

Leica LED3000 DI

Рассеянное освещение с подвижным осветительным экраном

Лейка HCS A

Автоматизация досмотра контента

Лейка SFL100

Светодиодный источник света с флуоресцентным освещением

Лейка EL6000

Внешний источник света для возбуждения флуоресценции

Подставка для Leica XL

Модульный стенд позволяет проверять большие образцы при большом стереоскопическом увеличении.

Лейка F12 I

Мобильный напольный стенд для контроля больших образцов

Leica TL4000 BFDF

База проходящего света для приложений светлого и темного поля поглощает удары и вибрации для получения изображений высокого качества

Лейка МА ТС

Точный предметный столик микроскопа для чувствительных к температуре образцов

Leica LED5000 RL

Встроенная кольцевая светодиодная подсветка для стереомикроскопов Leica серии M

Leica LED5000 MCI

Мультиконтрастная система освещения со встроенными арками для дневного света

Leica LED5000 CXI

Коаксиальная система освещения со встроенными светодиодами для наблюдения за глянцевыми поверхностями

Leica LED3000 RL

Компактный кольцевой светодиодный осветитель для равномерного освещения

Leica LED3000 MCI

Светодиодная мультиконтрастная подсветка для рутинных стереомикроскопов

Лейка LED2500

Встроенная светодиодная стойка для падающего и проходящего освещения

Лейка LED2000

Встроенная светодиодная подставка для аварийного освещения обеспечивает высокое качество

Светодиод Leica KL300

Светодиодный источник холодного света для рутинных задач/применений с меньшим увеличением

Life Science Research

Исследовательские микроскопы Leica Microsystems для медико-биологических исследований удовлетворяют потребности научного сообщества в визуализации благодаря передовым инновациям и техническим знаниям для визуализации, измерения и анализа микроструктур.

Промышленность и производство

Микроскопы для промышленности и производства от Leica Microsystems помогут вам минимизировать время простоя благодаря широкому спектру решений и экспертной поддержке на местах.

Медицинская микроскопия

В медицинских приложениях Leica Microsystems предлагает оптику премиум-класса, обеспечивающую четкую, яркую и последовательную визуализацию.

Хотите узнать больше?

Поговорите с нашими экспертами. Мы рады ответить на все ваши вопросы и проблемы.

Предпочитаете личную консультацию?

Более подробный список местных контактов вы найдете здесь.

частей микроскопа | Детали и функции микроскопа

16 ноября 2021 г. / in Изучение продукта

Чтобы знать, как работать с какой-либо вещью, вам необходимо хорошо знать различные рабочие части этой вещи. Итак, вот стандартные составные части микроскопа; мы советуем вам прочитать это внимательно и понять.

Конструктивные компоненты

Эти детали поддерживают все остальное устройство. Это единственные прочные его части, способные выдержать некоторую силу. Они не двигаются (много) и должны оставаться прочными и надежными.

	Основание или ножка : удерживая весь микроскоп сверху, эта U-образная часть находится в самом низу прицела. Поскольку основание микроскопа предназначено для стабилизации всей системы, его часто делают из цельного металла и оно очень тяжелое. Здесь нет ручек или других элементов управления; Давайте двигаться дальше.
	Пиллер : В некоторых микроскопах имеется небольшая вертикальная часть, выступающая из плоского основания. Он соединяет ручку микрофона с основанием и обычно имеет крепкий винт или соединение, называемое наклонным соединением, на котором верхняя часть может наклоняться.
	Кронштейн : Это одна из самых знаковых частей микроскопа. Все остальные оптические и механические части прицела смонтированы на нем. Рука в основном представляет собой прочный толстый металлический стержень, часто смутно напоминающий С-образную форму. Микроскоп держат и поднимают, сильно взявшись за руку.
	Корпус : прикрепленный к верхнему краю кронштейна, корпус представляет собой полую трубку, на которой закреплены все оптические части микроскопа. Все объективы зависят от этого для стабильности. К нему прикреплены ручки, которые могут перемещать линзы вверх и вниз. Примечание. Когда вы поднимаете микроскоп, держите его за руку, а также кладите руку под основание.

Механические части

Микроскопу требуется серьезная настройка, чтобы объект был четко виден. По этой причине в нем много движущихся частей; и эти части попадают в эту категорию.

	Стадия : Это прямоугольная твердая деталь, на которую помещается предметное стекло. Он прочно соединен с нижней стороной рычага и может двигаться как в направлении x, так и в направлении y. В центре есть отверстие под названием «Апертура», через которое свет проходит снизу и попадает на предметное стекло, делая образец ярче.
	Зажимы : На столике есть два больших зажима, которые можно использовать для надежной фиксации слайда на месте, чтобы он случайно не сдвинулся. Винты в верхней части зажимов можно затягивать или ослаблять, изменяя прочность зажимов.
	Диафрагма : Необходимо контролировать, сколько света проходит через апертуру, иначе либо ваши глаза могут быть повреждены, либо вы ничего не увидите. Именно этим и занимается висящая под сценой диафрагма. Скорее всего вы найдете диафрагму типа «ирис», но есть и «дисковые». Рядом с ним будет какой-то элемент управления для регулировки света.
	Носовая часть : С нижнего конца трубки корпуса свисает круглая вращающаяся платформа, на которой можно удерживать различные типы объективов. Вы можете изменить уровень увеличения на лету, вращая его и используя различные линзы.
	Регулировочные ручки : мы уже упоминали о них ранее, в виде двух ручек на боковой стороне корпуса. Это, пожалуй, наиболее часто используемые части микроскопа; когда вы наблюдаете за чем-то в прицел, скорее всего, ваши пальцы будут находиться на одном из них большую часть времени. Они перемещают линзу в сборе вверх и вниз. Большая ручка, называемая «Грубая регулировка», значительно перемещает линзы, позволяя быстро приблизиться к желаемому уровню. Меньшая ручка «Точная настройка» выполняет аналогичную работу, но делает это очень, очень медленно и точно, чтобы вы могли точно настроить фокус.

Оптические детали

Это детали, которые создают образ образца, который вы увидите в конце. Это самые деликатные части микроскопа, и ни в коем случае нельзя прикасаться к ним голыми руками или, упаси господь, прикладывать к ним какие-либо усилия.

	Осветитель : Это источник света, расположенный под столиком, который освещает образец. В вашем микроскопе это, вероятно, круглое зеркало, которое вы можете наклонить в любом направлении, поймать луч света и сфокусировать его через апертуру. Вместо этого в более современных электрических микроскопах используется какой-то свет. Если они это сделают, там будет выключатель и, возможно, регулятор интенсивности.
	Конденсатор : Это просто широкая линза прямо под диафрагмой, которая фокусирует свет, идущий от зеркала (или лампочки), и резко фокусирует его прямо через узкое отверстие диафрагмы. В некоторых старых моделях этого может не быть.
	Окуляр или окуляр : Это линза в самом верху микроскопа, через которую вы смотрите внутрь. Как вы можете догадаться, поскольку он находится ближе всего к вашему глазу, его называют окуляром или окуляром. Как правило, этот объектив имеет 10-кратное увеличение. Но вы можете заменить его на детали с 5-кратным или 15-кратным увеличением по своему усмотрению ‒ окуляр в сборе свободно сидит на верхней части корпуса, и его можно просто снять и поменять местами при необходимости.
	Объективы : Самая важная и жизненно важная часть, основная линза в сборе, без которой микроскоп никак не может функционировать. Навигация по записям Универсальная плата управления лабораторными бп из атх. Универсальная плата управления для лабораторного блока питания из ATX Как подключить сегу к компьютеру. Как подключить Сегу к современному телевизору: пошаговая инструкция Похожие записи 21.11.2024 0 Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании 19.11.2024 0 Новорожденный какает слизью: причины появления слизи в кале грудничка 19.11.2024 0 Гемангиома у новорожденных: причины, виды, лечение и профилактика Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Автолюбителям Датчик Лайфхаки Преобразователь Своими руками Схемы Усилитель Разное Карта сайта © M-Gen
