Как переделать компьютерный блок питания ATX в регулируемый лабораторный блок питания. Какие изменения нужно внести в схему ATX для получения регулируемого напряжения. Как собрать плату управления для лабораторного БП на основе ATX.
Преимущества использования ATX блока питания для создания лабораторного БП
Компьютерные блоки питания ATX имеют ряд преимуществ для переделки в лабораторный блок питания:
- Доступность и низкая стоимость — у многих есть неиспользуемые ATX блоки
- Наличие нескольких выходных напряжений (+12В, +5В, +3.3В, -12В)
- Встроенные защиты от перенапряжения и превышения тока
- Компактные размеры и небольшой вес
- Высокий КПД импульсного преобразования
- Низкий уровень высокочастотных помех
При этом переделка ATX в регулируемый источник питания позволяет получить гибкий инструмент для лабораторных нужд без больших затрат.
Основные этапы переделки ATX блока питания
Для превращения компьютерного БП в лабораторный источник питания необходимо выполнить следующие основные шаги:
- Отключить неиспользуемые выходные напряжения (3.3В, 5В, -5В)
- Модифицировать цепь обратной связи для регулировки выходного напряжения
- Добавить регулятор напряжения на основе ШИМ-контроллера
- Установить приборы контроля тока и напряжения
- Обеспечить защиту от перегрузки по току
- Доработать систему охлаждения при необходимости
Рассмотрим более подробно ключевые изменения, которые нужно внести в схему ATX блока питания.
Модификация схемы ATX для получения регулируемого напряжения
Основные изменения в схеме ATX направлены на обеспечение регулировки выходного напряжения в широких пределах. Для этого необходимо:
- Заменить постоянный резистор в цепи обратной связи ШИМ-контроллера на переменный резистор
- Отключить стабилизацию напряжения +5В и +3.3В
- Убрать защиту от перенапряжения на выходе +12В
- Модифицировать цепь контроля тока для увеличения максимального выходного тока
Ключевым элементом является замена резистора обратной связи между выходом +12В и входом ШИМ-контроллера TL494 переменным резистором 40-50 кОм. Это позволяет регулировать выходное напряжение в пределах 0-30В.
Разработка платы управления для лабораторного БП
Для удобного управления модифицированным ATX блоком питания необходимо разработать дополнительную плату управления. Основные функции платы управления:
- Регулировка выходного напряжения
- Измерение и индикация выходного тока и напряжения
- Ограничение максимального выходного тока
- Плавный запуск блока питания
Схема платы управления строится на основе операционных усилителей и включает:
- Регулятор напряжения на ОУ
- Датчик тока на основе токового шунта
- Цепи подключения измерительных приборов
Измерение выходных параметров лабораторного блока питания
Для контроля выходных параметров БП используются цифровые вольтметр и амперметр. Их можно приобрести в виде готовых модулей или собрать самостоятельно.
При использовании готовых модулей необходимо учитывать следующие моменты:
- Диапазон измерения напряжения должен быть 0-30В
- Диапазон измерения тока — до 10А
- Может потребоваться доработка вольтметра для измерения от 0В
- Необходимо правильно подобрать токовый шунт
Правильно подобранные измерительные приборы позволят точно контролировать параметры лабораторного блока питания.
Сборка и настройка лабораторного блока питания
После внесения всех изменений в схему ATX и изготовления платы управления необходимо выполнить сборку лабораторного блока питания:
- Установить плату управления в корпус ATX
- Подключить все необходимые цепи между платами
- Установить органы управления и индикации на переднюю панель
- Выполнить монтаж измерительных приборов
- Провести калибровку измерителей тока и напряжения
После сборки необходимо провести настройку и тестирование блока питания под нагрузкой. Проверяются основные параметры:
- Диапазон регулировки выходного напряжения
- Максимальный выходной ток
- Стабильность выходного напряжения при изменении нагрузки
- Уровень пульсаций выходного напряжения
- Работа защиты от перегрузки по току
Основные характеристики лабораторного БП на основе ATX
В результате переделки стандартного ATX блока питания можно получить лабораторный источник питания со следующими характеристиками:
- Диапазон выходного напряжения: 0-30В
- Максимальный выходной ток: 10-15А (в зависимости от мощности исходного ATX)
- Нестабильность выходного напряжения: не более 1%
- Уровень пульсаций: менее 50 мВ
- Защита от перегрузки по току
- Возможность регулировки ограничения тока
- Цифровая индикация напряжения и тока
Такой блок питания вполне подходит для большинства задач в любительской электронной лаборатории.
Блок питания из atx своими руками
Содержание
- Полезные материалы по этой теме:
- 13 комментариев для “Блок питания-зарядное из ATX переделанного в AT”
- Добавить комментарий Отменить ответ
- Инструмент дешевле тут
- ЛАБОРАТОРНЫЙ БП СВОИМИ РУКАМИ ПО КАРТИНКАМ.
В интернете немало информации про переделку компьютерных блоков питания ATX-AT в лабораторные блоки питания и в зарядные устройства. Перечитал не один десяток статей про переделку, но практически нет информации про самостоятельную сборку из деталей этих самых БП ПК. Почему же так, ведь ATX отличный донор для хорошего блока питания, а если он собран будет на какой нибудь левой ШИМ, её всегда можно заменить на TL494, на новенькой аккуратной плате. А главное своей плате
У меня сгорел блок питания ATX 400Вт. Добавил его еще к пяти собратьям, понял что надо с ними что то делать. Начать решил с крайнего 400Вт Бп, меня привлекло в нем две шины 12В 12А и 15А, что в сумме давало 27А.
Но оказалось, что обе шины подключены к одному выходу 12В и врятли там наберутся нужные Амперы.Но может хоть 20А выжму подумал я и решился собирать блок питания.
Условия сборки:
— сделать AT из ATX
— плата универсальная для дальнейших доработок
— минимум деталей
— шим только TL494
— стабилизация по напряжению 12В,14,4В и току до 20А
Поискав в тырнете схемы блоков питания AT, выбрал схему и немного переделал
Ничего особенного не сделал с блоком.
— Исключил лишние обвязки 5В 3,3В и др.
— Переделал цепи делителей вокруг компараторов ошибки TL494. Добавил возможность: переключать напряжения 12,6В и 14,4В, плавно регулировать ток нагрузки
— Ну и в целом перевел ATX на 3528, в AT на TL494. Одно не давало покоя, на какой частоте работал донор. Но потом выяснилось, что формула расчета частоты у 3528 такая же как и у TL494 F=1.1/RC. По схеме частота 73кГц
Принялся разводить плату. После часов мучения получилась такая плата.
Скачать печатную плату
Прочитайте Получить пароль от архива
На что стоило обратить внимание при разводке, так это на распиновку развязывающего трансформатора силовых транзисторов. Сравнил платы разных блоков питания, из 6 только 2 трансформатора одинаковой распиновки. В остальном сложности нет. Травил плату раствором медного купороса, как это сделать здесь
Плата на данный момент финальная и не разу в сборке не была. Первая версия платы чуть легче, на ней отсутствуют цепи вокруг усилителей ошибки, но управление осуществляется с другой платы через транзистор оптопары с 14 ноги Vref на 4 ногу DT. Вторая версия исключает оптопару и управление осуществляется через делители на дополнительной плате, через ножки TL494 1,2,3,15,16. Первая и вторая версия платы блока питания рабочие и сто процентов проверенны. Поэтому будьте внимательны, проверьте новую версию платы перед изготовлением. Если есть ошибки пишите через форму Обратной связи, все исправлю.
И немного слов о пуске. Безопасный первый пуск блока питания прошел по традиции через лампочку накаливания, все заработало. На выходе без стабилизации получилось 19В. Следующий пуск был через предохранитель, на выходе появилось 24,2В. Подключил в нагрузку 4,2А 24В лампы с машины. Напряжение просело на 0,2В
При подключении стабилизации 14,4В в нагрузку давал 8,4А напряжение просело на 0,2В. Фотку к сожалению не сделал.
На ограничение тока тоже нормально реагирует. Больше 10А еще не нагружал, Нечем. Пока фото нет

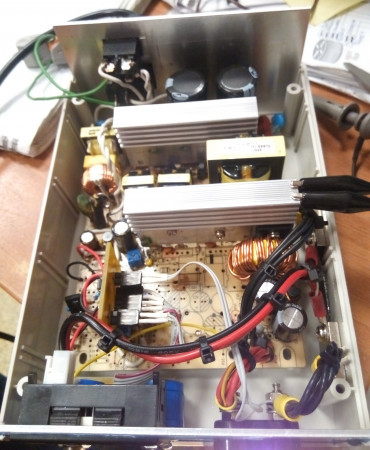

Ну и еще пару фотографий собранной платы перед первыми тестами
Видео собранного блока питания-зарядное из ATX
На этом пока все. Следующие фото и обновления как будет время
С ув. Admin-чек
Полезные материалы по этой теме:
13 комментариев для “Блок питания-зарядное из ATX переделанного в AT”
Это хорошо, что получается с первого раза.
Я вчера пытался запустить переделанный блок АТ-200, так при настройке токовой защиты что-то сделал не так и ключики эффектно сыграли любимую мелодию известного композитора. Вместе с ними умерли и входной мост с разрывом предохранителя. А ведь блок уже работал и проходил испытание под нагрузкой. Очень жаль. Сегодня занялся ремонтом. Транзюки поставил 13007, моста не оказалось подходящего уже (пару штук спалил ранее) и пришлось смастрячить из КД 226. На всякий случай сменил ШИМ ку, проверил все компоненты кроме резисторов. Однако БП упорно молчит, даже нет напряжения на обмотках силового транса. Инвертор почему-то не работает. Кто бы подсказал, где рыть.
Есть ли питания от ИОН? Если да то есть ли на выходе шим сигнал? Какие напряжения на 1,2,4,15,16 ноге?
Уверенны что диоды шин 3,3В, 5В, 12в не пробиты?
проверяйте, ищите. А может просто есть контакт, где его не должно быть или же наоборот его нет, где должен быть)
Проверь резисторы на обрыв в цепи базы силовых транзюков.
И проверь исправны ли транзюки на драйвере (с945)
печатную плату не скачать, архив поврежден
12 тысяч просмотров и вы думаете что вы первый у кого не скачалось и вы первый кто написал.
Пробуйте в другом браузере или почистите КЭШ. Архивы рабочие, запароленные и скачиваются 100%…
«Архив повреждён»… -Я пробовал скачать из разных браузеров — везде такой ответ. Чистка кэш ничего не дала. Может ваш архиватор с нестандартными «особенностями»? Чем паковали? И зачем было вообще паролить то, что даёте в открытый доступ? Может проблема в запороливании? Попробуйте выложить без пароля.
Отправил на электронную почту
Перезалейте архив наконец! Уже двенадцать тысяч раз пытаюсь его скачать и открыть!
не знаю че вы там пытаетесь, архив качается и открывается.
внимательно смотри что вставляешь в строчку пароля. У меня тоже со второго раза вышло после того как посмотрел что с паролем вставляется и адрес сайта
Вы правы. Видимо вместе с паролем и строка с адресом контента копируется.
Спасибо за внимательность, что то я этого не учел
«У меня сгорел блок питания ATX 400Вт. Добавил его еще к пяти собратьям, понял что надо с ними что то делать. Начать решил с крайнего 400Вт»
У меня примерно так же, но хуже. Вроде и работает да вот только комп в самый нужный момент берет и перегружается.
И собралось в углу вагон и маленькая тележка.
Просто ремонтировать не получится. Придется пол схемы выпаивать и проверять. И потом время то неумолимо прошла пора и 200 и 300 ваттников. Но то что бог послал должно работать. Озадачился я этим вопросом.
Несколько дней рисовал печатку. Но как дохожу до шима. все стоять.
Спасибо тебе. Если бы не моя нищенская пенсия помог бы. А только огромное человеческое спасибо.
С основной платой вопросов нет . А вот плата управления куда и как. Не хочется повторять подвиг первого откликнувшегося в комментариях. Если есть возможность выдели точки подключения на основной и плате управления.
С уважением papont2007
А какая плата управления? На печатке все компоненты
Добавить комментарий
Отменить ответИнструмент дешевле тут
Мультиметр AN8205
Характеристики:
Вольтметр AC/DC до 600В
Амперметр DС до 10A
Омомеметр до 2МОм
Прозвонка диодов
Тест КУ транзисторов
Подсветка экрана
| Переделка компьютерного блока питания ATX в регулируемый блок питания |
Основа современного бизнеса – получение больших прибылей при сравнительно низких вложениях.  Порой доходит до того, что легче купить новую технику, чем чинить у производителя его бэушку.Для нас вполне нормально вместо сгоревшего блока питания вкрутить транс или подпереть красную кнопку пуска газа в духовках «Дефект» столовой ложкой, а не покупать новую часть. Наш менталитет четко просекают китайцы и стремятся делать свои товары неремонтопригодными, но мы как на войне, умудряемся ремонтировать и усовершенствовать их ненадежную технику, а если уже все – «труба», то хоть какую-нить запцацку снять и вкидануть в другое оборудование. Мне стал нужен блок питания для проверки электронных компонентов с регулируемым напряжением до 30 В. Был трансформатор, но регулировать через резак – несерьезно, да и вольтаж будет плавать на разных токах, а вот был старенький блоки питания ATX от компа. Зародилась идея приспособить комповский блок под регулируемый источник питания. Прогуглив тему, нашел несколько переделок, но все они предлагали радикально выкинуть всю защиту и фильтры, а мы бы хотелось сохранить весь блок на случай, если придется использовать его по прямому назначению. Часть 1. Так себе. Блок для опытов попался достаточно старый, слабый, но напичканный множеством фильтров. Блок был в пыли и поэтому перед запуском я его вскрыл и почистил. Вид деталей подозрений не вызвал. Раз все устраивает – можно делать пробный пуск и измерить все напряжения. +3,3 В – оранжевый По входу блока стоит предохранитель, а рядом напечатан тип блока LC16161D. Блок типа ATX имеет разъем для подсоединения его к материнской плате. Простое включение блока в розетку не включает сам блок. Материнская плата замыкает два контакта на разъеме. Если их замкнуть – блок включится и вентилятор – индикатор включения – начнет вращение. Цвет проводов, которые нужно замыкать для включения, указан на крышке блока, но обычно это «черный» и «зеленый». Нужно вставить перемычку и включить блок в розетку. Блок TX включается от кнопки, которая находится на кабеле, выходящем из блока питания. Понятно, что блок рабочий и прежде чем начать переделку, нужно выпаять предохранитель, стоящий по входу, и впаять вместо него патрон с лампочкой накаливания. Чем больше по мощности лампа, тем меньше напряжения будет на ней падать при тестах. Лампа защитит блок питания от всех перегрузок и пробоев и не даст выгореть элементам. При этом импульсные блоки практически нечувствительны к падению напряжения в питающей сети, т.е. лампа хоть и будет светить и кушать киловатты, но по выходным напряжениям просадки от лампы не будет. Лампа у меня на 220 В, 300 Вт. Блоки строятся на управляющей микросхеме TL494 или ее аналог KA7500 . Также часто используется компоратор на микрухе LM339 . Вся обвязка приходит сюда и именно здесь придется делать основные изменения. Напряжения в норме, блок рабочий. Приступаем к усовершенствованию блока по регулированию напряжений. Найти нужный резистор можно проследив дорожки по плате, либо при помощи омметра. Выставляем переменный впаянный резистор в минимальное сопротивление и обязательно подключаем вольтметр. Без вольтметра тяжело определить изменение напряжений. Включаем блок и на вольтметре на шине +12 В установилось напряжение 2,5 В, при этом вентилятор не крутится, а блок питания немного поет на высокой частоте, что указывает на работу ШИМ на сравнительно небольшой частоте. Крутим переменный резистор и видим увеличение напряжений на всех шинах. Вентилятор включается примерно на +5 В. Замеряем все напряжения по шинам Напряжения в норме, кроме шины -12 В, и их можно варьировать для получения необходимых напряжений. Но компьютерные блоки сделаны так, чтобы по отрицательным шинам защита срабатывала при достаточно малых токах. Можно взять автомобильную лампочку на 12 В и включить между шиной +12 В и шиной 0. При увеличении напряжения лампочка станет светить все более ярко. Для проверки блока нужно использовать переменную нагрузку. Наиболее рациональным является кусок спирали от нагревателя. Витой нихром – вот все что нужно. Для проверки включается нихром через амперметр между выводом -12 В и +12 В, регулируем напряжение и измеряем ток. Выходные диоды для отрицательных напряжений значительно меньше тех, которые используются для положительных напряжений. Нагрузка соответственно также ниже. Более того, если в положительных каналах стоят сборки из диодов Шоттки, то в отрицательных каналах впаян обычный диод. Порой его припаивают к пластинке – типа радиатор, но это бред и для того чтобы поднять ток в канале -12 В нужно заменить диод, на что-то более сильное, но при этом сборки из диодов Шоттки у меня сгорели, а вот обычные диоды вполне неплохо тянули. Следует отметить, что защита не срабатывает, если нагрузка включена между разными шинами без шины 0. Последним тестом является защита от короткого замыкания. Коротим накоротко блок. Защита работает только на шине +12 В, ведь стабилитроны отключили практически всю защиту. Все остальные шины по короткому не отключают блок. В итоге получен регулируемый блок питания из компьютерного блока с заменой одного элемента. Быстро, а значит экономически целесообразно. При тестах выяснилось, что если быстро крутить ручку регулировки, то ШИМ не успевает перестроиться и выбивает микруху обратной связи KA5H0165R , а лампа загорается очень ярко, затем входные силовые биполюсные транзисторы KSE13007 могут вылететь, если вместо лампы предохранитель. Короче, все работает, но достаточно ненадежно. В таком виде нужно использовать только регулируемую шину +12 В и неинтересно медленно крутить ШИМ. Часть 2. Более-менее. Вторым экспериментом стал древнющий блок питания TX. Такой блок имеет кнопочку для включения – достаточно удобно. Переделку начинаем с перепайки резистора между +12 В и первой ножкой микрухи TL494. Резистор от +12 В и 1 ножкой ставится переменный на 40 кОм. Это дает возможность получить регулируемые напряжения. Все защиты остаются. Далее нужно изменить пределы тока для отрицательных шин. Я впаял резистор, который выпаял из шины +12 В, и впаял в разрыв шины 0 и 11 ножкой микрухи TL339. Там уже стоял один резистор. Предел токов изменился, но при подключении нагрузки напряжение на шине -12 В сильно падало при увеличении тока. Скорее всего просаживает всю линию отрицательного напряжения. Потом я заменил перепаянный резак на переменный резистор – для подбора срабатываний по току. Измерение параметров дало следующие результаты: Рекомендуем купить семена конопли только у проверенных производителей. ЛАБОРАТОРНЫЙ БП СВОИМИ РУКАМИ ПО КАРТИНКАМ.Эта статья предназначена для людей, которые быстро могут отличить транзистор от диода, знают для чего нужен паяльник и за какую сторону его держать, ну и наконец дошли до понимания, что без лабораторного блока питания их жизнь больше не имеет смысла… Данную схему нам прислал человек под ником: Loogin. Все изображения уменьшены в размере, для просмотра в полном размере кликните левой клавишей мышки на изображение Здесь я постараюсь максимально подробно – шаг за шагом рассказать как это сделать с минимальными затратами. Наверняка у каждого после апгрейдов домашнего железа валяется под ногами как минимум один БП. Конечно кое-что придётся докупить, но эти жертвы будут небольшими и скорее всего оправданы конечным результатом – это, как правило около 22В и 14А потолочных. Для начала нужно любыми способами раздобыть ненужный но исправный БП АТХ мощностью >250W. Одна из наиболее популярных схем – это Power Master FA-5-2: Подробную последовательность действий я опишу именно для этой схемы, но все они справедливы и для других вариантов.
Не забываем про выходные электролиты, рассчитанные на 16В. Возможно они немного нагреются. Учитывая, что они скорее всего «набухшие», их все равно придется отправить в болото, не жалко. Провода уберите, они мешают, а использоваться будут только GND и +12В их потом назад припаяете. 5. Удаляем 3.3х вольтовую часть: R32, Q5, R35, R34, IC2, C22, C21: 6. Удаляем 5В: сборку шоттки HS2, C17, C18, R28, можно и «типа дроссель» L5 8. Меняем плохие : заменить С11, С12 (желательно на большую ёмкость С11 – 1000uF, C12 – 470uF) Смотрим на мою плату и повторяем: 10. 12. отделяем 15ю и 16ю ноги микросхемы от «всех остальных»: для этого делаем 3 прореза существующих дорожек а к 14й ноге восстанавливаем связь чёрной перемычкой, как показано на моем фото. 13. Теперь подпаиваем шлейф для платы регулятора в точки согласно схемы, я использовал отверстия от выпаянных резисторов, но к 14й и 15й пришлось содрать лак и просверлить отверстия, на фото вверху. Это всё было, как говорится: «минимальная доработка», чтобы сэкономить время. Если время не критично, то можно просто привести схему в следующее состояние: Ещё я посоветовал бы поменять кондёры высоковольтные на входе (С1, С2) Они маленькой ёмкости и наверняка уже изрядно подсохли. Туда нормально станут 680uF x 200V. Плюс неплохо дроссель групповой стабилизации L3 немного переделать, либо использовать 5ти вольтные обмотки, соединив их последовательно, либо вообще убрать всё и намотать около 30ти витков новым эмальпроводом общим сечением 3-4мм 2 . Для питания вентилятора нужно «подготовить» ему 12В. Я выкрутился таким образом: Там где раньше стоял полевой транзистор для формирования 3,3В можно «поселить» 12ти вольтную КРЕН-ку (КРЕН8Б или 7812 импортный аналог). Конечно там без резки дорожек и добавки проводов не обойтись. В конечном итоге получилось в общем даже и «ничего»: На фото видно, как всё гармонично ужилось в новом качестве, даже разъём вентилятора недурно уместился и перемотанный дроссель получился весьма неплох. Теперь регулятор. Чтобы упростить задачу с разными там шунтами, поступаем так: покупаем готовые амперметр и вольтметр в Китае, либо на местном рынке (наверняка там их можно найти у перекупщиков). Можно купить совмещённый. Но, надо не забывать, что потолок по току у них 10A! Поэтому в схеме регулятора придется ограничивать предельный ток на этой отметке. Здесь я опишу вариант для отдельных приборов без регулировки тока с ограничением по максимуму 10A. Схема регулятора: Чтобы сделать регулировку ограничения тока, надо вместо R7 и R8 поставить переменный резистор 10кОм, также как R9. Тогда можно будет использовать всемерялку. Также стоит обратить внимание на R5. В данном случае его сопротивление 5,6кОм, потому что у нашего амперметра шунт 50mΩ. Для других вариантов R5=280/Rшунта. Поскольку мы взяли вольтметр один из самых дешевых, поэтому его немного надо доработать, чтобы он мог измерять напряжения от 0В, а не от 4,5В как это сделал производитель. Вся переделка заключается в разделении цепей питания и измерения посредствам удаления диода D1. Плата регулятора с расположением элементов показана ниже. Изображение для лазерно-утюжного метода изготовления идёт отдельным файлом Regulator.bmp с разрешением 300dpi. Также в архиве есть и файлы для редактирования в EAGLE. Последнюю офф. версию можно скачать тут: www.cadsoftusa.com. В интернете имеется много информации о этом редакторе. Красным показаны перемычки. Дальше берём в руки бумагу, лазерный принтер, утюг, фольгированный текстолит, хлорное железо (его не в руки), паяльник, кучу элементов и приводим это всё вот в такое состояние: Потом прикручиваем готовую плату у потолку корпуса через изолирующие проставки, например нарезанные из отработанной палочки чупа-чупса высотой по 5-6 мм. Ну и не забыть проделать предварительно все необходимые вырезы для измерительных и прочих приборов. Предварительно собираем и тестируем под нагрузкой: Как раз и смотрим на соответствие показаний различных китайских девайсов. В принципе на этом можно и остановиться, но чтобы придать более приятный вид прибору, ну чтобы он не выглядел самоделкой на 100%, мы делаем следующее: выходим из своей берлоги, поднимаемся на этаж выше и с первой попавшейся двери снимаем бесполезную табличку. Как видим, до нас тут кто-то уже побывал В общем по тихому делаем это грязное дело и начинаем работать напильниками разных фасонов и параллельно осваивать AutoCad. Потом на наждаке затачиваем кусок трёхчетвертной трубы и из достаточно мягкой резины нужной толщины вырубываем и суперклеем лепим ножки. |
Хотя этот путь и губителен для собственных отечественных разработок и промышленности, но бизнес есть бизнес. Тут либо вводи меры по предотвращению проникновения дешевых запцацак, либо делать на этом деньги. К примеру, если необходим дешевый блок питания, то не нужно изобретать и конструировать, убивая деньги, – просто нужно посмотреть на рынок распространенного китайского барахла и попытаться на его основе построить то, что необходимо. Рынок, как никогда, завален старыми и новыми компьютерными блока питания различной мощности. В этом блоке питания есть все что нужно – различные напряжения (+12 В, +5 В, +3,3 В, -12 В, -5 В), защиты этих напряжений от перенапряжения и от превышения тока. При этом компьютерные блоки питания типа ATX или TX имеют малый вес и небольшой размер. Конечно, блоки питания импульсные, но высокочастотных помех практически нет. При этом можно идти штатным проверенным способом и ставить обычный трансформатор с несколькими отводами и кучей диодных мостов, а регулирование осуществлять переменным резистором большой мощности.
Если убрать перемычку блок отключится.
Блок импульсный и регулирование происходит за счет регулирования длительности открытия входных транзисторов. Кстати, всегда думал, что колебают всю нагрузку полевые транзисторы, но, на самом деле, используются также быстрые переключающиеся биполярные транзисторы типа 13007, которые устанавливаются и в энергосберегающих лампах. В схеме блока питания нужно найти резистор между 1 ножкой микросхемы TL494 и шиной питания +12 В. В данной схеме он обозначается R34 = 39,2 кОм. Рядом установлен резистор R33 = 9 кОм, который связывает шину +5 В и 1 ножку микросхемы TL494. Замена резистора R33 ни к чему не приводит. Нужно заменить резистор R34 переменным резистором 40 кОм, можно и больше, но поднять напряжение по шине +12 В получилось только до уровня +15 В, поэтому в завышении сопротивления резистора смысла нет. Здесь идея в том, что чем выше сопротивление, тем выше выходное напряжение. При этом до бесконечности напряжение не увеличится. Напряжение между шинами +12 В и -12 В изменяется от 5 до 28 В.
При этом постепенно будет светить и лампа, включенная вместо предохранителя. Если включить лампочку между шиной -12 В и шиной 0, то при малом напряжении лампочка светится, но при определенном токе потребления блок уйдет в защиту. Защита срабатывает на ток порядка 0,3 А. Защита по току выполнена на резистивно-диодном делителе, чтобы его обмануть, нужно отключить диод между шиной -5 В и средней точкой, которая соединяет шину -12 В с резистором. Можно обрубить два стабилитрона ZD1 и ZD2. Стабилитроны применены как защита от перенапряжения и конкретно здесь через стабилитрон идет и защита по току. По крайней мере с шины – 12 В удалось взять 8 А, но это чревато пробоем микрухи обратной связи. В итоге путь тупиковый обрубать стабилитроны, а вот диод – вполне.
Но получилось неважно – нечетко срабатывает. Надо будет попробовать убрать этот дополнительный резистор.
Лично я вложился в $10. Конечно, если собирать всё с «нулевой» позиции, то надо быть готовым выложить ещё около $10-15 для покупки самого БП, проводов, потенциометров, ручек и прочей рассыпухи. Но, обычно – такого хлама у всех навалом. Есть ещё нюанс – немного придётся потрудиться руками, поэтому они должны быть «без смещения» J и нечто подобное может и у Вас получиться:
Убираем всё с ног TL494 1,2,3 для этого удаляем резисторы: R49-51 (освобождаем 1ю ногу), R52-54 (. 2ю ногу), С26, J11 (. 3ю ногу)
Туда впаиваем провод – это и есть +V питания. Измеряемая часть осталась без изменений.
А ниже уже с «нормальной» нагрузкой. Это автомобильная лампа главного света. Как видно – без малого 75Вт имеется. При этом не забываем засунуть туда осциллограф, и увидеть пульсации около 50мВ. Если будет больше, то вспоминаем про «большие» электролиты по высокой стороне ёмкостью по 220uF и тут же забываем после замены на нормальные ёмкостью 680uF например.
В итоге получаем достаточно приличный прибор:
Следует отметить несколько моментов. Самое главное – это не забывать, что GND блока питания и выходной цепи не должны быть связаны , поэтому нужно исключить связь между корпусом и GND БП. Для удобства желательно вынести предохранитель, как на моём фото. Ну и постараться максимально восстановить недостающие элементы входного фильтра, их скорее всего нет вообще у исходника.
Вот ещё пара вариантов подобных приборов:
Слева 2х этажный корпус ATX с всемерялкой, а справа сильно переделанный старый AT корпус от компьютера.
С Уважением, Loogin.
Скачать архив с материалом
Основа современного бизнеса — получение больших прибылей при сравнительно низких вложениях. Хотя этот путь и губителен для собственных отечественных разработок и промышленности, но бизнес есть бизнес. Для нас вполне нормально вместо сгоревшего блока питания вкрутить транс или подпереть красную кнопку пуска газа в духовках «Дефект» столовой ложкой, а не покупать новую часть. Наш менталитет четко просекают китайцы и стремятся делать свои товары неремонтопригодными, но мы как на войне, умудряемся ремонтировать и усовершенствовать их ненадежную технику, а если уже все — «труба», то хоть какую-нить запцацку снять и вкидануть в другое оборудование. Мне стал нужен блок питания для проверки электронных компонентов с регулируемым напряжением до 30 В. Был трансформатор, но регулировать через резак — несерьезно, да и вольтаж будет плавать на разных токах, а вот был старенький блоки питания ATX от компа. Зародилась идея приспособить комповский блок под регулируемый источник питания. Прогуглив тему, нашел несколько переделок, но все они предлагали радикально выкинуть всю защиту и фильтры, а мы бы хотелось сохранить весь блок на случай, если придется использовать его по прямому назначению. Поэтому я начал эксперименты. Цель — не вырезая начинку создать регулируемый блок питания с пределами изменения напряжений от 0 до 30 В. Часть 1. Так себе. Блок для опытов попался достаточно старый, слабый, но напичканный множеством фильтров. Блок был в пыли и поэтому перед запуском я его вскрыл и почистил. Вид деталей подозрений не вызвал. Раз все устраивает — можно делать пробный пуск и измерить все напряжения. +3,3 В — оранжевый По входу блока стоит предохранитель, а рядом напечатан тип блока LC16161D. Блок типа ATX имеет разъем для подсоединения его к материнской плате. Простое включение блока в розетку не включает сам блок. Материнская плата замыкает два контакта на разъеме. Если их замкнуть — блок включится и вентилятор — индикатор включения — начнет вращение. Цвет проводов, которые нужно замыкать для включения, указан на крышке блока, но обычно это «черный» и «зеленый». Нужно вставить перемычку и включить блок в розетку. Если убрать перемычку блок отключится. Блок TX включается от кнопки, которая находится на кабеле, выходящем из блока питания. Понятно, что блок рабочий и прежде чем начать переделку, нужно выпаять предохранитель, стоящий по входу, и впаять вместо него патрон с лампочкой накаливания. Чем больше по мощности лампа, тем меньше напряжения будет на ней падать при тестах. Лампа защитит блок питания от всех перегрузок и пробоев и не даст выгореть элементам. При этом импульсные блоки практически нечувствительны к падению напряжения в питающей сети, т. Блоки строятся на управляющей микросхеме TL494 или ее аналог KA7500 . Также часто используется компоратор на микрухе LM339 . Вся обвязка приходит сюда и именно здесь придется делать основные изменения. Напряжения в норме, блок рабочий. Приступаем к усовершенствованию блока по регулированию напряжений. Блок импульсный и регулирование происходит за счет регулирования длительности открытия входных транзисторов. Кстати, всегда думал, что колебают всю нагрузку полевые транзисторы, но, на самом деле, используются также быстрые переключающиеся биполярные транзисторы типа 13007, которые устанавливаются и в энергосберегающих лампах. В схеме блока питания нужно найти резистор между 1 ножкой микросхемы TL494 и шиной питания +12 В. В данной схеме он обозначается R34 = 39,2 кОм. Рядом установлен резистор R33 = 9 кОм, который связывает шину +5 В и 1 ножку микросхемы TL494. Найти нужный резистор можно проследив дорожки по плате, либо при помощи омметра. Выставляем переменный впаянный резистор в минимальное сопротивление и обязательно подключаем вольтметр. Без вольтметра тяжело определить изменение напряжений. Включаем блок и на вольтметре на шине +12 В установилось напряжение 2,5 В, при этом вентилятор не крутится, а блок питания немного поет на высокой частоте, что указывает на работу ШИМ на сравнительно небольшой частоте. Крутим переменный резистор и видим увеличение напряжений на всех шинах. Вентилятор включается примерно на +5 В. Замеряем все напряжения по шинам Напряжения в норме, кроме шины -12 В, и их можно варьировать для получения необходимых напряжений. Но компьютерные блоки сделаны так, чтобы по отрицательным шинам защита срабатывала при достаточно малых токах. Можно взять автомобильную лампочку на 12 В и включить между шиной +12 В и шиной 0. При увеличении напряжения лампочка станет светить все более ярко. При этом постепенно будет светить и лампа, включенная вместо предохранителя. Если включить лампочку между шиной -12 В и шиной 0, то при малом напряжении лампочка светится, но при определенном токе потребления блок уйдет в защиту. Защита срабатывает на ток порядка 0,3 А. Защита по току выполнена на резистивно-диодном делителе, чтобы его обмануть, нужно отключить диод между шиной -5 В и средней точкой, которая соединяет шину -12 В с резистором. Можно обрубить два стабилитрона ZD1 и ZD2. Стабилитроны применены как защита от перенапряжения и конкретно здесь через стабилитрон идет и защита по току. Для проверки блока нужно использовать переменную нагрузку. Наиболее рациональным является кусок спирали от нагревателя. Витой нихром — вот все что нужно. Для проверки включается нихром через амперметр между выводом -12 В и +12 В, регулируем напряжение и измеряем ток. Выходные диоды для отрицательных напряжений значительно меньше тех, которые используются для положительных напряжений. Нагрузка соответственно также ниже. Более того, если в положительных каналах стоят сборки из диодов Шоттки, то в отрицательных каналах впаян обычный диод. Порой его припаивают к пластинке — типа радиатор, но это бред и для того чтобы поднять ток в канале -12 В нужно заменить диод, на что-то более сильное, но при этом сборки из диодов Шоттки у меня сгорели, а вот обычные диоды вполне неплохо тянули. Следует отметить, что защита не срабатывает, если нагрузка включена между разными шинами без шины 0. Последним тестом является защита от короткого замыкания. Коротим накоротко блок. Защита работает только на шине +12 В, ведь стабилитроны отключили практически всю защиту. Все остальные шины по короткому не отключают блок. В итоге получен регулируемый блок питания из компьютерного блока с заменой одного элемента. Быстро, а значит экономически целесообразно. При тестах выяснилось, что если быстро крутить ручку регулировки, то ШИМ не успевает перестроиться и выбивает микруху обратной связи KA5H0165R , а лампа загорается очень ярко, затем входные силовые биполюсные транзисторы KSE13007 могут вылететь, если вместо лампы предохранитель. Короче, все работает, но достаточно ненадежно. В таком виде нужно использовать только регулируемую шину +12 В и неинтересно медленно крутить ШИМ. Часть 2. Более-менее. Вторым экспериментом стал древнющий блок питания TX. Такой блок имеет кнопочку для включения — достаточно удобно. Переделку начинаем с перепайки резистора между +12 В и первой ножкой микрухи TL494. Далее нужно изменить пределы тока для отрицательных шин. Я впаял резистор, который выпаял из шины +12 В, и впаял в разрыв шины 0 и 11 ножкой микрухи TL339. Там уже стоял один резистор. Предел токов изменился, но при подключении нагрузки напряжение на шине -12 В сильно падало при увеличении тока. Скорее всего просаживает всю линию отрицательного напряжения. Потом я заменил перепаянный резак на переменный резистор — для подбора срабатываний по току. Но получилось неважно — нечетко срабатывает. Надо будет попробовать убрать этот дополнительный резистор. Измерение параметров дало следующие результаты: Собственно, идея сделать лабораторный блок питания с регулируемым выходным напряжением и током из компьютерного – не нова. В интернете встречается немало вариантов подобных переделок. Преимущества очевидны: Правда, они не лишены и недостатков: И, тем не менее, такой блок питания прекрасно подходит для питания автомобильной электроники в домашних условиях, при проверке и отладке электронных устройств. А наличие режима стабилизации тока позволяет использовать его как универсальное зарядное устройство для большой гаммы аккумуляторов! Выходное напряжение — от 1 до 20 В Внимание: это первая статья про переделку блока питания. Для начала, давайте разберёмся, какие блоки питания годятся для переделки. Лучшим образом, для лабораторного блока питания годятся как раз старые блоки питания AT или ATX, собранные на ШИМ-контроллере TL494 (он же: μPC494, μА494, KIA494, AZ494AP, M5T494P, UTC51494, KA7500, AZ7500BP, IR3M02, МВ3759, КР1114ЕУ4 и др. аналогах) мощностью 200 – 250 Вт. Таких встречается большинство! Современные ATX12B, на 350 – 450 Вт, конечно тоже не проблема переделать, но всё же они лучше годятся для блоков питания с фиксированным выходным напряжением (например, 13,8 В). Для дальнейшего понимания сути переделки, рассмотрим принцип работы блока питания для компьютера. Более-менее стандартизированные блоки питания (PC/XT, AT, PS/2) для компьютеров появились в начале 80-х годов благодаря компании IBM, и просуществовали до 1996 года. Давайте рассмотрим их принцип действия по структурной схеме: Сетевое напряжение поступает в блок питания через фильтр электромагнитных помех, который препятствует распространению высокочастотных помех от импульсного преобразователя в питающую сеть. Напряжения со вторичных обмоток трансформатора поступают на выпрямители и сглаживающие фильтры. В итоге, на выходе мы получаем необходимые постоянные напряжения. При подаче питания, в начальный момент, инвертор запускается в режиме автогенерации, а после появления напряжений на вторичных выпрямителях, в работу включатся ШИМ-контроллер (TL494), который синхронизирует работу инвертора, подавая запускающие импульсы в базы ключевых транзисторов через развязывающий трансформатор T2. В блоке питания используется широтно-импульсное регулирование выходного напряжения. Для увеличения напряжения на выходе, контроллер увеличивает длительность (ширину) импульсов запуска, а для уменьшения – уменьшает. Стабилизация выходного напряжения в таких блоках питания часто осуществляется только по одному выходному напряжению (+5 В, как самому важному), иногда по двум (+5 и +12), но с приоритетом +5 В. Также, блок питания имеет систему защиты 2 видов. Первую – от превышения суммарной мощности и короткого замыкания, и вторую, от перенапряжения на выходах. В случае перегрузки, схема останавливает работу генератора импульсов в ШИМ-контроллере (подавая +5 В на вывод 4 TL494). Кроме того, блок питания содержит узел (на схеме не показан), формирующий на выходе сигнал POWER_GOOD («напряжения в норме»), после выхода блока питания на рабочий режим, разрешающий запуск процессора в компьютере. Блок питания AT (PC/XT, PS/2) имеет всего 12 основных проводов для подключения к материнской плате (2 разъёма по 6 контактов). В 1995 году компания Intel с ужасом обнаружила, что существующие блоки питания не справляются с возросшей нагрузкой, и ввела стандарт на 20-ти/24-контактный разъём. Рассмотрим отличия блока питания ATX от старых AT по его структурной схеме: Режим Advanced Power Management (APM) потребовал отказаться от сетевого выключателя и ввести в блок питания второй импульсный преобразователь – источник дежурного напряжения +5 В. Этот маломощный блок питания работает всегда, когда сетевая вилка включена в сеть. Первичное напряжение на него поступает от того же выпрямителя и фильтра, что и на основной инвертор. Кроме того, питание на ШИМ-контроллер в ATX поступает от этого же дежурного источника (не стабилизированные 12 — 22 В), а автозапуск инвертора отсутствует. Поэтому, блок питания стартует только при наличии импульсов запуска от контроллера. При переделке БП ATX, источник дежурного напряжения нужно сохранить. Во-первых, он будет питать достаточным напряжением ШИМ-контроллер при установке на выходе основного выпрямителя очень низкого напряжения (вплоть до 0 В). Во-вторых, от него можно запитать вентилятор, через 12 В стабилизатор. Характерные особенности переделки именно ATX БП изложены во второй части статьи. Вот, и все основные отличия. Как выбрать блок питания для переделки? Как известно, блоки питания изготавливаются в Китае. А это может повлечь за собой отсутствие некоторых компонентов, которые они сочли «лишними»: 1. На входе может отсутствовать фильтр электромагнитных помех. Самое главное в фильтре – это дроссель, намотанный на ферритовом кольце. Обычно, его прекрасно видно сквозь лопасти вентилятора. Вместо него могут оказаться проволочные перемычки. 2. Также, нужно посмотреть на размер понижающего трансформатора (тот который побольше). От него зависит максимальная мощность блока питания. Высота его должна быть не менее 3 см. Встречаются блоки питания с трансформатором высотой менее 2 см. Мощность таких 75 Вт, даже если написано 200. 3. Для проверки работоспособности блока питания подключите к нему нагрузку. Я использую автомобильные лампы фар мощностью 50 – 55 Вт напряжением 12 В. Обязательно одну подсоедините к цепи +5 В (красный провод), а вторую, к цепи +12 В (жёлтый провод). Включите блок питания. Отсоедините разъём вентилятора (или, если на нём сэкономили китайцы, просто остановите рукой). Блок питания не должен пищать. Спустя минуту отключите его от сети и пощупайте рукой температуру радиаторов и дросселя групповой фильтрации в фильтре вторичных напряжений. Дроссель должен быть холодный, а радиаторы тёплыми, но не раскалёнными! Я использовал блок питания 1994 года выпуска мощностью 230 Вт – тогда ещё не экономили. Переделка блока питания Начать нужно с чистки блока питания от пыли. Для этого отсоедините (отпаяйте) от платы сетевые провода и провода к переключателю 110/220 – он нам больше не понадобится, т.к. в положении 220 В выключатель разомкнут. Выньте плату из корпуса. Пылесос, жёсткая кисточка, и вперёд! Далее, нужно попытаться найти электрическую принципиальную схему вашего блока питания, или хотя бы максимально на неё похожую (отличаются они не существенно). Она вам поможет ориентироваться в номиналах «отсутствующих» компонентов. Рекомендую искать здесь. Я не исключаю, что, как и мне, вам придётся некоторые узлы срисовывать с платы. Далее нужно выполнить несколько общих модификаций по установке недостающих частей и умощнению цепей первичного напряжения и инвертора. Рассмотрим на примере электрической схемы моего блока питания. Номиналы заменяемых компонентов на схеме выделены красным цветом. У вновь устанавливаемых компонентов, красным цветом выделены позиционные обозначения. 1. Проверьте наличие всех конденсаторов и дросселя в фильтре электромагнитных помех. При отсутствии – установите их (у меня отсутствовал только C2). Я также установил второй, дополнительный фильтр помех, выполненный в виде гнезда для подключения сетевого шнура. 2. Посмотрите типы используемых диодов в выпрямителе (D1 – D4). Если там стоят диоды с током до 1 А (например, 1N4007) – замените их минимум на 2-х амперные, или установите диодный мост. У меня стоял 2-х амперный мост. 3. В подавляющем большинстве блоков питания в фильтре первичного напряжения установлены конденсаторы ёмкостью не более 200 мкФ (С5 – С6). Для отдачи полной мощности, замените их конденсаторами ёмкостью 470 – 680 мкФ, подходящими по размерам, напряжением не менее 200 В. Предпочтение следует отдавать группе 105°C. 4. Транзисторы в полумостовом инверторе (Q1, Q2) могут быть самые разнообразные. В принципе, большинство из них греется не криминально. Для снижения нагрева, их можно заменить на более мощные – например, 2SC4706, установив их на радиатор, через изолирующие прокладки. 5. В процессе испытания блока питания под максимальной нагрузкой, у меня нагрелся и лопнул конденсатор С7 (обычно это 1 мкФ 250 В). Этот конденсатор не должен греться вообще. Я думаю, он был неисправен, но заменил его всё же на 2,2 мкФ 400 В. Теперь рассмотрим структурную схему переделанного блока питания: Для модификации нам потребуется удалить все вторичные выпрямители, кроме одного (правда, заменив в нём почти все компоненты), удалить схему PS_ON (что бы БП ключался автоматически), переделать схему защиты, добавить схему управления, шунт (R1, входит в состав амперметра) и измерительные приборы. Элементы схемы POWER_GOOG тоже можно удалить. Теперь подробнее. Для снятия выходного напряжения используется 12-ти вольтовая обмотка понижающего трансформатора T1. В наиболее мощных и качественных БП, цепи выпрямителя и фильтра +12 В уже имеют второй дроссель и достаточно места для установки электролитических конденсаторов. Выпрямитель вторичных напряжений и фильтр, после переделки должны выглядеть следующим образом: 1. Выпаяйте все элементы выпрямителей и фильтров +5, +12 и -12 В. За исключением демпферных цепочек R1, C1, R2, С2 и R3, C3 и дросселя L2. Впоследствии, при выходном напряжении порядка 20 В я заметил нагрев резистора R1 и заменил его на 22 Ом. 2. Отрежьте дорожки, ведущие от 5-ти вольтовых отводов обмотки трансформатора T1 к диодной сборке выпрямителя +5 В, сохранив при этом её соединение с диодами выпрямителя –5 В (он нам ещё понадобится). 3. На месте диодной сборки выпрямителя +5 В (D3) установите сборку на диодах Шоттки на ток 2х30 А и обратное напряжение не менее 100 В, например, 63CPQ100, 60CPQ150. (Штатная 5-ти вольтовая сборка диодов имеет обратное напряжение всего 40 В, а штатные диоды в выпрямителе 12 В рассчитаны на слишком слабый ток – их использовать нельзя. 4. Соедините толстыми проволочными перемычками выводы 12-ти вольтовой обмотки с установленной диодной сборкой. Демпферные цепи R1, C1, подключенные к этой обмотке, сохранены. 5. В фильтре, вместо штатных, установите электролитические конденсаторы (C5, C6) ёмкостью 1000 – 2200 мкФ на напряжение не менее 25 В. А также добавьте керамические конденсаторы C4 и C7. Установите вместо штатного, нагрузочный резистор 100 Ом, мощностью 2 Вт. 6. Если в процессе проверки блока питания под нагрузкой, дроссель групповой фильтрации (L1) не нагревался, то его достаточно перемотать. Смотайте с него все обмотки, считая витки. (Обычно, 5 В обмотки содержат 10 витков, а 12 В – 20 витков.) Намотайте новую обмотку двумя проводами, сложенными вместе диаметром 1,0 – 1,3 мм (аналогично штатной 5-ти вольтовой) и числом витков 25-27. Если в процессе работы будет греться, то увеличьте число витков до 50-ти. Если же дроссель грелся, то его сердечник испорчен (есть такая проблема у порошкового железа – «спекается») то придётся искать новый сердечник из порошкового железа (не ферритовый!). 7. Дроссель L2 остаётся штатный, от 5-ти вольтового фильтра (обычно это несколько витков на ферритовом стержне). 8. Для питания вентилятора в БП AT используется 5-ти вольтовая обмотка, и разводка выпрямителя –5 В, которую переделываем в +12. Диоды используются штатные, от выпрямителя –5 В (D1, D2), их необходимо запаять обратной полярностью. Дроссель уже не нужен – запаяйте перемычку. А на место штатного конденсатора фильтра, установите конденсатор ёмкостью 470 мкФ 16 В, естественно, обратной полярностью. Бросьте перемычку от выхода фильтра (бывш. –5 В), к разъёму вентилятора. Непосредственно около разъёма, установите керамический конденсатор C9. Напряжение на вентиляторе у меня составляет +11,8 В, при малых токах нагрузки оно снижается. Это самый простой способ получить «стабильные» +12 В в регулируемом БП AT для вентилятора. Если же вы переделываете БП ATX то используйте для питания вентилятора напряжение (12-22 В) дежурного источника напряжения, включив вентилятор, если требуется, через стабилизатор 12 В, например 7812. Если в вашем БП вентилятор получал питание от схемы управления по температуре, то лучше сохранить её. Это уменьшит шум от работы БП при малых нагрузках. 9. В цепи питания ШИМ-контроллера (Vcc), необходимо увеличить ёмкости конденсаторов фильтров C10 и C11. Напряжение с конденсатора C10 (Vdd) используется для питания цифровых амперметра и вольтметра. Если вы переделываете БП ATX, в котором имеется источник дежурного напряжения (+5V_SB), – сохраните его! В штатной схеме он используется как второй (параллельный) источник питания для ШИМ-контроллера (развязанный через диод). Это позволит сохранять высокое напряжение питания ШИМ, даже при низком напряжении на выходе блока питания (основного выпрямителя). Подробнее этот вопрос изложен во второй части статьи. 9zip.ru Радиотехника, электроника и схемы своими руками Практика переделки компьютерных блоков питания в регулируемые лабораторные В комментариях к популярной статье о переделке компьютерных блоков питания часто задают вопросы и сетуют на неудачи. Напомним, что переделывать можно любые блоки, как AT, так и ATX. Первые отличаются просто отсутствием дежурки. Как следствие, TL494 в них питается непосредственно с выхода силового трансформатора, и, опять же, как следствие, — при регулировке на малых нагрузках ей просто не будет хватать питания, т.к. скважность импульсов на первичке трансформатора будет слишком мала. Введение отдельного источника питания для микросхемы решает проблему, но требует дополнительное место в корпусе. Блоки питания ATX здесь выгодно отличаются тем, что ничего не нужно добавлять, нужно лишь убрать лишнее и добавить, грубо говоря, два переменных резистора. На переделке — компьютерный блок питания ATX MAV-300W-P4. Задача — переделать в лабораторный 0-24В, по току — тут уж как получится. Говорят, что удаётся получать 10А. Что ж, проверим.
Блок питания включаем в сеть через лампу накаливания мощностью 200Вт, которая предназначена для защиты от пробоя силовых транзисторов в случае внештатной ситуации. На холостом ходу напряжение прекрасно регулируется практически от 0 до 24 вольт. А что же будет под нагрузкой? Подключаем несколько мощных галогенок и видим, что напряжение регулируется уже до 20 вольт. Это ожидаемо, ведь мы используем 12-вольтовые обмотки и выпрямитель со средней точкой. На мощной нагрузке ШИМ уже на пределе и получить больше уже невозможно. Что же делать? Можно просто использовать блок питания для питания не очень мощных нагрузок. С переделанным выпрямителем напряжение даже с мощной нагрузкой регулируется от 0 до 24 вольт, регулировка тока также работает. Осталось решить ещё одну проблему — питание вентилятора. Оставлять блок питания без активного охлаждения нельзя, потому что силовые транзисторы и выпрямительные диоды нагреваются соответственно нагрузке. Требования к дросселю те же: с ДГС сматываем все обмотки и наматываем новую: от 20 витков, 10 проводов диаметром 0,5мм впараллель. Конечно, такая толстая жила может не влезть в кольцо, поэтому количество параллельных проводов можно уменьшать соответственно вашей нагрузке. Для максимального тока в 10 ампер индуктивность дросселя должна быть в районе 20uH. |
Тут либо вводи меры по предотвращению проникновения дешевых запцацак, либо делать на этом деньги. К примеру, если необходим дешевый блок питания, то не нужно изобретать и конструировать, убивая деньги, — просто нужно посмотреть на рынок распространенного китайского барахла и попытаться на его основе построить то, что необходимо. Рынок, как никогда, завален старыми и новыми компьютерными блока питания различной мощности. В этом блоке питания есть все что нужно — различные напряжения (+12 В, +5 В, +3,3 В, -12 В, -5 В), защиты этих напряжений от перенапряжения и от превышения тока. При этом компьютерные блоки питания типа ATX или TX имеют малый вес и небольшой размер. Конечно, блоки питания импульсные, но высокочастотных помех практически нет. При этом можно идти штатным проверенным способом и ставить обычный трансформатор с несколькими отводами и кучей диодных мостов, а регулирование осуществлять переменным резистором большой мощности. С точки зрения надежности трансформаторные блоки намного надежнее импульсных, ведь в импульсном блоки питания в несколько десятков раз больше деталей, чем в трансформаторном блоке питания типа СССР и если каждый элемент по надежности несколько меньше единицы, то общая надежность является произведением всех элементов и как результат — импульсные блоки питания по надежности намного меньше трансформаторных в несколько десятков раз.
Кажется, что если так, то нечего городить огород и следует отказаться от импульсных блоков питания. Но тут более важным фактором, чем надежность, в нашей действительности является гибкость производства, а импульсные блоки достаточно просто могут трансформироваться и перестраиваться под совершенно любую технику в зависимости от требований производства. Вторым фактором является торговля запцацками. При достаточном уровне конкуренции производитель стремится отдать товар по себестоимости, при этом достаточно точно рассчитать время гарантии с тем, чтобы оборудование выходило из строя на следующей неделе, после окончания гарантии и клиент покупал бы запчасти по завышенным ценам. Порой доходит до того, что легче купить новую технику, чем чинить у производителя его бэушку.
е. лампа хоть и будет светить и кушать киловатты, но по выходным напряжениям просадки от лампы не будет. Лампа у меня на 220 В, 300 Вт.
Замена резистора R33 ни к чему не приводит. Нужно заменить резистор R34 переменным резистором 40 кОм, можно и больше, но поднять напряжение по шине +12 В получилось только до уровня +15 В, поэтому в завышении сопротивления резистора смысла нет. Здесь идея в том, что чем выше сопротивление, тем выше выходное напряжение. При этом до бесконечности напряжение не увеличится. Напряжение между шинами +12 В и -12 В изменяется от 5 до 28 В.
По крайней мере с шины — 12 В удалось взять 8 А, но это чревато пробоем микрухи обратной связи. В итоге путь тупиковый обрубать стабилитроны, а вот диод — вполне.
Резистор от +12 В и 1 ножкой ставится переменный на 40 кОм. Это дает возможность получить регулируемые напряжения. Все защиты остаются.
Такие блоки питания буквально «валяются под ногами».
Читайте также вторую часть!
За ним следует выпрямитель и сглаживающий фильтр, на выходе которого получаем постоянное напряжение 310 В. Это напряжение поступает на полумостовой инвертор, который преобразует его в прямоугольные импульсы и подаёт на первичную обмотку понижающего трансформатора T1.
Для этого, на вход компаратора контроллера (вывод 1 TL494, через делитель) поступает выходное напряжение. Контроллер подстраивает ширину импульсов запуска, для поддержания этого напряжения на необходимом уровне.
Кроме того, мощности стабилизатора +3,3 В на материнской плате для питания процессора также перестало хватать, и его перенесли в блок питания. Ну и Microsoft, ввела в операционную систему Windows, режимы управления питанием Advanced Power Management (APM)… Так, в 1996 году появился современный блок питания ATX.
Включение основного блока питания осуществляется включением генератора импульсов ШИМ-контроллера сигналом PS_ON (замыканием его на массу) через схему защиты.
Наличие фильтра – косвенный признак качественного блока питания!
Я пошёл ещё дальше и заменил оба радиатора на более эффективные.
Но если в цепи фильтра +12 В нет второго дросселя, то лучший вариант — монтировать всё на месте 5-ти вольтового, а затем, перекинуть на него выводы обмотки 12 В. Ниже я опишу именно второй вариант.
) Эта сборка практически не греется при работе.
Мне пришлось купить кольцевой сердечник белого цвета чуть большего диаметра и намотать новую обмотку. Вообще не греется.
Только увеличьте ёмкости конденсаторов в этом источнике раз в 10. Подробнее этот вопрос изложен во второй части статьи.
Чтобы показать, что переделка действительно возможна и она вовсе несложна, мы подготовили ещё одну статью, с иллюстрациями и пояснениями.
Освобождаем также вывод 4, так как обычно он задействован под различные защиты. Однако, висящие на нём конденсатор C22 и резистор R46 оставляем для плавного запуска. Отпаиваем только диод D17, отключая следилку за напряжениями от TL-ки.
Но что же делать, если очень хочется получить заветные 10 ампер, тем более, что на этикетке блока питания они как раз заявлены для линии 12 вольт? Всё очень просто: меняем выпрямитель на классический мостик из четырёх диодов, тем самым увеличивая амплитуду напряжения на его выходе. Для этого понадобится установить ещё два диода. На схеме видно, что такие диоды как раз были установлены, это D24 и D25, по линии -12 вольт. К сожалению, их расположение на плате для нашего случая неудачное, поэтому придётся использовать диоды в «транзисторных» корпусах и либо устанавливать на них отдельные радиаторы, либо крепить к общему радиатору и припаивать проводками. Требования к диодам те же: быстрые, мощные, на требуемое напряжение.
Штатно вентилятор питался от линии +12 вольт, которую мы превратили в регулируемую с диапазоном напряжений несколько более широким, чем нужно вентилятору. Поэтому самое простое решение — питать его от дежурки. Для этого заменяем конденсатор C13 на более ёмкий, увеличив его ёмкость в 10 раз. Напряжение на катоде D10 — 16 вольт, его и берём для вентилятора, только через резистор, сопротивление которого нужно подобрать так, чтобы на вентиляторе было 12 вольт. Бонусом с этого БП можно вывести хорошую пятивольтовую линию питания +5VSB.
Сопротивление шунта — в районе 0,01 Ом. Уменьшая сопротивление резистора R, можно увеличить диапазон регулировки напряжения в большую сторону.Цифровой лабораторный блок питания с управлением через ПК
Наткнулся в интернете на схему лабораторного блока питания, да еще и с управлением от компьютера, и не смог устоять. Детали решил брать в российских магазинах, потому что доллар, санкции, ну и все такое. Вот что из этого получилось…
Лабораторный блок питания нужен для запитывания различных махараек устройств на этапе разработки. Первое подобие лабораторника я сделал лет в 16. Это был леденящий душу ужас, который, тем не менее, худо-бедно справлялся со своими функциями. Тогда я только начинал познавать электронику, и все ограничивалось кручением моторчиков. Мне бы в то время интернет и хоть какие то карманные деньги…
Первый блок питания
Потом был длительный перерыв, армия, несколько лет работы далеко от дома, но после этого периода я вернулся к этому хобби, все было гораздо серьезнее, и был изготовлен из подручных материалов этот монстр:
Фото
Он выдержал много издевательств, и жив до сих пор, но мне хотелось большего.
Были мысли купить готовый у китайцев, но пока душила жаба случился кризис, а тут подвернулась эта схемка. Начал собирать компоненты. Многое нашлось в закромах (резисторы и транзисторы, импульсник от ноутбука, ненужная зарядка от телефона), но без закупки не обошлось.
Список закупленных деталей:
Чип-Дип
силовой транзистор 2SD1047 — 110 р.
конденсатор электролитический 330 мф — 2х8 р.
корпус будущего блока питания — 540 р.
итого 825 р.
Чип-нн (со ссылками не получается из-за специфики сайта)
операционный усилитель LM358N — 12 р.
конденсатор электролитический 2200 мкф. — 13 р.
винтовые терминалы 2х — 22 р.
держатель светодиода х3 — 20 р.
кнопка с фиксацией красная, здоровенная — 17 р.
шунт 0.1 ом — 30 р.
многоборотные подстроечные резисторы 470 ом х2 — 26 р.
итого 140 р.
Для любопытствующих схема.
Принцип работы сего устройства.
Ардуино следит за напряжением на выходе, за током, и посредством ШИМ пинает силовой транзистор так, чтобы блок питания выдавал установленные значения.
Блок питания умеет выдавать напряжение от 1 до 16 вольт, обеспечивать ток 0.1 — 8 ампер (при нормальном источнике напряжения) уходить в защиту и ограничивать ток. То есть его можно использовать для зарядки аккумуляторов, но я не рискнул, да и зарядник у меня уже есть. Еще одна особенность этого странного блока питания в том, что он питается от двух напряжений. Основное напряжение должно подкрепляться вольтодобавкой от батарейки, или второго блока питания. Это нужно для корректной работы операционного усилителя. Я использовал ноутбучный блок питания 19в 4А в качестве основного, и зарядку 5в 350мА от какого-то телефона в качестве добавочного питания.
Сборка.
Сборку я решил начать с пайки основной платы с расчетом забить болт, если не заработает, так как начитался комментов от криворуких, как все у них дымит, взрывается и не работает, да и к тому же я внес некоторые изменения в схему.
Для изготовления платы я купил новый лазерный принтер, чтобы наконец то освоить ЛУТ, ранее рисовал платы маркером (вот пример), тот еще геморрой. Плата получилась со второго раза, потому что в первый раз я зачем-то отзеркалил плату, чего делать было не нужно.
Окончательный результат:
Пробный запуск обнадежил, все работало как надо
После удачного запуска я принялся курочить корпус.
Начал с самого габаритного — системы охлаждения силового транзистора. За основу взял кулер от ноутбука, вколхозил это дело в заднюю часть.
Натыкал на переднюю панель кнопок управления и лампочек. Здоровенная крутилка это энкодер со встроенной кнопкой. Используется для управления и настройки. Зеленая кнопка переключает режимы индикации на дисплее, прорезь снизу для разъема юсб, три лампочки (слева направо) сигнализируют о наличии напряжения на клеммах, активации защиты при перегрузе, и об ограничении тока. Разъем между клеммами для подключения дополнительных устройств.
Я втыкаю туда сверлилку для плат и резалку для оргстекла с нихромовой струной.
Засунул все кишки в корпус, подсоединил провода
После контрольного включения и калибровки закрыл крышкой.
Фото собранного
Отверстия проделаны под радиатором стабилизатора lm7805, который нехило греется. Подсос воздуха через них решил проблему охлаждения этой детали
Сзади выхлопная труба, красная кнопка включения и разъем под сетевой кабель.
Прибор обладает кое-какой точностью, китайский мультиметр с ним согласен. Конечно калибровать самопальную махарайку по китайскому мультиметру и говорить о точности достаточно смешно. Несмотря на это прибору найдется место на моем столе, так как для моих целей его вполне достаточно
Некоторые тесты
Взаимодействие с программой. На ней в реальном времени отображается напряжение и ток в виде графиков, так же с помощью этой программы можно управлять блоком питания.
К блоку питания подключена 12-вольтовая лампа накаливания и амперметр.
Внутренний амперметр после подстройки работает сносно
Измерим напряжение на клеммах. Великолепно.
В прошивке реализована ваттосчиталка. К блоку подключена все та же лампочка на 12 вольт, на цоколе которой написано «21W». Не самый паршивый результат.
Изделием доволен на все сто, поэтому и пишу обзор. Может кому-то из читателей нехватает такого блока питания.
О магазинах:
Чип-нн порадовал скоростью доставки, но ассортимент маловат на мой взгляд. Этакий интернет магазин, аналогичный арадиомагазину в среднем городке. Цены ниже, кое на что в разы.
Чип-дип… закупил там то, чего не было в чип-нн, иначе б не сунулся. розница дороговата, но все есть.
Мои исходники:
Переделанная схема в протеусе+печатная плата
Животное
животных под руку не подвернулось, есть искусственный слон с испорченной платой для этого блока питания
Компьютерный блок питания в лабораторный на ШИМ UC3843
admin 0 Комментариев блок питания, компьютерный, лабораторный, модернизация, на ШИМ, переделка, ПК
7 138
Переделка компьютерного блока питания в лабораторный на ШИМ UC3843
Основные элементы блока питания INWIN POWER MAN IP-S350Q2-0:+
ШИМ — UC3843;
Держурка — DM311;
Супервизор — WT7525 N140.
INWIN POWER MAN IP-S350Q2-0
Ниже представлена принципиальная схема блока питания INWIN POWER MAN IP-S350Q2-0, с которой нам предстоит работать.
Переделка такого компьютерного блока питания в лабораторный будет происходить в несколько этапов:+
Отключение супервизора WT7525 N140.
Небольшие изменения в дежурке для питания вентилятора.
Удаление лишних компонентов.
Изготовление нового модуля управления блоком.
Установка новых компонентов на плату и подключение модуля.
Тесты.
Отключение супервизора WT7525 N140
Супервизор WT7525 N140 производит мониторинг напряжения на шинах блока, отслеживает перегрузку, отвечает за пуск и аварийную остановку. Для его отключения необходимо произвести два простых действия.
Удаляем супервизор с платы и ставим перемычку от второго к третьему посадочному выводу микросхемы.
Удаляем конденсатор дежурки С32. Если этого не сделать, будут наблюдаться проблемы со стартом блока. Если все прошло успешно — блок будет запускаться автоматически при включении в сеть. Стоит также отметить, если С32 неисправен, блок будет стартовать с ним, но, его присутствие дает помехи, добиться нормальной работы блока невозможно.
Модификация дежурки для питания вентилятора 12 В
Выходное напряжение в блоке будет меняться в широком диапазоне, а питание 12 В штатного вентилятора должно быть неизменным. В INWIN POWER MAN IP-S350Q2-0, да и в большинстве блоков на ШИМ UC38хх присутствует лишь одна ветка дежурки 5 В.
Существует несколько вариантов решения данной проблемы:
- Внесение изменений в схему дежурки.
- Установка дополнительного ac-dc преобразователя 220-12 В.
- Установка дополнительного dc-dc повышающего преобразователя 5-12 В.
Последние два варианта не нуждаются в описании из-за своей простоты включения. Мы же рассмотрим более интересный вариант.
Добавляя диод 1N4007 мы создаем отрицательную ветку дежурки, амплитуда импульсов проходящих через новый диод составит около 12 В, но при подключении вентилятора проседает до 10 В. При 10 В вентилятор способен работать, но поток воздуха немного слабоват, при желании можно оставить и так.
Чтобы добиться оптимальной работы вентилятора, необходимо немного поднять напряжение дежурки. Для этого удаляем R46 и изменяем (уменьшаем) R73 с 2 кОм до 1,5 кОм. Таким образом, напряжение на выходе дежурки будет 6 В (выше 8 В поднять не получится), а напряжения для питания вентилятора будет находится в пределах 12-13 В.
Удаление лишних компонентов
Для дальнейшей переделки нам необходимо избавиться от ненужных шин, обвязки супервизора и др. компонентов, которые не будут задействованы в блоке.
После удаления деталей, нужно изменить:
Нагрузочный резистор R8. Ставим новый на 390 Ом мощностью 5 Вт. Он легко встанет на место выходного электролита по шине 12 В.
Выходной конденсатор С7, устанавливаем емкостью 2200 мкФ х 35 В.
Перематываем дроссель групповой стабилизации, оставляем лишь одну обмотку. Для расчета параметров дросселя можно использовать программу DrosselRing (детально ознакомиться с ней можно тут). Эта программка насчитала нам 20 витков провода с сечением 1 мм на родном дросселе.
Как раз на данном этапе в самый раз задуматься о стойках для размещения платы нового модуля управления блоком.
Модуль управления блоком на ШИМ UC3843
Переделка компьютерного блока питания в лабораторный на ШИМ UC3843 невозможна без изготовления небольшой платы, которая будет контролировать работу UC3843.
За основу взята микросхема LM358, в своем корпусе она имеет два независимых операционных усилителя. Один будет отвечать за стабилизацию напряжения, второй за стабилизацию тока. В качестве датчика тока используется шунт R0 из константана, сопротивлением 0,01 Ом. Обратная связь с ШИМ выполнена через штатную оптопару PC817, которая переместилась на модуль. Источником опорного напряжения служит TL431.
На новой плате присутствуют два светодиода, которые будут сигнализировать о режиме работы блока. Свечение led1 будет свидетельствовать о том, что блок работает в режиме стабилизации напряжения, led2 загорится при переходе в режим ограничения тока. Сам модуль управления не содержит дефицитных компонентов и не требует дополнительной наладки после изготовления. Расчеты обвязки LM358 произведены для выходных параметров 0-25 В и 0-10А.
Вот так выглядит плата модуля для нашего самодельного лабораторного блока питания.
Печатку для ее изготовления в формате lay можно будет скачать в конце статьи.
Также желательно оставить небольшой запас текстолита для крепления модуля к стойкам. На схеме и плате для удобства расставлены буквенные обозначения точек подключения.
Подключение модуля к блоку
Используя нижеприведенную схему, подключаем все точки модуля управления к основной плате блока.
Назначения точек подключения:
А и В — выходы оптопары для управления ШИМ;
C — питание модуля 6 В;
D — плюс выхода блока;
E — общий минус;
F — минус выхода блока.
Настройка блока и тесты
После подключения платы можно проводить первое пробное включение в сеть. Достаточно проверить работоспособность регулировки напряжения и тока. Нагружать блок на этом этапе по полной не стоит, достаточно убедиться в стабильности его работы.
В работе блока могут присутствовать небольшие писки, похожие на тонкий свист. Для их устранения необходимо внести небольшие корректировки в обвязку ШИМ:
Увеличение емкости конденсатора С26 с 2,2 нФ до 220 нФ.
Корректировка резистора R15.
R15 желательно подбирать экспериментальным путем на максимальном токе. С уменьшением R15 писк будет постепенно стихать, но, в один момент UC3843 сама начнет ограничивать ток, проходящий через ключ Q8. Экспериментально значение R15 удалось получить в районе 2,2 кОм, при этом UC3843 еще не ограничивает ток, а писка практически не слышно.
Все манипуляции с обвязкой ШИМ необходимо проводить максимально осторожно. Некоторые элементы находятся под опасным для жизни напряжением.
У нас не получилось с первого раза побороть все посторонние звуки в блоке, некоторые эксперименты закончились частичным, а потом и полным выходом из строя блока, пришлось найти второй такой-же и продолжить переделку.
И так, финишные тесты после всех корректировок. В процессе сборки произошла небольшая заминка с цветом светодиодов, красный сигнализирует о работе в режиме стабилизации напряжения, а зеленый — режим ограничения тока. В дальнейшем исправим, сделаем все как у людей:
Напряжение: 0 — 25 В.
блок питания 0-25в.:
Ток: 0 — 10 А.блок питания 0-10А.:
После всех манипуляций переделка компьютерного блока питания в лабораторный на ШИМ UC3843 окончена! Последним этапом станет оформления корпуса и установка резисторов точной настройки тока и напряжения (подключаем последовательно с основным регулятором, номинал 10% т.е. 1 кОм). Также, корпус блока желательно отключить от общего минуса, чтобы избежать случайного КЗ в обход датчика тока (для этого достаточно убрать перемычку).
Ссылка платы модуля управления в формате lay:
Плата модуля управления UC3843 на LM358 (16.89 KB).
Особая благодарность Виталию Ликину за изготовление и материалы с сайта diodnik.com.
Зарядное устройство из компьютерного блока питания своими руками. Переделка компьютерных БП с ШИМ-контроллерами типа DR-B2002, DR-B2003, SG6105 в лабораторные источники питания
Материалы этой статьи были изданы в журнале Радиоаматор — 2013, № 11
В статье представлена простая конструкция ШИМ-регулятора, с помощью которой можно легко переделать компьютерный блок питания, собранный на контроллере, отличном от популярного TL494, в частности, DR-B2002, DR-B2003, SG6105 и прочих, в лабораторный с регулируемым выходным напряжением и ограничением тока в нагрузке.
Также здесь я поделюсь опытом переделки компьютерных БП и опишу испытанные способы увеличения их максимального выходного напряжения.
В радиолюбительской литературе имеется множество схем переделки устаревших компьютерных блоков питания (БП) в зарядные устройства и лабораторные источники питания (ИП). Но все они касаются тех БП, в которых узел управления построен на базе микросхемы ШИМ-контроллера типа TL494, или его аналогов DBL494, KIA494, КА7500, КР114ЕУ4. Нами было переделано больше десятка таких БП. Хорошо показали себя зарядные устройства, изготовленные по схеме, описанной М. Шумиловым в статье «Компьютерный блок питания – зарядное устройство», (Радио — 2009, № 1) с добавлением стрелочного измерительного прибора для измерения выходного напряжения и зарядного тока. На основе этой же схеме изготавливались первые лабораторные источники питания, пока не попала в поле зрения «Универсальная плата управления лабораторными блоками питания» (Радио-ежегодник — 2011, № 5, стр. 53). По этой схеме можно было изготавливать гораздо более функциональные источники питания.
Специально для этой схемы регулятора был разработан цифровой ампервольтметр, описанный в статье «Простой встраиваемый ампервольтметр на PIC16F676».
Но все хорошее когда-нибудь кончается и в последнее время все чаще стали попадаться компьютерные БП, в которых были установлены другие ШИМ-контроллеры, в частности, DR-B2002, DR-B2003, SG6105. Возник вопрос: как можно использовать эти БП для изготовления лабораторных ИП? Поиск схем и общение с радиолюбителями не позволил продвинуться в этом направлении, хотя и удалось найти краткое описание и схему включения таких ШИМ-контроллеров в статье «ШИМ-контроллеры SG6105 и DR-B2002 в компьютерных ИП». Из описания стало понятно, что эти контроллеры гораздо сложнее TL494 и пытаться управлять ими извне для регулирования выходного напряжения вряд ли возможно. Поэтому от этой идеи было решено отказаться. Однако при изучении схем «новых» БП было отмечено, что построение схемы управления двухтактным полумостовым преобразователем выполнено аналогично «старым» БП – на двух транзисторах и разделительном трансформаторе.
Была предпринята попытка вместо микросхемы DR-B2002 установить TL494 со своей стандартной обвязкой, подключив коллекторы выходных транзисторов TL494 к базам транзисторов схемы управления преобразователем БП. В качестве обвязки TL494 для обеспечения регулирования выходного напряжения была выбрана неоднократно проверенная выше упомянутая схема М. Шумилова. Такое включение ШИМ-контроллера позволяет отключить все имеющиеся в БП блокировки и схемы защиты, к тому же эта схема очень проста.
Попытка замены ШИМ-контроллера увенчалась успехом – БП заработал, регулировка выходного напряжения и ограничение тока также работали, как и в переделанных БП «старого» образца.
Описание схемы устройства
Конструкция и детали
Блок ШИМ-регулятора собран на печатной плате из односторонне фольгированного стеклотекстолита размером 40х45 мм. Чертеж печатной платы и схема расположения элементов показаны на рисунке. Чертеж показан со стороны установки компонентов.
Плата рассчитана на установку выводных компонентов.
Особых требований к ним не предъявляется. Транзистор VT1 может быть заменен на любой другой аналогичный по параметрам биполярный транзистор прямой проводимости. На плате предусмотрена установка подстроечных резисторов R5 разных типоразмеров.
Монтаж и наладка
Крепление платы осуществляется в удобном месте одним винтом поближе к месту установки ШИМ-контроллера. Автор нашел удобным крепить плату к одному из радиаторов БП. Выходы PWM1, PWM2 запаивают прямо в соответствующие отверстия ранее установленного ШИМ-контроллера — выводы которых идут к базам транзисторов управления преобразователем (выводы 7 и 8 микросхемы DR-B2002). Подключения вывода Vcc осуществляется к точке, в которой имеется выходное напряжение схемы дежурного питания, значение которого может находиться в пределах 13…24В.
Регулировка выходного напряжения ИП осуществляется потенциометром R5, минимальное выходное напряжение зависит от номинала резистора R7. Резистором R8 можно осуществить ограничение максимального выходного напряжения.
Значение максимального выходного тока регулируется подбором номинала резистора R3 – чем меньше его сопротивление, тем больше будет максимальный выходной ток БП.
Порядок переделки компьютерного БП в лабораторный ИП
Работа по переделке БП связана с работой в цепях с высоким напряжением, поэтому настоятельно рекомендуется подключать БП к сети через разделительный трансформатор мощностью не менее 100Вт. Кроме того, для исключения выхода из строя ключевых транзисторов в процессе наладки ИП, подключать его к сети следует через «предохранительную» лампу накаливания на 220В мощностью 100Вт. Ее можно подпаять к БП вместо сетевого предохранителя.
Прежде, чем приступить к переделке компьютерного БП желательно убедиться в его исправности. Перед включением к выходным цепям +5В и +12В следует подключить автомобильные лампочки на 12В мощностью до 25 Вт. Затем подключить БП к сети и соединить вывод PS-ON (обычно зеленого цвета) с общим проводом. В случае исправности БП «предохранительная» лампа кратковременно вспыхнет, БП заработает и загорятся лампы в нагрузке +5В, +12В.
Если после включения «предохранительная» лампа загорится в полный накал, возможен пробой силовых транзисторов, диодов выпрямительного моста и т. д.
Далее следует найти на плате БП точку, в которой имеется выходное напряжение схемы дежурного питания. Его значение может находиться в пределах 13…24В. Из этой точки в дальнейшем будем брать питание для блока ШИМ-регулятора и вентилятора охлаждения.
Затем следует выпаять штатный ШИМ-контроллер и подключить к плате БП блок ШИМ-регулятора согласно схемы (рис. 1). Вход P_IN подключают к 12-вольтовому выходу БП. Теперь необходимо проверить работу регулятора. Для этого следует подключить к выходу P_OUT нагрузку в виде автомобильной лампочки, движок резистора R5 вывести до отказа влево (в положение минимального сопротивления) и подключить БП к сети (опять же через «предохранительную» лампу). Если лампа нагрузки загорится, следует убедиться в исправности схемы регулировки. Для этого нужно осторожно повернуть движок резистора R5 вправо, при этом желательно контролировать выходное напряжение вольтметром, чтобы не сжечь нагрузочную лампу.
Если выходное напряжение регулируется, значит блок ШИМ-регулятора работает и можно продолжать модернизацию БП.
Выпаиваем все провода нагрузки БП, оставив по одному проводу в цепях +12 В и общий для подключения блока ШИМ-регулятора. Выпаиваем: диоды (диодные сборки) в цепях +3,3 В, +5 В; диоды выпрямителей -5 В, -12 В; все конденсаторы фильтров. Электролитические конденсаторы фильтра цепи +12 В следует заменить на конденсаторы аналогичной емкости, но с допустимым напряжением 25 В или более в зависимости от предполагаемого максимального выходного напряжения изготавливаемого лабораторного ИП. Далее следует установить нагрузочный резистор, показанный на схеме рис. 1 как R2, необходимый для обеспечения устойчивой работы ИП без внешней нагрузки. Мощность нагрузки должна быть около 1 Вт. Сопротивление резистора R2 можно рассчитать исходя из максимального выходного напряжения ИП. В самом простом случае подойдет 2-х ваттный резистор сопротивлением 200-300 Ом.
Далее можно выпаять элементы обвязки старого ШИМ-контроллера и прочие радиодетали из неиспользуемых выходных цепей БП.
Чтобы не выпаять случайно что-нибудь «полезное» рекомендуется отпаивать детали не полностью, а по одному выводу, и лишь убедившись в работоспособности ИП, удалять деталь полностью. По поводу дросселя фильтра L1, автор обычно ничего с ним не делает и использует штатную обмотку цепи +12 В. Это связано с тем, что в целях безопасности максимальный выходной ток лабораторного ИП обычно ограничивается на уровне, не превышающем паспортный для цепи +12 В БП.
После очистки монтажа рекомендуется увеличить емкость конденсатора фильтра С1 источника питания дежурного режима, заменив его на конденсатор номиналом 50 В/100 мкФ. Кроме того, если установленный в схеме диод VD1 маломощный (в стеклянном корпусе), его рекомендуется заменить на более мощный, выпаянный из выпрямителя цепи -5 В или -12 В. Также следует подобрать сопротивление резистора R1 для комфортной работы вентилятора охлаждения М1.
Опыт переделки компьютерных БП показал, что с применением различных схем управления ШИМ-контроллером, максимальное выходное напряжение ИП будет находиться в пределах 21…22 В.
Этого более чем достаточно для изготовления зарядных устройств для автомобильных аккумуляторов, однако для лабораторного источника питания все же маловато. Для получения повышенного выходного напряжения многие радиолюбители предлагают использовать мостовую схему выпрямления выходного напряжения, но это связано с установкой дополнительных диодов, стоимость которых довольно высока. Я считаю этот метод нерациональным и используею другой способ повышения выходного напряжения ИП – модернизацию силового трансформатора.
Есть два основных способа модернизации силового трансформатора ИП. Первый способ удобен тем, что для его реализации не требуется разборка трансформатора. Он основан на том факте, что обычно вторичная обмотка мотается в несколько проводов и есть возможность ее «расслоить». Схематично вторичные обмотки силового трансформатора показаны на рис. а). Это наиболее часто встречающаяся схема. Обычно 5-вольтовая обмотка имеет по 3 витка, намотанных в 3-4 провода (обмотки «3,4»-«общ.
» и «общ.»-«5,6»), а 12-вольтовая – дополнительно по 4 витка в один провод (обмотки «1»-«3,4» и «5,6»-«2»).
Для этого трансформатор выпаивают, аккуратно распаивают отводы 5-вольтовой обмотки и расплетают «косичку» общего провода. Задача состоит в том, чтобы разъединить параллельно включенные 5-вольтовые обмотки и включить все или часть из них последовательно, как это показано на схеме рис. б).
Выделить обмотки не составляет труда, но вот правильно сфазировать их довольно трудно. Автор использует для этой цели низкочастотный генератор синусоидального сигнала и осциллограф или милливольтметр переменного тока. Подключив выход генератора, настроенного на частоту 30…35 кГц, к первичной обмотке трансформатора, с помощью осциллографа или милливольтметра контролируют напряжение на вторичных обмотках. Комбинируя подключение 5-вольтовых обмоток добиваются увеличения выходного напряжения по сравнению с исходным на требуемую величину. Таким способом можно добиться увеличения выходного напряжения БП до 30…40 В.
Второй способ модернизации силового трансформатора – это его перемотка. Это единственный способ получить выходное напряжение ИП более 40 В. Самой трудной задачей здесь является разъединение ферритового сердечника. Автор взял на вооружение способ вываривания трансформатора в воде в течение 30-40 минут. Но прежде, чем вываривать трансформатор следует хорошо продумать способ разъединения сердечника, учитывая тот факт, что после вываривания он будет очень горячим, к тому же горячий феррит становится очень хрупким. Для этого предлагается вырезать из жести две клиновидные полоски, которые затем можно будет вставить в зазор между сердечником и каркасом, и с их помощью разъединить половинки сердечника. В случае разламывания или откалывания частей ферритового сердечника особо расстраиваться не стоит, так как его успешно можно склеить циакриланом (т. н. «суперклеем»).
После освобождения катушки трансформатора необходимо смотать вторичную обмотку. У импульсных трансформаторов есть одна неприятная особенность — первичная обмотка намотана в два слоя.
Сначала на каркас намотана первая часть первичной обмотки, затем экран, затем все вторичные обмотки, снова экран и вторая часть первичной обмотки. Поэтому нужно аккуратно смотать вторую часть первичной обмотки, при этом обязательно запомнив ее подключение и направление намотки. Затем снять экран, выполненный в виде слоя медной фольги с припаянным проводом, ведущим к выводу трансформатора, который предварительно следует отпаять. И, наконец, смотать вторичные обмотки до следующего экрана. Теперь обязательно нужно хорошо просушить катушку струей горячего воздуха для испарения воды, проникшей в обмотку во время вываривания.
Количество витков вторичной обмотки будет зависеть от требуемого максимального выходного напряжения ИП из расчета примерно 0,33 витка/В (то есть 1 виток — 3 В). Например, автор намотал 2х18 витков провода ПЭВ-0,8 и получил максимальное выходное напряжение ИП около 53 В. Сечение провода будет зависеть от требования к максимальному выходному току ИП, а также от габаритов каркаса трансформатора.
Вторичную обмотку мотают в 2 провода. Конец одного провод сразу запаивают на первый вывод каркаса, а второй оставляют с запасом 5 см для формирования «косички» нулевого вывода. Закончив намотку, запаивают конец второго провода на второй вывод каркаса и формируют «косичку» таким образом, чтобы количество витков обеих полуобмоток обязательно было одинаковым.
Теперь следует восстановить экран, намотать смотанную ранее вторую часть первичной обмотки трансформатора, соблюдая исходное подключение и направление намотки, и собрать магнитопровод трансформатора. Если разводка вторичной обмотки запаяна правильно (на выводы 12-вольтовой обмотки), то можно впаять трансформатор в плату БП и проверить его работоспособность.
зарядное устройство из компьютерного блока питания своими руками
В различных ситуациях требуются разные по напряжению и мощности ИП. Поэтому многие покупают или делают такой, чтоб хватило на все случаи.
И проще всего взять за основу компьютерный. Данный лабораторный блок питания с характеристиками 0-22 В 20 А переделан с небольшой доработкой из компьютерного АТХ на ШИМ 2003.
Для переделки использовал JNC mod. LC-B250ATX. Идея не нова и в интернете множество подобных решений, некоторые были изучены, но окончательное получилось свое. Результатом очень доволен. Сейчас ожидаю посылку из Китая с совмещенными индикаторами напряжения и тока, и, соответственно, заменю. Тогда можно будет назвать мою разработку ЛБП — зарядное для автомобильных АКБ.
Схема регулируемого блока питания:
Первым делом выпаял все провода выходных напряжений +12, -12, +5, -5 и 3,3 В. Выпаял все, кроме +12 В диоды, конденсаторы, нагрузочные резисторы.
Заменил входные высоковольтные электролиты 220 х 200 на 470 х 200. Если есть, то лучше ставить бОльшую емкость. Иногда производитель экономит на входном фильтре по питанию — соответственно рекомендую допаять, если отсутствует.
Выходной дроссель +12 В перемотал. Новый — 50 витков проводом диаметром 1 мм, удалив старые намотки. Конденсатор заменил на 4700 мкф х 35 В.
Так как в блоке имеется дежурное питание с напряжениями 5 и 17 вольт, то использовал их для питания 2003-й и по узлу проверки напряжений.
На вывод 4 подал прямое напряжение +5 вольт с «дежурки» (т.е. соединил его с выводом 1). С помощью резисторного 1,5 и 3 кОм делителя напряжения от 5 вольт дежурного питания сделал 3,2 и подал его на вход 3 и на правый вывод резистора R56, который потом выходит на вывод 11 микросхемы.
Установив микросхему 7812 на выход 17 вольт с дежурки (конденсатор С15) получил 12 вольт и подключил к резистору 1 Ком (без номера на схеме), который левым концом подключается к выводу 6 микросхемы. Также через резистор 33 Ом запитал вентилятор охлаждения, который просто перевернул, чтоб он дул внутрь. Резистор нужен для того, чтоб снизить обороты и шумность вентилятора.
Всю цепочку резисторов и диодов отрицательных напряжений (R63, 64, 35, 411, 42, 43, C20, D11, 24, 27) выпаял из платы, вывод 5 микросхемы закоротил на землю.
Добавил регулировку напряжения и индикатор выходного напряжения из китайского интернет магазина. Только необходимо запитать последний от дежурки +5 В, а не от измеряемого напряжения (он начинает работать от +3 В).
Испытания блока питания
Испытания проводились одновременным подключением нескольких автомобильных ламп (55+60+60) Вт.
Это примерно 15 Ампер при 14 В. Проработал минут 15 без проблем. В некоторых источниках рекомендуют изолировать общий провод выхода 12 В от корпуса, но тогда появляется свист. Используя в качестве источника питания автомобильной магнитолы не заметил никаких помех ни на радио, ни в других режимах, а 4*40 Вт тянет отлично. С уважением, Петровский Андрей.
Введение
Большой плюс компьютерного блока питания состоит в том, что он стабильно работает при изменении сетевого напряжения от 180 до 250 В, причем некоторые экземпляры работают и при большем разбросе напряжений. От блока мощностью 200 Вт реально получить полезный ток нагрузки 15-17 А, а в импульсном (кратковременном режиме повышенной нагрузки) – вплоть до 22 А. Компьютерные БП типового ряда, соответствующие стандарту ATX12 и предназначенные для использования в ПК на базе процессоров Intel Pentium IV и ниже, чаще всего выполнены на микросхемах 2003, AT2005Z, SG6105, KA3511, LPG-899, DR-B2002, IW1688.
Подобные устройства содержат меньшее количество дискретных элементов на плате, имеют меньшую стоимость, чем построенные на основе популярного ШИМ – микросхемы TL494. В данном материале мы рассмотрим несколько подходов по ремонту вышеупомянутых блоков питания и дадим несколько практических советов.
Блоки и схемы
Компьютерный блок питания можно применять не только по прямому назначению, но и в виде источников для широкого спектра электронных конструкций для дома, требующих для своей работы постоянного напряжения 5 и 12 В. Путем незначительной переделки, описанной ниже, сделать это совсем не трудно. А приобрести БП ПК можно отдельно как в магазине, так и бывший в употреблении на любом радиорынке (если не хватает собственных «закромов») за символическую цену.
Этим блок питания компьютера выгодно отличается в перспективе применения в домашней лаборатории радиомастера от всех других промышленных вариантов. Для примера мы возьмем блоки JNC моделей LC-B250ATX и LC-B350ATX, а также InWin IP-P300AQ2, IP-P350AQ2, IP-P400AQ2, IP-P350GJ20, которые используют в своей конструкции микросхему 2003 IFF LFS 0237E.
В некоторых других встречаются BAZ7822041H или 2003 BAY05370332H. Все эти микросхемы конструктивно отличаются друг от друга назначением выводов и «начинкой», но принцип работы у них одинаковый. Так микросхема 2003 IFF LFS 0237E (далее будем называть ее 2003) – это ШИМ (широтно-импульсный модулятор сигналов) в корпусе DIP-16. До недавнего времени большинство бюджетных компьютерных БП производства китайских фирм выполнялось на основе микросхемы ШИМ-контроллера TL494 фирмы Texas Instruments (http://www.ti.com) или ее аналогов других фирм-производителей, таких как Motorola, Fairchild, Samsung и прочих. Эта же микросхема имеют отечественный аналог КР1114ЕУ4 и КР1114ЕУ3 (цоколевка выводов в отечественном исполнении различная). Изучим для начала методы диагностики и тестирования неполадок
Как изменить входное напряжение
Сигнал, уровень которого пропорционален мощности нагрузки преобразователя, снимается со средней точки первичной обмотки разделительного трансформатора Т3, далее через диод D11 и резистор R35 поступает на корректирующую цепочку R42R43R65C33, после которой подается на вывод PR микросхемы.
Поэтому в данной схеме устанавливать приоритет защиты по какому-либо одному напряжению затруднительно. Здесь пришлось бы сильно изменить схему, что нерентабельно по затратам времени.
В других схемах компьютерных БП, к примеру, в LPK-2-4 (300 Вт), напряжение с катода сдвоенного диода Шоттки типа S30D40C, выпрямителя выходного напряжения +5 В, поступает на вход UVac микросхемы U2 и используется для контроля входного питающим переменным напряжением БП. Регулируемое выходное напряжение бывает полезно для домашней лаборатории. К примеру, для питания от компьютерного БП электронных устройств для легкового автомобиля, где напряжение в бортовой сети (при работающем двигателе) 12.5-14 В. Чем больше уровень напряжения, тем больше полезная мощность электронного устройства. Особенно это важно для радиостанций. Для примера рассмотрим адаптацию популярной радиостанции (трансивера) к нашему БП LC-B250ATX – повышение напряжения по шине 12 В до 13.5-13.8 В.
Припаиваем подстроечный резистор, к примеру, СП5-28В (желательно с индексом «В» в обозначении – признак линейности характеристики) сопротивлением 18-22 кОм между выводом 6 микросхемы U2 и шиной +12 В.
На выход +12 В устанавливаем автомобильную лампочку 5-12 Вт в качестве эквивалента нагрузки (можно подключить и постоянный резистор 5-10 Ом с мощностью рассеяния от 5 Вт и выше). После рассмотренной незначительной доработки БП вентилятор можно не подключать и саму плату в корпус не вставлять. Запускаем БП, к шине +12 В подключаем вольтметр и контролируем напряжение. Вращением движка переменного резистора устанавливаем выходное напряжение 13.8 В.
Выключаем питание и замеряем омметром получившееся сопротивление подстроечного резистора. Теперь между шиной +12 В и выводом 6 микросхемы U2 припаиваем постоянный резистор соответствующего сопротивления. Таким же образом можно скорректировать напряжение по выходу +5 В. Сам же ограничительный резистор подключают к выводу 4 микросхемы 2003 IFF LFS 0237E.
Принцип работы схемы 2003
Напряжение питания Vcc (вывод 1) на микросхему U2 поступает от источника дежурного напряжения +5V_SB. На отрицательный вход усилителя ошибки IN микросхемы (вывод 4) поступает сумма выходных напряжений ИП +3.
3 В, +5 В и +12 В. Сумматор выполнен соответственно на резисторах R57, R60, R62. Управляемый стабилитрон микросхемы U2 используется в схеме оптронной обратной связи в источнике дежурного напряжения +5V_SB, второй стабилитрон используется в схеме стабилизации выходного напряжения +3.3V. Схема управления выходным полумостовым преобразователем БП выполнена по двухтактной схеме на транзисторах Q1, Q2 (обозначение на печатной плате) типа Е13009 и трансформаторе Т3 типа EL33-ASH по стандартной схеме, применяемой в компьютерных блоках.
Взаимозаменяемые транзисторы – MJE13005, MJE13007, Motorola MJE13009 выпускают многие зарубежные фирмы-производители, поэтому вместо аббревиатуры MJE в маркировке транзистора могут присутствовать символы ST, PHE, KSE, HA, MJF и другие. Для питания схемы используется отдельная обмотка трансформатора дежурного режима Т2 типа EE-19N. Чем большую мощность имеет трансформатор Т3 (чем толще провод использован в обмотках), тем больше выходной ток самого блока питания.
В некоторых печатных платах, которые мне приходилось ремонтировать, «раскачивающие» транзисторы имели наименование 2SC945 и Н945Р, 2SC3447, 2SC3451, 2SC3457, 2SC3460(61), 2SC3866, 2SC4706, 2SC4744, BUT11A, BUT12A, BUT18A, BUV46, MJE13005, а обозначение на плате было указано как Q5 и Q6. И при этом на плате было всего 3 транзистора! Сама же микросхема 2003 IFF LFS 0237E была обозначена как U2, и при этом на плате нет ни одного обозначения U1 или U3. Однако оставим эту странность в обозначении элементов на печатных плата на совести китайского производителя. Сами обозначения не принципиальны. Главное отличие рассматриваемых блоков питания типа LC-B250ATX – наличие на плате одной микросхемы типа 2003 IFF LFS 0237E и внешний вид платы.
В микросхеме применен управляемый стабилитрон (выводы 10, 11), аналогичный TL431. Он используется для стабилизации цепи питания 3.3 В. Отмечу, что в моей практике ремонта блоков питания вышеупомянутая схема – самое слабое место в компьютерном БП. Однако прежде чем менять микросхему 2003, рекомендую сначала проверить саму цепь.
Диагностика ATX блоков питания на микросхеме 2003
Если блок питания не запускается, то нужно в первую очередь снять крышку корпуса и проверить оксидные конденсаторы и другие элементы на печатной плате внешним осмотром. Оксидные (электролитические) конденсаторы явно подлежат замене, если их корпуса вздуты и если они имеют сопротивление менее 100 кОм. Определяется это «прозвонкой» омметром, к примеру, моделью М830 в соответствующем режиме измерений. Одна из часто встречающихся неисправностей БП на основе микросхемы 2003 – отсутствие стабильного запуска. Запуск производится кнопкой Power на передней панели системного блока, при этом контакты кнопки замыкаются, причем вывод 9 микросхемы U2 (2003 и аналогичной) соединяется с «корпусом» общим проводом.
В «косе» это, как правило, зеленый и черный провода. Для того чтобы быстро восстановить работоспособность устройства, достаточно отсоединить от печатной платы вывод 9 микросхемы U2. Теперь БП должен включаться стабильно путем нажатия на клавишу задней панели системного блока.
Этот метод хорош тем, что позволяет и далее без ремонта, который не всегда выгоден материально, использовать морально устаревший компьютерный БП, или тогда, когда блок используется не по назначению, к примеру, для питания электронных конструкций в домашней радиолюбительской лаборатории.
Если перед включением питания удерживать нажатой кнопку «reset» и отпускать через несколько секунд, то системой будет имитироваться увеличение задержки сигнала Power Good. Так можно проверить причины неисправности потери данных в СМОS (ведь не всегда «виновата» батарейка). Если данные, к примеру, время, периодически теряются, то следует проверить задержку при отключении. Для этого «reset» нажимается перед отключением питания и удерживается еще несколько секунд, имитируя ускорение снятия сигнала Power Good. Если при таком выключении данные сохраняются, дело в большой задержке при выключении.
Увеличение мощности
На печатной плате установлены два высоковольтных электролитических конденсатора емкостью 220 мкФ.
Для улучшения фильтрации, ослабления импульсных помех и в итоге для обеспечения устойчивости компьютерного БП к максимальным нагрузкам эти конденсаторы заменяют на аналоги большей емкости, к примеру, 680 мкФ на рабочее напряжение 350 В. Пробой, потеря емкости или обрыв оксидного конденсатора в схеме БП уменьшает или сводит на нет фильтрацию питающего напряжения. Напряжение на обкладках оксидного конденсатора в устройствах БП порядка 200 В, а емкость находится в диапазоне 200-400 мкФ. Китайские производители (VITO, Feron и другие) устанавливает, как правило, самые дешевые пленочные конденсаторы, не сильно заботясь ни о температурном режиме, ни о надежности устройства. Оксидный конденсатор в данном случае применяется в устройстве БП в качестве высоковольтного фильтра питания, поэтому должен быть высокотемпературным. Несмотря на рабочее напряжение, указанное на таком конденсаторе 250-400 В (с запасом, как и положено), он все равно «сдает» по причине своего низкого качества.
Для замены рекомендую оксидные конденсаторы фирм КХ, CapXon, а именно HCY CD11GH и ASH-ELB043 – это высоковольтные оксидные конденсаторы, специально разработанные для применения в электронных устройствах питания._0_o.png)
Даже если внешний осмотр не позволил найти неисправные конденсаторы, мы следующим шагом все равно выпаиваем кондеры на шине +12 В и вместо них устанавливаем аналоги большей емкости: 4700 мкФ на рабочее напряжение 25 В. Сам участок печатной платы БП ПК с оксидными конденсаторами по питанию, подлежащими замене, представлен на рисунке 4. Вентилятор мы аккуратно снимаем и устанавливаем наоборот – так, чтобы он дул внутрь, а не наружу. Такая модернизация улучшает охлаждение радиоэлементов и в итоге повышает надежность устройства при длительной эксплуатации. Капля машинного или бытового масла в механических деталях вентилятора (между крыльчаткой и осью электродвигателя) не помешает. По моему опыту, можно сказать, что значительно уменьшается шум нагнетателя при работе.
Замена диодных сборок на более мощные
На печатной плате блока питания диодные сборки установлены на радиаторах. В центре установлена сборка UF1002Г (по питанию 12 В), справа на этом радиаторе установлена диодная сборка D92-02, обеспечивающая питание –5 В.
Если такое напряжение в домашней лаборатории не нужно, данную сборку типа можно безвозвратно выпаять. В целом D92-02 рассчитана на ток до 20 А и напряжение 200 В (в импульсном кратковременном режиме в разы больший), поэтому она вполне подходит для установки вместо UF1002Г (ток до 10 А).
Диодную сборку Fuji D92-02 можно заменить, например, на S16C40C, S15D40C или S30D40C. Все они, в данном случае, для замены подходят. У диодов с барьером Шоттки меньше падение напряжения и, соответственно, нагрев.
Особенность замены в том, что «штатная» диодная сборка по выходу (шина 12 В) UF1002Г имеет полностью пластмассовый корпус из композита, поэтому крепится к общему радиатору или проводящей ток пластине с помощью термопасты. А диодная сборка Fuji D92-02 (и аналогичные) имеет металлическую пластину в корпусе, что предполагает особую осторожность при ее установке на радиатор, то есть через обязательную изолирующую прокладку и диэлектрическую шайбу под винт. Причина выхода из строя диодных сборок UF1002Г состоит в выбросах напряжения на диодах с амплитудой, увеличивающейся при работе БП под нагрузкой.
При малейшем превышении допустимого обратного напряжения диоды Шотки получают необратимый пробой, поэтому рекомендуемая замена на более мощные диодные сборки в случае перспективного использования БП с мощной нагрузкой вполне оправдана. Наконец, есть один совет, который позволит проверить работоспособность защитного механизма. Закоротим тонким проводом, к примеру, МГТФ-0.8, шину +12 В на корпус (общий провод). Так должно полностью пропасть напряжение. Чтобы оно восстановилось – выключим БП на пару минут для разряда высоковольтных конденсаторов, снимем шунт (перемычку), удалим эквивалент нагрузки и включим БП снова; он заработает в штатном режиме. Переделанные таким образом компьютерные блоки питания работают годами в режиме 24 часа с полной нагрузкой.
Вывод питания
Положим, необходимо использовать блок питания в бытовых целях и требуется вывести из блока две клеммы. Я сделал это с помощью двух (одинаковой длины) отрезков ненужного провода сетевого питания компьютерного БП и подключил к клеммнику все три предварительно пропаянные жилы в каждом проводнике.
Для уменьшения потери мощности в проводниках, идущих от БП к нагрузке, подойдет и другой электрический кабель с медной (меньше потери) многожильный кабель – к примеру, ПВСН 2×2.5, где 2.5 – это есть сечение одного проводника. Также можно не выводить провода на клеммник, а выход 12 В подключить в корпусе БП ПК к неиспользуемому разъему сетевого кабеля монитора ПК.
Назначение выводов микросхемы 2003
PSon 2 — Вход сигнала PS_ON, управляющего работой БП: PSon=0, БП включен, присутствуют все выходные напряжения; PSon=1, БП выключен, присутствует только дежурное напряжение +5V_SB
V33-3 — Вход напряжения +3.3 В
V5-4 — Вход напряжения +5 В
V12-6 — Вход напряжения +12 В
OP1/OP2-8/7 — Выходы управления двухтактным полумостовым преобразователем БП
PG-9 — Тестирование. Выход с открытым коллектором сигнала PG (Power Good): PG=0, одно или несколько выходных напряжений не соответствуют норме; PG=1, выходные напряжения БП находятся в заданных пределах
Vref1-11 — Управляющий электрод управляемого стабилитрона
Fb1-10 — Катод управляемого стабилитрона
GND-12 — Общий провод
COMP-13 — Выход усилителя ошибки и отрицательный вход компаратора ШИМ
IN-14 — Отрицательный вход усилителя ошибки
SS-15 — Положительный вход усилителя ошибки, подключен к внутреннему источнику Uref=2.
5 В. Вывод используется для организации «мягкого старта» преобразователя
Ri-16 — Вход для подключения внешнего резистора 75 кОм
Vcc-1 — Напряжение питания, подключается к дежурному источнику +5V_SB
PR-5 — Вход для организации защиты БП
Микросхема ULN2003 (ULN2003a) по сути своей является набором мощных составных ключей для применения в цепях индуктивных нагрузок. Может быть применена для управления нагрузкой значительной мощности, включая электромагнитные реле, двигатели постоянного тока, электромагнитные клапаны, в схемах управления различными и другие.
Микросхема ULN2003 — описание
Краткое описание ULN2003a. Микросхема ULN2003a — это транзисторная сборка Дарлингтона с выходными ключами повышенной мощности, имеющая на выходах защитные диоды, которые предназначены для защиты управляющих электрических цепей от обратного выброса напряжения от индуктивной нагрузки.
Каждый канал (пара Дарлингтона) в ULN2003 рассчитан на нагрузку 500 мА и выдерживает максимальный ток до 600 мА.
Входы и выходы расположены в корпусе микросхемы друг напротив друга, что значительно облегчает разводку печатной платы.
ULN2003 относится к семейству микросхем ULN200X. Различные версии этой микросхемы предназначены для определенной логики. В частности, микросхема ULN2003 предназначена для работы с TTL логикой (5В) и логических устройств CMOS. Широкое применение ULN2003 нашло в схемах управления широким спектром нагрузок, в качестве релейных драйверов, драйверов дисплея, линейных драйверов и т. д. ULN2003 также используется в драйверах шаговых двигателей.
Структурная схема ULN2003
Принципиальная схема
Характеристики
- Номинальный ток коллектора одного ключа — 0,5А;
- Максимальное напряжение на выходе до 50 В;
- Защитные диоды на выходах;
- Вход адаптирован к всевозможным видам логики;
- Возможность применения для управления реле.
Аналог ULN2003
Ниже приводим список чем можно заменить ULN2003 (ULN2003a):
- Зарубежный аналог ULN2003 — L203, MC1413, SG2003, TD62003.
- Отечественным аналогом ULN2003a — является микросхема .
Микросхема ULN2003 — схема подключения
Зачастую микросхему ULN2003 используют при управлении шаговым двигателем. Ниже приведена схема включения ULN2003a и шагового двигателя.
Ремонтируем и модернизируем бюджетные источники питания — оптимизация пк — компьютер и периферия —
Рассказать в:В статье представлена простая конструкция ШИМ-регулятора, с помощью которой можно легко переделать компьютерный блок питания, собранный на контроллере, отличном от популярного tl494, в частности, dr-b2002, dr-b2003, sg6105 и прочих, в лабораторный с регулируемым выходным напряжением и ограничением тока в нагрузке. Также здесь я поделюсь опытом переделки компьютерных БП и опишу испытанные способы увеличения их максимального выходного напряжения.
В радиолюбительской литературе имеется множество схем переделки устаревших компьютерных блоков питания (БП) в зарядные устройства и лабораторные источники питания (ИП).
Но все они касаются тех БП, в которых узел управления построен на базе микросхемы ШИМ-контроллера типа tl494, или его аналогов dbl494, kia494, КА7500, КР114ЕУ4. Нами было переделано больше десятка таких БП. Хорошо показали себя зарядные устройства, изготовленные по схеме, описанной М. Шумиловым в статье «Простой встраиваемый ампервольтметр на pic16f676».
Но все хорошее когда-нибудь кончается и в последнее время все чаще стали попадаться компьютерные БП, в которых были установлены другие ШИМ-контроллеры, в частности, dr-b2002, dr-b2003, sg6105. Возник вопрос: как можно использовать эти БП для изготовления лабораторных ИП? Поиск схем и общение с радиолюбителями не позволил продвинуться в этом направлении, хотя и удалось найти краткое описание и схему включения таких ШИМ-контроллеров в статье«ШИМ-контроллеры sg6105 и dr-b2002 в компьютерных ИП».Из описания стало понятно, что эти контроллеры гораздо сложнее tl494 и пытаться управлять ими извне для регулирования выходного напряжения вряд ли возможно.
Поэтому от этой идеи было решено отказаться. Однако при изучении схем «новых» БП было отмечено, что построение схемы управления двухтактным полумостовым преобразователем выполнено аналогично «старым» БП — на двух транзисторах и разделительном трансформаторе.
Была предпринята попытка вместо микросхемы dr-b2002 установить tl494 со своей стандартной обвязкой, подключив коллекторы выходных транзисторов tl494 к базам транзисторов схемы управления преобразователем БП. В качестве обвязки tl494 для обеспечения регулирования выходного напряжения была выбрана неоднократно проверенная выше упомянутая схема М. Шумилова. Такое включение ШИМ-контроллера позволяет отключить все имеющиеся в БП блокировки и схемы защиты, к тому же эта схема очень проста.
Попытка замены ШИМ-контроллера увенчалась успехом — БП заработал, регулировка выходного напряжения и ограничение тока также работали, как и в переделанных БП «старого» образца.
Описание схемы устройства
Конструкция и детали
Блок ШИМ-регулятора собран на печатной плате из односторонне фольгированного стеклотекстолита размером 40х45 мм.
Чертеж печатной платы и схема расположения элементов показаны на рисунке. Чертеж показан со стороны установки компонентов.
Плата рассчитана на установку выводных компонентов. Особых требований к ним не предъявляется. Транзистор vt1 может быть заменен на любой другой аналогичный по параметрам биполярный транзистор прямой проводимости. На плате предусмотрена установка подстроечных резисторов r5 разных типоразмеров.
Монтаж и наладка
Крепление платы осуществляется в удобном месте одним винтом поближе к месту установки ШИМ-контроллера. Автор нашел удобным крепить плату к одному из радиаторов БП. Выходы pwm1, pwm2 запаивают прямо в соответствующие отверстия ранее установленного ШИМ-контроллера — выводы которых идут к базам транзисторов управления преобразователем (выводы 7 и 8 микросхемы dr-b2002). Подключения вывода vcc осуществляется к точке, в которой имеется выходное напряжение схемы дежурного питания, значение которого может находиться в пределах 13…24В.
Регулировка выходного напряжения ИП осуществляется потенциометром r5, минимальное выходное напряжение зависит от номинала резистора r7.
Резистором r8 можно осуществить ограничение максимального выходного напряжения. Значение максимального выходного тока регулируется подбором номинала резистора r3 — чем меньше его сопротивление, тем больше будет максимальный выходной ток БП.
Порядок переделки компьютерного БП в лабораторный ИП
Работа по переделке БП связана с работой в цепях с высоким напряжением, поэтому настоятельно рекомендуется подключать БП к сети через разделительный трансформатор мощностью не менее 100Вт. Кроме того, для исключения выхода из строя ключевых транзисторов в процессе наладки ИП, подключать его к сети следует через «предохранительную» лампу накаливания на 220В мощностью 100Вт. Ее можно подпаять к БП вместо сетевого предохранителя.
Прежде, чем приступить к переделке компьютерного БП желательно убедиться в его исправности. Перед включением к выходным цепям +5В и +12В следует подключить автомобильные лампочки на 12В мощностью до 25 Вт. Затем подключить БП к сети и соединить вывод ps-on (обычно зеленого цвета) с общим проводом.
В случае исправности БП «предохранительная» лампа кратковременно вспыхнет, БП заработает и загорятся лампы в нагрузке +5В, +12В. Если после включения «предохранительная» лампа загорится в полный накал, возможен пробой силовых транзисторов, диодов выпрямительного моста и т. д.
Далее следует найти на плате БП точку, в которой имеется выходное напряжение схемы дежурного питания. Его значение может находиться в пределах 13…24В. Из этой точки в дальнейшем будем брать питание для блока ШИМ-регулятора и вентилятора охлаждения.
Затем следует выпаять штатный ШИМ-контроллер и подключить к плате БП блок ШИМ-регулятора согласно схемы (рис. 1). Вход p_in подключают к 12-вольтовому выходу БП. Теперь необходимо проверить работу регулятора. Для этого следует подключить к выходу p_out нагрузку в виде автомобильной лампочки, движок резистора r5 вывести до отказа влево (в положение минимального сопротивления) и подключить БП к сети (опять же через «предохранительную» лампу). Если лампа нагрузки загорится, следует убедиться в исправности схемы регулировки.
Для этого нужно осторожно повернуть движок резистора r5 вправо, при этом желательно контролировать выходное напряжение вольтметром, чтобы не сжечь нагрузочную лампу. Если выходное напряжение регулируется, значит блок ШИМ-регулятора работает и можно продолжать модернизацию БП.
Выпаиваем все провода нагрузки БП, оставив по одному проводу в цепях +12 В и общий для подключения блока ШИМ-регулятора. Выпаиваем: диоды (диодные сборки) в цепях +3,3 В, +5 В; диоды выпрямителей -5 В, -12 В; все конденсаторы фильтров. Электролитические конденсаторы фильтра цепи +12 В следует заменить на конденсаторы аналогичной емкости, но с допустимым напряжением 25 В или более в зависимости от предполагаемого максимального выходного напряжения изготавливаемого лабораторного ИП. Далее следует установить нагрузочный резистор, показанный на схеме рис. 1 как r2, необходимый для обеспечения устойчивой работы ИП без внешней нагрузки. Мощность нагрузки должна быть около 1 Вт. Сопротивление резистора r2 можно рассчитать исходя из максимального выходного напряжения ИП.
В самом простом случае подойдет 2-х ваттный резистор сопротивлением 200-300 Ом.
Далее можно выпаять элементы обвязки старого ШИМ-контроллера и прочие радиодетали из неиспользуемых выходных цепей БП. Чтобы не выпаять случайно что-нибудь «полезное» рекомендуется отпаивать детали не полностью, а по одному выводу, и лишь убедившись в работоспособности ИП, удалять деталь полностью. По поводу дросселя фильтра l1, автор обычно ничего с ним не делает и использует штатную обмотку цепи +12 В. Это связано с тем, что в целях безопасности максимальный выходной ток лабораторного ИП обычно ограничивается на уровне, не превышающем паспортный для цепи +12 В БП.
После очистки монтажа рекомендуется увеличить емкость конденсатора фильтра С1 источника питания дежурного режима, заменив его на конденсатор номиналом 50 В/100 мкФ. Кроме того, если установленный в схеме диод vd1 маломощный (в стеклянном корпусе), его рекомендуется заменить на более мощный, выпаянный из выпрямителя цепи -5 В или -12 В.
Также следует подобрать сопротивление резистора r1 для комфортной работы вентилятора охлаждения М1.
Опыт переделки компьютерных БП показал, что с применением различных схем управления ШИМ-контроллером, максимальное выходное напряжение ИП будет находиться в пределах 21…22 В. Этого более чем достаточно для изготовления зарядных устройств для автомобильных аккумуляторов, однако для лабораторного источника питания все же маловато. Для получения повышенного выходного напряжения многие радиолюбители предлагают использовать мостовую схему выпрямления выходного напряжения, но это связано с установкой дополнительных диодов, стоимость которых довольно высока. Я считаю этот метод нерациональным и используею другой способ повышения выходного напряжения ИП — модернизацию силового трансформатора.
Есть два основных способа модернизации силового трансформатора ИП. Первый способ удобен тем, что для его реализации не требуется разборка трансформатора. Он основан на том факте, что обычно вторичная обмотка мотается в несколько проводов и есть возможность ее «расслоить».
Схематично вторичные обмотки силового трансформатора показаны на рис. а). Это наиболее часто встречающаяся схема. Обычно 5-вольтовая обмотка имеет по 3 витка, намотанных в 3-4 провода (обмотки «3,4»-«общ.» и «общ.»-«5,6»), а 12-вольтовая — дополнительно по 4 витка в один провод (обмотки «1»-«3,4» и «5,6»-«2»).
Для этого трансформатор выпаивают, аккуратно распаивают отводы 5-вольтовой обмотки и расплетают «косичку» общего провода. Задача состоит в том, чтобы разъединить параллельно включенные 5-вольтовые обмотки и включить все или часть из них последовательно, как это показано на схеме рис. б).
Выделить обмотки не составляет труда, но вот правильно сфазировать их довольно трудно. Автор использует для этой цели низкочастотный генератор синусоидального сигнала и осциллограф или милливольтметр переменного тока. Подключив выход генератора, настроенного на частоту 30…35 кГц, к первичной обмотке трансформатора, с помощью осциллографа или милливольтметра контролируют напряжение на вторичных обмотках.
Комбинируя подключение 5-вольтовых обмоток добиваются увеличения выходного напряжения по сравнению с исходным на требуемую величину. Таким способом можно добиться увеличения выходного напряжения БП до 30…40 В.
Второй способ модернизации силового трансформатора — это его перемотка. Это единственный способ получить выходное напряжение ИП более 40 В. Самой трудной задачей здесь является разъединение ферритового сердечника. Автор взял на вооружение способ вываривания трансформатора в воде в течение 30-40 минут. Но прежде, чем вываривать трансформатор следует хорошо продумать способ разъединения сердечника, учитывая тот факт, что после вываривания он будет очень горячим, к тому же горячий феррит становится очень хрупким. Для этого предлагается вырезать из жести две клиновидные полоски, которые затем можно будет вставить в зазор между сердечником и каркасом, и с их помощью разъединить половинки сердечника. В случае разламывания или откалывания частей ферритового сердечника особо расстраиваться не стоит, так как его успешно можно склеить циакриланом (т.
н. «суперклеем»).
После освобождения катушки трансформатора необходимо смотать вторичную обмотку. У импульсных трансформаторов есть одна неприятная особенность — первичная обмотка намотана в два слоя. Сначала на каркас намотана первая часть первичной обмотки, затем экран, затем все вторичные обмотки, снова экран и вторая часть первичной обмотки. Поэтому нужно аккуратно смотать вторую часть первичной обмотки, при этом обязательно запомнив ее подключение и направление намотки. Затем снять экран, выполненный в виде слоя медной фольги с припаянным проводом, ведущим к выводу трансформатора, который предварительно следует отпаять. И, наконец, смотать вторичные обмотки до следующего экрана. Теперь обязательно нужно хорошо просушить катушку струей горячего воздуха для испарения воды, проникшей в обмотку во время вываривания.
Количество витков вторичной обмотки будет зависеть от требуемого максимального выходного напряжения ИП из расчета примерно 0,33 витка/В (то есть 1 виток — 3 В).
Например, автор намотал 2х18 витков провода ПЭВ-0,8 и получил максимальное выходное напряжение ИП около 53 В. Сечение провода будет зависеть от требования к максимальному выходному току ИП, а также от габаритов каркаса трансформатора.
Вторичную обмотку мотают в 2 провода. Конец одного провод сразу запаивают на первый вывод каркаса, а второй оставляют с запасом 5 см для формирования «косички» нулевого вывода. Закончив намотку, запаивают конец второго провода на второй вывод каркаса и формируют «косичку» таким образом, чтобы количество витков обеих полуобмоток обязательно было одинаковым.
Теперь следует восстановить экран, намотать смотанную ранее вторую часть первичной обмотки трансформатора, соблюдая исходное подключение и направление намотки, и собрать магнитопровод трансформатора. Если разводка вторичной обмотки запаяна правильно (на выводы 12-вольтовой обмотки), то можно впаять трансформатор в плату БП и проверить его работоспособность.
АРХИВ:Скачать
Раздел:
[Блоки питания (импульсные)]
Сохрани статью в:
Введение
Большой плюс компьютерного блока питания состоит в том, что он стабильно работает при изменении сетевого напряжения от 180 до 250 В, причем некоторые экземпляры работают и при большем разбросе напряжений.
От блока мощностью 200 Вт реально получить полезный ток нагрузки 15-17 А, а в импульсном (кратковременном режиме повышенной нагрузки) – вплоть до 22 А. Компьютерные БП типового ряда, соответствующие стандарту ATX12 и предназначенные для использования в ПК на базе процессоров Intel Pentium IV и ниже, чаще всего выполнены на микросхемах 2003, AT2005Z, SG6105, KA3511, LPG-899, DR-B2002, IW1688. Подобные устройства содержат меньшее количество дискретных элементов на плате, имеют меньшую стоимость, чем построенные на основе популярного ШИМ – микросхемы TL494. В данном материале мы рассмотрим несколько подходов по ремонту вышеупомянутых блоков питания и дадим несколько практических советов.
Блоки и схемы
Компьютерный блок питания можно применять не только по прямому назначению, но и в виде источников для широкого спектра электронных конструкций для дома, требующих для своей работы постоянного напряжения 5 и 12 В. Путем незначительной переделки, описанной ниже, сделать это совсем не трудно.
А приобрести БП ПК можно отдельно как в магазине, так и бывший в употреблении на любом радиорынке (если не хватает собственных «закромов») за символическую цену.
Этим блок питания компьютера выгодно отличается в перспективе применения в домашней лаборатории радиомастера от всех других промышленных вариантов. Для примера мы возьмем блоки JNC моделей LC-B250ATX и LC-B350ATX, а также InWin IP-P300AQ2, IP-P350AQ2, IP-P400AQ2, IP-P350GJ20, которые используют в своей конструкции микросхему 2003 IFF LFS 0237E. В некоторых других встречаются BAZ7822041H или 2003 BAY05370332H. Все эти микросхемы конструктивно отличаются друг от друга назначением выводов и «начинкой», но принцип работы у них одинаковый. Так микросхема 2003 IFF LFS 0237E (далее будем называть ее 2003) – это ШИМ (широтно-импульсный модулятор сигналов) в корпусе DIP-16. До недавнего времени большинство бюджетных компьютерных БП производства китайских фирм выполнялось на основе микросхемы ШИМ-контроллера TL494 фирмы Texas Instruments (http://www.
ti.com) или ее аналогов других фирм-производителей, таких как Motorola, Fairchild, Samsung и прочих. Эта же микросхема имеют отечественный аналог КР1114ЕУ4 и КР1114ЕУ3 (цоколевка выводов в отечественном исполнении различная). Изучим для начала методы диагностики и тестирования неполадок
Как изменить входное напряжение
Сигнал, уровень которого пропорционален мощности нагрузки преобразователя, снимается со средней точки первичной обмотки разделительного трансформатора Т3, далее через диод D11 и резистор R35 поступает на корректирующую цепочку R42R43R65C33, после которой подается на вывод PR микросхемы. Поэтому в данной схеме устанавливать приоритет защиты по какому-либо одному напряжению затруднительно. Здесь пришлось бы сильно изменить схему, что нерентабельно по затратам времени.
В других схемах компьютерных БП, к примеру, в LPK-2-4 (300 Вт), напряжение с катода сдвоенного диода Шоттки типа S30D40C, выпрямителя выходного напряжения +5 В, поступает на вход UVac микросхемы U2 и используется для контроля входного питающим переменным напряжением БП.
Регулируемое выходное напряжение бывает полезно для домашней лаборатории. К примеру, для питания от компьютерного БП электронных устройств для легкового автомобиля, где напряжение в бортовой сети (при работающем двигателе) 12.5-14 В. Чем больше уровень напряжения, тем больше полезная мощность электронного устройства. Особенно это важно для радиостанций. Для примера рассмотрим адаптацию популярной радиостанции (трансивера) к нашему БП LC-B250ATX – повышение напряжения по шине 12 В до 13.5-13.8 В.
Припаиваем подстроечный резистор, к примеру, СП5-28В (желательно с индексом «В» в обозначении – признак линейности характеристики) сопротивлением 18-22 кОм между выводом 6 микросхемы U2 и шиной +12 В. На выход +12 В устанавливаем автомобильную лампочку 5-12 Вт в качестве эквивалента нагрузки (можно подключить и постоянный резистор 5-10 Ом с мощностью рассеяния от 5 Вт и выше). После рассмотренной незначительной доработки БП вентилятор можно не подключать и саму плату в корпус не вставлять.
Запускаем БП, к шине +12 В подключаем вольтметр и контролируем напряжение. Вращением движка переменного резистора устанавливаем выходное напряжение 13.8 В.
Выключаем питание и замеряем омметром получившееся сопротивление подстроечного резистора. Теперь между шиной +12 В и выводом 6 микросхемы U2 припаиваем постоянный резистор соответствующего сопротивления. Таким же образом можно скорректировать напряжение по выходу +5 В. Сам же ограничительный резистор подключают к выводу 4 микросхемы 2003 IFF LFS 0237E.
Принцип работы схемы 2003
Напряжение питания Vcc (вывод 1) на микросхему U2 поступает от источника дежурного напряжения +5V_SB. На отрицательный вход усилителя ошибки IN микросхемы (вывод 4) поступает сумма выходных напряжений ИП +3.3 В, +5 В и +12 В. Сумматор выполнен соответственно на резисторах R57, R60, R62. Управляемый стабилитрон микросхемы U2 используется в схеме оптронной обратной связи в источнике дежурного напряжения +5V_SB, второй стабилитрон используется в схеме стабилизации выходного напряжения +3.
3V. Схема управления выходным полумостовым преобразователем БП выполнена по двухтактной схеме на транзисторах Q1, Q2 (обозначение на печатной плате) типа Е13009 и трансформаторе Т3 типа EL33-ASH по стандартной схеме, применяемой в компьютерных блоках.
Взаимозаменяемые транзисторы – MJE13005, MJE13007, Motorola MJE13009 выпускают многие зарубежные фирмы-производители, поэтому вместо аббревиатуры MJE в маркировке транзистора могут присутствовать символы ST, PHE, KSE, HA, MJF и другие. Для питания схемы используется отдельная обмотка трансформатора дежурного режима Т2 типа EE-19N. Чем большую мощность имеет трансформатор Т3 (чем толще провод использован в обмотках), тем больше выходной ток самого блока питания. В некоторых печатных платах, которые мне приходилось ремонтировать, «раскачивающие» транзисторы имели наименование 2SC945 и Н945Р, 2SC3447, 2SC3451, 2SC3457, 2SC3460(61), 2SC3866, 2SC4706, 2SC4744, BUT11A, BUT12A, BUT18A, BUV46, MJE13005, а обозначение на плате было указано как Q5 и Q6.
И при этом на плате было всего 3 транзистора! Сама же микросхема 2003 IFF LFS 0237E была обозначена как U2, и при этом на плате нет ни одного обозначения U1 или U3. Однако оставим эту странность в обозначении элементов на печатных плата на совести китайского производителя. Сами обозначения не принципиальны. Главное отличие рассматриваемых блоков питания типа LC-B250ATX – наличие на плате одной микросхемы типа 2003 IFF LFS 0237E и внешний вид платы.
В микросхеме применен управляемый стабилитрон (выводы 10, 11), аналогичный TL431. Он используется для стабилизации цепи питания 3.3 В. Отмечу, что в моей практике ремонта блоков питания вышеупомянутая схема – самое слабое место в компьютерном БП. Однако прежде чем менять микросхему 2003, рекомендую сначала проверить саму цепь.
Диагностика ATX блоков питания на микросхеме 2003
Если блок питания не запускается, то нужно в первую очередь снять крышку корпуса и проверить оксидные конденсаторы и другие элементы на печатной плате внешним осмотром.
Оксидные (электролитические) конденсаторы явно подлежат замене, если их корпуса вздуты и если они имеют сопротивление менее 100 кОм. Определяется это «прозвонкой» омметром, к примеру, моделью М830 в соответствующем режиме измерений. Одна из часто встречающихся неисправностей БП на основе микросхемы 2003 – отсутствие стабильного запуска. Запуск производится кнопкой Power на передней панели системного блока, при этом контакты кнопки замыкаются, причем вывод 9 микросхемы U2 (2003 и аналогичной) соединяется с «корпусом» общим проводом.
В «косе» это, как правило, зеленый и черный провода. Для того чтобы быстро восстановить работоспособность устройства, достаточно отсоединить от печатной платы вывод 9 микросхемы U2. Теперь БП должен включаться стабильно путем нажатия на клавишу задней панели системного блока. Этот метод хорош тем, что позволяет и далее без ремонта, который не всегда выгоден материально, использовать морально устаревший компьютерный БП, или тогда, когда блок используется не по назначению, к примеру, для питания электронных конструкций в домашней радиолюбительской лаборатории.
Если перед включением питания удерживать нажатой кнопку «reset» и отпускать через несколько секунд, то системой будет имитироваться увеличение задержки сигнала Power Good. Так можно проверить причины неисправности потери данных в СМОS (ведь не всегда «виновата» батарейка). Если данные, к примеру, время, периодически теряются, то следует проверить задержку при отключении. Для этого «reset» нажимается перед отключением питания и удерживается еще несколько секунд, имитируя ускорение снятия сигнала Power Good. Если при таком выключении данные сохраняются, дело в большой задержке при выключении.
Увеличение мощности
На печатной плате установлены два высоковольтных электролитических конденсатора емкостью 220 мкФ. Для улучшения фильтрации, ослабления импульсных помех и в итоге для обеспечения устойчивости компьютерного БП к максимальным нагрузкам эти конденсаторы заменяют на аналоги большей емкости, к примеру, 680 мкФ на рабочее напряжение 350 В. Пробой, потеря емкости или обрыв оксидного конденсатора в схеме БП уменьшает или сводит на нет фильтрацию питающего напряжения.
Напряжение на обкладках оксидного конденсатора в устройствах БП порядка 200 В, а емкость находится в диапазоне 200-400 мкФ. Китайские производители (VITO, Feron и другие) устанавливает, как правило, самые дешевые пленочные конденсаторы, не сильно заботясь ни о температурном режиме, ни о надежности устройства. Оксидный конденсатор в данном случае применяется в устройстве БП в качестве высоковольтного фильтра питания, поэтому должен быть высокотемпературным. Несмотря на рабочее напряжение, указанное на таком конденсаторе 250-400 В (с запасом, как и положено), он все равно «сдает» по причине своего низкого качества.
Для замены рекомендую оксидные конденсаторы фирм КХ, CapXon, а именно HCY CD11GH и ASH-ELB043 – это высоковольтные оксидные конденсаторы, специально разработанные для применения в электронных устройствах питания. Даже если внешний осмотр не позволил найти неисправные конденсаторы, мы следующим шагом все равно выпаиваем кондеры на шине +12 В и вместо них устанавливаем аналоги большей емкости: 4700 мкФ на рабочее напряжение 25 В.
Сам участок печатной платы БП ПК с оксидными конденсаторами по питанию, подлежащими замене, представлен на рисунке 4. Вентилятор мы аккуратно снимаем и устанавливаем наоборот – так, чтобы он дул внутрь, а не наружу. Такая модернизация улучшает охлаждение радиоэлементов и в итоге повышает надежность устройства при длительной эксплуатации. Капля машинного или бытового масла в механических деталях вентилятора (между крыльчаткой и осью электродвигателя) не помешает. По моему опыту, можно сказать, что значительно уменьшается шум нагнетателя при работе.
Замена диодных сборок на более мощные
На печатной плате блока питания диодные сборки установлены на радиаторах. В центре установлена сборка UF1002Г (по питанию 12 В), справа на этом радиаторе установлена диодная сборка D92-02, обеспечивающая питание –5 В. Если такое напряжение в домашней лаборатории не нужно, данную сборку типа можно безвозвратно выпаять. В целом D92-02 рассчитана на ток до 20 А и напряжение 200 В (в импульсном кратковременном режиме в разы больший), поэтому она вполне подходит для установки вместо UF1002Г (ток до 10 А).
Диодную сборку Fuji D92-02 можно заменить, например, на S16C40C, S15D40C или S30D40C. Все они, в данном случае, для замены подходят. У диодов с барьером Шоттки меньше падение напряжения и, соответственно, нагрев.
Особенность замены в том, что «штатная» диодная сборка по выходу (шина 12 В) UF1002Г имеет полностью пластмассовый корпус из композита, поэтому крепится к общему радиатору или проводящей ток пластине с помощью термопасты. А диодная сборка Fuji D92-02 (и аналогичные) имеет металлическую пластину в корпусе, что предполагает особую осторожность при ее установке на радиатор, то есть через обязательную изолирующую прокладку и диэлектрическую шайбу под винт. Причина выхода из строя диодных сборок UF1002Г состоит в выбросах напряжения на диодах с амплитудой, увеличивающейся при работе БП под нагрузкой. При малейшем превышении допустимого обратного напряжения диоды Шотки получают необратимый пробой, поэтому рекомендуемая замена на более мощные диодные сборки в случае перспективного использования БП с мощной нагрузкой вполне оправдана.
Наконец, есть один совет, который позволит проверить работоспособность защитного механизма. Закоротим тонким проводом, к примеру, МГТФ-0.8, шину +12 В на корпус (общий провод). Так должно полностью пропасть напряжение. Чтобы оно восстановилось – выключим БП на пару минут для разряда высоковольтных конденсаторов, снимем шунт (перемычку), удалим эквивалент нагрузки и включим БП снова; он заработает в штатном режиме. Переделанные таким образом компьютерные блоки питания работают годами в режиме 24 часа с полной нагрузкой.
Вывод питания
Положим, необходимо использовать блок питания в бытовых целях и требуется вывести из блока две клеммы. Я сделал это с помощью двух (одинаковой длины) отрезков ненужного провода сетевого питания компьютерного БП и подключил к клеммнику все три предварительно пропаянные жилы в каждом проводнике. Для уменьшения потери мощности в проводниках, идущих от БП к нагрузке, подойдет и другой электрический кабель с медной (меньше потери) многожильный кабель – к примеру, ПВСН 2×2.
5, где 2.5 – это есть сечение одного проводника. Также можно не выводить провода на клеммник, а выход 12 В подключить в корпусе БП ПК к неиспользуемому разъему сетевого кабеля монитора ПК.
Назначение выводов микросхемы 2003
PSon 2 — Вход сигнала PS_ON, управляющего работой БП: PSon=0, БП включен, присутствуют все выходные напряжения; PSon=1, БП выключен, присутствует только дежурное напряжение +5V_SB
V33-3 — Вход напряжения +3.3 В
V5-4 — Вход напряжения +5 В
V12-6 — Вход напряжения +12 В
OP1/OP2-8/7 — Выходы управления двухтактным полумостовым преобразователем БП
PG-9 — Тестирование. Выход с открытым коллектором сигнала PG (Power Good): PG=0, одно или несколько выходных напряжений не соответствуют норме; PG=1, выходные напряжения БП находятся в заданных пределах
Vref1-11 — Управляющий электрод управляемого стабилитрона
Fb1-10 — Катод управляемого стабилитрона
GND-12 — Общий провод
COMP-13 — Выход усилителя ошибки и отрицательный вход компаратора ШИМ
IN-14 — Отрицательный вход усилителя ошибки
SS-15 — Положительный вход усилителя ошибки, подключен к внутреннему источнику Uref=2.
5 В. Вывод используется для организации «мягкого старта» преобразователя
Ri-16 — Вход для подключения внешнего резистора 75 кОм
Vcc-1 — Напряжение питания, подключается к дежурному источнику +5V_SB
PR-5 — Вход для организации защиты БП
В статье представлена простая конструкция ШИМ-регулятора, с помощью которой можно легко переделать компьютерный блок питания, собранный на контроллере, отличном от популярного TL494, в частности, DR-B2002, DR-B2003, SG6105 и прочих, в лабораторный с регулируемым выходным напряжением и ограничением тока в нагрузке. Также здесь я поделюсь опытом переделки компьютерных БП и опишу испытанные способы увеличения их максимального выходного напряжения.
В радиолюбительской литературе имеется множество схем переделки устаревших компьютерных блоков питания (БП) в зарядные устройства и лабораторные источники питания (ИП). Но все они касаются тех БП, в которых узел управления построен на базе микросхемы ШИМ-контроллера типа TL494, или его аналогов DBL494, KIA494, КА7500, КР114ЕУ4.
Нами было переделано больше десятка таких БП. Хорошо показали себя зарядные устройства, изготовленные по схеме, описанной М. Шумиловым в статье «Компьютерный блок питания – зарядное устройство», (Радио — 2009, № 1) с добавлением стрелочного измерительного прибора для измерения выходного напряжения и зарядного тока. На основе этой же схеме изготавливались первые лабораторные источники питания, пока не попала в поле зрения «Универсальная плата управления лабораторными блоками питания» (Радио-ежегодник — 2011, № 5, стр. 53). По этой схеме можно было изготавливать гораздо более функциональные источники питания. Специально для этой схемы регулятора был разработан цифровой ампервольтметр, описанный в статье «Простой встраиваемый ампервольтметр на PIC16F676».
Но все хорошее когда-нибудь кончается и в последнее время все чаще стали попадаться компьютерные БП, в которых были установлены другие ШИМ-контроллеры, в частности, DR-B2002, DR-B2003, SG6105. Возник вопрос: как можно использовать эти БП для изготовления лабораторных ИП? Поиск схем и общение с радиолюбителями не позволил продвинуться в этом направлении, хотя и удалось найти краткое описание и схему включения таких ШИМ-контроллеров в статье «ШИМ-контроллеры SG6105 и DR-B2002 в компьютерных ИП».
Из описания стало понятно, что эти контроллеры гораздо сложнее TL494 и пытаться управлять ими извне для регулирования выходного напряжения вряд ли возможно. Поэтому от этой идеи было решено отказаться. Однако при изучении схем «новых» БП было отмечено, что построение схемы управления двухтактным полумостовым преобразователем выполнено аналогично «старым» БП – на двух транзисторах и разделительном трансформаторе.
Была предпринята попытка вместо микросхемы DR-B2002 установить TL494 со своей стандартной обвязкой, подключив коллекторы выходных транзисторов TL494 к базам транзисторов схемы управления преобразователем БП. В качестве обвязки TL494 для обеспечения регулирования выходного напряжения была выбрана неоднократно проверенная выше упомянутая схема М. Шумилова. Такое включение ШИМ-контроллера позволяет отключить все имеющиеся в БП блокировки и схемы защиты, к тому же эта схема очень проста.
Попытка замены ШИМ-контроллера увенчалась успехом – БП заработал, регулировка выходного напряжения и ограничение тока также работали, как и в переделанных БП «старого» образца.
Описание схемы устройства
Конструкция и детали
Блок ШИМ-регулятора собран на печатной плате из односторонне фольгированного стеклотекстолита размером 40х45 мм. Чертеж печатной платы и схема расположения элементов показаны на рисунке. Чертеж показан со стороны установки компонентов.
Плата рассчитана на установку выводных компонентов. Особых требований к ним не предъявляется. Транзистор VT1 может быть заменен на любой другой аналогичный по параметрам биполярный транзистор прямой проводимости. На плате предусмотрена установка подстроечных резисторов R5 разных типоразмеров.
Монтаж и наладка
Крепление платы осуществляется в удобном месте одним винтом поближе к месту установки ШИМ-контроллера. Автор нашел удобным крепить плату к одному из радиаторов БП. Выходы PWM1, PWM2 запаивают прямо в соответствующие отверстия ранее установленного ШИМ-контроллера — выводы которых идут к базам транзисторов управления преобразователем (выводы 7 и 8 микросхемы DR-B2002).
Подключения вывода Vcc осуществляется к точке, в которой имеется выходное напряжение схемы дежурного питания, значение которого может находиться в пределах 13…24В.
Регулировка выходного напряжения ИП осуществляется потенциометром R5, минимальное выходное напряжение зависит от номинала резистора R7. Резистором R8 можно осуществить ограничение максимального выходного напряжения. Значение максимального выходного тока регулируется подбором номинала резистора R3 – чем меньше его сопротивление, тем больше будет максимальный выходной ток БП.
Порядок переделки компьютерного БП в лабораторный ИП
Работа по переделке БП связана с работой в цепях с высоким напряжением, поэтому настоятельно рекомендуется подключать БП к сети через разделительный трансформатор мощностью не менее 100Вт. Кроме того, для исключения выхода из строя ключевых транзисторов в процессе наладки ИП, подключать его к сети следует через «предохранительную» лампу накаливания на 220В мощностью 100Вт. Ее можно подпаять к БП вместо сетевого предохранителя.
Прежде, чем приступить к переделке компьютерного БП желательно убедиться в его исправности. Перед включением к выходным цепям +5В и +12В следует подключить автомобильные лампочки на 12В мощностью до 25 Вт. Затем подключить БП к сети и соединить вывод PS-ON (обычно зеленого цвета) с общим проводом. В случае исправности БП «предохранительная» лампа кратковременно вспыхнет, БП заработает и загорятся лампы в нагрузке +5В, +12В. Если после включения «предохранительная» лампа загорится в полный накал, возможен пробой силовых транзисторов, диодов выпрямительного моста и т. д.
Далее следует найти на плате БП точку, в которой имеется выходное напряжение схемы дежурного питания. Его значение может находиться в пределах 13…24В. Из этой точки в дальнейшем будем брать питание для блока ШИМ-регулятора и вентилятора охлаждения.
Затем следует выпаять штатный ШИМ-контроллер и подключить к плате БП блок ШИМ-регулятора согласно схемы (рис. 1). Вход P_IN подключают к 12-вольтовому выходу БП.
Теперь необходимо проверить работу регулятора. Для этого следует подключить к выходу P_OUT нагрузку в виде автомобильной лампочки, движок резистора R5 вывести до отказа влево (в положение минимального сопротивления) и подключить БП к сети (опять же через «предохранительную» лампу). Если лампа нагрузки загорится, следует убедиться в исправности схемы регулировки. Для этого нужно осторожно повернуть движок резистора R5 вправо, при этом желательно контролировать выходное напряжение вольтметром, чтобы не сжечь нагрузочную лампу. Если выходное напряжение регулируется, значит блок ШИМ-регулятора работает и можно продолжать модернизацию БП.
Выпаиваем все провода нагрузки БП, оставив по одному проводу в цепях +12 В и общий для подключения блока ШИМ-регулятора. Выпаиваем: диоды (диодные сборки) в цепях +3,3 В, +5 В; диоды выпрямителей -5 В, -12 В; все конденсаторы фильтров. Электролитические конденсаторы фильтра цепи +12 В следует заменить на конденсаторы аналогичной емкости, но с допустимым напряжением 25 В или более в зависимости от предполагаемого максимального выходного напряжения изготавливаемого лабораторного ИП.
Далее следует установить нагрузочный резистор, показанный на схеме рис. 1 как R2, необходимый для обеспечения устойчивой работы ИП без внешней нагрузки. Мощность нагрузки должна быть около 1 Вт. Сопротивление резистора R2 можно рассчитать исходя из максимального выходного напряжения ИП. В самом простом случае подойдет 2-х ваттный резистор сопротивлением 200-300 Ом.
Далее можно выпаять элементы обвязки старого ШИМ-контроллера и прочие радиодетали из неиспользуемых выходных цепей БП. Чтобы не выпаять случайно что-нибудь «полезное» рекомендуется отпаивать детали не полностью, а по одному выводу, и лишь убедившись в работоспособности ИП, удалять деталь полностью. По поводу дросселя фильтра L1, автор обычно ничего с ним не делает и использует штатную обмотку цепи +12 В. Это связано с тем, что в целях безопасности максимальный выходной ток лабораторного ИП обычно ограничивается на уровне, не превышающем паспортный для цепи +12 В БП.
После очистки монтажа рекомендуется увеличить емкость конденсатора фильтра С1 источника питания дежурного режима, заменив его на конденсатор номиналом 50 В/100 мкФ.
Кроме того, если установленный в схеме диод VD1 маломощный (в стеклянном корпусе), его рекомендуется заменить на более мощный, выпаянный из выпрямителя цепи -5 В или -12 В. Также следует подобрать сопротивление резистора R1 для комфортной работы вентилятора охлаждения М1.
Опыт переделки компьютерных БП показал, что с применением различных схем управления ШИМ-контроллером, максимальное выходное напряжение ИП будет находиться в пределах 21…22 В. Этого более чем достаточно для изготовления зарядных устройств для автомобильных аккумуляторов, однако для лабораторного источника питания все же маловато. Для получения повышенного выходного напряжения многие радиолюбители предлагают использовать мостовую схему выпрямления выходного напряжения, но это связано с установкой дополнительных диодов, стоимость которых довольно высока. Я считаю этот метод нерациональным и используею другой способ повышения выходного напряжения ИП – модернизацию силового трансформатора.
Есть два основных способа модернизации силового трансформатора ИП.
Первый способ удобен тем, что для его реализации не требуется разборка трансформатора. Он основан на том факте, что обычно вторичная обмотка мотается в несколько проводов и есть возможность ее «расслоить». Схематично вторичные обмотки силового трансформатора показаны на рис. а). Это наиболее часто встречающаяся схема. Обычно 5-вольтовая обмотка имеет по 3 витка, намотанных в 3-4 провода (обмотки «3,4»-«общ.» и «общ.»-«5,6»), а 12-вольтовая – дополнительно по 4 витка в один провод (обмотки «1»-«3,4» и «5,6»-«2»).
Для этого трансформатор выпаивают, аккуратно распаивают отводы 5-вольтовой обмотки и расплетают «косичку» общего провода. Задача состоит в том, чтобы разъединить параллельно включенные 5-вольтовые обмотки и включить все или часть из них последовательно, как это показано на схеме рис. б).
Выделить обмотки не составляет труда, но вот правильно сфазировать их довольно трудно. Автор использует для этой цели низкочастотный генератор синусоидального сигнала и осциллограф или милливольтметр переменного тока.
Подключив выход генератора, настроенного на частоту 30…35 кГц, к первичной обмотке трансформатора, с помощью осциллографа или милливольтметра контролируют напряжение на вторичных обмотках. Комбинируя подключение 5-вольтовых обмоток добиваются увеличения выходного напряжения по сравнению с исходным на требуемую величину. Таким способом можно добиться увеличения выходного напряжения БП до 30…40 В.
Второй способ модернизации силового трансформатора – это его перемотка. Это единственный способ получить выходное напряжение ИП более 40 В. Самой трудной задачей здесь является разъединение ферритового сердечника. Автор взял на вооружение способ вываривания трансформатора в воде в течение 30-40 минут. Но прежде, чем вываривать трансформатор следует хорошо продумать способ разъединения сердечника, учитывая тот факт, что после вываривания он будет очень горячим, к тому же горячий феррит становится очень хрупким. Для этого предлагается вырезать из жести две клиновидные полоски, которые затем можно будет вставить в зазор между сердечником и каркасом, и с их помощью разъединить половинки сердечника.
В случае разламывания или откалывания частей ферритового сердечника особо расстраиваться не стоит, так как его успешно можно склеить циакриланом (т. н. «суперклеем»).
После освобождения катушки трансформатора необходимо смотать вторичную обмотку. У импульсных трансформаторов есть одна неприятная особенность — первичная обмотка намотана в два слоя. Сначала на каркас намотана первая часть первичной обмотки, затем экран, затем все вторичные обмотки, снова экран и вторая часть первичной обмотки. Поэтому нужно аккуратно смотать вторую часть первичной обмотки, при этом обязательно запомнив ее подключение и направление намотки. Затем снять экран, выполненный в виде слоя медной фольги с припаянным проводом, ведущим к выводу трансформатора, который предварительно следует отпаять. И, наконец, смотать вторичные обмотки до следующего экрана. Теперь обязательно нужно хорошо просушить катушку струей горячего воздуха для испарения воды, проникшей в обмотку во время вываривания.
Количество витков вторичной обмотки будет зависеть от требуемого максимального выходного напряжения ИП из расчета примерно 0,33 витка/В (то есть 1 виток — 3 В).
Например, автор намотал 2х18 витков провода ПЭВ-0,8 и получил максимальное выходное напряжение ИП около 53 В. Сечение провода будет зависеть от требования к максимальному выходному току ИП, а также от габаритов каркаса трансформатора.
Вторичную обмотку мотают в 2 провода. Конец одного провод сразу запаивают на первый вывод каркаса, а второй оставляют с запасом 5 см для формирования «косички» нулевого вывода. Закончив намотку, запаивают конец второго провода на второй вывод каркаса и формируют «косичку» таким образом, чтобы количество витков обеих полуобмоток обязательно было одинаковым.
Теперь следует восстановить экран, намотать смотанную ранее вторую часть первичной обмотки трансформатора, соблюдая исходное подключение и направление намотки, и собрать магнитопровод трансформатора. Если разводка вторичной обмотки запаяна правильно (на выводы 12-вольтовой обмотки), то можно впаять трансформатор в плату БП и проверить его работоспособность.
Обзор: модуль питания постоянного тока Riden RD6006W
Возможно, вы видели линейку программируемых модулей питания Ruideng из Китая: небольшие и относительно недорогие импульсные понижающие преобразователи с микропроцессорным управлением и передней панелью с большим цветным OLED-экраном.
. Учитывая 30 вольт или около того, они могут подавать любое более низкое напряжение с дополнительным бонусом ограничения тока. Они были настолько успешны за те несколько лет, что были доступны, что даже породили свои собственные китайские клоны и бесчисленное количество хакерских проектов, например, на моделях DPS300X и DPS500X.
В конце прошлого года от Ruideng пришел новый модуль, RD6006 марки Riden, сочетающий в себе основную идею предыдущих модулей с чрезвычайно гибкой передней панелью с полной клавиатурой и поворотным энкодером, создавая что-то вроде передней панели для приличного настольного источника питания. но без прилагаемого блока питания. Я заказал один, подождал, пока он пройдет таможню, взял его на свою скамейку и рассмотрел.
Что даст вам пятьдесят долларов в качестве источника питания?
Передняя панель с дисплеем в графическом режиме. Хорошо упакован в прочную коробку с пенопластовой внутренней оболочкой, дополнительно включает в себя вставной датчик температуры, набор обжимных лепестковых клемм и запасной предохранитель.
Я заказал немного более дорогую версию «W» с подключением к WiFi, поэтому мои 38 фунтов стерлингов (49 долларов США) также включали небольшую подключаемую печатную плату с модулем ESP8266.
Нет бумажного руководства. Вместо этого есть карточка, направляющая пользователя к загрузке PDF-файла на веб-сайте Ruideng, которая дает документ на китайском и английском языках, который хорошо написан и прост для восприятия.
Само устройство представляет собой прямоугольную пластиковую коробку серого цвета размером около 165 мм x 81 мм (6,5″ x 3,2″) на передней панели и глубиной около 50 мм (2″). На передней панели есть набор кнопок и энкодера, OLED-экран с диагональю 6,25 мм (2,5 дюйма) и набор выходных разъемов. Он разработан как модуль, который находится в составе оборудования, а не как отдельное устройство, поэтому задняя часть не закрыта, а печатные платы полностью доступны. Гнезда для датчика температуры и WiFi-модуля находятся с левой стороны, и их легко установить.
Задняя часть устройства, модуль WiFi вверху справа.
Питание подается через набор вставных клеммных колодок с винтовыми зажимами, которые могут принимать любое напряжение от 6 В до 70 В. Мне не хватает удобного источника питания на 70 В, но, как и у многих людей с мусорным ящиком, у меня есть блок питания от HP. принтер, который подает 32 В при 1,5 А. Я подключил его, а затем включил устройство с помощью выключателя.
Базовый интерфейс будет знаком всем, кто использовал один из предыдущих модулей Ruideng. Есть три основных дисплея выходного напряжения, тока и мощности, а справа от них набор меньших дисплеев, показывающих параметры системы. Входное напряжение, выходное напряжение и ограничение тока, а также настройки перенапряжения и тока находятся там, а внизу находится дисплей температуры и набор флагов состояния. Для установки значений имеется набор кнопок для выбора того, что нужно изменить, а затем цифровая клавиатура или поворотный энкодер для выбора значения. Также есть часы на батарейках.
Каково это при использовании?
Экран по умолчанию с показаниями напряжения и тока.
Помимо основных функций, устройство поддерживает до девяти настроек памяти для часто используемых значений напряжения и, что самое интересное, опцию графического отображения, которая обеспечивает представление силы тока и напряжения во времени. График может быть экраном по умолчанию, и когда он включен, отображение входного и выходного напряжения и тока перемещается в правую сторону шрифтом меньшего размера. Однако у него есть недостаток в том, что он не обновляет свои оси автоматически, что затрудняет отслеживание небольших течений. Похоже, в меню не было пункта меню, чтобы отключить это.
Выходная мощность поступает от трех 4-миллиметровых комбинаций разъемов и винтовых клемм, как и следует ожидать от других блоков питания. Есть обычные положительные и отрицательные клеммы с третьей клеммой между ними для функции зарядки свинцово-кислотного аккумулятора.
Режим графика, показывающий включение и выключение нагрузки. На первый взгляд, это мощный и простой в использовании небольшой блок питания.
Нажмите «V-set» или «I-set» и введите значение, и все готово к работе. Под энкодером есть кнопка «Вкл./Выкл.», которая включает вывод; нажатие на это заставляет сок течь. Я протестировал источник питания с различными нагрузками, от больших резисторов с проволочной обмоткой до двигателей, другой электроники и даже замкнул накоротко 4-миллиметровый кабель, чтобы проверить ограничитель тока. Таким образом, в качестве прямого источника питания постоянного тока он работал безупречно, никогда не пропуская удары и обеспечивая измеренные напряжения и токи точно так, как заявлено.
Источник питания постоянного тока — это немного больше, чем просто постоянный ток, потому что только идеализированный постоянный ток со страницы учебника действительно является постоянным током в частотной области. Все блоки питания, даже аккумуляторы, содержат некоторый шум, и, поскольку Riden является источником питания с режимом переключения, есть вероятность, что часть его частоты переключения может попасть на его выходные клеммы.
С дешевыми импульсными источниками питания, такими как зарядные устройства для телефонов за доллары, это иногда даже может быть видно как высокочастотная пульсация на обычном осциллографе. В случае с Райденом такой пульсации не наблюдается.
Как охарактеризовать выходной шум источника питания? В этом случае я думаю, что вместо общего шума нам следует искать какие-либо пики на определенных частотах, например, на гармониках, кратных его частоте переключения. Единственный подходящий прибор, который у меня есть, — это мой осциллограф с включенной функцией БПФ. Это посредственная замена анализатору спектра, но он с удовольствием отображает гармоники прямоугольной волны, используемой для калибровки, поэтому здесь он будет служить нашей цели. Подключив Riden к проволочному нагревательному элементу в качестве нагрузки и подав несколько вольт с подключенным моим надежным Rigol 1054z, я смог получить спектр его выходного сигнала. Как и следовало ожидать, был широкий спектр шума, но не намного выше, чем при подключении к линейному источнику питания, и я был рад видеть, что не было явных пиков даже в ВЧ-диапазоне.
Кажется, они проделали хорошую работу по регулированию и фильтрации, но без лучшего тестового оборудования это почти все, что мы можем сделать.
Но это версия W, что это такое?
Приложение Riden, показывающее изменение тока во времени с помощью светодиода, меняющего цвет.И последняя часть этого обзора: модуль WiFi. Он подозрительно похож на модуль ESP8266-to-serial, который подключается к основной печатной плате, но как его использовать? По сути, он обеспечивает подключение к приложению iOS или Android. Существует возможность включить подключение к Wi-Fi, а затем подача должна быть перезапущена рядом с мобильным телефоном, на котором запущено приложение Riden. Предположительно, он устанавливает точку доступа, к которой подключается приложение, у вас запрашиваются учетные данные вашей беспроводной сети, и это почти все. Затем вы можете подключиться к источнику питания с помощью телефона.
На первый взгляд, он просто повторяет некоторые элементы управления на передней панели, что удобно, если вам когда-нибудь понадобится изменить ограничение тока, не вставая с кресла, но при дальнейшем рассмотрении в нем есть кое-что еще.
Графическая функция в приложении намного лучше, чем на устройстве, с осями, которые масштабируются в соответствии с рассматриваемыми показаниями, и есть возможность сохранить журнал показаний. Это превращает телефон в мощное дополнение к устройству и, на мой взгляд, стоит дополнительных нескольких фунтов. Стоит отметить, что в дополнение к Wi-Fi на передней панели есть последовательный порт USB, и я был бы очень разочарован, если бы кто-то из нашего более широкого сообщества не перепроектировал задействованные API-интерфейсы и не создал какое-нибудь программное обеспечение с открытым исходным кодом для этого. больше с этим средством.
В заключение хочу сказать, что Riden RD6006(W) продолжает качество предыдущих модулей Riden и представляет собой очень полезный блок питания по доступной цене с множеством функций, которые не дадут вам скучать. У него нет собственного источника питания, так что учтите это в цене. Однако, как я выяснил, существует множество легкодоступных расходных материалов, которые можно использовать, даже если они не обеспечивают всего диапазона возможностей устройства.
Это стоит учитывать, когда вы ищете блок питания.
Блоки питания и преобразователи переменного тока в постоянный
Малошумящие, эффективные, надежные и легко интегрируемые источники питания необходимы для медицинского оборудования, производства полупроводников и промышленных технологий. Наш широкий ассортимент экономичных решений переменного и постоянного тока включает гибкие, настраиваемые и индивидуальные продукты мощностью от 3 Вт до 30 кВт.
Просмотрите наши продукты AC-DCБлоки питания переменного/постоянного тока для высокопроизводительных приложений
Разработаны, сертифицированы и одобрены для широкого спектра глобальных требований к электропитанию
Когда надежность работы имеет решающее значение, вам нужен источник питания, обеспечивающий высокую эффективность, точность, стабильность и воспроизводимость.
Наши группы прямых продаж и технической поддержки работают с вами на этапе проектирования и на протяжении всего жизненного цикла вашего продукта.
Ассортимент наших источников питания переменного тока в постоянный разработан и одобрен для использования в медицинских устройствах, ИТ, промышленной электронике и системах управления технологическими процессами, оборудовании для производства полупроводников, контрольно-измерительном оборудовании, научных приборах, а также бытовых и бытовых приборах.
Решение ваших проблем ЭМС
Правильный выбор и интеграция устройства преобразования энергии имеют основополагающее значение для общего уровня излучения и помехоустойчивости вашего продукта. Наш опыт в этой области позволяет нам смягчить проблемы, давая советы по передовым методам, а наши опытные инженеры по приложениям могут помочь с проблемами, если они возникнут на этапе разработки.
Наш широкий ассортимент стандартной продукции включает конфигурируемые и программируемые решения мощностью от 3 Вт до более 30 кВт в различных корпусах и механических форматах. Мы также предоставляем индивидуальные и специализированные решения для точного соответствия уникальным требованиям.
Свяжитесь с нами сегодняПреодоление проблем с надежностью
Правильный выбор силового преобразователя для условий применения конечного продукта имеет решающее значение для долговременной надежности. Преобразователь мощности, предназначенный для минимизации нагрузок на компоненты во время нормальной работы, может по-прежнему страдать от низкой надежности, если он подвергается чрезмерному нагреву в конечной установке.
Надлежащее управление температурным режимом необходимо для обеспечения максимальной надежности, и XP Power предлагает ряд преобразователей с механическими форматами, соответствующими тепловому расчету, требуемому в различных ситуациях.
НАЙДИТЕ ВАШЕ ИДЕАЛЬНОЕ РЕШЕНИЕ ПИТАНИЯ AC-DC
Наш разнообразный ассортимент включает в себя сотни семейств продуктов, которые легко найти по мощности, напряжению, формату и области применения.
Инструмент выбора источников питания переменного и постоянного тока
Стандартные, настраиваемые и настраиваемые блоки питания
Механический формат, точно соответствующий вашим требованиям
Наши настраиваемые блоки питания позволяют быстро и точно соответствовать вашим требованиям, а наши программируемые решения позволяют адаптировать их к потребностям вашей системы.
- Международные сертификаты ITE и медицинской безопасности
- Выходная мощность от 3 Вт до 50 кВт
- Однофазный вход до 528 В переменного тока
- Трехфазный вход до 480 В переменного тока
- Диапазон выходного напряжения до 400 В постоянного тока
- Конфигурируемые источники питания
- Программируемые выходы, сигналы и элементы управления
- Несколько стандартных протоколов связи
ПОДХОДИТ ДЛЯ РАЗЛИЧНЫХ ПРИМЕНЕНИЙ
Оборудование для производства полупроводников
- Депонирование
- Литография
- травление
- Ионная имплантация
- Очистка вафель
- Испытания и проверки
Промышленные технологии
- Аналитическое оборудование
- Испытания и измерения
- Робототехника
- Промышленная печать
- Светодиод (УФ/ИК)
- Интернет вещей и промышленность 4. 0
0Здравоохранение
- Визуализация и диагностика
- Мониторинг пациента
- Хирургические инструменты
- Медицина на дому
- Лечение пациентов
- Вентиляторы
Простой в использовании инструмент выбора продукта — найдите идеальное решение для питания переменного/постоянного тока
ИНСТРУМЕНТ ДЛЯ ВЫБОРА ПИТАНИЯ AC-DCНаучитесь последовательно подключать блоки питания для получения более высокого выходного напряжения.
Два или более источника питания могут быть подключены для подачи более высокого напряжения или силы тока.
Самый простой способ создать более высокое напряжение — это последовательно соединить источники питания, настроить каждый источник на выходное одинаковое напряжение, и каждый источник должен иметь одинаковый предел тока. Сумма выходных напряжений источников питания будет приложена к тестируемому устройству. Некоторые блоки питания оснащены аналоговыми управляющими сигналами, которые обеспечивают автоматическое последовательное или автоматическое отслеживание, что является более элегантным способом управления несколькими блоками питания. Источники питания серии Auto можно контролировать с помощью одного основного источника питания; второе преимущество заключается в том, что можно использовать все функции основного источника питания. например дистанционное управление, режим CV или CC и даже аналоговое программирование. Автоматическое отслеживание позволяет нескольким источникам отслеживать ведущее устройство, а ведомые устройства могут иметь одинаковые выходные характеристики или могут быть настроены так, чтобы быть пропорциональными ведущему устройству.
1) Последовательное подключение источников питания для получения более высокого напряжения
Последовательная работа двух или более источников питания может быть выполнена до уровня изоляции выхода любого источника для получения более высокого напряжения, чем напряжение, доступное от одного источника . Некоторые источники питания, такие как серия E363x, имеют диод обратной полярности, подключенный к выходным клеммам, поэтому при последовательной работе с другими источниками не произойдет повреждения в случае короткого замыкания нагрузки или включения одного источника отдельно от его серии. партнеры.
Некоторые меры предосторожности:
- Никогда не превышайте номинальное выходное напряжение изоляции любого из источников питания.
- Никогда не подвергайте источник отрицательному напряжению.
Рис. 1. Три последовательно соединенных источника питания для получения дополнительного напряжения.
Настройка напряжения и тока. При последовательном соединении выходное напряжение представляет собой сумму напряжений отдельных источников питания. Каждый из отдельных источников питания должен быть отрегулирован, чтобы получить общее выходное напряжение
2) Автоматический последовательный режим
Автоматический последовательный режим обеспечивает равное или пропорциональное распределение напряжения и позволяет управлять выходным напряжением с одного ведущего устройства. Напряжение ведомых устройств определяется настройкой регулятора VOLTAGE на передней панели главного устройства и резистора делителя напряжения. Главный блок должен быть самым положительным источником питания в серии. Регуляторы выходного ТОКА всех серийных блоков работают, а предельный ток равен самой низкой настройке. Если какие-либо регуляторы выходного ТОКА установлены на слишком низкое значение, произойдет автоматическое переключение на работу с постоянным током, и выходное напряжение упадет.
Рис. 2. Настройки переключателей на задней панели и клеммные соединения для автоматического последовательного режима
В автоматическом последовательном режиме могут использоваться смешанные номера моделей при условии, что каждое ведомое устройство указано как способное к автоматическому последовательному режиму работы. Если главный источник настроен на работу с постоянным током, то комбинация ведущий-ведомый будет действовать как комбинированный источник постоянного тока.
Определяющие резисторы. Внешние резисторы управляют частью (или кратной) уставки напряжения ведущего устройства, которое подается от ведомого устройства. Обратите внимание, что процентная доля общего выходного напряжения, вносимая каждым источником питания, не зависит от величины общего напряжения. Для двух агрегатов в автоматическом ряду отношение R1 к R2 равно 9.0003
(R1+R2)/R1 = (Vo/Vm)
R2/R1 = (Vs/Vm)
Где Vo = автоматическое последовательное напряжение = Vs + Vm
Vm = выходное напряжение ведущего устройства
Vs = ведомое устройство выходное напряжение устройства
Например, используя E3617A в качестве ведомого устройства и положив R2 = 50 кОм (1/4 Вт), тогда из приведенных выше уравнений
R1 = R2 (Вм/Вс) = 50 (Вм/Вс) кОм
Для поддержания температурного коэффициента и стабильной работы источника питания выбирайте стабильные резисторы с низким уровнем шума. Конденсатор емкостью 0,1 мкФ, включенный параллельно R2 и R4 при работе от трех источников питания, поможет обеспечить стабильную работу.
Настройка напряжения и тока. Используйте органы управления ведущего устройства, чтобы установить желаемое выходное напряжение и ток. Регулятор VOLTAGE ведомого устройства отключен. Вращение регулятора напряжения ведущего блока приведет к непрерывному изменению выходного сигнала последовательной комбинации, при этом вклад выходного напряжения ведущего в вклад напряжения ведомого всегда будет оставаться в соотношении внешних резисторов. Установите регулятор CURRENT ведомого устройства выше текущей настройки ведущего устройства, чтобы избежать переключения ведомого устройства в режим CC. В режиме CC комбинированный выходной ток такой же, как уставка тока ведущего устройства, а в режиме CV комбинированное выходное напряжение представляет собой сумму выходных напряжений ведущего и ведомого устройств.
Защита от перенапряжения. Установите напряжение отключения OVP в каждом блоке таким образом, чтобы оно отключалось при напряжении, превышающем его выходное напряжение во время автоматической последовательной работы. Когда ведущий блок отключается, он программирует все подчиненные блоки на нулевой выход. Когда ведомое устройство выключается, оно выключается только само (и все ведомые устройства ниже него в стеке). Ведущее устройство
(и все подчиненные устройства, находящиеся выше подчиненного устройства отключения) продолжают подавать выходное напряжение.
Дистанционное зондирование. Для удаленного распознавания с автоматическим последовательным режимом установите переключатель SENSE ведущего устройства и установите переключатель SENSE подчиненного устройства в положение дистанционного управления.
Дистанционное аналоговое программирование напряжения. Для удаленной аналоговой программы с автопоследовательной работой подключите программные (внешние) напряжения к клемме «CV» или «CC»» ведущего блока и установите переключатель «CV» или «CC» ведущего блока в дистанционное положение.
3) Операция автоматического отслеживания
Операция автоматического отслеживания источников питания аналогична автоматической последовательной работе, за исключением того, что главный и ведомый источники питания имеют одинаковую полярность выхода по отношению к общей шине или земле Эта операция полезна, когда требуется одновременное включение, выключение или пропорциональное управление всеми источниками питания.На рисунке 3 показаны три источника, подключенные в режиме автоматического отслеживания с их отрицательными выходными клеммами, соединенными вместе как общая точка или точка заземления.Для двух блоков в режиме автоматического отслеживания доля R2/(R1+R2) выхода главного источника питания подается в качестве одного из входов усилителя сравнения подчиненного источника питания, таким образом управляя выходом подчиненного источника.Главный источник питания в операции автоматического отслеживания должен быть положительным поставлять имеет наибольшее выходное напряжение. Включение и выключение источников питания контролируется главным источником питания. Чтобы поддерживать температурный коэффициент и характеристики стабильности источника питания, внешний резистор должен быть стабильным, с низким уровнем шума и низкой температурой.
Определение резисторов. Внешние резисторы контролируют часть напряжения ведущего устройства, которое поступает от ведомого устройства. Для двух устройств с автоматическим отслеживанием соотношение R1 и R2 равно
R2/(R1+R2) = (Vs/Vm)
Где Vm = выходное напряжение главного устройства
Vs = выходное напряжение подчиненного устройства
Конденсатор 0,1 мкФ, включенный параллельно с R2 и R4 поможет обеспечить стабильную работу.
Настройка напряжения и тока. Используйте регулятор VOLTAGE ведущего устройства для установки выходного напряжения обоих устройств. Когда ведущий работает в режиме CV, выходное напряжение ведущего (Vm) такое же, как его уставка напряжения, а выходное напряжение ведомого для работы двух блоков равно Vm(R2/(R1+R2)). Регулятор VOLTAGE ведомого устройства отключен. Установите регуляторы CURRENT ведущего и ведомых устройств выше требуемого значения тока, чтобы обеспечить работу CV ведущих и ведомых устройств.
Защита от перенапряжения. Установите напряжение отключения OVP в каждом устройстве таким образом, чтобы оно отключалось при напряжении, превышающем его выходное напряжение во время операции автоматического отслеживания. Когда ведущий блок отключается, он программирует все подчиненные блоки на нулевой выход. Когда ведомое устройство выключается, оно выключается только само.
Дистанционное зондирование. Чтобы независимо включать дистанционное зондирование с операцией автоматического отслеживания, настройте каждое устройство для дистанционного зондирования в соответствии с инструкциями по дистанционному зондированию, приведенными в предыдущем абзаце.
Северная Америка – ТРЕБУЕТСЯ – 2.0 – ID:336521
Блок питания ATX Version 3.
0 Multi Rail для настольных ПКРуководство по проектированию
Скачать в формате PDF
Содержание документа
Содержание документа
Юридический лист регистраций изменений Введение Конфигурации процессора Карта расширения PCI Express*. Рекомендации Электрический механический Акустика Относящийся к окружающей среде Электромагнитная совместимость Безопасность Надежность Особые указания CFX12V 2.0 Особые рекомендации LFX12V 2.0 Специальные рекомендации для ATX12V 3.0 Особые рекомендации SFX12V 4.0 Особые указания TFX12V 3.0 Специальные рекомендации Flex ATX 2.0
лист регистраций изменений
Введение
Введение Альтернативный режим пониженного энергопотребления для блоков питания Справочная документация Терминология
Альтернативный режим пониженного энергопотребления для блоков питания
Справочная документация
Терминология
Конфигурации процессора
Конфигурации процессора — РЕКОМЕНДУЕТСЯ Соображения относительно высокопроизводительных процессоров для рынка настольных ПК
Конфигурации процессора — РЕКОМЕНДУЕТСЯ
Соображения относительно высокопроизводительных процессоров для рынка настольных ПК
Соображения относительно высокопроизводительных процессоров для рынка настольных ПК Разъемы модульного источника питания Рекомендации по разгону
Разъемы модульного источника питания
Рекомендации по разгону
Карта расширения PCI Express*. Рекомендации
Карта расширения PCI Express*. Рекомендации Карта расширения PCIe* Power Excursions Дополнительные разъемы питания PCIe* AIC Карта расширения PCIe* Вспомогательные разъемы питания Сигналы боковой полосы
Карта расширения PCIe* Power Excursions
Карта расширения PCIe* Power Excursions Карта расширения PCIe* и бюджет мощности блока питания Экскурсия по мощности блока питания
Карта расширения PCIe* и бюджет мощности блока питания
Экскурсия по мощности блока питания
Дополнительные разъемы питания PCIe* AIC
Карта расширения PCIe* Вспомогательные разъемы питания Сигналы боковой полосы
Карта расширения PCIe* Вспомогательные разъемы питания Сигналы боковой полосы Sense1 / Sense0 (обязательно) CARD_PWR_STABLE (необязательно) CARD_CBL_PRES# (необязательно) Технические характеристики сигналов боковой полосы по постоянному току (обязательно)
Sense1 / Sense0 (обязательно)
CARD_PWR_STABLE (необязательно)
CARD_CBL_PRES# (необязательно)
Технические характеристики сигналов боковой полосы по постоянному току (обязательно)
Электрический
Электрический Вход переменного тока — ТРЕБУЕТСЯ Выход постоянного тока — ТРЕБУЕТСЯ Сроки, ведение домашнего хозяйства и контроль — ТРЕБУЕТСЯ Сброс после выключения Защита выхода
Вход переменного тока — ТРЕБУЕТСЯ
Вход переменного тока — ТРЕБУЕТСЯ Входная защита от перегрузки по току – ТРЕБУЕТСЯ Пусковой ток – ТРЕБУЕТСЯ Пониженное напряжение на входе – ТРЕБУЕТСЯ
Входная защита от перегрузки по току – ТРЕБУЕТСЯ
Пусковой ток – ТРЕБУЕТСЯ
Пониженное напряжение на входе – ТРЕБУЕТСЯ
Выход постоянного тока — ТРЕБУЕТСЯ
Регулировка напряжения постоянного тока – ТРЕБУЕТСЯ
Выходной ток постоянного тока – ТРЕБУЕТСЯ
Дистанционное зондирование — РЕКОМЕНДУЕТСЯ
Другие требования к системе с низким энергопотреблением
Шум пульсаций на выходе — ТРЕБУЕТСЯ
Емкостная нагрузка – РЕКОМЕНДУЕТСЯ
Стабильность замкнутого контура — ТРЕБУЕТСЯ
Последовательное питание +5 В пост. тока / +3,3 В пост. тока — ТРЕБУЕТСЯ
Время удержания напряжения — ТРЕБУЕТСЯ
12V2 DC Минимальная нагрузка — ТРЕБУЕТСЯ
Регулировка напряжения постоянного тока – ТРЕБУЕТСЯ
Выходной ток постоянного тока – ТРЕБУЕТСЯ
Дистанционное зондирование — РЕКОМЕНДУЕТСЯ
Другие требования к системе с низким энергопотреблением
Шум пульсаций на выходе — ТРЕБУЕТСЯ
Емкостная нагрузка – РЕКОМЕНДУЕТСЯ
Стабильность замкнутого контура — ТРЕБУЕТСЯ
Последовательное питание +5 В пост. тока / +3,3 В пост. тока — ТРЕБУЕТСЯ
Время удержания напряжения — ТРЕБУЕТСЯ
12V2 DC Минимальная нагрузка — ТРЕБУЕТСЯ
Сроки, ведение домашнего хозяйства и контроль — ТРЕБУЕТСЯ
Сроки, ведение домашнего хозяйства и контроль — ТРЕБУЕТСЯ PWR_OK – ТРЕБУЕТСЯ Условие перекрестной нагрузки при включении питания — ТРЕБУЕТСЯ PS_ON# – НЕОБХОДИМО +5VSB – ТРЕБУЕТСЯ Время включения – ТРЕБУЕТСЯ Время нарастания – ТРЕБУЕТСЯ Перерегулирование при включении/выключении – ТРЕБУЕТСЯ
PWR_OK – ТРЕБУЕТСЯ
Условие перекрестной нагрузки при включении питания — ТРЕБУЕТСЯ
PS_ON# – НЕОБХОДИМО
+5VSB – ТРЕБУЕТСЯ
Время включения – ТРЕБУЕТСЯ
Время нарастания – ТРЕБУЕТСЯ
Перерегулирование при включении/выключении – ТРЕБУЕТСЯ
Сброс после выключения
Сброс после выключения +5VSB при отключении питания – НЕОБХОДИМО +5VSB Fall Time — РЕКОМЕНДАЦИЯ
+5VSB при отключении питания – НЕОБХОДИМО
+5VSB Fall Time — РЕКОМЕНДАЦИЯ
Защита выхода
Защита от перенапряжения (OVP) – ТРЕБУЕТСЯ Защита от короткого замыкания (SCP) – ТРЕБУЕТСЯ Ситуация без нагрузки – ТРЕБУЕТСЯ Защита от перегрузки по току (OCP) – ТРЕБУЕТСЯ Защита от перегрева (OTP) – ТРЕБУЕТСЯ Выходной байпас – ТРЕБУЕТСЯ Отдельное ограничение тока для 12V2 — ДОПОЛНИТЕЛЬНО Общие уровни эффективности источника питания Эффективность источника питания в соответствии с нормативами по энергопотреблению — ENERGY STAR* и CEC (Калифорнийская комиссия по энергетике) ПК с высоким показателем расширяемости — РЕКОМЕНДУЕТСЯ
Защита от перенапряжения (OVP) – ТРЕБУЕТСЯ
Защита от короткого замыкания (SCP) – ТРЕБУЕТСЯ
Ситуация без нагрузки – ТРЕБУЕТСЯ
Защита от перегрузки по току (OCP) – ТРЕБУЕТСЯ
Защита от перегрева (OTP) – ТРЕБУЕТСЯ
Выходной байпас – ТРЕБУЕТСЯ
Отдельное ограничение тока для 12V2 — ДОПОЛНИТЕЛЬНО
Общие уровни эффективности источника питания
Эффективность источника питания в соответствии с нормативами по энергопотреблению — ENERGY STAR* и CEC (Калифорнийская комиссия по энергетике) ПК с высоким показателем расширяемости — РЕКОМЕНДУЕТСЯ
механический
механический Маркировка и маркировка — РЕКОМЕНДУЕТСЯ Соединители — ТРЕБУЕТСЯ Воздушный поток и вентиляторы — РЕКОМЕНДУЕТСЯ
Маркировка и маркировка — РЕКОМЕНДУЕТСЯ
Соединители — ТРЕБУЕТСЯ
Разъем переменного тока Разъемы постоянного тока
Разъем переменного тока
Разъемы постоянного тока
Разъемы постоянного тока Основной разъем питания – ТРЕБУЕТСЯ Периферийные разъемы Разъем для дисковода гибких дисков — не включать (только для исторической справки) Разъемы дополнительных плат PCI-Express* (PCIe*) (рекомендуется) Разъем питания +12 В Разъемы Serial ATA* — ТРЕБУЕТСЯ
Основной разъем питания – ТРЕБУЕТСЯ
Периферийные разъемы
Разъем для дисковода гибких дисков — не включать (только для исторической справки)
Разъемы дополнительных плат PCI-Express* (PCIe*) (рекомендуется)
Разъем питания +12 В
Разъемы Serial ATA* — ТРЕБУЕТСЯ
Воздушный поток и вентиляторы — РЕКОМЕНДУЕТСЯ
Воздушный поток и вентиляторы — РЕКОМЕНДУЕТСЯ Расположение вентилятора и направление Размер и скорость вентилятора вентиляция
Расположение вентилятора и направление
Размер и скорость вентилятора
вентиляция
Акустика
Акустика – РЕКОМЕНДУЕТСЯ
Акустика – РЕКОМЕНДУЕТСЯ
Относящийся к окружающей среде
Относящийся к окружающей среде Температура – РЕКОМЕНДУЕТСЯ Тепловой удар (доставка) — РЕКОМЕНДУЕТСЯ Влажность – РЕКОМЕНДУЕТСЯ Высота – РЕКОМЕНДУЕТСЯ Механический удар – РЕКОМЕНДУЕТСЯ Случайная вибрация – РЕКОМЕНДУЕТСЯ
Температура – РЕКОМЕНДУЕТСЯ
Тепловой удар (доставка) — РЕКОМЕНДУЕТСЯ
Влажность – РЕКОМЕНДУЕТСЯ
Высота – РЕКОМЕНДУЕТСЯ
Механический удар – РЕКОМЕНДУЕТСЯ
Случайная вибрация – РЕКОМЕНДУЕТСЯ
Электромагнитная совместимость
Электромагнитная совместимость Выбросы – ТРЕБУЕТСЯ Иммунитет — ТРЕБУЕТСЯ Содержание гармоник тока входной линии — ОПЦИОНАЛЬНО Магнитное поле рассеяния — ТРЕБУЕТСЯ Колебания напряжения и мерцание – ТРЕБУЕТСЯ
Выбросы – ТРЕБУЕТСЯ
Иммунитет — ТРЕБУЕТСЯ
Содержание гармоник тока входной линии — ОПЦИОНАЛЬНО
Магнитное поле рассеяния — ТРЕБУЕТСЯ
Колебания напряжения и мерцание – ТРЕБУЕТСЯ
Безопасность
Безопасность Северная Америка – ТРЕБУЕТСЯ Международный – ТРЕБУЕТСЯ Запрещенные материалы — ТРЕБУЕТСЯ Защита от катастрофических отказов — РЕКОМЕНДУЕТСЯ
Северная Америка – ТРЕБУЕТСЯ
Международный – ТРЕБУЕТСЯ
Запрещенные материалы — ТРЕБУЕТСЯ
Защита от катастрофических отказов — РЕКОМЕНДУЕТСЯ
Надежность
Надежность — РЕКОМЕНДУЕТСЯ Надежность — переключатель PS_ON# для режима S0ix — НЕОБХОДИМО
Надежность — РЕКОМЕНДУЕТСЯ
Надежность — переключатель PS_ON# для режима S0ix — НЕОБХОДИМО
Особые указания CFX12V 2. 0
Особые указания CFX12V 2.0 Физические размеры – НЕОБХОДИМО
Физические размеры – НЕОБХОДИМО
Особые рекомендации LFX12V 2.0
Особые рекомендации LFX12V 2.0 Физические размеры — ТРЕБУЕТСЯ
Физические размеры — ТРЕБУЕТСЯ
Специальные рекомендации для ATX12V 3.0
Особые рекомендации SFX12V 4.0
Особые рекомендации SFX12V 4.0 Пакет нижнего профиля — физические размеры — ТРЕБУЕТСЯ Требования к вентилятору — ТРЕБУЕТСЯ Комплект крепления верхнего вентилятора — физические размеры — ТРЕБУЕТСЯ Требования к вентилятору — ТРЕБУЕТСЯ Верхний монтажный вентилятор уменьшенной глубины — физический Требования к вентилятору — ТРЕБУЕТСЯ Стандартный пакет профиля SFX — физические размеры — ТРЕБУЕТСЯ Требования к вентилятору — ТРЕБУЕТСЯ Форм-фактор PS3 — физические размеры — ТРЕБУЕТСЯ Требования к вентилятору — ТРЕБУЕТСЯ
Пакет нижнего профиля — физические размеры — ТРЕБУЕТСЯ
Требования к вентилятору — ТРЕБУЕТСЯ
Комплект крепления верхнего вентилятора — физические размеры — ТРЕБУЕТСЯ
Требования к вентилятору — ТРЕБУЕТСЯ
Верхний монтажный вентилятор уменьшенной глубины — физический
Требования к вентилятору — ТРЕБУЕТСЯ
Стандартный пакет профиля SFX — физические размеры — ТРЕБУЕТСЯ
Требования к вентилятору — ТРЕБУЕТСЯ
Форм-фактор PS3 — физические размеры — ТРЕБУЕТСЯ
Требования к вентилятору — ТРЕБУЕТСЯ
Особые указания TFX12V 3. 0
Особые указания TFX12V 3.0 Физические размеры — ТРЕБУЕТСЯ Варианты монтажа — РЕКОМЕНДУЕМЫЕ Требования к шасси — РЕКОМЕНДУЕТСЯ
Физические размеры — ТРЕБУЕТСЯ
Варианты монтажа — РЕКОМЕНДУЕМЫЕ
Требования к шасси — РЕКОМЕНДУЕТСЯ
Специальные рекомендации Flex ATX 2.0
Специальные рекомендации Flex ATX 2.0 Физические размеры – НЕОБХОДИМО
Физические размеры – НЕОБХОДИМО
лист регистраций изменений
Введение
Альтернативный режим пониженного энергопотребления для блоков питания
Справочная документация
Терминология
Конфигурации процессора
Конфигурации процессора — РЕКОМЕНДУЕТСЯ
Соображения относительно высокопроизводительных процессоров для рынка настольных ПК
Разъемы модульного источника питания
Рекомендации по разгону
Карта расширения PCI Express*. Рекомендации
Карта расширения PCIe* Power Excursions
Карта расширения PCIe* и бюджет мощности блока питания
Экскурсия по мощности блока питания
Дополнительные разъемы питания PCIe* AIC
Карта расширения PCIe* Вспомогательные разъемы питания Сигналы боковой полосы
Sense1 / Sense0 (обязательно)
CARD_PWR_STABLE (необязательно)
CARD_CBL_PRES# (необязательно)
Технические характеристики сигналов боковой полосы по постоянному току (обязательно)
Электрический
Вход переменного тока — ТРЕБУЕТСЯ
Входная защита от перегрузки по току – ТРЕБУЕТСЯ
Пусковой ток – ТРЕБУЕТСЯ
Пониженное напряжение на входе – ТРЕБУЕТСЯ
Выход постоянного тока — ТРЕБУЕТСЯ
Регулировка напряжения постоянного тока – ТРЕБУЕТСЯ
Выходной ток постоянного тока – ТРЕБУЕТСЯ
Дистанционное зондирование — РЕКОМЕНДУЕТСЯ
Другие требования к системе с низким энергопотреблением
Шум пульсаций на выходе — ТРЕБУЕТСЯ
Емкостная нагрузка – РЕКОМЕНДУЕТСЯ
Стабильность замкнутого контура — ТРЕБУЕТСЯ
Последовательное питание +5 В пост. тока / +3,3 В пост. тока — ТРЕБУЕТСЯ
Время удержания напряжения — ТРЕБУЕТСЯ
12V2 DC Минимальная нагрузка — ТРЕБУЕТСЯ
Сроки, ведение домашнего хозяйства и контроль — ТРЕБУЕТСЯ
PWR_OK – ТРЕБУЕТСЯ
Условие перекрестной нагрузки при включении питания — ТРЕБУЕТСЯ
PS_ON# – НЕОБХОДИМО
+5VSB – ТРЕБУЕТСЯ
Время включения – ТРЕБУЕТСЯ
Время нарастания – ТРЕБУЕТСЯ
Перерегулирование при включении/выключении – ТРЕБУЕТСЯ
Сброс после выключения
+5VSB при отключении питания – НЕОБХОДИМО
+5VSB Fall Time — РЕКОМЕНДАЦИЯ
Защита выхода
Защита от перенапряжения (OVP) – ТРЕБУЕТСЯ
Защита от короткого замыкания (SCP) – ТРЕБУЕТСЯ
Ситуация без нагрузки – ТРЕБУЕТСЯ
Защита от перегрузки по току (OCP) – ТРЕБУЕТСЯ
Защита от перегрева (OTP) – ТРЕБУЕТСЯ
Выходной байпас – ТРЕБУЕТСЯ
Отдельное ограничение тока для 12V2 — ДОПОЛНИТЕЛЬНО
Общие уровни эффективности источника питания
Эффективность источника питания в соответствии с нормативами по энергопотреблению — ENERGY STAR* и CEC (Калифорнийская комиссия по энергетике) ПК с высоким показателем расширяемости — РЕКОМЕНДУЕТСЯ
механический
Маркировка и маркировка — РЕКОМЕНДУЕТСЯ
Соединители — ТРЕБУЕТСЯ
Разъем переменного тока
Разъемы постоянного тока
Основной разъем питания – ТРЕБУЕТСЯ
Периферийные разъемы
Разъем для дисковода гибких дисков — не включать (только для исторической справки)
Разъемы дополнительных плат PCI-Express* (PCIe*) (рекомендуется)
Разъем питания +12 В
Разъемы Serial ATA* — ТРЕБУЕТСЯ
Воздушный поток и вентиляторы — РЕКОМЕНДУЕТСЯ
Расположение вентилятора и направление
Размер и скорость вентилятора
вентиляция
Акустика
Акустика – РЕКОМЕНДУЕТСЯ
Относящийся к окружающей среде
Температура – РЕКОМЕНДУЕТСЯ
Тепловой удар (доставка) — РЕКОМЕНДУЕТСЯ
Влажность – РЕКОМЕНДУЕТСЯ
Высота – РЕКОМЕНДУЕТСЯ
Механический удар – РЕКОМЕНДУЕТСЯ
Случайная вибрация – РЕКОМЕНДУЕТСЯ
Электромагнитная совместимость
Выбросы – ТРЕБУЕТСЯ
Иммунитет — ТРЕБУЕТСЯ
Содержание гармоник тока входной линии — ОПЦИОНАЛЬНО
Магнитное поле рассеяния — ТРЕБУЕТСЯ
Колебания напряжения и мерцание – ТРЕБУЕТСЯ
Безопасность
Северная Америка – ТРЕБУЕТСЯ
Международный – ТРЕБУЕТСЯ
Запрещенные материалы — ТРЕБУЕТСЯ
Защита от катастрофических отказов — РЕКОМЕНДУЕТСЯ
Надежность
Надежность — РЕКОМЕНДУЕТСЯ
Надежность — переключатель PS_ON# для режима S0ix — НЕОБХОДИМО
Особые указания CFX12V 2. 0
Физические размеры – НЕОБХОДИМО
Особые рекомендации LFX12V 2.0
Физические размеры — ТРЕБУЕТСЯ
Специальные рекомендации для ATX12V 3.0
Особые рекомендации SFX12V 4.0
Пакет нижнего профиля — физические размеры — ТРЕБУЕТСЯ
Требования к вентилятору — ТРЕБУЕТСЯ
Комплект крепления верхнего вентилятора — физические размеры — ТРЕБУЕТСЯ
Требования к вентилятору — ТРЕБУЕТСЯ
Верхний монтажный вентилятор уменьшенной глубины — физический
Требования к вентилятору — ТРЕБУЕТСЯ
Стандартный пакет профиля SFX — физические размеры — ТРЕБУЕТСЯ
Требования к вентилятору — ТРЕБУЕТСЯ
Форм-фактор PS3 — физические размеры — ТРЕБУЕТСЯ
Требования к вентилятору — ТРЕБУЕТСЯ
Особые указания TFX12V 3.0
Физические размеры — ТРЕБУЕТСЯ
Варианты монтажа — РЕКОМЕНДУЕМЫЕ
Требования к шасси — РЕКОМЕНДУЕТСЯ
Специальные рекомендации Flex ATX 2. 0
Физические размеры – НЕОБХОДИМО
Северная Америка – ТРЕБУЕТСЯ
Блок питания должен быть сертифицирован NRTL (национально признанной испытательной лабораторией) для использования в США и Канаде при следующих условиях:
- Отчет UL по источникам питания «Условия приемлемости» должен соответствовать предполагаемому применению источника питания в конечном изделии.
- Поставка должна быть одобрена для использования в оборудовании информационных технологий, включая электрическое бизнес-оборудование, в соответствии с UL 60950-1 First Edition. Сертификация должна включать тестирование внешнего корпуса блока питания со стороны розетки переменного тока.
- Блок питания должен пройти полный набор испытаний, проводимых в рамках сертификации, таких как входной ток, ток утечки, высокое напряжение, температура, испытание на энергетический разряд, испытание выходных характеристик трансформатора (напряжение холостого хода, характеристики короткого замыкания). ) и ненормальное тестирование (включая тесты с остановленным вентилятором и несоответствие переключателя выбора напряжения).
- Оболочка должна соответствовать требованиям к механическим испытаниям противопожарной оболочки в соответствии с пунктами 2.9.1 и 4.2 вышеупомянутого стандарта.
- Высокопроизводительные испытания должны быть включены в сертификацию и указаны как таковые в отчете о сертификации.
- Не должно быть необычных или сложных условий приемлемости, таких как обязательное дополнительное охлаждение или снижение мощности. Система изоляции не должна иметь температур, превышающих номинальные значения при испытаниях в конечном продукте.
- Знак сертификации должен быть нанесен на каждый блок питания.
- Источник питания должен быть проверен на наличие доступных оператору вторичных выходов (усиленная изоляция), которые соответствуют требованиям для SELV.
- Необходимо соблюдать правильную полярность между входной розеткой переменного тока и любыми соединениями печатных плат (то есть коричневый = линия, синий = нейтраль и зеленый = земля/корпус).
- Вентилятор должен быть защищен защитным кожухом для предотвращения прикосновения пальцем в соответствии с требованиями доступности UL.
Международный – ТРЕБУЕТСЯ
Безопасность Международный – ТРЕБУЕТСЯ
EEZ h34005 Блок питания | Crowd Supply
EEZ h34005 Блок питания | Поставка толпы Испытательное оборудование
Управление энергопотреблением
Полностью открытый программируемый источник питания с профессиональными характеристиками лабораторного качества и производительностью.
Последние обновления
- 11 июля 2019 г. H34005 мертв, да здравствует BB3!
- 17 июля 2017 г. Миссия (почти) выполнена!
- 19 июня 2017 г. Собранные модули и прошивка v1.0
- 09 мая 2017 г. Производство началось!
Просмотреть все обновления проекта
Вы будете получать уведомления о новостях и обновлениях акций для этого проекта.Введение
Электронные контрольно-измерительные приборы (T&M) занимают незаменимое место на рабочих местах любителей, студентов и энтузиастов-любителей. Эти инструменты также необходимы для образовательных и научно-исследовательских учреждений, которые полагаются на них в своих классах и лабораториях. Проект EEZ Open представляет собой попытку преодолеть разрыв между контрольно-измерительными инструментами для любителей и студентов и инструментами, используемыми в коммерческой и профессиональной среде. Он делает это, прочесывая лучшее с обеих сторон.
Как правило, инструменты, используемые мастерскими, студентами и любителями, просты и недороги. Руководствуясь необходимостью учиться и экспериментировать, они обычно строятся на бесплатном программном обеспечении с открытым исходным кодом (FOSS) и аппаратном обеспечении (FOSH). По мере того, как они передаются и распространяются, они создают вокруг себя сообщество пользователей, которые готовы помочь с отзывами о том, как улучшить проект и как избежать распространенных ошибок. Эти инструменты часто имеют более низкое качество, ограниченную функциональность и не имеют надлежащей документации. Это также относится и к программному обеспечению, где поддержка некоторых стандартов программирования контрольно-измерительных приборов и взаимосвязей может практически отсутствовать.
В отличие от этого, коммерческие предложения по контролю и измерению предоставляют надежные и многофункциональные решения «под ключ», и они оснащены программным обеспечением, которое позволяет пользователям централизованно контролировать и обмениваться данными между различными устройствами для контроля и измерения. Однако у коммерческих решений есть и два существенных недостатка: высокая стоимость и закрытая конструкция, часто защищенная одним или несколькими патентами. Высокая стоимость коммерческих контрольно-измерительных инструментов делает их недоступными для групп, занимающихся своими руками и обучения. Это, наряду с ограниченной функциональностью самодельных инструментов, препятствует экспериментам и творчеству. Точно так же в образовательной среде стоимость инструментов коммерческого уровня ограничивает возможности студентов получать практический опыт.
Бесплатный и открытый исходный код
Проект EEZ Open направлен на решение этих проблем с помощью уникального подхода к созданию контрольно-измерительных инструментов. Одной из лучших частей проекта является его программное обеспечение, как с точки зрения уже реализованных функций, так и из-за наличия инструментов разработки, которые позволяют пользователям быстро моделировать новые или изменять существующие функции для своих собственных уникальных потребностей. Эта кампания направлена на запуск первого устройства, созданного специально для этого программного обеспечения: EEZ h34005, двухканального программируемого источника питания, набор функций которого превосходит многие коммерческие предложения.
Полная документация и программное обеспечение с открытым исходным кодом доступны в наших репозиториях GitHub, один для оборудования и один для программного обеспечения. Блок питания EEZ h34005 в настоящее время находится в пятой версии, выпущены три общедоступных версии. Прошивка M3 (этап 3) была завершена в декабре 2016 года с поддержкой полного набора команд SCPI и цветного сенсорного дисплея TFT. Набор команд задокументирован в справочнике SCPI на более чем 100 страниц. направляющая .
EEZ Open 9Программный пакет 0835 в настоящее время состоит из двух инструментов:
- Симулятор микропрограммы — это «виртуальный инструмент» для исследования и тестирования всех функций без физического устройства под рукой. Это помогло нам ускорить разработку, избегая таких вещей, как, например, частая и трудоемкая загрузка в MCU. Вы можете скачать последнюю стабильную версию. Просто загрузите и установите, чтобы увидеть, что было реализовано с помощью команд SCPI, командной строки и консоли/лицевой панели с графическим интерфейсом.
- EEZ Studio — мощный инструмент разработки WYSIWYG для создания и редактирования меню и страниц на локальном дисплее (в данном случае цветной сенсорный TFT-экран на h34005). Мы нашли его невероятно полезным и экономящим время при разработке меню и страниц, отображающих информацию и состояние источника питания. EEZ Studio еще не совсем общедоступна, но она не требуется для прошивки EEZ h34005 во время выполнения. Мы планируем опубликовать первую полную версию вскоре после окончания кампании для тех, кто хочет поиграть с меню и отобразить информацию.
Оба приложения работают на нескольких ОС (Linux, Windows, OS X и т. д.), при этом среда разработки Arduino IDE поддерживается в качестве первой целевой платформы. Мы выбрали его, потому что он также является кроссплатформенным и открытым исходным кодом, а также хорошо известен в сообществах DIY и производителей. Изменение существующего кода, добавление кода для достижения новых функций или просто загрузка в наши новые выпуски прошивки не должны быть проблемой.
Еще один настольный блок питания?
EEZ h34005 — это не просто еще один программируемый настольный источник питания. Хотя его программные, аппаратные и механические аспекты разработаны, чтобы конкурировать с любым коммерческим предложением, поскольку он полностью бесплатный и с открытым исходным кодом, он обеспечивает уровень независимости и возможности взлома, который просто не существует с проприетарными традиционными инструментами.
EEZ h34005 не может быть легко отнесен ни к типичному решению для самостоятельной сборки, ни к стандартному коммерческому решению по двум простым причинам: в нем реализованы функции, которых нет в проектах для самостоятельного изготовления, при этом его дизайн (программное обеспечение, аппаратное обеспечение и механическая часть) является бесплатным и с открытым исходным кодом, который не существует и по умолчанию все еще запрещен в рамках профессионального/коммерческого решения. Больше не нужно платить за разблокировку дополнительных функций прошивки, ждать ремонта или искать сервис-мануалы, если кто-то ошибся и выпустит «волшебный дым».
В нашем дизайне на первый план вынесены эти ключевые концепции:
- Модульная конструкция — разные люди предъявляют разные требования к питанию для разных проектов. Таким образом, EEZ h34005 состоит из четырех модулей + плата MCU (Arduino Due или совместимая 32-битная плата ARM), поэтому изменение одной части системы не означает, что нужно выбросить все остальное и создать новую «материнскую плату».
- Программируемость — экспериментаторы и даже обычные пользователи имеют разные потребности в схемах электропитания: они хотят играть с аналоговыми или цифровыми схемами, которые могут включать энергоемкие двигатели, источники света и т. д., или им может понадобиться заряжать аккумуляторы с разным химическим составом, требующим разных схем зарядки. Или, возможно, необходима запрограммированная последовательность напряжения и тока для проверки работы других цепей. Все это можно сделать с помощью команд SCPI, что позволяет опытным пользователям добавлять новые функции, не дожидаясь коммерческого обновления прошивки, которое может никогда не появиться.
- Надежность — Цепи питания и/или зарядки аккумуляторов должны быть безопасными, даже если они не используются в течение длительного времени. Чтобы обеспечить безопасность и надежность, мы потратили много времени на разработку наших схем и реализацию множества функций защиты и самотестирования, которые мы затем протестировали в реальных жизненных ситуациях.
- Подходит для самостоятельного изготовления — Миниатюризация электронных деталей усложняет работу с ними сборщику-сделай сам. Мы выбрали компоненты в размерах и упаковках, которые легко паять вручную без специального оборудования или навыков.
- Возможности подключения — Благодаря возможности подключения через USB и Ethernet вы можете находиться на расстоянии нескольких шагов или нескольких тысяч миль от вашего EEZ h34005 и при этом поддерживать с ним связь. Коммуникация также помогает, когда несколько устройств развернуты в одном месте, например, в классе или лаборатории.
Характеристики и характеристики оборудования
EEZ h34005 имеет набор функций, аналогичный любому другому коммерческому настольному источнику питания. Но у него также есть особенности, которые делают его уникальным. Мы разбили все это ниже:
Unique Features
| Feature | Description |
|---|---|
| Local user interface | 3.2” TFT color touch-screen and encoder knob |
| Channel coupling | Serial (up to 80 В), параллельное (до 10 А) с использованием встроенных силовых реле (внешняя проводка не требуется) |
| Дистанционный датчик | Не требует внешней проводки благодаря встроенным сигнальным реле |
| Digital control | Arduino Due (or compatible) 32-bit ARM MCU board |
| Power control | AC In-rush current limiter |
| Remote/external voltage programming | Защита от перенапряжения, 2,5 В для работы в полном диапазоне |
| Контроль температуры батареи | Оптоизолированный вход V/F (для батареи NTC) |
EEZ h34005 имеет уникальную конструкцию, которая очень эффективна, когда требуется высокая выходная мощность, но также может обеспечить низкий уровень пульсаций и низкий уровень шума для чувствительных цепей с низким энергопотреблением.
Его пользовательский интерфейс также отличается. Мы считаем, что сочетание сенсорного дисплея и одной ручки энкодера обеспечивает пользовательский интерфейс, который успешно заменяет традиционные «функциональные» клавиши, клавиатуры, потенциометры, энкодеры, переключатели и т. д. В EEZ Studio графический интерфейс пользователя отображается на сенсорном экране. могут быть легко изменены для удовлетворения потребностей и вкусов различных пользователей. Мы с нетерпением ждем обратной связи от пользователей по мере их взаимодействия с нашим графическим интерфейсом и внесения улучшений и изменений.
Кроме того, есть дополнительные функции, которые будут разблокированы и включено бесплатно по мере того, как кампания достигает своего разнообразия цели. До сих пор мы достигнута первая цель растяжения (ручка энкодера).
Standard Features
| Feature | Description |
|---|---|
| No. of channels | 2 (isolated) |
| Voltage range | 0 – 40 V (1 / 10 mV шаг) |
| Диапазон тока | 0–500 мА (шаг 0,1/1 мА, цель 3), 0–5 А (шаг 1/10 мА) |
| Макс. мощность на канал | 155 Вт (с выбранными модулями AC/DC, в противном случае до 200 Вт) |
| Топология | регулятор) |
| Встроенные защитные механизмы | Удаленное смысл обратная полярность, сторож MCU (сердцебиение), Power Good |
| Особенности других каналов | Включение, Down-Programmer |
| ENABLE, Down-Programmer | |
| Enable, Down-Programmer | |
| . управляется датчиками температуры канала), пассивный радиатор на пострегуляторе питания MOSFET | |
| Возможности подключения | USB, Ethernet (USB-порт теперь полностью изолирован, и оба входа имеют защиту от электростатического разряда благодаря растяжке 2) |
| Другие периферийные устройства | Зуммер, часы реального времени с резервным питанием, EEPROM, разъем для SD-карты датчиков) |
| Цифровой ввод/вывод | 1 вход (защищенный, логический уровень 3,3 и 5 В), выходы: 1 оптоизолированный, 1 силовое реле (расширение цели 2) |
| Регулятор мощности | Переключатель питания переменного тока (задняя панель), плавный пуск/режим ожидания переменного тока (программное управление), выключатель питания постоянного тока MCU (передняя панель) |
| Питание переменного тока | 85–264 В / 47–63 Гц (выбирается вручную), дополнительная защита входа (TVS, MOV, SAR) |
| Размеры | Металлический корпус: 293 мм (Ш) x 90 мм (В) x 272 мм (Г) |
Компоненты
EEZ h34005 состоит из следующих частей и модулей:
- Дополнительный модуль PS
- Плата питания (по одной на канал, всего две)
- Плата Arduino
- Металлический корпус
- Гайки, болты и электромеханические детали
- Жгут проводов
- Ардуино Дуэ
- Цветной сенсорный TFT-дисплей с диагональю 3,2 дюйма (на плате Arduino Shield)
- Модуль питания переменного/постоянного тока, 48 В постоянного тока, 155 Вт (по одному на канал, всего два)
Все модули могут быть легко установлены в металлический корпус с предварительно просверленными отверстиями, как показано ниже. Корпус состоит из четырех частей, выполнен из алюминия толщиной 1,5 мм, оснащен привинчиваемыми резиновыми ножками и ручками на передней панели.
Для упрощения сборки количество кабелей сведено к минимуму. Охлаждение обеспечивается 60-мм вентилятором и двумя пассивными радиаторами, которые также используются для надежного крепления силовых плат и дальнейшего повышения механической прочности корпуса.
Прошивка
Прошивка EEZ h34005 представляет собой эскиз Arduino, который позволяет пользователям выполнять все операции как локально, так и удаленно. В то время как локальное управление с помощью 3,2-дюймового цветного сенсорного дисплея TFT позволяет быстро работать на месте, дистанционное управление обеспечивает не только удобный доступ через последовательное/USB-соединение или соединение Ethernet, но также позволяет автоматизировать многие операции на одном или нескольких устройствах в классная комната, лаборатория или так называемая автоматизированная испытательная установка.
Feature List
| Feature | Description | |||||
|---|---|---|---|---|---|---|
| Development platform | Arduino IDE 1.6 or later | |||||
| Local display GUI development | EEZ Studio | |||||
| Remote управление | Да, SCPI | |||||
| Профили пользователей | 10, с функцией автоматического вызова | |||||
| Интерфейс программирования выходных значений | Сенсорный экран: клавиатура , шаг , ползунок ; Ручка Encoder (strect oal 1) | |||||
| Режим вывода | Стандартный, низкий уровень (контроль CPU Controlsed) | |||||
| Protected | об. | . | Выходная муфта | Да (последовательная, параллельная) | ||
| Отслеживание выхода | Да (напряжение, ток, мощность, все средства защиты и ограничения) | |||||
| Дата/Время | Да | Да | Да | Да | Да | . |
| Статистика | Общее/текущее время работы процессора и канала | |||||
| Диагностика | Самотестирование, защита, калибровка АЦП, измерения |
Местное управление
Главный главный экран обеспечивает сводный обзор всех запрограммированных и измеренных выходных значений, состояние различных механизмов защиты и легкий доступ к настройкам системы, профилям пользователей, просмотрам событий и управлению входной мощностью. (Режим ожидания). В настоящее время реализованы три разных вида, как показано ниже, и они могут быть дополнительно расширены для конкретных потребностей пользователя.
Наиболее часто устанавливаемые опции – это программирование выходных значений (напряжение и ток) и изменение выходной мощности. Поэтому мы предлагаем три способа настройки выходов: один, имитирующий цифру клавиатура , энкодер ( шаг режим) и потенциометр ( ползунок режим ). Потенциометр работает как 2D-ползунок с переменной «чувствительностью», позволяя изменять выбранное значение с большим или меньшим шагом.
Дистанционное управление
Благодаря поддержке SCPI одним или несколькими EEZ h34005 можно управлять удаленно через последовательное (через USB) или Ethernet-соединение.
Защитные механизмы
EEZ h34005 поставляется с несколькими системами защиты, которые были тщательно протестированы с использованием различных типов нагрузок и с учетом крайних случаев, таких как включение питания, отключение, обнаружение отказа охлаждающего вентилятора во время работы и т. д.
Механизмы защитыреализованы как на аппаратном, так и на программном уровне, чтобы обеспечить максимально возможную защиту подключенных нагрузок и самого источника питания. На данный момент предусмотрены следующие защиты:
- Ограничение тока и защита от перегрузки по току (OCP)
- Ограничение напряжения и защита от перенапряжения (OVP)
- Ограничение мощности и защита от превышения мощности (OPP)
- Защита от перегрева (OTP) для каждого канала, системы и нагрузки/батареи
- Дистанционное определение обратной полярности
- Макс. ограничение выходного тока при обнаружении отказа охлаждающего вентилятора
- Автоматическое включение OVP при выборе дистанционного программирования напряжения
- Автоматическое отключение при питание хорошее или сторожевой таймер сбой сигнала
- Автоматическая балансировка выходного напряжения или тока при последовательном или параллельном соединении каналов
- Автоматическое отключение понижающего программатора при обнаружении чрезмерного снижения мощности
- Отключение при срабатывании любой из защит
- Отключение всех выходов при срабатывании любой защиты
- Принудительное отключение всех выходов при включении питания
Чтобы увидеть EEZ h34005 в действии, посетите нашу страницу видео.
Сборка
EEZ h34005 доступен в нескольких комплектах, от простых до полных комплектов. Сборка и использование блока питания требует понимания электронных схем и базовых навыков компьютерного программирования. Будем рады помочь каждому в процессе сборки. Поддержку также можно найти на популярных электронных форумах, где проект уже привлек много внимания (eevblog и форумы diyaudio). Обращение за помощью — лучший способ избежать ошибок и разочарований!
Уровни залога
В этой кампании есть четыре уровня залога:
| Pledge level | Bare PCBs | Enclosure and Assemblies | Core Modules | Complete Kit |
|---|---|---|---|---|
| Set of 4 bare PCBs | Yes | – | n/a | n/ a |
| Металлический корпус | – | Да | – | Да |
| Nuts, bolts, and electromechanical parts | – | Yes | – | Yes |
| Wire harness | – | Yes | – | Yes |
| Set of 4 PCB modules | – | – | Yes | Yes |
| 3. 2” TFT color touch-screen | – | – | – | Yes |
| 2 x AC/DC power modules | – | – | – | Yes |
| Arduino Due | – | – | – | Yes |
Manufacturing Plan
We have already successfully produced limited numbers of prototype PCBs и металлические корпуса. Мы выбрали производителя корпуса и в настоящее время изучаем производителей печатных плат и печатных плат. Мы будем закупать жгуты проводов и упаковку на месте.
Все модули будут протестированы внутри компании перед отправкой. Однако конечные пользователи должны будут выполнить калибровку локально, следуя указаниям простого мастера калибровки, или удаленно, используя команды SCPI.
Риски и проблемы
Мы работали над EEZ h34005 последние два года и уверены, что устранили большую часть технических рисков. Мы сделали это, завершив четыре прототипа и получив множество отзывов и помощи от сообществ на популярных форумах по электронике. Точно так же прошивка является зрелой и полной для своих базовых функций, реализующих интерфейсы SCPI и сенсорного экрана. Сейчас мы работаем над добавлением более изящных функций.
Всегда есть вероятность непредвиденных задержек при сборке модулей печатных плат из-за нехватки деталей или проблем с доставкой. Тем не менее, мы заложили запас в наше расписание, чтобы учесть такие непредвиденные задержки. Мы, конечно же, сообщим нашим сторонникам, если возникнут какие-либо проблемы, которые могут повлиять на дату выпуска.
Доставка и логистика
Компоненты EEZ h34005 будут доставляться со склада Crowd Supply в США. Мы не можем предварительно оплатить НДС, поэтому, если ваша страна взимает НДС при импорте, вам, вероятно, придется заплатить его и, возможно, заняться таможенной очисткой. Таким образом, указанная стоимость доставки не включает применимые налоги. К сожалению, это относится ко всем, включая тех, кто поддерживает ЕС, поскольку мы не можем поддерживать параллельную логистику и бухгалтерию ЕС.
Hackaday
«Пока вы не проверите сборку настольного источника питания [Дениса], вы можете даже не знать, что вам не хватает».
Радиолюбитель 360
«…узнайте, как подключить микроконтроллеры и одноплатные компьютеры к схемам и датчикам для взаимодействия с реальным миром.»
Electronics-Lab.com
«Помимо модульности, программируемости, открытости и возможности «сделай сам», надежность была одной из ключевых характеристик и принципов проектирования в процессе проектирования».
Open Electronics
«EEZ h34005 является полностью бесплатным и с открытым исходным кодом.»
Спросите Crowd Supply о заказе
Задать Envox технический вопрос
Отправьте полевой отчет о том, как вы использовали этот проект
Произведено Envox в Загребе, Хорватия.
Продается и поставляется компанией Crowd Supply.
Поддержите нас!
У нас есть много идей, как сделать блок питания еще лучше и упростить разработку аналогичного открытого оборудования. Поддержите нас, и мы будем держать вас в курсе нашего прогресса, новых функций и других проектов.
$ 10
10 люди любят насНеобработанные печатные платы
Набор из четырех необработанных печатных плат, необходимых для создания собственного EEZ h34005 с нуля. Разработан с удобными компонентами SMT (не входят в комплект) для ручной пайки.
$ 36 8 долларов США с доставкой / 18 долларов США по всему миру
31 заявленоКорпус и узлы
Включает в себя окрашенный металлический корпус с предварительно просверленными отверстиями, полный жгут проводов, все электромеханические детали (вход переменного тока, охлаждающий вентилятор, соединительные штифты и т. д.), а также все гайки и болты, необходимые для монтажа и соединения всех модулей внутри корпуса. Получите это, если у вас уже есть основные модули или вы хотите создать свой собственный.
$ 140 8 долларов США с доставкой / 18 долларов США по всему миру
13 заявленоБазовые модули
Полный набор из всех четырех полностью собранных и протестированных модулей, составляющих основу EEZ h34005: 1 модуль питания AUX, 2 платы питания и 1 плата Arduino (совместимая с Arduino Due).
$ 214 8 долларов США с доставкой / 18 долларов США по всему миру
2 заявленоПолный комплект
Включает в себя все необходимое для сборки собственного полнофункционального блока питания EEZ h34005 с использованием только отвертки и пары плоскогубцев: корпус, жгут проводов, электромеханические детали, гайки и болты, все четыре полностью собранных и протестированных основных модуля, 3,2-дюймовый цветной сенсорный дисплей, плата Arduino Due и два модуля переменного/постоянного тока (кабель питания не входит в комплект).
$ 399 8 долларов США с доставкой / 18 долларов США по всему миру
300 заявленоEnvox
Загреб, Хорватия · envox.eu
Энвокс д.о.о. является домом для Envox Experimental Zone (EEZ), инициативы с открытым исходным кодом, направленной на преодоление разрыва между DIY / любительскими / образовательными / малобюджетными и профессиональными / коммерческими решениями для тестирования и измерения.
Денис Котлар (он же Прасимикс)
Менеджер проектасообщение
Мартин Владич
Старший разработчик программного обеспеченияBeagleWire
Полностью открытый iCE40 FPGA BeagleBone Cape
EspoTek Labrador
Небольшая портативная электронная лаборатория с подключением через USB, которая включает в себя осциллограф, генератор сигналов, блок питания, логический анализатор и мультиметр.
ЛаймНЕТ
Программная сеть в коробке на основе LimeSDR
Подпишитесь на информационный бюллетень Crowd Supply, в котором рассказывается о последних создателях и проектах
Новости о блоке питания Acopian | Блоки питания Acopian
—2022—
Пожертвование Acopian помогает Lafayette Motorsports подняться на более высокую ступень -современный проект.
Подробнее здесь.
—2021—
У программируемого источника питания есть одна отличительная черта: он позволяет дистанционно управлять своей работой через аналоговый вход или цифровой интерфейс.
Зачем использовать программируемый источник питания? В автоматизированной производственной среде программируемый источник питания обеспечивает цифровое или аналоговое управление для максимальной универсальности.
Подробнее здесь.
Остин Парк — инженер по машинному обучению в Gridmatic и обладатель первой в истории стипендии Acopian Power Supply.
Никогда еще нагрузка на рабочую силу не была такой очевидной, как после пандемии COVID-19. По мере того, как опытные сотрудники выходят на заслуженный отдых, как никогда важно поощрять новое поколение к заполнению этих вакансий. Для дальнейшего поощрения образования и карьеры в области STEM компания Acopian Power Supply недавно наградила Йоэлис Брито из Ньюарка, штат Нью-Джерси, своей ежегодной стипендией на разработку систем электропитания.
Прочитайте полную историю от Control Design.
Интервью с Остином Парком о подкасте Control Design
В 2017 году Остин Парк получил степень бакалавра наук в области электротехники в Калифорнийском университете в Лос-Анджелесе и начал получать степень магистра в Стэнфордском университете, где он был принят в магистратуру. программы науки (MS) в области разработки энергетических ресурсов. В том же году он получил первую в истории стипендию Акопяна и в настоящее время работает в технологическом стартапе Gridmatic. Встречайтесь с Остином в интервью для подкаста Control Intelligence. Узнайте, где он сейчас, и узнайте, как стипендия помогла ему достичь своих целей.
Прочитайте полную историю от Control Design.
Acopian выпускает линейку преобразователей постоянного тока в постоянный с широким входом
Acopian выпускает линейку герметизированных преобразователей постоянного тока в постоянный с широким входом мощностью до 60 Вт. Входы постоянного тока с широким диапазоном настроены на 9-18 В постоянного тока, с выходными напряжениями в диапазоне от 3,3 В постоянного тока до 48 В постоянного тока и до 8 А.
Прочитайте полную историю на сайте Power System Design.
Г-жа Йоэлис Брито
Acopian объявляет победителя стипендии Power Supply Engineering 2021
Истон, Пенсильвания, 3 августа 2021 г. Компания Acopian Power Supplies объявила сегодня о том, что Йоэлис Брито из Ньюарка, штат Нью-Джерси, стала лауреатом ежегодной стипендии Acopian Power Supply Engineering Scholarship. Стипендиальная программа была создана, чтобы помочь талантливым студентам-инженерам, обучающимся на дневном отделении колледжа или университета США, продолжить карьеру в области силовой электроники или смежных инженерных дисциплин.
В настоящее время г-жа Брито учится на первом курсе Колледжа Нью-Джерси (TCNJ) и получает степень бакалавра в области электротехники. Этим летом она прошла дополнительные курсы для повышения квалификации, обучая детей средней школы математике. Ее конкретные области интересов связаны с возобновляемыми источниками энергии, где она надеется найти работу в энергетическом секторе. Г-жа Брито планирует работать в области устойчивого развития и возобновляемых источников энергии, потому что она стремится сделать чистый воздух и энергию доступными для недостаточно представленных сообществ. «Как продукт крупного городского сообщества, такого как Ньюарк, я хочу отдать должное моему сообществу и другим подобным сообществам по всей стране», — сказала она. Г-жа Брито будет использовать стипендию Acopian Power Supply Scholarship в размере 1000 долларов США для оплаты обучения, книг и других расходов на образование в TCNJ в следующем семестре.
«Блестящие академические и внеучебные достижения г-жи Брито в сочетании с ее вниманием к альтернативным экологически чистым источникам энергии сделали ее очевидным получателем стипендии», — сказал Алекс Карапетян, президент Acopian. «Мы рады видеть все замечательные вещи, которые ждут Йоэлис в будущем».
Чтобы получить стипендию, компания Acopian получила заявки от студентов инженерных специальностей колледжей и университетов по всей стране. Судейская коллегия Акопяна выбрала победителя на основе определенных критериев приемлемости, включая средний балл 3,0 или выше по шкале 4,0 и рекомендательное письмо от лица, имеющего право оценивать академические достижения заявителя. Прием заявок завершился 30 мая 2021 г.
Прочитайте полную историю от Control Design.
Выбор надежных источников питания
Электронные устройства требуют надежного источника питания, который может обеспечивать питание в любое время. Но блоки питания доступны в широком диапазоне номинальных напряжений и токов. Инженеры, которым поручено выбрать подходящий источник питания, должны решить множество вопросов, чтобы определить, какой источник питания подходит для приложения. Хороший способ начать этот анализ — рассмотреть две основные топологии конструкции источника питания: импульсную и с линейным регулированием.
Прочтите полную статью на Power & Electronic Tips.
—2020—
Линейные стоечные блоки питания Acopian Рекомендуемые
Источники питания, встроенные в конечный продукт, могут иметь мощность от нескольких сотен милливатт до сотен или даже тысяч ватт и привлекать к себе большое внимание. Независимо от того, питаются ли они от батареи или от сети переменного тока, они обеспечивают важные шины постоянного тока, которые питают компоненты, печатные платы и даже внешние нагрузки, такие как светодиоды или двигатели, и доступны в различных исполнениях, включая преобразователи на основе ИС, регуляторы, модули или бескорпусные шасси.
Прочитайте полную историю из EDN.
—2019—
Acopian выпускает линейные блоки питания с защитой от прикосновения
Производитель блоков питания Acopian недавно объявил о выпуске новой линейки защищенных от прикосновения линейных регулируемых мини-блоков питания в корпусе. Устройства обеспечивают выходное напряжение от 3,3 В до 48 В постоянного тока и выходную мощность до 15 Вт при рабочей температуре окружающей среды до 71 °C.
Программируемый источник переменного/постоянного тока Acopian обеспечивает мощность 1400 Вт как в стоечной, так и в настольной конфигурации. Версии с одним выходом обеспечивают напряжение от 10 В до 270 В с током до 120 А, а широко регулируемые версии от 0-10 В до 0-270 В с током до 120 А. Эти стоечные и настольные блоки обеспечивают высокую удельную мощность, низкую пульсацию и удобную переднюю панель.
Прочитайте полную статью от Embedded Computing Design.
Блоки питания переменного и постоянного тока с выходным напряжением от 3,3 до 48 В пост.
токаЗащищенные от прикосновения линейные стабилизированные мини-блоки питания в корпусе с выходным напряжением от 3,3 В пост. тока до 48 В пост. тока и выходной мощностью до 15 Вт при рабочей температуре окружающей среды до 71°С. С. Небольшие по размеру, эти мини-модули обеспечивают чрезвычайно низкий уровень пульсаций (среднеквадратичное значение 1 мВ), точную регулировку нагрузки и линии, температурную стабильность и могут быть установлены на площади всего 3,5 × 2,5 дюйма 9.1582
Прочтите полную статью на Power & Electronic Tips.
Линейные и импульсные источники питания: не всегда простой выбор
Спросите практически любого инженера о линейных источниках питания, и, скорее всего, инстинктивной реакцией будет: «Извините, я не могу их использовать — они слишком неэффективны. » Любая возможность использования линейного питания обычно тут же заканчивается; это как если бы вы просили их вернуться к ламповым AM-радиоприемникам.
Прочтите полную статью на Power & Electronic Tips.
—2018—
Не для чайников — Автомобильные испытания и выставки двигателей приносят новейшие приборы в лаборатории разработки
Эти мини-модули с линейным регулированием переменного и постоянного тока с одним выходом имеют безопасные соединения. Разработанные компанией Acopian Power Supplies и показанные здесь Алексом Карапетяном из Acopian, они могут быть подключены последовательно и имеют защиту от короткого замыкания, а также дополнительный вывод, который позволяет регулировать выходное напряжение до точного уровня. Регулируемые выходы находятся в диапазоне от 3,3 до 48 В и до 2,5 А. Модули могут быть установлены в 3,52,5-дюймовом корпусе. место.
Прочтите всю статью в Советах по тестированию и измерению.
Г-н Ян Темплтон, обладатель стипендии Acopian Power Supply Engineering 2018
Acopian объявляет победителя стипендии Power Supply Engineering 2018 Стипендия инженера снабжения. Стипендиальная программа была создана, чтобы помочь талантливым студентам-инженерам, обучающимся на дневном отделении колледжа или университета США, продолжить карьеру в области силовой электроники или смежных инженерных дисциплин.
Г-н Темплтон в настоящее время учится на первом курсе Колледжа Нью-Джерси (TCNJ) и получает степень бакалавра в области электротехники со средним баллом (GPA) 3,8. Он будет использовать стипендию Acopian Power Supply Scholarship в размере 1000 долларов США для оплаты обучения, книг и других расходов на образование в TCNJ в следующем семестре. Его конкретные области интересов связаны с разработкой новых альтернатив для производства экологически чистой энергии и оптимизации ее эффективности.
«Г-н. Звездные академические и внеучебные достижения Темплтона в сочетании с его вниманием к альтернативным экологически чистым источникам энергии сделали его очевидным получателем стипендии», — сказал Алекс Карапетян, директор по продажам и маркетингу Acopian. «Мы рады видеть все замечательные вещи, которые ждут Яна в будущем».
Чтобы получить стипендию, компания Acopian получила заявки от студентов инженерных специальностей колледжей и университетов по всей стране. Судейская коллегия Acopian выбрала победителя на основе определенных критериев приемлемости, включая средний балл 3,0 или выше по шкале 4,0 и рекомендательное письмо от лица, имеющего право оценивать академические достижения заявителя. Срок подачи заявок истек 30 мая 2018 года.
Прочитайте полную статью от Power Systems Corporation.
Новый программируемый блок питания переменного/постоянного тока от Acopian обеспечивает мощность 1400 Вт в стоечной и настольной конфигурациях. Источники питания постоянного тока. Одиночное выходное напряжение находится в диапазоне от 10 В до 270 В, а допустимый ток — до 120 А, а широко регулируемые напряжения — от 0–10 В до 0–270 В с током до 120 А. Эти стоечные и настольные устройства обеспечивают высокую удельную мощность. , низкая пульсация и удобная передняя панель.
Блоки питания рассчитаны на входное напряжение переменного тока 100–265 В переменного тока, 49–420 Гц, однофазное, с активной коррекцией коэффициента мощности (PFC) 0,99, однофазное, что обеспечивает работу в сложных условиях переменного тока и соответствие европейским требованиям по электромагнитной совместимости. Физические размеры: панель 2U x 19 дюймов, глубина 19,2 дюйма.
Все модели стандартно поставляются с цифровыми измерителями напряжения и тока, элементами управления на передней панели, индикатором «AC on», режимами постоянного напряжения и постоянного тока. Дополнительные функции включают цифровые интерфейсы для RS232, RS485, Ethernet и USB, ручки и направляющие шасси.
Программируемые импульсные источники питания Acopian подходят для использования в широком спектре приложений ATE, OEM и лабораторных приложений, таких как тестирование компонентов, прогрев полупроводников, тестирование и измерение, ВЧ-усилители, тестирование светодиодов/лазеров, а также различные электромагнитные и электромеханические приложения.
В то время как твердые цены определяются в соответствии со спецификациями клиентов, цены на устанавливаемые в стойку программируемые блоки питания постоянного и переменного тока Acopian высотой 2U и мощностью 1400 Вт начинаются с 2821,00 долларов США за единицу. Цены на настольные устройства начинаются с 2831,00 долларов за штуку. Свяжитесь с заводом для уточнения сроков поставки. Вся продукция Acopian производится в США.
Чтобы узнать больше о новом семействе программируемых блоков питания постоянного и переменного тока Acopian или сделать заказ онлайн, посетите https://www. acopian.com/single-s-2u-m.html
Прочтите полную статью от Electronics 360 При поддержке IEEE GlobalSpec.
Программируемые блоки питания переменного/постоянного тока высотой 1U.
APEC 2018: Acopian демонстрирует новейшие модули импульсных источников питания
Компания Acopian принимает участие в конференции Applied Power Electronics Conference 2018, которая пройдет на этой неделе в Сан-Антонио и посвящена демонстрации импульсных модулей источников питания компании.
Семейство программируемых блоков питания постоянного и переменного тока Acopian высотой 1U доступно в конфигурации для монтажа в стойку или настольной конфигурации с уровнями мощности 720 Вт, выходным напряжением от 3,3 В до 135 В и током до 70 А.
Семейство 1U имеет коррекцию коэффициента мощности (PFC) и универсальный вход в дополнение к функциям одного выхода AC-DC с дополнительным вспомогательным выходом. Другие характеристики включают в себя:
- Доступен цифровой интерфейс с Ethernet, USB, RS232, RS485.
- Режимы постоянного напряжения и постоянного тока
- Защита от короткого замыкания и перегрузки
- Тепловая защита
- Внутренний фильтр электромагнитных помех и экранирование радиопомех
- Съемные разъемы для входной и управляющей проводки
- Дистанционное зондирование
- Операция «Плавный пуск»
Прочитайте полную статью из Electronics 360 Powered by IEEE GlobalSpec.
—2017—
Acopian Technical Co., основанная в 1957, продолжает оставаться семейным бизнесом. Слева направо: Алекс Карапетян, директор по продажам и маркетингу; Джефф Акопян, вице-президент; Грег Акопян, президент; и Эзра Акопян, менеджер по закупкам и объектам.
Доставка продуктов на Луну, Acopian отмечает 60-летие
Один производитель из Большой долины Лихай помог американцам выйти на Луну с помощью своей технологии наземной поддержки, создал первое радио на солнечной энергии и обеспечил энергией проект Южного полюса.
Имея 60-летний опыт работы, компания не собирается сбавлять обороты в ближайшее время.
Немногие знают, что происходит за стенами ее неприметного здания в городке Палмер рядом с трассой 22, но компания Acopian Technical Co. занимается производством источников питания для промышленности по всему миру. Его первым продуктом, выпущенным в 1957 году, было радио на солнечных батареях.
От аэрокосмической до энергетической, от медицины до обороны, Acopian обслуживает широкий круг компаний.
Прочитайте полную историю от Lehigh Valley Business.
Пять проблем, с которыми сталкиваются инженеры при проектировании источников питания
Разработчики электронных систем, инженеры, менеджеры программ и производители оригинального оборудования (OEM) должны решать многочисленные проблемы при выборе или разработке подходящего источника питания для своих систем. Эти проблемы включают в себя множество аспектов, связанных с циклом разработки продукта, временем выхода на рынок, надежностью и гарантией, доступностью запчастей и стоимостью жизненного цикла. В некоторых случаях существующий источник питания можно легко адаптировать для другого применения. В других случаях может потребоваться разработка нового или заказного блока питания. Давайте рассмотрим пять основных проблем, возникающих при проектировании источников питания, и найдем решение.
1. Физический размер – Подобно закону Мура, количество компонентов увеличивается при уменьшении доступного пространства, так и достижения в области технологий миниатюризации оказали огромное влияние на отрасль энергоснабжения. Электронные системы, такие как компьютеры, сотовые телефоны и телевизоры, которые когда-то занимали большие объемы, теперь могут умещаться на ладони. Тенденция к миниатюризации требует уменьшения силовых компонентов, обеспечивающих их работу. В более старых системах, которые не обновлялись в течение нескольких лет, как правило, используются технологии блоков питания старого поколения с более крупными форм-факторами. В зависимости от физических требований приложения разработчикам источников питания приходилось проявлять все большую изобретательность, чтобы адаптироваться к изменяющимся требованиям к пространству. Мы достигли точки, когда готовых поставок может быть недостаточно. Мы видим это, например, в сфере здравоохранения, где необходимы новые наборы требований к мощности для ухода за больными и устройств персонального мониторинга, таких как глюкометры и аппараты для измерения артериального давления.
Прочитайте полную статью из Electronics 360 Powered by IEEE GlobalSpec.
Остин Парк, обладатель стипендии Acopian Power Supply Engineering в 2017 году.
Acopian объявляет победителя 2017 года на получение стипендии для инженеров по электроснабжению
Компания Acopian Power Supplies объявила, что Остин Парк из Санта-Крус, Калифорния, был назван победителем первой ежегодной стипендии Acopian для инженеров по электроснабжению.
По словам Акопяна, стипендиальная программа была учреждена для того, чтобы помочь талантливым студентам-инженерам, обучающимся на дневном отделении колледжа или университета США, продолжить карьеру в области силовой электроники или смежных дисциплин.
Парк, который недавно получил степень бакалавра наук (BS) в области электротехники в Калифорнийском университете в Лос-Анджелесе со средним баллом 3,9, будет использовать стипендию в размере 1000 долларов США на обучение и другие расходы на образование в Стэнфордском университете, где он был принят в магистратуру. программы науки (MS) в области разработки энергетических ресурсов.
Прочитайте полную историю от Control Design.
Создан для успеха
От НАСА до Голливуда, Acopian управляет миром.
Мэтт Биркбек
Джефф Акопян 75 лет не понимаю всей этой суеты. Что, спрашивает он в один тоскливый день в конце марта, такого интересного в 60-летнем юбилее скромной компании Lehigh Valley, которая производит, помимо всего прочего, блоки питания?
«Не вижу», — говорит он, качая головой. Было бы легко предположить, что младший сын соучредителя и тезки компании просто скромничает. Но это ясно, когда он сидит в офисе в штаб-квартире Acopian Technical Company в Истоне и обсуждает семейный бизнес со старшим братом 9. 0071 Грег ’70 , племянник Алекс Карапетян ’04 и другой племянник Эзра ’03 присоединяются к телефону с производственного предприятия компании во Флориде, что он совсем не такой.
Скромный? Возможно, это ошибка, учитывая, что в ДНК семьи Акопиан просто не входит хвастаться списком клиентов «Кто есть кто», в который входят компании Walt Disney, General Motors и Boeing. НАСА вызвало в 1969 году «Аполлон-11», который доставил первых людей на Луну, и снова в 1999 году.5 с особыми потребностями в мощности для космического телескопа Хаббл. Голливудские кинокомпании также искали Акопяна, как и вручение Оскара и новогоднего бала на Таймс-сквер. И, возможно, не было большего покровителя, чем правительство США, которое в 1971 году использовало Акопяна для исторической поездки президента Никсона в материковый Китай. С момента своего основания в 1957 году эта частная компания продала миллионы блоков питания по всему миру.
После еще нескольких обсуждений и размышлений об их вехе Джефф неохотно соглашается, что да, есть что-то особенное в Acopian и семье выпускников Lafayette, стоящих за их успехом. Но заставить их говорить об этом — другое дело.
В течение следующих 60 лет источники питания Acopian использовались для наземной поддержки НАСА; критически важное испытательное оборудование для Boeing, Raytheon, Northrop Grumman; атомные электростанции, такие как Westinghouse, Duke и Dominion; в крупных парках развлечений на силовых аттракционах; и на стадионах и аренах для питания звука и освещения. Акопян даже выручил Национальную футбольную лигу на один год, чтобы провести Суперкубок, а также помог в падении мяча в канун Нового года!
Прочитайте полную историю Колледжа Лафайет.
Acopian: питание мира за кулисами в течение 60 лет
Покойный Саркис Акопян, основатель Acopian Technical Company
В каждой отрасли, на каждом рынке всегда будет нужна одна вещь — источник сила. Будь то аудио или видео, самолеты или космические корабли, инфраструктура или освещение, электростанции или военные базы, а также вся электроника, обеспечивающая работу телекоммуникаций, Интернета и вычислений.
Тем не менее, иногда источники питания являются забытым рынком — второстепенной задачей при строительстве нового центра обработки данных, самолета или электростанции; работает в фоновом режиме, чтобы все действительно функционировало.
Acopian может не быть именем нарицательным, и вы не найдете компанию, разрабатывающую что-то кричащее вроде электромобиля или новейшего iPhone, но компания стабильно и надежно производит блоки питания на протяжении десятилетий, работая с известными брендами каждый день, чтобы власть мира.
Компания из Истона, штат Пенсильвания, в прошлом месяце отпраздновала свое 60-летие, что является немаловажным достижением на рынке электроники, вызванным оборотом, поглощением и неожиданностями.
Год основания 1956, Acopian на годы опередила свое время, когда ее основатель Саркис Акопян разработал то, что широко используется сегодня — солнечное радио. Продаваемый как «Революционный — без батарей или внешних электрических розеток — использует свет в качестве источника энергии», это был первый зарегистрированный радиоприемник на солнечной энергии, произведенный для продажи населению.
В течение следующих 60 лет источники питания Acopian использовались для наземной поддержки НАСА; критически важное испытательное оборудование для Boeing, Raytheon, Northrop Grumman; атомные электростанции, такие как Westinghouse, Duke и Dominion; в крупных парках развлечений на силовых аттракционах; и на стадионах и аренах для питания звука и освещения. Акопян даже выручил Национальную футбольную лигу на один год, чтобы провести Суперкубок, а также помог в падении мяча в канун Нового года!
Прочитайте полную статью из Electronics 360 Powered by IEEE GlobalSpec.
Блоки питания Acopian названы лауреатом премии Raytheon Supplier Excellence Programme Award 2017
Слева направо: Джон Бержерон, вице-президент IDS Mission Assurance, Raytheon; Алекс Карапетян, директор по продажам и маркетингу, Acopian Power Supplies; и Майк Шонесси, вице-президент Raytheon IDS Integrated Supply Chain, Raytheon.
Компания Acopian Power Supplies объявила о том, что она получила 4 звезды за выдающиеся достижения в области поставщиков от подразделения интегрированных оборонных систем (IDS) компании Raytheon. Из более чем 3500 партнеров-поставщиков Raytheon, участвующих в ежегодном мероприятии, только 84 получили 4 звезды за выдающиеся достижения. Награда была вручена на мероприятии Raytheon по оценке поставщиков 29 мая.1504-й в отеле Marriott на Копли-сквер, Бостон, Массачусетс. Блоки питания Acopian получили награду «4 звезды за выдающиеся достижения» в 2015 и 2014 годах, а также награду «3 звезды за выдающиеся достижения» в 2013 году. ; обеспечивает количественное и качественное измерение производительности поставщика; и признает и награждает лучших исполнителей, которые вносят свой вклад в успех бизнеса Raytheon. Кандидаты на получение награды оцениваются по определенным критериям, включая общее качество и своевременную доставку.
«Acopian гордится тем, что уже четыре года подряд получает награду за выдающиеся достижения», — заявил Алекс Карапетян, директор по продажам и маркетингу Acopian, принимая награду. «Для нас большая честь снова получить признание за нашу приверженность бизнесу IDS, предоставляя уровни обслуживания и поддержки, которые превосходят требования клиентов. Достижение этого уровня достижений является свидетельством нашей непоколебимой приверженности поставке Raytheon и оборонной промышленности самые прочные и надежные источники питания из доступных».
Акопян делает ставку на местное производство
Слева направо: Алекс Карапетян, Джефф Акопян, Грег Акопян, Эзра Акопян
радио на солнечных батареях.
По словам его сына Джеффа Акопяна, Акопян не мог продать достаточное количество радиоприемников, чтобы зарабатывать на жизнь. Но мечта его отца сделать что-то на приемной родине не закончилась с его первым бизнесом. Он нашел нишу в производстве блоков питания.
«Он продолжал получать людей, которые хотели, чтобы он делал блоки питания», — сказал другой сын, Грег Акопян. «У него ушло много времени, прежде чем он, наконец, сказал: «Знаете что, мы можем производить блоки питания. Мы можем делать их очень быстро, и есть рынок». , в 1957 году. В течение 10 лет он дважды перемещал бизнес, прежде чем обосноваться на примерно пяти акрах земли рядом с идущей на восток трассой 22 в городке Палмер.
Умер в 2007 году — к 50-летию со дня основания компании. В прошлом месяце Acopian Technical отметила 60-летие своей деятельности, когда сыновья Акопяна, а теперь и третье поколение трех двоюродных братьев управляют компанией.
Блоки питания Acopian Technical получают энергию и преобразуют ее в постоянный ток с определенным напряжением, достигающим 30 000 вольт. Он также регулирует напряжение, и это важно, учитывая, что мощность, поступающая от опоры электросети к дому или бизнесу, не всегда подается равномерно. Поскольку компьютеры и многие другие электронные устройства чувствительны к внезапным скачкам напряжения, блоки питания помогают поддерживать более плавное жужжание напряжения.
Прочитайте полную историю из «Утреннего звонка».
—2016—
Серия узкопрофильных регулируемых блоков питания Acopian мощностью 288 Вт теперь соответствует стандартам UL, CE и RoHS
Доступны преобразователи с широким выбором входных диапазонов, выходных напряжений и номинальных токов в разработке, производстве и распространении стандартных, модифицированных стандартных и нестандартных блоков питания объявили, что их серия узкопрофильных регулируемых блоков питания постоянного тока сертифицирована в соответствии со стандартами безопасности UL 60950 (оборудование для информационных технологий) и UL 508 (промышленное контрольное оборудование).
, соответствует юридическим требованиям директивы по низковольтному оборудованию для получения маркировки CE и соответствует требованиям RoHS. Серия из более чем 150 компонентов включает блоки питания с одним выходом 100 кГц в размерах корпуса DN8 и DN8A, которые поддерживают входное напряжение от 110 до 350 В постоянного тока, выходное напряжение от 3,3 до 125 В постоянного тока и мощность до 288 Вт. Устройства обеспечивают превосходное регулирование нагрузки, общую стабильность и низкий уровень пульсаций и шума на выходе. Эти преобразователи с принудительной подачей воздуха поставляются с одним или двумя вентиляторами и предлагаются в габаритах всего 1,7″ x 3,5″ x 8,78″9.0003 Благодаря узкому профилю серии, небольшой занимаемой площади и широкому выбору входных диапазонов, выходных напряжений и номинальных токов источники питания подходят для использования в самом широком спектре промышленных, потребительских и промышленных приложений, в которых размер и вес компонентов ограниченный. Детали идеально подходят для использования в атомной, угольной и газовой энергетике/хранении/распределении, автомобилестроении, производстве, разведке и переработке нефти, а также в информационных и коммуникационных технологиях оборудование ( ИКТ ). Они также подходят для контрольно-измерительных приборов, испытаний и измерений, исследований и разработок, промышленной автоматизации, общественного транспорта и железнодорожной отрасли.
Модели, входящие в серию узкопрофильных регулируемых источников питания постоянного тока Acopian, предлагают встроенную входную фильтрацию и имеют выходную переходную характеристику при ступенчатом изменении нагрузки 50–100 %, равном 300 микросекунд. Выходное напряжение можно регулировать с помощью дистанционного потенциометра 1K. Выходы преобразователей f могут быть обозначены пользователем как положительными, так и отрицательными. Дополнительные электрические характеристики включают ±0,05% типичного регулирования сети и ±0,05% типичного регулирования нагрузки. Изоляция входа/выхода превышает 2828 В постоянного тока.
В дополнение к работе на холостом ходу и дистанционному датчику, преобразователи постоянного тока Acopian с одним выходом оснащены функциями защиты от перегрузки/короткого замыкания, защиты от перенапряжения, тепловой защиты и блокировки выхода. Зеленый светодиодный индикатор выхода горит, когда источник питания включен (постоянный ток включен). Устройства поддерживают диапазон рабочих температур окружающей среды от 0° до 71° C. Корпус из экструдированного алюминия закрывает все схемы для обеспечения защиты от электромагнитных помех.
Модели поставляются с резьбовыми монтажными отверстиями, позволяющими устанавливать их на шасси, стенке шкафа или кронштейне, и подходят для использования на испытательном стенде или на столе. Доступны дополнительные монтажные комплекты для настенного монтажа или монтажа на DIN-рейку.
Чтобы узнать больше о узкопрофильных регулируемых источниках питания постоянного и постоянного тока Acopian, посетите веб-сайт https://www. acopian.com/dcdc-narrow-m.html или позвоните по телефону 1-800-523-9478. Чтобы узнать цену или сделать заказ онлайн, посетите https://www.acopian.com/store/dcdc-narrow-t.aspx?min=110&max=350.
В то время как фиксированные цены определяются в соответствии со спецификациями клиентов, цены на узкопрофильные регулируемые блоки питания постоянного тока Acopian начинаются с 320 долларов США за штуку. Заказ от 1 до 5 единиц отправляется в течение трех дней ARO и поставляется с полной 5-летней гарантией. Вся продукция Acopian производится в США.
—2015—
Paultre on Power — рассказ о линейных источниках питания с Acopian (подкаст)
Марк Уилкинс и Алекс Карапетян из Acopian рассказывают о линейных источниках питания
В этом подкасте главный инженер Acopian Марк Уилкинс и их директор по продажам и маркетингу Алекс Карапетян рассказывают Power Systems Design о линейных источниках питания и о том, что они никуда не исчезнут в ближайшее время. От медицинских приложений до точных промышленных процессов, многие энергетические решения нуждаются в известных линейных источниках с низким уровнем шума. Даже в областях, которые не считаются особенно «линейными», такие как управление светодиодами и управление батареями, могут хорошо обслуживаться линейные источники питания. Вот ссылка для загрузки подкаста для воспроизведения на вашем собственном устройстве:
Марк Уилкинс и Алекс Карапетян из Acopian, интервью
Ваш браузер не поддерживает элемент audio.
Компания Acopian получает Золотой уровень
Награда Boeing за выдающиеся характеристики 2014 г. Награда за выдающиеся достижения. Премия Boeing Performance Excellence Award — это ежегодная программа, в рамках которой награждаются поставщики, добившиеся превосходных результатов в стабильном качестве производства и своевременных поставках. Acopian Power Supplies поддерживала комбинированный рейтинг производительности Gold за каждый месяц 12-месячного периода эффективности с 1 октября 2013 г.
по 30 сентября 2014 г. В этом году Boeing отметил 548 поставщиков, получивших Золотой или Серебряный уровень Performance Excellence Award. . Блоки питания Acopian являются одними из 119поставщиков, чтобы получить Золотой уровень признания.«Для всех в Acopian большая честь получить награду Boeing Performance Excellence Award 2014 Gold level, — сказал Алекс Карапетян, директор по продажам и маркетингу Acopian Power Supplies. «Acopian уже несколько десятилетий является прямым поставщиком источников питания переменного тока в постоянный и преобразователей постоянного тока в коммерческий и оборонный аэрокосмический рынок. Мы рады, что компания Boeing, крупнейшая в мире аэрокосмическая компания, признала нас лучшими стандартами производства. и своевременная доставка».
О компании Acopian
Техническая компания Acopian занимается проектированием, производством и распространением нестандартных, стандартных и модифицированных стандартных блоков питания с 1956 года. Их продукция обычно используется в широком спектре электронных приложений на таких стратегических рынках, как вычислительная техника, аэрокосмическая промышленность. , автомобильный, медицинский, телекоммуникационный и промышленный контроль. Ассортимент Acopian состоит из полных линеек блоков питания AC-DC
с одним, двумя и тремя выходами, блоков питания AC-DC с широкой регулировкой выхода,
Преобразователи DC-DC, высоковольтные источники питания AC-DC и DC-DC, системы резервирования, источники питания N+1 и системы, созданные в соответствии с уникальными требованиями клиентов. Стандартные модели имеют выходы от 1 В до 30 кВ и до 1200 Вт. Каждая отгружается в течение 3 дней (более крупные блоки доставляются в течение 9 дней) после получения заказа. Резервные системы питания поставляются с полной 5-летней гарантией и отправляются в течение 9 дней после получения заказа. Вся продукция Acopian производится в США и поставляется напрямую с завода клиентам по всему миру.
Линейные блоки питания постоянного и переменного тока Acopian серии «Infinity» теперь доступны с широким выбором новых опций
Специальные и стандартные модули доставляются в течение нескольких дней для ускорения выхода продукции на рынок
Acopian, лидер в разработка, производство и распространение нестандартных, стандартных и модифицированных стандартных источников питания значительно расширили набор опций их серии «Infinity» источников питания с линейной регулировкой переменного и постоянного тока (до 150 Вт). Предлагаемые в версиях с одним или широким выходом, с одним из самых больших в отрасли набором опций, модули применимы для использования в самом широком диапазоне приложений, включая исследования и разработки, OEM, ATE, контрольно-измерительные приборы и системы управления. Стандартные и настраиваемые блоки питания серии Infinity обеспечивают инженерам максимальную гибкость при экономичном сокращении времени разработки. Стабилизация линии и нагрузки для большинства модулей составляет 2 мВ, пульсации менее 0,25 мВ (среднеквадратичное значение), 0,75 мВпик-пик, при этом синфазный шум практически отсутствует.
Блоки питания с широкими возможностями настройки в стандартной комплектации оснащены дистанционным датчиком, защитой от обрыва цепи, изолированным выходом, защитой от короткого замыкания и перегрузки с расширенными возможностями пусковых импульсов, отсутствием требований к минимальной нагрузке, внутренней фильтрацией электромагнитных помех и безопасными для прикосновения вставными разъемами. Устройства с одним выходом имеют диапазон выходного напряжения от 1,5 В до 150 В и номинальный выходной ток до 13,2 А, в то время как диапазоны выходного напряжения блоков с широкой регулировкой составляют от 0 В до 150 В и номинальный выходной ток до 8,8 А. Модули и системы Acopian поставляются полностью собранными и подключенными. и 100% тестирование в течение 6 дней после получения заказа, в зависимости от сложности требований.
Новые доступные опции для линейных регулируемых блоков питания Acopian Infinity серии AC-DC включают защиту от прикосновения на передней или задней панели, входы IEC, тумблер включения/выключения, индикатор включения переменного тока и переключатель 115/230 В для включения продуктов. для использования во всем мире. Доступны программируемые модели с аналоговым программированием и мониторами 0–5 В или 0–10 В. Кроме того, серия теперь предлагает устройства с ограничением пускового тока переменного тока, защитой от переходных процессов, вентилятором с термостатическим управлением и датчиком температуры. Модули могут быть снабжены ручками управления на передней панели, резиновыми ножками, фиксацией защиты от перегрузки по току и перегрева для использования в качестве настольных лабораторных источников питания для питания компонентов или цепей. Для критически важных приложений также возможны резервирование и параллельное подключение для более высокого тока. Опция резервирования позволяет соединять несколько блоков вместе и включает в себя блокировочный диод, дистанционное измерение нагрузки и защиту от перенапряжения без блокировки.
Дополнительно опционально предоставляются опции запрета или включения, фильтрация высокочастотных импульсов нагрузки, программирование выхода, контроль напряжения и тока, выход с высокой изоляцией, аварийный сигнал с релейными контактами, монитор «выход напряжения в норме», вспомогательный слаботочный выход и окончательные данные испытаний. опции.
Надежные блоки питания серии Infinity от Acopian поставляются в корпусах из экструдированного алюминия. Предлагаются монтажные комплекты для установки на DIN-рейку, настенного, горизонтального и вертикального монтажа.
Для получения полного списка опций и функций, относящихся к линейным регулируемым источникам питания AC-DC серии Infinity от Acopian, или для заказа через Интернет посетите сайт www.acopian.com/infinity/.
В то время как твердые цены указаны в соответствии со спецификациями клиентов, цены на один модуль вывода начинаются с 280 долларов США за каждый, а цена на широкий модуль начинается с 365 долларов США за каждый. Модули линейных источников питания AC-DC серии Infinity от Acopian поставляются в течение 6 дней после получения заказа, в зависимости от сложности требований. На агрегаты предоставляется полная 5-летняя гарантия. Вся продукция Acopian производится в США.
Программируемые блоки питания постоянного и переменного тока мощностью 450 Вт, высотой 1U, выпущенные Acopian
Стоечные и настольные блоки доступны для всех номиналов от 0–5 В до 0–135 В постоянного тока
Сегодня компания Acopian объявила о расширении из своего ассортимента программируемых блоков питания переменного и постоянного тока высотой 1U, включив в него обширное семейство программируемых блоков питания переменного и постоянного тока мощностью 1U мощностью 450 Вт с широкой регулировкой выходной мощности. Предлагаемые в стоечных и настольных моделях, новые блоки питания доступны в различных номинальных напряжениях от 0-5 В постоянного тока до 0-135 В постоянного тока и имеют номинальный ток до 40 А. Семейство высокоэффективных и плотных блоков питания мощностью 450 Вт специально разработано для удовлетворения требований широкого спектра OEM, промышленных и лабораторных приложений, включая автоматизированное испытательное оборудование (ATE), очистку воды, гальваническое покрытие, разработку продуктов, промышленные средства управления, управления двигателями и катодную защиту.
Блоки питания рассчитаны на универсальное входное напряжение переменного тока от 95 до 265 В переменного тока, 49–420 Гц с активной коррекцией коэффициента мощности (PFC) 0,99, что обеспечивает работу в сложных условиях переменного тока и соответствие европейским требованиям по электромагнитной совместимости. Для дополнительной поддержки устройства можно настроить с дополнительным фиксированным вспомогательным выходом от 3,3 В до 125 В постоянного тока мощностью до 180 Вт.
Полнофункциональная и интуитивно понятная передняя панель поддерживает надежные линейные элементы управления для точной регулировки, а также дополнительные цифровые светодиодные индикаторы напряжения и тока. Опционально также доступны выходы монитора напряжения и тока, а также резервирование N+1 и параллельное подключение для более высокого тока. Съемные разъемы облегчают быстрое и простое подключение управляющих и входных проводов.
Общим для всех моделей последнего семейства программируемых блоков питания переменного/постоянного тока Acopian мощностью 450 Вт высотой 1U с одним выходом является коррекция коэффициента мощности, универсальный вход, встроенная защита от перенапряжения (OVP) и контроль постоянного тока для обеспечения дополнительной гибкости. Стандартные функции дополнительно включают защиту от короткого замыкания и перегрузки, «мягкий пуск» и работу без нагрузки, внутреннюю фильтрацию электромагнитных помех, тепловую защиту, дистанционное измерение и экранирование от радиопомех. Кроме того, все модели могут работать в режиме постоянного тока или постоянного напряжения.
Цифровые интерфейсы, включая RS232, RS485, Ethernet и USB, доступны по запросу.
Чтобы узнать больше о новом семействе программируемых блоков питания постоянного и переменного тока Acopian мощностью 450 Вт высотой 1U с широкой регулировкой выходной мощности, или сделать заказ онлайн, посетите сайт www.acopian.com/wide-s-1u-m.html.
В то время как твердые цены определяются в соответствии со спецификациями клиентов, цены на устанавливаемые в стойку программируемые блоки питания постоянного и переменного тока Acopian высотой 1U и мощностью 450 Вт начинаются с 835 долларов США за единицу. Цены на настольные устройства начинаются от 845 долларов за штуку. Вся продукция Acopian производится в США.
Миниатюрные инкапсулированные линейные блоки питания Acopian AC-DC теперь сертифицированы UL и CE
Детали с одним и двумя выходами оснащены винтовыми клеммами и прецизионными нормами питания их серия мини-капсулированных линейных регулируемых источников питания.
Блоки питания серии AC-DC заключены в сверхкомпактный низкопрофильный корпус, обеспечивающий максимальную защиту окружающей среды в приложениях с ограниченным пространством. Отличаясь отличными параметрами стабилизации и пульсаций, устройства вывода с одинарным и двойным отслеживанием снабжены винтовыми клеммными соединениями. Модули имеют регулируемые выходы напряжения в диапазоне от 1 В до 75 В постоянного тока, ток до 2,5 А и диапазон выходной мощности от 0,5 Вт до 14 Вт. Имея площадь основания 3,5 x 2,5 дюйма и линейную работу для минимизации выходного шума, высокопроизводительные источники питания Acopian идеально подходят для использования на испытательном стенде или на столе и особенно подходят для компьютерного зала, испытательного оборудования, аналоговых систем, самолетов. , ручные станки и приложения для исследований и разработок. Кроме того, они сконструированы с тепловым барьером, проходящим через модуль, который изолирует компоненты, выделяющие тепло, от более чувствительных компонентов для дальнейшего обеспечения оптимальной производительности.
Блоки питания имеют защиту от короткого замыкания и могут использоваться последовательно. Стандартно они поставляются с входным диапазоном от 105 до 125 В переменного тока, от 47 до 420 Гц, одна фаза, и могут поставляться дополнительно с входным диапазоном от 210 до 250 В переменного тока, от 47 до 420 Гц. Модули обеспечивают изоляцию 3 кВ переменного тока, а регулирование сети и нагрузки составляет от +/-0,2% до +/-0,05% и от +/-0,05% до +/-0,25% соответственно. Выходной сигнал и шум пульсаций составляют 1 мВ.
Диапазон рабочих температур герметичных блоков питания Acopian составляет от -20 до +71 °C без ухудшения характеристик, а диапазон температур хранения составляет от -55 до +85 °C. Подключив внешний резистор к клемме T/C, пользователи могут точно настроить выходное напряжение до номинального значения. Как правило, детали имеют температурный коэффициент 0,015%/°C для 9Выходные диапазоны от В до 75 В и 0,03%/°C для выходных диапазонов от 1 В до 8 В. Выходное сопротивление составляет приблизительно 0,07 Ом на частоте 1 кГц и 0,2 Ом на частоте 10 кГц. Модули могут монтироваться на стену или на DIN-рейку.
В то время как твердые цены определяются в соответствии со спецификациями клиентов, цены на линейные стабилизированные блоки питания Acopian с винтовыми клеммами в корпусе mini начинаются с 99 долларов США за единицу. Модули поставляются в течение трех дней и имеют полную годовую гарантию. Сделано в США.
Импульсные блоки питания Acopian 1U 720 Вт AC-DC Теперь устройства соответствуют требованиям RoHS и сертифицированы по стандартам безопасности UL и CE.
Устройстваоснащены цифровыми интерфейсами, коррекцией коэффициента мощности и универсальным входом что семейство импульсных регулируемых блоков питания AC-DC мощностью 720 Вт высотой 1U теперь соответствует требованиям RoHS и сертифицировано по стандартам безопасности UL UL 609.50 (оборудование для информационных технологий) и UL 508 (промышленное контрольное оборудование). Теперь он также соответствует всем юридическим требованиям для получения маркировки CE.
Поставляемые в стандартной комплектации с коррекцией коэффициента мощности и универсальным входом, блоки питания имеют одно выходное напряжение от 1 В до 135 В, широкую регулировку выходного напряжения от 0 В до 5 В до 0 В до 135 В и ток до 70 А. Они предлагают выходную мощность 720 Вт и доступны с дополнительным вспомогательным выходом (до 180 Вт). Блоки питания можно заказать через Интернет и они поставляются в стоечной или настольной конфигурации.Благодаря высокой плотности мощности, низкому уровню пульсаций и удобной передней панели программируемые источники питания Acopian подходят для использования в широком спектре ATE, OEM и лабораторных приложений. Они обычно используются при тестировании электронных компонентов, прижигании полупроводников, тестировании и измерении, ВЧ-усилителях, тестировании светодиодов/лазеров, а также в различных электромагнитных и электромеханических приложениях.
Блоки питания Acopian рассчитаны на универсальное входное напряжение переменного тока 9 В. от 5 до 265 В переменного тока, 49–420 Гц, одна фаза. Они имеют активную коррекцию коэффициента мощности (PFC) 0,99 (типичное значение) при 115 В переменного тока, 60 Гц и полной нагрузке, что обеспечивает работу в сложных условиях переменного тока и соответствие стандарту EN61000-3-2.
Интуитивно понятная передняя панель поддерживает надежные линейные элементы управления для точной регулировки, а также дополнительные цифровые светодиодные индикаторы напряжения и тока. Опции включают выходы монитора напряжения и тока, резервирование N+1, параллельное подключение для более высокого тока, а также цифровые интерфейсы Ethernet, USB, RS232 или RS485. Съемные разъемы обеспечивают быстрое и простое подключение управляющих и входных проводов.
Все модели семейства блоков питания переменного и постоянного тока Acopian высотой 1U мощностью 720 Вт оснащены активной коррекцией коэффициента мощности (PFC), универсальным входом, режимами постоянного тока и постоянного напряжения, а также встроенной защитой от перенапряжения (OVP). Дополнительные стандартные функции включают «мягкий пуск» и работу «без нагрузки», защиту от короткого замыкания и перегрузки, тепловую защиту, внутреннюю фильтрацию электромагнитных помех, экранирование от радиопомех и дистанционное обнаружение.
Чтобы узнать больше о семействе программируемых источников питания постоянного и переменного тока Acopian, отправьте электронное письмо [email protected], посетите сайт www.acopian.com или позвоните по телефону 1-800-523-9.478.
В то время как твердые цены определяются в соответствии со спецификациями клиентов, цены на монтируемые в стойку блоки питания Acopian 1U мощностью 720 Вт с импульсной регулировкой переменного и постоянного тока начинаются с 875 долларов США за единицу. Цены на настольные устройства начинаются от 885 долларов за штуку. Устройства отправляются в течение 9 дней ARO и имеют полную 5-летнюю гарантию. Вся продукция Acopian спроектирована и изготовлена в США.
Источники питания Acopian получили 4 звезды на церемонии награждения поставщиков Raytheon в 2015 г.
Слева направо: Майк Шонесси, вице-президент Raytheon IDS Integrated Supply Chain; Алекс Карапетян, директор по продажам и маркетингу, Acopian Power Supplies
Компания Acopian Power Supplies объявила о том, что в 2015 году она получила награду 4-Star Supplier Excellence Award от подразделения интегрированных оборонных систем (IDS) компании Raytheon. Из более чем 11 000 партнеров-поставщиков, принявших участие в ежегодном мероприятии, только 300 получили 3, 4 или 5 звезд за выдающиеся достижения. Награда была вручена на мероприятии Raytheon в честь поставщиков, которое состоялось 27 мая 2015 года на стадионе Gillette, Фоксборо, Массачусетс. Блоки питания Acopian получили награду «4 звезды за выдающиеся достижения» в 2014 году и «3 звезды» за выдающиеся достижения в 2013 году.
Программа Raytheon Supplier Excellence Award присуждается партнерам-поставщикам, которые поддерживают бизнес IDS, обеспечивая уровни обслуживания и поддержки, превосходящие требования клиентов. Кандидатов на премию этого года оценивали по определенным критериям, включая общее качество, своевременную доставку, инициативы по совершенствованию процессов, инновации и успех в соблюдении или превышении стандартов безопасности. Требования «Четыре звезды» к качеству и доставке составляют 97%, а Acopian достигла 100% в обеих категориях.
«Для всех нас в Acopian большая честь быть получателями награды Raytheon 4-Star Supplier Excellence Award в течение двух лет подряд», — заявил Алекс Карапетян, директор по продажам и маркетингу Acopian, принимая награду. «Получение этого признания наглядно демонстрирует нашу непоколебимую приверженность поставке компании Raytheon и военнослужащим вооруженных сил США самых прочных и надежных в отрасли источников питания. Мы очень ценим возможность сотрудничать с Raytheon в поддержке оборонной промышленности».
Источники питания Acopian получили награду ECN Impact Award 2015 в категории социальной корпоративной ответственности
Алекс Карапетян, директор по продажам и маркетингу, блоки питания Acopian
Acopian Power Supplies объявила о том, что она выиграла награду ECN Impact Awards 2015 за создание инженерного центра Acopian, а также за запуск программы стажировки в отделе по трудоустройству в колледже Лафайет в Истоне, штат Пенсильвания. Премия ECN Impact Awards спонсируется журналом ECN Magazine для признания продуктов и услуг, оказавших наиболее заметное влияние на индустрию электронных компонентов в 2014 году. Компания Acopian победила в категории социальной корпоративной ответственности. 9Инженерный центр Acopian площадью 0000 квадратных футов финансируется покойным Саркисом Акопяном и его женой Бобби. Саркис является основателем Acopian Power Supplies и окончил Колледж Лафайет в 1951 году со степенью бакалавра в области машиностроения. Источники питания Acopian также получили награду ECN Impact Award 2014 в категории «Источники питания и кондиционирование» за семейство блоков питания переменного и постоянного тока высотой 1U и мощностью 750 Вт.
Победители ECN Impact Awards были объявлены в связи с EDS 2015 (выставка распространения электроники) на церемонии в Mirage, Лас-Вегас, 13 мая 2015 года. Эта главная выставка распределения электронной промышленности была спонсирована ERA ( Ассоциация представителей электроники) и ECIA (Ассоциация производителей электронных компонентов).
«Все в Acopian, а также вся семья Acopian рады получить награду ECN Impact Award 2015, — заявил Алекс Карапетян, директор по продажам и маркетингу Acopian Power Supplies и племянник семьи Acopian. «Инженерный центр Acopian является свидетельством нашего постоянного стремления чтить филантропическое наследие моего дяди, поддерживая студентов, которые хотят сделать карьеру в области инженерии и реализовать «американскую мечту». Для нас большая честь быть признанными за нашу приверженность качеству высшего инженерного образования и поддержку программ, которые увеличивают удержание и набор персонала», — заключил он.
В Инженерном центре Acopian есть лаборатории, специально предназначенные для исследований студентов и преподавателей, классы, оснащенные самыми современными учебными технологиями, и студенческие учебные центры, адаптированные к конкретным требованиям каждой инженерной программы и отдела. Включены учебные центры, специализирующиеся на химической и биомолекулярной инженерии, гражданской и экологической инженерии, информатике, электротехнике и вычислительной технике, а также машиностроении.
В инженерном центре Acopian студенты получают набор навыков, необходимых для определения и влияния на будущее своих областей. Преподаватели и студенты сотрудничают в независимых исследованиях и исследованиях, включая проекты, осуществляемые в рамках исследовательской программы бакалавриата EXCEL Scholars. Стипендиаты EXCEL помогли создать потребительское облако Microsoft, получили награды Национального научного фонда, получили стипендию Голдуотера, получили стипендию Удалла и представили исследования Американскому обществу клеточной биологии.
Узкопрофильные, высокоэффективные устройства с широким диапазоном входного переменного или постоянного тока
Acopian Power Supplies, лидер в разработке, производстве и дистрибуции стандартных, модифицированных стандартных и нестандартных блоков питания, сегодня объявила о выпуске блока питания WN8B, входящего в линейку Narrow Profile, трехдневного блока питания с импульсным регулированием. источники питания. Блоки AC-DC с одним выходом обеспечивают выходную мощность до 75 Вт с конвекционным охлаждением (вентиляторы не требуются). Конструкция с конвекционным охлаждением устраняет необходимость обслуживания вентилятора, а также устраняет слышимый/окружающий шум и вибрацию. Примечательно, что модули имеют размеры 1,7 дюйма (Д) x 3,5 дюйма (Ш) x 8,8 дюйма (В) и поэтому могут быть установлены в ограниченном пространстве, куда не помещается большинство стандартных устройств.
В дополнение к их узкому профилю и малой занимаемой площади, источники питания WN8B могут ограничивать ток, что делает их идеальными для целого ряда приложений, в которых используются высокие пусковые нагрузки. Они чаще всего используются в промышленной автоматизации, высокомощном светодиодном освещении, испытательном и измерительном оборудовании, вещательном оборудовании, игровом и торговом оборудовании, а также в ИТ-оборудовании, а также в средствах связи, управлении двигателем и въездных воротах с электроприводом. шторы и жалюзи.
Силовые модули Acopian WN8B работают от универсального входа 90-265 В переменного тока, 49-420 Гц, однофазного или 110-350 В постоянного тока. Они предлагаются с коррекцией коэффициента мощности (PFC) 0,99 при 115 В переменного тока, 60 Гц и полной нагрузке, чтобы обеспечить соответствие EN61000-3-2. Имеются устройства с 39 выходными напряжениями в диапазоне от 3,3 В до 125 В и с диапазоном регулировки пользователем +/- 0,5 В или +/- 1 В. Выходное напряжение может регулироваться внешним потенциометром 1K.
Диапазон рабочих температур окружающего воздуха с конвекционным охлаждением составляет от 0 до +71°С, а эффективность энергосбережения достигает 81%. Общими для всей серии импульсных регулируемых источников питания Narrow Profile являются универсальный вход, коррекция коэффициента мощности, устойчивость к высокому импульсному току, функция плавного пуска, функция холодного пуска, защита от перенапряжения на входе, защита от перегрузки/короткого замыкания, блокировка выхода, пониженное напряжение на входе, внутренняя защита. Фильтрация электромагнитных помех, дистанционное зондирование и тепловая защита. Зеленый светодиодный индикатор выхода горит, когда питание включено (постоянный ток). Модули имеют маркировку CE и имеют сертификаты безопасности общего назначения в соответствии с UL609.50 и UL508. Эта серия также соответствует требованиям по кондуктивным и излучаемым электромагнитным помехам стандарта EN55022, класс A.
Металлический корпус полностью закрывает все схемы и обеспечивает экранирование электромагнитных помех, а входной фильтр переменного тока ослабляет как синфазные, так и дифференциальные помехи, поступающие в линию. Источники питания WN8 поставляются с монтажными отверстиями с резьбой, что позволяет устанавливать их на шасси, стенке шкафа или кронштейне. Устройства также можно использовать на испытательном стенде или на столе. Доступны дополнительные монтажные комплекты для настенного монтажа или монтажа на DIN-рейку.
Чтобы узнать больше об одном выходе Acopian WN8B с конвекционным охлаждением и переключаемом регулируемом источнике питания, посетите сайт https://www. acopian.com/single-s-narrow-m.html или позвоните по телефону 1-800-523-9478.
В то время как твердые цены определяются в соответствии со спецификациями клиентов, цены на блоки питания Acopian WN8B с конвекционным охлаждением начинаются с 300 долларов США за единицу. Модули поставляются в течение трех дней ARO и имеют полную 5-летнюю гарантию. Вся продукция Acopian производится в США.
—2014—
Поддержание работоспособности машин при отключении электроэнергии
Узнайте, что вам нужно знать о схемах резервного питания для обеспечения отказоустойчивости производственных и производственных линий изолирующие диоды, сигнализация и дистанционное измерение напряжения.
АЛЕКС КАРАПЕТЯН (Директор по продажам и маркетингу Acopian) и THOMAS SKOPAL Acopian Application Engineer
Одним из способов обеспечения отказоустойчивости производственных линий и производственных процессов является использование резервной системы электропитания. Хорошо спланированная система включает в себя не только несколько источников питания, но и несколько резервных линий электропитания переменного тока.
При резервировании более одного источника питания питают одну шину напряжения. Если один источник питания выходит из строя, другой продолжает обеспечивать все потребности этой шины в питании. Кроме того, отдельная подача на каждый вход источника питания предотвращает отказ штока на первичной стороне.
Системы резервного питания имеют различные функции. Некоторые из них представляют собой полные готовые сборки, которые включают защиту от повышенного/пониженного напряжения, защиту от перенапряжения, изолирующие диоды, аварийную сигнализацию и дистанционное измерение напряжения. Другие более простые, состоящие только из блоков питания и монтажных рам. Однако большинство источников питания нельзя просто соединить параллельно, поэтому для таких систем пользователи должны добавлять изолирующие диоды и, возможно, специальные функции, необходимые для конкретной установки.
В течение следующих 60 лет источники питания Acopian использовались для наземной поддержки НАСА; критически важное испытательное оборудование для Boeing, Raytheon, Northrop Grumman; атомные электростанции, такие как Westinghouse, Duke и Dominion; в крупных парках развлечений на силовых аттракционах; и на стадионах и аренах для питания звука и освещения. Акопян даже выручил Национальную футбольную лигу на один год, чтобы провести Суперкубок, а также помог в падении мяча в канун Нового года!
Прочитайте полную статью от Electronic Products.
Производитель Acopian никогда не сомневался в своей позиции «сделано в США». Большая часть производства осуществляется на заводе в Мельбурне площадью 45 000 квадратных футов. Покойный бизнесмен и филантроп Саркис Акопян основал фирму на Восточном побережье и расширился до Мельбурна в 1971 году. Вся продукция Acopian производится в Америке. Бизнес возглавляют второе и третье поколения семьи. Слева направо: Эзра Акопян, менеджер по закупкам; Алекс Карапетян, директор по продажам и маркетингу; и Джефф Калхун, ответственный за качество.
Перепечатано с разрешения Brevard Business News — Истон, Пенсильвания — Хотя за последние два года кровоизлияние замедлилось, торговый дефицит США с Китаем либо ликвидировал, либо вытеснил более 2,7 млн американских рабочих мест в период с 2001 по 2011 год. жестокий период для американских рабочих. Все 50 штатов потеряли работу в пользу Китая.
Более 2,1 миллиона, или 76,9 процента ликвидированных или перемещенных рабочих мест, были связаны с производством компьютеров и другой продукции передовых технологий.
Детальное исследование подробно изложено в документе Института экономической политики в Вашингтоне, округ Колумбия, в котором излагаются финансовые последствия глобального аутсорсинга.
Штатами с наибольшими чистыми потерями рабочих мест были Калифорния, Нью-Йорк, Иллинойс, Северная Каролина, Флорида, Пенсильвания, Огайо, Массачусетс и Джорджия.
Сильно пострадавшие секторы производства, кроме компьютерных и электронных компонентов, включают одежду и аксессуары, текстиль, готовые металлические изделия, пластмассовые и резиновые изделия, а также автомобили и запчасти к ним.
В течение этого 10-летнего периода предприятия всех размеров поспешили передать свою работу на аутсорсинг не только в Китай, но и во множество других далеких стран с дешевой рабочей силой. Такие организации, как Управление по безопасности и гигиене труда и Агентство по охране окружающей среды, которые помогают защищать рабочих в Америке, не существуют за границей.
«Мы могли бы сделать и это, но решили не делать этого», — сказал Алекс Карапетян, директор по продажам и маркетингу Acopian Technical Co., семейного предприятия со штаб-квартирой в Истоне, штат Пенсильвания, с производством в Мельбурн.
«Как компания, мы не поступимся нашими принципами. Наша продукция на 100% произведена в Америке. Мы гордимся этим. Мы производим в США более полувека и будем продолжать это делать».
Компания Acopian, которая продает продукцию государственным, промышленным и коммерческим клиентам, разрабатывает и производит блоки питания, обеспечивающие работу электрических систем. Большая часть производства осуществляется на заводе в Мельбурне площадью 45 000 квадратных футов. Неподалеку расположен дополнительный склад площадью 20 000 квадратных футов.
Эти блоки питания работают внутри компьютеров, коммуникационного оборудования, систем освещения и других важных приложений.
«Мы предлагаем 30 000 различных напряжений при разной силе тока», — сказал Карапетян, добавив, что Acopian не прекращает выпуска продукции. «Это огромно, и клиентам это нравится. Они знают, что могут рассчитывать на нас в плане поставок.
Тесная компания Acopian с клиентской базой по всему миру занимается проектированием и производством источников питания с конца 19 века.50-е годы. Компания рекламирует свою быструю доставку заказов — три дня или раньше. «Мы известны этим обещанием клиентам».
В список клиентов Acopian входят некоторые из самых известных брендов в Америке и во всем мире, такие как Raytheon, Harris Corp., Boeing, Rockwell Collins, General Electric, Walt Disney, NASA, Гарвардский университет, Массачусетский технологический институт и Лос-Аламосская национальная лаборатория.
Компания, насчитывающая около 150 сотрудников на двух площадках вместе, построила завод в Мельбурне на бульваре Вест-Наса в 1971. Многие сотрудники, работающие на местном объекте, проработали там три десятилетия и более. Продолжительность жизни сотрудников в Пенсильвании такая же, сказал Карапетян, чья компания имеет сертификат ISO 9001. «У нас очень преданная своему делу рабочая сила и небольшая текучесть кадров».
Acopian в Мельбурне — одно из старейших предприятий, которое за эти годы превратилось в высокотехнологичный коридор, в который теперь входят Northrop Grumman, Harris Corp., General Electric, Rockwell Collins и Symetrics Industries.
В начале 1970-х девелоперы пытались привлечь бизнес в эту часть Мельбурна и размещали рекламу в публикациях. Семья Саркис Акопян приехала из Пенсильвании и осмотрела местность, на которой были видны большие участки незастроенной земли недалеко от международного аэропорта Мельбурна.
«Бизнес рос, и Саркис подумал, что это отличное место для расширения и создания производственного предприятия», — сказал Карапетян. «Было много земли, на которой можно было строить, и местность была красивой. Мы также хотели сохранить большую часть земли, и это одна из причин, по которой мы приобрели дополнительные площади для нашего предприятия в Мельбурне».
Лесистый кампус компании в Мельбурне находится через дорогу от Northrop Grumman. «Многие наши клиенты — наши соседи, — сказал он. Местное предприятие Northrop Grumman недавно разместило заказ у Acopian и запросило наземную доставку UPS.
«Я позвонил и спросил, действительно ли они хотят, чтобы мы отправили их заказ на энергоснабжение. Я сказал им, что мы будем более чем счастливы лично доставить его, потому что мы находимся через дорогу от них. «О, вы находитесь в здании с синей крышей и американским флагом». Мы держались в тени в обществе», — сказал он.
Несмотря на то, что компания Acopian находится на переднем крае технологий и инноваций, ее часто считают американской компанией старой школы, которая по-прежнему твердо придерживается своего наследия и принципов, на которых была основана компания.
Консервативно управляемая компания Acopian, не стремящаяся выйти за пределы своей рыночной ниши, добилась успеха, придерживаясь основных принципов, установленных ее основателем, покойным бизнесменом и изобретателем Саркисом Акопяном.
Он изобрел солнечное радио в 1950-х годах. Радио использовало свет как источник энергии. «Саркис определенно был «зеленым» до того, как стал крутым», — сказал Карапетян.
Солнечное радио Acopian рекламировалось как «революционное — без батареек и внешних электрических разъемов». Считается, что это первое солнечное радио, изготовленное для продажи населению. «Очевидно, что тогда это не принесло много денег, но Саркис опередил свое время».
Армянин Саркис Акопян приехал в Америку и в Истон в 1942, чтобы изучать машиностроение в колледже Лафайет. Его обучение было прервано службой в армии США во время Второй мировой войны. Саркис Акопян получил диплом инженера в 1951 году. Семья имеет долгую историю работы в колледже Лафайет. Поколения получили свои степени в учреждении Lehigh Valley.
Саркис Акопян был скромным человеком, страстно верившим в тихую поддержку сообщества. Он сделал многочисленные пожертвования местным, национальным и международным организациям, в том числе инженерному центру Acopian в колледже Лафайет.
На местном уровне он руководил программой экологического образования в Технологическом институте Флориды. Она называется кафедрой экологического образования имени Саркиса Акопяна.
Его благотворительная деятельность в Пенсильвании включает Центр орнитологии Акопиан в колледже Мюленберг, Центр обучения охране природы Акопиан в заповеднике Хок-Маунтин и Заповедник больших черепах Акопиан при Охране природы.
В 1995 году приобрел и подарил посольству Республики Армения в Оттаве, Канада, испанский колониальный особняк. А Саркис Акопян помог финансировать строительство двух церквей, в том числе одной в Шарлотте, Северная Каролина, построенной в память о его матери, докторе Араксе Акопяне.
«Отдача была чрезвычайно важна для него, как и для всех нас, — сказал Карапетян. «Будь то образование, окружающая среда или что-то другое, он хотел помочь сделать мир лучше. И сделал это без помпезности и обстоятельности. Саркис сделал это, потому что ему не все равно. Некоторые благотворительные пожертвования, которые он делал организациям, были сделаны анонимно».
Саркис Акопян продемонстрировал огромное чувство благодарности своей приемной стране, став крупнейшим индивидуальным спонсором Мемориала Второй мировой войны в Вашингтоне, округ Колумбия. Этот вклад поколения был неизвестен публике до его смерти в 2007 году. Конгрессмен от Пенсильвании Чарльз Дент , в речи перед Палатой представителей США, посвященной памяти Саркиса Акопяна, рассказал историю Мемориала Второй мировой войны.
В обмен на свой вклад Саркис Акопян попросил только место на церемонии посвящения. Но из-за очень ограниченного количества мест на мероприятии он решил не присутствовать. Он уступил свое место, чтобы там мог быть еще один ветеран.
Благотворительный дух Саркиса Акопяна и бизнес-философия, которую он оттачивал, живут сегодня благодаря лидерству во втором и третьем поколении семьи.
Акцент на высококачественную продукцию, произведенную в США, и индивидуальное обслуживание клиентов возглавляет список, который он составил несколько десятилетий назад в качестве ориентира для своей фирмы.
«Саркис основал эту компанию, руководствуясь основными принципами качества, надежности, быстрой доставки и непревзойденного обслуживания клиентов», — сказал Карапетян, выпускник колледжа Лафайет и обладатель степени магистра делового администрирования Нью-Йоркского университета. «Каждый день мы стремимся соответствовать этим руководящим принципам».
Что касается обслуживания клиентов, например, Acopian не использует автоматизированную систему ответов на вопросы, и клиенты выбирают прямое соединение.
«Когда звонит клиент, он или она не нажимает «добавочный номер 1» для получения помощи, а затем его перенаправляют куда-то за границу, где «Джейкоб» хочет помочь клиенту. В этом бизнесе так не делают». Карапетян добавил: «Семейные предприятия развиваются и растут, и иногда они теряют этот личный контакт, эту связь с клиентом. Наши основные принципы не изменились».
Карапетян, который когда-то стажировался в офисе члена палаты представителей Пэта Туми из Пенсильвании и работал на Капитолийском холме, повышая осведомленность об армянских делах, присоединился к компании в 2006 году.
Текущее семейное управление также включает Грега Акопяна, президента компании; Джефф Акопян, вице-президент; Эзра Акопян, менеджер по закупкам; и Джефф Калхун, ответственный за качество.
Грег Акопян и Джефф Акопян, члены семьи во втором поколении, живут в Пенсильвании. Остальные члены команды работают на заводе в Мельбурне.
Один из компонентов компании даже запустил обратный отсчет до Нового года на Таймс-сквер — событие, когда надежность системы имеет решающее значение.
«Мы «прожигаем» наши блоки питания восемь часов. Когда они отправляются с нашего предприятия, мы знаем, что получили высококачественный и надежный продукт для клиента», — сказал Карапетян. Цель многочасового процесса обкатки — отсеять неэффективных.
В июне компания Acopian получила награду «4 звезды за выдающиеся достижения в области поставщиков» за 2014 год от подразделения интегрированных оборонных систем Raytheon. Партнеры-поставщики, поддерживающие бизнес IDS, были отмечены за выдающиеся результаты на предприятии Raytheon в Андовере, штат Массачусетс.
Кандидаты на получение награды оценивались по определенным критериям, включая общее качество, своевременную доставку, инициативы по улучшению процессов, инновации и стандарты безопасности. Благодаря этой награде Acopian входит в число 0,5% лучших поставщиков Raytheon из 10 000.
Также в этом году компания Acopian была удостоена первой награды ECN Impact Award в категории «Источники питания и кондиционирование» за семейство блоков питания переменного и постоянного тока «1U» мощностью 750 Вт переменного/постоянного тока, предназначенное для широкого круга потребителей, включая производителей оригинального оборудования и лабораторные приложения. Мероприятие прошло в Лас-Вегасе.
Карапетян представлял компанию на обеих церемониях награждения.
Он сказал, что у Акопяна «готовится хороший год. У нас выходит несколько новых продуктов. Мы получили несколько крупных наград в своей отрасли и готовы расти».
Acopian входит в элитную группу малых предприятий Америки, доживших до третьего поколения. По данным Института семейного бизнеса, только около 30 процентов семейных фирм доходят до второго поколения, и только 12 процентов жизнеспособны до третьего поколения.
«Если у всех в семейном бизнесе разные интересы, этот бизнес пострадает. В Acopian у нас общие интересы. Мы все вместе работаем для достижения одной общей цели — делать эту компанию лучше и лучше. Это будет способствовать нашему будущему успеху как компании», — сказал Карапетян.
Компания Acopian удостоена награды Raytheon «Четыре звезды за выдающиеся достижения» в 2014 г.
Блоки питания Acopian, лидер в разработке, производстве и распространении стандартных, модифицированных стандартных и нестандартных блоков питания,
объявила о том, что в 2014 году компания Raytheon получила 4 звезды за выдающиеся достижения в области поставок от подразделения интегрированных оборонных систем (IDS). Более 180 партнеров-поставщиков, поддерживающих бизнес IDS, были отмечены за выдающиеся результаты. Награда была вручена на выставке Raytheon.
Мероприятие в честь поставщиков, состоявшееся 4 июня 2014 г. на предприятии Raytheon в Андовере, штат Массачусетс. В 2013 году компания Acopian Power Supply получила награду 3 Star Supplier Excellence Award.
Подразделение Raytheon IDS учредило программу Supplier Excellence Awards для награждения поставщиков, которые предоставили выдающиеся услуги и партнерство в превышении требований клиентов. Кандидаты на получение награды оценивались по определенным критериям, включая общее качество, своевременную доставку, инициативы по улучшению процессов, инновации и успех в соблюдении или превышении стандартов безопасности. Это помещает Акопяна в число лучших 0,5% из 10 000 Поставщики Raytheon. Четырехзвездочные требования к качеству и доставке: 97%, а Acopian достигла 100% доставки и 100% показателей качества.
«Вся команда Acopian снова удостоена награды Raytheon Supplier Excellence Award, — заявил Алекс Карапетян, директор по продажам. и маркетинг для Acopian после получения награды. «Получение 4-звездочного рейтинга — это дань уважения всем, кто постоянно привержен компании Acopian
превосходство в обслуживании клиентов и качестве продукции. Уже более 60 лет Acopian поддерживает самые строгие требования оборонной промышленности.
для надежных, современных источников питания. Мы гордимся тем, что являемся членами отмеченной наградами команды Raytheon».
Acopian принимает инженеров-экспертов из колледжа Лафайет
Армен Мхитарян, 16 лет, Николас ДиНино, 15 лет,
Брендан Мэлоун, 15 лет, Алекс Карапетян, 2004,
и Сэм Цезарио, 15 лет, в Acopian Power Supplies
Истон, Пенсильвания. Компания Acopian, лидер в разработке и производстве нестандартных, стандартных и модифицированных стандартных блоков питания, недавно приняла четырех студентов из колледжа Лафайет для прохождения недельной стажировки. У специалистов по электротехнике и вычислительной технике была возможность получить практический опыт, следя за инженерами Acopian в течение дня.
Алекс Карапетян, директор по продажам и маркетингу компании Acopian и президент Ассоциации выпускников Lafayette, принимал студентов, руководя ими в процессе проектирования, производства, производства и испытаний. Студенты участвовали в собраниях по обзору дизайна и создали таблицы пользователей продукта для нового проекта разработки цифрового интерфейса. У них даже была возможность помочь построить часть оборудования для тестирования новой линейки продуктов Acopian.
Компания Acopian Power Supplies имеет давние связи с Колледжем Лафайет. Саркис Акопян, основатель компании, окончил Лафайет в 19 лет.51. Кроме того, в компании бок о бок работают выпускники Алекс Карапетян ’04, Грег Акопян ’70, Джефф Акопян ’75 и Эзра Акопян ’03.
«Мы рады возможности предложить эту возможность студентам Лафайета, потому что когда-то это были мы. Мы надеемся, что их стажировка в Acopian поможет укрепить их страсть и даст им ценную информацию, которая поможет им в выборе будущей карьеры», — сказал Карапетян.
Блоки питания Acopian получили первую награду ECN IMPACT Award 9 в 2014 году0007
Алекс Карапетян, директор по продажам и маркетингу компании Acopian Power Supplies, принимает награду ECN Impact Award 2014.
Acopian, лидер в разработке и производстве нестандартных, стандартных и модифицированных стандартных блоков питания, получил знаменитую награду. Премия ECN IMPACT 2014. Компания получила награду в категории «Источники питания и кондиционирование для это семейство блоков питания AC-DC мощностью 1U мощностью 750 Вт, которое предназначено для широкого спектра приложений ATE, OEM и лабораторий. Вручение наград ECN Impact Awards на первом приеме, спонсируемом ECN, во вторник, 6 мая, в отеле Cosmopolitan в Лас-Вегасе, штат Невада. Победители были выбраны жюри, состоящее из 15 отраслевых экспертов, определяющих продукты и услуги, имеющие наиболее значимые влияние на электронную промышленность в 2013 г.
Алекс Карапетян, директор по продажам и маркетингу компании «Акопян», принявший награду на церемонии, заявил: «Мы благодарим ECN за признание
Наше семейство блоков питания переменного и постоянного тока мощностью 1U мощностью 750 Вт на этом поистине исключительном мероприятии. Названный победителем ECN IMPACT Award 2014 демонстрирует
давнее обязательство предоставлять нашим клиентам инновационные и надежные продукты, чтобы помочь им оставаться конкурентоспособными и развивать свой бизнес.
Мы гордимся тем, что попали в число победителей, удостоенных этой чести».
Доступные в стоечной и настольной конфигурациях блоки питания Acopian AC-DC высотой 1U мощностью 750 Вт имеют широкие возможности регулировки выходного напряжения от 0–5 В до 0–135 В. и токовые возможности до 70А. Примечательно, что программируемые блоки питания с одним выходом обеспечивают высокую плотность мощности, низкую пульсацию и удобную переднюю панель. Эти устройства рассчитаны на универсальное входное напряжение переменного тока от 95 до 265 В переменного тока, 50/60 Гц с активной коррекцией коэффициента мощности (PFC) 0,99 для одной фазы.
Модели могут быть сконфигурированы с фиксированным вспомогательным выходом от 3,3 В до 125 В постоянного тока, мощностью до 180 Вт. Интуитивно понятная передняя панель поддерживает надежные линейные элементы управления. Выходы контроля напряжения и тока, резервирование N+1 и параллельное подключение также доступны в качестве опций. Все блоки снабжены разъемными разъемами,
активная коррекция коэффициента мощности, универсальный вход, встроенная защита от перенапряжения (OVP) и контроль постоянного тока.
Дополнительные стандартные функции включают «мягкий пуск» и работу без нагрузки, защиту от короткого замыкания и перегрузки, тепловую защиту, внутреннюю фильтрацию электромагнитных помех, Защита от радиопомех и дистанционное зондирование. Доступные цифровые интерфейсы включают RS232, RS485, Ethernet и USB. Более того, обширное меню опций позволяет клиенты могут «создать свой собственный» индивидуальный блок питания в режиме онлайн по «стандартным» ценам. Клиенты платят только за необходимые функции, тем самым снижая их стоимость.
Вся продукция Acopian производится в США.
Новое семейство программируемых блоков питания переменного и постоянного тока Acopian высотой 1U мощностью 750 Вт с широкой регулировкой выходного напряжения
Монтируемые в стойку и настольные блоки обеспечивают коррекцию коэффициента мощности и универсальный вход
Истон, Пенсильвания . ..Acopian, лидер в разработке, производстве и дистрибуции нестандартных, стандартных
и блоки питания модифицированного стандарта, сегодня объявила о выпуске нового семейства программируемых блоков питания переменного/постоянного тока.
Обладая широкой регулировкой выходного напряжения от 0 В-5 В до 0-135 В и током до 70 А, 1U
Блоки питания с одним выходным напряжением обеспечивают выходную мощность 750 Вт. Эти стоечные и настольные модули особенно
обеспечивают высокую плотность мощности, низкую пульсацию и удобную переднюю панель.
Программируемые импульсные источники питания Acopian с широкой регулировкой выходного напряжения подходят для использования в широком диапазоне ATE, OEM и лабораторные приложения, такие как тестирование компонентов, прогрев полупроводников, испытания и измерения, ВЧ-усилители, светодиоды/лазеры тестирование, а также различные электромагнитные и электромеханические приложения.
Блоки питания рассчитаны на универсальное входное напряжение переменного тока от 95 до 265 В переменного тока, 50/60 Гц с активной коррекцией коэффициента мощности (PFC). 0,99 с одной фазой для обеспечения работы в сложных условиях переменного тока и соответствия европейским требованиям по электромагнитной совместимости.
Для дополнительной поддержки модели могут быть сконфигурированы с дополнительным фиксированным вспомогательным выходом от 3,3 В до 125 В постоянного тока мощностью до 180 Вт.
Интуитивно понятная передняя панель поддерживает надежные линейные элементы управления для точной настройки, а также дополнительные цифровые светодиодные индикаторы напряжения и тока. Опционально также доступны выходы монитора напряжения и тока, а также резервирование N+1 и параллельное подключение для более высокого тока. Съемные разъемы обеспечивают быстрое и простое подключение управляющих и входных проводов.
Все модели новейшего семейства программируемых источников питания переменного/постоянного тока Acopian в стандартной комплектации оснащены активной коррекцией коэффициента мощности, универсальным входом,
постоянный ток, встроенная защита от перенапряжения (OVP) и контроль постоянного тока для обеспечения дополнительной гибкости. Дополнительный
стандартные функции включают «мягкий пуск» и работу «без нагрузки», защиту от короткого замыкания и перегрузки, тепловую защиту, внутреннюю
Фильтрация электромагнитных помех, экранирование радиопомех и дистанционное зондирование.
Цифровые интерфейсы, включая RS232, RS485, Ethernet и USB, доступны по запросу.
Чтобы узнать больше о новом семействе программируемых блоков питания переменного и постоянного тока Acopian с широкой регулировкой выходного напряжения, см. или сделать заказ онлайн на странице https://www.acopian.com/wide-s-1u-m.html.
В то время как твердые цены определяются в соответствии со спецификациями клиентов, цены на устанавливаемые в стойку устройства Acopian 1U 750 Вт программируются.
Блоки питания переменного/постоянного тока с широкой регулировкой выходного напряжения начинаются от 835 долларов США за единицу. Цены на настольные устройства начинаются от 845 долларов за штуку.
Модули отгружаются в течение трех дней. Сделано в США.
Новейший онлайн-конструктор систем блоков питания Acopian ускоряет выход на рынок
Системы питания с несколькими выходами, сконфигурированные в виде массива выходов, уровней мощности и напряжений для удовлетворения практически любого применения.
Истон, Пенсильвания …Acopian, лидер в разработке, производстве и дистрибуции нестандартных,
стандартные и модифицированные стандартные блоки питания, запустила недавно расширенный онлайн-конструктор пользовательских систем PowerSupply.
Онлайн-конструктор пользовательских систем электропитания разработан для помощи в проектировании.
инженеры удовлетворяют потребности рынка в быстрой поставке специализированных систем с несколькими выходными мощностями по
готовые цены. С помощью ряда интуитивно понятных шагов инженеры могут проектировать DC-DC по индивидуальному заказу.
и AC-DC, высоковольтные DC-DC и AC-DC источники питания, резервированные системы и нерегулируемые
источники питания. Блоки, разработанные по индивидуальному заказу, в частности, доступны в диапазоне напряжений от 0 В до 30 кВ, с
От 1 до 30 выходов и с выходной мощностью от 0,025 Вт до 2400 Вт. Более того, они предлагаются в каждом физическом
конфигурация, включающая крепление в стойку от 1U до 7U, настенное крепление, настольное, модульное, DIN-рейку, NEMA 4X
в закрытом корпусе, UL508 и в неограниченном количестве нестандартных конструкций. Модули и системы поставляются полностью смонтированными.
и 100% тестирование в течение 3-9дней после получения заказа, в зависимости от сложности требований.
Прочные, многофункциональные устройства, стандартно поставляемые с входным выключателем питания, являются идеальным решением для
проблемы проектирования, факторами которых являются сокращение времени разработки и конкурентоспособные цены. множитель Акопяна
Системы выходной мощности используются во всем мире в потребительских, промышленных, телекоммуникационных,
и медицинские приложения. Они чаще всего используются в электронном оборудовании, производстве, машинах,
управление технологическими процессами, автоматизация производства, астрофизика, аэрокосмическая промышленность, энергетика, ядерная промышленность, промышленный контроль,
химическая обработка, системы мониторинга, аудиосистемы, научные исследования, развлечения и приложения для очистки сточных вод (WWTF).
Online Custom Power Supply System Builder предлагает пользователям указать количество выходов (1-30), напряжение (0В-30кВ)
и токовые (0,025Вт-2400Вт) спецификации для каждого выхода и типа питания (импульсное, линейное, нерегулируемое), и к
выберите такие общие параметры, как защита от перенапряжения, дистанционное измерение и тип корпуса. Пользователей дополнительно спрашивают
указать входное напряжение, и им предоставляется возможность выбирать элементы управления для сложной последовательности, а также встроенные
активная функция управления ИЛИ для приложений с резервированием N+1. Входные разъемы (IEC, винт, клеммная колодка) и выход
разъемы (круглые и европейского типа), цифровой или аналоговый вольтметр или амперметр, амперметр и регулируемые трансформаторы Variac
также доступны для выбора. Предлагаются цифровые интерфейсы, наряду с RS232, RS485, USB и GPIB. Пользовательская онлайн-сила Acopian
Кроме того, Supply System Builder предлагает выбор цветных светодиодных индикаторов выходного сигнала, регулировку выходного сигнала с помощью отвертки или ручки, а также стили контрольных точек.
Устройства поставляются с отличительным номером модели и с различными вариантами цвета передней панели. (серый, черный, нержавеющий, золотой и т. д.). Их можно заказать с индивидуальной гравировкой или этикеткой. и с выбором экологического покрытия. Дополнительно доступна частная маркировка. Пользователи могут введите специальные инструкции или поговорите с консультантом по инженерному проектированию Acopian в любое время процесс заказа. Чтобы просмотреть новейший онлайн-конструктор систем блоков питания Acopian, посетите https://www.acopian.com/powersys.aspx.
В то время как твердые цены указаны в соответствии со спецификациями клиентов, цена стандартного модуля начинается с 62,00 долларов США за каждый. и отгружается через 3-9 дней после получения заказа, в зависимости от сложности требований. На агрегаты предоставляется полная 5-летняя гарантия. Вся продукция Acopian производится в США.
—2013—
Компания Acopian удостоена престижной награды Raytheon «Три звезды за выдающиеся достижения в области поставщиков» компания Raytheon Integrated Defense Systems (IDS) наградила их престижной наградой «Три звезды за выдающиеся достижения» на ежегодной церемонии вручения наград Raytheon Supplier Excellence Awards.
Награда была вручена в знак признания исключительной работы компании Acopian за прошедший год.«Команда Acopian очень гордится такой наградой от Raytheon Integrated Defense Systems, — сказал Алекс Карапетян, директор по продажам и маркетингу Acopian, который принял награду от имени компании 8 мая в Андовере, Массачусетс. . Присвоив этот привилегированный рейтинг, компания Raytheon назвала Acopian лучшим поставщиком, отметив звездный послужной список Acopian в области предоставления надежных продуктов, своевременных поставок и отличного обслуживания клиентов. «Эта награда является свидетельством усердной работы и самоотверженности каждого сотрудника Acopian. Приятно получить признание за такой уровень качества и преданности нашим клиентам», — сказал Карапетян. Acopian гордится тем, что предоставляет такие же выдающиеся услуги. каждому из своих клиентов
Компания Raytheon IDS учредила ежегодную программу награждения поставщиков за выдающиеся достижения, чтобы отметить поставщиков, предоставивших выдающиеся услуги. Кандидаты на получение награды оцениваются по определенным критериям, включая общее качество, своевременную доставку, обслуживание клиентов и постоянное стремление к совершенствованию.
Acopian Опубликован в Pennsylvania Business Journal | ||
«Акопиан — башня электроснабжения на полвека»14 августа 2013 г.Дженнифер Трокселл Вудворд
|
Acopian выпускает импульсные блоки питания высотой 1U
Импульсные регулируемые блоки питания высотой 1U (до 720 Вт)
1U Импульсный регулируемыйИмпульсный источник питания (до 720 Вт) НАСТОЛЬНЫЙ И НАСТОЛЬНЫЙ ДЛЯ МОНТАЖА В СТОЙКЕ ДОСТУПНЫ ОПЦИИ
|
—2010—
Новые источники питания Acopian «Infinity» с широкими возможностями настройки и бесконечным числом опций — мечта инженеров и дизайнеров.
AC-DC (до 150 Вт)Один выход и выход с широкой регулировкой Пятилетняя гарантия ДОСТУПНЫ ОПЦИИ
|
—декабрь 2008 г. —
Программируемые блоки питания широкий отрегулировать выходные модели Модели с резервированием N+1 |
ПЕРЕКЛЮЧЕНИЕ РЕГУЛИРУЕМОЕ (до 720 Вт) Модели с одним выходом от 3,3 В / 70 А до 135 В / 5,3 А Модели с широкой регулировкой в диапазоне от 0–5 В/70 А до 0–135 В/3,7 А Коррекция коэффициента мощности и универсальный вход
|
Стандартные характеристики:
- Универсальный вход
- Коррекция коэффициента мощности
- Режимы постоянного напряжения и постоянного тока
- Клеммы контроля напряжения и тока
- Возможности программирования напряжения и тока
- Защита от короткого замыкания и перегрузки
- Тепловая защита
- Низкопрофильный
- Минимальная нагрузка не требуется
- Регулируется до 0 вольт (модели с широкой регулировкой)
- Можно включать параллельно для увеличения тока (опция P)
- Резервирование N+1 (опция N)
- Внутренний фильтр электромагнитных помех и экранирование радиопомех
- Съемные разъемы для входной и управляющей проводки
- Дистанционное зондирование
- Контроль сигнала «Vout OK»
- Операция «Плавный пуск»
—Июнь 2008 г. —
Низкопрофильный (серия WL7) широкий отрегулировать выходные модели Модели с резервированием N+1 | |||
ПЕРЕКЛЮЧЕНИЕ РЕГУЛИРУЕМОЕ
(до 450 Вт)
| |||
Стандартные характеристики:
- Универсальный вход
- Коррекция коэффициента мощности
- Режимы постоянного напряжения и постоянного тока
- Клеммы контроля напряжения и тока
- Возможности программирования напряжения и тока
- Защита от короткого замыкания и перегрузки
- Тепловая защита
- Низкий профиль
- Минимальная нагрузка не требуется
- Регулируется до 0 вольт (модели с широкой регулировкой)
- Можно включать параллельно для увеличения тока (опция P)
- Резервирование N+1 (опция N)
- Внутренний фильтр электромагнитных помех и экранирование радиопомех
- Съемные разъемы для входной и управляющей проводки
- Дистанционное зондирование
- Контроль сигнала «Vout OK»
- Операция «Плавный пуск»
—май 2007 г. —
Низкопрофильный широкий отрегулировать выходные модели Модели с резервированием N+1 | |||
ПЕРЕКЛЮЧЕНИЕ РЕГУЛИРУЕМОЕ
(до 720 Вт)
| |||
Стандартные характеристики:
- Универсальный вход
- Коррекция коэффициента мощности
- Режимы постоянного напряжения и постоянного тока
- Клеммы контроля напряжения и тока
- Возможности программирования напряжения и тока
- Защита от короткого замыкания и перегрузки
- Тепловая защита
- Низкопрофильный
- Минимальная нагрузка не требуется
- Регулируется до 0 вольт (модели с широкой регулировкой)
- Можно включать параллельно для увеличения тока (опция P)
- Резервирование N+1 (опция N)
- Внутренний фильтр электромагнитных помех и экранирование радиопомех
- Съемные разъемы для входной и управляющей проводки
- Дистанционное зондирование
- Контроль сигнала «Vout OK»
- Операция «Плавный пуск»
—ОКТЯБРЬ 2006—
Узкий профиль — UL508
Перечисленные модели теперь доступны!
ПЕРЕКЛЮЧЕНИЕ РЕГУЛИРУЕМОЕ
(до 288 Вт)
Коррекция коэффициента мощности и универсальный вход
AC-DC, один выход
(принимает вход переменного или постоянного тока)
- Отправлено в течение 3 дней
- У. Л. Признанный
- Сертификат CE (модели от 3,3 до 48 В)
- Пятилетняя гарантия
Небольшие, но обеспечивающие до 288 Вт хорошо регулируемого постоянного тока, эти расходные материалы могут быть установлены в местах, где многие другие не поместятся. Металлический корпус полностью закрывает все схемы и обеспечивает экранирование от электромагнитных помех. а входной фильтр переменного тока ослабляет как общий, так и дифференциальный шум проводят к линии.
- Универсальный вход.
- Принимает вход переменного тока (90–265 В переменного тока, 49–61 Гц, одна фаза).
- Принимает вход постоянного тока (110–350 В пост. тока).
- Коррекция коэффициента мощности.
- Способность к высокому импульсному току.
- Операция «Плавный пуск».
- DIN-рейка или настенное крепление
—АВГУСТ 2006—-
Новый определитель напряжения постоянного тока!
Найдите модели из каталога Acopian AC-DC практически для любого выходного напряжения постоянного тока, но не
только обычные 12В, 24В, 48В и т. д.
Нажмите и найдите блок питания Acopian
—ИЮНЬ 2006—-
Мы теперь примите American Express.
—МАЙ 2006—
NEMA Блоки питания 4X ENCLOSED
—МАРТ 2006—
Acopian’s
Online System Builder
Создайте свою собственную индивидуальную систему питания Online
| Acopian
Индивидуальные системы питания — отгружено в течение 9дней! Дизайн вашей индивидуальной системы питания Acopian по телефону или с помощью нашей новой системы Строитель. Acopian может удовлетворить ваши требования к полностью подключенным многоканальные энергосистемы без механических схем, заявки на покупку или поискать в каталоге блоков питания. |
—МАРТ 2006–
Узкопрофильный — Модели от 3,3 В до 48 В теперь сертифицированы CE!
ПЕРЕКЛЮЧЕНИЕ
РЕГУЛИРУЕМЫЙ (до 288 Вт)
Коррекция коэффициента мощности и универсальный вход
Одиночный выход AC-DC
(принимает вход переменного или постоянного тока)
- Отправлено в течение 3 дней
- У.Л. Признанный
- Сертификат CE (модели от 3,3 до 48 В)
- Пятилетняя гарантия
Небольшие, но обеспечивающие до 288 Вт хорошо регулируемого постоянного тока, эти расходные материалы могут быть установлены в местах, где многие другие не поместятся. Металл корпус полностью закрывает все схемы и обеспечивает экранирование от электромагнитных помех и вход переменного тока фильтр ослабляет как общий, так и дифференциальный шум, подаваемый на линия.
- Универсальный вход.
- Принимает вход переменного тока (90–265 В переменного тока, 49–61 Гц, одна фаза).
- Принимает вход постоянного тока (110–350 В пост. тока).
- Коррекция коэффициента мощности.
- Способность к высокому импульсному току.
- Операция «Плавный пуск».
- DIN-рейка или настенное крепление
—СЕНТЯБРЬ 2005—
Резервные системы N+1
—МАРТ 2005—
Подключаемый
Блоки питания с резервированием
РЕГУЛИРУЕМОЕ ПЕРЕКЛЮЧЕНИЕ
AC-DC, один выход
- Отгрузка в течение 9 дней
- Пятилетняя гарантия
Источники питания, используемые в этих системах, подключаются спереди, и может быть легко изменен всего за несколько секунд.
- Универсальный вход (90–265 В перем. тока, 49–61 Гц, однофазный).
- Коррекция коэффициента мощности.
- Способность к высокому импульсному току.
- Операция «Плавный пуск».
—ЯНВАРЬ 2005—
Узкий профиль — Добавлены модели от 50 В до 125 В!
ПЕРЕКЛЮЧЕНИЕ
РЕГУЛИРУЕМЫЙ (до 288 Вт)
Коррекция коэффициента мощности и универсальный вход
Одиночный выход AC-DC
(принимает вход переменного или постоянного тока)
- У.Л. Признанный
- Пятилетняя гарантия
Небольшие, но обеспечивающие до 288 Вт хорошо регулируемого постоянного тока, эти расходные материалы могут быть установлены в местах, где многие другие не поместятся. Металл корпус полностью закрывает все схемы и обеспечивает экранирование от электромагнитных помех и вход переменного тока фильтр ослабляет как общий, так и дифференциальный шум, подаваемый на линия.
- Универсальный вход.
- Принимает вход переменного тока (90–265 В переменного тока, 49–61 Гц, одна фаза).
- Принимает вход постоянного тока (110–350 В пост. тока).
- Коррекция коэффициента мощности.
- Способность к высокому импульсному току.
- Операция «Плавный пуск».
- DIN-рейка или настенное крепление
—ДЕКАБРЬ 2004—
ПРЕОБРАЗОВАТЕЛИ ПОСТОЯННОГО ТОКА (к
288 Вт)
Узкий профиль
РЕГУЛИРУЕМЫЙ
Широкий диапазон входного сигнала
Один выход
- Пятилетняя гарантия
Эти современные преобразователи постоянного тока сочетают в себе превосходное регулирование и характеристики пульсации с широким входным диапазоном, и они доступны в большой выбор выходных напряжений и номинальных токов. Монтаж аксессуаров комплекты позволяют легко установить на вертикальную панель, стену или DIN-рейку.
- Выходы от 3,3 В пост. тока до 125 В пост. тока
- Входы от 18 В до 350 В пост. тока
- Соотношения диапазонов ввода 2:1 и 4:1.
- Индикатор состояния выхода.
- Защита от перенапряжения.
- Защита от перегрузки/короткого замыкания.
- Изоляция входа/выхода превышает 2828 В постоянного тока.
- Дистанционное зондирование
- Корпус из экструдированного алюминия.
—ИЮЛЬ 2004—
УЗКИЙ
ПРОФИЛЬ
РЕГУЛИРУЕМОЕ ПЕРЕКЛЮЧЕНИЕ
AC-DC, один выход
DC-DC (вход постоянного тока можно использовать на моделях с входом 230 В переменного тока)
- Пятилетняя гарантия
Эта новейшая группа переключателей с узким профилем включает конвекционное охлаждение модели длиной менее 7 дюймов с выходной мощностью до 75 Вт и вентилятором охлаждаемые модели длиной менее 8 дюймов с выходной мощностью до 120 Вт.
- Внутренний фильтр электромагнитных помех и экран
- Съемная клеммная колодка ввода/вывода
- Превосходная нагрузка/положение о линии
- Перегрузка по току, защита от перенапряжения
- Минимальная нагрузка не требуется
—МАЙ 2004—
МОДУЛЬНЫЙ
РЕЗЕРВИРОВАННЫЕ СИСТЕМЫ
РЕГУЛИРУЕМОЕ ПЕРЕКЛЮЧЕНИЕ
AC-DC, один выход
- Отправлено в течение 9 дней
- Пятилетняя гарантия
Эти универсальные модули с резервированием
Системы могут быть установлены на DIN-рейку, стену, шасси или раму шкафа.
—МАЙ 2004—
Мониторы пониженного/повышенного напряжения
Эти модули можно использовать с любых производителей .
источник питания от 5 В до 125 В постоянного тока.
Контакты для управления внешним звуковым сигналом или светом или для сигнализации вашего ПЛК
теперь доступны независимые аксессуары для любого блока питания . Эти
Модули могут использоваться на источниках питания с постоянным напряжением от 5 до 125 В постоянного тока.
Контакты SPDT переключаются, если выходное напряжение источника питания отклоняется на:
1,0 вольт или более
(для выходов 5 В)
2,0 В или более
(для выходов от 6 до 48 В)
3,0 В или более
(для выходов от 49 до 125 В)
Характеристики контактов: 120 В перем. тока, 8 А / 60 В пост. тока, 1 А. (Для соблюдения SELV
—АПРЕЛЬ 2004—
Контакты сигнализации пониженного/повышенного напряжения, опция
теперь доступна для. ..
Gold
Коробка
ЛИНЕЙНО-РЕГУЛИРУЕМАЯ
AC-DC, один выход
- Отправка в течение 3 дней
- Пятилетняя гарантия
ОПЦИИ
Контакты сигнализации пониженного/повышенного напряжения: Для управления звуковым сигналом или светом,
или для подачи сигнала вашему ПЛК. Доступно для моделей с номинальным выходным напряжением 5 В постоянного тока.
до 125 В постоянного тока. Контакты SPDT переключаются, если выходное напряжение блока питания отклоняется на
1,0 вольт и более:
Модели на 5 вольт.
2,0 В или более:
Модели от 6 до 48 вольт.
3,0 В или более:
Модели от 50 до 125 вольт.
Номинальные характеристики контактов: 120 В перем. тока, 8 А / 60 В пост. тока, 1 А. (Чтобы соответствовать требованиям SELV,
ограничить коммутируемое напряжение до 60 В пост. тока/42 В перем. тока.)
Чтобы заказать, добавьте суффикс «L» к номеру модели и $35,00 к цене.
Модели с этой опцией еще не сертифицированы UL/CE.
—ФЕВРАЛЬ 2004—
Корпуса для схем
Универсальные корпуса для размещения прототипов, адаптеров, тестеров и т. д.
для блоков питания Acopian. Бока и дно представляют собой привлекательный экструдированный алюминиевый канал, который выдерживает даже серьезные нагрузки. Алюминиевый верх, перфорированный для вентиляции, вставляется в прорези по бокам без необходимости монтажа аппаратное обеспечение. (Есть также прорези над внутренней нижней частью корпуса для вспомогательной печатной плате.) Компоненты с умеренным рассеиванием могут монтироваться непосредственно к корпусу для отвода тепла. разъемы, переключатели, органы управления и индикаторы легко устанавливаются на передней и задней панелях. Коробки покрыты плоской золотой эмалью.
—ДЕКАБРЬ 2003—
Комплекты для монтажа на вертикальную DIN-рейку для всех Acopian Узкопрофильные блоки питания
Узкопрофильные с ЛИНЕЙНЫМ РЕГУЛИРОВАНИЕМ, AC-DC
один выход
узкий профиль ЛИНЕЙНОЕ РЕГУЛИРОВАНИЕ, AC-DC
двойные выходы слежения
Узкий профиль С ЛИНЕЙНЫМ РЕГУЛИРОВАНИЕМ, широкий AC-DC
настроить выход
Узкопрофильный ПЕРЕКЛЮЧЕНИЕ РЕГУЛИРУЕМЫЙ, AC-DC
или DC-DC один выход
—НОЯБРЬ 2003—
Узкий профиль — Добавлено больше моделей!
ПЕРЕКЛЮЧЕНИЕ
РЕГУЛИРУЕМЫЙ
AC-DC, один выход
(принимает вход переменного или постоянного тока)
- Пятилетняя гарантия
Небольшие, но обеспечивающие до 288 Вт хорошо регулируемого постоянного тока, эти
расходные материалы могут быть установлены в местах, где многие другие не поместятся. Металл
корпус полностью закрывает все схемы и обеспечивает экранирование от электромагнитных помех и вход переменного тока
фильтр ослабляет как общий, так и дифференциальный шум, подаваемый на
линия.
- Универсальный вход.
- Принимает вход переменного тока (90–265 В переменного тока, 49–61 Гц, одна фаза).
- Принимает вход постоянного тока (110–350 В пост. тока).
- Коррекция коэффициента мощности.
- Способность к высокому импульсному току.
- Операция «Плавный пуск».
- DIN-рейка или настенное крепление
—СЕНТЯБРЬ 2003—
Теперь мы принимаем VISA и MasterCard.
—АВГУСТ 2003—
Gold Box — программируемый
с управляющим напряжением или потенциометром
Монтаж в стойку —
Программируемый
с управляющим напряжением или потенциометром
ЛИНЕЙНЫЙ
РЕГУЛИРУЕМЫЙ
Выход AC-DC с широкой регулировкой
- Отправлено в течение 3 дней (золотая коробка)
- Отправка в течение 9 дней (установка в стойку)
- Пятилетняя гарантия
Выходное напряжение этих блоков питания можно регулировать вручную
либо на источнике питания, либо удаленно, либо он может быть запрограммирован с помощью
аналоговый выход от ПЛК или цифро-аналогового преобразователя. У них широкий
возможность регулировки, необходимая для аналоговых приборов и схем,
управление технологическими процессами, фундаментальные исследования и подобные приложения.
—АВГУСТ 2003—
Узкий профиль
ПЕРЕКЛЮЧЕНИЕ
РЕГУЛИРУЕМЫЙ
AC-DC, один выход
- Пятилетняя гарантия
Небольшие, но обеспечивающие до 288 Вт хорошо регулируемого постоянного тока, эти расходные материалы могут быть установлены в местах, где многие другие не поместятся. Металл корпус полностью закрывает все схемы и обеспечивает экранирование от электромагнитных помех и вход переменного тока фильтр ослабляет как общий, так и дифференциальный шум, подаваемый на линия.
- Универсальный вход.
- Коррекция коэффициента мощности.
- Способность к высокому импульсному току.
- Операция «Плавный пуск».
