Типы оптоволоконных кабелей: полное руководство по видам и применению — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Какие бывают основные типы оптоволоконных кабелей. Чем отличаются одномодовые и многомодовые кабели. Как выбрать оптический кабель для разных задач. Какие виды оптоволокна лучше использовать для внутренней и наружной прокладки.

Содержание

Основные типы оптоволоконных кабелей

Оптоволоконные кабели делятся на два основных типа:

Одномодовые (SMF — Single Mode Fiber)
Многомодовые (MMF — Multi Mode Fiber)

Главное отличие между ними заключается в диаметре светопроводящей жилы и способе передачи световых импульсов.

Одномодовый оптоволоконный кабель

Одномодовое оптоволокно имеет очень тонкую светопроводящую жилу диаметром около 9 мкм. По такому волокну световой луч распространяется практически без отражений, в одном направлении.

Основные характеристики одномодового кабеля:

Диаметр сердцевины: 8-10 мкм
Длина волны: 1310 или 1550 нм
Низкое затухание сигнала
Высокая пропускная способность
Дальность передачи: до 100 км и более

Многомодовый оптоволоконный кабель

Многомодовое волокно имеет более широкую светопроводящую жилу диаметром 50 или 62,5 мкм. В таком волокне световой сигнал распространяется в виде множества мод (лучей), отражающихся от оболочки.

Ключевые параметры многомодового кабеля:

Диаметр сердцевины: 50 или 62,5 мкм
Длина волны: 850 или 1300 нм
Более высокое затухание сигнала
Меньшая пропускная способность
Дальность передачи: до 2 км

Виды оптоволоконных кабелей по конструкции

По конструктивному исполнению оптические кабели подразделяются на следующие основные виды:

Кабели с плотным буфером

В таких кабелях оптические волокна плотно окружены защитным буфером. Это обеспечивает дополнительную механическую защиту волокон.

Кабели с модульной конструкцией

Содержат несколько оптических модулей (трубок), в каждом из которых находится от 2 до 24 волокон. Такая конструкция позволяет размещать большое количество волокон в одном кабеле.

Ленточные кабели

Оптические волокна в них скреплены в плоские ленты. Это упрощает сварку и подключение большого числа волокон.

Кабели с центральной трубкой

Все волокна размещены в одной центральной трубке. Такая конструкция обеспечивает хорошую защиту от внешних воздействий.

Типы оптоволоконных кабелей по назначению

В зависимости от области применения различают следующие виды оптических кабелей:

Внутриобъектовые кабели

Предназначены для прокладки внутри зданий и сооружений. Имеют облегченную конструкцию и негорючую оболочку.

Магистральные кабели

Используются для создания протяженных линий связи. Имеют усиленную защиту от внешних воздействий.

Подвесные кабели

Предназначены для подвески на опорах. Содержат встроенный несущий трос.

Подводные кабели

Имеют герметичную конструкцию для прокладки под водой.

Ключевые отличия одномодовых и многомодовых кабелей

Какой тип оптоволоконного кабеля лучше выбрать? Давайте сравним основные характеристики:

Параметр	Одномодовый кабель	Многомодовый кабель
Дальность передачи	До 100 км и более	До 2 км
Пропускная способность	Выше	Ниже
Затухание сигнала	Меньше	Больше
Стоимость	Выше	Ниже

Как выбрать тип оптоволоконного кабеля?

При выборе типа оптического кабеля следует учитывать несколько ключевых факторов:

Дальность передачи

Для каких расстояний предназначена линия связи? Если более 2 км, то оптимальным выбором будет одномодовый кабель.

Требуемая пропускная способность

Какая скорость передачи данных необходима? Для высокоскоростных магистральных линий лучше использовать одномодовое волокно.

Условия прокладки

Где будет проложен кабель — внутри помещения или снаружи? Для наружной прокладки требуется кабель с усиленной защитой.

Бюджет проекта

Одномодовые решения дороже многомодовых. Для локальных сетей часто выбирают более бюджетные многомодовые кабели.

Области применения разных типов оптоволокна

Различные виды оптических кабелей используются в следующих сферах:

Магистральные линии связи

Для построения протяженных высокоскоростных магистралей применяются одномодовые кабели. Они обеспечивают передачу данных на большие расстояния с минимальными потерями.

Локальные сети

В локальных сетях предприятий часто используют многомодовое волокно. Оно дешевле и проще в монтаже, а его характеристик достаточно для большинства корпоративных приложений.

Центры обработки данных

В ЦОД применяются как многомодовые, так и одномодовые решения. Выбор зависит от требуемой пропускной способности и расстояний.

Системы видеонаблюдения

Для передачи видеосигнала на большие расстояния используют одномодовые кабели. В пределах одного объекта часто достаточно многомодового волокна.

Заключение

Выбор оптимального типа оптоволоконного кабеля зависит от конкретного применения. Одномодовые решения обеспечивают максимальную дальность и пропускную способность, но дороже. Многомодовые кабели подходят для локальных сетей и имеют более низкую стоимость. При проектировании оптических линий связи важно учитывать все технические и экономические факторы.

Виды оптического кабеля: основные типы волоконно-оптических кабелей

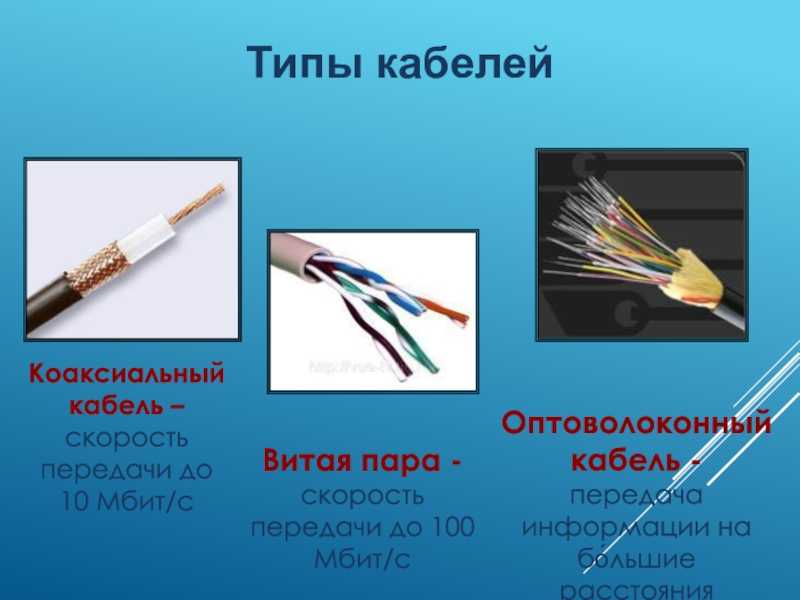

Оптоволоконный кабель принципиально отличается по своему строению и принципу действия от других типов кабельно-проводниковой продукции, которая применяется для передачи информационных сигналов. В частности, коаксиальных и FTP кабелей.

Основным элементом волоконно-оптического проводника является стекловолокно. Поэтому в отличие от кабелей с медными и алюминиевыми сердечниками передача сигнала осуществляется при помощи световых, а не электрических импульсов.

Это даёт несколько существенных преимуществ. Прежде всего, на сигнал не влияют электромагнитные волны и внешние наводки, что проявляется в исключительной дальности передачи светового импульса без искажения, которое может составлять несколько десятков километров.

Строение волокон оптического кабеля чем-то напоминает принципиальную структуру коаксиального. Однако для “оптики” используется совершенно иные материалы. Вместо медной токопроводящей жилы – стекловолокно диаметром 1-10 мкм. Внутренняя изоляция из вспененного полиэтилена заменяется стеклопластиковой оболочкой, препятствующей распространению световых волн за пределы стекловолоконного проводника.

Совет! При выборе оптимального по своим эксплуатационным показателям вида оптического кабеля необходимо ориентироваться, прежде всего, на комплексный показатель – пропорции диаметра передающей сердцевины и оболочки, а также на характеристики преломления оптического волокна. Как показала практика, технология производства оптоволоконного кабеля также оказывает значительное влияние на рабочие характеристики.

Классификация волоконно-оптических кабелей связи

Существует несколько видов волоконно-оптических кабелей, которые классифицируются по совокупности рабочих параметров преломления и соотношения диаметра оболочки оптоволокна к его сердцевине. Эти параметры определяют эксплуатационные характеристики кабельной продукции, соответственно и сферы её применения. Различают следующие типы:

Магистральный – используется для линий связи, передающих информацию на большие расстояния. Отличается высокой пропускной способностью. Конструкция характеризуется применением одномодового оптического волокна, которое позволяет прокладку в различных типах грунта;
Городской – используется для передачи информации в пределах сравнительно небольшой локальной зоны. Максимальная длина не должна превышать 100 км. Такой тип кабеля может применяться для формирования локальных сетей в пределах области или городского района;
Объектовый – используется на небольших по площади объектах коммерческого или промышленного назначения. Обеспечивает высокоскоростное соединение локальной сети.

Виды оптического кабеля в зависимости от способа укладки

Основная классификация оптоволоконного кабеля осуществляется по способу применения: внутренний и наружный. Однако, внутренний кабель встречается довольно редко, ведь техническая сложность прокладки и высокая стоимость делает его применение целесообразным только в дата-центрах.

Особенности оптоволокна для прокладки внутри помещений

В свою очередь внутренние волоконно-оптические кабеля делятся на два типа:

Распределительные – формируют общую локальную сеть передачу данных на объекте;
Абонентские – применяются для укладки в помещении, где расположены абоненты и их непосредственного подключения.

В процессе прокладки волоконно-оптического кабеля необходимо придерживаться тех же правил и требований, которые предъявляются при создании локальных сетей из витой пары (FTP кабеля) 5-й категории. То есть кабеля необходимо размещать в специальных лотках, кабель-каналах и коробах.

Оптоволоконные кабеля, предназначенные для использования внутри сооружений, имеют упрощенное строение. Они состоят из оптического волокна, по которому осуществляется передача сигнала, защитного покрытия и силового стержня, в качестве которого выступают арамидные нити.

Как правило, распределительные типы кабельной продукции, заводят до места подключения абонента или центральной распределительной коробки в помещении. Непосредственное подключение абонента должно выполняться оптическим кабелем другого класса, который соответствует более строгим требованиям по пожарной безопасности.

В частности, внешняя защитная оболочка не должна поддерживать горение, а при воздействии открытого пламени выделять минимальное количество дыма. Поэтому внешняя оболочка абонентских оптоволоконных кабелей формируется из полиуретана в отличие от распределительных, в который используется полиэтилен.

Важно! В некоторых из внутренних оптических кабелей предусмотрена дополнительная влагозащита. Кабели с таким функционалом применяют для прокладки в подвальных и чердачных помещениях.

Другие требования, которые предъявляются к кабелям, используемым внутри зданий, это небольшой размер, для возможности прокладки в узких кабель-каналах и гибкость, для возможности создания разветвленной структуры. Поэтому конструкция большинства марок является упрощенной.

Учитывая, что протяженность оптоволокна внутренних кабельных сетей невелика, эффект затухания сигнала не оказывает значительного влияния на передачу сигнала. Поэтому максимальное количество оптических волокон во внутренних кабелях – не более 12.

Разновидности наружных оптоволоконных кабелей

Виды оптических кабелей связи, предназначенных для наружного применения:

Подвесные. Имеют усиленную конструкцию, состоящую из кевларовой оболочки, усиленного внутреннего или отдельного вынесено троса. Использование кевлара в качестве внешней оболочки решает сразу три задачи: снижение веса кабеля, увеличения его прочности, и предотвращение образования электрических наводок. Допускается использование такого кабеля вблизи силовых линий Ж/Д, низковольтных линий электропередач, опорах свещения.
Для укладки на высоковольтных ЛЭП. Является разновидностью подвесного кабеля. Однако, учитывая особенности эксплуатации, его конструкция существенно доработана. Имеет защиту от коротких замыканий и ударов молнии. В качестве конструктивного элемента используется газозащитная оболочка, представляющая собой оплётку из алдреевых или алюминизированных проволок. Использование обеспечивает сохранение стабильной температуры внутри кабеля при внешних воздействиях высоковольтного электричества.
Для укладки в коммуникационных колодцах. Используется для прокладки в подземных инженерных кабель-каналах. Это существенно облегчает, как процесс прокладки, так и снижает стоимость оптоволоконного кабеля, который имеет минимальное бронирование. В качестве защитной оболочки используется металлическая гофролента, предназначенная, в основном, для предотвращения повреждения сердечника грызунами.
Подземные. Имеют усиленное бронирование, состоящее из металлической проволоки, размещенной в виде внешней оболочки. Кроме того, при подземной прокладке кабеля на некотором расстоянии сверху располагается сигнальная лента ярких цветов, а также соответствующие таблички.
Подводные. Используются для прокладки на любых типах морских участков, как прибрежных, шельфовых, так и глубоководных. Также допускается их использование в любых типах грунта. Включая пучинистые, подверженные морозным деформациям, скальные, болотные и т.п. Также такой вид кабеля используется в особо сложных инженерных конструкциях, при необходимости прокладки через эстакады, тоннели, канализационные коллекторы и т. п. В качестве дополнительной защиты от проникновения влаги используется алюмополимерная лента.
Для задувки в трубы. Имеет упрощенную конструкцию с минимальной защитой от внешних воздействий. Для защиты сердечника от внешних повреждений используются специальные стеклонити, а толщина внешней оболочки снижена. Также, применяются для монтажа в стальных трубах, которые и защищают их от механических воздействий.

Какие бывают типы оптоволокна?

Оптическое волокно является ключевым элементом кабеля, определяющим его эксплуатационные характеристики и область применения. Однако, в зависимости от особенностей производства, как оптические, так и геометрические характеристики кабеля могут отличаться. Наиболее важными считаются характеристики передачи сигнала. Согласно им и выделяют различные типы оптоволокна.

Волокна G.652

Обычное одномодовое волокно. Его наиболее часто используют в пассивных оптических и локальных сетях, системах кабельного телевидения. Что касается локальных сетей, то оптоволокно может применяться, как для создания всей структуры, так и только для магистральных линий.

Такое волокно обеспечивает широкополосную передачу, что дает возможности их применения в любых типах оптики – от магистральных до абонентских кабелей. Также их используют в сетях одноволновых или с применением различных типов спектрального уплотнения, как плотного, так и разреженного.

Волокна G.655

Данный тип наиболее хорошо подходит для применения в магистральных сетях, где задействуется спектральное уплотнение DWDM. Чаще всего, это городские и междугородние магистральные линии. Цена этого волокна достаточно немалая, так как оно относится к высокотехнологичным.

Волокна G.657

Самый современный и высокотехнологичный тип оптического волокна. Задействуется в информационных сетях типа FTTH. Сердцевина имеет особую конструкцию, позволяющую выполнять изгиб с наименьшим радиусом 10-15 миллиметров. Рядом значительного затухания передаваемого сигнала на изгибах не наблюдается.

Наиболее часто данный тип волокна применяют в абонентских кабелях, патч-кордах, при стесненных условиях монтажа и т.п. Их стоимость поднимает общую цену кабеля на 20-30%.

Одномодовый и многомодовый оптический кабель – в чем разница?

Существует 2 наиболее распространенных типа оптоволоконного кабеля – одно- и многомодовый. Ключевые отличия между ними состоят в различных способах прохождения луча света.

Одномодовый кабель

Центральное оптоволонко одномодового шнура имеет диаметр в 1,3 мкм. Соответственно передача оптического импульса возможна с использованием света с той же длиной волны. Все импульсы идут по аналогичному пути и достигают приемной аппаратуры практически одновременно, что существенно снижает дисперсию и утрату сигнала. Это дает возможность передачи данных на длинные дистанции без особых искажений.

Однако для таких кабелей используется приёмо-передающая аппаратура генерирующая сигнал исключительно одной длины. Данное оборудование имеет достаточно немалую стоимость и довольно быстро выходит из строя. Но данное направление считается наиболее перспективным из-за высокого качества передаваемого сигнала.

Многомодовый кабель

В таком кабеле центральное волокно имеет диаметр в 62,5 мкм, а наружная оплетка – 125 мкм. В следствии этого, лучи света имеют существенный разброс траекторий передачи данных, что становится причиной достаточно сильных искажений на принимающей стороне.

В приемо-передающей аппаратуре применяется простой светодиод, что существенно удешевляет оборудование. Длина волны передаваемого импульса составляет 0,85 мкм, а величина задержки – 4-5 нс/м.

Максимальная длина шнура, в зависимости от особенностей прокладки, не превышает 2-5 км. Сейчас это одна из наиболее используемых разновидностей оптических кабелей, что связано как с бюджетной стоимостью кабельно-проводниковой продукции, так и оборудования для приёма и трансляции сигнала.

Волоконно-оптические кабели — разновидности и применение

Типы волоконно-оптических кабелей

Рубрики статей

Все
Новости и новинки
Новости компании
Обзоры продукции

Отредактировано: 05.

08.2019

Популярность оптоволоконного кабеля за последнее время возросла буквально во всех сферах, поэтому медные кабели встречаются уже довольно редко. Он обладает целым рядом преимуществ перед медно-жильным кабелем:

цена оптоволоконного кабеля в несколько раз ниже, чем стоимость изделия, выполненного из медной проволоки. Обуславливается это просто: пластик либо стекло, используемое при изготовлении оптоволокна, стоит намного дешевле, нежели медь. При этом образующийся нитевидный провод переносит световые потоки за счет отражения внутреннего света;
незначительный удельный вес и размеры – диаметр стекловолокна составляет не более 10 микрон, то есть нить из пластика или стекла очень тонкая;
в оптическом волокне сигналы практически не затухают, что также положительно характеризует данный материал;
бесшумная работа – данный показатель улучшает пропускную способность волоконно-оптического кабеля, и, следовательно, повышает скорость приема/передачи сигналов;

высокий уровень защиты от неправомерного доступа – вся информация, проходящая через оптоволокно, надежно срыта. К тому же, эти данные нельзя отследить в радиодиапазонах. Более того, изделия, выполненные из оптического волокна, имеют специальные способы подключения, которые очень сложно взломать.

Разновидности оптоволоконных кабелей

В зависимости от способа прокладки различают:

внешний оптический кабель – отличается разнообразием конструкций, которые обусловлены прокладкой кабеля (в грунте, воде, воздушная подвеска) и климатическими условиями (температурный режим, влажность и прочее). Специфика ВОК объясняется степенью защиты от воды и различных нагрузок;

оптический кабель для внутренней прокладки – характеризуется легкостью и гибкостью (для удобства монтажа и прокладки в ограниченных пространствах), а также пожаробезопасностью, требуемой стандартами. Условия их эксплуатации достаточно просты, поскольку внутри помещений отсутствуют осадки, ветра, перепады температур.

В зависимости от конструкционного исполнения оптоволоконные кабели делятся на:

бронированные стальной проволокой;
бронированные стальной гофрированной лентой;
самонесущие;
распределительные.

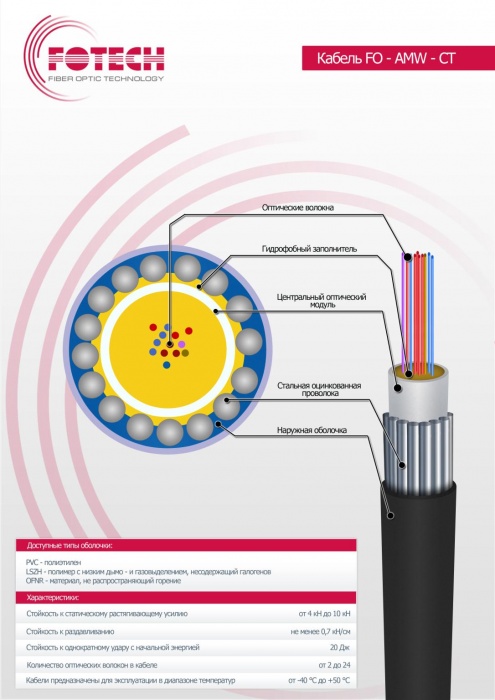

Бронированный волоконно-оптический кабель предлагается с двумя различными типами брони — алюминиевой блокирующей броней для внутренних кабелей и гофрированной стальной ленты для наружных кабелей. Броня обеспечивает дополнительный уровень механической защиты кабеля. Различия между двумя типами брони заключаются в материале, из которого она сделана, и в способе ее нанесения на кабель. Алюминиевая блокирующая броня сделана, как вы уже догадались, из алюминия и спирально намотана на волоконный кабель. Этот тип брони используется в кабелях, предназначенных для использования внутри помещений. Второй вид брони — стальная гофрированная лента. Эта броня состоит из гофрированной стали с покрытием и складывается продольно вокруг кабеля. Гофрированная стальная лента используется в кабелях для наружного применения. Оптические кабели предлагаются в различных конструкциях, каждая из которых имеет свои преимущества и недостатки. У бронированных кабелей есть некоторые преимущества при их установке, и есть ситуации, в которых использование такого кабеля будет более экономичным.

Некоторые из этих кабелей более универсальны, чем другие и, если они у вас есть под рукой, это может помочь вам быть готовым к любой ситуации (например, к неожиданному отключению сети). В других случаях решение будет зависеть от инженера и типа кабеля, который они предпочитают для работы. Существуют связанные с этим затраты, которые могут помочь вам принять решение о выбранном вами стиле. Бронированный кабель стоит дороже, чем небронированный, но трудозатраты на его установку могут быть менее затратными, и это могло бы сделать более целесообразным установку бронированного кабеля.

Полностью диэлектрический самонесущий оптический кабель — это разновидность оптоволоконного кабеля, который имеет прочность достаточную, чтобы удерживать себя между конструкциями без применения токопроводящих металлических элементов. Он используется электроэнергетическими компаниями в качестве средства связи, устанавливается вдоль существующих воздушных линий электропередачи и часто имеет те же опорные конструкции, что и электрические проводники.

Использование полностью диэлектрических материалов связано с тем, что кабель находится в среде с высоким напряжением и высокой энергией и должен выдерживать воздействие высокого напряжения. Поскольку он используется над опорой на опоре силовой опоры, он должен иметь соответствующий подвес, чтобы прикрепить кабель к опоре.

Распределительный оптический кабель представляет собой герметичную буферную кабельную конструкцию, внутри внешней оболочки — слой арамидной пряжи и нескольких волокон с плотными буферными оболочками 900 мкм. Распределительные кабели — это многоволоконные кабели, которые используются внутри помещений. Цвет внешней оболочки для одномодового волокна обычно желтый, а для многомодового — оранжевый, голубой, пурпурный или салатовый в зависимости от типа многомодового волокна. Оболочка волокон толщиной 900 мкм позволяет заделать коннектор без нарастания.

Применение кабелей

Оптическое волокно получило широкое распространение при различных видах протяжки сетей, при их структуризации, а также для подключения всевозможных телекоммуникационных систем (кабельное телевидение, интернет, абонентские услуги и т. п.).

Благодаря отменной защите от неправомерного доступа структуры закрытого типа при проведении телефонных сетей отдают предпочтение именно оптоволоконным кабелям. Оптоволокно выбирают еще и потому, что при его использовании практически исключается вероятность возникновения искр. Следовательно, снижается риск возгорания, а это свидетельствует о высоком уровне безопасности оптоволокна. К тому же, в процессе подключения такого кабеля зачастую используется гальванический способ, позволяющий обойтись в дальнейшем без заземления, поскольку подобное проведение кабеля является изолирующим само по себе.

Еще один фактор, благодаря которому возрастает популярность применения оптического волокна в разных сферах промышленности – продолжительный срок эксплуатации. Рабочий срок составляет четверть века, по истечению которого происходит затухание и последующая деградация оптоволокна.

Если стоит выбор, где купить оптоволоконный кабель, выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.

Рекомендуемые статьи

Что такое кабель промышленного интерфейса?

September

2015

Промышленный Ethernet относится к набору протоколов Ethernet, которые основаны на стандартном оборудовании (физический и канальный уровни) и интернет-протоколах (сетевой и транспортный уровни) вместе с проприетарным прикладным уровнем.

Открыть

Витая пара или оптоволокно — что выбрать?

December

2020

При прокладке сетевого кабеля, какой из них вы предпочтете — медный или оптоволоконный? Давайте разберемся и все выясним…

Открыть

Что такое модульная патч-панель?

October

2021

Модульная патч-панель относится к ненагруженным вариантам, в которых можно монтировать различные разъемы на лицевой панели. Она представляет собой рамку-кронштейн, чаще всего форм-фактором 19 дюймов или с креплением на стену, сделанную из прочного металла или пластика.

Открыть

Инструменты для обжима кабеля

September

2015

Краткое содержание:

Разновидности инструментов
Можно ли без инструментов выполнить работы?

В статье вы узнаете про обжимные инструменты и их разновидности.

Открыть

Гофрированные трубы из ПНД для электросетей

October

2015

Краткое содержание:

Особенности и преимущества ПНД
Условия подходящие для прокладки труб

В статье вы узнаете о плюсах использования материала ПНД и условиях для прокладки труб из этого материала.

Открыть

Разновидности и функции автоматических выключателей

December

2015

Краткое содержание:

Разновидности и функции выключателей
Принципы работы выключателей

В статье вы узнаете о видах и функциях автоматических выключателей, а также о принципах их работы.

Открыть

Рекомендуемые товары

Оптоволоконный кабель 9/125 одномодовый Cabeus STW-9-01×24-ST-SW-PE-OUT 24 волокна

оптический кабель — 9/125 одномодовый — 24 волокна — loose tube — бронированный стальной лентой и стальными проволоками — для внешней прокладки — рабочая температура -40С 70С — оболочка PE — цвет черный

Оптоволоконный кабель 9/125 одномодовый Cabeus STW-9-01×24-ST-SW-PE-OUT 24 волокна

Артикул: STW-9-01×24-ST-SW-PE-OUT

Цена: 0,00 ₽

От 25 000 ₽ 0,00 ₽

От 100 000 ₽ 0,00 ₽

Оптоволоконный кабель 9/125 одномодовый Cabeus FTTH-9-01-1-LSZH-IN/OUT-40 1 волокно

оптический кабель — 9/125 одномодовый — 1 волокно — усилен двумя стеклопрутками — FTTH (fiber to the home) — внутренний/внешний — рабочая температура –40°C – +60°C — оболочка LSZH — цвет черный

Оптоволоконный кабель 9/125 одномодовый Cabeus FTTH-9-01-1-LSZH-IN/OUT-40 1 волокно

Артикул: FTTH-9-01-1-LSZH-IN/OUT-40

Цена: 7,50 ₽

От 25 000 ₽ 7,50 ₽

От 100 000 ₽ 6,75 ₽

Оптоволоконный кабель 9/125 одномодовый Cabeus SW-FTTH-9-01-4-LSZH-IN/OUT-40 1 волокно

оптический кабель — 9/125 одномодовый — 1 волокно — усилен двумя стеклопрутками — FTTH (fiber to the home) с внешним силовым элементом из стеклопрутка — внутренний/внешний — рабочая температура –40°C – +60°C — оболочка LSZH — цвет черный

Оптоволоконный кабель 9/125 одномодовый Cabeus SW-FTTH-9-01-4-LSZH-IN/OUT-40 1 волокно

Артикул: SW-FTTH-9-01-4-LSZH-IN/OUT-40

Цена: 11,25 ₽

От 25 000 ₽ 10,50 ₽

От 100 000 ₽ 9,75 ₽

Оптический патч корд — основные различия

Оптические патч-корды

Рубрики статей

Все
Новости и новинки
Новости компании
Обзоры продукции

Отредактировано: 28. 12.2021

Оптоволоконный патч-корд – отрезок кабеля, на обеих сторонах которого находятся оптические коннекторы. Это обязательный элемент структурированной кабельной системы, соединяющий между собой два устройства. Чаще всего такой коммутационный шнур используют при создании сетей для передачи данных, вычислительных сетей, коммуникационных систем и т.д. Такая конструкция предназначена исключительно для помещений.

Оптические патч-корды можно разделить на различные разновидности в зависимости от типа оптоволоконного кабеля, конструкции кабеля, разъемов, вариантов полировки разъемов.

Типы оптоволоконного кабеля:

1. Одномодовый тип оптоволокна включает кабеля, в которых световые сигналы перемещаются по одному маршруту и к точке приема приходят одновременно. Такие патч-корды отличаются незначительными значениями потери сигнала и рассеивания, поэтому применяются для передачи данных на огромные расстояния. Характерный цвет кабеля – желтый.

2. Многомодовое оптоволокно направляет лучи сразу по нескольким траекториям, следовательно, при поступлении на приемник сигнал искажается. В состав такого волоконно-оптического кабеля входят светодиоды, за счет чего снижается стоимость коммуникаций и повышается эксплуатационный срок аппаратов приема/передачи сигналов. Характерный цвет кабеля – оранжевый.

3. Многомодовые оптоволоконные соединительные кабели 10 гигабайт представляют собой специальное оптоволокно 50/125 микрон, оптимизированное для работы с 850-нм лазером VCSEL на базе 10Gig Ethernet. Они обладают обратной совместимостью со стандартным оборудованием, но при этом имеют почти в три раза большую пропускную способность, чем обычные многомодовые волокна 62,5 / 125. 10 Gigabit рассчитан на расстояние до 300 метров при использовании лазеров с вертикальным резонатором поверхности 850 нм (VCSEL). Оболочка оптоволоконного кабеля 10Gig обычно голубого цвета.

Структура волоконно-оптического кабеля:

1.Односторонние оптоволоконные коммутационные кабели:Такой кабель имеет по одному оптоволокну и одному разъему на каждом конце.

2.Дуплексные оптоволоконные соединительные кабели:Кабели такого типа имеют два волокна и два разъема на каждом конце. Каждое волокно имеет маркировку «A» или «B», либо для обозначения полярности используются колодки разъема разного цвета.

3.Многоволоконная кабельная сборка:В этом случае один конец представляет собой конструкцию с несколькими волокнами и один соединитель типа MTP на 12 волокон, на другом конце — многосимплексные оптоволоконные кабели разъемами типа ST, SC, FC, LC.

По типу разъемов

1. Оптический соединительный кабель с одинаковым типом разъема. Этот вариант имеет на обоих концах разъемы одного вида, например два разъема ST.
2. Гибридные оптоволоконные коммутационные кабели. Этот вариант оснащается разными разъемами. Один конец может быть SC, а другой конец может быть LC, ST, FC.

Разновидности полировки разъемов

При подключении коммутационных шнуров на их концах могут происходить потери сигнала, спровоцированные возвращением некоторого количества передаваемого света обратно. С целью уменьшения этих потерь коннекторы полируют. Наиболее распространенными типами полировки считаются: PC, APC, UPC характеризующиеся высоким качеством исполнения. Это особенно важно для одномодовых кабелей. Типичные классы обратного отражения: -30 дБ, -40 дБ, -50 дБ и -60 дБ.

1. PC (физический контакт): типичное обратное отражение<-40 дБ, для одномодовых и многомодовых приложений.
2. UPC (ультра физический контакт): типичное обратное отражение<-50 дБ, для одномодовых приложений.
3. APC (угловой физический контакт): типичное обратное отражение<-60 дБ, для одномодовых приложений.

Если стоит выбор, где купить оптические патч-корды, выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.

Рекомендуемые статьи

Серверные шкафы глубиной 1200 мм

September

2019

Шкаф телекоммуникационный напольный представляет из себя монтажный конструктив, предназначенный для удобного монтажа техники 19” формата. Шкаф снабжен фронтальной и задней одностворчатой дверью с перфорацией, а также снимающимися боковыми панелями.

Открыть

Алюминиевые короба и колонны DKC In-liner Aero

June

2020

Кабеленесущая система «In-liner Aero» от ДКС – это технологичное и удобное решение для организации рабочих мест. В эту систему входят кабельные каналы различных типоразмеров, колонны и миниколонны, а также комплектующие для их монтажа. В качестве материала изготовления используется анодированный алюминий.

Открыть

Саморегулирующиеся кабели для обогрева, как они работают?

September

2021

Кабели состоят из полупроводящей полимерной матрицы, выдавленной между двумя параллельными проводниками шины, которая служит нагревательным элементом. По кабелю проходит ток, и по мере увеличения температуры проводящей жилы увеличивается электрическое сопротивление.

Открыть

Кабели для видеонаблюдения и систем сигнализации

November

2015

Краткое содержание:

Системы видеонаблюдения
Системы пожарной и охранной сигнализации

Из статьи вы узнаете о кабелях для систем видеонаблюдения, пожарных и охранных сигнализаций.

Открыть

Компания D-Link представляет новый маршрутизатор

December

2021

Компания D-Link представляет новый гигабитный Wi-Fi 6 маршрутизатор AX1500 DIR-X1530.

Открыть

Что такое термоусадочные трубки?

May

2021

Термоусадочные трубки являются важным защитным и организационным продуктом, используемым в различных электрических сетях и сетях передачи данных. Давайте рассмотрим, что это такое и для чего используется?

Открыть

Рекомендуемые товары

Оптический патч-корд Cabeus FOP(s)-9-SC-ST-1m

шнур оптический — полировка UPC — simplex — разъемы SC-ST — диаметр 9/125 микрон — длина 1 метр — оболочка LSZH

Артикул: FOP(s)-9-SC-ST-1m

Цена: 163,50 ₽

От 25 000 ₽ 153,00 ₽

От 100 000 ₽ 142,50 ₽

Оптический патч-корд Cabeus FOP(s)-9-SC-SC-3m

волоконно-оптический шнур — simplex — разъемы SC-SC — диаметр волокна 9/125 микрон — длина 3м — оболочка LSZH

Артикул: FOP(s)-9-SC-SC-3m

Цена: 177,75 ₽

От 25 000 ₽ 165,75 ₽

От 100 000 ₽ 155,25 ₽

Оптический патч-корд Cabeus FOP-62-SC-ST-1m

волоконно-оптический шнур — duplex — разъемы SC-ST — диаметр волокна 62,5/125 микрон — длина 1м — оболочка LSZH

Артикул: FOP-62-SC-ST-1m

Цена: 325,50 ₽

От 25 000 ₽ 304,50 ₽

От 100 000 ₽ 285,00 ₽

Типы и виды оптических кабелей

Оптический кабель своим появлением поднял проводной интернет на новые вершины. Предназначенный для передачи только оптических сигналов, он позволяет транслировать огромные массивы информации на большие расстояние без потери пакетов. Фотоны движутся на скорости меньшей, чем световая, из-за непрямой траектории перемещения, импульс практически не затухает, его невозможно перехватить или перебить электрошумам. При всем этом оптическая сеть достаточно просто масштабируется, удобна в прокладке и монтаже и доступна.

В первую очередь конструкция кабеля зависит от его назначения и места прокладки. Самая простая выглядит следующим образом:

пластиковые трубки с оптическими волокнами;
защитная оболочка.

Большинство кабелей имеет более сложную структуру, которая представляет собой:

усиленный несущий сердечник из стального каната, троса, стекловолокна;
оптоволоконные или стекловолоконные нити, скрученные в сердцевину, через которую проходит световой пучок;
оптический модуль, в который заключены нити стекло- или оптоволокна;
защитная оболочка.

Защитная оболочная многослойная, призванная выдерживать значительные нагрузки и негативные для кабеля воздействия. Оболочка может содержать следующие слои:

оплетка из нитей, смоченных гидрофобным составом, отталкивающая влагу, уменьшающая трение внутри кабеля, играющая роль демпфера;
тонкая полиэтиленовая оболочка, дополнительно защищающая от влаги;
кевларовая, стекловолоконная или стальная проволочная броня;
слой полиэтиленовой оболочки, также играющей роль покрытия от влаги;
мягкая полиэтиленовая оболочка увеличенной толщины для защиты от внешних воздействий.

Материал бронировочного слоя зависит от места прокладки кабеля. Например, кевларовые волокна требуются не только для уменьшения веса и надежной защиты от внешних воздействий, но и для отведения наводок, которые могут появляться, например, недалеко от железнодорожного полотна. В качестве защиты может использоваться канатная проволока по ГОСТ 7372. Именно канатная сталь лучше всего сочетается с кварцевыми оптическими волокнами, благодаря отсутствию пластических деформаций при растяжениях до 0,6%

Дополнительная защита от влаги в виде нескольких слоев полиэтиленовой пленки имеется не всегда.

Виды и типы оптических кабелей

Классификация выполняется по назначению и предусмотренным нагрузкам:

для внутреннего монтажа или объектный;
для внешнего монтажа или городской;
для магистральной прокладки.

Объектный кабель используется для разводки сетей внутри здания, прокладки к пользователям кабельных и телефонных систем, на мобильных объектах. Городской предназначен для организации сетей связи в пределах локальных объектов, длина линий при этом может достигать 100 км. Для удобства пучки волокон внутри кабеля маркируются различными цветами, что позволяет выделять отдельные участки и обеспечивать качественную связь.

Магистральный кабель обеспечивает высокую пропускную способность информационного потока, отличается большим диаметром и используется для прокладки сетей на большие расстояния. Благодаря хорошим экранирующим способностям и мощной броне подходит для укладки в различные типы грунта, в том числе без кабель-каналов и специальных защитных кофров.

Кабель может прокладываться внутри грунта или по воздуху.

Для воздушной прокладки ранее часто используетсяовался кабель с тросом, сейчас же применяются легкие диэлектрические конструкции с несущими элементами из стеклорутков или стеклонитей.

Для деления кабелей по виду используются следующие параметры:

тип оптических волокон;
материал защитной оболочки;
предельное растягивающее усилие;
температурный диапазон эксплуатации;
класс огнестойкости.

Волокно может быть одномодовым или многомодовым. Одномодовое оптическое волокно имеет диаметр от 7 до 10 микрон и пропускает излучение только в одной моде. Это позволяет исключить многомодовую дисперсию.

Многомодовые волокна имеют куда более крупную – от 50 микрон – сердцевину. Из-за такого крупного диаметра в волокне может распространяться несколько мод, которые перемещаются каждая под своим углом. Это вызывает искажения при дисперсии.

Защиту от влаги может обеспечивать гидрофобный гель или полиэтиленовая пленка, в некоторых случаях – комбинация нескольких слоев.

Стандартные требования к оптическим кабелям по стойкости к растягивающему усилию для ручной прокладки в грунт 3,0кН, и 7,0кН для механической прокладки. Требования изложены в приложении 2 к приказу №47 МИНИСТЕРСТВА ИНФОРМАЦИОННЫХ ТЕХНОЛОГИЙ И СВЯЗИ РОССИЙСКОЙ ФЕДЕРАЦИИ от 19.04.2006, и этот документ является основным нормативным актом отрасли.

Эксплуатация возможна при температуре от -40 С до +70 С, отдельные модификации (подвесные, для подземного монтажа) могут использоваться при минимальной температуре до -55…-60 С. Монтаж возможен при температуре окружающей среды до -30 С.

Специальные модификации оптического кабеля

Так как внутреннее строение оптических кабелей схоже, стоит подробнее остановиться на обмотке, которая и обуславливает особенности применения каждого из видов.

Подводный оптический кабель предназначен для прокладки по дну водоемов и в той или иной степени бронирован, что зависит от глубины залегания. Может иметь одноповивное, двухповивное или усиленное двухповивное бронирование. Удивительно, но наиболее защищенные модификации подводного кабеля используются на небольшой глубине залегания, так как подвержены риску различных воздействий: морских судов, тралов, обитателей подводных глубин. Разрабатываются и внедряются кабели с продольной герметизацией для глубин до 1км и более.

Огнестойкий оптический кабель по ГОСТ 31565 используются для передачи информационно-оптического сигнала не только в линиях связи, но и в системах мониторинга и безопасности противопожарной защиты, системах оповещения и управления пожаротушением, аварийной вентиляции и противодымной защиты. Именно это решение применяется в тех случаях, когда требуется обеспечить сохранение работоспособности кабеля под воздействием открытого пламени в течение определенного времени, от 15 минут до 3 часов. Именно такие модификации используются для организации огнестойких кабельных линий по ГОСТ 53316.

Комбинированный кабель медь+оптика ОЭК для современных сетей «Безопасный город» используется для прокладки в грунте, по воздуху, по зданиям и сооружениям, в канализации. В нём оптическая часть скручивается с медными жилами с шагом 60-80 мм. Используется до 4 медных жил 2 или 3 класса гибкости с сечениями 0,75, 1,0, 2,5 и 4,0 кв.мм и до 16 оптических волокон. Комбинированный кабель ОЭК может использоваться для систем связи, видеонаблюдения, при наличии огнестойкой оболочки – систем пожаротушения, оповещения, аварийной вентиляции и противодымной защиты.

Разработка новых модификаций оптических и оптоэлектрических кабелей позволяет использовать их для передачи сигнала и обеспечивать при этом высокий уровень противопожарной защиты.

Ваше сообщение отправлено. Мы свяжемся с вами в течение 2х часов

Произошла ошибка. Сообщение не отправлено.

Ваше имя*:

Ваш E-mail*:

Телефон:

Тема обращения:

Сообщение*:

Согласен на обработку персональныx данных

Ваше сообщение отправлено. Мы свяжемся с вами в течение 2х часов

Типы коннекторов оптических пигтейлов | Статьи АО Компонент

16. 09.2021

Важным этапом строительства волоконно-оптических линий связи и сетей является терминация оптоволоконного кабеля в оптических кроссах. Физический стык оптического кабеля с выходными разъемами кросса реализуется путем сварного соединения кабельных волокон с оптическими пигтейлами, оконцованными коннекторами.

Из нашего обзора вы узнаете интересную информацию о пигтейлах, особенностях их монтажа и применения, типах используемых оптических коннекторов.

АО «Компонент» изготавливает на собственном высокотехнологичном производстве и продает по доступным ценам оптические пигтейлы с коннекторами любого типа.

Что такое оптический пигтейл?

Оптический пигтейл — это гибкий оптический шнур диаметром 900 мкм и длиной 1,5 м с одним оптическим волокном, защищенным специальным буферным покрытием. С одной стороны пигтейл терминируется оптоволоконным коннектором. Противоположный конец шнура соединяется внутри кросса с оптическим волокном волоконно-оптического кабеля.

Оптические пигтейлы отличаются цветом буферного покрытия в зависимости от вида оптоволокна:

желтый — одномодовое волокно;
оранжевый — многомодовое стекловолокно 50 мкм;
синий — многомодовое волокно 62,5 мкм.

АО «Компонент» изготавливает и поставляет высококачественные оптические пигтейлы длиной 1,5 метра с различными коннекторами. Консультация со специалистом АО «Компонент» поможет вам не ошибиться с выбором модели оптического шнура.

Монтаж оптических пигтейлов

Волоконно-оптический кабель заводится в оптический кросс и фиксируется специальным зажимом. Затем с концевого участка оптического кабеля удаляется изоляция, армирование, гидрофобный гель. Концы волокон и пигтейлов зачищаются от буферного покрытия и лака, а затем скалываются под нужным углом.

Сварка оптоволокна и пигтейлов осуществляется при помощи сварочного аппарата для оптики. Выполненные соединения защищаются гильзами КДЗС. Соединенные участки укладываются в отдельных ячейках сплайс-кассеты внутри корпуса оптического кросса. Пигтейлы соединяются с проходными оптическими адаптерами (розетками), расположенными на передней панели кросса. Коммутация кроссовых портов с активным оборудованием выполняется с помощью оптических патчкордов, подключаемых к внешней части проходных оптических адаптеров.

Какие коннекторы устанавливаются на оптические пигтейлы?

АО «Компонент» изготавливает оптические пигтейлы с различными типами коннекторов. При выборе коннектора необходимо учитывать его форм-фактор, вид полировки, стандарт волокна. Рассмотрим предлагаемые варианты более подробно.

Форм-фактор коннекторов

В современных ВОЛС и оптоволоконных сетях применяются четыре различных форм-фактора коннекторов для оптических пигтейлов:

Рекомендуем проконсультироваться с нашим специалистов по особенностям выбора форм фактора коннектора.

Вид полировки коннекторов

На производстве АО «Компонент» используются два вида полировки коннекторов оптических пигтейлов:

APC — передовая технология, позволившая значительно снизить потери сигнала и уменьшить отражение до 65 дБ. Торец наконечника полируется под углом 8 — 12 градусов, что дает возможность обеспечить минимальное обратное отражение на стыке волокон. Корпус коннектора APC отличается зеленым цветом.

Стандарты волокна в обозначении коннекторов

В обозначении типа коннекторов, изготавливаемых на собственном производстве АО «Компонент», можно увидеть буквы и цифры, определяющие стандарт используемого волокна. Разберем встречающиеся варианты:

Одномодовое волокно.

G.652 — стандартом регламентируются характеристики одномодовых ступенчатых волокон 9/125 мкм с несмещенной дисперсией. Оптоволокно оптимизировано для длин волн 1 310 нм — 1 625 нм. Подразделяется на четыре подкласса, отличающиеся параметрами и особенностями применения;

G.657 — стандарт определяет рекомендации к параметрам стекловолокна 6,3-9,5/125 мкм, нечувствительного к потерям на макроизгибах. Важным преимуществом является возможность изгибания волокна с малым радиусом.

Многомодовое волокно.

G.651 — стандарт регламентирует характеристики многомодового градиентного оптоволокна 50/125 мкм. Нормируются отклонения параметров от рекомендуемого значения. Рабочая длина волны 950 нм.

Оптические пигтейлы, выпускаемые АО «Компонент», соответствуют всем рекомендациям международных стандартов. Вы можете купить качественные оптические шнуры с оптоволокном, оптимизированным для работы с любым активным оборудованием.

Где купить качественные оптические пигтейлы?

Обращайтесь в АО «Компонент» для покупки качественных оптических пигтейлов с коннекторами любого типа, необходимых для монтажа оптических кроссов. В каталоге представлены оптические шнуры с различным форм-фактором и видом полировки разъемов.

Помимо пигтейлов у нас можно купить сварочные аппараты для оптики, оптические кроссы по конкурентоспособным ценам.

Специалисты компании всегда готовы проконсультировать вас по оптимальному выбору кабельной продукции и оборудования для успешной реализации вашего проекта.

броня, разъемы, монтаж – 2compa.ru

Оптоволоконные кабели бывают:

1- и многожильными;
в огнестойкой оболочке;
стратегическими и оборонными, рассчитанными на нагрузку критических значений;
для прокладки по воздуху, в грунте, межэтажных каналах, между фальшь-потолком и перекрытием.

Двужильный кабель напоминает стандартный сетевой шнур, а в многожильную версию обычно добавляется центральная усиливающая основа. Вспомогательные конструктивные «фишки» предохраняют световоды внутри кабеля от порчи и преждевременного износа, ведь независимо от характера оболочки в абстрактном кабеле присутствует, по крайней мере, один световод.

Сегодня используются способы защиты оптоволокна с одеванием свободно окутывающего кембрика и с плотной усадкой в кембрик.

В первом случае оптоволокно расположено в полимерной трубке, где внутренний Ø изначально шире внешнего Ø. Для придания эластичности порой её наполняют гидрофобным силиконом. Поскольку волокно беспрепятственно перемещается в трубке, окружающая среда на него практически не влияет. Оно выдерживает продольное механическое напряжение при прокладке в каналах либо на опорах. Здесь разработчики позаботились о том, чтобы в световоде не возникало критических деформаций и ощутимых потерь сигнала.
Второй предусматривает слой из пластмассы, нанесенный непосредственно на поверхность сердцевины. Кабель с такой структурой обладает меньшим Ø и весом, большей устойчивостью к динамическому воздействию, а также гибкостью. Однако по причине того, что волокно неподвижно закреплено в полости кабеля, его механическое сопротивление не столь эффективно, как в случае со свободно облегающей оболочкой. Подобные образцы можно встретить в местах, где к техническим показателям высокие требования не предъявляются, например, при прокладке внутри помещений и для коммутации обособленных аппаратных модулей.

Колонка эксперта. Оптоволоконная кабельная продукция заключаются в кевларовую оплётку, минимизирующую линейное растяжение, снаружи которой располагается оболочка из ПВХ или родственной субстанции с усиливающими структурными компонентами.

На производство оптоволоконных кабелей идут преимущественно диэлектрические материалы, хотя в отдельных случаях допускается использование наружной навивки из металлической ленты для защиты от фауны. Это, прежде всего, касается варианта для грунтовой укладки. Внутренние усиливающие элементы из металлической проволоки задействуют, как правило, в кабелях для воздушных линий на опорах.

Кроме того, кабельной индустрии известны варианты с добавочными медными жилами для запитки удалённых устройств системы передачи сигнала. Вообще, ВОК присущи рабочая t -60-70°С, R не менее 2000 MΩ, U не более 20 kV переменного и 10 kV постоянного тока, растягивающее усилие 4-42 kN.

Разъёмы и их установка

Поскольку световой поток пропускает лишь тончайший оптоволоконный сердечник, он ювелирно совмещается с излучающим передатчиком, приёмным фотодетектором, а также световодом в оптических стыках. Это достигается посредством высокоточных разъёмов с допусками в тысячных долях миллиметра.

Известен ряд видов оптических разъемов, в настоящее время самым популярным считается ST. Это микро-штифт с выводом оптоволоконных концов, снабжённый пружинным устройством, прижимающим его к аналогичному штифту в ответной части разъема (в электронно-оптической аппаратуре), а также кожухом, снимающим с кабеля механическое напряжение.

ST имеет версии для одномодового и многомодового волокна. Они различаются конструкцией центрального штифта, что на первый взгляд незаметно.

Однако к выбору разъёма стоит отнестись ответственно: если одномодовый разъём допускается применять с многомодовым излучателем и детектором, разъём для многомодового кабеля с одномодовым будет некорректно функционировать. Такой режим может привести к остановке работы всей системы.

Монтаж разъёма стартует со снятия оболочки с использованием особых инструментов для кабельной разделки. При этом усиливающие элементы укорачиваются на необходимую длину, влагаются в фиксирующую втулку и уплотнения.

В кабеле со свободно облегающей изоляцией ее край удаляется для доступа к волокну. В кабеле с плотно облегающей изоляцией она удаляется при помощи прецизионного инструментария. В целом подготовительная процедура сначала напоминает манипуляции с обычным электрокабелем, хотя впоследствии имеют место различия.

Очищенное от изоляции волокно обрабатывают быстросохнущей «эпоксидкой», помещая в отверстие или канавку штифта; торец оптоволокна торчит наружу. На разъём помещают разгрузочные компоненты, и кабель почти готов. Штифт вставляют в специальный прибор, где выступающий торец аккуратно срезается. Наконец¸ разъём устанавливают в зажим, в котором посредством плёнок с 2-3 классами шероховатости производят шлифовку среза. На все операции обычно тратится 5-10 минут, исходя из квалификации исполнителя.

По существу, сборка оптического ST не сложнее, нежели установка электрического BNC. Больше всего времени тратится на затвердевание эпоксидной смолы, и для нетерпеливых ремонтников предприимчивые китайцы выпускают разъёмы быстрого монтажа. Они устанавливаются на кабели с помощью «хитрых» зажимов, современных быстротвердеющих клеевых составов; отдельные модели поставляют с предварительно отполированным отрезком оптоволокна, вставленным в штифт. Хотя установка этих разъемов выглядит действительно проще, не нужно избегать стандартного метода монтажа с привлечением эпоксидной смолы и полировки торца световода.

Броня

Особняком в классификации стоит армированный (он же бронированный) тип оптического кабеля, который используется для коммутации оптических устройств в пределах дата-центров, внутри и вне крупных административных зданий.

Между внутренней и наружной оболочкой он замотан в гофрированную стальную ленту для дополнительной защиты от негативного воздействия внешних факторов и от повреждений. Данная деталь успешно гасит растягивающее механическое напряжение.

Армированная продукция упруга и прочна. Она покрыта полимерным слоем (как правило, из PE), а негорючая внутренняя изоляция формирует пучок оптических нитей. Известен бронированный опто-кабель, применяемый внутри помещений и на улице.

Первый вариант предполагает плотную либо свободную буферизацию, остов и сердцевину, которая спирально обёрнута замкнутой металлической бронёй. Такой кабель прокладывают в стене, межэтажном пространстве, воздуховоде и др.
Второй вариант задействуется с целью обеспечения безопасной эксплуатации на улице. Его более сложная конструкция включает оптоволокно со свободным буфером, силовой элемент, трубки с гидрофобным гелем. Вдобавок, для оптимальной защиты от воды применяются стеклоткань с водо-блокирующим эффектом и особые изолирующие поверхности, противостоящие влиянию сырости.

Подобные версии дороже обычных кабелей, что следует учитывать при их выборе. Но опасаться перспективы разориться на покупке «брони» не нужно, ибо такая мера себя оправдывает и относительно быстро окупает. Тем более что в суровых условиях эксплуатации оборудования у инсталляторов просто нет иного выхода.

Полезные ссылки:

Оптический бронированный кабель (в грунт или канализацию) https://lan-art.ru/catalog/opticheskiy-kabel/v-grunt-ili-kanalizatsiyu-bronirovannyy/
Внутренний ОК https://lan-art.ru/catalog/opticheskiy-kabel/opticheskiy-kabel-vnutrenniy/
Оптокабель FTTH https://lan-art.ru/catalog/opticheskiy-kabel/kabel-ftth-opticheskiy/

ОСНОВЫ ВОЛОКОННО-ОПТИЧЕСКОГО КАБЕЛЯ a Учебное пособие

ОСНОВЫ ВОЛОКОННО-ОПТИЧЕСКОГО КАБЕЛЯ

Учебник

Хотя волокно оптический кабель по-прежнему дороже, чем другие типы кабелей, его предпочитают для современная высокоскоростная передача данных, потому что она устраняет проблемы кабель с витой парой, например перекрестные помехи на ближнем конце (NEXT), электромагнитные вмешательство (EIVII) и нарушения безопасности.

ПРЕИМУЩЕСТВА ВОЛОКОННО-ОПТИЧЕСКОГО КАБЕЛЯ ПЕРЕД МЕДНЫМ:

СКОРОСТЬ: Волоконно-оптические сети работают на высокой скорости — до гигабит
ПОЛОСА: большая пропускная способность
РАССТОЯНИЕ: Сигналы могут передаваться дальше без необходимости «обновления» или укрепления.
СОПРОТИВЛЕНИЕ: Повышенная устойчивость к электромагнитным помех, таких как радиоприемники, моторы или другие близлежащие кабели.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ: Волоконно-оптические кабели стоят гораздо меньше поддерживать.

Существует три типа оптоволоконного кабеля: одномодовый, многомодовое и пластиковое оптическое волокно (POF).

Одномодовый кабель

представляет собой одну стойку из стекловолокна с диаметром от 8,3 до 10 мкм. (Один микрон составляет 1/250 ширины человеческого волоса.)

Многомодовый кабель изготовлен из нескольких нитей стекловолокна, с комбинированным диаметром в диапазоне от 50 до 100 микрон. Каждый волокно в многомодовом кабеле способно передавать различные сигнал не зависит от сигнала на других волокнах кабеля пучок. POF — это новый кабель на пластиковой основе, который обещает производительность аналогична одномодовому кабелю, но по более низкой цене.

При этом сам оптоволоконный кабель дешевле аналога длина медного кабеля, разъемы оптоволоконного кабеля и оборудование, необходимое для их установки, дороже, чем их медные аналоги.

Волоконно-оптический кабель действует как «световод», направляя свет, введенный на одном конце кабеля, через другой конец. Источником света может быть светоизлучающий диод (LED)) или лазер.

Источник света включается и выключается импульсно, а светочувствительный приемник на другом конце кабеля преобразует импульсы обратно в цифровые единицы и нули исходного сигнала.

Даже лазерный свет, проходящий через оптоволоконный кабель, подвержены потере прочности, в первую очередь из-за рассеивания и рассеивание света внутри самого кабеля. Чем быстрее лазер колеблется, тем больше риск рассеивания. Легкий усилители, называемые ретрансляторами, могут быть необходимы для обновления сигнал в определенных приложениях.

Волокно

, Джон МакЧесни, научный сотрудник Лаборатории Белла, Lucent Technologies

Около 10 миллиардов цифровых битов могут передаваться в секунду по оптоволоконному каналу в коммерческая сеть, достаточная для перевозки десятков тысяч телефонные звонки. Волокна толщиной с волос состоят из двух концентрических слои высокочистого силикатного стекла сердцевины и оболочки, которые заключены в защитную оболочку. Модулированные световые лучи в цифровые импульсы с помощью лазера или светодиода по сердечнику, не проникая в оболочку.

Свет остается ограниченным сердцевина, потому что оболочка имеет более низкий показатель преломленияa мера его способности преломлять свет. Уточнения в оптических волокон, наряду с разработкой новых лазеров и диодов, может однажды позволит коммерческим оптоволоконным сетям передавать триллионы бит данных в секунду.

Полное внутреннее отражение ограничивает свет оптическими волокнами (аналогично тому, как если бы вы смотрели вниз на зеркало, выполненное в форме длинной трубки от бумажных полотенец). Поскольку оболочка имеет более низкий показатель преломления, световые лучи отражаются обратно в сердцевину, если они сталкиваются с оболочкой под небольшим углом (красные линии). Луч, превышающий некоторый «критический» угол выходит из волокна (желтая линия).

МНОГОРЕЖИМНОЕ ВОЛОКНО STEP-INDEX имеет крупное ядро, до 100 мкм в диаметре. Как результат, некоторые световые лучи, составляющие цифровой импульс, могут перемещаться прямой маршрут, в то время как другие идут зигзагами, отскакивая от облицовка. Эти альтернативные пути вызывают различные группы световых лучей, называемые модами, отдельно в пункте приема. пульс, совокупность разных ладов, начинает расплываться, теряя свою четко очерченную форма. Необходимость оставлять промежутки между импульсами для предотвращения перекрытие ограничивает пропускную способность, то есть количество информации что можно отправить. Следовательно, этот тип волокна лучше всего подходит для передачи на короткие расстояния, в эндоскопе, для пример.

МУЛЬТИМОДНОЕ ВОЛОКНО С ИЗМЕНЕННЫМ ИНДЕКСОМ содержит ядро, в котором показатель преломления уменьшается постепенно от центральной оси к облицовке. более высокий показатель преломления в центре заставляет световые лучи двигаться вниз по оси продвигаются медленнее, чем вблизи оболочки. Кроме того, вместо того, чтобы зигзагообразно отходить от оболочки, свет в сердцевине изгибается по спирали из-за ступенчатого индекса, уменьшая его ход расстояние. Сокращенный путь и более высокая скорость позволяют свету периферии, чтобы достичь получателя примерно в то же время, что и медленные, но прямые лучи в основной оси. Результат: а цифровой импульс страдает меньшей дисперсией. Эти волокна часто становятся физическая среда для локальных сетей

ОДНОМОДОВОЕ ВОЛОКНО имеет узкую ядра (восемь микрон или менее) и показатель преломления между сердцевина и оболочка меняются меньше, чем для многомодовых волокна. Таким образом, свет распространяется параллельно оси, создавая мало дисперсия импульсов. Прокладка телефонных сетей и сетей кабельного телевидения миллионы километров этого волокна каждый год.

БАЗОВЫЙ КОНСТРУКЦИЯ КАБЕЛЯ

1 — Два основных конструкции кабеля:

Кабель со свободной трубкой, используемый в большинство внешних установок в Северной Америке, и кабель с плотной буферизацией, в основном используемый внутри зданий.

Модульная конструкция кабели со свободными трубками обычно вмещают до 12 волокон на буферную трубку. с максимальным количеством волокон в кабеле более 200 волокон. Кабели со свободными трубками могут быть полностью диэлектрическими или опционально бронированными. Модульная конструкция буферной трубки позволяет легко сбрасывать группы волокна в промежуточных точках, не мешая другим защищенные буферные трубки направляются в другие места. конструкция со свободной трубкой также помогает в идентификации и введения волокон в систему.

Одноволоконный Кабели с плотной буферизацией используются в качестве пигтейлов, патч-кордов и перемычки для заделки кабелей со свободными трубками непосредственно в оптоэлектронные передатчики, приемники и другие активные и пассивные компоненты.

Многоволоконный с плотной буферизацией кабели также доступны и используются в основном для альтернативных гибкость и простота маршрутизации и обработки внутри зданий.

2 — Свободная трубка Кабель

В свободном кабеле дизайн, пластиковые буферные трубки с цветовой маркировкой укрывают и защищают оптические волокна. Гелевый наполнитель препятствует проникновению воды. Избыточная длина волокна (относительно длины буферной трубки) изолирует волокна от напряжений при монтаже и нагрузки окружающей среды. Буферные трубки скручены вокруг диэлектрической или стальной центральной стержень, служащий противоугонным элементом.

Жила кабеля, обычно окружен арамидной нитью, является основной прочностью на растяжение член. Наружная полиэтиленовая оболочка напрессована на сердечник. Если требуется армирование, вокруг формируют гофрированную стальную ленту. одиночный кабель в оболочке с дополнительной оболочкой, экструдированной поверх броня.

Кабели со свободными трубками обычно используются для установки вне установки в воздушной, воздуховодной и прямо скрытых приложений.

3 — Кабель с плотной буферизацией

С кабелем с плотным буфером конструкции буферный материал находится в прямом контакте с волокно. Эта конструкция подходит для «кабелей-перемычек», которые подключение внешних заводских кабелей к оконечному оборудованию, а также для связывание различных устройств в локальную сеть.

Мультиволокно, Кабели с плотной буферизацией часто используются для внутридомовых, стояков, общестроительные и пленумные применения.

Конструкция с жесткой буферизацией обеспечивает прочную структуру кабеля для защиты отдельных волокон во время обработки, маршрутизации и подключения. Прочность пряжи элементы удерживают растягивающую нагрузку от волокна.

Так же, как и кабели со съемными трубками, оптические характеристики для кабелей с плотной буферизацией также должны включают максимальную производительность всех волокон за время эксплуатации температурный диапазон и срок службы кабеля. Средних не должно быть приемлемый.

Волокно Просмотр кабеля Black Box

За прошлым Несколько лет оптоволоконный кабель стал более доступным. Теперь он используется для десятков применений, требующих полной невосприимчивости к электрическим вмешательство. Оптоволокно идеально подходит для систем с высокой скоростью передачи данных, таких как FDDI, мультимедиа, банкомат или любая другая сеть, требующая передачи больших, файлы данных, отнимающие много времени.

Другое Преимущества оптоволоконного кабеля перед медным включают в себя:

? Большое расстояние. Вы можете проложить оптоволокно на расстояние до нескольких километров. ? Низкий затухание — световые сигналы встречают небольшое сопротивление, поэтому данные могут передаваться дальше.

? Защитные ответвители в оптоволоконном кабеле легко обнаружить. При постукивании кабель пропускает свет, вызывая отказ всей системы.

? Большая пропускная способность — оптоволокно может передавать больше данных, чем медь. ? Иммунитет-волокно оптика невосприимчива к помехам.

Однорежимный или многомодовый?

Одномодовый оптоволокно обеспечивает более высокую скорость передачи и до 50 раз большее расстояние, чем многомодовый, но он и стоит дороже. Одномодовое волокно имеет гораздо меньшую сердцевину. чем многомодовое волокно — обычно от 5 до 10 микрон. Только одна световая волна может быть передается в определенное время. Небольшое ядро и одиночная световая волна практически устранить любые искажения, которые могут возникнуть в результате перекрытия световых импульсов, обеспечивающие наименьшее затухание сигнала и самые высокие скорости передачи любой тип оптоволоконного кабеля.

Многомодовое волокно обеспечивает высокую пропускную способность на высоких скоростях на больших расстояниях. Световые волны рассредоточены по многочисленным путям или режимам, когда они проходят через кабель основной. Типичные диаметры сердцевины многомодового волокна составляют 50, 62,5 и 100 микрометров. Однако на длинных участках кабеля (более 3000 футов [914,4 м]) света может вызвать искажение сигнала на приемном конце, что приведет к нечеткая и неполная передача данных.

Тестирование и сертификация оптоволоконного кабеля.

Если вы привыкли сертификации кабеля категории 5, вы будете приятно удивлены тем, насколько это просто. сертифицировать оптоволоконный кабель, так как он невосприимчив к электрическим помехам. Ты нужно только проверить несколько измерений:

? Затухание (или потери в децибелах) — измеряется в дБ/км, это уменьшение сигнала прочность при прохождении по оптоволоконному кабелю. ? Возвратный убыток-сумма света, отраженного от дальнего конца кабеля обратно к источнику. Нижний число, тем лучше. Например, значение -60 дБ лучше, чем -20 дБ.

? Оценка показатель преломления — измеряет, сколько света передается по волокну. Это обычно измеряется на длинах волн 850 и 1300 нанометров. По сравнению с другими рабочих частотах, эти два диапазона обеспечивают наименьшие собственные потери мощности. (ПРИМЕЧАНИЕ. Это действительно только для многомодового волокна.)

? Распространение задержка — это время, которое требуется сигналу для перемещения из одной точки в другую. по каналу передачи.

? Область времени рефлектометрия (TDR) — передает высокочастотные импульсы на кабель, чтобы вы могли исследуйте отражения вдоль кабеля и изолируйте неисправности.

Есть много волоконно-оптические тестеры на рынке сегодня. Основные функции оптоволоконных тестеров освещая один конец кабеля. На другом конце есть приемник откалиброван по мощности источника света. С помощью этого теста вы можете измерить сколько света идет на другой конец кабеля. Как правило, эти тестеры дать вам результаты в потерянных децибелах (дБ), которые вы затем сравните с потерями бюджет. Если измеренный убыток меньше числа, рассчитанного по вашему убытку бюджет, ваша установка хороша.

Новое волокно оптические тестеры имеют широкий спектр возможностей. Они могут тестировать как 850-, так и 1300-нм сигнализирует одновременно и даже может проверить ваш Гейбл на соответствие с конкретными стандартами.

Когда выбирать оптоволокно.

Хотя волокно оптический кабель по-прежнему дороже, чем другие типы кабелей, его предпочитают для современная высокоскоростная передача данных, потому что она устраняет проблемы кабель с витой парой, например перекрестные помехи на ближнем конце (NEXT), электромагнитные вмешательство (EIVII) и нарушения безопасности.

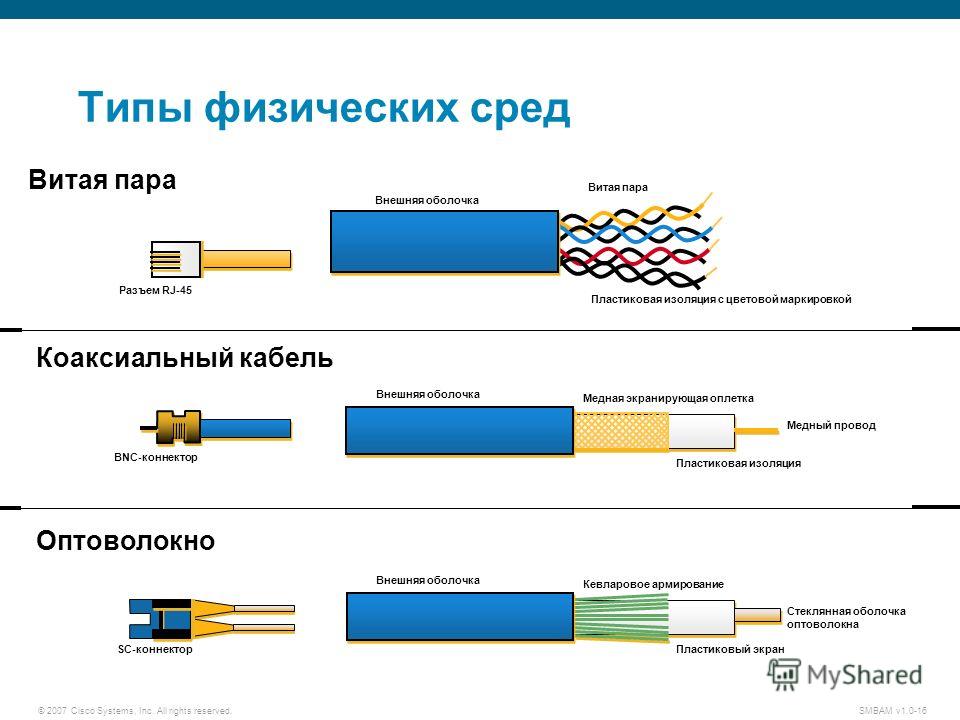

Волоконно-оптический Кабель состоит из сердечника, оболочки, покрытия, упрочняющих волокон и кабеля. куртка (см. выше).

Ядро — это физическая среда, которая передает оптические сигналы данных от подключенного источника света источника на принимающее устройство. Сердцевина представляет собой единую непрерывную нить стекла или пластик, который измеряется (в микронах) размером его внешнего диаметра. чем больше сердечник, тем больше света может нести кабель. Все оптоволоконные кабели Размер соответствует диаметру его сердцевины. Наиболее часто доступны три размера 50-, 62,5- и 100-микронный фронтон.

Оболочка — это тонкий слой, окружающий сердцевину волокна и служит границей, которая содержит световые волны и вызывает преломление, позволяя данным перемещаться по всей длине сегмента оптоволокна.

Покрытие -Это слой пластика, который окружает сердцевину и оболочку для усиления волокна, помогают поглощать удары и обеспечивают дополнительную защиту от чрезмерные изгибы кабеля. Эти буферные покрытия измеряются в микронах (p) и могут диапазон от 250 р до 900 р.

Усиление волокна — эти компоненты помогают защитить сердцевину от сдавливания усилие и чрезмерное напряжение во время установки. Материалы могут варьироваться от Кевлат4 для привязывания прядей к рукавам, заполненным гелем.

Оболочка кабеля — это внешний слой любого кабеля. Большинство волоконно-оптических кабели имеют оранжевую оболочку, хотя некоторые из них могут быть черными или желтыми.

перейти к Телебайт Учебное пособие по волокну, стр.

Все, что вам нужно знать о волоконно-оптических кабелях, включая OM5

Вы начали проект по модернизации своей сети, но не знаете, какие оптоволоконные кабели вам нужны. Должны ли кабели быть одномодовыми или многомодовыми? Нужна ли определенная длина или скорость? Все эти вопросы полезно задать, когда вы готовите свой сетевой проект и думаете о будущих обновлениях. Здесь есть все, что вам нужно знать о волоконно-оптических кабелях, включая новейший тип волокна OM5.

Одномодовый против многомодового

В ИТ-пространстве в основном используются два типа оптоволоконных кабелей. Эти два типа оптоволоконных кабелей являются одномодовыми и многомодовыми. Волоконно-оптический кабель состоит из сердцевины (внутреннего слоя), оболочки (слоя вокруг сердцевины) и оболочки (покрытия вокруг оболочки). Некоторые слои защитной оболочки добавляются в зависимости от применения и окружающей среды.

Одномодовые оптоволоконные кабели имеют типичный размер сердцевины от 8,3 до 10 микрон (в диаметре) и размер оболочки 125 микрон. Одномодовые кабели обычно используются на больших расстояниях с лазерами для устройств оптической передачи. OS1 и OS2 — это стандартные типы одномодовых волоконно-оптических кабелей. Оба типа волоконно-оптических кабелей рассчитаны на работу в диапазоне от 1310 нм до 1550 нм, но кабели типа OS2 имеют лучшие характеристики передачи, особенно на большие расстояния.

Многомодовые оптоволоконные кабели имеют типичный размер жилы 50 мкм или 62,5 мкм. Они имеют размер оболочки 125 микрон. Меньшие расстояния кабелей, особенно в центрах обработки данных, обычно используются для многомодовых кабелей. Многомодовые кабели обычно изготавливаются в соответствии с определенными спецификациями и классифицируются по категориям оптического режима. Эти оптические режимы известны как OM1, OM2, OM3, OM4 и OM5. Волоконно-оптические кабели OM1 имеют размер жилы 62,5 микрона. Все остальные типы OM, перечисленные ниже, имеют размер ядра 50 микрон.

Новые типы волокон

OM5 — новейший тип многомодовых оптоволоконных кабелей, обратно совместимый с OM4. Этот тип волокна ранее назывался широкополосным многомодовым волокном. OM5 предназначен для работы за пределами обычных рабочих диапазонов типичного многомодового кабеля. Он может поддерживать мультиплексирование с разделением по длине волны (WDM) между длинами волн 850 нм и 953 нм. Волоконно-оптический кабель OM5 может передавать как минимум 4 длины волны в диапазоне от 850 до 950 нм.

Фиолетовый Волоконно-оптические кабели OM4 также являются довольно новым типом волоконно-оптических кабелей. Этот цвет оптоволоконных кабелей использовался в течение последних нескольких лет в Европе. Причиной этого было главным образом различие между кабелями цвета морской волны OM3 и кабелями цвета морской волны OM4. Новый фиолетовый цвет кабелей помогает в этом быстром различии.

Основные характеристики оптоволоконных кабелей

Оптический режим	Тип волокна	Цвет куртки	Максимальное расстояние 1 ГБ*	Макс. расстояние 10 ГБ*	Макс. расстояние 40 ГБ*	Макс. расстояние 100 ГБ*
ОС2	Одномодовый	желтый	5000 м	10км	х	х
ОМ1	Многомодовый	Оранжевый	275м	х	х	х
ОМ2	Многомодовый	Оранжевый	550 м	х	х	х
ОМ3	Многомодовый	Аква	550 м	300м	х	х
ОМ4	Многомодовый	Цвет морской волны или фиолетовый	550 м	400м	150 м	х
ОМ5	Многомодовый	Лайм	550 м	400м	150 м	100 м

*Это рекомендуемые максимальные расстояния. Эти отклонения могут варьироваться в зависимости от оптического трансивера, ширины полосы пропускания и длины волны.

Полярность для MPO
Общие сведения о кабельных системах MPO/MTP в центрах обработки данных
Что такое SFP и как они работают?
Что такое волокно OM5 и чем оно отличается от OM4 и OM3?
Что означает 5G для бизнес-сетей?
Лучшие практики сетевой безопасности в 2019 году
Что такое DWDM? (плотное мультиплексирование с разделением по длине волны)
Что такое технология грубого мультиплексирования с разделением по длине волны
Понимание длин волн
Все о кабелях и комплектах Новые оптоволоконные кабели премиум-класса Corning
Все оптоволоконные кабели
Посетите учебный центр CK

Типы волоконно-оптических соединителей и их применение

Соединители, также называемые оконечными устройствами, соединяют кабели вместе с помощью надежного соединения, которое позволяет импульсам проходить по кабелю без прерывания. Для различных приложений существует множество типов оптоволоконных разъемов. Выбор между правильными типами разъемов для конкретного использования обеспечивает идеальную работу оптоволоконных кабелей и устройств, которые они соединяют.

Что такое волоконно-оптический разъем?

Волоконно-оптический разъем также известен под названием терминация, потому что он соединяет два конца оптоволоконных кабелей. Эти соединители скрепляют оптоволоконные кабели внутри наконечника, чтобы прикрепить их к другой стороне кабелей. Наконечники — это концевые части соединителя, которые включают в себя способ соединения и закрепления разъема. Некоторые наконечники вставляются в ответный адаптер и завинчиваются, чтобы скрепить две части. Другие используют байонетную конструкцию, а некоторые защелкиваются.

Некоторые наконечники имеют подпружиненный соединитель, который скрепляет части вместе с постоянным усилием для улучшения соединения. Для подключения и отключения большинства оптоволоконных разъемов требуется усилие, что снижает вероятность случайного разрыва кабелей при обычном использовании или установке других компонентов. Соединители также могут подвести кабель к преобразователю или непосредственно к устройству, обслуживаемому оптоволоконным кабелем.

Для чего используются оптоволоконные разъемы?

Наконечники имеют множество применений в зависимости от используемых типов разъемов оптоволоконного кабеля. Например, оптоволокно используется в следующих областях:

1. Интернет и локальные сети (LAN)

Оптоволоконные кабели обеспечивают большую пропускную способность по сравнению с другими кабелями. Обычное использование сети включает оптоволокно для обеспечения подключения к Интернету и локальной сети по всему зданию. Волоконно-оптический кабель особенно хорошо работает на расстоянии более 90 метров и при передаче гигабитных соединений. И для локальной сети, и для высокоскоростного доступа в Интернет используется многомодовый оптоволоконный кабель.

Многие компании сегодня используют оптоволоконные кабели, идущие к телекоммуникационным шкафам, которые затем передают сигнал на медный кабель Cat5 и другие кабели. Эти кабели передают сигнал на компьютеры и телефоны. Однако со временем эта практика использования медиаконвертеров или телекоммуникационных шкафов может исчезнуть. Инновации в волоконно-оптической технологии, высокие затраты на содержание телекоммуникационных шкафов и снижение цен на оптоволокно могут в конечном итоге сделать все волоконно-оптические сети нормой.

2. Общественная телевизионная антенна (CATV) и другие телекоммуникации

Общественная телевизионная антенна и другие телекоммуникационные компании часто предпочитают оптоволоконный кабель для передачи своих сигналов из-за более низкой стоимости на большие расстояния с меньшими потерями и более высокой пропускной способностью по сравнению со старыми технологиями. Кроме того, каждая пара волокон передатчика и приемника может передавать больше голосовых и видеосигналов. По сравнению с методами проводной доставки волоконная оптика может работать в 100 раз дальше и более чем в 1000 раз быстрее. CATV может использовать одномодовый оптоволоконный кабель из-за его более высокой пропускной способности и меньших потерь.

3. Цифровая телефонная служба

Телефония — еще одна система, в которой используется волоконно-оптический кабель. Как и кабельное телевидение, многие цифровые телефонные приложения используют одномодовый оптоволоконный кабель. Фактически, в деловом мире телефония является одним из основных применений оптоволоконных кабелей.

4. Коммунальные сети

Коммунальные службы, такие как электрические компании или муниципальные водоочистные сооружения, используют оптоволокно несколькими способами. У них могут быть подключенные по оптоволокну камеры видеонаблюдения (CCTV) и сеть, соединяющая различные объекты для предоставления данных об операциях в режиме реального времени. Электротехнические компании, например, осознали влияние своего производственного и распределительного оборудования на традиционные провода связи и быстро переключились на оптоволокно.

Городские аварийно-спасательные службы также используют оптоволокно с системами видеонаблюдения, беспроводными технологиями и дорожными камерами для интеграции связи и обмена информацией между спасателями. Кроме того, оптоволоконное соединение через городские сети может обеспечить более высокую пропускную способность, чтобы обеспечить одновременный доступ к информации большого количества городских работников.

5. Промышленные сети

Как и в случае с электроэнергетическими компаниями, электромагнитные помехи также играют роль при выборе средств связи, используемых в промышленных предприятиях. Электрические помехи от оборудования могут вызвать серьезные проблемы с неэкранированным кабелем. Но это не делает то же самое для оптоволокна. Поскольку многие промышленные объекты переходят на интеллектуальные операции с устройствами, подключенными друг к другу и к Интернету по сети, надежная связь имеет жизненно важное значение.

Для промышленного применения соединители должны иметь прочные крепления, которые не могут легко сместиться даже из-за постоянных вибраций, вызванных работающими поблизости машинами.

6. Военные сети

Военные операции требуют подключения в самых суровых условиях на планете. Поля сражений, военно-морские корабли, военные базы и самолеты — все они должны иметь средства связи. Помехи, передвижение и прослушивание линий связи представляют угрозу для военных. Волоконно-оптический кабель решает эти проблемы. Кроме того, на транспортных средствах и самолетах это снижает вес, необходимый для оборудования связи.

7. Системы безопасности

Системы безопасности часто нуждаются в надежных линиях передачи данных, которые могут быстро передавать видео и аудио. Волоконно-оптические кабели для систем видеонаблюдения (CCTV) имеют множество преимуществ. Во-первых, двустороннее направление оптоволоконного кабеля позволяет оператору управлять углом камеры, когда это необходимо. Возможность управления камерой обеспечивает лучший просмотр подозрительных целей, что повышает безопасность.

Высокая пропускная способность оптоволокна позволяет нескольким камерам передавать сигналы по одному кабелю. Кроме того, оптоволоконный кабель может протягиваться на большие расстояния с минимальными потерями. Таким образом, безопасность городов, аэропортов, складов, заводов и других крупных объектов возможна благодаря оптоволоконному подключению видеонаблюдения. Однако CCTV — не единственная система безопасности, используемая для оптоволокна. Некоторые системы могут использовать датчики и сигнализацию по периметру, подключенные через оптоволоконный кабель, для комплексного контроля безопасности собственности.

8. Освещение

Одним из наименее рассматриваемых применений оптоволокна является возможность передачи на большие расстояния света, а не сигналов данных. Поэтому для освещения чувствительных к теплу мест, труднодоступных мест или мест, где стандартная электрическая проводка может быть опасной, можно использовать оптоволоконное освещение. Некоторые распространенные варианты использования этого типа освещения включают музейные экспозиции рядом с хрупкими артефактами, а также в фонтанах или бассейнах. С несколькими фильтрами и возможностью их автоматического переключения возможны эффекты изменения цвета.

Какие существуют типы оптоволоконных разъемов?

Волоконно-оптические соединители различаются в зависимости от того, какие типы кабелей они соединяют. Например, одномодовые оптоволоконные соединители и многомодовые оптоволоконные соединители соединяются с кабелем с одинаковой совместимостью мод.

Для многих электронных устройств, требующих оптоволоконных соединений, существует несколько типов разъемов. Наиболее распространенными оптоволоконными разъемами являются LC и SC. Типы разъемов SC и LC настолько распространены, что многие системы имеют конструкции, позволяющие их использовать. Какие существуют типы оптоволоконных соединителей? Они следующие:

1. Коннекторы Lucent (LC)

Коннекторы LC имеют одни из самых маленьких наконечников размером 1 1/4 мм, что примерно вдвое меньше коннектора ST. Их крошечный размер относит их к категории оконечных устройств малого форм-фактора. Эти разъемы хорошо подходят для многомодовых приемопередатчиков и одномодовых кабелей.

2. Стандартные соединители (SC)

SC-соединители имеют наконечник 2 1/2 мм, который четко защелкивается на месте. С помощью толкающего и тянущего движения фиксируется разъем. Эти типы разъемов имеют высокий уровень производительности, что, наряду с падением цен с момента их появления, способствовало их огромной популярности во многих приложениях. Фактически, многие приложения, ранее использовавшие соединители ST, теперь вместо них используют соединители SC, поскольку SC был изобретен для замены ST как в телекоммуникациях, так и в передаче данных.

3. Разъемы ST

Разъемы ST являются одними из самых старых типов разъемов оптоволоконных кабелей. До 2005 года этот коннектор собственной марки AT&T считался одним из самых популярных оконечных устройств для оптоволокна. Несмотря на то, что решения, которые решают некоторые проблемы, имеющиеся в наличии коннекторы ST, заменили эти коннекторы, они по-прежнему остаются популярными. Сегодня их стоимость низкая из-за их возраста, что делает их выбором для проектов с ограниченным бюджетом.

Конструкция коннекторов ST представляет собой наконечник диаметром 2 1/2 мм, который имеет байонетное соединение между волокнами через переходник. Эти наконечники имеют подпружиненную конструкцию, которая может затруднить установку, если детали не имеют точной посадки, хотя прорезь со шпонкой помогает совместить наконечники для соединения.

4. Соединители с феррульным сердечником (FC)

Соединители FC считаются одними из самых популярных для использования с одномодовыми соединениями до появления соединителей LC и SC. В них используется ввинчиваемый наконечник со шпонкой. Однако процесс завинчивания наконечника требует дополнительного времени и усилий по сравнению с защелкивающимися разъемами SC.

Винтовая конструкция предотвращает прерывание соединения, даже если кто-то дергает за кабель или система используется в местах с большим движением. Видео по оптоволокну — одно из применений этих типов разъемов из-за постоянного потока данных по кабелю и безопасности разъема.

Как и в разъемах ST и SC, в разъемах FC используется наконечник диаметром 2 1/2 мм. С помощью гибридного адаптера любой может создать мост между этими типами разъемов.

5. Многопозиционные оптические (MPO) разъемы

MTP — это коммерческий бренд разъемов MPO. Разъемы MTP и MPO одинаковы, за исключением того, что бренд MTP имеет особое применение для высокопроизводительных приложений, тогда как MPO работает в более механических ситуациях. Эти два разъема обычно соединяют ленточные кабели с несколькими волокнами.

Эти разъемы имеют от двух до шести рядов по 12 или 16 волокон. Разъемы MPO с 12 волокнами в ряду могут иметь от двух до шести рядов, причем два наиболее распространенных числа. Соединители с 16 волокнами в ряду не могут иметь более двух рядов. В соединениях между наконечниками используются штифты и отверстия для соединения концов волокна с другим кабелем или электронным устройством. Чаще всего этот тип соединителя применяется либо в высокоскоростных каналах, использующих многомодовые соединения, либо в кабельных группах с предварительной заделкой.

6. Разъемы MT-RJ

Сегодня разъемы MT-RJ исчезли из употребления. Однако некоторым системам могут по-прежнему требоваться эти разъемы для ремонта. MT-RJ работает только для многомодовых кабелей с дуплексными волокнами. Оба волокна входят в наконечник, который соединяется со своей половинкой с помощью штифтов и отверстий, как и в MPO-разъемах. Также существуют некоторые варианты штепсельных разъемов этого типа разъема.

Каковы преимущества и недостатки оптоволоконных разъемов?

Оптоволоконные соединители имеют свои преимущества и недостатки для разных моделей. При рассмотрении различных типов разъемов взвесьте их области применения, а также положительные и отрицательные качества каждого из них, чтобы обеспечить правильный выбор и установку оконечных устройств.

Преимущества и недостатки разъемов LC

Небольшие размеры разъемов LC делают их идеальными для использования в местах с большим скоплением людей, например, для приемопередатчиков и сетей. Другие преимущества этих оконечных устройств включают возможность использования зажима для преобразования симплекса в дуплекс и простоту добавления разъема на конец кабеля. Эти разъемы также имеют конструкцию, которая затрудняет их извлечение.

Небольшой размер может создать проблему при их удалении, особенно на сайтах с высокой плотностью. Большинству людей трудно добраться до зажима, чтобы отсоединить эти разъемы, из-за крошечного размера наконечника и тесноты, в которой часто появляются эти разъемы. Многие люди решают эту проблему, используя экстрактор для разъемов LC.

Преимущества и недостатки соединителей SC

Соединители SC имеют квадратную форму наконечника, что облегчает их размещение в небольшом пространстве. Кроме того, его надежное крепление предотвращает проблемы с подключением, даже если кто-то потянет за кабель. Это преимущество решает проблему с разъемами ST, которые могут прерывать оптоволоконные сигналы, если кто-то дергает за кабель. Поскольку SC имеет стандартный размер 2 1/2 мм, он может соединяться с разъемом FC или ST с гибридным адаптером.

Недостатком использования разъемов SC является размер их наконечников. Эти разъемы требуют больше места, чем конструкции с малым форм-фактором, такие как LC. Таким образом, для самых компактных помещений или людных мест соединители LC могут стать лучшим решением.

Преимущества и недостатки соединителей ST

Поскольку соединители ST устарели, некоторые многомодовые волоконно-оптические кабельные системы используют эти типы разъемов. Хотя нажимать и скручивать каждый подпружиненный наконечник просто, этот процесс требует больше времени, чем другие разъемы. В некоторых случаях подпружиненный разъем может нарушить соединение, сдвинув волокна вместе, когда кто-то тянет за кабель.

При работе в ограниченном пространстве вдавливание и скручивание каждого соединителя также становится затруднительным, особенно в случаях, когда две половинки не имеют надлежащей посадки для прочного соединения.

Недостатки и преимущества коннекторов FC

Коннекторы FC работают в ситуациях, когда может потребоваться гарантированное завершение, прерывающее поток данных. Для приложений, таких как промышленные условия или на кораблях, которые могут столкнуться с суровыми условиями и движением кабеля, разъемы FC хорошо подходят.

Поскольку эти соединители ввинчиваются, для их установки также требуется больше времени. В стесненных условиях круглая форма и резьбовое соединение требуют больше места для установки и штабелирования по сравнению с квадратными соединителями SC.

Плюсы и минусы разъемов MTP и MPO

Возможность связывания нескольких волокон в один разъем является самым большим преимуществом разъемов MPO. При использовании в условиях высокой плотности соединители MPO могут сэкономить место по сравнению с соединителями SC или другими альтернативами. Еще одним преимуществом некоторых разъемов MTP является возможность снять внешний корпус, чтобы легко изменить тип разъема или заново отполировать концы.

Несмотря на то, что соединители MPO обладают многими преимуществами по сравнению с другими терминаторами, особенно в переполненных стойках, эта особенность также является их недостатком. При таком количестве волокон, размещенных в одном разъеме, эффективная очистка разъемов затруднена.

Преимущества и недостатки разъема MT-RJ

Основными недостатками разъемов MT-RJ являются их редкость и сложность полевых испытаний. Добавление этого типа концевой заделки к оптоволоконному кабелю требует полировки и сращивания, как и для одномодовых кабелей. Следовательно, многие технические специалисты предпочитают использовать другие многомодовые разъемы для оптоволокна, которые обеспечивают более простую установку и тестирование.

Выбор правильных типов оптоволоконных соединителей

При выборе различных волоконно-оптических соединителей может помочь обращение к таблице типов волоконно-оптических соединителей. Знание типа кабеля и правильных разъемов для использования с кабелем и приложением поможет больше всего. Оборудование, к которому подключается разъем, также будет играть роль при выборе используемого типа. Задайте следующие вопросы о проекте, чтобы выбрать правильные типы оптоволоконных соединителей:

1.

Является ли кабель одномодовым или многомодовым?

Кабели бывают двух основных форматов: одномодовые и многомодовые. Эти режимы описывают внутреннюю конструкцию и количество лучей, проходящих через волокно. В одномодовом оптоволоконном кабеле используется 9микрон через центр, по которому свет проходит по одному пути, тем самым уменьшая потери и увеличивая потенциальную полосу пропускания до 100 000 гигагерц. И кабельное телевидение, и телефония используют одномодовые оптоволоконные кабели.

Многорежимный использует центральную сердцевину гораздо большего размера, размером 50 микрон, для размещения множества различных лучей света. Эти кабели часто используются в локальных сетях и других сетевых приложениях. Тип используемого разъема должен соответствовать конструкции кабеля. Например, разъемы SC бывают одномодовыми и многомодовыми.

Чтобы определить тип кабеля, посмотрите на цвет оболочки. Одномодовые кабели имеют желтую или синюю оболочку на кабелях. Многомодовые оптоволоконные кабели будут оранжевого, ярко-зеленого или цвета морской волны. Военные приложения также используют простые зеленые и сланцевые кабели для многомодовых кабелей. Поскольку производители различаются в выборе цветов, но остаются одинаковыми для всех брендов, всегда сначала проверяйте используемые цвета у производителя кабеля.

Соединители также имеют цвета для обозначения их типа. Бежевым цветом обычно обозначаются многомодовые разъемы. Синий цвет предназначен для одномодовых подключений с ультрафизическим контактом (UPC), а зеленый — для оптоволоконных разъемов с одномодовым угловым физическим разъемом (APC). При определении того, использовать ли одномодовые или многомодовые, при выборе одномодовых разъемов появляется другое решение — тип физического контакта.

2. Какой тип физического контакта у одномодовых разъемов?

Тип подключения одномодовых кабелей имеет решающее значение. Сегодня в одномодовых соединителях используется физический контакт (ПК). Некоторые разъемы для ПК имеют выпуклые концы, которые увеличивают контакт между жилами кабелей. Это снижает потери и отражательную способность, за что получило название ультрафизического контакта.

В некоторых одномодовых соединителях при повороте этого физического соединения на 8 градусов физический разъем получается под углом, что еще больше снижает коэффициент отражения, чем у выпуклых разъемов для ПК. Этот тип подключения обеспечивает лучшее подключение для использования с кабельным телевидением и аналогичными приложениями.

3. Какой разъем требуется для устройства?

Наконец, подумайте, какой тип разъема требуется для электроники. Посмотрите на тип требуемого соединения и используйте его, чтобы принять решение о типе оконечной нагрузки, необходимой для оптоволоконных кабелей, ведущих к устройству.

Свяжитесь с Multilink для получения индивидуальных оптоволоконных решений сегодня

Узнайте больше о специализированных оптоволоконных решениях для вашего бизнеса уже сегодня. Multilink может помочь вам разобраться в различных типах оптоволоконных соединителей, их преимуществах и недостатках. Наши разъемы работают с любыми другими продуктами, независимо от марки. Кроме того, мы предоставляем индивидуальные пакеты компонентов для оптоволоконной связи для решений, отвечающих вашим потребностям.

Уже более 35 лет мы создаем оптоволоконные пакеты для различных телекоммуникационных нужд компаний. Наша профессиональная команда может сделать то же самое для вашего бизнеса. Свяжитесь с нами по адресу Multilink, чтобы получить дополнительную информацию о наших оптоволоконных соединителях, телекоммуникационных продуктах и многом другом.

Предыдущий пост Следующий пост

Назад к Multilog

Волоконно-оптический кабель: работа, применение и многое другое

должны оставаться всегда на связи, как для отдельных лиц, так и для предприятий, установил спрос на высокие скорости интернета с высокое качество и постоянство. Далее инновации в телекоме сектор увеличил развертывание широкополосной сети архитектуры. Все это дало огромные возможности для роста волокно оптический кабель ( OFC) пром.

Наука за оптоволоконными кабелями

оптически Волокно тонкий материал из стекла. Как правило, оптический волокно имеет диаметр 125 микрометров (мкм), что на самом деле диаметр облицовки или наружного отражающего слоя. Ядро, или внутренний передающий цилиндр, может иметь гораздо меньший диаметр (иногда 10 мкм). Через процесс полного внутреннего отражение, световые лучи отражаются в волокнах внутри сердцевины. Это может происходить на больших расстояниях с небольшим затуханием или снижение плотности. Степень затухания варьируется в зависимости от длина волны с небольшим ослаблением интенсивности.

Что оптический оптоволоконный кабель ?

А Волоконно-оптический кабель состоит из очень тонких нитей стекла или пластик, известный как оптическое волокно; один кабель может иметь всего два нитей или целых несколько сотен из них. Эти оптические волокно кабели передают информацию в виде данных между двумя местами, используя оптическая или световая технология. Как только световые лучи падают оптическое волокно кабель ( ОФК ), они появятся на другом конце. Фотоэлемент будет требуется, чтобы превратить импульсы света обратно в электрическую информацию компьютер может понять.

Пока путешествие пух волокно оптический кабель , легкий отскакивает неоднократно от стен. Луч света не выходит из края, потому что он попадает в стекло под очень малыми углами. А потом это снова отражается, как если бы стекло было действительно зеркало. Это называется полным внутренним отражением. Другой фактором, удерживающим его в трубе, является конструкция кабеля.

Волокно кабель предлагает множество преимуществ, главными из которых являются более высокая пропускная способность и достигать. Оптический волокно кабели ( OFC ) теперь предпочтительнее старых медных телекоммуникационных кабелей, поскольку они обеспечивают услуги высокоскоростного широкополосного доступа. Оптический волокно теряет 3% сигнала на 100 метрах из расстояние, в то время как медные провода теряют 94%. Кроме того, оптические волокна более долговечны по сравнению с медными проводами, которые значительно более хрупкий. Медную проволоку можно очень легко разрезать, а оптические волокна не излучайте сигналы, которые можно прослушивать. Оптический волокно предлагает гораздо более низкая задержка (количество времени, необходимое для выполнения данных передачи) по сравнению с медными проводами.

Что для чего используется оптоволоконный кабель?

Индийский оптический волокно Кабельный рынок набирает обороты. Рост обусловлен постоянным инвестиции правительства Индии в разработку OFC сеть инфраструктуры, в различных проектах. Индийский рынок оптики оптоволоконный кабель ( OFC ) по прогнозам, среднегодовой темп роста составит 17 % до 2023 года. более широкое внедрение Fiber-to-the-Home (FTTH) благодаря правительственным инициативам, таким как Цифровая Индия, умные города или Бхаратнет. Более того, растущий количество центров обработки данных в Индии будет стимулировать этот рост еще больше.

телекоммуникационная отрасль входит в число основных приложений оптоволоконной связи . Растущая потребность в круглосуточном высокоскоростном подключении и рост в трафике данных из-за таких услуг, как голосовая связь, обмен сообщениями, электронная почта, загрузки и потоковое видео возможно только с оптическим оптоволоконная связь.

индийский OFC производителей прилагают большие усилия для удовлетворения внутреннего спроса на оптических оптоволоконный кабель . Для этого им также нужна поддержка, чтобы обеспечить устойчивое развитие для общая экономика. В ряде развитых стран такие инициативы, как налоговые льготы, значительные проектные субсидии, а также финансовая поддержка НИОКР помогла отечественным игрокам размножаться. Индийские производители имеют возможность и вместимость, и они также нуждаются в подобной поддержке со стороны правительства.

СТЛ Технология один из самых надежных сквозных оптических производители волокна в Индии и единственная компания в мире с полностью интегрированным конвейер от кремния к программному обеспечению. Мы специализируемся на всем, от производство волоконно-оптических кабелей различных типов и для различных приложений, к разработке и установке интегрированных гипермасштабируемых волоконно-оптические сети. Инновационная оптическая система STL волокно продукты используются во множестве крупномасштабных приложений, таких как как дальнемагистральный, городской, FTTx, CATV, умный город, интеллектуальный транспортные сети, доступ, защита-безопасность и помещения. Мы также специализируется на различных конфигурациях оптоволоконных кабелей, таких как лента, свободная трубка и плотный буфер для всех типов антенн и подземные развертывания.

С В 2019 году STL инвестировала более 1500 крор индийских рупий в расширение своего оптического волокно производственная мощность от 30 000 км волокна до 50 000 км волокна. Наш глобальный оптический волоконно-оптическая сеть в настоящее время составляет 33 миллиона км волокна, обслуживающего Индию и другие страны. международной географии, такой как Великобритания и США. STL по всему миру след включает в себя оптическую преформу следующего поколения, оптоволокно, кабель и заводы по производству подсистем межсоединений в таких странах, как Индия, Китай, Бразилия и Италия.

СТЛ партнеры с операторами связи, государственными организациями, интернет поставщики услуг, инфраструктурные компании, коммунальные службы провайдеров и многое другое, чтобы доставлять и устанавливать высококачественные, высокопроизводительный оптический волокно сети будущего. В Индии STL сотрудничает с различными правительства штатов для обслуживания общенационального оптоволокна страны сетевая программа – BharatNet. Более того, Центр передового опыта STL предлагает самые современные основные исследования и разработки в области оптоволокна технология и дала более 216 патентов в отрасли.

Что существуют различные типы волоконно-оптических кабелей?

оптический волокно кабель классифицируется на основе трех факторов: индекс, используемые материалы и способ распространения света.

Основа показателя преломления OFC бывает двух типов:

Шаг Волокна с индексом: It состоит из ядра, заключенного в оболочку, которая имеет единую равномерный показатель преломления.
Оценка Волокна индекса: показатель преломления оптики волокно уменьшается по мере увеличения радиального расстояния от оси волокна.

на основе по материалам OFC бывает двух видов:

Пластик Оптические волокна: полиметилметакрилат используется в качестве основного материала для передача света.
Стекло Волокна: Это волокно кабель состоит из очень тонких стеклянных волокон.

на основе По способу распространения света ОФК подразделяются на:

одномодовый Волокна: б/у для передачи сигналов на большие расстояния.
Многомодовый Волокна: б/у для передачи сигналов на короткие расстояния.

Разница между многомодовым и одномодовым оптоволоконным кабелем

На основе по типу продукта рынок можно разделить на одномодовые оптоволокно и многомодовое волокно. Одиночный режим 904:30 оптическое волокно позволяет один тип световой моды, который будет распространяться одновременно. Однако, многомодовый оптоволоконный кабель может распространять несколько мод. Многорежимный оптический волокно может использоваться для коротких расстояний, в то время как одномодовый оптоволоконный кабель могут быть использованы для дальних приложений. Следовательно, модовое волокно сегмент, как ожидается, будет расти намного быстрее в течение прогнозируемого периода благодаря возможности их применения на большом расстоянии и низким затратам на установку по сравнению с многомодовым волокном.

Одинокий режим волокно оптический кабель ’s диаметр сердцевины (9 мкм) намного меньше, чем у многомодового волокна (50 мкм). и 62,5 мкм). Его типичный диаметр ядра составляет 9 мкм. Это позволяет многомодовое волокно, обладающее более высокой «светособирающей» способностью и упростить соединения. Диаметр оболочки одномодового и многомодовое волокно 125 мкм.

Как проложены оптоволоконные кабели?

Сегодняшнее цифровая жизнь расширяется и требует высокоскоростного подключения в больше областей общества и бизнеса. Существует множество типов волокон оптические развертывания:

Волокно до дома (FTTH) или оптоволокна до помещения (FTTP): Волокно кабель заканчивается где начинается жилое пространство. Например, коробка в доме внешняя стена. Это полное оптоволоконное соединение.

Волокно до здания (FTTB): Оптический волокно заканчивается по периметру здания. Например, рассмотрим коробку в подвале многоквартирного дома.

Волокно к узлу (FTTN): В данном случае волокно оптический кабель заканчивается у уличного кабинета, который может быть за много миль от местонахождение заказчика. Коаксиальный кабель используется для соединения последней мили.

Волокно до обочины или шкафа (FTTC): Это похоже на FTTN, за исключением того, что оптоволокно кабель есть прекращается ближе к помещению, менее чем в миле от него. Медная проволока используется для соединения последней мили.

Волокно к Антенне (FTTA): Когда антенна питается оптическим кабелем волокно , это происходит (также известный как оптоволоконный транзит). Чтобы соответствовать высокому стандарту 5G требования к пропускной способности, 5G оптоволокно l ike требуется архитектура FTTA.

Волокно на стол (FTTD): Это обычное коммерческое развертывание оптоволоконного кабеля. Волокно, как медный кабель, распределяется от телекоммуникационной комнаты к выходы оборудования и заканчивается на лицевой панели.

Оптический Производство оптоволоконных кабелей в Индии

Sterlite Technologies Limited является одним из ведущих в отрасли производителей оптических систем стандарта . производители оптоволоконных кабелей в Индии, вдоль с верхом интеграторы цифровых сетей, предлагающие комплексные решения 5G. STL индивидуальный оптический кабель волокна решения предназначены для поддержки приложений с высокой пропускной способностью в данных центры, глобальные интернет-компании, интернет-провайдеры и операторы связи, а также граждане сетевые услуги. STL предлагает широкий ассортимент OFC кабель с, включая микроканал, антенну, подземный, ленточный ввод-вывод, внутренний и кабель специального назначения.

STL самое популярное волокно оптический кабель решения включают в себя:

В мире Самый тонкий микрокабель нового поколения 432F

Оптический волокно с улучшенным радиусом изгиба уменьшает потери сигнала макроизгиба. Его идеально подходит для использования в сетях ACCESS/FTTH.

WorkSafe Кабель: Aerial Lite Drop Cable

Микро Модуль Буферные трубки сочетается с диапазоном разрывной нагрузки 1350Н-1800Н

Йогалит Кабель: самое универсальное семейство кабелей

Йогалит кабели сокращают время установки на 30%. Они основаны на STL запатентованная технология нечувствительного к изгибу волокна и Microlite.

FlashFWD Кабель: Готовое решение 5G

FlashFWD Лента волокно кабель для Плотные сети доступны в двух конфигурациях:

864F ленточный кабель с шестью трубками
1152F ленточный кабель с восемью трубками

СТЛ инвестировал до 1500 крор рупий с 2019 года, увеличивая его оптические производственная мощность волокна от 30 млн до 50 млн км, и в настоящее время имеет портфель заказов на сумму 11 000 крор рупий. Стерлит Technologies также намерена инвестировать 200 крор рупий в увеличение оптического производство волокна на 25% на своих предприятиях в США и Великобритании.

Передовые комплексные решения STL

STL полностью готовые к 5G цифровые сетевые решения помогают телекоммуникационным компаниям, облачным компаний, сетей граждан и крупных предприятий в предоставлении улучшенный клиентский опыт. Наши оптический волоконно-оптическая связь решения включают:

Оптиконн : Решения для оптической связи
Свинец 360: Решения для развертывания оптоволокна
ФТТкс Мантра: Сетевые решения доступа FTTx
Сетевой режим: Сеть Решения по модернизации

важность оптоволоконных сетей в 5G

До 5G оказывается реальностью, 5G оптоволокно сетевая инфраструктура должна использоваться для поддержки устройств и мегабит данных, которые будут передаваться по сети.

5G имеет огромное приложение оптического волокна . Чтобы воспользоваться всеми преимуществами 5G, более плотный, богатый волокнами сетевая инфраструктура потребуется для доставки ключа показатели производительности: более длительное время автономной работы, более низкая задержка, сверхвысокая надежность, более высокие скорости передачи данных и увеличенное устройство подключение. Это возможно только при различных оптический волокно.

Часто задаваемые вопросы

1. Кто изобрел оптоволокно?

C зайцы Куен Као открыл определенные физические свойства стекла в в 1960-х годов, которые заложили основу для высокоскоростной передачи данных в информационный век

2. Какие существуют два типа оптоволоконных кабелей?

Там два типа из волокна оптического кабели – многомодовые и одномодовые. Многомодовый оптический волокно или OFC это способный нести несколько световых лучей (режимов) одновременно с он имеет различные оптические свойства в основе. Одномодовое волокно имеет гораздо меньший размер сердцевины (9 микрон). Он имеет единственный световой путь и может путешествовать гораздо дольше. расстояния до 100 км.

3. Какое оборудование необходимо для оптоволоконного интернета?

обслуживание провайдерам требуется маршрутизатор с поддержкой оптоволокна (часто называется «резидентным шлюзом» интернет провайдеры ) для обеспечения скорости оптоволокна.

4. Что используется для изготовления оптических волокон, используемых для связи?

Оптический волокна изготавливаются в многоступенчатом процессе:
Во-первых, идет изготовление преформ, затем оптических волокно рисование, волокно покрытие и намотка. Преформа представляет собой гигантскую версию конечный волокнистый продукт. Он имеет центральную сердцевину и преломляющую оболочку. показатели, равные показателям желаемого продукта.

5. Почему кремнезем используется для изготовления оптических волокон?

Потому что диоксид кремния имеет широкий диапазон длин волн с хорошей оптической прозрачностью. Это может быть вытянут в волокна при достаточно высоких температурах и имеет удобный широкий стеклование (относительно небольшая вязкость изгиб).

6. Каков принцип оптоволоконной связи?

Волокно оптическая связь работает по принципу из полное внутреннее отражение, благодаря которому могут передаваться световые сигналы из одного места в другое с нулевой потерей энергии.

7. Какова пропускная способность оптоволокна?

Оптический волокно имеет высокую пропускную способность из-за скорости, с которой могут передаваться данные и диапазон частот, в котором данные могут передаваться без каких-либо затухание.

8. Перечислите несколько преимуществ оптоволоконной связи.

Волокно оптический кабель имеет гораздо более высокую пропускную способность по сравнению с медными кабелями.
Оптический волокно может передавать большой объем данных по сравнению с другим металлом кабели.
OFC кабель экономичный и экономически эффективным с меньшим энергопотреблением.
Прочный и гибкий с меньшим ухудшением сигнала.

Типы оптоволоконных кабелей, которые необходимо учитывать перед установкой сети — Falcon Technologies, Inc.

Типы оптоволоконных кабелей, которые следует учитывать перед установкой сети — Falcon Technologies, Inc.

«Позвоните нам, мы ответим на телефон 314-994-9066» — Джон Бараджола | Президент

Отправить быстрое предложение

армированный оптоволоконный кабель

По мере развития технологий необходимо также внести изменения в провода. Волоконно-оптические кабели похожи на медные кабели. Система медных проводов использует электронные импульсы для отправки информации. Оптические кабели используют световые импульсы, чтобы делать то же самое. Он представляет собой тонкую стеклянную нить, которая работает как волновод на большие расстояния. С ростом спроса на быстроразвивающиеся технологии волоконно-оптические кабели заменяют обычные медные кабели. Волоконно-оптические кабели обеспечивают высокую скорость и простоту передачи информации и данных.

Оптическое волокно — еще один распространенный термин для обозначения оптоволоконного кабеля. Эти кабели имеют большую пропускную способность, высокое сопротивление и требуют меньше обслуживания. Сборки волоконно-оптических кабелей с предварительной заделкой имеют два слоя стекла, называемых (i) слоем сердцевины (ii) слоем оболочки. Стеклянный слой сердцевины несет световой сигнал. Слой оболочки вокруг сердечника предотвращает утечку света. Показатель преломления оболочки ниже, чем сердцевины. Это гарантирует, что свет, внутреннее отражение остается внутри ядра. Помимо сердцевины и оболочки, в волоконно-оптических кабелях есть еще один элемент — покрытие, которое способствует сохранению прочности кабеля. Покрытие также может поглощать удары.
Существует три различных типа оптоволоконных кабелей. Прежде чем мы разберемся с типами волоконно-оптических кабелей, давайте посмотрим на их использование.

Использование волоконно-оптических кабелей

(Источник изображения: Electrical4U)

Волоконно-оптические кабели имеют различные применения, такие как телекоммуникации, наблюдение и компьютерные сети. Оптические кабели позволяют сетям передавать данные на высокой скорости. Многие отрасли вещания используют оптические кабели для CATV, HDTV и других связанных приложений. Оптоволоконные кабели также полезны для передачи аудио и видео.

Оптические кабели обеспечивают бесперебойную работу сетевых систем в промышленных установках. Оптические волокна обеспечивают длительный срок службы и четкую передачу по сети. Оптические кабели легкие, малогабаритные и занимают меньше места при установке. В зависимости от типа оптоволоконного кабеля каждый из них имеет свой набор преимуществ.

Типы волоконно-оптических кабелей

Типы волоконно-оптических кабелей определены как

Одномодовое волокно (SMF)
Многомодовое волокно
Пластиковое волокно (POF)

Одномодовое волокно (SMF)

Одномодовое волокно, как следует из названия, несет один источник света по прямой линии. Волокно имеет диаметр от 8,3 до 10 микрон и пропускает свет с длиной волны от 1310 до 1550 нм. Он имеет высокую пропускную способность и используется в различных приложениях. Скорость передачи и скорость одномодовых волокон очень высоки. Он покрывает более чем в 50 раз большее расстояние, чем другие волокна. Волокна с одной длиной волны имеют небольшую сердцевину, которая устраняет искажения сигналов. В одномодовых оптоволоконных кабелях нет перекрытия импульсов и меньше затухание. Одномодовые волокна имеют высокую пропускную способность, которая может передавать данные на частоте до 100 ГГц.

(Источник изображения: Cisco)

Многомодовое волокно

Диаметр многомодового волокна составляет от 50 до 100 микрон. Таким образом, он может принимать несколько световых сигналов, которые проходят через явление отражения света. В многомодовых оптоволоконных кабелях предел передачи составляет около 2 км, поскольку они используют более короткие длины волн 1300 нм. Из-за разных углов отражения для каждого светового сигнала время, необходимое каждому сигналу для достижения приемника, немного изменяется. Итак, есть искажения после определенной длины. Из-за этого большинство пользователей предпочитают одномодовые оптоволоконные кабели многомодовым оптоволоконным кабелям для передачи на большие расстояния.

(Источник изображения: Cisco)

Пластиковое волокно

Пластиковые оптоволоконные кабели имеют длинноволновое волокно, по которому свет передает сигналы. Эти кабели передают сигналы на расстояние до 10 метров и имеют низкую пропускную способность. В большинстве случаев они используются для цифровых аудиосоединений. Эти кабели экономичны и просты в подключении с минимальным использованием инструментов.

(Источник изображения: HappyTTT)

Различия между одномодовыми и многомодовыми оптическими кабелями

Основное различие между одномодовым оптоволоконным кабелем и многомодовым оптоволоконным кабелем заключается в его сердцевине. Размер сердцевины у одиночной оптики узкий, а у многомодовой шире. Цветовая маркировка на внешней оболочке одномодовых кабелей — оранжевая, а на многомодовой — бирюзовая для различения.

(одномодовое волокно)

(многомодовое волокно)

Одномодовое оптическое волокно имеет неограниченную длину передачи, а многомодовое – до 2 км. Поэтому одномодовые оптические кабели используются для покрытия больших расстояний. В отличие от одномодовых оптических кабелей, многомодовые оптоволоконные кабели покрывают более короткие расстояния.

Заключение

Большинство отраслей переходят на оптоволокно, будь то телекоммуникационная отрасль или местная компания кабельного телевидения. Волоконно-оптические кабели используются повсеместно. Многие университеты и офисы используют оптоволоконные кабели для повышения скорости локальной сети. Оптические кабели улучшают качество данных. Использование этих кабелей в настоящее время также находит применение во многих энергетических компаниях. По сравнению с обычными медными кабелями оптоволоконные кабели менее подвержены препятствиям. В результате оптоволоконные кабели в настоящее время являются более предпочтительным выбором потребителей.

Теги: Бронированный волоконно-оптический кабель, Волоконно-оптический кабель, Многомодовый волоконно-оптический кабель, Волоконно-оптический кабель с предварительной заделкой, Одномодовый волоконно-оптический кабель, Типы волоконно-оптического кабеля

Предыдущая статьяСледующая статья

Присоединяйтесь к нам

Короткое предложение, описывающее, что кто-то получит, подписавшись

Ваш адрес электронной почты

100% бесплатно, отпишитесь в любое время!

Рекомендуемые продукты

Тарифы со скидкой

Товар в наличии, отправка в тот же день*

Освобождение от налога с продаж

Если вы освобождены от налога с продаж, мы вернем налог

Первоклассная поддержка

Свяжитесь с нами в чате, по электронной почте, по телефону

Безопасность платежи

Visa, Mastercard, Amex, PayPal

Как выбрать волоконно-оптические кабели?

Волоконно-оптические кабели составляют основу различных кабельных инфраструктур. Эти кабели приобрели огромную популярность по сравнению с медными кабелями благодаря ряду преимуществ, которые они предлагают, например, способности передавать сигналы на большие расстояния. Благодаря своей популярности эти кабели теперь доступны в различных типах, что затрудняет выбор. Эта статья призвана упростить этот выбор, предлагая краткое и удобное руководство по выбору оптоволокна.

Получите краткое представление о оптоволоконном кабеле и его преимуществах

Прежде чем углубляться в детали выбора правильного оптоволоконного кабеля, давайте кратко рассмотрим этот тип кабеля и его типичные преимущества перед медными кабелями.

Волоконно-оптический кабель назван так в зависимости от оптических волокон, которые он имеет. Волокна в основном представляют собой нити из стекла или пластика, по которым могут передаваться оптические сигналы. Волокна заключены в тонкую оболочку, известную как оболочка. Волокна заключены в толстую общую оболочку, образующую кабель. Электрические сигналы, производимые передающим устройством, преобразуются в оптические сигналы внутри кабеля с помощью оптических передатчиков. Оптические импульсы снова преобразуются на стороне доставки в электрические сигналы и передаются. Волоконно-оптический канал требует двух типов волокон — одного для отправки и одного для приема.

Теперь перейдем к ключевому вопросу — почему волоконно-оптические кабели набирают популярность, а не медные. Следующие указатели помогут вам лучше понять это.

Волоконно-оптические кабели обладают высокой пропускной способностью по сравнению с медными кабелями.
Они имеют минимальные потери сигнала по сравнению с медными кабелями.
Волоконно-оптические кабели не подвержены электромагнитным помехам, что делает их более популярными по сравнению с медными кабелями в различных приложениях. Это связано с тем, что в отличие от медных кабелей эти кабели не передают электрические сигналы.
Медные кабели создают большие проблемы с безопасностью из-за утечки и взлома. В отличие от этого, оптоволоконные кабели не излучают, и их не так просто взломать.
Медные кабели дороги, в то время как волоконно-оптические кабели доступны по цене и в долгосрочной перспективе не требуют больших затрат.
Скорость передачи по оптоволоконным кабелям увеличивается и сегодня может достигать 40 Гбит/с и более.

Типы кабелей на основе волокон

Ниже приведены два типа волоконно-оптических кабелей на основе волокон:

Одномодовые волокна : Кабели имеют небольшой размер жилы менее 10 микрометров. Это позволяет проходить только одному моду света. Ядро позволяет свету с длиной волны от 1310 нм до 1550 нм проходить через него. Поскольку кабель пропускает только одну моду, отражение очень мало. Это еще больше снижает коэффициент затухания и позволяет сигналу распространяться на большие расстояния. Это одна из причин, по которой эти кабели используются для приложений, требующих передачи на большие расстояния и экстремальной полосы пропускания.
Многомодовые волокна: Кабели этого типа имеют большие жилы от 50 микрометров до 62,5 микрометров. Эти сердечники большого диаметра позволяют проходить через них нескольким модам. Таким образом, по кабелю можно передавать больше данных, чем по одномодовому волокну. Несколько режимов могут создавать высокие коэффициенты затухания и дисперсии, которые снижают качество сигнала на больших расстояниях. Многомодовые оптоволоконные кабели могут передавать инфракрасный свет, создаваемый светодиодами. Эти кабели обычно предпочтительнее для применения на средних и коротких расстояниях в здании или кампусе. Ниже приведены несколько популярных многомодовых волокон, используемых сегодня.
- Многомодовые кабели 50/125 мкм: эти кабели являются предпочтительным выбором для современного оборудования. В этих 50 мкм большая пропускная способность.
- Многомодовые кабели 62,5/125 мкм: это кабель промышленного стандарта, который используется в большинстве приложений на рынке.
- Многомодовые кабели 50/125 мкм с улучшенными лазерными характеристиками: как следует из названия, этот кабель предназначен для лазерных приложений. Он в основном используется для приложений 10 Gigabit Ethernet на расстоянии до 300 метров.

Типы волоконно-оптических кабелей для применения

Кабели различаются на внутренние и наружные в зависимости от применения или использования. Хотя название очевидно, некоторые приложения требуют одновременного использования внутренних и наружных кабелей. Как выбрать оптоволоконный кабель для внутреннего и наружного применения? Следующие указатели призваны упростить выбор оптоволоконного кабеля.

Внутренние кабели: Эти кабели предназначены для использования внутри помещений и обычно удобны и просты в использовании. Внутренние кабели чаще всего используются в домах, офисах и розничных магазинах. Эти кабели не предназначены для суровых условий, но являются огнестойкими. Волоконно-оптические кабели для помещений имеют одноволоконную конструкцию с плотной буферизацией. Волокно заключено в оболочку толщиной 3 мм. Когда два таких волокна соединяются с помощью тонкой паутины, это называется зипкордом. Этот почтовый шнур используется для объединительной платы, патч-корда, а также для настольных приложений. Внутренние кабели, используемые для распределения электроэнергии, состоят из нескольких волокон, плотно упакованных в оболочку. Связанные волокна выложены прочными элементами из кевлара и армированным стекловолокном для повышения их прочности. Добавление этих силовых элементов также помогает предотвратить перекручивание.
Наружные кабели: Как следует из названия, эти кабели предназначены для использования вне помещений. Кабели предназначены для большей защиты от влаги и других элементов окружающей среды. Ленточные волоконно-оптические кабели, волоконно-оптические кабели со свободной трубкой, воздушные волоконно-оптические кабели и армированные волоконно-оптические кабели — это несколько популярных типов кабелей в этой категории в зависимости от их конструкции. Подземные волоконно-оптические кабели, оптоволоконные кабели, прокладываемые под землей, воздушные волоконно-оптические кабели и подводные волоконно-оптические кабели — это несколько популярных типов кабелей в этой категории в зависимости от их применения.

Типы волоконно-оптических кабелей по каналам связи

Каналы связи или каналы передачи данных также являются одним из важных соображений при выборе правильного оптоволоконного кабеля. По каналам связи оптоволоконные кабели подразделяются на следующие типы:

Симплексные оптоволоконные кабели: Эти оптоволоконные кабели состоят из одной жилы пластикового волокна, а также внешней оболочки. Они обеспечивают одностороннюю передачу данных, поэтому их называют симплексными. Эти волоконно-оптические кабели чаще всего используются в таких приложениях, как автоматические датчики скорости и границы, считывание цифровых данных, реле датчиков автомагистралей между штатами и так далее. Кабели имеют сердечник диаметром 8 микрон или 10 микрон. Поскольку они передают данные только одним путем, поэтому они используются для создания сетей, которые необходимы для доставки данных в одном направлении на большие расстояния.
Дуплексные волоконно-оптические кабели: Кабели состоят из двух волокон, которые включены в конструкцию с застежкой-молнией. Одно волокно будет передавать данные в одном направлении, а другое будет передавать данные в другом направлении одновременно. Дуплексные оптоволоконные кабели делятся на два типа: полнодуплексные и полудуплексные оптоволоконные кабели, основанные на передаче. В полудуплексных оптоволоконных кабелях сигналы передаются в обоих направлениях. Однако он передается только в одном направлении за раз. В полнодуплексном оптоволоконном кабеле данные передаются в двух направлениях одновременно.

Оболочки оптоволоконных кабелей на выбор

Как обсуждалось ранее, оболочки волоконно-оптических кабелей повышают прочность волоконных элементов, заключенных внутри. Существуют различные типы оболочек оптоволоконных кабелей в зависимости от материала их конструкции. Ниже приведены несколько популярных.

ПВХ : оболочка из поливинилхлорида или ПВХ используется в различных устройствах, таких как низковольтные устройства, компьютеры, устройства связи и т. д. Они не подходят для высоких температур, сильного дыма или газообразного хлористого водорода. Оболочки из ПВХ обычно используются для внутренних и наружных кабелей.
PE : Кабели с полиэтиленовой оболочкой устойчивы к неблагоприятным погодным условиям и влаге. Они обладают хорошими электрическими свойствами и в значительной степени устойчивы к истиранию. Полиэтилен стал доступным и популярным материалом оболочки для наружных волоконно-оптических кабелей.
LSZH : это сокращение от Low Smoke Zero Halogen, что означает, что кабели LSZH не содержат галогенсодержащих материалов. Это снижает вероятность токсичности в случае возгорания.
PVDF : Эти оболочки изготовлены из поливинилдифторида и в основном используются для камерных кабелей. Эти кабели могут выделять мало дыма при воздействии огня и обладают лучшими огнезащитными свойствами.

Волоконно-оптические оболочки доступны в различных цветах, и они помогают вам понять, с каким типом кабеля вы имеете дело. Вы также можете проверить печатную номенклатуру для получения более подробной информации. Например, одномодовые кабели невоенного и военного назначения окрашены в желтый цвет и имеют номенклатуру OS1, OS1a, OS2, SM/NZDS и SM. Многомодовый кабель 100/140 для невоенных приложений окрашен в оранжевый и зеленый цвета для военных приложений и может иметь номенклатуру OS1, OS1a, OS2, SM и SM/NZDS.

Вывод:

Это руководство по выбору оптоволоконного кабеля охватывает все основные типы оптоволоконных кабелей, которые вы, возможно, захотите использовать в своей сети. Рассмотрение будет зависеть от нескольких факторов, таких как объем передаваемых данных, окружающая среда и расстояния, которые необходимо покрыть, и так далее.
