Микроскоп виды. Типы микроскопов: полный обзор разновидностей и их характеристик

Какие бывают виды микроскопов. Как устроены и работают различные типы микроскопов. На что обратить внимание при выборе микроскопа. Какие микроскопы лучше подходят для разных задач.

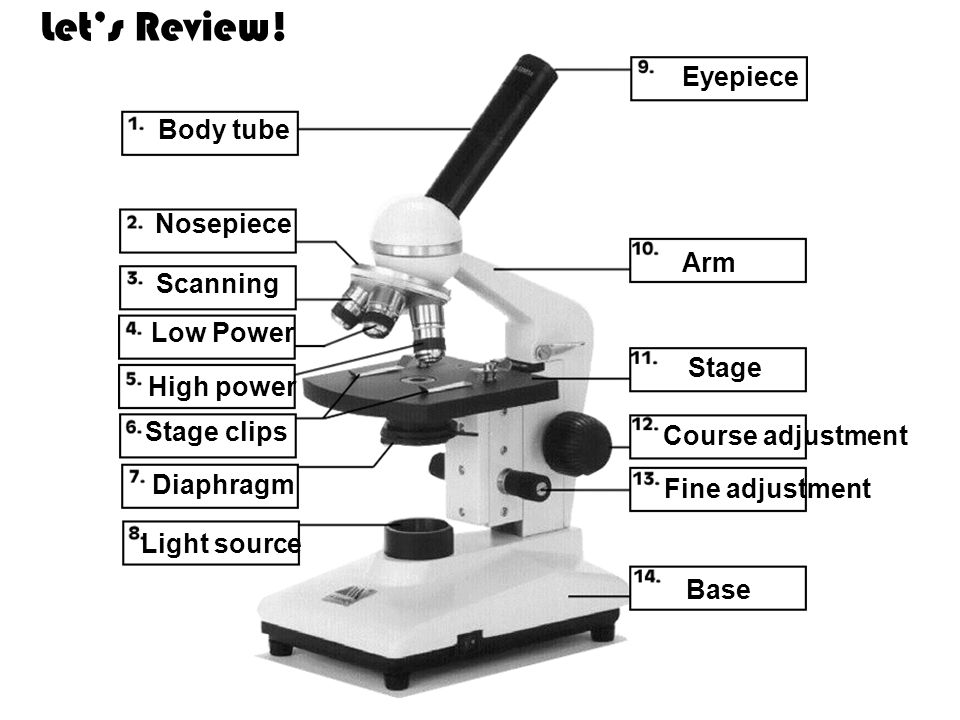

Устройство и принцип работы микроскопа

Микроскоп — это оптический прибор, предназначенный для получения увеличенных изображений объектов или деталей их структуры, невидимых невооруженным глазом. Основные элементы конструкции микроскопа:

• Тубус — полая трубка, в которой располагается окуляр

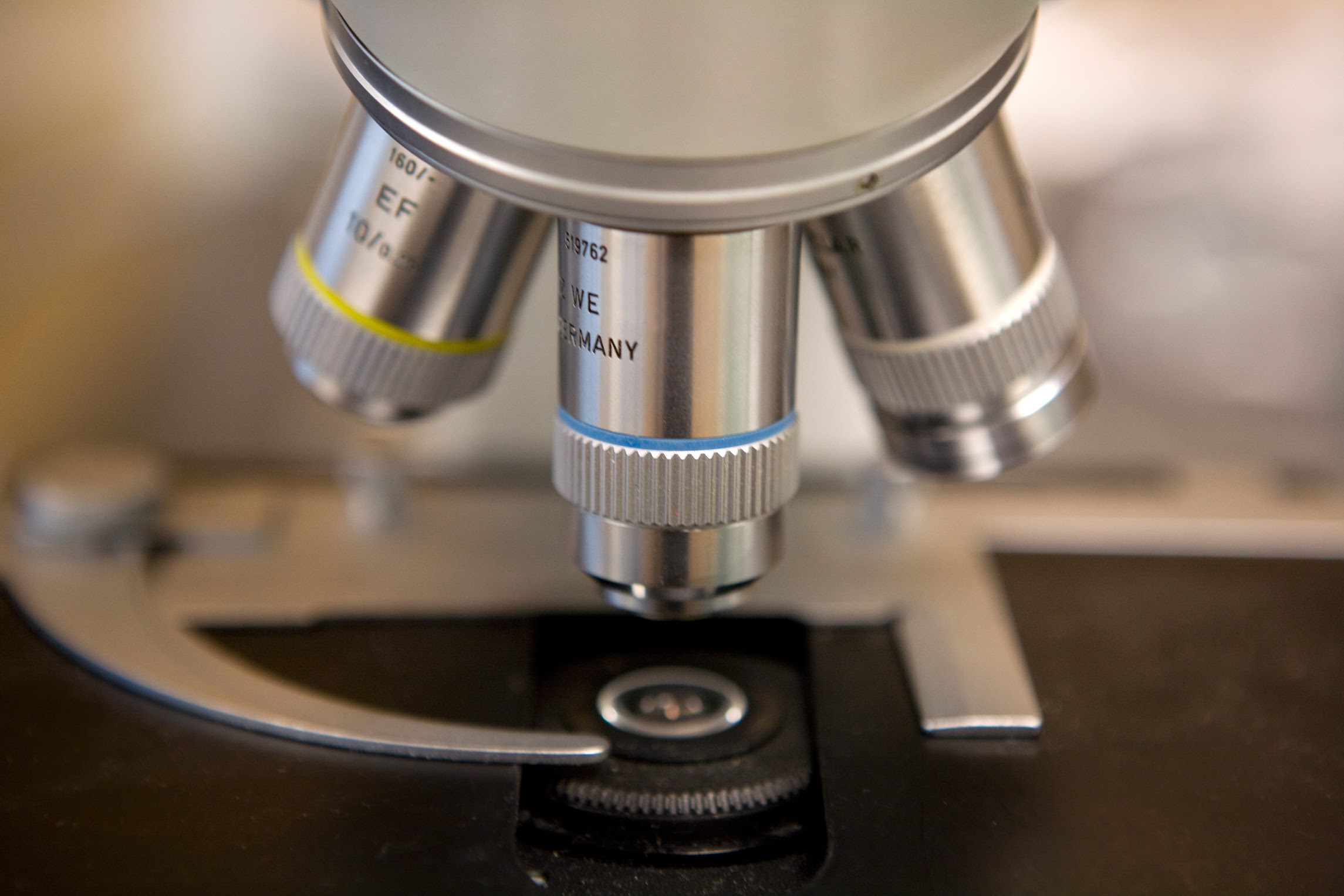

• Объектив — система линз, обращенная к исследуемому объекту
• Предметный столик для размещения образцов
• Механизм фокусировки
• Система освещения (конденсор, осветитель)

Принцип работы оптического микроскопа основан на том, что объектив создает увеличенное действительное изображение объекта, которое рассматривается через окуляр, дающий дополнительное увеличение. Общее увеличение микроскопа равно произведению увеличений объектива и окуляра.

Основные типы и разновидности микроскопов

Существует несколько основных типов микроскопов, различающихся по конструкции и принципу действия:

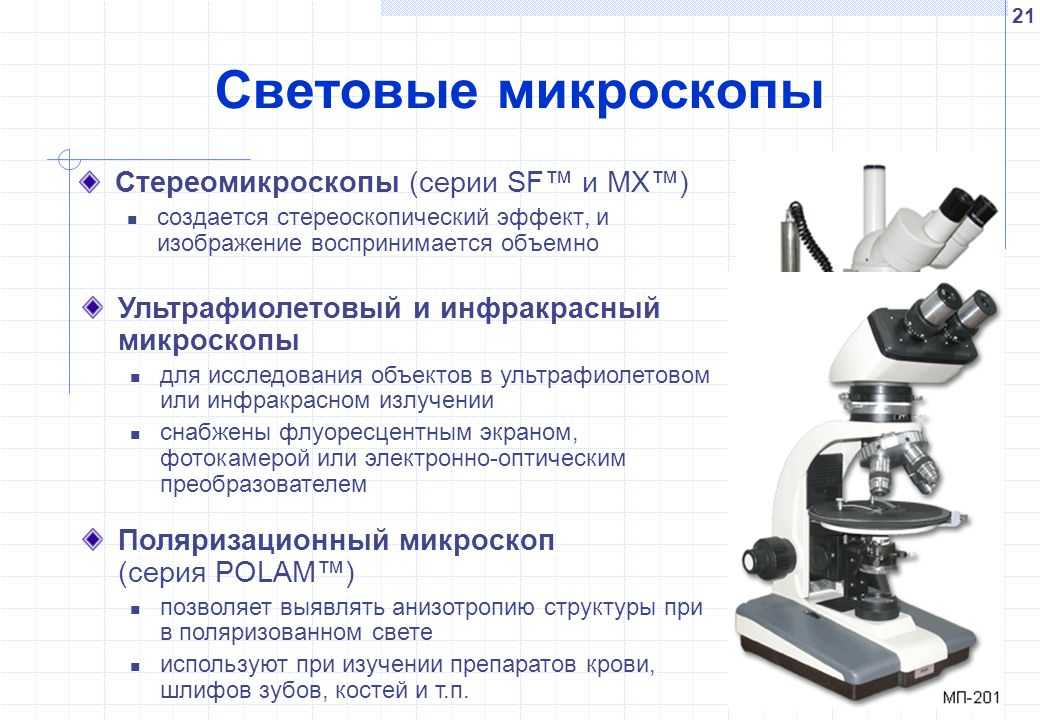

Оптические (световые) микроскопы

Используют видимый свет и систему линз для получения увеличенного изображения. Подразделяются на:

• Простые (лупы)
• Сложные (составные)
• Стереоскопические
• Инвертированные
• Поляризационные
• Флуоресцентные

Электронные микроскопы

Вместо света используют пучок электронов, что позволяет достичь гораздо большего увеличения. Бывают:

• Просвечивающие
• Растровые (сканирующие)

Сканирующие зондовые микроскопы

Используют взаимодействие зонда с поверхностью образца. К ним относятся:

• Атомно-силовые микроскопы
• Сканирующие туннельные микроскопы

Как выбрать подходящий микроскоп

При выборе микроскопа следует учитывать несколько ключевых параметров:

Тип конструкции

Металлический корпус обеспечивает большую надежность и стабильность по сравнению с пластиковым. Для профессионального использования рекомендуются модели с металлическим корпусом.

Качество оптики

Важнейший параметр — качество линз объектива и окуляра. Предпочтительны ахроматические или планахроматические объективы. Минимальный приемлемый диаметр поля зрения окуляра — 18 мм.

Система освещения

Современные микроскопы оснащаются LED-подсветкой, обеспечивающей яркое и равномерное освещение. Для специальных задач могут использоваться галогенные лампы.

Механизм фокусировки

Желательно наличие как грубой, так и точной фокусировки для удобной настройки резкости изображения.

Микроскопы для пайки и ремонта электроники

Для работ по пайке и ремонту электронных устройств оптимально подходят стереомикроскопы. Они обеспечивают объемное изображение и имеют большое рабочее расстояние. Ключевые характеристики:

• Увеличение: 10-40х
• Рабочее расстояние: не менее 100 мм
• Регулируемая светодиодная подсветка
• Возможность подключения камеры

Одна из рекомендуемых моделей — Konus Crystal PRO 7-45X Stereo. Этот микроскоп имеет плавное изменение увеличения от 7х до 45х и тринокулярную насадку для подключения камеры.

Бинокулярные микроскопы для лабораторных исследований

Бинокулярные микроскопы позволяют вести наблюдение двумя глазами, что снижает утомляемость при длительной работе. Они широко применяются в медицинских и биологических лабораториях. Основные требования:

• Увеличение: 40-1000х
• Ахроматические объективы
• Широкопольные окуляры
• Механизм точной фокусировки
• Регулируемое межзрачковое расстояние

Хороший выбор для лабораторий — микроскоп Микромед 2 вар. 2-20. Он оснащен качественной оптикой и позволяет работать методами светлого и темного поля.

Детские обучающие микроскопы

Микроскопы для детей должны быть простыми в использовании, безопасными и увлекательными. Рекомендуемые характеристики:

• Увеличение: 40-400х
• Легкий пластиковый корпус
• Светодиодная подсветка
• Набор готовых препаратов
• Принадлежности для приготовления препаратов

Популярная модель — Levenhuk LabZZ M101. Она имеет яркий дизайн, проста в управлении и комплектуется всем необходимым для первых опытов.

Профессиональные исследовательские микроскопы

Для серьезных научных исследований применяются сложные микроскопы с расширенным функционалом:

• Моторизованное управление
• Цифровые камеры высокого разрешения
• Специализированное программное обеспечение
• Возможность работы в различных режимах контрастирования

К таким микроскопам относится, например, Leica DM6 B — полностью моторизованный микроскоп для биомедицинских исследований.

Электронные и зондовые микроскопы

Эти типы микроскопов позволяют достичь сверхвысоких увеличений и разрешений, недоступных оптическим приборам. Они применяются в материаловедении, нанотехнологиях, биологии.

Просвечивающий электронный микроскоп (ПЭМ) позволяет получать изображения с разрешением до 0.1 нм. Растровый электронный микроскоп (РЭМ) дает трехмерное изображение поверхности образца.

Атомно-силовой микроскоп (АСМ) позволяет не только визуализировать, но и манипулировать отдельными атомами. Разрешение современных АСМ достигает долей ангстрема.

Виды микроскопов и их характеристика • Классификация микроскопов

14.12.2020

Поделиться

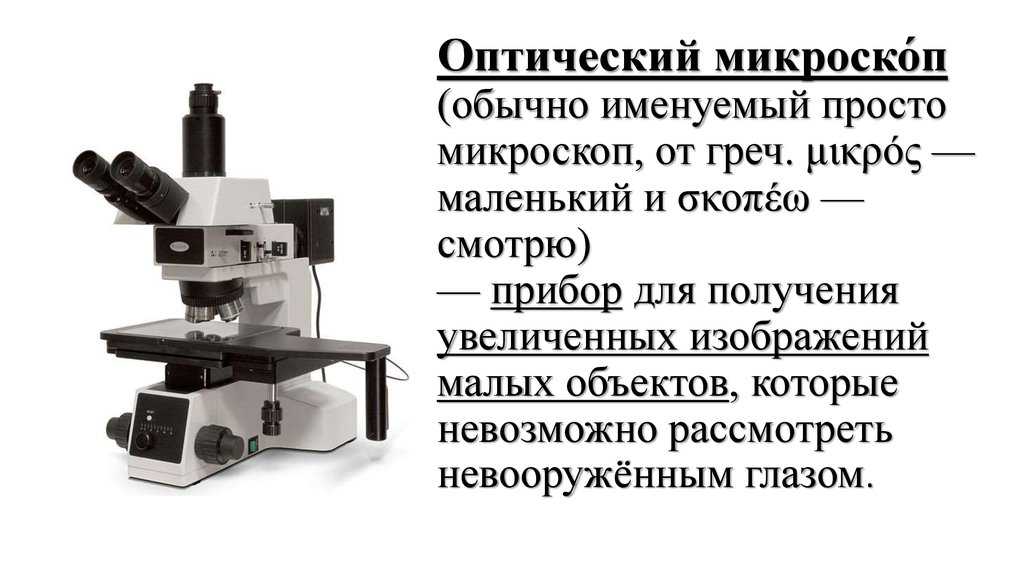

Если говорить совсем просто, оптический микроскоп – это прибор для изучения образцов с необходимым увеличением. Его основное предназначение – наблюдения крайне малых объектов, не видимых невооружённым глазом, например, исследование биологических препаратов на клеточном уровне или исследование микроструктур в материалах. В биологических исследованиях микроскоп необходим чтобы увидеть структуру образца, например, форму клетки, ее ядро. В промышленных лабораториях микроскоп необходим, например, для определения неметаллических включений в металлах, минерального состава породы, оценки структуры металлов и т.д.

Самыми важными элементами современного оптического микроскопа являются:

• объективы,
• окуляры,
• промежуточные увеличители,
• призмы,
• конденсор.

Все эти элементы играют крайне важную роль в получении качественных изображений с минимальными искажениями по геометрии и цветопередачи. Чем выше класс оптики, тем качественнее изображение получает пользователь. Качество оптики значительно влияет на стоимость оборудования, поэтому необходимо, чтобы подбором микроскопов занимались эксперты, которые имеют опыт и необходимую квалификацию.

Конструкция микроскопа постоянно совершенствовалась. Первый микроскоп, состоящий по меньшей мере из двух линз, был изобретен в 1590 году нидерландскими мастерами Захарием Янсеном и Иоанном Липперсгеем. Микроскопы другого нидерландского мастера, Антуана ван Левенгука, использовались для первых наблюдений за микроорганизмами.

Первый микроскоп, состоящий из двух линз, изобретенный в 1590 году нидерландскими мастерами Захарием Янсеном и Иоанном Липперсгеем.

В отличие от этих устройств, современные модели используют для увеличения сложную систему, состоящую не из двух линз, а из целых оптических систем. Современные микроскопы для получения увеличенных изображений используют два основных элемента: объектив и окуляр. Объектив находится ближе к объекту, а окуляр используется непосредственно для наблюдения. В цифровых микроскопах вместо тубуса с окулярами используется цифровая камера. Окуляры микроскопа и объективы могут иметь различное увеличение. Обычно в микроскопе используется один набор окуляров и от 1 до 7 объективов.

Современные микроскопы исследовательского класса Leica DM4 и Leica DM

Классификация микроскопов

Хотя современные микроскопы представляют собой удобные устройства для детального изучения различных микрообъектов, не существует универсального инструмента, который будет эффективен во всех ситуациях.

Сегодня существует множество различных конструкций микроскопов для разных задач. Классификация микроскопов производится в зависимости от класса или конструкции. Сначала мы рассмотрим деление микроскопов на классы. В мировой практике все микроскопы делят на три класса в зависимости от исследований для которых они предназначены.

Классы микроскопов

1. Рутинный класс – представлен микроскопами, предназначенными для простых, рутинных исследований и использования в образовательных учреждениях. Микроскопы этого класса имеют ограниченные возможности по модернизации. Эти микроскопы являются самыми доступными по цене, часто представлены в базовых конфигурациях. Микроскопы рутинного класса Leica DM500, Leica DM750P, Leica DM750
2. Лабораторный класс – представлен микроскопами, предназначенными для длительных сложных исследований. Микроскопы имеют широкие возможности по модернизации и для них доступны все методы контрастирования. В этих микроскопах используется оптика выше классом и с большим полем зрения чем на рутинных микроскопах. Эти микроскопы могут иметь кодированные элементы и частичную моторизацию. Цена на самый простой микроскоп лабораторного класса в 3-5 раз выше чем стоимость рутинной модели. В нашем каталоге можно найти флуоресцентный микроскоп лабораторного класса Leica DM2000. Он подходит для решения сложных задач в различных областях применения. Благодаря модульной конструкции устройство можно адаптировать для каждого отдельного случая. Если говорить в общем, то любой флуоресцентный микроскоп предоставляет широкие функциональные возможности и применяется в разных отраслях и сферах деятельности. Микроскоп лабораторного класса Leica DM2000
3. Исследовательский класс – представлен микроскопами, предназначенными для научных исследований или лабораторных исследований, и имеют широкие возможности по модернизации. Для них доступны все возможные методы контрастирования. В этих микроскопах используется оптика высшего класса и с максимальным полем зрения. Зачастую эти микроскопы полностью кодированные и моторизированные. Цена на исследовательский класс сильно зависит от комплектации. Например, один объектив для микроскопа исследовательского класса может стоить как 5 микроскопов рутинного класса. Микроскопы исследовательского класса Leica DM4 и Leica DM6

Еще одной важной классификацией микроскопов является деление в зависимости от конструкции микроскопа:

1. Прямой микроскоп – объект исследования находиться под объективом. Предназначены для исследования небольших образцов и образцов на предметных стеклах. Увеличение прямых микроскопов варьируется от 25х до 1000х. Прямой микроскоп Leica DM3000
2. Инвертированный микроскоп – объект исследования находиться над объективом. Предназначены для исследования клеток в специальной посуде и крупногабаритных образцов весом до 30 кг. Увеличение инвертированных микроскопов варьируется от 12,5х до 1000х. Инвертированный микроскоп Leica DMi8
3. Стереомикроскопы – объект исследования находиться под объективом. Предназначены для получения объемных изображений. Микроскопы имеют два оптических пути, которые обеспечивают стереоэффект. Они широко используются в биологических исследованиях, в промышленности, криминалистике. Увеличение стереомикроскопов варьируется от 2х до 200х для рутинного и лабораторного классов, для исследовательского до 500х. В нашем каталоге такой вид микроскопов представлен моделью Leica M205. Это люминесцентный микроскоп, предназначенный для обнаружения трансгенных экспрессий. Благодаря этому возможно отобрать лучший для исследования образец.  И хоть люминесцентный микроскоп всегда имеет ограниченную сферу применения и сложные настройки, он все равно остается незаменимым устройством в любой клинической лаборатории. Стереомикроскоп Leica M205
4. Цифровые микроскопы – это модели особой конструкции, как правило, макроскопы, в которых вместо тубуса с окулярами используется цифровая камера. Цифровой микроскоп Leica DVM6
5. Конфокальные микроскопы – предназначены для сверхсложных биологических исследований. Используются в основном в научно-исследовательских институтах.
6. Электронные микроскопы – в качестве источника энергии вместо света используется поток электронов. Электронный микроскоп позволяет изучать объекты с увеличением 100 — 1 000 000 раз и большим разрешением. Используются в основном в научно-исследовательских институтах.
7. Рентгеновские микроскопы – для исследования очень малых объектов, размеры которых сопоставимы с длиной рентгеновской волны. Основан на использовании электромагнитного излучения с длиной волны от 0,01 до 1 нанометра. Рентгеновские микроскопы по разрешающей способности находятся между электронными и оптическими микроскопами. Теоретическая разрешающая способность рентгеновского микроскопа достигает 2-20 нанометров, что на порядок больше разрешающей способности оптического микроскопа (до 150 нанометров). В настоящее время существуют рентгеновские микроскопы с разрешающей способностью около 5 нанометров

Ознакомившись с классификацией микроскопов можно сделать вывод, что это достаточно сложное оборудование. Поэтому мы всегда рекомендуем нашим клиентам не подбирать оборудование самостоятельно, а обращаться к нашим экспертам. Это люди с соответствующим специализированным образованием и большим опытом реализации решений для микроскопии под различные задачи. Они постоянно совершенствуют свои знания на тренингах от ведущих производителей решений для микроскопии.

Обратившись к нашим специалистам Вы можете быть уверенными что получите наилучшую конфигурацию оборудования, которая будет учитывать:

• Задачи, которые стоят перед вами;
• Требование мировых и региональных стандартов для выполнения эти задач;
• Ваш бюджет.

#Инвертированная микроскопия

#Конфокальная микроскопия

#Микроскопы

#Стереомикроскопия

#Флуоресцентная микроскопия

#Цифровая микроскопия

#Электронная микроскопия

Обзор 10 видов лучших микроскопов

Микроскоп – не только прибор профессионального назначения, но и способ привлечения к науке детей и подростков. Существуют определенные различия в богатом ассортименте приборов.

Устройство и принцип работы

Устройство:

Конструкция состоит из тубуса – полой трубки, где оборудуется окуляр (система линз). Когда он снимается, то регулируется увеличение. Прибор оснащается насадками для одного (монокулярная) или двух глаз (бинокулярная) либо двойной линзой с камерой для съемки.

Перед рассматриваемым объектом располагается объектив. Он бывает двух типов: сухой и иммерсионный. Увеличение осуществляется специальным механизмом – револьверной насадкой (дорогие модели). Простые модели требуют ручной смены объективов.

Исследуемый элемент размещается на предметном столике. Чтобы переместить объект по вертикали используется винт регулировки. Освещенность настраивается конденсатором. Некоторые модели оборудованы подсветкой (электрическая или зеркальная).

Принцип работы:

• Исследуемый объект кладется на предметное стекло, сверху покрывается тонкой стеклянной пластинкой.
• Свет концентрируется третьей системой линз – конденсатором, который крепится держателем. Ниже находится осветительное зеркало, которое передает свет от лампы.
• Изображение сохраняется, если микроскоп оборудован камерой.

Принцип работы электронного микроскопа основан на изображении пучка заряженных частиц энергии. Они контролируются магнитными линзами, которые задают движение электронов.

Одна часть рассеивается, вторая – проходит через объект. Информация поступает от зарядов и подается на экран.

Назначение и функции:

Основное предназначение заключается в получении увеличенных изображений, измерении предметов, видимых или невидимых глазом.

Основные задачи:

• Редактирование схем.
• Анализы дефектов.
• Мониторинг.
• Подготовка материалов.
• Тестирование.
• Снятие микрохарактеристик.

Область применения микроскопов безмерна широка: метрология, криобиология, токсикология, вирусология, нанометрология, химия, биология, судебная экспертиза.

Функции микроскопов

• Создание светового потока.
• Воспроизведение увеличения оптического образа.
• Визуализация изображения.

Как выбрать микроскоп

Важные параметры:

Тип конструкции

Материал изготовления прибора говорит о надежности и долговечности изделия. Лучшими характеристиками отличается металлический сплав. Его структура снижает вибрацию, а при температурных изменениях колебания отсутствуют.

Пластиковый корпус уступает металлическому по прочности.

Оптика

Важнейший параметр – обустройство качественного фокуса.

Стандартными линзами считаются DIN или JIN. Эти модели есть в розничной продаже, их легко заменить при поломке.

Линзы дают светокоррекцию.

Чем их количество больше, тем лучше передаются цвета, особенно на больших расстояниях. Пластиковые варианты, которыми оборудуются детские микроскопы, дают нечеткое и размытое изображение.

Окуляры

Линзы, расположенные ближе к глазу. Характеризуются широким полем зрения, что дает большее изображение. Глазам легче фокусироваться на объекте. Минимальный допустимый диаметр линз окуляра составляет 18 мм.

Подсветка

• Лампа накаливания. Самая простая и недорогая.
• Флуоресцентное освещение. Стеклянная колба, заполненная газом. Стоимость дороже, но работает дольше.
• LED-лампы. Относятся к профессиональным устройствам, экономны, эффективны.
• Галогеновые лампы. Мощный поток белого света гарантируют яркое освещение при любых условиях.

Фокус

Грубая фокусировка состоит из одного регулятора, который двигает предмет через фокальную плоскость линзы. Чтобы увидеть изображение, регулятор поворачивается, но сделать это сложно.

При точной фокусировке объект увеличивается в вертикальной и горизонтальной плоскости.

Второстепенные параметры:

• Сменные окуляры. Замена механизма происходит быстро, что ограничивает попадание пыли, так как очистить эти места сложно.
• Набор для опытов. Если комплектация включает готовые образцы, то к работе можно приступить сразу после приобретения микроскопа. Это удобно, но не играет роли при выборе подходящего устройства.
• Цифровой экран. Такое приспособление подходит как способ демонстрации процесса, так как действия видны на дисплее. Но стоимость значительно возрастает, практически все модели подключаются к внешним мониторам.

Какой должен быть хороший микроскоп:

Важное требование к качественному изделию – бинокулярная или тринокулярная насадка. Два окуляра позволяют смотреть двумя глазами, не оказывают нагрузку для глаз при продолжительной эксплуатации.

Тринокулярный механизм включает в себя дополнительную трубку для установки камеры, поэтому одновременно проводится наблюдение, фото или видеосъемка.

Характеристики

• Ирисовая диафрагма.
• Держатель фильтра
• Увеличение до 2000 раз.
• Предметный столик с препаратодержателем.
• Мощная подсветка (нижняя, верхняя).
• Точная, грубая фокусировка.
• Адаптер переменного тока.
• Регулируемое межзрачковое расстояние.

Плюсы:

• Встроенный экран.
• Качественная оптика.
• Работа от сети и автономная.
• Диоптрийная коррекция зрения.
• Эргономичная конструкция штатива.
• Комплектация набором для исследований.
• Запись фото, видеофайлов с выводом на компьютер.
• Оптическая схема микроскопа рассчитана на бесконечность.

Минусы:

• Высокая стоимость.
• Тяжелый вес или объем.

Лучший микроскоп для пайки

Приспособление для точных работ, пайки, монтажа электронных карт, микросхем. При ремонте и восстановлении электронных приборов, возникает необходимость пайки мелких деталей. Большинство случаев подразумевает поиск микротрещин материнских плат.

Устройство оборудовано фокусировкой вручную, плавным изменением степени увеличения, подсветкой.

С помощью программ измеряются углы, расстояния, площади, радиусы при увеличении до микрометра.
Рейтинг:

• Konus Crystal PRO 7-45X Stereo – самый многофункциональный. Тринокулярный прибор предназначен для пайки, ювелирных мастерских, зубных лабораторий.

Бинокулярная и стереоскопическая насадка дополняют возможности изделия. Расстояние, диоптрии настраиваются, регулируется галогеновое освещение.

• Andonstar A 1 – самый продуктивный. Увеличение достигает 500х путем изменения расстояния до рассматриваемого предмета. Отличительной чертой считается невысокая стоимость.

Комплектация включает насадку с зеркалом, подсветка регулируется. При необходимости подключается к компьютеру, что удобно и эффективно.

• Bresser Advance ICD – самый профессиональный. Большая поверхность предоставляет место для беспрепятственного проведения сборочных операций, исследования объектов до 40 мм высотой.

Головка микроскопа вращается на 360 градусов, поэтому он используется для наблюдения несколькими пользователями без перемещения в пространстве.

Характеристики:

• Камера 2,0 мпикс.
• Увеличение до 200х.
• Ручная фокусировка до 500 мм.
• Освещение 8 светодиодов.
• Источник питания компьютер.

Плюсы:

• Маленький вес.
• Регулируемое увеличение.
• Подсветка ремонтируемого объекта.
• Доступный ремонт.
• Настраиваемая резкость.

Минусы:

• Высокая цена.

Лучший бинокулярный микроскоп

Рейтинг:

• Levenhuk 2ST – сверхточный. Большое рабочее расстояние 60 мм, увеличение 40х. Исследованию подлежат плоские микропрепараты, тонкие срезы, крупные предметы.

Оптическая система изготовлена из специального прозрачного стекла, которое передает качественную реалистичную картинку.

Резкость регулируется специальным колесиком.

• Микромед 2 вар. 2-20 – самый освещенный. Яркость подсветки регулируется, прибор оснащен галогеновой лампой. В основе работы лежит метод проходящего света светлого и темного поля, фазового контраста.

Исследуемые объекты – окрашенные и неокрашенные срезы, мазки. Микроскоп используется для медицины, биологии, химии. С помощью прибора проводятся диагностические исследования в больницах, клиниках, высших учебных заведениях.

Изображение выводится на экран компьютера или ноутбука при подключении видеоокуляра.

• OptikaM B -157 – самый надежный. Модель включает высококачественную оптику, прочные механические детали, простую настройку, эксплуатацию. Прибор подходит для обучения естественным наукам.

Корпус эргономичный, изготавливается из литого металла под давлением. Объективы ахроматические, покрыты противогрибковым составом.

Особое удобство при использовании оборудования – это наблюдение двумя глазами. Опция распределяет нагрузку равномерно, снижает дискомфорт при длительной работе. Популярностью пользуются модели для лабораторий.

Характеристики:

• Диаметр трубки 30,5 мм.
• Диапазон увеличение до 600х.
• Подсветка белым светодиодом.
• Подключение дополнительной техники.

Плюсы:

• Высокое качество.
• Механизмы грубой и точной настройки.
• Большой предметный столик.
• Контрастное изображение.
• Вращающаяся бинокулярная насадка на 360 градусов.
• Регулируемое межзрачковое расстояние.
• Подсветка естественная.

Минусы:

• Отсутствие подсветки (некоторые модели).
• Вертикальное положение окуляров.

Лучший микроскоп для ребенка

Рейтинг:

• Микромед Эврика 40х-1280х . Прибор предназначается для учебных и лабораторных работ в области биологии в школе, лицее или другом учебном заведении.Универсальное питание системы освещения (адаптер и три батарейки) допускает использование дома.

Объективами 4х, 10× изучаются непрозрачные плоские элементы. Камера 2мп выводит изображение на экран компьютера.

• MP -450 – самый доступный. Микроскоп двойного действия, используется освещение солнечного света при зеркале вверх, при изменении положения поступает освещение от лампы.

Комплектация включает 4 предметных стекла с подготовленными препаратами. Исследуемый объект – биологические материалы в виде срезов и мазков. Комплектация включает линзу Барлоу, которая изменяет кратность увеличения.

• Levenhuk LabZZ M 101 Lime >– самый стильный. Микроскоп изготавливается в ярких, привлекательных цветах. Оптика соответствует уровню традиционных моделей.

Стандартный набор включает 4 дополнительных предметных стекла со стикерами для маркировки. Комплектация включает все необходимые материалы для проведения исследований. Выдвижной окуляр не требует замены, поэтому риск потерять стекла не возникает.

Для исключения усталости трубка наклонена на 45 градусов. Образец располагается на круглом предметном столике, фиксируется плотно зажимами.

Приборы характеризуются средней мощностью. Они оказывают помощь в изучении ботаники, зоологии, биологии, химии, физики. Объекты микромира рассматриваются на мониторе, так как цифровые устройства подключаются через USB к компьютеру, ноутбукуили планшету.

Приборы просты в использовании.

Характеристики:

• Питание – сеть, батарейки.
• Фокусировка грубая.
• Яркость регулируется.
• Количество объективов 3.
• Выдвижной окуляр.
• Увеличение до 640×.
• Предметный столик 90×90.
• Поддержка программного обеспечения.
• Сенсорная камера.
• Разрешение 1600×1200.

Плюсы:

• Низкое энергопотребление.
• Набор для опытов.
• Ребенок погружается в увлекательный мир науки.
• Компактные размеры.
• Быстрое включение.
• Легкие, но прочные приборы.
• Продолжительная автономная работа (около 20000 часов).

Минусы:

• Небольшое увеличение.
• Оптические элементы из пластика.

Лучший инструментальный микроскоп

Рейтинг:

• МБС-12 – самый плавный. Используется при исследованиях ботаники, биологии, минералогии, ювелирной промышленности. Увеличение происходит плавно, без рывков, до 102×. Картинка сохраняется на всех этапах работы.

Рабочая поверхность 79 мм подходит для изучения крупных объектов. Диоптрии настраиваются.

• Биологический микроскоп БИОЛАМ М-1 – самый многофункциональный. С помощью устройства проводятся исследования препаратов из области металлографии и микроэлектроники.

Изучение происходит в отраженном, поляризованном освещении методом светлого и темного поля. Увеличение до 1000 крат.

• Bresser Science MTL – 201 – самый профессиональный. Основное назначение прибора – металлографический микроскоп. Незаменим в исследованиях минералогической, электронной и точной инженерной сфере.

Среди главных преимуществ: большой предметный столик с регулируемыми осями, ручки грубой и точной настройки, комбинация поляризатора и анализатора.

Предназначение изделия – наблюдение за относительно крупными предметами. Это бабочки, насекомые, кристаллы, ювелирные изделия, мелкие часовые механизмы. Увеличение в сто раз. Объем образуется за счет отдельных оптических систем для каждого глаза.

Стереомикроскопы применяются специалистами для получения максимально объемного и четкого изображения объекта. Операции с элементами проводятся прямо на предметном столике без покровного стекла.

Изделия стационарные, оснащаются системой крепления.

Характеристики:

• Галогенная подсветка.
• Тринокулярная насадка.
• Предметный стол с нониусной шкалой.
• Угол наклона 30 градусов.
• Количество объективов 5.
• Источник питания сеть.

Плюсы:

• Регулировка освещения.
• Удобный разворот для пользователя.
• Возможность видеозаписи, фотосъемки.
• Коррекция диоптрий, межзрачкового расстояния.
• Качественное, яркое изображение.

Минусы:

• Высокая стоимость.
• Большие габариты.

Лучший лазерный микроскоп

Рейтинг:

• 3D микроскоп NS -3000 – высокоскоростной. Прибор предназначен для точного измерения объектов, построения изображений в пространстве.

Быстродействующий сканирующий модуль и программные алгоритмы формируют картинку в режиме реального времени.

С помощью механизма проверяются, измеряются миниатюрные 3D-структуры (полупроводниковые пластины, плоские панели для дисплеев, стеклянные подложки).

Управление микроскопом с регулировкой параметров под силу даже новичку, главная панель управления и изображение находятся в одном окне программы.

• K 1-Fluo – самый производительный.

Микроскоп применяется в области биологии и медицины, отличается превосходным качеством изображения из-за оптических компонентов, высокочувствительного детектора, стабильного многоволнового диодного лазера.

Оптика и механизм объединяются с любым другим типом микроскопа. Интерфейс располагает простым и понятным управлением.

Программное обеспечение включает режимы сканирования, трехмерное изображение, мульти-канальное детектирование, изображение сечения, временные серии.

• Nanofinder S – 3D – самый универсальный.

Предназначение прибора – исследования в нанолабороториях при анализах полупроводников, жидких кристаллов, оптических световодов, полимеров, фармацевтических, биологических веществ, одиночных молекул.

Преимуществом работы является выбор лазеров, автоматизированная структура.

Приборы увеличивают изображения исследуемых объектов за счет образцов дифракции, которые образуются в результате взрыва частиц фотонами лазерного луча.

Живые ткани рассматриваются вглубь на 1 мм посредством флюоресценции (физического процесса, разновидности люминесценции). Собирается лазер системой обычных и полупрозрачных зеркал.

Применяются устройства в лабораториях, для домашнего использования не подходят из-за сложности принципа работы.

Характеристики:

• Увеличение до 100x.
• Диапазон измерений высоты – 70 мм.
• Высокочувствительный сенсор.
• Количество детекторов до 4.
• Разрешение сканирования 2048×2048.
• Электронное управление.

Плюсы:

• Наглядное, яркое изображение.
• Оптическое высокое разрешение.
• Построение конфокального изображения в реальном времени.
• Автофокусировка, подбор увеличения.
• Простой режим анализа.
• Ткань, исследуемая лазерными фотонами, практически не разрушается.
• Обеспечивается высокое пространственное разрешение.

Минусы:

• Требуются дорогие оптические ресурсы.
• Луч поглощается водой тканей.

Лучший демонстрационный микроскоп

Рейтинг:

• Celestron – самый современный. Инновационная конструкция включает дисплей вместо традиционного окуляра. Просмотр изображения удобен для одного человека или группы.

Предметы исследования – части растений, животных, волокна тканей, бактерии, плесень, дрожжи.

• МЕТАМ ЛВ 32 – самый точный. Применяется при исследованиях микроструктур металла, сплава, непрозрачных объектов в отраженном свете (светлое, темное поле) и поляризованном свете.

Отличительные элементы микроскопа – новые объективы без хроматической окраски контуров, широкоугольные окуляры. Растровая осветительная система повышает равномерную освещенность объекта.

Область применения – металлургические, машиностроительные предприятия.

• Bresser LCD 50x–2000x – самый защищенный. Модель характеризуется высокой оптикой и богатой комплектацией.

Подходит для демонстрации, обучения школьников и студентов, профессиональных исследований нумизматики, филателии и других мелких работ. Микроскоп защищен сетевым адаптером от перепадов напряжения.

Размер экрана позволяет проводить исследования без подключения к другому монитору. Изображение увеличивается, фиксируется фото, видеосъемка.

Устройство оборудовано жидкокристаллическим монитором для наблюдения или исследования объектов группой пользователей (школьников, студентов, ученых или других специалистов). Демонстрационный микроскоп используется в учебном процессе.

Характеристики:

• Окуляры 10х22,5 мм.
• Перемещение столика 40 продольно, 130 поперечно.
• Максимальная нагрузка 3 кг.
• Увеличение 1500-2000х.
• Цифровая камера 5 мегапикселей.
• Светодиодная подсветка.
• Подключение USB.

Плюсы:

• Сохранение изображения.
• Дисплей жидкокристаллический.
• Четкая цветопередача.
• Изучение прозрачных, непрозрачных материалов.

Минусы:

• Высокая стоимость.
• Небольшой ассортимент.

Лучший поляризационный микроскоп

Особенность технологии заключается в наблюдении на сером или темном фоне. Рассматриваемое изображение выглядит четким и контрастным.

Модели применяются для медицинских, промышленных целей (обнаружение волокон, кристаллов, проверка полупроводников, точки напряжения).

Характеристики

• Допустимый вес до 15 кг.
• Увеличение 2000 крат.
• Число объективов 5.

Плюсы

• Современный дизайн.
• Доступные рукоятки управления.
• Объектив без необходимости фокусировки.

Минусы

• Отсутствует подключение к ПК.

Рейтинг лучших моделей

• Микромед ПОЛАР 3 – самый удобный. Приспособление осуществляет исследования прозрачных и непрозрачных предметов в поляризованном или обыкновенном проходящем свете. Поляризатор вращается на 360 градусов, а анализатор – на 90.

Предметный стол круглый, вращается, углы фиксируются. Система линз Бертрана. Изображение фотографируется.

• Bresser Science ADL-601P – самый оснащенный. Отличием модели считается тринокулярная насадка под углом 30 градусов, что позволяет изучать и фиксировать объекты одновременно результаты исследований.

Освещение регулируется для конкретных потребностей эксперимента.

• Nikon Eclipse E200 POL – самый бесконечный. Особенностью этой модели считается новая оптическая система CFI60, которая включает бесконечное построение изображения с парфокальным расстоянием 60 мм.

Это гарантирует четкую, яркую картинку при большом рабочем расстоянии и числовых апертурах. В процессе используются специальные объективы для наблюдений в проходящем поляризованном свете.

Лучший технический микроскоп

Приборы необходимы специалистам при выполнении мелких, точных ремонтных работ, включая пайку, нарезание дорожек на печатных платах, поиск микротрещин, короткого замыкания, контроля качества работы.

Микроскопы используют любые методы исследования – фазовый контраст, поляризация, флуоресценция, темное поле.

Характеристики

• Увеличение 300 крат.
• Камера 5 пикселей.
• Объектив линза высокого качества.
• Окуляры 2 (15, 10х).

Плюсы

• Плавная регулировка яркости освещения.
• Совместимость с компьютерными программами.
• Антигрибковое покрытие.
• Широкое поле обзора.
• Документирование результатов.
• Профессиональный штатив.

Минусы

• Крепление штатива некоторых моделей шаткое.
• Ошибки совместимости программного обеспечения.

Рейтинг лучших моделей

• USB-микроскоп DigiMicro Prof – самый профессиональный. Встроенная камера передает ясное, четкое увеличенное изображение, которое захватывает мельчайшие детали.

Фото и видео передается на компьютер через USB-подключение, используется изделие как со штативом, так и без. Опции измеряют расстояние, площади, углы, радиусы.

• Eclipse Е200F/Е200F LED – самый высокоинтенсивный. Прибор оснащается линзой Fly-Eye, которая гарантирует равномерную яркость во всей области работы. Цветовая температура остается постоянной при любой степени увеличения.

Рабочее расстояние 60 мм открывает доступ к огромному количеству исследуемых материалов.

• USB микроскоп Supereyes B011 – самый длиннофокусный. Технические работы легко осуществляются при помощи этой модели, так как рабочее расстояние между исследуемым предметом и линзой превосходит по значению любые виды микроскопов.

При этом выполняется операции высокой точности, без искажений по всему пространству объекта с 500-кратным увеличением. Все данные передаются, сохраняются на компьютере.

Лучший школьный микроскоп с подсветкой

Изделия делятся на простые оптические и сложные цифровые. В школе распространены простые устройства, не требующие предварительной подготовки. Они эффективны, удобны, оборудованы специальными ограничителями, пружинистыми оправами.

Характеристики

• Угол наклона 45 градусов.
• Увеличение 400 крат.
• Количество объективов 3.
• Увеличение камерой до 2000 раз.
• Грубая, точная очистка.
• Предметный столик 90×90.

Плюсы

• Лапки-держатели предметного столика.
• Двойная подсветка сверху и снизу.
• Светодиодная, галогеновая подсветка.
• Простое применение.
• Широкопольный окуляр.
• Оптика высококачественная.
• Набор для опытов.

Минусы

• Небольшое увеличение.

Рейтинг лучших моделей

• Levenhuk Rainbow 2L – самый стильный. Яркий, разноцветный прибор, укомплектованный необходимым набором для разведения микроскопических рачков. Увеличение до 400×.

С помощью двойной подсветки изучаются прозрачные и непрозрачные объекты.

Прочный пластиковый корпус делает приспособление легким. Оснащение цифровой камерой 0,3 мпикс сохранит фото и видео процесса исследования.

• Motic SFC-100FL – самый классический. Предназначение устройства – проведение анатомических, геологических опытов. Увеличение предмета происходит вращением револьверной головки. Диффузор служит снижению яркости освещения.
• Celestron – самый демократичный. Двойная подсветка для изучения прозрачных, непрозрачных элементов. Наблюдения проводятся в режиме реального времени через окуляр или с экрана компьютера благодаря цифровой камере.

Лучший цифровой микроскоп

К этой группе относятся функциональные дорогие приборы. Они передают изображение на монитор компьютера, дополнительно подключается фотоаппарат, видеокамера. Картинки сохраняются на цифровом носителе, где они корректируются.

Современные оптические приборы, незаменимые для специалистов во всех областях науки. Благодаря приспособлениям проводится детальнейший анализ материала, микроскопических элементов.

Применение – медицина, химия, биология, электроника, материаловедение.

Характеристики

• Увеличение до 2000×.
• Предметный стол 140×155 мм.
• Насадка поворачивается на 360 градусов.
• Разрешение 1280×1024.
• Увеличение до 650х.
• Число объективов 4.

Плюсы

• Надежная конструкция. Простая настройка.
• Технологичное, функциональное оборудование.
• Компактные изделия.
• Низкое энергопотребление.
• Широкое поле зрения.
• Низкая нагрузка на глаза.

Минусы

• Стоят дорого.

Рейтинг лучших моделей

• Levenhuk D870T – самый практичный.  Цифровой тринокуляр подходит для занятий научными исследованиями в области медицины, биологии, криминалистики, а также ювелирными работами.

Камера 8 мпикс проводит визуальные наблюдения, делает снимки.

• EULER Computer 60DC – самый мобильный. Исследование микромира посредством камеры-окуляра, который захватывает видео, сохраняет фото и видео. Комплектация включает готовые препараты, красочное руководство.

Замеры осуществляются с точностью до 1 мм. Мобильность устройства гарантируется питанием от сети или батареек.

• Dr Mike – самый уникальный и презентабельный. Внешний вид микроскопа поражает оригинальностью и стилем. Технические характеристики также на достойном уровне. Богатая комплектация дополняет возможности прибора.

Оптические микроскопы и их классификация

В настоящее время оптические микроскопы крайне разнообразны и выпускаются большим числом производителей. В условиях конкуренции производители стараются повышать качество выпускаемых систем, улучшать их дизайн и пользовательский интерфейс, а также встраивать современные электронные компоненты и высокотехнологичные решения. Однако базовый принцип построения всех систем остается верным микроскопу Аббе 1847 года, когда компания Carl Zeiss произвела свой первый микроскоп.

Рассмотрим классификацию оптических микроскопов. Конечно, слово «классификация» обычно обозначает твердое и строгое деление по классам. Но в мире микроскопии границы классов весьма размыты и некоторые приборы можно отнести к нескольким категориям одновременно. Однако, мы постараемся описать базовую классификацию каталогов всех производителей.

Прежде всего микроскопы делят по классам. Обычно под классами подразумеваются «Учебный», «Рутинный», «Лабораторный» и «Исследовательский». Как видно из названий, на микроскопы различных классов возложены определенные задачи.

Надо заметить, что оптические микроскопы — это модульные системы. На базе некоторых моделей (к примеру, лабораторных микроскопов Olympus серии BX-43) можно развить конфигурацию до исследовательского класса оборудования. Но это скорее исключение, чем правило.

Учебные микроскопы

ADF B30 — учебный лабораторный микроскоп для работы с предметными стеклами

Учебные микроскопы предназначены для обучения молодых специалистов основам работы с микроскопом. Они не позволяют решать практически никакие прикладные задачи. Эти микроскопы самые дешевые, в них всегда используются фиксированные компоненты, которые практически невозможно поменять. Конфигурация таких микроскопов уже определена на заводе. Они обладают слабыми осветителями, объективами с низким числовым значением апертуры, а также, в основном, пластиковыми линзами. Применять их для любых лабораторных задач не целесообразно из-за низкого функционала и плохого качества оптических компонентов.

Рутинные оптические микроскопы

Рутинный лабораторный микроскоп Olympus CX33

Рутинные оптические микроскопы — это базовые модели. Они позволяют решать задачи простого контроля (изучение анализов в ЛПУ и КДЛ, базовые исследования шлифов в материаловедении и т.п.). Эти микроскопы обладают хорошим качеством изображения, но не позволяют (или ограниченно позволяют) менять конфигурацию системы. Обычно они поставляются с предустановленными конденсорами (простейшие конденсоры, преднастроенные на объективы микроскопа) и не имеют фотовыхода. Они оснащены источником света достаточным для проведения рутинной работы, но не предназначенным для каких-либо прикладных научных задач.
Построить специализированную систему на базе рутинного микроскопа сложно или же совсем невозможно. Следовательно, если вы планируете решать различные задачи используя один микроскоп, необходимо обращаться к «лабораторному» или «исследовательскому» классу.

Лабораторные микроскопы

ADF U300 — лабораторный микроскоп с возможностью работы в светлом поле, фазовом контрасте и флуоресценции

Лабораторные оптические микроскопы занимают место между рутинными и исследовательскими моделями. Они обладают модульным принципом построения, в результате чего позволяют вносить изменения в конструкцию базовой модели (к примеру, можно добавить отраженный свет или флуоресценцию). Являются прекрасным выбором по соотношению цена/качество/возможности прибора. Лабораторных микроскопов всегда большинство в любом НИИ/университете или медицинском центре. Обычно, с целью экономии такие микроскопы не оснащаются моторизованными компонентами, но это не влияет на производительность или качество получаемого изображения. Для примера, ниже приведена страница из каталога Olympus, показывающая возможные конфигурации лабораторного микроскопа BX-43. Как вы можете увидеть, на базе одного микроскопа можно создать прекрасную систему для решения различных задач от простого анализа гистологических препаратов в проходящем свете до получения мультиканальной флуоресценции или кариотипирования.

Исследовательские оптические микроскопы

ADF I500FL — исследовательский инвертированный микроскоп, поддерживающий моторизацию по всем осям, специальное программное обеспечение и флуоресцентные методики контрастирования, DIC.

К исследовательским микроскопам относятся топовые модели систем различных брендов. Основное отличие исследовательских систем от лабораторных — это возможность реализации различных методик на базе одного микроскопа. Штативы исследовательских микроскопов позволяют вводить неограниченное количество источников освещения, начиная с простой галогенной лампы и заканчивая мощными лазерами. Также у штативов есть несколько фотовыходов для подключения различных камер (к примеру, цветной для регистрации видимого спектра, черно-белой высокочувствительной камеры для регистрации флуоресценции и ФЭУ для регистрации конфокального сигнала лазера).

Обычно такие микроскопы обладают полной моторизацией (XYZ перемещения, револьвер объективов или турели фильтров) или частичной (фокусировка по оси Z). Более того, на базе исследовательских микроскопов возможно построение конфокальных микроскопов, микроскопов для нейрофизиологии, систем с микроманипуляторами для ЭКО и т.п. Это высокотехнологичные, очень сложные и дорогие системы, позволяющие решать огромное количество задач.

вид микроскопа — Bilder und stockfotos

3.223Bilder

• Bilder
• FOTOS
• GRAFIKEN
• VEKTOREN
• VIDEOS

Durchstöbern SE 3,223

. Odersuchen Sie nach petrischale, um noch mehr faszinierende Stock-Bilder zu entdecken.

menschlichen mikrobiota proben under dem mikroskop — вид под микроскопом — графика, -клипарт, -мультфильмы и -символ

Menschlichen Mikrobiota Proben unter dem Mikroskop

хроническая гранулематозная гистологическая консистенция с туберкулёзом. — изображение под микроскопом фото и изображения

Chronische granulomatöse Entzündung histologisch konsistent mit…

Gewebe aus rechten zervikalen Lymphknoten (биопсия). Микроскопический анализ хронических гранулематозных образований, гистологически стойких с туберкулёзом.

Mikroskop — фото и изображения под микроскопом

Mikroskop

aufnahme von ader und vene und arterie — изображения под микроскопом и изображения

Aufnahme von Ader und Vene und Arterie

Blick durch ein objektiv — микроскоп, фото и фотографии

Blick durch ein Objektiv

Wenn Sie durch eine Linse schauen, sehen Sie ein Kaleidoskop von Farben

3 Stocker-panss микроскоп — Stocker-panss микроскоп фотографии и изображения

Mikroskopansicht über Kiefer

menschlichen lebergewebe unter dem mikroskop-ansicht. гистологически для физиологии человека. — просмотр под микроскопом фото и изображения

Menschlichen Lebergewebe unter dem Mikroskop-Ansicht….

пыльник лилии спорообразующий под микроскопом для билдунга в труде. — вид под микроскопом стоковые фотографии и изображения

Lily Anthere Sporogenous под микроскопом изображения…

микроскоп. linie mit bearbeitbarem strich — просмотр под микроскопом стоковые графики, -клипарты, -мультфильмы и -символы

микроскоп. Linie mit bearbeitbarem Strich

Биопсия auge schüssel под световой микроскопией — вид под микроскопом фото и изображения

Биопсия auge Schüssel под микроскопом

Augenschüsselbiopsie unter Lichtmikroskopie, verschiedene Bereiche und Amplikationen

rhizopus-makroansicht — microscope view stock-fotos und bilder

Rhizopus-Makroansicht

Eine Makroansicht von Rhizopuspilzen

nahaufnahme von einem okular eines teleskops — microscope view stock-fotos und bilder

Nahaufnahme von einem Окуляр eines Teleskops

микроскоп-иконе. дизайн флачей. векторсимвол — вид под микроскопом стоковые графики, -клипарты, -мультики и -символы

Mikroskop-Ikone. Флач Дизайн. Векторсимвол

lichtmikroskop von parenchymatöser und fettdegeneration der leberpathologie. гематоксилин-унд эозин-färbetechnik für menschliches gewebe. — просмотр под микроскопом стоковых фотографий и изображений

Lichtmikroskop von Parenchymatöser und Fettdegeneration der. ..

afrikanische americanische wissenschaftlersuchen durch mikroskop während der arbeit im work mit kollegen. — просмотр под микроскопом стоковые фотографии и изображения

Afrikanische Americanische Wissenschaftlersuchen durch…

подробности eines medizinischen mikroskops nahaufnahmebild — просмотр под микроскопом стоковые фотографии и изображения

Подробная информация eines medizinischen Mikroskops Nahaufnahmebild

Подробная информация eines medizinischen Mikroskops Nahaufnahme .

Анализировать фон Хаарена в микроскопе — просмотр под микроскопом фото и изображения

Анализировать фон Хаарена в микроскопе

Блик на датчике Haarprobe durch den Mikroskopsucher

Символ микроскопа. wissenschaftliche ausrüstung werkzeug, work-objektiv-symbol, umriss stil piktogramm auf weißemhintergrund. medizinische seradienende oder biologische zeichen für mobiles konzept, web-design. векторграфикен. — вид под микроскопом сток-график, -клипарт, -мультфильмы и -символ

Символ микроскопа dünnlinie. Wissenschaftliche Ausrüstung Werkzeug,

Eierstock Биопсия цистаденомы под микроскопом в других странах — вид под микроскопом сток-фотографии и изображения

Eierstock Биопсия цистаденомы под микроскопом в других странах…

zwiebelepidermis mit пигментация großen zellen. geeignet als abstacthintergrund. — вид под микроскопом стоковые фотографии и изображения

Zwiebelepidermis mit greßen пигмента Zellen. Geeignet als…

Zwiebelepidermis mit großen Zellen пигмента. Klare epidermale Zellen einer Zwiebel. Geeignet als abstakter Hintergrund.

kreativität bei mikroskoplinsen — microscope view stock-fotos und bilder

Kreativität bei Mikroskoplinsen

nahaufnahme junger mann wissenschaftler blick durch ein mikroskop in einem labor — microscope view stock-fotos und bilder

Nahaufnahme junger Mann Wissenschaftler Blick durch ein. ..

aphid- Ansicht in der Mikroskopie mit Farbcodierter dna — просмотр под микроскопом стоковые фото и изображения

Aphid-Ansicht in der Mikroskopie mit farbcodierter DNA

detail der mikroskoplinse auf isoliertem weißem hintergrund — просмотр под микроскопом стоковые фотографии и изображения

Деталь Mikroskoplinse auf isoliertem weißem Hintergrund

Деталь Mikroskoplinse auf einem isolierten weißen Hintergrund.

mikroskopische bildvergrößerung der blutzellen x 400 — microscope view stock-fotos und bilder

Mikroskopische Bildvergrößerung der Blutzellen x 400

infarkt milden biopsie unter lichtmikroskopie in verschiedenen bereichen — microscope view stock-fotos und bilder

Infarkt milden Biopsie unter Lichtmikroskopie in verschiedenen…

bakterien auf dunkel blauem hintergrund — вид под микроскопом стоковые фотографии и изображения

Bakterien auf dunkel blauem Hintergrund

zea mays querschnitt durch die wurzel-mikroskop — microscope view stock-fotos und bilder

Zea Mays Querschnitt durch die Wurzel-Mikroskop

Zea Mays Querschnitt des Wurzelmikroskops, Makrofoto

zerrissenes papier, mikroskop-ansicht — microscope просмотреть стоковые фотографии и изображения

Zerrissenes Papier, Mikroskop-Ansicht

микроскоп для просмотра под микроскопом0002 Mikroskop

Mikroskop isoliert auf weiß

querschnitt des menschlichen kleinhirn und neuron unter dem mikroskop für bildung im Labor. — просмотр под микроскопом фото и фотографии

Querschnitt des menschlichen Kleinhirn und Nerven unter dem…

abstrakterhintergrund. — вид под микроскопом стоковые фотографии и изображения

Abstrakter Hintergrund.

menschlichen lebergewebe unter dem mikroskop-ansicht. гистологически для физиологии человека. — просмотр под микроскопом стоковых фотографий и изображений

Menschlichen Lebergewebe unter dem Mikroskop-Ansicht….

modernes leeres wissenschaftslabor mit weißen schreibtischen, mikroskopen, wissenschaftlichen geräten und stadtbild aus dem fenster — microscope view stock-fotos und bilder

Modernes leeres Wissenschaftslabor mit weißen Schreibtischen,…

aspergillus (schimmel) под стереомикроскопом blick für mikrobiologie im Labor. — вид под микроскопом стоковые фотографии и изображения

Aspergillus (Schimmel) под стереомикроскопом Blick für…

abstrakte verschwommene blume hintergrund — просмотр под микроскопом стоковых фотографий и изображений

abstrakte verschwommene blume hintergrund

aspergillus (schimmel) под стереомикроскопом для создания в труде. — просмотр под микроскопом стоковых фотографий и изображений

Aspergillus (Schimmel) под стереомикроскопом Blick für…

абстрактный фон акриловых пигментов — просмотр под микроскопом стоковых фотографий и изображений

Abstrakter Hintergrund des Acrylpigments

menschlichen lebergewebe unter hissbildicht mikroskop гевебе. — просмотр под микроскопом стоковых фотографий и изображений

Menschlichen Lebergewebe unter Mikroskop Ansicht für Bildung…

замороженная вселенная — просмотр под микроскопом фото и фотографии

замороженная вселенная

Ein früher Frost auf einem Waldboden.

nahaufnahme der bunten herbstlaub. крайний nahaufnahme — просмотр под микроскопом фото и изображения

Nahaufnahme der bunten Herbstlaub. Extreme Nahaufnahme

ein mannlicher zahnarzt, der vorbereitende arbeiten im operationsaal durchführt — микроскоп, фото и изображения

Ein männlicher Zahnarzt, der vorbereitende Arbeiten im…

абстрактный фон вокселя, 3d иллюстрация. eine abstrakte darstellung der schnee- und eisfelder. город киберпространства. интернет дер динге. zukunftstechnologie hintergrund. — вид под микроскопом стоковые фотографии и изображения

Abstrakt weiß Voxel Hintergrund, 3D Illustration. Eine abstrakte…

Кристаллы ванадия, кристаллы ванадия, das spiel des lichts auf metall — микроскопическое изображение сток-фото и изображения

Кристаллы ванадия, bunte Kristalle, das Spiel des Lichts auf… Operationssaal durchführt — вид под микроскопом стоковые фотографии и изображения

Ein männlicher Zahnarzt, der vorbereitende Arbeiten im…

Graues medizinisches mikroskop auf weißem hintergrund — микроскоп, фото и фотографии

Graues medizinisches Mikroskop auf weißem Hintergrund

lupe in durchgehender einlin. konzept der geschäftsanalyse im einfachen gliederungsstil. verwendet für логотип, эмблема, веб-баннер, презентация. doodle vektorillustration — изображение под микроскопом, графика, клипарт, мультфильмы и символы

Lupe in durchgehender Einlinienzeichnung. Konzept der Geschäftsana

Lupe in durchgehender einzeiliger Zeichnung. Konzept der Business-Analyse im einfachen Gliederungsstil. Wird для логотипа, эмблемы, веб-баннера, презентации. Doodle-вектор-иллюстрация.

набор микроскопов для изометрических измерений. вектор — вид под микроскопом стоковые графики, -клипарт, -мультфильмы и -символ

Mikroskop Set Isometrische Ansicht. Vektor

Bunte Mikroskop-Set isometrische Ansicht für chemische Tests und Experimente. Laborausstattung für die Wissenschaft, Forschung Vektor Иллюстрация

pflanzen unter die lupe. цу erhöhen. селективен фокус. — вид под микроскопом фото и изображения

Pflanzen unter die Lupe. Zu erhöhen. селективен Фокус.

Микроскоп-линия-символ — вид под микроскопом сток-графика, -клипарт, -мультфильмы и -символ Symbole

Bluttest Vektor Medizin Poster mit 3D rote Zelle

Extreme Vergrößerung — schmetterling sproboscis, vanessa atalanta — микроскопическое изображение стоковые фотографии и изображения

Extreme Vergrößerung — Schmetterling sproboscis, Vanessa Atalanta

mikroskop auf einem tisch für wissenschaftlichen hintergrund — microscope view stock-fotos und bilder

Mikroskop auf einem Tisch für wissenschaftlichen Hintergrund

choriocarcinoma biopsie unter mikroskopie — microscope view stock-fotos und bilder

Choriocarcinoma Biopsie unter Mikroskopie

Männliche Wissenschaftler Blick durch das fernglas — просмотр под микроскопом фото и фотографии

Männliche Wissenschaftler Blick durch das Fernglas

Gutaussehender Mann, der durch ein binokulares Mikroskop schaut und Krankheiten des Virus untersucht, das Wasser infiziert vivo ivf

extreme vergrößerung-spinne auf einem blatt, vorderansicht — microscope view stock-fotos und bilder

Extreme Vergrößerung-Spinne auf einem Blatt, Vorderansicht

b-аланин, бета-аланин, поляризованный свет, микрофотография, фон, баннер, современное искусство, b-аланин, бета-аланин, лупенфотография — просмотр под микроскопом стоковые фотографии и изображения

b-аланин, бета-аланин, поляризованный свет, микрофотография ,. ..

elegante grüne stadt mit alternative energiequellen und symbole — microscope view stock-grafiken, -clipart, -cartoons und -symbole

Elegante grüne Stadt mit Alternative Energiequellen und Symbole

rasterelektronenmikroskopisches bild von blutgefäßfragmenten und bindegewebe — microscope view stock-fotos und bilder

Rasterelektronenmikroskopisches Bild von Blutgefäßfragmenten und…

из 54

Microscope View Stock-Fotos und Bilder

• CREATIVE
• EDITORIAL
• VIDEOS

• Beste Übereinstimmung
• Neuestes
• Ältestes
• Am beliebtesten

Alle Zeiträume24 Stunden48 Stunden72 Stunden7 Tage30 Tage12 MonateAngepasster Zeitraum

• Lizenzfrei
• Lizenzpflichtig
• RF und RM

Lizenzfreie Kollektionen auswählen >Editorial-Kollektionen auswählen >

Bilder zum Einbetten

Durchstöbern Sie 1.

556 вид под микроскопом Stock-Photografie und Bilder. Odersuchen Sie nach petrischale, um noch mehr faszinierende Stock-Bilder zu entdecken. летние вибрации: крупный план зеленого листа лотоса с каплями пресной воды, плавающими в пруду с лилиями — вид под микроскопом — вид под микроскопом стоковые фотографии и изображения поперечного сечения стенки желудка — вид под микроскопом стоковые фотографии и изображениямикроскоп и лаборант в синих перчатках , -клипарт, -мультфильмы и -символыУченый просматривает образец через микроскоп во время эксперимента в лаборатории — просмотр под микроскопом стоковых фотографий и изображений наверху в упорядоченных медицинских учреждениях — просмотр под микроскопом стоковых изображений, -клипартов, -мультфильмов и -символмикроскопов — просмотр под микроскопом стоковых фотографий и изображений клеток в многолуночном планшете под микроскопом в лаборатории — вид под микроскопом стоковые фотографии и бидермикроскоп-линия-символ — вид под микроскопом стоковые графики, -клипарт, -мультфильмы и -символМикроскопический вид стебля хлопчатника — вид под микроскопом стоковые фотографии и рисунокмикроскопический вид стебля хлопка древесные двудольные — вид под микроскопом стоковые фотографии и бидермикроскоп — вид под микроскопом стоковые фотографии и бильдеррайфы forensische wissenschaftler bei der arbeit mit seinen kollegen im work mikroskop. — просмотр под микроскопом стоковых фотографий и фотографий, сделанных на основе микроскопа. — вид под микроскопом стоковые фотографии и двустворчатая рамка, снятая с розовым цветком разрез) — вид под микроскопом сток-фото и изображение клеток под микроскопом — изображение под микроскопом сток-фото и изображение плоскоклеточных эпителиальных клеток шейки матки человека под микроскопом. Мазок Папаниколау — это процедура для проверки рака шейки матки у женщин — вид под микроскопом stock-fotos und bilderНа этой недатированной раздаточной фотографии из Центров по контролю и профилактике заболеваний показан микроскопический вид Коронавируса в CDC в Атланте, … медицинский исследователь глядя через микроскоп, вид сбоку — вид под микроскопом stock-fotos und bildermikroskopische sicht des kreuzes abschnitt der fußwurzel — вид под микроскопом stock-fotos und bildermicroscopic view of epidermis of onion — вид под микроскопом stock-fotos und bilderwissenschaftler schaut mit bedacht ins mikroskop, um Experimentergebnisse zu sehen — микроскопический вид stock-fotos und bilderМикроскопический вид образца крови в банке крови Красного Креста в Боготе 14 апреля 2020 года. — Донорство крови уменьшилось из-за нового коронавируса… микроскопический вид стебля древесного двудольного растения — микроскопический вид стоковые фотографии и фотографии школьник (10-12 лет) смотрит в микроскоп, вид сбоку — вид под микроскопом стоковые фотографии и фотографии Этот недатированный раздаточный материал фотография из Центров по контролю и профилактике заболеваний показывает микроскопический вид коронавируса в Центре контроля заболеваний в Атланте,… seitenansicht der wissenschaftler mit mikroskop — изображение под микроскопом сток-график, -клипарт, -мультфильмы и -символический вид ученого с помощью микроскопа — вид с микроскопа на реку и лес с высоты птичьего полета — вид с микроскопа на стоковые фотографии и изображения с высоты птичьего полета потрясающий абстрактный вид красочной краски, текущей, как лава, создающей новый сюрреалистический пейзаж, взятый с другой планеты. — вид под микроскопом stock-fotos und bildermicrobiology, ученый, использующий инвертированный световой микроскоп для наблюдения за ростом культуры в чашках Петри во время эксперимента в лаборатории — вид под микроскопом stock-fotos und bildercovid-19коронавирус-целлен микроскопический анализ — вид под микроскопом стоковые фотографии и двусторонний вид ученого, смотрящего в микроскоп — вид под микроскопом стоковые фотографии и двусторонний вид pieris sp. Голова бабочки — вид под микроскопом стоковые фотографии и изображения, Калифорния, Миссия Вьехо, вид под низким углом на стоматолога с помощью микроскопа — вид под микроскопом стоковые фотографии и изображения labworker auswahl — вид под микроскопом стоковые изображения и изображения с изображением микроскопа с альтернативной энергетикой и символами — микроскоп просматривать стоковые графики, -клипарт, -мультфильмы и -символКоронавирус. Вирус семейства Coronaviridae и подсемейства Orthocoronavirinae. Является возбудителем респираторных синдромов. Вид с … ученого, смотрящего в микроскоп в исследовательской лаборатории, вид сбоку — вид под микроскопом клипарт, -мультфильмы и -символМикроскопический вид на стебель хлопка — вид под микроскопом стоковые фотографии и изображения наверху-ansicht eines Labortechnikers, der bakterienstämme untersucht, die in petrischalen mit hilfe eines mikroskops angebaut werden — вид под микроскопом стоковые фотографии и изображения через дверной иллюминатор ученый-мужчина с помощью микроскопа в лаборатории — вид под микроскопом стоковые фото и фотографииCoronavirus Rna Virus. Изображение Hdri, сделанное в соответствии с изображением под просвечивающим электронным микроскопом, диаметр вируса от 80 до 150 нм. Коронавирусы — это…микроскоп — вид под микроскопом stock-fotos und bilderКоронавирусы — это группа вирусов, которые при рассмотрении под микроскопом выглядят как ореол или корона. До сих пор результаты лабораторных исследований не были получены… два вида растительных клеток под микроскопом — вид под микроскопом стоковые фото и бидермикроскоп символ флаш-график дизайн — вид под микроскопом сток-график, -клипарт, -мультфильмы и -символПолиовирус. Полиовирус человека является агентом, ответственным за полиомиелит. Одноцепочечный РНК-вирус. Изображение Hdri сделано в соответствии с видом под…медицинский исследователь, глядя в микроскоп, вид с возвышения — вид под микроскопом stock-fotos und bilderphoto-microscope view of real снежинка, показывающая классическую 6-гранную форму звезды. — вид под микроскопом стоковые фотографии и изображения крупным планом снежинки — вид под микроскопом стоковые фотографии и изображенияМикроскоп HEK 29Клетки 3T, полученные из почки эмбриона человека, используются для экспрессии белка SARS CoV 2 в лаборатории INCUINTA в INTA Castelar. ..medizinische forschung und prüfung — микроскоп.

Увеличение поля зрения микроскопа с помощью научных камер

Введение

Поле зрения микроскопа (FOV) — это максимальная область, видимая при взгляде через окуляр микроскопа (FOV окуляра) или научную камеру (FOV камеры), обычно указывается как измерение диаметра (Фигура 1). Максимальное увеличение поля зрения желательно для многих приложений, поскольку увеличение пропускной способности приводит к сбору большего количества данных, что дает лучшее статистическое измерение для обнаружения тонких эффектов, а также сокращает время, необходимое для работы с микроскопом.

Рисунок 1:  Поле зрения микроскопа, измеренное как диаметр

Поле зрения микроскопа в конечном счете ограничено рядом факторов, таких как линза объектива, диаметр тубуса внутренней оптической системы микроскопа, окуляры, размер сенсора научной камеры и адаптер для установки камеры

Обычно максимальное поле зрения микроскопа можно определить, обратившись к номеру поля зрения (FN), отображаемому на окулярах и некоторых объективах. Номер поля — это просто максимальное поле зрения, измеренное как диаметр объектива или окуляра в миллиметрах, поэтому линза объектива с числом поля 18 будет иметь максимальное поле зрения 18 мм. Однако номер поля всегда предполагает отсутствие увеличения, поэтому для расчета фактического FOV номер поля следует разделить на увеличение объектива:

Поле зрения = номер поля ÷ увеличение объекта

20-кратный объектив с числом полей 18 фактически будет иметь поле зрения 0,9 мм. Точно так же объектив со 100-кратным увеличением и числом полей зрения 18 будет иметь поле зрения 0,18 мм. Чем больше увеличивается объект, тем меньше будет поле зрения. Поэтому, стремясь увеличить FOV, одним из первых соображений всегда должно быть, возможно ли уменьшить увеличение (рис. 2).

Рисунок 2:  Уменьшение поля зрения при увеличении увеличения. Видимая длина сетки составляет ~ 0,6 мм при 20-кратном увеличении, но ~ 0,25 мм при 50-кратном увеличении и только ~ 0,12 мм при 100-кратном увеличении.

Согласование FOV научной камеры с FOV микроскопа

Использование номера поля для расчета FOV микроскопа хорошо работает при визуализации с использованием окуляров, но не при визуализации с использованием научной камеры. Как и в большинстве цифровых камер, в научных камерах используются квадратные или прямоугольные сенсоры. Это означает, что научная камера не может захватить все круговое поле зрения, на которое способен микроскоп. Вместо этого поле зрения камеры должно поместиться внутри поля зрения микроскопа (рис. 3).

Листы технических характеристик камеры будут отображать FOV камеры как размер диагонали (обычно в миллиметрах). В идеале диагональное поле зрения камеры должно соответствовать диаметру поля зрения микроскопа, чтобы захватить как можно больше доступного изображения. Однако это означает, что горизонтальное и вертикальное поле зрения камеры будет меньше диаметра микроскопа.

Можно использовать камеру с большей диагональю поля зрения, чем у микроскопа, для захвата всего поля зрения микроскопа (рис. 4). Однако это не оптимально, так как в углах изображения будет значительное виньетирование. В идеале при выборе научной камеры ее диагональное поле зрения должно соответствовать характеристикам микроскопа, с которым она будет использоваться.

Рис. 3: Научная камера с полем зрения 18 мм по диагонали идеально подходит для поля зрения микроскопа 18 мм. Стороны x и y сенсора камеры имеют размеры 12,7 мм, чтобы учесть эту диагональ FOV.

Рис. 4: Сенсор камеры с большей диагональю поля зрения, чем поле зрения микроскопа, будет демонстрировать значительное виньетирование в углах изображения.

Адаптер, соответствующий FOV для камеры и микроскопа FOV

Для подключения научной камеры к порту для камеры микроскопа необходим адаптер C-mount или F-mount для микроскопа. Резьба крепления стандартизирована, что означает, что адаптер C-mount будет подключаться ко всем научным камерам, которые подключаются через C-mount. Тем не менее, адаптеры предназначены для конкретных микроскопов, а это означает, что, хотя любая камера с C-образным креплением может быть подключена к адаптеру с C-образным креплением, адаптер подходит только для микроскопов соответствующей марки.

Адаптеры могут иметь линзы для увеличения или уменьшения изображения до того, как оно попадет в камеру. Это можно использовать для лучшего согласования FOV камеры с FOV микроскопа. Например, если камера имеет поле зрения по диагонали 11 мм, а микроскоп поддерживает поле зрения 18 мм, адаптер 0,67x уменьшит изображение и позволит отобразить его на 11-мм камере. Однако это увеличение FOV происходит за счет снижения разрешения.

Если нужно просто прикрепить камеру к микроскопу, адаптер 1x не содержит дополнительных линз и не обеспечивает дополнительного увеличения или уменьшения. Этот метод часто является предпочтительным, так как при этом в систему не вводятся дополнительные линзы. Каждая дополнительная линза уменьшает количество фотонов, попадающих в камеру, на 3-4%, поэтому многие исследователи стараются этого избежать.

Адаптеры также могут влиять на FOV микроскопа и камеры в зависимости от типа используемого адаптера. Адаптер C-mount является наиболее популярным адаптером для камеры микроскопа и имеет ограничение максимального поля зрения 22 мм. Адаптер для байонета F представляет собой адаптер большего формата, способный достигать FOV >30 мм.

Разработка более крупных микроскопов FOV и научных камер, которые могут использовать преимущества крепления F, началась относительно недавно — на момент написания этой статьи существует только один коммерчески доступный 25-мм микроскоп. Большинство современных микроскопов имеют 19мм или 22 мм FOV и, следовательно, все еще могут использовать C-крепление. Конфокальные системы с вращающимся диском самого большого формата также ограничены полем зрения 22 мм.

Выбор камеры для максимального увеличения поля зрения микроскопа

Компания Teledyne Photometrics стремится создавать камеры, которые могут оптимально соответствовать полю зрения всех современных микроскопов (таблица 1). По этой причине серия Prime 95B состоит из 19-мм, 22-мм и 25-мм камер. Кроме того, Prime BSI и Iris 9 подходят для 19FOV микроскопа мм, а Iris 15 подходит для микроскопа FOV 25 мм. Kinetix — это датчик самого большого формата, который можно использовать для получения максимального FOV из любой системы до 29 мм.
