Как работают мини-ГЭС. Какие преимущества дает использование малых гидроэлектростанций. Какие типы турбин применяются в мини-ГЭС. Как самостоятельно построить небольшую гидроэлектростанцию. Какие современные технологии используются в мини-ГЭС.
Принцип работы и основные компоненты мини-гидроэлектростанций
Мини-гидроэлектростанции (мини-ГЭС) представляют собой компактные энергетические установки, использующие энергию водного потока для выработки электричества. Принцип их работы основан на преобразовании кинетической энергии воды в механическую энергию вращения турбины, которая затем преобразуется генератором в электрическую энергию.
Основными компонентами мини-ГЭС являются:
- Гидротурбина — преобразует энергию потока воды во вращательное движение
- Генератор — преобразует механическую энергию вращения в электрическую
- Система управления — контролирует работу станции
- Гидротехнические сооружения — обеспечивают подачу воды на турбину
Мощность мини-ГЭС обычно составляет от нескольких киловатт до 10-30 мегаватт. Это позволяет использовать их для энергоснабжения отдельных домов, небольших поселков или производств.
Преимущества использования мини-гидроэлектростанций
Мини-ГЭС обладают рядом существенных преимуществ по сравнению с другими источниками энергии:
- Экологичность — не загрязняют окружающую среду
- Возобновляемость ресурса — используют неиссякаемую энергию воды
- Низкая себестоимость электроэнергии
- Высокая надежность и длительный срок службы (40-50 лет)
- Возможность автономной работы
- Быстрая окупаемость (3-5 лет)
Кроме того, мини-ГЭС позволяют обеспечить электроэнергией удаленные районы, где нецелесообразно строительство крупных электростанций и линий электропередач.
Основные типы турбин, применяемых в мини-гидроэлектростанциях
В мини-ГЭС используются различные типы гидротурбин, выбор которых зависит от напора и расхода воды:
Турбины Пельтона
Применяются при больших напорах (от 60 до 2000 м) и малых расходах воды. Имеют высокий КПД (до 90%). Вода подается на лопасти турбины через сопла в виде струй.
Турбины Френсиса
Используются при средних напорах (от 10 до 600 м). Обладают высоким КПД (до 94%) в широком диапазоне нагрузок. Вода поступает на лопасти через спиральную камеру.
Пропеллерные турбины
Эффективны при малых напорах (до 30 м) и больших расходах воды. Имеют простую конструкцию. КПД достигает 93%.
Турбины Каплана
Разновидность пропеллерных турбин с поворотными лопастями. Применяются при напорах 2-80 м. Обеспечивают высокий КПД (до 95%) при переменных расходах воды.
Современные технологии в конструкции мини-гидроэлектростанций
Развитие технологий позволяет постоянно совершенствовать конструкцию мини-ГЭС:
- Применение постоянных магнитов в генераторах повышает КПД и надежность
- Использование композитных материалов снижает вес и стоимость оборудования
- Внедрение систем автоматического управления оптимизирует работу станции
- Разработка бесплотинных конструкций минимизирует воздействие на экосистему
- Создание модульных быстровозводимых мини-ГЭС упрощает монтаж
Эти инновации делают мини-гидроэлектростанции все более эффективным и доступным решением для автономного энергоснабжения.
Как самостоятельно построить небольшую гидроэлектростанцию
Построить простейшую мини-ГЭС своими руками вполне реально. Для этого потребуются следующие компоненты:
- Гидротурбина (можно изготовить из автомобильного генератора)
- Генератор постоянного или переменного тока
- Редуктор для согласования оборотов турбины и генератора
- Система подачи воды (труба, желоб)
- Контроллер заряда и инвертор
- Аккумуляторные батареи для накопления энергии
Основные этапы строительства:
- Выбор места с подходящим перепадом высот и расходом воды
- Расчет необходимой мощности станции
- Подготовка системы подвода воды
- Монтаж турбины и генератора на прочном основании
- Установка системы управления и накопления энергии
- Подключение потребителей электроэнергии
При грамотном подходе самодельная мини-ГЭС может обеспечить автономное электроснабжение небольшого дома или дачи.
Экономическая эффективность использования мини-гидроэлектростанций
Мини-ГЭС являются одним из самых экономически эффективных источников возобновляемой энергии. Основные факторы, определяющие их рентабельность:
- Низкие эксплуатационные расходы
- Отсутствие затрат на топливо
- Длительный срок службы оборудования
- Высокий коэффициент использования установленной мощности
Средняя себестоимость электроэнергии мини-ГЭС составляет 2-3 рубля за кВт*ч, что значительно ниже тарифов централизованного электроснабжения. Срок окупаемости проектов обычно не превышает 5 лет.
При наличии подходящих гидроресурсов мини-ГЭС способны обеспечить существенную экономию на электроэнергии как для частных домохозяйств, так и для небольших предприятий.
Перспективы развития малой гидроэнергетики в России
Россия обладает огромным потенциалом для развития малой гидроэнергетики. По оценкам экспертов, технический потенциал малых рек составляет около 382 млрд кВт*ч в год.
Основные перспективные направления:
- Строительство мини-ГЭС для энергоснабжения удаленных районов
- Восстановление и модернизация старых малых ГЭС
- Создание бесплотинных русловых микро-ГЭС
- Использование существующих гидротехнических сооружений
- Развитие технологий производства оборудования для мини-ГЭС
Реализация этого потенциала позволит обеспечить надежное и экологически чистое энергоснабжение многих регионов страны. Однако для этого необходима государственная поддержка и создание благоприятных условий для инвестиций в малую гидроэнергетику.
Мини — ГЭС — малые гидротурбины
Мини–ГЭС — Гидрогенератор — Stream Engine | |
Мини–ГЭС — гидрогенератор состоит из регулируемого бесколлекторного генератора с постоянным магнитом. Данная модель имеет больший КПД по сравнению с другими мини–ГЭС — гидрогенераторами и способна вырабатывать более 1 кВт электроэнергии. Мини–ГЭС — гидрогенератор оснащен рабочим колесом из шероховатой меди, универсальными гидравлическими насадками (настраиваемые размеры — от 3 мм до 25 мм). В комплект входит цифровой мультиметр для измерения силы тока на выходе. Вся система мини–ГЭС — гидрогенератора изготовлена из нержавеющих сплавов. Мини–ГЭС — гидрогенератор пригоден для использования, когда исток расположен выше на 2 м – 100 м. | |
Мини–ГЭС — гидрогенератор LH 1000 | |
Мини–ГЭС — гидрогенератор LH 1000 по конструкции похож на Stream Engine, но гидротурбина сконструирована для работы при малых напорах воды. Как самому сделать мини-ГЭС? | |
Мини–ГЭС — гидрогенератор Water Baby | |
| Мини–ГЭС — гидрогенератор Water Baby разработан специально для работы при слабых течениях (скорость течения 3 литра в секунду (л/с), исток находится выше на 30 метров). В конструкции использован двойной статор и бесколлекторный генератор на постоянном магните. Рабочее колесо гидротурбины имеет диаметр 50 мм и изготовлено из бронзы. Если исток расположен на 30м выше и сила потока воды равна 0,18 л/с, производительность турбины 25 Ватт; при водном потоке в 1,5л/с производительность равна 250 Ватт. | |
Гидротурбина позволяет использовать гидрогенератор, когда исток находится выше на 0,5 м – 3 м. На максимальной глубине выработка электроэнергии равняется 1 кВт.Мини–ГЭС — гидрогенератор — принцип работы
Мини–ГЭС — гидрогенераторы Stream Engine, Lh2000 и Water Baby спроектированы для зарядки аккумуляторов. Мини–ГЭС — гидрогенераторы вырабатывают напряжение 12, 24 и 48 Вольт.
Электроэнергия производится при устойчивой скорости, и хранится в аккумуляторах для дальнейшего использования. Во время низкого потребления мощность аккумулируется. Также может устанавливаться дополнительная обмотка для получения большого напряжения (120, 240 Вольт). Для получения переменного тока используется инвертор. Мини–ГЭС оснащены подключаемой электропроводкой, что позволяет устанавливать стандартные генераторы в любом удобном месте.
Вода из потока направляется в трубопровод для получения необходимой высоты истока (вертикальное расстояние высоты падения воды). Для работы мини–ГЭС — гидрогенератора Stream Engine необходима высота истока 2 метра и более. Вода попадает на гидравлические насадки, там получает необходимое ускорение, затем ударяет колесо турбины, которое вращает вал мини–ГЭС — гидрогенератора. На одной гидротурбине может быть установлено до 4 гидравлических насадок.
1 — Всасывающий фильтр, 2 — Трубопровод, 3 — Высота истока, 4 — Гидрогенератор, 5 — Сбросные воды
Мини–ГЭС — гидрогенератор LH 1000 работает при высоте истока до 3 метров.
Вода проходит через направляющие лопасть и вращает пропеллер, который сообщается с генератором, а затем по отсасывающей трубе отводится в сбросные воды.
1 — Отстойник, 2 — Высота истока, 3 — Генератор, 4 — Верхняя вода, 5 — Направляющие лопасти, 6 — Отсасывающая труба, 7 — Сбросные воды
Принцип работы мини–ГЭС — гидрогенератора Water Baby очень похож на принцип работы Stream Engine, но не требует много воды. Для выработки электроэнергии достаточно скорости потока всего 0,18 л/с, а высоты истока 30 метров.
Мини–ГЭС — гидрогенератор — цены
|
|
| ||||||||||||||||||||||||||||||||
86, доп.
56, доп.
Мини–ГЭС — гидрогенератор Hydro Induction Power
http://www.hipowerhydro.com/
| Мини–ГЭС — гидрогенераторы производят трехфазный нерегулируемый переменный ток с напряжением 120, 240 или 480 Вольт, который затем понижается да напряжения аккумулятора. | |
Мини–ГЭС — гидроколесо и мотор | |
Высокопрочный генератор переменного тока помещен в корпус Харриса (Harris Housing) и оснащен бронзовым колесом Пельтона для потоков со скоростью 12,6 л/с или бронзовым колесом Турго для потоков со скоростью от 12,6 до 37,85 л/с. Как самому сделать мини-ГЭС? | |
Мини–ГЭС — трансформатор/выпрямитель
Каждая мини–ГЭС поставляется с трансформаторами, выпрямителями, предохранителями и амперметром, который должен быть установлен в закрытом помещении, рядом с аккумуляторами.
Установка дополнительных выключателей или предохранителей не требуется.
Регулятор напряжения в комплект не входит.
Рекомендуется устанавливать регулятор постоянного тока в качестве основного или запасного регулятора.
Мы предлагаем 3 модификации мини–ГЭС
| Мини–ГЭС — гидрогенератор HV1200 — 200 Ватт | Мини–ГЭС — гидрогенератор HV1800 — 800 Ватт | Мини–ГЭС — гидрогенератор HV3600 с колесом Турго — 600 Ватт |
Мини–ГЭС — дополнительная информация
Бесколлекторные индукционные гидротурбины:
Высота Истока: 18.29 – 152.4 м
Скорость потока: 0,63 – 37,85 л/с
Максимальная мощность: 600 – 3 600 Ватт
КПД: 30% – 6%
Напряжение: 120 – 480 Вольт
Напряжение аккумуляторов: 12 В, 24 В, 48 В.
|
Мини–ГЭС — цены
Гидрогенераторы |
|
HV 1200 с 4 гидравлическими насадками | $3. |
HV 1800 с 4 гидравлическими насадками | $4.200 |
HV 3600 с 4 гидравлическими насадками | $6.000 |
Установка колеса Турго | $600 |
Впуск воды |
|
3,155 л/с, труба диаметром 5.08 см | $300 |
12,61 л/с, труба диаметром 10.16 см | $500 |
Can be used for hydro or domestic intake. |
|
Водослив |
|
За линейный фут | $3 |
Сетчатый фильтр из нержавеющей стали (кв. фут) | $10 |
Защитный корпус |
|
Корпус Olive Barrel | $125 |
Дополнительные аксессуары |
|
Гидравлическая насадка 3.18 мм — 12.7 мм | $8 |
Колесо Пельтона (Harris) | $300 |
Колесо Пельтона (ES&D) | $450 |
Колесо Турго | $695 |
Отвод нагрузки (60 А) | $250 |
Пультовый преключатель напряжения (постоянный ток) | $118 |
Контроллеры заряда: |
|
Xantrex C40 | $159 |
Xantrex C60 | $199 |
Morningstar TS-45 | $189 |
Morningstar TS-60 | $218 |
Подшипники: |
|
Для мотора мощностью 1,5 л. | $27 |
Для мотора мощностью 2 л. с. | $37 |
600
с.Мини–ГЭС — гидрогенератор Nautilus Water Turbine
Мини–ГЭС — гидрогенератор Nautilus — технические характеристики: | Мини – ГРЭС — Nautilus — конструкция турбины |
| Тип рабочего колеса — Фрэнсиса (Френсиса) Быстроходность турбины — 46 Разносная скорость — 1,4 * оптимальная частота вращений в минуту Количество лопастей — 9 Размеры рабочего колеса — 203 мм и 254 мм Материал рабочего колеса — 303 and 304 Нержавеющая сталь Вес рабочего колеса — при размере 254 мм вес 11,3 кг Спиральная камера — из трапециевидного профиля Материал корпуса — 304 Нержавеющая сталь Размер впускного патрубка — 254 мм Количество направляющих лопаток — 1 – Отсоединяемая носовая лопатка Общий вес спиральной камеры и впуска — 52 кг Регулировка — Дополнительный клапан–бабочка Сбросная труба — Расширение от 7,5° до 15°, длина — 380 мм Необходимые простенки между сбросными трубами — 558 mm Подшипники — конические валы Смазочный материал — легкое масло Уплотняющий материал — Керамика с углеродным покрытием, конструкция из нержавеющей стали Выключение — Автоматическое (устанавливается дополнительно) Общий вес без генератора — 105 kg КПД — Оценочный 77% Производство электроэнергии — при размере рабочего колеса 203 мм — 360–3 400 Ватт; при размере рабочего колеса 254 мм — 520–2 200 Ватт |
Цена базового комплекта мини–ГЭС — турбины — $10 600.
В комплект не входят генератор переменного тока, контроллер и отвод воды, так как все это необходимо рассчитывать для каждого отдельного случая.
Как построить автономную мини-ГЭС своими руками
Дата публикации: 27 марта 2019
Содержание
- Преимущества и недостатки ГЭС
- Скорость течения и способы его усиления
- Мини-гидроэлектростанция своими руками
Гидроэлектростанции используют силу воды для получения электрической энергии. Самостоятельно изготовленные станции решают проблему удаленности от централизованных электросетей или помогают сэкономить на электричестве.
Преимущества и недостатки ГЭС
Гидроэлектростанции обладают следующими преимуществами перед другими видами альтернативных источников энергии:
- Не зависят от погоды и времени суток (в отличие от солнечных электростанций). Это позволяет вырабатывать большее количество энергии с предсказуемой скоростью.
- Мощность источника (реки или ручья) можно регулировать.
- Гидроустановки не издают никакого шума (в отличие от ветряков).
- Для многих типов станций небольшой мощности не требуется никаких разрешений на установку.
К минусам самодельных ГЭС относится невозможность работать в мороз. Кроме того, водная среда является агрессивной, поэтому детали станции должны быть водостойкими и прочными.
Скорость течения и способы его усиления
При проектировании мини-ГЭС для использования в качестве альтернативного источника энергии для собственного дома решающими должны быть следующие факторы:
- Близость реки к дому. Устанавливать самодельную станцию в удалении от дома не стоит. Чем дальше установка, тем ниже ее эффективность, потому что часть энергии будет потеряна при передаче. Кроме того, так сложнее уберечь вашу ГЭС от кражи или порчи.
- Достаточная скорость течения или возможность его увеличения. Мощность станции увеличивается в геометрической прогрессии при увеличении скорости воды.
Узнать скорость несложно. Бросьте кусочек пенопласта или теннисный шарик в воду и засеките время, за которое он проплывет определенную дистанцию. Затем разделите метры на секунды и вы узнаете скорость. Минимально достаточная скорость воды для самодельной ГЭС — 1 м/с.
Если скорость течения вашей реки или ручья ниже этого значения, то ее усилит маленькая плотина либо сужающаяся труба. Но эти варианты могут вызвать дополнительные трудности. Строительство плотины требует разрешения от властей, а также согласия соседей.

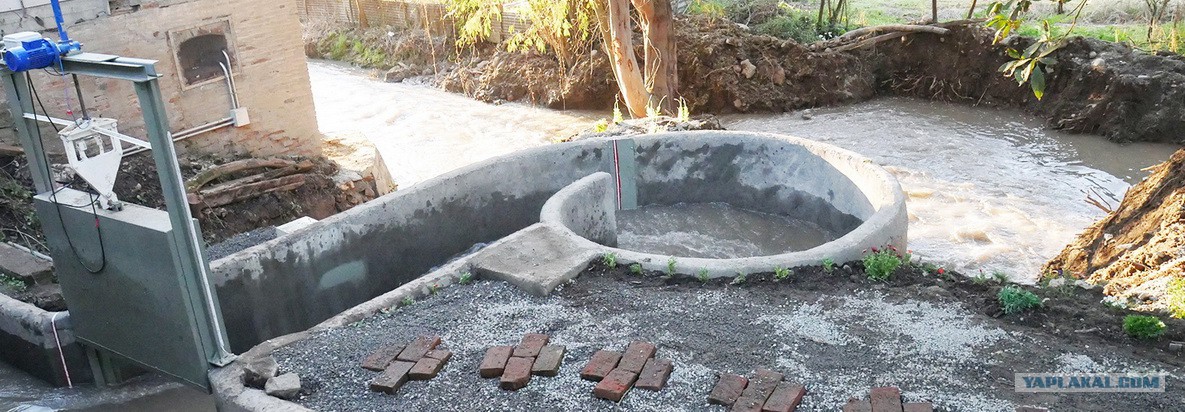

Мини-гидроэлектростанция своими руками
Конструкция ГЭС достаточно сложная, поэтому самостоятельно удастся построить лишь небольшую станцию, которая позволит сэкономить на электричестве или обеспечит энергией скромное хозяйство. Ниже приведены два примера реализации самодельной ГЭС.
Как сделать мини-ГЭС из велосипеда
Этот вариант ГЭС идеален для велопоходов. Он компактный и легкий, но сможет обеспечить энергией небольшой лагерь, разбитый на берегу ручья или реки.
Полученного электричества хватит на вечернее освещение и зарядку мобильных устройств.
Для монтажа станции понадобится:
- Переднее колесо от велосипеда.
- Велогенератор, который используется для питания велосипедных фонарей.
- Самодельные лопасти. Их вырезают заранее из листового алюминия. Ширина лопастей должна быть от двух до четырех сантиметров, а длина — от втулки колеса до его обода. Лопастей может быть любое количество, располагать их нужно на одинаковом расстоянии друг от друга.
Чтобы запустить подобную станцию, достаточно погрузить колесо в воду. Глубина погружения определяется экспериментально, примерно от трети до половины колеса.
Как построить мини-ГЭС на основе водяного колеса
Для постройки более мощной станции для постоянного использования понадобятся более прочные материалы. Лучше всего подойдут металлические и пластиковые элементы, которые легче защитить от воздействия водной среды. Но годятся и деревянные детали, если пропитать их специальным раствором и покрасить водостойкой краской.
Для станции необходимы следующие элементы:
- Стальной барабан от кабеля (2,2 метра в диаметре). Из него изготавливается ротор-колесо. Для этого барабан разрезается на части и сваривается заново на расстоянии в 30 сантиметров. Из остатков барабана делают лопасти (18 штук). Их приваривают к радиусу под углом в 45 градусов. Для поддержки всей конструкции из уголков или труб изготавливают раму. Колесо вращается на подшипниках.
- На колесо устанавливается цепной редуктор (коэффициент передачи должен равняться четырем). Чтобы легче свести оси привода и генератора, а также снизить вибрацию, вращение передается через кардан от старого автомобиля.
- Для генератора подходит асинхронный двигатель. К нему следует добавить еще один шестеренчатый редуктор с коэффициентом около 40. Тогда для трехфазного генератора с 3000 оборотами в секунду при общем коэффициенте редуцирования 160 количество оборотов снизится до 20 оборотов в минуту.
- Поместите всю электрику в водонепроницаемую емкость.
Описанные исходные материалы легко найти на свалке или у знакомых. За резку стального барабана болгаркой и за сварку можно заплатить специалистам (или же сделать все самостоятельно). В итоге ГЭС мощностью до 5 кВт обойдется в незначительную сумму.
Получить электричество из воды не так и сложно. Труднее выстроить автономную систему электроснабжения на основе самодельной ГЭС, поддерживать станцию в рабочем состоянии и обеспечивать безопасность людей и животных вокруг нее.
Малая гидроэнергетика — Национальная ассоциация гидроэнергетики
Малая гидроэнергетика — это легкодоступная технология, которая включает в себя широкий спектр проектов, разбросанных по всей территории США. Фактически, отчеты Федеральной комиссии по регулированию энергетики показывают, что примерно 89% наших нефедеральных объектов имеют мощностью менее 30 МВт.
Эти небольшие проекты могут получать энергию из речных потоков с низким напором или с использованием существующей плотины или ирригационной инфраструктуры.
Установка небольших турбин в ирригационных каналах, водосточных системах водоочистных сооружений и существующих гидроэлектростанциях означает, что проекты часто практически не оказывают воздействия на окружающую среду.
Государственная поддержка, имеющая решающее значение для развития этих малых гидроресурсов, включает исследования и разработки, постоянные налоговые льготы в поддержку развития возобновляемых источников энергии и расширенное межправительственное сотрудничество в процессе федерального лицензирования. Эта среда будет способствовать доставке более чистой и дешевой энергии потребителям. Узнайте больше о правилах и поощрениях, которые поддерживают малые ГЭС.
Основные моменты проекта: проект Natel Buckeye South Extension
Калифорнийская компания Natel Energy Inc. в прошлом году завершила установку своего первого коммерческого проекта малых гидроэлектростанций. В рамках проекта, расположенного в Бакай, штат Аризона, компания Natel в партнерстве с районом водосбережения и дренажа Бакай установила двигатель SLH на одном из каналов округа.
SLH представляет собой гидроэнергетическую систему с низким напором, изготовленную компанией 9.0003
Natel, который позволяет вырабатывать электроэнергию за счет плотин с низким напором и существующих оросительных каналов. «Мы решили сосредоточиться на рынке с низким напором, потому что в США есть множество мест, где существующая инфраструктура с низким напором может быть модернизирована для улавливания энергии, которая в настоящее время тратится впустую», — сказал соучредитель Natel, председатель и главный исполнительный директор Гия Шнайдер. на слушаниях в комитете Палаты представителей по природным ресурсам в июле 2010 года. Шнайдер сказал, что помимо того, что это технология с низким уровнем воздействия, «мы считаем, что существует потенциал для реализации проектов, которые одновременно обеспечивают возобновляемую энергию и создают положительные сопутствующие преимущества для окружающей среды».
Проект Buckeye в настоящее время проходит испытания и будет подключен к сети после достижения соглашения с Государственной службой Аризоны.
Подробнее о показаниях Шнайдера читайте здесь.
Основные моменты проекта: Проект расширения Bowersock Mills & Power Company
На протяжении почти 100 лет компания Bowersock Mills & Power производит электроэнергию из реки Кау (Канзас). Единственная действующая гидроэлектростанция в Канзасе, Бауэрсок не только обеспечивает очень важный речной сток и коммунальное водоснабжение города Лоуренс, штат Канзас, но и вырабатывает 2,35 МВт электроэнергии в год. Чистая, возобновляемая электроэнергия, производимая семью генераторами завода, поступает в электрическую сеть и покупается энергетическим пулом Канзаса, обеспечивающим достаточно энергии примерно для 1800 домов.
Признавая преимущества, которые эта небольшая гидроэлектростанция приносит близлежащим сообществам и штату Канзас, Бауэрсок находится в процессе строительства крупной пристройки стоимостью 20 миллионов долларов для снабжения электроэнергией Совета коммунальных служб Канзас-Сити (Канзас) в соответствии с 25-летним контрактом.
. Расширение добавит четыре более крупных энергоблока, которые будут производить дополнительно 5 МВт электроэнергии. Ожидается, что при полной эксплуатации проект будет производить достаточно электроэнергии для снабжения 3300 домов, избегая выбросов углекислого газа на 44 000 тонн.
Компания Bowersock Mills & Power по-прежнему находится в частной собственности той же семьи, которая основала компанию в 1874 году. Стивен Хилл, управляющий компанией с 1972 года, и его дочь Сара Хилл-Нельсон, присоединившаяся к ней в 2002 году, работают в Канзасе. лидеры, продолжающие давнюю традицию предоставления возобновляемой гидроэнергетики местному сообществу. Заботясь об окружающей среде и экономике штата Канзас, Bowersock уже более века добилась успеха в небольшой гидроэнергетике.
Малые гидроэлектростанции
Подразделение Compact Hydro является мировым лидером в области продуктов и услуг для малых и средних гидроэлектростанций, а также предлагает конкурентоспособные решения для мини-ГЭС.
Малые гидроэлектростанции имеют удельную мощность до 15 МВт для осевых турбин и турбин Каплана и до 30 МВт для турбин Фрэнсиса и Пелтона, в то время как компактные мини-гидростанции включают агрегаты Каплана и осевые (20 кВт — 1500 кВт) ), блоки Фрэнсиса до 3000 кВт, а также блоки Пелтона до 5000 кВт.
Compact Hydro представляет собой решение «вода-провод», основанное на заранее разработанных модульных компонентах и предлагает единый источник поставки всего электромеханического оборудования, а также протестированные в мастерских блоки, уменьшенные габариты для транспортировки и короткое время установки. Для Mini Compact Hydro уровень стандартизации и параметризации был расширен более глубоко, при сохранении того же уровня производительности и качества, для снижения инвестиционных затрат и упрощения эксплуатации и обслуживания малых гидроэлектростанций.
Особенности малых и мини-ГЭС
Услуги Compact Hydro включают проектирование, проектирование, испытания моделей, закупку, производство, сборку, управление проектом, управление площадкой, установку, ввод в эксплуатацию, испытания и обучение персонала для всего механического и электрического оборудования:
- Гидротурбины
- Цифровые регуляторы скорости и ГНУ
- Запорная арматура
- Генераторы синхронные и асинхронные
- Аппаратура автоматизации, управления, защиты, возбуждения и синхронизации
- Электроэнергетическая система
Все гарантии в отношении эффективности, мощности и устойчивости к кавитации подтверждены модельными испытаниями в лабораториях ANDRITZ Hydro для трех-шести лопастных рабочих колес, с двойной или одинарной регулировкой, горизонтальных или вертикальных.
ось.
Осевые турбины основаны на концепции модульной конструкции с одними и теми же ключевыми компонентами, используемыми для различных типов турбин.
- Мини-компакт от 20 до 1500 кВт и напор от 2 до 26 м
Малые ГЭС от 300 кВт до 15 000 кВт и напором до 45 м - ГЭС с ременным приводом Гидроагрегаты для очень низкого напора с напором до 5 м и мощностью до 600 кВт
- Конический редуктор на напор до 12 м и мощностью до 2600 кВт
- Лампа ECO на напор до 20 м и мощностью до 10 000 кВт
- Лампа на напор до 15 м и на мощность до 15 000 кВт
- ЯМ агрегата для напора до 12 м и мощности до 10 000 кВт
- Компактные осевые турбинные агрегаты (CAT) агрегата для чистого напора до 45 м и мощности до 15 000 кВт
- Тип S агрегата для чистого напора до 35 м и мощности до 10 000 кВт
ГЭС Schattenhalb 3, Швейцария
Блоки Фрэнсиса
Характеристики турбин Фрэнсиса обеспечивают широкую область применения в соответствии с конкретными потребностями.
Гарантии эффективности, производительности и устойчивости к кавитации рабочих колес с одинарным и двойным нагнетанием основаны на модельных испытаниях, проведенных в лабораториях ANDRITZ Hydro.

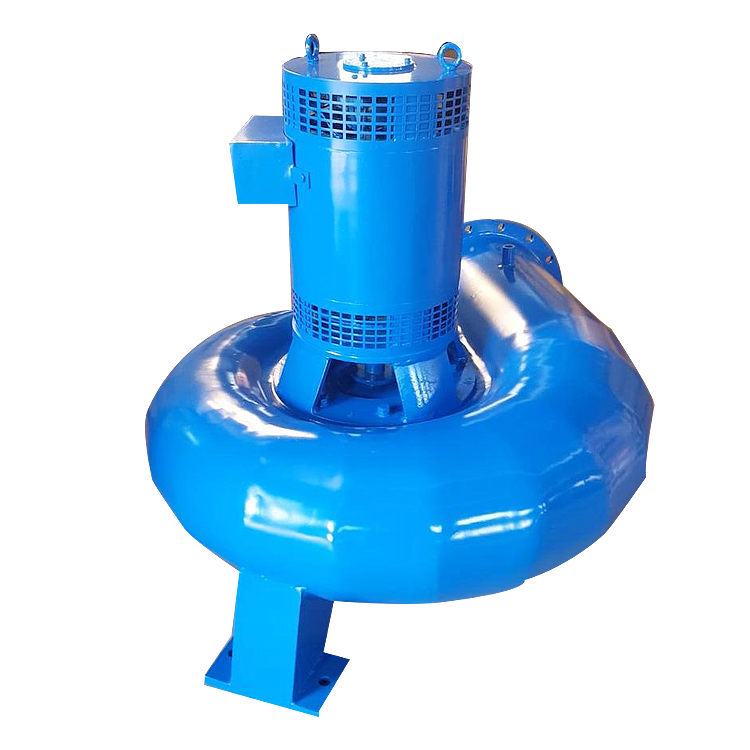

Турбины Фрэнсиса обеспечивают высочайший КПД. Если применима стандартная концепция, рабочее колесо устанавливается непосредственно на вал генератора, что обеспечивает компактность конструкции и низкие эксплуатационные расходы.
Для небольших агрегатов турбогенераторный агрегат поставляется в виде готового к немедленному монтажу комплекта.
- Мини-ГЭС от 20 до 3000 кВт и напором от 10 до 150 м
- Малые ГЭС мощностью от 500 кВт до 30 МВт и напором до 300 м
- Горизонтальная или вертикальная ось
- Одинарные или двойные нагнетательные желоба
- Спиральный забор или открытый желоб
Блоки Пельтона мощностью до 30 МВт
Гарантии эффективности и производительности основаны на модельных испытаниях, проведенных лабораториями ANDRITZ Hydro для одного-трех форсунок в горизонтальном и от трех до шести форсунок в вертикальном расположении.
Регулирование расхода турбины Пелтона за счет работы сопел и дефлекторов обеспечивает высокий КПД во всем рабочем диапазоне расхода, а также ограниченное воздействие избыточного давления на напорный трубопровод.
За прошедшие годы подразделение Compact Hydro также приобрело большой опыт в области специальных применений гидравлических турбин, таких как рекуперация энергии в процессе опреснения воды обратным осмосом или в системах питьевого водоснабжения и водоотведения.
- Мини ГЭС от 100 до 5000 кВт и напор от 60 до 800 м
- Малые ГЭС до 30 МВт и напор от 50 до 1000 м
- Горизонтальный, от 1 до 3 насадок
- Вертикальный, от 1 до 6 насадков
Государственная ГЭС в Канаде
Generators
Synchronous or asynchronous type
Horizontal or vertical shaft
Air or water cooled
Brushless excitation
Electrical equipment
Electrical equipment includes solutions for unit control, protection систем, а также кабелей и передачи электроэнергии
Чтобы удовлетворить требования рынка в сочетании с турбинами Compact Hydro, была реализована общая концепция, которая включает в себя как механическое, так и электрическое оборудование электростанции.
